Теплопроводность утеплителей: назначение, таблица, критерии выбора

Содержание статьи:

Выбор теплоизоляционных материалов на современном рынке огромен. Производители выпускают различные по структуре, плотности, звукоизоляционным характеристикам и влагостойкости модели. Потребителям необходимо знать теплопроводность утеплителей и критерии подбора. Подробное сравнение всех видов поможет найти идеальный для постройки материал.

Понятие теплопроводности

Утеплители имеют разный коэффициент теплопроводности – это главный показатель материала

Под теплопроводностью понимается передача энергии тепла от объекта к объекту до момента теплового равновесия, т.е. выравнивания температуры. В отношении частного дома важна скорость процесса – чем дольше происходит выравнивание, тем меньше остывает конструкция.

В числовом виде явление выражается через коэффициент теплопроводности. Показатель наглядно выражает прохождение количества тепла за определенное время через единицу поверхности. Чем больше величина, тем быстрее утекает тепловая энергия.

Теплопередача различных материалов указывается в характеристиках изготовителя на упаковке.

Факторы влияния на теплопроводность

Теплопроводность зависит от плотности и толщины теплоизолята, поэтому важно учитывать ее при покупке. Плотность – это масса одного кубометра материалов, которые по этому критерию классифицируются как очень легкие, легкие, средние и жесткие. Легкие пористые изделия применяются для покрытия внутренних стен, несущих перегородок, плотные – для наружных работ.

Модификации с меньшей плотностью легче по весу, но имеют лучшие параметры теплопроводности. Сравнение утеплителей по плотности представлено в таблице.

Материал	Показатель плотности, кг/м3
Минвата	50-200
Экструдированный пенополистирол	33-150
Пенополиуретан	30-80
Мастика из полиуретана	1400
Рубероид	600
Полиэтилен	1500

Чем выше плотность, тем меньше уровень пароизоляции.

Толщина материала также влияет на степень теплопередачи. Если она избыточная, нарушается естественная вентиляция помещений. Маленькая толщина становится причиной мостов холода и образования конденсата на поверхности. В результате стена покроется плесенью и грибком. Сравнить параметры толщины материалов можно в таблице.

Материал	Толщина, мм
Пеноплекс	20
Минвата	38
Ячеистый бетон	270
Кладка из кирпича	370

При подборе толщины стоит учитывать климат местности, материал постройки.

Характеристики разных материалов

Перед рассмотрением таблицы теплопроводности утеплителей имеет смысл ознакомиться с кратким обзором. Информация поможет застройщикам разобраться в специфике материала и его назначении.

Пенопласт

Пенопласт и пенополистирол отличаются способом производства, ценой и теплопроводностью

Плитный материал, изготовленный посредством вспенивания полистирола. Отличается удобством раскроя и монтажа, низкой теплопроводностью – в сравнении с другими изоляторами пенопласт легче. Преимущества изделия – недорогая стоимость, стойкость к влажной среде. Минусы пенопласта – хрупкость, быстрая возгораемость. По этой причине плиты толщиной 20-150 мм используются для теплоизоляции легких наружных конструкций – фасадов под штукатурные работы, стены цоколей и подвалов.

При горении пенопласта выделяются токсичные вещества.

Экструдированный пенополистирол

Вспененный полистирол с экструзией отличается стойкость к воздействию влажной среды. Материал легко раскраивается, не горит, прост в укладке и транспортировке. У плит помимо низкой теплопроводности – высокая плотность и прочность на сжатие. Среди российских застройщиков популярен экструдированный пенополистирол брендов Техноплекс и Пеноплекс. Его применяют для теплоизоляции отмостки и ленточного фундамента.

Минеральная вата

Чем плотнее плиты минеральной базальтовой ваты, тем хуже они проводят тепло

Коэффициент теплопроводности минеральной ваты – 0,048 Вт/(м*С), что больше пенопласта. Материал изготавливается на основе горных пород, шлака или доломита в форме плит и рулонов, у которых разный индекс жесткости. Для утепления вертикальных поверхностей допускается применять жесткие и полужесткие изделия. Горизонтальные конструкции лучше утеплять при помощи легких минплит.

Несмотря на оптимальный индекс теплопроводности, у минеральной ваты маленькая устойчивость к влажной среде. Плиты не подойдут для утепления подвальных помещений, парилок, предбанников.

Применение минваты с низкой теплопроводностью допускается только при наличии пароизоляционного и гидроизоляционного слоев.

Базальтовая вата

Основой для изоляции является базальтовый вид горной породы, который раздувается при нагреве до состояния волокон. При изготовлении также добавляют нетоксичные связующие компоненты. На российском рынке продукция бренда Роквул, на примере которой можно рассмотреть особенности утеплителя:

не подвергается возгоранию;
отличается хорошим показателем тепло- и звукоизоляции;
отсутствие слеживания и уплотнения в процессе эксплуатации;
экологически чистый строительный материал.

Параметры теплопроводности позволяют использовать каменную вату для наружных и внутренних работ.

Стекловата

Стекловата имеет коэффициент теплопроводности выше, чем каменная вата, материал гигроскопичен

Стекловатный утеплитель изготавливается из буры, известняка, соды, просеянного доломита и песка. Для экономии на производстве применяют стеклобой, что не нарушается свойства материала. К преимуществам стекловаты относятся высокие показатели тепло- и звукоизоляции, экологическая чистота и низкая стоимость. Минусов больше:

Гигроскопичность – впитывает воду, вследствие чего теряет утепляющие характеристики. Для предотвращения гниения и разрушения конструкции укладывают между пароизоляционными слоями.
Неудобство монтажа – волокна с повышенной хрупкостью распадаются, могут вызывать жжение и зуд кожи.
Непродолжительная эксплуатация – через 10 лет происходит усадка.
Невозможность применения для утепления влажных комнат.

При работе со стекловатой нужно защищать кожу рук перчатками, лицо – очками или маской.

Вспененный полиэтилен

Вспененный фольгированный полиэтилен имеет пропускает тепло хуже, чем обычный

Рулонный полиэтилен с пористой структурой имеет дополнительный отражающий слой из фольги. Преимущества изолона и пенофола:

маленькая толщина – от 2 до 10 мм, что в 10 раз меньше обычных изоляторов;
возможность сохранения до 97 % полезного тепла;
стойкость к воздействию влаги;
минимальная теплопроводность за счет пор;
экологическая чистота;
отражающий эффект, за счет которого аккумулируется тепловая энергия.

Рулонная теплоизоляция подходит для укладки во влажных комнатах, на балконах и лоджиях.

Напыляемая теплоизоляция

Пенополиуретан имеет самую низкую теплопроводность

Если обратиться к таблице, то видно, что напыляемые виды заменяют 10 см минваты. Они выпускаются в баллонах, напоминают монтажную пену и наносятся при помощи специального инструмента. Напыляемый утеплитель бывает разной жесткости, в емкости также присутствуют пенообразователи – полиизоционатом и полиолом. По типу основного компонента изоляция бывает:

ППУ. Пенополиуретан с открытой ячеистой структурой прочен, теплоэффективен. При наличии закрытых пустот в составе – может пропускать пар.
Пеноизольная. Жидкий пенопласт на карбамидоформальдегидной основе отличается паропроницаемостью, стойкость к возгоранию. Наносится посредством заливки. Оптимальная температура затвердевания – от +15 градусов.
Жидкая керамика. Керамические компоненты расплавляются до жидкого состояния, потом смешиваются полимерными веществами и пигментами. Получаются вакуумированные полости. Наружное утепление обеспечивает защиту здания на 10 лет, внутреннее – на 25 лет.
Эковата. Целлюлоза измельчается до состояния пыли, приобретает клейкость при попадании воды. Материал подходит для работы на влажных стеновых поверхностях, но не используется рядом с каминными трубами, дымоходами и печами.

Напыляемые утеплители отличаются хорошей сцепкой с поверхностями, для которых применялись дерево, кирпич или газобетон.

Таблица коэффициентов теплопроводности разных материалов

На основе таблицы с коэффициентами теплопроводности строительных материалов и популярных утеплителей можно сделать сравнительный анализ. Он обеспечит подбор оптимального варианта теплоизоляции для строения.

Материал	Теплопроводность, Вт/м*К	Толщина, мм	Плотность, кг/м³	Температура укладки, °C	Паропроницаемость, мг/м²чПа
Пенополиуретан	0,025	30	40-60	От -100 до +150	0,04-0,05
Экструдированный пенополистирол	0,03	36	40-50	От -50 до +75	0,015
Пенопласт	0,05	60	40-125	От -50 до +75	0,23
Минвата (плиты)	0,047	56	35-150	От -60 до +180	0,53
Стекловолокно (плиты)	0,056	67	15-100	От +60 до +480	0,053
Базальтовая вата (плиты)	0,037	80	30-190	От -190 до +700	0,3
Железобетон	2,04		2500		0,03
Пустотелый кирпич	0,058	50	1400		0,16
Деревянные брусья с поперечным срезом	0,18	15	40-50		0,06

Для параметров толщины применялся усредненный показатель.

Иные критерии подбора утеплителей

Теплоизоляционное покрытие обеспечивает снижение теплопотерь на 30-40 %, повышает прочность несущих конструкций из кирпича и металла, сокращает уровень шума и не забирает полезную площадь постройки. При выборе утеплителя помимо теплопроводности нужно учитывать другие критерии.

Объемный вес

Вес и плотность минваты влияет на качество утепления

Данная характеристика связана с теплопроводностью и зависит от типа материала:

Минераловатные продукты отличаются плотностью 30-200 кг/м3, поэтому подходят для всех поверхностей строения.
Вспененный полиэтилен имеет толщину 8-10 мм. Плотность без фольгирования равняется 25 кг/м3 с отражающей основой – около 55 кг/м3.
Пенопласт отличается удельным весом от 80 до 160 кг/м3, а экструдированный пенополистирол – от 28 до 35 кг/м3. Последний материал является одним из самых легких.
Полужидкий напыляемый пеноизол при плотности 10 кг/м3 требует предварительного оштукатуривания поверхности.
Пеностекло имеет плотность, связанную со структурой. Вспененный вариант характеризуется объемным весом от 200 до 400 кг/м3. Теплоизолят из ячеистого стекла – от 100 до 200 м3, что делает возможным применение на фасадных поверхностях.

Чем меньше объемный вес, тем меньше затрачивается материала.

Способность держать форму

Плиты и пенополиуретан имеют одинаковую степень жесткости, хорошо выдерживают форму

Производители не указывают формостабильность на упаковке, но можно ориентироваться на коэффициенты Пуассона и трения, сопротивления изгибам и сжатиям. По стабильности формы судят о сминаемости или изменении параметров теплоизоляционного слоя. В случае деформации существуют риски утечки тепла на 40 % через щели и мосты холода.

Формостабильность стройматериалов зависит от типа утеплителя:

Вата (минеральная, базальтовая, эко) при укладке между стропилами расправляется. За счет жестких волокон исключается деформация.
Пенные виды держат форму на уровне жесткой каменной ваты.

Способность изделия держать форму также определяется по характеристикам упругости.

Паропроницаемость

Определяет «дышащие» свойства материала – способность к пропусканию воздуха и пара. Показатель важен для контроля микроклимата в помещении – в законсервированных комнатах образуется больше плесени и грибка. В условиях постоянной влажности конструкция может разрушаться.

По степени паропроницаемости выделяют два типа утеплителей:

Пены – изделия, для производства которых применяется технология вспенивания. Продукция вообще не пропускает конденсат.
Ваты – теплоизоляция на основе минерального или органического волокна. Материалы могут пропускать конденсат.

При монтаже паропроницаемых ват дополнительно укладывают пленочную пароизоляцию.

Горючесть

Показатель, на который ориентируются при строительстве наземных частей жилых зданий. Классификация токсичности и горючести указана в ст. 13 ФЗ № 123. В техническом регламенте выделены группы:

НГ – негорючие: каменная и базальтовая вата.
Г – возгораемые. Материалы категории Г1 (пенополиуретан) отличаются слабой возгораемостью, категории Г4 (пенополистирол, в т.ч. экструдированный) – сильногорючие.
В – воспламеняемые: плиты из ДСП, рубероид.
Д – дымообразующие (ПВХ).
Т – токсичные (минимальный уровень – у бумаги).

Оптимальный вариант для частного строительства – самозатухающие материалы.

Звукоизоляция

Характеристика, связанная с паропроницаемостью и плотностью. Ваты исключают проникновение посторонних шумов в помещении, через пены проникает больше шума.

У плотных материалов лучше шумоизоляционные свойства, но укладка осложняется толщиной и весом. Оптимальным вариантом для самостоятельных теплоизоляционных работ будет каменная вата с высоким звукопоглощением. Аналогичные показатели – у легкой стекловаты или базальтового утеплителя со скрученными длинными тонкими волокнами.

Нормальный показатель звукоизоляции – плотность от 50 кг/м3.

Практическое применение коэффициента теплопроводности

Коэффициент теплопроводности необходим для вычисления объема утеплителя в климатическом поясе

После теоретического сравнения материалов нужно учитывать их разделение на группы теплоизоляционных и конструкционных. У конструкционного сырья – самые высокие индексы теплопередачи, поэтому оно подходит для возведения перекрытий, ограждений или стен.

Без использования сырья со свойствами утеплителей понадобится укладывать толстый слой теплоизоляции. Обратившись к таблице теплопроводности, можно определить, что низкий теплообмен конструкций из железобетона будет только при их толщине 6 м. Готовый дом будет громоздким, может просесть под почву, а затраты на строительство не окупятся и через 50 лет.

Достаточная толщина теплоизоляционного слоя – 50 см.

Применение теплоизоляционных материалов обеспечивает сокращение затрат на строительные мероприятия и снижает переплаты за энергию зимой. При покупке утеплителя нужно учитывать параметры теплопроводности, основные характеристики, стоимость и удобство самостоятельного монтажа.

Коэффициент теплосопротивления материалов — Дачный журнал

Теплопроводность строительных материалов, их плотность и теплоемкость

Приведена обширная таблица теплопроводности строительных материалов, а также плотность и удельная теплоемкость материалов в сухом состоянии при атмосферном давлении и температуре 20…50°С (если не указана другая температура). Значения даны для более 400 материалов!

Следует обратить внимание на величину теплопроводности строительных материалов в таблице, поскольку эта характеристика, наряду с их плотностью, является наиболее важной. Особенно теплопроводность важна для строительных материалов, применяемых в качестве теплоизоляции при утеплении строительных конструкций.

Теплопроводность строительных материалов существенно зависит от их пористости и плотности. Чем меньше плотность, тем ниже теплопроводность материала, поэтому низкая теплопроводность свойственна пористым и легким материалам (значения плотности строительных материалов, металлов и сплавов, продуктов и других веществ вы также сможете найти в подробной таблице плотности).

Например, в нашей таблице теплопроводности материалов и утеплителей можно выделить следующие строительные материалы с низким показателем коэффициента теплопроводности — это аэрогель (от 0,014 Вт/(м·град)), стекловата, пенополистирол пеноплэкс и вспененный каучук (от 0,03 Вт/(м·град)), теплоизоляция МБОР (от 0,038 Вт/(м·град)), газобетон и пенобетон (от 0,08 Вт/(м·град)).

Таблица теплопроводности строительных материалов – изучаем важные показатели

Строительство каждого объекта лучше начинать с планировки проекта и тщательного расчета теплотехнических параметров. Точные данные позволит получить таблица теплопроводности строительных материалов. Правильное возведение зданий способствует оптимальным климатическим параметрам в помещении. А таблица поможет правильно подобрать сырье, которое будут использоваться для строительства.

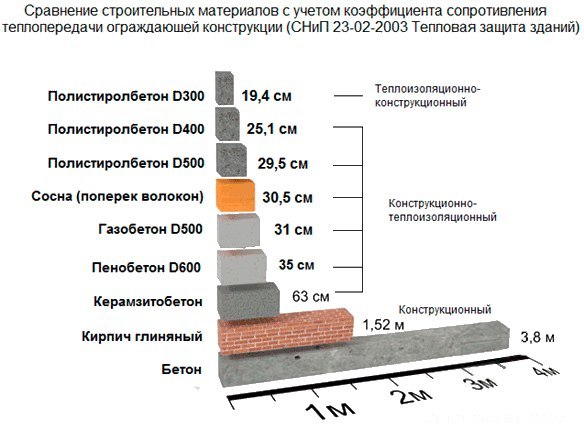

Теплопроводность материалов влияет на толщину стен

Назначение теплопроводности

Теплопроводность является показателем передачи тепловой энергии от нагреваемых предметов в помещении к предметам с более низкой температурой. Процесс теплообмена производится, пока температурные показатели не уравняются. Для обозначения тепловой энергии используется специальный коэффициент теплопроводности строительных материалов. Таблица поможет увидеть все требуемые значения. Параметр обозначает, сколько тепловой энергии пропускается через единицу площади в единицу времени. Чем больше данное обозначение, тем качественнее будет теплообмен. При возведении зданий необходимо применять материал с минимальным значением тепловой проводимости.

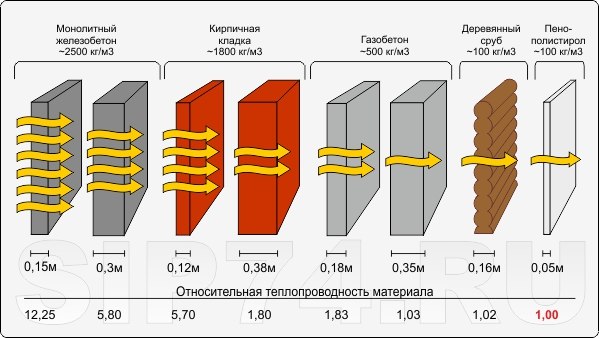

На схеме представлены показатели различных вариантов

Коэффициент теплопроводности это такая величина, которая равна количеству теплоты, проходящей через метр толщины материала за час. Использование подобной характеристики обязательно для создания лучшей теплоизоляции. Теплопроводность следует учесть при подборе дополнительных утепляющих конструкций.

Сравнение характеристик разных типов сырья

Что оказывает влияние на показатель теплопроводности?

Теплопроводность определяется такими факторами:

пористость определяет неоднородность структуры. При пропуске тепла через такие материалы процесс охлаждения незначительный;
повышенное значение плотности влияет на тесные соприкосновения частиц, что способствует более быстрому теплообмену;
повышенная влажность увеличивает данный показатель.

Характеристики различных материалов

Использование значений коэффициента теплопроводности на практике

Материалы представлены конструкционными и теплоизоляционными разновидностями. Первый вид обладает большими показателями теплопроводности. Они применяются для строительства перекрытий, ограждений и стен.

При помощи таблицы определяются возможности их теплообмена. Чтобы данный показатель был достаточно низким для нормального микроклимата в помещении стены из некоторых материалов должны быть особенно толстыми. Чтобы этого избежать, рекомендуется использовать дополнительные теплоизолирующие компоненты.

Показатели теплопроводности для готовых построек. Виды утеплений

При создании проекта нужно учитывать все способы утечки тепла. Оно может выходить через стены и крышу, а также через полы и двери. Если вы неправильно проведете расчеты проектирования, то придется довольствоваться только тепловой энергией, полученной от отопительных приборов. Здания, построенные из стандартного сырья: камня, кирпича либо бетона нужно дополнительно утеплять.

Монтаж минеральной ваты

Дополнительная теплоизоляция проводится в каркасных зданиях. При этом деревянный каркас придает жесткости конструкции, а утепляющий материал прокладывается в пространство между стойками. В зданиях из кирпича и шлакоблоков утепление производится снаружи конструкции.

Выбирая утеплители необходимо обращать внимание на такие факторы, как уровень влажности, влияние повышенных температур и типа сооружения. Учитывайте определенные параметры утепляющих конструкций:

показатель теплопроводности оказывает влияние на качество теплоизолирующего процесса;
влагопоглощение имеет большое значение при утеплении наружных элементов;
толщина влияет на надежность утепления. Тонкий утеплитель помогает сохранить полезную площадь помещения;
важна горючесть. Качественное сырье имеет способность к самозатуханию;
термоустойчивость отображает способность выдерживать температурные перепады;
экологичность и безопасность;
звукоизоляция защищает от шума.

Характеристики разных видов утеплителей

В качестве утеплителей применяются следующие виды:

минеральная вата устойчива к огню и экологична. К важным характеристикам относится низкая теплопроводность;

Данный материал относится к самым доступным и простым вариантам

пенопласт – это легкий материал с хорошими утеплительными свойствами. Он легко устанавливается и обладает влагоустойчивостью. Рекомендуется для применения в нежилых строениях;
базальтовая вата в отличие от минеральной отличается лучшими показателями стойкости к влаге;
пеноплэкс устойчив к влажности, повышенным температурам и огню. Имеет прекрасные показатели теплопроводности, прост в монтаже и долговечен;

Для пеноплекса характерна пористая структура

пенополиуретан известен такими качествами, как негорючесть, хорошие водоотталкивающие свойства и высокая пожаростойкость;
экструдированный пенополистирол при производстве проходит дополнительную обработку. Обладает равномерной структурой;

Данный вариант бывает разной толщины

пенофол представляет из себя многослойный утепляющий пласт. В составе присутствует вспененный полиэтилен. Поверхность пластины покрывается фольгой для обеспечения отражения.

Для теплоизоляции могут применяться сыпучие типы сырья. Это бумажные гранулы или перлит. Они имеют стойкость к влаге и к огню. А из органических разновидностей можно рассмотреть волокно из древесины, лен или пробковое покрытие. При выборе, особое внимание уделяйте таким показателям как экологичность и пожаробезопасность.

Обратите внимание! При конструировании теплоизоляции, важно продумать монтаж гидроизолирующей прослойки. Это позволит избежать высокой влажности и повысит сопротивляемость теплообмену.

Таблица теплопроводности строительных материалов: особенности показателей

Таблица теплопроводности строительных материалов содержит показатели различных видов сырья, которое применяется в строительстве. Используя данную информацию, вы можете легко посчитать толщину стен и количество утеплителя.

Утепление производится в определенных местах

Как использовать таблицу теплопроводности материалов и утеплителей?

В таблице сопротивления теплопередаче материалов представлены наиболее популярные материалы. Выбирая определенный вариант теплоизоляции важно учитывать не только физические свойства, но и такие характеристики как долговечность, цена и легкость установки.

Знаете ли вы, что проще всего выполнять монтаж пенооизола и пенополиуретана. Они распределяются по поверхности в виде пены. Подобные материалы легко заполняют полости конструкций. При сравнении твердых и пенных вариантов, нужно выделить , что пена не образует стыков.

Коэффициент разнообразных типов сырья

Значения коэффициентов теплопередачи материалов в таблице

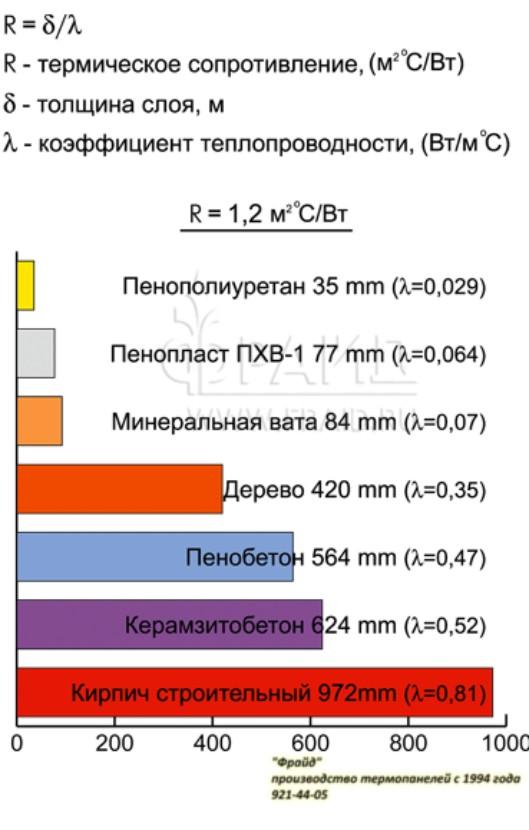

При произведении вычислений следует знать коэффициент сопротивления теплопередаче. Данное значение является отношением температур с обеих сторон к количеству теплового потока. Для того чтобы найти теплосопротивление определенных стен и используется таблица теплопроводности.

Значения плотности и теплопроводности

Все расчеты вы можете провести сами. Для этого толщина прослойки теплоизолятора делится на коэффициент теплопроводности. Данное значение часто указывается на упаковке, если это изоляция. Материалы для дома измеряются самостоятельно. Это касается толщины, а коэффициенты можно отыскать в специальных таблицах.

Теплопроводность некоторых конструкций

Коэффициент сопротивления помогает выбрать определенный тип теплоизоляции и толщину слоя материала. Сведения о паропроницаемости и плотности можно посмотреть в таблице.

При правильном использовании табличных данных вы сможете выбрать качественный материал для создания благоприятного микроклимата в помещении.

Теплопроводность строительных материалов (видео)

Рассчет теплопроводности стен: таблица теплосопротивления материалов

Во многих случаях при выборе материала для строительства дома мы не вникаем, каково теплосопротивление строительных материалов, а полагаемся на «народные» методики. Самые популярные из них: «как у соседа», «как раньше», «смотри, какой толстый слой», и – венец искусства – «вроде, должно быть нормально». Что ж, ваш дом – вам и решать, какому методу отдать предпочтение. Но чтобы точно ответить на вопрос, достаточно ли тепло будет в вашем доме зимой (и достаточно ли прохладно в летний зной), нужно знать теплосопротивление стены. Откуда его можно узнать, как считать теплопроводность стены и как это поможет при ответе на ваш вопрос? Давайте разберемся по порядку.

Итак, немного теории, чтобы определиться с терминами и понять, как рассчитать теплосопротивление стены.

Если внутри тела имеется разность температур, то тепловая энергия переходит от более горячей его части к более холодной. Такой вид теплопередачи, обусловленный тепловыми движениями и столкновениями молекул, называется теплопроводностью.
Итак, теплопроводность – это количественная оценка способности конкретного вещества проводить тепло.
Теплосопротивление – величина обратная теплопроводности. (Хорошо проводит тепло – значит, слабо теплу сопротивляется. Следовательно, обладает высокой теплопроводностью и низким теплосопротивлением).
То есть, при строительстве лучше использовать материалы с низкой теплопроводностью (высоким теплосопротивлением) для лучшего сохранения тепла.

Как рассчитать теплопроводность стены?

Чтобы рассчитать теплосопротивление слоя нужно его толщину в метрах разделить на коэффициент теплосопротивления материалов, из которых он выполнен.
Как рассчитать коэффициент теплопроводности? Эти расчеты делаются в лабораторных условиях. Тем не менее, узнать его несложно: нормальный производитель всегда предоставляет эти данные, указан он и в СНиПе в разделе «Строительная теплотехника», правда, там представлены не все современные материалы. Если вы хотите знать теплосопротивление материалов, таблица с некоторыми из них представлена на данной странице.

Как пользоваться коэффициентом теплопроводности? В СНИПе указано два режима эксплуатации А и Б. Режим А подходит для сухих помещений (влажность меньше 50%) и для районов, удаленных от морских берегов. Для московского региона, например, подходит режим А. Таким образом, теплосопротивление стен по регионам может отличаться.

Теплосопротивление слоя =	толщина слоя (м)
	Коэффициент теплопроводности материала ( )

Теплосопротивление многослойной конструкции считается как сумма теплосопротивлений каждого слоя. (В случае с одним слоем все просто – его теплосопротивление и будет теплосопротивлением всей конструкции.)

Теплосопротивление конструкции = теплососпротивление слоя 1 + теплосоротивление слоя 2 + и т.д.

Единицы измерения теплосопротивления —

Рассмотрим, как рассчитать толщину стены по теплопроводности на конкретных примерах.

Пример 1

Стена толщиной в полтора кирпича, или, если перевести в международную систему измерения, 0,37 метра (37 сантиметров). Как посчитать теплопроводность стены?

Все, кто имел опыт работы с кирпичом, знают, что кирпич может быть разным. И коэффициент теплопроводности кирпичной кладки, соответственно, тоже разный. Кроме того, теплопроводность кирпичной стены на обычном цементно-песчаном растворе будет ниже, чем коэффициент отдельного кирпича. Как посчитать коэффициент теплопроводности стены в таком случае? Для расчетов будет правильно использовать именно значение для кладки.

Вид кирпича	Коэффициент теплопро- водности*,	Кирпичная кладка на цементно-песчаном растворе, плотность 1800 кг/м³*	Теплосопроти- вление стены толщи- ной 0,37 м,
Красный глиняный (плотность 1800 кг/м³)	0,56	0,70	0,53
Силикатный, белый	0,70	0,85	0,44
Керамический пустотелый (плотность 1400 кг/м³)	0,41	0,49	0,76
Керамический пустотелый (плотность 1000 кг/м³)	0,31	0,35	1,06

(*из межгосударственного стандарта ГОСТ 530-2007)

Итак, мы убедились, что не все кирпичи одинаковы. И теплопроводность кирпичной кладки в зависимости от вида кирпича может отличаться в 2 раза. Ваш дом из какого кирпича? А мы рассмотрим самый лучший результат (плотность кирпичной кладки полтора керамических пустотелых кирпича). В данном случае теплосопротивление кирпича 1,06

. Запомним результат и перейдем к следующему примеру.

Пример 2

Допустим, мы хотим построить дачный домик из бруса сечением 15 см. Снаружи и изнутри отделаем вагонкой. Что получим? Коэффициент теплосопротивления дерева поперек волокон (данные из СНиПов) составляет 0,14 . Теперь делаем расчет теплосопротивления стены: толщину материала разделим на коэффициент теплопроводности.

Для бруса (это 0,15 м дерева) теплосопротивление составит (0,15/0,14) 1,07

Для вагонки (толщина 20 мм или 0,02 м) – 0,143

. Да, вагонка с двух сторон, значит 0.143 х 2 = 0,286 . Справедливости ради заметим, что на практике теплосопротивлением вагонки чаще всего пренебрегают, так как на стыках она имеет еще меньшую толщину, следовательно, меньшее теплосопротивление материала.

Запомним общее расчетное теплосопротивление стены из 15-исантиметрового бруса, обшитого изнутри и снаружи вагонкой, –
1,356

Чтобы не было необходимости делать расчёт теплосопротивления стены для каждого материала, в приведенной здесь таблице мы собрали данные по теплосопротивлению материалов, часто используемых при строительстве домов.

Таблица теплосопротивления материалов

Материал	Толщина материала (мм)	Расчетное теплосо- противлениеа (м² * °С / Вт)
Брус	100	0,71
Брус	150	1,07
Кладка из красного кирпича (плотность 1800 кг/м³)	380 (полтора кирпича)	0,53
Кладка из белого силикатного кирпича	380 (полтора кирпича)	0,44
Кладка из керамического пустотелого кирпича (плотность 1400 кг/м³)	380 (полтора кирпича)	0,76
Кладка из керамического пустотелого кирпича (плотность 1000 кг/м³)	380 (полтора кирпича)	1,06
Кладка из красного кирпича (плотность 1800 кг/м³)	510 (два кирпича)	0,72
Кладка из белого силикатного кирпича	510 (два кирпича)	0,6
Кладка из керамического пустотелого кирпича (плотность 1400 кг/м³)	510 (два кирпича)	1,04
Кладка из керамического пустотелого кирпича (плотность 1000 кг/м³)	510 (два кирпича)	1,46
Кладка на клей из газо- пенобетонных блоков (плотность 400 кг/м³)	200	1,11
Кладка на клей из газо- пенобетонных блоков (плотность 600 кг/м³)	200	0,69
Кладка на клей керамзитобетонных блоков на керамзитовом песке и керамзитобетоне (плотность 800 кг/м³)	200	0,65
Теплоизоляционные материалы
Плиты из каменной ваты ROCKWOOL ФАСАД БАТТС	50	1,25
Ветрозащитные плиты Изоплат	25	0,45
Теплозащитные плиты Изоплат	12	0,27

Снова обратимся к СНиПам: теплосопротивление наружной стены, например, в Московской области должно быть не меньше 3

. Помните цифры, которые мы получили? В Российской Федерации нет районов, для которых эта величина составляла хотя бы 1,5 (не говоря уже о значениях еще ниже). Для сравнения приведем такие данные: в Германии эта норма определена не менее 3,4 , в Финляндии — не менее 5 (это, разумеется, уже не по нашим СНиПам, а по их регламентирующим документам).

Эти требования — для домов постоянного проживания. Если дом (как написано в СНиПах) предназначен для сезонного проживания, либо отапливается менее 5 дней в неделю, эти требования на него не распространяются.
Итак мы можем сделать вывод, что в домах со стенами в 1,5 кирпича, либо из бруса в 15 см проживать постоянно… нежелательно. Но ведь живем же! Да, только цена отопления 1 м³ из года в год становится все выше. Со временем все домовладельцы перейдут к эффективному утеплению домов — экономические соображения заставят заранее рассчитать теплопроводность стены и выбрать наилучшее техническое решение.

Сопротивление теплопередаче ограждающих конструкций. Расчет, таблица сопротивления теплопередаче

При строительстве частных и многоквартирных домов приходится учитывать множество факторов и соблюдать большое количество норм и стандартов. К тому же перед строительством создается план дома, проводятся расчеты по нагрузке на несущие конструкции (фундамент, стены, перекрытия), коммуникациям и теплосопротивлению. Расчет сопротивления теплопередаче не менее важен, чем остальные. От него не только зависит, насколько будет дом теплым, и, как следствие, экономия на энергоносителях, но и прочность, надежность конструкции. Ведь стены и другие элементы ее могут промерзать. Циклы заморозки и разморозки разрушают строительный материал и приводят к обветшалости и аварийности зданий.

Теплопроводность

Любой материал способен проводить тепло. Этот процесс осуществляется за счет движения частиц, которые и передают изменение температуры. Чем они ближе друг к другу, тем процесс теплообмена происходит быстрее. Таким образом, более плотные материалы и вещества гораздо быстрее охлаждаются или нагреваются. Именно от плотности прежде всего зависит интенсивность теплопередачи. Она численно выражается через коэффициент теплопроводности. Он обозначается символом λ и измеряется в Вт/(м*°C). Чем выше этот коэффициент, тем выше теплопроводность материала. Обратной величиной для коэффициента теплопроводности является тепловое сопротивление. Оно измеряется в (м2*°C)/Вт и обозначается буквой R.

Применение понятий в строительстве

Для того чтобы определить теплоизоляционные свойства того или иного строительного материала, используют коэффициент сопротивления теплопередаче. Его значение для различных материалов дается практически во всех строительных справочниках.

Так как большинство современных зданий имеет многослойную структуру стен, состоящую из нескольких слоев различных материалов (внешняя штукатурка, утеплитель, стена, внутренняя штукатурка), то вводится такое понятие, как приведенное сопротивление теплопередаче. Оно рассчитывается так же, но в расчетах берется однородный аналог многослойной стены, пропускающий то же количество тепла за определенное время и при одинаковой разности температур внутри помещения и снаружи.

Приведенное сопротивление рассчитывается не на 1 м кв., а на всю конструкцию или какую-то ее часть. Оно обобщает показатель теплопроводности всех материалов стены.

Тепловое сопротивление конструкций

Все внешние стены, двери, окна, крыша являются ограждающей конструкцией. И так как они защищают дом от холода по-разному (имеют различный коэффициент теплопроводности), то для них индивидуально рассчитывается сопротивление теплопередаче ограждающей конструкции. К таким конструкциям можно отнести и внутренние стены, перегородки и перекрытия, если в помещениях имеется разность температур. Здесь имеются в виду помещения, в которых разность температур значительная. К ним можно отнести следующие неотапливаемые части дома:

Гараж (если он непосредственно примыкает к дому).
Прихожая.
Веранда.
Кладовая.
Чердак.
Подвал.

В случае если эти помещения не отапливаются, то стену между ними и жилыми помещениями необходимо также утеплять, как и наружные стены.

Тепловое сопротивление окон

В воздухе частицы, которые участвуют в теплообмене, находятся на значительном расстоянии друг от друга, а следовательно, изолированный в герметичном пространстве воздух является лучшим утеплителем. Поэтому все деревянные окна раньше делались с двумя рядами створок. Благодаря воздушной прослойке между рамами сопротивление теплопередаче окон повышается. Этот же принцип применяется для входных дверей в частном доме. Для создания подобной воздушной прослойки ставят две двери на некотором расстоянии друг от друга или делают предбанник.

Такой принцип остался и в современных пластиковых окнах. Единственное отличие – высокое сопротивление теплопередачи стеклопакетов достигается не за счет воздушной прослойки, а за счет герметичных стеклянных камер, из которых откачан воздух. В таких камерах воздух разряжен и практически нет частиц, а значит, и передавать температуру нечему. Поэтому теплоизоляционные свойства современных стеклопакетов намного выше, чем у старых деревянных окон. Тепловое сопротивление такого стеклопакета – 0,4 (м2*°C)/Вт.

Современные входные двери для частных домов имеют многослойную структуру с одним или несколькими слоями утеплителей. К тому же дополнительное теплосопротивление дает установка резиновых или силиконовых уплотнителей. Благодаря этому дверь становится практически герметичной и установка второй не требуется.

Расчет теплового сопротивления

Расчет сопротивления теплопередаче позволяет оценить потери тепла в Вт и рассчитать необходимое дополнительное утепление и потери тепла. Благодаря этому можно грамотно подобрать необходимую мощность отопительного оборудования и избежать лишних трат на более мощное оборудование или энергоно

Как выбрать теплоизоляцию — лучший материал для утеплителя дома, стен. крыши

Назад к списку статей

Теплоизоляция обеспечивает комфортный микроклимат в доме, не выпуская теплый воздух из помещения наружу. На вопрос, какую теплоизоляцию выбрать, чтобы она обладала идеальной теплопроводностью, нет однозначного ответа. Потеря тепла происходит в разных местах дома, поэтому для каждой конструктивной части строения подходит свой тип теплоизолирующего материала.

Использование теплоизоляции позволяет уменьшить толщину стен, что снижает нагрузку на фундамент и стоимость постройки. Также это способ увеличить полезную площадь помещений – оставаясь неизменными по внешнему периметру, тонкие стены освобождают внутри больше пространства.

Классификация теплоизоляции

Изоляция делится на виды в зависимости от формы, сферы применения, материала изготовления и его плотности. Существует несколько классификаций теплоизоляции, и перед тем, как выбрать теплоизоляцию, стоит ознакомиться со всеми.

По сфере применения:

монтажная – для утепления промышленного оборудования и трубопровода;
строительная – для утепления построек.

По типу материала:

пластмассовая – сделанная из синтетических видов смолы;
неорганическая – производится из минерального сырья: асбеста, шлака, горных пород;
органическая – из торфяного и древесного сырья.

По классу теплопроводности:

По форме:

сыпучая – используется для заполнения пустот и полостей;
гибкая – в виде шнура или жгута;
жесткая – может быть как в виде отдельных блоков или сегментов, так и в форме цельных плит.

По жесткости:

По структуре:

зернистая – вермикулит, перлит;
волокнистая – все виды минеральной ваты, стекловолокно;
ячеистая – бетон (ячеистый), пеностекло.

По плотности:

классы плотности от 15 до 600, для внутренней отделки подходит утеплитель с меньшей плотностью, для наружного изолирования нужно подобрать с большей.

Покупка теплоизоляции делается под конкретный проект и нуждается в индивидуальном подходе. В магазине пытаются продать то, что есть в наличии, для монтажников определяющее значение имеет сложность монтажа, а для хозяина дома – эффективность и выгода. Поэтому необходимо подробно изучить строительную конструкцию, предполагаемый тип и толщину изоляционного слоя, и только после этого принимать решение, какую теплоизоляцию рациональнее использовать.

Требования к теплоизоляции

Чтобы качественно выполнять задачу по сохранению тепла в помещении, материал должен соответствовать определенным техническим характеристикам.

Критерии качества изоляции:

теплопроводность;
паропроницаемость;
водопоглощение;
горючесть;
стойкость к воздействию химическими препаратами.

Немаловажным фактором является устойчивость к биологическому воздействию. Грызуны и микроорганизмы могут свести на нет все усилия по сохранению тепла. А также изначально нужно продумать монтаж утеплительного слоя. Чем проще он будет, тем меньше понадобится потратить на него времени и ресурсов.

Теплопроводность

Этот показатель напрямую связан с воздухопроницаемостью. Теплый воздух теряется помещением в следующих случаях:

если температура внутри помещения больше, чем температура частей конструкции, то воздух будет отдавать тепло до полного сравнивания температур;
теплый воздух поднимается к кровле, постепенно замещаясь холодным, который проникает в здание через вентиляцию и неплотно прилегающие конструктивные элементы здания.

Именно изоляция препятствует снижению температуры в помещении. И чем ниже теплопроводность и воздухопроницаемость, тем качественнее она справится со своей задачей.

Материал	Теплопроводность, Вт/(м·К)
Пенополиуретан	0,019-0,035
Пенополистирол	0,029-0,038
Минвата	0,035-0.040
Эковата	0,032-0,041
Базальтовая вата	0,032-0,048

Пенополиуретан является лучшим по этой характеристике, его сопротивление теплопередаче выше, чем у остальных материалов. Наносится пенополиуретан герметично, не остается шовных соединений и зазоров, которые со временем могут начать выпускать тепло.

Паропроницаемость

Температура стен зимой ниже, чем температура воздуха в помещении (при правильной теплоизоляции разница должна составлять не более 3 градусов). Пар, пропущенный внутренним слоем утеплителя, конденсируется и оседает в виде капель, что значительно увеличивает пропускаемость тепла. Если паропроницаемость утеплителя выше, чем у стен здания, влажность сохраняется надолго, что провоцирует появление плесени и грибка. Изоляция, закрепленная с внешней стороны стен, должна обладать не меньшей паропроницаемостью, чем предыдущие слои по направлению движения пара, чтобы та его часть, которая попала в стены, могла выйти на улицу.

Материал	Паропроницаемость, мг/(мчПа)
Пенополиуретан	0,05
Пенополистирол	0,013
Минвата	0,45-0,61
Эковата	0,3
Фольгированный утеплитель	0

Чтобы не допустить появления грибка в стенах, необходимо тщательно изолировать их от пара. Для этого выбирается внутренний утеплитель с минимальной паропроницаемостью либо монтируется дополнительный изолирующий слой, основная задача которого не пропускать пар к стенам.

Водопоглощение

Мокрый утеплитель не может выполнять задачу по удержанию теплого воздуха так же хорошо, как сухой. Дело в разности теплопроводности воздуха (0,022 Вт/м·К) и воды (0,6 Вт/м·К). Чем хуже материал впитывает и удерживает воду, тем лучше сохраняет тепло в доме.

Материал	Водопоглощение за 24 ч, %
Пенополиуретан	0,02-2
Пенополистирол	до 0,2
Минвата	1-30 (зависит от плотности)
Эковата	>1 (зависит от гидрофобности)
Базальтовая вата	6-30

При использовании теплоизоляции из сырья с большим коэффициентом водопоглощения или в месте с постоянной или возможной повышенной влажностью важно обратить внимание на качественную гидро- и пароизоляцию.

Горючесть

Группа горючести обязательно указывается производителем утеплителя. Существует 5 групп:

НГ и Г1 – время самостоятельного горения 0 сек;
Г2 – время самостоятельного горения до 30 сек;
Г3 – время самостоятельного горения до 300 сек;
Г4 – время самостоятельного горения больше 300 сек.

Материал	Группа горючести
Пенополиуретан	Г2-Г3
Пенополистирол	Г4
Минвата	НГ
Эковата	Г1-Г2
Базальтовая вата	НГ

Горючий утеплитель стоит выбирать только в том случае, если отделка в помещении будет из негорючих материалов.

Теплопроводность утеплителей: таблица | Сравнение теплоизоляционных материалов

Для большинства людей холодные зимы давно уже стали привычным явлением. В связи с этим, материалы для теплоизоляции были и остаются очень востребованными. Для того, чтобы не ошибиться с выбором и приобрести подходящий для конкретных условий материал высокого качества, нужно будет учесть особенности таблицы теплопроводности материалов и утеплителей.

Потребность в теплоизоляции стен

Обоснованность применения теплоизоляции состоит в следующем:

Сбережение тепла в помещениях в холодный период и прохлады в жару. В многоэтажном жилом доме теплопотери через стены могут достигать до 30 % или 40 %. Чтобы снизить потери тепла понадобятся особые теплоизолирующие материалы. В зимний период использование электрических обогревателей воздуха может способствовать увеличению расходов на оплату электроэнергии. Этот убыток гораздо более выгодно компенсировать за счет применения теплоизоляционного материала высокого качества, который поможет обеспечить комфортный микроклимат в помещении в любой сезон. Стоит заметить, что грамотное утепление сведет к минимуму и затраты на использование кондиционеров.
Продление срока эксплуатации несущих конструкций здания. В случае с промышленными строениями, которые возводятся с использованием металлического каркаса, теплоизолятор выступает надежной защитой поверхности металла от процессов коррозии, которая может очень пагубно отразиться на конструкциях данного типа. Что касается срока службы кирпичных зданий, он определяется числом циклов заморозки-разморозки материала. Влияние этих циклов тоже нивелирует утеплитель, поскольку в теплоизолированном здании точка росы сдвигается в сторону утеплителя, оберегая стены от разрушения.
Изоляция от шума. Защитой от все увеличивающегося шумового загрязнения служат материалы со свойствами шумопоглощения. Это могут быть толстые маты или стеновые панели, способные отражать звук.
Сохранение полезной площади помещений. Применение теплоизолирующих систем позволит снизить уровень толщины наружных стен, а внутренняя площадь зданий при этом увеличится.

Сравнение показателей теплопроводности материалов

На сегодняшний день большинство производителей материалов для теплоизоляции готовы предложить застройщикам широкий ассортимент продукции. И каждый из них будет заверять, что именно выпускаемый им утеплитель станет идеальным выбором. Подобное разнообразие материалов для строительства затрудняет процесс принятия решения в пользу того или иного теплоизолятора. Поэтому цель этой статьи – помочь вам сделать самостоятельный выбор, сравнив показатели теплопроводности различных утеплителей и другие ключевые характеристики.

Мнение эксперта

Константин Александрович

Задать вопрос эксперту

Сперва хотелось бы обратить ваше внимание на основные характеристики теплоизоляторов, которые имеют первостепенное значение при покупке. Целесообразнее производить сравнение утеплителей, когда заранее известно назначение материала. К примеру, не смотря на то, что показатели прочности экстудированного XPS выше, чем у минеральной ваты, поблизости от открытого пламени или при эксплуатации при высоких температурах для собственной безопасности рекомендуется приобрести огнестойкий утеплитель.

Сравнение основных характеристик утеплителей

Теплопроводность. Чем более низким окажется данная характеристика материала, тем меньший слой утеплителя вам понадобится уложить. А это означает, что удастся сократить расходы на приобретение материалов. Но это утверждение будет справедливо только тогда, когда материалы будут находиться в одном ценовом диапазоне. Помимо этого, меньший слой утеплителя заберет меньше свободного пространства.
Влагопроницаемость. Сниженная проницаемость для пара и влаги способствует увеличению эксплуатационного срока теплоизоляции, а также позволяет снизить негативное влияние влаги на теплопроводность материала при его использовании. Но это может увеличить вероятность выпадения конденсата на конструктивных элементах, если не будет должной вентиляции.
Пожаробезопасность. При использовании утепляющих материалов в котельной или бане важно, чтобы они были негорючими и могли выдерживать высокотемпературное воздействие. Если же идет теплоизоляция ленточного фундамента или отмостки здания, более важными параметрами окажутся стойкость к влаге и уровень прочности.
Доступность и легкость монтажа. Теплоизолятор должен быть экономичен по стоимости, в противном случае утепление строения окажется нецелесообразным. Не менее важно, чтобы вы могли провести работы по утеплению кирпичного фасада самостоятельно, без наемных работников и аренды дорогостоящего монтажного оборудования.
Экологичность. Все используемые в строительстве материалы не должны представлять опасности для окружающей среды и здоровья человека. Особо стоит отметить звукоизолирующий эффект, который наиболее востребован в городской среде и позволяет защитить жилище от проникновения уличного шума.

Коэффициент сопротивления

Помимо прочего, выполняя расчеты важно учитывать коэффициент U, отвечающий за сопротивление конструктивных элементов теплопередаче. Он никак не относится к основным качествам утеплителей, но поможет вам не ошибиться при выборе среди большого количества разных утеплителей. Коэффициент U – это соотношение разности температур с обеих сторон изолятора к объему теплового потока, который проходит через него. Для верного расчета теплового сопротивления стен и перекрытий потребуется таблица, в которой приведены расчеты теплопроводности различных материалов для строительства.

Сделать все нужные вычисления можно и самому. Достаточно разделить толщину материала на его коэффициент теплопроводности. В случае с теплоизоляцией, информация о показателе теплопроводности обычно указывается на упаковке с утеплителем. Если речь идет о конструктивных элементах строения, процесс вычисления окажется более сложным. Если толщину получится измерить самому, то показатели теплопроводности таких материалов как кирпич, бетон или древесина потребуется найти в специальных пособиях.

Не редкость, когда для утепления пола, потолка и стен в одном здании применяются различные типы материалов, так как для каждой поверхности приходится отдельно рассчитывать коэффициент теплопроводности.

Плотность и теплоемкость

Пористость является отражением процентного соотношения числа воздушных пор к общему объему материала. Поры могут различаться по структуре – открытой или закрытой, а также по размеру – крупные и мелкие.

Крайне важно убедиться, что поры равномерно распределяются в структуре утеплителя, это будет лучшим показателем качества материала. В некоторых случаях уровень пористости может достигать 50 %, а в случае использования ячеистой пластмассы показатель составит от 90 % до 98 %.

Плотность – это важная характеристика, которая напрямую влияет на массу теплоизолятора. При помощи специальной таблицы возможно точно рассчитать эти два параметра. Если вам известна плотность, вы без труда определите увеличение уровня нагрузки на перекрытия или стены дома.

Теплоемкость является показателем, который наглядно демонстрирует количество тепла, аккумулируемого утеплителем.

Биологическая стойкость – это качество сопротивления материала действию факторов биологического происхождения, таких как патогенная микрофлора.

Огнеупорность означает устойчивость теплоизоляции к воздействию огня. Она отличается от показателя пожаробезопасности и путать их не стоит.

Могут различаться и другие характеристики, такие как прочность к изгибам и механическим воздействиям, износу и влиянию отрицательных температур.

Преимущества и недостатки теплоизоляторов

Пенополиуретан

Считается одним из самых эффективных утеплителей современности.

Преимущества: монтаж однородного бесшовного покрытия, долгий срок службы, отличная изоляция от холода и влаги.

Недостатки: высокая стоимость материала, слабая устойчивость к УФ-излучению.

Пенополистирол (или пенопласт)

Является очень востребованным и применяется в качестве изоляции для разных типов помещений.

Преимущества: невысокая теплопроводность, доступная стоимость, простота монтажа, непроницаемость для влаги.

Недостатки: хрупкий, легко воспламеняется, способствует образованию конденсата.

Экструдированный пенополистирол

Прочный и простой в работе материал, его легко раскроить на фрагменты необходимого размера и формы обычным острым ножом.

Преимущества: очень низкий коэффициент теплопроводности, плохая водопроницаемость, высокая прочность на сжатие, легкий монтаж, не боится плесени и гниения, может эксплуатироваться при температурах от -50⸰С до +75⸰С.

Недостатки: значительно дороже, чем пенопласт, восприимчив к растворителям на органической основе, способствует возникновению конденсата.

Базальтовая (или каменная) вата

Разновидность минеральной ваты, которая изготавливается на основе природного базальта.

Преимущества: противостоит возникновению грибков, звукоизолирует, имеет высокую прочность к механическим повреждениям, огнеупорна, негорюча.

Недостатки: в сравнении с аналогами имеет повышенную стоимость.

Эковата

Утепляющий материал, производимый из природных материалов , таких как древесные волокна и минералы.

Преимущества: изоляция посторонних звуков, экологическая чистота, стойкость к влаге, демократичная стоимость.

Недостатки: при эксплуатации возрастает ее теплопроводность, нужно использовать профессиональное оборудования для монтажа, может дать усадку.

Изолон

Один из высокотехнологичных утеплителей, который производят из пенополиэтилена. Очень востребован.

Преимущества: пониженная теплопроводность и паропроницаемость, высокие показатели шумоизоляции, удобно резать и мотнировать, экологичен, гибкий и маловесный.

Недостатки: невысокая прочность, нужно предусмотреть обязательный вентиляционный зазор.

Пенофол

Теплоизолятор, отвечающий всем основным требованиям, которые предъявляются к качеству материала при утеплении разнообразных помещений и конструкций.

Преимущества: экологическая чистота, хорошая способность отражать тепло, качественная шумоизоляция, непроницаемость для влаги, негорючесть, комфортность транспортировки и монтажа, может нейтрализовать негативное воздействие радиации.

Недостатки: пониженная жесткость, сложности с закреплением материала, при теплоизоляции только пенофола будет недостаточно.

Заключение

Все сильные и слабые стороны рассмотренных утеплителей, представленные в этом обзоре, облегчат муки выбора подходящего материала еще на стадии проекта здания. Но не забывайте, что основополагающей характеристикой материала для теплоизоляции все-таки является его теплопроводность.

Видео про таблицу теплопроводности

Таблица теплопроводности материалов и утеплителей

Сравнение утеплителей. Таблица теплопроводности

Сегодня производители теплоизоляционных материалов предлагают застройщикам действительно огромный выбор материалов. При этом каждый уверяет нас, что именно его утеплитель идеально подходит для утепления дома. Из-за такого разнообразия стройматериалов, принять правильное решение в пользу определенного материала действительно довольно сложно. Мы решили в данной статье сравнить утеплители по теплопроводности и другим, не менее важным характеристикам.

Стоит сначала рассказать об основных характеристиках теплоизоляции, на которые необходимо обращать внимание при покупке. Сравнение утеплителей по характеристикам следует делать, держа в уме их назначение. Например, несмотря на то, что экструзия XPS прочнее минваты, но вблизи открытого огня или при высокой температуре эксплуатации, стоит купить огнестойкий утеплитель для своей же безопасности.

Сравнение утеплителей по характеристикам

Теплопроводность. Чем ниже данный показатель у материала, тем меньше потребуется укладывать слой утеплителя, а значит, расходы на закупку материалов сократятся (в том случае если стоимость материалов находится в одном ценовом диапазоне). Чем тоньше слой утеплителя, тем меньше будет «съедаться» пространство.

Влагопроницаемость. Низкая влаго- и паропроницаемость увеличивает срок использования теплоизоляции и снижает отрицательное воздействие влаги на теплопроводность утеплителя при последующей эксплуатации, но при этом увеличивается риск появления конденсата на конструкции при плохой вентиляции.

Пожаробезопасность. Если утеплитель используется в бане или в котельной, то материал не должен поддерживать горение, а наоборот должен выдерживать высокие температуры. Но если вы утепляете ленточный фундамент или отмостку дома, то на первый план выходят характеристики влагостойкости и прочности.

Экономичность и простота монтажа. Утеплитель должен быть доступным по стоимости, иначе утеплять дом будет просто нецелесообразно. Также важно, чтобы утеплить кирпичный фасад дома можно было бы своими силами, не прибегая к помощи специалистов или, используя дорогостоящее оборудование для монтажа.

Экологичность. Все материалы для строительства должны быть безопасными для человека и окружающей природы. Не забудем упомянуть и про хорошую звукоизоляцию, что очень важно для городов, где важно защитить свое жилье от шума с улицы.

Сравнение утеплителей по теплопроводности

Какие характеристики важны при выборе утеплителя? На что обратить внимание и спросить у продавца? Только ли теплопроводность имеет решающее значение при покупке утеплителя, или есть другие параметры, которые стоит учесть? И еще куча подобных вопросов приходит на ум застройщику, когда приходит время выбирать утеплитель. Обратим внимание в обзоре на наиболее популярные виды теплоизоляции.

Пенопласт (пенополистирол)

Пенопласт – самый популярный сегодня утеплитель, благодаря легкости монтажа и низкой стоимости. Изготавливается он методом вспенивания полистирола, имеет низкую теплопроводность, легко режется и удобен при монтаже. Однако материал хрупкий и пожароопасен, при горении пенопласт выделяет вредные, токсичные вещества. Пенополистирол предпочтительно использовать в нежилых помещениях.

Экструдированный пенополистирол

Экструзия не подвержена влаге и гниению, это очень прочный и удобный в монтаже утеплитель. Плиты Техноплекса имеют высокую прочность и сопротивление сжатию, не подвергаются разложению. Благодаря своим техническим характеристикам техноплекс используют для утепления отмостки и фундамента зданий. Экструдированный пенополистирол долговечен и прост в применении.

Базальтовая (минеральная) вата

Производится утеплитель из горных пород, путем их плавления и раздува для получения волокнистой структуры. Базальтовая вата Роклайт выдерживает высокие температуры, не горит и не слеживается со временем. Материал экологичен, имеет хорошую звукоизоляцию и теплоизоляцию. Производители рекомендуют использовать минеральную вату для утепления мансарды и других жилых помещений.

Стекловолокно (стекловата)

При слове стекловата у многих появляется ассоциация с советским материалом, однако современные материалы на основе стекловолокна не вызывают раздражения на коже. Общим недостатком минеральной ваты и стекловолокна является низкая влагостойкость, что требует устройства надежной влаго- и пароизоляции при монтаже утеплителя. Материал не рекомендуется использовать во влажных помещениях.

Вспененный полиэтилен

Этот рулонный утеплитель имеет пористую структуру, различную толщину часто производится с нанесением дополнительного слоя фольги для отражающего эффекта. Изолон и пенофол имеет толщину в 10 раз тоньше традиционных утеплителей, но сохраняет до 97% тепла. Материал не пропускает влагу, имеет низкую теплопроводность благодаря своей пористой структуре и не выделяет вредных веществ.

Напыляемая теплоизоляция

К напыляемой теплоизоляции относится ППУ (пенополиуретан) и Экотермикс. К главным недостаткам данных утеплителей относится необходимость наличия специального оборудования, для их нанесения. При этом напыляемая теплоизоляция создает на конструкции прочное, сплошное покрытие без мостиков холода, при этом конструкция будет защищена от влаги, так как ППУ влагонепроницаемый материал.

Сравнение утеплителей. Таблица теплопроводности

Полную картину о том, какой следует использовать утеплитель в том или ином случае, дает таблица теплопроводности теплоизоляции. Вам остается только соотнести данные из этой таблицы со стоимостью утеплителя у разных производителей и поставщиков, а также рассмотреть возможность его использования в конкретных условиях (утепление кровли дома, ленточного фундамента, котельной, печной трубы и т.д.).

Сравнение утеплителей по теплопроводности

Сравнение утеплителей по теплопроводности. Мы решили в данной статье сравнить утеплители в таблице по теплопроводности и другим важным характеристикам.

Источник: uteplitel-x.ru

Сравнение теплопроводности строительных материалов по толщине

В продаже доступно много строительных материалов, использующихся для повышения свойств сооружения сохранять тепло – утеплителей. В конструкции дома он может применяться практически в каждой ее части: от фундамента и до чердака. Далее пойдет речь об основных свойствах материалов, способных обеспечить необходимый уровень теплопроводности объектов различного назначения, а также будет приведено их сравнение, в чем поможет таблица.

Основные характеристики утеплителей

При выборе утеплителей нужно обращать внимание на разные факторы: тип сооружения, наличие воздействия высоких температур, открытого огня, характерный уровень влажности. Только после определения условий использования, а также уровня теплопроводности применяемых материалов для сооружения определенной части конструкции, нужно смотреть на характеристики конкретного утеплителя:

Теплопроводность. От этого показателя напрямую зависит качество проведенного утеплительного процесса, а также необходимое количество материала для обеспечения желаемого результата. Чем ниже теплопроводность, тем эффективнее использование утеплителя.
Влагопоглощение. Показатель особо важен при утеплении внешних частей конструкции, на которые может периодически воздействовать влага. К примеру, при утеплении фундамента в грунтах с высокими водами или повышенным уровнем содержания воды в своей структуре.
Толщина. Применение тонких утеплителей позволяет сохранить внутреннее пространство жилого сооружения, а также напрямую влияет на качество утепления.
Горючесть. Это свойство материалов особенно важно при использовании для понижения теплопроводной способности наземных частей сооружения жилых домов, а также зданий специального назначения. Качественная продукция отличается способностью к самозатуханию, не выделяет при воспламенении ядовитых веществ.
Термоустойчивость. Материал должен выдерживать критические температуры. К примеру, низкие температуры при наружном использовании.
Экологичность. Нужно прибегать к использованию материалов безопасных для человека. Требования к этому фактору может изменяться в зависимости от будущего назначения сооружения.
Звукоизоляция. Это дополнительное свойство утеплителей в некоторых ситуациях позволяет добиться хорошего уровня защиты помещения от шума, а также посторонних звуков.

Когда используется при сооружении определенной части конструкции материал с низкой теплопроводностью, то можно покупать самый дешевый утеплитель (если это позволят предварительные расчеты).

Важность конкретной характеристики напрямую зависит от условий использования и выделенного бюджета.

Сравнение популярных утеплителей

Давайте рассмотрим несколько материалов, применяемых для повышения энергоэффективности сооружений:

Минеральная вата. Производится из естественных материалов. Устойчива к огню и отличается экологичностью, а также низкой теплопроводностью. Но невозможность противостоять воздействию воды сокращает возможности использования.
Пенопласт. Легкий материал с отличными утеплительными свойствами. Доступный, легко устанавливается и влагоустойчив. Недостатки: хорошая воспламеняемость и выделение вредных веществ при горении. Рекомендуется его использовать в нежилых помещениях.
Бальзовая вата. Материал практически идентичный минвате, только отличается улучшенными показателями устойчивости к влаге. При изготовлении его не уплотняют, что значительно продлевает срок службы.
Пеноплэкс. Утеплитель хорошо противостоит влаге, высоким температурам, огню, гниению, разложению. Отличается отличными показателями теплопроводности, прост в монтаже и долговечен. Можно использовать в местах с максимальными требованиями способности материала противостоять различным воздействиям.
Пенофол. Многослойный утеплитель естественного происхождения. Состоит из полиэтилена, предварительно вспененного перед производством. Может иметь различные показатели пористости и ширины. Часто поверхность покрыта фольгой, благодаря чему достигается отражающие эффект. Отличается легкостью, простотой монтажа, высокой энергоэффективностью, влагостойкостью, небольшим весом.

Коэффициент теплопроводности размерность

Выбирая материал для использования в непосредственной близости с человеком, необходимо особое внимание уделять его характеристикам экологичности и пожаробезопасности. Также в некоторых ситуациях рационально покупать более дорой утеплитель, который будет обладать дополнительными свойствами влагозащиты или звукоизоляции, что в окончательном счете позволяет сэкономить.

Сравнение с помощью таблицы

Показатель теплопроводных свойств является основным критерием при выборе утеплительного материала. Остается только сравнить ценовые политики разных поставщиков и определить необходимое количество.

Утеплитель – один из основных способов получить сооружение с необходимой энергоэффективностью. Перед его окончательным выбором точно определите условия использования и, вооружившись приведенной таблицей, совершите правильный выбор.

Сравнение утеплителей по теплопроводности и по плотности материалов

Источник: jsnip.ru

Сравнение разных видов утеплителей

В прошлый раз мы определили самый дешевый утеплитель. Сегодня мы проведем сравнение утеплителей. Таблицу с общими характеристиками вы можете найти в итогах статьи. Мы выбрали самые популярные материалы, среди которых минвата, ППУ, пеноизол, пенопласт и эковата. Как видите, это универсальные утеплители с широким спектром применения.

Сравнение теплопроводности утеплителей

Чем выше теплопроводность, тем хуже материал работает как утеплитель.

Мы начинаем сравнение утеплителей по теплопроводности неспроста, так как это, несомненно, самая важная характеристика. Она показывает, сколько тепла пропускает материал не за определенный промежуток времени, а постоянно. Теплопроводность выражается коэффициентом и исчисляется в ваттах на метр квадратный. Например, коэффициент 0,05 Вт/м*К указывает, что на квадратном метре постоянные теплопотери составляют 0,05 Ватта. Чем выше коэффициент, тем лучше материал проводит тепло, соответственно, как утеплитель он работает хуже.

Ниже представлена таблица сравнения популярных утеплителей по теплопроводности:

Изучив вышеуказанные виды утеплителей и их характеристики можно сделать вывод, что при равной толщине самая эффективная теплоизоляция среди всех – это жидкий двухкомпонентный пенополиуретан (ППУ).

Толщина теплоизоляции имеет архиважное значение, она должна рассчитываться для каждого случая индивидуально. На результат влияет регион, материал и толщина стен, наличие воздушных буферных зон.

Сравнительные характеристики утеплителей показывают, что на теплопроводность влияет плотность материала, особенно для минеральной ваты. Чем выше плотность, тем меньше воздуха в структуре утеплителя. Как известно, воздух имеет низкий коэффициент теплопроводности, который составляет менее 0,022 Вт/м*К. Исходя из этого, при увеличении плотности растет и коэффициент теплопроводности, что негативно отражается на способности материала удерживать тепло.

Сравнение паропроницаемости утеплителей

Высокая паропроницаемость=отсутствие конденсата.

Паропроницаемость – это способность материала пропускать воздух, а вместе с ним и пар. То есть теплоизоляция может дышать. На этой характеристике утеплителей для дома последнее время производители акцентируют много внимания. На самом деле высокая паропроницаемость нужна только при утеплении деревянного дома. Во всех остальных случаях данный критерий не является категорически важным.

Сравнение утеплителей для стен показало, что самой высокой степенью паропроницаемости обладают натуральные материалы, в то время как у полимерных утеплителей коэффициент крайне низок. Это свидетельствует о том, что такие материалы как ППУ и пенопласт обладают способностью задерживать пар, то есть выполняют функцию пароизоляции. Пеноизол – это тоже своего рода полимер, который изготавливается из смол. Его отличие от ППУ и пенопласта заключается в структуре ячеек, которые открытие. Иными словами, это материал с открытоячеистой структурой. Способность теплоизоляции пропускать пар тесно связан со следующей характеристикой – поглощение влаги.

На сегодняшний день газовое автономное отопление загородного дома — это самый дешевый вариант обогрева жилья.

Обзор гигроскопичности теплоизоляции

Высокая гигроскопичность — это недостаток, который нужно устранять.

Гигроскопичность – способность материала впитывать влагу, измеряется в процентах от собственного веса утеплителя. Гигроскопичность можно назвать слабой стороной теплоизоляции и чем выше это значение, тем серьезнее потребуются меры для ее нейтрализации. Дело в том, что вода, попадая в структуру материала, снижает эффективность утеплителя. Сравнение гигроскопичности самых распространенных теплоизоляционных материалов в гражданской строительстве:

Сравнение гигроскопичности утеплителей для дома показало высокое влагопоглощение пеноизола, при этом данная теплоизоляция обладает способностью распределять и выводить влагу. Благодаря этому, даже намокнув на 30%, коэффициент теплопроводности не уменьшается. Несмотря на то, что у минеральной ваты процент поглощения влаги низкий, она особенно нуждается в защите. Напитав воды, она удерживает ее, не давая выходить наружу. При этом способность предотвращать теплопотери катастрофически снижается.

Чтобы исключить попадание влаги в минвату используют пароизоляционные пленки и диффузионные мембраны. В основном полимеры устойчивы к длительному воздействию влаги, за исключением обычного пенополистирола, он быстро разрушается. В любом случае вода ни одному теплоизоляционному материалу на пользу не пошла, поэтому крайне важно исключить или минимизировать их контакт.

Организовать автономное газовое отопление в квартире возможно только при наличии всех разрешительных документов (список довольно внушающий).

Окупаемость альтернативного отопление частного дома водородом порядка 35 лет.

Монтаж и эффективность в эксплуатации

Монтаж ППУ — быстро и легко.

Сравнение характеристик утеплителей должно осуществляться с учетом монтажа, ведь это тоже важно. Легче всего работать с жидкой теплоизоляцией, такой как ППУ и пеноизол, но для этого требуется специальное оборудование. Также не составляет труда укладка эковаты (целлюлозы) на горизонтальные поверхности, например, при утеплении пола или чердачного перекрытия. Для напыления эковаты на стены мокрым методом также нужны специальные приспособления.

Пенопласт укладывается как по обрешетке, так и сразу на рабочую поверхность. В принципе, это касается и плит из каменной ваты. Причем укладывать плитные утеплители можно и на вертикальные, и на горизонтальные поверхности (под стяжку в том числе). Мягкую стекловату в рулонах укладывают только по обрешетке.

В процессе эксплуатации теплоизоляционный слой может претерпевать некоторых нежелательных изменений:

напитать влагу;
дать усадку;
стать домом для мышей;
разрушиться от воздействия ИК лучей, воды, растворителей и прочее.

Кроме всего вышеуказанного, важное значение имеет пожаробезопасность теплоизоляции. Сравнение утеплителей, таблица группы горючести:

Сегодня мы провели обзор утеплителей для дома, которые используются чаще всего. По результатам сравнения разных характеристик мы получили данные касательно теплопроводности, паропроницаемости, гигроскопичности и степени горючести каждого из утеплителей. В

Помимо этих характеристик, мы определили, что легче всего работать с жидкими утеплителями и эковатой. ППУ, пеноизол и эковата (монтаж мокрым методом) просто напыляются на рабочую поверхность. Сухая эковата засыпается вручную.

Таблица сравнения утеплителей для дома по теплопроводности

Таблица сравнения характеристик утеплителей для дома по теплопроводности. Обзор самых популярных видов теплоизоляционных материалов для стен по эффективности.

Источник: utepleniedoma.com

Таблица теплопроводности утеплителей и других материалов

Чтобы зимой наслаждаться теплотой и уютом в своем дома, нужно заранее позаботиться об его теплоизоляции. Сегодня сделать это совершенно несложно, ведь на строительном рынке имеется широкий ассортимент утеплителей. Каждый из них имеет свои минусы и плюсы, подходит для утепления при определенных условиях эксплуатации. При выборе материала очень важным остается такой критерий, как теплопроводность.

Что такое теплопроводность

Это процесс отдачи тепловой энергии с целью получения теплового равновесия. Температурный режим должен быть выровнен, главным остается скорость, с которой будет осуществлена эта задача. Если рассмотреть теплопроводность по отношению к дому, то чем дольше происходит процесс выравнивания температур воздуха в доме и на улице, то тем лучше. Говоря простыми словами, теплопроводность – это показатель, по которому можно понять, как быстро остывают стены в доме.

Этот критерий представлен в числовом значении и характеризуется коэффициентом тепловой проводимости. Благодаря ему можно узнать какое количество тепловой энергии за единицу времени сможет пройти через единицу поверхности. Чем выше значение теплопроводности у утеплителя, тем он быстрее проводит тепловую энергию.

Чем ниже значение коэффициента проводимости тепла, тем дольше материал сможет удерживать тепло в зимние дни, а прохладу в летние. Но имеется ряд других факторов, которые также нужно принимать во внимание при выборе изолирующего материала.

Пенополистирол

Этот теплоизолятор один из самых востребованных. А связано это с его низкой проводимостью тепла, невысокой стоимостью и простотой монтажа. На полках магазинов материал представлен в плитах, толщина которых 20-150 мм. Получают путем вспенивание полистирола. Полученные ячейки заполняют воздухом. Для пенопласта характерна разная плотность, низкая проводимость тепла и стойкость к влаге.

На фото — пенополистирол

Так как пенополистирол стоит недорого, он имеет широкую популярность среди многих застройщиков для утепления различных домов и построек. Но есть у пенопласта свои недостатки. Он является очень хрупким и быстро воспламеняется, а при горении выделяет в окружающую среду вредные токсины. По этой причине применять пенопласт лучше для утепления нежилых домов и ненагружаемых конструкций.

Экструдированный пенополистирол

Этот материал не боится влияния влаги и гниению. Он прочный и удобный в плане монтажа. Легко поддается механической обработке. Имеет низкий уровень водоплоглощения, поэтому при повышенной влажности экструдированный пенополистирол сохраняет свои свойства. Утеплитель относится к пожаробезопасным материалам, он имеет продолжительный срок службы и простоту монтажа.

На фото — экструдированный пенополистирол

Представленные характеристики и низкая проводимость тепла позволят назвать экструдированный пенополистирол самым лучшим утеплителем для ленточных фундаментов и отмосток. При установке лист с толщиной 50 мм можно заменить пеноблок с толщиной 60 мм по проводимости тепла. При этом утеплитель не пропускает вод, так что не нужно заботиться про вспомогательную гидроизоляцию.

Минеральная вата

Минвата – это утеплитель, который можно отнести к природным и экологически чистым. Минеральная вата обладает низким коэффициентом проводимости тепла и совершенно не поддается влиянию огня. Производится утеплитель в виде плит и рулонов, каждый из которых имеет свои показатели жесткости.

На фото — минеральная вата

Если нужно изолировать горизонтальную поверхностность, то стоит задействовать плотные маты, а для вертикальных – жесткие и полужесткие плиты. Что касается минусов, то минвата имеет низкую стойкость к влаге, так что при ее монтаже необходимо позаботиться про влаго-и пароизоляцию. Применять минвату не стоит для обустройства подвала, погреба, парилки в бане. Хотя если грамотно выложить гидроизоляционный слой, то минвата будет служить долго и качественно. А вот какова теплопроводность минваты, поможет понять информация из статьи.

Базальтовая вата

Этот утеплитель получают методом расплавления базальтовых горных пород с добавлением вспомогательных составляющих. В результате получается материал, имеющий волокнистую структуру и отличные водоотталкивающие свойства. Утеплитель не воспламеняется и совершенно безопасен для здоровья. Кроме этого, у базальта отличные показатели для качественной изоляции звука и тепла. Применять можно для утепления как снаружи, так и внутри дома.

На фото — базальтовая вата для утепления

При установке базальтовой ваты необходимо надевать средства защиты. Сюда относят перчатки, респиратор и очки. Это позволит защитить слизистые оболочки от попадания осколков ваты. При выборе базальтовой ваты сегодня большой популярностью пользуется марка Rockwool.

В ходе эксплуатации материала можно не переживать, что плиты будут уплотняться или слеживаться. А это говорит о прекрасных свойствам низкой теплопроводности, которые со временем не меняются.

Этот утеплитель производится в виде рулонов, толщина которых 2-10 мм. В основе материала положен вспененный полиэтилен. В продаже можно встретить теплоизолятор, на одной стороне которого имеется фольга для образования отражающего фона. Толщина материала в несколько раз меньше представленных ранее материалов, но при этом это совершенно не влияет на теплопроводность. Он способен отражать до 97% тепла. Вспененные полиэтилен может похвастаться продолжительным сроком службы и экологической чистотой.

На фото- утеплитель Пенофол:

Изолон совершенно легкий, тонкий и удобный в плане установки. Применяют рулонный теплоизолятор при обустройстве влажных комнат, куда можно отнести подвал, балкон. Кроме этого, применения утеплителя позволит сохранить полезную площадь помещения, если устанавливать его внутри дома.

Таблица теплопроводности материалов и утеплителей, сравнение

Таблица теплопроводности материалов и утеплителей. Сравнение утеплителей по теплопроводности. Сравнительная таблица теплопроводности материалов.

Источник: resforbuild.ru

Таблица теплопроводности утеплителей. Объемный вес, формостабильность, паропроницаемость, горючесть, звукоизоляционные свойства

При проведении строительных работ нередко приходится сравнивать свойства разных материалов. Это нужно для того, чтобы подобрать наиболее подходящий из них.

Ведь там, где хорош один из них, совсем не подойдет другой. Поэтому, осуществляя теплоизоляцию, нужно не просто утеплить объект. Важно выбрать утеплитель, подходящий именно для данного случая.

Такая диаграмма нагляднее таблицы

А для этого нужно знать характеристики и особенности разных видов теплоизоляции. Вот об этом мы и поговорим.

Что такое теплопроводность

Для обеспечения хорошей теплоизоляции важнейшим критерием является теплопроводность утеплителей. Так называется передача тепла внутри одного предмета.

То есть, если у одного предмета одна его часть теплее другой, то тепло будет переходить от теплой части к холодной. Тот же самый процесс происходит и в здании.

Таким образом, стены, крыша и даже пол могут отдавать тепло в окружающий мир. Для сохранения тепла в доме этот процесс нужно свести к минимуму. С этой целью используют изделия, имеющие небольшое значение данного параметра.

Таблица теплопроводности

Обработанную информацию об этом свойстве разных материалов можно представить в виде таблицы. К примеру, вот так:

Здесь присутствуют всего два параметра. Первый — это коэффициент теплопроводности утеплителей. Второй — толщина стены, которая потребуется для обеспечения оптимальной температуры внутри здания.

Взглянув на эту таблицу, становится очевидным следующий факт. Построить комфортное здание из однородных изделий, например, из полнотелых кирпичей, невозможно. Ведь для этого потребуется толщина стены не менее 2,38м.

Поэтому для обеспечения нужного уровня тепла в помещениях требуется теплоизоляция. И первым и важнейшим критерием ее отбора является вышеуказанный первый параметр. У современных изделий он не должен быть более 0.04 Вт/м°С.

При покупке обратите свое внимание на следующую особенность.

Изготовители, указывая на своих изделиях теплопроводность утеплителя, часто используют не одну, а целых три величины: первая – для случаев, когда материал эксплуатируется в сухом помещении с температурой в 10ºС;второе значение – для случаев эксплуатации опять же, в сухом помещении, но с температурой в 25 ºС; третья величина – для эксплуатации изделия в разных условиях влажности.

Это может быть

Таблица данных по теплопроводности утеплителей

Современные утеплительные материалы имеют уникальные характеристики и применяются для решения задач определенного спектра. Большинство из них предназначены для обработки стен дома, но есть и специфичные, разработанные для обустройства дверных и оконных проемов, мест стыка кровли с несущими опорами, подвальных и чердачных помещений. Таким образом, выполняя сравнение теплоизоляционных материалов, нужно учитывать не только их эксплуатационные свойства, но и сферу применения.

Главные параметры

Дать оценку качеству материала можно исходя из нескольких основополагающих характеристик. Первая из них – коэффициент теплопроводности, который обозначается символом «лямбда» (ι). Этот коэффициент показывает, какой объем теплоты за 1 час проходит через отрезок материала толщиной 1 метр и площадью 1 м² при условии, что разница между температурами среды на обеих поверхностях составляет 10°С.

Показатели коэффициента теплопроводности любых утеплителей зависят от множества факторов – от влажности, паропроницаемости, теплоемкости, пористости и других характеристик материала.

Чувствительность к влаге

Влажность – это объем влаги, которая содержится в теплоизоляции. Вода отлично проводит тепло, и насыщенная ею поверхность будет способствовать выхолаживанию помещения. Следовательно, переувлажненный теплоизоляционный материал потеряет свои качества и не даст желаемого эффекта. И наоборот: чем большими водоотталкивающими свойствами он обладает, тем лучше.

Паропроницаемость – параметр, близкий к влажности. В числовом выражении он представляет собой объем водяного пара, проходящий через 1 м2 утеплителя за 1 час при соблюдении условия, что разность потенциального давления пара составляет 1Па, а температура среды одинакова.

При высокой паропроницаемости материал может увлажняться. В связи с этим при утеплении стен и перекрытий дома рекомендуется выполнить монтаж пароизоляционного покрытия.

Водопоглощение – способность изделия при соприкосновении с жидкостью впитывать ее. Коэффициент водопоглощения очень важен для материалов, которые используются для обустройства наружной теплоизоляции. Повышенная влажность воздуха, атмосферные осадки и роса могут привести к ухудшению характеристик материала.

Также не рекомендуется применять водопоглощающую изоляцию при отделке ванных комнат, санузлов, кухонь и других помещений с высоким уровнем влажности.

Плотность и теплоемкость

Пористость – выраженное в процентах количество воздушных пор от общего объема изделия. Различают поры закрытые и открытые, крупные и мелкие. Важно, чтобы в структуре материала они были распределены равномерно: это свидетельствует о качестве продукции. Пористость иногда может достигать 50%, в случае с некоторыми видами ячеистых пластмасс этот показатель составляет 90-98%.

Плотность – это одна из характеристик, влияющих на массу материала. Специальная таблица поможет определить оба этих параметра. Зная плотность, можно рассчитать, насколько увеличится нагрузка на стены дома или его перекрытия.

Теплоемкость – показатель, демонстрирующий, какое количество тепла готова аккумулировать теплоизоляция. Биостойкость – способность материала сопротивляться воздействию биологических факторов, например, патогенной флоры. Огнестойкость – противодействие изоляции огню, при этом данный параметр не стоит путать с пожаробезопасностью. Различают и другие характеристики, к которым относятся прочность, выносливость на изгиб, морозостойкость, износоустойчивость.

Коэффициент сопротивления

Также при выполнении расчетов нужно знать коэффициент U – сопротивление конструкций теплопередаче. Этот показатель не имеет никакого отношения к качествам самих материалов, но его нужно знать, чтобы сделать правильный выбор среди разнообразных утеплителей. Коэффициент U представляет собой отношение разности температур с двух сторон изоляции к объему проходящего через нее теплового потока. Чтобы найти теплосопротивление стен и перекрытий, нужна таблица, где рассчитана теплопроводность строительных материалов.

Произвести необходимые вычисления можно и самостоятельно. Для этого толщину слоя материала делят на коэффициент его теплопроводности. Последний параметр — если речь идет об изоляции — должен быть указан на упаковке материала. В случае с элементами конструкции дома все немного сложнее: хотя их толщину можно измерить самостоятельно, коэффициент теплопроводности бетона, дерева или кирпича придется искать в специализированных пособиях.

При этом часто для изоляции стен, потолка и пола в одном помещении используются материалы разного типа, поскольку для каждой плоскости коэффициент теплопроводности нужно рассчитывать отдельно.

Теплопроводность основных видов утеплителей

Исходя из коэффициента U, можно выбрать, какой из видов теплоизоляции лучше использовать, и какую толщину должен иметь слой материала. Расположенная ниже таблица содержит сведения о плотности, паропроницаемости и теплопроводности популярных утеплителей:

Преимущества и недостатки

При выборе теплоизоляции нужно учитывать не только ее физические свойства, но и такие параметры, как легкость монтажа, потребность в дополнительном обслуживании, долговечность и стоимость.

Сравнение самых современных вариантов

Как показывает практика, проще всего осуществлять монтаж пенополиуретана и пеноизола, которые наносятся на обрабатываемую поверхность в форме пены. Эти материалы пластичны, они с легкостью заполняют полости внутри стен постройки. Недостатком вспениваемых веществ является потребность в использовании специального оборудования для их распыления.

Как показывает приведенная выше таблица, достойную конкуренцию пенополиуретану составляет экструдированный пенополистирол. Этот материал поставляются в виде твердых блоков, но с помощью обычного столярного ножа ему можно придать любую форму. Сравнивая характеристики пенных и твердых полимеров, стоит отметить, что пена не образует швов, и это является ее главным преимуществом по сравнению с блоками.

Сравнение ватных материалов

Минеральная вата по свойствам похожа на пенопласты и пенополистирол, однако при этом «дышит» и не горит. Также она обладает лучшей устойчивостью при воздействии влаги и практически не меняет свои качества в процессе эксплуатации. Если стоит выбор между твердыми полимерами и минеральной ватой, лучше отдать предпочтение последней.

У каменной ваты сравнительные характеристики те же, что и у минеральной, но стоимость выше. Эковата имеет приемлемую цену и легко монтируется, но отличается низкой прочностью на сжатие и со временем проседает. Стекловолокно также проседает и, кроме того, осыпается.

Сыпучие и органические материалы

Для теплоизоляции дома иногда применяются сыпучие материалы – перлит и гранулы из бумаги. Они отталкивают воду и устойчивы к воздействию патогенных факторов. Перлит экологичен, он не горит и не оседает. Тем не менее, сыпучие материалы редко применяются для утепления стен, лучше с их помощью обустраивать полы и перекрытия.

Из органических материалов необходимо выделить лен, древесное волокно и пробковое покрытие. Они безопасны для окружающей среды, но подвержены горению, если не пропитаны специальными веществами. Кроме того, древесное волокно подвержено воздействию биологических факторов.

В целом, если учитывать стоимость, практичность, теплопроводность и долговечность утеплителей, то наилучшие материалы для отделки стен и перекрытий – это пенополиуретан, пеноизол и минеральная вата. Остальные виды изоляции обладают специфическими свойствами, так как разработаны для нестандартных ситуаций, а применять такие утеплители рекомендуется только в том случае, если других вариантов нет.

Изоляция

Теплопередача и потери тепла от зданий и технических сооружений — коэффициенты теплопередачи и методы изоляции, а также для снижения энергопотребления

Среднеарифметическая и логарифмическая разница температур в теплообменниках

Средняя арифметическая разница температур — AMTD — и логарифмическая Средняя разница температур — LMTD — формулы с примерами — онлайн-калькулятор средней температуры

Строительные элементы — Тепловые потери и тепловое сопротивление

Термическое сопротивление обычных строительных элементов, таких как стены, полы и крыши над и под землей

Строительные материалы — Паростойкость

Диффузия пара через строительные материалы

Изоляция из силиката кальция

Теплопроводность изоляции из силиката кальция — температура и значения k

Кондуктивная теплопередача

Тепло передача происходит в виде теплопроводности в твердом теле при наличии температурного градиента

Медные трубы — изоляция и тепловые потери

Теплопотери в окружающий воздух из изолированных медных труб

Изоляция воздуховодов — термическое сопротивление

Необлицованная и облицованная изоляция воздуховодов

Коэффициенты излучения общие материалы

Коэффициенты излучения некоторых распространенных материалов, таких как вода, лед, снег, трава и др.

Стекловолоконная изоляция

Теплопроводность стекловолоконной изоляции — температура и значения k

Тепло Потери на неизолированной поверхности трубы

Тепловые потери на неизолированной поверхности трубы

Потери тепла на неизолированных медных трубах

Тепловые потери на неизолированных медных трубах — размеры в диапазоне 1/2 — 4 дюйма

Трубы с обогревом — коэффициент охвата

Фактор обертывания w Потери тепла из трубы или трубки выше, чем пропускная способность кабеля обогрева

Изолированные трубы — Диаграммы тепловых потерь

Потери тепла (Вт / м) из изолированных труб — в диапазоне 1/2 — 6 дюймов — изоляция толщина 10 — 80 мм — разница температур 20 — 180 ° C

Изолированные трубы — Диаграммы тепловых потерь

Тепловые потери (Вт / фут) диаграммы для изолированных труб — в диапазоне 1/2 — 6 дюймов — толщина изоляции 0.5 — 4 дюйма — разница температур 50 — 350 градусов F

Изоляционные материалы — диапазоны температур

Температурные пределы для некоторых часто используемых изоляционных материалов

Изоляция систем охлаждения

Системы охлаждения и толщина изоляции

Изоляция из минеральной ваты

Теплопроводность — температура и значения k

Общий коэффициент теплопередачи

Рассчитайте общие коэффициенты теплопередачи для стен или теплообменников

Перлитовая изоляция

Теплопроводность перлитовой изоляции — температура и значения k

Трубопровод — рекомендуется Толщина изоляции

Рекомендуемая толщина изоляции для систем отопления, таких как горячее водоснабжение, паровые системы низкого, среднего или высокого давления

Полиуретановая изоляция

Теплопроводность полиуретановой изоляции — температуры и k-va lues

Радиационная теплопередача

Теплопередача за счет излучения электромагнитных волн известна как тепловое излучение

Стальные трубы — Диаграмма тепловых потерь

Тепловые потери от стальных труб — размеры в диапазоне 1/2 — 12 дюймов

Теплопроводность некоторых материалов и газов

Теплопроводность некоторых выбранных газов, изоляционных материалов, алюминия, асфальта, латуни, меди, стали и других распространенных материалов

Тепловая и звукоизоляция — Front Desk Architects

Теплоизоляция — это уменьшение теплопередачи между объектами, находящимися в тепловом контакте или в диапазоне радиационного воздействия.

Звукоизоляция — это любое средство снижения интенсивности звука по отношению к определенному источнику и рецептору.

Как передается тепло

Проводимость : передача тепла от одной молекулы к другой внутри материала или от одного материала к другому, когда они находятся в прямом контакте.

Конвекция : передача тепла другим агентом, таким как воздух или вода. Конвекционные токи : поток воздуха, который создается в пространстве.

Излучение : передача тепла посредством волнового движения, подобно тому, как передается свет.

Факты о теплоизоляции

Волокнистые материалы обычно являются хорошими изоляторами

Коммерческие изоляционные материалы изготавливаются из:

Стекловолокно
Стекловолокно
Минеральное волокно
Органическое волокно
Вспененный пластик

Характеристики хорошего изоляционного материала:

Огнестойкость
Защита от насекомых
Защита от влаги
Устойчивость к любым физическим изменениям, которые могут снизить ее эффективность против теплового потока

Выбор изоляции основан на:

Начальная стоимость
Эффективность
Долговечность
Адаптация формы к способам строительства и монтажа

Коэффициенты тепловых потерь

British Thermal Unit : британские тепловые единицы, количество тепла, необходимое для повышения температуры 1 фунта воды до 1 градуса по Фаренгейту.

Коэффициент теплопроводности : k, количество тепла в британских тепловых единицах, передаваемое за один час через 1 квадратный фут данного материала толщиной 1 дюйм и с разницей температур между его поверхностями в 1 градус по Фаренгейту.

Электропроводность : C, количество тепла, которое проходит через материал за 1 час / кв. Фут поверхности при разнице температур в 1 градус Фаренгейта.

Сопротивление : R, противоположность проводимости или проводимости.Хороший изоляционный материал будет иметь высокое значение R.

Общая теплопередача : U, выражается в британских тепловых единицах на кв. Фут / час при разнице температур в 1 градус для конструкции, которая может состоять из нескольких материалов или пространств.

Обычные изоляционные материалы, значения «R» на дюйм, преимущества и недостатки

Изоляция из полиуретановой пены (SPF)

Двухкомпонентная смесь собирается вместе на кончике пистолета и образует расширяющуюся пену, которую распыляют на бетонные плиты, в полости незавершенной стены, на внутреннюю сторону обшивки или через отверстия, просверленные в обшивке или гипсокартоне в полость стены готовой стены.

, иногда также называемый вспененной изоляцией

Жесткие панели / Изоляция

Жесткая панельная изоляция изготавливается из волокнистых материалов (стекловолокно, каменная и шлаковая вата) или из пенопласта. Иногда они продаются секциями, предназначенными для плотного размещения в стандартных полостях стены.

Жесткий пенополиуретан / полиизоцианурат (PUR / PIR)

Жесткий пенополиуретан ( PUR / PIR ) — это пластик с закрытыми порами. Используется как заводской теплоизоляционный материал в виде изоляционных плит или пеноблоков, а также в сочетании с различными жесткими покрытиями в качестве конструкционного материала или сэндвич-панели.Монтажные пенополиуретаны производятся непосредственно на строительной площадке.

Формованный пенополистирол (MEPS) / Экструдированный пенополистирол (XEPS) Пенопласт

Гранулы полистирола смешивают с различными химическими веществами для их разжижения. Затем в смесь вводят вспенивающий агент, образуя пузырьки газа, которые создают материал с закрытыми порами, который затем формуют в большие листы. Обычно известный как бортовой картон, он имеет R-значение около 4 на дюйм толщины.

(XEPS) Пенопласт Изоляция из экструдированного пенополистирола аналогична MEPS, но пенящаяся густая жидкость проталкивается через формовочную головку.

Изолированные бетонные формы (ICF)

ICF — это полые, легкие формы, которые «остаются на месте», сделанные из двух панелей из пенополистирола (EPS), соединенных полипропиленовыми лентами. Во время строительства формы складываются на желаемую высоту, а затем заполняются бетоном, что делает стены устойчивыми, прочными и устойчивыми.

Конструкционные изолированные панели (СИП)

Структурные изолированные панели (SIP), также называемые стенами с напряженной обшивкой, используют ту же концепцию, что и внешние двери с пенопластом, но распространяют эту концепцию на весь дом. Их можно использовать для потолков, полов, стен и крыш.

Панели обычно состоят из фанеры, OSB, зажатой вокруг сердцевины из пенополистирола, полиуретана, полиизоцианурата, прессованной пшеничной соломы или эпоксидной смолы.

Ориентированно-стружечная плита (OSB)

Ориентированно-стружечная плита (OSB) или Стерлинговая плита (Великобритания) представляет собой конструктивное изделие из древесины, образованное наслоением прядей (хлопьев) древесины в определенной ориентации.

Изоляция одеяла

— изготовлен из волокнистых материалов, таких как минеральная вата, древесное волокно, хлопковое волокно или шерсть животных, и изготовлен для образования мата толщиной от 1/2 до 4 дюймов.

Некоторые устанавливаются на виниловый картон или проволочную сетку и прикрепляются скобами к бокам и краям стоек и балок.

Изоляция батта

Батты предварительно вырезаны, а полотна доступны в непрерывных рулонах.

Компоненты изоляционного полотна и полотна

Стекловолокно — это материал, изготовленный из очень тонких волокон стекла.Изготовлен из расплавленного стекла, обычно с 20–30% переработанных промышленных отходов и постпотребительских материалов.

Каменная и шлаковая вата. Обычно производится из горных пород (базальт, диабаз) или железорудного доменного шлака. Некоторая минеральная вата содержит переработанное стекло. Не воспламеняется.

Сыпучий наполнитель

Целлюлоза на 100% натуральная, 75-85% изготовлена из переработанной газетной бумаги.

Волокнистая изоляция из минеральной ваты, минеральной ваты, стекловаты, шлаковатой ваты или растительного волокна, обычно из древесного волокна.

Гранулированный Изоляция из вспученных минералов, таких как перлит, вермикулит или измельченные растительные вещества.

Светоотражающая изоляция

Состоит из 2 слоев 99% алюминиевой фольги, ламинированной с внешней стороны 2 листов сверхпрочного полиэтилена, амортизирующего воздушными пузырями.

Гофрированная изоляция

Из бумаги, сформованной в формы, которые образовывали закрытые воздушные карманы в небольшие правильные полукруглые гофры и покрывали с обеих сторон листом плоской бумаги для придания прочности и создания воздушных карманов.

Теплоизоляция

Возможна установка в ТРЕХ положениях:

НИЖЕ настила
МЕЖДУ настилом и мембраной
НАД мембраной

Плоская крыша: изоляция и положение мембраны

При использовании утеплителя на плоской крыше обязательно наличие вентилируемого воздушного пространства !! Если вы используете жесткий полистироловый утеплитель (синий), не нужно никакого воздушного пространства, поскольку он водонепроницаем.

Изоляция между настилом и мембраной

Традиционное место для изоляции:

использовать жесткие панели низкой плотности для поддержки нагрузок на кровельную мембрану, не допуская прокола мембраны.

любой водяной пар, попавший в изоляцию, вызовет гниение настила, поэтому используйте верхние вентиляционные отверстия для сброса давления.

Изоляция НАД мембраной

Новая концепция с основными преимуществами:

мембрана, защищенная от экстремальных температур и холода, находится на теплой стороне изоляции
мембрана защищена от УФ-излучения
мембрана защищена от проколов
изоляция должна быть экструзионным пенополистиролом, который является водостойким и покрытым фильтром слой для предотвращения миграции балласта

Замедлитель парообразования для крыш с малым уклоном

мембрана в защищенной мембранной крыше также является паро-воздушным барьером
другие типы кровель с низким уклоном используют два слоя пропитанного асфальтом рубероида, скрепленные вместе, и кровлю с горячим асфальтом
полиэтиленовая пленка не используется, поскольку она плавится
расположен на теплой стороне изоляции

Звукоизоляция (Звукоизоляция)

— это любое средство уменьшения интенсивности звука по отношению к определенному источнику и рецептору.

Звукоизоляция влияет на звук двумя разными способами: Шумоподавление и Шумопоглощение .

Методы абсорбции

Акустические материалы

Общие классификации:

Пористые материалы
Панельные или мембранные абсорберы
Полость (Гельмгольца) резонаторы

Пористые материалы

Мягкие пористые материалы очень хорошо поглощают звук. Основная акустическая характеристика этих материалов — это ячеистая сеть из переплетенных пор.В этих порах падающая звуковая энергия преобразуется в тепло.

Примеры включают акустические плиты, диффузоры, мягкие штукатурки, минеральную вату и акустические одеяла, среди прочего.

Характеристики:

Их звукопоглощение более эффективно на высоких, а не на низких частотах. Однако их акустическая эффективность улучшается в низкочастотном диапазоне при увеличении толщины и удалении от твердой основы.

Категории товарных материалов:

Готовые акустические блоки
Различные типы перфорированных, трещиноватых или текстурированных материалов составляют типичные блоки в этой группе.

Обычно используемые материалы включают:

Акустические панели
Акустические подвесы
Геокустические плитки
Диффузоры

Акустические панели

Их можно установить несколькими способами:

Приклеивается к твердой основе
Прибивается или прикручивается к деревянному каркасу
Устанавливается в потолочной подвесной системе

Преимущества

Торговые каталоги содержат подробные спецификации
Простота установки и обслуживания
Гибкое всасывание

Недостатки

Трудно скрыть стыки между блоками
Мягкая структура, подверженная повреждениям
Ремонт краской, не впитывающий влагу

Акустические подвесы

Акустические подвески или перегородки — система панелей из фибрового картона, которые обернуты изоляцией и свободно подвешиваются на проволоке или веревке.

Геокустические плитки и панели

Geocoustic Tiles — специальные сборные элементы для произвольного применения на стенах и потолках.

Диффузоры

Рассеиватели — абсорбционный материал с неровными поверхностями, угловыми или изогнутыми фасадами, поэтому при установке на стене или потолке они предотвращают параллельное столкновение стен и предотвращают стоячие волны.

Акустические термины

Звук : вибрация или волновое движение, которое можно услышать, достигает уха через воздух, воздух колеблется взад и вперед крошечными молекулярными движениями высокого и низкого давления

Децибел : единица измерения, используемая для обозначения громкости или интенсивности звука; сравнимо с «градусом» измерения тепла или холода

Звуки реверберации : воздушные звуки, продолжающиеся после исчезновения фактического источника, вызванные отражениями от полов, стен и потолков

Частота : скорость, с которой колеблются возбужденные звуком молекулы воздуха

Звуки ударов : звуки, которые разносятся по зданию за счет вибрации самих конструкционных материалов

Маскирующие звуки : обычные звуки в жилых помещениях, которые имеют тенденцию «маскировать» некоторые внешние звуки, входящие в комнату

Уменьшение децибел : выражение, используемое для обозначения звукоизоляционных свойств стеновой или напольной панели

Потери при передаче звука : STL, количество децибел, которое теряет звук при передаче через стену или пол

Звукопоглощение : способность материала или объекта уменьшать звуковые волны, поглощая их; в противном случае эти звуки отражаются и вызывают чрезмерную реверберацию и нарастание интенсивности в этой области

Коэффициент шумоподавления : NRC, звукопоглощение акустических материалов выражается как средний процент поглощения на четырех частотах, которые характерны для большинства бытовых шумов, эти частоты составляют 250, 500, 1000 и 2000 циклов в секунду

Класс передачи звука : STC, одно число, которое представляет минимальные характеристики стены или пола на всех частотах. Чем выше номер STC, тем эффективнее стена или пол будут снижать передачу звука.

NRC: коэффициент снижения шума

Коэффициент шумоподавления (NRC) — это скалярное представление количества звуковой энергии, поглощаемой при ударе о конкретную поверхность. NRC 0 указывает на идеальное отражение; NRC 1 указывает на идеальное поглощение. В частности, это среднее значение четырех коэффициентов звукопоглощения конкретной поверхности на частотах 250 Гц, 500 Гц, 1000 Гц и 2000 Гц. Эти частоты охватывают основные частоты и первые несколько обертонов типичной человеческой речи, и, следовательно, NRC обеспечивает достойную и простую количественную оценку того, насколько хорошо конкретная поверхность будет поглощать человеческий голос.

Для таких приложений, как музыка или управление механическим шумом, следует рассмотреть более широкий частотный диапазон … Спецификации материалов, используемых для звукопоглощения, обычно включают NRC для простоты в дополнение к более подробным диаграммам частот и амплитуд.

STC: класс передачи звука

Класс передачи звука (STC) — это целочисленный рейтинг того, насколько хорошо перегородка здания снижает уровень шума в воздухе. В США он широко используется для оценки конфигураций внутренних перегородок, потолков / полов, дверей, окон и наружных стен.

Номер STC получен из значений затухания звука, испытанных на шестнадцати стандартных частотах от 125 Гц до 4000 Гц.Эти значения потерь передачи затем наносятся на график уровня звукового давления, и полученная кривая сравнивается со стандартным эталонным контуром.

Индийские стандарты (IS CODE) для ИЗОЛЯЦИИ

Темы форума

Информация на этом сайте предназначена исключительно для образовательных целей (студентов / пользователей). Материалы, используемые и отображаемые на Сайтах, включая текст, фотографии, графику, иллюстрации и изображения, видео, музыку и звук, а также названия, логотипы, коды IS, являются объектами авторских прав соответствующих владельцев.Они представлены здесь только для справки / информации. Их использование здесь не означает, что вы можете использовать их для каких-либо целей, кроме аналогичных информационных.

Для просмотра и обсуждения Зарегистрируйтесь на форуме FDAchitects …

Теплоизоляция | Трубопроводная техника

1. Введение:

Теплопередача — одна из наиболее распространенных единичных операций в обрабатывающей промышленности. В идеальной ситуации желательно достичь теплового баланса между источником и стоком без потери тепловой энергии в атмосферу.К сожалению, вышеуказанное не может быть достигнуто в абсолютном выражении, даже несмотря на то, что может быть предпринята попытка управлять теплопередачей таким образом, чтобы ограничить потери тепла в атмосферу до минимума, используя изоляционный материал на металлической поверхности, открытой в атмосферу. Кроме того, могут быть некоторые другие факторы (например, конденсация и последующее замерзание влаги на открытой поверхности), которые могут потребовать использования изоляционного материала в зависимости от условий эксплуатации рассматриваемой системы.Тем не менее, соображения стоимости преобладают при выборе соответствующего уровня изоляции, который окажется наиболее эффективным с общей точки зрения.

2. Назначение:

Цели обеспечения теплоизоляции можно резюмировать следующим образом:

Для предотвращения потерь тепла от горячей поверхности.
Для предотвращения перегрева холодной поверхностью.
Для предотвращения конденсации (и последующего образования льда) на холодной поверхности.
Для защиты персонала от случайного контакта человеческого тела с горячей металлической поверхностью.

3. Принцип теплопередачи:

Тепловые потери в случае круглой трубы с горячей изоляцией происходят из-за теплового потока в следующих 4 шагах, см. Рисунок (Рисунок 1) ниже

Рис.1 Теплоизоляция

Фиг.1

1. Тепловой поток Q1 от жидкости к внутренней поверхности металлической стенки посредством конвекции

2. Тепловой поток Q2 через металлическую стену за счет теплопроводности.

3. Тепловой поток Q3 через слой изоляции посредством проводимости

4.Тепловой поток Q4 от внешней поверхности металлической стенки в атмосферу, преимущественно за счет конвекции.

В установившемся режиме скорость передачи тепла через вышеуказанные 4 этапа будет такой же.

, т.е. Q1 = Q2 = Q3 = Q4

В случае получения тепла через трубу с холодной изоляцией направление теплового потока будет противоположным направлению потока в трубе с горячей изоляцией.

Скорость передачи тепла теплопроводностью = K A * Δt = Δt / RCond

Где K = теплопроводность

A = Площадь поверхности

Δt = Температурный градиент на единицу длины

RCond (Тепловое сопротивление из-за проводимости) = 1 / KA

Скорость теплопередачи конвекцией = h A * Δt = Δt / RConv

Где h = коэффициент теплопередачи конвекции

RConv (Тепловое сопротивление вследствие конвекции) = 1 / га

ΔT = разность температур

Применяя вышеуказанные основные уравнения к поперечному сечению изолированной трубы и игнорируя удельное тепловое сопротивление RConv и RCond для теплопередачи на этапах 1 и 2 (т.е. при условии, что этапы 1 и 2 практически не оказывают сопротивления тепловому потоку)

Потери тепла через изоляцию

Q3 = K * 2πL * Δt1 / Ln (D2 / D1) _______________________ (уравнение 1)

Где:

D2 = Внешний диаметр изоляции

D1 = внутренний диаметр изоляции

L = длина изолированной трубы

Δt1 = разница температур между внутренней и внешней поверхностями изоляции.

Потери тепла с внешней поверхности изоляции в атмосферу

Q4 = h * πD2 L * Δt2 _______________________ (Ур.2)

Где:

Δt2 = разность температур t между внешней поверхностью изоляции и атмосферой.

В устойчивом состоянии

Q3 = Q4

К * 2πL * Δt1 / Ln (D2 / D1) = h * DD2 L * Δt2

Коэффициент теплопроводности изоляционного материала K обычно составляет 0,02–0,04 Вт / м. ^О С

Конвекция Коэффициент теплопередачи для воздуха (естественная конвекция) обычно составляет 15-20 Вт / м ². ^О С

4.Определение толщины изоляции:

Выбор толщины изоляции осуществляется на основе 1 из следующих случаев для данной жидкости и температуры окружающей среды, температуры по влажному термометру (учитывается только для холодной изоляции) и скорости ветра (учитывается в коэффициенте конвективной теплопередачи для теплового потока от изоляции. верхняя поверхность в атмосферу).

Случай 1:
Для поддержания температуры наружной поверхности изоляции на заданном уровне от рабочего угла i.е. для управления притоком тепла) в случае трубопроводов с холодной изоляцией.

Корпус 2:
Для поддержания температуры внешней поверхности изоляции выше температуры влажного термометра во избежание конденсации и последующего замерзания атмосферной влаги в случае труб с холодной изоляцией.

Корпус 3:
Для поддержания температуры внешней поверхности изоляции с точки зрения защиты персонала при использовании труб с горячей изоляцией. Приемлемой считается максимальная температура 52 ° C.

Случай 4:
Для поддержания потерь тепловой энергии на заданном уровне с точки зрения ограничения эксплуатационных расходов завода в случае трубопровода с горячей изоляцией. Значение в 100 ккал / час м2 обычно считается удовлетворительным с точки зрения рационализации годовых капитальных вложений по сравнению с годовыми эксплуатационными расходами завода.

Расчет толщины изоляции для случаев с 1 по 3 выполняется в следующих шагах

Шаг 1: Предположим произвольную толщину изоляции.

Шаг 2: Определите Q4 на основе предварительно определенного значения Δt2 (т. Е. Разницы между заданной температурой внешней поверхности изоляции и окружающей среды) и принятого значения толщины изоляции на этапе 1 согласно уравнению (EQ .2)

Шаг 3: Приравнять Q3 = Q4

Шаг 4: Для значения Q3, полученного выше, рассчитайте значение толщины изоляции в соответствии с уравнением (уравнение 1)

Шаг 5: На основе рассчитанного значения толщины изоляции пересчитать Q4

Шаг 6: Повторяйте шаги с 3 по 5, пока значения Q3 и Q4 не станут практически одинаковыми.

Шаг 7: Выберите толщину изоляции, рассчитанную на шаге 4, соответствующую установившемуся состоянию, достигнутому на шаге 5.

Расчет толщины изоляции для случая 1 выполняется по тому же принципу, что и для случая

от 1 до 3 с незначительным изменением подхода, который выглядит следующим образом

Шаг 1: то же, что и выше

Шаг 2 и Шаг 3: Не требуется, так как потери тепла (т.е. Q3 = Q4) уже указаны.

Шаг 4: Для указанного значения Q3 = Q4 вычислите значение Ät1 (т. Е. Разность температур между внутренней и внешней поверхностями изоляции) на основе принятого значения толщины изоляции на шаге 1.

Шаг 5: Рассчитайте температуру внешней поверхности изоляции на основе температуры внутренней поверхности как температуры жидкости и Ät1, рассчитанной на шаге 4 выше.

Шаг 6: Рассчитайте Δt2 (т.е. разность между расчетной температурой внешней поверхности изоляции на шаге 5 выше и для данной температуры окружающей среды).

Шаг 7: Рассчитайте толщину изоляции на основе рассчитанного выше Δt2 и указанного значения Q4.

Шаг 8: Повторите шаги 4 для рассчитанного значения толщины изоляции на шаге 7 выше и указанного значения Q3 = Q4, чтобы получить новое значение Δt1

Шаг 9: Повторите шаги с 5 по 7, чтобы получить новое значение толщины изоляции

Шаг 10: Повторяйте шаги 8 и 9, пока не будет достигнуто состояние устойчивого состояния (т.е.е. вычислено

Толщина изоляции на шаге 7 становится постоянной)

Преимущества теплоизоляции | Установка

Теплоизоляция. Преимущества будут рассмотрены в подзаголовках, посвященных влиянию теплоизоляции на здоровье человека, и будет сделан акцент на строительных конструкциях.
Обеспечение комфортной жизни людей; Температура 20-22 ° C и относительная влажность 50%, это может быть возможно в средах, которые имеют значение. Зимой температура наружного воздуха ниже 20 ° C вполне достаточно.Летом температура воздуха выше 20 ° C вполне. Тепловая энергия; высокая температура низкая температура окружающей среды перенос из окружающей среды. По этой причине здания; потери энергии зимой, нежелательные потери энергии летом.
Потери тепла и изоляция в зданиях и сооружениях при ограничении прибыли от переработки называется «теплоизоляцией».

Теплоизоляция и преимущества теплоизоляции

Все природные явления снижают качество энергии в этом направлении.Чашка кофе, упавшая на стол вовремя, прохладительные или холодные напитки, например, нагревается со временем. 2 термодинамики. Это явление известно как закон; 1850 год Уильям Рэнкин, Рудольф Клаузиус и лорд Кельвин с помощью исследований были смирились.

Обеспечение комфортной жизни людей; Температура 20-22 ° C и относительная влажность 50%, это может быть возможно в средах, которые имеют значение. Зимой температура наружного воздуха ниже 20 ° C вполне достаточно. Летом температура воздуха выше 20 ° C вполне.Тепло — это вид энергии и термодинамики 2. Закон тепла; высокая температура низкая температура окружающей среды перенос из окружающей среды. По этой причине здания; потери энергии зимой, нежелательные потери энергии летом. Чтобы достичь желаемого комфорта в здании зимой, необходимо учитывать потери тепла в системе отопления и охлаждения летом с теплом, полученным из внутренней среды. Тратится энергия на процессы нагрева и охлаждения. Ограничение притока и потерь тепла в конструкции; расходование на обогрев и охлаждение означает уменьшение количества энергии.Процессы нагрева и охлаждения; по большей части горячая или холодная жидкость движется по установке. 2 термодинамики. Из закона теплой жидкости окружающей среды или правильной энергии в холоде от природы возникновения a, который снижает теплопередачу, неизбежно. Системы отопления и охлаждения Işletilebilmeleri до желаемой производительности; Это убыток и размер прибыли с учетом жидкости как горячей, так и холодной, чем она должна быть. Эта ситуация вызывает дополнительное потребление энергии.

Тепловые потери и изоляция в зданиях и установках для ограничения выгоды от переработки называется «теплоизоляцией». Технически теплоизоляция, теплопередача между двумя разными температурными средами применяется для уменьшения.

Теплоизоляция, продлевающая срок службы здания, позволяя пользователю предлагать здоровые, комфортные помещения и использовать в здании фазу затрат на топливо и охлаждение, можно получить большую выгоду. Отопление зданий используется в основном для целей ископаемое топливо.В результате сжигания ископаемого топлива продукты сгорания выделяются в виде газов, загрязняющих атмосферу и вызывающих глобальное потепление. Применение теплоизоляции с количеством энергии, используемой для создания комфортных условий, предотвращает рост глобального потепления и загрязнения воздуха. Строительство выполнено по правилам теплоизоляции с точки зрения отдельных лиц и стран имеет ряд преимуществ. Самым важным из всего этого энергосбережения является вклад теплоизоляции.

Теплоизоляция Преимущества по многим заголовкам. В этой статье описаны важные вопросы. Теплоизоляция. Преимущества приведены ниже под заголовками.

Теплоизоляция снижает потребление энергии

Человеческие существа могут выжить в естественных условиях, мехах и т. Д. На протяжении всей истории, поскольку у них нет самого оборудования в соответствующих условиях, чтобы естественная или искусственная среда была его собственным творением. Сама эта энергия в небольших средах, которая необходима для создания условий даже для самого сурового климата, предотвратила ее разрушение.

Изначально стены пещеры sığınılarak очень толстые, это внешние климатические условия korunuluyordu. Небольшой пожар сожгли людей, что необходимо для формирования температурного режима. Со временем пещеры были заброшены; близость к водным ресурсам перешла в порядок заселенных территорий. В этот период, по сегодняшнему примеру, в сооружениях возводили более толстые стены. Количество населения увеличилось за счет конденсации застройки, первых шагов урбанизации. Через некоторое время водные ресурсы стали социальным статусом.Уменьшают ли искажения, что водные ресурсы упали, и стоимость жилья, если только центральный регион не был богаче жильем.

На протяжении всей истории землетрясений земля стала экономической ценностью и материалом для развития технологий, предпочтение стало отдаваться строительству из легких и тонких конструктивных элементов. Толстые стены, коммерческая ценность использования поля в поездках на работу и выполнение первых капиталовложений возрастали. Сотрясения в результате сейсмических колебаний, возникающих вследствие опускания громоздких конструкций, состоящих из момента.

В результате прореживания строительных элементов для обеспечения комфортных условий, которые должны быть выполнены, потребность в большем потреблении энергии. Первая и вторая мировые войны, а затем в 1970-х годах важность энергетики из-за нефтяного кризиса резко возросла. Энергоэффективности и энергосбережению уделялось большое внимание научным исследованиям. Земля стоит и пользуется законом, учитывая экономические условия, которые мы структурируем элементами; и малая занимаемая площадь, а также потери и выигрыш тепла меньше конструкции.Без увеличения толщины строительных элементов снижение потребления энергии на отопление в зданиях было направлено на теплоизоляционные материалы в то время, когда это было разработано как решение, на которое можно было бы ответить. Новые теплоизоляционные материалы; они и световые, и теплопередающие из-за их высокой устойчивости к существующим структурам стали незаменимой частью.

Четыре сезона жизни в нашей стране, помимо отопления и охлаждения, потребности увеличиваются день ото дня.В жилой недвижимости; размер энергии теряется или выигрывается, количество энергии, потребляемое для целей нагрева или охлаждения, чем определено законом для экономии энергии, которая нам необходима для уменьшения потерь / усиления тепла в поле. Ограничивают ли они количество тепловой энергии через компоненты; утепление оболочки здания, утепленное, возможно и с применением стекла.

Качество жизни людей и без ущерба для комфорта есть три меры, которые можно предпринять для экономии энергии.Это использование высокоэффективных систем автоматизации и теплоизоляции. Это первое место среди трех показателей теплоизоляции. Без активного обогрева в зданиях потребление энергии слишком велико. По расчетам, активная теплоизоляция позволяет экономить до 50 процентов энергии в зданиях в среднем. Не использовать в качестве энергоэффективного, загрязнения окружающей среды и естественной жизни при отрицательном воздействии.

Теплоизоляция, защита окружающей среды Вклад обеспечивает

Чернобыльская атомная электростанция России в регионе сбоя, который происходит в людях ядерной энергии и окружающей среды, как проявить угрозу.инцидент 1988 года, утечка радиации с атомных электростанций, большое количество людей сейчас, гораздо большее количество людей из-за смертельной болезни через некоторое время привело к гибели людей. Полностью нарушено экологическое равновесие региона, нет возможности для здорового образа жизни. Чернобыльская радиация, испускаемая из-за утечки, не ограничивается только воздействием воздушных потоков вокруг электростанции в Европе и ближайших странах, а также в Турции. Сегодня, особенно в Черноморском регионе, значительно увеличилось количество онкологических заболеваний.Ученые, как причину роста заболеваемости раком, указывают на аварию в Чернобыле.

Угроза человеку и окружающей среде, к сожалению, не только ядерной энергии. Более 60 процентов мировых потребностей в энергии обеспечивается за счет ископаемого топлива, возможно, ядерная энергетика предполагает гораздо больший риск; глобальное потепление…

В результате увеличения потребности в энергии и эффективная энергия не должна использоваться; загрязнение воздуха увеличивается. Воздух kirliliğindeki увеличивается с глобальным потеплением и изменением климата.Угроза глобального потепления и уменьшения загрязнения воздуха; один из самых важных вопросов в прессе. Глобальное потепление, поскольку оно не выглядит действительно полезным, но приводит к трагическим последствиям в Чернобыле, экологи и ученые постоянно обращают внимание общественности на ожидаемую реакцию b предупреждения, происходит блокирование. КИС, сезон потерь тепла, в то время как летом прирост тепла будет достигнут за счет сокращения экономии топлива, сокращение выбросов парниковых газов будет выброшено в атмосферу.Уголь, мазут, с одной стороны, приводят к значительному загрязнению воздуха, в то же время, к глобальному потеплению и изменению климата. При использовании ископаемого топлива выделяется углекислый газ, который бесцветен и не выгорает. Обычно нижний слой атмосферы с точки зрения экологического баланса углекислого газа в тропосфере имеет большое значение. Количество углекислого газа в атмосфере в результате увеличения потребления энергии увеличивается из года в год. В результате, солнце нагревает Землю гидиси и отражается, чтобы вернуться с большим количеством энергии во время soğurulur, и температура атмосферы постепенно повышается.Глобальное потепление, парниковые газы называют влиянием температуры газов в атмосфере, является результатом этого повышения.

Загрязнение воздуха и глобальное потепление, мы можем почувствовать трагедию результатов. Однако, как предупреждают специалисты, необходимо учитывать и этот вопрос противодействия. На этом этапе повторяется необходимость в мерах изоляции.

Возобновляемые источники энергии позволят использовать эффективные меры теплоизоляции, сокращение потребления ископаемого топлива, ведущие выбросы парниковых газов к глобальному потеплению будут играть важную роль в сокращении.Так же как теплоизоляция, используемая для охлаждения летом, и хладагент, разрушающий озоновый слой, уменьшат потребность в нем. Снижение потребности в энергии; производство электроэнергии и производство электроэнергии, следовательно, потребность в количестве используемого ископаемого топлива; так что уменьшит выбросы газа.

Теплоизоляция, обеспечивает тепловой комфорт

Условия термообработки, внутренняя среда, в которой люди чувствуют себя комфортно в этой среде и здоровье, напрямую влияет на их эффективность работы. Люди, которыми они являются, определяют температуру окружающей среды.Тепловые условия рабочей среды, физические и психологические непосредственно влияют на скорость производства. Очень холодная или очень жаркая рабочая среда, которая снижает эффективность. Однако очень холодная погода вызывает проблемы со здоровьем, связанные с потерей мощности и связанными с этим расходами на здоровье. Имеющаяся окружающая температура также является следствием несчастных случаев.

Тепловой комфорт в зданиях должен обеспечивать их блокировку. Термическая обработка для обеспечения комфортной температуры окружающей среды, разница температур между температурой внутренней поверхности стены должна быть уменьшена.Чем выше комфортность этой разницы, тем ниже. Комфортная основа для этой разницы должна быть более 3 ° C, температура внутренней поверхности в случае слабого… движения тепла в окружающей среде к холодным поверхностям создает нежелательные воздушные потоки. Эти воздушные потоки вызывают болезнь, снижая комфорт. (Таблица).

Температура внутренней поверхности для уменьшения разницы между температурой окружающей среды с теплоизоляцией. В каждой точке пространства теплоизоляция обеспечивает однородную температуру и потоки воздуха блокируются.Это одновременно и удобно, и обеспечивает здоровую окружающую среду.

Водяной пар, образующийся во внутренней среде, может нанести ущерб. Водяной пар; давление из-за разницы в тепловом потоке, двигаясь в одном направлении с порами, делая проходы и пытаясь достичь внешней среды. Насыщение водяным паром во время этого перехода внутри структурного элемента или в случае контакта с температурой поверхности нижней части водяного пара переходит в водяной йогуш.Накапливаются в конструкции элементы конструкции и конфорумуза.Конденсация внутри или на элементах конструкции может происходить внутри. Поэтому при проектировании строительных элементов обязательно должен быть контроль образования конденсата.

Конструкция корпуса здания; значение относительной влажности даже на короткие промежутки времени на 0,8 выше, чем риск образования плесени для внутренних поверхностей. Из-за образования конденсата на поверхности чувствительные к влаге незащищенные материалы могут вызвать повреждение строительных материалов.Больше, чем количество влаги на поверхности; необратимые, физические изменения (осыпание, образование пузырей и т. д.), химические реакции (ржавчина и т. д.) и биологические процессы (гниение древесины VB.) относительно того, почему konforumuzu. поиск yoğusma на поверхности строительных элементов, несущей конструкции в железо, поскольку оно подвергнется коррозии, является одним из элементов, угрожающих жизни конструкции.

Снижение или устранение риска образования конденсата; водяной пар в единицу времени через компоненты здания, если количество или структура компонента должны быть выше температуры насыщения кемпингов в распределении температуры.

Youşmanın: Не все температуры в конструкции для компонента должны быть выше, чем температура насыщения водяного пара. Именно такая конструкция компонента выдерживает внешние климатические условия, поэтому внешняя изоляция и отделочные системы. Таким образом, строительные компоненты обеспечивают теплоизоляцию и поддерживают горячую сторону выше температуры конденсации. Следовательно, защита от вредного воздействия конденсата.

Yoğuşmanın приложение, которое может быть выполнено для защиты от вредного воздействия внутренних теплоизоляционных приложений.В этих приложениях может использоваться структура компонента, передающая коэффициенты диффузии пара для уменьшения водяного пара, высокая пароизоляция. Применение внутренней теплоизоляции с температурой внутренней поверхности, равной температуре насыщения водяного пара при образовании плесени, грибка и т. Д., Будет заблокировано. Кроме того, количество водяного пара в здании принимает, последний компонент, который может образоваться в количестве конденсации, предотвращается от повреждения строительных материалов.

Теплоизоляция, Велнес-предложения

Теплоизолированные помещения, в чем родство с моей болезнью. Осадки, влажность создают благоприятные условия для роста микроорганизмов. Это окружающий воздух, который наносит вред дыхательным путям. Осадки, влажность и образование плесени в этих условиях, особенно у маленьких детей, значительно возрастают. Изготовлен в соответствии со стандартами теплоизоляции, позволяет избежать всех этих проблем.

Исследования загрязнения воздуха в регионах, страдающих тяжелыми заболеваниями органов грудной клетки, количество людей которых значительно увеличилось. Загрязнение воздуха из-за одышки, астмы, бронхита, инфекций верхних дыхательных путей и пневмонии, а также напрямую увеличивает скорость развития заболеваний груди. Наиболее важные с точки зрения воздействия на здоровье последствия загрязнения воздуха видны в долгосрочной перспективе. По мнению экспертов, на первое место среди факторов рака легких выходит загрязнение воздуха.Кроме того, загрязнение воздуха и сердечно-сосудистые заболевания, желудочные и кишечные расстройства влияют на мозг, почки и вызывают негативные последствия, на которые часто обращают внимание эксперты.

Помимо загрязнения атмосферного воздуха, психологически негативно влияет на людей. Последствия загрязнения воздуха проявляются в виде бытовой нехватки, а также других психологических недугов. Применения теплоизоляции, количество энергии, используемой для отопления и охлаждения с меньшими затратами, потому что также будет уменьшено загрязнение воздуха.

Снижает первоначальные инвестиции и эксплуатационные расходы на теплоизоляцию

Мы получаем прямые выгоды, о которых говорилось выше, за исключением того, что существует множество косвенных преимуществ теплоизоляции. Теплоизоляция в новостройках сделана потому, что это потребует меньше энергии на отопление, размер котла, количество радиаторов и отопление, другое оборудование используется меньше. Уменьшение количества радиаторов и нарезки, можно использовать и комнаты. Распространение теплоизоляции в этой области увеличит инвестиции, а безработица улучшит ситуацию.При этом монтаж выполнен в теплоизоляции, предохраняющих жизнь от коррозии установках.

Изолированные и неизолированные строительные категории товаров

Для строительства в Стамбуле, изолированного от строительного бизнеса и финансовых сбережений, которые могут быть получены из первоначальных инвестиционных затрат, это можно объяснить на примере. По расчетам; площадь дома 200 м2 (по 90 м2 на каждом этаже по две квартиры) 4-х этажный жилой дом.Рассматриваемое здание; 264,4 м2 железобетонных колонн и балок, кладка кирпичного заполнения 297,4 м2 Общая площадь внешних стен 561,8 м2. Высота этажа 2,7 м, остекление 86,2 м2.

Неизолированный статус (текущая ситуация):

Неизолированный корпус имеет любой теплоизоляционный материал, используемый в здании. Наружные стены 19 см кирпич имеют внутреннюю и внешнюю изоляцию более 2 см. Также в основании потолок и теплоизоляция.

Изолированный корпус (TS 825 ‘e):

Утепленный потолок, пол и наружные стены здания; TS 825 устанавливает правила теплоизоляции «в зданиях» и «Постановление о теплоизоляции» в отношении целесообразного использования теплоизоляционных материалов.Десятичная (основание 10) 4 см и 12 см на потолке, на стенах снаружи используется теплоизоляционный материал 4 см.

Таким образом, экономия неизолированного и изолированного природного газа здания и изоляция между штатами с точки зрения затрат, можно провести сравнение. Влияние окна в сравнении не обсуждается. В любом случае предполагалось, что окна здания будут иметь полые стеклопакеты толщиной 12 мм и пластиковые окна. TS 825, в зависимости от толщины утеплителя, который будет применяться в здании, и построенных деталей строительных элементов.Тепловая нагрузка здания рассчитывается согласно TS 2164.

Преимущества и результаты теплоизоляции

Пример изготовления теплоизоляции здания с применением; на создание условий, необходимых для здоровой и комфортной жизни, годовые потребности в отоплении были рассчитаны примерно на 60%.

Суммарные тепловые потери в неизолированном здании 79 кВт., Теплоизолировано от потерь тепла в здании общей мощностью 32 кВт. Эффект снижения общих тепловых потерь от применения изоляции; Скажутся экономические и деловые, а также начальные инвестиционные затраты.

По первоначальным инвестиционным затратам по сравнению с

Общие тепловые потери низкие; мощность котла, уменьшая количество уменьшенных, радиаторов и отопительных установок, диаметр труб, используемых в усадке. В этом случае это необходимо для начальных вложений в отопительную систему.

Выигрывает неизолированное здание с общими потерями тепла, которое следует использовать, в зависимости от мощности 82 кВт, а утепленное здание 35 кВт — выигрыш против всего необходимого.Стоимость аварии определяет первую мощность. Когда стоимость аварии должна быть неизолированным зданием, тогда как 2 531 доллар TS 825 для утепленного здания стоил 893 вон. В этом исследовании стоимость теплоизоляции здания, обсуждаемая реализация экономии, составляет 1 638 долларов США.

Аналогично; Снижение тепловой нагрузки с применением теплоизоляции обеспечивает теплоотдачу поверхности радиаторов, а значит, и стоимость. Неизолированное здание, в то время как стоимость радиатора, который следует использовать для TS 825 1250 долларов США, стоимость радиатора изолированного здания составляет 534 доллара США.Применяется утеплитель на стоимость радиатора здания экономия 716 $.

Изолированное и неизолированное здание принято по начальным инвестициям; В систему отопления неизолированного здания следует вложить 3 781 доллар в изолированное здание при инвестициях всего 1 427 долларов. Вылизываю с применением системы отопления в учреждении экономия $ 2354 получается. Это всего лишь разовый случай.

Сравнить по коммерческим затратам

Полная потеря рентабельности при низком нагреве, еще одно сокращение количества топлива, необходимого для отопления, и бизнес-расходы падают.Неизолированное здание, за годовой отопительный период должно быть сожжено 23 413,75 м3 природного газа на сумму 4 683 долларов США, утепленное здание стоимостью 2 000 долларов США за тот же период времени потреблено 9 993,67 м3 природного газа. Следовательно, берутся бизнес-затраты; изоляция экономит 2 683 $ в год с приложением.

Удельная стоимость применения изоляции. Изоляция — одна из первых инвестиционных затрат на сумму 11 980 долларов, но первоначальные инвестиционные затраты на систему отопления для экономии 2 354 долларов на изоляцию можно рассматривать как первые инвестиции в размере 9 626 долларов.Эта экономия капиталовложений, полученная от бизнеса, с учетом затрат (2 683 9 626 долларов США) на изоляцию здания 4. Использование снега, в свою очередь, оказалась инвестицией.

В данном исследовании принимается во внимание летнее охлаждение здания. Следовательно, и системы отопления и охлаждения, начальные вложения и значительная экономия средств, а также единственное тепловое воздействие изоляции приложений должны быть реализованы, чтобы окупить себя через 4 года. Я получаю результаты по вашим инвестициям.Система охлаждения в здании, в котором она установлена самостоятельно, окупится за меньшее время.
Суммарные потери тепла в неизолированном здании 79 кВт, в утепленном здании общие тепловые потери 32 кВт. Ниже двух сравниваются первоначальные инвестиции и коммерческие затраты с точки зрения структуры.

Польза теплоизоляции для здоровья человека, жизни и энергоэффективности, а также роста цен на топливо, учитывая, что я никогда не думал, что даже увеличенный срок окупаемости рассчитан на 3-4 года.Срок окупаемости; 5-процентный уровень инфляции; 2-3 года, в случае 10 процентов это почти 2 года.
(экономия инвестиций, достигнутая за счет системы отопления) / экономия, достигнутая в бизнесе = (11980-2354) / 2683 = 3,5 года
Теплоизоляция Преимущества в дополнение к вопросу выбора правильного применения и теплоизоляционного материала. Неправильно изготовленные и неподходящие теплоизоляционные материалы принесут больше вреда, чем пользы.
Источник: Изодер, Общая информация, Преимущества теплоизоляции, izoder.org.tr
Информация: подготовлено Thermal Insulation Benefits собственного разрешения İzoder было добавлено на наш сайт. Спасибо за информацию и делюсь ими.

Тепловые характеристики многослойных изоляционных материалов для гибкой тонкопленочной решетки солнечных элементов стратосферного дирижабля

Гибкие тонкопленочные солнечные элементы — это эффективная энергетическая система на поверхности стратосферного дирижабля для использования солнечной энергии. Чтобы обеспечить нормальную работу платформы дирижабля, необходимо надлежащим образом решить проблему терморегулирования между гибким тонкопленочным солнечным элементом и оболочкой дирижабля.В этой статье сначала разрабатывается многослойный изоляционный материал (MLI), и проводится испытание низкотемпературной окружающей среды для проверки изоляционного эффекта MLI. Затем предлагается модель теплопередачи гибкого тонкопленочного солнечного элемента и MLI, а эквивалентные коэффициенты теплопроводности гибкого тонкопленочного солнечного элемента и сотового элемента Nomex рассчитываются на основе испытаний окружающей среды и температурного профиля гибкого тонкого элемента пленочные солнечные элементы по сравнению с каждым слоем MLI. Наконец, FLUENT используется для моделирования и анализа моделирования гибкого тонкопленочного солнечного элемента и MLI, и результаты моделирования хорошо согласуются с экспериментальными данными, которые подтверждают правильность предложенной модели теплопередачи MLI.В некотором роде наше исследование может оказать полезную поддержку для дальнейших инженерных приложений гибких тонкопленочных солнечных элементов.

1. Введение

В качестве высотной платформы стратосферные дирижабли широко используются во многих важных областях, особенно в связи, радиовещании, дистанционном зондировании, научных исследованиях и т. Д. В настоящее время основными странами по разработке стратосферных дирижаблей являются США, Япония и Южная Корея [1–10].

Солнечная энергия — идеальный выбор для обеспечения энергией высотных и длительных дирижаблей.Этот тип энергосистемы фактически представляет собой фотоэлектрическую (PV) матрицу, соединенную с системой накопления энергии [2]. Эффективность, масса, форма поверхности и положение фотоэлектрической матрицы значительно влияют на характеристики дирижабля, тогда как производительность фотоэлектрической матрицы зависит от условий ее работы, таких как широта, время, температура и геометрия. Следовательно, фотоэлектрическая матрица и условия ее эксплуатации имеют решающее значение для конструкции и возможностей дирижабля. Кроме того, фотоэлектрическая матрица также оказывает значительное влияние на температурный профиль корпуса дирижабля, что может усилить «перегрев» или «переохлаждение» дирижабля [9].

За последнее десятилетие было проведено множество исследований энергетической системы стратосферного дирижабля. Harada et al. [5] провели эксперименты по тепловым характеристикам низковысотного дирижабля длиной 35 метров, оснащенного фотоэлектрической антенной, который разрабатывался как летающий испытательный стенд для создания стратосферного дирижабля. Naito et al. [6] предложил дизайн и анализ солнечной энергетической системы для работы стратосферных дирижаблей.

Теплоизоляция

Термин теплоизоляция может относиться к материалам, используемым для снижения скорости теплопередачи, или к методам и процессам, используемым для снижения теплопередачи.

Тепловая энергия может передаваться посредством теплопроводности, конвекции, излучения или при фазовом переходе. Для целей данного обсуждения необходимо рассматривать только первые три механизма.

Поток тепла может быть задержан за счет обращения к одному или нескольким из этих механизмов и зависит от физических свойств материала, используемого для этого.

Тепловое излучение и радиационные барьеры

Тепловое излучение состоит из всех длин волн света, однако большая часть энергии теплового излучения объектов при комнатной температуре находится в инфракрасной части спектра в соответствии с законом смещения Вина.Как и любое электромагнитное излучение, ему не нужна среда для перемещения. Количество энергии, излучаемой объектом, пропорционально температуре его поверхности и его излучательной способности. Любой объект выше Абсолютного нуля излучает тепловое излучение. Поскольку все объекты излучают энергию навстречу друг другу, важным фактором является чистое направление потока энергии.

Тепловые излучающие барьеры обладают характеристиками низкой излучательной способности, низкой поглощающей способности и высокой отражательной способности в инфракрасном спектре.Они также могут проявлять это для других длин волн, включая видимый свет, но это не обязательно для работы в качестве теплового барьера. Таким материалом поглощается лишь небольшая часть лучистой энергии (большая часть отражается назад), и поэтому только небольшая часть излучается повторно. Один из примеров — хорошо отполированные металлы. И наоборот, темные материалы с низкой отражательной способностью будут поглощать большую часть энергии и точно так же излучать большую часть. (см. Черное тело, Серое тело)

Теплопроводность и проводящие барьеры

Проводимость возникает, когда тепло проходит через среду.Скорость, с которой это происходит, пропорциональна толщине материала, площади поперечного сечения, по которой он перемещается, градиенту температуры между его поверхностями и его теплопроводности.

Большинство газов, включая воздух, являются плохими проводниками и хорошими изоляторами. Проводящие барьеры часто включают слой или карманы воздуха для уменьшения теплопередачи. Примеры включают пенополистирол и окна с двойным остеклением. Кондуктивная теплопередача в значительной степени снижается из-за наличия заполненных воздухом пространств (которые имеют низкую теплопроводность), а не из-за самого материала.Металлы обладают высокой теплопроводностью и позволяют легко проводить теплопроводность.

Эффективность радиационного барьера из алюминиевой фольги в предотвращении проводимости сводится на нет, если он упирается в любой материал с высокой теплопроводностью. Светоотражающей фольге необходим соответствующий воздушный зазор, чтобы надлежащим образом выполнять функции проводящего изоляционного материала. Система лучистого барьера определяется как отражающий материал, обращенный к воздушному пространству. Когда излучающий барьер обращен к замкнутому воздушному пространству, он становится отражающей изоляцией с измеримым значением R.Светоотражающая изоляция задерживает воздух слоями пены или пластиковых пузырей.

Конвективный перенос и конвективные барьеры

Конвективный перенос тепла происходит между двумя объектами, разделенными движущейся границей раздела жидкости или газа. Между объектами возникают конвективные токи, вызванные тепловой энергией. Физические свойства жидкости или газа и скорость, с которой движутся молекулы, влияют на скорость переноса. Конвекцию можно уменьшить, разделив конвективную среду на небольшие отсеки, чтобы предотвратить образование больших течений.

Комбинированные барьеры

Материалы, которые часто используются для снижения теплопроводности, также уменьшают конвекцию. Небольшие воздушные пространства замедляют конвективное движение. Это идеальная плотность материала, которая максимизирует оба эффекта одновременно.

Другим примером объединения различных систем являются отражающие поверхности и вакуум в вакуумной колбе или сосуде Дьюара.

Понимание теплопередачи важно при планировании того, как изолировать объект или человека от тепла или холода, например, с помощью правильного выбора изолирующей одежды или прокладки изоляционных материалов под тепловыми кабелями или трубами внутри пола, чтобы направить как можно больше тепла по возможности вверх в поверхность пола и уменьшить нагрев земли под ним.

Факторы, ухудшающие изоляцию

Влага

Влажные материалы могут потерять большую часть своих изоляционных свойств. Выбор изоляции часто зависит от средств, используемых для управления влажностью и конденсацией с одной или другой стороны теплоизолятора. От этого аспекта зависит правильная работа одежды и теплоизоляции здания.

Тепловые мосты

Сравнительно больше тепла проходит через путь наименьшего сопротивления, чем через изолированные пути.Это называется тепловым мостом, утечкой тепла или коротким замыканием. Изоляция вокруг моста мало помогает в предотвращении потери или увеличения тепла из-за тепловых мостов; мост должен быть восстановлен с использованием меньшего или большего количества изоляционных материалов. Типичным примером этого является изолированная стена, которая имеет слой жесткого изоляционного материала между стойками и финишным слоем. Когда требуется тепловой мост, это может быть проводящий материал, тепловая труба или путь излучения.

Требования к расчету

Отраслевые стандарты часто представляют собой «практические правила», разработанные на протяжении многих лет, которые компенсируют множество противоречивых целей: то, за что люди будут платить, стоимость производства, местный климат, традиционные методы строительства и различные стандарты комфорта.Анализ теплопередачи может быть выполнен в крупных промышленных приложениях, но в домашних условиях (бытовые приборы и изоляция зданий) воздухонепроницаемость является ключом к снижению теплопередачи из-за утечки воздуха (принудительная или естественная конвекция). После достижения воздухонепроницаемости зачастую бывает достаточно выбрать толщину изоляционного слоя на основе практических правил. Уменьшение отдачи достигается при каждом последующем удвоении изоляционного слоя.

Можно показать, что для некоторых систем существует минимальная толщина изоляции, необходимая для реализации улучшения.[ цитировать книгу
автор = Фрэнк П. Инкропера
соавторы = Дэвид П. Де Витт
название = Основы тепломассообмена
страниц = 100 — 103
издание = 3-е изд.
publisher = John Wiley & Sons
год = 1990
id = ISBN 0-471-51729-1 ]

Applications

Clothing

Одежда выбирается для поддержания температуры человеческого тела.

Чтобы компенсировать высокую температуру окружающей среды, одежда должна обеспечивать испарение пота (охлаждение за счет испарения).Когда мы ожидаем высоких температур и физических нагрузок, вздутие ткани во время движения создает воздушные потоки, которые усиливают испарение и охлаждение. Слой ткани слегка изолирует и сохраняет температуру кожи ниже, чем в противном случае.

Для борьбы с холодом удаление влаги из кожи по-прежнему важно, хотя для одновременного достижения этой цели может потребоваться несколько слоев, при этом внутреннее производство тепла согласуется с потерями тепла из-за ветра, температуры окружающей среды и излучения тепла в космос.Кроме того, для обуви очень важна изоляция от передачи тепла твердым материалам.

Здания

Поддержание приемлемой температуры в зданиях (за счет отопления и охлаждения) потребляет значительную часть общего потребления энергии во всем мире. При хорошей теплоизоляции здание:
* является энергоэффективным, что позволяет экономить деньги владельца.
* обеспечивает более равномерную температуру во всем помещении. Существует меньший температурный градиент как по вертикали (между высотой лодыжки и высотой головы), так и по горизонтали от внешних стен, потолка и окон к внутренним стенам, что обеспечивает более комфортную среду обитания при очень низких или высоких температурах снаружи.
* имеет минимальные текущие расходы. В отличие от оборудования для обогрева и охлаждения, изоляция является постоянной и не требует обслуживания, ухода или регулировки.

Многие виды теплоизоляции также поглощают шум и вибрацию, исходящие как снаружи, так и из других комнат внутри дома, создавая тем самым более комфортную среду обитания.

Изоляция труб также важна в зданиях для труб, по которым проходят нагретые или охлаждаемые жидкости.

См. Также утепление и тепловая масса; оба описывают важные методы экономии энергии и создания комфорта.

Промышленность

В промышленности энергия должна расходоваться на повышение, понижение или поддержание температуры объектов или технологических жидкостей. Если они не изолированы, это увеличивает потребность технологического процесса в тепловой энергии и, следовательно, стоимость и воздействие на окружающую среду.

темп путешествия

У космических аппаратов очень высокие требования к изоляции. Легкие изоляторы — серьезное требование, так как дополнительная масса корабля, который будет выведен на околоземную орбиту или за ее пределы, является чрезвычайно дорогостоящим.В космосе нет атмосферы, которая ослабляла бы излучаемую энергию солнца, поэтому поверхности космических объектов очень быстро нагреваются. В космосе тепло не может быть отдано конвективной теплопередачей или передано другому объекту. Многослойная изоляция, золотая фольга, которую часто можно увидеть на спутниках и космических зондах, используется для контроля теплового излучения, как и специальные краски.

Запуск и повторный вход в атмосферу вызывают серьезные механические нагрузки на космический корабль, поэтому прочность изолятора критически важна (как видно из разрушения изоляционной пены на космическом шаттле «Колумбия»).При повторном входе в атмосферу возникают очень высокие температуры, для чего требуются изоляторы с превосходными тепловыми свойствами, например, носовой обтекатель из усиленного углеродно-углеродного композита и плитки из кварцевого волокна космического челнока.

Ссылки

* Агентство по охране окружающей среды США и Управление строительных технологий Министерства энергетики США.
* Loose-Fill Insulations, DOE / GO-10095-060, FS 140, Информационный центр по энергоэффективности и возобновляемым источникам энергии (EREC), май 1995 г.
* Информационный бюллетень по изоляции, Министерство энергетики США, обновление будет опубликовано в 1996 г. Также доступно в EREC.
* Лоу, Аллен. «Обновление изоляции», The Southface Journal, 1995, № 3. Южный энергетический институт, Атланта, Джорджия.
* Справочник профессиональных подрядчиков по теплоизоляции ICAA, 1996 г., и план по предотвращению взлохмачивания и мошенничества с неплотной изоляцией на чердаках, Ассоциация изоляторов Америки, 1321 Duke St., # 303, Александрия, VA 22314, (703) 739 -0356.
* Информация Министерства энергетики США для потребителей.
* Информация об изоляции для домовладельцев Небраски, NF 91-40.
* Статья в Daily Freeman, четверг, 8 сентября 2005 г., Кингстон, штат Нью-Йорк.
* TM 5-852-6 AFR 88-19, Volume 6 (издание Army Corp of Engineers).
* CenterPoint Energy по работе с клиентами.
* [ http://www.energycodes.gov/implement/pdfs/lib_ks_residential_insulation.pdf Публикация Министерства энергетики США, Жилая изоляция ]
* [ http://www.energycodes.gov/implement/pdfs/ lib_ks_energy-effective_windows.pdf Публикация Министерства энергетики США, Энергосберегающие окна ]
* [ http://www.energystar.gov/ia/home_improvement/home_sealing/DIY_COLOR_100_dpi.pdf Публикация Агентства по охране окружающей среды США по герметизации дома ]
* [ http : //www.ornl.gov/sci/roofs+walls/insulation/ins_02.html DOE / CE 2002 ]
* Научный форум Аляски, май 71981, Жесткая изоляция, статья № 484, Т. Нил Дэвис, предоставлено в качестве государственной услуги Геофизическим институтом Университета Аляски в Фэрбенксе в сотрудничестве с исследовательским сообществом UAF.
* Guide raisonné de la Construction écologique (Руководство по продуктам / производителям экологически чистых строительных материалов, в основном во Франции, но также и в соседних странах), [ http://www.batirsain.org Batir-Sain ] 2007
* [ http: //www..insulation-r-values.com Сравнение значений сопротивления изоляции ]

ee также

* Теплопередача
* Изоляция здания
* Строительство здания
* Колба Дьюара
* Суперизоляция
* Утепление
* Тепловая масса
* Противопожарная
* Противопожарная
* Минеральная вата
* Асбест
* Полистирол
* Силикат кальция
* Вермикулит
* Перлит
* Стекловолокно
* Тинсулейт
* Изолированный транспортный контейнер

Внешние ссылки

* [ http: // www.thermilate.com Добавка к изоляционным краскам для дома и промышленности ]
* [ http://www.cheresources.com/insulationzz.shtml Основы промышленной изоляции ]
* [ http://www.processheat.ltd .uk / Thermal-insulation.html Промышленная теплоизоляция ]
* [ http://www.ornl.gov/sci/roofs+walls/insulation/ins_16.html Рекомендации по значению R от DOE / CE ]
* [ http://www.naturalhandyman.com/iip/inf/inf/infxtra/infinsul.shtm Natural Handyman, изоляция, артикул ]
* [ http://www.periodhomeandgarden.co.uk/Features/tabid/63/articleType/ArticleView/articleId/74/Insulate-your-home-and-let- it-breathe.aspx Статья об изоляции для старых домов ]
* [ http://doityourself.com/insulate/newalternativeinsulatematerials.htm Новые и альтернативные изоляционные материалы ]
* [ http: // www .cus.net / изоляция / изоляция.html Домашняя изоляция ]
* [ http: // www.thermpipeinsulation.com/ Фотографии съемной изоляции ]
* [ http://livebuilding.queensu.ca/structural/materials/wall.php Термопары, устанавливаемые на месте в стене, с контролем изоляции в реальном времени ]
* [ http://www.radiant-barrier.org Информация о радиационных барьерах ]
* [ http://www.activeinsulation.

Коэффициент теплоизоляции: Теплопроводность утеплителей: назначение, таблица, критерии выбора

Теплопроводность утеплителей: назначение, таблица, критерии выбора

Понятие теплопроводности

Факторы влияния на теплопроводность

Характеристики разных материалов

Пенопласт

Экструдированный пенополистирол

Минеральная вата

Базальтовая вата

Стекловата

Вспененный полиэтилен

Напыляемая теплоизоляция

Таблица коэффициентов теплопроводности разных материалов

Иные критерии подбора утеплителей

Объемный вес

Способность держать форму

Паропроницаемость

Горючесть

Звукоизоляция

Практическое применение коэффициента теплопроводности

Коэффициент теплосопротивления материалов — Дачный журнал

Теплопроводность строительных материалов, их плотность и теплоемкость

Таблица теплопроводности строительных материалов – изучаем важные показатели

Назначение теплопроводности

Что оказывает влияние на показатель теплопроводности?

Использование значений коэффициента теплопроводности на практике

Показатели теплопроводности для готовых построек. Виды утеплений

Таблица теплопроводности строительных материалов: особенности показателей

Как использовать таблицу теплопроводности материалов и утеплителей?

Значения коэффициентов теплопередачи материалов в таблице

Теплопроводность строительных материалов (видео)

Рассчет теплопроводности стен: таблица теплосопротивления материалов

Как рассчитать теплопроводность стены?

Пример 1

Пример 2

Таблица теплосопротивления материалов

Сопротивление теплопередаче ограждающих конструкций. Расчет, таблица сопротивления теплопередаче

Теплопроводность

Применение понятий в строительстве

Тепловое сопротивление конструкций

Тепловое сопротивление окон

Расчет теплового сопротивления

Как выбрать теплоизоляцию — лучший материал для утеплителя дома, стен. крыши

Классификация теплоизоляции

Популярные теплоизоляционные материалы

Требования к теплоизоляции

Теплопроводность

Паропроницаемость

Водопоглощение

Горючесть

Рекомендации по подбору

Фундамент

Стены

Пол

Кровля

Трубы

Теплопроводность утеплителей: таблица | Сравнение теплоизоляционных материалов

Потребность в теплоизоляции стен

Сравнение показателей теплопроводности материалов

Сравнение основных характеристик утеплителей

Коэффициент сопротивления

Плотность и теплоемкость

Преимущества и недостатки теплоизоляторов

Пенополиуретан

Пенополистирол (или пенопласт)

Экструдированный пенополистирол

Базальтовая (или каменная) вата

Эковата

Изолон

Пенофол

Заключение

Видео про таблицу теплопроводности

Таблица теплопроводности материалов и утеплителей

Сравнение утеплителей. Таблица теплопроводности

Сравнение утеплителей по характеристикам

Сравнение утеплителей по теплопроводности

Сравнение утеплителей. Таблица теплопроводности

Сравнение теплопроводности строительных материалов по толщине

Основные характеристики утеплителей

Сравнение популярных утеплителей
