Коэффициент теплопроводности керамзитобетонных блоков: Теплопроводность керамзитобетонных блоков по ГОСТ, расчеты толщины стен

Содержание

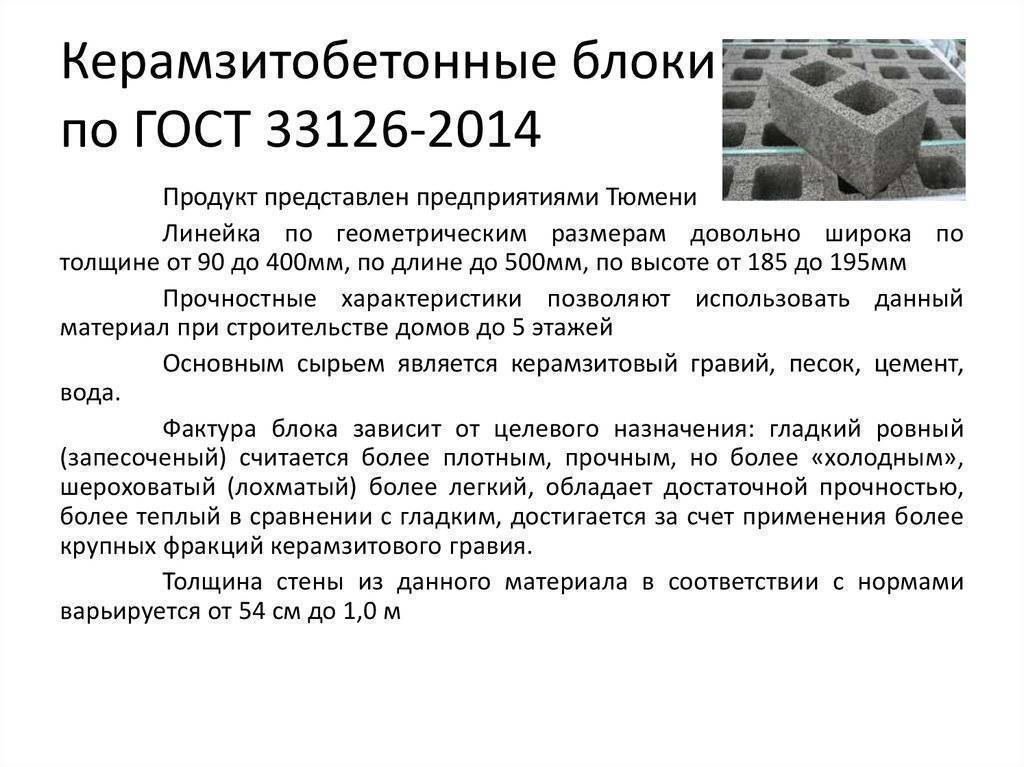

Теплопроводность керамзитобетонных блоков по ГОСТ, расчеты толщины стен

С развитием технологий в строительной сфере предоставлена возможность сокращения сроков работ и экономии средств. Одним из способов удешевления материалов является возведение здания из керамзитобетонных блоков. Эту методику нельзя назвать новой, хотя широкое распространение она получила относительно недавно. Благодаря целому ряду преимуществ и сравнительным характеристикам с другими видами (кирпичом, ракушечником), можно говорить о превосходящих качествах керамзитобетона.

Определение теплопроводности блоков

Производство блоков подразумевает смешивание цемента, песка и гравия размером от 5 мм. От величины наполнителя зависят энергосберегающие свойства и прочность. Чем более крупные зерна добавляются в смесь, тем выше показатель теплопроводности. Этот коэффициент керамзитобетона обозначают буквой λ, применяемой при расчетах количества энергии, которая проходит через несущую толщиной в 1 метр, создает сопротивление на площади в 1 м2 с разницей температуры в 1°С/час на внутренней и внешней сторонах поверхности. Факторы, влияющие на коэффициент теплопроводности керамзитоблоков, заключаются в следующих понятиях:

1. Количество и качество сырья, используемого для изготовления. Стандартно замешивают 1 долю цемента, 2 – кварцевого песка, 3 – гранулированного компонента.

2. Большое количество воздушных ячеек делает материал легким, что снижает коэффициент теплопроводности. Чем меньше пористость, тем камень имеет больший вес, что увеличивает показатель.

3. Определенных размеров керамзитоблоков не существует, их длина – диапазон от 250 до 450 мм, ширина – 180-450 мм, высота – 180-250 мм.

4. Также играет роль марка бетона, каждая имеет свою прочность на осевое сжатие (максимальная нагрузка кг/см2, которую он выдерживает на 28 день после отвердевания). У материала М35 и М50 эта величина составляет В3,5, М75 и 100 – В7,5, М200 – В1.

При определении теплоизоляции керамзитобетонных блоков можно воспользоваться таблицей:

Плотность (кг/м3)В сухом состоянии Вт (м°С)В процессе эксплуатации
18000,7-0,80,8-0,9
16000,5-0,60,7-0,8
14000,4-0,50,6-0,7
12000,3-0,40,5-0,6
10000,2-0,30,4-0,5
8000,1-0,20,3-0,4
6000,1-0,150,25-0,30
5000,10,15-0,25

После определения теплопроводности керамзитоблоков делают расчеты толщины стен. В формуле этот показатель обозначают буквой δ. Также для вычисления используется величина сопротивления передачи энергии, зависящая от типа зданий и климатических условий и имеющая символ Rreg. Если взять среднее значение около 3 единиц, получится формула: δ= Rreg х λ. Допустим, теплопроводность блока составляет 0,2 Вт(м°С), в результате: δ=3х0,2=0,6 м – толщина стены.

Разновидности керамзитобетона

В зависимости от своего предназначения блоки делятся на несколько типов:

1. При строительстве для теплоизоляции используется материал плотностью 400-600 кг/м3. Величина проводимости энергии у него составляет 0,1-0,17 Вт(м°С), прочность на сжатие – 5-22 кг/см2. Такой керамзитобетонный камень выдерживает только собственный вес, имеет неплотную структуру с большим количеством пустот, но обладает самым высоким показателем теплоизоляции.

2. Для сооружения несущих стен, цокольных этажей применяются полнотелые конструктивные блоки с содержанием бетона марок М300-400 и гравием мелких фракций. Является наиболее прочным среди всех видов, плотность составляет 1800 кг/м3. Также имеет высокие характеристики теплоизоляции – 0,55 Вт(м°С). Использование стеновых блоков позволяет увеличить площадь помещения за счет небольшой толщины стен. При этом скорость укладки в несколько раз выше, чем работа с кирпичом при тех же объемах.

3. На объектах с необходимостью снижения веса несущих используют конструктивно-теплоизоляционный керамзитобетон. Также этот материал применяется при производстве больших блоков и стеновых панелей. Плотность после застывания составляет 800 кг/м³, теплопроводность – 0,45Вт(м°С). При одинаковой толщине стены кирпич обладает более низкими свойствами.

По конструкции и размерам керамзитобетон можно разделить на две класса: стеновой и перегородочный вид. В таблице показаны типовые формы и их главные характеристики:

Классификация по количеству пустотПараметры, ммПлотность (кг/м3)Процент пустотностиМаркаМорозостойкостьВес, кг
4 — канальный390х190х188800-90035-40М50F5010-15
7
8
1015-18
Полнотелый390х190х188900-10000М7517-20
2-пустотный390х190х2301200-140020-25М5015-17

Для перегородок

Пустотелый390х90х188900-100025-30М35Не нормируется5-6
Полнотелый390х90х1881000-12000М508-10

Теплопроводность керамзитобетонных блоков в первую очередь зависит от их плотности и количества пустот. Чем крупнее фракции гравия, тем выше величина. Благодаря основному натуральному компоненту, материал обладает высокой экологической безопасностью, способен дышать, морозоустойчив и не поддается гниению.

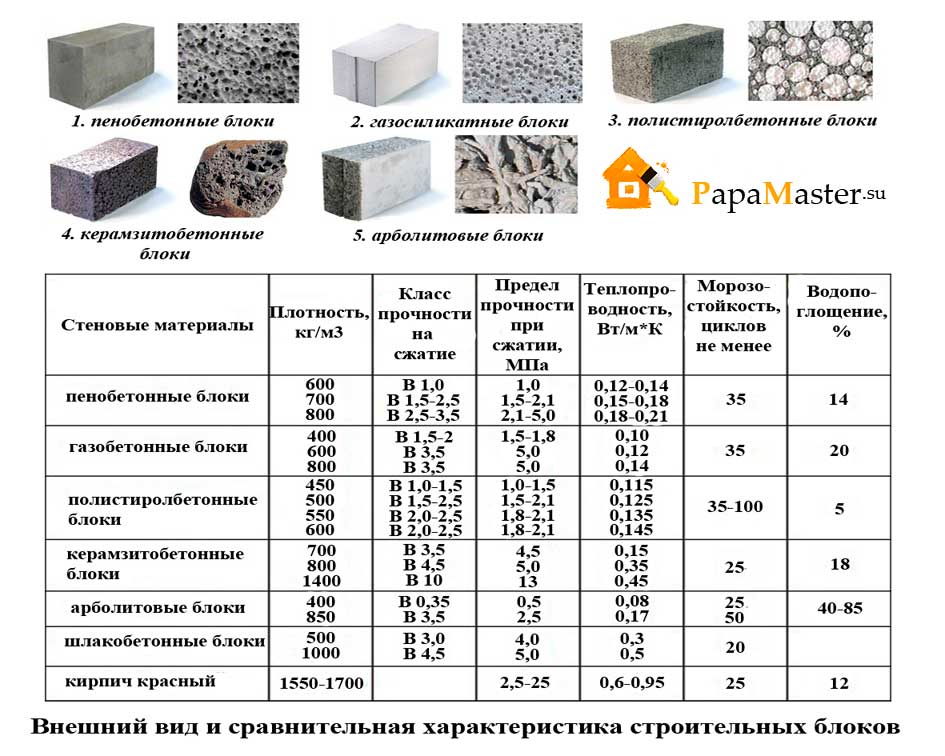

Теплопроводность керамзитобетона, сравнение с кирпичом и деревом

Являясь одной из основных рабочих характеристик, теплопроводность керамзитобетонных блоков обязательно используется при расчете толщины конструкций и утепляющих прослоек. Низкое значение данного коэффициента относят к главным преимуществам применения в строительстве, пористая структура наполнителя успешно предотвращает потери тепла. При выборе конкретного вида важно знать, от чего зависит этот параметр и на какие свойства влияет.

Связь теплопроводности с другими рабочими показателями

Данный коэффициент отражает в численном виде количество проходящего через изделие тепла при площади его поверхности в 1 м2 и толщине в 1 м при условии минимальной разницы температур в 1°C. Его обратной величиной является сопротивление теплопередаче, характеризующее энергоэффективность строительных конструкций (в случае керамзитоблоков это означает сокращение затрат на обогрев или кондиционирование и возможность заложения стен дома без наружного утепления при однорядной кладке).

Низкий коэффициент теплопроводности у данного вида бетона достигается за счет замены продуктов дробления горных пород обожженными гранулами особых сортов глины. Благодаря пористой структуре они хорошо удерживают тепло, в зависимости от степени поризованности, закрытости стенок и размера фракций данный показатель у керамзита в чистом виде варьируется в пределах 0,09-0,19 Вт/м·°С. При смешивании с зернами вяжущего и песка в ходе замеса он увеличивается до 0,18-0,9. Такая разница в диапазоне объясняется прямым влиянием марки плотности на способность к энергосбережению: чем она выше, тем хуже изделия удерживают тепло и наоборот.

Помимо доли песка и вяжущего в составе и свойств самого наполнителя оказывает влияние число щелей в блоке. При равных размерах повышение пустотности до 25 % приводит к снижению теплопроводности на 0,06-0,09 Вт/м·°C, при ее значении в пределах 36 % разница достигает 0,17. Данный принцип действует по отношению как к перегородочным, так и стеновым элементам, самые низкие теплоизоляционные способности имеют сплошные уплотненные разновидности.

Данный показатель учитывается при расчете толщины стен, перекрытий и стяжек путем его умножения на тепловое сопротивление, в свою очередь зависящее от климатических условий эксплуатации конструкций и их функционального назначения. Полученный параметр является минимально допустимым, при подборе размеров изделий его округляют в большую сторону.

За достоверность указанной величины теплопроводности блоков несет ответственность производитель, проверить характеристику в домашних условиях сложно.

Помимо прямой связи коэффициента с плотностью и, как следствие, с прочностью и морозостойкостью, на фактическое значение оказывает влияние степень насыщенности материала влагой. Приведенные данные актуальны при эксплуатации керамзитоблоков в условиях нормальной влажности, в реальности не всегда возможных. По этой причине при составлении проекта и выборе толщины стен рекомендуется учитывать реальный параметр, как правило, превышающий нормативный для 100% сухих элементов на 0,03-0,09 Вт/м·°С.

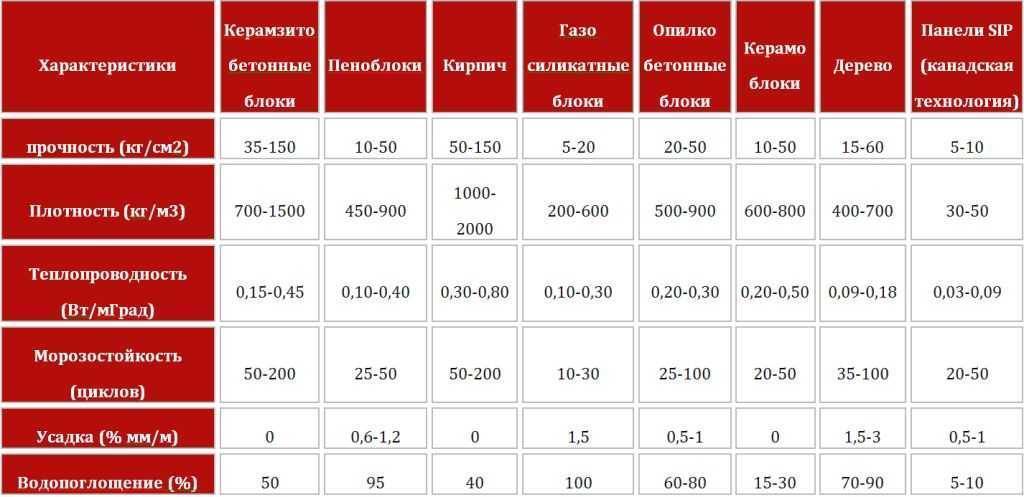

Сравнение теплопроводности керамзитобетона с кирпичом и деревом

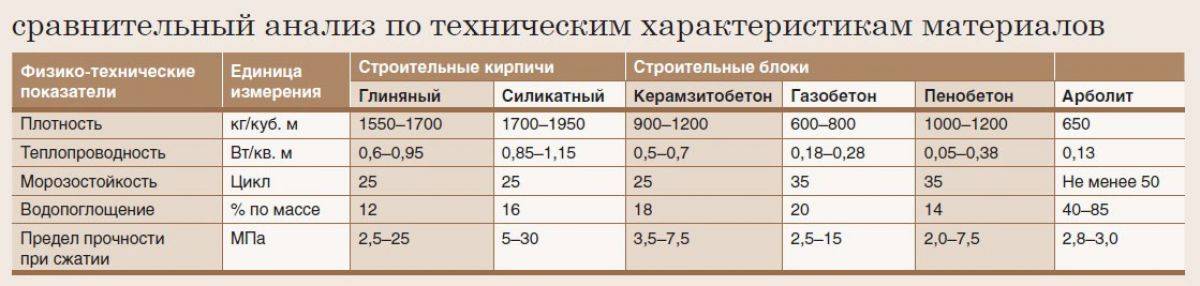

Усредненные показатели для близких по прочности и плотности стройматериалов приведены в таблице ниже:

ВидПлотность, кг/м3Коэффициент теплопроводности при нормальных условиях, Вт/м·°С
Керамзитобетон
Легкие марки на основе вспученных и высокопористых гранул350-6000,18-0,46
Конструкционно-теплоизоляционные керамзитоблоки700-12000,5
То же, конструкционные1200-18000,5-0,9

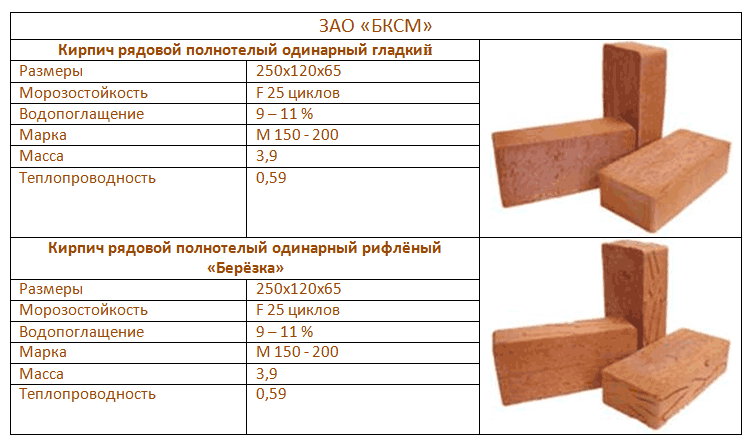

Кирпич
Строительный800-15000,2-0,3
Силикатный1000-22000,5-1,3
Красный плотный1700-21000,67
То же, пористый15000,44
Облицовочный18000,93
Клинкерный1800-20000,8-1,6
Дерево
Сосна5000,09-0,18
Лиственница6700,13
Липа320-6500,15
Дуб7000,23
Береза510-7700,15

Указанные в таблице данные позволяют сделать вывод, что блоки уступают в способности удержания тепла дереву, но выигрывают в этом плане у кирпича и искусственного камня. Стена из этого материала толщиной в 1 м имеет равные показатели теплопроводности с 52 см сухого бруса и 2,3 м сплошной кирпичной кладки. Исключение представляют лишь поризованная керамика и газобетон, в сравнении с керамзитобетоном при равной средней плотности в 600-800 кг/м3 они в 1,25-1,7 раз лучше сопротивляются потерям тепла.




Теплопроводность керамзитобетонных блоков

Керамзитобетонные блоки производятся из песка, цемента и керамзита. Процентное содержание керамзита в таких блоках может различаться, за счет чего различается и теплопроводность керамзитобетонных блоков, а также их плотность, масса и прочность.

Совет прораба: желтый оттенок говорит о низком качестве керамзитоблоков, поскольку он появляется в том случае, если в раствор при производстве положили слишком много песка.

Особенности материала

Технические характеристики керамзитобетонных блоков определяются не только процентным соотношением песка, цемента и керамзита, но и методом сушки. После формования блоки отправляют на сушку, но при промышленном производстве нет времени ждать, пока они отвердеют естественным образом. Поэтому заготовки отправляют в сушильные камеры, которые прогреваются или потоком горячего воздуха, или инфракрасными лучами. В этом случае прочность керамзитобетонных блоков будет увеличиваться постепенно и достигнет нормального показателя только через 28 суток после изготовления.

Фото: дом из керамзитобетонных блоков

Блоки из керамзитобетона не рекомендуется ронять, поскольку они довольно хрупкие. Зато этот строительный материал огнеупорный: он выдерживает 7-10 ч воздействия открытого огня. При более продолжительном воздействии огня они трескаются и разрушаются.

Совет прораба: при покупке керамзитобетонных блоков следует выбирать только крупного производителя, который выпускает строительные материалы в промышленных масштабах. Небольшие фирмы производят керамзитобетонные блоки кустарным способом, что негативно влияет на их качество.

Коэффициент теплопроводности

Теплопроводность керамзитобетонных блоков напрямую зависит от их плотности. Так, при плотности 1400 кг/м3 коэффициент теплопроводности может быть равен 0,56-0,65, а при плотности 600 кг/м3 он будет равен 0,2-0,26.

Этот показатель необходим для расчета толщины стен строения, которая определяется как произведение специального показателя (он зависит от типа здания и климата) на коэффициент теплопроводности.

Цены и размеры керамзитобетонных блоков зависят от производителя. Теплопроводность и другие технические характеристики нужно также уточнять непосредственно у него. Широкое распространение данный строительный материал получил благодаря низкому коэффициенту теплопроводности и небольшой стоимости.

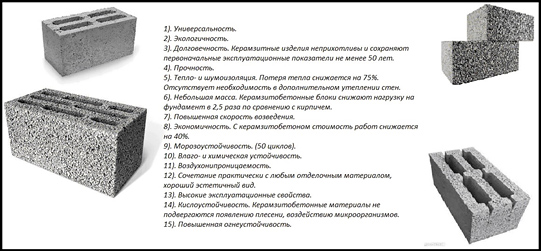

Преимущества стен из керамзитобетонных блоков.



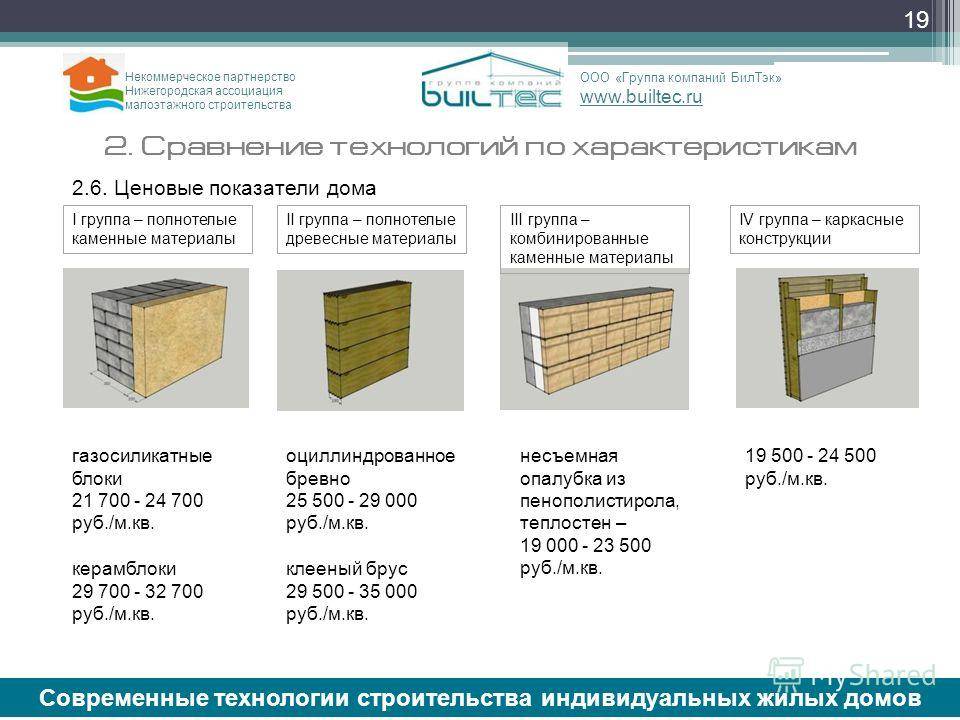

   Самые распространенные материалы для строительства стен – это керамзитобетонный блок, газо- и пенобетонный блок и древесина. Самый главный недостаток древесины – это горючесть. Кроме того, теплозащитные свойства стены зависят не только от коэффициента теплопроводности материала, но и от толщины стены. Толщина стен деревянных домов ограничивается диаметром стволов деревьев, и, как правило, не превышает 20-30 см.


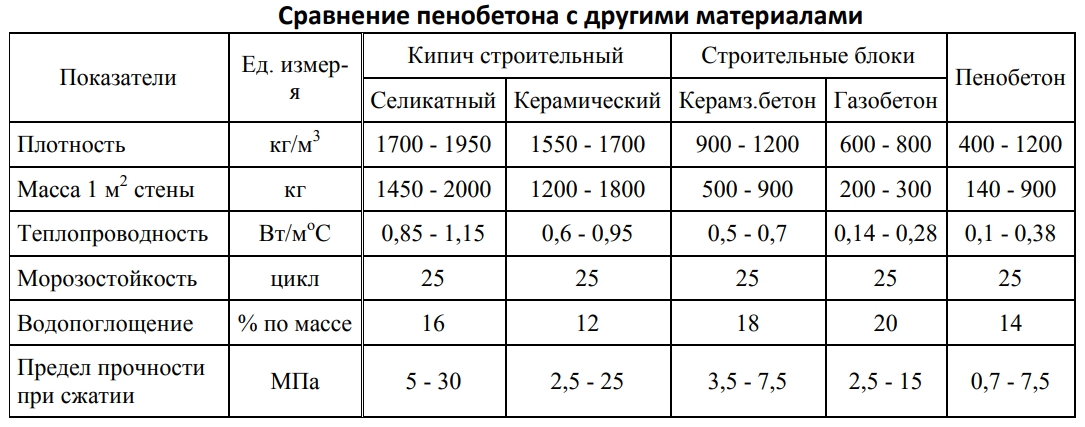

Что касается газобетонных и пенобетонных блоков, они имеют ряд недостатков по сравнению с керамзитобетонными:














Наименование показателя


Значение, для


Газобетонного и пенобетонного блока


Керамзитобетонного блока


Плотность, кг/м3


600 — 1000


1000 — 1300


Марка по прочности


25 — 35


35 — 100


Коэффициент теплопроводности, Вт/м∙⁰С


0,22 — 0,28


0,32-0,42


Водопоглощение, %


30-40


7-10


Морозостойкость


35-75


50-75


Усадка, мм/м


0,43


отсутствует


Наличие армопояса


требуется


не требуется


Звукоизоляция, дБ


39-43


52


Простота кладки


требует штрабления для армирования


не требует штрабления для армирования


Простота оштукатуривания


— требует предварительной грунтовка в два слоя;

— штукатурится специальными дорогостоящими смесями.


— не требует предварительной грунтовки;

— можно штукатурить обычным раствором


Керамзитобетонный блок практически по всем показателям превосходит газобетонный.




Во-первых – газобетон имеет меньшую прочность, а главное трещиностойкость. Даже если несущей способности блоков достаточно для восприятия нагрузки от плит перекрытия, может возникнуть другая проблема. Любые деформации грунта под домом, доже очень маленькие (а они происходят в любых грунтах в первые годы после постройки здания) могут привести к появлению трещин в стенах. Это связано с тем, что очень тонкие бетонные стенки между порами в блоке не могут сопротивляться растягивающим напряжениям, возникающим в нем при деформациях. Трещины в стенах, особенно если они возникают уже после того как вы выполнили отделку, и рвут обои, это очень не приятно.

Так же, при использовании керамзитобетонных блоков вполне можно обойтись без армопояса, тогда как кладка из газобетонных блоков обязательно предполагает изготовление монолотного бетонного пояса. Связано это с тем, что газобетон плохо работает на растяжение и плиты перекрытия в местах опирания как бы срезают его.




Во-вторых – у газобетонных блоков, по сравнению с керамзитобетонными меньше прочность на выдергивание анкера. А ни кто не хочет, чтобы у него из стены вырвался крепеж, например кухонного шкафчика, или телевизора.


В-третьих – Пожарная безопасность материала характеризуется не только его способностью к горению, но и так называемым «пределом огнестойкости», т.е. временем через которое конструкция из этого материала потеряет несущею способность при воздействии пожара. Хотя и керамзитобетонные блоки и газобетонные не горючи, предел огнестойкости керамзитобетонных блоков, все таки, выше. Это связано с тем, что при высокой температуре происходят полиморфные превращения кварца. Т.е. в кварцевом песке, который является основным компонентом газобетона, перестраивается кристаллическая решетка, это сопровождается изменением объема. В итоге тонкие стенки между порами в газобетоне быстро разрушаются. В керамзитобетонных блоках кварцевого песка очень мало, а основным заполнителем является керамзит, который уже прошел обжиг и, поэтому термостойкость его очень высокая.


В-четвертых – Керамзитобетонные блоки имеют лучшие звукоизоляционные свойства. Способность материала уменьшать уровень проходящего через него звука называется «изоляция воздушного шума (звукоизоляция)» и характеризуется индексом изоляции воздушного шума. Чем он выше, тем лучше звукоизолирующие свойства конструкции. Звуковая волна хорошо передается по воздуху, поэтому, чем плотнее материал, тем индекс изоляции воздушного шума выше.


В-пятых. Газобетон имеет усадку, т.е. он со временем уменьшается в объеме, что связано с химическими процессами карбонизации извести. Это значит, что уменьшение объемов газобетона будет происходить в уже выложенных стенах, что приведет к образованию трещин и щелей между блоком и раствором, между блоком и плитой перекрытия и т. д. Так же серьезным недостатком газобетона является его высокое водопоглощение. Кроме того, что это может приводить к отсыреванию стен, это еще и сводит на нет преимущества в теплопроводности блоков, так как вода в порах материала сильно увеличивает его теплопроводность.

Возведение стен из керамзитобетонных блоков.

Теплопроводность керамзитобетона. Теплопроводность керамзитобетонных блоков : Как построить дом

Керамзитобетон обладает очень маленькой теплопроводностью. Это одна из двух положительных сторон данного материала, которыми он может по праву гордиться. Таким образом, первым положительным качеством является его свойство проводить тепло, а вторым — гидроизоляция.

Теплопроводность керамзитобетона.

О теплопроводности керамзитобетонных блоков  хотелось бы поподробнее рассказать. Благодаря этому качеству, он на шаг вперед вырывается, оставляя всё те же обычные кирпичи далеко позади.

Любой здравомыслящий человек, выбирая материал, старается выбрать такой, который в последующем не нужно будет много обрабатывать: утеплять, теплоизолировать или гидроизолировать. К такому человек стремиться из-за жестких финансовых рамок. И поэтому, благодаря этим свойствам, а также удивительно низкой цене, человек и останавливает свой выбор на данном материале.

Получается, что за весьма низкую цену вас ждет всего на всего 0.3-0.8 Вт/мГрад – это и является коэффициентом теплопроводности керамзитобетона. Для такого объемного блока, это очень даже скромная цифра. Благодаря этому, будущие затраты на отопление, теплоизоляцию дома будут сокращены.

Из-за низкой теплопроводности керамзитобетонных блоков, они становятся огнеупорными и не горящими, что также имеет большое значение. Потому что при стройке дома, техника безопасности намного дороже, любой экономии.

Люди издревле ценили материалы с небольшим коэффициентом проведения тепла. Например, в холодные зимы особо утеплять свое жилье не было необходимости, если при стройке жилья были использованы материалы с низким коэффициентом проведения тепла.

Сама теплопроводность керамзитобетона зависит в идеале от нескольких причин, которые начинаются с марки бетона и заканчиваются маркой песка. Но, несмотря на все эти причины, за теплопроводность керамзитобетона всё-таки отвечает размер самого керамзита, поэтому, чем гранулы его объемнее и больше, тем теплоизоляция лучше.

Коэффициент проведения тепла отражаются в цифрах, которые в себе несут определенную информацию о том, что тепло через себя может пропускать то или иное вещество. К счастью для нас, эти цифры у данного материала очень малы, что по сравнению с простыми кирпичами дают ему большое преимущество. По сути, говоря, керамзитобетонные блоки обладают той же самой теплопроводностью, что и жидкий раствор.

Теплопроводность керамзитобетонных блоков при постройке дома имеет большое значение. При посадке их на основу здания, в ней могут образоваться микротрещины, которые со временем приходится замазывать изолятором. Но благодаря не плохой плотности материала, саму же панель замазывать нет необходимости. Из-за этого качества материал и достигает низкого коэффициента проведения высокой температуры.

Конечно же, при монтаже электрощитка своими руками или при реставрации зданий, выбор материала — это сугубо личное дело. Но, по рекомендациям большого количества людей, керамзитобетон — это то самое, что нужно приобрести человеку при походе в магазин.

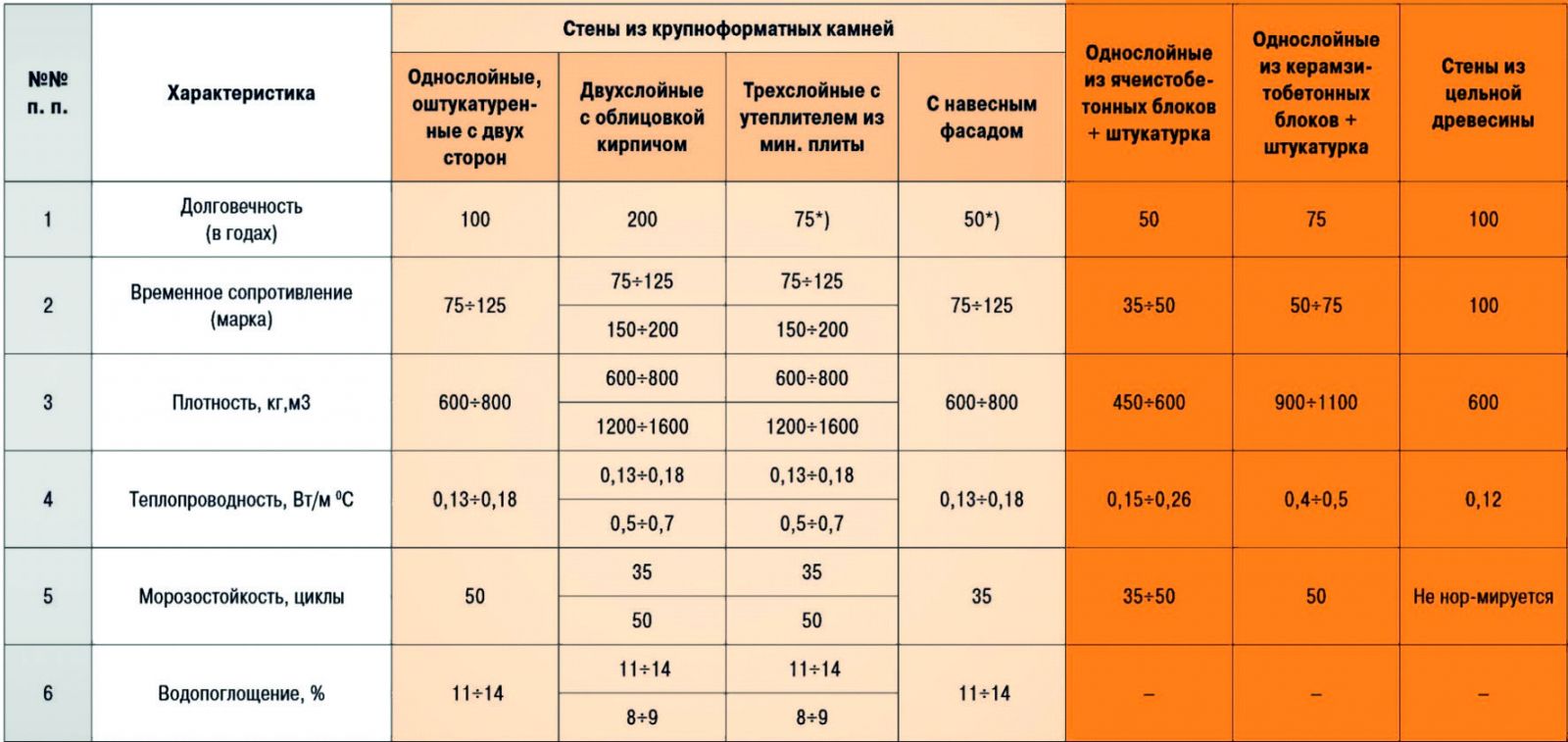

Особенности утепления стен из керамзитобетона. Какой толщины делают стены из керамзитоблоков? Стена из керамзитобетонных блоков 400 мм


Климатические условия в России весьма разнообразны и толщина стен с утеплителем оптимальная для одного региона будет излишня или совершенно недостаточна для другого. Поэтому для определения толщины стены из керамзитобетонных блоков применяют расчетные формулы, а для этого необходимо знать коэффициент теплопроводности материала.

Теплопроводность керамзитового блока

В случае использования керамзитобетонных блоков, теплопроводность зависит от фракции керамзита и плотности. Чем крупнее керамзит тем ниже теплопроводность, а чем больше связующего раствора используется при производстве – тем выше плотность:

Расчет толщины керамзитобетонных стен

Для определения толщины стены для конкретного региона России необходимо знать две величины – коэффициент теплопроводности элемента конкретного типа, использующегося при строительстве (λ) и показатель сопротивления теплопередаче R reg принятый в среднем по региону.

Коэффициент R reg выведен эмпирическим путем на основании погодно-климатических данных региона. Полная таблица значений находится в нормативной документации СНиП 23-02-2003 «Тепловая защита зданий», частично приведена в таблице ниже:

Принимаем толщину стены из керамзитобетона за δ. Тогда формула примет следующий вид:

δ = R reg × λ

В качестве примера рассчитаем толщину несущей стены из керамзитобетона в Новгороде. Показатель сопротивления теплопередаче для Новгорода (согласно таблице) равен 0,29-3,13, принимаем 3. Берем максимальный коэффициент теплопроводности для теплоизоляционного элемента – 0,19 Вт/(м׺С). Подставляем значения в формулу:

δ = 3 х 0,19 = 0,57 м

В результате получаем величину 57 см – минимально необходимый размер несущей конструкции дома из керамзитобетона при условии использования специального керамзитобетона с максимальным эффектом утепления.

От плотности самого блока и его конструкции (пустотелый или полнотелый) зависит и тип кладки – применение одно- или двустенной конструкции, с облицовкой кирпичом или без. Эти показатели так же регламентируются СНиП 23-02-2003.

К примеру, если использовать перегородочные керамзитобетонные блоки плотностью 600 кг/м 3 толщина должна быть не менее 0,18 м, но если это внешняя ограждающая конструкция, то обязательным условием является отделка внешней стороны облицовочным кирпичом. Если же используются изделия с плотностью 900 кг/м 3 , то толщина стены должна быть не менее 0,38 м, но никаких дополнительных элементов отделки делать не нужно.

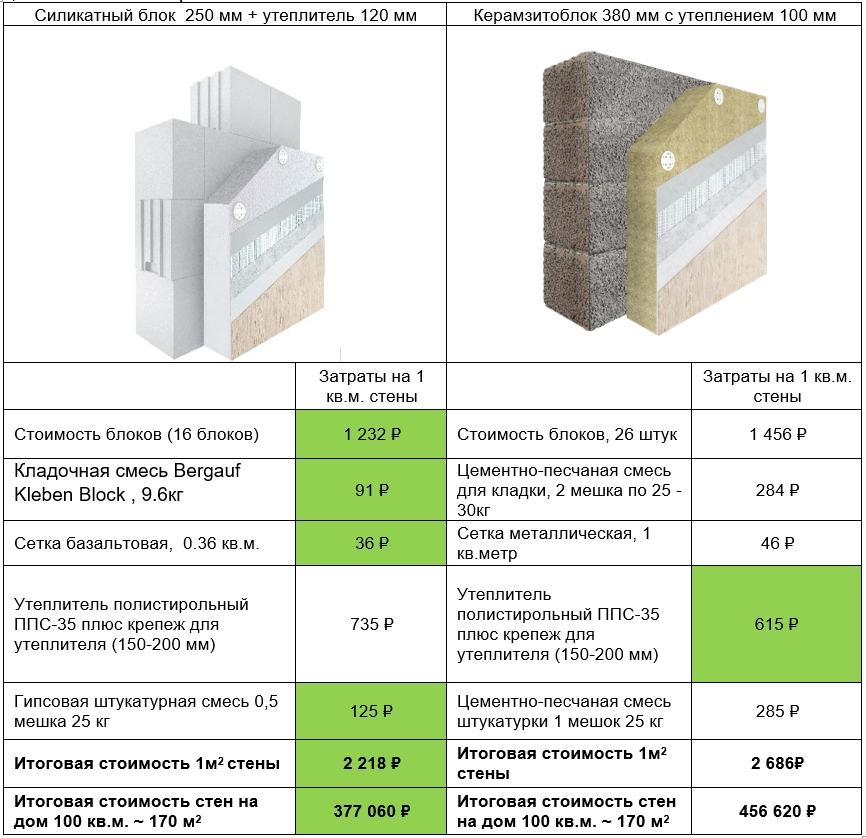

Разновидности конструкции керамзитобетонных стен и их толщина

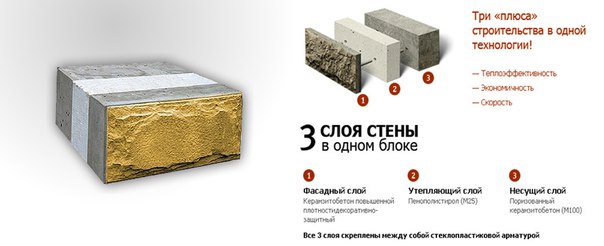

Трехслойная кладка с применением утеплителя и облицовкой из силикатного кирпича.

  1. Кладка стены и из пустотелых конструкционно-изоляционных керамзитобетонных блоков;
  2. Штукатурка на внутренней поверхности;
  3. Минераловатная плита или пенополистирол плотности не менее 25;
  4. Вентиляционный зазор;
  5. Облицовочный кирпич.

Кладка соответствует длине одного блока, выполняется перевязкой элементов между собой. Внешний облицовочный слой возводится толщиной в кирпич, для придания конструкции необходимой жесткости и устойчивости производится перевязка крепежами через два ряда.

Трехслойная кладка с применением утеплителя и перегородочным блоком в качестве облицовки.

  1. Минеральная или гипсовая штукатурка;
  2. Кладка из пустотелых блоков;
  3. Теплоизоляция, минвата или пенополистирол;
  4. Полимерные (базальтово-пластиковые) или металлические крепежи;
  5. Вентиляционный зазор;
  6. Кладка из перегородочных полнотелых блоков теплоизоляционного типа.

Кладка производится по длине одного элемента с горизонтальной перевязкой половинным или четвертным смещением. Фасадную поверхность перегородочных плит можно окрасить или обработать цементно-песчаной штукатуркой, для повышения сопротивления влагопоглощению.

  1. Внутренняя штукатурка: гипс, декоративная, цементно-песчаная;
  2. Кладка из полнотелых блоков;
  3. Теплоизоляция;
  4. Технологический зазор;
  5. Система навесного фасада, крепится на обрешетке;
  6. Сайдинг.

Возведение многослойных конструкций производится с обязательным устройством вентиляционного зазора. Наружный слой является паробарьером. И горизонт конденсации приходится на внешнюю поверхность теплоизоляции. Для того чтобы материал не отсыревал и не лишался своих основных параметров необходимо выводить водяной пар из конструкции.

© 2014-2016 сайт

При постройке своего дома, частенько приходится сталкиваться с такой ситуацией, когда строительного материала, либо не хватает, либо его остается слишком много. Не являются исключением и керамзитобетонные блоки. И не смотря на их относительную дешевизну, лишние затраты всегда не очень приятны.

Бывают даже такие ситуации, когда человек, сберегая свое драгоценное время, пытается сделать быстрый расчет с помощью, строительных калькуляторов, которые обещают достаточно точно подсчитать нужное ему количество керамзитобетонных блоков. Но в итоге — все равно остается много излишков, либо, что иногда бывает гораздо хуже – их не хватает.


Почему расчет блоков «строительными калькуляторами» не всегда точен

В виду своей примитивности, большинство строительных калькуляторов, в первую очередь, предназначены для примерного или предварительного подсчета строительного материала, и в большинстве случаев не подходят для точного окончательного расчета.

Как правило, калькуляторы работают по очень простому принципу – рассчитывают площадь всех стен, вычитают площадь всех окон и дверей (некоторые даже этого не учитывают), а затем высчитывают количество необходимых блоков, не обращая внимания на множество факторов, таких как наличие фронтонов, необходимость армопояса, внутренние несущие стены, кратность высоты стен высоте блоков и т.д.

Что необходимо учесть для точного расчета керамзитобетонных блоков

  1. Самой распространенной ошибкой в расчете керамзитобетонных блоков (КББ) на дом является то, что многие забывают про фронтоны, и не берут их в расчет. Кстати, большинство онлайн-калькуляторов делают туже ошибку.
  2. Очень часто, помимо наружных несущих стен, в доме располагаются и внутренние несущие стены, которые так же будут выкладываться из рядовых блоков.
  3. Если Ваш дом снаружи облицовывается кирпичом, то это необходимо учесть, т.к. в этом случае длина стены из керамзитобетонных блоков будет немного меньше наружной стены дома.
  4. Если поверх стен устраивается армопояс, то при расчете блоков, его высоту необходимо вычесть из общей высоты стены.
  5. Высота стены из керамзитобетонных блоков, как правило, должна быть кратна высоте самих блоков вместе со швом. Т.к. высота блока со швом около 0,2 м, то высота стены без армопояса должна быть кратна этому значению (например, 2.4, 2.6, 2.8, 3.0 и т.д.).
  6. Длина стены не всегда будет кратна целому количеству блоков, т.е. в большинстве случаев, в стене будут не только целые блоки, но и различные вставки, например, половинка блока, четверть и т.д. Из-за своей хрупкости, не всегда керамзитобетонный блок получается распилить или расколоть без отходов.
  7. Часто случается так, что при распаковке поддона с блоками, там уже обнаруживаются разломанные блоки, которые будут непригодны для кладки.
  8. Если над окнами и дверьми будут монтироваться перемычки, то их тоже надо вычесть из общей площади стен, хотя, если площадь всех окон не очень большая, этим, как правило пренебрегают.

На первый взгляд, расчет предстоит очень сложный и без высшей математики здесь не обойтись, но это только на первый взгляд. На самом деле ничего сложного здесь нет, и я сейчас это докажу на небольшом примере.

Пример расчета блоков для частного дома

Для примера, возьмем небольшой одноэтажный домик с двумя фронтонами, и одной внутренней несущей стеной. Толщина наружных стен – 19 см (0,5 блока), толщина внутренней несущей стены – 39 см (1 блок). Снаружи дом будет облицован кирпичом. Схему этого домика можно увидеть ниже.

На
размерах блоков из керамзитобетона останавливаться не буду, я уже писал подробно об этом ранее.

Необходимо отметить, что на схеме указаны размеры наружных стен с учетом облицовочного кирпича в метрах. Часть стены будет занимать кирпич и утеплитель, поэтому каждая из наружных стен из блоков будет примерно на 15 сантиметров меньше с каждой стороны.

Расчет керамзитобетонных блоков для стен без фронтонов

Расчет начинается, как правило, с определения периметра стен из керамзитобетонных блоков. При расчете должно учитываться все — все выступы, прихожие (если есть), балконы и т.д.

В нашем случае, каждая стена будет на 0,3 метра меньше чем на схеме (как уже говорилось выше, из-за того, что часть стены будет занимать облицовочный кирпич и утеплитель для стен).

Периметр всех стен: 9.7 х 4 = 38.8 м.

1. Необходимо определить сколько блоков будет в одном ряду по всему периметру:

38.8 / 0.4 = 97 шт.
(0.4 – длина одного блока вместе со швом).

2. Полученное значение умножаем на количество рядов, которое зависит от высоты стен (2. 4 м = 12 рядов, 2.6 м = 13 рядов, 2.8 м = 14 рядов, и т.д.). В нашем случае, высоту стен возьмем равную 2.8 м, что соответствует 14 рядам кладки керамзитобетонных блоков:

97 х 14 = 1358 шт.

3. Теперь необходимо вычесть окна. У нас 2 окна размером 1.6х1.4 м. Рассчитаем сколько блоков заместят наши окна. По длине: 1.6 / 0.4 = 4 шт., по высоте: 1.4 / 0.2 = 7 шт., итого:

7 х 4 = 28 шт каждое окно.

Два окна — 28 х 2 = 56 шт.

4. Входные двери у нас размером 2 х 1 м. По аналогичной схеме:

(1 / 0.4) х (2 / 0.2) = 25 шт.

5. Вычитаем двери и окна из общего количества блоков:

1358 – 56 – 25 = 1277 шт.

Таким образом, мы посчитали керамзитобетонные блоки только для внешних стен, теперь необходимо произвести расчет внутренней несущей стены, учитывая то, что толщина ее в два раза больше, т.е. в длину одного блока (39 см).

Расчет внутренней несущей стены из керамзитобетонных блоков

Необходимое количество керамзитобетонных блоков для внутренней стены рассчитывается по той же схеме, за исключением того, что теперь один блок мы берем не 0. 4 м, как в предыдущем расчете, а 0.2 м вместе со швом, разницу хорошо заметно на фото.

Если у Вас внутренняя стена (стены) толщиной 19 см, а не 39 см, как в примере, то ее расчет должен производиться аналогично внешним.

1. Длина стены 9.2 м. Рассчитаем количество блоков в одном ряду:

9.2 / 0.2 = 46 шт.

2. Умножаем на количество рядов:

46 х 14 = 644 шт.

3. Дверь (2м х 1м):

(1 / 0.2) х (2 / 0.2) = 50 шт.

4. Вычитаем дверь:

644 – 50 = 594 шт.

5. Теперь нехитрым сложением определяем необходимое нам количество керамзитобетонных блоков для постройки дома:

594 + 1277 = 1871 шт.

Хочется добавить, что если у Вас при расчете дверей или окон получается не целое число, то его лучше округлять в меньшую сторону до целого.

Расчет фронтонов

Кто помнит школьный курс геометрии, расчет блоков для фронтонов станет очень простой задачей. Для этого достаточно знать высоту будущего фронтона, в нашем случае она будет равняться 2 метра. Ширина фронтона будет равняться ширине стены, в нашем случае – 9.7 м.

Площадь двух фронтонов равна площади одной прямоугольной стены, у которой длины стен равны ширине фронтона и его высоте.

Другими словами, нам необходимо найти количество блоков для стены, с высотой 2 м, а длиной 9.7 м:

(9.7 / 0.4) х (2 / 0.2) = 242.5 шт.

Необходимо учесть, кладка фронтона, как правило, начинается с целого ряда, а уже со второго ряда блоки начинают подпиливаться. Поэтому, к полученному числу, необходимо добавить два целых ряда

242.5 + 48.5 = 291 шт.

Учитывая большое количество пиленных блоков при кладке фронтона, можно смело добавить небольшое количество «на распил». И таким образом, лучше будет приготовить на фронтоны 300 шт.

Итак, мы посчитали необходимое количество керамзитобетонных блоков на дом с двумя одинаковыми фронтонами:

1871 + 300 = 2171 шт.

Стоит отметить, что для более точного расчета необходимо считать каждую стену отдельно, потому что, даже в нашем случае, получилось, что на каждую стену необходимо 24 целых блока + 1/4 блока. А при распиле или расколе, редко из одного блока выйдет 4 четверти, в силу хрупкости самих блоков. И учитывая вышесказанное, необходимо взять небольшой запас 5-7%.

Как правило, запас берется «до целого поддона», а вы сможете узнать у производителя. И затем рассчитать, сколько поддонов Вам необходимо.

Если вдруг у Вас толщина наружных стен не 19 см (в пол блока), а 39 см (в блок), то их расчет необходимо провести аналогично внутренней несущей стены из нашего примера, либо точно так же, как в примере, затем умножив их количество на 2.

Сколько керамзитобетонных блоков в поддоне

Честно говоря, однозначного ответа на этот вопрос «Сколько блоков в поддоне укладывает производитель?»
— Вы нигде не найдете. Разные производители, разные поддоны, даже можно сказать, разные размеры, хотя керамзитобетонные блоки не отличаются этим многообразием.

В основном, количество керамзитобетонных блоков в поддоне полностью зависит от нескольких факторов:

  1. От производителя, потому что строгих норм нет, и каждый комплектует свою продукцию, как ему удобнее.
  2. От размера поддонов, чем больше поддон, тем, соответственно, больше блоков поместится на нем.
  3. От веса керамзитобетонного блока , так как это влияет на общий вес поддона, а слишком большой вес, во-первых, сам поддон может не выдержать, во-вторых, погрузка-разгрузка, да и сама доставка блоков может быть затруднена.

Несмотря на это, все же есть некоторые цифры, характерные для керамзитобетонных блоков, некий неофициальный стандарт, которого многие придерживаются и комплектуют свою продукцию по 72, 84, 90, 105 штук.

Помимо рядовых блоков толщиной 19 см, производятся блоки толщиной 12см и 9см. Такие блоки называются перегородочными или полублоками.

Блоки толщиной 12 см укладываются примерно по 120шт на поддон, в свою очередь блоков толщиной 9см, как правило, помещается на один поддон в два раза больше чем рядовых, т.е. 144, 168 и т.д.

Керамзитобетоном называют один из видов бетона. Он в последнее время стал достаточно часто использоваться в строительных работах: постройка коттеджей, хозяйственных строений, гаражей. Также его используют для того, чтоб заполнить каркас для многоэтажных домов, которые построены из железобетона. Этот материал стал настолько популярен, что уже трудно представить страну, в которой он бы не применялся строителями. Точнее, используются изготовленные заранее керамзитобетонные стеновые блоки.

Многие, кто еще не успел оценить преимущества этого материала, начинают замечать их. Те, кто решает использовать его для своего строительства, должны тщательно подойти к такой характеристике, как толщина стены из керамзитобетонных блоков. Это все неспроста, потому что изучив все нюансы, у вас получится выжать максимум из этого утеплителя.

Зависимость толщины от типа кладки

Толщина поверхности, отделанная керамзитобетонным блоком, в основном зависит от того, какой вы выберите вариант кладки. Каждый вариант, в свою очередь, зависит от погодных, климатических условий. Также учитывается, насколько сильно эксплуатируется постройка. Когда строительство капитальное, то часто могут использоваться не только один блоки из керамзитобетона. Кроме того применяют кирпичи, пено- . Толщина будущей кладки будет зависеть от того, какая требуется теплоизоляция для конкретной постройки. Еще будет учитываться различные теплопроводные и влагоотталкивающие характеристики утеплителя.

В зависимости от выбора кладки, вы будете высчитывать толщину стен, которая делается керамическими блоками. Причем будет учитываться наружный и внутренний слой отделочной штукатурки, нанесенный на стену:

  1. Первый вариант: если опорная стена выложена блоками по 390:190:200 миллиметров, то кладку нужно укладывать толщиной 400 миллиметров, не считая слоев внутренней штукатурки и утепления, что находится снаружи.
  2. Второй вариант: если состоит из блоков размером 590:290:200 миллиметров, то стена должна быть ровно 600 миллиметров. Утеплителем в таком случае стоит заполнять специальные пустоты в блоках между стенами.
  3. Третий вариант: если вы решите использовать 235:500:200 миллиметров, то толщина стены будет 500 миллиметров. Плюс добавьте к расчетам слои штукатурки с обеих сторон стены.

Влияние теплопроводности

Схема керамзитобетонного блока.

В строительных работах важно рассчитать коэффициент теплопроводности, так как она имеет влияние на долговечность всей конструкции. Коэффициент важен при расчетах толщины стен, которые состоят из керамзитобетонных блоков. Теплопроводность – это такое свойство материала, которое характеризует процесс передачи тепла от теплых предметов к прохладным.
Это всем известно еще с уроков физики.

Теплопроводность в расчетах выражается через специальный коэффициент. Он учитывает параметры тел, между которыми передается тепло, количество тепла, и время. Этот коэффициент показывает, сколько тепла может быть передано на протяжении одного часа от одного тела к другому, которые имеют размеры один метр толщины и один квадратный метр площади.

Разные характеристики имеют свое влияние на теплопроводность каждого материала. К ним относятся размер, вид, наличие пустот материала или вещества, его химический состав. Влажность, температура воздуха также влияют на этот процесс. Например, низкая теплопроводность наблюдается у пористых материалов и веществ.

Для каждого конкретного здания измеряется своя толщина стен. Она меняется в зависимости от назначения постройки. Для жилого дома норма толщины будет составлять ровно 64 сантиметра.
Это все прописано в специальных строительных нормах и правилах. Правда, некоторые считают иначе: что несущая стена жилого дома может быть толщиной 39 сантиметров. На самом деле, такие расчеты подойдут скорее для летнего домика, загородной дачи, гаража, построек для хозяйственных целей. Можно возводить внутренние отделки стеной такой толщины.

Пример расчета

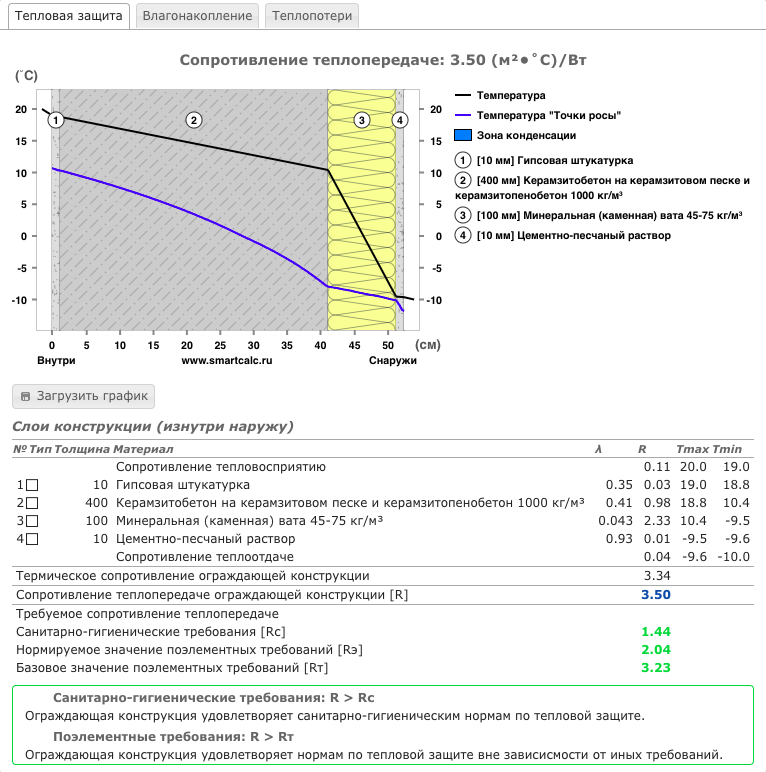

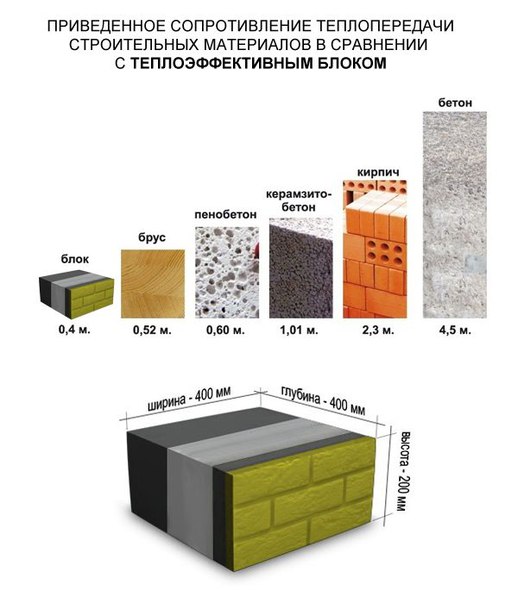

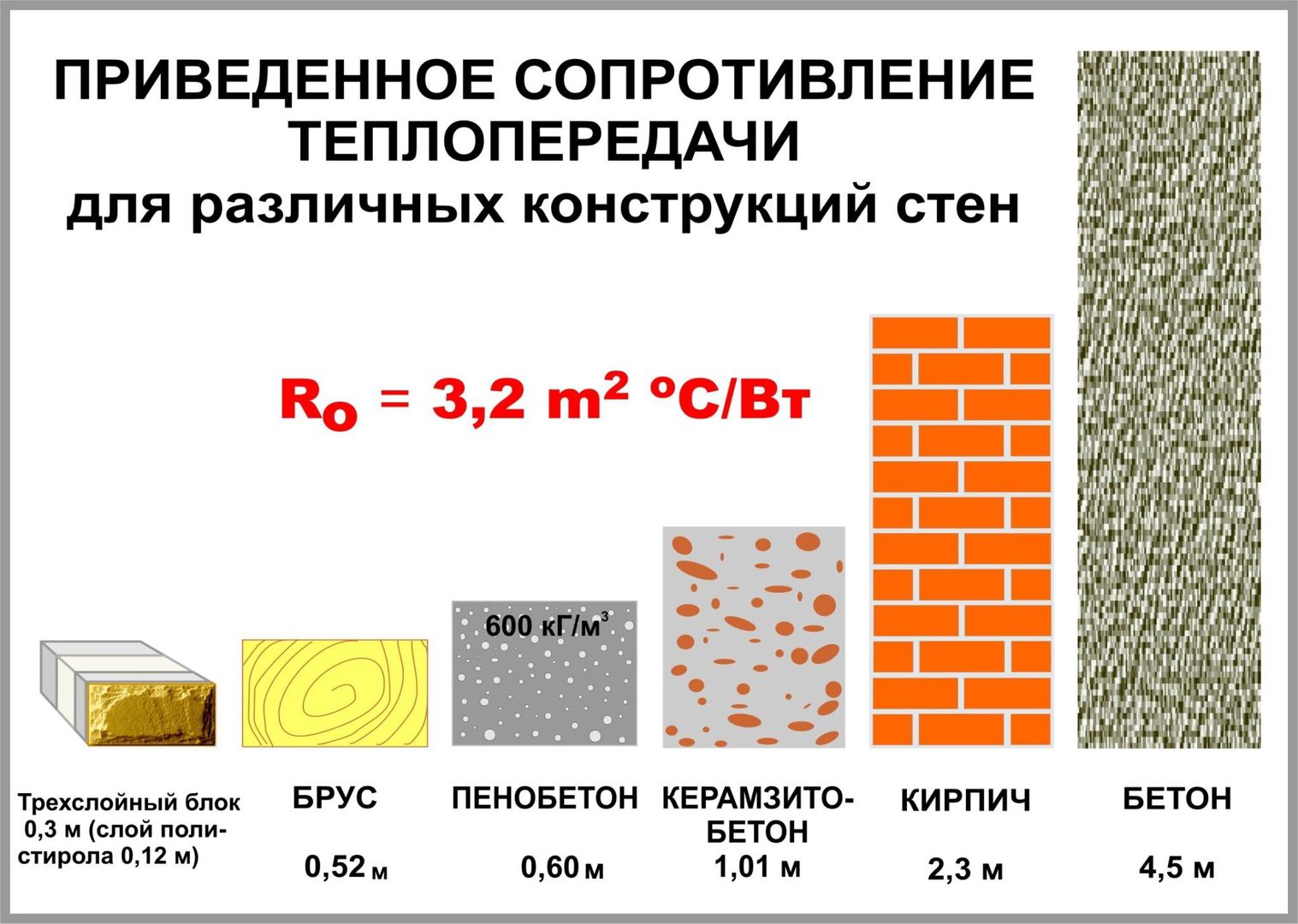

Таблица приведенного сопротивления теплопередачи для различных конструкций стен.

Очень важным является момент проведения точного расчета. Нужно учесть оптимальная толщину стен, которые сделаны из керамзитобетонных блоков. Для достижения результата используйте очень простую формулу, состоящую из одного действия.

Строители, для решения этой формулы, должны знать две величины. Первым надо узнать коэффициент теплопроводности, про который было сказано раньше. В формуле он пишется через знак «λ». Вторая величина, которую нужно учесть — коэффициент сопротивления теплопередаче. Эта величина зависит от многих факторов, например, от погодных условий района, где находится здание. Местность, в которой потом будет использоваться здание, тоже немаловажный фактор. Эта величина в формуле будет выглядеть как «Rreg». Ее можно определить по нормам и правилам строительства.

Величина в формуле, которую нам надо найти, а именно толщина строящейся стены, мы обозначаем значком «δ». В итоге формула будет выглядеть таким образом:

Чтоб привести пример, можно рассчитать толщину строящейся стены в городе Москва и его области. Величина Rreg для этого региона страны уже рассчитан, установлен официально в специальных правилах и нормах строительства.
Таким образом, он составляет 3-3,1. А величину стен можно взять для примера любую, так как вы на месте уже будете рассчитывать свою. Толщина блока может быть абсолютно разной. Например, можно будет взять 0,19 Вт/(м*⁰С).

В итоге, после решения данной формулы:

δ = 3 х 0,19 = 0,57 м.

мы понимаем, что толщина стен должны составлять 57 сантиметров.

Вот так, рассчитав простую формулу, можно построить такие стены у дома, чтоб обеспечить безопасность здания, его устойчивость и долговечность. Всего лишь, выполнив простое действие, вы построите по-настоящему хороший и надежный дом.

Сложность возведения дома, коттеджа или просто здания под офисные помещения определяется по нескольким факторам. Среди них — выбор проекта, разработка коммуникационных систем, подсчет необходимого строительного материала и прочих комплектующих, определение типа фундамента. Так же заслуживает внимания вопрос о количестве наружных углов строения. Создание проекта с шестью и менее углами относится к категории несложных строительных работ. При строительстве дома с углами, количество которых от шести и выше, процесс будет долгосрочным и трудоёмким. Обязательным условием успешности такого проекта будет подключение к работе каменщика-профессионала.

Кладка керамзитобетонных блоков для стен:

Одной из самых простых в строительстве будет кладка керамзитобетонных блоков для однослойной стены. Для создания используют
стены из керамзитобетонных блоков , пенобетон, керамику или пустотелые кирпичи с изоляционными материалом. Некоторые кирпичи и пустотелые керамзитобетонные блоки подлежат укладке на сберегающую тепло смесь. Дополнительно производители строительных материалов предлагают широкий выбор специальных формочек, которые можно использовать при выполнении венцов и притолок перекрытий. Включение форм в процесс возведения стен значительно облегчает работу. Неоспоримое преимущество однослойных стен — это простота оштукатуривания проверенным способом. Также к плюсам можно отнести высокий уровень теплоизоляции и быструю выгонку стен. Однослойная стена может быть обработана раствором цемента и извести, что значительно удешевляет процесс внутренней отделки.

Следующей по возрастанию сложности и стоимости работы идёт кладка керамзитобетонных блоков для двухслойной стены. Несущий слой обычно выкладывают из керамзитобетонных блоков или того же полого керамического кирпича толщиной не менее двадцати или сорока сантиметров. Снаружи устанавливается второй изоляционный слой. Для этого используют пенопласт или минеральную вату. Создание термоизоляции изнутри производят выкладывая тонкий слой штукатурной смеси. Именно этот процесс наиболее трудоемкий. Успешное возведение двухслойной стены из керамзитобетонных блоков обеспечивается использованием всех составляющих от одного производителя. Только при соблюдении этих условий можно ожидать гарантированно хорошее качество и эстетичность фасада. К основным достоинствам двухслойной стены относят теплоизоляцию и отсутствие термомостов.

Кладка керамзитобетонных блоков для трехслойной стены применяют отработанные технологии. Первый пласт — несущий, выкладывается из керамзитобетонных блоков или полого керамического кирпича. Наружная изоляция выполняется с использованием фасадного кирпича, камня или клинкерного кирпича. Возводится защитная стена толщиной не менее десяти сантиметров. Необходим точный расчет кладки трехслойной стены из керамзитобетонных блоков. Особенно в местах соединения стен, в процессе установки изоляции. Особенно важно не просчитаться с воздушной вентиляцией в стенах фасада. Красота трехслойных стен, а также практичность и технические параметры привлекают строителей-профессионалов.

Рост числа застройщиков и желание найти экономичный, прочный, долговечный и теплый материал для строительства дома привел к росту популярности легкобетонных блоков. Наряду с и широко использоваться стали керамзитобетонные блоки, которые обладают отличными теплоизоляционными качествами, безопасны, легки и относительно недороги. Многие частные строители называют этот материал одним из лучших решений для или дачи. Так ли это на самом деле? Разбираемся с вопросом правильного выбора керамзитобетона, плюсами и минусами материала, его видами и производителями.

№1. Как делают керамзитобетон

Керамзитобетон начали изготавливать в середине прошлого века, потом о нем благополучно забыли, а сегодня он переживает новую эру популярности. В состав материала, как и любого легкобетонного блока, входит цемент, вода и песок
, а в качестве наполнителя используется керамзит
– гранулы разного размера, полученные путем обжига легкоплавких сортов глины. Гранулы легкие за счет большого количества пор внутри, но прочные, так как имеют крепкую обожженную оболочку. Для производства керамзитобетона используют гранулы размером 5-40 мм. Блоки могут быть полнотелыми или пустотелыми. Более того, раствор керамзитобетона может использоваться для монолитного строительства стен дома
.

Огромное значение на эксплуатационные характеристики блока имеет соотношение керамзита и цемента. Чем больше керамзита, тем более легким, теплым и дорогим будет блок. Качество цемента определяет марку прочности материала. За счет наполнителя из керамзита материал приобретает уникальные теплоизоляционные свойства, за которые его так полюбили современные застройщики.

Недобросовестные производители добавляют в смесь клеевые добавки для увеличения прочности материала, но на экологической безопасности это сказывается негативно. Блоки на производстве формируются под воздействием вибрации
, сушатся в специальных камерах
, где прогрев идет потоками горячего воздуха или инфракрасными лучами.

Из керамзитобетона сегодня строят частные и загородные дома, дачи, его используют для монолитного возведения зданий.

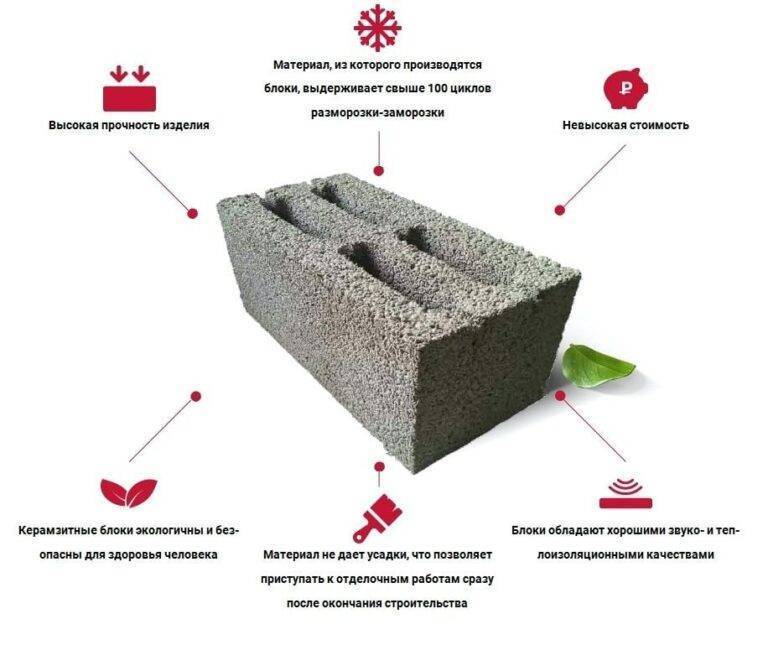

№2. Керамзитобетонные блоки: плюсы и минусы

Состав керамзитобетона обуславливает многочисленные его положительные стороны, которые и обеспечивают популярность материалу. Среди основных плюсов керамзитобетонных блоков:

  • отличные теплоизоляционные качества
    , поэтому материал облюбовали жители скандинавских стран. Для суровых климатических условий нашей страны подобные блоки незаменимы. Коэффициент теплопроводности керамзитобетона марки D500 составляет 0,17-0,23 Вт/м*К, марки D1000 – 0,33-0,41 Вт/м*К;
  • неплохая звукоизоляция
    ;
  • невысокая стоимость строительства
    . Цена керамзитобетона сопоставима со стоимостью других легкобетонных блоков, но значительно ниже, чем цена на . Если учесть снижение затрат на обустройство фундамента, меньшее количество швов, то можно говорить, что дом из керамзитобетона обойдется примерно на треть дешевле дома кирпича;
  • быстрые сроки возведения
    , что связано с большими размерами блоков и их относительно небольшим весом;
  • достаточная прочность;
  • паропроницаемость позволяет стенам дома дышать и выводит наружу лишнюю влагу;
  • влагостойкость и морозостойкость, устойчивость к воздействию огня (блоки не плавятся и не горят), и ;
  • долговечность, которая достигается за счет влаго- и морозостойкости и составляет не менее 75-100 лет;
  • экологичность, ведь в состав входят только природные материалы;
  • отсутствие усадки;
  • возможность использовать для кладки как традиционный раствор, так и клей.

Минусы у керамзитобетонных блоков также есть:

  • трудности при работе
    с материалом. Если многие блоки (например, ) можно резать ножовкой и легко придавать им необходимую форму, то керамзитобетон придется резать пилой с зубьями из победита – обратная сторона прочности;
  • сложность крепления
    отрицать нельзя, но переоценивать эту проблему также не стоит. Например, анкерные болты и дюбеля нормально держаться в стенах из керамзитобетона;
  • паропроницаемость у материала хоть и есть, но выражена она слабее, чем у кирпича, поэтому лучше предусмотреть в доме качественную ;
  • часто называется еще один недостаток – образование мостиков холода, но он, скорее, притянут за уши, так как имеет место быть абсолютно всегда, когда стены возводятся из отдельных элементов. От мостиков холода удается избавиться, если возводить из керамзитобетона стены по монолитной технологии;
  • если планируется строить из керамзитобетона многоэтажное массивное здание, то без тщательных профессиональных расчетов не обойтись;
  • еще один сомнительный недостаток – необходимость облицовки блоков из керамзитобетона, так как они выглядят не очень эстетично. Да, прекрасного в них мало, но отделывают сегодня практически все дома, исключением являются только деревянные. Зато можно использовать что угодно: , штукатурку с , декоративный кирпич.

№3. Виды керамзитобетонных блоков по назначению

Керамзитобетонные блоки по наличию или отсутствию пустот можно поделить на две принципиально разных группы:

  • полнотелые;
  • пустотелые.

Полнотелые блоки
– это конструкционный материал с высокой плотностью и относительно большим весом. Из него возводят несущие и ненесущие стены, могут строить даже многоэтажные дома.

Пустотелые блоки
благодаря отверстиям внутри отличаются улучшенными теплоизоляционными качествами, подходят для возведения перегородок и несущих стен одноэтажных зданий.

№4. Размер керамзитобетонных блоков

По размеру керамзитобетонные блоки принято делить на:

  • стеновые;
  • перегородочные.

Понятно, что первые используются для кладки наружных стен. Они должны обладать определенными показателями прочности и плотности, о чем пойдет речь дальше. По размеру они могут быть 288*138*138, 288*288*138, 290*190*188, 390*190*188, 190*190*188, 90*190*188 мм. По наполненности бывают полнотелыми и пустотелыми.

Перегородочные блоки
, как подсказывает название, используются для кладки внутренних перегородок. Они обладают меньшим весом, чем обеспечивается снижение нагрузки на фундамент. По размеру, как правило, перегородочные блоки выпускаются 590*90*188, 390*90*188, 190*90*188 мм.

Некоторые предприятия выпускают блоки, которые не соответствуют указанным выше размерам
– они выполняются не по ГОСТу, а по ТУ, которые может определить для себя сам производитель. Как правило, по ТУ производят крупноформатные блоки.

Отдельно стоит отметить облицовочные блоки
, которые выпускаются некоторыми предприятиями. Они имеют размеры 600*300*400 мм, производятся при добавлении в раствор красителей и имеют рельефную декоративную поверхность.

№5. Марка прочности керамзитобетонных блоков

При выборе керамзитобетона для строительства дома, гаража, перегородок, подсобных помещений и прочих построек во внимание необходимо принимать массу эксплуатационных показателей материала: прочность, плотность, морозостойкость и теплопроводность
. Все они взаимосвязаны. Начнем с прочности.

Прочностью
называют способность материала выдерживать нагрузки и сопротивляться разрушению. Обычно прочность керамзитобетона обозначают буквой М и следующей за ней цифрой от 25 до 100
, которая означает, сколько килограмм может выдержать каждый см 2 поверхности блока. Блок М25 выдерживает 25 кг/см 2 , а М100 – 100 кг/см 2 . В частном строительстве, как правило, не используются блоки с прочностью выше М100: для возведения стен используют блоки М75-М100, для перегородок – М35-М50. В промышленном и многоэтажном строительстве могут использоваться блоки большей прочности.

Стоит отметить, что блок М75 может выдерживать как 65 кг/см 2 , так 75 или 80 кг/см 2 . Несмотря на неточности, данный способ классификации керамзитобетона все равно продолжает использоваться. Куда более точный вариант – это классы по прочности
, которые маркируются через букву В. Это прочность с гарантированной обеспеченностью. Числовой показатель от 2,5 до 40: чем он выше, тем более прочным будет блок. М100, например, соответствует В7,5.

№6. Плотность керамзитобетона

Другой важный показатель – плотность. Чем ниже плотность, тем выше теплоизоляционные качества. С другой стороны, чем выше плотность, тем выше прочность и стойкость к влаге. Плотность блоков маркируют буквой D с последующим коэффициентом от 350 до 1800
. Коэффициент равняется плотности, выраженной в кг/м 3 .

От плотности зависит сфера использования материала:

№7. Морозостойкость и теплопроводность керамзитобетона

Морозостойкостью
называют способность материала выдерживать резкие смены температуры. Определяют этот показатель количеством шоковых замораживаний и размораживаний, маркируют буквой F. Для керамзитобетона этот показатель может варьировать от 25 до 300, но в частном строительстве используют материал F15-
F100
. Для северных районов лучше брать материал с морозостойкостью F50-F75. Блоки с невысокой морозостойкостью пригодны только для внутренних работ.

Теплопроводность
материала напрямую зависит от плотности. Для блока D1000 она составляет 0,33-0,41, D1400 – 0,56-0,65 и т.д. (см. в таблице). В зависимости от того, какой блок выбран для строительства и того, в каком регионе будет находиться дом, проводят расчет толщины керамзитобетона и анализируют необходимость использования утеплителя:
№9. Лучшие производители керамзитобетона

Заводов, занимающихся производством столь перспективного строительного материала, сегодня немало, причем есть большой риск наткнуться на некачественный товар, произведенный в несоответствующих условиях. Нормальный производитель не боится показать производственный процесс и пригласить покупателя на завод, может предоставить все необходимые сертификаты качества и результаты испытаний. Остановимся на самых крупных производителях керамзитобетонных блоков:

№10. Керамзитобетонные блоки своими руками

Самостоятельное изготовление керамзитобетона способно в значительной мере удешевить постройку дома. Как правило, своими руками изготавливают небольшие партии материала для возведения несложных небольших построек, иначе трудоемкость работ будет просто неоправданной.

Кроме уже известных ингредиентов, понадобится специальное оборудование
, его можно взять напрокат. Необходима будет объемом не менее 130 л. Также понадобится вибростанок, в нем уже есть формовочные емкости, поэтому можно не заморачиваться с их производством. В противном случае придется сделать их из металла или дерева.

Процесс изготовления керамзитобетонных блоков своими руками выглядит таким образом:

  • смешивание компонентов
    в бетономешалке. Сначала смешивают 3 части песка и 1 часть , потом добавляют 1-1,2 части воды, а потом еще 6 частей керамзита. Все тщательно вымешивается, может потребоваться добавление небольшого количества воды, если смесь получилась слишком сухой. Некоторые добавляют немного жидкого мыла для обеспечения лучшей вязкости;
  • смесь порционно помещают в формовку
    станка и включают вибрацию, излишки раствора удаляют;
  • пластина с готовым блоком поднимается, заготовки просушиваются 2 суток, потом снимаются стальные пластины;
  • без использования станка процесс несколько сложнее и дольше. Необходимо будет насыпать раствор в заранее подготовленные и смазанные формы и тщательно трамбовать. Использовать блоки лучше не ранее, чем через 28 дней.

Если нет уверенности в собственных силах, то лучше купить готовый материал с хорошо известными эксплуатационными качествами. При соблюдении технологии производства (именитым производителям можно доверять) и технологии кладки дом из керамзитобетона простоит очень долго.

теплопроводность, характеристики, способы производства, использование

На сегодняшний день существует множество разнообразных строительных материалов, однако все они используются уже достаточно давно. В последнее время все чаще применяются керамзитобетонные блоки. Теплопроводность этого материала позволяет возводить из него жилые дома, а если сравнивать его с каким-либо другим материалом, то ближе всего по этому показателю будет древесина.

Производство блоков

На сегодняшний день многие занимаются производством таких блоков. Отличие между компаниями-изготовителями заключается обычно в пропорциях сырья, а также в возможном добавлении пластификаторов для улучшения характеристик. Однако важно понимать, что технологический процесс от этого практически не меняется, а потому можно с уверенностью сказать, что все они производят этот материал по одной и той же технологии. Изменение в составе влияет лишь на теплопроводность керамзитобетонных блоков и на другие их параметры.

Процесс изготовления

Первый этап — это подготовка всех требуемых компонентов, среди которых цемент, керамзит, вода, наполнители. Все эти составляющие засыпаются в бетономешалку в выбранных пропорциях, после чего тщательно перемешиваются в течение 2-3 минут. В данном случае цемент является основным связующим веществом. От соотношения пропорций всех этих веществ зависит теплопроводность керамзитобетонных блоков и другие их параметры, которые будут получены на выходе.

Второй этап требует использования вибростанка для формовки материала. Для того чтобы осуществить этот процесс, в специальное углубление нужных размеров укладывается стальная пластина, на которую выливается раствор. После этого происходит утрамбовка смеси при помощи станка.

Третий и последний этап технологического процесса изготовления — это сушка уже утрамбованной смеси. Бетонные блоки остаются в специальных пластинах, в которых они сушатся на протяжении двух дней. По истечении этого срока пластины удаляются, а сушка продолжается, но уже на открытом воздухе. Для этого необходимо оставить их еще на 8 дней. Результатом этих действий становится керамзитобетонный блок. Теплопроводность — это не единственное достоинство, помимо него, есть и ряд других качеств:

  • морозоустойчивость составляет более 25 циклов, что довольно много;
  • поглощение влаги достаточно малое — менее 20 %;
  • хороший уровень теплоизоляции и звукоизоляции;
  • высокая прочность и полная экологичность материала;
  • небольшой вес и длительный срок службы;
  • соотношение цена-качество достаточно приемлемое.

Маркировка готового изделия

Коэффициент теплопроводности керамзитобетонного блока — 0,15-0,35 Вт/(м*К). Данный параметр неслучайно имеет небольшую разницу, так как он зависит от плотности, то есть от количества цемента в составе блока. Чем больше будет цемента, тем выше этот показатель, кроме того, увеличивается и плотность. Именно по этому параметру и различают несколько основных марок строительного материала.

Наиболее популярные марки керамзитобетона следующие:

  1. М50 — применяется для возведения перегородок и несущих стен.
  2. М75 — применяется для строительства несущих стен не только в частном, но и в промышленном строительстве.
  3. М100 используется при заливке стяжек.
  4. М150 и М200 применяются для изготовления блоков.

Основные характеристики

Среди основных параметров строительного материала выделяются следующие:

  • Прочность керамзитобетонного блока. Тут стоит отметить, что эта характеристика сильно зависит от сферы использования, а потому колеблется в пределах от 5 до 500 кг/см2.
  • Сильно меняется по тому же параметру и объемный вес блока. Он варьируется в пределах от 350 до 1800 кг/см3.
  • Характеристика теплопроводности керамзитобетонного блока — это одно из основных его качеств. Как говорилось ранее, числовые показатели этого параметра находятся в пределах 0,15-0,35 Вт/(м*К). Если при строительстве использовать пустотелые блоки, то можно значительно понизить коэффициент теплопроводности, что позволит сделать здание более теплым.
  • Стойкость к морозу сильно зависит от пористости материала. Чем выше этот показатель, тем меньше стойкость. Минимальный показатель составляет 15 циклов, максимальный же — 500 циклов.
  • Также этот материал характеризуется усадкой, которая находится на уровне с тяжелыми марками бетона и составляет 0,4 мм/м.
  • Есть также такая характеристика, как паропроницаемсоть. Показатели составляют 0,3-0,9 мг/(м*ч*Па). Показатели будут увеличиваться вместе с ростом пористости и пустотелости.
  • Поглощение влаги. Максимальный показатель поглощения влаги составляет не более 10 % по массе. Чтобы снизить этот показатель, в раствор добавляют различные пластификаторы.

В конце стоит добавить, что, помимо разделения по параметрам и размерам, также имеется классификация по конструкции. Различают стеновые керамзитобетонные блоки и перегородочные керамзитобетонные блоки.

Классификация строительного материала

На сегодняшний день есть стандарты, которые предусматривают определенные размеры. К примеру, для стенового блока это 188 х 190 х 390 мм. Если это блоки для перегородок, то они должны быть 188 х 90 х 390 мм. Такие параметры считаются идеальными для быстрого строительства здания. Если сравнивать со строительством объекта из кирпича, то керамзитобетонные блоки опережают его в 4-5 раз. Кроме того, для кладки также используется в 2-2,2 раза меньше раствора. Это экономит не только материальные средства, но и снижает вес стены. Что касается массы самих блоков, то стеновые весят от 14 до 26 кг, а для перегородок — от 8 до 23 кг.

Виды блоков по конструкции

Состав керамзитобетонных блоков — это не единственное, что может сильно отличаться. У этого строительного материала может быть разная поверхность. По этому признаку выделяют рядовые блоки, которые используются для кладки стен с последующим оформлением их внешнего вида, а также лицевые, у которых одна из поверхностей является лицевой.

Кроме того, блоки имеют пустоты, из-за чего они могут быть либо полнотелыми, либо пустотелыми. Первая группа отличается больше прочностью элементов. Вторая же группа — это блоки, которые имеют либо сквозные, либо герметичные отверстия в своей структуре. Теплопроводность достаточно низкая у таких блоков, а потому они успешно используются в холодном климате.

(PDF) Влаго- и теплопроводность стен из ЛБК

При выполнении кладочных, изоляционных и

отделочных работ часто возникают сложные климатические условия (дождь, холод и т.д.). Целью данного исследования было определить, как низкая температура и влажность во время строительства

повлияют на тепловое состояние стен в течение всего срока эксплуатации здания.

Общеизвестно, что влага в стеновом материале напрямую снижает коэффициент теплопередачи.

необходимо для выявления возможных условий конденсации воды и высыхания влаги в стенах. Цель этого исследования

заключалась также в том, чтобы определить, могут ли такие стены использоваться только с хорошо пропускающей влагу стекловатой

(коэффициент влагостойкости μ = 1,0) или также из плотного полистирола (μ = 60).

Для изучения теплотехнических характеристик стены, построенной в начале зимы, необходимо

измерить реальную теплопроводность стены и относительную влажность воздуха, а также температуру поперечного сечения

различных слоев со стены.Существует множество методов исследования технических характеристик стены. De Gracia et al (2011) [3] построили различные конструкции тепловых граничных стен

и традиционные конструкции стеновых кубов (2,4 x 2,4 x 2,4 м) для исследования таких свойств. Они

сравнили тепловые характеристики стен в разных кубах и после достижения стабильной

температуры рассчитали коэффициент теплопередачи стен (цифры u).

Skujans et al (2007) [5, 6] изучали теплопроводность путем измерения теплопроводности стен из многослойных пористых

гипсовых плит с помощью пластины для измерения теплового потока и температуры в различных слоях с помощью термопар

. Измерялась также температура воздуха, а также температура в разных слоях стены

. Теплопроводность рассчитывалась по измерениям, полученным от стены. Стена

была испытана с использованием этого метода в лаборатории и на открытом воздухе.Различия результатов составили

в пределах погрешности.

Для исследования технического состояния стен

в оконных проемах лаборатории сооружены четыре различные пробные стены. Лабораторное помещение выполнено одной стороной стены, а другая сторона

подвергалась воздействию внешней среды. При одновременном измерении теплофизических

характеристик стены (температура и влажность на поверхности стены, а в различных слоях, тепловой поток

через стену) были получены сопоставимые данные по теплопроводности для четырех различных конструкций стен

.

Новый метод короткого времени позволяет определить коэффициент диффузии водяного пара

в зависимости от функции относительной влажности в течение одного эксперимента. Основная идея метода состоит в том, что образец материала

подвергают воздействию различных климатических условий относительно относительной влажности и

контролируют уровень влажности в образце, тогда как эксперимент проводят в изотермических

условиях. Принципиальное отличие предлагаемого метода от всех других методов определения

коэффициента диффузии водяного пара состоит в том, что он позволяет определить уровень относительной влажности внутри анализируемого образца

.Это значительно упрощает процедуру оценки данных, так как методы обратного анализа, известные в задачах теплопереноса и влагопереноса жидкостей, могут быть использованы лишь с небольшими изменениями. Необходимо учитывать, что этот метод был апробирован только на одном материале [17].

В заключение, тепловая диффузия не имеет значения для строительных физических приложений, оставляя

давление пара в качестве единственного значимого транспортного потенциала для диффузии водяного пара в пористых

материалах [18] [19].

Также бетонные кладочные блоки (БКМ) используются для возведения теплоэффективных стен. CMU доступны

в различных конфигурациях. Некоторые из них просты и состоят только из одного материала, в то время как другие имеют

взаимосвязанных путей из конструкционных и изоляционных материалов. В рамках этого эксперимента использовались простые двухжильные CMU

с полыми блоками (распространенные в США) и более совершенные многоядерные CMU с блокировкой

(распространенные в Европе).В результате использование легких бетонов улучшило теплотехнические характеристики стен в большей степени, чем использование сложных изоляционных конструкций [15].

2-я Международная конференция по инновационным материалам, конструкциям и технологиям IOP Publishing

IOP Conf. Series: Materials Science and Engineering 96 (2015) 012033 doi:10.1088/1757-899X/96/1/012033

Коэффициент теплопередачи комбинации кирпичей из переработанного бетона со стеной из пенополистирола

Четыре образца тектонических форм были взяты для испытаний Их коэффициенты теплопередачи. Путем анализа и сравнения экспериментальных значений и теоретических значений коэффициента теплопередачи предложен метод расчета скорректированного значения для определения коэффициента теплопередачи; предложенный метод оказался достаточно правильным. Результаты показали, что коэффициент теплопередачи переработанной бетонной кирпичной стены выше, чем у стены из глиняного кирпича, коэффициент теплопередачи переработанной бетонной кирпичной стены может быть эффективно снижен в сочетании с изоляционной плитой из пенополистирола, а сэндвич-изоляция была лучше. чем у наружной теплоизоляции.

1. Введение

По мере того как урбанизация постепенно расширяется, быстрота строительства зданий и замечательные достижения в области энергосбережения также увеличиваются [1]. Энергосбережение играет важную роль в национальных энергетических стратегиях, смягчая существенное давление на ресурсы и окружающую среду [2, 3]. В элементах частокола здания площадь наружной стены занимает большую долю по сравнению с кровлей здания, дверями, окнами и т. д. [4, 5].Тепловые характеристики наружной стены являются ключом к достижению энергоэффективности в зданиях [5, 6]. Наружная стена различается в зависимости от строительных материалов, типов конструкции и зависит от условий окружающей среды. Глиняный кирпич, широко используемый во многих существующих зданиях, вызвал большой ущерб земельным ресурсам. Его высокотемпературный процесс обжига в печах также привел к увеличению выбросов парниковых газов. Таким образом, возникла растущая потребность в исследованиях строительных материалов для зеленых стен и их теплосберегающих и теплоизоляционных характеристик.Переработанные бетонные кирпичи, изготавливаемые из измельченных отходов бетона, широко используются в каменных конструкциях в качестве экологичных строительных материалов. Было проведено много исследований его механических свойств, но лишь несколько измерений его теплоизоляционных свойств [7]. Кроме того, наиболее распространенным типом теплоизоляции было добавление материалов для сохранения тепла на внешней стороне наружной стены с самым большим ограничением в виде более короткого срока службы [8, 9]. Вспенивающийся полистирол (EPS), использованный для теплоизоляции, показал очевидные теплосберегающие и теплоизоляционные характеристики.Тем не менее, разнообразные материалы для наружных стен с различными формами структурных типов сохранения тепла из пенополистирола, независимо от того, сильно различаются ли вариации их теплоизоляционных свойств, традиционно не были в центре внимания в контексте сохранения тепла стен и энергосбережения.

Коэффициент теплопередачи () обычно используется в качестве показателя для измерения теплосбережения и теплоизоляционных характеристик стен ограждения и в основном определяется коэффициентом теплопроводности () материалов.Считалось, что тепловая и влажная среда влияет на характеристики теплопередачи стен ограждения [10–12]. Коэффициент теплопроводности менялся в зависимости от температуры и влажности воздуха, что приводило к отклонению фактического значения от теоретического. Однако во многих исследованиях предполагалось, что характеристики материалов не изменяются, или коэффициент теплопроводности () материалов выражался как константа. Поэтому возрастает потребность в изучении скорректированного коэффициента теплопроводности материала в различных средах и его расширенном применении в энергосберегающих конструкциях.

Кирпичи из переработанного бетона имеют все больший потенциал развития и использования. Его различное сочетание с изоляционной плитой EPS обеспечивает как защиту окружающей среды, так и энергосбережение. Понимание характеристик теплопередачи кирпичей из переработанного бетона в сочетании с изоляционными плитами EPS становится все более важным для количественной оценки их вклада в энергосбережение.

Цели этого исследования заключались в проверке коэффициента теплопередачи () стены из переработанного бетона и кирпича, в непосредственном сравнении тепловых характеристик различных растворов строительных стен и в предложении скорректированного метода расчета коэффициента теплопередачи для оптимизации энергопотребления здания. .

2. Испытание коэффициента теплопередачи

В настоящее время не существует официального стандарта для методов испытаний, непосредственно касающихся динамических характеристик стен: основные справочные нормы [13] предусматривают измерение стационарных характеристик одиночных материалов и многослойных конструкций при стандартных граничных условиях. В этом исследовании был проведен экспериментальный анализ с климатической камерой для сравнения влияния коэффициента теплопередачи элементов оболочки, которые характеризуются эквивалентными стационарными характеристиками.

2.1. Типы стен и свойства материалов

В этом исследовании были изготовлены четыре различных образца для количественной оценки их тепловых характеристик. Четыре образцы, которые были выбраны среди типологий на стене, подробно описаны на рисунке 1 и таблица 1.







Типы образцов слои Толщина
(M)
Проводимость
W M -1 K -1 K -1 )
Плотность
(кг м -3 )

SJ0 глиняные кирпичи стены 0. 240 0.508 0.508 1662 1662
SJ1 0.240

SJ2 1 цементный раствор 0,020 0.930 [16]

0,930 [16] [16]240 0,708 0,708 1887

SJ3 1 Rexcled Бетонные кирпичи 0.115 0,708 1887
2 цементный раствор 0. 010 0.930 [16] 1990
3 EPS Изоляция 0.060 0,042 [16] [16] 29.50
4 цементный раствор 0,010 0.930 [16] 1990
5 Rexcled бетонные кирпичи стены 0.115 0,708 1887

SJ0 были стена глины кирпичей; SJ1 была стеной из переработанных бетонных кирпичей; к SJ2 был добавлен односторонний шаблон ЭПС на основе SJ1; SJ3 был добавлен шаблон EPS в середине SJ1.

2.2. Test Apparatus

В соответствии со стандартами и исследованиями, касающимися этого типа испытаний [14, 15], в экспериментальных исследованиях использовалась установка для измерения стационарного теплообмена (CD-WTFl515, Шэньян, Китай). Условия теплопередачи испытанной оболочки здания моделируются на основе стандарта GB/T 13475-2008 и принципа однонаправленной устойчивой теплопередачи для измерения и анализа коэффициента теплопередачи. Климатическая установка контроля окружающей среды состоит из двух камер с кондиционированием воздуха, в которых температура регулируется с помощью терморезисторов и холодильных систем (рис. 2 и 3). Одна камера используется для обеспечения наружного климата окружающей среды. Температура мерного бака устанавливается равной −10°C (при допустимом перепаде температур ±0.2°С). Другая камера имитирует внутреннюю среду, в которой установлена ​​температура 35°C (с допустимой температурной разницей ±0,1°C). Образцы были изготовлены в соответствии с установленными размерами испытательного оборудования. Размеры установки и образцов составляют 2600 × 2160 × 2140 мм и 1500 × (≤400) × 1500 мм соответственно (рис. 4). После 28 дней естественной сушки в испытательном устройстве поверхность раздела между образцами и испытательным устройством была герметизирована пенополиуретаном.



Все образцы были протестированы в пекинском испытательном центре строительных материалов. Установка была сначала откалибрована перед обработкой образцов стен в аппарате. Внутренние и внешние образцы стен должны соответствовать горячей и холодной камерам соответственно. Для каждого образца были измерены шесть групп связанных данных параметров окружающей среды, таких как температура горячего поля () и холодного поля (), влажность горячего поля () и холодного поля () и общая входная мощность (). уменьшить погрешность измерения.К каждой стороне образцов симметрично присоединялись девять датчиков температуры. Допустимая разность температур поверхности образца составляла ±0,5°С при интервале сбора данных 10 мин. Измерения проводились на основе настроек параметров в соответствии с положениями стандарта GB/T 13475-2008. Когда допустимая разница температур находилась в пределах диапазона значений после трех часов непрерывного климат-контроля, испытания прекращали.

3. Расчетная модель коэффициента теплопередачи

Теплопередача через стенку проходит три фазы: теплообмен внутренней поверхности; теплопроводность внутренней стены; теплообмен внешней поверхности.Методы расчета теплообмена на каждой ступени различны [17], в части решения процесса уравнения Фурье с помощью тестового метода и метода теории, граничных условий.

3.1. Принципы расчета испытательных значений

Принцип испытаний прибора для испытания тепловых характеристик стационарного теплообмена (CD-WTFl515, Шэньян, Китай) основан на одномерном стационарном теплообмене. Образцы были помещены между двумя различными температурными полями для имитации теплопередачи стенки в реальных условиях.По обе стороны от образца температура поверхности и температура воздуха измерялись датчиками температуры. Также были измерены температуры поверхности с обеих сторон направляющей пластины. Были проверены температура внутренней и внешней поверхности измерительной коробки и входная мощность. По измеренным данным можно рассчитать коэффициент теплопередачи стенок образцов [13], где — тепловой поток через стенку дозатора (Вт м -2 ), — коэффициент теплопередачи стенки дозатора (Вт m −2  K −1 ), — температура внутренней поверхности дозатора (K), а — температура наружной поверхности дозатора (K).

Тогда коэффициент теплопередачи ограждающей конструкции можно рассчитать по следующей формуле: где – общая потребляемая мощность (Вт м −2 ), – расчетная площадь измерения, – температура горячего поля (К), а – температура холодного поля (К).

3.2. Теоретическая расчетная модель

При условии стационарного теплообмена, когда весь процесс теплообмена не изменяет общего количества теплоты, закон Фурье может быть выражен как где — теплоотдача плотности теплового потока конструкции, — теплоотдача коэффициент передачи ограждающей конструкции (Вт м −2  К −1 ) — сопротивление теплопередаче внутренней поверхности, равное 0. 11 м 2  K Вт −1 , сопротивление теплопередаче наружной поверхности, равное 0,04 м 2  K Вт −1 , сопротивление теплопередаче каждого материала (м

6  K 2 W -1 ) — сопротивление теплопередаче ограждающей конструкции, толщина материалов (м) и коэффициент теплопроводности каждого материала (Вт м -1  К -1 ).

3.3. Расчетная модель с поправкой

Коэффициент теплопроводности материала является константой в существующих теоретических расчетах и ​​численных расчетах из литературы, без учета коэффициента теплопроводности материала при изменении температуры и влажности.Мы должны исследовать расчет истинного значения коэффициента теплопередачи и обратиться к теоретическому расчету.

3.3.1. Расчет коэффициента теплопроводности в реальной рабочей среде

Механизм теплопередачи стеновых строительных материалов подобен жидкости, основанной на упругих волнах. Теплопроводность увеличивалась с повышением температуры, а также под влиянием влажности. Общее уравнение в случае реальных рабочих условий обычно выражается следующим образом: где — испытательное значение теплопроводности материала, — изменение теплопроводности, вызванное температурой, — изменение теплопроводности, вызванное влажностью веса, и — изменение теплопроводности. вызванный заморозкой.

Материалы были рассчитаны в зависимости от разницы температур, веса, влажности и замерзания соответственно. Затем материалы были рассчитаны в рабочей среде на влияние теплопроводности с температурой и влажностью.

Модель, использованная для описания влияния температуры и влажности на коэффициент теплопроводности неорганических вяжущих материалов, была [18]

Испытания теплопроводности были основаны на стандартах испытаний теплопроводности цементного раствора и переработанных бетонных кирпичей [16].Затем можно было рассчитать изменения теплопроводности материалов, вызванные температурой, весом, влажностью и замерзанием соответственно. Коэффициенты теплопроводности () (относительное изменение при изменении 0°C) цементного раствора и кирпичей из вторичного бетона были рассчитаны как 0,7526 Вт м −1  K −1 и 0,6160 Вт м −1  K −1. соответственно.

Влиянием влажности на коэффициент теплопроводности шаблона EPS можно пренебречь [19]. Для описания влияния температуры на коэффициент теплопроводности пенополистирольных темплат использовалась модель [20], где – коэффициент теплопроводности неорганических вяжущих материалов при средней температуре, – коэффициент теплопроводности при 20°С, – коэффициент теплопроводности при 0°С. , – средняя температура материала, – коэффициент теплопроводности пенополистирола при 10°C, – коэффициент теплопроводности влаги, – влажность материала (%), – коэффициент, скорректированный на влажность, – плотность материала (кг м −3 ).

Когда на стенах наблюдается явление конденсации, суточное количество конденсата может быть выражено как [17] где – суточное количество конденсата (г), – парциальное давление водяного пара на стороне более высокого парциального давления (),   – водяной пар парциальное давление на стороне более низкого парциального давления (), сопротивление паропроницаемости втекающего водяного пара (m 2  h  g −1 ), сопротивление паропроницаемости вытекающего водяного пара (m 2  ч   г -1 ).

3.3.2. Принципы расчета скорректированных значений

Теплопередача ограждающих конструкций обычно рассчитывалась на основе установившейся теплопередачи с фиксированными значениями теплопроводности материалов. Тем не менее, теплопроводность с различными материалами ограждающих конструкций и типами конструкций, независимо от того, отличаются ли изменения от установившейся теплопередачи в реальных рабочих условиях, традиционно не корректировалась в контексте исследований в области энергосбережения.Следовательно, существует необходимость в корректировке теплопроводности в зависимости от температуры и влажности. Расчет должен удовлетворять закону сохранения энергии, а плотность теплового потока через стену и каждый слой должна быть одинаковой. Рассмотрим, где – тепловой поток, – тепловой поток внутренней поверхности стены (Вт м −2 ), – тепловой поток поверхности стены (Вт м −2 ), – тепловой поток стенки (Вт м −2 ), – внутренний температура поверхности любого слоя многослойной стены (К), температура воздуха в помещении (К), температура наружного воздуха (К), сопротивление теплопередаче (м 2  К Вт −1 ).

Кроме того, расчет должен удовлетворять тому, чтобы осмотическая величина была не только пропорциональна разности давлений паров внутри и снаружи, но и обратно пропорциональна сопротивлению в процессе проникновения. Уравнение имеет вид где – интенсивность инфильтрации водяного пара (г м −2  ч −1 ), – парциальное давление водяного пара в воздухе помещения (), – парциальное давление водяного пара в наружном воздухе (), – суммарное сопротивление проникновению водяного пара из ограждающих конструкций (м 2  h  g −1 ), – сопротивление проникновению водяного пара материалов (m 2  h  g −1 ), парциальное давление пара на внутренней поверхности любой слой многослойной стены ().

3.3.3. Правильный расчет коэффициента теплопередачи

В сочетании с этими известными значениями, такими как толщина материалов каждой стены, теплопроводность и коэффициент проникновения водяного пара, распределение температуры внутри стены, распределение парциального давления водяного пара, содержание воды, и тогда можно было бы рассчитать количество льда. Это изменит теплопроводность каждого материала для расчета коэффициента теплопередачи. Затем измененные коэффициенты теплопроводности повторно использовались для повторения расчета.Затем итеративно решается коэффициент теплопередачи до тех пор, пока изменение значений не окажется в пределах критерия сходимости (рис. 5).

4. Результаты
4.1. Экспериментальные результаты и анализ неопределенностей

Средние значения соответствующих параметров окружающей среды для четырех образцов представлены в таблице 2 соответственно. Неопределенность результатов измерений может быть связана с несколькими составляющими неопределенности. Суммарные стандартные неопределенности, вызванные воспроизводимостью измерений (), составили ; ; ; , соответственно.Суммарные стандартные неопределенности, вызванные ошибкой тестового значения мощности () и температурной погрешностью (), составили 0,1 % и 1 %, при которых коэффициент охвата () равен 2. Таким образом, комбинированная стандартная неопределенность эксперимента с коэффициентом теплопередачи составила синтезируются этими компонентами неопределенности [21]. Учтите, что коэффициент покрытия () равен 2. Суммарные расширенные неопределенности для коэффициента теплопередачи составили 2,06 %, 2,04 %, 2,33 % и 2,20 % соответственно.



(° C) (° C) (%) (%) (W)
SJ0 34.92 -10,17 54,30 49,70 122,71
SJ1 34.91 -10,03 55,40 43,80 156,38
SJ2 34.97 -10,15 60,80 46.20123

38.27 38.27
SJ3 35.09 — 10.02 — 10.90 60.90 50.30 30.21

3

4.2. Тестовые значения и теоретические значения

Тестовое значение коэффициента теплопередачи можно рассчитать с помощью данных испытаний образца стены и расчетной модели (Таблица 3). Теоретическое значение коэффициента теплопередачи можно рассчитать с помощью теоретической расчетной модели. Коэффициент теплопроводности переработанной бетонной кирпичной стены был рассчитан по результатам испытаний SJ1. Коэффициенты теплопередачи SJ2 и SJ3 рассчитывались с коэффициентом теплопроводности стены из переработанного бетонного кирпича.



SJ1

00000 н
0000131337 00000 н
0000131620 00000 н
0000131842 00000 н
0000132064 00000 н
0000132379 00000 н
0000132589 00000 н
0000132915 00000 н
0000133109 00000 н
0000133316 00000 н
0000133607 00000 н
0000133893 00000 н
0000134136 00000 н
0000134428 00000 н
0000134674 00000 н
0000134916 00000 н
0000135200 00000 н
0000135568 00000 н
0000135799 00000 н
0000136033 00000 н
0000136261 00000 н
0000136550 00000 н
0000136853 00000 н
0000137069 00000 н
0000137344 00000 н
0000137605 00000 н
0000137839 00000 н
0000138076 00000 н
0000138304 00000 н
0000138549 00000 н
0000138879 00000 н
0000139126 00000 н
0000139357 00000 н
0000139567 00000 н
0000139827 00000 н
0000140031 00000 н
0000140356 00000 н
0000169781 00000 н
0000170015 00000 н
0000170252 00000 н
0000170548 00000 н
0000170925 00000 н
0000171245 00000 н
0000171458 00000 н
0000171698 00000 н
0000172016 00000 н
0000172245 00000 н
0000172482 00000 н
0000172801 00000 н
0000173038 00000 н
0000173272 00000 н
0000173509 00000 н
0000173820 00000 н
0000174190 00000 н
0000174427 00000 н
0000174739 00000 н
0000174973 00000 н
0000175301 00000 н
0000175566 00000 н
0000175941 00000 н
0000176178 00000 н
0000176415 00000 н
0000176644 00000 н
0000176872 00000 н
0000184993 00000 н
0000185285 00000 н
0000185519 00000 н
0000185807 00000 н
0000185886 00000 н
0000186072 00000 н
0000186257 00000 н
0000186497 00000 н
0000186675 00000 н
0000186862 00000 н
0000187087 00000 н
0000187424 00000 н
0000187643 00000 н
0000187831 00000 н
0000188169 00000 н
0000188430 00000 н
0000188625 00000 н
0000188817 00000 н
0000189155 00000 н
0000189344 00000 н
0000189596 00000 н
0000189783 00000 н
0000189972 00000 н
00001 00000 н
00001


Типы образец Экспериментальные значения
(M 2 K W -1 )
Теоретические значения
(M 2 K W -1 )

SJ0 1.607 ()
SJ2 0.497 () 0.522
SJ3 0 .4.3. Результаты испытаний и теоретические значения

Экспериментальное значение коэффициента теплопередачи SJ0 было ниже, чем у SJ1; экспериментальное значение коэффициента теплоотдачи SJ2 было ниже, чем у SJ1; после добавления 60-мм одностороннего шаблона из пенополистирола коэффициент теплопередачи стены SJ2 был снижен на 76%, а эффект энергосбережения значительно увеличился. После добавления шаблона из пенополистирола толщиной 60 мм в середину стены из переработанного бетонного кирпича коэффициент теплопередачи стены SJ3 был снижен на 81%; Значение коэффициента теплопередачи у SJ3 меньше, чем у SJ2.

Коэффициенты теплопередачи образцов отличаются между экспериментальными и теоретическими значениями. Теоретическое значение теплового сопротивления пограничного слоя и коэффициента теплопроводности материала отличается от скорректированного значения коэффициента теплопроводности материала. Погрешность размера материала образца оказывает большое влияние на вычисленное теоретическое значение коэффициента теплопередачи. был сильно, значительно связан с толщиной шаблона EPS () (рис. 6), уменьшаясь с увеличением толщины шаблона EPS.Подогнанные линии на рисунке 6 были получены из эмпирической модели. Значения коэффициента теплопередачи несущей стены уменьшались с увеличением толщины плиты пенополистирола (рис. 6). Это показало, что после добавления более тонкой изоляционной плиты из пенополистирола коэффициент теплопередачи может быть значительно снижен. Однако с постоянно увеличивающейся толщиной изоляционной плиты EPS значение коэффициента теплопередачи больше не снижается значительно. Точно так же термическое сопротивление образца имеет монотонно увеличивающееся отношение к общему термическому сопротивлению, а скорость замедляется.В результате расчета толщина изоляционной плиты EPS толщиной 60 мм уменьшилась на 5 мм, а коэффициент теплопередачи ремонтной стены увеличился на 6,6%.

4.4. Результаты Анализ правильного расчета коэффициента теплопередачи

В соответствии с моделью расчета истинного значения коэффициента теплопередачи коэффициенты теплопередачи SJ2 и SJ3 были оценены в тестовой среде, и на рисунке 7 показаны результаты сравнения теоретических значений. и экспериментальные значения.

Результаты показаны на рис. 7; при рассмотрении влияния температуры и влажности на изменение материалов все коэффициенты теплопередачи скорректированных расчетных значений были ниже теоретических значений и намного ближе к экспериментальным значениям, что могло доказать, что скорректированные расчеты были правильными и точно отражали характеристики теплопередачи.

5. Выводы

В этом исследовании четыре тактических формы образцов стен были протестированы для изучения их коэффициентов теплопередачи; Коэффициент теплопередачи стены из переработанного бетонного кирпича значительно снижается после получения композитной изоляционной плиты EPS.Коэффициент теплопередачи обеих сторон стены из переработанного бетонного кирпича со средней изоляционной плитой из пенополистирола толщиной 60 мм не только меньше, чем у внешней изоляции такой же толщины, но и обладает отличной долговечностью. Основываясь на основном механизме теплопроводности переработанного бетонного кирпича и изоляционной плиты из пенополистирола, можно вывести зависимость между коэффициентом теплопроводности различных материалов и температурой, влажностью. В соответствии с выражением истинной теплопроводности материала предложена методика расчета коэффициента теплопередачи стены из пенополистирольных пенобетонных кирпичей.Путем анализа экспериментальных значений, теоретических значений и скорректированных значений тестовых образцов было доказано, что метод расчета скорректированных значений является правильным и разумным и может обеспечить более высокую энергоэффективность.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов в отношении публикации данной статьи.

Благодарности

Это исследование было поддержано Пекинским технологическим университетом и грантами Фонда естественных наук Китая (51308011) и Национальным проектом поддержки науки и технологий Китая (2011BAJ08B02).Авторы благодарят Пекинский центр испытаний строительных материалов за помощь с инструментами для испытаний.

Термомеханические свойства нового легкого бетона и его применение в каменных стенах | Research Explorer

Разработка легких бетонов внесла вклад в развитие проектирования конструкций. Было бы полезно дополнительно улучшить механические свойства составов легкого бетона, одновременно повысив их устойчивость к разрушению под действием огня и пониженную теплопроводность.Желательно повысить устойчивость любой новой предлагаемой рецептуры легкого бетона, например, путем включения в рецептуру компонентов потока отходов. В данной диссертации описывается исследование механических, термических и огнестойких свойств нового типа рецептуры легкого керамзитобетона. в котором различные количества песка заменяются дробленым стеклянным заполнителем в сочетании с добавлением метакаолина (который может быть доступен в качестве компонента отходов при производстве бумаги) в качестве частичной замены цемента.Исследования включали краткосрочные и долгосрочные лабораторные испытания ряда механических и термических свойств отдельных составов бетона и мелкомасштабных конструктивных элементов, состоящих из кладочных блоков, изготовленных из этих составов (так называемых кошельков). Также была выполнена обширная программа анализа методом конечных элементов с использованием Abaqus. Полученные результаты показывают, что можно производить конструкционный легкий бетон из керамзита, который обладает хорошими тепловыми свойствами, путем включения матового стекла и метакаолина.Прочность на сжатие и растяжение при раскалывании, а также модуль упругости увеличивались с увеличением содержания метакаолина, а плотность бетона уменьшалась. Также наблюдалось снижение теплопроводности и улучшение критериев огнестойкости по сравнению с обычными легкими бетонными смесями. Например, измеренные значения теплопроводности колебались от 0,092 Вт/м.К до 0,177 Вт/м.К, а критерий изоляции (показатель огнестойкости) доходил до 110 минут для бетонного элемента толщиной 29 мм.Наибольшая стойкость к воздействию высоких температур отмечена у бетонных смесей, содержащих 15 % или 30 % вторичного стекла с 10 % метакаолина. емкости 7,1 МПа и 8,3 МПа. Критический путь режима отказа был одинаковым для всех протестированных кошельков и обычно начинался под точкой нагрузки, затем проходил через бетонные блоки и головное соединение, чтобы достичь носка кошелька.Кирпичные валуны, приготовленные с использованием эталонных блоков из легкого бетона, разрушились из-за взрывного скалывания при температуре 400 °C без приложенной механической нагрузки, в то время как кладочные валы второго типа (модифицированные валуны) такого поведения не показали. Результаты анализа методом конечных элементов показали, что коэффициент тепловой конвекции оказал наибольшее влияние на критерий изоляции. С точки зрения конструкции ключевыми параметрами были величина штрафной жесткости и несовершенства конструкции кошелька.В целом, близкое соответствие результатов измерений и результатов моделирования наблюдалось как для тепловой, так и для конструкционной конечно-элементной модели при температуре окружающей среды и высоких температурах.

Блок ЭКА | Индия

Продукт также называют Leca Haydite или ex-clay. В Европе LECA началась в Дании, Германии, Голландии (Нидерланды), Великобритании и на Ближнем Востоке. В мире есть несколько производителей и поставщиков легкого керамзитового заполнителя (LECA) и керамзитового заполнителя (ECA).Обычно ECA используется в бетонных блоках, бетонных плитах, геотехнических засыпках, легком бетоне, очистке воды, гидропонике, аквапонике и гидрокультуре. ECA или LECA — это универсальный материал, который используется во все большем количестве приложений. В строительной отрасли он широко используется при производстве легкого бетона, блоков и сборных или литых конструктивных элементов (панелей, перегородок, кирпича и легкой черепицы). ECA используется для структурной обратной засыпки фундаментов, подпорных стен, устоев мостов.ECA может дренировать поверхностные и грунтовые воды, чтобы контролировать давление грунтовых вод. Затирка LECA может применяться для полов (отделки) и кровли с тепло- и звукоизоляцией. ECA или LECA также используются в водоочистных сооружениях для фильтрации и очистки муниципальных сточных вод и питьевой воды, а также в других процессах фильтрации, в том числе при работе с промышленными сточными водами и рыбными хозяйствами. ЭКА используется в сельском хозяйстве и в ландшафтном дизайне. Это может изменить механику почвы. Он используется в качестве среды для выращивания в гидропонных системах и смешивается с другими средами для выращивания, такими как почва и торф, для улучшения дренажа, удержания воды в периоды засухи, изоляции корней во время заморозков и обеспечения корней повышенным уровнем кислорода, что способствует очень энергичному росту.ЭКА можно смешивать с тяжелой почвой для улучшения ее аэрации и дренажа. ECA полезен для ландшафтного дизайна, нефтехимии — нефти и газа, теплоизоляции крыш, звуко- или акустической изоляции, дорог и мостов, плавучих мостов на водоемах, плавучих солнечных электростанций или панелей, предотвращения оползней, гидроизоляции, открытых спортивных площадок, железных дорог и Проекты железных дорог метро, ​​высокопрочный конструкционный бетон, сегменты сборного железобетона, поверхностные или сточные воды, очистка сточных вод и водосбережение.Компания Rivashaa Eco Design Solutions Private Limited уже создала для себя нишу в производстве качественного легкого керамзитового заполнителя (LECA) и керамзитового заполнителя (ECA), своевременных поставок и предоставления клиентам рекомендаций по эффективному использованию керамзитового заполнителя (ECA) или легкого заполнитель керамзита (LECA) для достижения наилучших результатов. Керамзитовый заполнитель является предпочтительным легким заполнителем, используемым вместо обычного древесного угля, кокосового торфа, диатомовой земли, растущих камней, лаварока, минеральной ваты, перлита, пемзы, рисовой шелухи, песка, вермикулита и древесного волокна, строительства, керамики

.

%PDF-1.3
%
41 0 объект
>
эндообъект
внешняя ссылка
41 1604
0000000016 00000 н
0000032431 00000 н
0000034329 00000 н
0000034544 00000 н
0000053592 00000 н
0000053642 00000 н
0000053692 00000 н
0000053742 00000 н
0000053792 00000 н
0000053842 00000 н
0000053892 00000 н
0000053942 00000 н
0000053992 00000 н
0000054042 00000 н
0000054092 00000 н
0000054142 00000 н
0000054192 00000 н
0000054242 00000 н
0000054292 00000 н
0000054342 00000 н
0000054392 00000 н
0000054442 00000 н
0000054492 00000 н
0000054542 00000 н
0000054592 00000 н
0000054642 00000 н
0000054692 00000 н
0000054742 00000 н
0000054792 00000 н
0000054842 00000 н
0000054892 00000 н
0000054942 00000 н
0000054992 00000 н
0000055042 00000 н
0000055092 00000 н
0000055142 00000 н
0000055192 00000 н
0000055242 00000 н
0000055292 00000 н
0000055342 00000 н
0000055392 00000 н
0000055442 00000 н
0000055492 00000 н
0000055542 00000 н
0000055592 00000 н
0000055642 00000 н
0000055692 00000 н
0000055742 00000 н
0000055792 00000 н
0000055842 00000 н
0000055892 00000 н
0000055942 00000 н
0000055992 00000 н
0000056042 00000 н
0000056092 00000 н
0000056142 00000 н
0000056192 00000 н
0000056242 00000 н
0000056292 00000 н
0000056342 00000 н
0000056393 00000 н
0000056444 00000 н
0000056495 00000 н
0000056546 00000 н
0000056597 00000 н
0000056648 00000 н
0000056699 00000 н
0000056750 00000 н
0000056801 00000 н
0000056852 00000 н
0000056903 00000 н
0000056954 00000 н
0000057005 00000 н
0000057056 00000 н
0000057107 00000 н
0000057158 00000 н
0000057209 00000 н
0000057260 00000 н
0000057311 00000 н
0000057362 00000 н
0000057413 00000 н
0000057464 00000 н
0000057515 00000 н
0000057566 00000 н
0000057617 00000 н
0000057668 00000 н
0000057719 00000 н
0000057770 00000 н
0000057821 00000 н
0000057872 00000 н
0000057923 00000 н
0000057974 00000 н
0000058025 00000 н
0000058076 00000 н
0000058127 00000 н
0000058178 00000 н
0000058229 00000 н
0000058280 00000 н
0000058331 00000 н
0000058382 00000 н
0000058433 00000 н
0000058484 00000 н
0000058535 00000 н
0000058586 00000 н
0000058637 00000 н
0000058688 00000 н
0000058739 00000 н
0000058790 00000 н
0000058841 00000 н
0000058892 00000 н
0000058943 00000 н
0000058994 00000 н
0000059045 00000 н
0000059096 00000 н
0000059147 00000 н
0000059198 00000 н
0000059249 00000 н
0000059300 00000 н
0000059351 00000 н
0000059402 00000 н
0000059453 00000 н
0000059504 00000 н
0000059555 00000 н
0000059606 00000 н
0000059657 00000 н
0000059708 00000 н
0000059759 00000 н
0000059810 00000 н
0000059861 00000 н
0000059912 00000 н
0000059963 00000 н
0000060014 00000 н
0000060065 00000 н
0000060116 00000 н
0000060167 00000 н
0000060218 00000 н
0000060269 00000 н
0000060320 00000 н
0000060371 00000 н
0000060422 00000 н
0000060473 00000 н
0000060524 00000 н
0000060575 00000 н
0000060626 00000 н
0000060677 00000 н
0000060728 00000 н
0000060779 00000 н
0000060830 00000 н
0000060881 00000 н
0000060932 00000 н
0000060983 00000 н
0000061034 00000 н
0000061085 00000 н
0000061136 00000 н
0000061187 00000 н
0000061238 00000 н
0000061289 00000 н
0000061340 00000 н
0000061391 00000 н
0000061442 00000 н
0000061493 00000 н
0000061544 00000 н
0000061595 00000 н
0000061646 00000 н
0000061697 00000 н
0000061748 00000 н
0000061799 00000 н
0000061850 00000 н
0000061901 00000 н
0000061952 00000 н
0000062003 00000 н
0000062054 00000 н
0000062105 00000 н
0000062156 00000 н
0000062207 00000 н
0000062258 00000 н
0000062309 00000 н
0000062360 00000 н
0000062411 00000 н
0000062462 00000 н
0000062513 00000 н
0000062564 00000 н
0000062615 00000 н
0000062666 00000 н
0000062717 00000 н
0000062768 00000 н
0000062819 00000 н
0000062870 00000 н
0000062921 00000 н
0000062972 00000 н
0000063023 00000 н
0000063074 00000 н
0000063125 00000 н
0000063176 00000 н
0000063227 00000 н
0000063278 00000 н
0000063329 00000 н
0000063380 00000 н
0000063431 00000 н
0000063482 00000 н
0000063533 00000 н
0000063584 00000 н
0000063635 00000 н
0000063686 00000 н
0000063737 00000 н
0000063788 00000 н
0000063839 00000 н
0000063890 00000 н
0000063941 00000 н
0000063992 00000 н
0000064043 00000 н
0000064094 00000 н
0000064145 00000 н
0000064196 00000 н
0000064247 00000 н
0000064298 00000 н
0000064349 00000 н
0000064400 00000 н
0000064451 00000 н
0000064502 00000 н
0000064553 00000 н
0000064604 00000 н
0000064655 00000 н
0000064706 00000 н
0000064757 00000 н
0000064808 00000 н
0000064859 00000 н
0000064910 00000 н
0000064961 00000 н
0000065012 00000 н
0000065063 00000 н
0000065114 00000 н
0000065165 00000 н
0000065216 00000 н
0000065267 00000 н
0000065318 00000 н
0000065369 00000 н
0000065420 00000 н
0000065471 00000 н
0000065522 00000 н
0000065573 00000 н
0000065624 00000 н
0000065675 00000 н
0000065726 00000 н
0000065777 00000 н
0000065828 00000 н
0000065879 00000 н
0000065930 00000 н
0000065981 00000 н
0000066032 00000 н
0000066083 00000 н
0000066134 00000 н
0000066185 00000 н
0000066236 00000 н
0000066287 00000 н
0000066338 00000 н
0000066389 00000 н
0000066440 00000 н
0000066491 00000 н
0000066542 00000 н
0000066593 00000 н
0000066644 00000 н
0000066695 00000 н
0000066746 00000 н
0000066797 00000 н
0000066848 00000 н
0000066899 00000 н
0000066950 00000 н
0000067001 00000 н
0000067052 00000 н
0000067103 00000 н
0000067154 00000 н
0000067205 00000 н
0000067256 00000 н
0000067307 00000 н
0000067358 00000 н
0000067409 00000 н
0000067460 00000 н
0000067511 00000 н
0000067562 00000 н
0000067613 00000 н
0000067664 00000 н
0000067715 00000 н
0000067766 00000 н
0000067817 00000 н
0000067868 00000 н
0000067919 00000 н
0000067970 00000 н
0000068021 00000 н
0000068072 00000 н
0000068123 00000 н
0000068174 00000 н
0000068225 00000 н
0000068276 00000 н
0000068327 00000 н
0000068378 00000 н
0000068429 00000 н
0000068480 00000 н
0000068531 00000 н
0000068582 00000 н
0000068633 00000 н
0000068684 00000 н
0000068735 00000 н
0000068786 00000 н
0000068837 00000 н
0000068888 00000 н
0000068939 00000 н
0000068990 00000 н
0000069041 00000 н
0000069092 00000 н
0000069143 00000 н
0000069194 00000 н
0000069245 00000 н
0000069296 00000 н
0000069347 00000 н
0000069398 00000 н
0000069449 00000 н
0000069500 ​​00000 н
0000069551 00000 н
0000069602 00000 н
0000069653 00000 н
0000069704 00000 н
0000069755 00000 н
0000069806 00000 н
0000069857 00000 н
0000069908 00000 н
0000069959 00000 н
0000070010 00000 н
0000070061 00000 н
0000070112 00000 н
0000070163 00000 н
0000070214 00000 н
0000070265 00000 н
0000070316 00000 н
0000070367 00000 н
0000070418 00000 н
0000070469 00000 н
0000070520 00000 н
0000070571 00000 н
0000070622 00000 н
0000070673 00000 н
0000070724 00000 н
0000070775 00000 н
0000070826 00000 н
0000070877 00000 н
0000070928 00000 н
0000070979 00000 н
0000071030 00000 н
0000071081 00000 н
0000071132 00000 н
0000071183 00000 н
0000071234 00000 н
0000071285 00000 н
0000071336 00000 н
0000071387 00000 н
0000071438 00000 н
0000071489 00000 н
0000071540 00000 н
0000071563 00000 н
0000072675 00000 н
0000072697 00000 н
0000073673 00000 н
0000073695 00000 н
0000074720 00000 н
0000074743 00000 н
0000075888 00000 н
0000075911 00000 н
0000077152 00000 н
0000077382 00000 н
0000078060 00000 н
0000078624 00000 н
0000078848 00000 н
0000078889 00000 н
0000078911 00000 н
0000079904 00000 н
0000080128 00000 н
0000080523 00000 н
0000080684 00000 н
0000080987 00000 н
0000081010 00000 н
0000083255 00000 н
0000083278 00000 н
0000085712 00000 н
0000085994 00000 н
0000086361 00000 н
0000086601 00000 н
0000086894 00000 н
0000087184 00000 н
0000087424 00000 н
0000087657 00000 н
0000087949 00000 н
0000088189 00000 н
0000088412 00000 н
0000088715 00000 н
0000088955 00000 н
0000089253 00000 н
0000089490 00000 н
0000089727 00000 н
0000089967 00000 н
00000

00000 н
0000190702 00000 н
0000190886 00000 н
0000191224 00000 н
0000191428 00000 н
0000191600 00000 н
0000191795 00000 н
0000191975 00000 н
0000192158 00000 н
0000192512 00000 н
0000192701 00000 н
0000192893 00000 н
0000193071 00000 н
0000193290 00000 н
0000193473 00000 н
0000193821 00000 н
0000194013 00000 н
0000194205 00000 н
0000194383 00000 н
0000194732 00000 н
0000194945 00000 н
0000195282 00000 н
0000195461 00000 н
0000195731 00000 н
0000196063 00000 н
0000196253 00000 н
0000196444 00000 н
0000196739 00000 н
0000196929 00000 н
0000197116 00000 н
0000197411 00000 н
0000197776 00000 н
0000198069 00000 н
0000198257 00000 н
0000209742 00000 н
0000209917 00000 н
0000210277 00000 н
0000210453 00000 н
0000210622 00000 н
0000210916 00000 н
0000211207 00000 н
0000211408 00000 н
0000211592 00000 н
0000211779 00000 н
0000212108 00000 н
0000212293 00000 н
0000214971 00000 н
0000215259 00000 н
0000215609 00000 н
0000215801 00000 н
0000215990 00000 н
0000216181 00000 н
0000216373 00000 н
0000216649 00000 н
0000216987 00000 н
0000217177 00000 н
0000217372 00000 н
0000217564 00000 н
0000217852 00000 н
0000218182 00000 н
0000218368 00000 н
0000218560 00000 н
0000218752 00000 н
0000219033 00000 н
0000219363 00000 н
0000219665 00000 н
0000219854 00000 н
0000220059 00000 н
0000220412 00000 н
0000220736 00000 н
0000221046 00000 н
0000221409 00000 н
0000221740 00000 н
0000221940 00000 н
0000222154 00000 н
0000222508 00000 н
0000222783 00000 н
0000223113 00000 н
0000223464 00000 н
0000223782 00000 н
0000224147 00000 н
0000224416 00000 н
0000224780 00000 н
0000225098 00000 н
0000225419 00000 н
0000225697 00000 н
0000226019 00000 н
0000226336 00000 н
0000226663 00000 н
0000227022 00000 н
0000227378 00000 н
0000227577 00000 н
0000227852 00000 н
0000228202 00000 н
0000228397 00000 н
0000228614 00000 н
0000228830 00000 н
0000229049 00000 н
0000229411 00000 н
0000229788 00000 н
0000230151 00000 н
0000230349 00000 н
0000230706 00000 н
0000231059 00000 н
0000231249 00000 н
0000231468 00000 н
0000231663 00000 н
0000231941 00000 н
0000232307 00000 н
0000232585 00000 н
0000232804 00000 н
0000232998 00000 н
0000233214 00000 н
0000233569 00000 н
0000233890 00000 н
0000234190 00000 н
0000234550 00000 н
0000234893 00000 н
0000235181 00000 н
0000235473 00000 н
0000235771 00000 н
0000236064 00000 н
0000236371 00000 н
0000236652 00000 н
0000236995 00000 н
0000237295 00000 н
0000237590 00000 н
0000237953 00000 н
0000238233 00000 н
0000238518 00000 н
0000238807 00000 н
0000239165 00000 н
0000239442 00000 н
0000239726 00000 н
0000240073 00000 н
0000240348 00000 н
0000240629 00000 н
0000240970 00000 н
0000241258 00000 н
0000241573 00000 н
0000241913 00000 н
0000242228 00000 н
0000242544 00000 н
0000242868 00000 н
0000243189 00000 н
0000243516 00000 н
0000243881 00000 н
0000244224 00000 н
0000244498 00000 н
0000244819 00000 н
0000245105 00000 н
0000245378 00000 н
0000245672 00000 н
0000245958 00000 н
0000246228 00000 н
0000246547 00000 н
0000246850 00000 н
0000247165 00000 н
0000247486 00000 н
0000247798 00000 н
0000248104 00000 н
0000248464 00000 н
0000248659 00000 н
0000248858 00000 н
0000249184 00000 н
0000249447 00000 н
0000249652 00000 н
0000249858 00000 н
0000250044 00000 н
0000250381 00000 н
0000250639 00000 н
0000250970 00000 н
0000251150 00000 н
0000251338 00000 н
0000251528 00000 н
0000251792 00000 н
0000252130 00000 н
0000252343 00000 н
0000252571 00000 н
0000252796 00000 н
0000253002 00000 н
0000253337 00000 н
0000253700 00000 н
0000254032 00000 н
0000254214 00000 н
0000254410 00000 н
0000254774 00000 н
0000255008 00000 н
0000255215 00000 н
0000255443 00000 н
0000255773 00000 н
0000256098 00000 н
0000256425 00000 н
0000256634 00000 н
0000256862 00000 н
0000257093 00000 н
0000257353 00000 н
0000257617 00000 н
0000257827 00000 н
0000258081 00000 н
0000258411 00000 н
0000258782 00000 н
0000258976 00000 н
0000259178 00000 н
0000259500 00000 н
0000259713 00000 н
0000259934 00000 н
0000260257 00000 н
0000260470 00000 н
0000260805 00000 н
0000261079 00000 н
0000261294 00000 н
0000261492 00000 н
0000261717 00000 н
0000262077 00000 н
0000262436 00000 н
0000262637 00000 н
0000262910 00000 н
0000263272 00000 н
0000263473 00000 н
0000263698 00000 н
0000264075 00000 н
0000264279 00000 н
0000264501 00000 н
0000264862 00000 н
0000265135 00000 н
0000265357 00000 н
0000265713 00000 н
0000266078 00000 н
0000266282 00000 н
0000266501 00000 н
0000266702 00000 н
0000266970 00000 н
0000267192 00000 н
0000267537 00000 н
0000267747 00000 н
0000267975 00000 н
0000268185 00000 н
0000268452 00000 н
0000268827 00000 н
0000269089 00000 н
0000269311 00000 н
0000269521 00000 н
0000269747 00000 н
0000270082 00000 н
0000270430 00000 н
0000270649 00000 н
0000271006 00000 н
0000271381 00000 н
0000271739 00000 н
0000271943 00000 н
0000272144 00000 н
0000272351 00000 н
0000272579 00000 н
0000272937 00000 н
0000273203 00000 н
0000273428 00000 н
0000273608 00000 н
0000273791 00000 н
0000273974 00000 н
0000274160 00000 н
0000274346 00000 н
0000274532 00000 н
0000274721 00000 н
0000274910 00000 н
0000275100 00000 н
0000275290 00000 н
0000275480 00000 н
0000275660 00000 н
0000275853 00000 н
0000276033 00000 н
0000276226 00000 н
0000276405 00000 н
0000276601 00000 н
0000276783 00000 н
0000276979 00000 н
0000277161 00000 н
0000277356 00000 н
0000277538 00000 н
0000277738 00000 н
0000277923 00000 н
0000278123 00000 н
0000278308 00000 н
0000278509 00000 н
0000278694 00000 н
0000278897 00000 н
0000279082 00000 н
0000279285 00000 н
0000279473 00000 н
0000279680 00000 н
0000279868 00000 н
0000280075 00000 н
0000280265 00000 н
0000280475 00000 н
0000280665 00000 н
0000280875 00000 н
0000281065 00000 н
0000281278 00000 н
0000281468 00000 н
0000281681 00000 н
0000281874 00000 н
0000282090 00000 н
0000282283 00000 н
0000282499 00000 н
0000282692 00000 н
0000282908 00000 н
0000283104 00000 н
0000283323 00000 н
0000283519 00000 н
0000283738 00000 н
0000283934 00000 н
0000284153 00000 н
0000284352 00000 н
0000284574 00000 н
0000284773 00000 н
0000284995 00000 н
0000285194 00000 н
0000285415 00000 н
0000285617 00000 н
0000285843 00000 н
0000286045 00000 н
0000286225 00000 н
0000286450 00000 н
0000286652 00000 н
0000286832 00000 н
0000287058 00000 н
0000287260 00000 н
0000287443 00000 н
0000287672 00000 н
0000287852 00000 н
0000288058 00000 н
0000288241 00000 н
0000288470 00000 н
0000288674 00000 н
0000288856 00000 н
0000289088 00000 н
0000289297 00000 н
0000289483 00000 н
0000289713 00000 н
0000289922 00000 н
00002

00000 н
00002

00000 н
00002

00000 н
0000290735 00000 н
0000290970 00000 н
0000291182 00000 н
0000291367 00000 н
0000291603 00000 н
0000291816 00000 н
0000292005 00000 н
0000292242 00000 н
0000292455 00000 н
0000292644 00000 н
0000292882 00000 н
0000293095 00000 н
0000293285 00000 н
0000293513 00000 н
0000293693 00000 н
0000293905 00000 н
0000294095 00000 н
0000294335 00000 н
0000294548 00000 н
0000294738 00000 н
0000294979 00000 н
0000295197 00000 н
0000295377 00000 н
0000295567 00000 н
0000295779 00000 н
0000295959 00000 н
0000296152 00000 н
0000296364 00000 н
0000296544 00000 н
0000296738 00000 н
0000296951 00000 н
0000297134 00000 н
0000297327 00000 н
0000297540 00000 н
0000297723 00000 н
0000297916 00000 н
0000298129 00000 н
0000298311 00000 н
0000298507 00000 н
0000298719 00000 н
0000298901 00000 н
0000299100 00000 н
0000299312 00000 н
0000299494 00000 н
0000299693 00000 н
0000299905 00000 н
0000300087 00000 н
0000300285 00000 н
0000300497 00000 н
0000300679 00000 н
0000300878 00000 н
0000301091 00000 н
0000301277 00000 н
0000301480 00000 н
0000301693 00000 н
0000301879 00000 н
0000302082 00000 н
0000302295 00000 н
0000302484 00000 н
0000302687 00000 н
0000302899 00000 н
0000303088 00000 н
0000303291 00000 н
0000303503 00000 н
0000303692 00000 н
0000303899 00000 н
0000304112 00000 н
0000304301 00000 н
0000304481 00000 н
0000304688 00000 н
0000304901 00000 н
0000305090 00000 н
0000305300 00000 н
0000305513 00000 н
0000305702 00000 н
0000305912 00000 н
0000306125 00000 н
0000306314 00000 н
0000306524 00000 н
0000306737 00000 н
0000306926 00000 н
0000307139 00000 н
0000307352 00000 н
0000307542 00000 н
0000307755 00000 н
0000307968 00000 н
0000308158 00000 н
0000308373 00000 н
0000308586 00000 н
0000308779 00000 н
0000308992 00000 н
0000309206 00000 н
0000309399 00000 н
0000309615 00000 н
0000309829 00000 н
0000310022 00000 н
0000310238 00000 н
0000310452 00000 н
0000310645 00000 н
0000310861 00000 н
0000311075 00000 н
0000311268 00000 н
0000311487 00000 н
0000311701 00000 н
0000311894 00000 н
0000312115 00000 н
0000312329 00000 н
0000312525 00000 н
0000312747 00000 н
0000312961 00000 н
0000313157 00000 н
0000313380 00000 н
0000313594 00000 н
0000313790 00000 н
0000314013 00000 н
0000314227 00000 н
0000314423 00000 н
0000314644 00000 н
0000314858 00000 н
0000315058 00000 н
0000315282 00000 н
0000315496 00000 н
0000315696 00000 н
0000315922 00000 н
0000316136 00000 н
0000316336 00000 н
0000316565 00000 н
0000316779 00000 н
0000316977 00000 н
0000317206 00000 н
0000317421 00000 н
0000317622 00000 н
0000317852 00000 н
0000318067 00000 н
0000318271 00000 н
0000318501 00000 н
0000318717 00000 н
0000318921 00000 н
0000319154 00000 н
0000319370 00000 н
0000319574 00000 н
0000319807 00000 н
0000320023 00000 н
0000320231 00000 н
0000320465 00000 н
0000320681 00000 н
0000320951 00000 н
0000321167 00000 н
0000321437 00000 н
0000321653 00000 н
0000321923 00000 н
0000322139 00000 н
0000322403 00000 н
0000322619 00000 н
0000322882 00000 н
0000323098 00000 н
0000323357 00000 н
0000323538 00000 н
0000323756 00000 н
0000324017 00000 н
0000324237 00000 н
0000324502 ​​00000 н
0000324722 00000 н
0000324992 00000 н
0000325216 00000 н
0000325482 00000 н
0000325663 00000 н
0000325887 00000 н
0000326151 00000 н
0000326377 00000 н
0000326640 00000 н
0000326867 00000 н
0000327133 00000 н
0000327314 00000 н
0000327543 00000 н
0000327804 00000 н
0000328034 00000 н
0000328298 00000 н
0000328530 00000 н
0000328792 00000 н
0000329024 00000 н
0000329287 00000 н
0000329519 00000 н
0000329784 00000 н
0000330015 00000 н
0000330281 00000 н
0000330512 00000 н
0000330778 00000 н
0000331009 00000 н
0000331275 00000 н
0000331506 00000 н
0000331776 00000 н
0000332007 00000 н
0000332272 00000 н
0000332503 00000 н
0000332766 00000 н
0000332996 00000 н
0000333256 00000 н
0000333486 00000 н
0000333747 00000 н
0000333977 00000 н
0000334242 00000 н
0000334471 00000 н
0000334736 00000 н
0000334966 00000 н
0000335237 00000 н
0000335466 00000 н
0000335735 00000 н
0000335964 00000 н
0000336228 00000 н
0000336457 00000 н
0000336726 00000 н
0000336907 00000 н
0000337136 00000 н
0000337402 00000 н
0000337583 00000 н
0000337812 00000 н
0000338076 00000 н
0000338257 00000 н
0000338441 00000 н
0000338670 00000 н
0000338932 00000 н
0000339122 00000 н
0000339351 00000 н
0000339616 00000 н
0000339800 00000 н
0000339991 00000 н
0000340220 00000 н
0000340489 00000 н
0000340690 00000 н
0000340918 00000 н
0000341189 00000 н
0000341370 00000 н
0000341574 00000 н
0000341802 00000 н
0000342070 00000 н
0000342284 00000 н
0000342512 00000 н
0000342733 00000 н
0000342961 00000 н
0000343182 00000 н
0000343410 00000 н
0000343631 00000 н
0000343859 00000 н
0000344079 00000 н
0000344306 00000 н
0000344527 00000 н
0000344754 00000 н
0000344974 00000 н
0000345201 00000 н
0000345421 00000 н
0000345648 00000 н
0000345868 00000 н
0000346095 00000 н
0000346315 00000 н
0000346541 00000 н
0000346761 00000 н
0000346987 00000 н
0000347207 00000 н
0000347433 00000 н
0000347653 00000 н
0000347879 00000 н
0000348099 00000 н
0000348325 00000 н
0000348545 00000 н
0000348771 00000 н
0000348991 00000 н
0000349217 00000 н
0000349437 00000 н
0000349662 00000 н
0000349882 00000 н
0000350107 00000 н
0000350326 00000 н
0000350551 00000 н
0000350770 00000 н
0000350995 00000 н
0000351213 00000 н
0000351437 00000 н
0000351656 00000 н
0000351880 00000 н
0000352098 00000 н
0000352322 00000 н
0000352540 00000 н
0000352763 00000 н
0000352980 00000 н
0000353203 00000 н
0000353420 00000 н
0000353643 00000 н
0000353860 00000 н
0000354083 00000 н
0000354301 00000 н
0000354524 00000 н
0000354741 00000 н
0000354963 00000 н
0000355181 00000 н
0000355405 00000 н
0000355622 00000 н
0000355846 00000 н
0000356063 00000 н
0000356285 00000 н
0000356502 00000 н
0000356724 00000 н
0000356941 00000 н
0000357163 00000 н
0000357380 00000 н
0000357601 00000 н
0000357818 00000 н
0000358039 00000 н
0000358256 00000 н
0000358477 00000 н
0000358694 00000 н
0000358955 00000 н
0000359216 00000 н
0000359476 00000 н
0000359736 00000 н
0000359995 00000 н
0000360254 00000 н
0000360513 00000 н
0000360771 00000 н
0000361029 00000 н
0000361287 00000 н
0000361544 00000 н
0000361801 00000 н
0000362057 00000 н
0000362313 00000 н
0000362569 00000 н
0000362824 00000 н
0000363079 00000 н
0000363334 00000 н
0000363588 00000 н
0000363843 00000 н
0000364024 00000 н
0000364277 00000 н
0000364461 00000 н
0000364642 00000 н
0000364895 00000 н
0000365082 00000 н
0000365335 00000 н
0000365522 00000 н
0000365776 00000 н
0000365963 00000 н
0000366216 00000 н
0000366406 00000 н
0000366659 00000 н
0000366849 00000 н
0000367101 00000 н
0000367292 00000 н
0000367544 00000 н
0000367738 00000 н
0000367990 00000 н
0000368183 00000 н
0000368435 00000 н
0000368632 00000 н
0000368883 00000 н
0000369080 00000 н
0000369330 00000 н
0000369527 00000 н
0000369777 00000 н
0000369978 00000 н
0000370228 00000 н
0000370432 00000 н
0000370682 00000 н
0000370890 00000 н
0000371140 00000 н
0000371346 00000 н
0000371527 00000 н
0000371776 00000 н
0000371987 00000 н
0000372236 00000 н
0000372447 00000 н
0000372695 00000 н
0000372906 00000 н
0000373154 00000 н
0000373366 00000 н
0000373614 00000 н
0000373831 00000 н
0000374078 00000 н
0000374295 00000 н
0000374541 00000 н
0000374758 00000 н
0000375004 00000 н
0000375224 00000 н
0000375470 00000 н
0000375692 00000 н
0000375938 00000 н
0000376160 00000 н
0000376405 00000 н
0000376630 00000 н
0000376875 00000 н
0000377101 00000 н
0000377345 00000 н
0000377574 00000 н
0000377818 00000 н
0000378049 00000 н
0000378293 00000 н
0000378474 00000 н
0000378705 00000 н
0000378948 00000 н
0000379181 00000 н
0000379423 00000 н
0000379662 00000 н
0000379904 00000 н
0000380143 00000 н
0000380385 00000 н
0000380622 00000 н
0000380864 00000 н
0000381106 00000 н
0000381347 00000 н
0000381589 00000 н
0000381830 00000 н
0000382072 00000 н
0000382312 00000 н
0000382560 00000 н
0000382800 00000 н
0000383048 00000 н
0000383288 00000 н
0000383536 00000 н
0000383776 00000 н
0000384028 00000 н
0000384268 00000 н
0000384531 00000 н
0000384794 00000 н
0000385057 00000 н
0000385321 00000 н
0000385585 00000 н
0000385766 00000 н
0000386030 00000 н
0000386211 00000 н
0000386475 00000 н
0000386741 00000 н
0000387007 00000 н
0000387188 00000 н
0000387454 00000 н
0000387722 00000 н
0000387903 00000 н
0000388172 00000 н
0000388353 00000 н
0000388622 00000 н
0000388803 00000 н
0000389074 00000 н
0000389255 00000 н
0000389526 00000 н
0000389706 00000 н
0000389978 00000 н
00003

00000 н
00003


00000 н
0000390704 00000 н
0000390977 00000 н
0000391250 00000 н
0000391525 00000 н
0000391802 00000 н
0000392077 00000 н
0000392258 00000 н
0000392535 00000 н
0000392813 00000 н
0000393091 00000 н
0000393371 00000 н
0000393652 00000 н
0000393933 00000 н
0000394114 00000 н
0000394395 00000 н
0000394678 00000 н
0000394961 00000 н
0000395244 00000 н
0000395527 00000 н
0000395810 00000 н
0000396092 00000 н
0000396374 00000 н
0000396655 00000 н
0000396936 00000 н
0000397216 00000 н
0000397494 00000 н
0000397772 00000 н
0000398049 00000 н
0000398325 00000 н
0000398601 00000 н
0000398876 00000 н
0000399151 00000 н
0000399332 00000 н
0000399607 00000 н
0000399882 00000 н
0000400156 00000 н
0000400431 00000 н
0000400706 00000 н
0000400982 00000 н
0000401257 00000 н
0000401533 00000 н
0000401808 00000 н
0000402084 00000 н
0000402360 00000 н
0000402636 00000 н
0000402912 00000 н
0000403188 00000 н
0000403465 00000 н
0000403742 00000 н
0000404019 00000 н
0000404296 00000 н
0000404573 00000 н
0000404850 00000 н
0000405128 00000 н
0000405405 00000 н
0000405683 00000 н
0000405961 00000 н
0000406239 00000 н
0000406519 00000 н
0000406797 00000 н
0000407075 00000 н
0000407353 00000 н
0000407630 00000 н
0000407907 00000 н
0000408181 00000 н
0000408362 00000 н
0000408635 00000 н
0000408907 00000 н
0000409178 00000 н
0000409448 00000 н
0000409717 00000 н
0000409985 00000 н
0000410166 00000 н
0000410432 00000 н
0000410613 00000 н
0000410878 00000 н
0000411143 00000 н
0000411407 00000 н
0000411670 00000 н
0000411933 00000 н
0000412195 00000 н
0000412376 00000 н
0000412638 00000 н
0000412899 00000 н
0000413159 00000 н
0000413419 00000 н
0000413679 00000 н
0000413938 00000 н
0000414196 00000 н
0000414451 00000 н
0000414708 00000 н
0000414964 00000 н
0000415219 00000 н
0000415474 00000 н
0000415729 00000 н
0000415983 00000 н
0000416236 00000 н
0000416489 00000 н
0000416741 00000 н
0000416993 00000 н
0000417244 00000 н
0000417425 00000 н
0000417676 00000 н
0000417926 00000 н
0000418175 00000 н
0000418356 00000 н
0000418605 00000 н
0000418854 00000 н
0000419103 00000 н
0000419352 00000 н
0000419602 00000 н
0000419852 00000 н
0000420102 00000 н
0000420353 00000 н
0000420604 00000 н
0000420850 00000 н
0000421041 00000 н
0000421286 00000 н
0000421477 00000 н
0000421720 00000 н
0000421911 00000 н
0000422092 00000 н
0000422332 00000 н
0000422523 00000 н
0000422707 00000 н
0000422943 00000 н
0000423134 00000 н
0000423315 00000 н
0000423499 00000 н
0000423732 00000 н
0000423923 00000 н
0000424104 00000 н
0000424285 00000 н
0000424516 00000 н
0000424707 00000 н
0000424898 00000 н
0000425126 00000 н
0000425317 00000 н
0000425542 00000 н
0000425723 00000 н
0000425946 00000 н
0000426137 00000 н
0000426328 00000 н
0000426549 00000 н
0000426767 00000 н
0000426958 00000 н
0000427173 00000 н
0000427364 00000 н
0000427574 00000 н
0000427765 00000 н
0000428035 00000 н
0000428226 00000 н
0000428489 00000 н
0000428680 00000 н
0000428861 00000 н
0000429113 00000 н
0000429304 00000 н
0000429485 00000 н
0000429666 00000 н
0000429905 00000 н
0000430096 00000 н
0000430329 00000 н
0000430520 00000 н
0000430753 00000 н
0000430944 00000 н
0000431175 00000 н
0000431366 00000 н
0000431594 00000 н
0000431785 00000 н
0000432015 00000 н
0000432206 00000 н
0000432435 00000 н
0000432626 00000 н
0000432853 00000 н
0000433044 00000 н
0000433269 00000 н
0000433460 00000 н
0000433685 00000 н
0000433876 00000 н
0000434103 00000 н
0000434294 00000 н
0000434521 00000 н
0000434712 00000 н
0000434935 00000 н
0000435126 00000 н
0000435349 00000 н
0000435540 00000 н
0000435760 00000 н
0000435951 00000 н
0000436171 00000 н
0000436362 00000 н
0000436582 00000 н
0000436773 00000 н
0000436993 00000 н
0000437187 00000 н
0000437402 00000 н
0000437593 00000 н
0000437810 00000 н
0000438004 00000 н
0000438220 00000 н
0000438414 00000 н
0000438631 00000 н
0000438822 00000 н
0000439039 00000 н
0000439233 00000 н
0000439444 00000 н
0000439638 00000 н
0000439850 00000 н
0000440044 00000 н
0000440255 00000 н
0000440449 00000 н
0000440660 00000 н
0000440854 00000 н
0000441065 00000 н
0000441259 00000 н
0000441470 00000 н
0000441664 00000 н
0000441872 00000 н
0000442064 00000 н
0000442272 00000 н
0000442466 00000 н
0000442674 00000 н
0000442868 00000 н
0000443076 00000 н
0000443270 00000 н
0000443478 00000 н
0000443672 00000 н
0000443876 00000 н
0000444070 00000 н
0000444274 00000 н
0000444468 00000 н
0000444669 00000 н
0000444863 00000 н
0000445064 00000 н
0000445258 00000 н
0000445459 00000 н
0000445653 00000 н
0000445850 00000 н
0000446044 00000 н
0000446245 00000 н
0000446439 00000 н
0000446636 00000 н
0000446830 00000 н
0000447024 00000 н
0000447218 00000 н
0000447412 00000 н
0000447606 00000 н
0000447800 00000 н
0000447994 00000 н
0000448188 00000 н
0000448382 00000 н
0000448575 00000 н
0000448766 00000 н
0000448960 00000 н
0000449154 00000 н
0000449345 00000 н
0000449538 00000 н
0000449729 00000 н
0000449923 00000 н
0000450114 00000 н
0000450308 00000 н
0000450498 00000 н
0000450691 00000 н
0000450881 00000 н
0000451075 00000 н
0000451262 00000 н
0000451457 00000 н
0000451644 00000 н
0000451838 00000 н
0000452025 00000 н
0000452219 00000 н
0000452406 00000 н
0000452600 00000 н
0000452787 00000 н
0000452984 00000 н
0000453167 00000 н
0000453348 00000 н
0000453542 00000 н
0000453725 00000 н
0000453922 00000 н
0000454106 00000 н
0000454300 00000 н
0000454481 00000 н
0000454678 00000 н
0000454875 00000 н
0000455072 00000 н
0000455269 00000 н
0000455466 00000 н
0000455663 00000 н
0000455860 00000 н
0000456057 00000 н
0000456254 00000 н
0000456451 00000 н
0000456648 00000 н
0000456845 00000 н
0000457042 00000 н
0000457239 00000 н
0000457436 00000 н
0000457633 00000 н
0000457830 00000 н
0000458026 00000 н
0000458223 00000 н
0000458420 00000 н
0000458617 00000 н
0000458814 00000 н
0000459011 00000 н
0000459208 00000 н
0000459405 00000 н
0000459602 00000 н
0000459799 00000 н
0000459996 00000 н
0000460193 00000 н
0000460390 00000 н
0000460587 00000 н
0000460784 00000 н
0000460981 00000 н
0000461177 00000 н
0000461371 00000 н
0000461565 00000 н
0000461756 00000 н
0000461947 00000 н
0000462137 00000 н
0000462327 00000 н
0000462514 00000 н
0000462697 00000 н
0000462881 00000 н
0000032524 00000 н
0000034305 00000 н
трейлер
]
>>
startxref
0
%%EOF

42 0 объект
>
эндообъект
1643 0 объект
>
ручей
H}lǿOa-«!S(nlfdحQ`*Zcba\$SX4Y»s}#P(ŧֶPFkZBAi.
