для АКБ от солнечных батарей, mppt контроллер

Как показывает практика, автономное энергообеспечение частного дома или небольшого производственного предприятия при помощи мини-станций на солнечных батареях — прибыльное вложение инвестиций. Владельцы бытовых гелиосистем платят за энергоресурсы по «зеленым» тарифам, а фактически пользуются электричеством бесплатно.

По статистике, солнечные панели мощностью 20–30 кВт окупаются уже через 5–7 лет активной эксплуатации. Чтобы интегрировать инновационные экотехнологии в действующую схему электроснабжения частного дома, кроме самих фотопанелей, дополнительно потребуется приобрести вспомогательное оборудование: аккумулирующие емкости (АКБ), инверторы, предохранители, а также контроллер заряда солнечной батареи — регулятор напряжения.

Какие функции выполняют регуляторы для гелиосистем

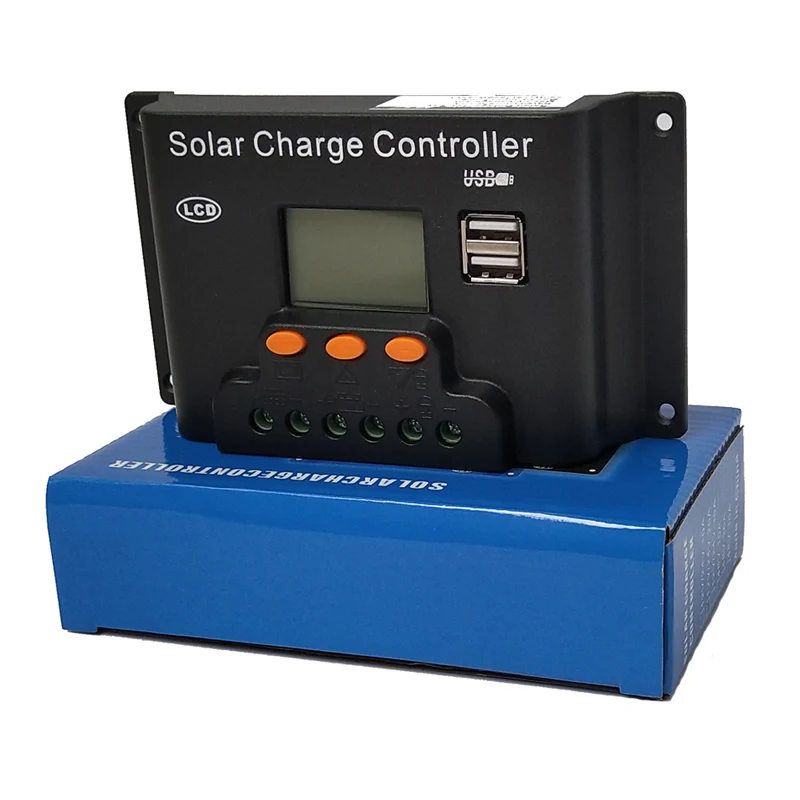

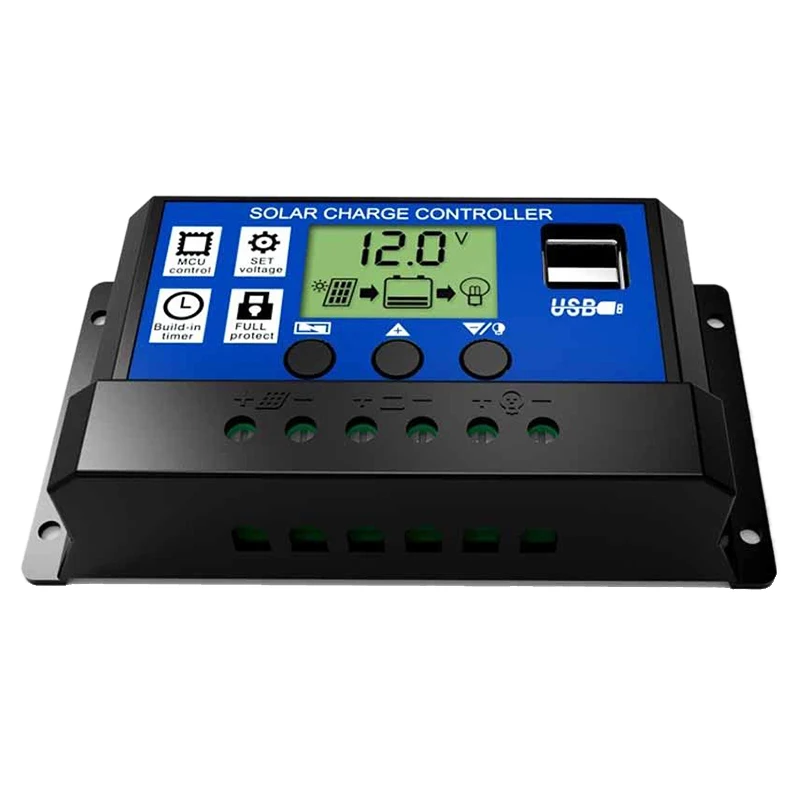

Контроллер заряда разряда АКБ — компактное электронное устройство со встроенным микропроцессором, которое в автоматическом режиме распределяет электроэнергию, полученную от фотоэлементов. Первостепенная задача «умной» электроники заключается в поддержании стабильного напряжения. Кроме этого, коммутационное устройство надежно защищает стационарные аккумуляторные батареи от перезаряда и переразряда.

Среди других первостепенных задач контроллеров заряда для солнечных батарей выделяют:

• защита системы от перенапряжения и разрыва электроцепи;
• выбор оптимального значения тока для конкретного типа аккумулятора;
• мониторинг состояния АКБ (отключение при достижении 100% заряда или превышении установленного предела).

Контроллер солнечных батарей на программном уровне регулирует схему работы подключенных к системе аккумуляторов и обеспечивает оптимальный расход генерируемого электрического тока. Это повышает КПД электростанции в целом, а также в 2 раза продлевает срок эксплуатации оборудования и оптимизирует уровень заряда АКБ. Установка автоматического регулятора позволит сэкономить на сервисном обслуживании гелиосистем в будущем.

Принцип работы контроллера заряда аккумулятора

Без интеллектуальной системы распределения энергоресурсов, генерируемый ток будет поступать на клеммы АКБ постоянно, что неизбежно приведет к повышению напряжения. Для каждой аккумуляторной батареи предусмотрены собственные показатели предельного значения — этот параметр зависит от типа конструкции АКБ и температуры окружающей среды.

Когда напряжение превысит рекомендуемый уровень, возникнет перезаряд, что приведет к резкому повышению температуры электролита. Аккумулятор начнет закипать и интенсивно выбрасывать в воздух пары дистиллированной воды. Если ничего не предпринимать, то ресурс АКБ сократится вдвое. На практике известны случаи, когда аккумулирующие емкости спустя время полностью пересыхали. Чтобы этого избежать, производители модульных фотопанелей предлагают два альтернативных варианта:

1. измерять напряжение вручную и самостоятельно контролировать процесс генерации и аккумуляции электрического тока;
2. установить контроллер для солнечных батарей — в данном случае коммутационный прибор автоматически адаптирует работоспособность гелиосистемы под нужды потребителя.

В ночное время суток контроллер батареи находится в «спящем» режиме. После попадания лучей солнца на фотоэлементы генерируемый постоянный ток будет проходить через коммутационное устройство. Когда напряжение станет больше 10 В, электрический ток будет перенаправлен на диод Шоттки, а затем только попадет в аккумуляторную батарею.

Если напряжение превысит 14 В, автоматически включится усилитель, который откроет MOSFET — транзистор с изолированным затвором. В этот момент заряда аккумуляторов не будет. После полной разрядки конденсатора МДП-транзистор закроется, и АКБ автоматически будет заряжаться. Сам процесс подзарядки длится до того момента, пока напряжение снова не поднимется до предельного уровня.

Какие параметры контроллера надо учитывать

На контроллер для солнечной панели может поступать напряжение одновременно от нескольких гелиосистем, которые соединены по различным схемам. Чтобы контроллер заряда батареиработал правильно, крайне важно принимать во внимание суммарные показатели входного напряжения и номинальные значения тока.

Желательно предусмотреть также запас технических характеристик на уровне 20–25%. Для чего это нужно? Во-первых, производители часто завышают реальные параметры работы фотоэлементов на солнечных панелях. Во-вторых, излучение солнца нестабильно — при аномальной активности показатели солнечной энергии запросто могут превысить допустимый расчетный предел.

Формула для приблизительных расчетов — 1,2P ≤ I×U, где:

• P – суммарная мощность фотопанелей;
• I – ток на выходе коммутационного прибора;
• U – выходное напряжение под нагрузкой.

Нежелательно использовать контроллеры для солнечных панелей, как универсальные источники электропитания — не рекомендуется подключать к ним электронные приборы бытового применения, так как по умолчанию эти модули рассчитаны исключительно на «прямой контакт» с аккумуляторами.

В каком месте надо устанавливать регулятор

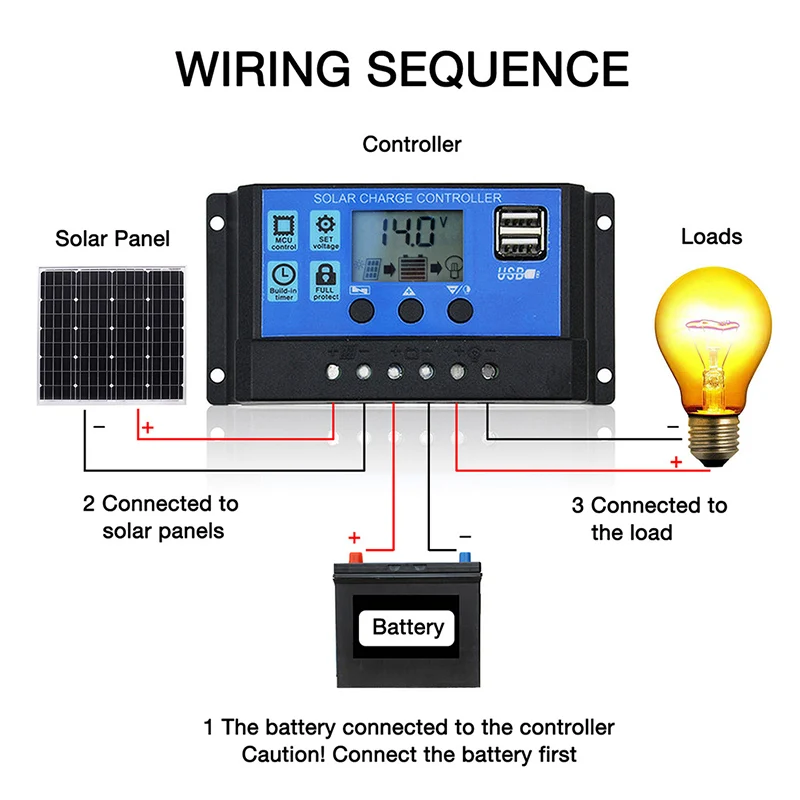

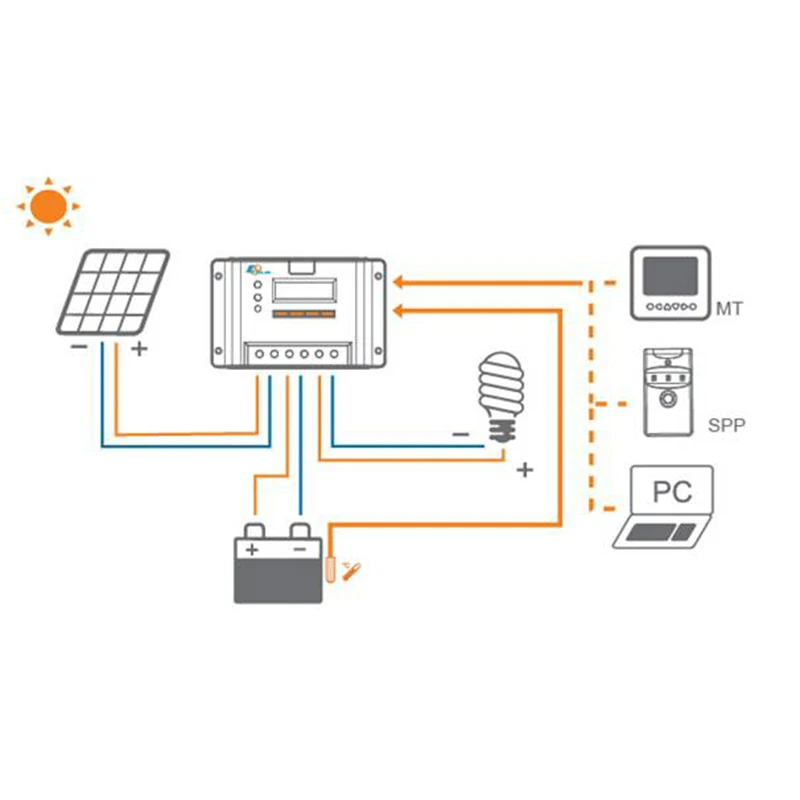

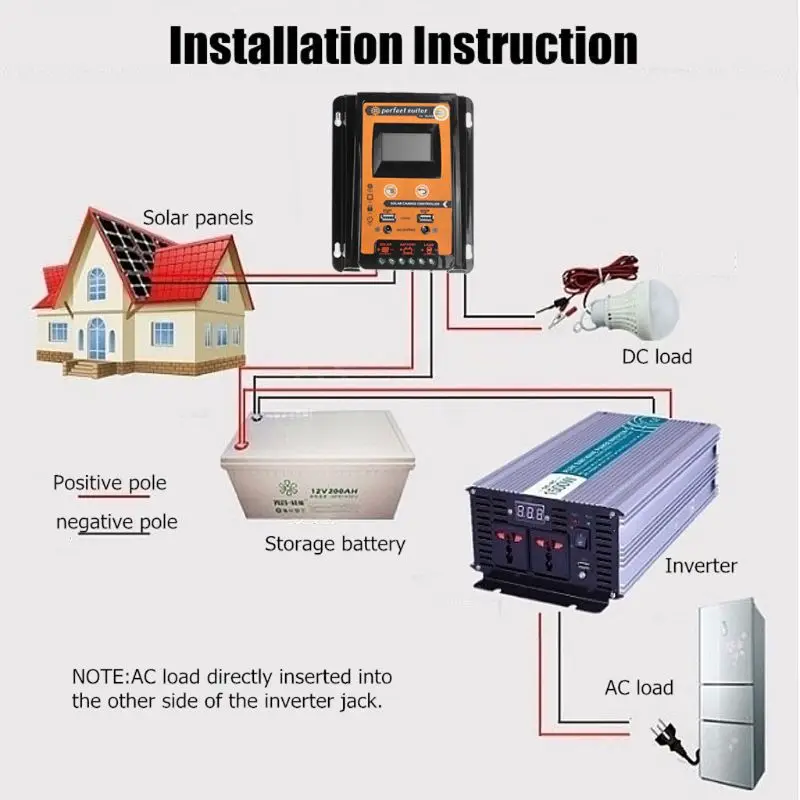

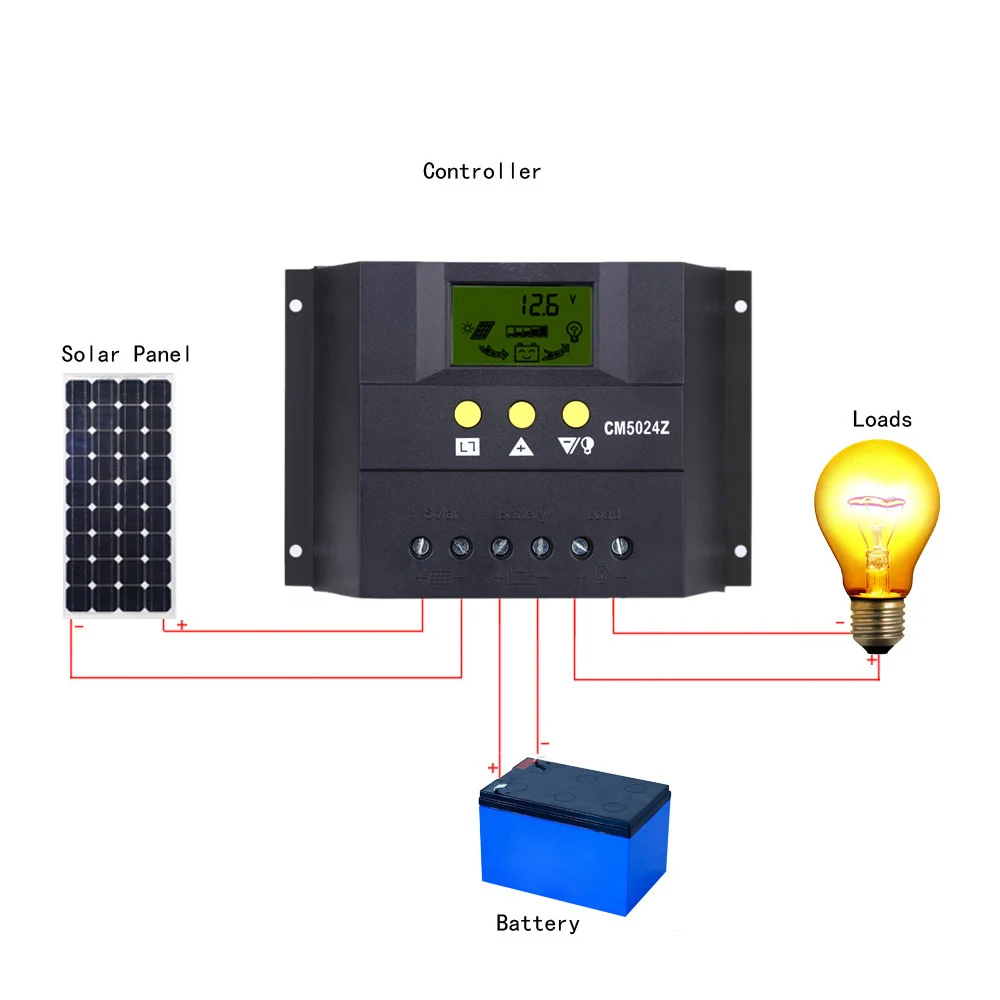

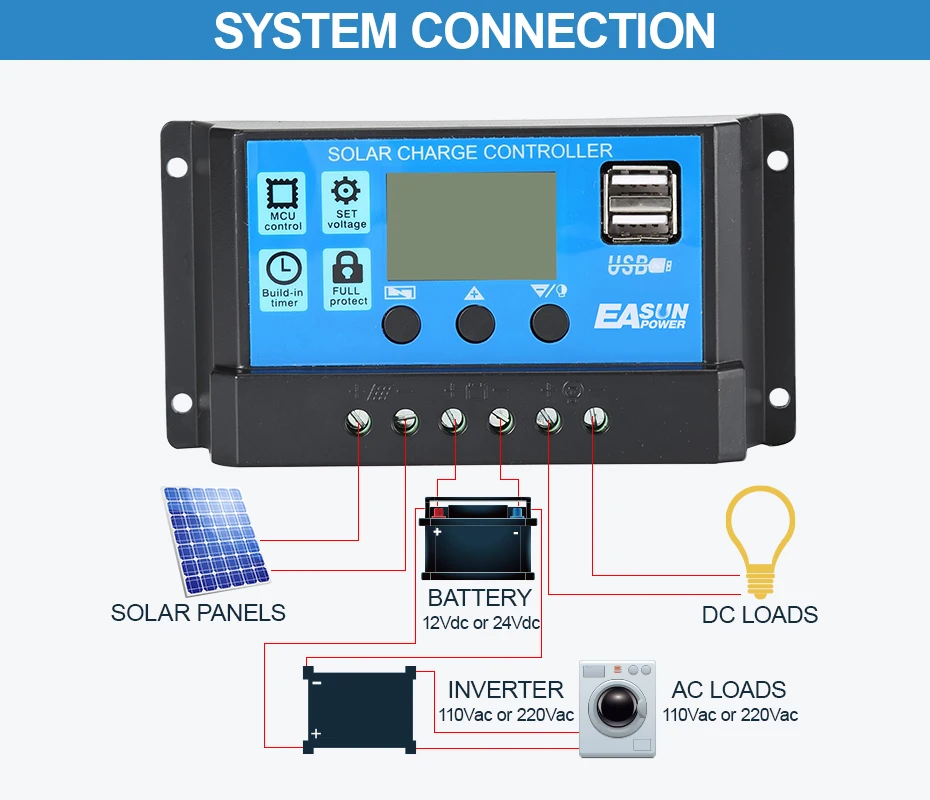

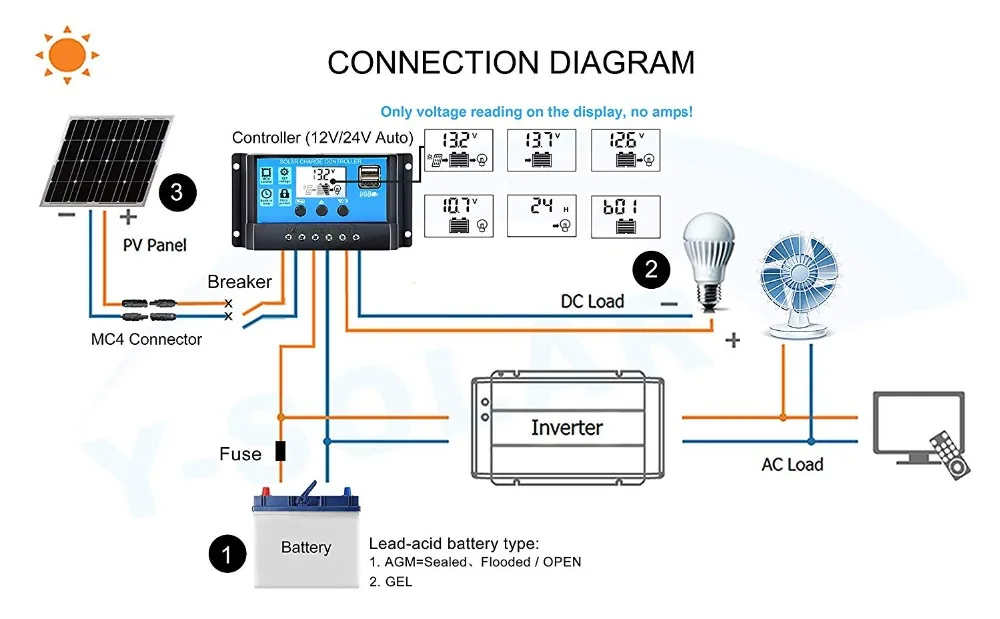

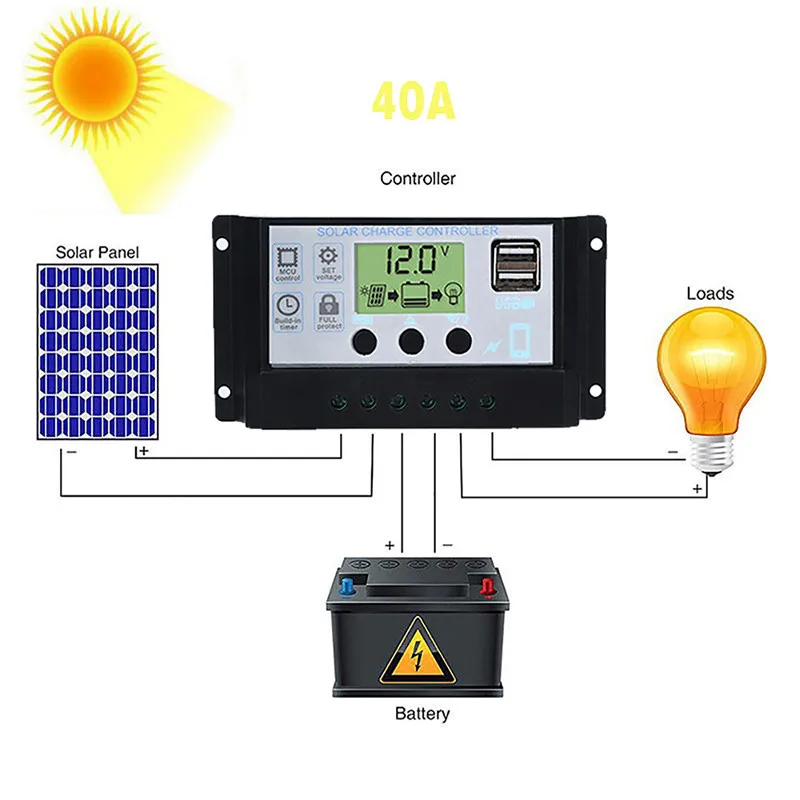

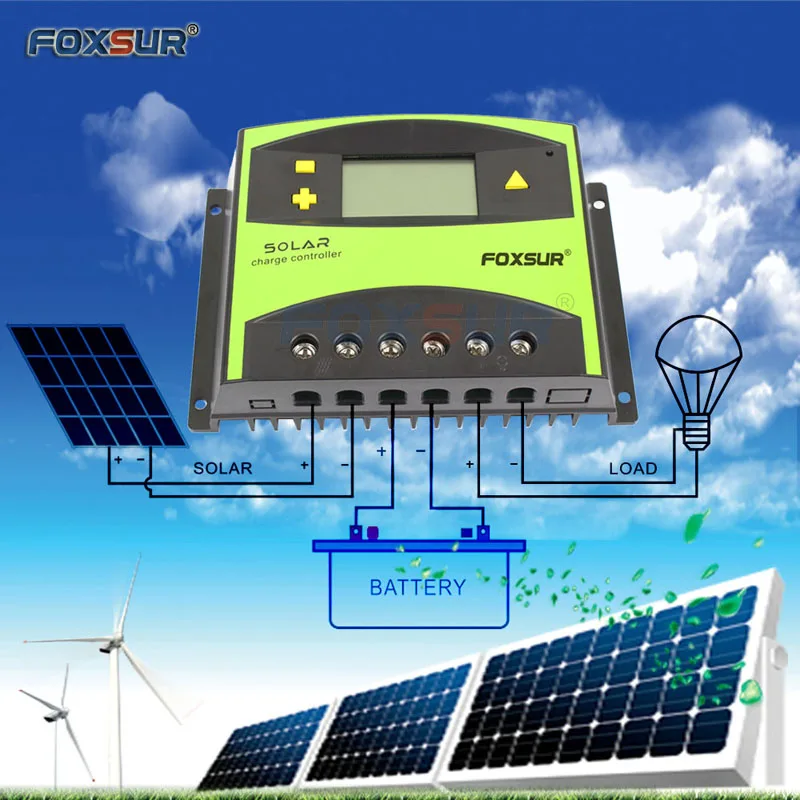

Монтируется устройство непосредственно между аккумуляторной батареей и активной гелиосистемой. При использовании бытовых приборов (стиральная машина, телевизор и др.) в схему подключения обязательно надо добавить 1–2 инвертора, которые необходимы для преобразования постоянного тока (12 В) в переменный на 220V. Инвертер подключается к системе сразу после АКБ.

Дополнительно потребуется установка предохранителя для надежной защиты оборудования от перегрузок и коротких замыканий. Если используется сразу несколько фотопанелей, то рекомендуется монтировать автоматические предохранители между каждым рабочим узлом системы, начиная монтаж от солнечной батареи.

Какие различают виды модулей-контроллеров

Перед тем, как выбрать контроллер заряда, не лишним будет разобраться в основных технических характеристиках приборов. Главным отличием между популярными моделями регуляторов заряда солнечных батарей считается метод обхода ограничения лимитного напряжения. Выделяют также функциональные характеристики, от которых напрямую зависит практичность и удобство использования «умной» электроники. Рассмотрим популярные и востребованные разновидности контроллеров для современных гелиосистем.

1) On/Off контроллеры

Самый примитивный и ненадежный способ распределения энергоресурсов. Его главный недостаток — аккумулирующая емкость заряжается до 70–90% от фактической номинальной емкости. Первостепенная задача On/Off моделей заключается в предотвращении перегрева и перезаряда АКБ. Контроллер для солнечной батареи блокирует подзарядку при достижении лимитного значения напряжения, поступающего «свыше». Обычно это происходит при 14,4V.

На таких солнечных контроллерах используется порядком устаревшая функция автоматического отключения режима подзарядки при достижении максимальных показателей генерируемого электрического тока, что не позволяет зарядить АКБ на 100%. Из-за этого происходит постоянный недобор энергоресурсов, что негативно сказывается на сроке службы аккумулятора. Поэтому такими солнечными контроллерами пользоваться при установке дорогостоящих гелиосистем нецелесообразно.

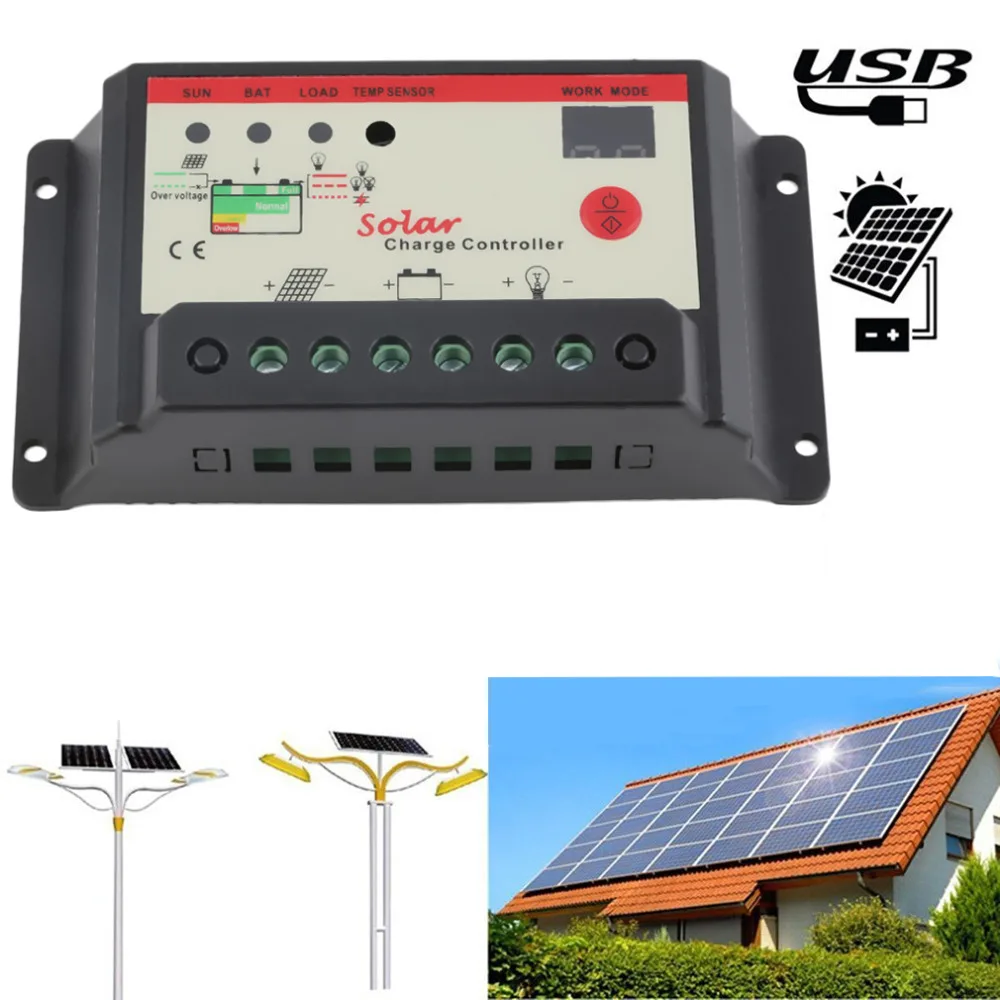

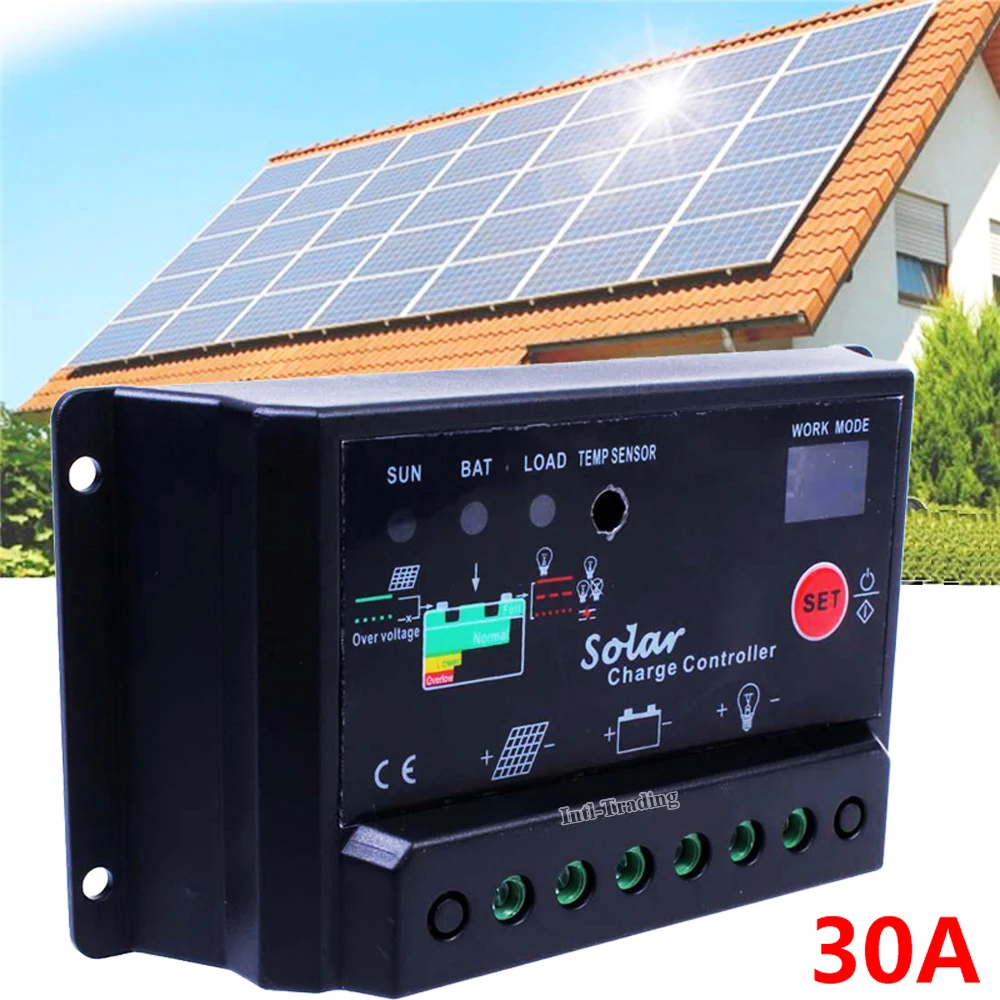

2) PWM контроллеры (ШИМ)

Управляющие блоки-схемы, функционирующие по методу широтно-импульсной модуляции, справляются со своими прямыми обязанностями гораздо лучше, чем приборы типа On/Off. ШИМ контроллеры предотвращают чрезмерный перегрев аккумулятора в критических ситуациях, повышают способность принятия электрического заряда и контролируют сам процесс обмена энергией внутри системы. PWM контроллер дополнительно выполняет ряд других полезных функций:

• оснащен специальным датчиком для учета температуры электролита;
• вычисляет температурные компенсации при различных напряжениях заряда;
• поддерживает работу с разными видами аккумулирующих емкостей для дома (GEL, AGM, жидко-кислотные).

Пока напряжение находится ниже 14,4 В, АКБ подключен к солнечной панели напрямую, благодаря чему процесс подзарядки происходит очень быстро. Когда показатели превысят максимально допустимое значение, солнечным контроллером напряжение автоматически будет понижено до 13,7 В — в этом случае процесс подзарядки не будет прерван и батарея зарядится на 100%. Температура работы устройства колеблется в пределах от -25℃ до 55℃.

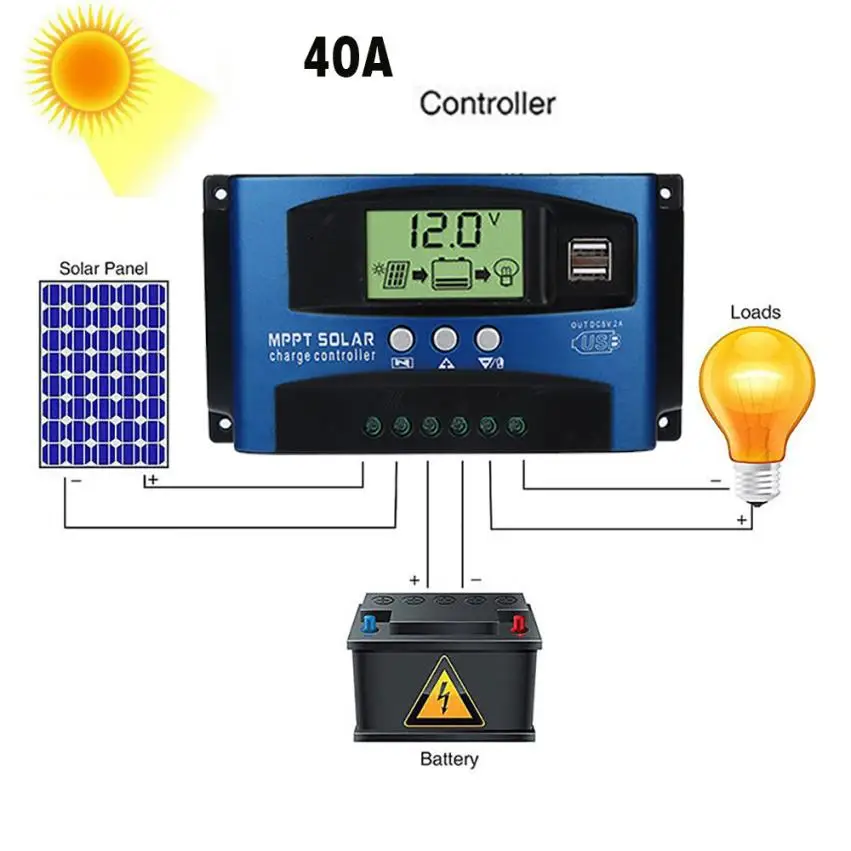

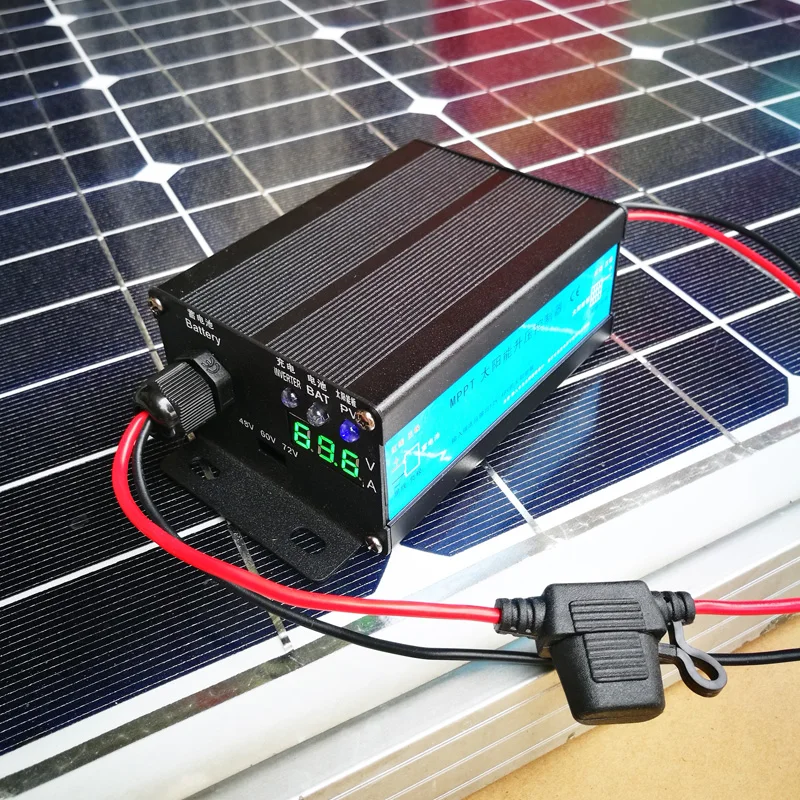

3) МРРТ контроллер

Данный тип регулятора постоянно контролирует ток и напряжение в системе, принцип работы построен на обнаружении точки «максимальной мощности». Что это дает на практике? Использовать МРРТ контроллер выгодно, поскольку он позволяет избавиться от излишков напряжения с фотоэлементов.

Эти модели регуляторов используют широтно-импульсные преобразования в каждом отдельном цикле процесса подзарядки АКБ, что позволяет увеличить отдачу солнечных панелей. В среднем экономия составляет порядка 10–30%. Важно помнить, что ток на выходе из аккумуляторной батареи всегда будет выше входящего тока, который поступает от фотоэлементов.

МРРТ-технология обеспечивает зарядку аккумуляторов даже при облачной погоде и недостаточной интенсивности солнечного излучения. Целесообразнее применять такие контроллеры в гелиосистемах мощностью 1000 Вт и выше. МРРТ контроллер поддерживает работу с нестандартными напряжениями (28 В или другие значения). КПД держится на уровне 96–98%, а значит, практически все солнечные ресурсы будут преобразованы в постоянный электрический ток. Контроллер МРРТ считается самым лучшим и надежным вариантом для бытовых гелиосистем.

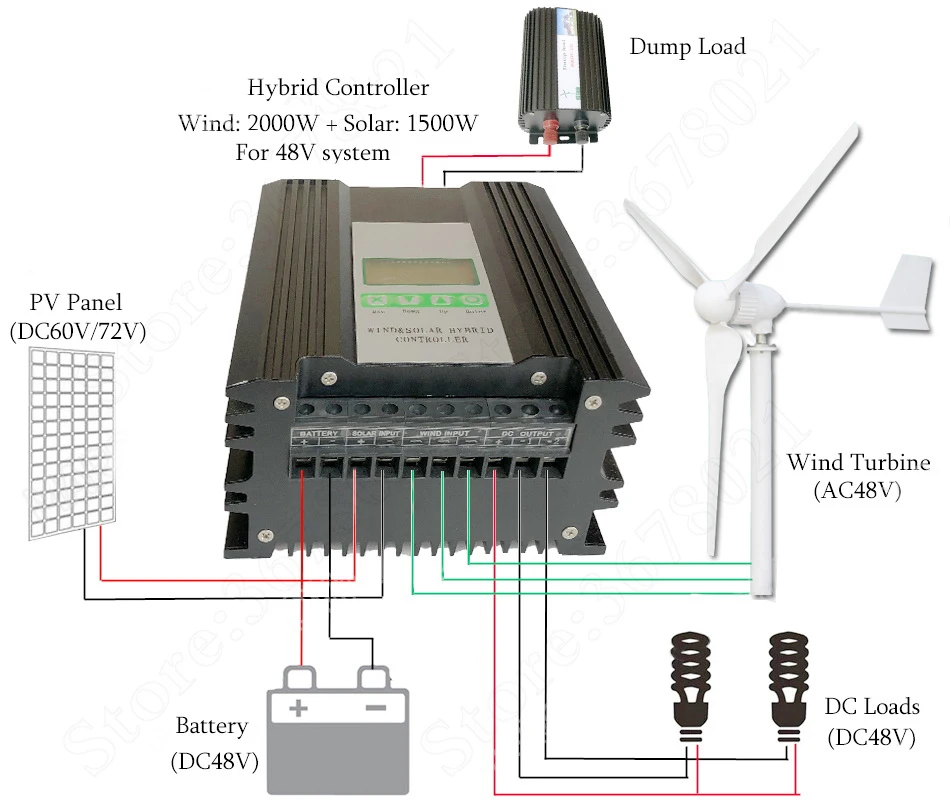

4) Гибридные контроллеры заряда

Это оптимальный вариант, если в качестве электростанции для частного дома используется комбинированная схема электроснабжения, которая состоит из гелиоустановки и ветрогенератора. Гибридные устройства могут работать по технологии МРРТ или PWM, но при этом вольтамперные характеристики будут отличаться.

Ветрогенераторы вырабатываю электричество неравномерно, что приводит к непостоянной нагрузке на аккумуляторы — они функционируют в так называемом «стрессовом режиме». При возникновении критической нагрузки солнечный контроллер гибридного типа сбрасывает избыточную энергию при помощи специальных тэнов, которые подключаются к системе отдельно.

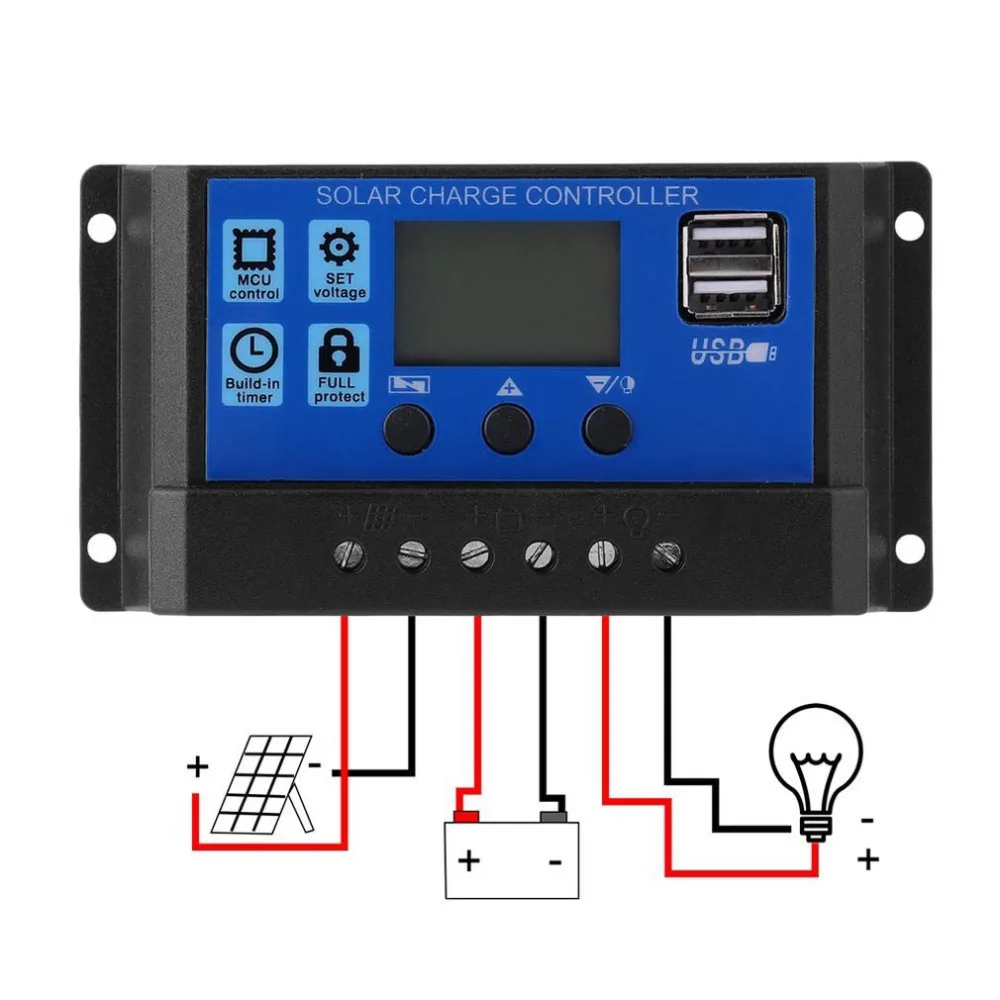

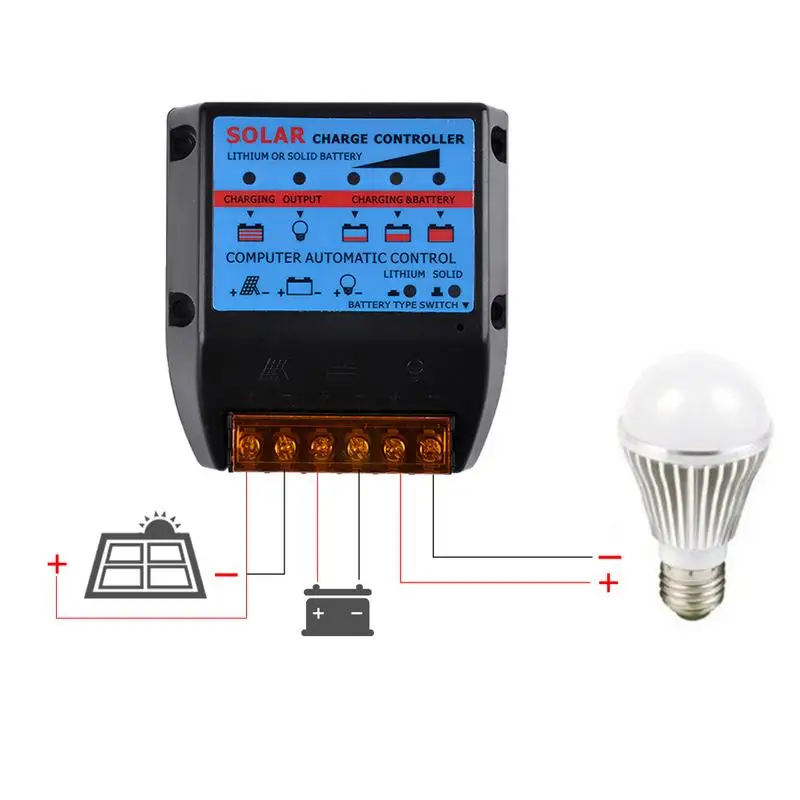

Как подключить блок-регулятор самостоятельно

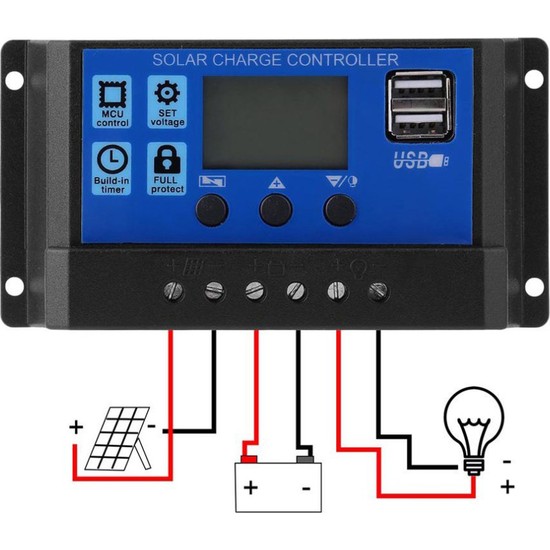

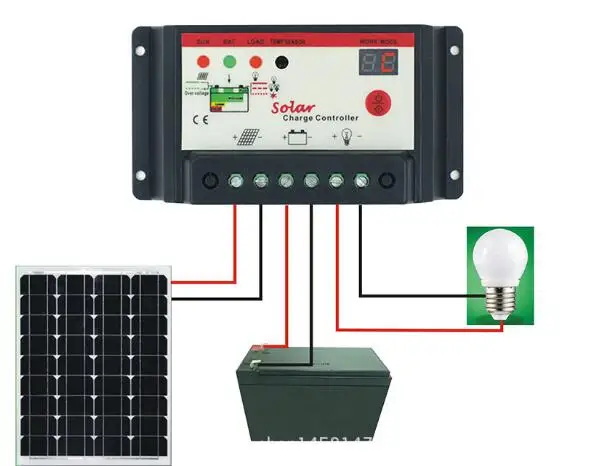

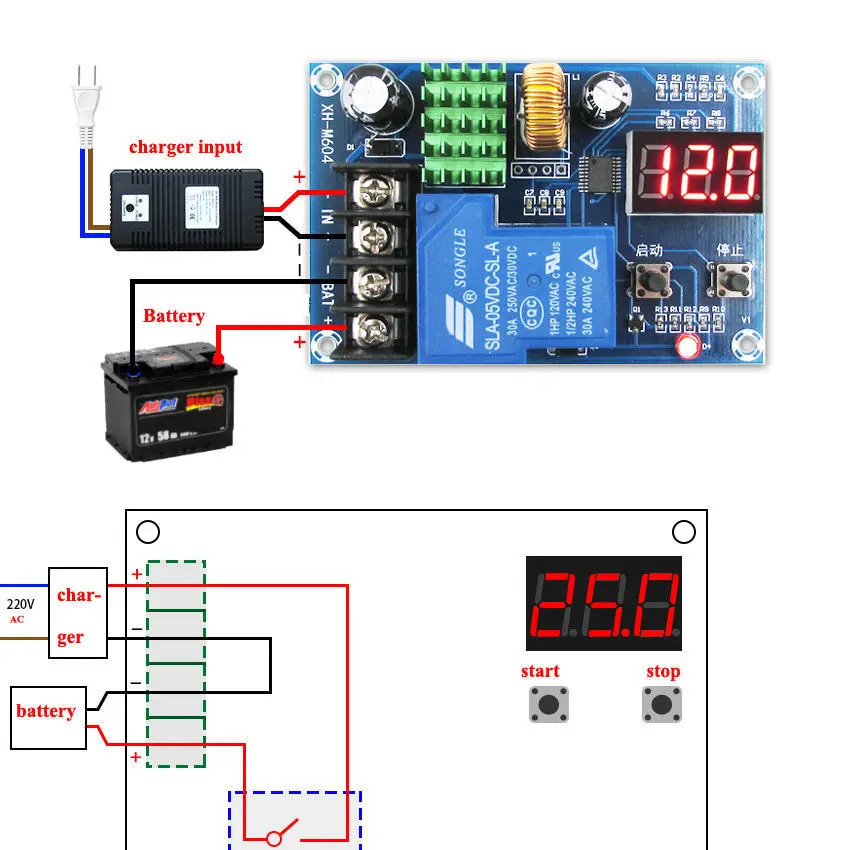

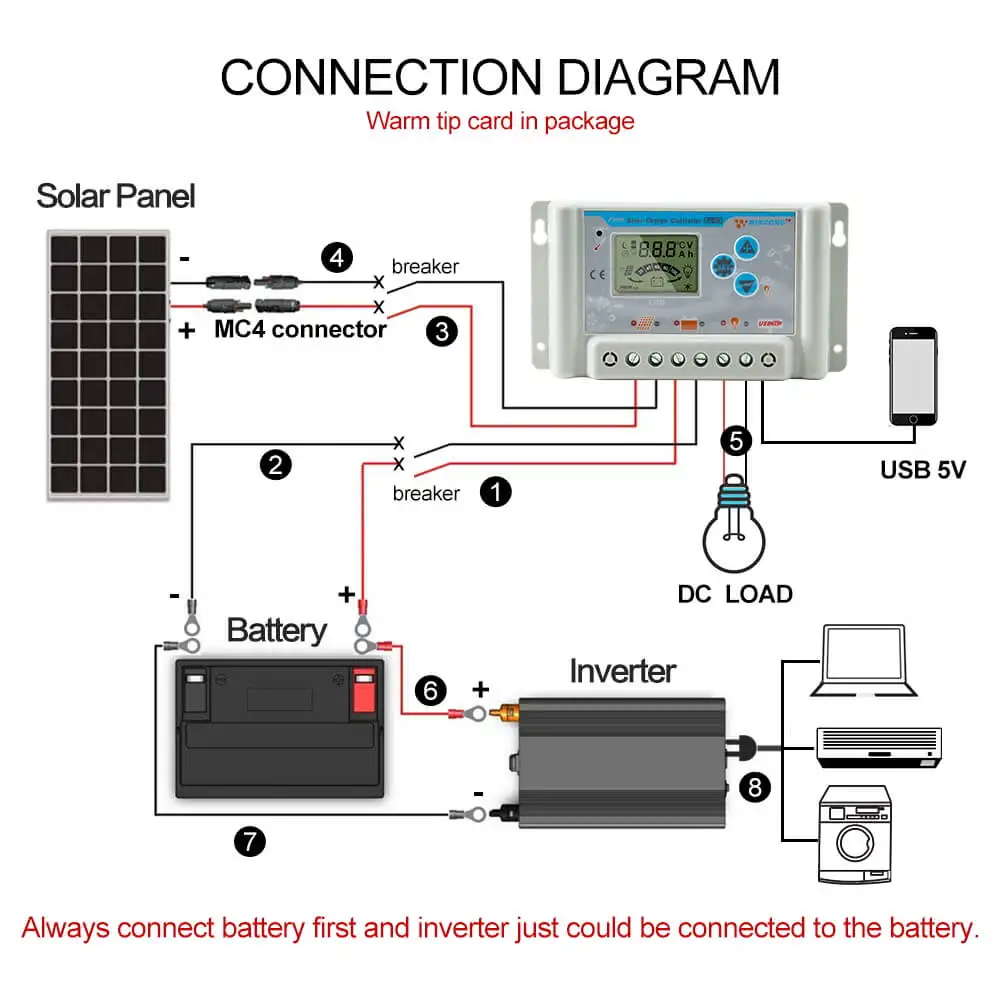

Схема контроллера заряда для подключения к гелиоустановке достаточно проста: нужно соединить между собой все рабочие элементы, не нарушая полярность. Некоторые владельцы гелиосистем придерживаются смешанного способа подключения, когда аккумуляторы соединены друг с другом параллельно, а к блоку-регулятору подключаются в последовательном порядке. Количество АКБ для подключения к системе не ограничено. Но для больших аккумулирующих «массивов» дополнительно потребуется установить мощный блок-инвертор, который справится с повышенной нагрузкой.

Домашние умельцы могут смастерить контроллер заряда батареи своими руками — для это обычно используют транзисторы, способные выдерживать силу электрического тока до 50 А, автомобильный реле-регулятор, диоды и резистор на 120 кОм. Эффективность самодельных моделей контроллеров для солнечной батареи будет «хромать», по сравнению с заводскими приборами, но для маломощных и экспериментальных гелиосистем такой вариант вполне уместен.

Сделать контроллер заряда для солнечной батареи в два счета!

Одним из важнейших компонентов солнечной системы является контроллер заряда. Он может поставляться отдельно либо в комплекте с инвертором. Как понятно из названия, это устройство предназначено для контроля заряда АКБ, то есть контроллеры заряда для солнечной батареи следят за уровнем напряжения на аккумуляторе и служат для предотвращения полного разряда или перезаряда батареи.

Век глобальной доступности, когда можно найти абсолютно любой товар и информацию, позволяет не только приобрести контроллеры в любом специализирующемся магазине, но и собрать его своими руками. Для этого Вам понадобится схема устройства, которое Вы планируете изготовить, в нашем случае – это контроллер зарядки, и умение разбираться в электронике. Попытаемся снабдить Вас и тем, и другим.

Контроллеры зарядки для СБ: краткое описание

Существует несколько разновидностей описываемого устройства. Самые простые из них выполняет лишь одну функцию: включает и выключает батареи в зависимости от их заряда. Более «продвинутые» модели снабжены функцией отслеживания точки максимального значения мощности, что обеспечивает более высокий выходной ток по сравнению с током солнечной батареи. А это, в свою очередь, повышает КПД всей установки в целом.

Более усовершенствованные модели – способны понижать напряжение на СБ и поддерживать его на требуемом уровне. Наличие данной функции способствует более полной зарядке АКБ.

Любой контроллер, в том числе и самодельный, должен отвечать определенным требованиям:

• 1,2P ≤ I×U, где P – суммарная мощность солнечных батарей всей системы; I – выходной ток контроллера; U – напряжение системы при разряженных аккумуляторах.
• 1,2Uвх = Uх.х, где Uвх – максимально допустимое входное напряжение, Uх.х – суммарное напряжение холостого хода всех солнечных батарей системы.

Если нет возможности купить…

Конечно, зачастую прибор, собранный своими руками, будет хуже, чем аналогичное устройство, произведенное на заводе. Но сегодня мало кому можно доверять. И дешевые контроллеры для солнечной батареи, поставляемые из Китая, также могли быть собраны в какой-нибудь подсобке. Так зачем покупать устройство, в качестве которого Вы не уверены, если есть возможность соорудить его дома.

На рисунке 1 приведена простейшая схема, воспользовавшись которой Вы сможете своими руками собрать контроллер, пригодный для зарядки свинцово-кислотного аккумулятора 12 В с помощью маломощной СБ с током в несколько ампер. Изменив номиналы используемых элементов, Вы сможете адаптировать собранный прибор под АКБ с другими техническими характеристиками. Следует отметить, что данная схема предполагает использование вместо защитного диода полевого транзистора, управляемого компаратором.

Видео Вам в помощь:

Принцип работы достаточно прост: когда напряжение на АКБ достигнет заданного значения, контроллер остановит зарядку, в случае его снижения ниже порогового значения, зарядка будет вновь включена. При напряжении меньше 11 В нагрузка будет отключаться, а при напряжении больше 12,5 В, наоборот, подключаться к аккумулятору. Этот небольшой прибор спасет Ваш аккумулятор от самопроизвольного разряда в отсутствие солнца. На рисунке 2 представлен уже собранный комплект, состоящий из двух аккумуляторов, DC/DC-конверторов и индикации.

Контроллеры заряда солнечной батареи, собранные своими руками по более сложным схемам, смогут гарантировать Вам надежную и стабильную работу. Поэтому, если Вы чувствуете в себе силы, то ниже представлена еще одна схема. Она состоит из большего числа компонентов, зато и функционирует без «глюков» (рисунок 3).

Самодельный контроллер, собранный по данной схеме, подойдет для системы энергообеспечения, работающей, как от СБ, так и от ветрогенератора. Сигнал, который приходит от используемого источника альтернативной энергии, коммутируется реле, которое в свою очередь управляется полевым транзисторным ключом. Для регулировки порогов переключения режимов используются подстроечные резисторы.

Не бойтесь экспериментировать, ведь у самых лучших умов человечества тоже случались ошибки и падения, поэтому, если с первого раза Вам не удалось собрать своими руками надежный контроллер, не отчаивайтесь. Попробуйте еще раз, и, возможно, со второго раза у Вас все получится. Зато Вас будет «греть» само осознание того, что Вы сделали его сами.

Статью подготовила Абдуллина Регина

Как доработать устройство для контроля заряда:

Контроллер заряда солнечной батареи: особенности устройства.

Любой обзор источников возобновляемой энергии скажет, что солнечные панели позволяют существенно сэкономить на электричестве, но их сборка может стать весьма дорогим удовольствием. Чтобы обеспечить себя неисчерпаемой энергией, придется установить не только сами фотоэлементы, но также инвертор для перевода постоянного тока в переменный, аккумуляторы и контроллер заряда батарей. Основную часть оборудования придется приобрести, но последнее устройство можно собрать своими руками. Контроллер заряда солнечной батареи — как это сделать?

Требования к контроллеру

Если солнечные панели должны обеспечить энергией большое количество потребителей, самодельный гибридный контроллер заряда аккумуляторов не будет хорошим вариантом — по надежности он все же будет существенно уступать промышленному оборудованию. Однако для бытового применения микросхему собрать можно — схема ее несложна.

Он выполняет всего две задачи:

• не дает батареям зарядиться сверх меры, что может привести к взрыву;
• исключает полную разрядку аккумуляторов, после которой снова зарядить их становится невозможно.

Прочитав любой обзор дорогостоящих моделей, легко убедиться, что за громкими словами и рекламными лозунгами скрывается именно это. Придать микросхеме соответствующий функционал самостоятельно — задача выполнимая; главное — это применение качественных деталей, чтобы гибридный контроллер зарядабатарей от панелей не сгорел в процессе работы.

К качественному оборудованию, сделанному своими руками, предъявляются следующие требования:

• оно должно работать по формуле 1,2P≤UxI, где P — мощность всех фотоэлементов в сумме, I — сила выходного тока, а U — напряжение в сети с пустыми элементами питания;
• максимальное U на входе должно быть равно суммарному напряжению во всех батареях в простое.

Собирая устройство своими руками, необходимо прочитать обзор найденного варианта и убедиться, что его схема соответствует этим параметрам.

Контроллер заряда солнечной батареи : разновидности и покупательский спрос

Сборка простого контроллера

В то время как гибридный контроллер заряда позволяет подключать несколько источников напряжения, простой подходит для систем, в которые входят только солнечные панели. Использовать его можно для питания сетей с небольшим числом потребителей энергии. Схема его состоит из стандартных электротехнических элементов: ключей, конденсаторов, резисторов, транзистора и компаратора для регулировки.

Принцип работы устройства прост: он определяет уровень заряда подключенных батарей и прекращает подзарядку, когда напряжение достигает максимального значения. Когда оно падает, процесс зарядки возобновляется. Потребление тока прекращается, когда U достигает минимального значения (11 В) — это не позволяет ячейкам полностью разрядиться, когда энергии Солнца недостаточно.

Смотрите секреты строительства дома , который сам экономит

Характеристики солнечных панелей

Характеристики такого оборудования для солнечных панелей следующие:

• стандартное U тока на входе — 13,8 В, может быть отрегулировано;
• отключение батарей происходит при U менее 11 В;
• зарядка возобновляется при напряжении аккумуляторов 12,5 В;
• используется компаратор TLC 339;
• при силе тока 0,5 А напряжение падает не более, чем на 20 мВ.

Гибридный вариант своими руками

Усовершенствованный гибридный контроллер солнечной батареи позволяет пользоваться энергией круглосуточно — когда солнца нет, постоянный ток поступает от ветрогенератора. Схема устройства включает в себя подстроечные резисторы, которые используются для регулировки параметров. Коммутация осуществляется при помощи реле, которое управляется ключами транзисторов.

В остальном гибридный вариант не отличается от простого. Схема имеет такие же параметры, принцип его работы аналогичен. Придется использовать больше деталей, поэтому собрать его сложнее; на каждый применяемый элемент стоит прочитать обзор, чтобы убедиться в его качестве.

Схема питания от солнечных батарей без контроллера заряда

Схема питания от солнечных батарей без контроллера заряда

отличается от типовой схемы подключения солнечных батарей простотой, надёжностью и эффективностью использования альтернативной энергии.

При всей своей простоте, и отсутствии контроллера заряда, позволяет зарядить аккумуляторные батареи на 100%.

Поскольку солнечные батареи являются полупроводником, обратный ток солнечных батарей в тёмное время суток ничтожно мал. Тем не менее, установка низковольтного диода в цепь между солнечной батареей и аккумулятором, весьма желательна, в целях безопасности короткого замыкания.

Для самой солнечной батареи короткое замыкание абсолютно безопасно.

Опасно замыкание аккумуляторной батареи.

Многим доводилось видеть, как плавиться  автомобильная проводка в случае короткого замыкания. Более 90% возгорания автомобилей происходит по этой причине.

Включение в цепь диода осуществляется возможно ближе к аккумуляторной батарее, чтобы обезопасить весь отрезок проводки от солнечной батареи до аккумулятора.

Разумеется, можно поставить плавкий автомобильный предохранитель или блок предохранителей.

В этом случае мы не отсекаем обратный ток,  исключаем возможность подключения «дневной нагрузки» непосредственно к солнечным батареям и усложняем проверку работоспособности солнечной батареи.

При наличии в цепи диода, достаточно убедиться в его нагреве при достаточной инсоляции.

При обрыве он будет холодным, а напряжение на входе диода отсутствовать.

Рекомендуется устанавливать диод с теплоотводом, радиатором.

Нагрев до 60°С считается нормальным.

Низковольтный диод, порядка 40 вольт, выбирается ввиду низкого падения напряжения на p-n переходе, 0,3 – 0,4 v.

В более высоковольтных диодах, 0,6 – 1,0 v. Вследствие чего, при равном токе, на низковольтном диоде происходит меньший нагрев, с соответствующими потерями мощности. Из школьной программы помним: I x U = W.

Схема питания от солнечных батарей без контроллера заряда

отличается от типовой схемы подключения солнечных батарей простотой, надёжностью и эффективностью использования альтернативной энергии.

При всей своей простоте, и отсутствии контроллера заряда, позволяет зарядить аккумуляторные батареи на 100%.

Поскольку солнечные батареи являются полупроводником, обратный ток солнечных батарей в тёмное время суток ничтожно мал. Тем не менее, установка низковольтного диода в цепь между солнечной батареей и аккумулятором, весьма желательна, в целях безопасности короткого замыкания.

Для самой солнечной батареи короткое замыкание абсолютно безопасно.

Опасно замыкание аккумуляторной батареи.

Многим доводилось видеть, как плавиться  автомобильная проводка в случае короткого замыкания. Более 90% возгорания автомобилей происходит по этой причине.

Включение в цепь диода осуществляется возможно ближе к аккумуляторной батарее, чтобы обезопасить весь отрезок проводки от солнечной батареи до аккумулятора.

Разумеется, можно поставить плавкий автомобильный предохранитель или блок предохранителей.

В этом случае мы не отсекаем обратный ток,  исключаем возможность подключения «дневной нагрузки» непосредственно к солнечным батареям и усложняем проверку работоспособности солнечной батареи.

При наличии в цепи диода, достаточно убедиться в его нагреве при достаточной инсоляции.

При обрыве он будет холодным, а напряжение на входе диода отсутствовать.

Рекомендуется устанавливать диод с теплоотводом, радиатором.

Нагрев до 60°С считается нормальным.

Низковольтный диод, порядка 40 вольт, выбирается ввиду низкого падения напряжения на p-n переходе, 0,3 – 0,4 v.

В более высоковольтных диодах, 0,6 – 1,0 v. Вследствие чего, при равном токе, на низковольтном диоде происходит меньший нагрев, с соответствующими потерями мощности. Из школьной программы помним: I x U = W.

Низковольтную разводку сети от аккумулятора желательно сделать через блок предохранителей.

Во-первых, это безопасность.

Во-вторых, простота поиска неисправного потребителя.

Попутно, диод развязывает цепи при подключении нескольких солнечных батарей.

В этом случае удобно ставить диодные сборки с общим катодом типа: SBL 2040CT, PBYR 2040CT, и т.п.

Здесь первые две цифры – прямой ток (20А), две последние – напряжение (40В).

При недоступности электронных компонентов, можно извлечь указанный тип из старого блока питания компьютера.

Нас устраивают показатели 1030СТ, но лучше с некоторым запасом.

Так в блоках питания мощных компьютеров или серверах стоят диодные сборки SBL 3040 либо аналоги других производителей.

В любом случае, если на «трехногом» элементе есть символ ►█◄ или ►●◄, это то, что Вы ищите.

Кстати, там же можно позаимствовать теплоотвод и стабилизатор для аналогового коммутатора.

При подключении нескольких солнечных батарей, диоды и диодные сборки можно ставить на общем теплоотводе.

Поиск неисправности, обрыва на участке солнечные батареи – диодная сборка, сводится к проверке наличия напряжения на аноде диода.

В случае недостаточной ёмкости аккумуляторных батарей, ограничить ток заряда от солнечной батареи можно, подключив низковольтный насос, фонтан, греющий кабель, вентиляцию непосредственно к солнечной батарее, перед защитным диодом.

Так называемая, «дневная нагрузка».

С рассветом, по мере увеличения инсоляции, указанная нагрузка начинает работу непосредственно от солнечной батареи.

Учитывая неизбежные электрохимические потери при заряде АКБ, данный способ использования солнечной энергии наиболее эффективен.

Естественно в тёмное время суток, устройства не работают и не разряжают аккумулятор.

При таком подключении солнечных батарей, штатный аккумулятор гелиосистемы  является буферным, ограничивающим напряжение, отбирая избыточную энергию для собственного подзаряда.

При недостатке инсоляции или повышенном энергопотреблении, указанные устройства необходимо отключить.

Стоит ли упоминать, что для питания ноутбука лучше использовать автомобильный адаптер питания через разветвитель прикуривателя, тем самым избегая потерь на инверторе?

super-alternatiwa.narod.ru

Интересно почитать

Лучший контроллер зарядного устройства для солнечной батареи — Отличные предложения на контроллере зарядного устройства для солнечных батарей от глобальных продавцов контроллеров зарядных устройств для солнечных батарей

Отличные новости !!! Вы находитесь в нужном месте для контроллера зарядного устройства солнечной батареи. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший контроллер зарядного устройства для солнечных батарей вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили контроллер зарядного устройства на солнечной батарее на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в контроллере зарядного устройства для солнечных батарей и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести контроллер зарядного устройства для солнечных батарей по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший контроллер заряда от солнечных батарей и зарядное устройство — Отличные предложения на контроллер заряда от солнечных батарей и зарядное устройство от глобальных продавцов контроллеров заряда и зарядных устройств от солнечных батарей

Отличные новости !!! Вы находитесь в нужном месте для солнечного контроллера заряда и зарядного устройства. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший контроллер заряда от солнечных батарей и зарядное устройство скоро станут одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели контроллер заряда на солнечной батарее и зарядное устройство на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в контроллере заряда солнечных батарей и зарядном устройстве для аккумулятора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести солнечный контроллер заряда и зарядное устройство по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Основы управления солнечным зарядом

| Северная Аризона Wind & Sun

Купите наш выбор контроллеров заряда от солнечных батарей здесь .

Что такое контроллер заряда от солнечных батарей?

Контроллер заряда или регулятор заряда — это в основном регулятор напряжения и / или тока, предназначенный для предотвращения перезарядки аккумуляторов. Он регулирует напряжение и ток, поступающие от солнечных панелей к батарее. Большинство панелей «12 вольт» выдают от 16 до 20 вольт, поэтому при отсутствии регулирования батареи будут повреждены из-за перезарядки. Большинству аккумуляторов для полной зарядки требуется от 14 до 14,5 В.

Всегда ли нужен контроллер заряда?

Не всегда, но обычно. Как правило, нет необходимости в контроллере заряда с небольшими панелями обслуживания или панелями постоянного заряда, такими как панели от 1 до 5 Вт.Приблизительное правило состоит в том, что если панель выдает около 2 Вт или меньше на каждые 50 ампер-часов батареи, то она вам не нужна.

Например, стандартный залитый аккумулятор для гольф-кара составляет около 210 ампер-часов. Таким образом, чтобы поддерживать серию из них (12 В) только для обслуживания или хранения, вам понадобится панель мощностью около 4,2 Вт. Популярные 5-ваттные панели достаточно близки, и для них не потребуется контроллер. Если вы обслуживаете батареи AGM глубокого разряда, такие как Concorde Sun Xtender, вы можете использовать панель меньшего размера на 2–2 Вт.

Почему панели на 12 вольт — это 17 вольт?

Тогда возникает очевидный вопрос — «почему панели не созданы только для вывода 12 вольт». Причина в том, что если вы это сделаете, панели будут обеспечивать питание только в прохладном, идеальном состоянии и на открытом солнце. В большинстве случаев это не то, на что можно рассчитывать. Панели должны обеспечивать дополнительное напряжение, чтобы, когда солнце находится низко в небе, или у вас сильная дымка, облачность или высокие температуры *, вы все равно получаете некоторую мощность от панели.Полностью заряженная «12-вольтовая» батарея составляет около 12,7 вольт в состоянии покоя (примерно от 13,6 до 14,4 в режиме зарядки), поэтому панель должна выдержать как минимум столько же в худших условиях.

* Вопреки интуиции, солнечные батареи лучше всего работают при более низких температурах. Грубо говоря, панель мощностью 100 Вт при комнатной температуре будет панелью на 83 Вт при температуре 110 градусов.

Подробная информация о контроллерах заряда MPPT.

Контроллер заряда регулирует это напряжение на выходе панели от 16 до 20 вольт до уровня, необходимого батарее в данный момент.Это напряжение будет варьироваться от примерно 10,5 до 14,6, в зависимости от состояния заряда аккумулятора, типа аккумулятора, режима работы контроллера и температуры. (см. полную информацию о напряжениях аккумуляторов в нашем разделе о аккумуляторах).

Использование панелей высокого напряжения (стяжка) с батареями

Почти все фотоэлектрические панели мощностью более 140 Вт НЕ являются стандартными 12-вольтовыми панелями и не могут (или, по крайней мере, не должны) использоваться со стандартными контроллерами заряда. Напряжения на решетчатых панелях довольно сильно различаются, обычно от 21 до 60 вольт или около того.Некоторые из них представляют собой стандартные панели на 24 В, но большинство — нет.

Что происходит при использовании стандартного контроллера

Standard (то есть все, кроме типов MPPT), часто будет работать с панелями высокого напряжения, если не превышено максимальное входное напряжение контроллера заряда. Однако вы потеряете много энергии — от 20 до 60% от номинальной мощности вашей панели. Органы управления зарядкой принимают выходной сигнал панелей и подают ток на батарею до тех пор, пока она не будет полностью заряжена, обычно около 13.От 6 до 14,4 вольт. Панель может выдавать только определенное количество ампер, поэтому, хотя напряжение снижается с, скажем, 33 вольт до 13,6 вольт, амперы с панели не могут превышать номинальный ток — так что с панелью 175 Вт, рассчитанной на 23 в / 7,6 вольт. ампер, вы получите только 7,6 ампер при напряжении 12 вольт или около того. Закон Ома гласит, что ватт — это вольт x ампер, поэтому ваша 175-ваттная панель потребляет только около 90 ватт в батарее.

Использование контроллера MPPT с панелями высокого напряжения

Единственный способ получить полную мощность от солнечных панелей с высоковольтной сеткой — это использовать контроллер MPPT.См. Ссылку выше для получения подробной информации о контроле заряда MPPT. Поскольку большинство элементов управления MPPT могут потреблять до 150 В постоянного тока (некоторые могут быть выше, до 600 В постоянного тока) на стороне входа солнечной панели, вы часто можете последовательно соединить две или более панели высокого напряжения, чтобы уменьшить потери в проводе или использовать провод меньшего размера. . Например, с упомянутой выше 175-ваттной панелью 2 из них последовательно дадут вам 46 вольт при 7,6 ампер на контроллер MPPT, но контроллер преобразует это примерно до 29 ампер при 12 вольт.

Типы контроллеров зарядного устройства

Элементы управления зарядкой бывают всех форм, размеров, функций и цен. Они варьируются от небольшого блока управления на 4,5 А (Sunguard) до программируемых контроллеров MPPT от 60 до 80 А с компьютерным интерфейсом. Часто, если требуются токи более 60 ампер, два или более блока от 40 до 80 ампер подключаются параллельно. Наиболее распространенные элементы управления, используемые для всех систем на батарейках, находятся в диапазоне от 4 до 60 ампер, но некоторые из новых элементов управления MPPT, такие как Outback Power FlexMax, достигают 80 ампер.

Элементы управления зарядкой бывают 3 основных типов (с некоторым перекрытием):

Простые одно- или двухступенчатые устройства управления , которые используют реле или шунтирующие транзисторы для управления напряжением в один или два этапа. По сути, они просто замыкают или отключают солнечную панель при достижении определенного напряжения. С практической точки зрения это динозавры, но некоторые из них все еще встречаются в старых системах, а некоторые из супердешевых продаются в Интернете. Их единственная реальная претензия на славу — это надежность — у них так мало компонентов, что ломаться нечего.

3-ступенчатый и / или PWM , например Morningstar, Xantrex, Blue Sky, Steca и многие другие. Сейчас это в значительной степени отраслевой стандарт, но время от времени вы все еще будете видеть некоторые из старых типов шунтов / реле, например, в очень дешевых системах, предлагаемых дискаунтерами и массовыми маркетологами.

Отслеживание точки максимальной мощности (MPPT), например, производства Midnite Solar, Xantrex, Outback Power, Morningstar и других. Это лучшие контроллеры с соответствующими ценами, но с эффективностью в диапазоне от 94% до 98% они могут сэкономить значительные деньги на более крупных системах, поскольку они обеспечивают на 10–30% больше энергии для батареи.Для получения дополнительной информации см. Нашу статью о MPPT.

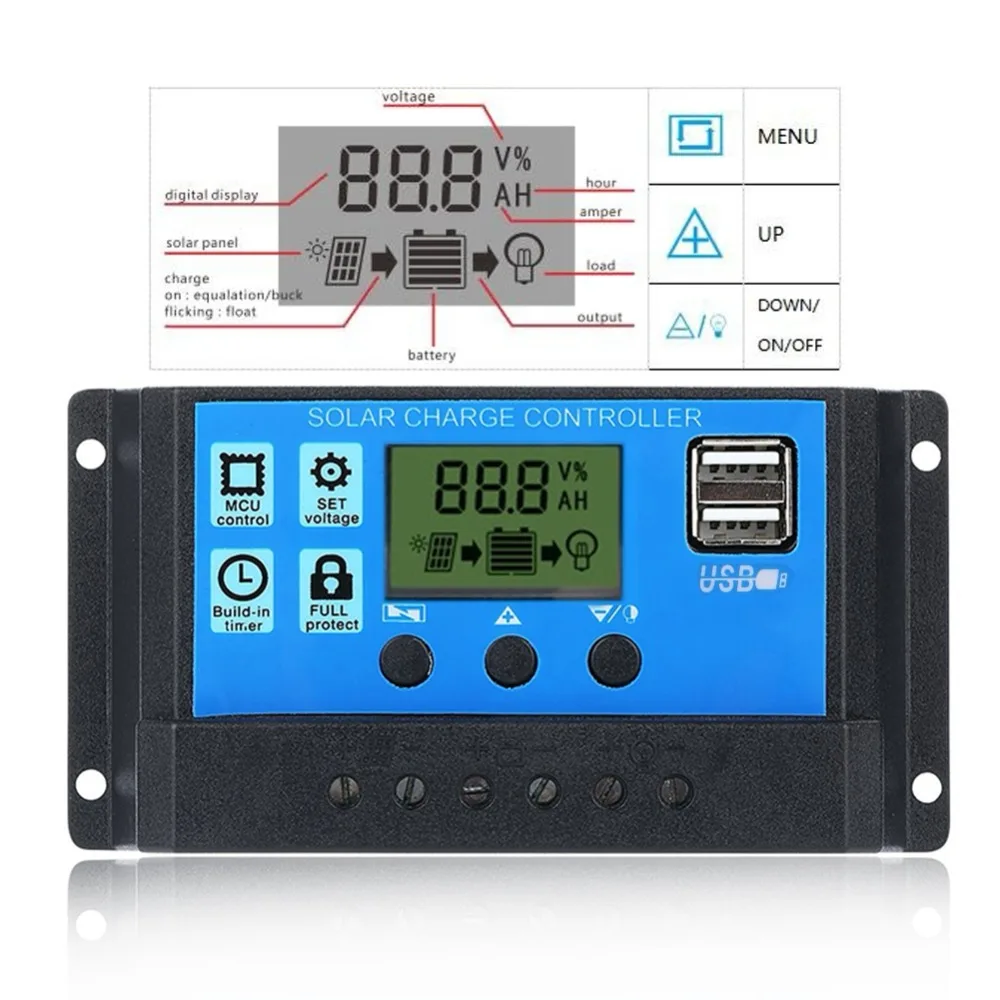

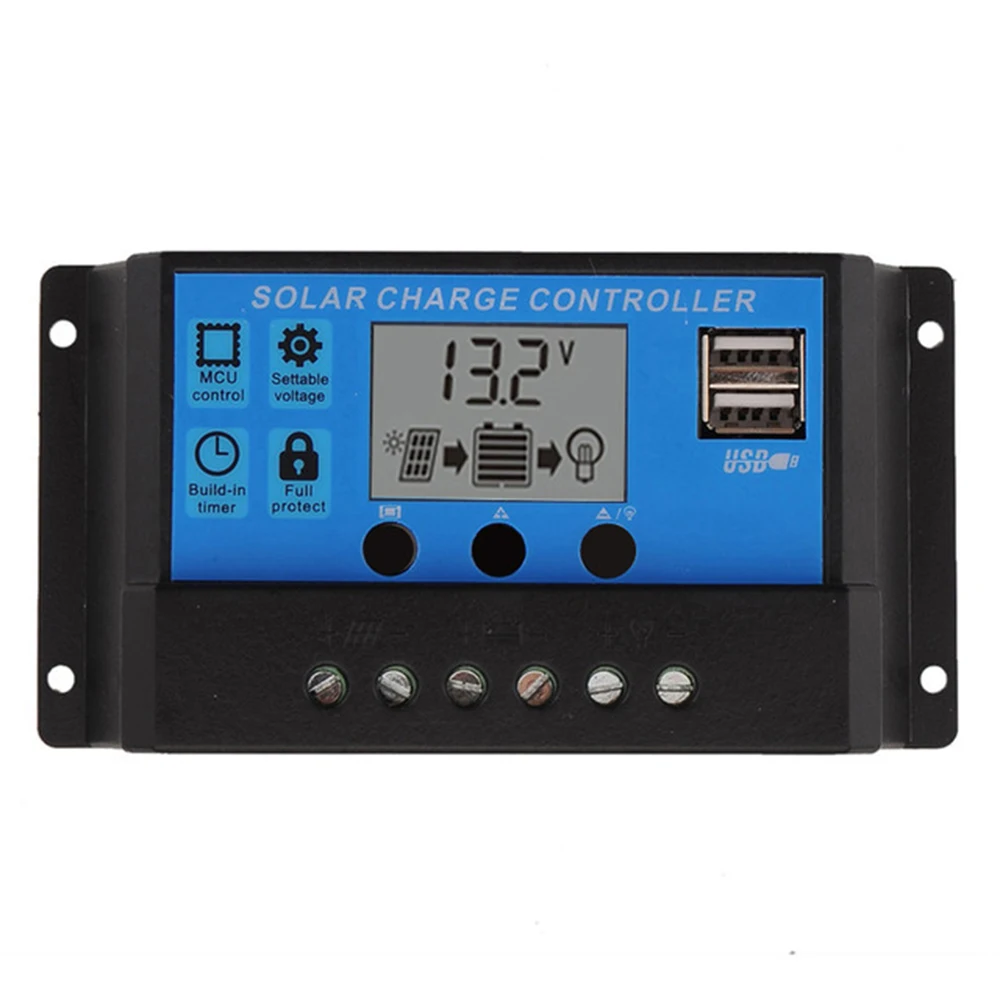

Большинство контроллеров поставляются с каким-либо индикатором: простым светодиодом, серией светодиодов или цифровыми индикаторами. Многие новые модели, такие как Outback Power, Midnite Classic, Morningstar MPPT и другие, теперь имеют встроенные компьютерные интерфейсы для мониторинга и управления. В самых простых обычно есть только пара маленьких светодиодных ламп, которые показывают, что у вас есть питание и что вы получаете какой-то заряд. Большинство тех, у кого есть счетчики, будут показывать как напряжение, так и ток, исходящий от панелей, и напряжение батареи.Некоторые также показывают, какой ток снимается с клемм НАГРУЗКИ.

Все контроллеры заряда, которые мы имеем в наличии, относятся к трехступенчатому типу PWM и модулям MPPT. (на самом деле «4 ступени» — это своего рода рекламный ажиотаж — раньше это называлось эквалайзером, но кто-то решил, что 4 ступени лучше 3). А сейчас мы даже видим такую, которая рекламируется как «5-ступенчатая» ….

Что такое выравнивание?

Equalization делает то, что подразумевает название, — он пытается уравновесить — или сделать все элементы в батарее или блоке батарей точно одинакового заряда.По сути, это период перезаряда, обычно в диапазоне от 15 до 15,5 вольт. Если у вас некоторые ячейки в цепочке ниже, чем другие, они все будут загружены на полную мощность. В залитых батареях он также выполняет важную функцию перемешивания жидкости в батареях, вызывая пузырьки газа. Конечно, в фургоне или лодке это обычно не имеет для вас большого значения, если вы не стояли на стоянке в течение нескольких месяцев, поскольку обычное движение приведет к тому же. Кроме того, в системах с небольшими панелями или крупногабаритными аккумуляторными системами вам может не хватить тока, чтобы действительно сильно пузыриться. Во многих автономных системах аккумуляторы также можно уравнять с помощью генератора + зарядного устройства.

Что такое ШИМ?

Довольно много регуляторов заряда имеют режим «ШИМ». ШИМ расшифровывается как широтно-импульсная модуляция. ШИМ часто используется как один из методов подзарядки. Вместо постоянного выходного сигнала контроллера он посылает на батарею серию коротких зарядных импульсов — очень быстрое переключение «включено-выключено». Контроллер постоянно проверяет состояние батареи, чтобы определить, насколько быстро посылать импульсы и какой длины (ширины) они будут.В полностью заряженном аккумуляторе без нагрузки он может просто «тикать» каждые несколько секунд и посылать на аккумулятор короткий импульс. В разряженной батарее импульсы будут очень длинными и почти непрерывными, или контроллер может перейти в режим «полностью включен». Контроллер проверяет уровень заряда аккумулятора между импульсами и каждый раз настраивается сам.

Обратной стороной ШИМ является то, что он также может создавать помехи в радиоприемниках и телевизорах из-за генерируемых им резких импульсов. Если у вас проблемы с шумом от вашего контроллера, см. Эту страницу.

Что такое выход «нагрузка» или «отключение при низком напряжении»?

Некоторые контроллеры также имеют выход «LOAD» или LVD, который можно использовать для небольших нагрузок, таких как небольшие приборы и освещение. Преимущество заключается в том, что клеммы нагрузки имеют низковольтный разъединитель, поэтому он отключит все, что подключено к клеммам нагрузки, и не позволит разрядить аккумулятор слишком сильно. Выход НАГРУЗКА часто используется для небольших некритических нагрузок, таких как освещение. Некоторые из них, такие как Schneider Electric C12, также можно использовать в качестве контроллера освещения, чтобы включать свет в темноте, но контроллер освещения Morningstar SLC обычно является лучшим выбором для этого. Не используйте выход LOAD для работы любых инверторов, кроме очень маленьких. Инверторы могут иметь очень высокие импульсные токи и могут привести к выходу контроллера из строя.

Большинство систем не нуждаются в функции LVD — они могут управлять только небольшими нагрузками. В зависимости от номинала контроллера это может быть от 6 до 60 ампер. Вы не можете запустить любой инвертор, кроме самого маленького, с выхода НАГРУЗКА. На некоторых контроллерах, таких как серия Morningstar SS, выход нагрузки может использоваться для управления сверхмощным реле для управления нагрузкой, запуска генератора и т. Д.Выход LOAD или LVD чаще всего используется в RV и удаленных системах, таких как камеры, мониторы и сайты сотовых телефонов, где нагрузка невелика и сайт не обслуживается.

Какие терминалы «Sense» на моем контроллере?

Некоторые контроллеры заряда имеют пару «сенсорных» терминалов. Сенсорные клеммы пропускают очень низкий ток, самое большее около 1/10 миллиампера, поэтому нет падения напряжения. Что он делает, так это «смотрит» на напряжение батареи и сравнивает его с тем, что выдает контроллер.Если есть падение напряжения между контроллером заряда и аккумулятором, он немного поднимет выходной сигнал контроллера для компенсации.

Они используются только при наличии длинного провода между контроллером и аккумулятором. Эти провода не пропускают ток и могут быть довольно маленькими — от 20 до 16 AWG. Мы предпочитаем использовать №16, потому что его нелегко разрезать или случайно раздавить. Они подключаются к клеммам SENSE на контроллере и к тем же клеммам, что и два провода зарядки на конце аккумулятора.

Что такое «Монитор аккумуляторной системы»?

Системные мониторы аккумуляторных батарей, такие как Bogart Engineering TriMetric 2025A, не являются контроллерами. Вместо этого они контролируют вашу систему батарей и дают вам довольно хорошее представление о состоянии вашей батареи, а также о том, что вы используете и генерируете. Они отслеживают общее количество ампер-часов в батареях и разрядах, а также состояние заряда батареи и другую информацию. Они могут быть очень полезны для средних и крупных систем для точного отслеживания того, что ваша система делает с различными источниками зарядки. Они несколько излишни для небольших систем, но это своего рода забавная игрушка, если вы хотите увидеть, что делает каждый усилитель :-). Новая модель TriMetric PentaMetric также имеет компьютерный интерфейс и многие другие функции.

Чтобы получить полный список всех наших контроллеров заряда, узнать цены или сделать заказ в Интернете, посетите нашу страницу Контроллеры заряда в нашем интернет-магазине. Информацию о мониторах батарей, измерителях и шунтах см. На нашей странице «Измерители и мониторы».

Зарядные устройства для солнечных батарей / Маленькие солнечные панели / Контроллеры солнечных батарей

Вопросы о солнечной энергии? Позвоните в нашу службу технической поддержки: (541) 582-4629

Доступны другие контроллеры напряжения и силы тока.Пожалуйста позвони!

Комплекты для солнечной энергии / десульфатации

Комплекты солнечных батарей Samlex RV / Marine

Портативные комплекты для зарядки от солнечных батарей Samlex

Солнечные панели и контроллеры для малых и средних приложений.

ChargingChargers.com специализируется на небольших и средних зарядных устройствах для солнечных батарей для
применения в системах солнечных панелей на 12 и 24 вольт. Мы можем посоветовать и поставить
солнечные решения для обслуживания одной или нескольких аккумуляторных батарей, или
системы с малым или прерывистым стоком тока.Солнечное решение может
подходить для систем безопасности (видео, сигнализация), удаленной телеметрии, ретрансляторов,
открыватели ворот, солнечное зарядное устройство для забора, пусковые батареи генератора / насоса, тяжелые
аккумуляторные батареи для оборудования, GPS-локаторы на полуприцепах или в качестве зарядного устройства на солнечной энергии
и многие другие ситуации. Недавно мы добавили солнечные комплекты Samlex на 50, 85 и 120 Вт, которые включают качественную панель, современный контроллер Samlex SCC-30AB на 30 А, кабели и монтажный комплект для плоских морских / жилых автофургонов или других приложений. Для каждого также есть комплекты расширения.

Солнечное зарядное устройство

Одиночные 12-вольтовые батареи от 80 до 130 ампер-часов могут обслуживаться
с одним зарядным устройством на солнечной батарее 2,5 Вт без контроллера. Солнечная панель
генерирует ток, достаточный для поддержания заряда батареи, но недостаточный для ее перезарядки,
функционирует как зарядное устройство от солнечной энергии.
Небольшое зарядное устройство для солнечных батарей (1 Вт, 2,5 Вт и 5 Вт) имеет блокирующий диод.
встроенный, который предотвращает обратную связь через солнечную панель в ночное время, что произойдет, если
не заблокирован.Зарядные устройства для солнечных батарей мощностью более 5 Вт (а иногда и 5 Вт) требуют, чтобы контроллер солнечной энергии
регулировать их производительность и предотвращать перезарядку. Солнечный контроллер также предотвращает
обратная связь через панель ночью, как и упомянутый выше диод. У нас есть 10 ватт
Доступно 24-вольтное небьющееся зарядное устройство для солнечных батарей, которое мы часто используем для обслуживания
пусковых батарей 24 В на таком оборудовании, как генераторы, большие насосы, тяжелые
строительная техника, грузовики, самолеты и т. д.

Панели UniSolar — в настоящее время недоступны

Мы также предлагаем несколько вариантов UniSolar ™, когда они доступны. В
панели UniSolar меньшего размера (64 Вт и ниже) были недоступны или доступны время от времени
в течение некоторого времени в связи с переключением сборочных линий на более крупные панели для всего мира
спрос. В настоящее время у нас их нет в наличии. Эти
некоторые из наших любимых панелей. Они изготовлены из запатентованного трехслойного материала, который
собирает больше полезной энергии из различных частей светового спектра, и панели
изготовлен без стеклянной передней панели, так как материал приклеен к тонкой нержавеющей стали
лист, и обрамлен прочным алюминиевым каркасом. Это делает панели UniSolar в основном
неразрушаемыми, а байпасные диоды в панелях мощностью 11 Вт и более позволяют им
хорошо работают в условиях полутени. Это долгосрочные надежные панели, и мы
использовать их в удаленных местах, переносные системы, которые будут перемещены или установлены и приняты
неоднократно, области с высоким уровнем вандализма и приложения, где выживание является критерием.

Контроллеры солнечной энергии

Мы предлагаем качественные солнечные контроллеры серии Morningstar Sunsaver и серии Steca PR.
в Германии.У нас могут быть любые модели как этих, так и других компаний, звоните, если
вы не видите того, чего хотите.

Ориентация солнечной панели

Зарядное устройство для солнечных батарей должно быть по возможности направлено на юг, наклонено.
под углом, приблизительно равным широте местоположения, добавляя 15 градусов для зимы
смещение или вычитание 15 градусов для летнего смещения. Мобильные приложения, такие как полу
прицепы или прицепы аварийного реагирования, может потребоваться плоское крепление панели солнечных батарей,
так как ориентация парковки может отличаться.Солнечная панель рассчитана на пиковую мощность,
который может
происходят только от 4 до 6 часов в день (или меньше) в зависимости от сезона и местоположения.
Эти часы наихудшего случая обычно используются для определения размера зарядного устройства для солнечной батареи или
солнечная система, если система будет работать в зимние месяцы.

Батареи для солнечной системы должны быть глубокого цикла и
рассчитана на мощность в ампер-часах, чтобы обеспечить ежедневную потребляемую мощность системы,
с запасом, обычно на несколько дней, чтобы учесть пасмурность
или другие неблагоприятные условия солнечной энергии.Подходящие типы свинцово-кислотных аккумуляторов
к этим системам относятся залитые или мокрые батареи, абсорбированный стекломат (AGM),
а иногда и настоящую гелевую батарею (Gel Cell).

Имеет опыт работы с солнечными батареями

ChargingChargers.com — опытный поставщик солнечных зарядных устройств. Наши технические
советник работал с Агентством по охране окружающей среды США над станциями удаленного мониторинга, наши военные
(для небольших мобильных приложений в Ираке, обслуживание редко используемых аккумуляторных батарей,
термически активируемые учебные пособия и многое другое), многие колледжи и университеты для
научный мониторинг и студенческие проекты, а также видеодокументация на солнечных батареях
реконструкции здания Ground Zero в Нью-Йорке, Project Rebirth.

Для получения дополнительной информации см. Нашу солнечную
руководство. У нас есть доступ ко многим другим солнечным компонентам, так что попробуйте!

Часто задаваемые вопросы о солнечной энергии

Обязательно ознакомьтесь с нашими учебниками!

Главная | Зарядные устройства для солнечных батарей

График заряда аккумулятора

| Напряжение и удельный вес батареи 12 В

«Состояние заряда» (SOC) батареи — это показатель оставшегося заряда (в процентах). Это похоже на указатель уровня топлива. Измерение и знание SOC батареи или батарейного блока полезно при использовании альтернативной энергии или в любой другой ситуации, когда вам необходимо знать ее состояние.

Есть несколько способов определить SOC батареи.

1. Измерьте химический состав батареи (удельный вес) ареометром (точный метод).

2. Измерьте его напряжение вольтметром при разомкнутой цепи, без нагрузки (общее приближение).

3.Отслеживайте ток, протекающий в батарее и выходящий из нее, с помощью «шунта» и соответствующей измерительной цепи (общей для альтернативных систем).

((Аккумуляторный ареометр))
Посмотреть самый популярный ареометр на AMZN

Я составил следующую диаграмму состояния заряда батареи, которая показывает степень заряда (в процентах) в зависимости от напряжения или удельного веса батареи. Напряжения и удельный вес указаны для батарей на 6 или 12 вольт и батарей на 24 и 48 вольт.

Таблица представлена ​​ниже. Но сначала несколько важных замечаний и оговорок…

Как я сделал диаграмму состояния заряда батареи

Как я определил значения напряжения:

Я исследовал как можно больше производителей аккумуляторов в отношении их собственных опубликованных данных SOC. Некоторые немного отличались друг от друга в отношении значений SOC. Однако я усреднил их всех вместе, чтобы получить диаграмму, которая представляет то, что я считаю хорошим ОБЩИМ показателем.

Измерения напряжения батареи приблизительные

Примечание: Измерения напряжения являются приблизительными для определения SOC. Измерение напряжения аккумулятора — НЕ самый точный способ сделать это (необходимо учитывать переменные). Но хорошее обобщение. Более точный метод — измерить удельный вес каждой ячейки в батарее. Однако для многих батарей это сложно или невозможно (например, батареи AGM). Многие (большинство) альтернативных энергосистем включают шунт постоянного тока, который отслеживает SOC, отслеживая ток, протекающий в батарее или банке батарей и выходящий из них, что является очень точным способом отслеживания состояния заряда.

Измерение в состоянии покоя «Обрыв цепи»

Примечание: Для большей точности при измерении напряжения батареи батарея должна быть в состоянии «разомкнутой цепи» (в состоянии покоя или в состоянии покоя). Это означает, что аккумулятор НЕ должен находиться под нагрузкой и НЕ должен заряжаться. Чтобы быть в некоторой степени точным, аккумулятор должен находиться в таком состоянии в течение часа или двух перед измерением, а для более точного измерения вы должны подождать от 6 часов до 24 часов.

Зависимость напряжения батареи от температуры

Примечание: Напряжение батареи зависит от температуры.Фактически, хорошие зарядные системы (альтернативные энергосистемы) имеют встроенную температурную компенсацию. Данные о напряжении в таблице ниже указаны производителем. листовые листы (близость к комнатной температуре).

Наконечник для ареометра

Примечание: При измерении удельного веса (залитые / мокрые батареи глубокого цикла) при отборе пробы из батареи сначала наполните и слейте воду из ареометра несколько раз, прежде чем останавливаться после измерения.
