Кран Маевского для радиаторов. Принцип работы. Установка

Комфортные условия проживания в квартире или доме напрямую зависят от правильной работы системы отопления. В зимне-осенний период время эта тема становится наиболее актуальной. Для правильного функционирования систем горячего водоснабжения или отопления применяются особенные узлы и конструкции. Среди крупного оборудования затесалась маленькая интересная вещица. Зовется краном Маевского. Давайте разберем, что это такое и для чего это нужно.

Что это такое?

Воздухоотводчик (кран Маевского), механический, применяется для сброса повышенного давления или спуска воздуха в системе подачи горячей воды и отопления. Может иметь несколько диаметров 1⁄2 или 3⁄4. В современных конструкциях отопления могут применяться автоматические краны сброса. Они имеют отличительные конструктивные особенности от механических вариантов.

В данной статье речь пойдёт о механических вариантах. Кран Маевского относится к механическим устройствам стравливания воздуха в системе. Название Маевского — это общепринятый вариант в народном исполнении. Правильно с технической точки зрения это устройство называется воздухоотводчик. Но при покупке в магазине название «кран Маевского» никого не удивит. Клиенту предложат выбор диаметра и фирму изготовитель.

Основные места использования следующие:

Многоквартирные дома. Высокоэтажные жилые комплексы. Отопительные системы жилых кварталов и административных зданий. Производственные помещения администрации (конторы, офисы).

Еще в 1931 году данное устройство придумал минский сантехник Роев. Но это была примитивная конструкция. Спустя два года инженер Маевский модернизировал или кардинально изменил конструкцию Роева. С тех пор кран получил последний вариант названия.

Устройство

Кран имеет металлический корпус с небольшим технологическим отверстием, пластиковою внутреннюю обойму. Внутри обоймы установлена конусная резьба с зажимным болтом. В пластмассовой обойме проделано отверстие спуска воды. Для удобства пользования обойма вращается на 360 градусов.

Назначение и принцип работы

Прежде чем описывать принцип работы необходимо сделать небольшое отступление, для чего был сконструирован кран Маевского. Жидкостная система отопления работает на основе законов циркуляции горячей воды в помещении по трубопроводам и батареям.

Последние используются для большей теплоотдачи от горячей воды в комнату. Когда на определённом отрезке системы возникает воздушная пробка, то кругооборот горячей воды в отдельных местах заметно уменьшается, что будет препятствовать нормальному обогреву помещения.

На ранних стадиях отопления квартир, при развоздушивании использовали обыкновенные вентильные краны. Они стояли в батареях, сверху или в верхней точке всей магистрали. Всё бы ничего, но предприимчивые владельцы многоквартирных домов решили, что с помощью вентильных кранов, можно не только спускать воздушные пробки, но производить забор горячей воды для хозяйственных нужд. Причём в неограниченных количествах.

Хорошо если это система горячего водоснабжения, а если отопление осуществляется с использованием котельных. Принцип работы котельных пунктов заключается в подаче горячей жидкости по кварталам (квартирам) в закольцованном режиме. К примеру, заправили в систему 10 тонн воды, эта десятка и должна циркулировать по принципу замкнутого цикла по радиаторам и трубам определённых абонентов. А если каждый будет отливать с системы воду, даже в малых количествах, то оборудование котельной может внезапно выйти из строя, это в худшем случае. Обычным вариантом считалась постоянная доливка жидкости в систему, что способствовало потерям времени на новый нагрев воды до определённой температуры и дополнительным финансовым затратам.

Для предотвращения «воровства» воды из радиаторов сантехнические службы ЖЕКов стали использовать кран Маевского. Функция устройства заключается на ручном спуске воздуха при помощи отвёртки.

Установка и пользование

Согласно физическим принципам процесса циркуляции воды в замкнутом пространстве, воздуховод (кран Маевского) устанавливается в верхних точках системы. Обычно это радиаторы (батареи), полотенцесушители или места непосредственно на стояках в квартирах, верхних этажей. Стравливать воздух необходимо с помощью отвёртки, откручивая винт в левую сторону. В процессе отворотов появится характерный звук шипения. Сначала можно подумать, что из-под винта хлынет струя горячей воды. Но это не так. При дальнейшем откручивании вода начнёт сочиться тонкой струйкой или будет капать.

Конструкция крана Маевского с внутренней стороны предусматривает технологическое отверстие небольшого диаметра для выхода воздуха. Поэтому шипение указывает на выход воздуха. А последующая течь жидкости указывает на то, что система освободилась от воздушного затора. Рекомендуется в процессе спуска воздуха дождаться, пока через отверстие крана не будет проходить водяная струя без шипящих звуков и характерных пузырьков воздуха.

В пластиковой обойме для выхода воздуха предусмотрено специальное отверстие. Для полного спуска воздушной пробки, рекомендуется сделать два, три оборота винта. Полностью винт выкручивать из конусной резьбы нельзя. При большом давлении его обратно будет очень сложно, а в отдельных ситуациях невозможно. Максимального эффекта можно достичь при открученном винте в несколько оборотов, а полное извлечение его из корпуса лучших результатов не даст.

Как стравить воздух при отсутствии крана Маевского?

Обычно система централизованного отопления работает без погрешностей. Но иногда могут возникнуть непредвиденные ситуации. В помещении становится прохладно, батареи издают неопределённые звуки (похожие на металлические удары из нутрии). Что вносит определённую долю дискомфорта в места проживания. Возникает естественный вопрос, что это за звуки и почему похолодало. Как правило, присутствие таких «симптомов» говорит об образовании пробки из воздуха на конкретном участке (квартире, другом помещении). Как быть, если отсутствует кран Маевского.

Завоздушенность батарей подразумевает спонтанное накопление воздуха, в батареях или полотенцесушителях. Обычно это случается в многоквартирных зданиях с большим количеством этажей. Обычно это квартиросъёмщики, последних этажей. Распространенными причинами считаются следующие варианты:

• Проведение ремонтов на нижних этажах. В случае проведения ремонтов отопительной системы, определённое количество воздуха может попасть в рабочую магистраль.
• Непредвиденная утечка жидкости в трубах или батареях, что потребует немедленной проверки, профилактики или восстановительных мероприятий.
  Конструкция и устройства тёплых полов (сложные схемы ответвлений в большом количестве). В частых случаях это является бичом многоквартирных зданий.
• В воде с высокой температурой всегда содержится воздух. При частой замени жидкости в отопительном контуре котельной, постепенно собирается воздух, что повышает вероятность возникновения воздушной пробки.
• Общий пуск отопительной магистрали в частых случаях вызывает завоздушенность в некоторых местах системы.

В частных домах эти варианты не работают. Так как система отопления имеет свои особенности и период замены теплоносителя.

Большинство квартирных радиаторов оборудуются, клапанами для стравливания: кран Маевского или автоматическое устройство. А если в квартире стоят старые батареи из чугуна, их конструкция не предусматривает использование клапана. Вместо него стоит металлическая заглушка, со старым уплотнителем и покрытая толстыми слоями краски от многочисленных окрасок.

Демонтировать ржавую заглушку практически невозможно. Единственным подходящим выходом можно назвать «поход» к соседям. У них наверняка должен стоять кран Маевского. А если соседей нет дома или место скопления последний этаж, что делать в этом случае? Остаётся последний вариант старый дедовский способ.

Главное сделать запас тряпок и приготовить глубокий таз. Далее потребуется разводной ключ (крокодил), и растворитель для краски. Сначала нанести растворитель на место установки заглушки и подождать 15 минут. После указанной выдержки по времени, плотно закрепить крокодил на гранях заглушки и методом проворачивания вверх, вниз по несколько миллиметров, постараться сорвать заглушку на резьбе. Это необходимо делать аккуратно, что бы ни отломать (сорвать) старые, ржавые резьбы заглушек и радиаторов. Для справки, заглушка откручивается против движения часовых стрелок.

Когда тело заглушки начнёт нормально откручиваться, появится звук шипение спускаемого воздуха. Нельзя заглушку откручивать до конца. В процессе стравливания из батареи может просочиться определённое количество воды, но это не страшно. После того, как шипение прекратилось, можно считать, что воздух отсутствует. Аккуратно закрепить на резьбе заглушки уплотнительный материал и произвести обратную затяжку. В конце стык, можно закрасить краской. Это единственный, актуальный вариант стравить воздух, если отсутствует кран Маевского.

Читайте так же:

принцип работы и технические характеристики

Содержание

1. Устройство, принцип действия и технические характеристики
2. Установка на биметаллические и чугунные радиаторы
3. Как удалить воздушную пробку?

Введение

В замкнутую систему отопления самыми различными путями проникает воздух. Скапливаясь, он способен создавать препятствия для движения теплоносителя и мешать нормальной работе радиаторов и полотенцесушителей. Для решения этой проблемы на отопительные приборы устанавливается кран Маевского, при помощи которого можно легко удалить скопившейся воздух.

Из этой статьи вы узнаете для чего нужен кран Маевского, как он устроен и как работает. О том, как правильно его установить и использовать, а также об особенностях монтажа ручных воздухоотводчиков на полотенцесушители, чугунные и биметаллические радиаторы.

Устройство, принцип действия и технические характеристики

Чаще всего воздух попадает в систему отопления, смешиваясь с теплоносителем при ее заполнении. Не редки случаи подсоса через некачественные соединения и бракованную арматуру. При использовании определенных типов теплоносителей с алюминиевыми радиаторами, газ может выделяться прямо внутри отопительной системы в результате химических реакций.

Фото 1: Как выглядит кран Маевского

Традиционно для удаления скопившегося воздуха в верхних точка системы отопления устанавливаются автоматические воздухоотводчики, которые в автономном режиме решают эту задачу. Для удаления воздушных пробок из радиаторов и полотенцесушителей долгое время устанавливали обычные краны. Однако, такое решение вызывало большой соблазн у владельцев использовать горячую воду из отопительных систем для санитарных нужд. Это быстро приводило к нехватке теплоносителя в теплосети, что требовало постоянного долива.

Фото 2: Как работает кран Маевского для радиаторов

Кран Маевского позволяет без особого труда спустить воздух из батареи или полотенцесушителя, но в тоже время делает слив горячей воды достаточно неудобным и трудоемким процессом. Он состоит из металлической пробки с наружной резьбой и маленьким отверстием по центру. Для открытия и закрытия крана, с противоположной стороны вкручивается запорный винт, головка которого спроектирована под специальный ключ для крана Маевского и обычную шлицевую отвертку. Поверх винта имеется пластиковый кожух с небольшим отверстием, задающим направление выхода воздуха.

Различают несколько моделей, имеющих различный диаметр наружной резьбы. Чаще всего встречаются краны Маевского с наружной резьбой 1/2 дюйма (Ду15) и 3/4 (Ду20). Реже, но все же попадаются встречаются воздухоотводчики с резьбой 3/8 и даже 1 дюйм.

Кран Маевского это общепринятое, народное название этого прибора. Оно не закреплено в ГОСТе и редко встречается в технической документации и литературе. В научной терминологии устройство носит название радиаторный игольчатый клапан.

Вернуться к оглавлению

Установка на биметаллические и чугунные радиаторы

Чаще всего кран Маевского устанавливается в верхнюю часть радиатора, которая также как и теплообменник автоматического твердотопливного котла отопления наиболее подвержена скоплению воздушных пробок. В современных батареях на противоположном конце от места подключения подающей трубы для этих целей имеется специальное отверстие. Обычно в нем уже установлена проходная гайка и заглушка. Многие производители радиаторов выпускают монтажные наборы состоящие из нескольких проходных гаек, прокладок, заглушки, крана Маевского и ключа для его открытия.

Фото 3: Установка крана Маевского на батарею

Для монтажа крана на современный биметаллический радиатор, необходимо выкрутить заглушку и поставить ручной воздухоотводчик на ее место. При установке следует помнить, что у проходной гайки в которую монтируется кран резьба левая, а у самого крана — правая. Вкручивание крана в уже установленный фитинг будет ослаблять его резьбу. Во избежании этого следует вначале отдельно собрать комплект из проходной гайки и крана Маевского, а затем уже устанавливать собранный комплект на батарею.

Для герметизации, кран Маевского снабжен резиновой прокладкой, а для установки фитинга в комплекте с ним идет прокладка из силикона. Обычно этого более чем достаточно, однако многие специалисты рекомендуют дополнительно уплотнять соединение сантехнической ФУМ лентой или льном.

Фото 4: Кран Маевского для полотенцесушителя

Для чугунных батарей выпускаются более прочные латунные воздухоотводчики, рассчитанные на повышенную температуру и давление. Установка крана Маевского своими руками на чугунный радиатор несколько сложнее, чем на стальной или биметаллический. Отверстия для монтажа в нем чаще всего не предусмотрено, поэтому необходимо самостоятельно просверлить его в пробке, а затем нарезать в нем резьбу нужного диаметра.

Чугунные батареи чаще всего используются в системах центрального отопления. Теплоноситель в них очень низкого качества и содержит большое количество различной взвеси. Кран Маевского будет очень быстро засорятся и не сможет выполнять свои функции. Плюс ко всему в центральных отопительных системах нередко случаются гидроудары, которые запросто могут выбить самостоятельно установленный воздухоотводчик.

Вернуться к оглавлению

Как удалить воздушную пробку?

Удаление воздуха из радиаторов отопления, полотенцесушителей и других элементов отопительной системы называется развоздушиванием. Чаще всего эта процедура выполняется сразу после монтажа или длительного простоя, например после летнего сезона. Также если вы вдруг обнаружили, что ваша батарея недостаточно теплая, при высокой температуре в системе отопления, скорее всего в ней скопился воздух. Процедуру развоздушивания легко можно сделать своими руками, для этого вам потребуется: шлицевая отвертка или специальный ключ для открытия воздухоотводчиков, тряпка или небольшая емкость.

Фото 5: Как спустить воздух из крана Маевского с помощью ключа

С помощью отвертки или ключа, необходимо медленно начать выкручивать запорный винт до начала выхода воздуха. Этот момент можно легко определить по характерному шипению. После того, как вслед за воздухом из сливного отверстия польется теплоноситель необходимо перекрыть кран Маевского, и вытереть вытекшую воду.

Совет: Не стоит беспокоится, что вытечет много теплоносителя. Так как сливное отверстие в кране Маевского очень малого диаметра, вода будет выходить по капле или потечет небольшой струйкой — все зависит от давления в отопительной системе. Запорный винт достаточно выкрутить на пол оборота или на один целый оборот. Не надо выкручивать его полностью, так как велика вероятность того, что давление теплоносителя не позволит вам завернуть его обратно.

Более наглядно, о том как пользоваться краном Маевского, смотрите в следующем видео:

Вернуться к оглавлению


Заключение

Обычный воздух может стать серьезной проблемой, когда он оказывается внутри системы отопления. Для его удаления используются как автоматические воздухоотводчики в составе группы безопасности котлов или бойлеров, так и ручные краны Маевского для радиаторов и полотенцесушителей. Купить такое устройство можно по очень низкой цене, но польза которую оно приносит, стоит гораздо дороже.

Кран маевского принцип работы | Vseproteplo.ru

Наиболее распространенной причиной неправильной работы отопительной системы является образование в контуре воздушных пробок. Скопившийся воздух затрудняет свободную циркуляции воды и приводит к значительному снижению эффективности системы в целом. Проблема легко решается установкой крана Маевского. Незамысловатое приспособление, изобретенное более восьмидесяти лет назад, на сегодняшний день считается самым эффективным и надежным для коррекции работы отопления в частном доме.

Устройство и принцип работы крана Маевского

Название сантехнического устройства распространено только в быту, на самом деле оно относится к линейке запорных кранов и имеет правильное наименование –  игольчатый радиаторный воздушный клапан. Промышленность выпускает несколько модификаций крана Маевского. Стандартная конструкция запорного крана состоит из двух элементов:

• корпус;
• винт конической формы.

Благодаря нанесенной внутренней калибровке, детали крана Маевского при закрытии плотно прилегают друг к другу, надежно перекрывая доступ к движению теплоносителя. Боковая часть корпуса имеет отверстие для стравливания воздушной пробки.

Корпус выполнен из латунного сплава, обладающего высокими антикоррозийными свойствами, что гарантирует длительный срок эксплуатации. Открытие-закрытие крана в зависимости от конструкции осуществляется отверткой, пальцами или специальным ключом.

Кран маевского

Технология установки крана Маевского зависит от типа отопительной системы.

В системе отопления вертикальной ориентации, состоящей из нижнего и верхнего трубопровода, запорная арматура устанавливается на все приборы верхних этажей. Горизонтальная система отопления вынуждает монтировать запорные краны на каждом радиаторе, батареи.

Установка этих устройств на отопительные приборы является необходимой в том случае, если некоторые участки отопительной системы расположены ниже, чем верхняя ось подключаемого радиатора или конвектора. Такая система исключает возможность естественного удаления воздуха.

Процедуру стравливания воздушных пробок следует производить сразу же после монтажа отопительной системы, потому что в любом случае трубопровод и приборы будут содержать скопления газов. Развоздушивание, также, проводят после длительной «простоя» системы, например, после лета. Даже при стабильной работе системы отопления ввиду локальных причин в теплоносителе могут образовываться воздушные пузырьки, что вынуждает периодически использовать кран Маевского по назначению.

Особенности проведения работы с краном

Кран Маевского имеет простую конструкцию и работа с ним не вызывает особых сложностей. Весь процесс можно разбить на несколько этапов:

• Во избежание утечки теплоносителя на пол, следует приготовить емкость для жидкости и тряпку.
• Далее кран открывается на один оборот для удаления воздуха, в процессе чего будет слышно характерное шипение. Если вы заметили, что объем воздуха достаточно большой, кран можно открыть еще на полоборота. Процедуру продолжают до тех пор, пока из отверстия не начнет сочиться, а затем и течь жидкость. Это означает, что воздух полностью вышел из отопительного прибора.
• Кран плотно закручивается.
• Если в систему внедрены циркуляционные насосы, их необходимо выключить за 5-10 мин до стравливания воздуха для того, чтобы весь воздух поднялся в верхнюю часть отопительных приборов.

Ручной кран Маевского используется в небольших частных системах отопления. Крупные магистрали обречены на постоянное образования воздушных пробок, поэтому в таких системах применяются более усовершенствованные газоотводящие приспособления.

принцип работы крана Маевского

Автоматический кран Маевского

Если система подвержена регулярному завоздушиванию, то использование ручного крана не даст эффективного результата. В таких случаях целесообразно установить автоматическое устройство. Причиной частого образования воздушных пробок может скрываться в неправильном монтаже труб отопления. Также, кран с автоматической функциональностью будет идеальным вариантом для установки в труднодоступных местах.

Есть несколько конструктивных решений автоматических кранов Маевского, однако принцип действия у них один и тот же. Корпус такого устройства имеет полое отделенияе где расположен пластмассовый поплавок с флажком. Скопившийся воздух заставляет поплавок давить на шток с пружиной, который открывает доступ к атмосфере, и воздух начинает выходить. Полость постепенно заполняется теплоносителем, вынуждая поплавок оказывать давление на шток. Отверстие плотно перекрывается, и теплоноситель продолжает нормальную циркуляцию в системе.

Для облегчения проведения ремонтных работ и установки нового крана вместо изношенного, запорную арматуру оснащают дополнительным отсекающим клапаном, которые вкручивается в систему перед воздухоотводчиком. Кран действует на флажок в клапане, что полностью предупреждает утечку жидкости.

Такие автоматические устройства представлены в различных конструктивных решениях в зависимости от особенностей отопительной системы. Исходя из области применения, кран может быть прямым, угловым, радиаторным, специальным.

Монтаж крана Маевского

Монтаж крана Маевского

Даже не имея опыта работы с сантехникой, домашний мастер может с легкостью установить кран в необходимое место. Главное – правильно подобрать размер технического приспособления, который может быть 1, ¾, ½ дюйма. Кран должен располагаться в верхней зоне батареи с противоположной стороны входа теплоносителя. Перед началом работы жидкость из контура системы сливается. Заглушка радиатора выкручивается, а на ее место устанавливается запорный кран. Для повышения герметизации резьбу дополнительно покрывают ФУМ-лентой или льняным волокном.

Современные радиаторы уже оснащены отверстием для установки крана Маевского, что значительно облегчает процедуру монтажа. Процесс стравливания воздуха может происходить с нежелательным разбрызгиванием воды, поэтому кран необходимо устанавливать таким образом, чтобы его отверстие было направлено от стены и немного вниз. В таком положении выкающий теплоноситель легко собрать в подставленную емкость.

Кран Маевского принцип работы | Кран Маевского

      Здравствуйте! Скорее всего, многие слышали о кране Маевского. Его используют для спуска воздуха в батареях отопления. Он незаменим при наладке работы радиаторов из-за наличия в системе воздуха, препятствующего циркуляции теплоносителя. Словосочетание «кран Маевского» не встречается в официальной документации, но так его называет почти каждый сантехник. По ГОСТу его название – игольчатый радиаторный воздушный клапан.

Немного истории

      Кран изобрели в 1933 г., но его упоминание можно встретить в 1931 г. Тогда он был изобретен сантехником Роевым. В состав крана входило две детали с прокладкой между ними. С 1932 г., после того, как он был испытан, кран используется в приборах отопления. При этом отличием крана Маевского является наличие ключа, имеющего форму креста, и стыковки «конус в конус». Основная задача обоих устройств – стравливание воздуха. Изделие Роева со временем было забыто, и стали использовать лишь кран Маевского.

Принцип работы клапана

      Основной причиной снижения температуры является нарушение циркуляции теплоносителя в батарее из-за попадания воздуха. Тогда следует использовать кран Маевского. В противном случае система не сможет целиком заполниться водой. Как правило, такие устройства устанавливаются в индивидуальном порядке по желанию хозяев. Также их необходимо установить на полотенцесушители, за исключением электрических.
Клапаны бывают простыми и автоматическими. Они работают одинаково, несмотря на внешние различия. По сути, это конусный шток, и, если его закрутить до конца – отверстие закрывается.

      Для изготовления клапанов используют латунь и сталь благодаря их устойчивости к коррозии. При покупке крана стоит присмотреться к диаметру наружной резьбы. Стандартная резьба – 0,5 и 1 дюйм, для старых батарей из чугуна – 0,75 дюйма. Аналогичные клапаны применяются для современных приборов отопления.

Устройство крана

      В состав крана Маевского входит корпус и конусный винт, вкручиваемый внутрь. Если в системе находится мало воды либо она подается при малой скорости, возникает воздушная пробка. Как результат – температура уменьшается из-за недостаточного нагрева радиаторов. Кран открывается вручную без использования инструментов.

Процедура стравливания воздуха

     Сперва нужно подготовить тряпку и поставить под радиатор миску. Чтобы воздух полностью вышел, кран поворачивается на пол-оборота. При открытии клапана отчетливо слышно шипение, означающее высвобождение воздуха из отопительной системы. К этому стоит отнестись очень внимательно, поскольку вслед за воздухом обязательно потечет вода. Вот тогда и следует закрывать кран.

      В некоторых системах выполняется установка насосов принудительной циркуляции. Их необходимо отключить перед тем, как стравливать воздух. В противном случае воздух невозможно будет устранить до конца и понадобится повторное выполнение процедуры.

     Кран Маевского преимущественно устанавливается в централизованных системах отопления. При наличии закрытого либо автономного отопления понадобится автоматический кран, работающий самостоятельно. Это избавляет хозяев дома от надобности контролировать температуру теплоносителя и выполнять стравливание воздуха.

     Автоматический кран имеет резьбу, полностью соответствующую государственному стандарту. Поэтому его установка выполняется без каких-либо проблем. Чтобы установить кран, понадобятся элементарные знания об устройстве отопительной системы.

Самостоятельная установка крана

     Прежде, чем установить кран, необходимо слить воду и вынуть заглушку в батарее. В этом месте и будет установлен кран. Установку клапана для батареи централизованного отопления стоит выполнить летом, поскольку в это время вода из радиатора уже слита.

Пошаговый монтаж крана Маевского

      При установке клапана на чугунную батарею необходимо в ее верхней части просверлить отверстие. Далее делается резьба и вкручивается кран. При наличии централизованного отопления не рекомендуется монтировать автоматический кран. Это связано с постоянной циркуляцией воды, которая загрязняется сама и может засорить клапан. Также это обусловлено регулярным отключением отопления в многоэтажках, поэтому воздух в системе появляется довольно часто. Чтобы избежать негативных последствий гидравлических ударов, возникающих в центральной системе, необходимо использовать особый клапан, способный выдержать до 15 атмосфер при температуре воды до +150 градусов.

Обслуживание крана Маевского

      Надежность крана подтверждается его исправной работой на протяжении долгих лет. При наличии загрязнений в системе, небольшое отверстие клапана засоряется. Чтобы прочистить его, понадобится булавка либо иголка. В тех случаях, когда все выполнено правильно, но радиатор не нагрелся, нужно прочистить саму батарею. С этим справится только профессионал. Также может понадобиться установка новой батареи.

      Для замены клапана понадобится разводной либо газовый ключ. Заглушка радиатора зажимается и придерживается. Затем нужно выкрутить кран.

Правильная эксплуатация клапана

      Существуют рекомендации, позволяющие долгое время использовать клапан:

• кран устанавливается только на радиатор отопления;

• для обслуживания клапана понадобится не только отвертка, но и разводной ключ;

• при устранении воздуха рядом не должно быть огня, чтобы не возник пожар;

• клапан всегда должен быть закрыт, иначе радиатор испортится;

• в результате простоя клапана на его резьбе образуется ржавчина, мешающая открыванию. В таком случае необходимо капнуть керосином и выждать несколько минут. После этого резьба легко откручивается.

Достоинства крана Маевского

      Клапан имеет эргономичный дизайн, благодаря чему он прекрасно смотрится на радиаторе. При отсутствии крана существует риск затопить соседей. Это сопровождается возмещением ущерба, а также испорченными нервами. Хотя стоимость крана даже близко нельзя сравнивать со стоимостью поврежденного имущества.

      Осуществляя выбор между простым краном и автоматическим, следует помнить, что последний имеет красивый внешний вид, однако он может быстро засориться. В результате клапан ломается.
Кран Маевского отличается простотой и надежностью. Благодаря наличию резинового уплотнителя он легко устанавливается на любой радиатор.

      Те, кто живут на последнем этаже многоэтажного дома, в определенной степени влияют на судьбу жителей нижних этажей. Своевременное удаление воздуха из системы гарантирует тепло в квартирах жителей всего стояка. Установка крана обеспечивает экономию средств. Контроль температуры приборов отопления предотвращает их охлаждение. В результате квартира прогревается равномерно без применения электрических отопительных приборов.

устройство и принцип работы воздухоотводчика

Кран Маевского: что же это такое

Многие из вас, наверняка, сталкивались с такой проблемой: начались холода, система отопления в доме заработала на полную мощь, а радиаторы чуть теплые. И можно бы было по привычке все свалить на ЖКХ, но вот незадача, у соседа, живущего с другой стороны лестничной клетки, в квартире тепло, потому что он вовремя позаботился о том, чтобы выпустить из радиатора скопившийся воздух.

В вашей теплосистеме образовалась воздушная пробка, препятствующая свободному прохождению воды и ее прогреву. Для того, чтобы избежать таких неприятных проблем, еще в середине прошлого века было изобретено оригинальное санитарно-техническое устройство, называемое в народе краном Маевского.

Использование этого простого устройства обеспечило возможность избавления от воздуха, попадающего в систему отопления и препятствующего свободному течению воды.

Установка крана Маевского возможна на любые типы радиаторов: стальные или чугунные, алюминиевые или биметаллические. Кроме того, он устанавливается на водяные полотенцесушители и коллекторы отопления.

Особенности конструкции

В настоящее время выпускается несколько видов крана Маевского, но какую бы из моделей вы не предпочли, ее конструкция будет состоять из двух частей:

— корпус

— винт в виде конуса

Две эти детали прочно крепятся между собой, поэтому, когда кран закрыт, не происходит утечки теплоносителя. Кран Маевского выпускается различной формы, чтобы можно было использовать его в различных местах системы, там, где вам кажется удобней.

Краны Маевского изготавливают из латуни и из стали-металлов, наименее подверженных воздействию коррозии, поэтому они служат достаточно долго, не выходя из строя. Диаметр резьбы крана составляет 1/2 или 3/4 дюйма.

После летнего отключения отопительной системы, воздух непременно скапливается в любом радиаторе, поэтому его необходимо обязательно выпускать. Уже в процессе работы системы воздух также может скапливаться в радиаторе по причине ржавения металла.

Кран Маевского с ключом для регулировки

Если ваши батареи выполнены из алюминия и не обработаны специальным покрытием, будьте готовы к тому, что выделяемый алюминием водород будет вступать в химическое взаимодействие с водой, при котором появление пузырьков воздуха в системе отопления будет неизбежным.

Кран Маевского очень прост, как внешне, так и по своему внутреннему устройству. Если у вас установлена механическая модель крана, то достаточно повернуть кран рукой или отверткой, чтобы он открывался и закрывался.

Основные виды и принцип работы

Ручная модель крана является одновременно самой простой и самой практичной. Ее корпус выполнен из латуни, клапан из стали, а защитный кожух из пластика. Помимо ручных типов, широко представлены модели автоматических кранов.

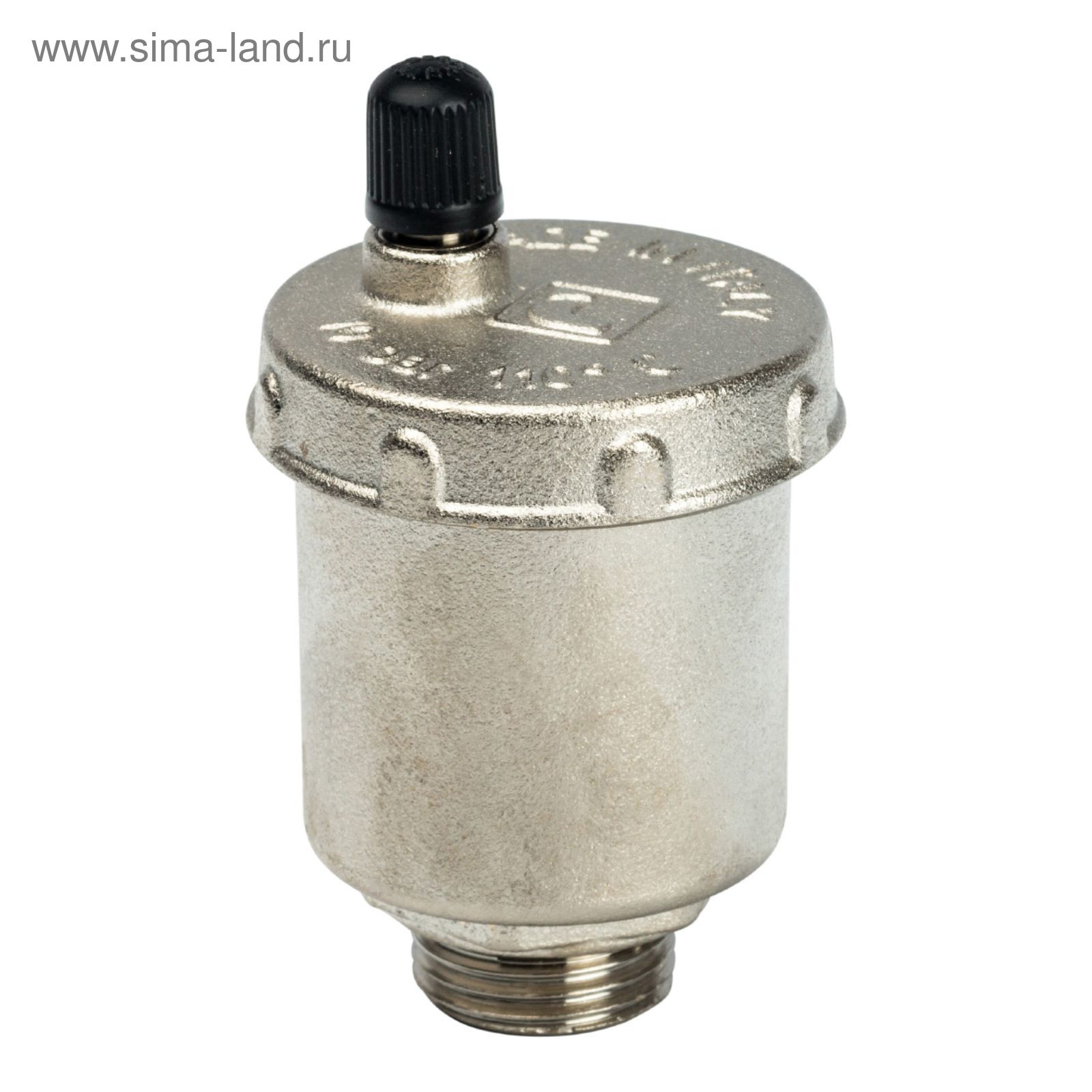

Автоматический кран Маевского внешне представляет собой металлический цилиндр с отверстием в верхней части корпуса, в котором расположен специальный датчик. Этот датчик реагирует на любые изменения, происходящие в кране.

Если он, к примеру зафиксирует переполнение крана воздухом, то сработает система автоматического выпускания воздушных пузырьков, по окончании процесса освобождения от воздуха кран также автоматически закроется. Как видите, имея дома такую автоматику, можно спокойно заниматься своими делами, кран все сделает за вас.

Кран Маевского в алюминиевом радиаторе

Прежде чем подобрать кран Маевского, вы должны взвесить возможности вашей системы отопления, в частности учитывать, где и как расположены радиаторы отопления. Ручной тип крана можно устанавливать практически в любой, даже устаревшей системе,но не забудьте о том, что для поворота крана рукой или отверткой вам потребуется определенное количество свободного пространства.

Если же батареи установлены в нише так, что рукой не подобраться, то используйте автоматическую модель. Но и здесь есть свои тонкости: дело в том, что в систему централизованного отопления вода чаще всего подаются очень грязной, способной засорить узкое отверстие крана. Из-за постоянных засоров вам придется все время прочищать кран.

Автоматика при засорившемся отверстии крана иногда срабатывает ложно и ваш кран может повести себя непредсказуемо. Получается, что все преимущества автоматической модели в таком случае очень быстро исчезают.

Для старого образца радиаторов, изготовленных из чугуна, выпускаются особые модели кранов, способные выдерживать температуру воды до 150 градусов, они хорошо зарекомендовали себя не только с системе водяного отопления, но и при отоплении паром.

Подключение крана Маевского не представляет большой сложности: надо осторожно вкрутить его в радиаторную футорку с той стороны, где подается теплоноситель. Во избежание повреждения резьбы надо придерживать кран разводным ключом. Смотрим видео.

Читайте также:

понятие, условия применения, порядок установки, преимущества использования, видеоматериалы

Довольно часто температура в квартире начинает снижаться по причине плохого нагрева батарей. Такое происходит, если батарея оказалась завоздушенной и горячая вода не поступает в радиатор в полном объеме. В этом случае и применяется кран Маевского.

Название это общераспространенное, но не закреплено никакими ГОСТами, и даже в специальных учебных пособиях такой кран в основном именуется радиаторным игольчатым воздушным клапаном. В отопительных системах прошлых лет и вплоть до настоящего времени эта деталь имеет существенный смысл. Изобретение это возникло в 30-ых годах прошлого столетия, и тогда, как и сейчас, выпускало скопившиеся в радиаторах центрального отопления воздушные пробки.

Если не удалять воздух из батарей, то она не заполнится горячей водой и ее отопительная мощность будет гораздо меньше номинальной. Кран Маевского — специальное устройство, применяемое для отвода воздуха из радиаторов центральной отопительной системы и открываемое посредством отвертки либо специального ключа. Устанавливается также кран Маевского и на полотенцесушители, для сброса воздуха.

Воздухоотводчики данного типа бывают разнообразных модификаций и конструкций, но принцип работы у всех одинаков. С практической точки зрения воздухоотводчик является конусным штоком, который после завинчивания полностью закрывает сквозное отверстие. Материалом для изготовления устройств является латунь или сталь, поскольку эти материалы особо устойчивы по отношению к жидкой среде. Можно выбрать наиболее подходящую к дизайну конфигурацию, хотя различие состоит только в диаметре наружной резьбы — ½ дюйма, ¾ или совсем маленькие, применяемые ранее для чугунных радиаторов, а ныне — для напольных радиаторов и «аккордов».

Другие способы удаления воздуха из радиаторов отопления подробно описаны здесь: https://teplo.guru/sistemy/udalenie-vozduha-i-vozdushnoy-probki.html

Принцип работы крана Маевского

Устройство крана Маевского довольно простое — конусообразный винт и корпус для вкручивания этого винта. При подаче теплоносителя в систему отопления довольно часто образуются воздушные пробки, и в этом случае кран Маевского становится незаменимым приспособлением. Первым признаком скопления воздуха в отопительной системе является недостаточный нагрев батарей при высокой температуре самого теплоносителя. Причиной может быть невысокая скорость подачи воды или недостаточный ее объем.

В зависимости от конфигурации открывается кран Маевского рукой, специальным или рожковым ключом, либо отверткой. Кран имеет стандартную резьбу и для того чтобы его открыть для отвода воздуха, необходимо всего лишь повернуть его на пол оборота против часовой стрелки и воздух начнет выходить. После открытия крана послышится характерный шипящий звук, означающий выход воздуха. Постепенно вместе с воздухом начнет выходить и вода. Как только вода пойдет равномерно, кран можно закрывать. С этим процессом может справиться даже неспециалист. Кроме одного поворота винта, ничего делать не требуется.

Кран Маевского причисляется к приборам ручного типа и его использование целесообразно в централизованных системах отопления. В закрытых, или автономных, системах гораздо более подходящим вариантом считается применение автоматических воздухоотводчиков, которые самостоятельно удаляют излишки воздуха из отопительной системы. Использование автоматического крана Маевского в закрытых системах отопления избавляет от постоянной проверки батарей и от необходимости заниматься отводом воздуха вручную.

Применение крана Маевского не представляет особой сложности. Для его использования требуется минимум дополнительных инструментов и совсем не требуются специальные навыки. Присоединительная резьба соответствует старым советским ГОСТам и международным стандартам, что и делает ее универсальной. Поэтому присоединение крана Маевского к любым существующим системам отопления не вызывает затруднений.

Установка крана

Современные жилые дома чаще всего оборудованы однотрубными системами теплоснабжения, а это способствует нарушению нормальной циркуляции теплоносителя и провоцирует скопление воздушных масс в батареях. Образующиеся воздушные пробки могут полностью парализовать циркуляцию в системе горячей воды и как следствие, возникает коррозия металла.

Поскольку кран Маевского предназначается для отвода скоплений воздуха, то и устанавливается он в тех местах, которые наиболее часто подвергаются завоздушиванию. Так как кран оснащен резьбовым клапаном узкого диаметра, то он легко поддается ручной регулировке.

Установить кран Маевского можно и без помощи специалистов. Для этого требуется выкрутить боковую заглушку, расположенную на батарее. После этого остается только вкрутить кран на место заглушки.

Особенности эксплуатации и монтажа

После установки крана Маевского для продолжительного срока его службы требуется использовать его правильно. Если батарея перестала прогреваться равномерно, то для вывода воздуха необходимо по порядку проделать следующие действия:

• освободить пространство вокруг батареи для предотвращения порчи водой ценных вещей в процессе развоздушивания;
• приготовить тазик для воды и отвертку;
• отвертку установить в специальную резьбу, расположенную на кране, и медленно вращать ее против часовой стрелки;
• как только послышится шипящий звук выходящего воздуха, вращение нужно прекратить. После этого следует подождать пока не выйдет весь лишний воздух. Звук может быть довольно громким, но это вполне нормальное явление;
• как только из крана вместе с воздухом польется вода, нужно немного подождать пока она не польется равномерной струей. После этого кран можно закрывать, аккуратно поворачивая его в обратную сторону, по часовой стрелке;
• вполне может случиться, что воздух из трубы будет довольно долго выходить вместе с водой, при этом следует подставить таз и ждать полного выхода воздуха.

Если удаление воздуха при помощи крана Маевского проведено точно по инструкции, а батарея все равно остается холодной, то, скорее всего, радиатор засорился. В этом случае потребуется помощь сантехника или полная замена батареи.

Нюансы эксплуатации:

• Устанавливается кран Маевского непосредственно на прибор отопления.
• Обычно для обслуживания устройства достаточно одной отвертки. В некоторых случаях, если кран расположен в нише или в малодоступном месте, может потребоваться небольшой специальный ключ.
• При использовании крана для сброса воздуха категорически запрещено размещение поблизости источников открытого огня или курение, так как малейшая искра может стать причиной возгорания горючих газов, иногда выделяющихся вместе с воздухом.
• Не рекомендуется постоянно держать кран Маевского в положении «открыто», так как это может стать причиной поломки радиатора.

Если кран не использовался в течение некоторого времени, то резьба может подвергнуться поражению ржавчиной. Вращение винта при этом будет затруднительным. В этом случае нужно перед началом открывания крана смазать резьбу керосином и подождать несколько минут.

Преимущества применения крана Маевского

Конечно, при запуске и для профилактики отопительных систем можно применять и другие приспособления. Часто используются обычные шаровые вентили. Преимуществом крана Маевского является его презентабельный внешний вид.

При отводе воздуха из радиатора без применения крана в многоквартирных домах существует риск затопления горячей водой квартир, расположенных этажом ниже. Это чревато неприятными последствиями в виде скандалов с соседями и выплатой компенсации за причиненный ущерб. Использование крана Маевского делает такую ситуацию невозможной.

В сравнении с автоматическими воздухоотводчиками краны Маевского имеют несомненное преимущество. Автоматические воздухоотводчики часто подвергаются загрязнению и засорения за счет плохого качества воды. По этой причине может произойти сбой в работе устройства и воздухоотводчик не сработает в нужный момент.

Инструкция по очищению системы отопления в частном доме подробно описана в данной статье: https://teplo.guru/sistemy/sposoby-promyvki-otopleniya.html

Плюсами крана Маевского является надежность и простота использования. Благодаря уплотнительному резиновому кольцу вокруг резьбы он прекрасно устанавливается на радиатор любого типа. Всего несколько круговых вращений винта избавит от проблемы завоздушивания отопительной системы и повысит эффективность циркуляции воды в батареях.

При помощи крана Маевского можно довольно быстро и действенно удалить воздух из системы отопления целого здания либо отдельно взятого стояка в многоэтажном доме.

Применение крана Маевского позволяет значительно сэкономить на отоплении. Использование устройства предотвращает охлаждение радиаторов из-за скопления воздуха. В результате помещение обогревается равномерно и непрерывно. При этом отпадает необходимость применять дополнительные источники тепла.

Отлично экономить на отоплении позволяют альтернативные источники. Подробнее: https://teplo.guru/eko/alternativnoe-otoplenie-doma.html

Оцените статью: Поделитесь с друзьями!

Как спустить воздух из батареи? Учимся пользоваться краном Маевского

Содержание

1. Что такое кран Маевского
2. О проблемах скопления воздуха в отопительной системе
3. Что понадобится для удаления воздуха из батареи
4. Описание процесса
5. Полезные статьи

1. Что такое кран Маевского

Ручной воздухоотводчик для радиаторов отопления принято называть краном Маевского. Связано это с тем, что в 1933 году отечественный инженер Маевский предложил простую, но совершенную конструкцию для стравливания воздуха из системы отопления. За основу он взял приспособление, которое было разработано сантехником Роевым в 1931 году и предложено в качестве замены обычным водоразборным кранам.

Интересный факт. Установка водоразборных кранов на батареи послужила причиной слива населением большого количества горячей воды для бытовых нужд. Чтобы предотвратить несанкционированный слив теплоносителя, на радиаторы стали устанавливать краны Маевского.

Приспособление выполнено в виде гайки, которая навинчивается на верхнюю футорку радиатора. Рабочая часть крана представляет собой соединение «конус–конус»: в конусообразное отверстие вставлен конусообразный винт. Снаружи расположена головка винта со шлицем под отвертку. Сбоку имеется отверстие для выхода воздуха, которое открывается при ослаблении винта. Отверстие настолько крохотное, что при открытом кране Маевского потери воды через него будут минимальны.

2. О проблемах скопления воздуха в отопительной системе

В закрытых отопительных системах воздух скапливается в батареях по нескольким причинам. При нагреве теплоносителя в нем образуются пузырьки. При заполнении системы вместе с водой может поступать воздух. По этой причине рекомендуется делать это медленно, особенно в сложных системах со множеством поворотов. Завоздушивание труб происходит также после локального ремонта трубопровода.

К чему это приводит?

• Во-первых, может нарушиться процесс распределения тепла. Из-за воздушной пробки радиатор сверху будет чуть теплым, а снизу совсем холодным.
• Во-вторых, из системы могут раздаваться посторонние звуки: шипение, бульканье и т.д.
• В-третьих, скапливание воздуха может стать причиной возникновения коррозии, особенно в алюминиевых и биметаллических радиаторах.

Избавиться от воздуха в системе отопления поможет кран Маевского. Чтобы стравить воздух, совсем необязательно вызывать сантехника. Можно справиться самостоятельно. Главное – знать, как сделать это правильно.

3. Что понадобится для удаления воздуха из батареи

4. Описание процесса

Ослабьте винт

Вставьте рабочий наконечник отвертки в шлиц винта на кране Маевского. Вращайте против часовой стрелки. Не нужно полностью выкручивать винт. Во-первых, это не ускорит процесс стравливания воздуха, так как отверстие для его выхода очень маленькое. Во-вторых, есть вероятность того, что после окончания работ вам сложно будет вкрутить винт на место, так как сильное давление не даст это сделать. Достаточно одного-двух оборотов винта, чтобы открыть кран. Не прилагайте чрезмерных усилий, чтобы не повредить клапан.

Дайте воздуху выйти

Как только вы ослабите винт, из радиатора послышится шипение. Не пугайтесь – это воздух. Он выходит из бокового отверстия на кране. Кстати, вместе с ним будет выходить и небольшое количество воды, поэтому на пол рекомендуется постелить тряпку. Через маленькое отверстие вода либо будет течь тонкой струйкой, либо просто капать. Но все равно лучше поставить под кран небольшую емкость.

Совет: положение отверстия для выхода воздуха можно регулировать – лучше опустить его вниз, чтобы вода капала в подставленную емкость, а не брызгала на стену.

Закройте кран

Как понять, что процесс закончен? Когда польется равномерная струйка воды без пузырьков, а шипение  прекратится. Винт можно закручивать: вставьте отвертку в шлиц и вращайте по часовой стрелке, пока вода не перестанет капать. Вот и все – воздух вышел, радиатор полностью заполнится горячей водой. Теперь вы знаете, как пользоваться краном Маевского и как стравить воздух из системы отопления самостоятельно. Значит, система отопления в вашем доме будет правильно функционировать и эффективность обогрева улучшится.

5. Полезные статьи

Краны для радиаторов отопления – какие лучше

Без теплопотерь и разрывов: основные правила обслуживания

Какой выбрать радиатор отопления и что лучше?

Что такое кран Маевского и где он применяется

Неполный прогрев — очень распространенная проблема. Но не каждый человек обладает необходимой информацией, чтобы решить эту проблему самостоятельно. Многие вызывают специалистов каждый раз, когда происходит срыв такого плана, другие справляются с разводным ключом и тазом для воды. А остальные, прочитав эту статью, установят кран Маевского. Принцип работы этого устройства описан ниже.

Читайте в статье

Что такое кран Маевского, принцип действия

В 1931 году неизвестный слесарь-сантехник из Минска С.А.Роев разработал специальное устройство, позволяющее выпускать воздух из соединения двух частей с прокладкой. В 1932 году этот кран прошел испытания пользователями и признан рабочим устройством. Но 1933 год открыл миру изобретателя К.Б.Маевского, который усовершенствовал устройство с улучшенным уплотнением, конструкцией клапана «конус-конус» и предохранительным ключом для его приведения в действие.С тех пор кран Маевского используется и по сей день, хотя официальное название устройства, которое указывается в ГОСТах и СНиПах, — игольчатый воздушный клапан радиатора.

Устройство построено по принципу несанкционированного выпуска воздуха из аккумулятора. Клапан устроен таким образом, что при его открытии игла заслонки поднимается, которая, в свою очередь, открывает специальное отверстие диаметром 2 мм. Весь лишний воздух, скопившийся в батарее, выходит через это отверстие.Винт с головкой под торцевой ключ перемещает рабочее отверстие клапана.

Важно! Во время работы этого клапана необходимо отключить циркуляционный электронасос для более эффективного выпуска воздуха. В том случае, если ваш котел оборудован встроенным насосом для циркуляции жидкости, его необходимо отключить от сети.

Фото крана Маевского и описание его разновидностей

В каждом проекте разное расположение рабочих органов (батареи и полотенцесушители), поэтому конструкция не всегда позволяет разместить кран Маевского в доступном для обслуживания месте.Что привело разработчиков к созданию нескольких типов клапанов.

Ручной кран модели

Самая распространенная модификация, так как имеет достаточно надежный механизм, главное, чтобы доступ к нему был свободный, так как кран открывается плоской отверткой или специальным четырехгранным ключом от Маевского. кран. Механизм иглы работает в двух вариантах: с горизонтальным открытием заслонки для прохождения воздуха и отверстием в корпусе гайки.

кран маевского

Как работают автоматические дефлекторы

Принцип работы автоматического дефлектора на отопление заключается в наличии поплавка. Поплавок поддерживает игольчатый клапан через пружину, система настраивается на определенное давление воздуха в радиаторе, как только воздух становится больше допустимого значения, клапан открывается и стравливает весь лишний воздух через отверстие в центре головка клапана. Когда давление вернется в норму, клапан закроется. Установка данной версии устройства касается только труднодоступных узлов. В промышленных масштабах для устранения воздушности в батареях используются другие устройства.

автоматический кран Маевского

Клапан предохранительный

Это усовершенствованный ручной кран Маевского, дополненный датчиком высоты.Суть его работы — предотвращение поломки системы отопления и ее рабочих органов при давлении выше 15 атмосфер. Клапан открывается и сливает лишнюю воду из аккумулятора. Избыток может возникнуть из-за гидроудара.

Почему система собирает воздух?

Воздушный шлюз — злейший враг системы отопления. Чем больше воздуха в батареях, тем хуже они нагреваются, ведь воздух не дает охлаждающей жидкости полностью заполнить нагреватель, и он не нагревается на полную мощность.Причины попадания воздуха:

• Сброс давления при ремонте стояка или аккумуляторов.

• Если система была полностью опорожнена. В этом случае неизбежно наличие воздушных карманов в трубах.

• Если повреждение произошло в местах стыков отдельных частей конструкции.

• Плохая сборка системы отопления, выражающаяся в неправильной фиксации одного или нескольких агрегатов.

Есть ряд других причин попадания кислорода в трубы, но они очень редки.

Важно! В процессе регулярного проветривания металл нагревательных элементов подвергается коррозии, так как кислород негативно влияет на структуру материала, разрушая ее. Такая система прослужит намного меньше, чем отопление с редким попаданием воздуха в радиаторы.

Установка крана в систему

В первую очередь нужно провести подготовительные работы … Их перечень меняется в зависимости от. Что касается общих рекомендаций, то перед началом работ необходимо слить из системы всю охлаждающую жидкость.

Установка прибора в чугунный аккумулятор

Изначально старая модификация не предполагает специального отверстия для дополнительных устройств, улучшающих нагревательные характеристики. Поэтому нужно немного попотеть, чтобы кран Маевского был адаптирован под чугунные радиаторы.

1. Полностью отсоедините прилагаемые трубки от аккумулятора. Снимите его с настенных крючков и полностью слейте оставшуюся воду через нижнее отверстие.
2. Определите сторону, противоположную стороне, на которую попадает горячая вода.
3. Теперь в центре верхней заглушки нужно просверлить отверстие, диаметр которого совпадает с купленным вами метчиком (лучше покупать минимальный диаметр резьбы, чтобы было проще проделать под него отверстие) . Сделав вход, нужно нарезать резьбу с шагом 1,5 мм.

1. Все, в готовое отверстие можно вкрутить смеситель.

Примечание! В системе центрального отопления часто случаются водяные удары, поэтому следует приобрести клапан с предохранительным клапаном.В таких системах установка автоматического дефлектора нецелесообразна из-за принципа его работы и засорения теплоносителя. Сливное отверстие часто забивается. Очистить его довольно просто: нужно взять иглу и прочистить отверстие, пока оно полностью не очистится от грязи.

Установка крана Маевского в современные системы

Радиаторы нового поколения по умолчанию рассчитаны на установку всех видов кранов. Поэтому установка намного проще.

1. Слейте всю воду.
2. Удалите заглушку, закрывающую нужное отверстие. Если у разъема необычный диаметр, то нужно полностью открутить сердечник, а купив подходящий, собрать все элементы.
3. Сам кран нужно прикрутить таким образом, чтобы сливное отверстие смотрело со стены под углом 45 градусов от горизонтали вниз. Это идеальное место для размещения контейнера, необходимого для слива жидкости.

Нюансы при эксплуатации

Для того, чтобы процесс стравливания скопившегося воздуха в системе происходил без нежелательных последствий, ниже дана подробная инструкция по всем манипуляциям.

• Если движение теплообменника происходит из-за, то его необходимо выключить. Делается это за 15 минут до начала работы. Это необходимо для того, чтобы воздух перестал смешиваться с водой и скапливался в верхней части аккумулятора.

• Запаситесь сухой тряпкой и пустым ведром, ведь после открытия клапана нужно подождать, пока перестанет шипеть воздух, а затем вода. Закрыть вентиль можно только тогда, когда вода начнет течь ровной, непрерывной струей.
• Что делать, если воздух не прекращает кровотечение? Ищите поломку или неплотный перекос в районе обслуживаемого аккумулятора. Это можно сделать с помощью бумажки. Оставьте вентиль открытым и переместите бумагу с расстояния 1 см по всем возможным и подходящим для него местам на радиаторе. Обнаружив место утечки воздуха, замените поврежденный элемент.
• Если система удаления воздуха не использовалась в течение нескольких лет, резьба клапана может закиснуть. Придется использовать смазку типа WD-40, затем легким постукиванием по крану попробовать его открутить.

Как правильно выбрать устройство

На сегодняшний день существует широкий спектр модификаций и конструкций крана Маевского. Есть определенные нюансы, на которые стоит обратить внимание при покупке. Главный показатель прочности — латунная основа. Помимо самого металла нужно обращать внимание на качество резьбы, удобство использования механизма открывания клапана, наличие уплотнительной резинки на штуцере. Размер входной трубы составляет 1, ½, ¼ дюйма.

Современные устройства комплектуются уже готовой пластмассовой задвижкой, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто встречаются дети.

Для наглядности в таблице представлены модели разных производителей с указанием цены

крана маевского

Альтернативные варианты замены

• краны водоотводные. Их часто устанавливают в конечной точке системы отопления.Такой кран служит для наполнения труб водой и слива ее. Если отопление автономное, такой кран ставят в начале системы, чтобы можно было провести ревизию на наличие воздушных пробок. Подача воды подключается к первичному крану, а из последнего крана сливается определенное количество времени, чтобы выпустить весь воздух. Такая система принципиально отличается от крана Маевского и принципом ее работы.

• Если владелец по каким-либо причинам не желает устанавливать кран Маевского, можно выполнить следующую процедуру.Ослабив резьбу на верхней трубе, выходящей из радиатора. Значит, воздух выйдет наружу, а заодно и все вокруг брызнет.
• В том случае, когда в системе не предполагается использование насоса, это означает, что расход воды небольшой. В этом случае можно организовать естественное удаление кислорода. Так, в верхнюю часть батареи в районе патрубка прорезается вертикальная ветка с пустым расширительным бачком на конце.
• При использовании ионного котла с замкнутой системой циркуляции воды кран Маевского прослужит недолго.Дело в том, что в теплоноситель добавляют рассол для ускорения ионов в котле. При выпуске воздуха внутри клапана будут откладываться соли, что приведет к быстрой поломке. Для ионных котлов предусмотрены специальные устройства, устойчивые к воздействию соли.

Важно! Любое изменение конструкции системы отопления, не закрепленное стандартами ГОСТ или СНиП, необходимо согласовывать со специалистами госуслуг по отопительным приборам. В противном случае вы подвергаете опасности не только себя, но и всех окружающих.

Подводя итог

Конечно, каждый владелец отопительных приборов на жидком теплоносителе вправе сам решать, как лучше модифицировать свою систему и стоит ли это вообще делать. Но хочу отметить, что использование крана Маевского, во-первых, повысит эффективность всей установки, во-вторых, облегчит обслуживание аккумуляторной батареи, в-третьих, не потребует от вас много времени. деньги, потому что, как вы заметили, таблица, приведенная в статье, демонстрирует дешевизну продукции.Теперь вы знаете, что такое кран Маевского, принцип работы и нюансы эксплуатации.

От автора: Здравствуйте, друзья! Наверняка многие из вас сталкивались с ситуацией, когда батарея внезапно остывает. Иногда полностью, иногда местами. Также бывают случаи, когда батарея в одной комнате становится намного холоднее, чем в другой, или все радиаторы внезапно начинают шипеть и недовольно булькать.

Причина этого всегда одна — образование воздушной пробки в системе.Справиться с этой напастью поможет спецтехника — кран Маевского. Причем процедура довольно простая. В сегодняшней статье мы расскажем о том, что такое кран Маевского, как с его помощью выпускать воздух и в чем вообще заключается принцип проветривания аккумуляторов.

Причины появления шлюзовой камеры

Для начала разберемся, откуда забирается воздух в закрытом радиаторе, да еще в количестве, которое может повлиять на работоспособность всей системы. Причин этому может быть несколько:

• неправильный порядок подачи тепла в дом.По-хорошему это нужно делать медленно, а воздух в процессе нужно несколько раз стравливать;
• Нарушение герметичности какой-либо части системы отопления. В этом случае воздух поступает в него постоянно, и единственный выход из этой ситуации — ремонт;
• замена радиатора. После удаления старого аккумулятора и установки нового в системе всегда остается воздух. Если перед запуском не прокачать ее, она станет самой пробкой на пути воды.Кстати, это самая частая причина возникновения проблемы;
• плохое качество самой охлаждающей жидкости. Содержание воздуха непосредственно в воде может быть чрезмерно высоким, и со временем все это собирается в одну и ту же пробку.

Самым неприятным следствием этого явления является отсутствие отопления, особенно если проблема возникает в середине зимы. Радиатор отопления просто перестает работать. Но этим беда не ограничивается.

Например, воздух очень плохо влияет на металл, из которого обычно делают батареи.В таких случаях высока вероятность появления коррозии, которая может быстро вывести оборудование из строя.

Другой фактор — разница температур. В результате появления воздушной пробки одна часть нагревается, а другая охлаждается. Подобные различия, опять же, приводят к разрушению его элементов.

Третья проблема касается подшипников циркуляционного насоса. Их эксплуатация предполагает наличие воды вокруг. Воздух вызывает повышенное трение, поэтому циркуляционный насос может быстро сломаться.

Из вышесказанного становится понятно, что нужно бороться с воздушными пробками. Проще всего это сделать краном Маевского.

Устройство и виды крана Маевского

Источник: housechief.ru

Кран Маевского состоит из нескольких частей:

• Клапан игольчатый конусообразный. В закрытом состоянии вода успешно удерживается в аккумуляторе. Открытый клапан выпускает воздух, скопившийся внутри системы;
• регулировочный винт — деталь, с помощью которой игольчатый клапан открывается и закрывается;
• Ключ квадратный — необходим для поворота регулировочного винта.Однако при отсутствии специального приспособления можно обойтись и обычной отверткой;
• Корпус, в котором спрятан игольчатый клапан. Обычно его изготавливают из сплавов с использованием латуни, что придает ему отличные антикоррозионные свойства.

Эти элементы составляют основу дизайна. Но есть некоторые отличия, присущие определенным видам. В целом краны Маевского делятся на три группы: ручное оборудование, автоматические и со встроенным предохранителем. Рассмотрим подробнее:

• инструкция — это очень простой дизайн, описанный выше.При необходимости регулировочный винт отворачивают отверткой или квадратным ключом, выпускают воздух, затем винт закручивают обратно. Устройство абсолютно простое и надежное;
• в автокране нет игольчатого клапана; В роли этой детали выступает поплавок из пластичного ила. Системы ручного управления как таковой тоже нет, но при необходимости вы все равно можете настроить ее работу вручную. Принцип работы довольно прост: внутри латунного корпуса находится поплавок, который перемещается в зависимости от того, сколько воздуха накопилось в системе.При перемещении открывает затворника. Через последний выпускается воздух. Затем поплавок поднимается обратно, перекрывая тем самым соответствующее отверстие;
• Устройство с предохранителями не только удаляет лишний воздух из системы, но и регулирует давление в ней. Если этот показатель повышается до 15 атмосфер, в оборудовании срабатывает специальный клапан, через который стравливается излишек. Такое приспособление оптимально ставить на трубы из нержавеющей стали, так как сами по себе они не выдерживают слишком высокого давления.

Чтобы выбрать устройство, наиболее подходящее для вашего случая, нужно учесть некоторые нюансы, в частности вид обогрева.Если он централизованный, то имеет смысл установить только ручной кран Маевского. Как правило, в таких системах отопления вода очень грязная, поэтому автоматические виды оборудования либо быстро выйдут из строя, либо потребуют постоянной чистки.

А вот для частных домов автоматика идеальна, потому что там качество воды в радиаторах совсем другого уровня. Кроме того, кран автоматически спасет положение в тех случаях, когда его придется установить в труднодоступном месте: например, в нише, стенки которой не позволят приблизиться к винту ручного управления.

Для старых чугунных аккумуляторов также есть специальный кран Маевского с системой ручного управления. Но лучший вариант — установка латунного дефлектора с автоматическим принципом работы. Такие изделия отличаются высокой прочностью и удобством в использовании.

Монтаж и эксплуатация

Источник: teplodvor.ru

Самое главное в процедуре установки крана Маевского — правильно выбрать место установки. Вам понадобится секция в верхнем сегменте радиатора, расположенная на стороне, противоположной месту попадания горячей воды в аккумулятор.Здесь возникают большие скопления воздуха.

В большинстве современных радиаторов отопления уже предусмотрено специальное место для установки крана Маевского. Перед установкой закрывается заглушкой. Его необходимо снять, предварительно слив всю воду из системы отопления, после чего закрепить кран в соответствующем месте.

Чтобы соединение было максимально надежным, используются специальные резиновые прокладки. Кроме того, нити необходимо слегка заклеить ФУМ-лентой или льняной паклей.

В старых чугунных батареях, как правило, нет места крану Маевского, поэтому процедура установки будет несколько сложнее.Сбоку от такого радиатора есть большая заглушка. В нем необходимо просверлить отверстие, при этом его диаметр должен быть немного меньше диаметра резьбы метчика.

Затем с помощью специальных штампов продевается резьба внутри этого отверстия. В заключение кран Маевского устанавливается и пломбируется так же, как и в случае с современными радиаторами. Не забывайте, что все работы проводятся только при отсутствии воды в системе отопления.

Перейдем к тому, как использовать кран Маевского для слива лишнего воздуха из радиатора.Естественно, речь пойдет о ручной разновидности, так как остальные работают без вмешательства человека.

1. В качестве подготовки поставьте таз или другую пустую емкость на пол под местом, где будут проводиться работы. Также приготовьте тряпку. Когда вы выпустите воздух, вода в какой-то момент выльется наружу, поэтому не позволяйте ей пролиться на пол.
2. Если производительность вашей системы отопления обеспечивается за счет использования специальных насосов, то их следует отключить не менее чем за 10 минут до открытия крана.Во время работы таких насосов воздух не успевает скапливаться в определенной точке; вместо этого он разносится вместе с водой по всей системе, поэтому в кровотечении не будет смысла.
3. После завершения подготовки нужно очень аккуратно открутить стопорный винт. Делается это либо с помощью специального ключа, входящего в комплект, либо просто отверткой. Вам нужно повернуть против часовой стрелки примерно на ¼ или ½ оборота. Еще раз упомянем об аккуратности. Винт необходимо закручивать очень плавно, особенно если вы производите первый запуск нового радиатора.
4. В результате поворота винта воздух начнет выходить через клапан. Определить этот момент можно по конкретному шипению. Кран нужно держать открытым, пока из него не потечет вода, а не воздух. Сначала струйка будет прерывистой — это означает, что процесс еще не завершен. Но когда поток станет непрерывным, можно закрыть кран Маевского.

Если после процедуры батареи не начинают нагреваться, значит проблема не в наличии воздуха.Скорее всего, в системе отопления есть засор. Самостоятельно с этим не справишься, поэтому придется вызывать бригаду сантехников.

Как видите, в процессе стравливания воздуха из радиатора с помощью крана Маевского нет ничего сложного. Но могут возникнуть две проблемы. Во-первых, иногда бывает, что забивается отверстие, через которое должен выходить воздух. В этом случае можно просто устранить проблему с помощью иглы или другого тонкого и острого предмета.

Во-вторых, если вы редко занимаетесь стравливанием воздуха из АКБ, регулировочный винт банально может банально.Понятно, что развернуть его в такой ситуации будет проблематично. В этом случае вам понадобится специальный смазочный спрей, который можно приобрести в соответствующих магазинах.

Распылите это средство на резьбу винтов и подождите несколько минут. После этого процедура откручивания должна быть безболезненной. Чтобы в будущем не возникало подобных ситуаций, каждый раз после Маевского обрабатывайте регулировочный винт специальной смазкой на силиконовой основе. Это поможет уберечь его от попадания воды и воздуха в систему отопления.

Даже самый простой и недорогой кран Маевского способен безупречно служить долгие годы при правильной эксплуатации и обслуживании. Поэтому не забывайте периодически чистить и смазывать это оборудование. В этом случае батареи всегда надежно обогреют ваш дом. Удачи!

Еще с советских времен в простонародье употреблялось выражение «перекрыть кран отопления». Затем в чугунные радиаторы центрального отопления врезались обыкновенные вентили, через которые слилось большое количество теплоносителя.Это было сделано для того, чтобы выпустить скопившийся в системе воздух, из-за чего радиаторы были откровенно холодными. Позже появилось специальное устройство для стравливания воздуха из отопительных приборов — кран Маевского. В этом материале мы рассмотрим, как устроен этот сантехнический прибор, как он функционирует и устанавливается.

Назначение и типы кранов Маевского

Нормальной циркуляции охлаждающей жидкости в системе может препятствовать скопление воздуха в ее самых высоких точках и в радиаторах отопления.Есть всего две ситуации, из-за которых в системе отопления возникает воздушная пробка:

• медленное заполнение или дозаправка частично осушенной системы. В этот момент верхние дальние углы радиаторов и вертикальных стояков просторные;
• наличие большого количества растворенного кислорода в теплоносителе. Он путешествует по всей сети вместе с водой и постепенно накапливается в удобных местах — верхних отмостках батарей и труб;

Примечание. Избыточный воздух в трубах отопления также может собираться в горизонтальных участках с П-образными компенсаторами или в других подобных случаях, когда из-за условий монтажа трубы образуют петли, повернутые вверх.

Чтобы избежать чрезмерного проветривания, в верхней части вертикальных стояков предусмотрены автоматические вентиляционные отверстия или расширительный бачок открытого типа. Для удаления воздуха из аккумуляторов или других сложных мест используется специальный ручной кран с игольчатым клапаном, изобретенный Ч. Б. Маевский в 30-х годах прошлого века.На данный момент товар выпускается в следующих версиях:

.

• традиционный, с наружной резьбой для установки в различных местах;

Радиатор

• , с пластиковой заглушкой, предназначен только для работы с отопительными приборами;

Аппарат в сборе

• — кран шаровой с краном Маевского.

Как работает кран Маевского

Конструкция крана чрезвычайно проста и поэтому надежна. Корпус изделия выполнен из латуни, как и рабочий винт для отвода воздуха.Чтобы обеспечить герметичность устройства при установке, снаружи имеется уплотнительный элемент в виде кольца. На рисунке ниже показано устройство крана Маевского в радиаторном исполнении:

1 — корпус из латуни; 2 — рабочий шнек с воздуховодами; 3 — капроновый колпачок; 4 — уплотнительное кольцо.

Клапанные винты от разных производителей могут иметь как прорези для отвертки, так и с четырехгранной или шестигранной головкой для специального ключа. Конец винта выполнен в виде конуса, входящего в отверстие, сообщающееся с теплоносителем.Для прохождения выпущенного воздуха в корпусе имеется отверстие, диаметр которого, как правило, составляет 2 мм. Ниже представлена ​​схема, которая позволит вам хорошо понять принцип работы крана Маевского:

В нормальных условиях клапан стравливания воздуха полностью закрыт во время работы системы отопления. Когда требуется проветрить аккумулятор, винт откручивается отверткой или гаечным ключом на пару оборотов. В этом случае скопившийся воздух начинает проходить через калиброванное отверстие и попадает в боковой канал, ведущий наружу.Выполняя эту операцию, следует помнить, что сначала воздух выходит с характерным звуком, а затем на время — вместе с теплоносителем. Поэтому перед использованием крана Маевского нужно подготовить небольшую емкость для слива воды.

Клапан в традиционном исполнении, а также в комплекте с шаровым краном, работает по тому же принципу. Разница между ними заключается в том, что традиционный вентиль врезается в те места, где этого требует контур, а не только в отопительных приборах.Хотя обычный кран Маевского для чугунных радиаторов тоже подойдет, нужно лишь правильно его установить. Выход воздуха в комплекте с обычным запорным вентилем сделан для удобства, чтобы в нужных местах не пришлось монтировать эти 2 элемента по отдельности.

Технические характеристики

Ассортимент предлагаемой на рынке продукции невелик. Причина этого проста: устройство выполняет только одну функцию, не требующую создания множества типоразмеров клапанов для разных трубопроводов.На сегодняшний день достаточно всего двух — ½ ’’ и ¾ ’’, у которых диаметр крана (по резьбе) составляет 15 и 20 мм соответственно. Выше мы перечислили типы изделий по их назначению, а также то, что головки винтов могут быть предложены в различных исполнениях — для отвертки и различных ключей.

Примечание. Иногда можно использовать кран Маевского вручную, без инструментов. Некоторые модели дефлекторов для установки в радиаторы изготавливаются с винтом, вращающимся с пластиковой ручкой.Но не спешите их покупать, особенно в частном доме, где есть маленькие дети. Ребенок, случайно открутив вентиль, может получить ожоги от горячей воды.

Клапан радиаторный Маевского рассчитан на рабочее давление теплоносителя до 10 бар (1 МПа). Этого вполне достаточно для установки в радиаторы трехэтажного частного дома. В том случае, если расчетное давление в системе выше, то устанавливается традиционный клапан с пределом 16 Бар (маркировка RU16).Все изделия нормально работают при температуре охлаждающей жидкости до 120 ºС.

Благодаря простоте конструкции клапана Маевского срок его службы определяется только качеством используемого материала — латуни. Изделие из хорошего материала спокойно служит 30 и более лет. При этом кустарные приспособления могут быстро начать протекать или сразу же трескаться при установке. Также устройство нормально работает в условиях, когда в качестве теплоносителя в системе используется антифриз вместо воды.

Крановая установка

Изучив технические характеристики крана Маевского и сопоставив их с параметрами тепловой сети, можно приступать к монтажу. Но сколько вещей вы должны купить и куда их положить? Здесь есть несколько рекомендаций:

• в отопительных приборах, при заполнении сети всегда скапливается воздух. Отсюда рекомендация — установить дефлекторы на каждую батарею;
• П-образные компенсаторы и откидывающиеся вверх байпасы также могут накапливать воздух.Здесь более подходящим вариантом будет клапан Маевского, встроенный в шаровой кран;
• Иногда в технических помещениях размещают самодельные регистры или бухты, сваренные из стальных труб. Здесь также нужен воздухоотводчик;
• других элементов системы расположены в самых высоких точках.

Для справки. Практически все современные отопительные приборы продаются с установочными комплектами, в состав которых входят краны Маевского.

Следует отметить, что автоматические воздуховыпускные клапаны необходимо устанавливать в самых высоких точках вертикальных стояков, около котла и в коллекторных распределителях теплых полов.Эти устройства удаляют воздушную смесь из системы без вмешательства человека, в автоматическом режиме. Их использование связано с тем, что в некоторых местах существует постоянная опасность скопления воздуха и их сложно удалить вручную.

Такие форточки еще называют «автоматическим краном Маевского», так как выполняют ту же функцию, хотя конструктивно отличаются от описанных выше ручных устройств. Изделие представляет собой корпус с поплавком внутри.Последний механически соединен с игольчатым клапаном посредством рычага. Камера, в которой расположен поплавок, имеет вертикальную ориентацию в пространстве, а отверстие для теплоносителя находится в ее дне.

В нормальном режиме камера заполнена водой, и принцип действия автоматического крана — реагировать на понижение ее уровня. Когда вода уходит, вытесненная воздухом, поплавок опускается, и рычаг открывает игольчатый клапан. Воздушная смесь выходит из камеры под давлением теплоносителя, ее уровень снова повышается, и клапан закрывается.

На самом деле установить кран Маевского или автоматический воздухоотводчик довольно просто. Когда система собирается из полимерных труб, то для вставки устройства необходимо установить один дополнительный штуцер и вкрутить в него метчик. Со стальными трубами это сделать несколько сложнее; здесь вам понадобится слесарный инструмент, а возможно и сварочный аппарат. Устройство для отвода воздуха из радиаторов установить проще, для этого нужно просто вкрутить его в верхнюю заглушку, закрывающую горизонтальный канал последней секции.В этом случае вентиль располагается на стороне, противоположной присоединению радиатора к подающему трубопроводу.

Заключение

Несомненно, работа крана Маевского чрезвычайно важна и необходима для любого водяного отопительного контура. Растворенный в воде кислород пагубно сказывается на долговечности котла, а воздушные пробки в сети способствуют перегреву и недогреву различных участков труб и батарей. Устройства удаления воздуха избавляют нас от множества проблем при очень низкой стоимости.

Воздух регулярно накапливается в радиаторах.

Воздушные пробки препятствуют циркуляции жидкости в радиаторах, что сводит коэффициент теплопередачи к нулю.

По этой причине радиаторы не могут достаточно хорошо прогреться, становятся холодными, и в помещениях создается дискомфорт.

Для чего нужен воздухоотводчик?

Мастера всегда старались решить эту проблему, каждый как мог.

Самым продвинутым вариантом был патрубок, приваренный в самом верху.

Были изобретены и другие уловки, но все это было не идеально и неудобно в использовании.

Для того, чтобы система заработала в полную силу, из нее нужно стравить воздух.

Удобнее всего это делать с помощью крана Маевского ().

Первая неавтоматическая модель прибора была разработана еще во времена Советского Союза.

Для использования вентиляционного отверстия требовались специальные инструменты.

Сейчас такие конструкции не популярны.

В магазинах современной сантехники можно купить автоматический смеситель Маевского для радиаторов отопления.

Стоит, не дорого , но может значительно облегчить жизнь тем, у кого в доме отопление за счет центральной системы отопления.

Устройство выполнено в классическом исполнении

Деталь имеет небольшой металлический корпус ( лучший вариант — латунь ) с миниатюрной воронкой.

С одного конца изделия нарезается резьба для установки на проем радиатора, с другого — патрубок с винтом.

Так как заслонка устанавливается на место ограничителя на отопительном приборе, она устанавливается в то время, когда в системе нет воды.

Устройство имеет уплотнительное кольцо , это необходимо для обеспечения герметичности устройства. А крышка, в большинстве случаев, сделана из пластика или нейлона.

Воздушные клапаны , как правило, изготовлены из латунного сплава (не подвержены процессам коррозии).

Сам каркас выполнен из латуни, а сверху, как правило, находится пластиковая обшивка.Во внутренней части изделия находится игольчатый клапан из нержавеющей стали.

Современный рынок предлагает широкий ассортимент изделий аналогичных механизмов от разных поставщиков.

Есть образцы, у которых пластиковая рамка вращается горизонтально, у других отверстие вращающегося кожуха расположено непосредственно на краю гайки игольчатого клапана.

Концепция работы определяется внутренней структурой. В крышке устанавливается кран Маевского — заглушка на торце аккумулятора или в самой высокой точке системы отопления.

Игла дросселя , находящаяся в сердечнике, перемещается внутри рабочей сферы, и запорный элемент запускает механизм.

Положение блокирующего винта устанавливается вручную или с помощью крестообразной отвертки.

Многие производители комплектуют свою продукцию квадратным ключом.

Это значительно упрощает регулировку крана.

Без него будет очень сложно обойтись в том случае, когда до пускового клапана сложно дотянуться отверткой или рукой.

Иногда батареи размещают в труднодоступных местах помещения (глубокая ниша).

Концепция воздушного режима позволяет понять, зачем нужен кран Маевского. Без него вынуть вилку из системы отопления иногда бывает очень сложно и крайне неудобно.

Мастера советуют встраивать аналогичный прибор в каждую систему отопления.

При выполнении работ по установке дефлектора необходимо придерживаться следующих рекомендаций:

№

• если теплоноситель подводится снизу вверх, то воздушный клапан можно устанавливать только на радиаторы верхних этажей;
• при выполнении в доме горизонтальной разводки на каждую батарею будет целесообразно установить кран Маевского.

Иногда устройство также устанавливается на полотенцесушитель .

Конструктивные особенности

Автоматический вариант, намного удобнее в использовании, чем обычно. У него более замысловатый дизайн.

Болт заменен механизмом с:

Выпускное отверстие находится внизу светильника.

При снижении уровня охлаждающей жидкости поплавок начинает на это реагировать.

Опускается, открывает игольчатый клапан, и воздух выходит тонкой струйкой.

Автоматическая версия имеет следующие особенности:

• определить автоматику по перпендикулярному положению,
• устройство может работать без вмешательства человека,
• нет необходимости подставлять таз для слива жидкости, так как при повышении уровня воды отверстие закрывается автоматически;

№

• может быть установлен в системе «теплый пол» и в непосредственной близости от котла отопления;
• элементы механизма чувствительны к качеству охлаждающей жидкости,
• дороговизна товара.

Так как качество жидкости отследить не получится, да и чистить прибор каждый месяц не захочется.

По этой причине устройство будет протекать, и со временем может вызвать наводнение в квартире.

Кроме всего прочего, центральное отопление характеризуется частыми перебоями в подаче теплоносителя.

В такой системе собрано гораздо больше. лишнего воздуха, чем в случае автономного приточного воздуха (про отопление частного дома тепловым насосом читайте).

Выпуск воздуха через 2-миллиметровое отверстие занимает очень много времени.

Это тоже аргумент, чтобы не монтировать автоматический кран Маевского на старые чугунные батареи (о современных радиаторах отопления читайте в статье).

Для этих целей существуют модели, у которых каркас выполнен из латуни. Такая деталь способна выдерживать высокие температуры (до 150 градусов).

Воздухозаборники, оборудованные предохранительным клапаном , также устанавливаются в трубных системах ПВХ.

Установив клапан, вы предотвратите разрыв чувствительной конструкции от гидроудара.

Как установить в аккумулятор

Для установки крана Маевского нужно просто вкрутить подходящую модель в пробку радиатора с обратной стороны водопровода.

Поскольку размеры пазов на изделиях стандартные , нужно подбирать приспособление так, чтобы резьба совпадала.

Если конец батареи () снабжен заглушкой без резьбы, ее необходимо заменить.

На чугунной пробке можно легко проделать подходящее отверстие своими руками. Сначала нужно просверлить проем изнутри, а затем вырезать пазы снаружи.

Для этого понадобится электродрель, сверло на 9 мм и метчик с гаечным ключом.

Помните! Заглушка имеет левую резьбу, а клапан — правую. Чтобы заглушка не ослабла в процессе установки, ее необходимо удерживать разводным ключом.

Вы должны знать! При накручивании клапана Маевского заглушка отключается. При откручивании дефлектора ограничитель затягивается сильнее.

При установке устройства для усиления резьбовых соединений используйте специальную резиновую или силиконовую прокладку.

Некоторые сантехники используют фум-ленту для труб () или льняную ленту — в этом нет необходимости.

Будьте внимательны при выборе.

Присмотритесь к товарам, на них не должно быть дефектов.

Некачественные изделия при установке треснут.

Помните! При большой инерции механизма может заклинивать.

Тогда придется менять не только кран, но и ограничитель радиатора.

Что нужно знать при выборе

• Это настолько надежная и продуманная конструкция, что ничего не нужно добавлять.
• За знаменитую торговую марку платить больше не нужно, но слишком дешевый товар должен вас насторожить.
• Корпус смесителя из стали и пластика менее надежен, чем из латуни и нержавеющей стали.
• Все краны выпускают воздух одинаково медленно. Подумайте, какой механизм вам будет удобнее откручивать.
• Спросите, дадут ли они вам гарантию на товары данного просмотра.

Выход

Кран Маевского — механизм достаточно простой и недорогой. Установив смеситель на систему отопления своей квартиры или частного дома, вы значительно продлите срок его службы.

Включив аккумулятор, открыв кран Маевского, посмотрите видео, как это правильно сделать.

Мы отправим вам материал по электронной почте

Часто неисправность системы отопления возникает из-за скопившегося воздуха. Созданные заглушки предотвращают движение теплоносителя по контуру. Это снижает эффективность всей системы отопления. Для устранения подобных проблем был создан кран Маевского, принцип работы которого — отвод воздушных масс.Это устройство устанавливается в верхней части батарей и управляется как автоматически, так и вручную.

Такое устройство представлено множеством типов, различающихся по способам применения и конструкции.

Воздушные пробки возникают в следующих ситуациях:

• при установке новой системы отопления;
• при сливе воды с автомобильных дорог и проведении ремонтных работ;
• при установке радиаторов;
• при наличии коррозионных процессов;
• с утечками в цепи.

Автоматический смеситель Маевского изготовлен из латунного материала, который отличается устойчивостью к ржавчине. Устройство состоит из корпуса с игольчатым клапаном конического типа. Клапан управляется заглушкой, установленной снаружи. В закрытом состоянии такой клапан не пропускает охлаждающую жидкость. Вращение винта помогает выпустить скопившийся воздух.

Все устройства различаются сечением внешней резьбы, что позволяет выбрать вариант по размеру.Для настройки таких устройств используется отвертка или разводной ключ. Такие изделия изготавливают чаще всего из латуни, поскольку такой материал отличается устойчивостью к проявлениям агрессивной среды.

Воздухоотводчик может иметь разную конфигурацию, но принцип работы крана Маевского схож во многих моделях. Клапаны подбираются по диаметру и устанавливаются в аккумуляторные отсеки. При горизонтальной установке такие устройства крепятся к каждой батарее.

Полезный совет! Установка кранов Маевского на радиаторы отопления потребуется, если в конструкции есть секции, находящиеся ниже места подключения устройства.

Разновидности крана Маевского: фото разных моделей

Существует несколько видов дефлекторов:

• ручной кран Маевского — это простое устройство. При обнаружении неравномерного нагрева устройство открывается специальным ключом. Затем, после того, как воздушные пробки вылезли наружу, клапан поворачивают обратно;

• для автоматического устройства нет ручного метода управления.Такие изделия изготавливаются из латуни и имеют цилиндрическую форму. Кроме того, в изделии отсутствует игольчатый клапан, вместо которого используется пластиковый поплавок. Механизм при образовании воздушных пробок начинает двигаться и воздействует на открытие устройства;

• принцип работы крана Маевского со встроенным предохранительным механизмом отличается от обычного пневмораспределителя. Предохранительный клапан регулирует напор. Если показатель превышает допустимые параметры, то срабатывает клапан и принудительно выпускает охлаждающую жидкость.Это позволяет избежать гидроудара конструкции. Такой вариант отлично подходит для металлопластиковых или полипропиленовых трубопроводов.

Что нужно учитывать при выборе устройства?

Перед установкой крана Маевского обратите внимание на определенные параметры радиаторов отопления. Для схем централизованного отопления целесообразно использовать ручные устройства, позволяющие при необходимости стравливать воздух. Автоматические краны лучше всего устанавливать при наличии автономной системы отопления.

В централизованных системах охлаждающая жидкость сильно загрязнена, что будет влиять на постоянное засорение отверстий в автоматических конструкциях. Автоматику лучше устанавливать в труднодоступных местах, но при этом важно следить за чистотой теплоносителя. Если механизм установлен на батарее, которая стоит в нише в стене, то регулировка будет затруднена из-за недоступности регулировочного винта. В этом случае можно использовать специальный ключ, который находится в одной плоскости с аккумулятором.

Многие системы отопления до сих пор построены на чугунных батареях. В этом случае можно использовать ручную модель крана Маевского для чугунных радиаторов отопления или автоматов из латуни.

Как осуществить правильный монтаж крана Маевского?

Установить кран Маевского не так-то просто, если у вас нет специальных знаний. Важно, чтобы прокладка для установки такого устройства была силиконовой или резиновой. Устанавливая такое устройство, следите за тем, чтобы клапан был такого же размера, как и входной.

Устройство крепится к радиатору в верхних секциях, а отверстие под горячую воду размещается на противоположной стороне. Установка включает в себя следующие этапы:

• перед работой необходимо освободить систему от воды;
• новейшие батареи имеют слоты под краны. Если есть заглушки, водопроводный кран следует установить так, чтобы отверстие было отвернуто от стены и спускалось вниз.

При присоединении дефлектора к АКБ «б / у» в заглушке делают прорезь и нарезают в ней резьбу.Затем основное устройство подключается при помощи ключа для крана Маевского.

Установка автоматического дефлектора: принцип работы

Автоматические изделия имеют герметичный латунный корпус. Внутри механизма установлен поплавок, который соединен со сливным клапаном. Такое устройство будет работать только с открытым запорным колпачком. Перед работой крышку откручивают на несколько оборотов.

Принцип работы автоматического дефлектора для отопления зависит от конкретного вида продукции.Всего существует три типа устройств:

• прямые модели устанавливаются вертикально;
• угловые устанавливаются под определенным углом;
• специальные приспособления для радиаторов.

При использовании некачественной охлаждающей жидкости выпускное отверстие для воздуха может быть забито, что приведет к неплотной посадке клапана.

Что такое кран Маевского, зачем он нужен и как правильно установить. Воздухоотводчик Маевского, принцип работы аппарата

Клапан Маевского — это общее название устройства.В ГОСТах название этого устройства определено как игольчатый воздушный клапан радиатора … Основным рабочим элементом описываемого устройства является запорный вентиль игольчатого типа, приводимый в движение с помощью специального приспособления.

Для начала работ по открытию клапана Маевского в жилых помещениях необходимо подготовить ряд инструментов и материалов:

• Система отопления.
• Отвертка.
• Разводной ключ.
• Плоскогубцы.
• Сосуд для воды.

Как открыть систему отопления: план мероприятий

Работа по открытию клапана Маевского может состоять из нескольких поэтапных мероприятий:

• Предварительный осмотр и выбор инструмента.
• Подготовка емкости для слива воды.
• Открытие клапана.
• Сложность открытия.
• Процесс выпуска воздуха из системы, находящейся под давлением.

Как самому открыть вентиль Маевского: видео, пошаговая инструкция.

Перед тем, как начать процесс вскрытия устройства, необходимо внимательно его осмотреть. Особое внимание следует обратить на то, какой элемент предусмотрен для открытия клапана. Это напрямую повлияет на то, какой инструмент будет использоваться в работе. Это может быть шестигранная гайка, шлиц или головка с ребрами. Чтобы открыть каждый элемент, необходимо использовать разводной ключ, плоскую отвертку или плоскогубцы соответственно.

На видео наглядно показаны принципы работы и способ открытия крана Маевского для удаления воздуха из системы отопления.

Шаг 2: большая емкость, куда будут стравливаться вода и воздух из системы отопления

Чтобы вода не попала на предметы интерьера, ее необходимо слить в емкость. Для этого пригодится ведро, миска или большая миска. После того, как воздух выйдет из системы, потечет струя воды. Необходимо подставить под струю заранее подготовленную емкость или, по возможности, перенаправить струю в емкость, повернув вентиль.

Процесс откручивания клапана осуществляется предварительно подготовленным инструментом против часовой стрелки.

Если резьба сливного крана заржавела и это мешает его открытию, то необходимо обработать заржавевшую поверхность керосином или тормозной жидкостью … После обработки специальными жидкостями стоит постучать по ним молотком. Стоит крутить вентиль осторожно, чтобы не порвать резьбу.

Необходимо открыть кран подачи воды в систему, а затем выпустить воздух, как описано выше.

Таким образом, в статье описан и охарактеризован процесс выпуска воздуха из системы отопления с помощью клапана Маевского.

Очень распространенной проблемой в системе отопления является неполный нагрев батарей. Но не каждый человек обладает необходимой информацией, чтобы решить эту проблему самостоятельно. Многие вызывают специалистов каждый раз, когда происходит срыв такого плана, другие справляются с разводным ключом и тазом для воды. А остальные, прочитав эту статью, установят кран Маевского. Принцип работы этого устройства описан ниже.

В 1931 году неизвестный слесарь-сантехник С.А. Роев из Минска разработал специальное устройство, позволяющее выпускать воздух за счет соединения двух частей с помощью прокладки. В 1932 году этот кран прошел испытания пользователями и признан рабочим устройством. Но 1933 год открыл миру изобретателя К.Б.Маевского, который усовершенствовал инструмент с улучшенным уплотнением, конструкцией клапана «конус-конус» и предохранительным ключом для его приведения в действие. С тех пор кран Маевского используется и по сей день, хотя официальное название устройства, которое указывается в ГОСТах и СНиПах, — игольчатый воздушный клапан радиатора.

В основе устройства лежит принцип несанкционированного выпуска воздуха из аккумулятора. Клапан устроен таким образом, что при его открытии игла заслонки поднимается, которая, в свою очередь, открывает специальное отверстие диаметром 2 мм. Весь лишний воздух, скопившийся в батарее, выходит через это отверстие. Винт с головкой под торцевой ключ перемещает рабочее отверстие клапана.

Важно! Во время работы этого клапана необходимо отключить циркуляционный электронасос для более эффективного выпуска воздуха.В том случае, если ваш котел оборудован встроенным насосом для циркуляции жидкости, его необходимо отключить от сети.

Фотография крана Маевского и описание его разновидностей

Каждый проект системы отопления имеет разное расположение рабочих органов (батареи и полотенцесушители), поэтому конструкция не всегда позволяет разместить кран Маевского на месте доступны для обслуживания. Что привело разработчиков к созданию нескольких типов клапанов.

Ручной кран модель

Самая распространенная модификация, так как имеет достаточно надежный механизм, главное, чтобы доступ к нему был свободный, так как кран открывается плоской отверткой или специальным четырехгранным ключом для крана Маевского . Механизм иглы работает в двух вариантах: с горизонтальным открытием заслонки для прохождения воздуха и отверстием в корпусе гайки.

Как работают автоматические дефлекторы

Принцип работы автоматического дефлектора для обогрева заключается в наличии поплавка.Поплавок поддерживает игольчатый клапан через пружину, система настроена на определенное давление воздуха в радиаторе, как только воздух становится больше допустимого значения, клапан открывается и стравливает весь лишний воздух через отверстие в центре головка клапана. Когда давление вернется в норму, клапан закроется. Установка этого варианта устройства касается только труднодоступных отопительных агрегатов. В промышленных масштабах для устранения воздушности в батареях используются другие устройства.

Клапан предохранительный

Это усовершенствованный ручной кран Маевского, дополненный датчиком высокого давления… Суть его работы — предотвратить выход из строя системы отопления и ее рабочих органов при давлении выше 15 атмосфер. Клапан открывается и сливает лишнюю воду из аккумулятора. Из-за гидравлического удара может возникнуть чрезмерное давление.

Почему система собирает воздух?

Воздушный шлюз — злейший враг системы отопления. Чем больше воздуха в батареях, тем хуже они нагреваются, потому что воздух не дает теплоносителю полностью заполнить отопительный прибор, и он не нагревается на полную мощность… Причины попадания воздуха:

• Если охлаждающая жидкость полностью слита из системы. В этом случае наличие воздушных пробок в трубах неизбежно.

• Если повреждение происходит на стыках отдельных частей конструкции.

• Плохая сборка системы отопления, выражающаяся в неправильной фиксации одного или нескольких агрегатов.

Есть ряд других причин попадания кислорода в трубы, но они очень редки.

Важно! В процессе регулярного проветривания металл нагревательных элементов подвергается коррозии, так как кислород негативно влияет на структуру материала, разрушая ее. Такая система прослужит намного меньше, чем отопление с редким попаданием воздуха в радиаторы.

Установка крана в систему

В первую очередь нужно провести подготовительные работы … Их перечень меняется в зависимости от. Что касается общих рекомендаций, то перед началом работ необходимо слить из системы всю охлаждающую жидкость.

Установка прибора в чугунный аккумулятор

Изначально старая модификация чугунных радиаторов не предполагала специального отверстия для дополнительных устройств, улучшающих тепловые характеристики. Поэтому нужно немного попотеть, чтобы кран Маевского был адаптирован под чугунные радиаторы.

1. Полностью отсоедините прилагаемые трубы от аккумулятора. Снимите его с настенных крючков и полностью слейте оставшуюся воду через нижнее отверстие.
2. Определите сторону, противоположную стороне, на которую попадает горячая вода.
3. Теперь в центре верхней заглушки нужно просверлить отверстие, диаметр которого совпадает с купленным вами метчиком (лучше покупать минимальный диаметр резьбы, чтобы было проще проделать под него отверстие) . Сделав вход, нужно нарезать резьбу с шагом 1,5 мм.

1. Всё, можно в готовое отверстие вкрутить кран.

Примечание! В системе центрального отопления часто случаются водяные удары, поэтому следует приобрести клапан с предохранительным клапаном.В таких системах установка автоматического дефлектора нецелесообразна из-за принципа его работы и засорения теплоносителя. Сливное отверстие часто забивается. Очистить его довольно просто: нужно взять иглу и прочистить отверстие, пока оно полностью не очистится от грязи.

Установка крана Маевского в современные системы

По умолчанию радиаторы нового поколения предназначены для установки всевозможных устройств и кранов. Поэтому установка клапана намного проще.

1. Слейте всю воду.
2. Удалите заглушку, закрывающую нужное отверстие. Если у разъема необычный диаметр, то нужно полностью открутить сердечник, а купив подходящий, собрать все элементы.
3. Сам кран нужно прикрутить таким образом, чтобы сливное отверстие смотрело со стены под углом 45 градусов от горизонтали вниз. Это идеальное место для размещения контейнера, необходимого для слива жидкости.

Нюансы при эксплуатации

Для того, чтобы процесс стравливания скопившегося в системе воздуха происходил без нежелательных последствий, ниже дана подробная инструкция по всем манипуляциям.

• Если движение теплообменника происходит из-за циркуляционного насоса, его необходимо выключить. Делается это за 15 минут до начала работы. Это необходимо для того, чтобы воздух перестал смешиваться с водой и скапливался в верхней части аккумулятора.

• Запаситесь сухой тряпкой и пустым ведром, ведь после открытия клапана нужно дождаться, пока перестанет шипеть воздух, а затем вода. Закрыть вентиль можно только тогда, когда вода начнет течь ровной, непрерывной струей.
• Что делать, если воздух не прекращает кровотечение? Ищите поломку или неплотный перекос в районе обслуживаемого аккумулятора. Это можно сделать с помощью бумажки. Оставьте вентиль открытым и переместите бумагу с расстояния 1 см по всем возможным местам на радиаторе и трубах, которые к нему подходят. Обнаружив место утечки воздуха, замените поврежденный элемент.
• Если система удаления воздуха не использовалась в течение нескольких лет, резьба клапана может закиснуть. Придется использовать смазку типа WD-40, затем легким постукиванием по крану попробовать его открутить.

Как правильно выбрать устройство

На сегодняшний день существует широкий спектр модификаций и конструкций крана Маевского. Есть определенные нюансы, на которые стоит обратить внимание при покупке. Главный показатель прочности — латунная основа. Помимо самого металла нужно обращать внимание на качество резьбы, удобство использования механизма открывания клапана, наличие уплотнительной резины на штуцере. Размер входной трубы составляет 1, 1/2, 1/4 дюйма.

Современные устройства комплектуются уже готовой пластмассовой задвижкой, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто встречаются дети.

Для наглядного примера в таблице представлены модели разных производителей с указанием цены

Альтернативные варианты замены

• Водоразборные смесители.Их часто устанавливают в конечной точке системы отопления. Такой кран служит для наполнения труб водой и слива ее. Если отопление автономное, такой кран ставят в начале системы, чтобы можно было провести ревизию на наличие воздушных пробок. Подача воды подключается к первичному крану, а из последнего крана сливается определенное количество времени, чтобы выпустить весь воздух. Такая система принципиально отличается от крана Маевского и принципом ее работы.

• Если владелец по каким-либо причинам не желает устанавливать кран Маевского, можно выполнить следующую процедуру. Ослабив резьбу на верхней трубе, выходящей из радиатора. Значит, воздух выйдет наружу, а заодно и все вокруг брызнет.
• В том случае, когда в системе не предполагается использование насоса, это означает, что расход воды небольшой. В этом случае можно организовать естественное удаление кислорода. Так, в верхнюю часть батареи в районе патрубка прорезается вертикальная ветка с пустым расширительным бачком на конце.
• При использовании ионного котла с замкнутой системой циркуляции воды кран Маевского прослужит недолго. Дело в том, что в теплоноситель добавляют рассол для ускорения ионов в котле. При выпуске воздуха внутри клапана будут откладываться соли, что приведет к быстрой поломке. Для ионных котлов предусмотрены специальные устройства, устойчивые к воздействию солей.

Важно! Любое изменение конструкции системы отопления, не закрепленное стандартами ГОСТ или СНиП, необходимо согласовывать со специалистами госуслуг по отопительным приборам.В противном случае вы подвергаете опасности не только себя, но и всех окружающих.

Подведение итогов

Конечно, каждый владелец отопительных приборов на жидком теплоносителе вправе сам решать, как лучше модифицировать свою систему и стоит ли это вообще делать. Но хочу отметить, что использование крана Маевского, во-первых, повысит эффективность работы всей установки, во-вторых, облегчит обслуживание аккумуляторов, в-третьих, не отнимет у вас много денег, потому что Как вы заметили, таблица, приведенная в статье, демонстрирует дешевизну продукции… Теперь вы знаете, что такое кран Маевского, принцип работы и нюансы эксплуатации.

Низкий КПД системы отопления в большинстве случаев объясняется просто: батареи воздушные. Небольшое количество воздуха попадает в систему, скапливается в ее отдельных элементах и ​​препятствует нормальной циркуляции теплоносителя. Решить радиаторы несложно — достаточно установить обычный кран Маевского. С его помощью очень легко удалить лишний воздух из системы, а количество охлаждающей жидкости останется неизменным.

Как работает это устройство?

Небольшой баллон устанавливается наверху радиатора или в другом подходящем месте … Внутри баллона расположен специальный клапан, который управляется винтом.

Кран Маевского — небольшое устройство, простое в установке и эксплуатации. Для обслуживания мануальной модели потребуется место в нише радиатора

.

Если необходимо удалить воздух из системы, кран просто открывается, а затем закрывается.Это первое, что нужно сделать, если радиатор или какая-то часть системы отопления прогревается меньше остальных. Если в ближайшее время температура нагрева проблемного места повысится, проблему можно считать решенной. Если после выпуска воздуха радиатор не нагревается, скорее всего, он забит. Придется демонтировать радиатор, промыть и поставить на место.

Если система работает, выключите циркуляционный насос перед выпуском воздуха. Если этого не сделать, часть воздуха будет увлечена потоком охлаждающей жидкости и останется в системе.После выключения помпы нужно подождать не менее пяти минут, и только потом открывать вентиляционное отверстие. За это время поднимутся пузырьки воздуха.

После выхода воздуха из системы из крана потечет вода. Это будет тонкая струйка диаметром около 1,5 мм. Поэтому перед тем, как начать стравливать воздух, следует убрать с радиатора вещи, которые могут намокнуть, а также запастись подходящей емкостью для воды. Для использования крана Маевского не требуется слить охлаждающую жидкость или демонтировать радиаторы.Изучив принцип работы крана Маевского, следует обратить внимание на оформление отдельных моделей.

Устройство различных моделей крана Маевского

Воздухоотводчик Маевского представляет собой устройство с игольчатым запорным вентилем в центре. Движение клапана контролируется специальным квадратным винтом. Снаружи есть стандартные размеры резьбы: ½, ¾ или 1 дюйм. Регулирующий винт снабжен шлицевой головкой под крестовую отвертку … Кроме того, его можно повернуть с помощью специального гаечного ключа или обычных плоскогубцев.Существует несколько моделей вентиляционного отверстия Маевского. Интересная информация об этом полезном устройстве содержится в следующем видео:

Ручная модель

Это самый простой и надежный прибор, позволяющий контролировать количество воздуха в системе отопления. В состав простейшего крана Маевского входят:

• прочный латунный корпус;

Игольчатый клапан из стали

• ;
• пластиковый корпус.

Конструкция устройства может быть разной: в одних моделях пластиковый кожух движется в горизонтальной плоскости, в других есть специальное отверстие на краю гайки клапана.Помимо обычного ручного крана Маевского выпускается еще две разновидности: автоматический кран и модель со встроенным предохранительным клапаном.

Ручной кран Маевского можно установить практически на любой радиатор. Чтобы открыть его, можно использовать специальный ключ, а также отвертку или плоскогубцы.

Автокран Маевского конструкции

Это устройство выглядит как небольшой металлический цилиндр с отверстием наверху. Внутри, помимо игольчатого клапана, находится еще датчик, работающий по принципу поплавка.Датчик реагирует на изменение объема воздуха внутри крана. При достижении критического значения клапан открывается и выпускает скопившийся воздух, а затем закрывается. Для эксплуатации такого устройства практически не требуется вмешательства человека, достаточно просто установить его в подходящем месте.

Автоматизированные модели чувствительны к состоянию. Узкое отверстие может легко засориться и вызвать ненужное срабатывание клапана. Убрать такой засор можно с помощью обычной швейной иглы.

Каковы преимущества использования предохранительного клапана?

Воздухозаборник Маевского с предохранительным клапаном — несколько усложненный вариант модели с ручным управлением.Предохранительный клапан чувствителен к давлению теплоносителя в системе. Если этот показатель превысит отметку в 15 атмосфер, предохранительный клапан откроется и теплоноситель начнет сливать из контура отопления. Такая ситуация может возникнуть, когда вдруг, в этом случае, клапан предотвратит повреждение элементов системы.

Какой бы вариант вы ни выбрали, рекомендуем покупать все отопительное оборудование в интернет-магазине Гипострой — это проверенный временем поставщик. Итак, перейдя по ссылке http: // www.gipostroy.ru/catalog/category/klimat-i-otoplenie вы можете ознакомиться с актуальными ценами на отопительные приборы и комплектующие.

Как правильно выбрать устройство?

Чтобы выбрать подходящую модель крана Маевского, нужно оценить состояние и возможности вашей системы отопления, а также особенности размещения радиаторов отопления. Практически везде уместны простые модели с ручным управлением. Следует помнить, что для поворота регулирующего винта необходимо некоторое пространство: больше — для работы отверткой или плоскогубцами, меньше — если клапан открывается специальным ключом.В нишах для радиаторов пространство может быть очень ограничено.

Автоматизированные модели

будут очень удобны для таких случаев с ограниченным доступом к радиатору, размещенным в тесной нише или скрытой декоративной ширмой. Однако использование автоматических дефлекторов не рекомендуется в домах с централизованной системой отопления.

Обычно в таких домах теплоноситель настолько загрязнен, что летка вскоре забивается. Чистить прибор придется раз в месяц и чаще, что сведет на нет все удобство его использования.К тому же перебои в подаче теплоносителя при централизованном отоплении происходят довольно часто, поэтому в такой системе накапливается больше ненужного воздуха, чем при автономном отоплении. Процесс выпуска воздуха через отверстие диаметром 2 мм может занять слишком много времени.

По тем же причинам не стоит устанавливать автоматизированные модели на старые чугунные радиаторы. Для них рекомендуется использовать специальные модели в латунном корпусе, например, МС140 по ГОСТ 9544-93. Этот прибор хорошо переносит повышение температуры до 150 градусов и подходит не только для систем с жидким теплоносителем, но и для парового отопления.

Вентиляционные отверстия с предохранительным клапаном рекомендуются для установки в трубопроводных системах из ПВХ. Эти конструкции чувствительны к гидроударам, и установка крана предотвратит их разрыв. Эти модели также эффективны в системах центрального отопления, которые часто подвергаются внезапному срабатыванию.

Выбор места и порядок установки

Для установки дефлектора Маевского достаточно вкрутить подходящую модель в крышку радиатора со стороны подачи. Поскольку размеры резьбы на устройстве стандартные, необходимо выбрать устройство с соответствующей резьбой.Если на радиаторе установлена ​​нерезьбовая пробка, ее следует заменить.

На чугунной втулке самостоятельно проделать необходимое отверстие. Изнутри следует просверлить отверстие, а затем нарезать резьбу снаружи. Вам понадобится электродрель, сверло на 9 мм и метчик 10х1 с гаечным ключом.

Клапан имеет правую резьбу, а пробка — левую. Во время установки держите заглушку разводным ключом, чтобы не ослабить резьбу. При этом следует помнить, что при вкручивании воздуховыпускного клапана откручивается заглушка.При откручивании крана (например для замены) заглушка накручивается больше.

При установке крана Маевского следует использовать разводной или газовый ключ для затяжки приспособления или удержания заглушки, в которую монтируется кран

При установке прибора резьба должна быть усилена специальной прокладкой. Такая прокладка может быть из резины или силикона, но использовать паронитовые прокладки с метчиком Маевского не рекомендуется. Некоторые предпочитают дополнительно использовать льняную обмотку или фум-ленту для укрепления нити, но в этом нет необходимости.Совет — При установке слегка направьте розетку вниз. Так будет удобнее собирать воду, которая будет вытекать из радиатора по окончании выпуска воздуха.

Для установки кранов Маевского выбирается самая высокая точка системы, так как воздух поднимается вверх. В этом случае, безусловно, необходимо учитывать особенности системы отопления конкретного дома или квартиры.

При вертикальной схеме отопления форточки следует устанавливать на всех радиаторах верхнего этажа, имеющих нижнюю подачу в обратной магистрали.Также все устройства должны быть снабжены отводами Маевского, подача которых (или ее часть) к стояку расположена ниже верхней оси соединения, так как в этом случае будет сложно удалить воздух из системы.

На схеме показан принцип установки крана Маевского с вертикальной и горизонтальной системой отопления. Кран нужен в местах скопления воздуха

При горизонтальной системе отопления на всех отопительных приборах: батареях, коллекторах и т. Д. Устанавливаются вентиляционные клапаны.Система теплых полов не всегда требует удаления воздуха, но очень часто такой клапан все же приходится устанавливать.

Отдельного внимания заслуживает установка дефлектора на полотенцесушитель. На моделях с нижним подключением для этого даже предусмотрено специальное отверстие. А вот полотенцесушители с боковым подключением придется немного доработать. На подающую магистраль монтируется металлический тройник с резьбой подходящего диаметра. В этом случае выход воздуховыпускного клапана необходимо повернуть в сторону от стены.

Чтобы понять, нужно ли устанавливать вентиляционное отверстие в конкретном месте, достаточно представить себе движение воздуха в системе. Если понятно, что воздух может свободно перемещаться дальше по системе, клапан не нужен. Если воздух не может покинуть систему естественным путем, потребуется специальное устройство.

Одна из самых частых причин неисправности системы отопления — скопление воздуха. Засорение мешает воде свободно циркулировать. В результате радиатор с скопившимся воздухом не выполняет свою функцию, и КПД всей системы снижается.Более восьмидесяти лет назад был изобретен кран Маевского, позволяющий легко и удобно «проветрить» тепловые коммуникации. Несмотря на свою простоту, это устройство эффективно и надежно, поэтому сегодня используется в системах. Рассмотрим подробнее его устройство и принципы работы.

Устройство крана Маевского и принцип его работы

Этот сантехнический прибор только в народной среде называют краном Маевского. В государственных стандартах, она относится к категории запорной арматуры, называемый игольчатый радиатор воздушный клапан.

Сейчас промышленность предлагает многократную конструкцию кран Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классический дизайн состоит из двух частей:

Элементы плотно прилегают друг к другу за счет калибровки, поэтому в закрытом состоянии клапан надежно удерживает теплоноситель. Воздухозаборник находится на сбоку корпуса.

Краны

Маевского чаще всего производятся из латуни … Этот сплав обладает высокой степенью коррозионной стойкости, что гарантирует длительный срок службы. В зависимости от конструкции кран Маевского можно открыть специальным ключом ICMA, отверткой или вручную.

В вертикальной системе отопления, состоящей из нижнего водопровода и верхней резьбы для отвода теплоносителя, все приборы на верхнем этаже оснащены такими элементами. Краны Маевского подобраны по диаметру и вкручены в верхнюю арматуру радиатора.В горизонтальной системе отопления эти устройства устанавливаются на каждую батарею. Для полотенцесушителя с боковым подключением в ванную комнату используется тройник … Устанавливается вертикально отверстием под кран в сторону от стены. Установка отводов Маевского на радиаторы отопления, конвекторы необходима при наличии в системе отопления участков, расположенных ниже верхней оси подключения устройства. В этом положении естественное удаление воздуха невозможно.

Обязательная деаэрация проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах в любом случае накапливаются пробки.Требуется провести такую ​​работу при включении системы после лета. Впоследствии могут возникнуть локальные проблемы из-за засасывания воздуха в систему, возникающего при ее эксплуатации, наличия пузырьков воздуха в теплоносителе. Причина скопления воздуха — выделение водорода при коррозии металлических частей коммуникации. В алюминиевых радиаторах без специального покрытия внутренней поверхности этот элемент постоянно выделяется в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работ вам необходимо:

Ручной кран

Маевского обычно не используют на больших магистралях, где скопление воздушных пробок происходит постоянно. Для таких систем используются другие газоотводные конструкции.

Кран ручной

Маевского прост в управлении , трудностей с ним не возникает даже у тех, кто никогда не занимался обслуживанием систем отопления. Но в местах, где проветривание системы происходит регулярно, желательно установить автоматический воздухоотводчик.Такая проблема может возникнуть, если монтаж труб отопления был проведен неправильно. с функцией автоматического удаления воздуха из избавляет от необходимости регулярно выполнять эту работу вручную. Такой вариант удобен для установки в труднодоступных местах.

Конструкции автоматических дефлекторов могут быть разными, но принцип действия у них одинаковый. В корпусе имеется полый отсек с пластиковым поплавком. Он с помощью флажка нажимает на шток с пружиной , открывается доступ в атмосферу, выходит воздух.Когда полость заполнена охлаждающей жидкостью, поплавок давит на шток, закрывая отверстие, предотвращая утечку воды.

Для удобства проведения ремонта в случае неисправности или замены изношенного крана, устройство оснащено запорным клапаном. Вкручивается в отопительную систему, затем на воздухоотводчик. Кран вдавливает флажок в клапане, исключая утечку теплоносителя. В магазинах представлен широкий ассортимент автоматических дефлекторов.Они могут быть специальными, радиаторными, прямыми, угловыми. Поэтому подобрать такой элемент можно для любой системы отопления.

Монтаж крана Маевского и обслуживание

Установка крана Маевского не требует опыта и высокой квалификации. Вам просто нужно правильно подобрать устройство по размеру. Эти сантехнические приспособления могут иметь резьбу 1 «, ¾», ½ «. Кран находится в верхней части радиатора, на стороне, противоположной впуску охлаждающей жидкости. Перед установкой кранов необходимо слить воду из системы отопления. .Затем в пробке радиатора откручивается пробка и на ее место монтируется кран. Эти устройства оснащены резиновыми кольцами круглого сечения, но при установке рекомендуется использовать обмотку. Для надежной герметизации на нить наматывается ФУМ-лента или льняное волокно.

В современных радиаторах в пробках предусмотрено установочное отверстие под кран , что упрощает работу. Если аккумуляторная батарея имеет заглушку другого типа без вентиляционного отверстия, ее можно заменить. Кран должен быть установлен таким образом, чтобы отверстие было на стороне, противоположной стене, было направлено немного вниз. Это позволит вам заменить емкость при спуске воздуха и аккуратно собрать воду. Выбор ручного или автоматического вентиляционного отверстия зависит от личных предпочтений и характеристик системы отопления.

В старых чугунных радиаторах может потребоваться предварительная работа по установке крана Маевского. При этом вам необходимо знать следующие :

№

• для установки в старый чугунный радиатор крана Маевского необходимо просверлить отверстие в верхней пробке , нарезать резьбу, затем вкрутить дефлектор;
• не рекомендуется устанавливать на такие радиаторы отопления в системе центрального отопления автоматические краны Маевского.В таких коммуникациях теплоноситель сильно загрязнен, поэтому дефлектор придется часто чистить … Кроме того, в домах иногда отключают отопление и часто возникают воздушные пробки;
• в системах центрального отопления иногда наблюдаются гидроудары , до 15 атмосфер. Поэтому требуются специальные автоматические дефлекторы OMEC или MC-140, способные выдерживать температуру до 150 градусов.

Кран Маевского отличается высокой надежностью , исправно выполняет свою функцию много лет.Но, если в охлаждающей жидкости есть грязь, возможно, забито отверстие устройства. В этом случае его нужно очистить. Он может располагаться непосредственно в латунном корпусе или в специальной пластиковой накладке. В любом случае скопившаяся грязь легко удаляется обычной булавкой или иглой.

Часто неисправность системы отопления возникает из-за скопившегося воздуха. Созданные заглушки предотвращают движение теплоносителя по контуру. Это снижает эффективность всей системы отопления. Для устранения подобных проблем был создан кран Маевского, принцип работы которого — отвод воздушных масс.Это устройство устанавливается в верхней части батарей и управляется как автоматически, так и вручную.

Такое устройство представлено множеством типов, различающихся по способу применения и конструкции.

Воздушные пробки возникают в следующих ситуациях:

• при установке новой системы отопления;
• при сливе воды с автомобильных дорог и проведении ремонтных работ;
• при установке радиаторов;
• при наличии коррозионных процессов;
• с утечками в цепи.

Синий цвет на схеме указывает на «проветривание» устройства

Автоматический смеситель Маевского изготовлен из латунного материала, который отличается устойчивостью к ржавчине. Устройство состоит из корпуса с игольчатым клапаном конического типа. Клапан управляется заглушкой, установленной снаружи. В закрытом состоянии такой клапан не пропускает охлаждающую жидкость. Вращение винта помогает выпустить скопившийся воздух.

Все устройства различаются поперечным сечением внешней резьбы, что позволяет выбрать вариант по размеру.Для настройки таких устройств используется отвертка или разводной ключ. Такие изделия изготавливают чаще всего из латуни, поскольку такой материал отличается устойчивостью к проявлениям агрессивной среды.

Воздухоотводчик может иметь разную конфигурацию, но принцип работы крана Маевского схож во многих моделях. Клапаны подбираются по диаметру и устанавливаются в аккумуляторные отсеки. При горизонтальной установке такие устройства крепятся к каждой батарее.

Полезный совет! Установка кранов Маевского на радиаторы отопления потребуется, если в конструкции есть секции, находящиеся ниже места подключения устройства.

Разновидности крана Маевского: фото разных моделей

Существует несколько видов дефлекторов:

• ручной кран Маевского — это простое устройство. При обнаружении неравномерного нагрева устройство открывается специальным ключом. Затем, после того, как воздушные пробки вылезли наружу, клапан поворачивают обратно;

• Ручное управление автоматом отсутствует.Такие изделия изготавливаются из латуни и имеют цилиндрическую форму. Кроме того, в изделии отсутствует игольчатый клапан, вместо которого используется пластиковый поплавок. Механизм при образовании воздушных пробок начинает двигаться и воздействует на открытие устройства;

• принцип работы крана Маевского со встроенным предохранительным механизмом отличается от обычного пневмораспределителя. Предохранительный клапан регулирует напор. Если показатель превышает допустимые параметры, то срабатывает клапан и принудительно выпускает охлаждающую жидкость.Это позволяет избежать гидроудара конструкции. Такой вариант отлично подходит для металлопластика или.

На что обращать внимание при выборе устройства?

Перед установкой крана Маевского обратите внимание на определенные параметры радиаторов отопления. Для схем централизованного отопления целесообразно использовать ручные устройства, позволяющие при необходимости стравливать воздух. Автоматические краны лучше всего устанавливать при наличии автономной системы отопления.

В централизованных системах охлаждающая жидкость сильно загрязнена, что будет влиять на постоянное засорение отверстий в автоматических конструкциях. Автоматику лучше устанавливать в труднодоступных местах, но важно следить за чистотой теплоносителя. Если механизм установлен на батарее, которая стоит в нише в стене, регулировка будет затруднена из-за недоступности регулировочного винта. В этом случае можно использовать специальный ключ, который находится в одной плоскости с аккумулятором.

Многие системы отопления до сих пор построены на чугунных батареях. В этом случае можно использовать ручную модель крана Маевского для чугунных радиаторов отопления или автоматов из латуни.

Как осуществить правильный монтаж крана Маевского?

Установить кран Маевского не так-то просто, если у вас нет специальных знаний. Важно, чтобы прокладка для установки такого устройства была силиконовой или резиновой. Устанавливая такое устройство, следите за тем, чтобы клапан был такого же размера, как и входной.

Устройство крепится к радиатору в верхних секциях, отверстие для горячей воды находится на противоположной стороне. Установка включает в себя следующие этапы:

• перед работой необходимо освободить систему от воды;
• новейшие батареи имеют слоты под краны. Если есть заглушки, водопроводный кран следует установить так, чтобы отверстие было отвернуто от стены и спускалось вниз.

При присоединении дефлектора к АКБ «б / у» в заглушке делают прорезь и нарезают в ней резьбу.Затем основное устройство подключается при помощи ключа для крана Маевского.

Установка автоматического дефлектора: принцип работы

Автоматические изделия имеют герметичный латунный корпус. Внутри механизма установлен поплавок, который соединен со сливным клапаном. Такое устройство будет работать только с открытым запорным колпачком. Перед работой крышка откручивается на несколько оборотов.

Принцип работы автоматического воздухоотводчика для отопления зависит от конкретного типа продукта.Всего существует три типа устройств:

• прямые модели устанавливаются вертикально;
• угловые устанавливаются под определенным углом;
• специальные приспособления для радиаторов.

При использовании некачественной охлаждающей жидкости выпускное отверстие для воздуха может засориться, что приведет к неплотной посадке клапана.

Правила эксплуатации продукта

Кран Маевского необходимо использовать правильно. Для работы с механизмом поместите емкость под радиатор и положите сухую ткань.С помощью гаечного ключа винт поворачивают в нужном направлении. После этого из установки начинает выходить воздух, а затем течет вода. Важно дождаться, пока жидкость потечет без перебоев.

Если в систему входят насосы, их необходимо отключить за десять минут до начала процесса перед удалением воздуха. После отопительного сезона регулировочный винт обрабатывается специальной силиконовой смазкой … Это защитит резьбу от действия охлаждающей жидкости. Если возникнет необходимость заменить кран, то подберите разводные ключи.Удерживая одним ключом на радиаторе, вторым откручиваем кран.

При правильном уходе, своевременном обслуживании и чистке устройство прослужит долго и не вызовет проблем.

Видео: ввинчиваем кран Маевского в радиатор отопления

Вас также могут заинтересовать:

Клапан впускной в стену: принцип действия, особенности монтажа и эксплуатации

Использование и принцип работы крана Маевского, рекомендации по его эксплуатации

• Состав и принцип работы крана
• Как удалить воздух из системы отопления
• Советы по эксплуатации крана Маевского

Кран Маевского — это устройство, которое используется для освобождения отопительной системы от воздушных масс, нарушающих теплопередачу.Открывать и закрывать можно отверткой или специальным ключом. Кран Маевского, принцип действия которого гениально прост, применяется на практике более 80 лет. И именно своей простотой он заслужил доверие потребителей.

В соответствии с государственными стандартами это устройство называется игольчатым воздушным клапаном радиатора. А журавль Маевского — народное имя.

Состав и принцип работы крана

Устройство крана Маевского не позволяет каждому открыть его в любой момент.Делается это в разумных целях, так как если его легко и удобно открыть, то все начнут сливать воду из аккумуляторов (особенно жители районов без горячего водоснабжения), а это вызовет теплопотери. К тому же такая конструкция защищает от детских шалостей.

В состав кранового сооружения Маевского входят:

• корпус;

Винт

• в виде конуса.

Журавль Маевского со специальной ручкой. На картинке показано сливное отверстие.

Обе части плотно соединены. Чаще всего их делают из латуни. Этот металл не подвержен коррозии, что позволяет устройству служить долго. Выход воздушных масс осуществляется через отверстие в боковой стенке корпуса диаметром 2 мм. Когда клапан открывается, выходит воздух.

Видео:

Очевидно, что из-за чрезвычайно малого диаметра воздуховыпускного отверстия это слабое место в кране, так как он может забиться, но его легко чистить. Для этого нужно при помощи обычной иглы открыть вентиль и освободить отверстия от засора.

Краны

Маевского можно открыть разными способами — специальным ключом, отверткой, гаечным ключом или всеми этими способами одновременно. Также есть краны, которые открываются специальной ручкой без каких-либо инструментов.

Кран Маевского для отвертки или ключа, установленного в радиатор

Есть еще автокраны Маевского и принцип их действия аналогичен. Только автомат открывается сам при появлении воздуха в охлаждающей жидкости. Устройство реагирует благодаря наличию внутри него отсека с пластиковым поплавком.Когда отсек заполнен воздухом, поплавок открывает воздуховыпускное отверстие с помощью пружинной конструкции. Когда нет воздуха, поплавок закрывает клапан.

Автоматическая версия подходит, когда отопление устанавливается в труднодоступных местах или когда требуется частый отвод охлаждающей жидкости от воздуха.

По законам физики воздух в трубах стремится вверх. Поэтому монтаж крана Маевского следует проводить на последних этажах и на верхней части радиатора.В противном случае эффекта от него не будет.

Два положения автоматического крана Маевского — открытое и закрытое.

Как удалить воздух из системы отопления

Простота конструкции подразумевает удобство эксплуатации, но перед использованием крана Маевского нужно позаботиться о чистоте процедуры — чтобы не затопить соседей и не испортить пол, нужно подготовить ведро.

Видео:

Для выпуска воздуха из радиатора отопления необходимо:

• Подставьте ведро под сливное отверстие, чтобы вода в случае вытекания не упала на пол.
• С помощью специального ключа, отвертки или глухого ключа поверните вентиль на один оборот против часовой стрелки.
• После этого должно появиться характерное шипение, свидетельствующее об выпуске воздуха из труб.
• Тогда пойдут капли воды. Как только вода потечет струйкой, следует затянуть вентиль, повернув его по часовой стрелке.

Необходимо помнить, что чем позже вы закроете кран Маевского, тем больше воды потечет из системы отопления.Это грозит затоплением и низкой эффективностью теплоносителя. Поэтому при удалении воздуха из труб всегда нужно находиться рядом.

Видео:

Советы по эксплуатации крана Маевского

• Если в системе отопления скопилось много воздуха, то для ускорения процесса можно повернуть кран не на 1, а на 1,5-2 оборота.

Если вы полностью открутите коническую часть, то будет трудно вставить ее на место из-за давления воды.Так что не переусердствуйте.

• Если система отопления работает с насосом, прокручивающим теплоноситель по трубам принудительно, перед с помощью крана Маевского необходимо его отключить. Приступить к процедуре можно уже через 5 минут после этого. В противном случае не удастся эффективно отвести воздушные массы.
• Не рекомендуется устанавливать автоматические краны Маевского в условиях загрязненного теплоносителя. Он часто забивается, и его необходимо очистить.
• В центральном отоплении следует использовать краны ОМЕК Маевского или бытовой МС-140.Они способны выдерживать перегрузки до 15 атмосфер, которые обычны в таких системах. Их также можно использовать на старых чугунных радиаторах.

Принцип работы крана Маевского

установка. Кран Маевского: виды и область применения

Пузырьки воздуха, образующиеся в результате нагрева хладагента и его реакции с металлом, накапливаются в системе отопления и препятствуют полной циркуляции хладагента по трубам. Для их снятия на радиаторах предварительно устанавливали обычные резьбовые вентили.Теперь на радиаторах устанавливается кран Маевского, который более надежен и долговечен в эксплуатации. Что такое кран Маевского, как пользоваться этим механизмом и как он работает?

Описание устройства

Отопление дома — одна из забот каждого хозяина. Каким бы ни был котел отопления, в системе отопления все равно есть радиаторы, батареи или регистры, заполненные теплоносителем. К сожалению, добиться полного удаления воздуха из системы невозможно по многим причинам, а для его глобального стравливания устанавливаются расширительные бачки, а для локального удаления воздуха устанавливается клапан Маевского.

Кран Маевского — более надежный, компактный и функциональный игольчатый запорный вентиль, чем обычный кран, а некоторые модели могут работать в автоматическом режиме. Удалять воздух из системы необходимо в обязательном порядке, так как помимо застоя теплоносителя в местах скопления воздуха металл начинает окисляться, ржаветь и радиатор быстрее выходит из строя или в трубах появляется шум. Кран Маевского чаще всего устанавливают в автономных системах отопления — в центральной системе часто в теплоноситель добавляют присадки, вызывающие засорение клапана.

Основным элементом ручного крана Маевского является игольчатая запорная арматура. Для открытия клапана в кран устанавливается винт с четырехгранной головкой и шлицем Phillips, поэтому для открытия крана можно использовать обычную отвертку или плоскогубцы. Любой радиатор имеет сбоку отверстие с резьбой или ½ дюйма, в которое ввинчиваются клапан, переходник или фитинг для продолжения трубопровода.

Наличие воздуха в системе определяется тактильно — достаточно пощупать все радиаторы в системе, обращая внимание на температуру вверху и внизу устройства.Если вы слышите разницу наощупь, это означает, что где-то в системе застоялся воздух. Чаще всего такое явление наблюдается в системе принудительной циркуляции, в которой не всегда соблюдается уклон труб. В трубопроводе с естественной циркуляцией воздух почти всегда сам попадает в расширительный бачок в направлении теплоносителя.

Но даже в такой системе воздух может скапливаться из-за неправильно смонтированных колен труб или слишком маленького уклона. Поэтому кран Маевского просто необходим — он позволяет спустить воздух без остановки системы и восстановить нормальное отопление в квартире.В верхней части радиатора со стороны подачи охлаждающей жидкости ввинчивается кран.

Кран Маевского конструкции

Клапаны имеют корпус из латуни, пластиковый корпус и стальной игольчатый клапан. Выпускаются разные модели крана Маевского: в одних моделях пластиковый кожух вращается горизонтально, в других вращающийся кожух выполнен с отверстием в одной из граней гайки клапана. Во время работы котла устанавливать кран Маевского и стравливать воздух из системы отопления нежелательно — лучше все проверять летом.Пробку на радиаторе или резьбу на кране открутить бывает сложно, а с системой, наполненной теплоносителем, вы рискуете сломать кран и затопить квартиру, а в худшем случае — соседей.

Внимание!

Кран Маевского можно вкрутить в полотенцесушитель. В некоторых моделях полотенцесушителей устанавливаются два крана Маевского.

Автоматический воздухоотводчик или клапан Маевского представляет собой короткий металлический цилиндр с отверстием в верхней части. Вентиляционное отверстие работает по принципу поплавка.Накопленный объем воздуха начинает перемещать поплавок внутри клапана. Поплавок открывает и закрывает выпускной клапан клапана. На чугунные радиаторы старого производства кран Маевского не устанавливается, так как теплоноситель в таком аккумуляторе быстро загрязняется и чистить кран придется очень часто.

Самый простой образец крана Маевского. Используется на недорогих радиаторах.

Кроме того, в системе центрального отопления количество воздуха больше из-за отключений и внеплановых работ, поэтому клапан с небольшим отверстием для выпуска воздуха может быть открыт долгое время.Еще одна причина, по которой кран Маевского не установлен в ЦСП, — это периодическое возникновение гидроударов, достигающих нескольких десятков атмосфер.

Как пользоваться краном Маевского

После того, как вы установили кран Маевского, как им пользоваться, вы можете догадаться сами. Самый простой кран открывается вручную, более сложные автоматические краны Маевского сами выпускают лишний воздух, пройдя определенный порог давления на вентиле.

С помощью специального ключа или отвертки откройте кран и выпустите воздух.

А вот автоматику обычно устанавливают на протяженных теплотрассах, например, в производственных помещениях. Для квартир и частных домов вполне подойдет и обычный ручной прибор. Перед выпуском воздуха уберите предметы возле радиатора, чтобы они не намокли.

Внимание!

Выключите циркуляционный насос, если у вас система отопления с принудительной циркуляцией. При включенном насосе пузырьки воздуха просто не могут все подняться до крана Маевского.

Струя воды, которая будет стекать вслед за воздухом, имеет диаметр только 1.5 мм, поэтому подготовьте кружку, ковш или тарелку возле радиатора и приготовьте отвертку. Затем установите отвертку в специальную прорезь на кране. Отвертка медленно поворачивается против часовой стрелки. Всего нужно сделать 5-8 полуоборотов.

Если вы слышите шипение воздуха из радиатора, остановитесь и подождите, пока весь воздух не выйдет и не потечет вода. Сразу после появления воды кран можно закрыть и включить насос. Если вы все сделали правильно, но радиатор не греется, то, скорее всего, радиатор забит.Самостоятельно почистить радиатор у вас вряд ли получится, поэтому лучше вызвать мастера.

Кран Маевского — устройство, которое было разработано более 80 лет назад, но активно используется и сегодня. Он позволяет упростить отвод воздуха от радиаторов отопления, а также полотенцесушителей. В некоторых случаях наличие этого элемента может определять эффективность всей системы водяного отопления.

Кран Маевского — что это?

Независимо от того, какие меры по очистке воды применялись перед подачей теплоносителя в сеть, определенное количество растворенного в нем воздуха попадает в систему вместе с жидкостью.В областях с низким давлением и низкой скоростью он образует волдыри, которые могут накапливаться и образовывать сгустки крови, нарушая нормальную циркуляцию воды. Клапан Маевского предназначен для выпуска этого воздуха, предотвращая образование тромбов в системе.

Сам кран Маевского имеет очень компактные размеры и предельно простой принцип работы. Для лучшего понимания, что это такое, предлагаем вам ознакомиться с фото этого устройства:

Рисунок 1 —

Рисунок 2 —

Стоит отметить, что название «Кран Маевского» «- это исключительно обыденное имя и редко используется в официальных источниках.В нормативных документах такое устройство называется игольчатым воздушным клапаном радиатора.

Устройство и принцип работы

Производители предлагают множество модификаций кранов Маевского — они различаются формой, количеством узлов и т. Д. Принцип их действия остается неизменным.

Изначально, ныне классическая конструкция крана Маевского, в нем задействованы два конструктивных элемента:

• винт конический;
• металлический корпус.

Оба элемента плотно прилегают друг к другу, что было достигнуто за счет высокоточной калибровки и позволяло надежно удерживать охлаждающую жидкость внутри.Воздухозаборник обычно располагался сбоку.

Конечно, современные варианты крана Маевского имеют более сложную конструкцию, за счет наличия прокладок, декоративных накладок и заглушек. Схематично элемент можно представить в следующем виде (на рисунке изображен кран, который используется на полотенцесушителе):

Принцип работы крана Маевского довольно прост:

• Конический винт крутится, голова которого гаснет;
• Открывается сливное отверстие, через которое удаляется воздух.

В системах вертикального отопления кран Маевского необходимо устанавливать на все радиаторы верхнего этажа. Если в доме установлена ​​горизонтальная система, то такой элемент рекомендуется использовать на всех этажах.

ГОСТ

В связи с тем, что клапан Маевского или игольчатый воздушный клапан радиатора является стандартизированным изделием, также имеются сертификаты, подтверждающие его соответствие всем установленным стандартам. В соответствии с технической нормативной документацией продукт должен соответствовать следующим требованиям:

• Рабочее пространство … Кран Маевского следует разделить на типы в зависимости от системы, в которой он установлен. Соответственно, существуют клапаны, предназначенные для работы с питьевыми и промышленными жидкостями, а также клапаны, работающие с паром и сжатым воздухом.
• Температура … Температура эксплуатации для крана Маевского должна быть 100-120 градусов, хотя некоторые современные устройства могут спокойно работать и при 150 градусах.
• Давление … В соответствии с ГОСТами, а именно ГОСТ 356-80, краны Маевского должны выдерживать давление 1.0 и 1,6 МПа. Этот показатель показывает, какое рабочее давление окружающей среды может выдержать элемент за весь период своей эксплуатации.
• Тип резьбы … Эта характеристика очень важна при установке крана, поскольку все элементы трубопровода должны четко стыковаться между собой и не протекать. Для этого введены резьбовые стандарты. Обычно имеется внешняя резьба 1, 1/2 или 3/4 дюйма. Если говорить о метрической резьбе, то это 10 мм с шагом 1 мм.
• Материал … Как правило, для изготовления крана Маевского используется латунь или сталь 20, поскольку эти материалы достаточно устойчивы к коррозии. Класс герметичности напрямую связан с этим параметром. Обычно производители не указывают такую ​​информацию на изделии, поэтому стоит помнить, что клапан должен иметь А-класс герметичности, который также прописан в ГОСТ 9544-93.

При выборе изделия главное помнить, что кран должен соответствовать всем характеристикам самой системы.В противном случае он может выйти из строя или не будет выполнять возложенные на него функции.

Вопрос, можно ли устанавливать краны Маевского на чугунные батареи, вызывает споры даже среди опытных сантехников. Это связано с тем, что такие элементы не подходят для использования в радиаторах данной конструкции. Конечно, с технической точки зрения, на чугунную батарею можно установить кран. Для этого нужно в верхней части заглушки вырезать отверстие, сделать резьбу и вставить сам воздушный клапан.Но даже самая точная работа не позволит устройству работать с высокой эффективностью.

В чем причина? Неэффективная работа клапана Маевского вызвана тем, что внутренняя поверхность чугунных радиаторов имеет свойство крошиться, что портит качество охлаждающей жидкости. В результате кран часто забивается. При этом гидроудары часто наблюдаются в системах, сила которых может достигать 15 атмосфер. Кран Маевского может не выдержать такого давления и просто слетит с радиатора.

Кран Маевского для полотенцесушителя

Многие сталкивались с такой проблемой, когда часть полотенцесушителя остается холодной. Это возможно при условии, что теплоноситель не может проникнуть в определенные участки сантехнической арматуры из-за воздушных «пробок». Их появление в «змеевиках» полотенцесушителей — довольно частое явление, возникающее из-за довольно узкого диаметра прохода. Подобную проблему можно решить с помощью крана Маевского.

Как правило, в современных полотенцесушителях этот элемент входит в комплект, но если его нет, то его можно приобрести отдельно.Главное, проконсультироваться со специалистом, который подскажет, какой кран нужно взять, чтобы он подходил именно к вашему устройству.

Самостоятельно устанавливать кран Маевского на полотенцесушитель не рекомендуется. Несмотря на простоту такого устройства, для его установки требуются определенные навыки и знания, поэтому лучше обратиться к квалифицированным сантехникам.

Автокран Маевского

Автокран Маевского по внешнему виду практически не отличается от штатного устройства с ручной регулировкой.Его главная особенность скрыта внутри самого корпуса. Помимо игольчатого клапана в устройстве находится датчик поплавка. Он перемещается внутрь в зависимости от приложенного к нему давления. Когда достигается определенный уровень, он смещается, открывая отверстие, через которое выходит воздух. После этого датчик возвращается в исходное положение.

Ключевое преимущество таких устройств в том, что они практически не требуют вмешательства человека, но следует учитывать, что они более чувствительны к засорению.Поэтому при некорректной работе автокрана Маевского его следует почистить. Для этого подойдет даже обычная швейная игла.

Несмотря на то, что автоматический кран Маевского работает без вмешательства человека, выпуск воздуха возможен вручную. Для этого достаточно повернуть игольчатый клапан с помощью шестигранника или специальной ручки, в зависимости от типа устройства.

Некоторые модели крана Маевского невозможно активировать без использования специального ключа. С одной стороны, это немного неудобно, потому что если вы его потеряете, вам придется бежать в магазин, чтобы купить новый.С другой стороны, такой способ открытия крана имеет ряд преимуществ:

• Наличие квадратного ключа позволяет без вашего ведома ограничить доступ к сантехнике.
• Ключ имеет очень компактные размеры, что позволяет использовать кран даже в труднодоступном месте.
• Ключ точно входит в сиденье, что позволяет легко открыть кран.

Стоит отметить, что есть модели, которые можно открыть без использования специального ключа.Вместо этого можно использовать обычную отвертку Phillips или шестигранную головку. Достаточно широко применяются и краны Маевского, совершенно не требующие использования каких-либо посторонних инструментов. В них изначально в конструкции предусмотрен поворотный кран.

Если кран Маевского устанавливается в помещении с открытым доступом посторонних лиц, рекомендуется использовать модели со специальным ключом. Таким образом можно обезопасить себя от вмешательства в систему отопления. Это особенно актуально, если у вас есть дети.

Как выпустить воздух?

Перед тем, как выпустить воздух через клапан Маевского, необходимо провести некоторые подготовительные манипуляции.К ним относятся:

• Уберите все ценные вещи, которые могут быть испорчены при контакте с водой, подальше от радиатора, который будет вентилировать.
• Заранее приготовьте емкость, в которую будете собирать воду, идущую из-под крана.

  При открытии кран Маевского начинает шипеть — не бойтесь этого. Вода не будет выливаться из радиатора струей, ведь сливное отверстие в вентиле достаточно маленькое.

• Если вы удаляете воздух из системы принудительной циркуляции, необходимо заранее выключить насос.В противном случае воздух не сможет подняться до уровня, достаточного для выхода.

После выполнения всех вышеперечисленных процедур можно начинать стравливание воздуха из радиатора:

• Осторожно и медленно поверните кран против часовой стрелки.
• Когда воздух выходит из отверстия и слышно шипение, вращение можно остановить.
• Оставьте кран открытым, пока из него не пойдет вода. Если жидкость выходит периодически и с пузырьками, это означает, что в системе еще есть определенное количество воздуха.Дождитесь момента, когда струя будет непрерывно биться.

Если после проделанных процедур аккумулятор полностью не нагрелся, значит, он засорен. Самостоятельно очистить его невозможно, поэтому придется обращаться к специалисту.

Видео: Что такое кран Маевского и где он применяется?

Подробнее о том, как он используется и для чего, по какому принципу работает, вы можете посмотреть в видео:
Кран Маевского — простое устройство, которое играет довольно важную роль в любой системе отопления.Многие специалисты рекомендуют его устанавливать, несмотря на отсутствие проблем с подачей теплоносителя. В дальнейшем наличие такого элемента в системе позволяет значительно упростить ее обслуживание, а также ремонтные работы.

Иногда в систему отопления попадает воздух. Чаще это происходит при длительном бездействии (например, летом). В результате радиаторы становятся воздушными и остаются холодными или слегка теплыми. Для того, чтобы система работала в полную силу, необходимо спустить из нее воздух, и это удобнее всего делать с помощью специального устройства, которое называется автокран Маевского.

Во времена Советского Союза была разработана первая неавтоматическая модель крана Маевского. Для использования такого дефлектора требовался специальный ключ. Сегодня в любом магазине сантехники можно приобрести автоматический дефлектор радиатора. Они недорогие, но значительно облегчают жизнь пользователям системы центрального отопления.

Как работает автомат Маевского?

Хотя автоматические дефлекторы в системе отопления бывают разных модификаций, все они работают по одной схеме.Любой клапан представляет собой конический шток, который при закручивании полностью перекрывает сквозное отверстие, а при открытии выпускает воздух через специальный клапан. Принцип работы автокрана Маевского не требует наличия ключа, так как воздух выпускается сам по себе, без вмешательства человека. Это называется «принцип поплавка» и возникает при достижении определенного уровня воздуха. Достаточно просто установить это устройство на радиатор, и вся его дальнейшая работа по сливу аккумуляторов будет происходить автоматически и только при необходимости, что очень удобно.

Установка автоматического дефлектора радиатора

Воздушные шлюзы чаще всего образуются в однотрубных системах отопления, которые устанавливаются в большинстве многоэтажных домов. Именно в них целесообразнее всего устанавливать автоматические клапаны Маевского.

Сложностей в установке крана нет; это можно сделать без помощи специалистов. Просто открутите боковую заглушку аккумуляторной батареи в том месте, где вы планируете установить автокран Маевского, и прикрутите на ее место купленное устройство.

В дальнейшем, если у вас возникнут проблемы в работе системы отопления, вы также можете выпустить воздух вручную. Для этого вставьте в резьбу плоскую отвертку и медленно поверните ее против часовой стрелки. Когда вы услышите шипение воздуха, выходящего из клапана, дождитесь полного выпуска пробки и первых капель воды. После этого быстро поверните кран в обратном направлении.

Автокран Маевского

Автокран Маевского Иногда в систему отопления попадает воздух.Чаще это происходит при длительном бездействии (например, летом). В итоге радиаторы воздушные и кран Маевского

: конструкция, принцип работы и схемы монтажа

Линии водяного отопления имеют особенность. Когда трубопроводы заполняются водой, часть системы остается занятой воздушными подушками. Нормальная работа водяного отопления в таких случаях не обеспечивается, поэтому воздух из трубопроводов необходимо удалять вручную.

Кран Маевского, специальный механизм для ручного (автоматического) удаления воздуха, помогает упростить и обезопасить процесс.

Устройство и принцип работы устройства

Известные многим краны Маевского изготавливались под управлением специального ключа или металлической отвертки. То есть на самом деле такие изделия нельзя назвать автоматами.

Современные прототипы кранов Маевского — автоматические дефлекторы — конструкторы несколько усовершенствовали.

Автоматические модели работают без постороннего вмешательства. Но в сантехнической практике встречаются различные варианты конструкции смесителей Маевского:

• прямая сток ручная;
• угловой стержень ручной;
• поплавок вертикальный автоматический.

Ручная и автоматическая конструкции несколько отличаются тем, что первая может быть установлена ​​практически в любом положении, а вторая — исключительно в вертикальном положении.

Ручные конструкции традиционно монтируются непосредственно в корпус радиаторных панелей или аккумуляторов. Автоматические дефлекторы, как правило, предназначены для установки на магистралях в труднодоступных местах системы отопления.

Принцип работы крана Маевского основан на взаимодействии простейших частей.Обычный игольчатый клапан фактически представлен ручной конструкцией. Элементами такого клапана являются:

1. Корпус металлический.
2. Резьбовой шток со сквозными канавками.
3. Заглушка с каналом для выхода воздуха.
4. Резиновое кольцо круглого сечения.

В качестве материала для изготовления кранов Маевского традиционно выбирают латунь. Правда, отдельная часть механизма — колпачок с воздушным каналом — может быть из нейлона, нейлона, жаропрочного пластика.

Латунный корпус прибора имеет резьбу по внешнему диаметру нижней части. Этой частью корпуса клапан вкручивается в гнездо пробки радиатора отопления.

Механизм ручной крановый

Все просто. В нормальном состоянии винт регулирующей тяги полностью вкручен в кольцевую оболочку сливного отверстия с игольной частью. Когда возникает необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или домовладелец) выкручивает винт на 2–3 оборота ключом или отверткой.Из-за большой разницы в плотности воды и воздуха последний проходит через открытое выпускное отверстие первым.

Далее воздушный поток устремляется по продольным канавкам штанги и попадает в область под нейлоновым колпачком. Оттуда воздушная масса выводится через выходное отверстие. Как только поток воздуха прекратился и пошла вода, сантехник закручивает винт клапана Маевского до упора. На этом процедура удаления воздуха завершена.

Процедуру периодически повторяют, так как выпустить весь объем воздуха за один раз невозможно.

Принцип работы автоматических кранов Маевского

Действие автомата — последователя журавля Маевского — выглядит несколько иначе. Принцип работы аналогичного изделия, но работающего автоматически, существенно отличается от стандартного ручного. Автоматический воздухоотводчик расположен в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Поплавок механизма связан с игольчатым стержнем системой рычагов.В этой конструкции шток вертикальный. Его игольчатый конец действует как клапан, который блокирует или разблокирует отверстие в верхней части цилиндра. Вход воздушно-водяной среды расположен внизу.

При наличии воды внутри цилиндра вентиляционного отверстия поплавок поднимается за счет давления. Сила давления давит на игольчатую часть клапана. Это, в свою очередь, закрывает верхний выход.

Но как только воздух попадает в цилиндр, сила давления воды на поплавок ослабевает, игольчатая часть клапана перемещается вниз.Открывается верхнее калибровочное отверстие, через которое выходит воздух. Когда воздушный пузырь исчезает, вода снова заполняет цилиндр. Клапан перемещается в «закрытое» положение.

Как установить механизм вентиляции

Ручной кран Маевского — самоуплотняющееся устройство. Изделие оснащено уплотнительным кольцом из резины, поэтому нет необходимости использовать какие-либо дополнительные уплотнительные материалы.

Традиционно установка дефлекторов этого типа выполняется в тандеме с радиаторной арматурой (1 дм x ½ дм; 1 дм x ¾ дм).В качестве монтажного инструмента используется гаечный ключ, специально разработанный для работы с втулками и заглушками.

Эксплуатация клапанов Маевского (форточки) допустима только при определенных давлениях и температурах. Эти значения определяются техническими характеристиками устройства.

Технические характеристики воздуховода

Необходимые функциональные свойства показаны в следующей таблице:

В процессе эксплуатации не исключены нарушения в работе устройств.Уносимый теплоносителем мелкий мусор становится частой причиной потери работоспособности кранов Маевского. Если клапан засорен и больше не работает, рекомендуется выполнить простое обслуживание:

1. Обрежьте радиатор от системы с запорными клапанами.
2. Слейте примерно 1/3 объема воды из аккумулятора.
3. Вынуть прибор из аккумуляторного отсека.
4. Очистите сквозное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, в которых есть заглушки с готовыми отверстиями под краны Маевского. В таких случаях клеммы для форточки придется делать своими руками. Особых трудностей в этом вопросе не предвидится. Вам просто нужно просверлить отверстие под установочный размер клапана и нарезать резьбу.

Отверстие просверливается сверлом по металлу с помощью дрели, а резьба нарезается метчиком. Разумеется, диаметр сверла выбирается 1 — 1.На 5 мм меньше установочного размера крана, и кран точно такого же размера.

Особенности включения в систему отопления

При установке вентиляционных клапанов в корпус существующих пробок радиатора есть особенности. Заглушки радиатора обычно ввинчиваются с левой резьбой. Клапан закручен вправо, поэтому сантехнику необходимо одним ключом закрепить заглушку, а вторым при этом затянуть воздухоотводчик.Но это технические мелочи, о которых неопытным людям знать не нужно.

Схема установки вентиляционных устройств также имеет некоторые особенности. Так, если радиаторная система построена по вертикальному расположению устройств, вентиляционные клапаны обычно ставят на радиаторы самого верхнего уровня.

А вот при параллельной схеме подключения даже при вертикальном строении отводы Маевского устанавливают в отопительные приборы нижнего и верхнего уровней.Вообще в сантехнической практике установка в каждом индивидуальном случае производится с учетом возможного скопления воздуха в системе.

Если система отопления монтируется по горизонтальной схеме, здесь, как правило, каждый отопительный прибор оборудуют форточками. По большому счету, практически любое оборудование системы отопления целесообразно оборудовать клапанами выпуска воздуха. Реально комплектация подлежит:

• все радиаторы в системе;

Компенсаторы, байпасы и аналогичные устройства

• ;
• записывающих устройств и катушек;
• трубопроводов верхнего уровня системы отопления.

В некоторых схемных решениях даже предусмотрено размещение крана Маевского на полотенцесушителях. Кстати, в продаже есть модели полотенцесушителей, конструкции которых имеют точку входа для крана Маевского.

Перед тем, как решиться на покупку вытяжных устройств, рекомендуется внимательно изучить компоновку устройств.

В зависимости от степени свободы доступа к оборудованию следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отверткой, лучше подходят модели под ключ, а там, где сложно работать с ключами, целесообразно разместить автоматические устройства. Тщательный анализ поможет сделать обслуживание устройства более эффективным и сэкономить деньги на покупке.

Устройства

с ручным управлением имеют наиболее упрощенную конструкцию, например, по сравнению с автоматическими дефлекторами. Но, как показывает практика, простота — залог надежности.

Если в системе отопления используются чугунные радиаторы, ручные краны для такой системы надежнее автоматов.Между тем степень надежности конструкции во многом зависит от качества металла (латуни), из которого изготовлен дефлектор.

Можно также отметить опыт внедрения кранов Маевского в схемы отопления на пластиковых трубах. Этот материал достаточно надежно выдерживает стабильное давление и температуру, но слабо противостоит гидроударам.

Установка крана Маевского в паре с предохранительным клапаном повышает надежность системы для таких случаев.Как правило, для контуров, в которых стабильность давления находится под вопросом, рекомендуется использовать отводы в качестве стабилизаторов.

Простые по конструкции и удобные в обслуживании вентиляционные отверстия также являются неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит серьезными последствиями, вплоть до размораживания аккумуляторов и трубопроводов зимой. Отводы Маевского нельзя игнорировать, их просто нужно подбирать под конкретную систему.

Кран Маевского: устройство, принцип действия, схемы монтажа

Назначение кранов Маевского.Устройство и принцип работы в составе сети. Возможные схемные решения для установки в системах отопления. Особенности установки

Как спустить воздух или поменять автоматический кран Маевского

Воздух регулярно накапливается в радиаторах.

Воздушные пробки препятствуют циркуляции жидкости в батареях отопления, что сводит коэффициент теплопередачи к нулю.

По этой причине радиаторы не могут достаточно хорошо прогреться, становятся холодными, и в помещениях создается дискомфорт.

Для чего нужен воздухоотводчик?

Мастера всегда старались решить эту проблему, каждый как мог.

Самым продвинутым вариантом был патрубок, приваренный в самом верху.

Были изобретены и другие уловки, но все это было не идеально и неудобно в использовании.

Для того, чтобы система заработала в полную силу, из нее нужно стравить воздух.

Удобнее всего это делать краном Маевского (как пользоваться).

Первая неавтоматическая модель прибора была разработана еще во времена Советского Союза.

Для использования вентиляционного отверстия требовались специальные инструменты.

Сейчас такие конструкции не популярны.

В магазинах современной сантехники можно купить автоматический смеситель Маевского для радиаторов отопления.

Стоит, не дорого , но может значительно облегчить жизнь тем, у кого в доме отапливается система центрального отопления.

Устройство выполнено в классическом исполнении

Деталь имеет небольшой металлический корпус ( лучший вариант — латунь ) с миниатюрной воронкой.

С одного конца изделия нарезается резьба для установки на проем радиатора, с другого — патрубок с винтом.

Что вы знаете о соединении медных труб с помощью обжимных фитингов? Прочтите в полезной статье, какие инструменты нужны, чтобы сделать стыковку отдельных участков водопровода по всем правилам.

Как правильно произвести расчет биметаллических радиаторов отопления написано на этой странице.

Так как заслонка устанавливается на место ограничителя на отопительном приборе, она устанавливается в то время, когда в системе нет воды.

Устройство имеет уплотнительное кольцо , это необходимо для обеспечения герметичности устройства. А крышка, в большинстве случаев, сделана из пластика или нейлона.

Воздушные клапаны , как правило, изготовлены из латунного сплава (не подвержены процессам коррозии).

Сам каркас выполнен из латуни, а сверху, как правило, находится пластиковая обшивка. Во внутренней части изделия находится игольчатый клапан из нержавеющей стали.

Современный рынок предлагает широкий ассортимент изделий аналогичных механизмов от разных поставщиков.

Есть образцы, у которых пластиковая рамка вращается горизонтально, у других отверстие вращающегося кожуха расположено непосредственно на краю гайки игольчатого клапана.

Концепция работы определяется внутренней структурой.В крышке устанавливается кран Маевского — заглушка на торце аккумулятора или в самой высокой точке системы отопления.

Игла дросселя , находящаяся в сердечнике, перемещается внутри рабочей сферы, и запорный элемент запускает механизм.

Положение блокирующего винта устанавливается вручную или с помощью крестообразной отвертки.

Многие производители комплектуют свою продукцию квадратным ключом.

Это значительно упрощает регулировку крана.

Без него будет очень сложно обойтись в том случае, когда до пускового клапана сложно дотянуться отверткой или рукой.

Иногда батареи размещают в недоступных для доступа местах в помещении (глубокая ниша).

Концепция действия воздуха дает возможность понять, зачем нужен кран Маевского. Без него вынуть вилку из системы отопления иногда бывает очень сложно и крайне неудобно.

Мастера советуют встраивать аналогичный прибор в каждую систему отопления.

При выполнении работ по установке дефлектора необходимо придерживаться следующих рекомендаций:

№

• если теплоноситель подводится снизу вверх, то воздушный клапан можно устанавливать только на радиаторы верхних этажей;
• при выполнении в доме горизонтальной разводки на каждую батарею будет целесообразно установить кран Маевского.

Иногда устройство также устанавливается на полотенцесушитель .

Какую купить проволоку для сварки полуавтомата из нержавеющей стали написано здесь.

В этом случае его необходимо расположить вертикально с помощью специального тройника. При этом вентилируемый зазор смотрит в сторону, противоположную стене.

Необходимо удалить скопившийся воздух:

• сразу после проведения работ по монтажу системы отопления.

При установке батарей в них обычно есть воздух.

Даже сильное давление теплоносителя в ограниченном контуре не сможет устранить воздушную пробку;

Предварительная подготовка

Итак, вы продули струю воздуха .

Если его много внутри радиатора, то нужно открыть кран на полтора оборота.

Он должен находиться в этом положении до тех пор, пока из системы не выйдет весь воздух.

Если этого не сделать, жидкое вещество может вылететь наружу вместе с воздухом. Вода затопит всю комнату, но избавиться от проблемы с пробкой все равно не получится (как исправить протечку в трубе отопления читайте здесь).

Особенности конструкции

Автоматический вариант, намного удобнее в использовании, чем обычно. У него более замысловатый дизайн.

Болт заменен механизмом с:

Выпускное отверстие находится внизу светильника.

При снижении уровня охлаждающей жидкости поплавок начинает на это реагировать.

Опускается, открывает игольчатый клапан, и воздух выходит тонкой струйкой.

Автоматическая версия имеет следующие особенности:

• определить автоматику по перпендикулярному положению,
• устройство может работать без вмешательства человека,
• нет необходимости подставлять таз для слива жидкости, так как при повышении уровня воды отверстие закрывается автоматически;

№

• может быть установлен в системе «теплый пол» и в непосредственной близости от котла отопления;
• элементы механизма чувствительны к качеству охлаждающей жидкости,
• дороговизна товара.

Так как качество жидкости отследить не получится, да и чистить прибор каждый месяц не захочется.

По этой причине устройство будет протекать, и со временем может вызвать наводнение в квартире.

Помимо прочего, центральное отопление отличается частыми перебоями в подаче теплоносителя.

В такой системе собрано гораздо больше. лишнего воздуха, чем в случае автономного приточного воздуха (про отопление частного дома тепловым насосом читайте здесь).

Выпуск воздуха через 2-миллиметровое отверстие занимает очень много времени.

Это тоже аргумент, чтобы не монтировать автоматический кран Маевского на старые чугунные батареи (о современных радиаторах отопления читайте в этой статье).

Для этих целей существуют модели, у которых каркас выполнен из латуни. Такая деталь способна выдерживать высокие температуры (до 150 градусов).

Воздухозаборники, оборудованные предохранительным клапаном , также устанавливаются в трубных системах ПВХ.

Установив клапан, вы предотвратите разрыв чувствительной конструкции от гидроудара.

Как установить в аккумулятор

Для установки крана Маевского нужно просто вкрутить подходящую модель в пробку радиатора с обратной стороны водопровода.

Поскольку размеры пазов на изделиях стандартные , нужно подбирать приспособление так, чтобы резьба совпадала.

На чугунной пробке можно легко проделать подходящее отверстие своими руками.Сначала нужно просверлить проем изнутри, а затем вырезать пазы снаружи.

Для этого понадобится электродрель, сверло на 9 мм и метчик с гаечным ключом.

Помните! Заглушка имеет левую резьбу, а клапан — правую. Чтобы заглушка не ослабла в процессе установки, ее необходимо удерживать разводным ключом.

Вы должны знать! При накручивании клапана Маевского заглушка отключается.При откручивании дефлектора ограничитель затягивается сильнее.

При установке устройства для усиления резьбовых соединений используйте специальную резиновую или силиконовую прокладку.

Некоторые сантехники используют фум-ленту для труб (устраняет протечки) или льняную ленту — в этом нет необходимости.

Будьте внимательны при выборе.

Присмотритесь к товарам, на них не должно быть дефектов.

Некачественные изделия при установке треснут.

Помните! При большой инерции механизма может заклинивать.

Тогда придется менять не только кран, но и ограничитель радиатора.

Автокраны Маевского — принцип работы

Автоматическая версия намного проще в использовании, чем обычная версия. Igo используется для удаления воздуха из системы отопления.

Воздухоотводчики для радиаторов: автомат, ручной, кран «Маевский»

В некоторых случаях в системе отопления скапливается воздух. Для открытых систем (с расширительными баками открытого типа) это не проблема — выходит само собой, а для закрытых систем необходимо удалить.Поскольку открытые системы становятся все менее и менее стабильными — они считаются менее стабильными — устройства для вытяжки воздуха стали неотъемлемой частью современного отопления. Сегодня есть как автоматические, так и ручные модели. Есть разные конструкции, присоединительные размеры, из разных материалов. Но у них одна функция — отвод газов из системы отопления.

Воздух редко встречается в нормально разработанных системах. В основном после заполнения или пополнения. При не совсем удачной компоновке всасывание происходит постоянно.Чем грозит его большое содержание в системе? Самый неприятный момент — в этом случае активируется коррозия, металлические компоненты системы быстро ржавеют и выходят из строя. Вторая проблема — повышенный уровень шума. И третье — образуются воздушные пробки. Поэтому в каждой системе автоматические дефлекторы устанавливаются на самой высокой точке.

Автоматический воздухоотводчик радиатора. Он ненамного больше крана Маевского, стоит около 2 долларов, но сам выводит газы

Чаще всего газы скапливаются в верхних частях радиаторов.Тогда в нем ухудшается циркуляция теплоносителя. А это приводит к тому, что батарея нагревается лишь частично (какая часть остается холодной, зависит от типа подключения). Поэтому ручные дефлекторы устанавливают в каждый отопительный прибор (радиатор, регистр или полотенцесушитель). В нашей стране чаще всего устанавливают кран Маевского.

Почему на радиаторы устанавливаются ручные модели? Они занимают меньше места и дешевле. Но есть современные специальные модификации автоматов, которые лишь немного больше по размеру.Они дороже (устройство сложнее), но воздух удаляется сам по себе.

Где устанавливаются дефлекторы радиатора? В безтрубном верхнем коллекторе радиатора.

На каких радиаторах необходимо установить форточки

Требуется установка на алюминиевые батареи. Когда алюминий вступает в контакт с охлаждающей жидкостью, вода разлагается на компоненты, одним из которых является водород. Поэтому в таких отопительных приборах необходимо удалять газы.

Желательна установка на частично биметаллические радиаторы.В них площадь контакта алюминия с теплоносителем сильно уменьшена, но все же она присутствует. Поэтому установка крана Маевского желательна.

Это прямой и угловой автоматический воздухоотводчик. Их тоже можно надеть на радиаторы отопления, только «сутенер» должен поискать

Полностью биметаллические радиаторы в этом отношении безопаснее: вся их сердцевина сделана из стали. Но многие производители требуют наличие такого устройства в своих рекомендациях по установке.

Эти устройства малоэффективны на чугунных радиаторах старых форм. В них удаление воздуха возможно только вместе с достаточно большим количеством теплоносителя. И эти устройства (как ручные, так и автоматические) к этому не приспособлены. В этом случае для стравливания воздуха устанавливаются стандартные или шаровые краны.

С трубчатыми радиаторами и регистрами ситуация примерно такая же, как и с чугунными: эффективно работают только краны. Поэтому ставить на них форточки нет смысла.

Это игольчатый воздухоотводчик, или клапан «Маевского»

Установка кранов Маевского на стальные панельные радиаторы обязательна.Дело в том, что проходы для циркуляции теплоносителя имеют небольшой диаметр. А если образуется воздушная пробка, движение теплоносителя будет заблокировано. Он полностью или частично перестанет нагреваться. Пробку можно удалить только путем слива большей части охлаждающей жидкости и ее повторного заполнения. Поэтому чаще всего панельные радиаторы поступают прямо с завода с вентиляционными клапанами.

Виды и технические характеристики

По способу переадресации эти устройства бывают двух типов:

Изготавливаются разного диаметра.Наиболее распространенными являются 1/2 дюйма и 3/4 дюйма (полдюйма и три четверти дюйма). Есть еще 1/8 «, 1/4» и 3/8 «в природе, но они не используются в наших системах. Чаще всего используются модификации с полудюймовым диаметром 1/2», в другой системе единиц его еще называют DN 15. В данном случае цифра 15 — это обозначение присоединительного размера в миллиметрах.

Устройство ручное и автоматическое для отвода газов из системы отопления

Помимо диаметров важны также следующие параметры:

• Рабочее давление.В большинстве моделей он составляет 10 атм, есть устройства, рассчитанные на работу на 16 атм.
• Тип рабочей среды. Есть воздушные клапаны, есть те, которые работают с жидкостями. В системах отопления используются жидкостные или универсальные (как воздушные, так и жидкостные).
• Температура рабочей среды. Чаще всего они встречаются с рабочей температурой от 100 o C до 110 o C. Иногда работают до 150 o C.
• Тип резьбы: внешняя или внутренняя.

Эти технические характеристики воздуховодов должны соответствовать существующему типу системы.Для индивидуальных систем отопления подходят любые, но при выборе приборов для радиаторов с питанием от централизованных систем нужно знать и давление, и температуру для своего дома (уточняйте в ЖЭК, ДЭЗ, ЖЭК и т. Д.).

Принцип работы автоматического дефлектора

Конструкция этих устройств может меняться, но принцип действия остается прежним. Устройство представляет собой полый цилиндр, который состоит из двух частей — верхней и нижней. Между собой они соединяются резьбой, герметичность обеспечивается резиновым (силиконовым) уплотнительным кольцом.Вверху есть небольшой цилиндрический полый выступ. Через этот выступ из системы выходит воздух. Имеет резьбу, на которую накручивается пластиковая (полипропиленовая) крышка. С помощью этой крышки можно при желании остановить выпуск воздуха (прикрутить).

Одно из устройств простое и эффективное

Работа автоматического воздушного клапана основана на плавучести помещенного внутри поплавка. Поплавок соединен со стержнем, который воздействует на подпружиненную катушку, закрывая выпускное отверстие.Если в системе нет воздуха, корпус дефлектора заполнен охлаждающей жидкостью, поплавок поднялся. В этом положении шток поддерживает катушку, и воздух не выходит (и не входит). При появлении воздуха в системе теплоноситель постепенно вытесняется, поплавок опускается. Шток не так сильно давит на катушку, и пружина открывает выходное отверстие. Накопившийся газ выходит наружу, охлаждающая жидкость снова набирается в корпус, клапан закрывается.

Одна из моделей с более сложным подпружиненным механизмом выпуска воздуха

Виды автоматических дефлекторов и их установка

Клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов.На аккумуляторы чаще устанавливают специализированные или угловые модификации. Их вкручивают в коллектор радиатора (если позволяет диаметр) или устанавливают через переходник.

Независимо от типа устанавливайте прибор так, чтобы выпускное отверстие (заглушка) было направлено вверх. Есть два способа крепления:

• ввинтить прямо в резьбу соответствующего размера;
• сначала ставят запорный вентиль, а потом ввинчивают в него дефлектор.

Запорный клапан — это небольшое устройство.Зато дает возможность удалить дефлектор на работающей системе.

Запорный клапан имеет внутри подпружиненную прокладку, которая при отпускании перекрывает охлаждающую жидкость. При установке воздуховода клапан опускается вниз, открывая доступ к системе. Это простое устройство очень желательно устанавливать в системах централизованного отопления. Это позволяет удалить вентиляционные отверстия, не останавливая и не осушая систему. И вам придется снимать их для очистки. В обычных системах охлаждающая жидкость содержит много примесей, которые оседают и забивают золотник и его опорный механизм.Если скопилось много грязи, теплоноситель начинает течь через выходное отверстие. Значит, пора разобрать и почистить. Здесь на помощь приходит запорный клапан. С его помощью вы просто откручиваете устройство выпуска воздуха, пружина отпускается и закрывает отверстие прокладкой.

При установке автоматического дефлектора существует несколько правил:

• Используйте обычный гаечный ключ. Разводной ключ использовать нельзя: трудно контролировать прилагаемую силу.
• Возьмитесь за шестигранник под цилиндром.За тело нельзя держаться: можно его сломать.

Другой тип клапана вентиляции автоматический

Немного о ценах. Он имеет существенный разброс и зависит от производителя, диаметра соединения (полудюймовые на 10-15% дороже), а также от используемого материала. Самые дешевые модели стоят около 5 долларов, самые дорогие — 15 долларов. Но в разных магазинах цены на одни и те же модели могут сильно отличаться. Например, вы можете купить автоматический воздухоотводчик Danfoss DN 15 за 7 долларов.63 и 11,5 долларов. Но, конечно, нужно внимательно смотреть, чтобы не купить подделку. Это особенно опасно для известных компаний: Danfoss (Данфосс), Wind (Wind) или Valtec (Valtek).

Также даем цены на запорную арматуру. Спред тоже есть, но не столь значительный: от 1,1 до 1,8 доллара.

Ручной способ удаления воздуха из аккумуляторов

И все же ручные модели чаще ставят на радиаторы. И самый распространенный из них — журавль Маевского. Он небольшой, простой и эффективный.Его также называют игольчатым воздушным клапаном.

Это металлическая шайба с нанесенной по окружности резьбой. Шайба имеет сквозное коническое отверстие с резьбой. Диаметр отверстия очень маленький. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.

Схема крана «Маевский»

В отверстие ввинчивается запорный цилиндр, на который также накладывается резьба. В закрытом состоянии полностью перекрывает поток охлаждающей жидкости.Откручивая цилиндр, поднимая конус, отверстие открывается. Если в радиаторе скопились газы, они выходят наружу. Если нет газов, выходит охлаждающая жидкость. Но его не может быть много: в отверстие диаметром 1 мм много не потечет.

В некоторых моделях к корпусу крепится пластиковая тарелка со сливным отверстием (диаметр тоже около 1 мм). Этот диск свободно вращается вокруг горизонтальной оси, что позволяет установить сливное отверстие в удобное положение.

Как пользоваться краном Маевского

Если вы собрали воздух в радиаторе отопления, нужно взять специальный ключ (небольшой кусочек пластика, который идет в комплекте) или обычную отвертку.Вставьте его в прорезь на диске вентиляционного отверстия и поверните на один / два оборота против часовой стрелки. При этом будет слышно шипение — это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тонкая, не пугайтесь). Когда струйка станет твердой, закройте кран, повернув ключ (отвертку) в противоположном направлении.

Эта процедура обычно требуется при запуске системы, а также время от времени в течение года.После окончания отопительного сезона также необходимо проверить на наличие газов — запрещается сливать теплоноситель, так как внутренняя поверхность радиатора очень быстро корродирует «на сухую». А поскольку охлаждающая жидкость остается в радиаторе, реакции продолжают происходить. Что можно сделать, чтобы не забыть спустить воздух, — это немного повернуть кран после отключения аккумуляторов. Потом будет небольшое отверстие, через которое вода (теплоноситель) без давления не потечет, а газы будут постепенно выходить.

Другой вариант ручного дефлектора

Клапан выпускается теми же компаниями, что и автоматические. Конус здесь тоже есть, но конструкция устройства несколько другая. Вдобавок есть ручка. Пользоваться им, конечно, удобнее, чем ключом. Принцип работы аналогичный: поворачиваем в одну сторону, конус отводится от отверстия, выходит воздух. Повернул в обратную сторону, закрыл отверстие.

Это еще один ручной воздухоотводчик.Здесь есть стопорный конус, но немного другой формы

Немного о ценах. Цена крана Маевского составляет 1,2-1,5 доллара, ручных клапанов другого типа — от 2 долларов. Сколько могут стоить самые дорогие, сказать сложно, но есть модели под старину, которые предлагают купить за 20 долларов.

Как установить ручные модели

Кран «Маевский» ввинчивается в переходник. Обычно с подбором диаметров проблем не возникает, так как это устройство входит в монтажный комплект для радиаторов.Только при сборке нужно помнить, что если вы ставите радиатор слева, необходимо предварительно вкрутить дефлектор в переходник, затянуть резьбу (обычным ключом, не прилагая чрезмерных усилий). После этого сборку можно вкручивать в коллектор. Вся установка.

Другая версия портативного устройства проста в установке. Процесс такой же, как и при автоматической установке. В этом случае также желательно установить вместе с запорным клапаном (клапан «Маевского» не может быть удалена без остановки системы).Если вы устанавливаете его с клапаном, вкрутите клапан в переходник из монтажного комплекта. Затем установите эту сборку на радиатор. А потом в установленный клапан можно вкрутить воздухоотводчик.

Иногда для обеспечения герметичности на резьбу наматывают намотку. Только много мотать не нужно, да и краской использовать нельзя. Лучше взять герметик (можно только герметик).

В правильно спроектированных системах ручных водоотделителей достаточно для удаления воздуха из радиаторов. Если газы накапливаются регулярно, проще установить автоматику, а не проверять, постоянно ли греются батареи, или пора спустить скопившиеся газы.

Воздухоотводчик: автоматический, ручной, вентильный — Маевский

В отопительных системах периодически происходит сбор воздуха. Он мешает нормальной работе системы, поэтому его необходимо удалить. Для этого есть форточки. Они могут быть ручными или автоматическими. О том, как с ними работать, читайте в статье.

Система отопления имеет отрицательное свойство накапливать воздух в трубопроводах, что препятствует полной циркуляции горячей воды. Это приводит к тому, что радиаторы уменьшают теплопередачу в помещения квартиры или дома.Десятки лет назад был изобретен специальный кран, с помощью которого можно без лишних хлопот проветрить отопительную систему. Установка крана Маевского позволяет повысить КПД отопительных приборов. Это устройство конструктивно простое и легко устанавливается.

Принцип работы крана Маевского

Кран Маевского, по сути, запорная арматура, имеющая несколько модификаций. В зависимости от места установки дефлектора подбирается сантехническая часть определенной конструкции.Самый популярный материал смесителя — латунь, которая не подвержена коррозии. По этой причине (и в силу конструктивных особенностей) краны Маевского надежны и долговечны.

В системе отопления с вертикальным разветвлением такие блоки устанавливаются на все приборы, расположенные на верхнем этаже. В ситуации с горизонтальной системой краны устанавливаются на всех радиаторах. Кран Маевского тоже устанавливается на полотенцесушитель, но перед установкой тройник необходимо установить в нужном месте. Устройство устанавливается в вертикальном положении с отверстием, направленным от стены.

После установки кранов необходимо удалить воздух из всей системы. Эта процедура происходит в определенной последовательности.

• Обязательно подготовить емкость, в которую через отверстие будет наливаться вода после того, как воздух выйдет из системы.
• Затем из системы отопления удаляется воздух, который легче воды, поэтому скапливается в верхних частях устройств. Ключом, отверткой или рукой (в зависимости от конструкции крана) кран Маевского поворачивают на один оборот против часовой стрелки.После этого будет слышно шипение — это означает, что из батареи начинает выходить воздух. Чтобы ускорить процесс, устройство можно еще немного повернуть. Через некоторое время, когда воздух выйдет из сети, вода потечет через отверстие. Это означает, что система в определенном месте вентилируется и клапан может быть закрыт.
• Если в доме установлены насосы и система питается от них, то перед выпуском воздуха агрегаты необходимо выключить. Перед удалением из системы отопления воздух должен успеть подняться до верхней части радиатора.

Установка крана Маевского

Чтобы поставить кран Маевского на постоянное место жительства, человеку не нужны особый опыт и знания. Главное, чтобы кран был такого же размера, как и входной. Эти сантехнические приспособления могут иметь резьбу ½ «или ¾». Кран подсоединяется к радиатору в его верхней части, а вход горячей воды должен быть на противоположной стороне.

• Перед проведением работ, связанных с установкой кранов, воду из системы отопления необходимо слить сначала в подходящую емкость, а затем в унитаз.
• В радиаторах, которые производятся недавно, в заглушках проделаны отверстия специально под краны, что значительно облегчает установку. Если в радиаторе есть заглушка другой конструкции, то ее можно демонтировать и установить деталь более подходящей формы.
• Кран должен быть установлен на батарее таким образом, чтобы отверстие было отвернуто от стены, при этом он должен быть слегка наклонен вниз. Такое расположение позволит при выпуске воздуха подставить под отверстие подходящую емкость и слить часть воды.

Кран Маевского может быть установлен ручной или автоматический. Все зависит от выбора хозяина, на который может повлиять конструктивная особенность системы отопления.

Если аккумуляторы чугунные и старые, то перед установкой крана нужно будет провести подготовительные работы. В этом случае необходимо учитывать следующую информацию:

№

• при установке дефлектора на такой радиатор нужно проделать отверстие в заглушке сверху, нарезать в ней резьбу, а затем вкрутить кран;
• , если старые радиаторы являются частью системы центрального отопления, то устанавливать на машину краны нежелательно.В таких сетях горячая вода не чистая, поэтому с автоматическими дефлекторами будут постоянные проблемы — краны придется регулярно чистить. Кроме того, при периодическом отключении отопления в системе часто будут появляться воздушные пробки;
• в системах центрального отопления периодически происходят водные удары, сила которых может достигать 15 атмосфер. В связи с этим необходимо устанавливать автокраны особой конструкции. На видео показано, как монтируется кран Маевского.

Ремонт кранов

Краны

Маевского отличаются надежностью, поэтому на протяжении многих лет к ним не предъявлялось особых претензий.Самая большая проблема в том, что отверстия для деталей иногда забиваются. Это случается, когда горячая вода не чистая. В этом случае требуется элементарная очистка. Загрязнения также могут попасть внутрь корпуса или на пластиковую основу. В этом случае для чистки можно использовать обычную шпильку или иглу. Если кран пришел в негодность, его необходимо заменить, не забыв слить воду из системы отопления. Проделать эту работу можно с помощью разводного ключа, а при демонтаже нужно зафиксировать пробку радиатора в статичном положении и следить, чтобы она не расшатывалась при откручивании сантехнического прибора.

Установка крана на конвектор, радиатор или полотенцесушитель — это быстрая процедура и невысокая стоимость, и неудивительно, что эта деталь окупается. Это увеличивает эффективность системы отопления.

Видео

Видео расскажет, что такое кран Маевского и как его установить.

От автора: Здравствуйте, друзья! Наверняка многие из вас сталкивались с ситуацией, когда батарея внезапно остывает. Иногда полностью, иногда местами.Также бывают случаи, когда батарея в одной комнате становится намного холоднее, чем в другой, или все радиаторы внезапно начинают шипеть и недовольно булькать.

Причина этого всегда одна — образование воздушной пробки в системе. Справиться с этой напастью поможет спецтехника — кран Маевского. Причем процедура довольно простая. В сегодняшней статье мы расскажем о том, что такое кран Маевского, как с его помощью выпускать воздух и в чем вообще заключается принцип проветривания аккумуляторов.

Причины появления шлюзовой камеры

Для начала разберемся, откуда забирается воздух в закрытом радиаторе, да еще в количестве, которое может повлиять на работоспособность всей системы. Причин этому может быть несколько:

• неправильный порядок подачи тепла в дом. По-хорошему это нужно делать медленно, а воздух в процессе нужно несколько раз стравливать;
• Нарушение герметичности какой-либо части системы отопления. В этом случае воздух поступает в него постоянно, и единственный выход из этой ситуации — ремонт;
• замена радиатора.После удаления старого аккумулятора и установки нового в системе всегда остается воздух. Если перед запуском не прокачать ее, она станет самой пробкой на пути воды. Это, кстати, самая частая причина проблемы;
• плохое качество самой охлаждающей жидкости. Содержание воздуха непосредственно в воде может быть чрезмерно высоким, и со временем все это собирается в одну и ту же пробку.

Самым неприятным следствием этого явления является отсутствие отопления, особенно если проблема возникает в середине зимы.Радиатор отопления просто перестает работать. Но этим беда не ограничивается.

Например, воздух очень плохо влияет на металл, из которого обычно делают батареи. В таких случаях высока вероятность появления коррозии, которая может быстро вывести оборудование из строя.

Другой фактор — разница температур. В результате появления воздушной пробки одна часть нагревается, а другая охлаждается. Подобные различия, опять же, приводят к разрушению его элементов.

Третья проблема касается подшипников циркуляционного насоса. Их эксплуатация предполагает наличие воды вокруг. Воздух же вызывает повышенное трение, поэтому циркуляционный насос может быстро выйти из строя.

Из вышесказанного становится понятно, что нужно бороться с воздушными пробками. Проще всего это сделать краном Маевского.

Устройство и разновидности крана Маевского

Источник: housechief.ru

Кран Маевского состоит из нескольких частей:

• Клапан игольчатый конусообразный.В закрытом состоянии вода успешно удерживается в аккумуляторе. Открытый клапан выпускает воздух, скопившийся внутри системы;
• регулировочный винт — деталь, с помощью которой игольчатый клапан открывается и закрывается;
• Ключ квадратный — необходим для поворота регулировочного винта. Однако при отсутствии специального приспособления можно обойтись и обычной отверткой;
• Корпус, в котором спрятан игольчатый клапан. Обычно его изготавливают из сплавов с использованием латуни, что придает ему отличные антикоррозионные свойства.

Эти элементы составляют основу дизайна. Но есть некоторые отличия, присущие определенным видам. В целом краны Маевского делятся на три группы: ручное оборудование, автоматические и со встроенным предохранителем. Рассмотрим подробнее:

• инструкция — это очень простой дизайн, описанный выше. При необходимости регулировочный винт отворачивают отверткой или квадратным ключом, выпускают воздух, затем винт закручивают обратно. Устройство абсолютно простое и надежное;
• в автокране нет игольчатого клапана; В роли этой детали выступает поплавок из пластичного ила.Системы ручного управления как таковой тоже нет, но при необходимости вы все равно можете настроить ее работу вручную. Принцип работы довольно прост: внутри латунного корпуса находится поплавок, который перемещается в зависимости от того, сколько воздуха накопилось в системе. При перемещении открывает затворника. Через последний выпускается воздух. Затем поплавок поднимается обратно, перекрывая тем самым соответствующее отверстие;
• Устройство с предохранителями не только удаляет лишний воздух из системы, но и регулирует давление в ней.Если этот показатель повышается до 15 атмосфер, в оборудовании срабатывает специальный клапан, через который стравливается излишек. Такое приспособление оптимально ставить на трубы из нержавеющей стали, так как сами по себе они не выдерживают слишком высокого давления.

Чтобы выбрать устройство, наиболее подходящее для вашего случая, нужно учесть некоторые нюансы, в частности, вид обогрева. Если он централизованный, то имеет смысл установить только ручной кран Маевского. Как правило, в таких системах отопления вода очень грязная, поэтому автоматические виды оборудования либо быстро выйдут из строя, либо потребуют постоянной чистки.

А вот для частных домов автоматика идеальна, потому что там качество воды в радиаторах совсем другого уровня. Кроме того, кран автоматически спасет положение в тех случаях, когда его придется установить в труднодоступном месте: например, в нише, стены которой не дадут приблизиться к винту ручного управления.

Для старых чугунных аккумуляторов также есть специальный кран Маевского с системой ручного управления. Но лучший вариант — установка латунного дефлектора с автоматическим принципом работы.Такие изделия отличаются высокой прочностью и удобством в использовании.

Монтаж и эксплуатация

Источник: teplodvor.ru

Самое главное в процедуре установки крана Маевского — правильно выбрать место установки. Вам понадобится секция в верхнем сегменте радиатора, расположенная на стороне, противоположной месту попадания горячей воды в аккумулятор. Здесь возникают большие скопления воздуха.

У большинства современных радиаторов отопления уже есть специальное место для установки крана Маевского.Перед установкой закрывается заглушкой. Его необходимо удалить, предварительно спустив всю воду из системы отопления, а затем закрепив кран в соответствующем месте.

Чтобы соединение было максимально надежным, используются специальные резиновые прокладки. Кроме того, нити необходимо слегка заклеить ФУМ-лентой или льняной паклей.

В старых чугунных батареях, как правило, нет места крану Маевского, поэтому процедура установки будет несколько сложнее. Сбоку от этого радиатора есть большая заглушка.В нем необходимо просверлить отверстие, при этом его диаметр должен быть немного меньше диаметра резьбы метчика.

Затем с помощью специальных штампов продевается резьба внутри этого отверстия. В заключение кран Маевского устанавливается и пломбируется так же, как и в случае с современными радиаторами. Не забывайте, что все работы проводятся только при отсутствии воды в системе отопления.

Перейдем к тому, как использовать кран Маевского для слива лишнего воздуха из радиатора. Естественно, речь пойдет о ручной разновидности, так как остальные работают без вмешательства человека.

1. В качестве подготовки поставьте таз или другую пустую емкость на пол под местом, где будут проводиться работы. Также приготовьте тряпку. Когда вы выпустите воздух, вода в какой-то момент выльется наружу, поэтому не позволяйте ей пролиться на пол.
2. Если производительность вашей системы отопления обеспечивается с помощью специальных насосов, то их следует отключить не менее чем за 10 минут до открытия крана. Во время работы таких насосов воздух не успевает скапливаться в определенной точке; вместо этого он разносится вместе с водой по всей системе, поэтому от кровотечения не будет никакого смысла.
3. После завершения подготовки нужно очень аккуратно открутить стопорный винт. Делается это либо с помощью специального ключа, входящего в комплект, либо просто отверткой. Вам нужно повернуть против часовой стрелки примерно на ¼ или ½ оборота. Еще раз упомянем об аккуратности. Винт необходимо закручивать очень плавно, особенно если вы производите первый запуск нового радиатора.
4. В результате поворота винта воздух начнет выходить через клапан.Определить этот момент можно по конкретному шипению. Кран нужно держать открытым, пока из него не потечет вода, а не воздух. Сначала струйка будет прерывистой — это означает, что процесс еще не завершен. Но когда поток станет непрерывным, можно закрыть кран Маевского.

Если после этой процедуры батареи не начинают нагреваться, значит проблема не в наличии воздуха. Скорее всего, в системе отопления есть засор.Самостоятельно с этим не справишься, поэтому придется вызывать бригаду сантехников.

Как видите, в процессе стравливания воздуха из радиатора с помощью крана Маевского нет ничего сложного. Но могут возникнуть две проблемы. Во-первых, иногда бывает, что забивается отверстие, через которое должен выходить воздух. В этом случае можно просто устранить проблему с помощью иглы или другого тонкого и острого предмета.

Во-вторых, если вы редко занимаетесь стравливанием воздуха из АКБ, регулировочный винт банально может банально.Понятно, что развернуть его в такой ситуации будет проблематично. В этом случае вам понадобится специальный смазочный спрей, который можно приобрести в соответствующих магазинах.

Распылите это средство на резьбу винтов и подождите несколько минут. После этого процедура откручивания должна быть безболезненной. Чтобы в будущем не возникало подобных ситуаций, каждый раз после Маевского обрабатывайте регулировочный винт специальной смазкой на силиконовой основе. Это поможет уберечь его от попадания воды и воздуха в систему отопления.

Даже самый простой и недорогой кран Маевского способен безупречно служить долгие годы при правильной эксплуатации и обслуживании. Поэтому не забывайте периодически чистить и смазывать это оборудование. В этом случае батареи всегда надежно обогреют ваш дом. Удачи!

главная »Перекрытие» Принцип работы крана Маевского установка. Кран Маевского: виды и область применения

Устройство

, принцип действия, назначение

Основное правило эффективного нагрева воды с помощью газового, электрического или твердотопливного котла — хорошая циркуляция теплоносителя и отсутствие воздуха в системе.Это связано с тем, что воздух создает пробки, а сам он не обладает хорошей теплопроводностью и теплоемкостью. Поэтому снимать его необходимо с помощью специальных приспособлений — кранов игольчатых типов.

Что такое кран Маевский

Воздуховод представляет собой запорный элемент арматуры, конструкция которой выполнена таким образом, что позволяет, не блокируя систему отопления, удалить из нее воздух, открутив вручную винт с коническим концом.

Термин «кран» не совсем подходит под определение устройства, поскольку он не предназначен для блокировки прохождения жидкости.Кран Маевского — это клапан и одновременно датчик, с помощью которого человек сам стравливает воздух. Устройство этого типа работает при условии, что в системе есть давление.

Понятие журавля Маевского встречается только в отечественных неспециализированных источниках. В профессиональной и зарубежной литературе это устройство называют игольчатым воздушным клапаном для радиаторов отопления. Они бывают разной формы, но внутреннее устройство принципиально не отличается.

Область применения

В каждом узле системы отопления может скапливаться воздух, особенно он задерживается в местах с резкими поворотами, опусканием трубопровода сверху вниз, в области изменения сечения от большего к меньшему, в радиаторах.

Все эти участки нужно прозводивывать, каково прямое назначение крана Маевского. Но не всегда удобно его монтировать.

Основная сложность заключается в том, что обслуживание клапана должно выполняться мужчиной, поэтому его принято врезать в те места нагрева, где до него легко добраться и где ничто не мешает работе отверткой. Основные места установки:

• Радиаторы отопления. Кран Маевского подходит для чугунных радиаторов, стальных и дюралюминиевых.
• Регистры отопления стальные самодельные.
• Герметичный расширительный бак системы отопления.
• Водяной полотенцесушитель.
• Верхняя точка нагрева, например, тупики стояков, где может скапливаться воздух.

Кроме крана Маевского, система должна быть оборудована автоматическими предохранительными клапанами. Это связано с применением циркуляционных насосов, которые принудительно отгоняют теплоноситель. Вместе с ними по контуру будут дрейфовать воздушные пробки, и поймать их игольчатым клапаном просто невозможно.

Как работает кран

Кран Маевского устройство довольно простое. Состоит из:

Корпус (основа) выполнен из латуни или бронзы. Снаружи он имеет резьбу для подключения к точкам системы отопления. Резьба обычно составляет полдюйма или три четверти, но иногда встречается и дюймовая резьба. Также на кране имеется шестигранник под рожковый ключ для возможности установки и разборки. Внутри корпуса есть резьба, которая заканчивается гладким конусом. Также есть два отверстия: одно калибровочное для забора воздуха из системы, другое для слива.

Винт изготовлен из нержавеющей стали с мелким шагом резьбы. Он оснащен головкой, обычно с отверстием для отвертки с плоским шлицем. Иногда голова сделана таким образом, что ее удобно вращать пальцами. С другой стороны винта, где заканчивается резьба, находится конус. Он тщательно отполирован, чтобы вместе с конусом в корпусе не пропускали воду.

Иногда корпус можно дополнить пластиковым сцеплением, которое свободно вращается вокруг него.В этом случае сливное отверстие находится в муфте. Он совмещен с каналом в корпусе. Это дает возможность выпускать воздух в любом направлении, поворачивая муфту. Таким образом, проводя перепланировку системы, нельзя брызгать водой стены или ценные предметы.

Принцип действия

Принцип работы крана Маевского основан на свойстве воздуха за счет его меньшей плотности подъема вверх. Вода вытесняет воздух, и он скапливается в разных местах, например, в локтях, тупиках, часто создавая здесь воздушные пробки.Эти секции в первую очередь оснащены игольчатыми клапанами.

Газ находится в непосредственной близости от крана на входе калибровки. С другой стороны, канал закрыт стопорный винт конуса. При откручивании винта наступает момент, когда канал калибровочного отверстия соединяется с каналом сливного отверстия, и можно выпускать воздух.

Поскольку современные системы отопления работают под давлением, давление начинает направлять воду в открытый канал крана Маевского.Вода соответственно давит на воздух и вытесняет его, после чего устремляется наружу. Благодаря малому сечению его потери в этом случае минимальны.

Когда вода проходит через вентиляционное отверстие, откручивается винт, каналы перекрываются, и система возвращается в исходное состояние. С последующим образованием воздушной пробки весь цикл повторяется.

Правила установки

По своей природе воздух стремится вверх, что также наблюдается в трубах отопления. А если он попал в замкнутое пространство, то есть когда выход только через нижнее положение трубы или радиатора, он никуда не денется и образует шлюз.Такая пробка может просто занять часть радиатора, и он не будет греться.

Таким образом, краны Маевского устанавливаются по следующим принципам:

• На каждый радиатор системы отопления в крайнем верхнем углу напротив точки входа воды.
• В верхней части расширительного бачка.
• В верхней части системы отопления в конечных точках или тупиках.

Краны Маевского снабжают систему отопления в период ее монтажа.Стопорный винт во всех метчиках должен быть ввернут до упора. Сам клапан устанавливается путем наматывания на резьбу прокладки, чтобы не было протечек. Самое главное, чтобы кран был установлен в месте, где к нему есть свободный доступ для проведения работ по восстановлению системы.

Как пользоваться краном Маевский

После того, как отопление запущено и циркуляционные насосы прогнали теплоноситель по трубам, весь воздух, который не вышел через автоматические выпускные клапаны, скапливается пузырьками по всему периметру контура.Теперь его нужно удалить.

Любая система состоит из ответвлений или линий. У каждого из них есть начало, то, что ближе к котлу, и конец, на котором установлен последний радиатор. Проветривая систему краном Маевского, всегда идите от первого радиатора к последнему. Это оправдано тем, что в этом направлении насосы гонят жидкость, и отработанный воздух не сможет здесь повторно образоваться.

Следующий инструмент необходим для работы с краном:

• плоская отвертка для фиксации винта;
• кусок материи для устранения течи.

Порядок работы следующий:

1. Выход игольчатого клапана отвернут от предметов, которые нежелательно намочить.
2. К отверстию подносят кусок материи, чтобы в любой момент его можно было закрыть и не дать течь.
3. С помощью отвертки медленно открутите стопорный винт до появления характерного шипения выходящего воздуха.
4. После того, как воздух выйдет и вода начнет просачиваться внутрь, затяните винт, удаляя подтеки.

Пройдя все краны Маевского, работающие на одной линии, перейти к следующей и так до конца. Разогревая систему, пройдите и проверьте равномерность температуры на каждой батарее. Если там плохо нагревается, их снова выбрасывают.

Достоинства и недостатки изделия

Игольчатый клапан — достаточно надежное устройство, его:

• проста в обслуживании для любого пользователя;
• имеет простую конструкцию, принцип работы крана Маевского понятен;
• прочный и практически не забивается;
• относится к дешевым клапанам, несмотря на незаменимость при любом отоплении.

Самым большим недостатком игольчатого клапана является невозможность полностью удалить воздух, особенно тот, который непрерывно циркулирует в системе. Из-за этого вам придется параллельно устанавливать автоматический воздухоотводчик.

Техническое обслуживание

Кран Маевского выходит из строя редко, но иногда это происходит, если вода в системе достаточно агрессивная и содержит много соли. В этом случае просто необходимо провести обслуживание клапанов. Краном Маевского для чугунных радиаторов открутите стопорный винт и прочистите каналы.Это удобнее делать при замене охлаждающей жидкости.

Вывод

Важно помнить, что монтаж системы отопления — сложное мероприятие, которое под силу только квалифицированным специалистам. Если вы решили выполнить работу самостоятельно, желательно иметь в этом вопросе надежного консультанта.

Как работает кран — Урок

Быстрый просмотр

Уровень оценки: 6
(5-7)

Требуемое время: 15 минут

Зависимость урока: Нет

Тематические области:
Физические науки

Подпишитесь на нашу рассылку новостей

Резюме

Студенты узнают об основных инженерных принципах внутренней работы простого домашнего объекта — крана.Учащиеся используют основные понятия о простых машинах, силе и потоке жидкости, чтобы описать путь воды через простой кран. Наконец, они применяют эти знания в размышлениях о том, как разные конструкции смесителей также используют одни и те же концепции.

Инженерное соединение

Инженеры используют принципы механических систем и жидкостных систем для конструирования многих предметов повседневного обихода, таких как смеситель. Инженеры используют математические уравнения, чтобы вычислить связанные давление, силу и поток жидкости в таких объектах.Еще один хороший пример использования инженерных, механических и гидравлических систем вместе — это плотина и ворота плотины, сдерживающие воду. Когда ворота открываются, вода начинает стекать из соответствующего резервуара. Чтобы предотвратить катастрофу, давление воды на ворота должно быть прямо пропорционально площади воды, протекающей мимо ворот. Инженеры должны знать, как все взаимосвязано, чтобы все системы работали вместе.

Цели обучения

После этого урока учащиеся должны уметь:

• Перечислите две инженерные концепции, использованные при проектировании смесителя: простые машины и поток жидкости.
• Опишите хотя бы одну простую машину, используемую в основном смесителе.
• Опишите поток воды в кране.

Образовательные стандарты

Каждый урок или действие TeachEngineering соотносится с одним или несколькими научными дисциплинами K-12,
образовательные стандарты в области технологий, инженерии или математики (STEM).

Все 100000+ стандартов K-12 STEM, охватываемых TeachEngineering , собираются, обслуживаются и упаковываются Сетью стандартов достижений (ASN) ,
проект D2L (www.achievementstandards.org).

В ASN стандарты имеют иерархическую структуру: сначала по источникам; например , по штатам; внутри источника по типу; например , естественные науки или математика;
внутри типа по подтипу, затем по классу, и т. д. .

Общие основные государственные стандарты — математика

• Бегло делите многозначные числа по стандартному алгоритму.(Оценка
  6)

  Подробнее

  Посмотреть согласованную учебную программу

  Вы согласны с таким раскладом?




  Спасибо за ваш отзыв!

• Бегло складывайте, вычитайте, умножайте и делите десятичные дроби, используя стандартный алгоритм для каждой операции.(Оценка
  6)

  Подробнее

  Посмотреть согласованную учебную программу

  Вы согласны с таким раскладом?




  Спасибо за ваш отзыв!

• Пишите, читайте и оценивайте выражения, в которых буквы заменяют числа.(Оценка
  6)

  Подробнее

  Посмотреть согласованную учебную программу

  Вы согласны с таким раскладом?




  Спасибо за ваш отзыв!

Международная ассоциация преподавателей технологий и инженерии — Технология

ГОСТ

Предложите выравнивание, не указанное выше

Какое альтернативное выравнивание вы предлагаете для этого контента?

Рабочие листы и приложения

Посетите [www.teachengineering.org/lessons/view/cub_faucets_lesson01], чтобы распечатать или загрузить.

Больше подобной программы

Основы Fluid Power

Студенты узнают об основных концепциях, важных для гидравлической энергии, которая включает в себя как пневматические (газовые), так и гидравлические (жидкостные) системы.

Сдвиньте вправо, используя наклонную плоскость

Студенты изучают построение пирамиды, узнавая о простой машине, называемой наклонной плоскостью.Они также узнают о другой простой машине, шурупе, и о том, как ее использовать в качестве подъемного или крепежного устройства.

Выполнение математических расчетов: анализ сил в ферменном мосту

Изучите основы анализа сил, которые инженеры применяют в соединениях фермы для расчета прочности моста фермы, известного как «метод соединений».”Найдите напряжения и сжатия для решения систем линейных уравнений, размер которых зависит от количества элементов и узлов в ферме …

Предварительные знания

Студенты должны иметь некоторые базовые знания о простых машинах и уметь понимать концепцию давления.

Введение / Мотивация

В наших домах столько крутой техники. Сегодня мы узнаем об общем объекте, с которым каждый часто соприкасается. Мы собираемся узнать о сборщиках.

Подумайте обо всех разновидностях смесителей, которые вы видели. Есть смесители, которые можно включить, повернув ручку; есть смесители, которые можно включить, потянув за рычаг; есть смесители, которые можно включить, нажимая кнопку, а есть смесители, к которым даже не нужно прикасаться.В какой-то момент инженеру пришлось спроектировать все эти смесители.

В каждом смесителе используется несколько важных инженерных концепций. Первый — это простые машины. В большинстве смесителей используется обычная простая машина, такая как винт или рычаг, для создания силы, необходимой для остановки непрерывного потока воды. Еще одна инженерная концепция, которую использует смеситель, — это поток жидкости. Смесители должны сдерживать поток воды при выключении и регулировать расход воды при включении. В нашем сегодняшнем уроке мы сосредоточимся на обычном смесителе с одной ручкой, похожем на смеситель для улицы, к которому вы можете прикрепить садовый шланг.

Мы начнем с воды и проложим свой путь от труб в вашем доме, через кран к вашей раковине. Вода в трубах вашего дома находится под давлением, превышающим давление воздуха вокруг вас. Эта разница давления является причиной того, что вода поднимается из труб на уровне земли, идущих в ваш дом, и выходит через кран. Если по какой-то причине давление воздуха вокруг вас повысится до давления воды в трубе, вода больше не будет вытекать из трубы.Итак, за счет давления в трубе вода готова к движению. Все, что нужно сделать крану, — это удерживать воду, пока мы не захотим ее использовать.

Если бы вы были молекулой воды, текущей через этот кран, первое, с чем вы бы соприкоснулись, — это небольшое круглое отверстие: около четверти дюйма в диаметре. С другой стороны этого отверстия будет небольшая резиновая пробка. Если бы кран был выключен, заглушка была бы прижата к отверстию с другой стороны. Это то, что сдерживает воду.Резиновый стопор удерживается на месте простым приспособлением — винтом. Кто знает, к какой простой машине относится винт? Клин. Винт — это клин, обернутый вокруг цилиндра.

Теперь давайте добавим поток жидкости. Когда кран включен, винт отодвигает резиновую пробку от отверстия, создавая небольшую трещину, через которую вы — молекула воды — и несколько тысяч ваших друзей можете пройти. Давление внутри трубы падает, когда вы проходите через отверстие. Помните, что без этого перепада давления вы не смогли бы пройти через отверстие.Когда кран закрыт, винт вращается в обратном направлении и закрывает отверстие, останавливая поток воды, тем самым не давая вам пройти через отверстие.

По сути, именно так вода попадает из труб в земле через кран в вашем доме и попадает в раковину. Помните, что инженеры проектируют простые смесители, имея в виду две важные инженерные концепции — простые машины и поток жидкости (воды). После урока выполните соответствующее задание Слишком много давления! Моделирование взаимосвязей сила-давление-площадь, чтобы помочь проиллюстрировать взаимосвязь между силой, давлением и площадью, создав простую систему, которая удерживает воду из труб различного диаметра.

Предпосылки и концепции урока для учителей

Роль давления

Вода в трубах в нашем доме находится под давлением, превышающим давление воздуха вокруг нас. Эта разница давлений является причиной того, что вода поднимается по трубам на уровне земли в ваш дом и, в конечном итоге, выливается из крана. Обычно это давление создается за счет градиента гидростатического давления. Лучший способ думать о гидростатическом давлении — это думать о бассейнах.Когда вы ныряете глубоко под воду в бассейне, у вас обычно болят уши — это из-за повышения давления. Чем глубже вы заходите, тем сильнее давление и тем сильнее болят уши. Это верно до тех пор, пока вода не сильно движется — именно здесь в игру вступает «статическая» составляющая. Фактически, связь между давлением и глубиной точно моделируется следующим уравнением:

P = ρgh

где P — давление, ρ — плотность жидкости (воды), g — сила тяжести, а h — высота воды над рассматриваемой точкой.

Пример расчета: вода имеет плотность 999 килограммов на кубический метр; гравитация на Земле составляет около 9,81 метра в секунду в квадрате. Если баллон с водой заполнен на пять метров высотой, давление можно рассчитать по формуле:

999 кг / м ³ × 9,81 м / с ² × 5 м = 49,0 кПа.

Итак, давление составляет 49 килопаскалей, что равно 1000 ньютонов на квадратный метр. Поэтому важно знать, что давление можно измерять в килопаскалях или ньютонах.

Можно найти давление жидкости в любой заданной точке, зная не больше, чем плотность жидкости, силу тяжести и высоту до верхней границы воды. Итак, поскольку плотность воды и сила тяжести всегда равны, давление на самом деле просто зависит от высоты. Следовательно, как показано на рисунке 1, точки A и B находятся на одной высоте h, и поэтому давление в обеих точках одинаковое.

Рис. 1. Градиент гидростатического давления. Авторское право

Авторское право © Крис Шеридан и Джанет Йоуэлл, Университет Колорадо в Боулдере, 2006 г.

Однако давление падает, когда вода проходит через узкое отверстие (в сосуде справа на Рисунке 1). Без этого перепада давления вода не прошла бы через отверстие. А поскольку отверстие довольно маленькое, оно оказывает сопротивление потоку. Скорость, с которой вода проходит через кран, равна разнице давления, деленной на сопротивление отверстия, или:

Внутренняя сторона — Внешняя сторона = (Скорость потока) * (Сопротивление)

Из приведенного выше уравнения видно, что если давление снаружи равно давлению внутри, то левая часть уравнения должна быть равна нулю.Таким образом, либо скорость потока, либо сопротивление должны быть равны нулю. Можно сделать вывод, что скорость потока должна быть равна нулю, поскольку все трубы имеют хоть какое-то небольшое сопротивление. Кроме того, если перепад давления становится очень большим, а сопротивление относительно небольшим, скорость потока становится довольно большой. Наконец, если разница давлений останется прежней, но сопротивление падает, скорость потока увеличится. Это падение сопротивления — именно то, что происходит, когда кран открыт, а резиновая пробка отодвигается от отверстия.

Сколько силы?

Итак, сколько силы нужно, чтобы сдержать всю эту воду? К счастью, это достаточно просто подсчитать: необходимая сила равна давлению воды, умноженному на площадь отверстия. Это выражается общим уравнением:

F = P * A

Где F — сила воды на пробке, P — давление воды, а A — площадь отверстия. Поскольку стопор не движется, сила воды на стопоре должна быть равна силе стопора на воду.

Рис. 2. Внутреннее устройство крана. Авторское право

Авторское право © Крис Шеридан, Университет Колорадо в Боулдере, 2006 г.

Пример расчета : Предположим, что вода в трубе (показанной на рисунке 2) находится под давлением около 30 фунтов на квадратный дюйм (фунтов на квадратный дюйм; это станет важным позже). Во-вторых, площадь проема составляет 0,049 квадратных дюйма (получено путем возведения радиуса проема в квадрат, умноженного на пи). Таким образом, сила воздействия воды на резиновую пробку равна 30 фунтам на квадратный дюйм, умноженным на 0.2) = 1,47 фунта

Мы знаем, что ответом должна быть некоторая единица силы. Фунты на квадратный дюйм, умноженные на квадратные дюймы, действительно равны фунтам, поэтому единицы измерения работают.

Как кран — машина?

А теперь перейдем к механической системе в общем кране. Резиновый стопор устанавливается на место винтом (см. Рисунок 2). Этот винт служит для уменьшения силы, необходимой для сдерживания воды. Винт преобразует крутящий момент (крутящую силу) в линейную силу.Это также обеспечивает механическое преимущество, которое преобразует небольшую входную силу в потенциально большую выходную силу. Чтобы проиллюстрировать концепцию механического преимущества, мы можем взглянуть на пример простого клина, поднимающего ящик на Рисунке 3.

Рис. 3. Пример того, как клин поднимает ящик или блок. авторское право

Авторское право © Крис Шеридан, Университет Колорадо в Боулдере, 2006 г.

Пример расчета : Предположим, что ящик на Рисунке 3 весит 100 фунтов и что нам нужно 50 фунтов силы, чтобы поднять ящик.Если мы воспользуемся клином, подобным показанному на рисунке 3, мы сможем поднять коробку с меньшим усилием. Это будет означать, что около 50 фунтов будет лежать на клине, а остальные 50 фунтов будут лежать на полу в противоположном углу коробки. Это приближение отлично работает, пока коробка не сильно наклонена. Следовательно, если наш клин составляет пять дюймов в длину и один дюйм в высоту, мы можем приблизительно определить необходимое усилие.

Первый шаг — вычислить наклон гипотенузы треугольника, образующего клин.Уклон рассчитывается делением высоты на длину.

Высота ÷ Длина = Наклон

1 дюйм ÷ 5 дюймов = 1/5

Итак, уклон клина составляет одну пятую. Это безразмерная величина, потому что дюймы, разделенные на дюймы, не имеют единиц. Затем необходимое усилие можно рассчитать с помощью следующего уравнения.

Усилие для подъема коробки × Наклон = Сила толкания клина

50 фунтов × 1/5 = 10 фунтов

Опять же, та же операция, выполняемая с числами, также выполняется с единицами (фунтами), умноженными на безразмерное количество, опять же фунты.Уравнение дает необходимую приложенную силу в десять фунтов. Таким образом, чтобы поднять коробку, нужно приложить к клину всего десять фунтов. Эта оценка не учитывает трение между клином и коробкой, а также между клином и полом.

Однако за это снижение силы приходится платить. Чтобы угол коробки поднимался на один дюйм, клин должен сдвинуться на пять дюймов по горизонтали. В частности, расстояние, на которое вам нужно протолкнуть клин, равно расстоянию, на которое вы хотите поднять коробку, деленному на наклон клина:

1 дюйм ÷ 1/5 = 5 дюймов

В приведенном выше случае работа — это сила, необходимая для подъема ящика, умноженная на расстояние, на которое эта сила прилагается.Важная концепция здесь заключается в том, что независимо от того, как поднимается ящик, потребуется равный объем работы, чтобы поднять ящик на один дюйм. В приведенном выше примере мы толкали с силой в десять фунтов на расстояние в пять дюймов. Тогда необходимая работа будет равна 50 фунтам-дюймам. Если бы мы решили не использовать клин, нам нужно было бы применить пятьдесят фунтов вместо десяти. Однако нам нужно приложить эту силу только на один дюйм.

Сопутствующие мероприятия

Закрытие урока

Сегодня мы поговорили о том, как работает кран.Мы узнали, что инженеры проектируют разные типы смесителей. Есть много инженерных концепций, которые входят в конструкцию смесителя. Кто может назвать одного? Первый — это простые машины. В смесителе, о котором мы говорили сегодня, использовалась простая машина, винт, чтобы вода не текла постоянно. Еще одна инженерная концепция, на которой разработан смеситель, — это поток жидкости. Инженеры должны думать о том, как течет вода, чтобы регулировать включение и выключение воды.

Как вода проходит через наш кран? Ну, первое, с чем соприкасается вода, — это маленькое круглое отверстие.С другой стороны от этого отверстия находится небольшая резиновая пробка. Когда кран выключен, заглушка прижимается к отверстию с другой стороны. Это то, что сдерживает воду. Резиновый стопор удерживается винтом. Когда мы поворачиваем винт, он освобождает резиновую пробку, и вода течет. Можете ли вы придумать другие способы остановить быстрое или медленное течение воды по трубе? Это то, над чем работают инженеры при разработке новых смесителей.

Словарь / Определения

Сила: что-то, что действует извне, чтобы толкать или тянуть и возражать.

Давление: количество силы, распределенной по площади; измеряется как сила на единицу площади, например фунт / кв.

psi: фунты на квадратный дюйм; единица давления, обычно используемая в системе США.

Сопротивление: сопротивление тела или объекта чему-либо, проходящему через него, например трубе (объекту), через которую проходит вода.

Простая машина: категория устройств, включающая клин, рычаг и винт, которые обладают способностью обеспечивать механическое преимущество и передавать силу.

Оценка

Оценка перед уроком

Мозговой штурм : В самом начале урока дайте парам или группам учащихся несколько минут, чтобы они нашли решение простой задачи. Напомните студентам, что в ходе мозгового штурма ни одна идея или предложение не являются «глупыми». Все идеи следует с уважением выслушать. Поощряйте безумные идеи и препятствуйте критике идей. Спросите у студентов:

• Как они могли поднять 100-фунтовый ящик на несколько дюймов от земли? Придумывают ли студенты способы использования простых механизмов, таких как клин или винт? Если да, укажите, в каких идеях учащихся используются концепции и принципы простых машин.

Оценка после ознакомления

Групповое обсуждение : Отобразите изображение внутренней работы крана (или используйте прикрепленный заголовок на рис. 2). Укажите на винтовой механизм крана и спросите учащихся, что это за механизм. (Ответ: простая машина) Укажите на резиновую пробку и спросите учащихся, какую функцию выполняет эта деталь. (Ответ: это сдерживает поток воды.) Спросите студентов, что произойдет, если резиновую пробку переместить на разную высоту.(Ответ: вода течет быстрее или медленнее.) Спросите учащихся, что нужно сделать, чтобы переместить ограничитель в разные места. (Ответ: винт нужно повернуть.)

Итоги урока Оценка

Engineer it Better !: Инженеры использовали винт для контроля воды в простом кране. Предложите учащимся подумать о других простых механизмах, которые можно использовать для сдерживания потока жидкости для новой конструкции крана. Попросите их нарисовать картинку своего нового смесителя. Они должны маркировать простые машины, которые они использовали, а также другие части, чтобы объяснить их конструкцию.

Мероприятия по продлению урока

Урок можно затем масштабировать в объяснениях в зависимости от знаний учащихся о простых машинах. Если ученики знают, что такое простая машина, то учитель может более подробно изучить математику, используемую для расчета уменьшения силы и проделанной работы. Или, возможно, просто урок о том, что такое простые машины, что они могут делать, а что нет, будет уместным.

Спросите студентов: «Что происходит, когда вы ныряете глубоко под воду.»Математический ответ: давление увеличивается линейно в соответствии с уравнением: P = ρgh, где ρ равно плотности жидкости, g — сила тяжести, а h — высота воды над человеком. Конечно, вы будете не получают этого точного ответа, но большинство девочек и мальчиков знакомы с тем, как возрастает давление, когда пловец идет глубже. Это приводит к вопросу: «Что такое давление воды?» И наконец, «сколько вам нужно нажимать, чтобы удерживать давление воды» назад? »

Math Extension 1 : (учащиеся старших классов) Используя уравнение для давления в водной толще, попросите учащихся вычислить, какое давление существует в самой глубокой точке океана, в Марианской впадине.Сначала найдите глубину траншеи и используйте уравнение градиента гидростатического давления для расчета давления. Найдите ответ на http://www.marianatrench.com/

Math Extension 2 : (учащиеся старших классов) Если учащимся требуется больше математических задач, они могут рассчитать необходимое усилие и смещение, необходимые для поднятия книги весом 2 фунта, на один дюйм для разных клиньев. Затем можно рассчитать работу для каждого клина. (Ответ: Работа должна быть такой же.)

Рекомендации

U.S. Агентство по охране окружающей среды, Грунтовые воды и питьевая вода, Академия питьевой воды, Спутниковое обучение, 21 февраля 2006 г. water.epa.gov/drink/index.cfm По состоянию на 2 января 2007 г.

Авторские права

© 2006 Регенты Университета Колорадо.

Авторы

Крис Шеридан, Тод Салливан, Джеки Салливан, Малинда Шефер Зарске, Джанет Йоуэлл

Программа поддержки

Комплексная программа преподавания и обучения, Инженерный колледж, Университет Колорадо в Боулдере

Благодарности

Содержание этой учебной программы по цифровой библиотеке было разработано за счет гранта Фонда улучшения послесреднего образования (FIPSE), U.S. Министерство образования и Национальный научный фонд ГК-12, грант No. 0338326. Однако это содержание не обязательно отражает политику Министерства образования или Национального научного фонда, и вам не следует предполагать, что оно одобрено федеральным правительством.

Последнее изменение: 19 января 2021 г.

Как работает бесконтактный смеситель | Экспертные беседы

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем получить небольшую комиссию за соответствующие покупки бесплатно для вас.

Если вы когда-либо проводили час на кухне, вы знаете, что смеситель, вероятно, является наиболее часто используемым приспособлением.

На кухне становится беспорядок, и некоторые вещи нужно мыть много, в том числе и собственными руками! Поэтому самый удобный способ предохранить смеситель от чрезмерного загрязнения или загрязнения — установить бесконтактный.

Все, что требуется этим изящным устройствам, — это поднять руки. Благодаря сенсорной технологии движение нашей руки запускает и останавливает поток воды.Кроме того, в обозримом будущем большинство моделей, представленных на рынке, будут работать без сбоев!

Однако представьте, что кто-то заходит к вам на кухню и спрашивает, как это работает. Вы бы хотели дать им такой же впечатляющий ответ, как и сам кран, не так ли? Затем читайте дальше и узнайте все подробности этого замечательного устройства.

Без лишних слов, давайте прямо сейчас!

Как работает бесконтактный смеситель?

Есть два основных аспекта понимания работы продукта.Во-первых, это компоненты, из которых он состоит, а во-вторых, технология, на которой он работает. Наше обсуждение углубляется в оба вопроса и обязательно даст вам полное представление об этом чрезвычайно полезном бытовом приборе.

Детали устройства

Электромагнитный клапан

Электромагнитный клапан, определяемый как электромагнит, который может толкать или тянуть, является центром управления потоком воды. Другими словами, клапан получает сигналы от датчика и, в свою очередь, запускает или останавливает поток.Для этого используется дисковая диафрагма, напоминающая резину.

При отсутствии сигнала клапан остается закрытым и вода не выходит из крана. Когда перед датчиком находится рука, она посылает положительный сигнал на соленоидный клапан, что приводит к действию «тяги». Другими словами, клапан открывается, и вода течет. Положительные или отрицательные сигналы указывают полярность, которая затем определяет движение воды из крана.

Датчик

Датчик, расположенный на конце или основании носика крана, предназначен для определения присутствия руки и по праву называется «датчиком присутствия».Это отличает его от более известного датчика движения. Здесь присутствие руки включает поток воды, и наоборот.

Датчики присутствия в бесконтактных смесителях в большинстве случаев оснащены крошечной инфракрасной подсветкой. Он расположен рядом с инфракрасным датчиком, и вместе они определяют, когда сигнал должен быть отправлен на соленоидный клапан, а когда нет. Технология достаточно простая. Когда рука приближается к носику, инфракрасный свет отражается от кожи и попадает в датчик!

Хотя это самый распространенный механизм, бесконтактные смесители также оснащены ультразвуковыми датчиками.В этом случае клапан открывается, чтобы выпустить воду, когда ваша рука входит в рабочее поле и нарушает работу датчика. Точно так же поток воды прекращается, как только удаляется рука или блокировка.

Источник питания

Бесконтактный или автоматический смеситель питается от электричества, и для прибора не может быть альтернативных источников питания. Хотя сами источники могут быть разнообразными по своей природе. Например, во многих устройствах для работы используются сухие батареи, в то время как другие работают от низкого напряжения от трансформатора переменного тока.Часто также используются общественные источники энергии.

По умолчанию электромагнитный клапан в кране остается открытым. Только при получении электрического сигнала от датчика он может измениться и вернуться в закрытое положение.

Носик

Излив является центральным элементом бесконтактного смесителя, так как в нем находятся все остальные рабочие части. Он сделан с осторожностью и из различных материалов, наиболее распространенным из которых является цинк. Это сделано для сокращения затрат, а цинковые смесители обычно дешевле своих рыночных аналогов.

Модели более высокого уровня обычно состоят из латуни или меди. Некоторые из них также покрыты никелем или хромом для повышения прочности и внешнего вида.

В связи с тем, что на рынке присутствует множество продуктов, найти подходящий для своей кухни — непростая задача. Бесконтактные смесители бывают разных стилей, и покупателям нравится сочетать их с существующей арматурой и кухонными деталями. Кроме того, смесители могут отражать сам образ жизни покупателя!

Мелочи составляют большую картину.Точно так же смеситель может иметь большое значение для улучшения функциональности, а также эстетики вашей кухни. Поэтому важно получить полное представление об устройстве перед его покупкой или использованием. С этой целью в следующих параграфах мы описали технологию, на которой работает этот компетентный продукт.

Какая технология стоит за этим?

В качестве сложного бытового прибора в бесконтактном смесителе используются самые современные технологии, обеспечивающие бесперебойную работу на кухне и сводящие к минимуму беспорядок.Механизм, который запускает шоу, известен как емкостная технология, в основе которой лежит датчик.

Датчик предназначен для обнаружения изменений емкости. Для этого требуется электроэнергия, чтобы точно измерить падение или выброс проводящего воздуха или диэлектрика. Чтобы лучше понять это, подумайте обо всех сенсорных гаджетах, которые вы используете. Большинство из них работают по схожему принципу, за исключением того, что емкость — это форма электричества, единица измерения которой — фарады.

Наше тело генерирует емкость в небольших количествах.Датчики работают, чтобы измерить величину заряда и изучить разницу. Следовательно, при тесном контакте или поблизости значение емкости возрастает настолько, чтобы датчик мог ее обнаружить, что запускает поток воды. При удалении или повторном прикосновении к ручке значение емкости падает. Таким образом, поток воды прекращается.

Независимо от того, насколько мы развиты с технологической точки зрения, действительно удивительно видеть, как вода вытекает при простом присутствии наших рук под краном. Это происходит потому, что датчик соединен с металлическим корпусом крана, а металл является отличным проводником электричества.Следовательно, сигналы легко улавливаются и передаются на клапан, который затем открывается, и — вуаля ! Вода льется ровной шелковистой струей.

Немного осторожности — немало

Самые передовые технологии также могут выйти из строя и выйти из строя. В случае бесконтактного смесителя стоит убедиться, что в устройстве нет других металлических предметов, которые могут помешать работе датчика.

Поскольку это деликатный прибор, мы рекомендуем внимательно прочитать инструкцию перед использованием, уделяя особое внимание установке и обслуживанию.

Заключительные слова

Бесконтактный смеситель — полезный предмет на любой кухне. Однако он, как и все другие приборы, требует ухода и очистки.

Очистить смеситель не составит труда, за исключением того, что электрические компоненты требуют большей концентрации и осторожности по очевидным причинам. Лучше избегать попадания агрессивных химикатов на поверхность устройства, а также на аккумулятор.

Кроме того, батареи должны быть подходящего размера. Утилизация электронных отходов также является важным аспектом использования бытовой техники, и при этом необходимо проявлять осторожность и ответственность.

Понимание устройства наизнанку приведет к более удобному его использованию. В то же время он обязательно оставит положительное впечатление на вашу кухню.

Кухни являются важной областью во всех домашних хозяйствах, и не будет преувеличением сказать, что они отражают образ жизни человека. Поэтому есть смысл оборудовать его только лучшим.
