принцип работы, виды, правильная установка

Очень распространённой проблемой в системе отопления является неполное прогревание батарей. Но не каждый человек обладает необходимой информацией, чтобы решить эту проблему самостоятельно. Многие вызывают специалистов каждый раз, когда происходит поломка подобного плана, другие справляются с помощью разводного ключа и тазика для воды. А остальные, после прочтения этой статьи установят себе кран Маевского. Принцип работы этого устройства описан далее.

Кран Маевского, стандартная модель

Читайте в статье

Что такое кран Маевского, принцип работы

В 1931 году никому не известный сантехник-монтёр С.А. Роев из Минска разработал специальное устройство, которое позволяло спускать воздух из радиаторов отопительной системы посредству совмещения двух деталей с прокладкой между собой. В 1932 году этот кран испытан пользователями и признан как рабочее устройство. Но 1933 год явил миру изобретателя Ч.Б. Маевского, который усовершенствовал прибор с помощью улучшенной герметизации, конструкции клапана «конус в конус» и безопасного ключа для приведения его в действие. С тех пор кран Маевского используется по сей день, хотя официальное название прибора, которое указывается в ГОСТах и СНиПах — радиаторный игольчатый воздушный клапан.

Спускной клапан старого образца

Устройство основано на принципе самовольного высвобождения воздуха из батареи. Кран сконструирован таким образом, чтобы при его открытии поднималась затворная игла, которая, в свою очередь, открывает специальное отверстие диаметром 2 мм. Через это отверстие выходит весь лишний воздух, который собрался в батарее. Винт с четырёхгранной головкой перемещает рабочий штуцер клапана.

Клапан изнутри

Важно! В процессе эксплуатации данного вентиля необходимо отключать циркуляционный электронасос, для более эффективного стравливания воздуха. В том случае, если ваш котёл оснащён встроенным насосом для циркуляции жидкости, его нужно отключить от сети.

Фото крана Маевского и описание его разновидностей

У каждого проекта отопительной системы разное расположение рабочих органов (батарей и полотенцесушителя), поэтому конструкция не всегда позволяет разместить кран Маевского в доступном для обслуживания месте. Что привело разработчиков к созданию нескольких видов клапана.

Ручная модель крана

Самая распространённая модификация, так как имеет достаточно надёжный механизм, главное, чтобы доступ к нему был свободен, так как открывается кран с помощью плоской отвёртки или специального четырёхгранного ключа для крана Маевского. Игольчатый механизм работает в двух разновидностях, горизонтально открывая затвор для пропуска воздуха, и с отверстием в корпусе гайки.

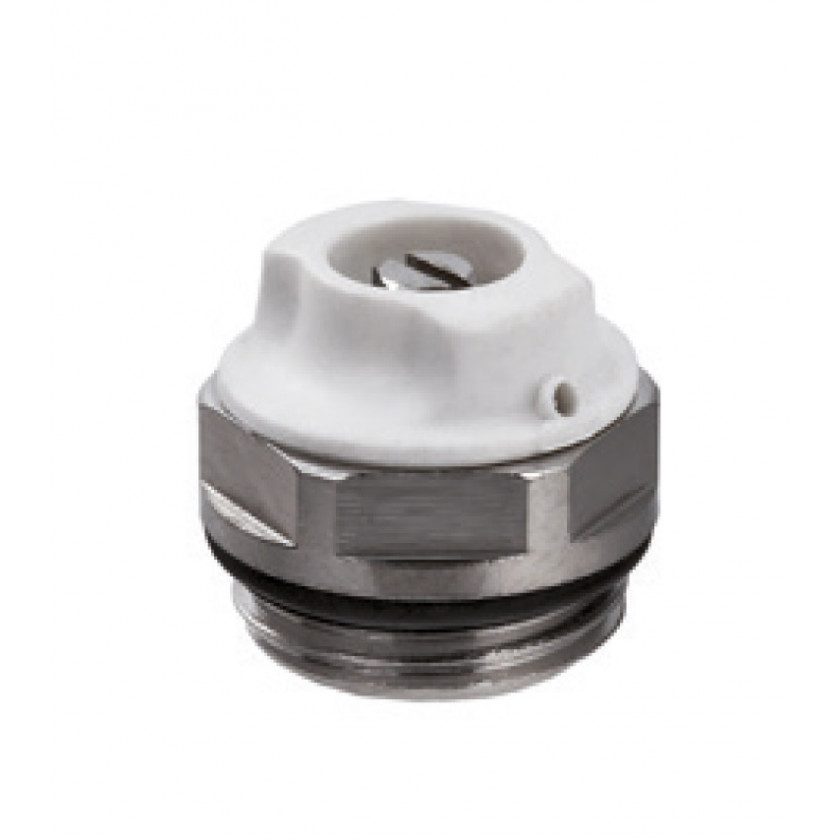

Ручной кран Маевского

~~кран маевского~~

Как работают автоматические воздухоотводчики

Принцип работы автоматического воздухоотводчика для отопления заключается в наличии поплавка. Поплавок подпирает игольчатый клапан через пружину, система настроена на определённое давление воздуха в радиаторе, как только воздуха станет больше допустимого значения, клапан откроется, и стравит весь лишний воздух через отверстие в центре головки крана. Когда давление прейдёт в норму, клапан закроется. Установка такого варианта прибора распространяется только на труднодоступные узлы отопления. В промышленных масштабах применяют иные приспособления для устранения завоздушенности батарей.

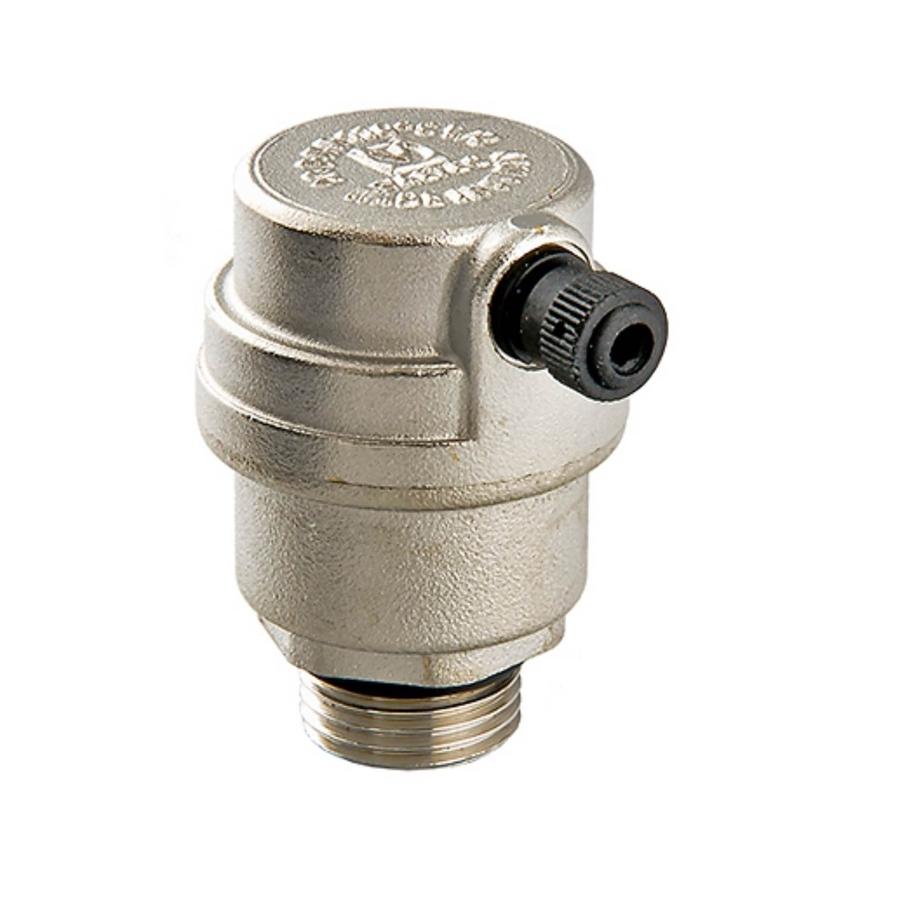

Кран Маевского автоматический

~~кран маевского автоматический~~

Кран с предохранительным клапаном

Это усовершенствованный ручной кран Маевского, дополненный, датчиком высокого давления. Суть его работы заключается в том, чтобы предотвращать поломку отопительной системы и её рабочих органов в случае, если давление теплоносителя превысит отметку в 15 атмосфер. Клапан откроется и спустит лишнюю воду из батареи. Чрезмерное давление может создаться из-за гидроудара.

Устройство воздухоотвода с предохранителем

Почему в системе скапливается воздух?

Воздушная пробка — это злостный враг отопительной системы. Чем больше воздуха в батареях, тем хуже они греют, потому что воздух не даёт теплоносителю полностью заполнить отопительный прибор, и он не нагревается на полную мощность. Причины попадания воздуха:

Разгерметизация труб в процессе ремонтных работ стояка или батарей.

Демонтаж отдельных элементов системы

Если производился полный слив теплоносителя из системы. В таком случае наличие воздушных пробок в трубах неизбежно.

Слив воды из радиатора

Если произошло повреждение в местах соединения отдельных частей конструкции.

Некачественная сборка системы отопления, выраженная в неполноценной фиксации одного или нескольких узлов.

Недожатый кран

Существует и ряд других причин попадания кислорода в трубы, но они происходят очень редко.

Важно! В процессе регулярной завоздушенности, металл отопительных элементов подвергается коррозии, так как кислород негативно воздействует на структуру материала, разрушая его. Такая система прослужит гораздо меньше, чем отопление с редким попаданием воздуха в радиаторы.

Установка крана в систему

В первую очередь нужно провести подготовительные работы. Их список изменяется в зависимости от типа радиатора. Что касается общих рекомендаций, то перед началом работ необходимо слить весь теплоноситель из системы.

Монтаж приспособления в чугунную батарею

Изначально, старая модификация чугунных радиаторов не подразумевает наличия специального отверстия для дополнительных приспособлений, которые улучшают работу отопления. Следовательно, нужно немного попотеть, чтобы кран Маевского был приспособлен для чугунных радиаторов.

Чугунная батарея — классика

Полностью отсоедините подведённые трубы от батареи. Снимите её с настенных крючков и полностью слейте остаток воды через нижние отверстие.
Определите сторону, которая расположена противоположно от стороны в которую входит горячая вода.
Теперь в центре верхней заглушки нужно просверлить отверстие, диаметр которого совпадает с купленным вами краном (лучше покупать минимальный диаметр резьбы, чтобы было легче сделать отверстие под него). Сделав вход, нужно нарезать резьбу с шагом 1.5 мм.

Изготовление отверстия под воздушный клапан

Всё, можно вворачивать краник в готовое отверстие.

Кран, вмонтированный в чугунную батарею

Примечание! В системе центрального отопления происходят частые гидроудары, поэтому следует покупать кран с предохранительным клапаном. В таких системах установка автоматического воздухоотводчика нецелесообразна из-за принципа его работы и загрязнённости теплоносителя. Спускное отверстие будет часто забиваться. Очистить его достаточно просто: нужно взять иголку и прочистить отверстие до полного освобождения от грязи.

Установка крана Маевского в современных системах

Радиаторы нового поколения по умолчанию рассчитаны под установку всевозможных приборов и кранов. Поэтому монтаж клапана производится значительно легче.

Сливаете всю воду.
Удаляете заглушку, которая герметизировала нужное вам отверстие. Если разъём имеет необычный диаметр, значит, нужно полностью вывинтить сердцевину, и купив подходящую, произвести сборку всех элементов.
Сам краник нужно закрутить таким образом, чтобы сливное отверстие смотрела от стены и под 45 градусов от горизонтали вниз. Это идеальное положение для расположения ёмкости, необходимой при сливе жидкости.

Правильное положение крана

Нюансы в процессе эксплуатации

Для того чтобы процесс стравливания накопившегося воздуха в системе происходил без нежелательных последствий, ниже приведена подробная инструкция всех манипуляций.

В случае если движение теплообменника происходит благодаря циркуляционному насосу, значит, его нужно отключить. Делается это за 15 минут до начала работ. Это необходимо, чтобы воздух перестал смешиваться с водой и скопился в верхней точке батареи.

Отключённый насос

Запаситесь сухой тряпкой и пустым ведром, потому, как открыв клапан, нужно дождаться пока воздух перестанет шипеть, следом польётся вода. Закрыть клапан можно только тогда, когда водичка станет течь ровной не прерывистой струёй.
Что делать, если воздух не перестаёт стравливаться? Искать пробой или ослабленную скрутку в районе обслуживаемой батареи. Сделать это можно с помощью листка бумаги. Оставьте клапан открытым и поводите бумагой с расстояния в 1 см по всем возможным местам на радиаторе и подходящих к нему труб. Обнаружив место подсоса воздуха, замените испорченный элемент.
Когда системой воздухоотвода не пользовались на протяжении нескольких лет, резьба клапана может закиснуть. Придётся воспользоваться смазкой типа WD-40, после чего с лёгким постукиванием по крану пробовать его открутить.

Смазка-растворитель WD-40

~~wd-40~~

Как правильно выбрать устройство

На сегодняшний день существует большой ассортимент модификаций и дизайна крана Маевского. Есть определённые нюансы, на которые следует обращать внимание при покупке. Главный показатель долговечности — это латунная основа. Помимо самого металла, нужно обращать внимание на качество резьбы, удобство в эксплуатации механизма для открытия клапана, наличие уплотнительной резинки на штуцере. Размер входящей трубы распространяется на 1, ½, ¼ дюйма.

Современные устройства оснащены готовым пластиковым вентилем, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто находятся дети.

Клапан с удобной ручкой

Для наглядного примера в таблице указаны модели разных производителей с указанием цены

~~кран маевского~~

Альтернативные варианты замены

Краны водоразборные. Зачастую их ставят в конечной точке системы отопления. Служит такой кран для заполнения труб водой и для её слива. Если отопление автономное, ставят такой кран и в начале системы, чтобы была возможность провести ревизию на предмет наличия воздушных пробок. К начальному крану подсоединяют подачу воды, а с конечного её сливают определённое количество времени, чтобы выгнать весь воздух. Такая система кардинально отличается от крана Маевского и принципа его работы.

Водоразборный кран

Если владелец по каким-либо причинам не желает устанавливать кран Маевского, можно произвести следующую процедуру. Ослабив резьбу на верхней выходящей из радиатора трубе. Так, выйдет воздух, а заодно и забрызгает всё вокруг.
В случае когда система не подразумевает использование насоса, значит, и скорость потока воды маленькая. В этом случае можно организовать естественный отвод кислорода. Так, в верхнюю часть батареи в районе трубы врезается вертикальный отвод с пустым расширительным баком на конце.
При использовании ионного котла с замкнутой системой циркуляции воды, кран Маевского прослужит недолго. Дело в том, что в теплоноситель добавляется соляной раствор для большего разгона ионов в котле. При стравливании воздуха, внутри клапана будут откладываться соли, что и приведёт к быстрой поломке. Для ионных котлов предусмотрены специальные устройства, стойкие к воздействию солей.

Важно! Любое переделывание конструкции отопительной системы, которое не закреплено в стандартах ГОСТ либо СНиП, необходимо согласовывать со специалистами государственных служб по вопросам отопительных приборов. В противном случае вы подвергаете опасности не только себя, но и всех окружающих вас людей.

Потоп в доме

Подведение итогов

Безусловно, каждый владелец отопительных приборов, основанных на жидком теплоносителе вправе сам решать, как лучше модифицировать свою систему и делать ли это вообще. Но хочется отметить, что использование крана Маевского, во-первых, поднимет КПД всей установки, во-вторых, облегчит обслуживание батарей, в-третьих, не заберёт у вас много денежных средств, ведь как вы заметили приведённая в статье таблица, демонстрирует дешевизну изделий. Теперь вы знаете что такое кран Маевского, принцип работы и нюансы в эксплуатации.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

конструкция, принцип работы, схемы установки

Магистрали водяного отопления имеют характерную особенность. При заполнении трубопроводов водой часть системы остается занятой воздушными подушками. Нормальная работа водяного отопления в таких случаях не обеспечивается, поэтому воздух из трубопроводов необходимо удалять вручную.

Избавиться от воздушных пробок помогает кран Маевского – простейший механизм для стравливания воздуха вручную. В представленной нами статье подробно разобран принцип действия устройства, рассмотрены альтернативные варианты. Приведенные нами рекомендации будут полезны в установке и эксплуатации.

Содержание статьи:

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Галерея изображений

Фото из

После заполнения отопительного контура теплоносителем и периодически во время эксплуатации все системы с принудительной циркуляцией нуждаются в удалении воздуха. Стравливание производится через автоматические или ручные воздухоотводчики

Воздухоотводчики устанавливают на замкнутые системы, не имеющие прямой связи с атмосферой. Для выпуска воздуха краны Маевского оборудуются каналом, который открывается при повороте наружной гайки

Для совершения поворота разные модели крана Маевского оснащаются стационарными пластиковыми или металлическими колпаками, ручками в виде ключа

Если есть опасения, что в отсутствии взрослых любопытные исследователи собственных владений могут открыть кран, лучше установить устройство со съемным ключом

В любой из модификаций крана Маевского нет сложных и быстроизнашивающихся деталей. Потому они практически никогда не ломаются, изредка, правда, придется менять уплотнители

Для того чтобы стравить воздух из батареи, кран Маевского просто поворачивают так, чтобы открылся воздушный канал. Воздух выходит с шипением примерно 5 минут. Затем из канала польется теплоноситель — это сигнал о том, что весь воздух вышел

Большинство выпускаемых в наши дни радиаторов производят с изначально установленным краном Маевского

Воздух из всей системы отопления стравливается автоматически с помощью более сложного устройства. Однако действие его схоже с принципом работы крана Маевского — воздух выходит через приоткрытый канал. Только для этого не нужно участие хозяев

Устройства для стравливания воздуха вручную

Канал для выпуска воздуха из системы

Ручка стравливателя воздуха в виде ключа

Съемный ключ ручного воздухоотводчика

Типичная конструкция крана Маевского

Спуск воздуха из радиатора отопления

Установленный в радиатор кран Маевского

Автоматический воздухоотводчик для отопления

Автоматические модели работают без какого-либо стороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

прямые штоковые ручные;
угловые штоковые ручные;
поплавковые вертикальные автоматические.

Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.

Элементами такого клапана являются:

Корпус металлический.
Шток с резьбой и проходными канавками.
Колпак с каналом для выхода воздуха.
Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Устроен клапан Маевского предельно просто, потому поломки с ним происходят крайне редко, а работает приспособление безотказно

Периодически процедуру по из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

Принцип работы автоматических воздухоотводчиков

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

Схема автоматической модификации: 1 – корпус устройства, 2 – крышка на резьбе, 3 – поплавок, 4 – жиклёр, 5 – держатель, 6 – золотник, 7 – пружина, 8 – уплотнительный элемент, 9 – пробка, 10 – уплотнительное кольцо

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение “закрыто”.

Галерея изображений

Фото из

Вариант отопления с верхней разводкой

Горизонтальная разводка с нижней подачей

Разводка отопления с тупиковым движением

Один кран Маевского на несколько батарей

Как монтируют воздухоотводящий механизм?

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж ручных клапанов для стравливания воздуха подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при оговоренных в нормативах значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Техническая характеристика воздухоотоводчика

Необходимые функциональные свойства представлены в следующей таблице:

Техническая характеристика	Допустимое значение	Единицы измерения
Давление (рабочее)	10	АТИ
Температура (максимум)	120	ºС
Диаметр прохода	25,4 или 20,0	мм
Диаметр резьбовой части	25,4 или 20,0	мм
Рабочая среда	вода и др. неагрессивные жидкости	–
Срок службы	20 – 25	лет
Класс герметичности	«А»	–

В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем.

Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:

Отсечь радиатор от системы запорными вентилями.
Выпустить из батареи примерно 1/3 объёма воды.
Снять прибор с корпуса батареи.
Прочистить проходное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.

Установке кранов в корпусе чугунных батарей отопления следует уделять повышенное внимание. Здесь традиционно применяют изделия, сделанные из высококачественного надёжного материала

Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.

Особенности включения в систему отопления

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе.

Галерея изображений

Фото из

Автоматический воздухоотводчик в группе безопасности

Использование сепаратора воздуха

Установка воздухоотводчиков на каждый контур

Воздухоотводчик для системы теплый пол

Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

Формирование воздушных пробок – проблема, свойственная системам с принудительной циркуляцией. Для стравливания воздуха их оборудуют либо автоматическим воздухоотводчиком на стояке (справа), либо кранами Маевского на каждом радиаторе (слева)

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на самого верхнего уровня.

Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.

Вместо кранов Маевского на каждом радиаторе или воздухоотводчика на стояке в систему можно включить сепаратор воздуха. Его действие обосновано законом Генри, согласно которому воздух выделяется из воды и выводится за пределы замкнутого контура

Если ведётся по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления.

Реально оснащению подлежат:

все находящиеся в системе батареи отопления;
компенсаторы, байпасы и аналогичные приборы;
регистраторы и змеевики;
трубопроводы верхнего уровня отопительной системы.

Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.

Советы на пользу дела

Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить в отопительном контуре.

Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы

В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.

Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.

Если в системе отопления используются , надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.

Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах

Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на . Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.

Установка крана Маевского в паре с предохранительным клапаном или полноценной повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.

Выводы и полезное видео по теме

В видеоролике продемонстрирован принцип работы крана Маевского и даны рекомендации по его установке:

Простые по конструкции и удобные для обслуживания, воздухоотводчики являются ещё и неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит обернуться тяжкими последствиями, вплоть до размораживания батарей и труб в зимний период. Игнорировать краны Маевского невозможно, их нужно просто подобрать под конкретную систему.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Расскажите о собственном опыте в установке механических воздухоотводчиков. Задавайте вопросы, делитесь мнением и фотоснимками по теме.

принцип работы, виды, выбор и правильный монтаж

Распространенная причина неполного прогрева радиаторовили плохого напора воды – воздушные пробки. Для стравливания воздуха в отопительной или водоснабжающей системе предназначен кран Маевского. Принцип работы вентилей понятен и одинаков – вместе с небольшим количеством носителя, выходят атмосферные скопления, освобождая место для нагретой воды. Однако на сегодняшний день имеется большое количество их разновидностей, цен и конструкций, о которых мы подробно расскажем в данном обзоре.

Холодные участки батарей – признак скопления воздуха

Однако, виды и эксплуатация моделей разнятся. Самостоятельная установка также требует детальной инструкции. Обо всем, далее в статье.

Читайте в статье:

Почему происходит завоздушивание систем и как работают автоматические воздухоотводчики Маевского

Скопление воздушных масс происходит по нескольким причинам:

Неправильно смонтирована трубная разводка. Многочисленные отводы в небольшом, ограниченном пространстве, приходится образовывать в петли, повернутые кверху.

Разводка труб отопления в частном доме

Они способны задерживать воздух. Важно продумывать схему отопленияи водоснабжения заранее и/или отдать проектирование домашних сетей на откуп профессионалам. Но и в мастерски рассчитанной схеме требуется кран Маевского. Принцип работы конструкции позволит согнать воздух самостоятельно, не прибегая к услугам специалистов.

Заполнение системы при недостаточном подающем давлении. От медленного напора «воздушат» вертикальные стояки и дальние углы отопительных радиаторов. Если мощности насоса в автономном домашнем отоплении или водоснабжении не хватает, рекомендовано подключить дополнительный агрегат.
Носитель, перенасыщенный кислородом.

Вода, насыщенная кислородом

Обычно такая вода поступает в трубы из общего очистного водоема, что свидетельствует о неисправности оборудования – низкой мощности насосов, старых труб и прочего.

Периодические ремонтные работы с остановкой тепло- или водоснабжения также могут вызвать завоздушивание магистрали. Об этом свидетельствует плохой напор, резкие звуки или холодные участки радиаторов, соответственно. Важно стравливать воздух регулярно, если такие ситуации не редкость.

Принцип работы крана Маевского: фото мест установки, виды и типы вентилей

За стравливание излишков воздуха в радиаторах и трубах, в конструкции крана Маевского отвечает винт с протоками.

Стравливание воздуха из полотенцесушителя

Поворачивая его в нужное положение, можно открывать или закрывать отверстия. Вентили классифицируют по месту расположения и принципам срабатывания – ручной или автоматический механизм. Подробнее о видах и принципах установки каждого:

Классический кран Маевского с резьбой

Из

что это такое, принцип работы, устройство, особенности

Кран Маевского: что это такое? Какой его принцип работы и для чего он нужен? Каково его устройство и схема? Каждый кто сталкивается с установкой радиаторов задаетс такими вопросами.

В этой статье вы найдете ответы на вопросы о кране Маевского: что это такое, его принцип работы, чем его открыть. Также рекомендуем посмотреть короткое познавательное видео об этом устройстве.

Для чего нужен кран Маевского?

Кран Маевского – небольшое устройство, позволяющее спустить воздух из системы отопления или горячего водоснабжения. Обычно он устанавливается в верхней части радиаторов, полотенцесушителей, коллекторах теплых водяных полов.

Второе его название – механический воздухоотводчик. В отличие от автоматического воздухоотводчика, в нормальном состоянии он выполняет роль заглушки. Использовать его нужно тогда, когда есть подозрение на воздушную пробку в системе.

Это устройство универсально, разные варианты отличаются в основном диаметром резьбы. У моделей могут быть разные формы головки, наличие поворотной части, о чем речь пойдет ниже.

Чем открыть

Есть три способа открыть кран Маевского:

Специальным ключом;
Отверткой;
Вручную или пассатижами.

На устройстве есть головка квадратной, шестиугольной или неправильной четырехугольной формы. Под такую головку нужен соответствующий ключ.

Ключ для крана Маевского под квадратную головку.

На головке часто есть прорезь под обычную плоскую отвертку. Если нет ключа, можно воспользоваться ей.

Прорезь на головке крана Маевского под плоскую отвертку.

Некоторые модели оснащены головкой с насечками. Ее можно открутить пальцами, а если не получится – зажать в пассатижах или плоскогубцах и провернуть.

Головка под пассатижи и плоскогубцы на кране Маевского.

Принцип работы

Схема крана Маевского с поворотной частью.

Принцип работы крана Маевского прост. Запорный винт в закрученном положении перекрывает входной канал. Когда вы его начинаете откручивать, конус отодвигается, освобождая доступ к выходному отверстию.

Оба канала имеют маленький диаметр (порядка 1-2 мм), поэтому вода или теплоноситель из системы отопления или ГВС будут выходить тонкой струей. Для спуска воздуха достаточно одного-двух поворотов запорного винта.

Поворотная часть позволяет направить отверстие в нужном направлении. На некоторых моделях механических воздухоотводчиков ее нет, а корпус цельный. Поэтому при стравливании воздуха обратите внимание на направление выходного канала.

Отверстие для спуска воды на поворотной части крана Маевского.

Кран Маевского: Видео

Из этой статьи вы узнали:

Что такое кран Маевского;
Как он устроен и работает;
Для чего устанавливают кран Маевуского на радиаторах.

Надеемся. статья была вам полезна. Не забудьте поделиться ей с друзьями!

принцип работы, виды и правильная установка

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Часто сбой в работе отопительной системы происходит в результате накопленного воздуха. Созданные пробки препятствуют перемещению теплоносителя по контуру. Это снижает эффективность функционирования всей системы обогрева. Для устранения подобных проблем и был создан кран Маевского, принцип работы которого состоит в стравливании воздушных масс. Монтируется данное приспособление в верхней точке батарей и управляется как автоматически, так и ручным способом.

Подобное устройство представлено множеством видов, которые различаются способами применения и конструкцией

Содержание статьи

Кран маевского: принцип работы и устройство

Воздушные пробки возникают в следующих ситуациях:

при монтаже новой системы обогрева;
при сливе воды из магистралей и осуществлении ремонтных работ;
при установке радиаторов;
если присутствуют процессы коррозии;
при негерметичности контура.

Синий цвет на схеме свидетельствует о «завоздушнивании» прибора

Автоматический кран Маевского производится из латунного материала, который характеризуется устойчивостью к появлению ржавчины. Устройство состоит из корпуса с игольчатым клапаном конусного типа. Управляется клапан запорным винтом, который устанавливается снаружи. При закрытом положении такой клапан не пропускает теплоноситель. Поворот винта способствует освобождению накопленного воздуха.

На схеме изображено внутреннее устройство изделия

Все устройства отличаются сечением наружной резьбы, что позволяет подобрать вариант по размерам. Для настройки подобных приборов применяется отвертка или разводной ключ. Производятся подобные изделия чаще всего именно из латуни, так как такой материал характеризуется стойкостью к проявлениям агрессивной среды.

Все детали конструкции в разрезе

Воздухоотводчик может иметь разные конфигурации, но принцип работы крана Маевского похож во многих моделях. Краны выбираются по диаметру и крепятся в футорки батарей. В установке горизонтального типа такие приспособления крепятся на каждой батарее.

Обустройство воздухоотводчика на полотенцесушителе

Полезный совет! Монтаж кранов Маевского на радиаторы потребуется, если в конструкции присутствуют участки, находящиеся ниже подсоединения прибора.

Разновидности крана маевского: фото разных моделей

Существует несколько разновидностей воздухоотводчиков:

кран Маевского ручного типа представляет собой простое устройство. Если обнаружен неравномерный прогрев, то приспособление приоткрывается специальным ключом. Затем после выхода воздушных пробок, кран заворачивается обратно;

Модель ручного типа

для автоматического прибора не предусмотрен ручной способ управления. Подобные изделия производятся из латуни и имеют цилиндрическую форму. При этом изделие не имеет игольчатого клапана, вместо которого применяется поплавок из пластмассы. Механизм при образовании воздушных пробок, начинает двигаться, и влияет на открытие устройства;

Приборы автоматического типа идеально подходят для загородных домов

принцип работы крана Маевского со встроенным предохранительным механизмом имеет отличия от обычного спуска воздуха. Предохранительный клапан регулирует напор давления. Если показатель превышает допустимые параметры, то клапан срабатывает и освобождает теплоноситель принудительным образом. Это позволяет избежать возникновения гидроударов в конструкции. Такой вариант отлично подходит для металлопластиковых или полипропиленовых трубопроводов.

Устройство может использоваться в сложных современных конструкциях

На что нужно обратить при выборе устройства?

Прежде, чем поставить кран Маевского, обратите внимание на определенные параметры радиаторов. Для схем централизованного типа обогрева целесообразным будет применение устройств ручного типа, которые позволяют стравить воздух по мере надобности. Автоматические краны лучше устанавливать при наличии автономной системы отопления.

Ручное приспособление отличается упрощенным устройством

В централизованных системах теплоноситель отличается высокой загрязненностью, что будет влиять на постоянное забивание проходных отверстий в автоматических конструкциях. Автоматику лучше устанавливать в труднодоступных местах, но при этом важно следить за чистотой теплоносителя. Если механизм монтируется на батарее, которая стоит в углублении в стене, то настройка станет сложной ввиду труднодоступности регулировочного винта. При этом можно применить специальный ключ, который размещается в одной плоскости с батареей.

Многие системы отопления все еще создаются с помощью чугунных батарей. При этом можно использовать ручную модель крана Маевского для чугунных радиаторов или автоматические приспособления, сделанные из латуни.

Для регулировки подобного оборудования применяется специальный ключ

Как выполнить правильный монтаж крана Маевского?

Не так просто установить кран Маевского, если не обладать специальными знаниями. Важно чтобы прокладка для установки такого приспособления была силиконовой или резиновой. При установке подобного устройства позаботьтесь о том, чтобы кран по размерам совпадал с входным отверстием.

Монтаж крана во время установки полотенцесушителя

Приспособление монтируется к радиатору на верхних участках, при этом отверстие под горячую воду размещено в противоположной стороне. Монтаж включает следующие этапы:

перед работой нужно освободить систему от воды;
в новейших батареях предусмотрены прорези под краны. При наличии заглушек, кран вместо них следует устанавливать так, чтобы отверстие было развернуто от стены и имело уклон вниз.

Правильный монтаж влияет качественное функционирование всей установки

При креплении воздухоотвоодчика на «бэушную» батарею, в детали заглушки проделывается прорезь и в нем нарезается резьба. Затем подсоединяется основное устройство при помощи ключа для крана Маевского.

Элементы полотенцесушителя с краном

Установка автоматического воздухоотводчика: принцип работы

Изделия автоматического типа обладают герметичным корпусом из латуни. Внутри механизма установлен поплавок, который соединен со спускным клапаном. Такой прибор будет работать только при наличии открытого запирающего колпачка. Перед работой колпачок откручивается на несколько оборотов.

Принцип работы автоматического воздухоотводчика для отопления зависит от определенного вида изделия. Всего есть три типа устройств:

прямые модели монтируются вертикально;
угловые устанавливаются под определенным углом;
специальные устройства на радиаторы.

При использовании некачественного теплоносителя воздухоотводное отверстие может забиваться, способствует неплотному прилеганию клапана.

На схеме можно увидеть устройство воздухоотводчика автоматического типа

Правила эксплуатации изделия

Краном Маевского необходимо правильно пользоваться. Для работы с механизмом под радиатор установите емкость и положите сухую тряпку. При помощи ключа винт прокручивается в нужном направлении. После этого из установки начинает высвобождаться воздух, а затем начинает течь вода. Важно подождать пока жидкость станет течь без прерываний.

Если в системе предусмотрены насосы, то перед выпусканием воздуха их нужно отсоединить за десять минут до процесса. После отопительного сезона винт для регулировки обрабатывается специальной силиконовой смазкой. Это защитит резьбу от действия теплоносителя. Если возникает необходимость в замене крана, то подберите разводные ключи. Одним ключом удерживайте на радиаторе, а вторым – откручивайте кран.

Воздухоотводчик в системе из полипропиленовых труб

При обеспечении достойного ухода, своевременном обслуживании и чистки, устройство прослужит долгое время и не доставит проблем.

Видео: кран Маевского вкручиваем в радиатор отопления

Экономьте время: отборные статьи каждую неделю по почте

устройство, принцип работы, виды, особенности установки и ухода за ним

Одной из распространенных причин нарушения работы отопительной системы является скопление воздуха. Образование пробки не позволяет воде свободно циркулировать. В результате радиатор со скопившимся воздухом не выполняет своей функции, снижается эффективность работы всей системы. Более восьмидесяти лет назад был изобретен кран Маевского, позволяющий легко и удобно «развоздушить» отопительную коммуникацию. Несмотря на свою простоту, это устройство является эффективным и надежным, потому используется в системах и сейчас. Рассмотрим подробнее его устройство и принципы работы.

Устройство крана Маевского и принцип его работы

Краном Маевского это сантехническое устройство называют только в народной среде. В государственных стандартах оно относится к категории запорных кранов, называется игольчатым радиаторным воздушным клапаном.

Сейчас промышленность предлагает несколько конструкций крана Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классическая конструкция представляет собой устройство из двух деталей:

винта конической формы;
корпуса.

Элементы плотно прилегают друг к другу благодаря калибровке, поэтому в закрытом состоянии кран надежно удерживает теплоноситель. Отверстие для стравливания воздуха располагается в боковой части корпуса.

Изготавливаются краны Маевского чаще всего из латуни. Этот сплав обладает высокой степенью устойчивости к коррозии, что гарантирует долгий срок службы. В зависимости от разновидности конструкции, кран Маевского может открываться специальным ключом ICMA, отверткой или рукой.

В вертикальной отопительной системе, состоящей из нижнего трубопровода подачи воды и верхней нити отвода теплоносителя, такими элементами оснащаются все приборы, находящиеся на верхнем этаже. Краны Маевского подбираются по диаметру и вкручиваются в верхние футорки радиаторов. В горизонтальной отопительной системе эти устройства устанавливаются на каждой батарее. Для полотенцесушителя бокового подключения в ванной используется тройник. Он монтируется в вертикальном положении, отверстие крана должно быть направлено от стены. Установка кранов Маевского на радиаторы, конвекторы необходима, если в отопительной системе имеются участки, расположенные ниже, чем верхняя ось подключения прибора. В таком положении естественное удаление воздуха невозможно.

Обязательное развоздушивание проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах пробки скапливаются в любом случае. Требуется проводить такую работу при включении системы после лета. Впоследствии локальные проблемы могут возникать из-за подсасывания в систему воздуха, что происходит во время ее работы, наличия в теплоносителе воздушных пузырьков. Причиной скапливания воздуха является и выделение водорода в процессе коррозии металлических частей коммуникации. Алюминиевые радиаторы без специфического покрытия внутренней поверхности постоянно выделяют этот элемент в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работы нужно:

Приготовить емкость для воды и тряпку, чтобы не залить полы в помещении;
При необходимости удалить воздух. Кран Маевского рукой, отверткой или ключом поворачивается против часовой стрелки на один оборот. При этом воздух с шипением начинает выходить из радиатора. Если его скопилось много, можно повернуть кран еще на пол-оборота. В открытом состоянии он оставляется пока из отверстия не начнет капать, а затем вытекать вода, а воздух выходить перестанет.
После этого кран можно плотно закрывать. Если система оснащена насосами, для принудительной циркуляции, за несколько минут до проведения стравливания воздуха их нужно отключить. В противном случае не удастся полностью удалить пробку, так воздух не успеет скопиться в верхней части радиатора.

Ручной кран Маевского обычно не используется в крупных магистралях, где скапливание воздушных пробок происходит постоянно. Для таких систем используются другие газоотводящие конструкции.

Автоматический кран Маевского

Ручной кран Маевского прост в эксплуатации, сложностей с ним не возникает даже у тех, кто никогда не занимался обслуживанием отопительных систем. Но в местах, где завоздушивание системы происходит регулярно, целесообразно установить автоматический воздухоотводчик. Такая проблема может случиться, если монтаж труб отопления был проведен с нарушениями. Кран с автоматической функцией удаления воздуха исключает необходимость вручную регулярно выполнять эту работу. Удобным такой вариант является для установки в труднодоступных местах.

Конструкции автоматических воздухоотводчиков могут быть различными, но принцип действия у них одинаковый. В корпусе имеется полое отделение с поплавком из пластмассы. Он при помощи флажка надавливает на шток с пружиной, доступ к атмосфере открывается, воздух выходит. Когда полость заполняется теплоносителем, поплавок надавливает на шток, закрывая отверстие, предотвращая выход воды.

Для удобства проведения ремонта в случае неисправности или замены изношенного крана, устройство оснащается отсекающим клапаном. Он вкручивается в отопительную систему, затем накручивается воздухоотводчик. Кран нажимает на флажок в клапане, исключая утечку теплоносителя. Автоматические воздухоотводчики в магазинах представлены в большом ассортименте. Они могут быть специальными, радиаторными, прямыми, угловыми. Поэтому подобрать такой элемент можно для любой отопительной системы.

Установка крана Маевского и уход за ним

Установка крана Маевского не требует опыта или высокой квалификации. Нужно только правильно подобрать устройство по размеру. Эти сантехнические приспособления могут иметь резьбу 1 дюйм, ¾ дюйма, ½ дюйма. Кран располагается в верхней части радиатора, на стороне, противоположной входу теплоносителя. Перед проведением установок кранов воду из отопительной системы нужно слить. Затем в пробке радиатора выкручивается заглушка и на ее место монтируется кран. Эти устройства оснащаются уплотнительными кольцами из резины, но обмотку, при установке желательно использовать. Для подстраховочной герметизации на резьбу наматывается ФУМ-лента или льняное волокно.

В современных радиаторах в пробках предусмотрены отверстия для установки крана, что упрощает работу. Если в батарее установлена заглушка другого типа, без отверстия для воздухоотводчика, ее можно заменить. Кран нужно монтировать таким образом, чтобы отверстие находилось на стороне, противоположной от стены, было направлено немножко вниз. Это позволит при стравливании воздуха подставить емкость и аккуратно собрать воду. Выбор ручного или автоматического воздухоотводчика зависит от личных предпочтений и особенностей системы отопления.

В старых чугунных радиаторах, возможно, придется провести некоторые предварительные работы для установки крана Маевского. При этом нужно знать следующее:

для установки в чугунном старом радиаторе крана Маевского нужно высверлить отверстие в верхней заглушке, нарезать резьбу, затем вкрутить воздухоотводчик;
устанавливать автоматические краны Маевского на таких радиаторах в центральной отопительной системе не рекомендуется. В таких коммуникациях теплоноситель бывает сильно загрязненным, поэтому воздухоотводчик придется часто очищать. Кроме того в домах порой отключается отопление и воздушные пробки создаются часто;
в центральных системах отопления порой наблюдаются гидравлические удары, силой до 15 атмосфер. Поэтому требуются специальные автоматические воздухоотводчики OMEC или МС-140, которые способны выдерживать температуру до 150 градусов.

Кран Маевского отличается высокой надежностью, в течение многих лет исправно выполняет свою функцию. Но, если в теплоносителе имеются загрязнения, отверстие устройства может забиваться. В таком случае его требуется прочистить. Оно может находиться непосредственно в латунном корпусе или в специальной подкладке из пластмассы. В любом случае скопившиеся загрязнения легко удаляются обычной булавкой или иглой.

При необходимости произвести замену испорченного крана Маевского нужно запастись разводным или газовым ключом, зажать и придерживать пробку радиатора, так как выкручивание крана будет ее ослаблять.

Установка кранов Маевского на радиаторах отопительной системы не потребует серьезных финансовых затрат, много времени и сил. Но такое дополнение значительно упростит эксплуатацию коммуникации и повысит ее эффективность.

Эффективность крана Маевского (видео)

Оцените статью:

Поделитесь с друзьями!

Смотрите также:

Как пользоваться клапаном Маевского? Фото и принцип работы

Клапан Маевского предназначен для спуска воздуха из системы трубопроводов, что улучшает циркуляцию горячей воды в системе отопления. Это устройство в народе еще называют краном Маевского, и по нормативным требованиям ГОСТа это игольчатый клапан радиатора.

Из истории крана Маевского

Еще совсем недавно эти типы воздухорадиаторов не использовались. Вместо этого они использовали краны обычной конструкции.Это привело к неконтролируемому отбору пробы технической воды из системы отопления, что потребовало разработки новых устройств, которые позволили бы значительно уменьшить поток воды. Это устройство и служило вентилем Маевского.

Причины возникновения воздушных пробок

Возникновение воздушных пробок приводит к тому, что радиаторы становятся хуже прогреваются, что, в свою очередь, приводит к некомфортным условиям проживания. Это возможно при:

установке новой системы отопления;
отвод воды из трубопроводов и ремонтные работы;
установка радиаторов отопления;
Коррозия металла трубы;
разгерметизация контура.

Необходимость использования крана Маевского

Как уже отмечалось выше, данное устройство решает одну из основных проблем системы отопления — отвод воздуха.

Кроме того, с образованием воздуха в этой системе происходят реакции гидролиза воды с внутренними стенками из металла, что особенно характерно для алюминиевых аккумуляторов, которые изготавливаются без антикоррозийной обработки. В этом случае выделяется водород. Использование крана Маевского позволяет снять эту проблему.
