Кровля водосток монтаж: Как правильно установить водостоки на крыше: инструкция и мастер-класс

Содержание

монтаж водостока в кровлю, металлические водосливы для крыши, медный водоотвод

Водосточной системе отведена важная роль в обустройстве загородного дома. С ее помощью крыша избавляется от талых и дождевых вод, что гарантирует защищенность стен и фундамента от влажности. Для грамотного выбора следует ознакомиться с тем, как устроена водосточная система.

Особенности

Водосточная система – это компонент, который направлен на сбор и отвод атмосферных осадков и талой воды. Система организует сбор воды на крыше, обеспечивая защиту фундамента и стен от разрушительного воздействия влаги.

Современные водостоки могут собирать и отводить дождевые воды с кровли, которая характеризуется сложными формами или конструкциями. Желоба с трубами могут обладать разной длиной, диаметром, формой (существуют изделия в форме прямоугольника, круга и трапеции). Такое качество позволяет обустроить водосточную систему под любую кровлю. В современных водостоках присутствуют все компоненты, которые потребуются для оперативного и качественного монтажа.

Помимо обеспечения защиты, водосток обладает эстетической составляющей и способен стать украшением фасадной части сооружения, выделяя кровлю и придавая законченный образ зданию.

Современная водосточная система нацелена на длительную и безупречную эксплуатацию. В водостоке присутствует воронка, желоба, водосточные трубы, которые при грамотном монтаже отвечают за сбор атмосферных осадков и их дальнейший вывод в ливневку. Ключевая задача водостока – это исключение брызг и отведение влажности от фундамента сооружения.

В продаже присутствуют не только круглые трубы и желоба, но и изделия с прямоугольной формой. Они обладают не только необычным дизайном, но и определенными особенностями, которыми не может похвастаться круглая конструкция.

Особенности прямоугольных изделий:

  • Аккуратный вид. Вспомогательный кожух надевается на желоб, скрывая таким образом систему. Изделие придает зданию эффект цельной крыши.
  • Пропускная способность. Из-за своих геометрических особенностей квадратная форма способна пропустить большее количество воды по сравнению с круглой.
  • Устойчивость к повышенным нагрузкам. Подобные желоба способны выдержать замерзшую воду, а также увеличенное количество осадков.
  • Усложненный монтаж. Установка такой системы сопровождается дополнительными сложностями, которые заключаются в использовании герметиков и заклепок.
  • Квадратные водосточные системы обладают повышенной стоимостью в отличие от круглых изделий.
  • Водосточные системы считаются незаменимым компонентом в регионах с повышенной влажностью. Однако при использовании в местах, где дожди появляются не так часто, подобные системы обойдутся слишком дорого. Применение водостоков в таком случае будет оправдано только привлекательной и оригинальной внешностью.

Технические требования

Установка водостока не считается сложной задачей, но при оборудовании кровли следует учитывать технические требования, которые предъявлены СНиП по отношению к монтажу.

Водосток должен устанавливаться с учетом следующих требований:

  • Желоба подвесного или настенного типа можно устанавливать только на кровлях, угол ската которых не меньше 15 градусов.
  • Минимальное значение продольного лотка должно составлять 2%.
  • Для монтажа на крыше можно использовать желоба с высотой бортов 120 мм.
  • Каждый элемент системы для отвода воды должен соответствовать ГОСТ 7623-75.
  • Между водосточными трубами допускается максимальная дистанция в 24 метра.
  • При монтаже водосточной системы для дома следует рассчитывать сечение труб на основании следующих данных: на 1,5 квадратных сантиметра трубы отводится не больше квадратного метра кровли.
  • Подобные требования предъявляются для систем, которые располагаются в климатической зоне с пониженной вероятностью замерзания воды.

Нормы и правила СНиП сообщают, что в прочих климатических зонах потребуется установка внутренних систем, в которых отвод воды будет производиться в наружной части, чтобы предотвратить образование наледи в просветах желоба.

Виды

Исходя от способа установки водосливы делятся на два типа:

  • внутренние;
  • наружные.

Водосточные системы внутреннего типа устанавливают на крупных сооружениях, а наружные изделия качественно выполняют поставленные задачи на частных объектах. На выбор вида водостока оказывают влияние климатические условия и материал, используемый для оснащения кровли.

Организованные

Организованные водостоки представляют собой целиком продуманную систему, которая выступает в качестве защиты против негативного влияния влаги. Такое решение пришло на смену неорганизованным конструкциям и не является отдельным от всего здания компонентом.

Организованные водосточные системы способны выполнять сразу несколько функций, среди которых главной является защита фундаментальной части дома от влажности. Если здание не будет обеспечено водостоком, дождевые воды начнут сразу поступать к основанию дома. Некоторое время данный факт не будет доставлять неудобств, пока бетон не пропитается водой. Он станет более хрупким и в конечном итоге фундамент не сможет справиться со значительным весом построения.

Также водосточные системы оберегают от воды фасадную часть дома и облицовочный материал. Если пренебрегать водостоком, потребуется частый ремонт внешних стен.

Система отвода воды способна принести пользу внешней облицовки участка. Перед тем как дождевые воды впитаются в почву, они некоторое время будут располагаться на поверхности участка, создавая лужи. Скопления воды негативно влияют на вид территории.

Существуют современные водостоки, которые нацелены на защиту не только основной части дома и участка, но и самой крыши. К примеру, для строительных объектов с плоской крышей внутренние организованные водостоки способны выполнять эстетическую функцию. Благодаря современным материалам можно оборудовать водосток, который будет идеально комбинироваться с любым домом.

СНиП подразделяет организованные водостоки на две категории: внешние и внутренние. Функциональность обоих типов идентична, но в остальном изделия существенно различаются.

Внешние

Традиционные системы, оснащенные желобами и трубами на фасадной части дома, называют внешним организованным водостоком. Он используется для обустройства зданий с крышей покатого типа. Ключевой компонент подобной системы – желоб. На него возложены основные опции. Другие детали водостока выступают в качестве вспомогательных элементов. После водостока вся жидкость спускается напрямую в канализационные ливневки.

Обычно внешние водостоки присоединяются к дренажной системе участка, которая способствует защите от влажности и грунтовых вод. При оборудовании внешней водосточной системы потребуется большое количество вспомогательных деталей для труб: углы, отводы, тройники.

При монтаже следует обращать внимание на элементы фиксации. От надежности и грамотного монтажа зависит срок эксплуатации всей системы.

Внутренние

Внутренние организованные водосточные системы монтируются только на кровле плоского типа. Значительная часть компонентов располагается под облицовочным материалом, поэтому конструкция обладает таким названием. Над крышей выступают только воронки, на которые отведена функция сборника. В подобных системах не присутствуют желоба. Трубы считаются самой продолжительной деталью. Большая часть труб прячется под облицовкой кровли, но некоторое число элементов устанавливается на фасадной части дома, чтобы производить отведение воды из системы.

Внешние водоотливы подвергаются повышенным нагрузкам. Поэтому для обустройства такой системы следует выбирать только качественное и прочное сырье. Внутренние конструкции обеспечивают защиту не только фундаментальной части. Они исключают скопление жидкости на плоской крыше. Для этого на этапе установки облицовочного материала в месте, где будет монтироваться воронка, потребуется сделать небольшое углубление, благодаря которому будет обеспечено естественное перемещение жидкости.

Неорганизованные

Неорганизованные водостоки представляют собой систему, в которой не предусмотрены водосборные воронки, желоба и трубы для слива. Стекание атмосферных осадков производится напрямую на землю с помощью угла ската крыши.

Не обустроенные водосточные системы привлекают многих пользователей тем, что для их обустройства потребуются минимальные денежные вложения, а также легкостью в создании. Вода самостоятельно стекает с крыши, так как конструкцией не предусмотрены дополнительные детали и уклоны.

К недостаткам можно отнести следующее:

  • Неблагоприятное влияние влажности на цокольную часть здания. Поэтому специалисты рекомендуют систематически производить обновление гидроизоляционного слоя.
  • В структуру фундамента проникает влага. Из-за этого фундаментальная основа начинает разрушаться. Чтобы исключить деформации, потребуется создать под грунтом дренаж
  • Неорганизованный водосток негативно воздействует на стены зданий. Поэтому при строительных работах потребуется создание вспомогательного гидроизоляционного слоя на стенах.

Материалы

Производство водосточных систем на отечественном рынке осуществляется из пластика, жестянки, стали и меди. Водостоки, изготовленные из жестянки, не востребованы из-за своего непродолжительного срока эксплуатации и характеристик низкого качества.

Водоотводы из стали оцинкованного типа с полимерным покрытием, пластиковые, медные изделия, обладают одинаковыми показателями по своему качеству и сроку службы. Однако каждый материал обладает своими особенностями, с которыми следует ознакомиться перед покупкой.

Металлические

Водоотливам из оцинкованной стали свойственна высокая прочность и надежность. Их можно монтировать практически на любые многоэтажные сооружения. Срок службы изделий без вспомогательного защитного слоя составляет не более 10 лет.

Стальные водостоки с полимерным покрытием отличаются длительным сроком эксплуатации (более 50 лет). Изделия на протяжении длительного времени сохраняют первозданный вид и обладают привлекательной внешностью.

Преимущества металлического водостока:

  • Фиксация производится к крыше и фасадной части с помощью стального крепежа высокого качества. По этой причине конструкции устанавливаются на сооружениях любой высоты и на крышах с большой площадью.
  • Оцинковке не свойственна потеря цвета от воздействия лучей солнца. Полимерные поверхности также обладают стойкостью по отношению к УФ-лучам.
  • Водосточные системы из стали способны качественно функционировать в разных температурных режимах.
  • Цветные полимерные покрытия выступают в качестве вспомогательного защитного слоя против коррозии, а также делают изделия более привлекательными. При грамотном подборе цветового решения желоб с трубами может быть практически незаметным на фасадной части или, наоборот, выделяться своим оригинальным дизайном.

Среди недостатков присутствуют следующие:

  • Повышенный уровень шума во время дождя, сходах талых вод, а также от воздействия ветра.
  • Значительный вес деталей из металла делает процесс установки сложным.
  • Защитная поверхность может пострадать во время распила желоба и труб при монтаже, а также из-за попадания различного мусора, кусков льда. Подобные повреждения повышают риск образования коррозии.
  • Стоимость металлических водосточных систем выше по сравнению с пластиковыми изделиями.

Пластиковые

Водосток из ПВХ обладает длительным сроком эксплуатации. Производители дают на свою продукцию гарантию сроком на 50 лет.

Пластик не боится коррозии и наличия повреждений на внешней и внутренней части желоба с трубами, не способны привести к ухудшению функциональности. Пластиковые водостоки производятся из ударопрочного материала, который обладает высокой стойкостью к повреждениям. Полученные царапины практически незаметны на поверхности изделий.

Так как пластику свойственен высокий коэффициент теплового расширения, во время температурного перепада детали меняют свои геометрические размеры. Современные производители учитывают данные особенности конструкции и реализуют водостоки на основании данных показателей.

Преимущества пластиковых водостоков:

  • Широкий перечень цветовых решений. Пользователям доступна покупка водоотливов согласно облицовочному материалу фасадов.
  • ПВХ-водостоки на протяжении длительного времени сохраняют первоначальный цвет, который не выцветает от влияния ультрафиолетового излучения.
  • Во время производства конструкций добавляют пластификаторы, за счет которых элементы обретают дополнительную прочность.
  • Пластиковые детали легко режутся, что упрощает процесс монтажа.
  • Конструкции обладают легкой массой.
  • Водосточные системы оказывают минимальную нагрузку на фасадную часть зданий.
  • Пластик не подвергается коррозии, на нем не образуется плесень или грибок.
  • Пониженный уровень шума. Даже во время сильных дождей вода стекает по трубам бесшумно.
  • Доступная ценовая категория.

Среди недостатков пользователи отмечают выход из строя резиновых уплотнителей, что приводит к разгерметизации стыков между деталями. Однако данные дефекты с легкостью устраняются при помощи герметиков.

Медные

Медные водостоки используются на протяжении нескольких веков. На текущий момент изделия также востребованы среди пользователей. Водоотливы обладают солидным внешним видом и роскошным дизайном. Спустя несколько лет на поверхности меди появляется благородная патина, которая также придает водостокам привлекательную внешность.

Медные водосточные системы обладают длительным сроком службы, который составляет более 150 лет. Патина выступает в качестве вспомогательного защитного слоя против воздействий окружающей среды, поэтому другие покрытия медным изделиям не требуются.

Достоинства медного водостока:

  • Медь считается лучшим вариантом для оформления уникальных сооружений и иных авторских проектов, в которых присутствует стилизация под старину.
  • Медь на протяжении всего срока эксплуатации сохраняет свои эстетические характеристики, несмотря на смену цвета после появления патинового слоя.
  • При пайке надлежащего качества не потребуется дополнительная герметизация стыков.

Недостатки медного водостока:

  • Медные водоотливы оптимально подойдут для кровли из натуральной черепицы, но они непригодны для установки на крыше из металлокерамики, листовых материалов и мягких покрытий.
  • Установка такого водостока отличается сложностью, поэтому данные работы следует доверить специалистам. Для крепления не допускается применение стальных или оцинкованных крепежных элементов. Между собой детали соединяются при помощи спайки.
  • Водостоки из меди – это самые тяжелые конструкции, которые создают повышенную нагрузку на кровлю и фасад сооружений.
  • Медные конструкции отличаются дороговизной.

Устройство

Водосливная система состоит из нескольких компонентов, каждому из которых отведена своя роль.

Кронштейны

С помощью данных деталей производится фиксация желоба водостока к крыше. Кронштейны могут отличаться по своей форме и материалу изготовления, но цветовое решение должно совпадать со стилем всей системы.

Исходя от формы элементы могут крепиться с помощью нескольких способов:

  • Наиболее распространенный вариант – это фиксация кронштейна к лобовой доске крыши. С помощью такого способа водоотлив с легкостью монтируется уже на готовую кровлю. Как правило, такие детали присутствуют в пластиковых системах. За счет вертикальных ребер кронштейны обладают устойчивостью к повышенным нагрузкам. Для металлических конструкций применяются короткие кронштейны, монтаж которых осуществляется в специальные костыли из металла. Установка желоба производится при помощи шпилек.
  • Второй способ заключается в монтаже водостока до укладки материала для кровли. Крепление желоба осуществляется на стропильную ногу. Подобное решение актуально для кровли с большой площадью, на которой уложен тяжелый материал. Чтобы повысить надежность фиксации, шаг между стропилами не должен быть более 600 мм.
  • С помощью следующей фиксации обустраивается кровля, в которой дистанция между стропилами более 600 мм. Обычно это металлочерепичные или ондулиновые крыши. Подобный способ предусматривает применение разных кронштейнов либо длинных крюков, которые закрепляются на первой планке обрешетки или на нижнем крае настила. Соблюдение правил и порядка монтажа крюков гарантирует надежность и длительный срок эксплуатации системы.

Желоб

Желоба могут обладать разными формами. Изготавливаются изделия прямоугольного, круглого, полукруглого, овального или комбинированного сечения. Желоб должен обладать идентичной с крюком формой.

Желоба симметричной формы относятся к категории универсальных. Универсальность заключается в беспрепятственном подборе комплектующих. Данное качество упрощает проектирование и расчет нужного числа всех составляющих для системы водостока.

Существуют различия по методу фиксации с кронштейнами. Быстрее всего собирается система, оборудованная обычным защелкиванием. В ней присутствуют поворотные защелки, с помощью которых можно с легкостью осуществить демонтаж определенной части желоба для замены или ремонтных работ.

При выборе желобов нужно принимать во внимание линейное колебание размеров. Чтобы компенсировать данное качество, в продаже присутствуют специальные муфты с насечками на внутренней стороне. Желоба из пластика не нужно соединять в упор, так как такое действие может образовать трещины и поломки.

Металлические желоба обладают меньшим сопротивлением, однако при его установке потребуется использование соединительной муфты, которая будет выполнять роль компенсатора. Чтобы обеспечить достаточную защиту от обледенения, нужно утеплять желоба или прибегать к электронагревательным проводам.

Уплотнители

Уплотнители изготавливаются из ЭПДМ-резины. Она представляет собой качественный заменитель каучуковых смесей, предназначенный для герметичного соединения деталей. Материалу свойственны высокие показатели эластичности, за счет чего он восстанавливает свой первоначальный вид даже после длительной эксплуатации.

ЭПДМ обладает устойчивостью к влаге, не подвергается влиянию внешней среды. Обычно уплотнитель покрывается силиконовой смазкой, благодаря чему установка отличается простотой, а само изделие дополнительно защищено от окружающих факторов.

Водосборные воронки

Данные элементы водосточной системы отвечают за сбор воды, которая стекает по желобам и за дальнейшее направление жидкости в трубы. В пластиковых конструкциях они являются отдельной деталью. Существуют левые, правые и проходные воронки. Первые два типа обладают стенкой, которая выступает в качестве заглушки для желоба и монтируются в конце. Проходная воронка может располагаться в любом месте.

В металлических системах воронки могут устанавливаться в любом месте. Однако для установки потребуется создать отверстие круглой формы.

Колена

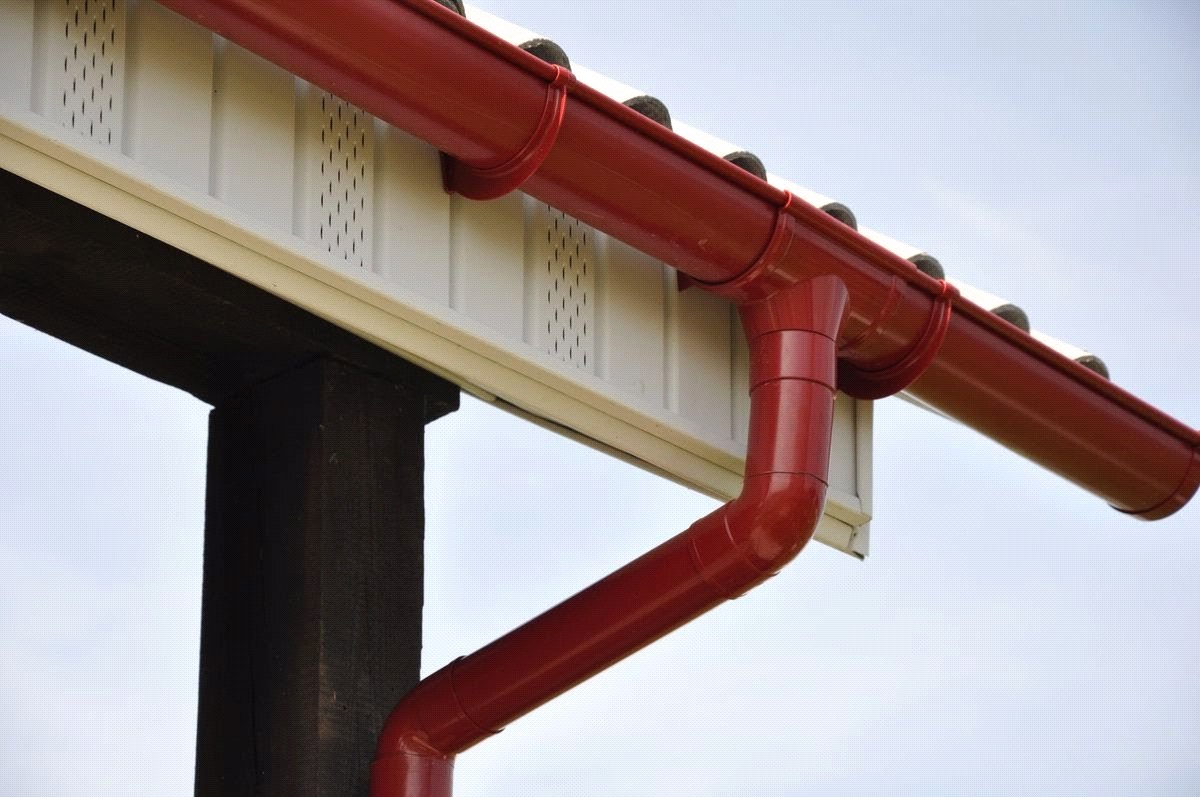

Колена внешне похожи на короткую загнутую трубу. Они используются в качестве соединительного элемента между трубой и воронками, а также для отведения жидкости от фундаментальной части здания. Для каждой трубы потребуется около трех колен, два из которых будут располагаться наверху и одно в нижней части.

Трубы

Существуют изделия с прямоугольным или круглым сечением. На функциональность это не оказывает никакого влияния. Выбор зависим только от внешнего вида фасада и всей водосточной системы. Длина трубы может составлять 1-4 метра. Пластиковые трубы отличаются от металлических тем, что они обладают одинаковым диаметром по всей длине. Поэтому для их соединения между собой потребуются муфты, что говорит о дополнительных затратах.

Хомуты

Элементы используются для фиксации труб к фасадной части. Они могут изготавливаться из разного материала и обладать разнообразными формами. Пластиковые хомуты обладают двумя точками опоры, металлические оснащены одним длинным метизом. Защелкивание производится во время обхвата трубы либо при помощи завинчивания.

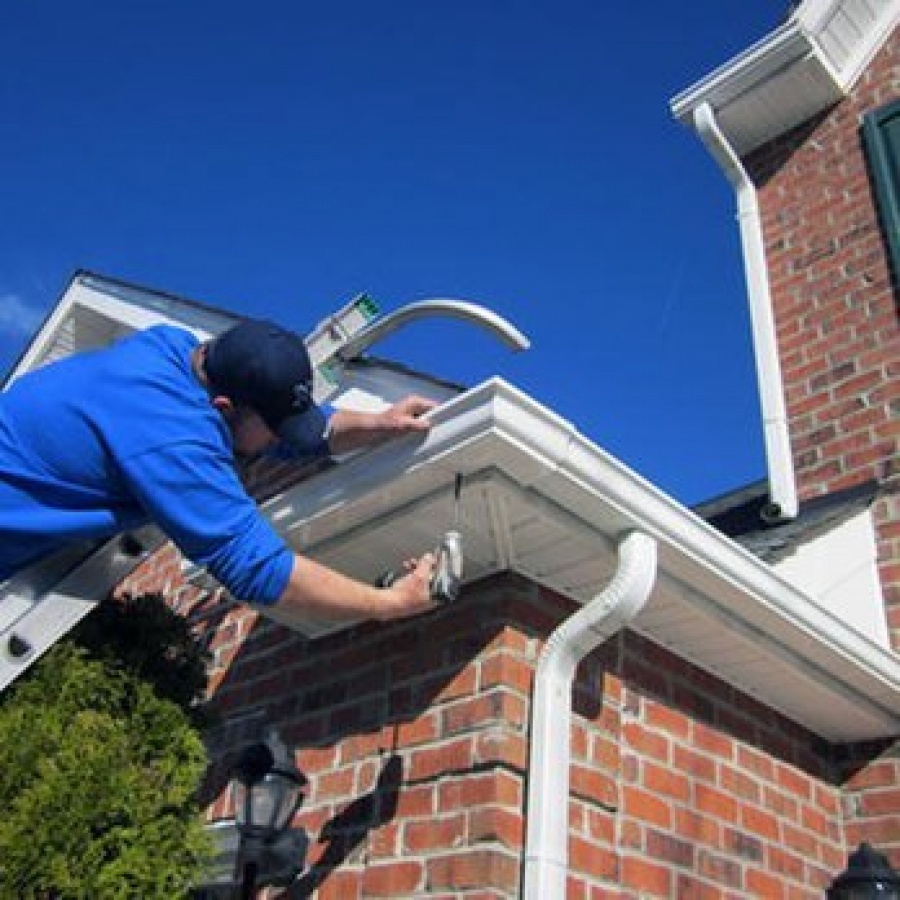

Монтаж

Установка водосточной системы состоит из нескольких этапов. Соблюдение всех правил и требований позволяет исключить распространенные ошибки, которые часто совершают новички. В первую очередь потребуется произвести расчеты водосточной системы. В этом поможет изготовление детальной схемы кровли, на которой будут присутствовать все углы и параметры склона.

Руководство по установке водоотлива своими руками:

  • Монтаж водостока своими руками следует начинать с фиксации воронки по углам здания либо в центре ската. После этого можно приступать к установке креплений под желоба.
  • Крепление должно устанавливаться на расстоянии, которое не превышает два сантиметра от воронки. Фиксаторы будут выступать в качестве держателей.
  • Жидкость должна беспрепятственно стекать к воронкам, поэтому желоб должен устанавливаться под небольшим углом к горизонтали. На каждый метр желоба должен соблюдаться уклон в 3-4 мм. Проверка наклона производится с помощью строительных отвесов или уровня с капроновой ниткой.
  • Исходя от размещения водосточной воронки уклон может идти от центра к краю или от одного края к другому.
  • Когда все фиксаторы закреплены на скатах, можно приступать к вставке желобов. При помощи соединителей производится стыковка элементов друг с другом, с воронкой и переходниками углового типа.
  • Обычно в комплекте с соединителями присутствует уплотнительная резинка, которая не позволяет воде просачиваться в щели. Если резинки в комплекте нет, потребуется приобрести ее отдельно и монтировать в каждый соединитель. На расстоянии в два сантиметра от соединителя потребуется монтаж фиксаторов.
  • Если длина желоба превышает нужное значение, потребуется разрезать деталь с помощью ножки по металлу. Данный инструмент используется для работы с любыми системами, даже если используются пластиковые детали.
  • Место разреза нужно обработать наждачкой. На поверхности не должны присутствовать никакие торчащие куски материала. После обработки желоб следует установить в крепление.
  • Затем нужно приступить к монтажу водосточной трубы. Изначально к поверхности стен прикрепляются специальные хомуты. Шаг расположения хомутов должен составлять один метр. После фиксации в них необходимо вставить саму трубу.
  • В случае, когда край кровли располагается на большом удалении от стен, потребуется использование универсального колена.
  • Колена дают возможность придвинуть трубу к стене и качественно ее зафиксировать. В нижней части трубы устанавливается отлив, который должен быть направлен от стен, чтобы позволить воде стекать в дренажную систему, колодец. Для этого потребуется оборудованная ливневка.
  • Подобная схема подойдет для установки водосточных систем из пластика и металла.
  • Если рядом с домом растут деревья, осенью водостоки могут засоряться листвой. Если своевременно не убирать листья, во время первых морозов образуется плотный комок, который не позволит воде стекать с крыши. Чтобы избежать подобной ситуации, потребуется монтаж специальных решеток-листоуловителей.

При приобретении водосточной системы и ее установке следует учитывать все нюансы (угол наклона и диаметр желобов, дистанция между крепежами). В противном случае водосточная система может сломаться или не справляться с поставленными задачами.

Советы

Чтобы продлить срок службы водосточных систем, специалисты рекомендуют ознакомиться с наиболее распространенными ошибками, которые встречаются во время покупки и установки конструкций. Лучше ознакомиться с ошибками заранее, чтобы в дальнейшем их не совершать.

По каким причинам водосток может выйти из строя:

  • Неверный выбор водоотлива понижает пропускную способность, что может приводить к переливам жидкости их желобов.
  • Экономия на деталях. Отсутствие решеток-листоуловителей может привести к тому, что водоотлив засорится опавшими листьями и перестанет функционировать.
  • Угол наклона желобов не выдержан. В данном случае вода будет выливаться из желоба.
  • Недостаточное количество водосточных воронок. Подобное упущение также приведет к тому, что вода будет переливаться.
  • Увеличенная дистанция между кронштейнами. Из-за этого желоб начнет прогибаться под значительным весом снежной массы и воды.
  • Превышенное расстояние между хомутами для фиксации приведет к тому, что они не смогут справиться с ветровой нагрузкой. По этой же причине не допускается установка трубы на углу здания.
  • Если труба будет примыкать к дому, стены, фундамент и цоколь будут постоянно влажными, что приведет к разрушению.

Перечисленные ошибки способны привести к затоплению фундаментальной основы дома, что в дальнейшем спровоцирует разрушение постройки.

О том, как сделать монтаж водосточной системы своими руками, смотрите в видео ниже.

Инструкция по монтажу водостоков


В первую очередь, нужно рассчитать количество выпускных воронок и диаметр желобов. При расчете следует исходить из длины ската, площади и конфигурации крыши. Руководствуйтесь простой формулой: сколько углов крыши, столько и воронок. Но если при значительной площади крыши углов немного, то воронок потребуется больше, как и других комплектующих.


Устанавливаем держатели желобов


Отмечаем на нижней части обрешетки места установки держателей. Расстояние между ними не должно превышать 10 м (т.е. не более 10 метров желоба на одну водосточную трубу). Желоб можно отпилить до требуемой длины. Рекомендуемое расстояние между держателями – 40-50 см, угол уклона желоба – до 5 мм на каждый метр длины. Если уклон будет меньше, желоб переполнится водой, при большем уклоне воронки не справятся с потоками воды.


Начинать нужно с первого и последнего держателя. Их закрепляют на обрешетке и отгибают вниз. Если натянуть между ними шнур, остальные держатели точно расположатся на одной линии.


Монтируем элементы водосбора


Желоба соединяются между собой встык с зазором в 2-3 мм, затем фиксируются в держателях. Только после этого к обрешетке крепятся карнизные планки. На месте стыков желобов устанавливаются соединительные элементы с резиновыми прокладками. Задний фланец соединителя зацепите за внутреннюю кромку желоба, передний край подтяните к желобу и защелкните замок.


Торцы желобов закройте заглушками (это делается с помощью обычной киянки).


На желобе необходимо вырезать V-образное отверстие под выпускную воронку. Ширина отверстия – 10 см. От края желоба до выпускной воронки должно оставаться не менее 15 см.


Под ендовой и в других местах усиленного водостока устанавливаются ограничители перелива – либо на угол желоба, либо на сам желоб.


Для фальцевой крыши и кровель сложной конфигурации вместо желобов применяются водосборные воронки. Вставьте нижнюю часть воронки в верхнее колено водосточной трубы и закрепите конструкцию саморезами на карнизе.


Подсоединяем выпускные воронки


Заведите переднюю часть воронки под внешний загиб водосточного желоба, плотно прижмите воронку и зафиксируйте ее резной фланец на задней кромке желоба. Для защиты водосточных труб от попадания мусора и опавших листьев на воронку устанавливается сетчатый элемент, так называемый «Паук». Сетку необходимо очищать как минимум раз в год. К одному стояку с помощью тройника можно подвести трубы с двух воронок. Тройник монтируется аналогично водосточным трубам.


Устанавливаем соединительные трубы и колена


Выпускные воронки необходимо подсоединить к водосточной трубе. Для этого потребуется два колена и одна соединительная труба. Ее длина уточняется при монтаже, труба отпиливается до требуемого размера.


Монтируем водосточные трубы и держатели


Держатели крепятся к несущей стене из расчета 1:1 (один держатель на каждый метр водосточной трубы и на стыке 2-х труб). Сама труба отрезается до заданной длины, вставляется в держатель и фиксируется замковым соединением.


К нижней части трубы подсоединяется сливное колено. Рекомендуемое расстояние от колена до отмостки – 30 см.


Группа компаний «Металл Профиль» выпускает три типа водосточных систем: «МП Престиж», «МП Модерн» и «МП Проект». Монтаж водостоков выполняется по одной схеме, с незначительной разницей в деталях. Подробные рекомендации вы найдете в инструкции. Чтобы рассчитать количество элементов для установки водостока с учетом особенностей архитектуры здания, обращайтесь к нашим специалистам.

Возврат к списку

Устройство водостока со скатных крыш

Водосливы для крыши — устройство, функции и монтаж

Долговечность кровли зависит от множества факторов: правильности расчетов, качества кровельного материала, а также соблюдения технологии монтажа. Однако, даже такая мелочь, как слив воды со скатов, оказывает влияние на срок эксплуатации крыши. Организация продуманной водосточной системы – важный этап строительства, о котором не забывают опытные кровельщики. В этой статье мы расскажем об устройстве слива для дождевой воды, о том, как правильно выбрать, а затем своими руками выполнить монтаж этого элемента водостока.

Устройство и виды

Слив для дождевой и талой воды – важнейший элемент водосточной системы каждой крыши. Он представляет собой простую конструкцию, собранную из трубы, желобов и водосборных воронок. Она осуществляет перенос жидкости, стекающей со скатов кровли, в ливневую канализацию. В зависимости расположения и характера использования различают 3 вида слива:

Виды водосточных систем

  1. Стихийный. Этим термином обозначают неорганизованный слив дождевой воды, когда атмосферная влага покидает поверхность ската крыши самотеком без дополнительного оборудования. При таком способе избавления от излишков жидкости не выполняется монтаж воронок и желобов, не устанавливаются водосточные трубы. Недостаток стихийного слива заключается в том, что вода, падающая с высоты кровли, наносит вред отделке стен, попадает под гидроизоляцию конструкции, размывает грунт или фундамент сооружения.
  2. Организованный внешний. Монтаж организованного внешнего слива заключается в установке водосточной трубы, желоба и водосборных воронок, то есть создания системы, по которой происходит перенос воды со ската крыши в «ливневку». Слив такого вида подходит для организации своими руками водостока со всех форм скатной кровли. Достоинство внешнего слива для крыши в том, что он легко устанавливается, а также обслуживается своими руками.
  3. Организованный внутренний. Особенность внутреннего слива в том, что водосточные трубы проходят внутри сооружения и скрыты от глаз. Монтаж водостока такой конструкции выполняют для плоской кровли. Внутренний слив сложнее внешнего в обустройстве, эксплуатации и обслуживании, поэтому оборудовать его своими руками будет непросто. Некачественный монтаж, выполненный без соблюдения правильной технологии, чреват постоянными протечками.

Расположение элементов внутреннего и внешнего водостока

Обратите внимание! Диаметр трубы и желоба, которые потребуются, чтобы оборудовать слив, вычисляют, исходя из климатических условий в зоне строительства, а также площади и уклона крыши. Для кровли гаража или компактного дачного дома достаточно водосточной трубы с диаметром 50-70 мм и желоба с диаметром 70-120 мм.

Водосточные системы для кровли изготавливаются из самых разных материалов, от которых зависит цен и срок эксплуатации слива. Комплектующие для сборки должны обладать тремя качествами: устойчивостью к воздействию воды, к перепадам температуры и долговечностью. Чаще всего слив для крыши производится из следующих материалов:

  • Оцинкованная сталь. Сталь является самым популярным материалом для изготовления слива. Для тех, ком по душе этот материал существует два пути: выбрать готовые модели в строительном магазине или сделать слив своими руками из листового металла. Водосточные системы из оцинкованной стали достаточно устойчивы к коррозии, имеют герметичное соединение между доборными элементами и служат не менее 15 лет. Отрицательная черта водостоков из оцинковки – тяжелый вес, который является дополнительной нагрузкой для стропильной системы кровли.

Водослив из оцинкованной стали

  • Пластик. Современный слив для крыши из поливи
  • Как крепить водосток? — блог компании Krovelson.

    СТРОЙМАТЕРИАЛЫ И УСЛУГИ

    ОТ ПРОИЗВОДИТЕЛЯ. ПРОМЫШЛЕННЫЕ

    МЕТАЛЛОКОНСТРУКЦИИ.

    ДОСТУПНЫЕ КОМПЛЕКСНЫЕ РЕШЕНИЯ.

    Оренбург8 (3532) 67-00-03
    Пн-Пт 9:00 — 18:00, Cб 9:00 — 17:00, Вс 10:00 — 15:00

    Орск8 (3537) 206-202
    Пн-Пт 9:00 — 18:00, Cб 9:00 — 17:00, Вс 10:00 — 15:00

    Новосергиевка8 (3533) 92-90-28
    пн — пт — с 9 до 18 сб — с 9 до 15 вс — выходной

    Сорочинск8 (35346) 6-02-00
    Пн-Пт — 09:00-18:00 Сб — 10:00-15:00 Вс — выходной

    Акбулак8 (35335) 2-15-80
    Пн-Пт — 09:00-18:00 Сб — 10:00-15:00 Вс — выходной

    Шарлык8 (35358) 2-60-67
    Вт- Пт — с 9 до 18 Вс — с 9 до 16 Пн, Сб — выходной

    Пономаревка8 (903) 362-44-88
    Пн — Пт — 9-18.00, Сб — выходной, Вс — 09.00 — 15.00

    Ясный8 (35368) 3-10-25
    Пн — Пт — 9-18.00, Сб — 9 — 15.00, Вс — выходной

    Соль-Илецк8 (35336) 220-40
    пн — пт: 9.00 — 18.00, сб. 09.00 — 15.00, вс. — выходной

    Кувандык8 (905) 8-444-777
    Пн-Пт — 9.00 до 18.00 Сб — 10.00 — 17.00 Вс — 10.00 — 15.00

    div.city_number_{
    display:block;
    }
    .header .contacts .contacts-wrapper .phones-wrapper>div.city_number_3{
    display:block;
    }
    ]]>
    Смотреть прайс

    Монтаж водосточной системы. Описание, советы, инструкции.

    Во время дождя и таяния снега вода неизбежно стекает с крыши зданий и попадает на стены и фундамент. Это грозит их разрушением в процессе эксплуатации. Во избежание этого при строительстве домов необходимо осуществлять монтаж водосточной системы.

    Современные водосливы, помимо сбора осадков, обеспечивают отвод воды с кровли в канализационную систему или в специальный водосборник. Монтаж металлических или пластиковых водостоков производится до установки кровельного материала на крышу, так как крепление некоторых элементов осуществляется на стропила.

    Для монтажа водосточной системы понадобятся следующие инструменты:

    • отвертка

    • маркированный шнур

    • ножовка

    • ножницы по металлу

    • шуруповерт

    • молоток

    • крюкогиб

    Важно отметить, что во время установки водостоков для резки желобов и труб нельзя пользоваться болгаркой. В этом случае полимерное покрытие элементов водослива нагревается и подвергается деформации и порче.

    Как происходит монтаж водостоков? В данной статье кратко опишем этот процесс.

    1. Установка держателей желобов

    Держатели желобов прикрепляются к стропилам обрешетки. Это повысит прочность водостока. Дистанция между ними должна составлять 400900 мм. При более широком шаге система может не выдержать снеговой нагрузки зимой.

    Прежде чем устанавливать держатели водоотлива, необходимо отметить на них места, где будет сгиб. Уклон желоба должен составлять 5 мм на погонный метр.

    После этого держатели с помощью крюкогиба загибаются в тех местах, которые были ранее отмечены карандашом, затем можно приступить к самой установке. Сначала крепятся первый и последний из них. Потом между ними натягивается шнурок и устанавливаются остальные держатели.

    2. Установка заглушек желоба

    Заглушки монтируются на не стыкующиеся с другими элементами торцы желобов. Стыки при этом должны быть плотно соединены при помощи силиконового герметика, заклепок и резиновой киянки. При проведении этих работ необходимо знать, что одно ушко заглушки должно прикрывать завиток желоба, другое — плотно загибаться на его заднюю часть. Для дополнительной фиксации в данных случаях часто используют саморезы.

    3. Крепление желоба

    Вначале необходимо вставить желоб в крюк. При этом в целях предотвращения попадания воды на фасад нужно, чтобы его внешний край был ниже внутреннего на 25-30 мм. Продолжение линии ската от края желоба должно находиться на расстоянии 40 мм или более.

    Далее к обрешетке крепится карнизная планка, нижний край которой опускается в желоб водослива. Нижнюю же часть гидроизоляции кровли необходимо завести поверх данной планки. В таком случае влага, накапливаемая в подкровельном пространстве, будет стекать в водосток.

    4. Установка воронок

    Рассчитывая количество воронок, нужно знать, что одна труба должна принимать воду не более, чем со 120 м² ската крыши и и не более чем с 10 погонных метров желоба. Это необходимо для эффективной работы водосточной системы. Если общий путь протока жидкости превышает 7м, то устанавливаются воронки (1 шт. на 100 м²). Для этого в желобе делается отверстие, края которого для получения гладкости обрабатываются молотком.

    5. Соединение желобов

    Дальнейший этап монтажа водосточной системы — соединение желобов с нахлестом 25-30 мм при помощи соединителя. Он снабжен специальным резиновым уплотнителем, который обеспечивает герметичное соединение и компенсирует температурное расширение.

    6. Водосточная труба

    Водосточная труба должна иметь такую длину, чтобы сливное колено находилось на расстоянии около 300 мм до земли/отмостки. При большей высоте вода будет разбрызгиваться.

    Кронштейны устанавливаются в количестве не менее 2 шт. на каждую трубу. При этом расстояние между ними не должно быть больше, чем 1,5 м. Важно, что в первую очередь необходимо закрепить места стыков трубы с коленами.

    Для деревянных стен используют кронштейны под саморезы, для каменных — под сверление отверстий для метизов.

    Итак, мы выяснили, что при проектировании и строительстве зданий для их долговечной эксплуатации необходимо предусмотреть установку всех необходимых элементов водоотлива. Специалисты компании «Покрофф» рады предложить Вам свои услуги по монтажу водостоков по выгодной цене. Также у нас Вы сможете приобрести все необходимые изделия для этих работ.

    Монтаж водостоков, водостоки плоских крыш, ремонт плоских крыш в Москве

    Профессиональный монтаж водостоков плоских крыш позволяет значительно продлить срок службы кровельного покрытия и обойтись без внеплановых авральных ремонтов. Ведь «озера», образовавшиеся на кровле, постепенно приводят в негодность защитный слой покрытия, и оголенная основа начинает стремительно разрушаться, попадая под непосредственное воздействие дождей, солнечного света и суточных перепадов температуры внешней среды.

    Поэтому, основной задачей монтажа водостоков плоской кровли является полноценная организация отвода с её поверхности дождевых и талых вод, круглый год эффективно выполняющего свои функции. При этом, система водоотведения обязана работать одинаково успешно при любых показаниях термометров и объемах выпавших осадков. Водосток должен принять всю, попавшую на кровлю жидкую субстанцию и препроводить ее в канализационные стоки, в емкости для сбора дождевой воды или, банально, в грунт

    Классификация систем отвода осадков

    Для транспортировки воды с поверхности плоской кровли существуют следующие типы водосточных систем:

    • наружный неорганизованный. Он предполагает самопроизвольное стекание атмосферных осадков, применяется, в основном, при обустройстве небольших хозяйственных построек, высотой не более двух этажей;
    • наружный организованный. Здесь предполагается сбор осадков с помощью желобов, совместно с воронками, с последующей транспортировкой осадков в водостоки. Система прокладывается по карнизным свесам и наружной стороне несущих стен. Используется в обустройстве малоэтажных жилых и нежилых строений с высотностью до пяти этажей.
    • внутренний. Прием воды проходит в специально созданные и укрепленные на поверхности кровли водосточные воронки, отвод воды проводится по стоякам, находящимся внутри здания.

    Водосточные системы наружного типа отлично зарекомендовали себя в южных регионах, где вода замерзает в течение небольшого сезонного промежутка или не замерзает вовсе. В районах с умеренным климатом наружные водостоки рекомендованы исключительно для чердачных сооружений.

    На бесчердачных кровлях снег будет постоянно подтаивать в течение всего зимнего периода из-за тепла, поступающего изнутри здания. Попадая, затем, в холодные водоводы талая вода замерзает и образует ледяные заторы.

    Конечно, если у плоской крыши есть чердачное помещение, то процесс подтаивания снега на поверхности кровли можно приостановить понижением температуры воздуха непосредственно на самом чердаке, открыв слуховые окна.



    В северных областях существует угроза разрыва кровельного покрытия при резком похолодании. В водосточных трубах могут образоваться пробки, препятствующие свободному току оставшейся на крыше воды. Под действием низкой температуры, оставшаяся на кровле вода начинает кристаллизоваться, существенно увеличивая свой объем, попутно разрывая впитавший эту воду материал. Поэтому, в северных и умеренных отечественных широтах наружными водостоками оснащают только нежилые, то есть неотапливаемые, постройки и здания.

    Холодные складские сооружения, к примеру, оборудуют выносной ж/б плитой с бортиком и водосточным стояком. Внушительная площадь подобных сооружений способствует выравниванию температур системы и окружающей среды, в результате чего система наружного водоотведения полноценно функционирует.

    А вот жилые дома с плоскими кровлями, построенные в наших широтах, обустраивают водостоками внутреннего типа. Данная конструкция хоть и обходится дороже, но исправно функционирует в течение всего года. Стояки, расположенные внутри здания, постоянно прогреваются внутренним теплом, препятствуя образованию ледяных заторов.

    Элементы водостоков

    В устройстве наружного и внутреннего водостоков много общего. Каждая система водоотведения плоских крыш включает схожие по назначению элементы:

    • водоприемные воронки и желоба – предназначены для приема стоков и передачи их в водосточные магистрали;
    • стояки – обеспечивают в точках приема максимальную скорость тока воды за счет сил гравитации;
    • водосточные трубопроводы – требуются для отвода атмосферных осадков к объектам разгрузки.

    Основная задача проектирования водосточной системы – минимизация протяженности магистрали от точек приема воды до точек разгрузки системы. Самый короткий и дешевый вариант – стояк с воронкой или желобом в вершине и коротким выпуском у основания.

    Выпуск располагают под незначительным углом, на расстоянии 20 — 45 см. от поверхности ливневой канализации или просто защищенной от размыва отмостки.

    Но, зачастую, оснастить дом подобной системой мешают естественные обстоятельства: слабые грунты, отсутствие дренажной системы, старый фундамент, для которого нежелательно близкое соседство с водой.

    Если проложить наименьшую магистраль невозможно, то находятся иные пути: от стояка отводят наземный или подземный трубопровод, ведущий к наиболее удобному месту разгрузки.

    Схема с трубопроводом безоговорочно используется при сооружении плоских кровель с внутренним водостоком, ведь система просто обязана транспортировать воду за пределы здания.

    Монтаж водостоков. Специфика формирования уклона

    Для стимуляции самостоятельного стока воды в требующемся направлении на плоских крышах формируют уклоны в 1 – 2 %.

    1. Для организации наружного типа водостока вся плоскость должна быть наклонена к участку установки водосборного желоба. Чаще всего это тыльная стена строения.
    2. Для организации тока воды по внутренней схеме уклон создается к месту водоприемной воронки. Формируется он по конвертному принципу так, чтобы вокруг каждой водоприемной воронки было понижение в радиусе 50 см.

    Водоприемные воронки внутренних водосточных систем могут устанавливаться не только в центральной зоне кровли, но и возле наружной стены, на расстоянии не менее 60 см. Существует достаточно вариантов устройства уклонов поверхности кровли для организации сбора воды с её поверхности. Но, в любом случае, наклон должен быть ориентирован в сторону водоприемника.

    Если на крыше установлено несколько водоприемных воронок, то между ними должен быть организован своего рода «водораздел» — подобие горки, склоны которой направляют сток воды в направлении ближайшей воронки.

    Для решения задачи по формированию таких уклонов есть несколько способов, проверенных на практике:

    • устройство уклонов в процессе строительства, посредством установки перекрытий под требуемым углом
    • засыпка керамзита в форме клиновидного слоя с последующей заливкой цементно-песчаной стяжкой
    • организация уклона посредством укладки клиновидных плит минераловатного утеплителя.
    • уклоны на крупногабаритных плоскостях выполняются с помощью специальных, формирующих угол, металлоконструкций.

    Правила сооружения внутреннего водостока

    Как положено любой конструкции, водосточная система должна быть заранее просчитана и спроектирована. Монтаж водостоков проводится по заранее выбранному наиболее кратчайшему пути и предусматривает наиболее оптимальное место для его выхода в ливневую канализацию, или просто стока в грунт.

    Организации внутренних водостоков подлежат разнообразные плоские кровельные конструкции. Их устраивают на крышах с чердаками и без, эксплуатируемой и неэксплуатируемой категории. С учетом планировочной специфики дома самостоятельному проектировщику нужно учесть, что:

    • водосточные стояки принято располагать в районе лестничных клеток возле стен, колонн, перегородок. Желательно вблизи жилых помещений для самопроизвольного обогрева в холодные периоды года. Замоноличивание стояков в стены категорически воспрещается, их можно устанавливать в штробах, шахтах, коробах и располагать в чуланах или тому подобных подсобных отсеках;
    • монтаж водостоков неотапливаемой постройки предусматривает способы искусственного обогрева воронок и стояков. Для повышения температуры наружных элементов плоской крыши устанавливают электрический греющий кабель или монтируют стояки рядом с паровым отоплением;
    • плоскую крышу с чердаком лучше всего оборудовать трубопроводом, проходящим в пределах чердачного пространства. Он выполняется в виде подвесной сети. Для обеспечения стока горизонтальные участки труб подвесной системы устанавливают под наклоном 0,005, то есть, на каждый огонный метр трубы должно приходиться 5 мм. понижения в сторону водосброса;
    • при прокладке подвесных трубопроводов участок водостока в зоне чердака требуется утеплить;
    • если устройство подвесной системы невозможно, проводится подземная прокладка трубопровода. Регламентов по углу наклона подземных веток нет. Главное, чтобы было обеспечено подключение к ливневой канализации. Правда, подземная схема значительно дороже, существенно неудобней в плане контроля и производства ремонтных работ. К тому же ее реализации может помешать слишком мощный фундамент;
    • при проектировании, по возможности, следует избегать изгибов;
    • стояк, на расстоянии около метра от поверхности земли, следует оборудовать ревизией для прочистки.

    По сути, водосток с плоской крыши должен быть организован как стандартная водосливная система: со смотровыми кольцами, ревизиями и так далее. Монтаж водостоков в таких кровлях предусматривает использование керамических, пластиковых, чугунных, асбестоцементных труб, выдерживающих напор при засорах. Для прокладки подземных частей применяются трубы из тех же материалов, но без требований к гидростатическому режиму. Стальной длинномерный трубопрокат применяется только на производственных объектах с характерными проявлениями вибрации.

    Согласно технологическим предписаниям одна водосборная воронка может принимать атмосферные стоки с крыши площадью до 1200м2, расстояние между соседними водоприемниками должно быть не меньше 60м.

    Увеличить число водоприемных приспособлений потребуется если:

    1. Площадь кровли превышает указанные ГОСТом пределы.
    2. Дом поделен на секции. Тогда каждый отсек следует оснастить собственной воронкой.
    3. В пределах одной кровельной конструкции есть элементы, разделенные парапетами, температурными или деформационными швами. Каждый сектор такой крыши должен иметь по два водоприемника.

    Водосборные воронки выпускают для эксплуатируемых и неэксплуатируемых плоских крыш, для совмещенных конструкций и систем с чердачным пространством. Есть модели, применяемые в обустройстве бетонных перекрытий с битумным покрытием и деревянных аналогов, покрытых профнастилом. Для всех применяемых в строительстве вариантов производятся водоприемники из чугуна, керамики, оцинкованной стали, полимеров.

    Водоприемные устройства производятся разнообразных типоразмеров. Стандартная конструкция состоит из непосредственно самой воронки с широкими бортами и съемного колпака с отверстиями, обеспечивающими ток воды.

    Более сложные представители класса кровельных воронок оснащаются в дополнение зонтом, защищающим сток от засорения, съемным стаканом и прижимным кольцом, предназначенным для зажима краев мягкого покрытия в устройстве. Все модели должны допускать возможность обслуживания и прочистки.

    Независимо от модели воронки и назначения здания ко всем водоприемникам предъявляются равные требования:

    • чаши водосборников жестко прикрепляются к покрытиям или несущим настилам. Для фиксации используются хомуты в количестве не менее двух штук;
    • после монтажа воронка обязана обеспечивать герметичность кровли на участке установки;
    • патрубки воронок соединяются со стояками с помощью компенсаторов, позволяющих сохранить герметичность соединений при усадке строительных конструкций;
    • к подвесным системам воронки присоединяются фасонными отводами;
    • чаша водоприемника устанавливается ниже уровня финишной кровли, чтобы исключить вероятность застоя воды. Колпаки водоприемников на неэксплуатируемых крышах в плане имеют округлую форму, обычно они возвышаются над покрытием. Колпаки воронок для эксплуатируемых крыш устанавливаются вровень с покрытием, в плане они чаще всего квадратные, чтобы проще было укладывать плитку вокруг устройства.

    Для повышения герметизации и надежности в области пересечения воронкой кровельной конструкции допускается использование теплоизоляции. Кровельные системы обычного типа оснащают одноуровневыми воронками.

    Инверсионные системы и крыши, сооружаемые с помощью механического крепежа, оборудуют двухуровневыми водоприемниками, обеспечивающими сбор воды над гидроизоляцией и над парозащитой.

    Монтаж водостоков на кровельных конструкциях с полимерным мембранным покрытием принято проводить с водоприемниками, имеющими полимерный прижимной фланец, приклеивающийся или приваривающийся к кровле.

    Таким методом достигается максимально возможная гидроизоляция в районе установки водоприемного устройства. Участки приклейки фланцев водоприемников необходимо усиливать дополнительными слоями гидроизоляционного наплавляемого материала. Заменить его можно приклеенным на мастику стеклохолстом.

    Монтаж водостоков. Наружный водосток

    Сооружение наружных разновидностей водостоков с плоской кровли производится в южных регионах. Их устройство в жилых и офисных зданиях рекомендовано в областях с незначительным выпадением осадков, объем которых не превышает 300мм за год.

    Класс наружных систем водоотведения дождевой и талой воды включает:

    1. Неорганизованные водостоки, рекомендованные для устройства в засушливых районах. Вода отводится самотеком по карнизным свесам.
    2. Монтаж водостоков, рекомендованный для оборудования нежилых построек в северных и умеренных широтах, жилых домов в южных регионах с незначительными показателями выпадения осадков. Принцип работы заключается в систематизированном сборе осадков в наружную водосточную воронку с примыкающими к ней направляющими бортиками или в желоб с последующим отводом стоков в ливневую канализацию или в грунт.

    Остроумное решение системы наружного типа предложено рачительными народными умельцами: идея заключается во включении в водопроводную сеть песчаного фильтра для очистки дождевой воды, который устанавливается после водоприемника.

    Для разгрузки водостока и приема очищенной воды устанавливаются емкости, благодаря чему упраздняется участок подключения системы к канализации. Монтаж водостоков с этой интересной схемой позволяет выгодно решать сразу две проблемы: получать воду питьевого качества и защищать плоскую крышу от застоев воды.

    Неорганизованный тип водосточной системы требует усиления карнизных свесов. Их необходимо оббить оцинкованной кровельной сталью, а затем сверху оклеить двумя слоями рулонного кровельного покрытия, дополнительные слои укладываются с нахлестом.

    Ширина усиления 60см, что равняется рекомендованной ширине самого свеса плоской крыши с неорганизованным водостоком. Хотя в технической литературе встречаются более мягкие требования: не менее 30 см.

    Усиление свеса мастичной плоской кровли усиливают по аналогии. Только вместо наклеиваемых слоев битумного или битумно-полимерного материала наносят слои мастики, чередуя их с армирующими прослойками из стеклоткани или геотекстиля. Основной слой усиления с армированием обязан перекрывать край металлической обивки карниза.

    Монтаж водостоков наружного типа на карнизе плоской крыши производится по традиционной схеме. В продаже масса готовых наборов с подробным инструктажем по сборке систем. Сначала к лобовой доске прикрепляются кронштейны, в которые просто укладывается желоб, собранный из пластиковых или металлических модулей.

    В удобном для дальнейшей транспортировки воды месте устанавливается водоприемная воронка желоба с патрубком, к которому подводится стояк. Труба фиксируется на стене с помощью кронштейнов. Края системы закрывают заглушками, и завершают ее установкой фигурного выпуска.

    Помните: обращение к профессионалам поможет технологически правильно устроить сток воды с кровли, что предотвратит порчу покрытия, разрушение кровельных конструкций, да и водосточная система будет служить долго, не создавая проблем.

    Уважаемые посетители!

    Мы с удовольствием ответим на возникшие, в процессе ознакомления с темой, вопросы. Для этого Вы можете:

    позвонить по номеру: +7 (495) 669 31 74

    или отправить сообщение по адресу: [email protected]

    и получить подробную консультацию по интересующему Вас предмету.



    Обслуживание крыши с помощью установки ограждения желоба

    Желоба необходимо чистить, чтобы избежать расходов на кровлю и повреждения водой. Если водостоки не чистить, водная эрозия и засорение труб могут навредить архитектуре дома. Вакуумные машины для очистки водостоков — лучшее решение для очистки водосточных желобов. Выбирайте лучшие услуги по охране водосточных желобов в Брисбене. Это безопасно и экономит время.

    Желоба необходимо регулярно чистить.Если ваш дом находится в районе, где часто случаются обильные снегопады и дожди, желоба необходимо чистить регулярно. Когда ваши желоба находятся в хорошем состоянии, они удаляют лишнюю воду с крыши и безопасно собирают ее вдали от вашего жилья. Если не позаботиться о водосточных желобах, вода может вылиться со всех сторон на крышу, и вокруг вашего дома образуются лужи с водой. Это насыщение водой приводит к заражению вредителями, трещинам и повреждению водой. Итак, установка водосточной системы — наиболее логичное и практичное решение.

    Очистка желобов — важный аспект ухода за домом. Если не проверять, желоба и трубы забиваются листьями, семенами и мусором. Это может остановить свободный поток дождевой воды по желобам. Забиваются трубы, что может привести к протечке крыши и в конечном итоге вызвать проблемы со стенами. Если ваши желоба находятся в плохом состоянии, вода может обрушиться вокруг фундамента и попасть в подвал, что может привести к появлению плесени и других повреждений, вызванных водой. Зимой вода может замерзнуть и потрескать фундамент.

    Насыщенная вода может быть опасна для ваших желобов, поскольку протечка может вызвать серьезные повреждения стен и внутренних помещений. Дождевая вода может разрушить почву, вызвать рост плесени, которая вызовет серьезные проблемы в будущем. Поэтому важно поддерживать желоба в хорошем рабочем состоянии. Если ваша крыша протекает, то установка ограждения водосточного желоба обеспечит свободный поток воды. Очистка желобов зависит от климата и окружающего ландшафта. Очистка желобов от листьев, мусора и снега важна для обеспечения безопасности крыши.

    Очистные желоба обеспечивают легкий, безопасный и легкий доступ на крышу. Защитные ограждения желобов — идеальное дополнение для очистки крыш и водостоков. Система очистки желобов позволяет очистить желоба быстрее и безопасна в использовании. Предотвратите засорение желобов с помощью ограждений, установленных компанией Gutter Cleaning Northern New South Wales.

    Желоба забиваются падающими листьями, ветвями деревьев и мусором. Весь этот мусор внутри водосточной системы может вызвать проблемы с водонасыщением на крыше.Регулярно ухаживая за желобами, можно предотвратить засорение. Также можно избежать протечек и повреждений конструкции здания. Защитные ограждения желоба предназначены для предотвращения засорения, позволяя воде течь в желоб, не допуская попадания мусора.

    Очистка желобов помогает:

    • Для содержания желобов в чистоте и сухости.
    • Для очистки желобов нет необходимости в лестницах или оборудовании с высоким доступом.
    • Безопасное решение для уборки высоких зданий, таких как больницы, офисы и дома.
    • Содержит желоба в чистоте в любое время года.
    • Обеспечивает доступ к зонам с ограниченным доступом, таким как крыши над зимними садами.
    • Подходит как для жилой, так и для коммерческой недвижимости.

    Важно регулярно чистить желоба, чтобы предотвратить повреждение крыш. Очистка желобов воздухом под высоким давлением не позволяет удалить уродливые листья, иголки и мусор. Он просто перемещает их в другую часть строения или собственности. Защитный кожух желоба удаляет листья, иголки, грязь и мусор и собирает их в большой барабан.Этот процесс предотвращает потерю воды. Это экономит время и ресурсы. Мусор можно долго убирать с помощью пылесосов для желобов.

    Источник: Бесплатные статьи с сайта ArticlesFactory.com

    GlobalVac предоставляет профессиональные услуги по очистке водосточных желобов и установке водосточных желобов из высококачественной алюминиевой сетки Gutter Guard. Наши сотрудники обладают полной квалификацией и имеют большой опыт работы со всем оборудованием.

    Установка водостока Исторические дома Новой Англии

    Плоская фасция

    Скрытые вешалки для стержней устанавливаются через каждые 16 дюймов по центру (для большинства применений).Эта подвеска зацепляется за переднюю внутреннюю кромку желоба и ввинчивается через крюк, через желоб и в вашу фасцию. Винты представляют собой гальванизированные шурупы с деревянной рукояткой 1 1/2 дюйма. Мы также наносим непрерывную полоску силикона на заднюю часть желоба, чтобы вода не попадала за желоб, если желоб не может быть размещен за краем водостока.

    Плоская ступенька

    Дома с плоской ступенчатой ​​панелью должны быть выполнены так же, как и на шаге выше. Однако верхняя плоская поверхность должна быть два дюйма или больше.Если их меньше, желоб устанавливается на нижней плоской поверхности. (Причина в том, что желобу для прочности нужна ровная поверхность).

    Плоская угловая фасция и угловая ступенчатая фасция

    Плоско-угловая фасция

    Эту установку можно выполнить тем же способом, что и выше, за исключением того, что нам понадобится использовать клин для желоба вместе с подвесками штанги. Это алюминиевый клин, который предназначен для этой цели и подходит для крыши с уклоном до 7/12. Эти клинья очень важны для поддержания вертикального положения желоба.

    Угловая ступенчатая фасция

    Эта установка будет выполняться так же, как и установка (плоская угловая панель), но в случаях, когда может потребоваться добавить плату к панели под ступенькой. Причина в том, что когда вы наклоняете желоб до конца, в котором он будет стекать, желоб идет вниз и внутрь из-за угла фасции.

    Молдинги короны

    Молдинги для короны с ремешком (SST) Вешалки

    Дома, в которых нет плоской поверхности для установки желоба, можно сделать с помощью вешалки для ремня.В основном они используются в старых домах. Подвески для ремня устанавливаются через каждые 16 дюймов по центру (в большинстве случаев). Вешалка для ремня предназначена для подвешивания желоба к его центру, отсюда и сила. Ремни помещаются в желоб, когда он находится на земле. В домах с битумной черепицей мы укорачиваем ремни и устанавливаем их под первым слоем черепицы. Они также прикручены. (Примечание: это приложение нельзя делать в холодную погоду.)

    Карнизы короны с шиферной или металлической крышей

    Если в вашем доме металлическая кромка, цельнометаллическая или шиферная крыша, мы можем установить желоб, как указано выше. Единственное, что ремешок явно не под что класть. Таким образом, ремни будут прикручены к поверхности и заклеены герметиком для желобов (не всегда наилучшее применение).

    Кронштейны на заказ

    Эти кронштейны изготовлены компанией Willey’s Seamless Gutters и различаются по размеру и углу наклона для разных домов.Эти кронштейны чаще всего используются для домов с карнизами и крышей из металла или шифера. Мы используем алюминиевые полосы толщиной 1/8 дюйма и загибаем их по контуру лицевой панели. Цель этой процедуры — создать ровную поверхность для установки желоба со скрытой подвеской стержня, которая устраняет любые ремни на кровельной системе.

    Это действительно увеличивает стоимость работы и потребует посещения места для изготовления шаблона для кронштейна.

    Ремонт водосточных желобов

    легко выполнить с помощью нашего руководства по поиску и устранению неисправностей

    Это руководство является частью нашего блога и написано Джейсоном, который имеет более чем 15-летний опыт работы в кровельной промышленности.

    Это руководство предназначено в качестве ориентира для тех, кому необходимо устранять проблемы с водосточными желобами.

    Надеемся, наше руководство окажется для вас полезным. Если у вас возникли какие-либо из следующих проблем, мы думаем, что наше руководство поможет:

    • переполнение желобов
    • постоянные засоры
    • утечки
    • появляются пробелы
    • проблемы с пропускной способностью

    Мы также перечислим некоторые вещи, которые вам, вероятно, не следует Не делайте этого, если вы ремонтируете желоба самостоятельно.

    Заявление об ограничении ответственности: это справочное руководство изначально предназначалось для специалистов, но те, кто разбирается в протоколах безопасности на крышах и лестницах, могут также найти его полезным. Если вам неудобно работать на высоте, загляните на эту страницу, чтобы узнать, сколько стоит нанять профессионала для очистки водосточных желобов.

    Информация ниже относится к пластиковым водостокам, но многие из наших полезных советов применимы и к другим типам водостоков.

    Перелив желоба

    Перелив желоба

    Перелив отличается от утечки тем, что дождевая вода достигает верха желоба и переливается.

    Утечка обычно возникает из-за того, что деталь вышла из строя или была неправильно установлена, и когда идет дождь, появляются капли.

    Для устранения проблем с переполнением желобов выполните следующие действия:

    1 — Дождевая вода течет в правильном направлении?

    Когда дождевая вода капает с крыши в желоба, она должна беспрепятственно течь к выпускному отверстию.

    При поиске и устранении неисправностей переполненного водосточного желоба первым делом необходимо убедиться, что дождевая вода течет в правильном направлении и не собирается в какой-либо значительной степени внутри водосточного желоба.

    Для проверки водостока можно использовать спиртовой уровень.

    Однако может быть проще очистить желоб от листьев и затем налить в него ведро воды.

    Вода должна течь к выпускному отверстию, и через несколько минут в желобе не должно быть более 5 мм воды.

    Если вода вытекает из выпускных отверстий и собирается, то требуется повторное выравнивание желоба. Это включает в себя удаление желобов для этой секции и установку ее так, чтобы вода текла к выпускным отверстиям.

    Как общее правило; желоба никогда не должны устанавливаться ровно, они всегда должны устанавливаться под небольшим наклоном.

    Размер наклона зависит от типа водосточного желоба и угла наклона крыши.

    В качестве ориентировочного ориентира установите желоба с минимальным падением 1: 350.

    Это означает, что желоб должен опускаться на 1 см на каждые 3,5 метра в длину.

    2 — Засорения

    Засорения обычно возникают из-за мха с крыш, листьев, веток и других органических материалов, которые попали в дождевую систему и медленно превращаются в ил.

    Заблокирован выход водосточного желоба

    Другие объекты, которые, как известно, вызывают проблемы:

    • фейерверк приземлился на крышу и упал в желоб
    • теннисные мячи, воланы или другие игрушки
    • цемент или кирпичи из плохо обслуживаемого дымохода
    • куски сломанной черепицы смываются в водосточный желоб

    Кому для исключения засоров следует тщательно проверить желоба и при необходимости очистить их.

    Очистка желобов

    Следующим шагом является демонтаж водосточных труб для дождевой воды и устранение любых засоров.

    Чаще всего засор можно найти возле изгиба или угла трубы.

    После проверки водосточных желобов и водосточных труб следующим шагом является исследование подземной части трубы.

    Эта труба часто ведет к просачиванию или сливу, и есть несколько точек, где может произойти закупорка.

    Мы предлагаем вам вставить шланг в подземную трубу и убедиться, что вода течет свободно.

    Если это не так, возможно, трубу необходимо заделать стержнями или промыть струей.

    В редких случаях корни деревьев в подземной трубе или водосливе могут стать причиной засоров.

    Заблокированная труба, заполненная корнем

    3 — Постоянные засоры

    Если вы обнаружите, что водосточный желоб постоянно блокируется даже после очистки от органического материала, попробуйте выполнить следующие действия:

    1. дважды проверьте, что дымоход не исправен. пролить цемент или биты кирпича и отремонтировать по мере необходимости. То же самое относится к любой другой части крыши, где есть цемент, например, коньковой черепице.
    2. очистить крышу от мха и обработать фунгицидами и повторить обработку каждые три года.
    3. Если проблема заключается в листьях, веточках, семенах или другом органическом материале, подумайте о желобе или сетке, чтобы они не попали в систему. №
    4. для устойчивых подземных засоров, промойте трубу и проверьте ее с помощью камеры, причиной может быть проникновение в корень или обрушение трубы.

    Если ваша крыша покрыта кровельным мхом, и в результате у вас возникли проблемы с водосточными желобами, то обязательно прочтите наше подробное руководство по удалению и предотвращению роста мха с кровли.

    4 — Провисание желоба

    Кронштейны, которые используются для удержания водосточного желоба на месте, должны быть расположены достаточно близко друг к другу, чтобы предотвратить провисание желоба.

    Вот три вещи, которые следует учитывать:

    1. желоб будет весить больше, когда он наполнен водой, листьями, мхом и т. Д.
    2. снег и лед увеличивают вес между скобами
    3. некоторые желоба тоньше и непрочнее чем другие, поэтому приемлемое расстояние для одного типа желоба может не подходить для другого.

    Ниже приведена фотография, показывающая крайний пример того, что может пойти не так, если скобки разнесены слишком далеко друг от друга.

    В этом желобе возникла засорка, которая привела к переполнению, которое зимой образовало большую сосульку, которая была настолько тяжелой, что искривила желоб:

    Вот наше руководство по расстоянию между кронштейнами желоба.

    Следуйте этому руководству, и у вас не должно возникнуть проблем с провисанием желобов:

    • Расстояние 700 мм — консервативно, идеально для очень непрочных желобов или участков с частым снегопадом
    • Расстояние 800 мм — идеально почти для всех систем желобов
    • Расстояние 900 мм — хорошо для прочных желобов, но слишком далеко друг от друга для тонких желобов или в местах с частым снегопадом
    • 1000 мм + — слишком далеко друг от друга, желоба могут провисать при засорении или во время снегопада

    Как правило; полукруглые желоба являются самыми хрупкими, а желоба Squareline более прочными.

    Утечки

    Утечки обычно легко идентифицировать; капельница, расположенная возле стыка, угла, выпускного отверстия или торцевой крышки.

    Если водосточный желоб протекает в течение нескольких лет, то на нижней стороне водосточного желоба обычно образуются зеленые водоросли.

    Кроме того, на земле непосредственно под утечкой вы можете увидеть влажные пятна, водоросли, плесень или мох, образующиеся на земле или на стене (или и то, и другое). Все это явные признаки того, что у вас течь в желобе выше.

    Самый простой способ устранить утечку в желобе — это узнать название производителя и заказать запасную часть.

    Почти все полукруглые желоба имеют одинаковые размеры, но желоба «Squareline» бывают разных форм и размеров, и большинство из них несовместимы друг с другом.

    Многие производители штампуют свою торговую марку на желобах, зажимах или других деталях.

    Если вы не можете найти название водосточного желоба, сделайте несколько снимков его крупным планом и задайте вопрос на форуме, например «Сделай сам», не прося кого-нибудь назвать его.

    Утечки обычно легко устранить, если:

    • водосточный желоб действительно старый и деформированный, поэтому он протекает в стыках, даже новые стыки не исправят это, поскольку проблема связана с самим желобом.
    • Сосед заменил водосточный желоб, он несовместим с вашим, поэтому протекает в месте соединения. Вы можете либо заделать стык большим количеством герметика, который может или не подействовать, либо заменить секцию водосточного желоба так, чтобы она соответствовала новому желобу на соседней стороне.
    • Чугунные желоба, как известно, сложно отремонтировать, и на это может потребоваться несколько попыток.

    Зазоры в желобе — причины и решения

    Есть два типа «зазоров», которые могут вызвать утечку:

    • Зазор позади водосточного желоба, через который проходит дневной свет между водосточным желобом и лицевой панелью
    • Зазор в желобе водосточный желоб

    Если вы видите дневной свет * за * всеми или некоторыми частями водосточного желоба, это может быть вызвано следующими причинами:

    • сломанная плитка непосредственно над водосточным желобом
    • плитка неправильно уложена над водосточным желобом
    • установлен водосточный желоб низкий
    • отсутствие войлока карниза

    Если есть зазор * в самом водостоке *, и он расположен рядом с стыком, выпускным отверстием или угловым элементом, то это, вероятно, связано с одной из двух причин:

    1. тепловое расширение и сокращение.
    2. соединения и выпускные отверстия не прикручены.

    Пластиковые водосточные желоба известны своим тепловым движением, которое происходит всякий раз, когда происходит изменение температуры.

    «Сдвиг» водосточного желоба, вызванный тепловым расширением и сжатием водосточного желоба

    Черные и коричневые желоба чаще сталкиваются с этой проблемой, но иногда это влияет и на белые желоба.

    Проблема часто возникает из-за ненадлежащего изготовления и / или установки водосточного желоба, когда он слишком жаркий, или из-за того, что водосточный желоб находится под прямыми солнечными лучами непосредственно перед установкой.

    Стандартный четырехметровый водосточный желоб может расшириться на пару сантиметров под прямыми солнечными лучами, поэтому, если у вас длинная секция, есть вероятность, что она сожмется и открепится от прокладок в стыках, углах или торговых точек.

    Все пластиковые стыки водосточных желобов, углы и выпускные отверстия имеют компенсационный зазор (см. Фото выше), однако это предполагает, что установщик работает при температуре окружающей среды и допустимых температурах.

    Чтобы исправить зазоры в водосточной системе, нужно дождаться, пока погодные условия станут идеальными, затем отсоединить водосточный желоб и сдвинуть его вверх к отметке расширительного зазора каждого стыка, угла и выхода.Затем каждую из этих частей следует закрепить винтом, чтобы они не могли двигаться. Возможно, вам придется приобрести одну дополнительную длину водосточного желоба и / или одно дополнительное соединение желоба, чтобы закрыть последний зазор.

    Зазоры в желобе — обычная проблема, но ее можно легко и навсегда устранить.

    Не забывайте; Если вы обнаружили один зазор, вы, вероятно, найдете больше где-то в другом месте по длине желоба, поэтому проверьте каждое соединение, выпускное отверстие и угол.

    Желоб должен быть вставлен полностью, до маркера на каждой части.

    Проблемы с пропускной способностью

    Довольно редко можно увидеть систему дождевой воды, которая, если она свободна от засоров и правильно установлена, переполняется во время обычных дождей.

    Самая распространенная причина заключается в том, что дом был расширен, и строитель не хотел тратить деньги на дополнительную отводку и трубопроводы, поэтому дополнительная дождевая вода отводится в существующие желоба и трубы, и они просто не могут справиться с дополнительной нагрузкой. .

    В таком случае можно установить дополнительную водосточную трубу, хотя необходимо предусмотреть подземный дренаж.

    Это будет варьироваться от дома к дому, но может потребовать дополнительной отводки или дополнительной подземной трубы, соединяющейся с существующим отводом.

    Также могут быть установлены водосточные желоба большего размера и большей вместимости, они могут справляться со значительно большим количеством дождевой воды, чем стандартные полукруглые желоба или желоба Squareline, но есть некоторые ограничения и проблемы:

    • может не подходить для домов с террасами или двухквартирных домов, так как это может быть несовместимо с водостоком соседей.
    • большие желоба визуально не привлекательны.
    • они дороже стандартных водостоков.

    Водосточные желоба большой пропускной способности не решат проблем, вызванных подземными засорами, поэтому их следует рассматривать только после того, как все трубопроводы будут проверены и при необходимости промыты.

    Полукруглый желоб удерживает наименьшее количество дождевой воды

    Водосточный желоб прямоугольной формы удерживает на 20% больше воды, чем полукруглый желоб

    Глубокий желоб удерживает на 50% больше, чем полукруглый желоб

    Этот тип водосточного желоба Ogee вмещает немного больше, чем глубоководный желоб

    Вещей, которых следует избегать

    Герметики:

    Многие домовладельцы, а также некоторые коммерсанты потянутся за герметиком для желоба при первом обнаружении утечки.

    У этого подхода есть некоторые проблемы:

    Как было сказано ранее; пластиковые водосточные желоба подвержены значительному тепловому перемещению, и в большинстве случаев мастичный герметик не выдерживает этого движения и выходит из строя.

    Учитывая, что запасные части водосточного желоба настолько дешевы и могут быть куплены в Интернете, существует несколько веских причин для траты времени и денег на мастичные герметики.

    Если, тем не менее, у вас есть утечка и вы не можете найти запасные части, то это лучший способ устранить утечку:

    В крайнем случае и при проблемах смещения желоба можно использовать дополнительный винт, чтобы закрепить желоб на месте

    Как видно на фото выше, негерметичная часть сначала герметизируется мастикой, а затем используется винт, чтобы предотвратить повреждение уплотнения тепловым движением.

    Этот метод не рекомендуется производителями и не должен использоваться на новых водосточных системах, но это отличный способ продлить срок службы старой водосточной системы, если вы не сможете найти запасные части для проблемной утечки.

    Защитные ограждения водостока:

    Для предотвращения засоров можно установить водосточный фильтр, сетку или «ограждение».

    Хотя эти продукты действительно помогают, они не являются волшебной пулей и требуют определенного обслуживания. Поэтому перед их установкой вам следует сделать следующее:

    • удалить мох с крыши.
    • срезать свисающие ветви деревьев.
    • исследуйте изделия для защиты водостока, поскольку все они имеют свои сильные и слабые стороны, некоторые работают лучше, другие.

    Несоблюдение этих шагов может привести к очень быстрому засорению ограждения желоба.

    Следует отметить, что, хотя водосточные желоба часто легко разблокировать, некоторые ограждения водосточных желобов очень трудно очистить, особенно те, которые снабжены винтами и болтами.

    Этот желоб снабжен защитой, но чрезмерный рост мха заблокировал и сделал его бесполезным.Домовладелец сообщил, что даже во время слабого дождя водосточный желоб переполняется.

    Приточные фильтры

    Это один из нескольких водосточных фильтров, которые вы можете приобрести и установить на выпускном отверстии водосточного желоба:

    Фильтр для водосточных желобов и труб

    Есть три вещи, которые вы должны узнайте о них перед покупкой:

    1. Хотя они очень хорошо предотвращают попадание органических материалов в трубопровод, они довольно легко блокируются, особенно осенью и зимой, когда в водосточной системе много листьев.Так что, если вы подходите к ним, вам, возможно, придется регулярно их разблокировать, это не идеально, но лучше, чем наличие блокировки в подземном отстойнике.
    2. Меньшие версии этого фильтра будут блокироваться быстрее, чем большие варианты — я лично видел, как маленькие фильтры блокируются в течение нескольких недель после установки.
    3. Более крупные варианты не так легко блокируют, но в зависимости от того, насколько далеко плитки выступают в желоб, они могут не поместиться в желобе. По этой причине я рекомендую установить фильтр из нержавеющей стали, поэтому при необходимости вы можете согнуть его, чтобы он соответствовал зазору между плиткой и водостоком.

    (нержавеющая сталь не ржавеет, поэтому не беспокойтесь о том, что они заржавеют и развалятся, этого не произойдет)

    Эти фильтры можно приобрести на Amazon.

    Получите предложение сегодня

    Если ремонт желоба выходит за пределы вашей зоны комфорта или просто не для вас, нажмите на ссылку ниже, чтобы узнать, как вы можете получить предложение:

    Получить предложение онлайн

    © www.job-sizes .co.uk

    Как установить водосточные желоба и карнизный желоб

    Установка водосточного желоба или карнизного желоба, как это иногда называют, не является сложным проектом, хотя логистика может затруднить его завершение.

    Рисунок 1 — Детали и принадлежности алюминиевого желоба

    Материал водостока может быть из пластика (ПВХ, винил) и металлов (алюминий, см. Рис. 1, медь, см. Рис. 2, 3, 4 и 5). С пластиковыми материалами работать проще всего, однако алюминий и медь прослужат дольше.

    Рисунок 2 — Медный желоб К-образного типа
    Рисунок 3 — Желоб медного полукруглого типа
    Рисунок 4 — Аксессуары желоба типа K из меди
    Рисунок 5 — Принадлежности для желоба полукруглого типа

    Для домашнего мастера установка водосточной желоба (желоба) создается путем соединения группы компонентов, которые спроектированы так, чтобы соединяться друг с другом.

    Здесь следует отметить, что, как правило, каждый производитель, будь то пластик или металл, будет иметь аналогичные компоненты, однако из-за незначительных различий в контурах, размерах и формах изделия одного производителя обычно не подходят детали другого производителя. Следовательно, важно, чтобы вы приобретали все компоненты от одного производителя, чтобы избежать проблем с подключением.

    Основная часть желоба называется секцией или желобом.Эти детали обычно доступны в 10-футовой длине, и если требуется большая длина, используется соединитель для соединения концов двух секций вместе.

    Примечание: У некоторых крупных компаний по установке желобов есть машина, которая формирует желоб на месте из рулона алюминия практически любой длины и, следовательно, обеспечивает бесшовную установку. Это не та машина, которая доступна домашнему мастеру.

    Из-за множества возможных конструкций крыши невозможно обеспечить стандартную конфигурацию водостока и его компонентов.Поэтому важно наметить крышу и расположение желобов и водосточных труб.

    Там, где есть многоуровневые крыши, вы можете отводить воду из желобов верхней крыши в желоба нижней крыши, как показано на Рисунке 6, или с верхней крыши прямо на землю, как показано на Рисунке 7.

    Рисунок 6 — Водосточные желоба верхней крыши в желоба нижней крыши.
    Рисунок 7 — Водосточные желоба верхнего и нижнего крыш, спускающиеся прямо в землю.

    Чертеж периметра крыши:

    Рисунок 8 представляет собой эскиз очень маленького бунгало, размеры и планировка которого были выбраны с учетом требований к многочисленным стилям оборудования и аксессуаров.

    Рисунок 8 — Эскиз для определения количества секций и фитингов, необходимых для установки водосточного желоба

    Продолжение …

    Архитектурные детали: водостоки и водосточные трубы

    Описание: Подвешенные желоба формируются из листов длиной от 8 футов до 10 футов и 20 унций. холоднокатаная медь. Смежные листы соединены швами 1 «внахлест, заклепками и пайкой.

    Расстояние между компенсаторами зависит от конфигурации желоба и толщины материала, см. Таблицу 10B.На внутренних или внешних углах компенсаторы должны быть расположены на расстоянии не более 24 футов от угла.

    Как показано в деталях, существует множество конфигураций сборок желобов. Обычно применяются несколько основных принципов. Для большинства климатических условий расстояние между опорными кронштейнами или ремнями не должно превышать 30 дюймов (0 ° C). Верхний край водостока загнут. Сплошной медный фартук, кромочная планка или планка, выходящая на кровлю и покрывающая минимум 4 дюйма, фиксируется в этой складке, образуя капельницу.

    Если используются ремни, требуется арматурный стержень в бортике желоба. Ремешки крепятся через эту арматурную штангу. Арматурные стержни или опорные кронштейны изготавливаются из меди, латуни или бронзы.

    Особые условия: В районах, где существуют суровые ледовые или снежные условия, необходимо принимать специальные меры для учета эффектов водного запаса и веса льда или снега. Цельная конструкция желоба и фартука, как показано на Детале 10.2B, помогает снизить вероятность утечки из-за капиллярного действия, когда лед и снег препятствуют положительному дренажу.Дополнительная опора, также описанная в Детале 10.2B, требуется для этих климатических условий.

    10.2А. Литой желоб с подвесным ремнем

    Типичная деталь желоба, подвешенная на лямках. Ремни приклепываются или привинчиваются к внешнему краю у кромки желоба и прикрепляются к крыше двумя латунными винтами. Ремни должны выходить на крышу минимум на 6 дюймов.

    Скачать файл CAD

    Водосточный желоб поддерживается скобами, разнесенными на 30 «O.C. Верхний край водосточного желоба загнут на 3/4», чтобы войти в заделку фартука.Отдельный фартук выходит на крышу не менее чем на 4 дюйма. Его верхний край прибивается гвоздями с углом наклона 3 дюйма, а нижний конец зацепляется за замок желоба.

    Состоящий из двух частей медный желоб и фартук не подходят для мест с суровыми ледовыми и снежными условиями или сильным ветром. В таких условиях см. Интегральный фартук и желоб в детали 10.2B.

    10.2Б. Кронштейн для желоба с медной крышей

    На детали показан рекомендуемый метод использования в районах с сильным льдом и снегом, а также в других условиях.В этом примере показано использование с медной крышей.

    Скачать файл CAD

    Цельный медный желоб и фартук поддерживаются скобами на 30-дюймовом OC. Верхний край желоба выходит на крышу не менее чем на 6 дюймов и отгибается и удерживается скобами на 12-дюймовом OC. припаивается к фартуку минимум на 4 дюйма ниже его верхнего края. Нижний край медной кровли зацепляется за фиксирующую планку.

    20 унций. медные скобы на 30 «О.С. помещаются посередине между скобами.

    Если ширина желоба превышает 6 дюймов или на участках со льдом и снегом, также следует использовать ремни. Они должны выходить на крышу не менее чем на 6 дюймов. Если используется медная крыша, область вокруг шурупов и ленты должна быть припаяна для обеспечения водонепроницаемости. Скобки, ремни и подтяжки расположены попеременно.

    10,2 С. Подвесной желоб с медной облицовкой

    Эта деталь иллюстрирует метод использования подвесного медного желоба в сочетании с монолитной кровлей с медной облицовкой и препятствием для гравия.

    Скачать файл CAD

    Водосточный желоб прикреплен к деревянной панели с помощью планок на верхнем крае и поддерживается скобами с интервалом 30 дюймов. Кронштейны прикреплены к деревянной панели двумя латунными винтами. Установите медные скобы весом 20 унций в серединах. между скобками.

    Сплошная медная полоса фартука простирается на крышу максимум на 4 дюйма. Упор из медного гравия крепится к крыше гвоздями, расположенными на расстоянии 3 дюйма в шахматном порядке через краевую планку.

    Также показана дополнительная медная отделка потолка.Он крепится к деревянной панели под кронштейнами водостока.

    10.2D. Кронштейн для подвешивания желоба

    На этой детали изображен желоб, поддерживаемый кронштейнами на асфальтовой кровле с гравийным упором. Кронштейны и распорки, расположенные поочередно, используются для поддержки и повышения жесткости желоба.

    Скачать файл CAD

    Чтобы отвести любые капли асфальта, верхний слой рубероида простирается над задним краем желоба.

    10.2E. Литой желоб с подвесным ремнем

    На этой детали изображены медный упор для гравия и медный желоб, поддерживаемый ремнями и скобами.Они плохо соединены друг с другом, чтобы желоб мог расширяться и сжиматься независимо от препятствия для гравия. Упор для гравия прикреплен к крыше по ее заднему краю гвоздями 3 «O.C. Эта деталь не рекомендуется для участков с суровыми снежными и ледовыми условиями. В таких областях используйте встроенный желоб и деталь фартука. См. Деталь 10.2B.

    Скачать файл CAD

    10.2F. Водосточный желоб на наклонной крыше

    Эта деталь иллюстрирует альтернативный метод крепления медных водостоков на наклонных крышах.Непрерывная медная полоса фартука прикрепляется к водостоку с помощью одинарного замкового шва и прибивается к крыше медными гвоздями 12 дюймов. К этим распоркам прикрепляются ремни, выходящие на крышу не менее 6 дюймов, и привинчиваются к крыше двумя латунными винтами. Между ремнями и медным фартуком в местах крепления необходимо нанести герметик. На внешнем крае желоба требуется стержень для жесткости.

    Скачать файл CAD

    Эта деталь не рекомендуется для участков со льдом и снегом.

    10.2G. Расширительные швы

    На водостоках должны быть предусмотрены компенсационные швы, чтобы исключить смещение, вызванное тепловыми изменениями. На длинных прямых участках стыки должны находиться на расстоянии не более 48 футов друг от друга. Они также должны располагаться на расстоянии не более 24 футов от любого угла. См. Пример расчета расширения в таблице 10.2A.

    Загрузить файл САПР


    Загрузить файл САПР

    На этой детали показаны два типа компенсаторов. Для компенсатора желоба стыкового типа концы желоба соединяются фланцами, затем приклепываются и впаиваются в концы соединяемых секций желоба.Затем поверх компенсационного шва накладывается крышка для улучшения внешнего вида желоба. Установка крышки не должна ограничивать движение секций желоба.

    Крышка компенсатора устанавливается сверху, поверх фланцев желоба и крышки.

    Для компенсатора водосточного желоба внахлест конец водосточного желоба утоплен минимум на 2-1 / 2 дюйма в желоб на одной секции желоба и установлен заподлицо с другой. Концы желоба соединяются фланцами, затем приклепываются и впаиваются в секции желоба .Затем заподлицо конец секции желоба вставляется в утопленный конец следующей секции. Затем сверху устанавливается заглушка компенсатора аналогично изготовлению компенсатора стыкового желоба.

    Таблица 10.2A. Пример расчета расширения желоба

    60-футовый медный желоб устанавливается при 65 градусах погоды в местности, где максимальный температурный диапазон составляет от 0 до 100 градусов по Фаренгейту. Концы закреплены, потому что они содержат водосточные трубы.Один конец находится в углу, другой — у другой стены.

    Деформационные швы должны располагаться на расстоянии не более 48 футов на прямом участке, но не более 24 футов от угла. Соответствие этим ограничениям приводит к образованию двух секций желоба: 36 ‘и 24’. Расчеты должны основываться на размерах более длинной секции.

    Мин. расчетная температура = 0 градусов по Фаренгейту
    Макс. расчетная температура = 100 + 50 (перегрев) градусов F.

    Разница температур сжатия = dTc = 65 — 0 = 65
    Разница температур расширения = dTe = 150-65 = 85

    Общая формула для расчета изменения длины (см. Таблицу 4.1.3 для дополнительной информации):

    dL = длина x коэффициент расширения. x Изменение температуры
    dL = L x 0,0000098 x dT

    Для длинного участка:

    Величина сжатия,
    dLc = 36 x 0,0000098 x 65 = 0,0229 ‘= 0,28 дюйма, скажем, 1/4 дюйма

    Величина расширения,
    dLe = 36 x 0,0000098 x 85 = 0,0300 ‘= 0,36 дюйма, скажем, 3/8 дюйма

    Для обеих секций вместе:

    Общее сжатие = dLc x 2 = 1/4 «x 2 = 1/2»
    Общее расширение = dLe x 2 = 3/8 «x 2 = 3/4»
    Общее относительное перемещение = dLc + dLe = 1/2 «+ 3/4» = 1 1/4 «

    Обеспечивает зазор 1/4 дюйма с расширенными головками
    Мин.C = 1/4 дюйма,

    Зазор головок при установке,
    C = Мин. Клиренс + полное расширение
    C = 1/4 дюйма + 3/4 дюйма = 1 дюйм

    Клиренс при заключении договора,
    Макс. C = C при установке + полное сжатие
    Макс. C = 1 «+ 1/2» = 1 1/2 «

    Величина перемещения на длинном участке,
    dL = dLe + dLc = 1/4 + 3/8 = 5/8 «

    Допускается нахлест 1/4 дюйма (размер E) с колпачком под верхним углом в расширенном состоянии и зазоры 1/8 дюйма (размер D) в сжатом состоянии,

    Полка каждого верхнего уголка,
    B = D + E + dL = 1/4 «+ 1/8» + 5/8 «= 1»
    Отгиб крышки, также = 1 «

    Общая ширина крышки,
    A = Макс.C + 2 x B + 2 x D
    = 1 1/2 дюйма + 2 x 1 дюйм + 2 x 1/8 дюйма
    = 3 3/4 дюйма

    Установка системы защиты от обледенения кровли и водостока WarmlyYours

    Установка системы защиты от обледенения кровли и водостока WarmlyYours

    Роберт Робиллард о домашнем обслуживании

    Предотвращение повреждений от льда

    Когда на наши крыши падает снег, несколько условий вместе создают «идеальный шторм» для ледяных плотин.

    Самый простой способ обнаружить ледяную плотину — это поискать глыбу льда по краю крыш, сосульки часто присутствуют, но не образуют ледяных плотин. Крыши с недостаточной вентиляцией покрываются льдом после снегопада, и ледяная дамба образуется у края крыши, где крыша холоднее.

    Даже в морозную погоду снег на крыше часто тает из-за тепла от солнца и потери тепла из дома через крышу. Когда этот талый снег достигает края крыши или, как некоторые говорят, нависает, он снова замерзает.

    Верхний навес не теряет тепла, поэтому его поверхность намного холоднее, чем крыша основного дома. Поскольку этот талый снег снова и снова замерзает на свесе крыши, он накапливается и образует «ледяную плотину».

    Ледяная плотина предотвращает стекание талого снега, стекающего с верхней части крыши, с крыши. Эта талая вода, стекающая по крыше, накапливается или «накапливается» на ледяной дамбе и скапливается под черепицей, вызывая протечки крыши.

    Подробнее о том, как образуются ледяные плотины и как предотвратить образование ледяных плотин

    Повреждение внутренней части вашего дома из-за ледяной плотины может быть во много раз дороже ремонта, чем ремонт крыши или желоба.Система защиты от обледенения кровли и желобов предназначена для защиты вашего дома и предотвращения образования ледяных завалов.

    Установка системы защиты от обледенения кровли и водостока WarmlyYours

    Кабели для защиты от обледенения крыш и водостоков или «нагревательные кабели» представляют собой эффективный и экономичный метод отвода воды с крыши от таяния снега.

    Противообледенительная система эффективно снижает образование ледяной плотины по краям крыши и в желобах, обеспечивая путь для талой воды с крыши, стекающей с края крыши или вниз по желобу.

    Желоба настолько же полезны и необходимы, насколько они иногда усложняют эту проблему, наполняя их льдом. Протечки кровли и структурные повреждения могут быть прямым результатом скопления снега и льда в желобах, по краю крыши и на карнизах крыши.

    Хотя кабель обогревателя не предназначен и не предназначен для защиты карниза от снега и льда, он обеспечивает растаявшие пути для предотвращения образования ледяных завалов.

    Если ваш дом склонен к обледенению, и вы не можете устранить первопричины и отказываетесь от установки противообледенительной системы, я желаю вам удачи, и вам следует прочитать мой пост о ликвидации ледяных плотин.

    Проектирование системы защиты от обледенения кровли и водостока:

    На эту систему защиты от обледенения крыши я установил систему защиты от обледенения крыши и водостока от WarmlyYours. Я имел дело с Чадом из группы поддержки установки WarmlyYours. Я быстро понял, что Чад знает свою долю в системах электрического отопления и защиты от обледенения. Он был хорошо осведомлен и доступен для моих нужд как при оценке проекта, его проектировании, так и при последующей его установке.

    Одна вещь, которую сделал Чад, которая, как мне кажется, изменила правила игры, — это он нарисовал мне карту установки.Иногда, разговаривая с людьми по телефону, вы можете не понимать на 100% то, что говорит другой человек.

    Я — практический и визуальный ученик, и когда Чад прислал мне по электронной почте нарисованную от руки схему во время нашего разговора, я сразу понял, что он пытался влезть в мой толстый череп! Спасибо, Чад — рисунок понравился!

    Чад в основном разработал для меня всю систему. Я предоставил ему замеры, несколько фотографий и заполнил сметную форму. Хотя однажды мне пришлось скорректировать свой план в полевых условиях, у меня осталось всего 24 дюйма дополнительного провода на обоих моих тросах для защиты от обледенения — неплохо!

    Я бы предпочел иметь больше кабеля, чем он нужен, чем он мне нужен!

    Что мне больше всего понравилось в этом опыте, так это то, что Чад и команда поддержки установки доступны по телефону и по электронной почте 24/7, просто позвонив на свою линию помощи 800.

    Это очень удобно, если вы домашний мастер или даже профессионал и у вас есть быстрый вопрос или вы на чем-то зацикливаетесь. Мой электрик даже позвонил Чаду, чтобы задать вопрос по датчику снега.

    СОВЕТ: Чтобы рассчитать необходимое количество кабеля, умножьте длину края крыши, по которой проводится обогрев, на коэффициент расстояния. Коэффициент расстояния (фут кабеля, необходимого на фут края крыши) определяется свесом крыши, шириной обогрева и высотой обогрева. Добавьте общую длину желоба и общую длину водосточной трубы к цифре, рассчитанной на шаге 1, чтобы получить общую длину необходимого кабеля.

    Материалов, использованных в этом проекте:

    WarmlyYours предоставляет большую часть материалов, необходимых для установки, за исключением крючков для проушин и нескольких электрических материалов, которые предоставил подрядчик по электрике.

    Поставляемая ими панель управления противообледенением SCP-120 имеет регулируемый диск на передней крышке, который дает возможность устанавливать температуру нагрева. Система управления работает совместно с внешним датчиком температуры окружающего воздуха и датчиком снега, установленным на антенне (AIR-SS).

    Панель SCP-120 имеет таймер задержки для настройки пользователем, позволяющий пользователю держать систему включенной до 10 дополнительных часов после прекращения снегопада.

    Также предоставляется релейный блок серии , который позволяет переключать нагрузки на панели. Эти реле рассчитаны на ток до 24 ампер и имеют рейтинг NEMA1.

    Воздушный датчик снега AIR-SS d обнаруживает падающий или метель при температуре ниже 38 ° F (3,3 ° C) и включает кабели для защиты от обледенения корня.
    WarmlyYours также предоставил специальные термоусадочные трубки для герметизации концов и стыков теплового кабеля. Мой электрик предоставил защищенную от атмосферных воздействий распределительную коробку UL и провод, необходимый для подключения этой системы к дому.

    Зажимы для тросов для шиферной кровли — медь

    Хомуты для кровельных тросов для асфальта — алюминий с двусторонней липкой лентой 3M. [Посмотрите мое видео, чтобы узнать, насколько хорошо работает эта 3М кассета]

    Посмотрите МОЙ ВИДЕО ОБЗОР этой установки.

    Установка кабеля для удаления льда:

    Нам нужно было выбрать день с минимальной температурой 50 ° F.Это произошло потому, что палка 3M на подушках, которые мы использовали для приклеивания проводов к плоской крыше, не прилипнет при более низких температурах.

    Для того, чтобы защитить внешнюю распределительную коробку от погодных условий, мы решили установить ее под палубой. Под этой палубой находится подвал, поэтому нам идеально было спрятать электрические соединения.

    Сначала мы проложили водосточный провод в водосточном желобе, а затем по водосточной трубе, чтобы я смог проложить его под землей примерно на 24 дюйма, а затем замкнул петлю обратно к водонепроницаемой распределительной коробке.

    Я использовал прокладки 3M и алюминиевые зажимы, чтобы закрепить тепловой кабель в центре и внизу желоба.

    Мы специально спроектировали кабель желоба, чтобы он был достаточно длинным, чтобы увеличить его длину и иметь возможность проходить вниз и назад по обоим водостокам. Это делается для того, чтобы вся крыша и водосточный желоб стекали с места, желательно вниз и подальше от дома!

    Затем мы проложили кабели, предназначенные для шиферной крыши, вверх по тому же спусковому желобу и на крышу.

    Или планировалось установить нагревательные кабели в треугольной или зубчатой ​​форме. Чад помог нам с этим, и мы выбрали шаблон 24 дюйма в основании или основание треугольника и 24 дюйма вверху на вершине или вершине треугольника.

    Мы постарались максимально сохранить расстояние между петлями 24 дюйма, полевые условия всегда требуют корректировки.

    Для нагревательных лент на крыше мы обмотали нагревательный кабель петлей над выступающей областью крыши, используя крючки с проушинами, чтобы удерживать провода на месте и обеспечивать защиту от капель.

    Примечание. Свес — это часть крыши, которая выходит за пределы вертикальных стен и является местом образования ледяных плотин.

    Мы позаботились о том, чтобы петля греющего кабеля заходила в желоб, чтобы обеспечить дренажный путь в желоб. Он также должен доходить до точки на 6 дюймов выше линии, где стена соединяется с крышей. Мы пошли намного дальше этого.

    Прикрепили кабель к шиферной крыше с помощью медных хомутов. В этих зажимах есть прорези для гвоздей, которые используются для закрепления гвоздей, установленных в сланцевой черепице.Мы просто продвигаем медные зажимы вверх и под сланцевую черепицу и «нащупываем» гвоздь, а затем тянем вниз, чтобы зацепить гвоздь. Это требует некоторой практики, но сработало очень хорошо.

    Затем мы проложили кабель вверх по крыше вдоль стороны слухового окна и проложили кабель в долине и на плоской односкатной крыше. Оказавшись на односкатной крыше, мы использовали комбинацию подкладок 3M / алюминиевых кабельных зажимов для крыши и крюков с проушинами, чтобы создать треугольники высотой 60 дюймов с основанием 24 дюйма.

    Мы хотели убедиться, что снег надлежащим образом стекает с плоской крыши, установив эти большие дренажные каналы.

    Когда мы закончили установку термокабелей, мы отрезали излишки и, следуя инструкциям, запечатали концы и обернули их термоусадочной пленкой.

    СОВЕТ : Во время установки нагревательного кабеля убедитесь, что нагревательный кабель не имеет механических повреждений (зазубрин, порезов и т. Д.).

    Неожиданный сюрприз:

    В прошлом году в этом доме произошло ужасное обледенение и последующая протечка крыши.Домовладелец нанял кровельщика, чтобы убрать ледяные дамбы.

    Очевидно, они использовали молоток, чтобы сломать ледяную дамбу, что, хотя и эффективно, может серьезно повредить крышу, о чем свидетельствует фотография справа от молота. Эту поврежденную черепицу необходимо заменить весной, что обойдется домовладельцу в тысячи долларов.

    Электрические соединения:

    Несмотря на то, что эта система не требует реального обслуживания, вам все же необходимо содержать крышу, водосточные желоба и водосточные трубы в чистоте и без мусора.

    Перед зимним сезоном обязательно очистите желоба и водосточные трубы.

    Под палубой мы установили стойкую к атмосферным воздействиям распределительную коробку для подключения тепловых лент и подключения к электросети для нагрева лент.

    Мы выбрали место под палубой и рядом с водосточной трубой. Несмотря на то, что эта область защищена от непогоды, все же важно использовать распределительную коробку с защитой от непогоды.

    Эта область расположена прямо напротив внутреннего блока управления и идеально подходит для нашей установки.

    Мы установили и смонтировали наш датчик снега на задней стороне палубы. Мы остановились на этом месте «в стороне от дороги» и выглядели лучше, чем встраивать его в дом. Его также было проще установить, использовалось меньше кабеля, а также уменьшалось количество кабеля в водосточной трубе.

    Убедитесь, что установленный на антенне датчик снега находится на свободном расстоянии от выступающих частей конструкции или растительности.

    Мы проложили провод низкого напряжения к датчику и установили его примерно в 50 футах от контроллера в подвале.Этот датчик может быть установлен на расстоянии до 2000 футов от контроллера.

    Распределительная коробка Warmlyyours для защиты от атмосферных воздействий

    Предотвращение ледовых плотин: заключение

    Наиболее вероятные причины образования ледяных плотин связаны с потерей тепла, утечкой воздуха и общим нагревом конструкции дома из-за теплопроводности от отапливаемого здания.

    Талая вода будет стекать по крыше под снегом, пока не достигнет холодного свеса.

    Датчик снега с воздуха

    Свес

    имеет тенденцию иметь ту же температуру [ниже 32 градусов], что и на открытом воздухе, и талая вода повторно замерзнет и образует ледяную плотину и сосульки.

    Ледяная плотина может вызвать повреждение крыши, что приведет к утечке воды внутрь.

    Вода поднимается и находит трещины и отверстия в кровле, а затем стекает в дом. Результат — водяные пятна или капающая вода на потолке под повреждением кровли.

    Настоящий ущерб наносят не большие сосульки, а лед, которого вы не видите, в желобах и под черепицей.

    Кабели для защиты от обледенения кровли и водостока WarmlyYours обеспечивают непрерывный путь для стекания расплава крыши с крыши в желоб. Между тросами все еще может образовываться лед, но вода за льдом не собирается.

    Эти кабели были относительно просты в установке и эксплуатации! Пусть снег летит !!!!

    В этом обзоре содержится мое мнение о продукте.
