Крыша односкатная из ондулина: Особенности монтажа ондулина на односкатную крышу

Содержание

Особенности монтажа ондулина на односкатную крышу

Главной отличительной чертой односкатной крыши является отсутствие конька. Уклон  ската определяют стены, имеющие разные высоту. При проектировании необходимо учитывать, что плоскость крыши должна быть направлена в наветренную сторону.

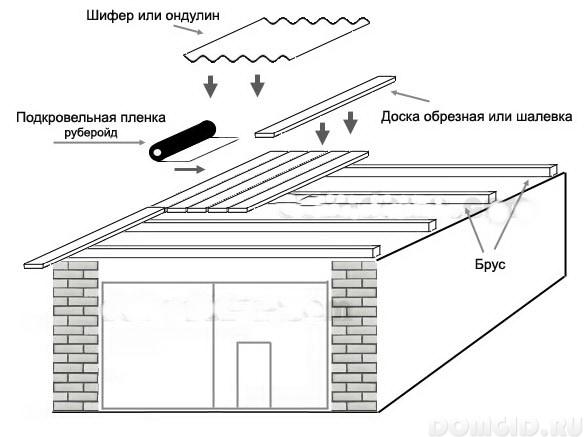

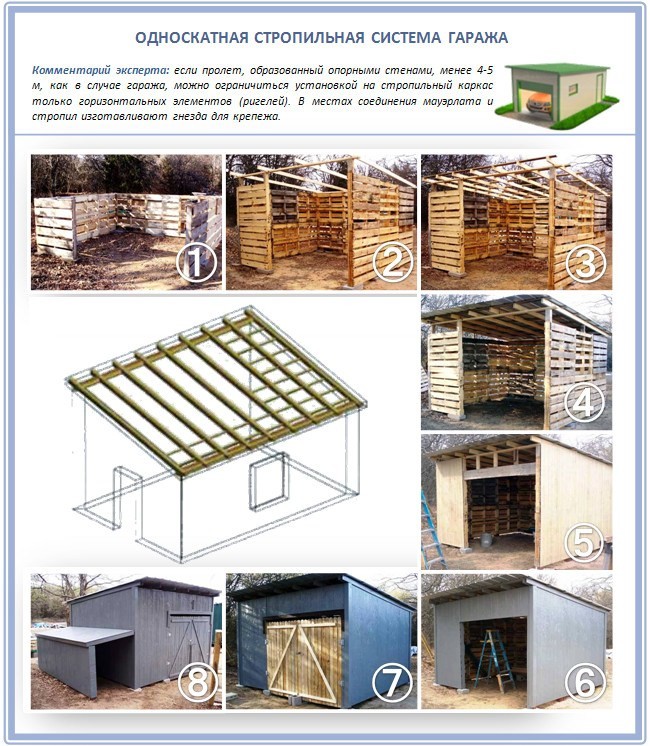

Стропила монтируются на несущие балки, которые уложены на мауэрлат  или монолитный пояс жесткости.

Если решение о монтаже односкатной крыши принято в последний момент, одну из стен можно нарастить. Для этого с подветренной стороны устанавливаются дополнительные вертикальные опоры из бруса, а к ним крепятся наклонные балки.

При определении наклона ската учитывается ветровая и снеговая нагрузки. В зависимости от них угол варьируется в пределах 10…60 градусов и увеличивается с ростом суммарной нагрузки. При малых углах сечение стропил должно быть увеличено.

Как правило, угол наклона односкатных крыш небольшой, поэтому чердачное пространство не используется и остается холодным. Для утепления перекрытия обычно используется минеральная вата.

После укладки теплоизоляции монтируются кровельные материалы. Сначала настилается гидроизолирующая мембрана Ондутис. . Для обеспечения стока воды пленка между стропил должна иметь провис 1-2 см.

Первым настилается слой вдоль нижнего карниза. Последующие слои укладываются с небольшим нахлестом, а все стыки проклеиваются монтажной лентой Ондутис. Уложенная гидроизолирующая мембрана крепится контробрешеткой, на которую в свою очередь монтируется обрешетка.

Обрешетка под ондулин изготавливается из бруса сечением 50х50 мм и монтируется в соответствии с инструкцией производителя:

— если наклон крыши находится в пределах 10…15 градусов, шаг обрешетки равен 45 см;

— если наклон крыши более 15 градусов, шаг обрешетки равен 60 см.

Для выравнивания нижнего ряда кровли используется строительный шнур. Он натягивается между гвоздями, вбитыми в торцы крайних стропил.

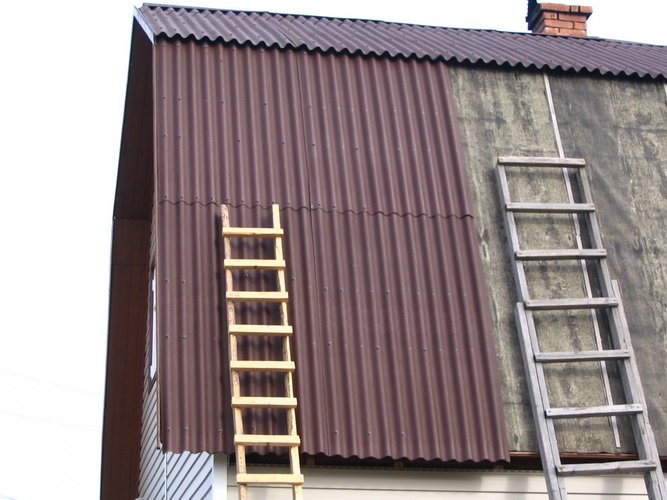

Монтаж кровли начинается с нижнего ряда. Листы ондулина укладываются с боковым перекрытием в одну волну. Последующие ряды укладываются с торцевым нахлестом 17 см и боковым смещением в пол-листа. Крепящие лист гвозди вбиваются в шахматном порядке в гребень волны.

Отсутствие конька на односкатной крыше затрудняет вентиляцию, поэтому под нижним и верхним карнизом необходимо оборудовать приточные и вытяжные продухи. Для защиты от птиц и мусора продухи закрываются вентилируемым заполнителем.

Остается добавить, что ребра и ендовы на односкатной крыше отсутствуют, поэтому монтаж кровли завершается установкой щипцов.

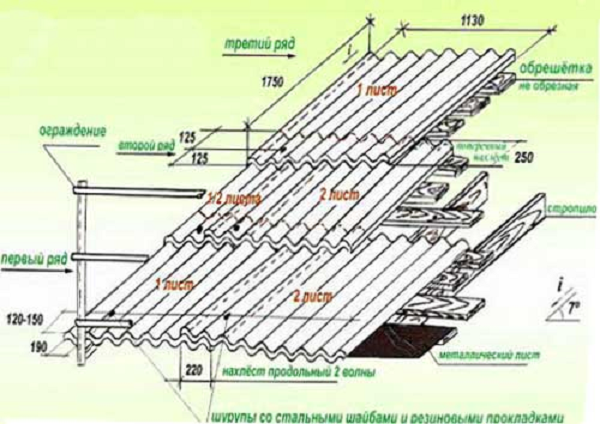

укладка ондулина на односкатную крышу схема

Содержание статьи

Особенности монтажа ондулина на односкатную крышу

Главной отличительной чертой односкатной крыши является отсутствие конька. Уклон ската определяют стены, имеющие разные высоту. При проектировании необходимо учитывать, что плоскость крыши должна быть направлена в наветренную сторону.

Стропила монтируются на несущие балки, которые уложены на мауэрлат или монолитный пояс жесткости.

Если решение о монтаже односкатной крыши принято в последний момент, одну из стен можно нарастить. Для этого с подветренной стороны устанавливаются дополнительные вертикальные опоры из бруса, а к ним крепятся наклонные балки.

При определении наклона ската учитывается ветровая и снеговая нагрузки. В зависимости от них угол варьируется в пределах 10. 60 градусов и увеличивается с ростом суммарной нагрузки. При малых углах сечение стропил должно быть увеличено.

Как правило, угол наклона односкатных крыш небольшой, поэтому чердачное пространство не используется и остается холодным. Для утепления перекрытия обычно используется минеральная вата.

После укладки теплоизоляции монтируются кровельные материалы. Сначала настилается гидроизолирующая мембрана Ондутис. . Для обеспечения стока воды пленка между стропил должна иметь провис 1-2 см.

Первым настилается слой вдоль нижнего карниза. Последующие слои укладываются с небольшим нахлестом, а все стыки проклеиваются монтажной лентой Ондутис. Уложенная гидроизолирующая мембрана крепится контробрешеткой, на которую в свою очередь монтируется обрешетка.

Обрешетка под ондулин изготавливается из бруса сечением 50х50 мм и монтируется в соответствии с инструкцией производителя:

— если наклон крыши находится в пределах 10. 15 градусов, шаг обрешетки равен 45 см;

— если наклон крыши более 15 градусов, шаг обрешетки равен 60 см.

Для выравнивания нижнего ряда кровли используется строительный шнур. Он натягивается между гвоздями, вбитыми в торцы крайних стропил.

Монтаж кровли начинается с нижнего ряда. Листы ондулина укладываются с боковым перекрытием в одну волну. Последующие ряды укладываются с торцевым нахлестом 17 см и боковым смещением в пол-листа. Крепящие лист гвозди вбиваются в шахматном порядке в гребень волны.

Отсутствие конька на односкатной крыше затрудняет вентиляцию, поэтому под нижним и верхним карнизом необходимо оборудовать приточные и вытяжные продухи. Для защиты от птиц и мусора продухи закрываются вентилируемым заполнителем.

Остается добавить, что ребра и ендовы на односкатной крыше отсутствуют, поэтому монтаж кровли завершается установкой щипцов.

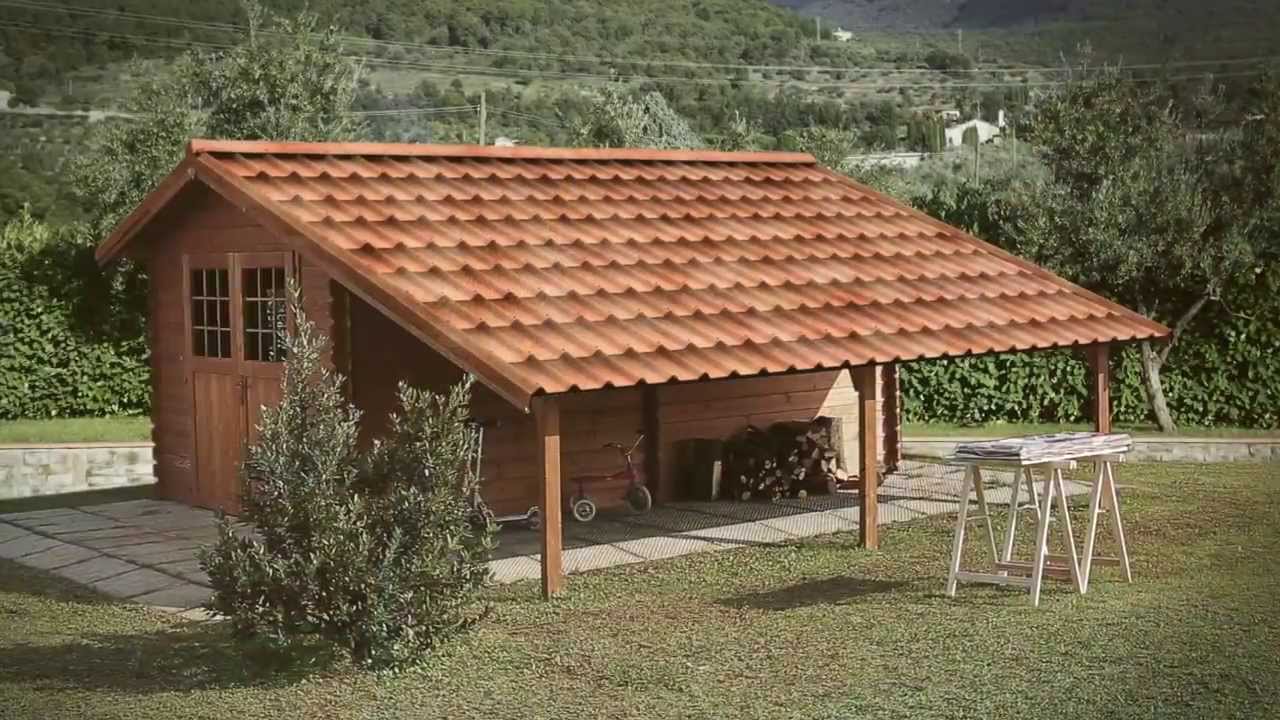

Как правильно уложить ондувиллу на односкатную крышу

Неискушенный городской житель скажет, что односкатные крыши неактуальны и остались в далеком прошлом, и окажется неправ. Такую конструкцию можно увидеть в каждой современной загородной усадьбе: это может быть крыша гаража, хозяйственной постройки, веранды, карпорта и даже самого дома , построенного по авторскому проекту.

Односкатная крыша представляет собой половину двухскатной и отличается от нее отсутствием конька. При этом конструкция обладает целым рядом достоинств, к которым относятся:

— меньший расход строительных материалов;

— возможность максимально полного использования подкровельного пространства;

— устойчивость к ветровым нагрузкам;

— простота обслуживания и ухода.

Угол уклона крыши задается стенами, например, главным и дворовым фасадами. При строительстве или ремонте дома уклон легко изменить, нарастив соответствующую стену вертикальными опорами из брусьев. Стропила крыши монтируются на горизонтальные балки, которые в свою очередь крепятся к монолитному или деревянному мауэрлату.

При проектировании односкатной крыши необходимо учитывать снеговую и ветровую нагрузки:

— скат должен быть направлен навстречу превалирующим ветрам;

— для снижения ветровой нагрузки угол уклона необходимо уменьшить. При этом возрастает снеговая нагрузка, что требует увеличения сечения стропил;

— для снижения снеговой нагрузки угол наклона следует увеличить, но при этом возрастает парусность крыши.

Уклон может изменяться в широких пределах — от 10 до 50 и более градусов, поэтому окончательное значение зависит от совокупности всех местных факторов.

Обрешетка под ондувиллу монтируется с учетом уклона:

— при углах 9. 20 градусов на стропила укладывается сплошная основа из досок, ориентированно-стружечных плит или фанеры. Вся площадь основы застилается битумной рулонной гидроизоляцией;

— при углах более 20 градусов обрешетка монтируется из бруса сечением 40-50 мм, который укладывается с шагом 320 мм.

При устройстве брешетки для черепицы Ондувилла расчет ширины ската желательно выполнить с учетом размеров гонта, т.е., ширина ската должна быть кратна расстоянию между волнами ондувиллы. Это упростит оформление торцов крыши и позволит сделать их более изящными.

Утепление и монтаж кровли осуществляются по общим правилам:

1. Если высота подкровельного пространства не допускает эксплуатацию чердака, крыша не утепляется.

2. Укладка ондувиллы ведется от нижнего карниза. Монтаж может начинаться с любой стороны ската.

3. Крепление каждого гонта осуществляется 5-ю гвоздями Ондувилла с монолитной шляпкой.

4. После монтажа кровельного покрытия оформляются торцы крыши. Для этого используются щипцы Ондувилла или универсальные щипцы Ондулин.

5. Кровля Ондувилла укладывается таким образом, чтобы размер карнизных свесов не превышал 5 см.

6. Если верхний карниз отсутствует, острый угол между стеной и скатом оформляется следующим образом:

— между стеной и кровлей по всей ширине ската формируется вентиляционное отверстие шириной 2,5 — 3,0 см и укрывается дышащей изоляционной прокладкой;

— на расстоянии ≈ 10 см от края кровли монтируется универсальный вентилируемый заполнитель;

— угол оформляется универсальными щипцами Ондулин. Для этого каждый щипец немного нагревается и дополнительно сгибается вдоль линии ребра. Элементы укладываются с нахлестом 15 см и крепятся в каждой волне кровельного покрытия.

Все остальные операции являются общими и описаны в инструкции по монтажу.

Монтаж ондулина – пошаговая инструкция как крыть крышу ондулином

Ондулин (еврошифер, onduline) используется в качестве кровельного материала уже более полувека. За это время он отлично зарекомендовал себя, чему способствовали такие преимущества как простота монтажа ондулина, малый вес и доступная стоимость.

Кровельный ондулин предпочитают люди, которые заботятся об экологичности своего жилища. Ведь еврошифер не содержит запрещенного во многих странах асбеста, его основу составляет целлюлоза, смешанная с битумом. А минеральные вещества и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, накрытый ондулином красив и элегантен.

Гарантийный срок эксплуатации ондулина – 15 лет, при условии, что соблюдена технология монтажа ондулина. Вот на этом мы и остановимся. Рассмотрим пошагово, какие требования нужно выполнить, чтобы качество работы соответствовало стандартам.

Монтаж ондулина своими руками — инструкция

Технология устройства крыши из ондулина поэтапно.

1. Расчет ондулина на крышу

Проще всего воспользоваться калькулятором на сайте продавца или обратиться к консультанту. Но, чтобы иметь первоначальное представление нужно разделить суммарную площадь всех скатов крыши и разделить на полезную площадь одного листа. Добавить от 5 до 15 % на отходы. Величина отходов зависит от сложности стропильной системы.

2. Монтаж обрешетки под ондулин

Ввиду того, что ондулин гибкий кровельный материал, технология его монтажа предусматривает крепление листов на деревянную обрешетку. Для обрешетки крыши под ондулин используется брус 60х40.

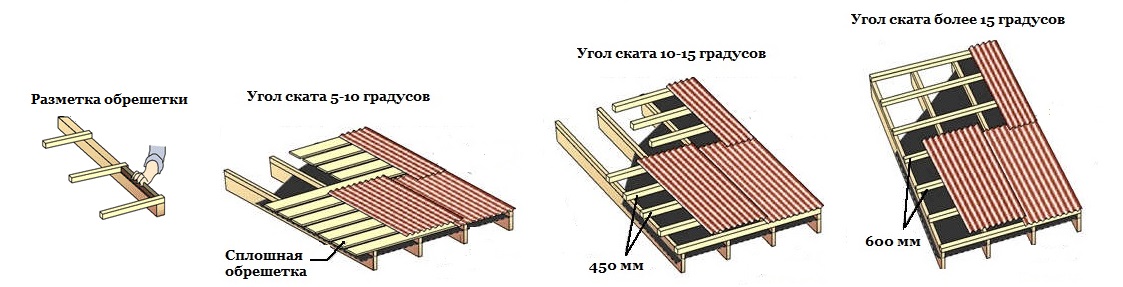

Шаг обрешетки под ондулин
  • угол уклона ската до 10° (1:6) предполагает устройство сплошной обрешетки, в противном случае лист прогнется;
  • угол в 10 – 15° (1:4) – шаг обрешетки 450 мм;
  • угол свыше 15° – шаг 610 мм.

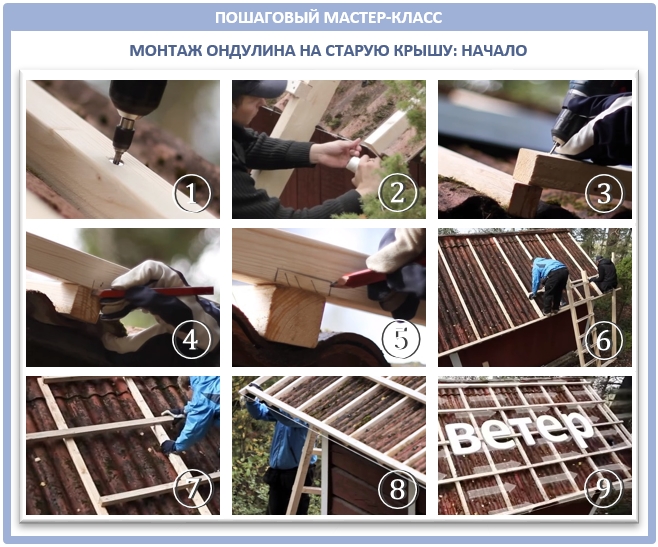

Установка дополнительных обрешеточных реек Погрешность в прибивании листов может привести к тому, что лист деформируется, поэтому брус обрешетки нужно правильно крепить.

Обеспечить параллельность их расположения можно, если пользоваться лекалом. Укладка куска бруса между предыдущим и последующим брусом обрешетки будет хорошим подспорьем.

В месте будущего крепления коньковой планки нужно установить дополнительные обрешеточные рейки.

Обратите внимание. Монтаж гидроизоляционной пленки не является обязательным этапом при устройстве крыши из ондулина. Поэтому потребность в ее установке определяется собственником.

3. Установка планки ендовы

Обратите внимание, она устанавливается до начала монтажа листов. Ее установка производится на специальные кляймера. Под нее нужно сделать дополнительную сплошную обрешетку. Более подробно процесс ее обустройства показан на схеме.

Схема установки планки ендовы Монтаж планки ендовы

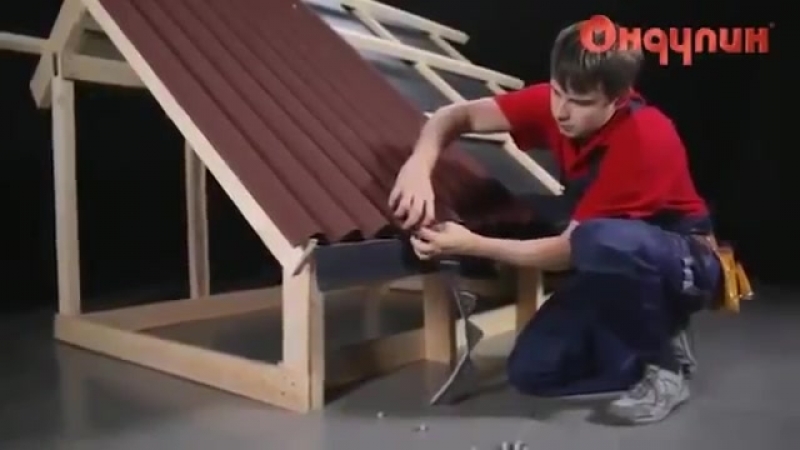

4. Монтаж листов ондулина

Разметка ондулина Монтаж начинается с правильной разметки. Карандашом нужно нарисовать тонкую линию, вдоль которой будут вкручиваться саморезы. Линии на листе располагаются на расстоянии равном расстоянию между брусьями обрешетки.

Совет. Чтобы линия была ровной, несмотря на волны ондулина, можно сделать следующее: наметить расстояние по высоте волны, уложить лист на лист и провести линию вдоль второго листа. Тогда на первом будет ровная и четкая полоса.

Резка ондулина Чтобы работа на высоте не создавала неудобств нужно предварительно раскроить ондулин на определенные заготовки (в случае если коттедж имеет ломаные скаты). Резать ондулин можно с помощью электролобзика, болгарки или ножовки.

Чтобы не запутаться, куда какой лист крепить, нужно пронумеровать их и нанести номера на чертежи.

Как крепить ондулин правильно?

Для этого нужно придерживаться технологии. Сначала приступаем к монтажу первого листа. Работу рекомендуется начинать с подветренной стороны. Тогда накрывная волна не будет подвергаться ветровой нагрузке.

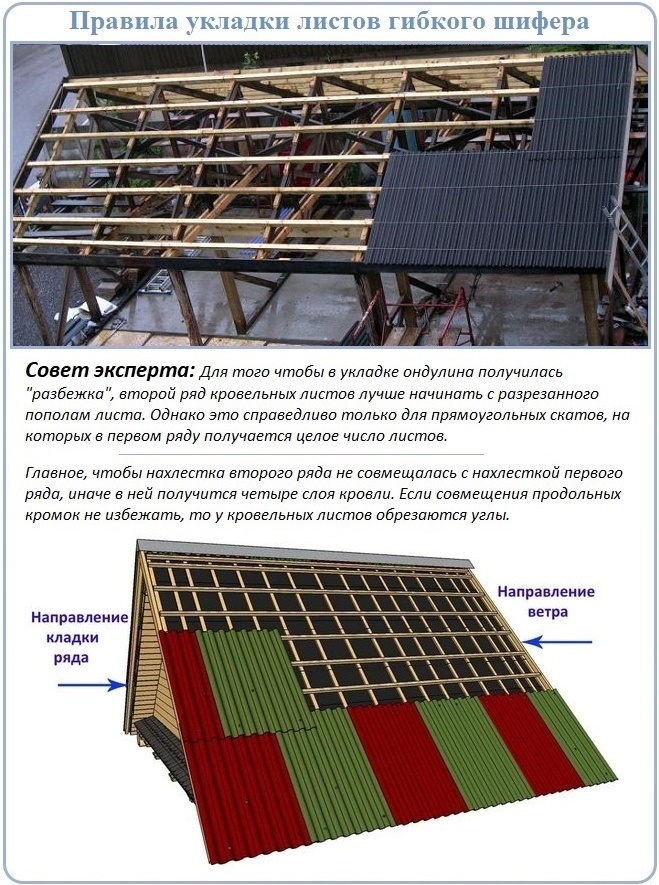

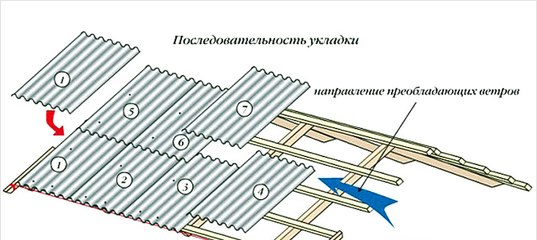

Последовательность укладки листов ондулина с учетом ветровой нагрузки

Кроме того, ввиду некоторых свойств ондулина в процессе его монтажа нужно выдерживать определенный температурный режим.

Монтируется ондулин при температуре от 0 до 30°. Работа в этой температурной зоне позволяет устранить два недостатка ондулина:

    хрупкость на излом. Это связано с тем, что в более холодное время повышается риск повреждения материала и появления трещин.
  • растягивание материала. Поэтому в жаркое время нельзя укладывать материал внатяжку.

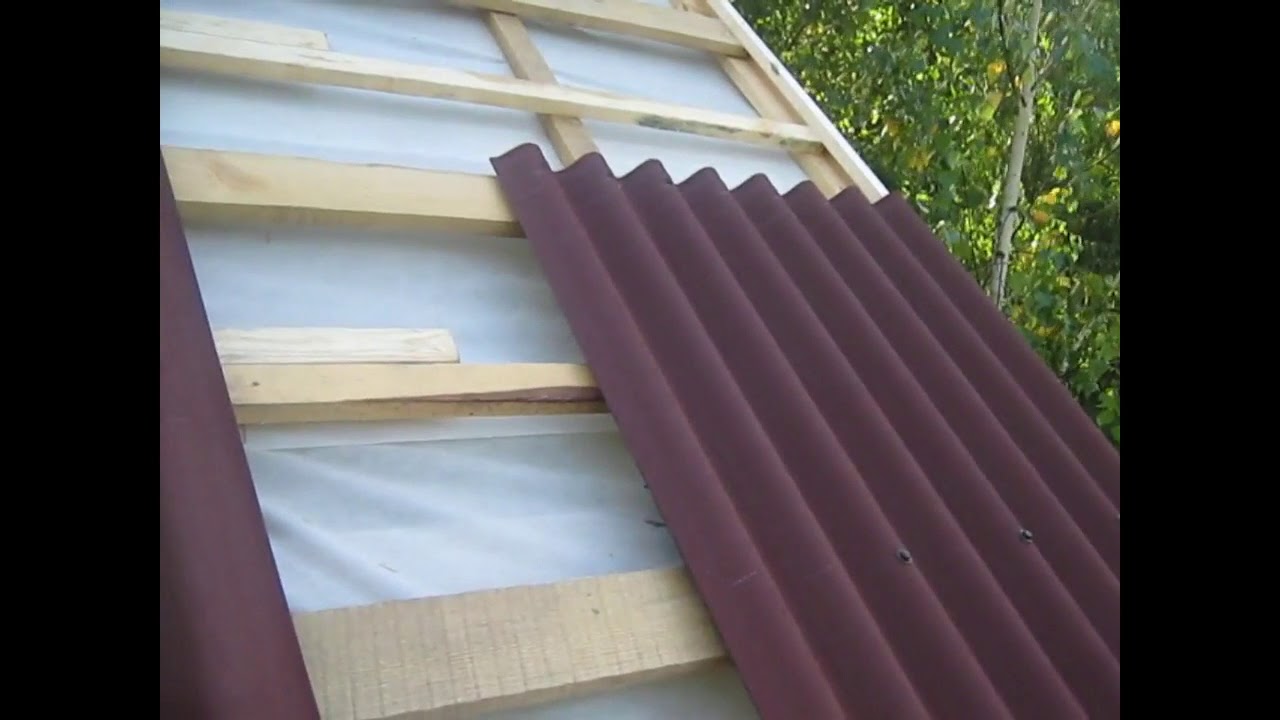

Правильная установка первого листа ондулина позволит сделать монтаж более легким. Поэтому нужно тщательно выровнять лист вдоль торца и карниза. При этом, ондулин не должен выступать за карниз более чем на 50 мм. В противном случае, вода будет переливаться через желоб водосточной системы, а сам лист может прогнуться, что будет выглядеть не эстетично.

Порядок крепления последующих листов ондулина показан на фото.

Ондулин укладывается в шахматном порядке с обязательным продольным и поперечным нахлестом. Чтобы достигнуть этого, монтаж второго ряда начинается с половины листа.

Важно знать, что на величину перехлеста влияет угол наклона ската. А именно:

  • угол уклона ската до 10° — продольный нахлест составляет две волны, поперечный не менее 200 мм.
  • угол в 10-15° — продольный нахлест составляет одну волну, поперечный не менее 160 мм.
  • угол свыше 15° — продольный нахлест составляет одну волну, поперечный не менее 140 мм.

5. Укладка ондулина на крышу

Надежность крепления еврошифера зависит от вида применяемых метизов и способа их крепления.

Саморезы с буром по металлу Поскольку все крепежи остаются на виду, иные способы еще не придуманы, то лучше использовать метизы с шляпкой по цвету материала. Кроме того, они состоят из гвоздя, широкой шляпки и прокладки — это обеспечивает герметичность монтажа.

Для обрешетки из металла используются саморезы с буром по металлу.

Материал подготовлен для сайта www.moydomik.net

Гвозди со специальной шляпкой Для деревянной обрешетки пригодны гвозди со специальной шляпкой, которая закрывает металл от внешних факторов.

Такие гвозди требуют внимания при монтаже.

Сильно забитый гвоздь или не забитый до конца невозможно накрыть шляпкой. В результате этого надежность фиксации снижается.

Гвозди с монолитной шляпкой Профессионалы советуют использовать новые гвозди для ондулина. Их шляпка монолитная и выдерживает удары молотком.

Для того чтобы прибить саморезы ровно, советуем воспользоваться натянутой веревкой и осуществлять крепеж строго по линии.

Крепятся метизы строго в волну, в самую высокую ее точку. При этом нижнюю и верхнюю часть листа нужно закрепить в каждую волну, а по средине – зигзагом.

Схема крепления метизов показана на фото.

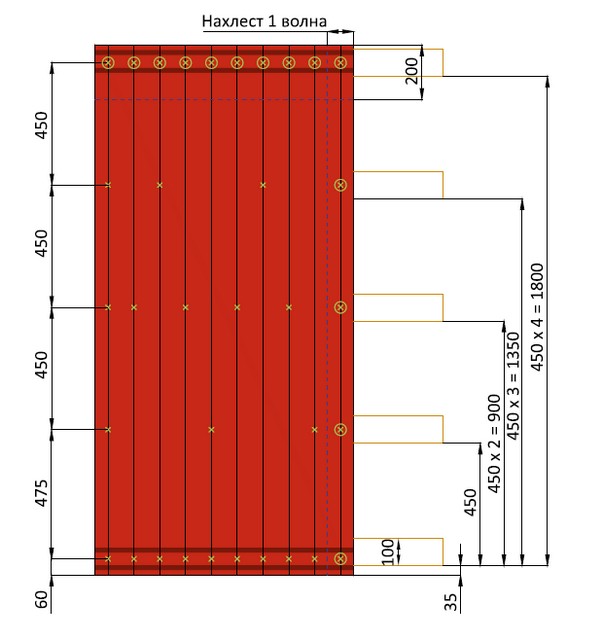

Схема крепления ондулина метизами при шаге обрешетки в 45 см Схема крепления ондулина при шаге обрешетки в 61 см

Как правильно крепить ондулин показано на рисунке.

Как правильно крепить ондулин метизами

6. Доборные элементы (комплектующие ондулина)

Монтаж ондулина на этом не завершается. Чтобы ваш загородный дом имел презентабельный вид, а крыша была надежно защищена от протекания, нужно установить декоративные элементы. К ним относятся конек, карниз, ветровая планка и ендова.

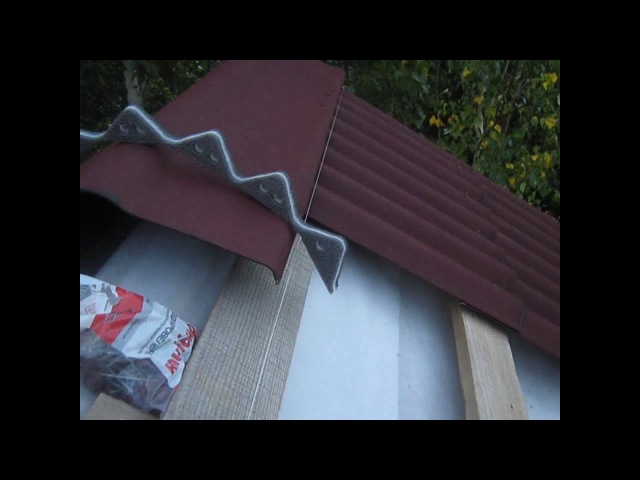

Конек монтируется на стыке двух скатов. Обязательный нахлест должен составлять не менее 120 мм. Конек можно приобрести, а можно сделать своими руками. Для этого верхние листы заводятся через место стыка и прибиваются на верху противоположного ската. Правда, сделать это можно, только когда на улице жарко и ондулин достаточно мягкий. Место крепления конька можно облагородить деревянной заглушкой.

Подкладка ленты под конек Под коньком нужно подкладывать специальную изолирующую самоклеющуюся ленту. Если на ней сэкономить, то снег будет задуваться под конек, и стекать на крышу. Ведь гидроизоляция под ондулин не предусмотрена. А, показанная на фото конструкция, надежно защитит чердак или манасрду от дождевой и талой воды.

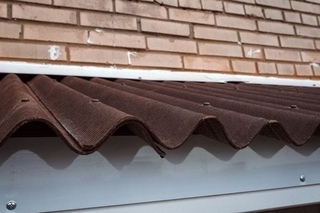

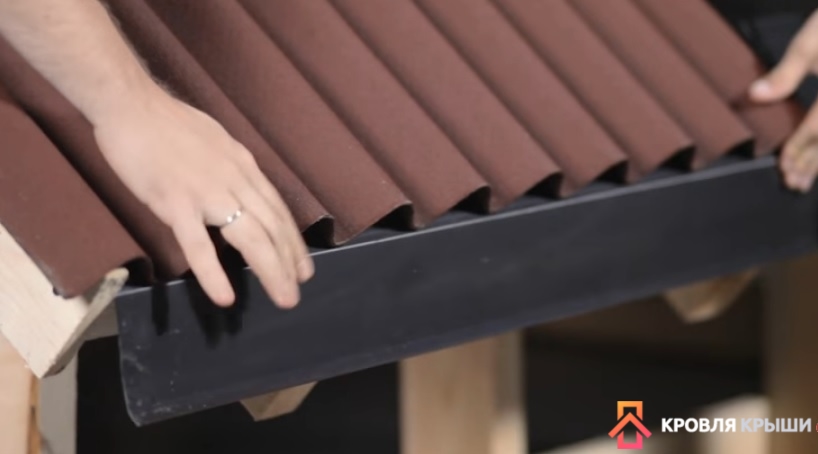

Уплотнительная лента под свесом листа ондулина Совет. Такую же ленту сроит установить и в месте свеса листа ондулина. Это предотвратит задувание снега из-под карнизной планки, а также позволит реализовать естественную вентиляцию на чердаке. Кроме того, чердак станет недоступным для мелких птиц или насекомых.

Строительство невентилируемых кровель предусматривает использование герметика вместо ленты.

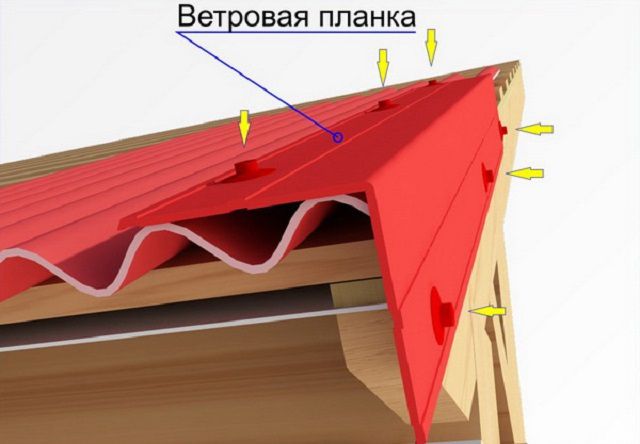

  • Карнизная или ветровая планка устанавливаются по волне листа. Нахлест должен составлять не менее 10 см.
  • Примыкание к стене или обвод выступающих элементов. Для этого используется специальный покрывающий фартук. Его использование гарантирует герметичное устройство кровельного узла.

Покрывающий фартук

7. Естественное освещение

Для того чтобы обеспечить проникновение дневного света можно установить окно-люк под ондулин. Обычные мансардные окна для этих целей не годятся.

Окно-люк под ондулин Люк-окно под ондулин

Однако сегодня на рынке представлен такой материал как светопрозрачный ондулин. При монтаже обычный лист заменяется светопрозрачным, это позволяет существенно снизить время, сложность и стоимость монтажа окон.

Светопрозрачный ондулин

Придать крыше из ондулина эксклюзивный вид можно путем комбинирования различных цветов в процессе выполнения работ.

Заключение

Как видим, работая с таким материалом как кровельный ондулин можно покрыть крышу не только частного дома, но и гаража, беседки или бани. Если придерживаться советов и рекомендаций, а также следовать инструкции, то можно выполнить устройство ондулиновой кровли своими руками.

Монтаж ондулина. Как покрыть крышу ондулином своими руками?

В предыдущей публикации мы с вами узнали, что такое ондулин, из чего он сделан, познакомились с характеристиками этого кровельного материла, а также поговорили о его плюсах и минусах.

Теперь вы знаете, что этот недорогой кровельный материал, называемый также еврошифером, состоит из экологически чистого целлюлозного волокна с добавлением минеральных красителей и наполнителей, выпускается в виде легких волнистых листов широкой цветовой палитры.

В этой статье давайте поговорим о монтаже еврошифера. Узнаем, как рассчитать количество листов на крышу, как правильно укладывать ондулин, а также какие комплектующие и гвозди понадобятся для монтажа.

В конце статьи вы найдете видео монтажа этого современного кровельного материала, где сможете посмотреть все нюансы, которые следует знать, приступая к устройству кровли из гофрированных листов битумного картона.

Расчет ондулина на крышу

При подсчете необходимого количества кровельного материала, требуемого для покрытия постройки, нередко допускается ошибка, когда в расчетах забывают о том, что с учетом нахлестов, площадь листа составит не 1,9 м (исходя из размеров 2,0х0,95 м ), а 1,6 кв. м.

Если нужно быстро прикинуть, сколько еврошифера понадобится, чтобы покрыть двускатную крышу площадью 100 кв. м, можно просто разделить площадь крыши на полезную площадь 1 листа. То есть, 100 кв. м. разделить на 1,6 кв. м. В результате получится 100/1,6 = 62,5 шт. Таким образом, нужно будет купить 63 листа.

Но это в идеальном случае, когда нет никаких архитектурных излишеств и длина и ширина скатов крыши кратна количеству листов.

В любом другом случае придется взять карандаш, бумагу и заняться определением требуемого количества листов с учетом геометрии крыши и других факторов.

Для более точного подсчета нужно нарисовать скат крыши и схематично изобразить раскладку кровельного материала с учетом угла наклона крыши.

Полезный совет: Если угол наклона менее 10 градусов, то следует учесть напуск в 30 см, чтобы стекая, вода не затекала под листы, расположенные ниже по скату.

Если угол наклона крыши составляет более 15 градусов, то напуск делается от 15 до 20 см.

Это же касается и бокового нахлеста. При уклоне менее 10 градусов боковой нахлест принимают в 2 волны. При уклоне скатов крыши более 15 градусов достаточно нахлеста в 1 волну.

Также при подсчете материала, нужно учитывать карнизные свесы, увеличивающие необходимое количество ондулина.

Чтобы не ошибиться, лучше приобрести материал с небольшим запасом. Как правило, при простой геометрии крыши достаточно учесть полезную площадь листа в 1,6 кв.м, как в приведенном выше примере, и дополнительно предусмотреть запас материала в 10-15%. При более сложной геометрии – 15-20%.

Гвозди для ондулина

Для монтажа еврошифера используются специальные гвозди, имеющие эластичную прокладку с пластиковой крышкой. Это необходимо для того, чтобы надежно прижать его к обрешетке, но при этом не повредить. Также эластичные прокладки предохранят кровельный материал от повреждения во время сильных порывов ветра.

Как выглядят такие гвозди показано на фото ниже:

Для крепления можно использовать и саморезы с прокладкой, но для уменьшения трудоемкости (1 лист крепится в 20 местах) лучше все-таки воспользоваться гвоздями. Тем более что крепежные гвозди идут в комплекте с кровельными листами.

Размер гвоздя составляет 70-75 х 3,5 мм.

Инструкция по монтажу ондулина

Укладка ондулина на кровлю мало чем отличается от монтажа листов шифера. Они монтируются на обрешетку, имеющую шаг 600-800 мм.

Полезный совет: Крепление ондулина начинают с левого или правого нижнего угла ската крыши. Сначала крепят нижние углы листа, потом верхний левый угол, потом нижний край приколачивается в каждую волну, остальные ряды – в каждый второй гребень.

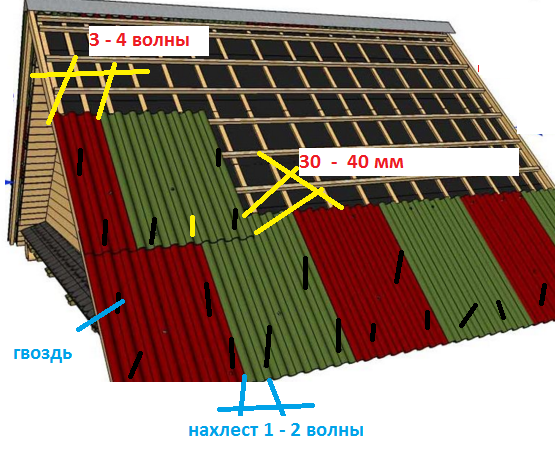

В зависимости от уклона крыши выполняется боковой нахлест в 1-2 волны. При уклоне до 10 градусов выполняется сплошная обрешетка на которую укладывается ондулин с продольным напуском в 300 мм и боковым нахлестом в 2 волны. Такой уклон может встретиться при устройстве односкатной крыши.

При уклоне от 10 до 15 градусов обрешетка выполняется обрешетка из досок с шагом 450 мм. Продольный напуск – 200 мм, боковой нахлест – 1 волна.

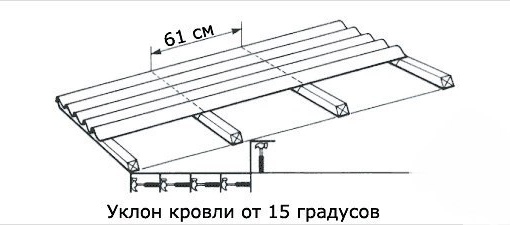

При уклонах более 15 градусов достаточно выполнить обрешетку с шагом 600-800 мм. Листы укладываются с напуском 170 мм и боковым нахлестом в 1 волну.

Схематично величины нахлеста и шага обрешетки в зависимости от уклона скатов крыши показаны на рисунке ниже:

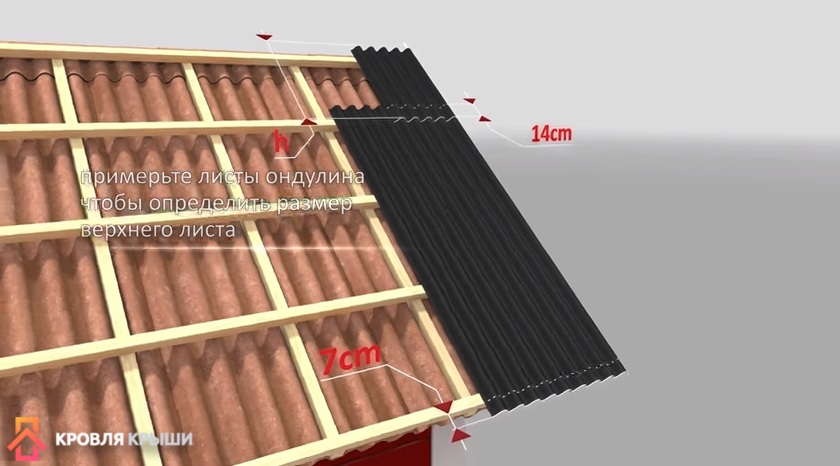

Карнизный свес составляет 70 мм. Пройдя весь первый ряд до конца, переходят к монтажу следующего ряда. При этом листы монтируются так, чтобы каждый из листов второго ряда перекрывал по половине листа предыдущего ряда. Для этого первый лист во втором ряду разрезают вдоль пополам.

Схема раскладки показана на рисунке ниже:

Очередность вколачивания гвоздей в лист ондулина показана на схеме ниже:

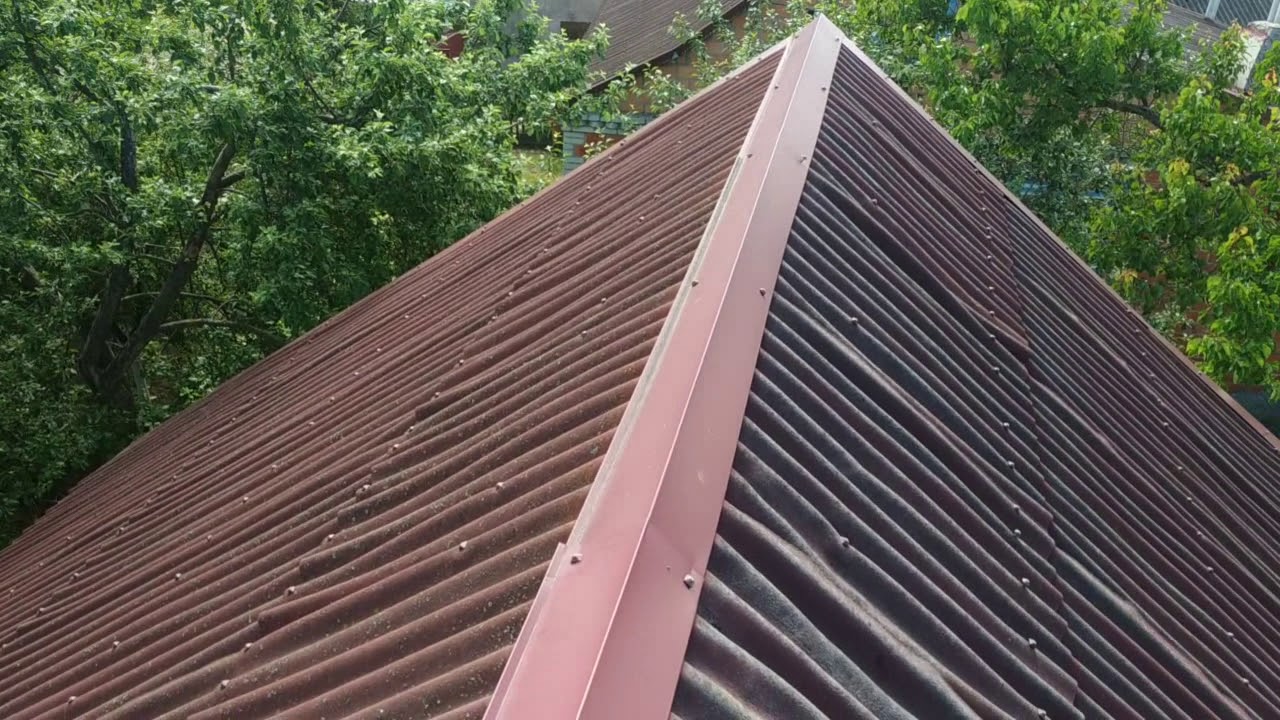

Покрытие простой двускатной крыши завершается установкой коньковых элементов, монтируемых внахлест.

Схема установки конькового элемента показана на рисунке ниже:

Цифрами на рисунке обозначены: 1 — орбрешетка, 2 — стропило, 3 — лист ондулина, 4 — гвозди для крепления, 5 — коньковый элемент.

Там где имеются изломы крыши, дымовые трубы, потребуются дополнительные элементы – ендовы, щипцовые элементы и фартуки.

Ендовы выпускаются из того же материала, что и ондулин и монтируются с помощью саморезов по дополнительной обрешетке.

Для оформления фартука вокруг дымовых труб можно также использовать специальную самоклеющуюся ленту Ондуфлеш, обеспечивающую надежную гидроизоляцию.

Видео монтажа ондулина вы можете посмотреть ниже (для воспроизведения нажмите треугольник):

При монтаже листов ондулина следует соблюдать осторожность, чтобы не повредить их целостность. Ходить по этому мягкому кровельному материалу крайне не желательно. Но если возникает такая необходимость, то следует воспользоваться специальными трапиками, укладываемыми в прогиб волны.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать…

Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать…

Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать. ..

  • < Сланцевая кровля
  • Фальцевая кровля из оцинкованной стали >

Монтаж ондулина

Действенный способ удешевить ремонт или обустройство крыши дома — выполнить максимальный объем работ своими руками. Например, монтаж крыши из ондулина. Небольшой вес листа ондулина и относительно простая технология работы дают возможность обойтись минимумом помощников и советчиков. Это вполне реально, но при условии, что выполняется технология и схема монтажа кровельного материала.

Монтаж ондулина зависит от конструкции крыши

Кровельный ондулин- очень легкий материал. Порывы ветра, дождь и давление толстого слоя снега при неправильной раскладке листов способны ломать и деформировать кровельное покрытие. Поэтому важно правильно выбрать конструкцию обрешетки, на которую в дальнейшем будет выполняться монтаж листов ондулина:

  • Если в конструкции предусмотрен небольшой угол наклона ската, в промежутке от 3о до 11о, укладка кровли из ондулина должна выполняться на обрешетку, зашитую в сплошную поверхность фанерой, вагонкой или плитой ОСБ. Края листов нахлестывают на расстояние не менее 30 см. В горизонтальном ряду монтаж листов ондулина необходимо делать с перекрытием боков не менее чем в пару волн;
  • При наклоне стропил до 15о ондулин можно монтировать на каркасную обрешетку из бруса, набитого на стропила с промежутком в 45 см. С торца листы перекрываются на 20 см, и с боковых поверхностей перекрытие выполняют в одну волну;
  • Для высоких скатов, с углом более 30о, шаг обрешетки под монтаж ондулина можно увеличить до 50-60 см и уменьшить торцевое перекрытие кровельного материала до 15-17 см. Боковая поверхность листа перехлестывает в одну волну.

Если в местности, где расположен ваш дом, превалируют сильные ветра, есть смысл выполнять монтаж кровли на обрешетку с уменьшенным шагом до 25-30 см. Для уменьшения давления ветра на ондулин инструкция по монтажу рекомендует начинать укладку материала на обрешетку с наветренной стороны крыши. В этом случае скаты кровли, укрытые пленкой гидроизоляции, будут закрывать процесс монтажа ондулина от порывов ветра.

Монтаж ондулина своими руками

Из-за гибкости и небольшого веса работать с ондулином легко, но легкость эта обманчивая. Материал не терпит наплевательского отношения к укладке и монтажу кровли, поэтому 90% успеха и долговечности кровли,построеннойиз ондулина своими руками,зависит от того, насколько точно была выполнена обрешетка и установка листов. Детально о нюансах и специфике проверки расчетов при монтаже ондулина можно подчерпнуть из обстоятельного видео:

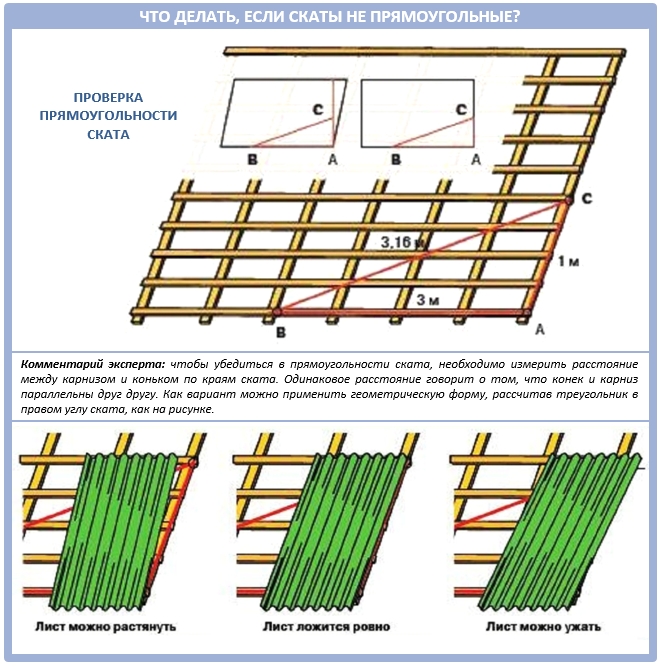

Подготовка кровли и обрешетки под монтаж ондулина

На этапе монтажа обрешетки потребуется рассчитать положение каждого горизонтального бруса таким образом, чтобы можно было прибить верхний брус обрешетки на расстоянии не менее 6-10 см от верхней оси конька, не нарушая шага между другими обрешеточными планками. Для небольших односкатных крыш специалисты рекомендуют использовать обычную 20-мм доску и зашивать ее с минимальным расстоянием. Стандартным материалом для основы под монтаж ондулина считается брус с ребром в 50 мм, крепить брус проще саморезами по дереву.

Совет! Одним из основных требований к обустройству обрешетки является точное положение горизонтальных брусьев на скате крыши. Проще всего сделать «П» образный шаблон с двухметровой верхней планкой, по которому можно очень удобно выровнять по горизонту и набить брус обрешетки сколь угодно большой длины.

На нижнем карнизном краю ската обрешеточный брус пришивается так, чтобы можно было прибить карнизный фартук. Капельник изготавливается из мягкого гнущегося материала, который можно легко подогнуть руками под нужный угол.

Каждый лист фартука устанавливается с нахлестом на предыдущий фрагмент с перехлестом в 5 см. Иногда фартук дополняется фирменной самоклеющейся лентой, закрывающей материал обрешетки от влаги. На завершающем этапе необходимо выполнить монтаж торцевых фронтонных планок. Верхний край планки должен выступать над плоскостью обрешетки на 3 см.

Если в конструкции крыши имеется узел ендова, потребуется установить с двух сторон от линии стыка плоскостей два несущих бруса, закрепленные также, как и фронтальные планки обрешетки. На них будут опираться наборной сливной желоб ендова и края листов, примыкающих к ендова. Собственно, монтаж кровельного покрытия из ондулина и начинается с обустройства ендова.

Выполнение монтажа ондулина на подготовленную основу

Прежде чем начинать укладку листов на обрешетке, необходимо четко представлять схему, по которой материал укладывается на скатах кровли. Есть у ондулина, как кровельного материала, несколько особенностей, которые необходимо учитывать при монтаже:

  1. В отличие от профнастила или металлочерепицы, наиболее уязвимой частью листа ондулина являютсяего края. Поэтому монтаж и крепеж листа к обрешетке требуется выполнять максимально аккуратно. Чем больше отверстий вы пробьете близко к краю листа, тем выше вероятность появления трещины;
  2. Оптимальные температуры для монтажа ондулина 10-25оС, можно работать и при 0оС или отрицательных температурах, но при этом резко увеличивается твердость и хрупкость материала.
  3. В жаркое время ондулин становится мягким и тягучим. Если попытаться закрепить лист, прижимая волну ондулина ногой или весом тела к обрешетке, вполне возможно, что на морозе растянутая волна «сыграет» и растрескается.

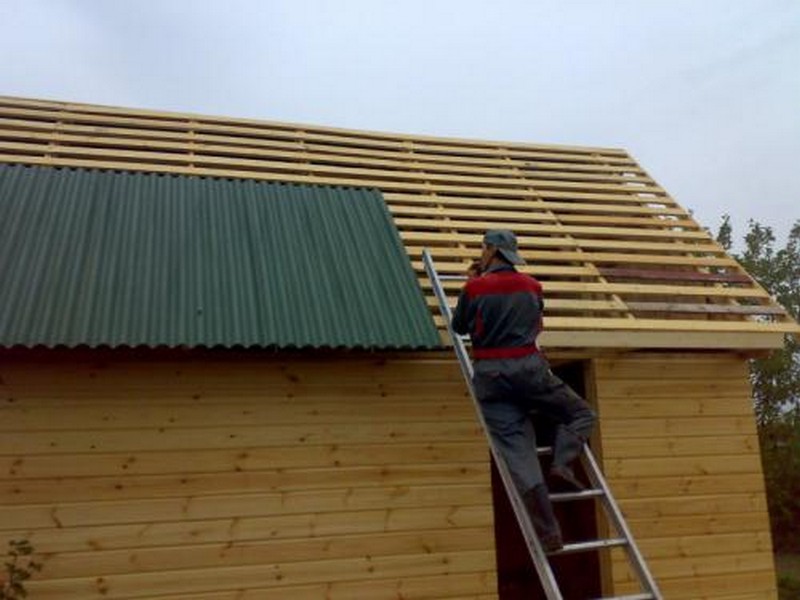

Монтаж листов на обрешетку начинают с нижнего ряда. Следующим будет укладываться верхний ряд, но уже со смещением на половину ширины листа, как на схеме. Сначала выполним монтаж первого листа, выше кладем половинку и монтируем два ряда с перехлестом, получается укладка с шахматной ориентацией листов.

Получается, что края и угловые зоны каждого листа ондулина контактируют с минимум двумя листами. Если на карнизной планке установлен фартук капельника, нижний край ондулина лучше установить заподлицо с плоскостью карнизной накладки. В противном случае край листа выдвигают за срез карниза на 5-6 см.

Если крыша будет дополнительно оснащаться подкровельной вентиляцией, отверстия под волнами лучше закрыть специальным эластичным заполнителем. Это позволит защищать кровлю от птиц и насекомых, но ухудшает удаление конденсата.

Проще всего крепить листы по шнуру, натянутому вровень с нижним брусом обрешетки. В этом случае вы не промахнетесь мимо деревянной основы и не наделаете лишних отверстий в кровле. Каждый лист должен крепиться не менее чем двадцатью гвоздями. Гвозди тоже не обычные, а специальные с накатанным рифлением на нижней части и пластиковой защитой головки. Забивать гвозди необходимо в определенной последовательности, по специальной схеме крепления, как на видео:

Любой лист можно при необходимости достаточно просто заменить или отремонтировать временным битумным пластырем, или выполнить поверхностный монтаж дополнительного листа материала.

Как правильно уложить ондувиллу на односкатную крышу

Неискушенный городской житель скажет, что односкатные крыши неактуальны и остались в далеком прошлом, и окажется неправ. Такую конструкцию можно увидеть в каждой современной загородной усадьбе: это может быть крыша гаража, хозяйственной постройки, веранды, карпорта и даже самого дома , построенного по авторскому проекту.

Односкатная крыша представляет собой половину двухскатной и отличается от нее отсутствием конька. При этом конструкция обладает целым рядом достоинств, к которым относятся:

— простота монтажа;

— меньший расход строительных материалов;

— возможность максимально полного использования подкровельного пространства;

— устойчивость к ветровым нагрузкам;

— простота обслуживания и ухода.

Угол уклона крыши  задается стенами, например, главным и дворовым фасадами. При строительстве или ремонте дома уклон легко изменить, нарастив соответствующую стену вертикальными опорами из брусьев. Стропила крыши монтируются на горизонтальные балки, которые в свою очередь крепятся к монолитному или деревянному мауэрлату.

При проектировании односкатной крыши необходимо учитывать снеговую и ветровую нагрузки:

— скат должен быть направлен навстречу превалирующим ветрам;

— для снижения ветровой нагрузки угол уклона необходимо уменьшить. При этом возрастает снеговая нагрузка, что требует увеличения сечения стропил;

— для снижения снеговой нагрузки угол наклона следует увеличить, но при этом возрастает парусность крыши.

Уклон может изменяться в широких пределах — от 10 до 50 и более градусов, поэтому окончательное значение зависит от совокупности всех местных факторов.

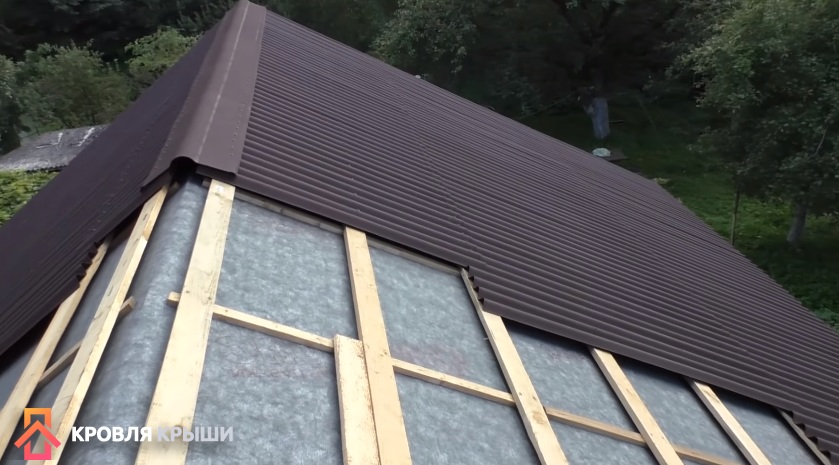

Обрешетка под ондувиллу монтируется с учетом уклона:

— при углах 9….20 градусов на стропила укладывается сплошная основа из досок, ориентированно-стружечных плит или фанеры. Вся площадь основы застилается битумной рулонной гидроизоляцией;

— при углах более 20 градусов обрешетка монтируется из бруса сечением 40-50 мм, который укладывается с шагом 320 мм.

При устройстве брешетки для черепицы Ондувилла  расчет ширины ската желательно выполнить с учетом размеров гонта, т.е., ширина ската должна быть кратна расстоянию между волнами ондувиллы. Это упростит оформление торцов крыши и позволит сделать их более изящными.

Утепление и монтаж кровли осуществляются по общим правилам:

1. Если высота подкровельного пространства не допускает эксплуатацию чердака, крыша не утепляется.

2. Укладка ондувиллы ведется от нижнего карниза. Монтаж может начинаться с любой стороны ската.

3. Крепление каждого гонта осуществляется 5-ю гвоздями Ондувилла с монолитной шляпкой.

4. После монтажа кровельного покрытия оформляются торцы крыши. Для этого используются щипцы Ондувилла или универсальные щипцы Ондулин.

5. Кровля Ондувилла укладывается таким образом, чтобы размер карнизных свесов не превышал 5 см.

6. Если верхний карниз отсутствует, острый угол между стеной и скатом оформляется следующим образом:

— между стеной и кровлей по всей ширине ската формируется вентиляционное отверстие шириной 2,5 — 3,0 см и укрывается дышащей изоляционной прокладкой;

— на расстоянии ≈ 10 см от края кровли монтируется универсальный вентилируемый заполнитель;

— угол оформляется универсальными щипцами Ондулин. Для этого каждый щипец немного нагревается и дополнительно сгибается вдоль линии ребра. Элементы укладываются с нахлестом 15 см и крепятся в каждой волне кровельного покрытия.

Все остальные операции являются общими и описаны в инструкции по монтажу.





Крыша своими руками из Ондулина: виды, правила, монтаж

Целлюлозно-битумные кровли отличаются демократичной ценой, высоким сроком службы и простотой монтажа. Именно поэтому все чаще строится крыша своими руками из Ондулина, а не из более сложных в обработке материалов. Соблюдая технологию укладки, можно быть уверенным в том, что кровля прослужит не одному поколению!

Преимущества строительства крыши своими руками из Ондулина

О надежности материала говорит беспрецедентно высокий срок гарантии на водонепроницаемость от производителя – целых 15 лет! При этом битумные листы не деформируются на солнце и выдерживают высокоградусные морозы. А шершавая поверхность Ондулина дает снегу растать прямо на крыше, предотвращая схождение больших пластов.

Если и перекрывать свой дом самостоятельно, то только Ондулином. И этому есть несколько причин:

  • материал практически не горюч;
  • кровля спокойно выдерживает град среднего размера;
  • для монтажа понадобятся только молоток, ножовка по дереву и строительный нож.

А благодаря разнообразию цветов и форм, можно подобрать кровельный материал для любого случая.

Виды кровельного покрытия от производителя Ондулин

Прежде чем покупать волнистые битумные листы, следует ознакомиться с их видами и приобрести идеально подходящий вариант:

  • Ондулин Smart – листы размером 1,95х0,96 м и весом 6,3 кг;
  • Ондулин DIY – листы на 2 волны уже, что уменьшило их вес до 5 кг;
  • черепица Ондулин – листы стандартного размера 1,95х0,96 м, имитирующие настоящую черепицу, весом 5,9 кг.

Толщина листов Ондулин остается неизменной уже больше 70 лет и составляет 3 мм. Так что в случае реконструкции только части крыши можно быть уверенным во взаимозаменяемости листов.

Общие правила устройства крыш из Ондулина

Приобретая кровельное покрытие, следует обращать внимание не только на целостность листов и качество их прокраски, но и на сопроводительные документы. Так, ко всем материалам Ондулин прилагаются инструкции по их монтажу и требования к устройству обрешетки. Точное соблюдение инструкций гарантирует долговечность кровли и прочность креплений.

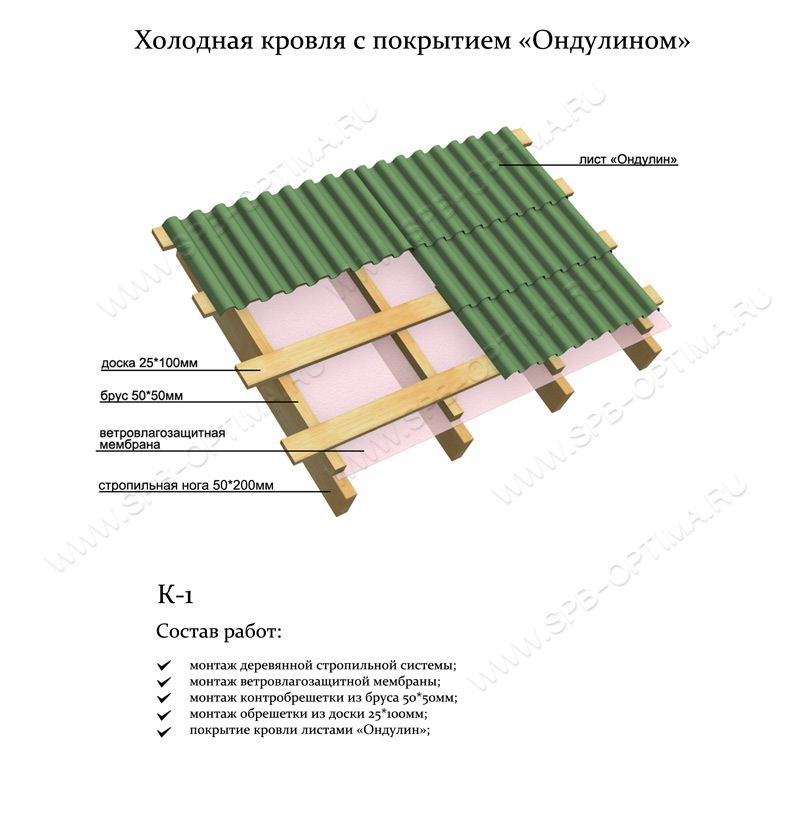

Требования к обрешетке

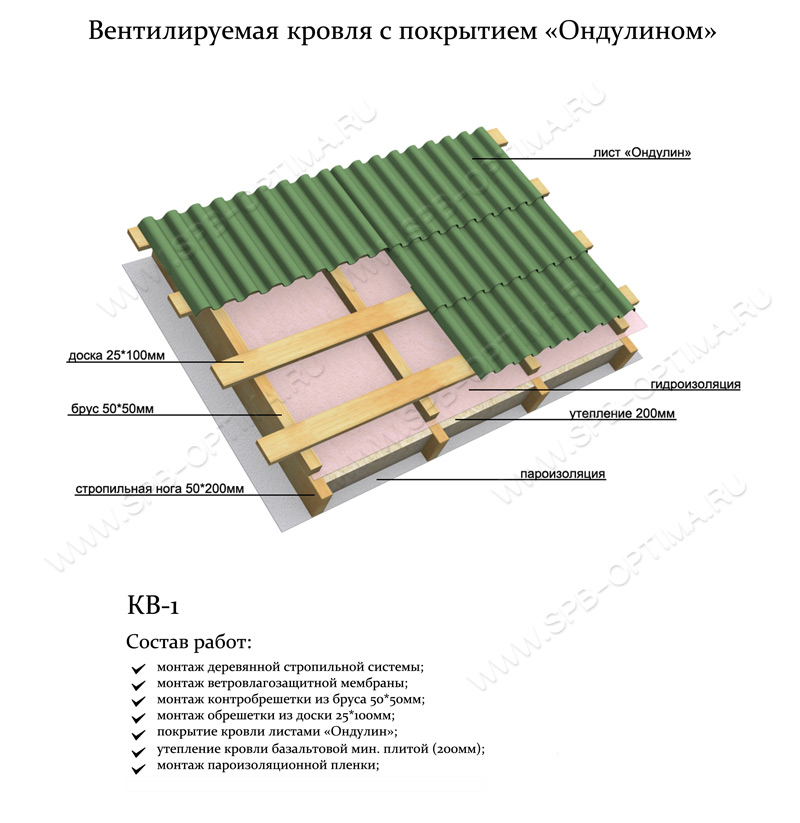

Первое, с чем необходимо определиться – будет ли кровля утепленной и нужна ли гидроизоляционная пленка? Если нет, обрешетку можно набивать прямо на стропила.

Если же планируется дополнительная гидроизоляция кровли, между кровельным покрытием и пленкой следует сделать вентиляционный зазор. Для этого гидроизоляцию раскатывают по стропилам, фиксируют поверх контробрешеткой и только потом набивают обрешетку.

Частота обрешетки под Ондулин зависит от угла наклона и уклона крыши:

  • для крыш с уклоном от 1/11 до 1/6 и углом от 5 до 15 градусов нужна сплошная обрешетка;
  • для крыш с уклоном от 1/6 до 1/4 и углом 10-15 градусов можно делать разреженную обрешетку с максимальным шагом 45 см;
  • для остальных крыш с большим наклоном максимальный шаг обрешетки – 61 см.

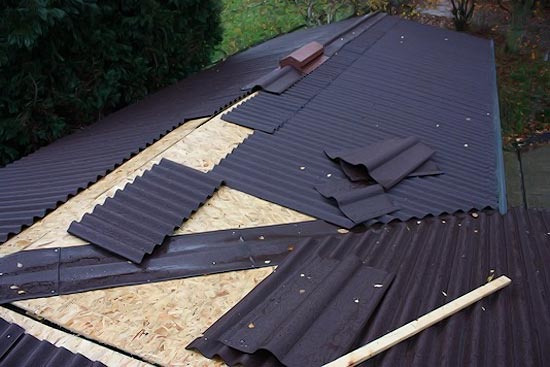

Для плоских крыш Ондулин не подходит. В качестве сплошной обрешетки можно использовать плиты ОСП, фанеру, фибролитовые плиты или доски, прибитые без зазора. Для разреженной обрешетки можно использовать доску толщиной от 2,5 см или бруски толщиной от 5 см.

Посчитать угол наклона и уклон помогут начальные знания геометрии и таблица тангенсов.

Чтобы увеличить надежность кровли, лучше не использовать максимальный шаг обрешетки и делать ее более частой. Это особенно актуально для местностей с опасными природными явлениями.

Как монтировать Ондулин на крыши в зависимости от угла ската

Благодаря нанесенной на листы Ондулин разметке, больше не нужно затруднять себе жизнь отмериванием расстояний для правильной фиксации кровельного материала. Нанесенная разметка подходит для всех крыш с углом наклона больше 15 градусов, сам процесс монтажа предельно прост:

  1. Листы начинают крепиться с нижнего правого или левого угла.
  2. Нахлест соседних листов – в 1 волну.
  3. Нахлест верхнего ряда – 12 см.
  4. Свес листа на карнизе – до 3,5 см.
  5. Все гвозди забиваются только в верхнюю часть волны строго вертикально.
  6. Сначала лист фиксируется гвоздями с четырех сторон – по одному гвоздю в нижний правый и левый угол, и по одному гвоздю справа и слева в соответствии с разметкой, не захватывая верхний край – он будет прибиваться уже вместе со следующим рядом.
  7. Важно – крайняя волна, на которую будет укладываться следующий лист, тоже прибивается вместе с верхним листом.
  8. Потом низ листа прибивается в каждую волну.
  9. После этого центр листа фиксируется гвоздями в шахматном порядке через волну.
  10. Укладывается следующий лист внахлест на первый и тоже фиксируется в четырех точках так, чтобы захватить и нижний лист.
  11. Второй ряд начинает укладываться в разбежку – первой кладется только половина листа, а дальше уже целые листы.
  12. Низ второго ряда прибивается по той же технологии, но при этом гвозди проходят сквозь оба листа, фиксируя таким образом и верхний край нижнего ряда.
  13. Третий ряд опять начинается с целого листа.

Верх волны крайнего листа должен приходиться на ветровую доску. Чтобы не растягивать или ужимать листы, к выступающей обрешетке на нужном расстоянии крепится дополнительный внешний брус.

Для крыш с углом наклона меньше 15 градусов процесс монтажа немного отличается:

  • боковой нахлест листов для крыш с наклоном до 10 градусов – 2 волны;
  • концевой нахлест (верхнего ряда над нижним) для крыш до 10 градусов – 30 см, для крыш 10-15 градусов – 20 см;
  • руководствоваться разметкой на листах в этом случае не стоит, расстояние между рядами гвоздей, фиксирующих центр листа, для крыш с наклоном до 10 градусов – 55 см, для крыш 10-15 градусов – 45 см.

Другими словами, гвозди прибивают кровельные листы к обрешетке, так что для разреженной обрешетки особенно важно точно рассчитать расстояния, чтобы не получилось, что гвозди забиты в воздух. Более наглядно принцип фиксации листов показан на схеме.

Не стоит экономить на количестве гвоздей! Низ листа всегда фиксируется по каждой волне, в противном случае нельзя гарантировать надежность крепления кровельного материала. Несмотря на то, что по Ондулину можно ходить, в процессе монтажа лучше пользоваться лестницами и строительными мостками.

Иначе гибкий лист может растянуться под человеческим весом во время фиксации и в дальнейшем разрушиться.

Оформление отдельных элементов крыши

При устройстве кровли главная проблема – правильно выполнить примыкание материала к дымоходу или к стене дома, а также закрыть края и конек. Но благодаря готовым доборным элементам и аксессуарам, придать крыше завершенный вид очень просто даже людям, у которых рука еще не набита на строительстве.

Так, для оформления верхнего края односкатной крыши отлично подойдет щипец или ветровая планка. После укладки битумных листов на торец прибивается карнизная доска так, чтобы она сровнялась с верхним краем листов. На нее укладывается выбранный угловой элемент, а просветы между щипцом и кровлей закрываются специальным наполнителем. После этого щипец фиксируется гвоздями по каждой волне. Точно также закрываются и боковые стороны крыши с ветровой доской.

Конек тоже можно использовать готовый. Он укладывается после того, как крыша полностью застелена листами с обеих сторон. Его монтаж начинается с той же стороны, с которой начиналась укладка кровельного материала – с противоположной направлению ветра. Нахлест конькового элемента – 12-15 см, но нужно следить, чтобы его конец полностью перекрывал верх волны листа. После заполнения щелей между коньком и кровлей можно приступать к фиксации конька гвоздями в каждую волну.

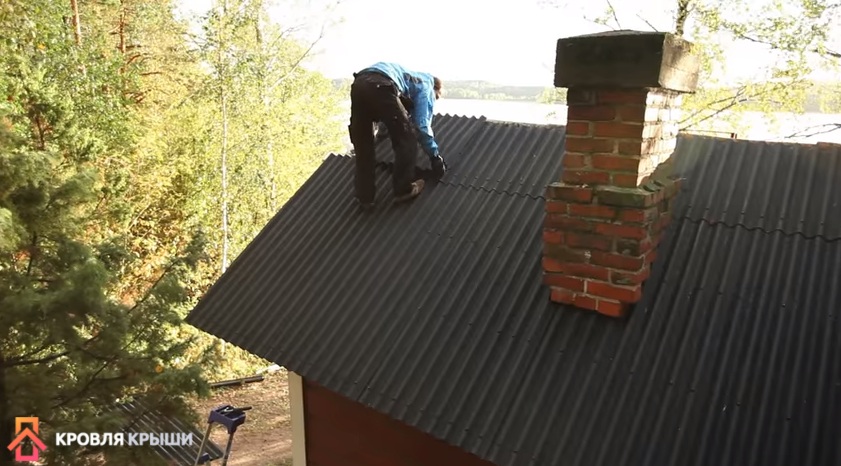

Если же нужно герметизировать стык дымоходной трубы с кровлей, можно воспользоваться специальной герметизирующей лентой и покрывающим фартуком. Для этого, после того, как уже уложены листы Ондулина, на передний край трубы снизу укладывается и обрезается фартук так, чтобы он выходил за трубу на одну волну с каждой стороны. Фартук прибивается в каждую волну.

Поверх фартука сверху клеится герметизирующая лента с заходом на дымоход. По бокам и сзади лента клеится так, чтобы закрыть стык кровли и печной трубы.

Тут фартук укладывать не нужно, просто лента фиксируется гвоздями через каждые 30 см или в верх каждой волны. Верхний край ленты прижимается металлической планкой к дымоходу.

Сзади дымохода укладывается и фиксируется дополнительный лист Ондулина, обрезанный по ширине так, чтобы выходить за края трубы на одну волну.

Боковые примыкания кровли к стене тоже герметизируются лентой для стыков. Самоклеящуюся ленту начинают укладывать сверху вниз так, чтобы ее нижний край полностью накрывал волну листа. Верхний край ленты прижимают металлической планкой, а нижний прибивают к волне с шагом 30 см.

А вот для горизонтального узла соединения крыши со стеной опять понадобится покрывающий фартук. Он укладывается поверх кровельных листов вплотную к стене и фиксируется по каждой волне.

Поверх, с заходом на стену и сам фартук, клеится герметизационная лента, а ее верхний край прижимается алюминиевой планкой. Что интересно, фартук крепить необязательно, он является декоративным элементом. Герметизацию швов обеспечивает именно бутилкаучуковая лента на алюминиевой основе.

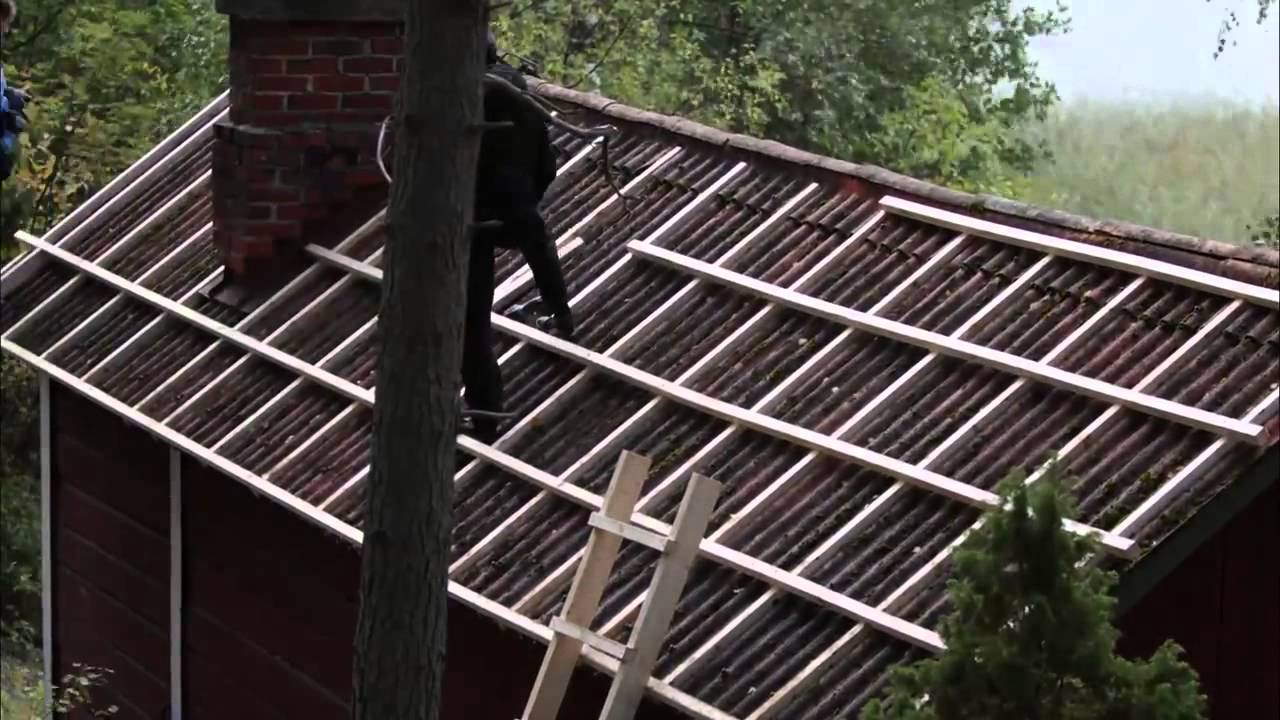

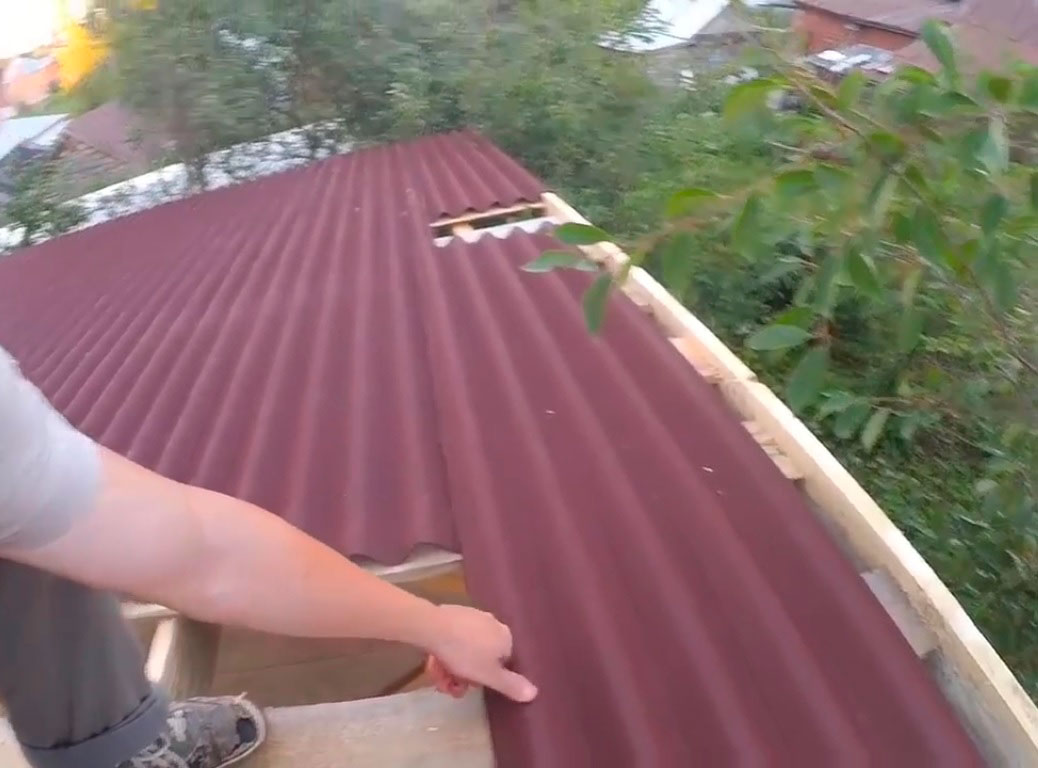

Реставрация старой крыши за пару дней

Если ремонт крыши постоянно откладывается из-за того, что семейству некуда съехать на время снятия и монтажа новой кровли, можно воспользоваться технологией «капюшона», придуманной Ондулин. Благодаря небольшому весу битумных листов, их можно укладывать поверх старого кровельного покрытия, не опасаясь за прочность стропил.

Поверх старой крыши набивается обрешетка, а на нее по стандартной схеме укладываются листы Ондулина. При этом в доме можно спокойно жить, ведь крыша никуда не девается! Детально процесс реставрации крыши со старым шифером показан на видео:

Вам понравится

Как покрыть крышу ондулином — монтаж ондулина

Кровельных материалов сегодня имеется достаточное количество. Выбор различный, от традиционного шифера до самых современных видов. Материал для создания кровли, главным образом, должен защищать от непогоды и создавать красивый внешний вид объекта. Одним из таких кровельных материалов является ондулин, представляющий собой крепкие и довольно легкие листы. Производятся такие листы из стекловолокна или целлюлозы. Материал пропитывается битумом. Такая кровля считается надежной и достаточно экономичной. При этом монтаж ондулина вполне может выполнить каждый. Разберемся вместе, как покрыть крышу ондулином и что понадобится дополнительно для выполнения этих работ.

Определение количества материала

Расчет материала

Проводя вычисления, многие допускают характерные ошибки. Зачастую не учитывается тот момент, что ондулин будет укладываться внахлест, лист на лист, поэтому полезная площадь каждого листа будет несколько меньше фактической.

Для быстрого подсчета необходимого количества листов необходимо площадь кровли разделить на полезную площадь листа. Данным действием мы определим количество ондулина, который необходимо будет приобрести. Но такой метод хорош для простой кровли на один либо два ската.

Порядок монтажа листов

Во всех других вариантах придется вооружиться карандашом и бумагой и выполнять необходимые расчетные данные с учетом геометрических особенностей кровли. А для этого следует схематично изобразить скат вашей крыши и «разложить» на ней ондулин, учитывая наклонный угол. В случае если этот угол менее десяти градусов, то для напуска советуем оставить сантиметров тридцать, чтобы вода не имела возможности проникать под нижний лист. Если наклон более пятнадцати градусов, то напуск можно установить несколько меньше, в районе двадцати сантиметров. Эти же параметры подойдут и для расчета бокового нахлеста. В первом случае он будет равен двум волнам, во втором – достаточно одной. Не стоит забывать, что необходимо будет устроить карнизные свесы. Это несколько увеличит расход материала.

Обратите внимание!
Рекомендуем приобретать ондулин с небольшим запасом. Как правило, это 10–20 % от требуемого количества, но надо учитывать из сложности кровли.

Выбор крепежа для ондулина

Специальные крепления

Монтаж ондулина выполняется специальными гвоздями, имеющими специальную прокладку и пластиковую крышку. Такая конструктивная особенность позволяет плотно прижать ондулиновый материал к обрешетке, не повредив его. Кроме того, такие прокладки будут надежно удерживать ондулин при сильном ветре, не нанося ему повреждений.

Обратите внимание!
Если вы решили закрепить ондулин саморезами, то важно учесть, что каждый из них должен иметь прокладку. Такой крепеж несколько неудобен тем, что увеличивает трудозатраты. Поэтому все же гвозди будут наиболее оптимальным вариантом. К слову, они всегда продаются в комплекте с ондулиновым листом.

Правила монтажных работ

Монтаж ондулина

Монтаж ондулина своими руками напоминает укладку шифера. В ходе проведения работ необходимо:

  • устроить обрешетку с шагом 60‒80 см;
  • монтаж листов необходимо начинать с одного из нижних углов ската. Первыми крепят нижние углы листа, далее – верхние. После этого в каждую волну крепится весь низ листа. Остальные ряды прибиваются через каждый второй гребень;
  • Обрешетка для ондулина
    если уклон в 10 градусов, то обрешетка должна быть сплошной. Листы монтируются продольным нахлестом в 30 см и боковым – на две волны. Это характерно для односкатной крыши;

  • с углом в 15 градусов шаг обрешетки рекомендован сантиметров 40–45. Продольный напуск разрешается 20 см, боковой – в одну волну;
  • если уклон более 15 градусов, шаг обрешетки можно увеличить до 80 см, напуски оставлять прежними.

Как крепить схема

Выполнив весь первый ряд, начинают монтировать второй. Работы завершаются установкой конькового элемента. Он также монтируется с нахлестом. В тех местах, где кровля из ондулина имеет изломы, дымоходы, необходимо устанавливать добавочные элементы – фартуки, ендовы, щипцовые составляющие.

Монтаж конька

Ендовы изготавливаются из того же материала, что и ондулин. Крепление их выполняется саморезами по дополнительно установленным элементам обрешетки. Фартук возле труб устанавливается из специальной самоклеящейся ленты, которая способна создать хорошую изоляцию.

Около дымохода нужен фартук

Монтируя ондулин, рекомендуется соблюдать предельную осторожность, чтобы не испортить целостность листов. Ходить по готовому покрытию не следует. Если появилась острая необходимость, следует использовать специальные трапики, которые укладываются в волновые прогибы.

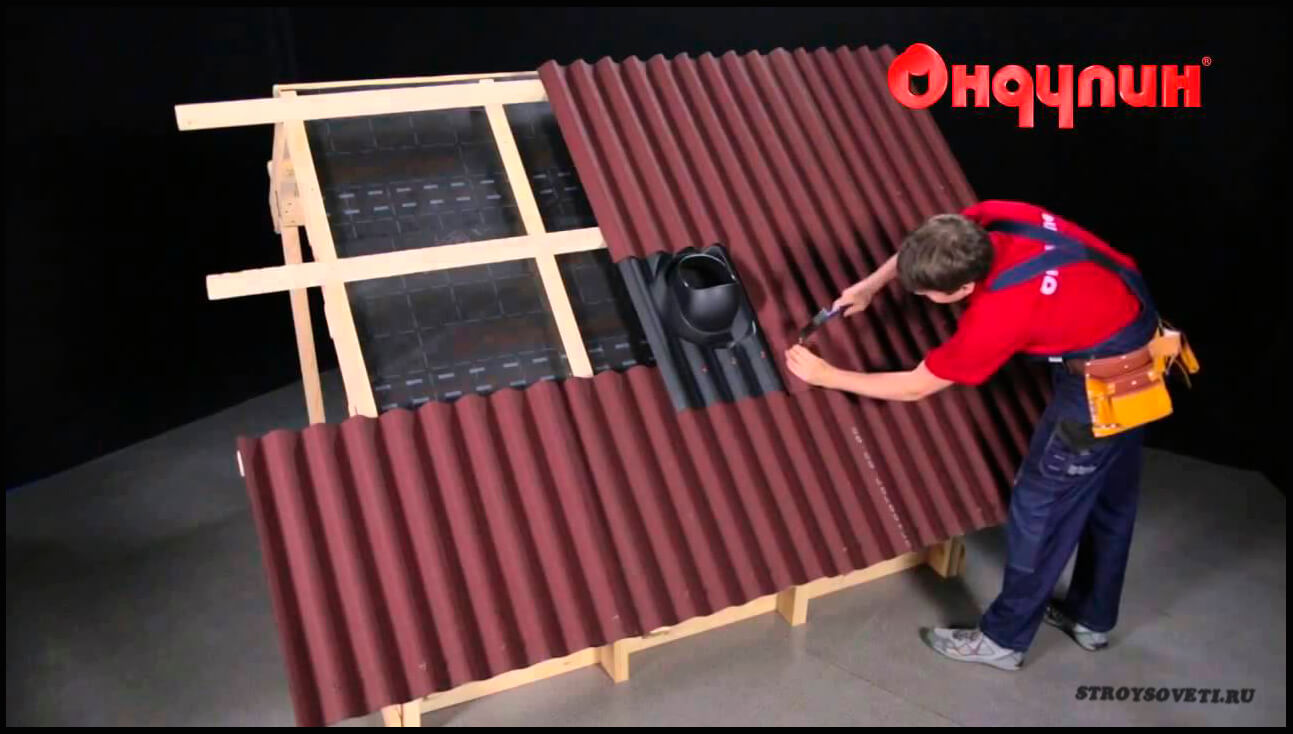

Видео

Подробная инструкция по монтажу ондулина и доборных элементов ниже:

Минимальный угол наклона односкатной кровли из ондулина. Расчет минимального уклона крыши: полезные рекомендации

Металлочерепица считается одним из самых удобных и популярных кровельных материалов. Отличается высокой несущей способностью, прочностью, простотой монтажа, металлочерепица мало подвержена механическим воздействиям. Планируя раскладку материала, следует рассчитать правильный уклон под металлочерепицу и соблюдать технологические тонкости монтажа.Тогда кровля прослужит долго и не потребует быстрого ремонта.

Какой уклон, оптимальные значения угла наклона

Уклон крыши — важная определяющая структура, образованная углом, срезанным плоскостью пола и скатом крыши. Показатель выражается в процентах или градусах, рассчитывается путем деления высоты конька на 1/2 ширины конструкции. Угол наклона кровли из металлочерепицы регулируется СНиП и инструкциями поставщика.Показатель зависит от таких факторов как:

  1. Применение кровли на кровле.
  2. Способность кровли эффективно удалять естественные осадки, противостоять ветрам и другим климатическим явлениям.
  3. Цена кровли.
  4. Масса кровельного торта.

Достаточно новое покрытие, металлочерепица, не так строго регламентирована стандартами. Поэтому производитель часто советует самому индикатору минимальный угол наклона, опираясь на технические характеристики продукции. Расчет производится исходя из толщины листа, несущей способности основания и способа выкладки кровли. Однако есть оптимальные значения, на которые можно положиться:

  • При уклоне длиной 6 метров минимальный уклон по СНиП должен быть не менее 14 °.
  • Допустимый уклон металлической кровли должен быть в пределах 14-45 °.
  • Оптимальное значение угла — 22 °, этого показателя достаточно для нормального отвода осадков с площадью уклонов менее 6 метров.

Выбор уклона кровли не всегда прост, поэтому исходя из показателей СНиП следует учитывать следующие рекомендации по крутизне корректируемого ската:

  1. Уровень снеговой нагрузки в районе строительства. Для определения показателя нужно взять информацию из справочника и рассчитать среднегодовую сумму зимой. Чем толще снежный покров, тем больше уровень уклона, иначе снежная масса будет задерживаться на крыше, что приведет к деформации листов.
  2. Ветровая нагрузка — показатель также зависит от особенностей региона. При максимальной интенсивности ветровых потоков угол наклона устраивается небольшим, что снижает парусность склонов.

Совет! При расчете также учитывается количество ураганов, торнадо и других стихийных бедствий. Информация взята из справочников.

Особенности металлических кровель с малым уклоном

Наименьший угол наклона — 14 °, но и опытные кровельщики укладывают материалы при расчете угла 10-14 °.А для обеспечения надежности кровельного ковра и снижения риска протечек предпринимаются следующие шаги:

  • Частота реек в обрешетке увеличивается за счет уменьшения межстропильного шага.
  • Стропильная система армируется частой или сплошной обшивкой.
  • Значительно увеличить количество перекрытий! Несмотря на рекомендации производителя по горизонтальному перекрытию 8 см, по вертикали 10-15, перекрытие увеличивается на ширину волны.Благодаря этому способу повышается прочность кровельного ковра и исключается риск протечек на крыше небольшого уклона.
  • Тщательно загерметизируйте стыки герметиком на силиконовой основе.

Совет! Все принимаемые меры носят временный характер, поэтому не помешает визуальный осмотр кровли раз в год.

Определение уклона кровли по геометрическим размерам или в градусах

Формула расчета крутизны ската для кровли из металлочерепицы по размеру, например, для двускатной крыши, рассчитывается по следующей формуле: I = H / (1 / 2L), где:

  • I — нужный угол для металлочерепицы;
  • Н — расстояние от границы перекрытия до конька, то есть показатель высоты стропильной конструкции;
  • L — габариты в ширину здания.

Чтобы найти процент, полученное i умножается на 100. А чтобы выразить в градусах, вы должны использовать тригонометрическую функцию или найти значение в соответствующей таблице:

градусов % градусов % градусов %
1 1,7 16 28,7 31 60,0
2 3,5 17 30,5 32 62,4
3 5,2 18 32,5 33 64,9
4 7,0 19 34,4 34 67,4
5 8,7 20 36,4 35 70,0
6 10,5 21 38,4 36 72,6
7 12,3 22 40,4 37 75,4
8 14,1 23 42,4 38 78,9
9 15,8 24 44,5 39 80,9
10 17,6 25 46,6 40 83,9
11 19,3 26 48,7 41 86,0
12 21,1 27 50,9 42 90,0
13 23,0 28 53,1 43 93,0
14 24,9 29 55,4 44 96,5
15 26,8 30 57,7 45 100

Важно! Такой вид расчета подходит для одно-, двускатных крыш. .. При навесе учитывается весь пролет. В случае устройства кровельного ковра с асимметричным уклоном угол кровли рассчитывается по расстоянию от точки проекции элемента конька до пола для каждого уклона отдельно.

Оптимальный угол для кровли со сложными конструктивными элементами учитывается при расчете поправочного коэффициента для проекции в горизонтальном направлении:

  • Угол крыши 1:12 (7 °) — К = 1.014;
  • 1:10 (8 °) = 1,020;
  • 1: 8 (10 °) = 1,031;
  • 1: 6 (13 °) = 1,054;
  • 1: 5 (15 °) = 1,077;
  • 1: 4 (18 °) = 1,118;
  • 1: 3 (22 °) = 1,202;
  • 1: 2 (30 °) = 1,410.

Критерии выбора угла наклона

При расчете угла наклона кровли под металлочерепицу нужно знать, что небольшая крутизна имеет свои преимущества:

  1. экономный расход материалов;
  2. снижение веса кровельного ковра, индекса парусности листов, что сводит к минимуму риск возникновения дефектов при сильном ветре;
  3. удобство и простота обустройства водоотводов.

Но есть и минусы, если уклон крыши минимальный, то:

  1. необходимо максимально герметизировать стыки, так как практически полное отсутствие дренажа увеличивает возможность проникновения влаги через места крепления;
  2. надо будет чаще убирать снежные завалы на крыше, чтобы металлочерепица не подвергалась повышенным нагрузкам;
  3. необходимость обустройства мощной обрешетки потребует просчета несущей способности основания и усложнит крепление элементов кровли;
  4. под плоской крышей не всегда удается устроить просторное жилое / нежилое помещение.

Но если уклон кровли большой, например 45 °, то, несмотря на свободное падение снежного покрова, увеличивается масса покрытия, из-за чего листы просто соскальзывают. Выход из положения — усилить крепеж и строго соблюдать технологию монтажа кровельного ковра. К тому же при слишком крутом угле наклона металлической кровли увеличивается расход рубероида, как при устройстве фигурных откосов.

Чтобы не рассчитывать, какой угол будет лучше, возьмите за основу рекомендации опытных кровельщиков: для односкатных крыш — 20-30 °, для двускатных — 25-45 °.И небольшой совет: при устройстве обрешетки частым шагом получается своеобразная подушка, укрепляющая кровельный ковер. Зная формулу расчета, несложно просчитать разные варианты крутизны откосов и решить, какому углу отдать предпочтение в зависимости от погоды, климатических условий и финансовой составляющей: как ни крути, на крышах с минимальным уклоном расход материала меньше.

  • Что влияет на угол наклона
  • О минимальных углах
  • Выбор оптимального наклона

Минимальный угол наклона кровли из металлочерепицы вычислить довольно сложно.Это связано с тем, что многие производители такого рубероида дают свои рекомендации по его установке, в том числе рекомендуют оптимальный угол наклона. Эта информация часто бывает ошибочной. Часто при строительстве домов домовладельцы стараются найти оптимальный угол наклона кровли. Это зависит от ряда факторов, в том числе от типа используемого покрытия.

При строительстве кровли одним из важнейших параметров, учитываемых в расчетах, является ее уклон. Это зависит от используемого материала и климатических условий.

Производители металлочерепицы намеренно вводят людей в заблуждение? Нет, просто каждый производитель рассчитывает уклон откосов исходя из определенных условий, начиная с климатических характеристик страны / региона (обычно той, где находится производитель), заканчивая конструкцией стропил и крыши как целое. Естественно, невозможно учесть абсолютно все факторы, влияющие на крышу для каждого конкретного случая. Однако можно выделить общие критерии и признаки, по которым можно рассчитать углы ската кровли.О минимальном угле наклона скатов кровли из металлочерепицы речь пойдет ниже.

Что влияет на угол наклона

Первый и самый важный фактор — ветровая нагрузка. Он рассчитывается на основе общей площади крыши, а также максимальной силы ветра для конкретной области. Стоит отметить, что на некоторых участках сказывается и рельеф. Например, дом в низине меньше подвержен ветровой нагрузке, чем дом на холме.

Следующим фактором является количество осадков в зимнее время, его еще называют снеговой нагрузкой.Под этим понимается максимальная масса снежного покрова, который может накапливаться на крыше до того, как он естественным образом сойдет с нее (то есть, пока он не сползет или не растает). В этом случае расчет производится на естественные аномалии. Однако в большинстве случаев берется среднее значение, которое указано в справочной литературе. Там эти данные собираются с начала 20 века, соответственно цифры будут другие, но реальные. Максимальные значения рекомендуется использовать при проектировании кровли.При этом следует помнить, что металлочерепица может не быть рассчитана на то количество снега, которое выпадает в том или ином регионе. Это приведет к деформации и повреждению. Поэтому зимой рекомендуется убирать с крыши скопившийся снег.

Еще один показатель — количество вентиляционных отверстий, труб (вентиляции, вытяжки, дымоходы), наличие отопления на чердаке или его утеплитель.

Обычно такие расчеты производят специальные строительные мастерские, в которых помимо максимальной для региона ветровой нагрузки учитывают еще и максимально возможные различные стихийные бедствия: ураганы, штормы, торнадо и т. Д.Чтобы самостоятельно рассчитать нагрузку на крышу, необходимо воспользоваться специализированной литературой.

Многие видели пару домов поблизости, с такой же формой крыши и типом покрытия, но с другим слоем снежного покрова. Так, если чердак теплый или частично утепленный, то толщина снежного покрова на крыше будет значительно меньше, чем у такого же, но неотапливаемого чердачного помещения.

Тех. наличие теплоизоляции на чердаке приводит к увеличению толщины снежного покрова, а обогрев чердака — к его уменьшению.Поэтому при расчетах необходимо учитывать наличие утеплителя.

Еще один фактор, который принимается во внимание при строительстве крыши и определении ее уклона, — это количество воды, которая выпадает в виде дождя. Так, для крыши, покрытой металлочерепицей, угол наклона менее 25 градусов приведет к тому, что дождевая вода затопит чердак через щели в крыше. Следующий фактор — форма крыши. В зависимости от того, будет ли он односкатным или двускатным, также определяется угол наклона.Рекомендуемые углы для односкатных конструкций находятся в пределах 23-30 градусов (для металлочерепицы). Если крыша двускатная, то рекомендуемые углы наклона скатов находятся в пределах от 20 до 45 градусов. В этом случае 4- и 6-скатные крыши считаются односкатными.

В этом случае выражение угла наклона в градусах чаще всего используется при строительстве зданий. В этом случае определяется угол наклона между откосом и мансардным этажом (именно он указан выше).В этом случае достаточно знать только ширину домика, а стороны равнобедренного треугольника найти несложно, зная размер основания. Однако для этих целей лучше использовать справочные таблицы с рекомендуемыми углами кровли.

Вернуться к содержанию

О минимальных углах

После описания всех факторов следует обратиться к нормативам … Итак, согласно действующим СНиП, минимально допустимый угол наклона кровли с металлическим кровельным покрытием составляет 14 градусов.Такой угол не даст обрушиться кровле, однако возводить крыши с таким углом допустимо только в оговоренных условиях, когда отсутствуют осадки в виде снега и дождя.

Чем меньше угол, тем меньше ветровая нагрузка на него, но тем больше нагрузка от атмосферных осадков, так как они будут накапливаться на крыше, а не скатываться / стекаться.

Это из-за несоответствия климатических условий большинства регионов эталонным крышам с таким углом наклона практически не строят.На данный момент среди регионов России такие крыши могут быть построены в тех районах, где подавляющее большинство дней в году солнечные, а температура зимой находится в диапазоне 0 . .. -5 градусов по Цельсию (это включает Крым, Калмыкию, некоторые регионы Кавказа, некоторые регионы Сибири и др.). В этих регионах такая кровля актуальна еще и потому, что летом она нагревается намного меньше по сравнению с кровлей с углом наклона более 14 градусов. Однако даже в этих регионах дома с такими крышами не строят, а угол подбирают по своим критериям.Так какой же угол лучше?

Понятие «уклон» здания связано с уклоном крыши. Это угол наклона к горизонтальной поверхности. Меньший угол делает скат крыши более крутым. Расчет угла основан на принципе: высота коньковой доски делится на 0,5 ширины помещения, в процентах — умножается на 100. Понятно: ширина 20 м и высота 5 м мы разделите и получите 0,5, умножьте на 100 и получите 50%.

Минимальный угол наклона зависит от климатических условий местности.Уклон 30 градусов используется в регионах с сильными осадками. В засушливых районах крыши строят с уклоном 10-25 градусов.

Строительный материал — металлочерепица — применяется при строительстве зданий различной сложности. Исключение — минимальный угол наклона металлочерепицы не менее 14 градусов. Этот склон способен выдерживать сильные порывы ветра, в отличие от снега, который не имеет способности скатываться с такого небольшого склона.

Минимальный уклон позволяет сэкономить на стройматериалах… Надежность и прочное основание кровли создаст деревянная обрешетка, небольшое расстояние между ее досками сделает крепление металлочерепицы прочным.

Несколько советов по установке и согласованию минимального угла наклона крыши

  1. Слои металлочерепицы следует укладывать на идеально ровную поверхность, высота ряда не может быть более одного метра
  2. Слои следует снимать в строительных перчатках для защиты рук от повреждений
  3. Слой нужно держать за края
  4. Надежно прикрепите металлочерепицу к обрешетке строительными саморезами
  5. Ходить по кровле из металлочерепицы в специальной мягкой обуви, не повреждающей поверхность кровли, не наступать на волны черепицы
  6. Раскрой металлочерепицы следует производить по предварительной схеме с замером необходимых размеров листа

Предварительные процессы:

  1. Стропильная система должна быть полностью готова. Измеряем лучи
  2. Устранение существующих треугольных ошибок с помощью дополнительных деталей
  3. Избавиться от влаги между металлочерепицей и слоем утеплителя рекомендуется с помощью обрешетки (высота 0,4 см).
  4. Оставляем зазоры 0,5 сантиметра в обшивке карниза
  5. Укладываем гидроизоляцию на стропильные доски. От края карнизной доски гидроизоляция должна иметь провисание 0,2 сантиметра. Укладываем швы гидроизоляции внахлест 15 см.
  6. Утепляем крыши специальными плитами. Укладываем их между стропильными досками
  7. Нанести следующий слой — пароизоляция

Подробное знакомство с видео в следующей вкладке.

Устройство обрешетки

Обрешетка — важный элемент кровли. Устанавливается на стропильную систему … Состоит из одинаковых досок. Их предварительно обрабатывают антисептическим раствором. Расстояние между досками, лежащими на краю карниза, составляет 30-35 сантиметров, между соседними — 35-40 сантиметров. Металлочерепица крепится к обрешетке по волнообразным желобам.

Водосточная труба навинчивается на карниз, чтобы обеспечить равномерный поток дождевой воды. Карниз устанавливается по краю металлической кровли саморезами с плоской головкой. Совпадение строится с нахлестом в среднем 7 сантиметров. Возле дымохода используется цельная обрешетка. Ендова устанавливается во внутренние стыки кровли (перекрытие — 10-15 сантиметров).

Дополнения по устройству кровли и устройству ее минимального уклона

Монтаж кровли — процесс сложный, и избежать важных нюансов просто невозможно:

  1. Невозможно монтировать металлочерепицу в верхнем изгибе волны
  2. Саморезы не затяжные
  3. Не использовать молоток
  4. Саморез со специальной накладкой
  5. При резке металлочерепицы нужно пользоваться электрическими ножницами или другим специальным инструментом (болгаркой не пользоваться)
  6. Не используйте строительную пену

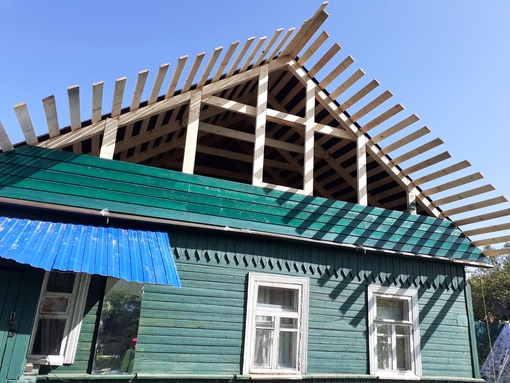

Уклон кровли образуется за счет конструкции стропил, именно они создают угол. Подробнее об установке крыши и настройке ее минимального угла смотрите в видео на следующей вкладке.

Черепица — кровельный материал из обожженной глины, пластика или металла.

Металлочерепица

считается одним из самых надежных и долговечных материалов, благодаря таким характеристикам, как прочность, практичность и достойный внешний вид. Благодаря ей можно обновить старую кровлю … Для этого не нужно удалять использованные материалы — напротив, они послужат дополнительной гидроизоляцией.Для правильного монтажа рассчитывается минимальный уклон металлической кровли.

Металлочерепица — один из самых прочных и долговечных материалов.

Что такое предвзятость?

У многих возникает вопрос, что такое предвзятость. Уклон — угол наклона склона к горизонту. Чем больше углы, тем круче крыши. Чтобы рассчитать уклон, разделите высоту конька на 1/2 ширины здания и, чтобы выразить это значение в процентах, умножьте его на 100.Например, при ширине здания 10 м и высоте конька 4 м уклон будет: 4: 5 = 4/5 = 0,8. Чтобы выразить в процентах, умножьте на 100: 0,8 * 100 = 80%.

Инструкции по установке были бы неполными без некоторых правил. Строго запрещено:

  • для фиксации металлочерепицы в верхнем прогибе волны;
  • затягивать винты без надобности;
  • использовать молоток;
  • использовать гвозди и саморезы без прокладок;
  • использовать пенополиуретан в качестве уплотнения гребней и впадин;
  • используйте угловую шлифовальную машину, например, шлифовальную машину.

Электрические высечные ножницы или ножницы по металлу используются для резки листов. Стальную стружку и прочий мусор удаляют только мягкой щеткой. Чтобы защитить лист от коррозии, необходимо сразу закрасить все царапины, обнаруженные при установке, специальной краской. Через три месяца после начала эксплуатации необходимо подтянуть все винты крепления.

Как кровельные панели из ондулина используются в качестве альтернативы традиционному кровельному войлоку

Фетровая кровля стоит недорого. Это самый дешевый способ накрыть односкатную крышу, но, как вы, возможно, уже выяснили,
быстро изнашивается. Примерно через пять лет он начинает трескаться, рваться и пропускать воду.

Вскоре вы понимаете, что дешевизна войлочной кровли стоит денег и времени

Если вам нужен быстрый и дешевый способ сохранить содержимое сарая сухим, он может стоить
учитывая кровельные листы Ондулин.

Что такое ондулин?

Ондулин изготовлен из целлюлозных волокон, пропитанных
битум.Затем эту смесь прессуют в картон толщиной 3 мм, которому придают гофру.
так что это похоже на те старые листы крыши из гофрированного железа. Но хорошо то, что 2 м x 0,95 м
Широкая панель Onduline весит всего чуть более 6 кг, поэтому поднять ее на место очень легко.

Кровельные листы

Onduline были впервые разработаны около 60 лет назад, поэтому они хорошо зарекомендовали себя.
Производители настолько уверены, что имеют 15-летнюю страховку на гидроизоляцию.

Звучит неплохо, но подходит ли он для моего сарая?

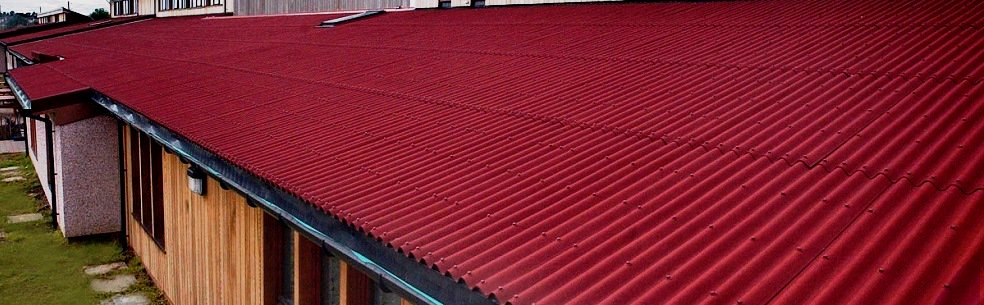

Кровля из ондулина на простой двускатной крыше

Может быть. Кровля Onduline выпускается в нескольких различных профилях. Классический профиль имеет 38 мм.
гофры и, вероятно, больше подходят для больших зданий. Меньший «мини-профиль» имеет
Гофра 24 мм и больше подходит для крыш навесов, мастерских, дач и гаражей.
Я бы посмотрел на них бок о бок, прежде чем вы решите, какой из них лучше всего подходит для перекрытия вашего сарая.

Как установить Onduline на односкатную крышу?

Перед тем, как приступить к монтажу, нужно померить односкатную крышу и решить, сколько листов
вам нужно покрыть ту область, которая у вас есть. Когда вы рассчитываете количество листов для заказа,
помните, что листы должны перекрываться не менее чем на 170 мм в направлении гофр и
одна гофра по бокам для крыш с уклоном
15 градусов и более. Эти нахлесты нужно увеличить до 300 мм и 2 гофры для крыши.
смолы 5-10 градусов.

Кровельные листы крепятся к существующей крыше с помощью гвоздей, которые поставляются вместе с листами.
Эти гвозди представляют собой гвозди с кольцевым стержнем, которые обладают более высоким сопротивлением «выдергиванию», чем простые круглые гвозди.
Гвозди также имеют форму головки, чтобы проливать воду и гарантировать, что ничего не протечет в отверстие для гвоздя.

Гвозди должны иметь минимальное проникновение в кровельную основу на 25 мм и т. Д.
вам нужно будет убедиться, что вы можете добиться этого на рассматриваемой крыше.Если твой
крыша не толщиной 25мм, что вполне вероятно для типичного садового сарая, тогда потребуется прикрутить
некоторые деревянные рейки 25×38 мм до крыши с минимальным расстоянием между центрами 450 мм. Кровельные листы могут
затем закрепите на этих планках.

С чего начать крепление листов?

Начните крепить листы с карниза и продвигайтесь по краю
построение, чтобы завершить строку, прежде чем перейти к следующему листу. Следующий ряд следует начинать с половинки листа.Это создает эффект «кирпичной кладки» при размещении листов на крыше. Но больше
что важно, это означает, что вы избежите толщины четырех слоев материала, где
угол четырех листов совпадают.

Продолжайте переходить к следующему ряду, снова чередуя половину листа, пока не дойдете до гребня.

Что произойдет, когда я доберусь до гребня?

В вашем плане вы должны определить, сколько листов вам нужно, чтобы добраться до гребня. Великий
Особенность Ондулина по сравнению с металлическим листом в том, что его так легко разрезать.Если вы режете
лист под прямым углом к ​​гофрам, тогда вы можете использовать ручную пилу, циркулярную пилу или лобзик.
Если вы режете параллельно гофре, вы можете просто надрезать лист ножом Стэнли.
а затем согните лист пару раз, чтобы защелкнуть его по линиям надреза.

Установка кровельных листов Onduline звучит достаточно просто, но как насчет сложных деталей?

На этом снимке показано, что кровля Onduline
может справиться с большинством
ситуации.
Вот и конек, кромка, карниз, енд
и даже плафон!

Если под хитрыми битами вы подразумеваете конек, карниз и край, не волнуйтесь, они имеют
все продумано.

Для покрытия крыши на коньке имеется специальный конек. Эти части крыши
должно быть притерто на 12,5 см. Когда вы думаете, с какого конца начать, выработайте направление
преобладающего ветра, а затем «черепицей» части гребня так, чтобы они проливали воду таким же образом
как черепичная крыша.

На грани у вас есть несколько вариантов: изысканный и законченный или «быстрый и грязный».
Усовершенствованный вариант — использовать специально изготовленный кромочный блок, имеющий форму прямого угла и обеспечивающий
край здания — четкая линия. «Быстрый и грязный» вариант — починить доску баржи.
выровнять с нижней стороной листа ондулина и загнуть край листа над этой доской
а затем прибейте его на место.

У карниза будет зазор между листами и настилом крыши.Если оставить это открытым
образует пространство для гнездовий птиц и насекомых, что может вызвать проблемы в будущем. Я бы
Рекомендуем использовать специально сделанный «заполнитель гофры», чтобы закрыть этот зазор. Вы можете использовать фирменные карнизы
полоса вентилятора, которая будет защищать от попадания более крупных предметов, но если вы хотите защитить себя от пыли и более мелких предметов
частицы наполнитель гофры — это то, что нужно.

Хорошо, хорошо … Кровельные листы Onduline звучат великолепно, но разве они не стоят дорого?

Кровля

Onduline обычно продается по цене около 5 фунтов стерлингов.5 / кв.м, что примерно в два раза больше, чем у традиционных
войлочная система. Но если учесть это, вы будете выполнять третью замену кровли из традиционного войлока.
к тому времени, когда истекает гарантия на Onduline, он начинает выглядеть еще лучше.


Похожие сообщения:


Как построить односкатную крышу

Навесы

идеально подходят для самых разных целей — они идеально подходят для использования в качестве складских помещений, комнат для наших хобби и многого другого.Они также относительно просты в сборке и обслуживании, что делает их очень популярными по всей стране. Однако одна из наиболее сложных частей постройки навеса — это строительство эффективной крыши.

Жизненно важно, чтобы крыша сарая была как можно более эффективной — в конце концов, это основная линия защиты от непогоды для всего, что вы храните в сарае. Обеспечение того, чтобы он был достаточно прочным, чтобы противостоять ветру, и достаточно водонепроницаемым, чтобы выдерживать сильные осадки, жизненно важно.

Это руководство проведет вас через один из нескольких способов строительства простой односкатной односкатной крыши. Есть четыре основных этапа — план, стропила, основание и, наконец, добавление кровельных материалов. Следуя этим шагам, вы обнаружите, что в конечном итоге получите односкатную крышу, более чем способную защищать элементы и содержимое вашего сарая.

Как построить скатную крышу для сарая

Этап 1 — Планирование

Здесь вам нужно будет определить стиль и уклон вашей новой односкатной крыши, а также кровельный материал, который вы будете использовать.

Существует множество различных стилей кровли, которые могут быть применены к навесу, включая двускатную (культовую «центральную вершину с двумя наклонными сторонами одинаковой длины), skillion (одинарная наклонная плоская поверхность)» и многие другие. Вы также можете выбрать плоскую крышу, но имейте в виду, что конструкция плоских крыш отличается и не так часто используется для навесов.

Затем вам нужно будет определить наклон вашей крыши. Для получения дополнительной информации по этому поводу у нас есть удобное руководство по разработке скатов крыши.Это довольно простой процесс, который не должен мешать вашему процессу планирования.

Затем вы должны определиться с типом кровельного материала, который вы хотите использовать на своей крыше. Вам не нужно применять их сразу, но лучше принять решение сейчас, чтобы остальная часть процесса прошла более гладко. Более подробную информацию о лучших материалах для использования можно найти здесь, в том числе войлок, черепицу, металлическое покрытие и многое другое.

Теперь пора убедиться, что ваш сарай готов к установке крыши.Его уже следует построить, прежде чем приступить к установке прочных стен, способных надежно удерживать крышу.

Затем вы должны разметить на крыше место, где вы планируете разместить стропила, с помощью маркера или аналогичного предмета, так как это значительно упростит следующий этап. Если стропила размещены правильно, они обеспечат максимальную поддержку крыши и минимизируют количество необходимых материалов.

Этап 2 — Стропила

Добавление стропил является жизненно важным этапом, и важно сначала измерить доски, чтобы убедиться, что они соответствуют размеру и стилю навеса, который вы хотите создать.Стропила на наклонной крыше будут длиннее, чем на более плоской. Также важно обрезать концы каждой стропильной доски, чтобы они могли пересекаться с другой на пике вашей крыши.

Затем вам нужно будет обрезать стропильные доски по размеру. Для этого существует множество способов, но самый простой и понятный — использовать циркулярную пилу. Пожалуйста, не забывайте соблюдать все меры предосторожности перед началом любого строительного проекта, особенно при обращении с пилами и другим опасным оборудованием.

После того, как вы обрежете стропила до нужного размера, вам нужно будет сделать так называемую выемку, иногда называемую птичьим ртом, на конце каждого стропила. Это поможет ему позже встать на место. Вырезы для рта птицы имеют угловой вырез, что означает, что стропила может располагаться на уровне верхней части настенной плиты, а не балансировать сверху.

Теперь вы можете создавать фермы из половинок стропил. Для дополнительной безопасности используйте косынки из фанеры. Это можно сделать, обведя верхние 10 дюймов козырька стропила на листе фанеры толщиной в полдюйма и вырезав пилой получившуюся треугольную форму.Совместите его с стыком двух стропильных досок и закрепите гвоздями.

Затем вам нужно прикрепить концевые стропила к верхней части стен сарая. Закрепите их на месте гвоздями, которые следует накладывать под углом прямо к выемке во рту птицы. Достаточно примерно 3 гвоздей. Повторите это на противоположном стропиле.

При подготовке к установке оставшихся стропил рекомендуется добавить веревку, идущую от передней части вашего сарая, от верхней части передней стропильной крыши до задней части, в верхней части последнего стропила. Используя веревку в качестве ориентира, вы можете равномерно и эффективно добавить оставшиеся стропила, стараясь сделать их максимально аккуратными.

Этап 3 — Подложка

Начните с обшивки стропил фанерной обшивкой. Это будет поверхность, на которую будет нанесена ваша подложка. Его следует укладывать горизонтально по вершинам стропил, выравнивая края листа и стропил.

Не забудьте заполнить пробелы в обшивке фанерой.Стоит отметить, что фанера обычно производится в виде листов большего размера, поэтому вам понадобится несколько листов с большим количеством резки, чтобы получить идеальную форму и подгонку.

После этого можно правильно скрепить листы и обшивку гвоздями. Их следует добавлять через каждые 6 дюймов через фанерный лист и в стропило. Как только это будет сделано, вы должны найти все незакрепленные участки листов и использовать дополнительные гвозди, чтобы закрепить их.

Пришло время обрезать облицовочные доски, чтобы завершить внешний вид вашего сарая. Это следует делать только после того, как оболочка будет надежно закреплена. Они должны располагаться на открытых концах стропил и соответствовать длине сарая.

Этап 4 — Кровельные материалы

Пришло время добавить выбранный вами кровельный материал. Процессы на этом этапе строительства будут во многом зависеть от выбранного вами материала, но вот краткое изложение самых популярных типов.

Felt отлично подходит для базовой защиты, его можно быстро и легко нанести.Его также можно использовать в качестве основы перед установкой чего-нибудь более прочного, например, битумной черепицы. Он поставляется в рулонах, причем край рулона выравнивается с нижней частью крыши, после чего его нужно несколько раз прошить скобами. Затем рулон можно катать по крыше, добавляя больше скоб на каждую ногу или около того, чтобы обеспечить надежное закрепление.

Битумная черепица привлекательнее войлока и придаст вашей односкатной крыше более привлекательный вид. После создания стартовой полосы из нескольких разрезанных пополам полноразмерных битумных черепиц, оставшиеся черепицы добавляются рядами снизу вверх.Их можно закрепить с помощью кровельных гвоздей.

Есть также несколько кровельных листов, с которыми не только легко обращаться и устанавливать, но и более подробные инструкции по установке можно найти прямо здесь, в нашем блоге. Самые популярные из этих кровельных листов — поликарбонат и битум. Металл — еще один популярный кровельный лист с аналогичным процессом монтажа. Просто отрежьте лист по размеру с помощью ножниц для резки металла или альтернативного режущего инструмента и разложите каждую секцию вертикально на крыше. Это означает, что каждая гофра или гребень должна иметь наклон к земле.Затем каждый лист можно закрепить шурупами, которые должны войти как в лист, так и в стропило. Не забудьте ознакомиться с нашим подробным руководством для покупателей по этим и другим типам кровельных листов.

Заключение

Если вы выполнили все эти шаги, у вас должна быть полностью функционирующая односкатная крыша, которая поможет вам сохранить ваши вещи в безопасности от непредсказуемой погоды, которая может быть выброшена на ваш путь круглый год. Односкатные крыши, как правило, не требуют особого ухода, хотя замена и ремонт могут быть более обычными для некоторых из более слабых материалов, таких как войлок.Чтобы избежать этого и продлить срок службы односкатной крыши с меньшими затратами на работу, выберите более прочные листы. Более подробную информацию можно найти в нашем путеводителе по лучшим материалам для односкатной кровли.

Пришло время расслабиться и насладиться новой односкатной крышей!

ОДНОСКАТНАЯ КРЫША

Односкатная крыша — это крыша с односкатным уклоном в одном направлении. У них много названий, в том числе односкатные крыши, односкатные крыши, односкатные крыши или односкатные крыши. Их обычно используют как в сараях, так и в домах, оформленных в современном стиле.

Они часто ассоциируются с простыми планами дома и здания, поскольку не требуют каких-либо специальных навыков или мастерства.

Однако простота не обязательно означает скучность. Односкатные крыши часто поражают воображение и придают особый характер дому или зданию.

Сегодня многие современные дома и строения предпочитают односкатную крышу за ее чистые линии и простую планировку.

ДОМА С ОДНОСКАТНОЙ КРЫШЕЙ

Планы домов с односкатной крышей часто следуют четкому геометрическому дизайну.Из этих домов часто открывается прекрасный вид, будь то в городе или в более уединенных и сельских районах.

Планы домов с односкатной крышей — это основа современного дизайна, которая выводит идею односкатной крыши на новый уровень. Их можно совмещать в одном жилом плане.

Несколько односкатных крыш можно использовать для разных частей дома.

Например, гаражная часть дома может иметь собственную крышу, а спальни на другой половине дома могут иметь другую часть крыши.Он может служить поразительной эстетикой для тех, кто хочет чего-то необычного.

Поскольку планы домов с односкатной крышей предполагают значительный объем ровной кровли, планы домов с односкатной крышей часто идеально подходят для крепления солнечных батарей.

Единственное требование — уклон дома должен быть направлен в сторону максимального солнечного света. С эстетической точки зрения, внутри домов с этим стилем кровли пространства открыты и просторны и пропускают большое количество естественного освещения.

Поскольку эта кровля наиболее типична для домов с современным дизайном, многие интерьеры лучше всего подходят для отделки в современном стиле. Он также может создавать впечатление дома эпохи 1950-х или 1960-х годов, добавляя ностальгии, которую вызывают многие современные дома.

Планы домов с односкатной крышей часто требуют небольшого изменения материалов и окраски, предпочитая сохранять простой и четкий вид.

Как правило, дизайн дома выполнен из одного материала — дерева, стали, кирпича или любого другого материала.Он редко меняет оттенки, кровля отличается от цвета основного дома, но это все.

Не существует определенного угла, которому должны соответствовать планы односкатного жилищного строительства. Они могут следовать под острым углом вверх, создавая более высокие потолки и оставляя место для более длинных окон с большим количеством тени. Или это могут быть низкие, почти плоские крыши.

Если у них есть некоторый уклон, даже минимальный, их можно рассматривать как односкатную крышу. Эти низкие крыши вызывают более низкие потолки и меньше места для окон.

Планы домов с односкатной крышей могут быть экономичными и добавить глубины характера, сохраняя при этом простой эстетический вид.

ОДНОСКАТНАЯ КРЫША

В то время как односкатная кровля в основном используется в современной архитектуре, когда речь идет о домах, она гораздо чаще встречается при рассмотрении планов навесов, а также многих навесов, которые уже построены.

Односкатные крыши, кажется, подходят для меньшего и более ограниченного пространства сарая. Кроме того, его намного проще построить, и он требует меньше материалов и специальной техники, чем другие формы кровли для навесов.

Он может быть построен с планом или без него для тех, кто имеет базовые знания в области строительства и строительства.

Планы односкатных навесов на крыше можно найти в Интернете или во многих популярных и распространенных магазинах товаров для дома. На планах должны быть показаны необходимые материалы, размеры сарая или здания, а также схема объединения частей.

Существует множество вариантов дизайна, которые помогут вам выбрать подходящий навес, соответствующий вашим потребностям, а также вашему эстетическому вкусу.

Для тех, кто не обладает хорошими столярными или строительными навыками, односкатная кровля идеально подойдет.

Этот дизайн может быть изменен в соответствии с вашими навыками, независимо от того, являетесь ли вы энтузиастом DIY, желающим построить свой собственный сарай, или кем-то, у кого больше опыта работы с пиломатериалами.

Односкатные навесы для крыши предпочитают за то, что они максимизируют пространство для хранения навеса, а также за простоту его строительства. Это может быть отдельно стоящее здание или его можно легко прикрепить к уже существующему зданию в соответствии с вашими потребностями.

Для тех, у кого ограниченное пространство, но требуется больше места для хранения, они занимают ограниченное пространство для создания и обслуживания, но максимально увеличивают ваши возможности хранения.

Конструкция односкатной крыши проста и требует минимум материалов. Каркас обычно изготавливается из стропил одинаковой длины, охватывающей скат и длину крыши.

Стропила можно надежно закрепить с помощью верхних прорезей, которые легко установить и будут удерживать кровлю на месте. Существуют планы, которые помогут вам выяснить, как надежно закрепить стропила кровли.

Чтобы обеспечить устойчивость вашего сарая, ферму односкатной крыши легко собрать и установить в кровлю.

Это гарантирует, что ваша крыша останется в вертикальном положении при любом давлении и силе, с которыми может столкнуться ваша крыша. Фермы односкатной крыши следуют за простой односкатной фермой, чтобы поддерживать односкатную крышу.

Опять же, как и большинство частей односкатных навесов и домов, эти фермы требуют минимального количества материалов и их легко построить без специальных знаний в области плотницких работ.За планами легко следить, и их можно найти в различных местах как бесплатно, так и за минимальную плату.

При строительстве дома односкатная крыша придаст вашему дому современный вид с простыми четкими линиями и однородными строительными материалами.

Их легко построить, они предлагают большие открытые пространства внутри вашего дома. Односкатные крыши также популярны в навесах всех стилей и дизайнов благодаря простоте строительства и доступности.

Для их установки не требуется много времени, энергии или денег, что делает их чрезвычайно популярными среди тех, кто ищет быстрое решение своих задач хранения.

Какой угол наклона односкатной крыши. Угол ската скатной кровли

Несведущему человеку может показаться, что угол наклона кровли из профнастила выбирается архитектором исключительно из эстетических соображений. Но это далеко не так. На самом деле уклон профнастила — одна из важнейших характеристик кровельной системы, и при ее выборе нужно учитывать множество исходных данных.

Факторы, влияющие на уклон профнастила

Одним из основных факторов, напрямую определяющих уклон профлиста, являются климатические особенности местности, в которой находится строящийся дом.Прежде всего, это:

  1. Высота снежного покрова;
  2. Количество осадков, выпадающих в виде дождя;
  3. Сила и преобладающее направление ветра.

Какое значение имеет угол наклона крыши из профнастила, легко увидеть, если учесть, например, влияние на него высоты снежного покрова.

В отличие от дождевой воды, которая очень быстро стекает с крыши, снег может задерживаться на ней надолго … Легко представить, какую нагрузку должна выдерживать крыша, если уровень снежного покрова в некоторых регионах может достигать одного метра и более. .Чем больше угол наклона кровли, тем сложнее на ней задерживаться снежной массе, а при определенной толщине покрова снег с крутой кровли неизбежно соскользнет под собственным весом.

При выборе ската крыши из профнастила нужно учитывать характеристики материала, выбранного для кровли. Например, несущий профлист с большой высотой волны можно использовать даже на плоских крышах торговых центров, а стеновой или универсальный профиль — только на крышах с крутым уклоном.

При использовании любого покрытия нужно учитывать, что при слишком малых уклонах вода не успеет стекать с кровли и может просочиться внутрь в местах стыков кровли. Минимальный уклон для профлиста, при котором этого не произойдет и можно обойтись без дополнительных мер по герметизации — 12 °. Если угол ската крыши из профнастила меньше этой величины, то нахлест между листами необходимо дополнительно заделать кровельным герметиком.

Кроме того, небольшой уклон кровли из профлиста потребует применения более дорогого профиля с большей несущей способностью соединения при увеличении нагрузки на кровлю.Увеличится и расход материала, так как чем меньше уклон кровли из профлиста, тем больше требуется нахлест листов, особенно если речь идет о вертикальных стыках.

Кроме прочего, для крыш с небольшим уклоном стропильная система во много раз сложнее, так как она должна выдерживать больший вес. В частности, на рисунке выше показано, как уклон скатной крыши из профнастила влияет на конструкцию стропил.Как видите, при уменьшении угла наклона появляется набор дополнительных элементов, задача которых — перераспределить нагрузку со стропильной ноги и обеспечить необходимую поддержку основным элементам.

Шаг обрешетки и размер нахлеста листов в зависимости от уклона кровли из профнастила

Как уже было сказано выше, минимальный уклон кровли из профлиста, при которой нет необходимости дополнительно заделывать вертикальное перекрытие, составляет 12 °.Если уклон кровли находится в пределах от 12 ° до 14 °, то герметик больше не требуется, но потребность в увеличенном размере этого перекрытия сохраняется. Оптимальный уклон для профнастила — от 15 ° до 30 °.

В таблице ниже указаны значения необходимого перекрытия под профнастил, угол наклона кровли имеет решающее значение и может находиться в одном из указанных интервалов.

Расход материалов, необходимых для устройства кровельной системы, напрямую зависит от угла наклона кровли из профлиста.При больших углах наклона длина стропил увеличивается, но при этом установка дополнительных подкосов не требуется. При этом увеличивается и расход самого профнастила, но эффективнее используется его собственный. несущая способность, поэтому можно использовать более дешевый профлист с меньшей высотой волны.

Кроме того, чем больше угол наклона профнастила, тем больше шаг обшивки и тем меньше расход пиломатериалов.Также частота обрешетки сильно зависит от марки профлиста. Например, для профилированного листа С-21 под углом более 15 ° шаг обрешетки должен быть 650 мм, а для НС-44 при том же угле уже 1000 мм.

Обрешетка в зависимости от уклона кровли из профнастила и марки профнастила

Марка профнастила Уклон кровли, град. Ступенька обшивки Размер перекрытия листов в ряду
НС-8 Более 15o твердый Две волны
НС-10 до 15o твердый Две волны
более 15o 300 мм Одна волна
НС-20 до 15o твердый Одна волна
более 15o 500 мм
С-21 до 15o 300 мм Одна волна
более 15o 650 мм
НС-35 до 15o 500 мм Одна волна
более 150 1000 мм Одна волна
NS-44 до 15o 500 мм Одна волна
более 150 1000 мм Одна волна
п-60 не менее 8o 3000 мм Одна волна
п-75 не менее 8o 4000 мм Одна волна

Для несущего профлиста этот зазор составляет уже 3-4 метра, и деления по углу наклона кровли нет. Минимальный угол наклона крыши составляет 8 °. Крыши с меньшим углом наклона уже считаются плоскими, поэтому к ним предъявляются другие требования.

При расчете количества материалов необходимо учитывать размер перекрытия профнастила, который также зависит от угла наклона кровли.

Минимальный уклон кровли из профнастила

Выше уже несколько раз говорилось о том, какой может быть минимальный уклон для профнастила в зависимости от ситуации.Без необходимости герметизации стыков она составляет 12 ° для несущего профилированного листа с высотой гофра более 60-8 °. В принципе, максимального угла для этого материала нет — вы можете установить его хотя бы на 70 °, если климат вашего региона позволяет.

К тому же даже 8 ° — это некое условное обозначение, так как профнастил отлично подходит для устройства плоских кровель … Хотя в этом случае меняется принцип изготовления кровли — в частности, профлист в этом случае оказывается в нижней части кровельного пирога, играющего роль внахлест.

Если вам нужна классическая кровля, то вы можете рассчитать минимальный уклон кровли из профнастила, зная максимальные снеговые нагрузки в регионе. В частности, в Якутске снеговая нагрузка достигает 55 кгс / м², поэтому строить индивидуальные жилые дома с низким уклоном кровли просто нецелесообразно, а в южных регионах такой проблемы нет.

Расчет уклона кровли из профнастила

При расчете уклона крыши из профнастила необходимо учитывать четыре составляющие:

  • Вес утеплителя, обрешетки, обрешетки и других слоев кровельного пирога;
  • Вес самой кровли;
  • Снежная нагрузка для вашего региона;
  • Ветровая нагрузка для вашего региона.

Допустим, мы накроем кровлю профлистом С21-1000-0,6. Вес квадратного метра профнастила этой марки составляет 5,4 кг. В качестве теплоизоляции мы будем использовать базальтовые плиты толщиной 100 мм и удельной плотностью 150 кг / м³. Таким образом, масса 1 м2 утеплителя будет 15 кг . .. Для обрешетки мы используем брус 200 × 200 мм из сосны с шагом 650 мм, поэтому масса 1 м2 обрешетки будет 28,3 кг … Масса остальных компонентов принимаем равной 3 кг / м² .

Таким образом, масса всего кровельного пирога составляет: 5,4 + 15 + 28,3 + 3 = 51,7 кг / м² … Полученное значение умножаем на коэффициент 1,1, чтобы обеспечить возможность замены некоторых материалов кровельного торта. В сумме общий вес 1 м² крыши равен 56,87 кг / м² .

Теперь необходимо рассчитать допустимый уклон с учетом имеющихся снеговых и ветровых нагрузок.Допустим, дом построен в Новгородской области. Он относится к III снежному региону, который можно определить по карте, представленной выше.

Итак, у нас снеговая нагрузка 180 кг / м². Однако это необходимо учитывать с поправочным коэффициентом µ, который зависит от угла наклона крыши:

  • Если уклон минимальный — угол наклона кровли из профлиста менее 25 °, то значение поправочного коэффициента принимается равным 1;
  • Если угол наклона кровли из профнастила от 25 ° до 60 °, то µ = (60 ° -α) · (60 ° -25 °) где α
    — необходимый уклон кровли;
  • Если угол наклона кровли из профнастила более 60 °, то µ
    равно 0, то есть снеговая нагрузка не учитывается при расчете кровли.

При расчете угла наклона необходимо учитывать ветровую нагрузку. Новгородская область относится к Ia ветровому региону, где, как видно из приведенной ниже карты, нормальная нагрузка составляет 23 кг / м².

Нагрузка, действующая непосредственно на крышу, рассчитывается по следующей формуле:

W = Wn Kh C

Здесь Wn — нормальная нагрузка для выбранного региона, Kh, — коэффициент, учитывающий высоту здания, а FROM — аэродинамический коэффициент, который может колебаться от -1.От 8 до 0,8 в зависимости от уклона кровли. Так как рассчитать его достаточно сложно, для нашей формулы мы возьмем наибольшую — 0,8, что упростит расчеты в сторону большей прочности кровли.

Итак, предположим, что наш дом находится на открытой местности и имеет высоту более 5 метров, тогда Х будет равно 1, а ветровая нагрузка — 23 · 1 · 0,8 = 18,4 кг / м² .

Таким образом, с учетом массы кровельного пирога и воздействия ветра нагрузка на крышу будет равна 56. 87 + 18,4 = 75,27 кг / м² … Поскольку предельная несущая способность профлиста С21-1000-0,6 при шаге опоры 1,8 м и использовании второй схемы опоры составляет 253 кг / м² , то она составляет Выбирать такой уклон кровли из профлиста необходимо, чтобы рассчитанная нами нагрузка с учетом снеговой нагрузки была меньше этой величины.

Поскольку 75,27 + 180 = 255,27 кг / м² , что явно больше 253 кг / м² , уклон кровли из профнастила в нашем случае не может быть меньше 25 °.Поскольку создание угла больше 60 ° также нецелесообразно, мы обнаруживаем, что необходимое нам значение находится в диапазоне от 25 ° до 60 °, то есть мкм.
необходимо рассчитать по формуле.

Рассчитываем минимальный уклон профнастила С21 в наших условиях:

180 (60-α) (60-25) + 75,27 = 253

Решая это простое уравнение, находим, что α = 25,441 ° … Таким образом, допустимый минимальный уклон кровли из профлиста при заданных нами параметрах будет 26 °. Для большей надежности здание, находящееся в этих условиях и имеющее заданный кровельный пирог, лучше предусмотреть крышу с уклоном 30 °. Хотя можно остановиться на минимальном значении, учитывая тот факт, что на предыдущих этапах расчета уклона крыши из профнастила повышающие коэффициенты использовались несколько раз.

Односкатная крыша чаще всего применяется на пристройках к частным домам или любым другим хозяйственным объектам. Важным преимуществом является более простая конструкция, благодаря которой она возводится намного быстрее, чем многоскатная кровля, и имеет повышенную прочность и надежность.

Также к достоинствам можно отнести очень сильную стойкость ко всем видам агрессивных воздействий. Скатная крыша имеет ряд преимуществ перед многоскатной кровлей. Такое количество преимуществ основано на особенностях конструкции крыши и целесообразности применения.

Односкатные крыши используются в ветреных районах, так как этот тип кровли более устойчив к ветровым воздействиям благодаря своей обтекаемой форме. Он также используется в регионах, где мало леса и где стоимость древесины высока.Ну и конечно же этот вид используется для различных хозяйственных построек: бани, сараи, загоны для животных, гаражи и т.д.

Помимо хозяйственных построек, скатная крыша широко применяется для жилых домов в дизайнерских задумках.

Такая кровля при правильном монтаже прослужит до 50 лет. Эксплуатируемые кровли бывают двух типов: традиционные и перевернутые. Они различаются порядком расположения слоев.

Кровля обеспечивает максимальную защиту от атмосферных осадков, легко восстанавливается при повреждении или износе отдельных элементов.Некоторые недостатки все же присутствуют — требуется строить конструкцию с учетом розы ветров на конкретном участке, и по своим конструктивным характеристикам она несколько уступает двух- и четырехскатной. Но для хозяйственных построек такая крыша станет идеальным выбором.

Стропильная система односкатной крыши собирается очень быстро и не требует особых навыков и знаний. Все, что вам нужно, это точный расчет фундамента, без которого он будет намного менее надежным и качественным.

На точность расчетов влияют такие факторы, как угол наклона крыши, а также длина и сечение стропил. В связи с этим следует неукоснительно соблюдать перечисленные ниже рекомендации:
, если горизонтальный размер пролетов не превышает 4 метров, и вы намерены использовать в качестве кровельного покрытия профнастил или металлочерепицу, то можно обойтись без какого-либо армирования. составные части.

Стропила в этом случае укладываются прямо на стены, что облегчает работу;
конструкция системы требует незначительного армирования, если пролеты достигают 6-6.5 метров. В его качестве подойдут стойки треугольной формы, которых вполне достаточно для обеспечения требуемых прочностных характеристик;
с еще большими горизонтальными размерами не обойтись без более серьезного армирования, представленного мощными вертикальными балками.

Также размеры стропил, используемых для установки системы, сильно зависят от материалов покрытия. Например, если для рубероида достаточно использовать брус 40 на 40 мм, то для более тяжелого шифера или металлочерепицы этот показатель следует увеличить соответственно до 60х60 и 70х70.Сегодня в сети легко найти калькулятор, позволяющий быстро ввести необходимые данные и получить результат для конкретной конструкции крыши.

К недостаткам можно отнести:

Необходимость постоянного ухода за кровлей из-за снеговой нагрузки

Некрасивый внешний вид

Потребность в усиленной гидроизоляции

Скатная крыша хорошо подходит для более южных регионов страны, поскольку здесь меньше снегопадов. При использовании этого вида кровли в регионе с высоким уровнем снегопада необходимо регулярно очищать крышу от снега и дважды в год проверять ее на предмет повреждений кровельного материала.

Конструкция крыши

Существуют различные конструкции в зависимости от размеров здания и площади будущей кровли. стропильная система кровли. В основном конструкция крыши зависит от длины пролета крыши.

Также необходимо выбрать правильный угол наклона. Рекомендуемый угол наклона ската:

Для металлочерепицы — 30 градусов

Для рулонных крыш — 5 градусов

Для профнастила — от 8 градусов

Для регионов с сильным снегопадом — не менее 45 градусов
Преимущества и недостатки скатной кровли

Низкая стоимость по сравнению с другими видами крыш

Меньший расход строительных материалов

Малый вес конструкции крыши, подходит для зданий с легкий фундамент

Низкая ветровая нагрузка

Относительно простой монтаж

Подходит для малых и больших зданий

Широкий спектр применения: жилые и нежилые здания любого типа

Кроме того, ниже описана полная последовательность выполняемых работ:
Укладка мауэрлата — a высокопрочная и массивная несущая балка, которая удержит на себе всю конструкцию.Его размеры напрямую зависят от угла наклона кровли. Монтажные работы выполняются с использованием анкерных болтов большой длины. Перед укладкой к основанию крепится рубероид, играющий роль гидроизоляции;
Подготовка мауэрлата и стропил. Он заключается в выполнении вырезов по всей длине балки на определенном расстоянии, которое зависит от крутизны конструкции. Специалисты очень настоятельно советуют для этой цели использовать обычную ручную ножовку, которая обеспечит точность работы и сделает все вставки абсолютно одинаковыми по размеру.Предварительно необходимо промаркировать мауэрлат, чтобы избежать малейших неточностей;

Установка стропил. На этом этапе используется довольно простая и традиционная схема, практичная для всех конструкций крыши. Сначала монтируются крайние элементы системы, после чего между ними следует протянуть шнур, чтобы добиться одинакового уклона по всей поверхности крыши. После этого устанавливаются остальные стропила. В качестве крепежа можно использовать длинные столярные гвозди с широкими головками, что обеспечит надежное соединение.По окончании работ устанавливается вышеупомянутая арматура — вертикальные балки или треугольные подкосы.

Опорная балка и стропила, используемые при установке системы, должны быть должным образом подготовлены к установке. Для этого нужно их тщательно спланировать, создав абсолютно гладкую поверхность и обработать антисептиками. Это значительно продлит срок службы. деревянную конструкцию, а также исключают развитие грибка и гниение материала.

Очень гармонично смотрится с дополнительной навесной верандой или гостиной.
Такой вариант монтажа позволяет сэкономить на распиловочном материале и кровельной арматуре.
1. Укладка косилки. Его укладывают на армированный пояс и прижимают шпильками или анкерами.
2. Установка опорных ножек. Опорный столб монтируется на уложенный потолочный марш. Крепятся пластинами или уголками
3. Проверив горизонт крыши с помощью сигнальной линии, начинаем монтировать под шнурок стропильные доски, чтобы крыша оставалась в одной плоскости и не образовывался волновой эффект.
4. Утеплитель. Скатную крышу можно утеплить всеми видами минерального и полиминерального утеплителя. Утепление осуществляется между досками потолка на высоте ваших досок с перекрытием каждого слоя утеплителя. Такой способ не допускает образования совпадающих стыков и, соответственно, не обдувается падающими под крышей порывами ветра. И позволяет излишкам тепла и влаги равномерно выходить через пароизоляцию в вентилируемое пространство под крышей. К стропильным доскам пароизоляция монтируется снизу после их набивки подшивкой потолка или укладки после подшивки потолка.

5. Гидроизоляция. Слой гидроизоляции укладывается снизу вверх
кромка опускается на планку карниза для естественного отвода влаги при ее образовании в зоне росы.
6. Монтаж обрешетки и обрешетки производится по контрольной линии
7. Монтаж кровли производится на завершающем этапе.

Главная отличительная черта скатной кровли — отсутствие конька. Уклон пандуса определяется стенами разной высоты.При проектировании необходимо учитывать, что плоскость кровли должна быть направлена ​​на наветренную сторону.

Стропила устанавливаются на несущие балки, которые укладываются на мауэрлат или монолитный пояс жесткости.

Если решение об установке скатной кровли принято в последний момент, одну из стен можно пристроить. Для этого с подветренной стороны устанавливаются дополнительные вертикальные опоры из бруса, а к ним крепятся наклонные балки.

При определении уклона откоса учитываются ветровые и снеговые нагрузки.В зависимости от них угол варьируется в пределах 10 … 60 градусов и увеличивается с ростом общей нагрузки. При малых углах сечение стропил следует увеличивать.

Как правило, угол наклона скатных крыш небольшой, поэтому чердачное пространство не используется и остается холодным. Минеральная вата обычно используется для утепления пола.

После укладки теплоизоляции укладываются кровельные материалы. Сначала укладывается гидроизоляционная мембрана Ондутис…. Для обеспечения отвода воды пленка между стропилами должна иметь провисание 1-2 см.

Первый слой укладывается по нижнему карнизу. Последующие слои укладываются с небольшим перекрытием, а все стыки проклеиваются монтажным скотчем Ондутис. Установленная гидроизоляционная мембрана фиксируется контррешеткой, на которую, в свою очередь, монтируется обрешетка.

Обрешетка под ондулин изготавливается из бруса сечением 50х50 мм и монтируется в соответствии с инструкциями производителя:

Если уклон крыши в пределах 10… 15 градусов, шаг обрешетки 45 см;

При уклоне крыши более 15 градусов шаг обрешетки составляет 60 см.

Строительный шнур используется для выравнивания нижнего ряда крыши. Его натягивают между вбитыми в концы крайних стропил гвоздями.

Монтаж кровли начинается с нижнего ряда. Листы ондулина укладывают с боковым перекрытием в одну волну. Последующие ряды укладываются с торцевым нахлестом 17 см и боковым смещением в половину листа. Гвозди, скрепляющие лист, вбиты в шахматный узор в гребень волны.

Отсутствие конька на скатной крыше затрудняет вентиляцию, поэтому необходимо оборудовать приточно-вытяжные вентиляционные отверстия под нижним и верхним карнизом. Для защиты от птиц и мусора форточки закрываются вентилируемым наполнителем.

Осталось добавить, что на скатной кровле нет ребер и ендов, поэтому монтаж кровли завершается установкой ключа.

Уклон скатной кровли рассчитывается в зависимости от выбранного материала, ожидаемой нагрузки и других параметров.Уклон скатной кровли для некоторых материалов, расчет скатной кровли:

· битумная кровля — до 15 °, чтобы не усложнять устройство стропильной системы односкатной кровли. Максимум — 25 °;

· Листы асбоцементные гофрированные (шифер) — 35 ° для обычных листов, от 25 ° для армированного профиля;

· Профнастил — кровельное покрытие для крыш с углом наклона от 5 °. При наклоне 10 ° и более нахлест увеличивается, а стыки заполняются уплотнительной лентой.

фальц кровли — от 8 °, если заделать стыки швов, можно сделать уклон 3 °. Металлочерепица
— рекомендуемый уклон скатной кровли 10 °. Допускается наклон 10-20 °, в этом случае необходимо заделать все стыки листов; Гибкая битумная черепица
— наклон от 11 до 18 °;
бетон и керамическая плитка — от 10 до 22 °. Под плитку делается дополнительный слой гидроизоляции.

Подготовка к укладке стропил

Берем доску прямоугольного сечения от 50х100 мм и обрабатываем антисептическими составами.Для расчета односкатной кровли, а именно длины стропил, к пролету кровли прибавляют 30-50 см. При использовании листовых кровельных материалов подходит размер 150 см, для черепицы и шифера — 100- 120 см.

Односкатная крыша должна быть прочной. Для этого стропильные доски укладываются концом вверх и врезаются в брус мауэрлата, где вырезаются пазы по ширине чуть больше самих стропил. Чтобы все получилось качественно, отметьте места и размеры вырезов по длине планки.Уклон вырезов такой же, как и уклон скатной крыши.

Укладка стропил скатной кровли

Стропила скатной кровли входят в пазы. Сохраняйте постоянный наклон всех стропильных опор. Для этого сначала устанавливаются 2 внешние доски. Между ними натягивается леска, чтобы сориентировать аккуратность стропил, уложенных в пазы. Доски в нескольких местах прибивают к балке мауэрлата с помощью гвоздей 120 мм и более.

При большом пролете между стенами (4,5 метра и более) нужно дополнительно укрепить стропила. Для этого используются треугольные опоры по периметру кровли. Также можно сделать отдельные опоры в центре чердачного пространства.

Проверка качества усиления. При весе 70-80 кг стропила односкатной кровли не должны прогибаться. Проверив это, переходим к следующим этапам — заливке реек на стропильной конструкции. Также производится гидроизоляция и теплоизоляция кровли, монтаж кровельных материалов.
Шаг 3 — гидробарьер и теплоизоляция

Вот и разобрались, как сделать скатную крышу своими руками. Теперь приступим к установке гидробарьера и устройству теплоизоляционного материала.

Подробно рассматривать этот этап не будем, потому что конструкция утеплителя кровли уже описывалась ранее.

Для изоляционных работ подойдет пенополиуретан.

Шаг 4 — укладка рубероида

В качестве рубероида можно использовать шифер или металлочерепицу.

Укладка шифера

Шифер перекрыт со стороны слива. Каждый последующий ряд шифера должен перекрывать предыдущий на 10-15 см. Сланец забивается специальными гвоздями. Делается это на стыке 4 листов (по 2 листа снизу и сверху). При вбивании гвоздя захватывается 4 листа. По краям шиферного листа также вбиваются 2 гвоздя снизу и сверху.

Укладка металлочерепицы

Укладка металлочерепицы начинается с заполнения встречной решетки по длине стропил — бруса сечением 50х50.Для защиты от влаги на него нанесена антиконденсатная мембрана. Поверх конструкции набивается обрешетка и накрывается рубероид. Листы перекрываются специальными стальными саморезами с резиновыми прокладками.

Дошли до финального этапа монтажа односкатной кровли своими руками.

1. Прибиваем ветровую доску для защиты крыши от ветра. Его прибивают к выступающим сверху и снизу бревнам.

2. Установка отливов.Выберите места, чтобы слить воду и пригвоздить отлив. Эта операция проста и не требует подробных инструкций. Стропильная система скатной кровли состоит из отдельных элементов, точками опоры которых выступают противоположные стены здания. Чаще всего в этом случае используются стропила длиной около 4,5 метра. Если выполняется перекрытие относительно большой площади, необходимо использовать стропильные ноги и стойки.
Односкатная крыша гаража, особенности монтажа

Еще разберемся, как построить односкатную крышу для гаража.Односкатная крыша гаража состоит из стропильной системы и рубероида. Укладывают стропила по рассмотренной выше технологии.

Если строится крыша без чердачного помещения, стропила одновременно являются балками, опирающимися на торцы стен гаража. При обустройстве мансарды балки кладут поперек гаража. Также необходимо обнажить стропильные ноги. Они опираются на противоположные стены и с помощью подкосов и подкосов увеличивают жесткость.Если вам нужна односкатная крыша гаража, делайте работу так, как вы делали при постройке кровли для дома своими руками.

Односкатная крыша из профлиста — основные особенности и преимущества

Как уже говорилось выше, скатная кровля — одна из самых экономичных. Площадь односкатной кровли значительно меньше, чем у традиционной двускатной крыши. Поэтому устройство двускатной крыши из профнастила при той же площади дома потребует гораздо меньше материалов.Значительно снижается не только расход профнастила для покрытия кровли, требуется гораздо меньше утеплителя, гидроизоляционной пленки и дорогой паропроницаемой мембраны.

Кроме того, скатная крыша значительно экономит тепло. Это связано с тем, что его форма создает наилучшие условия для циркуляции воздуха. В любой двускатной крыше всегда образуется застойная зона между арками кровли в зоне конька. Поднимаясь вверх, там скапливается теплый воздух и напрасно нагревает крышу.

Кроме того, конструкция скатной кровли настолько проста, что ее может сделать даже неспециалист. Конечно, если перед тем, как делать крышу из профнастила, изучите все необходимые материалы.

Скатная крыша из профнастила может быть как с чердачным помещением, так и без него. При строительстве крыши без чердака потолок верхнего жилого этажа монтируется под углом, а поверх него укладывается кровельное покрытие. В этом случае необходимость в стропильной системе полностью отпадает.
Расчет односкатной кровли из профнастила

Разработка проекта такой кровли осуществляется так же, как и для любого другого вида кровли. Для выбора конструкции стропильной системы сначала рассчитывается нагрузка на кровельное покрытие. У двускатной или вальмовой крыши ветровая нагрузка на разных скатах неодинакова, что существенно затрудняет расчет нагрузок. В случае односкатной кровли все расчеты намного проще, так как они выполняются для одного единственного ската.

Очень важно правильно выбрать уклон скатной кровли из профнастила. При выборе угла наклона необходимо учитывать все климатические особенности местности, в том числе:

· количество снежного покрова;

· Количество осадков в теплое время года;

· Сила и преобладающее направление ветра.

На крышах с крутыми скатами дождевая вода не застаивается, а снежная масса уходит, не задерживаясь на кровле.При этом с увеличением угла наклона кровли увеличивается ветровая нагрузка на крышу.

Выбор уклона кровли зависит также от материала кровельного покрытия. Так, например, снег и вода легче и быстрее отрываются от металлической поверхности профнастила, чем с кровельных покрытий из других материалов.

Наиболее оптимальным для односкатных кровель из профнастила считается угол наклона примерно 25 градусов.Устройство односкатной кровли из профнастила с большими уклонами неоправданно, так как при этом значительно увеличивается ветровая нагрузка не только на кровлю, но и на конструкцию здания в целом. Меньший угол наклона кровли ухудшит таяние снега, и для компенсации увеличения ее веса потребуется усиление как каркаса крыши, так и несущих конструкций здания.

Особенности устройства двускатной крыши из профнастила

Каркас скатной крыши из профнастила очень прост и опирается на так называемые «бордюры». Они выполнены из того же материала, что и наружные стены здания. Эти бордюры защищают скатную крышу с двух сторон. Часто, особенно если стены здания облицованы пиленым камнем, по верхнему краю кладки устраивают монолитный железобетонный пояс.

На высоком и низком бордюре устанавливается мауэрлат — специальная деревянная балка, на которую опираются стропильные балки. При установке монолитного пояса в него при армировании вставляют специальные шпильки для крепления мауэрлата.

При большой длине ската крыши может потребоваться установка дополнительных подкосов, как показано на рисунке.

Перед тем, как покрыть скатную крышу профнастилом, на установленный мауэрлат укладываются стропильные балки через каждые 70-80 сантиметров. Их края выносятся примерно на 50 см за внешнюю сторону бордюров.

Иногда балки крыши не выходят за верхний бордюр. Такая конструкция увеличивает надежность кровли и снижает вероятность взорвать ее ветром.Но в этом случае над бордюром делают парапеты из камня или листового металла, чтобы защитить стену от дождя и талого снега.

Парапеты исключают попадание влаги в стену и выполнены таким образом, чтобы обеспечить отвод воды к поверхности кровли. В то же время при установке двускатной крыши из профнастила очень важно надежно примыкать крышу к бордюру.
Как покрыть скатную крышу профнастилом?

Монтаж кровли начинается с укладки поверх стропил гидроизоляционной мембраны… Поверх гидроизоляции крепится контррешетка и обрешетка. На бетонной или кирпичной кладке парапеты под деревянными элементами стропильной системы покрывают гидроизоляцией из рулонных материалов.

Если под крышей здания находится чердак, утеплитель обычно укладывается по полу здания. Делается это потому, что объем чердачного помещения под скатными крышами обычно невелик и не может быть использован для размещения жилых помещений. Поэтому не рекомендуется нести расходы на обогрев этого помещения.

Благодаря простоте конструкции сделать односкатную кровлю из профнастила своими руками, без привлечения специалистов, относительно несложно. В этом случае покрытие укладывается так же, как и на любых других скатных кровлях.

Прикрепите профлист с нижнего ряда. Следующий ряд укладывается внахлест на 150-200 мм на предыдущий. Крепление специальными кровельными саморезами с головками под цвет профлиста.

Многие предпочитают завершать строительство загородного дома или дачи элегантной крышей.Но не у всех есть опыт расчета при строительстве домов, поэтому придется искать более простой вариант. В этом случае на помощь приходит скатная крыша. Чем он отличается от других? Во-первых, односкатную крышу можно построить самостоятельно, имея минимальные знания в этой области. Во-вторых, вы будете приятно удивлены расчетами при составлении проекта такой кровли. Односкатные крыши требуют почти вдвое меньше материала, чем другие.

Если вас пугает излишняя простота односкатной кровли со стороны, этот незначительный недостаток можно исправить с помощью декоративного покрытия.Но для начала нужно провести все расчеты кровли.
Какой должна быть идеальная крыша вашей мечты? Крепкий, прочный, надежный, не собирающий снег, воду и сосульки, не требующий постоянного ухода. Большинство этих требований к профнастилу соответствует углу наклона. Казалось бы, этот параметр может быть настолько серьезным? Однако от расчета уклона в будущем будет зависеть очень многое — даже кровля.

Как рассчитать угол наклона скатной крыши из профнастила?

Учитывайте архитектурные особенности дома, в котором вы собираетесь построить подобное сооружение.Так, например, для нежилых небольших построек угол наклона скатной кровли может быть минимальным или практически незаметным для окружающих. Рекомендуем выбирать профнастил для того, чтобы «набить руку». Если у вас нет опыта строительства кровли, уклон можно «проработать» на таких небольших пристройках, а уже потом переходить к более глобальным проектам. Если угол наклона скатной крыши более 30 градусов, вряд ли такая крыша позволит создать под ней уютные и комфортные помещения. поэтому оптимальным решением станет крыша с уклоном не более 30 градусов.

Если с максимальным значением все понятно, то каким должен быть минимальный уклон скатной крыши? Если обратиться к строительным нормам, то можно сказать, что минимальное значение уклона для крыши такой конструкции составляет не менее 20. Ведь строить крышу под еще меньшим углом просто не имеет смысла. Точнее, такие крыши скатными не будут считаться.

Очень интересно и оригинально смотрится односкатная крыша, соединяющая перекрытые фасадами этажи.То есть в нижней части таких крыш из профнастила задуман первый этаж, который через проход совмещен со вторым этажом, который спроектирован в более высоком скате крыши.

Расчет уклона кровли односкатной конструкции
Каждый производитель кровельных материалов указывает на своей продукции максимальное значение уклона кровли. Нас не интересуют минимальные показатели, ведь на полностью плоских кровлях держится любой материал. Далее мы рассмотрим соотношение покрытия и скатной односкатной конструкции:
Рассчитаем угол наклона скатной крыши из профнастила: он не должен быть больше 10 градусов. Однако даже при таком значении необходимо будет увеличить перекрытие, заполнив стыки специальным уплотнением. Минимальный расчет угла — 50. Крыша из профнастила выглядит очень современно и в то же время просто. Наклонный профнастил — идеальное решение!
Если для отделки кровли используется металлочерепица, уклон скатной кровли будет минимум 50, максимальный расчет — до 200. Чем выше уклон, тем больше требуется герметизация стыков. Даже под углом 100 вам нужно будет это сделать.
На крыше, установленной под большим углом, отлично показывает себя шифер. Вы заметили, что его очень часто используют для двускатных крыш? Такая популярность обусловлена ​​особыми характеристиками материала. Не стоит его использовать, если вы планируете иметь минимальный угол наклона скатной крыши 250 или меньше. Обратите внимание, что шиферные листы на высоких уклонах следует укладывать, переходя с предыдущего листа на следующий.
Вы можете любоваться своей кровлей, покрыв ее битумным слоем. Казалось бы, этим материалом легко дополнить крышу под самыми разными углами, но это не так. Лучше придерживаться угла в 150.
Минимальный уклон скатной фальцевой кровли составляет три градуса. Но в этом случае придется дополнительно заняться заделкой швов. Не превышайте угол 80 в своих расчетах.
При минимальном уклоне кровли 110 рекомендуется использовать битумную черепицу … Если углы не превышают 18 градусов, можно использовать сплошной подкладочный слой. Под большими углами раскатайте рулон по всей плоскости крыши, изолируя отверстия.
Строгие расчеты следует выполнять и с более тяжелыми материалами.Прекрасное кровельное покрытие — знаменитая керамическая черепица. Чтобы любоваться крышей, покрытой этим материалом, необходимо придерживаться минимального угла в 10 градусов. Предварительно стоит под ней расширить слой гидроизоляции.

Уклон скатной крыши может немного отличаться в зависимости от рекомендаций каждого конкретного производителя. Кроме того, необходимо учитывать особенности климатической зоны, в которой находится дом. На односкатной крыше из профнастила или других материалов нагрузка значительно возрастает во время снегопадов, образования сосулек. Поэтому конкретной формулы расчета, как рассчитать минимальный угол наклона скатной крыши из профнастила, нет. Если вы не уверены в своих силах, обратитесь к профессионалам по расчету уклонов скатных крыш из профнастила, битума, черепицы.

Как рассчитать уклон скатной крыши? Совсем не обязательно придерживаться каких-то конкретных расчетов, чтобы скатная крыша с уклоном идеально вписалась в стиль и экстерьер вашего дома.Иногда достаточно избавиться от расчетов уклона, просчитывая все «на глаз».

Помните, что расчет уклона конструкции необходимо производить еще на этапе возведения стен конструкции. Ведь крышу установят на одну более высокую и одну низкую стену.
Надеемся, что смогли ответить на ваш вопрос: «Какой уклон должна иметь скатная крыша?» Уклон скатной крыши зависит только от ваших личных предпочтений, а также от желания использовать определенные материалы.Если самостоятельно произвести расчет не получается, пригласите профессионала. Пусть крыша радует вас долгие годы и всегда защищает от сюрпризов природы! Оставьте точный расчет для выбора кровельных материалов!

Такое простое сооружение, как скатная крыша, может показаться очень скучным и некрасивым, но в умелых руках дизайнеров такое сооружение становится чуть ли не вершиной архитектурного творения.

Как правило, скатная крыша популярна при дачном строительстве, например, при покрытии гаражей, сантехники или любых хозяйственных построек.

Где еще можно проявить творческие способности и превратить свой дом в красивый дворец, как не в дачном поселке? Но чем же все-таки привлекательна скатная кровля, ведь ее установка предельно проста? Давайте разберемся.

Как правило, они начинаются с минусов и плюсов, поэтому давайте их рассмотрим.

Преимущества:

  • Малая массивная конструкция
  • Дешёвость
  • Простота установки
  • Прочность

Недостатки:

  • Небольшое количество проектов с этим типом кровли.Поэтому, если вы хотите оригинальное жилище, то вам следует искать хорошего архитектора, который тщательно спланирует ваш проект.
  • Правильный подбор угла ската, начиная с региона проживания

Не тяжелый, дешевый, прочный и простой в установке? На мой взгляд, это то, что вам нужно!

Скатная крыша хоть и простая, но требует очень вдумчивого подхода. Он заключается в подборе угла наклона в зависимости от региона проживания.

Пару раз я слышал о том, как плохой дизайнер продал проект здания, а затем получил аналогичную работу, естественно, с другой планировкой, но с идентичной конструкцией крыши. Детально продумал стропильную систему, подобрал материал обшивки, сливы и т.д., но не учел регион проживания. Большой слой снега привел к разрушению всей деревянной системы.

Угол наклона кровельной конструкции рассчитывают не только проектировщики, но и производители кровельных материалов.Поэтому, если полученный в расчетах угол меньше, чем у производителей, то стоит учесть. Но если вы решите оставить такой уклон, то ничего смертельного не произойдет, и крыша обязательно потечет.

ВАЖНО: Производители одного и того же материала могут давать разные рекомендации относительно наклона, одни могут иметь 14 °, другие 17 °, а по ГОСТу не менее 6 °. Выберите номер производителя, но не меньше ГОСТ. Крыши с уклоном менее 12 ° подлежат заделке стыков.

Хотя моя команда является мастером своего дела, все люди делают небольшие ошибки.

В общем, я когда-то работал на объекте, где уклон скатной крыши был менее 12 °. И по привычке, работая с уклонами больше этого значения, забыл заделать стыки рубероидом. Кстати, его делают обыкновенной битумной мастикой, колодцем или кровельными герметиками. Работа эта несложная, но крайне необходимая. Без герметика практически плоская крыша не будет хорошо отводить талую воду, и она начнет протекать.К счастью, заказчики не заметили этого во время работы, но все же пришлось признаться и довести дело до конца за свой счет.

Из этого следует, что не всегда стоит слепо доверять рабочим. Нужно быть полностью подготовленным и начитанным, ну или в крайнем случае просто спросить, может, вы о чем-то важном напомните.

Кстати, вот стандартный перечень скатов крыши с разными покрытиями:

  • Ондулин и шифер — 6 °
  • Черепица (керамическая, цементно-песчаная) — 10 °
  • Битумная черепица — 12 °
  • Металлочерепица — 6 °
  • Плиты шиферные (асбестоцементные) — 27 °
  • Профнастил — 6 °

Устройство скатной кровли

Инструменты, которые я обычно использую при строительстве:

  • Брус деревянный 10-15см в сечении
  • Доска (толщиной более 50мм)
  • Гидро-, теплоизоляционные изделия
  • Гвозди (от 12см)
  • Пила, топор, молоток
  • Степлер, отвертка, рулетка, отвес
  • Уровень, карандаш, нож, строительный скотч

Конечно, списки инструментов и материалов — это хорошо, вы примерно знаете, что вам нужно, но часто этого недостаточно, поэтому посмотрите на ситуацию.

Весь технологический процесс (саму работу) можно разделить на этапы:

  • Укладка поперечных стропил, мауэрлат. Их застежки
  • Обшивка теплоизоляционными плитами, гидроизоляция
  • Установка обрешетки
  • Укладка кровли

Теперь позвольте мне объяснить сам процесс:

  • Начнем с мауэрлата, потому что он является опорой для всей стропильной системы, а его функция — принимать весь вес конструкции и распределять его по всему периметру стен.Какой бы легкой ни была стропильная система, не стоит брать балку меньше 100х100мм. Чем выше уклон, тем толще брус. Если мауэрлат укладывается своими руками, то отнеситесь к этому моменту очень ответственно, не раз проверяйте горизонт с помощью уровня.

Не забудьте установить гидроизоляцию между мауэрлатом и кладкой стены. Как правило, все используют для этих целей обычный рубероид.

Анкерные болты к стенам

  • Следующая ступень — стропильные ноги. Не стоит класть их очень близко друг к другу, это утяжелит конструкцию, увеличит расход стройматериалов — иными словами, это не рационально. Расстояние между ними должно соответствовать кровельному покрытию, т.е. чем оно тяжелее, тем меньше зазоры. Например, для шифера подойдет шаг 1,5м, а для плитки лучше взять 1-1,2м
  • Вставляя стропильные ноги в мауэрлат, следите за размерами будущего паза. Его ширина должна быть немного больше ширины ноги.Это очень важный шаг, потому что все балки должны лежать в одной плоскости с одним градусом наклона. Могу посоветовать установить крайние ножки по разные стороны стен, а между ними натянуть веревку, это облегчит процесс монтажа.

Для крепления деревянных изделий используются большие гвозди от 12 см. Поэтому брать меньше смысла нет. Прикрепите гвоздями стропила к вертикальной балке, а ее свес к мауэрлату. Надеюсь, мне не напомнят, что все стропила должны иметь одинаковый размер и сечение.

  • В больших домах часто используется армированная стропильная система. Все дело в расстоянии пролета, которое составляет 4-4,5 м. Именно с такими большими пролетами устраиваются подпорки (подкосы)
  • Пароизоляционный материал следует укладывать поперек стропил, а не вдоль, при этом натяжения не требуется. Полоски такого материала укладываем внахлест (10-15см). Я бы посоветовал заделать стыки строительным скотчем.
  • Утеплитель кладется прямо на гидроизоляционную пленку … Проследить трещины и щели, их не должно быть, но толщина утеплителя должна быть не менее 20см.
  • Далее следует снова слой гидроизоляции, но не непосредственно на слой теплоизоляции, а с небольшим зазором.Для этого я кладу деревянные бруски. Эта манипуляция призвана создать естественную вентиляцию, чтобы материал не загнивал. Само же крепление пленки осуществляется к таким же планкам с помощью степлера
  • После этого производится установка обрешетки. Думаю, эта работа вам не составит труда, ее установка везде одинакова, а устройство скатной кровли позволяет сделать это даже новичку. Прутья и рейки 5х5см идеально подходят для этой конструкции. Расстояние между ними непременно должно быть, но большого значения не имеет, главное создать вентиляцию
  • Последним этапом будет укладка самой кровли.

ВАЖНО: Правильно уложенные стропила не прогнутся под весом человека (70-100кг), если это так, то стропильную систему укрепить.

Что касается гидроизоляционной пленки, то я иногда укладываю ее в несколько слоев, это увеличивает надежность слоя. Все ее крепления следует выполнять с помощью специальных гвоздей, степлера и выдерживать шаг 15-20 см.

Кстати, края гидроизоляционного материала следует подвести под свес кровли и закрепить там.Сама длина «растения» должна быть не менее 20см. Снова фиксируем степлером. Лучше использовать простой и достаточно распространенный способ, но он подходит для строительства в простых конструкциях (гараж, курятник и т. Д.). Для этого по всей длине прибивают полосу, тем самым прижимая пленку. Такой способ вселяет уверенность в том, что «злые» ветровые течения точно не проникнут под гидроизоляцию, и ваша крыша не улетит.

Пристройка к дому, гараж или баня — не беда!

Что может быть лучше и проще скатной кровли в сарае, бане, беседке или гараже? Неважно.Такой тип кровли и создается именно для этих построек.

Крыша пристройки будет соприкасаться с основной конструкцией, а стропильная система располагается отдельно. Сами концы стропил будут располагаться на передней стене, а их вершины будут прикреплены непосредственно к самому основному зданию. Я бы посоветовал уделить особое внимание стыковке каркаса с основной стеной. Использование жесткого крепежа может привести к необратимым последствиям, ведь усадка жилого дома и новостройки отличается, поэтому один может снести другой и произойдет разрушение.

На стыке новой крыши и стены «старого» дома я обычно кладу каркас из балок, а поверх него балки. Заполните полученный шов полиуретановым герметиком. Рубероид внахлест и наматывают под навесом дома.

Это предотвратит просачивание осадков через стык. Что касается самой кровли, то она используется идентично основной кровле, естественно, из эстетических соображений, поэтому, если вы творческий человек, вы можете экспериментировать с другими материалами.

Гараж часто представляет собой отдельное здание и ни к чему не примыкает. Но ничего странного здесь нет и все работы ведутся по методике, написанной выше. В кирпичном гараже установка стропильных ног выполняется в нише. Их обычно проектируют на начальных этапах строительства. Шаг 70см.

Не забывайте, что из какого бы материала ни была построена стена, все древесные материалы, в которых она есть, нужно обработать антисептиками и обернуть гидроизоляционным материалом… Скатная крыша в гараже — это сооружение, в котором фасадная стена должна быть самой высокой, чтобы отводить воду из подъезда. И, конечно же, не забываем о свесах, они должны выступать на 30-40см.

Стоит еще раз отметить, что простота и дешевизна стропильной системы не ограничивают вас в вашей фантазии, даже скатная крыша из профнастила способна сделать всю постройку совершенно эксклюзивной постройкой, о которой будут мечтать все ваши соседи. Надеюсь, фотографии на нашем сайте развеяли для вас миф о том, что скатная крыша — уродливое решение для обустройства дома.Поэтому, если вы все сделали правильно и красиво, то такая крыша будет защищать вас от атмосферных осадков более десяти лет.

КРЫША МОНОСКАТНАЯ

Если вам интересно, что такое односкатная крыша, продолжайте читать следующую статью, где я подробно расскажу о ее конструкции. Все мы наверняка слышали о односкатных крышах, которые не так уж редки в жилых районах.

Односкатные крыши также известны под названиями односкатных крыш, односкатных крыш, односкатных крыш и односкатных крыш.Они существенно отличаются от обычных двускатных крыш по форме и конструкции.

В то время как двускатная крыша всегда наклонена в двух направлениях, односкатная крыша всегда наклоняется в одном направлении. Односкатная крыша состоит из одной поверхности скатной крыши, которая обычно не прикрепляется к другой поверхности крыши.

А теперь перейдем к характеристикам односкатной кровли, а также к некоторым ее достоинствам и недостаткам.

ОСОБЕННОСТИ МОНОСКАННОЙ КРЫШИ

Односкатная крыша всегда состоит из одной единственной кровельной поверхности.Этот вид кровли соответствует своему названию; Моно означает одиночный, а наклон называется высотой тона.

Конструкция односкатной крыши обычно представляет собой автономную крышу, что подразумевает, что вам не нужно прикреплять их к какой-либо части вашей крыши. Они значительно отличаются от традиционных крыш, которые обычно имеют разные уклоны и уклоны в различных частях крыши.

Тем не менее, конструкция может иметь более одного стиля кровли. Например, можно выбрать как двускатную крышу (разного уклона), так и односкатную кровлю.Этот вид конструкции крыши получил название раздельной односкатной кровли.

Более того, домовладельцы могут сделать небольшое дополнение к своей существующей крыше, выбрав этот вид кровли.

Односкатную крышу нужно размещать на высоте ниже, чем высота перекрытия основной конструкции. В таком доме, хотя основная кровля имеет плоский потолок, односкатная часть кровли будет иметь уклон.

Этот вид односкатной конструкции известен как односкатная крыша.

КОНСТРУКЦИЯ МОНОСКАННОЙ КРЫШИ

Односкатная крыша Skillion в основном зависит от силы тяжести, чтобы сохранить целостность ее конструкции. Одним из основных преимуществ такого типа кровли является то, что ее можно легко построить без особых хлопот за очень короткий промежуток времени.

Процесс строительства односкатной крыши более чем прост и не требует слишком много рук по сравнению с двускатной кровлей. В результате строительство односкатной кровли может быть выполнено за очень короткое время и не требует больших затрат.

Традиционно кровли такого типа строились в основном для гаражей, но сейчас все больше и больше людей выбирают односкатные стропильные фермы для своих домов.

Система односкатной кровли не имеет большого количества элементов, что является одной из причин, по которой этот вид крыши помогает равномерно распределять нагрузку на несущие стены, расположенные рядом с кровлей как внутри, так и снаружи.

ЧЛЕНЫ МОНТАЖНОЙ КРЫШИ

Односкатная крыша состоит из двух частей, перечисленных ниже:

Стропила — Стропила можно определить как наклонный элемент, образующий скат кровли такого типа. система.Стропила обычно используются для поддержки материалов кровельной кровли вместе с облицовочными материалами потолков.

Стропила также используются для передачи нагрузок на внешние стены, обеспечивающие опору. Если длина стропила значительна, вам обязательно понадобится балка, чтобы поддерживать эти стропила и предотвращать их прогиб.

Используя «птичий вырез» на этих стропилах, можно легко соединить их, чтобы обеспечить надлежащую поддержку через балки или стены.

Обычно стропила размещают в центрах от 450 до 600 с площадью поперечного сечения 100 * 50.

Давайте теперь перейдем к второму элементу односкатной кровли, а именно. балки . Это незаменимый аспект односкатной кровли.

В односкатной крыше балки должны идти горизонтально, образуя угол 90 градусов со стропилами. Наличие балки становится незаменимым, когда площадь сечения стропил без опоры имеет тенденцию превышать рекомендуемую длину.

Другими словами, именно балка обеспечивает надежную опору стропилам и делает конструкцию прочной.

Зачем нужна монолитная крыша?

Людям, которые хотят использовать более целостный подход к дизайну, следует выбирать дома с односкатной крышей. Более того, установка односкатной крыши намного дешевле, чем обычная двускатная крыша.

Установка односкатной крыши для вашего дома требует не только гораздо меньше рабочей силы, но и гораздо меньше времени.Помимо покрытия гаража, соломенного сарая для складов зерна, односкатная кровля успешно проложила себе путь в главный дом.

Одним из основных преимуществ этого типа крыши является то, что в отдельно стоящем здании односкатная крыша может выдвигаться назад без внутреннего желоба.

Однако, если для односкатной кровли требуются стропила сверхтяжелого веса, то стоимость установки будет больше.

Если вы хотите максимально увеличить естественное освещение в своей детской, тогда вы можете выбрать односкатную стеклянную крышу.

Односкатная стеклянная крыша позволит максимальному количеству солнечного света проникать в вашу детскую, что придает ей особый вид. Убедитесь, что чертежи вашего односкатного дома были сделаны профессионалом, чтобы избежать каких-либо сложностей в процессе установки крыши.

Односкатная крыша позволит вам сделать потолки выше, а также даст вам место для окон в потолочных окнах ниже уровня глаз.

Когда оконные проемы расположены под карнизом вашей крыши, ваш архитектор теперь сможет удлинить окна галереи, стоящие на швах вашего дома.Это также позволит гораздо больше солнечного света проникать в ваши комнаты.

Кроме того, односкатная крыша также поможет создать ощущение увеличенного пространства. Вам нужно поговорить с вашим подрядчиком по кровле, а затем выбрать кровельный материал для односкатной крыши.

Все 3 элемента вашего дома, жилые помещения, спальни и подсобные помещения могут быть размещены под одной односкатной крышей, и поэтому на первый взгляд они могут показаться единым целым.

Однако вы можете установить проходы и раздвижные двери, чтобы связать их.В домах в стиле павильонов односкатная крыша позволит надлежащему дренажу и большему количеству солнечного света проникать в пространство внутри.

Если вы планируете построить домик в лесу или в горном уединении, то вам обязательно нужно выбрать односкатную крышу.

Односкатная кровля может также выступать в качестве продолжения уже существующей крыши. В этом случае односкатная крыша размещается ниже высоты потолка здания при условии, что перекрытие является плоским.

В результате односкатная часть крыши имеет наклонную или наклонную линию потолка, чтобы максимизировать высоту потолка. Именно поэтому этот вид кровли также называют односкатной кровлей.

Односкатные крыши также широко использовались для создания окон верхнего этажа для холла или любого помещения, в котором есть ряд больших окон, расположенных под краем односкатной части, которая простирается над другой крышей, находящейся внизу.

СТОИМОСТЬ МОНТАЖА МОНТАЖНОЙ КРЫШИ

Односкатная крыша — это, как правило, не отдельный выбор, а архитектурный стиль.Этот особый стиль архитектуры более популярен в домах, которые больше стремятся к обтекаемому и современному виду и ощущениям или хотят использовать профиль с низким уклоном.

Односкатные конструкции крыш встречаются в домах с большими жилыми помещениями или спальнями. Они также являются популярным выбором простых домашних дополнений.

Тот факт, что эта кровля имеет только один уклон, делает уклон более или менее умеренным. К тому же стоимость устройства односкатной кровли намного меньше, чем у многоскатной.

Стоимость установки, однако, зависит от некоторых решающих факторов, таких как фактический уклон крыши и количество используемых балок и стропил.

Обязательно нужно помнить, что односкатная крыша из дешевых материалов, таких как битумная черепица, будет стоить намного дешевле, чем из металлических материалов.

Вам необходимо выбрать материал для односкатной крыши, который будет хорошо сочетаться с внешним видом и структурой вашего дома. Односкатные крыши идеально подходят для людей, которые хотят сохранить минималистичный, но современный вид.

Одноэтажные пристройки в домах часто выполняются из односкатной кровли.

Конструкция односкатной кровли имеет множество экономических, а также практических преимуществ, и нужно поговорить с их архитектором и выбрать материал, который будет соответствовать общему виду дома.

Справочник по кровельным откосам и кровельным материалам

При выборе кровельных материалов может показаться, что у вас есть бесконечный выбор любого материала, представленного на рынке: асфальт, композит, металл, древесное волокно, резина, рулонная кровля MSR.Легко представить, что выбор будет чисто эстетическим или экономическим: вы выбираете кровельный материал в соответствии с тем, что вам нравится или что вы можете себе позволить.

Это правда лишь отчасти. Другие факторы определяют, какие кровельные материалы вы можете использовать. Одним из важных факторов является наклон крыши, также известный как уклон крыши. Уклон кровли может мгновенно изменить разговор. Возможно, вам понравится классическая композитная черепица на крыше. Но если уклон крыши ниже определенного соотношения, вам может потребоваться установить другой тип кровли — например, рулонную кровлю или металлическую кровлю со стоячим фальцем.

Что такое скат крыши

Шаг описывает угол, наклон или наклон вашей крыши.

Обозначения уклона крыши состоят из двух цифр, обозначающих соотношение. Отношение может быть показано разделительной чертой, разделяющей числа, например 2/12 или 7/12. Или двоеточие может заменить косую черту, как в 2:12 или 7:12. В любом случае, обозначение обозначает соотношение между двумя размерами крыши — числителем и знаменателем.

  • Числитель: Числитель, или первая цифра, относится к вертикальному измерению (высоте) крыши.
  • Знаменатель: Знаменатель, или второе число, обозначает горизонтальный размер (длину) крыши. Чтобы упростить задачу, для кровельных целей знаменатель всегда равен 12. Хотя базовая математика говорит нам, что 12/12 можно уменьшить до 1/1, это не делается с уклоном крыши. Знаменатель остается 12.

Пример

Крыша с вертикальным размером в любом месте по уклону 2 фута и горизонтальным размером 4 фута имеет уклон 2: 4.Чтобы приспособиться к кровельным целям, вы должны умножить второе число на три. Первое число тоже нужно умножить на три. Угол наклона крыши составляет 6:12.

Как рассчитать шаг крыши по коэффициенту

Уклон крыши — это не что иное, как коэффициент, показывающий, насколько велика высота крыши на 12-кратном горизонтальном расстоянии.

Пример: соотношение 5:12 или 5/12

Когда вы видите соотношение 5:12, это означает, что на каждые 12 футов по горизонтали высота крыши меняется на 5 футов по вертикали.

Пример: соотношение 8:12 или 8/12

Когда вы видите соотношение 8:12, это означает, что на каждые 12 футов по горизонтали высота крыши меняется на 8 футов по вертикали.

Для большинства домашних стилей уклон крыши находится в диапазоне от 4/12 (умеренный) до 8/12 (довольно крутой). Примеры экстремальных уклонов варьируются от 1/4/12 (почти пологий) до 12/12 (спуск под идеальным углом 45 градусов).

Скаты кровельные и кровельные материалы

Очень низкие скаты кровли:.С 25 декабря по 12 марта

Скаты кровли с меньшими углами, например от 1/12 до 3/12, встречаются в более городских домах в современном стиле, а также в промышленных зданиях и лачугах. Для домов в современном стиле, построенных в 1960-х годах, было модно иметь небольшой уклон, лишь незначительный уклон для отвода воды. Визуально эта крыша кажется плоской. Этот шаг может быть всего 1/12. К материалам плоских кровель, наиболее подходящим для этих пологих крыш, относятся:

  • Застроенная кровля: Современная форма этого вида кровли, которую иногда называют битумно-гравийной или BUR, состоит из чередующихся слоев битума и армирующей ткани.
  • Кровля Torch-Down: Это однослойный кровельный материал в виде мембраны, который активируется нагревом горелкой во время укладки.
  • Резиновая мембрана: EPDM (сокращение от этилен-пропилен-диеновый мономер) — это настоящая резина, которую можно прикрепить к крыше с помощью клея или механических анкеров.
  • Металл со стоячим швом: Эти крыши сделаны из алюминиевых или стальных панелей, соединенных вместе в выступающие швы. Их можно использовать на крышах с уклоном от.25/12. Они также используются на более крутых крышах.

Низкие уклоны крыши: 2,5 / 12 — 19/12

Глиняная или цементная черепица может использоваться на кровлях с широким диапазоном скатов. Для скатов от 2,5 / 12 до 4/12 требуется двойная стяжка. Уклоны выше 19/12 не рекомендуются, так как черепица на очень крутых крышах может дребезжать.

Нормальный или средний шаг кровли: 4/12 — 20/12

В эту категорию попадает очень много крыш для жилых домов. Кровельные материалы, наиболее часто используемые для этих скатов, включают асфальтовую (композитную) черепицу: традиционная черепица с тремя выступами, сделанная из асфальтобетонного композита, является наиболее популярным типом черепицы и наиболее гибкой с точки зрения адаптации ко многим скатам кровли.Эта черепица подходит для уклона от 4/12 до 12/12. Думайте о них как о средней дороге с точки зрения уклона крыши — не слишком плоской и не слишком крутой.

Шаги для высоких крыш: 5/12 — 12/12

Древесная и шиферная черепица используются во многих из тех же типов крыш, что и битумная композитная черепица, но могут не подходить для крыш около нижнего конца, поскольку они более подвержены протечкам. Древесная и сланцевая черепица не соединяются так плотно, как другие типы черепицы.

Очень высокие скаты крыши: 18/12

Крыши домов викторианской эпохи часто были резко скошенными и крутыми. Подумайте о старом доме с его высокими вершинами, и вы получите картину с высокой крышей. Это один из редких участков, где числитель больше знаменателя, а наклон достигает 18/12.

Краткий обзор кровельных материалов

Большинство кровельных материалов имеют рекомендуемый диапазон уклона, для которого они наиболее подходят.Иногда правила могут быть нарушены, но, как правило, вы не должны превышать нижний предел рекомендации.

Например, деревянная и шиферная черепица могут подойти для крыш, более крутых, чем верхняя рекомендация 12/12, но вам не следует устанавливать их ниже нижнего диапазона 4/12.

  • Наращивание (BUR): от 0,25 / 12 до 3/12
  • Кровля с факельным опусканием: от 0,25 / 12 до 3/12
  • Резиновая мембрана: от 0,25 / 12 до 3/12
  • Постоянный шов металл: от 1/12 до 19/12
  • Глиняная или цементная плитка: 2.
