Эксплуатация люминесцентных ламп, как, впрочем, и любых других, требует осторожного обращения. Многие люди, с детства пугаемые последствиями от разбитого термометра, автоматически переносят свои страхи на люминесцентные ртутьсодержащие лампы. Постараемся развеять эти страхи, рассказав о том, как вести себя в том случае, если вы (или кто-то из ваших близких) разбили энергосберегающую лампу.

Та ли эта ртуть?

В современных люминесцентных лампах (ЛЛ), независимо от их разновидности, не содержится свободная ртуть. Внутри колб ЛЛ есть лишь пары ртути, да и то в очень незначительных количествах, до 5-7 миллиграммов на лампу средней мощности. Таким образом, страхи по поводу ртутного загрязнения из-за разбитой лампы не имеют под собой оснований, а вред люминесцентных ламп для здоровья преувеличен.

Тем не менее, произвести в доме уборку конечно, необходимо.

Как это делается?

Если разбилась энергосберегающая лампа, прежде всего – не стоит паниковать. А затем надо применить нехитрые процедуры, которые обезопасят людей и помещение от последствий

1. Следует быть аккуратным, чтобы не порезаться об осколки от разбитой ЛЛ.
2. В случае если лампа разбилась прямо в светильнике, надо сразу же отключить его от питания, чтобы никого не ударило электротоком.
3. Нужно осторожно собрать осколки разбитой лампы.
4. Нужно собрать мелкие осколки с помощью липкой ленты или одноразовых влажных полотенец. Если для сбора этих осколков было решено использовать пылесос, тогда вакуумный мешок сразу же придется утилизировать. Впрочем, при разбитии термометра МЧС не рекомендует убирать осколки пылесосом, так что и для осколков ЛЛ лучше все же липкая лента или одноразовые полотенца.
5. Нужно удалить мусор с фрагментами разбитой лампы из дома, желательно туда, где осуществляется переработка люминесцентных ламп. Если такого места нет, тогда можно просто упаковать мусор и поместить его в контейнер.
6. Нужно длительно и тщательно проветрить помещение.

Это делать не нужно!

Вопреки распространенному заблуждению, в случае с разбитой ЛЛ проводить химическую демеркуризацию (удаление ртути) с помощью теплого мыльно-содового, йодного или других растворов нет нужды.

Такие процедуры имеют смысл, только если разбился термометр или другой источник, где ртуть находилась в жидком состоянии. А в современных люминесцентных лампах такой ртути нет.

Напоследок скажем, что утилизация переработанных люминесцентных ламп гарантируется сейчас как многими производителями, так и крупными ритейлерами электротоваров. Так что, покупая ЛЛ, стоит сразу поинтересоваться и узнать, куда их можно сдать после окончания срока эксплуатации или в случае боя.

Люминесцентные лампы

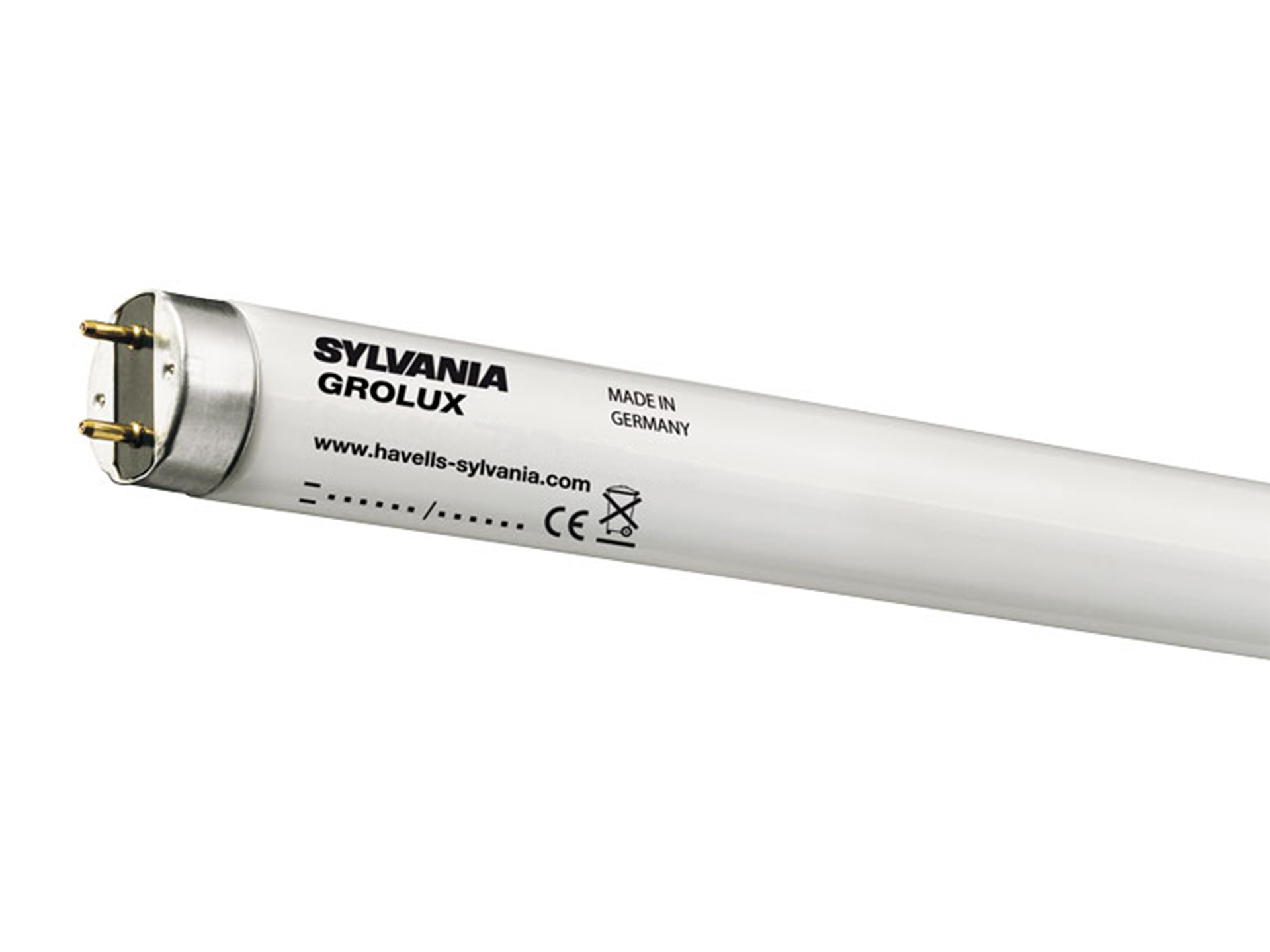

Линейные люминесцентные лампы — экономичные и доступные источники света.

Люминесцентные лампы многие считают такой же классикой освещения, как и лампы накаливания. С этим тяжело спорить, учитывая, что первая люминесцентная лампа была выпущена аж в 1938 году, а в СССР такие лампы были разработаны в 1951 году. А первая газоразрядная лампа — предок современных люминесцентных ламп — была изобретена в 1956 году.

По сравнению с лампами накаливания линейные люминесцентные лампы дневного света являются более экономичными (примерно в 5 раз) и имеют больший срок службы (в 5-10 раз).

Люминесцентные линейные лампы дневного света выпускаются многих видов: разной мощности, длины, с разными диаметрами колб, разными цоколями и разным светом в зависимости от назначения лампы. Более того, этот ассортимент будет еще больше, если учесть, что энергосберегающие лампы также представляют собой лампы дневного света со встроенными пусковыми устройствами.

Сегодня наиболее распространенными трубками линейных ламп дневного света являются Т8 (Ø 26 мм), Т5 (Ø 16 мм) и Т4 (Ø 12,5 мм). Лампы с трубкой Т8 имеют цоколь G13 (13 мм между штырьками), а Т4 и Т5 имеют цоколь G5 (5 мм между штырьками). Лампы дневного света Т8 в настоящее время выпускаются мощностью от 10 до 70 Вт, лампы Т5 — от 6 до 28 Вт, а лампы Т4 — от 6 до 24 Вт. Естественно, что мощность ламп напрямую влияет и на размеры (длину) люминесцентных ламп: соотношения размеров и мощностей стандартизировано. То есть лампа мощностью 18 Вт с трубкой T8 и цоколем G13 любого производителя имеет длину 590 мм.

Выпускаются люминесцентные лампы с разными цветовыми температурами для разных целей, но наиболее распространены лампы цветности 4000К и 6500К. Подробнее о цветовых температурах и сферах их применения можно посмотреть в нашей статье Энергосберегающие лампы: слухи и мифы (слух №6).

Также люминесцентные лампы по индексу цветопередачи (обозначается Ra или CRI — colour rendering index), то есть возможности точно отображать цвета по сравнению с естественным светом. Так лампы со 100% цветопередачей (Ra=1) отображают все цвета также как и при солнечном дневном свете. Но наиболее распространенными (в силу достаточности и большей доступности) являются лампы с индексом цветопередачи 70 — 89%.

Ниже мы приводим описание и технические характеристики самых часто используемых ламп, как в промышленном и муниципальном (где они наиболее распространены), так и жилом секторе. Приведенные ниже значения светового потока и срока службы являются примерными и могут отличаться в зависимости от производителя.

Люминесцентные лампы.

История и принцип работы люминесцентных ламп

Люминесцентные лампы. История и принцип работы люминесцентных ламп.

Люминесцентные лампы.

Люминесцентная лампа — это устройство, в котором электрический разряд в проходя через пары ртути создаёт ультрафиолетовое излучение, которое преобразуется в видимый свет с помощью люминофора — например, смеси галофосфата кальция с другими элементами.

Световая отдача люминесцентной лампы в несколько раз больше, чем у ламп накаливания аналогичной мощности.

Раньше люминесцентные лампы называли так же лампами дневного света. Но теперь есть уже и другие лампы которые по спектру свечения близки к дневному свету.

История.

История ламп дневного света (люминесцентных ламп) начиналась с газоразрядных ламп.

Впервые свечение газов под воздействием электрического тока наблюдал Михаил Ломоносов, пропуская ток через заполненный водородом стеклянный шар.

Считается, что первая газоразрядная лампа была изобретена в 1856 году Генрихом Гейслером. Гейслер получил синее свечение от заполненной газом трубки, газ в трубке возбуждался при помощи соленоида.

23 июня 1891 года Никола Тесла запатентовал систему электрического освещения газоразрядными лампами (патент № 454,622), которая состояла из источника высокого напряжения высокой частоты и газоразрядных аргоновых ламп, запатентованных им ранее (патент № 335,787 от 9 февраля 1886 года). Аргоновые лампы используются и в настоящее время.

В 1893 году на всемирной выставке в Чикаго, штат Иллинойс, Томас Эдисон продемонстрировал публике люминесцентное свечение.

В 1894 году М. Ф. Моор создал лампу, в которой использовал азот и углекислый газ, испускающий розово-белый свет.

В 1901 году Питер Купер Хьюитт продемонстрировал ртутную лампу, которая испускала свет сине-зелёного цвета, и таким образом была непригодна в практических целях. Однако, её конструкция была очень близка к современной, и имела намного более высокую эффективность, чем лампы Гейслера и Эдисона.

В 1926 году Эдмунд Гермер и его сотрудники предложили увеличить операционное давление в пределах колбы и покрывать колбы флуоресцентным порошком, который преобразовывает ультрафиолетовый свет, испускаемый возбуждённой плазмой, в более однородный бело-цветной свет, близкий по спектру к дневному.

Эдмунд Гермер считается изобретателем люминесцентной лампы дневного света.

Компания General Electric выкупила у Гермера патент и, к 1938 году, довела лампы дневного света до широкого массового использования.

В СССР после Великой Отечественной Войны тоже начали активные работы по разработке собственных люминесцентных ламп. В 1951 году за разработку люминесцентных ламп коллектив советских ученых В. А. Фабрикант, С. И. Вавилов, В. Л. Лёвшин, Ф. А. Бутаева, М. А. Константинова-Шлезингер, В. И. Долгополов. был удостоен званий лауреатов Сталинской премии второй степени.

Принцип работы люминесцентных ламп.

При работе люминесцентной лампы между двумя электродами, находящимися в противоположных концах лампы, горит дуговой разряд. Стеклянная колба лампы заполнена инертным газом и парами ртути, проходящий через газ электрический ток приводит к появлению УФ-излучения. Это излучение невидимо для человеческого глаза, поэтому его преобразуют в видимый свет с помощью явления люминесценции. Внутренние стенки стеклянной колбы покрыты специальным веществом — люминофором, которое поглощает УФ-излучение и излучает видимый свет. Изменяя состав люминофора, можно менять оттенок свечения лампы. В качестве люминофора используют в основном галофосфаты кальция и ортофосфаты кальция-цинка.

Дуговой разряд в лампе поддерживается за счёт термоэлектронной эмиссии заряженных частиц (электронов) с поверхности катода. Для запуска лампы катоды разогреваются либо пропусканием через них тока, либо ионной бомбардировкой в тлеющем разряде высокого напряжения («лампы с холодным катодом»).

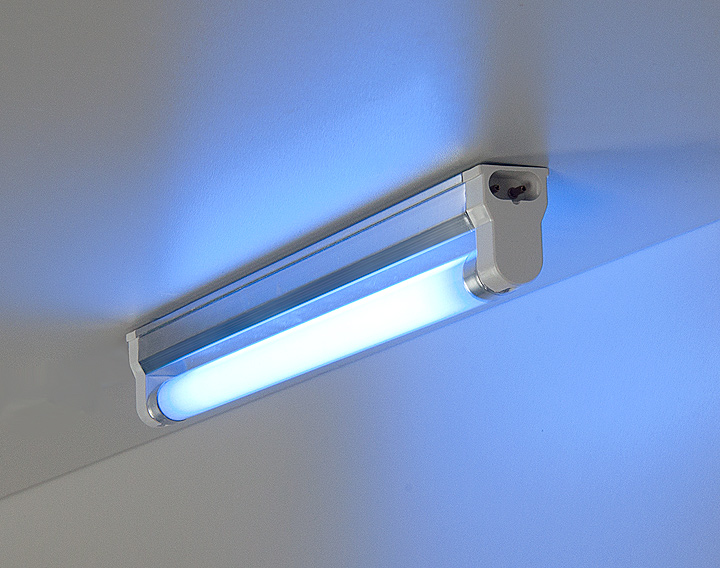

Светильники дневного света.

Любая газоразрядная лампа (в том числе газоразрядная люминесцентная лампа низкого давления), в отличие от лампы накаливания, не может быть включена напрямую в электрическую сеть. Причин для этого две:

— в «холодном» состоянии люминесцентная лампа обладает высоким сопротивлением и для зажигания в ней разряда требуется импульс высокого напряжения;

— люминесцентная лампа после возникновения в ней разряда имеет отрицательное дифференциальное сопротивление, поэтому, если в цепь не будет включено сопротивление, то возникнет короткое замыкание и лампа выйдет из строя, либо возникнут проблемы с источником электрического тока.

Для решения этих проблем в светильниках, использующих люминесцентные лампы, применяют специальные устройства — балласты и пуско-регулирующие устройства.

Механизм запуска люминесцентной лампы с электромагнитным балластом и стартером.

В классической схеме включения с электромагнитным балластом для автоматического регулирования процесса зажигания люминесцентной лампы применяется пускатель (стартер), представляющий собой небольшую неоновую лампу с подключённым параллельно ей конденсатором, заключённую в корпус. Один внутренний электрод неоновой лампы стартера неподвижный жёсткий, другой — биметаллический, изгибающийся при нагреве (есть также стартеры и с двумя гибкими электродами (симметричные)).

Рис. Схема включения люминесцентной лампы.

В исходном состоянии электроды стартера разомкнуты. Стартер подключается параллельно лампе так, чтобы при замыкании его электродов ток проходил через спирали лампы.

В момент включения к электродам люминесцентной лампы и стартера прикладывается полное напряжение сети, так как ток через лампу отсутствует и падение напряжения на дросселе равно нулю. Спирали лампы холодные. Разряд в люминесцентной лампе отсутствует и не возникает, так как напряжения сети недостаточно для её зажигания. Но в лампе стартера от приложенного напряжения возникает тлеющий разряд, и ток проходит через спирали лампы и электроды стартера. Ток разряда мал для разогрева спиралей люминесцентной лампы, но достаточен для разогрева электродов стартера, отчего биметаллический электрод изгибается и замыкается с жёстким электродом. Так как напряжение сети может изменяться относительно номинальной величины, напряжение зажигания в лампе стартера подбирается таким, чтобы разряд в нём зажигался при самом низком напряжении сети. Ток, ограничиваемый индуктивным сопротивлением дросселя, течёт через спирали лампы и разогревает их. Когда замкнутые электроды стартера остывают (в замкнутом состоянии теплота на них не выделяется из-за малого сопротивления), цепь размыкается, и благодаря самоиндукции происходит бросок напряжения на дросселе, достаточный для зажигания разряда в люминесцентной лампе.

Параллельно неоновой лампе в стартере подключён конденсатор небольшой ёмкости, служащий для формирования резонансного контура совместно с индуктивностью дросселя. Контур формирует импульс достаточно большой длительности чтобы зажечь люминесцентную лампу (при отсутствии конденсатора этот импульс будет слишком коротким, а амплитуда слишком большой, и энергия, накопленная в дросселе, израсходуется на разряд в стартере). К моменту размыкания стартера спирали люминесцентной лампы уже достаточно разогреты, и если бросок напряжения, возникающий за счёт самоиндукции дросселя достаточен для пробоя, то происходит зажигание разряда в лампе. Рабочее напряжение лампы ниже сетевого за счёт падения напряжения на дросселе, поэтому напряжение погасания разряда в лампе стартера задают несколько больше, чем напряжение на люминесцентной лампе, поэтому повторного срабатывания стартера не происходит. В процессе зажигания люминесцентной лампы стартер иногда срабатывает несколько раз подряд, если он размыкается в момент, когда мгновенное значение тока дросселя равно нулю, либо электроды лампы ещё недостаточно разогреты.

По мере работы люминесцентной лампы её рабочее напряжение незначительно возрастает, и в конце срока службы, когда на одной из спиралей лампы израсходуется активирующая паста, напряжение на ней возрастает до величины большей, чем напряжение погасания разряда в лампе стартера. Это вызывает знакомое многим характерное непрерывное мигание вышедшей из строя люминесцентной лампы.

Люминесцентные лампы. История и принцип работы.

Женский сайт: Я-самая-красивая.рф (www.i-kiss.ru)

Люминесцентные лампы — это какие? Типы люминесцентных ламп

В январе нынешнего года компания General Electric (GE) объявила о прекращении выпуска в США компактных люминесцентных ламп к концу 2016-го. Новая светодиодная технология смела со своего пути успевшую стать привычной люминесцентную, как когда-то она сама свергла «правление» ламп накаливания, изобретённых основателем GE Томасом Эдисоном.

Люминесцентные лампы – это ртутные газоразрядные осветительные приборы низкого давления, в которых для излучения видимого света используется флюоресценция. Электрический ток в газе возбуждает пары ртути, которые начинают излучать свет в ультрафиолетовом диапазоне, что вызывает свечение внутреннего фосфорного покрытия.

4. Цоколь. Распространены следующие типы:

• байонет B;
• винтовой (эдисоновский) цоколь E;
• односторонние двухконтактные G.

Число после буквы обозначает либо диаметр цоколя типа B или E, либо расстояние между контактами в мм в цоколях типа G.

В основном в люстрах и бра используются компактные люминесцентные лампы с цоколем Е27 диаметром 27 мм и миньоны Е14 диаметром 14 мм.

5. Цветность света. Соответствует температуре чёрного тела, излучающего с определённой хроматичностью. При повышении температуры синяя часть спектра увеличивается, а красная уменьшается. Измеряется в кельвинах. Субъективное ощущение человека, смотрящего на свет определённой цветности, называется цветовым ощущением. Основные цветности света и соответствующее им цветоощущение:

• 2700 К – сверхтёплый белый;
• 3000 К – тёплый белый свет;
• 3500 K – белый свет;
• 4000 К – холодный белый свет;
• 5000 К и больше – дневной свет.

6. Цветопередача. Показывает, насколько естественно выглядят окружающие предметы в свете лампы. Измеряется коэффициентом цветопередачи Ra. Источники света с равной цветностью могут иметь разную цветопередачу по причине разного спектра излучаемого света. Для солнечного света коэффициент равен 100.

Маркировка

Производители светильников отмечают изделия по-разному.

В США люминесцентные лампы обычно маркируются по шаблону FxxTy, где F обозначает тип (англ. fluorescent, люминесцентный), первое число xx – либо мощность в ваттах, либо длину в дюймах, T –форму (англ. tubular, трубчатый) и последнее число y – диаметр в 1/8 дюйма (3.175 мм).

Далее следует буквенное обозначение цветности:

• WW – Warm White, тёплый белый.
• CW – Cool White, холодный белый.
• N – Neutral, нейтральный.
• D – Daylight, дневной свет.
• WWX – Deluxe Warm White, тёплый белый с высокой цветопередачей.
• CWX – Deluxe Cool White, холодный белый с высокой цветопередачей.
• BLB – Blacklight, ультрафиолет.

В самом конце маркировки обозначены особенности устройства:

• RS – Rapid Start, быстрый старт.
• IS – Instant Start, мгновенный старт.
• HO – High Output, высокая эффективность.

Характеристики люминесцентных ламп

Декоративная лампа General Electric Candle T2 мощностью 9 Вт выпускается с цоколями E14 и E27, номинальным световым потоком 405 люмен, тёплой белой и дневной температурой цвета (2700 К и 6500 К), индексом цветопередачи 82 Ra. Применяется в люстрах и других светильниках с видимой колбой в помещениях, коридорах и холлах торговых залов, гостиниц, ресторанов, жилищ.

Продукция Philips

Master TL-D 90 De Luxe – лампа люминесцентная G13, T8, с индексом цветопередачи 93 Ra8, цветовой температурой 65000 К – холодный дневной свет. Выпускается в трёх модификациях:

• 18W/965 1SL – лампы люминесцентные 18 Вт с номинальным световым потоком 1150 люмен и номинальной световой отдачей 63,9 Лм/Вт;
• 58W/965 1SL – 58-ваттные источники света с номинальным световым потоком 4550 люмен и номинальной световой отдачей 77,8 Лм/Вт;
• 36W/965 1SL – лампы люминесцентные 36 Вт с номинальным световым потоком 2800 люмен и номинальной световой отдачей 77,8 Лм/Вт.

Высокий индекс цветопередачи позволяет увидеть богатые, сочные и натуральные цвета, что делает лампу незаменимой в больницах, типографиях, салонах красоты, музеях, кабинетах стоматологии и магазинах. Лампы отличаются люминесцентным покрытием высокого качества с применением трёхполосного фосфора и почти полным отсутствием снижения уровня освещения.

Master TL-D Xtreme 36W/840 1SL – лампа люминесцентная 36-ваттной мощности, двухштыревая, холодного белого цвета с индексом цветопередачи 85 Ra8, номинальным световым потоком 3250 люмен, номинальной светоотдачей 90 Лм/Вт. Её особенностью является повышенный срок службы, достигающий 66 000 часов, что важно для мест, где высока стоимость замены ламп по причине высоты помещения, необходимости прерывания работы, или там, где свет горит постоянно – в тоннелях, буровых установках, в условиях непрерывного производства.

Master PL-C 18W/830/2P 1CT – двухконтактная люминесцентная лампа 18-ваттной мощности с G24d-2-цоколем, тёплого белого цвета 3000 К, с индексом цветопередачи 82 Ra8, номинальным световым потоком 1200 люмен, номинальной светоотдачей 67 Лм/Вт. Предназначена для общего верхнего освещения в заведениях досуга, розничной торговли и офисных зданиях. Лампа люминесцентная Philips Master Pl-C использует оригинальную технология мостового подключения, гарантирующую оптимальную работу, лучшее освещение и высокую эффективнось. Двухконтактная модель имеет извлекаемый цоколь и используется с ЭМПРА.

Энергосберегающие источники света от Osram

Osram выпускает компактные лампы люминесцентные 18 Вт DSST FCY 18 W/825 E27 тёплого цвета 2500 K, с индексом цветопередачи 80, световым потоком 1050 люмен и патроном E27. Прибор способен выдержать очень большое число пусковых циклов – до 1 млн.

Osram Lumilux T9 C – 29-мм кольцеобразный светильник с патроном G10Q, номинальной мощностью 22 Вт, цветовой температурой 2700 К, индексом цветопередачи 80-89, номинальным световым потоком 1350 люмен и номинальной светоотдачей 61 Лм/Вт. Предназначена для общественных зданий, ресторанов, производств, магазинов, супермаркетов, гостиниц. Его отличают экономичность, хорошее качество света, превосходный световой поток, равномерное освещение без теней. Допускается регулировка яркости.

L 36 W/840-1 – 1-метровые линейные лампы, люминесцентные, 36 Вт, с цоколем G13 base, цветовой температурой 4000 К, номинальным световым потоком 3100 люмен, индексом цветопередачи 80 Ra, номинальной светоотдачей 86 Лм/Вт. Предназначены для освещения общественного транспорта.

Endura 70 W/830 – безэлектродный источник света Osram мощностью 70 Вт, номинальным световым потоком 6200 люмен тёплого белого цвета температурой 3000 К, индексом цветопередачи 80-90 Ra и светоотдачей 80 Лм/Вт. Применяется для освещения туннелей, производств, улиц, спортивных площадок. Отличается высоким сроком службы (до 100 000 ч.), экономичностью, высоким световым потоком, мгновенным запуском.

Безэлектродные люминесцентные лампы – это устройства, у которых разряд происходит в высокочастотном электромагнитном поле, создаваемом магнитопроводами на колбе. Магнитопроводы играют роль первичной обмотки трансформатора, а газовый разряд – вторичной. Характеристики люминесцентных ламп этого типа сводятся к следющему: приборы отличаются стабильностью, они долго служат благодаря отсутствию разрушающихся электродов.

DSST SENSOR CL A 15 W/827 E27 – люминесцентная лампа мощностью 15 Вт, номинальным световым потоком 870 люмен, тёплым белым светом температурой 2700 К. Отличается повышенной эффективностью благодаря автоматическому отключению в светлое время суток. Предназначена только для наружного применения.

Сравниваем характеристики люминесцентных ламп и ламп накаливания

Сравниваем характеристики люминесцентных ламп и ламп накаливания

Закономерным явлением  научно-технического прогресса явилось изобретение люминесцентных ламп. Люминесцентная лампа представляет собой газоразрядный источник света.   В процессе  работы лампы возникает электрический разряд, в парах  ртути создается ультрафиолетовое излучение, которое под действием люминофора преобразуется  в видимое световое излучение.  Их световая отдача  в 6-10 раз превышает световую  отдачу  ламп накаливания и срок  службы значительно больше.

Всем известно, что дневной свет  является самым  полезным для человека.   Оптическое излучение оказывает на человека, в частности,  на его вегетативную нервную систему, эндокринную систему и весь организм, положительное  физиологическое и психологическое воздействие.  Свет влияет на многие жизненные и обменные процессы, происходящие в организме человека, на его  здоровье и физическое развитие.

 Наряду с естественным светом используется искусственный свет, без которого жизнь и деятельность человека невозможна. Для искусственного освещения помещений жилых и общественных зданий долгие годы и десятилетия  используются лампы накаливания. Они  имеют низкий коэффициент полезного действия – 4-8%. Это означает, что в процессе работы лампы всего лишь 4-8% электрической энергии превращается в световую энергию, а остальная  энергия идет на нагрев стеклянного баллона лампы и рассеивается в пространстве.  Это говорит о  низкой эффективности ламп накаливания и   невысоком уровне их световой отдачи. Спектр света ламп накаливания в отличие от дневного света характеризуется преобладанием в нем  лучей желтого и красного цвета  при полном  отсутствии ультрафиолетового  излучения. Лампы накаливания имеют малый срок службы – не более 1000 часов.

Закономерным явлением  научно-технического прогресса явилось изобретение люминесцентных ламп. Люминесцентная лампа представляет собой газоразрядный источник света.   В процессе  работы лампы возникает электрический разряд, в парах  ртути создается ультрафиолетовое излучение, которое под действием люминофора преобразуется  в видимое световое излучение.  Их световая отдача  в 6-10 раз превышает световую  отдачу  ламп накаливания и срок  службы значительно больше. Учитывая достоинства и недостатки тех и других ламп, благодаря работам ученых и инженеров созданы специальные люминесцентные лампы для освещения жилых помещений, получившие название   компактных люминесцентных ламп. Они по внешнему  виду и размерам имеют сходство с  лампами накаливания и вобрали  в себя некоторые   их достоинства (малые габариты и компактность, хорошую цветопередачу, удобство обслуживания) в сочетании с экономичностью  люминесцентных  ламп  стандартного образца.   Компактная люминесцентная лампа в отличие от лампы накаливания более эффективна в эксплуатации,  создавая такой же световой поток,  и при этом  расходует электрической энергии на 80% меньше.

Важное преимущество люминесцентных  ламп перед лампами накаливания и в том,  что они обладают  свойством создавать свет различного спектра – теплых тонов, холодный, белый, дневной, что позволяет получить  насыщенную цветовую палитру в  условиях домашней обстановки.  Выпускают люминесцентные лампы  общего  назначения разных типов: ЛБ – лампы белого света,  ЛД – лампы дневного света, ЛЕ – лампы естественного света,  ЛТБ – лампы белого света с теплым оттенком, ЛХБ – лампы белого света с холодным оттенком, ЛДЦ – лампы дневного света с правильной цветопередачей. Выпуск разных типов люминесцентных ламп  в зависимости от цветности света позволяет сделать их выбор  для различных областей применения.  Так, например, лампы типа ЛБ применяют для освещения  помещений административных и производственных зданий, лампы типа ЛД применяют для освещения музеев, выставочных залов, административных и производственных зданий, ЛТД – для освещения  магазинов, кафе  и баров, ЛДЦ – для освещения помещений школ, больниц, офисов, жилых домов. Люминесцентные лампы общего назначения применяют для освещения помещений большой площади, а лампы местного назначения служат для освещения рабочих мест.

  Наличие ультрафиолетовых лучей  в спектре  люминесцентных ламп  специального назначения позволяет использовать их в условиях городских квартир, где  проживают  люди, которые  значительную часть времени проводят в помещениях. Некоторые типы люминесцентных ламп имеют спектр светового излучения,  который  приближен к солнечному спектру и насыщен строго дозированными ближними ультрафиолетовыми лучами. Такие лампы одновременно  могут быть использованы и для освещения, и для облучения помещений жилых и  административных зданий, офисов,  помещений школ и детских учреждений  при недостатке в них  естественного света. Выпускаются также люминесцентные лампы специального назначения, которые  используются для  проведения отдельных косметических процедур, принятия  «солнечных» ванн.

 Наряду с достоинствами люминесцентные лампы имеют и отдельные недостатки.   В процессе работы лампы возникает газовый разряд, в спектре их светового излучения содержится небольшая часть ближних  ультрафиолетовых лучей, которые не оказывают отрицательного влияния  на здоровье человека. Только  избыточное ультрафиолетовое излучение может вызвать  заболевания кожи человека, повлиять на его зрение.

Недостатком люминесцентных ламп является пульсация  света. Это вызвано тем, что традиционного типа линейные  и трубчатые люминесцентные лампы, которые подключаются  к электрической сети с помощью электромагнитного пускорегулирующего аппарата, создают свет микропульсирующего характера. В результате  длительного воздействия пульсации  на человека, он испытывает раздражительность, появляется преждевременная утомляемость, снижается его работоспособность, ухудшается настроение.  Светильники, которые укомплектованы  линейными люминесцентными лампами,  рекомендуется использовать в нерабочих зонах  квартиры, дома (коридорах,  прихожих, подсобных помещениях).

Для организации традиционного освещения помещений квартиры или дома с помощью люстр и светильников различного назначения  целесообразно применять компактные люминесцентные лампы. Они укомплектованы  электронными пускорегулирующими аппаратами, вместо традиционных электромагнитных аппаратов.  Их наличие  устраняет вредное воздействие пульсации светового потока и возникающего гула на человека. Такие лампы  отличаются компактностью  и повышенной экономичностью.

Химическая опасность  люминесцентной лампы в том, что в ней имеется  ртуть,  в традиционных типах ламп ее содержание составляет порядка от 35 до 40 мг,  в компактных люминесцентных лампах – 2-3 мг. В современных типах компактных люминесцентных ламп ртуть содержится не  в чистом виде, а  в связанном состоянии. Это значительно улучшает  химическую  и экологическую безопасность ламп.

Таким образом,  сравнительная характеристика люминесцентных ламп и ламп накаливания показывает, что люминесцентные лампы имеют более высокую световую отдачу и обеспечивают обилие и красочность света, разнообразие его оттенков,  равномерно распределяют световой поток,  при меньшей яркости ламп  значительно меньше выделяется тепла.  Срок службы люминесцентных ламп составляет около  пяти лет.

Люминесцентные лампы – это распространенный и экономичный источник света, создающий рассеянное освещение помещений общественных зданий, производственных предприятий,  школ и учебных заведений, офисов и банков, больниц, магазинов, баров, кафе и других помещений.

размеры, мощность и схема подключения, компактные потолочные светильники с дневным светом

Для многих людей открытием станет то, что люминесцентные лампы имеют множество разновидностей. Они могут подбираться для какого угодно освещения: и для наружного, и для подсветки внутри дома. Характеристики лампочек также разнятся.

Что это такое и как называются?

Люминесцентные лампы часто называют лампами дневного света из-за их способности производить чистый белый свет, близкий к естественному. Они отличаются от всех остальных разновидностей за счет другого механизма создания освещения. Когда-то давно люминесцентные лампы не были популярны, поскольку спектр оттенков освещения был очень скуден: встречались только бело-зеленые или бело-розовые тона. Однако значительным преимуществом являлось то, что была возможность создавать светильники различных форм. В скором времени новинку оценили дизайнеры, подсвечивая при помощи люминесцентных ламп необычных конфигураций всевозможные интересные детали. Так лампы прочно вошли в обиход.

Стоит чуть подробнее остановиться на работе ламп. Они светятся благодаря тому, что электрический разряд в парах ртути в колбе создает ультрафиолет, с которым в дальнейшем реагирует люминофор – специальное напыление на стенках колбы. Он преобразует УФ-излучение до видимого глазу спектра света. По степени светоотдачи люминесцентные лампы мало чем уступают светодиодным. Люмены в светодиодных лампах не всегда тесно коррелируют с мощностью, и то же самое можно сказать о люминесцентных дневного света. Не стоит путать люмены с люксами: первые показывают светоотдачу лампочки, а вторые – степень освещенности помещения.

Для ламп дневного света производят различные цоколи: компактные люминесцентные лампочки можно даже купить на замену обыкновенным лампам накаливания. Мало того, что модели с люминофором более яркие, они потребляют гораздо меньше электроэнергии, а также менее вредны для здоровья глаз. Основным недостатком люминесцентных источников света является их вредность (если колба треснет, то длительное вдыхание паров ртути может сильно навредить человеческому организму). Еще один недостаток – невозможность использовать лампу при низкой температуре, так как она просто-напросто не включится.

Виды и типы

Люминесцентные светильники подразделяют по множеству факторов. Один из них – размер. Бывают компактные модели или большие. Компактные образцы часто выбираются как альтернатива обыкновенным лампам накаливания в потолочные люстры. Их оснащают винтовым цоколем. Большие модели чаще всего вставляются в светильники, разработанные специально для них. Лампы бывают разных форм: длинные линейные, трубчатые, фигурные. Есть и более распространенные конфигурации, к примеру, круглая лампа или в форме свечи.

Готовая модель имеет соответствующую маркировку – обозначение световой температуры.

По температуре света различают следующие виды:

• ЛД – лампа дневного света;
• ЛХБ – лампа холодного белого света;
• ЛБ – лампа нейтрального белого света;
• ЛТБ – лампа теплого белого света;

• ЛЕ – лампа естественного света;
• ЛК, ЛЖ, ЛЗ, ЛГ, ЛС – красные, желтые, зеленые, голубые, синие соответственно;
• ЛУФ – ультрафиолетовые лампы, применяемые для обеззараживания помещений.

Цветная лампа пользуется широким признанием. Именно ее зачастую выбирают в уличный светильник, который позволяет использование люминесцентных лампочек. В случае с наружной подсветкой обязательно должны использоваться плафоны, создающие подходящий микроклимат для работы люминесцентных моделей. Для общественных заведений наподобие больниц, административных центров и так далее принято покупать люминесцентные светильники. Различают одноламповые, двухламповые, четырехламповые модели в зависимости от размера освещаемого участка. Стоит отметить, что из-за определенных особенностей работы ламп к ним нельзя применять диммер для регулировки интенсивности яркости света.

Еще одна популярная модель – люминесцентная энергосберегающая. Она выполняется из нескольких изогнутых спиралей и обычно имеет компактный вид и винтовой цоколь. На любой энергосберегающей лампочке обыкновенно пишут о принципе ее работы. Учтите, что в случае с люминесцентными вариантами стоит отдавать предпочтение только качественным вариантам, так как в случае разгерметизации колбы здоровью будет нанесен существенный вред.

В целом, различают варианты высокого и низкого давления. Первый тип применяется для создания уличного освещения, а второй – для подсветки жилых комнат дома.

Характеристики

Полностью узнать устройство той или иной модели можно, посмотрев на ее маркировку. Она отражает все характеристики лампы. Важной характеристикой является температура свечения. Подробнее про этот аспект было рассказано в предыдущем разделе. Для замера диаметра колбы применяется 1/8 дюйма в соответствии Международным стандартам. При маркировке ставится буква Т и соответствующая часть дюйма, например, Т8 (25,4 мм). Обратите внимание, что толщина лампы напрямую влияет на то, как долго она будет служить: более широкие в диаметре модели намного долговечнее тонких образцов.

О цоколях и их количестве также можно узнать по маркировке лампы.

Применяются следующие виды разъемов и цоколей:

• G23;
• 2G7;
• G24Q1;
• G24Q2;
• G24Q3;

Для того, чтобы определить напряжение сети, также достаточно просто взглянуть на лампу. Люминесцентный светильник может напрямую подключаться к сети с напряжением в 220 вольт или может потребоваться понизить напряжение до 127 В.

Конфигурация формы отражена в обозначении лампы. Помимо стандартных обозначений, есть и дополнительные.

К стандартным относятся:

• Линейная форма не имеет обозначения;
• U – подковообразная форма;
• S – спиральная форма, обычно применяется с компактными лампами;
• C – лампа-свеча;
• G – форма сферы;
• R – в форме обыкновенной лампы накаливания с рефлектором, задающим направление светового потока;
• T – лампа-таблетка.

К дополнительным значениям можно отнести следующие:

• M – малогабаритная. Буква идет после той, которая обозначает форму, например, ТМ – малогабаритная лампочка круглой плоской формы.
• P – корпус, рассеивающий свет.

Перечислены далеко не все характеристики, так как каждый производитель считает нужным привнести в конструкцию люминесцентных лампочек что-то свое. Есть, однако, такие важные показатели, как мощность, размеры ламп и принцип их работы, и на перечисленных пунктах хотелось бы остановиться подробнее.

Мощность

Маркировка мощности производится при помощи буквы W с последующей цифрой, указывающей на количество ватт в лампочке. Однако ориентироваться только на мощность не следует: в случае с люминесцентными светильниками их светоотдача значит намного больше. Ниже приведена таблица соответствия мощностей люминесцентных ламп и ламп накаливания при равной светоотдаче.

Чем больше мощность лампы, тем она шире или длиннее. Например, линейная конструкция мощностью 18W при диаметре 26 мм будет составлять 590 мм, при 30W – 895 мм, при 36 W – 1200 мм, а при 58W – 1500 мм. Таблица наглядно демонстрирует огромную экономичность светильников дневного света по сравнению с традиционными лампами накаливания. Классификация мощностей производилась на основе наиболее частого выбора. Сюда включены модели как уличного освещения, так и внутреннего.

Есть еще несколько нюансов, которые касаются мощности энергосберегающих ламп. Независимо от выбранной люминесцентной модели, со временем она потеряет часть яркости света. Это связано с постепенным выгоранием элемента внутри. Нужно знать и о том, что 30% всей потребляемой при работе мощности приходится на то, чтобы лампа загорелась. Некоторые светильники оснащены особой системы пуска, которая вовсе не делает их экономичнее. В таких случаях потребление электроэнергии просто растягивается во времени.

Независимо от мощности лампы, она не нагревается сильно. В отличие от ламп накаливания, предел нагрева люминесцентного варианта – 50-60 градусов Цельсия. Даже дотронувшись до светильника без перчаток, получить ожог практически невозможно. Совсем немногие современные модели лампочек могут похвастаться такими же отличительными свойствами.

Размеры

Как была сказано выше, различают компактные модели или стандартные линейные большого размера. В настоящее время чаще используются компактные люминесцентные лампы, так что логичным будет остановиться на них подробнее. Компактные образцы представляют собой лампочки с изогнутой трубкой. Встречаются как U-образные, так и спиральные модели. Компактные варианты изготавливают под разные виды цоколей, что открывает широкий простор для замены обыкновенных ламп люминесцентными энергосберегающими.

Есть модели с винтовыми цоколями, а есть предназначенные только для специальных люминесцентных светильников. Стоит отметить, что модели с винтовым цоколем дороже, поскольку все люминесцентные лампы требуют наличия балласта, и в подобных моделях он встраивается непосредственно в корпус цоколя.

Компактные энергосберегающие лампы дневного света отличаются от ламп накаливания такими характеристиками:

• Энергосберегающие модели поглощают на 80% меньше электрической энергии при такой же светоотдаче, что и лампы накаливания;
• Есть возможность выбрать модель желаемой световой температуры;
• Как правило, срок компактной люминесцентной модели значительно выше, чем предлагают производители ламп накаливания. Традиционные вольфрамовые лампочки служат порядка 1000 часов, в то время как качественная люминесцентная замена может проработать 6000-15000 часов без замены;
• Благодаря долговечности моделей дневного света на уход и поддержание их в рабочем состоянии уходит гораздо меньше времени, сил и денег.

Линейные большие модели чаще всего применяются для освещения в нежилых помещениях, например, на складах. Из-за высокого коэффициента пульсации, равного двойному показателю пульсации электросети их нельзя устанавливать для освещения движущихся конвейеров без дополнительных более стабильных ламп накаливания.

Принцип работы

Из-за особого строения лампы для долговременной работы ее обязательно снабжают балластом, позволяющим нивелировать негативные последствия того, что через лампу пропускается большое количество тока. Балласты бывают электромагнитные и электронные. Электромагнитный балласт более дешевый и простой по конструкции. Однако данная модель имеет ряд серьезных недостатков. Самым значительным из них является то, что лампы с таким балластом сильно и часто мерцают. Это ведет к быстрой усталости, потере сил, а также увеличивает нагрузки на глаза при долговременной работе в помещении с таким освещением.

В добавок ко всему варианты с электромагнитным балластом производят неприятный жужжащий шум, от которого быстро наступает головная боль. Есть и недостатки, не связанные с самочувствием человека. Например, лампы, оснащенные электромагнитным балластом, требуют времени на запуск. Обычно оно колеблется в пределах 1-3 секунд, но по мере износа модели будет увеличиваться. Также светильники потребляют больше электроэнергии, чем модели на электронном балласте.

Электронный балласт преобразует стандартное напряжение сети в высокочастотный переменный ток, использующийся в дальнейшем для питания лампы. Такие модели немного дороже, но они не производят шума, не мерцают, сам балласт занимает меньше места и весит тоже меньше. Встречаются модели, которые мгновенно загораются, однако подобная система пуска плохо сказывается на сроке службы люминесцентных ламп. Гораздо лучше, если имеется система предварительного прогрева. В таком случае пуск занимает примерно одну секунду, которая обычно не играет особой роли.

Таким образом, лучше всего выбрать модель с электронным балластом, поскольку ее стоимость не намного выше, а преимущества очевидны. Более того, на сегодняшний день такой вариант встречается чаще, чем с электромагнитным балластом, так что проблем с поисками возникнуть не должно.

Какие марки выпускают?

На сегодняшний день множество производителей выпускают всевозможные лампочки. Есть модели как российского, так и зарубежного производства. Ниже представлен ряд фирм, пользующихся большим доверием среди потребителей.

• GE – фирма, основанная Томасом Эдисоном. Если изначально General Electric специализировалась только на производстве ламп накаливания, то сейчас это одна из старейших и наиболее уважаемых мировых марок.

• Orsam – еще одна марка с мировым именем, которая производит различные виды осветительного оборудования, начиная от вариантов для авто и заканчивая грандиозными осветительными сооружениями для массовых мероприятий.

• Phillips предлагает люминесцентные модели высокого качества и комплектующие к ним. Лампы выпускаются разные: и трубчатые, и компактные. Есть разные виды цоколей, подходящих и к специальным светильникам, и к обычным.

• Lisma – это фирма-лидер по производству ламп в России. Компания предлагает образцы высокого качества, а также все детали к ним. Преимуществом является большой выбор моделей.

• Sylvania специализируется не на простых лампах, а на дружелюбных к окружающей среде. Как известно, птицы очень чувствительны в ультрафиолету, поэтому для комнат, в которых они содержатся, необходимо выбирать специальные модели. Подобные варианты как раз и выпускаются под данным брендом.

• РУПП «Витязь» выпускает среднюю по качеству продукцию, которая имеет демократичную цену. Многие люди отдают предпочтение лампам данной фирмы как раз из-за стоимости.

• Томский электроламповый завод занимается выпуском ламп с 2009 года и уже завоевал хорошую репутацию среди пользователей. Продукция имеет привлекательную цену и хорошее качество.

• ООО «Фотон» – один из лидеров на российском рынке, известный большим ассортиментом выпускаемой продукции. Здесь можно найти не только люминесцентные лампы, но и полноценные светильники.

Одним словом, выбирать есть из чего. Можно подобрать качественную модель на любой вкус и кошелек.

Как выбрать?

При выборе люминесцентных моделей нужно ориентироваться на множество факторов. Некоторые из них уже были приведены в данной статье. Лампа должна быть выпущена проверенным производителем. Плохо сделанные варианты в случае разгерметизации опасны для здоровья. Не стоит покупать китайскую подделку, поскольку она не прослужит долго, да и ртутные пары в воздухе никому не нужны.

Ориентируйтесь на то, для каких целей нужна лампа дневного света. Есть специализированные варианты для помещений, улицы, медицинских учреждений. Люминесцентные варианты используют повсеместно, в том числе для поддержания постоянной подсветки у цветов или для содержания животных. В последнем случае стоит особенно внимательно отнести к подбору варианта, он обязательно должен подходить для этих целей, в противном случае вы только навредите зверям. Не забудьте и про оптимальную световую температуру. Наиболее комфортным для глаз является естественный белый цвет. Комбинируя разноцветные модели, старайтесь подбирать высококачественные образцы.

Обращайте внимание и на тип балласта. Лучше всего предпочесть электронный, поскольку такие лампы зарекомендовали себя лучше.

Присмотритесь к тому, как работает лампа. Она может подразумевать встроенный стартер или его присутствие в светильнике.

Есть модели следующих типов:

• RS – rapid start – не требуют стартера и зажигаются без предварительного разогрева элементов.
• InS – instant start – модели с постепенным стартом «запаздывают» при включении на 1-3 секунды, но служат лучше.
• US – universal start – универсальные варианты.
• PHs – pre-heat start – требующие наличия стартера люминесцентные светильники.

Модели, не имеющие подобной маркировки требуют обязательного наличия стартера. Значит, сама лампа так устроена.

Как проверить исправность?

Для того, чтобы проверить, находится ли вышедшая из строя люминесцентная лампочка в пригодном состоянии, следует провести небольшой тест:

• Сначала достаньте саму лампу непосредственно из светильника и посмотрите, не почернела ли трубка. Как правило, наличие больших черных пятен говорит о том, что лампа отработала положенный срок и больше не загорится.
• Далее мультиметром нужно проверить, целые ли нити накала. Для проверки выставите его в режим проверки сопротивления и тестером поочередно проверьте каждую из нитей. Если какая-либо из них перегорела, значение на мультиметре будет равно единице. Простым языком, это означает, что электрическая цепь разорвана.
• Если оба приведенных фактора в полном порядке, значит, необходимо работать с балластом.

Самое простое, что можно сделать для проверки работы балласта – снять люминесцентную трубку, подключить к проводам корпуса обыкновенные кабели и между ними установить стандартную лампочку. Обратите внимание, что включать электроприбор в сеть без лампочки нельзя, в противном случае балласт может перегореть. Если лампочка загорелась, значит, балласт работает, и дело в самой люминесцентной трубке: может, лопнула колба или перегорела одна из нитей. Если лампочка не загорелась, значит, балласт неисправен, и придется менять весь светильник.

Данные способы подходят только для проверки уже находящихся в эксплуатации лампочек. Перед покупкой лампу дневного света следует проверять непосредственно в магазине. При наличии неприятного запаха, сильного мерцания или прочих вещей, вызывающих настороженность, смело просите заменить предоставленную вам модель, в противном случае она может перегореть уже спустя пару недель после покупки.

Как подключить?

Есть возможность подключить одну или две люминесцентных лампы одновременно. Для каждого из этих способов разработана своя схема подключения. Взгляните на схему. На ней наглядно показано, как и какие механизмы соединяют друг с другом для исправной работы. Для начала ток от сети поступает в дроссель, где преобразуется для дальнейшего питания лампы. После того, как ток поступил в саму лампу, он переходит на стартер. Далее ток переходит на другую спираль лампочки, замыкая цепь, и таким образом образуется электрический разряд внутри лампы, поджигающий пары ртути.

Для двух ламп принцип работы практически такой же, за исключением того, что ток из дросселя постепенно перетекает в два стартера.

Чтобы подключить лампу, следуйте приведенной ниже инструкции:

• Для начала нужно подобрать подходящий светильник. Обращайте внимание не только на эстетическую составляющую, но и на то, соответствует ли напряжение сети в вашем доме указанному на лампе. В противном случае, она быстро выйдет из строя.
• В зависимости от того, какой тип лампы вами выбран либо вкрутите ее в патрон, либо зафиксируйте в светильнике посредством защелкивания с двух сторон. Во втором случае следите за тем, чтобы закрепить ваш вариант так, как указано на корпусе светильника. Иногда работоспособность лампы зависит именно от того, насколько правильно соединили все контакты при подключении.
• Проверьте исправность лампы, включив ее. При правильной работе она не будет мерцать или шуметь.

Как видно, самостоятельное подключение лампы дневного света не представляет особых сложностей даже для новичка. Самое главное – помнить об элементарных правилах безопасности: не работать с оголенными проводами, когда механизм находится в режиме подачи тока.

Как поменять?

Многие люди испытывают сложности с тем, чтобы самостоятельно поменять лампу дневного света на новую из-за того, что понятия не имеют, как достать перегоревшую модель из корпуса. К счастью, ничего сложного в этом нет:

• Отключите питание. Желательно не просто выключить сам свет, а полностью обесточить квартиру.
• Крепко взявшись за лампу, начинайте вращать ее. Вращать придется до упора, итого угол составляет примерно 90 градусов. Так вы развернете штырьки лампы в вертикальное положение.
• Далее мягко потяните лампу на себя и вниз, пока она полностью не отсоединится. Отложите демонтированный источник света в безопасное место, чтобы он не разбился: помните, пары ртути опасны для здоровья и жизни!
• Аккуратно установите новую лампочку. Повторите траекторию, по которой вы вытягивали лампу, только в обратном направлении. Достигнув пазов, начинайте мягко подкручивать трубку до полной фиксации. Надежность крепления лампочки можно проверить, немного за нее потянув.
• Проверьте, работает ли прибор. Для этого включите ток в квартире и щелкните выключателем.

Можно с уверенностью заявить, что замена лампы очень проста, и при желании ее выполнит любой. Не забудьте вооружиться лестницей-стремянкой, если вы выполняете монтаж светильника на потолке. Так вы облегчите себе работу, заодно снизив вероятность случайно выронить неисправную люминесцентную лампу и разбить ее. При замене ламп в офисе, где панели из нескольких ламп обыкновенно защищают матовым стеклом, непременно протрите светильник внутри. Неизвестно, когда вам еще выпадет возможность очистить его от пыли, к тому же специально ради этого проделывать все приведенные манипуляции вряд ли захочется.

Срок службы и утилизация

Люминесцентные светильники обладают одним из самых долгих сроков службы на сегодняшний день. Некоторые производители заявляют, что их модели подходят для непрерывной работы в течение 20000 часов. Подобные цифры не могут не поражать, однако среднее значение эксплуатации подобных вариантов составляет 13000 часов. Модели, обладающие продолжительным эксплуатационным сроком, хороши для офисных помещений, в которых нет возможности постоянно заменять одни светильники другими. Стоит отметить, что трубчатые модели обычно работают дольше фигурных. Это же правило касается и диаметра ламп: более толстые модели можно эксплуатировать дольше, чем тонкие.

Как известно, внутри колбы находятся пары ртути, из-за чего утилизация светильников должна осуществляться по специальной технологии. За рубежом уже давно установлены штрафы за бездумное обращение с подобной техникой из-за большого вреда для экологии, наносимого утилизацией. Абсолютно на всех люминесцентных лампах стоит предупреждение о том, что их нельзя просто выбросить в помойное ведро. Ртуть является ядовитым веществом, и при случайном раскалывании лампы ее пары надолго останутся в воздухе, никуда не двигаясь и отравляя пространство. К сожалению, в России мало кто озабочен данной проблемой.

Однако не все обстоит так плохо. Есть некоторые фирмы, занимающиеся утилизацией люминесцентных светильников, но их пока не так много. Самым простым решением будет принести перегоревшую лампу в салон света. Как правило, специалисты там знают, что делать с лампочками дневного света, а некоторые даже сотрудничают с утилизирующими компаниями. Обязательно спросите, можно ли сдать перегоревшую колбу в ближайший к вам крупный салон осветительных приборов.

О том, как восстановить люминесцентную лампу своими руками, смотрите в следующем видео.

Какие бывают лампы

Лампы накаливания

Обычные лампочки, которые всем нам знакомы, и их главное преимущество – приятный цвет света, который они излучают. Цвета объектов, как правило, выглядят точнее под лампой этого типа. Лампочки накаливания тратят много электричества, так как производят и много тепла.

Лампы накаливания производят 8-12 люменов света на 1 Вт потребленной энергии. Чем мощнее лампа накаливания тем больше люменов света она производит на единицу потребленной мощности. Например, одна 100 Вт лампа дает практически ровно столько же света (1360 Люменов), сколько и две 60 Вт лампы (1420 люменов).

Неудобство этих ламп состоит в том, что эти лампочки неэффективны по современным стандартам и имеют относительно короткий срок службы (около 1000 часов). Лампы накаливания доступны в разнообразных формах и размерах и имеют целый ряд различных цоколей.

Матовая или прозрачная?

Основной принцип выбора между матовыми и прозрачными лампами следующий:
• Если у светильника прозрачные плафоны, используйте прозрачные лампочки
• Если у светильника матовые плафоны, используйте матовые лампочки
• В детской комнате используйте матовые лампочки. Малыши любят смотреть на светильник, а эти лампы дают более комфортный для детского глаза свет
• В хрустальных светильниках , светильниках с большим количеством подвесок, кристаллов и других преломляющих свет деталей используйте прозрачные лампочки, так как яркая открытая спираль прозрачной лампы накаливания дает необходимую игру света

Рефлекторные лампы

Рефлекторные лампы накаливания имеют посеребренную поверхность — это их единственное отличие от обычных ламп накаливания. Отражающая поверхность направляет свет в определенном направлении. Такие лампы обычно предназначены для светильников направленного света – спотов. Самые распространенные типы этих ламп R50, R63, PAR38.

Галогенные лампочки

Галогенные лампочки — лампочки с нитью накаливания, содержащие галогенный газ. Дают, как и лампы накаливания, очень привлекательный свет, который напоминает солнечный. Но они несколько эффективнее, чем лампы накаливания, так как производят на 20% больше света на потребляемую мощность и работают дольше, около 2000 часов.

Главным преимуществом галогенной лампы является ее маленький размер. Появление этой лампы позволило дизайнерам создать новые дизайны светильников и плафонов. Галогенная лампа типа GU10, с встроенным отражателем является самой распространенной лампой для встраиваемых светильников. И используется во многих светильниках направленного света (споты).

Появление мощных линейных галогенных ламп типа R7S, мощностью 300Вт, позволило создать класс торшеров, которые дают мягкое, приятное отраженное от потолка освещение, и освещают всю комнату. Основные типы галогенных ламп: G9, G4, R7S, GU10. Каждый тип выпускается в нескольких мощностях.

Люминесцентные лампы

Они же — энергосберегающие лампочки. Cодержат газ в трубке и не имеют нити. Они повсюду используются уже в течение многих лет и лучше известны как длинные белые трубы, которые обычно встречаются на потолках общественных заведений.

Новейшие технологии уменьшили размер и улучшили эффективность лампочек. Появились Компактные люминесцентные лампы, которые сейчас и называются в широком обиходе Энергосберегающие. Сейчас доступны множество различных форм и вариантов мощности лампочек.

Термин «Энергосберегающие» нужно относить и к другим типам ламп с низким энергопотреблением, таким как светодиодным.

Преимущества компактных люминесцентных ламп – низкое энергопотребление за счет выделения малого количества тепла — потребляют 20% энергии обычной лампочки, при таком же излучаемом световом потоке. Долгий срок службы, до 8000 часов.

Компактные люминесцентные лампы производят 50-60 люменов на Вт, в пять раз больше света на единицу потребленной мощности, чем лампы накаливания. Они идеальны для использования там, где свет должен быть включен в течение долгого времени. У многих ведущих производителей ламп доступны «теплые белые» лампы, с улучшенным цветом света. Цвет, цветовое впечатление, которые создает при работе люминесцентная лампа характеризуется параметром Цветовая температура. Единица измерения Кельвин.

Для люминесцентных ламп цветовая температура разделена на такие основные категории:
• Ниже 3300 К – белый, теплый свет
• 3300-5000 К нейтральный свет
• Свыше 5000 К «холодный» свет

Информация о цветовой температуре люминесцентных ламп размещается на их упаковке .

К минусам этого типа ламп нужно отнести их высокую стоимость и не такой приятный, как у ламп накаливания, свет. Также, практически со всеми энергосберегающими люминесцентными лампами нельзя использовать диммер (реостат мощности). Лишь несколько ведущих мировых производителей ламп, в частности Philips, имеют в ассортименте несколько артикулов люминесцентных ламп, которые могут работать с диммерами.

За счет малого выделения тепла, энергосберегающие лампы можно использовать (если они подходят по размеру к плафону) для увеличения количества света от светильников. Например, люстра, рассчитанная на 5 x 40 Вт ламп накаливания = 200 Вт. Хотим от нее больше света. Более мощные лампы накаливания использовать не можем, так как имеем ограничение по мощности лампы в патроне. (От более мощной лампы патрон может оплавиться). Но если в этой люстре использовать пять энергосберегающих ламп, каждая мощностью 20 Вт, то за счет того, что 20Вт энергосберегающая лампа дает света как 100Вт лампа накаливания, такая люстра будет давать света как люстра с 5*100Вт накаливания.

На популярной волне движения к снижению энергопотребления, современные производители уделяют сейчас большое внимание разработке и производству серий светильников, предназначенных специально к работе с энергосберегающими лампами и продающихся в комплекте сразу с такими лампами.

Светодиодные лампочки

Светодиодные лампы изготавливаются на базе светодиода.
Светодиод, это полупроводник, который преобразовывает электрический ток в свет. Основой светодиода является полупроводниковый кристалл. При прохождении электрического тока через этот кристалл возникает световое излучение. Цвет излучения может быть различным– зависит от состава кристалла. В светодиодах для бытового освещения используется полупроводниковый кристалл из нитрида галлия, этот кристалл дает синий цвет. Для получения белого света на кристалл наносится люминофор. Люминофор — сложная химическая субстанция, которая возбуждается светом кристалла и дает собственное излучение желтого света. При этом люминофор поглощает только часть света от полупроводникового кристалла, а часть пропускает. В результате смешения синего света от нитрида галлия, прошедшего через люминофор, и желтого света от люминофора, получается белый свет.

Светодиодные источники света имеют огромные преимущества перед всеми другими лампами:

• Экономичность. Светодиоды преобразуют в световое излучение до 80% полученной электроэнергии. Световая отдача лучших современных светодиодов достигла 160 люмен на ватт мощности. Это почти в два раза больше, чем у энергосберегающих люминесцентных ламп и почти в двадцать раз больше, чем у лампочек накаливания.
• Долгий срок службы — 50 тысяч часов и более. Это обеспечит работу светодиодной лампы порядка 20 лет без замены, при ее использовании 8 часов в сутки.
• Высокая механическая прочность – в отличие от всех ламп, изготавливающихся из стекла, светодиод устойчив к внешним воздействиям.
• Количество включений/выключений не оказывает никакого влияния на срок службы светодиода.
• Малоразмерность, компактность – в отличие от обычных ламп, которым конструктивно необходима колба – светодиод представляет собой просто небольшую пластину. Малоразмерность светодиода открывает возможности по созданию новых типов светильников. Возможно, что расширяющееся применение светодиодов в бытовом освещении может изменить сам подход ко всем формам и видам светильников. Сейчас же, большая часть светодиодов для бытового освещения помещается внутрь ламп с привычными формами и со стандартным цоколем.

Распространение светодиодных ламп сдерживается только, пока еще, высокой ценой. Но цены на светодиоды снижаются каждый год и в ближайшем будущем, как предсказывают многие, все освещение в быту будет создаваться с помощью светодиодов.

Что такое лампы T5? | Флуоресцентные системы T5 | Освещение Ответы

Что такое лампы T5?

Лампы

T5 представляют собой люминесцентные лампы диаметром 5/8 дюйма. В этом отчете рассматриваются только линейные лампы T5. Различия в длине и конструкции штыревых контактов по сравнению с обычными люминесцентными лампами предотвращают любые проблемы с электрическими цепями или человеческим фактором. В этом разделе основное внимание уделяется на физические характеристики систем T5 по сравнению с системами T8.

Что означает T5?

Буква «Т» в номенклатуре ламп обозначает трубчатую форму лампы. Число, следующее за буквой «Т», обычно представляет собой диаметр лампы в восьмых долях дюйма (1 дюйм равен 2,5 сантиметра). Лампы T5 имеют диаметр, равный 5 восьмым дюймам, или 5/8 дюйма. Эти лампы примерно на 40 % меньше, чем лампы T8, которые имеют диаметр в один дюйм, и почти на 60 % меньше, чем лампы T12, которые 1 дюйм в диаметре. На рис. 1 приведены схемы цоколей ламп Т5, Т8 и Т12.Рисунок 1 также показывает, что тип штыревого цоколя ламп Т5 отличается от цоколя ламп Т8 и Т12. Лампы T5 имеют миниатюрное двухштырьковое основание, а лампы T8 и T12 используют среднее двухштырьковое основание.

Лампы T5 имеют ту же длину, что и лампы T8?

Лампы

T5 немного короче ламп T8 и поэтому не могут использоваться в качестве замены для более крупных ламп. Однако некоторые светильники можно настроить на лампы Т5 или Т8, заменив патроны и балласты.В Таблице 1-1 сравниваются длины ламп T5 с лампами T8 и T12.

Таблица 1-1. Длина линейной лампы
Номинальная длина (футы)	Фактическая длина
	T5 (дюймы)	Т8 и Т12 (дюймы)
2	21,6	23,3
3	33,4	35.2
4	45,2	47,2

Компактные люминесцентные лампы (КЛЛ) – информационный бюллетень/часто задаваемые вопросы

• Что такое компактные люминесцентные лампы (КЛЛ)?
• Регулирует ли FDA компактные люминесцентные лампы?
• Излучают ли КЛЛ УФ-излучение?
• Каков диапазон длин волн светового излучения, излучаемого КЛЛ?
• Как я узнаю, что уровень УФ излучения КЛЛ является приемлемо низким?
• Как близко мы можем безопасно подобраться к работающему КЛЛ?
• Как узнать, чувствителен ли я к ультрафиолетовому или видимому свету?
• Существуют ли меры предосторожности, которые я могу предпринять, чтобы еще больше снизить небольшой уровень УФ-излучения от компактных люминесцентных ламп, если захочу?
• Любые другие проблемы с безопасностью? Я слышал, что КЛЛ содержат ртуть. Должен ли я беспокоиться?

Что такое компактные люминесцентные лампы (КЛЛ)?

Компактные люминесцентные лампы

относятся к типу люминесцентных ламп. Доступно множество моделей компактных люминесцентных ламп, предназначенных для замены традиционных ламп накаливания. Компактный размер этих компактных люминесцентных ламп позволяет им вписываться во многие существующие светильники с лампами накаливания, включая настольные и напольные лампы, обычно используемые в домашних хозяйствах. КЛЛ очень энергоэффективны, потребляя примерно четверть энергии по сравнению с традиционными лампами накаливания.КЛЛ также имеют очень долгий срок службы, обычно 6000-15000 часов по сравнению с 750-1000 часов у обычной лампы накаливания.

Регулирует ли FDA компактные люминесцентные лампы?

Люминесцентные лампы, в том числе компактные люминесцентные лампы, являются электронными продуктами, подпадающими под действие раздела 532 Закона о пищевых продуктах, лекарствах и косметике. Раздел 532 Закона уполномочивает FDA устанавливать и осуществлять программу радиационного контроля электронных продуктов, предназначенную для защиты здоровья и безопасности населения от излучения, которое может излучаться электронными продуктами, например, ультрафиолетового излучения, которое может излучаться компактными люминесцентными лампами.

Хотя FDA регулирует КЛЛ в соответствии с Сводом федеральных правил (CFR) 21, часть 1000, в настоящее время не существует конкретных стандартов или требований к ежегодной отчетности для КЛЛ. Производители КЛЛ подчиняются CFR 21, часть 1002.20, который требует, чтобы производители КЛЛ сообщали о случайных радиационных инцидентах в случае их возникновения. Кроме того, часть 1003.10 CFR требует, чтобы производители уведомляли FDA в случае дефекта или отказа продукта, который может привести к случайному воздействию.

Подавляющее большинство продуктов, которыми занимается FDA, способны излучать значительные уровни излучения, например, рентгеновское оборудование или лампы для загара кожи, но компактные люминесцентные лампы не попадают в эту область.

Излучают ли КЛЛ УФ-излучение?

Все люминесцентные лампы излучают некоторое количество УФ-излучения. Типичные люминесцентные лампы, включая компактные люминесцентные лампы, с которыми сталкиваются потребители, излучают очень низкий уровень УФ-излучения. Для измерения УФ-излучения этих ламп необходимо использовать очень чувствительное измерительное оборудование.

Каков диапазон длин волн светового излучения, излучаемого КЛЛ?

Поскольку компактные люминесцентные лампы предназначены для обеспечения общего освещения, большая часть света, излучаемого компактными люминесцентными лампами, сосредоточена в видимой области спектра (длина волны примерно 400–700 нм).Кроме того, типичные компактные люминесцентные лампы излучают небольшое количество УФ-В (280-315 нм), УФ-А (315-400 нм) и инфракрасного (> 700 нм) излучения.

Как я узнаю, что уровень УФ излучения КЛЛ является приемлемо низким?

Североамериканское общество инженеров по светотехнике (IESNA) опубликовало ряд стандартов, касающихся эмиссии излучения от освещения общего назначения. Если КЛЛ превысит допустимые уровни УФ-излучения (согласно IESNA RP 27.3), его упаковка должна быть снабжена предупредительной этикеткой.Этот стандарт, разработанный при содействии FDA, требует, чтобы производители ламп предусмотрели соответствующие меры предосторожности, если таковые необходимы. На обычных расстояниях использования уровни УФ-излучения от компактных люминесцентных ламп падают ниже уровня, вызывающего общую озабоченность у нормальных здоровых людей, и поэтому не содержат такого предупреждения.

Как близко мы можем безопасно подобраться к работающему КЛЛ?

Если вы не являетесь одним из немногих людей, у которых есть заболевание (например, некоторые формы волчанки), которое делает вас особенно чувствительным к ультрафиолетовому или даже видимому свету, вы должны иметь возможность использовать эти лампы на том же расстоянии, что и вы. использовать традиционные лампы накаливания.Однако недавнее исследование, проведенное Агентством по охране здоровья Соединенного Королевства, показало, что существуют измеримые уровни УФ-излучения от КЛЛ с одной оболочкой при использовании на расстоянии менее 1 фута. В качестве меры предосторожности рекомендуется не использовать эти типы компактных люминесцентных ламп на расстоянии менее 1 фута более одного часа в день.

Как узнать, чувствителен ли я к ультрафиолетовому или видимому свету?

Такой диагноз может поставить только ваш лечащий врач. Подавляющее большинство людей не страдают такой чувствительностью к ультрафиолетовому или видимому свету.

Существуют ли меры предосторожности, которые я могу предпринять, чтобы еще больше снизить небольшой уровень УФ-излучения от компактных люминесцентных ламп, если захочу?

Стекло, используемое в компактных люминесцентных лампах, уже обеспечивает эффект УФ-фильтрации. Кроме того, любое дополнительное стекло, пластик или ткань, используемые в осветительных приборах между вами и КЛЛ, еще больше снизят и без того низкие уровни до еще более низких уровней, поскольку эти материалы действуют как дополнительные УФ-фильтры. Увеличение расстояния между вами и любым источником излучения, включая компактные люминесцентные лампы, также снизит малый уровень до более низкого уровня.

Однако, если вы все же хотите предпринять дополнительные шаги, вы можете приобрести КЛЛ с дополнительной стеклянной или пластиковой крышкой, закрывающей КЛЛ, чтобы она больше походила на традиционную лампу накаливания. Эти покрытия обеспечивают дополнительное снижение низкого уровня УФ до более низкого уровня.

Любые другие проблемы с безопасностью? Я слышал, что КЛЛ содержат ртуть. Должен ли я беспокоиться?

Как и традиционные ламповые люминесцентные лампы, компактные люминесцентные лампы содержат небольшое количество ртути.Именно использование этого небольшого количества ртути позволяет любой люминесцентной лампе производить видимое освещение с гораздо более высоким уровнем эффективности, чем лампы накаливания. Типичные бытовые компактные люминесцентные лампы содержат менее 5 мг ртути, что представляет собой сферу размером с кончик ручки. КЛЛ не выделяют ртуть во время работы. Единственный способ выброса ртути из компактной люминесцентной лампы — это разрыв внешней стеклянной трубки, содержащей ртуть.

Будьте осторожны, чтобы не сломать КЛЛ.Если вы сломаете один, вам следует тщательно очистить весь остаток в соответствии с инструкциями EPA, которые вы можете найти по адресу http://www.epa.gov/mercury/spills/index.htm

.

Как насчет других потенциальных неблагоприятных последствий для здоровья от КЛЛ? Я видел некоторые заявления о том, что КЛЛ вызывают у некоторых людей головную боль. Это правда?

Подавляющее большинство пользователей КЛЛ, как в домашних хозяйствах, так и в коммерческих зданиях, не сообщают о проблемах, связанных с использованием КЛЛ, включая головные боли. Однако есть некоторые неподтвержденные сообщения, и, хотя до сих пор нет исследований, прямо объясняющих какой-либо вероятный причинный механизм, возможно, что некоторые люди подвержены таким эффектам головной боли, как некоторые люди утверждают, что их раздражает обычное флуоресцентное освещение.Однако подавляющее число людей, использующих КЛЛ, не сообщают о таких негативных последствиях. FDA ожидает, что исследования в этой области будут продолжены, и по мере появления новой информации она будет включена в обновленный FAQ.

Флуоресцентный свет | Encyclopedia.com

Конструкция и эксплуатация

Запуск и запуск разряда

Работа от переменного тока

Люминофоры и цвет

Срок службы

Ресурсы

Люминесцентный свет является наиболее распространенным типом электрического освещения, встречающимся в США. он используется практически для всего коммерческого освещения, т.е.е., офисы, фабрики, магазины и школы, и, по оценкам, по всей стране используется 1,5 миллиарда люминесцентных ламп. Флуоресцентное освещение популярно из-за его высокой эффективности — оно дает в три-пять раз больше света, чем лампа накаливания, потребляющая ту же электрическую мощность. Основная причина этого заключается в том, что в люминесцентной лампе используется люминофор, который преобразует невидимый свет, излучаемый лампой, в видимый свет, в то время как большая часть выходного сигнала лампы накаливания представляет собой инфракрасный свет, который уходит в виде тепла.

Хотя люминесцентная лампа была впервые продемонстрирована Антуаном Беккерелем (1852–1908), в конце 1800-х годов она не была коммерчески доступна до 1938 года, когда были введены люминофоры, способные выдерживать суровые условия эксплуатации в течение разумного периода времени. С тех пор были усовершенствованы все аспекты лампы: электроды, люминофоры, газовые смеси и схемы управления. Эти усовершенствования особенно важны просто потому, что используется так много люминесцентных ламп.В течение своего срока службы стандартная люминесцентная лампа потребляет столько же электроэнергии, сколько вырабатывается баррелем нефти: важность даже небольшого повышения эффективности становится очевидной, если учесть, что даже увеличение на 10% приведет к экономии примерно 40 миллионов баррелей в год. год только в США.

Люминесцентная лампа изготовлена ​​из герметичной полой стеклянной трубки, которая является прямой, хотя могут использоваться и другие формы. Трубка содержит смесь благородного газа и паров ртути низкого давления, через которую проходит электрический разряд переменного тока, имеет электроды, расположенные на обоих концах, и имеет покрытие из неорганического люминофора на внутренней поверхности. Каждый электрод действует как катод и анод в течение одного полного периода разряда переменного тока и покрыт материалом с низкой работой выхода, таким как оксид бария, который при нагревании действует как источник электронов для питания электрического разряда. Другие электроны создаются в разряде за счет ударной ионизации газовой смеси. Газовая смесь использует благородный газ, обычно криптон, в качестве буфера в разряде. При возбуждении электронами в разряде атомы ртути излучают свет преимущественно с длиной волны 254 нанометра (нм), что находится в глубоком ультрафиолете (УФ).Этот ультрафиолетовый свет достигает люминофорного покрытия на стенках трубки, где он поглощается и переизлучается с большей длиной волны в видимом диапазоне. Видимый свет, выходящий из стеклянной оболочки, используется для освещения. Цвет излучаемого света определяется люминофором и является особенно важной характеристикой лампы.

В отличие от электрической схемы лампы накаливания, которая содержит только выключатель, схема управления люминесцентной лампой должна выполнять две функции. Сначала он должен обеспечить всплеск высокого напряжения для запуска разряда, а затем он должен контролировать ток и напряжение, как только разряд станет стабильным. Последнее важно, потому что сам разряд нестабилен и прекратится, если ток не будет контролироваться извне.

Существует несколько типов пусковых цепей, каждая из которых выполняет две функции. Они подают большой ток на электроды для производства электронов посредством термоэмиссии (электроны «выкипают» при нагревании электродов) и подают высокое напряжение для зажигания разряда.Типичными их примерами являются пуск от выключателя, мгновенный пуск и быстрый пуск. Преимущество пуска переключателем заключается в том, что он активно контролируется и, следовательно, позволяет избежать пропусков зажигания, которые могут иметь пагубный эффект удаления покрытия на электродах и, таким образом, сокращения срока службы трубки.

Переключатель изначально замкнут, что приводит к короткому замыканию электродов и протеканию большого тока, который нагревает электроды до рабочей температуры. Через короткое время (от 1 до 2 секунд) выключатель размыкается.Большой всплеск напряжения, создаваемый внезапным уменьшением тока через балласт (катушку индуктивности), затем поражает разряд, и лампа загорается. Конденсатор уменьшает реактивное сопротивление индуктивного балласта.

Раньше переключатель представлял собой аргоновую лампу накаливания с биметаллическим электродом, но в последние годы эта функция была заменена полупроводниковой схемой, которой можно активно управлять.

Люминесцентные лампы обычно работают с разрядом переменного тока, частота которого задается источником питания — 60 герц (Гц) в США.Однако было обнаружено, что лампа имеет более высокую эффективность, если она работает на высокой частоте, например 20-30 кГц. Причина такого увеличения мощности заключается в том, что между реверсами поля для столкновений ионов с электродами меньше времени, и поэтому скорость потери энергии при столкновении с электродами снижается. Для работы на высокой частоте требуется транзисторный балласт, который имеет дополнительное преимущество, заключающееся в том, что лампу можно регулировать, в отличие от низкочастотных ламп, где ток и напряжение на лампе фиксированы, а лампу нельзя регулировать.

Люминофор преобразует УФ-излучение ртутного разряда в видимый свет посредством флуоресценции. Сочетание испускаемого цвета зависит от химических соединений, используемых в люминофоре. Многие соединения производят то, что воспринимается как белый свет, который действительно может быть широким излучением с центром около 590 нм, как в случае так называемых холодного белого и теплого белого галофосфатов (теплый содержит больше красного, чем холодный). Однако недавние разработки люминофоров для телевизионных трубок привели к появлению «трифосфора», представляющего собой смесь трех различных компонентов люминофора, излучающих синий, зеленый и красный цвета.Свет от трилюминофорной трубки искажает воспринимаемый цвет объекта меньше, чем свет от галофосфатной трубки, а изменение сочетания трех компонентов позволяет инженеру по освещению адаптировать выходную мощность лампы для определенных целей, например, чтобы лучше соответствовать свету. освещения внутри здания на деятельность его обитателей.

Срок службы люминесцентной лампы ограничивается в первую очередь материалом электродов, излучающим электроны, и люминофором. При использовании трубки электроэмиссионный материал расходуется несколькими способами.Во-первых, «темное пространство», область сильного электрического поля, расположенная рядом с катодом, ускоряет ионы по направлению к электроду, и возникающая в результате бомбардировка удаляет материал. Этот эффект можно смягчить, работая на высоких частотах, поскольку бомбардировка уменьшается, как объяснялось выше. Катод особой формы также можно использовать для уменьшения электрического поля в темном пространстве и, таким образом, уменьшения ударной эрозии при нормальной работе. Во-вторых, электроэмиссионный материал подвергается избыточной эрозии при попадании разряда из-за кратковременных сильных электрических полей.Современная электронная схема управления может предотвратить пропуск зажигания и возникновение разряда, когда электроды холодные, и, таким образом, уменьшить эту эрозию. Использование электронных стартеров может удвоить срок службы лампы. Индукционная лампа, коммерческая версия которой была представлена ​​компанией GE в 1994 г., не содержит электродов, а разрядный ток индуцируется радиочастотным разрядом. Поскольку нет проблемы эрозии, индукционная лампа может работать до 60 000 часов, что во много раз дольше, чем у стандартных люминесцентных ламп.

Люминофор в люминесцентных лампах имеет ограниченный срок службы. Более старые галофосфаты, которые широко использовались до появления трифосфоров, демонстрируют падение флуоресцентного светоотдачи на 30-50% в течение 8000 часов. Трифосфор, однако, демонстрирует падение только на 10-20% в течение 8000 часов, что продлевает срок службы лампы.

См. также Электрическая цепь; Лампа накаливания.

КЛЮЧЕВЫЕ ТЕРМИНЫ

Эффективность —Отношение светового потока лампы к электрической мощности, питающей лампу.

Люминофор — Неорганическое соединение, излучающее видимый свет при освещении ультрафиолетовым светом.

Термоэлектронная эмиссия — Эмиссия электронов с поверхности материала при повышении температуры материала.

КНИГИ

Кейлз, М.А., и А.М. Мартин. Лампы и освещение . Лондон: Эдвин Арнольд, 1983.

ПЕРИОДИЧЕСКИЕ ИЗДАНИЯ

Уайт, Джулиан. «Зеленые огни». Мир физики (октябрь 1994 г.).

Iain A. McIntyre

Заболевания глаз в результате более широкого использования флуоресцентного освещения в качестве стратегии смягчения последствий изменения климата

Am J Public Health. 2011 декабрь; 101 (12): 2222–2225.

Во время проведения данного исследования Хелен Л. Уоллс и Геза Бенке работали на кафедре эпидемиологии и профилактической медицины Университета Монаш, Мельбурн, Виктория, Австралия. Кельвин Л. Уоллс работал в компании Building Code Consultants Limited, Ньюмаркет, Окленд, Новая Зеландия.

Автор, ответственный за переписку.Корреспонденцию следует направлять Helen L. Walls, PhD, MPH, Национальный центр эпидемиологии и здоровья населения, Австралийский национальный университет, Канберра, Австралийская столичная территория, Австралия (электронная почта: ua. [email protected]). Репринты можно заказать на сайте http://www.ajph.org, щелкнув ссылку «Reprints/Eprints».

Рецензирование

Авторы

Х. Л. Уоллс и К. Л. Уоллс подготовили исходную статью. Г. Бенке предоставил дополнительную интерпретацию. Все авторы помогли сформулировать концепции и внесли свой вклад в наброски статьи.

Авторские права © Американская ассоциация общественного здравоохранения, 2011 г. Эта статья цитировалась в других статьях PMC.

Abstract

Более широкое использование флуоресцентного освещения в качестве стратегии смягчения последствий изменения климата может увеличить заболеваемость глаз. Безопасный диапазон света, позволяющий избежать воздействия на глаза потенциально опасного ультрафиолетового (УФ) излучения, составляет от 2000 до 3500 К и превышает 500 нанометров. Некоторые люминесцентные лампы выходят за пределы этого безопасного диапазона.

Флуоресцентное освещение может повысить заболеваемость глаз, связанную с УФ-излучением, на 12% и, согласно нашим расчетам, может ежегодно вызывать дополнительно 3000 случаев катаракты и 7500 случаев птеригии в Австралии.

Требуется более строгий контроль УФ-излучения флуоресцентных ламп. Это может вызывать особую озабоченность у стареющего населения в развитых странах и странах в северных широтах, где существует большая зависимость от искусственного освещения.

СМЯГЧЕНИЕ ИЗМЕНЕНИЯ КЛИМАТА будет включать многочисленные изменения в использовании технологий. Многие люди во всем мире подвергаются воздействию искусственных источников света как дома, так и на работе. До недавнего времени это в основном влекло за собой воздействие ламп накаливания и, реже, флуоресцентного освещения.Переход к устойчивому развитию и низкоуглеродной экономике включал отказ от ламп накаливания и переход к более энергоэффективному освещению в ряде стран, включая Австралию и страны Европейского Союза. ^1,2 Федеральный закон США предусматривает поэтапный отказ от ламп накаливания к 2014 году. , регулярно и в течение продолжительных периодов подвергаться воздействию ультрафиолетового (УФ) излучения посредством флуоресцентного освещения. Это увеличение частично связано с быстрой урбанизацией и все более основанным на знаниях обществом (привлекающим работников в офисы), в котором мы живем. Хотя флуоресцентное освещение использовалось в школах и офисах в течение многих лет, только в последние годы оно стало доминировать в домашнем воздействии УФ-излучения, и это будет продолжаться и в будущем.

Типы энергоэффективного освещения, которыми заменяются лампы накаливания, включают газоразрядные лампы высокой интенсивности (HID), светодиоды (LED) и люминесцентное освещение, включая популярные компактные люминесцентные лампы (CFL).Все эти источники света более эффективны, чем лампа накаливания, которая электрически нагревает вольфрамовую нить, так что она светится, но теряет много энергии в виде тепла. ⁴ КЛЛ, например, потребляют на 75 % меньше энергии, чем лампы накаливания. ⁵

HID-лампы дают интенсивный свет на небольшой площади, и хотя они менее энергоэффективны, чем люминесцентные лампы, они широко используются для освещения больших площадей, таких как улицы и спортивные сооружения. ⁶ Светодиоды энергоэффективны, но не такие яркие, стабильные или дешевые, как люминесцентные лампы.Считается, что флуоресцентное освещение с его минимальным энергопотреблением обеспечивает наиболее эффективную форму света, наиболее близкую к дневному свету и обеспечивающую остроту зрения, необходимую для выполнения задач. Следовательно, в результате популярности флуоресцентного освещения большое количество людей в настоящее время подвергается воздействию искусственных источников УФ-излучения, испускаемого этими лампами. Может ли это быть предвестником значительного увеличения числа заболеваний глаз в будущем? Мы изучаем потенциал такого увеличения.

ФЛУОРЕСЦЕНТНОЕ ОСВЕЩЕНИЕ И УЛЬТРАФИОЛЕТОВОЕ ИЗЛУЧЕНИЕ

Люминесцентная лампа или трубка представляет собой газоразрядное устройство, использующее электричество для возбуждения паров ртути. Возбужденные атомы ртути производят УФ-излучение, которое заставляет фосфоресцирующее покрытие внутри трубки флуоресцировать, производя видимый свет. Производители могут изменять цвет света, излучаемого трубкой, манипулируя смесью люминофоров, а спектр излучаемого света представляет собой комбинацию света, непосредственно излучаемого парами ртути, и света, излучаемого фосфоресцирующим покрытием.Количество и длина волны УФ-излучения, испускаемого такими лампами, сильно различаются. ⁷

Флуоресцентное освещение, используемое в помещении, часто представляет собой лампы холодного белого цвета с цветовой температурой около 4000К. (Если для каждого источника света требуется 18 Вт, лампы обычно поставляются в виде пары 9-ваттных ламп, потому что 2 лампы компенсируют любое мерцание.) КЛЛ различаются по цветовой температуре, и среди производителей существуют различия и несоответствия. Однако более теплые КЛЛ, температура которых обычно ниже 3500 К, излучают свет, которого обычно недостаточно для концентрации внимания на работе.Холодные белые компактные люминесцентные лампы с температурой 4000 К и выше чаще используются в коммерческих целях. описывает типы люминесцентных ламп и связанные с ними цветовые температуры. ⁸

Таблица 1

Таблица 1

Типы флуоресцентных огней и связанные с ними температуры цвета

3

Доля рынка флуоресцентного освещения значительно варьируется в зависимости от страны, 50% в Германии в 2007 году, например. ⁹ В коммерческих зданиях США использование ламп накаливания снизилось (с 58% до 54%) в период с 1992 по 2003 год, равно как и использование люминесцентных ламп (с 91% до 83%), тогда как использование компактных люминесцентных ламп увеличилось (с 12% до 38%) и газоразрядных ламп (с 26% до 29%). ⁴ Во многих странах все еще существует высокий потенциал для более широкого использования флуоресцентного освещения.

Флуоресцентное освещение, работающее с цветовой температурой выше 4000K, что связано с длинами волн менее 380-500 нанометров в УФ-диапазоне, опасно для тканей глаза.Кларксон определил комбинацию 6000K и 400-500 нм как особенно опасную, вызывающую повреждение сетчатки. ¹⁰ Безопасный диапазон света, чтобы избежать воздействия на глаза потенциально опасного УФ-излучения, составляет приблизительно от 2000 до 3500 К и превышает 500 нанометров. Более теплые лампы накаливания обычно имеют температуру менее 3500 К и менее вредны для глаз, но они часто излучают свет, которого недостаточно для концентрации внимания на работе.

Флуоресцентные лампы излучают УФ-излучение, энергетическое излучение которого равно или превышает излучение солнечного света на длинах волн примерно от 290 до 295 нанометров, но не на более длинных волнах. ^11,12 Однако существуют значительные различия в УФ-излучении между лампами с одинаковым напряжением. Хартман и Биггли изучили 15-ваттные люминесцентные лампы, используемые в домашних условиях, и обнаружили более чем 10-кратные различия в излучении ультрафиолета-B (UV-B) и ультрафиолета-C (UV-C) между лампами (в диапазоне от 0,9 до 0,4 мкВт/см). ² до 21,0 и 1,5 мк Вт/см ² для излучения УФ-В и УФ-С соответственно) с 23-кратной дисперсией для УФ-В. ⁷ Другие исследования также выявили большие различия в УФ-излучении флуоресцентного света.

Важна чувствительность глаза к коротким электромагнитным волнам, не воспринимаемым как видимый свет. Поглощение слишком большого количества коротковолнового УФ-излучения может повредить ткани глаза, изменив химическую структуру биомолекул. ¹³ УФ-излучение с длиной волны менее 500 нанометров (и, конечно, менее 380 нм) способно нанести непоправимый ущерб глазу. ¹⁰

Суммарная доза также является важным компонентом воздействия УФ-излучения. Литература, основанная на профессиональных воздействиях, обычно предполагает воздействие от 8 до 12 часов в день или 40 часов в неделю.Такая продолжительность также находится в пределах нормы для бытового облучения.

УЛЬТРАФИОЛЕТОВОЕ ИЗЛУЧЕНИЕ И ГЛАЗНЫЕ ЗАБОЛЕВАНИЯ

УФ-излучение считается причиной катаракты и птеригии. ¹⁴ В настоящее время также имеется значительное количество литературы, описывающей связь между ультрафиолетовым излучением солнца и дегенеративными заболеваниями глаз, такими как возрастная дегенерация желтого пятна (AMD). ^10,13–21 В ранних отчетах предполагалось, что высокоэнергетический сегмент видимого диапазона (400–500 нм) заметно более опасен, чем низкоэнергетический участок (500–700 нм). ²² Andley и Chylack сообщили, что риск повреждения сетчатки светом увеличивается с уменьшением длины волны с 500 до 400 нанометров. ²³ В Канаде сообщалось, что AMD, наиболее частая причина слепоты в развитых странах, вероятно, связана с хроническим воздействием ультрафиолетового излучения-A (UV-A). ¹⁶

Шабан и Рихтер сообщили, что фоторецепторы в сетчатке чувствительны к повреждению светом, особенно ультрафиолетовым светом, и что это повреждение может привести к гибели клеток и заболеванию. ²⁴ Paskowitz et al. также предположил такое повреждение фоторецепторов, сообщив, что палочки поражаются раньше, чем колбочки. ²⁵ Norval et al. связывают острое или долговременное повреждение глаз с истощением озонового слоя, что приводит к увеличению УФ-излучения, достигающего поверхности Земли. ²⁶

Общеизвестно также, что УФ-излучение солнца в нормальных условиях дневного света может повредить глаза. Например, большинство людей осознают важность того, чтобы не смотреть прямо на солнце, а операторы дуговой сварки знают, что нужно носить защитные очки. ^16,27,28

Меньше внимания уделяется потенциально вредному воздействию УФ-излучения, которому люди подвергаются в помещении, в частности флуоресцентного освещения, даже несмотря на то, что такое облучение является значительным источником потенциально опасного УФ-излучения. В прошлом сварочные процессы и лазеры представляли собой внутренние источники УФ-излучения, вызывающие наибольшее беспокойство. Однако в недавнем отчете Sharma et al. предостерег от использования флуоресцентных ламп ближнего действия, таких как настольные лампы, чтобы избежать рисков, связанных с УФ-А. ²⁹

ФЛУОРЕСЦЕНТНОЕ ОСВЕЩЕНИЕ И ВЛИЯНИЕ НА ПОКАЗАТЕЛИ ГЛАЗНЫХ ЗАБОЛЕВАНИЙ

Отказ от ламп накаливания и переход во всем мире на флуоресцентное освещение в последние годы можно объяснить более острым пониманием проблем будущего изменения климата. ² В Австралии было подсчитано, что с этим изменением типа освещения будет сокращено примерно 30 тераватт-часов электроэнергии и 28 миллионов тонн выбросов парниковых газов в период с 2008 по 2020 год. Поскольку на долю Австралии приходится всего около 1,8% парниковых газов в мире, глобальный переход к флуоресцентному освещению в домах приведет к значительному сокращению выбросов парниковых газов. ³⁰

Однако такие сдвиги могут увеличить бремя заболеваний глаз среди населения, и можно рассчитать приблизительную оценку числа избыточных случаев заболеваний глаз в Австралии, вызванных флуоресцентным освещением. Распространенность катаракты среди населения Австралии составляет примерно 31% среди лиц в возрасте 55 лет и старше, ³¹ , а распространенность птеригии составляет около 7.3% среди лиц в возрасте 49 лет и старше. ³² В 2007 г. около 6,5 млн жителей Австралии были старше 49 лет, а 5,1 млн — старше 55 лет. ³³ Недавно Lucas et al. ¹⁴ сообщают об относимых к популяции фракциях 0,05 для катаракты, связанной с УФ-излучением, и не менее 0,42 для птеригии, связанной с УФ-излучением.

К сожалению, нет опубликованных оценок процентного увеличения воздействия УФ-излучения при увеличении воздействия флуоресцентного освещения, но ранее опубликованные оценки воздействия на рабочем месте могут служить ориентиром. Литл и др. подсчитали, что среди работающих внутри помещений в Соединенных Штатах воздействие типичного флуоресцентного освещения (нефильтрованного) со средней интенсивностью 1,2 кДж на квадратный метр в год в течение всей жизни (хотя Литл и др. сообщили о неопределенностях в УФ-облучении внутри помещений) может увеличить риск солнечного УФ-излучения на 3,9% (95% доверительный интервал [ДИ] = 1,6%, 12,0%). ³⁴ Воздействие на протяжении всей жизни определялось как воздействие, происходящее в течение двух третей жизни (40 лет работы и 16 лет обучения, где 1 учебный год равен приблизительно 0.6 рабочего года, то есть 1200 часов против 2000 часов). Таким образом, консервативные оценки числа дополнительных ежегодных случаев катаракты и птеригии в Австралии, связанных с УФ-излучением флуоресцентного освещения, составляют 2970 и 7480 соответственно.

РЕКОМЕНДАЦИИ

Замена ламп накаливания на люминесцентные стала глобальной тенденцией. Однако это изменение в источниках освещения может привести к увеличению числа заболеваний глаз, если не будет усилен контроль за воздействием УФ-излучения от многих используемых в настоящее время флуоресцентных ламп или технологических достижений, обеспечивающих эффективное освещение из других источников. Только для Австралии мы оцениваем как минимум 10 000 дополнительных случаев заболевания глаз каждый год. Наши оценки консервативны и грубы в том смысле, что они ограничены плохой информацией, доступной в настоящее время в отношении заболеваемости и этиологии многих заболеваний глаз. Мы не включили в наши оценки возможное увеличение ВМД, потому что в литературе еще нет единого мнения относительно причинно-следственной связи с УФ-излучением. Но если связь между УФ-излучением и ВМД будет установлена ​​в будущем, это будет иметь серьезные последствия для общественного здравоохранения.

Китчел прокомментировал, что «серьезное рассмотрение того, как мы освещаем среду людей с проблемами зрения, не может произойти слишком рано», и предложил, чтобы такие люди избегали сред, где преобладают световые волны с цветовой температурой выше 3500K или длиной волны менее примерно 500 нанометров. ³⁵ Кларксон поддержал пороговое значение в 500 нанометров. ¹⁰ Китчел также предположил, что ультрафиолетовый свет со временем наносит непоправимый ущерб сетчатке глаза человека, особенно у маленьких детей, ³⁵ проблема общественного здравоохранения, которая не исследовалась.

Имеющиеся данные свидетельствуют о том, что наименее опасным подходом к освещению является использование ламп теплого белого цвета или ламп накаливания с более низкой цветовой температурой и большей длиной волны света, а не люминесцентных ламп. С лампами накаливания и трубками теплого белого цвета глаз не подвергается потенциально опасному ультрафиолетовому излучению флуоресцентного освещения. Сложность в том, что все, кроме флуоресцентного освещения, считается неадекватным для многих рабочих мест и дома. УФ-фильтры, доступные для некоторых люминесцентных ламп, изготовленных с УФ-рассеивателями, должны стать обязательным стандартом.Кроме того, мы поддерживаем предложение Хартмана и Биггли о том, что производители ламп не должны допускать увеличения текущего уровня излучения УФ-света от флуоресцентного освещения и должны работать над его снижением. ⁷

Безопасный диапазон света, чтобы избежать воздействия на глаза потенциально опасного УФ-излучения, составляет от 2000 до 3500 К и с длиной волны более 500 нм. Некоторые люминесцентные лампы в настоящее время выходят за пределы этого безопасного диапазона. Это может увеличить заболеваемость глаз, связанную с УФ-излучением, до 12% (оценка 3.9%; 95% ДИ = 1,6%, 12,0%) и приводят к непредвиденным неблагоприятным последствиям для здоровья населения. Существует противоречие между смягчением последствий изменения климата за счет отказа от ламп накаливания и нерегулируемым использованием преимущественно флуоресцентного освещения.

По нашему опыту, оптовые и розничные продавцы осветительных приборов, как правило, недостаточно осведомлены о всех характеристиках своей продукции, таких как цветовая температура и длина волны излучаемого света. Потребители и пользователи люминесцентных ламп относительно не осведомлены о том, что эти лампы излучают ультрафиолетовый свет и что этот свет может нанести вред их глазам.

В ответ мы выступаем за использование ламп накаливания и ламп теплого белого цвета вместо люминесцентных ламп холодного белого цвета, а также за дальнейшие исследования по улучшению освещения от таких источников. Эта проблема общественного здравоохранения может вызывать особую озабоченность у стареющего населения, например, во многих развитых странах и странах в северных широтах, где существует большая зависимость от искусственного освещения.

Благодарности

H. L. Walls поддерживается Национальным советом по здравоохранению и медицинским исследованиям (NHMRC; грант 465130).KL Walls поддерживается Building Code Consultants Limited. Г. Бенке получает награду NHMRC Career Development Award.

Защита участников

Для этого исследования не требовалось утверждения протокола, поскольку в нем не участвовали люди.

Литература

3. Опубликовано L № 110-140 (2007).

4. Эндрюс С., Крогманн Ю.
Распространение технологий и энергоемкость коммерческих зданий в США. Энергетическая политика. 2009;37(2):541–553. [Google Академия]7. Хартман П., Биггли В.Прорыв ультрафиолетового света от различных марок люминесцентных ламп: летальные эффекты бактерий, дефектных по репарации ДНК. Энвайрон Мол Мутаген. 1996;27(4):306–313. [PubMed] [Google Scholar] 10. Кларксон Д.
Опасности некогерентных источников света, как определено в рамках IEC TR-60825-9. J Med Eng Technol. 2004;28(3):125–131. [PubMed] [Google Scholar] 11. Свердлоу А., Инглиш Дж., Макки Р. и др.
Люминесцентные лампы, ультрафиолетовые лампы и риск меланомы кожи. БМЖ. 1988;297(6649):647–650.[Бесплатная статья PMC] [PubMed] [Google Scholar]12. Максвелл К., Элвуд Дж.
УФ-излучение от люминесцентных ламп. Ланцет. 1983;322(8349):579. [PubMed] [Google Scholar] 13. Бергмансон Дж., Содерберг П.
Значение ультрафиолетового излучения при заболеваниях глаз: обзор с комментариями об эффективности контактных линз с УФ-блокировкой. Офтальмологический физиол опт. 1995;15(2):83–91. [PubMed] [Google Scholar] 14. Лукас Р., МакМайкл А., Армстронг Б., Смит В.
Оценка глобального бремени болезней, вызванных воздействием ультрафиолетового излучения.Int J Эпидемиол. 2008;37(3):654–667. [PubMed] [Google Scholar] 15. Хэм В., Мюллер Х., Слайни Д.
Чувствительность сетчатки к повреждению коротковолновым светом. Природа. 1976; 260 (5547): 153–155. [PubMed] [Google Scholar] 16. Отдел радиационной безопасности. Солнечное и искусственное ультрафиолетовое излучение: влияние на здоровье и меры защиты. Реджайна, Саскачеван, Канада: Отдел охраны труда и техники безопасности Федерального провинциального территориального комитета по радиационной защите; 1999. [Google Академия] 17. Круикшенкс К., Клейн Р., Клейн Б., Нондал Д.Солнечный свет и 5-летняя заболеваемость ранней возрастной макулопатией: исследование глаз бобровой плотины. Арка Офтальмол. 2001;119(2):246–250. [PubMed] [Google Scholar] 19. Ву Дж., Серегард С., Алгвере П.
Фотохимическое повреждение сетчатки. Сурв Офтальмол. 2006;51(5):461–481. [PubMed] [Google Scholar] 20. Тейлор Х., Уэст С., Муньос Б., Розенталь Ф., Бресслер С., Бресслер Н.
Длительное воздействие видимого света на глаз. Арка Офтальмол. 1992;110(1):99–104. [PubMed] [Google Scholar] 21. Лукас Р., Репачоли М., МакМайкл А. Верна ли текущая информация общественного здравоохранения об УФ-облучении?
Всемирный орган здравоохранения Быка. 2006;84(6):425–504. [Бесплатная статья PMC] [PubMed] [Google Scholar]22. Янг Р.
Солнечное излучение и возрастная дегенерация желтого пятна. Сурв Офтальмол. 1988;32(4):252–269. [PubMed] [Google Scholar] 23. Эндли У, Чайлак Л.
Недавние исследования фотоповреждений глаз с особым упором на клинические фототерапевтические процедуры. Фотодерматол Фотоиммунол Фотомед. 1990;7(3):98–105. [PubMed] [Google Scholar] 24. Шабан Х., Рихтер К.A2E и синий свет в сетчатке: парадигма возрастной дегенерации желтого пятна. биол хим. 2002;383(3–4):537–545. [PubMed] [Google Scholar] 26. Норвал М., Каллен А., де Груйл Ф. и др.
Влияние истощения стратосферного озона на здоровье человека и его взаимодействие с изменением климата. Фотохимия Photobiol Sci. 2007;6(3):232–251. [PubMed] [Google Scholar] 27. Тейлор Х., Уэст С., Розенталь Ф., Муньос Б., Ньюленд Х., Эммет Э.
Изменения роговицы, связанные с хроническим УФ-облучением. Арка Офтальмол.1989;107(1):1481–1484. [PubMed] [Google Scholar] 29. Шарма П., Джайсвал В., Кандпал Х.
Ультрафиолетовое излучение, испускаемое компактными люминесцентными лампами. МАПАН. 2009;24(3):183–191. [Google Академия] 30. Отслеживание Киотского протокола на 2007 год: тенденции выбросов парниковых газов в Австралии с 1990 по 2008–2012 и 2020 годы. Канберра, Австралийская столичная территория, Австралия: Департамент изменения климата; 2008. [Google Scholar]31. Проблемы со зрением у пожилых австралийцев. Канберра, Австралийская столичная территория, Австралия: Австралийский институт здравоохранения и социального обеспечения; 2007.[Google Академия] 32. Панчапакесам Дж., Хурихан Ф., Митчелл П.
Распространенность птеригиума и пингвекулы: исследование глаз Голубых гор. Aust NZJ Офтальмол. 1998; 26 (дополнение 1): S2–S5. [PubMed] [Google Scholar] 33. Историческая статистика населения Австралии, 2008 г. Канберра, Австралийская столичная территория, Австралия: Австралийское статистическое бюро; 2008. [Google Scholar]34. Литл С., Сир В., Бир Дж. и др.
Оценка риска плоскоклеточного рака от ультрафиолетового излучения люминесцентных ламп.Фотодерматол Фотоиммунол Фотомед. 1992;3(9):268–274. [PubMed] [Google Scholar]

мифов о люминесцентных лампах и элементах управления

Сегодняшние средства управления освещением предлагают управляющим предприятиями эффективные средства снижения энергопотребления при сохранении высокопроизводительной и безопасной визуальной среды. Эти системы достигают этих целей, просто обеспечивая нужное количество света там, где это необходимо, когда это необходимо, и не более того.Те, кто реализовал комплексную программу управления освещением, обнаружили, что потребление энергии на освещение можно сократить в среднем на 50 процентов в существующих зданиях и на 35 процентов в новостройках по сравнению с традиционными настенными выключателями. Это сокращение потребления энергии для освещения особенно важно, если учесть, что в типичном коммерческом объекте на освещение приходится примерно 40% общего потребления электроэнергии в объекте.

При таких энергетических и финансовых преимуществах для систем управления освещением, почему бы всем руководителям предприятий не использовать все возможные варианты управления освещением? Хотя такие проблемы, как затраты на установку и сбои в работе, действительно способствуют нежеланию устанавливать системы управления освещением, большую часть вины можно отнести к давним заблуждениям.Некоторые из них являются результатом непонимания того, как работают системы. Другие касаются проблем, которые когда-то могли быть правдой, но которые были уменьшены или устранены благодаря достижениям в области компонентов освещения и технологий управления освещением.

МИФ № 1: флуоресцентному свету требуется больше энергии для запуска, чем для работы

Это заблуждение восходит к более ранним поколениям люминесцентных ламп и балластов, которые при включении проходили пусковой цикл, включавший мерцание в течение нескольких секунд перед достижением полной рабочей яркости. Пользователи пришли к выводу, что, пока эти лампы мерцают, они потребляют большое количество энергии — гораздо больше, чем лампы потребляют при нормальной работе.

Действительно, при включении люминесцентные лампы потребляют больше энергии, чем при работе. Но даже в лампах тех старых поколений более высокий уровень энергопотребления длился всего несколько секунд. Современные лампы и балласты обычно достигают нормального рабочего тока менее чем за 0,1 секунды. Во время запуска происходит кратковременный скачок тока, который в несколько раз превышает нормальный рабочий ток лампы.Однако продолжительность этого повышенного тока настолько коротка, что потребляемая энергия примерно эквивалентна работе лампы в течение пяти секунд.

Энергия, необходимая для запуска люминесцентной лампы, по сравнению с энергией, сэкономленной за счет выключения лампы, когда она не требуется, незначительна.

МИФ № 2: Регуляторы освещения сокращают срок службы ламп, а значит, это плохие вложения

При каждом включении люминесцентной лампы излучающая поверхность электрода катода лампы слегка разрушается. В конце концов, когда эмиссионный материал в достаточной степени истощается, лампа больше не может запускаться и должна быть заменена. Именно этот процесс эрозии электродов привел к ошибочному представлению о том, что частые циклы люминесцентных ламп вызывают быстрое старение и преждевременный выход лампы из строя. Согласно этому мышлению, чтобы получить полную отдачу от инвестиций в лампу, управляющие предприятием должны свести к минимуму количество включений и выключений люминесцентных ламп.

Хотя срок службы лампы действительно уменьшается при более частом включении, вопрос заключается в том, что больше: стоимость потерянного срока службы лампы или энергия, сэкономленная в периоды времени, когда лампа выключена.Для определения ответа требуется понимание того, как производители оценивают срок службы лампы, влияние более частого включения лампы на срок службы лампы и стоимость энергии.

Люминесцентные лампы имеют номинальный срок службы, который зависит от ряда факторов, в том числе от того, сколько часов они работают при каждом включении. Например, лампа с номинальным сроком службы 20 000 часов обычно предполагает, что лампа будет работать в течение трех часов при каждом включении. Если они будут гореть более трех часов при каждом запуске, срок их службы увеличится.Если лампы горят менее трех часов за один пуск, срок службы уменьшится. Степень снижения зависит от конкретной комбинации лампы и балласта.

Например, рассмотрим влияние более частых включений на срок службы лампы в типичном офисном помещении. Лампы рассчитаны на срок службы 20 000 часов из расчета трех часов работы на одно включение. Предположим, что лампы работают непрерывно в течение 10 часов в сутки. По данным производителя, срок службы ламп будет увеличен примерно до 26 000 часов или 2 600 рабочих дней.

Теперь предположим, что одни и те же лампы выключаются один раз примерно на 10 минут в час. Срок службы лампы сократится примерно до 13 000 часов, что является значительным сокращением. Преобразование этого в эквивалентное количество рабочих дней дает срок службы 1560 дней. Если предположить, что тариф на электроэнергию составляет 0,12 доллара за кВтч, экономия энергии за счет выключения ламп на десять минут в час составит примерно 12,48 долларов в течение срока службы лампы. Даже с учетом трудозатрат на более частую замену ламп экономия энергии превышает стоимость сокращения срока службы ламп.И это для одной лампы с относительно коротким периодом выключения. Подумайте об экономии, которая может быть достигнута на больших площадях, где время работы лампы можно сократить на 50 процентов.

Фактическая экономия зависит от количества включений лампы, типа установленной лампы и балласта, а также от стоимости электроэнергии. В приведенном выше примере единственной стоимостью электроэнергии, которая учитывалась при расчете, была плата за использование электроэнергии. На практике большинство предприятий также платят за электроэнергию.Если лампы выключаются в то время, когда объект достигает своего пикового потребления электроэнергии, будет реализована дополнительная экономия.

Частота выключения лампы в первую очередь зависит от стоимости электроэнергии. Как правило, если в помещении не должно быть людей более 10 минут, целесообразно выключить лампу. В помещениях с особенно высокими тарифами на электроэнергию полезно выключать лампу на период от трех до пяти минут.

Сокращение срока службы из-за более частых запусков увеличивает трудозатраты, связанные с заменой лампы.Одним из эффективных способов снижения этих затрат на рабочую силу является использование программы групповой замены ламп. Программы групповой замены ламп могут снизить средние трудозатраты на замену одной лампы на 90 и более процентов. Стоимость отказа от некоторого оставшегося срока службы рабочей лампы по сравнению с достигнутой экономией труда незначительна.

Похожие темы:

Комментарии

Почему ртуть необходима для люминесцентных ламп? – Веб-сайт группы OSRAM

Ответ на этот вопрос кроется в принципе работы
флюоресцентные лампы. Люминесцентная лампа состоит из стеклянной трубки, газовой
начинка, электроды и слой люминофора (см. рисунок ниже).

После
необходимое рабочее напряжение подается на два электрода
лампы устанавливается газовый разряд между электродами.
Электроны, движущиеся в поле, создаваемом электродами, сталкиваются с
атомы газа. Эти столкновения возбуждают атомы на более высокий уровень
энергии. В дальнейшем атомы возвращаются на исходный уровень и дают
от этой разницы в энергии — в основном в виде ультрафиолетового света.Как это
свет не виден, слой люминофора на стеклянной трубке преобразует его
в видимый свет.

Оба процесса, генерация УФ-света газовым разрядом с использованием электрической энергии и преобразование УФ-излучения в видимый свет, не могут быть реализованы без потерь энергии. Эффективность этой формы генерации света в решающей степени зависит от комбинации газового наполнения и соответствующего слоя люминофора на стеклянной стенке.

Эксперименты показали, что наилучшим выбором для газового наполнения является не обычный газ или газовая смесь, а пары ртути. Причина этого основана на корреляции между светом, излучаемым ртутным разрядом, и доступными люминофорами. Физические свойства ртути в этом отношении уникальны, потому что этот металлический элемент превращается в пар при рабочей температуре лампы.

Попытка заменить ртуть

Компания OSRAM предприняла одну из самых последних и амбициозных попыток заменить ртуть в люминесцентных лампах. За последнее десятилетие была разработана плоская очень тонкая лампа, использующая инертные газы ксенон вместо паров ртути.Как и в других люминесцентных лампах, в ней также использовался слой люминофора для преобразования УФ-излучения в видимый свет. Эффективность, достигнутая этой системой, была примечательной для решения, не содержащего ртуть. Однако при 35 лм/Вт достигнутая эффективность все еще была значительно ниже, чем у ртутных люминесцентных ламп, которые достигают более 100 лм/Вт. Отсюда в ходе экспериментов стало очевидно, что лампа на основе ксенона никогда не достигнет энергоэффективности ртутьсодержащих ламп. Отсутствие признания со стороны покупателей привело к прекращению производства этой лампы.

После более чем 50 лет исследований и разработок, а также различных попыток заменить ртуть менее токсичными веществами, все эксперты пришли к единому мнению о том, что наиболее эффективная система для разрядки и последующего УФ-преобразования основана на ртути.

Световод: Идентификация люминесцентной лампы

Световод

Люминесцентные лампы идентифицируются по стандартному коду, который содержит ценную информацию о рабочих характеристиках и физических размерах.Коды производителей, указанные на лампах и в каталогах, могут незначительно отличаться от общих обозначений. Однако все основные производители ламп основывают свои коды на системе идентификации, обсуждаемой ниже.

Лучший способ узнать, как идентифицировать лампу, — на примере. Ниже представлен ассортимент люминесцентных ламп, по одной для каждого популярного метода запуска:

Лампы быстрого запуска (40 Вт или меньше) и лампы предварительного нагрева

Лампы с быстрым запуском являются наиболее популярным типом люминесцентных ламп, используемых в коммерческих целях, таких как офисные здания.

Чтобы узнать больше о том, что означает «холодный» и «теплый» с точки зрения качества цвета источников света, см. «Показатели цвета».

Обратите внимание, что некоторые лампы могут иметь обозначение F40T12/ES, но потребляют 34 Вт вместо 40 Вт; на это указывает модификатор «ES», обозначающий «энергосбережение». ES — общее обозначение; фактические обозначения производителя могут быть «SS» для SuperSaver, «EW» для Econ-o-Watt, «WM» для Watt-Miser и других.

После режима запуска может быть добавлено еще одно число для обозначения цветопередачи и цветовой температуры, если цвет лампы (CW, WW, WWX и т.) не указывается. Число часто состоит из трех цифр, первая указывает на цветопередачу (например, «7» означает «75»), а затем следующие две указывают на цветовую температуру (например, «41» означает «4100K»).

Мощные лампы быстрого включения

Лампы быстрого включения очень высокой мощности

Лампы мгновенного включения

Прочие люминесцентные лампы

«FC» вместо «F» означает, что лампа круглая.

«FB» или «FU» вместо «F» означает, что лампа изогнута или имеет U-образную форму. Суффикс «U» также может использоваться для U-образных ламп, за которым следует «/» и число, указывающее расстояние между ножками лампы в дюймах.«FT» вместо «F» используется для двухламповых ламп Т5.

См. также: Обозначения NEMA для компактных люминесцентных ламп

См. также: Рекомендации NEMA по эксплуатации систем люминесцентного освещения

Дополнительные световоды

.
