Люминесцентные лампы это: Люминесцентная лампа

Содержание

Люминесцентная лампа

Люминесцентная лампа — газоразрядный источник света, световой поток которого определяется в основном свечением люминофоров под воздействием ультрафиолетового излучения разряда; видимое свечение разряда не превышает нескольких процентов.


Различные виды люминесцентных ламп

Люминесцентные лампы широко применяются для общего освещения, при этом их световая отдача в несколько раз больше, чем у ламп накаливания того же назначения. Срок службы люминесцентных ламп может до 20 раз превышать срок службы ламп накаливания при условии обеспечения достаточного качества электропитания, балласта и соблюдения ограничений по числу коммутаций, в противном случае быстро выходят из строя.
Наиболее распространённой разновидностью подобных источников является ртутная люминесцентная лампа. Она представляет собой стеклянную трубку, заполненную парами ртути, с нанесённым на внутреннюю поверхность слоем люминофора.


Коридор, освещенный люминесцентными лампами

Область применения

Люминесцентные лампы — наиболее распространённый и экономичный источник света для создания рассеянного освещения в помещениях общественных зданий: офисах, школах, учебных и проектных институтах, больницах, магазинах, банках, предприятиях. С появлением современных компактных люминесцентных ламп, предназначенных для установки в обычные патроны E27 или E14 вместо ламп накаливания, они стали завоёвывать популярность и в быту.

Применение электронных пускорегулирующих устройств (балластов) вместо традиционных электромагнитных позволяет ещё более улучшить характеристики люминесцентных ламп — избавиться
от мерцания и гула, ещё больше увеличить экономичность, повысить компактность.

Главными достоинствами люминесцентных ламп по сравнению с лампами накаливания являются высокая светоотдача (люминесцентная лампа 23 Вт даёт освещенность как 100 Вт лампа накаливания) и более длительный срок службы (2000 — 20000 часов против 1000 часов).
В некоторых случаях это позволяет люминесцентным лампам экономить значительные средства, несмотря на более высокую начальную цену.
Применение люминесцентных ламп особенно целесообразно в случаях, когда освещение включено продолжительное время, поскольку включение для них является наиболее тяжёлым режимом и частые включения-выключения сильно снижают срок службы.

История

Первым предком лампы дневного света была лампа Генриха Гайсслера, который в 1856 году получил синее свечение от заполненной газом трубки, которая была возбуждена при помощи соленоида.
В 1893 году на всемирной выставке в Чикаго, штат Иллинойс, Томас Эдисон показал люминесцентное свечение.
В 1894 году М. Ф. Моор создал лампу, в которой использовал азот и углекислый газ, испускающий розово — белый свет. Эта лампа имела умеренный успех.
В 1901, Питер Купер Хьюитт демонстрировал ртутную лампу, которая испускала свет синезелёного
цвета, и таким образом была непригодна в практических целях. Это было, однако, очень близко к современному дизайну, и имело намного более высокую эффективность, чем лампы Гайсслера и Эллинойса.
В 1926 году Эдмунд Джермер и его сотрудники предложили увеличить операционное давление в пределах колбы и покрывать колбы флуоресцентным порошком, который преобразовывает ультрафиолетовый свет, испускаемый возбуждённой плазмой в более однородно белоцветной свет. Э.Джермер в настоящее время признан как изобретатель лампы дневного света.
General Electric позже купила патент Джермера, и под руководством Джорджа Э. Инмана довела лампы дневного света до широкого коммерческого использования к 1938 году.

Принцип работы

При работе люминесцентной лампы между двумя электродами, находящимися в противоположных концах
лампы возникает электрический разряд. Лампа заполнена парами ртути, и проходящий ток приводит к появлению УФ излучения.
Это излучение невидимо для человеческого глаза, поэтому его преобразуют в видимый свет с помощью явления люминесценции. Внутренние стенки лампы покрыты специальным веществом — люминофором, которое поглощает УФ излучение и излучает видимый свет. Изменяя состав люминофора можно менять оттенок свечения лампы.

 Особенности подключения


С точки зрения электротехники, люминесцентная лампа — устройство с отрицательным сопротивлением (чем больший ток через неё проходит — тем больше падает её сопротивление).
Поэтому при непосредственном подключении к электрической сети лампа очень быстро выйдет из строя из-за огромного тока, проходящего через неё. Чтобы предотвратить это, лампы подключают через специальное устройство (балласт).

В простейшем случае это может быть обычный резистор, однако в таком балласте теряется значительное количество энергии. Чтобы избежать этих потерь при питании ламп от сети переменного тока в качестве балласта может применяться реактивное сопротивление (конденсатор или катушка индуктивности). В настоящее время наибольшее распространение получили два типа балластов — электромагнитный и электронный.


Произведённый в СССР электромагнитный балласт «1УБИ20». Недостатком являлся низкий cosф, так как реактивная мощность балласта зачастую больше мощности лампы.

Электромагнитный балласт

Электромагнитный балласт представляет собой индуктивное сопротивление (дроссель) подключаемое последовательно с лампой. Для запуска лампы с таким типом балласта требуется также стартер.

Преимуществами такого типа балласта является его простота и дешевизна.
Недостатки — мерцание ламп с удвоенной частотой сетевого напряжения (частота сетевого напряжения в России = 50 Гц), что повышает утомляемость и может негативно сказываться на зрении, относительно долгий запуск (обычно 1-3 сек, время увеличивается по мере износа лампы), большее потребление энергии по сравнению с электронным балластом.


стартер

Дроссель также может издавать низкочастотный гул.
Помимо вышеперечисленных недостатков, можно отметить ещё один.
При наблюдении предмета вращающегося или колеблющегося с частотой равной или кратной частоте мерцания люминесцентных ламп с электромагнитным балластом такие предметы будут казаться неподвижными из-за эффекта стробирования.
Например этот эффект может затронуть шпиндель токарного или сверлильного станка, циркулярную пилу, мешалку кухонного миксера, блок ножей вибрационной электробритвы.

Во избежание травмирования на производстве запрещено использовать люминесцентные лампы для освещения движущихся частей станков и механизмов без дополнительной подсветки лампами накаливания.


электронный балласт

Электронный балласт

Электронный балласт представляет собой электронную схему, преобразующую сетевое напряжение в высокочастотный (20-60 кГц) переменный ток, который и питает лампу.
Преимуществами такого балласта является отсутствие мерцания и гула, более компактные размеры и меньшая масса, по сравнению с электромагнитным балластом.
При использовании электронного балласта, можно добиться мгновенного запуска лампы (холодный старт), однако такой режим неблагоприятно сказывается на сроке службы лампы, поэтому применяется и схема с предварительным прогревом электродов в течение 0,5-1 сек (горячий старт).
Лампа при этом зажигается с задержкой, однако этот режим позволяет увеличить срок службы лампы.

Механизм запуска лампы с электромагнитным балластом

В классической схеме включения с электромагнитным балластом для автоматического регулирования процесса зажигания лампы применяется пускатель (стартер), представляющий собой миниатюрную газоразрядную лампочку с неоновым наполнением и двумя металлическими электродами.

Один электрод пускателя неподвижный жёсткий, другой — биметаллический, изгибающийся при нагреве. В исходном состоянии электроды пускателя разомкнуты.


подключение 58-ваттных ламп классическим способом в рекламном щите

Пускатель включается параллельно лампе. В момент включения к электродам лампы и пускателя прикладывается полное напряжение сети, так как ток через лампу отсутствует и падение напряжения на дросселе равно нулю.

Электроды лампы холодные и напряжение сети недостаточно для её зажигания. Но в пускателе от приложенного напряжения возникает разряд, в результате которого ток проходит через электроды лампы и пускателя. Ток разряда мал для разогрева электродов лампы, но достаточен для электродов пускателя, отчего биметаллическая пластинка, нагреваясь, изгибается и замыкается с жёстким электродом.

Ток в общей цепи возрастает и разогревает электроды лампы. В следующий момент электроды пускателя остывают и размыкаются. Мгновенный разрыв цепи тока вызывает мгновенный пик напряжения на дросселе, что и вызывает зажигание лампы.

К этому моменту электроды лампы уже достаточно разогреты. Разряд в лампе возникает сначала в среде аргона, а затем, после испарения ртути, приобретает вид ртутного.

 В процессе горения напряжение на лампе и пускателе составляет около половины сетевого за счёт падения напряжения на дросселе, что устраняет повторное срабатывание пускателя.

В процессе зажигания лампы пускатель иногда срабатывает несколько раз подряд вследствие отклонений во взаимосвязанных между собой характеристиках пускателя и лампы.

 В некоторых случаях при изменении характеристик пускателя или лампы возможно возникновение ситуации, когда стартер начинает срабатывать циклически.

Это вызывает характерный эффект когда лампа периодически вспыхивает и гаснет, при погасании лампы видно свечение катодов накаленных током протекающим через сработавший стартер.

Механизм запуска лампы с электронным балластом

В отличие от электромагнитного балласта для работы электронного балласта зачастую не требуется отдельный специальный стартер т. к. такой балласт в общем случае способен сформировать необходимые последовательности напряжений сам.

Существуют разные технологии запуска люминесцентных ламп электронными балластами. В наиболее типичном случае электронный балласт подогревает катоды ламп и прикладывает к катодам напряжение, достаточное для зажигания лампы, чаще всего — переменное и высокочастотное (что заодно устраняет мерцание лампы характерное для электромагнитных балластов).

В зависимости от конструкции балласта и временных параметров последовательности запуска лампы такие балласты могут обеспечивать, например плавный запуск лампы с постепенным нарастанием яркости до полной за несколько секунд или же мгновенное включение лампы.

 Часто встречаются комбинированные методы запуска когда лампа запускается не только за счет факта подогрева катодов лампы но и за счет того что цепь в которую включена лампа является колебательным контуром. Параметры колебательного контура подбираются так, чтобы при отсутствии разряда в лампе, в контуре возникает явление электрического резонанса, ведущее к значительному повышению напряжения между катодами лампы.

Как правило, это ведет и к росту тока подогрева катодов, поскольку при такой схеме запуска спирали накала катодов нередко соединены последовательно через конденсатор, являясь частью колебательного контура. В результате за счет подогрева катодов и относительно высокого напряжения между катодами лампа легко зажигается.

После зажигания лампы параметры колебательного контура изменяются, резонанс прекращается, и напряжение в контуре значительно падает, сокращая ток накала катодов. Существуют вариации данной технологии.

Например, в предельном случае балласт может вообще не подогревать катоды, вместо этого, приложив достаточно высокое напряжение к катодам, что неизбежно приведет к почти мгновенному зажиганию лампы за счет пробоя газа между катодами. По сути, этот метод аналогичен технологиям, применяемым для запуска ламп с холодным катодом (CCFL). Данный метод достаточно популярен у радиолюбителей, поскольку позволяет запускать даже лампы с перегоревшими нитями накала катодов, которые не могут быть запущены обычными методами из-за невозможности подогрева катодов.

В частности этот метод нередко используется радиолюбителями для ремонта компактных энергосберегающих ламп, которые являются обычной люминесцентной лампой с встроенным электронным балластом в компактном корпусе. После небольшой переделки балласта такая лампа может еще долго служить, невзирая на перегорание спиралей подогрева, и ее срок службы будет ограничен только временем до полного распыления электродов.

Причины выхода из строя

Электроды люминесцентной лампы представляют собой вольфрамовые нити, покрытые пастой (активной массой) из щелочноземельных металлов. Эта паста и обеспечивает стабильный тлеющий разряд, если бы ее не было, вольфрамовые нити очень скоро перегрелись бы и сгорели.


Балласт от перегоревшей энергосберегающей лампы подключён к лампе Т5

В процессе работы она постепенно осыпается с электродов, выгорает, испаряется, особенно при частых пусках, когда некоторое время разряд происходит не по всей площади электрода, а на небольшом участке его поверхности, что приводит к перегреву электрода. Отсюда потемнение на концах лампы, часто наблюдаемое ближе к окончанию срока службы.

Когда паста выгорит полностью, ток лампы начинает падать, а напряжение, соответственно, возрастать. Это приводит к тому, что начинает постоянно срабатывать стартер — отсюда всем известное мигание вышедших из строя ламп.

Электроды лампы постоянно разогреваются, и в конце концов, одна из нитей перегорает, это происходит примерно через 2 — 3 дня, в зависимости от производителя лампы.

После этого на минуту-две лампа горит без всяких мерцаний, но это последние минуты в ее жизни. В это время разряд происходит через остатки перегоревшего электрода, на котором уже нет пасты из щелочноземельных металлов, остался только вольфрам.

Эти остатки вольфрамовой нити очень сильно разогреваются, из-за чего частично испаряются, либо осыпаются, после чего разряд начинает происходить за счет траверсы (это проволочка, к которой крепится вольфрамовая нить с активной массой), она частично оплавляется. После этого лампа вновь начинает мерцать. Если ее выключить, повторное зажигание будет невозможным. На этом все и закончится.

Вышесказанное справедливо при использовании электромагнитных ПРА (балластов). Если же применяется электронный балласт, все произойдет несколько иначе.

Постепенно выгорит активная масса электродов, после чего будет происходить все больший их разогрев, рано или поздно одна из нитей перегорит.

Сразу же после этого лампа погаснет без мигания и мерцания за счет предусматривающей автоматическое отключение неисправной лампы конструкции электронного балласта.


Люминофоры и спектр излучаемого света

Многие люди считают свет, излучаемый люминесцентными лампами грубым и неприятным. Цвет предметов освещенных такими лампами может быть несколько искажён. Отчасти это происходит из-за синих и зеленых линий в спектре излучения газового разряда в парах ртути, отчасти из-за типа применяемого люминофора.





Типичный спектр люминесцентной лампы.

Во многих дешевых лампах применяется галофосфатный люминофор, который излучает в основном жёлтый и синий свет,
в то время как красного и зелёного излучается меньше.

Такая смесь цветов глазу кажется белым, однако при отражении от предметов свет может содержать неполный спектр, что воспринимается как искажение цвета.
Однако такие лампы, как правило, имеют очень высокую световую отдачу.

В более дорогих лампах используется «трехполосный» и «пятиполосный» люминофор.
Это позволяет добиться более равномерного распределения излучения по видимому спектру, что приводит к более натуральному воспроизведению света. Однако такие лампы, как правило, имеют более низкую световую отдачу.

Также существуют люминесцентные лампы, предназначенные для освещения помещений, в которых содержатся птицы. Спектр этих ламп содержит ближний ультрафиолет, что позволяет создать более комфортное для них освещение, приблизив его к естественному, так как птицы, в отличие от людей, имеют четырехкомпонентное зрение.

Варианты исполнения

По стандартам лампы дневного света разделяются на колбные и компактные.


Советская люминесцентная лампа мощностью 20 Вт( «ЛБ-20» ). Современный европейский аналог этой

лампы — T8 1

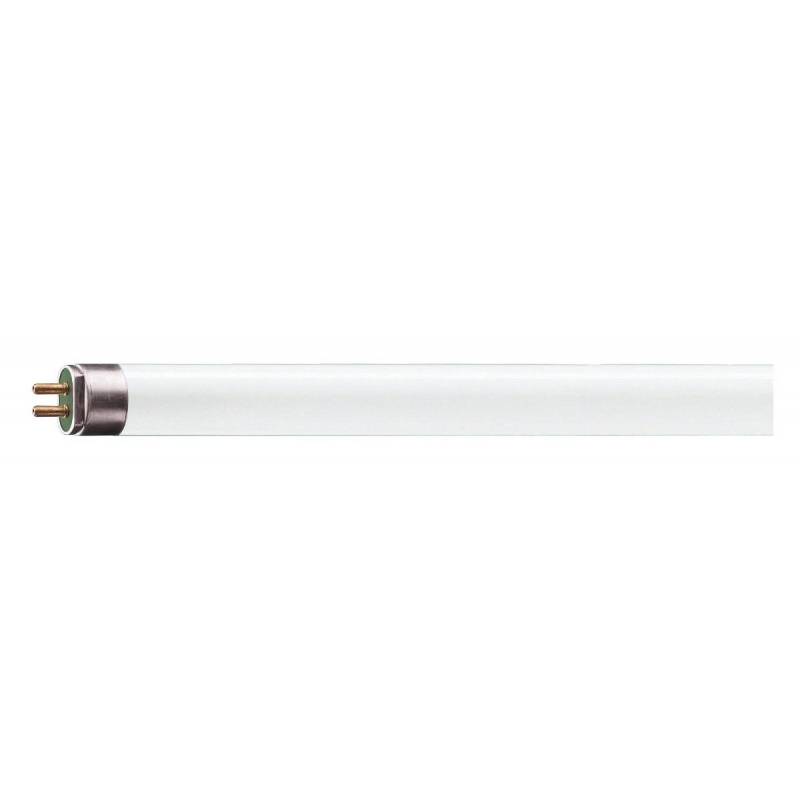

Колбные лампы представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:
T5 ((диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см)
и T12 (диаметр 12/8 дюйма=3.80 см)).

Лампы такого типа часто можно увидеть в промышленных помещениях, офисах, магазинах и т. д.

 Компактные лампы представляют собой лампы с согнутой трубкой. Различаются по типу цоколя на (G23,G24Q1,G24Q2, G24Q3). Выпускаются также лампы под стандартные патроны E27 и E14, что позволяет использовать их в обычных светильниках вместо ламп накаливания.

Преимуществом компактных ламп являются устойчивость к механическим повреждениям и небольшие размеры. Цокольные гнёзда для таких ламп очень просты для монтажа в обычные светильники, срок службы таких ламп составляет от 6000 до 15000 часов.

 G23


Универсальная лампа Osram для всех типов цоколей G24

У лампы G23 внутри цоколя расположен стартер, для запуска лампы дополнительно необходим только дроссель. Их мощность обычно не превышает 14 Ватт.

Основное применение — настольные лампы, зачастую встречаются в светильниках для душевых и ванных комнат. Цокольные гнезда таких ламп имеют специальные отверстия для монтажа в обычные настенные светильники.

 G24

Лампы G24Q1, G24Q2 и G24Q3 также имеют встроенный стартер, их мощность, как правило, от 13 до 36 Ватт.

Применяются как в промышленных, так и в бытовых светильниках.

Стандартный цоколь G24 можно крепить как шурупами, так и на купол (современные модели светильников).


Утилизация

Все люминесцентные лампы содержат ртуть (в дозах от 40 до 70 мг), ядовитое вещество. Эта доза может причинить вред здоровью, если лампа разбилась, и если постоянно подвергаться пагубному воздействию паров ртути, то они будут накапливаться в организме человека, нанося вред здоровью.

По истечении срока службы в России лампу, как правило, выбрасывают куда попало.

На проблемы утилизации этой продукции в России не обращают внимания ни потребители, ни производители, хотя существует несколько занимающихся ею фирм.

Александр Гореславец
Компания «Додэка Электрик».

Материал из Википедии — свободной энциклопедии

Как устроены и действуют люминесцентные лампы?

В сравнении с лампами накаливания люминесцентные экономят расходы на электроэнергию до 80% и служат в 13 раз дольше. Благодаря чему это происходит? Мы расскажем об устройстве и принципе работы ламп дневного света, которые обладают такими привлекательными для потребителей свойствами.

Содержание:

  1. 1. Люминесцентный свет: используем в офисе, дома и на улице
  2. 2. Что представляют собой люминесцентные лампы?
  3. 3. Разновидности моделей
  4. 4. От чего зависит свет люминесцентных ламп?

Доказано, что вид источника света влияет на работоспособность и эмоциональное состояние человека. Поэтому во всех общественных местах (офисах, разного рода учреждениях, на производстве) необходимо создавать комфортный свет, который не раздражает, не вызывает утомления и в целом сохраняет хорошее самочувствие человека. Требования к рабочему освещению в организациях прописаны в нормативных документах. Если не соблюдать их, возникает риск ухудшения здоровья сотрудников.

Люминесцентный свет: используем в офисе, дома и на улице

Каким же должно быть рабочее освещение, чтобы человек чувствовал себя комфортно? Санитарные правила и нормы рекомендуют люминесцентные лампы. Эти современные источники света мгновенно включаются, не мерцают, не гудят, излучают ровный, мягкий для глаз свет. Их используют даже в учреждениях с высокими требованиями к освещению: школах, детсадах, больницах, администрациях. Сегодня лампы дневного света активно применяют и в жилых домах – для создания как общего освещения, так и акцентной подсветки. Их устанавливают на потолках, а также в настольных лампах и других светильниках. Кроме того, люминесцентные лампы актуальны и на улице – в подсветке витрин и фасадов зданий, в рекламных вывесках. Они используются в специальных целях, например, при исследованиях в ультрафиолетовом свете различных веществ и в целях дезинфекции медицинских кабинетов.

Популярность этих ламп объясняется, в том числе, экономичностью и долговечностью. Все это обусловлено их устройством и принципом действия. Об этом, а также о видах изделий поговорим сейчас.

Что представляют собой люминесцентные лампы?

Колба изделий содержит пары ртути или амальгаму – соединения ртути с другими металлами. В ней же находятся инертные газы, в состав которых могут входить гелий, неон, аргон, криптон, ксенон. Изнутри на сосуд нанесено специальное напыление из кристаллического порошка – смеси галофосфатов кальция с ортофосфатами цинка-кальция. Это вещество получило название люминофор. При подаче электричества в лампе формируется дуговой разряд, и химические элементы начинают взаимодействовать. Создается УФ-излучение, которое не воспринимается глазом человека. Люминофор в зависимости от своего состава превращает его в световой поток определенного оттенка. Таким образом, вы можете выбрать комфортный для глаз свет: холодный белый, теплый белый или нейтральный.

Лампы подключаются к электрической сети с помощью дополнительных приспособлений, которые могут быть встроены в цоколь или приобретаются отдельно. Дело в том, что для их зажигания нужен большой электрический импульс, но сопротивление ламп отрицательное: при включении в сеть ток стремительно возрастает, и напряжение надо ограничить. Для разрешения данного противоречия используются, например, дроссели и электронные балласты. С этой современной пускорегулирующей аппаратурой работа лампы протекает стабильно, увеличивается ее световой поток, не возникает неприятного мерцания и шума.

Разновидности моделей

Колба обычно изготавливается из прозрачного или матового, а также цветного стекла. Лампы могут иметь разные формы и типы цоколей. Предлагаем классификации видов изделий и их сферу применения.

По форме колбы и типу цоколя

Линейные лампы имеют форму прямой трубки, поэтому их еще называют трубчатыми (такое обозначение принято и в ГОСТ). Колбы выпускаются строго заданного диаметра. Каждый вариант имеет свою маркировку в виде буквы Т с цифрой, обозначающей размер трубки в дюймах по международному стандарту мер длины. В России принято определять диаметр трубок люминесцентных ламп в миллиметрах. Эта величина показывает, к светильникам какого размера подойдет та или иная модель.   Для того, чтобы вы могли разобраться в маркировке изделий, приводим ниже таблицу.



Маркировка колбы T4 T5 T8 T10 T12
Диаметр трубки, дюйм/мм 4/12,8 5/16 8/25 10/32 12/38

Линейные модели имеют штырьковые цоколи G13 с расстоянием между контактами  13 мм.

Компактные лампы выглядят как изогнутая в виде буквы U трубка или несколько  соединенных вместе трубок. Лампа имеет небольшие размеры, поэтому ее называют компактной, и она подходит к настольным лампам и бра. Модели могут иметь штырьковые цоколи и тогда маркируются буквой G и цифрой, которая обозначает расстояние между контактами: G23, G27, G24. Лампы с ними применяются в специальных светильниках. Цоколь 2D имеет прямоугольную форму с размерами сторон 36х60 мм, а колба-трубка изогнута по форме плоского квадрата. А вот лампа с цоколем G53 имеет форму круга диаметром 73 мм; колба заключена в круглый диск, который выполняет функцию отражателя и рассеивателя, благодаря чему получается ровный, рассеянный свет.

Модели могут выпускаться с резьбовыми цоколями: Е14, Е27, Е40. Цифры после буквы обозначают диаметр резьбы в миллиметрах. Изделия применяются в любых светильниках, созданных под классические лампы накаливания с патронами соответствующего диаметра.

По назначению

Для общего освещения. Колба изготавливается из прозрачного или матового стекла. В последнем случае уменьшается образование бликов и теней. Изделия заменяют дневной свет. Применяются повсеместно.

Для специального освещения. Выпускаются для особых целей с колбами из цветного стекла (красного, синего, черного и др.). Применяются для дизайнерской подсветки элементов мебели, витрин, создания световых эффектов в ночных клубах, барах. Изделия из прозрачного увиолевого (кварцевого) стекла находят применение для дезинфекции помещений, воды в аквариумах, а также в исследованиях веществ и материалов в УФ-спектре, например: обнаружение трещин в металле, брака на ткани, фальшивых купюр. Кстати, кварцевое стекло изготовлено из чистого оксида кремния путем плавления с горным хрусталем, поэтому имеет особые свойства – пропускает УФ-лучи, в отличие от обычного стекла, которое их задерживает.

От чего зависит свет люминесцентных ламп?

Чем больше размеры лампы, тем выше ее мощность и насыщенность светового потока и, соответственно, тем интенсивнее излучаемый свет. Линейные лампы светят тем ярче, чем длиннее трубка их колбы. А компактные – чем больше изогнутых трубок соединены вместе в одном цоколе. Рассмотрим это подробнее.

Мощность влияет на яркость лампы. Приведем таблицу соответствия длины колбы и мощности линейных ламп.



Длина колбы, мм 450 600 900 1200 1200 1500 1500
Мощность, Вт 15 18 30 36 40 58 80

Например, модель на 15 Вт может применяться в настольной лампе, 30 Вт – для освещения рабочего кабинета, 58 Вт – на производственных площадях. Чем меньше размер колбы, тем меньше лампа потребляет электроэнергии, тем она экономичнее для потребителя.

Мощность компактных люминесцентных ламп связана с типом цоколя:

2D – обычно выпускаются на 16, 28, 36 Вт. Применяются, в основном, для декоративной подсветки или общего освещения небольших по площади комнат, например, их вставляют в  светильники для ванной;

G23 и G27 – как правило, имеют мощность от 5 до 14 Вт, широко распространены в настольных лампах и настенных светильниках;

G24 – производятся с характеристиками от 10 до 36 Вт и используются в настольных и настенных светильниках;

G53 – имеют мощность от 6 до 11 Вт, их применяют для подсветки во встроенных нишах, гипсокартонных конструкциях интерьера, натяжных потолках.

Компактные люминесцентные лампы – наиболее экономичный вариант: они потребляют впятеро меньше энергии, чем обычные лампы накаливания, и даже вдвое меньше, чем галогенные, также широко применяемые для точечной подсветки.

Световой поток определяет количество света: чем выше значение, тем ярче светит лампа. Этот параметр напрямую связан и с мощностью: чем она выше, тем насыщеннее будет свет. Для примера приведем таблицу соответствия некоторых значений мощности и интенсивности света люминесцентных ламп.



Мощность лампы, Вт 5 8 12 15 20 24 30
Количество света, лм 250 400 630 900 1200 1500 1900

К примеру, лампы на 250 – 400 лм популярны в акцентной подсветке и  настольных лампах, на 1200 – 1900 лм – используются в общем освещении квартир и офисов.

Свет лампы зависит и от давления газов в колбе. Различают лампы низкого и высокого давления. В первых химическая реакция протекает медленно, поэтому источники излучают равномерный, мягкий свет и применяются в жилых, административных помещениях, так как создают комфортное, оптимальное для глаз человека освещение. В лампах высокого давления взаимодействие веществ протекает интенсивно, поэтому изделия дают яркий, насыщенный свет и используются для освещения заводских цехов и улиц.

Цветовая температура показывает оттенок света, который зависит от состава люминофора. Выбирайте модель люминесцентной лампы с комфортным для глаз светом в зависимости от того, где планируете ее применять: от 2700 до 3500 К – теплый свет с желтым оттенком; применяется в жилых помещениях; от 4000 до 4200 К – нейтральный, естественный, подходит для любого освещения; от 4500 до 6500 К – холодный, с голубоватым или белым оттенком, используется в учреждениях, на производствах, для наружного освещения.

Люминесцентные лампы помогут вам создать качественное освещение и сэкономить расходы! Заказывайте их в нашем интернет-магазине по доступной цене. Для этого перейдите в раздел «Купить в один клик» и оформите покупку.

Что будет, если разбилась люминесцентная лампа


Разбит градусник, вся квартира бегает в поисках веника и совка, чтобы собрать ртуть. А она уже превратилась в шарики и убегает то под кровать, то под стол, то ещё куда. А вы все бегаете и бегаете за ней. Но когда вы вкручиваете энергосберегающую лампу в патрон, и она случайно выскальзывает из рук и падает, по непонятным причинам, никто панику не поднимает. А ведь стоило бы переживать из-за лампы больше, чем из-за градусника. Помимо мелких осколков, есть ещё и много вредных и негативных моментов. И самое страшное, это пары ртути. Итак, выдохнули, успокоились, отбросили панику, мы начинаем.


Первое, с чего стоит начать в разговоре про последствия разбитой люминесцентной лампы — это ртуть. Спешу вас обрадовать, что свободной ртути не содержится в энергосберегающей лампе. Для тех, кто вдруг не знает, или просто забыл, свободная ртуть — это жидкий, серебристого цвета металл. В лампе содержится не такая ртуть. Там испарённая ртуть, точнее сказать, пары ртути. Они очень вредны, так как при разбивании лампы попадают прямиком в дыхательные пути и через легкие всасываются в организм.


Теперь глубоко вдохнули. В одной лампе, в зависимости от мощности содержится от 0,1 до 0,5 грамма ртути. Как я ранее уже говорил, содержится она в виде паров. А пары — это самое вредное. Ртуть, которая стала шариками после разбития градусника можно собрать. Удобнее всего использовать обычный широкий скотч или детский пластилин. Но как вы будете собирать пары? Их можно проветрить. Справедливо будет заметить, что это не какая-то фатальная доза ртути, но может быть отравление. Главное не забывать, что у всех разный организм, а, соответственно, у всех отличается иммунитет. И кому-то может ничего не быть, а кто-то отравится. Так что нужно быть аккуратным.


Теперь предлагаю слегка удариться в анатомию и поговорить о воздействии непосредственно на организм. И, что не менее важно, о последствиях такого воздействия. Последствия могут быть самыми разными. Для начала давайте разберёмся в возможных вариантах отравления.


Самый опасный вариант отравления парами ртути — острое отравление. При этом варианте в организм человека за непродолжительный период попадает большое количество паров ртути. Если происходит отравление, последствия не заставят себя долго ждать. Пара часов и проявятся первичные признаки отравления. И они сильно разнообразны. От боли в животе до поноса с кровью, от воспаления лёгких до опухших дёсен, тошноты и рвоты. Чаще всего температура поднимается до минимум тридцати восьми градусов. В случае особо тяжелого отравления возможен летальный исход. Но не будем о грустном. Это на самом деле не частое явление. Скорее всего, разбившаяся лампочка вас не отравит, но технику безопасности никто не отменял. Меньше всего стоит разбивать горячую энергосберегающую люминесцентную лампу. Самые опасные пары — это горячие, так, только что выключенную лампу разбивать не рекомендуется. По статистике в бытовых условиях крайне редко происходит отравление ртутью, но, повторяю, нужно быть осторожным, чтобы не попасть в печальную статистику.


Следующие два типа отравления вообще не имеют ничего общего с разбитой лампой, но знать об этом полезно. Как минимум, чтобы знать, как действовать в такой ситуации. Первый из них — хроническое отравление парами ртути. Происходит оно в результате длительного воздействия паров с незначительным превышением нормы содержания ртути. Такое воздействие может продолжатся до нескольких лет. И это поражает центральную нервную систему. В зависимости от типа поражения проявляются и симптомы. Это может быть просто быстрая утомляемость, сонливость или апатия. В более тяжёлых формах проявляется воздействие на головной мозг, а это плохо. Может наблюдаться ухудшение памяти и сильная дрожь в конечностях.


Вторая форма — микромеркуриализм. Такое отравление происходит постепенно. Как правило, на протяжение очень длительного срока на организм постоянно действует мизерная концентрация ртутных паров. Задолго до появления первичных признаков резко сокращается способность чувствовать запахи. Признаками такого отравления служат снижение работоспособности, сонливость, апатия и провалы в памяти. Это общее отравление организма ведёт так же к сокращению иммунитета. Чаще всего, такие отравления появляются у тех, кто работает на производстве, связанном с ртутью, и пренебрегает мерами безопасности. Но причины могут быть разными и в бытовых условиях такое отравление возможно. Особенно в случаях, когда ртуть из разбитого термометра не была тщательно убрана. Она может лежать в складках паркета, испаряться и медленно вас травить.


Теперь, я думаю, всем интересно узнать про меры предосторожности и безопасности. Также, наверное, интересно узнать, что делать, если разбился градусник или лампа. Так что в завершение статьи именно об этом и поговорим. Вы проверяли температуру. Со здоровьем все хорошо. Но, убирая градусник в чехол, он выскочил из рук и … Ну, в общем, разбился он. Ртуть шариками катается по полу, что делать? Для начала не паниковать. Паниковать плохо и, вообще, это удел слабых. Первое, что нужно сделать, это открыть окно и закрыть дверь. Нужно проветрить помещение в течении пары часов, при этом не создавая сквозняка, так как это может разнести пары по всей квартире. Ещё стоит ограничить доступ людей к месту террористической атаки градусника. Ни в коем случае для сбора ртути не используйте веник и пылесос. Будет хуже. В этой ситуации скотч и детский пластилин — это наше все. Они приклеят к себе ртуть, а не будут гонять её из угла в угол.


Теперь про терроризм, который может устроить люминесцентная лампа. Она разбилась, но с ней проще совладать. Во-первых, ртути в лампе в четыре раза меньше. Но минус в том, что в отличие от градусника, в лампе не металл, а уже его пары. Стоит выгнать всех из комнаты, в которой произошла диверсия. Так же, как и с градусником, ни в коем случае не нужно устраивать сквозняк. В этой ситуации он даже опаснее. Вам, по мере возможности, понадобится банка, желательно с раствором марганцовки. Банка с водой тоже подойдет. В нее нужно собрать все осколки, которые получится собрать руками и отнести на утилизацию. Если такой возможности нет, нужно ее хорошо упаковать и выбросить. Потом пропылесосить или протереть пол мокрой тряпкой. После того, как помещение проветрится, можно будет считать, что опасность миновала.


До новых встреч.

Люминесцентные лампы | Световое Оборудование

Применение трубчатых люминесцентных ламп позволяет изменить визуальную геометрию и дизайн освещаемых помещений.

Люминесцентные лампы являются вторым по распространенности источником света, а в некоторых странах (например, в Японии) они лидируют, оставив позади лампы накаливания. Каждый год в мире выпускается больше миллиарда этих ламп.

Первые люминесцентные лампы в том виде, в котором они дошли до наших дней, были созданы американской компанией General Electric в 1938 году. За прошедшие годы люминесцентные лампы проникли во многие сферы деятельности людей и сейчас используются практически в каждом магазине или офисе.

Принцип образования электромагнитного излучения в люминесцентных лампах

Люминесцентный источник — это газоразрядная лампа низкого давления, в которой электрический разряд образуется в смеси ртутных паров и инертного газа (обычно аргона). Колба лампы всегда выполняется в виде стеклянного цилиндра 12, 16, 26 или 38 миллиметров в диаметре. Цилиндр может выполняться изогнутым в форме окружности, буквы U или другой сложной фигуры. По обеим сторонам цилиндра к нему герметично припаяны ножки из стекла, с внутренней стороны которых расположены электроды.

По своей конструкции электроды напоминают биспиральное тело ламп накаливания и тоже изготавливаются в виде вольфрамовой нити. В некоторых лампах электроды выполнены в форме триспирали, в которых из биспирали образована новая спираль. С внешней стороны электроды припаяны к цоколю. В прямых и U-образных люминесцентных лампах применяется две разновидности цоколей — G5 и G13 (цифры обозначают расстояние между ножками в миллиметрах).

Подобно лампам накаливания, воздух из колб люминесцентных ламп полностью откачивается штенгелем, впаянным в ножку. После откачивания воздуха в колбу нагнетается инертный газ и вводится небольшая капля ртути (около 30 мг) или сплав ртути с другими металлами (висмут, индий и т. д.). На устанавливаемые в лампах электроды наносится слой из смеси оксидов стронция, кальция, бария, тория для повышения их активности.

Если на лампу подано напряжение, превышающее напряжение зажигания, то между электродами происходит разряд, ток которого должен ограничиваться дополнительными внешними компонентами. Колба лампы заполнена инертным газом, но в ней постоянно находятся ртутные пары, объем которых зависит от температуры самого холодного участка колбы. Частицы ртути ионизируются при разряде быстрее частиц инертного газа, поэтому свечение лампы и проходящий через нее ток определяются именно ртутью.

Меры, обеспечивающие увеличение доли видимого излучения

В ртутных лампах низкого давления доля излучения составляет не более двух процентов от мощности самого разряда, а светоотдача разряда — лишь 5–7 лм/Вт. Однако больше половины мощности разряда преобразуется в ультрафиолет с волнами длиной 254 и 185 нм. Из курса физики известно, что при сокращении длины волны излучения увеличивается энергия этого излучения. С помощью люминофоров можно преобразовать одно излучение в другое, причем в соответствии с законом сохранения энергии преобразованное излучение будет менее энергичным, чем первоначальное. Этим путем ультрафиолет можно преобразовать в видимое излучения, применяя люминофоры, а обратное преобразование невозможно.

Изнутри цилиндрическая колба покрыта слоем специального вещества – люминофора, который преобразует ультрафиолетовые лучи ртутных паров в видимый свет. Чаще всего в люминесцентных лампах в качестве люминофора применяется галофосфат кальция с добавлением марганца и сурьмы. При попадании на такой люминофор ультрафиолетовых лучей он начинает светиться сплошным белым светом различных тонов. Излучение люминофора имеет сплошной спектр с двумя максимумами — 480 и 580 нм. Первый максимум зависит от доли сурьмы в люминофоре, а второй — марганца. Изменение содержания этих веществ позволяет получать белый свет различных тональностей цвета — от теплых оттенков до оттенков дневного света.

Корректировка цветопередачи

В 70-е годы прошлого века начался выпуск ламп с тремя люминофорами, обладающими максимумами спектра излучения в синей, зеленой и красной областях (450, 540 и 610 нм, соответственно). Эти люминофоры изначально создавались для кинескопов цветных телевизоров, и с их помощью формировалась качественная передача цветов. Совместное применение трех люминофоров дало возможность и в лампах добиться улучшения цветопередачи и светоотдачи по сравнению с применением одного люминофора. Однако такие люминофоры имеют довольно высокую стоимость по сравнению с традиционными, что обусловлено применением в них редких химических элементов — европия, тербия и церия. Поэтому до сих пор чаще всего в люминесцентных лампах используются традиционные люминофоры на основе галофосфата кальция.

В люминесцентных лампах электроды являются как источниками, так и приемниками электронов и ионов, которые обеспечивают протекание электрического тока через разрядный промежуток. Для попадания электронов в разрядный промежуток они должны нагреваться до 1100–1200 градусов. При таких высоких температурах вольфрам излучает слабое свечение вишневого оттенка, а его испарение очень незначительно. Для повышения числа электронов электроды покрываются слоем активирующего состава, имеющим значительно меньшую термостойкость, чем вольфрам, и в процессе работы слой распыляется и оседает на внутренних стенках колбы. Главным образом именно этот процесс распыления активирующего слоя определяет продолжительность службы ламп.

Потребность в разноразмерных колбах

Для повышения эффективности разряда, то есть для максимального излучения ртутного ультрафиолета, нужно поддерживать необходимую температуру самой колбы, для чего в каждом конкретном случае подбирается диаметр колбы. Все лампы имеют приблизительно равную плотность тока, исчисляющуюся отношением величины тока к площади сечения колбы, поэтому лампы разной мощности в одинаковых колбах обычно работают при одинаковых номинальных токах. Снижение напряжения на лампе пропорционально ее длине, а так как мощность является произведением величины тока на напряжение, то при равном диаметре колб мощность ламп пропорциональна их длине. У ламп мощностью 36–40 Вт длина колбы равна 1210 мм, а у ламп мощностью 18–20 Вт — 604 мм.

Укорачивание ламп и последующее достижение необходимых мощностей за счет повышения разрядного тока не оправдывает себя, так как при этом повышается температура колбы, что ведет к повышению давления ртутных паров и снижению светоотдачи ламп. Производители ламп уменьшают их общую длину с помощью изменения формы ламп, изготавливая U-образные или кольцевые лампы. Уже в 50-е годы ХХ века в СССР изготавливались U-образные лампы мощностью 30 Вт с диаметром колбы 26 мм и мощностью 8 Вт с диаметром колбы 14 мм.

Полностью устранить проблему снижения размеров ламп получилось лишь в 80-е годы с началом применения люминофоров, которые допускают использование высоких электрических нагрузок. Колбы люминесцентных ламп стали изготавливать из трубок с диаметром 12 мм и изгибать их, уменьшая этим общую длину ламп. Началось производство компактных люминесцентных ламп, по конструкции и принципу работы не отличающихся от линейных ламп.

Люминесцентные лампы прочно вошли в нашу жизнь как один из экономичных источников света. Благодаря не ослабевающему вниманию к ним со стороны изобретателей, они продолжают быть интересны и производителям светотехнической продукции.

Светильники люминесцентные потолочные ЛПО

Люминесцентные светильники – это та продукция,
которую можно заказать и приобрести в нашей компании.

Менеджеры с удовольствием ответят на интересующие Вас вопросы и
проконсультируют по выбору всевозможных светильников с люминесцентными лампами.

Звоните (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17



Светильники люминесцентные – светильники, для люминесцентных ламп (например, ЛБ, ЛД, OSRAM LUMILUX, TLE Philips), световой поток которых определяется в основном свечением люминофоров под воздействием ультрафиолетового излучения электрического разряда происходящего внутри колбы.



Надежная схема люминесцентного светильника работает  при температуре от -40 до +40°С, а это позволяет применять светильники с люминесцентной лампой на улице.



Светильники используются в качестве светильников общего освещения общественных помещений, магазинов, офисов (например, светильники ARS/S, ARS/R, OPL/R, PRBLUX/R – производитель Световые технологии, светильники Мистраль, Пассат, Бриз, Зефир – производитель НОРДКЛИФФ и многие другие).



На данный момент люминесцентные светильники являются одними из наиболее экономичных светильников.



В современных светильниках применяются люминесцентные лампы различной формы: прямые трубчатые (линейные), фигурные и компактные (КЛЛ) с различным сечением трубки.



Современные модели светильников с люминесцентными лампами серьезно отличаются от светильников предыдущего поколения, используя в основном для своего запуска электронные пускорегулирующие аппараты (ЭПРА).



Люминесцентные светильники с ЭПРА обеспечивают комфортное, щадящее для глаз освещение, создают абсолютно бесшумную и ненапряженную атмосферу работы.



Люминесцентные светильники для линейных ламп Т8 – это семейство самых популярных светильников под люминесцентную лампу Т8, диаметром 26 мм с цоколем G13.



Модели люминисцентных светильников выполнены в разнообразных стилях и при помощи различных материалов с открытыми и закрытыми рассеивателями лампами.



Объединяет эти светильники наличие электронного ПРА (электронное пускорегулирующее устройство), которое заменяет прежние дроссель, конденсатор и стартер, возможно, добиться наибольшего улучшенного света, экономии энергии и увеличения срока службы лампы.



Светильники для линейных ламп Т8 нашли самое разное предназначение и в интерьерах помещений и даже в мебели (например, открытый светильник BAT от производителя «Световые Технологии»).



Люминесцентные светильники для линейных ламп Т4 – это светильники с наиболее компактными линейными лампами, по сравнению с лампами Т8, а также применение электронных ПРА позволило производителям сделать эти светильники намного меньше и дополнить его различными устройствами.



А это существенно расширило предназначение люминисцентных светильников в мебельных конструкциях, торговом оборудовании.



Благодаря установленным на торцах разъемам, появилась возможность соединять несколько люминесцентных светильников в единую линию, подключая только с одной стороны, а установленные на корпусах микровыключатели существенно упростили эксплуатацию.



Корпус светильников люминесцентных изготовлен из термостойкого пластика и делается с открытой, либо закрытой специальным рассеивателем лампой.



Светильники люминесцентные с высокой степенью защиты для линейных люминесцентных ламп – это группа специальных люминесцентных светильников для освещения производственных помещений, складов, больниц и других помещений с повышенной влажностью и запыленностью (например, от производителя «Световые Технологии» светильники ARCTIC, LZ, KRK.RP, ALS.OPL, ALS.PRS, KD, OD).



IP этих промышленных светильников препятствует проникновению влаги и пыли благодаря специальным уплотнителям и соединениям деталей, а также благодаря специальной муфте защищающей отверстие для питающего кабеля.



Такие люминесцентные светильники могут монтироваться непосредственно на потолок, на короба и на специальные подвесные конструкции.



Достоинствами таких светильников являются высокое энергосбережение, интересный дизайн, стойкость к внешним условиям.



Недостатки светильников: «мерцание» (при использовании электромагнитного ПРА), не самая лучшая цветопередача (нейтрализуется при использовании в люминесцентных светильниках ламп улучшенной цветопередачи, что, конечно же, дороже), а также выход из строя ПРА (особенно Китай), снижение светового потока у используемых люминесцентных ламп.



Однако все недостатки светильников люминисцентных перекрывают их достоинства, что дало широчайшее распространение светильников такого типа.



В нашем каталоге широко представлены светильники под люминесцентные лампы – потолочные светильники, встраиваемые и подвесные светильники для жилых, общественных и промышленных помещений.



Ко всем моделям светильников у нас найдутся источники света – лампы накаливания и люминесцентные лампы различных конфигураций, мощные галогенные и газоразрядные лампы.



Каталог светильников
Светильники люминесцентные встраиваемые ЛВО
Светильники люминесцентные ЛПО
Светильники люминесцентные накладные потолочные
Светильники люминесцентные 2х36
Светильники люминесцентные для потолка Армстронг







Цены на светильники люминесцентные можно узнать, позвонив нам
(495) 784-64-59, 785-56-69, 973-16-54, 740-42-64, (499) 184-02-09
Ждем Ваших заказов!!!



Если Вы не нашли интересующую Вас продукцию —
звоните: (495) 784-64-59, 973-16-54 или отправьте заявку по электронной почте: [email protected]



Люминесцентные лампы — характеристики и маркировка



        Линейные люминесцентные лампы широкого применения, имеющие колбы в виде трубок, изготавливают диаметрами: 38 мм (обозначение колбы Т12), 26 мм (обозначение колбы Т8) и 16 мм (обозначение колбы Т5). Лампы с колбами Т5 рассчитаны для работы с электронными ПРА. Компактные лампы с цоколями как у бытовых ламп накаливания имеют внутри лампы электронный ПРА, с другими цоколями могут быть рассчитаны для работы с внешними ПРА.

    К единому способу маркировки ламп их производители пока не пришли. Но чаще всего лампы имеют в своем обозначении записанные через дробь мощность лампы и цветовые характеристики. Например, на Рис. 1 показано обозначение лампы Osram.





Рис. 1. Лампа Osram, 80 Вт, Ra = 80 — 89, цветовая температура 3000 оК



    Первая цифра (8) в обозначении 830 указывает индекс цветопередачи Ra, две следующих цифры (30) цветовую температуру. Кроме числовой маркировки нанесена надпись – warm white (тепло – белая). На лампах с цветовой температурой 4000 оК стоит маркировка 840 cool white (холодная белая). Лампы с Ra 80 и более относятся к высококачественным лампам, предназначенным для освещения помещений с длительным пребыванием людей. Лампы с Ra меньше 80 преимущественно предназначены для освещения помещений с умеренными требованиями по цветопередаче и комфорту. Например, лампы с обозначением 765 (Ra = 70 – 79, цветовая температура 6500 оК) или 640 (Ra = 60 – 69, цветовая температура 4000 оК).

    Компактные люминесцентные лампы маркируют либо цифровым кодом, либо указанием оттенка белого цвета. Например, на лампе с цоколем Е27 (Рис. 2) нанесена маркировка Cool light – холодный свет. Эта лампа имеет цветовую температуру 4200оК.





Рис.2 Компактная люминесцентная лампа с цоколем Е27 и встроенным ЭПРА



    В соответствие с ГОСТ 6825-91 люминесцентные лампы отечественного производства обозначаются:

ЛД –лампа дневной цветности (соответствует цветовой температуре 5400 – 6500 оК),

ЛХБ – холодно – белая (цветовая температура лампы 4300 – 5000 оК),

ЛБ – белая (цветовая температура лампы 3300 – 4000 оК),

ЛТБ – тепло – белая (цветовая температура лампы 2700 – 3000 оК).

    Цветовые температуры для этих ламп указаны приблизительно.



Обратите внимание:

Широкий выбор различных ламп к светильникам представлен в современных интернет магазинах. Краткое описание наиболее интересных магазинов, а также некоторые замечания по покупке ламп и светильников, можно посмотреть на странице сайта Магазины светильников.

3 мая 2013 г.

К разделу  СВЕТИЛЬНИКИ

К ОГЛАВЛЕНИЮ (Все статьи сайта)

Люминесцентные лампы: технические характеристики, виды, маркировка

Люминесцентные лампы представляют собой газоразрядный источник света, постепенно вытесняющий стандартные лампы накаливания за счет большого числа преимуществ, одним из которых является, несомненно, пониженное энергопотребление. Люминесцентная лампа выдает большую мощность светоотдачи, чем обыкновенная лампа накаливания той же мощности, и при этом обладает более долгим сроком эксплуатации. Принцип работы данного типа ламп заключается во взаимодействии люминофоров (как правило, используются пары ртути или аргона) с электрическим источником, результатом которого и является видимый свет. Мощность люминесцентных ламп обычно варьируется от 8 до 150 вт.

Где используются?

Люминесцентные лампы используются повсеместно и находят свое применение практически в любой области, будь то освещение стадионов, городских улиц, промышленных территорий или же жилых помещений. Хороший КПД, превышающий 20%, низкое энергопотребление вкупе с высоким качеством света и долгий срок службы выводит данный тип ламп на второе место по популярности на всем рынке светоисточников, уступая лишь светодиодным моделям.

Маркировка люминесцентных ламп

В зависимости от состава люминофоров модели люминесцентных ламп делятся на:

  • Д – дневной свет
  • ХБ– холодно-белый свет
  • Б – белый свет
  • ТБ – тепло-белый свет
  • Е – естественный белый свет
  • К – красный свет
  • Ж – желтый свет
  • З – зеленый свет
  • Г – голубой свет
  • С – синий свет
  • УФ – ультрафиолетовый свет

По конструктивной особенности люминесцентные лампы бывают следующих типов:

  • А – амальгамная
  • Б – быстрого пуска
  • К – кольцевая
  • Р – рефлекторная
  • У – u-образная

По форм-фактору:



Отечественная маркировка типа лампы может иметь следующие обозначения, например, ЛДЦР-50: (Л) лампа (Д) дневная (Ц) – качество цветопередачи, (Р) рефлекторная, мощностью 50 Ватт. Обозначения типа ЛЕ или ЛХЕ означают, что данная модель производит естественный, или естественный холодный свет. В отличие от отечественных моделей, зарубежные аналоги имеют иную маркировку, представленную в виде трехзначного числа: 530, 640/740, 765, 827, 830, 840, 865, 880, 930, 940, 954/965. Каждый тип обладает определенными качествами и используется для различных целей.

Технические характеристики люминесцентных ламп следующие:

  • Требуемое напряжение – 127 или 220 Вольт
  • Световая отдача 40-80 Лм/1 Вт
  • Цоколь – 14 или 27 мм
  • Колба диаметром 12, 16, 26, 38 мм
  • Время работы от 10 000 до 40 000 часов
  • КПД от 20% (в среднем 30%)

Помимо всех имеющихся вышеперечисленных плюсов люминесцентных ламп относительно других светоисточников, у них все же имеются и свои недостатки – это более высокая цена относительно стандартных ламп накаливания и галогенных ламп, заметное сокращение срока службы при частом включении и выключении, чувствительность даже к небольшим перепадам напряжения, невозможность эксплуатации при низкой температуре (при температуре менее 10 градусов люминесцентная лампа может не работать), запрет на использование во влажных или пыльных помещениях. Тем не менее, плюсы люминесцентных ламп перевешивают все вышеперечисленные недостатки, позволяя им занимать лидирующие позиции на современном рынке светоисточников.



Что такое флуоресцентное освещение?

Люминесцентное освещение. Вы, наверное, уже имеете представление о том, что это такое. Может быть, вы даже немного понимаете, как это работает.

Конечно, известно, что флуоресцентное освещение вредит глазам и портит цвет лица.

Но флуоресцентное освещение имеет гораздо больше, чем не совсем идеальные побочные эффекты, включая некоторые приятные преимущества.

Вот что мы обсуждаем в этом посте:

Что такое флуоресцентное освещение?

Флуоресцентное освещение — это очень универсальный тип освещения, с которым вы, скорее всего, столкнетесь в офисе, школе или продуктовом магазине.Он известен своей энергоэффективностью по сравнению с лампами накаливания и галогенными лампами и более низкой ценой по сравнению со светодиодами.

Существует несколько различных типов люминесцентных ламп, включая линейные люминесцентные лампы, люминесцентные изогнутые люминесцентные лампы, круглые люминесцентные лампы и КЛЛ (компактные люминесцентные лампы).

В этом посте мы сосредоточимся на линейных люминесцентных лампах из-за их популярности. Люминесцентные лампы обычно используются в потолочных светильниках, таких как трофферы, во всех типах коммерческих зданий.

Как работают люминесцентные лампы?

Флуоресцентное освещение зависит от химической реакции внутри стеклянной трубки для создания света. Эта химическая реакция включает взаимодействие газов и паров ртути, в результате чего возникает невидимый ультрафиолетовый свет. Этот невидимый ультрафиолетовый свет освещает люминофорный порошок, покрывающий внутреннюю часть стеклянной трубки, излучая белый «флуоресцентный» свет.

Вот более подробное описание процесса:

Электричество сначала поступает в светильник, как троффер, и через балласт. Балласт, который регулирует напряжение, ток и т. д. и необходим для работы люминесцентной лампы, подает электричество на контакты люминесцентной лампы на обоих концах.

Подробнее: Что такое балласт и как он работает?

Затем, после того как электричество проходит через контакты, оно течет к электродам внутри герметичной стеклянной трубки, которая находится под низким давлением. Электроны начинают путешествовать по трубке от одного катода к другому.

Внутри стеклянной трубки находятся инертные газы и ртуть, которые возбуждаются электрическим током.Ртуть испаряется по мере прохождения электричества, и газы начинают реагировать друг с другом, создавая невидимый ультрафиолетовый свет, который мы на самом деле не можем увидеть невооруженным глазом.

Но мы, очевидно, замечаем люминесцентные лампы, излучающие свет, так что же именно мы видим?

Каждая люминесцентная лампа покрыта люминофорным порошком. Если вы засунете палец в тюбик и потрете его внутреннюю часть, это будет выглядеть так, будто вы только что насладились пончиком в порошке.

Это люминофорное покрытие светится, когда оно возбуждается невидимым ультрафиолетовым светом, и это то, что мы видим своими глазами – светящийся люминофорный порошок, создающий «белый свет».Отсюда и термин «флюоресцентный» — «светящийся белым светом».

Из-за того, что в люминесцентных лампах содержится ртуть, важно утилизировать ваши лампы после того, как они перегорели. У нас есть услуга по переработке, которая позволяет легко и быстро убрать старые перегоревшие лампы из вашего шкафа и выбросить их из головы. Мы также продаем ящики для вторсырья.

Зачем люминесцентным лампам балласт?

Основное назначение балласта — улавливать переменный ток, проходящий по проводам в ваших стенах — буквально волнами, вверх и вниз — и превращать его в постоянный и прямой поток электричества.Это стабилизирует и поддерживает химическую реакцию, происходящую внутри колбы.

Чтобы выбрать правильный балласт для ваших ламп, вам необходимо ответить на следующие три вопроса:

  1. Какой тип лампы требует питания? (Например, это Т8, Т5? 4 фута? 2 фута? и т. д.)
  2. Сколько ламп нужно питание?
  3. Какое напряжение поступает на прибор?

Балласты влияют на потребление энергии с помощью так называемого коэффициента балласта.Узнайте больше о коэффициенте балласта и о том, как он влияет на потребление энергии, здесь.

Почему флуоресцентные лампы становятся розовыми и оранжевыми?

Если вы посмотрите на большую комнату, которая освещена в основном люминесцентными лампами, есть большая вероятность, что вы увидите всевозможные цвета, исходящие от потолка. Почему?

Эта концепция называется «изменение цвета». Чем дольше горят флуоресцентные лампы, тем больше вероятность того, что химические свойства изменятся и вызовут несбалансированную реакцию, в результате чего флуоресценция станет менее белой и менее яркой, чем раньше.

Если постоянство действительно важно для вашего проекта освещения, вы можете рассмотреть возможность групповой замены этих ламп. Заменяя все трубки партиями, вы можете решить проблему несовместимости цветов и яркости в вашем пространстве.

Еще одним соображением является обновление светодиодов для ваших ламп. О вариантах светодиодных трубок T8 мы рассказываем в этой статье.

В чем разница между линейными люминесцентными и компактными люминесцентными лампами?

Для пояснения: как линейные, так и компактные люминесцентные лампы используют одну и ту же технологию для получения искусственного света.Самая большая разница заключается в форм-факторе — или размере и конфигурации — ламп КЛЛ.

Компактные люминесцентные лампы (КЛЛ) представляют собой усовершенствование технологии линейных люминесцентных ламп, потребляющих меньше энергии. Они также предназначены для ввинчивания в обычную розетку накаливания или для подключения к утопленной банке. Их часто называют «пружинными лампами» или «подключаемыми» компактными люминесцентными лампами в зависимости от назначения и формы

Узнайте больше о компактных люминесцентных лампах в нашей публикации «Что такое КЛЛ-лампы и где их следует использовать?»

Где вы используете линейное люминесцентное освещение?

Хотя люминесцентные лампы используются в самых разных областях, они не везде хорошо работают. Наиболее распространенной причиной, по которой люди используют люминесцентные лампы, является экономия энергии с минимальными первоначальными затратами.

Вот некоторые типичные области применения линейного люминесцентного освещения:

Коммерческие офисы

Как правило, офисные помещения не слишком озабочены декоративным и акцентным освещением. Основным приоритетом является общее освещение, функциональное для офисной среды. Из-за этого линейные люминесцентные лампы являются основными лампами, используемыми в офисных помещениях в США.

Склады

Если вы не знакомы с высокопроизводительными T5, вам необходимо это сделать.Эти лампы могут работать до 90 000 часов и производить больше света (люменов), чем более толстые линейные люминесцентные лампы, такие как T12 и T8. Из-за этого они являются отличным выбором для складов или любых высоких потолков, где требуется значительное количество света.

Больницы

Подобно офисным помещениям, в больницах также используются линейные люминесцентные лампы для экономии денег и получения белого, чистого и эффективного источника света.

Розничные магазины

При создании уникального дизайна освещения для розничной торговли мы рекомендуем правило 20/80 — 20 процентов вашего освещения должно быть декоративным и уникальным (вспомните настенные бра, люстры, облачные чаши).И 80 процентов из них должно составлять стандартное общее освещение.

В универмагах, таких как Macy’s, JC Penney, Kohl’s и Target, 80-процентное общее освещение является основной территорией для линейных флуоресцентных ламп.

Плюсы и минусы линейного люминесцентного освещения

Линейные люминесцентные профи

  • Энергоэффективность

    При переходе с ламп накаливания или галогенных ламп на линейные флуоресцентные лампы вы можете рассчитывать на 40-процентную экономию на счетах за электроэнергию.

  • Разнообразие цветовых температур

    Если вам нужно пространство с действительно «холодной температурой», например, в коридоре больницы или на станции метро, ​​флуоресцентные лампы обеспечивают цветовую температуру до 6500 Кельвинов. Хотя существует не так много приложений, требующих такого холодного света, диапазон цветов от теплого до холодного является точкой гибкости для флуоресцентных ламп.

  • Стоимость

    По сравнению со светодиодами линейное люминесцентное освещение более доступно по цене.Светодиод, по сути, привел к снижению цен на флуоресцентные лампы за последние несколько лет.

Линейные люминесцентные лампы

  • Изменение цвета или уменьшение светового потока

    Как мы упоминали выше, чем дольше горят флуоресцентные лампы, тем больше вероятность того, что химические свойства изменятся, что вызовет несбалансированную реакцию, в результате чего флуоресценция станет менее белой и менее яркой, чем раньше. Светоотдача снижается, и со временем ваше освещение может выглядеть как лоскутное одеяло.

  • Резкий свет

    Люминесцентные лампы вредны для глаз! Если вы обнаружите, что ваши глаза часто налиты кровью или сохнут, вы можете оценить источник света, под которым вы находитесь большую часть дня. Например, линейные люминесцентные лампы в параболических трофферах в офисных помещениях могут заставить вас подсознательно щуриться из-за резкого света. Лучшим применением были бы линейные флуоресцентные лампы в троффере с центральной корзиной, которые смягчают свет, падающий на землю.

  • Период прогрева

    Для того, чтобы флуоресцентные лампы достигли полной яркости, вам может потребоваться подождать от 10 до 30 секунд для прогрева.

  • Воздействие на окружающую среду или  Стоимость утилизации

    Несмотря на то, что затраты на переработку перевешиваются энергосбережением, создаваемым флуоресцентными лампами, существуют дополнительные расходы на правильную утилизацию флуоресцентных ламп. Если вы вообще не хотите иметь дело с ртутью и переработкой, светодиод может быть лучшим вариантом для вас.

Есть еще вопросы о том, подходит ли люминесцентное освещение для вашего применения? Поговорите со специалистом по освещению , который расскажет о специфике вашего помещения.

Вниз по трубам — как работают люминесцентные лампы

Центральным элементом люминесцентной лампы является герметичная стеклянная трубка . Трубка содержит небольшое количество ртути и инертный газ, обычно аргон , находящийся под очень низким давлением. Трубка также содержит порошок люминофора , нанесенный на внутреннюю часть стекла. Трубка имеет два электрода , по одному на каждом конце, которые подключены к электрической цепи. Электрическая цепь, которую мы рассмотрим позже, подключена к сети переменного тока.

Когда вы включаете лампу, ток течет по электрической цепи к электродам. На электродах имеется значительное напряжение, поэтому электроны будут мигрировать через газ от одного конца трубки к другому. Эта энергия превращает часть ртути в трубке из жидкости в газ. Когда электроны и заряженные атомы движутся по трубке, некоторые из них будут сталкиваться с газообразными атомами ртути. Эти столкновения возбуждают атомы, поднимая электроны на более высокие энергетические уровни. Когда электроны возвращаются на свой первоначальный энергетический уровень, они испускают световые фотоны.

Как мы видели в предыдущем разделе, длина волны фотона определяется особым расположением электронов в атоме. Электроны в атомах ртути устроены таким образом, что испускают в основном световые фотоны в ультрафиолетовом диапазоне длин волн. Наши глаза не регистрируют ультрафиолетовые фотоны, поэтому этот вид света необходимо преобразовать в видимый свет, чтобы осветить лампу.

Здесь в дело вступает люминофорное порошковое покрытие трубки. Люминофоры — это вещества, излучающие свет при воздействии на них света. Когда фотон попадает на атом люминофора, один из электронов люминофора перескакивает на более высокий энергетический уровень, и атом нагревается. Когда электрон возвращается к своему нормальному уровню, он высвобождает энергию в виде другого фотона. Этот фотон имеет меньше энергии, чем первоначальный фотон, потому что часть энергии была потеряна в виде тепла. В люминесцентной лампе излучаемый свет находится в видимом спектре — люминофор испускает белых лучей, мы видим.Производители могут варьировать цвет света, используя различные комбинации люминофоров.

Обычные лампы накаливания также излучают значительное количество ультрафиолетового света, но они не преобразуют его в видимый свет. Следовательно, много энергии, используемой для питания лампы накаливания, тратится впустую. Люминесцентная лампа приводит в действие этот невидимый свет, поэтому эффективнее . Лампы накаливания также теряют больше энергии за счет тепловыделения, чем люминесцентные лампы.В целом, типичная люминесцентная лампа в четыре-шесть раз эффективнее лампы накаливания. Однако люди обычно используют лампы накаливания дома, поскольку они излучают «более теплый» свет — свет с большим количеством красного и меньшим количеством синего.

Как мы видели, вся система люминесцентных ламп зависит от электрического тока, протекающего через газ в стеклянной трубке. В следующем разделе мы увидим, что должна делать люминесцентная лампа, чтобы установить этот ток.

Люминесцентные лампы – Wisconsin Energy Efficiency and Renewable Energy

Флуоресцентная лампа была еще одним изобретением, которое Томас Эдисон подарил миру в 1896 году.Сегодня люминесцентные лампы бывают разных размеров и стилей, от компактных люминесцентных ламп до линейных люминесцентных ламп. Некоторые из новейших технологий, такие как люминесцентные лампы T-5 и T-8, являются наиболее энергоэффективными лампами, доступными на сегодняшний день, и позволили решить многие проблемы, связанные с работой в холодную погоду. Некоторые модели, доступные сегодня, диммируются с помощью специальных балластов. Люминесцентные лампы называются по размеру колбы в восьмых дюймах. Например, наиболее распространенным размером люминесцентной лампы является Т-12, который составляет 12 восьмых дюйма или 1-1/2 дюйма в диаметре.Обсуждение будет ограничено люминесцентными лампами, наиболее полезными для сельского хозяйства: компактными люминесцентными лампами Т-12 и Т-8. Лампы Т-5 подходят для офисных помещений, но выделяют слишком много тепла для использования в герметичных светильниках, поэтому о них говорить не будем.

Компактные люминесцентные лампы (КЛЛ)

Компактные люминесцентные лампы
— одно из самых значительных достижений в области освещения в новейшей истории, сочетающее в себе эффективность люминесцентной лампы и удобство лампы накаливания. Когда балласты были представлены в середине 1980-х годов, они были большими и не подходили ко многим светильникам, предназначенным для ламп накаливания.За последние несколько лет пускорегулирующие аппараты были уменьшены в размерах, поэтому они лишь немного больше, чем лампа накаливания, и были введены новые типы, которые имеют более компактные люминесцентные лампы и рассеивающие крышки, чтобы скрыть люминесцентную лампу, чтобы они могли эстетически использоваться в больше мест. КЛЛ потребляют на 75% меньше электроэнергии, чем лампы накаливания с такой же светоотдачей. Самые последние представленные модели имеют минимальную начальную температуру всего -20°F, что делает их пригодными для многих наружных применений при условии, что они защищены от влаги. Эти лампы обеспечивают мгновенный световой поток, но для достижения полной мощности требуется несколько минут. Время прогрева зависит от температуры окружающей среды; более низкие температуры требуют более длительного периода прогрева. Стандартные компактные люминесцентные лампы не следует использовать в животноводческих помещениях, если только они не установлены в герметичном приспособлении, таком как банка для желе (см. фото справа). Некоторые производители разработали водостойкие светильники CFL специально для животноводства. Компактные люминесцентные лампы имеют срок службы от 6000 до 10 000 часов, что в 6-13 раз больше, чем у ламп накаливания, и доступны в эквивалентных размерах ламп накаливания от 15 до 200 Вт и выше.

Люминесцентные лампы T-12
Это старый резервный источник света, который использовался в течение многих лет. Это очень эффективные лампы по сравнению с лампами накаливания, но у них есть недостаток для использования на ферме, потому что они имеют меньшую светоотдачу и мерцают при температуре ниже 50 ° F, если не использовать менее энергоэффективную версию с высокой выходной мощностью, которая будет работать до -20 ° F. Для новых установок следует использовать люминесцентные лампы Т-8. Если был использован правильный светильник (водонепроницаемый для содержания животных или влажных мест, таких как молочный домик), его можно преобразовать в лампы Т-8, заменив лампы и балласт.Цоколи ламп одинаковые для ламп Т-12 и Т-8. Если лампы T-12HO (высокой мощности) используются внутри помещений, температура которых, скорее всего, не опустится ниже 0°F, то лампу можно преобразовать в стандартную лампу T-8, заменив патроны вместе с лампами и балластами. . Это позволит сэкономить более 50% эксплуатационных расходов на освещение.

Люминесцентные лампы Т-8
Лампы Т-8 были представлены в 1980-х годах и имеют более высокую энергоэффективность и более длительный срок службы, чем лампы Т-12. Светильники для ламп Т-8 похожи на широко используемые лампы Т-12, за исключением того, что колбы имеют диаметр 1 дюйм вместо 1-1/2 дюйма.Лампа Т-8 обеспечивает примерно на 15 % больше люменов на ватт, а электронные балласты на 40 % более эффективны, чем электромагнитные балласты ламп Т-12. Некоторые стандартные балласты T-8 могут запускаться при температурах до 0ºF по сравнению с 50ºF, что позволяет использовать лампы T-8 в холодных условиях. В лампе Т-8 используется электронный балласт, работающий на высокой частоте, что устраняет раздражающее мерцание, связанное с электромагнитным балластом Т-12, когда температура окружающего воздуха ниже 50°F. Если используются правильные светильники (водонепроницаемые для содержания животных или влажных мест, таких как молочный домик, см. фото справа), светильник T-12 можно переоборудовать для использования ламп T-8 путем замены ламп и балласта.Для ламп Т-8 и Т-12 используются одни и те же патроны. Если лампы T-12HO (высокая мощность) используются в помещении, температура которого, скорее всего, не опустится ниже 0 °F, то светильник можно преобразовать в стандартную лампу T-8, заменив патроны вместе с лампами и балластами. . Если желателен тот же уровень освещения, что и у ламп Т-12НО, то необходимо использовать балласт высокой мощности Т-8 и лампы с утопленными двойными контактами (концы типа F17d) или добавить дополнительные светильники. Средний срок службы лампы Т-8 составляет 20 000 часов, что на 65 % больше, чем у лампы Т-12, что снижает затраты на техническое обслуживание.

Люминесцентные лампы Т-5

Лампы

T-5 являются новейшими люминесцентными лампами и предназначены в первую очередь для офисных зданий. Они выпускаются в стандартной версии, рассчитанной на температуру до 0°F, и версии с высокой выходной мощностью, рассчитанной на температуру до -20°F. Стандартная версия T5, T8 или T12 излучает примерно одинаковое количество света. Срок службы лампы составляет от 20 000 до 30 000 часов, что требует меньшего обслуживания, чем у T-12. Они имеют разную длину, чем лампы T8 или T12, поэтому требуют соответствующего крепления. Они используют двухштыревые концы и имеют диаметр 5/8″.

Если у вас есть вопросы по поводу информации на этом сайте, обращайтесь по телефону
Скотт Сэнфорд, заслуженный специалист по связям с общественностью Университета Висконсина, [email protected]

Компактный флуоресцентный | Типы лампочек

Какие они?

Компактная люминесцентная лампа или лампа представляет собой тип люминесцентной лампы, обычно предназначенной для замены ламп накаливания или галогенных ламп. Существует два основных типа компактных люминесцентных ламп: ввинчиваемые и вставные.

Ввинчиваемые лампы имеют собственный балласт и, как правило, могут быть помещены в существующий винтовой цоколь без какого-либо дополнительного оборудования, для вставных ламп требуется балласт и цоколь, соответствующие конкретной конфигурации цоколя. Их также иногда называют интегрированными (винтовое основание) и неинтегрированными (вставное основание).

Оба выпускаются с широким диапазоном мощностей, размеров, цветовых температур и базовых типов, и они известны прежде всего своей эффективностью, долгим сроком службы, низкой стоимостью и простотой модернизации.

Откуда они взялись?

Хотя компактные люминесцентные лампы считаются относительно новой технологией,
на самом деле этот тип ламп создавался более 100 лет. Круглые и U-образные луковицы были созданы, чтобы уменьшить
общая длина люминесцентных ламп и были предшественниками компактных люминесцентных ламп, известных сегодня.

Современные КЛЛ были изобретены Эдвардом Хаммером, инженером General Electric, но в то время не производились из-за высоких производственных затрат.В 1980 году Philips стала первым производителем, начавшим массовое производство компактных люминесцентных ламп с ввинчивающимся цоколем.

За последние 30 лет технология продолжала совершенствоваться. Сегодняшние компактные люминесцентные лампы меньше, производят больше света на ватт, быстрее нагреваются, имеют лучшее качество света и намного дешевле, чем те, что были в прошлые годы.

Как они работают?

Компактные люминесцентные лампы функционально идентичны линейным люминесцентным лампам.

Обе являются газоразрядными лампами, в которых электричество, испускаемое катодами, возбуждает пары ртути, содержащиеся в стеклянной оболочке, с использованием процесса, известного как неупругое рассеяние.

Люминофоры и инертные газы, такие как аргон, также содержатся внутри стеклянной оболочки.

Атомы ртути излучают ультрафиолетовый (УФ) свет, который, в свою очередь, заставляет люминофоры в лампе флуоресцировать или светиться, излучая видимый свет.



Где они используются?

Компактные люминесцентные лампы постоянно совершенствуются и являются идеальной заменой в постоянно растущем числе применений, как коммерческих, так и жилых. В частности, ввинчиваемые компактные люминесцентные лампы являются идеальной заменой из-за простоты модернизации.Можно просто снять старую лампу и вкрутить КЛЛ. Для подключаемых КЛЛ требуется как специальная розетка, так и балласт, поэтому их сложнее модернизировать.

На этом этапе легче обсудить, в чем КЛЛ не идеальны: они, как правило, плохо подходят для использования с устройствами управления, такими как диммеры, таймеры или фотодатчики (например, детекторы движения или датчики дневного света). Они могут работать в этих приложениях, но номинальный срок службы, вероятно, будет сокращен, и поэтому этот тип использования обычно не рекомендуется и не покрывается гарантией производителя. Некоторые компактные люминесцентные лампы можно использовать с диммерами без ущерба для номинального срока службы, но только в том случае, если они специально разработаны для этой функции и указаны как лампы с регулируемой яркостью.

Другие полезные ресурсы

Люминесцентные лампы – MDEQ

Люминесцентные лампы

Как правильно перерабатывать/утилизировать люминесцентные лампы и ртуть?

Будьте предельно осторожны при обращении как с люминесцентными лампами (они содержат небольшое количество ртути), так и с ртутью.

Люминесцентные лампы и газоразрядные лампы высокой интенсивности (HID) в штате Миссисипи подпадают под действие Универсальных правил обращения с отходами Закона о сохранении и восстановлении ресурсов (RCRA).Лампы, произведенные владельцами жилых домов, не подпадают под действие закона, и лампы можно утилизировать вместе с бытовым мусором. Компании, которые производят менее 220 фунтов опасных отходов в месяц, включая лампы, условно освобождаются от действия закона и могут утилизировать лампы как обычные твердые отходы. Производители малых и больших объемов опасных отходов (от 220 до 2200 фунтов в месяц — это небольшие объемы и более 2200 фунтов в месяц — крупные объемы) должны обращаться с люминесцентными и газоразрядными лампами как с опасными отходами.Требуется приблизительно 340 четырехфутовых ламп или около 183 восьмифутовых ламп, чтобы получить общий вес в 220 фунтов.

По возможности старайтесь перерабатывать люминесцентные лампы и ртуть, чтобы предотвратить их попадание на свалку. Программа переработки и сокращения твердых отходов ведет Справочник по переработке люминесцентных ламп и ртути, чтобы помочь предприятиям и отраслям, а также широкой общественности найти места для переработки люминесцентных ламп и ртути.

Ртуть чрезвычайно ядовита.Кратковременное или длительное воздействие ртути может привести к серьезным проблемам со здоровьем, включая смерть. Воздействие ртути на человека происходит в основном при вдыхании загрязненного воздуха. Ртуть также легко всасывается через желудочно-кишечный тракт и через кожу. Несмотря на то, что симптомы не проявляются, организму человека может быть нанесен серьезный ущерб. Воздействие ртути на организм носит кумулятивный и необратимый характер. Никогда не используйте пылесос для уборки пролитой ртути. Дети и беременные женщины не должны подвергаться воздействию ртути.В случае крупного разлива ртути все люди, находящиеся в помещении, должны быть эвакуированы.

Ртуть часто можно найти дома и на работе в термометрах, термостатах и ​​люминесцентных лампах. В случае случайного выброса ртути существуют безопасные методы, которые можно использовать при обращении с небольшими количествами (менее 1 чайной ложки) жидкой ртути и их утилизации. В случае крупного разлива ртути потребуется профессиональная помощь для очистки материала. Крупные разливы ртути могут быть опасными для жизни, и профессионалы должны как можно быстрее устранять их, чтобы ограничить воздействие.

Обращение с ртутью

Если ртуть попала в окружающую среду, необходимо предпринять несколько действий, чтобы обеспечить безопасность и надлежащую очистку. Снимите все украшения, особенно золотые, потому что ртуть легко соединяется с золотом . Обращайтесь с ртутью осторожно. Наденьте резиновые перчатки и наберите ртуть на лист бумаги или высосите ее пипеткой. Поместите ртуть в пузырек с лекарством или аналогичный герметичный контейнер. Совок, бумагу или пипетку также следует упаковать в пакет и утилизировать надлежащим образом.Проветрите комнату снаружи и закройте остальную часть дома или здания. Используйте вентиляторы как минимум на один час, чтобы ускорить вентиляцию. Не выбрасывайте ртуть. За информацией о надлежащей утилизации ртути обращайтесь в Департамент качества окружающей среды штата Миссисипи по телефону (601) 961-5171.

Храните предметы, содержащие ртуть, в недоступном для детей месте. Детей, играющих с жидкой ртутью или разбитыми люминесцентными лампами, следует немедленно направить к врачу или в токсикологический центр.Золотые украшения, загрязненные ртутью, необходимо отнести к ювелиру для профессиональной чистки. При работе с ртутью или любым другим опасным веществом всегда следует надевать защитные перчатки. Если ртуть попала на кожу, немедленно тщательно промойте пораженный участок теплой водой с мылом. Следует немедленно связаться с врачом или в токсикологический центр, если предполагается, что ртуть проникла через кожу или произошло вдыхание паров ртути.

Для получения дополнительной информации об универсальных правилах обращения с отходами нажмите здесь на EPA — Универсальные правила обращения с отходами или обратитесь в отдел по обращению с опасными отходами в MDEQ по телефону (601) 961-5171.

Canon : Технологии Canon | Научная лаборатория Canon

Для этого сайта требуется браузер с поддержкой JavaScript.

Лампы накаливания и люминесцентные лампы

Мы не можем производить солнечный свет, но мы можем создавать аналогичное освещение. Примеры включают лампы накаливания и люминесцентные лампы.

То, что излучает свет, называется источником света.
Источники света можно разделить на естественные источники света, такие как солнце, звезды, молния и биолюминесценция, и искусственные источники света, включая лампы накаливания, флуоресцентные лампы и натриевые лампы.Их также можно разделить на категории по характеристикам интенсивности света, т. е. постоянные источники света, излучающие одинаковое количество света в течение фиксированного периода времени (например, солнце и лампы накаливания), и источники света, изменяющиеся во времени. Флуоресцентное освещение может казаться постоянным, но на самом деле оно меняется в зависимости от частоты источника питания. Человеческий глаз просто не способен обнаружить такие быстрые изменения.

Лампа накаливания светится из-за тепла

Лампы накаливания кажутся желтоватыми по сравнению с флуоресцентными лампами.Это потому, что лампы накаливания производят свет от тепла. В лампе накаливания нить нагревается. Нити сделаны из двойных катушек вольфрама, типа металла. Вольфрам имеет высокое электрическое сопротивление, поэтому он светится (накаливается) при протекании электрического тока. Электрический ток из-за высокого электрического сопротивления приводит к теплу из-за трения между материалом и электронами, протекающими через материал. Вольфрам используется для нитей накаливания ламп накаливания, потому что он чрезвычайно устойчив к плавлению при высоких температурах.Он также не горит, потому что в лампы накаливания впрыскивается газ для удаления всего кислорода.

Лампа накаливания была изобретена Томасом Эдисоном в 1879 году. В то время нити накаливания представляли собой карбонизированные волокна, полученные путем удушения определенного вида бамбука, выращенного в Киото, Япония, но в наши дни для производства лампочек используются различные материалы и методы. Существует много типов лампочек, каждая из которых имеет свое предназначение. Например, есть кварцевые колбы с частицами кварца, покрытые электростатически на их внутренней поверхности, чтобы значительно улучшить светопропускание и рассеивание, криптоновые колбы, в которые впрыскивается газ криптон (более высокий атомный вес, чем обычно используемый газ аргон) для увеличения яркости, и рефлекторные лампы, использующие сильно отражающий алюминий на их внутренней поверхности.

Люминесцентный свет сложнее, чем кажется

Люминесцентные лампы, распространенный вид освещения в офисах, имеют более сложный механизм излучения света, чем лампы накаливания. Ультрафиолетовые лучи, создаваемые люминесцентными лампами, преобразуются в видимый свет, который мы можем видеть. Важную роль здесь играют явления электрического разряда, «возбужденное состояние» и «основное состояние» электронов. Давайте начнем с рассмотрения базовой структуры люминесцентной лампы.Люминесцентные лампы представляют собой тонкие стеклянные трубки, покрытые люминесцентным веществом на внутренней поверхности.

Внутрь вводят пары ртути, к обоим концам прикрепляют электроды. Когда подается напряжение, в электродах протекает электрический ток, в результате чего нити на обоих концах нагреваются и начинают испускать электроны. Далее выключается небольшая газоразрядная лампа внутри люминесцентной лампы; Электроны испускаются электродом и начинают течь к положительному электроду. Именно эти электроны производят ультрафиолетовое излучение.

Электроны и атомы сталкиваются внутри флуоресцентных ламп

Давайте подробнее рассмотрим механизм испускания ультрафиолетовых лучей флуоресцентным светом. Электроны, испускаемые электродом, сталкиваются с атомами ртути, составляющими пар внутри стеклянной трубки. Это приводит к тому, что атомы ртути переходят в возбужденное состояние, в котором электроны на самой внешней орбите атомов и молекул получают энергию, заставляя их переходить на более высокую орбиту.

Возбужденные атомы ртути постоянно пытаются вернуться в свое прежнее низкоэнергетическое состояние (основное состояние), потому что они настолько нестабильны. Когда это происходит, разница энергий между двумя орбитальными уровнями высвобождается в виде света в форме ультрафиолетовых волн. Однако, поскольку ультрафиолетовые лучи не видны человеческому глазу, внутренняя часть стеклянной трубки покрыта флуоресцентным материалом, преобразующим ультрафиолетовые лучи в видимый свет. Именно это покрытие заставляет люминесцентные лампы светиться белым светом.Люминесцентные лампы не всегда прямые. Они бывают и других форм, таких как кольца и лампочки. Некоторые типы люминесцентных ламп претерпели оригинальные модификации, такие как лампы, в которых используется металлическая линия на внешней поверхности трубки (тип быстрого пуска), что устраняет необходимость в газоразрядной лампе внутри.

Белые светодиоды, используемые в освещении

Светодиоды (светоизлучающие диоды), используемые в освещении, излучают белый свет, подобный солнечному. Белый свет создается, когда присутствуют три основных цвета света — RGB (красный, зеленый и синий).Сначала были только красные и зеленые светодиоды, но разработка синих светодиодов привела к разработке белых светодиодов для использования в освещении.
Есть два способа создания белых светодиодов. Первый — это «многочиповый метод», в котором каждый из трех светодиодов основного цвета комбинируется, а второй — «одночиповый метод», в котором сочетаются люминофор и синий светодиод. Многочиповый метод с использованием трех цветов требует баланса между яркостью и цветом для реализации равномерного освещения и требует, чтобы каждый из трех цветных чипов был оснащен цепью питания.

Это послужило причиной разработки одночипового метода, который излучает почти белый (квазибелый) цвет с использованием одного синего светодиода и желтого люминофора. Это связано с тем, что синий свет и желтый свет, смешанные вместе, кажутся человеческому глазу почти белыми.
Используя метод с одним кристаллом, были разработаны белые светодиоды, в которых используется синий светодиод в сочетании с желтым + красным люминофором или зеленым + красным люминофором для достижения более естественного белого света на основе светодиодов. Кроме того, недавно были разработаны светодиоды, излучающие ближний ультрафиолетовый свет (светодиоды ближнего ультрафиолетового света: длина волны 380–420 нм), которые, будучи использованы в качестве источника возбуждающего света, позволили создать белые светодиоды, способные излучать весь видимый диапазон света.

Источники света имеют «цветовую температуру»

В нашей повседневной жизни мы часто замечаем, что цвет одежды, видимый при свете люминесцентных ламп в помещении, выглядит иначе при солнечном свете на улице, и что одна и та же пища кажется более аппетитной при свете ламп накаливания, чем при свете люминесцентных ламп. Вы когда-нибудь задумывались, что вызывает такие различия? Мы видим цвет объекта, когда свет падает на него и отражается обратно в наши глаза. Короче говоря, цвета, которые мы воспринимаем, изменяются в соответствии с длиной волны источника света, освещающего объекты, которые мы видим.Это приводит к вышеупомянутым различиям, которые мы видим в освещении одежды и пищи.

Различия в цвете представлены «цветовой температурой». Цветовая температура — это числовое значение, представляющее цветность, а не температуру источника света. Все объекты излучают свет при нагревании до чрезвычайно высокой температуры. Цветовая температура показывает, какой цвет мы увидели бы, если бы нагрели объект, который вообще не отражает свет, т. е. «черное тело», до определенной температуры.Единицей измерения, используемой в данном случае, является градус Кельвина. Низкотемпературные объекты кажутся красными, а при нагревании становятся синими.

Как видно из таблицы ниже, цветовая температура красноватых цветов низкая, а голубоватых – высокая. Цветовая температура используется для таких целей, как настройка цвета на мониторе компьютера.

Цветовая температура и источники света

Цветовая температура Источник света
10 000 Чистое небо
9000 Туманное небо
8000
7000 Облачное небо
6000 Лампа-вспышка
4 500 Белая люминесцентная лампа
4000
3 500 Лампа накаливания 500 Вт
3000 Восход, закат
2 500 Лампа накаливания 100 Вт
2000
1000 Свеча

Приобретение энергосберегающих люминесцентных ламп общего назначения

Определение рентабельности продуктов, обозначенных FEMP

Эффективный продукт является рентабельным, когда экономия энергии в течение всего срока службы (из-за сокращения затрат на энергию в течение срока службы продукта, дисконтированных до приведенной стоимости) превышает дополнительные первоначальные затраты (если таковые имеются) по сравнению с менее эффективным вариантом. FEMP учитывает первоначальные затраты и экономию энергии в течение всего срока службы при установке требуемых уровней эффективности. Федеральные покупатели могут предположить, что продукты, обозначенные FEMP, являются рентабельными в течение всего жизненного цикла. В приложениях с интенсивным использованием или когда тарифы на энергию выше среднего федерального, покупатели могут сэкономить больше, если они укажут продукты, которые превышают федеральные требования к эффективности (например, наилучшая доступная модель).

Заявление об исключении из федеральных требований к закупкам

Продукты, отвечающие требованиям эффективности, установленным FEMP, могут быть нерентабельными в течение всего жизненного цикла в некоторых малоиспользуемых приложениях или в местах с очень низкими тарифами на электроэнергию или природный газ.Однако для большинства приложений покупатели обнаружат, что энергоэффективные продукты имеют самую низкую стоимость жизненного цикла.

Учреждения могут требовать исключения из федеральных требований к закупкам на основании письменного заключения о том, что нет продукта, обозначенного FEMP, для удовлетворения функциональных требований или что такой продукт не является рентабельным в течение жизненного цикла для конкретного применения. Получите дополнительную информацию о федеральных требованиях к закупке продуктов.

Включить в контракты положения о федеральных закупках

Эти обязательные требования применяются ко всем формам закупок, включая инструкции по строительству и спецификации проекта; контракты на реконструкцию, ремонт, энергетическое обслуживание, эксплуатацию и техническое обслуживание (O&M); договоры аренды; приобретения, сделанные с использованием карт покупок; и запросы предложений.Часть 23.206 Положения о федеральных закупках (FAR) требует, чтобы агентства включали пункт в разделе 52.223-15 FAR в контракты и предложения, которые поставляют, приобретают, поставляют или указывают потребляющие энергию продукты для использования в федеральных государственных учреждениях. Чтобы соответствовать требованиям FAR, FEMP рекомендует агентствам включать требования эффективности и энергоэффективности как в разделы технических спецификаций, так и в разделы оценки заявок.

Требования о покупке энергоэффективных продуктов иногда могут восприниматься как противоречащие другим требованиям приобретения, включая Buy American, Small Business или другие исключения. Эти требования не исключают друг друга. Если у вас возникнут проблемы с выполнением нескольких требований к закупкам, обратитесь за помощью в FEMP.

Найти федеральные источники снабжения

Федеральными источниками поставок энергосберегающих продуктов являются Управление общих служб (GSA) и Агентство логистики обороны (DLA). GSA продает продукты через свою программу Multiple Awards Schedules и сеть онлайн-покупок GSA Advantage!. DLA предлагает продукты через Центр оборонных поставок в Филадельфии и через Интернет через FedMall (ранее DOD EMALL).Продукты, продаваемые через DLA, кодируются 13-значным национальным номером запаса и, в некоторых случаях, двухбуквенным кодом экологических характеристик (ENAC). ENAC идентифицирует предметы, которые имеют положительные экологические характеристики и соответствуют стандартам, установленным утвержденной третьей стороной, такой как FEMP.

Стандартный код продуктов и услуг Организации Объединенных Наций (UNSPSC) — это всемирная система классификации электронной коммерции. Он содержит более 50 000 товаров, в том числе многие из них используются в федеральном секторе, каждый из которых имеет уникальный восьмизначный четырехуровневый идентификационный код.Производители и поставщики начинают применять классификацию UNSPSC, а электронные системы закупок начинают включать отслеживание UNSPSC в свои программные пакеты. UNSPSC могут помочь федеральному сообществу по закупкам определить категории продуктов, на которые распространяются требования устойчивого приобретения, отслеживать закупки продуктов в этих категориях и сообщать о прогрессе в достижении целей устойчивого приобретения. FEMP разработала таблицу охватываемых категорий продуктов, обозначенных ENERGY STAR и FEMP, и соответствующих кодов UNSPSC.

Спецификации люминесцентных ламп общего назначения и коды продуктов

GSA предлагает люминесцентные лампы в рамках множественного списка наград.

DLA предлагает модели GSFL с ENAC «GE» в конце NSN.

UNSPSC для GSFL: 39101605.

Советы покупателю: делайте осознанные покупки

GSFL являются частью светильников, которые также включают балласты и крепления. Люминесцентные светильники являются наиболее часто используемыми системами освещения в коммерческих офисных зданиях, в том числе в федеральном секторе.Большинство люминесцентных светильников содержат несколько GSFL, причем в коммерческих офисах чаще всего используются от двух до четырех ламп. Из компонентов люминесцентных светильников лампы нуждаются в замене чаще всего. Это способствует тому, что федеральные агентства закупают более 8 миллионов GSFL в год. Узнайте больше, прочитав «Достигнутая и потенциальная экономия энергии за счет энергоэффективных закупок».

У федеральных агентств есть много возможностей приобрести и установить эффективные GSFL.К ним относятся замена ламп, модернизация светильников и проектирование системы освещения. Многие электроэнергетические компании предлагают скидки или другие поощрения за установку энергосберегающих осветительных приборов или систем. Обратитесь в местную электроэнергетическую компанию для получения дополнительной информации и доступности.

Замена лампы

Люминесцентные лампы регулярно перегорают и заменяются обслуживающим персоналом. Иногда все лампы в районе заменяются в рамках программы поддержания светового потока. Обслуживающий персонал на федеральных объектах ежегодно закупает ящики GSFL, чтобы иметь продукты под рукой, когда замена лампы необходима или запланирована.

Несколько производителей осветительных приборов производят лампы GSFL с пониженной мощностью, которые обеспечивают такой же световой поток, что и более старые, менее эффективные продукты. Наиболее распространенными из этих продуктов с пониженной мощностью являются лампы F32T8 и FB32T8. Замена этих стандартных ламп эффективными моделями — простой способ для федеральных агентств снизить потребление энергии за счет планового технического обслуживания.

Обратите внимание, что люминесцентные лампы пониженной мощности обычно несовместимы с диммирующими балластами. Перед покупкой и установкой проверьте литературу производителя на предмет совместимости продуктов. Кроме того, характеристики GSFL с пониженной мощностью будут варьироваться в зависимости от существующих балластов. Возможно, потребуется протестировать разные лампы, прежде чем найти совместимые модели.

При покупке эффективных GSFL важно, чтобы световой поток новых ламп соответствовал световому потоку существующих. Невыполнение этого требования может привести к снижению уровня освещенности и возможному недовольству и жалобам жильцов.Федеральный персонал по техническому обслуживанию и закупкам, приобретающий сменные лампы, отвечающие требованиям эффективности, указанным в Таблице 1, может быть уверен, что они сэкономят энергию при сохранении уровня освещенности.

Замена лампы/балласта

Как и лампы, балласты необходимо периодически заменять; однако они обычно служат в два-три раза дольше (см. руководство FEMP по приобретению балластов для флуоресцентных ламп). Лампы обычно заменяются при замене балластов, что дает возможность регулировать световой поток (например,г., в помещениях, где использование изменилось) и экономить энергию. Это достигается путем «настройки» балластного коэффициента (BF) в сочетании с высокоэффективными лампами, как показано в таблице 4.

Таблица 4. Настройка замены трех ламп/балласта
  БФ Люмен Вт
Стандартные лампы F32T8 0,88 БФ 7 524 лм 84 Вт
Сменные высокопроизводительные F32T8 0.81 БФ 7 530 лм 78 Вт
Энергосбережение на весь срок службы   6 Вт

Три высокопроизводительные лампы F32T8 с балластами с низким BF могут соответствовать или превышать световой поток трех стандартных ламп F32T8 с балластами со средним BF при меньшем энергопотреблении.

В помещениях с чрезмерным освещением может быть возможно отключить светильники при обновлении балластов и ламп.Путем снижения светового потока до более подходящего уровня при установке высокоэффективных ламп и балластов с высоким BF можно перейти от трехламповых светильников к двухламповым.

Модификация светильников

Некоторые люминесцентные светильники можно дооснастить новыми лампами, балластами и отражателями для улучшения их общих характеристик и снижения энергопотребления. Это отличная возможность для инженеров или электриков улучшить качество освещения в дополнение к эффективности системы.Многие производители предлагают комплекты, включающие все детали (т. е. кронштейны, патроны для ламп, винты и т. д.), необходимые для перехода от старых неэффективных продуктов (например, ламп T12, магнитных балластов и старых ламп T8) к новым, передовым технологиям ( например, высокопроизводительные лампы T8 и T5, электронные балласты и светодиоды).

Существуют различные варианты дооснащения. Распространенным подходом является поштучная замена ламп и балластов на энергосберегающие модели. Здесь световой поток обычно сохраняется, а потребление энергии снижается.Некоторые из комплектов для этих модификаций включают отражатели, которые направляют больше света от светильников на рабочие поверхности, тем самым повышая общую производительность системы.

Другим вариантом является модернизация светильников для использования меньшего количества ламп. Делампинг обычно происходит, когда область слишком освещена светильниками с неэффективными лампами или балластами. В таких ситуациях светильники модернизируются, чтобы обеспечить меньший общий световой поток, за счет использования мощных ламп F32T8 и более эффективных балластов. Это может привести к меньшему количеству ламп на светильник (например,г., две лампы вместо трех), обеспечивающие правильное количество света. Это экономит как эксплуатационные расходы, так и затраты на замену GSFL.

Модернизация светильников более сложна, чем замена ламп, и должна быть тщательно разработана профессионалами в области освещения и установлена ​​квалифицированными электриками. Тем не менее, при модернизации светильников экономия энергии и затрат намного выше.

Элементы управления освещением

Дополнительную энергию можно сэкономить за счет использования автоматического управления освещением.Свет в незанятых местах должен быть выключен; элементы управления могут выполнять эту функцию более надежно, чем пассажиры. Есть много вариантов управления, включая беспроводное, на выбор. Дополнительную информацию об элементах управления освещением можно найти на веб-сайте Energy Saver Министерства энергетики США.

Проект системы освещения

Этап проектирования системы освещения предлагает наилучшие возможности для выбора энергоэффективных GSFL. Здесь архитекторы, инженеры-электрики или дизайнеры освещения могут оптимизировать производительность, указав лампы, балласты и светильники (см. руководство по приобретению продуктов FEMP для люминесцентных светильников), которые совместимы и также соответствуют потребностям в освещении помещений, в которых они установлены.

Можно использовать высокоэффективные лампы F32T8

, и можно обеспечить такое же количество света с меньшим количеством светильников. Это может привести к снижению стоимости установки. Это также хорошее время для выбора или настройки элементов управления освещением. Поскольку системы освещения обычно проектируются как часть новых строительных проектов или капитального ремонта, важно, чтобы федеральные агентства знали об этих возможностях и использовали их.

Светодиоды

Несмотря на то, что светодиодная технология не охвачена этим обзором категории продуктов, она быстро развивается и начинает заменять люминесцентные лампы в некоторых осветительных приборах.

Советы пользователям: используйте продукты более эффективно

Хотя обслуживающий персонал обычно заменяет лампы по отдельности, когда они перегорают, более рентабельно заменять лампы на всей площади одновременно. Производительность GSFL проверяется, и производители публикуют результаты, которые включают уменьшение светового потока с течением времени. В программе поддержания светового потока инженеры объекта или обслуживающий персонал используют эти данные для определения оптимального времени для замены ламп и отправки бригад в районы ночью или в выходные дни для быстрой замены GSFL.Светильники и линзы следует очищать или обеспыливать одновременно, чтобы сохранить отражательную способность поверхностей. Хотя это не устранит необходимость точечных замен, но значительно уменьшит их.

Люминесцентные лампы содержат небольшое количество ртути, которая считается опасными отходами. При утилизации использованных GSFL персонал агентства должен делать это в соответствии с федеральными и местными законами.

Национальная лаборатория Лоуренса в Беркли предоставила вспомогательный анализ для этого руководства по приобретению.

.
