Механизм для бачка сливной: принцип работы и основы ремонта

Содержание

Устройство сливного бачка и его ремонт

Устройство сливного бачка унитаза: как починить его своими руками

Поломка сливного бачка — проблема с которой сталкивался каждый. Первое что мы делаем когда обнаруживаем данную неприятность, это звоним сантехнику. Это верное решение, если вы ничего не смыслите в сантехнике и у вас нет никакого инструмента в доме. Но если ваши руки растут из нужного места, а в кладовке имеется гаечный ключ, то почему бы не попробовать отремонтировать сливной бачок самому? Ведь делая ремонт самостоятельно, вы экономите деньги и улучшаете свои навыки.
Как устроен сливной бачок, какие у него бывают поломки, а главное его ремонтировать? Ответы на эти вопросы вы найдёте в нашей статье.

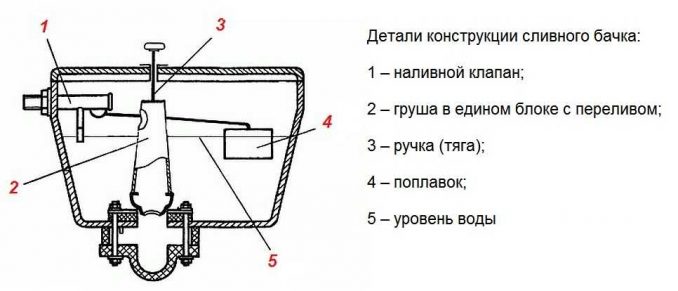

Устройство сливного бачка

Прежде чем приступить к активным действиям, необходимо изучить немного теории и понять, как устроен слив воды в унитазе. Любая модель имеет две основных детали: чаша, которая стоит на полу или закреплена на стене, и емкость для воды сверху. Эта ёмкость и называется «сливным бачком».

В основе работы слива воды лежит принцип гидрозатвора. При нажатии на рычаг (кнопку) пробка открывается, и вода под действием силы тяжести смывается в стояк.

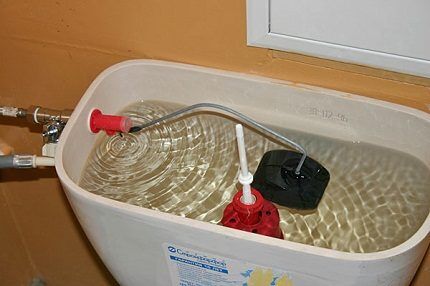

Если снять крышку на бачке, вы обнаружите механизм слива воды. Он состоит из поплавка, пломбы и рычагов. Условно можно разделить механизм сливного бачка на две части: система набора воды и механизм слива.

Когда кнопку отпускают, отверстие слива закрывается и начинает набираться вода. Поплавок контролирует её уровень и в нужный момент закрывает кран.

Конечно, в зависимости от производителя конструкция бывает немного другая, но смысл остается тем же.

Система набора воды

Принцип действия наполнительной арматуры прост: когда бачок становится пустым, она начинает подачу воды, когда он полный – прекращает. Поплавок требуется для определения уровня воды. Если набирается мало или наоборот, много воды, можно настроить нужный уровень самостоятельно. Рекомендуется использовать объем 5-7 литров воды.
Арматура, которая регулирует подачу воды, может быть нескольких видов.

  • С боковой подачей воды (арматура расположена вверху). В основном такую подачу воды в бачок можно встретить в унитазах российского производства. Механизм дешевый, но очень шумный. На более дорогих моделях для снижения шума крепят трубку, которая подает воду ко дну. Сливной бачок: устройство механизма с боковой подачей
  • С нижней подачей воды. Такой вид можно встретить как на зарубежных моделях унитазов, так и на отечественных. Благодаря механизму шум от воды сводится к минимуму.

Нижняя подача в сливной бачок

Кнопочный сливной механизм
Механизм слива запускается либо нажатием на кнопку, либо выдергиванием штока. Наиболее популярен кнопочный вариант с рычагом, который показан на фото. В унитазах со скрытым бачком кнопка располагается на стене. Поэтому ремонт подвесного унитаза менее удобен: все действия проводятся после удаления кнопки через маленькое отверстие. На видео показан процесс демонтажа арматуры из встроенного бачка (инсталляции).

Кнопочный механизм может быть одно- и двух-режимным. В двух-режимном сливе две кнопки: одна сливает воду полностью, а вторая — наполовину. Это позволяет экономить воду при необходимости. Также подобный механизм может быть реализован и одной кнопкой, когда слив зависит от степени нажатия.

Подготовка к ремонту

Прежде всего осмотрим внутренний механизм на наличие дефектов. Для этого снимают верхнюю крышку, обычно она фиксируется кнопкой слива. Её нужно либо просто открутить, либо вытащить кнопку и открутить винт крепления.

Перед починкой сливного бачка обязательно перекрывают подачу воды.

Замена и крепление деталей

После того, как откроете крышку, вы увидите несколько отверстий диаметром 1,5-2 см для подвода воды (может быть, только одно). В одном из них будет закреплена наполнительная арматура с мембранным клапаном.

Мембрана очень чувствительна к качеству воды, поэтому срок её службы зависит от водных фильтров. Если фильтров нет вообще, то лучше заменить механизм на российский со штоковым клапаном.

Чаще всего решить вопрос ремонта сливного бачка унитаза можно полной заменой деталей. Для дорогих унитазов несложно найти ремонтный комплект со втулкой и мембраной. На дешевых моделях выгоднее купить новую арматуру, стоят они не очень дорого. Главное, выбрать при покупке нужный диаметр трубы, обычно они бывают 10, 15 мм, а также 1/3 и ½ дюйма.

Комплект арматуры для ремонта унитаза

При замене нужно сделать герметичный стык, поэтому перед креплением надевают уплотнительную прокладку. Арматура стягивается с бачком гайкой. Закручивают их несильно, иначе могут появиться трещины.

В остальные свободные отверстия вставляют декоративные заглушки. При необходимости можно поменять положение подачи воды. Если заглушка просто вставляется в отверстие до щелчка, а не держится на гайке, то никаких уплотнителей в ней не предусмотрено, поэтому вода будет вытекать при неисправности.

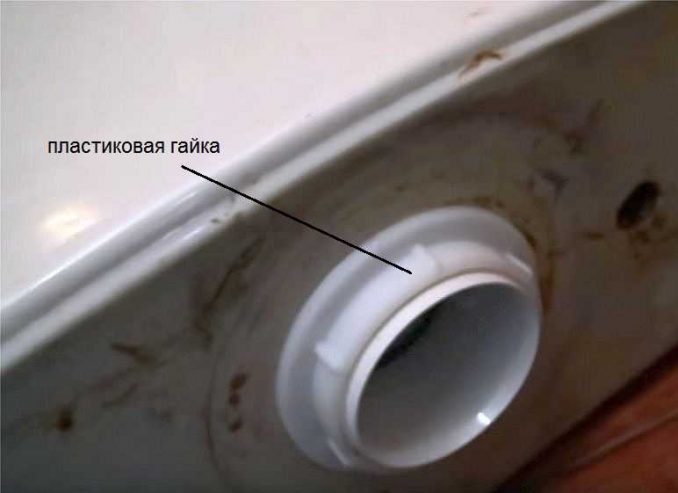

На дне бачка находятся отверстия для крепления к унитазу. Крепление происходит на металлические или пластиковые болты. Лучше всего для крепления унитаза подходят болты из латуни и нержавейки. Конечно, обычный металлический крепеж прочнее пластикового, но быстро ржавеет. Перед креплением должны быть обязательно надеты шайбы и резиновые прокладки.

В центре расположено самое большое отверстие под слив воды. Запорная арматура для сливного бачка крепится накидной шайбой через прокладку.

Распространенные поломки сливного бачка

Самой частой поломкой является непрерывное заполнение и утечка воды с емкости. Причиной этого являются следующие факторы:

  • перекос поплавка;
  • не срабатывает механизм поплавка;
  • неплотно прилегающий запорный клапан, старый резиновый уплотнитель.

Проще всего решить первую проблему, потому что в данном случае унитаза не потребуется даже ремонт сливного бачка – достаточно открыть крышку и поправить поплавок. Также иногда запорный клапан не встает на место, его тоже достаточно просто поставить вручную в углубление.

Следующая проблема проявляется в том, что вода заполняет бачок до предела и не останавливается. Чтобы проверить механизм, приподнимите поплавок вверх до упора. Если вода не останавливается, то потребуется замена поплавкового механизма.

И последний пункт – старый уплотнитель. Определить такую поломку очень просто: нужно просто прижать рукой клапан. Если вода остановилась, придется заменить уплотнитель. Также иногда это связано со слишком малым весом запорного механизма. В таком случае добавляют внутрь грузики, чтобы утяжелить его.

Еще одна частая поломка связана с изношенным поплавком. Его герметичность нарушена, и он плохо держится на плаву, поэтому вода в бачке поднимается не до нужного уровня. Потребуется замена арматуры сливного бачка, но можно и починить поплавок своими руками. Для этого его отверстие заделывается герметиком, клеем, разогретым пластиком или любым другим подручным материалом. Также можно заглянуть в магазин сантехники, возможно, там будет аналог этого поплавка.

Не очень часто, но случаются с бачком такие поломки как: подтекание крепёжных болтов бачка и выход из строя клапана подачи воды. Для их устранения достаточно поменять прокладки и купить новый клапан.

В видео показано, как делают ремонт бачка унитаза своими руками:

Обычно ремонт сводится максимум к замене арматуры, а это можно сделать и самостоятельно, не вызывая сантехника. Главное, выбрать качественное изделие и правильный размер, и тогда не будет мешать звук капающей и набирающейся воды.

Как самостоятельно собрать и подключить душевую кабину с высоким поддоном в ванной комнате.

Инструкция по креплению ванны к стене, герметизации швов и заделке щелей. Как установить акриловую, чугунную или стальную ванну на ножки и подиум.

Как правильно паять полипропиленовые трубы и фитинги. Необходимые инструменты для работы и инструкция, как сделать самодельный сварочный аппарат для полипропилена.

Ремонт сливного бачка унитаза своими руками: инструкции по устранению популярных поломок

Унитаз давно уже относится к числу необходимого для комфортной жизни человека оборудования. Этот сантехнический прибор рассчитан на долгую беспроблемную эксплуатацию. Поломки случаются достаточно редко, и чаще всего они связаны с механизмом смыва. Домашний мастер может легко провести ремонт сливного бачка унитаза своими руками. Поговорим о самых распространенных поломках устройства.

Сливной бачок: какие они бывают

Прежде чем заняться ремонтом оборудования, нужно познакомиться с его устройством и принципом работы. Собственно унитаз состоит из чаши и емкости, наполненной водой. Именно емкость и называется сливным бачком. Находящаяся в нем вода поступает в чашу, где смывает ее содержимое в канализационную систему. Система слива активируется при нажатии на рычаг или на кнопку. Это зависит от модели оборудования.

В продаже можно отыскать сливные бачки различных типов. Существует несколько классификаций такого оборудования. По расположению бака относительно чаши различают две основных категории.

Полностью раздельные конструкции. Предполагается, что в этом случае бачок и чаша разделены. Это самый первый из существующих вариантов унитаза. По высоте расположения бака может иметь разные модификации. Высокое положение предполагает, что сливной бачок находится на удалении метра или больше от чаши. Элементы соединяются между собой трубой. Такой вариант относительно недавно был самым распространенным.

Раздельная конструкция с низко расположенным бачком. В таком случае механизм спуска воды может быть не только рычажным

Это объясняется тем, что высокое расположение сливного бачка гарантирует высокую скорость и хороший напор воды, поступающей в смыв. Сегодня такие модели используются реже. Популярны модификации со скрытым в чердачном помещении или под фальшпотолком сливным бачком.

Еще одна разновидность – встроенные бачки. которыми оборудуются подвесные унитазы. Они закрепляются в специальную инсталляцию. Низкое расположение бака предполагает, что он крепится на стене на небольшом расстоянии от чаши. Их соединяет короткая труба. Сливная арматура располагается на корпусе бака. Поскольку высота, с которой сливается вода, меньше, ее скорость и напор несколько ниже.

Сливной бачок у унитазов-компактов помещается прямо на чаше. Для этого она оборудуется специальной полочкой. Такие модели очень удобны в монтаже и эксплуатации, но напор воды и ее скорость при смыве минимальны. Компакты выпускают с бачками трапециевидной и треугольной формы. Такие унитазы называют угловыми. Они очень хорошо вписываются в углы помещений, особенно удобно устанавливать их в маленьких санузлах.

Унитазы-моноблоки. Конструкция представляет собой унитаз, в корпус которого встроен сливной бачок. Такое оборудование очень просто в монтаже. Требуется только подвести воду и подключить устройство к канализации. Это можно считать главным достоинством моноблока. При появлении серьезных поломок в какой-либо части моноблока его чаще всего приходится менять, поскольку монолитное исполнение чаще всего препятствует полноценному ремонту.

Устройство слива: виды механизмов

Внутри каждого сливного бака установлен механизм спуска воды. Сегодня существует несколько разновидностей этой конструкции:

  • Рычаговая. Представляет собой рычаг, нажатием на который активируется спуск воды в чашу. Монтируется в раздельных унитазах, в баках с верхним и нижним расположением.
  • Пневматическая. Спусковой механизм активируется нажатием на клавишу пневматической камеры, которая соединяется с выпускным клапаном при помощи гибкого воздуховода.
  • Штоковая. Для открытия спускного клапана необходимо поднять вертикальный шток, который выводится на верхнюю часть крышки бака.
  • Кнопочная. Механизм слива в такой модели запускается нажатием кнопки на крышке сливного бачка. Встречаются двухкнопочные вариации, в которых одна из кнопок отвечает за слив половины бака, вторая – за слив всей находящейся в резервуаре воды.

Все бачки наполняются водой строго до определенного уровня, после чего их наполнение автоматически прекращается.

Рычаговый механизм спуска воды. Используется чаще всего в старых моделях сливных бачков или в стилизованных под старину дизайнерских устройствах

В зависимости от способа подведения воды в бак могут быть встроены клапаны разного типа. Беспоплавковые клапаны могут быть нижние и боковые. В этом случае в конструкции присутствует специальная камера, по своему внешнему виду напоминающая перевернутый стакан.

Принцип действия устройства основан на архимедовой силе. Она изменяет свое значение в зависимости от степени заполненности бака и меняет положение камеры, перекрывающей подачу воды.

Боковой поплавковый клапан бывает мембранного или же поршневого типа. В любом случае, он перекрывает воду при поступлении в бак определенного объема жидкости. Вся арматура может быть представлена как независимыми взаимозаменяемыми элементами или как единым конструктивным комплектом.

Сливной бачок унитаза с нижней подводкой воды. Самый беспроблемный и бесшумный вариант, поэтому пользуется особой популярностью в городских квартирах

По типу подключения водопроводной арматуры все сливные бачки делятся на две группы.

  • Боковые. Подводка подключается справа или слева. Бачок обычно оснащается двумя отверстиями. Нерабочее перекрывается специальной заглушкой. Основными недостатками таких бачков считается шумность при наполнении емкости водой и неэстетичное подключение водопроводной трубы, которую невозможно замаскировать.
  • Нижние. Подающая воду труба подключается снизу бака. Таким образом можно скрыть водопроводную арматуру. Кроме того, при наполнении емкости водой создается минимальный шум.

Каждая из разновидностей сливных бачков находит своих потребителей и используется в различных моделях унитазов.

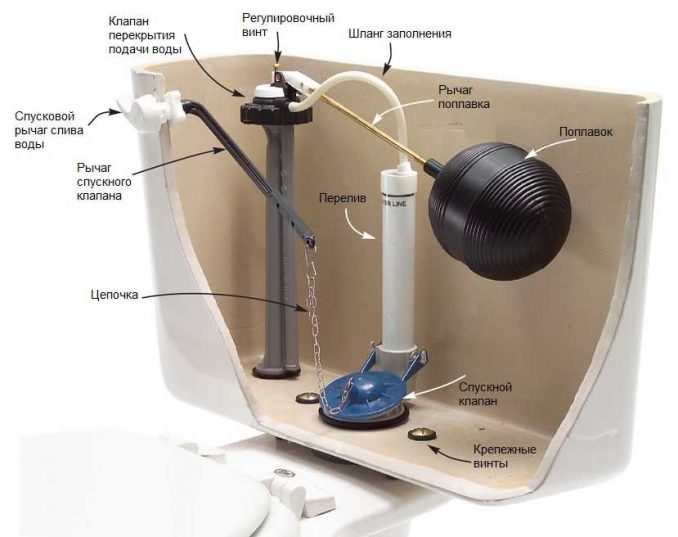

Основные элементы сливного бака

Конструктивно все вариации сливных бачков устроены приблизительно одинаково. Каждый из них имеет три основных механизма.

Сливная или запорная арматура предназначена для регулирования слива воды в чашу унитаза. Предупреждает утечку жидкости из резервуара. В процессе наполнения емкости находящаяся в ней вода способствует тому, что запорный клапан прижимается к сливному отверстию максимально плотно, что предотвращает стекание воды в чашу. Если наблюдается постоянное подтекание воды, возможно, это связано с неполадками запорного клапана.

Наливной клапан совмещается с подающим воду устройством. Предназначен для контроля над уровнем жидкости в сливном баке. Прекращает подачу воды, как только она достигнет определенного уровня. Для определения количества жидкости в баке используется поплавок, соединенный стержнем с наливным клапаном. Вне зависимости от того, где расположен наливной – клапан сбоку или снизу – поплавок размещается в баке вертикально. В старых моделях – горизонтально.

Механизм перелива и слива представлен арматурой, оснащенной пусковой кнопкой или рычагом. Предназначен для предотвращения перелива воды из бака при поломке поплавкового клапана. Переливная система соединяется со сливом, при нажатии на кнопку пуска она активируется. Лишняя вода отводится в канализацию. Важный элемент механизма – поплавковый кран. Протечки воды из бака чаще всего связаны с его функционированием.

Поплавковый клапан в старых моделях был повсеместно распространен. Поплавок поднимается вместе с прибывающей в емкость водой и на определенном уровне закрывает клапан

Нужно понимать, что все распространенные неисправности сливного бачка связаны с этими механизмами. И для устранения проблем придется заменять или регулировать именно эти элементы. Если же появились сколы или трещины на поверхности бачка, скорее всего, его придется заменить. Несмотря на заявления производителей, большая часть современных клеящих составов, использующихся для ремонта, не могут справиться с такой задачей.

Устранение распространенных неисправностей

Практика показывает, что неисправности сливного бачка очень разнообразны. Мы рассмотрим только те, что случаются наиболее часто.

Подтекание воды на пол

Иногда около унитаза начинает появляться чистая вода. Причиной этого явления скорее всего становится износ уплотнительного кольца, которое монтируется между чашей и бачком в унитазах компакт. Как вариант, к появлению подтекания может привести нарушение в прокладках крепежных болтов. Обнаружить указанные неисправности очень легко. Достаточно внимательного визуального осмотра.

Чтобы заменить уплотнительное кольцо, находящееся между чашей и сливным бачком, нужно снять крышку, арматуру и демонтировать емкость

Если диагностика показала наличие проблемы, можно попробовать подтянуть крепежи. Делать это нужно очень аккуратно, чтобы не разрушить прокладки. Если положительного эффекта не наблюдается, следует снять бачок и поменять уплотнитель и прокладки. Выполняется это так:

  1. Перекрываем подачу воды, полностью сливаем ее из бака.
  2. Снимаем гибкую подводку воды.
  3. Снимаем крышку бака, находим крепежи и аккуратно их откручиваем.
  4. Убираем сливной бачок.
  5. Снимаем старый уплотнитель, зачищаем его посадочное место на баке и на унитазе.
  6. На подготовленное место ставим новый уплотнитель, сверху сливной бачок.
  7. Вставляем на место крепежи и осторожно их затягиваем.
  8. Подключаем гибкую подводку, после чего открываем воду.

Аналогично проводится и замена прокладок. В этом случае после того, как бак снят со своего места, проводится демонтаж отслуживших свое прокладок. Их посадочные места так же зачищаются, после чего проводится установка новых. Для уплотнения стыков специалисты рекомендуют дополнительно промазать их силиконом.

В сливной бачок не поступает вода

Частой поломкой считается случай, когда вода очень плохо поступает в емкость, а то и не попадает в него совсем. Причин может быть несколько. Предлагаем инструкцию, как правильно починить сливной бачок унитаза в этом случае. Прежде всего, нужно проверить состояние гибкого подводящего шланга. Если он вышел из строя, вода в бак поступать не сможет. Для этого перекрываем подачу воды, после чего отсоединяем подводку от унитаза.

Если на подающей воду трубе не установлен фильтр, частицы загрязнений и ржавчина попадают в сливной бачок. В результате легко может забиться впускной клапан и его придется чистить

От бака шланг не отключаем. Теперь направляем шланг в унитаз и приоткрываем запорный вентиль на водопроводе. Если с подводкой все в порядке, вода потечет в унитаз. Если это не так, продолжаем искать неисправность. Если вода не бежит, отключаем воду, полностью отсоединяем шланг и заменяем его на новый. Еще одна причина, по которой вода не поступает в сливную емкость – засорение узкой части входящего клапана.

Чтобы избавиться от засора, необходимо прочистить просвет тонкой проволокой или иголкой. После чего откручиваем на входном патрубке вентиль и промываем остатки засора. После того, как вода начнет свободно поступать в бак, закручиваем вентиль и ставим поплавок и клапан с рычагом в первоначальное положение. Бывает так, что прочистить клапан не удается. В этом случае его нужно снять и заменить на новый.

Постоянное подтекание воды в чашу

Иногда вода постоянно течет в чашу. Причиной этой неисправности становится поломка поплавкового устройства, которое при наполнении резервуара не выключает подачу воды. Если это происходит, можно предположить, что сломался клапан впуска воды в емкость, неправильно работает поплавок или рычаг, включающий механизм слива, находится в неправильном положении.

Если бачок старой модели, ремонтные работы нужно начать с осмотра поплавка. Это пластиковая пустотелая емкость. Очень часто в результате длительной эксплуатации на ней появляются трещины, через которые вода проникает внутрь поплавка и он начинает тонуть. Если это так, узел требует замены. Для этого откручивается крепежный винт, на котором держится поплавок и устанавливается новая деталь.

В результате долгой эксплуатации поплавок может выйти из строя, тогда внутрь детали попадает вода. Поплавок становится тяжелее и не справляется со своими функциями

В более современных моделях бачков поплавков нет. Для закрытия входного клапана используется узел, который называется сливной колонкой. Она может оснащаться механизмом, регулирующим уровень наполнения бака. Такая колонка чаще всего ремонтонепригодна. При выходе из строя узел требует полной замены.

Подтекание воды возможно при неисправности впускного клапана. Его работу нужно придирчиво проверить. Выполняем следующие операции:

  1. Внимательно осматриваем на предмет повреждений и неисправностей рычаг, находящийся рядом с клапаном.
  2. Спускаем воду и смотрим, как наполняется емкость.
  3. Шевелим рычаг-коромысло. Он должен находиться в таком положении, чтобы перекрывать впускной клапан. Если рычаг погнут, исправляем его конфигурацию.
  4. Если рычаг не шевелится, значит, заклинило узел, отвечающий за его перемещение. Проводим замену этого узла.

Еще одна причина, по которой вода постоянно подтекает в чашу. Это неисправность самого впускного клапана. Он может поломаться из-за скачков давления в водопроводе. В таком случае его придется заменить. Для этого узел демонтируется, после чего в магазине приобретается аналогичная деталь. Ее устанавливают на место. Аналогично поступают и в случае выхода из строя выпускного клапана. Его тоже нужно демонтировать и заменить.

Износ или поломка внутренней арматуры

Случается, что проявляется сразу несколько неисправностей или узлы уже очень изношены. В этом случае проще всего будет поменять арматуру – внутренности бачка унитаза. Начать следует с изучения устройства бака. Как мы уже знаем, несмотря на общий принцип работы, сливные емкости имеют большое количество модификаций. Подробно рассмотрим замену внутренней арматуры сливного бака с нижней подводкой.

Если корпус сливного бачка целый, а «внутренности» не работают, лучший выход из положения — полная замена внутренней арматуры

Перед началом работы приготовим плоскогубцы и гаечные ключи. Далее последовательно выполняем такие операции:

  1. Перекрываем подачу воды в бак и сливаем из него воду.
  2. Открываем крышку бачка. Если он с кнопкой, то сначала ее демонтируем. В зависимости от модели для этого нам понадобится либо открутить ее, либо снять специальные клипсы.
  3. Отсоединяем подводящий воду шланг.
  4. Верхнюю часть сливной колонки поворачиваем под прямым углом и снимаем.
  5. Находим крепежные болты, удерживающие бачок на унитазе, и осторожно их откручиваем.
  6. Кладем бак на унитаз.
  7. Находим крепежи, фиксирующие сливную колонку и впускной клапан, и откручиваем их.
  8. Вынимаем старую арматуру и готовим новую.
  9. Устанавливаем все в обратном порядке и ставим бачок на место.

При монтаже новой сливной колонки нужно учесть некоторые моменты. Узел устанавливается над выпускным отверстием и фиксируется снизу специальной манжетой с резьбой. Входной клапан вместе с механизмом, регулирующим заполнение бака, помещается над впускным отверстием, после чего узел фиксируется на дне бака манжетой с резьбой.

Шум при заполнении емкости

Это не поломка, поскольку все механизмы функционируют исправно. Однако слишком громкое наполнение бака чаще всего вызывает дискомфорт и хочется, чтобы емкость набиралась потише.

Обычно шумят баки с верхней подводкой. Для решения этой проблемы прежде всего нужно осмотреть входное отверстие. Есть модели, где можно отрегулировать его диаметр. При слишком шумном наполнении бака нужно уменьшить сечение отверстия. В этом случае вода будет поступать медленнее, зато пропадут раздражающие громкие звуки.

Полный комплект внутренней арматуры для сливного бачка современной модели можно купить в любом специализированном сантехническом магазине

Если диаметр отверстия отрегулировать нельзя, можно попытаться несколько модифицировать внутреннее устройство бака. Для этого нужно найти резиновую или пластиковую трубку, сечение которой должно соответствовать диаметру впускного отверстия. Длина детали должна составлять примерно 25-30 см.

Надеваем трубку на впускное отверстие, закрепляем ее так, чтобы при поступлении воды ее не сорвало. Затем опускаем второй конец детали на дно бачка. Собственно, это все. Теперь вода будет поступать в бачок по трубке, что заметно уменьшит неприятный шум. Жидкость больше не будет падать под напором с высоты, а попадет сразу в нижнюю часть бака.

Проблемы с двумя кнопками

Такая модификация очень популярна, поскольку позволяет экономить воду. Иногда у нее начинают западать кнопки. В этом случае необходимо сначала снять крышку с бачка. Для этого перекрывается водопроводная труба, затем бачок опустошается. Далее отверткой нужно очень аккуратно открутить пластмассовую гайку, расположенную около кнопок. Теперь крышку можно снять. Нажимаем сразу на обе кнопки и отпускаем. Иногда они встают на место.

Сливной бачок с двумя кнопками помогает экономить воду, поэтому такие модели предпочитают покупать те, кто следит за своими тратами

Если это не так, проверяем шахту кнопок. Если она засорена, детали не смогут встать на место. В таком случае прочищаем шахту и устанавливаем кнопки. Если это не помогло, возможно, придется менять весь узел. Аккуратно его демонтируем, приобретаем в магазине аналогичную по всем характеристикам деталь и ставим ее на место. Так же ремонтируется и однокнопочная модель.

Полезные видеоматериалы по теме статьи

Рекомендации профессионалов помогут избежать ошибок, которые часто допускают новички.

Как заменить арматуру сливного бачка:

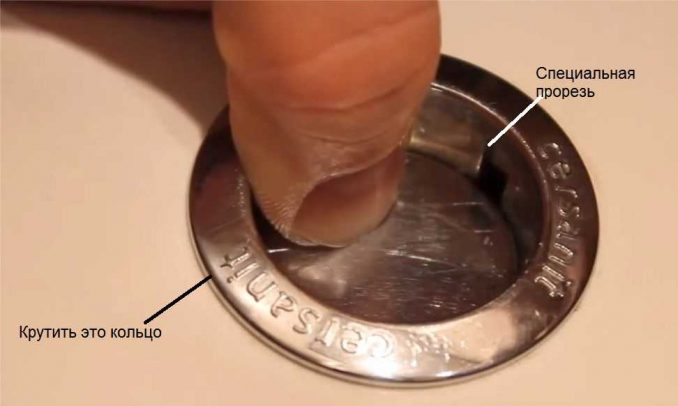

Снимаем крышку со сливного бачка с кнопкой:

Что делать, если обнаружилась течь в клапане сливного бачка:

Ремонт сливного бака унитаза достаточно прост и доступен любому, даже начинающему сантехнику. Ничего сложного в ремонтных работах нет. Поломки узлов диагностируются очень легко. При желании можно быстро и качественно отремонтировать сливной бачок или, если арматура полностью вышла из строя, заменить ее на новую.

Специалисты советуют начинающим мастерам при проблемах с корпусом бачка (например, появилась трещина) не заниматься косметическим ремонтом, а заменить весь бак. Скорее всего, все усилия, потраченные на ремонт, будут безрезультатны, то есть время и деньги потратятся впустую.

Понравилась статья? Поделитесь ей

Ремонт бачка унитаза своими руками

Неисправность сливного бачка может привести к возникновению постоянного шума в жилом помещении, денежным затратам на оплату воды, а также образованию потопа. Произвести практически любой ремонт бачка унитаза, зная устройство сантехнического оборудования, можно выполнить, не прибегая к помощи профессиональных сантехников.

Устранение поломок сливного бачка

Устройство сливного бачка

Если требуется произвести ремонт сливного бачка унитаза, то первое что надо сделать — это изучить внутреннюю конструкцию. Установленный бачок может иметь верхнюю или боковую подачу воды, но этот фактор никак не влияет на составляющие элементы системы. Итак, бачок, предназначенный для слива воды, состоит из:

  • корпуса, который может быть установлен на унитазе (унитаз-компакт), вмонтирован в стену (применяется для подвесных унитазов) или располагаться на стене выше унитаза. Для установки бачка на унитаз используется специальная резиновая прокладка;

Уплотнительное кольцо для установки бачка на унитаз

  • корпус бачка, входящего в состав компакт-системы, крепится к унитазу специальными болтами, расположенными на дне бачка. Крепление производится через герметизирующие прокладки;
  • на бачке установлен спусковой рычаг, предназначенный для спуска воды в унитаз. Рычаг также может быть изготовлен в форме кнопки;

Сливной бачок, оборудованный кнопкой для смыва воды

  • при воздействии на спусковой рычаг начинает работать сливной механизм, в нижней части которого установлен специальный клапан, не позволяющий пропускать воду в унитаз в неработающем состоянии;
  • после спуска воды на дно бачка опускается поплавок, отвечающий за определение уровня воды в бачке;
  • при недостаточном уровне воды поплавок открывает определенный кран (в некоторых конструкциях впускной клапан), через который вода поступает в бачок.

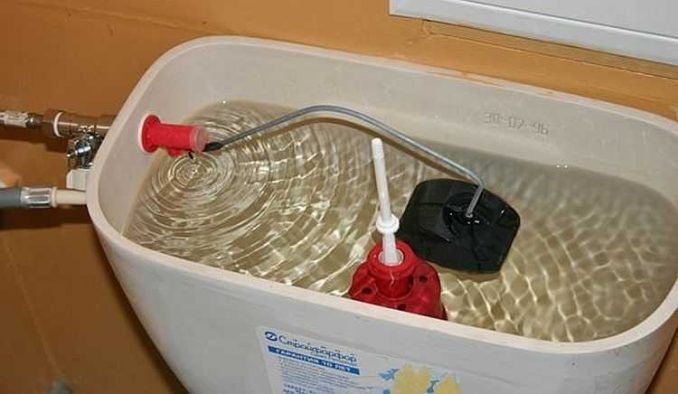

Внутренняя арматура бачка для унитаза

Для получения доступа к внутренней арматуре бачка требуется снять крышку устройства. Обычно она крепится спусковым рычагом.

Наиболее частые поломки и способы их устранения

Основными неисправностями бачка являются:

  • подтекает бачок унитаза;
  • вода из водопроводной трубы постоянно заполняет бачок;
  • вода течет в унитаз или смыв происходит исключительно после неоднократного нажатия на кнопку;
  • не функционирует кнопка, предназначенная для слива воды;
  • при наполнении бачка возникает шум.

Если подтекает бачок

Если протекает бачок унитаза, то причиной может быть:

  • образование трещины на корпусе бачка. Чтобы исправить проблему, необходимо полностью заменить бачок для унитаза;
  • износ прокладок крепежных болтов;
  • износ прокладки между бачком и чашей унитаза.

Чтобы заменить прокладки, необходимо:

  1. перекрыть поступление воды в сливной бачок. Для унитаза чаще всего устанавливается отдельный кран;
  2. слить воду;
  3. открутить фиксирующие болты;

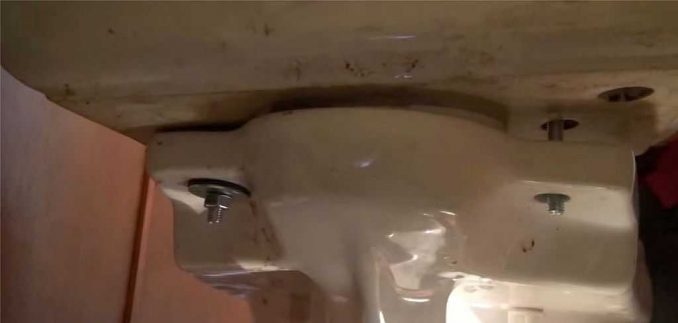

Элементы фиксации бачка унитаза

Крепежные элементы, оснащенные уплотнительными кольцами

  1. если требуется замена нижней прокладки, то необходимо полностью снять бачок с унитаза;
  2. собрать систему в обратном порядке.

При первом запуске рекомендуется проверить герметичность всех уплотнительных элементов.

Непрерывное поступление воды

Как починить бачок унитаза, если не прекращается наполнение бачка из водопровода? Причинами неисправности поплавка, отвечающего за уровень воды в бачке, могут быть:

  • образование трещины на поплавке;
  • перекос рычага.

При образовании трещины надо:

  1. снять поплавок и вылить из него воду;

Устройство, отвечающее за наполнение бачка водой

  1. просушить устройство;
  2. заделать трещину разогретым пластиком, например от бутылки;
  3. установить устройство на прежнее место;
  4. проверить работоспособность.

Для временного устранения протечки можно воспользоваться обычным полиэтиленовым пакетом, аккуратно и герметично обмотав им поплавок. Такая система позволит отстранить ремонт на 3 – 5 дней.

Если произошло смешение поплавкового рычага, то достаточно просто отрегулировать механизм. Оптимальным считается расположение на 2 – 2,5 см ниже, чем входит подводной шланг.

Схема регулировки наливной арматуры

Утечка воды в унитаз

Если вода не задерживается в бачке унитаза, то причиной поломки является износ защитного клапана. установленного на спусковом механизме. Устранить проблему своими руками можно следующим способом:

  1. снять крышку бачка;
  2. на бачок установить любую перекладину, к которой зафиксировать трос спускового механизма;
  3. слить воду;
  4. отсоединить спусковой механизм, ослабив соответствующую фиксирующую гайку;

Демонтаж системы, отвечающей за слив воды

  1. достать мембрану;
  2. установить новый клапан, полностью подходящий по размерам и собрать всю систему в обратном порядке.

Установка нового клапана на спусковой механизм

Ремонт кнопки смыва

При использовании унитаза с кнопкой достаточно часто ломается тяга, соединяющая спусковой рычаг со сливным механизмом. Чтобы ликвидировать проблему, надо заменить вышедший из строя элемент системы. На небольшой промежуток времени тягу можно сделать самостоятельно из куска проволоки, но в течение ближайших 1 – 3 месяцев рекомендуется полностью заменить устройство.

Устройство механизма для спуска воды

В некоторых случаях, например, при большом естественном износе или поломке отдельных частей может потребоваться полная замена установленной арматуры. Как это сделать, смотрите на видео.

Устранение шума

Причиной возникновения шума при наборе воды является наливной шланг маленькой длины. Данная проблема может возникнуть исключительно на арматуре, предусмотренной для боковой подводки воды. Для устранения шума необходимо удлинить шланг резиновой трубкой подходящего диаметра. Оптимально расположить конец шланга на дне сливного бачка .

Замена наливного шланга на более длинный по размеру избавит от шума

Зная устройство арматуры бачка унитаза, все ремонтные работы можно выполнить самостоятельно и с небольшими денежными затратами.

Источники: http://remboo.ru/santehnika/remont-slivnogo-bachka-unitaza.html, http://sovet-ingenera.com/santeh/unitaz/remont-slivnogo-bachka-unitaza-svoimi-rukami.html, http://kanalizaciya-prosto.ru/remont-bachka-unitaza.html

как работает, виды, обзор неисправностей

Неработающий унитаз может стать изрядной проблемой, особенно в доме, где проживает большая семья. Услуги сантехников нынче дороги, да и прибытия специалиста иногда приходится ждать часами. Почему бы не попытаться устранить проблему самостоятельно?

Конструкция этого полезного устройства особой сложностью не отличается. Очень часто причиной неисправности становится сливной механизм для унитаза. Нужно изучить его устройство, принцип работы, а также познакомиться с самыми распространенными поломками и порядком их устранения.

Содержание статьи:

Устройство сливного механизма

Унитазы и бачки к ним довольно разнообразны по дизайну, конструкции, способу монтажа и т.п. Различают стандартные “компакты”, навесные модели, в которых бачок инсталлируется прямо в стену, а также модели с отдельно стоящим бачком.

Последние, впрочем, встречаются все реже, поскольку такая сантехника класса “ретро” считается устаревшей.

Поплавковый клапан в бачке

На этой схеме наглядно представлено устройство поплавкового механизма в бачке унитаза. Когда поплавок достигает верхнего положения, поршень перекрывает подачу воды

А вот сливной механизм внутри бачка бывает всего двух типов, причем принцип работы в обоих случаях практически одинаковый. Все зависит от типа подачи воды в бачок, который может быть боковым или нижним.

Боковая подача воды – это наиболее распространенный вариант. Значительная часть унитазов отечественного производства устроена именно таким образом. Они просты, надежны в эксплуатации, но во время подачи воды в камеру бачка производят характерный шум.

Ради устранения этого недостатка и были созданы модели бачков, в которых вода подается снизу. В этом случае наполнение емкости производится с гораздо меньшим количеством звуков, но и слив в таких бачках сконструирован немного иначе.

Схема устройства бачка унитаза

На этом рисунке наглядно изображено внутреннее устройство обычного бачка унитаза, в котором вода подается с боковой стороны

Механизм слива можно условно разделить на две части: устройство, регулирующее поступление воды в камеру бачка, а также механизм, посредством которого бачок опорожняется, т.е. осуществляется смыв. Кроме того, в бачке обязательно должен быть защитный элемент – трубка перелива.

В разных моделях внутреннее наполнение бачка может выглядеть по-разному, но функционально это всегда три основных элемента: поплавковый клапан, смыв и защитный перелив.

Поступлением воды в бачок управляет специальный поплавковый клапан. Он состоит из следующих элементов:

  • поплавка, свободно передвигающегося по поверхности воды;
  • штанги, с помощью которой выполняется включение/отключение подачи воды из водопроводной системы;
  • рычага, который соединяет эти два элемента.

Работает это так: когда после смыва уровень воды в емкости понижается, поплавок опускается вниз, рычаг передает усилие на штангу, открывается подача воды, и бачок начинает заполняться. Когда поплавок поднимается вместе с водой до максимального уровня, штанга перекрывает водопроводную трубу и поступление воды прекращается.

Поплавковый клапан

Простота конструкции клапана объясняет его высокую надежность и наше незнание, где , что и когда чинить. Ведь просто работает, и все.

К поплавковому клапану бачка с боковой подачей воды нередко присоединяют вертикальную трубку. Этот элемент необходим, чтобы при подаче воды в бачок производилось меньше шума.

Вторая часть сливного механизма – это собственно смыв. Он состоит из клапана, препятствующего вытеканию воды из бачка, а также тяги, с помощью которой открывается этот клапан. В качестве клапана обычно используется резиновый элемент, по форме напоминающий грушу.

Управляется такой механизм с помощью кнопки, шарика, который нужно потянуть вверх, или веревки, которую дергают вниз. Последний вариант используется только в отдельно стоящих “ретро”-бачках, которые встречаются крайне редко.

После нажатия кнопки клапан открывается, и значительное количество воды поступает в унитаз, выполняя задачу, для которой и был разработан этот механизм.

Бачок с нижней подачей воды

Арматура бачка с нижней подачей воды внешне отличается от содержимого отечественных моделей, однако принцип ее работы практически такой же

Когда вода полностью вытекает, клапан опускается вниз и надежно перекрывает выпускное отверстие. В этот момент срабатывает поплавковый клапан, и вода начинает поступать в емкость. В систему слива обычно встроен еще один полезный элемент – переливная трубка. Она препятствует вытеканию воды через край бачка.

Это может произойти при поломке поплавкового клапана, если вода и после достижения максимального уровня не была перекрыта. Иногда трубка перелива монтируется не в механизм сливного клапана, а устанавливается отдельно. В моделях с нижней подачей воды поплавковый механизм выглядит немного иначе, но принцип его работы почти не отличается от аналога в бачке с боковой подачей воды.

Наглядно устройство и принцип работы сливного механизма представлены в следующем видеоматериале:

Регулировка количества воды в бачке

Максимальное количество воды в бачке регулируется путем изменения длины рычага, к которому прикреплен поплавок. Если роль такого рычага выполняет отрезок толстой проволоки (такое еще встречается в старых моделях), ее можно просто согнуть вверх или вниз, в зависимости от того, нужно ли сделать количество воды в бачке больше или меньше.

Чем более высокое положение занимает поплавок в бачке, тем больше воды поступит в бачок.

Но вместо проволоки в современных моделях все чаще используют пластиковые элементы, которые согнуть, конечно же, не получится. Чтобы изменить положение поплавка, его просто сдвигают вдоль пластикового плеча, размещая ближе к месту подачи воды или дальше от него.

Чем ближе к клапану находится поплавок, тем меньше воды поступит в бачок. Для крепления поплавка обычно используется защелка, которую необходимо следка отжать, чтобы сдвинуть этот элемент. Иногда используется резьбовое соединение, его обычно не сложно открутить, а затем закрутить.

Регулировка поплавка

В унитазах с нижней подачей воды плечо расположено вертикально, и регулировать уровень воды еще проще. Поплавок просто сдвигают выше или ниже по рычагу. Его положение будет соответствовать необходимому уровню воды.

Такие несложные манипуляции помогут улучшить работу бачка, повысить эффективность смыва и сэкономить значительное количество воды.

Порядок монтажа сливного механизма бачка

В процессе установки унитаза обычно возникает необходимость собрать и установит также сливной механизм. Инсталляция для встраиваемого унитаза обычно поставляется в уже собранном виде, а вот над сборкой компакта придется потрудиться. Иногда в инструкциях встречается рекомендация сначала собрать и поставить внутрь бачка устройство, а затем монтировать бачок на чашу, но практика показывает, что это не всегда удобно.

Установка запорной арматуры бачка унитаза

Иногда элементы слива перекрывают доступ к крепежным болтам бачка, что заметно усложняет установку. Поэтому имеет смысл сначала поставить бачок и закрепить его, а затем приступать к сборке и установке “начинки” бачка.

С учетом этих рекомендаций монтаж может выглядеть следующим образом:

  • Сначала на резьбу сливного механизма устанавливают специальную защитную прокладку.
  • Конструкцию с прокладкой помещают в отверстие слива.
  • Прокладку фиксируют специальной гайкой из пластика, которую следует осторожно, но плотно затянуть.
  • Сливное отверстие на чаше унитаза защищают еще одной прокладкой.
  • Бачок ставят на чашу унитаза и закрепляют стяжными болтами, под которыми также должны быть небольшие резиновые прокладки для защиты от протечек.
  • Устанавливают механизм подачи воды.
  • Присоединяют его к водопроводной системе.

После этого можно закрыть бачок крышкой, установить элементы управления смывом (кнопку, штангу и т.п) и монтаж унитаза можно считать завершенным.

Как правило,  неисправности связаны с некачественным производством комплектующих или просто отслужившими свой срок деталями. Чаще всего сливной механизм бачка причиняет своим владельцам неприятности трех типов:

  • Вода не поступает в бачок.
  • Вода выливается из бачка и течет на пол.
  • Вода поступает в бачок, но постоянно вытекает в унитаз, а бачок остается пустым или заполненным лишь частично.

Чтобы выяснить причину поломки, обычно внутренности бачка приходится снимать, разбирать, осматривать и ремонтировать. Разумеется, перед началом любых ремонтных операций с бачком нужно отключит поступление воды к унитазу.

Это не сложно сделать, если еще при монтаже водопроводной системы был предусмотрен соответствующий запорный кран.

Важный элемент конструкции – крышка бачка

Модели, в которых смыв осуществляется с помощью кнопки, одинарной или двойной, очень удобны и популярны. Однако снимать такую крышку следует очень осторожно, чтобы не повредить механизм управления. Вокруг кнопки находится специальное стопорное кольцо.

Сначала нужно его осторожно открутить. Обычно этот элемент изготавливают из пластика, при чрезмерном надавливании кольцо может лопнуть.

Стопорное кольцо на крышке бачка

Чтобы снять стопорное кольцо с крышки бачка, следует нажать кнопку и аккуратно его открутить. Можно использовать специальную щель на его внутренней стороне

После того, как кольцо удалено, крышку нужно аккуратно снять. Иногда при надавливании на кнопку смыв не производится. Практически всегда это вызвано отсоединением зацепов, соединяющих кнопку и механизм смыва. Достаточно устранить смещение, чтобы бачок стал работать нормально.

Если кнопки западают, это также свидетельствует об их неправильном положении. После того, как смещение будет устранено, механизм начнет работать правильно.

Прочистка поплавкового клапана

Если вода не поступает в бачок, проблема, скорее всего, в механизме подачи воды. Он либо засорен, либо сломан. Необходимо разобрать эту часть устройства и проверить, нет ли внутри загрязнений. Обычно достаточно промыть клапан или устранить отложения внутри водопроводной трубы, а затем снова установить клапан, чтобы избавиться от проблемы.

Прочистка поплавкового клапана

Если в бачок не поступает вода, следует разобрать и прочистить впускной клапан устройства. Возможно, понадобится прочистка водопроводного патрубка (шланга)

Отверстие в клапане очень узкое и легко забивается. Для его прочистки обычно используют кусок проволоки или иголку. Чтобы промыть патрубок водопровода, нужно ненадолго открыть запорный кран. После того, как клапан снова прикручен и механизм установлен, воду пускают, чтобы проверить работу системы.

Если качество водопроводной воды низкое, имеет смысл задуматься об установке защитного фильтра. Эта мера позволит увеличить сроки эксплуатации сантехники в доме.

Проблемы с грушей

Если вода постоянно вытекает из емкости бачка в унитаз, значит, возникли проблемы с резиновой грушей, которая перекрывает сливное отверстие. Либо она слишком легкая, и нуждается в утяжелении, либо она прохудилась, и необходима полная замена этого элемента.

Чтобы определить характер проблемы, следует снять крышку бачка и нажать на механизм смыва сверху. При этом в бачке должно оставаться достаточное количество воды.

Утяжеление груши бачка

Чтобы утяжелить арматуру бачка с нижней подачей воды, следует поместить подходящий утяжелитель в ее нижнюю часть, как показано на рисунке

Если при значительном давлении протекание воды продолжается, значит, груша испорчена. Следует выполнить следующие операции:

  • Перекрыть подачу воды.
  • Перевести поплавок в верхнее положение.
  • Демонтировать механизм смыва.
  • Снять грушу.
  • Приобрести в магазине аналогичный по размерам и форме элемент.
  • Установить грушу на место.
  • Выполнить монтаж устройства смыва.
  • Проверить работу системы.

Если есть возможность выбора, стоит отдать предпочтение груше из более эластичной резины, это обеспечит лучшее ее прилегание к сливному отверстию.

Иногда решить проблему с прохудившейся грушей позволяет слой герметика, однако это временная мера, вскоре проблема возникнет снова.

Груша для слива бачка унитаза

Резиновый клапан (груша), который перекрывает сливное отверстие в бачке, со временем изнашивается и может потребовать утяжеления или замены

Если при надавливании на механизм протечка устраняется, необходимо утяжелить грушу. Для этого используют различные утяжелители: свинцовые элементы, несколько болтов, узкий капроновый мешочек с песком и т.п.

Грушу снимают, и утяжелитель помещают над ней, равномерно распределяя его вокруг патрубка. Потом грушу устанавливают на место.

Если подтекает бачок

Если из бачка вода течет прямо на пол, значит, одна или несколько прокладок, закрывающих его монтажные отверстия, вышла из строя и нуждается в замене. Для этого понадобятся довольно масштабные работы:

  • Сначала удаляют воду из бачка.
  • Затем демонтируют его внутреннее наполнение.
  • После этого откручивают крепежные болты.
  • Бачок аккуратно снимают с чаши унитаза.
  • Износившиеся резиновые прокладки удаляют.
  • Все соединения тщательно очищают от загрязнений.
  • Монтаж бачка выполняют заново, используя новые прокладки.

Даже если прохудилась только одна прокладка, рекомендуется заменить их сразу же все, поскольку остальные элементы подвергались такому же разрушающему воздействию и скоро могут выйти из строя.

Операции по демонтажу-монтажу бачка довольно трудоемкие, а такая предусмотрительность избавит от необходимости проделывать эту работу несколько раз.

Замена прокладок бачка унитаза

Если одна из прокладок бачка износилась и протекает, рекомендуется заменить все аналогичные прокладки, поскольку вероятность скорых протечек в этих местах очень велика

Иногда прокладки в порядке, а вода льется через край бачка. Скорее всего, проблема в поломке системы перелива. Ее нужно либо прочистить, либо полностью заменить. Поможет решить проблему и правильная регулировка положения поплавка. Эта процедура уже была описана выше.

Прохудиться может и прокладка, расположенная у впускного отверстия бачка. Ее необходимо заменить таким же образом. Все места соединений следует самым тщательным образом загерметизировать, чтобы предотвратить появление таких поломок в будущем. По окончании работ нужно несколько раз наполнить и опустошить бачок, чтобы убедиться в отсутствии протечек.

Особенности поломок в бачках с нижним подводом воды

При работе такого устройства могут возникнуть такие же проблемы, как и в бачке с боковой подачей. Решаются они таким же образом. Но есть и отличия. Например, причиной отсутствия воды в бачке может быть недостаточный напор воды в водопроводной системе дома.

К этой проблеме чувствительны клапана мембранного типа. Если напор воды в системе может понижаться до уровня 0,05 МПа, лучше выбрать устройство со штоковым клапаном.

Ремонт бачка с нижней подачей воды

В унитазах с нижней подачей воды водопроводный шланг находится рядом с болтом, которым бачок крепится к чаше унитаза

Смещение элементов впускного механизма – еще одна распространенная причина отсутствия воды в бачке. Еще при установке унитаза с нижней подачей воды следует обратить внимание на этот момент.

Если элементы механизма прикасаются к стенам бачка или сливному механизму, значит, они установлены неправильно. Чтобы решить проблему, достаточно вернуть клапан и поплавок к правильной позиции.

Устройство и регулировка сливного бачка с одной и двумя кнопками

Время, когда унитазы перестали быть роскошью, после уличных клозетов, давно уже осталось в прошлом. Однако установка их в квартирах потребовала доработки отхожего места системами наполнения и слива. Ведь без этих систем, не о каких удобствах или гигиене речи быть не может,  унитаз попросту превратиться в стационарный горшок, который придется постоянно вычищать и мыть вручную. Впрочем, такая ситуация знакома многим, когда устройство сливного бачка начинает жить своей жизнью, некорректно выполняя возложенные функции.

Домашнему мастеру нелишним будет знать, как функционируют и настраиваются распространенные модели сантехнических механизмов унитазов, для чего рассмотрим, чем сегодня пользуется основное количество наших соотечественников.

Основные типы конструкций сливного оборудования

Прежде всего, они зависят от вида механизмов наполнения и водоотведения.  Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

Рычажные

Устройство рычажного спускного механизма.

Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды.  К тому же подобная сантехника не отвечает действующим требованиям эстетики.

Кнопочные

Схема устройства кнопочного спускного механизма.

Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

Автоматические

На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

Поплавки для нижнего и бокового подключения.

Поплавки, перекрывающие подачу воды через систему рычагов.

Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

Важно! Современные наливные клапаны, за счет особенностей своей конструкции, позволяют осуществлять набор воды значительно быстрее, чем системы с коромыслом.

Сборка сливных бачков

Во многом от того, как собрать бачок, а затем, отрегулировать его будет зависеть дальнейшая комфортная работа сантехники. Естественно, что каждый тип оборудования имеет свои секреты монтажа, вполне доступные домашнему мастеру.

Устройство бачка с нижним подводом.

Рисунок №1

Последовательность комплектации бачка с верхней кнопкой (Рисунок 1) выглядит следующим образом:

  • Закрепляем выпускной клапан (5) в большом центральном сливном отверстии накопительной ёмкости. Устанавливать механизм можно целиком или только его нижнюю часть. На этом этапе, как и на всех последующих, необходимо контролировать плотность прилегания прокладок, надежно фиксируя их резьбовыми элементами, для получения герметичных соединений.
  • Если собирается модель, в которую входит арматура для бачка унитаза с нижней подводкой, то следует также закрепить впускной кран (2) с поплавком (3) в соответствующем отверстии сантехнического изделия.
  • Между чашей унитаза и сливной емкостью вставляем эластичную прокладку (6). Её необходимо тщательно отцентровать, после чего стянуть винтами (7) обе половины сантехники в одно целое.
  • В модели с боковой подпиткой воды закрепляем впускной кран.

Устройство впускной арматуры бокового подключения.

Схема устройства впускной арматуры сливного бачка с боковым подключением.

  • Подключаем внешнюю подачу воды к штуцеру (4).
  • На выпускной клапан устанавливаем его верхнюю часть (без кнопки).
  • Открываем подачу воды, проверяем герметичность сопряжений, работу механизмов наполнения и слива, а при необходимости, настраиваем их функциональность.
  • Теперь на своё место ставится крышка для бачка унитаза, в которую закрепляем кнопку (1).

Важно! После окончательной сборки сантехнической конструкции, следует выполнить несколько контрольных сливов воды, тщательно проверить отсутствие протечек. Осуществляется это путем визуального осмотра соединений, также можно проложить на пол под бачком газету, на которой хорошо будут заметны возможные капли воды.

Бачки с рычажным сливом сегодня встречаются хотя и не часто, но иногда еще используются, как надежные проверенные временем устройства. Поэтому могут возникать вопросы относительно их монтажа. Несмотря на то, что они изготавливаются из различных материалов: пластика, керамики или чугуна, их сборка во многом похожа.

  • Первым делом внутри емкости закрепляем нижнюю сифонную часть механизма слива.
  • Монтируется рычажный механизм и арматура для бачка унитаза с боковой подводкой.
  • Накопительную ёмкость навешиваем на стену за унитазом соосно с чашей и присоединяем внешнюю подпитку воды через гибкую подводку.
  • На чугунной конструкции смывную трубу подключаем через соответствующий резьбовой штуцер, а на пластиковой – используем обжимную муфту с кольцевой уплотняющей вставкой.
  • Унитаз со смывной трубой соединяем посредством резиновой манжеты, которая фиксируется с обеих сторон хомутами.

Встречаются рычажные керамические компакт изделия, устанавливаемые в седло чаши унитаза. В этом случае сборка конструкции выполняется также как и в кнопочной модели, с использованием стяжных винтов и эластичной прокладки.

Настройка сантехнических бачков унитаза

Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.

Важно! Прежде всего, для всех типов оборудования проверяют запорный клапан сливного бачка унитаза, плотность его прилегания к седлу. Обычно на новом оборудовании, если все собрано без перекосов, то протечек быть не должно.

Регулировка сливного бачка с кнопкой

На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?

Регулировка сливного бачка.

Рисунок №2

  1. Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
  2. Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
  3. Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

Регулировка двухуровневого слива

В современных комплектах унитазов с кнопочным управлением не редкость наличие двухуровневого сброса воды. Такие модели требуют настройки малого и полного слива.

Регулировка малого и полного смыва.

Регулировка двухкнопочного механизма слива.

Сброс всего объема жидкости регулируем заслонкой, увеличивая данный параметр, смещением её вниз и, уменьшая, смещением вверх. Частичный сброс воды выставляется поплавком малого смыва, который, после открытия замка, двигаем вниз или вверх, соответственно увеличивая или уменьшая расход.

Более доступно о регулировке двухкнопочного спускного механизма можно узнать из видео:

Регулировка старых моделей

В заключение стоит упомянуть регулировку «классических» систем с боковым подводом воды. Устройство сливного бачка унитаза старого образца предполагает только настройку впускного клапана.

Поплавки для бокового подключения.

Его работа зависти от положения поплавка, который опускают или поднимают. С этой целью, если коромысло латунное (стальное), то его просто подгибают в нужное положение, а если пластиковое, тогда геометрия рычага изменяется после ослабления, а затем, подтяжки крепежного винта.

Устройство сливного бачка унитаза старого образца.

Подстройка перелива и выпускного клапан в таких моделях не предусмотрена, а возникающие с ними проблемы, как правило, приводят к ремонтным работам или полной замене механизмов.

Смывной бачок унитаза: устройства, установка, регулировка, ремонт

Несмотря на то, что одни смывные бачки с унитазом стоят не дорого, а другие – большие деньги, по истечении времени у них проявляются одни и те же проблемы. Как правило, эти проблемы связаны с отказом в работе основных функций, таких, как слив воды и ее автоматический набор. Очень важно знать основы функционирования сливного и впускного клапанов, чтобы своевременно отремонтировать устройство и правильно отрегулировать его.

Особенности внутреннего устройства

В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

Утройство старого бочка

Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.

Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

Устройство поплавкового механизма

Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.

Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.

Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.

Устройство современных моделей

Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.

У стройство современного бачка

Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.

Сливные бачки с кнопкой

Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.

С кнопкой

На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.

Импортная арматура

Существует несколько вариантов подобных систем:

  • С одной кнопкой.
  • Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
  • С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.

И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.

Сливной механизм для керамического бачка производство Alca Plast,модель A2000

Watch this video on YouTube

Установка и замена внутренностей бачка

Как правило, проблемы с работой сливного бачка решаются двумя путями: систему можно отрегулировать или заменить ее полностью. В том и другом случае нужно знать, как это делается, поскольку подобные навыки рано или поздно, но обязательно пригодятся.

Чтобы заменить устройство полностью, его сначала придется извлечь из бачка, после чего на его место монтируется исправный элемент.

Замена и регулировка арматуры бачка унитаза (слив) своими руками

Watch this video on YouTube

Снятие крышки бачка

Чтобы добраться до испорченного элемента, необходимо снять крышку бачка, что не всегда так просто, если не знаешь, как она крепится к бачку. Особенно не понятно, когда бачок с кнопкой. Чтобы снять крышку, придется надавить на кнопку и удерживать ее до тех пор, пока будет откручиваться кольцо вокруг кнопки.

Снятие крышки бачка с кнопкой

Если пальцами открутить не удается, то надавив на кнопку, следует внимательно обследовать внутренний ободок кольца, поскольку там должно быть 2 отверстия, расположенные друг против друга. Чтобы это кольцо немного провернуть, можно воспользоваться инструментом, например, отверткой, которую необходимо вставить в одно из отверстий. Прокрутив немного отверткой, кольцо легко откручивается пальцами. Отвинтив, таким образом, кнопочное устройство, его вынимают и, после этого крышка легко снимается с бачка.

Снятие бачка

Полная замена старой арматуры спускного бачка предпочитает снятие его с чаши унитаза. В первую очередь следует перекрыть подачу воды, закрыв входной вентиль, после чего с помощью ключа откручивается шланг подачи воды.

Если вода подключается с низу

После этого приступают к снятию бачка с чаши унитаза, но перед этим нужно слить воду с бачка полностью. Если посмотреть снизу, то можно увидеть болты, затянутые гайками. Эти гайки придется открутить. Если они не откручиваются вручную, а в некоторых конструкциях применяются специальные гайки с «барашками», то применяются ключи. Перед тем, как снимать бачок, под него можно застелить тряпку, так как в бачке немного воды, но останется, и она обязательно прольется.

Снятие бачка с унитаза

После того, как гайки откручены, можно снимать бачок. Это именно тот момент, когда можно заменить прокладку, которая ставится между чашей унитаза и бачком. Если этого не сделать, рано или поздно придется снова снимать бачок. При этом нужно внимательно осмотреть прокладку. Возможно, что она качественнее новой – такое тоже бывает.

Откручиваем гайку держащую механизм

В нижней части бачка, где расположено сливное отверстие, имеется большая пластиковая гайка, с помощью которой крепится механизм слива воды к бачку: ее так же придется открутить, при этом не следует забывать, что гайка пластиковая и большие нагрузки способны ее повредить.

После откручивания гайки механизм слива легко вынимается из бачка.

Снятый механизм слива

Практически по такой же схеме можно вытащить из бачка механизм подачи воды, независимо от того, снизу он расположен или сбоку.

Гайка крепления механизма подачи водыСнятый механизм подачи воды

Освободив бачок от арматуры можно приступать к его очистке, поскольку за годы работы на дне бачка собирается грязь, песок, а также частички металла в виде ржавчины. Устанавливать новую арматуру можно только в чистый бачок, иначе частички грязи могут привести к тому, что после сборки бачка появится течь, что нежелательно, поскольку все придется начинать сначала.

Замена арматуры сливного бачка

Процесс монтажа новых элементов внутренностей бачка осуществляется в обратном порядке. В первую очередь крепится механизм слива воды с помощью пластиковой гайки, которая идет в комплекте с механизмом. При этом, нежелательно не забыть поставить прокладку.

Герметизирующая прокладка

Пластиковую гайку лучше затянуть сначала руками, после чего можно дотянуть ключом, но делать это нужно весьма осторожно: излишняя нагрузка на гайку приведет к ее поломке.

Осторожнее с пластиковой гайкой

Процесс герметизации

После того, как все функциональные внутренности бачка оказались на месте, настало время установки бачка на чашу унитаза, но перед этим нужно установить герметизирующую прокладку. Место установки лучше очистить от пыли и грязи, поскольку в этом месте  часто скапливаются различные частички, которые могут помешать нормальной работе места соединения бачка с унитазом.

Резиновая прокладка между бачком и унитазом

Перед установкой, внутрь бачка, в отверстие устанавливаются крепежные болты с прокладками. Бачок устанавливается на свое место, после чего наживляются гайки с шайбами.

Обтягиваем крепежные болты

Перед закручиванием гаек бачок выравнивается. После этого затягиваются гайки, причем равномерно с двух сторон, чтобы бачок не перекосило, иначе он будет подтекать.

Установка впускного клапана

Поскольку в бачке нет лишнего места, то впускной клапан с системой устанавливается в последнюю очередь. Обязательно нужно проконтролировать установку прокладки.

Установка впускного клапана

На следующем этапе подключается шланг для воды. Подключая шланг, не следует сильно затягивать гайку, поскольку патрубок с резьбой пластмассовые и излишки нагрузки могут сорвать  резьбу.

Прикручиваем шланг подачи воды

Включив воду, контролируется соединение на протекание. Если появилась капелька, то соединение можно слегка подтянуть ключом. Если избавиться от капельки не удается, то можно заменить прокладку. Не всегда и это помогает, хотя таких случаев не так уж и много. В таком случае можно предположить, что бракованный патрубок и тогда придется предъявлять претензии продающей организации.



Возможности по регулировке и ремонту

В процессе эксплуатации унитаза время от времени возникают различные мелкие проблемы. Не следует сразу же бежать в магазин и покупать новую начинку в бачок, поскольку некоторые проблемы можно решить за полчаса не больше. При этом не обязательно приглашать специалиста и платить ему деньги, а достаточно попробовать сделать это своими руками.

Как отрегулировать уровень воды в бачке

В устройствах с нижним подводом воды всегда после установки унитаза лучше отрегулировать уровень воды, поскольку все они отрегулированы на заводе на максимальный уровень, что может оказаться избыточным и неэкономным. Чтобы отрегулировать уровень в сливном бачке, достаточно:

Бывают случаи, когда после установки унитаза из бачка постоянно стекает вода. Это свидетельствует о том, что уровень воды в бачке достаточно высокий и вода стекает по системе перелива. В таком случае необходимо уменьшить уровень воды, опустив поплавок по вышеописанной технологии.

Если поплавковый механизм состоит из изогнутого рычага, то регулировка уровня воды осуществляется изгибом этого рычага, что еще проще. Важно понимать, что чем ниже поплавок в бачке, тем меньше у него наберется воды.

Изгибая рычаг поплавка меняем уровень воды

Протечки бачка унитаза

Возможны протечки воды в унитазе и в том случае, если уровень воды нормальный, но тогда придется искать другие причины. Вода может подтекать, если:

  • Заилилась уплотнительная резинка спускного клапана, поэтому ее придется очистить. Для этого придется:
    • Отключить подачу воды и спустить воду из бачка.
    • Демонтировать механизм спуска воды.
    • Снять спускной клапан и внимательно осмотреть прокладку. Если необходимо, то ее очищают или шлифуют мелкой наждачной шкуркой.
    • Установить механизм обратно в сливной бачок, включить воду и испытать устройство. Если это не помогло, то придется заменить прокладку.

Как устранить протечку воды из бачка унитаза, КАК РЕАЛЬНО ЭКОНОМИТЬ ВОДУ СУПЕР!

Watch this video on YouTube

В любом случае, придется разобрать механизм, а затем его собрать и проверить. Если эти маленькие хитрости не помогают, то лучше купить новый сливной механизм и заменить им старый. На самом деле это самый лучший вариант.

В бачок не набирается вода

Существует и такая проблема, что в бачок не набирается вода вообще или набирается, но достаточно медленно. Если давление воды нормальное, то причина очевидная – засорился фильтр, трубка или клапан. Выход из этого положения достаточно простой и сводится к тому, чтобы прочистить фильтр, трубку или впускной клапан. Для этого придется полностью снять механизм подачи воды, а затем собрать все, как было.

Как правильно это сделать, можно увидеть на видео.

В заключение

Если говорить об унитазе, то это совсем не сложный аксессуар санузла и рассматривать его отдельно от сливного бачка просто не имеет смысла. Когда говорят, что плохо работает унитаз, то в первую очередь подразумевают ту начинку, которая «спрятана» в сливном бачке. Какие бы размеры или внешнюю форму не имел унитаз вместе со сливным бачком, принцип действия у них у всех одинаковый. Отличаться они могут тем, с какой стороны подается вода и с какой стороны установлена ручка слива, соединенная с механизмом слива. Не смотря на цены унитазов, а они могут отличаться, причем значительно, начинка внутри сливного бачка практически одинаковая, хотя и может выпускаться различными фирмами с незначительной модификацией отдельных элементов. Качество изделия может зависеть от материалов, из которых изготавливаются отдельные элементы. Особенно актуально это по отношению к прокладкам: чем они качественнее, тем долговечнее изделие, поскольку именно от них зависит, как быстро начнет подтекать унитаз.

Немаловажное значение имеет и тот факт, кто устанавливает (собирает) унитаз: это может быть мастер, а может быть и дилетант, который не то, что не знает, как правильно и качественно сделать, но впервые видит унитаз в своей жизни. Не смотря на простоту конструкции, даже в таком деле имеются тонкости. Если унитаз соберет и смонтирует специалист, то он тут же начнет работать, без всяких проблем, а если этим занимается не специалист, то редко, когда с первого раза удается все собрать так, чтобы нигде не висело ни одной капельки. Даже наличие одной капельки нежелательно, поскольку капля за каплей может создавать в санузле повышенную влажность, что приводит к появлению плесени и грибка.

Поэтому не стоит экономить на своем комфорте, надеясь на свои силы и умения. К тому же мастер сделает все намного быстрее и качественнее. Как показывает жизнь, такая экономия в дальнейшем выливается в круглую сумму.

частые поломки и способы починки

Вы обнаружили, что сливной бачок вашего унитаза отказался выполнять свои обязанности? Согласитесь, что унитаз давно является одним из самых необходимых для комфортной жизни человека видом сантехнического оборудования, поэтому его поломку сложно назвать радостным событием. Хотите выполнить ремонт сливного бачка унитаза своими руками, но не знаете, с чего начинать и где искать проблему?

Мы подскажем, как обнаружить источник неприятностей и исправить его своими силами — в статье изложены пути устранения часто встречаемых неисправностей. Детально рассмотрен порядок действий, позволяющий справиться со всеми популярными поломками.

Советы по ремонту снабжены фотографиями, которые помогут детально разобраться с устройством сливного механизма. В помощь домашнему мастеру приведены видеорекомендации по разбору бачка, устранению течи и замене арматуры.

Содержание статьи:

Разновидности сливных бачков

Прежде чем заняться ремонтом оборудования, нужно познакомиться с его устройством и принципом работы. Собственно унитаз состоит из чаши и емкости, наполненной водой. Именно емкость и называется сливным бачком.

Находящаяся в нем вода поступает в чашу, где смывает ее содержимое в канализационную систему. Система слива активируется при нажатии на рычаг или на кнопку. Это зависит от модели оборудования.

В продаже можно отыскать сливные бачки различных типов. Существует несколько классификаций такого оборудования. По расположению бака относительно чаши различают две основных категории.

Полностью раздельные конструкции. Предполагается, что в этом случае бачок и чаша разделены. Это самый первый из существующих вариантов унитаза. По высоте расположения бака может иметь разные модификации.

Высокое положение предполагает, что сливной бачок находится на удалении метра или больше от чаши. Элементы соединяются между собой трубой. Такой вариант относительно недавно был самым распространенным.

Ремонт раздельного сливного бачка унитаза своими рукамиРемонт раздельного сливного бачка унитаза своими руками

Раздельная конструкция с низко расположенным бачком. В таком случае механизм спуска воды может быть не только рычажным

Это объясняется тем, что высокое расположение сливного бачка гарантирует высокую скорость и хороший напор воды, поступающей в смыв. Сегодня такие модели используются реже.

Популярны модификации со скрытым в чердачном помещении или под фальшпотолком сливным бачком.

Еще одна разновидность – встроенные бачки, которыми оборудуются подвесные унитазы. Они закрепляются в специальную инсталляцию.

Низкое расположение бака предполагает, что он крепится на стене на небольшом расстоянии от чаши. Их соединяет короткая труба. Сливная арматура располагается на корпусе бака.

Поскольку высота, с которой сливается вода, меньше, ее скорость и напор несколько ниже.

Сливной бачок у  унитазов-компактов помещается прямо на чаше. Для этого она оборудуется специальной полочкой. Такие модели очень удобны в монтаже и эксплуатации, но напор воды и ее скорость при смыве минимальны.

Компакты выпускают с бачками трапециевидной и треугольной формы. Такие унитазы называют угловыми. Они очень хорошо вписываются в углы помещений, особенно удобно устанавливать их в маленьких санузлах.

Унитазы-моноблоки. Конструкция представляет собой унитаз, в корпус которого встроен сливной бачок. Такое оборудование очень просто в монтаже. Требуется только подвести воду и подключить устройство к канализации.

Это можно считать главным достоинством моноблока. При появлении серьезных поломок в какой-либо части моноблока его чаще всего приходится менять, поскольку монолитное исполнение чаще всего препятствует полноценному ремонту.

Подробнее о различных видах унитазов можно прочесть .

Устройство различных механизмов слива

Внутри каждого сливного бака установлен механизм спуска воды.

Сегодня существует несколько разновидностей этой конструкции:

  • Рычаговая. Представляет собой рычаг, нажатием на который активируется спуск воды в чашу. Монтируется в раздельных унитазах, в баках с верхним и нижним расположением.
  • Пневматическая. Спусковой механизм активируется нажатием на клавишу пневматической камеры, которая соединяется с выпускным клапаном при помощи гибкого воздуховода.
  • Штоковая. Для открытия спускного клапана необходимо поднять вертикальный шток, который выводится на верхнюю часть крышки бака.
  • Кнопочная. Механизм слива в такой модели запускается нажатием кнопки на крышке сливного бачка. Встречаются двухкнопочные вариации, в которых одна из кнопок отвечает за слив половины бака, вторая – за слив всей находящейся в резервуаре воды.

Все бачки наполняются водой строго до определенного уровня, после чего их наполнение автоматически прекращается.

Устройство рычажного механизма сливаУстройство рычажного механизма слива

Рычаговый механизм спуска воды. Используется чаще всего в старых моделях сливных бачков или в стилизованных под старину дизайнерских устройствах

В зависимости от способа подведения воды в бак могут быть встроены клапаны разного типа. Беспоплавковые клапаны могут быть нижние и боковые.

В этом случае в конструкции присутствует специальная камера, по своему внешнему виду напоминающая перевернутый стакан.

Принцип действия устройства основан на архимедовой силе. Она изменяет свое значение в зависимости от степени заполненности бака и меняет положение камеры, перекрывающей подачу воды.

Боковой поплавковый клапан бывает мембранного или же поршневого типа. В любом случае, он перекрывает воду при поступлении в бак определенного объема жидкости.

Вся арматура может быть представлена как независимыми взаимозаменяемыми элементами или как единым конструктивным комплектом.

Сливной бачок унитаза с нижней подводкой водыСливной бачок унитаза с нижней подводкой воды

Сливной бачок унитаза с нижней подводкой воды. Самый беспроблемный и бесшумный вариант, поэтому пользуется особой популярностью в городских квартирах

По типу подключения водопроводной арматуры все сливные бачки делятся на две группы.

  • Боковые. Подводка подключается справа или слева. Бачок обычно оснащается двумя отверстиями. Нерабочее перекрывается специальной заглушкой. Основными недостатками таких бачков считается шумность при наполнении емкости водой и неэстетичное подключение водопроводной трубы, которую невозможно замаскировать.
  • Нижние. Подающая воду труба подключается снизу бака. Таким образом можно скрыть водопроводную арматуру. Кроме того, при наполнении емкости водой создается минимальный шум.

Каждая из разновидностей сливных бачков находит своих потребителей и используется в различных моделях унитазов.

Основные элементы сливного бака

Конструктивно все вариации сливных бачков устроены приблизительно одинаково. Каждый из них имеет три основных механизма.

Сливная или запорная арматура предназначена для регулирования слива воды в чашу унитаза. Предупреждает утечку жидкости из резервуара.

В процессе наполнения емкости находящаяся в ней вода способствует тому, что запорный клапан прижимается к сливному отверстию максимально плотно, что предотвращает стекание воды в чашу.

Если наблюдается постоянное подтекание воды, возможно, это связано с неполадками запорного клапана. Подробнее о запорной арматуре сливного бачка читайте .

Наливной клапан совмещается с подающим воду устройством. Предназначен для контроля над уровнем жидкости в сливном баке. Прекращает подачу воды, как только она достигнет определенного уровня.

Для определения количества жидкости в баке используется поплавок, соединенный стержнем с наливным клапаном.

Вне зависимости от того, где расположен наливной – клапан сбоку или снизу – поплавок размещается в баке вертикально. В старых моделях – горизонтально.

Механизм перелива и слива представлен арматурой, оснащенной пусковой кнопкой или рычагом. Предназначен для предотвращения перелива воды из бака при поломке поплавкового клапана.

Переливная система соединяется со сливом, при нажатии на кнопку пуска она активируется. Лишняя вода отводится в канализацию. Важный элемент механизма – . Протечки воды из бака чаще всего связаны с его функционированием.

Поплавковый клапан в старых моделях Поплавковый клапан в старых моделях

Поплавковый клапан в старых моделях был повсеместно распространен. Поплавок поднимается вместе с прибывающей в емкость водой и на определенном уровне закрывает клапан

Нужно понимать, что все распространенные неисправности сливного бачка связаны с этими механизмами. И для устранения проблем придется заменять или регулировать именно эти элементы.

Если же появились сколы или трещины на поверхности бачка, скорее всего, его придется . Несмотря на заявления производителей, большая часть современных клеящих составов, использующихся для ремонта, не могут справиться с такой задачей.

Галерея изображений

Фото из

Неустранимое повреждение бачка унитаза

Заделка повреждения универсальным клеем

Применение эпоксидной смолы

Использование силиконового герметика

Устранение распространенных неисправностей

Практика показывает, что неисправности сливного бачка очень разнообразны. Мы рассмотрим только те, что случаются наиболее часто.

Проблема #1 — подтекание воды на пол

Иногда около унитаза начинает появляться чистая вода. Причиной этого явления скорее всего становится износ уплотнительного кольца, которое монтируется между чашей и бачком в унитазах компакт.

Как вариант, к появлению подтекания может привести нарушение в прокладках крепежных болтов. Обнаружить указанные неисправности очень легко. Достаточно внимательного визуального осмотра.

Уплотнительное кольцоУплотнительное кольцо

Чтобы заменить уплотнительное кольцо, находящееся между чашей и сливным бачком, нужно снять крышку, арматуру и демонтировать емкость

Если диагностика показала наличие проблемы, можно попробовать подтянуть крепежи. Делать это нужно очень аккуратно, чтобы не разрушить прокладки. Если положительного эффекта не наблюдается, следует снять бачок и поменять уплотнитель и прокладки.

Галерея изображений

Фото из

Шаг 1: Определение местоположения гаек

Шаг 2: Подтягивание фиксирующих гаек

Шаг 3: Откручивание гайки для замены уплотнителей

Шаг 4: Замена уплотняющей шайбы

Выполняется это так:

  1. Перекрываем подачу воды, полностью сливаем ее из бака.
  2. Снимаем гибкую подводку воды.
  3. Снимаем крышку бака, находим крепежи и аккуратно их откручиваем.
  4. Убираем сливной бачок.
  5. Снимаем старый уплотнитель, зачищаем его посадочное место на баке и на унитазе.
  6. На подготовленное место ставим новый уплотнитель, сверху сливной бачок.
  7. Вставляем на место крепежи и осторожно их затягиваем.
  8. Подключаем гибкую подводку, после чего открываем воду.

Аналогично проводится и замена прокладок. В этом случае после того, как бак снят со своего места, проводится демонтаж отслуживших свое прокладок.

Их посадочные места так же зачищаются, после чего проводится установка новых. Для уплотнения стыков специалисты рекомендуют дополнительно промазать их силиконом.

Также на нашем сайте есть целая статья посвященная проблеме протекания . Рекомендуем ее к прочтению.

Проблема #2 — в сливной бачок не поступает вода

Частой поломкой считается случай, когда вода очень плохо поступает в емкость, а то и не попадает в него совсем. Причин может быть несколько. Предлагаем инструкцию, как правильно починить сливной бачок унитаза в этом случае.

Прежде всего, нужно проверить состояние гибкого подводящего шланга. Если он вышел из строя, вода в бак поступать не сможет. Для этого перекрываем подачу воды, после чего отсоединяем подводку от унитаза.

Забился клапанЗабился клапан

Если на подающей воду трубе не установлен фильтр, частицы загрязнений и ржавчина попадают в сливной бачок. В результате легко может забиться впускной клапан и его придется чистить

От бака шланг не отключаем. Теперь направляем шланг в унитаз и приоткрываем запорный вентиль на водопроводе. Если с подводкой все в порядке, вода потечет в унитаз. Если это не так, продолжаем искать неисправность.

Если вода не бежит, отключаем воду, полностью отсоединяем шланг и заменяем его на новый. Еще одна причина, по которой вода не поступает в сливную емкость – засорение узкой части входящего клапана.

Чтобы избавиться от засора, необходимо прочистить просвет тонкой проволокой или иголкой. После чего откручиваем на входном патрубке вентиль и промываем остатки засора.

После того, как вода начнет свободно поступать в бак, закручиваем вентиль и ставим поплавок и клапан с рычагом в первоначальное положение. Бывает так, что прочистить клапан не удается. В этом случае его нужно снять и заменить на новый.

С последовательностью работ по устранению нарушений в работе поплавкового механизма ознакомит следующая подборка:

Галерея изображений

Фото из

Для ремонта клапана, регулирующего подачу воды, перекрываем связанную с ним водопроводную линию

Для полного удаления воды из бачка нажимаем кнопку или рычаг смыва

Последовательно откручиваем винты, удерживающие поплавковый клапан

Если держатель поплавка будет мешать проведению ремонтных операций, сдвигаем его

Подцепив край шайбы или мембраны плунжерного клапана шлицевой отверткой, снимаем их. Если этот элемент поврежден, готовим новый для замены

Обрабатываем зону расположения поплавкового клапана смоченной в уксусе щеткой, смываем их

Устанавливаем на место новую или отчищенную шайбу или мембрану, ставим поплавок на положенное ему место

Открываем водопроводную ветку, следим за набором воды в бачок. Если все нормально, приступаем к эксплуатации

Шаг 1: Отключение подачи воды в бачок

Шаг 2: Удаление всей воды из емкости

Шаг 3: Откручивание винтов поплавкового клапана

Шаг 4: Перемещение держателя поплавка

Шаг 5: Удаление мембраны с плунжерного клапана

Шаг 6: Удаление отложений вокруг клапана

Шаг 7: Обратная установка шайбы или мембраны

Шаг 8: Проверка работы поплавкового механизма

Проблема #3 — постоянное подтекание воды в чашу

Иногда вода постоянно течет в чашу. Причиной этой неисправности становится поломка поплавкового устройства, которое при наполнении резервуара не выключает подачу воды.

Если это происходит, можно предположить, что сломался клапан впуска воды в емкость, неправильно работает поплавок или рычаг, включающий механизм слива, находится в неправильном положении.

Если бачок старой модели, ремонтные работы нужно начать с осмотра поплавка. Это пластиковая пустотелая емкость. Очень часто в результате длительной эксплуатации на ней появляются трещины, через которые вода проникает внутрь поплавка и он начинает тонуть.

Если это так, узел требует замены. Для этого откручивается крепежный винт, на котором держится поплавок и устанавливается новая деталь.

Ремонт поплавкаРемонт поплавка

В результате долгой эксплуатации поплавок может выйти из строя, тогда внутрь детали попадает вода. Поплавок становится тяжелее и не справляется со своими функциями

В более современных моделях бачков поплавков нет. Для закрытия входного клапана используется узел, который называется сливной колонкой. Она может оснащаться механизмом, регулирующим уровень наполнения бака.

Такая колонка чаще всего ремонтонепригодна. При выходе из строя узел требует полной замены.

Для устранения утечки в области смывного клапана производятся следующие действия:

Галерея изображений

Фото из

Если течь обнаружилась в районе смывного клапана, его нужно полностью заменить. Для этого сначала застилаем пол тряпками, затем отключаем подачу воды в бачок и производим обычный смыв нажатием на рычаг или кнопку

Ослабляем гайку, удерживающую подающий воду шланг, создаем условия для быстрого съема бачка с посадочного места

Ослабим гайки, накрученные на болты, прикрепляющие бачок к унитазу. Для того чтобы их было легче отвинтить, удерживаем сверху шляпки шлицевой отверткой

Аккуратно отделив бачок от унитаза, снимаем его и устанавливаем в перевернутом положении на настеленные рядом с унитазом тряпки

От перевернутого вверх дном бачка откручиваем контргайку, удерживающую ранее уплотнитель под арматурой

Трубку нового смывного клапана подгоняем по факту под реальные размеры бачка. Ее верхняя кромка должна быть на 1 см ниже кромки самого бака

Наносим герметик на шайбу, расположенную в нижней части нового смывного клапана. Проталкиваем его в отверстие и убираем излишки герметика

Устанавливаем бачок с закрепленным внутри смывным клапаном на положенное ему место. Закрепляем его и подключаем воду

Шаг1: Полный слив воды из бачка унитаза

Шаг 2: Отвинчивание гайки разводным ключом

Шаг 3: Ослабление гаек, удерживающих бачок

Шаг 4: Демонтаж бачка для проведения ремонта

Шаг 5: Удаление смывного клапана и контргайки

Шаг 6: Подгонка трубки смывного клапана

Шаг 7: Установка нового смывного клапана

Шаг 8: Обратная установка и подключение бачка

Подтекание воды возможно при неисправности впускного клапана. Его работу нужно придирчиво проверить.

Выполняем следующие операции:

  1. Внимательно осматриваем на предмет повреждений и неисправностей рычаг, находящийся рядом с клапаном.
  2. Спускаем воду и смотрим, как наполняется емкость.
  3. Шевелим рычаг-коромысло. Он должен находиться в таком положении, чтобы перекрывать впускной клапан. Если рычаг погнут, исправляем его конфигурацию.
  4. Если рычаг не шевелится, значит, заклинило узел, отвечающий за его перемещение. Проводим замену этого узла.

Еще одна причина, по которой вода постоянно подтекает в чашу. Это неисправность самого впускного клапана. Он может поломаться из-за скачков давления в водопроводе. В таком случае его придется заменить.

Для этого узел демонтируется, после чего в магазине приобретается аналогичная деталь. Ее устанавливают на место. Аналогично поступают и в случае выхода из строя выпускного клапана. Его тоже нужно демонтировать и заменить.

Чтобы устранить утечку из отсечного клапана, нужно сначала попробовать затянуть уплотнительную гайку. Она расположена по центру клапана, уплотняют здесь поворотом на 1/8 полного круга по часовой стрелке. Если не помогло, то приступаем к очистке узла от осадка:

Галерея изображений

Фото из

Шаг 1: Удаление уплотняющей гайки

Шаг 2: Извлечение штока отсечного клапана

Шаг 3: Съем уплотняющих шайб для прочистки

Шаг 4: Обратная установка уплотнителей

Если проделанные с отсечным клапаном манипуляции не привели к должному результату, то это устройство придется менять.

Более подробно о том, почему бачок унитаза не держит воду, можно прочесть в .

Проблема #4 — износ внутренней арматуры

Случается, что проявляется сразу несколько неисправностей или узлы уже очень изношены. В этом случае проще всего будет поменять арматуру – внутренности бачка унитаза. Начать следует с изучения устройства бака.

Как мы уже знаем, несмотря на общий принцип работы, сливные емкости имеют большое количество модификаций. Подробно рассмотрим замену внутренней арматуры сливного бака с нижней подводкой.

Замена арматурыЗамена арматуры

Если корпус сливного бачка целый, а “внутренности” не работают, лучший выход из положения – полная замена внутренней арматуры

Перед началом работы приготовим плоскогубцы и гаечные ключи. Далее последовательно выполняем такие операции:

  1. Перекрываем подачу воды в бак и сливаем из него воду.
  2. Открываем крышку бачка. Если он с кнопкой, то сначала ее демонтируем. В зависимости от модели для этого нам понадобится либо открутить ее, либо снять специальные клипсы.
  3. Отсоединяем подводящий воду шланг.
  4. Верхнюю часть сливной колонки поворачиваем под прямым углом и снимаем.
  5. Находим крепежные болты, удерживающие бачок на унитазе, и осторожно их откручиваем.
  6. Кладем бак на унитаз.
  7. Находим крепежи, фиксирующие сливную колонку и впускной клапан, и откручиваем их.
  8. Вынимаем старую арматуру и готовим новую.
  9. Устанавливаем все в обратном порядке и ставим бачок на место.

При монтаже новой сливной колонки нужно учесть некоторые моменты. Узел устанавливается над выпускным отверстием и фиксируется снизу специальной манжетой с резьбой.

Входной клапан вместе с механизмом, регулирующим заполнение бака, помещается над впускным отверстием, после чего узел фиксируется на дне бака манжетой с резьбой.

Можем предложить ознакомиться и с другими статьями посвященными износу арматуры сливного бачка:

Проблема #5 — шум при заполнении емкости

Это не поломка, поскольку все механизмы функционируют исправно. Однако слишком громкое наполнение бака чаще всего вызывает дискомфорт и хочется, чтобы емкость набиралась потише.

Обычно шумят баки с верхней подводкой. Для решения этой проблемы прежде всего нужно осмотреть входное отверстие. Есть модели, где можно отрегулировать его диаметр.

При слишком шумном наполнении бака нужно уменьшить сечение отверстия. В этом случае вода будет поступать медленнее, зато пропадут раздражающие громкие звуки.

Комплект арматурыКомплект арматуры

Полный комплект внутренней арматуры для сливного бачка современной модели можно купить в любом специализированном сантехническом магазине

Если диаметр отверстия отрегулировать нельзя, можно попытаться несколько модифицировать внутреннее устройство бака.

Для этого нужно найти резиновую или пластиковую трубку, сечение которой должно соответствовать диаметру впускного отверстия. Длина детали должна составлять примерно 25-30 см.

Надеваем трубку на впускное отверстие, закрепляем ее так, чтобы при поступлении воды ее не сорвало. Затем опускаем второй конец детали на дно бачка. Собственно, это все.

Теперь вода будет поступать в бачок по трубке, что заметно уменьшит неприятный шум. Жидкость больше не будет падать под напором с высоты, а попадет сразу в нижнюю часть бака.

Проблема #6 — залипание одной или двух кнопок

Такая модификация очень популярна, поскольку позволяет экономить воду. Иногда у нее начинают западать кнопки. В этом случае необходимо сначала снять крышку с бачка. Для этого перекрывается водопроводная труба, затем бачок опустошается.

Далее отверткой нужно очень аккуратно открутить пластмассовую гайку, расположенную около кнопок. Теперь крышку можно снять. Нажимаем сразу на обе кнопки и отпускаем. Иногда они встают на место.

Бачок с двумя кнопкамиБачок с двумя кнопками

Сливной бачок с двумя кнопками помогает экономить воду, поэтому такие модели предпочитают покупать те, кто следит за своими тратами

Если это не так, проверяем шахту кнопок. Если она засорена, детали не смогут встать на место. В таком случае прочищаем шахту и устанавливаем кнопки. Если это не помогло, возможно, придется менять весь узел.

Аккуратно его демонтируем, приобретаем в магазине аналогичную по всем характеристикам деталь и ставим ее на место. Так же ремонтируется и однокнопочная модель.

Выводы и полезное видео по теме

Рекомендации профессионалов помогут избежать ошибок, которые часто допускают новички.

Как заменить арматуру сливного бачка:

Снимаем крышку со сливного бачка с кнопкой:

Что делать, если обнаружилась течь в клапане сливного бачка:

Ремонт сливного бака унитаза достаточно прост и доступен любому, даже начинающему сантехнику. Ничего сложного в ремонтных работах нет. Поломки узлов диагностируются очень легко.

При желании можно быстро и качественно отремонтировать сливной бачок или, если арматура полностью вышла из строя, заменить ее на новую.

Специалисты советуют начинающим мастерам при проблемах с корпусом бачка (например, появилась трещина) не заниматься косметическим ремонтом, а заменить весь бак. Скорее всего, все усилия, потраченные на ремонт, будут безрезультатны, то есть время и деньги потратятся впустую.

Если вам уже приходилось сталкиваться с поломкой сливного бачка унитаза, поделитесь, пожалуйста, с нашими читателями, какая именно проблема возникла у вас, и как удалось ее решить. Также, в блоке с комментариями можно задать интересующий вопрос по теме статьи.

виды сифонов, система слива для бачка, начинка, спусковой механизм, сифон


Содержание:


Унитаз является основным элементом туалета в квартире или загородном доме, который обеспечивает отправление естественных надобностей. Вне зависимости от модели сантехнического прибора, на качество его работы напрямую влияет сливной механизм для унитаза.


Общая информация


По ходу обустройства санузла современный пользователь сталкивается с проблематикой громадного ассортимента моделей сантехнических приборов. Приходится учитывать материал их изготовления, стилистику оформления, размеры и пр. При этом важно понимать, что внешняя красота не всегда подкреплена функциональной надежностью. Поэтому качество такой детали, как сифон для унитаза, тяжело переоценить.



Несмотря на широкое конструктивное разнообразие гигиенических приборов, принцип слива воды внутри них практически идентичен. Это существенно облегчает обслуживание и ремонт начинки для унитаза. Неполадки с водоподачей обычно указывают на проблемы сливного механизма. Следует держать во внимании, что именно этот узел сантехнического прибора ломается чаще всего. Поэтому при выборе унитаза важно обращать внимание на его качество и долговечность.

Разновидности сливных механизмов


Бачок для слива воды есть в конструкции любого унитаза, и представляет собой емкость с 2-3 технологическими отверстиями. Через них вода поступает в бачок или сливается из него. Сверху емкость закрыта крышкой, что повышает декоративность всего устройства. Процесс работы механизма слива для бачка унитаза с кнопкой не отличается большой сложностью. Вода на первой стадии поступает в емкость и находится там до тех пор, пока не будет нажата кнопка на бачке. Это происходит в основном через прикладывание механического усилия, после чего определенный объем воды выливается в чашу. Ее поток смывает нечистоты, удаляя их в канализационную трубу.


Что касается внутреннего устройства сливного бачка, то там тоже нет ничего оригинального или сложного. Состоит этот механизм из пары элементов. Задачей первого из них является подача и перекрывание воды из общей трубы, что позволяет заполнить пустой бак необходимым количеством жидкости. Второе приспособление отвечает за выливание содержимого бачка внутрь чаши после нажатия кнопки. Читайте также: «Какой унитаз выбрать – виды, различия, преимущества и недостатки».



Классификация сливных бачков по типу материала:

  • Керамические (фаянсовые). Отличаются надежностью и дешевизной. Классические бюджетные варианты, которые наиболее распространены в жилищах.
  • Металлические. Уступая по декоративности керамическому варианту, они превосходят его в плане прочности и долговечности.
  • Пластиковые (полиэтиленовые). Главное достоинство пластиковых сливных бачков заключается в их небольшом весе и простой установке.


В зависимости от способа крепления и точки расположения, сливные бачки делятся на 2 группы:

  1. Низкорасположенные. Помещаются непосредственно на унитазной чаше.
  2. Высокорасположенные. Прикрепляются к задней стене или внутри инсталляционной ниши. Высокорасположенные емкости входят в конструкцию раздельных унитазов. Изделия данного типа особенны тем, что их бачок и чаша разделены. Для коммутации двух частей используется сливная труба, по которой и двигается вода. Мощность подачи воды для слива зависит от высоты расположения накопительного бака. Читайте также: «Запорная арматура для унитаза – выбор и правила замены арматуры бачка для слива воды в унитазе».


В плане эстетичности раздельные модификации проигрывают совмещенным моделям, т.к. отдельно висящая емкость смотрится не очень красиво. Однако если применяется инсталляция унитаза, то именно такие конструкции рекомендуется приобретать для установки. В большинстве стандартных ситуаций сливной бачок размещен на краю унитазной чаши. Такие приборы имеют более компактный и эстетичный вид.

Способы водоподачи унитазов


В состав системы слива унитаза с кнопкой входят следующие детали:

  • Поплавковый клапан (задвижка).
  • Поплавок (обычно из пластика).
  • Рычаги.


Вода внутрь емкости поступает через боковое отверстие в корпусе. Оно может находиться справа, слева либо снизу. Если подача осуществляется справа или слева, поплавок устанавливают на конце горизонтального рычага: данный элемент коммутируется с вентилем шарового крана. Когда отверстие для заполнения бака расположено на дне, поплавок крепят на вертикальный шток. Это приспособление помещено внутри подводящей трубы.



Алгоритм функционирования сливного бака водой не сдержит никаких сложностей. После того, как воды будет слита и емкость опустошена, поплавок вместе с уровнем воды опустится на дно. Его движение вниз провоцирует активизацию клапан задвижки на водопроводе, что обеспечивает заполнения накопителя. Когда вода вновь начинает поступать, вместе с увеличением ее уровня начинается движение поплавка в обратном направлении. После достижения высшей точки подача воды будет прекращена.


Сутью работы сливной системы для унитаза являются элементарные законы физики. Входящие в состав начинки элементы не нуждаются в питании электричеством, что заметно увеличивает их экономичность и надежность. Типичными неисправностями выступает недостаток или преизбыток воды в бачке. Проблемы этого рода устраняются через регулировку поплавка, что позволяет добиться оптимального уровня заполнения накопительной емкости водой. Также бывают случаи, когда рычаг ломается, после чего спусковой механизм для унитаза подлежит полной замене. Читайте также: «Как правильно выбрать унитаз – важные нюансы выбора».

Какие бывают механизмы слива


Все, что необходимо сделать для смыва унитаза после посещения туалета – нажать кнопку на бачке. Далее весь механизм работает самостоятельно: открывается задвижка спуска воды посредством сливного клапана. После этого содержимое бачка вытекает в чашу, смывая своим потоком все фекалии и нечистоты.


Механизм слива для унитаза может активизироваться несколькими способами:

  • Через нажатие на кнопку.
  • Упором на рычаг.
  • Дерганьем за цепочку.


Конфигурация и оформление сливного бачка бывает разной. Типичные емкости стандартно обладают объемом 6 и 4 л, оснащаясь отверстиями для поступления воды типовых диаметров. Механизмы сифонов для бачка унитаза представлены в нескольких разновидностях. Устанавливаются они достаточно просто, поэтому при поломке внутреннего блока его можно без проблем заменить. Читайте также: «Устройство унитаза – что обязательно нужно знать».


Простейшей разновидностью сливных сифонов являются грушеобразные изделия, похожие на обычные вантузы из резины. Когда на них начинает давить вода, изделия плотно ложатся поверх сливного отверстия. Как результат, движение воды через трубку прекращается. После активации рычага «вантуз» поднимается под воздействием механического усилия. После этого слив открывается, и вода вытекает в унитазную чашу. В опустошенную емкость начинает набираться жидкость, что утяжелят сифон: он снова опускается в нишу, перекрывая движение воды. И так по кругу.


На случай выхода из строя сифон для туалета в сливном механизме имеется предохранительный перелив. Если уровень воды в бачке превышает установленную черту, жидкость начнет переливаться в специальную трубку и выводиться напрямую в канализацию. Система сконструирована с таким расчетом, что риск перелива воды из бачка на пол туалета сводится к нулю. Хотя во время постоянных переливов и возрастает расход воды, зато помещение ограждается от затопления. Читайте также: «Как выполнить крепление бачка к унитазу – варианты и способы установки».



 Конструкция спуска воды в унитазе бывает двух видов:

  1. Горизонтальная. Самый распространенный вариант, где вода поступает сплошным потоком с одного отделения емкости. Горизонтальный механизм относится к бюджетным вариантам. Однако расход воды при его использовании достаточно большой, а уровень обмыва чаши – средний.
  2. Круговая. Данный способ подачи воды имеет улучшенные характеристики, т.к. жидкость во время выхода в чашу образует потоки по окружности ее обвода. Из недостатков круговой системы можно выделить небольшой диаметр сливного отверстия. Если в магистралях данной местности подается очень жесткая вода, это грозит закупоркой слива и уменьшением количества струй.

Как работает слив на два режима


Большинство современных сливных бачков оснащаются двухрежимными сливными механизмами для унитаза. Благодаря этому существенно экономится вода при пользовании туалетом.


Приборы данного типа работают в следующих режимах:

  1. Обычный. В унитазную чашу выпускается весь объем сливного бака (4-6 л).
  2. Половинный. Для слива используется часть содержимого емкости (2-3 л). Более экономичный режим работы, при котором расход воды снижается до 50%. Однако такие конструкции менее надежны и чаще ломаются, чем стандартные. Это объясняется увеличенным числом внутренних деталей, что, как правило, повышает вероятность поломки спускового механизма унитаза.


Для регулировки подачи воды двухрежимные приборы могут оснащаться не только двумя, но также одной кнопкой. В первом варианте каждая из кнопок отвечает за свой режим. Во втором – активизация того или другого режима зависит от силы нажатия единственной клавиши. Строго говоря, вода сливается, пока на рычаг оказывается воздействие. Как только человек убирает руку с кнопки, слив воды в чашу прекращается.

Рекомендации по выбору и ремонту начинки бачка


Советы от специалистов:

  • Определяясь с моделью унитазного бачка, прибегают к традиционной формуле соотношения цена/качество. Металлические изделия демонстрируют большую надежность и долговечность, однако их стоимость на порядок выше, чем на пластиковые изделия.
  • Менее шумными считаются дорогие модели с нижним подводом воды в бачок. При этом важно учитывать, что на установку приборов данного типа уходит на порядок больше времени и сил.
  • Конструкция поплавка бывает двух типов: пустой герметичный цилиндр или перевернутый стакан. Большую надежность демонстрируют цилиндрические поплавки. Однако любая пробоина корпуса выводит их из строя, т.к. внутрь изделия начинает попадать вода и оно теряет свою функциональность. Полноценная работа цилиндра возможна только при заполнении его воздухом. Пробитый поплавок подлежит замене.

Почему протекает слив


Часто люди задаются вопросом, что делать если течет унитаз после смыва. Одна из причин протекания слива – попадание грязи внутрь спускного клапана. Как результат, между резиновой накладкой и посадочным местом скапливаются твердые частицы. Это может быть коррозия металлических труб или ил. В таком случае можно обойтись без замены. Устраняется проблема простым снятием крышки бака и чисткой пространства под резиновой манжетой. Для этого используют тряпку или губку. Исключение составляют лишь случаи, когда резиновый элемент состарился или износился, что предполагает его замену.


Перед началом монтажа клапана внутри бака проводится его фиксация на чаше. Специфика конструкции сантехники для унитаза и слива не дает возможность после установки внутренней начинки достать стяжные болты. Поэтому первым делом осуществляют монтаж сливного бачка на унитазной чаше. И только после этого можно переходить к установке внутренних механизмов подачи и слива воды. Читайте также: «Что делать, если течет бачок унитаза – возможные причины и способы устранения».



Ремонт сифона для напольного унитаза производится в следующем порядке:

  1. Снять поплавок с поверхности сливной емкости.
  2. Разобрать головку поплавкового механизма, тщательно протерев каждую деталь.
  3. Путем визуального осмотра определить, в каком месте повреждена мембрана.
  4. Если повреждение серьезное, заменить дефектную головку на новую.

Как отрегулировать уровень воды


Проблема с преизбыточным или недостаточным уровнем воды является наиболее распространенной в универсальном сливном механизме для унитаза. При боковом размещении подающего отверстия регулировка уровня проводится через изменение длины спицы. Этот элемент начинки служит для фиксации поплавка. Практически во всех старых моделях сливного бачка спица изготовлялась из латунной проволоки. Для сдвигания местоположения поплавка вниз или верх рычаг сгибают посредине. Повышение уровня его расположения приводит к увеличению объема заполнения бака.


В современных моделях унитазов рычаги используются не металлические, а пластиковые. Как известно, сгибать пластик довольно опасно, т.к. из-за этого он может разломаться. Чтобы отрегулировать уровень набора воды в бак, здесь проводится сдвигание в одну или другую сторону. Это дает возможность увеличивать либо уменьшать плечо рычага. Чтобы повысить объем воды в емкости, поплавок необходимо перемещать в сторону от клапана. Если наполнение бака происходит через нижнее отверстие, плечо поплавка ориентировано в вертикальном положении. Это значительно упрощает настройку уровня объема: достаточно сдвинуть поплавок вверх или вниз. Когда нужное положение будет найдено, стакан фиксируют зажимной гайкой.



Главная сложность при регулировке объема заполнения бака заключается в том, что приходится демонтировать крышку емкости. Дело в том, что на ней находится клавиша слива, которая чаще всего соединена жесткой сцепкой со спускным механизмом. Поэтому действовать приходится очень осторожно и неторопливо. Первым делом аккуратно отвинчивают зажимную накладку на кнопке. Это дает возможность без опасения сдвинуть крышку.


Большинство элементов современных сливных механизмов производятся из пластика. Металлические детали встречаются в основном на старых советских моделях. Это объясняет снижение долговечности сифонов для унитаза: их гораздо проще заменить, чем отремонтировать. Для облегчения обслуживания в сантехнических отделах представлены собранные модули или их отдельные узлы. Поэтому в случае поломки необходимо снять поврежденный элемент и отправиться с ним в магазин. Там опытные консультанты подскажут, как лучше действовать – менять эту деталь или весь механизм.

Итог

В ходе эксплуатации унитаза иногда возникают проблемы со сливным бачком. Самая распространенная из них – сбой уровня заполнения емкости. Чтобы его отрегулировать, нужно снять крышку и изменить размер плеча рычага.


Сливной механизм для унитаза старого образца. Устранение неполадок в сливном бачке для унитаза старого образца


Чтоб убрать любую проблему, появившуюся в работе унитаза старого типа, довольно знать, как устроен хитрости и сливной бачок его починки.

Отличительные характеристики системы

Плюсом для нас, как домашних сантехников, считается тот момент, что множество предоставленных на сантехническом рынке моделей основываются на одном и том же рабочем принципе.

Вы сможете всегда самостоятельно распахнуть унитазный бачек

Не обращая внимания сейчас шний век технологий и разных изготовителей, отечественное производство унитазов не отличается ничем от европейского правила. Благодаря качеству и постоянству устройства бачка для слива, производственная технология не меняется уже много десятилетий.

Сливной бачок делают из следующих материалов:

  • чугун;
  • пластик;
  • керамика;
  • фаянс.

В тематических дорогих гостинницах или виллах могут встречаться изделия из мрамора а также гранита. Перечисленные выше материалы нам всем знакомы, например, керамика и чугун. Фаянс не очень удобен и надежен, а пластик и подавно, не проживет больше двух-трех лет.

Емкость для собирания воды, не зависимо от матерьяла производства, собирают не одинаково:

  • бачок закрепляется под самым потолком туалета;
  • емкость устанавливается на самом унитазе;
  • сливной бачок вмуровывается конкретно в стенку за унитазом, прячась за настоящей стеной или коробом из гипса или керамоплитки.

Сливной бачок старого типа устанавливался по двум первым вариантам. Под потолком теперь нечасто его повстречаешь, а вот конкретно на конструкции унитаза – да, практически в любом доме.

Основу самой работы емкости для воды исполняет арматура запорная, которая отвечает актуальное наполнение воды и ее слив в необходимый момент.

Подсобные роли исполняют детали управления: кнопка, ручка, клавиши или другой механизм, отвечающий за частичный и полный слив воды конкретно в унитаз.

Когда мы пользуемся одним из компонентов управления, другими словами, нажимаем на кнопку, сливной сифон отпирается, а вода, со своей стороны, под приличным напором оставляет емкость. Потом выпускной клапан опять прикрывается, а впускной автоматично раскрывается и набирает воду.

Когда признак воды может достигать по максимуму допустимый уровень, арматура запорная автоматично закрывает воду.

Система простого унитазного бачка

Исправное состояние бачка для слива состоит в следующем состоянии: емкость полна воды, выпускной и впускной клапаны перекрыты, вода при этом не может ни поступать вовнутрь, ни оставлять бачок.

Мы показали общие моменты сливного унитазного бачка старого типа.

Не многие наши сограждане торопятся менять хороший, а самое основное, долговечную систему еще производства СССР на новую кафельную модель, какая не внушает доверия.

Отличительные линии унитаза советского примера:

  • материалы производства: чугун или фаянс;
  • рычаг слива размещается слева или по самому центру изделия;
  • подвод воды только боковой.

Что касательно эстетической части, тут можно заявить, без объяснений. И на самом деле, тогда о красоте очень не беспокоились, унитаз играл только фактическую роль.

За водо подачу в аналогичный бачок отвечала арматура запорная, предоставленная в виде сливного механизма и необычного автомата. А слив воды был еще более увлекательным: широкий выпускной сифон, перекрытый пластиковым или резиновым клапаном, механизм по наружному виду напоминает вантуз.

Система унитазного бачка

Слив воды выполняется при помощи штока, который может крепиться к боковому рычагу или выводиться на главную часть крышки.

Арматура запорная с нажимной кнопкой связана при помощи рычага с поплавком из пластика, который перемещается в отвесной поверхности по всей емкости бачка.

Когда внутрений объем бачка заполняется водой, поплавок подымается и проворачивается рычаг, чем увеличивает давление на шток впускного клапана. Как только степень напора на шток равняется с давлением воды, клапан прикрывается. В этом варианте сливной унитазный бачок прошлой модели готов к работе.

Превосходство сливного унитазного бачка советского примера состоит в отсутствии большинства маленьких пружин и деталей. Аналогичная характерность дает возможность настроить или отремонтировать арматуру запорную даже домашнему сантехнические приборы.

Поменять поломанные детали не сложно

Возможно, теперь вам аналогичный механизм

1627 фотографий механизма танка — бесплатные и лицензионные фотографии из Dreamstime

Полный бак для хранения туалета. Открытый механизм. Поплавковый клапан. Накипь на стенах от жесткой воды.

Полный бак для хранения туалета. Открытый механизм. Поплавковый клапан. Накипь на стенах от жесткой воды.

Бачок унитаза, очищенный изнутри.Поплавок и фурнитура механизма слива унитаза.

Вид сверху на сливной бачок унитаза изнутри. Поплавок и фурнитура механизма смыва унитаза. Грязно-коричневый налет от. Вода

Бачок унитаза, очищенный изнутри. Поплавок и фурнитура механизма слива унитаза.

Полный бак для хранения туалета.Открытый механизм. Поплавковый клапан. Накипь на стенах от жесткой воды.

Полный бак для хранения туалета. Открытый механизм. Поплавковый клапан. Накипь на стенах от жесткой воды.

Полный бак для хранения туалета. Открытый механизм. Поплавковый клапан. Накипь на стенах от жесткой воды.

Танковые пушки. Автомат заряжания танковых пушек карусельного типа

Поплавок для механизма клапана унитаза и воды в баке мигает синим цветом.Поплавок для механизма клапана унитаза и проблесковый маячок для воды в баке

Поплавок для механизма клапана унитаза и воды в баке мигает синим цветом. Поплавок для механизма клапана унитаза и проблесковый маячок для воды в баке

Поплавок и датчик на цистерне паровоза. Срезанный вид поплавка и стрелочного датчика танка паровоза с водой. Деталь механизма до

Детали для бачка унитаза на столе.Сливной механизм и кнопка разблокировки бачка унитаза

Цистерна для перевозки битума. Задняя часть старой ржавой цистерны битума с механизмом слива

Манометр на пивоваренном оборудовании. Крупный план, макрос. Промышленность, промышленность, металл, сталь, завод, манометр, спирт, труба, контроль, прибор

Детали для бачка унитаза на столе.Сливной механизм и кнопка разблокировки бачка унитаза

Танк армии США времен Второй мировой войны Stuart Caterpillar Деталь. Хотограф гусеничного привода танка Stuart M3A1 армии США времен Второй мировой войны — Деталь

Гусеничный танк I. Гусеничный механизм старинного танка

Силосный стальной резервуар в красивом свете. С голубым небом

Рулевые колеса и бензобак старого трактора.Восстановленный старинный красный трактор с рулевым механизмом и бензобаком

.

Ржавые водопроводные трубы, ржавый проточный резервуар квадратной формы и механизм распределения воды с двумя деревянными ведрами. Типовое импровизированное решение

Погребальный механизм газообразования. Из емкости на пивоварне

Погребальный механизм газообразования.Из емкости на пивоварне

Советский малый плавающий танк Т-38 изолирован. Советский малый плавающий танк Т-38 1936 г. изолирован

Российская военная противотанковая артиллерийская пушка, крупным планом механизм наведения и управления.

Прорыв водопровода. Нарушена подача воды. Отходы ресурсов пресной воды. Проблема водоснабжения Южной Азии. Синие трубы и оранжевый танковый механизм.Всплеск от

Контейнер для мусора металлический. Фотография металлического мусорного контейнера. Крупный план механизма фиксации крышки бака

Древние столбы на резервуаре для воды с механизмом подъема воды. Форт Рантхамбор — объект Всемирного наследия ЮНЕСКО в национальном парке Рантхамбор

Каменный резервуар, окруженный водой. Каменный резервуар с измерительным механизмом для расчета глубины и уровня окружающей воды

Художественная черно-белая монохромная фотография.Детали для унитаза на столе. Сливной механизм и кнопка разблокировки бачка унитаза

Промышленный молочный танк. Деталь промышленного молочного бака на заводе Danone Румыния в Бухаресте. Groupe Danone — французская транснациональная компания по производству пищевых продуктов

Разрез пустого бачка для смыва унитаза с пенным моющим средством.

Самостоятельное отвинчивание штуцеров для слива воды в сливном бачке унитаза.

Очиститель таблеток для сливного бака и изолятор свежести. Очиститель и свежесть таблеток сливного бака крупным планом

Очиститель таблеток для сливного бака и изолятор свежести. Очиститель и свежесть таблеток сливного бака крупным планом

Легкий танк типа 95. Москва, Россия — 19 июля 2017: Легкий танк типа 95 «Ха-Го» Япония на территории выставки вооружения в парке Победы на Поклонной горе

Средний танк Type 97 Shinhoto Chi-Ha Япония по признаку вооружения.Москва, Россия — 19 июля 2017: Тип 97 Шиното Чи Ха средний танк Японии на основании вооружения

Средний танк Type 97 Chi-Ha Япония на основании экспонатов вооружения. Москва, Россия — 19 июля 2017: Тип 97 Чи-Ха средний танк Японии на основании вооружения

Сантехник ремонтирует туалетный механизм. Разобранный механизм смыва унитаза

Бывший в употреблении механизм смыва унитаза.Разобранный механизм смыва унитаза

Механизм слива унитаза демонтированный. Разобранный механизм смыва унитаза

Сломанный механизм слива унитаза. Разрушенный

Крепление механизма слива унитаза. Разобранный механизм смыва унитаза

Трубопроводы клапаны и напорный бак на заводе.Трубопроводы из нержавеющей стали, клапаны и напорный бак на заводе

Двигатель тяжелого танка. Танк тяжелый двигатель, изолированные на белом

Русский танк — памятник Победе в ВОВ. На фоне города (Белгород, Россия

Танк военной техники вырезан на белом фоне. Самоходная бронированная пушка, изолированные на белом фоне. Танковая гаубица

Русский танк.Мемориал Победы в ВОВ

Русский танк — памятник Победе в ВОВ. На фоне города (Белгород, Россия

Бак из нержавеющей стали. Резервуар высокого давления из нержавеющей стали, изолированный на белом

Старый механизм отклонения рельсов. Вид на старый механизм отклонения рельсов на заброшенной железнодорожной станции на Пелопоннесе, Греция

Установка сифона унитаза.Рабочий вставляет сливной кран унитаза во встроенный бачок

Установка сифона унитаза. Рабочий вставляет сливной кран унитаза во встроенный бачок

Смывной механизм внутри бачка унитаза, растворяется таблетка голубой воды. Вид сверху на штуцеры унитаза и синяя таблетка твердого очищающего средства растворяется в воде

Танковая гусеница.Деталь гусеницы тяжелого танка Советского Союза

Танковая гусеница. Деталь гусеницы тяжелого танка Советского Союза

Танковая гусеница. Деталь гусеницы тяжелого танка Советского Союза

Русский танк — памятник Победе в ВОВ. На фоне города (Белгород, Россия

Механизм грязного смыва унитаза.В туалете

Механизм грязного смыва унитаза. В туалете

Советский легкий танк МС-1. Россия. Советский легкий танк МЦ-1

.

9 различных типов систем смыва туалетов (клапан наполнения бака, клапан смыва заслонки и т. Д.)

Поделиться — это забота!

Унитазы со смывом существуют уже много веков. Хотя неясно, кто действительно изобрел первую пригодную для использования систему унитаза со смывом, несколько историков согласны с тем, что современные унитазы со смывом, которые действительно обеспечивают удобство, появились, когда в двадцатом веке появились технологии для ванных комнат.

Значительное количество туалетов в настоящее время оснащено автоматическими системами смыва , а герметичный « вакуумный туалет », как в самолетах и ​​кораблях, уже внедрен в нескольких странах.Хотя потребление воды для систем смыва унитазов является предметом нескольких аргументов, мы не можем отрицать удобство, которое эти системы смыва унитазов обеспечивают нам.

Туалеты со смывом — это туалеты, которые, как следует из названия, смывают содержимое чаши через водосточную трубу в городскую канализационную или септическую систему, в отличие от туалетов без воды или компостных туалетов, в которых нет системы смыва.

В этой статье вы найдете полезную информацию о некоторых системах смыва унитазов — их функциях и применении.Вот некоторые из имеющихся в настоящее время на рынке систем смыва унитазов.

What flush system do you use at home Какую систему смыва вы используете дома? | Фото: Стив Бюиссин

Типы систем смыва унитазов

Система промывки клапана заполнения резервуара

В системах промывки с клапаном заполнения резервуара используется шаровой кран с плунжером, который является механизмом для заполнения резервуаров для воды. По сути, это плавающий шар, прикрепленный к плавающему стержню. Шток перемещается, чтобы активировать плунжер в корпусе шарикового крана, чтобы позволить и остановить поток воды в резервуар.

Fluidmaster 400CRP14 Универсальный клапан для наполнения унитаза (Изображение: Amazon)

Система промывки откидного и промывочного клапана

Это сливной клапан для унитаза, который открывается и закрывается пластиной, откидывающейся с одной стороны. Этот механизм называется Flapper и обычно изготавливается из пластика и мягкой резины. Заслонка соединена с цепью, свисающей с рычага ручки смыва, и отвечает за пропускание и остановку потока воды в резервуар.

Сифонный механизм промывки

Это стандартная промывочная система, в которой используется сифон для чаши , ключевой механизм, отформованный в чаше, который необходим для создания сифона, использующего воду для слива туалетных отходов из унитаза через сифон и в септик.В большинстве унитазов с сифоном для смыва используется рычаг. Этот рычаг при нажатии открывает промывочный клапан и позволяет воде течь в чашу.

Клапан наполнения унитаза Rovtop, антисифонный (Изображение: Amazon.com)

Промывной унитаз

Унитазы с смывом — это еще одна типовая система смыва, которая, в отличие от унитазов с сифонным смывом, часто имеет большие сифоны, которые не предназначены для слива воды из сифона. Вместо этого они используют метод промывки, при котором вода нагнетается в чашу, чтобы вытолкнуть отходы через уловитель.Сегодня в унитазах используется технология двойного смыва (, подробнее об этом позже, ), что открывает путь для современных систем смыва, которые очень популярны на рынке.

Система промывки под давлением

Это мощная промывочная система, в которой использует сжатый воздух для нагнетания воды в чашу . Эта система смыва отлично подходит, особенно для больших унитазов, например, используемых в общественных туалетах, которые обрабатывают гораздо больше человеческих выделений и посторонних предметов, брошенных в унитаз; Эти туалеты нуждаются в мощной системе смыва, поэтому для них обычно используются системы смыва под давлением.Недостатком этой системы смыва является то, что она очень шумная.

Vintage flush system Винтажная смывная система | Фото: Susann Mielke

Система гравитационной промывки

Это может быть самый старый тип промывочной системы, но он также самый популярный на рынке. Системы самотечной промывки применяют воду для создания давления промывки, которое затем выталкивает содержимое из резервуара и чаши в сифон . В конце каждой промывки происходит сифонирование, которое дополнительно очищает чашу, и, учитывая отсутствие каких-либо дополнительных механизмов, гравитационная промывка, в отличие от промывки под давлением, является более тихой системой промывки.

Двойная циклонная система промывки

Двойная циклонная система промывки — одна из последних систем промывки, представленных на рынке. Впервые использованные в известных туалетах b r и Toto , двойные циклонные промывочные системы используют две форсунки, поддерживаемые двигательной системой , которая позволяет большему количеству воды проходить через трубку и обеспечивает более мощное сифонирование для гораздо более эффективный смыв.

Двойные циклонные системы промывки в некоторой степени похожи на системы промывки самотеком, поскольку в них для завершения процесса промывки используется некоторая механика самотечной промывки.

Двойная система смыва

Системы двойного смыва

также являются одной из последних систем смыва на рынке и быстро набирают популярность. С унитазами с двойным смывом пользователи могут выбирать между частичным и полным смывом . Это частично решает некоторые аргументы в пользу потребления воды, поскольку потенциально может сэкономить потребителям тонны воды.

При полной промывке расходуется около галлона и половина воды на промывку, в то время как при частичной промывке требуется менее 1 галлона воды, что идеально, если емкость содержит только мочу.Смыв осуществляется одним нажатием кнопки, и пользователи испытывают гораздо меньше проблем с этой системой слива унитаза, чем с любой из других в этом списке.

Система двойного смыва FlushSaver (Изображение: Amazon.com)

Система заднего смыва

В унитазах со сливом сзади используются унитазы другого типа. Это больше связано с удобством пространства ванной, а не смывом. Тем не менее, эта система унитазов со сливом заслуживает быть в этом списке, поскольку широко используется в основном в европейских странах.Унитазы со смывом сзади предлагают на большую мощность смыва, чем обычные унитазы со смывом , и это часто происходит из-за устройств, работающих под давлением, которые добавляют больше мощности при каждом смыве.

Унитазы со сливом сзади более компактны по сравнению с унитазами со сливом в пол. Они занимают очень мало места в ванной комнате, поэтому многие потребители предпочитают этот тип унитаза со сливом.

Toilet flush systems offer different ways of flushing Системы смыва для унитазов предлагают различные способы смыва | Фото: Крис Келлер

Это лишь некоторые из многих систем смыва унитазов, доступных на рынке, и можно с уверенностью предположить, что по мере дальнейшего развития наших технологий нам будет предложено гораздо больше.Действительно, некоторые системы смыва унитаза намного превосходят другие, но независимо от того, какой тип смыва унитаза мы используем, эти системы смыва были изобретены, чтобы сделать нашу жизнь более удобной.

Какую систему смыва вы используете дома? Не стесняйтесь делиться своими комментариями ниже!

Пин для более поздних версий

.

Расход жидкости из контейнеров

Отверстия в основании

container base apertures

Можно рассчитать скорость жидкости на выходе при опорожнении бака или контейнера

v = C v (2 г H) 1 / 2 (1a)

, где

v = выходная скорость (м / с)

C v = коэффициент скорости (вода 0,97)

g = ускорение свободного падения (9.81 м / с 2 )

H = высота (м)

Объемный расход жидкости можно рассчитать

V = C d A (2 г H) 1/2 (1b)

, где

V = объемный расход (м 3 / с)

A = площадь отверстия — выходное отверстие (м 2 )

C d = коэффициент расхода

, где

C d = C c C v

, где

C c = коэффициент сжатия (апертура острого края 0.62, хорошо закругленное отверстие 0,97)

A = площадь отверстия (м 2 )

Пример — объемный расход при опорожнении контейнера

Высота от поверхности до выходного отверстия в резервуаре, заполненном водой, составляет 3 м . Проем с острой кромкой диаметром 0,1 м . Коэффициент расхода можно рассчитать как

C d = 0,62 0,97

= 0,6

Площадь отверстия можно рассчитать как

A = π ((0.1 м) / 2) 2

= 0,008 м 2

Объемный расход через отверстие можно рассчитать как

V = 0,6 (0,008 м 2 ) (2 (9,81 м / с 2 ) (3 м)) 1/2

= 0,037 м 3 / с

Для высоты 1,5 м объемный расход 0,1 м 3 / с . Для высоты 0,5 м объемный расход 0.06 м 3 / с .

Калькулятор сливного бака

Этот калькулятор основан на ур. (1b) и может использоваться для оценки объемного расхода , и , время , используемое для опорожнения контейнера или резервуара через отверстие.

Калькулятор делит контейнер на «фрагменты» и выполняет итеративное вычисление среднего значения для каждого фрагмента. Точность расчета можно повысить, увеличив количество срезов.

Площадь дна цистерны или контейнера (м 2 )

H — высота между поверхностью и проемом (м)

A — площадь проема (м 2 )

C d — коэффициент расхода

нет.«срезов» (для итеративного расчета)

— результаты в таблице ниже!

Примечание! — поток уменьшается, а время увеличивается с уменьшением высоты.

Маленькие боковые отверстия

small lateral apertures

Выходная скорость может быть выражена как

v = C v (2 г H) 1/2 (2a)

Расстояние s может быть выражено как

s = 2 (H h) 1/2 (2b)

Объемный расход можно выразить как

V = C d A (2 г H) 1/2 (2c)

Сила реакции может быть выражена как

F = ρ V v (2d)

, где

ρ = плотность (кг / м 3 ) (вода 1000 кг / м 3 )

Большие боковые отверстия

large lateral apertures

Объемный расход можно выразить как

V = 2/3 C d b (2 г) 900 17 1/2 (H 2 3/2 — H 1 3/2 ) (3a)

, где

b = ширина проема (м)

Избыточное давление в контейнере

excess pressure in container

Скорость на выходе может быть выражена как

v = C v (2 (г H + p / ρ)) 1/2 (4a)

где

p = избыточное давление в контейнере или резервуаре (Н / м 2 , Па)

Объемный расход можно выразить как

V = C d A (2 (г H + р / р)) 1/2 (4б)

.

Как отрегулировать механизмы внутри бачка унитаза | Руководства по дому

Если вы не склонны к механике, внутренняя часть бачка унитаза может быть пугающей, но все становится менее загадочным, когда вы понимаете, что вы там видите. Механизмы выполняют две функции: наполнение и промывку. Заливной клапан подключается к водопроводу и пропускает воду в бак. Он продолжает работать, пока поплавок не отключит его. Заслонка является частью промывочного клапана; он удерживает воду в резервуаре до тех пор, пока вы его не поднимете промыванием, а после промывки он снова ставит на место, чтобы резервуар можно было наполнить.Регулировки, необходимые для поддержания всего в рабочем состоянии, несложны.

Механизм наполнения

Отрегулируйте уровень воды в баке, регулируя поплавок. Если ваш унитаз не оборудован механизмом смыва под давлением, он имеет либо шаровой поплавок на конце коромысла, либо поплавок в виде чашки, установленный вокруг трубки клапана.

Вверните шар по часовой стрелке, чтобы укоротить рычаг, если уровень воды слишком низкий, и против часовой стрелки, чтобы удлинить его, если уровень слишком высокий.Более длинное коромысло оказывает большее давление на заправочный клапан и заставляет его закрыться раньше. Если коромысло имеет изгиб, поверните шток так, чтобы изгиб был направлен вверх, — это еще один способ снизить уровень воды в резервуаре.

Сожмите зажим на поплавке чашеобразного типа, чтобы отрегулировать длину стержня. Удлините стержень, чтобы снизить уровень воды в баке, и укоротите стержень, чтобы поднять его.

Найдите регулировочный винт в верхней части заправочного клапана. Не у всех клапанов он есть, но если он есть у вас, он позволяет точно настроить работу клапана.Поверните его по часовой стрелке с помощью отвертки, чтобы клапан не протекал при полном баке.

Промывочный механизм

Удлините цепь, крепящую ручку промывки к заслонке, если вы чувствуете напряжение в ней, когда заслонка опущена. Плотная цепочка может включать и выключать туалет, потому что она не дает заслонке закрывать сифонное отверстие, позволяя воде просачиваться в унитаз.

Сократите цепочку, если унитаз не промывается полностью. Если цепь не тянет заслонку назад достаточно далеко, заслонка преждевременно падает и останавливает смыв.

Выпрямите заслонку, если она наклонена. У него есть два резиновых ушка, которые прикрепляются к переливной трубке — снимите их, распрямите заслонку и снова наденьте.

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
