схема разводки провода и розеток

Основные нагрузки в сети от электрического тока приходятся на кухню. Ведь именно в этой комнате устанавливаются мощные бытовые приборы: посудомоечная машина, электрическая варочная панель с духовкой, электрический чайник, микроволновка и прочие. Поэтому, проводя расчёт электропроводки, нужно уделить внимание правильному выбору проводов и розеток. Не надо забывать, что проводка на кухне должна производиться по стандартной схеме с учётом распределения шлейфов под каждый электрический прибор.

Подготовка к работе

В новостройках строители учитывают необходимости потребителей, зная об использовании бытовых приборов в современных кухнях. Поэтому расчёт проводов и правильный выбор розеток – это требование электромонтажных работ.

Всё обстоит иначе, если работы проводятся в зданиях старой постройки. Поэтому нужно подготовиться к монтажу электропроводки, учитывая следующие действия:

• Проверяется действующая проводка. На случай если сечения проводов будут достаточными, чтобы справиться с токовыми нагрузками.
• Определяется мощность всех бытовых приборов, использующихся на кухне. Этот показатель обычно указывается в паспорте изделия. Суммируются все значения для получения общей характеристики, на основе которой в дальнейшем выбираются провода.
• Делается подборка розеток, исходя из мощности подключаемых приборов, и правильно подбирается сечение проводов (кабелей).
• Создаётся схема разводки проводов с учётом собственных условий расположения бытовых приборов.

Сначала надо определиться, сколько фаз входит в квартиру: одна или три. Для этого открывается распределительный щиток и смотрится, сколько проводов входит в квартиру. Если два, значит, сеть однофазная (провод фазы и провод нуля), четыре – трёхфазная (три кабеля фазных, один нулевой).

Редко в старых домах встречаются схемы с заземлением, но если таковые есть, то при входе добавляется ещё один провод меньшего сечения. Надо сразу обозначить, что современные бытовые приборы эксплуатировать без заземляющего контура нельзя. Поэтому в схеме электропроводки такой момент придётся учитывать. И последнее – определяется сечение каждого кабеля, подводящего к розеткам на кухне.

Общая нагрузка на провода от использования бытовых приборов одновременно может достигать 10 кВт, а значит, придётся устанавливать медные кабели сечением 4 мм² от распределительного щитка до кухни, и 2,5 мм² на каждую разводку до розеток от распаячных коробок. Если в квартиру входит трёхфазная сеть, то, распределив приборы равномерно по трём фазам, можно добиться снижения сечения кабелей. К тому же трёхфазная сеть даёт возможность правильно раскидать нагрузку, уменьшив её на каждый участок до минимума.

Подбор проводов и розеток

В первую очередь подбирается электрический кабель, соединяющий распределительный щит и входную распределительную коробку на кухне.

Обратите внимание, что мощные электрические приборы, например, варочная плита или посудомоечная машина, должны соединяться с распределительным щитом отдельными проводами с установкой в щитке отдельного автоматического выключателя и прибора УЗО.

Таким образом, из суммарно полученной мощности всей бытовой техники надо отнять мощность этих приборов, и из такого расчёта подбирать сечение электрического провода. Выбор производится по таблице на фото ниже. Обращайте внимание на расчётную мощность. Для однофазной сети — это третий столбец, для трехфазной — пятый.

Для маломощных бытовых приборов устанавливаются розетки на 16А, для мощных на 32А. Обратите внимание на заземляющий контакт, есть он в конструкции розетки или нет. Стоит остановиться на выборе с заземлением. Каждый прибор рекомендуется монтировать на одну розетку с подводом отдельного кабеля. Если производится монтаж сдвоенной розетки или целого блока, то учитывайте, сколько приборов к нему будут подключаться. Старайтесь к таким конструкциям подключать маломощную технику.

Других требований к выключателям на кухне в плане технического оснащения нет. Обратите внимание на дизайн и на поверхности. Что касается последнего, то не выбирайте выключатели с рельефными плоскостями, на которых быстро собирается грязь.

Правила создания схемы электрической проводки

Это последний этап подготовительных работ. Схема разводки электрики обозначает, в каких местах будут установлены розетки и выключатели, и как к ним будут подводиться провода. Поэтому ещё на стадии создания дизайн-проекта кухни, нужно точно определиться, где будут размещаться бытовые приборы. Отталкиваясь от этого, нужно произвести на схеме расстановку розеток.

Как показывает практика, практически вся техника располагается на участке кухонного гарнитура. Следовательно, розетки будут располагаться в основном на фартуке или в нижней части мебели, а, точнее, или на стене за напольными тумбами, или под столешницей, как выдвижные блоки.

Монтажный процесс

Пошаговая инструкция монтажа электропроводки в кухне – это несколько видов работ, которые связаны между собой последовательностью проводимых операций. При этом нужно учитывать, что все электрические шлейфы проводятся только точно по горизонтали или вертикали, что заранее обозначается в схеме. Поэтому для работы потребуются два измерительных инструмента: отвес и строительный уровень.

• В первую очередь на стену наносится схема разводки. Наносить можно карандашом или маркером.
• По нанесённым линиям делаются неглубокие штробы.
• В обозначенных на схеме местах делаются отверстия под посадку розеток, выключателей и распределительных коробок. Углубления делаются дрелью (перфоратором) с насадкой в виде коронки.
• В штробы укладываются провода и устанавливаются распредкоробки.
• Штробы замазываются штукатурными или шпаклёвочными растворами.
• Производится установка розеток и выключателей света.

На этом работы внутри кухни заканчиваются. Остаётся провести подключение основного кабеля в распределительном щитке. Обязательно устанавливается защита в виде автомата, который подбирается из расчёта токовой нагрузки на каждый участок, и устройство защитного отключения. Первый среагирует на перегруз, второй на короткое замыкание. Теперь надо включить автоматы и проверить, все ли розетки и светильники на кухне работают, не шумит ли проводка, не искрит ли она в распределительных коробках. Если все работает исправно, значит, монтаж электропроводки проведён правильно.

Как видите, ничего сложного нет. Поэтому электромонтажный процесс на кухне многие проводят самостоятельно с учётом рекомендаций опытных электриков. К тому же принимаются во внимание и требования, касающиеся расположения проводов, розеток и выключателей.

Полезные советы

• Устанавливать выключатель лучше на стене при входе на расстоянии 20-30 сантиметров от дверного проёма. Высота установки определяется удобством пользования.
• Высота установки розеток определяется с учётом расположения бытовых приборов, которые к ним будут подключаться. Например, на фартуке располагаются розеточные модели для подключения чайника, кофемолки, микроволновки и прочих. Выше фартука для вытяжки. Ниже столешницы для варочной плиты, посудомоечной машины, но не ниже 20 сантиметров от напольного основания. Отдельная розетка выводится по месту установки холодильника.
• Запрещается прокладывать в кухне открытую проводку, в силу того, что в таком помещении присутствуют перепады влажности и температуры, которые негативно скажутся на проводах.
• Устанавливается розетку от воды нужно как можно дальше. Около раковины их монтировать нельзя.
• Не подключайте бытовые приборы через удлинитель. Переноска – не лучший элемент подключения.
• Соединение кабелей в распределительных коробках проводится не скрутками, а с использованием клеммных устройств. Это более надёжный вариант соединения электрических участков.
• Проводя штробление стен, учитывают расстояния от пола и потолка. Оно не должно быть меньше 10 и больше 20 сантиметров. Штробы делаются или вертикально, или горизонтально. Никаких кривых или косых линий на стенах.
• Схему, которая была начерчена на бумаге, надо сохранить. Это своеобразный паспорт электрической разводки. Она может пригодиться при проведении следующего ремонта или, если понадобиться повесить на стену предметы мебели или дизайнерские элементы.
• Прокладывать открытым способом проводку по водопроводной или газовой трубе запрещено, в независимости, пластиковая эта труба или металлическая.

Заключение по теме

Правильно поместить розетки под бытовые приборы – основное требование электрической разводки на кухне. Поэтому сначала определяются места расположения бытовой техники в независимости, будет ли она стоять, как отдельный элемент кухни, или встраиваться в мебель. И на основе этого определяются места расположения розеток. Если эти две позиции скомпонуете, то и сама схема сложится правильно. Остальное – дело рук и техники.

Проводка на кухне. Подготовка и материалы. Монтаж и советы

Чаще всего в квартире основная нагрузка по току сосредоточена на кухне. Это обуславливается тем, что в ней расположены мощные бытовые устройства. Поэтому важно перед ремонтом кухни или монтажом проводки в новой квартире особое внимание обратить правильному расчету и выбору проводов и розеток.

Как расположить розетки или выключатели можно узнать от дизайнера кухни. Но он не владеет электротехническими знаниями, и тонкостями при монтаже выключателей и розеток. А квалифицированный электрик может внести изменения в план.

Проводка на кухне начинается с подготовки

• Если необходимо заменить имеющуюся проводку на кухне, то необходимо ее проверить. Если дом новый и без проводки, либо планируется заменить абсолютно всю электропроводку, то тогда ничего проверять не нужно.

• Произвести расчет общей мощности бытовой техники, которая будет подключаться на кухне.

• Сделать подбор материалов и элементов электрической проводки.

• Создать схему электросети по своему плану.

Диагностика старой проводки

Для начала необходимо выяснить, сколько фаз электросети подведено в вашу квартиру: три фазы или одна. Также нужно определить, есть ли заземляющий контур у электропроводки, так как без заземления нельзя пользоваться современными электрическими устройствами. Одним из признаков наличия контура заземления является проводка, состоящая из трех жил (третья жила – заземление). Чаще всего заземление уже есть в доме.

Важной проверкой также является определение сечения проводов. Это нужно для выяснения допустимой нагрузки вашей сети дома. В настоящее время нагрузка на электропроводку кухни обычно достигает 10 кВт. Отсюда несложно определить, что сечение медных проводов, которые проходят от распредкоробки к розеткам, должно составлять более 2,5 мм².

Проведение расчета

Самому не сложно вычислить общую нагрузку по току от бытовой техники, используемой на кухне. Необходимо сложить мощности всех устройств. Вряд ли результат окажется менее 10 кВт, так как это среднестатистическое значение мощности потребителей в современных кухнях. Поэтому, на основании результата расчета остается сделать выбор сечения проводов по номинальной нагрузке. Для этого можно воспользоваться таблицей.

Выбор материалов

Теперь необходимо подобрать розетки и выключатели. Для обычных бытовых устройств розетки должны быть на 16 ампер, а для мощной техники – 32 ампера. Корпус розетки должен быть оснащен заземляющим контактом. Лучше всего предусмотреть для каждого устройства свою розетку. Над столешницей рекомендуется установить блок из трех розеток для маломощной техники: чайника, хлебопечки и т.д.

К выключателям нет особых требований. Можно дать совет: лучше выбрать конструкцию выключателей, на которых нет рельефных изображений и узоров, так как в уходе более практичны выключатели и розетки с плоскими гладкими поверхностями, для легкого оттирания жирных разводов и пятен.

Если необходимо не нарушить кухонный интерьер, то выполняется скрытая проводка на кухне, при этом можно установить розетки и выключатели с красивым дизайном под дерево, либо другие варианты, подходящие под отделку стен.

Схема электропроводки

В конце подготовительных работ нужно начертить схему выполнения электропроводки для кухни. При ее выполнении рекомендуется пользоваться советами, которые были описаны выше, и которые будут еще вам даны.

Простая обычная схема расположения розеток и выключателей на кухне может выглядеть так, как изображено на рисунке. Но выбор схемы всегда остается за жильцом квартиры.

После подготовки материалов и выполнения схемы, можно начинать монтаж проводки. Об этом и расскажем ниже.

Процесс монтажа

Проводка на кухне производится по порядку, согласно рекомендуемых шагов:

• По схеме электропроводки делается разметка стен. Для этого лучше воспользоваться строительным уровнем, чтобы сделать горизонтальную и вертикальную разметки для штроб.
• Согласно разметке, выполняются штробы с помощью перфоратора, либо дрелью с применением специальной фрезы.
• Проложить кабель в штробы.
• Замазать канавки с кабелем шпаклевкой.
• В определенных схемой местах подключить розетки и выключатели, а также соединить провода в распредкоробках.
• В распределительном щитке монтируются автоматические выключатели для бытовых устройств на кухне.
• По готовности монтажа электропроводки производится проверка путем включения питания. После включения сети нужно все внимательно осмотреть на наличие шума, дыма, либо искрения. Также необходимо включить бытовые приборы, и проверить их функционирование, работу розеток.

Ничего сложного в монтаже проводки нет, если придерживаться некоторых рекомендуемых советов.

Полезные советы

• Розетки желательно устанавливать на расстоянии 10 см от столешницы. Это нужно для установки плинтуса на столешницу. Он занимает около 5 см. Если розетки установить ниже, то они смотрятся прижатыми к столу.
• Розетки монтируют подальше от варочной панели и посудомойки. Некоторые розетки целесообразно объединить в блок. Розетки также могут располагаться над шкафами, или под ними. Над шкафами розетки издалека бросаются в глаза.
• Розетку для вытяжки целесообразно устанавливать за кожухом вытяжки, в сторону от центра, чтобы розетка не мешала гофре вытяжки.
• Розетку для микроволновой печи можно установить за самой микроволновкой. Обычно там всегда имеется место. Также можно розетку установить в шкафу и объединить ее с розеткой холодильника. При открывании шкафа есть возможность отключить холодильник, либо микроволновку.
• Для холодильника, машины для мойки посуды, либо стиральной машины розетки располагают на высоте 20 см от пола.
• Розетки, расположенные под шкафами, неудобны в пользовании, так как, чтобы вытащить вилку из розетки, нужно ложиться на пол, по-другому не достать. Варочная панель, стиральная машина и духовой шкаф подключаются под шкафом, так как вилки от этих устройств остаются включенными постоянно.
• Под мойкой розетку ставить не рекомендуется. В случае утечки воды, она попадет на розетку. Но при необходимости установки розетки под мойкой, ее ставят как можно выше, чтобы снизить шансы попадания воды. Лучше в данном случае установить влагозащищенную розетку, и подключить ее через автоматический выключатель.
• Розетки для мощной техники (например, варочной панели) должны быть силового типа, на 40 ампер, с автоматическим выключателем на 32 ампера. На другие розетки автомат подойдет на 25 ампер.

• Выключатель необходимо установить возле входа в кухню, на расстоянии около 30 см от дверной коробки, по высоте опущенной руки, так как освещение могут включать и дети.
• Открытая проводка на кухне не рекомендуется по соображениям безопасности. При наличии подвесного потолка, кабель прокладывается в гофре за гипсокартоном.

Похожие темы:

Электропроводка на кухне: схема разводки и монтаж

По статистике, кухня является комнатой с наибольшим энергопотреблением. В ней сосредоточена третья часть домашних бытовых электроприборов: стиральная и посудомоечная машина, электродуховка, микроволновка и многое другое. Плюс ко всему, с появлением новинок добавляются мелкие энергопотребляющие приборы: миксер, хлебопечка, тостер. С каждой покупкой нового электроприбора возрастает нагрузка на электропроводку. Если вы думаете, что замена старых розеток улучшит ситуацию, то это не так. Однажды, несоответствующая нагрузке разводка проводов может не выдержать потребляемой мощности, и электропроводка на кухне перегорит. Поэтому капитальный ремонт должен начинаться с замены разводки, которую можно выполнить своими руками.

Рассчитываем мощность сети

Прежде чем начать замену старой разводки проводов, надо определить тип подведенной в кухню электросети. Обычно в старых квартирах с газовой плитой проложена однофазная сеть. Такой вариант разводки не очень хорош для высокого энергопотребления, так как вся нагрузка ложится на один провод. Более удачную разводку представляет трехфазное подключение, подведенное в кухню с установленной электроплитой. В такой системе нагрузка распределяется по трем проводам, создавая дополнительный запас мощности.

На следующем этапе подсчитываем общую мощность всех электроприборов, планируемых для установки на кухне. Это легко сделать, прочитав в инструкции каждого электроприбора его потребляемую мощность. Стандартное энергопотребление всех приборов на современной кухне составляет от 9 до 15 кВт. Хотя одновременно все электроприборы вряд ли будут работать, проводку лучше сделать с запасом мощности.

В этом примерном перечне приборов суммарная мощность кухонной техники достигает 14 кВТ

Подбираем провод

Рассчитав мощность будущей проводки, переходим к выбору провода. Для внутренней электропроводки применяются алюминиевые или медные провода в диэлектрической изоляции:

• Алюминиевый провод наиболее распространен для внутренних разводок. Это связано с его дешевизной и малым весом. На этом достоинства заканчиваются. Большое электрическое сопротивление алюминия по правилам электрической эксплуатации требует использовать провода с большим сечением. Толстая проводка создаст сложности при монтаже, портя внешний вид стены. Сопротивление алюминия вызывает нагрев проводки, который сопровождается ослаблением контактов. Увеличивающаяся от перегрева хрупкость алюминия существенно сокращает срок эксплуатации провода;
• Недостаток медного провода только в его дороговизне. Для внутренних помещений медная проводка намного безопаснее, чем алюминиевая. Это связано с меньшим электрическим сопротивлением меди, уменьшающим вероятность нагрева всей разводки. Медный провод устойчив к многочисленным сгибаниям, имеет длительный срок эксплуатации и не уменьшает проводимость тока после окисления.

По приведенной ниже таблице подбираем подходящий для работ кабель:

Построение схемы разводки

Прежде чем сделать своими руками разводку, нужно рассчитать точную ее схему. Ряд правил помогут в работе:

• простейшая схема проводки предусматривает монтаж одной распределительной коробки. Такой вариант не подойдет для кухни с большим количеством энергопотребляющих приборов;
• разводка должна включать несколько распределительных коробок, от которых идет запитывание разных приборов;
• правильный монтаж проводки требует создания отдельных веток: для подключения розеток, осветительных приборов, мощных бытовых приборов;
• на каждой ветке устанавливают УЗО для защитного отключения;
• если все же рассчитывается схема с одной распределительной коробкой, необходимо использовать только трехжильный провод сечением не менее 4 кв. мм. Провод укладывают в пластиковую трубу.

Пример схемы подключения электрической разводки на кухне

Безопасность бытовой техники обеспечивает заземление, при монтаже которого запрещается:

• соединять заземление с нулевым проводом;
• заземлять нулевые и заземляющие жилы разных линий;
• делать заземление из отдельного провода.

Установка электрощита

Для повышения безопасности и удобного управления разводкой вместо традиционной коробки распределения можно сделать монтаж электрощита:

1. в щите на входе монтируем УЗО мощностью, соответствующей общему току нагрузки. Для однофазной сети подойдет УЗО на 50 А.
2. совокупность параллельных розеток допускается не более 5 штук. Кабелем НГ 3х2,5 подключаем розетки на отдельные автоматы мощностью 25 А.
3. провода от приборов освещения соединяем параллельно с подключением к автомату на 6 А. Для удобства управления системой линии местного и общего освещения можно подсоединить к разным УЗО.

Монтаж выключателей и розеток на кухне

Составляя схему расположения розеток и выключателей, обязательно надо учесть места установки мебели и электроприборов. Ряд правил поможет создать удобство и безопасность на кухне:

• выполняя монтаж розеток, отдайте предпочтение моделям, рассчитанным на 16А с керамическими вставками;
• выключатели можно использовать рассчитанные на работу с меньшей нагрузкой. Здесь надо обратить внимание на внешний вид. Рабочие клавиши быстро загрязняются от частого использования и с гладкой поверхности легче удалять грязь во время уборки;
• в современной квартире монтаж розеток от пола выполняют на высоте 40 см. Исключение могут быть розетки, установленные над столешницей для удобного подключения бытовых приборов;
• выключатели монтируют на высоте около 1 м от пола в свободных к доступу местах. Наиболее удобно поместить выключатель на расстоянии 15 см от косяка входной двери или на стене при входе в кухню. Для включения дополнительного освещения надо сделать отдельные выключатели.

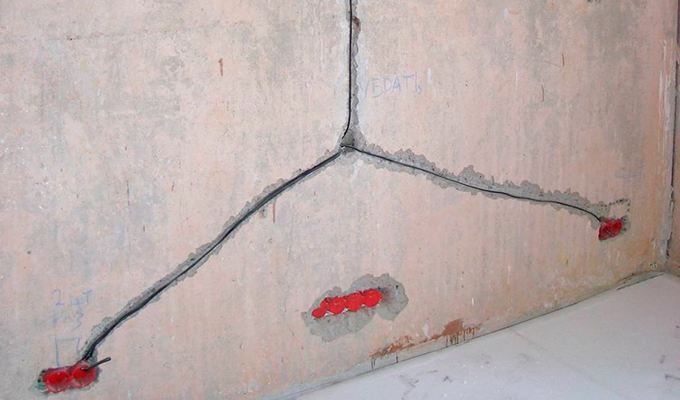

Штробление под проводку стен

Составив подробную схему электропроводки, можно приступать к штроблению стен, так как скрытая проводка не будет портить эстетичный вид комнаты. Эту операцию легко выполнить своими руками с помощью штробореза или перфоратора. Вооружившись инструментом, можно приступать к работе:

1. Стараясь создать минимальную длину штроб, на стену наносим разметку. Углы поворота штроб необходимо делать прямыми. Это облегчит прогнозирование размещения проводки под штукатуркой, если придется сверлить отверстия в стене.
2. По нарисованной разметке пробиваем канавки и углубления для монтажа подрозетников.

Штробление стены на кухне

Укладка провода

Учитывая следующие советы, монтаж проводов своими руками не составит особого труда:

1. через каждые 40 см в канавке сверлим отверстия диаметром 6 мм.
2. провод затягиваем в пластиковую гофрированную трубу и прокладываем по канавкам.
3. трубу к стене крепим специальными пластиковыми дюбель-скобами, вставляя их в просверленные отверстия.
4. закончив монтаж провода, пробником прозваниваем всю систему, проверяя на отсутствие обрыва, все канавки заделываем штукатуркой.

Провод в гофре уложенный в штробе

Установка розеток и выключателей

Финалом работы служит монтаж в подготовленные гнезда розеток и выключателей:

1. В подготовленные углубления крепим пластиковые подрозетники. В их днище есть технологические отверстия для проводов. Подрозетник отверстием надеваем на выступающий из стены провод, устанавливаем в углубление и фиксируем винтами. Все щели между корпусом подрозетника и стеной заделываем цементным раствором или гипсом.

   Установленный подрозетник

2. Монтаж самих выключателей и розеток делаем по окончании всех отделочных работ. Выступающие из стен концы провода подсоединяем к клеммным колодкам и закрепляем механизм в корпусе подрозетника. Сверху надеваем декоративные накладки из пластика.
3. Когда все работы завершены, остается подключить проводку к общей электросети и испытать ее.

Установленная своими руками электрическая проводка на кухне, при соблюдении всех рекомендаций и правильных расчетах, надежно прослужит долгие годы. Запас мощности позволит в будущем добавлять новые электроприборы, не опасаясь перегрева и замыкания проводов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как выполняется монтаж электропроводки на кухне

Как правильно смонтировать проводку на кухне?

Схема электропроводки на кухне имеет немало отличий от схемы в жилой комнате. Ведь здесь кроме таких неблагоприятных факторов как вода присутствует большое количество бытовых электроприборов. Само же помещение часто небольшое и от того как мы сможем компактно и правильно проложить проводку зависит удобство во всем помещении.

Планирование электросети кухни

Электрическую сеть кухни можно условно разделить на сеть освещения и розеточную сеть. От того как правильно мы их спланируем зависит надежность, экономичность и комфорт помещения. Поэтому давайте рассмотрим каждую из этих сетей отдельно.

Сеть освещения кухни

Начнем с сети освещения. Она в обязательном порядке должна содержать общее освещение и местное освещение рабочей зоны. Кроме того, достаточно часто применяется зональное и декоративное освещение.

Общее освещение на кухне должно быть не менее 150лк. Оно может быть верхним, боковым или комбинированным. Верхним называется освещение, когда освещение падает сверху, боковым соответственно с боку и комбинированный тип освещения, когда освещение падает сверху и сбоку.

Итак:

• Идеальным считается комбинированное освещение. Но здесь все зависит от естественного освещения. Если у вас на кухне есть достаточно большое окно, которое в дневное время дает достаточно света, то можно обойтись и только верхним освещением. Если естественного света не хватает, то можно использовать верхнее освещение с несколькими светильниками, установленными в разных частях комнаты. Это уже зависит от планировки.

Общее освещение на кухне

• Боковое освещение применяется преимущественно в помещениях с низкими потолками. Ведь даже в небольших помещениях оно требует установки как минимум двух светильников. Для данного типа освещения характерно наличие большого количества теней. Уменьшить их можно только за счет установки большего числа светильников.
• Вторым обязательным компонентом для кухни является специальное освещение рабочей зоны. Согласно п.2.12 ВСН 59 – 88 это освещение должно быть не менее 200лк, наша же инструкция советует делать его не менее 300лк.

Светящийся фактор кухни

Освещение рабочей зоны кухни может быть выполнено за счет установки дополнительных светильников на фартуке кухни, непосредственной установкой светильников в мебель над рабочей зоной или новомодных светящихся фартуков.

Установка светильников освещения рабочей зоны на стене

Наиболее дешевым и простым в плане реализации является установка светильников на фартуке кухни. Обычно для этого используют несколько люминесцентных ламп.

Встраивание светильников освещения рабочей зоны в мебель

• Встраивание точечных светильников в мебель потребует от вас создания сети 12В. Если же вы будете встраивать в мебель светильники 220В, то потребуется дополнительная защита от возможного поражения электрическим током, что скрадет место в самой мебели.
• В некоторых больших по площади кухня дополнительно можно создать зональное освещение. Обычно с его помощью выделяют столовую зону. Для этого могут использоваться точечные светильники верхнего или нижнего света, направленные светильники на стенах и разнообразные декоративные светильники.

Зональное освещение для кухни

Если у вас на кухне есть элементы, которые стоит подсветить или вы просто хотите разнообразить помещение яркими красками, то можно использовать декоративное освещение. Но сразу отметим, что делать это стоит только в больших по площади помещениях. В тесных кухоньках достичь значимого эффекта не удастся.

Розеточная сеть кухни

Если мы делaем электропроводку нa кухне самостоятельно, то следующим важным аспектом является расположение розеток на кухне. Так как на кухне их требуется достаточно много определиться с их место положением далеко не просто.

Итак:

• Согласно п.12.27 ВСН 59 – 88 в кухне квартиру должно быть не менее 4 розеток, одна из которых должна быть на ток 10 или 16А. Кроме того, если на кухне установлена электрическая плита, то должна быт предусмотрена еще одна розетка на ток не менее 25А и питающаяся от отдельной групповой линии.
• Но это минимальные нормы. Современная кухня требует значительно большего количества розеток. Дабы спланировать их количество и место размещения необходимо знать количество бытовых приборов и место их расположения.
• Если у нас имеется электрическая плита, то розетку для нее обычно устанавливают за печью в нижней части – 20 – 30 см от пола (см. Как установить розетку для электроплиты своими руками). Так же поступают с розетками холодильника, духового шкафа, посудомоечной машины, морозильной камеры, стиральной машины и другого крупного электрооборудования, установленного на полу.
• Кроме крупного стационарного оборудования, установленного на полу, у нас может быть стационарное оборудование, установленное на втором ярусе кухни. Это микроволновая печь, телевизор, электроподжиг газовой плиты и многое другое. Для этого оборудования розетки устанавливают за этими приборами на уровне 1 – 1,5 метра от пола.
• Для многих, кто делает электропроводку своими руками становится проблемой питание вытяжного шкафа и другого электрооборудования, установленного на третьем ярусе кухни. Для них монтируют розетки на расстоянии 20 – 30 см от потолка. Обычно это расстояние от верхней части кухни до потолка.
• Кому-то это покажется необычным, но в этом нет нечего страшного. Норму ПУЭ это разрешают. Если же кухонный гарнитур у вас подпирает потолок, то такие розетки можно разместить за мебелью.

• Отдельным вопросом становится размещение розеток для передвижных электроприборов. Обычно ими пользуются в рабочей зоне кухни. Поэтому для их подключения здесь следует установить 2 – 3 розетки. Число розеток зависит от количества передвижных электроприборов.
• С вопросом установок этих розеток часто возникают вопросы. Ведь сейчас на рынке кроме обычных розеток достаточно широко представлены разнообразные угловые, встроенные и выдвижные модели. Это вопрос ваших симпатий. Главное обратите внимание, дабы эти розетки не могли быть залиты водой со стола, в них не попадала грязь со стола, и они туго фиксировались с вилкой. Если фиксация очень тугая убедитесь, что со временем это не приведет к поломке креплений.
• Кроме того, нам наверняка потребуется как минимум одна розетка в столовой зоне. Ее можно будет использовать для зарядки мобильного или других временных электроприборов. В итоге у нас получается, что для кухни нам потребуется не меньше 10 розеток, а то и больше.

Создание схемы электрической сети кухни

Вот мы и определились с количеством электрических точек, которые нам предстоит смонтировать на кухне. Но разводка электропроводки на кухне предполагает создание схемы, которая разделит нашу электрическую сеть на несколько групп. И тут нам не обойтись без расчётов.

• Для того, чтоб сформировать электрическую сеть нам нужно разделить всю нагрузку на отдельные группы. Каждая группа будет питаться от отдельного автомата. Обычно используют автоматы на 16 или 25А.
• Разделение нагрузки можно выполнить по типу нагрузки, то есть сеть освещения от одного автомата, а розеточную группу от другого. А можно выполнить смешанную и розетки, и освещение запитаны от одной группы. В пользу каждого из этих способов есть свои аргументы, приводить которые сейчас мы не будем. Выбор за вами.

Схема электроснабжения кухни

• Зная количество электрических точек, мы можем суммировать их номинальный ток, пока не получим значение близкое, но меньшее 16 или 25А. Номинальный ток вы можете посмотреть в паспорте прибора.

На фото приведена таблица приблизительной мощности различных электроприборов

• Если в паспорте прибора такового нет, то его можно вычислить по формуле . I – это наш номинальный ток, P – мощность прибора в кВт, а U – номинальное напряжение, которое для однофазной сети равно 220В. Вообще это не полная формула, но для нашего упрощённого расчёта этого вполне достаточно.

Обратите внимание! При наборе нагрузки для каждой группы учитывайте, что все приборы одновременно у вас навряд ли будут работать. А через чур уж большая перестраховка приведет к удорожанию вашей схемы.

• Так как скорее всего электропроводка на кухне и схема будут предполагать наличие нескольких групп, то здесь еще стоит учитывать фактор географического расположения розеток. Ведь согласитесь будет не очень удобно тянуть провод через всю кухню для запитки одной розетки на противоположной стене.
• В конечном итоге у вас должно получится от одной до трех групп. Это количество зависит от количества бытовых электроприборов.

Монтаж электрической проводки на кухне

После того как мы определились с местом расположения электрических точек и схемой электрической сети можно приступать непосредственно к монтажу. Мы не будем раскрывать все «таинства» штробления стен и правильного крепления проводов, но вот на некоторых аспектах остановимся подробнее.

Автомат однополюсный групповой на 16А	Монтаж любой новой группы по освещению начинается с установки группового автомата в квартирном щитке. Так как согласно норм ПУЭ нулевой провод не должен иметь коммутационных аппаратов на всем протяжении, то обязательным условием является установка однополюсного защитного автомата. Его цель защита вашей электропроводки от коротких замыканий и перегрузок.
Трехфазный автомат для подключения к трехфазной сети электрической печи	При наличии электрической печи у вас к квартирному щитку может подходить трехфазная сеть. В этом случае для питания печи организуется отдельная группа, защищенная трехполюсным автоматом. Если электрическая печь запитана от однофазной сети, то вам потребуется такой же автомат, как продемонстрирован на рисунке выше, только с номиналом в 25А.
Автомат УЗО	Автомат УЗО – устройство защитного отключения, предназначен для защиты человека от напряжения прикосновения. Он реагирует на ток утечки, появляющийся при снижении сопротивления изоляции проводников. В нашем случае аппарат должен быть выбран на ток утечки в 30мА.
Для прокладки однофазной сети следует использовать трехжильный провод	Монтаж проводки следует выполнять трехжильным проводом. Причем ПУЭ требует соблюдения цветовой маркировки провода. Одна жила должна быть желто-зеленого цвета и она предназначена для защитного заземления. Одна жила должна быть голубого цвета, и она предназначена для подключения к нулевым проводникам. А третья жила для однофазной сети может быть любого другого цвета и предназначена для подключения к фазным проводникам.
Трансформатор 220/12В	Если в вашей электрической сети предусмотрена сеть 12В, то вам не обойтись без соответствующего трансформатора. Современные трансформаторы не требуют обслуживания и практически бесшумны. Главное выбрать изделие, соответствующее подключаемой нагрузке. Для этого суммарная мощность всех подключаемых ламп должна быть ниже номинальной мощности трансформатора. Для уверенности лучше выбрать изделие с запасом в 10 – 30%.

• Согласно п.7.1.71 ПУЭ для каждой группы рекомендуется предусмотреть автомат УЗО. Причем согласно п.7.1.76 ПУЭ он обязательно должен стоять после группового автомата.
• Как известно проводка может быть выполнена открытым или скрытым способом. Но для кухонь квартир рекомендуется применять тот же тип проводки, как и для жилых помещений. В нашем случае это скрытая проводка.

Таблица выбора сечения проводов

• Сечение провода выбирается по табл. 2.1.1 ПУЭ. Но здесь есть и определенные ограничения. Согласно п.7.1.34 ПУЭ в жилых помещениях обязательно должна применяться медная проводка. Причем ее сечение должно быть не меньше 1,5 мм².

Обратите внимание! До 2001 года в жилых помещениях допускалась установка алюминиевой проводки. Сейчас это запрещено.

• Но если подбирать проводку для каждого присоединения, то это достаточно хлопотно и вряд ли цена на разные по сечению типу проводки будет разительно отличаться и позволит существенно сэкономить. Мы вам советуем устанавливать провод сечением в 2,5 мм², что конечно немного дороже, но наверняка. И в процессе монтажа вам не придётся заморачиваться какой провод к какой розетке вести.
• Не одна группа не может обойтись без распределительных коробок. Если у вас смешанная группа, то коробку обычно монтируют над выключателем освещения. Если в группе предусмотрено несколько выключателей освещения, то обычно монтируют над ближайшим к выходу.
• Если у вас чисто розеточная группа, то распределительную коробку следует расположить в удобном и равноудаленном месте от всех запитуемых электрических точек. Не следует их размещать за шкафами или другой мебелью, препятствующей доступу к коробке.
• Если у вас имеется сеть 12В, то вам следует установить трансформатор. Оптимальным местом для этого может стать распределительный щит. Но если до него далеко, то можно попробовать его спрятать в распределительной коробке. Только необходимо будет выбрать соответствующий размер коробки.
• Так же хотелось обратить ваше внимание на подключение трансформатора. Если у вас нет особенных условий, то выключатель для него лучше установить на напряжении в 220В, а не на 12В. Это снизит вероятность его повреждения, а также снизит энергопотребление. Ведь даже на холостом ходу он хоть немного, но потребляет электроэнергию. А в годовом выражении это могут быть значительные цифры.
• В остальном электрическая сеть кухни и монтаж точно таков, как и для жилых комнат. Ивы вполне можете его сделать самостоятельно как это продемонстрированно на видео.

Вывод

Как видите кухня не так уж проста в отношении электрической схемы. Но создается электропроводка на кухне самому себе поэтому лучше сделать ее качественно и учесть даже самые мелкие детали. Тем более что в нашей статье мы постарались обсудить каждую из них. Удачного ремонта!

Электропроводка на кухне своими руками

В современных домах и квартирах самой нагруженной в плане потребления электрической энергии является кухня. Ни для кого это не удивительно, все мы знаем, что здесь сосредоточена почти половина бытовых электроприборов. При планировании ремонтных работ электропроводка на кухне должна стать первоочередной задачей. Надо точно рассчитать нагрузки, соответственно подсчётам выбрать проводники и коммутационные аппараты. Чтобы потом не получилось так – работает варочная панель, духовой шкаф, вытяжка, а вы решили нагреть электрочайник, и всё, отключился автомат, электричество кончилось.

Некоторая бытовая техника настолько мощная, что требует отдельной линии от распределительного щитка и подключения через индивидуальный автомат.

Сразу хотелось бы предупредить тех, кто приобрёл квартиру в домах советской постройки. Быть может в других комнатах (спальня, зал) достаточно заменить коммутационные аппараты и поставить пару дополнительных розеток. Но проводку на кухне нужно монтировать полностью новую, даже не пытайтесь произвести ревизию старой.

Подготовительные работы

Есть замечательная пословица: «Хорошо спланированное – наполовину сделанное». Поэтому электропроводка, монтируемая на кухне, начинается с проекта. Распланируйте места установки мебели и техники для кухни.

Постарайтесь как можно точнее определиться, какими бытовыми приборами будете пользоваться и какой они мощности. Теперь посчитайте нагрузочный максимум, для этого сложите мощности всех электроприборов, подключаемых одновременно (не забудьте сюда прибавить освещение). От полученной цифры вам нужно будет отталкиваться при выборе сечения проводов и номинального тока коммутационных аппаратов.

Достаточно ли вам будет однофазного напряжения? Скорее всего для обыкновенных квартир такая проблема не возникнет. А вот если у вас огромный загородный дом или многоуровневая квартира, а в них кухни, обустроенные всей существующей техникой и полами с подогревом, то нужно будет подводить трёхфазную электрическую сеть. В любом случае для безопасности электропроводки, желательно не включать все имеющиеся кухонные электроприборы одновременно.

Желательно разделить всё кухонное оборудование и соответственно разводку на несколько маршрутов. Каждый будет брать своё начало на вводе в кухню, то есть от распределительной коробки. Конец каждой ветви – это осветительная лампочка или розетка.

Каждая розеточная ветвь может иметь разное количество розеток, всё зависит от того, какие в них будут подключаться бытовые приборы – маломощные (от 0,5 до 0,8 кВт) или мощные (от 0,9 до 2 кВт). Для подключения маломощной техники можно установить розеточный блок, для каждого мощного бытового прибора потребуется смонтировать отельную розетку.

Если мощность потребителя электроэнергии превышает 3 кВт (котёл, водонагреватель или система «тёплый пол»), то вместо розетки ставится автомат.

Такое разделение примерно выглядит так:

1. Осветительная ветвь, от которой будут запитаны все элементы освещения на кухне.
2. Ветвь на систему «тёплый пол».
3. Ветвь для розеточного блока, куда будут включаться маломощные бытовые приборы (тостер, миксер, микроволновая печь, соковыжималка, кухонный комбайн и т. д.). Как правило, такой блок розеток располагается на рабочей стенке на уровне 1 м от пола. Обратите внимание, что сюда будет включаться техника, которой пользуются периодически, не постоянно.
4. Отдельные ветви для подключения мощной бытовой техники (электрическая духовка, варочная панель, стиральная или посудомоечная машина).
5. Ветвь для двойной розетки, куда будут подключены, например, холодильник и вытяжка.

Варианты распределения розеток на видео:

От общего распределительного щитка к помещению кухни надо провести вводной кабель подходящего сечения, который по своим техническим характеристикам будет выдерживать нагрузку одновременно включенных бытовых приборов. Кабель заводится в распредкоробку, а уже там коммутируется с отходящими ветвями.

Элементы кухонной проводки

Схема электропроводки на кухне включает в себя следующие основные элементы:

• распредкоробка;
• электрические кабели и провода;
• выключатели и розетки.

Проводники можно прокладывать открытым и скрытым способом, но чаще всего на кухнях их прячут под внутреннюю отделку. К ним никакие эстетические требования не предъявляются, важно, чтобы они обладали безопасностью, достаточной токопроводимостью и нужными рабочими характеристиками.

Розетки и выключатели располагают на стенах, а значит, они должны быть безопасны, функциональны, а также эстетически вписываться в стиль и дизайн кухни.

Как видим, одно из важных условий, предъявляемых к элементам проводки, это безопасность. Поэтому вся кухонная электрика должна быть достаточно изолирована.

Правила размещения кухонных розеток

Проводка на кухне вполне может быть смонтирована своими руками, важно только учесть все требования, предъявляемые именно к этим помещениям. Особенно много нюансов по размещению розеток. Наглядно многие из них показаны на видео:

Стандартно их монтируют на высоте 25-30 см от пола. Но на кухне этой цифрой можно варьировать, потому что не всегда удобно подключать бытовой прибор в таком месте. Очень часто несколько розеток или розеточный блок располагают над так называемым кухонным фартуком (на рабочей стенке) на высоте 100-110 см от пола.

1. Запрещено монтировать розетки в месте, где в них может попадать влага (над или под мойкой, позади посудомоечной машины, вблизи с плитой).
2. Если по каким-то причинам вы не можете для розетки соблюсти расстояние 25-30 см от пола, то знайте, при необходимости можно его уменьшить. Но между розеткой и полом должно оставаться не менее 10 см, в противном случае при влажной уборке помещения в неё будет попадать влага.
3. Расстояние от электрического прибора до питающей его розетки делается минимальным. А то ведь нередки такие случаи, когда холодильник стоит в одном кухонном углу, а розетка для него совсем в противоположном.
4. Можно располагать розетки внутри шкафчиков, под рабочей столешницей. Для этого сзади в мебельных стенках проделывают отверстия для коммутационных аппаратов. Это сэкономит место и не нарушит общий вид.
5. Ни в коем случае не ставьте розетки там, где есть возможность нагрева (сзади духового шкафа, холодильника, электропечи).
6. Запрещено размещение розеток вблизи газовых плит.

Что касается конструктивного исполнения, то можно применять розетки накладные и встраиваемые. Для их установки во время ремонта проделываются отверстия, к которым подходят штробы (борозды в стенной поверхности). В отверстия вставляют подрозетники, в них устанавливают розетки, а в штробах прокладывают провода.

Для накладных розеток ничего сверлить и штробить не нужно, их монтируют под столешницами или на мебельных стенках.

Выключатели

При помощи выключателей можно управлять на кухне не только освещением, но и вытяжным вентилятором. То есть у вытяжки имеется проводник со штепсельной вилкой, которая по идее должна вставляться в розетку и приводить в действие вентилятор. Можно убрать штепсельную вилку, а на месте розетки смонтировать выключатель, которым запускать и останавливать вытяжку.

Для светильников лучше ставить двухклавишный выключатель, одна клавиша которого будет включать общее освещение, а вторая подсветку. Возможен монтаж ещё одного обыкновенного выключателя на рабочей стенке, при помощи которого будет включаться освещение только рабочего места.

Общий выключатель монтируют у входной двери, на высоте 80-90 см от пола.

Сколько нужно проводов?

Разводка электропроводки на кухне потребует большое количество кабеля и провода. Всё правильно распланировать и посчитать удобнее в пустом помещении.

1. Нарисуйте на полу план расстановки мебели и бытовой техники.
2. Рядом с приборами продумайте места установки розеток.
3. Отметьте на потолке, где будет основной светильник и дополнительное освещение.
4. На стене вверху (на расстоянии 15-20 см от потолка) наметьте место монтажа распределительной коробки. Нарисуйте, по какому пути к ней будет подходить вводной кабель, идущий от общего квартирного щитка.
5. От распределительной коробки начертите прямо по стенам пути прохождения проводов к розеткам, выключателям и осветительным приборам. Помните, что они могут быть только горизонтальными или вертикальными, никаких «наискосок» для экономии материалов не допускается.
6. На ваших кухонных стенах получилась наглядная схема, берите в руки рулетку и замеряйте нужное количество провода.

Естественно, не покупайте провода впритык, обязательно учтите запас на разделку жил. Для освещения берите провод с медными жилами сечением 1,5 мм², для запитки розеток от 2,5 до 4 мм².

Открытая кухонная проводка

Для открытого типа проводки понадобятся распределительная коробка и коммутационные аппараты наружного конструктивного исполнения. Они крепятся прямо на стенные поверхности.

По намеченным линиям на потолке и стенах прокладываются кабель-каналы, их крепёж надо делать через каждые 30-50 см, всё зависит от того, насколько ровные у вас на кухне стенные поверхности. К бетону пластиковые короба крепят при помощи дюбель-гвоздей, для кирпичных или пенобетонных стен подойдут саморезы.

Самый главный недостаток открытой проводки в кабель-каналах – сразу видна вся кривизна стен.

В кабель-каналы укладываются проводники, подводятся к розеткам, выключателям и распределительной коробке. После того, как все соединения будут выполнены, кабель-каналы закрываются накладными крышками с фиксирующими желобками.

Преимущество открытого типа проводки на кухне в том, что её проще будет переделать, если вы захотите поменять места расположения бытовой техники, или в случае какого-то повреждения в сети. Пластиковые кабель-каналы сейчас можно выбрать в магазинах под любой цвет кухни, особенно симпатично смотрятся такие короба с окраской «под дерево».

Скрытая кухонная проводка

Перед тем, как сделать скрытую проводку, потребуется выполнить много грязной, пыльной и шумной работы. В местах, где будут устанавливаться коммутационные аппараты, надо просверлить отверстия. Это выполняют с помощью зубила и молотка, перфоратором со специальными насадками по бетону или кирпичу. В сделанные отверстия при помощи гипса или алебастра фиксируются подрозетники.

Для прокладки проводов прорезаются специальные борозды в стенах, называемые штробами. Для этой цели существует специальный инструмент – штроборез. Будет очень удобно, если вам удастся взять такое приспособление на прокат, потому что покупать его накладно. Но в использовании он очень эффективен.

Во-первых, можно регулировать ширину прорезаемой канавки, в зависимости от того, сколько в ней будет лежать проводов и какого сечения. Во-вторых, многие модели оборудованы сразу пылесосом, что позволяет спокойно работать, не загрязняя на рабочем месте воздух.

Для того чтобы быстро и надёжно зафиксировать провода в штробах, используют гипсовый или алебастровый раствор.

Помните о том, что такие замурованные провода и коммутационные аппараты уже с места на место не переставить. Поэтому сначала обдумайте все «за» и «против», а уже потом примите для себя решение – какой тип проводки выбрать для кухни.

Обратите внимание! Стены, в которых прокладываются провода, обязательно должны быть сухие. Если вдруг выяснилось что стенная поверхность влажная, все работы по прокладке проводки прекратите и несколько дней сушите стену.

На видео еще несколько нюансов, по кухонной электропроводке:

Кому-то на первый взгляд покажется, что электропроводка на кухне своими руками вполне под силу. Но это не так, опыт и знания профессионала здесь нужны, чтобы впоследствии избежать возгораний, пожаров или травмирования человека током. Обратитесь к профессиональным электрикам или хотя бы консультируйтесь с ними, и тогда все электроприборы на вашей кухне будут работать надёжно.

Как правильно выполнить монтаж электропроводки на кухне

Если вы планируете сделать ремонт, то, в первую очередь, необходимо подумать об электропроводке на кухне: ведь на современной кухне очень много бытовой техники!

Наша статья поможет вам разобраться, как правильно сделать монтаж электропроводки на кухне.

Для чего нужно знать основные принципы проведения монтажа проводки, если вы этого знать не обязаны?

Конечно, выполнять данную работу необходимо поручить профессиональному электрику.

Но вы, как хозяин дома, просто обязаны разбираться в этом вопросе: нужно заранее предусмотреть правильное, удобное расположение бытовых приборов, которых на современной кухне очень много.

И это не только электроплита и электрический духовой шкаф (независимые или зависимые комплекты, или отдельно стоящие) .

Мы уже привыкли, что не обойтись без:

• электрического розжига газовой плиты;
• посудомоечной машины;
• микроволновки;
• вытяжки.

А еще тостер, чайник, кухонный комбайн, кофеварка,теплые полы,телевизор,освещение!

И все надо предусмотреть заранее, на этапе черновой отделки кухни.

Важно!

Ваша задача — получить от электрика схему электропроводки на вашей кухне: зная, как расположены провода, вы не столкнетесь с проблемами во время установки кухонного гарнитура, подключения техники и т.д.

Желательно так же сделать фотографии стен с уже проложенными, но не заделанными проводами с использованием масштабной линейки.

Бережно храните эту информацию и после ремонта: она поможет вам не забыть, где и как проложена электропроводка на кухне.

Какие данные вы должны сообщить электрику, чтобы он мог грамотно произвести монтаж электропроводки на вашей кухне?

Чтобы электропроводка на кухне была удобной и безопасной, соблюдайте основные требования (специалист, конечно, их знает, но и нам, заказчикам, это знать необходимо!

Вот примерная схема расположения розеток на кухне:

Схема электропроводки на кухне

Розетки должны быть специальными — двухслойными с заземляющим контактом, которые рассчитаны на ток минимум 15А и предназначенные для скрытой электрической проводки, то есть утопленные в стену (желательно).

Исключение можно сделать для мелких бытовых приборов или для электророзжига газовой плиты (варочной поверхности).

Все провода, которые будут размещены на кухне, должны быть с двойной изоляцией, так как стены в помещении могут намокать и нагреваться.

Все работы на кухне по установке электрической проводки лучше всего осуществлять скрытым методом, за счет штробления стен.

Электрическую проводку лучше всего разделить отдельные ветви, которые будут обслуживать различные точки потребления электрики.

Заложите отдельные ветви для освещения, для группы розеток, рассчитанных для бытовых приборов, для группы розеток, рассчитанных для силовых установок (электрическую плиту, холодильник).

Подключение приборов к щитку

Несколько слов о подключении вытяжки.

Розетка, которая необходима для подключения вытяжки, размещается на 50 мм выше кухонного гарнитура возле места установки вытяжки.

Выбирать место для размещения розетки для вытяжки необходимо, учитывая прокладку гофроотвода от вентиляционного отверстия к вытяжке: он не должен загораживать розетку.

Если устанавливаемая вытяжка является встроенной, то розетку для вытяжки можно разместить внутри шкафа, в боковой его части, потому что посередине размещается гофроотвод.

Важно!

Нельзя размещать розетки за корпусом приборов, встроенных в кухонную мебель, а также в тумбах с выдвижными ящиками!

Нельзя устанавливать розетки над мойкой и плитой!

Чтобы электропроводка на кухне была безопасной, проконтролируйте маркировку всех материалов, которые использует приглашенный вами специалист.

Кабели нужно использовать трехжильные, кроме кабеля для светильников.

Должно быть такое сечение проводов: для электро-варочной поверхности – более 4 кв.мм; для духового шкафа электрического – более 2,5кв.мм; для светильников – более 1,5 мм; для стиральной и посудомоечной машины – более 2,5 кв.мм.

Для других электрических приборов сечения проводников необходимо рассчитывать на основании общего максимального значения тока всех потребителей, которые будут подключены к линии электропроводки: для скрытой электрической проводки 1 мм сечения = 8А и для наружной электрической проводки 1 мм сечения = 10А.

Для того чтобы узнать на какую силу тока приблизительно рассчитана розетка, нужно максимальную мощность электрического прибора поделить на 220 (в нашей сети такое напряжение).

К примеру, если мощность посудомоечной машины максимум 2,5 кВт, ее нужно разделить на 220, тогда выходит сила тока в 11,4 А.

То есть для этой бытовой техники подойдет розетка в 16А, не использовать розетку в 10А (та как она будет подгорать).

Значит, розетки, которые размещаются на кухне, должны соответствовать определенным требованиям:для того, чтобы подключить электрическую варочную поверхность, нужно силовой штепсельный разъем на 32 А.

Для электродуховки, которая является независимой, можно использовать евророзетки 16А при условии, что мощность электрического прибора не превышает 3,5 кВт.

Если необходимо подключить зависимую варочную поверхность (то есть ручки управления данной варочной панели размещаются на духовом шкафе) с духовым шкафом, то достаточно будет использовать силовой штепсельный разъем 32А.

Все линии электрической проводки необходимо выводить от этажного или квартирного распределительного щитка с монтажом в нем устройства защитного отключения или автомата защиты сети на каждую отдельную линию.

Линия электрической проводки для отдельного мощного потребителя (стиральной и посудомоечной машины, духовки, холодильника) должна быть выделенной и не иметь других потребителей электрической энергии, подключенных к ней.

Запрещено:

Заземлять нулевые рабочие и заземляющие провода разных линий

Прокладывать заземления отдельным проводом;

Подключение на щитках под один и тот же контактный зажим заземляющего провода и нулевого рабочего.

Заземляющий провод должен быть без разрывов по всей длине линии электрической проводки до розеток.

Возможно, данная статья покажется вам сложной для легкого поверхностного восприятия.

Тогда ее лучше распечатать и иметь под рукой, пока не закончен монтаж электропроводки на кухне.

Надеемся, наша информация оказалась вам полезной, и вы теперь знаете, каким требованиям должна удовлетворять электропроводка на кухне.

Поделитесь ею с друзьями! У нас и далее планируются статьи, которые принесут вам пользу при ремонте на кухне.

Так что не забудьте подписаться на обновления сайта!

• Определитесь, какая бытовая техника будет у вас на кухне.Продумайте абсолютно все, каждую мелочь. Плита, холодильник, вытяжка — это понятно. А посудомоечная машина? Кухонный комбайн? Микроволновка? Аэрогриль? Мультиварка? Что еще? Составьте список всех приборов, которые вы планируете использовать, даже если именно сейчас их у вас нет. Чтобы не получилось так, что купили комбайн, а розетки-то для него нет! И обязательно посоветуйтесь с домочадцами, полон ли ваш список, или что-то там лишнее.
• Теперь необходимо обратить внимание на электрическую нагрузку бытовых приборов.Для этого вы сможете без труда найти описание необходимых моделей кухонной техники и отметить себе мощность каждого из этих приборов.
• Составьте проект кухонного гарнитура ДО начала ремонтных работ, сделайте копию эскиза и отдайте ее электрику: это для него руководство к действию. Имея на руках дизайн-проект кухонной мебели, все коммуникации будут проложены в точном соответствии с ним (по крайней мере, вы сможете это проконтролировать), и неприятных сюрпризов в виде пробитого провода и т.п. вы избежите.
• А сейчас уже можно определиться с количеством и размещением розеток на кухне. Ведь в современный дизайн никак не будут вписываться тянущиеся провода от удлинителей и тройников. Сколько розеток вам понадобится на кухне, вы можете определить на основании некоторых правил:
• Для мебельного освещения должен быть установлен отдельный выключатель;
• Крупные электрические приборы обычно постоянно включены в розетку и, значит, для каждого из них требуется отдельная розетка, причем с заземлением;
• Для некрупных электрических приборов можно использовать 2-3 розетки на целую кухню, так как все вместе они обычно не подключаются.
• Розетки для встраиваемой бытовой техники можно разместить внутри тумб на высоте 30 — 600 мм, правда, тогда нужно будет выпилить отверстие необходимого размера в задней стенке тумбы
• расстояние от размещения розетки до встраиваемого электрического прибора не должно превышать 1 метр;
• розетки, расположенные на стене за цоколем, размещаются на высоте до 150 мм (в зависимости от высоты ножек мебели) по верхнему краю розетки от пола, но такое расположение розеток крайне нежелательно, т.к. ими неудобно пользоваться
• розетки, которые размещаются внутри тумбы мойки, должны быть специальные, с защитой от влаги
• розетки для мелких переносных электроприборов размещаются на высоте 1000-1400 мм от пола (то есть выше столешницы)
• розетки, необходимые для кухонных светильников размещают над верхними шкафами, чтобы они были не заметны глазу.

Электропроводка на кухне. Схема электропроводки на кухне

Еще десятилетие назад в квартирах не было такого количества электроприборов, как сейчас на каждой отдельно взятой кухне. В диковинку многим были не только кондиционеры, но и микроволновые печи. И поскольку на электросеть не оказывалось таких нагрузок, выбитая пробка могла не причинять вреда некоторое время.

В нынешних же условиях лучше, если вы сделаете для кухни отдельную проводку, которая будет выведена на отдельный автомат. Сначала необходимо составить план расположения кухонных (столовых) розеток и выводов под дополнительное освещение.

Затем на вводной щиток монтируются автоматы защиты на силовые розетки для источников освещения, питания электроплиты и других бытовых приборов. Смонтировав на кухне устройство защитного отключения (УЗО) вместе с автоматическими выключателями и предохранителями, вы сможете считать свои электроприборы полностью безопасными.

Схема электропроводки на кухне

Кухня, из-за обильной оснащенности современными электроприборами, является главными потребителем в нашей квартире. И если приборов у вас много, двумя розетками лучше не ограничиваться. Тем более, что крайне желательно, даже необходимо автономное подключение освещение мойки и воздухоочистительных приборов.

Все ваши приборы будут подвергаться резким перепадам температуры, повышению уровня влажности стен, провода должны иметь двойную изоляцию и находится в пластиковых влагонепроницаемых трубках. Более того, на кухне следует использовать исключительно трехлинейные системы электроснабжения.

Разводка электропроводки на кухне

Проводка на кухне непременно должна быть разветвлена: отдельные розетки должны питать электроплиту, холодильник, бытовые приборы. Хорошо (особенно, если эти приборы вроде кофемашин и аэрогриля), чтобы каждой розетке сопутствовали собственные автоматический выключатель и УЗО.

Сегодня, когда во многих квартирах работают кондиционеры, напряжение в 220 В не способно обеспечить все приборы. Следовательно, в случае превышения общей мощности энергопотребителей всей квартиры показателя в 10кВТ, необходимо установить трехфазное (380 В) питание.

И еще. Прощаясь с электриком, который делал проводку, попросите его начертить план на котором будет указана схема электропроводки на кухне. Тогда с ремонтом без труда справится и другой мастер.

Розетки и выключатели на кухне

Никто не станет спорить с тем, что розетки и выключатели освещения – это тоже предметы интерьера. Приобретаются они обычно еще до начала электромонтажных работ.

Покупая розетки, нелишним будет позаботиться об их внешнем виде, даже если вы не планируете делать из кухни нечто впечатляющее.

Монолитные розетки (двойные либо тройные) обязательно должны быть расположены на безопасном расстоянии от рабочей поверхности и закреплены так, чтобы отключив один прибор, вы не нарушили питание других.

Следовательно, они будут однозначно на виду. К счастью, сегодня в продаже много «интерьерных» розеток, выполненных в художественном ключе, их не нужно стремиться скрыть.

То же относится и к выключателю, который однозначно должен быть у входа на кухню, причем на уровне опущенной руки. Если в доме есть дети, то и им тоже не придется спотыкаться в темноте.

И поскольку штепсели новых моделей кухонной техники – зарубежного производства, лучше покупать евророзетки. Электрифицируя со вкусом оформленную кухню, не нужно скупиться на розетки.

Например, две-три розетки уместны под кухонными полками, особенно открытыми. Полки можно расположить симметрично относительно розеток для вытяжки и мойки.

Любой электрик посоветует вам предпочесть керамические розетки (поскольку они не плавятся и не горят) либо из термоустойчивого пластика. А вот от удлинителей лучше отказаться.

Они создают слишком большие нагрузки на систему электроснабжения и, кроме того, подвержены возгоранию при попадании на них влаги, например, случайно пролитого сока.

Если вы будете обустраивать систему электропроводки на кухне самостоятельно, обязательно помните о том, что и для кухонной вытяжки, и для светильников, «привязанных» к рабочей поверхности, нужны раздельные ответвления.

Отдельные розетки, причем самого лучшего качества, должны быть предусмотрены для варочной поверхности и духового шкафа (если он не совмещен с электрической плитой).

Для гарантии безопасности розетки имеет смысл «утопить», то есть поместить в специально сделанное углубление (если вы не используете пластиковый короб для розетки).

Итак, работая над дизайн-проектом будущей кухни, вы должны в комплексе увидеть желаемое размещение мебели, и розеток, и источников дополнительного освещения.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Требования к электрическим схемам для кухонь

Кухня потребляет больше электроэнергии, чем любая другая комната в доме, и согласно Национальному электротехническому кодексу она должна обслуживаться несколькими цепями. На кухне, где используются электрические приборы для приготовления пищи, это может означать, что ей требуется от семи до восьми контуров. Сравните это с требованиями к спальне или другой жилой зоне, где одна осветительная цепь общего назначения может обслуживать все осветительные приборы и розетки.

Когда-то большинство кухонных приборов было подключено к обычным общим розеткам, но поскольку кухонные приборы с годами становились все больше и больше, теперь стандарт — и требует Строительного кодекса — для каждого из этих приборов иметь выделенную цепь прибора, которая больше ничего не обслуживает. Кроме того, на кухнях требуются небольшие электрические цепи и хотя бы одна цепь освещения.

Имейте в виду, что не все местные строительные нормы и правила предъявляют одинаковые требования. Хотя NEC (Национальный электротехнический кодекс) служит основой для большинства местных норм, отдельные сообщества могут устанавливать и часто устанавливают свои собственные стандарты.Всегда уточняйте требования, предъявляемые к вашему сообществу, в местных органах власти.

Электропроводка на кухне в старом доме

В старых домах, в которых не обновлялись системы электропроводки, очень часто кухонная электропроводка не соответствует требованиям современной кухни. Например, на кухне нередко есть только две или три цепи, а для основных приборов, таких как холодильник, посудомоечная машина, вывоз мусора, питание осуществляется от той же цепи общего назначения, которая питает светильники и розетки на столешнице. .Вообще говоря, более старым системам электропроводки разрешается оставаться на месте («устаревшими»), когда кухня подвергается скромным усилиям по модернизации, таким как простая замена приборов, полов и столешниц. Однако во время крупных проектов реконструкции, требующих разрешения на строительство, вам может потребоваться полностью «привести кухню в соответствие с требованиями», а это, скорее всего, потребует добавления нескольких электрических цепей.

Электропроводка на новых или реконструированных кухнях

Во время нового строительства или капитального ремонта кухни Строительный кодекс, вероятно, потребует, чтобы вы привели в соответствие как водопроводную, так и электропроводную системы текущие требования Кодекса.Это часто включает добавление электрических цепей и добавление защиты GFCI и / или AFCI. GFCI давно требуются на кухнях, но защита AFCI появилась сравнительно недавно.

Защита AFCI: Начиная с пересмотра Национального электротехнического кодекса 2014 года и расширенного в редакции 2017 года, для многих электрических цепей в доме, включая кухню, стал требоваться особый тип защиты цепей. Эти устройства, известные как AFCI (прерыватели цепи дугового замыкания), предназначены для обнаружения искрения (искрения), возникающего при скачках электричества между неисправными соединениями проводов.AFCI отключают ток до того, как может произойти пожар. С другой стороны, защита GFCI — это защита от ударов.

На кухне лучший совет — убедиться, что все цепи на 15 и 20 ампер имеют защиту от AFCI. Хотя это может быть обеспечено специальными розетками AFCI, обычно это делается путем установки автоматических выключателей со встроенной защитой AFCI. Важно отметить, что защита AFCI отличается от защиты GFCI (прерывание цепи при замыкании на землю) и не заменяет эти требования.Многие схемы на кухне требуют защиты как от AFCI, так и от GFCI. В этих случаях электрик может установить комбинированные автоматические выключатели GFCI / AFCI, или они могут использовать автоматические выключатели AFCI в сочетании с розетками GFCI.

Нет единого мнения о требованиях к защите от AFCI на кухне. Даже в пределах одной юрисдикции разные инспекторы могут по-разному интерпретировать требования. В некоторых регионах любая цепь, которая обслуживается розетками или настенными выключателями, требует защиты AFCI, в то время как в других местах требуется защита AFCI для всех цепей на 15 или 20 ампер, даже тех, которые обслуживают только проводные устройства. .Единственный способ быть уверенным — это проконсультироваться с местными властями, прежде чем выполнять какие-либо электрические работы на кухне.

Добавление необходимой защиты AFCI должно выполняться всякий раз, когда в доме проводятся электрические схемы. Профессиональный электрик может быть вынужден добавить некоторую форму защиты от AFCI при работе с кухонной цепью, даже при таких основных работах, как замена одной розетки.

Вот список необходимых электрических цепей при новом строительстве или капитальном ремонте кухни.

Установка электропроводки на кухне

Вопросы о том, как подключить кухню

Вопрос от Джинни, домовладельца из Юнити, Словакия, Канада:

Могу ли я использовать цепь для розетки и выключатель для некоторых кухонных островных светильников?

Я ремонтирую свою кухню, и у меня есть розетка в стене, которая является частью трассы. Мне было интересно, можно ли переместить розетку над новыми шкафами, поставить выключатель на розетку, потому что он будет управлять парой ламп над новым островом.Я знаю, что это возможно, но я хочу продолжить подачу электроэнергии обратно в подвал, как и в оригинальной розетке. Могу ли я сделать это, подключив провод через выключатель обратно в подвал, или выключатель, подключенный к розетке наверху, будет мешать работе? Надеюсь, это имеет смысл. Большое спасибо.

Ответ Дейва:
Освещение кухни и электропроводка

Было бы лучше, если бы цепь, ведущая в подвал, не использовалась для освещения кухни, если только она не является ответвленной цепью общего назначения, которая также обслуживает освещение в кухонной зоне.Как только схема освещения определена, можно выполнить электрические соединения для управления островным осветительным прибором от настенного выключателя, который является частью существующей ответвленной цепи.

Вопрос от Роберта из Кливленда, Огайо:

Почему меня бьет током от розетки на кухне?

Недавно я установил на кухне новую заднюю панель. Я отключил выключатель с этой стороны и снял пластиковую лицевую панель с розетки. Я вытащил розетку, сохранив проводку в целости, и когда закончил с обратным брызгом, я поставил розетку на место и заменил старую лицевую панель на нержавеющую.Теперь при прикосновении к лицевой панели у меня шок, но работает нормально. Что могло быть не так?

Ответ Дейва:
Кухонные розетки и защита GFCI

Цепь розетки должна быть отключена, чтобы ее можно было снять, чтобы проверить, не соприкасаются ли боковые клеммы или соединения проводов с крышкой или стороной коробки розетки.
Следует предотвратить поражение электрическим током от розетки, если электрические розетки на кухне имеют защиту GFCI. Если обнаруживается, что электрические розетки на кухне не защищены GFCI, необходимо обеспечить защиту.

Ссылка: Электротехнический кодекс NEC
Статья NEC 210.8a (6)
Все кухонные розетки на столешнице должны иметь защиту GFCI.

Мой люминесцентный свет не работает Нужен ли новый балласт

У меня над плитой есть встроенный светильник, которому не менее 20 лет. Я просто пытался заменить стартер и лампочку, и лампочка мигнула один раз, а затем погасла.

Требования к электрической цепи варочной панели для арендаторов

Требования к электрической цепи варочной панели — Вы можете подавать только 240 вольт на варочную панель с двумя конфорками на 240 вольт, и цепь должна быть рассчитана в соответствии со спецификациями вашей варочной панели.

Проверка электрической цепи кухонной плиты

Как проверить электропроводку электрической плиты — Следует проверить автоматический выключатель, чтобы убедиться, что половина цепи не сработала. Осмотрите гибкий шлейф и проводку на предмет повреждений или ослабленных соединений.

Проверка электрической цепи кухонной плиты

Как проверить электрическую цепь кухонной плиты при подключении или установке плиты

Установка электропроводки кухонной розетки

Мне нужно добавить розетку на кухне наверху в шкафах и настроить ее с помощью переключателя внизу шкафа для освещения под шкафом…

Обнаружение труднодоступных электрических переключателей

У меня есть прямоугольный трехклавишный изолирующий переключатель на моей оборудованной кухне, который управляет моим холодильником / морозильником, посудомоечной машиной и стиральной машиной / сушилкой…

См. Дополнительную информацию в списке категорий «Электрические вопросы».

Розетки и брызги на кухонной стойке

Стойка для верхней и задней части брызговиков

Вопрос от Дэна:

• Я установил черновую разводку для кухни и задней части того, что будет столешницей.
• Я прикидываю, что у меня будет примерно 2-3 дюйма зазора от основания выпускной коробки до верхней части столешницы.
• Позволяет ли код использовать выходное отверстие для брызг? Что мне делать, чтобы стена увеличилась еще больше или как?

Ответ Дэйва:

• Дэн, обратный всплеск можно рассматривать так же, как если бы он был плиткой, поэтому установка розеток должна быть в порядке.Это было бы не идеально, потому что потребовалось бы разрезать задний всплеск, но это сработает.
• Вам нужно быть очень осторожным, чтобы спланировать расположение розеток, учитывая высоту столешницы и глубину заднего брызга.
• После установки заднего брызга может потребоваться удлинитель коробки. Также убедитесь, что провода выходят на 6 дюймов за готовое отверстие для розетки. Потребуется защита GFI.
• Планирование кухонной электропроводки относительно шкафов и столешниц имеет важное значение.

Выходы для небольших кухонных столешниц

Электропроводка для кухонных розеток

Вопрос от Роберта:

• МНЕ НУЖНЫ ТОЛЬКО 2 (20 А) РАЗЪЕМЫ GFI НА МОЕЙ КУХОННОЙ СЧЕТЧИКЕ.
• ОДИН С КАЖДОЙ СТОРОНЫ РАКОВИНЫ.
• Я ХОЧУ ЗАПУСТИТЬ 12/3 (СВЯЗАНЫ ВЫКЛЮЧАТЕЛИ 20 А) ОТ МОЕЙ ПАНЕЛЬНОЙ КОРОБКИ К 1-Й РОЗЕТКЕ, А ЗАТЕМ 12/2 К ДРУГОМУ РОЗЕТКУ.
• МНЕ НУЖНА ДИАГРАММА, ЧТОБЫ ПОКАЗАТЬ, КАК ПОДКЛЮЧИТЬ ПРОВОДЫ К КАЖДОЙ РОЗЕТКЕ T-SLOT на 20 Ампер.

БОЛЬШОЕ СПАСИБО ЗА ВАШУ ПОМОЩЬ

• Роберт, вы имеете в виду многопроволочную схему, в которой две цепи имеют одну и ту же нейтраль, питающуюся от двухполюсного автоматического выключателя.
• Итак, Роберт, проводка стандартная, за исключением того, что нейтраль имеет косички для совместного использования.
• Приятно видеть, что розетки GFCI будут установлены по мере необходимости для кухни.

Меры предосторожности при замене розеток на кухне

Уолт из Нью-Йорка спрашивает:

Итак, я меняю все розетки в своем доме.Я застрял на кухне. Я скопировал конфигурацию проводов из старого в новый, но когда я снова включаю питание, он продолжает отключать автоматический выключатель. Я не использовал GFCI, но куплю некоторые после того, как прочитал несколько сообщений на этом сайте, в которых говорится, что это электрический код, даже если я не понимаю, почему выключатель продолжает отключаться. Я живу в старом доме, и предыдущие торговые точки тоже не принадлежали GFCI, но работали нормально. Что мне не хватает?

Уолт,

Самая распространенная проблема, которая вызывает отключение автоматических выключателей после замены кухонных розеток, связана либо с винтами на той стороне розетки, которая может соприкасаться с металлической розеткой, либо с оголенным заземляющим проводом, который соприкасается с областью розетка, которая находится под напряжением.Выключите прерыватель цепи кухонной розетки, снимите и осмотрите каждую розетку. Если розетки металлические, оберните изолентой стороны розетки и закройте винты, чтобы они не соприкасались с коробкой.

Клеммная колодка для кухонной плиты

Моя электрическая кухонная плита с 4 конфорками просто обжарилась из-за неосторожной установки, что привело к повреждению проводки и расплавлению клеммной колодки. Существующая клеммная колодка на 40 ампер.Спустя 3 дня я все еще не могу найти разъем для замены на 40 ампер. Могу ли я использовать вместо него разъем на 30 ампер?

Ответ Дэйва:

Карин, во избежание каких-либо проблем в будущем лучше всего оставить исходный размер клеммной колодки в 40 ампер. Вы сможете найти его у поставщика запчастей для бытовой техники или можете попробовать Grainger.

Замена многопроводных кухонных розеток

Крис из Виннипега, Канада, спрашивает:

Дэйв,

У меня на кухне есть 4 стандартные розетки 120 В 15 А, которые я недавно хотел заменить.Поэтому я пошел в Home Depot, купил несколько новых вилок и установил их. Когда я включил выключатель, я увидел искру позади выключателя, и он снова переключился в выключенное положение.

Я посоветовался с электриком, и он спросил меня, не отломал ли я вкладки на горячей стороне розеток. Я этого не сделал. Я вернулся и убедился, что в старых заглушках не было вкладок. Я убрал вкладки на новых розетках и теперь все работает нормально.

У меня вопрос: почему это произошло, и нанес ли я какой-либо ущерб выключателю или новым розеткам, о которых я должен беспокоиться?

Спасибо.
Крис

Крис,

Из того, что вы описали, кухонные розетки, которые вы заменили, подключены как многопроволочные цепи, что означает, что есть две цепи, которые подают питание на эти розетки, одна для верхней розетки и одна для нижней розетки, и они обе поделитесь нейтральным. При использовании этого метода вкладка не может быть на месте, иначе между двумя цепями произойдет прямое короткое замыкание. Удаление язычков изолировало две цепи, как и должно быть. Автоматический выключатель не должен быть поврежден, потому что он предназначен для отключения и защиты цепи.При возникновении короткого замыкания может появиться вспышка, как вы заметили, и в большинстве случаев это не повредит автоматический выключатель.

электрических цепей, необходимых в современной кухне

Реконструкция кухни не только улучшит внешний вид и функциональность вашего дома, но и повысит его стоимость за счет модернизации электрических цепей. Старые дома не были оснащены всеми современными удобствами и технологиями.На многих старых кухнях есть электрические розетки здесь или там, и отсутствуют розетки GFCI, которые должны использоваться везде, где есть вода, для защиты от поражения электрическим током. Если вы подумываете о переделке кухни или уже находитесь в процессе переделки, включите в свои планы электропроводку. Вы можете привести в порядок проводку и сделать время на кухне намного удобнее!

Кухня требует минимум 7 электрических цепей для правильной обработки основных элементов.Следует иметь в виду, что если у прибора есть двигатель, он должен иметь свою собственную электрическую цепь.

1. Освещение

В зависимости от общей мощности всех светильников на кухне, цепь 15 А, 120 В должна питать потолочные светильники, встроенные светильники и рабочее освещение.

2. Холодильник

Холодильники прошли долгий путь со времен старых морозильных камер. Помимо встроенных диспенсеров для льда и воды, есть умные холодильники, которые будут делать фотографии того, что находится внутри, и отправлять их на ваш телефон, пока вы ходите по магазинам, а также холодильники, которые позволяют заказывать продукты с сенсорного экрана на дверь.Излишне говорить, что вашему холодильнику нужна собственная выделенная цепь на 20 А, 120 В, даже если у него нет всех наворотов (и сенсорных экранов).

3. Духовка

Специальная схема для вашей духовки также важна на кухне. Для зоны приготовления пищи требуется цепь на 50 А и 240 В для подачи питания на плиту и духовку. Также требуется специальная розетка.

4. Микроволновая печь

По мере того, как микроволны с годами становились все больше, их потребляемая мощность также увеличивалась.Микроволновой печи требуется специальная цепь на 20 А, 120 В, соединенная с землей. Часто эта цепь используется совместно с выходом газовой плиты, если они не перегружают общую безопасную силу тока.

5. Вывоз мусора

В мусоропроводе должна быть отдельная цепь на 15 ампер, 120 вольт. В зависимости от местных правил работы с электрооборудованием, мусоропровод может делить электрическую цепь с посудомоечной машиной.

6. Посудомоечная машина

Если вы решили отказаться от мытья посуды вручную, в посудомоечной машине должна быть цепь 15 А, 120 В.Как упоминалось выше, он может использовать ту же цепь, что и вывоз мусора, в зависимости от местных норм.

7. Мелкая бытовая техника

Для небольших бытовых приборов, таких как кофейники, тостеры, консервные ножи, соковыжималки, мультиварки и блендеры, требуются как минимум две выделенные цепи на 20 А, 120 В. Розетки на столешнице не должны располагаться дальше четырех футов друг от друга.

Есть длинный список вещей, которые следует учитывать при ремонте кухни.Электропроводка должна быть в верхней части списка не только в целях безопасности, но и для повышения удобства. Имейте в виду, что никто не должен работать с электрической системой. Свяжитесь с профессиональными электриками из Бирмингема Advanced Electrical Company, чтобы помочь составить план электропроводки на кухне вашей мечты.

Как провести электричество на кухонном острове

Q: Мы реконструируем нашу кухню и добавляем остров.Нам бы хотелось, чтобы в нем были электрические розетки, но пол из цельной древесины над бетонной плитой. Как проложить провода через бетон, не повредив пол? — Эрика Венаски, Miller Place, NY

Просто чтобы вы знали, наличие розетки на кухонном острове не является обязательным; это фактически требуется Национальным электротехническим кодексом на любом острове со столешницей более 12 на 24 дюйма. Ваше желание — их приказ.

Подвести электричество к вашему острову не должно быть слишком сложно, особенно если вы снимаете существующие шкафы.И для этого потребуется всего лишь удалить полоску или две напольного покрытия. Если у вас остались обрезки, оставшиеся после укладки пола, я сомневаюсь, что вы сможете сказать, что какие-то работы были выполнены.

Как провести электричество на кухонном острове

• Вам нужно будет прорезать траншею в бетоне для трубопровода из ПВХ, по которому электрический кабель будет проложен под полом. Лучшее место для этой траншеи будет под полосой пола, которая проходит перпендикулярно от ближайшей стены к месту, где будет находиться ваш остров.
• Закройте соседние полосы малярной лентой, чтобы защитить их отделку, затем пропустите циркулярную пилу вдоль середины полосы.
• Сделайте второй надрез на расстоянии ½ дюйма параллельно первому; используйте долото и молоток, чтобы удалить три куска обрезков.
• Затем вырежьте открытую полосу фанеры или OSB, которая покрывает плиту, но не проходит насквозь; бетон испортит ваше пильное полотно. Вместо этого закончите разрез универсальным ножом. Сохраните кусок на потом.
• Следующий шаг — аренда электрической пилы для резки бетона с алмазным диском для сухой резки. Используйте его, чтобы сделать четыре параллельных пропила на расстоянии около ½ дюйма друг от друга в обнаженном бетоне. Эти порезы поднимут облака пыли, поэтому не забудьте надеть защитные очки и респиратор. Если помощник будет держать шланг для влажного / сухого пылесоса рядом с лезвием, это поможет уловить часть облака.
• Продолжайте делать неглубокие проходы по каждому пропилу, пока все они не достигнут глубины не менее 2 дюймов. Затем отломите язычки бетона, ударив их вбок молотком.
• Пропылесосьте мусор из траншеи, затем проложите отрезок трубы из ПВХ диаметром 1 дюйм с коленом на 90 градусов на каждом конце. Такой диаметр дает вам возможность проложить до трех кабелей к вашему острову, если вы или будущий владелец решите установить там бытовую технику.
• Чтобы заполнить траншею, смочите ее водой, смешайте портландцементный раствор, такой как безусадочный прецизионный раствор Quikrete, до текучести, поместите его в траншею и затереть затиркой заподлицо с плитой.
• Через 24 часа возьмите отрезанную ранее полосу чернового пола, нанесите отверждаемый влагой строительный клей по ее нижней стороне и приклейте черновой пол к плите.
• Теперь вы можете приклеить полосу сменного пола к черному полу. Но сначала отрежьте деревянную бирку чуть ниже канавки полосы. Это позволит вам вставить гребешок планки в паз соседней планки и установить замену заподлицо с существующим полом.

Показано: Каждый раз, когда остров устанавливается на кухне, код требует, чтобы он был оборудован как минимум одной розеткой.Для большинства островов предпочтительнее два.

Как подключить розетку: установка GFCI

Этот пост был первоначально написан Джозефом Труини из Today’s Homeowner

Выходы прерывателя цепи замыкания на землю предотвращают случайное поражение электрическим током, и согласно нормам они требуются в ваннах, кухнях, прачечных, гаражах и на открытом воздухе.

GFCI имеет встроенный автоматический выключатель, который прерывает электрический ток в тот момент, когда он обнаруживает замыкание на землю или утечку тока.Но GFCI не будет работать, если он не будет правильно подключен. Если ваша электрическая система не обновлялась в течение 20 или более лет, вам, вероятно, потребуется установить GFCI.

Шаги для модернизации проводки розетки GFCI

1. Сначала выключите питание цепи, над которой будете работать.
2. Снимите крышку и открутите выпускной патрубок от коробки. Отсоедините провода и снимите старую розетку.
3. На задней панели GFCI находятся винтовые клеммы с маркировкой «нагрузка» и «линия».”Единственный винт внизу — это винт заземления.
4. Подсоедините черный и белый провода к винтовым клеммам со стороны линии.
5. Прикрепите черный провод к темному винту, а белый провод к светлому винту. Снова убедитесь, что оба провода находятся на стороне «линии».
6. Оберните оголенный медный провод вокруг винта заземления и затяните его.
7. Аккуратно заправьте провода в коробку, прикрутите розетку и установите крышку на место.
8. Наконец, проверьте GFCI, нажав кнопки «тест» (выключение) и «сброс» (включение).
9. После отключения электричества на кухне на главной сервисной панели снимите крышку и открутите дуплексную розетку от имеющегося кабеля внутри коробки.
10. Установите новую розетку прерывателя цепи замыкания на землю, подключив черный и белый провода к «линейной» стороне розетки.
11. Подсоедините оголенный провод к винту заземления. Установите на место крышку и убедитесь, что GFCI работает правильно.
12. Нажмите кнопку тестирования; розетка должна отключиться.
13. Сброс для возобновления подачи тока.

Напоминания о кодах электрооборудования

• Все розетки на столешнице должны быть защищены устройством GFCI, установленным на розетке, или автоматическими выключателями GFCI.
• Кухня должна иметь две 20-амперные цепи для кухонных приборов.
• Должны быть установлены розетки на столешнице так, чтобы ни одна точка на стойке не находилась на расстоянии более 2 футов от розетки.

Нужна помощь в ремонте дома? Узнайте, может ли одна из этих компаний, предоставляющих гарантийное обслуживание на дому, стать вашим решением.

Микроволновая печь над плитой с электрической розеткой

Уважаемый г-н электрик: Как установить микроволновую печь над плитой? Я хочу снять вытяжку с плиты и установить на ее место надгробную микроволновую печь.

Ответ: Если у вас уже есть вытяжка с вентилятором и светом, установленная на нижней стороне шкафа, вы можете использовать эту цепь для питания вашей новой микроволновой печи над плитой.В первую очередь следует определить, какая цепь питает вытяжку. ПРИМЕЧАНИЕ. Некоторые текстовые ссылки ниже ведут к соответствующим продуктам на Amazon, EBay и Northern Tool and Equipment .

Включите вентилятор вытяжки и свет, а затем выключите каждый прерыватель цепи, чтобы увидеть, какой из них приводит в действие вытяжку.

Выключив автоматический выключатель вытяжки, обратите внимание на то, что еще выключено на кухне и в остальной части дома. Если вы видите, что свет на кухне или свет и розетки в других комнатах выключены, вам не следует использовать эту цепь для питания микроволновой печи.

Если отключены только некоторые электрические розетки на кухонной столешнице, и это цепь на 20 А, то вы, вероятно, можете использовать эту схему для необходимой розетки в шкафу над плитой. Имейте в виду, что не все дома имеют одинаковую проводку, и то, что работает в одном доме, не подходит для другого.

Есть несколько марок и моделей микроволновых печей, которые устанавливаются под шкаф , расположенный над плитой. Инструкции по установке микроволновой печи довольно распространены и объясняются в руководстве, прилагаемом к покупке новой микроволновой печи.

Вы должны прочитать инструкции по установке перед покупкой сверхвысокой микроволновой печи, но в основном вы устанавливаете настенный кронштейн и просверливаете несколько отверстий в шкафу выше. В инструкции указано, какое минимальное расстояние должно быть от низа микроволновой печи до верха плиты. Если кухонный шкаф над плитой расположен слишком низко, вы не можете установить над плитой микроволновую печь.

Ниже приведены два примера микроволновых печей, которые я установил несколько лет назад.Внизу поста есть таблица регулируемых электрических коробок.

Сложнее всего подключить микроволновую печь. Это достигается путем установки электрической розетки внутри шкафа над плитой, что необходимо сделать перед установкой микроволновой печи на шкаф.

Одним из инструментов, который, как мне показалось, очень пригодился для установки розетки для микроволновой печи над плитой , является Oscillating Multi-Tool . Кажется, это идеальный инструмент для вырезания чистых и точных отверстий в деревянных изделиях.Это инструмент, который я всегда носил с собой в грузовике, потому что он часто приходился кстати.

СНИМИТЕ СТАРИНУЮ ВЫТЯЖКУ С ПЕЧИ

Убедитесь, что выключатель вытяжки выключен. Снимите небольшую крышку под капотом, которая содержит электрические соединения. Используя бесконтактный тестер напряжения , убедитесь, что питание отключено. Отсоедините торчащие из стены провода от проводов на вытяжке. Не обрезайте провода.

Обмотайте оголенные концы проводов , выходящих из стены, изолентой. Обратите внимание на тип разъема, используемого для зажима кабеля, входящего в заднюю часть кожуха. Если на нем есть контргайка, снимите ее, открутив против часовой стрелки. Если разъем кабеля из синего пластика, его можно разрезать диагональными плоскогубцами. Будьте осторожны, чтобы не порезать кабель или провода в кабеле.

Когда кабель в стене отсоединен от вытяжки, вы можете снять вытяжку. Сзади, по бокам, а иногда и сверху под капотом есть винты, которые необходимо удалить, чтобы опустить капот.

Электрический провод старой кухонной вытяжки

Будьте осторожны при снятии старой вытяжки. Тот же самый провод, который питает вытяжку, будет использоваться для питания электрической розетки новой микроволновой печи. Не обрезайте провод. Новая микроволновая печь должна находиться на минимальном расстоянии от верхней части плиты. Прежде чем купит микроволновую печь , посмотрите руководство по установке на сайте производителя, чтобы получить подробную информацию об установке.

Вырезание отверстия в задней части кухонного шкафа с помощью качающегося многофункционального инструмента

Для питания новой микроволновой печи необходимо установить электрическую розетку в шкафу над плитой.Шнур питания от микроволновой печи будет проходить через отверстие, которое вы сделаете для него в нижней части шкафа, и вставлять в эту розетку.

Не всегда возможно использовать электрическое питание старой вытяжки для питания новой микроволновой печи. Это может быть не приборная цепь на 20 ампер. Возможно, провод слишком короткий. В некоторых случаях может потребоваться установка новой цепи на 20 А и 120 В, если это указано производителем.

Некоторым производителям микроволновых печей требуется отдельная цепь для своей микроволновой печи.Прочтите инструкции по установке перед покупкой сверхвысокой микроволновой печи. Их можно найти на сайте производителя.

УСТАНОВИТЕ ЭЛЕКТРИЧЕСКУЮ РОЗЕТКУ В ШКАФ

Использование колеблющегося мультиинструмента для вырезания выходного отверстия в задней части кухонного шкафа

Самый простой способ установить электрическую розетку с использованием имеющегося кабеля — это провести кабель внутри стены и через самодельное отверстие в задней части шкафа, который находится над плитой.Затем вы можете ввести кабель в заднюю заглушку квадратной распределительной коробки 4 ″ и просто закрепить его на поверхности задней части шкафа. Возможно, вам придется удалить одну или две скобки из стены, чтобы получить провод необходимой длины.

Возможно, придется вырезать в стене более крупное отверстие , чтобы освободить кабель, чтобы получить достаточную длину, чтобы продвинуть его дальше вверх. Разрежьте гипсокартон с помощью циркулярной пилы, расположенной под углом 45 градусов внутрь, чтобы облегчить ремонт. Вы можете увидеть пример этого на , еще один из моих постов здесь .

Я обычно устанавливаю электрическую розетку в стене, чтобы она выглядела аккуратнее. Для этого вам нужно будет проделать отверстие в задней части шкафа. Мой пост об установке розетки в существующую стену может быть вам полезен.

Эта металлическая электрическая розеточная коробка была установлена ​​с помощью одного стержня Madison Bar с правой стороны и винта для листового металла с левой стороны.

На фото выше стойка стены находится напротив левой стороны коробки , что делает ее идеальной для крепления коробки.Металлическую коробку необходимо заземлить, прикрепив неизолированный медный провод с помощью крепежного винта 10/32. Эта электрическая коробка выше была заземлена после того, как была сделана эта фотография, путем наматывания оголенного провода заземления вокруг дополнительного винта, изображенного в верхней части коробки. Винт затягивается на проводе, чтобы получилось прочное соединение.

УСТАНОВКА СВЧ ПЕЧИ НА ПЕЧЬ

Шаблон для монтажа микроволновой печи на стене под кухонным шкафом

Каждая надпечная микроволновая печь имеет монтажный кронштейн , который крепится к стене.Также есть отверстия, которые необходимо просверлить в нижней части шкафа для шнура питания и для винтов, чтобы держать микроволновую печь вверх.

Монтажный кронштейн и расположение отверстий под винты различаются в зависимости от микроволновой печи. Поэтому важно следовать инструкциям, прилагаемым к микроволновой печи. Шаблоны для отверстий обычно поставляются с каждой микроволновой печью для использования над плитой.

Настенный кронштейн, поддерживающий заднюю часть микроволновой печи , монтируется с помощью комбинации больших винтов для листового металла и болтов.

Настенный кронштейн должен быть прикручен как минимум к одной стойке из массива дерева в стене, так как он выдерживает большую часть веса микроволновой печи. Важно, чтобы кронштейн находился на одной линии с центральной линией микроволновой печи.

Настенный кронштейн для микроволновой печи и просверленные отверстия в кухонном шкафу

С помощью кольцевой пилы проделали отверстие наверху, чтобы электрический шнур микроволновой печи мог пройти к новой электрической розетке наверху. Также были просверлены отверстия для двух опорных винтов, которые удерживают микроволновую печь на одном уровне.

Я сам устанавливал микроволновые печи над плитой, , но это всегда было проблемой. Я бы поместил свою 4-футовую лестницу под шкаф и положил сложенную мебельную подушку поверх лестницы. Затем я прикреплял микроволновую печь кверху лестницы с помощью мебельной подушки. Оттуда я поднимал духовку на настенный кронштейн, а затем пытался зацепить один из верхних винтов, проходящих через шкаф. Установить микроволновую печь вдвоем намного проще.

Микроволновая печь дальнего действия, установленная под кухонным шкафом над плитой

Если бы к указанной выше микроволновой печи был подсоединен воздуховод, работа была бы немного труднее и потребовала бы навыков и инструментов другой профессии. Перед началом работы прочтите инструкции производителя по установке. Существуют ограничения по высоте относительно расстояния от верха печи.

Я рекомендую вам прочитать инструкции по установке любого устройства перед его покупкой.У многих производителей есть инструкции, которые можно загрузить в Интернете.

Вы можете увидеть работу, связанную с установкой встраиваемого освещения на вышеупомянутой кухне здесь .

УСТАНОВКА ДРУГОЙ МИКРОВОЛНОВОЙ ПЕЧИ НА ВЫХОДЕ

Цепной провод, выходящий из стены, где находилась вытяжка.

В ходе работы, которая была сделана на вышеуказанной фотографии, клиент хотел, чтобы над ее плитой была установлена ​​микроволновая печь. Однако существующий кухонный шкаф над плитой, к которому была прикреплена вытяжка, был слишком низким.Микроволновая печь была бы намного ниже плиты, чем позволяют спецификации производителя.

К счастью, у домовладельца был друг, краснодеревщик. Я снял вытяжку, а затем он пришел, снял шкаф и отнес его в свою деревянную мастерскую, чтобы обрезать его до нужного размера. Установка этой конкретной микроволновой печи была многоступенчатой ​​и многопрофильной работой.

Регулируемый электрический шкаф, установленный в стене под будущую электрическую розетку микроволновой печи внутри шкафа.

Пока шкафа не было, я смог подключить новую электрическую розетку, используя существующую цепь прибора, которая была подключена к старой вытяжке. Я прорезал отверстие в гипсокартоне, держа циркулярную пилу под углом 45 градусов внутрь. Это дает мне угловой край, чтобы закрепить отрезанный кусок гипсокартона, когда я кладу его обратно.

Большой серый кабель в стене идет вниз для подачи питания на розетку диапазона.

Крупным планом регулируемая электрическая коробка, устанавливаемая под будущую микроволновую печь.

Вы можете увидеть заземляющий провод выше, плотно прикрученный к задней части металлической электрической коробки Steel City # MB120ADJ.

Нажмите здесь, чтобы увидеть регулируемые электрические коробки, доступные на Amazon

Регулируемый ящик в отверстие в стене. Края отверстия смазываются маслом для заделки отверстия.

Все края отверстия и вырезанный кусок смазываются маслом Joint Compound для стен, а затем кусок гипсокартона вставляется на место.

Электрическая коробка в стене с заделанной дырой.

Шовный герметик просачивается по краям. Я вдавливаю кусок ровно настолько, чтобы он был ровным по стене, затем разгладываю.

Электрическая коробка в грубой залатанной стене.

Joint Compound должен высохнуть в течение ночи перед нанесением второго слоя. После высыхания его можно шлифовать и красить.

Зашлатал отверстия от установки электрической розетки для питания микроволновой печи. Заделал отверстия от шершавой розетки для микроволновой печи.Готовая розетка для микроволновой печи установлена ​​внутри кухонного шкафа над плитой. Готовая розетка внутри шкафа и настенный кронштейн для микроволновой печи.

Это трудно увидеть на картинке выше, но есть бумажный шаблон, который поставляется вместе с микроволновой печью, приклеенный к нижней части корпуса. Это для разметки, где просверлить отверстия для шнура питания и крепежных винтов.

Завершена установка микроволновой печи над плитой с розеткой внутри кухонного шкафа.

Это немного громоздко, но обычно я могу поставить микроволновую печь над плитой самостоятельно. Я передвигаю плиту и кладу под шкаф 4-футовую лестницу со сложенной мебельной подушкой наверху. Я ставлю микроволновую печь на лестницу и поднимаю ее на настенный кронштейн.

Когда он висит на настенном кронштейне, я могу приподнять духовку настолько, чтобы зацепить один из шурупов через шкаф. Я должен сделать это, одновременно проталкивая шнур питания через просверленное отверстие в нижней части корпуса.Намного проще с двумя людьми.

Описание, изображения и номера деталей регулируемых электрических коробок производства Carlon.

В приведенной выше таблице перечислены регулируемые электрические коробки из ПВХ и металла, первоначально изготовленные Carlon и Steel City, оба из которых были куплены Thomas and Betts, а затем куплены ABB. Названия продуктов могут вводить в заблуждение поисковые системы, поэтому при поиске этих продуктов следует использовать номера деталей.

Щелкните здесь , чтобы увидеть больше фотографий розетки, устанавливаемой с помощью Madison Bars.

Монтаж электропроводки на кухне своими руками

Правильный монтаж электропроводки устранит проблемы с ней на долгие годы Монтаж электропроводки — один из начальных этапов ремонта любого помещения, а современная кухня — главный потребитель энергии. Если раньше на кухне было достаточно двух розеток и одного выключателя, то сегодня таких контактных соединений не хватает. Современная кухня оснащена обилием достаточно мощных электроприборов, использование которых подразумевает грамотно собранную электропроводку, которую можно проложить и сделать своими руками.

Особенности разводки электропроводки на кухне

Электропроводка на кухне, выполненная по стандартной схеме с одинарной распределительной коробкой, не всегда справляется с потребляемой мощностью кухонных электроприборов. Чтобы электрик проработал долгое время без перебоев, нужен тонкий подход к его конструкции:

• Даже когда схема будущей разводки находится на стадии планирования, следует учитывать, что для освещения и для розеток должны быть разные ответвления электропроводов.На каждую ветку необходимо спланировать автоматический выключатель.
• Для приборов большой мощности, рассчитанных на постоянную или длительную работу, следует установить отдельную ветвь электросети и снабдить устройством защитного отключения. УЗО способно сделать кухню полностью безопасной и защитить проводку от утечки электричества.
• Если по каким-то причинам на кухне может быть только одна распределительная коробка, ввод должен быть мощным в виде трехжильного кабеля сечением 4 мм ² .
• Заземление электропроводки — это не только гарантия безопасности в аварийных ситуациях, но и залог долгой службы проведенной сети и бывшего в употреблении кухонного электрооборудования.

Электромонтаж: этапы подготовки

Подготовительный этап предполагает определение типа помещения и расчет общей мощности планируемой нагрузки и выбранных проводов. Также на этапе подготовки разрабатывается четкая схема разводки, по которой уже планируется разводка.

Для кухонного помещения, как и для любого другого, существуют определенные правила и правила, которыми нельзя пренебрегать. Даже имея кухню небольшой площади, можно выполнить все необходимые нормы и правила.

От правильного выполнения всех требований и норм зависит, насколько безопасно будет электрик в помещении.

Итак, основные этапы:

1. Определение типа помещения . Перед установкой электропроводки нужно определиться с характером помещения.Кухня, как правило, относится к помещениям с повышенной влажностью: уровень влажности в ней может достигать 60%.
2. Суммарная мощность потребленной энергии . Электропроводка в кухонном помещении на этапе планирования должна соответствовать всем общепринятым нормам. Расчет потребления энергии основан на информации о номинальной мощности всех кухонных электроприборов. Общая сумма в редких случаях может превышать 15 кВт.
3. Выбор кабеля. Кабель подбирается исходя из максимальной потребляемой мощности энергии по параметрам, указанным в таблице на фото:

Как выбрать кабель для разводки на кухне

Даже если дом не заземлен (что бывает очень редко), электрика на кухне должна выполняться трехжильным кабелем (на случай будущего ремонта электропроводки по всей квартире, при соблюдении всех норм).

Электромонтажные и электрические соединения

Размещение розеток

Схема установки розеток, выключателей и монтажа ЛЭП зависит от количества и расположения планируемых электроприборов:

На кабель сечением 2,5 мм ² можно установить не более 8 розеток.

• В рабочей зоне нельзя размещать розетки над варочной панелью и над мойкой (кроме блока питания вытяжки, который устанавливается на высоте 2 м от пола).Розетки над рабочей поверхностью следует размещать на уровне 25 см от уровня столешниц.

Не стоит устанавливать розетки в труднодоступных местах (за шкафами или под столешницами), чтобы не усложнять удобство использования кухонного электрооборудования.

• Если в проекте планируется установка электроплиты, она должна иметь отдельную линию. Чем больше в нем узлов примыкания, тем больше вероятность перегорания всего узла.Необязательно планировать прямое подключение электроплиты через клеммные колодки, так как это может принести некоторые трудности при возникновении нештатных ситуаций.

Розетки следует выбирать с заземляющим контактом и защитными шторками.

• Если на кухне планируется установка стиральных и посудомоечных машин, электросеть для них располагается возле коммуникационных труб.

Для встраиваемой техники расположение розеток лучше планировать не за приборами, а сбоку от них, чтобы был свободный доступ к электросети.

Электрики на кухне следует монтировать так, чтобы полностью исключить использование удлинителей.

Обязательной мерой безопасности для помещений с повышенной влажностью является подключение всех токопроводящих элементов и корпусов электроприборов через цепь уравнивания потенциалов к заземлению электропроводки. Эта мера предосторожности позволит избежать возможных рисков поражения электрическим током.

Электрическое освещение

Для современной кухни, как правило, недостаточно одного светильника.Помимо основного источника света планируется местное освещение рабочей и обеденной зон, а также освещение элементов мебельных конструкций.

Для освещения необходимо подключить отдельную линию электропитания.

Не рекомендуется размещать лампы над варочной панелью. В качестве подсветки плиты, как правило, на вытяжке будет встроенная подсветка.

Монтаж электропроводки кухни

Уже на этапе проектирования проектирования необходимо определить расположение розеток на кухне Монтаж электропроводки своими руками

Когда этап планирования и выбора завершен, вы можете приступить к установке электропроводки самостоятельно.Сам процесс можно разделить на несколько этапов:

Разметка

На стенах и потолке с помощью точных расчетов и строительного карандаша необходимо сделать разметку, по которой будет укладываться электрик. Чаще всего электропроводка на кухне прокладывается скрытым способом — она ​​входит в специальные каналы (штробы) и маскируется финишным слоем штукатурки.

Штробовая разводка должна располагаться под потолком, повернувшись под прямым углом к ​​местам планируемых розеток на стенах.Это необходимо для быстрого поиска проводов в случае ремонта или замены проводки.

Штробленные стены

По разметке в стенках делаются каналы для проводов и отверстия для подсетки. Каналы могут быть окутаны штроборезом, болгаркой или перфоратором с долотом. Отверстия для подзроетников можно проделать вручную круглой коронкой, дрелью или стамеской и молотком. В получившиеся отверстия помещаются подрозетники.

Электропроводка

Правильно провести электромонтаж своими руками довольно сложно, не имея определенных навыков.Но если придерживаться определенного порядка, электрик на кухне не покажется таким уж сложным.
Необходимо провести следующие работы:

• В петлях просверливаются отверстия на расстоянии от 35 до 40 см, диаметром от 7 до 8 мм. Подготовленные провода укладываются в гофрированную трубку, которая по схеме укладывается в штробы и фиксируется пластиковыми дюбелями-скобами.

Вместо дюбелей-скоб можно использовать дюбели быстрозажимные, фиксирующие гофрированную проволоку.

• После того, как все гофры закреплены в швах, конструкция заделывается раствором алебастра или шпатлевки.

Электромонтаж своими руками (видео)

Заключительный этап

На завершающем этапе устанавливаются розетки и выключатели, и проводка подключается к сети:

• Технологические отверстия проводов подзроетников намотаны вверх и наружу.
• С помощью строительного уровня подзоотник выравнивается и фиксируется саморезами.Затем место крепления емкости заливают раствором.
• Установка розеток и выключателей, а также подключение к сети производится после отделочных работ. Выходные провода очищаются и подключаются к клеммным колодкам.
