Монтаж фахверка что это: что это такое, виды и преимущества

Содержание

Изготовление и монтаж фахверка — ФасадТеплоСтрой

В эпоху максимального развития дизайна и строительства многие мечтают о собственном идеальном жилье, и чтобы претворить эту мечту в жизнь, необходимо позаботиться не только о внутренней обстановке, но и о внешнем облике строения. При этом выбор стилистического направления зависит от множества факторов, среди которых и окружающие малые архитектурные формы, и ландшафт, а также финансовые и технические возможности. Однако основополагающим критерием при выборе направления стилизации являются  вкусовые предпочтения будущего домовладельца. Несмотря на то, что в этом случае все кажется очевидным, ситуация несколько усложняется возросшими требованиями к частной недвижимости. В России все чаще можно встретить элитные загородные поселки, коттеджи в которых выполнены в едином стиле. Необычным решением, набирающим все большую популярность, являются группы коттеджей, фасад которых выполнен в стиле фахверк, пришедшем к нам из Западной Европы. Исторические кварталы старинных городков Германии, Швейцарии и Голландии застроены похожими зданиями, напоминающими пряничные домики из сказки, которые очаровывают туристов и сами по себе уже являются достопримечательностями. Эти постройки окутаны очарованием Европы и духом старины, который витает даже над современными фахверковыми постройками. Благодаря развитию инновационных технологий в строительстве, дополненному высоким профессионализмом мастеров, каждый застройщик получает возможность воссоздавать дома в стиле фахверк своими руками. Чтобы убедиться в том, что вы хотите иметь такой дом в частном владении, ознакомьтесь с материалами настоящей статьи, в которой рассмотрены особенности строительства дома в стиле фахверк.

Дома в стиле фахверк:

краткая историческая справка

Название стиля «фахверк», которое произошло от немецкого fach — панель, werk – сооружение, а в целом переводится как «каркасная конструкция», пришло к нам из Германии, где данное архитектурное решение популярно еще с ΧV века. Прежде всего, необходимо понимать, что фахверк это строительная конструкция особого типа, основу которой составляет жесткий каркас, изготовленный из бруса и образованный системой элементов вертикальных, горизонтальных и диагональных элементов,  таких как стойки, балки и раскосы. При этом промежутки между опорными элементами заполняются различными материалами. Если раньше это был камень, глина или саман, то развитие сегодняшнее строительного производства позволяет разнообразить этот список современными утеплителями и сэндвич-панелями. Несмотря на то, что подобные каркасные конструкции из дерева распространены на территории всего европейского государства, они устойчиво ассоциируются с пряничными домиками из немецких сказок. Исторически стиль фахверк использовался при возведении не только жилых кварталов, но и складов, промышленных зданий, складов и даже небольших церквушек. Важно то, что каркасные конструкции в стиле фахверк играют не только функциональную, но и декоративную роль, что обусловлено их отличительной особенностью – видимым каркасом строения, своей ячеистой структурой подчеркивающий форму одноэтажных и двухэтажных построек.

В настоящий момент методы каркасного строительства используются при возведении элитных домов. Характерная черта стиля – отсутствие любых ограничений фантазии дизайнера, а большая площадь остекления создают неповторимое ощущение единства с природой. Современным проявлением фахверка стало стилистическое направление, зародившееся в 70-х годах ΧΧ века. Основной тенденцией того времени было кардинальное перестроение старых форм в нечто новое, ранее неизведанное и не всегда удачное. Именно в это время фахверк пережил свое второе рождение с последующим интересным развитием. На сегодняшний день различают строительство домов в стиле фахверк и отделку домов в этом стиле.

Немецкий фахверк:

конструктивные особенности здания

Немецкий фахверк считается наиболее древним строительным стилем, основная архитектурная и стилистическая концепция которого заимствована современными фахверковыми постройками. Но, несмотря на единство стилистической концепции, современные дома в стиле фахверк демонстрируют лишь внешнее сходство со своим прародителем – немецким фахверком и отдаленное сходство архитектурных форм. Современный дом в немецком стиле фахверк представляет собой надежную каркасную конструкцию высокой прочности, которая выдержана в духе прошлых лет и демонстрирует респектабельность, благородство, а также четкость линий и совершенство форм. Основу дома в немецком стиле фахверк составляет каркас, который изготавливается из цельного или клееного бруса хвойных пород древесины. Ноу-хау современного строительства является возведение каркаса дома, в который помещены полипропиленовые или минераловатные плиты, оснащенные двумя мембранными слоями: ветрозащитным, предотвращающим выдувание волокон теплоизоляционного материала, и влагозащитным, защищающим материал от проникновения влаги.

Для изготовления здания могут использоваться заранее подготовленные сэндвич-панели, опрессованные с обеих сторон цементно-стружечными, минераловатными или полипропиленовыми плитами, прикрепляемые к деревянному каркасу здания. Для изготовления каркаса здания используется только современное оборудование, позволяющее осуществлять работу с высокой точностью. Также на этапе производства осуществляется его обработка антисептическими составами, предотвращающими развитие плесени и грибка. Кроме того, каркас здания можно остеклять, заполнять плитами или сэндвич-панелями, не отступив при этом от архитектурного проекта. На заключительном этапе строительства и при выполнении внешней отделки деревянные конструкции необходимо обрабатывать защитными составами, произведенными на натуральной масляной основе, защищающими каркасную конструкцию от воздействия ультрафиолетового излучения, возгорания и биологических повреждающих объектов.

Причины популярности

домов в стиле фахверк

  • Изысканность внешнего вида – не единственное преимущество домов в стиле фахверк. Современные дома, выполненные в этом стиле, отличаются большой площадью остекления, благодаря чему создаются впечатление, что границы дома растворяются, обеспечивая единство человека и окружающей природы. Однако это же является и причиной популярного заблуждения, что подобные конструкции не могут использоваться в качестве жилых сооружений в регионах с суровым климатом, а тем более в условиях суровым русских зим. Чтобы разубедить вас в этом, отметим, что фахверковые дома являются одними из самых экономичных  конструкций в плане энергосбережения и могут составить прямую конкуренцию строениям, изготовленным из кирпича, бетона, камня и оцилиндрованного бревна.
  • Оптимальная жесткость каркаса гарантирует отсутствие усадки и деформации, что является еще одним, неоспоримым преимуществом фахверковых конструкций.
  • В процессе индивидуального строительства домов к сложных условиях зачастую используют подобные каркасные конструкции, что обусловлено их легкостью и, в отличие от кирпичных домов, меньшим давлением на грунты. В связи с тем, что каркасные конструкции подобного типа не нуждаются в установке усиленного фундамента, ограничиваясь мелкозаглубленной системой, вы получаете возможность сэкономить на строительстве.

Проекты домов в стиле фахверк

Проектирование – основной этап любого строительства. Качественные проекты домов в стиле фахверк, разработанные грамотными специалистами – залог успешного строительства. В случае грамотного подхода к строительству домов в стиле фахверк постройка прослужит не один десяток лет, сохранив при этом свои первоначальные характеристики. Чтобы быть уверенными в том, что дом будет характеризоваться комфортной планировкой, необходимо задуматься о разработке индивидуального проекта. Если вы планируете  построить дом, характеризующийся сложной нетрадиционной конструкцией, без индивидуального проекта в любом случае не обойтись.

Даже неопытный мастер понимает, что конструкция фахверкхаусов является не самым простым вариантом для строительства домов в нашем климате. В связи с тем, что дома в стиле фахверк не похожи один на другой, и могут отличаться не только способом отделки и размерами, но и планировкой, специалисты не рекомендуют пренебрегать составлением проектов, в процессе разработки которых вы можете определиться с этажностью зданий, количеством входов, вариантом остекления и нюансами внутренней планировки.

Отличительной особенностью каркасной конструкции в стиле фахверк является этажные выступы, вопрос о наличии или отсутствии которых решается на этапе разработки проекта дома. Изначально они предназначались для защиты фронтальной стены от осадков. В настоящее время обустройство дома в стиле фахверк «по всем правилам» предполагает наличие этажных выступов, которые способствуют незначительному увеличению полезной площади. Также на этапе проектирования одноэтажного дома в стиле фахверк решается вопрос о наличии и расположении балконов и террас, которые являются неотъемлемой деталью современных фахверкхаусов. Этап проектирования позволяет играть с вариациями остекления, цветовым решением каркаса и конструктивными элементами, вы получаете возможность воссоздать уникальный дом в стиле фахверк, который будет ассоциироваться со старинными пряничными домиками из немецких сказок или с современными виллами в стиле модерн.

Строительство дома в стиле

фахверк: основополагающие моменты

Наиболее простым вариантом создания дома в стиле фахверк является его изначальное строительство с использованием основополагающих моментов данной технологии. Чтобы в последующем разобраться с технологией строительства, обозначим основные этапы возведения фахверкхауса:

  • Обработка деревянных материалов специализированными антисептическими составами, которая предотвращает развитие плесени, грибка, а также снижает впитывающую способность древесины;
  • Установка каркаса фахверкхауса;
  • Заполнение каркаса звуко- и теплоизоляционными материалами;
  • Монтаж кровли;
  • Осуществление внутренней и наружной отделки стен;

Подготовка территории для строительства

  • Перед тем, как приступить к строительству, необходимо подготовить площадку, на которой будет возводиться постройка, и обследовать грунт. В качестве основы фахверкового дома можно использовать любой фундамент, пригодный для строительства деревянных домов. Это обусловлено легкостью, свойственной любой деревянной каркасной постройке, благодаря которой. Несущие конструкции не будут создавать давление на фундамент.
  • Если площадка, выбранная под строительство, характеризуется наличием пучинистых грунтов, необходимо возвести более надежный фундамент, который предотвратит выдавливание его в зимнее время с помощью грунтовых вод. Выбор типа фундаменты необходимо осуществлять, ориентируясь на особенности грунта, которые позволят определиться с типом фундамента – будет он ленточным, столбчатым или свайным.

Как осуществить монтаж каркаса?

  • Чтобы обеспечить изоляцию конструкцию от влажности, поверх фундамента укладывают слой гидроизоляционных материалов, после чего осуществляют монтаж обвязочного венца из бруса, сечение которого составляет 50×200 мм. Перед тем, как монтировать каркас, брус обрабатывают антисептическими составами. После того, как обвязочный венец готов, к нему крепят нижнюю часть каркаса. Чтобы обеспечить надежность и жесткость каркасной конструкции, используют соединения деталей различного типа, такие как ласточкин хвост, потайной шип, а также использование деревянных нагелей в процессе крепления деталей.
  • Дома в стиле фахверк характеризуются наличием жесткого каркаса, состоящего из вертикальных и горизонтальных балок, а также диагональных элементов – раскосов, которые являются отличительной особенностью фахверковой конструкции и придают ей устойчивость. Чтобы сделать крепления незаметными, а также скрыть видимые детали обшивки, используют соединение в паз и шип.
  • Установка несущих стоек осуществляется в соответствии с требованиями проекта, который учитывает ширину оконных и дверных проемов. Расстояние между опорными стойками зависит от ширины оконных и дверных проемов, однако оно не должно превышать 3-4 метра.
  • В качестве материала для установки балок перекрытия используют обрезную доску с сечением 50х200 мм, обработанную огнебиозащитными составами. Монтаж элементов каркаса, скрытых обшивкой и не являющихся видимыми деталями конструкции в стиле фахверк осуществляют из обрезной доски с сечением  45х145 мм, также обработанной огнебиозащитными составами. После того, как монтаж стен завершен, изготавливают стропильную систему четырехскатной крыши. При этом монтаж конструкции дома в стиле фахверк на данном этапе немногим отличается от монтажа традиционной каркасной конструкции.

Особенности монтажа элементов обшивки стен: популярные материалы

Развитие современных технологий позволяет заменить традиционные  глину, саман и камыш, ранее использующиеся для заполнения  пространства между несущими балками, на более современные теплоизоляционные материалы. В настоящее время для этих целей все чаще используют современные материалы, например, базальтовую вату, полиуретановые панели или цементно-стружечную плиту. Эти же материалы используются для отделки дома в стиле фахверк.

Финишный этап строительства – заполнение пустого пространства каркаса с последующей установкой окон и дверей. В последнее время для этих целей все чаще используются большие стекла, что в итоге привело к развитию и популяризации стеклянного фахверка. Во внешнем виде фахверковой конструкции сочетаются классические стили: европейский и японский.

Еще одним материалом, использующимся для этих целей, является цементно-стружечная плита (ЦСП), представляющая собой лист прямоугольной формы, который изготавливается из портланд-цемента и древесной стружки. Помимо указанных компонентов, в состав ЦСП включены специальные химические компоненты, обеспечивающие антисептические свойства материала. ЦСП относится к материалам низкой ценовой категории, и, несмотря на то, что он характеризуется низкой прочностью на изгиб, он отлично выдерживает продольные нагрузки.

Как отделать дом в стиле фахверк?

Отделка фасада дома в стиле фахверк – более простой способ создания фахверкхауса. Чтобы осуществить отделку дома в стиле фахверк своими руками, за основу берут постройку, изготовленную из любого материала и характеризующуюся любыми конструктивными и стилистическими вариациями. В качестве основного материала для отделки фасадов в стиле фахверк являются полиуретан, из которого изготавливаются балки и брусья, визуально не отличимые от деревянных балок даже с близкого расстояния. Однако в отличие от дерева, они устойчивы к повышенной влажности, перепадам температуры и губительному воздействию насекомых. Кроме того, используя для изготовления балок полиуретан, вы можете не беспокоиться о появлении деформаций и трещин. Чтобы осуществить монтаж полиуретановых балок, вам потребуется клей «жидкие гвозди».

Важным этапом монтажа полиуретановых балок является резка деталей и подгонка стыков, для осуществления которых потребуется торцевая и циркулярная пилы.

Несколько слов о дизайне фахверкхауса

Кажущаяся на первый взгляд простота фахверкхауса при более детальном рассмотрении становится обманчивой, так как, привлекая взгляды окружающих, дома в стиле фахверк создают неповторимую роскошь и воссоздают наяву старинные немецкие мотивы. Несмотря на то, что в процессе строительства и отделки дома в стиле фахверк специалисты придерживаются единых принципов, разнообразие внешнего облика фахверкхаусов настолько велико, что сложно найти две одинаковых постройки. Благодаря разнообразию фактур и расцветок фахверкхаусы считаются одними из самых уникальных построек.

Основополагающие принципы дизайна домов в стиле фахверк:

  • Фасад дома в стиле фахверк может быть дополнен любыми стилями: это может быть и классический минимализм, и американское ранчо, и немецкий вариант стиля кантри, и даже комбинация нескольких национальных стилей;
  • Цветовая гамма фахверкхауса также характеризуется разнообразием. Основным принципом цветового решения является контрастное выделение деревянных балок, выделяющихся на основном фоне стены. Наиболее популярным является сочетание светлых пастельных оттенков и темно-коричневых балок;
  • Несмотря на то, что наиболее часто используется сочетание светлых стен и контрастно темных балок, обратное сочетание также является приемлемым и зачастую более выигрышным;
  • Интерьер фахверкхауса должен соответствовать его экстерьеру. Внутреннее убранство здания можно оформить в стиле немецкого кантри, который  позволит составить целостную картину;
  • Немецкий вариант стиля кантри предполагает использование большого количества дерева.   Текстиль в рамках данного стилистического решения требует тщательного подхода:  на полу лучше всего постелить грубоватый ковер, окна декорировать плотными занавесками, а мебель застелить плотными покрывалами, по цвету и фактуре сочетающимися с занавесками. Изюминкой стиля станут предварительно состаренные деревянные балки.

Что такое фахверк —

Что такое фахверк

Перепутать самобытную фахверковую постройку с другими домами невозможно. При взгляде издалека кажется, что ее ажурные стены прочерчены вдоль и поперек широкими ровными линиями, и выглядит это очень эффектно. На самом деле четкие контрастные полосы не имеют ничего общего с декоративной отделкой. Итак, строительство дома в стиле фахверк, что это такое?

Происхождение и суть технологии

Рис.1. Основная особенность домов по технологии фахверк — каркас из клееного бруса.

Термин fachwerk в переводе с немецкого означает «сквозная каркасная конструкция».
Основу фахверкового дома действительно составляет прочный каркас из клееного бруса или других материалов. Он состоит из соединенных между собой вертикальных, горизонтальных и диагональных элементов – стоек, балок, раскосов. Пространство между образованными ими секциями заполняется материалами различного вида. С внешней стороны каркасные элементы остаются открытыми, в чем и состоит одна из главных особенностей стиля фахверк.

Одни источники утверждают, что самой древней постройкой в этом стиле считается японский храм, возведенный более 13 столетий назад. По другим сведениям, фахверковая технология появилась в Германии во времена Средневековья. Как бы то ни было, но в Европе новый способ возведения домов сразу стал популярным, поскольку давал возможность строить быстро и экономить при этом древесину.

После XVIII в. интерес к таким домам снизился, но в наше время необычный старинный стиль фахверк вновь обрел сторонников. Сегодня колоритные дома с «ажурными» фасадами встречаются не только в Германии, но и в Швейцарии, Швеции, Австрии и других европейских странах.

Особенности строений в стиле фахверк

Основные элементы дома:

  1. Фундамент.
    Оптимальный вид фундамента для фахверка – свайное поле с обвязкой из бруса. Металлические сваи имеют вид больших шурупов, которые вкручиваются в грунт. Каждая из них выдерживает нагрузку до 6 тонн.
  2. Силовой каркас.
    Стойки, балки, раскосы изготавливаются из высокопрочных древесных материалов, способных противостоять значительным нагрузкам.
  3. Стеновые панели.
    Для заполнения межкаркасного пространства могут использоваться различные варианты: саман, кирпич, натуральный камень, цементно-стружечные плиты (ЦПС), стекло- и теплопакеты.

Рис.2. Основные узлы фахверкового дома: фундамент, каркас и стеновые панели.

Как строит фахверковые коттеджи компания Garden House

Для возведения таких домов используются надежные материалы и современное оборудование. Фундамент устраивается из прочных винтовых свай Krinner. К нему крепится нижняя обвязка из бруса.

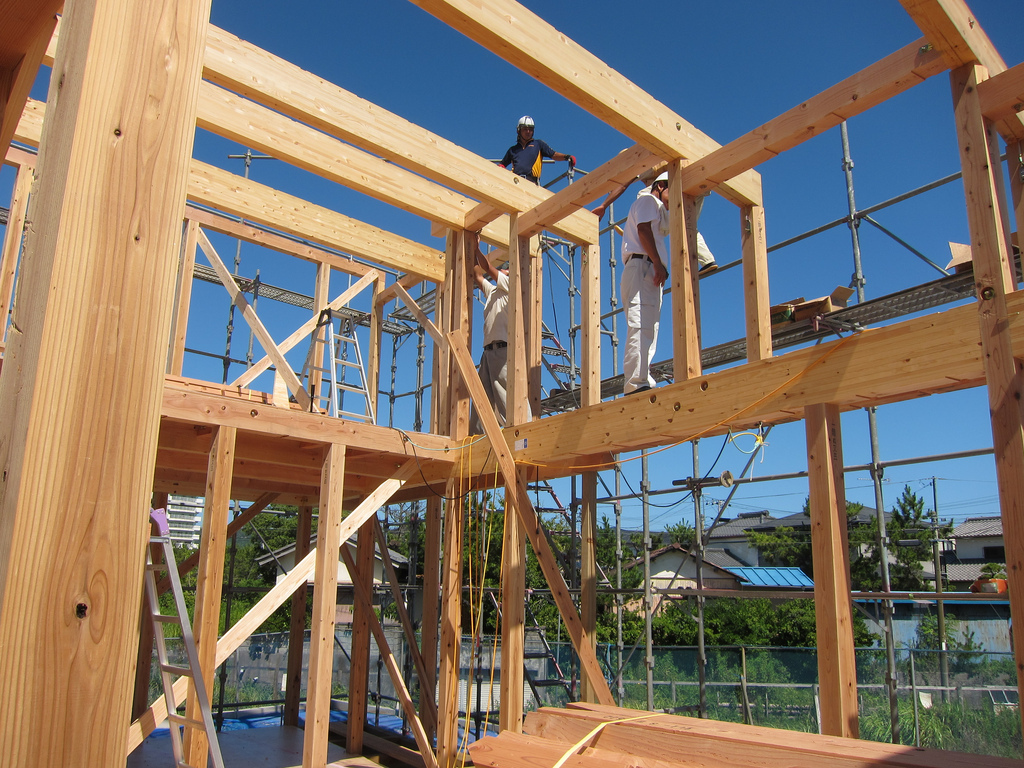

Силовой каркас состоит из вертикальных стоек и горизонтальных балок, без раскосов. В качестве материала используется конструкционный брус BSH, склеенный из горизонтальных ламелей. Он изготавливается в заводских условиях из хвойных пород дерева и предназначен для несущих конструкций. Все соединения крепятся шпильками с шайбой и гайкой. Стабильность узлов, на которые падает повышенная нагрузка, усиливается металлическими скобами или пластинами.

Для устройства крыши возводится стропильная система из клееного бруса BSH, монтируются сэндвич-панели с PIR утеплителем, укладывается фальцевая кровля из крашеных профилированных листов.

Наружные стены формируются из ЦСП, которые сочетают в себе лучшие свойства цемента и дерева. Швы после монтажа панелей шпаклюются, а поверхность фасада покрывается краской на резиновой основе, имитирующей штукатурку. В соответствии с проектом, некоторые секции могут заполняться энергоэффективными стеклопакетами DS.


Гарден Хаус возводит стеновые панели фахверкового дома из ЦСП листов .

Преимущества домов в стиле фахверк

Плюсы выбора этой технологии:

  • Экономия дорогой древесины.
    Клееный брус расходуется только для строительства силового каркаса и системы стропил.
  • Малый вес дома.
    Даже для двухэтажного строения можно использовать облегченный свайно-винтовой фундамент.
  • Быстрые темпы строительства.
    Применение современных технологий помогает максимально сократить сроки возведения каркасного дома.
  • Широкие возможности для остекления.
    Благодаря стабильности и жесткости конструкции можно монтировать безрамные светопрозрачные системы большой площади.
  • Долговечность.
    В Германии сохранились дома, построенные по технологии фахверк, которым более 200 лет.

Минусы фахверковых коттеджей

Идеальных строительных технологий не существует, и у домов с деревянным каркасом также есть недостатки. Один из самых существенных минусов состоит в том, что стены таких строений имеют небольшую толщину, поэтому приходится тратить дополнительные средства на утепление конструкции. При наличии панорамного остекления потребуется еще больше средств на отопление. К недостаткам фахверка относят и более высокую стоимость строительства, по сравнению с каркасными домами другого типа.

Компания Garden House возводит фахверковые коттеджи с применением функциональных материалов и современных технологий. Это дает возможность повысить теплоизоляцию таких домов и снизить их себестоимость.

что это такое, особености, плюсы и минусы технологии

Знаменитые фахверковые дома являются визитной карточкой европейских городов с развитым средневековым строительством. Выразительная наружность таких домов – вертикальные столбы и наклонные балки из дерева с контрастным заполнением стен – ассоциируются прежде всего с улицами Германии, Австрии, Швейцарии. Вся Европа, от Британии до Польши, возводила фахверковые конструкции с X века, а своего расцвета стиль достиг в XVI-XVIII вв.

В переводе с немецкого Fachwerk означает «решетчатая конструкция», «каркас», «ферма» в контексте строительного конструктивного элемента. Некоторые считают, что существовал инженер Фахверк, который придумал отдельный стиль архитектуры и разработал технологию постройки фахверковых зданий, однако это не так. Название связано только с особой конструкцией строения, при которой основой выступают каркасы из деревянных брусьев толстого сечения, а стены заполнены природными материалами (камнем, кирпичом, глиной, а иногда даже строительным мусором).

Элементы фахверка

Если вас интересует, из чего состоит конструкция фахверкового дома, предлагаем краткий ликбез по основным элементам.

  • Цоколь – нижняя часть внешней стены сооружения, которая располагается на фундаменте.
  • Нижняя обвязка – цельные горизонтальные балки, установленные на фундамент или цоколь по периметру здания.
  • Колонна фахверка являет собой вертикальную стойку, не несущую основную нагрузку от перекрытий, а лишь укрепляющую стеновые ограждения в торцах пролетов. Колонны фахверка ставят на нижнюю обвязку с целью укрепления стен, связки горизонтальных конструкций между собой, усиления общей жесткости каркаса, противостояния динамическим нагрузкам и ветрам. Иногда колонны называют стойками фахверка.
  • Междуэтажная обвязка – соединенные по периметру балки по принципу нижней обвязки, только между этажами. Это своеобразный базис для установки межэтажных перекрытий, чтобы каждый уровень дома превратился в отдельный прочный блок.
  • Ригель фахверка – горизонтальная перемычка, обеспечивающая прочность каркасного дома. Несет и функциональное, и декоративное значение, поскольку эстетика фахверковых строений предполагает подчеркивание каркаса. Нижние ригельные балки располагаются между основными стойками и служат их основанием. Поперечные ригели гарантируют жесткость каркаса и служат базой для фиксации ячеек, пространство которых будет заполнено, а также поддерживают потолочные перекрытия. Когда дело доходит до формирования крыши, именно к ригелям фахверка прикрепляют стропила.
  • Фронтон – треугольная верхняя часть фасада, ограниченная по бокам двускатной крышей – формируется из панелей, которые монтируются на торцевые стены верхнего этажа.
  • Боковые стены состоят из стропильных ферм (конструкций из балок чердачного перекрытия и стропил).
  • Раскосами фахверковой стены называют диагональные элементы, поставленные вертикально между подвязками, а подкосами – наклонные детали, расположенные в стенной плоскости, связывающие своими концами обвязку и стойку.
  • Выделяют такие разновидности декоративно-конструктивных элементов фахверка, как андреевский крест, швабская женщина, ман и его разновидности – малый ман, полуман, угловой, вильдерман. Иногда используют резьбу для придания конструкции эстетичного вида.

Размеры каркасных элементов

Чтобы рассчитать конструкцию каркаса из массива сосны, необходимо учитывать ряд правил:

  • Максимальные размеры между трехметровыми стойками не должны превышать двух метров (сечение бруса составляет 150х150 мм), а также полутора метров при сечении бруса 150х100 или 200х75. Расстояние между стойками фахверка более двух метров делать недопустимо.
  • Максимальный пролет стропил составляет один метр (спаренные стропила с вкладышем 150х50х150).
  • Раскосы являют собой брусья с размерами сечения 150х50 мм и укладываются под каждую стропилу.
  • Центральная колонна фахверка 150х150 мм ставится в центре помещения для усиления нижнего прогона на отметке +3,000.
  • Обрешетка перекрытия выполняется из бруса 50х50 мм с расстоянием не более 270 мм.

Плюсы и минусы фахверковых домов

У стильных и устойчивых фахверков число преимуществ превосходит количество недостатков. Разберем по порядку, какие плюсы присущи домам, построенным по средневековой технологии.

  1. Точность и прочность соединений деталей между собой (данное преимущество достигается благодаря соединениям «потайной шип», «ласточкин хвост», с помощью врубок с нагельными фиксаторами).
  2. Надежность фахверковой технологии строительства достойно выдерживает испытание веками, старинные дома стоят по 300-500 лет.
  3. Быстрое возведение без привлечения тяжелой строительной техники.
  4. Повышенная энергоэффективность – гарантия комфорта жильцов и низкие затраты на эксплуатацию.
  5. Высокая ремонтопригодность конструкции позволяет в любой момент диагностировать проблему в какой-либо части и исправить ее.

Из минусов фахверков выделим общие, которые сопутствуют всем каркасным постройкам. Во-первых, элементы из дерева теоретически могут загореться, покрыться грибком и плесенью. Практика показывает, что даже с учетом современной обработки древесины опасность сохраняется, а процедуру необходимо периодически повторять. Каркасные дома со своей повышенной герметичностью нуждаются в принудительной вентиляции. Все эти моменты должны быть предусмотрены на стадии проектирования.

Если вас смущает дороговизна возведения каркасного дома по традиционной технологии, можете рассмотреть вариант с декоративной имитацией «под фахверк», когда на готовую стенную штукатурку накладывают деревянные планки. Также популярны остекленные каркасные фахверки, в основе которых заложены кленовые балки из клееного бруса, а стены заполнены многослойными стеклопакетами. Последний вариант — это не классический фахверк, а, скорее, авангардный домик-шале.

И, наконец, главный недостаток, который является локальным — в нашей стране очень мало специалистов, способных возводить европейские фахверкхаусы по старинным технологиям. В основном, это энтузиасты, по крупицам собирающие информацию на различных языках, систематизирующие знания и закрепляющие их на практике на своем участке. Компании, предоставляющие услуги по возведению фахверковых домов, должны обладать солидным портфолио и многолетним опытом в сфере строительства.

Закладка Постоянная ссылка.

Фахверк — Википедия

Фахверковые дома в Моншау, Германия

Фа́хверк (нем. Fachwerk — каркасная конструкция, фахверковая конструкция) — тип строительной конструкции, при котором несущей основой служат вертикально установленные несущие столбы, являющиеся, наряду с распорными наклонными балками, опорной конструкцией здания. Эти несущие столбы и балки видны с наружной стороны дома и придают зданию характерный вид. Пространство между балками заполняется глинобитным материалом, кирпичом, иногда также деревом. Фахверк появился в XV веке в Германии и стал очень популярным в Европе, особенно в северной части (от Британии до Польши). В XX веке этот стиль переживает новый расцвет благодаря средневековому колориту и эффекту натуральности строительных материалов.

История

В Германии существуют исторические сооружения, построенные в XIV веке, одно из которых, датируемое 1347 годом — в Кведлинбурге.

В Европе особое развитие каркасного строительства пришлось на средневековье. По некоторым историческим источникам, в Европе фахверковые дома встречались уже в XI веке. Постепенное накопление опыта строительства, повышение мастерства плотников (чему немало способствовало развитие кораблестроения), а также стремление к экономии древесины и другие факторы привели к широкому распространению в Германии и Франции фахверкового метода строительства. (нем. Fachwerk, от нем. Fach — панель, секция, и нем. Werk — сооружение)[1].

Эволюция

Дома такой каркасной конструкции, которые можно увидеть сегодня в Старой Европе, стали строиться в Средние века. Однако история его простирается гораздо дальше в глубину столетий. Каркасные дома строили везде, где только произрастали леса, и где уровень культуры и технического развития создавал благоприятные условия для этого. Фахверк появляется в XV веке на территории современной Германии и становится очень популярным в Европе, особенно в северной части (от Британии до Польши). Исторические источники сообщают о существовании построек фахверкового типа уже в X—XI веках, а к XVI веку плотницкое мастерство в строительстве домов достигло своего совершенства. Массовая застройка продолжалась до XVIII века включительно, а в наши дни этот вид строительства возродился из-за тенденции к экологическим материалам и практичности конструкции.

Вначале это была простая столбчатая конструкция, где деревянные столбы закапывали в землю, а сверху на них вешали прогоны. На прогоны укладывали стропила и соломенную кровлю. Пол чаще всего был земляной или глиняный. Всё — в полном соответствии с технологиями того времени. Так как изготавливать стойки и балки прямоугольного сечения тогда ещё не умели, то поэтому использовали во всех строениях бревна и жерди. Заполнение каркасных стен делали из самана (глина, армированная соломой или камышом).

Впоследствии столбы перестали закапывать в землю, чтобы предотвратить гниение. Стойки каркаса теперь ставятся на уложенные в земле камни — по одному большому камню на каждую стойку. На смену бревнам приходят конструктивные элементы (стойки, балки и др.) прямоугольного сечения. Также экспериментальным путём было установлено, что для лучшей устойчивости сооружения в конструкцию стен необходимо добавлять наклонные элементы — распорки и подкосы.

Конструкция

Фахверковые дома имеют жёсткий несущий каркас из стоек (вертикальных элементов), балок (горизонтальных элементов) и раскосов (диагональных элементов), которые и являются основной отличительной особенностью конструкции фахверка. Раскосы придают жёсткость и прочность каркасам фахверковых домов. Пространство между элементами каркаса заполнялось смешанными с глиной камышом, ветками, соломой или различным строительным мусором; полученные панели штукатурились, при этом сам каркас обычно оставлялся на виду. Элементы каркаса визуально расчленяли белые стены и придавали облику зданий особую выразительность, которая стала главной архитектурной особенностью фахверка. Наиболее богатые горожане заполняли межкаркасное пространство деревянными резными панелями. Пик применения резных украшений пришёлся на конец XVI — начало XVII века.

Известная жёсткость и прочность каркаса фахверковых домов достигалась применением разнообразных и точных соединений деталей — на потайной шип, на шип «ласточкин хвост», врубками и др., закрепляемых деревянными нагелями. Именно так были построены сотни тысяч деревянных домов в Европе, которые стоят уже по 300—500 лет, а это лучшее доказательство надёжности технологии.
Одновременно с немецким фахверком возникли аналогичные технологии каркасного строительства в Швейцарии, Франции, Англии и других странах. Все эти технологии, включая фахверк, позднее получили общее название Post & Beam — «стоечно-балочные». Однако довольно часто термином «фахверк» обозначают любые стоечно-балочные конструкции и здания.

Технология возведения фахверк домов имеет все преимущества, свойственные каркасной технологии:

  • Высокая энергоэффективность дома;
  • Быстрое возведение здания;
  • Комфортные условия проживания;
  • Длительный срок службы дома;
  • Относительно невысокая стоимость возведения дома;
  • Низкие затраты по эксплуатации дома;
  • Хорошая ремонтопригодность фахверкового дома.

Недостатки те же, которые характерны для каркасных домов:

  • Подверженность деревянных конструкций воздействию грибка и плесени;
  • Опасность возгорания деревянных конструкций;
  • Необходимость принудительной вентиляции.

Конструкция этажных выступов

Очень часто в фахверковой конструкции можно заметить такую особенность, как этажные выступы.
Строительная техника, где этажи выступают вперед один над другим, для современного человека является чем-то непонятным и диковинным и, в попытках объяснить необходимость такого разделения этажей, нередко можно услышать различные мнения, имеющие с действительностью мало общего. Одним из таких мнений является утверждение, что посредством выступов зодчий стремился увеличить площадь каждого вышестоящего этажа. Без сомнения, такое утверждение может показаться справедливым, однако увеличение площади, которое, заметим, весьма незначительное (выступы редко достигают полуметра), является лишь полезным побочным эффектом другого обстоятельства. Дело в том, что фронтонная стена с большим количеством окон, имея наибольшую высоту по сравнению с боковыми, более всего подвержена воздействию осадков. Строя из дерева, материала, имеющего острую необходимость в защите от губительной влаги, средневековые зодчие стали использовать технику выступов, благодаря которой вода от дождя, попадая на фасад, стекала не с этажа на этаж и на фундамент, а непосредственно на землю. Такая техника защиты деревянных строений, согласно историческим исследованиям, была известна ещё древним грекам. Боковые стены из-за плотного (в городах) прилегания друг к другу домов и, часто не имеющие окон, особой нужды в защите не испытывали и сооружались обычным способом. Стремление защитить фасад от чрезмерного намокания постепенно получило творческое направление, а техника выступов стала использоваться для строительства всевозможных балконов и эркеров.

Заполнение стен

Самым доступным и наиболее часто использовавшимся в качестве заполнителя фахверковых стен всегда был глиняный саман. Глину армировали (смешивая её с соломой или камышом), чтобы та не трескалась и не распадалась на отдельные куски. Чтобы саман держался в стене и не выпадал, под него готовили плетёное основание из тонких веток, которые вставляли в заранее сделанные пазы внутри фахверковых полей. В результате высыхания глины образуются щели между заполнением и элементами каркаса. Эти щели раньше заделывались шерстью, смешанной с известью, а в современных условиях строительства их можно зашпаклевать. Затем поверхность самана оштукатуривалась известковым раствором заподлицо с деревянным каркасом и, по необходимости, окрашивалась.

Также каркас заполняют глиняным кирпичом, как обожженным, так и сырцом, с последующим оштукатуриванием или без него (сырец штукатурят). Применяют обычную или декоративную кладки — по выбору. Старинный способ крепления кирпича к каркасу заключался в использовании трёхгранных реек, прикрепленных к внутренним поверхностям каркаса. В крайних кирпичах вырезается паз под рейку. Более простой и современный способ предполагает применение плоских металлических анкеров. В обоих случаях после трёх-четырёх рядов кирпичей кладку армируют по всей длине. Менее популярно заполнение натуральным камнем. Стены с каменным заполнением красивы, прочны, но тяжелы и хуже держат тепло.

См. также

Примечания

  1. ↑ Гавриков, Д. С. Терминологическое уточнение понятия «фахверк». // В мире научных открытий. Красноярск: Научно-инновационный центр, 2010. — № 6.3 (12). — С. 115—117.

Ссылки

что это такое, виды и преимущества

Металлокаркас в качестве несущего каркаса является прочным и устойчивым остовом сооружения. Эта конструкция из линейных элементов называется металлическим фахверком. Каркас из металла бывает полным и неполным. В первом случае он воспринимает собственный вес здания и все действующие нагрузки, а во втором — усиливает основной каркас.

Особенности разновидностей

Неполный металлокаркас делается без колонн у наружных стен, а колонны входят в систему основного каркаса. На полный несущий фахверк из металла воздействует вес стен и ветровые нагрузки от них, а также другие вертикальные и горизонтальные нагрузки. И на несущий, и на вспомогательный металлокаркас крепят дверные и оконные проемы, профлист, сэндвич-панели. Для безопасных работ и эксплуатации здания потребуется профессиональный расчет и монтаж металлического каркаса.

Понятие «фахверк» пришло с немецкого языка, именно в Германии зародилась фахверковая технология строительства каркасников. В переводе на русский fachwerk означает решетчатая конструкция или ферма. Более всего востребован фахверк металлический при строительстве промышленных объектов. Строительные фахверк металлоконструкции считаются самыми прочными, надежными и долговечными.

Конструкция, классификация и преимущества фахверкового каркаса

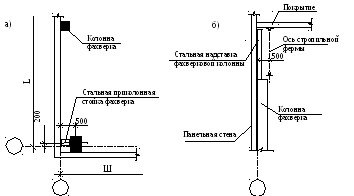

Конструктивно фахверк из металла состоит из пространственной секции, в основе которой находятся металлические балки, размещенные под углами. У фахверка металлоконструкции делятся на горизонтальные элементы (ригели) и вертикальные (стойки из профилей или прокатного швеллера). Фахверковый каркас классифицируют в зависимости от места расположения следующим образом:

  • торцевой;
  • продольный;
  • фахверковые металлоконструкции перегородок и внутренних стен.

Вот что говорят специалисты по поводу плюсов материала:

  1. Широкие возможности на этапе проектирования и стройки — фахверк из металла обладает значительным разнообразием форм.
  2. Надежность металлического фахверка не имеет альтернатив.
  3. Когда из элементов составляют систему, ее геометрия неизменяема. Это дополнительный плюс к прочности и возможность организации большого открытого пространства.
  4. Фахверковые металлоконструкции относительно легко устанавливать. Стальной каркас просто соединяется болтами между собой.
  5. Для сооружения заводских цехов, ангаров, торговых и выставочных павильонов трудно подобрать аналог в качестве основы. Также монтаж металлического фахверка незаменим для зданий, в которых планируют задействовать мостовые краны. И даже для жилых домов металлоконструкции часто выбирают в качестве основы.

Технология каркасной металлоконструкции для жилого дома

Хотя традиционный немецкий фахверк проглядывает с наружной стороны дома в виде контрастных деревянных балок и столбов, металлический каркас предпочитают скрывать в стене. Во-первых, по эстетическим соображениям, а во-вторых, это решает ряд проблем:

  • когда наружные стены выносятся за стойки, проще проходит остекление;
  • конструкция стены упрощается;
  • панелей требуется меньше;
  • фахверк из металла таким образом защищен от влажности, плохой погоды и других внешних факторов.

Есть также общие факторы, благодаря которым строители предпочитают фахверковые металлоконструкции:

  • Если приобрести готовые секции, на площадке не останется отходов от обрезки;
  • Договорившись о дате доставки, ориентируясь на начало строительства, не придется организовывать место для хранения материалов.
  • Расширить дом на металлическом каркасе реально, конструкция перемычек позволяет «открывать» стены для расширения. Предварительно лучше проконсультироваться с архитектором или строителем, чтобы не нарушить структурную целостность сооружения).
  • Термиты и опасность быстрого возгорания для металлических фахверков не страшны, однако при мощном воздействии огня стойки поплавятся и деформируются, — даже металл не является гарантией целостности здания при сильном пожаре.
  • Каркас из металла не мешает телефонному, радио- и ТВ-сигналу, а также не подвержен высокому риску удара молнией. Хотя такие слухи встречаются среди людей, на практике фахверк из металла не отличается от деревянного по этим параметрам.

Установка фахверковой конструкции из металла

Сам процесс монтажа начинается с установки стоек. Элементы из профильных труб фиксируют черными болтами. Для упрощения сборки и экономии бюджета на детали устанавливают полиспасты с блоками, а потом с помощью монтажной лестницы соединяют руками. Можно арендовать легкий или самоходный кран для этих целей.

После того как стойки расположены на фундаменте, верхнюю часть опоры закрепляют фасонными листовыми пластинами к связевой ферме, соединяют болтами. Для монтажа металлического фахверка понадобится пара работников.

Когда колонны установлены, переходят к распоркам и ригелям. Из дополнительного оборудования на данном этапе подключают гидроподъемные передвижные подмостки или закрепляют лестницы.

Если стены делаются из асбестоцементных плит или профлистов, приваривают на поперечные балки крючья (кляммеры) из металла. Это ускорит монтаж панелей на металлический фахверк и усилит общее качество сборки.

Не лишним будет напомнить о технике безопасности при монтаже металлического фахверка. Первое и важнейшее правило ТБ — это наличие допуска специалистов к выполнению высотных работ. Также важно обеспечить работников обувью и спецодеждой, касками, страховкой. При работе с кранами понадобится опыт привязывания подъемных строп к тяжелым ригелям и стойкам.

Видео: типы рам металлического каркаса

Закладка Постоянная ссылка.

технология строительства, стиль, преимущества и недостатки

Фахверковая архитектура привлекательна яркостью, неординарностью и эффектностью. В европейском средневековом стиле гармонично сочетаются дерево, камень и стекло. Помимо узнаваемого внешнего облика технология отличается практичностью и долговечностью строений. Разберемся в секретах немецкой методики и оценим шансы на самостоятельное возведение фахверкового дома.

Что такое «Фахверк» – нюансы немецкой технологии

Технология постройки зародилась в Европе на заре 14-го века. Дословно, фахверк переводится с немецкого языка, как каркасное сооружение. Несущей основой дома выступают пространственные секции, собранные из мощных деревянных балок. Каркас виден снаружи, что придает стилистике здания узнаваемости и средневекового шарма.

Монолитные стены отсутствуют. Пространство между балками во времена средневековья заполняли глиной, саманом, позже – кирпичом, камнем. В современном строительстве предпочитают более облегченные стеновые панели или стекло.

Отличительные особенности каркасных домов в немецком исполнении:

  1. Стыковка элементов каркаса осуществляется без металлических крепежей. Брусья, балки соединяют деревянными шкантами, с помощью нагелей.
  2. Вертикальную нагрузку берут на себя мощные стойки, жесткость стоечно-балочному каркасу придают укосины.
  3. В классическом варианте стену собирают на горизонтальной поверхности, а после – поднимают и закрепляют.

Аутентичный фахверк претерпел некоторые изменения. В современном исполнении возможны интерпретации: отсутствие диагональных элементов каркаса, замена дерева клееным брусом, создание больших панорамных окон.

Понять, что это такое. и оценить визуальные особенности помогут фото фахверковых домов.

Плюсы и минусы каркасников фахверк

Главные достоинства домов по немецкой технологии:

  1. Долговечность. Немцы известны скрупулезным подходом ко всем деталям и рациональностью. Доказательством качества постройки являются жилые дома, возведенные в Германии еще 300 лет назад.
  2. Привлекательность. Фахверк это, прежде всего оригинальный внешний вид. Темные балки на светлом фасаде выигрышно выделяют сооружение среди унылых серых домов.
  3. Универсальность. Стоечно-балочный каркас подходит для возведения в любых климатических условиях под разные площади застройки. Технология позволяет реализовывать проекты с помещениями без опор до 60 кв.м.
  4. Скорость постройки. Как и любой каркасник, строительство фахверковых домов может осуществляться в сжатые сроки. Время выполнения работ не зависит от сезона.
  5. Практичность. Если в основе каркаса – высушенный клееный брус, то дом практически не даст усадки. Неоспоримое преимущество – возможность отделки, монтажа окон, дверей сразу после сборки коробки.

Дополнительный плюс – прокладка инженерных коммуникаций в толще стен, пола.

К числу недостатков методики фахверк относят:

  • высокую стоимость – обычный каркасник обойдется на порядок дешевле дома немецкого;
  • необходимость защиты каркаса – внешнюю часть деревянных балок надо обрабатывать антипиренами, а также средствами, предупреждающими гниение материала;
  • расходы на теплоизоляцию – в регионе с суровыми зимами может понадобиться дополнительное утепление.

Возведение дома по технологии фахверк

Монтаж фахверка – непростая задача. Соорудить долговечный дом своими руками без соответствующего опыта строительства вряд ли удастся. Технология подразумевает грамотный расчет всех опорных элементов, подбор стеновых материалов и надежную сборку.

Пошаговая инструкция выполнения работ поможет создать общее представление о немецкой методике и разработать дальнейшую схему действий.

Проекты и оценка стоимости

Разработку плана фахверковых домов лучше доверить профессионалам. Проектировщик оценит особенности рельефа, пожелания заказчика относительно площади и стоимости постройки. На итоговую цену строительства влияют:

  1. Архитектура. Чем замысловатее планировка, тем дороже в исполнении дом. Балконы, террасы увеличивают смету.
  2. Уровень остекления. Надо учесть, чем больше окон, тем дороже обойдется дом в обогреве. Монтаж энергоэффективных стеклопакетов заметно повышает стоимость.
  3. Качество домокомплекта. Материалоемкость строительства включает расходы на покупку элементов деревянного каркаса, составляющих стенового пирога, внутренней/внешней отделки, обустройство пола и кровли.
Закладка фундамента

Немецкий домик отличается относительной легкостью, поэтому под него допустимо обустройство облегченного основания, как и в строительстве других каркасников. Допустимые варианты:

  • мелкозаглубленный ленточный;
  • столбчатый;
  • свайный.

Наиболее популярен первый вариант. Технология обустройства ленточного основания под немецкий фахверк практически не отличается от стандартной методики заливки фундамента:

  1. Выполнить разметку участка, выкопать траншею. Фундамент должен размещаться под каждой стеной строения.
  2. Боковые стенки канала укрыть гидроизоляционным материалом.
  3. Насыпать песчаную подушку (до 40 см), увлажнить, утрамбовать песок.
  4. Соорудить опалубку, установить армирующую сетку, залить бетон.
  5. Оставить фундамент на просушку – до 1,5 месяцев.

На участках с неустойчивым грунтом лучшим решением будет монолитный фундамент, для болотистой местности подойдет свайное основание.

После просушки фундамент гидроизолируют, основание утепляют минватой или пенополистиролом. Нижняя обвязка каркаса крепится к основанию анкерными болтами.

Монтаж каркаса

Из клееного бруса подготавливают несущие элементы стен. Горизонтальные прогоны и стойки сформируют каркас коробки. Сейсмоустойчивость и жесткость рам обеспечат диагональные раскосы.

Стыковка вертикальных, горизонтальных, наклонных и распорных балок осуществляется способом фиксации с шипом. Для жесткого соединения применяют деревянные нагели, шканты. Фиксация элементов происходит разными методами: «Андреевский крест», вильдерман, полуман, ман.

В местах, требующих максимальной прочности, допустимо задействовать металлические скобы, пластины или уголки. Крепежи размещают изнутри конструкции, чтобы они не портили внешний облик немецкого домика.

Вместе с возведением каркаса под внешние стены сооружают «костяк» внутренних перегородок.

Перед тем как перейти к следующему этапу строительства, все деревянные элементы каркаса обрабатывают защитными составами, повышающими стойкость к огню и влаге.

Заполнение стен

Промежутки между каркасными балками, перекладинами подлежат заполнению и утеплению. Здесь выбор материала широк. Как правило, используют облегченные плитные материалы: OSB, цементно-стружечные плиты, гипсоволокнистые панели, водостойкую фанеру.

Выбирая стеновую обшивку дома в стиле фахверк, следует отдать предпочтение стройматериалам, отвечающим ряду требований:

  • стойкость к многократным температурным скачкам и воздействию влаги;
  • пожаробезопасность;
  • высокая прочность и долговечность;
  • экологичность и простота обработки;
  • низкая теплопроводность и легкость материала.

Важно! Технология строительства фахверк не подразумевает использование тяжеловесных заполнителей: кирпича, газо- и пеноблоков. Однако такая вариация допустима при усиленном фундаменте.

Старинный стиль в архитектуре подразумевает оставлять балки открытыми, поэтому внешняя обшивка не должна перекрывать каркас. Изнутри пространство между стойками заполняют теплоизоляционным материалом и обшивают. На этапе обустройства стен под облицовку подкладывают закладные в местах предположительной нагрузки: навешивание радиатора отопления, бойлера и т. д.

Обустройство крыши

Традиционная кровля стародавнего фахверка – двускатная или четырехскатная крыша. Большинство современных архитекторских проектов не имеют привязки к форме. Основное требование и дань стилю – отсутствие чердака и мансардного этажа.

Соблюдение немецкого стиля домов фахверк подразумевает наличие этажных выступов – верхний ярус шире нижнего. Главная цель технологического приема – защита фундамента от атмосферных осадков. Вода стекает на землю, минуя основание и элементы каркаса первого этажа.

Сегодня этажные выступы заменяют крышей с широкими «полями». Удлиненные свесы заимствованы у стиля шале – они не только сокращают промокание фундамента, а и создают тень.

Снаружи поверхность крыши декорируют ондулином, металлочерепицей или ее имитацией из мягкой кровли. Нежелательно использование шифера, натуральной черепицы – тяжеловесные материалы повышают нагрузку на фундамент и несущие балки.

Имитация стиля фахверк

При ограниченном бюджете или желании обновить надоевший фасад дома, можно выполнить облицовку под фахверк. Для реализации задумки понадобятся декоративные рейки.

В русском фахверке балки могут имитировать деревянный или клееный брус, полиуретановые планки. Изделия из древесины сохраняют естественность композиции, но они достаточно дороги и кропотливы в уходе. Для воссоздания дачного домика в стиле фахверк лучше брать полимерные рейки под дерево.

Преимущества полиуретановых планок:

  • низкая стоимость;
  • большой выбор фактур и расцветок, имитирующих натуральное дерево;
  • неприхотливость в уходе – полимер не нуждается в защитных обработках;
  • долговечность и стойкость к негативным природным воздействиям;
  • простота монтажа – допустимо крепление на жидкие гвозди.

Чтобы фасад дома полностью передавал атмосферу стиля фахверк, при облицовке следует соблюдать ряд правил:

  • минимальная ширина досок/полимерных планок – 150 мм;
  • пиломатериалы предварительно обрабатывают лессирующим колерующим анестетиком, их можно искусственно состарить щеткой для браширования;
  • перед креплением панелей на дом наносят разметку – схему расположения балок, имитирующих каркас;
  • между этажами делают визуальное разграничение горизонтальной линией из реек;
  • оконные рамы и дверные проемы декорируют переплетами.

Натуралистичности стилевого исполнения придаст каменная кладка – ею надо задекорировать фундамент. При имитации фасада под фахверк, важно соблюдать контраст цветов – ярко выраженные темные балки на фоне светлых спокойных тонов стен.

Сборка фахверкового дома имеет множество нюансов, достаточно сложна в самостоятельном исполнении и требует значительных капитальных вложений. Но не стоит отказываться от намерений воссоздать дух средневековья – можно воспользоваться альтернативным решением и оформить фасад под фахверк.

Видео: технология и особенности монтажа фахверкового дома

Закладка Постоянная ссылка.

Металлический фахверк, его преимущества и сфера применения

Строительство промышленных предприятий требует использования материалов прочных, надежных и долговечных. Такими материалами являются изделия из металла, а точнее строительные металлоконструкции, которые являются основой сооружения и несут большую часть нагрузки. Одними из многих видов строительных металлоконструкций являются фахверки.

Что такое фахверк и для чего он нужен

Фахверк – это такая конструкция, которая состоит из пространственной секции. Ее основой являются балки из металла, расположенные под разными углами. Эти балки находятся снаружи здания, пространство между которыми заполнено строительным материалом. Фахверк принимает на себя тяжесть от стен и распределяет их на основные конструкции каркаса, что является его главной функцией. Также фахверк может использоваться как основной каркас для здания, в этом случае он принимает на себя как вертикальные, так и горизонтальные нагрузки.

Купить фахверк можно на заводах, специализирующихся на производстве металлоконструкций для разных отраслей промышленности.

Виды фахверка из металла и его преимущества

Классификация фахверка зависит от места, где он располагается. Его подразделяют на:

  • Торцевой;
  • Продольный;
  • Фахверк внутренних стен и перегородок.

Фахверк состоит из ригелей (горизонтальные элементы) и стоек, которые изготавливаются из разных видов профилей либо прокатного швеллера.

Какими ж достоинствами обладают эти металлоконструкции? Прежде всего, данный тип конструкций может иметь практически любую форму, что значительно расширяет возможности при проектировании и строительстве. Материал, из которого они изготовлены, надежен и прочен, что немало важно.

Помимо этого, система из элементов конструкции есть геометрически неизменяемой, и дает возможность организовать большое открытое пространство. Следует отметить, что монтаж фахверка не составляет больших трудностей.

Применение металлических фахверков

В первую очередь фахверки из металла используются при строительстве тех зданий, в которых планируется работа мостовых кранов. Также эти металлоконструкции нужны для сооружения торговых павильонов, ангаров и производственных цехов.

🏡 что за стиль и технология строительства домов

Стиль фахверк – это архитектурное направление, при котором возводятся дома с каркасом из вертикальных и наклонных колонн. Пространство в стенах между несущими и распорными балками заполняется природным материалом (глиной, деревом, камнем, кирпичом).

Расчет фундамента

Попробуйте новый продукт


Фахверковые дома имеют давнюю историю. Основы их строительства остались прежними, новые технологии лишь внесли свои коррективы. Поэтому даже современные балочные строения выглядят очень необычно и привлекательно.

История архитектурного стиля


Название необычного стиля строительства произошло от немецкого слова Fachwerk, которое складывается из двух корней: Fach — панель и Werk – строение. Именно Германия считается страной происхождения фахверковых домов. По историческим данным первые постройки такого типа появились еще в X-XI веках. Однако расцвет балочных конструкций пришелся на средние века.


Устойчивые и теплые здания пришлись по вкусу не только немцам, но и жителям более северных стран Европы. Дома в стиле фахверк стали повсеместно строиться от Англии до Польши. В самой Германии до сих пор сохранилось около 2,5 миллионов таких построек. Все они относятся к разным течениям фахверкового стиля архитектуры. Так, например, в юго-западных провинциях стоят дома алеманского подстиля, в северных – нижнесаксонского. Третье направление, франконское, встречается в Вестфалии, Тюрингии, Рейнланд-Пфальце.


На внешний вид конструкций накладывали отпечаток модные в то время Ренессанс, Барокко, Готика. Фасады украшали гербами и декором в виде цветов, вазонов, раковин, человеческих силуэтов и фигур животных. Многие узоры имели особое значение. Буква «S» символически защищала жителей от удара молнии. Даже расположение балок порой носило скрытый смысл. Расположение колонн крест-накрест (в виде буквы «X») означало Андреевский крест.


Принцип фахверкового строительства сохранялся на протяжении столетий. Для каркаса использовали деревянные столбы, а для заполнения стен – саман из глины, камыша, камня. В более поздние века наполнение заменили кирпичом. Отличительным маркером Fachwerk является второй этаж, выступающий за стены первого. Изначально это делали в практических целях, чтобы расширить жилую площадь, но при этом сэкономить землю и не платить лишний налог. Еще одной отличительной чертой средневековых построек являлось множество маленьких окон. К этому побуждала высокая стоимость стекла и сложность его монтажа в то время.


Дома фахверк активно строили вплоть до XVIII века. Развитие каркасного строительства в соседних государствах вносило свои поправки в технологию. Так возникло общее направление, объединяющее немецкий, австрийский, английский и французский характер устройства каркаса — Post & Beam, что дословно переводится как «стоечно-балочный». Однако термин «Фахверк» до сих пор жив и активно используется в архитектуре. Современные тенденции возродили средневековые принципы строительства и возвели Fachwerk в число модных направлений.

Из каких элементов состоит фахверковая конструкция


Фахверковый дом собирают из определенных структурных элементов, которые в целом создают устойчивое и прочное сооружение. Их строение, количество, качество выверено фахверк – технологией. Основными конструктивными и декоративными элементами являются:


Роль нижней обвязки выполняют горизонтальные бревна, положенные на цоколь или фундамент постройки. Для обвязки между этажами также используются балки, которые устанавливаются по периметру параллельно нижней обвязке. На них монтируются перекрытия верхнего этажа.


Для укрепления стен и фиксации горизонтальных элементов используют колонны фахверк. Они не являются несущими, а служат лишь для придания каркасу фахверка дополнительной жесткости. Благодаря колоннам фахверк строение сохраняет устойчивость при сильных ветрах и других динамических нагрузках.


Еще один элемент фахверка, придающий прочность зданию – это ригель. Горизонтальные перемычки внизу каркаса являются основанием основных стоек. К верхним ригелям крепят ячейки, которые в дальнейшем закрывают наполнителем для стен. Они же служат опорой для потолочных перекрытий. Стропила крыши фахверк крепятся именно к верхним ригелям.


Фахверковая технология предполагает также наличия фасадной треугольной стены, обрамленной скатами крыши. Панели фронтона крепят на торец стены. При строительстве фахверк – сооружений используют раскосы и подкосы. Первые устанавливаются диагонально между подвязками, вторые соединяют подвязку и стойку.


Разновидностями декоративных элементов являются Андреевский крест, швабская женщина, ман, угловой ман, полуман, малый ман, Вильдерман, угловой Вильдерман. Главные фигуры устанавливают по центру стены, а угловые разновидности – по бокам. По старинным традициям эти конструктивные фрагменты несут не только декоративную, но и определенную символическую нагрузку.


Остроугольная крыша – обязательный признак фахверкового дома.

Правила размерности каркасных элементов


Точный расчет размеров всех элементов фахверка прямо влияет на пропорциональность и прочность каркаса. Если стойки сечением 150х150 мм имеют высоту 3 метра, то шаг между ними по технологии строительства не должен превышать 2 метров. Этот максимум нельзя превышать ни при каких обстоятельствах. Если в работу взяты брусья меньшего сечения (150х100 мм или 200х75 мм), то дистанция между ними сокращается до 1,5 метров.


При строительстве фахверк–зданий важны и другие показатели размерности. Наибольшее расстояние между стропилами – 1 метр. Под них устанавливают брусья-раскосы сечением 150х50 мм. В центре комнаты для повышения устойчивости нижнего прогона ставят колонну (150х50 мм). Обрешетку перекрытия монтируют из бруса диаметром 50х50 мм с максимальным шагом не более 27 см.

Плюсы и минусы фахверковых домов


Красивые фахверковые дома привлекают внимание из-за своих необычных фасадов. Однако помимо запоминающегося облика у любого здания есть более весомые аргументы как со знаком «плюс», так и со знаком «минус». В число достоинств конструкции фахверк входят:


  • быстрое возведение каркаса постройки;


  • комфортные условия для жизни;


  • эффектный внешний вид;


  • длительный срок эксплуатации;


  • умеренная стоимость строительства;


  • простота ремонта конструкции;


  • разнообразие отделочных материалов;


  • отличная сочетаемость с другими стилями;


  • экономичность при эксплуатации.


Несмотря на выверенную технологию строительства фахверк, конечный результат имеет недостатки, о которых следует знать, выбирая фахверковый дом. Во-первых, все деревянные элементы со временем подвергаются разрушению. Грибок, бактерии, насекомые представляют серьезную угрозу для необработанных деталей. Это вынуждает владельцев заменять перекладины каждые 20-30 лет.


Во-вторых, любое деревянное сооружение имеет высокую степень пожароопасности. Третий минус связан с необходимостью устройства принудительной вентиляции, так как типовая конструкция фахверкового дома не предполагает такой системы. Стоит учитывать и тот момент, что декоративная отделка фахверкового дома обходится недешево.


Чтобы каркас фахверк сохранял устойчивость и надежность, необходима помощь специалистов, которые знакомы с нюансами возведения фахверковых домов.

Современные дома фахверк


Строительство домов фахверк претерпело некоторые изменения со времен средневековья. Новые материалы, технологические инновации, оборудование позволили усовершенствовать процесс возведения зданий с балочным каркасом. Новшества коснулись не только внешней декоративной отделки, но и некоторых важных вопросов технологии строительства. При этом главный принцип стиля фахверк сохраняется.


Часто современные строения являются лишь имитацией настоящего Fachwerk. Такие здания строят по обычным классическим технологиям, а в облицовке используют светлую однотонную штукатурку и декор в виде темных деревянных досок. Внешне такой дом является точной копией старинных аналогов, но он лишен их недостатков.


В XX и XXI веках для заполнения стен редко используют саманный наполнитель. Его заменяют на более практичный материал – кирпич или стеновые панели. Для балок каркаса используют древесину любых крепких пород. Покрытие красками дает возможность разнообразить дизайн фасадов и создать эксклюзивное оформление конструкции.


Каркас с нависающим вторым этажом является редкостью в настоящее время. В редких случаях для сохранения архитектурного изыска строители делают своеобразный навес над главным входом или верандой. Претерпела изменения и другая конструктивная часть здания. Возможность установки больших и теплых стеклопакетов перекрыла прежнюю характерную черту – множество маленьких окон. Панорамные окна придают каркасному сооружению особый колорит. Сборка таких домов и остекление порой исключает даже применение рам. Стекла вставляют в пазы, сделанные в самих балках.

Ошибки при строительстве имитации фахверка


Любое копирование настоящего немецкого Fachwerk требует отработанных плотницких навыков. В противном случае имитация выглядит банальной подделкой и не отвечает настоящему качеству конструкций. Одна из ошибок строителей, имитирующих старинный стиль, заключается в том, что они используют узкие доски для облицовки фасада. Из-за этого строение теряет свою характерную монументальность. Для имитации мощных балок необходимо выбирать соответствующий размер пиломатериалов.


Вторая оплошность заключается в стремлении к совершенству при отделке каркаса и фасада. Идеальная геометрия в сочетании с абсолютно гладкой поверхностью деревянных деталей не имеет ничего общего с естественной простотой фахверка. Подлинник всегда можно отличить по наличию сучков, шероховатостей, изгибов, трещин. Красота истинного фахверкового дома заключается в гармоничности всего каркаса и функциональности каждой отдельно взятой детали.


Немаловажной ошибкой считается и неправильная раскладка балок-имитаций. Визуально она не создает впечатления надежности каркаса. При мысленном удалении стенового наполнения такой скелет обречен на разрушение. Это делает имитацию неправдоподобной. Строительство домов по технологии фахверк требует четкого соотношения колонн, раскосов, подкосов.

Видео про фахверковые конструкции

Галерея фото построек фахверк

фахверковый дом — это … Что такое фахверковый дом?

  • фахверковый — фахверковый | bered [ˌha: f ˈtımbəd US ˌhæf ˈtımbərd] адл. Фахверковый дом обычно старый и показывает деревянную структуру здания на внешних стенах… Словарь современного английского языка

  • фахверковый — прилагательное фахверковый дом обычно старый и показывает деревянную структуру здания на внешних стенах… Словарь современного английского языка Longman

  • фахверковый — прил.Фахверк используется с этими существительными: ↑ cottage, ↑ house… Словарь словосочетаний

  • фахверковые — / haf tim beuhrd, hahf /, прил. (дома или здания), имеющий каркас и основные опоры из дерева, а промежутки заполнены каменной кладкой, штукатуркой или т.п. Также фахверк. [1840 50] * * *… Универсал

  • фахверк — / ˈhaf tɪmbəd / (скажем, hahf timbuhd) прилагательное (дома или здания), имеющий каркас и основные опоры из дерева, но с пустотами, заполненными каменной кладкой, штукатуркой или подобным.–Half timbering, имя существительное… Словарь австралийского английского

  • дом — {{Roman}} I. {{/ Roman}} существительное 1 здание, созданное для проживания одной семьи в ПРИЛАГАЕМОМ ▪ красивом, удобном, элегантном, модном (особенно AmE), прекрасном, большом, красивый, прекрасный, роскошный… Словарь словосочетаний

  • фахверк — ▪ архитектурный метод строительства, при котором внешние и внутренние стены строятся из деревянных каркасов, а пространства между конструктивными элементами заполняются такими материалами, как кирпич, гипс или плетень и мазня.Традиционно…… Универсал

  • Ascott House — Ascott House, иногда называемый просто Ascott, расположен в деревне Эскотт недалеко от Уинга в графстве Бакингемшир, Англия. Эскотт-хаус был первоначально фермерским домом, построенным во времена правления Джеймса I и известным как Ascott. Зал. Его приобрела…… Wikipedia

  • Старый дом, Херефорд — Старый дом, Херефорд. Old House — это исторический и самобытный черно-белый фахверковый дом в Хай-Тауне, Херефорд, Англия, построенный в 1621 году.Сейчас это музей. [1] … Википедия

  • Nathan G. Moore House — Исторический район США Собственность, внесшая вклад… Википедия

  • Bishops ‘House — фахверковый дом в районе Нортон Лис города Шеффилд, Англия. Он был построен c. 1500 [Харман, Р. Миннис, Дж. (2004) Путеводители по Певзнеру: Шеффилд, стр. 242. Нью-Хейвен, Лондон: Издательство Йельского университета. ISBN 0 300 10585 1.] и… Wikipedia

  • .

    фахверковых домов — определение — английский

    Примеры предложений с фахверковыми домами, память переводов

    WikiMatrix В 1912 году Аллен В. Джексон опубликовал «Фахверковый дом: его происхождение, дизайн, современный план и строительство» , а на берегах дюн в Род-Айленде или под пальмовыми дорожками Беверли-Хиллз появились беспорядочные фахверковые пляжные домики. Обыкновенный краул В историческом центре города представлено более 450 фахверковых домов. Отель занимает 3 фахверковых здания 1612 года постройки и олицетворяет характер нашего прекрасного Старого города. tmClassУслуги предприятия деревянного строительства, а именно проектирование (в отношении строительства) деревянных конструкций для фахверковых домов, зданий (в основном из дерева), зданий и частей конструкций, построенных на деревянных каркасах, каркасе (в основном из дерева), кровельные фермы, мансардные окна и фронтоны (в основном из дерева), опалубка (в основном из дерева) tmClass Услуги предприятия деревянного строительства, а именно техническое проектирование (в отношении строительства) деревянных конструкций для фахверковых домов, зданий (в основном из древесины), здания и части конструкций, построенные с деревянными каркасами, каркасы (в основном из древесины), стропильные фермы, мансардные окна и торцы фронтонов (в основном из древесины), части облицовки зданий (в основном из древесины), перегородки и обшивки (в основном из дерева), дефлекторы (в основном из дерева), полы (не из металла) tmClassУслуги предприятия деревянного строительства, а именно консультации (в отношении строительства) и строительство деревянных конструкций для фахверковых домов, зданий (в основном из дерева), зданий и частей сооружений, построенных на деревянных каркасах, каркасе (в основном из дерева), стропильных фермах, слуховых окнах и фронтонах (в основном из дерева), опалубке (в основном из древесины) tmClassУслуги предприятия деревянного строительства, а именно консультации (в отношении строительства) и строительство деревянных конструкций для фахверковых домов, зданий (в основном из дерева), стропильных ферм, мансардных окон и фронтонов ( в основном из дерева), части облицовки зданий (не из металла), перегородки и обшивки (в основном из дерева), дефлекторы (в основном из дерева), полы (не из металла) WikiMatrix Напротив церкви стоят и другие примечательные здания: Св.Часовня Николая — это бывшая приходская церковь, которая была построена в романском стиле в XII веке и преобразована в жилой дом после 1803 года, и Больница пяти ран, представляющая собой большой фахверковый дом 1770 года постройки с полубедро. крыша. Обыкновенный обход Особо примечательны рыночная площадь с фахверковыми фасадами домов и фасадами в стиле барокко, расположенными напротив друг друга, а также ратуша — фахверковое здание 15 века. Обыкновенный обход Особо примечательны рыночная площадь с фахверковыми фасадами домов и фасадами в стиле барокко, расположенными напротив друг друга, а также ратуша — фахверковое здание 15 века.Предполагается, что Оттинген берет свое начало в зеленой зоне сада гробниц. WikiMatrixВ 1997 году соседний фахверковый дом мог быть отремонтирован на втором этапе строительства. Обычное путешествиеПосещение центра города с его историческим Старым городом и многочисленными фахверковыми домами, старым залом гильдии и аркадами рыночной площади всегда полезно. Башня Hochwachtturm в Цвингере (область между внешней и внутренней стеной города) является визитной карточкой города. Common crawlHotel в Кведлинбурге: после обширных ремонтных работ бывший полностью выродившийся фахверковый дом, внесенный в список памятников архитектуры, стал необычным местом. WikiMatrix Напротив церкви стоит Фахверковый дом 1509 года с перевернутой Сахарной головой. OpenSubtitles2018.v3 Это был небольшой фахверковый дом для судебного пристава и артиллеристов. Common crawlHotel в Хамме / Зиге: Добро пожаловать в Romantik Hotel Alte Vogtei. Этот очаровательный фахверковый дом, расположенный в районе Вестервальд и построенный в 1753 году, вошел в историю как место рождения Ф.W. Обыкновенный кроликИсторический Арвайлер славится красивыми фахверковыми домами, узкими улочками и старинными зданиями, окруженными хорошо сохранившимися высокими стенами, в отличие от оживленного курортного города Бад-Нойенар с его многочисленными лечебными и спа-центрами. WikiMatrixС 7 этажами и высотой 26 метров он считается одним из самых высоких фахверковых домов в Германии. Common crawlФахверковый дом 1669 года постройки, с массивными дубовыми балками, старыми семейными фотографиями, открытым камином — в Meyer ́s Inn at Meyers Hof он гостеприимный и уютный, а деревенские блюда высочайшего качества. Common crawlLa Маленькая Франция: этот район XVI века полон очарования своими фахверковыми домами и множеством каналов. Common crawl Романтические фахверковые дома в центре Арвайлера окружены средневековыми городскими стенами, которые до сих пор полностью сохранились, в то время как в Бад-Нойенаре вы отдадитесь изысканной атмосфере курортного города и новых зданий искусства. как очарование элегантных салонов казино и ультрасовременных оздоровительных и фитнес-центров. WikiMatrix От средневековья сохранились остатки фахверкового дома и монастырская церковь Сен-Ивед. Common crawlНаходящийся среди фахверковых домов отель смотрит на старый квартал, как если бы это был учебник истории. WikiMatrixToday с его мощеными улицами, фахверковыми домами и интересными музеями привлекает посетителей в основном из Дании, Германии, Швеции и Польши. Обыкновенный обход. Стоит осмотреть фахверковый дом «Wolffsche Haus», построенный в 1621 году, особенно с богато украшенным эркером, а также внутренний двор «Blankartshof», построенный в 1680 году.

    Показаны страницы 1. Найдено 364 предложения с фразой фахверковые дома.Найдено за 18 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

    .Фахверковый дом

    — Перевод на немецкий — примеры английский


    Эти примеры могут содержать грубые слова на основании вашего поиска.


    Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

    Эксклюзивный B & B в фахверковом доме , построенном 280 лет назад, .

    Исторический фахверковый дом был построен в 1712 году праотцами семьи Вайзенеггер.

    Das Historische Fachwerkhaus wurde bereits 1712 von den Vorfahren der Familie Waizenegger erbaut.

    Стоящий на этом участке фахверковый дом был построен в 20 веке.

    Das in diesem Bereich stehende Fachwerkhaus wurde erst im 20. Jahrhundert errichtet.

    Квартира находится на 2 этаже старинного фахверкового дома .

    Diese Wohnung befindet sich im 2. Stock eines alten Fachwerkhaus .

    В 1997 году соседний фахверковый дом мог быть отремонтирован во второй фазе строительства.

    1997 konnte in einem zweiten Bauabschnitt ein benachbartes Fachwerkhaus hergerichtet werden.

    Объект представляет собой очень красивый фахверковый дом с соломенной крышей .

    Bei dem Objekt handelt es sich um ein sehr schönes, reetgedecktes Fachwerkhaus .

    Квартира расположена в старинном фахверковом доме с выходом в красивый двор и может вместить макс. 5 человек.

    Die Wohnung befindet sich in einem alten Fachwerkhaus mit Zugang zum schönen Innenhof und mit Platz für max.5 человек.

    Самый старый фахверковый дом находится на Бургштрассе и был построен в 1564-1566 годах.

    Das älteste Fachwerkhaus befindet sich in der Burgstraße und wurde um die Jahre 1564–1566 erbaut.

    Он расположен на 2 и последнем этаже фахверкового дома в деревне Рибовилле, типично эльзасской.

    Es befindet sich auf der 2. und letzten Stock eines Fachwerkhaus in der Ortschaft Ribeauvillé, typisch elsässischen.

    Haus Lattice — это фахверковый дом , построенный более 200 лет назад, , который недавно был полностью отремонтирован (внутри и снаружи).

    Haus Lattice ist mehr als ein 200 Jahre altes Fachwerkhaus , das vor kurzem komplett Renoviert wurde (innen und außen).

    Фахверковый дом в саду курорта Naturresorts — это бывшая резиденция князей Штольберг-Штольберг.

    Das Fachwerkhaus im Garten des Naturresorts ist das ehemalige Jagdhaus der Fürsten Stolberg-Stolberg.

    Через мощеный двор, мимо фонтана и бесчисленных цветочных ящиков мы попадаем в старый фахверковый дом .

    Durch einen gepflasterten Innenhof, vorbei an einem Brunnen und zahllosen Blumenkästen kommen wir in ein altes Fachwerkhaus .

    Там в 1817 году он купил фахверковый дом с соломенной крышей , где примерно 15 лет спустя должен был родиться Вильгельм Буш.

    Er erwarb dort 1817 ein strohgedecktes Fachwerkhaus , in dem rund 15 Jahre später Wilhelm Busch zur Welt kam.

    Ратушная площадь: фахверковый дом : бывшая советская печь 17 века.

    Rathausplatz: Fachwerkhaus : der ehemalige Ofen des Rates aus dem 17. Jahrhundert.

    Ferienhaus im Sonnenwinkel Фахверковый дом полностью отремонтирован, оборудован в современном загородном стиле со всей роскошью и комфортом.

    Ferienhaus im Sonnenwinkel Das Fachwerkhaus ist kernsaniert, im modernen Landhausstil mit allem Luxus und Komfort ausgestattet.

    E-mailВеб-сайт Описание отеля Это современный очаровательный отель, расположенный в фахверковом доме в самом сердце исторического центра города Мосбах.

    E-MailWebseite Hotelbeschreibung Das moderne und charmante Отель находится на улице Fachwerkhaus im Herzen der malerischen Altstadt.

    С любовью отремонтированный фахверковый дом на 2 квартиры и две 2-местные комнаты. Общая центральная зона с большим обеденным столом, телевизором для чтения, игровым уголком.

    Liebevoll saniertes Fachwerkhauses mit 2 FeWo und zwei 2-Bett-Zimmern. Gemeinsamer Mittelbereich mit gr. Esstisch, Lese- Fernseh-, Spielecke.

    Ferienhaus Wagner Экологически отремонтированный фахверковый дом (1717) на 2-5 человек, для некурящих, терраса, стильно меблирована.

    Ferienhaus Wagner Ökologisch Renoviertes Fachwerkhaus (1717) für 2–5 Personen, für Nichtraucher, mit Freisitz, stilgerecht eingerichtet.

    Немало достижений и открытий было представлено в маленьком фахверковом домике Бора , в кабинете, замечательном своей классной доской, — незабываемые впечатления, которые вспоминаются с благодарностью всем, кому выпала честь присутствовать.

    Nicht wenige Fortschritte und Entdeckungen wurden в Bohr’s kleine Fachwerkhaus , in der Studie bemerkenswert für seine Tafel — unvergessliche Erlebnisse, die Erinnerung mit Dankbarkeit von allen, hatte das Privileme der Teilna.

    Работу над музыкальной композицией можно сравнить со строительством фахверкового дома : в первую очередь собирают материал — дерево, раствор и камень для стен.

    Man kann vielleicht die Arbeit an einem musikalischen Werk mit dem Bau eines Fachwerkhauses vergleichen: zuerst wird das Material zusammengetragen — Holz, Mörtel, Mauerstein.
    .

    фахверковых домов — Перевод на испанский — примеры английский

    Предложения:
    фахверковый дом


    Эти примеры могут содержать грубые слова на основании вашего поиска.


    Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

    Очень мало фахверковых домов .

    Это то, что предлагает Динан с его валами, замком и старыми фахверковыми домами .

    Esto es lo que ofrece Dinan con sus murallas, su castillo y las casas de entramado de madera.

    Вы найдете средневековые постройки, живописные мосты и каналы, а также фахверковых домов .

    Encontrará los edificios medievales, pintorescos puentes y canales, así como casas de madera .

    Их обрамляют фахверковых домов .

    На территории музея под открытым небом Hessenpark хранится более сотни фахверковых домов , разбитых на отдельные части.

    Más de cien casas de paredes entramadas se hallan depositadas en los terrenos del museo al aire libre «Hessenpark», desguazadas en sus partes.

    Множество любовно отреставрированных фахверковых домов 18-го и начала 19-го веков украшают сердце исторического района Лангена.

    Muchas casas de paredes entramadas de los siglos XVIII y comienzos del XIX Restoradas con amor, decoran el núcleo del casco antiguo de Langen.

    Вы также найдете превосходных фахверковых домов , частные отели, церковь, признанную историческими памятниками.

    También descubrirá hermosas casas de entramado de madera, hoteles Individualuales, una iglesia clasifican Памятник истории.

    Средневековые улочки, фахверковых домов, , ветряная мельница.

    Сегодня площадь Арсо и ее фахверковых домов привлекают множество мастеров искусства.

    Очень много красивых фахверковых домов .

    Тем не менее, есть еще фахверковых домов , как показано на картинке ниже.

    Sin embargo, todavía hay muchas casas de madera como se muestra en la foto de abajo.

    Также стоит посетить красивый город Альсфельд с его средневековым центром, музеями и фахверковых домов .

    Tambiénmerce la pena visitar la hermosa ciudad de Alsfeld, con su centro средневековый, музей и casas de entramado de madera.

    Таким образом, его пейзаж акцентирован примерно на фахверковых домов и многих современных зданий, которые делают этот перекресток между Германией и Швейцарией очарованием.

    Su paisaje se puntúa pues de algunas casas de entramado de madera y numerosos edificios modernos que hacen el encanto de este cruce entre Alemania y Suiza.

    Его живописный порт, фахверковых домов и улица Жерзуаль являются одними из многих достопримечательностей, которые необходимо посетить.

    Su puerto pintoresco, sus casas de entramado de madera y la rue de Jerzual son algunas de las curiosidades ineludibles que debe descubrir.

    Архитектура не забыта прекрасным средневековым городом Динан и его фахверковых домов . Фото Э. Бучо.

    La arquitectura no se olvida con la hermosa Ciudad Medium de Dinan y sus casas de entramado de madera.

    Оберне, второй по посещаемости город в Нижнем Рейне, известный своими традиционными фахверковыми домами , узкими улочками и валами, 20 мин.

    Обернаи, Ла-Сьюдад-Сьюдад-Мас-Визитада-Эн-Эль-Бахо-Рин, Conocida por sus tradicionales casas de entramado de madera, calles estrechas y murallas, 20 мин.

    Рядом с Буржем величественный средневековый город, фахверковых домов, , красивые сады, болота, Маршрут Жака Кера: аббатство и замки.

    Бурж, средневековое возвышенное Каско, casas de madera , hermosos jardines, los pantanos, la Ruta Jacques Coeur: Abadía y castillos.

    Я приглашаю вас посетить этот последний средневековый город с его превосходными фахверковыми домами , его пешеходным историческим центром.

    Los invito a visitar esta última ciudad Medium, con sus casas de madera , el centro histórico peatonal.

    В лимтрофных департаментах, особенно в Тарне, вы обнаружите небольшие деревни, в основном состоящие из фахверковых домов .

    Departamentos vecinos, including el Tarn, se encontrarán los pueblos más pequeños y esencialmente consisten en casas de madera .

    Галле в Вестфалии, 20000 жителей, фахверковых домов , пешеходная зона с булыжником, много сельского хозяйства и две небольшие публикации, в которых рассказывается о том, что движет людьми в этом идиллическом месте.

    Галле-ан-Вестфалия, 20 000 жителей, casas de entramado, de madera, una calle peatonal de adoquines, mucha Agricultura y dos pequeñas redacciones que informan sobre lo que le interesa a la gente en este entorno idílico.
    .

    Металлический фахверк, его преимущества и сфера применения

    Строительство промышленных предприятий требует использования материалов прочных, надежных и долговечных. Такими материалами являются изделия из металла, а точнее строительные металлоконструкции, которые являются основой сооружения и несут большую часть нагрузки. Одними из многих видов строительных металлоконструкций являются фахверки.

    Что такое фахверк и для чего он нужен

    Фахверк – это такая конструкция, которая состоит из пространственной секции. Ее основой являются балки из металла, расположенные под разными углами. Эти балки находятся снаружи здания, пространство между которыми заполнено строительным материалом. Фахверк принимает на себя тяжесть от стен и распределяет их на основные конструкции каркаса, что является его главной функцией. Также фахверк может использоваться как основной каркас для здания, в этом случае он принимает на себя как вертикальные, так и горизонтальные нагрузки.

    Купить фахверк можно на заводах, специализирующихся на производстве металлоконструкций для разных отраслей промышленности.

    Виды фахверка из металла и его преимущества

    Классификация фахверка зависит от места, где он располагается. Его подразделяют на:

    • Торцевой;
    • Продольный;
    • Фахверк внутренних стен и перегородок.

    Фахверк состоит из ригелей (горизонтальные элементы) и стоек, которые изготавливаются из разных видов профилей либо прокатного швеллера.

    Какими ж достоинствами обладают эти металлоконструкции? Прежде всего, данный тип конструкций может иметь практически любую форму, что значительно расширяет возможности при проектировании и строительстве. Материал, из которого они изготовлены, надежен и прочен, что немало важно.

    Помимо этого, система из элементов конструкции есть геометрически неизменяемой, и дает возможность организовать большое открытое пространство. Следует отметить, что монтаж фахверка не составляет больших трудностей.

    Применение металлических фахверков

    В первую очередь фахверки из металла используются при строительстве тех зданий, в которых планируется работа мостовых кранов. Также эти металлоконструкции нужны для сооружения торговых павильонов, ангаров и производственных цехов.

    Технология фахверк (Fachwerk) в домостроении



    Что такое фахверк в строительстве?

    Перевод слова означает буквально «сооружение из секций». Тип данной строительной конструкции, несущей основой которой являются пространственные секции из вертикальных (стоек), горизонтальных (балок) и наклонных (распорок и подкосов) деревянных элементов, родился в средневековой Европе. Пространство между элементами каркаса заполнялось саманом – глиной, армированной соломой, камышом, ветками – и штукатурилось так, что каркас оставался видимым снаружи. Конструкция оказалась простой, симпатичной, а, главное, на удивление жесткой и прочной, подходящей для того, чтобы построить дом.

    Фахверк становился всё более популярным видом строительства, и компания «Промстройлес» предлагает вашему вниманию проектирование, производство и монтаж фахверк домов. Мы работаем в различных странах Европы и разных регионах России: Санкт-Петербург, Москва, Нижний Новгород, Краснодар, Екатеринбург.




    Стиль, именуемый «фахверк» является настоящей находкой для строительства, т.к. он обладает рядом преимуществ перед другими технологиями постройки домов…


    Необычное название произошло от немецкого, что означает каркасно-панельное сооружение, однако сам факт зарождения этого стиля именно в Германии остаётся неподтвержденным.


    Изначально фахверковые дома имели определенный вид и строились по заданному стандарту, но со временем стиль претерпевал различные изменения: улучшались материалы и обновлялись технологии. Современный фахверк, безусловно, отличается от тех типов построек, которые встречались ранее, но архитектурная форма и особенности внешнего вида, которые выделяют его среди других, по-прежнему остаются неизменными…


    Фахверком в строительном деле называют конструкцию, где вся нагрузка ложится на каркас стены, а остальное пространство, заполненное каким-либо материалом, играет лишь оградительную роль. Благодаря своим уникальным свойствам клееный брус является едва ли не идеальным материалом для фахверкового строительства.


    Вопреки расхожему представлению, строения в стиле современного фахверка – несмотря на стеклянную «блескучесть» и кажущуюся холодность – теплы и уютны…


    В качестве каркаса, и в качестве заполнителя применяются различные современные высокотехнологичные материалы. CLT-панели – используются в строительстве домов фахверк в качестве стен и межэтажных перекрытий.


    Фахверковые дома с безрамными стеклопакетами. Такое панорамное остекление фахверка визуально расширяет пространство и освежает интерьер. Стекло фахверк имеет низкую теплопроводность и повышенную прочность!


    Что значит каркасный дом в стиле фахверк?
    Технически здание будет возводиться по каркасной технологии с использованием соответствующих строительных материалов, а визуально выглядеть как элитный немецкий фахверк.


    Сегодня можно встретить целые коттеджные посёлки с фасадами домов, выполненных в едином стиле, который отличается оригинальностью и лаконичностью. Интересно отметить, что ранее фахверковые дома были распространены среди бедного населения, которые могли себе позволить лишь символическую крышу над головой и стены из балок, пространство между которыми обычно заполняли саманом…


    Современное строительство не стоит на месте: стандарты качества построенных домов улучшаются, увеличивается скорость возведения, внешний вид и другие показатели. Большое внимание строители так же уделяют экологичности, стараясь выбирать для постройки самые качественные и безопасные для здоровья материалы…


    Одной из наиболее востребованной для облицовки пород является ироко. Это африканское дерево коричневатого цвета с оттенками от светлого до совсем темного с переплетенными волокнами древесины и крупной текстурой…


    Сегодня дома фахверк можно повстречать на многих участках, но самым распространенным вариантом остаётся одноэтажный фахверковый дом…


    Галерея фахверковых домов: фото интерьеров и экстерьеров наших проектов в немецком и итальянском стиле «фахверк». Производственно-строительная компания «Промстройлес».

    Проекты домов фахверк

    Shale Style

    Fachwerkhaus

    Pagano Style



    все тонкости монтажа – ДоброСтрой

    Фахверк — деревянная несущая конструкция, представляющая собой пространственный каркас из секций, которые образуют пересечение наклонных, вертикальных и горизонтальных балок. Заполнение каркаса осуществляется глинобитными материалами, кирпичом и конструкция имеет многослойную структуру. Балки видны на фасаде здания, благодаря чему фахверковые дома невозможно с чем-либо спутать.

    Фахверк начали использовать еще в средние века. Дерево было дефицитным материалом и не было возможно возводить дома целиком из дерева, поэтому зодчие начали использовать фахверковые конструкции, популярность к которым сейчас растет с каждым днем.

    В нашей стране строить дома с использованием фахверковой конструкции стали не так давно, но с каждым днем они завоевывают всё больше внимания.

    Помимо эстетических качеств, каждый человек хочет, чтобы его дом был теплым, удобным, прочным и мог прослужить много лет. Этого можно добиться, используя современные материалы и опираясь на опыт прошлого.

    Если ранее пространственный каркас представлял собой конструкцию из бревен, которые закапывались непосредственно в землю, то сейчас, в основном, используется клееный брус. Он имеет ряд преимуществ, поскольку более долговечен и его нетрудно монтировать. Толщина бруса зависит от количества используемых досок, которые склеивают между собой, поэтому можно индивидуально изготовить брусья определенного размера, в зависимости от пожеланий заказчика. Доски обрабатываются специальными составами и антисептиками. Затем отдельные составляющие склеивают при помощи клея из натуральных компонентов, что делает конструкцию экологически чистой.

    Монтаж осуществляют без использования металлической стяжки. Все соединения, как и ранее, деревянные: врубками, на шипах. Но иногда для придания жесткости используют металлические элементы, которые скрывают.

    Каркас фахверка имеет небольшой вес, что позволяет значительно сэкономить на фундаменте и дает возможность возводить дома на грунтах с малым его заглублением.

    Еще один плюс фахверкового дома заключается в том, что конструкция не ущемляет возможности планировки дома, как это бывает при конструкции из несущих стен. Они в фахверковом доме служат ограждением, и не выполняют несущей функции, поэтому планировка свободна и делается в соответствии с пожеланиями владельца дома.

    Пространство между балками состоит из нескольких слоев: внутренней обшивки, пароизоляционного материала, теплоизоляции, гидроизоляции, наружной отделки. В качестве теплоизоляции используют минеральную вату или блоки из легкого газобетона. Заполнение следует выбирать в зависимости от климатических условий региона и от финансовых возможностей. Внутреннюю обшивку стен делают из гипсоволкнистых листовых материалов, которые защищают от холода и обеспечивают необходимую звукоизоляцию помещения.

    Промежутки между балками каркаса можно заполнять стеклопакетами, остекляя целые стены и устраивая панорамные окна. Для предотвращения теплопотерь через остекленную поверхность выполняется герметизация стеклопакетов.

    Зачастую крышу делают вальмовой или двускатной с низким свесом для защиты от солнца. Есть возможность устройства чердака или мансардного этажа, но в таком случае меняется технология возведения. В регионах, которые подвержены сильному ветровому воздействию, рекомендуется устанавливать вальмовую крышу, которая обеспечивает необходимое сопротивление ветру.

    Выбор кровельного материала зависит от уклона скатов крыши и от требований заказчика. Чаще всего используются такие материалы, как шифер, металлочерепица, профилированный настил, кровельная сталь. С эстетической точки зрения наиболее предпочтительно использовать цементно-песчаную, керамическую, битумную черепицу.

    Каркас фахверкового дома, как правило, изготовляется на заводе в течение 2-5 недель, после чего привозится на место строительства. Для монтажа каркаса и проведения основных отделочных работ может уйти от трех до четырех месяцев. После чего можно проводить работы по прокладке инженерного оборудования, канализации, водопровода, осуществлять ремонт.

    Фахверковые строения имеют свои минусы. В таких домах сейчас достаточно редко используют заполнение из камня или кирпича, отдавая предпочтение современным утеплителям, которые недолговечны в наших погодных условиях. Каждые 20-25 лет необходимо осуществлять их замену.

    Многие люди всё чаще отдают предпочтение домам в стиле фахверк с интерьером, который будет соответствовать внешнему облику здания с обильным использованием дерева и других натуральных материалов. Ученые давно пришли к выводу, что наиболее подходящие для проживания человека дома должны быть сделаны с использованием природных материалов. А какой материал может быть еще более природным, если не дерево?

    Остекление фахверковых домов — технология, монтаж, особенности

    Чем больше расстраивались города, тем сильнее людям хотелось жить рядом с природой. В то же время, живя на природе, глупо закрываться от нее глухими стенами. Сегодня фахверковое остекление позволяет сделать эту границу незримой.

    Что такое фахверковое остекление

    В переводе с немецкого слово Fachwerk означает каркас. Действительно, строящийся под остекление дом – это несущие вертикальные стойки, горизонтальные балки, собранные в секционную каркасную конструкцию, внешние секции которой предстоит заполнить стеклянными пакетами. Не обязательно ими заделываются все проемы. Минимум третья часть фасада здания делается прозрачной. Оригинально смотрятся стены, которые от фундамента до крыши состоят из стеклопакетов.

    Максимальная «невидимость» стены достигается использованием стекла большой площади. Оно должно быть без рамы, съедающей пространство, толстых монтажных швов, сужающих стеклянное полотно и требующих дополнительных манипуляций по их маскировке.

    Такое стало возможным после того, как конструкторы предложили использовать в качестве несущих элементов деревянный брус. Известно, что дерево со временем дает усадку в поперечном сечении. Но специальная обработка и продольное расположение волокон в местах статических нагрузок полностью исключили продольную деформацию. Стало возможным производить факверковое остекление сразу же после сборки каркаса.

    Со стороны кажется, что всё строение – это легкий, сказочный дом, похожий на воздушный замок. На самом деле такие здания невероятно прочные, сейсмоустойчивые и выдерживают землетрясения до 5 баллов.

    Технология фахверкового остекления от OSKO HAUS

    Компания OSKO HAUS, существующая более 15 лет, предлагает российскому строительному рынку свои хорошо зарекомендовавшие себя в Европе технологии «истинного фахверка». Они сильно отличаются от уже существующих проектов в лучшую сторону по всем техническим характеристикам.

    Деревянный каркас

    В отличие от металлических или бетонных вариантов, дерево имеет главное неоспоримое преимущество – это природный экологически чистый материал. Компания изготавливает балки из натуральной древесины в Германии по европейским стандартам DIN 1052. Продольное расположение волокон в клееном брусе обеспечивает отсутствие усадки.

    Статическая нагрузка на каждый брус рассчитывается при создании проекта. Исходя из данных, определяется их площадь сечения. Конструкторы компании создают каркасы, в которых вертикальные балки и столбы для двух этажей представляют собой единый, а не составной элемент, что значительно повышает устойчивость.

    В Германии на заводе изготавливаются все деревянные элементы нужных размеров. Одновременно в них делаются необходимые пазы и прорези для вставки стеклопакетов. На месте во время сборки, которую проводят те же инженера, остается лишь правильно установить и закрепить все элементы каркаса.

    Стеклопакеты

    Так как стеклопакеты по факту являются стенами жилища, они должны отвечать повышенным требованиям:

    • удерживать тепло, не промерзать;

    • обеспечивать звукоизоляцию;

    • защищать от прямых солнечных лучей;

    • они должны быть безопасными, антивандальными;

    • прочными, защищать дом от проникновения.

    Кроме того, они обязаны позволять любоваться окружающей природой. Все требования выполняются при правильном подборе оптимальных параметров стеклопакета.

    Для монтажа домов по немецкой технологии Fachwerk в России часто применяются склейки с тремя стеклами. Такие двухкамерные полотна надежно защищают от очень низких и высоких температур. Но практика показала, что с использованием мультифункционального стекла Stoprey Neo, и однокамерные пакеты не пропускают холод и жару в помещение.

    Для остекления больших площадей не подойдет материал с обычными характеристиками. Для внешней поверхности используется специальное сверхпрочное стекло с толщиной 8 мм. Оно выдерживает большие ударные динамические нагрузки и не рассыпается при деформации. Для защиты от посторонних глаз применяется технология с нанесением «зеркальной» пленки.

    Монтаж

    Применение древесины позволило внедрить безрамную технологию. Известно, что стекло нельзя крепить в бетонные или металлические контуры без смягчающей нагрузку прокладки (пластик, резина, силикон и т.д.). Поэтому в строительстве широко используются стеклопакеты в пластиковых рамах.

    Для стиля фахверк наличие рам нежелательно. В технологии, которую использует компания, сами столбы играют роль рам. В них прорезаются пазы, в которые вставляются склеенные по торцам стекла. Выборку делают разной глубины с правой и левой стороны для удобства размещения в ней стеклопакета.

    Прозрачная склейка вставляется в вертикальный паз большей глубины до упора. Затем она заводится в раму из бруса и сдвигается в менее глубокий паз противоположным торцом. Все выборки делаются на заводе, но если что-то не подходит, их легко довести на месте до нужных размеров подручным инструментом.

    Следующим этапом является закрепление стеклопакета, его фиксация в пазах и герметизация. Располагать необходимо так, чтобы непрозрачные края склейки были заглублены в штробе. Иначе в зимнее время места, где они выступают, будут промерзать или запотевать. Швы, которые в идеале должны составлять 5-6 мм, заполняются специальным герметиком.

    Компания гарантирует:

    1. Конструкции домов изначально были рассчитаны на строительство в сейсмоопасной зоне, поэтому имеют гарантированную устойчивость.

    2. Каркас защищен от гниения. Кроме того для обеспечения постоянного комфортного микроклимата в конструкции используются пароизоляционные диффузионно-открытые мембраны pro clima.

    3. Специально подобранные стекла не рассыпаются при ударе.

    Компания вполне уверена в качестве своих домов, надежности их конструкции и безопасности применяемых технологий. Поэтому предоставляет клиентам гарантию 10 лет на все силовые элементы каркаса.

    Фахверковый каркас: технология, монтаж

    Современный фахверковый каркасный дом – это постройка, выполненная по усовершенствованной старинной технологии, появившейся в средневековой Германии и хорошо известной на территории стран Северной Европы. Особый колорит сооружения и возродившаяся популярность натуральных деревянных материалов дали возможность нашим соотечественникам оценить и использовать новое для них направление в строительстве современных частных малоэтажных домов.

    Для возведения фахверкового каркаса используют клееный брус из древесины хвойных пород. Конструкция состоит из системы стоек, ригелей и обвязок. При этом, создающие основу строения балки, видны как внутри, так и снаружи помещения. Это делает постройку оригинальной и по-особенному живописной.

    В домах часто используют безрамный метод установки стеклопакетов. Благодаря отсутствию усадки здания и плотному соприкосновению стекла с балками каркаса не нарушается их целостность. Они являются надежным элементом наружного остекления постройки. Каркасные дома – это современные постройки с панорамными окнами и открытой планировкой. Для них характерно обилие света, воздуха и пространства, а благодаря богатым декоративным возможностям удается создать стильные интерьеры.

    Фахверковый каркас достаточно жесткий и состоит из горизонтальных (балки) и вертикальных (стойки) элементов, которые участвуют в создании характерного внешнего вида здания.

    Укрепление конструкции осуществляется, благодаря применению соединительных деталей. Потайные шипы, врубки, фиксирование нагелями способствуют формированию безопасных условий для пребывания внутри помещения. Технология используется несколько сотен лет и сохранившиеся здания в этом стиле являются прямым доказательством их надежности. Монтаж крыши здания может осуществляться из тяжелой цементно-песчаной черепицы или отличающихся малым весом современных кровельных материалов.

    Заполнение стен

    В качестве материала, заполняющего пространство между балками, используются современные сэндвич-панели (см. подробнее древесный утеплитель и конструкционные плиты). Полученные в результате стены, оштукатуриваются, окрашиваются, оставляя балки на виду. Главной архитектурной особенностью стиля является визуальное разделение белых стен деревянными элементами каркаса. Это придает зданию выразительность, приобретаемую, в результате контраста существующих оттенков.

    Преимущества и недостатки построек

    Фахверк относится к стоечно-балочному типу построек. Собранные по этой технологии дома, имеют преимущества:

    • естественная регуляция микроклимата в помещении;

    • высокая энергоэффективность постройки;

    • значительные темпы строительства;

    • надежная звукоизоляция;

    • комфортное проживание;

    • длительная эксплуатация здания;

    • малые финансовые затраты на содержание постройки;

    • простота в уходе и ремонте конструкции.

    Немецким архитекторам, инженерам и строителям, специализирующимся на создании фахверковых конструкций, за годы исследований и практики, удалось создать прочные и сейсмоустойчивые каркасы. Они широко используются в областях, где наблюдается неустойчивость почв и часто происходят землетрясения. Выполненные расчеты и специальные методики, применяемые при сборке постройки, позволяют выдерживать серьезные колебания и подземные толчки.

    Германия – лидирующее место в фахверковом каркасном строительстве

    Немецкие специалисты фахверкового каркасного строительства занимают лидирующую позицию в использовании и усовершенствовании старинной методики. Они уделяют массу времени проектным расчетам, поиску современных строительных материалов, делающих постройку еще более надежной и прочной. Разработанные ими методики облегчают уход за каркасным основанием дома и увеличивая срок его эксплуатации, продолжают работать над улучшением систем теплоизоляции, вентиляции, звукоизоляции и т.д.

    Дома производства Германии полностью готовы к сборке, имеют запилы и технологические отверстия, выполненные на основании расчетов архитекторов. Это облегчает и ускоряет процесс постройки, делает ее более устойчивой. Полностью подготовленные для сборки конструкции от производителя поставляются прямо на отечественные стройплощадки. Монтаж зданий осуществляется под строгим контролем немецких инженеров, выполнившим разработку проекта.

    От точности и качества проектирования зависит успех всех этапов строительства и долговечность постройки. Очень важно сделать все, чтобы не лишиться технических и эксплуатационных характеристик, первоначально предусмотренных технологией. Именно над этим и работают зарубежные специалисты.

    Наиболее оптимальным вариантом является разработка индивидуального проекта, учитывающего все нюансы будущего дома. Доверить выполнение работ по строительству каркасной конструкции, лучше надежному и имеющему опыт производителю. Как правило, он гарантирует и несет ответственность за качество изготовленного на его производстве фахверкового каркаса.

    Средневековое фахверковое сооружение

    Фахверк — это способ возведения деревянных каркасных конструкций с обнажением конструкционной древесины. Этот средневековый способ строительства называется деревянным каркасом. Фахверковое здание носит, так сказать, деревянный каркас на рукаве. Деревянный каркас стен — шпильки, поперечные балки и распорки — выставлены наружу, а промежутки между деревянными брусьями заполнены штукатуркой, кирпичом или камнем. Фахверк, изначально распространенный в XVI веке, стал декоративным и неструктурным в дизайне современных домов.

    Хорошим примером настоящего фахверкового сооружения XVI века является усадьба эпохи Тюдоров, известная как Литл-Моретон-Холл (ок. 1550 г.) в Чешире, Соединенное Королевство. В Соединенных Штатах дом в стиле Тюдоров — это действительно эпоха Тюдоровского Возрождения, которая просто принимает «вид» фахверка вместо того, чтобы обнажать структурные деревянные балки на внешнем фасаде или внутренних стенах. Хорошо известный пример этого эффекта — дом Натана Дж. Мура в Оук-парке, штат Иллинойс. Это дом, который ненавидел Фрэнк Ллойд Райт, хотя молодой архитектор сам спроектировал эту традиционную американскую усадьбу в стиле Тюдоров в 1895 году.Почему Райт ненавидел это? Хотя «Возрождение Тюдоров» было популярным, дом, над которым Райт действительно хотел работать, был его собственным оригинальным проектом, экспериментальным современным домом, который стал известен как стиль прерий. Его клиент, однако, хотел традиционно достойного дизайна элиты. Стили эпохи Возрождения Тюдоров были чрезвычайно популярны среди определенного верхнего среднего класса американского населения с конца 19-го и начала 20-го веков.

    Определение

    Знакомый фахверковый неофициально использовался для обозначения фахверкового строительства в средние века.Для экономии цилиндрические бревна разрезали пополам, поэтому одно бревно можно было использовать для двух (или более) столбов. Бритая сторона традиционно была снаружи, и все знали, что это половина дерева.

    Архитектурный и строительный словарь определяет термин «фахверк» следующим образом:

    «Описание зданий 16-17 веков, которые были построены с прочным деревянным фундаментом, опорами, коленями и стойками, а стены были заполнены штукатуркой или каменными материалами, такими как кирпич.»

    Метод строительства

    После 1400 г. н.э. многие европейские дома были каменными на первом этаже и фахверковыми на верхних этажах. Этот дизайн изначально был прагматичным — не только первый этаж, казалось, был более защищен от банд мародеров, но, как и сегодняшние фундаменты, каменная основа могла хорошо поддерживать высокие деревянные конструкции. Это модель дизайна, продолжающая современные стили возрождения.

    В Соединенных Штатах колонисты принесли с собой эти европейские методы строительства, но суровые зимы сделали фахверковое строительство непрактичным.Древесина резко расширялась и сжималась, а штукатурка и кладка между брусьями не могли защитить от сквозняков. Колониальные строители начали облицовывать внешние стены деревянной обшивкой или кладкой.

    Образ

    Фахверк был популярным методом строительства в Европе в конце средневековья и в период правления Тюдоров. То, что мы называем тюдоровской архитектурой, часто имеет фахверковый вид. Некоторые авторы выбрали слово «елизаветинский» для описания фахверковых построек.

    Тем не менее, в конце 1800-х годов стало модным подражать средневековой строительной технике. Дом эпохи Возрождения Тюдоров олицетворял американский успех, богатство и достоинство. На наружные поверхности стен в качестве декора были нанесены бревна. Фахверк стал популярным типом украшения во многих стилях домов девятнадцатого и двадцатого веков, включая королеву Анну, викторианскую палку, швейцарское шале, средневековое возрождение (эпоха Тюдоров) и, иногда, в современных неотрадиционных домах и коммерческих зданиях. .

    Примеры

    До недавнего изобретения скоростного транспорта, такого как грузовой поезд, здания строились из местных материалов. В естественных лесных районах мира доминировали дома из дерева. Наше слово древесина происходит от германских слов, означающих «дерево» и «структура дерева».

    Представьте себя посреди земли, заполненной деревьями — сегодняшней Германии, Скандинавии, Великобритании, Швейцарии, горного региона Восточной Франции — а затем подумайте, как вы можете использовать эти деревья, чтобы построить дом для своей семьи.Когда вы срубите каждое дерево, вы можете крикнуть «Лес!» чтобы предупредить людей о надвигающемся падении. Когда вы собираете их вместе, чтобы сделать дом, вы можете складывать их горизонтально, как бревенчатый домик, или вы можете складывать их вертикально, как частокол. Третий способ построить дом из дерева — построить примитивную хижину: из дерева построить каркас, а затем положить изоляционные материалы между каркасом. Сколько и какие материалы вы используете, будет зависеть от суровой погоды в том месте, где вы строите.

    По всей Европе туристы стекаются в города, процветавшие в средние века. В районе «Старого города» была восстановлена ​​и сохранена оригинальная фахверковая архитектура. Во Франции, например, такие города, как Страсбург недалеко от границы с Германией и Труа, примерно в 100 милях к юго-востоку от Парижа, имеют прекрасные образцы этого средневекового дизайна. В Германии Старый город Кведлинбург и исторический город Гослар являются объектами наследия ЮНЕСКО. Примечательно, что Гослар упоминается не за его средневековую архитектуру, а за его методы добычи полезных ископаемых и управления водными ресурсами, восходящие к средневековью.

    Возможно, наиболее примечательными для американского туриста являются английские города Честер и Йорк, два города на севере Англии. Несмотря на свое римское происхождение, Йорк и Честер имеют репутацию типичных британцев из-за множества фахверковых жилищ. Точно так же место рождения Шекспира и коттедж Энн Хэтэуэй в Стратфорде-на-Эйвоне — хорошо известные фахверковые дома в Соединенном Королевстве. Писатель Уильям Шекспир жил с 1564 по 1616 год, поэтому многие здания, связанные со знаменитым драматургом, представляют собой фахверковые постройки эпохи Тюдоров.

    Источники

    • Словарь архитектуры и строительства , Сирил М. Харрис, изд., McGraw-Hill, 1975, стр. 241
    • Архитектура сквозь века Профессор Талбот Хэмлин, FAIA, Патнэм, пересмотренный 1953 г.
    • Стили американского дома: Краткое руководство , Джон Милнс Бейкер, AIA, Нортон, 1994, стр. 100

    Фахверковые дома — Туристический офис

    Фахверковые дома — традиционная бретонская архитектура

    Фахверковые дома в Ренне © Destination Rennes — Julien Mignot

    Фахверковые дома — ключ к архитектурному наследию Ренна и Бретани в более общем смысле.Вы все еще можете мельком увидеть эту архитектуру сегодня, прогуливаясь по историческому центру или записавшись на одну из экскурсий, предлагаемых туристическим бюро. Эти дома заслуживают посещения сами по себе, и вы увидите, как этот стиль повторяется во многих городах региона. Но Ренн — это то место, где вы увидите их лучшее: 286 домов этого типа все еще стоят на улицах Ренна, больше, чем в Ванне (171 дом), Морле (127), Витре (119) или Динан (115). которые также известны своими домами с деревянным каркасом.

    Древесина из лесов Бретани

    Еще в средние века северная Европа была потрясена ростом городской жизни. Дома с деревянным каркасом были построены в ответ на это новое явление. Многие фахверковые дома в Бретани и Ренне отражают это движение, которое возникло особенно после Столетней войны и Французской войны за наследство.

    Древесина была обильным и дешевым сырьем, поэтому эта строительная техника была популярна в 14 — 15 веках и продолжала использоваться до 18 века. «Вплоть до 19 века транспортировка материалов была самой дорогой частью строительного процесса. Камень стало легче перемещать только после появления каналов и железных дорог », — объясняет Жиль Брохан, директор по культуре Реннского туристического офиса. «В результате на протяжении веков люди строили дома, используя самый простой материал: деревья, которые росли в обширных бретонских лесах на окраине города» . Местная древесина была твердым, сухим дубом с почти бесконечной прочностью.

    Еще одна причина такой вездесущей фахверковой архитектуры здесь заключается в том, что под землей не хватало камня для строительства. Вместо мелового сланца для фундамента и стен использовалась земля, а глина смешивалась с соломой, чтобы сделать глинт — еще один ключевой материал, используемый в этих фахверковых домах.

    Фахверк или бревно — в чем разница?

    Экскурсия с гидом © Destination Rennes / Julien Mignot

    Фахверк или бревно — есть ли реальная разница? Оба термина часто используются для описания одного и того же стиля дома, который вы снова и снова найдете в Эльзасе и Нормандии.Но в Ренне правильнее использовать термин «фахверк». Фахверк от опалубки отделяют две основные особенности: во-первых, более высокая конструкция. В некоторых домах три или четыре этажа. Во-вторых, фахверковые дома имеют каркас, причем верхние этажи шире первого. Это одна из уникальных, определяющих характеристик фахверковых домов, которые вы увидите в Бретани и, в частности, в Ренне: чем выше дома, тем больше изогнуты фасады, поскольку они поднимаются, почти целуя над головой.

    Раньше гирлянда служила двойной цели: она укрепляла устойчивость досок, увеличивая площадь поверхности, и давала укрытие покупателям, заглядывающим в магазины на первом этаже. В конце концов, Бретань не была бы такой без дождя…

    500-летняя история

    © Benoît Gendron

    Не все фахверковые дома в Ренне были построены в одно и то же время. Этот тип здания был популярен со средневековья до 18 века, с различными стилями, декором и структурой.И все же одна особенность сохранялась на протяжении веков: использование цвета. Как и скульптуры на фасадах, цвет был способом для домовладельцев обозначить свой социальный статус. Использование натурального пигмента несколько ограничивало диапазон: вы заметите яркие цвета, такие как красный или желтый, в то время как синий, сделанный из гораздо более дорогого лазурита, редко использовался для обработки деталей.

    «Средневековый стиль, который длился до Возрождения»

    «В Ренне вы сможете выбрать самые старые дома благодаря их декоративным элементам: скульптурные фигуры напоминают детали в готическом стиле со скульптурами. украшен деревянными балками, которые проходят горизонтально по фасадам », — поясняет Жиль Брохан. «По обеим сторонам дверей плиссированные мотивы и мотивы креста Святого Андрея характерны для средневекового стиля, просуществовавшего до эпохи Возрождения» . Стены домов, построенных в конце 15 -го века и в начале 16 -го века, более заметны на улице Дам, например, или на улицах Шапитр и Сен-Жорж. «Чем позже период, тем более плоские фасады», — добавляет Жиль Броан.

    Этот средневековый стиль оставался главной тенденцией в течение нескольких столетий, что сделало датировку построек сложной задачей. «Большинство домов, которые до сих пор стоят, датируются 17 веками, когда кажется, что вы идете по средневековой улице».

    Смена обстановки в 16 веке

    Эпоха Возрождения положила начало второму периоду стиля фахверковых домов и внесла изменения в обстановку. На фасадах стали появляться скульптурные человеческие фигуры. Период Второго Возрождения (вторая половина 16 века) характеризовался ссылками на Древнюю Грецию и Рим, с скульптурными животными, украшениями в форме яйца, зубчиками и завитками листвы.

    Эпоха фахверкового дома 4 гг. Характеризовалась сглаженными фасадами с исчезновением выступов и мотивами, которые стали скорее геометрическими, чем фигуративными. «Скульптурный декор этого периода менее богат, но что поражает, так это стремление к симметрии, которая просвечивает, регулярные линии, используемые в фахверке: очень ровные крестообразные и ромбовидные мотивы типичны для 17 — взгляд века », — говорит Жиль Брохан.

    Огонь, огонь!

    Rue des Dames © Benoît Gendron

    На протяжении веков фахверковые фасады имели тенденцию к покрытию, создавая иллюзию того, что камень использовался как маркер богатства и богатства.Другой причиной нанесения этого покрытия была защита древесины от огня. Пожары были чрезвычайно регулярным явлением с начала 17 века, когда Великий пожар в Ренне в 1720 году уничтожил от 850 до 900 домов. Риск был настолько высок, что несколько королевских указов запретили строить новые дома из дерева. Однако маскировка каркаса покрытием допускалась.

    Пожар 1720 года и последовавшая за ним реконструкция значительной части города положили конец эпохе фахверкового дома.Все большее количество парламентариев, поселившихся в Ренне, хотели имитировать каменную архитектуру парламента Бретани в своих жилищах и особняках. Это положило начало новой тенденции, и в Ренне началась новая глава.

    Более 1000 фахверковых домов, инвентаризованных в конце Второй мировой войны.

    К счастью, фахверковые дома выдержали разрушительное воздействие времени, особенно в хорошо сохранившемся центре города, которому в 1966 году был присвоен статус охраняемого. .В этот период произошел сдвиг в мировоззрении, и историческая и туристическая ценность фахверковых домов была оценена как таковая. Большая часть домов была разрушена после Второй мировой войны. Сразу после 1945 года в Ренне насчитывалось более 1000 таких домов, но многие из них, считавшиеся ветхими, были снесены в рамках крупных планов градостроительства. Это была эпоха реконструкции и перестройки, когда идея защиты наследия была чужеродной.

    Охраняемое и обновленное наследие

    До конца 1970-х годов это наследие было признано таковым.С тех пор было проведено много ремонтных работ, в результате чего были восстановлены фахверковые дома. В рамках семилетнего плана по улучшению жилья в Ренне планируется отремонтировать не менее 150 объектов совместной собственности в период с 2016 по 2023 год благодаря поддержке и финансированию со стороны государства, городского совета и большей части территории. Тем не менее, с рядом ограничений и ограничений: поскольку дома построены несколько веков назад, они не были спроектированы так, чтобы выдерживать вес современной жизни и ее бытовой техники, впечатляющих ванных комнат и полностью оборудованных кухонь.

    Если вы собираетесь посетить Ренн, вы увидите, что эти дома повсюду, впечатляющие как внутри, так и снаружи. Иногда достаточно зайти в бар, магазин или ресторан, чтобы увидеть каркас и старые стены, которым почти 500 лет. Вот несколько мест, которые полностью воплощают архитектурное богатство столицы Бретани: несколько фантастических мест в исключительных зданиях, чтобы быстро получить представление о том, что вас ждет.

    Дом «ти-коз» в Ренне © Destination Rennes / Julien Mignot

    Ти-коз, самый старый дом в Ренне

    Если вы проведете день в историческом центре города Ренн, вы не пропустите яркий красный дом, известный как Ti-Coz.Построенный на сланце в первой четверти 16 -го века (в 1505 году, согласно дате, указанной на фасаде), его название означает «Старый дом» по-бретонски . Оригинальность этого жилища заключается в том, что оно объединяет два дома в один: от коридора до мансарды, в этом многоэтажном доме, построенном по канонам при близлежащем соборе, все сдвоено. Социальное положение этих ранних жителей отражено в скульптурных фигурах мученика святого Себастьяна.Это был очень распространенный культ, направленный на сдерживание эпидемий чумы.

    Двойной дом с многослойным прошлым

    Статуи, которые кажутся прикрепленными к основанию, типичны для средневековой скульптуры. Витражи, еще одна отличительная черта Ti-Coz, — еще один показатель социального статуса жителей, созданный в то время, когда окна часто запечатывались промасленным пергаментом. Если вы посмотрите вверх, то заметите окно на сеновале, балку и шкив, предназначенные для подъема товаров и товаров.

    Ti-Coz прожил много жизней, что очень далеко от его предназначения в качестве религиозного сооружения. Превратившись в престижную гостиницу, многие знаменитости и президенты Франции обедали в ресторане, отмеченном звездой Мишлен. В 1994 году в ресторане случился пожар, и на его месте появилась блинная. Сегодня этот памятник стал культовым для Ренна и хорошо известен полуночникам: клуб El Teatro, клуб Ренна, пользуется этими помещениями с 2014 года.

    • Maison ti-coz, 3, rue Saint-Guillaume

    Rue du Chapitre, где сталкиваются все стили

    На улице Rue du Chapitre, номер 5, внимание посетителей привлекает удивительный и красочный фасад: Hôtel de l’Escu de Runfao.Это разноцветное чудо — свидетельство любви к цвету, которая процветала в 17 веках. Для создания оригинального геометрического эффекта здесь использован раствор красной и желтой охры. Дом был отреставрирован в 1988 году в духе той эпохи благодаря следам полихромии, обнаруженным при раскопках. Если вы так хотите, остановитесь, чтобы перекусить в ресторане Le Petit Grenier на первом этаже.

    Вековая архитектура всего на нескольких квадратных футах

    Опять же, на улице Шапитр, еще стоит ряд других фахверковых домов, и особенно следует отметить дом на углу улиц Рю де ла Псалетт и 22 Rue du Chapitre (на фото слева).Этот старинный дом парламентария был построен в 16 веках, а еще один этаж добавлен в 18 веках. Здесь вы заметите несколько красивых декоративных мотивов эпохи Возрождения, а также одну интересную деталь: одна из угловых панелей сделана из гранита, чтобы предотвратить повреждение колесами, когда тележки будут пытаться перемещаться по узким углам.

    На другом конце улицы вас ждет множество необычных бутиков и ресторанов, и вы сможете переночевать в великолепном фахверковом доме, переоборудованном в отель типа «постель и завтрак»: Chez Marnie et Mister H.Это идеальное место для прогулок по старому городу и любования его фасадами.

    Hôtel de la noue и racapée de la feuillée: близнецы Ренна

    Эти два типичных фахверковых особняка, построенные между 1658 и 1680 годами на площади Плас-де-Лис, где вы найдете рынок, который нельзя пропустить в субботу утром. из 17 -х годов -го века, популярного в Ренне. Два здания-близнеца с вертикальными эркерами и широкой центральной лестницей, каркас которой почти виден с фасада.Когда они были построены, древесины изначально не было видно. Древесина использовалась из-за ее низкой стоимости, но цель заключалась в том, чтобы имитировать эффект камня с помощью покрытия. Двухмаршевая лестница перед входом напоминает лестницу в Парламент, и это имеет смысл: обитатели этих поразительно высоких особняков на самом деле были парламентариями.

    Чтобы получить представление об интерьере, просто поднимитесь по лестнице под номером 28, где отель Racapée de la Feuillée служит поводом для посещения двух замечательных бутиков.Слева находится Aperçu, фантастическая находка для энтузиастов дизайна интерьера и просто билет для покупки премиальных товаров (мебели и тканей, а также чая и косметических товаров). Справа isla Poudrerie, салон красоты и косметический салон. Пробираясь между этими двумя заведениями, полюбуйтесь произведениями искусства на центральной лестнице под открытым небом , которые стоит посетить сами по себе. Сочетание места для покупок с культурой!

    • Hôtel de la noue и hôtel racapée de la feuillée , 26 и 28 Place des lices

    Place du Champ Jacquet: карточный домик

    Фасады, столь типичные для 17 века, выглядят нестабильными и неровными. .Но когда они были построены, все было наоборот: в то время здания казались впечатляюще устойчивыми и правильными. На площади Шампан-Жаке они возвращаются к 15 валам -го века года. Эти меблированные жилища служили жильем для юристов, которые стекались сюда работать в парламенте. Открытие улицы Лепердит (слева) создало пустоту, из-за которой фасад наклонился. Не было каменной стены, которая отделяла бы здания, которые в результате деформировались со временем. Это движение иллюстрирует одну из ключевых характеристик строительства из дерева: подвижную гибкость конструкций.

    Hôtel hay de tizé: коктейль из разных материалов

    На этой же площади найдите время, чтобы понежиться в солнечных лучах на одной из террас бара или ресторана у подножия статуи революционера Лепердита, разрывающего королевскую власть. указ. А если вы посмотрите в другую сторону, под номером 5, то увидите Hôtel Hay de Tizé. Построенный в 1665 году, он представляет собой потрясающий пример слияния жанров и материалов: фахверковый фасад, первый этаж из туфельного камня и гранитный фундамент.Другими словами, архитектурный коктейль в бретонском стиле. Говоря о коктейлях, если ваши путешествия по улицам Ренна оставляют вас иссушенными, отправляйтесь в Контрескарп и смотрите вверх на сводчатые арки этого великолепного особняка.

    Деревянный каркас — Энциклопедия Нового Света

    Деревянный каркас здания из красного кирпича в Познани, Польша

    Деревянный каркас (нем. Fachwerk ), или фахверк , — это метод создания каркасных конструкций из тяжелой древесины, соединенной вместе с помощью пазовых и шиповых соединений.(Также используются удлиняющие косые стыки и стыки внахлест.) Диагональные связи используются для предотвращения раскачивания конструкции. Использование деревянных каркасов в зданиях обеспечивает как эстетические, так и структурные преимущества, так как деревянный каркас подходит для конструкций с открытой планировкой и позволяет полностью изолировать их с целью повышения энергоэффективности. Однако этому методу присущи все недостатки, которые древесина может проявлять как конструкционный материал.

    Деревянный каркас в Трегье (Бретань).
    Ратуша с деревянным каркасом в Ньюпорте, Шропшир (Англия)

    Именование

    Одним из первых, кто использовал термин фахверк , была Мэри Марта Шервуд (1775–1851), которая использовала его в своей книге «Хозяйка поместья», опубликованной в нескольких томах с 1823 по 1829 год.Она живописно использует этот термин: «Пройдя через ворота в живой изгороди, мы достигли крыльца старого фахверкового коттеджа , где нас приняли пожилые мужчина и женщина».

    Это не термин, который она обычно использует для всех зданий с деревянным каркасом, поскольку в другом месте она пишет: «Старый коттедж, наполовину спрятанный у плотины бассейна, построенный из дерева, выкрашенный в черный цвет и с белой штукатуркой, и полностью представляющий разрушительный и заброшенный вид «.

    К 1842 году этот термин нашел свое место в The Encyclopedia of Architecture Джозефа Гвилта (1784-1863).

    Строение

    Готовый каркас современного деревянного каркасного дома
    Выступающие («с причалами») верхние этажи английского фахверкового деревенского дома с террасами, пристань хорошо видна.
    Иллюстрация деревянного каркаса из Lexikon der gesamten Technik (1904 г.).

    Чтобы справиться с различными размерами и формами тесаных и пиленых пиломатериалов, использовались два основных исторических метода планировки: плотницкие работы и столярные изделия с квадратными линейками. Скрайбинг использовался по всей Европе, особенно с двенадцатого по девятнадцатый век, и был перенесен в Северную Америку, где он был обычным явлением, в начале XIX века.В рамке разметки каждое бревно умещается только в одном месте, поэтому каждое бревно должно быть пронумеровано. Столярные изделия с квадратной линейкой, разработанные в Новой Англии в восемнадцатом веке, имеют встроенные стыки в основных деревянных элементах, позволяющие устанавливать взаимозаменяемые распорки и балки. Сегодня упорядоченная древесина может означать, что деревянные каркасы рассматриваются как столярные изделия, особенно при распиловке на больших станках с ЧПУ (числовое программное управление).

    Для отделки стен промежутки между деревянными балками часто заполнялись плетенкой, кирпичом или щебнем, с оштукатуренными поверхностями снаружи и внутри, которые часто «перекрывались» обшивкой для изоляции и тепла.Этот метод заполнения пространств создал фахверковый стиль, при этом древесина каркаса была видна как внутри, так и снаружи здания.

    Причалы

    Там, где владелец дома мог себе это позволить, при строительстве дома использовалась более дорогая техника причала. Владельцы домов облагались налогом с площади их первого этажа; Причал позволяет более высоким этажам иметь большую площадь в квадратных футах, чем первый этаж.

    Причал — это верхний этаж, который зависит от консольной системы, в которой горизонтальная балка, подпорка причала, на которую опирается стена наверху, выступает наружу за нижний этаж.

    Пиломатериалы

    Исторически бревна были обтесаны квадратным сечением с использованием топора для валки леса и обработаны широким топором. При необходимости, пиломатериалы меньшего размера вырезались из тесаных срусов с помощью пилы или рамных пил. Сегодня пиломатериалы чаще всего распиливают на ленточной пилке, и иногда пиломатериалы могут строгаться на станке со всех четырех сторон.

    Вертикальные брусья включают
    • Столбы (основные опоры по углам и другие основные стойки)
    • Шпильки (вспомогательные стойки в каркасных стенах), например, тесная шпилька
    Горизонтальные балки включают
    • Подоконники (также называемые подоконниками или подошвами, в нижней части стены, в которые стойки и стойки вставляются с помощью шипов)
    • Noggin-штанги (горизонтальные брусья, образующие верх и низ каркасов филен-панелей)
    • Стеновые плиты (в верхней части стен с деревянным каркасом, поддерживающие фермы и балки крыши)

    При примыкании горизонтальные элементы могут включать:

    • Причал bressummer (или breastsummer), главный подоконник, на который опирается выступающая стена над ним и который простирается по всей ширине стены пристани.Брессуммер сам по себе консольный, вперед за стеной внизу.
    • Балка-дракон , которая проходит по диагонали от одного угла к другому, поддерживает угловые стойки вверху и опирается на угловые стойки внизу.
    • Балки причала или балки, которые соответствуют большим размерам этажа наверху, но опираются под прямым углом на плиты причала, которые соответствуют более коротким размерам этажа ниже. Балки причала врезаны под углом 45 ° в стороны балок «дракон».Они являются основными составляющими консольной системы и определяют, насколько далеко пристань выступает на
    • Пристань-плиты, предназначенные для несения балок причала. Сами плиты причала поддерживаются угловыми стойками расположенного ниже этажа.
    К наклонным брусам относятся
    • Фермы (косые брусья, образующие треугольный каркас на фронтонах и крыше)
    • Раскосы (наклонные балки, обеспечивающие дополнительную поддержку между горизонтальными или вертикальными элементами деревянного каркаса)
    • Распорка «елочка» (декоративный и поддерживающий стиль рамы, обычно под углом 45 ° к вертикальному и горизонтальному направлениям рамы)

    Современные элементы

    Однако именно в Соединенных Штатах и ​​Канаде искусство деревянного каркасного строительства возродилось с 1970-х годов и сейчас переживает процветающий ренессанс древних навыков.Во многом это произошло благодаря таким практикам, как Стив Чаппелл, Джек Собон и Тедд Бенсон, которые изучили старые планы и техники и возродили технику, которой долго пренебрегали.

    Конструкции с деревянным каркасом отличаются от обычных деревянных каркасных построек по нескольким параметрам. В деревянном каркасе используется меньшее количество более крупных деревянных элементов, обычно используются бревна с размерами в диапазоне от 15 до 30 см (от 6 до 12 дюймов), в отличие от обычного деревянного каркаса, в котором используется гораздо больше древесины с их размерами обычно от 5 до 25 см. (От 2 дюймов до 10 дюймов).Способы крепления элементов каркаса также различаются: при обычном каркасе элементы соединяются с помощью гвоздей или других механических креплений, в то время как для деревянного каркаса используются врезные и шипованные или более сложные соединения, которые обычно крепятся только деревянными шпильками. Современные сложные конструкции и деревянные фермы часто включают стальные столярные изделия, такие как косынки. Сталь используется как в конструкционных, так и в архитектурных целях.

    В последнее время стало обычным делом окружать деревянную конструкцию полностью промышленными панелями, такими как СИП (структурные изоляционные панели).Этот метод ограждения означает, что древесину можно увидеть только изнутри здания, но его преимущества заключаются в меньшей сложности в строительстве и обеспечении более эффективной теплоизоляции. Структурные изолированные панели представляют собой сэндвич-конструкцию из двух жестких композитных материалов, обычно на основе дерева, таких как OSB или фанера, с вспененным изоляционным материалом между ними, либо путем склеивания заготовок, как в EPS (пенополистирол), либо вспененного и сформированного на месте полиуретана. Преимущество этого для деревянного каркаса в современном мире заключается в меньшей зависимости от распорок и вспомогательных элементов, таких как небольшие балки и стропила, поскольку панели могут перекрывать значительное расстояние и значительно увеличивать жесткость самого деревянного каркаса.

    Альтернативные способы включают использование тюков соломы. Тюки соломы укладываются на стены с различными видами отделки внутри и снаружи, такими как штукатурка и штукатурка. Это привлекает традиционалистов и защитников окружающей среды, поскольку для строительства используются «найденные» материалы.

    История и традиции

    Анне Хвидес Гаард, Свендборг, Дания, с 1560 года.

    Техники, использованные при создании деревянных каркасов, появились тысячи лет назад и использовались во многих частях света в разные периоды, например, в древней Японии, Европе и средневековой Англии.

    Фахверковое строительство в стиле североевропейского народного строительства характерно для средневековой и ранней современной Дании, Англии, Германии и некоторых частей Франции, в местах, где имелось хорошее количество древесины и строительного камня, а также навыки работы с ним. дефицитный. В фахверковом строительстве бревна, расколотые пополам, обеспечивали полный каркас здания.

    Некоторые римские столярные изделия, сохранившиеся в бескислородных слоях глины на территории римско-британских вилл, демонстрируют, что сложные римские столярные изделия обладали всеми необходимыми методами для этого строительства.Самые ранние из сохранившихся (французских) фахверковых построек датируются 12 веком.

    Английские традиции

    Некоторые из самых ранних известных деревянных домов в Европе были найдены в Шотландии и Англии, относящиеся к временам неолита; Балбриди и Фенгейт — одни из редких примеров таких построек.

    Лепной гипсовый орнамент, штукатурка, еще больше обогатили некоторые дома английской тюдоровской архитектуры. Фахверк характерен для английской народной архитектуры в Восточной Англии, Уорикшире, Вустершире, Херефордшире, Шропшире и Чешире, где одним из наиболее сложных сохранившихся английских примеров фахверкового строительства является Литл-Моретон-Холл.В Южном Йоркшире, самый старый деревянный дом в Шеффилде, «Дом епископов» ок. 1500, показывает традиционную фахверковую постройку.

    В долине Кент и Сассекс фахверковая структура дома Wealden состояла из открытого зала с отсеками по обеим сторонам и часто с пристанями на верхних этажах.

    Фахверковые конструкции отправились с британскими колонистами в Северную Америку в начале семнадцатого века, но вскоре были оставлены позади в Новой Англии и среднеатлантических колониях для облицовки вагонкой (еще одна традиция Восточной Англии).

    Фермерский дом в Вормсхилле, Англия.
    Исторические дома с деревянным каркасом в Уорике, Англия.

    Французские традиции

    Изысканно фахверковые фасадов домов пятнадцатого века все еще сохранились в Бурже, Труа, Руане, Страсбурге, Тьере и других городах.

    Старые дома в Пон-Одемере (Нормандия, Франция)

    • Старые дома в Труа (Шампань, Франция)

    • Фахверковые дома в квартале Маленькая Франция Страсбурга

    Немецкие традиции

    Блуменау, немецкая колония на юге Бразилии.

    Многие города Германии славятся своими фахверковыми домами. Деревянный каркас был самой популярной строительной техникой с двенадцатого по девятнадцатый век. Самые старые сохранившиеся здания относятся к XIII веку. Начиная с пятнадцатого века, древесина иногда была искусно вырезана, а заполнители с меньшей древесиной делались как по декоративным, так и по конструктивным причинам.

    Немецкая рамочная дорога (Deutsche Fachwerkstraße) — это туристический маршрут, соединяющий города с живописными фахверковыми зданиями.Его длина составляет более 2000 км, и он простирается через земли Нижняя Саксония, Саксония-Ангальт, Гессен, Тюрингия, Бавария и Баден-Вюртемберг.

    • Здания в Хорнбурге (Германия)

    • Здания в Браубахе (Германия)

    • Дом в Шверине (Германия) 1698 года постройки

    Канадские традиции

    Названный colombage pierroté в Квебеке, а также в других районах Канады, фахверковое здание, заполненное камнем и щебнем, сохранилось до девятнадцатого века и было сознательно возрождено в конце того же века.В Западной Канаде он использовался на зданиях в поселении Ред-Ривер. Мужской дом в Лоуэр-Форт-Гарри — хороший пример коломбажного пирроте .

    Стили возрождения более поздних веков

    Дом Сайта, Дайкер-Хайтс, Бруклин, Нью-Йорк, построенный в 1899 году, имеет фахверковую отделку. [1]

    Когда фахверк снова стал популярным в Великобритании после 1860 года в различных стилях возрождения, таких как дома в стиле королевы Анны Ричарда Нормана Шоу и других, его часто использовали для создания атмосферы Тюдоров (см. Тюдорбетан) , хотя во времена Тюдоров фахверк начал выглядеть деревенским и все чаще ограничивался деревенскими домами (иллюстрация вверху слева) .В 1912 году Аллен У. Джексон опубликовал «Фахверковый дом: его происхождение, дизайн, современный план и строительство», «», и развалившиеся фахверковые пляжные домики появились на берегах дюн в Род-Айленде или под пальмами. Беверли Хиллс. В течение 1920-х годов все более минимальные жесты в сторону фахверка в коммерческом спекулятивном домостроении привели к ослаблению моды.

    В стилях возрождения, таких как Тюдорбетан (Мок Тюдор), фахверк накладывается на кирпичную кладку или другой материал в качестве внешнего декоративного фасада, а не образует основной каркас, поддерживающий структуру.

    Преимущества

    Использование деревянных каркасов в зданиях дает различные эстетические и структурные преимущества, поскольку деревянный каркас подходит для конструкций с открытой планировкой и позволяет полностью изолировать их с целью повышения энергоэффективности.

    Деревянная каркасная конструкция в современном ее воплощении быстро развивается. В то время как некоторые современные цеха по-прежнему распиливают древесину ручными инструментами и ручными электроинструментами, современное оборудование с ЧПУ (числовым программным управлением) было легко адаптировано для этой задачи.Это устраняет большую часть повторяющейся работы в процессе, но по-прежнему часто требует ручной отделки. Сложность столярных изделий для бедра / впадины пока еще не может быть экономически воспроизведена с помощью станков с ЧПУ, кроме простых разрезов. Кроме того, из-за жестких требований к древесине, предъявляемых к оборудованию с ЧПУ, древесина нестандартных размеров, стволы деревьев, вручную и переработанная древесина обычно режутся вручную даже в мастерских, где преобладают станки.

    Одним из средств ускорения сборки на месте является предварительная установка рамы, обычно в гнутых или стеновых секциях, которые выкладываются в цеху.Это может обеспечить правильную посадку, а предварительное просверливание колышков ускоряет процесс стройки. Эта предварительная установка в магазине не зависит от системы машинной или ручной резки. Деревянные балки Valley и Hip обычно не подгоняются заранее, но тщательная компоновка и проверка могут выявить большинство ошибок.

    За два-три дня может быть возведен деревянный каркасный дом среднего размера, и в течение одной-двух недель после этого оболочка дома будет готова к сушке , , то есть готовой для установки окон, механических систем и т. Д. и кровля.Оболочка в этом случае будет из структурных изолированных панелей (SIP).

    Деревянный каркас может дать владельцу дома возможность заявить о себе за счет использования дизайна и специальных штрихов, таких как резьба по любимым цитатам и включение древесины из семейных реликвий, таких как сарай из семейной усадьбы.

    Недостатки

    Поскольку конструкция сделана из дерева, она унаследовала все недостатки, которые древесина может проявлять как конструкционный материал. Некоторые возможные недостатки дерева по сравнению с некоторыми другими строительными материалами включают:

    • Шум от шагов в соседних помещениях наверху, внизу и на том же этаже в таких зданиях может быть достаточно слышен
    • Возможность заражения насекомыми, такими как термиты, тараканы или пороховые жуки, или другими животными-вредителями, такими как мыши и крысы
    • Различные виды гнили, включая сухую гниль
    • Другие грибы, не разрушающие древесину, но вредные для человека, такие как черная плесень
    • Древесина горит быстрее, чем некоторые другие материалы, что делает деревянные каркасные здания несколько более восприимчивыми к повреждениям от огня, хотя эта идея не является общепринятой: поскольку размеры поперечного сечения многих элементов конструкции превышают 15 см × 15 см (6 дюймов × 6 дюймов). «) деревянные каркасные конструкции извлекают выгоду из уникальных свойств больших бревен, которые обугливаются снаружи, образуя изоляционный слой, защищающий остальную часть балки от возгорания. [2]
    • Многие старые здания с деревянным каркасом, особенно построенные до 1950-х годов, более уязвимы для повреждений во время землетрясения. Во второй половине двадцатого века было внесено множество улучшений в конструкцию, которые улучшили сейсмостойкость конструкций этого типа.

    См. Также

    Банкноты

    Список литературы

    • Бенсон, Тедд, Джеймс Грубер и Джейми Пейдж. 1981. Строительство деревянного каркасного дома: возрождение забытого искусства. Нью-Йорк, Нью-Йорк: Саймон и Шустер. ISBN 0684172860.
    • Чаппелл, Стив К. 1998. Мастерская деревянного каркаса: столярные изделия, проектирование и изготовление традиционных деревянных каркасов. Браунфилд, Мэн: Fox Maple Press. ISBN 188926900X.
    • Рой, Роб. 2004. Деревянный каркас для остальных: Руководство по современному строительству столбов и балок. Остров Габриола, Британская Колумбия: Издатели Нового Общества. ISBN 0865715084.

    Внешние ссылки

    Все ссылки получены 12 марта 2020 г.

    кредитов

    Энциклопедия Нового Света Писатели и редакторы переписали и завершили статью Википедия
    в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с указанием авторства. Кредит предоставляется в соответствии с условиями этой лицензии, которая может ссылаться как на участников Энциклопедии Нового Света, участников, так и на самоотверженных добровольцев Фонда Викимедиа.Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних публикаций википедистов доступна исследователям здесь:

    История этой статьи с момента ее импорта в New World Encyclopedia :

    Примечание. Некоторые ограничения могут применяться к использованию отдельных изображений, на которые распространяется отдельная лицензия.

    достоинств и недостатков, особенностей, сроков и этапов строительства. Фахверковый дом своими руками Как построить фахверковый дом


    Технология строительства фахверковых домов пришла к нам из средневековья.Хотя первые постройки этого типа появились в 12 веке нашей эры, наибольшее распространение они получили в Германии в 15 веке, а затем стали популярными во всей Северной Европе. До сих пор многие страны используют эту технологию при строительстве зданий. Он выдержал испытание временем на протяжении нескольких столетий. Если вы решили построить фахверковый дом своими руками, то в этой статье мы опишем многие нюансы, которые необходимо знать перед принятием окончательного решения.

    Особенности:

    Немецкое слово Fachwerk переводится как «каркас, решетчатая конструкция», что уже дает представление об особенностях конструкции этой конструкции.Технология строительства такого дома — возведение каркаса из деревянных балок, являющегося несущей конструкцией. Вертикальные и горизонтальные подкосы соединяются балками под разными углами, что придает конструкции жесткость и прочность. Монолитные стены не возводят, так как они получаются путем заполнения пространства между балками различными материалами. В средние века для этого использовали саман, глина, позже — камень, кирпич.

    Несущие балки таких построек не скрываются, они выходят на фасад и выглядят как декоративный элемент, который придает фахверковым домам неповторимую и узнаваемую индивидуальность.Специально выделенные цветом элементы каркаса создают причудливый орнамент на фасаде здания.

    Современное чтение

    Надежность и долговечность подтверждается тем, что постройки, которым около пятисот лет, уцелели. Интерес к этому стилю начал возрождаться в конце прошлого века, тем более что современные технологии помогли переосмыслить классические образцы таких построек.

    Использование клееного бруса вместо обычного дерева для каркаса дает множество преимуществ.Его превосходная прочность, превосходная водостойкость, более высокая температура воспламенения и устойчивость к плесени и плесени преодолевают недостатки деревянных домов.

    Современные технологии позволили создать, соблюдая все преимущества фахверковой конструкции, «стеклянный дом», когда плоскости между элементами каркаса заполняются особо прочными стеклопакетами.

    Технологические преимущества

    • Эстетическая привлекательность таких домов несомненна — они оригинальны, в отличие от привычных нам построек.
    • Такие здания не требуют прочного фундамента, что приводит к сокращению времени и затрат на строительство.
    • Строения имеют очень небольшую усадку из-за небольшого веса каркаса. Это позволяет приступить к внешней и внутренней отделке сразу после завершения ее монтажа.
    • Поскольку основную вертикальную нагрузку несет каркас здания, внутренняя планировка не ограничивается необходимостью возведения несущих стен.
    • Срок строительства в несколько раз выше по сравнению со зданиями, построенными традиционными способами.

    Нюансы строительства дома

    Может показаться, что построить фахверковый дом можно легко и быстро, но это не так. Часто можно услышать объявления о том, что такое строительство ведется одним человеком в короткие сроки, но не обольщайтесь этой полуправдой, так как быстрое строительство такого дома возможно только при наличии бригады специалистов. по делу. Причем собирают каркас из деталей, заранее подготовленных на заводе.В этом случае действительно ваш дом можно построить всего за 2 недели.

    Если вы беретесь за самостоятельное выполнение этой работы, то важно осознавать пределы своих возможностей, чтобы довести начатую работу до конца. Для правильного выполнения работы нужно не только уметь обращаться с инструментом, но и обязательно иметь его. К тому же потребуется грамотное выполнение многочисленных расчетов. Необходимы такие качества, как аккуратность и скрупулезность, потому что тогда переделать не удастся, и прикрыть дефекты панелями не удастся.Настроение не изменилось, и готовы ли вы дальше строить самостоятельно? Затем изучите список выполненных работ.

    Порядок работы

    • В зависимости от климатических и ландшафтных условий местности, в которой будет построен дом, разрабатывается соответствующий проект.
    • Как и любое другое строение, под фахверковый дом необходимо делать фундамент. Учитывая небольшую массу дома, сделаем акцент на неглубоко заглубленном ленточном фундаменте шириной 50 см, произведя расчеты на нашем онлайн-калькуляторе.Также можно сделать фундамент другого типа, как для обычного каркасного дома.
    • Для изготовления несущих конструкций мы будем использовать клееный брус, размер которого должен быть указан в проекте. В наши дни приобрести такой строительный материал не составит труда. Вы также можете использовать обычные, только гарантированно сухие пиломатериалы тех же размеров.
    • Если у вас нет навыков для такой работы, но вы хотите все делать самостоятельно, то лучше найти или заказать проект в соответствии с вашими потребностями, заказать заготовки на предприятии, специализирующемся на изготовлении фахверка. дома, а затем, пользуясь чертежами, приступаем к сборке.
    • На фундамент укладывается слой гидроизоляции, а поверх него укладываются нижние обвязочные балки.
    • Металлические анкеры используются для крепления балок к фундаменту.
    • При сборке рамы важно убедиться, что детали полностью вставлены в пазы. Стыки частей каркаса, которые будут нести большую нагрузку, необходимо дополнительно укрепить, для чего можно использовать металлические пластины, уголки или кронштейны.
    • В той части здания, где стены глухие, необходимо следить за тем, чтобы глубина каркаса была достаточной для изоляции из целлюлозных волокон.
    • Межкомнатные перегородки собираются из бруса меньшего размера, примерно 50х50 мм. Каркасные дюбеля используются для их крепления к полу.
    • Поверх вертикальных балок устанавливаются продольные балки, к которым нужно будет прикрепить доски пола.
    • Если предусмотрено проектом, то перекладины устанавливаются над межэтажной обвязкой.
    • Каркас дома укреплен по углам раскосами, которые могут быть как закрытыми, так и открытыми.
    • Теперь можно приступить к изготовлению крыши.

    Мы вкратце описали этапы работ по сборке каркаса, чтобы вы представляли, что вам придется делать. Почему представлен перечень выполненных работ, а не пошаговые инструкции? Потому что конструктивно каждый дом будет иметь свои отличия, а технологий сборки несколько. Чтобы более подробно ознакомиться с постройкой, предлагаем посмотреть видео.

    Видео: строительство фахверкового дома

    Как видите, процесс сборки дома нельзя назвать простым, да и построить такую ​​конструкцию в одиночку не получится.

    Еще одна отличительная черта — обширное остекление, поэтому конструкция отличается по внешнему виду от своих предшественников, построенных много веков назад. Часто, говоря о зданиях, возведенных по фахверковой технологии, люди называют их стеклянными домами.

    Видео: узнать больше о стеклянных домах

    Остекление дома — отдельная тема, но в силу конструктивных особенностей была разработана особая технология, о которой рассказывается в следующем рассказе.

    Видео: остекление фахверковых домов

    Итак, можно сделать вывод, что строительство современного стеклянного дома может быть выполнено качественно только командой специалистов.

    Если это небольшой деревенский домик с маленькими окнами, то жесткость конструкции будут обеспечивать многочисленные подпорки, а проемы заделаны подручными материалами — как это делали наши прадеды.

    Пространство между балками и перекладинами, которые, как правило, остаются видимыми снаружи, заполняется различными материалами, это каркасные дома, не важно, доска это, они используются в фахверковых домах. дома.

    В древности в Германии немцы использовали глину с примесью. Есть даже дом 13 века, построенный немецким строителем в 1347 году.

    Балки из бруса за это время не гнили, и дерево стало крепким, как камень. Этот дом простоит не одно столетие. Европейцы давно осознали надежность этих домов, и постепенно они начинают появляться в России, и все это делалось вручную, без использования электроинструментов.

    Удивительно, что фахверковый дом может прослужить более 500 лет, что доказывает надежность такого типа строительства.

    Сегодня технологические решения могут быть самыми разнообразными; в фахверковом строительстве вместо стен используются панорамные стеклопакеты, кирпич, дерево, натуральный камень и др.

    Особенность немецких каркасных домов в Германии

    Характерной чертой фахверкового дома является выступление каждого верхнего этажа над предыдущим. Эта исторически сложившаяся особенность отнюдь не связана с желанием увеличить площадь верхнего этажа.Это было сделано для того, чтобы защитить фасад дома, который одновременно является несущим каркасом всего здания, от атмосферных осадков и избыточной влаги. Благодаря этим выемкам вода, стекающая по стенам верхних этажей, стекает прямо на землю, а фасад нижнего этажа остается сухим.

    Фахверковые дома

    Несмотря на то, что повсеместное использование фахверковых домов в какой-то мере было связано со стремлением сэкономить древесину, эта технология отлично зарекомендовала себя и имеет ряд преимуществ.

    Это довольно недорогой и экологически чистый вид постройки, который вы можете себе позволить построить самостоятельно. Дома из фахверка необычны и красивы.

    В современном строительстве чаще используется клееный брус хвойных пород, который придает постройкам прочность и долговечность, но можно использовать и обычный брус, главное — выбрать сухой брус хорошего качества.

    Современные дома по фахверковой технологии

    Благодаря использованию современного современного фахверка дом будет не только эстетически привлекательным, но еще и теплым и уютным.

    Выбирая материал для заполнения пространства между балками, вы можете проявить свою фантазию и использовать наряду с традиционными строительными материалами стекло, резное дерево, глиняные смеси и т. Д. Окрашивание балок или шпатлевки современными лакокрасочными материалами сыграет роль выгодно и защищают от влаги.

    Обладая всеми этими преимуществами, сегодня строят фахверковые дома, многие готовы возвести такие конструкции своими руками. К тому же фахверковые дома, достаточно легкие по своей природе, не требуют строительства.Для них отлично подойдет, что позволит поставить такой дом даже на склоне и при покупке земельного участка.

    Видео о современных стеклянных каркасных фахверковых домах

    Фахверковые дома видели многие, хотя и не подозревали об этом.

    Достаточно просто включить фильм, документальный или художественный фильм о Германии. И вы увидите эти аккуратные домики с фигурными рамками, часто перевитые плющом. При этом многие архитекторы выделяют такие фахверковые дома в особом «немецком стиле».В России сейчас начали строить дома, имитирующие фахверковый стиль, при этом используются любые доступные стройматериалы, например, такой же сайдинг.

    Я видел много таких домов на берегу Черного моря — людей за такое подражание нельзя осуждать, они просто хотят, чтобы их дом выглядел красиво, а учитывая, что у нас средняя зарплата 20 тысяч, а немец в пересчете на наши рубли — 120 тысяч. , то таких людей начинаешь только больше уважать.

    Но в этой статье мы поговорим о классическом фахверковом доме и о том, как построить дом в этом стиле.

    Согласно правилам строительство по технологии и в стиле фахверк начинается с укладки углов из камней, в месте формирования угла из балок перекрытия обвязки и фахверковых столбов, как промежуточных. и угол.

    Это сделано для предотвращения гниения древесины.

    По правилам, давно сложившимся на родине фахверкового строительства, шаг между столбами должен составлять 2 фута (60 сантиметров).

    Сегодня, используя фахверк, уже делают обычный, используя бетон. Это проще и технологичнее, а если и так, то быстрее.

    На следующем этапе возводится деревянный дом, состоящий из стоек, балок, ригелей, подкосов, подкосов, верхней и нижней планок.

    Если проект дома многоэтажный, то стеллажи обычно делают двухэтажными. Фахверковые элементы каркаса выполнены из прямоугольного бруса. Прочность и жесткость каркаса придает использование соответствующих соединений деталей — на потайном шипе, на шипе «ласточкин хвост» и других типах надрезов, закрепленных для увеличения прочности деревянными штифтами.(Нагель — это застежка в виде большого деревянного гвоздя.) Отсутствие каких-либо металлических креплений — главное отличие от традиционного фахверка.

    Для строительства каркаса фахверковых домов, как правило, выбирают прочные и долговечные породы дерева — в основном дуб, ель, пихту, дуглас. Принято считать, что древесина экологически чистая, поэтому ее чаще предпочитают другим материалам. При правильном использовании деревянные элементы не оказывают вредного воздействия на здоровье человека.

    Не стоит забывать и о типичном для фахверковой архитектуры и проектов домах расположении элементов каркаса, которые образуют так называемые «фигуры»: «человек», «дикий человек», «Андреевский крест» и многие другие с иногда экзотическими именами. Эти элементы каркаса, всегда оставаясь на виду, визуально расчленяют фасад на панели различной формы и создают весьма причудливый узор геометрических форм. Декоративная функция каркаса — одна из главных особенностей фахверковой архитектуры.

    Для фахверкового строительства характерно использование резных деталей: придание фигурной формы головкам выступающих на фасад балок, вырезание солярных символов и друденфуссов (элементы орнамента в виде звезд, вписанных в круг), декорирование угловые столбы домов с резными деревянными скульптурами, украшающие щипцы с опорами в виде конских голов.

    Рис. 1. Каркас фахверкового дома состоит из стоек, балок, ригелей, подкосов, подкосов, верхней и нижней планок.

    После возведения каркаса дома на следующем этапе стены заполняются панелями фашина (в Европе плетут или вяжут фашины из ивовых прутьев, а в Восточной Азии — бамбуком), облицовывают глиной, сырцовым кирпичом или, а также из натурального камня.

    Кирпичные вставки прикрепляются к каркасу штифтами, вставляемыми одним краем в балки или стойки. Еще один старый способ крепления кирпичных вставок к каркасу — использование треугольных реек, которые крепятся по периметру проема к внутренним поверхностям каркаса.При этом в крайних кирпичах для этих планок вырезается паз треугольной формы.

    Рис. 2. Прочность и жесткость каркаса придают за счет использования различных типов шипов и пазов, закрепленных для увеличения прочности деревянными шпильками.

    Раньше трещины, которые неизбежно образовывались между вставками и деталями каркаса дома, заделывали шерстью, смешанной с известью, а затем оштукатуривали известковым раствором.

    В современных условиях зазоры заполняются примерно так же, но используются более технологичные промышленные герметизирующие и отделочные материалы.

    Кроме того, чтобы превратить фахверковый дом в дом, отвечающий современным требованиям комфортности проживания, необходимо утеплить стены и устроить в них дополнительную звукоизоляцию.

    Однако дополнительную тепло- и звукоизоляцию устраивают, как правило, с внутренней стороны стен, стараясь не нарушать традиционный, исторически сложившийся архитектурный стиль фахверкового дома.

    Балки деревянного каркаса по традиции окрашивают в темно-красный, коричневый или даже черный цвет.Что касается штукатурки, то деревянный каркас также традиционно обведен «жирной» черной линией, благодаря чему детали каркаса кажутся более толстыми, массивными и прочными. Причем эта техника используется как в Германии, так и в Китае. Очень часто оштукатуренные панно украшают различными растительными орнаментами, гербами, надписями или другими изображениями. Если заливка кирпичная, то из кирпича выкладываются различные геометрически правильные, повторяющиеся узоры.

    Чаще всего исходным материалом для основного элемента фахверка — шпатлевки является глина, так как ее нет в дефиците, она широко распространена практически повсеместно и ее можно получить, не нанося ущерба окружающей среде.Глина — это мелкозернистая осадочная порода, пыльная при высыхании и пластичная при намокании. Диаметр его частиц не превышает 0,005 мм, но при соблюдении традиционной технологии возведения фахверковых домов при их последующей эксплуатации пыль не образуется.

    Другой распространенный наполнитель — керамический кирпич. Основным сырьем для его производства является описанная выше глина, а потому на этапе эксплуатации кирпич безопасен для здоровья человека. Однако при оценке воздействия керамических материалов на окружающую среду необходимо учитывать высокое потребление энергии и промышленные выбросы на этапе производства.

    Иногда в качестве шпатлевки используется натуральный камень. В большинстве случаев натуральный камень дружественен к человеку, более того, уже в естественном состоянии он обладает необходимыми строительными свойствами, главное из которых — долговечность. В фахверковом строительстве природный камень используется без дополнительной обработки, поэтому нет отходов, а при использовании местных каменных материалов снижается нагрузка на окружающую среду, связанную с его добычей и транспортировкой.

    Крыша фахверковых домов, как правило, изготавливается из традиционных материалов: черепицы, камыша и плит из натурального или промышленного сланца.Во влажных климатических условиях им также покрывают стены построек. В настоящее время сланец уже перестали производить с использованием асбеста, заменив его другими волокнистыми материалами, безопасными для здоровья человека.

    Однако при выборе современных строительных материалов и технологий следует проявлять осторожность и осторожность, поскольку не все они сочетаются с исторически сложившимся и своеобразным архитектурным стилем фахверковых построек.

    Итак, не стоит использовать хвойную древесину для наружных подоконников и наружных планок.Даже при использовании современных средств защиты имеет ограниченный срок службы.

    Для этих целей лучше использовать традиционный дуб, хотя он сложнее в обработке и стоит намного дороже.

    Не стоит также увлекаться широкими проемами входных дверей и въездных ворот, так как тяжелые навесные створки со временем неизбежно приведут к деформации деревянных стоек и балок каркаса. Расстояние между соседними деревянными стойками не должно превышать 120 см, или, если это расстояние все же необходимо увеличить, следует использовать стальные конструкции.

    Рис. 3. Проект современного фахверкового дома со всеми элементами этой традиционной архитектуры и технологий.

    Также следует внимательно подходить к использованию современных изоляционных и герметизирующих материалов при заполнении фахверкового каркаса. Дело в том, что исторически стены фахверковых домов всегда имели трещины. Это давало возможность на многие десятилетия избежать гниения деталей деревянного каркаса за счет эффективной естественной вентиляции. При использовании современных уплотнительных материалов необходимо предусмотреть специальные вентиляционные зазоры и каналы, что далеко не всегда можно сделать без нарушения традиционного стиля фахверкового дома.

    Среди деталей, плохо сочетающихся с традиционными направлениями в фахверковой архитектуре, можно выделить металлические двери с большой площадью остекления, особенно если в них много декоративных элементов округлой формы. Современные пластиковые окна с широкими проемами, лишенные мелких связывающих деталей, совершенно не подходят для фахверкового дома. Такие окна могут полностью разрушить архитектурный стиль и характер здания. Подобный эффект достигается, когда оконные проемы расположены «ступенчато» по отношению к соседним горизонтальным балкам или обвязочным балкам.Не следует забывать, что перекрещивающиеся балки и столбы должны разделять пространство стены на ровные прямоугольники правильной формы. Перекошенные прямоугольники и квадраты совершенно неуместны на фасаде дома.

    В отличие от конструктивных элементов дома, при выборе способа его отделки, декоративных деталей и цветовых оттенков возможности намного шире. Рамка и ее наполнение могут быть как контрастных цветов, так и окрашены в два близких оттенка одного цвета или даже одного цвета.

    По старинной немецкой традиции по окончании строительных работ фахверковый дом украшают ветвями лиственных деревьев и проводят новоселье.

    Фахверк — это не только технология строительства, но и архитектурный стиль

    Несмотря на многовековую историю и более чем солидный возраст, фахверковые дома остаются популярными в современном домостроении.

    Фахверк — это каркасная конструкция из деревянных балок, состоящая из системы стоек, балок, ригелей, раскосов и ремней.Именно наличие раскосов, а также большое количество разнообразных соединений, фиксируемых деревянными шпильками и придающих каркасной жесткости, отличает фахверковые дома от других видов каркасного домостроения. Еще одно отличие состоит в том, что элементы каркаса не скрываются под облицовкой, а выступают наружу с плоской поверхности стен, визуально расчленяя стены на геометрические участки и придавая строению фактурной четкости и выразительности. Пространство между балками деревянного каркаса заполняется различными строительными материалами, а сами стены покрываются штукатуркой.

    На заметку

    В старину в качестве наполнителя стен в фахверковых домах использовался практически любой доступный материал: глина, щепа, саман (смесь глины с тростником или соломой), битый камень и даже строительный мусор. Богатые горожане заполнили межрамное пространство резными деревянными панелями.

    Чтобы сверху не капало

    Очень часто в фахверковых конструкциях используют выступы этажей: верхние этажи нависают над нижними, образуя своеобразные ступенчатые выступы.Вы могли подумать, что цель — увеличить площадь каждого последующего этажа. Отчасти это правда. Но это только следствие, а главное было другое. Так хитроумно средневековые архитекторы защищали несгоревшие глинобитные стены деревянным каркасом от разрушительной влаги, от которой в первую очередь страдали фасады зданий с высокими фронтонами и большим количеством окон.

    Современная версия

    Сегодня вместо обычного бруса для каркаса чаще всего используют клееный брус, который более прочен и минимально подвержен деформации и растрескиванию.Клееный брус и балки, изготовленные на заводе, могут иметь разное сечение и нестандартную длину (до 18 м), что позволяет реализовать любые архитектурные задумки. Помимо клееного бруса в современных фахверковых домах может применяться несущий каркас из металлического термопрофиля. Уложить современный волокнистый утеплитель в фахверковый каркас можно, хотя из-за наличия раскосов эта процедура заметно усложняется, ведь в толще утеплителя ни в коем случае не должно быть пустых «карманов».

    Традиции и инновации

    Более дорогой, но очень эффективный вариант «утепления» — энергосберегающие стеклопакеты. Фасады можно остекить практически на 100%, создавая в доме неповторимый дух, который можно назвать царством космоса и света. Использование большого количества стекла никак не влияет на прочность здания. Изготовленные на заказ стеклопакеты с низкоэмиссионным стеклом (i-glass, K-glass) позволяют достичь низкого уровня теплопотерь, соответствующего современным стандартам сохранения тепла жилых домов.Это в сочетании с современными системами отопления обеспечивает тепло и комфорт при очень скромном потреблении энергии. Что ж, чтобы отгородиться от нескромного взгляда, достаточно просто задернуть шторы.

    Фахверк на «упрощенном»

    Есть упрощенный вариант — внешняя и внутренняя отделка дома в стиле фахверк. Он заключается в том, что на оштукатуренные стены приклеиваются деревянные декоративные элементы, имитирующие столбы, балки и раскосы фахверкового каркаса.Эти деревянные детали обычно окрашиваются в темный контрастный цвет. Это решение применимо к домам, построенным в разных стилях и из разных материалов. Под элегантной фахверковой «кожей» можно спрятать любой конструктивный «каркас»: каркас, не строганный брус, кирпич или пеноблоки.

    Каркасный дом своими руками — пример проекта и строительства

    Репутация каркасных домов, в том числе и фахверковых, в нашей стране подорвана.

    Может быть, не безнадежно, но достаточно серьезно.Есть много причин для этого. Ведь все мы мечтали о самых дешевых и доступных домах. И когда в конце прошлого века на отечественном рынке наконец-то появились относительно недорогие и энергоэффективные каркасные конструкции (почему-то в нашей стране сразу стали называть канадскими, хотя зачастую они не имели ничего общего с Канадой) , все были в восторге.

    Вот оно! Это случилось! Простой и теплый дом! Но вместо того, чтобы перенимать западный опыт строительства и эксплуатации таких домов и творчески переделывать его под российские условия, заказчики и строители бросились экономить на всем и вся.

    Идеология потребителя, однако, ясна: плати меньше, а получай больше. В результате «канадские» дома впервые лишились систем воздушного отопления и охлаждения. После этого канули в Лету системы приточно-вытяжной вентиляции.

    Строители способствовали и «экономии» строительных материалов, и упрощению конструкций, что зачастую чревато очень неприятными последствиями. «Совместные усилия» за считанные годы привели к тому, что большинство заказчиков до сих пор не хотят слышать о каркасных домах.

    В результате строители, умеющие возводить хорошие каркасные конструкции, 15 лет пытались восстановить свою репутацию и доказать, что каркасный дом был, есть и, возможно, останется самым недорогим, технологичным, энергоэффективным и экономичный вид конструкции надолго.

    Практически каждому заказчику приходится доказывать свою правоту, демонстрируя сданные объекты. А продвинутые строители даже разрабатывают новые технологии возведения каркаса, выгодно… (не удивляйтесь!) Заказчику.

    Однако, к сожалению, недоверие где-то глубоко укоренилось, и, наверное, поэтому объем каркасного строительства растет крайне медленно. Но, к счастью, они все еще растут.

    Как восстановить престиж раме?

    Еще в 2007 году над этим вопросом задумывались проектировщики и строители компании «Заокские просторы и пейзажи». Они разработали довольно простую и понятную модульную систему проектирования и строительства фахверковых домов, суть которой заключается в следующем.Каркас дома собирается из клееных стоек и бруса сечением 200 х 180 мм.

    В данном случае стойки монтируются со строго определенным шагом — около 2,5 м (из чего следует, что система является модульной), что соответствует удвоенной ширине листов гипсокартона, плит ДСП и OSB, используемых для обшивки каркаса. , а, следовательно, сводит к минимуму количество отходов.

    Кроме того, такой прочный каркас, который остается видимым снаружи и изнутри, как это принято в фахверковом строительстве, обеспечивает прочность и надежность собранной конструкции.Любопытно, что при этом в нем отсутствуют всевозможные подкосы и подобные элементы, характерные для классического фахверкового дома.

    Вместо этого жесткость конструкции придают листы OSB или DSP, которые монтируются в проемах каркаса (технология заполнения проемов — ноу-хау).

    Для соединения элементов деревянного каркаса между собой разработаны оригинальные унифицированные узлы (всего их около десяти), что удобно для дизайнеров — теперь они сразу создают не только проект дома, но и специальный файл, который позволяет управлять автоматизированной линией по изготовлению необходимых стоек и балок.

    Новая система не менее удобна для строителей. Ведь на строительную площадку поступают готовые детали с соединительными чашками и шипами и даже с пазами для установки металлических соединительных элементов (они же используются в конструкции).

    При этом ничего настраивать не нужно — выберите нужный фрагмент из привезенных паков (сборка осуществляется в строго определенном порядке, который не может быть нарушен), установите на место и зафиксируйте соединение с металлической деталью. указанные в сопроводительной документации (винты тухари, металлические перфорированные элементы и др.)) — потребность в каждом из них определяет проектировщик).

    Если какая-то деталь не подходит, сборщик (правильнее так называть), не пытаясь что-то настроить самостоятельно, как это обычно принято на стройке, останавливается и вызывает мастера.

    Однако преимущества новой системы этим не ограничиваются. Поскольку созданная конструкция не подвержена усадке, в ней допустимо устанавливать большие стеклопакеты непосредственно в образованные рамой проемы, тем самым сэкономив на их дорогостоящем каркасном обрамлении.Но это не все.

    Созданная конструкция может быть утеплена до степени энергоэффективности, требуемой заказчиком. Заказчик хочет построить пассивный дом — без проблем.

    ФАХВЕРКОВЫЙ ДОМ НА СКЛОНЕ

    Строительство фахверкового дома общей площадью 302 м 2 компанией «Заокские просторы и пейзажи» по собственной технологии достаточно подробно описано в фотоотчет со стройки. Мы добавим лишь несколько комментариев.

    Строительная площадка находится недалеко от музея-заповедника «Поленово». Местность там довольно холмистая, перепад высот от одного края купленного покупателями участка до другого составлял около 6 метров.

    Перепад высот в «пятне застройки» составляет 1,5 м, что вынудило строителей сделать ступенчатый свайно-ростверковый фундамент и перекрытие подвала. Появившиеся внутри дома ступени помогли не условно, а по сути разделить внутреннее пространство первого этажа на жилую и общественную зоны с разной высотой потолков.Жилые помещения второго этажа расположены на одном уровне.

    Добавим несколько слов об экономии денег … заказчика.

    Если построить аналогичный дом по современной, но, скажем так, стандартной фахверковой технологии, то за счет увеличения материалоемкости и увеличения сроков строительства он будет стоить около 500 тысяч рублей. дорогие. А если широкие оконные проемы заполнить вставленными в раму стеклопакетами, например, из теплого алюминия, то стоимость строительства увеличится примерно на 800 тысяч рублей.И, как нам кажется, заказчик, переезжая в новый дом, с удовольствием потратит сэкономленные средства, например, на меблировку.

    Фахверковый дом — проект и строительство: фото

    Построение загородного дома в стиле … Как сделать стул в стиле …

    Фахверк — это технология строительства домов, при которой основную нагрузку на конструкцию несут вертикальные опоры — стойки из бруса в стенах здания.В отличие от традиционных каркасных стен, пространство между опорами занимает плотный тяжелый материал — кирпич, дерево, бетон, саман, глина. При этом опорные стойки из бруса не маскируются в стене, а остаются видимыми, создавая характерный вид конструкции, особый «европейский» колорит.

    Фахверковые дома доказали свою прочность. Первый пик их популярности пришелся на средневековье. Построенные несколько веков назад, эти постройки до сих пор выполняют свои функции.Сегодня технологии второй раз переживают пик моды. Широкие дизайнерские возможности и надежность домов делают их популярными среди заказчиков каркасного строительства.

    История возникновения

    История фахверковых построек восходит к 11 веку. Фахверк получил широкое распространение в 14-15 веках в северных прибрежных районах, где имелась древесина и было развито судостроение. Мастерство плотников и кораблестроения позволило мастерам без проблем возводить прочные деревянные каркасы для будущих построек.

    Немецкий стиль.

    В 15 веке фахверковые постройки распространились по всей Европе — северным странам, Голландии, Англии, Франции, Швейцарии. Причиной популяризации послужили следующие факторы:

    1. Постройки позволили сэкономить дорогостоящую древесину, использовать ее только для возведения каркаса, а не всей массы стены.
    2. Повышен уровень столярного мастерства, что обеспечило надежность каркасов и прочность будущих стен.

    Пик популярности технологии приходится на период с 15 по 18 век. За этот период в Европе были построены сотни тысяч зданий. Фахверковые дома в Германии получили название Fachwerk, что в переводе с русского означает «стена ячеек» (Fach — секция, ячейка, панель, «Werk» — строение).

    Современный стиль.

    В Англии постройки с деревянным каркасом назывались «фахверковыми», а во Франции технология называлась «коломбаге».В одном из современных вариантов фахверковое здание получило другое название — Post & Beam, или технология столбов и балок. Его главная особенность — использование бревен ручной резки.

    На заметке

    По выводам психологов, открытая демонстрация несущего каркаса в стенах вселяет в человека чувство уверенности.

    Фахверковые постройки с видимой снаружи рамой стали визитной карточкой Северной Европы. Сегодня технологии переживают вторую волну популярности.С некоторыми изменениями он распространяется за пределы Западной Европы, в Канаду, Америку и Россию.

    Фахверк и каркасная техника

    Фахверковые дома по своей сути представляют собой каркасную конструкцию с деревянным каркасом из несущих стоек и балок перекрытия, которые выдерживают основную нагрузку стен и крыши. В отличие от традиционных современных каркасных домов, промежутки между балками заполняются не синтетическим утеплителем, а материалом стен — кирпичом, камнем, бетоном, глиной, который можно найти здесь. Материал заполнения стен «фахверк» и «каркас» определяет различия в технологии строительства и характеристиках готовой постройки.

    Факторы сравнения. Фахверк. Рама.
    Срок службы конструкции. Длительный срок службы — несколько сотен лет. Об этом свидетельствуют сотни домов, построенных в 15-16 веках в Европе. — несколько десятков лет.
    Энергоэффективность. Среднее. Высокий.
    Скорость строительства. Среднее. Минимальные сроки — строительство возможно за несколько месяцев.
    Легкость стен и стоимость фундамента. Стены тяжелые, необходим прочный глубокий фундамент или столбчатый фундамент. Стены легкие, можно обойтись небольшим фундаментом небольшой глубины.
    Стоимость строительства. Цена фахверкового дома минимальная, стены выполнены из самого дешевого стройматериала — глины. Средний — требует приобретения хорошего утеплителя и качественной облицовки стен.
    Экологичность. Высокие — построены из натуральных материалов. Низкий — построен из искусственной изоляции.
    Пожарная безопасность. Стены на 80% не горят и не дымят. Могут выгореть только деревянные опоры и кровля. Все материалы легковоспламеняющиеся, выделяя едкий ядовитый дым при горении.
    Сложность самостоятельного строительства. Фахверк проще каркасной технологии, особенно если использовать готовые домовые комплекты для фахверковых домов. Реализовать сложнее, но есть и готовый домик для каркасного строительства.
    Возможность реставрации стен. Не снимая крышу и не разбирая каркас, материал стены можно заменить на другой, новый.
    Дизайн интерьера. Возможна любая планировка, так как внутренние стены не несут капитальных нагрузок. Можно оборудовать большие просторные комнаты.

    Сравнительные характеристики фахверковых и каркасных конструкций наглядно показывают основные различия между двумя технологиями.Технология фахверковых домов — это конструкция из натуральных материалов, экологически чистая и прочная. Каркасная конструкция представляет собой новое быстровозводимое здание, частично построенное из синтетических материалов. К тому же их конструкция одинаково доступна. Построить фахверковый дом своими руками можно, а также из комплекта дома.

    Фахверк в лесу.

    В современных технологиях фахверковые дома приобретают все больше черт традиционных каркасных построек.Опоры часто маскируют панелями, сами стены для лучшей энергоэффективности обшивают утеплителем или заменяют слоем теплоизолятора. Что приводит к смешению стилей, созданию нового варианта строительства, использующего одновременно черты фахверкового дома и каркасного дома. Так что, это.

    Строительство фахверковых домов

    Конструктивные особенности фахверковых домов определяют их отличия от каркасных построек. Вот проекты и цены на фахверковые дома, элементы и особенности которых являются их особенностями:

    1. Каждый последующий этаж выступает над предыдущим.Это связано с необходимостью защиты деревянных балок нижних этажей от намокания. Выступы в полу предусмотрены только с лицевой стороны. Боковые стенки массивные и плоские. Это связано с историей строительства. Плотность расположения построек в средние века была настолько высока, что открытыми оставались только фасады построек. Концы плотно прилегают друг к другу, без проходов и возможности сооружения выступающих перекрытий или надземных конструкций.
    2. Видны балки в стенах здания.
    3. Недорогой доступный заполнитель стен — глина, легкий бетон.

    На заметку

    Сегодня элементы внешнего каркаса часто используются в качестве декора. Они традиционно используются в строительстве, но не всегда несут смысловую нагрузку, чаще являются признаком стиля. Такое строение превращается в традиционное каркасное здание.

    Иногда элементы стиля используются в качестве внешнего оформления кирпичных стен. Поверх кирпича крепятся балки, имитирующие каркас здания.На первый взгляд дома с таким декором мало отличаются от того, как выглядят фахверковые дома на фото. У них одинаковый внешний вид, но разная технология строительства.

    Проекты и цены

    Проекты фахверковых домов отличаются большим разнообразием внутреннего оформления. Поскольку стены и опоры не несут несущие нагрузки, их расположение зависит от проектных требований, а не от технологической необходимости.

    Каркас здания.

    Дизайн фахверковых домов часто предполагает большие просторные комнаты и огромные окна.Остекление часто занимает большую часть наружных стен. Использование клееного бруса позволяет уменьшить размеры его сечения без ущерба для прочности. За счет небольшой массивности несущих элементов и достаточной площади остекления фахверковых домов стены стали панорамными. В таких постройках рождается неповторимый декор, при котором открытый сад является частью дизайна помещений дома.

    Цена фахверкового дома под ключ не превышает стоимости каркасного строительства.Поэтому элитные панорамные стены стали доступны большинству. Благодаря технологии фахверковых домов эксклюзивные постройки стали достоянием среднего класса. Настоящая конструкция, преображающая фахверковые дома, видео позволяет увидеть все тонкости строительства.

    Технология строительства фахверковых домов

    Сегодня технология строительства фахверковых домов переживает второй пик популярности. По этой технологии строятся одно-, двух- и трехэтажные дома.При этом сама технология применяется в модифицированном и улучшенном виде.

    Вместо цельного бревна используется клееный и профилированный брус. Они дополнительно пропитаны антисептиками и антипиренами — для предотвращения гниения и повышения огнестойкости.

    Панорамное остекление дома.

    Зазоры между вертикальными опорами заделаны утеплителем, установлены многокамерные стеклопакеты. Энергоэффективное остекление фахверковых домов вместе с утеплителем обеспечивает их теплоемкость и снижает затраты на электроэнергию в отопительный сезон.

    Чтобы наружные стены дома не были полностью прозрачными, применяется поверхностное напыление на стекло — ламинация. Изнутри и снаружи такой дом выглядит как просторный сказочный дворец.

    Пошаговая технология фахверковых домов

    1. Фундамент: УШП + гидроизоляция его поверхности.
    2. Каркас: , колонны вертикальные, перила верхняя, стропила. Одноэтажный фахверковый дом — стропила кладут поверх обвязки первого этажа.В двух- или трехэтажном строительстве возводится обвязка второго этажа, крепятся опоры, а затем вторая верхняя обвязка, стропила. Вылет крыши достаточно большой — до 1,5 м. Это предохраняет стены и деревянный каркас от намокания.
    3. Крыша: традиционный выбор для каркасных домов, не тяжелый металлопрофильный лист, гибкая кровля.
    4. Заполнение ячеек: стеклопакеты, кирпич, арболитовые блоки (легкий бетон со стружкой, стружкой), пенобетон, глиняный бетон, многослойный пирог с утеплителем и облицовкой стен.

    Характеристики каркаса

    Каркас современного фахверкового дома является не только несущей конструкцией, но и декоративным элементом. Он разделяет стену на сегменты и придает конструкции четкий и выразительный вид.

    Двухэтажный каркасный дом.

    Каркас фахверкового дома состоит из вертикальных, горизонтальных, наклонных элементов. Вертикальные опоры выдерживают основные несущие нагрузки. Горизонтальные — они распределяют давление вертикальных несущих элементов, делая его равномерным по всей площади стен дома.Наклонные — создают дополнительную прочность, укрепляют конструкцию, делают устойчивой к боковым нагрузкам.

    Элементы каркаса соединяются между собой металлическими шпильками. В одном из вариантов фахверкового строительства используются шпильки вместе с выемкой бруса в местах стыков — так называемым пазом.

    Эта система получила название Herrenbald. От традиционной рамы он отличается отсутствием укосин. Устойчивость каркаса обеспечивается точным отбором древесины на стыках, в результате чего соседние элементы плотно прилегают друг к другу и дополнительно скрепляются сквозными металлическими шпильками.

    Здание с плоской крышей.

    Технология фахверковых домов не требует усадки. Однако нужно делать скидку на менталитет. Если брус твердый и сухой, усадка не нужна. Также он не нужен для клееного бруса. Если брус твердый и свежий, влажный, необходимо прочно закрепить каркас (на металлических шпильках, гвоздях, с пазами в стыках) и продержать не менее нескольких месяцев. Фахверковые дома под ключ можно достроить, когда стены каркаса утеплены и останутся отделочные работы.

    Каркас укладывается на утепленный фундамент. Идеальное сочетание — это утепленная шведская плита или УШП, которая одновременно обеспечивает прочность, жесткость и изоляцию тепловых потерь основания дома.

    Интерьер фахверковых домов

    Строительство фахверковых домов завершается созданием дизайна интерьера, который может быть любым. Традиционная классика, средневековый прованс или современный минимализм — любой стиль впишется в настоящий европейский дом.

    Часто используется как современное направление — минимализм, хай-тек, кирпичный стиль — стены не оштукатурены. Натуральное дерево сохранило свою популярность в России.

    Способы строительства каркаса известны давно. Наибольшее распространение возведение зданий фахверковым методом получило в Северной Европе в средние века. Наличие достаточного количества натурального строительного материала — древесины сосны дало возможность быстро возводить надежные и теплые постройки. В далекой Японии также известны постройки, построенные по фахверковой технологии.Здания построены более 1000 лет назад.

    Особенности фахверковой техники

    Фахверковая конструкция очень популярна у современных любителей загородной жизни. — это изящная и гармоничная композиция, в которой сочетаются дерево, стекло и камень. Внешний вид такой постройки всегда оригинален и узнаваем. Дом отличается высокими эксплуатационными качествами, долговечен, быстро строится. Эти факты являются основополагающими для многих заказчиков при выборе материалов и способа строительства загородного дома или личного коттеджа.

    Строительство дома фахверковым методом начинается так же, как и любой другой дом, с закладки фундамента. Основа будущего здания — моноблочный монолитный железобетонный фундамент. Глубина и другие размеры рассчитываются проектировщиками с учетом качества почвы, конструктивных особенностей постройки.

    Для строительства фахверкового дома нужны балки из сосны. Создание несущего каркаса выполняется строго в соответствии с проектной документацией, в которой рассчитана несущая способность здания и возможные уклоны.При такой технологии стены не несущие, а лишь разделяют пространство на комнаты. Материал, из которого сделаны стены, может быть легким и недорогим.

    Особые условия, которые предъявляются к фундаменту при строительстве по фахверковой технологии, не такие строгие, как при использовании других технологий. В связи с тем, что каркас здания достаточно легкий и устойчивый, допускается использование неглубокого фундамента. В фахверковом доме легкие и жесткие стены, которые соединяются шпилями, металлическими скобами и пластинами.Нижняя часть каркаса дома крепится к фундаменту анкерными болтами, проводится надежная гидроизоляция, а нижняя часть здания покрывается пенополистиролом для утепления и предотвращения сырости. В результате здание отличается легкостью и элегантностью дизайна.

    Фахверковая конструкция позволяет использовать различные материалы для заполнения ячеек фахверкового сооружения. Внутренние стены заполнены специальными тепло- и пароизоляционными пластинами с использованием тонкого слоя алюминия.Делается это для предотвращения попадания влаги в комнату. Все стены шпаклеваны, отшлифованы и декорированы любым известным методом по выбору заказчика. Для разработки интерьера можно использовать любой известный стиль, применимый в жилищном строительстве.

    Возведение каркаса фахверкового дома

    Строительство начинается с того, что детально просчитывается количество расходных материалов, технологические этапы работ и возведение фундамента.Заливка фундамента предшествует началу строительства любого дома. устанавливается на железобетонный фундамент, глубина которого рассчитывается в каждом конкретном случае. На этот факт влияют особенности почвы и глубина залегания грунтовых вод. Как долго будет стоять сам дом, зависит от того, насколько тщательно заложен фундамент.

    Позволяет заказчику получить оригинальный и неповторимый по своему дизайну дом. Технология позволяет использовать осевые конструкции при планировке пространства, архитектурные проекты фахверковых домов в каждом случае могут быть настолько необычными, насколько желает заказчик.

    Для возведения каркаса дома используется брус из сосны. Часто это специально изготовленная древесина, подготовленная и защищенная от влаги и гниения различными пропитками, защищающими дерево от атмосферных воздействий. Для возведения каркаса подойдет клееный или полированный деревянный брус, который впоследствии покрывается специальным лаком. Дерево является достаточно пластичным материалом для воздействия погодных колебаний, поэтому для поддержания жилой атмосферы в здании необходимо использовать специальные теплоизоляционные материалы.

    Каркас фахверкового дома — это жесткая и легкая конструкция из балок, устойчивая и надежная. Каркасно-каркасная конструкция позволит решить сразу несколько инженерных задач:

    • сократить время строительства,
    • создают стабильную и прочную конструкцию.
    • обеспечивают надежность и долговечность строящегося здания.
    • минимизирует использование древесины в процессе строительства.
    • построят здание с наиболее экономичной стоимостью.

    Каркас здания, включая стены, крышу, террасы, надежно соединяются в невидимых для обзора местах с помощью деревянных шпилей и металлических скоб. Это обеспечивает безопасность и устойчивость здания. Многолетний опыт строительства фахверковых домов на севере позволяет создавать конструкции, устойчивые к ураганным ветрам, низким температурам, повышенной влажности.

    Отделка фахверкового дома

    Когда каркасный каркас фахверкового дома готов, начинают заполнять ячейки конструкции.Возможна облицовка каркаса самыми разными материалами, что дает возможность придать зданию интересный и оригинальный вид. Внутренние ячейки заполнены специальными материалами, которые сверху зашиты антисептическими фанерными досками. Использование теплоизоляционных и водонепроницаемых наполнителей сделает ваше пребывание комфортным и уютным. Звукоизоляция, заложенная в технологии, повысит комфорт в доме.

    Наружная отделка стен дома осуществляется после установки окон и дверей.Возможности декорирования наружных участков стен очень разнообразны. Здесь уместна установка деревянных панелей, для внешней отделки часто используется камень. В сочетании с большим количеством стеклопакетов такой дом смотрится солидно и красиво. Технология фахверк предусматривает большое количество окон, что делает здание легким, воздушным и изящным. Окна могут быть как открывающимися для вентиляции, так и глухими, витринными. Это наполнит интерьер светом и согреет. Герметичный силиконовый уплотнитель дополнен окантовкой из мягкого фетра.

    Коммуникации и коммуникации чаще всего прокладывают внутри пола. Это горячее и холодное водоснабжение для кухни и ванной, электрический кабель для наружного и внутреннего применения для освещения и хозяйственных нужд. Для отопления больше подходят полы с водяным подогревом. Внутренние полипропиленовые трубы для водоснабжения и канализации прочны, легки и экономичны. Электропроводка к розеткам и выключателям проложена внутри стен.

    Крыша для фахверкового дома

    Крыша украшает любой дом, использование различных вариантов при строительстве фахверковой технологии дает возможность создавать различные архитектурные варианты.Чаще всего устанавливается стропильная конструкция двускатной крыши, не имеющая чердачного помещения. Широкие свесы защищают дом от прямых солнечных лучей и атмосферных осадков. Террасы, окаймляющие карнизный уровень, создают естественное продолжение дома.

    Потолки интерьера дома желательно монтировать с помощью деревянных конструкций или гипсокартона. Разнообразные декоративные материалы для внутренней отделки придадут вашему дому неповторимый облик.

    Современность в доме

    Дома, построенные по технологии фахверк, отличаются оригинальностью и неповторимостью внутреннего и внешнего вида.Такой дом можно построить при довольно небольших финансовых вложениях. Наличие дома позволяет многим горожанам реализовать мечту о жизни в собственном загородном коттедже. Простота и удобство конструкции обеспечат комфорт проживания. Технологичность современных коттеджных поселков обеспечивает их жителей всеми необходимыми удобствами, несмотря на удаленность проживания от крупных городов.

    Дома, построенные по технологии бруса с использованием деревянных строительных материалов, таких как клееный брус, становятся все более популярными у покупателей.Большие окна от пола до потолка позволяют не только любоваться пейзажем, но и стать частью прекрасного природного ландшафта. Фахверковые дома отлично справляются с различными атмосферными нагрузками, такими как сильный ветер, дождь и снегопад. Каркасная технология позволяет создавать элегантные постройки с высокой прочностью. Жесткий каркас здания из реек, балок и раскосов несет основную нагрузку, передаваемую на фундамент. Стены являются ограждающими и разделительными конструкциями. Фахверковые постройки стоят в Европе более трехсот лет.Для тех, кто не был знаком с подобными сооружениями, посещение дома, построенного по фахверковой технологии, производит неизгладимое впечатление своей красотой и солидностью. Возможности, предлагаемые этой технологией для дизайна, очень велики и разнообразны. Деревянный каркас дома обработан атмосферостойкими лаками, дополнен современными материалами и сохраняет непередаваемое ощущение единения с природой. Дом со всеми современными преимуществами для комфортной жизни может принести безграничную радость проживающей в нем семье.

    Фахверковые постройки

    Технология Fachwerk пришла к нам из Европы. При строительстве зданий в северных странах использовали щебень, камень и другие строительные материалы для заполнения проемов каркаса здания с целью экономии деревянных строительных материалов. При этом дома получались очень прочными, имели долгий срок службы, который составляет сотни лет. Опытные плотники умели с помощью топора создавать такие шедевры средневековой архитектуры, которые простояли от 300 до 500 лет.

    Современные проекты строительства домов в стиле фахверк лишь отдаленно напоминают постройки прошлых веков. Сегодня строители предлагают самые разные, кирпич, полированное дерево. Стоимость строительства зависит от стройматериала и площади дома, который вы хотите построить. Дизайнеры представят готовый проект, оборудованный коммуникациями и инженерными сетями и сооружениями. Использование технологии строительства в стиле фахверк возможно при возведении как жилых домов, коттеджей и дач, так и при строительстве общественных зданий — гостиниц, мини-отелей, нестандартных офисных зданий.Строительство этим методом имеет ряд серьезных преимуществ, таких как долговечность и надежность постройки. Конструкция относительно легкая. Нет необходимости забивать сваи для создания фундамента, создавая особенно мощный фундамент.

    Отделка фасада фахверком

    Экономичность строительства отличает строительство по фахверковой технологии от других методов. Отделка фасада не требует использования дорогих материалов.Если заказчик желает украсить фасад имитацией в стиле фахверк, то вместо дорогих деревянных балок вполне допустимо использование полиуретановых заменителей. Внешне конструкция отлично смотрится и имеет эстетическую привлекательность. Прочность и устойчивость к внешним атмосферным воздействиям позволят вам прослужить долгие годы, не беспокоясь об ухудшении характеристик и внешнего вида. Фахверковые элементы крепятся к внешним колоннам с помощью монтажных лестниц. Заполнение пустот теплоизоляцией с последующим применением отделочных материалов позволит создать имитацию стиля, не нарушая уникальности постройки.

    Сегодня фахверковое строительство и отделка — модная тенденция среди тех клиентов, которые при экономичной стоимости строят прочный, крепкий и красивый дом. Срок строительства такого дома короче, чем при строительстве коттеджа из кирпича или других традиционных строительных материалов. Возрождение древних технологий подчеркивает практичность и надежность этого метода. Использование теплоизоляционных материалов дает возможность сэкономить энергоресурсы на отопление коттеджа.Вы можете заказать проект на основании имеющейся проектной документации для дома разной площади. Для особо взыскательных заказчиков архитекторы готовы доработать проекты в соответствии с индивидуальными требованиями. Приступив к строительству дома весной, к осени можно получить готовый теплый дом для всей семьи. Здание экологически чистое, привлекательный эстетический вид всегда будет радовать как жителей дома, так и приезжающих в гости гостей.

    Как построить фахверковый дом

    Тем, кто изучив для себя все методы строительства коттеджа, остановился на методе фахверковой технологии, стоит обратиться к профессионалам для заказа работ по проектированию и выполнению работ.Выбор земли под фахверковый дом очень разнообразен, ограничений практически нет. Выбирать место для будущего дома нужно со своими предпочтениями. Архитектурные возможности выбора стиля коттеджа очень широки, проект может быть выполнен как в скромном крестьянском стиле, так и в насыщенном, прихотливом варианте для тех заказчиков, которые хотят иметь большой дом для семьи из нескольких поколений. Дом подходит для круглогодичного проживания, так как при разработке проектной документации разрабатывается подводка всех инженерных коммуникаций, необходимых для современной комфортной жизни.

    Теплопроводность и отсутствие влаги и сырости внутри фахверкового дома достигается за счет использования натуральных строительных материалов и современных теплоизоляционных и водопоглощающих материалов, которые используются при строительстве коттеджа. Площадь дома, а также этажность подбирается в зависимости от пожеланий заказчика с учетом количества постоянных жителей в доме и назначения постройки. Построить дачу на дачном участке можно по интересным, готовым типовым проектам.Чтобы убедиться в надежности постройки, есть возможность выехать на участок, осмотреть готовое строение, в котором живут люди. Надежность и устойчивость здания обеспечивает осевая каркасная конструкция. Оси создают пространство между стойками, что позволяет выбирать дизайн.

    Этапы строительства фахверкового дома

    Приступая к возведению фахверкового дома, стоит помнить об основных особенностях именно этого способа строительства.Фахверк отличается от других и является главной архитектурной особенностью, подчеркивающей внешнюю выразительность здания. Элементы каркаса рассекают белые стены, здание выглядит одновременно элегантно и просто. Весь комплекс работ по строительству объекта можно разделить на следующие этапы:

    • Разработка проектной документации и сметы на строительные работы.
    • Возведение фундамента под будущее здание.
    • Строительство каркаса дома.
    • Монтаж плит OSB и заполнение проемов каркаса теплоизоляционными материалами.
    • Роспись стен — шпатлевка, шлифовка, покраска.
    • Монтаж потолков, полов, инженерных сетей.
    • Дизайн интерьера.
    • Наружные работы по отделке фасада здания.
    • Разбивка придомовой территории в соответствии с дизайн-проектом.

    Все эти работы выполняются строго в соответствии с проектной документацией, где прописан каждый раздел.Для правильной и надежной закладки фундамента рассчитаны инженерно-геодезические параметры. Здание, которое возводила профессиональная бригада рабочих под руководством грамотных инженеров и проектировщиков, может простоять сотни лет. Способ строительства фахверк рассчитан на долгую эксплуатацию дома. При правильном уходе за деревянными конструкциями, поддержке дома, регулярном ремонте коттедж прослужит не одному поколению семьи, доставляя радость и удовольствие.Учитывая скорость возведения и экономичность способа, можно с уверенностью сказать, что такая постройка наиболее подходит по климатическим характеристикам и условиям эксплуатации в России.

    Виды заполнения стен фахверка

    1. Каркас с наполнением из пробкового клееного бруса

    .

    Конструктивный 100% — настоящий фахверк с заполнением композитным брусом (клееный брус 120 мм с пробковым агломератом 80 мм).Направление и сечение балок могут быть изменены по желанию заказчика. Также возможно исполнение из композитного бруса в виде бревна. Предлагаемый вариант, на сегодняшний день, представляет собой самый технологичный продукт в области деревянного строительства!

    2. Фахверк с деревянными плитами CLT

    Конструктивный 100% — настоящий фахверк с заполнением плит CLT. Фасады и интерьеры по запросу могут быть выполнены из гипса, дерева или их комбинации.Наружная плита пятислойная 5S 95 мм (категория В). Внутренний трехслойный 3S 99 мм или 3S 120 мм (категория А) в зависимости от дизайна проекта. Вид утеплителя либо — по желанию заказчика (пробка, лен, джут, производность), в «Rockwool».

    3. Фахверковое заполнение каркаса

    Конструктивный 100% — настоящий деревянный каркас. Состав — каркас из клееного бруса, обшитый имитацией дерева (вертикальная или горизонтальная ориентация) или штукатурка — фасад, окрашенный в ГВЛ — интерьер.

    4. Комбинированный каркасный дом со стенами из деревянных плит CLT

    .

    Снаружи и внутри на все 100% выглядит настоящий фахверковый дом. Конструкция: 25% «умный каркас» 75 изолирующая плита CLT (категории A, B) с деревянными элементами, имитирующими настоящий фахверк. По желанию доступны лепные или деревянные фасады и интерьеры, или их сочетание. Деревянные фасады и интерьеры на выбор, могут различаться по направлению и форме.

    5. Комбинированный фахверковый дом с каркасными стенами

    Снаружи и внутри на 100% выглядит настоящий фахверковый дом. Конструкция: 25% настоящего фахверка, 75% утеплены деревянными каркасными стенами с имитацией настоящего каркаса. По желанию доступны лепные или деревянные фасады и интерьеры, или их комбинации. Деревянные фасады и интерьеры по выбору могут варьировать направление и форму профилей.

    Строительная техника Fachwerk

    • Фахверковая панель .Панельный фахверковый дом находится на гидравлических монтажных столах на заводе «Промстройлес» для задания высокой четкости геометрических размеров панели и установочных зазоров высокой точности примыкания.
    • Рамка для фахверка . Монтаж дома по данной технологии предполагает ручное возведение каркаса, где наполнение вместе с набором для внутренних несущих стен и каркаса происходит на строительной площадке.

    Заливка стен Фахверк

    Шикарный фахверковый дом в итальянском стиле «Пагано»

    Варианты технологий строительства итальянских коттеджей «Пагано»: фахверк, CLT, каркасно-панельный.

    Фахверковые дома в немецком стиле

    Варианты технологий строительства итальянских коттеджей «Пагано»: фахверк, CLT, каркасно-панельный.

    Все о деревянных каркасах: история, характеристики, столярные изделия

    строительные материалы

    древесина

    17 сен 2020

    В то время как материалы, используемые для строительства зданий, очень разнообразны — кирпич, солома, камень и др. — один строительный материал выделяется по популярности среди всех остальных: дерево.

    «Ранние люди жили под деревьями. Когда эти деревья упали, они укрылись под упавшими деревьями », — объясняет профессиональный строитель и мастер Джордан Смит. «И вскоре они поняли: знаете что? Мы можем сложить их, чтобы сделать стены, или мы можем прислонить их друг к другу ».

    С тех самых скромных времен в строительстве из дерева стало преобладать деревянное каркасное строительство. Храм Хорюдзи в Наре, Япония, был построен около 600 г.E., является старейшим в мире деревянным зданием, построенным методом деревянного каркаса.

    «Для всех, кому важна долговечность древесины. у нас есть здания, которым 1400 лет, которым до сих пор стоит ». — Джордан Смит

    До конца XIX века почти все деревянные постройки Европы и Северной Америки, за исключением некоторых бревенчатых домиков и более скромных лачуг, строились методом деревянного каркаса.

    В начале 20 века желание строить дома быстрее и с меньшими затратами привело к исчезновению деревянных каркасов и их замене каркасными домами с баллонами и платформами. Однако в последнее время красота, присущая этим традиционным деревянным каркасным конструкциям, способствовала возрождению интереса к ним.

    Что такое деревянный каркас?

    Деревянный каркас — это форма архитектуры, в которой тяжелая древесина обеспечивает структурную поддержку и удерживается вместе с деревянными столярными изделиями.

    Характеристики деревянного каркаса

    Хотя здания с деревянным каркасом могут принимать самые разные формы, от скандинавских деревянных церквей и китайских пагод до более скромных домов, построенных европейскими поселенцами из первоначальных 13 колоний, у них есть несколько общих черт, которые пересекают океаны и века.

    1. Балки и другие опоры представляют собой большие деревянные куски с вырезанными на концах секциями, позволяющими собирать различные элементы каркаса стены, как головоломку.(Это контрастирует со стандартизированными пиломатериалами или пиломатериалами габаритных размеров, используемыми в конструкциях с легким каркасом.) Для строителей поиск древесины для конструкции деревянного каркаса может потребовать обращения к местной лесопилке или даже к лесопромышленнику.
    2. В отличие от гвоздей, используемых для крепления элементов деревянных конструкций с использованием более современных методов, таких как баллон и каркас платформы, конструктивные элементы деревянного каркасного дома крепятся деревянными колышками и резными столярными изделиями.
    3. Учитывая прочность конструкции деревянного каркаса, нет необходимости во внутренних несущих стенах — это позволило баронам 14 века (и современным домовладельцам) создавать свои открытые большие залы.

    Деревянный каркас и конструкция из балок

    «Стойка-балка» похожа на деревянную конструкцию, в ней также используются тяжелые бревна для опоры конструкции, но вместо деревянных колышков используются столярные изделия из металла.

    Деревянный каркас и фахверк

    В фахверковом каркасе деревянные опоры видны, но области между ними заполнены штукатуркой, каменной кладкой или другим материалом, используемым в качестве внешней облицовки. Фахверковые дома чаще всего ассоциируются с Германией, но также встречаются по всей Европе и в некоторых частях Северной Америки.

    Узнайте все о свойствах древесины и о том, как древесина используется в строительстве, на курсе MT Copeland по древесным материалам. Курс, проводимый профессиональным строителем Джорданом Смитом, охватывает самые разные темы — от двутавровых балок до прочности на сдвиг.

    Виды столярных изделий

    Одним из отличительных элементов деревянного каркаса является использование резных деревянных швов вместо металлических гвоздей. Некоторые из наиболее распространенных видов столярных изделий включают:

    • Врезка и шип. «Язык» или шип, вырезанный на конце одного бруса, скользит в «рот» или паз — квадратное отверстие, вырезанное в перпендикулярном брусе. Этот тип соединения является одним из самых прочных и требует более высоких столярных навыков, чем другие.
    • Наколенник. Используя силу треугольников при строительстве, коленный сустав состоит из двух опор, простирающихся от вертикальной опоры до горизонтальной балки.
    • Соединения внахлестку. Существуют различные соединения внахлестку, при которых в конце одной балки делается выемка так, чтобы она перекрывалась с соседней балкой.Эти места встречи обычно закрепляются деревянными колышками или дюбелями.
    • Язык и вилка. Шпунт, выходящий из одного бруса, скользит в зазор между двумя деревянными зубьями на конце другого бруса. Тогда он тоже будет закреплен колышками. Этот тип соединения обычно встречается в деревянных стропилах в Америке.

    Учитывая, что деревянные каркасы использовались на протяжении тысячелетий и по всему миру, список различных соединений можно продолжить на страницах. Канадские, финские, немецкие, корейские, японские и другие строители придумывали свои собственные вариации, передаваемые из поколения в поколение.

    Современное деревянное каркасное строительство, альтернативное деревянному каркасу

    Самая распространенная альтернатива деревянному каркасу в деревянных зданиях — это легкие каркасные конструкции. Вместо больших и уникальных кусков древесины, занимающих значительные пространства, в конструкции легкого каркаса используются меньшие, более легкие и стандартизированные куски размерной древесины, расположенные близко друг к другу, чтобы обеспечить структурную поддержку.

    Обрамление воздушного шара

    Так называемый каркас воздушного шара стал популярным в 19 веке, когда пиломатериалы заменили древесину в большинстве деревянных конструкций.Этот метод предполагает использование длинных вертикальных стоек 2х4 в качестве шпилек (до 30 футов в длину), которые простираются от подоконника наверху фундамента до крыши и крепятся гвоздями, а не колышками. Деревянные опоры прибиваются вместе, вместо того, чтобы использовать стыки деревянного каркаса. Название воздушного шара изначально было шутливым оскорблением, предсказывавшим, что быстро возведенные стены из легких бревен улетят прочь при сильном ветре. (Они этого не сделали.)

    Каркас воздушного шара имел множество преимуществ, и многие американские дома 19-го и начала 20-го веков были построены с использованием этого метода.Однако его наиболее значительный недостаток заключается в том, что он подходит только для каркасных домов до двух этажей. Было бы трудно найти достаточно длинные пиломатериалы для трехэтажного дома, и даже если бы их можно было найти, дом был бы структурно несостоятельным с такими высокими вертикальными опорами.

    Обрамление платформы

    Самым распространенным способом обрамления в современном жилом строительстве является платформенное обрамление, при котором каждый этаж обрамляется поверх предыдущего. Строители возводят одноэтажные платформы из каркасов, как правило, восьми или девяти футов высотой, опирающихся на черный пол — платформу.Затем каждая история обрамляется поверх другой, а крыша опирается на конструкцию.

    Каркас сегодня

    От многовековых монастырей в Тибете до фахверковых зданий Германии — деревянные каркасы использовались для создания некоторых из самых известных и красивых достопримечательностей мира. Однако деревянный каркас представляет не только исторический интерес. В последние годы строительство деревянных каркасов возродилось в США и других странах.Архитекторы и домовладельцы оценили его надежность, энергоэффективность и эстетическую привлекательность, а строительные нормы и правила обновляются, чтобы признать актуальность этого метода строительства.

    Новые деревянные дома сочетают в себе вековые столярные навыки с последними достижениями в области технологий. Там, где строители 18-го века могли заполнить промежутки между деревянными опорами засыпкой из глины и соломы, сегодня строители выбирают современные структурные изолированные панели (SIP).Сочетание проверенных временем и инновационных строительных технологий также характеризует новые проекты «массового деревянного строительства», которые достигают высоты до 18 этажей, при этом древесина и изделия из дерева обеспечивают структурную поддержку.

    MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

    Оставайтесь на связи!

    Присоединяйтесь к нашему списку рассылки, чтобы получать последние новости и ранний доступ к нашим занятиям. Ваша информация не будет передана.

    История создания деревянных каркасов во всем мире

    Если вы когда-нибудь были в Европе, то, скорее всего, вы также посетили старинный замок, построенный еще в средние века. Все эти башни и высокие стены захватывали дух, и, должным образом впечатленный, вы удалились, чтобы перекусить в местном пабе на Касл-стрит.Когда вы писали свои открытки и болтали с другими туристами о великолепии древней архитектуры, мало ли вы знали, что на самом деле сидите под крышей одной из них! Совершенно верно — история деревянного каркаса и этого местного паба насчитывает сотни лет и рассказывает о местной истории. Фактически, эти здания могут быть такими же старыми, как и близлежащие замки и церкви, но вместо того, чтобы доминировать над ландшафтом, они вписываются в него. Несмотря на то, что их крыши могли сгореть в постоянных стычках между феодальными властителями или их стены были разрушены взрывом во время одной из мировых войн, их суставы были вырезаны вручную и надежно подогнаны.

    Конечно, Европа — лишь одно из мест, где каркасное строительство ведется на много веков назад. Неудивительно, что только в определенных частях мира с большими и легкодоступными лесами удалось вырастить хорошо развитую древесину

    Монастырь Джоханг, Тибет

    каркасных традиций. Пустыни, тундра или высокая Арктика были областями, где деревья были редкими, а не бревенчатыми, поэтому строительство деревянных рам или бревен было просто невозможно. Конечно, помимо Европы было много регионов, где огромные площади покрытых лесом земель предлагали для строительства древесину превосходного качества.Например, монастырь Джоканг в Лхасе, Тибет, считается самым старым деревянным каркасным сооружением в мире, построенным в VII веке. Не говоря уже о классическом японском чуде деревянного каркаса — крыше пагоды. Прежде чем мы решимся углубиться в исторические здания, производимые азиатскими и американскими деревянными каркасами, давайте поближе познакомимся с различными стилями, которые все еще существуют в Европе.

    Немецкие традиции

    Где еще можно провести отпуск, посвященный деревянным каркасным домам, кроме Германии? Дорога с деревянным каркасом протяженностью три тысячи километров, пересекающая центр Германии, соединяет причудливые средневековые города с деревянным каркасом Баварию и Баден-Вюртемберг с эклектичными прибрежными районами на берегу Северного моря.Вы увидите семь различных стилей деревянных каркасов, соответствующих семи сегментам дороги, на протяжении вашего путешествия, охватывающего сотни лет с начала 1300-х до конца 19-го века. Когда вы начнете свое путешествие на юг страны, вы встретите нижнегерманские деревянные каркасные здания с большими пространствами на первых этажах, которые разделены на три отдельные секции, включая кладовую, большой зал и спальни. Этот стиль хорошо работал в преимущественно сельскохозяйственных сообществах, распространившихся по плодородным землям нижней Германии и даже на юг Швейцарии.Дальше на север вы увидите смену архитектурного стиля на хорошо сохранившиеся деревянные каркасные и фахверковые дома, которые являются представителями традиций Центральной Германии. Более узкий след вмещает структурированный каркас с передней комнатой, выходящей на улицу, и кухней и спальнями сзади. Эти многоуровневые конструкции хорошо вписываются в гористую местность и за долгие годы приобрели особый вид с остроконечным острием, который занимает заметное место в романтических фантазиях многих туристов о Германии.Наконец, по мере приближения к северу страны вы попадаете в регион, где традиционно преобладали близость моря и богатство морской торговли, производимой на протяжении веков. Стиль верхнего немецкого деревянного каркаса предлагает самые разнообразные здания, часто различающиеся от города к городу. Это разнообразие во многом связано с доступностью материала, а также с уникальным методом строительства, который мастера применяли в раннем средневековье, используя балки с двойным каркасом и широко расставленные столбы.

    Британские острова

    В Англии и Шотландии существует давняя традиция использования древесины в качестве одного из основных строительных материалов. Классическая торговая улица Йорка Шамблс вызывает в воображении образы раннего средневековья: верхние этажи с причалом выступают из главных зданий и частично закрывают пешеходные дорожки внизу. Классический стиль деревянно-каркасной архитектуры эпохи Тюдоров 15 и 16 веков отчетливо просматривается как в небольших деревнях, так и на оживленных улицах Лондона и других крупных городов.Поскольку вырубка лесов стала очевидной проблемой на Британских островах, использование более коротких балок и столбов постепенно стало нормой в деревянных конструкциях. В то время как многие деревянные каркасные и фахверковые здания приобрели новый фасад в ходе модернизации 18-19 веков, основной материал, заполняющий пространство между деревянными столбами, часто оставался прежним: плетень и мазня. В раннем строительстве деревянных каркасов, а также в качестве более доступной альтернативы кирпичам, плетень и мазня представляли собой решетку из тонких деревянных полос или палочек, покрытых липкой смесью глины, земли и песка, которая затвердела до прочного заполнения. .Трудно найти более яркий пример фахверковой архитектуры эпохи Тюдоров, чем Литл-Моретон-холл в Чешире. Этот очаровательный особняк начала 16 века отличается классическими средневековыми элементами дизайна, такими как узор в елочку, дубовые балки, елизаветинские камины, галереи, обшитые деревянными панелями, а также шевроны и ромбовидные узоры, окружающие внешние стены. Напротив, торговцы и более богатые простолюдины строили здания типа домов Wealden Hall, популярных на юго-востоке Англии, с учетом большей функциональности.С соломенной крышей и двумя главными залами, расположенными по обе стороны от очага, эти многоуровневые конструкции часто включали в себя верхние этажи с пристанями, чтобы вместить обширную семейную жизнь. Старая чаша для пунша в Западном Сассексе начала 1400-х годов — типичный пример с бурной историей.

    Франкоязычные регионы

    Традиционные фахверковые дома в районе Маленькая Франция Страсбург Франция

    Каркасные и фахверковые конструкции популярны в большинстве районов Франции и близлежащих регионов.В Нормандии деревянные каркасы имеют давнюю историю. Столица региона, Руан, отличается множеством стилей из разных исторических периодов, охватывающих более семисот лет. От простых рам до сложных деревянных украшений — город дает нам возможность погрузиться в средневековье. На протяжении многих лет мастера использовали два основных метода: при подходе «столб в земле» они закапывали столбы прямо в землю, а в методе «столб на подоконнике» они помещали столбы на балку, уложенную на земле.Полностью деревянные конструкции означали повышенную пожарную опасность для большинства средневековых городов, и практика смешивания деревянных каркасов с камнями и композитными заполнителями стен стала широко распространенной. В южных частях Франции фахверковые постройки стали основой баскской архитектуры в 15 веке. Хотя большинство строителей остановили свой выбор на камне

    Baserri — испанский фахверковый коттедж

    и кирпич для строительства первых этажей, деньги часто заканчивались по дороге, и древесина была приемлемым вариантом для добавления второго уровня.В этом регионе обычным явлением являются навесы и пристройки второго этажа, а также яркие тёмно-красные и синие краски. Baserri — это традиционный баскский фахверковый стиль здания, который можно узнать по умеренно скатным крышам и большим размерам, предназначенным для проживания больших семей. Действительно, Басерри были центральной частью баскской культуры, символизируя семьи в поселениях как на севере Испании, так и на юге Франции.

    Скандинавские традиции

    Традиционный Pegged Joint

    В раннем средневековье популярность деревянного каркаса и фахверкового строительства распространилась на северные регионы Европы из центра континента.Возможность использовать древесину различной длины для строительства каркаса, который строители могли заполнять другими материалами, сделала эту технику особенно популярной среди жителей северного климата, где часто было трудно найти достаточное количество качественной древесины. Одна из самых распространенных и известных форм скандинавского деревянного каркаса — это деревянная конструкция. В частности, деревянные церкви Швеции и Норвегии являются известными примерами скандинавских традиций деревообработки, хотя они существуют и за пределами региона, например, в Польше и Германии.Большинство деревянных церквей датируются 12 и 13 веками, а их название происходит от древнескандинавского слова stafr, которое является названием столбов, построенных для распределения веса здания. Эти раннехристианские церкви были построены в технике размещения деревянной конструкции на каменном фундаменте. Четыре угловых балки создали пространство, которое строители заполнили деревянными досками в стиле паз и шпунт. По мере того, как детали вставлялись друг в друга через соединительные канавки, все здание фиксировало балки на месте, создавая прочную конструкцию.Естественно, деревянные церкви — это только один из стилей деревянных каркасов в скандинавской традиции. Другой тип дощатого дома, называемый боле или Skiftesverk, в основном использовался для сараев, домов и хозяйственных построек, тогда как фахверковое строительство доминировало в архитектурных стилях вплоть до 1800-х годов. Наконец, первые ветряные мельницы в Нидерландах являются яркими примерами деревянных каркасных зданий, и они также активно помогали в установлении широко распространенной практики использования деревянных бревен для строительства с их способностью эффективно распиливать большие бревна.

    Азия

    Строительство столбов и перемычек из различных материалов, в том числе из дерева, было одним из старейших методов создания оконных проемов. Многие из этих построек исключительно хорошо сохранились в разных частях Азии, что позволяет увидеть изобретательность деревянного каркаса. Даже сегодня классические китайские ворота, которые мы научились ассоциировать с китайскими кварталами крупных городов на западе, представляют собой великолепные, но простые формы конструкции столбов и балок: две посаженные в землю балки, поддерживающие горизонтальный подоконник, соединяющий столбы, обрамляя портал.Фактически, основное различие между традиционным азиатским строительством и западными методами строительства заключается в концептуализации стены. В то время как западная архитектура использовала стены как несущие части здания, азиатская традиция воспринимала стены как пространственные границы, которые просто заполняли пространство между структурными балками. Вы можете легко увидеть эту концепцию в действии, рассматривая классические японские раздвижные двери седзи и стены из рисовой бумаги. Азиатские столярные изделия также получили высокую степень специализации, поскольку диагональные распорки очень редко использовались в качестве опорных конструкций.Естественно, что разные регионы континента выработали свой собственный архитектурный стиль и методы строительства.

    Ранее упомянутый монастырский комплекс Джоканг в Тибете — лишь одна часть многогранной азиатской традиции. Фактически, сам Джоканг является свидетельством влияния индийского, китайского и непальского дизайна. Многие другие сельские монастыри, такие как монастырь Рагья начала 1700-х годов, следовали аналогичным строительным методам, в которых использовались врезные и шипованные столярные изделия с замысловатыми связями и сложной резьбой по всему строительному комплексу.

    Китайские мастера даже разработали особую систему взаимоблокируемых деревянных кронштейнов, которая позволила надежно прикрепить стропила к столбам здания без креплений. Эти скобки доугун стали особенно популярными в VI и V веках до нашей эры. На протяжении веков китайские строители превратили дугун в одну из основных опорных систем, которая позволила им создавать надежные конструкции, способные противостоять силам, нарушающим целостность конструкции, таким как землетрясения. Со временем кронштейны приобрели декоративные элементы, подчеркнутые яркими красками и стилизованным артистизмом.

    Пагоды, эти многоуровневые, богато украшенные деревянные конструкции, чаще всего вызывают в воображении образы японской сельской местности, хотя они также распространены в других азиатских странах, таких как Индия, Китай, Непал, Бирма или Вьетнам. Мастера использовали удивительную точность, чтобы создать все детали пагоды, которая не только возвышается над окружающим ландшафтом, но и демонстрирует изысканное художественное творчество, удачно сочетающее превосходную архитектурную функцию и стиль в приятной эстетической упаковке.Фактически, эти деревянные конструкции особенно хорошо подходили для подверженного землетрясениям японского ландшафта, который регулярно подвергался тайфунам и экстремальным погодным условиям. Гибкость древесины и гибкость столярных изделий позволили структурную перестройку с минимальным повреждением деревянного каркаса, и многие пагоды смогли пережить шесть, семь и даже четырнадцать веков.

    Северная Америка

    Неудивительно, что деревянные конструкции в Северной Америке были одним из первых методов строительства, которые европейские колонисты использовали для возведения постоянных сооружений.Высокое качество и обилие древесины позволили заполнить колониальные поселения деревянными домами и амбарами, в которых также использовались доски для заполнения пространства стен. Подобно скандинавской традиции, а также французским методам деревянного каркаса, размещение деревянных досок в пазах угловых столбов позволило новичкам создавать прочные и универсальные конструкции. В Новом Свете этот тип деревянного каркаса приобрел множество форм и названий, одним из которых был стиль Гудзонова залива, поскольку торговая компания предпочитала этот тип конструкции из досок для своих торговых постов.Самым хорошо сохранившимся примером такого типа строительства является таверна Golden Plough в Пенсильвании. Дом, построенный в 1741 году, хорошо демонстрирует сочетание двух стилей с использованием досок внизу и фахверкового второго этажа наверху.
