Монтаж стены из гипсокартона: Как сделать перегородку из гипсокартона и профилей. Пошаговая инструкция.

Содержание

Каркас для гипсокартона: стены, перегородки и конструкции

При ремонте квартир и частных домов широкое распространение получили различные конструкции из гипсокартона. С помощью этого доступного материала можно выравнивать стены и потолки, прятать в короба коммуникации, возводить перегородки, модифицировать дверные проемы, создавать ниши и полки, украшающие интерьер помещения. Качество ремонта во многом будет зависеть от того, насколько правильно смонтирован каркас для гипсокартона. Поэтому ему следует уделить самое пристальное внимание.

Материалы

В подавляющем большинстве случаев предпочтение отдается каркасу из металлического профиля. По сравнению с обрешеткой из деревянного бруса он имеет много преимуществ: долговечность, устойчивость к воздействию внешней среды, прочность, небольшое количество отходов. Для монтажа металлокаркаса используют следующие виды профиля:

  • Направляющий (стартовый). Делится на потолочный (маркировка ПНП или UD) и стеновой, или перегородочный (ПН или UW).
  • Несущий (основной, стоечный). Для возведения вертикальных стоек и горизонтальных перемычек используют стеновой металлопрофиль для перегородок (ПС или CW), а также потолочный (ПП или CD).
  • Угловой (перфорированный уголок). С его помощью укрепляют внутренние и внешние углы конструкций из ГКЛ.
  • Гибкий арочный профиль (ПА). Используется при монтаже арок и других криволинейных конструкций. Впрочем, его с успехом можно заменить и направляющим, сделав надрезы на боковых полках через определенные промежутки. Это позволит без проблем придать ему нужный радиус изгиба. Чем он меньше, тем чаще надо делать надрезы.

Перед монтажом приобретаются в нужном количестве различные крепежные элементы:

  • Прямые подвесы. Пригодятся при выравнивании стен и потолков.
  • Дюбель-гвозди. С их помощью к базовой поверхности крепятся элементы каркаса. Самые популярные размеры 6 × 60 мм и 8 × 80 мм. При большом слое штукатурки рекомендуется выбрать дюбели подлиннее.
  • 9-ммиллиметровые саморезы по металлу . Называемые в народе «блошками» или «клопами», они используются при сборке каркаса. Некоторые профессионалы обходятся без них, соединяя металлические профили при помощи просекателя.
  • Демпферная лента. Наклеивается на плоскость профиля, прилегающую к перекрытиям и стенам, и обеспечивает шумоизоляцию конструкции.
  • Дополнительные элементы крепления – соединители типа «краб».

Набор инструментов

Список необходимых приспособлений остается стандартным независимо от сложности гипсокартонной конструкции. В него входят:

  • Перфоратор с буром нужного диаметра. Ударная дрель далеко не всегда справляется с железобетонными плитами перекрытий.
  • Шуруповерт. В дополнение к нему можно использовать просекатель, но это приспособление редко присутствует в арсенале обычного домовладельца.
  • Разметочный инструмент: уровень, отвес, рулетка, карандаш.
  • Ножницы по металлу. При нарезке профиля пользуются ими, а не болгаркой. При применении последней страдает оцинкованное покрытие изделий.

Виды конструкций из ГКЛ

Своими руками можно собрать любой конструкцию из гипсокартона качественно и в полном соответствии с действующими СНиП. Это могут быть:

  • Обшивка стен и подвесные потолки. Выравнивание гипсокартоном – самый быстрый и наименее трудозатратный метод подготовки к финишной отделке неровных поверхностей.
  • Внутренние перегородки, в которых могут быть устроены дверные или оконные проемы, а также другие функциональные или декоративные детали интерьера.
  • Короба различной формы, скрывающие коммуникации или несущие элементы дополнительной подсветки.
  • Полки, ниши, шкафы и даже декоративные камины, которые также успешно делают из ГКЛ.

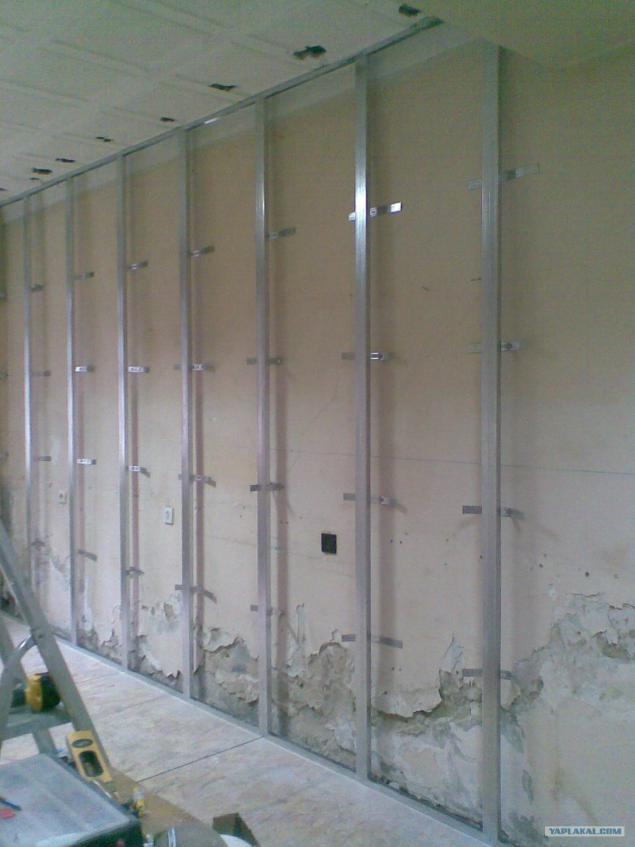

Каркас при выравнивании стен

Пошаговая инструкция по возведению каркаса для выравнивания стены будет включать:

  • разметку;
  • монтаж и соединение профилей.

Обратите внимание! Для выравнивания перекрытий чаще используются профили СD и UD, которые относят к потолочным. CW и UW, имеющие более широкие полки, подойдут для перегородок, на которые приходится большая нагрузка.

Разметка

На начальном этапе намечаются границы будущего каркаса, положение профилей и места крепления подвесов:

  • На потолке проводится линия, являющаяся верхней внешней границей будущего каркаса. Расстояние между ней и стеной выбирается в соответствии с толщиной используемого профиля и коммуникациями, которые планируется разместить или закрыть гипсокартоном. Чем меньше это расстояние, тем лучше: больше сохранится свободного пространства помещения.
  • При помощи уровня линия переносится на пол.
  • На стене необходимо сделать разметку вертикальных стоек. Листы гипсокартона имеют стандартную ширину 120 мм, поэтому оптимальный шаг для крепления стоечного профиля – 60 см.
  • В большинстве случаев одного листа не хватит, чтобы закрыть всю стену сверху донизу. Стандартный ГКЛ «Кнауф» или любой другой марки имеет размеры 2500 × 1200 мм. Поэтому размечается местоположение горизонтальных перемычек.
  • На этом же этапе стоит проставить метки в точках крепления подвесов. Расстояние между ними по технологии должно составлять 70–100 см. Оптимальный шаг – 80 см.

Все инструкции по возведению гипсокартонных конструкций отмечают, что элементы обшивки из ГКЛ обязательно должны стыковаться на поверхности профиля.

Сборка конструкции

После разметки начинается установка каркаса:

  • На прилегающие к стене стороны направляющих наклеивается демпферная лента, после чего они закрепляются на полу и потолке дюбелями с шагом 60–80 см.

Если перекрытия деревянные, то применяют шурупы с широкими шляпками или обычные саморезы по дереву, снабженные дополнительной шайбой.

  • По точечным отметкам на стене сверлятся отверстия под дюбели и крепятся прямые подвесы.
  • Вертикальные стойки подрезаются на 1–2 мм короче высоты комнаты и вставляются в направляющие. К ним они крепятся при помощи просекателя или саморезов по металлу. Их расположение в одной плоскости контролируется уровнем и фиксируется при помощи подвесов. Для этого их прикрепляют к стойкам саморезами, вкручивая в подходящие отверстия. Выступающие части отгибаются руками по направлению к стене.
  • Горизонтальные перемычки отрезаются с запасом в 1–2 см. На краях срезаются боковые полки, после чего эти своеобразные «язычки» крепят шурупами к стойкам.

Все конструкции из ГКЛ имеют существенный недостаток: они не выдерживают нагрузки. Поэтому следует заранее спланировать, какие элементы интерьера будут крепиться к стенам и где. Эти места следует дополнительно усилить: скрутить вместе два профиля или вставить в полость стойки деревянный брус подходящего размера.

После выполнения указанных операций можно обшивать каркас листами гипсокартона.

Каркас перегородки

Этот тип конструкции отличается от облицовки стен тем, что в нем не используются прямые подвесы. Кроме того, в перегородках часто делаются дверные проемы, требующие дополнительного усиления. Алгоритм возведения прост:

  • Осуществляется разметка, в ходе которой очерчивается контур будущей перегородки на полу, потолке, стенах.
  • По контуру монтируются направляющие, проклеенные демпферной лентой. Расстояние между крепежными элементами (дюбель-гвоздями или саморезами) – 30–50 см.
  • Монтируются вертикальные стойки с шагом 40 или 60 см.
  • При помощи шурупов устанавливаются горизонтальные перемычки, на которых будут стыковаться элементы гипсокартонной обшивки.

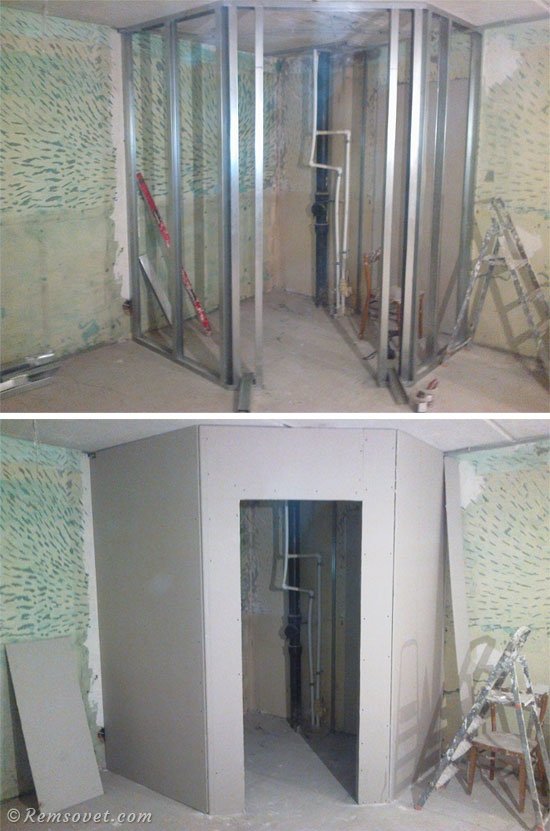

Дверной (оконный) проем

Если в перегородке предусмотрена дверь, то в нижней направляющей делается разрыв соответствующей длины. Дальше действуют по такой схеме:

  • Примыкающие к дверному проему стойки выставляются вертикально при помощи уровня. Крепятся саморезами к направляющим каркаса, а затем усиливаются деревянными брусьями.

Обратите внимание! Расстояние между стойками, формирующими дверной проем, должно на 2 см превышать ширину коробки.

  • Устанавливается верхняя перемычка из направляющего профиля. Она должна располагаться на 1–1,5 см выше будущей дверной конструкции.
  • На линии стыковки ГКЛ над дверью крепится дополнительная вертикальная стойка, обрезанная по размеру.

Оконный проем в перегородке делается аналогичным образом, только в нижней его части добавляется еще одна горизонтальная перемычка.

Выравнивание потолка

Устройство потолочного каркаса аналогично стеновому и происходит по тем же принципам. Отличительные моменты:

  • Кроме прямых, могут применяться и удлиненные подвесы, особенно для многоуровневых конструкций.
  • Используются потолочные профили. Чаще всего из них формируют своеобразную сетку, позволяющую крепить гипсокартон в шахматном порядке.
  • Шаг между подвесами – 40–60 см. Его уменьшение позволяет предотвратить провисание конструкции.
  • Положение несущих профилей удобно контролировать при помощи натянутых между стенами шнуров.
  • В местах пересечения элементов каркаса обязательно используются соединители типа «краб».

Подробнее процесс сборки полочного каркаса под гипсокартон описан в этой статье.

Формирование арок

Изгиб создается при помощи специального арочного профиля. При его отсутствии можно использовать поточную направляющую: в боковых стенках делаются вырезы в виде лепестков, после чего она легко сгибается.

Обе направляющих соединяются вертикальными стойками, к которым в дальнейшем крепится гипсокартон.

При ширине арки до 30 см горизонтальные перемычки необязательны: необходимую жесткость обеспечит нижняя плоскость из гипсокартона.

Полки, ниши и короба

Каркасы разных конструкций собираются по тем же принципам. Часть конструкции посредством направляющих закрепляется на стене, устанавливаются необходимые вертикальные и горизонтальные элементы.

При сборке полок и ниш укрепляют горизонтальные перемычки, на которые будет приходиться основная нагрузка.

Подробную инструкцию по изготовлению ниши из ГКЛ читайте здесь. Процесс создания гипсокартонных полок описан в этой статье.

Короба, закрывающие коммуникации, обязательно снабжаются дверками или лючками для проведения осмотра или профилактических работ. Необходим зазор между стенками короба и расположенными внутри его водопроводными или канализационными трубами.

Пошаговое описание процесса создания короба из ГКЛ можно найти тут.

После сборки каркаса конструкцию обшивают гипсокартоном и проводят финишную обработку: заделывают швы, отверстия от саморезов и производят грунтовку поверхности.

Вопросы по сборке каркаса любой гипсокартонной конструкции задавайте в комментариях. На них ответит квалифицированный мастер с 12-летним опытом в отделке.

Стены из гипсокартона своими руками: пошаговая инструкция

Несколько десятков лет назад, особенно в советские времена, никого не интересовало, насколько ровные стены в их квартире. Люди просто были довольные тем, что у них есть, поскольку проблема жилья стояла достаточно остро. По истечении стольких лет наступил момент неизбежного ремонта и здесь каждый решил привести стены в надлежащий вид. Многие решают этот вопрос просто, сбивая старую штукатурку, после чего стены заштукатуриваются по маякам. Это не только простое решение, но и самое дешевое и доступное, хотя это долго и грязно. Не каждый готов длительное время жить в квартире, полной грязи, мусора и беспорядка. Если воспользоваться «сухими» способами решения проблемы, то это может оказаться проще и быстрее, если учесть, что монтаж гипсокартона не отличается особой сложностью и его при желании может смонтировать каждый, то экономия может оказаться весьма существенной. С помощью гипсокартонных систем допустимо возводить и перегородки, если требуется перепланировка жилого помещения.

Варианты монтажа гипсокартона

Гипсокартон к поверхности допустимо крепить тремя способами в зависимости от ровности стен:

  1. На каркас из стандартных оцинкованных профилей, которые являются неотъемлемой частью гипсокартонных систем. Этот вариант отличается тем, что можно получить достаточно ровную поверхность без каких-либо усилий. Набор профилей, а также крепежа к ним, позволяет решить любую проблему, выровняв стены любой кривизны. Как правило, применение гипсокартонных систем позволяет получить между зашиваемой поверхностью и гипсокартоном промежутка. В этом промежутке размещаются различные коммуникации и электрическая проводка. Кроме этого, в подобный промежуток укладывается утеплитель, а также звукоизоляция. Если не заполнить этот промежуток, то гипсокартон прекрасно проводит звуки. Как правило, стараются решить сразу несколько проблем, в том числе и проблемы со звукоизоляцией за счет применяемого материала.

    Каркас из профилей под гипсокартон

  2. На каркас из деревянных реек. Монтаж такого каркаса мало, чем отличается от монтажа каркаса из металлических профилей, при этом крепеж можно использовать от гипсокартонных систем или крепить рейки непосредственно к стене. Применяя деревянные рейки, допустимо минимизировать потери части жилого пространства, поскольку дерево, если необходимо, можно стесать, чего не сделаешь с профилями из металла. Основной недостаток, это пожароопасность, поэтому каркас лучше обработать специальными огнеупорными составами. Кроме этого, необходимо использовать качественный, сухой материал.

    Каркас под гипсокартон из бруса

  3. Монтаж гипсокартона без каркаса. Этот способ применим в том случае, если требуется избавиться от незначительных неровностей. Как правило, монтаж осуществляется с помощью различных клеевых смесей или «жидких гвоздей». В таком случае клей наносится, как на поверхность гипсокартона, так и на поверхность стены, причем не полностью, а в виде полос или фрагментарно в шахматном порядке. Если необходимо, то выставляются широкие маяки и гипсокартон крепится к этим маякам. Это наиболее эффективный вариант выравнивания стен с помощью гипсокартона, так как он позволяет максимально сохранять площадь жилых помещений, хотя он не всегда применим.

    Зашиваем стены гипсокартоном: клеим на специальный состав

Каждый способ монтажа имеет свои достоинства и свои недостатки. Последний способ позволяет решить проблему с минимальными затратами, особенно полезной площади, что очень важно. К сожалению, такой способ неприемлем, если кривизна стен достаточно большая, что встречается повсюду, особенно в советских постройках. В таком случае приходится монтировать каркас, отбирая часть полезной площади несмотря на то, что на счету каждый квадратный сантиметр.

Посмотрев видео, можно ознакомиться с тем, как клеить гипсокартон на стены.

С использованием каркаса

В данном случае, рассматривается вариант крепления гипсокартона к металлическому каркасу, поскольку крепление к каркасу из дерева практически идентичное. Это наиболее практикуемый вариант, поскольку он имеет ряд неоспоримых достоинств.

Размеры листов гипсокартона и его назначение

Как правило, вся продукция стандартизована. Это же касается и гипсокартонных систем. Принято, что ширина листов составляет 1 метр 20 сантиметров, а вот длина может быть разной – от 2-х до 3-х метров. Раньше встречались листы потолочного гипсокартона длиной 2 метра. Кстати, с ними работалось намного удобнее, хотя швов было чуть больше. На самом деле это никак не влияло на качество поверхностей.

Выпускаются листы толщиной:

  • Толщиной 12,5 мм – в основном применяются для выравнивания стен.
  • Толщиной 9 мм и 6 мм – основное назначение связано с выравниванием потолков.

Несмотря на то, что производители не дают точных рекомендаций по применению гипсокартона и некоторые специалисты считают, что гипсокартон, толщиной 12,5 мм является универсальным, никому и в голову не придет использовать его для выравнивания потолков, поскольку имеется гипсокартон, толщиной 9 мм. Гипсокартон, толщиной 6 мм хорошо подходит для формирования криволинейных поверхностей, но для подобных целей выпускается специальный гипсокартон, который легко изгибается. Называется подобный гипсокартон арочным и сделан он по другой технологии. Стоит он намного дороже обычного, поэтому его редко кто использует. К тому же, существуют технологии, позволяющие из обычного гипсокартона формировать поверхности любой конфигурации, даже, если его толщина составляет 12,5 мм.

На длинных краях гипсокартона имеются скосы, которые помогают стыковать гипсокартон и качественно заделывать швы. Как правило, сторона с подобными скосами считается лицевой.

Лист гипсокартона: составляющие и их название

Особенности монтажа

Монтаж листов гипсокартона связан с некоторыми особенностями. Чтобы поверхность получилась надежной, листы укладываются со сдвигом, по отношению друг к другу, но это в основном касается рядов, поскольку каждый лист сдвигать – это проблематично, да и технология этого не предусматривает. Каждый ряд должен иметь смещение, не менее 40 сантиметров. Чем длиннее стыковочные швы, тем больше вероятность появления трещин, поэтому гипсокартон необходимо располагать так, чтобы длина швов была минимальной.

Зачастую, стены зашиваются двумя слоями (для прочности) гипсокартона. В таком случае второй слой сдвигается, по отношению к первому, на половину ширины листа гипсокартона.

Правила укладки листов гипсокартона

Крепление гипсокартона

Как правило, монтаж заканчивается тогда, когда листы гипсокартона закреплены на каркасе. Крепление осуществляется с помощью шуруповерта и специальных саморезов, если каркас собран из гипсокартонных профилей из оцинковки. В основном используются саморезы, длиной 25 мм. Они выпускаются, как для крепления к металлическим каркасам (более частая резьба), так и для крепления к дереву (более редкая резьба). При этом следует отметить, что для крепления к дереву лучше использовать саморезы длиной 35 мм: так надежнее.

Очень важно правильно закрутить саморезы, под углом 90 градусов, слегка заглубив шляпку, чтобы она не мешала процессу шпаклевки. Не менее важно сильно не заглублять саморезы, чтобы не произошло прорыва верхнего слоя картона, что может ослабить точку крепления. Этого можно достичь, если пользоваться шуруповертом, в котором регулируется момент кручения. Выставив регулировку на определенную отметку, добиваются одинаковой глубины закручивания саморезов.

Как правильно крепить гипсокартон

Посмотрев видео, можно узнать, как добиться одинаковой глубины закручивания каждого самореза.

При монтаже каркаса из профилей, их располагают на расстоянии 60 см друг от друга, если зашивается стена и на расстоянии 40 см друг от друга, при монтаже на потолок. При креплении гипсокартонных листов, необходимо позаботиться о том, чтобы края листов располагались по середине профилей. В противном случае, характер работы не будет соответствовать высокому качеству.

Два листа стыкуются точно посередине профиля

Края гипсокартона крепятся на расстоянии, не больше полтора сантиметра, с шагом около 150 мм друг от друга. Максимальное расстояние между саморезами – не больше 300 миллиметров для стенового гипсокартона. Потолочный гипсокартон крепится с шагом, не больше 150 мм.

Где, как и с каким шагом устанавливать саморезы на гипсокартоне

Отрезая листы по ширине и по длине, когда они стыкуются со стенами, лучше оставить зазоры, шириной около 10 мм, чтобы в них проникла шпаклевка.

Монтаж перегородок

Возведение перегородок связано с несколько большими трудностями, поскольку это отбирает намного больше времени и средств.

Процесс разметки

В первую очередь необходимо очертить место размещения перегородки, используя для этого обычный строительный уровень или отвес. Процесс достаточно простой, если поступить следующим образом. Сначала определяется место расположения перегородки, после чего делаются отметки на противоположных стенах. С помощью уровня на стенах рисуются вертикальные линии, после чего они соединяются на полу и на потолке с соответствующими отметками. Более точно можно сделать с помощью отвеса. Как правило, у мастеров всегда только качественные строительные инструменты, при этом они с помощью простых инструментов делают работу качественно. Если взять любителей, то они умудряются «накосячить» с самыми крутыми инструментами.

Разметка перегородки с использованием уровня и отвеса

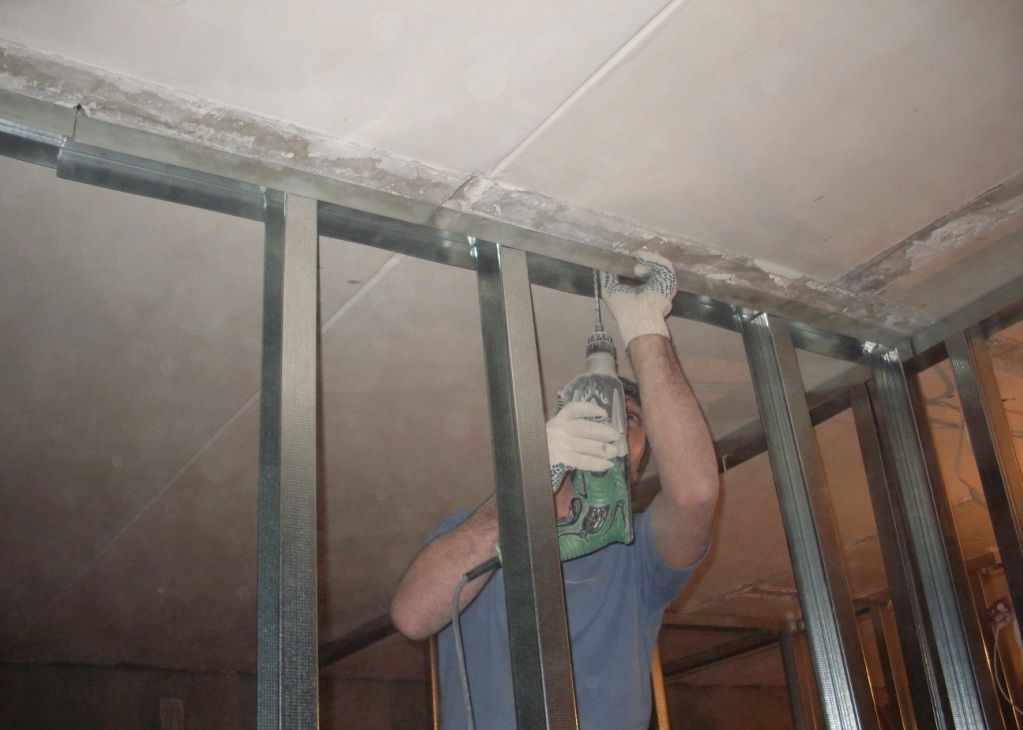

Монтаж каркаса

Поскольку в основном используются оцинкованные профиля из металла, то за пример можно взять перегородку именно из металлических профилей. Поскольку это перегородка, то необходимо воспользоваться специальными профилями UW, которые имеют различную ширину – 50 мм, 75 мм и 100 мм, при высоте стенок порядка 40 мм. Крепление осуществляется с помощью дюбелей, если поверхность крепления из кирпича или из бетона. Если основание деревянное, то дюбеля не потребуются. Расстояние между точками крепления не больше 40 см. Как правило, этот профиль считается направляющим и крепится он по периметру перегородки.

Общее строение каркаса для перегородки

После этого принимаются за монтаж профилей CW, которые выполняют роль несущих стоек. Как правило, он своими концами вставляется в профиль UW, выставляется по уровню и фиксируется с помощью саморезов ПШ с широкими плоскими шляпками. Профиля эти устанавливаются на расстоянии 60 см друг от друга. Если высота перегородки больше длины листов гипсокартона, то придется монтировать дополнительную горизонтальную перемычку из профиля CW. Крепление перемычек осуществляется так же, как и крепление профиля CW к профилю UW.

Узел стыковки направляющего и несущего профилей

В случае если расстояние от профиля CW до профиля UW больше 60 см, что актуально к местам примыкания гипсокартона к стенам или к потолку, то все равно устанавливается дополнительный профиль CW, разделив промежуток на 2 равные части.

Расстояние между стойками каркаса

Если в перегородке планируется установка двери (то есть перегородка не глухая), то профиля, формирующие дверной проем лучше усилить за счет деревянных брусьев, вставленных в профиля и закрепленных с помощью саморезов через профиль.

Для большей надежности можно установить дополнительные горизонтальные перемычки. Перемычки делаются из профилей CW одним из способов, представленных на изображении ниже.

Как сделать перемычки из профиля для каркаса

Чем больше размеры перегородки, тем надежнее она получится, если осуществить дополнительные усиления. Это же можно сказать и о перегородках с дверьми, так как дверной проем ослабляет всю конструкцию. Как правило, большие по площади перегородки выполняются двумя слоями гипсокартона с каждой стороны.

Коммуникации

Применение гипсокартонных систем позволяет спрятать в промежутке между гипсокартоном и основанием различные коммуникации, а также электрическую проводку. При этом следует учитывать требование техники безопасности, а также требования пожарной безопасности, тем более, если применяются элементы из горючих материалов, то есть из дерева.

Элементы тепло и звукоизоляции

После того, как проложены все коммуникации, приступают к монтажу листов гипсокартона. Если монтируется перегородка, то после монтажа каркаса, листы гипсокартона крепятся с одной стороны, после чего в промежутке укладывается слой утеплителя или звукоизолирующий слой. Как правило, современные строительные материалы обладают целым набором технических характеристик, поэтому теплоизоляционные материалы обладают неплохими звукоизоляционными показателями. После укладки этого материала перегородка зашивается и с другой стороны.

В качестве утеплителя используются:

Современный рынок просто насыщен различными тепло и изоляционными материалами, рассчитанными для широкого круга потребителей.

Порезка гипсокартона

Процесс монтажа гипсокартона связан с весьма неприятной и не очень чистой операцией – резкой (обработкой) гипсокартона. Этот процесс достаточно простой и требует лишь острого ножа и ровного предмета. В качестве ножа лучше взять строительный (канцелярский менее надежный) нож. В качестве ровного предмета – ровную деревянную рейку. Хорошо, если длина рейки чуть больше длины листа гипсокартона. Другими словами, гипсокартон – это достаточно технологичный материал.

Поступают следующим образом:

  • На лицевой стороне гипсокартона проводится линия, по которой планируется отрезать лист гипсокартона.
  • К линии прикладывается ровная рейка, после чего берется острый нож и лезвием проводится по линии.
  • Ровная рейка подкладывается снизу линии разреза.
  • С той стороны, которую необходимо отрезать, к гипсокартону прикладывается усилие по направлению вниз. Как правило, гипс ломается по линии разреза.
  • Лист должен разломаться по всей длине разреза.
  • Остается только окончательно разрезать лист гипсокартона.

На практике этот процесс занимает минимум времени. Если качественно и ровно отрезать, то место среза не требует дополнительной обработки за исключением монтажа гипсокартона на потолок, когда приходится стыковать места срезов, которые дополнительно обрабатываются под определенным углом. Кстати, при монтаже на стенах, срезанные стыки подвергаются такой же обработке, если требуется качественная заделка стыков.

Видео-уроки

Как говорится, лучше один раз увидеть, нежели 100 раз услышать, поскольку тонкостей в работе с гипсокартоном хватает. Это касается не только работы с самым гипсокартоном, но и работы по формированию каркаса. И это совсем неудивительно, поскольку качество работы зависит от многих факторов, связанных с монтажом каркаса. Если каркас будет качественным, то поверхность из гипсокартона вряд ли получится ровной.

Видео: фальшстена из гипсокартона

Существуют также нестандартные варианты монтажа каркаса, которые способны усилить всю конструкцию. Нестандартный – это не означает, что он неправильный. Усиленный каркас наиболее оптимально подойдет для полноценной межкомнатной перегородки. Единственная проблема – это затраты времени и средств, но они в полной мере окупаются надежностью.

ПЕРЕГОРОДКА из гипсокартона, сдвоенный профиль CD. Partition wall, plasterboard.

Watch this video on YouTube

На рынке профильной продукции допустимо встретить, как гладкие, так и рифленые профиля. Рифленая поверхность делает металлический профиль более жестким. Особенно это актуально в наше время, поскольку производитель экономит на металле, делая профиля более тонкими, от чего страдает их прочность. Посмотрев видео, можно узнать, какие из профилей лучшие.

На следующем видео можно посмотреть монтаж перегородки от начала и до конца. Оказывается, все настолько просто, что с задачей может справиться любой желающий.

В заключение

Монтаж гипсокартонных систем не отличается сложностью, поэтому освоить данный процесс может каждый, если есть желание и малейшие навыки работы с различными, в том числе и электроиснтрументами, которые способны существенно облегчить все этапы возведения стен и перегородок из гипсокартона. В любом случае следует помнить, что от качества монтажа подобных систем зависит качество отделочных работ. Чем ровнее каркас, тем ровнее поверхность из гипсокартона и тем меньше уйдет сил и средств на отделку данных поверхностей.

Гипсокартон настолько технологичен, что он позволяет монтировать поверхности и перегородки различной сложности с плавными переходами, что очень трудно реализовать другими строительными материалами. Получение различных геометрических фигур – это просто и очень интересно, поэтому работать с гипсокартоном – это просто удовольствие.

Правила монтажа гипсокартона: стены, потолок

Ровные и красивые стены придают помещению современный вид европейского уровня. Но для того чтобы достичь хороших результатов, необходимо приложить немало усилий. Без привлечения профессионалов провести процесс выравнивания потолка и стен весьма сложно. К счастью, современная промышленность предоставляет высококачественный материал – гипсокартон, при помощи которого можно получить удобные и ровные для ремонта поверхности, готовые любым видам отделки. При этом осуществить такой ремонт можно самостоятельно.

Правила монтажа гипсокартона: стены, потолок. Эффективность обшивки помещения ГКЛ

Гипсокартон является одним из наиболее излюбленных строительных материалов, как любителей, так и профессиональных мастеров. Он присутствует на любой строительной площадке уже не один век, поскольку сразу же после создания (еще в 19 веке) он начал использоваться в качестве облицовки для стен (как отделочный материал), потолка и перегородок.

Материал используется не только для облицовки, на которую затем остается только нанести обои, побелку или краску, также гипсокартон может исполнять роль выравнивателя для потолка и стен. Так, например, при помощи ГКЛ и каркаса можно выровнять стену в ванной или на кухне, на него хорошо крепится кафель.

Материал практически не  крошится, поэтому после проведения монтажных работ не возникнет особых мероприятий по очистке рабочей поверхности, что позволит сэкономить не только Ваше время, но и физические силы. Одним из основных преимуществ гипсокартонных листов является их стоимость, данный материал значительно дешевле от других строительных материалов. Еще один немаловажный плюс – это крупногабаритность изделий.

Длина одного ГКЛ в среднем 250 сантиметров, а ширина – 120 сантиметров. В результате чего, монтируя стены, потолок или перегородки гипсокартоном, Вы сможете избежать огромного количества стыков, соответственно и швов между листами. Поэтому после установки Вам не нужно проводить длительную и тщательную работу по выравниванию готовой поверхности и затирке швов на стенах, потолке.

Те, кто хоть раз в своей жизни сталкивался с потребностью проведения ремонтных работ в доме, наверняка, знают, что те или иные работы, которые подразумеваются во время выполнения ремонта, гораздо результативнее, выгоднее и быстрее выполнять своими руками. Разумеется, это не относится к таким видам работ, как переоборудование отопительной системы или монтаж натяжного потолка.

Однако если Вы намереваетесь нанимать рабочих, чтобы настелить пол или поклеить обои, хорошенько обдумайте, не стоит ли самостоятельно попробовать решить образовавшуюся проблему. Скорей всего, к такому выводу Вы придете, после того как самостоятельно убедитесь в том, что в данном процессе практически никакой сложности не наблюдается.

Помимо отделочных работ, может быть произведен монтаж клеевых, подшивных и подвесных потолков, а также их покраска либо побелка. Вполне реально выполнить собственными силами возведение легких перегородок между отдельными помещениями.

Правила монтажа гипсокартона на стены и потолок: как правильно обшить потолки и стены ГКЛ, какие материалы для этого потребуются, какие могут возникнуть проблемы во время монтажных работ?

Если Вы хотите обшивать гипсокартоном потолок и стены, сначала Вам необходимо изготовить профильный каркас. Сделать это можно с помощью ГКЛ, который монтируется к каркасу перегородки шуруповертом и, конечно же, саморезами. Все это продается в строительных магазинах. Поэтому чтобы впоследствии не разочароваться в сумме, потраченной на материалы, а также в качестве выполненной работы, оцените Ваши потенциальные способности проведения ремонтных работ, силы и попробуйте осуществить отделку потолка и стен гипсокартоном самостоятельно.

Рабочий процесс нужно начинать со стен и заканчивать потолком. После этого, точно в такой же последовательности, можно начинать основные ремонтные работы по обшивке ГКЛ.

Подготовительный этап начинается с разметки. При этом нужно придерживаться основных правил, позволяющих добиться высоких результатов в работе.

Вне зависимости от того, насколько ровная поверхность потолка и стен в комнате, пред началом монтажных работ следует еще раз все тщательно перемерять и провести установку нужных элементов по проверенным углам, горизонталям и вертикалям.

Правила монтажа гипсокартона на стены, потолок: основные моменты

  1. Разметка стен под монтаж каркаса для гипсокартона.

С помощью строительного уровня удостоверьтесь, что на потолке и стенах нет отклонений. Тщательно проверьте все стыки на стенах. Выявленные отклонения следует зафиксировать и устранить при нанесении разметки.

Во время выравнивания Вам удастся убрать любые перекосы и избежать неожиданных нюансов при обшивке стен гипсокартонными листами. На этом этапе можно начинать устанавливать профиль основания под гипсокартон.

В первую очередь, необходимо смонтировать направляющие профили по предварительно нанесенной разметке. Вам нужно установить по два направляющих профиля для каждой стены – один на полу, а другой сверху.

Для потолка потребуется четыре профиля, которые необходимо монтировать под потолком над каждой стеной. При возникновении потребности добиться вертикали, горизонтали или прямого угла рекомендуется подложить под направляющий профиль любой жесткий материал, необходимой толщины. Направляющие, которые предназначены для стен, нужно монтировать на пол так, чтобы открытая часть была вверху. На потолке направляющие устанавливают открытой частью вниз.

Зазор между стенами и направляющими должен быть минимальным, а образуемая площадь соответствовать вертикали. Промежуток между основанием потолка и направляющим профилем не должна превышать десяти сантиметров.

  1. Крепление и установка основного профиля каркаса.

Чтобы закрепить направляющие, Вам понадобятся саморезы и дюбеля. Процесс проводится шагом от 40 до 50 сантиметров. После этого нанесите на стену вертикальные линии шагами по 60 сантиметров, на которые закрепите подвесы саморезами и дюбелями.

Шаг монтажа подвесов должен соответствовать расстоянию 40-50 сантиметров. Такие подвесы обеспечат жесткость не только профильного каркаса, но и всей конструкции. Теперь можно начинать установку основного профиля, для этого необходимо вставить концы планок в направляющие и прикрепить саморезами к планке, направляющим и подвесам. В процессе работы эксперты рекомендуют четко следить за вертикальностью профильных планок с помощью строительного уровня.

Когда монтажные работы стенового каркаса закончены, можно переходить к установке каркаса на потолке. Работа проводится точно в такой же последовательности, как и при установке каркаса на стены, разница только в том, что направляющие необходимо прикреплять не к стене, а к стеновому каркасу. Кроме этого, для обеспечения потолочной конструкции, нужно дополнить каркас перпендикулярными вставками основного профиля.

Правила монтажа гипсокартона на стены и потолок: фото и видео

Закончив процесс формирования профильной каркасной системы, Вы можете переходить к обшивке потолка и стен ГКЛ. Перед тем как начать обшивать поверхности в помещении, советуется предварительно начертить проект расположения листов и их отрезков на потолке и стенах. Благодаря этому Вы сможете подготовить гипсокартонные листы необходимого размера, что существенно упростит обшивочные работы.

Чтобы обеспечить надежность всей конструкции, процесс обшивки следует проводить по определенным правилам:

  • Места стыков ГКЛ должны находиться точно на оси планок профиля. Одна планка должна находиться за листом по центру.
  • Процесс резки листов осуществляется по предварительно намеченным линиям. Для резки используется острый канцелярский нож, нужно сделать порез на глубину 2-3 миллиметра. Подготовленный гипсокартонный лист необходимо положить на стол, так, чтобы место надреза располагалось ближе к краю. Аккуратно надавите рукой на срез и сломайте его. Затем канцелярским ножом обрежьте картон с другой стороны.
  • Для обшивки потолка ГКЛ нужно приобретать специальный потолочный гипсокартон, с небольшим запасом (10-20 процентов от общего количества).
  • Чтобы правильно подсчитать необходимое количество гипсокартона, додайте суммарную площадь поверхности потолка и стен по отдельности.
  • Монтаж гипсокартона осуществляется в разбежку, вне зависимости от поверхности потолка и стен.

Обшивка гипсокартоном начинается со стен

Гипсокартонные листы достаточно габаритные и тяжелые, поэтому самостоятельно справиться с поставленной задачей весьма непросто. Потолочный гипсокартон прикрепляется дополнительными планками к поперечным по всей ширине. На этой ноте обшивка стен и потолка заканчивается. А следующим процессом является финишная отделка. Чтобы правильно выполнить отделку, Вы должны приобрести специальную клейкую сетку. Сетка накладывается на места стыков листов и аккуратно шпатлюется. Дождитесь, пока шпатлевка хорошенько подсохнет, и можете начинать красить стены.

Как видите, правила монтажа гипсокартона на стены, потолок достаточно просты, а сам процесс можно выполнить без привлечения специалистов, благодаря чему Вы сможете существенно сэкономить семейный бюджет. Надеемся, что наши советы, подсказки специалистов, видео и фото помогли Вам, и Вы без проблем справитесь со своей задачей.

Возможно Вам будет также интерестно:

Как сделать перегородку из гипсокартона своими руками: поэтапная инструкция, | РемонтСами!


Сентябрь 30, 2020
Нет комментариев

С тем, что гипсокартон давно уже стал одним из наиболее востребованных материалов, никто не поспорит. Его предпочитают устанавливать и любители, и профи. Этими листами обшивают стены, потолки, делают перегородки в домах и квартирах.

Одним из основных достоинств считается его легкость. Можно возводить гипсокартонные конструкции:

  • в квартирах многоэтажек;
  • в частных домах на вторых этажах.

Обозначенная конструкция существенно не повлияет на перекрытие — значительно не усилит нагрузку. Гипсокартон превосходно подходит для монтирования:

  • легких перегородок с окнами различной формы;
  • глухих стен.

Материал способен принимать нужную форму, если создать условия для этого. Удается с его помощью:

  • конструировать арочные проёмы;
  • устанавливать окошки при создании перегородок (круглые, криволинейной формы).

Листы гипсокартона поддаются пластичной деформации. А это дает возможность монтировать такие перегородки, у которых края объёмные.

Следует учитывать. Таким способом можно создавать оригинальные полки, что выдержат книги в пару рядов. Также в подобных нишах можно устанавливать бытовую технику.

Какими материалами нужно запастись для монтажа гипсокартонной перегородки

Обязательно нужно иметь следующие материалы, которые выбираются с учетом востребованных характеристик.

  1. Листы ГВЛ. Для перегородки наиболее приемлемым вариантом считается обычный гипсокартон с толщиной 1,2 см.

ГКЛ листы Knauf

Важно! Влажность в помещении при использовании такого материала не должна быть повышенной.

Для создания перегородок, отделяющих кухню, ванну, санузел, потребуется приобрести влагостойкий гипсокартон. Производитель специально обозначает материал с особыми функциональными способностями слабым зеленоватым цветом.

Инструменты для монтажа гипсокартона

Спросом пользуются и другие разновидности гипсокартона. Потребность в их приобретении возникает, если необходимо создать перегородку в особых условиях (к примеру, отделить пожароопасный участок) или особой формы.

  1. Деревянные бруски (металлический профиль). Ими сконструируют каркас. Если между полотнами выкладывают звукоизоляционный материал — ширина элементов каркаса должна быть 7,5 см. Если пространство заполняется тонким утеплителем или остается полым — ширина его деталей выбирается 5-сантиметровая. Можно утверждать, что толщину перестенка в основном будет задавать именно ширина профиля.
  1. Саморезы. Они подходят и для деревянных деталей, и для металлического профиля.
  1. Сетка-серпянка из стекловолокна. Ею будут армироваться стыки.
  1. Шпаклевочные составы на основе гипса. Потребуются и стартовая, и финишная шпаклевки, чтобы заделать стыки, выемки, устранить дефекты поверхности.



Методика монтажа каркаса

Схема монтажа каркаса для перегородки из гипсокартона

Прежде чем начинать непосредственно монтаж перегородки, следует:

  • произвести промеры места установки конструкции;
  • сделать расчеты;
  • обозначить разметку.

Как делается разметка

Разметка профиля под гипсокартон

  1. Лучше всего заниматься разметкой листов на полу. Для этого потребуются:
  • карандаш;
  • строительный уголок;
  • длинная линейка (можно использовать правило или длинный строительный уровень).

С их помощью удается идеально правильно разметить ровные линии и прочертить их. Линии предназначаются, чтобы зафиксировать места для крепления направляющих из профиля.

  1. Еще на линии должно быть обозначено место, где будет располагаться дверной проём. Там не должно быть направляющей.
  1. Проецируется прямая линия от потолка до пола. Используется отвес.
  1. Под прямым углом от краев тех линий, что на полу, по стенам прочерчиваются вертикальные прямые черты к потолку. Так выделяются начало и конец горизонтальной линии проекции.
  1. Отметив на потолке точки, с их учетом прочерчивают точно прямую горизонтальную линию. Это место закрепления направляющей.

Очень важно отмерять эти две линии предельно правильно. Именно от этих отметок будет в основном зависеть вертикальность возводимой стены.



Процесс установки каркаса

Шаг первый. Устанавливаются направляющие профили. Сперва профиль крепят на полу, используя дюбели. Нужно оставить нетронутым только место, где будет установлен проём двери. Отверстия для дюбелей сверлят сквозь уложенные направляющие. После этого их снимают. В отверстия забивают пробки-дюбели из пластика. Теперь направляющую следует уложить на место, закрепить забивными дюбелями (можно саморезами).

Установка вертикальных стоечных профилей

Шаг второй. На стены устанавливают направляющие с учетом ранее размеченных вертикальных линий. Их положение постоянно сверяют по уровню. Тогда не отметится даже незначительного люфта в сторону.

Шаг третий. Нижняя часть вертикального профиля вставляется в горизонтальную направляющую, что расположена на полу. Процесс крепления на бетонные стены проводится тем же способом, что и на полу. А для деревянных стен дюбеля не нужны. Через направляющие вкручивают саморезы непосредственно в стену.

Шаг четвертый. Крепят направляющую на потолок. Это нужно делать так же, как и на пол. Вкручивают саморезы друг от друга на расстоянии 25-30 см. Соединяют горизонтальный профиль, что на потолке, с вертикальным тем же способом, что и на полу. То есть используют саморезы (можно применить заклепочники).

Шаг пятый. Потребуется обозначить на потолочном профиле место, где будет располагаться дверной проём. При этом учитывается нижняя разметка и используется отвес.

Измеряется высота, чтобы подготовить направляющие. Их установят по боковым сторонам проёма двери. Потребуется отмерить нужную длину стартовых профилей, вырезаются заготовки. Далее их устанавливают таким способом, чтобы они обозначили собой дверной проём.

Стойки устанавливается в направляющие на уголки профили на потолке и полу

Шаг шестой. Направляющие, что установлены вокруг проёма двери, укрепляют. Используются деревянные бруски. Эти детали вставляют непосредственно в направляющие, закрепляя саморезами.

К сведению. Иногда стоит для повышения стойкости конструкции у первого профиля закрепить дополнительный — усиливающий.

Шаг седьмой. Как только вертикальные профили будут установлены и укреплены, на них отмечают высоту проёма. С учетом этих отметок прикручивают горизонтальную перекладину из отрезка профиля подходящего размера. После этого в него также следует вставить деревянный брус, к нему прикручивают вертикальные стойки. В торец перекладины, что монтировалась горизонтально, вкручивают длинные саморезы.

Шаг восьмой. Измеряют пространство между стенами и дверным проёмом. Вычисляют, сколько потребуется вертикальных стоек. Их крепят друг от друга ориентировочно на расстоянии 30-60 см.

Потребуется нарезать заготовки в нужном количестве востребованной длины. Устанавливают стойки, их концы направляют вовнутрь направляющих, расположенных на потолке и на полу. Опять же, для выравнивания их положения применяют уровень. С помощью саморезов профили скрепляют на стыках. Здесь потребуются саморезы с крупными шляпками. Можно использовать заклепки.

На заметку. Чтобы была обеспечена большая жесткость, между вертикальными стойками следует установить горизонтальные перекладины. Особенно это актуально при работе в помещении с высоким потолком.



Монтаж электропроводки

Прокладка проводки в профиле ГКЛ

После завершения установки каркаса внутри конструкции монтируется электрическая проводка. Это делается в случае, если она предусмотрена в схеме.

Проще всего устанавливать проводку, когда гипсокартонные листы будут закреплены на одной стороне каркаса. Но можно и изначально сделать эту работу, пока еще не установлены листы.

В профилях просверливают отверстия для протягивания проводов. Их укладывают в изоляционные трубки:

  • гладкие;
  • гофрированные.

Концы проводов выводятся наружу.



Как раскраивать листы и закреплять их на каркасе

Обшивка каркаса гипсокартоном

Проводка уже проведена. Тогда на любой стороне каркаса можно приступать к закреплению гипсокартона. Для его прикручивания используют именно черные саморезы. Их специально выпускают для этого предназначения. Головки крепежных деталей следует слегка углубить в ГКЛ — максимум на 1 мм.

Для установки в некоторых местах потребуются только определенные секции материала. Разрезается гипсокартон таким способом.

Первый этап. Производятся замеры участка на каркасе, который требуется закрыть.

Второй этап. Все замеры переносят на лист. Используя линейку с карандашом, делают отметки.

Третий этап. Гипсокартон разрезают. Для этого потребуется иметь нож, которым режут бумагу, или специальный — для гипсокартона. Понадобится и ручная ножовка с мелкозубчатым полотном.

Резка гипсокартона

Четвертый этап. Когда разрез производится ножом, лезвие ведут строго по установленной линейке. Следует прорезать только верхний слой гипсокартона и слегка углубиться в гипс. Нижний картон должен оставаться целым. По намеченной линии лист перегибают и проводят ножом по месту сгиба, разрезая материал уже до конца.

Крепление листов гипсокартона, стыки

Пятый этап.  В перегородке обычно присутствуют розетки и выключатели. Тогда, после протягивания проводки, с помощью «коронок» высверливаются в гипсокартоне отверстия нужного диаметра. В эти места после завершения установки перегородки будут выведены провода и подключены электрические устройства.

Сперва монтируется гипсокартон с одной стороны каркаса. После этого с открытой стороны укладывают между направляющими утеплитель. Принято использовать:

  • минвату;
  • изовер;
  • пенополистирол.

Теперь пришло время зашивать вторую сторону каркаса. Гипсокартон устанавливается тем же способом, что и на первой стороне.



Правила установки дверной коробки

Перегородка из ГКЛ с дверной коробкой

После установки перегородки в проём устанавливают коробку, предназначенную для подвешивания двери. Нужно выставить по уровню деревянный косяк, на который уже установлены петли. К стойкам проёма он полотно крепится с помощью добротных саморезов, крепление производится в трех-четырех зонах. Косяк удастся надежно закрепить, ведь в обозначенных местах до этого были установлены деревянные бруски.

Следует учитывать. Не должны оставаться на поверхности головки саморезов, их углубляют в толщу древесины. Нужно заблаговременно просверлить лунки под потай.

Коробка установлена, можно подвешивать дверь. Принято выбирать для таких конструкций максимально легкое полотно, тогда перегородка не будет перетягиваться в какую-либо сторону.



Способ заделки стыков на создаваемой перегородке

После завершения монтажа необходимо поскорее заделать стыки гипсокартонных листов и все прочие выемки. Нужна будет сетка-серпянка.

Шпаклевка стыков гипсокартона с сеткой-серпянкой

Нужно понимать. Лучший вариант — это приобретение рулона с нанесенным клеем. Вот тогда сетка сразу же будет приставать к картону. Сетку следует наклеивать на все стыки.

Теперь нужно заделать стыки стартовой шпаклевкой, используя шпатель. Желательно разравнивать поверхность очень тщательно, а все излишки заделочного материала убирать.

Между некоторыми листами приходилось снимать фаску самостоятельно. Когда эти стыки будут заделываться, сперва такие места обрабатываются грунтовкой. И только затем на них накладывают серпянку, а далее наносят шпаклевку.

Цены на гипсокартон



Подробная инструкция как штукатурить стены в квартире, смотрите здесь.

Видео: Перегородка из гипсокартона. Видеоурок. Делаем своими руками. Все этапы:

Загрузка…

Похожие материалы:

Технология монтажа стены из гипсокартона своими руками: пошаговая инструкция

Гипсокартон стал одним из самых распространенных материалов для отделки помещения и возведения перегородок, как функциональных, так и декоративных. Но, прежде, чем применять этот материал, необходимо четко понимать специфику и применять правильные технологические действия при монтаже.


Особенности стен из гипсокартона

Прежде, чем отделать или возвести стены из гипсокартона, важно представлять себе характеристики этого отделочного материала. Гипс и картон, входящие в состав материала, обладают своеобразными техническими и физическими свойствами. Основной является возможность дышать и поглощать излишки влаги. Если воздух вокруг будет слишком сухим, то эта излишняя влага будет выведена, наоборот, в окружающее пространство из отделочного материала.

Еще одним моментом, который нужно знать – экологичность гипсокартона.

Гипс и картон, входящие в состав материала, обладают своеобразными техническими и физическими свойствами.

Их устройство

Такие листы представляют собой комбинацию двух основных материалов – гипса и картона. Картон в составе служит боковыми плоскостями, тогда как гипсовая внутренняя начинка с армирующими компонентами создает жесткость. При этом, боковые края листа также закрываются картонными вставками.

Такие листы представляют собой комбинацию двух основных материалов – гипса и картона.

Их характеристики

Говоря о характеристиках, стоит упомянуть, что существуют разные виды гипсокартона. Поэтому каждому из них присущи свои собственные характеристики:

  • Стандартный – боится влаги и неустойчив к резким механическим воздействиям.
  • С повышенной сопротивляемостью огню. В него включены специальные армирующие добавки, которые способны повысить пожаробезопасность помещения с нормальным и сухим микроклиматом.
  • Влагостойкий использует импрегнированный картон. А гипс включает в себя добавки, отличающиеся антигрибковыми и гидрофобными свойствами.
  • Влагостойкий с повышенной устойчивостью к воздействию огня, объединяющий в себе особенности двух предыдущих типов.

Влагостойкий использует импрегнированный картон.

Преимущества и недостатки стен из гипсокартона

Среди плюсов выделяют:

  • Дешевизну.
  • Скорость при возведении конструкций.
  • При помощи гипсокартоновых листов возводят самые сложные по форме декоративные поверхности нелинейной формы.
  • Гипсокартонная стена пропускает воздух и влагу, что формирует комфортный микроклимат.
  • При раскрое листа допускаются отклонения в меньшую сторону от нужного размера на 2 см. В этом случае шов можно замазать подходящим составом шпаклевки.
  • Поверхность этого листа обеспечивает повышенное сцепление со строительными материалами.

Несмотря на кажущиеся исключительные плюсы, все же есть у гипсокартона и свои собственные минусы:

  • Низкий уровень звукоизоляции.
  • Ограниченная сопротивляемость влаги (за исключением влагостойкого типа).
  • Если при монтаже стен будет происходить деформация, то на поверхности возникают трещины.

При помощи гипсокартоновых листов возводят самые сложные по форме декоративные поверхности нелинейной формы.

Необходимые материалы и инструменты для монтажа стен из гипсокартона

Чтобы стена из гипсокартона своими руками была установлена корректно, необходимо подготовить следующие инструменты и дополнительные расходные материалы:

  • Специальные ручки, которые помогут быстро, качественно и без нарушения целостности перенести лист на место монтажа. Но их целесообразно применять только в том случае, когда строительство осуществляется профессионально или когда объем выполняемых работ достаточно велик.
  • Монтажная опора в виде рычага на подставке, способна удержать материал в нужном положении во время обшивки стен или формирования ниш и перегородок. Именно она сохранит вертикальное положение конструкции, пока лист крепится к профилю.
  • Если нужно собрать сложную стенку или установить потолочную конструкцию, то рекомендуется применять рамочный подъемник.
  • При невозможности купить такую дорогостоящую конструкцию, можно использовать обычные Т-образные опоры, как минимум в количестве 2 штук. Их основной плюс заключается в том, что они помогают прикрепить лист и закрепить его в нужном положении на момент фиксации.
  • Такие измерительные инструменты, как рулетка и уровень позволят класть листы ровно горизонтально и вертикально, без перекосов.
  • Угольник необходим для разметки углов и выдерживании их перпендикулярности.
  • Для обрезки листов понадобится специальный нож и специальный узкий резак для нарезки полос шириной не более 12 см.
  • Ручная ножовка.

Чтобы стена из гипсокартона своими руками была установлена корректно, необходимо подготовить специальные инструменты.

Расчет расхода

Чтобы точно рассчитать количество и размер гипсокартона для стен в первую очередь необходимо знать точную площадь укрытия. Если стена не представляет собой прямоугольник, то можно сразу округлить значение до него. Затем необходимо разделить это число на 3 кв.м., чтобы получить то количество листов, которое нужно будет купить для монтажа. Также важно учитывать необходимый запас, который должен быть около 10-15% увеличен в большую сторону от просчитанного числа.

Чтобы точно рассчитать количество и размер гипсокартона для стен в первую очередь необходимо знать точную площадь укрытия.

Подготовление стен для монтажа из гипсокартона

Предварительная подготовка поверхности стены зависит от того, каким способом будет осуществляться возведение стена из профиля:

  • Если стена устанавливается на каркас, то предварительная обработка будет минимальной. Она заключается в очистке от мусора и пыли.
  • Если же ГКЛ непосредственно будет клеиться к стене, то нужно сделать предварительную обработку. Она заключается не только в очистке, но и в выравнивании плоскости.

Если стена устанавливается на каркас, то предварительная обработка будет минимальной.

Нужны ли перемычки в гипсокартоновых стенах

В устройстве стен из гипсокартона необходимо учитывать наличие перемычек. В случае возведения вертикальной конструкции, горизонтальные перемычки допускается ставить там, где образуются швы между двумя соседними листами.

Если же расстояние между вертикальными направляющими достаточно большое, например, доходит до 80 см и более, то необходимо, приблизительно на каждый метр устанавливать горизонтальные перемычки.

В устройстве стен из гипсокартона необходимо учитывать наличие перемычек.

Монтаж гипсокартона на стену своими руками — пошаговая инструкция

Чтобы осуществить крепление гипсокартоновых стен своими руками, необходимо учитывать очень много тонких технологических моментов и выполнить их пошагово по данной инструкции:

  1. Необходимо первоначально закреплять каркас под листы. При этом сначала определяют разницу в положении верхней и нижней частей стен. То есть пытаются понять, наклонена она внутрь комнаты или наружу или имеет все же реальную вертикальную конструкцию.
  2. Затем осуществляют монтаж профилей, которые подрезают по размеру стены, учитывая длину и ширину. Крепить их необходимо при помощи дюбелей и саморезов.
  3. При необходимости производят наращивание профилей. Это нужно, когда комната по длине и ширине больше 3 м по размеру. При этом 2 соединяемых элемента вставляют друг в друга и прикрепляют к стене или полу.
  4. На следующем этапе делают установку стоечных профилей.
  5. Чтобы усилить каркас под гипсокартоновую конструкцию, необходимо усилить все при помощи деревянных брусков.
  6. После установки промежуточных профилей выставляют поперечные перекладины, которые должны иметь шаг от 30 до 60 см, в зависимости от желания усилить стеновую панель или потолочную конструкцию.
  7. Затем осуществляет крепление гипсокартона к обрешетке. Но предварительно необходимо обработать кромки при помощи рубанка для создание специальной канавки. Впоследствии ее заделывают шпаклевкой.
  8. Важно учитывать, чтобы край панели ложился посередине элемента каркаса для того, чтобы к нему потом можно было приделать 2 стыковочный лист.
  9. Крепление стеновой конструкции осуществляется при помощи саморезов.
  10. Расстояние между двумя точками фиксации от края панели до места крепления не должно превышать 15 см. Между двумя соседними точками фиксации не более 150 мм. При этом шляпку нужно вкрутить до 5 мм не больше.
  11. Также важно учитывать крепление гипсокартона правильной стороной, чтобы строить стену корректно.
  12. При наличии труб на пути монтажа специальным ножом вырезают отверстие, которое должно иметь входной паз от края.

Крепление стеновой конструкции осуществляется при помощи саморезов.

Способ монтажа стены с дверным проемом

В любой комнате, стены которой зашивается гипсокартоном своими листами, необходимо учесть дверной проем. Придется для этого случая построить конструкцию обрешетки с соответствующими габаритами двери.

При этом придется предварительно разобрать обналичку и возможно конструкцию короба.

Придется для этого случая построить конструкцию обрешетки с соответствующими габаритами двери.

Варианты оформления и дизайна стен из гипсокартона

После того, как межкомнатная стена или перегородка зашита листами необходимо обработать поверхность в соответствии с задуманным дизайном. Для этого используют шпаклевку, декоративную штукатурку, покраску, оклейку обоями или нанесение жидких обоев. Можно наносить слой краски без дополнительного оштукатуривания. Но в этом случае необходимо убедиться, что поверхность достаточно ровная. Какой из вышеперечисленных видов отделки выбрать – зависит от индивидуальных предпочтений и от того, в какой стилистике хочет с оформить дом.

В некоторых случаях в ванной комнате на гипсокартоновые поверхности из влагостойкого материала могут наносить плитку. Но необходимо помнить, что в этом случае обрешетка должна быть достаточно прочной, так как вес общего слоя и его масса будут значительными.

Оригинально выглядят арки, полки, ниши, встроенные отделы для хранения различных вещей, сделанные из гипсокартона. В преобладающем большинстве случаев для них выполняют подсветки, которые эффектно выделяют и разграничивают пространство.

Оригинально выглядят арки, полки, ниши, встроенные отделы для хранения различных вещей, сделанные из гипсокартона.

Советы и рекомендации по монтажу стен из гипсокартона

Прежде, чем приступить к монтажу, необходимо учитывать некоторые особенности данной процедуры:

  • Часто некорректно рассчитывают размеры ГКЛ листа для стен, что приводит к образованию щелей или больших зазоров, заделать которые весьма проблематично.
  • Крепят лист не той стороной.
  • Выполняют обрешетку недостаточно жесткой или не усиливает ее, а на стену дают интенсивную нагрузку.
  • Не учитывают особенности эксплуатации комнаты и выбирают неподходящее материал.

Прежде, чем приступить к монтажу, необходимо учитывать некоторые особенности данной процедуры.

Если избежать этих просчетов, можно создать в комнате не только внешне привлекательное пространство, но еще и выполнить удобное разграничение комнаты.

Видео: Перегородка из гипсокартона своими руками



( Пока оценок нет )

Отделка стен гипсокартоном своими руками: пошаговая инструкция по обшивке

Обшивка стен гипсокартоном используется в частных домах, в квартирах, на дачах. Способ несложный, работа не занимает много времени. Однако, чтобы избежать допуска распространенных ошибок, стоит перед проведением монтажа изучить принцип работы с данным материалом. В статье будет подробно рассказано о принципе отделки стен гипсокартоном.


Что такое гипсокартон

Гипсокартон относится к строительным материалам, использующихся для облицовки поверхностей, выпускается в форме листов. Середина изделия сделана из гипса, с обеих сторон закрыта картоном. Картонные слои необходимы, чтобы придать материалу нужную жесткость, и защитить гипсовую основу от воздействия окружающих факторов. Кроме того эти слои создают барьер от истирания во время перевозки гипсокартона.

Чаще используется для внутренних работ, реже для внешних. С ним можно быстро выровнять стены, также его используют для создания многоуровневых потолков, ниш, колонн, перегородок, дверных проемов и других дизайнерских задумок.

Часто люди задаются вопросом, вреден ли данный материал, ответом будет – нет. Он состоит из натуральных компонентов, хоть для производства и используются клеящие составы и пенообразователи, он абсолютно безвреден для здоровья.

Гипсокартон относится к строительным материалам, использующихся для облицовки поверхностей, выпускается в форме листов.

Свойства

Гипсокартон легко нарезать на необходимые куски, в намоченном виде его можно сгибать. Данные свойства помогают создавать из него различные фактуры для декорации интерьеров. Отделка с помощью ГКЛ стен придаст дополнительную звукоизоляцию, также он впитывает в себя излишнюю влажность, которую при сухости выделяет назад. Это его сторона делает микроклимат в помещении более комфортным.

Также это пожаробезопасный материал, экономичный, не требует нанесения нескольких слоев шпатлевки потому, что обладает ровной поверхностью. Универсальность применения тоже можно отметить как положительное свойство гипсокартонных листов.

Минусом изделия является его разрушаемость при слишком большой влажности. Гипс крошится, и вешать тяжелые предметы на него проблематично, для этого необходимо сооружать дополнительные крепежи.

Отделка с помощью ГКЛ стен придаст дополнительную звукоизоляцию, также он впитывает в себя излишнюю влажность.

Предназначение

Технология работы с этим материалом предполагает проведение только «сухих» методов работы. ГКЛ чаще всего используют для следующих видов работ:

  • чтобы выровнять потолки и проемы окон, для этого требуется минимальное количество времени, но при этом скрываются все недостатки поверхностей, и получают ровное покрытие;
  • для создания многоуровневых потолков, различных колонн. Способность материала принимать разнообразные формы делают его столь популярным у дизайнеров, ведь за приемлемую цену можно соорудить оригинальный декор;
  • для конструирования перегородок. Иногда в помещении требуется зонировать пространство, использование кирпичных стен проблематично и нецелесообразно, ведь такие конструкции могут создать лишнюю нагрузку на несущие стены, а гипсокартон, который весит не так много удобен для создания подобных ограждений, и экономия времени тоже является плюсом;
  • его тепло- и звукоизоляционные характеристики учитываются при выборе его для отделки поверхностей.

Способность материала принимать разнообразные формы делают его столь популярным у дизайнеров.

Необходимо отметить и для каких целей лучше не применять ГКЛ:

  • использовать его в качестве облицовки сырых помещений, где не предусмотрено отопление, в таких условиях он быстро станет непригодным;
  • создавать из него перегородки с капитальными нагрузками, он просто не выдержит таких сильных нагрузок;
  • также нежелательно обшивать им фасады домов, вредное влияние окружающей среды быстро выведут материал из строя, он постепенно разрушится;
  • при внутренней отделки также желательно отделать его чем-то, чтобы увеличить срок его годности.

Нежелательно обшивать им фасады домов, вредное влияние окружающей среды быстро выведут материал из строя, он постепенно разрушится.

Необходимые материалы и инструменты

Для успешного проведения облицовочных работ с гипсокартонными полотнами потребуется приготовить ряд приспособлений и материалов.

Для возведения каркаса понадобятся:

  • маркер, нож для разрезания гипсокартонных полотен;
  • измерительная лента, строительный уровень, использование лазерного сократит время на проведение разметки;
  • ножницы для металлических изделий;
  • дюбеля;
  • профиля с оцинковкой;
  • подвесы с перфорацией;
  • болгарка, шуруповерт;
  • саморезы для металлических изделий;
  • просекатель (саморезы), чтобы закреплять профили вместе;
  • рубанок, выравнивающий края;
  • шпателя;
  • сосуд, где будут размешивать растворы.

Для бескаркасного необходимо:

  • уровень;
  • шпатели;
  • правило;
  • электролобзик или нож;
  • тёрка;
  • угольник, маркер;
  • прорезиненная киянка;
  • шуруповерт;
  • шпаклёвка;
  • кисточка и валик для грунтования поверхности;
  • уплотнительная лента;
  • саморезы.

Для успешного проведения облицовочных работ с гипсокартонными полотнами потребуется приготовить ряд приспособлений и материалов.

Материалы нужные для монтирования приобретаются, исходя от вида монтажа, использование каркасной конструкции потребует:

  • листы гипсокартона;
  • стоечный профиль при работе с обрешеткой, можно заменить на направляющий;
  • потолочный профиль для усиления конструкции;
  • направляющий предназначен, чтобы закреплять листы ко всем возможным поверхностям;
  • соединитель одноуровневый, необходим, чтобы соединять вертикальные и горизонтальные профили;
  • подвес прямой, предназначен, чтобы закрепить потолочный профиль к стене.

При бескаркасном методе понадобятся:

  • специальный клей, можно выбирать гипсовые, или брать другие клеевые составы;
  • грунтовочный раствор;
  • смесь, предназначенная для заделки стыковых участков;
  • если работа ведется на бетонной стене или кирпичной, то потребуется также монтажная пена.

Материалы нужные для монтирования приобретаются, исходя от вида монтажа.

Проведение обшивки стен гипсокартоном своими руками — пошаговая инструкция

Чтобы осуществить правильное монтирование гипсокартона самостоятельно, стоит выполнять пошаговую инструкцию, тогда результат будет долговечным и желаемым. Этапы работы различаются в зависимости от выбранной методики обшивки стен ГКЛ. Допускается закрепление гипсокартона на каркас и профили, и напрямую на стену. Далее подробно будут описаны действия при каждой из методик.

Этапы работы различаются в зависимости от выбранной методики обшивки стен ГКЛ.

Для каркасной технологии

Первый этап является подготовительным. Принято считать, что при использовании каркаса нет необходимости ликвидировать старое покрытие, и заниматься грунтованием поверхности. Но выполнение данных действий увеличит срок службы гипсокартонного покрытия.

Каркасную конструкцию можно возводить, используя деревянные рейки, но из-за их недолговечности, этот материал редко используют, обычно выбираются металлические детали.

Каркасную конструкцию можно возводить, используя деревянные рейки, но из-за их недолговечности, этот материал редко используют, обычно выбираются металлические детали.

Разметка поверхности

На стене в углу под потолком крепится отвес, в месте, где отвес коснулся напольного покрытия нужно вкрутить саморез. Так делают на всех 4-х углах комнаты. На саморезы натягивается веревка. Сформировавшиеся линии переносятся на напольное и потолочное покрытие.

Необходимо оставлять расстояние в 4 сантиметра, чтобы там поместить каркасную конструкцию. Оставление большого расстояние нецелесообразно, ведь это сократит площадь пространства.

Необходимо оставлять расстояние в 4 сантиметра, чтобы там поместить каркасную конструкцию.

Монтирование каркаса

Направляющий профиль крепится к потолочной поверхности и напольной размеченным линиям, производится крепления дюбелями. Заранее на оборотной стороне профилей можно приклеить уплотнительную ленту, это поможет уменьшить вибрации, передающиеся перекрытиями каркасной конструкции.

Далее размечают места установки стоечного профиля. Стойки устанавливаются с шагом в 60 сантиметров. Если известно, что на гипсокартонную поверхность будут крепить тяжелые предметы, шаг уменьшают до 40 сантиметров.

Чтобы вычислить необходимую высоту стоек, мерят длину от потолочных до напольных направляющих, и минусуют один сантиметр. Ножницами по металлу получают необходимой длины профилей. Сначала стоечный профиль монтируют в напольный направляющий профиль, а затем в потолочный. Все профиля устанавливают по размеченным точкам. Подвесами стойки крепятся к стене.

До того как зашить стену ГКЛ допускается уложить утеплитель.

Стойки устанавливаются с шагом в 60 сантиметров.

Монтирование гипсокартона

Сперва устанавливают целые полотна, действуют по шахматной очередности: первым крепят целый лист, выравнивая по низу, следующий поверху. Так получают более устойчивую конструкцию.

Чтобы закрепить листы, вкручивают саморезы, на полотно должно приходиться 45 шурупов. По короткой стороне вкручивается 5 шурупов, остальные распределяются по всему полотну. Вкручивать следует не до конца, углубляя шуруп в лист лишь на один миллиметр.

Это завершающий этап закрепления гипсокартона.

Чтобы закрепить листы, вкручивают саморезы, на полотно должно приходиться 45 шурупов.

Для бескаркасной технологии

В данном методе тоже не обойтись без подготовительной части. Требуется более тщательная подготовка стен.

Требуется более тщательная подготовка стен.

Подготовка поверхности

Первым делом избавляются от старой облицовки. Если покрытием была масляная краска, и ее не удается снять, то следует сделать засечки, чтобы получить лучшее сцепление.

Все дефекты заполняются шпаклевочной смесью, после высыхания средств, все выпуклости удаляются, требуется получение максимально ровной стены.

Также требуется провести грунтование поверхности. Перед нанесением грунтовочного раствора поверхность очищается от всех видов загрязнений. Далее при помощи валика стены (для углов нужна кисточка) покрывают грунтом 1-м слоем или 2-мя. Между нанесением слоев дожидаются их просушки.

Все дефекты заполняются шпаклевочной смесью.

Разметка стены

Разметку делают только на сухой поверхности. Чтобы разметить поверхность, пользуются строительным уровнем. Нужно учитывать возможность деформации листов. Для этого оставляют запас в 1 сантиметр между материалом и полом, а под потолком 5 миллиметров. Под потолком чертят линию зазора. Внизу обходятся без этого, обычно под листы подкладывают фанерные панели.

С помощью отвеса проверяются углы на ровность, и чертят вертикальную линию в местах пересечения стен. В данном месте устанавливается первый лист.

Чтобы разметить поверхность, пользуются строительным уровнем.

Закрепление ГКЛ

Клей выбирают исходя из качества поверхности. Если стена ровная, то заказывают или покупают гипсовый, цементный смеси, монтажную пену, если поверхность более неровная, то дешевле приобрести сухие смеси, также могут потребоваться дюбеля.

Работа клеевыми составами включает:

  1. разведение сухого состава с водой, согласно инструкции на упаковке;
  2. наносят раствор на оборотную сторону гипсокартонных листов;
  3. клеить начинают с угла, возле которого был расчерчена вертикальная линия, чтобы по ней ровно поставить лист, и дальнейшие листы также устанавливались ровно. На пол в этом месте нужно положить фанерную панель, чтобы оставить зазор;
  4. правилом ведут по листу, распределяя клеевое вещество по всему полотну. Важно не забывать проверять ровность установки, если есть недочеты, то простукиванием рукой по листу, они корректируются;
  5. когда клеящий раствор высох окончательно на стене, то закрепляются гипсокартонные панели дополнительно дюбелями;
  6. каждый гипсокартон накладывают такими же действиями. Зашивку меньших участков производят в конце, сначала измеряют эти участки, по получившимся размерам разрезается ГКЛ, их аккуратно вставляют в оставшиеся без гипсокартона участки.

Клей выбирают исходя из качества поверхности.

С монтажной пеной работа ведется так:

  1. На гипсокартон наносится пена по периметру, потом делают несколько диагональных линий в центральной части ГКЛ. И его прикрепляют к стене, уровнем проверяется его ровность, и производят их фиксацию (можно опереть доску к полу, и прижать ими лист), убирают опорные доски лишь через сутки, когда пена полностью высохнет;
  2. при обшивании с помощью пены, наложение каждого листа проверяют уровнем, пена местами может разбухнуть сильнее, поэтому если уровень показала наличие выступающих частей, их следует прижать с помощью тех же досок.

К финишным отделочным работам штукатуркой можно приступать сразу поле высыхания состава. Технология зависит от того, какой материал будет использоваться, чтобы отделать поверхность.

При обшивании с помощью пены, наложение каждого листа проверяют уровнем.

Основные ошибки, которые допускаются при обшивке стен гипсокартоном

Чтобы получить хороший результат и ровное покрытие, подготовленное к отделочным работам, главное не наделать ошибок в процессе монтирования. Перечень часто встречающихся ошибок, когда обшить стены гипсокартоном решают своими руками:

  • неверное монтирование профилей. Профиль должен гладкой стороной быть направлен вниз. Резать его стоит аккуратно и только ножницами по металлу, чтобы сохранить без повреждений противоположную полку, куда дальше будут крепиться гипсокартон. Нельзя пренебрегать использованием подвесов;
  • выбор не тех видов профилей;
  • разгибание частей профиля, что приводит к уменьшению прочности всей поверхности;
  • установка ГКЛ неправильной стороной. Особенно если используется непромокаемый профиль, например в ванной комнате, то установив его оборотной стороной к комнате, все непромокаемое свойство просто теряется;
  • неправильное закрепление листов, их следует крепить в разбежку, только тогда конструкция окажется надежной.

Профиль должен гладкой стороной быть направлен вниз.

Самостоятельно обшить стены гипсокартоном можно. Но нужно строго действовать по технологии работы, не упуская деталей, которые могут показаться незначительными, но в итоге сыграют большую роль на качестве получившейся поверхности. Выполнение работ своими руками сократит смету на ремонт.

Видео: Секреты монтажа гипсокартона



аппаратов и монтажных листов гипсокартонных стен

Сегодня гипсокартон очень популярен в строительстве. Применяется для возведения толстых звукоизоляционных стен, легких и тонких стен, некоторых декоративных элементов интерьера. Его использование в качестве облицовочного материала объясняется простотой работы с ним. С ним легко работать всеми инструментами. При необходимости в гипсе в его конструкции можно фрезеровать пазы или проемы любой формы. Перегородки из гипсокартона получаются легкими и очень прочными, что, конечно же, зависит от правильной техники монтажа, конструкции каркаса и выбора материалов.

Выбор материала для устройства перегородки гипоскартона

межкомнатные стены

Прежде чем приступить к возведению перегородки из гипсокартона, необходимо выбрать материал. Для начала определимся с заданием на проектирование, его местонахождением и условиями использования:

  1. Если перегородка устанавливается в помещении, в котором постоянная влажность не ниже 70%, необходимо применить водостойкий гипсокартон. Чтобы отличить его от обычного, достаточно взглянуть на цвет картона.Влагостойкий гипсокартон имеет зеленый внешний слой бумаги. И это, пожалуй, единственный знак, по которому можно явно распознать или увидеть разницу. Но компания Knauf утверждает, что его структура пропитана специальными концентратами, что придает устойчивость влажной среде. Утрачена впитывающая способность. А вот перегородки из гипсокартона такого типа во влажной среде простоят долго и не изменят своих параметров. Такие листы маркируются гипсокартоном. Это также следует рассматривать как важную характеристику водостойкости листов, а точнее, невозможность образования на них грибка и плесени в результате воздействия воды.Производителю удалось добиться этого, пропитав листы антисептическими препаратами, а пропитанные водостойкостью и влагой обеспечили составы. Также существенным отличием гипсокартона от обычного является больший вес и конечно же стоимость.
  2. Если перегородка из гипсокартона своими руками устанавливается не только во влажной, но и в легковоспламеняющейся среде, например, на кухне, следует использовать ГКЛО. Эти составы представляют собой пропитанные листы гипсокартона, предотвращающие возгорание.Основное отличие от обычного водонепроницаемого и внешнего признака — цветной картон, который имеет красный цвет. Как на срезе, можно увидеть разницу в цвете штукатурки. Он отличается по стоимости и будет дороже как в обычном, так и в водонепроницаемом исполнении.
  3. Если вы хотите спроектировать стены из гипсокартона своими руками в обычном помещении с нормальными условиями (влажность не более 70% и температура не выше 30 и не менее 5 ° С), возможно использование обычных листов гипсокартона.Их главное отличие от других в цвете — они покрыты картоном серого цвета. Эти листы не пропитаны какими-либо водостойкими и огнестойкими составами, в связи с чем стоимость их самая низкая. Их широко используют в коридорах, гостиных, спальнях и других комнатах. С ними одинаково хорошо обращаются, поэтому при нормальных условиях, влажности и источниках возгорания нет, не стоит платить больше только из-за свойств устойчивости. Купив такой лист, вы сэкономите до 30%.

Виды гипсокартона

Листы выпускаются нескольких размеров по толщине: 6,5 мм, 9 мм, 12,5 мм. В этом случае первый размер соответствует материалам с повышенной гибкостью. Внутри у него есть стакан, который удерживает штукатурку во влажном состоянии. Ведь для того, чтобы согнуться по дуге, необходимо пропитать влагой. Второй тип используется для потолков, поэтому выбирайте третий размер 12,5 мм. Длина также может составлять 2,5 и 4,8 м, в продаже по существу присутствует только первый вариант. Если вы хотите гипсокартон больших размеров, листы можно заказать у производителя по индивидуальным меркам.

Выбор материала для монтажа в стойку

Для изготовления перегородки из гипсокартона также необходимо решить вопрос с материалом каркаса. Это может быть как металлический профиль, так и деревянный. Решая эту проблему, следует учитывать некоторые факторы:

  • влажность окружающей среды;
  • температурный режим;
  • нагрузка.

Если в помещении наблюдается частая смена влажности, использование деревянного каркаса приведет к постоянному перемещению.Из-за частого набухания и усадки шпатлевка для дерева просто рассыпается из стыков листов ГКЛ. И тогда сделанные своими руками стены из гипсокартона будут разрушены. Их придется снести и построить заново из металлического профиля.

То же самое будет в районах с высокими температурами, заглушенными деревом. Если монтаж гипсокартона осуществляется недосушенными брусками, то после высыхания в конструкции произойдут необратимые изменения: листы могут сдвинуться или рассыпаться, деформироваться или потрескаться.Кроме того, древесина склонна к растрескиванию, это также весьма желательно при строительстве перегородки из ГКЛ.

Самостоятельно возводимые внутренние стены, каркас которых изготовлен из древесины, менее устойчивой к деформации и растяжению. В обоих случаях может произойти растрескивание в области закручивания шурупов, что приведет к разрушению всей конструкции.

так почему же некоторые выбирают установку перегородок из гипсокартона с деревянным каркасом? Ответ на этот вопрос довольно прост и заключается только в цене и доступности материала.Но, учитывая проблемы с ним, все же индекс цен может не сломать планку относительно стороны дерева. Кроме того, перед установкой брусьев нужно хорошо обработать антисептические составы, на такую ​​величину выльется металлический профиль для перегородки.

Преимущества металлического профиля как подмостей для перегородки

видов профилей

Перегородки из гипсокартона с каркасом из металлических профилей обладают всеми необходимыми свойствами для прочного и неизменного существования в течение всего срока службы здания.Оцинкованный металл ржавеет от влаги, если не брать во внимание точку соединения и пробивки просекателя. Металлический профиль не горит, но на костре все равно придется делать перегородку. И это неизбежно. Металлическая конструкция не трескается и не разваливается со временем. Кроме того, наиболее сложную преграду можно сделать из профиля, который можно изготовить самостоятельно. Металл легко обрабатывается, для просекателя можно использовать компаунды, а при необходимости материал можно согнуть в любую форму.

Ширина профиля

может быть любой из имеющихся: 50, 75 и 100 мм. Это зависит от назначения перегородки и ее технических характеристик.

Если в перегородке устанавливаются какие-либо коммуникации, необходимо использовать профиль со специальными пазами. Это избавляет от необходимости делать отверстия самостоятельно.

Заклепки

, просекатель или саморезы

Какой профиль использовать для стен из гипсокартона, мы уже видели. Осталось ответить на остальные вопросы.

Приложение Prosekatel

Как сделать перегородку из гипсокартона и как реализовать соединение между профилями? Эти вопросы следующие в списке, так что сначала мы поймем, лучше подключить профиль.

Сегодня вместе применяются три вида металлического профиля из компаундов:

  1. Винты.
  2. заклепок.
  3. Просекатель, с загибанием.

Первые два метода являются наиболее распространенными для выполнения установки перегородок, хотя последний намного сложнее.Во-первых, необходимая фурнитура: шурупы, шурупы и т. Д. Во-вторых, вам понадобится дополнительный инструмент — беспроводной, потому что руки не будут крутиться. Второй способ крепления необходимого, соответственно сверла, заклепочника. Все это требует дополнительных затрат. Решить эти проблемы может не совсем такой простой инструмент, как Prosekatel. Он пробивает дырку и загибает края в разные стороны. Таким образом получается достаточно надежное соединение.

Альтернатива в выборе способа крепления рамы

Лучшим вариантом будет смешанное крепление, то есть все лицевые соединения должны выполняться средствами Prosekatel.Скрытый и самый главный по нагрузке — саморезами или заклепками. В чем преимущество Просекателя при использовании на лицевой стороне конструкции? Ответ довольно прост и заключается в отсутствии выступающих элементов, таких как винты с головкой или заклепки. Комбинированный способ монтажа помогает ответить на вопрос: «Как сделать стену из гипсокартона качественно и чтобы плоскость была идеально ровной?»

Аппарат стен из гипсокартона

Устройство перегородок с металлическим каркасом достаточно простое. Но для качественного конечного результата необходимо соблюдать определенные правила и учитывать все нюансы выполнения монтажа.

На следующем рисунке показано устройство стен из гипсокартона, можно выделить следующие элементы:

  1. рама, состоящая из направляющих и подкосов.
  2. Обшивка может быть многослойной в зависимости от целевого раздела.
  3. Изоляция или звукоизоляция.

Также шлагбаум может содержать скрытую внутри коммуникационную часть.В чем, кстати, и преимущества гипсокартонных конструкций.

перегородок Техника установки

При изготовлении межкомнатных стен из гипсокартона своими руками необходимо придерживаться следующей инструкции:

Лазерная маркировка

  1. Первым делом необходимо расчистить место, где будет происходить установка перегородок. Старые элементы стен, гнилое дерево, падение со скал — все нужно убирать. Поверхность при необходимости выровняйте: пол залит шпаклевкой, поштукатурная стена минимум побольше.
  2. Как только база будет готова, можно приступать к разметке. Гипсокартонные перегородки своими руками, сделаны правильно, без давления на кривизну глаз и косин. Для этого он должен работать с максимальной точностью. Здесь основными инструментами будут длинный уровень, отвес, трассировочный шнур. В идеале, конечно, можно нанести лазерный уровень. Но установка перегородок из гипсокартона таким способом обойдется очень дорого, поэтому можно обойтись меньшими затратами. Итак, отметим на полу среднюю линию перегородки.Это будет середина направляющего профиля. Разметка с помощью уровня или отвеса переносится на потолок и стены. Предварительно на полу размечаем место будущего расположения двери.
  3. Далее, для возведения ГКЛ-перегородки следует прикрутить направляющий профиль к полу, стенам и потолку. В этом случае, если пол часто бывает сырым, металл следует утеплить специальной лентой. Крепеж профиля производится с интервалом не менее 25-30 см. Это зависит от степени тяжести и нагрузки, приложенной к стене.
  4. Стоечный профиль устанавливается вертикально. Это можно контролировать по уровню. Шаг установки стоек следует производить не более 60 см. Почему такое расстояние? Потому что стандартная ширина листа 120 см, а плита минераловата 610 мм, что говорит о сильной фиксации ее конструкции. Сегменты профиля стойки изготавливаются с небольшим запасом в 2 см в длину в обратном направлении. Это необходимо, чтобы он легко входил в направляющий профиль и имел место для его фиксации.

    Стойка дополнительная для дверного проема

  5. Чтобы межкомнатная стена из гипсокартона своими руками получилась прочной и при открывании дверей не чувствовалась вибрация всей конструкции, необходимая для установки на них дополнительного стоечного профиля. Устанавливается рядом с основным. Так же следует ограждать деревянную планку для увеличения прочности внутри нее. Дверные коробки следует рассчитывать еще на этапе возведения конструкции, это исключит нюансы, которые могут возникнуть в будущем.

Направляющий профиль также используется для создания перемычек или фланцев, удерживающих соседние стойки.Это должно быть строго горизонтальное расположение.

облицовочная конструкция

Внутренняя перегородка из гипсокартона должна быть прочной, поэтому при опалубке конструкции на одном стоечном профиле ГКЛ не должно быть более одного стыка. Гипсокартон необходимо укладывать в шахматном порядке с 50% перекрытием соседнего листа.

Также имейте в виду, что стыковые листы необходимо сместить ближе к краю двери. Это один из нюансов, который необходимо предусмотреть еще на этапе создания конструкции металлического профиля.

Если профиль для гипсокартона крепится с помощью Просекателя, то поверхность всегда ровная и гладкая. Если саморезы, то из-за их шляпки есть отклонения в несколько миллиметров, видно натягивание тетивы вместо крепления пластин к профилю.

Шаг крепления ГКЛ к профилю не должен превышать 50 см при толщине листа не менее 12,5 мм. Это следует учитывать, когда уже сделали монтаж стен из гипсокартона своими руками.При повышенной нагрузке на стену ее следует уменьшить.

Монтаж торцевой заделки гипсокартонных перегородок, замазанных шпаклевкой. Обязательно на стыки нужно положить армирующую ленту из сетки окна от 3 до 5 мм. Также ранее рекомендовалось перед дальнейшей отделкой отремонтировать все саморезы, на которые были прикручены листы. Для расчета необходимого материала на перегородку можно воспользоваться нашим онлайн-калькулятором перегородки.

Видео:

Видео:

Как обшить стены гипсокартоном, технология монтажа и сборки

Гипсокартон — отличный отделочный материал, незаменимый при выравнивании или строительстве стен, стен, потолка.
В статье представлена ​​техника обшивки стен гипсокартоном, описаны способы обшивки листов гипсокартоном.
Прочитав статью, вы сможете без помощи профессионалов обшить стены гипсокартоном своими руками.

Для стен гипсокартон используется давно. Например, в России гипсокартон широко применяется с 50-х годов прошлого века. правда, произведенный в ХХ веке материал не обладает такими высокими свойствами, которые делают его доступным не только по стоимости, но и по возможности применения.

Гипсокартон имеет ряд преимуществ по сравнению с другими отделочными материалами:
— высокая огнестойкость и звукоизоляция;
— низкая стоимость;
— малый вес;
— удобство в эксплуатации, практичность и простота.

Что нужно знать, чтобы правильно приклеить гипсокартон с настенным покрытием?

Рассмотрим основные моменты технологии обшивки стен гипсокартонными панелями.
Для обшивки, различных способов крепления материала, рамный или бескаркасный.

Для постоянно отапливаемого помещения рекомендуется толщина гипсокартона не менее 12 мм. В дачном домике для стен целесообразно использовать водостойкий, огнестойкий гипсокартон.

Безрамный способ сайдинга своими руками Основан на использовании гипсокартона толщиной не менее 12 мм.
Такой метод уместно использовать на ровной поверхности, где хорошо сохранилась старая штукатурка. Кроме того, стена должна быть надежно закреплена.
Этапы монтажа делятся на подготовительные, монтажные, отделочные.
На подготовительном этапе удаляется с поверхности старая краска, обои, штукатурка, пыль, грязь.
Нанесите штукатурку на поврежденные участки, трещины заделаны. Для качественной заделки поверхности трещины должны быть на размытии, вырезать глубиной не менее 5 мм. Проверяем шероховатость поверхности.
Если неровности не более 4 мм, листы гипсокартона прикрепляют с помощью штукатурки или раствора или шпаклевки.
При наложении листов с шероховатостью поверхности до 20 мм клеем, наносимым на лист линиями с шагом 25. .. 35 мм.
Если неровности составляют 40 мм, производится укладка листов гипсокартона в два слоя.
Первый слой изготавливается из листов, нарезанных полосами шириной до 10 см. Второй слой цельных листов монтируется и закрепляется шпаклевкой.
инструментов, необходимых для выполнения работ, не обойтись без рулетки, острого ножа, уровня, лобзика, резинового молотка.
понадобится шпатлевка, затирка, малярный скотч и сетка.
Для крепления листов гипсокартона рекомендуют использовать специальные клеи.

Видео:

Способ крепления каркаса GCR
Установка каркаса требуется при высокой шероховатости стен и на деревянной поверхности.
Облицовочные листы гипсокартона каркасным способом служат в качестве основы для выравнивания поверхностей и крепления гипсокартона.

Каркасы могут быть собраны из деревянных балок или металлических профилей оцинковки.

Для изготовления бруса деревянного каркаса рекомендуется использовать тщательно обработанные противогрибковые противопожарные составы размером не менее 30 × 30 мм. Из жидких составов можно рекомендовать Акватекс, Сенеж, Древотекс. При сборке каркаса из бруса необходимо оставить верхний и нижний зазоры для циркуляции воздуха.
Бруски крепятся к стене при помощи дюбелей, гвоздей. Под брусьями проложена клейкая подложка.
Для каркаса из бруса целесообразно использовать деревянные постройки. Получится абсолютно экологически чистая комната.

Видео:

В качестве конструкции лесов целесообразно использовать стальные оцинкованные профили типа CD или UD. Профили
CD предназначены для выполнения функций носителей, а профили типа UD — направляющих.
С профилями UD задана плоскостность поверхности, а профили CD-типа позволяют создавать трехмерные конструкции и создавать конструкции жесткости.
Для стен из гипсокартона своими руками необходимо выполнить ряд обязательных работ.
Подготовительный этап включает очистку стен от пыли, грязи, старой краски и обоев.
Нанесение разметки на стену спиртовым уровнем.
Накладывают на стропы несущий профиль, скрепленный шурупами или дюбелями.
Прежде всего необходимо закрепить крайние вертикальные направляющие. Промежуток между наружной направляющей нитью, малярным шнуром или леской скреплял другие направляющие, сохраняя при этом ровность поверхности.
крепления подшипника, приступаем к установке усиливающих профилей каркаса. Необходимо помнить, что армирующие и выравнивающие профили служат основой, на которую и крепится гипсокартон.
Для усиления конструкции применяются П-образные скобы. Кстати, П-образные скобы необходимы для крепления посередине дорожной разметки.
сборная клетка, постоянно следить за ровностью поверхности.

Видео:

Вертикальные опорные поручни фиксируются на расстоянии 400. .. 600 мм. Их длина равна высоте стены.

Листы гипсокартона крепятся к каркасу саморезами строго под прямым углом. Крышка винта должна быть утоплена на 1 мм. саморезы крепления Шаг листов 25см.
Первый лист крепится к стене без проемов.

Стены из гипсокартона, или из чего лучше сделать межкомнатные стены

Человек всегда стремился к совершенству и идеалу, регулярно придумывая новые и лучшие строительные материалы и универсальные инструменты.В результате многолетних испытаний и неограниченного на сегодняшний день опыта он стал самым популярным гипсокартоном, у него также имеются достоинства и недостатки. Это универсальный строительный отделочный материал, который прочно закрепился на любой строительной площадке и активно используется на этапах проектирования, создания удобств и комфорта в любом помещении с небольшой влажностью.

Выравнивание стен из гипсокартона в растворе

Преимущества гипсокартона

Гипсокартон прежде всего, как отделочный материал, имеет ряд преимуществ, что и привело к его повсеместному повсеместному использованию.

поклейка гипсокартона

Первое преимущество — простота нанесения. Материал выпускается в виде листов стандартных размеров 1,2х3,5 м, толщиной 6, 9, 12 мм. Размеры могут отличаться в зависимости от самой технологии и производителя. Сегодня от известной компании Knauf можно встретить листы меньшего размера для удобной установки в небольших помещениях. Детали из гипсокартона.

Технология отделки стен гипсокартоном имеет свои плюсы и минусы, которые могут быть связаны с множеством факторов.

  1. Скорость выравнивания стен. Отделка стен гипсокартоном называется сухой штукатуркой, однако в процессе не образуется большого количества грязи, как при обычном методе. И выравнивание стен происходит очень быстро;
  2. Отличные геометрические параметры поверхности стены. После отделки стен из гипсокартона в короткие сроки получается идеально ровная поверхность;
  3. Гипсокартон — экологически чистый и безопасный строительный материал;
  4. Может быть установлен гипсокартон несколькими способами: на каркас саморезами или специальным раствором.

Гипсокартон меньше всего по мнению многих продавцов и производителей, способен выдерживать большие нагрузки, но все же не стоит его проверять, но если они решили построить стену, то закладываем предварительно вставляемый профиль. В идеале, если при установке полок или другой конструкции вы найдете где профиль, это можно сделать с помощью устройства обнаружения скрытой проводки.

К преимуществам гипсокартона можно отнести то, что он произведен крупно. Это позволяет быстро монтировать объемные идеально ровные конструкции.Чего не скажешь о стандартной штукатурке стен и чистовых наливных составах. О том, как правильно сделать стену из гипсокартона.

Устойчивость к влажной среде

Стены из гипсокартона также имеют свои плюсы и минусы для установки во влажных помещениях. Важно правильно подобрать материал. В продаже есть минимум 3 типа гипсокартона, в зависимости от возможных условий эксплуатации:

Влагостойкий гипсокартон

  • влагостойкий;
  • огнеупорный;
  • обычный.

Каждый из них имеет свои достоинства, как и его структура. Если при пожаре лист не горит, то он от прямого попадания воды и гипсокартон приходят в полную негодность. Но это происходит в меньшей степени, чем с обычным материалом для сухих помещений. В гипс можно добавлять отвердители и гидрофобные компоненты, но это не изменит его главного свойства — гигроскопичности, за счет чего он набухает.

Это еще один из немногих недостатков гипсокартона и конструкции из него.Поэтому строить не рекомендуется из-за возможности затопления соседей сверху стен и потолка из обычного гипсокартона. Это может привести к дополнительным денежным средствам и нервным растратам. Лучше использовать влагостойкие материалы, например пеноблок, а потолок лучше сделать натяжным или подвесным без использования гипсокартона.

Стены из гипсокартона также имеют преимущества и недостатки в отношении гибкости и практичности. Создавая этот материал по технологии каркасной конструкции, в нем легко можно отлично скрыть элементы коммуникации. трубки, проводка, дефлекторы. Но опять же, когда есть угроза затопления, лучше использовать гипсокартонные листы. У них есть отличительная особенность — зеленый картон.

Декоративные перегородки из гипсокартона

Но главное преимущество гипсокартона в том, что только из него можно делать целые произведения искусства и уникальные композиции:

  • арки;
  • барных стоек;
  • декоративных конструкций в стиле модерн;
  • огромных массивных колонн.

Недостатки стен из гипсокартона

На вид массивные и прочные конструкции из гипсокартона на самом деле не таковы, если на них будет прямое воздействие.Они легко могут сломать обычный столярный молоток, одним ударом проделав сквозное отверстие в листе. Этот недостаток будет существенным при планировании установки тяжелой мебели на стене или переборке. В идеале необходимо продумать дальнейшие этапы каркаса, вложив в направляющие и стоечные профили из дерева или любые дополнительные профили. Если это не предусмотрено заранее, стоит отказаться от идеи повесить на стену большой плазменный телевизор. В противном случае вы можете получить новые проблемы и методы ремонта, от которых нужно избавиться.

Кронштейн для разлома гипсокартона

Обычный пенобетон или кирпич толщиной не менее 15 см легко справляется с оказываемыми на него нагрузками. Всевозможные кронштейны, петли и даже закрученные саморезы в пеноблоках очень хорошо держатся, надежно фиксируя полку к телевизору. Но из-за выхода из строя блоков идеальной геометрии и дефектов мастера, и даже большего веса кладочного материала, разделение блоков может стать невозможным или нежелательным. Полезная информация по выбору, из чего лучше делать межкомнатные стены в квартире.

Выбирая материал для устройства не толстых стен и перегородок, следует учитывать параметры массы и хорошенечко их взвесить. Все же в большинстве случаев гипсокартон — это лучшее решение, ведь только из него можно сделать поистине уникальные и неординарные дизайнерские творения.

Монтаж стен и утеплителя из гипсокартона

Для установки гипсокартона на потолке могут потребоваться строительные леса и подъемники.

После того, как водопровод и электропроводка проработаны, самое время установить изоляцию и внутренние облицовки (обычно гипсокартон) на внутренние стены и потолки вашего дома.Все это может произойти либо до этапа блокировки (т.е. когда ваш дом может быть фактически «заблокирован»), либо после него, в зависимости от того, что было согласовано в вашем контракте.

Как устанавливается изоляция стен?

Способ установки изоляции будет зависеть от того, что было запланировано или спроектировано для вашего дома. Стены в подавляющем большинстве австралийских домов имеют изоляцию из стекловаты или минеральной ваты, которые предназначены для размещения в полостях между стойками стен.

Размер изоляционного войлока

Требуемый размер битов зависит от:

Ниже приведена базовая таблица, демонстрирующая, какого размера войлок обычно используется с разными пролетами между стойками стены:

РАССТОЯНИЕ ШПИЛЬКИ 450 мм 600 мм
Ширина рамы для деревянной рамы 430 мм 580 мм
Ширина рамы для стальной рамы 450 мм 600 мм

Для обеспечения эффективного утепления стен очень важно, чтобы изоляционные плиты были установлены абсолютно правильно. Небольшие зазоры или детали, в которых изоляционные войлоки «набиты» или слишком плотно сжаты в местах, где они не совсем подходят, снизят общую эффективность изоляции стен и позволят теплу проникать внутрь или наружу.

Как кладут гипсокартон на стены?

Почти все дома в Австралии используют гипсокартон в качестве облицовки внутренних стен. Он легкий, с ним легко работать, он хорошо выглядит, легко красится — а некоторые типы также очень хорошо предотвращают передачу звука. Гипсокартон поставляется в виде листов, обычно высотой 1200 мм или 1350 мм.Необходимая высота обычно зависит от высоты потолка. Эти листы сначала аккуратно нарезаются по размеру, а затем приклеиваются к стене с помощью «гвоздика». Как только они встают на место, их либо прибивают, либо прикручивают к стеновым стойкам. Стыки между досками заполняются цементной основой на гипсовой основе и закрываются бумажной лентой, чтобы закрыть стык. После высыхания его гладко отшлифуют и снова покрывают цементным верхним слоем на гипсовой основе, который также шлифуется до гладкости после высыхания, чтобы создать красивую бесшовную поверхность.

Как оштукатуривают углы?

Внутренние углы стыка стен (например, угол комнаты) отделываются тем же способом с помощью сложенной бумажной ленты. Внешние углы, с другой стороны, заканчиваются «внешней угловой планкой», которая обычно представляет собой L-образную алюминиевую деталь, которая используется для создания угла. После этого его тщательно оштукатуривают, чтобы получился красивый прямой угол.

Как кладут гипсокартон на потолок?

Очевидно, что очень важно, чтобы гипсокартон, прикрепленный к балкам потолка, был прикреплен так, чтобы оставаться там.Также важно, чтобы гипсокартон был закреплен, и чтобы он был ровным и красивым. Хотя гипсокартон все еще можно прикрепить непосредственно к балкам потолка, в наши дни это гораздо реже. В большинстве новых домов к нижней стороне балок потолка прикрепляются либо «потолочные рейки», либо «каналы для обшивки», чтобы облегчить прикрепление гипсокартона.

В чем разница между обрешеткой потолка и швеллером?

Небольшая мелочь: один из вопросов, который часто задают (и редко получают ответы), — в чем разница между этими двумя вещами. Короче говоря, стальной канал для обрешетки намного прочнее и обычно используется в коммерческом строительстве. Каналы с мехом иногда называют «шляпными каналами», потому что если вы посмотрите на них с торцов, они будут иметь форму цилиндра. Наряду с потолками, каналы для обшивки можно использовать для крепления гипсокартона к стенам. С другой стороны, потолочные рейки обычно используются только для потолков и только в жилищном строительстве. Обрешетка потолка может быть сделана из стали или дерева, но обычно предпочтительнее стальная, потому что она более прямая.В большинстве случаев ваш штукатур должен использовать системы и методы, рекомендованные производителем гипсокартона. Канавки для облицовки или потолочные балки прикрепляются к нижней стороне балок потолка (с помощью фиксирующих зажимов в случае каналов для балок), так что они проходят под прямым углом к ​​балкам. Расстояние между ними будет зависеть от типа используемого гипсокартона. После того, как рейки или каналы обрешетки подняты, гипсокартон поднимается с помощью специального подъемника для листов (или вручную с использованием строительных лесов) и прикручивается или прибивается непосредственно к каналам в установленных местах так, чтобы крепления были заподлицо с поверхностью гипсокартона. .Когда это будет сделано, края обработаны бумажной лентой и штукатуркой, цементной основой и верхним слоем, как это было для углов стен.

Как устанавливаются карнизы

Если карнизы поднимаются вверх, их необходимо аккуратно обрезать по размеру и подрезать под правильным углом, используя так называемую угловую трубу — инструмент, который направляет пилу под точным углом. Затем части карниза «смазываются маслом» с помощью небольшого слоя штукатурного цемента и тщательно закрепляются на месте (иногда с помощью гвоздей, чтобы удерживать их на месте).Затем стыки между карнизами по длине тщательно обрабатываются штукатурным клеем для получения острых и чистых краев.

РУКОВОДСТВО ПО УСТАНОВКЕ ГИПСОВОГО ПЛИТА — Скачать PDF

1 ИНСТРУКЦИЯ ПО УСТАНОВКЕ ГИПСКОГО ПЛИТА PB105 ОКТЯБРЬ 2014

2 СОДЕРЖАНИЕ Предисловие 3 Введение 3 Стандарты 3 Облицовка из гипсокартона 4 Рекомендации по проектированию 7 Материалы 13 Облицовка 18 Схема облицовки 19 Крепление гипсокартона 20 Внутренние потолки 21 Гаражные и внешние потолки 28 Каркасные стены 32 Кирпичные стены 38 Влажные зоны 41 Кривые и дуги 54 Уголки 56 Соединение 58 Инструменты и аксессуары 65 Отделка гипсокартона 67 Контакты и дополнительная информация 68 Рис. 1: USG Boral Operations 2 ОКТЯБРЯ 2014 РУКОВОДСТВО ПО УСТАНОВКЕ Гипсокартона

3 ПРЕДИСЛОВИЕ USG Boral Building Products — это совместное предприятие по производству гипсокартона и потолков между USG Corporation и Boral Limited, которое является одним из ведущих игроков в этой области.Компания USG Boral Building Products, работающая по всей Азии, Австралии и на Ближнем Востоке, сочетает инновационные технологии производства строительных изделий от USG с обширным производством гипсокартона и его дистрибьюцией в Азии и Австралии. USG Boral Building Products имеет хорошие возможности для обслуживания австралийского рынка благодаря своим производственным предприятиям в Новом Южном Уэльсе, Квинсленде и Виктории, а также дистрибьюторской сети по всей Австралии, насчитывающей около 100 принадлежащих компании магазинов и независимых торговых посредников.Для получения дополнительной информации о строительных изделиях USG Boral см. ВВЕДЕНИЕ. Это руководство предназначено для использования подрядчиками по штукатурке и строителями. В нем изложены рекомендуемые методы установки, соединения и отделки гипсокартонных покрытий USG Boral в жилых домах без огнестойкости, включая общие зоны, влажные зоны, потолки гаражей и экранированные наружные потолки. Обратитесь к USG Boral System Selector и соответствующим системным публикациям для получения подробной информации о противопожарной и акустической конструкции. Хотя в данном руководстве изложены технические требования к установке гипсокартона для деревянных каркасных конструкций, аналогичные детали установки, соединения и отделки применимы к зданиям со стальным каркасом.Подробные сведения о конструкции из гипсокартона со стальным каркасом см. В соответствующих публикациях USG Boral. СТАНДАРТЫ В данной публикации упоминаются следующие австралийские и другие стандарты: AS 2588 Гипсокартон AS 2589 Гипсокартон Применение и отделка AS 3740 Гидроизоляция влажных помещений в жилых помещениях AS 4858 Мембраны для влажных помещений AS 1684 Конструкция с деревянным каркасом AS 4440 Монтаж деревянных кровельных ферм с гвоздями AS Воздействие ветра AS 1397 Стальной лист и полоса горячего окунания, оцинковка или алюминий / цинк AS 3700 Каменные конструкции AS2918 Бытовые твердотопливные приборы Установка AS 5601 Газовые установки Национальная ассоциация стальных корпусов (NASH) Стандарт для жилых и малоэтажных домов. стальной каркас AS 3566 Самосверлящие винты для строительства AS Определение свойств пластических материалов на растяжение Часть 3: Условия испытаний пленок и листов AS 1716 Средства защиты органов дыхания ISO 9002 Системы качества Модель для обеспечения качества при производстве, установке и обслуживание AS 2311 Покраска зданий AS 4600 Холодная формованные стальные конструкции.Спецификации установки, указанные в данном руководстве, относятся к отделке Уровня 4, если не указано иное (см. Уровни отделки). ИНСТРУКЦИЯ ПО УСТАНОВКЕ ГИПСОВОГО ПЛИТА ОКТЯБРЬ

4 ОБЩЕЕ ОПИСАНИЕ Гипсокартона Изобретенный USG более 100 лет назад, гипсокартон стал наиболее распространенным сухим облицовочным материалом для стен и потолков в современном строительстве. Гипсокартон, производимый на непрерывной производственной линии, состоит из гипсового сердечника особого состава, заключенного между прочными бумажными вкладышами. В изделиях из гипсокартона USG Boral местного производства используется натуральный гипс и 100% переработанная бумага. Листы гипсокартона обычно доступны шириной 1200 мм и 1350 мм и имеют углубленные продольные края, обеспечивающие гладкую бесшовную отделку швов. Изделия из гипсокартона USG Boral соответствуют требованиям AS 2588 Гипсокартон. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА Гипсокартона Легкость Экономичность Универсальность Простота установки на деревянные, стальные и кирпичные основания Обеспечивает гладкую, стабильную основу для краски и других декоративных покрытий.Рисунок 2: Линия гипсокартона ТИПЫ И ПРИМЕНЕНИЕ Гипсокартона USG Boral поставляет ряд типов гипсокартона для различных областей применения: ТАБЛИЦА 1: ПРОДУКТЫ ГИПСОВЫХ КАРТОВ USG БОРАЛЬНЫЕ ПРОДУКТЫ ПРИМЕНЕНИЯ ТОЛЩИНА ТОЛЩИНЫ ТОЛЩИНЫ SHEETROCK Стеновые панели марки 10 мм Облицовка потолков марки SHEETROCK Легкая потолочная облицовка SHEETROCK 10 мм Фирменный стандарт 13 мм Легкая облицовка стен и потолка Обычный гипсокартон 10 мм, 13 мм Облицовка стен и потолка Unispan 10 мм Облицовка потолка Доска для влажных помещений 10 мм, 13 мм Подложка для плитки во влажных помещениях Soundstop 10 мм, 13 мм Звукоизоляция между комнатами Echostop 12. 5 мм Звукопоглощение в помещении Противопожарное покрытие 13 мм, 16 мм Противопожарное покрытие Противопожарное покрытие для влажных помещений 13 мм, 16 мм Огнестойкое покрытие во влажных помещениях, облицованных плиткой Impactstop 10 мм, 13 мм Ударопрочные покрытия Multistop 13 мм, 16 мм Огнестойкие и ударопрочные покрытия (доступны варианты защиты от влаги и плесени ) Flexiboard 6.5mm Изогнутые стены и потолки Shaftliner 25mm Кожухи шахты и перегородки Fiberock (безбумажный гипсокартон) 10 мм, 13 мм, 16 мм Огнестойкие, ударопрочные, влагостойкие и устойчивые к плесени футеровки 4 ОКТЯБРЯ 2014 РУКОВОДСТВО ПО УСТАНОВКЕ Гипсокартона

5 »ГИПСОВЫЕ СВОЙСТВА СВОЙСТВА Гипсокартона СТАБИЛЬНОСТЬ РАЗМЕРОВ При нормальной температуре и влажности окружающей среды гипсокартон имеет следующие свойства расширения: Коэффициент теплового линейного расширения: 16.2 x 10-6 мм / (мм C) в диапазоне температур от 4 до 38 C Гигрометрический коэффициент расширения: 7,2 x 10-6 мм / мм% относительной влажности (от 5 до 90% относительной влажности) ТЕРМИЧЕСКОЕ СОПРОТИВЛЕНИЕ R-значения некоторых USG Boral продукты представлены в следующей таблице: ПОЖАРООПАСНЫЕ СВОЙСТВА Материалы для облицовки стен и потолка в некоторых типах зданий должны соответствовать требованиям к свойствам пожарной опасности BCA. Все облицовочные материалы из гипсокартона USG Boral классифицируются как материалы Группы 1 (наименее опасные) и имеют индекс скорости роста дыма менее 100 и среднюю удельную площадь угасания менее 250 м2 / кг при испытании в соответствии с BCA.УДАРНАЯ УСТОЙЧИВОСТЬ USG Boral предлагает ряд облицовочных материалов, специально разработанных для областей применения, требующих повышенной ударопрочности: ТАБЛИЦА 3: УДАРОПРОЧНЫЕ ИЗДЕЛИЯ ДЛЯ ФУТБОЛКИ ТАБЛИЦА 2: ТЕПЛОВОЙ СОПРОТИВЛЕНИЕ ПРОДУКТА ОТНОСИТЕЛЬНАЯ УДАРОПРОЧНОСТЬ Гипсокартон ТИП R-ЗНАЧЕНИЕ Multistop Умеренный 10 мм Обычный гипсокартон 0,056 м2 K / Вт ± 10% 13 мм Обычный гипсокартон 0,073 м2 K / Вт ± 10% 10 мм Fiberock 0,038 м2 K / Вт ± 10% Multistop HI Fiberock Высокая Очень высокая 13 мм Fiberock 0,049 м2 K / Вт ± 10% ОГНЕСТОЙКОСТЬ Гипсокартон считается не- горючий материал для целей Строительного кодекса Австралии (BCA).Хотя гипсокартон по своей природе обладает определенной степенью огнестойкости из-за химического состава гипсовой сердцевины, следующие продукты USG Boral обладают повышенными огнестойкими свойствами и специально разработаны для использования в огнестойких конструкциях: ВЛАГОПРОЧНОСТЬ Хотя гипсокартон не является водонепроницаемым материалом. , USG Boral предлагает ряд облицовочных материалов, классифицированных как влагостойкие в соответствии с требованиями BCA для домашних влажных помещений. К таким продуктам относятся: Доска для влажных помещений Противопожарная защита для влажных помещений Fiberock Некоторые типы Multistop.Противопожарная изоляция Влажная зона Противопожарная изоляция Multistop Fiberock Shaftliner. ИНСТРУКЦИЯ ПО УСТАНОВКЕ ГИПСОВОГО ПЛИТА ОКТЯБРЬ

6 »ГИПСОВЫЕ КАРТОНЫ УСТОЙЧИВОСТЬ СЫРЬЕ Гипс, используемый для производства гипсокартонных изделий USG Boral на месте, добывается из богатых ресурсов в Кевине в Южной Австралии. На руднике действует стратегия восстановления и восстановления растительного покрова, направленная на создание ландшафта с естественным внешним видом и местной местной растительностью.Бумажная подкладка из гипсокартона изготовлена ​​из 100% переработанного волокна макулатуры и не содержит первичного бумажного волокна. Гипсокартон Fiberock содержит 95% переработанных материалов. ПРОИЗВОДСТВО Гипсокартона Помимо натурального гипса и переработанной бумаги, основными ресурсами в процессе производства гипсокартона являются природный газ и питьевая вода. Все предприятия по производству гипсокартона USG Boral сертифицированы в соответствии с моделью системы качества ISO 9002 для обеспечения качества при производстве, установке и обслуживании. USG Boral стремится к превышению местных требований по охране окружающей среды и максимальному использованию оборотной воды на своих производственных предприятиях.ПЕРЕРАБОТКА Гипсокартона Отходы гипсокартона могут быть переработаны в новый гипсокартон или в качестве кондиционера почвы. Для получения дополнительной информации обратитесь в местный офис USG Boral. ВНУТРЕННЯЯ ЭНЕРГИЯ Как показано в следующей таблице, воплощенная энергия на килограмм гипсокартона выгодно отличается от других облицовочных материалов: ТАБЛИЦА 4: БЕЗОПАСНОСТЬ ВНУТРЕННЕЙ ЭНЕРГИИ ОБЛИЦОВОЧНЫХ МАТЕРИАЛОВ При установке и отделке гипсокартона рекомендуются следующие меры предосторожности: Избегайте образования пыли при работе с гипсокартоном или смешиванием стыковочные составы.При шлифовании минимизируйте воздействие пыли путем: обеспечения соответствующей вентиляции надеванием средств защиты глаз надев респираторную маску в соответствии с AS 1716 Средства защиты органов дыхания с использованием механических шлифовальных инструментов, оснащенных пылесосом и мешком для хранения. Храните инструменты и материалы в недоступном для детей месте. Кроме того, пользователи должны соблюдать советы по охране труда и технике безопасности, содержащиеся на этикетках упаковки продуктов USG Boral, а также правила безопасного обращения с ними вручную. ПЕРВАЯ ПОМОЩЬ Если штукатурный состав или пыль попали в глаза, тщательно промойте глаза чистой питьевой водой.При попадании штукатурного состава или пыли на кожу тщательно промыть кожу водой с мылом. При вдыхании пыли выйдите на свежий воздух. При проглатывании штукатурного состава или пыли выпить много воды. Таблицы данных по безопасности материалов для продуктов USG Boral можно загрузить с сайта. В случае возникновения чрезвычайной ситуации позвоните в службу помощи при отравлении. МАТЕРИАЛ НА * ВНУТРЕННЯЯ ЭНЕРГИЯ (МДж / кг) Гипсокартон 4,4 Фиброцемент 4,8 ДСП 8,0 Фанера 10,4 МДФ 11,3 Жесткий картон 24,2 * PER — Требования к энергии процесса.Источник: Строительные материалы, энергия и окружающая среда, Билл Лоусон, Королевский австралийский институт архитекторов, ОКТЯБРЬ 2014 ГОДА РУКОВОДСТВО ПО УСТАНОВКЕ ГИПСОВЫХ ПЛИТ

7 АСПЕКТЫ ПРОЕКТИРОВАНИЯ При проектировании дома необходимо учитывать ряд факторов, чтобы обеспечить удовлетворительную долговечность облицовки из гипсокартона: КОНДЕНСАЦИЯ Конденсация возникает при контакте теплого и влажного воздуха с холодными поверхностями.Конденсация на внутренних поверхностях здания более вероятна там, где есть большие колебания температуры и содержание влаги внутри дома (часто образуется в ванной, прачечной или кухне). Повторяющаяся или продолжительная конденсация может привести к: лопание гвоздей, провисание потолочных покрытий, гниение, рост плесени, растрескивание стыков и углов и ухудшение качества внутреннего воздуха. Если не лечить, конденсация может привести к повреждению конструкции здания и проблемам со здоровьем жителей здания.Следующие меры предосторожности могут помочь свести к минимуму внутреннюю конденсацию: Хорошо вентилируйте воздушные пространства, чтобы способствовать рассеиванию влаги, особенно на крыше и черновом полу. В таких помещениях, как ванные комнаты, кухни и прачечные, влажный воздух выводится наружу, а не на крышу или потолок. Используйте пароизоляцию в сочетании с изоляцией вокруг ограждающей конструкции. Поместите пароизоляцию на теплую сторону утеплителя. Используйте термические прокладки на стальных элементах каркаса (см. BCA).ВЕНТИЛЯЦИЯ Подкрышные пространства и черновые этажи зданий должны хорошо вентилироваться, чтобы предотвратить конденсацию и накопление тепла (особенно в зданиях с металлическими каркасами и темными крышами без обшивки). Обратитесь к BCA для получения информации о минимальных требованиях к вентиляции и свободному пространству для черных помещений. Для хорошей вентиляции в зоне потолка, особенно под металлическими настилами и черепичными крышами с покрытием из алюминиевой фольги, необходимо достаточное воздушное пространство. USG Boral рекомендует вентилировать неотапливаемые кровельные пространства над потолками в холодном или умеренном климате с помощью: Использование жалюзи или других одобренных устройств (например, Whirlybirds) для поперечной вентиляции кровельного пространства.Обеспечение любого чердака, пригодного для использования в качестве жилого помещения или огороженного стеной складского помещения, должно иметь не менее 50% необходимой вентилируемой площади, расположенной в верхней части вентилируемого помещения. Ограничение неотапливаемого пространства как можно ближе к верхней точке крыши и выше предполагаемого уровня любых будущих потолков. Обеспечение соотношения общей площади свободной вентиляции нетто к площади потолка не менее 1: 150. Sarking Черепичная крыша Изоляция Пароизоляция на теплой стороне Изоляция Стена облицованная кирпичом Стена облицованная кирпичом Конструкция перекрытия на земле Конструкция пола на пне Рис.

8 »КОНСТРУКЦИЯ УСТРОЙСТВА, ВЫЗЫВАЮЩИЕ ТЕПЛО USG Boral Plasterboard не рекомендует использовать системы лучистого отопления, постоянно подвергающие потолки из гипсокартона температурам, превышающим 42 C.Продолжительное воздействие температур выше 42 ° C может вызвать изменения химического состава гипсовой сердцевины и потерю целостности гипсокартона со временем. Следующие нормативные и нормативные требования должны соблюдаться для предотвращения порчи гипсокартона из-за чрезмерных температур от теплогенерирующих устройств: Положения BCA для установки нагревательных приборов, каминов, дымоходов и дымоходов AS 2918 Бытовые твердотопливные приборы Установка AS 5601 Газовые установки .В соответствии с AS 5601, стеновые плиты на основе гипса в пределах 200 мм от края ближайшей горелки должны быть защищены на высоте не менее 150 мм над периферией этой горелки и по всей длине поверхности для приготовления пищи огнестойким облицовочный материал. Ни в коем случае периферия горелки не должна быть ближе 140 мм к облицовке стен. Фиброцементная плита толщиной 6 мм представляет собой приемлемый метод защиты для гипсокартона толщиной 10 мм в домашних условиях. 13-миллиметровая подкладка из стекловолокна одобрена Energy Safe Victoria для использования за 5-миллиметровыми задними панелями из закаленного безопасного стекла в условиях переноски без нагрузки.Ознакомьтесь с требованиями к противопожарной защите от брызг, установленными соответствующими органами штата и территории. УКРЫТИЕ КРЫШИ Укладка кровли может снизить риск образования конденсата, а также обеспечивает защиту от таких элементов, как ветер, пыль и дождь. Под черепичной крышей настоятельно рекомендуется нанести оклейку, чтобы предотвратить повреждение потолка из-за обратного дождя. АКУСТИКА Эффективная звукоизоляция — важный элемент функционального дизайна дома. Нежелательный шум может исходить от внешних источников, таких как транспорт или соседние объекты, или от внутренних источников, таких как домашние развлекательные системы или водопровод.Общие конструктивные факторы, которые могут повлиять на уровень шума в доме, включают: Ориентация дома Внутренняя планировка Расположение дверей и окон Размещение электрических розеток, светильников и других источников питания Размещение водопровода и услуг отопления / кондиционирования воздуха Расположение приборов и аудиовизуального оборудования . На приведенной ниже диаграмме показаны акустические характеристики некоторых стеновых систем USG Boral: Стена с деревянным каркасом с двумя стойками 2×13 мм Звукоизоляция с каждой стороны Стена с деревянным каркасом в шахматном порядке 2×10 мм Звукоизоляция с каждой стороны Стена с деревянным каркасом 2×10 мм Звукоизоляция с каждой стороны Тихая система живых стен Стандартная стена с деревянным каркасом (db) Рисунок 4: Уровни шума Громкая речь не слышна Только громкая речь едва слышна Должен напрягаться, чтобы слышать громкую речь Громкая речь может быть услышана только как ропот Громкая речь может быть услышана, но не понятна Громкая речь может быть услышана легко Нормальную речь можно легко услышать Акустические характеристики стеновых систем с деревянным или стальным каркасом можно улучшить, добавив изоляцию полости.8 ОКТЯБРЯ 2014 ИНСТРУКЦИЯ ПО УСТАНОВКЕ

9 »СООТВЕТСТВИЯ КОНСТРУКЦИИ ПРИНАДЛЕЖНОСТИ Для крепления светильников непосредственно к гипсокартонной облицовке доступен широкий спектр запатентованных креплений. Крепления должны использоваться в соответствии с инструкциями производителя для поддержки предполагаемых нагрузок. Тяжелые грузы следует фиксировать непосредственно на шпильках или гвоздиках с помощью соответствующих креплений.Следующие точечные нагрузки могут восприниматься непосредственно облицовкой Fiberock: ТАБЛИЦА 5: МАКСИМАЛЬНЫЕ НАГРУЗКИ НА ТОЧКУ ТОЛЩИНЫ FIBEROCK 10 мм 13 мм 16 мм МАКСИМАЛЬНАЯ ТОЧЕЧНАЯ НАГРУЗКА ПАРАЛЛЕЛЬНО НА ДОСКУ * 10 кг 13 кг 16 кг * Нагрузки, приложенные к головке одного вставленного винта с высокой резьбой 8 калибра в достаточной степени, чтобы позволить параллельному участку резьбы винта контактировать с футеровкой из стекловолокна на всю глубину. УПРАВЛЯЮЩИЕ СОЕДИНЕНИЯ Облицовка из гипсокартона не рассчитана на то, чтобы выдерживать нагрузки из-за структурных движений или чрезмерных изменений температуры или влажности.Повышение потенциального напряжения и растрескивание можно свести к минимуму путем включения контрольных швов следующим образом: Обеспечьте контрольные швы в стенах и потолках с максимальным интервалом 12 м в обоих направлениях (макс. Интервалы 6 м во внешних потолках) и при каждой смене облицовочного материала. Обеспечить горизонтальные контрольные швы на средних этажах лестничных клеток многоэтажных домов. Размещайте контрольные швы гипсокартона поверх деформационных швов в основании или элементах конструкции и при каждой смене материала основания. Используйте отверстия от пола до потолка в качестве контрольных швов.Установите двойные стойки или балки на небольшом расстоянии друг от друга в раму в местах контрольных соединений (см. Контрольные соединения каркасных стен на стр. 35). ПРИМЕЧАНИЕ. Необходимо проверить стеновой каркас на способность выдерживать прикрепленные нагрузки. СТЕНЫ НА ГРАНИЦЕ Согласно BCA, внешние стены на границе или в непосредственной близости от нее должны иметь класс огнестойкости снаружи (требования к классу огнестойкости см. В BCA). Легкие системы наружных стен USG Boral OutRwall были специально разработаны для этого применения и доступны с огнестойкостью до FRL 90/90/90.Для получения дополнительной информации см. ПРИКРЕПЛЯЕМЫЕ ЖИЛЬЕ Разделительные стены между пристроенными жилищами должны соответствовать требованиям пожарной безопасности и акустическим требованиям BCA. Легкие системы перегородок USG Boral Partiwall были специально разработаны для соответствия австралийским методам строительства и доступны с огнестойкостью до FRL 90/90/90 и акустическими характеристиками до R w + c tr = 56 дБ. Для получения дополнительной информации см. / Partiwall PLASTERBOARD РУКОВОДСТВО ПО УСТАНОВКЕ ОКТЯБРЯ

.

10 »КОНСТРУКЦИЯ УРОВНИ ОТДЕЛКИ Термин« уровень отделки »применяется к гипсокартонным покрытиям перед отделкой.AS 2589 Гипсокартон. Применение и отделка определяют три уровня отделки: 3, 4 и 5. Уровень 4 является уровнем отделки по умолчанию для гипсокартонных покрытий, если не указано иное. Очень важно, чтобы уровень отделки был определен на этапе проектирования, поскольку каждый уровень имеет определенные требования к допускам основания и установке, соединению и отделке гипсокартона. Желаемый уровень отделки не может быть достигнут, если все эти требования не будут выполнены на различных этапах строительства.Уровни отделки, рекомендуемые для различных условий освещения и отделки поверхности, показаны на рисунке 5. Полное описание уровней отделки см. В AS. Сводка различных уровней отделки приведена ниже: УРОВЕНЬ 3 Этот уровень отделки используется в тех областях, которые подходят не требуют отделки или там, где отделка не важна (например, над уровнем потолка или внутри служебных шахт и т.п.). Все стыки и внутренние углы должны иметь ленту, заделанную в стыковочную смесь, и один отдельный слой стыковочной массы, нанесенный на все стыки и головки креплений.Стыковые и углубленные стыки в стенах и потолке можно выполнять на элементах каркаса. УРОВЕНЬ 4 Это стандартный и общепринятый уровень отделки гипсокартоном. На все стыки и внутренние углы должна быть нанесена лента, заделанная соединительным составом, и как минимум два отдельных слоя соединительной массы должны быть нанесены на все стыки, углы, головки крепежа и аксессуары. Стыковые швы в стенах и потолке должны быть между элементами каркаса и в некоторых случаях заделаны задними стенками. Утопленные стыки в потолке должны быть заделаны обратной стороной в любой области, содержащей три или более утопленных стыка.Если поверхность уровня 4 будет подвергаться воздействию критического света (см. «Проблесковый свет» на стр. 12), ее следует покрыть текстурированной отделкой или настенными покрытиями. Гладкие текстурированные покрытия и плоские / матовые краски или краски с низким блеском могут использоваться, когда покрытие Уровня 4 освещается некритичным освещением. Плоские краски в этой ситуации лучше маскируют стыки. Следует тщательно оценивать вес, текстуру и уровень блеска настенных покрытий и отделки, а швы должны быть адекватно скрыты, если материал покрытия стен легкий, глянцевый или с легким рисунком.ПРИМЕЧАНИЯ. В критических условиях освещения на поверхности Уровня 4 могут быть заметны изменения поверхности. Глянцевые, полуглянцевые или глубокие краски не рекомендуются для отделки Уровня 4, поскольку они подчеркивают вариации поверхности. УРОВЕНЬ 5 Отделка уровня 5 должна использоваться там, где указаны глянцевые или полуглянцевые краски или где облицовочные поверхности будут подвергаться воздействию критических условий освещения. Финиш 5 уровня характеризуется соотношением текстуры поверхности и пористости. Все стыки и внутренние углы должны быть покрыты лентой, залитой герметиком, и как минимум двумя отдельными слоями герметика, нанесенными на все стыки, углы, головки крепежных элементов и аксессуары.Стыковые швы в стенах и потолке должны быть между элементами каркаса и заблокированы. Заглубленные швы в потолке необходимо заделать задними стенками. Работа завершается фирменной подготовкой поверхности или нанесением тонкого слоя для удаления разной текстуры поверхности и пористости. Подходящую краску или штукатурный материал (например, грунтовку USG Boral Tuff-Hide или Diamond Veneer Finish) наносят распылением, валиком или затиркой по определенной области. Фактура поверхности должна быть случайной и монолитной, скрывать стыки и точки крепления.ПРИМЕЧАНИЯ: Если для декорированной поверхности из гипсокартона требуется отделка 5-го уровня, это необходимо указать на этапе проектирования. Отделка пятого уровня является труднодостижимой и всегда требует сотрудничества мастера, штукатура и маляра для установления подходящих методов работы, обеспечивающих согласованную окрашенную отделку для данного проекта. Некоторые незначительные отклонения поверхности все еще могут быть видны в отделке Уровня 5, однако они будут минимизированы. Поверхность определенной области может потребовать шлифовки, чтобы она стала подходящей для отделки.10 ОКТЯБРЯ 2014 ИНСТРУКЦИЯ ПО УСТАНОВКЕ

11 »КОНСТРУКЦИЯ ДОПУСКИ К РАМКАМ ​​Максимальные отклонения несущей поверхности готового каркаса перед установкой гипсокартонной облицовки следующие: ТАБЛИЦА 6: ДОПУСКИ НА РАМКА * (мм) ПЛОЩАДЬ КАРКАСА УРОВЕНЬ 3 УРОВЕНЬ 4 УРОВЕНЬ 5 90% площади Оставшаяся площадь * Отклонение в любой точке опорной поверхности готового каркаса при измерении с 1.8-метровая прямая кромка (см. AS 2589). ЧТО ТАКОЕ ОКОНЧАТЕЛЬНОЕ УКРАШЕНИЕ? ПОКРЫТИЕ КРАСКИ НЕ ВАЖНО ИЛИ НЕОКРАШЕННОЕ ПОКРЫТИЕ СТЕНЫ, ОБОИ ИЛИ ТЕКСТУРА ПЛОСКИЕ, МАТОВЫЕ, САТИНОВЫЕ ИЛИ С НИЗКИМ БЛЕСКОМ КРАСКА ПОЛУГЛЯНЦЕВЫЕ ИЛИ ГЛЯНЦЕВЫЕ КРАСКИ ИЛИ СРЕДНИЕ ТОНА ТЕМНЫЕ ТОННЫ КРИТИЧЕСКОЕ И НЕКРИТИЧЕСКОЕ СВЕТИЛЬНОЕ НЕКРИТИЧЕСКОЕ СВЕТИЛЬНОЕ НЕКРИТИЧЕСКОЕ ОСВЕЩЕНИЕ -КРИТИЧЕСКОЕ ОСВЕЩЕНИЕ УРОВЕНЬ 3 ОТДЕЛКА УРОВЕНЬ 4 ОТДЕЛКА УРОВЕНЬ 5 ОТДЕЛКА Рисунок 5: Уровни отделки Гипсокартон РУКОВОДСТВО ПО УСТАНОВКЕ

ОКТЯБРЬ

12 »СООБРАЖЕНИЯ ДИЗАЙНА ГЛЯДНЫЙ СВЕТ Бегущий свет — это свет, который падает на поверхность, а не прямо на нее.Бегущий свет отбрасывает тени от мельчайших волн, которые обычно не видны при рассеянном (ненаправленном) освещении. Хотя всегда можно ожидать незначительных изменений поверхности (даже с покрытием уровня 5), появление плоскостности будет зависеть главным образом от количества скользящего света, получаемого поверхностью, и в некоторой степени от его интенсивности и направления. Некоторые из наихудших случаев скользящего света происходят с незатененными световыми шарами, установленными на потолке, и когда окна расположены близко к потолку или стенам, позволяя солнечному свету светить через соседние поверхности.Чтобы избежать эффекта скользящего света, важно тщательно спланировать выбор и размещение окон и освещения на этапе проектирования. ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ Рекомендуется подвешивать искусственное освещение ниже поверхности потолка и снабжать шторами или утоплять в потолке (то есть светильники типа «даунлайт»). Расположение осветительных приборов, таких как точечные и прожекторы, необходимо спланировать таким образом, чтобы свести к минимуму попадание света на поверхности стен или потолка. ПРИРОДНЫЙ СВЕТ Эффект естественного скользящего света может быть усилен солнечным светом в конце дня или ранним утром, а также отражениями от соседних стен, крыш и водных объектов, таких как бассейны, каналы и водные пути.Поверхности стен, примыкающие к высоким, узким окнам, обращенным к солнцу (или отражающей поверхности), вероятно, будут затронуты, как и скошенные потолки, примыкающие к окнам в фонарях, и плоские потолки, примыкающие к оконным головкам. Если конструкция здания не может быть изменена, эффекты скользящего света можно свести к минимуму, используя оконные шторы, мягкую мебель, шторы, жалюзи и ламбрекены. Избегайте использования темных глянцевых лаковых покрытий, поскольку они подчеркивают проблемы со светом; вместо этого используйте светлые матовые покрытия, чтобы минимизировать эффект.ПРИМЕЧАНИЯ. Публикация USG Boral «Руководство по освещению и декорированию гипсокартона» содержит дополнительные рекомендации по правильному освещению и декорированию. Галогенные прожекторы высокой интенсивности или люминесцентные лампы не должны использоваться для визуального осмотра внутренних поверхностей, поскольку они создают неблагоприятные условия скользящего света. Настенные светильники, освещающие потолок, как правило, подчеркивают вариации поверхности стен. Свет с высокой яркостью имеет более сильный эффект, поскольку создает более глубокие тени. Точно так же, чем белее свет, тем сильнее контраст и сильнее воспринимаются вариации поверхности.Мягкое рассеянное освещение малой мощности обеспечивает наиболее благоприятные условия освещения стен и потолков. Рисунок 6: Поверхность из гипсокартона при нормальных условиях освещения Рисунок 7: Та же поверхность из гипсокартона при скользящем свете 12 ОКТЯБРЯ 2014 РУКОВОДСТВО ПО УСТАНОВКЕ Гипсокартона

13 МАТЕРИАЛЫ Следующие продукты USG Boral обычно используются в жилищном строительстве: PLASTERBOARD 10 мм / 13 мм Обычная 10 мм Стеновая доска марки SHEETROCK 10 мм Unispan 10 мм Потолочная доска марки SHEETROCK 10 мм / 13 мм Доска для влажных помещений 13 мм Стеновая плита SHEETROCK Standard 10 мм / 13 мм Fiberock 10 мм / 13 мм Рисунок 8: USG Boral Plasterboards PLASTERBOARD РУКОВОДСТВО ПО УСТАНОВКЕ ОКТЯБРЯ

14 »МАТЕРИАЛЫ РАЗМЕР И НАЛИЧИЕ Гипсокартона Стандартные размеры и наличие некоторых продуктов из гипсокартона USG Boral показаны в следующей таблице: ТАБЛИЦА 7: РАЗМЕР И НАЛИЧИЕ Гипсокартона ТИП КРОМКА ТОЛЩИНА ШИРИНА (мм) (мм) ДЛИНА ПРОФИЛЯ (мм) (мм) .(кг / м²) Flexiboard RE NVQSWCT NVQSCT NVQSCT NVQSCT NVQSCT C NVQSCT C NVQSCT NVQSCT NVQSCT 1350 NVQSCT QST NVQSCT NQSCT NVQSCT NVQSCT TT 6.3 Обычный гипсокартон RE WWW 1200 NVQSCT NVQSCT TT 6.3 Обычный гипсокартон RE WWW 1200 NVQSCT NVQSCT NSCT NVQQWQ NVQSWCT NSCT NSCQQWQ Unispan RE NQSWCT NSW Q 1350 NQSWCT 900 WC 1200 NVQSWCT S NVQSWCT NVQSWCT NVQSWCT NQSWCT W QW 1350 NVQSWCT S NVSWCT NSWC NVQSWCT NWC Wet Area Board RE QQ NVSWCT NVQSWCT NVQSWCT QQ NVSWCT NVQSWCT NVQSWCT QQ NVSWCT NVQSWCT NVQSWCT QQ NVSWCT NVQSWCT NVQSWCT QQ NVSWCT NVQSWCT NVQSWct4 Soundstop RE QSW NVQSWCT NVCW NVQSWCT NVQSWCT NVQSCT NQW 11,8 SHEETROCK Board Brand Wall RE NVQSWCT NVQSWCT NVQSWCT NVQSWCT NVQSWCT 1350 NVQSWCT NVQSWCT NVQSWCT 5,3 SHEETROCK Марка потолка Совет RE NVQSWCT NVQSWCT NVQSWCT NVQSWCT N 1350 NVQSWCT NVQSWCT 5,9 SHEETROCK Марка Standard 1200 NVQSWCT NVQSWCT NVQSWCT NVQSWCT RE NVQSWCT RE / SE NQ NQ 6.9 Fiberock RE NVQSWCT NVQSWCT 12 ОБОЗНАЧЕНИЕ: Профиль края местоположения N = NSW, V = VIC & TAS, Q = QLD, S = SA, W = WA, C = ACT, T = NT RE = Углубленный край, SE = Квадратные края ПРИМЕЧАНИЯ: Размер и наличие указаны правильно на дату публикации.Доступность продукта следует уточнять в местном офисе продаж правительства США, поскольку определенные продукты и размеры могут быть доступны только в заказе или партиями. См. Полный ассортимент гипсокартонных изделий USG Boral. 14 ОКТЯБРЯ 2014 ИНСТРУКЦИЯ ПО УСТАНОВКЕ

15 »МАТЕРИАЛЫ ДЕКОРАТИВНЫЕ КОРНИЦЫ Linear (75 мм) Cairo 2 Step (50 мм) Cairo 2 Step Shadowline (50 мм) Cairo 3 step (75 мм) Cairo 4 Step (100 мм) Manly (75 мм) Sydney Cove (90 мм) New York (90 мм) Cove (55 мм) Бухта (75 мм) Бухта (90 мм) Рис. 9: USG Boral Cornices РУКОВОДСТВО ПО УСТАНОВКЕ ГИПСОВОГО ПЛАТА ОКТЯБРЬ

16 »МАТЕРИАЛЫ КОЛИЧЕСТВО МАТЕРИАЛА Площадь покрытия гипсокартоном, а также приблизительные требования к креплению и составу приведены в следующих таблицах: ТАБЛИЦА 8: СОСТАВ ДЛЯ КРЕПЕЖНЫХ И СОЕДИНИТЕЛЬНЫХ СОЕДИНЕНИЙ НА 100 м2 ГИПСОВЫХ СТЕН РАССТОЯНИЕ ПОТОЛКА 600 мм 450 мм 600 мм 450 мм СПОСОБ УСТАНОВКИ Только гвозди N / AN Гвозди и клеи кг клея для шпилек кг клея для шпилек N / AN / A Только винты Винты и клеи кг клея для шпилек кг клея для шпилек 800 * 2.9 кг клей для шпилек 900 * 4,3 кг клей для шпилек СОЕДИНИТЕЛЬНЫЕ МАТЕРИАЛЫ Компаунды на основе ленты Отделочные составы 75 м 16 кг 8 кг * Стандартный метод крепления ТАБЛИЦА 9: ПЛОЩАДЬ ПОКРЫТИЯ ПЛАТЫ, м2 ШИРИНА, мм ДЛИНА, мм КОЛИЧЕСТВО ЛИСТОВ, октябрь 2014 г.

17 »ПОСТАВКА, ОБРАЩЕНИЕ И ХРАНЕНИЕ МАТЕРИАЛОВ Чтобы снизить риск повреждения, гипсокартон необходимо доставить на место непосредственно перед установкой.Во время транспортировки листы следует переносить в вертикальном положении, уделяя особое внимание защите краев. РАЗМЕЩЕНИЕ ЗАГРУЗОК Все заготовки должны быть размещены в правильном вертикальном положении, чтобы каждый ярус имел равномерную опору. Если заготовки расположены неравномерно или не выровнены по вертикали, совокупное давление на неподдерживаемые нижние блоки может привести к провисанию гипсокартона. Гипсокартон следует хранить аккуратными ровными штабелями от земли / пола в сухом закрытом помещении. Это предотвратит провисание и минимизирует повреждение краев и поверхностей доски.При хранении на открытом воздухе складывайте листы на ровной, защищенной от влаги платформе и полностью защищайте их от непогоды. Убедитесь, что платформа может выдерживать нагрузку до 800 кг / м3. Опоры для штабелирования гипсокартона должны располагаться на расстоянии не более 600 мм от центра (расстояние между центрами 400 мм для Flexiboard 6,5 мм). Рисунок 10: Правильное размещение заготовок. КАК РАЗМЕЩАТЬ НАГРУЗКУ. Ширина и высота заготовки должны быть одинаковыми. Длина заготовки должна соответствовать ширине гипсокартона, например. Заготовки длиной 1200 мм для гипсокартона шириной 1200 мм Заготовки длиной 1350 мм для гипсокартона шириной 1350 мм.Рисунок 11: Неправильное размещение заготовок Рисунок 12: Как разместить нагрузку ГИПСОВЫЙ картон РУКОВОДСТВО ПО УСТАНОВКЕ ОКТЯБРЬ

18 ПРОВЕРКА КАРКАСА КАРКАСА Перед установкой гипсокартона строитель должен тщательно проверить каркас, чтобы убедиться, что: он ровный, ровный и квадратный. отклонения в несущей поверхности готового каркаса не превышают максимальные разрешенные допуски для требуемого уровня отделки (см таблицы 6 КАРКАСНЫХ допусков).Если эти допуски превышены, следует использовать подходящую систему выравнивания. Вспомогательные услуги Noggings, такие как краны и цистерны, не выступают за лицевую поверхность каркаса. Все проемы обрамлены, а рейки по периметру потолка установлены там, где это необходимо. например, балки, фермы и балки, изменить направление в помещении. Все контактные поверхности сухие, чистые и не содержат посторонних материалов, таких как масло, жир и грязь. Сантехнические и электрические сети установлены и не выступают за лицевую поверхность каркаса. зона атмосферостойкая.ТРЕБОВАНИЯ К КРЕПЛЕНИЮ К ЛИЦАМ Минимальная ширина крепежных поверхностей элементов каркаса следующая: ТАБЛИЦА 10: МИНИМАЛЬНАЯ ШИРИНА КРЕПЕЖНЫХ ЛИЦ (мм) ТИП КРЕПЕЖНОЙ ЛИЦЫ ДЕРЕВЯННЫЙ КАРКАС СТАЛЬНЫЙ КАРКАС Поддержка стыка Другой гипсокартон может быть установлен непосредственно поверх существующих облицовок, если они прочны и прочны и достаточно плоской для требуемого уровня отделки (убедитесь, что крепежные детали имеют достаточную длину, учитывая толщину существующей облицовки). ДЕРЕВЯННЫЙ КАРКАС Основание деревянного каркаса для облицовки из гипсокартона должно соответствовать AS 1684 «Строительство с деревянным каркасом».Кровельные фермы должны соответствовать AS 4440 «Монтаж деревянных гвоздей для кровельных ферм. Для определения подходящего метода крепления гипсокартона древесина подразделяется на следующие категории: ДЕРЕВО С НИЗКОЙ УСАДКОЙ Пиломатериал с влажностью менее 16% во время облицовки. Обычно включает выдержанные или высушенные в печи пиломатериалы, такие как сосна лучистая F5 / F7. Древесина с содержанием влаги не менее 16%, но с тангенциальной усадкой ниже 8%. Обычно включает в себя зеленые породы древесины, такие как сосна лучистая, сосна обруч, пихта Дугласа, сосна кипарисовая, тсуга западная, ярра, красная узколистная железная кора, роза / затопленная камедь и пятнистая жевательная резинка.Для пиломатериалов с низкой усадкой можно использовать как только механический крепеж, так и комбинированный метод крепления клея / застежки. ДРЕВЕСИНА С ВЫСОКОЙ УСАДКОЙ Пиломатериалы с содержанием влаги не менее 16% во время футеровки и тангенциальной усадкой более 8% классифицируются как древесина с высокой усадкой. Как правило, это древесина, такая как рябина, Messmate, River Red Gum, альпийский ясень, Karri и Blackbutt (обычно называемые Builder s или OB, лиственная древесина). При креплении гипсокартона к брусам с высокой усадкой необходимо использовать комбинированную систему клея и крепления.ОБРАБОТАННАЯ ДЕРЕВО USG Boral PremiumBond может использоваться с обработанной или необработанной внутренней древесиной. Древесина, обработанная h3F, должна быть проветривается минимум 14 дней перед нанесением клея для шпилек. СТАЛЬНЫЙ КАРКАС Основание из гипсокартона со стальным каркасом должно соответствовать стандарту AS 4600 для холодногнутых стальных конструкций, стандарту Национальной ассоциации стального каркаса (NASH) для жилых и малоэтажных стальных каркасов и стальному листу и полосе AS 1397 горячего окунания, оцинкованному или алюминиевому / оцинковка.Каркас необходимо собрать и установить в соответствии с инструкциями производителя. 18 ОКТЯБРЯ 2014 ИНСТРУКЦИЯ ПО УСТАНОВКЕ

19 ПЛАН НАКЛАДКИ Тщательно спланируйте установку. Листы должны быть расположены так, чтобы обеспечить наилучшее покрытие и минимизировать стыковые соединения и отходы. Стеновые листы следует укладывать горизонтально, если требуется уровень отделки 4 или 5.Профнастил может быть вертикальным, если покрывает всю стену. По возможности листы должны пересекать двери и окна и после фиксации обрезаться. Вырезы можно использовать для закрытия небольших участков. По возможности следует использовать листы полной длины, чтобы исключить необходимость в стыковых соединениях концов листов. Если необходимы стыковые соединения между листами, они должны располагаться между опорами. Стыковые швы на смежных листах и ​​на противоположных сторонах стены должны быть расположены в шахматном порядке. Вертикальные швы должны находиться на расстоянии не менее 200 мм от края проемов.Потолочные листы следует устанавливать длинным краем под прямым углом к ​​направлению опорных элементов. Обеспечьте контрольные швы в стенах и потолках с интервалом не более 12 м в обоих направлениях (максимум 6 м для внешних потолков) при каждой смене облицовочного материала поверх строительных швов в основании при каждой смене материала основания. ПРИМЕЧАНИЯ: Горизонтальное крепление является предпочтительной ориентацией стенового листа для отделки Уровня 4, поскольку оно сводит к минимуму эффекты скользящего света, уменьшает количество стыков и размещает стыки на удобной высоте для остановки.При горизонтальных установках за швами с углублениями не требуются заглушки. Использование подъемников панелей поможет в размещении и фиксации потолочных листов. Лист на всю ширину Разделенный лист Разделенный лист Окно 10 мм временные пакерные блоки пола Лист полной ширины 10 мм номинальный зазор в потолке Дверной проем Рисунок 13: Вариант компоновки помещения 1 мин. 200 мм от стыка до края проема Узкий лист по вертикали 10 мм временные пакерные блоки пола 10 мм номинальный зазор у потолка Рисунок 14: Вариант компоновки помещения 2 РУКОВОДСТВО ПО УСТАНОВКЕ ГИПСОВОГО КАРТА ОКТЯБРЬ

20 КРЕПЛЕНИЕ КАРТОНА Гипсокартон предпочтительно наносить сначала на потолок, а затем на стены.Это минимизирует манипуляции с листами и их повреждение. СИСТЕМЫ КРЕПЛЕНИЯ Гипсокартон должен быть прикреплен к каркасу с помощью одной из следующих систем крепления: КРЕПЕЖНЫЕ КРЕПЛЕНИЯ КРЕПЛЕНИЯ ВИНТЫ Комбинация клея и крепежа Только винты Крепятся только гвоздями. ТАБЛИЦА 11: ВИНТЫ ДЛЯ ГИПСОВЫХ КАРТОНОВ W ТИП ВИНТА ПРИМЕНЕНИЕ Только дерево / древесина ПРИМЕЧАНИЯ: Комбинированная система клея и крепежа является предпочтительным вариантом для общих применений. Для древесины с высокой усадкой необходимо использовать комбинацию клея и системы крепления (см. Стр. 18).Используйте только крепежную систему на стенах, которые должны быть облицованы плиткой или на которых могут быть закреплены предметы, устанавливаемые на поверхность, такие как зеркала, не используйте клей. S D L * BMT — Толщина основного металла ТАБЛИЦА 12: ДЛИНА ВИНТА (мм) Сталь BMT * до 0,75 мм Сталь BMT * мм Ламинирование гипсокартона Клей для шпилек сам по себе не является системой крепления и должен использоваться вместе с винтами или гвоздями. Избегайте крепления гипсокартонных покрытий перед установкой конькового ограждения и огораживания фронтонов. ОБЩЕЕ КРЕПЛЕНИЕ ВИНТАМИ И ГВОЗДЯМИ Листы гипсокартона должны быть плотно прижаты к обрамлению во время забивания крепежных деталей. Винты и гвозди должны быть слегка перевернуты, чтобы можно было остановиться, но не должны ломать лицевую бумагу. выбранные из таблиц 11 и 12. Гвозди следует выбирать из таблиц 13 и 14. Винты, используемые для крепления гипсокартона, должны соответствовать стандарту AS 3566 Саморезы для строительства и строительства.Часть 2: Требования к коррозионной стойкости. ГЛАВНАЯ ОБЛИЦОВКА ДЕРЕВО МЕТАЛЛ 1×10мм 25 * 25 1×13мм x10мм x13мм * Для потолков, непосредственно прикрепленных к деревянному каркасу, необходимо использовать винты W минимум 30 мм. ГВОЗДИ ТАБЛИЦА 13: ГВОЗДИ ГВОЗДИ, Пассивированные золотом, левый гладкий хвостовик Пассивированный золотом, левый, гладкий, гальванизированный, LH Кольцо-хвостовик * USG Boral не рекомендует крепить потолочные накладки гвоздями ТАБЛИЦА 14: ДЛИНА ГВОЗДЕЙ (мм) НАКЛАДКА ГЛАДКИМИ ГВОЗДЯМИ ПРИМЕНЕНИЕ * Обрамление стен из хвойных пород Обрамление стен из мягких пород дерева Обрамление стен из мягких пород дерева Обрамление стен из хвойных пород ДЕРЕВЯННОЕ КОЛЬЦО МЯГКОГО ДРЕВЕСИНА ТРУБА 1х10 мм x10mm x13mm ОКТЯБРЬ 2014 РУКОВОДСТВО ПО УСТАНОВКЕ ГИПСОВОГО ПЛИТА

21 ВНУТРЕННИЕ ПОТОЛКИ НАГРУЗКИ И ПРОЛЕТЫ НА ПОТОЛКИ Пролеты и нагрузки из гипсокартона, непосредственно поддерживаемые обшивкой потолка, не должны превышать максимальные значения, указанные в следующей таблице: ТАБЛИЦА 15: МАКСИМАЛЬНЫЕ НАГРУЗКИ И ПРОЛЕТЫ ДЛЯ ВНУТРЕННИХ ПОТОЛКОВ МАКСИМАЛЬНАЯ ОБЩАЯ НАГРУЗКА * ДЛЯ ДАННОГО КЛАССА ВЕТРА (кг / м2) Гипсокартон ПРОЛЕТ (мм) N1 N2 N3 N4 10 мм Потолочная плита марки SHEETROCK 13 мм Стандарт марки SHEETROCK 10 мм Unispan 13 мм Обычный 10 мм Стеновая плита марки SHEETROCK 10 мм Обычная 10 мм Доска для влажных помещений 600 (макс.) 2.6 ** 2,6 ** ** 600 (макс.) ** 450 (макс.) 2,0 * Полная нагрузка включает вес изоляции и любых приспособлений, непосредственно поддерживаемых на потолочной облицовке. ** 1/3 метода крепления необходимо использовать, если непосредственно поддерживаемая нагрузка превышает 2,0 кг / м 2 (максимальная нагрузка 2,6 кг / м 2). ПРИМЕЧАНИЕ. Нагрузки, превышающие указанные выше, должны поддерживаться независимо от конструкции крыши или потолка. Рис. 15: Готовый внутренний потолок ИНСТРУКЦИЯ ПО УСТАНОВКЕ ГИПСОВОГО КАРТА ОКТЯБРЬ

22 »ВНУТРЕННИЕ ПОТОЛКИ ВАРИАНТЫ ОПОРЫ ПОТОЛКА Существует два основных варианта опоры для потолочной облицовки: 1.Непосредственно фиксированный, когда листы крепятся непосредственно к несущим элементам потолка. Если гипсокартон непосредственно прикреплен к конструктивным элементам потолка, подстроечные элементы должны быть установлены строителем там, где основные опорные элементы потолка, такие как балочные фермы и балки, меняют направление в помещении. 2. Крепление с обшивкой или обрешеткой, когда листы крепятся к второстепенным элементам каркаса, таким как металлические или деревянные рейки или металлические каналы обрешетки, установленные в направлении, противоположном элементам конструкции. ПРИМЕЧАНИЯ: Опыт показал, что металлические обрешетки или каналы каркаса обычно обеспечивают превосходный потолок, и это рекомендуемый метод для использования под стропильными крышами, подверженными значительным структурным сдвигам, и для потолков с квадратной отделкой.Рейки потолка и каналы обрешетки должны оставаться на расстоянии не менее 10 мм от ненесущих внутренних стен, чтобы не препятствовать прогибу фермы или балок пола. Стыки стыков в швеллерах обрешетки Rondo и обрешетке 301 должны выполняться с использованием соответствующих соединителей Rondo. Оставьте зазор 5-10 мм между соединяемыми секциями. Расположите смежные стыки между торцами в шахматном порядке между различными элементами каркаса. Потолочные балки или нижние шнуры ферм Обрезки Обшивка потолка Рис. 16: Прямой фиксированный потолок Обшивка каналов Балки потолка или нижние шнуры ферм Обшивка потолка Рис. 17: Потолок с опушкой 22 ОКТЯБРЯ 2014 РУКОВОДСТВО ПО УСТАНОВКЕ ГИМНАЗИЧЕСКИХ плит

23 »ВНУТРЕННИЕ ПОТОЛКИ МЕТАЛЛИЧЕСКИЕ КАНАЛЫ ОПЛАТЫ Boral рекомендует следующие металлические компоненты Rondo для потолков из гипсокартона: Максимальные пролеты прямых неподвижных сплошных каналов и обрешетки Rondo следующие: ТАБЛИЦА 16: МАКСИМАЛЬНЫЕ ПРОЛЕТЫ НЕПРЕРЫВНОГО КАНАЛА ОБРЕЗКИ 129 (мм) КЛАСС ВЕТРА N2 КЛАСС ВЕТРА N3 ПОТОЛОК 600 мм 1×10 мм pbd x13mm pbd x10mm pbd x13mm pbd Источник: Rondo Building Services 129 Furring Channel 308 Furring Channel ТАБЛИЦА 17: МАКСИМАЛЬНЫЕ ПРОЛЕТЫ НЕПРЕРЫВНОГО КАНАЛА ОБРЕЗКИ 308 (мм) КЛАСС ВЕТРА N2 КЛАСС ВЕТРА N3 ПОТОЛОК 600 мм 1×10 мм pbd x13 мм pbd Batten 301 x13 мм pbd Cyclonic Batten 301 pbd Источник: Rondo Building Services 226 Крепежный зажим (для крепления 129 d 308 швеллеров) 394 фиксирующий зажим (для фиксации 129 и 308 швеллеров) ТАБЛИЦА 18: МАКСИМАЛЬНЫЕ ПРОХОДЫ НЕПРЕРЫВНОЙ ЦИКЛОНИЧЕСКОЙ БАТАРЕИ 303 (мм) КЛАСС ВЕТРА N2 КЛАСС ВЕТРА N3 ПОТОЛОК 600 мм 1×10 мм pbd x13 мм pbd x10 мм pbd Источник: Rbd x13 мм pbd x10 мм pbd Источник Building Services 304 Крепежный зажим (для крепления рейки 301) Крепежный зажим 314 (для крепления рейки 301) ТАБЛИЦА 19: МАКСИМАЛЬНЫЕ ПРОХОДЫ НЕПРЕРЫВНОЙ ДОСКИ 301 (мм) КЛАСС ВЕТРА N2 КЛАСС ВЕТРА N3 ПОТОЛОК 600 мм 138 Столярка (для опор 129 и 308) Каналы) 315 Столярка (для 301 рейки) 1×10 мм pbd x13 мм pbd x10 мм pbd Источник: Rondo Building Services Рис. 18: Компоненты потолка Rondo Гипсокартон РУКОВОДСТВО ПО УСТАНОВКЕ ОКТЯБРЯ

24 »КОНТРОЛЬНЫЕ СОЕДИНЕНИЯ ВНУТРЕННИХ ПОТОЛКОВ Контрольные соединения должны быть предусмотрены во внутренних центрах потолков не более 12 метров в обоих направлениях.В местах контрольных стыков следует отказаться от установки потолочных реек. Контрольные сочленения могут быть сформированы путем установки контрольного сочленения Rondo P35 или пластиковых компенсаторов, которые оставляют аккуратный, чистый и гибкий стык (см. Инструкции по установке контрольного сочленения P35 на стр. 35). ПРИМЕЧАНИЕ. Запатентованные регулирующие стыковые секции спроектированы с учетом нормальных расширений / сжатий в гипсокартонных покрытиях и основаниях, а не значительных структурных перемещений. В таких ситуациях могут потребоваться другие решения.КРЕПЛЕНИЕ К ПОТОЛКУ С КОМБИНАЦИЕЙ КЛЕЯЩИХ И ВИНТОВЫХ КРЕПЛЕНИЙ Общие замечания по установке Элементы каркаса должны быть чистыми и свободными от пыли, грязи, жира и поверхностной влаги. См. Общие винты и гвозди на стр. 20. Клейкие мазки со шпильками должны быть примерно 25 мм в диаметре и 15 мм в высоту. Не используйте клей на концах листов. Держите мазки на расстоянии 200 мм (номинал) от краев листа. Держите мазки на расстоянии 200 мм (номинал) от точек крепления. Рекомендуется, чтобы на концах листа винты располагались с максимальным расстоянием между центрами 300 мм для карнизов и 150 мм для квадратной отделки.Обрамление Клейкая мазка Подкладка из гипсокартона Винтовая застежка W-типа КЛЕЙ И КРЕПЛЕНИЕ ПЛАН 1/3 Метод крепления (предпочтительный) Расставьте крепежные элементы на 1/3 ширины листа и нанесите мазки на полпути между креплениями. Обычный метод Используйте двойной крепеж вдоль центральной линии листа и зазоры между креплениями на максимальном расстоянии 230 мм от центра. Схемы крепления потолочного крепления и клея для обоих методов показаны в таблице ниже. ТАБЛИЦА 20: ПЛАН КЛЕЯ И КРЕПЕЖЕЙ ДЛЯ ПОТОЛКОВ ШИРИНА ЛИСТА ОБЫЧНОЕ КРЕПЛЕНИЕ 1/3 КРЕПЛЕНИЕ 900 мм FAF / FAF FAFAF 1200 мм FAAF / FAAF FAFAFAF 1350 мм FAAF / FAAF FAFAFAF Условные обозначения: F = винт F / F = двойные винты / A = клейкие обозначения: 1 Крепление 3 необходимо использовать для потолочных накладок на древесину, обработанную h3F, или на окрашенные металлические рейки реек.Гипсокартон USG Boral имеет линии, нанесенные на лицевую сторону листа для направления крепления. При использовании обычного метода временные крепежные детали (гвозди или шурупы, вбитые в гипсокартонные блоки для удержания листов на месте во время отверждения клея) должны быть установлены на каждом втором элементе каркаса и оставаться в нем не менее 24 часов. КРЕПЛЕНИЕ ТОЛЬКО С ПОМОЩЬЮ ВИНТОВ Разместите винты на максимальном расстоянии от центра 300 мм по ширине листа. На концах листа оставьте шурупы максимум 300 мм для карнизов и максимум 150 мм для финишной отделки.См. Общие винты и гвозди на стр. 20. См. Таблицу 21 и Рисунок 22, чтобы узнать количество точек завинчивания по ширине листа. ТАБЛИЦА 21: ПЛАН ВИНТОВОГО КРЕПЛЕНИЯ (ТОЛЬКО) ПОТОЛКА ШИРИНА ЛИСТА ТОЧКИ ВИНТА 200 мм номинал Рис. 19: Клей и крепежные детали на краях листа 900 мм мм 6 Примечание. Точки болтов должны быть расположены на одинаковом расстоянии 24 ОКТЯБРЯ 2014 ГОДА РУКОВОДСТВО ПО УСТАНОВКЕ

25 »ВНУТРЕННИЙ ПОТОЛКИ Клейкие мазки на шпильках Винты 1350 мм 1200 мм 900 мм Рис. 20: Комбинированное крепление к потолку с помощью клея и шурупов 1/3 способа крепления Клеевые шпильки Двойные винты Винты Рекомендуемые временные крепления 1350 мм 1200 мм 900 мм Рисунок 21: Комбинированное крепление к потолку с помощью клея и шурупов — традиционный метод Винты 6 винты 1350 листов 5 винтов 1200 листов 4 винта 900 листов Рис. 22: Схема крепления (только) винтами для потолков ИНСТРУКЦИЯ ПО УСТАНОВКЕ ГИПСКИРОВКИ

26 »ВНУТРЕННИЕ ПОТОЛКИ ЗАДНЯЯ БЛОКИРОВКА Задняя блокировка — это система усиления, предназначенная для минимизации трещин и деформации вдоль углублений краевые и стыковые соединения.Задняя стенка состоит из гипсокартонных панелей, приклеенных к обратной стороне стыков листов. Boral рекомендует использовать клей USG Boral Back-Blocking Adhesive или карнизный клей. Австралийский стандарт AS 2589 для гипсовой облицовки и отделки требует блокировки: всех стыковых стыков потолков; углубленных стыков в чистовых потолках уровня 4 в любой комнате, содержащей три или более стыков с углублениями; всех стыков с углублениями в потолках с отделкой пятого уровня. СТЫКОВЫЕ СОЕДИНЕНИЯ В ПОТОЛКАХ По возможности избегайте стыковых соединений, используя листы полной длины.Если листы должны быть соединены встык, то стыки должны располагаться посередине пролета между элементами каркаса и поддерживаться задними блокирующими панелями (номинальная ширина 400 мм) по длине стыка или между сшивающими планками (см. Ниже). Стыковые швы с обратной блокировкой Стыковые швы можно заблокировать за счет образования выемки на лицевой стороне гипсокартона, где концы листов встречаются, с использованием планки Rondo Stitching Batten или временных деревянных реек и пакеров. ПРИМЕЧАНИЕ: USG Boral рекомендует заблокировать все стыки потолка. Рисунок 23: Рейка Rondo Stitching B005 Nom 50mm Nom 300mm Nom 50mm Блокировка спинки между сшиваемыми планками Используйте клей USG Boral Back-Blocking или карнизный клей Рондо-рейка, закрепленная 4 винтами S-типа Обшивка потолка Гипсокартонная обшивка Рис. Блокировка с помощью планки Rondo Stitching Batten 3 мм толщиной Уплотнительная лента USG Boral Back-Blocking Клей или карнизный клей Временные гвозди Временные рейки Обрамление потолка Временное крепление Гвоздями Облицовка из гипсокартона Рис. 27 »ВНУТРЕННИЕ ПОТОЛКИ Номинал 400 мм Номинальный продольный шов. Задний блок шириной 200 мм. Перекрытие заднего блока номиналом 100 мм на прилегающий лист. Номинальное значение 100 мм. Номинальное продольное соединение. Номинальное значение заднего блока. Ширина 200 мм. Стыковое соединение NOM, ширина 400 мм, задняя часть Стыковое соединение, NN, задняя часть, ширина 400 мм, Ma x 300 мм Номинальный зазор 20 мм, типовая планка для шитья Rondo, фиксированная с максимальным расстоянием между центрами 300 мм. Расположение винтов (крепление со стороны гипсокартона). Продольный шов шириной 200 мм.Клейкие мазки диаметром 400 мм, расстояние между центрами Стыковое соединение, ширина 400 мм, задний блок Перекрытие заднего блока, номинальное значение 100 мм на прилегающий лист, продольный шов, номинал, задний блок, ширина 200 мм Рис. 26: Задняя блокировка с помощью сшивающих планок, вид сверху РУКОВОДСТВО ПО УСТАНОВКЕ ГИПСОВОЙ КАРТЫ ОКТЯБРЬ

.
