Укладка ламината на теплый водяной пол: теплопроводность и толщина материала

Ламинат уже много лет как признан людьми любимой и практичной финишной укладкой. Поэтому строители задаются интересным вопросом: можно ли его класть сверху на отопительную систему или нет? Помещение с этим привлекательным материалом выглядит уютно и комфортно.

Содержание статьи:

Выбор ламината для теплого водяного пола по маркировке

Сегодня на рынке встречается богатый ассортимент типов ламината — у всех них различные характеристики и свойства. Материал может как подходить для финишной укладки на теплый водяной пол, так и не подходить.

Ламинат под теплый водяной пол различается по маркировке. Маркировка — это разрешающий знак от производителя. Каждый отдельный производитель на упаковке продукции обозначает знаком пригодность для тех или иных монтажей своего товара.

На вопрос можно ли класть теплый пол под ламинат отвечает маркировка на самом изделии. На ней указано на какой именно теплый пол можно устанавливать финишное покрытие.

Продукция без маркировки деформируется от температуры или плохо пропускает тепло. Рекомендуется выбрать финишное покрытие, подходящее под температурный режим помещения. Разрешенное значение для нагрева ламината не превышает 26-28 °C.

На маркировках должно быть указано, какой тип покрытия позволяет использовать отопление. Как правило, у него хорошая теплопроводимость, высокая влагостойкость и дышащая поверхность. Все эти факторы взаимосвязаны, и отсутствие хоть одного из них указывает на отсутствие адаптации покрытия к высоким температурам.

Дополнительная информация! Нередко строители отдают предпочтение паркету как напольный вид покрытия, однако у него наблюдается ряд своих нюансов. Самый важный и главный его минус — твердость и жесткость. Паркет обычно кладут в прихожей или коридорах.

Теплоизоляционные характеристики ламината для теплого водяного пола

Каждый вид ламината для теплого пола характеризуется коэффициентом теплоизоляции. Это цифра с европейским маркером EN различается в зависимости от толщины материала. Значение теплового сопротивления ламината и подложки — не выше 0,15 м²*K/Вт.

Превышение этого значения приводит к перегреву нижней части покрытия и его подложки. Рекомендуемое значение по европейским стандартам составляет 0,1 м²*K/Вт. Это правильное решение для сохранности отопительной системы, целостности материала и правильного прогрева комнаты.

Рекомендуемая толщина финишного покрытия: 8-10 мм. Это значение можно увеличить, если выбирать подложку с меньшим коэффициентом теплового сопротивления.

Выбор ламината для теплого водяного пола в зависимости от помещения

Не стоит забывать, что тепловое и паровое давление на ламинат различается в зависимости от помещения. Также необходим определенный уровень износостойкости. По классификации необходимо брать покрытие класса 32 и выше. На упаковке можно найти маркеры, показывающие, какую нагрузку выдерживает материал и в каких помещениях его можно использовать.

Кухня

Кухня — место постоянного движения, перепадов температур, а так же высокого загрязнения. Во время готовки необходимо часто перемещаться от плиты к столу, различные части еды и жир постоянно будут попадать на пол. Ламинат на кухне — удобно и практично, ведь его очень легко мыть.

Напольное покрытие нужно выбирать по ряду характеристик:

• Повышенная влагостойкость;
• Водоотталкивающий материал;
• Ударостойкость;
• Отсутствие скользящего эффекта.

Важно! Множество водоотталкивающих покрытий становятся скользкими при попадании на них воды, и это может вести за собой неприятные последствия: ожоги, порезы.

Отличаться такие покрытия могут и по классам. Ламинат класса 32 и 33 лучше всего подходят для кухни. Стыки между ними обрабатываются специальным герметиком, чтобы вода не просачивалась под покрытие. Для повышения теплопроводимости трубы заливают песчано-цементной стяжкой. Это необходимо для большей теплоотдачи — класс 32 и 33 имеют средний коэффициент сопротивления теплу.

Ванная и туалет

Для ванной и туалета, если они совмещенные или вытяжка из ванны идет в туалет, необходим класс «Аква-ламинат». В санузле покрытие часто подвергается большому количеству влаги и высоким температурам. Материал должен быть обработан особым воодоталкивающим покрытием или техническим воском. Это увеличит срок годности продукции. Датчик температуры не должен превышать 28 °C.

Если дом частный и санузел вентилируемый, необходимо следить, чтобы помещение резко не остывало — это приведет к трещинам в покрытии.

Обратите внимание! В ванной нельзя устанавливать коврик из ткани. На покрытии системы отопления нельзя класть подушки, мягкие игрушки и любые тканевые изделия. Лучшим выходом будет постелить резиновый массажный коврик.

Спальня, гостиная, детская, прихожая и коридор

Остальные части дома не подвержены негативным воздействиям влаги и повышенным температурам. На такие участки рекомендуется укладывать ламинат с звукопоглащающим эффектом. Особенно актуально это в детской, чтобы малыши не «бегали по головам соседей».

Водяной теплый пол под ламинат: какой выбрать, порядок монтажа

Автор статьи

Александр Васильевич Драгун

Кандидат наук, эксперт сайта.

В частном домостроении популярна комбинация «теплого пола» с ламинатом. При этом для обогрева ранее в основном использовались электрокабели (электрический «теплый пол») и инфракрасные пленки.

Однако, дорогая электроэнергия сдерживает широкое применение таких систем отопления. А экономичные водяные «теплые полы» до последнего времени были несовместимы с ламинатными панелями из-за их низкой влагостойкости, выделения вредных веществ, при нагреве свыше 27^oС, и разрушения замковых соединений при резких скачках температуры.

Производители ламелей учли проблемные места своей продукции и предложили ламинат на «теплый пол» из водяного отопления. О том, как сделать своими руками «теплый пол» с водяным подогревом под ламинат комфортным, красивым и долговечным эта статья.

Совместим ли водяной теплый пол с ламинатом

До последнего времени профессиональные строители отказывались настилать ламинат на водяной «теплый пол». Причин для этого несколько:

• низкий показатель теплопроводности напольного покрытия: ламели в комбинации с подложкой являются хорошим теплоизолятором. В результате тепло закупоривалось внизу. От этого падала эффективность обогрева;
• у водяного отопления нет возможности добиться жесткого температурного регулирования, в результате чего теплоноситель может нагреваться до 35-40^oС. Это ведет сразу к двум бедам:

1. деформации напольного покрытия;
2. появлению в помещении вредных испарений формальдегидной смолы (эмиссия начинается при температуре 28-30^oС).

• малейшая протечка теплоносителя, при этом незаметная, ведет к разбуханию панелей. О том, что влага самый страшный враг ламината, знает, наверное, каждый домашний мастер.

Производители этого напольного покрытия в результате ряда экспериментов смогли добиться совместимости водяного теплого пола и ламината.

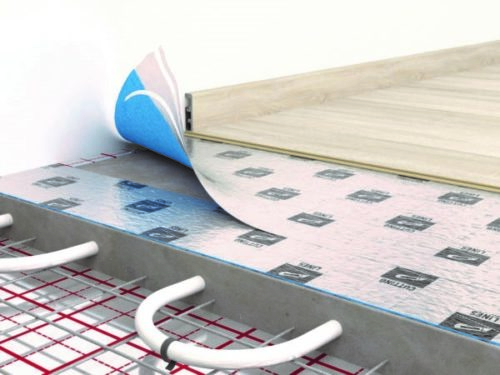

Схема водяного «теплого пола» с напольным покрытием из ламината.

Какой ламинат выбрать под водяной теплый пол

Длительное время «теплый пол» и напольное покрытие из ламелей шли параллельными курсами, не пересекаясь. Производители ламината терять значительный сегмент рынка не захотели. В результате в продаже появилось напольное покрытие, совместимое с «теплым полом». У него совершенно другие технико-эксплуатационные характеристики, подходящие под условия функционирования напольных систем обогрева. Чтобы ориентироваться в них, советуем посмотреть статью «Какой ламинат выбрать под теплый пол?», где подробно объяснено, какой ламинат подходит под «теплый водяной пол».

Для тех, у кого мало времени и желания переходить по приведенной ссылке, в концентрированном виде перечислим основные требования для ламелей с жидким теплоносителем в цементной стяжке.

Толщина. Оптимальная толщина ламината под теплый пол — 8 мм при плотности не менее 900 кг/м³. Это позволяет получить прочную доску с хорошей теплопроводностью. Увеличение плотности сказывается на цене. Она выше. Но и прочность, и проводимость тепла у напольного покрытия возрастают.

Для сведения: на упаковке нет данных о плотности. Иногда пишется вес одной ламели или всей упаковки. Узнать самостоятельно цифру плотности не составляет труда: находится объем одной панели путем перемножения толщины, ширины и длины. Затем узнается вес одной ламинированной доски. После этого вес в кг делится на объем в м³.

Теплопроводность. Информацию о теплопроводности можно найти на вкладыше. В соответствии с европейским стандартом EN4725 тепловое сопротивление ламината для водяного обогрева пола не должно превышать 0,10 м² х °K/Вт. На продукции иностранных производителей обозначается надписью «thermal resistence».

Прочность. Ламинат выпускается разной плотностью. Следовательно, у него разные сроки службы, что отображается показателем «класс прочности». Обозначается двумя цифрами. Первая показывает, для каких помещений предназначено:

• 2 — для жилых;
• 3 — коммерческих.

Вторая — насколько прочны ламинированные доски. Под теплый пол нужен ламинат 32-33 класса.

Влагостойкость. Выбирая ламели нужно быть внимательными. Ведь есть напольное покрытие для инфракрасных и электрических полов, а есть специально для водяных. Разобраться помогут надписи. Для водяного подогрева на вкладыше должна быть надпись Н2О или Warm Wasser. Черные и коричневые пиктограммы со стилизованными трубами, не дают информацию о виде «теплого пола», что нужно учитывать.

Экологическая безопасность. При повышении температуры формальдегид начинает выделять вредные испарения. В ламинате под «теплый пол» химические реакции в смоле замедлены благодаря специальным добавкам. Узнать об их наличии, позволяют пиктограммы (см. фото). Обозначение Е0 (NA) показывает, что до +30^oС никаких вредных выделений не будет. Е1 утверждает что эмиссия вредных веществ находится в пределах санитарных норм.

Выделение формальдегида в пределах нормы.

Формальдегида нет.

Влияние высоких температур. Ламинат не любит резких изменений температурного режима в помещении. А «теплый пол», особенно с водяным подогревом, может нагревать напольное покрытие до +40^oС. Способность ламелей выдерживать перегрев обозначается латинской буквой В и цифрой 1.

Износостойкость. Последний контролируемый показатель под водяное отопление пола — износостойкость. Характеризуется классом истираемости. Может быть в пределах АС1-АС5. Оптимальный вариант — АС4.

Классы износостойкости.

Вид замка. До последнего времени специалисты не обращали внимания на тип замкового соединения ламината. Практика показала, что резкие перепады температуры лучше выносят замки Click.

Вид материала. Под теплый пол можно использовать классический ламинат из ДВП (в английском варианте написания HDF), виниловый, кварцвиниловый и SPC-ламинат. На пробковый накладывается категорический запрет — он не пропускает тепло.

Какую подложку лучше использовать

Значение подложки при монтаже ламината детально описано здесь. Но к подложке для ламината под теплый водяной пол есть особое требование: коэффициент сопротивляемости теплопередачи должен находится в пределах 0,04-0,06 м²*K/Вт. Таким параметрам соответствует только подложка из экструдированного полистирола с обязательной п

можно ли класть ламинат на теплый пол, укладка своими руками, фото и видео

Содержание:

Установка системы теплого пола, будь то электрической или водяной, требует от потребителя значительных материальных затрат, так что зачастую он не может себе позволить такие расходы. Вместе с тем, ламинированные панели становятся все более доступны для покупателей по стоимости, к тому же, обладают ряду достоинств.

А вот если совместить укладку напольного покрытия и отопления, в целом все кажется не таким уж непосильным или неосуществимым. Далее в материале мы расскажем о том, можно ли теплый пол под ламинат укладывать самостоятельно, и как осуществить эти работы без привлечения специалистов.

Оптимальное решение для совмещения покрытия с подогревом

Сам по себе ламинат хотя и прочный, однако, в комплексе с водяным теплым полом для него существует ряд ограничений:

• Ламинированные панели очень чувствительны к повышенной влажности, хотя и отличаются достаточной прочностью. Тем не менее, в настоящее время в продажу поступают водостойкие типы ламината, не склонные к деформации из-за влажности.
• Укладка ламината на теплый водяной пол возможна только при наличии специальной подложки. Некоторые виды подложек неприемлемы для использования в таких условиях, например, пробковый материал. Однако есть ряд синтетических подложек, которые прекрасно справляются с защитой ламината от влаги, при укладке его на теплый водяной пол.

Некоторые покупатели сомневаются, можно ли делать теплый пол под ламинат, поскольку:

• монтаж такой системы отопления обходится довольно дорого;
• чтобы теплый пол функционировал правильно, желательно воспользоваться помощью профессионалов;
• необходимость автономного монтажа теплого пола с последующим встраиванием его в общую систему отопления, которая включает целый набор радиаторов, трубопровод с фитингами и байпасами, фильтр, насос и котел.

Преимущества такого комбинирования

Если планируется укладка ламинированных панелей на бетонное основание пола, желательно произвести дополнительное его утепление, поскольку ни гидроизолирующий слой, ни подложка, не смогут защитить такое покрытие от холода. А водяной теплый пол под ламинат позволит выполнить утепление напольного покрытия очень качественно (прочитайте также: «Какая бывает подложка для теплого пола и как используется»).

Что касается стоимости монтажа такой системы отопления, то можно с уверенностью утверждать, что все затраты, понесенные в процессе ремонта, окупятся уже в течение ближайшего отопительного сезона. А если укладывать водяной теплый пол под ламинат своими руками, то можно еще больше сэкономить на стоимости профессиональных работ.

Как укладывать водяной теплый пол

Чаще всего теплые полы с водяными нагревательными контурами укладываются одним из четырех способов:

1. По деревянно-реечной системе. В данном случае водяной контур прокладывают между лагами, предварительно проделав в них пазы под трубы. Поверх контуров укладывается слой тонкой фанеры, на которую будет постелена подложка под ламинат. Как вариант, вместо фанеры может быть применена жесткая подложка (подробнее: «Как сделать теплый пол по деревянным лагам своими руками»). Теплообменники в данной ситуации не требуются.
2. Модульная деревянная конструкция. В данном варианте в продажу поступают уже готовые системы труб с лагами. При такой системе теплого пола необходима дополнительная прослойка под укладку подложки для ламината, но можно воспользоваться и жесткой подложкой без прослойки (прочитайте: «Какая подложка для теплого пола лучше подойдёт»). В этой конструкции требуется установка теплообменников, которыми могут служить широкие металлические пластины.
3. Теплый пол из полистирола – при этом используются не металлические, а трубы из полистирола.
4. Укладка в бетонную стяжку. Такой способ монтажа водяного теплого пола является наиболее распространенным, поскольку стяжка в данном случае служит и теплообменником, и гидроизоляцией. При такой технологии, водяные нагревательные элементы утапливаются в толще стяжки.

Независимо от того, сомневаетесь вы по поводу того, можно ли укладывать теплый пол под ламинат, или уверены в своем решении, чтобы обустроить такой обогрев потребуется наличие обязательных атрибутов общей отопительной системы. Читайте также: «Как положить теплый пол с водяным контуром правильно».

Необходимо наличие:

• коллектор, который распределяет потоки тепла в случаях, когда в системе имеется несколько контуров;
• магистральный коллектор, благодаря которому производится подключение теплого пола к общей отопительной системе;
• интегрированный коллектор;
• насос для теплого водяного пола, обеспечивающий надлежащий уровень давления в цепи.

Стоит отметить, что существенным недостатком водяного пола, уложенного под ламинат, является его низкая теплоотдача, которой недостаточно для полноценного прогрева помещения. Чтобы минимизировать эту проблему, лучше выбирать покрытие толщиной 2-3 мм. Тем не менее, такие показатели как раз и рекомендуются для укладки поверх водяного теплого пола. Читайте также: «Какой ламинат лучше для теплого пола – выбираем оптимальный материал».

Подробное описание процесса укладки

Как и при любых ремонтных работах, перед началом укладки теплого пола с водяными элементами, требуется предварительный подготовительный этап.

Выбираем технологию укладки

Чтобы определиться, можно ли положить теплый пол под ламинат, необходимо уточнить индивидуальные параметры комнаты и учесть следующие нюансы:

• Максимальная длина контура не должна превышать 100 метров, иначе насосу не хватит мощности для перекачки воды в таком объеме.
• В случае необходимости разбивки системы водяного отопления на несколько контуров, необходимо проследить, чтобы на один контур приходилось не более 40 м² площади. Чем короче будет каждый из контуров, тем лучше.

Зачастую используют несколько схем укладки нагревательных элементов:

• улитка;
• змейка;
• угловая змейка;
• двойная змейка.

Отметим, что эффективность нагрева при аналогичной длине контура практически не зависит от схемы его укладки. Тем не менее, каждый из профессиональных мастеров выбирает ту или иную схему исходя из своих предпочтений и удобства ее осуществления.

Проведение работ

Последовательность выполнения монтажа водяного теплого пола выглядит следующим образом:

• Подготавливают черновой бетонный пол. Убирают мусор, заделывают все трещины и выбоины, при необходимости, штукатурят и шлифуют основание под водяной теплый пол.
• Черновой пол просушивают до получения оптимального уровня влажности.
• Укладывают гидроизолирующий слой. Желательно использовать для этих целей сплошное полотно изоляционного материала. Если это неосуществимо, места стыков с двух сторон проклеивают строительным скотчем.
• Водяной контур распределяют по поверхности пола, не забыв об укладке датчика температуры воды в системе.
• После укладки всю систему проверяют на работоспособность, произведя пробный запуск.
• Поверх труб заливают тонкий слой финишной стяжки, после чего его хорошенько выравнивают.
• Как только финишная стяжка полностью просохнет, на нее можно стелить еще один гидроизолирующий слой.
• Потом стелют подложку под ламинированные панели.
• Когда все готово, можно приступать к сборке напольного покрытия.

Итоги

Итак, отвечая на вопрос, можно ли класть ламинат на теплый пол, с уверенностью можно сказать, что такой тандем в настоящее время становится все более популярным и востребованным, поскольку совмещает в себе экономическую и практическую выгоду для покупателя.

Преимущество данной системы еще и в том, что такое покрытие как ламинат, может быть с легкостью разобрано полностью или частично, если система отопления даст сбой и потребуется срочный ремонт.

Вместе с тем, отметим, что укладка ламината не обязательно подразумевает одновременный монтаж системы теплого пола. Однако если вы решили оборудовать в своей квартире такой дополнительный обогрев, ламинат станет оптимальным вариантом в качестве финишного напольного покрытия.

Водяной теплый пол под под ламинат

Совсем недавно мастера остерегались укладывать водяной теплый пол под ламинат, так как в большинстве случаев покрытие довольно быстро приходило в негодность. Ламинированные панели рассыхались, трескались и деформировались, что, безусловно, вызывало недовольство клиентов.

Совсем недавно мастера остерегались укладывать водяной теплый пол под ламинат, так как в большинстве случаев покрытие довольно быстро приходило в негодность. Ламинированные панели рассыхались, трескались и деформировались, что, безусловно, вызывало недовольство клиентов.

Однако с появлением новых видов этого отделочного материала, использовать ламинат в качестве финишного покрытия на теплом водяном полу стало возможно. Причем если соблюдать несложные правила, смонтировать такую систему отопления под силу даже неспециалисту собственными руками.

В этой статье мы расскажем, как сделать водяной теплый пол под ламинат, чтобы он был теплым, красивым и долговечным.

Содержание:

1.
   Можно ли совместить водяной теплый пол и ламинат

2.
   В каких помещениях можно использовать

3.
   Устройство водяного теплого пола под ламинат





3.1 Укладка пирога

3.2 Особенности монтажа греющего контура




4.
   Как выбрать ламинат под теплый водяной пол

5.
   Как обеспечить целостность ламината

Можно ли совместить водяной теплый пол и ламинат


Стоит сразу оговорится, что обычный ламинат не подходит для укладки на водяной пол. Такой материал хоть и обладает хорошей прочностью, но также отличается особой чувствительностью к повышенной влажности и перепадам температур.


Поэтому для водяного пола используют влагостойкую разновидность ламината, который монтируют только на синтетическую подложку с хорошей теплопроводностью. Применение других материалов, хорошо впитывающих воду, недопустимо.  Кроме того, покрытие должно быть устойчиво к истиранию и механическим повреждениям.


Марка ламината должна быть не ниже 32 или 33 класса, тепловое сопротивление материала — не выше 0,15 м² K/Вт

Не менее важна устойчивость ламинированных панелей к нагреву — при изготовлении ламината используется клей, в котором содержится формальдегид и его испарения ядовиты. Ламинат, предназначенный для теплого пола, покрыт защитным слоем специального лака, поэтому не выделят это вредное вещество в опасной концентрации.


Узнать, подходит ли материал для теплого пола, можно по маркировке производителя на упаковке.


Также при укладке ламината на теплый водяной пол стоит учитывать, что предельная температура нагрева для этого покрытия — 27-28 °C. Это обусловлено особенностями материала. Однако такой температуры вполне достаточно для поддержания комфортного микроклимата в помещении. Ламинированные деревянные панели отлично прогреваются и надолго сохраняют тепло.

В каких помещениях можно использовать


Систему водяного теплого пола можно использовать в любом помещении, чего не скажешь о ламинате. Даже влагостойкую модификацию нельзя укладывать в местах, где покрытие будет постоянно контактировать с водой — ванной или санузле. На кухне и в коридорах применять ламинированные доски рекомендуется с осторожностью.


В жилых помещениях нет практически никаких ограничений в использовании материала.

Устройство водяного теплого пола под ламинат


С точки зрения качеств ламината, как финишного покрытия, — это один из самых практичных и удобных материалов для монтажа.  При наличии идеально ровного основания ламинированные панели просты в укладке и могут устанавливаться даже неспециалистом. Кроме того, такое покрытие обладает небольшим весом и смотрится очень эффектно.


Чтобы обустроить водяной теплый пол под ламинат своими руками, потребуется:

•
  Сделать тепловые расчеты и подобрать оборудование. Этот пункт лучше доверить специалистам или воспользоваться специальным калькулятором.

•
  Установить распределительный шкаф с коллекторной группой.

•
  Уложить многослойный пирог с греющим контуром и подключить трубы с коллектором.

•
  Проверить систему отопления на герметичность и работоспособность.

•
  Положить финишное покрытие.


Устройство водяного пола под ламинат может выполняться по нескольким технологиям — со стяжкой, по типу настильной системы, на черновой деревянный пол или на лагах. В любом случае это будет многослойный пирог, состоящий из разных материалов.

Укладка пирога


В зависимости от особенностей помещения укладку теплого пола можно выполнить на бетонное или деревянное основание. Эти два вида перекрытий имеют разную теплопроводность, поэтому устройство пирога будет различным.


Монтаж водяного пола под ламинат на бетонные перекрытия выполняется следующим образом:

•
  Основание очищается от грязи или пыли, ремонтным составом заделываются все дефекты, изъяны и неровности. Если обнаружены серьезные перепады высот, поверхность выравнивается по уровню тонким слоем стяжки или самонивелирующимся составом.

•
  После полного высыхания раствора делают гидроизоляцию — покрывают основанием специальным составом или укладывают слой полиэтиленовой пленки толщиной 0,2-0,4 мм. При этом защищают не только поверхность пола, но и нижнюю часть стены. По периметру монтируется демпферная лента, необходимая для компенсации теплового расширения стяжки при нагреве.

•
  Укладывается слой теплоизоляции. Это могут быть полистирольные плиты (для полов над грунтом или холодным подвалом) или фольгированная подложка (для межэтажных перекрытий) в зависимости от качества утепления помещения.

•
  Прежде укладывать греющий контур, необходимо установить распределительный шкаф. В нем будет размещена коллекторная группа, отвечаю за распределение теплоносителя по трубам, управление потоками и регулирование температурой.

•
  Поверх теплоизоляции укладывается и сразу фиксируется греющий контур. После чего трубы испытываются на герметичность — система заполняется водой и для выявления протечек поддается рабочее и максимальное давление (опрессовка).

•
  Заливается бетонный раствор — толщина слоя должна быть порядка 3-5 см. При закладке состава в трубах поддерживается рабочее давление.

•
  Стяжка выдерживается до полного затвердения в течение 28 дней, после чего можно укладывать подложку и ламинат.


Теплый пол со стяжкой — наиболее надежная система, обеспечивающая долгий срок службы как системе отопления, так и финишному покрытию.


На деревянное основание укладывается теплый водяной пол под ламинат без стяжки в таком порядке:

•
  На черновой пол настилается гидроизоляционная пленка.

•
  Монтируется система для фиксации греющего контура — это могут быть специальные алюминиевые пластины, реечная или модульная конструкция.

•
  Выполняется монтаж труб водяного теплого пола, проверяется работоспособность контуров.

•
  Поверх конструкции укладывается жесткое защитное покрытие — модули ДПС, гипсоволокнистые листы или монтажная сетка.

•
  Настилается подложка для ламината, укладывается финишное покрытие.


Теплый пол под ламинат без стяжки имеет одно значимое преимущество — при протечке или необходимости ремонта, ламинат можно легко разобрать, полностью или частично, и получить доступ к месту аварии.

Особенности монтажа греющего контура


Для изготовления контура можно использовать трубы из разных материалов, но наибольшую популярность получили изделия из металлопластика и полиэтилена. Они прочны, надежны, устойчивы к внешним и агрессивным воздействиям, скачкам давления и высоким температурам. Отличаются хорошей гибкостью, что облегчает монтаж трубопровода, имеют небольшой вес и доступную стоимость. Кроме того, полиэтиленовые трубы имеют хорошую теплопроводность, и сохраняют все свои качества при любых окружающих условиях, что делает систему отопления максимально работоспособной.


Однако чтобы теплый пол был еще и эффективным, при укладке греющего контура необходимо учитывать ряд факторов, влияющих на его производительность. К ним относятся особенности монтажа трубопровода и нюансы в его расположении:

•
  В помещениях с окнами и балконами монтаж трубопровода начинают с самых холодных участков — по мере приближения к более теплому центру теплоноситель будет остывать обеспечивая равномерный прогрев комнаты.

•
  Максимальная длина одного контура не должна превышать 100 метров. В противном случае будет возрастать гидравлическое сопротивление в системе и снижаться эффективность теплого пола. Поэтому для каждого помещения делают отдельный контур.

•
  При прокладке трубопровода под покрытием используются только цельные отрезки — это позволит снизить риск возникновения протечки в местах соединений.

•
  Расстояние между трубами независимо от схемы укладки должно быть в пределах 100-250 мм, что позволит обеспечить равномерное распределение тепла при минимальных энергозатратах. При этом чем ниже теплопотери в помещении, тем шире может быть шаг. В замкнутых пространствах допустимо укладывать контур на расстоянии до 300 мм.


Маршрут прохождения греющего контура выбирается в зависимости от условий эксплуатации и формы помещения, особенностей расстановки мебели и бытовой техники, а также других факторов. Однако при этом обычно придерживаются распространенных типовых схем, наиболее популярны из которых «змейка» и «спираль».


Эффективность напольной системы отопления зависит не только от характеристик материалов, оборудования и качества монтажа пирога теплого пола, но и грамотного подбора финишного покрытия.

Как выбрать ламинат под теплый водяной пол


При выборе ламината обратите внимание на толщину панелей — чем она тоньше, тем будет лучше ее теплопроводность.  При этом доска должна быть достаточно прочной и износостойкой. Такие характеристики свойственны только изделиями высокого класса, поэтому не стоит экономить на материале.


По типу соединения ламинированных панелей лучше выбрать защелкивающуюся систему Click, она менее требовательна к условиям эксплуатации. Замки «шип-паз»  имеют несколько другую конструкцию, для которой необходимо идеально ровное основание.

Как обеспечить целостность ламината


Ламинат, уложенный на теплый водяной пол, может прослужить достаточно долго, сохранив свои эксплуатационные и эстетические характеристики в течении всего срока использования. Для этого необходимо соблюдать несколько достаточно простых правил:

•
  Соблюдать рекомендуемый температурный режим, о котором уже говорилось раньше, и не нагревать покрытие свыше 28°C.

•
  Не нужно закрывать ламинат ковром или паласом, он может перегреться. Также необходимо следить, чтобы при эксплуатации в системе не было резких перепадов температур.

•
  В начале отопительного сезона не стоит запускать систему на полную мощность, прогрев нужно осуществлять постепенно, поднимая температуру на 5°C в сутки.

•
  В помещении необходимо поддерживать нормальную влажность и не допускать ее повышения свыше 60%, это может привести к вспучиванию панелей. С другой стороны чрезмерно пересушенный воздух также может привести к разрушению материала.


Если придерживаться этих правил, можно надолго сохранить целостность ламината.

Водяной теплый пол под ламинат: особенности решения и тонкости монтажа

Многие люди задают вопрос: можно ли укладывать отопление под ламинат? Смогут ли «теплые полы» служить долго и надежно? Каковы недостатки такого решения в квартире? Обязательно нужно знать, какой тип ламината подойдет для того или иного вида отопления.

Итак, необходимо определится, как выполнить отопление под ламинатом своими руками. В этом и предстоит разобраться.

Для того чтобы в дальнейшем не возникало вопросов по поводу того, что будет устанавливаться, необходимо дать определение понятию проекта. Теплый пол водяной — это коммуникации, которые укладываются под напольное покрытие, прогревая его примерно на уровне температуры человеческого тела.

Полезная информация! Для того чтобы обогревать пол, необходимо подключить систему к любому котлу, который оснащен насосной станцией. Если имеет система отопления, то нет необходимости ее особе переделывать.

Можно просто добавить еще один контур. Чтобы поддерживать постоянный и фиксированный уровень температуры обогрева, необходимо регулировать скорость оборота воды в системе или же температуру. Когда в доме установлены радиаторы отопления, то тепло от них расходится по дому не равномерно.

Так, температура в верхней части комнаты может быть в два раза выше, чем в нижней части. В нашем случае воздух в помещении прогревается равномерно.

Для того чтобы система напольного покрытия функционировала стабильно, необходимо, чтобы трубы были уложены прямо в стяжку. Зачастую именно так и делают. Если поступить иначе, то трубы будут греть только часть пола, в то время как другая часть останется холодной.



Но в то же время нужно задать вопрос: есть ли смысл прогревать стяжку, если она имеет некоторую изоляцию от самого помещения?

Потому часто водяное отопление укладывают под плитку. Она имеет хорошую проводимость тепла. Гомогенный линолеум также годится для того, чтобы под него можно было уложить трубы. Итак, рассмотрим схему, когда под ламинат будут уложены трубы.

Свойства ламината

Прежде всего, нужно определиться, какой ламинат подойдет для укладки под него отопления. В данном случае можно полагаться не только на определенный опыт, но и собственный здравый ум.

Важно! Оргалит, из которого выполнен ламинат — это материал, который препятствует прохождению тепла. Потому, чем меньше будет толщина досок, тем лучше будет прогреваться помещение. Когда покупается ламинат высокого класса, его лощина и плотность не позволяют хорошо нагревать помещение.

Ламинат высокого класса покупают не только по причинам теплопроводности. Прежде всего, такой материал не склонен к быстрому износу из-за температур.

Не только ламинат играет важную роль в качестве прогревания комнаты. Подложка для ламината также является некоторым препятствием для прохождения тепла от труб к комнате.

В магазине существуют специальные виды покрытия, которые предназначены именно для того, чтобы под них укладывались отопительные трубы. Стоит обратить внимание на финские материалы, которые обладают высокой прочностью и в то же время отлично проводят тепло.

Особенности монтажа

Здесь нужно разобраться, как сочетается тот или иной вид напольного покрытия и отопительная система.

Цементно-песчаная стяжка

Для того чтобы выполнить монтаж теплых полов самостоятельно, необходимо следовать такой инструкции:

1. На пол, который заранее был подготовлен, укладывается слой утеплителя;
2. На второй слой выбирается полиэтиленовая пленка;
3. Теперь укладывается армированная решетка, ячейка которой составляет 15 сантиметров;
4. Затем непосредственно трубы укладываются на сетку и крепятся хомутами;
5. По периметру помещения монтируется демпферная лента, которая выполнена из упругого материала.



В конце концов, полы заливают бетонной стяжкой, которая готовится из мелкого отсева. Толщина от труб не должна быть больше трех сантиметров. Спустя месяц пол обретает хорошую плотность.

Важно! Первую неделю раз в сутки нужно проводить увлажнение покрытия, чтобы не появлялись трещины. Пока стяжка не высохнет, отопление не включается. Когда полы высохнут, можно приступать к укладке подложки.

Перед тем, как начинать укладывать ламинат, нужно прогреть пол так, как будто он греется для нормального отопления комнаты. Ламинат нужно выдержать в помещении при естественной температуре.

Таким образом, материал «привыкнет» к влажности комнаты. Материал укладывается таким же образом, как и при обычной укладке ламината. Оставляются просветы между последней доской и стеной. Этот просвет составляет до 8 миллиметров.

Сухая стяжка

Необходимо называть вещи своими именами. Когда укладывается теплый пол под ламинат, при этом стяжка сухая, такой вариант будет довольно неэффективным в плане расхода тепла. Но такой способ монтажа может значительно ускорить процесс монтажа пола. Таким образом, нет необходимости ожидать времени, пока пол высохнет окончательно.

Нужно разобраться, как же сочетаются теплые полы под ламинат и сухой вид стяжки.

Сначала на пол укладывается гидроизоляция. Потом полы засыпаются сыпучим материалом. Как правило, это керамзит или обычный сухой песок. По горизонтали устанавливаются профиля, играющие роль маяков. По ним проходит выравнивание пола. В качестве выравнивающего инструмента используется рейка.

Теперь наступает самый главный этап — укладка под трубы алюминиевых профилей. Это пластины, которые распределяют тепло равномерно. Там, где алюминиевая пластинка имеет выступ, укладывается труба.

Нужно тщательно проверить ровность укладки труб, чтобы не было бугров и впадин. Поверхность должна быть идеально ровной — пол предварительно выравнивается под ламинат. Когда по насыпанной поверхности нужно передвигаться, не стоит ходит прямо ногами по ней. Нужно использовать куски гипсокартона, которые подкладываются под ноги.

После всех работ по периметру комнаты нужно уложить прослойку из пористого материала. Такой материал будет гасить звуки, которые возникают при потоке воды по трубам и при передвижении по полу. В конце концов, полы перекрываются гипсокартоном.

Можно использовать фанеру. Материал крепится саморезами. Потом пол необходимо нагреть и начинать укладывать выбранный ламинат.

Полезные мелочи

Существуют некоторые моменты при укладке ламината на теплый пол. Если ламинат укладывается на сухую стяжку на первом этаже, то половина тепла будет идти в подвал или в землю.

Полезный совет! Ламинат может портиться при резких и больших перепадах температуры. Поэтому не стоит сразу прогревать пол на много градусов. В день нужно нагревать полы не более, чем на 5 градусов. В итоге, температура в комнате при обогреве не должна превышать 28 градусов.

Заключение

Если остаются какие-то вопросы по поводу того, как укладывать ламинат на теплый пол, всегда можно посмотреть видео урок, который прилагается к статье.

В настоящее время укладка ламината приобрела большую популярность у населения. Теперь каждый знает, как выполнить такой ремонт самостоятельно.

Однако, если по какой-то причине не хватает времени или сил на то, чтобы выполнить все самостоятельно, то всегда можно обратиться к бригаде специалистов, которые с гарантией выполнят все работы качественно.

При этом вам не нужно беспокоиться об инструменте, который уже будет в наличии у рабочих. Необходимо только сходить в строительный магазин и купить нужное количество материалов, которые помогут качественно выполнить работу.

Ассортимент соответствующих товаров для данных работ довольно велик. Цена, как правило, указывает на качество. Не стоит экономить на материалах, ведь такие ремонтные работы выполняются на много лет.

Для того чтобы работа пол прослужил долго и продуктивно, необходимо выбирать самые лучшие материалы и доверять работу только самым лучшим специалистам, за плечами которых не одна качественная работа.

Однако и самому укладку ламината на теплый пол можно выполнить удачно, если соблюдать все требования и правила, которые указаны в данной статье. Главное точность в каждой детали. В противном случае малейший недостаток может испортить весь ремонт в помещении.

Теплый пол под ламинат на деревянный пол: инструкции по монтажу

Чтобы даже зимой спокойно ходить босиком, посидеть у камина или поиграть с ребенком на ламинатном полу, стоит сделать дополнительную систему обогрева. Но многих владельцев деревянных домов волнует вопрос совместимости такого устройства с пожарной и экологической безопасностью жилья.

Предлагаем разобраться, возможно ли сделать теплый пол под ламинат на деревянный пол, каковы плюсы и минусы такого решения. Мы подскажем, как выбрать оптимальный способ монтажа, а также подробно опишем технологию обустройства отопительной системы напольного типа.

Содержание статьи:

Совместим ли подогрев с ламинатом

Хотя ламинат позиционируется рекламой как деревянное покрытие, на самом деле это многослойный «пирог» из защитной пленки, бумаги, пропитанной различными смолами, и основания – плиты из спрессованных опилок. Поэтому вопрос безопасности действительно актуален.

При нагреве смола и клей выделяют фенол, фталат, толуол, печально знаменитый формальдегид и другие токсичные вещества, негативно влияющие на наше здоровье.



Выбирая ламинат, обязательно обратите внимание на его класс эмиссии и толщину, потому что для пола с подогревом лучше подойдет тонкий настил в 21-23 мм

Но важно учесть следующие нюансы:

1. Вредоносные испарения выделяются только при сильном нагреве – от 40°C и выше.
2. Чтобы обезопасить покрытие от перегрева и произвольного самовоспламенения, нужно установить для системы теплого пола , который будет контролировать температуру и отключать систему при превышении заданных параметров.
3. Если не поврежден защитный слой ДСП, то даже при высокой температуре летучие вещества попадают в воздух в незначительной концентрации.
4. Для жилых помещений с обогреваемыми полами стоит приобретать декоративное покрытие с показателем эмиссии Е0 (в крайнем случае – Е1), где концентрация летучих веществ в несколько раз ниже допустимой нормы.

Если принять в расчет эти несложные правила, под ламинат можно спокойно установить систему подогрева полов и наслаждаться комфортом в холодное время года.

Варианты обустройства теплых полов

Для теплого пола можно установить подогрева. При желании любую из этих конструкций можно спрятать под ламинат и уложить на деревянный пол, поэтому рассмотрим все варианты, чтобы выбрать лучший.

Разновидности электрических систем

Электрический теплый пол считается оптимальным решением для обогрева полов с сухой стяжкой. Он не требует создания сложной многослойной конструкции и бетонной заливки, а с его монтажом может справиться даже новичок в ремонтном деле.

Правда, существует несколько , каждая из которых имеет свои особенности и нюансы монтажа.



Основное преимущество теплых полов – распределение температуры в высоту, ведь по физиологическим причинам мы чувствуем себя наиболее комфортно, когда ноги находятся в тепле (+)

«Прародительница» теплых электрополов – кабельная система. Для ее обустройства хорошо заизолированная нагревательная жила нарезается на секции и укладывается на пол с фиксацией специальными зажимами. При подключении к электричеству кабель передает тепло напольному покрытию.

Более современный вариант конструкции – термоматы, в которых проводка уже закреплена на стекловолоконной сетке, что существенно облегчает процесс укладки.



Для деревянной основы кабельный пол считается наиболее пожароопасной системой, поэтому его обязательно нужно снабжать терморегулятором и температурными датчиками, которые будут контролировать уровень нагрева

Инфракрасный  – самый популярный на сегодня вариант для монтажа на деревянный пол под ламинат. По сути, это пленка с запаянными внутрь полимерными полосками с тонким слоем углепластика, серебра или графита, которая при подключении к сети излучает электромагнитные волны в инфракрасном диапазоне.

Главная особенность этой конструкции – отсутствие накаливающих элементов, благодаря чему тепло выделяется без угрозы самовоспламенения.



Электрическую систему подогрева рекомендуется заземлить, чтобы обезопасить себя от удара током и избежать повреждения элементов конструкции при скачках энергии в сети

Теплый  – еще одна система, основанная на работе инфракрасных лучей. В ее основе – карбоновые стержни, соединенные между собой медным кабелем высокой прочности.

Хотя такая конструкция стоит довольно дорого, она имеет ряд преимуществ перед другими видами обогрева: не раскаляется, потребляет минимум энергии, автоматически контролирует температуру нагрева и не боится нагрузки из тяжелой мебели.



Особенность инфракрасного излучения в том, что лучи передают тепло не только на поверхность ламината, а и предметам обстановки в комнате, при этом не нагревая саму систему

Преимущества инфракрасных полов по сравнению с кабельными:

1. Нагрев более быстрый и равномерный, ведь кабель прогревает покрытие только в местах соприкосновения с полом, а пленка – по всей своей площади.
2. Простота установки – пленочную систему можно смонтировать буквально за час работы и сразу приступить к укладке ламината.
3. Надежность – в случае механического повреждения из строя выходит только один сегмент, а система продолжает работать.
4. Благоприятное влияние на здоровье – дальнее инфракрасное излучение поддерживает иммунную систему и даже используется для лечения некоторых заболеваний.

В целом, минусов у электрических систем сравнительно немного. Например, может возникнуть сложность с перестановкой мебели, так как тяжелые предметы могут пережать кабель или пленку и вывести из строя конструкцию.

Ну и самые главные недостатки, как и у любого электрического прибора – большой расход энергии и опасность замыкания с последующим воспламенением деревянных материалов. От последнего наиболее надежно защищены инфракрасные и карбоновые полы.

Достоинства и недостатки водяного контура

Водяной теплый пол – это трубы небольшого диаметра, уложенные под декоративное напольное покрытие и подключенные к нагревательному котлу или системе центрального отопления.

Хотя традиционно рекомендуется укладывать водяной контур на бетон, для теплых полов в деревянном доме под ламинат можно устроить и сухую стяжку, чтобы не перегружать перекрытия.



Учитывая характеристики ламината, нагрев труб под полом не должен быть выше 35-40 градусов,

Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

Статью опубликовал: Николай Стрелковский

Обновлено: 15.02.2019

Водяной теплый пол под ламинат может полностью взять на себя функции отопления помещения. Создавать нагреваемый пол с жидким теплоносителем можно в любых помещениях и под любые финишные покрытия. Особенно актуальная такая конструкция будет в комнатах, где требуется особый комфорт, например, в спальнях. В отличии от обычного конвекторного отопления – нагреваемый пол создает теплую зону в районе ног человек. Представьте себе, как приятно рано утром встать босыми ногами на подогретый пол?



Водяной теплый пол под ламинат своими руками

Содержание статьи

Устанавливаем коллекторный шкаф

Сердцем всей системы теплого водяного пола с жидким теплоносителем является коллектор. В него подается горячая вода по магистральному трубопроводу и распределяется по контурам отопления. Дело в том, что длину одного контура водяного отопления пола специалисты не рекомендуют создавать длиной более 60 метров.

Перед монтажом пола и выбором конвектора проведите расчет теплого водяного пола, так вы поймете количество потребных труб.



Коллекторный шкаф для теплого водяного пола

Вот так выглядит водяной коллектор системы отопления

Обычно коллектор устанавливается прямо возле пола, не забудьте закрепить запорные вентили на каждом контуре.

Модификации водяных полов

Существует три основных модификации теплых водяных полов. Вы можете построить любой из них, вне зависимости от того, какое финишное покрытие предполагается в вашем помещении.

1. В обычном бетонном полу водяные трубы укладываются в массу выравнивающей стяжки.
2. В настильном полу трубы размещаются в теплоизоляционном слое со специальными пазами.
3. В традиционном деревянном полу водяные трубы могут прокладываться в промежутках между лагами.

Нагреваемый бетонный пол с водяным отоплением

Готовим перекрытие

Первым шагом при установке такого пола станет уборка и черновое выравнивание перекрытия. Уберите мусор и залейте раствором глубокие выбоины.



Демпферная лента для теплого пола

После уборки пола разместите вдоль стен помещения демпфирующую ленту. Она предохранит стяжку от повреждения при температурной деформации.



Гидроизоляция пола

Затем проведите гидроизоляцию перекрытия. Для этого можно использовать плотный полиэтилен или специальный раствор.

Укладываем теплоизоляционный слой.

Труб отопления пола должны нагревать только ваше помещение, а не соседей. Поэтому важную роль в его качественной работе играет тепловая изоляция



Утепление пола пенопластом

Самым эффективным способом тепловой изоляции помещений будет являться укладка слоя из вспененного полимера, например, пенопластовых плит.

Армируем поверхность

Чтобы трубы теплоносителя не смещались при заливке стяжки – их необходимо закрепить. Для этого на теплоизоляционный слой нужно положить армирующую сетку. В том случае, если перекрытие вашего помещения уже обладает хорошей теплоизоляцией – арматурную сетку можно уложить непосредственно на гидроизоляцию, так, как показано на рисунке.



Укладка арматурной сетки на пол

Размещаем трубы теплоносителя



Способы укладки водяного теплого пола

На рисунке приведены основные схемы укла

Самостоятельно произвести монтаж водяного теплого пола типа

Radiant Floor создает уют в каждом помещении, где произведена его укладка. Технология устройства включает последовательные этапы, каждый из которых должен идти последовательно, чтобы достичь желаемого результата. Перед началом работ лучше разобраться во всех тонкостях и нюансах, с которыми придется столкнуться при выполнении установки. Но даже все это приводит к множеству положительных качеств, позволяющих высоко оценивать пол Radiant при выборе исполнителей.

Материалы и оборудование

Вначале стоит подумать о посещении магазина, чтобы купить все необходимые материалы для теплого пола. Каждый слой конструкции и этап работ требует разного набора изделий, позволяющих создать отличную систему отопления в доме при установке теплого пола своими руками.

Для слоя утеплителя интереснее ламинированные маты из пенополистирола. Толщину можно подбирать на усмотрение.Если их использовать в работе, степень нагрева достигнет максимального значения. Никаких потерь тепла в нижних этажах не произойдет.

Вся система бетонных водяных теплых полов состоит из коллектора, который размещен в коллекторном шкафу. Шкаф имеет небольшие размеры, зависящие от количества контуров, что позволяет ему органично встраиваться в стену в комнате. Кроме того, они могут быть внешними.

поверхность нагрева изготавливается из специально подобранных трубок из разного материала, к которым крепятся крепления (монтажные скобы, замки, анкеры и т. Д.)). В последнем случае все будет зависеть от того, какие именно трубки будут записываться. Как один из вариантов — для арматурной стальной сетки, которую можно установить под трубопроводом для его фиксации, а для повышения уровня надежности — поверх него.

Бетонная стяжка под теплой водой пола своими руками кроме готовой смеси может включать добавки, пластификаторы, приготовленный раствор, дающий наилучшее качество. Раствор можно приготовить независимо от песка, цемента, пластификаторов. Самое главное в этом случае строго придерживаться пропорций добавления каждого из компонентов.

Подача тепла и подогрев теплоносителя осуществляется навесным котлом. Нередко подключение водяного теплого пола к радиаторному отоплению, которое уже установлено в доме.

Кроме того, стоит заранее подумать, какой вариант напольного покрытия выбрать для напольного покрытия. Ведь именно от него будет зависеть процесс монтажа теплого пола в бетонную стяжку. Наиболее предпочтительны — ламинат, керамическая плитка.

Технология укладки

Не так давно в качестве основного технологического исполнения водяных полов был бетон.Достаточно было залить раствором трубу и дождаться полного высыхания. Но по ходу допускается использование одной полусухой стяжки, которая так называется из-за нехватки воды в процессе укладки.

«Сухой» монтаж водяного теплого пола своими руками подразумевает систему трубопроводных пространств на матах из пенополистирола или в пазах древесных плит. В частном случае трубка надежно закреплена на основании, защищена от внешних воздействий. Деревянный путь к устройству теплого пола и комплект ее прицелов:

1. Речная система.

Модульная система

2. .

   Реечная система Предлагаю

Процесс установки

не занимает много времени и в любой ситуации мало чем отличается друг от друга. Таким образом, можно отметить самое главное качество применения «сухого» метода, аппарата — быстрый монтаж и запуск настила настила. После того, как уложены маты или плиты, закреплены трубы с выбранным шагом укладки, остается только уложить специальный субстрат, который защитит всю конструкцию от возможного попадания влаги и произведет напольное покрытие выбранным вариантом напольного покрытия.

Подготовка основания

Трубопроводная система водяного теплого пола должна укладываться только на ровной поверхности. По этой причине следует тщательно предварительно подготовить основание, удалить все неровности, возвышения, а также заделать трещины и выбоины. Когда выполняется черновая обработка стяжки, необходимо подождать некоторое время, пока она полностью высохнет, после чего удалить с поверхности мусор и пыль.

Важнейшее мероприятие на подготовительном этапе — проектирование и подготовка макетов трубопровода.некоторые считают, что это пустая трата времени. Но если взять лист бумаги и масштаб на нем, чтобы разместить всю мебель, которая в будущем будет располагаться в комнате, отразить другие аспекты (наружные стены, установленные окна и двери), можно найти проблемные места, для чего потребуется больше тепла. Кроме того, сразу затронуты участки, где будет проложен трубопровод. Ведь под шкафом или другой громоздкой мебелью нет необходимости прокладывать путь для обогрева. Только тепло будет расходоваться без отдачи.В этом случае велика вероятность выхода из строя или повреждения отдельной части водовода из-за перегрева.

теплоизоляция

Когда основание соответствует всем требованиям к будущему Монтаж водяного теплого пола, можно произвести изоляционный слой пола. Его следует сделать обязательным, если вы хотите получить все тепло внутри помещения.

При дополнительном особом расположении труб из плотного пенопласта в помещении укладываются маты. Его толщина обычно составляет минимум 50 мм.Также это может быть специальная пленка для упаковки утеплителя или изоляционные панели различной формы. Кстати, недавний, предназначенный для системы водяного пола. Поэтому у них есть специальные выступы («проушины»), которые можно разместить с выбранным шагом трубы. Это значительно сокращает время, доступное для работы. Более того, такие плиты сразу являются гидроизоляционным покрытием.

При использовании пены она должна покрывать верх полиэтиленовой пленки в качестве гидроизоляции. Площадь расположенного слоя утеплителя должна соответствовать площади всего помещения, где проводится устройство теплого водяного пола.

По периметру помещения на участке, где она будет касаться стяжки стен, монтируется демпферная лента. Предотвращает повреждение слоя заполнения из-за теплового расширения, которого невозможно избежать при эксплуатации системы отопления.

Выбор контура трубопровода

Трубы под полом Не могут быть расположены случайным образом по всей поверхности основания. Для качественного обогрева помещений следует подбирать соответствующий прибор теплого бетонного пола, который может быть:

1. «Змейка».В классическом варианте это наименее эффективный из всех представленных вариантов. Наибольший обогрев пола будет осуществляться прямо от выхода теплоносителя, ведь там жарко. Но по мере продвижения по трубопроводу будет прохладно, что приведет к тому, что участок возле входа для последующего нагрева теплоносителя будет иметь прохладную поверхность. Чтобы избежать этой ошибки, научились устраивать двойную змейку, в части которой происходит чередование горячих и холодных потоков. Процесс монтажа имеет большую сложность во многом из-за того, что приходится создавать очень большой угол изгиба трубы.Но и тут умельцы выяснили — создание петель на изгибе. Работы заодно прибавляются и навыков, но результат того стоит.
2. «Улитка». Обладает высокой полезностью. Из источника трубка направляется по периметру и катится по спирали к центру, затем возвращается обратно. Это позволяет чередовать горячие и холодные потоки, что приводит к равномерному распределению тепла по основанию пола. При необходимости отдельная зона изоляции для лучшего прогрева, ступенчатая укладка труб может быть уменьшена до нужных размеров.
3. комбинированный. Он сочетает в себе вышеуказанные варианты в одной комнате. Кроме того, он может завести в комнату несколько змей и улиток, создав отдельные схемы. Все это необходимо для того, чтобы воздух прогревался по максимуму, сохраняя минимальный уровень энергопотребления.

Обязательно рассчитайте мощность теплого пола онлайн калькулятором.

Предупреждение перед прокладкой труб

До того момента, как распределить трубу в основании для обогрева помещения, следует обратить внимание на некоторые тонкости, позволяющие создать действительно эффективную конструкцию.

Для выравнивания основной трубы можно использовать самовыравнивающуюся смесь, которая быстро сохнет и создает максимально ровную поверхность. При применении пластиковых труб оптимальным будет сечение 20 мм. При устройстве «двойной змейки» петля должна быть создана из одинарной трубки. В противном случае велика вероятность появления в зоне изгиба.

Проточная система теплого водяного пола может проводиться только после полного высыхания бетонной заливки. Даже после начала кормления следует постепенно повышать давление и температуру в контуре.Примерно на третий день система выйдет в рабочий режим.

Установка коллектора

Для размещения коллектора в комнате предварительно закреплен коллектор-шкаф. Когда все сделано, в шкаф заводится труба горячей и холодной воды, которая подключается к соответствующим участкам коллектора. Это оборудование оформляется в соответствии с заказом, ряд цепей будет использоваться в помещении.

Нельзя исключать вероятность ремонта системы теплого водяного пола. От этого никто не застрахован.В этом случае вам следует подумать об установке между коллектором и запорным краном водопровода, позволяя переключать подачу охлаждающей жидкости в систему.

Чтобы не заморачиваться над тем, что нужно для коллекторной группы, лучше всего найти на строительном рынке готовый вариант, где будет все необходимое для полноценной эксплуатации. Каждая схема укладки пола на воду своими руками требует отдельного подключения к коллектору. Необходимо учесть, и для чего выполнен предварительный инженерный комплекс.

Возможны случаи подключения системы отопления под полом к ​​центральному отоплению. Необязательно устанавливать дополнительный насос для перекачки. Для автономных систем требуется не только насос, но и дренажный насос.

Выбор котла

Покупка котла должна соответствовать его мощности. Даже в часы пик он должен иметь способность справляться с любой нагрузкой во время нагрева воды. Но здесь его работа должна быть связана с максимальной мощностью, всегда должен быть определенный запас.Есть определенная формула, по которой подбирается мощность котла отопления:

Мощн.котла = Мощн.теплых этажей + 20%

В этом случае возникнут проблемы с работой всей системы. В вариантах имеется большое количество котлов. Все они могут работать на газовом топливе, электричестве или другом. Насос системы AT активируется для полной циркуляции воды. Если он выберет работу в одно-, двухэтажном строении, то этого будет достаточно (около 120-150 м ² ).В противном случае придется приобретать дополнительное оборудование. Правильно онлайн-калькулятор рассчитать мощность котла не составит труда.

На входе и выходе котла устанавливаются обратные клапаны, необходимые для отключения системы во время ремонтных или профилактических работ, когда нет необходимости производить слив.

Циркуляционный насос

подходит для систем теплого пола. Они направляют жидкий теплоноситель с заданной скоростью через трубопровод. Никакого избыточного давления не создается.А вот насос в котле лучше всего выбирать трехскоростной, так как необходимо менять скорость теплоносителя в зависимости от времени года.

При покупке котла следует обращать внимание на его производительность и напор. Сначала рассчитывается по формуле:

Q = 0,86 * Пн / (тпод.-тобра.)

PH — силовой контур отопления.

Давление рассчитано:

п = (P * L + K) / (1000)

P — гидравлическое сопротивление каждого МП. трубы

L — длина самого длинного контура.

К — коэффициент мощности запаса прочности.

Чтобы теплоноситель распределялся равномерно по всей системе водяного теплого пола, при наличии нескольких коллекторных шкафов основной тракт должен иметь разветвитель. После сужения в него установили переходники. Вот это и есть установка водяного теплого пола в стяжку.

Стяжка технологическая

При установке всех компонентов теплого пола и окончательном подключении, следует провести тестовое мероприятие. На этом этапе будут выявлены возможные ошибки, которые могут вылезти во время работы.Тогда последствия были бы существенными. Если возникнут проблемы, можно уложить в систему теплый пол бетонные растворы.

При правильном подходе процесс не займет много времени. Раствор смешивают из имеющихся компонентов, в которые также добавляют пластификатор. Готовая смесь равномерно распределяется по всей поверхности выбранной толщины. Для этого предварительно лучше расположить маяки на основе профиля, расположенного на растворе американских горок, установка воды на теплые полы в бетонную стяжку производилась с правильной толщиной.Могут быть использованы и другие специальные добавки, специально разработанные для теплого пола. Это только улучшает качество заливки. В каждой конкретной ситуации для заливки водяного теплого пола следует соблюдать технологию теплого пола.

Некоторые специалисты могут изготовить бетонный пол При работе в системе. По их словам, процесс сушки занимает меньше времени. Но лучше экспериментировать в таком случае не стоит, так как на поверхности стяжки водяного пола могут появиться трещины. Были проведены ремонтные работы, в результате которых зря потратили деньги и время.

Когда стяжка полностью высохнет, что обычно происходит в течение 4 недель, можно переходить к настилу настила пола. Не повредит даже замер уровня влажности, который должен соответствовать 2-4 процентам.

Видео:

Видео:

Видео:

Видео:

Видео:

.

Тест ЕГЭ по английскому языку решать онлайн

Их было трое. Нас было четверо, и Эйприл лежала в лагере и на реке. Это был «Дир-Лодж» на реке Пайн в Нью-Гэмпшире. Отец брата Бентли нашел это место где-то после Первой мировой войны, иностранного дела, которое серьезно не принесло ему пользы, но он нашел здесь уединение в изобилии. Теперь мы были здесь, после Второй мировой войны, после войны в Корее, войны во Вьетнаме на грани. Мир был вокруг нас: в буйстве молодых листьев, в суматохе птичьего замешательства и болтовне, в борьбе предрассветных животных за начало нового дня.

Мы разбили лагерь в полной темноте, Эд ЛеБлан, брат Бентли, Уолтер Рушковски и я. Десяток или более лет мы были здесь и никого не видели. И вот, к нашему лагерю глубоко в лесу приехал старый фургон. На переднем сиденье сидели двое пожилых мужчин в фетровых шляпах, украшенных завязанными мухами. «Утро, уже было?» — сказал один из них, вытаскивая сапоги из складок на коленях. Его руки были большими, с длинными пальцами, и я мог представить их в сарае, работающим над первичной плоскостью по кленовой доске.

«Едва выпил кофе», — сказал Эд Леблан, самый активный из нас четверых, самый быстрый в дружбе и рукопожатии. «У нас почти целая банка. Будь то, что хочешь ». Было указано, что горшок стоит на куске решетки на камнях нашего костра, пламя слегка лизнет его по бокам. Когда мы ловили рыбу в Пайн-Ривер, кофе был клеем, утренним клеем, поздним вечерним клеем, хотя мы часто вынимали пиво из натурального холодильника ранним вечером. У лагеря кофе есть ритуал.Он толстый, его кипятят на костре из скво-сосны, он достаточно силен, чтобы разбудить в вас демона. Но в этот горшок должна быть свежая яичная скорлупа, чтобы скрепить гущу, придать кофе привкус истории, ощущение места. Это означает, что по крайней мере одно яйцо должно быть взломано на предмет скорлупы. Подозреваю, что отсюда и возникла «яичница» из какого-то лагеря вроде нашего.

«Если вам нужно начать, вы рано съели яйца с беконом», — добавил Эдди, его приглашение ласково подбросило в утренний воздух.«У нас есть горячие пирожки и картофель фри, если хочешь». «Я уже был там», — сказал другой мужчина, и мы заметили его оружие, немного более упорядоченное в оформлении, включая старый пояс бойскаута на груди и галактика мух в высшем положении. По лицу и телосложению это были старые янки, двое, несомненно, братья. Они были выше нас, без толстых телосложений, широкоплечие, большие руки, едва выходили из запаса, но были рыбаками. Один этот факт мог бы победить любого из нас.

Затем стук раздался изнутри грузовика, а голос власти раздался из какого-то места в космосе, из какого-то царственного места во вселенной. «Я не сижу здесь целый день, пока вы, ребята, трепитесь». «Идем, папа», — сказал один из них, самый аккуратный. Они распахнули задние двери фургона, распахнули их, чтобы показать Его Достопочтенное Я, нестареющий, седобородый, в фетровой шляпе, слишком загруженной арсеналом мух, сидящим на белом плетеном качалке. На коленях он держал три изящных удочки для мух, старых, как он, тонких, бамбукового цвета, вероятно, слишком тонких для трехфунтовой удочки.

Жезлы были взяты из заботливых рук, а Его Достопочтенный Я был снят с грузовика и установлен у нашего костра. Старик осмотрел место лагеря, заметил, что одежда высыхает после дождя предыдущего дня, порядок снаряжения и припасов был выровнен так, как мы всегда их держали, холст нашей палатки был натянут и точен на своем пространстве, наши удочки были оторваны от земли и поставлены. поверх форзаца, чтобы не соблазнять енотов вонючими пробковыми ручками, мусора не видно. Он кивнул. Мы прошли сбор.

«Вы оставляете его чище, чем находите каждый год. Мы кое-что знали о тебе. Никогда раньше тебя не беспокоил. Но у нас есть хорошие места ». Он внимательно посмотрел на брата Бентли и кивнул в знак признания. «Твой папа когда-нибудь ловил здесь рыбу, сынок?» Брат, должно быть, прожил много лет в спешке, вспоминая, как отец привел его сюда еще мальчиком. «Путь назад», — сказал Брат в своей короткой манере Северного Согуса, чужестранец, конкретный, без лишних слов.

(по книге Тома Шихана «Три рыбака»)

.
