На бачке конденсат: Почему потеет бачок унитаза: устранение причин запотевания

Содержание

Почему потеет бачок унитаза: устранение причин запотевания

Современные туалеты отличаются удобством и эстетичностью, а внутри них приятно пахнет ароматизированными средствами. Чтобы в санузле было комфортно находиться, за ним требуется особый уход. Согласны? В помещении необходимо постоянно убирать и своевременно устранять проблемы, в том числе образование конденсата.

Если по внешней поверхности бачка постоянно стекает вода, в квартире со временем появляется неприятный запах, а сантехническое устройство теряет свой привлекательный внешний вид. Чтобы избавиться от конденсата и избежать негативных последствий, надо выяснить, почему потеет бачок унитаза в санузле.

Мы расскажем о том, как самостоятельно разобраться и устранить причину подтекания бачка. Полезные рекомендации и советы экспертов изложены в нашем материале. Для наглядности он сопровождается тематическими фотографиями и видеороликами. Это поможет вам быстрее вникнуть в суть проблемы.

Содержание статьи:

Причины появления конденсата

Если на бачке вашего унитаза постоянно образуются капли воды, в первую очередь необходимо выявить причину их появления.

Распространенная причина возникновения конденсата в туалете — высокий показатель влажности в помещении. Чтобы нормализовать этот показатель, необходимо выявить причину повышения влажности.

Сухой воздух в помещении оказывает негативное действие на здоровье человека, но и большая влажность приводит к плохим последствиям. Это может стать причиной запотевания бачка, стен и пола

Повышенная влажность в санузле может быть вызвана различными причинами:

  • В квартире или доме находится большой аквариум или много растительности, требующей постоянного полива. В этих случаях проблему можно решить установкой осушителей воздуха.
  • Стирка и сушка белья проводятся в значительных объемах, что чаще наблюдается в больших семьях. Рекомендуется развешивать выстиранное белье на балконе или во дворе.
  • Влага может оседать на сливном бачке и поверхностям стен санузла из-за протечек канализационных труб или соединений. Надо срочно выявить и устранить неполадку сантехники.
  • Недостаточная вентиляция не выполняет свои функции, вследствие чего помещение не может быстро просохнуть.
  • Из-за поломки запорной арматуры в баке может постоянно течь холодная вода, которая не успевает достичь комнатной температуры и вызывает появление конденсата на стенках сантехники.

Конденсат образуется на бачке сантехнического оборудования из-за того, что температура воздуха в помещении отличается от температуры воды в унитазе примерно на 15 градусов. Поэтому начинает запотевать внешняя поверхность бачка.

Так как вода попадает в туалет из расположенного под землей или на улице трубопровода системы водоснабжения, ее температура зависит от внешних погодных условий.

Зимой наступает отопительный сезон, во время которого помещение нагревается. В этот период наблюдается наибольшая разница температуры воздуха в санузле и воды в унитазе

Выявить первоисточник возникновения неисправности помогут законы физики. Как известно, теплые потоки воздуха, контактируя с холодной водой (в сливном баке), преобразуются в капельки влаги. Прекратить процесс образования конденсата на бачке можно при более детальном изучении возможных причин этого явления и способов их устранения.

Последствия конденсата на сливном бачке

Если при возникновении капелек воды на бачке унитаза не предпринять срочных мер, тогда под сантехническим оборудованием появится лужа с .

В будущем это приведет к следующим последствиям:

  • повышение влажности в санузле;
  • возникновение плесени и грибков;
  •  появление неприятного запаха сырости;
  • сантехника будет подвергаться коррозии, из-за чего заржавеет и потеряет привлекательный внешний вид;
  • образование ржавчины и коррозии, постепенное разрушение канализационного трубопровода;
  • бак и его болты начнут ржаветь, придут в негодность и потребуют замены;
  • гниение материалов пола и потолочного перекрытия, что может вызвать частичное разрушение перекрытий.

Проблема образования конденсата в санузле, на первый взгляд, может показаться несущественной, но при длительном игнорировании этого явления возможно проявление серьезных последствий.

Сырость, черная плесень, неприятный аромат, дискомфорт и жалобы проживающих снизу соседей на появления пятен на потолке — результаты непрерывного конденсата на поверхности сливного бачка вашего унитаза.

Из-за постоянного конденсата в санузле трубы поддаются коррозии и ржавеют, что впоследствии приводит к их разрушению и протеканию

Помимо коррозии труб, бывает более серьезная проблема. Если длительное время игнорировать образование луж на полу, то под воздействием влаги происходит постепенный процесс гниения напольных материалов.

В результате вода просачивается ниже, провоцируя процессы гниения материалов на потолочном перекрытии проживающих ниже соседей. Сначала на потолке будут наблюдаться сырые разводы. В будущем возможно разрушение перекрытия между квартирами.

Если у вас отпотевает сливной бачок унитаза, необходимо незамедлительно принимать кардинальные меры. Методы борьбы с неэстетичным конденсатом зависят от причин его образования.

Галерея изображений

Фото из

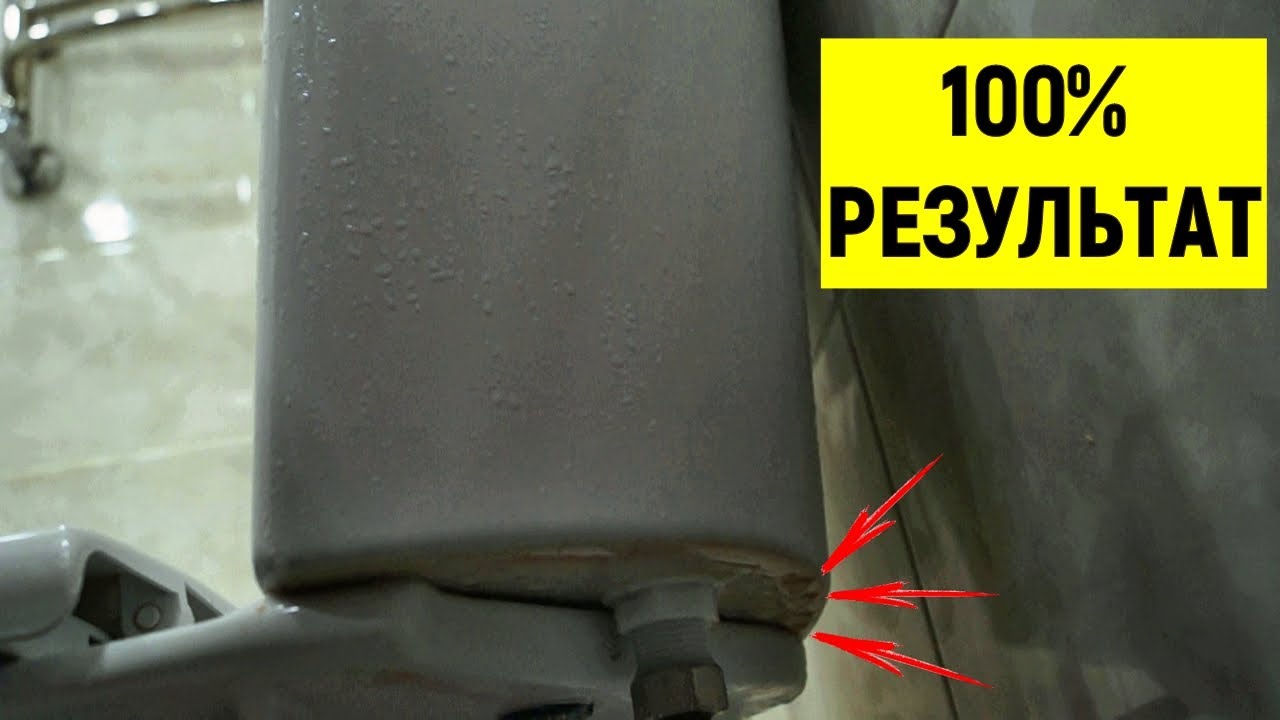

Конденсат, образующийся на бачке унитаза, собирается в капли и падает на пол. В результате вокруг унитаза собираются довольно внушительные лужи. Вода проникает через швы напольной плитки, размывает связующий раствор. Достигнув перекрытия, вода негативно действует на ж/б конструкцию

Из-за избытка влаги, которую активно поставляет холодный бачок унитаза, в туалетах и смешанных санузлах появляется черная плесень. Это угроза как для конструкций, так и для людей

Наличие слабо испаряющегося или вовсе не испаряющегося конденсата отрицательно отражается на отделке стен и потолка, а также на строительные конструкции

Влажная среда вредна металлическим деталям сантехники и запорной сантехнической арматуре. Ржавеют резьбовые соединения, из-за чего бывает сложно разобрать сантехнические приборы, оборудование и краны для чистки, ремонта, замены

Негативное воздействие на покрытие и пееркрытие

Черная плесень на полу в санузле

Отсыревшие стены в туалете

Металлические детали сантехники и арматура

Чрезмерный расход воды в санузле

Иногда бачок унитаза запотевает вследствие чрезмерного расхода воды. В санузлах, где часто спускают воду в унитазе, в бачок поступает больше холодной жидкости, что повышает вероятность образования конденсата.

Чтобы решить данную проблему надо , уменьшив количество подаваемой в бачок воды. В большой семье туалетом пользуются часто, поэтому лучше покупать унитаз с регулируемым или ступенчатым сливом.

Приобретение сантехнического оборудования с регулируемым сливом позволит снизить расход жидкости, сэкономит средства и избавит бачок от возникновения конденсата

Минимизацию слива можно осуществить при помощи унитазов, оснащенных бачком с двухкнопочным механизмом для слива воды. Если используется одна кнопка, из сливного бачка вытекает 5 л воды, а если другая — примерно 7 л.

В некоторых моделях установлены бачки со сливом аквастоп. В крышке имеется одна регулирующая кнопка: при первом нажатии на нее вода начинает сливаться, а при втором этот процесс останавливается.

Недостаточная вентиляция туалета

Порой достаточно установки вентиляционного прибора или устройства дополнительной подачи свежего воздуха, чтобы навсегда распрощаться с проблемой.

Как проверить систему вентиляции?

Если у вас потеет сливной бачок унитаза, необходимо срочно проверить целостность и исправность вентиляционной системы в санузле.  К вентиляционной решетке надо поднести бумагу, свечу или зажигалку.

Система работает отлично, если бумага прилипает, а пламя горит равномерно. Если падает бумага или гаснет пламя, тогда необходимо принимать срочные меры по возобновлению работы вентиляции.

Процесс диагностирования работы вентиляции может выполняться самостоятельно хозяином жилья простым, но эффективным способом при помощи подручных средств

Решить проблему постоянного появления конденсата можно следующими способами:

  • Очистка вентиляционных ходов.
  • Установка дополнительного вентилятора на вытяжной канал.

Эффективный вариант избавления от отработанного воздуха и получение притока чистого – оставить щель высотой 2 см.

Отличное решение – установить многофункциональный дверной клапан, который пропускает воздух снаружи и одновременно блокирует неприятные ароматы, исключая их распространение по жилым помещениям.

В любой комнате с повышенной влажностью (туалет, кухня, ванная) имеются вентиляционные окна, которые обеспечивают оптимальную циркуляцию воздуха в помещении

Работающая со сбоями может быть причиной того, что потеет бачок. А ведь большинство хозяев жилой площади, пытаясь сделать лучше вид помещения, просто закрывают отверстия для вентиляции отделкой. Делать это не нужно, хороший вариант купить прекрасные декоративные решеточки, именно для этого предназначающиеся.

Установка вентилятора в санузле

Для того, чтобы остановить процесс запотевания бачка, стен и пола в санузле, попробуйте установить в помещении принудительную вентиляцию.

Иногда простой вентилятор, который монтируется в вентиляционное отверстие и начинает функционировать при включении света в туалете, способен устранить образование конденсата на поверхностях. Если это не решит проблему, стоит вызвать специалистов для установки более действенных систем вентиляции.

Улучшить качество и циркуляцию потоков воздуха в санузле можно методом установки в помещении дополнительных модулей – вентиляторов и вытяжек

Если в туалете потеет сливной бачок унитаза, следует сначала проверить работу вентиляции. Некоторые хозяева в целях «окультуривания» санузла полностью заклеивают имеющиеся вентиляционные отверстия.

Потребителям стоит обратить внимание на декоративную решетку, которая избавит вас от проблем с вентиляцией и будет эстетично смотреться. Один из способов решить вопрос – оставлять дверь в санитарный узел приоткрытой.

Самый действенный способ борьбы с конденсатом – это установка профессиональной вентиляционной системы, которая поддерживает оптимальный уровень влажности в помещении

Монтаж принудительной вентиляции часто используется в совмещенных санузлах, которым характерно появление конденсатов на унитазе, кафеле, потолке, зеркалах и на других поверхностях. В этом случае лучше установить профессиональную систему вентиляции.

Мощность оборудования должна соответствовать условиям эксплуатации, тогда капельки конденсата перестанут появляться.

Установка осевого вентилятора в находящееся в санузле вытяжное отверстие производится в следующем порядке:

Галерея изображений

Фото из

Этап 1: Подготовка вытяжного отверстия к установке вентилятора

Этап 2: Разметка точек крепления вентилятора на стене

Этап 3: Подсоединение проводов вентилятора к проводке

Этап 4: Крепление внешней панели осевого вентилятора

Чтоб выверить прекрасно ли трудится вентиляция в сантехническом узле, нужно сделать повторную поверку: зажечь зажигалку (свечу, спичку), поднести ее к отверстию и посмотреть на огонек.

Если он гаснет или затягивается в вентиляционный канал, то вентиляционная система функционирует хорошо. Если положение пламени остается прежним или же отклонение небольшое — необходимо продумать другой способ.

Способы борьбы с конденсатом

Причины возникновения чрезмерной влажности на бачке унитаза были описаны немного выше. Теперь давайте рассмотрим наиболее простые способы их устранения.

Если выпадение конденсата на стенках смывного бачка проявляется только в летний период, принимают следующие меры:

Галерея изображений

Фото из

Шаг 1: Использование бакового покрытия

Шаг 2: Усиление вентилирования помещения

Шаг 3: Снижение температуры внутри санузла

Шаг 4: Установка смесительного клапана

Способ #1. Ремонт запорной арматуры

Частой причиной образования влажного конденсата на наружной поверхности бачка является поломка запорной арматуры и . Из-за неисправного механизма холодная вода из канализационных труб течет в бачке непрерывно, не успевая отстаиваться.

В результате движения потоков холодной воды появляется конденсат. При наличии счетчика, хозяину квартиры придется платить за утечку.

Если сливной бак сантехнического оборудования сломан, из него постоянно течет вода. Из-за этого поверхность бака будет холоднее, чем воздух в помещении, поэтому запотеет

Большинство современных моделей сантехники не предполагают «местный» ремонт, поэтому производители не выпускают для них мелкие запасные детали. В случае поломки придется приобретать комплект запорной арматуры.

Если вы сможете выявить неисправные конструктивные элементы и произвести ремонт по месту поломки, вам удастся снизить чрезмерный расход холодной воды, что актуально для жилья со счетчиком.

Решить проблему без навыков работы с сантехникой можно при помощи мастера. Если вам знаком принцип работы сливной системы, тогда ремонт можно выполнить самостоятельно, сэкономив при этом на вызове специалистов.

В зависимости от модели унитаза различают два способа решения проблемы — замена запорной арматуры или местный ремонт вышедших из строя конструктивных деталей.

Способ #2. Устранение протечек воды

Конденсат может появиться вследствие разных факторов, одним из которых является протечка воды. Чаще поломка вызвана неисправностями частей арматуры и наблюдается при наполнении емкости холодной водой.

Конденсат образовывается при любом напоре воды, но от мощности напора зависит степень запотевания бачка. Чтобы устранить проблему, надо отрегулировать систему слива воды или поменять неисправные детали.

как избавиться, что делать, если конденсирует, как убрать, если мокрый снаружи, как устранить, как бороться

Капли влаги, а иногда и сильные потеки (конденсат) на сливном бачке в помещении санузла, частое явление. Помимо того, что излишняя влага требует частых уборок, она еще и приводит к появлению ржавчины на водопроводных трубах. Также проблемой становится образование плесени и сырость на полу, а в итоге, неприятный запах, присутствующий в помещении. Избавится от такой неприятности на унитазе вполне реально, если знать причины ее проявления, и основные способы ее устранения.

Причины, по которым конденсирует сливной бачок

Как правило, влага выступает на всех поверхностях, которые подвергаются большим перепадам температуры. Такая же ситуация, слаживается и со сливным бочком, в который, по водопроводу поступает холодная вода и быстро охлаждает его тонкие стенки, в то время как температура в помещении значительно больше. Так как избавиться от проблемы?

Для того чтоб начал собираться конденсат, достаточно температурного перепада в 15-ть градусов. А вот поспособствовать значительному перепаду может:

  • наличие в помещении санузла труб, горячего отопления;
  • поломка в системе вентиляции или вообще ее отсутствие;
  • повышенная влажность;
  • неисправности в бачке, которые приводят к постоянной течи воды, а недостаток положенной нормы пополняется новой холодной жидкостью из трубопровода;
  • вода в бачке не успевает прогреваться из-за частого использования унитаза.

Зная причины, почему образуется конденсат, можно пробовать исправить ситуацию в положительную сторону.

Устранение проблемы – как избавиться и устранить сильный конденсат на унитазе

Итак, разобравшись в главных причинах появления влаги на бочке, а это: неисправность бачка, плохая вентиляция и подача холодной воды, можно устранить и бороться с проблемой. Но что делать, как справиться с задачей?

Первое, что надо сделать, для устранения конденсата на бачке, это проверить его исправность.

Определить это не сложно, достаточно понаблюдать за работой бачка. Поломка определяется по количеству жидкости, что присутствует в емкости. Ее недостача означает, что бачок потек и чтоб компенсировать недостающую норму воды, система постоянно подает поток холодной, которая не успевает прогреться до нужной температуры.

Также утечку воды можно определить по темному следу, который остается на сантехническом изделии с внутренней стороны. Для решения проблемы бачок стоит полностью осмотреть, начиная с впускной арматуры. Не имея опыта работы с сантехническими механизмами, лучше довериться специалисту.

Читайте также статьи, которые расскажут что делать, если в унитазе плохо уходит вода и когда течёт унитаз.

Система очень хрупкая, и произведя работы самостоятельно, можно навредить еще больше.

Проблема, по которой бачок конденсирует, может возникнуть и из-за частого пользования постояльцев унитазом.

Вода, поступившая в емкость, не успевая нагреваться, тут же спускается, происходит поступление новой нормы, с более низкой температурой. Решением может стать установление двухступенчатой кнопки. Ее принцип работы заключается в том, чтоб не спускать всю воду. Половина жидкости остается в бачке и поступившая норма, смешиваясь с оставшейся, уже не будет такой холодной.

Третий, действенный вариант с проблемой температурного режима в бачке, это его утепление.

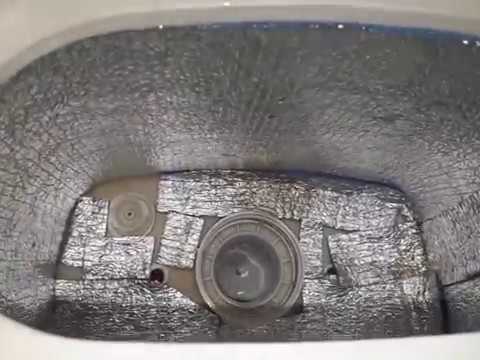

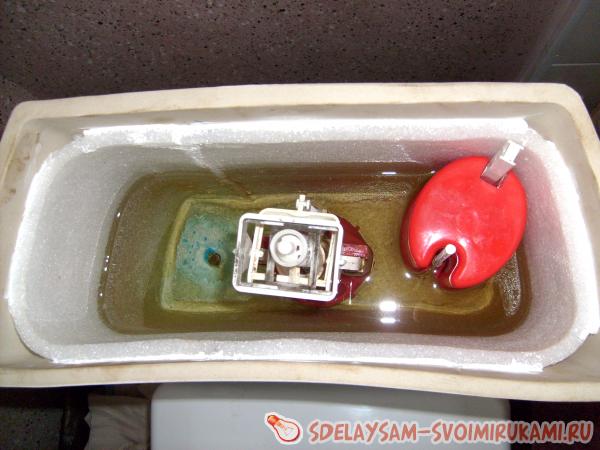

Для данных манипуляций, можно воспользоваться специальными утеплителями, а также подручными средствами. С внутренней стороны бачок обклеивается теплоизоляционным материалом при помощи специального клея. Такое решение поможет отделить тонкие стенки самого бочка от поступившей холодной воды.

Перед оклеиванием бачка нужно добиться максимальной его сухости. В противном случае клей в скором времени отстанет от поверхности и все работу сведутся к нулю, и вопрос что делать с проблемой встанет снова.

Смеситель с подогревом: модно или выгодно?

Узнайте, какую водяную станцию выбрать для дачи.

Принцип действия распределительного коллектора: узнайте больше.

Как бороться, если скапливается конденсат на туалет – принудительная вентиляция

В случае, когда все необходимые действия по борьбе с конденсатом были проведены, а наличие влаги на нем продолжает скапливаться, стоит задумать о принудительной вентиляции помещения. Проблемы с вентиляцией можно решить следующими способами:

  1. Принудительная вентиляция, один из действующих способов, который подходит даже когда влага собирается не только на самом бачке, но и на всех поверхностях санузла. Заключается такое решение проблемы в приобретении специального вентилятора, который устанавливают в циркуляционное отверстие.

    Дополнить циркуляцию воздуха, можно установив решетку и на межкомнатные двери. Так влажный воздух будет быстрее смешиваться с остальным. Поручить монтажные работы, лучше профессионалам, которые правильно рассчитают нужный (именно для данного помещения) вентиляционный уровень. Перед началом работ нужно убедиться в чистоте и хорошей тяги вентиляционных каналов.

  2. Часто встречаются ситуации, когда предыдущие жильцы квартиры, закрывают вентиляционное отверстие каким либо материалом, а новые постояльцы просто не обращают на это внимание.

    Чтобы придать отверстию более эстетичный вид, достаточно купить и установить специальную решетку, которая продается во всех хозяйственных магазинах.

  3. При незначительном проявлении конденсата, можно просто оставлять двери в санузел приоткрытыми, или в нижней их части, сделать полосу пространства, чтоб они не садились плотно в дверную коробку.
  4. Хорошо в борьбе с конденсатом помогает и осушитель воздуха. Это электрическое устройство, в которое вмонтирован вентилятор. Благодаря ему потоки влажного воздуха проникают в охлаждающую камеру, где жидкость отделяется и собирается в емкость, а уже осушенный воздух возвращается в помещение.

Рекомендуем ознакомиться с видео, в котором рассказывается об одном из способов решения проблемы – установке двойного бачка:

Повышение температуры воды поступившей в бачок как причина, по которой мог образоваться конденсат

Одной из главных причин конденсата является поступление холодной воды в емкость, которая не успевает нагреваться до комнатной температуры. Чтоб решить данную проблему нужно выбрать способ, когда вода в бачок будет поступать уже теплая.

Летом, при высокой температуре воздуха, проблема кажется незначительной, но вот зимой появление влаги увеличивается. Способы повышения температуры воды:

  1. Первое что можно сделать, это установить специальный водонагреватель, который будет подогревать воду, поступающую в емкость.
  2. Вторым вариантом выступает утепление труб, подающих жидкость. Сделать это можно с помощью теплоизоляционного материала, обмотав им трубы по всей длине.
  3. Трубы, находящиеся в помещении санузла наполовину перекрывают, тем самым пытаясь отрегулировать большие перепады температуры, а значить и появления конденсата.

Как предотвратить образование конденсата?

Предотвратить данную проблему можно, однако сказать с полной уверенностью, что в будущем конденсат на бачке не появится – невозможно. Так, предупредить скопление лишней влаги на сливном устройстве можно, приняв следующие меры:

  • установить качественную вентиляцию;
  • регулярно производить проветривание помещения;
  • приобрести бачок половинного смыва, в котором после слива теплой воды ее часть остается, что помогает предотвратить конденсат;
  • раз в квартал или каждые полгода проверять исправность вентиляции;
  • вовремя устранять неисправность деталей сливного бачка.

Если эти меры остаются неэффективными, то есть смысл поменять старую сантехнику на современную модель унитаза, где бачок оснащен дополнительной противоконденсатной оболочкой.

Внешне такой бачок не отличается от других моделей, однако внутри него имеется еще одна, только пластиковая стенка, которая с керамической оболочкой образует воздушную прослойку, что не допускает образование конденсата.

Если финансы не позволяют купить новую сантехнику, а проблема конденсата требует срочного решения, в специализированном магазине можно купить специальные пластиковые вкладыши, после чего собственными усилиями модернизировать старый унитаз на новый лад. В других наших статьях вы можете ознакомится с гигиеническим смесителем для туалета.

как убрать, потеет и что делать, почему на сливном, как устранить

Конденсат на бачке унитаза может быть обусловлен его неисправностью Вряд ли найдется хоть одна хозяйка, которую устроит мокрый бачок в санузле. На решение этой проблемы уходит немного времени и при правильном подходе можно навсегда устранить появление конденсата на смывном бачке.

Почему конденсат на бачке унитаза: причины появления

Выступающий конденсат на бачке унитаза может стать виновником более серьезных проблем в санузле. Лужицы воды возле унитаза не самая большая из них.

Постоянно скапливающаяся влага может стать источником появления сырости, соответственно грибка и плесени в туалете.

Прежде чем заниматься устранением проблемы, нужно выявить, почему на бачке постоянно собирается конденсат.

Причины:

  1. Неисправная арматура сливного бачка. Пропускает сливной клапан – вода из бачка вытекает в унитаз, и сразу добирается новая. Постоянно меняющийся объем воды не может прогреваться до комнатной температуры и будут появляться капли воды на бачке.
  2. Повышенная влажность в помещении.
  3. Плохо работающая система вентиляции приводит к плохой циркуляции воздуха в санузле.
  4. Разница температур воды и воздуха в помещении. При разнице в 10 и более градусов конденсат однозначно появится на стенках бачка.

Помимо конденсата на сливном бачке, капли воды можно заметить и на водопроводных трубах, что может привести к появлению ржавчины и некрасивому внешнему виду.

Чтобы избежать появление конденсата на бачке унитаза, возможно, потребуется улучшить систему вентиляции помещения

Чтобы впоследствии не пришлось бороться с избыточной влагой на бачке, лучше выполнять несколько несложных советов.

Меры профилактики:

  • Проветривать санузел;
  • Установить принудительную систему вентиляции;
  • Следить за исправностью бачка;
  • Приобрести бачок с функцией половинного смыва.

Если конденсат образуется на стенках унитаза и трубах, не помешает ежедневная уборка помещения. Достаточно раз в день насухо вытирать бачок и водопровод, чтобы влага не скапливалась в большом количестве.

Конденсат на унитазе: что делать с арматурой бачка

Неисправности запорной арматуры бачка может привести к тому, что унитазный бачок «плачет». К тому же, если в квартире стоит водосчетчик, неисправный бачок станет причиной большого расхода воды. При поломке сливного механизма вода, набираемая в бачок, течет без перерыва прямо в унитаз. Постоянное пополнение резервуара холодной водой не дает возможности фаянсовому бачку нагреться до комнатной температуры. Разность температур приводит к тому, что на поверхности унитаза скапливается отпотина.

Неисправный бачок может стать причиной повреждения ремонта санузла или, что еще хуже – затопления соседей.

Чаще всего из строя выходит поплавок, который перестает перекрывать подачу воды из трубы.

Данная проблема решается лишь после ремонта внутренностей бачка или их полной замены. Многие владельцы в силах самостоятельно решить этот вопрос, без вызова специалиста из ЖЭКа.

Однако нет никаких гарантий, что при исправном бачке конденсат полностью исчезнет. Частое пользование унитазом – постоянный смыв, также может привести к скапливанию влаги на поверхности. Чтобы объем выливаемой в унитаз воды был меньше, можно отрегулировать арматуру бачка или уменьшить напор воды, прикрутив кран на водопроводной трубе, ведущий к бачку.

Потеет бачок унитаза: что делать при данной проблеме

Сильный конденсат, который появляется на смывном бачке, портит не только обшивку и внешний вид сантехники, но и может стать причиной потопа. Самый радикальный способ избавиться от выделяющейся влаги – обклеить бачок любым материалом, удерживающим тепло.

Как убрать конденсат, если запотел бачок:

  • Отремонтировать бачок и его арматуру от пропускания воды;
  • Экономить воду при сливе;
  • Повысить температуру воды, поступающей в бачок в зимнее время;
  • Установить вентиляцию и осушители для понижения влажности в туалете.

Плохая циркуляция воздуха в туалете приводит не только к появлению неприятных запахов, но и к образованию конденсата на стенках бачка и водопроводных трубах. Устранить эту проблему можно, установив специальный вентилятор.

Потекший бачок унитаза следует починить с помощью материалов, которые можно приобрести в строительном магазине

Можно понизить температуру в санузле, но это возможно в квартирах и домах с автономным отоплением. Для этого нужно понизить градус нагрева котла. При центральном отоплении понизить температуру можно, заизолировав трубы, что будет выглядеть неэстетично.

Понижение температуры на несколько градусов будет достаточно, чтобы избавиться от конденсата и ненужной влажности в санузле.

Последнее время на рынке сантехники набирают популярности унитазы с бачками с двойными стенками – они никогда не потеют, но цена на данные модели гораздо выше обыкновенных.

Для чего нужен унитаз с двойным бачком

Если надоела постоянная влажность в туалете из-за скапливаемого конденсата на сантехнике, можно поменять унитаз и трубы на более современные модели. Удобный, современный унитаз с двойным бачком станет отличной заменой старого «фаянсового друга».

Двойной бачок унитаза состоит из внешнего керамического бачка и внутреннего пластикового, между стенками которых образуется небольшое воздушное пространство.

Такое строение бачка не дает конденсату скапливаться на поверхности. Единственный недостаток унитаза с двойным бачком – завышенная цена.

При желании можно установить внутрь керамического бачка специальную пластиковую емкость, в точности повторяющую форму смывного бачка. Двойная стенка немного стенки унитаза от образования конденсата. Важно помнить, что при этом объем бачка немного уменьшиться.

Откуда берется конденсат на бачке унитаза и как избавиться (видео)

Если после всех принятых мер бачок унитаза все еще отпотевает, лучше всего обратиться за квалифицированной помощью. Возможно, придется прочистить систему вентиляции или установить тепловентилятор, который будет осушать воздух, понижая уровень влажности в помещении.

Добавить комментарий

почему собирается и как от него избавиться

Конденсат на бачке унитаза как избавиться от этого неприятного явления? Наиболее неприятным сюрпризом владельцев данной бытовой техники является появление конденсата, который образуется на бачке. Если не бороться с конденсатом, со временем эта мелкая неприятность вырастет в большую катастрофу, что принесет вред здоровью его владельцев, а также вызовет немало проблем с использованием данного агрегата. Поэтому, чтобы избежать неприятных последствий, конденсат на бачке унитаза следует устранять регулярно.

Что такое конденсат, как он появляется на бачке

Думая, как избавиться от конденсата на бачке унитаза, важно узнать, что это такое. Ведь только после этого можно вести борьбу  сданным налетом быстро и качественно.

Конденсат на бачке унитаза – это мелкие водяные капли, которые выпадают на прибор из воздуха. Появляются они при резких температурных перепадах, в результате чего быстро образуются на поверхности унитаза и иных предметов, находящихся в ванной комнате. На унитазе такой конденсат появляется из-за воды, температура которой порой не достигает и 15 градусов. Образуется он внутри бачка в результате того, что снаружи данного сооружения температура варьируется в пределах 32 градусов. Заметить такой налет на сливном бачке унитаза можно через 2-3 месяца постоянного использования техники.

Важно заметить, что причин для появления этого налета немало – их важно обязательно правильно выявить, чтобы быстро избавиться от жидкости, которая приносит немало проблем владельцу бытовой техники.

К причинам, из-за которых появляется конденсат, относится:

  • высокий уровень влажности в ванной комнате;
  • большой и постоянный расход холодной воды;
  • ухудшение состояния основания бачка или же его деталей;
  • неправильная работа вентиляции, которая находится в санузле любого туалета.

Если унитазом пользуются постоянно, налет быстро появится на бачке, поскольку в данном случае вода в нем не будет успевать прогреваться хотя бы до 25 градусов.

Если возникают постоянные признаки запотевания труб, из которых в бачок поступает прохладная вода, это гласит о нарушении целостности системы вентиляции.  Особенно часто оно возникает в том случае, если в туалетной комнате есть порожек, но двери к нему плотно расположены.

При поломке деталей бачка скопление конденсата также возможно. К примеру, если протекают прокладки или перестал работать поплавок, избежать появления налета на основании емкости из фаянса не удастся.

Если в туалетной комнате высокая влажность, которая проникает в нее из ванной или кухни, на бачке также будет постоянно обитать неприятный водяной налет. Особенно часто он появляется в маленьких квартирах, в которых женщины сушат белье прямо в ванной комнате.

Что делать при обнаружении капель? После этого нужно обязательно выявить причину данного явления, а затем приступать к ее скорому устранению. Если проблема будет решена положительно, она в скором времени покинет туалет, тем самым облегчив уход за унитазом его владельцу.

Как устранить водяной налет с бачка

Если данная деталь унитаза часто запотевает, но в промежутках между использованием туалета или ванной успевает полностью высохнуть – в данном случае принимать никакие меры не следует. Но если сливная емкость всегда мокрая, а водяной налет постоянно стекает на напольное покрытие, в результате чего оно не успевает самостоятельно просохнуть – в таком случае устранить конденсат нужно в короткие сроки.

Если долго не принимать никаких мер, за сутки вокруг туалета может образоваться целая лужа, которая не только приносит массу неудобств владельцу унитаза, но также сильно его нервирует. Поэтому, если конденсат будет собираться часто, необходимо сделать все, чтобы этого больше не произошло.

Ведь лужа вокруг туалета – это не самое опасное последствие данного явления:

  • вода будет забиваться в мелкие трещинки, расположенные на полу, и со временем начнет издавать неприятный и едкий запах;
  • кроме того, высокая влажность считается отличным местом для размножения грибков плесени, которая не только портит интерьер, но также отрицательно действует на здоровье.

Если жидкость собирается быстро и начинает появляться сразу после ее удаления, а владелец унитаза не будет принимать никаких мер, через пару лет ему придется проводить ремонт в туалете, ведь напольное покрытие и стены будут сильно испорчены.

Как убрать скапливающийся на бачке конденсат

Почему появляется и быстро скапливается влага на унитазе, стало понятно. Но какие способы устранения этого явления существуют в настоящее время? Для этого можно выполнить несколько манипуляций, которые позволят в короткие сроки восстановить нормальную работу туалета.

Зачастую удаление сложившейся проблемы решается проведением определенных «процедур», а именно:

  • ремонт деталей, находящихся внутри бачка;
  • установка вкладыша из пластика внутри бачка;
  • утепление стенок емкости, которое проводится изнутри;
  • замена агрегата на новый, который имеет функцию защиты от скопления влаги.

Если в бачке произошла поломка определенной детали, ее требуется заменить в короткие сроки. Делается это следующим образом: отключаем воду, поступающую в унитаз, после чего снимаем крышку и все мешающие запчасти. Затем проводим починку сломанной детали или же заменяем ее на новую. После этого механизм ставится назад с заменой всех прокладок, иначе вода снова может начать течь, только уже по другой причине. Во время монтажа определенной запчасти необходимо обязательно следовать всем советам и рекомендациям, которые написаны в инструкции. Важно заметить, что определить поломку той или иной детали нетрудно – достаточно лишь открыть крышку от бачка и попробовать слить воду.

Если все детали работают исправно, можно попробовать утеплить конструкцию бачка, на который чаще всего появляется жидкость. Чтобы провести такую манипуляцию, владелец техники должен купить пенопласт, Тепофол, полиэтилен или другие виды утеплителей. Кроме того, для крепления материалов понадобится взять герметик или клей. Также по желанию можно взять теплоизолятор, который быстро крепится и качественно защищает бачок от капелек влаги. Однако при его установке объем унитаза значительно уменьшится, даже если толщина теплоизолятора будет минимальной (1 см). После того как все заготовки для оклейки бачка будут готовы, их следует аккуратно закрепить на его основании, после чего пройти все щели и стыки герметиком.

Если капли появляются часто, для борьбы с ними используют монтажную пену. Наносится она в несколько слоев, чтобы в результате он получится ровным и одинаковым. После нанесения пены необходимо дождаться, пока она полностью высохнет, и только потом приступать к срезанию ее лишних частей. В итоге толщина слоя должна быть не более 1 см. После проведения утепления можно будет включить воду и оценить свою работу.

Собирающиеся капли можно легко удалить при помощи пластмассовой емкости, которая крепится внутрь бачка и защищает его от действия низких температур. По мере установки данной чаши важно проверить, чтобы между ней и бачком было расстояние пару миллиметров. Для уплотнения чаши следует использовать резину.

Если финансы позволяют, с постоянно появляющимся конденсатом можно бороться и другим способом – для этого владельцу сантехники нужно купить новый бачок, который будет оснащен специальной защитой от возникновения водяного налета. Такой бачок является двойным, а значит, он точно не будет пропускать лишнюю влагу.

Данная емкость крепится достаточно просто. Кроме того, она не требует специального ухода или постоянной замены деталей. Единственный недостаток емкости – высокая цена, из-за которой агрегат не каждый может себе позволить.

Изменяем микроклимат в туалетной комнате

Нормальный и не влажный климат способен оградить владельца сантехники от неприятного скопления влаги. Кроме того, он эффективно борется с конденсатом, сразу же устраняя его после появления. Чтобы нормализовать микроклимат в туалетной комнате, необходимо возобновить работу вентиляции, а также установить в помещении осушитель для потока воздуха.

Если между напольным покрытием и дверью имеется зазор, о поступлении в помещение свежего воздуха можно не волноваться. В таком случае необходимо лишь проверить тягу, для чего понадобится зажигалка или зажженная бумага.

Если тяга очень слабая или же ее вообще нет, следует провести чистку вентиляционной шахты. Если после проведения такой манипуляции в помещении все равно присутствует высокая влажность, избавиться от нее удастся только после установки вентилятора.

Также можно попробовать установить осушитель для воздуха, который выполняет сразу несколько функций, а именно:

  • просушивание помещения;
  • нормализация влажности воздуха;
  • придание воздушным потокам сухости и тепла.

Устраняя конденсат с бачка унитаза, важно проявлять аккуратность и внимательность – только тогда удастся качественно побороть водяной налет, а также улучшить работу сантехники.

Конденсат на бачке унитаза — способы устранения конденсата

Одним из досадных сюрпризов в туалете и в совмещенном санузле может стать появление конденсата на бачке унитаза. Согласитесь, это не просто мелкая неприятность – это настоящая проблема, которая в ближайшие годы может принести массу проблем, связанных с комфортом и со здоровьем всех членов семьи. Да и любой ремонт, выполненный самыми качественными материалами, потерпит поражение в борьбе с последствиями, возникшими после длительного воздействия конденсата.

Всем известно, что предупредить проблему гораздо проще, чем потом с ней бороться. А сделать это можно собственными руками не прибегая к услугам специалистов. Для этого достаточно знать, что такое конденсат и причины его появления.

В этом материале мы расскажем о самых распространенных причинах появления конденсата и о том, какие действия можно предпринять, чтобы избежать его появления. Полезные советы и мнения экспертов изложены в этой статье. Кроме того, здесь вы найдете видеоролики, наглядно демонстрирующие то, как самостоятельно можно избавиться от этого неприятного явления.

Почему появляется конденсат на бачке?

Конденсат, появляющийся на бачке, относится к разряду бытовых проблем. Чтобы научиться эффективно с ним бороться, предстоит разобраться с причинами его появления в конкретном помещении.

Лишь после этого можно будет подобрать самый оптимальный вариант для борьбы с ним.

Что такое конденсат?

Прежде всего нужно понять природу возникновения «осадков» на сливном бачке. Конденсат – это капли воды, выпадающие из воздуха. Они образуются от резкого перепада температур и выступают на поверхности предметов.

Конденсат после принятия душа довольно распространенное явление, которое исчезает в считанные минуты. Но вот постоянные струйки, стекающие с бачка унитаза и по трубам холодного водоснабжения способны принести много проблем

Конденсат на сливном бачке – это вода, образовавшаяся от воздействия холодной воды температурой 7-15 на внутренние стенки фаянсовой емкости и теплого воздуха температурой 25-32 градуса, воздействующего снаружи.

От резкого перепада на внешних стенках емкости, словно роса, выступают капли воды

Причины появления конденсата на бачке

Появление конденсата на сливном бачке свидетельствует о наличии одной из проблем, которую предстоит выявить и принять меры по ее ликвидации. Чтобы понять, кто в этом виноват, предстоит обратить особое внимание на:

  • расход холодной воды;
  • работу вентиляции в санузле;
  • состояние арматуры бачка;
  • уровень влажности.

Как это ни странно, но при частом наполнении сливного бачка образуется большое количество конденсата – холодная вода не успевает прогреваться до комнатной температуры.

Также конденсат может являться симптомом второй проблемы – неработающей вентиляционной системы. Особенно, когда в помещении с унитазом удалено вентиляционное отверстие, есть порожек на входе, а двери плотно прилегают. Это, к тому же, довольно опасно для пользователей совмещенных санузлов – без должной вентиляции можно попросту задохнуться.

Каким бы красивым не был интерьер совмещенной ванной комнаты, но о безопасности предстоит думать в первую очередь, проделав вентиляционные отверстия

Еще одна причина в намокании сливного бачка – поломка запорной арматуры. Когда уплотнительные прокладки протекают или поплавок вышел из строя, то повышенного расхода воды и, как следствие, избыточного появления конденсата на внешней стенке фаянсовой емкости избежать не удастся.

От поломки внутренней начинки не застрахован даже самый дорогой монолитный сливной бачок, когда на полу можно увидеть лужи конденсата, которых там просто не должно быть

Повышенный уровень влажности в санузле может быть по причине циркуляции чрезмерно влажного воздуха, попадающего в это помещение из других комнат дома/квартиры.

Или из-за того, что хозяйка маленькой квартиры постоянно сушит в ванной, совмещенной с туалетом, белье. Это также наблюдается, если мокрое белье висит на кухне, граничащей с санузлом.

Какой бы ни была причина, вызывающая образование конденсата на сливном бачке, ее нужно четко определить и только после этого приступать к устранению. После успешного решения выявленной проблемы уйдет и конденсат.

Конденсат убрать нельзя оставить

Именно владельцу санузла предстоит решить вопрос о том, где именно поставить запятую в этом предложении. Все зависит от конкретной ситуации и отношения к ней всех домочадцев.

Так, иногда бачок унитаза немного запотевает, но, в промежутках между посещениями ванной комнаты/туалета, все успевает просохнуть. Здесь можно обойтись без радикальных методов по решению вопроса удаления конденсата.

Незначительное запотевание поверхностей неспособно привести к непоправимым последствиям и как-то серьезно повредить внешнюю отделку комнаты

Второй вариант – если сливной бак постоянно мокрый, струйки конденсата то и дело стекают на пол и ничего не успевает просохнуть. Здесь решение однозначное – надо устранять проблему.

Капли, стекающие по внешней поверхности фаянсовой емкости, образуют лужицы, которые то и дело нужно вытирать. Иногда ситуация совсем плачевная – за сутки в санузле образуется целое озеро. Это не просто доставляет неудобства при посещении помещения, но и здорово нервирует.

В зависимости от объемов выступающего конденсата, рачительные хозяева используют методы по устранению этой проблемы. Одни подкладывают полотенце, а другие подставляют всевозможные баночки и блюдца

Постоянные осадки конденсата на сливном бачке не только доставляют неприятности в текущий момент времени, но и грозят еще большими проблемами в ближайшие годы.

Во-первых, капли конденсата могут оставаться в мелких щелях и на участках, к которым сложно добраться. Со временем вода застоится и начнет неприятно пахнуть.

Во-вторых, постоянное выпадение конденсата повышает уровень влажности в санузле. Особенно, если он совмещенный. Такая ситуация непременно спровоцирует рост и активное размножение плесени и грибка.

Плесень портит внешний облик любого помещения. Она пагубно влияет на организм людей, постоянно пользующихся санузлом, провоцируя аллергические реакции, головные боли и прочие проблемы со здоровьем

В-третьих, внешняя поверхность сливного бачка, находясь под постоянным воздействием водяных капель, продержится недолго – уже в ближайшие 2-3 года появится сеточка мелких трещин, в которых также начнет образовываться плесень и грибок.

В-четвертых, из-за повышенной влажности все деревянные предметы интерьера в помещении туалета или совмещенном санузле начнут гнить. Особенно, если это деревянный пол, паркетная доска из массива дуба/бука или другой древесной породы.

В-пятых, металлические детали мебели, трубы водоснабжения и прочие предметы начнут страдать от коррозии. Даже зеркало может пострадать – на его внутренней стороне вырастет целая колония черной плесени.

Плесень, поселившаяся на зеркале, делает невозможным его дальнейшее использование. Потребуется покупка нового, а это дополнительная статья расходов

В итоге постоянное появление конденсата обернется не только ухудшением микроклимата в санузле, но и утратой рабочего состояния и потерей внешнего вида у многих предметов интерьера. Уже через 5-6 лет может потребоваться капитальный ремонт совмещенного санузла или туалета.

Методы избавления от конденсата

Конденсат, обнаруженный на бачке унитаза, никак не радует – хозяева квартиры/дома сразу же пытаются избавиться от него всеми возможными методами. В ход идут полотенца, баночки, блюдца и прочие предметы, которым не место рядом с унитазом.

Однако образование «росы» на бачке гораздо проще предотвратить, чем постоянно собирать и убирать. В борьбе с оседающими на бачке каплями применяются следующие методы:

Галерея изображений

Фото из

Для того чтобы избавиться от конденсата, бачок нужно обернуть махровым полотенцем или тканью с аналогичной гигроскопичностью. Вместо ткани подойдет тонкий вспененный утеплитель или попона, целенаправленно выпускаемая для теплоизоляции бачка

Ускорить испарение конденсата поможет усиление вентиляции. Для этого нужно установить напольный вентилятор внутри помещения или осевой вентилятор в вытяжку. Иногда достаточно просто обеспечить непрерывный приток через вентиляционные отверстия в двери

Чтобы сократить разницу между температурой воды в бачке и в окружающей среде, рекомендовано установить в помещении один из блоков мульти сплит системы

Сократить разницу между температурными показателями может установка смесительного клапана. В бачок будет поставляться теплая вода, благодаря чему конденсат не будет формироваться

Вариант 1: Теплоизоляция бачка махровым полотенцем

Вариант 2: Усиление вентиляции в санузле

Вариант 3: Снижение температуры в туалете или санузле

Вариант 4: Установка смесительного клапана

Способ #1. Модернизация бачка

После удаления под сливным бачком луж и выявления причины образования конденсата можно приступать к ее устранению, выбрав подходящий вариант в зависимости от типа проблемы.

Если планируется установка скрытого бачка, то нужно выбирать вариант от известного производителя с защитой от образования конденсата

Чаще всего проблему возникновения конденсата решают путем проведения различных манипуляций с бачком унитаза:

  1. Ремонта запорной арматуры, находящейся внутри сливного бачка.
  2. Утепления внутренних стенок фаянсовой емкости.
  3. Установки внутрь пластикового вкладыша.
  4. Замены унитаза новым, более дорогим вариантом с функцией защиты от конденсата.

Поломка арматуры может привести к нескончаемому поступлению холодной воды в бачок и ее произвольному вытеканию. В результате вода в емкости не успевает прогреваться и резкий контраст с температурой воздуха вызывает бесконечное выпадение конденсата.

Если произошла поломка, то следует отключить подачу воды в бачок, затем снять арматуру, заменить сломанную деталь или же купить новый механизм и осторожно установить его на место, не забыв поставить все прокладки.

При монтаже следует придерживаться рекомендаций, указанных производителем в инструкции в разделе об установке оборудования.

Второй вариант – утеплить стенки бачка изнутри. Для этих целей используют тепофол, вспененный полиэтилен, пенопласт и другие типы утеплителей. В зависимости от типа выбранного материала, может понадобиться еще клей и герметик.

Если выбран самоклеющийся материал, то клей не пригодится. На обратной стороне изолятора нанесен слой, способный надежно сцепиться с поверхностью сливного бачка

Утепление теплоизолятором – весьма эффективный вариант устранения конденсата на бачке. Главное брать материал толщиной до 1 см, в противном случае внутренний объем емкости существенно уменьшится.

Тщательно приклеив утеплитель на всю внутреннюю сторону емкости по заранее изготовленным заготовкам, нужно обработать стыки герметиком. Затем подождать пока нанесенный состав затвердеет и прорезать отверстия для монтажа арматуры и крепления бачка на полочку унитаза.

Даже спустя год после утепления сливной емкости качественный теплоизолятор выглядит прилично и не теряет свои рабочие характеристики

Также в качестве изолятора некоторые домашние умельцы используют монтажную пену. Причем, наносить ее рекомендуют в 3-4 этапа, чтобы слой получился равномерным. После нанесения предстоит дождаться полного затвердения монтажной массы и только потом аккуратно срезать лишнее снаружи и внутри, используя нож.

Важно внутри оставить слой, толщина которого не более 1 см. После этого арматуру сливного бачка ставят на место и можно возобновлять подачу воды.

Монтажная пена в качестве утеплителя хорошо защищает от образования конденсата, но выглядит не очень презентабельно

Еще один вариант для обработки внутренней поверхности бачка – это смесь из герметика и стеклянных микросфер, продаваемых в отделах с деталями для тюнинга автомобилей.

Такую смесь следует наносить слоем в 0,3 см и оставить до полного высыхания, время которого зависит от марки герметика и указано на его упаковке.

Более простой вариант манипуляций с бачком – купить пластиковую емкость, подходящую для помещения внутрь фаянсовой. Причем, между этими двумя баками, вставленными друг в друга, должен оставаться зазор в пару мм. В качестве уплотнителя нужно не забыть ставить резиновые или силиконовые прокладки.

Самый дорогостоящий вариант – покупка нового бачка с функцией защиты от конденсата. Причем отдельно он не продается, только вместе с унитазом. Это монолитные модели компактов с двойным монолитным бачком.

У монолитных бачков особая конструкция, обеспечивающая защиту от конденсата. С холодной водой контактирует пластик, а фаянс, находящийся снаружи, с пластиком не соприкасается

Всем хорош двойной бачок – установка простая, ухода не требует, замену арматуры, при необходимости, легко осуществить своими силами. Один существенный недостаток – не в пример высокая стоимость.

Двойной сливной бачок можно установить своими руками, используя инструкцию производителя. Причем сначала ставится пластиковый вкладыш, а затем сверху надевается и закрепляется фаянсовый колпак

Способ #2. Изменение микроклимата комнаты

Среди мер, направленных на устранение конденсата в туалетной комнате или совмещенной ванной используют вариант с изменением микроклимата. Сюда относится возобновление работоспособности вентиляционной системы и использование осушителя воздуха.

Проблему с притоком воздуха в санузел помогут решить вентиляционные решетки, врезаемые в двери. Можно подобрать нужный цвет и подходящую форму

Если между полом и дверью в совмещенный санузел или туалет есть зазор, то о притоке можно не беспокоиться. Нужно проверить как работает вентканал, предназначенный для удаления отработанных воздушных масс. Для проверки тяги можно использовать зажигалку, зажженную свечу или небольшой лист бумаги.

Если тяги нет или она очень слабая, нужно прочистить вентшахту. Когда и этого недостаточно, то лучшим решением станет установка вытяжного вентилятора.

Вытяжной вентилятор следует выбирать, исходя из площади помещения, где ему предстоит работать. Если санузел совмещенный, то лучше отдать предпочтение модели с повышенным уровнем защиты от влаги и брызг

Еще одна мера по уменьшению уровня влажности в помещении – это установка специального прибора под названием осушитель воздуха. Он способен удалить лишнюю влагу, собрав ее в контейнере, предназначенном для этого.

Осушитель забирает воду из воздуха в комнате до тех пор, пока не будет достигнут желаемый уровень влажности. Прибор ориентируется на показания гигрометра, установленного внутри.

Осушитель воздуха выбирают по мощности, рассчитанной на конкретный объем комнаты. Эта характеристика указывается производителем в сопровождающей документации

Способ #3. Нагрев рабочей жидкости бачка

Для избавления от конденсата на сливном бачке довольно часто используют идею с подогревом воды, поступающей в бачок. В целом, все просто – если нет резкого перепада между подаваемой водой и температурой воздуха в ванной/туалетной комнате, то нет и конденсата.

На практике для реализации этого приема чаще всего используют такие варианты:

  • подключить на подачу в сливной бачок вместо холодной теплую воду;
  • трубы утеплить;
  • соорудить теплообменник, задействовав стояк подачи тепла в квартиру;
  • поставить бойлер;
  • настроить половинный смыв, чтобы часть прогревшейся воды из емкости разбавлялась холодной.

Первый вариант подойдет лишь для потребителей, у которых не установлен счетчик учета использования горячей воды.

Некоторые умельцы на трубу подачи воды в сливной бачок ставят тройник и подключают одновременно холодную и горячую воду, регулируя их количество посредством дополнительно врезанных шаровых кранов

Утепление труб позволяет подогреть воду на 2-3 градуса. Иногда этого оказывается достаточно, чтобы избавиться от конденсата.

Для утепления труб можно использовать обычный листовой утеплитель, обернув им нужный участок и закрепив его скотчем. Или приобрести готовую скорлупу, или утеплитель в форме полых трубок нужного диаметра, что гораздо удобнее в монтаже

Вариант с сооружением теплообменника подойдет лишь в случае прохождения отопительного стояка рядом с трубой, подающей воду в сливной бак унитаза. Для этих целей используют медную трубку, которой обвивают горячий стояк 5-6 раз и врезают ее в трубу гибкой подводки воды в бачок. Сверху медный змеевик утепляют слоем минеральной ваты или другого утеплителя.

Настроить половинный смыв несложно, для этого предстоит отрегулировать соответствующим образом запорную арматуру.

Хорошо использовать арматуру с двойной кнопкой – для обычного и половинного смыва

Выводы и полезное видео по теме

Бачок унитаза можно утеплить изнутри, используя теплоизолирующий материал. Этот вариант в действии можно увидеть в видео:

Видео ролик демонстрирует то, как себя поведет самый простой 10-милиметровый утеплитель внутри бачка унитаза спустя год:

Избавиться от конденсата можно, если обработать сливной бачок изнутри монтажной пеной. Как это сделать, пошагово показано в видео обзоре:

Об эффективном избавлении от конденсата путем подачи подогретой воды в бачок унитаза в видео:

Помимо утепления сливного бачка не лишним будет позаботиться о трубах, подающих холодную воду в квартиру/дом. Об этом в видео ролике:

Разобравшись с причиной появления конденсата на сливном бачке, можно подобрать наиболее приемлемый вариант избавления от него, исходя из конкретных условий. Это может быть и

Конденсат на бачке унитаза как избавиться: причины, как устранить

Проблема, когда на сантехническом оборудовании в санузле скапливается конденсат не редкость, это доставляет огромное количество проблем каждой второй хозяйке. Убирать приходится часто, сложно уследить, когда из-за сырости начинает появляться плесень, неприятный запах и ржавчина на трубах. Частый ремонт обходится дорого, поэтому решать проблему нужно другими способами, а их достаточно много. Узнайте, почему появляется конденсат на бачке унитаза, как самостоятельно устранить источник проблемы и избавиться от неприятных последствий.

СодержаниеРазвернуть

Почему образуется конденсат

Чтобы устранить образование капель и потеков на бачке нужно правильно определить причину такого явления. Конденсат возникает на поверхностях, которые часто подвергаются значительным перепадам температур, туалет, из-за особенностей обустройства соответствует описанным условиям. В самом помещении температура сравнительно высокая, а вода, поступающая в бачок существенно холоднее, она мгновенно охлаждает его стенки, появляется испарение.

Внимание!

Для образования конденсата достаточно резкого перепада температуры в 15 градусов.

Ванная комната, если она расположена отдельно от туалета тоже в зоне риска. Испарения могут остаться после принятия душа на стенках кабинки, на кафеле или на зеркале, однако такая влага испаряется в течение нескольких минут. В санузле вода скапливается на полу или за сантехническим оборудованием. Условия при которых появляется конденсат понятны, перейдем к возможным причинам:

  • при частом сливе вода в бачке не успевает достаточно прогреться, конденсат образовывается постоянно;
  • неисправность запорного клапана или других элементов оборудования. Из-за поломки слива нагретая вода быстро уходит, а недостаток компенсируется холодной;
  • если в комнате сушилось белье воздух будет наполнен влагой, на пластиковых и фаянсовых поверхностях она быстро собирается, но не испаряется, потому возникнет осадок;
  • еще одна частая причина – неисправная или плохая система вентиляции, влажность увеличивается из-за нарушения циркуляции воздуха;
  • влияние повышенных температур из-за отопительных приборов или трубопровода, расположенных рядом с бачком.

Если ничего не делать, постоянное скопление влаги приведет к серьезным проблемам, периодическое протирание бачка и пола не поможет. Повышенная влажность – идеальные условия для появления плесени, грибок обостряет симптомы астмы, приводит к различным заболеваниям дыхательных путей. Плесень проявляется в виде темных, трудно выводимых пятен, портит вид комнаты. В санузле появится резкий запах сырости, а если он совмещен с ванной, то все вещи, находящиеся в комнате, пропитаются этим ароматом.

Металлические детали, водопроводные трубы, на которые будет попадать вода, заржавеют. Коррозия постепенно разрушит трубы и доберется до внутренних деталей смывного бачка, это грозит протечкой воды и порчей оборудования. В запущенных случаях гнить начнет пол и потолочное перекрытие, а иногда и стены. Чтобы избежать описанных неприятностей, боритесь с первоисточником проблемы, а не с лишней влагой.

Конденсат на сливном бачке унитаза: как избавиться

Зная о возможных источниках проблемы, избавиться от конденсата навсегда будет проще. Большинство проблем можно решить самостоятельно, кроме серьезных поломок сантехнического оборудования, тут без особых знаний или помощи специалиста не обойтись. Для начала уделите внимание микроклимату комнаты, если в ней нет отопительных приборов и труб с горячей водой, проверьте вентиляцию, затем переходите к осмотру бачка.

Читайте также

Для проверки силы тяги поднесите к вытяжному отверстию лист бумаги, спичку или зажигалку, сначала проделайте операцию с открытой дверью, потом с закрытой. Если лист не прилипает к решетке, проверьте окошко для проветривания, оно может быть загрязнено посторонними предметами, почистите вентиляционную шахту. Если там ничего нет, а циркуляция воздуха все равно слабая, позаботьтесь о принудительной вентиляции:

  1. Установка вентилятора – самый простой метод борьбы с сыростью. Снимите старую сетку, вмонтируйте в циркулярное отверстие вентилятор и подсоедините его к электричеству.
  2. Сборка системы вентиляции – купите трубы, соберите и расположите их в выбранном для вентиляции месте. Расчеты делайте очень внимательно, чтобы купить все необходимое за один раз. Вентиляцию замаскируйте подвесным потолком (оставив отверстие для сетки), чтобы не портился общий вид комнаты.

Внимание!

Выбирая вентилятор опирайтесь на тип комнаты, если санузел совмещен с ванной, берите модель с защитой от водных брызг и влаги. Подключать вентилятор к выключателю света нежелательно, лучше, чтобы он работал автономно, когда нужно, не когда в комнате горит свет.

В случае, когда вентиляция работает нормально и конденсат на смывном бачке появляется только в холодное время года можно установить осушитель воздуха. Абсорбционный тип прибора собирает частички воды из воздуха в отдельный контейнер. Функционал основан на показателях встроенного гигрометра (при покупке учитывайте размер комнаты). Существуют еще конденсационные осушители, воздух в них охлаждается, лишняя влага выпадает в виде конденсата внутри прибора.

Как чинить сантехническое оборудование

Чтобы правильно починить клапан сливного бачка нужно разобраться в работе механизма. Снимите крышку и понаблюдайте, как сливается и набирается вода. Когда бачок наполнен (до определенной отметки), вода в него больше не поступает, предотвращается перелив. Неисправный поплавковый клапан не срабатывает, в лучшем случае это грозит появлением конденсата, а в худшем затоплением квартиры.

Для замены купите такой же клапан. Снимать деталь легко – уберите крышку, слейте и перекройте воду. Сначала открутите гайку шланга гибкой подводки к клапану, затем ту, которая удерживает деталь на стенках бачка. Для установки нового поплавкового клапана проведите те же действия, но в обратном порядке. Пластиковые детали закручивайте руками, неплотно, чтобы не поломать их. Гаечный ключ применяйте только при работе с металлическими гайками старого типа.

Проблема может быть в запорной арматуре. В бачок вода поступает как нужно, но уходит в большем количестве (без слива), чем было ранее. Проблема будет заметна по темным или ржавым подтекам на задней стенке унитаза. При такой проблеме количество конденсата в сутки может доходить до нескольких литров. Поправьте закрывающий элемент на дне бачка или замените уплотнитель, если ситуация не изменилась, значит клапан неисправен и подлежит замене:

  • перекройте воду;
  • ненужными тряпками удалите всю воду из унитаза;
  • снимите бачок, переверните его вверх ногами;
  • отсоедините запорный клапан, место где он находился тщательно очистите от извести, желательно использовать мыльные порошковые средства или очиститель типа 409;
  • установите новый клапан (идентичный старому) через дно бачка;
  • соберите конструкцию, подключите воду и проверьте как работает слив.

Внимание!

При покупке новых комплектующих ориентируйтесь на модель сантехнического оборудования, иначе купленные детали могут не подойти по размеру.

Замена комплектующих – задача несложная, но только если следовать инструкциям, не спешить и приобретать идентичные клапаны. Работу проводите очень аккуратно и последовательно, чтобы не повредить другое внутреннее и внешнее оборудование. Отнеситесь к делу ответственно, и вы сможете без проблем убрать конденсат с бачка унитаза, при этом сэкономите на вызове мастера.

Как изменить температуру воды

Если причиной испарений является подача ледяной воды – сезонное явление (в теплое время года испарения нет), проблему можно решить тремя способами – установить водонагреватель, утеплить канализационные трубы или частично перекрыть подачу воды. В некоторых случаях придется провести достаточно трудоемкую и серьезную работу, поэтому опишем варианты решения проблемы от простого к сложному:

  • если немного сократить скорость подачи воды в сливной бачок она будет нагреваться быстрее. Достаточно перекрыть трубы наполовину;
  • монтаж проточного нагревателя на подводящую воду трубу. Задача прибора заключается в нагреве воды, до того, как она поступит в бачок. Терморегулятор установите на такую же температуру, как в комнате, обычно это 20–25 градусов. Способ монтажа напрямую зависит от типа устройства;
  • утеплением труб лучше заниматься во время капитального ремонта санузла, так как чаще всего они проходят под полом или вдоль стены. Трубы заворачивают в теплоизоляционный материал по всей длине;

Бачки нового типа снабжены кнопкой половинного слива, что очень уместно в случае частого использования. Кнопку можно купить отдельно, лучше брать двойную с функциями пуск и стоп, она позволяет контролировать объем спускаемой жидкости. Если замена невозможна, приобретите современный бачок с изначально встроенной системой минимизации слива. Есть еще один вариант – установка бачка с двойными стенками (внутри пластик, снаружи фаянс).

Утепление смывного бачка

Среди множества способов утепления бачка, мы выбрали самый простой и надежный, поделимся им с вами. Потребуется цельный теплоизоляционный материал и герметик (силиконовый). Отключите воду, снимите бачок, полностью просушите его и демонтируйте арматуру. Если останется хоть немного влаги вся работа бесполезна, материал не приклеится, вода будет поступать к стенкам, проблема возникнет снова уже через несколько дней.

Внимание!

Не стоит утеплять бачок унитаза монтажной пеной, вода из него будет выходить с крошкой, конденсат не пропадет, а сам бак испортится.

Оклейте внутреннюю поверхность стенок и дно резервуара теплоизоляционным материалом (на герметик), места стыков тщательно обработайте силиконом. Оставьте бачок до полного высыхания клея, затем установите его на место. Таким образом мы избавляемся от конденсата на самом бачке, на нижней части унитаза он останется, но влаги будет заметно меньше. Менять утеплитель нужно будет раз в 3 года. После оклейки объем жидкости в резервуаре станет меньше.

Как избежать возникновения конденсата

Полностью избавиться от капелек воды на сливном бачке возможно только установкой водонагревателя, в остальных случаях результат будет частичным, однако чаще всего и этого достаточно. Для профилактики появления испарений на фаянсовой поверхности следите за состоянием вентиляции и сантехники, периодически проводите чистку. При появлении поломок сразу же приступайте к починке.

Читайте также

Не допускайте большой разницы температур в комнате и старайтесь не использовать полный слив без необходимости. Не забывайте проветривать санузел. Если нет возможности держать дверь открытой, оборудуйте ее сквозными отверстиями (в нижней части), замаскируйте их сеткой или другими декоративными деталями. Прислушавшись к элементарным советам, вам не придется бороться с конденсатом на бачке кардинальными способами. Устранив все возможные причины появления конденсата еще во время ремонта можно добиться оптимального микроклимата в санузле, что станет залогом сухости, чистоты и свежести.

загрузка…

Как выбрать размер блока возврата конденсата — Xylem Applied Water Systems

Том 2 / Выпуск 3 / Май 2015

Предприятия с собственной котельной почти всегда имеют замкнутую систему и требуют, чтобы конденсат был как можно более горячим при возврате в котел. И наоборот, насосы для возврата парового конденсата требуют переохлаждения, чтобы предотвратить кавитацию или испарение конденсата на всасывающем отверстии крыльчатки насоса. Степень переохлаждения зависит от конструкции гидравлики и характеристик насоса.

Ранее мы упоминали влияние температуры на NPSHA по сравнению с NPSHR насоса. Забыть об этом эффекте при выборе устройства возврата конденсата — верный путь к неприятностям. Итак, что нужно знать при выборе насоса для возврата конденсата?

Старт с нагрузкой

Котлы

рассчитаны на то, чтобы сказать вам, сколько пара они могут выпустить, с точки зрения мощности котла, фунтов пара в час, БТЕ или других показателей. Имеет смысл преобразовать информацию, которую вы получаете от инженера или заказчика, в общие термины для всей системы.Когда все сказано и сделано, то, что возвращается из котла в виде конденсата, составляет 0,000496 галлона в минуту на 1 квадратный фут EDR. В заключение следует отметить, что котел выдает полгаллона воды в минуту в виде пара на 1000 кв. Футов EDR. Когда пар остывает и снова превращается в воду, вам приходится иметь дело с конденсатом.

Некоторые общие коэффициенты преобразования:
Умножьте мощность котла в лошадиных силах (л. С.) На 34,5 = фунт. пара (воды в час (фунт / час)
Умножьте мощность котла (лс) на 0,069 = галлонов воды в минуту (галлонов в минуту)
Умножьте мощность котла (лс) на 33,479 =
БТЕ, умножьте мощность котла (лс) на 139 = Квадратные футы эквивалентного прямого излучения (кв.EDR)

Посмотрите на скорость испарения

Зная, сколько воды или воды в виде пара, котел может потушить — это хорошо, но пока не выбирайте размер насоса. ASHRAE рекомендует установить ваш возвратный насос в два-три раза больше, чем скорость испарения котла, чтобы возвратный блок мог возвращать конденсат быстрее, чем бойлер может его потушить.

Подумайте об этом: все котлы имеют маркированный водопровод и оптимальные уровни пропаривания. Если котел начинает выпускать пар, а ваша система может возвращать конденсат только с той скоростью, с которой его выводит бойлер, тогда, когда уровень воды падает и конденсат возвращается, вы можете поддерживать только нижнюю линию воды… это плохо для котла .Оптимальный уровень приготовления пара уходит в окно, а вскоре после этого и в бойлер. Если вы отправляете в котел дополнительную воду для подпитки, вы должны решить эту проблему в какой-то момент, иначе вы затопите котел, когда котел остановится, и конденсат плюс дополнительная вода будет возвращена. Хуже того, добавление холодной городской подпиточной воды в паровой котел приведет к тому, что процесс приготовления пара остановится быстрее, чем рот малыша столкнется с ложкой гороха.

А как насчет температуры? Установки возврата конденсата предназначены для сбора и быстрого и эффективного перемещения конденсата, сводя к минимуму потери тепла и, следовательно, энергию, необходимую для его обратного нагрева до пара.Поскольку цены на легкую сладкую сырую нефть колеблются от 50 до 60 долларов за баррель, экономия энергии может принести вам немалую прибыль. Чем горячее, тем лучше, правда?

Подожди. Вспомните, что мы говорили о NPSHA и NPSHR. Во-первых, при повышении температуры снижается НПША. И когда NPSHR (необходимое) насоса больше, чем NPSHA (доступное) конденсата, появляется наша старая знакомая кавитация. Копейки, которые вы «сэкономили», сделав возвращенный конденсат максимально горячим, вероятно, пойдут на ремонт насоса.Мы еще вернемся к этому. На данный момент следующим шагом будет определение необходимого давления на выходе.

Рассчитать необходимое давление нагнетания

Требуемое давление на выходе конденсатной установки включает:
• статический напор,
• потери на трение в трубопроводе (включая трубы, фитинги и клапаны),
• и любое давление, которое необходимо преодолеть в приемной емкости. Производители
и ASHRAE обычно рекомендуют, чтобы, когда эти значения в сумме меньше 50 фунтов на квадратный дюйм, вы добавляли 5 фунтов на квадратный дюйм.Для общего значения более 50 фунтов на квадратный дюйм добавьте 10 фунтов на квадратный дюйм.

Это может быть непростой расчет; вам нужно выяснить, сколько в ней трубы, какого она размера, количество колен, штуцеров и т. д. Не забудьте запорные клапаны, обратные клапаны и пробковый кран (см. предыдущую статью о балансировке). Когда вода протекает через каждую из них, трение замедляет образование конденсата и снижает давление.

Обратитесь к диаграммам, отчетам и прочему, чтобы определить значение для каждого из них (иногда называемое или выраженное как ∆p), и просуммируйте все это.Результат обычно выражается в футах головы. Если вы переключаетесь обратно на вентилируемый блок питания котла, добавьте 5 (или 10) фунтов на квадратный дюйм, чтобы получить необходимое давление нагнетания для блока конденсата.

Но помните — требуемое давление нагнетания также включает любое давление в резервуаре, в который вы закачиваете. Если этот сосуд представляет собой деаэратор под давлением, вы должны добавить максимальное давление деаэратора плюс перепад давления на распылительном сопле (на некоторых типах), потому что это необходимо преодолеть, чтобы конденсат попал в деаэратор.Если вы подкачиваете прямо в бойлер (редкий и менее желательный вариант, который мы обсудим в другой статье), добавьте максимальное давление в бойлере.

Определение температуры обратного конденсата

Итак, теперь мы знаем, какой размер насоса по галлонам в минуту, и какое давление нагнетания нужно рассчитывать. Как мы упоминали ранее, влияние температуры на NPSH может повлиять на то, какой блок вы выберете. Это означает, что вам необходимо определить температуру обратного конденсата — непростая задача. Если вы выбираете новый блок для существующей системы, вы можете измерить температуру фактического конденсата в желаемой точке восстановления.Но для новой или модернизированной системы вам необходимо произвести расчет до того, как вы действительно включите систему.

Температура обратки имеет значение, потому что чем выше температура, тем меньше NPSHA, а некоторым насосам это не нравится. Чем горячее вода, тем ограниченнее выбор. Большинство перекачиваемых установок возврата конденсата работают от вентилируемого резервуара. Помните, что в системах парового отопления с использованием термостатических ловушек конденсат отводится от 160 до 180 градусов. Под углом 180 градусов конденсатный насос, установленный в сборном резервуаре на том же уровне, что и насос, будет иметь около 15 футов NPSHA в воде.Большинство насосов справляются с этим без проблем из вентилируемого резервуара. Но если ловушка выходит из строя и температура в резервуаре для конденсата повышается до 212 градусов по Фаренгейту, доступный NPSH будет нулевым. Тем не менее, NPSH по-прежнему требуется, поскольку это функция конструкции насоса. Наличие некоторого необходимого NPSH по сравнению с отсутствием NPSH является проблемой при 212 градусах: насос, который может откачивать конденсат при 180 градусах, теперь будет кавитацией.

Насосы Domestic® серии CB

Видите, как это меняет вещи? Примерно до 200 градусов стандартная конструкция центробежного насоса обычно работает, если ее размер соответствует рабочей точке и NPSHA.При температуре от 200 до 210 градусов вам нужны более специализированные (и несколько более дорогие) насосы с низким NPSH. При температуре от 210 до 212 градусов все, что вы можете сделать, это переместить резервуар над насосом, чтобы добавить NPSHA в виде статического столба воды над всасывающим патрубком насоса. Правильно, поднятие бака дает дополнительный NPSHA и позволяет перекачивать более горячую воду. Почему бы не поднять танк еще больше? Потому что для этого требуется больше материала, а значит, больше денег, что приводит к экономии. Кроме того, возвратный трубопровод редко располагается высоко в пространстве оборудования.Это вопрос выбора правильного инструмента для работы.

Рассмотреть размер емкости для конденсата

Обычно требуется одна минута нетто-хранения в емкости для конденсата; Помните, что чем раньше вы собираете и возвращаете конденсат, тем меньше тепла он теряет и тем меньше энергии требуется для возврата в пар. Имейте в виду, что «одна минута чистого хранения» означает одну минуту перекачки при хранении. Если вы рассчитываете скорость возврата на одну минуту, размер резервуара будет недостаточным, и насос будет работать с коротким циклом.Это увеличивает частоту включения / выключения, а также увеличивает износ насоса.

Собираем все вместе. Вы знаете, что котел может выдавать полгаллона на 1000 квадратных футов EDR в минуту. Чтобы получить производительность насоса в два раза больше, необходимо рассчитать размер насоса из расчета 1 галлон в минуту на EDR на 1000 кв. Футов. Давайте применим это к некоторым типичным размерам котлов.

Для котла мощностью 100 л.с.: Используйте приведенную выше формулу для преобразования мощности котла: л.с. X 139 = EDR в квадратных футах. 100 × 139 = 13900. Если подсчитать количество выпущенного пара, получится 6.9 галлонов воды в минуту в виде пара. Округлим это до 7 галлонов в минуту. Если размер насоса в два раза выше, значит, мы сделаем 14 галлонов в минуту. Теперь примените эмпирическое правило EDR 1 галлон в минуту на 1000 кв. Футов. При расчете емкости резервуара для перекачивающей способности на основе чистой хранения в течение одной минуты вам потребуется резервуар на 14 галлонов. Если производитель, которого вы используете, не предлагает резервуар на 14 галлонов, выберите ближайший размер, но будьте осторожны: в этом примере резервуар меньше 14 галлонов не только быстрее собирает конденсат и закачивает его обратно в бойлер, но и нагревается. не хватает массы для обеспечения степени или двух переохлаждений, необходимых для решения проблем NPSHA.Уменьшение размера также может настроить насос на короткий цикл. Лучше перейти к ближайшему большему размеру, чем ваше 1-минутное хранилище — в нашем примере 15, 18 или 20 галлонов.

Правильное оборудование имеет значение

До середины 1970-х годов большинство производителей устанавливали в три раза большую скорость испарения котла. Больше было лучше — и мальчик, какой запас прочности! Расчет для трехкратной скорости испарения означал, что насосы были рассчитаны на МЭД 1,5 галлона в минуту на тысячу квадратных футов.Но когда в Соединенных Штатах возник дефицит нефти, и люди выстроились в очередь вокруг квартала, чтобы купить цистерну с бензином, а стоимость производства пара выросла, производители постепенно перешли на калибровку, в два раза превышающую скорость испарения.

Вы можете видеть, как это имеет значение. Система EDR площадью 15 000 кв. Футов выделяет 7,44 галлона конденсата в минуту в виде пара. Если размер вдвое больше, вам понадобится насос на 14,88 галлона в минуту. При расчете на одну минуту нетто-хранения вы получаете сборную емкость емкостью от 14 до 15 галлонов. В насосах Domestic / Hoffman вы бы выбрали блок на 15 галлонов в минуту с баком на 14 галлонов, и, если вы смотрите на требование 20 фунтов на квадратный дюйм, мощность при 3500 об / мин составляет 1/3 л.с.Сравните это с размером в три раза большей скорости испарения. Вы вынуждены использовать насос на 22 галлона в минуту и ​​резервуар на 23 галлона, и HP увеличивается до 1/2 HP. В итоге вы получаете более крупный и дорогой блок. Более того, поскольку скорость испарения не меняется, конденсат остается там дольше, пока не будет собрано достаточно для перекачивания, отдавая тепло (энергию), которую необходимо добавить обратно в котел. Насос включается реже, но для работы насоса на 1/2 л.с. требуется больше электроэнергии, чем для насоса на 1/3 л.с.

На этом наши советы по определению размеров конденсатных агрегатов завершаются. Следите за будущей статьей о подборе питающих устройств котла — аналогичной приведенной выше, но с важными отличиями.

Расчет конструкции приемного резервуара для конденсата

Конструкция резервуара для приема и регенерации конденсата

Реферат: Емкость для сбора конденсата или насыпь конденсата — одно из самых простых устройств в сахарной промышленности и других перерабатывающих отраслях.Если мы предоставим общий резервуар для регенерации конденсата , тогда нет необходимости предоставлять отдельные насыпи для каждого испарительного или нагревательного элемента, такого как нагреватели сока, корпуса испарителя, поддоны и т. Д.

Здесь поясняется расчет требований к размерам для резервуара для сбора конденсата (Конденсатный холм). Также объясните концепцию конструкции приемного резервуара для конденсата однократной регенерации мгновенного испарения и размер линии мгновенного испарения.

Концепции для определения размеров приемного резервуара для конденсата:

а) Сначала согласовываем назначение конденсатной насыпи.Т.е. это либо резервуар для конденсата, либо резервуар для улавливания паров мгновенного испарения.

b) Найдите количество конденсата для работы с конденсатной насыпью.

c) Параметры водяного конденсата и его мгновенного пара, такие как температура, плотность, скорости, скрытая теплота, удельный объем и т. Д.

г) Рассчитайте скорость пара мгновенного испарения во время образования конденсата. Его скорость рассчитана по «уравнению Судерса-Брауна».

Скорость мгновенного пара в расширительном баке (м / сек) = U max = C x [(ρ L — ρ V ) / ρ V ] 0.5

Конденсат Плотность воды = ρ L в кг / м 3

Плотность пара мгновенного испарения = ρ V в кг / м 3

Здесь C = значение константы.

C — это мера размера капель, которые будут перенесены, и зависит от требуемой степени разделения жидкости и пара.

Согласно Технология тростникового сахара Питером Рейном , рекомендуемый коэффициент C 0.01 м / с.

Теперь рассчитайте количество пара мгновенного испарения и его скорость в конденсатной насыпи. Исходя из этого, мы можем легко рассчитать диаметр, необходимый для резервуара для конденсата.

Для получения информации об общей системе рекуперации конденсата пройдите по следующей ссылке

Расчет пара мгновенного испарения | Расчет конструкции емкости для улавливания паров мгновенного испарения.

Для простого резервуара для сбора конденсата, пары мгновенного испарения следует отбирать только при температуре воды на входе от 2 до 3 o ° C.

a) Обычно высота резервуара для конденсата, необходимая для , составляет от 1,5 до 2,0 метров при расчетном диаметре .

b) Установите перегородку посередине этого скопления конденсата. Вставьте линию входа конденсата в разделенную часть (напротив линии выхода конденсата).

c) Нижняя часть конденсатопровода обеспечивает минимальный зазор 200 мм от нижней плиты конденсатной насыпи . Высота перегородки должна быть как минимум на 500 мм меньше общей высоты конденсатной насыпи.

Теперь рассмотрим один пример для расчета размеров резервуара для приема конденсата и резервуара для улавливания паров мгновенного испарения.

Расчет приемного бака (насыпи) конденсата

S.NO ОПИСАНИЕ Символ / формула ЗНАЧЕНИЯ ЕД
1 Количество конденсата Qc 50 M 3 / час
0.013889 M 3 / сек
2 Температура конденсата на входе Ti 125 o C
3 Температура конденсата на выходе (принимается от 2 до 3 o C разн.) К 123 o C
4 Скорость выхода конденсатной воды из насыпи Vc 0,5 м / сек
5

Расчет размеров питательных блоков котла vs.Установки возврата конденсата — Xylem Applied Water Systems

Том 3 / Выпуск 1 / Март 2016

Ранее мы обсуждали, как определить размеры блоков возврата конденсата. Для расчета питающего устройства котла требуется аналогичная информация, но на него влияют различия в конструкции и принципах работы.

Блоки возврата конденсата

, как правило, меньше по размеру и соответствуют своей функции по улавливанию конденсата пара и откачке его обратно в систему до потери слишком большого количества энергии (тепла). Возвратный конденсат может быстро заполнить меньший резервуар, запустив цикл откачки.Обратите внимание, что управление запуском / остановкой цикла откачки находится на блоке возврата конденсата.

Питающие блоки котлов больше, с большими запасами конденсата. Это соответствует их функции поддержания водопровода котла, поэтому пар может происходить даже тогда, когда конденсат не возвращается. Орган управления запуском и остановкой насоса находится на котле.

Понимание цикла
Представьте себе цикл, если бы вам приходилось полагаться на устройство возврата конденсата для подпитки вашего котла.Котел запускается, повышая температуру конденсата до 212 градусов на уровне моря. Начинается парообразование, и вода расширяется, постепенно увеличивая объем котла. Внезапно объем увеличивается примерно в 160 раз, когда пар перемещается из котла в коллектор и трубопровод системы. Уровень воды падает, поскольку все больше и больше воды становится паром.

Все мы знаем, что если уровень воды падает слишком низко и котел продолжает работать, у вас заканчивается вода, и срабатывает регулятор отключения по низкому уровню воды, который безопасно отключает горелку.Но если у вас есть блок возврата конденсата, и он еще не собирал конденсат, он не будет перекачивать воду в котел. Вы можете добавить воду прямо в котел или отключить нагрев, дождаться возврата конденсата и перезапустить котел. Отключение котла и ожидание неудобно при температуре в доме / квартире / заводе 55 градусов. В середине зимы с десятью градусами ниже нуля здесь просто противно. Итак, вы добавляете воду в котел, производите больше пара, и в конце концов все возвращается.

Управление водой
Об этом возвращении… Что произойдет, когда котел произведет весь этот пар, подаст тепло в здание и отключится, пока он снова не понадобится? Блоку возврата конденсата все равно. Как только резервуар наполняется, установка запускает насос для опорожнения резервуара, даже если котел не работает. Вся добавленная вами вода перекачивается обратно в котел, который тут же затопляет. Заполнение емкости для конденсата большего размера может занять больше времени, но насос все равно будет запускаться при заполнении емкости.Увеличение возвратного блока также означает, что конденсат задерживается там дольше, становится холоднее и заставляет блок потреблять больше энергии. Кроме того, более крупный блок, вероятно, стоит дороже.

Каким-то образом вам нужно подавать воду тогда, когда она нужна котлу, а не только тогда, когда резервуар полон, и даже когда конденсат не завершил цикл превращения в пар, обеспечения тепла и превращения обратно в конденсат. Другими словами, вам нужен блок питания котла.

Вы можете поддерживать уровень воды на оптимальном уровне воды в котле с помощью специального регулятора PUMP на котле.Затем бойлер может включать и выключать насос в зависимости от того, когда бойлеру требуется вода, а не только тогда, когда сборный бак заполнен.

Переходим к расчетам
Начнем с нагрузки. Котлы рассчитываются таким образом, чтобы показать количество пара, которое они могут выпустить, выраженное в лошадиных силах котла, фунтах пара в час, BTU и т. Д. Имеет смысл преобразовать номера систем в общий знаменатель. Практически каждый производитель оборудования для обработки парового конденсата использует одну из этих рамок для калибровки.

Когда все сказано и сделано, то, что возвращается из котла в виде конденсата, составляет 0,000496 галлона в минуту на 1 квадратный фут EDR. Подводя итог, можно сказать, что котел производит полгаллона воды в минуту в виде пара на 1000 кв. Футов EDR. Когда пар остывает и снова превращается в воду, это конденсат, который может быть возвращен в блок питания котла. Вот некоторые из наиболее распространенных коэффициентов преобразования:

Давление нагнетания, необходимое для подающего насоса, включает статический подъем напора плюс потери на трение в трубопроводе (включая трубопровод, фитинги и клапаны).Производители и ASHRAE обычно рекомендуют, чтобы для требований до 50 фунтов на квадратный дюйм вы взяли сумму этих значений и добавили 5 фунтов на квадратный дюйм. Если общее требуемое значение превышает 50 фунтов на квадратный дюйм, добавьте 10 фунтов на квадратный дюйм. Это может быть непростой расчет для системы возврата конденсата; Вы должны определить, сколько в нем трубы, размер трубы, количество колен, штуцеров и т. д. Системы питания котла обычно проще, поскольку агрегат обычно располагается рядом с котлом. Но помните, что мы говорили о системах возврата конденсата, которые вы обычно перекачиваете в питающую установку котла, которая выбрасывается в атмосферу.Требуемое давление нагнетания также включает любое давление в резервуаре, в который вы перекачиваете. Если вы качаете в бойлер, вы должны добавить максимальное давление в бойлере. Например, если котел работает при 5 фунтах на квадратный дюйм, учитывайте это — или вы в конечном итоге заблокируете насос против давления в котле, пока давление в котле не упадет и насос сможет его преодолеть.

Дополнительные соображения
Все остальное, что мы рассмотрели для устройств возврата конденсата, применимо и здесь.

NPSHA в сравнении с NPSHR. В большинстве систем, которые имеют как возврат конденсата, так и блоки питания котла, NPSH является меньшим фактором для блока питания котла, потому что блок питания появляется позже в системе. Произошло достаточное переохлаждение, и NPSHA (доступный) достаточен, чтобы избежать кавитации насоса. Однако никогда не предполагайте. Проверьте температуру / NPSHA, чтобы избежать проблем в дальнейшем.

Размеры агрегата. Как упоминалось ранее, блоки питания имеют тенденцию быть больше, чтобы обеспечить достаточный резерв для подачи в котел по мере необходимости, даже если пар в системе еще не конденсируется и не возвращается.Установки возврата конденсата обычно рассчитаны на чистое хранение в течение одной минуты. Блоки питания котла обычно рассчитаны на 5 минут нетто-хранения. Вы можете кормить котел от 5 до 10 минут, в зависимости от нагрузки, чтобы он продолжал пропариваться, пока не вернется конденсат. В небольших системах с МЭД до 150 000 кв. Футов, 5-минутная производительность перекачки — хорошее практическое правило. Для систем с МЭД площадью более 150 000 кв. Футов 10-минутное чистое хранение лучше, потому что пар дольше проходит через всю систему и возвращается в виде конденсата.Напомним, что 1 минута чистого хранения составляет 1 минуту в зависимости от производительности насоса, что на самом деле вдвое превышает скорость пропаривания котла. Таким образом, в системе EDR площадью 15 000 кв. Футов, где ваш насос рассчитан на 1 галлон в минуту на тысячу квадратных футов EDR, или 15 галлонов в минуту, емкость резервуара для питания котла должна составлять 15 галлонов в минуту на 5 минут, или около 75 галлонов хранения.

Несколько слов о подпитках
Компоненты устройств возврата конденсата и питания котла практически идентичны, с одним заметным отличием.Практически каждый блок питания котла имеет подпитку. Это может быть простой ручной заправочный клапан или поплавковый механический заправочный клапан. В других моделях используются соленоидные клапаны, управляемые поплавковыми выключателями, впускающие воду, когда подающий блок перекачивает воду до заданной отметки
недостаточных запасов. Некоторые поставщики снабжают свои котлы комбинированными устройствами отсечки / подачи при низком уровне воды, которые могут добавлять в котел подпиточную воду, хотя все, что вам нужно для защиты котла, — это отсечка при низком уровне воды.

Вы действительно можете возразить против добавления подпитки непосредственно в котел.Неочищенная «городская» вода может вызвать образование накипи и другие проблемы в котле и остальной системе. Более того, закачка холодной подпиточной воды в бойлер обычно останавливает процесс приготовления пара. С другой стороны, добавление подпиточной воды в бак питающего устройства позволяет добавить немного холодной воды к большему объему горячего конденсата системы. Это создает конденсат в блоке подачи с более высокой температурой смешивания и требует меньшего количества обработки воды, поскольку добавка смешивается с уже обработанным конденсатом.

Пара заключительных замечаний по выбору размеров питающих блоков котла: Насосы имеют такие же размеры, как и блоки возврата конденсата, EDR один галлон в минуту на тысячу квадратных футов. Резервуары (приемники) рассчитаны на 5-10-минутное чистое хранение (в зависимости от размера системы).

Для получения помощи при подборе питающих узлов котла обратитесь к местному представителю Bell & Gossett / Domestic Pump.

Бак для конденсата — Французский перевод — Linguee

Эта функция безопасности выключает устройство для защиты

[…]
блок и предотвратить t h e бак для конденсата f r om переполнен.

climette.ca

Ce dispositif de scurit teint l’apparei l afin d e le protger et

[…]
d’vit er que le резервуар de конденсация ne d borde.

climette.ca

Если теплообменник сливается в конденсатную систему, открытую в атмосферу, без обратной стороны

[…]

давление и с падением

[…]
градиент до т h e бак для конденсата o r d дождь, эффективный дренаж […]

можно получить, следуя

[…]

установка, показанная на Рисунке 4.11 и руководящие принципы, приведенные в этом справочнике (см. Таблицу 4.1).

swep.net

Si l’change de chaleur est dans un systme de concat l’air libre, sans pression

[…]

d’aspiration et prsentant une

[…]
dclivit j usqu ‘ l a cuve o u a u dr ain de конденсат, на n pe ut..]

Эффективность дренажа для усыновителей

[…]

Индикация установки на рис. 4.11 и инструкции по установке (за таблицей 4.1).

swep.net

При установке t h e бак для конденсата i s r убедитесь, что он находится в правильном положении.

remko.de

Aussitt que le givre (glace) a fondu et que la temprature au palpeur возобновляет улучшение, le systme est rgl de nouveau sur service de dshumidification.

remko.de

T h e Бак для конденсата i s d спроектирован как каскадный резервуар и отделяется […]

масло от паровой машины.

gunt.de

L резервуар конденсат est co nu comm e un rservoir en c ascade […]

и запасные части для сортировки машин.

gunt.de

Серийно оснащается отработанным маслом a n d бак для конденсата .

fr.gd-elmorietschle.com

quipe en

[…]
standa rd ave c un резервуар d’hu ile use et de конденсат .

gd-elmorietschle.fr

ИНДИКАТОР СИГНАЛИЗАЦИИ: этот индикатор загорится, и устройство будет

[…]
отключение при t h e бак для конденсата i s f ull и агрегат […]

не может сливаться.

climette.ca

Tmoin lumineux d’alarme: Ce tmoin s’allumera et l’appareil

[…]
s’arrtera lor sq ue le резервуар de конденсация es t rempli […]

et que l’appareil ne peut pas se vidanger.

climette.ca

3 ] Бак для конденсата a n d конденсат p u m p; резервуар для конденсата i n d в виде каскадного резервуара

gunt.de

3 ] Резервуар для конденсата и др. p om pe de конденсат; резервуар для конденсата на u co мм резервуар e n каскад

gunt.de

Имеет фильтр по всей ширине моноблочного резервуара, позволяющий контролировать конденсат.

[…]
Уровень

с водомером. Это позволяет откачивать водяной конденсат

[…]
прямо и надежно из t h e резервуар для конденсата .

flowatchpumps.com

Equip d’un filter sur toute sa longueur, ce monobloc permet de contrler le niveau des конденсаты

[…]

l’aide d’un flotteur et assure l’vacuation de l’eau de concats directement

[…]
dans l e bac d e конденсаты en toute s curit.

flowatchpumps.com

Убедитесь, что сливной шланг установлен на нижний уровень таким образом, чтобы обеспечить

[…]
беспрепятственный отвод конденсата из t h e емкость для конденсата .

remko.de

Veillez ce que le tuyau d’vacuation soit install avec une pente vers l’vacuation, de

[…]
manire ce qu e l e condenat puisse s ‘ coul er sans […]

encombre du

remko.de

T h e бак для конденсата i s f ull и агрегат […]

не может сливаться.

climette.ca

L резервуар d e конденсация a at te внутренний […]

niveau maximum de remplissage et l’appareil ne peut pas se vidanger.

climette.ca

Pro Dry 35/55 с wi t h конденсат c o ll ec ti o n i th предотвращение переполнения.

thermobile.nl

Pro Dry 35/55 muni d’un bac de rcupration d e конденсат a ve c scurit d e trop plein.

thermobile.nl

Конденсат c o ll ec ti n g бак f o r прачечная.espacenet.com

Резервуар po ur colle ct e r l’eau condense dans un sche linge.

v3.espacenet.com

Деаэраторная система для котла, сказано

[…]
Система

с конденсатом

[…]
линия, деаэратор (1) a nd a бак для конденсата ( 2 ), отличающийся тем, что первый подающий насос (3a), деаэратор (1) и второй подающий насос (3b), расположены последовательно между t h e резервуар для конденсата ( 2 ) и бойлер, байпас (8) для возврата воды в т h e бак для конденсата ( 2 ) , расположенный между […]

деаэратор (1) и второй

[…]

подающий насос (3b), причем деаэратор (1) представляет собой деаэратор пленочного типа.

v3.espacenet.com

Systme dsarateur pour une chaudire, ledit systme possible une ligne

[…]

конденсат, un

[…]
dsarateu r (1) e tu n резервуар d ec ondensat ( 2), caractris en ce qu’une premire pompe de transport (3a), le dsarateur (1) Второй транспортный насос (3b) sont disposs en srie entre le резервуар конденсата (2 ) et la chaudire, une drivation (8) servant renvoyer l’e au au резервуар де конденсат […]

(2 ) tant place entre le dsarateur

[…]

(1) et la second pompe de transport (3b), et le dsarateur (1) tant un dsarateur du type film.

v3.espacenet.com

Масса flo w o f конденсат f r om t h a можно рассчитать.

swep.net

на p eut calculer le dbi t d u конденсат la sort i e de la

swep.net

Способ производства вспомогательного топлива из топлива для работы внутри компримированного смеси

[…]
Двигатель внутреннего сгорания

, особенно на

[…]
автомобили, где в a конденсат s т или ed в бак 4) формируется из […]

рабочее топливо средствами

[…]

отдельного устройства (24), отличающееся тем, что обогащенный водородом синтез-газ для различных нагрузок генерируется из конденсата системой риформинга (17).

v3.espacenet.com

Procd pour la production of un горючие вспомогательные компоненты карбюраторного основного вещества сгорания, внутреннее сжатие, сжатие, en

[…]

частный дан ООН

[…]
автомобиль, пр. c leque l u n конденсат s toc k dans un резервуар (14 ) es obtenu t […]

основная часть карбюранта

[…]

особый помощник (24), caractris en ce queun gaz de synthse forte teneur en hydrogne est gnr pour pluseurs rcepteurs, partir du конденсат, l’aide d’un systme de regage (17).

v3.espacenet.com

Дренаж фундамента (отстойник

[…]
насос) и мех na c e конденсат s h or ld исключены из se

mainc.info

Провенант дю дренаж

[…]
fondation (pompe de pui sa rd) e t l e конденсат d es appar ei ls de chauffage […]

ne doivent pas tre vacus dans la fosse septique.

mainc.info

Частично это можно исправить погружением т h e конденсата r e tu rn вход в t h e o r b y установка установленного распылительного конденсатора […]

в верхнюю часть бака.

oee.nrcan-rncan.gc.ca

Il est possible de rcuprer une partie de la perte

[…]

en submergeant la

[…]
Sortie de re nvoi du конденсат da ns le rservoir ou e n installant un condenseur injection sur le dessus d u rservoir .

oee.nrcan-rncan.gc.ca

К ll o w конденсат t o r un назад в t h e я нс высокий […]

контрольная линия с наклоном примерно 10% до точки отбора давления в резервуаре.

samson.de

Перметр заливки

[…]
un «retour d es конденсаты» d ans le резервуар , la c onduite d’impulsion […]

doit tre incline d’environ 10% от номинала

[…]

rapport la prize depression sur lerservo.

samson.de

Способ повторного сжижения пара, испарившегося из сжиженного природного газа, содержащегося в резервуаре для хранения (4), включающий сжатие (20) пара, по меньшей мере, частичную конденсацию (50)

[…]

сжатый пар и

[…]
возврат (16) t h e конденсат t o t he sto ra g e 9037 c га расчлененных […]

в том, что поток (12) вареного

[…]

пар, отходящий от компрессора, смешивается (32) перед компрессором со сжиженным природным газом (14).

v3.espacenet.com

Procd de vapeur vapore de gaz naturel liqufi conserv dans un rservoir de stockage (4), comprenant la компрессия (20) de la vapeur; конденсация (50) au moins

[…]

partielle de la vapeur comprime, et le

[…]
renv oi (16) du конденсат дан s le rservoir de sto ck age, caractris […]

en ce qu’un поток (12)

[…]

vapeur vapore pour la compression is mlange (32) en amont de la compressing avec du gaz naturel liqufi (14).

v3.espacenet.com

Часть t h e конденсат i s c ollected в a p , а остальная часть возвращается в колонну.

gunt.de

Une pa rtie de ce конденсат es tr ecuei ll ie com produ it dans автоцистерна резервуар p artie […]

Revient dans la Colonne Com reflux.

gunt.de

Процесс для prehea ti n g конденсат i n a подача w at e r f a паровая электростанция

v3.espacenet.com

Procd pour ch au ffer du condencat da ns u n резервуар d ‘eau d ‘ питание […]

d’une Centrale Vapeur

v3.espacenet.com

Массовый расход rat e o f конденсат f r om t h e w 9037 ll быть немного меньше т h e конденсат f l ow в t h e b ec ause t h e конденсат i n t h 9037 w i ll испаряется из-за нижнего […]

уровень давления.

swep.net

Le dbit

[…]
massi qu e du compressat la s ortie de la cuve ser a lgrement infrieur au dbi t duat l la cuve, c ar une part ie du condenat qui s e trove d an s la cuve s’v ap orera […]

en prsence d’une pression infrieure.

swep.net

б . Конденсат ( f ro м отловитель до приемника iv e r резервуар )

tiac.ca

Condensat (du purg eur au rservoir de condensat )

tiac.около

Если давление увеличивается внутри af la s h бак i n до который discha rg e d f l ow s, противодавление увеличивается

tlv.com

Si la pression augmente l’intrieur d’un ballon de dtente dans lequel s’coule le condenst expuls, la contre-pression augmente

tlv.com

Теплогенерирующий агрегат, состоящий из конденсационного газового котла, дымохода, циркуляционного

[…]
насос, Expand si o n бак a n d конденсат d r нейтраль. com

Groupe de production de chaleur, компания

[…]

конденсационный газ, химин, циркуляционный насос,

[…]
vase d’ex pa nsio n, vacuation de s конденсаты av ec […]

нейтрализация

hoval.fr

Клапан рециркуляции для обратной подачи избытка питательной воды

[…]
к питанию на e r бак , o r конденсат конусde

Vanne de dcharge pour retour de l’excs d’eau

[…]
питание ai re la bche ou des конденсаты au c на densateur.

samson.de

Метод деаэрации

[…]
конденсат (K) газо- и паротурбинной установки (2) при нагревании т ч e конденсат i n a сырье при e r резервуар ( 2 6) к которому prehe at e d конденсат подается и из которой отбирается питательная вода (S) для нагрева […]

поверхностей (6, 42,

[…]

48, 52, 60), подключенных в пароводяной цикл (3) паровой турбины (2b) и нагретых выхлопным газом (AG) из газовой турбины (2a), отличающийся тем, что холодный конденсат (K) добавляется к предварительно нагретому конденсату (K ‘), и в этом случае частичный поток (t1) предварительно нагретого несмешанного конденсата (K’) используется в качестве теплоносителя (HZ) для нагрева конденсата.

v3.espacenet.com

Procd pour

[…]
dgaz er un конденсат (K) d » установка (2) газовые турбины и vapeur, par chauffage d u конденсат d и sne bche d’eau d’almentation (26 ), laquelle est envo y un compressat pr ch auff […]

(K ‘), de l’eau d’alimentation

[…]

(S) tant prleve pour les поверхности de chauffe (6, 42, 48, 52, 60), montes dans le circuit eau-vapeur (3) de la turbine vapeur (2b) et chauffes par les gaz (AG) sortant de la turbine gaz (2a), caractris en ce qu’on mlange du конденсат froid (K) au concat prchauff (K ‘), et que l’on use en tant que fluide de chauffe (HZ) pour chauffer le конденсат un courant partiel (t1) du конденсат (K ‘) prchauff et non-mlang.

v3.espacenet.com

Резервуар для хранения конденсата нестандартных размеров — промышленные специалисты

Привет,

Спасибо Золотым участникам за ценные комментарии. Я собираюсь сделать бак с фиксированной крышей и газовой подушкой. Топливный газ очищается (без влаги и твердых частиц) и является инертным по своей природе. Однако не удалось сделать вывод о маршрутизации линии Vent.

Пол, чтобы оценить некондиционную нагрузку, я принял колонку стабилизатора как простую емкость (а не колонну), я удалил пар из впускного пара колонны стабилизатора и затем испарил нижний поток емкости до атмосферного давления.Получилась нагрузка ~ 1 MMSCFD. Может быть, это грубый способ сделать, и вариант редендукции будет рассмотрен отдельно.

Во-вторых, мы обеспечиваем входное отверстие для дегазации резервуара Off Spec с вентиляционным отверстием, совмещенным с выходом резервуара PVRV. Жидкость из загрузочного люка будет течь в бак с перевернутой U-образной петлей, чтобы избежать прорыва пара.

Я думаю о том, чтобы избежать прокладки вентиляционной линии в безопасное место, даже если работа не соответствует техническим характеристикам с перебоями. Конечно, если мы захотим, анализ дисперсии будет проведен.Я подумываю провести вентиляционную линию к факелу LP. У нас нет факелов ВД и НД, и факелов ТОО не предусмотрено.

В нашем проекте впускная система разделения, конд. Стабилизаторы, очистка от серы, GDU, система извлечения СУГ, сборник кислого и сладкого газа, пули СУГ работают при давлении> 10 бар изб. Я направлю их к HP Flare. Только системы сброса до низкого давления:

a) Колонна регенерации амина — случай отказа CV,

Дегазатор пластовой воды — продувка газом

c) Конд.- Согласно API 2000

Следовательно, они не будут разгружать одновременно с нагрузкой, которая может оказывать противодавление на PVRV резервуара не по техническим характеристикам. Что касается Fire Case, я мог бы подробно проверить его на основе макета.

Вы все еще чувствуете потребность в отдельной факельной системе ТОО ??

Пожалуйста, предложите.

С уважением,

Шекхар Дхури

Перестаньте сбивать с толку возврат конденсата

Эта статья основана на документе, представленном на конференции Industrial Energy Technology Conference (IETC) в мае 2016 года.Онлайн-версия статьи включает анимированные рисунки, любезно предоставленные TLV Corp.

Системы возврата конденсата могут иметь большое влияние на производительность, энергоэффективность и надежность объекта. Используйте это руководство, чтобы лучше понять, как происходит возврат конденсата, оптимизировать его работу и устранить распространенные ошибки, такие как высокое противодавление и гидравлический удар.

Для повышения эффективности и надежности паровой системы инженеры часто обращают внимание в первую очередь на подачу пара, решая такие проблемы, как утечки в трубопроводах, утечки в конденсатоотводчиках и изоляция.Разговор редко сводится к возможностям улучшения системы возврата конденсата, за исключением тех случаев, когда уже существуют серьезные проблемы, такие как высокое противодавление, детонация и повреждение труб, которое это может вызвать. Персонал предприятия обычно больше всего озабочен подачей пара и теплом, которое он обеспечивает производственным единицам, но система возврата конденсата может оказать значительное влияние на производство, эффективность и надежность.

Если вы обслуживаете спортивный автомобиль, вас могут беспокоить качество топлива, метод впрыска и зажигание, но автомобиль не будет нормально работать, если выхлопная система сломана или не на должном уровне.Израсходованное топливо должно свободно сливаться для обеспечения эффективной работы автомобиля. К паровому оборудованию предъявляются те же требования — оно должно обеспечивать беспрепятственный отвод конденсата.

Хотя многие опытные инженеры достаточно хорошо разбираются в обращении с паром, кажется, что у них меньше понимания конденсатных систем, их конструкции и многих факторов, влияющих на их работу. В этой статье обсуждаются эти влияния, а также описываются причины отрицательных последствий и возможные меры для достижения более надежной работы.Он также дает читателям представление о следующих общих вопросах:

  • Что вызывает гидроудар в конденсатных системах? Как персонал объекта может определить условия, вызывающие поломку системы?
  • Как негерметичные конденсатоотводчики влияют на систему возврата?
  • Какое влияние оказывают выпускные регулирующие клапаны, предназначенные для отвода конденсата из парового оборудования, на систему возврата?
  • Каковы размеры трубопроводов конденсата для систем без мгновенного испарения и чем они отличаются от возвратных газов при использовании пара мгновенного испарения?
  • Как обрабатываются линии возврата откачиваемого конденсата и чем это отличается от способа обращения с линиями возврата мгновенного конденсата?
  • Каков эффект амортизации гидравлических систем с конденсатом с помощью пара или азота?
  • Как вертикальные подъемники влияют на линии конденсата?

Типы линий возврата конденсата

Инженеры часто считают, что линия возврата конденсата одинакова во всей системе, и иногда маркируют все линии, выходящие из оборудования, как «возврат конденсата».На самом деле существует три различных типа конденсатопроводов:

  • без мгновенного испарения: двухфазный — пар и конденсат
  • мгновенный испаритель: двухфазный — пар и мгновенный конденсат
  • перекачиваемый: однофазный — конденсат .

И есть несколько типов возврата от оборудования или конденсатоотводчиков:

  • обратный поток самотеком
  • с паровым подъемом
  • вакуум — для вытягивания, а не выталкивания конденсата.

Рис. 1. В системе самотечного возврата конденсат не вспыхивает между паропотребляющим оборудованием и конденсатоотводчиком, но вспыхивает после выхода из уловителя в сборный резервуар. Линии, по которым проходит незамедлительный и мгновенный конденсат, имеют двухфазный поток.

На рисунке 1 изображена система самотечного возврата. На конденсатоотводчике имеется положительный перепад давления, поэтому при правильном размере конденсатоотводчика конденсат выходит в сборный резервуар под действием силы тяжести.Все три типа конденсатопроводов показаны на Рисунке 1. Конденсат не мигает между паропотребляющим оборудованием и уловителем, поскольку эти две части оборудования находятся под одинаковым давлением. После того, как конденсат покидает ловушку, он выходит в область более низкого давления и мигает. Конденсат мгновенного испарения собирается в резервуаре, который обычно находится под атмосферным давлением. От такого низкого давления конденсат необходимо откачивать обратно в котел.

Рисунок 2. В системе возврата откачиваемого конденсата конденсат мгновенного испарения сбрасывается в вентилируемый резервуар, из которого удаляется пар мгновенного испарения.Конденсат необходимо перекачать из вентилируемого резервуара в сборный резервуар, а затем перекачать из сборного резервуара в котел.

На рис. 2 показан возврат откачанного конденсата. Поскольку конденсат не может быть легко выпущен в линию высокого давления, он сначала сбрасывается в вентилируемый резервуар, из которого удаляется пар мгновенного испарения. Эта часть системы, вплоть до резервуара, очень похожа на систему самотечного возврата. Однако после вентилируемого резервуара конденсат необходимо перекачивать из вентилируемого резервуара в сборный резервуар и из сборного резервуара в котел.

Рисунок 3. На предприятиях есть много мест, где конденсат не утилизируется. Это может оказать негативное воздействие на окружающую среду, создать угрозу безопасности и снизить энергоэффективность предприятия.

На некоторых заводах значительное количество конденсата сбрасывается. Таким образом, любое обсуждение важности эффективного извлечения конденсата должно учитывать основные экономические аспекты. Производители конденсатоотводчиков предлагают бесплатные инструменты для оценки денежной стоимости извлекаемого конденсата.Кроме того, возврат обработанной воды позволяет предприятию более тщательно поддерживать хороший химический баланс. Например, легче обеспечить надлежащую химическую обработку, если требуется только 40% подпиточной воды, чем если требуется 80% подпитки. Кроме того, возврат горячего конденсата не только экономит энергию, но и снижает паровую нагрузку на котел, что может быть чрезвычайно важно на предприятиях, где потребность в паре уже близка к мощности системы. Тем не менее, есть предприятия, которые не восстанавливают весь свой конденсат (рис. 3), и у этих предприятий есть прекрасные возможности для улучшения.

Некоторые из причин отказа от возврата конденсата включают то, что возвратные линии изношены или настолько внутренне сужены, что они больше не могут выдерживать нагрузки по конденсату. Такие условия усиливают необходимость в более эффективных методах возврата. Возврат с меньшей вероятностью подвергнется коррозии, если химическая обработка будет более точной и будет поддерживаться желаемый pH системы; При использовании меньшего количества подпиточной воды может быть намного легче получить надлежащий кислотно-щелочной баланс.

Рисунок 4. Корродированные трубы в системах возврата конденсата более подвержены утечкам и катастрофическим отказам, особенно если они подвергаются ударам от гидроудара.

Кроме того, корродированные трубы подвержены большему количеству внешних утечек и отказов (рис. 4), которые могут усугубляться гидроударами.

Гидравлический удар в паровых и конденсатных системах

Рисунок 5. Правильно установленные места для отвода конденсата облегчают способность конденсатоотводчика удалять, отводить и возвращать конденсат, выпускать неконденсирующиеся газы и помогать устранять гидравлический удар в паропроводах, при этом предотвращение потери пара через место.

Чтобы уменьшить гидравлический удар системы конденсата, важно понимать роль конденсатоотводчиков и другого дренажного оборудования. Конденсатоотводчик выполняет четко определенную роль — отводить неконденсирующиеся газы и конденсат без утечки пара (Рисунок 5).

Рис. 6. В системе подачи пара сильный гидроудар возникает, когда пробки жидкого конденсата закрывают площадь поперечного сечения трубы и отбрасываются высокоскоростным паром о стенки трубы. Таким образом, удаление конденсата с помощью конденсатоотводчиков имеет решающее значение для безопасности и надежности паровой системы.

Если не удалить конденсат, в системе подачи пара может возникнуть опасный гидроудар. Гидравлический удар возникает, когда пробки жидкого конденсата заполняют площадь поперечного сечения трубы и отбрасываются высокоскоростным паром о стенки трубы (Рисунок 6). Поскольку невыполненный конденсат вызывает гидравлический удар, конденсат является вызывающим фактором, а удар вызван конденсатом . Таким образом, в линиях подачи пара именно жидкая вода вызывает ударный удар.

Однако в системе возврата конденсата индуктором обычно является пар. Следовательно, удар в конденсатной системе обычно паровой . Чтобы уменьшить удар в конденсатной системе, необходимо устранить пар в обратном трубопроводе.

Некоторые инженеры считают, что трубы возврата конденсата полностью заполнены конденсатом. Это может быть верно для обратных линий с насосом, но не для немигающих или мигающих линий. Линии без мгновенного испарения имеют двухфазный поток и переносят конденсат и пар от оборудования к ловушке.Линии мгновенного испарения также имеют двухфазный поток — по нему проходят как дренируемый конденсат, так и пар мгновенного испарения, образующийся при выпуске высокотемпературного конденсата в систему с более низким давлением. Пар также может попасть в конденсатную систему, когда конденсатоотводчики требуют обслуживания и протечки, когда байпасные линии открыты или когда выпускные регулирующие клапаны остаются открытыми.

Когда пар мгновенного испарения или небольшое количество свежего пара присутствует в возвратном конденсате, объем парового кармана может быть большим, даже если масса пара мала (из-за гораздо большего удельного объема пара).Поскольку масса кармана намного меньше массы конденсата, тепло быстро течет от пара к конденсату, что приводит к разрушению кармана. Обрушение может быть быстрым, создавая локализованную пустоту с чрезвычайно низким давлением, которую конденсат стремится заполнить. Когда пустота заполнена, быстрое движение обратной засыпки перенаправляется на стенку трубы, и его импульс создает ударные волны, которые слышны как удары (Рисунок 7).

б.

Рисунок 7. (a) Пар от мгновенного испарения, утечки в ловушке или открытых клапанов в линии возврата конденсата образует большие карманы, даже если масса пара может быть небольшой. (b) Масса конденсата относительно высока, он забирает тепло от пара, что приводит к схлопыванию паровых карманов, тем самым создавая локализованную пустоту с низким давлением. Конденсат устремляется к заполнению пустоты со всех сторон, и быстрое движение обратной засыпки ударяется о стенку трубы, создавая ударные волны и стучащий звук.

а.

Рисунок 8. Обычно значительная часть конденсата, выходящего из конденсатоотводчика, при выпуске мгновенно превращается в пар. Пар мгновенного испарения конденсируется, когда он смешивается с другим конденсатом в обратном трубопроводе, и, если обратный трубопровод не спроектирован надлежащим образом, может возникнуть удар, когда пустота, созданная выпущенным паром, схлопывается.

Подумайте, как это применимо к выгрузке из технологического оборудования. Когда большой поток конденсата выходит из конденсатоотводчика, значительная его часть может вспыхнуть и смешаться с другим конденсатом в возвратной линии.В конечном итоге пар должен конденсироваться из-за потока тепла к большей массе конденсата. Если обратная линия представляет собой перекачиваемую линию или при низкой температуре, или если в обратной линии нет другого пара, то возможно возникновение удара при разрушении пустоты, созданной паровым карманом (Рисунок 8).

Вспышка пара в обратном конденсате

Рис. 9. Высокотемпературный конденсат сразу же вспыхивает на выходе из сопла, когда он сбрасывается в систему с более низким давлением.

Пара мгновенного испарения образуется всякий раз, когда температура горячего конденсата на входной стороне уловителя выше, чем температура насыщенного пара на выходной стороне. В таких случаях мигание происходит сразу на выходе из отверстия (рис. 9).

Рис. 10. Когда конденсат выпускается под давлением 145 фунтов на кв. Дюйм до атмосферного, образуется огромное количество пара мгновенного испарения. Однако, когда конденсат с таким же давлением выпускается в закрытую систему под давлением 44 фунта на квадратный дюйм, образуется гораздо меньше пара мгновенного испарения.

Количество пара мгновенного испарения зависит от нескольких факторов, и оно значительно меньше, когда падение давления ниже. Например, конденсатоотводчик на левой стороне рисунка 10 сбрасывает конденсат из источника конденсации на 145 фунтов на кв. Дюйм в обратную линию атмосферного давления (0 фунтов на кв. Дюйм), в то время как конденсатоотводчик на правой стороне рисунка 10 имеет такое же входное давление, но сбрасывается в возврат под давлением, поддерживающий противодавление 44 фунта / кв.

Когда конденсат выпускается из зоны высокого давления в атмосферу, может образовываться огромное количество пара мгновенного испарения.Из-за большого объема этот мгновенный пар иногда ошибочно принимают за утечку пара. С другой стороны, когда конденсат сливается в закрытую обратную линию, создается гораздо меньше пара мгновенного испарения. Чтобы правильно выбрать размер возвратного трубопровода, необходимо определить количество выделяемого пара мгновенного испарения, чтобы объем трубы был достаточным для двухфазного потока.

К счастью, есть простой способ рассчитать ожидаемое количество пара мгновенного испарения. Высокотемпературный конденсат высокого давления, сбрасываемый в обратку с более низким давлением, содержит больше ощутимого тепла, чем вода в точке насыщения при более низком давлении.Избыточное (скрытое) тепло вызывает испарение части конденсата с образованием пара:

, где Вспышка % — процент конденсата, выделяющего пар, Q Sh — явное тепло при высоком давлении, Q Sl — это явное тепло при низком давлении, а Q Ll — скрытое тепло при низком давлении.

Уравнение 1 можно использовать для расчета количества пара мгновенного испарения (, т.е. процент конденсата, который превращается в пар) для конденсатоотводчиков на Рисунке 10.При 145 фунтах на квадратный дюйм Q Sh = 336,0 БТЕ / фунт; при 0 фунт / кв. дюйм, Q Sl = 180,2 БТЕ / фунт и Q Ll = 970,3 БТЕ / фунт; и при 44 фунтах на квадратный дюйм, Q Sl = 260,8 БТЕ / фунт и Q Ll = 916,8 БТЕ / фунт. Таким образом, для ловушки слева с давлением нагнетания 0 фунтов на кв. Дюйм:

и для ловушки справа, где давление на выходе составляет 44 фунта на квадратный дюйм:

Линия возврата атмосферного воздуха обрабатывает конденсат, который представляет собой пар мгновенного испарения на 16 вес.%. , а возвратный трубопровод под давлением перекачивает конденсат, содержащий 8 мас.% мгновенного пара.Однако масса (вес) не является критическим компонентом, учитываемым при определении размеров возвратных трубопроводов конденсата — скорость двухфазного потока в трубе является определяющей для объема пара мгновенного испарения.

Расчет объема мгновенного испарения особенно важен при выборе размеров трубопроводов возврата конденсата, чтобы поддерживать желаемое давление и скорость. Может показаться, что вспышка 16% не намного больше, чем вспышка 8%, но удельный объем пара намного больше при 0 фунтах на квадратный дюйм, чем при 44 фунтах на квадратный дюйм.Следовательно, чтобы поддерживать ту же скорость жидкости, требуемый размер трубопровода для атмосферного возвратного трубопровода намного больше, чем для возвратного трубопровода под давлением. Отношение пара мгновенного испарения к конденсату на объемной основе составляет 308: 1 в атмосферном возвратном трубопроводе и 38: 1 в возвратном трубопроводе под давлением 44 фунта / кв.

Вместо того, чтобы выполнять расчеты вспышки вручную, проще и быстрее использовать инженерные онлайн-калькуляторы, которые можно приобрести у производителей конденсатоотводчиков. Эти, а также другие инструменты и онлайн-видео полезны для изучения того, как мгновенный пар влияет на размер трубы.

Альтернативные источники пара

Три других распространенных источника пара в линиях возврата конденсата:

  • утечка конденсата в конденсатоотводчиках
  • продувка через открытые байпасные линии
  • открытые регулирующие клапаны на выходе конденсата на оборудовании, позволяющие пар поступать заголовок возврата.

В первом сценарии протекает конденсатоотводчик, свежий пар проходит через конденсатоотводчик — прямо в систему возврата конденсата. Второй сценарий, продувка из открытых байпасов, обычно происходит, когда размеры ловушек недостаточны для доступного перепада давления или когда они находятся в условиях срыва.Когда оборудование не сливает конденсат, производительность оборудования падает. Если оператор реализует быстрое решение этого состояния — открывая байпасную линию для отвода конденсата в возвратный коллектор, — происходит продувка.

Рисунок 11. Регулирующий клапан выхода конденсата на теплообменнике часто является источником значительной утечки пара, вызывая высокое противодавление и удары в обратных линиях.

Третий сценарий, регулирующие клапаны выпуска конденсата, пропускающие большое количество пара в возвратный коллектор (Рисунок 11), может произойти, например, если теплообменное оборудование загрязнено и автоматические настройки в контроллере отменяют показания уровня для сохранения контроля клапан открывается с намеченной целью для получения большего количества тепла.В качестве альтернативы, это могут быть ошибки датчика или настройки или просто чрезмерное запаздывание управления.

Предотвращение или уменьшение гидравлического удара

Некоторые люди могут подумать, что небольшие количества мгновенного конденсата могут сливаться в однофазный, полностью заполненный (затопленный) обратный коллектор. Однако, если нет другого пара, это может создать значительный гидравлический удар. Пар мгновенного испарения имеет малую массу — большой объем относительно его массы — и очень низкую энергию. Когда он окружен огромной массой относительно холодной воды, мгновенный пар легко рассеивается, и возникающее в результате схлопывание пустоты создает ударную волну.

Рисунок 12. Когда пар входит в систему возврата, заполненную более холодным конденсатом, образуются паровые карманы. Разрушение паровых карманов создает сильные ударные волны, направленные на стенку трубы, вызывая гидравлический удар.

Рис. 13. Гидравлический удар может быть сильнее в вертикальных трубах, чем в горизонтальных. Вертикальный напор воды над паровым карманом может оказывать дополнительное давление на карман, и, когда карман схлопывается, ускоряющаяся масса столба воды может усилить ударные волны.

Учитывайте влияние пара мгновенного испарения и утечки пара из нескольких ловушек, попадающих в систему возврата. Чем больше добавлено пара, тем больше карманы, которые могут скапливаться и разрушаться (Рисунок 12). Кроме того, гидроудар может возникать не только в горизонтальных трубопроводах, но и в вертикальных возвратных линиях, где ударные волны могут усиливаться из-за ускоренной массы большого столба падающего конденсата (Рисунок 13).

Гидравлический удар от обрушения пара был зафиксирован с помощью прозрачного трубопровода, размещенного в Ref.1.

Рис. 14. Обратный поток пара из линии транспортировки двухфазного конденсата в выпускную трубу оборудования, полную конденсата, отводимого наверху, может создать гидроудар — обычно около точки схождения.

Как только обстоятельства удара молотком выяснены, становится легче определить источники и причины сотрясений на предприятии. Удар может возникнуть, когда пар течет назад из линии транспортировки двухфазного конденсата в сливную трубу оборудования, заполненную водой (Рисунок 14).Эту проблему можно относительно легко решить, установив обратный клапан в точке входа в транспортный коллектор, что предотвратит обратный поток.

Рис. 15. Гидравлический удар может возникнуть там, где мгновенный пар или свежий пар смешиваются с низкотемпературным конденсатом, если конденсат забирает достаточно тепла от пара и вызывает быстрое схлопывание кармана.

Рис. 16. Гидравлический удар может быть вызван различными источниками пара или пара мгновенного испарения, вдали от точки схождения транспортных трубопроводов или перед ней.В таких случаях выявление причины может быть сложной задачей, но всегда целесообразно сначала проверить, нет ли утечек сифонов или открытых байпасных линий.

Рис. 17. Пар мгновенного испарения конденсата следует отводить через резервуар мгновенного испарения.

Рассмотрите возможность смешивания мгновенного пара или свежего пара с низкотемпературным конденсатом в обратной линии (рисунки 15 и 16). В таких ситуациях удар можно предотвратить, установив испарительный сосуд, отводящий пар мгновенного испарения (рис. 17), а также исключив ненужный выброс пара из протекающих ловушек или открытых перепускных клапанов.Оставшаяся вспышка может быть выброшена в атмосферу или в систему восстановления вспышки под давлением.

Рис. 18. Барботажные трубы, которые могут разбивать пар мгновенного испарения на мелкие пузырьки, могут быть установлены, если необходимо отвести в трубопровод, в основном, жидкого конденсата.

Если количество конденсата относительно невелико и двухфазный возвратный трубопровод не может быть легко достигнут, то вы можете уменьшить гидравлический удар, установив барботажную трубу, которая разбивает пар на мелкие пузырьки (Рисунок 18).К сожалению, для больших потоков мгновенного конденсата в обратные трубопроводы, в основном, жидкости, не существует подобных сокращений.

Размеры трубопроводов для невозгораемого конденсата обычно можно подбирать в зависимости от размера выпускного отверстия оборудования или размера входного соединения конденсатоотводчика, в зависимости от того, что больше. Объем конденсата относительно невелик по сравнению с емкостью трубы, а дополнительное пространство обеспечивает внутреннюю балансировку, так что уловитель не блокирует пар. Блокировка пара может произойти, если размер линии небольшой, а расстояние между оборудованием и уловителем большое.На входе в конденсатоотводчик может скапливаться паровой карман, а за паровым карманом скапливаться вновь образованный конденсат. Затем новый конденсат возвращается в оборудование, предотвращая попадание в конденсатоотводчик; но что еще более важно, это приводит к заболачиванию оборудования, тем самым уменьшая тепло или производительность процесса.

Мигающий конденсат необходимо учитывать при выборе размеров обратных линий, идущих от сифона к вентилируемой емкости. Объем пара мгновенного испарения превышает объем воды в большинстве систем и обычно является основным фактором, определяющим размер.Любое сокращение размеров, которое не учитывает мгновенный пар (или ожидаемое количество утечки пара из конденсатоотводчиков, которые не работают оптимально), может вызвать трудности на предприятии.

Неспособность поддерживать устойчивую программу управления конденсатоотводчиком может создать проблемы с линиями возврата конденсата. Трубопроводы могут быть рассчитаны на мгновенный пар и небольшую утечку конденсата, но не большую утечку. Значительная утечка пара увеличивает противодавление в линии и вызывает обратное попадание конденсата в технологическое оборудование, что может привести к выходу продукта из строя.Это, в свою очередь, может побудить оператора открыть перепускной клапан в попытке смягчить производственную проблему, что приведет к утечке еще большего количества пара в обратку — с вероятным результатом более высокого противодавления, отрицательно влияющего на другое производственное оборудование.

Подобрать размер перекачиваемых обратных линий легко — просто выберите размер исходя из допустимой скорости в трубе для однофазного потока жидкости. Но вы должны быть уверены, что мгновенный конденсат или свежий пар не попадут в обратную линию.

Пример: Основной возвратный коллектор меньшего размера

Новый блок на нефтеперерабатывающем заводе, включающий 3-дюйм. основной возвратный коллектор длиной более 300 футов. На возвратной линии более двух лет происходили тяжелые удары молота, и на площадке рассматривался вариант использования паровой или азотной подушки для смягчения ударов. Такая практика амортизации обычно не рекомендуется — это дорого и увеличивает противодавление в системе. Более высокое противодавление может снизить расход через каждую часть оборудования, подаваемого в систему возврата, тем самым ограничивая производство.

При осмотре выяснилось, что 3-дюйм. коллектор был рассчитан на поток жидкости без учета мгновенного конденсата или протечки конденсатоотводчиков. Кроме того, ранее на заводе прекращалось обследование конденсатоотводчиков и профилактический ремонт, что, скорее всего, позволило еще большему количеству пара попасть в коллектор.

Технический анализ показал, что более 90 небольших ответвлений конденсата, подаваемых в главный возвратный коллектор, и совокупный расчетный поток из этих линий требовали эквивалента пропускной способности не менее 14 2 дюймов.линий. К сожалению, 3-дюйм. заголовок имеет внутренний объем, который всего в 2,24 раза больше, чем у 2-дюймового. труба. Казалось, что нет никакого разумного способа, чтобы 14 2-дюйм. эквиваленты могли разрядиться в 3 дюйма. заголовок, не создавая значительного противодавления и проблем с молотком. Поскольку было невозможно установить больший, 6 дюймов. Наша команда консультантов порекомендовала установить тщательно размещенный резервуар для вспышки (рис. 17), чтобы удалить вспышку из основного заголовка и перенаправить ее в атмосферу.

Рис. 19. Испарительный сосуд может уменьшить сильные удары в коллекторе возврата конденсата, а также может использоваться для рекуперации мгновенного испарения при низком давлении, когда оборудование системы допускает некоторое противодавление.

Если бы первоначальные разработчики рассмотрели мгновенное испарение конденсата в главном возвратном коллекторе, то большая часть — если не весь — пара мгновенного испарения могла быть отведена в систему мгновенного улавливания, а пар мгновенного испарения можно было бы использовать ниже по потоку при более низком уровне давление (рисунок 19).Система, которая рекуперирует, а не сбрасывает пар мгновенного испарения, была бы намного более эффективной и имела бы более низкие эксплуатационные расходы.

Завод был готов оплатить технический анализ, чтобы определить причину удара молота, но не выделил средств на поддержание текущего управления конденсатоотводчиком. Уменьшение утечки пара из ловушек в системе помогло бы уменьшить количество ударов молота. Первым делом по уменьшению ударов молота должно быть обнаружение, а затем устранение утечек в конденсатоотводчиках и закрытие всех открытых байпасов.

Заключительные мысли

Если вы потратите на систему возврата конденсата столько же времени, сколько на подачу пара на производственную установку, вы сможете оптимизировать паровой источник тепла для установки. Это, в свою очередь, может помочь вам оптимизировать производство и максимизировать доход и прибыль.

Однако профилактическое обслуживание конденсатоотводчиков и эффективное решение проблем с остановками оборудования необходимы для уменьшения количества утечки пара в коллектор, минимизации его противодавления и отрицательного воздействия на все производственное оборудование, которое сбрасывается в тот же коллектор.

Благодарности

Особая благодарность Хироаки Юри за создание анимации, Джереми Галлоуэю и Тайсуке Шиндо за координацию контента, а также Дрю Мору и Джастину МакФарланду за графику.

Дополнительные ресурсы

«Калькулятор: мгновенный пар, генерируемый горячим конденсатом», TLV Co., www.tlv.com/global/TI/calculator/flash-steam-generation.html.

«Калькулятор: таблица насыщенного пара по давлению», TLV Co., www.tlv.com/global/US/calculator/steam-table-pressure.html.

«Как количество мгновенного пара влияет на размер трубы», в «Трубопровод для сбора конденсата», TLV Co., www.tlv.com/global/US/steam-theory/condensate-recovery-piping.html.

Риско, Дж. Р., «Спросите экспертов — оптимизация всей паровой системы», «Прогресс химической инженерии» , 104 (2), стр. 32 (февраль 2008 г.).

Риско, Дж. Р., «Остерегайтесь опасностей холодных ловушек», Chemical Engineering Progress , 109 (2), стр.50–53 (февраль 2013 г.).

Риско, Дж. Р. , «Управляйте паром более разумно», Chemical Engineering , 124 (11), стр. 44–49. (Ноябрь 2006 г.).

Риско, Дж. Р. , «Паровые теплообменники не работают и имеют избыточную поверхность», Химическая инженерия , 111 (11), стр. 58–62 (ноябрь 2004 г.).

Риско, Дж. Р., «Понимание конденсатоотводчиков», Chemical Engineering Progress , 107 (2), стр.21–26 (февраль 2011 г.).

Risko, JR, «Использование имеющихся данных для снижения стоимости системы», представленный на конференции по технологиям промышленной энергии, www.tlv.com/global/US/articles/use-available-data-to-lower-system- cost.html (май 2011 г.).

Риско, Дж. Р., «Почему плохие вещи случаются с хорошим паровым оборудованием», Химическая инженерия, , 122 (3), стр.
