На какой высоте выключатели и розетки: Расположение розеток и выключателей в помещении…

Содержание

Расположение розеток и выключателей в помещении…

сегодня: %d %M %h~:~%m

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок.

На какой высоте от пола крепятся розетки?

В строительных нормативах в настоящее время нет четких правил, которые регламентируют количество и расположение розеток и выключателей в квартире.
В СП 31-110-2003 имеется рекомендации того, что выключатели желательно размещать со стороны дверной ручки на высоте до 100 см, а розетки – в любом месте на таком же расстоянии. Согласно ПУЭ (Правила Устройства Электроустановок) розетки и выключатели должны располагаться дальше, чем в 50 см от газопровода, и дальше, чем в 60 см от ванны, раковины, душевой кабинки. Это расстояние считается, начиная с внешнего габарита раковины, ванны или дверного проема кабинки.
В последнее время в некоторых статьях можно прочитать о так называемом «евростандарте» установки розеток и выключателей, по которому розетки устанавливаются на высоте 0,3 м от пола, а выключатели — 0,9 м от пола. Реально, данные величины ничем не подтверждены, а такая трактовка пришла к нам с появлением понятия «евроремонт».
Отметим, что по старым советским стандартам у выключатели устанавливались на расстоянии 160 см от пола, а розетки — на расстоянии 0,9 м.
На практике розетки устанавливают на высоте от 20 до 100 см (в зависимости от их типа и частоты использования), а выключатели — не выше 100 см от пола.

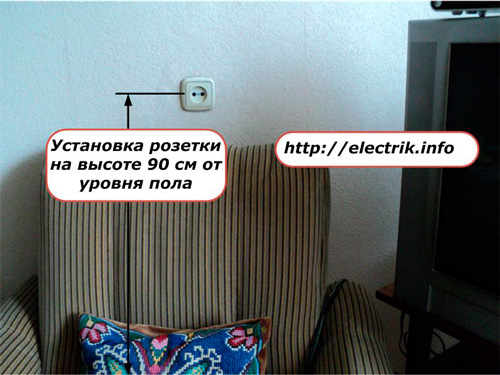

Так, в розетки, расположенные на 90 см от пола удобнее включать электроприборы (не нужно нагибаться). Если прибор не требует постоянно выключения из сети, то в этом случае удобнее, если розетка будет расположена ниже, чтоб по максимуму скрыть от взгляда провода питания.
Перед тем как устанавливать розетки — нарисуйте схему помещения, на которой обозначьте расстановку мебели, техники, требующую подключения к электричеству или к слаботочным сетям. После чего на схеме отметьте места установки розеток.
Рекомендуется розетки для стационарной техники (компьютер, телевизор и.т.п.) располагать так, чтоб всегда иметь свободный доступ к ним и они были рядом с этими приборами.
Розетки, которые будут использоваться периодически, расположенные на открытых участках стен, лучше всего сделать на одной высоте – 30 см от пола.
Розетки над письменным столом, прикроватными тумбочками и т.п. лучше располагать на высоте 20 см от поверхностей мебели. В зависимости от назначения розеток, устройства могут устанавливаться на других высотах, например, на кухне для удобства использования различных электрических бытовых приборов розетки располагают в одну линию над столешницей, на высоте 200 – 250 мм.

Вся Европа работает по нормам МЭК ( международная энергетическая комиссия. ) В данный момент правила которые действуют на территории России, это ПУЭ (правила устройства электроустановок) . Многие главы ПУЭ уже переработаны с учетом норм МЭК. Так раздел 6.6 .30 устанавливает, что штепсельные розетки должны устанавливаться на высоте удобной для подключения к ним электрических приборов, в зависимости от назначения и интерьера, но не выше 1метра. Согласно главы 7.1.51 выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 метра.
Практика показала, что выключатели и розетки удобней ставить на высоте 0,9м, потому, что современные столы имеют высоту 0,7-0,8м, то есть не будут перекрываться.

Установку выключателей необходимо планировать таким образом, чтобы устройство не оказалось за закрытой дверью. От проема двери выключатели устанавливают на расстоянии не менее 100 мм.

Пользуясь этими нехитрыми правилами, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения розеток и выключателей у вас дома. Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку после.

Ничего не найдено для Jelektrooborudovanie I Bezopasnost Favicon Ico

Выключатели

Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза

Электрооборудование и безопасность

Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей

Светильники

Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с

Электрооборудование и безопасность

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям

Светильники

Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по

Розетки

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

Ничего не найдено для Jelektrooborudovanie I Bezopasnost Favicon Ico

Выключатели

Электрооборудование и безопасность

Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей

Светильники

Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с

Электрооборудование и безопасность

Светильники

Розетки

Высота установки розеток от пола, расположение выключателей и розеток в квартире

Понятно, что установка розеток и выключателей в помещении в большинстве случае определяет степень комфортности. Не менее важно, чтоб их оптимальное расстояние высоты с точки зрения удобства предполагало нормальную доступную эксплуатацию. При этом не нарушало бы их функциональное предназначение, особенности существующего интерьера в расположении бытовых электроприборов.Стандартность установки розеток и выключателей включает 100 сантиметровое или 50 сантиметровое расстояние прибора от пола. При этом образцом удобного использования розеток и выключателей назвать не приходиться. Именно по этой причине большинство владельцев собственных квартир стараются заменить старую электропроводку на новую с иной установкой розеток и выключателей. Изменение расстояния, позволяет повысить степень удобства в использовании розеток и выключателей.

Установка по евростандарту, ГОСТУ или удобству

Установить розетки и выключатели по евростандарту, идея хорошая. Но вместе с тем она ограничена общими требованиями, которые так успешно сменили советский стандарт установки розеток и выключателей, на новый, так сказать евростандарт.

По евростандарту розетки устанавливаются на высоте 0,3 метра, а установка выключателя должна быть на высоте не ниже и не ниже, чем 0,9 метров от основания пола. Кроме этого, в разных точках нашей страны высота установленного стандарта может незначительно, но все же отличаться. При этом высота установки розеток и выключателе здесь может быть как меньше общего расстояния за евростандартом так и больше.

Но, а если серьезно. То пока, что нет никакого установленного евростандарта в отношении установки высоты розеток и выключателей.

Правила Установки Электроустановок, составленные требования в соответствии с нормами МЭК всего лишь упоминается о возможности установки штепсельных розеток на более удобном расстоянии от пола, что можно прочесть в гл.6.6.30 Правил Установки Электроустановок.

Именно по этой причине во время проведения монтажных работ по установке приборов приходиться руководствоваться удобствами эксплуатации. Но при этом не нарушать разработанные и утвержденные ограничения соответствия высоты у с общепринятыми нормативными документами. То есть нормы, которые связаны не только с расположением розеток и выключателей, но и с техникой безопасность и в отношении установки электропроводки и электроустановочных устройств. (ПУЭ-7 Внутреннее электрооборудование гл.7.1.48-7.1.54).

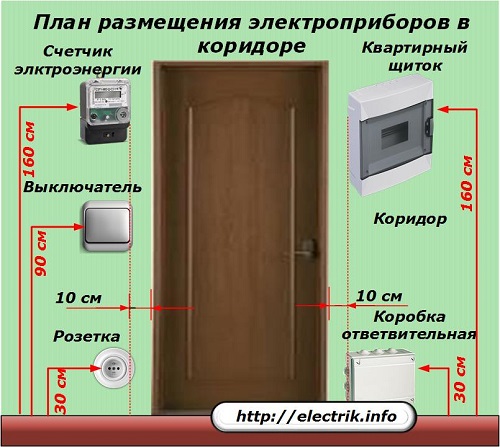

монтажные высоты выключателей и розеток

Рекомендации в отношении установки электроустановочных устройств

А вот в отношении советского стандарта, удобства установки розеток и выключателей довольно сомнительно. Как показала практика, ранее использованный стандарт, не отвечает условиям удобной эксплуатации, чего нельзя сказать о пресловутом евростандарте, который стал для нас более подходящим, чем тот старый советский ГОСТ.

А удобство устанавливаемых розеток и выключателей у входа в комнату должно быть не выше, чем на уровне опущенной руки взрослого пользователя среднего роста. И это непосредственно установленный стандарт расстояния розеток и выключателей у самого входа в комнату. Это нужно для того, чтоб была возможность быстро найти прибор, даже в темноте.

Конечно же, следует отметить, что установленные точки электроустановок вмонтированные согласно стандартам в соответствии с удобством их использования. Только, полностью принимать придерживаться расстояния и высоты в 0,3 метра для розетки и о,9 метра для выключателей, как необходимый и верный стандарт высоты не следует.

Кроме этого, помещение с большой площадью, для управления его освещением, лучше установить розетки и выключатели в разных точках комнаты. Для этих целей используют проходные выключатели. Понятное дело, что очень проблематично добраться в темноте вглубь комнаты, чтоб, к примеру, найти выключатель и включить свет.

Идеальный вариант, установка штепсельных розеток

Поэтому самым подходящим вариантов является установка штепсельных розеток с отсутствием отключающимся устройством утечки тока, то есть с устройствами дифавтомами, УЗО, что непосредственно связано в помещениях с санузлами. При этом все электрические устройства, это касается как розеток, так и выключателей для таких бытовых приборов, как стиральные машины, где есть необходимость их выноса наружу, к примеру, на стену в прихожей.

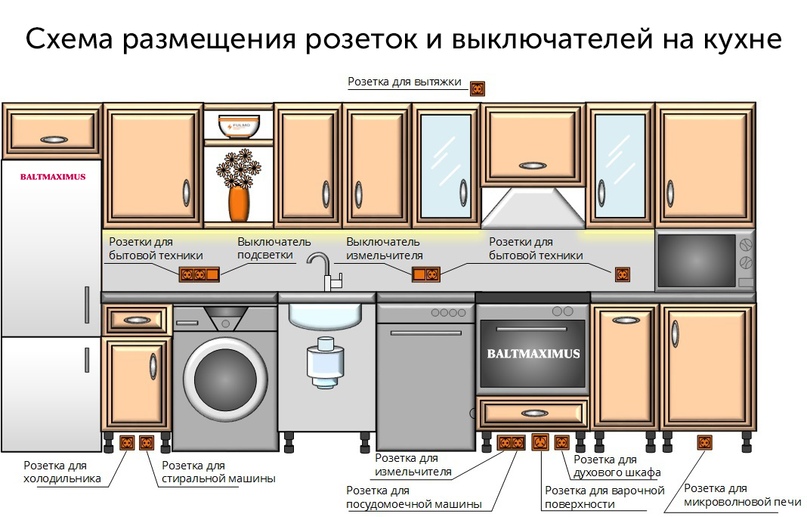

Кроме этого, следует особое внимание уделить тем местам на кухне, где расположено наибольшее число электроприборов. Это имеется в виду, установка розеток, у стола на кухне, где можно и нужно установить пару запасных розеток. В этом случае самым распространенным вариантом, является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. При этом количество устанавливаемых розеток должно по максимуму обеспечить удобное пользование.Это значит, что проектируя проведения ремонта необходимо учесть удобство эксплуатации, здравый смысл и требования в соответствии с нормативными документами.

На что обратить внимание при выборе розеток

Установка выключателей и розеток высота от пола по евростандарту

Чтобы новый ремонт в доме или квартире прослужил долго и не требовал корректив, позаботьтесь заранее о замене и качественной установке скрытых коммуникаций: отопительных труб, вентиляционной системы и электропроводки. Высота установки розеток и выключателей в квартире – вопрос, к которому стоит подойти с ответственностью, поскольку от этого зависит удобство и практичность их эксплуатации, а значит и безопасность.

Установка розеток в доме

Прежде чем приступить к разметке стен под прокладку проводки, нужно составить детальный план выходов и точек, учесть предположительную обстановку комнат и продумать варианты расстановки бытовой техники согласно Правил Устройства Электроустановок (ПУЭ).

Схема электропроводки

Схема проводки – это первое, что делается после полной зачистки стен от старой шпаклевки и коммуникаций. Для ее разработки придется обратиться к помощи электрика, который сможет объективно оценить состояние здания, мощность распределительного щитка и предохранителей, подремонтировать элементы, вышедшие из строя. Также ремонтник подскажет вам, где лучше произвести монтаж новых точек. Единственное, чего не знает электрик, – это предположительная расстановка мебели и бытовых приборов. Поэтому эта часть схемы составляется сообща.

Установка розетки в зависимости от расположения мебели

С этой целью в квартире или частном доме устанавливаются отдельные розетки для каждого электроприбора, работающего постоянно. Это позволяет избегать применения тройников и удлинителей. Отдельно делают запасные розетки для других целей, например, для пылесоса, чтобы не возникало необходимости выключать холодильник или компьютер каждый раз во время уборки.

Розетки спальни и гостиной

Принцип размещения точек в спальнях и гостиных похож. Поскольку комнаты должны быть не только функциональными, но и эстетично выглядеть, свободные розетки помещают на высоту 30 сантиметров от пола. Распределяют их по помещению таким образом, чтобы мебель не заграждала свободного доступа к ним. В большой по площади гостиной розетку целесообразно сделать по разным сторонам комнаты или при входе и на противоположной стене, на высоте 20-30 см. Это делается для удобства кратковременного использования приборов, например, пылесоса, зарядного устройства или машинки для стрижки. По тому же принципу нужно обустроить розетки в длинном коридоре: одна в начале коридора и вторая в конце.

Обратите внимание на следующие детали:

Под плазменный телевизор, закрепленный не стене, нужна отдельная розетка, размещенная в месте, где экран полностью прикроет ее. Скорее всего, это будет на высоте приблизительно 150 см. Здесь же рекомендуется размещение входа низкого напряжения для антенны;
Если обычный телевизор стоит на тумбе или столике, делать розетку следует тоже вблизи него за мебелью, желательно таким образом, чтобы она полностью была скрыта от взора и не мешала остальным предметам интерьера. Поэтому высота такой розетки будет зависеть от габаритов тумбы. Такой подход аргументируется не только эстетичностью, но и безопасностью. Для семьи с детьми доступ к розеткам в квартире продумывается с отдельной внимательностью;
Для радиотелефона нужна как розетка напряжением 220В, так и телефонный выход слабого тока. Их можно поместить в одну рамку, что выглядит симпатичней и миниатюрней, чем две громоздкие крышечки розеток. Отличным решением станет установка такой конструкции вблизи окна, поскольку телефонный провод обычно выводят наружу. Высота здесь обуславливается высотой подоконника;
Под стационарный компьютер предусматривается сразу несколько розеток, не менее четырех, и выход под интернет. Поскольку все приборы (процессор, монитор, модем, сканер, принтер, аудиосистема и др.) работают от электричества, не стоит перегружать одну точку удлинителем или пилотом. Нагромождение проводов под компьютерным столом часто создает проблемы при уборке, эксплуатации самой системы и выглядит неопрятно. Розетки можно красиво объединить в одну вертикальную или горизонтальную рамку по желанию хозяина.

Горизонтальная рамка розеток в интерьере

Осветительные приборы

Стоит предусмотреть также отдельные розетки для бра над кроватью на высоте 10-15 см над ночным столиком. Так вы сможете использовать лампу, подзарядить телефон или включить небольшой ночник.

Очень удобно размещать в гостиной с натяжным потолком и точечными светильниками выключатели возле дивана, чтобы не вставать. То же можно сделать и в спальне, разместив выключатель возле кровати на расстоянии вытянутой руки. В этом случае высота такой точки зависит от габаритов мебели и удобства применения.

Рекомендуемой высотой для розеток считается 1 метр, но взяты эти размеры со стандартной высоты столешницы встроенной мебели. Свободную розетку размещают, где удобно над столешницей, но не ближе, чем 50 см от газовой трубы. Для холодильника, плиты с электрическим розжигом, микроволновой печи и вытяжки ставятся раздельные розетки по понятным причинам. Монтаж выключателя ничем не отличается от монтажа в других комнатах.

Розетки в ванной

Здесь рекомендовано использовать розетки с заземлением во избежание искрения от влаги. Инструкция по эксплуатации большинства стиральных машин требует, чтобы розетка находилась за задней стенкой прибора на уровне верхней функциональной панели. Подсветку зеркала можно подсоединить к току без установки отдельной розетки, а для фена и электробритвы можно сделать отдельную точку с крышечкой в недосягаемости для воды, например, под умывальником.

Установка розетки. Видео

В данном видео речь пойдет о том, как правильно установить розетки по периметру комнаты.

Оцените статью:

Рассмотрим на какой высоте устанавливаются розетки и выключатели

Монтируем розетки и выключатели

В этой статье мы поговорим о том, на какой высоте устанавливают розетки и выключатели. Во многих помещениях данный параметр регулируется элементарным удобством обслуживания, но к некоторым помещениям нормы ПУЭ (Правила устройства электроустановок) предъявляют отдельные требования.

Оптимальное совмещение этих двух параметров мы и предложим в нашей статье.

Какие бывают розетки и выключатели

Прежде чем говорить о местах установки розеток и выключателей, давайте рассмотрим их вид и типы исполнения. Ведь в зависимости от этого во многом меняется не только способ установки, но и требования к данным электрическим приборам.

Виды розеток

В зависимости от конструкций и номинальных параметров розетки разделяются на множество видов и типов. Эти параметры следует учитывать при покупке и монтаже розеток.

Виды розеток

Итак:

В первую очередь, это тип розетки по способу установки. Могут быть розетки, предназначенные для скрытой и открытой проводки, а также изделия, предназначенные для наружной установки. Обычно розетки для наружной установки выпускаются для монтажа с открытой проводкой.
Также важным аспектом является разделение по номинальному току розетки. Обычно этим пренебрегают и в итоге получают выгоревшие розетки, а то и пожар. На данный момент выпускаются розетки под номинальный ток в 6, 10, 16 и 25А. Также можно встретить розетки на 32А, но они применяются редко, да и цена их значительно выше.
Ну и последним важным аспектом является наличие или отсутствие заземляющего контакта. Тут конечно выбор обусловлен вашими предпочтениями, но если вы ратуете за безопасность вашей электрической сети, то лучше выбирать розетки с подключенным заземляющим контуром.

Виды выключателей

Выбор выключателей значительно больше. Во многом это обусловлено большим разнообразием принципов включения, но и номинальные параметры при выборе отключающих устройств следует учитывать.

Так, если вы собрались своими руками устанавливать выключатель, обратите внимание на его номинальный ток. Он может быть 4, 6 и 10А. Более мощные выключатели встречаются значительно реже. Ведь они уже должны иметь дугогасящие контакты, что значительно усложняет их конструкцию, а если вам предлагают более мощный выключатель без оных, то долговечность такого выключателя должна у вас вызвать сомнения.

Обратите внимание! Номинальный ток выключателей в 4, 6 и 10А обусловлен не только конструктивными особенностями. Согласноп.6.2.3 ПУЭ, каждая линия группового освещения должна содержать не более 20 светильников. При этом многоламповые светильники заводского изготовления рассматриваются как один светильник. Исходя из этой нормы, выключатели на больший номинальный ток для одной группы и не нужны.

На фото представлены разнообразные розетки и выключатели

Кроме того, выключатели также разделяют по способу монтажа на утопленные (скрытые), предназначенные для открытой проводки, и выключатели наружной установки. Тут выбор целиком зависит от способа и места монтажа устройства.
А вот по механизму коммутации выключатели разделяют на кнопочные, рычажные, роторные, шнуровые, сенсорные и другие виды. Здесь выбор целиком зависит от ваших пожеланий.
Также выключатели разделяют по количеству коммутируемых групп. Это может быть одно-, двух- и трехкнопочные выключатели. Здесь выбор зависит от поставленных требований и удобства использования.

Требования к установке выключателей и розеток

Вообще, ПУЭ достаточно требовательно подходит к нормам монтажа выключателей и розеток. Но для жилых помещений эти нормы значительно упрощены.

Сделано это, исходя из строительных реалий советской эпохи, когда площадь помещений и их конструкция просто не позволяли выполнить все эти требования.

Требования к установке розеток

Прежде, чем ответить на вопрос: на какой высоте делать розетки и выключатели, давайте определимся, где их можно устанавливать и каковы строительные нормы их монтажа.

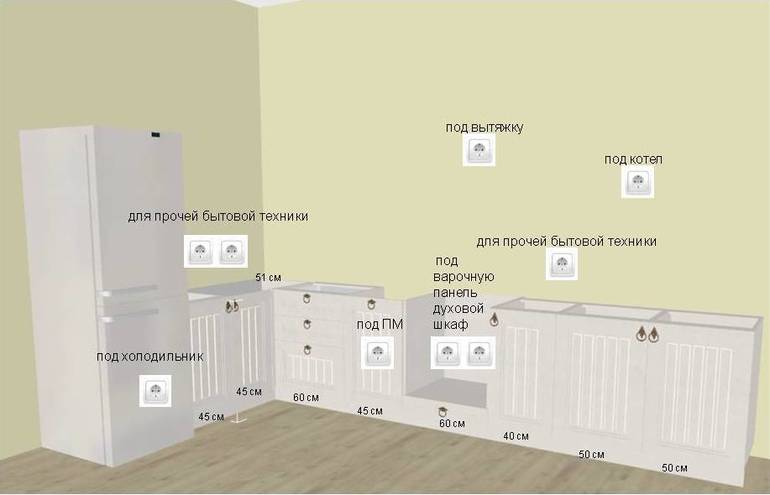

Вариант расположения розеток в кухне

Так, еще на этапе планирования вы должны учесть следующие нормы ВСН 59-88. В жилых помещениях должна иметься одна розетка на ток не менее 6А на каждые 6м².
Для коридоров эта норма уменьшается и одна розетка полагается на каждые 10м² помещения.
В кухнях п.12.27 ВСН 59-88 требует установки не менее трех розеток при площади помещения до 8м². Если же площадь кухни больше, то должно быть не менее 4 розеток. При этом хотя бы одна из этих розеток должна быть на номинальный ток в 10 или 16А.
Что касается ванной комнаты. То здесь п.7.1.37 ПУЭ разрешает устанавливать розетки только в случае их подключения через устройство УЗО. Конечно, еще возможен вариант установки через разделительный трансформатор, но для жилых помещений он не очень приемлем.
А вот для дач и частных домов нормы ВСН 59-88 еще более занижены. Они требуют только установки 1 розетки в каждой комнате, кроме кухни. В этом помещении требуется не менее 2 розеток. Причем, номинальный ток этих устройств определяется проектом.
А вот на чердаках ни нормы ПУЭ, ниВСН 59-88 не допускают установки розеток. И даже если там установлено какое-то электрооборудования, все коммутационные аппараты должны находиться вне чердака.
Что же касается вопроса: на какой высоте розетки и выключатели можно устанавливать, то в целом здесь все зависит от удобства их эксплуатации. Обычно это расстояние — 30 см от пола. Но,например, для подключения холодильника, вытяжной установки или кондиционера удобнее расположить их выше.

Обратите внимание! Пункт 7.1.37 ПУЭ нормирует установку розеток в кухнях не ближе, чем в 50 см от трубопроводов, вентиляционных коробов, раковин и других заземленных частей. Но на жилые помещения эти правила не распространяются. Тем не менее, если у вас есть такая возможность, это правило лучше соблюдать.

Отдельным вопросом является установка розеток в общественных, торговых и детских заведениях. Здесь нормы значительно строже, и эти правила мы рассмотрим в одной из следующих наших статей.

Требования к установке выключателей

Что касается выключателей, то для жилых помещений нормы их установки также не очень требовательны.

Здесь стоит только четко определиться с тем, где выключатели устанавливать нельзя. А вот нормы по высоте носят в основном рекомендательный характер.

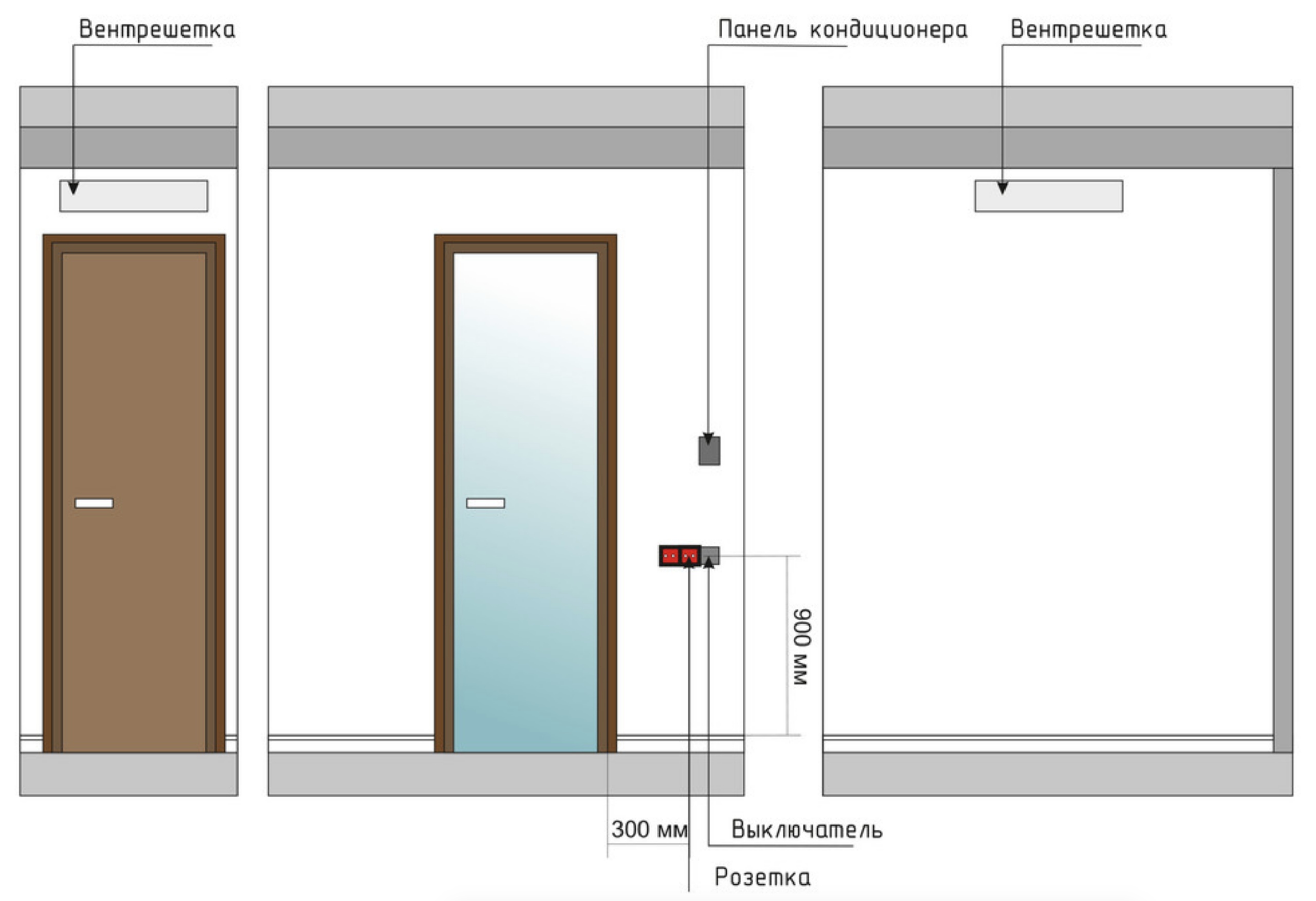

Расположение розеток и выключателей в жилых помещениях

Прежде всего, следует помнить, что п.7.1.39 запрещает устанавливать выключатели в ванных комнатах и санузлах. Выключатели для этих помещений следует располагать в смежных помещениях.
Это же касается и чердачных помещений, а также кладовых, где наша инструкция, как и п.2.1.74 ПУЭ, не рекомендует устанавливать выключатели. Выключатели для этих помещений следует устанавливать в любом удобном смежном помещении.
Что же касается вопроса: на какой высоте розетка и выключатель должны быть установлены в жилых комнатах? То здесь расстояние от пола выбирается, исходя из удобства. Для строительных организаций п.12.29 ВСН 59-88 нормирует это расстояние в 1,5 метра. Сейчас же принято устанавливать выключатели на высоте 0,8 – 0,9м от пола. Это незначительное нарушение в угоду европейским стандартам уже практически стало нормой.
Так же стоит помнить, что п. 7.1.40 ПУЭ нормирует не только расстояние, но и место установки выключателя. Оно должно находиться у дверей входа в комнату со стороны ручки. Если установлен выключатель с управлением при помощи шнура, то он должен находиться с той же стороны.

Вывод

Надеемся, наш краткий обзор позволит вам разобраться,какая высота розетки и выключателя должна быть в вашем конкретном случае.

При этом помните, что разнообразные варианты, предложенные в многочисленных видео в интернете, не всегда являются обязательными к исполнению. Ведь именно строительные нормы и правила устройства электроустановок являются основополагающими.

Оптимальная высота установки розеток и выключателей

Ремонт квартиры

Прежде всего, хочется подчеркнуть, что в российском строительстве нет каких либо документов, строго указывающих на общее число и положение розеток и выключателей в загородном доме или городской квартире.

Существует лишь одни регламент касающийся данной проблемы — это – СП 31-110-2003 – в нем указано, что выключатели лучше располагать возле двери с края где находится ручка, ориентировочное расстояние от пола — до одного метра, а розетки – практически на каком угодно участке на такой же высоте. Кроме этого ПУЭ, описывают, условия техники безопасности, которых необходимо придерживаться во время монтажных работ.

Содержание

Стандарты высоты розеток и выключателей
Правила подбора высоты выключателей и розеток

К примеру, выключатели советуют располагать на поверхности стены от края двери, где находится ручка, на высоте до ста сантиметров, также не возбраняется монтировать их около потолочной поверхности с выносным тумблером в виде длинного шнура, наименьшее расстояние от деталей электронных приборов, розеток и выключателей до газовых труб обязано составлять не менее пятьдесят сантиметров.

В квартирных помещениях ванных комнат и санузлов, а также в отелях, позволяется монтаж розеток в зоне 3, подключаемых к электросети через специальные защищенное оборудование или разделительные трансформаторы, учитывающие ток дифференциального плана, меньше 30 мА. Все выключатели и розетки обязаны устанавливаться не ближе шестидесяти сантиметров от двери душевой кабины.

Стандарты высоты розеток и выключателей

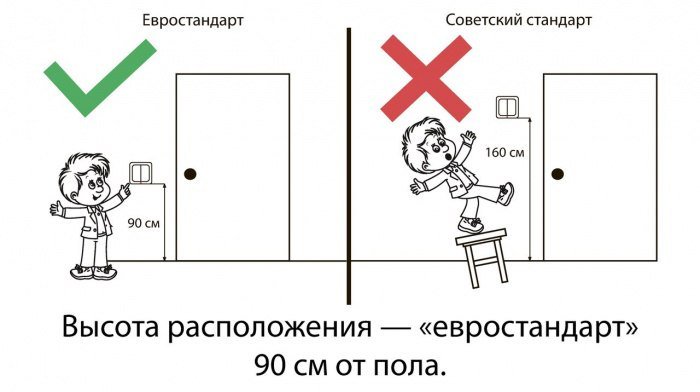

На данный момент стал популярен, — «евро вариант», где высота розеток от пола равна тридцати сантиметрам, а высота выключателей соответственно девяносто сантиметров. Однако в теории, данного «евро стандарта» регламентирующего высоту установки розеток и выключателей нет, данное понятие вошло в нашу жизнь совместно с широко распространенным термином «евроремонт», вытеснив предыдущий «советский стандарт», согласно которого, розетки монтировались на промежутке девяносто сантиметров от пола, а выключатели располагались примерно на высоте плеч.

У этих обоих «стандартов» имеются свои достоинства и недостатки, например «советский» метод установки, выключателей множество обывателей до сих пор называют максимально удобным. Поскольку выключатель, расположенный на видном месте, не мешает поставить по соседству предметы мебели, которые не будут его закрывать, и что немало важно данный способ работает лучше для защиты детей.

Однако «евро стандарт» можно отнести к максимально эргономичному варианту, поскольку он дает управлять световым потоком, вовсе не поднимая рук. К штепсельным розеткам, установленным на девяносто сантиметров от пола согласно «советского стандарта», комфортнее подключать электрические устройства, поскольку нет надобности низко наклоняться, однако если устройство не нужно часто отключать от сети и оно находится всегда в одной и той же зоне, удобнее будет расположение розетки внизу, что позволяет спрятать от посторонних глаз силовые кабели.

Правила с помощью которых можно правильно подобрать высоту установки выключателей и розеток, а также их расположение

— в первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

— Потом укажите все розетки (электрические, телевизионные, телефонные и компьютерные), желательно сделать небольшой запас.

— Розетки для приборов не меняющих своего расположения, (телевизор, системный блок и.так далее) устанавливать предпочтительно так, чтоб к ним был постоянный доступ, но вместе с этим, лучше если они будут скрываться за этой техникой.

— Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

высота розеток и выключателей от пола

— Розетки расположенные над компьютерным столом, комодом, тумбочкой и т.д. оптимально установить на высоте 10-18 см от мебельной поверхности.

— Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

— Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95ссм, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

— На тех участках, где Вам пока не известно, как будет расставлена мебель или электрические устройства, рекомендуем монтировать розетки на высоте тридцать сантиметров, а выключатели девяносто сантиметров от половой поверхности, чаще всего это самый оптимальный вариант высоты выключателей и розеток.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

A Руководство по размещению настенных электрических переключателей

Многие аспекты установки электропроводки имеют очень специфические правила, изложенные в Национальных электротехнических правилах (NEC) и местных строительных нормах. Однако NEC ничего не говорит о точной высоте настенных электрических выключателей. Размещение настенных коробок для выключателей остается на усмотрение домовладельца и застройщика. Тем не менее, строители и электрики следуют некоторым стандартным строительным стандартам, чтобы гарантировать, что переключатели будут расположены на удобной для большинства людей высоте. Стандартные положения переключателя могут отличаться в зависимости от конкретных обстоятельств, например, в доме, где живут люди в инвалидных колясках или с физическими ограничениями.

Настенные переключатели в стандартной конструкции

Обычно настенные выключатели для осветительных приборов в стандартном жилом строительстве устанавливаются так, чтобы настенные выключатели находились где-то на высоте от 48 до 52 дюймов над полом. У этого есть несколько преимуществ. Во-первых, он помещает переключатель на удобную высоту для большинства людей в положении стоя.Во-вторых, это упрощает монтаж стеновых панелей при строительстве дома. Стандартные листы стеновых панелей шириной 4 фута устанавливаются горизонтально в большинстве новых домов, и если распределительные коробки установлены на расстоянии около 48 дюймов от пола, это позволяет легко измерять, маркировать и разрезать стеновые панели по размеру.

Распределительную коробку можно установить так, чтобы ее верх или низ находились на отметке 48 дюймов, или он мог быть отцентрирован на отметке. Плотники, устанавливающие стеновые панели, могут легко вырезать отверстия в панелях, чтобы они поместились вокруг распределительной коробки.Размещение нижней части распределительной коробки на высоте 48 дюймов от пола означает, что верх коробки упадет на 52 дюйма над полом. Это позволяет установщику гипсокартона вырезать отверстие распределительной коробки из верхнего листа стеновой панели, при этом нижний лист должен находиться заподлицо с дном распределительной коробки.

В приложениях по ремоделированию вы можете измерить распределительные коробки в готовых частях дома и убедиться, что новые переключатели в реконструированных областях соответствуют таковым в остальной части дома.

Особые ситуации

Стандартная высота от 48 до 52 дюймов может варьироваться для людей, которые считают другой рост более комфортным, а для специальных применений применяются другие стандарты.

Жители с ограниченными физическими возможностями

Если один из членов вашей семьи значительно ниже среднего роста или пользуется инвалидной коляской, вы можете установить переключатели ниже, чтобы им было удобнее. Хотя стандарты ADA (американцы с ограниченными возможностями) не рекомендуют конкретную высоту настенных переключателей, многие строители, знакомые с такими ситуациями, рекомендуют устанавливать настенные переключатели на высоте 36 дюймов от пола, чтобы они были легко доступны для людей в инвалидных колясках.

Выключатели над столешницей

Расположение переключателей над столешницей зависит от возраста дома и типа кухонных шкафов. Вообще говоря, настенные выключатели должны быть примерно на 4 дюйма над столешницей. Поскольку стандартная высота большинства базовых шкафов со столешницей составляет около 36 дюймов, это означает, что нижняя часть распределительной коробки должна опускаться как минимум на 40 дюймов над полом. Это позволяет выключателю очищать стандартную столешницу.

Точное положение настенного переключателя над столешницей может варьироваться в зависимости от конкретной ситуации, например, места падения верхних шкафов. Некоторые строители пытаются разделить разницу между верхом столешницы и низом верхнего шкафа при установке настенных выключателей.

Выключатели печи

Выключатели, используемые для отключения печи, также могут различаться по высоте. Установка этой высоты — это вопрос суждения, и она зависит от компоновки печи.Очень часто этот переключатель располагается немного выше стандартных 40-52 дюйма.

Выключатели для утилизации мусора

Когда переключатель для мусороуборочного устройства находится над столешницей, следуйте тем же инструкциям, что и для других переключателей на столешнице. Если переключатель расположен под раковиной, установите его как можно выше, чтобы минимизировать наклон. В этой ситуации вы можете добавить переключатель, который контролирует электропроводку посудомоечной машины, так как это дает вам удобную точку отключения, которая упрощает любые будущие работы по обслуживанию посудомоечной машины.

Гидромассажные ванны или гидромассажные ванны

Еще один специальный переключатель, который следует учитывать, — это переключатель таймера, который может быть подключен к вашей гидромассажной ванне или гидромассажной ванне. NEC предъявляет особые требования к расположению переключателя — он должен находиться на расстоянии не менее 5 футов от ванны. Это гарантирует, что вы не сможете дотянуться до переключателя, стоя или сидя в воде — мера безопасности для предотвращения потенциально смертельных ударов. Кроме того, вы можете установить этот переключатель выше стандартных 48–52 дюймов, чтобы маленькие дети не могли управлять ванной.

Как установить стандартную высоту розетки и выключателя света

Установка электрических розеток, настенных выключателей и стандартной, одинаковой высоты важна как для простоты установки, так и для удобства пользователей.

Установить несколько коробок вдоль стены намного быстрее и проще, если все коробки имеют одинаковую высоту. Любое изменение высоты немного увеличивает трение кабеля NM (неметаллический), когда вы протягиваете его через отверстия, просверленные в шпильках. Однородность становится еще более важной, когда вы протягиваете армированный кабель BX с шероховатой поверхностью через шпильки.Равномерная высота коробки также помогает разрезать и размещать изоляцию в стенах и прикреплять гипсокартон к стойкам.

Установка стандартной высоты коробки также важна с точки зрения доступа и эргономики. Например, неправильная высота переключателя света может дезориентировать. Ящики, расположенные слишком высоко или слишком низко, могут быть неудобными или даже недоступными для инвалидов или пожилых людей.

Электрический код и высота коробки

Хотя Национальный электротехнический кодекс (NEC) содержит множество очень точных правил для большинства аспектов электропроводки в жилых помещениях, он не определяет одну высоту для стандартных настенных розеток (розеток) или для выключателей света. В результате высота часто является вопросом условностей или предпочтений. Однако ваш местный электрический кодекс является решающим голосом в этих вопросах, поскольку муниципалитеты часто принимают и адаптируют типовые строительные нормы и правила. Обязательно проконсультируйтесь со строительным отделом вашего города относительно любых конкретных требований.

Хотя NEC ничего не говорит о высоте установки боксов, электрики обычно следуют общепринятым профессиональным стандартам в пределах диапазона, который обычно считается приемлемым. Хотя лучше всего придерживаться стандартов высоты ящиков, насколько это возможно, иногда ящики, возможно, придется немного поднять или опустить из-за обстоятельств.Например, если вам слишком сложно забить гвоздь в деревянный сучок на одной из шпилек, можно немного сдвинуть коробку вверх или вниз, чтобы избежать сучка.

Стандартная высота для выходных коробок

Стандартная высота настенных розеток составляет около 12 дюймов от верха напольного покрытия до низа розеточной коробки (или 16 дюймов до верха коробки). Если вы устанавливаете высоту ящиков до установки чернового пола, напольного покрытия или любого другого покрытия, обязательно учтите эту ожидаемую разницу в высоте.Для людей с ограниченными возможностями и пожилых людей минимальной стандартной высотой обычно считается 15 дюймов над верхом напольного покрытия, но они могут быть настолько высокими, насколько это необходимо. Люди в инвалидных колясках могут получить выгоду от розеток немного выше, при этом нижняя часть коробки должна находиться на высоте не менее 15 дюймов над полом.

В розетках на столешнице стандартно устанавливаются розетки так, чтобы верхние части находились на расстоянии 15-20 дюймов от поверхности столешницы. Убедитесь, что все выпускные коробки установлены на одинаковой высоте, так как эти выпускные отверстия будут хорошо видны.

Индивидуальное измерение высоты каждого выпускного отверстия с помощью рулетки — это один из способов установить высоту выпускного отверстия. Однако есть несколько других приемов, которые вы, возможно, захотите попробовать, чтобы ускорить процесс:

Мэтью Станцель / Getty Images

Измерение лазерным уровнем

Определите желаемую высоту коробки и сделайте единственную отметку на любой стойке. Поместив лазерный уровень с другой стороны комнаты, проведите линию по всей длине стены, над которой вы работаете. Работайте по этой линии, когда вы размещаете каждую коробку, или, чтобы сохранить батареи, сделайте карандашные отметки на шпильках, а затем выключите лазерный уровень.

Измерьте квадрат из гипсокартона

Этот быстрый метод лучше всего работает до того, как напольное покрытие уже будет установлено. Если у вас квадрат из гипсокартона, поместите длинный конец буквы «Т» квадрата перпендикулярно полу. Держите самую длинную часть квадрата примерно параллельно полу. Проведите карандашом по нижней части линейки на четырех гвоздях. Установите емкости на этой высоте. Это дает вам высоту 14 дюймов. Если вы затем положите пол, таким образом поднимая уровень пола, вы получите высоту примерно 12 дюймов над полом.

Измерить молотком

Большинство молотов на 16 унций имеют длину около 13 дюймов. Установите молоток на пол головой вниз, затем установите коробку на рукоятку молотка, чтобы после установки напольного покрытия высота выпускного отверстия была примерно 12 дюймов.

Стандартная высота для распределительных коробок

Стандартная высота настенных выключателей в большинстве комнат (за исключением кухонных) составляет 48 дюймов над верхом напольного покрытия (измеряется до дна коробки).Для инвалидов-колясочников обычно указывается максимальная высота 48 дюймов, поскольку более высокие уровни могут быть труднодоступными, когда они сидят в инвалидном кресле. В таких ситуациях их можно расположить немного ниже — например, так, чтобы дно коробки находилось на высоте 44 дюймов над полом).

Измерение с помощью исторической шесты

Один бесплатный предмет, который легко сделать и который поможет вам установить несколько высот переключателя света, — это столб этажей. Сюжетный столб — это самодельный инструмент, представляющий собой не что иное, как кусок лома размером два на четыре с четкой маркировкой любой необходимой вам высоты.Вам нужно измерить только один раз — когда вы впервые сделаете столб истории. Вы можете использовать одноэтажный столб для всех высот вашего ящика, и вы даже можете отметить разную высоту (розетки и выключатели) на одном и том же столбике. Это помогает очертить верх и низ стеновой коробки на исторической опоре, чтобы избежать путаницы при маркировке стоек.

Просто установите стойку рядом со стойкой стены и отметьте стойку на соответствующей высоте. Убедитесь, что вы четко отметили полюс. Такие пометки, как «нижняя часть распределительной коробки» и «центр распределительной коробки», помогают предотвратить ошибки.

Когда вы закончите свой проект, сохраните шест для дальнейшего использования или утилизируйте его для использования в качестве строительного материала.

Идеальная высота выключателя света для любой комнаты, решено!

Фото: istockphoto.com

Вопрос: В настоящее время в нашей закрытой веранде проходят некоторые обновления, включая установку верхнего освещения и добавление небольшого кухонного гарнитура на открытом воздухе. Следует ли помнить о стандартной высоте выключателя света?

A: Не существует жесткого правила для правильной высоты выключателя света; скорее, то, насколько высоко вы должны установить свою собственную, будет зависеть от ваших местных постановлений по электротехнике и федеральных законов, регулирующих доступность.Кроме того, вы можете внести коррективы в зависимости от его расположения по отношению к другим приборам или переключателям в комнате, а также от роста тех, кто будет использовать переключатель чаще всего.

Узнайте, требует ли ваш местный электротехнический кодекс особой высоты выключателя света.

Национальный электрический кодекс (NEC) не устанавливает конкретную минимальную высоту выключателя света, но ваш местный электротехнический кодекс может предписывать собственный стандарт — обычно вы можете найти электрический код на веб-сайте своего города. Имейте в виду, что не для каждого города требуется определенная минимальная высота.

Идеальная высота выключателя света — 48 дюймов от пола.

Строители обычно используют этот стандарт, поскольку эта высота может быть достигнута как из положения стоя, так и из положения сидя. Кроме того, он соответствует диапазонам высоты выключателя, установленным Законом об американцах с ограниченными возможностями (ADA) и Законом о справедливом жилищном обеспечении (FHA). Даже если местный электротехнический кодекс не требует определенной минимальной высоты, эти акты предлагают рекомендации при установке выключателя света: согласно рекомендациям ADA, настенные элементы управления и розетки, к которым можно дотянуться спереди, должны быть не менее 15 дюймов и не более 48 дюймов над землей, чтобы до него можно было легко добраться из сидячего положения.

Теперь правила доступности ADA применяются к общественным зданиям и очень редко к частным домам, а рекомендации FHA по доступности применяются к крытым многоквартирным домам, а не к отдельным домам на одну семью. Тем не менее, оставаться в пределах их диапазона высоты выключателя света, независимо от типа вашего жилища, — это осознанное соображение, которое обеспечивает более легкий доступ при старении на месте или восстановлении после травмы, если член семьи когда-либо проводит время в инвалидном кресле, не говоря уже о том, чтобы обеспечить доступность вашей недвижимости для будущих владельцев или арендаторов.

Фото: istockphoto.com

Отрегулируйте высоту переключателей, установленных над столешницей.

При установке выключателя света над столешницей, например, на кухне в помещении или на открытом воздухе, в художественной студии или мастерской, уменьшите стандартную высоту крепления на стене до 40 дюймов. Эта более низкая высота выключателя света позволит вам избежать помех для более высоких препятствий на стене, таких как фартуки или шкафы, при этом он будет зависать на четыре дюйма над верхней частью стандартной 36-дюймовой стойки.

Сделайте приспособления для детей или взрослых меньшего роста.

48-дюймовый стандарт подходит для всех в возрасте от 12 лет и старше. Для установки выключателя света в комнатах, используемых в основном детьми (например, в новой игровой комнате), ADA рекомендует различные диапазоны для минимальной высоты розетки и выключателя света:

от 20 до 30 дюймов над полом для детей в возрасте от 3 до 4
от 18 до 18 лет. 40 дюймов над полом для детей в возрасте от 5 до 8 лет
От 16 до 44 дюймов над полом для детей в возрасте от 9 до 12 лет

Аналогичным образом, если некоторые взрослые в вашей семье имеют более миниатюрный рост, что мешает им легко добраться до выключателя света расположенные на высоте 48 дюймов от земли, подумайте о том, чтобы уменьшить высоту до чего-то меньшего в пределах допустимого ADA диапазона, до которого они могут более комфортно дотянуться.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

При резке гипсокартона помните, что желаемая высота выключателя света будет там, где вы расположите центральную линию выключателя и пластины.

Диапазоны высоты переключателя света ADA относятся к рекомендуемому расстоянию от пола до работающей части переключателя света, а не к верхней или нижней части крышки — обычно это центральная линия для стандартных переключателей света.При установке вы измеряете 48 дюймов над землей из любой точки на полу и отмечаете это место на стене. Затем, прежде чем вырезать отверстие для розетки в существующем гипсокартоне, поместите старую коробку (также известную как коробка для ремоделирования) назад на гипсокартон так, чтобы центральная линия коробки совпадала с отметкой, которую вы сделали на стене. Обведите периметр старой коробки, затем удалите шаблон. Отсюда подключите пилу для гипсокартона, чтобы вырезать очерченную область в гипсокартоне.

Подключите и установите выключатель света.

Убедившись, что питание отключено от провода, который будет подан в старый рабочий ящик, вставьте старый рабочий ящик в проем в гипсокартоне так, чтобы провод питания проходил через проем в гипсокартоне и проводился через старая рабочая коробка с оголенным проводом не менее шести-семи дюймов (вы можете использовать инструмент для зачистки проводов, чтобы зачистить провод). Прикрепите старую рабочую коробку к гипсокартону с помощью шурупов, проволоки и установите новый выключатель света в старую рабочую коробку, а затем прикрепите его к стене винтами.Подключите питание к проводу питания и включите и выключите свет, чтобы проверить свою работу.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

Выключатель света и высота розеток: что правильно?

Правильно ли высота вашей электрической арматуры?

ROB CLAY-PARKER, MD УСЛУГИ ГАРАНТИЙНОЙ ПОДДЕРЖКИ В ТЕХНИЧЕСКИХ УСЛУГАХ — РАЗМЕЩЕНА 11.07.2016.

Вы когда-нибудь задумывались, какая высота настенных розеток должна быть от пола? Или вы установили другую электрическую арматуру на неправильной высоте? Здесь мы исследуем требования к высоте для выключателей света и электрических розеток.

Требования к высоте розетки и выключателя:

Все настенные выключатели света и розетки должны быть встроены на необходимой высоте.

Подробная информация о высотах электромонтажных работ:

Только в новых жилищах выключатели и розетки для освещения и другого оборудования должны находиться на расстоянии от 450 мм до 1200 мм от уровня готового пола.

Потребительские блоки следует устанавливать так, чтобы переключатели находились на высоте от 1350 мм до 1450 мм над уровнем пола. На этой высоте потребительский блок недоступен для маленьких детей, но доступен для других людей, когда они стоят или сидят.

Требуется:

Для выключателей и розеток они указаны в Утвержденном документе M, который поддерживает Часть M Строительных норм (Англия и Уэльс).

Утвержденный документ M не рекомендует высоту для новых потребительских единиц, но предлагаемые размеры, указанные в разделе подробностей, обеспечат соответствие требованиям Части M.

Кроме того, дверные звонки, домофоны, розетки для телевизоров и телефонные розетки должны быть установлены в доступных местах, как указано в Утвержденном документе M.

Почему электрические компоненты необходимо устанавливать на определенной высоте?

Сделать их доступными для людей с ограниченными возможностями и помочь облегчить независимую жизнь для всех людей с ограниченными возможностями.

электрические — Разъяснение правил NEC 6/12

С NEC 2014 года:

210.52 Розетки в жилых помещениях. В этом разделе представлены требования к розеткам на 125, 15 и 20 ампер. Емкости, требуемые данным разделом, должны быть добавлены к любой емкости:
(1) Деталь светильника или прибора, или
(2) Управляется настенным выключателем в соответствии с 210.70 (A) (1), исключение № 1 или
(3) Находится в шкафах или шкафах, или
(4) Расположен на высоте более 1,7 м (5 1⁄2 футов) над полом

Ссылка в № 2 — это переключаемая розетка для освещения в комнате.Если у вас была розетка, установленная рядом с выключателем и находящаяся на высоте менее 5 ½ футов над полом, ее можно было считать обслуживающей линию пола. Однако с практической точки зрения использование шнура для подключенного оборудования на линии пола будет ограниченным.

Итак, № 3 означает, что вы не можете использовать розетки внутри шкафа, чтобы обеспечить расстояние между розетками на линии пола. Розетка внутри сцены домашнего кинотеатра не считается розеткой линии пола. Нет никаких исключений для доступа в шкафу через «люк», код просто говорит, что они не могут быть использованы для удовлетворения требуемых розеток, точка.

210,52 (A) Общие положения. В каждой кухне, семейной комнате, столовой, гостиной, гостиной, библиотеке, кабинете, солярии, спальне, комнате отдыха или аналогичной комнате или зоне жилых единиц должны быть установлены розетки в соответствии с общими положениями, указанными в 210.52. (A) (1) — (A) (3).
(1) Расстояние. Сосуды должны быть установлены таким образом, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола любого пространства стены, не превышала 1.8 м (6 футов) от розетки.
(2) Стенное пространство. Как используется в этом разделе, пространство стены должно включать следующее:
(1) Любое пространство шириной 600 мм (2 фута) или более (включая пространство вокруг углов), не прерываемое по линии пола дверными проемами и аналогичными проемами, каминами и стационарными шкафами
(2) Пространство, занимаемое неподвижными панелями в наружных стенах, за исключением раздвижных панелей
(3) Пространство, предоставляемое фиксированными перегородками, такими как отдельно стоящие барные стойки или перила
(3) Напольные розетки. Розетки в полу не должны считаться частью необходимого количества розеток, если они не расположены в пределах 450 мм (18 дюймов) от стены.

Наконец, розетки необходимы в пределах 6 футов от двери с обеих сторон, чтобы люди не протянули удлинители через дверной проем. Надеюсь, вы понимаете, что это небезопасная практика.

Удачи в вашем проекте!

Высота для установки розеток и переключателей

Как установить выключатели и розетки света: насколько высоко должны быть розетки и выключатели от пола, реконструкция и модернизация домашней электропроводки.

Вы можете избежать дорогостоящих ошибок!

Сделай сам!

Руководство по установке коробок для розеток и переключателей

Электрический вопрос: Насколько высоко должны быть розетки и выключатели от пола?

Я прокладываю в доме электропроводку для гостиной и спальни.
Как далеко выключатели света находятся от пола?
То же самое для дюбелей, как далеко они должны быть?

Этот вопрос по электропроводке поступил от: Дебби, домовладельца из Коффман-Коув, Аляска.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Дебби.

Как установить выключатели и розетки освещения

Применение: Монтаж домашней электропроводки.
Уровень квалификации: от среднего до продвинутого — Лучше всего выполняется электриком.
Необходимые инструменты: сумка для электромонтажных работ с ручными инструментами для грубого монтажа, электрическая дрель и сверла, удлинители и лестница, если необходимо.
Безопасность: При выполнении электромонтажных работ должны быть приняты все меры личной безопасности. Расчетное время: зависит от масштабов проекта, масштабов проекта и доступного доступа к области проекта.
Меры предосторожности: Любая существующая проводка в непосредственной близости, которая может мешать установке, должна быть идентифицирована, отключена и помечена.
Уведомление: Установка дополнительной электропроводки или модернизация существующих электрических цепей и электропроводки всегда должны выполняться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.

Установка электрических коробок для выключателей света и настенных розеток

Установка электрических коробок для выключателей света
Средняя высота выключателей света составляет 46 дюймов от пола до центра распределительной коробки.
Это также верно для настенных розеток на кухне и в ванной, где выключатели и розетки находятся на одной высоте.

Установка электрических коробок на розетки
Средняя высота розеток составляет 12 дюймов от пола до центра выпускной коробки.

Реконструкция и модернизация домашней электропроводки
При обновлении домашней электропроводки или реконструкции фактическую высоту можно отрегулировать так, чтобы высота переключателей и розеток соответствовала высоте других существующих розеток и переключателей.
В соответствии с требованиями проекта должны применяться местные и национальные электротехнические нормы и правила.

ADA, Американский закон об инвалидах: кодексы и стандарты инвалидности
Обеспечение доступа к выключателям и розеткам света:
Если коды ADA и Disability будут применяться к проекту, конкретные местоположения и отметки будут описаны на наборе планов или наборе чертежей.

Подробнее об установке выключателей и розеток света

Электропроводка розетки

Электромонтаж розеток для дома

Домашняя электропроводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме.Посмотрите, как сделана разводка электрических розеток для дома.
Как подключить коммутатор

Подключение переключателя света — Схема 1

Электрические схемы
Полностью объясненные электрические схемы выключателя света. Подробные схемы электропроводки и изображения помогут в реализации ваших домашних проектов по электрике.
Освещение для дома Коды электрического освещения Коды электропроводки дома

Электрические кодексы для домашней электропроводки

Электротехнический кодекс Справочник по установке электрических коробок и электропроводки.

»
Вы можете избежать дорогостоящих ошибок!
«

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки на 120 и 240 вольт
Электромонтаж выключателей света
Электромонтаж 3-проводного и 4-проводного электропроводки
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Устранение неисправностей и ремонт электропроводки Модернизация электропроводки
Коды NEC для домашней электропроводки
и многое другое!

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь со своим местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

где и как их правильно расположить? Стандартная высота розеток и выключателей от пола

Электромонтажные работы обычно проводят при строительстве нового дома и при капитальном ремонте. Для правильного подключения нестандартной электрофурнитуры необходимо четко определить высоту установки выключателей и розеток. На этот счет существует множество как официальных правил, так и неофициальных советов.

Нормы и стандарты устройства бытовой электротехники

Нет единых точных стандартов, регулирующих допустимую высоту розеток и выключателей от пола.Ранее правила предписывали размещать выключатели и розетки на высоте 1,6 и 0,8 метра от пола соответственно.

Современные дизайнеры предпочитают европейские стандарты:

— 0,3 метра от пола;
выключателей — 0,9 метра от пола.

Некоторые люди находят старые стандарты более удобными. Выключатель виден, мебель ему не загораживает. Высокие розетки безопасны для маленьких детей. И в такие розетки удобнее включать электроприборы — не нужно все время наклоняться.

Выключатели

, установленные по европейским стандартам, более удобны в использовании — не нужно высоко поднимать руку. Низкорасположенные розетки подходят для приборов, которые постоянно подключены к сети. Это скроет провода.

Нижняя граница допустимой высоты розетки — 25 сантиметров от пола. Это минимальная высота для обеспечения безопасности при влажной уборке. В квартире может быть неограниченное количество розеток.

Чтобы правильно спроектировать и установить розетки и выключатели, можно воспользоваться простыми правилами:

для начала нужно составить схему расположения мебели и электроприборов;
на схеме следует указать все розетки, составляя запас в несколько единиц;
стационарное оборудование лучше подключать к розеткам, находящимся в свободном доступе, но при этом желательно спрятать их за самими устройствами;
на открытых участках стен необходимо разместить несколько розеток ближе к полу — это поможет использовать пылесос во всех комнатах;
расстояние от поверхности письменного стола или прикроватных тумб до розетки должно быть около 20 сантиметров;
для правильного расположения выключателя необходимо определиться, в какую сторону будет открываться дверь: удобное расположение устройства — возле дверного проема со стороны дверной ручки.

Как избежать проблем при установке

Монтаж бытовой электротехники у многих ассоциируется с проблемами и множеством нюансов. Специально для тех, кому впервые приходится сталкиваться с этим вопросом.

Установка техники в стандартные стены

Сделать монтажные отверстия в обычных стенах непросто. Для этого понадобится перфоратор (перфоратор) и коронка с твердосплавными напайками. Диаметр отверстия не должен превышать 5 сантиметров.В противном случае будет сложно закрепить пластиковую розетку.

Строб соединяет распределительную коробку и отверстие. Для фиксации в ней электрического кабеля используется специальный клей — алебастр. Сечение проводов для розеток от 2,5 квадрата и более, для выключателей — от 1,5 квадрата.

Для подключения проводов из разных металлов необходимы клеммы. Скручивание приведет к быстрому окислению металла, в результате чего ток по проводам перестанет течь.

Розетка должна быть надежно закреплена, все пустоты между стеной и розеткой должны быть устранены.

Монтаж бытовой электротехники осуществляется после отделочных работ.

Как установить розетки в гипсокартонные полы

Процесс установки розеток в гипсокартон и сплошных стенах аналогичен. Единственное отличие — в розетках.

Боксы для смыва из гипсокартона оснащены специальными ножками. Они позволяют вклинить розетку в подготовленное отверстие.

Углубление для розеточной коробки должно точно соответствовать размеру коробки. В противном случае конструкция не будет хорошо держаться и довольно быстро выпадет из стены.

Установка розеток снаружи

Этот метод установки используется в сочетании со скрытой установкой. У такой электрофурнитуры несколько иная конструкция: есть места для крепежа на корпусе или внутри, а для закрепления на стене используются дюбели или саморезы.

Во всем остальном процесс подключения аналогичен процессу внутренней установки.

Завершающий этап монтажа бытовой электротехники

Для монтажа бытовой электротехники используются специальные хомуты, которые есть во всех устройствах. Альтернативный вариант — использовать саморезы, входящие в комплект.

Оба эти метода одинаково практичны и удобны.

При подключении проводов главное не допускать коротких замыканий.Такая неисправность может возникнуть из-за запутывания кабелей, а особенно при модульном монтаже электрофурнитуры.

Перед подключением проводов необходимо тщательно зачистить их концы. Для пайки используется кислота с оловом или канифолью. Подготовленные провода нужно вставить в клеммы розетки (выключателя) и хорошо затянуть винтом.

Часто вместо пайки используют специальные обжимы. Их надевают на кабель, а затем зажимают плоскогубцами.

Установка выключателей ничем не отличается от установки розеток.Главное правильно установить блок. Включение должно производиться нажатием на верхнюю часть клавиши.

Особенности установки в различных помещениях

Оптимальная высота для расположения розеток и выключателей зависит от специфики каждого помещения.

Кухня

Это помещение отличается повышенной влажностью, обилием паров и конденсата. В современной кухне сосредоточено много бытовых электроприборов, а некоторые из них используются одновременно.Поэтому общая нагрузка на сеть здесь достаточно высока.

Подключение розеток и выключателей, а также их расположение на кухне требуют особой осторожности, тем более что использование тройников в таком помещении недопустимо.

Высота кухонных розеток особого значения не имеет. Главное — удобство, простота доступа и максимальная защита от попадания воды. Поэтому запрещается располагать розетки рядом с мойкой и варочной панелью.

Расстояние от розеток до газо- и водопровода, АКБ должно быть не менее полуметра.

Ванная

В этом помещении нельзя устанавливать обычные розетки. Приборы должны быть влагостойкими, хорошо защищенными снаружи и изнутри.

Для защиты прибора от попадания влаги используется резиновый колпачок. Снаружи есть специальная крышка, предотвращающая попадание воды в пробковые отверстия.

Для соединения влагозащищенного выхода с другими его частями лучше использовать резиновые или силиконовые прокладки.

В ванной лучше установить несколько розеток:

для фена и электробритвы — возле зеркала на высоте около метра от пола;
для стиральной машины или полотенцесушителя — на высоте 0.5-0,6 метра от пола.

Детский

В детской спальне предпочтительнее высокое расположение бытовой электротехники (1,5-1,7 метра). В этом случае устройства будут недоступны любопытным малышам, а дети постарше не будут щелкать и включать вилки без надобности — это высоко и неудобно растягивать.

Длинный коридор и лестница

Здесь переключатели должны быть установлены в начале и в конце. Достаточно одной розетки в углу возле плинтуса — к ней можно подключить сушилку для обуви или гостевые телефоны.

Спальня, гостиная

Выключатели должны быть расположены у входа и возле дивана или кровати. В местах отдыха под выключатель часто устанавливают розетки — это позволит в любой момент сменить яркое верхнее освещение на тусклый свет от торшера.

В гостиной потребуются розетки для подключения ТВ и ТВ-тюнера. Высота определяется с учетом расположения оборудования. Экран телевизора должен полностью скрывать шнур.

Каждая стена должна быть оборудована двумя розетками европейского стандарта. Их используют для торшеров и мелкой бытовой техники.

В спальне розетки устанавливаются с двух сторон от кровати и возле туалетного столика.

Дополнительные розетки

Не менее 5 розеток необходимо около рабочего места с компьютером.

Розетка для подключения кондиционера находится на расстоянии 0,3 метра от потолка.

Какой должна быть высота розеток от пола в современных помещениях? Главное требование к этому показателю — безопасность при эксплуатации розеток и выключателей.То есть высота должна быть такой, чтобы розетки и выключатели во время использования были защищены от механических повреждений и влаги.

Дополнительно важно учитывать длину проводов электроприборов — высота расположения источников электричества должна быть такой, чтобы провод находился в свободном положении без натяжения.

Нормы и стандарты

Сегодня нет строгих правил по установке розеток и выключателей, что не ограничивает полет фантазии дизайнеров при разработке.эксклюзивные проекты … Тем не менее, определенные нормы, установленные ПУЭ, необходимо будет соблюдать хотя бы во избежание возгорания электропроводки.

Максимальная высота расположения источников питания не более метра от пола, для выключателей — 1,5-1,7 м от пола. Эти нормы применялись еще в советское время.

В настоящее время расположение розеток и выключателей часто предполагает соответствие европейским стандартам с учетом особенностей помещения и видения общей картины владельцем и дизайнером.Высота розеток и выключателей не категорична, но чаще всего розетки располагаются на расстоянии от 30 до 40 см от пола, а выключатели — от 80 до 100 см от пола.

Оба варианта имеют свои достоинства и недостатки. Установка по старинке с выключателями на уровне плеч и розетками на расстоянии 90-100 см от пола кому-то покажется наиболее удобной. Этот вариант максимально безопасен для детей.

В свою очередь, с точки зрения эргономики европейские стандарты открывают больше возможностей: переключателями можно пользоваться, не беспокоясь, держа руку в удобном положении.

Что касается источников электроэнергии, то в «советском» варианте установки они более удобны, так как находятся на приемлемой высоте — частое включение и выключение устройств не требует физических усилий. С другой стороны, устройства, которые постоянно работают от сети без отключения, лучше всего совмещать с источниками питания на расстоянии 30-40 см, что позволяет замаскировать провода.

Монтажное проектирование

Правильно спроектировать расстояние и расположение источников питания и выключателей помогут следующие правила:

Рассчитайте высоту исходя из конструкции для размещения электроприборов и мебели в комнате.
Сделайте схему расположения выключателей и розеток. Будет лучше, если их количество будет предусмотрено с запасом.
Обеспечьте постоянный доступ к часто используемым источникам питания — не загораживайте их мебелью и электрическими приборами.
Оптимальное расстояние от пола для розеток на открытых участках стен 30-40 см. Их количество должно быть таким, чтобы при использовании пылесоса можно было убрать все части комнаты.
Розетку лучше монтировать над прикроватной тумбочкой, рабочим столом, комодом на высоте не более 20 см от поверхности мебели.
Помните, что высота установки выключателей во многом зависит от стороны, на которую будут открываться двери.
Расположение выключателей и розеток зависит также от назначения помещения. Удобнее всего, когда выключатели расположены у входа в тамбур или кладовые, у кровати или дивана — в спальне и гостиной. Что касается высоты, то здесь определенную роль будут играть темпы роста пользователей комнаты.

Воспользуйтесь этими простыми советами, устанавливайте розетки и выключатели, не забывая о здравом смысле и главное — безопасности.И помните, что небольшая погрешность в сантиметр-два никак не повлияет на конечный результат.

Ниже мы рассмотрим рациональные варианты установки выключателей и блоков питания в помещениях в зависимости от их назначения.

Подготовка кухни

Кухня — это место, где розетки играют особенно важную роль хотя бы потому, что все работы здесь основаны на использовании электроприборов. Каждый день на кухне включают и выключают духовку, микроволновую печь, блендер, кухонный комбайн, кофеварку, соковыжималку и другие важные составляющие комфортной жизни современного человека… Холодильник, посудомойка, у кого-то плита и морозилка постоянно работают от сети.

Чтобы расположение розеток и высота выключателей было рациональным, проектирование необходимо начинать с создания точной планировки кухни с учетом расположения мебели и электроприборов.

Существуют определенные стандарты установки розеток на кухне, придерживаясь которых, можно добиться максимального удобства и безопасности в помещении при работе электроприборов:

Источники электроэнергии для посудомоечной машины, стирки (если они расположены на кухне) и холодильника должны располагаться на высоте не более 20 см от пола.Это расстояние оптимально с учетом длины проводов этих электроприборов.
Розетки для небольших электроприборов — миксера, чайника, блендера — удобнее использовать, если их разместить не высоко над столешницей рабочей поверхности — 20-30 см.
Для вытяжки, электрической колонки на кухне розетка может монтироваться на расстоянии двух метров от пола и выше.

Если на кухне есть дополнительные осветительные приборы в навесных шкафах, то розетки для них правильнее будет разместить на расстоянии от 5 до 10 см над ними.

А вот для встраиваемой техники помимо требований к расположению розеток и выключателей нужно позаботиться о доступе к ним без ограничений.

Ванная

Особенность ванной комнаты — высокий и постоянный уровень влажности. Поэтому высоту установки розеток и выключателей следует проектировать с учетом основных требований ГОСТ и ПУЭ.

Очевидно, розетки устанавливаются на определенном расстоянии от душа и раковины.Расстояние между ними должно быть не менее метра. Что касается высоты, то здесь нужно учитывать шнуры средней длины, предназначенные для работы электроприборов. Ниже приведены рекомендации по высоте блоков питания в ванной:

Для котла и вытяжки расстояние от пола не менее 1,5 метра.
Для мелких электроприборов (фен, бритва и т. Д.) — 1 метр.
Для встроенной техники (стиральная машина) — 20-30 см от пола.

Примечание! Слишком низко расположенные розетки при явном нарушении требований ПУЭ над полом — это риск короткого замыкания при возможном «затоплении» в ванной.

Спальня и гостиная

Установка розеток и выключателей, сколько бы их ни было, как в производственных, офисных, так и в жилых помещениях, помимо безопасности, должна соответствовать требованиям по удобству их использования. Если говорить о спальне, то здесь будет удобно разместить по обеим сторонам кровати по одному выключателю и по одной розетке.

Оптимальный вариант в этом случае — ставить розетки на расстоянии 70 см от пола. Такое расстояние позволит использовать прикроватную лампу без дискомфорта, связанного с отсутствием провода, заряжать гаджеты, а также регулировать уровень освещения прямо в постели.

Важно продумать размещение дополнительных источников питания в рабочей зоне и возле туалетного столика, если таковой имеется. На какой высоте устанавливается розетка в этом случае? Подойдет высота 30 см от пола возле рабочего стола (уместна будет блок из нескольких розеток) и 15-20 см от поверхности туалетного столика для удобства использования малогабаритных электроприборов (фен, щипцы для завивки и т. д.).

В гостиной необходимо сделать несколько розеток за телевизором на расстоянии одного метра от пола. Дополнительно потребуется предусмотреть розетки для других устройств, работающих в помещении, с учетом его разделения на функциональные зоны. Всегда пригодится резервная розетка для кондиционера, вентилятора, увлажнителя или утюга.

Главный выключатель в гостиной удобнее разместить у входа. Если используется «сложное» освещение, то потребуются такие же «сложные» переключатели на основе нескольких клавиш.

Установка по правилам в помещениях различного назначения

Упомянутые выше Правила устройства электроустановок (ПУЭ) представляют определенные требования к установке выключателей и розеток в помещениях различного типа.

Розетки могут поставляться:

В производственных помещениях, где расстояние от пола до розетки от 0,8 до 1 метра; если провода подводятся от верхней части стены, монтаж на высоте 1.Допускается 5 метров.
В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия розеток с электроприборами, с учетом особенностей интерьера, но не выше 1 метра. Возможна установка на плинтусы из негорючих материалов.
В школах и детских садах на расстоянии 1,8 метра от пола.

Выключатели основного освещения должны располагаться на расстоянии 0.В обычных комнатах от 8 до 1,7 метра от пола, а в детских учреждениях — на расстоянии 1,8 метра. К потолочному переключателю требуется проложить шнур.

В ванных комнатах, душевых и других помещениях с повышенной влажностью розетки можно устанавливать только в гостиничных номерах и жилых квартирах. При этом все выключатели и розетки должны располагаться на расстоянии 0,6 метра по отношению к проему душевой кабины.

Вставные блоки питания в жилых помещениях и местах пребывания детей должны быть оборудованы защитными устройствами, закрывающими доступ к ним при снятии вилок.

Расстояние от розеток и выключателей до частей электроустановок и газопроводов должно быть не менее 50 сантиметров. Выключатели следует правильно установить на стене на высоте до метра со стороны дверной ручки или под потолком с помощью шнура.

Важный момент в заключение: после окончания электромонтажных работ с подключением розеток и выключателей в соответствии с ПУЭ необходимо будет провести работы по электроизмерению.Это поможет обезопасить процесс использования электроприборов в будущем, определить возможные сбои в работе электросети.

Как строительство нового жилья, так и капитальный ремонт дома или квартиры подразумевают значительный объем электромонтажных работ. Сюда входит организация ввода общей линии электроснабжения, создание контура заземления и выравнивания потенциалов, установка распределительного щита с прибором учета потребляемой энергии, прокладка внутридомовых электрических сетей и монтаж распределительных коробок и, наконец, установка осветительной арматуры и нестандартной электротехники — выключателей и розеток.

Вообще-то это, конечно, задача электриков. Однако многие работы можно выполнить самостоятельно при условии, что у домашнего мастера есть базовые понятия в области физики, электротехники, организации внутренних электрических сетей и навыки общестроительных и электромонтажных работ. Но также очень важно знать, где именно размещать и на какой высоте устанавливать розетки и выключатели. По этому поводу существует много споров, но все же существуют определенные официальные правила и неофициальные рекомендации, которые необходимо рассмотреть более подробно.

Основные параметры правильной установки розеток и выключателей

Сразу отметим, что найти точные единые стандарты высоты установки выключателей и розеток довольно сложно по той простой причине, что их не существует. Любые ссылки на существующие «европейские стандарты» — это всего лишь желание скопировать устоявшееся модное направление «евроремонт», устоявшуюся традицию установки электроприборов в Западной Европе.

Кстати, нормы монтажа существовали некоторое время — именно ими руководствовались строители при возведении жилых домов массовой многоэтажной застройки. Затем все розетки располагались на высоте 900 ÷ 1000 мм от поверхности пола (на ровной опущенной руке), а выключатели — на 1600 ÷ 1700 мм (на ровной проушине). В большинстве квартир старого дома такую планировку еще можно увидеть. Многие домовладельцы привыкли к нему, считают его удобным и не собираются переделывать.

Как объясняются эти параметры, сейчас сказать сложно. Возможно, это произошло из соображений безопасности — все розетки с идущими от них проводами всегда находятся в поле зрения жителей, а дети не могут дотянуться до выключателей. С другой стороны, самые опасные точки — розетки — остаются доступными для детей, и особых соображений безопасности в этом нет, но ребенок до 8-10 лет не может самостоятельно потушить свет. Другой вероятной причиной такого монтажа было то, что он всегда проводился в помещениях поверх стен, а такое расположение выключателей и розеток позволяло существенно сэкономить на кабеле (в масштабах массового строительства, которое велось в те годы экономия была серьезной).

Тем не менее, сегодня более популярны принятые европейские стандарты, нежели стандарты, а традиции установки этих элементов электротехнической арматуры. Кто они такие?

Некоторые строительные руководства дают следующие рекомендации (с учетом планирования на этапе строительства дома):

Розетки — 400 ÷ 450 мм от уровня черного пола (плиты перекрытия). Таким образом, после заливки стяжки и установки финального покрытия пола высота будет около 300 мм.
— 1000 ÷ 1050 мм от шероховатой поверхности соответственно около 900 мм после чистовых работ.

Как это удобно? Розетки и подключенные шнуры питания не бросаются в глаза или не вызывают несанкционированного доступа, и вы можете включать и выключать свет, свободно опуская руку вниз. Есть возможность научить детей самостоятельности (конечно, под присмотром взрослых) — переключатель у них под рукой.

Сразу отметим, что такие «стандарты» существуют только для обычных жилых комнат.В других местах, например, на кухнях, правила будут совсем другими — об этом пойдет речь ниже.

Существуют особые требования к установке розеток и выключателей в детских учреждениях — в школах, детских садах и т. Д. Там, во избежание неконтролируемых учителями или воспитателями действий детей с электричеством, эти элементы усиления устанавливаются одинаково высоко. — на высоте не менее 1800 мм.

Итак, если говорить только о высоте установки розеток и в жилых помещениях, то у любого хозяина квартиры или дома есть три пути:

1 —
При ремонте не меняйте расположение розеток и выключателей, а также проводите первичный монтаж по обычным «советским стандартам», если так удобнее и безопаснее.

2 —
Изменить расположение арматурных элементов в соответствии с европейскими традициями, о которых говорилось выше.

3 —
Укажите свое местоположение на основе личных предпочтений и удобств — это никоим образом не противоречит существующим правилам.

Ограничений и рекомендаций по другим параметрам настройки ограничений и рекомендаций гораздо больше — они изложены в действующих правилах эксплуатации электроустановок (ПУЭ), и их необходимо учитывать:

Минимальная высота установки розеток в жилых помещениях не регламентируется, максимальная не более 1000 мм.Допускается даже их расположение на уровне пола — при условии использования специальных плинтусов с кабельными каналами из негорючих материалов и специальных типов розеток.

Специальная розетка на плинтусе — прямо на уровне пола

В производственных помещениях, однако розетки рекомендуется устанавливать на высоте от 800 до 1000 мм, а при верхней разводке сети можно поднять их вверх до 1500 мм. О детских и школьных учреждениях уже говорилось — не менее 1800 мм от уровня пола.
В квартире, особенно когда в ней живут дети, настоятельно рекомендуется (хотя и не является обязательным правилом) использовать розетки с защитными стержнями, которые автоматически блокируют отверстия при вытаскивании вилки.

Оптимальное решение для квартир, где проживают маленькие дети — розетки с защитными занавесками

Электропроводка и электроприборы не должны располагаться ближе 500 мм от стояков газопровода, ближе 100 мм от оконных или дверных проемов, менее 150 мм от уровень основного потолка.Если планируется установка подвесного потолка (подвесного или натяжного), то и проводка, и распределительная коробка должны находиться ниже его уровня.
Не рекомендуется устанавливать розетки в ванных комнатах. Если все же без этого обойтись невозможно, то его следует монтировать на расстоянии не менее 600 мм от двери душевой кабины или ванной. В этом случае обязательным условием является использование специальных розеток для влажных помещений (с повышенной герметичностью корпуса и с подпружиненными защитными кожухами), и с обязательным его питанием через ток утечки (дифференциальный ток) не более 30 мА.

Завершая вопрос с ванной, можно добавить, что не следует устанавливать розетки близко к поверхности пола. «Дизайн» в таких условиях особой роли не играет, и пользоваться феном, плойкой или электробритвой удобнее будет из розетки, расположенной на высоте одного или даже полутора метров. При этом абсолютно исключено размещение розетки над умывальником.

Выключатели обычно крепятся на стене у входа, сбоку от дверных ручек.Высота установки — от 800 до 1700 мм. При необходимости можно установить их повыше, предусмотрев, например, возможность включения с помощью шнура. Очень часто в небольших помещениях (в коридорах, на кухнях, в помещениях с небольшой площадью) розетки и выключатели приходится совмещать с блоками — тогда оптимальной считается высота такого блока около 900 мм от пола — «Золотая середина».

В любом случае, как бы ни была расположена электрическая арматура, необходимо будет заменить старые розетки на новые, так называемого «европейского формата»… У них диаметр отверстия — 0,8 мм шире старых отечественных, а расстояние между контактами соответствующей вилки в несколько раз. Такие розетки выдерживают гораздо большие нагрузки — обычно они рассчитаны на токи 10 или 16 А соответственно, на нагрузку 2,2 кВт или 3,5 кВт соответственно. (Для сравнения, старые розетки выдерживали 6 А, то есть всего 1,3 кВт, что в условиях современного насыщения жизни человека электроприборами явно недостаточно).

Кроме того, если место старой розетки не подключено к контуру заземления — вам придется с этим разобраться — большинство современных электроприборов имеют трехконтактные вилки с заземлением для обеспечения безопасности пользователей (для некоторых мощных бытовых приборов подключение к контуру заземления — это просто обязательное условие).Несколько — в специальной публикации нашего портала.

Видео: где разместить розетки и выключатели на стене

Цены на розетки, выключатели и рамки

Розетки, выключатели и рамки

Некоторые нюансы установки кабельной части

После того, как сделали генеральный ремонт, то стоит переделать кабельную часть — если проводка алюминиевая, рекомендуется заменить ее на медную, с площадью сечения не менее 1.5 мм². Этого сечения должно хватить для довольно больших токов. Правда, если планируется установка бытовой техники повышенной мощности, необходимо будет прокладывать более мощные линии.

Сечение жилы медный провод, мм ²	максимальный ток при продолжительной нагрузке, А	максимальная мощность нагрузка, кВт	номинальный ток срабатывание выключателя , А	предельный ток срабатывание цепь выключатель, А	сфера применения дома (квартиры)
1.5	19	4,1	10	16	осветительные приборы, сигнализация
2,7	27	5,9	16	25	розетки для систем теплого пола
4	38	8,3	25	32	климатическое оборудование, водонагреватели, стиральные и посудомоечные машины
6	46	10.1	32	40	плиты электрические и духовки
10	70	15,4	50	63	входные линии электропередачи

Наверное, есть смысл немного остановиться на правильном размещении проводки.

Каждая розетка (или блок розеток) должна питаться от собственной задней коробки.

Каждая розетка (группа розеток) или выключатель должны быть подключены к отдельной распределительной коробке.Делать длинные скрытые параллельные соединения от одной розетки к другой нецелесообразно, а в некоторых случаях даже может быть опасно — это легко может привести к сбросу этой линии со всеми вытекающими отсюда последствиями.

От монтажных коробок строго вертикальная разводка должна идти с розетками или выключателями. Объясняется это просто — в толще стены всегда можно визуально определить место прохождения силовых кабелей. Если линия проложена в любом порядке — под углом (как на рисунке, поз.№ 3) или даже вертикально, но со смещением (поз. № 2) от места расположения розетки (выключателя), то он может стать объектом скрытой опасности.

Спустя какое-то время, а это происходит достаточно быстро, о расположении такой нестандартной проводки забывают даже ее мастера. Более того, это станет «сюрпризом» для новых хозяев квартиры. Когда вы пытаетесь, например, безвредно повесить зеркало или полку, велика вероятность, что дрель ударит под напряжением ЛЭП со всеми печальными последствиями — коротким замыканием и необходимостью масштабного ремонта электропроводки.

А вот на потолочной поверхности плиты перекрытия, при установке навесного или натяжного потолка, проводку можно разместить произвольно, обычно на кратчайшем расстоянии. Если используется кабель типа NYM, то он даже не требует дополнительной защитной изоляции — его можно прикрепить непосредственно к пластиковым дюбелям … Кабели другого типа (ВВГнг или ВВГ) укладываются в гофрированную пластиковую трубу. диаметр.

На полу, под его декоративным покрытием, также могут располагаться силовые кабели произвольно, на кратчайшем расстоянии.Однако здесь есть и особые предостережения. Так, если пол уложен по деревянным бревнам, то проводка вне зависимости от типа кабеля допускается только по металлическим трубам, гладким или гофрированным.

Если планируется стяжка, то достаточно гофрированных пластиковых труб

Если проводка будет залита бетонной стяжкой, то ее обычно укладывают в гофрированную пластиковую трубу.

Следующий вопрос, как часто нужно устанавливать розетки, есть ли на это какие-то нормы?

Нет конкретного ответа.Можно найти рекомендации — устанавливайте их по 1 штуке на площади 6 ÷ 10 квадратных метров. Однако, по всей видимости, эти «стандарты» несколько устарели, поскольку оснащение жилья электроприборами постоянно растет. Поэтому, наверное, целесообразно заранее продумать размещение основных устройств и устройств, выставить определенный запас, чтобы в будущем исключить использование всевозможных тройников или удлинителей. Лучше всего, если заранее будет составлен план с полностью продуманной расстановкой предметов обихода и расположением точек питания.

Грамотно составленная схема будет большим подспорьем при проведении электромонтажных работ.

И еще одно очень важное замечание, а точнее хороший совет. При проведении ремонтных и электромонтажных работ необходимо не полениться сфотографировать все кабельные линии, размещение распределительных коробок и других элементов домашней электросети, пока они не будут скрыты штукатуркой или отделочными материалами … Это Желательно делать снимки таким образом, чтобы можно было привязать скрытые объекты к неподвижным элементам.Например, с измерением размеров от окна или дверного проема, угла комнаты, стояка отопления и т. Д. — чтобы вы могли быстро и точно найти желаемый агрегат в случае возникновения каких-либо аварийных, ремонтных или профилактических работ.

Если планируется, то лучше обратиться к специальному изданию нашего портала, в котором этот вопрос освещен более подробно.

Цены на кабели и провода для строительства и ремонта

Кабели и провода строительные и ремонтные

Особенности установки розеток и выключателей на кухне

Кухня — особое пространство по многим причинам.Во-первых, по степени влажности и насыщенности парами он существенно отличается от всех остальных помещений. А во-вторых, современная кухня — это средоточие максимальной концентрации всевозможной бытовой техники. Многие электроприборы используются одновременно во время приготовления пищи или других бытовых операций, поэтому уровень общей нагрузки здесь обычно самый высокий.

В таблице ниже приведены характеристики основных кухонных электроприборов — вы можете оценить уровень потребления энергии при выполнении определенных домашних дел.Учитывая, что многим из них нужны отдельные линии электропередач, то можно представить, сколько точек подключения нужно оборудовать на кухне (понятно, что тройники в таких условиях абсолютно недопустимы и представляют серьезную пожарную опасность):

Тип бытовой техники	Средняя потребляемая мощность	Особенности подключения к электросети
Электрическая плита или варочная панель	от 3500 до 12000 Вт	Индивидуально проложенная линия электропередачи
Электрический духовой шкаф	от 2500 до 10000 Вт	аналогично
Стиральная машина	от 1500 до 3000 Вт	аналогично
Водонагреватель	от 2500 до 7000 Вт	аналогично
Посудомоечная машина	от 1500 до 3500 Вт	аналогично
Микроволновая печь	от 700 до 2500 Вт	Может подключаться к обычной розетке на 16 А
Холодильник (пиковое значение — только при запуске)	от 500 до 2000 Вт	аналогично
Электрочайник	от 700 до 1500 Вт	аналогично
Кухонный комбайн (комбайн)	от 500 до 1500 Вт	аналогично
Хлебопечка, пароварка и т. Д.	от 700 до 2000 Вт	аналогично
Тостер	до 1000 Вт	аналогично
Вытяжка	от 500 до 1500 Вт	аналогично
Измельчитель отходов	от 400 до 1000 Вт	аналогично

Очевидно, что розеток потребуется много. Кроме того, есть смысл подумать об установке нескольких дополнительных выключателей — например, для мусороуборочного устройства, установленного в кухонной мойке, и для дополнительного освещения рабочего пространства в зоне разделочного стола, плиты, мойки.

Здесь ни о каких нормах высоты установки розеток говорить не приходится — их расположение должно, во-первых, обеспечивать удобство, возможность доступа при возникновении такой необходимости, безопасность использования, максимальную защиту от влаги, для стационарных оборудование — секретность размещения электропроводки. Здесь может быть много вариантов — один из них показан на рисунке:

Понятно, что вариантов размещения встраиваемой техники очень много, а если добавить к этому разнообразие настольных электроприборов и особенности их использования (например, есть хозяйки, у которых любимая кухня аксессуары постоянно «прописываются» на рабочем столе), то, скорее всего, духа абсолютно идентичных схем не обнаружится.Поэтому копирования здесь быть не может — план размещения оборудования и прокладки к нему проводки составляется каждым владельцем индивидуально, но с учетом общих принципов.

О мощности подводимых линий электропередачи (сечения медных проводов) уже было сказано — достаточно сравнить данные из первой и второй таблиц выше. Однако есть еще одна цифра, по которой можно определить эту проблему.

Важное условие — суммарная мощность всех подводимых к кухне линий должна обеспечивать большой запас для одновременного включения всех точек потребления.На практике этого, конечно, нельзя допускать ни в коем случае, но страхование все же необходимо.

Для варочной панели (электроплиты) и для духовки (если это независимые друг от друга устройства) устанавливаются специальные розетки, рассчитанные на максимальный ток 32-40 А. То же самое, если плита и духовка зависят друг от друга.

Различные модели розеток на 32 и даже 40 ампер — используются для бытовой техники повышенной мощности

Если на кухне установлен водонагреватель накопительного принципа действия (бойлер) мощностью более 3-х.5 кВт, то помню еще и подключал к розетке, или к автомату, установленному на стене в защитном ящике. Этот агрегат работает в автоматическом режиме практически постоянно, и розетка особо не нужна.
Установка розеток для другой встраиваемой бытовой техники может осуществляться на нескольких уровнях:

— На стене, сверху не выше 100 мм от уровня пола — это позволит разместить эти элементы усиления за стандартным съемным мебельным плинтусом.

— В шкафчиках кухонного гарнитура — при условии, что в этом предмете мебели нет выдвижных или откидных элементов — полок, ящиков, кронштейнов и т. Д., Которые могут зацепить электрический кабель.

— На стенах под раковиной — на максимально возможном удалении от водопроводных и канализационных труб … В этом случае розетка должна быть закрыта влагонепроницаемой крышкой.

— На стене над кухонными шкафами. Обычно это розетки для вытяжек, дополнительных осветительных приборов, иногда для встроенных микроволновых печей или холодильников.Высота розеток в этом случае должна быть не менее 50 мм над уровнем верхней поверхности шкафа.

Для подключения настольной кухонной техники розетки ставят на стену примерно в 100 мм от уровня (это, как правило, приходится на высоту 1150 мм от уровня пола (при желании может быть выше, выше). до 1400 мм). должны быть над раковиной или над варочной панелью — они должны быть удалены не менее чем на 250 ÷ 300 мм в сторону.

Вместо этого настенного размещения Розеточные блоки сейчас активно используют специальные выдвижные или складывающиеся модули — в виде открывающихся «книжек» или выдвижных вверх для соединения «колонн» с розетками.

Скрытый блок розеток в виде раскрывающейся «книжки»

Это очень удобно — поверхность стены «чистая» и появляется только по мере надобности, и даже при использовании устройства точка подключения удаляется с поверхности стола.

Еще один вариант скрытого размещения розеток — восходящая «колонна»

Какие еще принципы следует учитывать при размещении розеток:

Розетка для встроенного оборудования ни в коем случае не должна располагаться непосредственно за установленным устройством — ее необходимо вывести в сторону, вверх или вниз.
Расстояние от устройства до розетки не должно превышать 1000 мм.
Все без исключения линии, идущие на кухню, должны иметь собственные автоматические выключатели и устройства УЗО.

Планируя прокладку ЛЭП на кухне, безусловно, следует исходить из реальных характеристик бытовой техники. Наверное, лучше будет обратиться в электромонтажную организацию — специалисты должны помочь составить проект с учетом всех нюансов и требований безопасности.На основе этой схемы можно будет составить чертеж с размещением розеток «на земле» — определить места для размещения розетки в стене и вырезания для них стробоскопов.

Возможно, появится возможность сэкономить на прокладке линий. Например, если суммарная мощность стиральной и посудомоечной машины не превышает 4 кВт, то их можно «поставить» на одну линию электропередачи с помощью провода сечением 2,5 мм².Часто одной линии достаточно для холодильника и определенной группы розеток. Однако выводы все же должен делать профессионал в этом вопросе.

Видео: задача не из легких — правильное размещение розеток и выключателей на кухне

Установка выключателей по европейским стандартам. Этот вариант более современный и для некоторых удобнее. По европейскому стандарту выключатели устанавливаются на расстоянии 90 см от пола. Это позволяет выключать и включать свет, не поднимая рук и не проходя мимо.Установка выключателей по желанию клиента. Электрики нашей компании четко установят выключатели в тех местах, где вам будет удобно. Вне зависимости от стандартов и не в ущерб безопасности.

Чтобы разобраться в этом вопросе более подробно, начнем с переключателей.

Возможны три варианта установки выключателей:

Советский. Он заключается в том, что выключатели устанавливаются на расстоянии около 160 см от пола.Для многих этот вариант был и остается наиболее подходящим. Во-первых, люди привыкли к тому, что выключатель находится на уровне глаз, во-вторых, этот вариант наиболее рациональный, когда в районе выключателя стоит невысокая мебель, не позволяющая установить выключатель внизу. Также очень важным фактором является наличие детей, малыши любят играть со светом, но в таком варианте это невозможно.
Установка выключателей по европейским стандартам … Этот вариант более современный и для некоторых удобнее. По европейскому стандарту выключатели устанавливаются на расстоянии 90 см от пола. Это позволяет выключать и включать свет, не поднимая рук и не проходя мимо. по желанию клиента. Электрики нашей компании четко установят выключатели в тех местах, где вам будет удобно. Вне зависимости от стандартов и не в ущерб безопасности.

Установка розеток.

Розетки также можно устанавливать на разном расстоянии от пола, но в этом случае европейский стандарт установки розеток является наиболее рациональным, так как они устанавливаются на расстоянии 30 см от пола.Это намного удобнее, чем привычный нам советский вариант, когда их устанавливали на расстоянии 90 см от пола, это позволяет с комфортом пользоваться бытовой техникой и скрывать провода. Но и здесь нужно помнить о назначении комнаты, в которой устанавливаются розетки, так как, например, на кухне иногда нужны провода над столом, где непосредственно используется техника.

И несколько слов о технической части установки розеток, все мы используем розетки европейского стандарта, так как те розетки, которые были в недавнем прошлом, не позволяют использовать большинство бытовой техники.Есть такое понятие, как переходники, но их использование далеко небезопасно, так как может привести к возгоранию. В розетках европейского стандарта диаметр штырей на 0,8 мм больше, чем в отечественных. Расстояние между ними тоже разное. Сила тока в европейских розетках составляет 10 А или 16 А, в бытовых — 6,3 А или 10 А. То есть в этом случае европейский стандарт установки розеток дает большие возможности в использовании бытовой техники.

Евростандарт на монтаж розеток

Установка розеток по европейскому стандарту включает в себя перечисление многих моментов, которые, по некоторым мнениям, лучше всего соблюдать и выполнять точно в письменной форме.Ведь все пояснения из мануалов по устройству собственной электропроводки относятся к европейскому стандарту, который выполняет функцию вашего спасителя.

Несмотря на популярные утверждения о правильности всех высказываний европейского стандарта, об установленной системе, которую следует соблюдать, установка розеток по европейскому стандарту может происходить разного вида … Основное правило — розетка должна быть установлен на высоте от двадцати до тридцати см от пола, вы можете выбрать установку как внешней, так и внутренней розетки, особой разницы нет, кроме простоты использования.По тому же европейскому стандарту переключатели должны быть на высоте 90 см. Но следует помнить, что европейский стандарт не всегда применим в повседневной жизни, немаловажную роль играет собственный комфорт и удобство использования. В этом случае розетка может быть размещена исходя из ваших будущих намерений, ведь всегда есть потребность в чем-то, невозможно установить розетку просто так, не зная, для чего она будет предназначена.
Когда западная бытовая техника появилась в странах постсоветского пространства, население столкнулось с проблемой подключения этой техники к нашим бытовым розеткам.Для бесперебойной работы зарубежной бытовой техники и обеспечения безопасности необходимо было установить розетки по европейскому стандарту. Введенные в практику переходники не оправдали себя по причине пожарной безопасности, они стали источниками возгорания не только для бытовой техники, но и для окружающих их предметов, что поставило под угрозу жизнь владельцев бытовой техники.

Монтаж розеток по европейским стандартам осуществляется с учетом требований безопасности для современной бытовой техники, включая выбор оптимальной высоты розеток и так далее.

Диаметр штифтов в евророзетках на 0,8 мм больше, чем в отечественных. Еще и расстояние между штырями. Сила тока в европейских розетках составляет 10 или 16 А, в бытовых — 6,3 или 10 А. Из этого следует, что установка розеток по европейскому стандарту позволяет одновременно использовать большее количество электроприборов.

Нормы и стандарты на установку розетки, выключателя

Нет единого стандарта или стандарта на установку розеток.Есть так называемый европейский стандарт. По этим правилам нет разницы, какую розетку устанавливать (внешнюю или внутреннюю). Безопасность и удобство использования имеют значение. Так, по европейскому стандарту розетки устанавливаются на расстоянии 20-30 сантиметров от пола, а выключатели в комнате — 90 см от пола, на кухне — 110 см.

Розетки

Euro несколько отличаются от бытовых устройств. Диаметр штырей и расстояние между ними в евророзете больше.Сила тока тоже больше, почти в два раза: евро — 10-16 А, отечественный — 6,3-10 А. Поэтому установка розетки, выключателя по евростандарту более выгодна, т.к. позволяет подключать несколько устройств. в то же время.

В России давно был еще один вариант установки розеток и выключателей. Высота 160 см от пола — это советский стандарт для расположения выключателя. Многие до сих пор считают его самым удобным. Переключатель находится в поле зрения глаз, позволяет установить рядом мебель, которая не будет его закрывать, а также безопасен для детей, которые любят «щелкать» клавишами.
Так же можно выбрать более оригинальный американский стандарт установки розеток. Обеспечивает не только высоту от пола (раковины или кухонного стола) в 30,5-41 см, но и определенное расстояние между розетками в комнате — 1,8 м, начиная от дверного проема.
Установка розеток и выключателей в разные стены

Для обозначения розетки ее контур наносят на стену. При работе с бетоном отверстие под розетку проделывают перфоратором с алмазной коронкой.Коробка розеток может быть разной формы: круглой или квадратной. Также существуют монтажные коробки для монолитных бетонных стен. Для фиксации смыва в стене используется гипсовый клей, обычная штукатурка или штукатурка paris.

Блок в розетке крепится скользящими лапками или саморезами. Сверху к нему прикреплен пластиковый футляр.

В стене из гипсокартона также можно установить розетку или выключатель. В этом случае отверстие вырезается с помощью специального инструмента.

При установке розетки в гипсокартон используйте другое сверло.Процесс несколько отличается от установки розетки в бетоне или кирпиче. Все отверстия в гипсокартоне проделываются заранее. К месту отверстий протягиваются кабели, которые выводятся в подготовленные отверстия. Розеточные коробки для полых поверхностей, например гипсокартона, имеют специальные ножки. Держат розетку на листе.

Электромонтажники все реже устанавливают розетки, выключатели с открытой проводкой, так как они портят внешний вид помещения. Намного приятнее, когда все спрятано под стеной, все аккуратно и эстетично.
Требования к современным розеткам и установке:

При установке розетки или выключателя не следует путать порядок подключения контактов. Это особенно важно помнить при подключении трехконтактной розетки с заземляющим контактом.
За исключением того, что высота установки не является стандартизированной единым стандартом, высота розеток, предназначенных для кондиционеров и других устройств, с заземляющим контактом также не стандартизирована.
Розетки устанавливаются с расчетом на ток 6 А, одна штука на 10 м2 площади — в комнатах, на кухне любого размера — две розетки.
Установка розетки в ванной возможна только на расстоянии 0,6 м от ванной комнаты, а также при соблюдении следующих условий: используются водонепроницаемые розетки, они подключены к источнику питания SELV или ZSNV, либо защищены УЗО.
Не устанавливайте розетки в ванной под раковиной или над раковиной. Подбирать такую схему разводки необходимо, чтобы исключить перегрузку сети, т.е. важно защитить от перегрузки по току, иначе выйдет из строя главный предохранитель и произойдет короткое замыкание в устройстве.
Контакт вилки с розеткой не должен быть «слабым». Надежный контакт не даст разъему нагреться и не приведет к возгоранию или повреждению кабеля.
Токоведущие части розетки должны быть изолированы друг от друга и защищены от прикосновения.
Некоторые современные розетки защищены от неправильного подключения, когда невозможно вставить в розетку только один штырь вилки.

Среди множества электромонтажных работ установка розетки, выключателя — одни из самых простых, но это не значит, что это нужно делать так, как вам нравится, без соблюдения определенных правил.

Обработано

На самом деле строгих правил по количеству и расположению розеток и выключателей ни в квартире, ни в строящемся частном доме нет. Но есть два документа, которые говорят, как и где лучше всего размещать розетки и выключатели. Первый документ — СП 31-110-2003, в котором говорится, что выключатели следует размещать сбоку от дверных ручек, расстояние от пола до выключателя не более одного метра. Розетки можно размещать где угодно, но также на высоте до метра.Второй документ — Правила электромонтажа — рассказывает о правилах безопасности при установке розеток и выключателей. Расстояние от розеток и выключателей до газопроводов нормируется, оно должно быть не менее 50 см. В ванных комнатах допускается установка розеток на расстоянии 60 см от раковин, ванн, душевых кабин и т. Д. Такие розетки должны быть защищены УЗО с током отключения до 30 мА (устройство защитного отключения).

В настоящее время прочно вошел в моду европейский стандарт установки розеток и выключателей, согласно которому розетки устанавливают на высоте 30 см от пола, а выключатели — на высоте 90 см от пола.Такое расположение розеток и выключателей удобно для всех членов семьи. Так как ребенок сам может включить свет, а взрослому даже не нужно поднимать руку на выключатель, ведь он находится под рукой на высоте. Шнуры от включенных в розетки электроприборов лежат на полу и не мешают проходу. Удобно!

Рисунок 1. По европейскому стандарту розетки устанавливаются на высоте 30 см, а выключатели — 90 см от уровня пола.

Ранее в Советском Союзе применялся стандарт установки розеток и выключателей, согласно которому розетки располагались на высоте 90 см от пола, а выключатели — на высоте 1,6 м от пола. . У этого стандарта тоже есть свои плюсы, и он не хуже европейского. Поэтому в настоящее время многие люди отдают предпочтение этому стандарту. Например, выключатель всегда у вас перед глазами, и вы можете вставить вилку в розетку, не наклоняясь.По какому стандарту устанавливать розетки и выключатели выбирать лично для вас, оба варианта имеют свои плюсы и минусы.

Рисунок 2. По советскому стандарту розетки устанавливаются на высоте 90 см, а выключатели — 160 см от уровня пола.

Запретов и ограничений по высоте установки розеток и выключателей на кухне, как и в других помещениях, нет, поэтому их следует размещать исходя из соображений практичности и удобства использования, но с учетом требований ПУЭ. .Что говорит следующее.

7.1.48. Выключатели и розетки должны находиться на расстоянии не менее 60 см от дверного проема душевой кабины. Значит, и из оболочки.

7.1.50. Минимальное расстояние от выключателей, розеток и элементов электроустановки до газопроводов должно быть не менее 50 см.

На основе типоразмеров кухонной мебели сформирован определенный стандарт высоты установки розеток и выключателей на кухне. На которых принято устанавливать розетки на трех уровнях.

Первый уровень В 10-15 см от пола, на котором установлены розетки для электроплиты, посудомоечной машины, холодильника, мусоропровода … Эта высота оптимальна с точки зрения доступа к розеткам, так как после установки «кухни» «добраться до них можно только снизу.

Второй уровень 110-130 см от пола, на котором установлены розетки для подключения чайника, блендера, мультиварки, СВЧ-печи, то есть для тех электроприборов, которые будут использоваться на рабочей поверхности (столе) и использоваться для приготовления пищи.

Третий уровень 200-250 см от пола, здесь установлены розетки для подключения вытяжки и освещения. Эта высота также выбирается с учетом возможности доступа к розеткам. Достаточно просто встать на стул и розетка перед глазами. И стоя на полу, их не видно за верхними кухонными шкафами.

Рисунок 3. На кухне розетки установлены на трех уровнях. Выключатели могут быть установлены как по европейскому стандарту, так и по советскому стандарту.

Высота установки розеток и выключателей в ванной.

Санузел — это помещение с повышенной влажностью, поэтому все розетки, устанавливаемые в ванной, должны быть подключены через УЗО и иметь степень защиты от влаги не ниже IP44, с брызгозащищенным кожухом на пружине это обязательно. от нас ПУЭ и здравый смысл. Розетки и выключатели необходимо устанавливать, опять же, на расстоянии не менее 60 см от раковин, душевых кабин.Также не допускается установка розеток под и над раковиной. Но высоту установки розеток нужно выбирать так, чтобы вам было максимально удобно пользоваться такой бытовой техникой, как фен, электробритва.

Рисунок 4. Розетки в ванной устанавливаются на расстоянии не менее 60 см от душевой кабины и раковины и подключаются через УЗО, в соответствии с требованиями ПУЭ.

Рекомендации по высоте установки и расположению розеток и выключателей в спальне.

На какой высоте выключатели и розетки: Расположение розеток и выключателей в помещении…

Расположение розеток и выключателей в помещении…

На какой высоте от пола крепятся розетки?

Ничего не найдено для Jelektrooborudovanie I Bezopasnost Favicon Ico

Ничего не найдено для Jelektrooborudovanie I Bezopasnost Favicon Ico

Высота установки розеток от пола, расположение выключателей и розеток в квартире

На что обратить внимание при выборе розеток

Установка выключателей и розеток высота от пола по евростандарту

Рекомендации ПУЭ

Схема электропроводки

Розетки спальни и гостиной

Осветительные приборы

Розетки в ванной

Установка розетки. Видео

Рассмотрим на какой высоте устанавливаются розетки и выключатели

Какие бывают розетки и выключатели

Виды розеток

Виды выключателей

Требования к установке выключателей и розеток

Требования к установке розеток

Требования к установке выключателей

Вывод

Оптимальная высота установки розеток и выключателей

Содержание

Стандарты высоты розеток и выключателей

Правила с помощью которых можно правильно подобрать высоту установки выключателей и розеток, а также их расположение

A Руководство по размещению настенных электрических переключателей

Настенные переключатели в стандартной конструкции

Особые ситуации

Жители с ограниченными физическими возможностями

Выключатели над столешницей

Выключатели печи

Выключатели для утилизации мусора

Гидромассажные ванны или гидромассажные ванны

Как установить стандартную высоту розетки и выключателя света

Электрический код и высота коробки

Стандартная высота для выходных коробок

Измерение лазерным уровнем

Измерьте квадрат из гипсокартона

Измерить молотком

Стандартная высота для распределительных коробок

Измерение с помощью исторической шесты

Идеальная высота выключателя света для любой комнаты, решено!

Выключатель света и высота розеток: что правильно?

Правильно ли высота вашей электрической арматуры?

ROB CLAY-PARKER, MD УСЛУГИ ГАРАНТИЙНОЙ ПОДДЕРЖКИ В ТЕХНИЧЕСКИХ УСЛУГАХ — РАЗМЕЩЕНА 11.07.2016.

Требования к высоте розетки и выключателя:

Подробная информация о высотах электромонтажных работ:

Почему электрические компоненты необходимо устанавливать на определенной высоте?

электрические — Разъяснение правил NEC 6/12

Высота для установки розеток и переключателей

Как установить выключатели и розетки освещения

Установка электрических коробок для выключателей света и настенных розеток

Подробнее об установке выключателей и розеток света

где и как их правильно расположить? Стандартная высота розеток и выключателей от пола

Нормы и стандарты устройства бытовой электротехники

Как избежать проблем при установке

Установка техники в стандартные стены

Как установить розетки в гипсокартонные полы

Установка розеток снаружи

Завершающий этап монтажа бытовой электротехники

Оба эти метода одинаково практичны и удобны.

Особенности установки в различных помещениях

Кухня

Ванная

Детский

Длинный коридор и лестница

Спальня, гостиная

Дополнительные розетки

Нормы и стандарты

Монтажное проектирование

Подготовка кухни

Ванная

Спальня и гостиная

Установка по правилам в помещениях различного назначения

Цены на розетки, выключатели и рамки

Цены на кабели и провода для строительства и ремонта

Евростандарт на монтаж розеток

Нормы и стандарты на установку розетки, выключателя

Leave A Reply Отменить ответ

Leave A Reply
Отменить ответ
