Калькулятор расчета дополнительной нагрузки на бетонную плиту от стяжки и керамической плитки

Наиболее частым решением при ремонте балконов становится облицовка пола керамической или керамогранитной плиткой. Если обратить внимание на качество производства строительных работ, то можно понять, что без заливки стяжки в этом случае, вряд ли удастся обойтись. Но если плита основания лоджии крепится с трех сторон к зданию, то основание балкона – всего с одной. Выдержит ли она дополнительную, причем немалую нагрузку? Для того чтобы это понять, предлагаем воспользоваться специальной программой, называемой калькулятор расчета дополнительной нагрузки на бетонную плиту от стяжки и керамической плитки.

Балкон существенно отличается по прочности от лоджии

Калькулятор расчета дополнительной нагрузки на бетонную плиту от стяжки и керамической плитки

Как работать с онлайн-калькулятором – некоторые нюансы

Для начала следует обратить внимание на следующие параметры:

• Стяжка вряд ли будет толщиной менее 2. 5 см – это очень важно;
• При наличии гидроизоляции можно смело накидывать еще 5 мм сверху;
• Залитый слой может быть неравномерным, а значит его вес может быть и выше расчетного;
• Наличие или отсутствие кафеля так же играет большую роль.

Стяжку на лоджии можно сделать и толще – запаса прочности основания хватает

Запомнив это можно переходить к вычислениям. Первым делом нужно внести в соответствующие поля длину и ширину балкона, а также возможную толщину перепадов. Далее вносим желаемую толщину самой стяжки и выбираем вариант с применением для облицовки кафелем или его отсутствием.

Теперь остается лишь нажать на кнопку «Рассчитать дополнительную нагрузку, после чего онлайн-калькулятор выдаст результат в килограммах и тоннах. Как видите, сложного здесь ничего нет.

Возможно для кого-то такие вычисления, вернее их результаты, станут решающими в выборе варианта ремонта балкона. Ведь существуют и другие способы отделки, которые не добавят столь внушающего веса конструкции. Ведь в первую очередь – это безопасность Ваших близких.

Вот что может произойти если перегрузить основание не производя расчетов

Если же решено выполнять именно такую работу, предлагаем посмотреть видеоролик на данную тему:

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

минимальная толщина стены, монтаж плит перекрытия

При строительстве двух- или трехэтажного дома из газобетонных блоков возникает вопрос: как укладывать плиты перекрытия на газобетон? Газоблок — относительно хрупкий материал, а бетонные изделия имеют большой вес. Если выполнить укладку неправильно, то перекрытие начнет выдавливать газоблок в стене, что приведет к разрушению конструкции. Можно ли класть плиты перекрытия на газобетонные блоки и как сделать это правильно? Расскажем в статье.

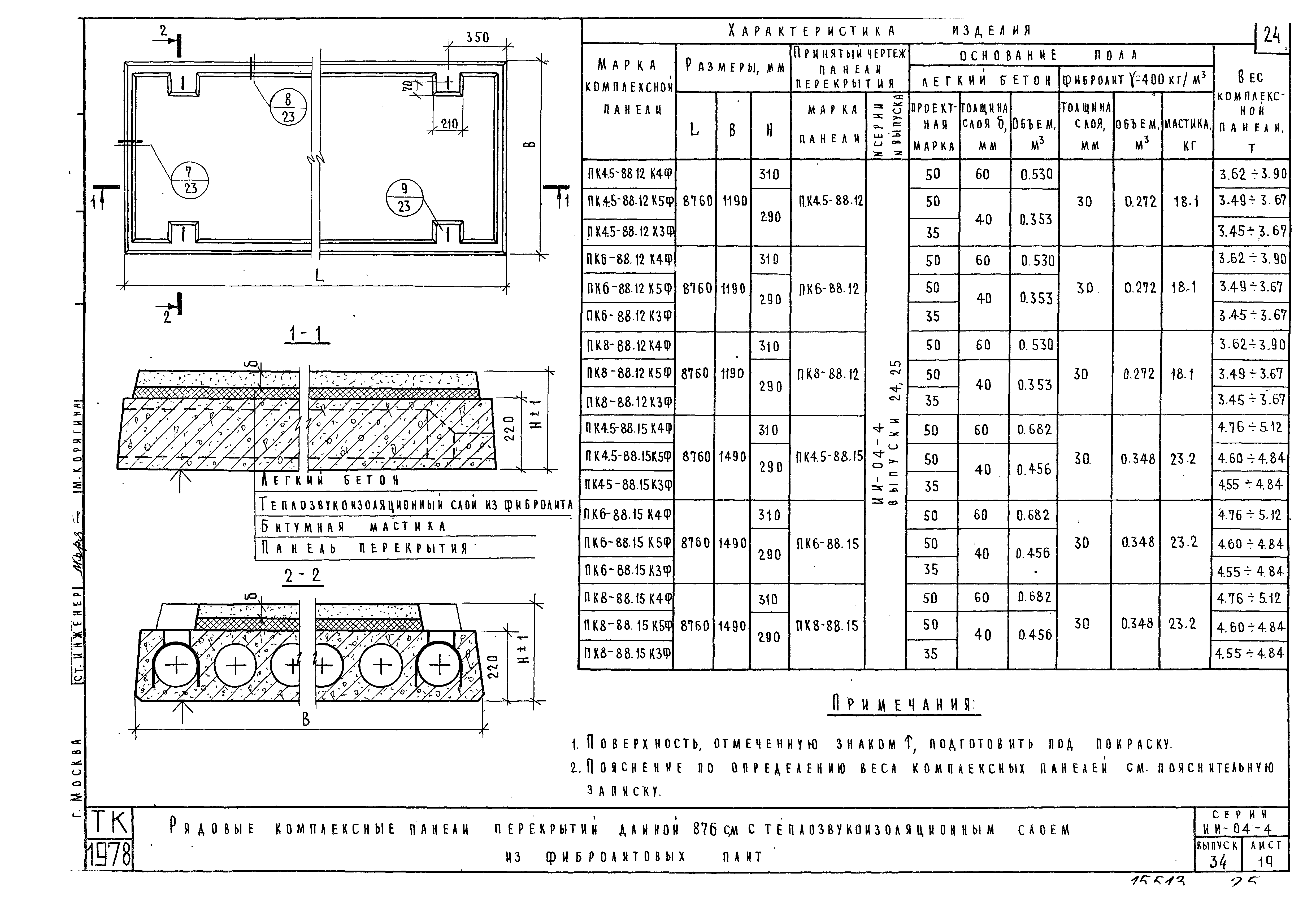

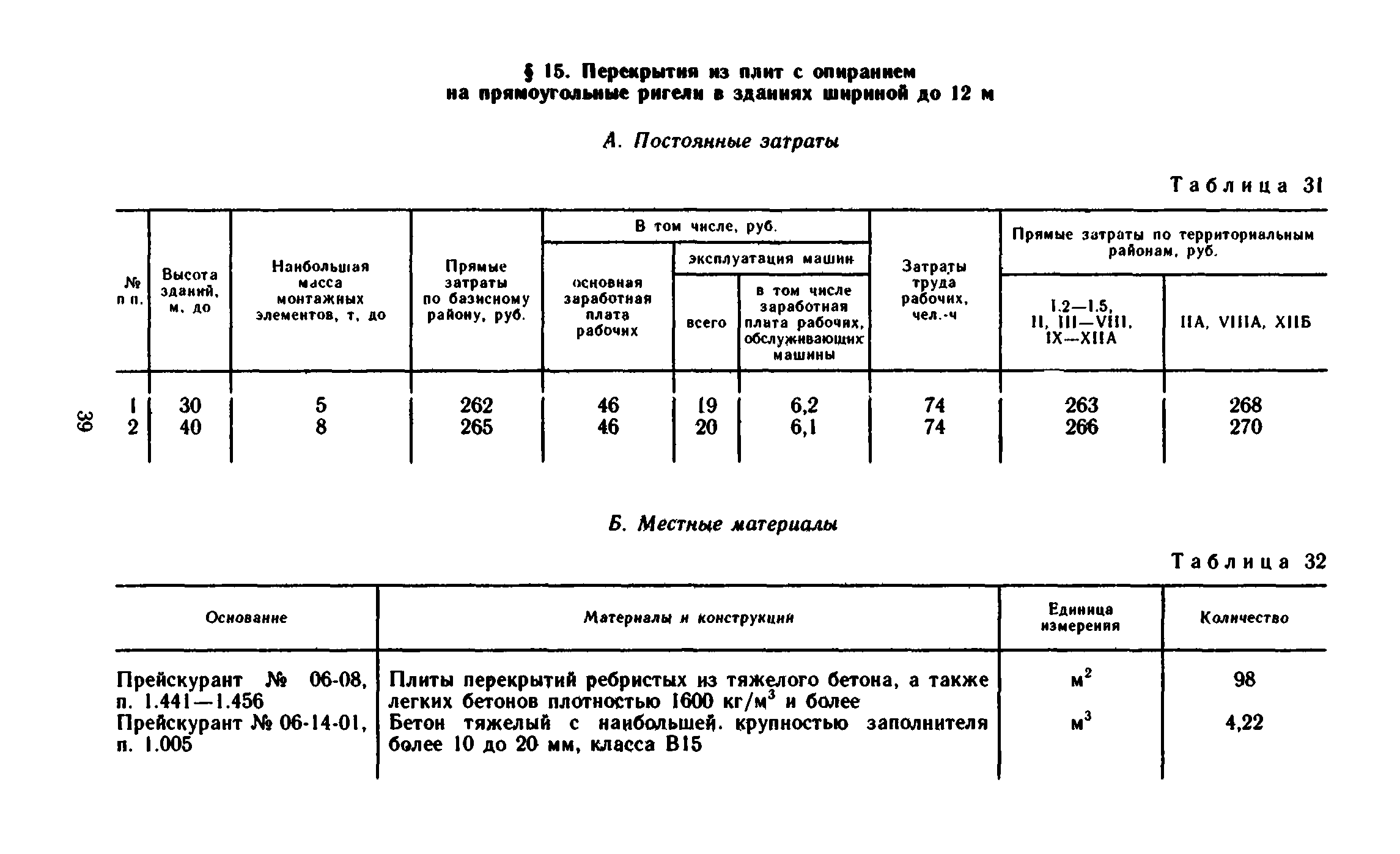

Плита перекрытия (ПП) — это горизонтальная конструкция, разделяющая разные уровни здания. Перекрытия бывают не только межэтажными, но и мансардными, подвальными, чердачными. Расчет конструкций выполняется на этапе проектирования. В ходе расчета определяется прочность, жесткость, раскрытие трещин. При расчете инженеры руководствуются СТО 501-52-01-2007.

Использовать бетонные ПП при строительстве дома из газоблока можно при соблюдении определенных требований:

Использование легких плит. Для разделения этажей используются стандартные перекрытия, изготовленные по ГОСТ 26434-2015, следующих типов:

• 1П — толщиной 120 мм;
• 1 ПК — толщиной 220 мм с круглыми отверстиями 160 мм.

Не используются плиты перекрытия на газобетонные блоки, имеющие маркировку 2П и 2ПК, так как они изготавливаются из тяжелого бетона.

Достаточная толщина стены. Минимальная толщина стены из газобетона под плиты перекрытия зависит от марки газоблока. Для блоков D500 с классом прочности не ниже В2.5 этот показатель составляет:

• под межэтажные перекрытия — 300 мм;
• под мансардные или чердачные — 200 мм.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Глубина опирания ПП должна составлять не менее 120 мм.

Наличие армопояса. Безопасное опирание плиты на стену из газоблока возможно только при наличии армопояса из монолитного бетона. Армопояс способствует равномерному распределению нагрузки, создаваемой плитами на газоблочные стены. Высота армопояса — 20 см. Допускается укладка армопояса из сборных ЖБИ, например U-блоков.

При несоблюдении хотя бы одного из этих условий перекрытия выдавливают газоблок в стене. В результате в кладке появляются трещины, нарушается структура газобетона. В серьезных случаях дом становится опасным для проживания, возникает опасность обрушения несущих стен. Но даже если стены не разрушатся, то жить в таком доме будет некомфортно: трещины — это мосты холода, поэтому стены начнут промерзать.

Сопряжение стен из газоблоков с ПП выполняется с учетом следующих правил:

1. Пустотные плиты нужно укладывать на слой цементно-песчаного раствора. Толщина слоя раствора должна обеспечивать заданную глубину опирания.
2. От торца ПП до газоблочной стены оставляется пустота толщиной 140 мм, которая заполняется утеплителем и закрывается воздухонепроницаемым материалом. Таким образом, получается эффективный демпфирующий шов, компенсирующий температурные и осадочные усадки. В качестве утеплителя используется жесткая минеральная вата.
3. Для предотвращения сколов и равномерного распределения нагрузок в местах опирания ПП в швы газобетонной кладки рекомендуется укладывать армирующие сетки. Армирование выполняется на этапе кладке стен. При монтаже перекрытий арматура плит связывается с армированием стены при помощи металлических скоб.
4. Оставшиеся швы и пустоты между ПП и газобетонными несущими стенами, межкомнатными перегородками заполняются цементно-песчаным раствором М35. Для заполнения мелких пустот можно использовать полиуретановую пену.

Схема установки плитных перекрытий на газобетонные блоки:

На схеме: 1 — анкерная металлическая скоба, 2 — плита перекрытия, 3 — кладка из газоблоков, 4 — доборный блок в кладке, 5 — раствор М35, 6 — кладочные швы.

Пошаговая инструкция: как укладывать плиты на газобетон:

1. В процессе кладки газобетонных стен на расстоянии 20-50 см от будущего перекрытия кладка армируется.
2. Поверх готовой стены заливается монолитный армопояс из бетона М200-М300.
3. На армопояс укладываются пустотные ПП, размер которых устанавливается проектом.
4. Между плитами и стеной выполняются демпфирующие швы, заполняются пустоты.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Уложенные межэтажные перекрытия утепляются с использованием легких теплоизоляционных материалов, изолируются. Кладка стен второго этажа выполняется по перекрытиям следующим образом: первый ряд блоков выкладывается на раствор, следующие ряды — на клей. Аналогично можно положить перекрывающие конструкции для мансардного этажа, жилого цоколя, подвала.

Монтаж плит перекрытия на газобетонные блоки — наиболее трудоемкий этап строительства дома из газобетона. Если ПП между нулевым уровнем и первым этажом можно установить силами нескольких человек, то для подачи изделий на уровень второго этажа потребуется привлечение грузоподъемной спецтехники ведь даже самая малогабаритная плитка имеет вес от 350 кг. Для снижения затрат на аренду спецтехники нужно подготовить стройплощадку:

• закупить металлические анкера, утеплитель, гидроизоляцию и компоненты для цементно-песчаного раствора;
• расчистить место стоянки для грузоподъемной техники;
• плиты выгрузить так, чтобы удобно было выполнять строповку.

Если требуется резка изделий, то лучше выполнить ее на земле, а не после поднятия плиты.

Межэтажные плиты перекрытия на газоблок должны обладать следующими характеристиками:

• прочность — должны воспринимать действующие нагрузки;
• жесткость — изделия не должны прогибаться выше нормативных пределов;
• шумоизоляция — шум между этажами не должен передаваться;
• пожарная безопасность — ПП должны препятствовать распространению огня между этажами;
• технологичность — должны легко монтироваться;
• экономичность — сметная стоимость не должна превышать 10% от сметы всего дома.

Бетонные изделия в полной мере соответствуют всем требованиям. При правильном монтаже такие плиты не разрушат газобетон и прослужат не менее 100 лет.

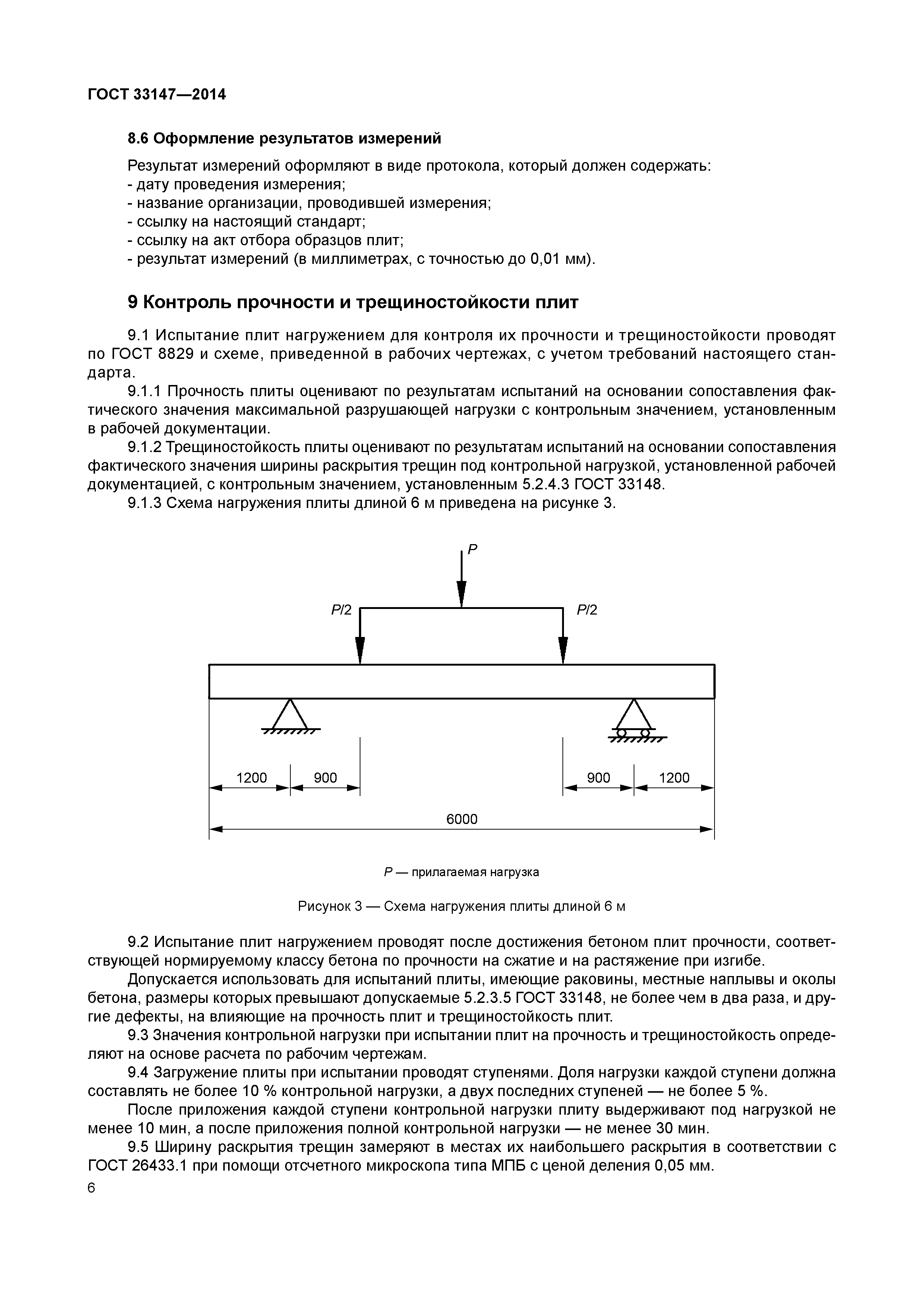

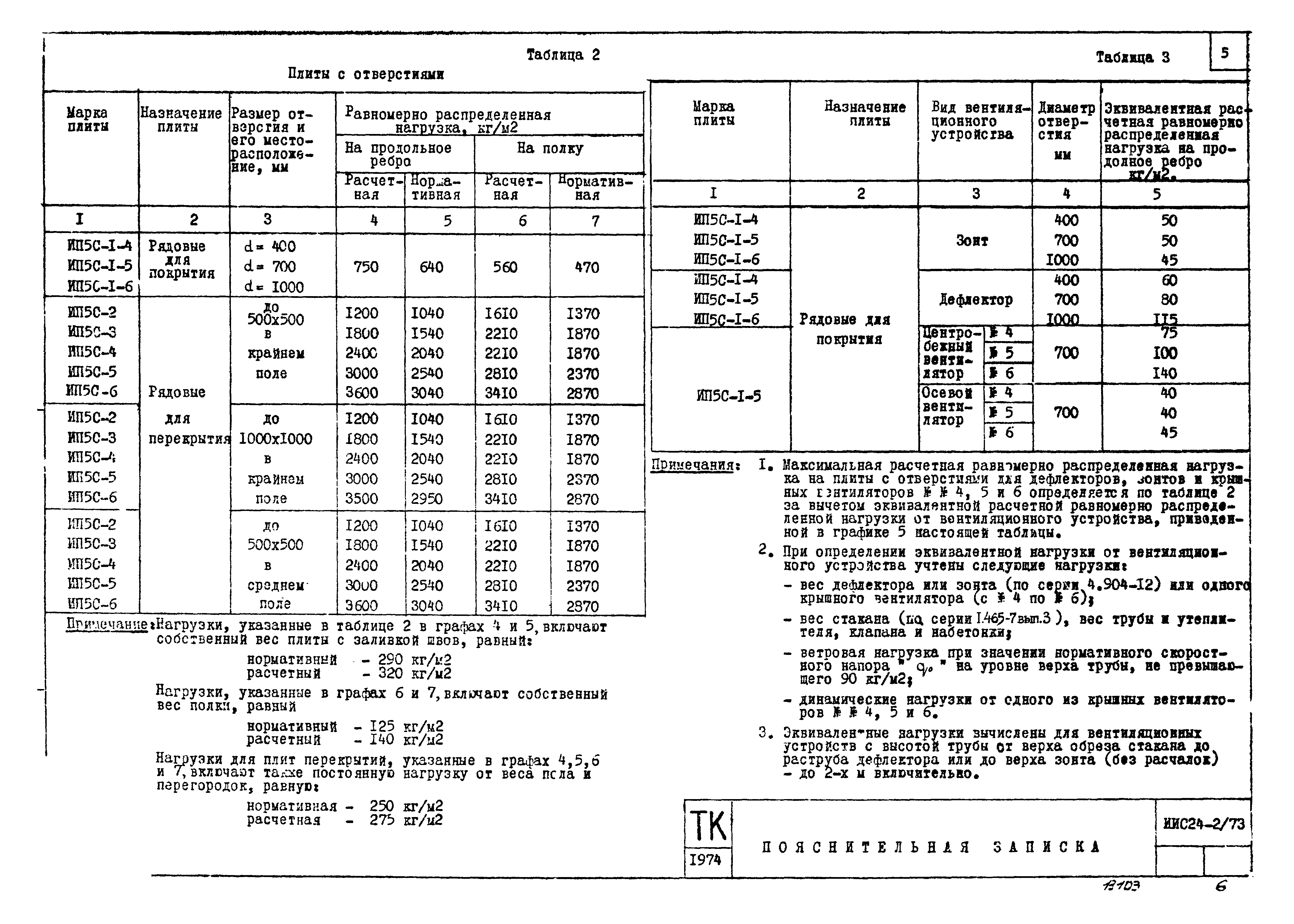

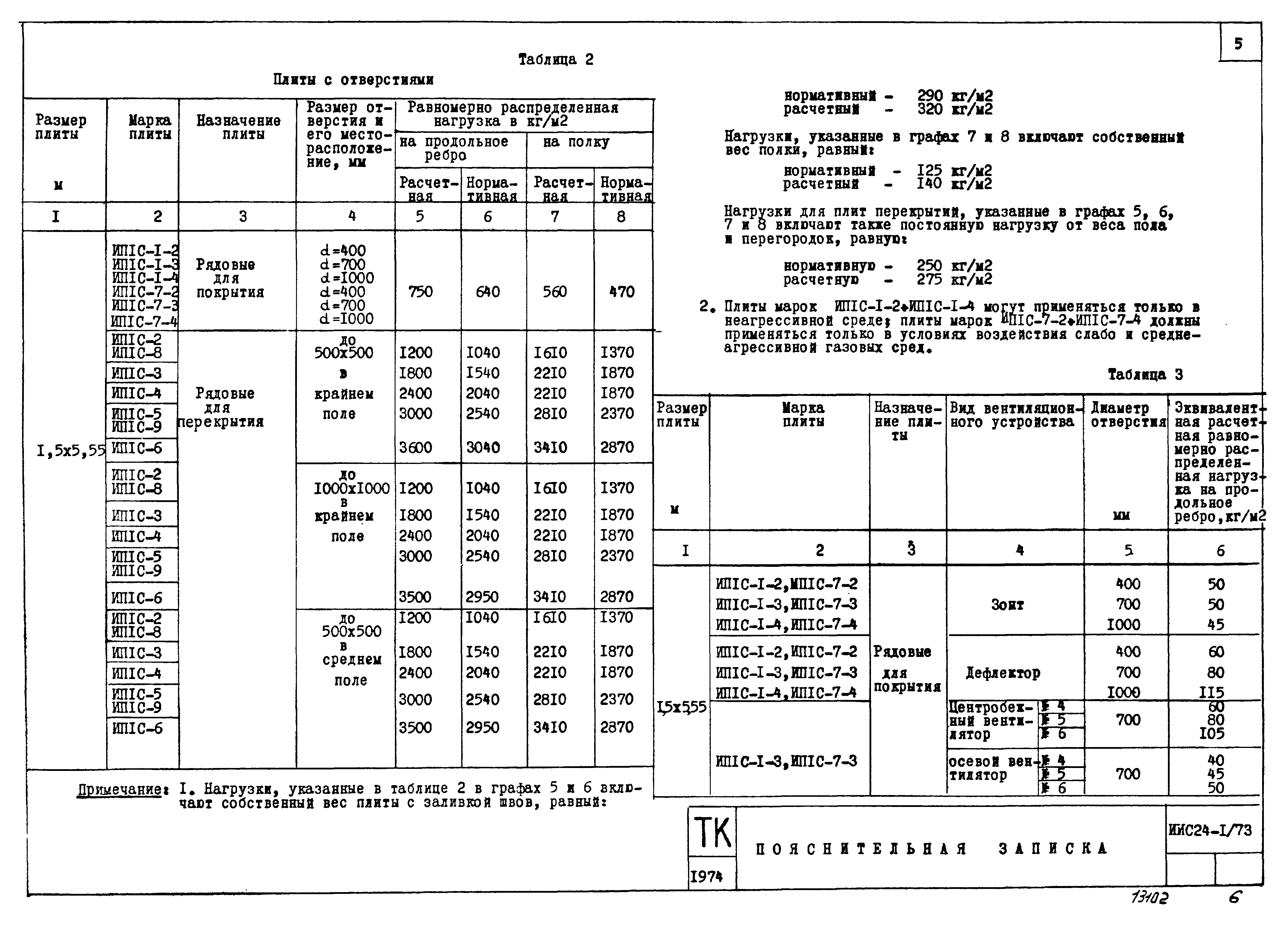

Как провести расчет предельно допустимых нагрузок на плиту перекрытия

Чтобы избежать разрушения строительных конструкций очень важно правильно рассчитать и знать, какая должна быть допустимая нагрузка на плиту перекрытия. Как уже было отмечено, нагрузки на плиты перекрытия рассчитываются исходя из динамических и статических нагрузок. Чтобы произвести необходимые расчеты потребуется: строительный уровень, рулетка, калькулятор и длинная линейка.

Перед тем как производить расчеты, нужно составить план-схему, проект будущего строения или подробный чертеж. Также необходимо рассчитать приблизительный вес, который будет нести само строение, а именно: гипсобетонные перегородки, плиточное или любой другой вид напольных и настенных покрытий, цементные стяжки, утепления полов. После этого общий вес допустимых нагрузок делят на количество плит, которые должны понести этот вес.

Чтобы максимально точно произвести все расчеты и узнать, какую максимальную нагрузку способна выдержать плита перекрытия, важно знать ее вес. Рассмотрим на наглядном примере пустотную плиту ПК-60-15-8, масса которой составляет 2850 кг.

Первым делом нужно рассчитать площадь несущей поверхности, которая в нашем случае будет составлять 9 м2 (6 м × 1,5 м = 9 кв. м). На следующем этапе необходимо рассчитать какую предельную нагрузку в килограммах может вынести одна плита. Умножаем полученное значение площади на индекс допустимой нагрузки на 1 м2. Теперь нужно узнать, сколько килограммов нагрузки эта поверхность может вынести: 9 м2 × 800 кг/кв.м = 7200 кг, после чего отнимаем массу плиты. Таким образом, получаем значение 4350 кг, которое и указывает на то, сколько кг выдерживает плита перекрытия.

Теперь необходимо произвести расчет, сколько кг заберет утепление полов, бетонная стяжка и напольное покрытие. Как правило, мастера стараются уложить напольный «пирог» чесом не более 150 кг/м2. Умножаем площадь плиты на это значение (9 кв.м × 150 кг/кв.м = 1350 кг) и вычитаем полученное число из значения, которое мы получили ранее, при расчете нагрузки (4350 кг – 1350 кг = 3000 кг). Таким образом на 1 кв.м получается 333 кг/кв.м, что обозначает полезную нагрузку, которую можно разместить на плите перекрытия. Это значение должно включать как статические, так и динамические нагрузки. Оставшееся значение – 183 м2 можно будет использовать для монтажа перегородок или установки декоративных элементов (333 кг/м2 -150 кг/м2 = 183 кг/м2). Если предельный вес устанавливаемых перегородок будет превышать полученное значение, в этом случае нужно выбрать более легкий тип напольного покрытия.

При проведении ремонтных работ в домах старых конструкций, в обязательном порядке демонтировать старый слой утепления полов. стяжку, напольное покрытие и примерно оценить их массу в кг. Подбирая новые облицовочные материалы и перегородки нужно учитывать, чтобы их вес и допустимая нагрузка на пол не превышала массы старого, демонтированного покрытия. Не стоит устанавливать в старых домах слишком массивную сантехнику или другие предметы, которые приведут к утяжелению конструкции. Помимо этого статические нагрузки со временем могут накапливаться, что в свою очередь может привести к прогибам и провисанию плит перекрытия. Чтобы не ошибиться в измерениях, рекомендуется пригласить специалиста для проведения детальных расчетов. Расчеты должны соответствовать установленным нормам (СНиПу).

со своего сайта.

Понимание передачи нагрузок от плиты к балкам

🕑 Время чтения: 1 минута

Передача нагрузок от плиты к балкам контролируется геометрическими размерами плиты и направлением арматуры. Нагрузка на плиту, включая собственный вес, постоянную нагрузку и постоянную нагрузку, распределяется по балкам по их сторонам.

Нагрузки на плиту выражаются в весе на единицу площади, тогда как нагрузки на балки выражаются в единицах веса на длину балки.

Если плита имеет обычные размеры, то передача нагрузки может быть выполнена легко и быстро. Однако, если он имеет неправильную форму, рекомендуется использовать подходящие программы, такие как SAP2000, SAFE и ETABS.

Односторонняя плита

Нагрузка односторонней плиты прямоугольной формы распределяется поровну между соседними балками. Внутренняя балка воспринимает половину общей нагрузки плиты с каждой стороны.

Рис. 1: Передача нагрузок от прямоугольной односторонней плиты на балки с двух сторон плиты

Если плита поддерживается только с двух сторон или поддерживается со всех четырех сторон, но отношение более длинной стороны к более короткой стороне больше 2, такая плита называется односторонней, см. Рисунок 2.

Рис. 2: Односторонняя плита к балкам

Двусторонняя плита

Нагрузки на двустороннюю плиту передаются на все балки со всех сторон. Таким образом, каждая балка несет определенную нагрузку от плиты. Плиту обычно делят на трапециевидные и треугольные области, проводя линии от каждого угла прямоугольника под углом 45 градусов.

Рис. 3: Передача нагрузок от прямоугольной двусторонней плиты на четыре балки

Рис. 4. Для квадратной двусторонней плиты нагрузка, передаваемая на четыре балки, одинакова.

Распределенная нагрузка на балку рассчитывается путем умножения площади сегмента (трапециевидной или треугольной) на единичную нагрузку плиты, деленной на длину балки. Для внутренней балки аналогичным образом оценивается доля веса плиты другой стороны и прибавляется к предыдущей, т. е. нагрузка плиты с другой стороны балки. Таким образом, межкомнатные балки воспринимают нагрузки с обеих сторон.

Рис. 5: Передача нагрузок от двусторонних плит на внутренние балки

Пример

Плита на рисунке ниже имеет толщину 150 мм и, помимо собственного веса, выдерживает перегородку 0,85 кН/м ² и постоянную нагрузку 2.4 кН/м ² . Перенесите нагрузку плиты на балки со всех четырех сторон.

Рис. 6: Перенос двусторонней плиты на балки

Решение:

Собственный вес плиты = толщина плиты * удельный вес бетона

                                       = 0,15*24= 3,6 кН/м ²

Суммарная статическая нагрузка на плиту= 3,6+0,85= 4,45 кН/м ²

Можно распределить эксплуатационную нагрузку (нефакторизованную нагрузку) на балку или предельную распределенную нагрузку на плиту; используйте факторизованную нагрузку как для постоянной нагрузки, так и для временной нагрузки плиты в соответствии со спецификациями ACI 318-19.

В этом примере мы используем различные коэффициенты нагрузки, а затем используем комбинацию нагрузок для расчета предельной распределенной нагрузки на плиту. После этого на балки передается предельная распределенная нагрузка.

Предельная распределенная нагрузка (Wu)= 1,2*постоянная нагрузка+ 1,6*постоянная нагрузка

Предельная распределенная нагрузка (Wu)= 1,2*4,45+1,4*2,4= 8,7 кН/м ²

Нагрузка плиты на балку (4 м)= площадь треугольника*Wu

                                                   = 4*8.7=34,8 кН

Равномерная распределенная нагрузка плиты на балку (4 м) = 34,8/4= 8,7 кН/м

Нагрузка плиты на балку (4 м)= площадь трапеции*Wu

                                                   = 8*8,7=69,6 кН

Равномерная распределенная нагрузка плиты на балку (6 м) = 69,6/6= 11,6 кН/м

Плита сложной геометрии

Моделирование методом конечных элементов следует использовать для распределения нагрузки плиты со сложной геометрией на балку. Для этой цели можно использовать такие компьютерные программы, как SAP200, SAFE и ETABS.Этот метод также может быть рассмотрен для плит с правильной геометрией.

Часто задаваемые вопросы

Как нагрузка передается от плиты к балкам?

В односторонней плите нагрузки передаются только в одном направлении, тогда как в двухсторонней плите нагрузки передаются в двух направлениях.

Какие существуют основные виды нагрузок на конструкции?

Типы нагрузок, действующих на конструкции зданий и других сооружений, можно в целом разделить на вертикальные нагрузки, горизонтальные нагрузки и продольные нагрузки.Вертикальные нагрузки состоят из постоянной нагрузки, динамической нагрузки и ударной нагрузки. К горизонтальным нагрузкам относятся ветровая нагрузка и сейсмическая нагрузка. Продольные нагрузки, т.е. тяговые и тормозные силы, учитываются в особых случаях проектирования мостов, козловых балок и т. д.

Как рассчитывается динамическая нагрузка на плиту?

Временная нагрузка на плиту определяется в зависимости от функции конструкции. Например, используйте 2,4 кН/м2 (50 фунтов на квадратный фут) для офисов в соответствии с таблицей 4-1 стандарта ASCE (ASCE/SEI 10-7).

Как рассчитать статическую нагрузку бетонных элементов?

Статическая нагрузка бетонного элемента рассчитывается путем умножения объема бетонного элемента на удельный вес бетона.

Какая нагрузка действует на здание?

Приложенная нагрузка описывается как нагрузка, приложенная к конструкции, которая не является постоянной в течение срока службы конструкции и может изменяться.

Подробнее

Как передаются напряжения из R.C. От колонн до фундаментов?

Виды нагрузок на конструкции – Здания и другие сооружения

Все, что вам нужно знать о бетонных плитах в строительстве

🕑 Время чтения: 1 минута

Бетонные плиты — это конструктивные элементы, используемые для создания плоских горизонтальных поверхностей, таких как полы, потолки и настилы крыш. Они поддерживают и безопасно передают нагрузки с колонн на стены.

Они обычно изготавливаются из железобетона, верхняя и нижняя поверхности которых параллельны друг другу.Их толщина зависит от возлагаемой на них нагрузки и может опираться на балки, колонны, стены или строиться на земле (плита на земле).

В этой статье объясняются важные особенности и структурные характеристики бетонных плит, используемых в строительстве.

Нагрузки на бетонные плиты

Обычно предполагается, что бетонные плиты несут равномерно распределенные нагрузки. Равномерными нагрузками, на которые рассчитаны плиты, являются постоянные нагрузки и вынужденные нагрузки.Постоянные нагрузки включают собственный вес плиты, отделки пола, стен, решеток и т. д.

Расчет плит на воздействующие и временные нагрузки зависит от типа здания. Для жилых зданий используется динамическая нагрузка от 2000 до 3000 Н/м ² согласно индийским стандартам. Прикладываемые нагрузки, учитываемые для различных типов зданий, можно найти в IS 875-Part 2 (1987).

Строительство бетонных плит

Рисунок-1: Плита на земле

Как правило, бетонные плиты могут быть опорными или подвесными.Плита является несущей, если она сооружается непосредственно на фундаменте, а подвесная плита проходит между опорами и рассчитана на сопротивление изгибающим моментам в зависимости от величины нагрузки и длины пролета. Бетонные плиты могут быть изготовлены за пределами площадки и собраны на месте, или они могут быть построены на месте с использованием опалубки.

Рис. 2: Подвесные бетонные плиты

Типы бетонных плит

Существует несколько типов бетонных плит, широко используемых в строительстве, но наиболее распространенными из них являются:

1. Обычные плиты
2. Плоские плиты
3. Пустотные плиты
4. Вафельные плиты
5. Композитные плиты

1.Обычные плиты

Обычные бетонные плиты опираются на балки и колонны. Они передают нагрузку на несущие элементы конструкции. Обычные плиты в основном подразделяются на односторонние плиты и двусторонние плиты (рис. 1).

Односторонние плиты — это плиты, которые опираются только на две противоположные стороны. Они передают нагрузки в более длинном направлении. Двухсторонние плиты — это плиты, которые поддерживаются со всех четырех сторон. Они передают нагрузки в обоих направлениях.

2.Плоские плиты

Плоские плиты — это плиты, поддерживаемые непосредственно колоннами без использования балок. Они просты в изготовлении и требуют меньше опалубки по сравнению с обычными бетонными плитами.

Рисунок-3: Плоские плиты

3. Пустотная плита

Пустотные плиты сконструированы таким образом, что внутри них имеются продольные стержни или пустоты. Это снижает общий вес бетона, в отличие от обычных бетонных плит. Эти типы плит потребляют меньше бетона и позволяют получить более длинные пролеты.Они лучше всего подходят для многоэтажных автостоянок и офисных зданий.

Рисунок-4: Пустотные плиты

4.

Вафельные плиты

Вафельная плита имеет вафельную геометрию. Он спроектирован так, чтобы иметь квадратные сетки с глубокими сторонами без интерференции столбцов. Это хороший выбор для строительства длинных пролетов. Вафельные плиты воспринимают большую нагрузку по сравнению с обычными плитами.

Рисунок-5: Вафельные бетонные плиты

5. Композитная плита

Система составных плит включает в себя строительство железобетонной заливки поверх стального настила в качестве системы поддержки для вышеуказанной бетонной плиты.Система получает превосходное соотношение прочности и веса и жесткости к весу.

Рисунок-6: Композитные плиты

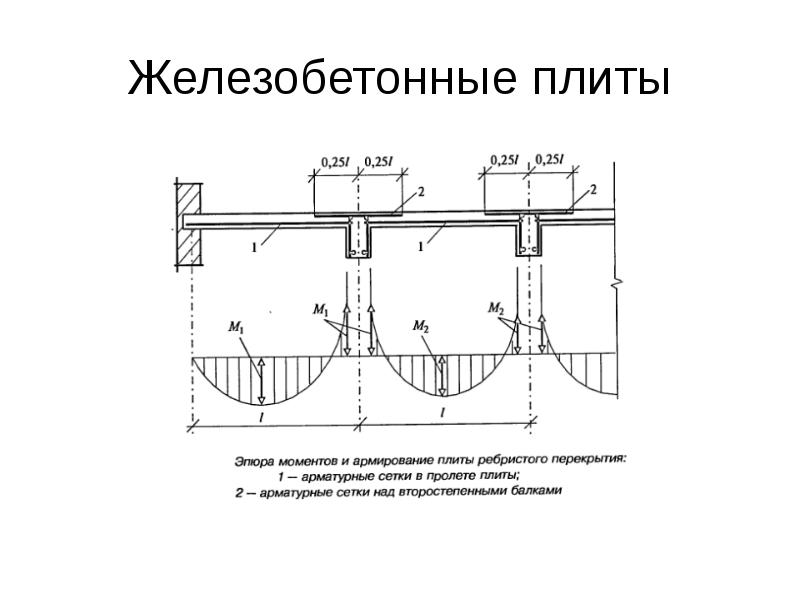

Структурное действие бетонных плит

Конструктивное поведение бетонных плит под действием нагрузок определяется геометрией плит и направлением их армирования. Постоянные нагрузки и приложенные нагрузки, приходящиеся на плиты, распределяются по системе их поддержки.

Поведение плит можно объяснить, принимая во внимание обычные бетонные плиты: односторонние и двусторонние плиты.

Конструктивное поведение односторонних плит

Односторонние плиты имеют отношение большего размера к меньшему размеру больше или равное двум. Он поддерживается двумя противоположными краями, как показано на рисунке 7. Нагрузки, действующие на односторонние плиты, передаются между соседними балками или опорами. Когда односторонняя плита опирается на все четыре края, нагрузка передается в более длинном направлении, а не в более коротком.

Из-за нагрузок односторонняя плита изгибается вдоль более короткого пролета, как показано на Рисунке-7 (а).Таким образом, при проектировании основная арматура располагается вдоль более короткого пролета, а распределительная арматура – ​​вдоль более длинного пролета. Типичным примером односторонней плиты является консольная плита, используемая для веранд.

Рисунок-7: Структурное поведение односторонних и двусторонних плит

Конструктивное поведение двусторонних плит

Двусторонние плиты поддерживаются со всех четырех сторон, и отношение их большего размера к меньшему меньше двух (Рисунок-7 (b)). Следовательно, нагрузка передается в обоих направлениях плиты.

Двусторонние плиты подвергаются изгибу по более короткой и более длинной сторонам; следовательно, основное армирование предусмотрено в обоих направлениях. Они широко используются при устройстве полов многоэтажных домов.

Часто задаваемые вопросы

Что такое бетонная плита в строительстве?

Бетонные плиты представляют собой конструктивные элементы, используемые для создания плоских горизонтальных поверхностей, таких как полы, потолки и настилы крыш. Плиты представляют собой плоские участки, верхняя и нижняя поверхности которых параллельны друг другу.Они обычно изготавливаются из железобетона, а их толщина зависит от возлагаемой на них нагрузки.

Какие нагрузки воспринимают бетонные плиты?

Нагрузки, воспринимаемые бетонными плитами, представляют собой постоянные нагрузки и вынужденные нагрузки. Постоянные нагрузки включают в себя собственный вес плиты и другие веса, приходящиеся на нее. Вынужденные нагрузки — это динамические нагрузки, которые предоставляются на основе агентов, использующих пространство перекрытия. Он отличается для жилых и коммерческих зданий.

Каковы структурные характеристики двусторонних плит?

Двусторонние плиты под нагрузкой подвергаются изгибу по их более коротким и более длинным пролетам.Следовательно, основное армирование предусмотрено по обоим направлениям двусторонней плиты.

Подробнее

Типы строительных нагрузок на композитные плиты и их расчет

Усиление для контроля ширины трещин в плитах на земле — согласно ACI

Гидроизоляция плит на грунте

Расчетные модули > Разные расчетные модули > Точечная нагрузка на перекрытие

Нужно больше? Задайте нам вопрос

Этот модуль рассчитывает способность неармированной бетонной плиты выдерживать изолированные сосредоточенные нагрузки.Типичное использование для ножек стеллажей, не поддерживаемых конструкцией здания, и не входит в область действия кода ACI.

Метод проектирования основан на недавнем исследовании Shentu, Jiang и Hsu. Для получения дополнительной информации см. (1) «Несущая способность бетонных плит на уровне грунта» в журнале ASCE Journal of Structural Engineering, январь 1997 г .; (2) Приемлемые методы проектирования и анализа для использования фундаментов из плит на уровне земли, город Лос-Анджелес LAMC91.1806 и (3) Сейсмические соображения для стальных складских стеллажей, FEMA 460, сентябрь 2005 г.

Работа Шенту и его коллег показала, что грузоподъемность, подтвержденная результатами испытаний, может быть очень точно рассчитана с помощью приведенных ниже формул.

В отличие от исторических упругих методов, здесь используется упруго-пластический метод, который более применим для определения предельной грузоподъемности.

Допустимая грузоподъемность определяется следующим уравнением:

Pn = 1,72 [(ks R1/Ec) 10 000 + 3.60] * фт’ * д2

Где

ks — модуль реакции грунтового основания, pci

 R1 – sqrt (ширина пластины * длина пластины) / 2, дюймы

 Ec — модуль упругости бетона, фунт/кв. дюйм

фута – предел прочности бетона на растяжение = 7,5 кв. фута (f’c),

фунтов на квадратный дюйм.

d — толщина плиты, дюймы

В приведенном выше уравнении предполагается, что нагрузка, действующая на плиту, уникальна и никакие другие близлежащие нагрузки не влияют на расчет.

Чтобы помочь в оценке плит на уровне, этот модуль также обеспечивает расчет расстояния, на котором может находиться ближайшая нагрузка, не влияя на расчетную грузоподъемность плиты. Расчет, приведенный ниже, основан на исследованиях Паккарда, Пикетта и Рэя, а также на недавних исследованиях Спирса и Панарезе. Это также обсуждается в ACI 360R-92(4).

В этом модуле расстояние рассчитывается как 1,5 * «Радиус относительной жесткости», определяемое следующим уравнением:

 b = [Ec d3 / (12 * (1-u2) * ks)] 0.25

Где

b — радиус относительной жесткости

 Ec — модуль упругости бетона, фунт/кв. дюйм

d — толщина плиты, дюймы

u – коэффициент Пуассона, который в этом модуле установлен равным 0,15.

ks — модуль реакции грунтового основания, pci

Кроме того, этот модуль позволяет пользователю вводить коэффициент безопасности, который используется, когда модуль сообщает о достаточности каждой приложенной нагрузки.

Табличный экран ввода

Этот модуль позволяет пользователю создать таблицу нагрузок, приложенных к конкретной бетонной плите и несущему грунту, с одним набором свойств материала.

Затем можно использовать кнопки [Добавить], [Редактировать] и [Удалить], чтобы добавить набор приложенных нагрузок и размеров опорной плиты. Из этих данных все комбинации нагрузок используются для определения максимальной осевой силы. Для указанного размера пластины рассчитывается максимальная грузоподъемность для приложения точечной нагрузки и сравнивается с требуемым запасом прочности.

Параметр для анализа ASD или LRFD изменяет только используемый набор сочетаний нагрузок. Поскольку это процесс проектирования, не относящийся к ACI, вам необходимо ввести коэффициент безопасности, чтобы определить окончательный статус проекта. Материал исследования предполагает, что Ф.С. 3.0.

Комбинации нагрузок

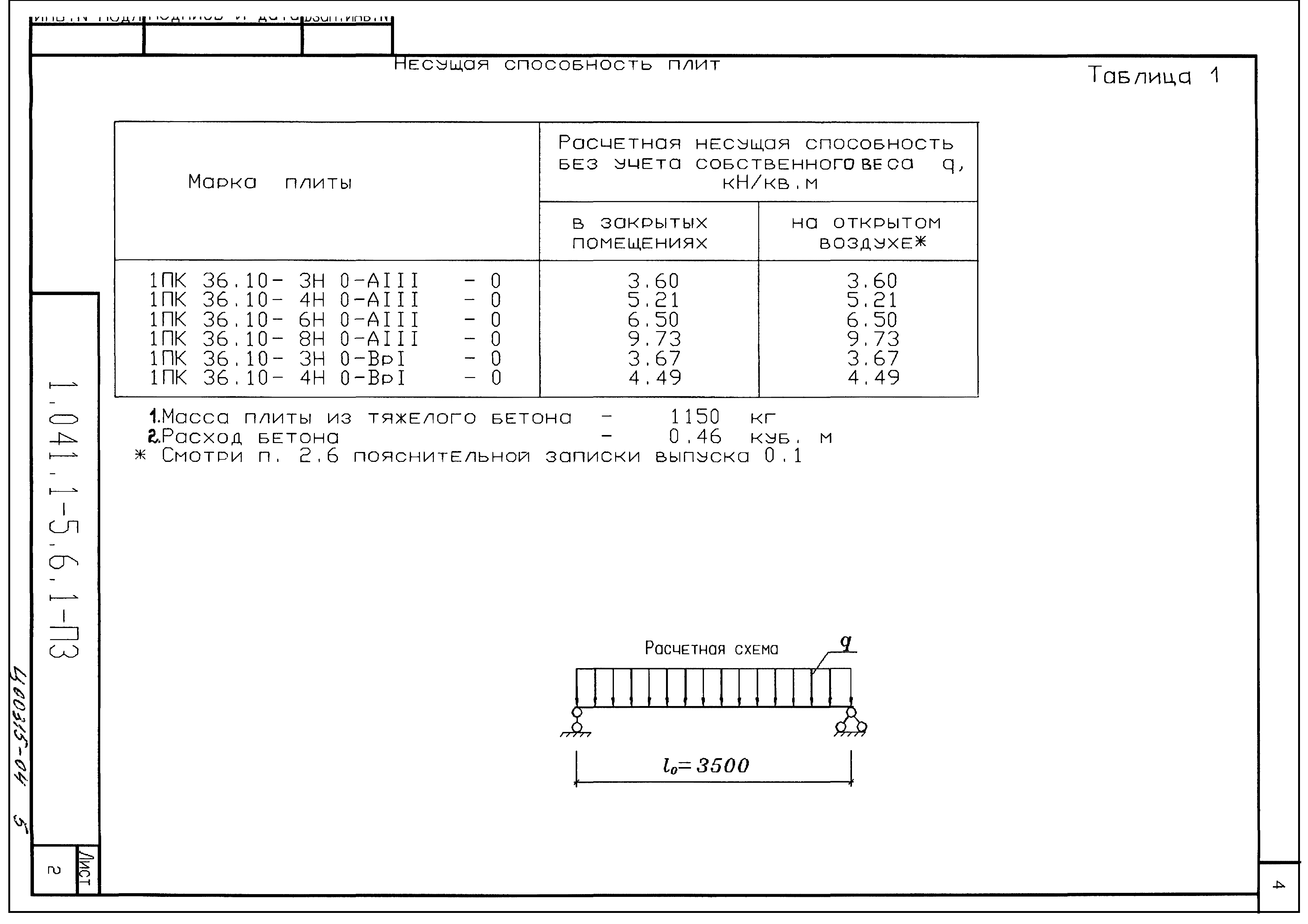

Как рассчитать несущую способность железобетонной плиты

Для расчета несущей способности железобетонной плиты необходимо принять во внимание определенные допущения.

Предположения:

1. Плита опирается на все края, т.е. с помощью балок.

2. Плита может выдерживать любую нагрузку, такую ​​как точечная нагрузка, U.D.L (равномерно распределенная нагрузка) и т. д.

3. Мы знаем детали чертежа плиты, как нет. Из стальных стержней и типа бетона.

4. Мы просто хотим знать теоретическую емкость плиты, которая не является фактической, в противном случае нам может потребоваться провести испытание плиты под нагрузкой, которое является разрушительным по своей природе.

Узнаем вместимость плиты.

Шаг 1 – Узнать номер. Стержней и их размеров в одном метре пролета плиты в более коротком направлении.

Шаг 2 – Узнайте марку бетона.

Шаг 3 – Используя формулу IS 456, стр. 90, рассчитайте площадь стали, находящейся в состоянии растяжения, и толщину плиты, а затем найдите момент сопротивления плиты.

fck = Марка бетона.

fy = Марка стали.

B = Ширина балки.

d = Эффективная глубина луча.

xu = Глубина нейтральной оси (NA) от верха сечения балки.

xu,lim = предельная глубина нейтральной оси (NA) от вершины секции балки для уравновешенной секции.

Ast = Площадь стали.

Сила сжатия, C = 0,36fckBxu

Растягивающее усилие, T = 0,87fyAst

Рычаг, LA = d−0,42xuLA

Момент сопротивления, MOR = C×LA = T×LAMOR

МОР = 0.36fckBxu(d−0,42xu)

MOR = 0,87fyAst(d−0,42xu)

Выше приведены общие формулы для MOR.

Для неармированного профиля, xu

xu,lim зависит только от fy и d .

Шаг 4 — Зная момент сопротивления, вы можете узнать нагрузку на балку, так как вы знаете пролет балки, потому что,

Момент = сила × перпендикулярное расстояние.

Исходя из этого, вы можете рассчитать прочность плиты, не ломая плиту.

Нагрузка на колонну, балку и плиту | Расчет конструкции колонн Pdf | Как рассчитать размер колонны для здания

Как рассчитать нагрузку на колонну, балку и плиту

Общий Расчет нагрузки на колонны, балки, перекрытия мы должны знать о различных нагрузках поступающих на колонну . Обычно , Колонна , Балка и Плита компоновка видны в раме типа конструкции . В рамной конструкции нагрузка передается плите на балку , балка на колонну и , в конечном итоге она достигла фундамента здания .

Для расчета нагрузки здания , нагрузки на следующие элементы должны быть рассчитаны ,

Что такое столбец

Длина колонны обычно равна 3 раза по их наименьшему размеру поперечного сечения .Прочность любая колонна в основном зависит на его формах и размер и — раздел , Длина , Местоположение и позиция Колонка .

Колонна представляет собой вертикальный компонент в строительной конструкции , которая в основном предназначена для восприятия сжимающей и изгибающей нагрузки . Колонна является одним из важных структурных элементов строительной конструкции .В соответствии с Load , поступающим в столбец , размер увеличивается на или уменьшается на .

Расчет нагрузки на колонну

Что такое луч

Beam представляет собой горизонтальный структурный элемент в строительном строительстве , что составляет , разработанный для переноса сдвиговой силы, изгибая моменту , а передача нагрузка на столбцы на оба конца этого. Нижняя часть балки испытывает силу растяжения , а верхняя часть — силу сжатия . Следовательно, стальная арматура More равна при условии в нижней части по сравнению с в верхней части балки .

Что такое плита

Плита представляет собой структурный элемент уровня здания , который предоставил для создания плоской твердой поверхности .Эти плоских поверхностей из плит используются для изготовления полов , крыш и потолков . Это горизонтальный конструктивный элемент , размер которого может варьироваться в зависимости от размера конструкции и площади и его толщины также может варьироваться.

Но минимальная толщина плиты указана для нормальной конструкции около 125 мм . Обычно , каждая плита поддерживается балкой , колонной и стеной вокруг ее.

Нагрузка на колонну, балку и плиту

1) Собственный вес колонны X Количество этажей

2) Собственный вес балок на погонный метр

3) Нагрузка на стены на погонный метр

4) Суммарная нагрузка на плиту (постоянная нагрузка + динамическая нагрузка + собственный вес)

Помимо этой выше нагрузки , колонны также подвергаются изгибающим моментам , которые имеют считается в окончательном проекте .

Самый эффективный метод проектирования конструкции заключается в использовании расширенного программного обеспечения для проектирования конструкций , такого как ETABS или STAAD Pro.

Эти инструменты являются сокращенными трудоемкими и методами потребления ручных расчетов для структурного проектирования , это настоятельно рекомендуется в настоящее время в области .

для профессиональный структурный дизайн практика, есть несколько основных предположений мы используем для расчета нагрузки на конструкцию .

Подробнее : Таблица Excel для расчета количества стали

Расчет конструкции колонны

1. Расчет нагрузки на колонну

У нас знают , что Self — вес из бетона — составляет около 2400 кг / м3, , что составляет эквивалент и 240 кН и Self — вес из сталь составляет около 8000 кг/м3.

Итак, если мы предположим a размер столбца из 230 мм x 600 мм с 1% сталь и 3 метра стандартная высота , SELL — Вес из столбцов составляет около 1000 кг на этаж, что равно на 10 кН.

• Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
• Вес бетона = 0,414 x 2400 = 993.6 кг
• вес стали (1%) в бетоне = 0,414x 0,01 x 8000 = 33 кг 9001 = 33 кг 9001

  1 9001 Общий вес колонны = 994 + 33 = 1026 кг = 10KN

При выполнении колонны проектирования расчетов мы принимаем собственную – вес колонн составляет от 10 до 15 кН на этаж.

2. Расчет нагрузки на балку

Мы принимаем тот же метод расчетов для балок также.

мы предполагаем, что каждый метр балки имеет размеры 230 мм x 450 мм исключая толщину плиты .

Предположим, что каждый (1 м) метр балки имеет размерность

• 230 мм x 450 мм, за исключением плиты .
• Объем бетона = 0,23 x 0,60 x 1 = 0,138 м³

1 вес бетона = 0,138 x 2400 = 333 кг

1 Масса стали (2%) в бетоне = 0 .138 x 0,02 x 8000 = 22 кг

• Общий вес колонны = 333 + 22 = 355 кг/м = 3,5 кН/м

Таким образом, собственный вес составит 3,7 кН . за п.м. .

3. Расчет нагрузки на стену

мы знаем, что Плотность кирпича варьируется от 1500 до 2000 кг на кубический метр.

Для толщиной 6 дюймов Кирпичная стена из 3 – метра высотой и длиной 1 метр ,

Счетчик нагрузки /погонный должен быть равен 0.150 х 1 х 3 х 2000 = 900 кг,

, что эквивалентно от до 9 кН/метр.

Этот метод может быть принят для расчетов нагрузки кирпича на погонный метр для любого типа кирпича с использованием этого метода .

Для газобетонных блоков и автоклавных блоков блоков , таких как Aerocon или Siporex , вес на кубический метр составляет от 550 до 70012 кг на 90 м.

если вы с использованием этих блоков для конструкции , нагрузки на стену на погонный метр могут быть такими низкими, как 4 кН/метр , использование этого блока может значительно уменьшить 90 стоимость проекта .

4.

Расчет нагрузки на плиту

Допустим, толщина плиты 125 мм.

Таким образом, Self – вес каждых квадратных метров плиты будет равно

= 0.125 х 1 х 2400 = 300 кг, что эквивалентно 3 кН.

Теперь, если мы рассмотрим , то Конечная нагрузка будет равна 1 кН на метр, а наложенная динамическая нагрузка будет 2 кН на метр.

Таким образом, из данных выше мы можем оценить нагрузку на плиту примерно от 6 до 7 кН на квадратный метр.

5. Фактор безопасности

В конце концов, после вычислив всю нагрузку на столбец , не забыть к добавить в коэффициент запаса , который наиболее важен для любой конструкции сейф и удобная производительность здание в течение его расчетного срока службы продолжительности .

Это важно , когда Расчет нагрузки на столбце выполнен.

В соответствии с IS 456:2000 коэффициент безопасности равен 1,5.

как рассчитать нагрузку здания pdf скачать

Как рассчитать размер колонны для здания

Колонна является одним из важных элементов любой строительной конструкции . Размер колонны для здания составляет , рассчитанный в соответствии с нагрузкой , поступающей на колонну от надстройки .

Для зданий с тяжелыми условиями нагрузки , размер столбца равен увеличенному . Размер колонны является важным фактором при проектировании любой строительной конструкции .

Колонны разного размера, используемые при проектировании зданий ,

• 9 «x 9»
• 9 «x 12»
• 12 «x 12»
• 12 «x 15»
• 15 «x 18»
• 18 «x 18»
• 20 «x 24»
• В соответствии с Структурная нагрузка Можно использовать больше размера .

Для расчета размера столбца нам требуется следующие данные ,

• Урок стали 9001 9001 9001 9001 9001 9001 9001 9001 9001 9001 9001 9001 (Примечание: (Примечание: Минимальный размер Колонна не должен быть меньше 9 «х 9» (230 мм x 230 мм)

  следующие за столбец расчеты конструкции шаги для определения размера столбца для здания .

  Pu = 0,4 f _ck  A _c + 0,67 f _y  A _sc (№ статьи: 39.3 № страницы: 71 IS 456:2000)

  Pu = осевая нагрузка на колонну

  f _ck = Характеристики прочности бетона на сжатие

  A _c = Площадь бетона

  f _y = Характеристики Прочность бетона на растяжение

  A _sc = Зона стальной арматуры

  A _c = A _g – A _sc

  А _сбн = 0.01 А _г

  А _в = 0,99 А _г

  Где A _г = Общая площадь столбца

  Учитывать 1% стали в колонне,

  A _c  = A _{g –}  A _sc

  Пример: Конструкция короткая квадратная колонна из железобетона , подвергнутая осевой сжимающей нагрузке в 600 кН . Марка бетона — М-20 , а марка стали — Fe-500 .Возьмите Сталь 1% и Коэффициент запаса = 1,5.

  Pu = 600 кН, f _ck = 20 Н/мм ² , f _y = 500 Н/мм ² , сталь = 1 %, коэффициент запаса прочности = 1,5

  RCC колонна

  Pu = осевая сжимающая нагрузка на колонну = 600 кН

  Расчетная нагрузка на колонну = Pu = 600 x 1,5 = 900 кН

  P _u = 0,4 f _ск  A _c  + 0,67 f _y  A _sc

  900 х 10 ³ = 0.4 x 20 x (0,99 А _г ) + 0,67 x 500 x (0,01 А _г )

  900 x 10 ³ = 7,92 А _г + 3,35 А _г

  900 x 10 ³ = 11,27 А _г

  А _г = 79858 мм ²

  для квадратной колонки ,

  Размер столбца = √79858

  Размер стойки = 282,59 мм

  Обеспечить квадратную колонку размером 285 мм x 285 мм

  A _г = При условии = 81225 мм ²

  А _сбн = 0. 01 А _г = 0,01 x 81225

  A _sc = 812,25 мм ²

  Секция проектирования колонн RCC

  Обеспечить 8 шт. стали диаметром 12 мм с площадью стали = 905 мм ²

  размер колонны для 600 кН нагрузка 285 мм x 285 мм (12″ x12″)

  ---

  Смотреть видео: Расчет нагрузки на колонну

  ---

  Часто задаваемые вопросы

  Как рассчитать нагрузку на балку?

  Факторами, влияющими на общую нагрузку на балку, являются Вес бетона и Вес стали (2%) в бетоне.
  Следовательно, Общий вес балки = Вес бетона + Вес стали .
  Приблизительная нагрузка на балку размером 230 мм x 450 мм составляет около 3,5 кН/м.

  Как рассчитать нагрузку плиты на балку?

  Обычно плита имеет толщину 125 мм. Таким образом, собственный вес каждого квадратного метра плиты будет равен произведению толщины плиты и нагрузки бетона на квадратный метр , которая оценивается примерно в 3KN .
  Учитывайте конечную нагрузку и наложенную временную нагрузку,
  Общая нагрузка на плиту составит около от 6 до 7 кН на квадратный метр .

  Как выполнить расчет нагрузки на стену?

  Расчет нагрузки на стены:
  1. Плотность кирпичных стен с раствором находится в пределах 1600-2200 кг/м3 . Итак, собственный вес кирпичной стены примем равным 2200 кг/м3
  2. Размеры кирпичной стены примем как Длина = 1 метр, Ширина = 0. 152 мм, а высота = 2,5 м. Следовательно, объем стены = 1 м × 0,152 м × 2,5 м = 0,38 м3
  3. Рассчитайте собственную нагрузку кирпичной стены, которая будет равна Вес = объем × плотность, Собственная нагрузка = 0,38 м3 × 2200 кг/м3 = 836 кг/м
  4. Что равно 8,36 кН/м , это толщина кирпичной стены.

  Что такое столбец?

  A Колонна представляет собой вертикальный компонент конструкции здания, который в основном предназначен для восприятия сжимающей и изгибающей нагрузки .Колонна является одним из важных конструктивных элементов конструкции здания. В зависимости от нагрузки на колонну размер увеличивается или уменьшается.

  Как рассчитать собственную нагрузку здания

  Расчет Собственная нагрузка  для здания = Объем элемента x Вес единицы материалов.
  Это делается путем простого расчета точного объема каждого элемента и умножения на удельный вес соответствующих материалов , из которых он состоит, и статическая нагрузка  может быть определена для каждого компонента.

  Расчет нагрузки на колонну

  Объем бетона = 0,23 x 0,60 х 3 = 0,414 м³
  Вес бетона = 0,414 x 2400 = 993,6 кг
  Масса стали (1%) в бетоне = 0,414x 0,01 x 8000 = 33 кг
  Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

  Расчет нагрузки на балку

  300 мм x 600 мм без учета толщины плиты.
  Объем бетона = 0.30 x 0,60 x 1 =0,18 м³
  Вес бетона = 0,18 x 2400 = 432 кг
  Вес стали (2 %) в бетоне = 0,18 x 2 % x 7850 = 28,26 кг 2 Общий вес колонны = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м

  Нагрузка на колонну

  Колонна представляет собой вертикальный компонент конструкции здания, который в основном предназначен для восприятия сжимающих и изгибающих нагрузок. Длина колонны обычно в 3 раза превышает ее наименьший размер поперечного сечения. Прочность любой колонны в основном зависит от ее формы и размера поперечного сечения, длины, местоположения и положения колонны.

  Расчет статической нагрузки для здания

  Собственная нагрузка  = объем элемента x удельный вес материалов.
  Путем расчета  объема каждого элемента и умножения на единицу веса материалов, из которых он состоит, можно определить точную статическая нагрузка  для каждого компонента.

  Расчет динамической нагрузки

  Для расчета динамической нагрузки необходимо следовать допустимым значениям динамической нагрузки в IS-875.Как правило, для жилых зданий мы принимаем 3 кН/м2. Значение LIVE LOAD изменено как тип конструкции, и для этого вы должны увидеть IS-875

  .

  Расчет нагрузки здания

  Нагрузка на здание представляет собой сумму постоянной нагрузки, динамической нагрузки, ветровой нагрузки и снеговой нагрузки, если здание расположено в зоне снегопада. Стойкие нагрузки — это статические силы, которые остаются неизменными в течение длительного времени. Они могут быть на растяжение или сжатие. Временные нагрузки  в основном переменные или подвижные нагрузки .Эти нагрузки могут иметь значительный динамический элемент и могут включать такие факторы, как удар, импульс, вибрация, динамика выплескивания жидкостей и т. д.

  ---

  Вам также может понравиться:

  Передача нагрузки от плиты к балкам — сравнительный анализ

  При проектировании железобетонных конструкций нагрузки перекрытий обычно передаются с плит на балки, а с балок — на колонны. В конечном счете, колонны передают нагрузку надстройки на фундамент, поддерживающий конструкцию.Передача нагрузки от плиты к балкам — один из самых интригующих аспектов проектирования железобетонных конструкций, особенно для начинающих.

  Обычно нагрузки от давления плиты (усилие на единицу площади) передаются на опорные балки как линейные нагрузки (усилие на единицу длины). Линейная нагрузка может быть треугольной, трапециевидной или частично распределенной по балке. В зависимости от аналитического метода, используемого при проектировании, могут быть сделаны некоторые идеализации для моделирования передачи нагрузки от плиты к балке. Наиболее популярными методами передачи нагрузки плиты на балки являются;

  1. Анализ методом конечных элементов
  2. Метод линии доходности
  3. Приближенный метод с использованием формулы

  Анализ методом конечных элементов больше подходит для компьютерных расчетов, поскольку он может быть очень длительным процессом при выполнении вручную.В этом методе плита делится на сетки конечных элементов, соединенные узлами. Реактивные силы на каждом узле вдоль балки передаются на балки (которые тоже должны быть разбиты на конечные элементы с узлами, связанными с плитой).

  В методе линии текучести наиболее подходящие линии текучести строятся (обычно под углом 45°) на плите, и соответствующая нагрузка на каждую часть линии текучести передается на соседнюю с ней балку. Для двусторонних плит этот метод обычно приводит к трапециевидным и треугольным нагрузкам на балки.

  При ручном проектировании конструкций можно использовать некоторые формулы для идеализации нагрузок плит на балки как равномерно распределенных нагрузок. Основная причина этого заключается в упрощении ручного анализа, поскольку это не очень точный метод. Результаты, полученные с помощью метода, обычно очень консервативны.

  Некоторые формулы можно получить из Reynolds and Steedman (2005) для передачи нагрузки от двусторонней плиты к балкам. Формулы представлены ниже;

  Двухсторонняя плита (l _y / l _x <2)
  длинный промежуток: p = nl _x /2 (1 — 1 / 3k ² )
  Короткий промежуток : p = nl _x /3

  односторонняя плита (l _y / l _x > 2)
  длинный Span: p = nl _x /2
  короткий промежуток: p = nl _x /5

  Где;
  n = нагрузка от плиты
  l _y = длина длинной стороны плиты
  l _x = длина короткой стороны плиты
  k = соотношение сторон = l _y /l 47 x 43

  В этой статье мы рассмотрим передачу нагрузки от плиты к балкам с использованием трех подходов;

  (1) Полный анализ балок и плит методом конечных элементов с использованием Staad Pro
  (2) Метод линии текучести для передачи нагрузки с использованием Staad Pro
  (3) Ручной метод с использованием формулы

  ВАРИАНТ 1: Двусторонняя плита размером (5 м x 6 м), опирающаяся на балки со всех сторон и подвергающаяся сжимающей нагрузке 10 кН/м ²

  (а) Анализ методом конечных элементов

  Длиннопролетная балка:
  Максимальный пролетный момент = 73. 063 KNM
  Момент поддержки = -2.71 KNM
  End Share = 37,6 кн

  Короткий промежуток: Короткий промежуток:
  Максимальный промежуток времени = 54,495 KNM
  Момент поддержки = -0,814 KNM
  Конец сдвига = 31,9 кн

  (B

  ) Метод линии доходности

  Длиннопролетная балка:
  Максимальный пролетный момент = 76,562 кНм
  Опорный момент = -9,897 кНм
  Концевой сдвиг = 39,4 кН

  Короткопролетная балка:
  Максимальный пролетный момент = 46.987 кНм
  Опорный момент = -5,096 кНм
  Концевой сдвиг = 30,151 кН

  (c) Ручной расчет по формуле
  k = l _y /l _x = 6/5 = 1,2 ) = [(10 x 5)/2] x [1 – 1/(3 x 1,2 ² )] = 19,212 кН/м
  Максимальный пролетный момент = ql ² /8 = (19,212 x 6 ² )/8 = 86,454 кН·м
  Концевой сдвиг = ql/2 = (19,212 x 6)/2 = 57. 636 кН

  Нагрузка на короткопролетную балку = nl _x /3 = (10 x 5)/3 = 16,667 кН/м )/8 = 52,084 кНм
  Концевой сдвиг = ql/2 = (16,667 x 5)/2 = 41,6675 кН

  Сводная таблица для двусторонней плиты

  2 9,7292 9,7292 9,72

  девяносто одна тысяча семьсот сорок два

  девяносто одна тысяча семьсот сорок два

  аналитический метод	l y — промежуток времени (knm) 9 6 l y — поддержка момента (knm)	l y — конец сдвига (кн)		l x – пролетный момент (кНм)	L x – опорный момент (кНм)	L x – торцевой сдвиг (кН)
  Анализ методом конечных элементов	2,71	37,6	54,495	0,814	31,9
  Метод Выход линии	76,562	9,897	39,4	46,987	5,096	30,151
  Р Ormula		86. 454		0.00	57.636		52.084	0.00	41.66

  Дело 2: Односторонняя плита размеров (25 м x 7 м), опирается на балки со всех сторон и подвергается сжимающей нагрузке 10 кН/м ²

  k = l _y /l _x = 7/2,5 = 2,8

  (а) Анализ методом конечных элементов

  Длиннопролетная балка:
  Максимальный пролетный момент = 60,689 кНм
  Опорный момент = -6,337 кНм
  Концевой сдвиг = 29,7 кН

  Короткопролетная балка:
  Максимальный пролетный момент = 12,091 кНм
  Опорный момент = +2.81 кН·м
  Торцевой сдвиг = 11,6 кН

  (b) Метод линии доходности

  Длиннопролетная балка:
  Максимальный пролетный момент = 63,4 кНм
  Опорный момент = -9,9 кНм
  Концевой сдвиг = 35,9 кН

  Короткопролетная балка:
  Максимальный пролетный момент = 6,16 кНм
  Опорный момент = -0,346 кНм
  Концевой сдвиг = 7,81 кН

  (c) Расчет вручную по формуле
  Нагрузка на длиннопролетную балку = nl _x /2 = (10 x 2. 5)/2 = 12,5 кН/м
  Максимальный пролетный момент = ql ² /8 = (12,5 x 7 ² )/8 = 76,56 кНм
  Концевой сдвиг = ql/2 9156 x 6 = (72,5 )/2 = 43,75 кН

  Нагрузка на короткопролетную балку = nl _x /5 = (10 x 2,5)/5 = 5 кН/м )/8 = 3,906 кНм
  Концевой сдвиг = ql/2 = (5 x 2,5)/2 = 6,25 кН

  Сводная таблица для односторонней плиты

  91 742

  91 725

  91 742

  91 725

  аналитический метод	l y — промежуток времени (knm) 9 6 l y — поддержка момента (knm)	l y — конец сдвига (кн)		l x – пролетный момент (кНм)	L x – опорный момент (кНм)	L x – торцевой сдвиг (кН)
  Анализ методом конечных элементов 6 9,7296689	+6,337	29,7	12,091	2,81	11,6
  Метод Выход линии	63,4	9,9	35,9	6,16	0,346	7,81
  Р Ormula	71729	76. 56			43.75		3.906	0.00	6.25	6.25

  Обсуждение результатов

  (a) Двухсторонние системы перекрытий
  (1) В направлении длинного пролета анализ конечных элементов и метод линии текучести дали очень близкие результаты для изгибающего момента и поперечной силы.Ручной анализ завышал передаваемую нагрузку.
  (2) В направлении короткого пролета метод линии текучести недооценил нагрузку, передаваемую на балки короткого пролета, по сравнению с анализом методом конечных элементов. Метод формул дал результаты, близкие к анализу методом конечных элементов.
  (3) Ручной анализ с использованием формулы дал значения изгибающего момента, которые можно использовать для расчетных целей, но, как правило, переоценивающие силы сдвига. В направлении длинного пролета провисающий момент можно перераспределить на опоры на 10 % (уменьшить пролетные моменты на 10 % и принять отнятое значение как опорный момент).

  (b) Системы с односторонними перекрытиями
  (1) Как и в случае с двусторонними перекрытиями, анализ конечных элементов и метод линии текучести дали очень близкие результаты для изгибающего момента и поперечной силы в длиннопролетных балках. Ручной анализ завышал передаваемую нагрузку.
  (2) В направлении короткого пролета метод линии текучести недооценил нагрузку, передаваемую на балки короткого пролета, по сравнению с анализом методом конечных элементов. Ручной анализ с использованием формулы занижал передаваемую нагрузку.
  (3) Как и в случае с двусторонними плитами, ручной расчет с использованием формулы дал значения изгибающего момента, которые можно использовать для целей расчета, но завысил поперечные силы в длиннопролетных балках. Сила сдвига и изгибающий момент в короткопролетной балке были занижены при использовании метода формулы.
  (4) В направлении длинного пролета момент провисания может быть перераспределен на опоры на 10 % (уменьшить пролетные моменты на 10 % и принять значение, вынесенное за опорный момент), при использовании метода формулы.

  Заключение и рекомендация

  (1) В строгом техническом смысле нет ничего лучше одностороннего действия для плиты, опирающейся на балки по всем краям. Всегда есть двустороннее действие, даже если оно сильнее в долгосрочной перспективе.
  (2) Формулу не следует применять при оценке поперечной силы, возникающей в балках, поддерживающих нагрузки перекрытия.
  (3) Метод линии текучести для передачи нагрузки от плиты к балкам следует использовать для ручного проектирования конструкций, несмотря на более обременительные вычислительные затраты.

  Расчет нагрузки на колонну, балку, стену и плиту

  Сегодня в этой статье мы поговорим о расчете нагрузки на колонну, балку, стену и плиту | Расчет конструкции колонны | Расчет нагрузки на балку | Расчет нагрузки на стену  | Расчет нагрузки на сталь | Расчет нагрузки здания

  Что такое столбец?

  Сжимающий элемент, то есть колонна , является важным элементом  каждой железобетонной конструкции . Они используются для безопасной передачи нагрузки от надстройки на фундамент. Расчет конструкции колонны

  Колонны, стойки и пьедесталы в основном используются в качестве элементов сжатия в зданиях, мостах, опорных системах резервуаров, заводов и многих других подобных конструкций.

  Колонна определяется как вертикальный сжатый элемент, который в основном подвергается эффективной длине и осевым нагрузкам, которые в три раза превышают его наименьший поперечный размер.

  Сжатый элемент, эффективная длина которого меньше трехкратного его наименьшего поперечного размера, называется пьедесталом.

  Элемент сжатия, который наклонен или горизонтален и подвергается осевым нагрузкам, называется распоркой. Распорки используются в фермах.

  Функцией колонн является передача нагрузки конструкции вертикально вниз для передачи ее на  фундамент . Помимо стены выполняет также следующие функции:

  • Разделяет строительные зоны на разные отсеки и обеспечивает уединение.
  • Обеспечивает защиту от взлома и насекомых.
  • Сохраняет тепло в здании зимой и летом.

  Как загрузить расчет для колонн, балок, стен и перекрытий

  Что такое балка?

  Любой элемент конструкции, поперечное сечение которого намного меньше его длины и который подвергается поперечной нагрузке, известной как балка.

  Балка – элемент конструкции, противостоящий изгибу. В основном балка  несет на себя вертикальные гравитационные силы, но также тянет на себя и горизонтальные нагрузки.

  Балка называется стеновой плитой или плитой порога , которая несет передачи и нагружает их к балкам, колоннам или стенам. Он прилагается с.

  В первые века древесина была наиболее предпочтительным материалом для использования в качестве балки для этой структурной опоры, теперь, чтобы выдерживать силу наряду с вертикальной гравитационной силой, теперь они состоят из алюминия, стали или других подобных материалов. . umn Проектный расчет

  Чтобы выдерживать большее напряжение и нагрузку, балки из предварительно напряженного бетона широко используются в настоящее время в фундаменте мостов и других подобных огромных конструкций.

  Поддерживаются несколько известных балок, используемых в настоящее время: Балка, Фиксированная балка, Консольная балка, Непрерывная балка, Нависающая балка. Колонна Расчет конструкции

  Что такое стена?

  Стена – конструктивный элемент, разделяющий пространство (помещение) на два пространства (комнаты), а также обеспечивающий безопасность и укрытие. Как правило, стены делятся на два типа: внешние стены и внутренние стены.

  Внешние стены дают ограждение дома для укрытия, а внутренние стены помогают разделить ограждение на необходимое количество комнат.Внутренние стены также называют перегородками.



  Стены предназначены для разделения жилой площади на разные части. Они обеспечивают конфиденциальность и защиту от температуры, дождя и кражи. Расчет конструкции колонны



  Что такое плита?

  Бетонная плита — это обычный конструктивный элемент современных зданий, состоящий из плоской горизонтальной поверхности из монолитного бетона.

  Плита  сконструирована для обеспечения плоских поверхностей, обычно горизонтальных,  в кровлях зданий, полах, мостах и ​​других типах конструкций .Плита может поддерживаться стенами , железобетонными балками, обычно , монолитно отлитыми с плитой, балками из конструкционной стали, колоннами или землей.



  Плита представляет собой пластинчатый элемент, глубина (D) которого очень мала по сравнению с его длиной и шириной. Плита используется в качестве пола или крыши в зданиях, равномерно распределяет нагрузку.



  Плита может быть

  • Просто поддерживается.
  • Продолжение.Расчет нагрузки на сталь
  • Консольный.

  Расчет различных нагрузок на колонну, балку, стену и перекрытие:

  • Колонна = собственный вес x количество этажей
  • Балки = собственный вес на погонный метр
  • Нагрузка на стену на погонный метр
  • Суммарная нагрузка на перекрытие (постоянная нагрузка + динамическая нагрузка + ветровая нагрузка + собственный вес)

  Помимо вышеуказанной нагрузки, колонны также подвергаются изгибающим моментам, которые необходимо учитывать при окончательном расчете.Эти инструменты уменьшают трудоемкий и трудоемкий метод ручных расчетов при проектировании конструкций, что в настоящее время настоятельно рекомендуется в этой области. Расчет нагрузки на сталь



  Наиболее эффективным методом проектирования конструкции является использование передового программного обеспечения для проектирования конструкций, такого как STAAD Pro или ETABS. Для профессиональной практики проектирования конструкций существуют некоторые основные допущения, которые мы используем для расчетов несущей способности конструкции.

  Расчет нагрузки на колонну:

  Мы знаем, что собственный вес бетона составляет около 2400 кг/м ³ , , что эквивалентно 24.54 кн/м ³ и собственный вес стали около 7850 кг/м ³ . (Примечание: 1 килоньютон равен 101,9716 кг)



  Итак, если принять размер колонны 300 мм х 600 мм с 1% стали и 2,55 ( почему 2,55 так, высота колонны 3 м — балка размером ) метров стандартной высоты, то собственный вес колонны составляет  около 1000 кг на этаж , что равно 10 кН.

  Как загрузить вычисление в столбце?

  1. Размер столбца  Высота 2.55 м, длина = 300 мм, ширина = 600 мм
  2. Объем бетона = 0,30 x 0,60 x 2,55 = 0,459 м³
  3. Вес бетона = 0,459 x 2400 = 1101,60 кг
  4. Вес стали (1%) в бетоне = 0,459 x 1% x 7850   = 36,03 кг
  5. Общий вес колонны = 1101,60 + 36,03 = 1137,63 кг = 11,12 кН

  При выполнении расчетов мы предполагаем, что собственный вес колонн составляет от от 10 до 12 кН на этаж.

  Расчет нагрузки на балку:

  Мы применяем тот же метод расчета и для балки.

  мы предполагаем, что каждый метр балки имеет размеры 300 мм x 600 мм без учета толщины плиты. Расчет нагрузки на сталь



  Предположим, что каждый метр (1 м) балки имеет размерность .

  Как рассчитать нагрузку на балку?

  1. 300 мм x 600 мм без плиты.
  2. Объем бетона = 0.30 х 0,60 х 1 = 0,18 м³
  3. Вес бетона = 0,18 x 2400 = 432 кг
  4. Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
  5. Общий вес колонны = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м

  Таким образом, собственный вес составит около 4,51 кН на погонный метр.

  Расчет нагрузки на стену :

  мы знаем, что Плотность кирпичей варьируется от 1800 до 2000 кг/м ³ .

  Для кирпичной стены толщиной 9 дюймов (230 мм), высотой 2,55 м и длиной 1 м , Расчет нагрузки на сталь



  Нагрузка на погонный метр должна быть равна  0,230 x 1 x 2,55 x 2000 = 1173 кг/метр,



  , что эквивалентно 11,50 кН/метр.



  Этот метод можно использовать для расчета нагрузки кирпича на погонный метр для любого типа кирпича с использованием этого метода. Расчет нагрузки здания

  Для газобетонных блоков и блоков из автоклавного бетона (ACC), таких как Aerocon или Siporex, вес на кубический метр составляет от 550 до 650 кг на кубический метр.

  Нагрузка/погонный метр должна быть равна  0,230 x 1 x 2,55 x 650 = 381,23 кг



  если вы используете эти блоки для строительства, нагрузка на стену на погонный метр может составлять всего 3,74 кН/метр , использование этого блока может значительно снизить стоимость проекта.

  Расчет нагрузки перекрытия :

  Пусть, Предположим, плита имеет толщину 150 мм. Расчет нагрузки здания

  Таким образом, собственный вес каждого квадратного метра плиты будет

  Расчет нагрузки на перекрытие  = 0.150 х 1 х 2400 = 360 кг, что эквивалентно 3,53 кН.

  Теперь, если мы считаем, что  нагрузка на чистовую отделку пола составляет 1 кН на метр , наложенная временная нагрузка составляет 2 кН на метр, а   ветровая нагрузка согласно Is 875 около 2 кН   на метр .



  Таким образом, исходя из приведенных выше данных, мы можем оценить нагрузку на плиту примерно от 8 до 9 кН на квадратный метр.

  Расчет нагрузки здания:

  Нагрузка на здание представляет собой сумму постоянной нагрузки, вынужденной или временной нагрузки, ветровой нагрузки, нагрузки от землетрясения, снеговой нагрузки, если конструкция расположена в зоне снегопада.



  Статическая нагрузка — это статическая нагрузка, обусловленная собственным весом конструкции, которая остается неизменной на протяжении всего срока службы здания. Эти нагрузки могут растягивать или сжимать.



  Импульсные или временные нагрузки – это динамические нагрузки, связанные с использованием или пребыванием в здании, включая мебель. Эти нагрузки продолжают меняться время от времени. Временная нагрузка является одной из важных нагрузок при проектировании. Расчет нагрузки здания

  Расчет динамической нагрузки:

  Для расчета динамической нагрузки здания мы должны следовать допустимым значениям нагрузки согласно IS-875 1987 часть 2.



  Обычно значение временной нагрузки для жилых зданий принимается равным 3 кН/м2.Значение динамической нагрузки варьируется в зависимости от типа здания, для которого мы должны следовать нормам IS 875-1987, часть 2.

  Расчет статической нагрузки:

  Для расчета статической нагрузки здания мы должны определить объем каждого элемента, такого как фундамент, колонна, балка, плита и стена, и умножить на единицу веса материала, из которого он сделан.



  Суммируя постоянную нагрузку всех конструктивных элементов, мы можем определить общую постоянную нагрузку здания.

  Запас прочности:

  Наконец, после расчета всей нагрузки на колонну, не забудьте добавить коэффициент безопасности, который является наиболее важным для конструкции любой конструкции здания для ее безопасной и надлежащей работы в течение всего срока службы.



  Это важно, когда выполняется расчет нагрузки на колонну.



  Коэффициент запаса прочности 1,5 согласно IS 456:2000

  ---

  FAQ’S

  Расчет нагрузки на колонну:

  • Объем бетона = 0.23 х 0,60 х 3 = 0,414 м³
  • Вес бетона = 0,414 x 2400 = 993,6 кг
  • Вес стали (1%) в бетоне = 0,414x 0,01 x 8000   = 33 кг
  • Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

  Расчет нагрузки на стену

  1. Плотность кирпича  стены  с раствором составляет примерно 1600-2200 кг/м ³ . Таким образом, мы считаем собственный вес кирпича стены равным 2200 кг/м ³ в этом расчете .
  2. Объем кирпичной стены:  Объем кирпичной стены = l × b × h, длина = 1 метр, ширина = 0,152 мм, высота стены = 2,5 метра, объем = 1 м × 0,152 м × 2,5 м, объем кирпичной стены = 0,38 м ³
  3. Собственная нагрузка кирпичной стены:  Вес = объем × плотность, Собственная нагрузка = 0,38 м ³  × 2200 кг/м ³ , Собственная нагрузка = 836 кг/м
  4. Переведем в килоньютоны, разделив на 100, получим 8,36 кН/м
  5. Таким образом, статическая нагрузка кирпичной стены составляет около 8.36 кН/м, действующее на колонну.

  Расчет нагрузки на балку

  • 300 мм x 600 мм без учета толщины плиты.
  • Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
  • Вес бетона = 0,18 x 2400 = 432 кг
  • Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
  • Общий вес колонны = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м

  Нагрузка на колонну

  Колонна  – важный конструктивный элемент железобетонной конструкции, помогающий передавать нагрузку надстройки  на фундамент. Это вертикальный сжимаемый элемент, подвергающийся прямой осевой нагрузке , и его эффективная длина в три раза больше, чем его наименьший поперечный размер.

  Расчет статической нагрузки для здания

  Собственная нагрузка  = объем элемента x удельный вес материалов.

  Вычислив объем каждого элемента и умножив его на удельный вес материалов, из которых он состоит, можно определить точную статическая нагрузка  для каждого компонента.

  Расчет конструкции колонны

  • Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
  • Вес бетона = 0,414 x 2400 = 993,6 кг
  • Вес стали (1%) в бетоне = 0,414x 0,01 x 8000   = 33 кг
  • Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

  Расчет нагрузки на фундамент

  Для стены толщиной 6 дюймов, высотой 3 метра и длиной 1 метр нагрузка может быть измерена на погонный метр, что эквивалентно 0. 150 x 1 x 3 x 2000 = 900 кг, что эквивалентно 9 кН/метр . Нагрузку на погонный метр можно измерить для любого типа кирпича, следуя этому методу.

  Расчет нагрузки на бетонную плиту

  • Размер плиты Длина 3 м x 2 м Толщина 0,150 м
  • Объем бетона = 3 x 2 x 0,15 = 0,9 м³
  • Вес бетона = 0,9 х 2400 = 2160 кг. Расчет конструкции колонны

  Расчет нагрузки на сталь

  • Размер плиты Длина 3 м x 2 м Толщина 0.150 м
  • Объем бетона = 3 x 2 x 0,15 = 0,9 м³
  • Вес бетона = 0,9 х 2400 = 2160 кг.
  • Вес стали (1%) в бетоне = 0,9 x 0,01 x 7850 = 70,38 кг.
  • Общий вес колонны = 2160 + 70,38 = 2230,38 кг/м = 21,87 кН/м.

  Как рассчитать нагрузку на балку

  1. 300 мм x 600 мм без плиты.
  2. Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
  3. Вес бетона = 0. 18 х 2400 = 432 кг
  4. Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
  5. Общий вес колонны = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м

  ---

  ДРУГИЕ ПОЧТЫ:

  Что такое арка | Компоненты Арки | Части арки

  Требования к уплотнению засыпки/засыпки подстилающего слоя, основания, асфальта

  Что такое поперечная балка | Детали соединительной балки | Преимущества использования стяжной балки

  Методическая инструкция для штукатурных работ | Процедура цементно-штукатурных работ

  График изгиба стержня для коробчатой ​​водопропускной трубы RCC в Excel | Скачать лист

  ---

  Заключение:

  Полная статья о Как загрузить расчет для колонн, балок, стен и перекрытий | Расчет конструкции колонны | Расчет нагрузки на балку | Расчет нагрузки на стену  | Расчет нагрузки на сталь | Расчет нагрузки здания .
