Какую нагрузку выдерживает медный провод

Провода, изготовленные из меди, наиболее востребованы среди пользователей в силу своих неоспоримых преимуществ: чрезвычайно гибкие, устойчивы к всевозможным изгибам. К примеру, алюминиевое изделие уже после нескольких перегибов может сломаться. Кроме того, один из параметров медного провода – высокая проводимость, независимо от сечения. Стоит отметить, что нагрузка, которую способен выдержать медный провод, напрямую зависит от его сечения. Поэтому, выбирая изделие, на этот параметр следует обращать повышенное внимание.

Преимущества медных проводов

Большинство электрических и электронных изделий предполагают наличие именно проводов, изготовленных из меди. Этот материал лишь по некоторым характеристикам может уступить серебру. Среди основных достоинств медных проводов стоит выделить следующие:

• отличные показатели проводимости, теплостойкости;
• низкое сопротивление;
• прочность;
• пластичность;
• гибкость;
• устойчивость к коррозийным явлениям;
• отсутствие окисления.

Наряду со всеми достоинствами есть единственный недостаток – высокая стоимость меди. Стоит также отметить, что в сравнении с другими материалами медные кабеля отличаются большим весом. Однако все эти «минусы» сполна компенсируются длительным сроком эксплуатации.

Влияние сечения на нагрузку

Как было отмечено, чем больше сечение медного кабеля, тем большую нагрузку он способен выдерживать. Правильный выбор влияет на возможность перегрева сети, способность выдерживать кратковременные нагрузки, превышающие номинальные показатели.

Это способно сформировать токовый запас, поэтому даже перегруженный провод не станет сильно перегреваться.

Как определить возможную нагрузку?

Для этого используется простое правило: квадратный миллиметр провода способен выдержать 10 ампер тока. Чтобы расчеты оказались максимально правильными, следует показатели амперов перевести в киловатты: 10 А равны примерно 2 Квт. Исходя из этого, провод с сечением 1,5 кв. мм выдерживает нагрузку 3,5 кВт.

Также стоит учитывать тот факт, что трехфазные сети 380 Вольт отличаются другими параметрами тока. Еще многое зависит от материала проводника: медные и алюминиевые, даже если у них одно сечение, выдерживают разную нагрузку. Первые намного устойчивее и качественнее.

При выборе учитываются и другие факторы: нагрузка на проводники, фазы. Это значит, что необходимо точно знать, какое количество приборов будет эксплуатироваться одновременно, исходя из этого, подбирается автовыключатель с силой тока, которая близка к номинальной.

Максимальная нагрузка для проводов разного сечения

Только точно понимая значения максимальных нагрузок, можно удачно определиться с выбором. Рассмотрим наиболее популярные сечения и нагрузки, которые могут выдержать кабеля.

1 кв. мм

В квартирах такие провода практически никогда не применяются. Их используют для подключения светодиодных подсветок с небольшой мощностью, а также световых индикаторов.

1,5 кв. мм

Суммарное количество потребителей при прокладке освещения такими проводами не должно превышать 4 кВт. Это значит, что необходимо просчитать количество всех лампочек, в сумме их мощность не должна быть выше указанного значения. Также иногда их используют для подключения розеток для одного прибора.

2 кв. мм

Подобное сечение встречается редко, поэтому провода с сечением 2 кв. мм практически не используются.

2,5 кв. мм

Именно провода с таким сечением рекомендованы для обустройства проводки в квартирах и жилых домах. В розетку можно подключать одновременно несколько приборов, главное, чтобы суммарно не вышло более 5,8 кВт. Подойдут для подключения холодильника, водонагревателя, духовки, стиралки и других электроприборов.

На что еще обратить внимание

•
  Сечение – основной параметр, влияющий на возможность кабеля выдерживать разные нагрузки. Но не единственный. Выбирая изделие, стоит также обратить внимание на другие моменты.




• Толщина изоляции. Бытовая проводка выдвигает свои требования к этой величине: она должна быть ниже 0,44 мм. Идеальный показатель – 0,6 мм. В качестве изолирующего материала применяется ПВХ пластик разной степени горючести, полимер или полиэтилен.
• Толщина оболочки. Желательно, чтобы у бытовой проводки была двойная изоляция – на жиле и на всем пучке.

Отправляясь за покупкой, прихватите с собой образец нужного кабеля – так вы сможете убедиться, что сечение соответствует необходимым показателям. Также, осматривая кабель, убедитесь, что на срезе нет белых просветов, которые могут свидетельствовать о низком качестве. И, конечно, отдавайте предпочтение товару от проверенных и известных производителей – это убережет от подделок и предупредит возникновение непредвиденных и опасных ситуаций во время эксплуатации.

Как производится расчет сечения медного провода?

Расчет сечения провода (и не только медного) делается всегда исходя из максимальной нагрузки — суммарной потребляемой мощности потребителей. Другое дело что материал исполнения токопроводящей жилы, вносит в это свои коррективы. Так медный провод имеет большую допустимую нагрузку при том же сечении, нежели алюминиевый.

Рассчитать сечение медного провода не сложно, зная азы электротехники.

Если мы выбираем сечение провода для бытовой сети 220 Вольт, то соотношение мощности электроприбора к силе тока, будет следующим. Например чайник мощностью в 1000 Ватт потребляет ток 4,55 Ампера (1000:220=4,55) В трехфазной сети, мощность потребителя в Ваттах делим уже на 380. Вот почему для трехфазной сети выбор сечения провода будет другим.

Таким методом, узнав потребляемый ток каждого из потребителей, питаемых от нашего провода, складываем эти значения, и получаем общий ток нагрузки.

Теперь соотносим ток с пропускной способностью медных проводов, и выбираем подходящее сечение —

К примеру для нагрузки в 19 Ампер достаточно медного провода сечением 1,5 квадратных миллиметра, а если нагрузка 27 Ампер, то потребуется медный провод сечением уже 2,5 квадрат. Надо понимать что это значения «пиковой» нагрузки на провод. При монтаже это число (количество Ампер) лучше занижать примерно на 10 процентов. Это будет гарантией от нагрева.

Но это об общие правила выбора площади сечения медного провода. А вот при расчетах провода для квартирной проводки, можно воспользоваться следующей таблицей примерных мощностей рядовых потребителей —

Это примерные значения. Для более точного представления мощности, следует все же смотреть на паспорт-табличку каждого конкретного электроприбора, на которой указана максимальная мощность. Для электроприборов имеющих электродвигателя, следует завысить ток потребления на 25 %, так как пусковые токи двигателей обычно выше чем рабочие.

Расчет сечения провода по току: важность и особенности

Расчет сечения провода по току является важным условием для качественного монтажа электропроводки в помещении любого типа. Это связано с угрозой перегрева при недостаточной площади сечения, что в свою очередь приводит к плавлению его изоляции, короткому замыканию и даже пожару.
В связи с тем, что, в большинстве случаев, провода электрического обеспечения сооружений являются скрытыми внутри кладки или отделочного слоя стены, позаботиться о соответствующем сечении, значит обеспечить себе уверенность в сохранности и жильцов, и имущества. Именно в данном случае и проводится расчет сечения по мощности проходящего тока.

Критерии выбора необходимого сечения провода

Существует три основных принципа, согласно которым проводится выбор площади сечения кабеля для сети электрического обеспечения помещения. К ним относятся:

• Достаточная площадь сечения для обеспечения прохождения тока без возникновения перегрева.
• Падение напряжения в кабеле выбранного сечения не должно превышать норму.
• Площадь сечения провода и качество его изоляционного покрытия должны максимально обеспечивать соблюдение механической прочности, а, следовательно, общей надежности проводки.

Что касается состояния перегрева, то нормальным считается достижение температуры, не превышающей 60°С. В целом, двумя основными критериями, которым должно соответствовать выбранное сечение провода, являются поддержание мощности и обеспечение безопасности.

Процесс определения необходимого сечения провода

В процессе проведения электропроводки в помещении используется простой и быстрый способ того, как определить сечение провода по току. Так как основным показателем функциональности является величина тока, которую он способен пропускать в течение продолжительного периода, прежде всего, необходимо определить уровень предельной нагрузки, который будет ложиться на данный элемент проводки.

Расчет мощности потребителей

Чтобы высчитать величину тока, которая ляжет на искомый кабель, нужно суммировать мощность всех приборов, которые будут получать питание через него. Стоит отметить, что чаще всего, при устройстве электропроводки, освещение и питание электроприборов разделяются на отдельные линии. Поэтому, перед тем, как пытаться определить сечение провода по току для помещения, важно уточнить включение в общий перечень приборов освещения.
Для примера используется вариант расчета только силового обеспечения электричеством. В случае участия в общей нагрузке освещения, мощность ламп также суммируется с мощностями приборов. Допустим, что в помещении (кухня квартиры) планируется использование холодильника мощностью 200 Вт, микроволновой печи с показателем в 1100 Вт, электрического чайника с мощностью 2200 Вт и электроплиты в 500 Вт показателя мощности. Тогда общая нагрузка, которая ляжет на кабель, обеспечивающий силовое питание, составит P=200+1100+2200+500=4000 Вт.

Расчет сечения провода

Дальнейшее изыскание того, какое сечение провода необходимо, подразумевает определение предельной величины тока. Здесь расчет пойдет в двух направлениях: для однофазной и трехфазной сети. Формула расчета для сети в 220В (однофазная) будет иметь вид I=(P*Kи)/U*cos φ. При этом:

• Р – вычисленная выше мощность всех приборов.
• U – показатель напряжения сети (220В).
• Ки – величина коэффициента одновременности, составляющая для бытовых приборов 0,75.
• Сos φ – для бытовых приборов равен единице.

Если же речь идет о трехфазной сети, формула, вычисляющая величину максимального проведения тока, несколько изменится: I=P/√3*U*cos φ.
Исходя из данных рассматриваемого примера и применив формулу для однофазной сети, получим следующий расчет: I=(4000*0,75)/220*1=13,6 А. Получив показания по величине длительно предельной нагрузки, сечение провода определяется по таблице данных, согласно ГОСТ 31996—2012 «КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ». Сама сводная таблица допустимой токовой мощности на провода медных или алюминиевых жил, согласно которой определяется площадь сечения кабеля, приведена ниже.

Если данные, выведенные в результате расчетов, не совпадают с показателями таблицы, берется ближайшее большее значение. Так, в случае рассматриваемого примера, сечение медного одножильного или многожильного провода составит 1,5 мм2, а при использовании алюминиевого, площадь будет равна 2,5 мм2.

Медь или алюминий?

Как видно на основе примера, расчет и определение того, какую площадь должен иметь провод в зависимости от мощности нагрузки, достаточно прост. Дополнительные вопросы могут также возникнуть касательно материала изготовления. В чем состоят различия медных и алюминиевых кабелей для электрической проводки, и какой из них лучше выбрать?

Сравнительный анализ медного и алюминиевого типов проводов

Для человека, хоть раз сталкивавшегося с вопросами проведения линий электрической сети в помещении или на улице, не секрет, что провода и кабели, изготовленные из меди, пользуются большим уровнем спроса, чем алюминиевые. Это связано с несколькими основными критериями функциональности, в которых данные материалы расходятся.
К таким показателям относятся:

• Уровень прочности.
• Степень гибкости.
• Способность противостояния процессам коррозии.
• Уровень проводимости тока.

В том, что касается показателей прочности и гибкости, медь значительно опережает алюминий. Она является более гибкой, не переламывается в местах сгибов, что делает ее незаменимой при необходимости проведения сложных систем электропроводки. При этом, медные провода значительно меньше подвержены окислению, которое поражает алюминий достаточно быстро. Кроме того медные провода хорошо соединяются методом пайки.
Разница в уровнях проводимости тока видна даже в данных сводной таблицы по мощности для каждого типа проводов. Медный провод при значительно меньшем сечении способен обеспечить проведение большей силы тока, чем алюминиевый.
Единственным ощутимым недостатком материала является его высокая стоимость. По этой причине алюминий до сих пор удерживается на рынке – дешевизна и доступность данного сырья, в некоторых случаях, играет решающую роль. Однако, по соотношению показателей цена-качество, медь занимает лидирующее положение в качестве материала для проводов и кабелей линий электрических сетей.

Какую нагрузку может выдержать медный провод | Tze1.ru — всё об электромонтаже

При проведении капитального ремонта, как правило, меняется и электропроводка. При этом в разных помещениях или зданиях количество используемых электроприборов и их потребляемая мощность отличаются. Соответственно, использовать провод с одинаковыми характеристиками во всех случаях как минимум нелогично. О том, какую нагрузку может выдержать медный провод и как его выбрать, мы поговорим в этой статье.

Читайте также: Как делают провода

Почему медные провода лучше

Медные провода более востребованы по двум причинам:

1. Они более гибкие и спокойно выдерживают перегибы. Алюминиевые провода после двух-трех изгибов попросту ломаются.

2. При одинаковом сечении проводимость меди выше.

Почему важно правильно подобрать сечение провода

Если при подборе сечения провода вы ошибетесь в бо́льшую сторону, это может повредить только вашему кошельку. Намного хуже выбрать сечение меньше требуемого. В этом случае провод будет греться, а это может привести к короткому замыканию и даже пожару. Безопасность – вот главная причина продуманного подхода при выборе сечения провода.

Читайте также: Как определить сечение провода

Что влияет на выбор сечения провода

Можно назвать две причины, от которых зависит выбор:

1. Мощность подключенных приборов или токовая нагрузка на проводник.

2. Способ его укладки.

Медные провода отличаются количеством жил и величиной сечения

Медные провода отличаются количеством жил и величиной сечения

Варианты расчета сечения медного провода

Выбор сечения в зависимости от потребляемой мощности приборов

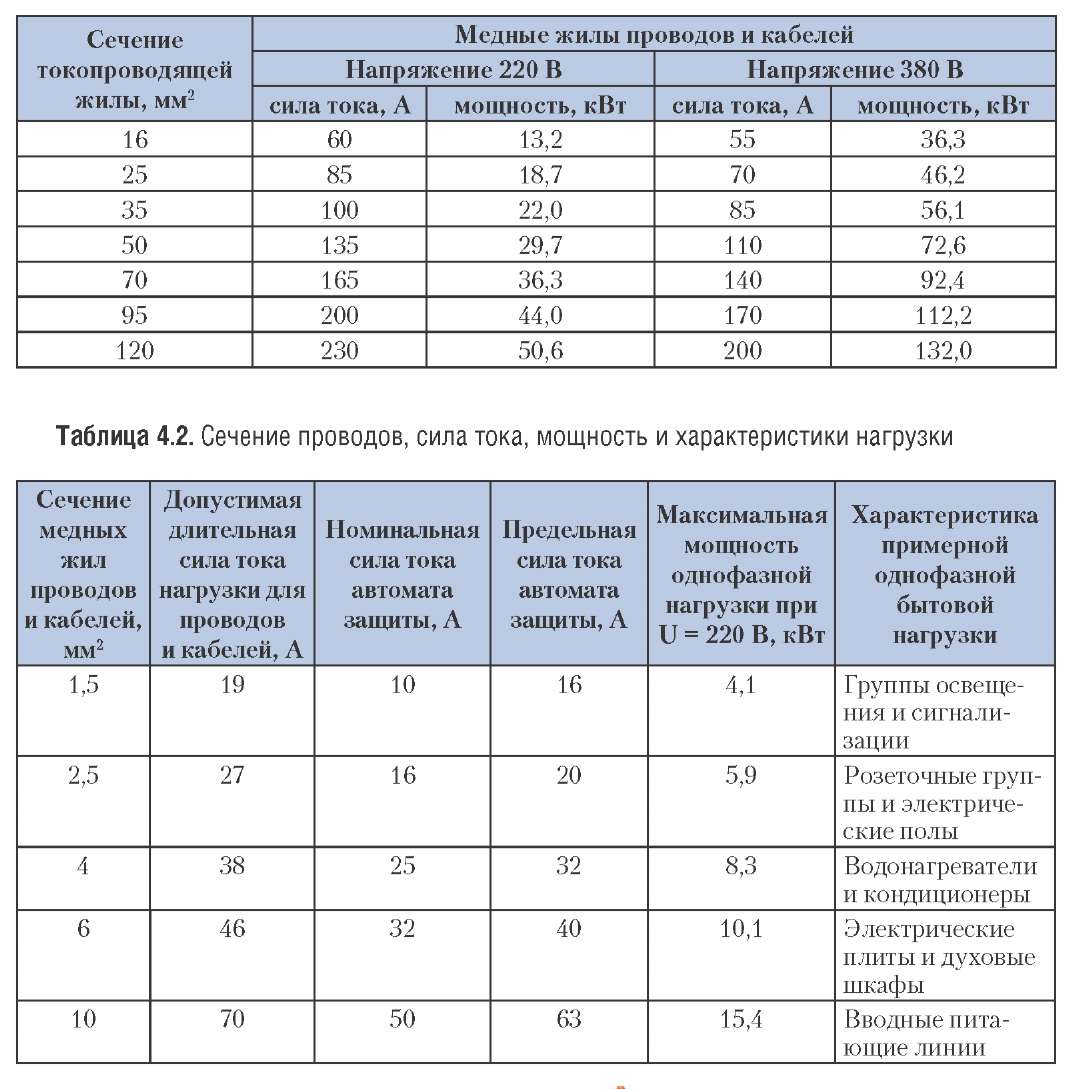

У каждого провода имеется предельное значение мощности подключенных к нему приборов, которое он способен выдержать без повреждений. Они приведены в таблице ниже:

В этой таблице показатели для двух- и трехфазной сети различаются. Дело в том, что в трехфазной сети используется не два, а три провода. Соответственно, возрастает величина тока, который по ним протекает, и мощность подключенных приборов.

Чтобы рассчитать сечение провода, нужно знать мощность всех электроприборов, которые будут использоваться в помещении. Для выполнения подсчетов можно использовать следующую формулу:

Р = Рn × К,

где Рn – суммарная потребляемая мощность электроприборов,

К – коэффициент одновременного использования электроприборов.

Коэффициент К показывает, сколько приборов в помещении может быть включено одновременно. Согласитесь, пользоваться одновременно, например, утюгом, феном и пылесосом вы вряд ли будете. Если в помещении меньше 10 розеток, коэффициент К принято считать равным 0,8 (то есть одновременно будут работать не больше 80 % имеющихся электроприборов). Если розеток больше 10, К считается равным 0,9.

Какая мощность у бытовых электроприборов

Чтобы было легче ориентироваться, приведем средние показатели мощности некоторых бытовых электроприборов:

Таким может быть результат неправильного выбора сечения медного провода

Таким может быть результат неправильного выбора сечения медного провода

Читайте также: Короткое замыкание: что это и как его предотвратить

Этот способ можно использовать, чтобы убедиться, что сечение провода выбрано правильно. Он считается более точным, чем рассмотренный выше.

Токовая нагрузка – это величина тока, которую проводник может пропускать длительное время без повреждений. Чтобы определить значение силы тока, нужно знать мощность всех подключаемых электроприборов. Для однофазной сети при подключении бытовых электроприборов можно использовать следующую формулу:

где I – сила тока (токовая нагрузка),

P – суммарная мощность подключаемых электроприборов,

220 – напряжение сети в вольтах.

Для трехфазной сети она будет выглядеть немного иначе:

где P – суммарная мощность подключаемых бытовых электроприборов,

380 – напряжение сети в вольтах.

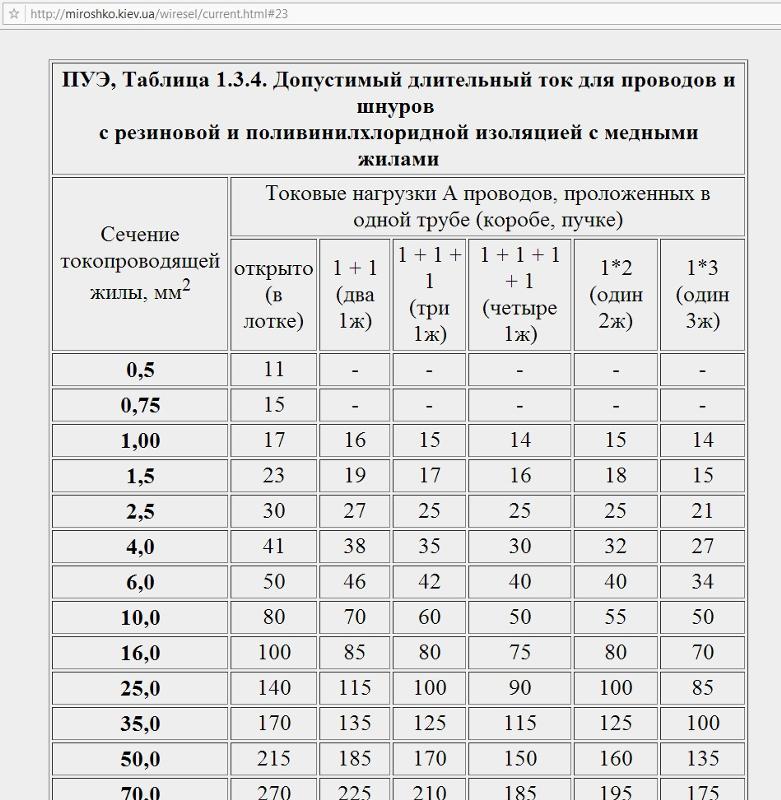

Значение токовой нагрузки для проводников разного сечения приведено в таблице ниже:

Влияние способа укладки на выбор сечения

Способ укладки тоже влияет на выбор сечения провода. Если они идут в земле, то выдерживают бо́льшую нагрузку, потому что грунт хорошо отводит тепло. При прокладке по воздуху теплоотвод хуже, поэтому понадобятся провода большего сечения. Если провода уложены в короба или лотки, они могут греться друг о друга. В этом случае тоже понадобится увеличить их сечение. Значения сечений провода в зависимости от способа укладки для двухфазной сети приведены в таблице ниже:

Выбор количества жил провода

В многожильном проводе окислению подвергается бо́льшая поверхность по сравнению с одножильным. Соответственно, его электропроводность ухудшается быстрее. Конечный выбор зависит от способа эксплуатации провода. Если он будет лежать неподвижно (например, в стене), то лучше использовать одножильный. Если же речь идет о частых перемещениях и перегибах (например, в случае удлинителя), то оптимальный вариант – многожильный.

Заключение

Знать нагрузку, которую способен выдержать медный провод, действительно важно. От этого зависит срок службы проводки и ее безопасность. Для удобства в таблице ниже приведены расчетные данные для различных значений потребляемой мощности и силы тока для сети 220 В:
