Содержание

Ремонт светодиодных ламп своими руками

Содержание

  1. Что такое светодиодная лампа?
  2. Как работает светодиод?
  3. Основные составляющие части LED-лампы
  4. Работа лампы и поиск неисправности
  5. Замена светодиода
  6. Другие неисправности

Что такое светодиодная лампа?

Светодиодная лампа – современный и практичный источник освещения. Светодиодные лампы безопасны, не содержат ртуть и другие токсичные вещества, не представляют опасности при выходе из строя или разбитии. Но первое, что побуждает к покупке и установке такой лампы, это возможность экономить средства благодаря малому использованию электроэнергии. Светодиодные (или LED) приборы являются достаточно надежными и обычно полностью вырабатывают свой ресурс. Преимущества такого освещения очевидны: оно дает яркий свет и служит долго.

Если обычные лампы накаливания не подлежат ремонту, то в светодиодной можно отремонтировать практически все. Остается найти неисправность, произвести несложный ремонт и тем самым продлить срок эксплуатации лампы. Необходимые инструменты найдутся у каждого домашнего мастера, остается только найти время на ремонтные работы.

Работа светодиодной лампы построена на свойствах некоторых материалов излучать свет при определенных условиях. Рабочий элемент лампы, светодиод – это полупроводниковое устройство, которое излучает некогерентный свет при пропускании через него электрического тока. Светодиоды светятся только при условии прохождения постоянного тока.

Как работает светодиод?

Рассмотрим его работу на примере широко распространенного SMD-светодиода в корпусе 5730.

Его характеристики представлены в таблице:

Пиковый прямой ток (IFPM) 260 мА
Прямой ток (IFM) 180 мА
Обратное напряжение (VR) 5 В
Рассеиваемая мощность (PD) 0,63 Вт
Угол рассеивания света 120°
Тип линзы светодиода Прозрачный
Рабочая температура (TOPR) -40°С – +85°С
Температура хранения (TSTG) -40°С – +100°С
Температура пайки (TSOL) 260°С

Если в двух словах описать его работу, можно сказать так: светодиод преобразует электрический ток в световое излучение. Светодиод состоит из полупроводникового кристалла на токонепроводящей основе, корпуса с контактными выводами и оптической системы. Для повышения устойчивости светодиода, пространство между кристаллом и пластиковой линзой заполнено прозрачным силиконом. Алюминиевая основа предназначена для отвода избыточного тепла. Собственно, при нормальных условиях выделяется совсем небольшое количество тепла.

Чем больший ток проходит через светодиод, тем ярче он светит. Однако, из-за внутреннего сопротивления полупроводника и p-n-перехода, диод нагревается и при большом токе может сгореть – расплавятся соединительные проводники или будет прожжен сам полупроводник. Следовательно, для обеспечения требуемого значения тока, в лампе должен быть блок питания – драйвер, а также система отвода избыточного тепла – радиатор. Рассмотрим устройство LED-лампы подробнее.

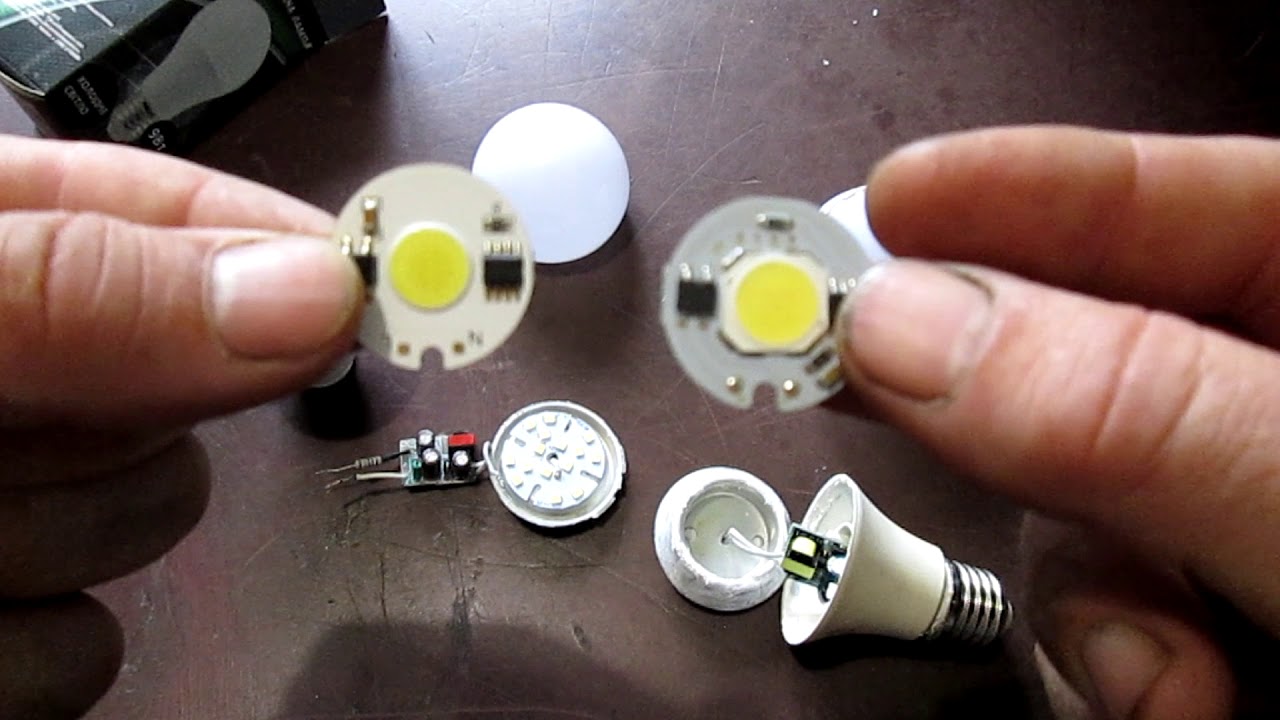

Основные составляющие части LED-лампы

  1. Рассеиватель. Рассеиватель устраняет неравномерности светового потока и слишком высокую яркость отдельных излучающих элементов. Он обеспечивает освещение под определенным углом (для бытовых ламп — угол рассеивания должен быть как можно больше).
  2. Плата со светодиодами. Плата на алюминиевой основе, на которой размещены светодиоды. При этом, количество светодиодов очень важно для теплообмена, следовательно, должно соответствовать конструкции лампы. Между платой и радиатором находится термопаста, которая способствует передаче тепла.
  3. Радиатор. Качественный радиатор предназначен для того, чтобы эффективно отводить тепло от компонентов лампы и не давать светодиодам возможности перегреваться. Конструкция радиатора с ребрами позволяет эффективнее отводить и рассеивать избыток тепла.
  4. Цоколь. Вкручивается в патрон светильника и обеспечивает с ним надежный контакт. Изготовлен, как правило, из латуни с никелевым покрытием. Для защиты от пробивания электрическим током цоколь большинства LED-ламп имеет полимерную основу.

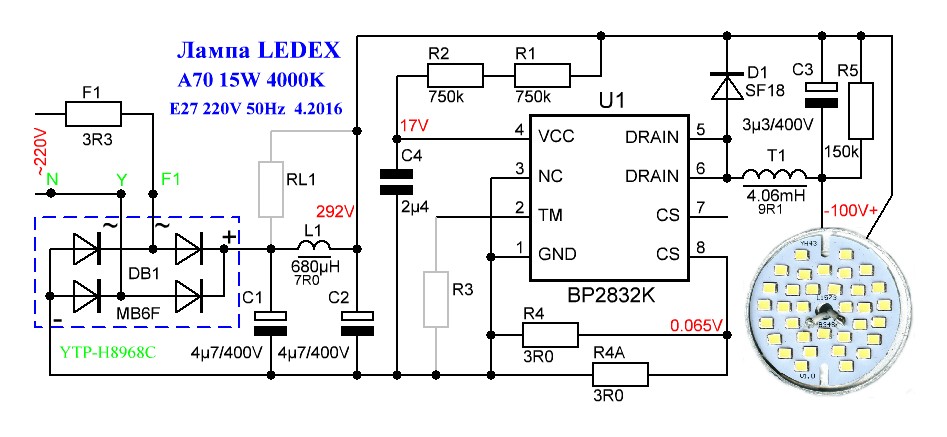

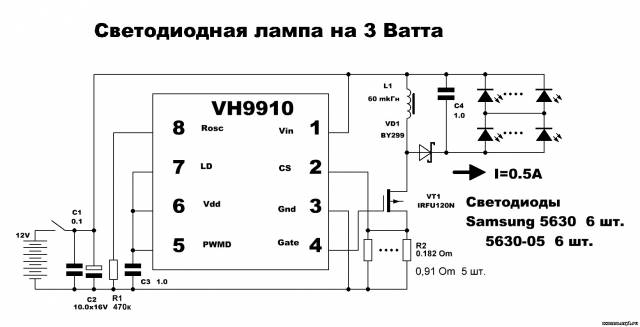

  5. Драйвер. Это электронная схема, которая предназначена для преобразования переменного тока электросети в постоянный ток такого номинала, который необходим для работы светодиодов. Слишком большой ток приводит к деградации светодиодов, которые в итоге перегорают. Качественный драйвер обеспечивает стабильную работу лампы при прыжках сетевого напряжения, обеспечивает работу светодиодов без пульсаций. Схем драйверов LED-ламп довольно много. Ниже приведены лишь некоторые из них:

    Драйверы бывают как простые, где фактически напряжение ограничивается за счет резистора или конденсатора, так и более совершенные с использованием микросхем. Такой драйвер не только ограничивает напряжение, но и обеспечивает оптимальное энергопотребление, а также различные функции ограничения и защиты. Конечно, драйверы на микросхемах более современные и прогрессивные, но при этом более сложные в изготовлении, а это напрямую влияет на стоимость лампы.

Работа лампы и поиск неисправности

Принцип работы светодиодной лампы достаточно прост: от электросети через контакты на драйвер подается переменный ток, там он выпрямляется и направляется на светодиоды, которые «превращают» его в свет. Избыток тепла отводится с помощью платы, на которой размещены светодиоды и радиатор.

Хотя на первый взгляд LED-лампы разные, они имеют одинаковую конструкцию и сделаны по одним принципам схемотехники. Поэтому, если разобраться в их работе и отремонтировать одну лампу, каждый последующий ремонт будет легче.

В большинстве современных ламп — источником света являются SMD-светодиоды, которые соединены последовательно. Схема соединения показана на рисунке.

Поэтому, выход из строя одного из них приводит к тому, что и другие тоже работать не будут. Наиболее распространенная неисправность ламп — именно перегорание светодиодов. Чаще всего — одного из них. Крайне редко случаются ситуации, когда из строя выходят сразу несколько светодиодов.

Перегореть светодиоды могут по разным причинам. Это может быть использование компонентов низкого качества, отсутствие стабилизации по току, перегрева светодиодов, скачки напряжения в электросети. При этом некоторые производители сразу перегружают светодиоды, чтобы заинтересовать покупателя высокой яркостью лампы небольшого размера.

Но какой бы ни была причина поломки, в большинстве случаев восстановить работу светодиодной лампы возможно. Более того, такой ремонт под силу выполнить даже начинающим радиолюбителям. А расходы будут значительно меньше, чем стоимость новой лампы.

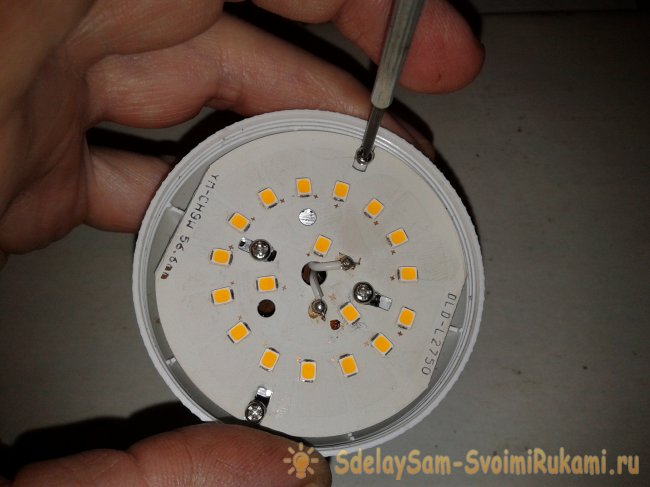

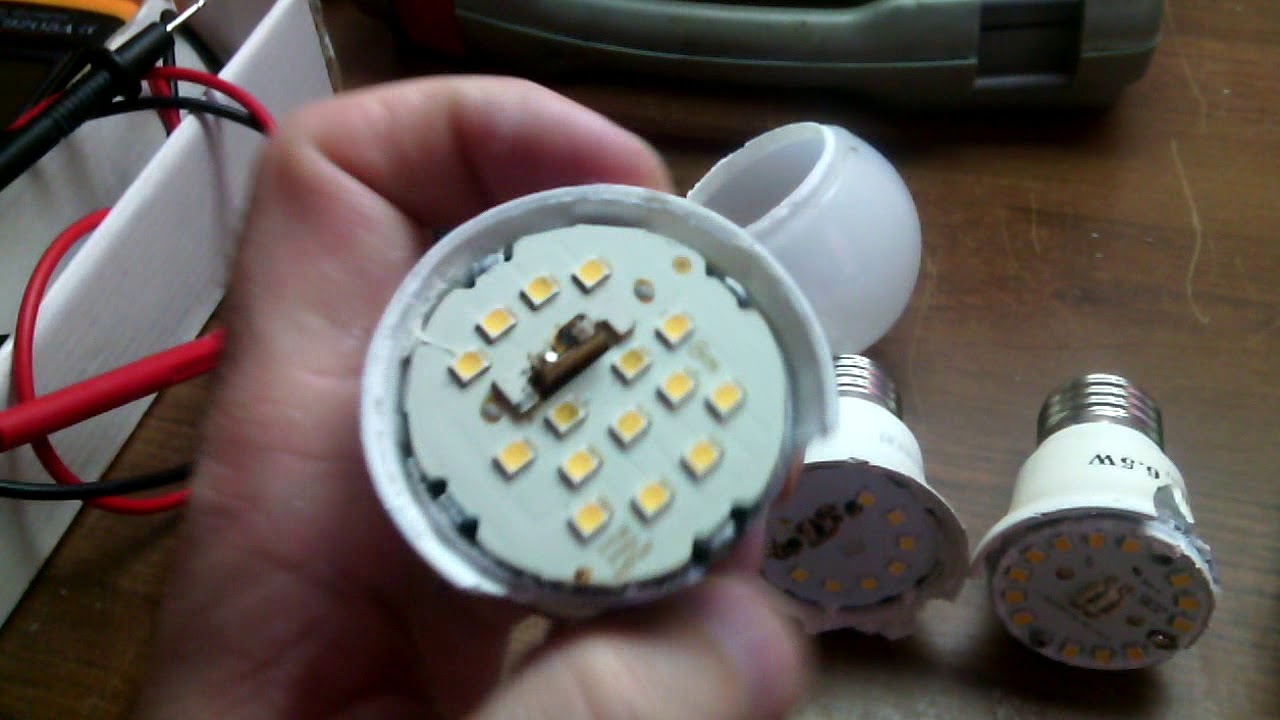

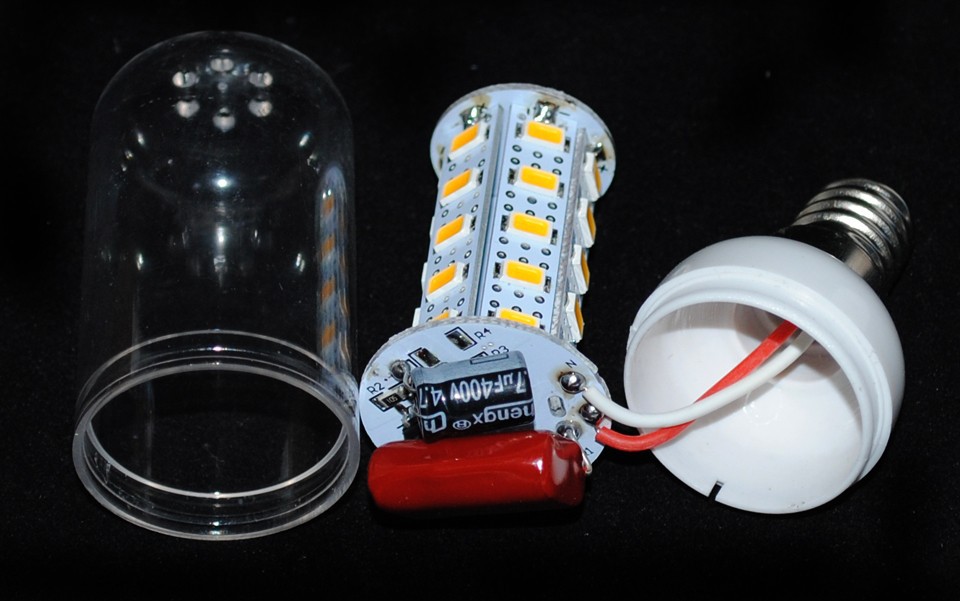

Для выяснения причины необходимо разобрать лампу – снять рассеиватель и добраться середины лампы. Рассеиватель может быть приклеен к корпусу, поэтому нужно аккуратно (например, тонкой отверткой) отсоединить его от корпуса. Исключением являются лампы со стеклянным рассеивателем. Такие лампы зачастую не подлежат ремонту.

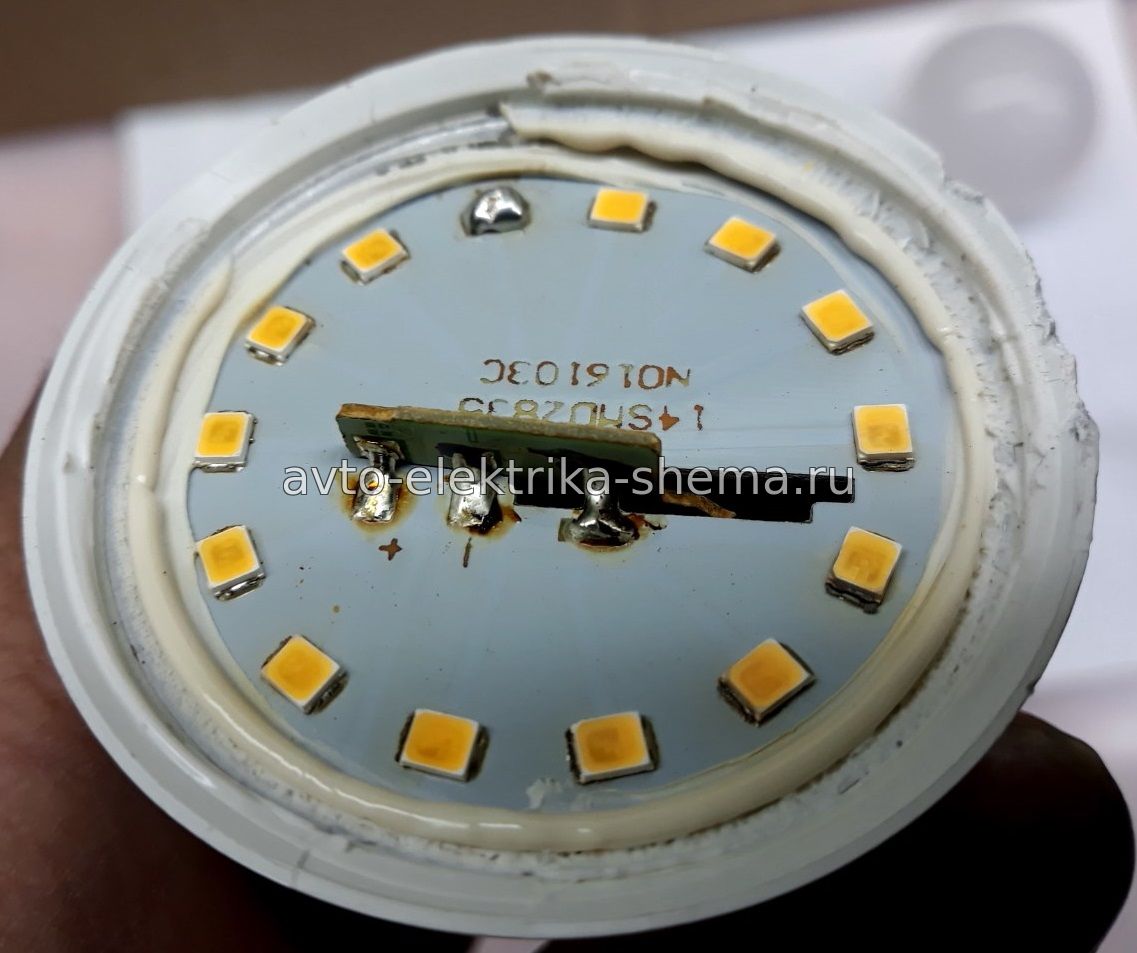

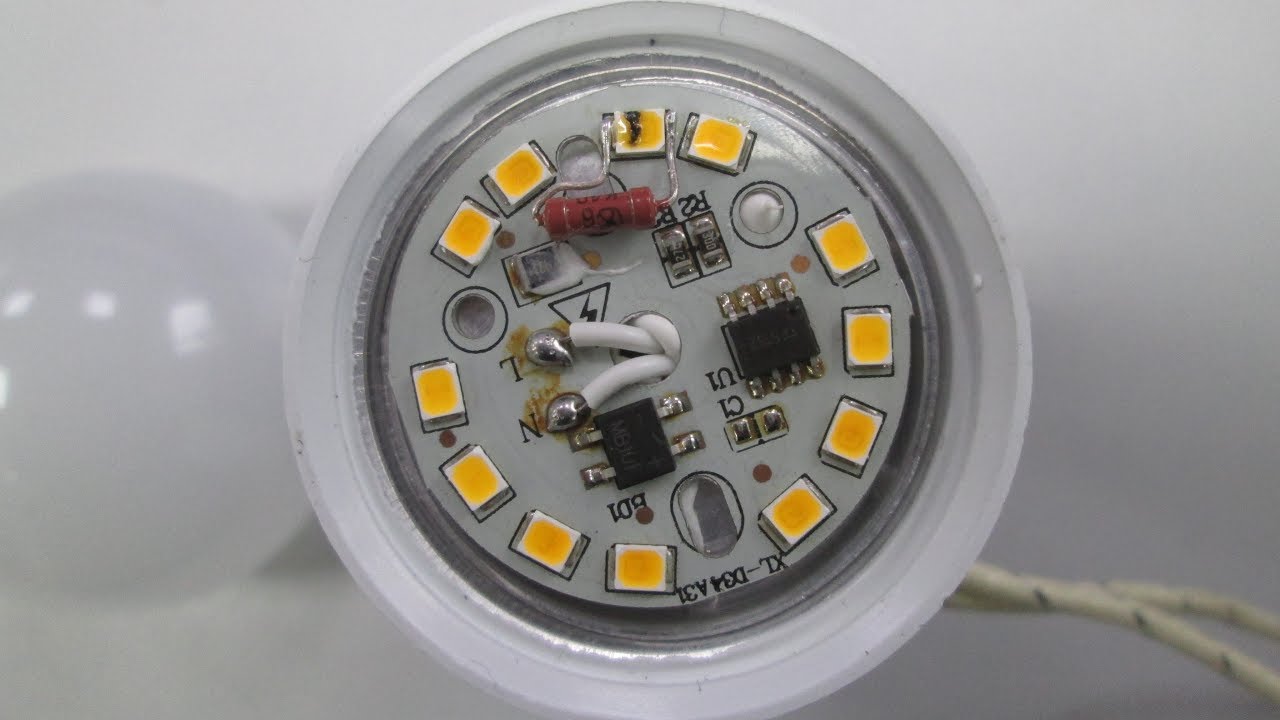

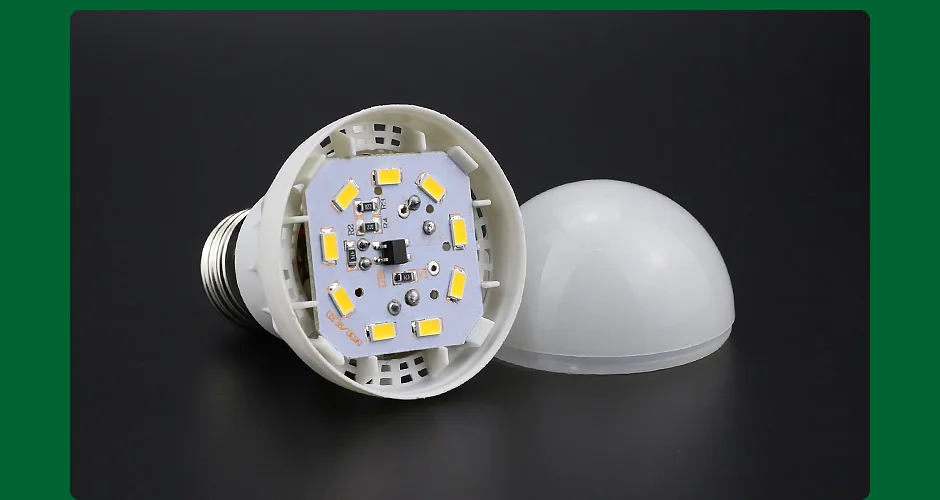

В рассеивателе размещена плата со светодиодами. В качественных лампах на ней установлены только светодиоды. Плата, на которой размещены еще и другие компоненты, будет быстрее перегреваться, а компоненты будут выходить из строя.

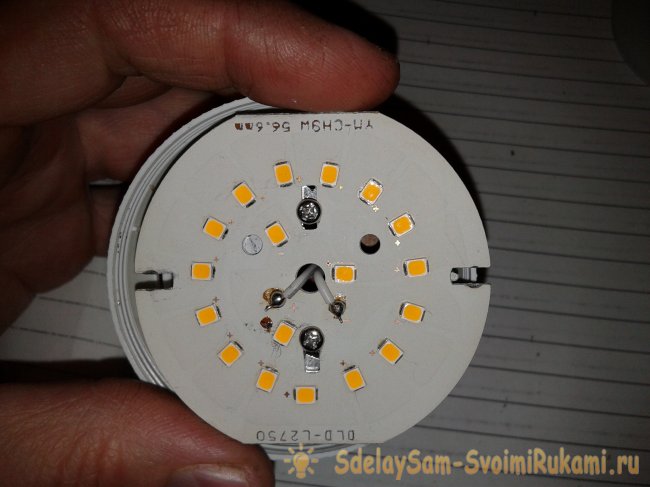

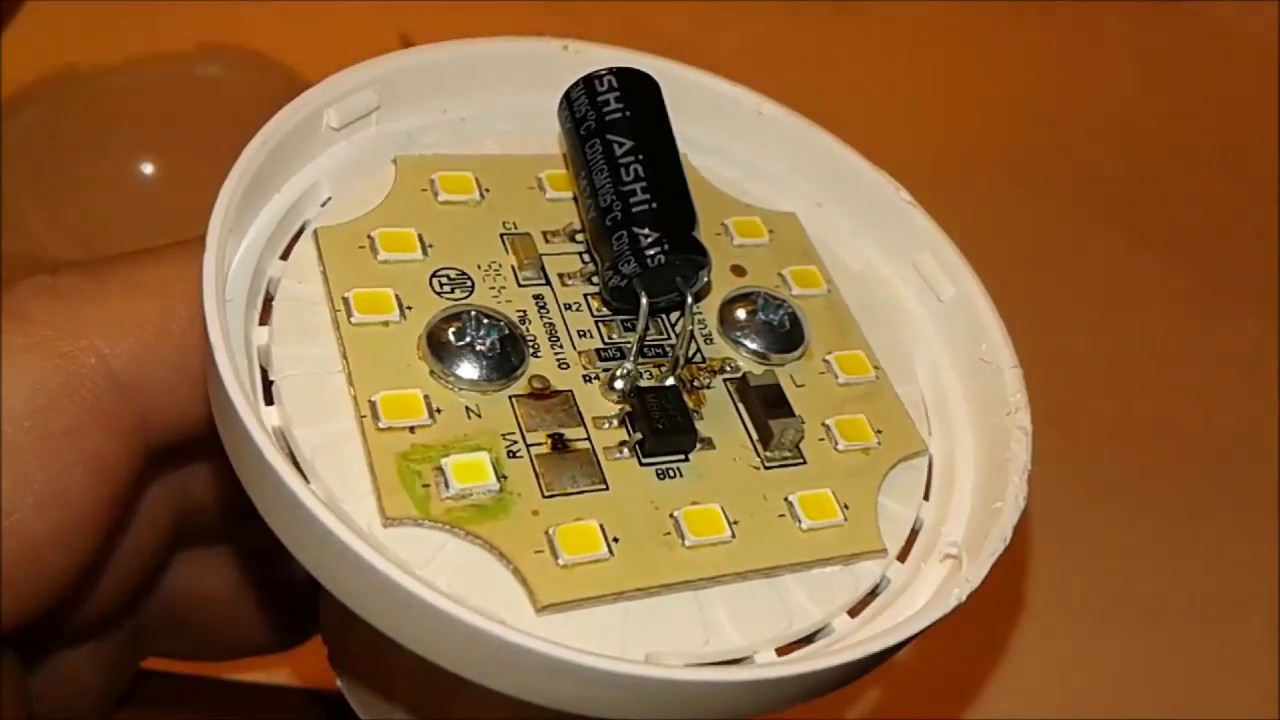

Следующий шаг – это визуальный осмотр платы. Определить светодиод, который перегорел, в большинстве случаев можно визуально – на нем четко видно черную точку, или следы от выгорания.

Но в некоторых случаях светодиод может выглядеть неповрежденным. Провести проверку и выявить неисправность светодиода можно с помощью мультиметра. Большинство современных мультиметров имеют функцию тестирования диодов. Порядок проверки следующий: замыкаем красный щуп на анод светодиода, а черный на катод. Хороший светодиод загорается. При изменении полярности щупов — на дисплее мультиметра будет только цифра «1», диод светиться не будет. Нерабочий светодиод при проверке также не светится.

Замена светодиода

Теперь, когда определён неисправный светодиод, нужно его заменить. Светодиод припаян к плате. В то же время, перегревание является критическим в его работе. В технической спецификации светодиодов указаны рекомендации по пайке. Например, для SMD-светодиода 5730, который широко используется благодаря хорошему соотношению размеров, мощности и светового потока — температура пайки 260°С (в течение не более двух секунд).

Если конструкция лампы позволяет, плату надо снять с радиатора, отпаять контакты драйвера, и уже после этого приступать к замене светодиода. Плату удобно закрепить на держателе (так мы освобождаем обе руки) и, опять же, если конструкция лампы позволяет, прогреть термофеном снизу. Температуру при этом задать не очень высокую, в пределах 100 ÷ 150°С, чтобы не повредить «живые» светодиоды.

Снимать с платы старый светодиод удобнее термопинцетом, который одновременно прогревает оба вывода. Или можно делать это изготовленным собственноручно его упрощённым аналогом – скрученным медным проводником, который разогревается от жала паяльника.

На место неисправного нужно установить новый светодиод такого же типа. Маркировка светодиодов, как правило, обозначена на плате лампы. При установке нужно соблюдать полярность.

Существует и другой, на первый взгляд более простой способ ремонта – на место неисправного светодиода запаять перемычку, то есть, замкнуть контактные площадки, к которым был подсоединён старый светодиод. Выглядеть это будет так:

Если на плате много светодиодов и все они включены последовательно, отсутствие одного не будет существенно влиять на работу других. Однако напряжение на рабочих диодах увеличится и вероятность того, что они будут выходить из строя, достаточно высока. Это не касается качественных ламп, драйвер которых задает необходимый ток и будет уменьшать напряжение до уровня, безопасного для работы светодиодов.

Другие неисправности

Если же при проверке все светодиоды оказались рабочими, надо проверить драйвер лампы и поискать другие «незначительные» поломки, внимательно осмотреть и проверить всю конструкцию лампы, особенно, соединительные проводники и контакты на предмет обрыва или «холодной» пайки.

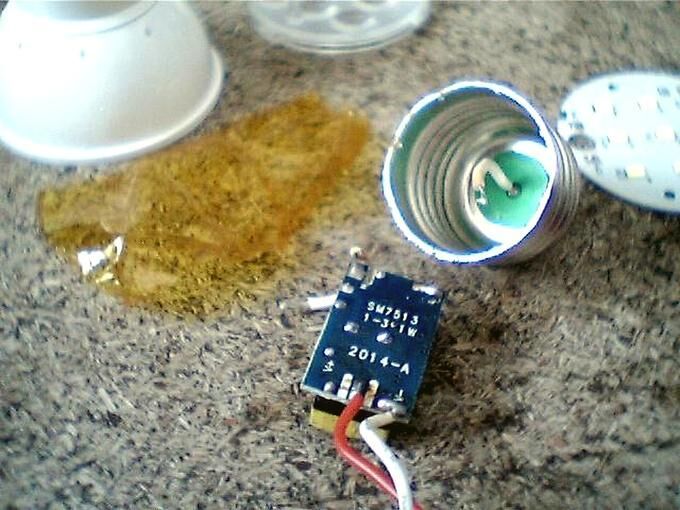

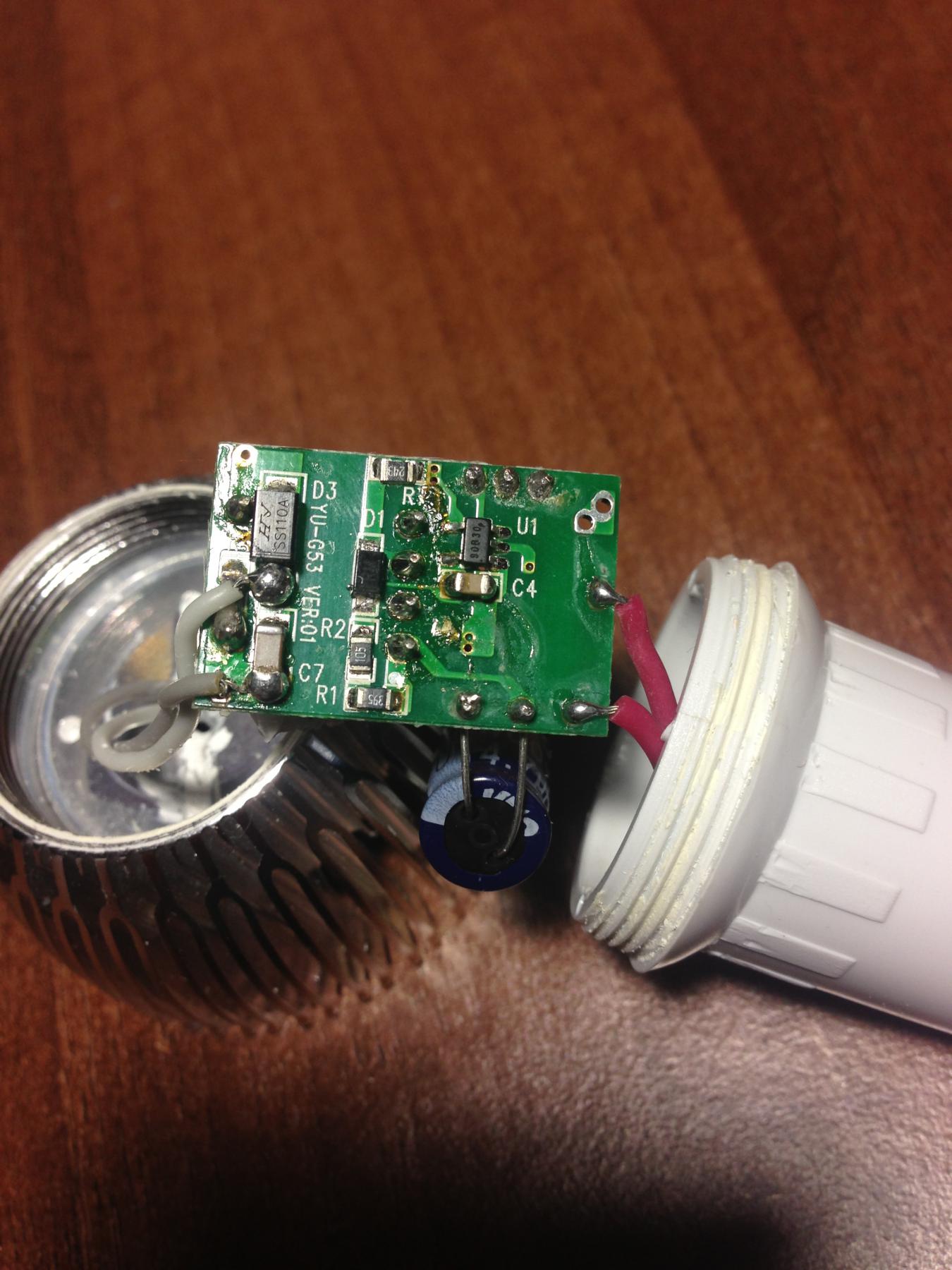

Драйвер в хороших лампах выполнен в виде отдельной платы и находится в цокольной части. Поскольку каждый производитель имеет свою схему драйвера, не существует четкой и стандартной рекомендации по его ремонту. Здесь надо применять индивидуальный подход.

Следует мультиметром проверить основные детали, а именно, проверить на короткое замыкание выводы диодов и транзисторов, сравнить номиналы резисторов, заменить конденсаторы, которые имеют неудовлетворительное состояние или емкость которых не соответствует номиналу. Если в схеме драйвера присутствует интегральная микросхема, надо проверить напряжение на ее выводах согласно технической спецификации и сделать выводы относительно ее работоспособности. Заменить неисправные компоненты.

Остается проверить работу разобранной лампы и собрать ее. При необходимости, нанести термопасту, закрутить шурупы, зафиксировать рассеиватель.

Тенденция «модульного» ремонта не обошла и область светодиодных устройств. В интернет-магазине инструментов «Masteram» вы можете приобрести как комплекты для самостоятельной сборки LED-ламп, так и отдельные составляющие: драйверы, платы с установленными светодиодами, радиаторы ламп и т.д. Достаточно разобрать лампу, отпаять «старую» отработанную деталь, а на ее место установить новую. Замена производится в считанные минуты.

Конечно, здесь мы рассмотрели лишь самые простые варианты возобновления работы светодиодной лампы, без углубления в схемные и конструкционные решения. Но очевидно, что дело это перспективное. Стоимость замены светодиода или драйвера лампы будет значительно ниже, чем приобретение новой лампы. Из общих рекомендаций можно только добавить, что при замене следует использовать качественные компоненты с хорошими техническими характеристиками. Это будет залогом длительной безотказной работы светодиодной лампы.

Причины неисправностей светодиодных ламп — Морской флот

С появлением светодиодных технологий системы освещения вышли на совершенно новый уровень. Экономичные, экологически и электрически безопасные приборы сегодня эксплуатируются везде – они пришли на смену стандартным «лампам Ильича» и набравшим популярность «экономкам». Первые давно устарели с моральной точки зрения, вторые крайне опасны для здоровья из-за содержащихся внутри паров ртути.

Несмотря на продолжительный срок эксплуатации, даже такие устройства со временем выходят из строя. Дорогостоящий ремонт светодиодных светильников в некоторых ситуациях можно выполнить самостоятельно, в домашних условиях, что мы и рассмотрим далее.

Элементы светодиодных источников света

Прежде чем разбирать на составные части вышедшую из строя светодиодную лампу, обязательно изучите ее устройство и принцип работы. Стандартное оборудование данного типа имеет в составе электронную плату питания, световой фильтр и корпус с цоколем. Более дешевые модели вместо ограничителей тока и напряжения используют обычные конденсаторы.

Одна лампа может насчитывать несколько десятков светодиодов, которые соединяются последовательно или параллельно. Во втором случае конструкция получается дорогостоящей (к каждому led-диоду или группе подключается отдельный резистор), поэтому позволить себе ее могут далеко не все.

Принцип действия светодиода практически идентичен полупроводниковому элементу. Ток между анодом и катодом перемещается по прямой линии, что приводит к образованию свечения. Каждый светодиод по отдельности характеризуется минимальной мощностью, из-за чего используется сразу несколько штук. Для создания нужного светового потока применяют люминофорное покрытие, трансформирующее свет в видимый для человеческого глаза спектр.

Качественные модели содержат высокотехнологичный драйвер, выполняющий функцию преобразователя наряду с диодной группой. Первичное напряжение идет на трансформатор, уменьшающий характеристики тока. На выходе элемента получаем постоянный ток, необходимый для питания led-диодов. С целью уменьшения пульсации в цепи используется вспомогательный конденсатор.

Несмотря на многочисленные разновидности, отличия устройств, количество используемых светодиодов, все осветительные приборы данного типа характеризуются одной конструкцией, что упрощает их техническое обслуживание.

Виды поломок и их причины

Существует несколько возможных неисправностей светодиодных приборов, что связано с их хоть и схожей, но достаточно сложной конструкцией. Самые распространенные поломки среди остальных сопровождаются следующими моментами:

  • полное отсутствие свечения;
  • периодическое отсутствие освещения;
  • кратковременное мерцание;
  • отключение света в произвольные моменты;
  • повреждение лампочки или светодиода.

Причин появления поломок еще больше. Чаще всего из них встречаются следующие:

  1. Нарушение правил и рекомендаций эксплуатации светодиодных устройств. Покупая новый светильник, обязательно изучите условия его работы, прописанные в технической методичке. При игнорировании любого правила вероятность поломок возрастает в несколько раз.
  2. Перегрев оборудования. Сами по себе светодиоды в работе практически не нагреваются, но если температура превышает заявленные 50–60 градусов, то может произойти разрыв нити, держателя или отслоение контактов на электронной плате. Перегрев иногда происходит из-за того, что не предназначенный для этих целей светильник устанавливается внутрь натяжного потолка. Это препятствует его естественному охлаждению.
  3. Выгорание led-диода – полное или частичное. Привести к этому могут высокие скачки напряжения сети или перегорание конденсатора.

Важно! Последняя поломка актуальна для дешевых приборов, в которых применяют некачественные платы.

Если сильнее углубиться, то можно выявить несколько других, более редких, но не менее интересных причин, из-за которых может не работать светодиодный светильник:

  • технические нарушения при подключении к сети питания;
  • короткое замыкание;
  • неверная установка оборудования;
  • ошибки при построении элементов в схеме подключения;
  • изделие низкого качества – при попытке сэкономить не забывайте о том, что покупаете «кота в мешке».

В таких устройствах могут быть изначально плохо припаяны контакты либо вместо драйвера используется дешевый конденсатор. Речь идет о так называемом заводском дефекте.

Светодиодные потолочные светильники с пультом дистанционного управления часто выходят из строя как раз из-за заводского брака. Таким образом, для выполнения ремонта важно правильно установить не только поломку, но и причину ее возникновения.

Подготовка к ремонту светодиодных приборов

Для выполнения качественного ремонта, гарантирующего исправность изделия и его продолжительную эксплуатацию в дальнейшем, необходима кропотливая подготовка. Для начала выполните демонтаж люстры, настенного светильника. В случае с настольными лампами просто отключите их от сети питания. В дальнейшем пригодятся некоторые инструменты и материалы, в том числе отвертка, плоскогубцы, изолента, нож. Клещи или пассатижи пригодятся в том случае, если корпус устройства соединен с помощью специальных скруток. Для проверки контактов воспользуйтесь мультиметром.

Поскольку светодиоды характеризуются небольшими габаритами, то для манипуляций с ними пригодится пинцет. Впоследствии при обнаружении разрыва цепи или необходимости замены какого-либо элемента может потребоваться паяльник. С целью замены led-диодов применяйте дрель с разнообразными сверлами.

Не забывайте о том, что каждый инструмент должен иметь электроизоляцию – запрещено выполнять работы пассатижами или клещами с голыми металлическими рукоятками.

Конструкция светодиодных люстр и визуальный осмотр

Светодиодные подвесные светильники, работающие от пульта дистанционного управления, появились сравнительно недавно. Их устройство знакомо далеко не всем, поэтому вкратце рассмотрим конструкцию приборов.

В самой простой комплектации люстра на светодиодах состоит из корпуса (металлического, пластикового, стеклянного), блока с регулятором (драйвера). Последний элемент используется как выпрямитель напряжения, на нем размещают клеммы и зажимы, к которым подводится питание от промышленной сети. Проводами блок питания соединен с лампами.

В сложных люстрах применяют антенну, блок управления, регулятор (несколько блоков), необходимый для автоматической настройки. Растровые осветительные приборы содержат несколько драйверов и светодиодные лампы различных видов. Последовательность ремонта напрямую зависит от конкретного типа светильника.

Изучите конструкцию устройства, используя приложенную к нему инструкцию, чтобы разобраться, где находятся блоки управления. Они могут устанавливаться как внутри, так и снаружи изделия.

Ремонт люстры без пульта ДУ намного проще. В таком приборе установлен диод или диодный мост с электролитами и резисторами. Также есть катушка с обмоткой для уменьшения пульсации.

Чтобы правильно отремонтировать уличный или внутренний светильник, соблюдайте пошаговую инструкцию:

  1. Снимите прибор с потолка или стены и удалите крышку корпуса.
  2. Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.
  3. Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.
  4. Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.
  5. Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.

к содержанию ↑

Простейший способ проверить цепь светодиодов лампы

Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на 12 или 24 В).

Вместо того чтобы прозванивать каждый led-диод в цепи, можно прибегнуть к более простому методу. По очереди устанавливайте перемычку между контактами каждого диода, используя пинцет. Если нет перемычки, то возьмите любой провод, предварительно зачистив оба конца и выполнив лужение контактов.

Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится. Если этого не произойдет, то, возможно, перегорело более одного диода.

Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.

Устранение поломки люстры с дистанционным управлением

Чаще всего причина поломки люстры с пультом ДУ заключается в перегреве матрицы. В такой ситуации ремонт выполняется следующим образом:

  1. Снимите и разберите люстру.
  2. Выясните причину поломки – отыщите перегоревшие элементы.
  3. Если потребуется замена компонентов и выполнение пайки, то обязательно изучите схему устройства, приложенную к гарантийному талону.

Перегореть может контроллер, антенна или блок управления. В данном случае требуется банальная замена вышедшего из строя изделия.

Радиаторы охлаждения

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.

При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.

Продолжительность работы светодиодных ламп во многом зависит от условий эксплуатации. Для того чтобы источники света прослужили как можно дольше, нужно хорошо знать, как выполнить ремонт светодиодных ламп, устройство и электрические схемы этих источников света. Своевременно принятые меры позволят существенно увеличить их срок службы. При наличии определенных навыков, вполне реально от ремонт ировать светодиодную лампу своими руками.

Как определить повреждение

Для того чтобы быстро определить неисправность, нужно хорошо представлять себе, как устроена светодиодная лампа. Ее конструкция значительно сложнее, чем у обычных осветительных приборов. Каждая модель состоит из цоколя, встроенного драйвера – стабилизатора тока, корпуса-рассеивателя, а также диодов – источников светового излучения.

Работа светодиодных источников света основана на процессе, во время которого электрическая энергия преобразуется в световую. После включения питания, напряжение поступает к диодному мосту. После прохождения через всю схему, напряжение выпрямляется и к блоку светодиодов оно подается уже с нормальным рабочим значением. Следовательно, светодиодные лампы рассчитаны на подключение к сети напряжением 220 В, а стабилизация электрических параметров до необходимых величин осуществляется с помощью встроенного драйвера.

Чаще всего лампа перестает работать, когда какой-либо элемент схемы выходит из строя. Прежде чем выполнять разборку и ремонт светодиодной лампы, необходимо проверить наличие других возможных проблем. Иногда может просто отсутствовать напряжение на самом выключателе, то есть причина уже не в самой лампе, а в электропроводке. Тем не менее, как показывает практика, чаще всего проблема именно в самой лампе. Для того чтобы обнаружить неисправность, лампу нужно аккуратно разобрать разъединив детали корпуса.

Конструктивные особенности некоторых моделей не дают возможности их разборки обычными способами. Разъединить детали корпуса можно только после разогрева корпуса феном. После разборки проводится визуальная оценка степени повреждений. Начинать следует с внешнего вида деталей платы, затем проверяется качество пайки светодиодов, чтобы обнаружить возможный нагар и расплавленные участки. При отсутствии видимых повреждений и деформаций, поиск неисправностей нужно продолжать с помощью тестера или мультиметра.

Определение поврежденных элементов мультиметром

Во многих случаях проблема заключается в выходе из строя токоограничивающего конденсатора. Чтобы проверить работоспособность, конденсатор нужно выпаять из платы. Однако при проверке мультиметром возможна ошибка в полученных данных, поэтому неисправную плату рекомендуется сразу заменить рабочей. Следует помнить, чтобы токоограничивающий конденсатор имел напряжение более 400 В.

Проверка самих диодов на предмет пробоя также выполняется с помощью мультиметра. Все элементы поочередно проверяются в соответствующем режиме. Если все диоды оказались работоспособными, необходимо продолжить поиск неисправностей и выполнить проверку токоограничивающих резисторов. При отсутствии видимых внешних повреждений, можно предположить, что неисправность связана с обрывом токопроводящей дорожки.

В некоторых случаях наблюдается моргание светодиодных ламп. Основной причиной мерцания считается токоограничивающий конденсатор, в котором может быть недостаточное рабочее напряжение. Для устранения этой неисправности конденсатор выпаивается с платы, а вместо него устанавливается аналогичная деталь, с минимальным напряжением 400 В. Кроме того, данную поломку можно устранить путем параллельного подключения дополнительного конденсатора вместе с тем, у которого недостаточное рабочее напряжение. В результате, два конденсатора выдадут совокупную емкость, обеспечивающую равномерный свет без моргания.

Проверка светодиодов тестером

Одной из причин неисправности светодиодной лампы считается выход из строя излучателя. Как правило данный элемент перегорает, что становится заметным в связи с появлением черного нагара. Но, не все светодиоды являются неисправными, поэтому необходимо произвести проверку каждого из них. В разных моделях ламп количество установленных светодиодов отличается и может доходить до нескольких десятков штук.

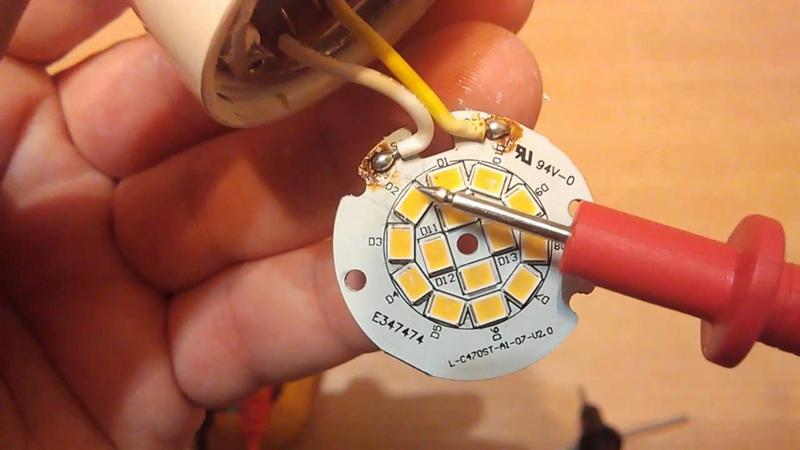

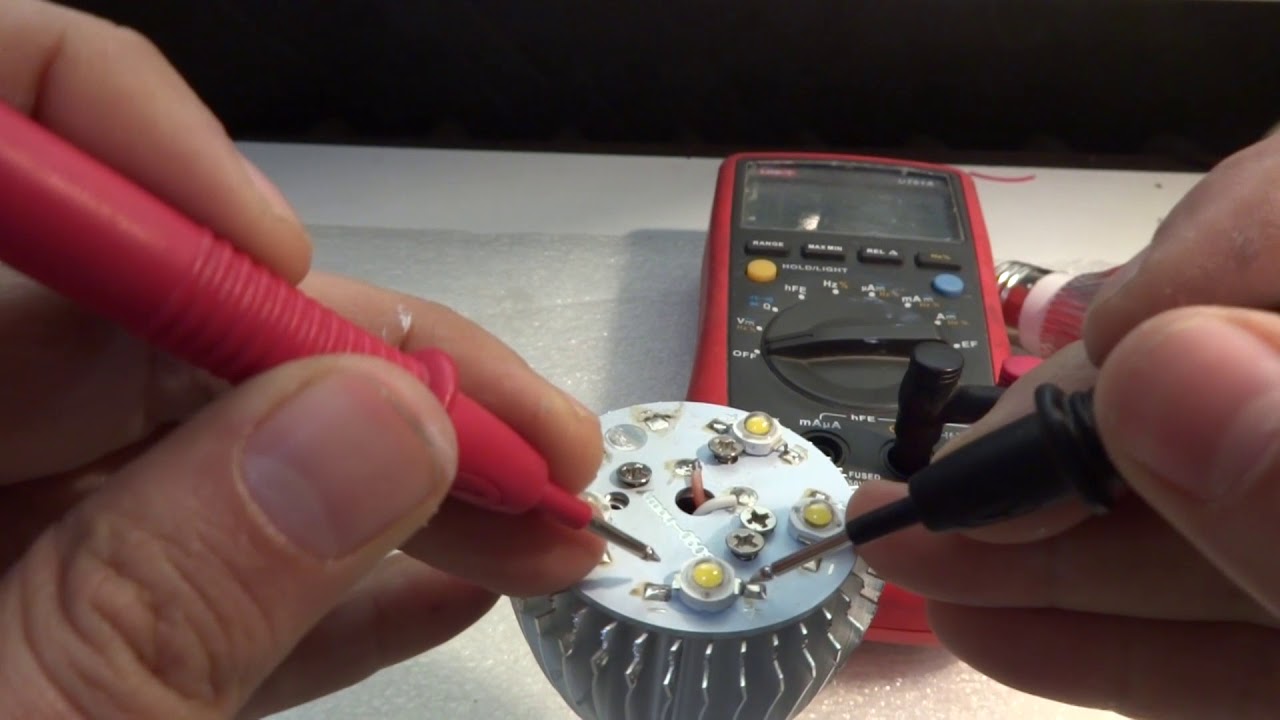

Поиск неисправного диода осуществляется с помощью тестера. В процессе проверки сравнивается уровень сопротивления перехода светодиодов во время прямого включения. В другом случае проверку можно выполнить подручными средствами. Нужно воспользоваться резистором, сопротивлением от 150 до 1000 Ом, соединенным последовательно с обычной батарейкой с напряжением от 1,5 до 9 вольт. Выводы с минимальным напряжением подносят к каждому диоду поочередно в прямом подключении. Если светодиод неисправен, он не будет излучать свет. В этом случае не требуется выпаивать светодиоды с общей платы.

Основные причины неисправностей

Срок службы светодиодных ламп в первую очередь зависит от того, в каких условиях они эксплуатируются. Сроки, заявляемые производителями, далеко не всегда совпадают с реальностью. Обычно это происходит из-за низкого качества кристаллов, очень быстро теряющих свои свойства. Работоспособность ламп в заводских условиях оценивается необъективно. То есть, они не соответствуют тем условиям, в которых лампочки будут реально эксплуатироваться.

К основным причинам неисправностей относятся следующие:

  • Частые перепады напряжения. Обычно светодиодные лампы выдерживают без последствий лишь незначительные колебания электрических параметров. В случае заметных скачков напряжения, на источник света оказывается сильное негативное воздействие. В качестве положительного момента следует отметить, что другие виды ламп еще хуже реагируют на перепады сетевого напряжения.
  • Неправильный выбор светильника. В основном это связано с конфигурацией плафона, непригодной для использования в конкретном месте. Поэтому риск перегревания в таких случаях значительно возрастает, что в первую очередь негативно влияет на светодиоды.
  • Низкое качество конструктивных элементов. В первую очередь это кристаллы – элементы, излучающие свет. Снижение себестоимости изделий ведет к преждевременному выходу их из строя.
  • Ошибки в устройстве системы освещения. Прежде всего это касается электропроводки: сечение проводов не подходит, осветительные приборы подключены неправильно.
  • Негативное влияние внешних факторов. Постоянное воздействие ударов и сильных вибраций способно вывести из строя даже светодиодные лампы, несмотря на повышенную прочность пластиковой колбы.

Для того чтобы не допустить преждевременного выхода из строя источников света, необходимо максимально устранить негативное влияние всех перечисленных факторов. Особое внимание следует уделить электропроводке. Во время покупки светильника следует проводить внешний осмотр, оценивать его качество и работоспособность.

Ремонт LED лампочки своими руками

Возникли проблемы с источниками света, но вы не спешите покупать новые и не хотите вызывать электрика? Неплохо попытаться провести ремонт светодиодных ламп своими руками, ведь верно? Тем более, что это может оказаться не так уж сложно. Но вы не знаете, с чего начинать?

Мы подскажем вам, как можно обнаружить проблему и выполнить ремонт проблемного участка — в статье рассмотрены наиболее распространенные причины поломок. Главное, правильно выявить область проблемы и с помощью профильных инструментов аккуратно устранить неисправность. Корректно восстановленное изделие продолжит свою службу.

В помощь домашнему мастеру мы подобрали фотоматериалы и снабдили инструкции по ремонту информативными видеороликами. С их помощью с задачей сможет справиться даже мастер, не имеющий колоссального опыта в работах подобного плана.

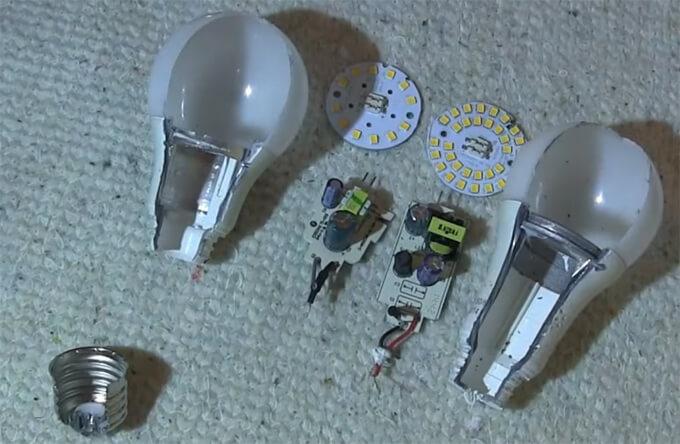

Устройство диодного прибора

Прежде чем приступать к ремонту испортившейся светодиодной лампы, нужно узнать, из каких деталей она состоит и где именно искать неисправность.

Общее устройство агрегатов подобного типа примерно одинаково и включает в себя такие элементы, как:

  • цоколь;
  • драйвер;
  • монтажная плата;
  • светодиоды;
  • радиатор;
  • оптические элементы.

Каждая из частей очень важная и отвечает за определенную функцию. Найдя место дислокации проблемы, можно понять уровень ее серьезности и приступить к устранению.

Назначение и разновидности цоколей

В LED-приборах цоколь изготовляется из металла, керамики или прогрессивного высокотемпературного пластика, славящегося отличной термостойкостью.

В изделиях от брендовых производителей при монтаже детали в лампу не применяется пайка. Это полностью исключает окисление или подлипание цокольного элемента к патрону светильника.

Чаще всего в светодиодных приборах, предназначенных для использования в быту и промышленности, применяются резьбовые и штырьковые цоколи.

Прочие виды считаются более редкими и используются в определенных, специфических случаях. Сам цоколь обладает хорошим рабочим ресурсом и практически никогда не выходит из строя.

Роль драйвера светодиодной лампы

Драйвер в устройстве LED-прибора играет одну из ключевых ролей. Эта небольшая деталь выступает как общий блок питания, нейтрализует перепады напряжения, а постоянный ток направляет непосредственно на диоды, которые преобразуют его в видимый человеческим глазом свет.

Драйверы в современных лампах бывают электронными или конденсаторными. Каждый вид имеет свои специфические отличительные черты и достоинства. Подробнее о видах и выборе преобразователей тока для светодиодных лампочек мы говорили здесь.

Первый вариант ценится более дорого и чаще используется в брендовой продукции среднего и люксового сегмента, второй обходится производителям достаточно дешево и ставится в изделия бюджетной серии.

Особенности монтажной платы

Монтажная плата служит плацдармом для расположения светодиодов и прочих рабочих элементов. Производители используют для ее создания разные материалы. Самой актуальной сейчас считается плата, выполненная из анодированного алюминиевого сплава.

Она проявляет себя максимально эффективно и абсорбирует до 90% теплового излучения, возникающего в процессе эксплуатации.

Нюансы устройства LED-элементов

Диоды, регенерирующие светопоток, бывают нескольких видов. Наиболее часто в лампах стоят SMD и COB-чипы. Чем больше их располагается на плате, тем мощнее получается прибор и тем большее количество тепла выделяется в процессе работы.

Для нормальной эксплуатации и длительной службы необходимо обеспечить корректный теплоотвод, и за это отвечает установленный на корпусе радиатор.

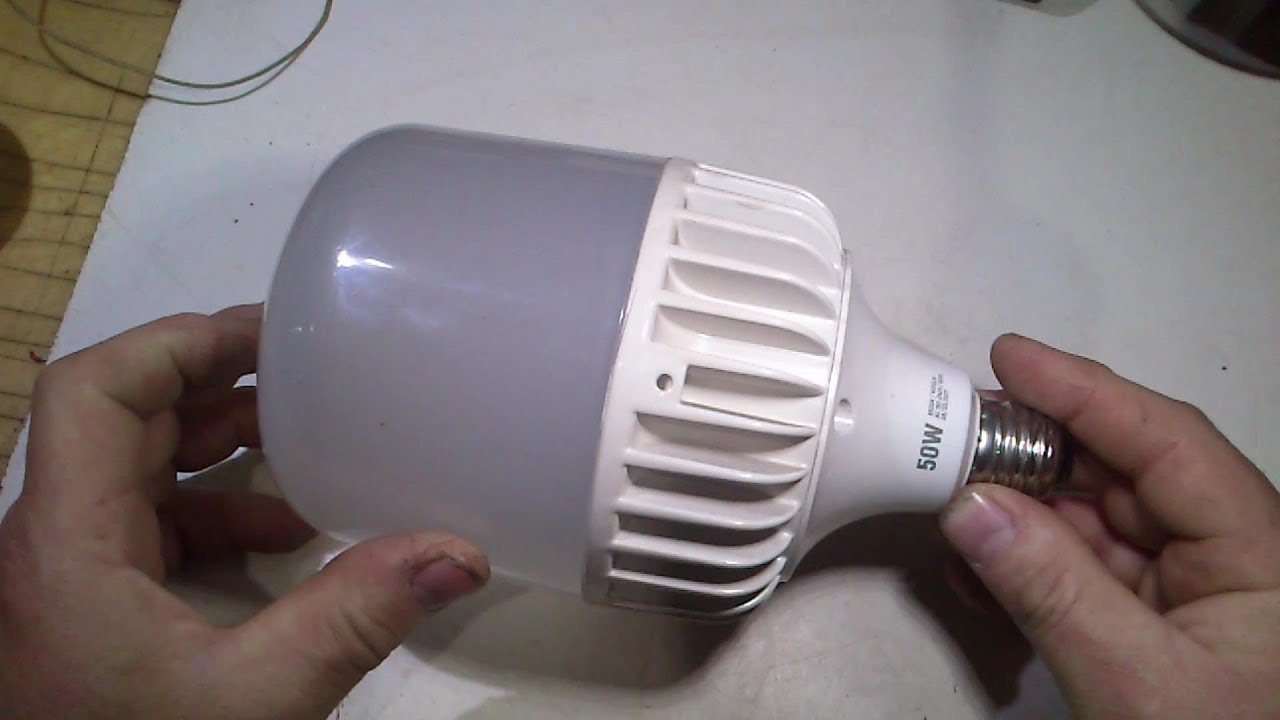

Специфика работы радиатора

Излишний нагрев губительно сказывается на функционировании светодиодов. Отсутствие качественного теплоотвода в разы уменьшает период работы лампы и в итоге приводит к ее сгоранию.

Некоторые изготовители экономят и оснащают прибор нескольким поперечными или продольными отверстиями, располагая их по всей территории корпуса.

Бюджетные производители ставят дешевые пластиковые, стеклянные и композитные детали. Продвинутые бренды идут дальше и комплектуют свои LED-приборы радиаторами, выполненными из металла с анодированным антикоррозийным покрытием.

Поэтому лучше изначально покупать надежные лампы из лучших материалов. Хотя они и обойдутся дороже, но пользователь обезопасит себя от постоянных поломок.

Отдельные торговые марки, преимущественно китайского происхождения, снабжают лампочки радиаторными элементами из керамики.

Такие изделия получают качественное охлаждение, но, вместе с ним, частично теряют конструкционную прочность и становятся более хрупкими по сравнению с металлическими аналогами.

Несколько слов про оптику

Основная масса LED-ламп обязательно снабжается рассеивателем, изготовленным из матового пластика. Он помогает концентрировать светопоток под определенным углом и делает его более равномерным.

В некоторых моделях вместо рассеивателей используют линзы, созданные из различных современных и практичных материалов. В этих элементах поломок не наблюдается, и под ремонт они не подпадают.

Частые причины неисправностей

К выходу из строя светодиодной лампы часто приводят некорректная эксплуатация и резкие перепады напряжения в центральной электросети. Сами диодные элементы в этом случае сохраняют работоспособность, а вот драйвер может испортиться.

Если в самом светильнике не обеспечена качественная вентиляция, драйвер будет перегреваться. В итоге это плохо отразится на его функционировании и спровоцирует поломку.

Лампа начнет чувствительно мерцать и моргать, раздражая глаз, когда испортится токоограничивающий резистор, и совсем перестанет гореть, если выйдет из строя конденсатор.

Все эти моменты неприятны, но впадать в панику не стоит. Исправить неполадку без особых усилий получится дома своими руками.

Плохо подействует на Led-элемент и приведет к его выходу из строя неправильно организованная в доме или квартире электрическая система.

Плюс к тому она увеличит нагрузку на проводку и, возможно, создаст дополнительные проблемы в ближайшем будущем. Поэтому ее обустройство лучше доверить профессионалам.

В процессе эксплуатации в лампе может произойти нарушение базовой кристаллической структуры полупроводниковых диодов.

Провоцирует эту неполадку реакция на повышение уровня плотности инжектированного тока со стороны материала, из которого изготовлен полупроводник.

Когда пропайка краев осуществлена некачественно, отвод тепла теряет необходимую интенсивность и ослабевает. Проводник перегревается, в системе происходит перегрузка и короткое замыкание выводит лампу из строя.

Все эти мелочи не фатальны и подлежат незатратному по времени и финансам ремонту.

Предварительная диагностика устройства

LED-модуль обычно не горит из-за обрывов в общей проводке, неисправностей в системе выключателя, при отсутствии контакта в патроне или возникновении неполадок в самой лампе.

Чтобы разобраться в вопросе, нужно провести предварительную диагностику и понять, где располагается проблема.

Когда при активации включателя лампа не загорается, нужно выкрутить ее из патрона и вкрутить другую, причем, не обязательно диодную.

Если ситуация изменилась и свет появился, значит неисправна сама лампа. Отсутствие поступления освещения означает, что неполадки заключаются в проводке.

На следующем этапе понадобится с помощью мультиметра выяснить, имеется ли напряжение в электрической цепи.

Для этого достаточно прислонить прибор к патронной части при активированном выключателе и посмотреть на показатели. Они должны быть на уровне 220 В. Если цифры иные, значит зона неисправности обнаружена.

Когда наличие корректного напряжения подтверждено, а лампа все равно не горит, следует проверить, имеется ли контакт между цоколем и усиками патрона. Если в этой области происходят нарушения, возникает дуга и на усиковых элементах образуется нагар.

Чтобы его удалить, необходимо отключить напряжение, счистить некорректные образования, а сами усики аккуратно подогнуть. После всех этих мероприятий можно вкрутить в патрон рабочую лампу и проверить результат.

При отсутствии напряжения на контактах патрона, его обязательно нужно снять и проверить, есть ли фаза на самой проводке. Если при активированном выключателе она присутствует, патрон подлежит замене.

Когда же ее нет, стоит обратить пристальное внимание на выключатель и поискать проблему в нем.

Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе.

Как разобрать светодиодный модуль?

Для осуществления ремонта светодиодную лампу обязательно придется разобрать. Процедура эта не представляет большой сложности, но требует аккуратности, внимания и некоторой сноровки.

При желании, можно заснять весь процесс в пошаговом режиме на телефон, чтобы потом не перепутать порядок действий.

Желательно действовать крайне осторожно. Не все внутренние элементы прибора подлежат замене, поэтому чрезвычайно важно не нанести им повреждений и сберечь в целости и сохранности.

Особенно это касается такой уязвимой, но крайне значимой детали, как монтажная печатная плата.

Способ #1 — откручивание

Светодиодная лампа – довольно хрупкий прибор, разбирать который нужно предельно осторожно и аккуратно. Тут не требуются какие-то значительные усилия, да и пользоваться острыми инструментами там, где есть шанс справиться вручную, нет нужды.

Чтобы снять рассеивающий купол, достаточно взять лампочку двумя руками за края и, мягкими вращательными движениями отделить верхнюю часть от корпуса.

Обычно сделать это удается легко, так как слой скрепляющего герметика крайне тонок и сразу реагирует на движение и нарушение целостности.

Потом придется решить самую сложную задачу – отделить пластину, несущую светодиоды, от остальной части корпуса. Для этого придется выкрутить все крепежные болты.

Так как их головки отличаются крошечным размером, придется воспользоваться специальными отвертками прецизионного типа.

На следующем этапе понадобится отсоединить монтажную пластину от радиаторного устройства. Сделать это поможет предмет с плоским острым краем, например, ювелирный пинцет. Им удастся аккуратно поддеть край платы и осторожно снять ее целиком.

Потом придется аккуратно распаять зоны прилегания провода питания и окончательно отделить пластину с диодами от сопутствующих деталей.

Радиатор и цоколь потребуется разъединить деликатными вращательными движениями и разложить все составные части лампы на столе перед собой. После этого можно приступать непосредственно к ремонту.

Способ #2 — нагревание феном

Второй вариант наиболее подходит для изделий с толстым стеклом, не годящихся для непосредственного контакта с инструментом типа отвертки. Здесь придется воспользоваться строительным феном и с его помощью разогреть корпус лампы.

Только так удастся вынуть из цилиндрической основы приклеенный специальным составом стеклянный фрагмент.

Интенсивное воздействие горячего воздуха заставит обрабатываемые объекты расшириться, а клеевой слой, удерживающий стекло, приобретет эластичность.

После этих манипуляций лампа распадется на составные части, даже если мастер не приложит к этому никаких усилий.

Если фена под рукой нет, можно пойти другим путем. Для этого потребуется взять растворитель, шило и медицинский шприц с иглой. Сначала шилом аккуратно и без нажима провести вдоль кромки купольного рассеивателя.

Затем шприцем ввести растворитель и немного подождать. Пройдет буквально пара минут, герметик приобретет податливость, и купол удастся открутить без всяких физических усилий. Все дальнейшие действия ничем не отличаются от метода, описанного выше.

У вас никак не получается разобрать лампу? У нас на сайте есть другие инструкции по разборке различных типов лампочек. Рекомендуем вам ознакомиться с ними.

Самостоятельная замена светодиодов

Сгоревшие светодиоды часто становятся причиной, по которой лампочка выходит из строя. Обычно после разборки сразу видно, какие элементы испорчены и требуют замены. Но нередки случаи, когда на первый взгляд все диоды выглядят нормально.

В этом случае придется воспользоваться мультиметром и прозвонить каждый элемент отдельно, чтобы выявить неисправный. Либо снять с платы элементы, вызывающие сомнения, и протестировать их с помощью проводов, подключенных к 12-вольтовому источнику питания.

Когда испорчен только один диод, можно просто замкнуть его выходы. Если в светильнике применено цепочное соединение, этот момент никак не повлияет на потерю функций всех остальных элементов.

Старые, неисправные диоды придется выпаять, затем перевернуть плату и припаять к видимым контактным дорожкам новые чипы.

В некоторых случаях заменить светодиод можно без использования паяльника. Для этого плату потребуется хорошо прогреть строительным феном. Область пропайки станет мягкой и податливой, а диод удастся спокойно снять с помощью обычного пинцета.

На еще не остывшее место понадобится вмонтировать рабочий источник света. Когда плата хорошо остынет, он прочно зафиксируется и уже никуда не сдвинется.

Главное, четко запомнить расположение элемента относительно меньшего и большего контактов и разместить исправный с соблюдением полюсности.

Решение проблем с драйвером

Неполадки в драйвере – довольно распространенная проблема светодиодных ламп. Чаще всего в драйвере горят резистор или конденсатор.

Имеющимися под рукой домашнего мастера измерительными приборами выявить уровень работоспособности этого элемента довольно проблематично. Поэтому рекомендуется его просто заменить на исправный с аналогичными параметрами.

Найти подходящую деталь в магазинах светотехники получается не всегда. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и там попытаться отыскать нужную вещь.

Когда она будет куплена, потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.

Для корректного проведения разборки и ремонта лампочек светодиодного типа не понадобится сложное, дорогостоящее оборудование. Устранить возникшие неполадки поможет минимальный набор простых инструментов.

Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько работоспособны остальные детали схемы.

Паяльный прибор с канифолью и припоем потребуется для восстановления обрывов, найденных в цепи, и последующей замены поврежденных деталей и элементов.

Отверткой небольших размеров удастся аккуратно отделить от корпуса лампы управляющие элементы, а тонким, прочным канцелярским ножиком получится деликатно отсоединить детали от монтажной печатной платы.

Также часто пользователи сталкиваются с такими проблемами, как моргание лампочек и горение ламп при выключенном выключателе. Что служит причиной этих неисправностей и как их устранить мы говорили в других наших статьях:

Выводы и полезное видео по теме

Как устранить характерные поломки светодиодной лампочки с цоколем E27. Подробная инструкция по разборке изделия, интересные практические советы по использованию подручных инструментов.

Подсказки, как корректно снять с прибора колбу, не повредив ее в процессе.

Простой способ отремонтировать лампочку лед-типа без использования паяльника. Вместо припаивания применяется специальная электропроводящая паста.

Полное описание работы на изделиях торговой марки «Космос», которой владеет KOSMOS Group, контролирующая около 25% отечественного рынка прогрессивной и экономной продукции для создания качественного освещения.

Светодиодная лампочка – практичный источник освещения. Единственный минус этого изделия – высокая по сравнению с другими модулями цена. Правда, LED-приборы надежны и обычно полностью отрабатывают свой срок.

А если вдруг в процессе эксплуатации возникнут поломки, большую часть из них можно будет устранить своими руками. Нужные инструменты найдутся у любого домашнего мастера, а выкроить время на ремонтные работы тоже не составит никакого труда.

Вы умеете самостоятельно чинить светодиодные лампы и можете дополнить изложенный нами материал ценными рекомендациями? Пишите советы в комментариях к статье, добавляйте уникальные фото – многие новички, не имеющие опыта ремонта светотехнической продукции будут вам благодарны.

Ремонт светодиодных ламп своими руками, устройство и схема

Длительность работы лампы определяется условиями эксплуатации. Каждый из видов источников света рекомендуется использовать в соответствии с некоторыми правилами и рекомендациями. Это позволит продлить срок службы лампочки. Диодные источники света плохо переносят значительные перепады напряжения источника питания, в таких ситуациях не избежать поломки. Не следует сразу выбрасывать лампочку, вполне реально  отремонтировать ее своими руками.

Принцип работы и схема

Конструкция таких осветительных элементов сложнее, чем у аналогов (лампы накаливания, галогенные и др.). Ключевые узлы: цоколь, встроенный драйвер (стабилизатор тока), корпус+рассеиватель, непосредственно сами светоизлучающие диоды в определенном количестве.

Устройство диодной лампы

Основа функционирования такого источника света: преобразование электрической энергии в световую.

Простейшая схема светодиодной лампы:

При включении переменное напряжение питает диодный мост. Проходя по схеме, на вход блока светодиодов подается уже выпрямленное напряжение. В результате лампочку можно подключать к сети 220 вольт, так как встроенный драйвер стабилизирует электрические параметры до нужных величин.

Определение степени повреждения

Прежде чем разбирать лампу, нужно проверить, действительно ли в ней проблема. Случается, что в момент включения отсутствует напряжение (220 вольт) на самом выключателе. Значит, причина кроется в электропроводке. Но все же чаще выходит из строя именно лампа. В этом случае придется разобрать ее своими руками, аккуратно разъединив части корпуса.

Некоторые модели не предусматривают демонтаж, однако, умельцы нашли выход: можно разогреть корпус феном, чтобы клей рассохся. Теперь нужно оценить степень повреждения визуально: внешний вид элементов платы, качество пайки светодиодов, отсутствие нагара и расплавленных участков.

Если нет видимых деформаций, нужно искать причину неисправности посредством сопутствующего оборудования (тестер, мультиметр).

Какие элементы на плате вышли из строя?

Одна из наиболее частых проблем – токоограничивающий конденсатор, который вышел из строя. Для проверки его придется выпаивать с платы своими руками. Но мультиметр может выдать ошибку при измерении тока утечки. А значит, проще сразу поменять этот элемент на рабочий аналог. Важно, чтобы напряжение токоограничивающего конденсатора было выше 400 вольт.

Работоспособность диодов (на пробой) также проверяется при помощи мальтиметра. Для этого необходимо установить соответствующий режим и «прозвонить» все элементы. Если проблема не выявлена, значит, нужно продолжить поиск причины неисправности, проверив токоограничивающий резисторы. Если внешние изменения отсутствуют, велика вероятность, что произошел обрыв токопроводящей дорожки.

Почему светодиодные лампы «моргают»?

Причина этого явления кроется в токоограничивающем конденсаторе с недостаточным рабочим напряжением. Чтобы отремонтировать лампу своими руками, нужно выпаять некачественный элемент с платы и установить вместо него аналог с напряжением не менее 400 вольт.

Есть и другой выход из этой ситуации. Он заключается в параллельном подключении еще одного конденсатора наряду с тем, что уже установлен (с небольшим рабочим напряжением). В результате совокупная емкость двух элементов обеспечит равномерное свечение без мерцания.

Как проверить диоды

Еще одна причина поломки источника света – сгоревший излучатель. Определить его можно по черному нагару. Но не все диоды проявляют внешние признаки неисправности, а значит, придется проверять каждый из элементов. Устройство разных ламп на напряжение 220 вольт заметно отличается: в некоторых используется минимальное количество диодов, а в других, наоборот, установлено довольно много излучателей (до нескольких десятков единиц).

При поиске неисправного диода используется тестер. Цель проверки – сравнение уровня сопротивления перехода светодиодов в прямом включении. Ориентировочный уровень – 30 кОм. Есть и другой метод проверки.

Он подразумевает использование подручных средств: резистор 150-1 000 Ом (в зависимости от параметров источника питания), который соединяется последовательно с батарейкой (1,5-9 В).

Для проверки не требуется выпаивать излучатели. Достаточно подносить выводы с минимальным напряжением в прямом подключении к каждому диоду. В случае неисправности, элемент не будет светить.

Если сгорел один светодиод, вполне достаточно замкнуть его контакты, в ситуации, когда не работает некоторое количество излучателей, их можно заменить, используя диоды со светодиодной ленты. Ее несложное устройство позволяет выпаять излучатели.

Причины выхода из строя лампы

Срок службы таких источников света определяется в первую очередь условиями эксплуатации. Заявленный производителем период работы не всегда соответствует действительности по разным причинам: некачественные кристаллы, которые стремительно деградируют, оценка работоспособности на производстве в условиях, отличных от тех, при которых используются лампочки. Ремонт светодиодных ламп (220 вольт), сделанный своими руками, позволяет продлить срок службы изделия.

Основные причины выхода из строя осветительных элементов:

  1. Перепады напряжение. Несмотря на то, что диодные лампы не особо чувствительны к незначительным колебаниям электрических параметров, заметные изменения значения напряжения негативно повлияют на работу источника света. Для сравнения, все остальные виды ламп в еще большей мере подвержены колебаниям сетевого напряжения.
  2. Неправильно подобранный светильник, в частности, неподходящая конфигурация плафона. В этом случае увеличивается риск перегрева источника света. Несмотря на то, что светодиодные лампы в меньшей мере зависят от этого фактора, все равно очень рекомендуется правильно подбирать осветительный прибор, так как постоянное повышение температуры негативно сказывается на диодах.
  3. Некачественные элементы конструкции. В первую очередь это касается светоизлучающих элементов (кристаллов). Сегодня далеко не все производители используют комплектующие с отличными характеристиками, так как это позволяет снизить себестоимость изделия. А в результате лампы с некачественными кристаллами выходят из строя раньше положенного срока.
  4. Ошибки при организации системы освещения своими руками, в частности, это касается электропроводки: неверно подобранные по сечению провода, неправильно подключенные осветительные приборы и т. д.
  5. Внешние факторы. Сильные вибрации, постоянные удары могут сказаться на работе даже таких ламп, как светодиодные, которые характеризуются повышенными прочностными характеристиками благодаря пластиковой колбе.

Что можно сделать, чтобы повлиять на качество и продолжительность работы источника света? Прежде всего, необходимо исключить или максимально снизить влияние вышеназванных факторов на лампу. Это можно сделать, если прокладка электропроводки будет производиться мастерами, а при эксплуатации осветительного элемента следует создать допустимые условия (без сильных биений, вибраций и пр. ).

Дополнительно к тому обращается внимание на устройство светодиодов. В первую очередь учитывается качество кристаллов, необходимо также оценить, насколько ровные края изделия.

Еще одна возможность предупредить поломку лампочки заключается в установке диммера (он же светорегулятор). При этом нужно использовать специальные источники света – диммируемые.Светорегуляторы позволяют снизить пусковые токи, а ведь известно, что эта характеристика способствует выходу лампы из строя.

Таким образом, приобретая светодиодные осветительные элементы на 220 вольт, необходимо обращать внимание не только на их основные параметры, но еще и на качество. Специалисты рекомендуют выбирать изделия проверенных марок. В этом случае производитель дорожит своей многолетней отличной репутацией и задействует при изготовлении кристаллы с отличными характеристиками.

Но все равно есть риск поломки (неидеальные условия эксплуатации). Если источник света не включается, скорее всего, потребуется его разборка. Это позволит определить проблему и починить лампу собственными силами. Как правило, ремонт обходится недорого.

Ремонт светодиодных ламп своими руками.

Фото 1. Самодельный сетильник
для светодиодной лампы.

 Я всегда говорил, что будущее за светодиодами. Это, прежде
всего, благодаря их долговечности и экономии электроэнергии. Однако, сегодня,
технология изготовления этих ламп ещё не совершенна, уже сама высокая цена
говорит об этом, и приобретать это новшество ещё рано. Но ведь не слушает
никто, и покупают, а потом с претензиями, — вот гляди, уже не работает.
 Но для
меня это было похоже на разминку, когда на      мой стол положили пару бракованных
ламп.

 Сказать по правде я
впервые разглядывал эти лампы, сделанные из толстого стекла, они казались
неразборными, что только подтверждало мою теорию об их несовершенстве, и пока я
вслух  рассуждал об этом, один из
слушателей взяв фен, просто нагрел по контуру стеклянный цилиндр и приклеенный
круг стекла сам вышел из объятий. При высокой температуре увеличиваются
линейные размеры, а клей становится эластичным.
В глаза сразу бросились два не запаянных светодиода (они были приподняты
с одной стороны, такое бывает при падении). В другой лампе взорвался
электролитический конденсатор. Но причина не только в нём, а в неисправности
одного светодиода, который разорвав цепь, тем самым превратил напряжение на
конденсаторе равное 100 вольтам в разность потенциалов 300 вольт, что и привело
к взрыву.

Рис. 1. Электрическая схема светодиодной лампы.

 Один из вариантов схемы безтрансформаторного блока
питания светодиодной лампы. Номинал конденсатора С1 зависит от количества
светодиодов на ленте.

Рис. 2. Монтажная схема светодиодной лампы.

 Вот самая простая, а
потому наиболее распространённая
электрическая схема светодиодных ламп без трансформаторов.   С неё и начнём. Но сначала немного теории.

 Конденсатор С1 играет
роль гасящего резистора, поскольку на частоте переменного тока имеет
сопротивление, но в отличие от резистора не рассеивает тепло и служит для
уменьшения напряжения последовательной цепи. Иногда вместо одного конденсатора
ставят два в параллель, для достижения необходимой яркости свечения. Для
надёжной работы лампы их рабочее напряжение должно быть больше 450 вольт.

  Диодный мост служит
для преобразования переменного тока в постоянный.

 Конденсатор С2
сглаживает пульсации 100 Гц выпрямленного напряжения моста. Его рабочее напряжение
должно быть более 300 вольт.

Высокоомные резисторы R1, R2, параллельно конденсаторам С1 и С2,
служат цели электробезопасности, для снятия зарядов с этих конденсаторов, чтобы
не тряхнуло током, если коснуться цоколя только что снятой лампы.

Низкоомные резисторы R3, R4 — защитного назначения, ограничивающие
броски тока, в ряде случаев срабатывают как предохранители, перегреваясь и выходя
из строя, размыкая цепь питания при коротком замыкании.

 Из всех перечисленных
радиокомпонентов меньше всего выходят из строя высокоомные резисторы и
выпрямительные мосты.


Дедка за репку, бабка за дедку и т. д.



Рис. 3.

Терпеть не могу играть в шахматы,
три хода, шах и мат, иногда это полезно, вдохновляет.  В то же время, чем не детская игра, «кто
быстрее доберётся до цели».



 Как правило чаще
выходит из строя один из светодиодов матрицы по причине короткого замыкания
конденсатора С1. При замыкании этого конденсатора, увеличивается напряжение и
ток на светодиодной матрице, и яркое свечение лампы длиться недолго, до
момента, пока не выйдет из строя самый слабый элемент матрицы. Вышедший из
строя светодиод, размыкает цепь, и напряжение на конденсаторе С2 достигает значения
300 вольт. Конденсатор С2 (его рабочее напряжение было 100 вольт) взрываясь,
закорачивает цепь питания и выводит из строя низкоомные резисторы R3, R4, которые от
предельно высокого тока моментально нагреваются, и их проводящий слой
трескается, разрывая цепь питания.

Наверно это самая худшая сказка из моего детства, но намёк
остаётся в силе – мало найти причину отсутствия свечения, необходимо также
отыскать следствие.

Фото 2. Нечто похожее случилось с этой лампой. Замкнулся меньшего
размера чип-конденсатор, а в результате большого тока выгорел чип-резистор (на
нём можно заметить чёрную точку).

                                          Поиск неисправных компонентов


Это не планета солнечной системы, а паяное соединение
светодиода с печатной платой. Горный пейзаж внизу снимка — сам припой или
паяльная паста. Из-за нарушенной технологии процесса контактное соединение
практически отсутствует.

 Итак, лампа вскрыта.
Первое, что я сделал, тщательным образом посмотрел монтаж.

 1. Самое простое –
провод отвалился от цоколя лампы. Такое уже было с энергосберегающими лампами.  Сам провод можно нарастить, а вместо
паяного  или сварного соединения с
алюминиевым цоколем можно применить резьбовое соединение.

 2. Разбухший или
выгоревший электролитический конденсатор С2, я просто удалил. Для надёжности
использовал конденсатор  с рабочим
напряжением более 300 вольт. Лампа будет функционировать и без него.

 3. Тестером прозвонил
низкоомные резисторы R3, R4, показания должны быть в пределах                 100 – 560 Ом (101 – 561
обозначение чип-резисторов). Один из резисторов не показывал своего значения, и
я его  заменил.

 4. Теперь очередь конденсатора С1. Он
заблокирован защитным резистором R1 от 100 кОм (104) и выше 510 кОм, (514,
последняя цифра чип-резисторов подразумевает количество нолей) номинал которого
покажет омметр, что говорит об исправности самого конденсатора, по крайней мере
он не пробит. Этот конденсатор необходимо поставить на напряжение не менее 450 вольт.
Иногда, в целях уменьшения габаритов, производители ламп ставят конденсаторы на
меньшее рабочее напряжение, что приводит к их выходу из строя.

5. Теперь можно включить схему в
сеть и измерить тестером постоянное напряжение на конденсаторе С2 или на токопроводящих
площадках, где он стоял. Свечение отсутствовало, и при этом постоянное
напряжение было 1,4 раза больше переменного напряжения сети 220 вольт и
составило 308 вольт, что указывало на обрыв светодиодной матрицы, но на
исправность диодного моста.

 6. Поиск неисправного светодиода начинаю с
визуального осмотра, отключенной от сети лампы. Внешне такой элемент отличается
от других черной точкой на поверхности кристалла.  Итак, подозреваемый элемент найден, но для
уверенности можно воспользоваться тестером и сравнивать сопротивление перехода
каждого светодиода в прямом включении. Оно должно составлять около 30 кОм.

 Если все элементы матрицы показывают
одинаковое сопротивление, и при её подключении свечение отсутствует, а
постоянное напряжение на конденсаторе С2 резко упало до единиц вольт, то это
говорит о неисправности конденсатора С1. Скорее всего он будет в обрыве.

 Не советую делать так, как делал сам. Завернув
свободную руку за спину, другой рукой, острым пинцетом у включённой лампы
замыкал токопроводящие площадки каждого светодиода по очереди, до момента, пока
не загорится вся матрица. Так легко отыскать элемент, из-за которого лампа
будет тускло светить, моргать или включаться на непродолжительное время.
Возможно, сам элемент будет просто иметь плохой контакт с проводящей дорожкой
из-за плохой пайки.

Рис.4.

 Есть ещё один способ проверки светодиодной
матрицы (рис. 4.).  С помощью питания от контейнера с двумя батарейками с общим
напряжением 3 вольта или от одной батарейки
с таким напряжением. С помощью последовательно соединённого резистора
R = 100 Ом подсоединяю выводы с напряжением 3 вольта в соответствующей полярности к
каждому светодиоду D, не выпаивая его из схемы и убеждаюсь в его свечении (он будет светиться только в
прямом включении).
                           Внимание!

 Прогресс не стоит на месте,
и мне попалась светодиодная лампа, в которой светодиоды представлены в виде двух
последовательно соединённых полупроводниковых кристаллов в одном корпусе, а это
значит, что от напряжения 3 вольта они не загорятся. Для проверки используется
та же схема (рис. 4), только с контейнером на 4-е батарейки, то есть необходимо
иметь напряжение 6 вольт и резистор 100 Ом, ограничивающий ток.



Светодиодная лампа на 220 вольт с
 преобразователем напряжения.

 Эта
лампа на 220 вольт выполнена с преобразователем на пониженное напряжение, что
не даёт ей полностью погаснуть при выходе из строя одного светодиода. Что
делать если её уровень освещённости упал и задрожал, словно от холода? Причина –
в избытке тепла внутри цоколя. Жару не любят электролитические конденсаторы и
сохнут от этого, их ёмкость падает, из-за чего и растёт пульсация выпрямленного
диодным мостом напряжения, которая и вызывает дрожание света. Просто необходимо
было заменить электролитический конденсатор.

Фото 3.

                                                   Светодиодная лампа на 12 вольт.


Рис. 5  Схема соединений.

            Мне попался такой вариант ее схемы.

                                                          Опять теория.

Диодный мост (D1-D4) на
клеммах лампы делает её универсальной, что позволяет подключаться к постоянному
напряжению, не беспокоясь о переполюсовке,  кроме того, даёт возможность использовать
лампу с низковольтным источником переменного напряжения с интервалом от 6 до 20
вольт, (для постоянного с интервалом от 8 до 30 вольт).

 За такой большой
разброс напряжения отвечает преобразователь (микросхема CL6807, R1, R2, L1, D5). Его задача ограничивать
ток с ростом напряжения. В отличие от ограничивающего тока резистора, данный преобразователь,
обладает высоким КПД = 95 процентам, он же экономит электроэнергию и, не
выделяя излишки тепла, занимает меньше места, чем резистор.

Сами светодиоды — D6 — D9.

Фото 4. Лампа на 12 вольт. Достаточно снять линзу и перепаять светодиоды.

 Всё вроде хорошо, но
лампы выходят из строя
. Основная причина – некачественные светодиоды, (если
точнее, некачественная сварка кристалла полупроводника к отводам для распайки).
В этой схеме отключение будет парами, предварительно лампа будет подавать
сигналы миганием.  Нахожу неисправный
светодиод, поочерёдно подключаясь 3-х вольтовой конструкцией  (рис. 4) к каждому светодиоду отключенной лампы. Таким образом,
из двух ламп можно восстановить одну, оставив запчасти для лучших времён, (кстати,
красивые радиаторы для транзисторов).

Но как быть, если вы не смогли починить лампу? Не
расстраивайтесь. Из сломанной лампы можно сделать массу разнообразных поделок.

Фото 5 Заходите на огонёк.

        Поделки из сломанных светодиодных ламп.

Ремонт светодиодных ламп своими руками и поиск неисправностей

Осветительные приборы светодиодного типа отличаются дороговизной, а ремонт светодиодных ламп своими руками можно достаточно легко выполнить даже без наличия специального инструмента и профессиональных навыков, но со строгим соблюдением технологии проведения таких работ.

Подробнее об устройстве, поиске неисправностей и ремонте ламп читайте далее.

Конструкция светодиодных ламп

Показатели качества и долговечность светодиодной лампы не всегда соответствуют заявленным параметрам, поэтому чтобы самостоятельно отремонтировать осветительный прибор, требуется изучить его конструктивные особенности. Устройство любой стандартной светодиодной лампы представлено:

  • специальным рассеивателем, отвечающим за равномерное распределение потока света, и исключающим дискомфорт глаз при взгляде на работающий светодиодный источник освещения;
  • стандартными светодиодами;
  • светодиодным основанием, имеющим печатные проводники, посредством которых выполняется последовательное подсоединение элементов;
  • охладительным радиатором, отводящим тепловую энергию, которая выделяется в процессе работы светодиодов;
  • драйвером, формирующим напряжение, которое требуется для функционирования светодиодов;
  • корпусом и цокольной частью.

Электрическая схема светодиодной лампы

Светодиодные лампы относятся к полупроводниковым осветительным приборам, поэтому излучение света происходит в процессе прохождения электрического тока.

Важно помнить, что с целью понижения напряжения, применяется несколько вариантов, включая схему с использованием конденсатора, схему с использованием трансформатора и стандартную инверторную схему.

Принцип работы LED-приборов

Весь поступающий ток преобразуется полупроводниками в световое излучение. Возникновение свечения обеспечивается рекомбинацией элементов в части p-n-перехода, где электроны теряют свою энергию, в результате чего и образуются многочисленные, особые световые частицы – фотоны.

Полупроводниками, изготовленными из разных видов материалов, образуется свечение разного окрашивания, а изменение цвета лампы может осуществляться посредством специального, отдельного светового фильтра.

Устройство светодиодной лампы

Схема светодиодной лампы

Ознакомление со схемой светодиодного осветительного прибора позволяет не только понять принципиальные особенности такого устройства, но и значительно облегчает самостоятельное выполнение всех ремонтных работ.

Сборка схемы и получение на ее основе светодиодного устройства, предполагает выравнивание переменного тока, обеспечение требуемых показателей мощности и сопротивления.

Принцип работы светодиодной лампы

Схема с диодным мостом представлена десятью светодиодами, идущими в ряд, спаянными ножками анода и катода, а также цепями, соединенными с проводами.

В настоящее время чаще всего применяются два основных, достаточно простых варианта, которые представлены схемой с диодным мостом и резисторной схемой с определенным количеством светодиодов.

Порядок поиска неисправности

Самостоятельно определить неисправности светодиодных ламп несложно.

Но потребуется проверить целый ряд основных параметров, выполнить визуальный осмотр, а также произвести при необходимости демонтаж и замену.

Проверка наличия и номинала промышленного напряжения

К основным техническим характеристикам относятся показатели, представленные потребляемой мощностью и рабочим напряжением. Значительная часть светодиодных ламп, предназначенных для эксплуатации в домах, рассчитана на напряжение питания в пределах 110-220В. Проверку нужно выполнить тестированием при помощи мультиметра.

Разборка лампы

Как разобрать светодиодную лампочку? Разобрать корпус лампы не сложно, так как особенностью устройства светорассеивающего купола является наличие специальных защелок. После того, как защелки будут отжаты отверткой или острым ножом, открывается полностью доступ ко всей внутренней части осветительного прибора. Следующий шаг – извлечение платы со светодиодами.

Разобранная лампочка

Для крепления могут использоваться винты, которые требуется осторожно отвернуть. Затем от корпуса выполняется отделение цоколя, плотно обжатого вокруг корпуса. Демонтаж производится равномерным отжимом зазубрин по окружности, после чего можно отделить провода, соединяющие светодиодную плату с блоком питания. На заключительном этапе извлекается непосредственно блок питания.

Визуальный осмотр

После разборки можно визуально проверить схему питания светодиодной лампы на наличие внешних повреждений. Тщательному осмотру подвергается также и сама схема, на которой нужно полностью исключить наличие оплавленных, деформированных или подгоревших элементов, которые следует осторожно выпаять и произвести замену.

Несмотря на то что светодиоды стоят дорого, такие лампочки набирают популярность. Светодиодный фонарь своими руками – подбор своих элементов и порядок сборки.

С советами специалистов по подбору энергосберегающих ламп вы можете ознакомиться тут.

Инструкция по замене люминесцентных ламп на светодиодные представлена на этой странице.

Проверка радиодеталей на неисправность

Если в процессе визуального осмотра внутренней части причину неполадок в светодиодном осветительном приборе найти не удалось, то необходимо очень внимательно и тщательно «прозвонить» мультиметром каждую деталь, расположенную на плате.

Анализ причин отказа LED-ламп

Причиной мигания светодиодной лампы чаще всего является неисправность конденсатора, который может высохнуть или закоротить.

Закорачивание конденсатора на 450В вызывает критичное повышение напряжения в цепи и выгорание светодиода, после чего наблюдается выход из строя пары резисторов и полный разрыв цепи.

Менее часто выходит из строя микросхема или драйвер, который следует заменить аналогичным по параметрам элементом.

Ремонт светодиодной лампочки своими руками

В этом разделе рассмотрим, как отремонтировать светодиодную лампу своими руками.

Для выполнения самостоятельного ремонта потребуется мультиметр, паяльник, канифоль и припой, насадка на паяльник или специальное жало, а также небольших размеров отвертка и канцелярский нож:

  • Самым простым вариантом поломки является нарушение соединения провода с цокольной частью осветительного прибора. В этом случае осуществляется наращивание провода и использование резьбового соединения.
  • Выгоревшие или деформированные электролитические конденсаторы целесообразно удалить, после чего установить новый элемент.
  • В процессе «прозванивания» тестером низкоомных резисторов «R3» и «R4», необходимо заменить все элементы, которые не дают правильных стандартных показателей в пределах 100-560Ом.
  • Конденсатор «С1», как правило, заблокирован посредством защитного резистора «R1» от 100кОм и свыше 510кОм. Правильные номинальные показатели определяются посредством омметра. Как показывает практика, на конденсаторе требуется выставлять напряжение примерно в 450В, так как некоторыми недобросовестными производителями, с целью ощутимого уменьшения габаритов осветительного прибора, устанавливаются конденсаторы с меньшими показателями рабочего напряжения, что и вызывает выход их из строя.
  • После включения схемы в сеть, требуется внимательно замерить при помощи тестера показатели постоянного напряжения, которые приходятся на конденсатор «С2» или на токопроводящие площадки, где данный элемент был установлен. Если свечение отсутствует полностью, но при этом постоянное напряжение значительно превышает переменное напряжение электрической сети в 220В, то предполагается сохранение работоспособности диодного моста и выход из строя светодиодной матрицы.

Если в процессе проверки определяются абсолютно одинаковые параметры сопротивления во всех элементах матрицы, а подключение не вызывает свечения и показатели постоянного напряжения на конденсаторе «С2» резко подают до 1В, то предполагается неисправность конденсатора «С1».

Вышедший из строя элемент подвергается полной замене на новый конденсатор с аналогичными параметрами.

Поиск неисправных светодиодов

Одна из наиболее часто встречающихся причин, вызывающих отсутствие свечения светодиодной лампы, представлена поломкой светодиодов, для поиска которых выполняется стандартная «прозвонка» прибором.

Если такой инструмент отсутствует, то допускается просто выполнить припаивание пары проводов к обычной батарейке, после чего осуществляется их поочередное прикладывание к каждому светодиоду.

Неисправные диоды не дают свечения, поэтому такой элемент осторожно выпаивается и заменяется новым.

При необходимости, перегоревший диод допускается выключить из общей цепи питания.

Как правило, все диодные элементы имеют стандартное последовательное соединение, поэтому самостоятельно замкнуть цепь питания не составит труда.

Если нет возможности приобрести отдельный светодиод на замену вышедшего из строя элемента, то вполне можно выпаять его с любой стандартной диодной осветительной ленты.

Если вышел из строя отдельный светодиод

Поиск вышедшего из строя отдельного светодиодного элемента начинается с внимательного визуального осмотра, после того, как лампа будет отключена от электрической сети.

Как правило, выгоревший диод имеет в верхней части кристалла очень характерную черную точку.

Все выявленные в ходе визуального осмотра сгоревшие диоды следует проверить при помощи тестера, сравнивая показатели сопротивления с прямым включением.

Показатели сохранивших работоспособность элементов варьируются в пределах 30кОм. Чтобы заменить неисправный LED-элемент, его потребуется очень осторожно выпаять, без повреждения печатных проводников, после чего выполнить впайку нового диода при помощи паяльника, оснащенного специальным жалом или насадкой на основе медной тонкой проволоки.

При наличии обгоревших или отслоившихся контактных площадок для пайки, припаивать новый диод можно к расположенным рядом светодиодам.

Если в ходе проверки светодиодов не выявлена их неисправность, то причиной отсутствия работоспособности осветительного прибора может являться выход из строя драйвера или пайки на токоподводящих проводниках, замена которых выполняется стандартным способом.

Видео на тему

Ремонт светодиодных ламп своими руками

Светодиодные лампы – самые дорогие осветительные приборы. Но их качество и долговечность не всегда соответствуют параметрам, указанным на упаковке. Досадно выбрасывать лампу, не отслужившую положенного срока, вложив в нее ощутимые для бюджета средства.

Если у вас есть мультиметр и навыки работы паяльником, то неисправную светодиодную лампу можно отремонтировать, сэкономив на этом средства.

Светодиодные лампы

Конструкция светодиодных ламп

Устройство светодиодной лампы немногим отличается от конструкции КЛЛ. На рисунке показаны узлы, входящие в состав лампы.

Устройство светодиодной лампы

  1. Рассеиватель. Предназначен для равномерного распределения светового потока в пространстве и исключения ослепления при взгляде на светодиоды.
  2. Светодиоды.
  3. Основание светодиодов с печатными проводниками для их последовательного соединения.
  4. Радиатор охлаждения. Необходим для отвода тепла, выделяющегося при работе светодиодов.
  5. Драйвер. Формирует напряжение, требующееся для работы светодиодов.
  6. Корпус драйвера (лампы).
  7. Цоколь.

В пояснении нуждается только функциональное назначение драйвера. Светодиод – полупроводниковый прибор, излучающий свет при прохождении через него тока. Как и обычный диод, он проводит его только в одном направлении. При изменении полярности ток через него равен нулю. Как и у обычного диода, напряжение на выводах светодиода имеет величину, не превышающую нескольких вольт, и не изменяющуюся при повышении напряжения.

Поэтому при последовательном соединении светодиодов необходимая для работы величина напряжения подсчитывается умножением количества изделий на падение напряжения в прямом направлении тока через них. Его можно узнать из справочника или измерить. При подключении требуемого количества светодиодов к сети 220 В переменного тока нужно:

  • понизить напряжение до требуемой величины;
  • преобразовать из переменного в постоянное;
  • сгладить пульсации;
  • защитить драйвер и его нагрузку от замыканий;
  • защитить сеть от помех, образующихся при работе устройства.

Для понижения напряжения используются:

  • схемы с конденсатором;
  • схемы с понижающим трансформатором;
  • инверторные схемы.

Схемы с конденсатором используются в большинстве драйверов светодиодных ламп бытового применения. Они простые и дешевые, но это – их единственное достоинство. Функционально они похожи на схему с включением гасящего резистора последовательно с нагрузкой, на котором «падает» лишнее напряжение. Применение резистора нецелесообразно, так как на нем выделяется мощность, соизмеримая или большая, чем на самих светодиодах.

Конденсатор же на переменном токе выполняет ту же самую функцию – он тоже гасит напряжение. На схеме элементы C2, C3 и R1 предназначены для понижения напряжения до требуемой величины.

Схема простейшего драйвера светодиодной лампы

Недостаток такой схемы – зависимость напряжения на нагрузке от напряжения питающей сети. Ток через светодиоды нестабилен и иногда превышает допустимые значения. В этот момент возможен выход из строя диодов.

Второй недостаток — нет гальванической развязки с сетью. При ремонте ламп не прикасайтесь к токоведущим частям. Хоть напряжение на них и не опасное, но «фаза» питающей сети может приходить напрямую.

Трансформаторные схемы применяются в мощных светодиодных лампах, инверторные – при большом количестве светодиодов или при необходимости регулировки яркости (диммируемые лампы).

Для выпрямления переменного напряжения используется диодный мост VD1, а для сглаживания пульсаций – электролитический конденсатор С4.

Резисторы R2 и R3 необходимы для ограничения тока в момент подачи напряжения на схему. Разряженный электролитический конденсатор имеет малое сопротивление и в первый момент времени ток через него большой. Он может вывести из строя полупроводниковые диоды выпрямителя. Дополнительно эти резисторы при коротких замыканиях играют роль предохранителей. Резистор R4 разряжает конденсатор после отключения от сети для скорейшего погасания лампы.

Детали R2, R3 и R4 некоторые производители не устанавливают. Конденсатор С1 нужен для предотвращения проникновения помех от работы лампы в питающую сеть.

Диагностика и замена светодиодов

Прежде, чем приступить к ремонту, снимают рассеиватель. Способы демонтажа различаются в зависимости от конструкции лампы. Большая часть рассеивателей снимается отверткой, для чего ею нужно его поддеть в нескольких местах, найдя слабое место.

Светодиоды нужно осматривают: черные точки на некоторых элементах говорят об их выходе из строя. Осматривается и качество пайки – оборвавшийся контакт в последовательной цепочке светодиодов прерывает цепь их питания. То же происходит и при выходе из строя любого из диодов.

Светодиодная лампа без рассеивателя

Исправность светодиодов проверяется мультиметром. Измеряется их сопротивление в прямом направлении. Оно должно быть небольшим, величина для сравнения определяется на исправных элементах. При проверке работоспособные диоды тускло светятся. Можно поверить светодиоды, подав на них напряжение от батарейки с напряжением 9 В через резистор сопротивлением 1 кОм.

Обнаруженные неисправные элементы выпаиваются из платы, и на месте их установки впаивается перемычка. При наличии лампы-донора светодиоды заменяют, или используют детали от светодиодной ленты с похожей конструкцией и характеристиками.

Выпаивают светодиоды аккуратно. Для этого сначала разогревают припой с одной стороны и удаляют его с помощью отсасывающих устройств. При их отсутствии после полного расплавления припоя на одном из выводов он удаляется путем энергичного встряхивания платы. Остатки удаляются чистым жалом (можно тоже предварительно его встряхнуть) с обильным количеством канифоли. Второй вывод отпаять уже проще.

После установки перемычки вместо диода вся лампа будет светиться тусклее. Это связано с тем, что общее сопротивление цепи хоть и незначительно, но уменьшится. Ток через лампу увеличится, в итоге на конденсаторе будет оставаться большее напряжение. При удалении одного-трех диодов это не скажется на работе лампы. Но когда их останется мало, то увеличение тока станет настолько ощутимым, что оставшиеся детали будут перегреваться, процесс выхода из строя приобретет лавинообразный характер. Поэтому при массовом характере поломки светодиодов оставьте лампу в качестве донора деталей, заменив ее новой.

Ремонт драйвера

Слабым местом драйверов являются токоограничивающие резисторы. Их проверяют в первую очередь. Заменить сгоревшие элементы можно такими же или ближайшими по величине сопротивления.

Проверка полупроводниковых диодов выпрямителя и конденсатора производится мультиметром в режиме проверки сопротивления. Однако есть более быстрый способ проверить исправность этого участка схемы. Для этого измеряется напряжение на конденсаторе фильтра. Ожидаемая величина подсчитывается путем умножения паспортного напряжения на одном диоде на их количество. Если измеренное напряжение не соответствует требуемому или равно нулю, поиск продолжается: проверяется конденсатор и диоды. Если напряжение в норме – ищите обрыв между светодиодами и драйвером.

Проверку диодов мультиметром можно провести, не выпаивая их из платы. Короткое замыкание в диоде или его обрыв будут видны. При замыкании прибор в обоих направлениях покажет ноль, при обрыве сопротивление в прямом направлении будет не соответствовать сопротивлению открытого p-n-перехода. Его вы узнаете на исправных элементах. Короткое замыкание в диодах дополнительно приводит к выходу из строя ограничительного резистора.

Виды драйверов светодиодных ламп

Ремонт трансформаторного драйвера немногим сложнее обычного. А вот с инверторным придется повозиться. Деталей в нем больше, а главное – в его состав всегда входит микросхема. Для того, чтобы сделать заключение о ее неисправности, понадобится либо изучит в деталях принцип работы драйвера, либо убедиться в исправности всех окружающих ее деталей.

Оцените качество статьи:

поиск неисправностей и их устранение

Несмотря на огромное разнообразие электрических осветительных приборов, высокая экономичность и максимально продолжительные сроки эксплуатации позволяют светодиодам существенно опережать конкурентов.

Именно такие источники света предпочитают сегодня жители многих стран мира, однако большой спрос порождает и массовое производство. Далеко не все изготовители относятся добросовестно к технологиям и рекомендациям, что приводит к быстрому перегоранию изделий. Постоянно покупать новые устройства — «себе дороже». В таких ситуациях и требуется ремонт светодиодных ламп своими руками.

Не стоит пугаться и моментально закрывать статью — прочитав информацию ниже, вы поймете, что с такой работой может справиться даже неквалифицированный человек без опыта работы. В сборе светодиодная лампа или светильник — дорогостоящее изделие, но по отдельности купить сгоревшую деталь не составит труда.

к содержанию ↑

Устройство светодиодной лампы

Приступая к ремонту чего-либо, для начала следует тщательно изучить устройство и принцип работы оборудования. Независимо от внешнего вида и используемых светодиодов каждая лампа, включая филаментную, сконструирована по одной электрической схеме. Снимите корпус изделия и внутри увидите драйвер — электронную плату, к которой крепятся различные радиотехнические компоненты.

Любая LED-лампа функционирует по одному принципу. Напряжение питания поступает на контакты электрического патрона и передается на вывод обычного цоколя лампочки (E27 или другого формата). Таких выводов может быть несколько штук. К ним паяются два провода, по которым напряжение переходит на вход электронной платы. Драйвер преобразует переменное напряжение в постоянное, обычно понижая его, после чего передает на другую электронную плату со светодиодами.

Драйвер — электронный блок, генерирующий и преобразующий ток с напряжением в те значения, которых достаточно для работы светодиодов. В более дорогостоящих изделиях в целях защиты плата прячется под рассеивающим стеклом.

к содержанию ↑

Простейшая схема устройства светодиодной лампы 220 В

Максимально простая схема для светодиодной лампы, подключаемой к сети 220 В, включает драйвер, состоящий из двух гасящих резисторов, стабилизирующих напряжение. Подключение LED-диодов происходит в разных направлениях, что гарантирует идеальную защиту от обратного напряжения. В таком случае частота мерцания увеличивается с 50 до 100 Гц.

К примеру, для подключения светодиодной ленты к цоколю припаиваются два провода. Концы этих проводов впоследствии соединяют с концами светодиодной ленты. Электрическая цепь плюсового провода включает конденсатор с параллельно подключенным резистором и проходит через положительную часть диодного моста, а цепь минусового провода — резистор и соединяется с отрицательной частью диодного моста. Между диодным мостом и светодиодной лентой устанавливают второй блок «конденсатор-резистор», подключаемый к обоим проводам.

Проще говоря, питающее напряжение проходит через ограничительный конденсатор и поступает на диодный мост, а оттуда — на светодиодные элементы. Заменив светодиод на выпрямительный диод, вы в два раза не увеличите, а понизите напряжение — с 50 до 25 Гц. При таком раскладе мерцание изделия станет чувствительным, вредным для зрительных органов, приводящим к быстрой утомляемости и мигреням.

к содержанию ↑

Разборка светодиодной лампочки с герметиком

Далеко не все изделия легко и просто разобрать, не повреждая составных частей. Попробуйте повернуть верхнюю часть корпуса. Если ничего не получается, придется воспользоваться растворителем. Наберите некоторое количество растворителя в шприц и через иголку выдавите вдоль шва. Подождите около 5 – 10 минут, затем повторите операцию.

Проделайте действия не менее трех раз, затем начните поворачивать верхнюю часть корпуса в разные стороны, чтобы раскачать ее. Когда колба будет снята, очистите внутренние стенки, удалив герметик и обезжирив поверхности. Если устройство будет эксплуатироваться в помещении с невысоким уровнем влажности, герметик не накладывается.

к содержанию ↑

Выявляем причину выхода из строя светодиодной лампочки

Срок эксплуатации любого изделия, включая светодиодные лампы, зависит от условий применения, соблюдения правил и рекомендаций, прописанных изготовителями.

Существует масса причин, из-за которых срок службы, указанный производителем, не соответствует действительности: применение некачественных кристаллов и неправильная оценка работоспособности, поскольку условия реальной эксплуатации практически всегда отличаются от потенциальных.

Перечислим главные причины выхода из строя светодиодных изделий:

  1. Скачки напряжения. Звучит странно, поскольку диодные лампы из всех осветительных приборов менее чувствительны к колебаниям электрических параметров. Любые изменения напряжения в худшую сторону влияют на функциональность устройства. Это менее заметно по сравнению с лампами накаливания, галогенками, экономками или КЛЛ, но имеет место быть.
  2. Просчеты при выборе светильника — выбор неподходящего плафона. Если конфигурация технически неверная, возрастает вероятность перегрева. И вновь нужно вспомнить о том, что в сравнении с остальными источниками света светодиодные лампы выделяют минимум тепла. Возгорания не произойдет, но повышение температуры на несколько градусов снизит долговечность устройства.
  3. Использование некачественных компонентов (кристаллов). Немногие производители применяют детали с хорошими технико-эксплуатационными характеристиками, что обусловлено желанием снизить себестоимость. В результате лампы быстрее выходят из строя.
  4. Технические ошибки, допущенные при построении электрической цепи системы освещения. К примеру, при подключении светодиодных ламп использовалась электропроводка с недостаточным сечением кабеля.
  5. Разнообразные внешние факторы, несмотря на повышенные прочностные характеристики устройств, спрятанных в пластиковой колбе. Сюда относятся вибрации, механические удары.

Чтобы продлить срок эксплуатации светодиодных ламп и повысить качество свечения, постарайтесь исключить или снизить до минимума влияние вышеперечисленных факторов. Доверьте прокладку электрической проводки мастерам, создайте максимально комфортные и приемлемые условия для использования изделий.

Хорошее устройство будет иметь ровные края. Не всегда получается оценить качество применяемых кристаллов, поэтому старайтесь покупать лампы в проверенных магазинах от брендовых производителей.

Другой вариант продления срока службы светодиодной лампочки — использование диммера, регулирующего световой поток. Важно заранее купить диммируемые устройства или самостоятельно выполнить модернизацию имеющихся. Диммер позволит понизить пусковой ток: чем меньше значение, тем лучше.

к содержанию ↑

Ремонт

Светодиодную лампу можно отремонтировать независимо от причин выхода из строя. Чтобы это сделать, нужно разобрать изделие на части и добраться до начинки. Для начала удаляется рассеиватель, выполняющий несколько функций. Компонент либо крепится к базовой части через герметик, либо удерживается с помощью защелки. Если элемент будет поворачиваться отдельно от корпуса, для снятия достаточно в нужном месте надавить.

Выше было описано, что нужно делать, если рассеиватель надежно приклеен к корпусу. Добавим к применению растворителя возможность удаления корпуса при помощи тонкой отвертки: аккуратно подденьте, не прикладывая больших усилий.

Неремонтопригодны светодиодные лампы со стеклянными колбами, поскольку удалить подобный рассеиватель без повреждений практически нереально.

к содержанию ↑

Замена блока питания

В комнатах с повышенным уровнем влажности используются осветительные приборы низкого напряжения — 12 или 24 В, которые подключаются к общей электрической сети 220 В. Для понижения высокого напряжения переменного тока до необходимых значений постоянного используются стабилизирующие блоки питания, которые могут выйти из строя.

Причиной поломки блока питания может стать повышенная нагрузка (если суммарная мощность используемых светильников превышает допустимую для стабилизатора) или неправильно подобранная степень защиты от проникновения пыли и влаги (IP). Чтобы починить данные изделия, следует обратиться в специализированные сервисные центры, поскольку в бытовых условиях восстановить их нереально (требуется определенное оборудование и знания радиоэлектроники). Единственный вариант — поменять блок питания.

Во время замены стабилизатора светодиодная лампа должна быть полностью отключена от сети питания — перерезаны провода или отключены клеммы. Не надейтесь исключительно на выключатель. Обязательно отключите напряжение через распределительный щиток квартиры.

Мощность для стабилизирующего блока питания должна быть выше суммарного значения подключаемых ламп. После отключения вышедшего из строя элемента подключите новый в соответствии с коммутирующей схемой. Найти ее можно в технической документации к оборудованию. Процесс максимально прост, поскольку провода имеют цветовую, а контакты — буквенную маркировки.

Степень защиты от пыли и влаги для ванной комнаты должна быть не менее IP45.

к содержанию ↑

Замена светодиодов

Чтобы максимально упростить процедуру, воспользуйтесь паяльной станцией/феном. Паяльником действовать труднее, но можно.

Большинство устройств состоят из нескольких светодиодов, соединенных последовательно. Если выходит из строя хотя бы один, перестает работать целая группа или весь источник света. В таком случае, если под рукой нет подходящего светодиода, сгоревший можно заменить обычной перемычкой. Помните, что из-за перемычки лампа проработает недолго, но так можно выиграть немного времени на покупку нужного элемента. Чем меньше общее число светодиодов, тем быстрее лампа с перемычкой выйдет из строя.

В современных осветительных приборах используются SMD-диоды, которые могут быть выпаяны из ленты. При замене убедитесь, что купили деталь с идентичными техническими параметрами.

к содержанию ↑

Ремонт драйвера

Если вышел из строя драйвер, изучите его конструкцию. Электронная плата может состоять из нескольких SMD-диодов, размер которых гораздо меньше, чем у жала паяльника. В таком случае нужно выбрать паяльник с медной проволокой на жале. Выполните выпаивание сгоревшего элемента и подберите подходящий по характеристикам или маркировке.

Когда видимых неисправностей не обнаружено, задача усложняется. Придется выпаивать каждую деталь отдельно и прозванивать ее. Как только будет найден сгоревший компонент, замените его на новый и верните все элементы на свои места. Для упрощения работы используйте пинцет.

Никогда не удаляйте с платы все детали разом. Вы можете не запомнить их правильное расположение и впоследствии перепутать. Действуйте следующим образом: выпаяйте один диод, проверьте его работоспособность, а затем верните на место. Повторите то же самое для остальных элементов.

к содержанию ↑

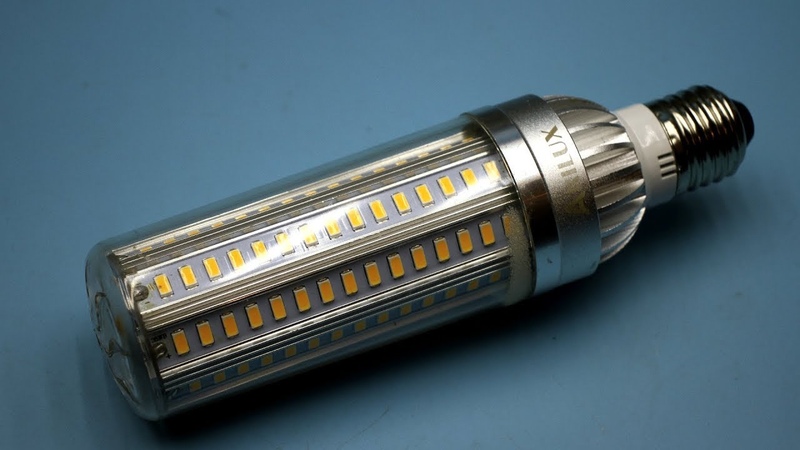

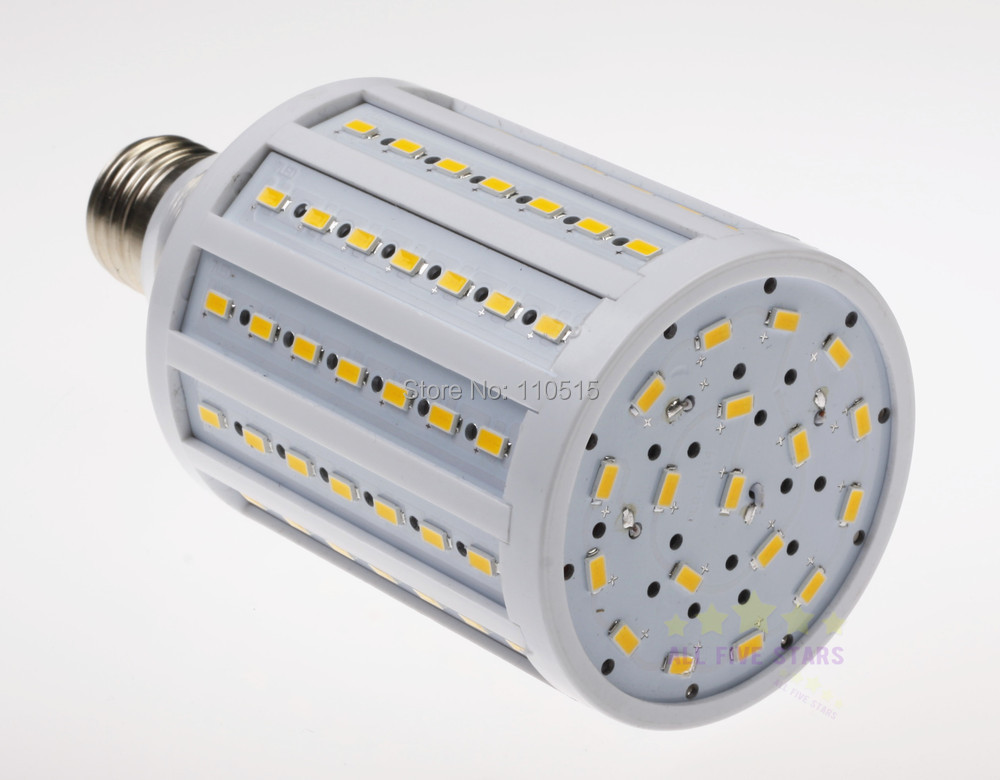

Особенности ремонта лампы «кукуруза»

«Кукуруза» — одна из разновидностей светодиодных ламп, получившая название из-за своей формы и расположения полупроводников.

Обслуживать такие изделия проще простого! Светодиоды расположены сверху и ничем не защищены, поэтому при их замене необязательно разбирать устройство и лезть в его начинку.

Прозвоните каждый элемент отдельно и замените вышедшие из строя. Неисправный компонент может быть заменен обычной перемычкой. Наличие таковой незначительно снижает срок эксплуатации «кукурузы», но никак не влияет на стабильность и надежность устройства. Это актуально только для ламп данного типа!

к содержанию ↑

Модернизация лампы в ходе ремонта

Параллельно ремонту ламп можно немного поэкспериментировать со светодиодами. Делается это по причине того, что одинаковые светодиоды (по типу и яркости) с разной цветовой температурой (теплым желтым и холодным белым свечением) отличаются по цене в 3 – 4 раза. Несмотря на это, покупные светодиоды с теплым свечением, считающиеся наиболее дорогими по сравнению с обычной лампой накаливания, имеют синеватый оттенок.

Более дешевые заводские лампы выпускаются без выпрямителя или сглаживающего конденсатора. Вы можете самостоятельно установить его в домашних условиях, используя обычный паяльник. Обычно элементы отсутствуют в китайских изделиях, производители которых просто соединяют пары светодиодов, подключенных в разных направлениях, и добавляют балластный конденсатор. Мерцание лампы усиливается в 2 – 3 раза, что негативно сказывается на здоровье человека.

к содержанию ↑

Моргание и устранение их причин в светодиодной лампочке

Главная причина, по которой мерцают светодиодные лампочки, — использование слабого конденсатора или отсутствие такового. Проблема решается довольно просто — путем установки более мощного компонента. Если напряжение конденсатора будет составлять 102 В, а светодиодов — 180 В, значение первого должно быть повышено в 1,5 – 2 раза.

Установите аналогичный конденсатор, но уже большей емкости. Просто перепаяйте старый конденсатор, заменив его на новый. Другой выход — параллельно подключить второй конденсатор, чтобы увеличить суммарную емкость и мощность.

к содержанию ↑

Заключение

Несмотря на постепенное снижение стоимости светодиодных ламп, их цена по-прежнему высока. Не каждому человеку по карману покупать постоянно качественную продукцию, но и дешевые изделия прослужат недолго.

В случае поломок не стоит торопиться с походом в магазин. Возможно, проблема не так страшна, как кажется, и вы обойдетесь банальной заменой блока питания или сгоревшего светодиода. Не забывайте о соблюдении правил и условий эксплуатации ламп, что обеспечит их долговечность.

Ремонт светодиодных ламп своими руками: поиск неисправностей и их устранение

20 Распространенных проблем со светодиодным освещением — Устранение неполадок

Светодиодные лампы

— отличное энергосберегающее решение, но если вы покупаете уже готовые продукты, светодиодные лампы обычно не работают. Все светодиоды могут иметь производственные ошибки и проблемы, которые могут повлиять на их работу, которые вы можете исправить. Обычно это происходит из-за проблем с электричеством или внутренних компонентов, нуждающихся в обновлении. Если ваш светодиодный светильник работает неправильно, вот как исправить типичные проблемы со светодиодным освещением, чтобы этого больше не было.

Top 20 Распространенные проблемы со светодиодным освещением

1.

Светодиод мигает

В чем проблема?

Вы получаете новый светодиодный светильник, и в какой-то момент он начинает мерцать. Это непостоянно и может быть прерывистым. Он может мерцать случайным образом, как азбука Морзе, или быть постоянным, заставляя задуматься о том, что происходит. Это признак того, что светодиод уже начал гаснуть или что-то еще?

Почему мигает светодиод?

Светодиод мигает по нескольким причинам.Это может быть связано с тем, что свет подключен к другому прибору, который потребляет слишком много мощности. Такие приборы, как стиральные машины, сушилки, кондиционеры, подключенные к одной цепи, могут вызвать мерцание. Также это может быть неправильно вкрученная лампочка. Это также может быть плохой конденсатор или даже плохой драйвер.

Зачем нужно исправлять эту распространенную проблему?

Если эти распространенные проблемы не устранить, это может привести к полному прекращению работы светодиодных компонентов. Любая часть вашего светодиодного светильника, которая не получает достаточно электроэнергии, должна быть перенаправлена. Даже продолжающиеся колебания между электрическими приборами приведут к тому, что ваш светодиод навсегда перестанет работать. Также может потребоваться заменить конденсатор или детали драйвера светодиода.

Как исправить мерцание светодиода?

Некоторые вкрученные лампочки могут мерцать, потому что внутри розетки есть коррозия. Его нужно очистить. Отключите питание в этом месте и очистите розетку металлической щеткой или сухой губкой. Убедитесь, что патрон сухой, и закрутите лампочку, чтобы она плотно прилегала.Если в одной цепи подключено слишком много приборов, переключите электрические линии на другой источник, если это возможно.

Неисправные конденсаторы и драйверы потребуют замены аналогичным образом, если вы можете сделать это самостоятельно. В противном случае попросите друга-электрика сделать это за вас.

2. Светодиод гудит или гудит

В чем проблема?

Когда вы устанавливаете светодиодные фонари, независимо от того, тускнеют они или нет, они должны слышать гудение или жужжание. Если вы не находитесь рядом с источником света, и он не беспокоит вас на расстоянии более 2 или 3 футов, то эта распространенная проблема не должна быть проблемой.Любой источник света, к которому вы приближаетесь и который издает жужжащий звук, можно исправить, если вы начнете рассматривать несколько ключевых проблем.

Почему эта проблема со светодиодами встречается часто?

Первая распространенная проблема — это некачественный светодиодный светильник, который плохо изготовлен. Это не так часто встречается с лучшими светодиодами, но может случиться. Это может быть связано с типом переключателя света или переключателя яркости. Если эти переключатели несовместимы, раздастся гудение или жужжание. В основном это проблема с диммерными лампами, которые несовместимы с вашим диммером.Эти распространенные проблемы можно решить, заменив лампочки по марке или марке выключателя света.

Зачем нам это исправлять?

Возможно, ваши фары не подходят к регулятору света, соответствующему той мощности, которую он должен регулировать. Все светодиодные фонари имеют разный уровень естественного гудения или гудения в зависимости от производителя. Если это жужжание раздражает, то можно поменять лампочку на другую марку. Если гудение все еще сохраняется, то вам нужно перейти к следующему шагу — замене переключателя света или переключателя диммера.

Как исправить гудение светодиода?

Не каждый диммер совместим с вашим светодиодным светом. Вы можете попробовать несколько, прежде чем найдете подходящий. Лучшее решение — вместо этого купить диммер ELV (электронный диммер низкого напряжения). Это полностью меняет естественный электрический метод работы диммера. Вам действительно нужно рассчитать количество мощности, потребляемой при затемнении света. Для простых световых стежков убедитесь, что сам переключатель используется для ламп без диммирования.

Если вы используете лампы с затемнением, проблемы с жужжанием могут исчезнуть, если вы переключите их в режим без затемнения в комнатах, в которых есть только обычные выключатели света. Вы также можете устранить неполадки каждой лампочки, которую я прислушиваю, на предмет их гудения индивидуально.

3. Светодиод слишком яркий

В чем проблема?

Итак, вы купили несколько новых светодиодов, и они вам не по вкусу. Вы видите, что они слишком сильно освещают комнату и все размывают. Из-за яркого света неудобно находиться рядом с ними какое-то время.Что вы делаете?

Почему это происходит?

Возможно, вы купили лампочку, мощность которой слишком велика для вашей лампы. Это также может быть связано с тем, что вы купили лампу температуры Кельвина, которая рассчитана на цветовую гамму, которая вам кажется слишком белой. Большинство людей не проверяют рейтинг Кельвина, который поставляется со светодиодными лампами, и не выбирают слишком яркий или слишком белый градус Кельвина, чем они ожидали. Это можно исправить с помощью некоторых быстрых исправлений, но часто их нужно просто заменить.

Зачем нам это исправлять?

Проблема никуда не делась и может по-прежнему быть бременем для светочувствительных людей. Яркий свет в некоторых комнатах оказывает психологическое воздействие, которое может повлиять на настроение. Подобно яркому свету в кабинете врача, он может сбить с толку, если вы не переключитесь на свет для достижения желаемого уровня комфорта. Это также может быть электрическая проблема, если вы выбрали лампу большей мощности, предназначенную для вашей лампы.

Как сделать диммер светодиодного света?

Вы можете переключить свет на более мягкий по Кельвину, который не будет таким ярким. Чем ниже Кельвин, тем теплее станет свет. Не выбирайте ничего выше 4000 КБ, а вместо этого выберите 2000–2500 КБ.Вы можете установить переключатель затемнения, если ваша лампа регулируется. Если это не так, вы можете поместить вокруг источника света стеклянный или пластиковый фильтр. Это только в том случае, если ваш свет находится внутри светильника, где нагрев не является проблемой.

Светильники с плоской крышкой могут содержать лист матового пластика внутри. Немного ламинированной тонировки окон, которую можно также накрыть крышкой. Лучшее решение — заменить лампу на лампочку с более мягким температурным режимом.

4. Светодиод слишком тусклый

В чем проблема?

Нет ничего хуже, чем какое-то время иметь светодиод, и свет начинает тускнеть.Он по-прежнему работает нормально и загорается при включении, но его яркость уже не такая, как раньше. Почему вы это делаете, когда у вас начинает падать яркость?

Почему это происходит?

Все светодиоды имеют срок службы, даже если они служат несколько лет, если не десятилетий, по сравнению с лампами накаливания. Но, к сожалению, они начинают терять яркость, что может проявляться в медленном изменении цвета. Он может начать выглядеть теплее по тону с меньшей насыщенностью света. В конце концов, если свет не перестанет работать полностью, он может просто потерять яркость, пока не погаснет.Плохая конструкция светодиодов также способствует потере яркости света.

Дешевые материалы в диодах быстро умирают, если их производят на зарубежных заводах.

Зачем нам это исправлять?

Поверьте, когда я говорю, что теряющий яркость свет может привести к пожару. Это может быть из-за вышедшего из строя конденсатора. Узнайте, как выглядит конденсатор, и посмотрите, не выпирает ли ваш. Если это так, это может быть опасным электрическим возгоранием, если оно взорвется. Его нужно будет немедленно изменить.Это также может быть из-за драйвера светодиода, у которого есть общая проблема. Светодиоды не столь надежны, если они сделаны из дешевых компонентов. Если их радиатор плохой конструкции, электрический огонь — последнее, что вам нужно.

Как сделать светодиодные фонари ярче?

Если лампа старая, просто замените ее на новую. Если речь идет о приспособлении, вам необходимо проверить внутреннее оборудование, чтобы решить эту проблему. Это должно произойти, когда в течение короткого периода времени происходит внезапное затемнение. Наиболее частые причины — выход из строя конденсатора и драйвера светодиода.Если у вас качественный светодиодный светильник, который медленно теряет яркость, вероятно, умирает диод. Тогда пришло время заменить его новым диодом, если его можно заменить как отдельную деталь.

5. Перестал работать светодиод

В чем проблема?

Если светодиод перестает работать, не так просто определить, в чем может быть проблема, если вы не электрик. Это может произойти через день, неделю или год. Тогда есть шанс, что это может произойти через 5 лет, все по другой причине.Итак, что вы будете делать, когда это произойдет?

Почему это происходит?

В отличие от стандартных ламп накаливания, светодиодные лампы состоят из нескольких компонентов, которые могут быть причиной того, что светодиодные лампы перестают работать. Это может быть из-за перегрева, повреждающего электронику. Это может быть связано с дешевыми деталями в драйвере или неисправным конденсатором. Последним элементом является сам светодиод, который редко выходит из строя, если только он не сделан из дешевых материалов, из которых изготовлен сам диод.

Зачем нам это исправлять?

Опять же, возникает опасность возгорания, если не починить светодиодный светильник, который внезапно перестает работать. Электричество к этой лампе нужно отключить как можно скорее. Если это лампочка, открутите ее от лампы. Ток, который проходит через светодиодный светильник, сохраняет резервную мощность в драйвере светодиода. Если там что-то не так, вероятность дальнейшего перегрева из-за неисправных деталей драйвера может стать причиной возгорания.

Как устранить неисправность Светодиод перестал работать?

Проще всего проверить автоматический выключатель, если светодиодный индикатор внезапно погаснет. Если проблема не в этом, проверьте внутренние части приспособления.Плохие конденсаторы или плохой драйвер будут следующим шагом, чтобы увидеть, что не так. Это означает, что вам необходимо разобрать устройство (при выключенном электричестве) и получить помощь при осмотре частей устройства. Если дело доходит до замены деталей, обратитесь за помощью к электрику, чтобы выполнить электромонтаж или починку.

Светодиодные лампы

достаточно легко выбросить и заменить, так как их непросто отремонтировать.

6. Светодиод мигает, а затем гаснет

В чем проблема?

Если у вас есть светодиод или лампочка, если она включается, а затем внезапно гаснет, возникла проблема.Эта обычная проблема может иметь две составляющие самой проблемы, особенно если свет можно многократно включать и делать то же самое. Если он сделает это только один раз, это укажет на немедленную проблему. Вот что вам нужно сделать.

Почему это происходит?

У прибора может быть неисправный драйвер, и по этой причине он не загорается. В девяти случаях из 10 это водитель не работает или выходит из строя. В других случаях это может быть из-за невозможности использовать 220 В на драйвере, который предназначен для работы с напряжением 110 В.Он проработает короткое время, а затем отключится из-за перегрева.

Статья по теме: Почему мой свет от заката до рассвета продолжает гореть и гаснуть?

Зачем нам это исправлять?

Если дело доходит до неправильного напряжения, которое не предназначено для вашего светодиодного светильника, его необходимо изменить. Проблемы с нагревом, которые могут возникнуть при перегреве, также являются опасностью пожара. Дома с напряжением 220 В более распространены по всей Европе. В американских домах электричество всегда составляет 110 В, и его будет достаточно для светодиодного светильника, рассчитанного на 110 Вольт.Если не возникнет внутренняя проблема с драйвером, это будет опасность поражения электрическим током.

Как устранить проблему мигания светодиода?

Вам нужно, чтобы профессионал взглянул на драйвер светодиода, чтобы выяснить, какие детали вышли из строя. Эти детали обычно можно починить днем, так как они заменяемы. Если в вашем доме используется другое напряжение, несовместимое с вашим светодиодным драйвером, измените его. Вам понадобится преобразователь напряжения, чтобы понизить правильное напряжение.Также не стоит использовать неправильный прибор с другим напряжением в неправильной стране.

7. Не работает диммирование светодиодов

В чем проблема?

Лампа, которая ничего не делает при попытке затемнить — это сразу плохой знак! Не с точки зрения безопасности, но что-то не так с вашим светодиодным светом или диммером.

Почему это происходит?

Возможно, у вас есть светодиодный светильник или лампа, которая не должна тускнеть. Может быть ошибка, что ваша лампочка была переключена случайно, и это просто лампа без затемнения.Ваш светильник не позволяет использовать регулируемые лампы, потому что диммер предназначен только для ламп накаливания. В осветительную арматуру с драйвером светодиодов не встроен диммер.

Зачем нам это исправлять?

Если вы хотите иметь диммер, вам нужен регулятор диммера. Это необходимо для светодиодных фонарей, которые позволяют регулировать яркость. Старые лампы, работавшие с регулятором яркости, не будут работать должным образом или вообще не будут работать, если они перегорят. Их потребуется заменить. Лампы с регулятором яркости не работают со светодиодными лампами, поэтому для них требуется дополнительный штекер регулятора яркости.

Как устранить проблему с затемнением светодиодного освещения?

Для выключателей света, которые имеют регулировку затемнения, они также должны работать со светодиодными лампами. Если их нет, вам нужно найти соответствующий регулятор яркости для той мощности, которая используется для этих ламп. Некоторые люди предпочитают использовать диммер ELV (электронный диммер низкого напряжения), который лучше подходит для светодиодных фонарей. Возможно, вам придется найти отдельный драйвер, который подключается к лампе с диммером.

Они называются диммерами ШИМ (широтно-импульсная модуляция) и используются только тогда, когда регуляторы затемнения используются для немигающих светодиодов.Также стоит упомянуть, что они уже не часто используют диммеры с ШИМ.

8. Светодиодная лента показывает неправильный цвет

В чем проблема?

Светодиодные полосы очень здорово выглядят, когда вы используете их для акцентного освещения на полках или под потолочными карнизами. В какой-то момент вы можете обнаружить, что желаемый цвет не соответствует желаемому. Или при включении полоски цвет изменился на другой. Так что делать?

Почему это происходит?

Световые полосы, использующие систему изменения цвета RGB, изменяют цвет за счет изменения этих трех цветов. Если у вас другой цвет, вероятно, неисправное соединение между соединительными проводами. Также это может быть общая проблема с контроллером света.

Зачем нам это исправлять?

Если вы не проверите неисправные или ослабленные провода, индикаторы не будут правильно менять цвет. Ручные контроллеры по той же причине могут время от времени работать со сбоями, и их можно исправить несколькими способами. Затем вам нужно будет проверить обе эти проблемы по отдельности.

Как исправить светодиодную ленту неправильного цвета?

Чтобы исправить ослабленные провода, нужно открутить заднюю часть драйвера, на котором работает световая полоса RGB. Эти провода могли быть повреждены, что привело к ослаблению соединения. Проверьте каждый провод, который входит в цветной разъем. Цвета могут вернуться к нормальному, если это было проблемой. Следующим шагом является сброс цветов на контроллере. Это может быть кнопка сброса, которая использует небольшой инструмент для нажатия кнопки, или кнопка ручного сброса, которую вы можете нажать.

Статья по теме: Распространенные проблемы со светодиодной лентой

9. Встраиваемый светодиодный свет выключается через несколько секунд

В чем проблема?

Вы когда-нибудь сталкивались с проблемой включения и выключения встроенного света? Утопленное освещение распространено во многих домах, но просуществовало намного дольше, чем светодиодные светильники стали чрезвычайно популярными. При установке светодиодов в утопленные осветительные уголки часто возникает общая проблема: они загораются, а затем через некоторое время выключаются.Затем они могут внезапно включиться на некоторое время, а затем повторить то же самое снова.

Почему это происходит?

Самый простой ответ — это перегрев, из-за которого светодиод отключается из-за накопления тепла. Встраиваемые светильники во многих случаях плохо продумываются. Эти фонари имеют встроенный радиатор, который должен охлаждать основание самой лампы. В тесноте нагревание неизбежно, поэтому свет выключается, когда становится слишком жарко.

Зачем нам это исправлять?

Накопление тепла очень опасно для возгорания.Когда используется дерево или другой композитный материал, он может гореть. Если светодиодные лампы станут слишком горячими, они могут вызвать пожар, который может быстро распространиться. Поскольку это тепло находится внутри компактного пространства, огонь не обнаруживается, пока не становится слишком поздно, что очень мало предупреждает. Это необходимо соответственно закрепить для обеспечения надлежащей вентиляции.

Как устранить отключение встроенного светодиодного освещения через несколько секунд?

Установка встраиваемого освещения со светодиодной подсветкой — это почти искусство, которое должен решить электрик.Дополнительный вентилятор должен проходить через углубленное пространство. Это потребует установки скрытых вентиляционных отверстий, которые помогают охлаждать воздух внутри этих углубленных областей. После этого количество тепловыделения уменьшается, и светодиодные фонари могут работать без перегрева.

10. Встраиваемый светодиодный светильник выключается случайным образом

В чем проблема?

Возможно, вы устанавливали в доме встраиваемые светильники с 1970-х годов, и у вас никогда не было проблем. Теперь вы переходите на энергосберегающие лампы, и тогда начинают возникать проблемы.Отдельные фонари через некоторое время начинают гаснуть сами по себе и снова случайным образом загораться. Вы можете попробовать разные светодиодные лампы, которые тоже перегорают слишком быстро.

Почему это происходит?

Проблема с утопленными светильниками никогда не была проблемой для ламп накаливания до тех пор, пока не включились светодиодные фонари. Это потому, что приспособление для светильника не того типа? Ответ на самом деле заключается в нагреве светодиодной лампы внутри светильника. Светодиодные лампы нуждаются в потоке воздуха, чтобы сохранять прохладу В то время как конструкции ламп имеют встроенные охлаждающие радиаторы, утопленные приспособления не предназначены для перемещения большого количества воздуха. Лампа нагревается и автоматически гаснет.

Зачем нам это исправлять?

Вы можете искать встраиваемые светодиодные светильники или модифицировать уже имеющиеся у вас светильники. Причина установки этих светильников состоит в том, чтобы пропускать больше воздуха над огнями, чтобы они не нагревались. Это может быть сложно, если углубленная область неглубокая для работы. Если вам не нужна угроза возгорания, вам потребуются некоторые модификации для устранения неполадок.

Как решить случайное выключение встроенного света?

Вы можете заменить старые светильники на новые, в которые встроены улучшенные радиаторы.Вы также можете модифицировать свои старые светильники, в которых используются ввинчиваемые лампы, просверлив больше отверстий для воздуха. Добавление системы вентиляции внутри утопленной области может лучше пропускать воздух и охлаждать ваши светодиоды. В особо тесных помещениях это необходимо, даже когда устанавливаются новые приспособления.

11.

Светодиодный свет привлекает насекомых

В чем проблема?

Вы потратили все лето на то, чтобы привести в порядок свой задний двор, чтобы пригласить друзей, а потом обнаружили, что вместо этого посещают другие жучки? Как может ваше светодиодное освещение привлечь так много маленьких мух и насекомых? Похоже, проблема вовсе не в ваших светодиодных индикаторах.

Почему это происходит?

Маленькие насекомые и мухи обладают очень избранным набором глаз, которые видят разные длины волн цветов. Очевидно, что ультрафиолетовый свет их привлекает, но что еще делает это? Кельвина вашего освещения может быть достаточно, чтобы быть привлекательным для насекомых, если оно попадет под их радар. Все, что выше 5500K, — плохая идея, как и все, что ниже 2000K.

Зачем нам это исправлять?

Насекомых, кажется, привлекает доступное им освещение.Их очень привлекает резкий оттенок синего до ультрафиолета. То же самое можно сказать и о красных оттенках света. Любой из этих спектров по шкале Кельвина является явным признаком их способности видеть светодиодный свет. Если они не видят определенный спектр света, они ищут другой свет, который им нравится.

Как не допустить, чтобы светодиодные фонари привлекали жучков?

Лучшим оттенком света, который кажется наиболее подходящим, является средний желто-красный оттенок, похожий на свет лампы накаливания. По какой-то причине они не могут так легко увидеть этот световой спектр.Обычно это 2200-2700K, что является очень комфортным светом для гостиной. Интимный свет в диапазоне 2200K намного лучше защищает от надоедливых насекомых.

12. Светодиод перегрева

В чем проблема?

Помимо того, что светодиодные фонари должны оставаться холодными, могут возникнуть проблемы с нагревом. Если по назначению светодиоды будут помещены в места с ограниченным доступом воздуха, они могут очень быстро нагреться. Из-за плохой вентиляции они перегорают или неожиданно выключаются.Распространенная проблема, заключающаяся в том, что встроенное освещение приводит к перегреву светодиодных ламп, обсуждается по совершенно неправильным причинам.

Почему это происходит?

В старинном стиле встраиваемого освещения использовались стандартные светильники для ламп накаливания. Внутри утопленного светильника было достаточно места для выхода тепла от излучающей лампы. Не забывайте, что эти лампочки тоже очень сильно нагреваются. Именно поэтому эти фары всегда меняли чаще. Теперь светодиодные фонари плохо переносятся из-за того, что мигают, а также включаются и выключаются в неурочное время.

Зачем нам это исправлять?

Не все встраиваемые светильники одинаковы, поэтому выделяемое тепло у всех разное. Основная проблема светодиодных ламп — это их радиаторы, которые позволяют лампам остывать. Если им станет слишком жарко в небольшом и плохо вентилируемом помещении, это может стать опасностью. Если бы не опасность возгорания, светодиодные лампы перегорали бы быстрее. Если он находится у вас дома, его нужно починить в целях безопасности.

Как исправить перегрев светодиодной лампы?

Возможно, лучше перейти на встраиваемое светодиодное освещение с рейтингом IC. Эти специализированные блоки сделаны с большим количеством радиаторов, встроенных в их крепление. Таким образом, выделяемое ими тепло безопасно отводится вверх. Эти фонари по-прежнему будут выделять тепло, но в результате у них будет меньше шансов перегреться.

13. Светодиод перегорел

В чем проблема?

Нет ничего лучше, чем купить в магазине светодиодный светильник, который перегорает в тот же день. Просто иметь новый свет в первые несколько дней, когда он перегорел, — ужасное чувство после того, как на него потрачено столько денег.Не то чтобы новые светодиодные лампы стоили так дорого, они сейчас более доступны, чем за последние 10 лет.

Почему это происходит?

Если у вас есть светодиодная лампа, которая перегорела в первые пару дней, очевидно, что вы снова покупаете в долларовом магазине со скидками. Блошиные рынки и свопы — тоже ужасное место для покупки дешевых светодиодных ламп. Причина в том, что дешевый импорт наводняет рынок, поскольку светодиодные технологии сейчас очень популярны. Возможно, лучше вместо этого использовать названия брендов.

Зачем нам это исправлять?

Если бы существовал способ ремонта светодиодных лампочек, жизнь была бы проще. В некоторых редких случаях можно отремонтировать светодиодные светильники со сменными светодиодами. Или, более или менее, маленькие устройства, такие как конденсатор или блок питания. У этих маленьких лампочек они тоже есть, и плохие импортные конструкции являются причиной того, что они обычно так быстро умирают.

Как это устранить?

Именные бренды существуют до тех пор, пока они рекламируются, поэтому у них есть имя для себя.Philips и Cree — ведущие компании, у которых тоже есть своя цена, но это качество, за которое вы платите. Вот почему они могут работать в течение номинальных часов, указанных на упаковке.

14. Неправильный угол луча светодиода

В чем проблема?

Что делать, если вы купили несколько светодиодных прожекторов для своего складского комплекса и обнаружили, что все они имеют узкий угол луча, а не прожектор? Или что в вашем бутике вместо узких балок прожекторы? Очевидно, вы купили неправильный угол луча, и на их замену может уйти неделя. Что вы делаете?

Почему это происходит?

Многие люди не понимают, что светодиоды имеют несколько разных углов луча. Если они предназначены для установки в приспособление с отражателем. Этот отражатель действительно помогает с фокусировкой и рассеиванием света, но весь светодиодный свет излучается с направления 180 градусов. Если вы купили светодиод не того типа, вам нужно будет заменить его как можно скорее.

Зачем нам это исправлять?

Если угловой луч не может быть исправлен, вы застрянете с огнями, которые не подходят для ваших нужд.Если вы купили у зарубежной компании, вам придется иметь дело с расходами на обратную доставку, которые могут оказаться дорогостоящими. Вот почему светодиодную продукцию лучше всего покупать внутри страны.

Как исправить?

Вам нужно будет связаться с компанией, если вы купили светильники, и договориться о возврате или обмене. Если разница в цене, вам придется заплатить и за это. Или, возможно, вместо этого может быть возвращена цена.

15. Загрязнение синим светом светодиодов

В чем проблема?

Некоторые светодиодные фонари могут быть довольно яркими, если вы заказываете более высокие значения Кельвина, поскольку они могут быть ярче.Общая проблема заключается в том, что они имеют более высокий уровень синего света, который может нанести вред вашим глазам. Синий свет может повредить сетчатку и является причиной различных проблем со зрением, связанных с более высоким уровнем Кельвина.

Почему это происходит?

Заказ светодиода, который вначале хорошо звучит, может быть простой ошибкой. Это может быть плохо для офисов, которым не нужна такая насыщенность синего света, так как интенсивный синий свет может вызвать у людей напряжение глаз или даже головную боль.Высокий Кельвин требуется только тогда, когда точная работа требует его использования.

Зачем нам это исправлять?

Уровень комфорта для вашего зрения — главная забота. Людям нравится работать при свете, которые выглядят и чувствуют себя комфортно. Это включает в себя то, используется ли это большее количество Кельвина для высокодетализированной рабочей среды. Даже тем, кто использует более сильный свет в своей работе, через некоторое время синее световое загрязнение может стать проблемой.

Как решить проблему загрязнения синими светодиодами?

Лучшее решение — переключиться на более теплый спектр, который ниже на диаграмме Кельвина.Более теплые цвета приятны для глаз и напоминают нам лампы накаливания. Вот почему вы видите много домов с теплыми оранжевыми цветами вместо холодного белого, которые могут содержать синее световое загрязнение.

16. Использование светодиодов в светильниках накаливания

В чем проблема?

Замена ламп дома на светодиодные может быть энергоэффективным, но могут возникнуть проблемы, включая перегрев или проблемы с затемнением. Возможно, в вашей лампе есть диммер, но он не работает с вашей светодиодной лампой.Возможно, лампа не работает внутри определенного типа светильника из-за крышки.

Почему это происходит?

Все светодиодные лампы, предназначенные для использования внутри ламп накаливания, могут работать некорректно из-за проблем с нагревом. Они могут стать слишком горячими и неожиданно выключиться. Ваш прибор должен дышать и получать достаточно прохладного воздуха, чтобы он не перегорел.

Зачем нам это исправлять?

Если вы не хотите иметь бесконечные проблемы с заменой светодиодных ламп из-за того, что они стали слишком горячими, вам нужно думать наперед.Как ваша лампа удерживает лампочку внутри, закрыта ли она или открыта? Поддерживает ли ваша лампа светодиодное освещение, когда вы ее купили? У более новых регулируемых ламп есть диммер, соответствующий регулируемым светодиодным лампам. Все, что было до последнего десятилетия, вообще не сработает.

Как решить эту проблему со светодиодом?

Попробуйте заменить старые лампы новыми лампами со светодиодной подсветкой. Таким образом, вам не придется устранять проблемы с отоплением или затемнением. Лампы, предназначенные для светодиодных фонарей, также сконструированы таким образом, что они получают достаточно воздуха, если в них используются лампы накаливания.

В чем проблема?

Предположим, вы хотите иметь больше света в области, имеющей только определенную мощность для работы прибора. Затем вы покупаете светодиодный светильник высокой мощности, но обнаруживаете, что он вообще не подходит для вашего прибора.

Почему это происходит?

Светодиоды

излучают свет в соответствии с люменами, а не мощностью. Так же, как лампы накаливания, вы можете получить больше света от более высокой мощности. В случае светодиодов все решает количество используемых люменов.Мощность часто намного ниже, чем у лампы накаливания.

Зачем нужно исправлять эту распространенную проблему?

Если у вас есть светильник, рассчитанный на мощность до 150 Вт, вы должны купить светодиодный светильник, рассчитанный на люмен. Светодиодная лампа мощностью 25 Вт никак не повлияет на мощность. Если вы поместите 150-ваттный светодиодный светильник в тот же прибор, это не сработает. Это потому, что световой поток будет примерно в 4 раза больше. Для вашей лампы

это было бы полным перебором.

Как исправить?

Используйте соответствующие диаграммы освещения, чтобы сравнить размер лампы накаливания, которую вы использовали ранее.Мощность рассчитывается в люменах. Вот почему люмены всегда указываются первыми в светодиодных лампах, а не в ваттах.

18. Низкий индекс цветопередачи (CRI)

В чем проблема?

Светодиодные лампы

могут включать CRI, лучшую форму света, которая помогает обеспечить более четкое цветное освещение. Если вы купили освещение с низким индексом цветопередачи, уровень комфорта может быть потерян. Прожекторы могут размывать поверхности, зрительно теряя фокус.

Почему это происходит?

Так же, как фотограф настраивает свет для создания снимка, количество света тщательно сбалансировано с помощью уровней CRI. Благодаря этому изображения выглядят более четкими, а цвета не слепнут из-за тона самого света. Уровень CRI важно знать, если вы выбираете освещение на основе визуального комфорта.

Зачем нам это исправлять?

Некоторые цвета, которые мы видим при любом освещении, выглядят неестественно. При правильном индексе цветопередачи цвета выглядят естественными и реалистичными. Флуоресцентное освещение часто делает вещи зелеными, а лампы накаливания — теплым оранжевым цветом. Используя CRI в светодиодных лампах, эти уровни легче решить проблемы балансировки.

Как исправить?

Заказ светильника с индексом CRI-80 — это наиболее сбалансированный свет, который делает вещи более естественными. При более высоком уровне использования CRI-90 может начать выглядеть слишком насыщенным, но все равно очень хорошо. Чем выше индекс цветопередачи, тем лучше будет освещенный объект.

19. Неправильный драйвер светодиода

В чем проблема?

Все светодиодные светильники поставляются со встроенным светодиодным драйвером, который может выйти из строя по множеству случайных причин. Это будет означать, что он нуждается в ремонте в профессиональной компании по ремонту освещения.Это также будет означать, что ваш светодиодный драйвер необходимо удалить, чтобы можно было установить новый. Вы получаете новый драйвер только для того, чтобы узнать, что ваш свет не работает. Итак, что случилось?

Почему это происходит?

Если вы не заказали нужный драйвер, прибор не будет работать. В осветительной арматуре должен быть установлен драйвер того же типа, что и светодиодный светильник. Если они не совпадают, свет не будет иметь соответствующего источника питания для самого светодиода.

Зачем нам это исправлять?

Возможный драйвер, который слишком высок для самого светодиодного светильника, может повредить полупроводник.Также может быть вредно использовать слишком большую мощность для светодиодных ламп, которым для правильной работы требуется определенная мощность. Они проработают несколько секунд, прежде чем будут повреждены из-за слишком быстрого нагрева.

Как исправить?

Всегда заказывайте драйвер светодиодов с номинальной мощностью, предназначенной для управления светодиодами на приборе. Если драйвер требует минимального ремонта, тогда некоторые компоненты внутри потребуют только ремонта, а не замены.

20. Кукурузная луковица выступает наружу за абажур

В чем проблема?

Если вы покупаете светодиодный светильник в форме кукурузной колбы, это на первый взгляд кажется хорошей идеей.Затем вы обнаруживаете, что кукурузная колба не помещается внутри вашей лампы, потому что она превышает длину стандартной лампы накаливания. Это часто случается, если к вам прикреплен абажур, но он не закрывает кукурузную луковицу.

Почему это происходит?

Кукурузные луковицы немного необычны, потому что они бывают разной длины и выглядят как электронный початок кукурузы. Их длина часто больше, чем у лампы накаливания, и они предназначены только для определенных светильников. В этом случае для кукурузных луковиц лучше подойдут уличные газонные лампы.

Зачем нам это исправлять?

Проблема с луковицами клубнелуковицы в том, что они могут нагреваться внутри корпуса светильника. Жара — это то, что в конечном итоге убивает их на всю жизнь. Они предназначены для длительного использования, но с накоплением тепла, которое составит период полураспада. Если вы хотите закрепить кукурузные фонари внутри лампы с абажуром, вам нужно выбрать свет, который подходит внутрь.

Как исправить?

Найдите кукурузную луковицу, рассчитанную на мощность вашей лампы. Он не должен только подходить, но и не должен превышать мощность, которая использовалась ранее лампами накаливания.Это в основном для безопасности, но яркость кукурузной луковицы всегда будет соответствовать преобразованию мощности. Светодиодная кукурузная лампа на 20 Вт будет такой же яркой, как и лампа накаливания на 100 Вт.

Наше заключение

Мы надеемся, что это руководство было полезно для устранения проблем со светодиодной подсветкой. Всегда обязательно уточняйте у своего поставщика светодиодов какие-либо советы, которые они могут дать бесплатно. Если у вас возникли проблемы со светодиодной подсветкой, помните в первую очередь о своей безопасности.Всегда выключайте электричество, когда смотрите на светодиодный светильник, прежде чем приступить к устранению неисправностей.

13 наиболее распространенных проблем со светодиодным освещением

Возможно, вы хорошо знаете, что светодиод может прослужить вам более 50 000 часов, что позволяет сэкономить сотни долларов в течение срока службы лампы. Это все нормально, ЕСЛИ ваш светодиод действительно продолжает работать должным образом.

Возможно, вы столкнулись с неисправными или плохо работающими светодиодами в своем помещении, и вы разочарованы потерянной экономией и заявили о долгосрочной выгоде.

Сделайте передышку, потому что вы должны понимать, что светодиодная технология чувствительна, развивается, и это не просто вопрос выбора самого дешевого варианта на рынке.

Светодиодные продукты, прошедшие тщательную проверку и сертифицированные, прослужат вам долго и хорошо при правильном использовании. В конце концов, вы получаете то, за что платите.

Также полезно иметь в виду, что светодиоды ближе к тщательно откалиброванным компьютерным технологиям, чем к лампам накаливания, и это позволяет рассматривать их как таковые.

Самое важное, что нужно помнить, это то, что высокая температура и плохая вентиляция — самые большие проблемы, которые сокращают срок службы светодиодной лампы.

13 распространенных проблем, из-за которых светодиод выходит из строя

Я расскажу вам о наиболее распространенных сбоях, с которыми сталкиваются пользователи, и помогу вам разобраться в работе светодиодов, чтобы понять, почему возникают сбои и как их предотвратить.

Проблема № 1: Использование светодиода при токе выше номинального

Светодиоды

— это устройства, управляемые током, и они чувствительны к колебаниям тока.Когда светодиод включен, он испытывает пусковой ток.

Подключение светодиода к розетке, когда он включен, называется горячим подключением и может повредить полупроводники в лампе.

Даже когда лампа включается и выключается слишком много раз без необходимости, ток в цепи выходит за пределы расчетных параметров из-за накопленного в драйвере напряжения и может повлиять на полупроводник.

Следовательно, в лампах хорошего качества функция «плавного пуска» предназначена для предотвращения скачков тока в цепи.

Точно так же, если ток, подаваемый в цепь, превышает номинальный ток лампы, это создаст большее давление в цепи, что в конечном итоге приведет к выходу из строя светодиода.

Проблема № 2: Светодиоды не остаются холодными

Когда светодиодные лампы не охлаждают по какой-либо причине, они преждевременно выходят из строя. Правило номер один для поддержания работы светодиодов — поддерживать их в прохладном состоянии.

По сути, использование светодиодов вместе с другими типами ламп в закрытом светильнике с несколькими розетками нанесет вред вашему светодиоду, поскольку другие лампы будут повышать температуру окружающей среды внутри светильника. Таким образом, даже если ваш светодиод хорошего качества с хорошо продуманным радиатором, он все равно выйдет из строя из-за неожиданно избыточного тепла.

Кроме того, расположение светодиодной лампы также имеет значение для охлаждения. Их расположение вверх или вниз позволяет горячему воздуху выходить по всей длине колбы за счет конвекции. Вот почему, если ваш не закрытый номинальный светодиод направлен вниз, верхняя часть светильника должна быть открыта, чтобы позволить теплу выходить.

И наоборот, размещение лампы сбоку приводит к большему удержанию тепла.Поэтому важно заранее знать свое применение в освещении и получить светодиод с большей конструкцией радиатора, например, при установке сбоку. В противном случае вы столкнетесь с перегоревшей лампочкой.

Точно так же их использование в жаркой среде, например, в теплом климате, в непроветриваемых гаражах, возле кухонной плиты или в других узких местах, например, без надлежащего охлаждения, может повысить температуру перехода и поджарить водителя.

Проблема № 3: Плохое соединение проводов или припой

Высококачественные светодиодные лампы и проверенные производители проходят строгий набор тестов, которые проходят их продукты.Таким образом, все компоненты внутри лампы, особенно провода и припой, удерживающие все на месте, также проходят специальные испытания.

Только тогда лампы хорошего качества служат столько, сколько заявлено. И наоборот, дешевые и недорогие светодиодные лампы быстро выходят из строя.

В дешевых лампах, когда внутренний нагрев становится даже немного выше идеального, паяные соединения могут высохнуть и расслоиться. Схема, спаянная вручную с использованием бессвинцового припоя, дешевле.

В дополнение к проблеме плохой инженерии, если эмиттеры соединены последовательно в цепи, то выходит из строя вся лампочка, даже если выходит из строя один эмиттер.

Проблема № 4: Дешевые лампочки

Идя дальше, дешево сделанные светодиоды можно определить по нескольким признакам. Одним из первых убедительных признаков всегда будет цена ниже рыночной или слишком хорошая, чтобы быть истинной ценой.

Во-вторых, если лампа весит больше, можно предположить, что качество компонентов будет лучше, чем у дешевых лампочек, из-за материалов и количества используемых компонентов.

Алюминиевый корпус можно заменить пластиковым, а количество компонентов, регулирующих ток и напряжение, можно уменьшить для экономии средств.

Точно так же вам следует изучить окраску или порошковое покрытие лампы. Если это сделано некачественно, то вы можете быть уверены, что невидимые компоненты, скорее всего, тоже будут низкого качества.

Размер микросхемы также будет иметь значение, поскольку маленькая микросхема будет излучать меньше света и будет более нестабильной по отношению к колебаниям тока, что приведет к ее выходу из строя. Кроме того, если микросхемы постоянного тока отсутствуют вообще, то лампочка не может регулировать скачки напряжения, перегорая ваш светодиод.

Не могли бы вы мне помочь?

Заявленный срок службы светодиодных фонарей варьируется, но обычно составляет 15-25 000 часов.Я решил разобраться, правда это или нет, и вы можете мне в этом помочь.

Я создал полностью анонимный опрос, чтобы понять реальный срок службы светодиодных ламп в повседневной среде. Вся анкета состоит всего из 7 простых вопросов и не займет у вас больше нескольких минут.

Щелкните ниже, чтобы внести свой вклад. Спасибо.

Однако наиболее распространенной точкой отказа являются дешевые конденсаторы, которые перегорают из-за избыточного или нерегулируемого тепла или тока.

Остальная часть лампы работает в обычном режиме, и замена вздувшегося конденсатора на более качественный обычно помогает.

Проблема № 5: Использование светодиода с лампами накаливания

Лампы накаливания и закрытые светильники не имеют эффективного управления теплом, поскольку они не предназначены для отвода тепла. Светодиодные лампы не выдерживают очень высоких температур. Они могут быстро выйти из строя из-за высокой температуры окружающей среды в приспособлении.

Таким образом, если светодиодная лампа используется в закрытом или старомодном светильнике, захваченный воздух медленно нагревается.Некуда деться, он начинает нагревать светодиодные компоненты.

Это заметно хуже, если светодиод также не имеет или имеет плохо спроектированный радиатор, который не может отводить тепло от чувствительной схемы.

Лампы накаливания разработаны для традиционных лампочек, и когда радиатор в светодиодных лампах нагревается, единственный способ рассеять его — к розетке, где находятся контакты и корпус.

Традиционные лампы излучают тепло от самой лампы.Им не нужны были розетки, выдерживающие высокие температуры.

В результате светодиодные лампы могут быстро нагреть старые патроны светильников, закоротить провода и поджарить саму лампу, даже увеличивая вероятность ожогов, курения и возгорания.

Наконец, даже если вы используете закрытый номинальный светодиод в закрытом приспособлении, но размер светильника слишком мал по сравнению с световым потоком лампы, тепловой путь рассеивания тепла уменьшается. В конце концов, лампочка может выйти из строя.

Проблема № 6: Управление температурным режимом ламп

Светодиодные лампы

ненавидят тепло, особенно если тепло исходит из самой лампы. Температура светодиода также измеряется в месте перехода светодиода, в том месте, где находится излучатель.

Таким образом, если лампу рекомендуется эксплуатировать при комнатной температуре от 20 ° C до 25 ° C (68-77 ° F), тогда температура перехода уже будет в пределах от 60 ° C до 80 ° C (140-176 ° F). .

Полупроводники также выделяют тепло, которое необходимо отводить.Тепловой путь отводит тепло от соединения и полупроводников к внешней стороне осветительной арматуры.

Все, от материала, на котором размещены излучатели, до эпоксидной смолы, используемой для скрепления предметов, и, наконец, от конструкции радиатора и использования материалов, способствует отводу тепла.

Если какой-либо из них не хорошего качества, то у лампы больше шансов выйти из строя из-за перегрева.

Проблема № 7: Цветопередача

Лампа накаливания имеет 100% индекс цветопередачи (CRI), потому что она излучает свет, наиболее похожий на свет солнца, делая ваше пространство ярким, ярким и аутентичным по цвету.

Однако при замене светодиодов возникает проблема более низкого CRI. CRI светодиодных ламп составляет от 65 до 95.

Более низкий индекс цветопередачи повлияет на красный и зеленый цвета, а также на внешний вид кожи кавказских и азиатских людей.

Если вы хотите установить более высокую цветовую температуру, чтобы имитировать естественный дневной свет, знайте, что вы потеряете CRI. Таким образом, хотя свет будет естественного цвета для просмотра, объекты, которые он освещает, будут плохо отображаться.

Кроме того, люди могут отдавать предпочтение либо более белому / более холодному свету (около 5000K) из-за его преимуществ при выполнении задач с высокой контрастностью, либо желтому / более теплому свету (около 2200K) из-за расслабляющей рассеянной атмосферы.

Проблема усугубляется тем, что с повышением цветовой температуры индекс цветопередачи ухудшается.

Таким образом, это компромисс между высококонтрастным светом, который похож на дневной свет, и снижением цветопередачи.

Знать эти различия важно, иначе вы получите светодиод, который не будет работать так, как ожидалось.

Проблема № 8: Эффективность излучения света

Из-за старых способов измерения света при погасании ламп накаливания и новых способов измерения яркости приходящих светодиодов может возникнуть небольшая путаница в отношении лучшего способа сравнительного измерения светоотдачи.

Чтобы измерить эффективность светодиодных ламп, нужно посмотреть, насколько хорошо источник света преобразует энергию (ватт) в свет (люмены) по формуле люмен / ватт.

Это дает нам «световую отдачу» лампы, которая составляет люмен на ватт.

Таким образом, если у вашего светодиода низкий КПД, это указывает на устаревшую технологию или дешевую лампу, которая не годится для преобразования ватт в люмены.

Это стоит дороже в долгосрочной перспективе или не прослужит так долго, как сейчас светодиоды.

Обычно эффективность светодиода составляет 30-90 лм / Вт.

Если не указано иное, правило состоит в том, чтобы искать лампы с наибольшим люменом, а затем выбирать ту, которая потребляет наименьшее количество ватт для их генерации.

Проблема № 9: Незаменимые встроенные светодиоды

Интеграция светодиода в осветительную арматуру дает множество функций, таких как улучшенный дизайн, добавленная стоимость вашего продукта и больший контроль над светом.

Большие сомнения возникают при выходе из строя светодиодной лампы внутри светильника.

Поскольку светодиод закреплен внутри светильника и не может быть открыт или заменен дома, замена становится утомительной.

Теперь необходимо считать, что прибор вышел из строя. Либо весь прибор нужно отвозить в сервисный центр для ремонта, либо реже его нужно утилизировать и полностью заменить на новый.

Еще одно решение: авторизованные электрики компании приедут к вам на место и отремонтируют оборудование. Все эти способы сложнее простой замены неисправной лампочки.

В долгосрочной перспективе, когда светодиодная лампа внутри светильника достигнет своего естественного конца срока службы, полезность светильника закончится.

Если вы все равно хотите заменить свой светильник, а также с увеличенным сроком службы и гарантиями на встроенные светодиоды, было бы более рентабельным установить интегрированное решение.

Всегда сохраняйте чеки!

Проблема № 10: Неисправные текущие драйверы

Наиболее рекомендуемый способ работы светодиода — использование низковольтных драйверов постоянного тока, поскольку они являются наиболее эффективными и надежными.

Они преобразуют переменный ток или импульсный источник питания и выдают постоянный ток для обеспечения безопасности светодиода.

Поскольку светодиоды представляют собой небольшие элементы компьютерной техники, в цепи могут возникать неисправности, вызывающие перегрев и выход из строя драйверов.

Дешевый светодиод может пропускать больше энергии, вызывая избыточное тепло.

Светодиод фактически является заложником установленного драйвера, и ваша лампа будет работать ровно настолько, насколько хороши самые слабые звенья и компоненты внутри, такие как драйвер.

Все больше и больше производителей делают долговечные драйверы, сопоставимые со сроком службы светодиодов, поэтому посмотрите спецификации и обратите внимание на качество.

Проблема № 11: Несовместимые / устаревшие диммеры

С появлением новой светодиодной технологии старые схемы диммирования, уже установленные в домах и офисах, больше не совместимы со светодиодами.

Обычные лампы диммировались простым изменением напряжения, что легко могли сделать старые мощные схемы диммирования.Напротив, светодиодная лампа — это твердотельное устройство со встроенной схемой, работающее с низким энергопотреблением.

Со всеми этими дополнительными компонентами существует множество комбинаций диммеров и светодиодов, и не все будут работать хорошо.

Некоторые общие проблемы, которые возникают, среди прочего, включают мерцание, пропадание (отсутствие света в конце градиента), негладкость (нелинейный свет от слабого до яркого).

В конце концов, при изменении напряжения и мощности ваши светодиоды выйдут из строя из-за несовместимого диммера.

Вам необходимо проверить, совместим ли каждый тип светодиода с каждым типом диммера, так как на рынке много вариантов, и простая покупка продуктов с аналогичным рейтингом не поможет.

Проблема № 12: Сложные схемы

Несмотря на эволюцию светодиодов, где освещение становится все лучше и лучше, схемы все еще могут быть сложными с драйверами, конденсаторами, полупроводниками и излучателями, и все они увеличивают вероятность отказа, если нагрев и использование не контролируются должным образом.

Без сомнения, примерно в 60% случаев местом преступления является монтажная плата.

И чем больше функций у лампочки, тем больше в ней цепей и, следовательно, больше точек отказа.

Эти расширенные функции управляют током, эффектом затемнения, подключением к Wi-Fi и другими передовыми технологиями.

Это гонка за лучшую комбинацию улучшенной эффективности и расширенных функций, при этом светодиодные технологии становятся лучше в короткие сроки.

Проблема № 13: Сообщенный срок службы

Из-за всех вышеперечисленных причин и того факта, что рынок очень новый, трудно определить фактический срок службы светодиода в реальных сценариях.

Вот почему большинство оценок и отчетов являются теоретическими или проверены в лабораторных условиях.

В реальных условиях лампа не будет подвергаться идеальным лабораторным условиям, таким как стабильный ток, идеальная температура окружающей среды, лучшее приспособление или наиболее совместимый диммер.

Следовательно, к заявленным срокам службы светодиодов следует относиться с недоверием.

Ваш практически используемый светодиод может подвергнуться неожиданным скачкам напряжения. Более высокая температура окружающей среды или несовместимые диммеры и светильники, так что имейте это в виду при поиске технических характеристик ламп.

Заключительные слова

Возможно, светодиодной индустрии необходимо усилить регулирование и тестирование для компромисса между все большим и большим количеством функций, увеличивая потенциальные точки отказа.

Улучшенные гарантии также успокоят потребителей, а бесплатная замена должна быть добавленной стоимостью для премиальных брендов.

И самое главное, как было сказано в самом начале, вы определенно получаете то, за что платите. Инвестиции в высококачественные, проверенные продукты значительно увеличат ваши затраты.

Неприятная альтернатива — покупка светодиода по самой низкой цене, что приводит к выходу из строя лампочек, разочарованию пользователей и систематической потере доверия к светодиодной технологии.

Я хотел бы услышать ваше мнение о ваших светодиодных установках в вашем помещении.

  • Сталкивались ли вы с проблемами, отличными от перечисленных здесь?
  • Как ваши светодиоды служат вам до сих пор?

Распространенные проблемы со светодиодными панелями и способы их устранения

Многие из проблем, которые влияют на работу светодиодных панелей, универсальны для всех светодиодов, например, мерцание, свечение, выгорание и жужжание.Для получения подробной информации о том, как бороться с этими типичными проблемами со светодиодами, ознакомьтесь с нашей статьей Как сделать так, чтобы светодиоды не мерцали, не жужжали, не светились и не перегорали.

Есть некоторые проблемы, которые особенно характерны для светодиодных панелей. На этой странице более подробно рассматриваются:

Быстрое обнаружение проблем со светодиодной панелью

Если ваша светодиодная панель выходит из строя, и вы не уверены в неисправности, вы можете сделать быструю диагностику. Попробуйте включить светодиодную панель и проверьте таблицу ниже.

Общие проблемы со светодиодами и их вероятные причины

Проблема

Вероятная причина

Светодиодная панель вообще не светится

Ошибка драйвера

Светодиодная панель мигает

Ошибка драйвера

Если горят только некоторые светодиоды на панели

Неисправность светодиода

Выявление проблемы и ее вероятной причины — это только половина дела.В разделах ниже вы сможете найти решения этих проблем.

Проблемы с драйверами и преобразованием напряжения

Обзор

Драйвер светодиода регулирует количество энергии, протекающей через систему освещения. Драйверы преобразуют мощность переменного тока из сети в мощность постоянного тока, необходимую для работы светодиодных панелей, и, таким образом, предотвращают скачки напряжения. Драйверы светодиодов — это небольшие блоки, которые подключаются к светодиодной панели. Они играют ту же роль, что и балласты в люминесцентных лампах.

Драйверы уязвимы к перегреву. Даже правильно работающие драйверы со временем будут подвержены воздействию тепла. Однако использование дешевых, низкокачественных драйверов или неправильного драйвера приведет к большему риску перегрева раньше.

Это связано с тем, что ток, протекающий через систему, не поддерживается на постоянном уровне, поэтому выделяемое избыточное тепло влияет на производительность драйвера.

Проблемы

  • Напряжение от источника питания составляет (240 В), драйвер преобразует его в 12 В или 24 В для правильной работы панели.Если драйвер работает некорректно, он не преобразует этот ток и поддерживает постоянное напряжение. Это означает, что лампочка будет мигать, и система не будет реагировать на перегрузки, а это значит, что панели подвержены повышенному риску возгорания.
  • Если ваша светодиодная панель вообще не работает, наиболее вероятная причина — неисправная внутренняя проводка, при которой проводка неправильно подключена к драйверу.
  • Хотя технически это не является неисправностью проводки, установка регулируемых светодиодных панелей с несовместимым переключателем яркости вызовет мерцание.

Решения

  • Убедитесь, что ваши светодиодные панели совместимы со схемами, источником питания и выключателями света, от которых они работают.
  • Инвестируйте в панели с задней или центральной подсветкой (где светодиодные микросхемы устанавливаются на панели, а не на краю панели), поскольку эти панели имеют встроенные драйверы, которые могут помочь уменьшить проблемы с драйверами, описанными выше .
  • Попросите электрика проверить правильность подключения проводки в системе освещения.

Проблемы с плохой изоляцией, вентиляцией и перегревом

Обзор

Светодиодные панели

должны быть должным образом изолированы, чтобы выделяемое ими тепло рассеивалось, корректируя, чтобы они не перегревались. Качественные светодиодные панели оснащены радиатором из проводящего металла (обычно алюминия), который отводит избыточное тепло от панели. Если этот радиатор низкого качества, плохо установлен или вообще не установлен, то избыточное тепло может вызвать выгорание светодиодных чипов в панели.

Не все светодиоды подходят для установки в закрытые светильники. Установка неподходящего светодиода в закрытый фитинг может привести к его перегреву, поскольку у лампы нет подходящего радиатора. Это не такая большая проблема для светодиодных панелей, поскольку они обычно предназначены для установки в закрытые светильники, однако всегда стоит проверять, подходят ли панели для установки в утопленную арматуру.

Проблемы

Решение

  • Покупайте только светодиодные панели с правильно подогнанным алюминиевым радиатором.Убедитесь, что панель предназначена для установки в утопленный фитинг.

Проблемы с некачественными светодиодами

Обзор

Светодиодные панели

дороже традиционных люминесцентных ламп, и по этой причине потребители могут выбирать дешевые светодиоды низкого качества и ожидать от них тех же характеристик, что и у ведущих брендов. Низкокачественные светодиодные панели часто содержат некачественные компоненты, которые не прошли надлежащую проверку.

Светодиодные панели

состоят из нескольких компонентов; низкое качество или неисправность любого из этих компонентов может повлиять на общую производительность светодиодных панелей.

Проблемы

  • Рама — обычно из алюминия, рама содержит свет внутри панели.
    • Если рама слишком легкая или сделана из материала, отличного от алюминия (дешевые светодиодные панели часто имеют пластиковую раму), это может привести к перегреву и увеличению риска возгорания от перегрева.
  • Светодиодные микросхемы

  • — эти микросхемы монтируются на печатную плату и являются источником света. В зависимости от типа панели они крепятся к задней или боковой стороне панели.
    • Микросхемы низкого качества могут вызвать ряд проблем, в том числе потускнение панели или снижение качества цвета.
    • Если в панели используются светодиодные чипы низкого качества, это может привести к появлению «голубого» оттенка, из-за которого комната будет выглядеть холодной.
  • Световодная пластина — направляет свет, исходящий от светодиодов, к рассеивателю.
    • Если он установлен неправильно, это может повлиять на количество света и угол падения света на рассеиватель.
  • Рассеиватель — обеспечивает равномерное распределение света от светодиодов и помогает уменьшить блики.
    • Рассеиватель низкого качества, сделанный из акрила или ПММА, а не из поликарбоната, не будет равномерно распределять свет.
    • Со временем пластиковые рассеиватели могут обесцветиться по краям и пожелтеть, что снизит качество света, производимого светодиодной панелью.
  • Отражающая пластина — отражает свет обратно в световодную пластину.
    • Проблемы с отражающей пластиной могут вызвать ослепление.
  • Радиатор — это помогает предотвратить перегрев светодиодных панелей, так как проводящий металлический радиатор отводит избыточное тепло для охлаждения панели.
    • Плохой радиатор означает, что от светодиодных чипов отводится недостаточное количество тепла, что может привести к их выгоранию.
    • Дешевые пластиковые радиаторы работают не так эффективно, как металлические, и могут сократить срок службы светодиодов на панели.
  • Задняя крышка — алюминиевая пластина, защищающая компоненты.
    • Чем лучше задняя крышка подходит к раме, тем лучше отвод тепла, а это означает, что панель, вероятно, прослужит дольше.

Очень сложно определить, высокого или низкого качества светодиодная панель, пока она не установлена. Вы не обязательно будете знать, что у вас некачественный светодиод, пока он, например, быстро не перегорит или не будет давать свет низкого качества.

Решение: Как выбрать качественную светодиодную панель

  • Выберите панель стоимостью не менее 15–30 фунтов стерлингов или 30–50 фунтов стерлингов для более высокого уровня.Когда речь идет о светодиодных панелях, цена означает качество. Панели стоимостью менее 12 фунтов стерлингов станут желтыми, начнут рябить или деформироваться намного быстрее.
  • Избегайте панелей, на которые предоставляется только двухлетняя гарантия. Гарантия на них составляет всего два года, потому что они не рассчитаны на длительный срок службы! Панели хорошего качества прослужат дольше.
  • Выберите панель со световодной пластиной из акрила (PMMA) или метилстирола (MS).
  • Выберите панель с порошковым покрытием, а не краской.
  • Ищите хорошо сконструированный каркас.
  • Выберите проверенный бренд. Их много, вот лишь некоторые из наших любимых:
    • Britesource
    • Philips
    • Osram
    • Toshiba
  • Поговорите с компанией, продающей светодиоды, и спросите их о качестве светодиодных панелей, которые они продают. Проверенная компания сможет дать совет. Если с компанией, у которой вы собираетесь совершить покупку, сложно связаться, пересмотрите вариант покупки у нее.
  • Посмотреть отзывы
  • Замените панели низкого качества панелями более высокого качества. Если вы будете использовать существующие панели низкого качества, существующие проблемы сохранятся. Высококачественные светодиодные панели, в которых драйверы, оптика и светодиоды работают на оптимальном уровне, могут снизить эксплуатационные расходы на 25% по сравнению с более дешевыми панелями.

Метилстирол — лучший материал для световодной пластины (LGP)

Есть несколько незначительных признаков качества, таких как панель, покрытая порошковым покрытием, а не краской, и хорошо сконструированная рама, однако реальный маркер качества сводится к материалу, из которого изготовлена ​​световодная пластина.

Для изготовления LGP обычно используются три материала:

Мы рекомендуем выбирать LGP из MS.

PMMA обладает лучшим светопропусканием и долговечностью, но при этом является самым дорогим — это высококачественный продукт, но не самый доступный.

PS обеспечивает хорошую передачу, но со временем имеет тенденцию желтеть из-за износа и воздействия тепла. Это хорошо известная проблема в отрасли, и часто именно поэтому на эти панели предоставляется гарантия всего 2 года.Со временем они также могут покоробиться или деформироваться, потому что они недостаточно прочные, чтобы выдерживать нормальное тепловое воздействие. Это самый дешевый вариант из трех, но мы считаем его некачественным.

MS представляет собой комбинацию PMMA и PS. Он обеспечивает очень хорошее светопропускание, а также долговечен, но по более низкой цене является наиболее экономичным решением.

Проблемы с ранним выходом из строя светодиодных панелей

Обзор

Светодиоды

невероятно популярны, потому что, как известно, они служат намного дольше, чем стандартные галогенные или люминесцентные лампы.Некоторые светодиоды могут прослужить более 15000 часов, а это значит, что они должны прослужить невероятно долго. Такая долговечность делает светодиоды рентабельными и экологически безопасными.

Если ваша светодиодная панель выходит из строя раньше, это означает, что возникла проблема.

Проблема

  • Светодиодная панель не прослужит ожидаемое количество времени

Решение: устранить высокие температуры

  • Светодиоды работают при гораздо более низкой температуре, чем галогенные лампы
  • Светодиоды плохо переносят высокие температуры
  • Убедитесь, что для ваших светодиодов достаточно места для вентиляции (совет см. Выше)
  • Убедитесь, что ваши панели не находятся рядом с источниками сильного тепла
  • Старайтесь избегать использования комбинации люминесцентных и светодиодных панелей в одной комнате

Связанное содержимое

Вы можете узнать больше о том, что такое светодиодные панели и как они работают, в нашем Руководстве по светодиодным панелям.

Для получения дополнительной информации о светодиодах с регулируемой яркостью прочтите наше руководство здесь.

Чтобы узнать больше о проблемах со светодиодами в целом, прочтите наше руководство по предотвращению мерцания, жужжания, свечения и перегорания светодиодов.

Технические проблемы светодиодного освещения | Sciencing

Полупроводниковое освещение со светодиодами или светодиодами обеспечивает в пять-десять раз больше света на ватт, чем лампы накаливания, или даже больше. Срок службы светодиодов исчисляется десятками тысяч часов, а не тысячами или около того, как у ламп накаливания.А светодиоды обеспечивают точное управление светоотдачей, в отличие от ламп накаливания, которые распыляют свой свет во всех направлениях.

Все эти характеристики приводят к значительному увеличению производительности светодиодов, но это не означает, что они не имеют проблем. У них могут быть проблемы с цветом, качество вывода со временем может ухудшиться, и светодиоды необходимо охлаждать. Отказ любого из нескольких компонентов светодиодной арматуры может привести к отказу всего светодиода. Промышленность, правительство и научные круги занимаются этими проблемами, что привело к взрывному росту доступности светодиодов для общего освещения.

Цвет

Характер и цвет света, излучаемого вашей лампой накаливания, зависит от температуры крошечной нити накала внутри. Даже если одна нить накаливания построена иначе, чем другая, она все равно будет нагреваться примерно до той же температуры и излучать свет примерно того же цвета. Не так со светодиодами.

Светодиоды похожи на компьютерные микросхемы, с точно нанесенными слоями полупроводниковых материалов. Небольшие изменения толщины слоев могут изменить цвет света светодиода.Кроме того, большинство светодиодов белого света имеют еще один слой, называемый люминофором. Незначительные изменения люминофора также приведут к изменениям цвета, из-за которых один белый светодиод будет выглядеть голубоватым, а другой — красноватым, а другой — желтоватым.

Техническое обслуживание люменов

Каждый источник света со временем ухудшается. Даже ваши лампы накаливания будут менять цвет и тускнеть по мере старения, но они полностью ломаются, прежде чем эти эффекты станут слишком заметными. Светодиоды тускнеют и меняют цвет по мере старения.Воздействие тепла и света в течение их срока службы вызывает физические и химические изменения светодиодов и люминофоров, которые изменяют освещение. Поскольку срок службы светодиодов в 25–50 раз превышает срок службы ламп накаливания, эти эффекты становятся очевидными.

Охлаждение

Светодиоды намного эффективнее ламп накаливания. Лампы накаливания превращают от 5 до 10 процентов электричества в свет, а светодиоды преобразуют в свет примерно половину своей электроэнергии. Остальная часть этой энергии — потраченная впустую часть — уходит в тепло.Лампы накаливания избавляются от этого тепла, излучая его в виде невидимого инфракрасного излучения — вот почему ваша рука становится теплой перед лампой накаливания. Светодиоды не излучают много инфракрасного излучения.

Светодиоды по-прежнему выделяют тепло, поэтому его необходимо отвести другим способом. Светодиоды должны быть подключены к радиаторам, чтобы отводить тепловую энергию от светодиода, затем радиаторы должны быть сконструированы так, чтобы каким-то образом избавиться от этого тепла. Если светодиоды не охлаждаются, они очень быстро выходят из строя, а затем полностью выходят из строя.

Объединение нескольких компонентов

Купив лампу накаливания, вы можете подключить ее к настольной лампе, бра или встраиваемому потолку — она ​​будет работать где угодно. Другое дело светодиоды. Светодиодный источник света состоит не только из самого светодиода. Он также содержит радиатор и электронику драйвера — схемную сборку, которая преобразует 120 В из розетки в постоянное напряжение, которое может использовать светодиод. Чтобы светодиод работал должным образом, сам светодиод, люминофор, радиатор и электроника должны быть исправны.Если вы когда-либо видели светодиодный светофор с темным пятном посередине, вы не видели неисправного светодиода; вы видели неисправный корпус светодиодной электроники. Поскольку сами светодиоды могут прослужить многие десятки тысяч часов, другие элементы корпуса также должны быть спроектированы с учетом такого срока службы — техническая проблема.

Решение проблем

В начале 2000-х годов все эти и некоторые другие проблемы были техническими проблемами для светодиодного освещения. Скоординированная работа корпораций, университетов и правительства резко улучшила ситуацию.Сейчас есть наборы стандартов проектирования и испытаний. Хотя потребители, вероятно, не хотят углубляться в детали процедур тестирования, они могут сделать простой шаг, убедившись, что приобретаемые ими светодиодные продукты имеют этикетку «Факты об освещении». Только производители, соблюдающие процедуры тестирования, могут использовать этикетку.

3 типа проблем светодиодного освещения и решения | by LED sinjia

Конструкция светодиодных ламп

В настоящее время на рынке представлены два типа светодиодных светильников: один потолочный светильник, а другой — лампочка.Независимо от того, какой тип лампы, внутренняя структура одинакова, разделенная на шарик лампы и привод.

1. Лампы

Включите белую пластиковую часть вытяжки или лампочки потолочного светильника, и вы увидите печатную плату, обведенную желтыми прямоугольниками. Желтый цвет на этой плате — это бусинка лампы. Количество светодиодов определяет их яркость.

2. Драйвер

Привод светодиодной лампы установлен снизу и снаружи не виден. Привод фары представляет собой черный ящик, и при установке лампы сначала необходимо установить привод.

Привод имеет функции постоянного тока, снижения напряжения, выпрямления и фильтрации.

Решения для светодиодных ламп не горят

Когда свет не горит, сначала убедитесь, что цепь в порядке. Если это новая лампа, измерьте ее карандашом или установите лампу накаливания, чтобы проверить, есть ли в цепи напряжение. Убедившись, что цепь в порядке, можно приступать к следующему ремонту.

1. Проблема с водителем

Не горят индикаторы, и в девяти случаях из десяти это проблема с приводом.Светодиоды предъявляют высокие требования к току и напряжению. Если ток слишком велик или слишком мал, он не загорится нормально. Следовательно, драйвер постоянного тока, выпрямитель, редуктор напряжения и другие устройства в драйвере должны поддерживаться.

Если включить свет после того, как полоска лампы не яркая, это, прежде всего, проблема привода. Затем вы можете приобрести новый диск для его замены.

2. Светится тусклый светодиод

Эту проблему надо решать вместе с последней.Это может произойти, если свет погаснет или не загорится.

3. Проблема с шариком лампы

Светодиодные шарики разделены на серию шариков, каждый из которых соединен последовательно и соединен параллельно друг другу.

В результате одна из бусинок перегорела, и нить потемнела. Если в каждой нитке перегорит одна бусинка, погаснет весь свет. Если на каждой струне прожигает бусинка, учитывайте емкость или сопротивление привода.

Сгоревшая бусина имеет черную точку посередине, и эта точка нестираемая.Если количество сгоревших шариков лампы невелико, вы можете сжечь ребро лампы за двумя паяльными ножками с помощью сварки электрическим утюгом. Если количество перегоревших бусинок слишком велико, рекомендуется купить ламповую панель на замену, чтобы не влиять на яркость освещения.

4. Устранение мерцания после выключения светодиодных индикаторов

Если индикаторы мерцают после выключения, сначала необходимо подтвердить проблему проводки. Наиболее вероятная проблема — это управление переключением нулевой линии.Это время должно корректироваться вовремя, чтобы не создавать опасности, правильный способ — переключить контрольную линию огня, нулевая линия соединяет электрическую лампу.

Если в цепи нет проблем, возможно, что светодиодная лампа генерирует ток самоиндукции. Проще всего купить реле 220В и подключить катушку к лампе.

Это самая распространенная проблема, с которой мы сталкиваемся при использовании светодиодных ламп. Если у вас есть какие-либо вопросы о светодиодных светильниках, вы можете связаться с нами по адресу [email protected]

Может быть, вас заинтересуют следующие статьи:
《Интерпретировать текущее состояние и тенденции развития светодиодных фонарей》
Couple Знаете ли вы, пара светодиодных фонарей для зимнего сезона?》
《12 Уникальные преимущества светодиодных светильников

Светодиодный светильник не работает — устранение общих проблем

Большинство осветительных приборов качественно изготовлены и, следовательно, служат в течение многих лет.Фактически, многие из них могут работать без обслуживания, за исключением замены перегоревших лампочек. Однако в этом мире нет ничего невозможного, и иногда даже самые лучшие приспособления могут вызывать проблемы.

Есть немало вещей, которые могут пойти не так, как надо, особенно со светодиодными светильниками (подробнее об этом позже). К счастью, в большинстве случаев необходимый ремонт довольно простой. Например, они могут включать простую настройку розетки или просто замену лампочки.

В худшем случае ремонт может оказаться довольно сложным.Например, может потребоваться замена всего настенного выключателя или даже капитальный ремонт осветительной арматуры. Итак, каков наилучший путь вперед?

Первый лучший шаг в любое время — это диагностировать проблему.

Как диагностировать типичные проблемы светодиодных светильников

В 99% случаев проблемы с осветительными приборами возникают из-за перебоев в подаче электроэнергии. Такие проблемы могут быть связаны либо со стенкой розетки, внутри светильника, либо со стороны лампы.Следовательно, правильный диагноз — это тот, который учитывает эти три потребности.

Обычно можно сказать, что проблема в лампочке, особенно если лампочка периодически мигает. В противном случае, если лампочка не горит полностью, лучше всего проверить, не перегорела ли она. Если это так, вы можете заменить его.

Также прочтите: Как определить мощность светильника в домашних условиях

Дальнейшие незначительные проверки

В некоторых случаях светильник может не работать должным образом из-за плохо закрепленной лампы.В этом случае лучше всего проверить, плотно ли входит лампочка в патрон. Иногда лампы могут ослабнуть сами по себе, и в этом случае все, что вам нужно сделать, — это прикрутить лампу покрепче.

Время проверить патрон

Что делать, если проблема в патроне, а не в лампочке? Что ж, в этом случае лучший подход — проверить язычок сокета, который обычно находится на нижнем центральном конце разъема. Если вы заметили, что он сплющился, все, что вам нужно сделать, это осторожно согнуть его.

Такая небольшая настройка может помочь восстановить контакты с лампочкой. Здесь важно сделать упор на безопасность. Прежде чем приступить к работе с каким-либо электроприбором, всегда важно отключить питание.

Проверка проводных соединений

Следующим лучшим шагом при выключенном питании является проверка проводных соединений осветительной арматуры. Если у вас есть знания электрика, вы можете просто открыть весь блок, чтобы проверить, есть ли отсоединенные провода или что-то в этом роде.

Одно дело проверить. Но если вы не являетесь квалифицированным специалистом или не знаете, что делаете, старайтесь не вмешиваться в соединения. Это может привести к еще большим осложнениям с осветительными приборами.

Использование электрического мультиметра для проверки на короткое замыкание

Работа мультиметра заключается в проверке непрерывности электропитания. В этом случае вы хотите подтвердить, что передача электрического заряда от одного конца к другому происходит успешно. Если этой непрерывности нет, существует нечто, известное как короткое замыкание.

Проще говоря, короткое замыкание — это признак того, что электрическая система вашего светильника не работает должным образом. Проверяя эту целостность, вы можете легко диагностировать проблему, не разбирая всю конструкцию.

Как это сделать

Первый шаг — повернуть настройки мультиметра с помощью ручки. Все, что вам нужно, — это следить за появлением неравных результатов измерений на мультиметре. Таким образом, вы сможете диагностировать короткое замыкание и, вероятно, заменить неисправный провод.

Еще раз, мы выступаем за безопасность для всех, кто думает пойти этим маршрутом. И если вы не уверены, что делаете, обязательно проконсультируйтесь с электриком.

Свести к другим точкам неисправности

Если проблема не в проводке, следующий лучший способ действий — сузить круг других потенциальных проблем. В некоторых случаях вы можете понять, что несовместимые переключатели виноваты в том, что светодиодный светильник не работает.

Обратите внимание, что большинство светодиодных ламп новых моделей несовместимы с выключателями прошлых лет.Тем не менее, если проблема не в этом, есть несколько незначительных проблем, которые вам, возможно, придется перепроверить, и они заключаются в следующем.

Компоненты драйвера

Когда светодиодные индикаторы начинают мигать, скорее всего, это связано с проблемами, связанными с компонентами драйвера. Обратите внимание, что современные светодиодные светильники поставляются с расширенными компонентами драйверов, которые менее склонны к мерцанию. Однако это не означает, что они непогрешимы.

Попросите электрика проверить их за вас.И если диагностированы компоненты драйвера, убедитесь, что они заменили драйверы постоянного тока. Это помогает выровнять любые пики в текущей волне и по умолчанию может устранить мерцание.

Конденсатор и осциллятор релаксации

Некоторые дешевые компоненты приспособлений, например конденсаторы могут иметь низкий срок службы. Таким образом, они могут легко выйти из строя. В частности, конденсаторы выполняют работу по регулированию тока, подаваемого на светодиод через модуль драйвера.

Другой распространенный компонент, который может вызвать проблемы, — это релаксационный осциллятор. Это компонент, который отвечает за включение и выключение конденсаторов внутри светодиодной лампы. Цикл выключения — это когда лампа выключается для создания цикла зарядки.

Когда релаксационный генератор выходит из строя, он вызывает временное свечение, что приводит к мерцанию. В этом случае лучше заменить весь этот компонент.

Неправильная мощность

Когда вы впервые устанавливаете светильник, он, как правило, потребляет больше энергии, чем если бы он был включен в сеть и работал некоторое время.Теперь эта внезапная потребность в дополнительной мощности может вызвать мерцание светодиодных ламп из-за падения мощности. В этом случае лучшим решением будет переключить прибор на высоковольтную цепь.

Последние мысли

Как мы уже объяснили, существует довольно много проблем, которые могут повлиять на ваши светодиодные фонари. В таких случаях лучший способ продвинуться вперед — устранить проблемы, и это лучше всего сделать с помощью пошагового процесса. Мы надеемся, что приведенные выше предложения помогут вам прийти к такому вердикту информативно.

Мерцающие светодиодные светильники — причины и решения проблемы

Светодиодные светильники мигают Причины и решения

Введение

Освещение; эффективный товар в повседневной жизни эволюционировал в течение многих лет. Она эволюционировала от ламп накаливания, на смену которым пришли галогенные лампы, к компактным люминесцентным лампам, а теперь и к столь удобным светодиодным лампам.

В светодиодах используются передовые технологии, что делает их настолько энергоэффективными.Они потребляют меньше энергии, они ярче и имеют больший срок службы по сравнению со своими предшественниками. Однако есть распространенная проблема, возникающая при освещении — мерцание.

Мерцание света — это быстрое и воспроизводимое изменение яркости света с течением времени. Можно заметить мерцания, если они производят 50 вспышек в секунду. Мерцание в светодиодных светильниках заметно, потому что они мерцают от 10% до 100%.

Типы мерцания

Мерцание в светодиодном освещении можно использовать для описания многих версий мерцания;

1.Видимое мерцание, которое ясно видят наши глаза. Здесь световой поток от источника освещения быстро меняется. Таким образом, наблюдаются разные световые частоты от кратковременных в диапазоне от 3 Гц до 70 Гц. Это очень пагубно, потому что такие быстрые изменения связаны с приступами светочувствительной эпилепсии. Он может варьироваться от раздражающего освещения в ванной, когда вы его приглушаете, до полной проблемы общественной безопасности

1b. Эта вариация — выход из строя светодиодной лампочки или светильника.Как и в случае 1, его видимое мерцание, но ясно, что он неисправен и требует ремонта или замены. (мы сосредоточимся на 1 и 1b, мы хотим исправить это)

2. Второй тип — невидимое мерцание. Как следует из названия, это мерцание присутствует, но мы его явно не видим. Иметь это все еще небезопасно, потому что сопутствующими последствиями работы в условиях невидимого мерцания являются головокружение, головные боли и мигрени, а также общее недомогание. В настоящее время проводится множество исследований воздействия этого мерцания на здоровье.В этой статье мы пропустим эту, но возможно вернемся к ней в будущем. Это важно, и мы можем создать лучшие светодиодные фонари, которые этого не сделают.

Что вызывает мерцание светодиодных индикаторов?

(видимое мерцание)

1. Плохой драйвер — драйвер светодиода — это устройство, которое учитывает питание одного из многих светодиодов. Он не только работает как система, регулирующая электрический ток, но также действует как защитная подушка. Есть два типа драйверов; Драйвер светодиодов постоянного напряжения — используется в товарах, которым требуется стабильное постоянное напряжение для обеспечения эффективности работы.В основном он используется, когда светодиоды подключены к драйверу параллельно и прямо в конфигурации. Это гарантирует, что драйвер выдает постоянную нагрузку напряжения на каждый из светодиодов.

Второй тип — это драйвер светодиода с постоянным током, который обрабатывает исходный ток, который поступает на диод светодиода, что является обязательным для работы в p-n переходе.

Неисправные драйверы могут вызвать мерцание, поскольку они будут более уязвимы к воздействию тепла с течением времени.

2.Ослабленная проводка или неплотные соединения и электрические цепи могут вызвать мерцание светодиодных индикаторов. Это может быть результатом некачественной ручной работы при размещении светильников в точке подключения. Если одновременно мигают несколько лампочек, это может означать, что проблема в панели или в точке соединения, которая может ослабнуть и требует повторной затяжки.

3. Несовместимость диммеров. Другая основная причина мерцания светодиодов — это включение источников света в цепь с несовместимыми переключателями диммера. Диммерные переключатели работают таким образом, что питание лампочки включается и выключается несколько раз в секунду.Этот механизм не может работать со светодиодами, поэтому, если их объединить, свет в конечном итоге будет мерцать.

4. Некачественные светильники или лампочки. Как говорится в народной поговорке; дешево может быть дорого. Что ж, светодиоды довольно надежны, но покупка дешевых лампочек тоже может вызвать проблемы. Низкокачественные светодиодные лампы имеют низкокачественные драйверы, которые с большей вероятностью будут подвержены проблемам с мерцанием, чем высококачественные. Конечно, качественные лампы дороже, но в конечном итоге они позволяют сэкономить на частом ремонте и замене.

5. Скачок мощности. Мощность в ваттах будет влиять на работу светодиодных ламп, особенно на дешевые драйверы. Пример; если прибор, использующий нагрузку большой мощности, подключен к той же цепи, что и ваша светодиодная лампа. Более качественные драйверы нормализуют вывод на светодиоды, другие не очень хорошо. Повторяющиеся скачки напряжения могут изнашивать драйверы и вызывать отложенный отказ.

(Вас еще не устраивает мерцание? Наши авторы были уверены.

Можете ли вы смотреть его 30 секунд? Представьте, что вам нужно работать в условиях этого или даже небольшого мерцания.Вы понимаете, почему это вызывает головную боль или мигрень)

Решите проблему с мерцающими светодиодами

Мы установили, что мерцающие огни представляют для нас опасность при работе. Особенно в коммерческой установке было бы неприятно испытать этот стробинг, поскольку он снизил бы производительность вашей рабочей силы, а также мог бы создать проблему непривлекательной среды для ваших клиентов. Следовательно, нам нужно сосредоточиться на решении этих проблем, и несколько рекомендаций, приведенных ниже, могут пригодиться:

— Используйте более совершенные драйверы, которые устраняют точки кульминации синусоидальной волны.Постоянные драйверы помогают устранить пики тока питания, тем самым устраняя проблему мерцания. Так что выбирайте лампу с соответствующими компонентами драйвера, такими как полноразмерные драйверы, которые изолируют шум и стабилизируют питание.

— Решите проблему изменения напряжения. Этого можно добиться во время электромонтажа. Поскольку изменение напряжения может произойти из-за одновременного использования множества приборов, а совместное использование между вашими приборами и светодиодной лампой может вызвать мерцание, вам следует проверить, что ток, идущий к вашему дому или офису, достаточен для питания всех ваших устройств. электронные приборы и освещение, чтобы избежать мерцания.

— Проверить неисправный компонент. Вы проверили проблему с напряжением и драйверы, но ваши огни все еще мерцают. Что теперь? Возможно, один из этих компонентов в ваших фарах неисправен. Проверьте свою гарантию, и, если она еще действительна, производитель обязательно должен заменить вам лампу. Если нет, то они могут помочь вам найти замену. Желательно, чтобы сертифицированный электрик проверил переключатели для вас, поскольку безопасность является приоритетом.

— Замена светодиодных лампочек или светодиодных ламп на более качественные.
