Обратный клапан для отопления: принцип работы и типы

Чтобы простимулировать систему отопления на работу с оптимальной эффективностью, важно правильно подобрать все компоненты для контура, начиная выбором оптимального котла и заканчивая приобретением необходимой трубной арматуры. Несмотря на разницу в стоимости, конструкции и назначении, каждый элемент в контуре осуществляет определенные функции, и некорректный подбор любой детали может привести к выходу из строя всей системы отопления.

Зачем нужен обратный клапан?

Одним из обязательных элементов любой системы является клапан обратный для отопления, который используют в контуре для регулирования направления циркуляции теплоносителя. Покупателям доступны на рынке различные модели, которые отличаются по способу использования и конструктивным особенностям. Хотя большинство обывателей имеют общее представление о назначении клапана в системе отопления, этот вид арматуры выполняет важные функции и позволяет предотвратить серьезные аварии, спровоцированные изменением тока воды из-за скачков давления или завоздушенности батарей.

Принцип работы

Функциональный обратный клапан для отопления купить который можно в строительном магазине, хоть и отличается по конструкции в зависимости от модели, но все же может иметь одну общую деталь с другими приборами. Это – пружина. Она закрывает затвор и является исполнительным механизмом. Сжатие пружины происходит в тот момент, когда условия в системе выходят за рамки приемлемых параметров. Важно подобрать клапан, имеющий упругость и массивность пружины, которые будут соответствовать конкретным условиям системы.

Пружина позволяет держать клапан закрытым. Такое состояние устройства считается нормальным. В процессе тока теплоносителя по системе происходит создание давления, которое помогает жидкости открыть обратный клапан для отопления с естественной циркуляцией и пойти дальше по трубопроводу. О схемах подключения отопления можно прочитать здесь.

Если произойдет непредвиденная ситуация – авария на трубопроводе, гидроудар и пр., то поток не сможет изменить направление движения, поскольку клапан обратный гравитационный для отопления отреагирует на прилив в корпусе и не позволит воде вытечь обратно. Это запорное устройство имеет элементарную конструкцию, но при этом помогает избежать серьезных проблем на контуре.

Типы клапанов

Согласно проектам, подача и обратка в системе отопления могут оборудоваться клапанами разного типа. Они классифицируются по нескольким критериям. Для начала стоит обратить внимание на металл, из которого изготовлен клапан, ведь это отражается на особенностях эксплуатации запорной арматуры. Наиболее востребованными в системе отопления являются клапаны, изготовленные из стали, латуни и чугуна.

Тарельчатый клапан

Отличаются приборы и по особенностям конструкции. В частности, обратный клапан для отопления схема монтажа которого обсуждается в индивидуальном порядке, может иметь тарельчатую конструкцию. Такой прибор характеризуется наличием диска, который перекрывает сечение в контуре при изменении условий в системе. Диск входит в специальное седло с эластичным уплотнителем, а изнутри присоединяется к штоку, свободно перемещающемуся по втулке. Предотвращение паразитных токов в системе может быть осуществлено с использованием проточного или подъемного тарельчатого клапана.

Шариковый клапан

Также существует обратный шариковый клапан для отопления, который мало чем отличается от рассмотренного выше тарельчатого аналога. Кардинальным отличием в конструкции является использование в качестве механического исполнительного органа не диска, а шарика. Он может быть изготовлен из алюминия или каучука и при срабатывании пружины в случае изменения тока воды, шар попадает в седло и закрывает проходное сечение, не позволяя теплоносителю циркулировать в обратном направлении.

Данные клапаны разработаны для установки в стандартных отопительных системах. Однако если в контуре задействованы трубопроводы большого диаметра, то тарельчатый и обратный клапан шаровый для отопления, не смогут гарантировать эффективную защиту.

Двухстворчатый клапан

Специально для труб большого диаметра инженеры спроектировали двухстворчатый клапан. Им может оборудоваться подача и обратка в системе отопления, при этом принцип работы устройства сохранен тот же.

Клапан, оснащенный двумя створками, при нормальных условиях среды открывается от давления теплоносителя.

В случае аварий прибор закрывается створками, которые предотвращают неправильный ток воды. Проходное сечение такого клапана перекрывает специальная ось, к которой и крепятся створки. Стоит отметить, что этот тип запорной арматуры считается самым надежным, поэтому его можно использовать в системах с высоким давлением.

Лепестковый клапан

В системах отопления может быть использован обратный клапан для отопления лепестковый, который также называют гравитационным клапаном. Он оборудован пружиной с малой упругостью, поэтому имеет низкое сопротивление. Некоторые модели и вовсе не оснащаются пружиной, а в процессе работы используют явления, вызванные силой тяжести и давлением потока. Конструкция клапана дополняет подпружиненная створка с уплотнителем, закрепленная в верхней части сечения на оси. Данный клапан может работать лишь при горизонтальном монтаже.

Монтаж обратного клапана в системе отопления

Решая, нужен ли обратный клапан в системе отопления, собственник должен понимать, что это устройство устанавливается не по личной прихоти, а в соответствии с требованиями проекта. Если схема контура предполагает что будет установлен клапан обратный в системе отопления, то его обязательно необходимо грамотно монтировать. Такой тип арматуры, как обратный клапан для отопления цена которого не отличается дороговизной, обычно монтируют в процессе обвязки котла трубопроводом.

Установка клапанов подразумевает монтаж арматуры, которая подобрана по рабочему давлению и температуре теплоносителя.

Также стоит помнить, что положение клапана в системе должно соответствовать рекомендациям производителя, которые можно найти в техническом паспорте изделия. Схема установки клапанов разрабатывается в процессе разработки проекта системы отопления.

Установив электромагнитный клапан для отопления, собственник сможет решить сразу несколько проблем. Во-первых, он защитит контур от аварий, а себя – от непредвиденных расходов, связанных с ремонтом системы. Во-вторых, корректно подобранный и подсоединенный клапан позволит системе работать на пике своей производительности. В-третьих, клапан позволяет различным отопительным приборам в системе взаимодействовать более согласованно. Поэтому гравитационный обратный клапан для отопления купить могут ответственные и рациональные собственники недвижимости, которые обращают внимание на детали и выбирают лучшие решения для своего дома.

Выбираем обратный клапан воды для установки после водосчётчика

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду. Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

Как мы писали в предыдущих статьях для правильного монтажа водосчётчика необходимо установить несколько элементов, не будет лишним ещё раз перечислить их

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду.

Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

В некоторых аварийных ситуациях может возникать обратный ток воды, что приводит к гидроудару, который вызывает появление продольных трещин в трубопроводе.

Также, если вспомнить принцип сообщающихся сосудов, можно увидеть ещё одну возможность появления обратного тока воды. Вода будет поступать из трубопровода с большим давлением в трубопровод с меньшим давлением. В данном случае счётчик горячей воды может учитывать потребление холодной воды. Обратный клапан на воду обеспечивает прохождение водных потоков только в заданном направлении, исключая возвращение жидкости обратно.

Когда необходимо ставить обратный клапан воды

Обратный клапан для воды — обязательный элемент водопроводной системы. Специалисты выделяют целый ряд моментов, при которых использование устройства становится необходимым.

Система водоснабжения квартир устроена таким образом, что подача холодной и горячей воды обеспечивается по разным трубам. Система холодного водоснабжения и система горячего водоснабжения имеют разное рабочее давление, когда вы открываете воды в смесителе поток с большим давление идёт первым, а поток с меньшим давлением могут начать обратный отток в стояк и магистральный трубопровод. Чтобы этого избежать необходимо поставить обратный клапан воды.

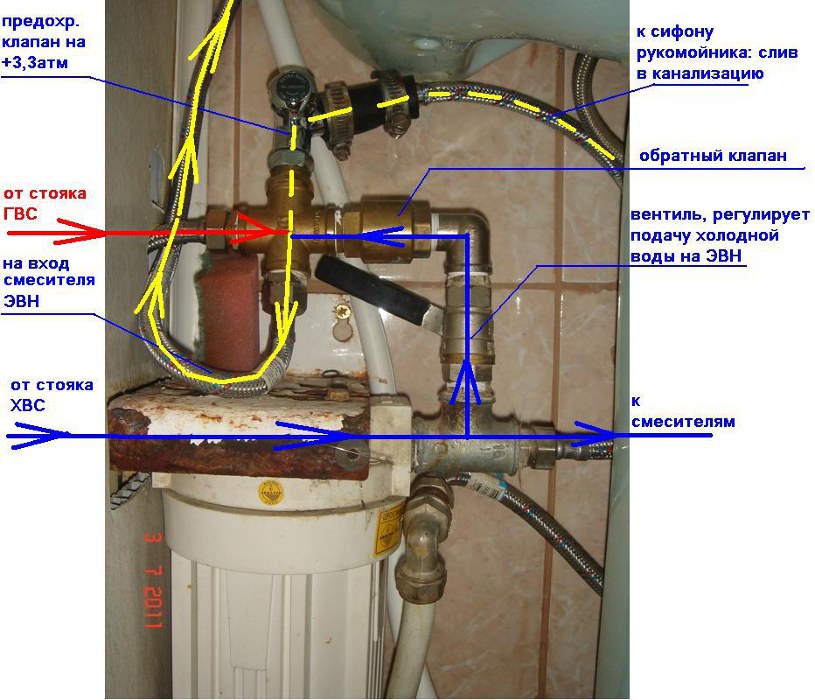

При установке водонагревателя (бойлера) монтаж обратного клапана является обязательным. Дело в том, что в процессе нагревания воды давление в рабочей камере нагревателя повышается и может передавливать подходящий поток, что приводит к возникновению обратного тока воды. Монтаж обратного клапана исключает такую ситуацию.

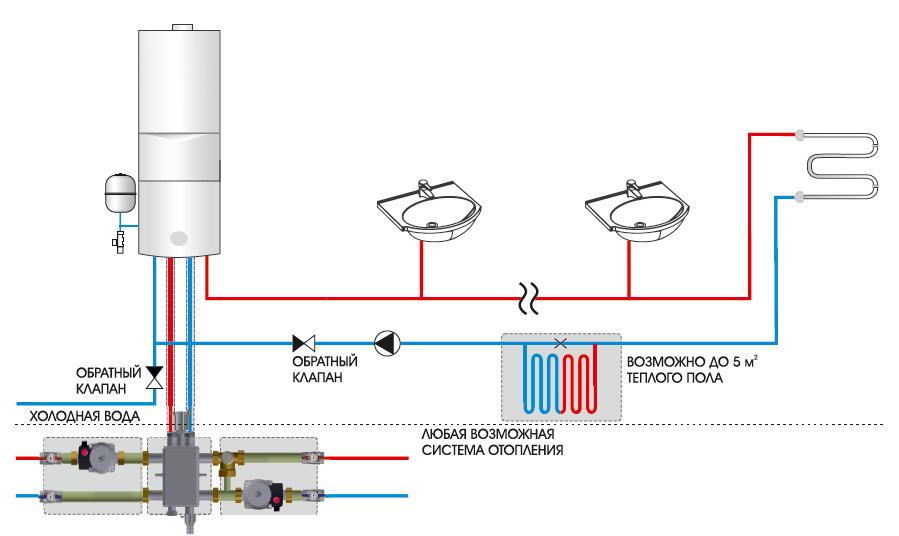

В частных домах система отопления может состоять из двух или большего количества контуров. Например, один контур системы используется для водонагревателя, второй предназначен для системы отопления, ещё один для системы полов. Для каждого из этих контуров предусматривается различное рабочее давление и различные насосы. Чтобы предотвратить переток воды из одного контура в другой используют обратные клапаны.

Виды обратных клапанов и принцип их действия

Обратные клапаны подразделяют на несколько видов:

• Дисковый
• Двухлопастной
• Шаровой
• Подъёмный
• Лепестковый

Дисковый клапан имеет самые малые размеры. Запорный диск под давлением воды открывает рабочий канал для прохода воды. При падении давления пружина возвращает запорный диск в исходное положение, тем самым предотвращая обратный ток воды.

Двухлопастной клапан имеет значительно большие габариты и используется в сложных водопроводных системах. Примером такой системы может служить водопроводная система частного дома с подачей воды при помощи насоса. В таких системах при выходе из строя насоса возникает вероятность обратного потока большой силы. Принцип действия такого элемента довольно прост: при возникновении достаточного давления запорная часть клапана складывается пополам. Обратный ток воды складывает запорный элемент обратно.

Шаровый клапан запорным элементом своей конструкции имеет шар, который поднимается  в открытое положение под воздействием потока воды и при снижении давления возвращается в обратное положение, перекрывая рабочий канал. Подобный тип клапанов применяют в системах водопровода с разным диаметром трубопровода.

Обратный клапан подъемного типа в конструкции имеет запорную чашку (подъёмный золотник). При достаточном давлении в системе водоснабжения, чашка поднимается, пропуская водный поток. Если давление потока снижается, чашка возвращается в первое положение, перекрывая поток воды. Подобный тип клапанов можно монтировать только в горизонтальном положении.

Лепестковый обратный клапан. Запорным элементом этого типа клапанов являются лепестки, которые раздвигаются под воздействием давления воды, обеспечивая проход жидкости по рабочему каналу. В случае возникновения обратного тока жидкости, лепестки возвращаются в исходное положение.

Выбор обратного клапана

При покупке обратного клапана воды необходимо обратить внимание на материал, из которого изготовлен клапан: качественные клапаны изготавливают из латуни CW617N.

Также изучите маркировку клапана:

• Максимальное рабочее давление обозначается буквами РУ или PN. Например: РУ-20: означает что клапан выдерживает максимальное давление в 20 бар. Нормальным давлением в системе водоснабжения квартиры считается давление не превышающее 6 бар для холодной воды и 5 бар для горячей воды.
• Диаметр условного прохода маркируется буквами ДУ или DN. Например: DN-20. Данный параметр должен соответствовать подобным параметрам всех соседних элементов, для предотвращения излишних нагрузок и снижению давления в системе.

Особенности монтажа обратного клапана воды

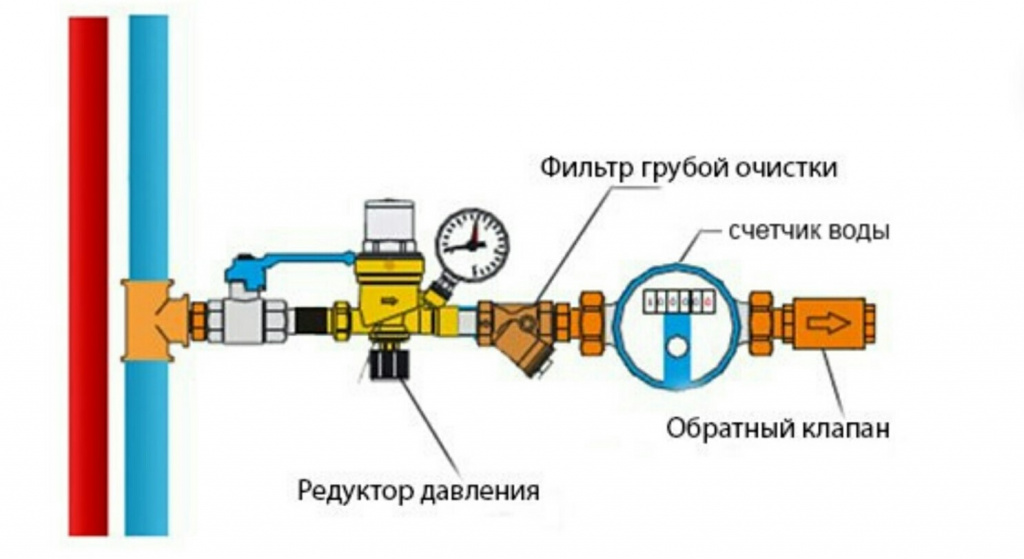

Обратный клапан воды монтируется сразу за водосчётчиком для предотвращения обратного вращения крыльчатки счётчика воды. Самый распространённый тип обратных клапанов, которые устанавливают в квартирах — это дисковые клапаны. Благодаря своим малым размерам, простоте конструкции и малой стоимости — это оптимальный выбор.

Главной особенностью при монтаже обратного клапана является направление потока воды. На корпус клапана нанесена стрелка, которая показывает направление водного потока. Для герметизации резьбового соединения рекомендуем использовать сантехнический герметик.

В остальном монтаж обратного клапана воды не представляет сложностей.

Понравилось? Расскажи друзьям:

Клапаны на систему отопления: назначение и принцип работы

Автор Евгений Апрелев На чтение 8 мин Просмотров 7.4к.

Клапаны являются неотъемлемыми элементами любой , независимо от выбранной схемы и конфигурации контуров. С помощью этих нехитрых приспособлений производится настройка параметров теплоснабжения, обеспечение безопасности и стабильности работы системы. В этой публикации будут рассмотрены основные клапаны, применяющиеся в системах централизованного и автономного отопления, их назначение, принцип работы и конструктивные особенности.

[contents]

Критерии выбора

Количество и параметры клапанов, необходимых для конкретной СО, выбирается еще на стадии расчетов и проектирования. Основными критериями, которые влияют на выбор данных элементов являются:

• Тип, схема и конфигурация СО.
• Температурный режим (номинальный и максимальный).
• (рабочее и максимальное).
• Сечение трубопровода и тип резьбы.
• Тип теплоносителя (вода, рассолы, антифризы).

Работа данных приборов стабилизирует СО, делает ее эффективной и безопасной. Всем кто занимается самостоятельной установкой в жилище отопительной системы необходимо знать назначение и их принцип действия. Все клапаны можно разделить по назначению на три категории: группа безопасности, управления и регулирования.

Всем известно, что любая СО является повышенным источником опасности, так как в системе находится под давлением. И чем выше температура – тем выше давление (в замкнутой СО). Далее, рассмотрим устройства, которые отвечают за безопасность работы СО

Предохранительный

В большинстве моделей производители предусматривают систему безопасности, «ключевой фигурой» которой является предохранительная арматура, включенная прямо в теплообменник котла или в его обвязку.

Назначение предохранительного клапана в системе отопления заключается в предотвращении повышения давления в системе выше допустимого, которое может привести: к разрушению труб и их соединений; протечкам; взрыву котельного оборудования

Конструкция данного рода арматуры проста и незатейлива. Прибор состоит из латунного корпуса, в котором размещена подпружиненная запирающая мембрана, соединенная со штоком. Упругость пружины является главным фактором, который удерживает мембрану в запертом положении. Регулировочной рукояткой производится настройка силы сжатия пружины.

При давлении на мембрану выше установленного, пружина сжимается, она открывается и происходит сброс давления через боковое отверстие. Когда давление в системе не сможет преодолевать упругость пружины, мембрана займет исходное положение.

Совет: Приобретайте предохранительное устройство с регулировкой давления от 1, 5 до 3,5 Бар. В это диапазон попадает большинство моделей твердотопливного котельного оборудования.

Воздухоотводчик

Достаточно часто В СО образуются воздушные пробки. Как правило, у их появления есть несколько причин:

• закипание теплоносителя;
•  большое содержание воздуха в теплоносителе, автоматически добавляющегося напрямую из водопровода;
• В результате подсоса воздуха через негерметичные соединения.

Результатом воздушных пробок является неравномерный прогрев радиаторов и окисление внутренних поверхностей металлических элементов СО. Клапан сброса воздуха из системы отопления предназначен для отвода воздуха из системы в автоматическом режиме.

Конструктивно, воздухоотводчик представляет собой полый цилиндр, выполненный из цветного металла, в котором расположен поплавок, соединенный рычагом с игольчатым клапаном, который в открытом положении соединяет камеру воздушника с атмосферой.

В рабочем состоянии внутренняя камера устройства заполнена теплоносителем, поплавок поднят, а игольчатый клапан перекрыт. При попадании воздуха, который поднимается в верхнюю точку устройства, теплоноситель не может подняться в камере до номинального уровня, а следовательно, поплавок опущен, прибор работает в выпускном режиме. После выхода воздуха, теплоноситель поднимается в камере данного рода арматуры до номинального уровня, а поплавок занимает штатное место.

Обратный

В самотечный СО есть условия, при которых теплоноситель может поменять направление движения. Это грозит повреждением теплообменника теплогенератора вследствие его перегрева. То же может случиться и в достаточно сложных СО с принудительным перемещением теплоносителя, когда вода, через обходную трубу насосного узла попадает обратно в котел. Механизм действия обратного клапана в системе отопления достаточно прост: он пропускает теплоноситель только в одну сторону, блокируя его при движении обратно.

Существует несколько типов данного рода арматуры, которая классифицируется по конструкции запирающего устройства:

• тарельчатый;
• шаровый;
• лепестковый;
• двустворчатый.

Как уже понятно из названия, в первом типе в качестве запирающего устройства выступает стальной подпружиненный диск (тарелка), соединенная со штоком. В шариковом в качестве затвора выступает пластиковый шарик. Двигаясь «в правильном» направлении теплоноситель выталкивает шарик по каналу в корпусе или под крышку устройства. Как только прекращается циркуляция воды или меняется направление ее движения, шарик, под действием гравитации занимает исходное положение и перекрывает движение теплоносителя.

В лепестковом, запирающим устройством является подпружиненная крышка, которая опускается при изменении направления воды в СО под действием естественной гравитации. Двустворчатый элемент устанавливается (как правило) на трубы большого диаметра. Принцип их работы не отличается от лепесткового. Конструктивно, в такой арматуре, вместо одного лепестка, подпружиненного сверху, устанавливается две подпружиненные створки.

Данные приборы предназначены для регулировки температуры, давления, а также стабилизации работы СО.

Балансировочный

Любая СО требует гидравлической регулировки, другими словами — балансировки. Выполняется она различными способами: правильно подобранным диаметром труб, шайбами, с разным проходным сечением и пр. Наиболее эффективным и в то же время простым элементом настройки работы СО считается балансировочный клапан для системы отопления.

Назначение данного устройства в том, чтобы на каждое ответвление, контур и радиатор поддавался необходимый объем теплоносителя и количество тепла.

Клапан представляет собой обычный вентиль, но с установленными в его латунный корпус двумя штуцерами, которые дают возможность подключения измерительного оборудования (манометров) или капиллярной трубки в составе с автоматическим регулятором давления.

Принцип работы балансировочного клапана для системы отопления заключается в следующем: Оборотами регулировочной рукоятки необходимо добиться строго определенного расхода теплоносителя. Делается это замерами давления на каждом штуцере, после чего по диаграмме (обычно прилагаемой производителем к устройству) определяется количество поворотов регулировочной рукоятки для достижения нужного расхода воды на каждый контур СО. На контуры с количеством радиаторов до 5 шт устанавливают ручные балансировочные регуляторы. На ветки с большим количеством отопительных приборов – автоматические.

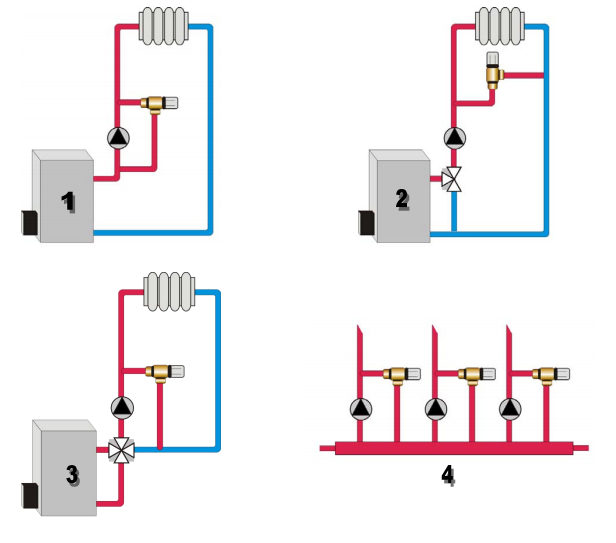

Перепускной

Это еще один элемент СО, предназначенный для выравнивания давления в системе. Принцип работы перепускного клапана системы отопления сходен с предохранительным, но есть одно отличие: если предохранительный элемент стравливает излишки теплоносителя из системы, то перепускной, возвращает его в обратную магистраль мимо отопительного контура.

Конструкция данного устройства также идентична предохранительным элементам: пружина с регулируемой упругостью, запорная мембрана со штоком в бронзовом корпусе. Маховиком настраивается давление, при котором данное устройство срабатывает, мембрана открывает проход для теплоносителя. При стабилизации давления в СО, мембрана возвращается на прежнее место.

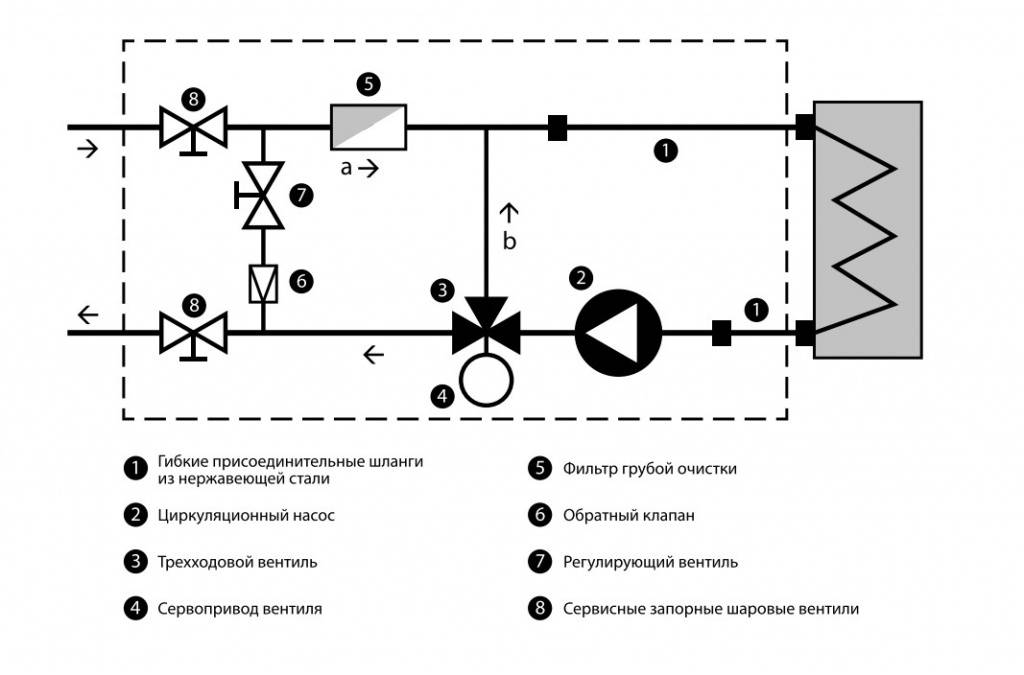

Трехходовой

Существует практика добиваться определенной температуры теплоносителя в различных ветках и контурах СО методом смешивания или разделения потоков теплоносителя. Трехходовой клапан на системе отопления играет роль устройства, регулирующего температуру рабочей жидкости после теплогенератора.

Конструкция смесительной арматуры проста: в корпусе прибора есть три отверстия, два входа и один выход. Приборы разделительного типа имеют один вход и два выхода.

Основным управляющим устройством данного элемента является термоголовка, внутри которой расположен резервуар с жидкостью (сильфон). При нагреве выносного датчика жидкость в нем расширяется и поступает в сильфон. Объем данного резервуара увеличивается и оказывает воздействие на шток клапана, который открывает или перекрывает входы для смешивания или разделения потоков. В разделительных типах данного элемента СО используется тот же принцип, но шток не открывает проход для потоков, а разделяет один поток на два.

Управлять прибором может не только термостатическая головка. Достаточно популярны устройства с ручным управлением. Глубину нажатия штока определяет поворот управляющей рукоятки. Сегодня, на рынке климатической техники широко представлены данные устройства с электро – и сервоприводами.

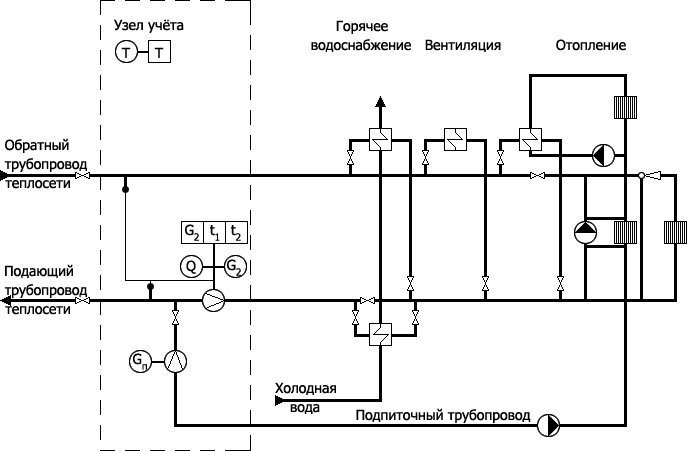

Устройство автоматической подпитки

В силу различный обстоятельств (естественное испарение, работа предохранительного элемента и пр.), объем теплоносителя в СО может уменьшаться. Чем меньше теплоносителя – тем больше воздуха в системе, который неизбежно нарушает циркуляцию воды в СО и перегреву котельного оборудования. Чтобы воздух не поступал в систему необходимо вовремя пополнять количество теплоносителя. Делать это можно вручную, а можно установить клапан подпитки системы отопления, тем самым организовать автоматическое пополнение СО теплоносителем.

Конструкция данного рода арматуры практически не отличается от предохранительной арматуры, но принцип работы прямо противоположный: пока в СО есть необходимое давление, которое подпирает мембрану к седлу, пружина находится в сжатом состоянии. Когда давление падает ниже минимального, пружина распрямляется и отводит мембрану от седла, давая возможность поступлению воды из бака запаса или водопроводной сети попасть в СО. На рис. ниже показана конструкция данного устройства.

По мере заполнения СО, давление в ней усиливается, пружина сжимается, а мембрана садится в седло на корпусе, перекрывая подпитку.

Важно! Выбор клапанов – это сложный и важный процесс, который лучше всего доверить профессионалам.

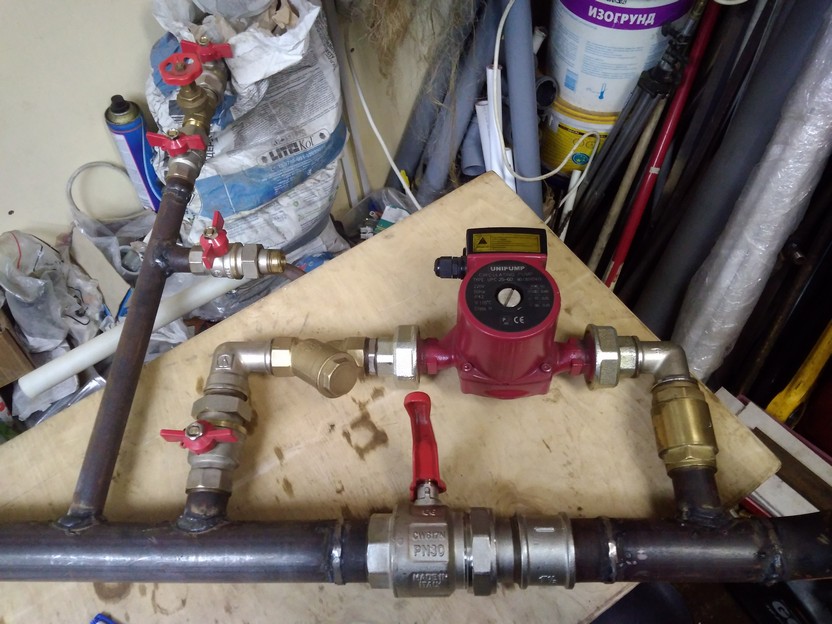

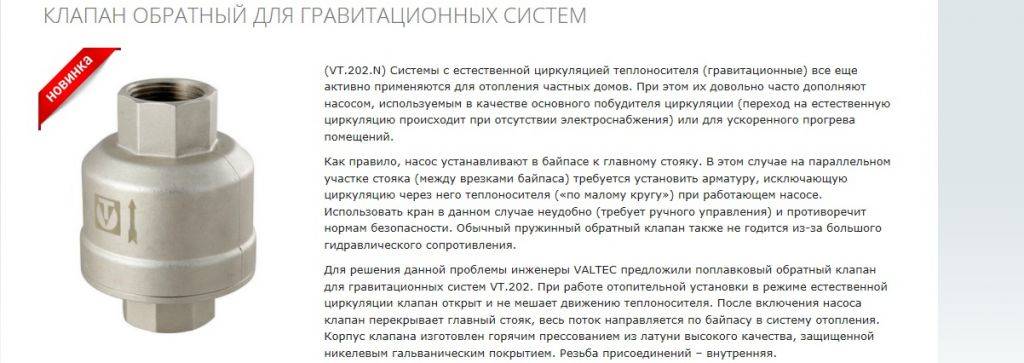

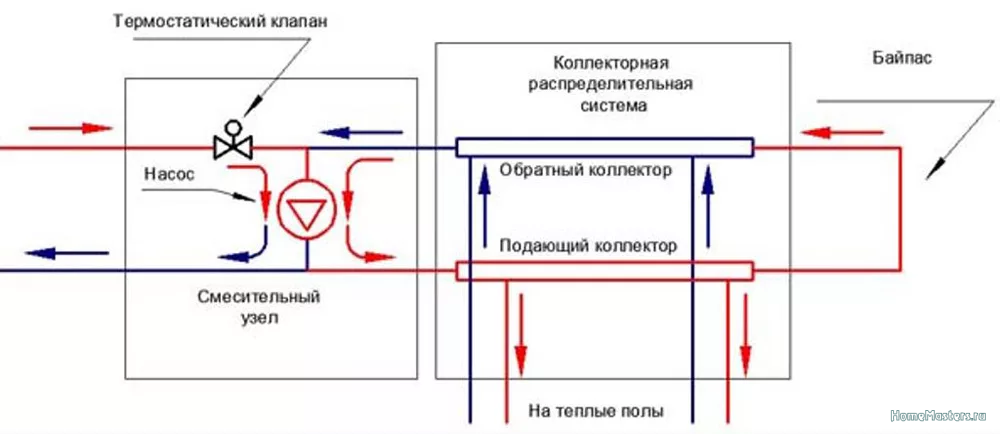

Установка обратного клапана на байпасе

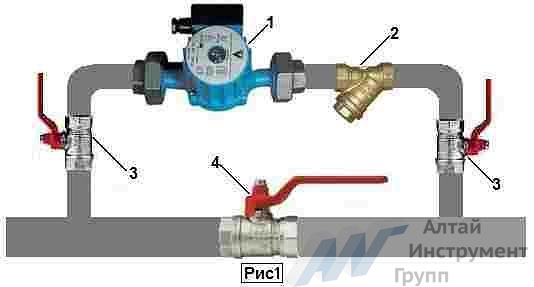

Как защитить систему отопления с естественной циркуляцией от перегрева из-за остановки циркуляционного насоса?

Гравитационные схемы отопления, выполненные с помощью стальных труб большого диаметра имеют высокую степень безопасности, т.к. не зависят от электричества и в случае отключения электроэнергии, твердотопливный котел не закипит и не выйдет из строя. Но если в такую систему добавить циркуляционный насос, для лучшего движения теплоносителя по трубам и отопительным приборам, то при установке нужно выполнить кое-какие условия.

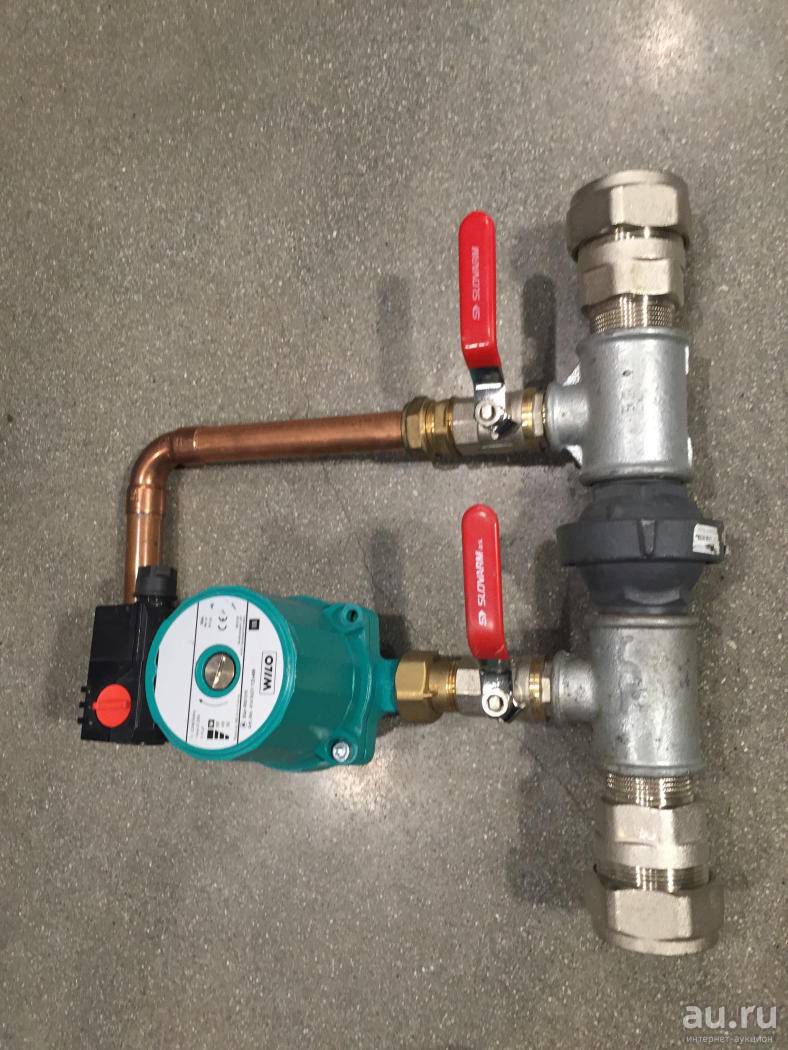

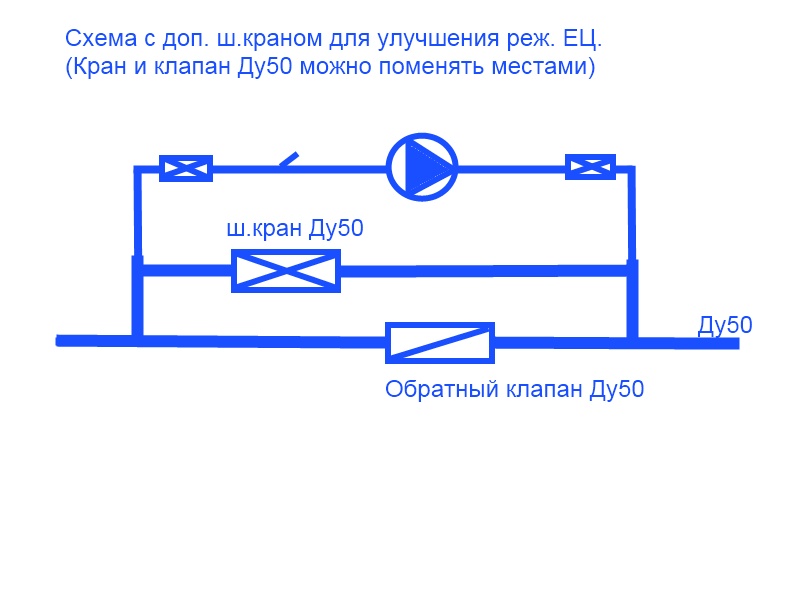

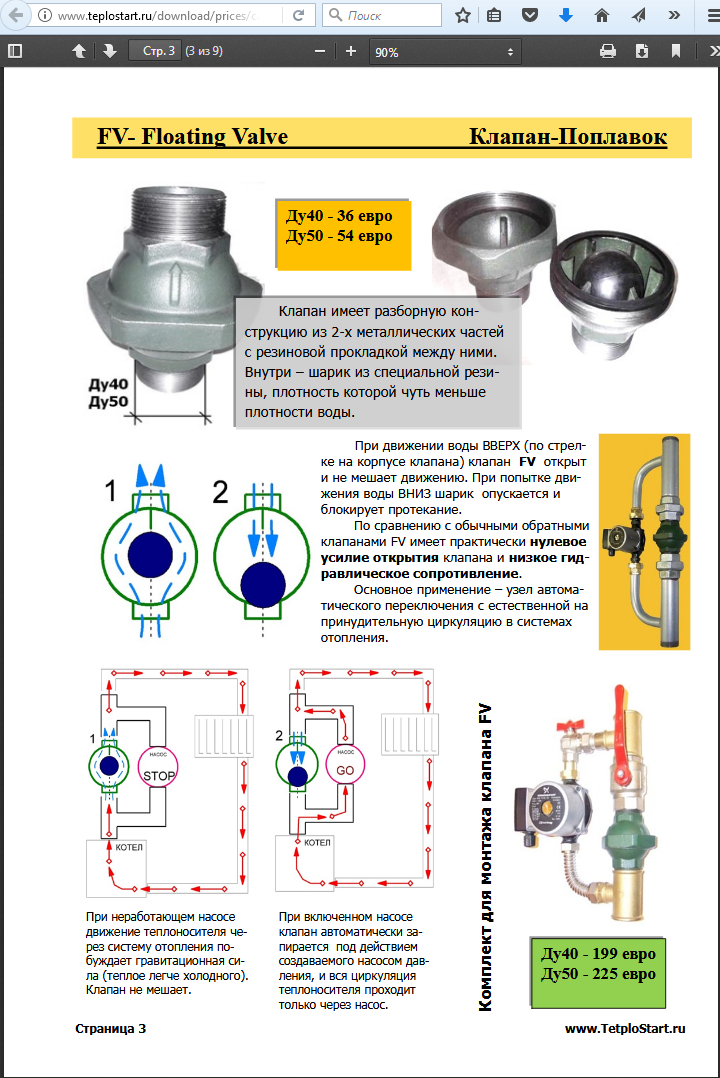

Для того, чтобы избежать затруднения циркуляции теплоносителя, в случае остановки насоса, монтируется байпасная линия. Другими словами, при установке насоса, необходимо предусмотреть байпас с обратным клапаном. На рисунке ниже можно увидеть пример установки обратного клапана шарикового типа.

При работающем насосе, теплоноситель не проходит через обратный клапан, но как только он останавливается, горячая вода идет по байпасу, открывая клапан.

Как выбрать обратный клапан?

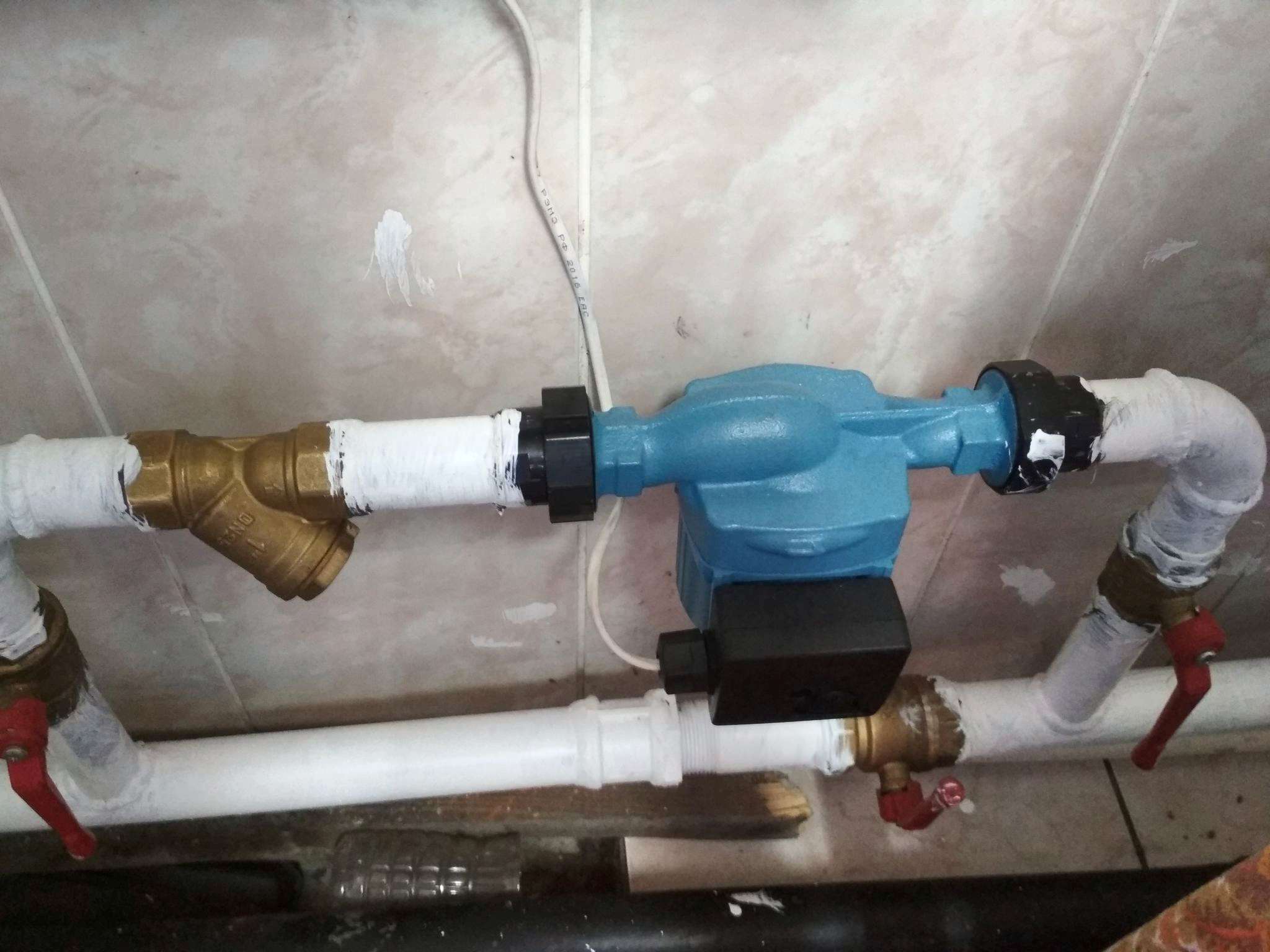

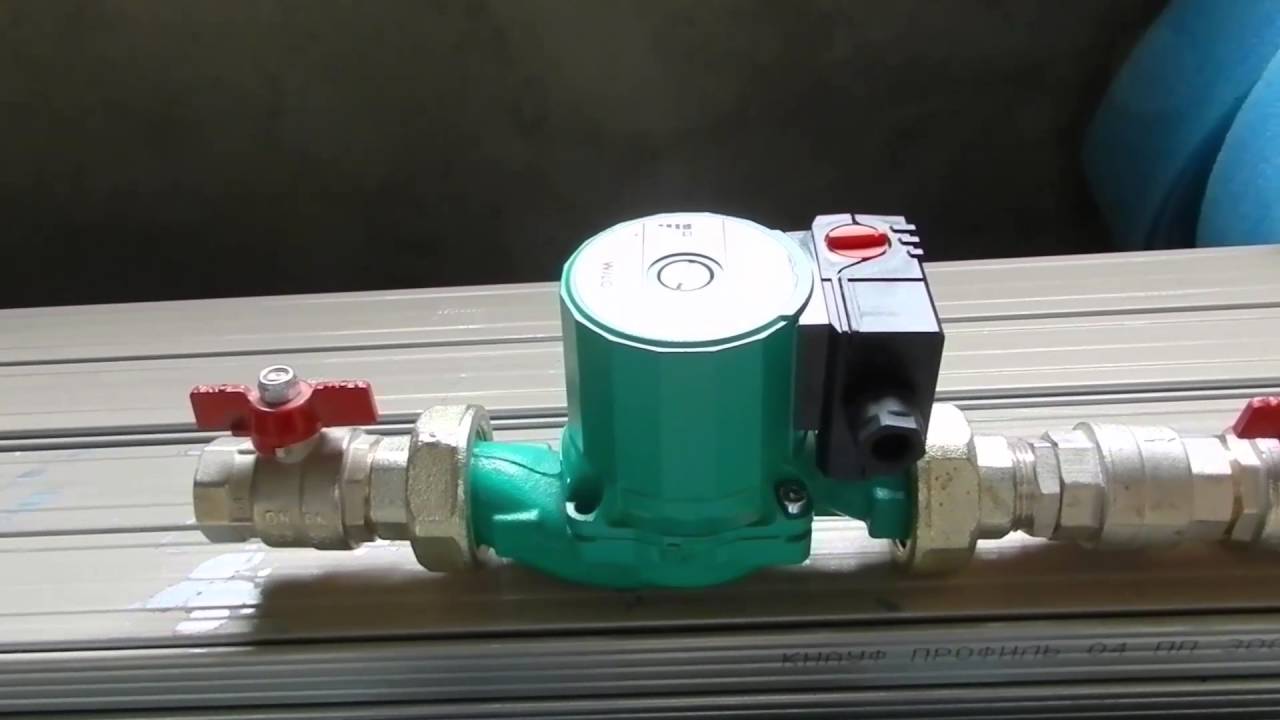

Циркуляционный насос может быть смонтирован в двух пространственных положениях: вертикальном или горизонтальном. В зависимости от способа установки, выбирается тип обратного клапана. Т.к. обратные клапаны имеют разную конструкцию, то и принцип работы их разный. При установке насоса вертикально, как на рисунке ниже, нужно ставить обратный клапан шарикового типа. Лепестковый клапан не будет работать в такой схеме. И наоборот, если мы ставим насос горизонтально, то ставится лепестковый обратный клапан.

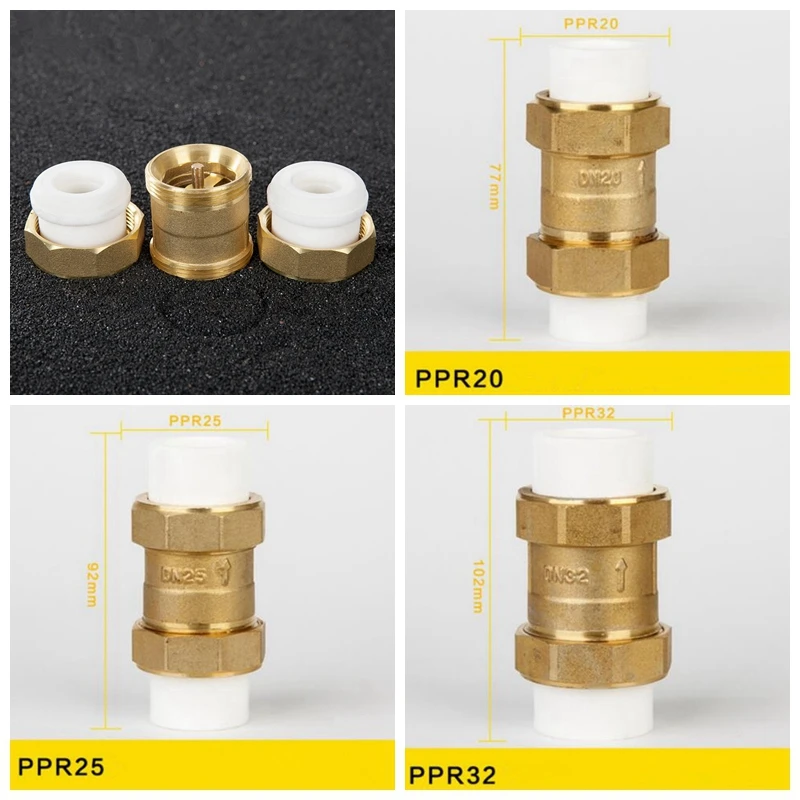

Внимание! Если у вас в доме смонтированная система отопления с помощью полипропиленовых или других труб малого диаметра (20,25,32 мм), то в случае отключения электроэнергии и остановки насоса, может перегреться твердотопливный котел, закипеть теплоноситель и много чего не приятного еще случится. Это чревато выходом из строя оборудования. Если есть перебои с подачей электричества, рекомендуется устанавливать для циркуляционного насоса источник бесперебойного питания.

9 основных клапанов отопления. Для чего нужны и какую функцию выполняют

Для систем отопления используют различные клапаны. Одни из них отвечают за автоматическую настройку оборудования, другие – за безопасность и безотказную работу. Это позволяет адаптировать систему под нужные значения температуры и давления. В результате становится возможным минимизировать износ оборудования и создать комфортный температурный фон в помещении.

Каждый клапан выполняет свои задачи и должен быть установлен на соответствующем месте. Рассмотрим виды клапанов и их назначение.

Трехходовой

В котлах отопления (про выбор котла для дома почитайте здесь) установлена автоматика, которая неспособна обеспечить подачу воды с разной температурой на несколько контуров. Но при использовании трехходового клапана становиться возможным направить потоки разной температуры в несколько контуров.

Принцы действия клапана основывается на регулировании температуры воды. Это достигается за счет порционной подачи холодной или горячей воды в контур, который нужно нагреть или охладить. Контроль этого действия выполняет наружный привод. Чтобы полностью понять, как это работает нужно разобраться в устройстве клапана.

С виду клапан похож тройник. Материалом изготовления служит латунь или бронза. В верхней части тройника есть шайба, под которой находится материал, чувствительный к изменению температур (внешний привод). При нагреве или охлаждении этот материал воздействует на шток, который открывает заслонки внутри клапана.

Когда температура теплоносителя слишком повышается внешний привод воздействует на шток. Вследствие этого открываются каналы, к которым подключен клапан и подается холодная вода. После этого достигаются нужные температурные параметры. При охлаждении теплоносителя каналы закрываются и температура повышается.

Обратный клапан отопления

Применяется для регулировки потока теплоносителя. Благодаря нему поток направлен в одну сторону и не может двигаться в обратную.

Детали этого устройства обладают высоким гидросопративлением. Поэтому на использование данного клапана есть ограничения. Например, если система отопления с естественной циркуляцией, то в ней слишком маленькое давление, которое не способно задействовать запорный механизм. В таких системах применяют другие клапаны, которые снабжены поворотной заслонкой.

Внутри клапана находится пружина. Она закрывает затвор, который находится внутри клапана в случае, когда поток меняет свое направление. Пружина обладает упругостью и срабатывает при определенной нагрузке, оказываемой на нее потоком. Если давление потока слишком мало, пружина не сработает и не перекроет затвор, а поток будет двигаться в обратную сторону. Поэтому обратный клапан подбирают в зависимости от характеристик системы отопления.

Регулирующие (запорно-регулирующие) клапаны отопления

Устройство позволяет обеспечить стабильное давление в контуре. Что в свою очередь дает возможность регулировать температуру. Помимо этого, клапан дает возможность подвергнуть контролю направление потока воды в системе.

При выборе нужно уделить внимание характеристикам системы отопления. Учитывают такие параметры как:

• температура;
• наличие примесей;
• пропускная способность.

А также нужно правильно подобрать устройство в соответствии с направлением потока. На корпусе есть стрелка, указывающая направление.

Термостатический клапан

Снабжен термостатической головкой, которая регулирует диаметр входного отверстия. Посредством этого контролируется поток теплоносителя в радиатор. В результате можно настроить температуру и экономить расход теплоносителя. Термостатические клапаны бывают автоматическими и механическими.

При работе клапана шток, располагающийся в его полости, открывает или закрывает отверстие клапана, чем и контролирует поток теплоносителя и, как следствие, температуру радиатора.

Термостатические клапаны бывают нескольких видов:

• угловые. Устанавливаются при подводе магистрали к радиатору с пола;
• прямые. Используются для подвода относительно стены;
• осевые. Применяются в случае, когда труба выходит из стены и стыкуется с радиатором.

Регулятор давления

От давления зависит попадет ли теплоноситель в трубы и достигнет ли радиаторов. Для контроля за этим параметром создано данное устройство. Его основная цель – уберечь систему от чрезмерного давления. Ведь при его избытке или низком уровне нарушается работа радиаторов и водяного насоса. Только правильный контроль за параметрами давления помогает избежать негативных последствий от перепадов. Когда давление находится на стандартном уровне, сокращаются потери тепла и снижается износ элементов отопительной системы.

Устройство выбирают в зависимости от пропускной способности системы.

Регуляторы бывают:

• статические;
• динамические.

Перепускной клапан отопления

Бережет насос от излишних нагрузок и увеличивает градус воды в обратке. Перепускной клапан начинает работать как только давление выходит за пределы допустимых значений. Он сливает воду в другой контур. В результате достигаются нормальные показатели давления. И эти действия клапан выполняет непрерывно до нормализации давления. Можно сказать, что это устройство работает в качестве регулятора давления. Клапан разработан для применения в системах с трубопроводами большого диаметра и крупных сетях отопления.

Устройство работает по принципу, похожему на действие обратного клапана. В перепускном клапане есть пружина с заслонкой, на которую оказывает давление рабочая среда (жидкость или газ). Когда воздействие на заслонку теплоносителем превышает норму, она отодвигается и открывается ответвление в другой контур. Заслонка остается открытой, пока система не достигнет нормальных показателей. При повторном повышении давления клапан опять срабатывает.

Клапаны предохранительные

Предохранительные клапаны служат для обеспечения безопасности от разрыва сосуда котла вследствие скачка давления.

В котлах очень часто вода закипает, что приводит к скачку давления. Чтобы этого не произошло устанавливают предохранительный клапан возле котла. Устройство работает по принципу сброса жидкости. Это происходит следующим образом: теплоноситель оказывает давление на запорный механизм с пружиной. Когда давление превышает упругость пружины, он начинает сжиматься. В результате открывается канал для сброса жидкости. По мере уменьшения давление канал обратно закрывается за счет упругости пружины.

При выборе такого клапана нужно учитывать, что давление его срабатывания должно быть выше на 20-30% выше, чем давление в системе. Потому что клапан сработает при повышении давления на 10%, а закроется обратно при понижении на 20%.

Балансировочный клапан

Обеспечивает рациональный расход теплоносителя и его потребление. Внутри клапана есть пружина, упругость которой поддается настройке с помощью рукояток. Чем жестче будет настроена пружина, тем большее давление потока она сможет сдерживать. При расслаблении пружины сила потока в трубе будет увеличиваться. Таким образом клапан регулирует скорость и силу потока в стояке. Балансировочные клапаны бывают автоматическими и ручными.

Регулятор расхода

Позволяет контролировать подачу теплоносителя. В результате становится возможным увеличивать и уменьшить его расход. Это позволяет повышать и понижать эффективность работы отопительной системы. А также экономить энергоресурсы.

Регуляторы расхода могут работать автономно от датчиков температуры воздуха. С помощью такого регулятора можно создать в помещении равномерный температурный фон. Для этого его устанавливают в близости к радиатору. Система отопления снабженная такими устройства может быть настроена на комфортную работу не только в полном объеме, но и частичном. Так как у пользователя есть возможность регулировать температуру воздуха в различных помещениях на свое усмотрение.

Регуляторы расхода в системах отопления показали себя значительно эффективнее, по сравнению с кранами. Ведь нет риска завоздушить систему. К тому же с помощью кранов невозможно настроить нужный температурный режим.

При установки любого из этих устройств нужно четко понимать для каких целей это делается и каким должен быть результата. Нужно правильно подбирать клапаны для определенных типов отопительных систем. Ведь некоторые клапаны работаю в комплексе с другим отопительным оборудованием. И для достижения максимальной эффективности нужно использовать соответствующие устройства. К тому же это предотвратит чрезмерный износ других приборов системы отопления.

Неперехваченное исключение

Для устройства качественной отопительной системы необходимо установить кроме радиаторов, котла и труб множество других дополнительных элементов, которые обеспечивают безопасность и эффективность всей работы системы. За эксплуатационное обслуживание отвечает такой элемент как узел подпитки отопительной системы. В нашей статье рассмотрим устройство узла и для чего он необходим.

Содержание:

1. Как работает подпитка
2. Зачем нужно добавлять воду в систему
3. Как устроена подпитка отопительной системы
4. Насос и накопитель
5. Обратный клапан
6. Исполнительный механизм
7. Фильтрующие элементы

Как работает подпитка

При помощи узла подпитки добавляется недостающий носитель тепла в систему отопления. И добавляется он до тех пор, пока рабочее давление не станет в пределах нормы. Обычно подпитку подключают к холодному водоснабжению. Но можно запитать отопительную систему еще от накопительной емкости. Можно дополнить теплоноситель тремя способами:

• При помощи ручного режима. Такой режим обычно используют в небольших отопительных системах. Контролировать давление необходимо самостоятельно при помощи манометра. При необходимости нужно открывать соответствующие краны. Можно использовать подпиточный насос для поступления воды. Или же вода будет поступать самотеком.
• При помощи автоматической подпитки. Клапан подпитки отопительной системы срабатывает при снижении давления в системе. Если есть необходимость, то напряжение параллельно начинает поступать на насос, и таким образом вода принудительно поступает в отопительную систему. После того как давление станет в пределах нормы, то клапан закрывается и насос выключается. В автоматической системе подпитки нет необходимости контролировать все значения. Но в таком режиме нужно снабжать электроэнергией еще один элемент, что является недостатком.
• Ручная подпитка с помощью насоса. Узел подпитки применяется не только для дополнения теплоносителя, но и для других целей:
• Сброс воды при проведении ремонтных работ;
• Первая заливка носителя тепла в отопительную систему;
• Промывка системы;
• Смягчение воды или фильтрация;
• Опрессовка.

Зачем нужно добавлять воду в систему

Для того чтобы отопительная система работала эффективно нужно поддерживать определенное давление. Чтобы давление было в пределах нормы необходима циркуляция определенного количества теплоносителя. Даже в качественно спроектированной системе отопления носитель тепла может менять свой объем.

Уменьшаться объем теплоносителя может в некоторых случаях:

• В системе образовалась протечка.
• Если используется открытый расширительный бак с естественной циркуляцией, то вода может через него испаряться.
• При установке крана Маевского на радиатор воздух может через него стравливаться.
• В автоматическом режиме из-за изменения работы системы происходит сброс лишнего давления при помощи предохранительного клапана. Таким образом носитель тепла уходит в атмосферу в газообразном состоянии.

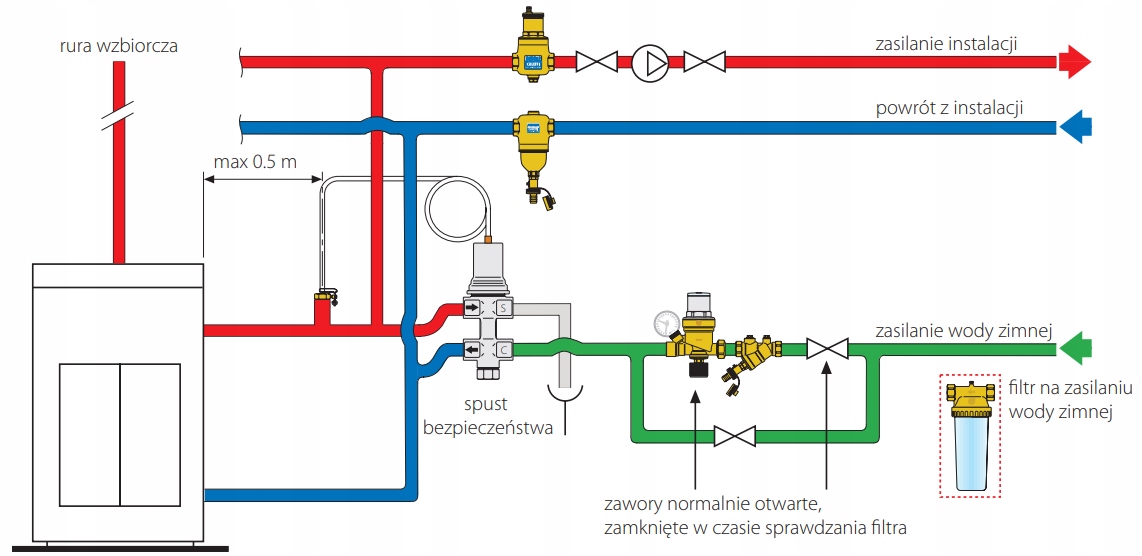

Как устроена подпитка отопительной системы

Подпитка отопительной системы устроена из следующих элементов:

1. Насос и накопитель.
2. Обратный клапан.
3. Исполнительных механизм.
4. Фильтрующие элементы.

Рассмотрим подробно каждый элемент системы.

Насос и накопитель

При помощи насоса повышается давление в подающем трубопроводе. Повышение необходимо, когда давление в трубопроводах холодного водоснабжения ниже, чем в системе отопления. Именно поэтому в автоматическом и ручном режиме не получится добавить воду в систему отопления. А если нет обратного клапана или его работа нарушена, то произойдет потеря носителя тепла. При ручном режиме пополнения системы теплоносителем необходимо устанавливать емкость, которая будет находиться выше расширительного бака. А в автоматическом режиме обычно применяется гидроаккумулятор с мембраной, который находится под давлением.

Обратный клапан

В трубы холодного водоснабжения не должна попадать горячая вода. Если вода все-таки попала, то это может привести к появлению бактерий в питьевой воде, а также теплоноситель может быть вредным для человека, так как он накапливает продукты коррозии. И конечно же происходит потеря теплоносителя, а это плохо сказывается на работе системы.

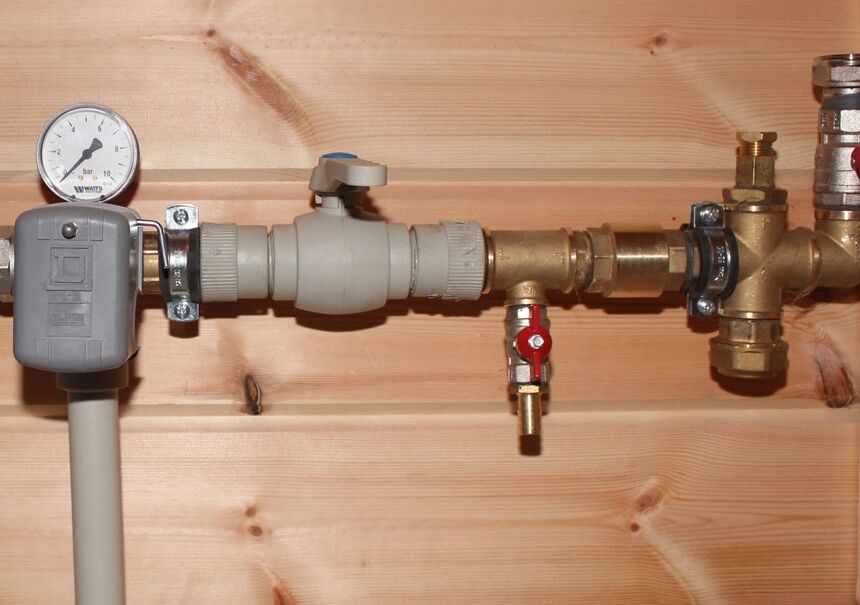

Сзади исполнительного прибора устанавливается обратный клапан. Но иногда он встроен в корпус редукционного клапана. Недавно начали снабжать обратным клапаном узел подпитки спереди.

Исполнительный механизм

При помощи одной задвижки можно произвести все действия если подпитка происходит механическим способом. Могут применяться разные виды дистанционно управляемой арматуры или редукционный клапан автоматической подпитки отопительной системы. Второй элемент используют чаще. Такое устройство имеет следующий состав: обратный клапан, запорный клапан и редуктор давления. Оно может иметь электрические контакты для управления насосом или быть механическим.

Данное устройство необходимо настроить на нужное значение рабочего давления. После того как давление носителя тепла достигнет нижний порог, то мембрана начнет высвобождать пружину, которая двигает рабочий шток с конусом. А он закрывает проточное отверстие клапана. После того как произошла накачка отопительной системы до нужного уровня давления мембрана обратно сдавливает пружину и шток перекрывает проток.

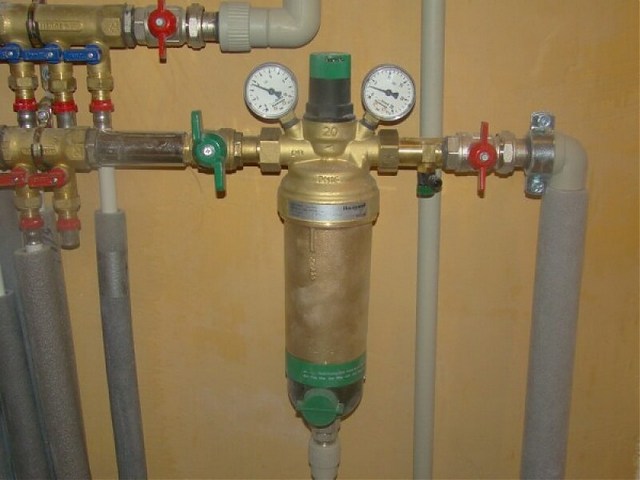

Фильтрующие элементы

На отопительную систему негативно влияют различные примеси, которые находятся в воде. В некоторых случаях система отопления может прекратить свою работу. Поэтому нужно проводить подготовку, а также фильтрацию воды на входе системы. При помощи сетчатых фильтров можно очистить теплоноситель. Устанавливают его до редукционного клапана.

В некоторых случаях грязевики являются частью исполнительного прибора. При помощи фильтров, которые осаживают и связывают лишние вещества химическими реагентами, происходит умягчения воды.

Читайте также:

Обратный клапан. Виды и принцип работы затвора

Обратный клапан – это устройство, которое пропускает поток воды в трубопроводе только в одном направлении, как ниппель в автомобильной шине. Обратные клапаны являются устройствами прямого действия, это значит, что для их работы не требуется источников энергии или внешнего управления; открытие и закрытие клапана происходит за счёт движения потока воды сквозь него.

Принцип работы обратного клапана

Принцип работы обратного клапана заключается в том, что в изначальном своём состоянии он закрывается: под действием пружины захлопка перекрывает клапан. Если давление воды на входе возрастает, то есть вода давит на захлопку сильнее, чем пружина, то клапан открывается и пропускает поток воды сквозь себя. Когда давление на входе падает, клапан опять закрывается, потому что на какой-то момент поток воды останавливается (давление на входе и на выходе одинаковое) и силы пружины хватает, чтобы закрыть клапан. Вода со стороны выходного отверстия обратного клапана так же давит на захлопку и не даёт ей открыться.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды — клапан межфланцевый, пружинный дисковый и двухстворчатый.

Пружинный

Это самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной. В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток. При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 – 200 мм.

Двустворчатый

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе. В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Межфланцевый

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу. За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные. Недостаток – необходим полный демонтаж при ремонте клапана.

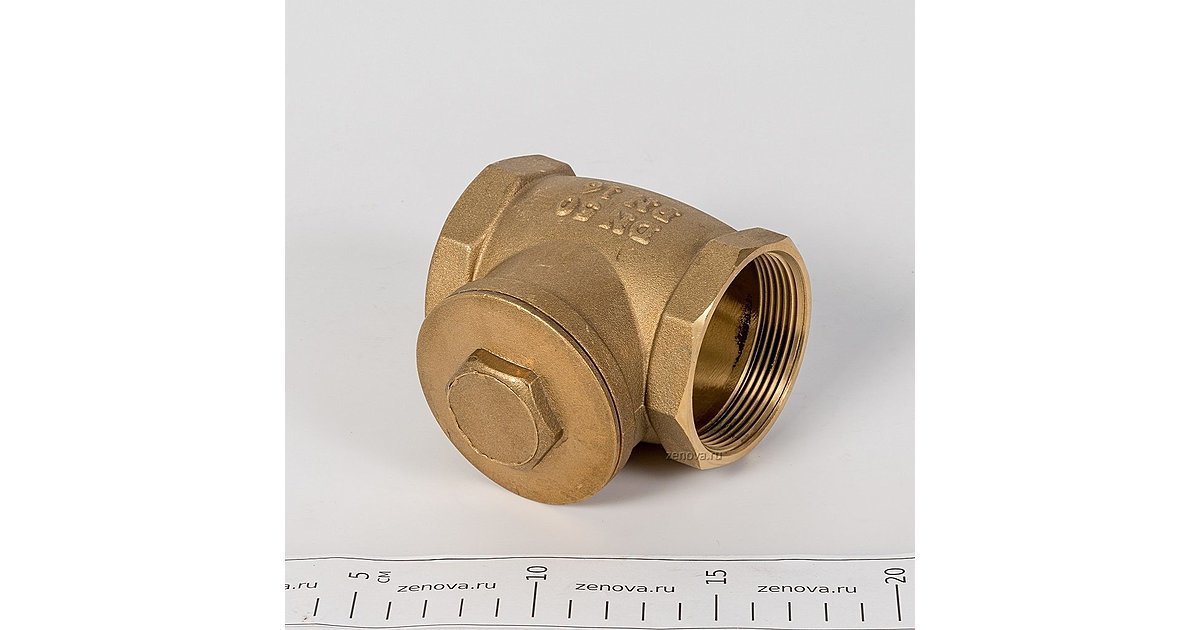

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка». Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды. При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана. Поэтому поворотные обратные клапаны разбиваются на две группы: Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.

Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды. Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана. Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник. Под действием давления воды золотник поднимается, пропуская поток. При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана. Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.

Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.

Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.

Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Обратные клапаны применяются, например, в системе водоснабжения: при работающем насосе вода подаётся в трубопровод под давлением, клапан открывается и «пропускает» воду дальше по трубопроводу, а когда насос выключается, обратный клапан закрывается и не выпускает воду обратно. Давление до обратного клапана падает до нуля, но после него остается.

Большой выбор обратного клапана от итальянского производителя RSK и Valtec, австрийского HERZ и германской компании Honeywell можно приобрести на сайте компании Акваленд.

Как снять обратный клапан на котле

Обратный клапан, также называемый запорным обратным клапаном, обычно устанавливается на трубе между котлом и питающим насосом. Через этот клапан можно остановить или запустить горячий водяной пар из котла.

Состоит из диска и штока, его можно закрыть, повернув шток вниз и перекрыв поток. В нормальных условиях клапан предотвращает попадание обратного потока из котла в питательную линию при выключенном насосе.При включении насоса клапан обеспечивает нормальный приток воды к котлу.

Без таких приспособлений, как клапаны, котел не может работать эффективно. Котел нуждается в различных внешних устройствах, которые контролируют его работу и следят за неустойчивой работой, которая может вызвать проблемы. Снятие или замена сломанного обратного клапана – это работы по техническому обслуживанию, которые необходимы для правильной работы котла.

Шаг 1 — Отключить питание

Отключить питание котла, во избежание возгорания его нагревательных элементов, отключив питание на сервисной панели.

Шаг 2 — Дайте котлу остыть

Дайте котлу остыть не менее трех часов после отключения питания. Работа с горячим котлом может привести к сильным ожогам рук. Даже если вы спешите, не используйте для охлаждения котла холодную воду, так как это приведет к его разрушению.

Холодная вода, попадающая в горячий котел, вызывает внезапное сжатие воды, оставляя частичный вакуум. Без сопротивления внутри внешнее давление атмосферы извне раздавит стороны.

Шаг 3 — Слейте воду из бойлера

Сначала перекройте подачу воды. Для этого нужно искать отсечку, которая обычно находится где-то рядом с заливным краном котла или вообще на той же трубе, что и заливной кран.

Найдите слив котла, расположенный где-то в нижней части котла. Прикрутите конец садового шланга к сливу, а другой конец положите возле стока в полу, в раковину или вынесите на улицу.

Поднимите предохранительный клапан, чтобы проветрить бак, а затем медленно откройте сливной клапан бойлера, чтобы вода текла равномерным потоком.После того, как бойлер закончил слив, закройте сливной клапан и отвинтите садовый шланг.

Шаг 4. Снимите клапан

Снимите гайку с впускного отверстия на одной стороне запорного клапана и уберите ее или сохраните, если вы считаете, что она может понадобиться позже. Используйте гаечный ключ, чтобы удерживать другую сторону. Будьте осторожны, чтобы не перекрутить трубу.

Запорно-обратный клапан подсоединяется с двух сторон к водопроводной трубе, поэтому нужно снять гайку и с другого конца, придерживая другую сторону клапана.Удерживая трубу, к которой подсоединен клапан, осторожно снимите один конец клапана, а затем другой. Это должно быть очень легко сделать.

Обратный клапан | Что это такое и где это использовать?

Что следует учитывать при выборе обратного клапана

При выборе обратного клапана важно провести анализ рентабельности конкретной системы. Часто основное внимание уделяется снижению затрат и в то же время достижению минимально возможных потерь давления, но когда речь идет об обратных клапанах, более высокий уровень безопасности соответствует более высоким потерям давления.Таким образом, чтобы убедиться, что обратный клапан правильно защищает систему, каждую систему необходимо оценивать индивидуально, а также учитывать такие факторы, как риск гидравлического удара, допустимая потеря давления и финансовые последствия установки обратного клапана со слишком высоким уровнем безопасности. необходимо учитывать запас прочности на гидравлический удар. Подробнее см. в разделе Как правильно выбрать обратный клапан.

Различные типы обратных клапанов

Существуют различные типы обратных клапанов для систем водоснабжения и водоотведения. Они работают по-разному, но служат одной цели. AVK предлагает широкий ассортимент поворотных обратных клапанов, шаровых обратных клапанов, обратных клапанов с наклонным диском, обратных клапанов с наклонным седлом, обратных клапанов с соплом и бесшумных обратных клапанов. Наиболее распространенными типами обратных клапанов для воды и сточных вод являются поворотные обратные клапаны и шаровые обратные клапаны:

• Поворотные обратные клапаны: Поворотный обратный клапан монтируется с диском, который качается на шарнире или валу. Диск откидывается от седла, чтобы обеспечить прямой поток, а когда поток останавливается, диск поворачивается обратно на седло, блокируя обратный поток.Вес диска и обратный поток влияют на характеристики запирания клапана.
• Шаровые обратные клапаны: Шаровой обратный клапан работает за счет шарика, который перемещается вверх и вниз внутри клапана. Седло обработано так, чтобы соответствовать шару, а камера имеет коническую форму, чтобы направлять шар в седло, чтобы герметизировать и остановить обратный поток.

Что такое гидравлический удар?

В насосной системе вода перекачивается с нижнего уровня на верхний с помощью насоса.Жидкость течет в одном направлении только при работающем насосе. Когда насос останавливается, поток жидкости будет уменьшаться до тех пор, пока он также не остановится. Поскольку весь трубопровод будет подниматься, когда жидкость остановится, она вернется обратно по трубе. Чтобы предотвратить попадание этого обратного потока в насос, скважину или водозабор, устанавливается обратный клапан.

Во многих случаях скорость реверсирования жидкости не является причиной для беспокойства, и стандартные обратные клапаны будут работать хорошо. Однако в насосных системах, где может произойти быстрое реверсирование потока, выбор правильного обратного клапана имеет решающее значение.

Если насос останавливается и прямой поток меняет направление обратно вниз по линии к насосу до того, как обратный клапан полностью закроется, поток заставит дверцу клапана захлопнуться на своем седле. Этот сценарий может почти мгновенно остановить обратный поток, и именно эта мгновенная остановка приводит к гидравлическому удару трубопровода. Это может привести к громким ударным звукам, которые не являются звуком закрытия клапана, а являются следствием растяжения трубы в этих условиях.

Последующая волна давления (скачок) может привести к значительному повреждению системы, включая трещины в трубах, разрывы, кавитацию и имплозию из-за образования вакуумного давления.Также важно отметить, что эти отказы могут быть вызваны не одним единичным большим скачком давления, а повторяющимися скачками, которые в конечном итоге вызывают усталостное разрушение системы.

Важно отметить, что для обеспечения безопасной и бесперебойной работы системы необходимы и другие факторы. Необходимо учитывать правильное количество, типы и размеры воздушных клапанов, время закрытия и открытия запорных клапанов, клапанов управления потоком и т. д., чтобы защитить систему от скачков давления.

Чтобы предотвратить захлопывание обратного клапана, клапан должен закрываться либо очень быстро, чтобы предотвратить возникновение обратного потока, либо очень медленно, когда обратный поток возник. Чтобы обратный клапан закрывался медленно, требуется дополнительное вспомогательное оборудование, такое как гидравлические демпферы, которые амортизируют дверцу клапана, когда она входит в свое сидячее положение. Однако это более медленное закрытие позволяет жидкости проходить через обратный клапан до тех пор, пока он не закроется, и необходимо уделить внимание насосу, расположенному выше по потоку, чтобы убедиться, что он подходит для обратного вращения и потока.

Одинарные и двойные обратные клапаны и их применение

От загрязнения воды до опасных ситуаций и серьезных поломок — обратный подток в домах — плохая новость.Хорошая новость заключается в том, что есть быстрый и эффективный способ предотвратить это, используя правильные обратные клапаны. В этом блоге мы рассмотрим различные типы, приложения, для которых они могут использоваться, и то, как они помогают.

Обратный поток — плохие новости

Обратный поток может привести к серьезным проблемам, поэтому установщики и домовладельцы должны убедиться, что приняты все меры предосторожности. Обратный поток возникает из-за разности давлений между водопроводной сетью и системой водоснабжения дома.

Существует ряд отличий, которые могут вызвать эту разницу давлений — это может быть что угодно, от прорыва трубы до работ на водопроводе — простая физика означает, что вода течет обратно из розетки и попадает в водопровод дома.

Технически этот процесс называется обратным давлением или сифонированием, и может быть затронут любой выход воды или устройство, включая садовые шланги, стиральные и посудомоечные машины. Это означает, что вода, загрязненная пестицидами, моющими средствами и химическими веществами, может в конечном итоге использоваться для приготовления пищи или питья, что создает серьезные риски для здоровья пользователя.

Так как же узнать, что это произошло? Что ж, контрольные признаки довольно очевидны, и если ваши клиенты жалуются на воду, которая выглядит, пахнет или имеет странный вкус, то вполне вероятной причиной является обратный поток.

Помимо очевидного риска для здоровья, обратный поток также может привести к серьезному нарушению работы. Системы должны быть осушены и тщательно очищены, а в редких случаях вода снова попадает в сеть, и целые районы могут быть заблокированы.

В соответствии с законодательством об обратном потоке

Обратный поток — достаточно серьезная проблема, требующая законодательства.Правила водоснабжения (водопроводная арматура) 1999 года для Англии и Уэльса классифицируют воду по пяти категориям жидкостей. Все они, кроме категории 1 (чистая безопасная вода, не подключенная ни к чему другому) требуют установки устройств защиты от противотока.

Категории 4 и 5 (содержащие токсичные вещества, опасные для здоровья человека) являются наиболее серьезными и часто применяются к зданиям общественного пользования и требуют специальной арматуры. Остаются категории 2 и 3, которые являются общими для внутреннего применения.Категория жидкости 2 определяет воду, вкус или внешний вид которой изменились, вероятно, в результате воздействия микроорганизмов или колебаний температуры. Категория жидкости 3 представляет более высокую степень риска, но не настолько, чтобы быть опасной для жизни.

В обеих категориях жидкости 2 и 3 должны быть установлены устройства для защиты от обратного потока. Наиболее распространенной формой устройств являются обратные клапаны, такие как предохранительные клапаны RWC Floguard, которые просто обеспечивают поток воды только в одном направлении, предотвращая ее повторное попадание в систему и помогая обеспечивать безопасность домохозяйств.

Знание различных типов обратных клапанов

Существует несколько типов обратных клапанов. Одинарные обратные клапаны типа EA (проверяемый) и типа EB (непроверяемый) используются для защиты от обратного потока в приложениях с жидкими средами категории 2. Точно так же двойные обратные клапаны типа EC (проверяемый) и ED (непроверяемый) используются в жидкостях категории 3.

Двойные обратные клапаны обычно представляют собой два одинарных обратных клапана, соединенных вместе, обеспечивая отказоустойчивую резервную копию, если один из обратных клапанов по какой-либо причине выйдет из строя. Двойные обратные клапаны также имеют винты с каждой стороны, чтобы отверстие клапана можно было открыть и очистить, так как со временем может накапливаться мусор.

При установке обратного клапана первое, что нужно знать, это с какой категорией жидкости вы имеете дело. Эту информацию можно найти на веб-сайте, посвященном водным нормам. В любом случае, мы бы порекомендовали двойные обратные клапаны для приборов, в которых используется горячая вода, чистящие средства или химические вещества, включая бассейны для тех, кому посчастливилось их иметь!

Место установки обратных клапанов

Правильное предотвращение обратного потока является ключевым, но также важно понимать, где установить любое указанное устройство.Устройство должно быть установлено как можно ближе к точке потенциального риска. Типичным примером может служить смеситель, который «проходит» и пропускает горячую воду обратно в холодную. Это будет определено как риск загрязнения жидкости категории 2. В качестве идеального решения рекомендуется использовать один обратный клапан. Клапан должен быть установлен на холодоснабжение как можно ближе к крану.

Установка устройства как можно ближе к зоне риска также важна при размещении устройства в средах с жидкими средами категории 3.Примером является подключение к невентилируемому водонагревателю. Из-за потенциальной возможности попадания загрязненной воды из цилиндра обратно в подачу холода по мере его нагревания важно, чтобы было установлено устройство типа жидкости категории 3 – обычно это двойной обратный клапан на подающей трубе – опять же как можно ближе к потенциалу. место риска, насколько это возможно.

Мы здесь, чтобы помочь вам сделать это правильно

Предотвращение обратного подтока является фундаментальным требованием каждого специалиста по установке сантехники и систем отопления.Как всегда, лучше вообще предотвратить это, и семейство брендов RWC разработало линейку одинарных и двойных обратных клапанов для решения этой проблемы, доступных для наших линеек JG Speedfit, Reliance Valves и SharkBite.

Мы также здесь, чтобы предоставить установщикам правильный совет и поддержку, чтобы выполнить работу и обеспечить безопасность домов и домовладельцев. Если вам нужна помощь в предотвращении обратного потока, свяжитесь с нами здесь.

См. также…

Предотвращение обратного потока и почему это важно в борьбе с кризисом

Уменьшите риск обратного потока в коммерческих зданиях с помощью клапанов RPZ

Как предотвратить обратный подток в доме

Скажи «нет» обратному подтоку – Советы по предотвращению обратного подтока

Предотвращение вспышки легионеров после изоляции — часть 1

Предотвращение вспышки легионеллеза после изоляции — часть 2

Автор: JG Marketing

Узнать о Steam | Обратные клапаны

Перепад давления, необходимый для открытия обратного клапана, в основном определяется типом используемой пружины.В дополнение к стандартной пружине доступно несколько вариантов пружины:

• Без пружины — используется при небольшом перепаде давления на клапане.
• Пружина Nimonic — используется в условиях высоких температур.
• Усиленная пружина — увеличивает требуемое давление открытия. При установке на линию питательной воды котла его можно использовать для предотвращения затопления паровых котлов, когда они не находятся под давлением.

Как и для всех межфланцевых обратных клапанов, размер дискового обратного клапана определяется размером соответствующего трубопровода.Это обычно обеспечивает правильный размер клапана, но бывают случаи, когда размер клапана больше или меньше.

Обратный клапан увеличенного размера часто определяется постоянным дребезжанием клапана, то есть повторным открытием и закрытием клапана, которое происходит, когда клапан открыт только частично. Это вызвано тем, что при открытии клапана происходит падение давления на входе; если это падение давления означает, что перепад давления на клапане падает ниже требуемого давления открытия, клапан захлопнется.Как только клапан закрывается, давление снова начинает расти, поэтому клапан открывается, и цикл повторяется.

Превышение размера обычно можно исправить, выбрав клапан меньшего размера, но следует отметить, что это увеличит перепад давления на клапане для любого потока. Если это неприемлемо, эффект вибрации можно устранить, уменьшив закрывающее усилие на диске. Это можно сделать либо используя стандартную пружину вместо усиленной, либо вообще сняв пружину.Другой альтернативой является использование мягкого сиденья; это не предотвращает болтовню, а скорее снижает шум. Однако следует соблюдать осторожность, так как это может привести к чрезмерному износу сиденья.

Недостаточный размер приводит к чрезмерному падению давления на клапане и, в крайнем случае, может даже препятствовать потоку. Решение – замена малогабаритного клапана на более крупный.

Дисковые обратные клапаны

меньше и легче, чем подъемные и стандартные поворотные обратные клапаны, и поэтому стоят меньше. Однако размер дискового обратного клапана ограничен DN125; выше этого конструкция усложняется.Как правило, такая конструкция включает диск в форме конуса и пружину небольшого диаметра, которая удерживается и направляется вдоль центральной линии конуса, что является более сложным и дорогим в изготовлении. Даже в этом случае размеры таких конструкций ограничены DN250.

Стандартные дисковые обратные клапаны не следует использовать в приложениях, где поток сильно пульсирует, например, на выходе из поршневого воздушного компрессора, поскольку повторяющиеся удары диска могут привести к выходу из строя держателя пружины и высоким уровням нагрузки. Весной.Для таких применений доступны специально разработанные фиксаторы. Эти конструкции обычно уменьшают величину хода диска, что эффективно увеличивает сопротивление потоку и, следовательно, увеличивает перепад давления на клапане.

Конструкция дисковых обратных клапанов позволяет устанавливать их в любом положении, в том числе на вертикальных трубопроводах, где поток жидкости направлен вниз.

Код Требования к тепловому расширению

Требования Кодекса по контролю теплового расширения в бытовых системах водяного отопления

Деннис М.улица

При установке двойных обратных клапанов и обратных клапанов в счетчики воды они изолируют хозяйственно-бытовую водопроводную систему от попадания питьевой загрязненной хозяйственно-питьевой воды в коммунальную сеть. Поскольку они так хорошо выполняют свою работу, эти устройства с обратным потоком могут способствовать тепловому расширению, что может вызвать серьезные проблемы.

Типовая система водяного отопления

В типичной системе бытового водоснабжения часть воды используется в линиях холодного водоснабжения. Некоторое количество воды может использоваться во вторичной «закрытой» системе трубопроводов, изолированной от водопроводной системы питьевого водоснабжения, которая соединяется с бойлером для горячей воды.Эта система трубопроводов обычно заполняется один раз, и вода используется снова и снова только в качестве среды для передачи тепла.

Наибольшее потребление питьевой воды в домашних условиях обычно приходится на горячую воду для купания, стирки и мытья посуды. Вода в системе ГВС нагревается водонагревателем – газовым, масляным, электрическим или косвенным. Водонагреватель, в отличие от системы водогрейного котла, использует непрерывную подачу пресной воды.

По мере нагрева воды или по мере «восстановления» водонагревателя горячая вода забирается со скоростью, определяемой спросом на водопотребляющих приборах.Когда горячая вода уходит из системы через краны, душевые лейки или приборы, свежая холодная вода из городской магистрали поступает в нагреватель, где она нагревается для дальнейшего использования. Как правило, водонагреватель в доме нагревает воду два или три раза в день.

При нагревании вода увеличивается в объеме на три-четыре процента в зависимости от начальной и конечной температуры. Если нет спроса на горячую воду, расширенному объему воды некуда деваться. Поскольку вода практически несжимаема, расширенная вода не может быть размещена в жесткой системе трубопроводов, по которой она проходит, и поэтому она может действовать как гидравлический таран, увеличивая давление до потенциально опасных уровней.

Открытые системы

В те дни, когда не было предотвращения обратного потока, расширенная вода действительно имела место быть. . . обратно в городскую магистраль, смешиваясь с огромным количеством холодной воды, где ее можно было легко разместить. В то время системы горячего водоснабжения были «открытыми», потому что они были «открыты» для магистрали города.

При установке двойного обратного клапана или обратного клапана с водомером или без него превентор обратного потока становится эффективным «невозвратным» барьером, делая систему «закрытой».Расширенная вода не может вернуться в городскую магистраль, поэтому в периоды восстановления водонагревателя, когда нет забора горячей воды, расширенный объем воды может вызвать повышение давления до тех пор, пока предохранительный клапан нагревателя, обычно установленный на 150 фунтов на квадратный дюйм, не хлопнет и не сработает. горячая вода сливается через слив предохранительного клапана.

Первым признаком проблемы теплового расширения является телефонный звонок от клиента, недовольного тем, что предохранительный клапан его водонагревателя постоянно проливает горячую воду. Однако возможная ответственность, с которой сталкивается Управление водного хозяйства, гораздо серьезнее, чем потребитель, недовольный растратой воды.Чего заказчик, управление водоснабжения и даже многие сантехники не осознают, так это того, что задолго до того, как сработает предохранительный клапан на 150 фунтов на квадратный дюйм, на водонагреватель, фитинги, приспособления, приборы и систему трубопроводов постоянно оказывается опасное давление. регулярно… два-три раза в день.

Проблема

Проблема В «старые добрые времена», до появления контроля перекрестных соединений, расширенная вода, которая превышала мощность водонагревателя, стекала обратно в городскую магистраль, где она легко рассеивалась.Но сегодня, при установке обратных клапанов, счетчиков воды с обратными клапанами и/или редукционными клапанами без байпаса, расширенная вода из водонагревателя не может вернуться в городское водоснабжение. Сейчас это закрытая система, и расширенной воде некуда деваться.

Поскольку вода не сжимаема, в водонагревателе и системе трубопроводов создается быстрое и опасное повышение давления, подобное гидравлическому тарану. Уставка предохранительного клапана быстро достигается, и предохранительный клапан открывается, сливая воду из водонагревателя.

Предохранительный клапан может срабатывать один или два раза в день, что не только расточительно, но и опасно. Клапан T&P предназначен только для аварийного управления, а не для рабочего управления, и эта непрерывная работа может привести к преждевременному выходу клапана из строя. Чего большинство людей не осознает, так это того, что опасные условия могут возникнуть во время теплового расширения задолго до того, как сработает предохранительный клапан. Внутреннее давление, повторяющееся во время периодов восстановления, может разрушить центральный дымоход газового водонагревателя, создав опасное присутствие смертельно опасного угарного газа или даже взрыв водонагревателя.

Решение

Лучшим решением проблемы теплового расширения является регулирование создаваемого им давления в пределах нормального, безопасного рабочего диапазона, значительно ниже аварийной настройки предохранительного клапана. Этого можно добиться, установив расширительный бак, который позволит происходить тепловому расширению, но не вызовет опасного повышения давления.

Расширительный бак содержит герметичную сжимаемую воздушную подушку, которая будет сжиматься при тепловом расширении, обеспечивая место для удержания и хранения дополнительного объема расширенной воды.Когда в системе используется горячая вода, воздушная подушка под давлением нагнетает горячую воду обратно в систему для использования. . . не тратить.

Опасность неконтролируемого теплового расширения

Насколько опасно? Документально подтверждено, что неконтролируемое и неконтролируемое тепловое расширение может привести к разрыву трубопроводов и фитингов, выходу из строя электромагнитных клапанов, уплотнительных колец и поплавковых клапанов и даже значительно сократить срок службы самого водонагревателя. Мы видели газовые водонагреватели, выведенные из эксплуатации с обрушившимися центральными дымоходами. Просто подумайте об ответственности за отравление угарным газом, пожары в домах, вызванные выкатыванием пламени, или катастрофический взрыв водонагревателя.

Производители водонагревателей признают ответственность. Большинство крупных производителей водонагревателей предупреждают клиентов, что если водонагреватель установлен в доме, защищенном устройством предотвращения обратного потока и без обеспечения контроля давления при тепловом расширении, возникнут опасные условия давления, которые могут угрожать жизни и имуществу. Фактически, один крупный производитель сообщил, что при установке в доме с защитой от обратного потока и без утвержденного контроля давления теплового расширения ожидаемый срок службы его нового водонагревателя составляет всего от шести до тринадцати месяцев, а гарантии на него автоматически становятся недействительными.

Решение проблемы теплового расширения

Каково решение проблемы теплового расширения? Если Управление водного хозяйства не делает ничего для обеспечения надлежащего контроля теплового расширения, домовладелец или его неосведомленный обслуживающий персонал может приступить к своему собственному решению. После двух-трех замен постоянно работающего предохранительного клапана, ошибочно полагая, что предохранительный клапан неисправен, он может попробовать очевидное решение — заткнуть сливное отверстие предохранительного клапана, привязать рычаг вниз или полностью снять его.Это не очень хорошее решение и фактически усугубляет проблему. Хотя он, возможно, остановил видимую неисправность системы (то есть капание горячей воды), он снял единственное имеющееся у него предохранительное устройство, а его водонагреватель стал потенциальной бомбой в его подвале или подсобном помещении.

Другим «решением», к которому могут обратиться люди, является установка второго предохранительного клапана, подключенного к постоянному дренажу, настроенного на сброс при более низком уровне давления, чтобы защитить систему от давления теплового расширения. Это тоже не лучшее решение.Этот предохранительный клапан является предохранительным устройством, и в идеале его никогда не нужно использовать. Здравый смысл и экономия воды подсказывают, что надлежащий контроль теплового расширения не должен приводить к постоянным потерям горячей воды. Представьте себе последствия потери от одного до полутора галлонов воды каждый день в муниципальном трубопроводе, обслуживающем 200 000 домов.

Очевидным решением проблемы теплового расширения является то, как водопроводно-канализационная и отопительная промышленность успешно эксплуатирует системы водяного отопления в течение 100 лет.. . с мембранным баком под давлением.

Терморасширительный бак под давлением

Обычная конструкция терморасширительного бака для системы горячего водоснабжения включает герметичную воздушную камеру, предварительно нагнетаемую до давления подачи в водонагреватель и отделенную от системной воды гибкой диафрагмой, установленной для предотвращения поглощения и потери воздуха. в воду системы. Водяная сторона имеет отдельный жесткий полипропиленовый вкладыш, скрепленный со стенками бака от коррозии из-за агрессивной воды.Полипропиленовые вкладыши успешно используются в напорных баках систем водоснабжения уже 40 лет.

Терморасширительный бак установлен на линии подачи к отопителю. Поскольку он находится под предварительным давлением для подачи давления, вода не может попасть в бак. Когда вода нагревается, расширенная вода нагнетается в бак, изгибая диафрагму вниз, сжимая герметичную воздушную подушку. Когда воздушная подушка сжимается, ее давление увеличивается. Когда горячая вода, хранящаяся в баке, возвращается в систему для использования.Вода не тратится впустую, и на ее нагрев не тратится энергия.

Зная отношение объема воздуха к увеличению давления, размер резервуара можно подобрать таким образом, чтобы ограничить увеличение давления до любого желаемого безопасного предела. После завершения восстановления конечное давление будет на уровне значительно ниже настройки предохранительного клапана. Например, 4-галлонный терморасширительный бак со стандартной предварительной заправкой будет безопасно выдерживать тепловое расширение в водонагревателях объемом до 120 галлонов при температуре воды для бытового потребления 160 градусов F (71 градус C) и подаче до 80 фунтов на квадратный дюйм. давление.

Терморасширительный бак представляет собой недорогую, простую в установке систему управления, которая решает проблемы теплового расширения и обеспечивает безопасную подачу воды в дома, оборудованные устройствами предотвращения обратного потока.

Все национальные нормы и правила по кроссовым соединениям, включая Единый кодекс по сантехнике (издание 1991 г.), теперь содержат требования по обеспечению одобренного устройства контроля теплового расширения.

Все местные органы управления водоснабжением и водоснабжающие компании, на которых возложена обязанность по внедрению и обеспечению соблюдения норм предотвращения обратного подпора, должны следить за тем, чтобы местные нормы содержали формулировки типовых норм об обязательных требованиях по предотвращению теплового расширения.Это должно быть сделано для защиты жизни и имущества водопользователя и, что не менее важно, для устранения возможной ответственности поставщика воды за ущерб от неконтролируемого теплового расширения.

Где используются обратные клапаны? — Ответы на все

Где используются обратные клапаны?

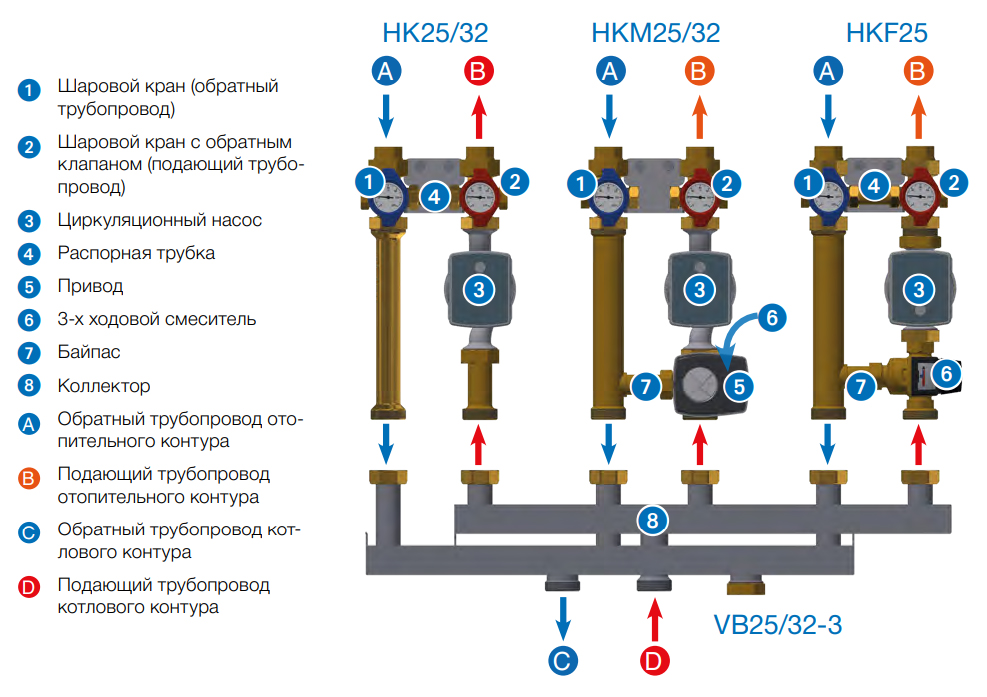

Обратные клапаны используются, например, в смесительных контурах систем отопления и охлаждения для обеспечения правильной работы, а также в системах бытового водоснабжения для предотвращения обратного потока.

Нужен ли для кухонных кранов обратный клапан?

При холодной магистрали, питающей кран, а также невентилируемом цилиндре обратные клапаны не нужны. Если у вас нет очень высокого давления на холодную подачу, все должно быть в порядке.

Требуются ли обратные клапаны?

Таким образом, хотя нет ничего плохого в обратных клапанах, которые служат полезной цели предотвращения обратного потока в трубах, они являются неправильными фитингами, где есть юридические требования для признанного устройства предотвращения обратного потока.

Нужен ли смесителю обратный клапан?

Для душа со смесителем (смешивающим горячую и холодную воду) требуется одинарный обратный клапан (тип EB) на горячей и холодной подаче, если давление не сбалансировано. Обратные клапаны иногда встроены в корпус смесителя.

Нужен ли обратный клапан на внешнем кране?

«Обратный клапан — это обратный клапан, необходимо установить его на внешний кран, чтобы предотвратить обратный поток и потенциально загрязненную воду извне, попадающую в питьевую воду в ваших кранах.

Нужен ли обратный клапан на смесителе?

Для душа со смесителем (смешивающим горячую и холодную воду) требуется одинарный обратный клапан (тип EB) на горячей и холодной подаче, если давление не сбалансировано.

Нужны ли кухонным смесителям обратные клапаны?

Если вода смешивается в корпусе крана, следует использовать одинарные обратные клапаны категории жидкости 1 и 2 (горячая и холодная).

У наружных кранов есть обратные клапаны?

Нужны ли обратные клапаны для смесителей?

В чем разница между обратным клапаном и обратным клапаном?

В соответствии с санитарно-техническими нормами Великобритании «обратный клапан» имеет особое назначение как устройство, разрешенное законом для предотвращения обратного потока при определенных обстоятельствах. Обратный клапан, хотя и полезен для предотвращения обратного потока в трубах во многих ситуациях, не является признанным устройством предотвращения обратного потока.

Есть ли на смесителе обратный клапан?

Да, в комбинированном клапане (он же «Групповой вход») есть невозврат, который не позволит воде поступать обратно в цилиндр независимо от того, насколько разбалансированы давления в горячей и холодной подаче.

Вам нужен обратный клапан на кран?

При холодной магистрали, питающей кран, а также невентилируемом цилиндре обратные клапаны не нужны.Если у вас нет очень высокого давления на холодную подачу, все должно быть в порядке. Холод идет прямо из сети, а горячий из баллона, но холодная сеть находится под высоким давлением.

Вам нужен двойной обратный клапан для смесителей?

IIRC, вы также должны установить их на внешние краны, чтобы вода из шлангов не попадала обратно в сеть… горячая вода для бытовых нужд представляет низкий риск, требуется только один обратный клапан, который должен быть включен в смесители. У правильных наружных нагрудных кранов есть необходимый встроенный клапан, не используйте заурядный нагрудный кран.

Вам нужны обратные клапаны для холодных магистралей?

При холодной магистрали, питающей кран, а также невентилируемом цилиндре обратные клапаны не нужны. Если у вас нет очень высокого давления на холодную подачу, все должно быть в порядке. Извините, я почему-то прочитал «вентилируемый» вместо «невентилируемый» в первый раз, когда посмотрел и ответил.

%PDF-1.6
%
349 0 объект
>
эндообъект

внешняя ссылка
349 91
0000000016 00000 н
0000002806 00000 н
0000002998 00000 н
0000003025 00000 н
0000003075 00000 н
0000003111 00000 н
0000003449 00000 н
0000003530 00000 н
0000003609 00000 н
0000003690 00000 н
0000003771 00000 н
0000003852 00000 н
0000003933 00000 н
0000004013 00000 н
0000004093 00000 н
0000004173 00000 н
0000004253 00000 н
0000004333 00000 н
0000004413 00000 н
0000004493 00000 н
0000004573 00000 н
0000004653 00000 н
0000004733 00000 н
0000004813 00000 н
0000004893 00000 н
0000004973 00000 н
0000005053 00000 н
0000005133 00000 н
0000005213 00000 н
0000005293 00000 н
0000005373 00000 н
0000005453 00000 н
0000005533 00000 н
0000005613 00000 н
0000005693 00000 н
0000005773 00000 н
0000005853 00000 н
0000006436 00000 н
0000006484 00000 н
0000006736 00000 н
0000006814 00000 н
0000009208 00000 н
0000009599 00000 н
0000010202 00000 н
0000010456 00000 н
0000010702 00000 н
0000010835 00000 н
0000011144 00000 н
0000015229 00000 н
0000017922 00000 н
0000017959 00000 н
0000018098 00000 н
0000018189 00000 н
0000023730 00000 н
0000023998 00000 н
0000024213 00000 н
0000049862 00000 н
0000069918 00000 н
0000092180 00000 н
0000092238 00000 н
0000092380 00000 н
0000092493 00000 н
0000092614 00000 н
0000092774 00000 н
0000092906 00000 н
0000093084 00000 н
0000093254 00000 н
0000093376 00000 н
0000093512 00000 н
0000093695 00000 н
0000093826 00000 н
0000094013 00000 н
0000094189 00000 н
0000094360 00000 н
0000094535 00000 н
0000094691 00000 н
0000094869 00000 н
0000095015 00000 н
0000095147 00000 н
0000095277 00000 н
0000095409 00000 н
0000095549 00000 н
0000095689 00000 н
0000095829 00000 н
0000095961 00000 н
0000096098 00000 н
0000096223 00000 н
0000096425 00000 н
0000096571 00000 н
0000096731 00000 н
0000002116 00000 н
трейлер
]/предыдущая 212889>>
startxref
0
%%EOF

439 0 объект
>поток
hb«`b`da`c« Ȁ

.
