Облицовка и лицевая кладка из кирпича и камней

Один из распространенных способов отделки фасадов кирпичных и каменных домов – лицевая кладка из керамического или силикатного кирпича/камня.

Особенности лицевой кладки:

для облицовки стен используют:

— керамические лицевые кирпич и камни (полнотелые и пустотелые) марки: по прочности — не менее 100; по морозостойкости — не менее Мрз 25;
— силикатные кирпич и камни высшей категории качества (только полнотелые) марки: по прочности — не менее 150; по морозостойкости — не менее Мрз 35;

растворы строительные/отделочные/декоративные, применяемые для облицовки стен, не должны образовывать высолы. Рекомендации по их изготовлению:

— применять пуццолановый и портландский цементы марок не менее 400;
— для придания блеска можно добавить слюду или дробленое стекло;
— для придания цвета применяют цветные цементы или вводят красящие добавки (природные и искусственные пигменты), отвечающие требованиям светостойкости, стойкости к щелочным и кислотным средам;

перевязка основной и лицевой кладки стены при облицовке лицевым кирпичом осуществляется по многорядной системе перевязки;
расположение тычковых рядов кирпича толщиной 65 мм, перевязывающих облицовку с основным массивом стены:

— при использовании кирпича толщиной 65 мм: полнотелого — 1тычковый ряд на 6 облицовки; пустотелого — 1 тычковый ряд на 4 ряда лицевой кладки;
— при использовании кирпича толщиной 88 мм – 1 тычковый ряд на 5 рядов облицовки;
— при кладке из керамических камней высотой 138 мм — 2 тычковых ряда на 6 рядов лицевой кладки;

расположение тычковых рядов лицевого кирпича толщиной 88 мм, перевязывающих облицовку с кладкой из кирпича толщиной 65 мм: 1 тычковый ряд на 4 ряда лицевой кладки:

// ]]>

Облицовка стен лицевым кирпичом

при облицовке стен щелевыми керамическими камнями тычковые ряды перевязки облицовки с основной кладкой располагают:

— при основной кладке из кирпича толщиной 65 мм — 1 тычковый ряд камня на 3 ряда лицевой кладки;
— при кладке из лицевых камней — 1 тычковый ряд на 3 ряда облицовки:

Облицовка стен керамическими или силикатными камнями

облицовку по фасаду укладывают с перевязкой/без перевязки вертикальных швов:

Лицевая кладка фасадов зданий

для облицовки стен из бетонных камней высотой 188 мм используют сплошные отборные керамические или силикатные кирпичи. Перевязку облицовки с основным массивом стены осуществляют тычковыми рядами кирпича:

— при кирпиче толщиной 65 мм — 1 тычковый ряд на 6 рядов облицовки;
— при толщине кирпича 88 мм — 1 тычковый на 5 рядов лицевой кладки:

// ]]>

Облицовка лицевым кирпичом стен из бетонных камней

для повышения несущей способности облицовки допускается армировать ее сетками. Сетки укладывают по всему сечению стены, включая облицовочную кладку;
во избежание среза облицовки на участке кладки, примыкающем к наружному обрезу, в 2 швах после обреза укладывают арматурные сетки с ячейками 80 х 80 мм из стали диаметром 4 мм. Сетки укладывают, начиная с 3-го ряда кладки после выступа, по всему сечению стены;
в местах, где стена с облицовкой нависает над цоколем или фундаментными блоками, предусматривают:

— нависание кладки стен — не должно превышать 60 мм;
— в зданиях до 5 этажей в месте нависания 3 ряда кладки стены на всю её толщину выкладывают из сплошного кирпича с применением цепной перевязки;
— дополнительно для 5 — 9-ти этажных зданий: в 1-м горизонтальном шве кладка армируется сеткой с ячейками 80 х 80 мм из стали диаметром 5 — 6 мм;
— в зданиях выше девяти этажей в месте нависания кладки укладывают железобетонную плиту толщиной 8 — 10 см с армированием сетками из стали диаметром 6 — 8 мм;.

толщина горизонтальных швов лицевой (облицовочной) кладки из камней и кирпича зависит от вида облицовки и материала основной кладки, и принимается равной 10 — 18 мм.

Облицовка одновременно с кладкой стен

Наружный слой из керамических, силикатных и других штучных изделий на поверхности стен называют облицовкой. Чаще всего облицовку выполняют одновременно с кладкой. Если для кладки используются одинаковые по высоте облицовочные и обычные кирпичи, то кирпичная кладка ведется обычным способом с использованием в наружной версте облицовочного кирпича. Если облицовка и кладка ведется различными по высоте кирпичами и камнями, то существуют три основных типа кладки.

Облицовку кирпичной кладки лицевым камнем (рис. 45) ведут методом обычной кладки. Сначала укладывают наружный ряд облицовочных камней. Затем, кладут два внутренних ряда кирпичей — внутреннюю версту и забутку. Облицовочный ряд камней перевязывают с кирпичной кладкой стены тычковым рядом облицовочных камней. Они как раз совпадают по высоте с двумя рядами кирпичной кладки и заходят половиной своей длины в кирпичную кладку. Кладка внутренней части стены и облицовки ведется по цепной системе перевязки.

рис. 45. Облицовка кирпичной стены лицевым камнем

При облицовке каменной кладки лицевым кирпичом (рис. 46) вначале выкладывают кирпичную облицовочную версту. Первый ряд облицовки делают из целых кирпичей, уложенных тычком, а три следующих — из цельных кирпичей уложенных ложком либо из половинок кирпича, уложенных тычком. Затем выкладывают внутреннюю часть стены из двух рядов камней по цепной системе перевязки. Для выравнивания высоты каменной кладки над тычковым рядом облицовочных кирпичей применяют резанные болгаркой кладочные камни или обычный (не лицевой) кирпич. Через каждые три ряда облицовки кирпичная облицовочная верста перевязывается с каменной стеной тычковыми облицовочными кирпичами. Облицовку выкладывают по многорядной системе перевязки. В углах тычкового (перевязочного) ряда укладывают две трехчетверки, в ложковых рядах — одну трехчетверку.

рис. 46. Облицовка каменной кладки лицевым кирпичом

Следует обратить внимание на то, что при облицовке кирпичом стен из мелкоячеистых бетонов (пенобетонов) у наружной облицовочной кирпичной версты и стены из пеноблоков будет разная величина усадки. Усадке подвержены все строительные элементы на основе обычного цемента (швы кладки из камней и кирпича, и самого пенобетонного блока изготовленного на цементном вяжущем). Тычковый ряд облицовочного кирпича, защемленный в каменной кладке стены, может быть срезан усадкой стены и перевязка облицовки со стеной исчезнет. Однако драматизировать ситуацию не нужно. Если вы используете пенобетонные блоки, полежавшие на складе фирмы-изготовителя, то усадочные процессы в блоках уже закончились. Мелкоячеистый бетон специфичный материал, он не хороший и не плохой, он такой, какой есть. Прочитайте инструкции к его хранению и применению, и строго следуйте им. Перевязку облицовки со стеной можно заменить на пластмассовые или нержавеющие стальные стержневые связи.

При облицовке кладки из обычного кирпича утолщенным облицовочным кирпичом (рис. 47) сначала выкладывают наружную версту из облицовочного кирпича. Один ряд тычком и три ряда ложком. Внутреннюю часть стены выкладывают обычным кирпичом высотой в четыре ряда по перевязочному тычковому ряду облицовочного кирпича.

рис. 47. Облицовка кирпичной кладки утолщенным облицовочным кирпичом

На рисунках 45–47 изображены три классических случая облицовки стен: когда облицовочные камни в два раза выше основных камней стены, когда высота двух облицовочных камней равна высоте камня стены и когда высота трех облицовочных камней равна высоте четырех камней стены, с учетом толщины растворных швов. Можно было бы привести пример, когда высота двух облицовочных камней равна высоте трех камней основной кладки. Сути дела это не меняет.

Чтобы особо не задумываться над способом облицовки стен, надо запомнить одно простое правило. Нужно сложить насухо две стопки камней, одну из облицовочного кирпича, другую из тех камней, которые будут уложены во внутреннюю часть стены. Когда две стопки примерно сравняются по высоте, посчитать количество камней в стопках. Количество камней в стопке с облицовкой укажет на количество рядов кладки, которые нужно будет уложить ложком, то есть по длине камня. Ложковые ряды можно разнообразить, заменив часть или все камни на половинки кирпича, тогда внешне такие кирпичи будут выглядеть как тычковые, хотя и не будут таковыми являться (рис. 46). Нижний и верхний ряды над и под ложковыми рядами нужно сделать тычками, то есть положить камень поперек стены, чтобы он вошел в зацепление с внутренними слоями кладки. Вот, в общем-то и вся премудрость. Высоты двух уложенных насухо стопок камней, простых и облицовочных, не должны быть абсолютно одинаковыми. Количество камней в них разное, а значит и количество растворных швов будет разным. Привязав высоту швов в обычной кладке к конкретному размеру, например, один сантиметр, можно будет подсчитать толщины швов в облицовочной кладке.

При использовании для облицовки камней сделанных по европейским стандартам нужно учесть одно обстоятельство. Если в нашей традиционной строительной практике каменщик старается не делать толстых швов, доводя их толщину до 8–12 мм, то европейский каменщик, наоборот, делает лицевые швы толстыми, доводя их толщину до 20 мм. Отсюда и уменьшенные размеры облицовочного кирпича изготовленного по европейским стандартам. Какой толщины сделать наружные швы и использовать ли в работе европейский кирпич, это решение сугубо индивидуальное.

Более полную информацию можно получить из справочного пособия к СНиПу II-22-81 «Проектирование и применение панельных и кирпичных стен с различными видами облицовок»

Фасадная кирпичная облицовка «баварская кладка»

Актуальный ретро стиль

Ничто не сравнится с баварской кладкой кирпичных стен — не зря её искусственное повторение представляет собой одно из наиболее трендовых решений облицовочной плитки. Но зачем имитации, когда можно сделать настоящую стену из настоящего кирпича?

Кирпичные стены издавна считались показателем солидности и престижности постройки. Такой фасад будет десятилетиями радовать глаз, не требуя никакого ремонта. Главное — подойти к задаче основательно как в плане самой кладки, так и в вопросе выбора кирпича.

Коттедж из кирпича воплощает собой пример дальновидности в плане надёжного вложения средств в загородную недвижимость. Кирпичные стены, которым не страшны никакие природные аномалии, уже сами по себе являются лучшим доказательством солидности, привлекательности и ликвидности постройки.

Поэтому задавшись целью сделать свой дом во всех отношениях достойным семейным «поместьем», многие частные застройщики отдают предпочтение именно кирпичу. Ведь прежде чем начать строить дом из кирпича, нужно здраво оценить свои финансовые возможности. Зато такой дом с полным правом может именоваться родовым гнездом для поколений своих обитателей.

Конечно, целиком из кирпича дома обычно уже не строят. Намного эффективнее возвести «коробку» стен из более «тёплых» и экономичных легкобетонных или керамических строительных блоков и затем облицевать её кирпичом. Для придания же особой выразительности здания сегодня используют облицовочный кирпич особой расцветки.

Кирпич как аргумент престижа

Примечательным явлением последних лет стал уход от былой унифицированной безликости, которая была характерна для загородных посёлков конца прошлого и начала нынешнего века. Сегодня в частном домостроении заметна тенденция к созданию зданий, имеющих ярко выраженную индивидуальность.

Использование современной фасадной теплоизоляции позволяет делать стены меньшей толщины без какого-либо ущерба для комфорта в доме. Однако утеплитель необходимо чем-то укрывать от внешних воздействий, для чего в настоящее время используются разнообразные отделочные навесные панели (вентилируемый фасад), сайдинг, декоративную штукатурку, искусственный камень.

Однако именно кирпичная облицовка представляет собой наиболее предпочтительный материал для работ по облагораживанию построек как в плане надёжности и долговечности, так и с эстетической точки зрения.

Конечно, облицовочный кирпич не дёшев, но в долговременной перспективе его плюсы полностью перекрывают подобный недостаток. Декоративный кирпич обладает превосходной тепло- и звукоизоляцией, пожаробезопасностью, а сами стены имеют привлекательный внешний вид.

Из множества представленных на рынке вариантов облицовочного кирпича особой популярностью сегодня пользуется в некотором роде «хаотичный» рисунок стеновой кладки, так называемая «баварская кладка». Когда нескольких видов кирпича различных цветов (традиционно красно-коричневых оттенков) как бы случайно смешиваются, в результате чего получается эффектный мозаичный рисунок стен или отдельных элементов фасада.

Начиналось же всё с того, что три-четыре столетия назад кому-то пришло в голову превратить технологические недостатки производств (нестабильность цвета керамического кирпича) в их достоинства. Для этого строители начали случайным образом смешивать кирпич разных партий для достижения более-менее однородного вида стен.

В результате фактический брак, выраженный в разноцветье кирпича, стал своеобразной «фишкой» кирпичных построек того времени. Со временем «баварский» стиль кладки обрёл широкую популярность и распространился практически по всей Европе. Хотя, на самом деле, его происхождение практически никак не связано с одноимённым регионом Германии.

Хотя именно так подобный вариант кирпичной кладки стали называть всего-лишь пару десятилетий назад. И произошло это в том числе по причине массового увлечения лофт-стилистикой. Когда в новое жилое качество стало модным переводить пустующую старую производственную и складскую недвижимость.

Новый тренд так вдохновил архитекторов и дизайнеров, что «баварский» стиль кирпичной кладки начали активно использовать в том числе и при строительстве ультрасовременных зданий.

Сегодня подобный рисунок кладки считается своего рода эксклюзивным, над фирменными паттернами (различными образцами расположения кирпичей такой «хаотичной» раскладки) трудятся множество именитых дизайнеров и технологов.

Смысл современного индустриального подхода заключается в заранее заданном и исключительно точном воспроизведении оттенков кирпича, который в итоге будет составлять нужную композицию в определённой цветовой гамме.

Ключевые мировые производители кирпича разрабатывают и внедряют собственные запатентованные технологии подобных изделий.

В наши дни стиль «Баварская кладка» применяется не только для облицовки фасадов, но и широко используется в ландшафтном дизайне, при кладке каминов и уличных мангальных комплексов, садовых дорожек и прочих объектов.

Облицовочный кирпич в разных пропорциях и цветовых комбинациях предоставляет возможность создать оригинальный внешний вид здания или украсить его интерьер.

Истоки «баварской кладки»

Самое интересное, что никакого особого секрета в изготовлении «баварского» кирпича до недавнего времени попросту не существовало. Это изобретение нашего века. В Европе XVII столетия престижными и дорогими считались оштукатуренные или же однотонные кирпичные особняки.

Однако по причине общего несовершенства технологии обжига и невозможности проконтролировать химического состава используемой глины, получить стабильный цвет керамических кирпичей было чрезвычайно сложно. Поэтому однородный кирпич ценился особенно высоко и был доступен лишь узкой прослойке состоятельных господ.

Всё оставшееся огромное количество отбракованного по цвету кирпича шло на строительство зданий промышленного назначения и домов для граждан среднего класса.

А чтобы такие постройки смотрелись более презентабельно, каменщики научились смешивать кирпич из разных партий, создавая при этом уникальные цветовые комбинации. Таким образом недостаток дешёвого кирпича превратился в его основное достоинство.

Со временем «мозаичная» баварская кладка, с её изумительной и неповторимой игрой цвета, завоевала популярность по всей Европе. В дальнейшем этот метод кладки преобразовался в отдельный стиль и сегодня используется в качестве самостоятельного решения для облицовки домов и коттеджей. А выполненные в каком-либо дополнительном цвете вспомогательные архитектурные элементы делают такие постройки абсолютно неповторимыми.

Оригинальная «баварская» кладка

Что же такое современная баварская кладка? Это особая разновидность кирпича или всё же своеобразная техника облицовки? Пожалуй, справедливо и то, и другое. Если хотите Баварскую кладку — это одно, если «баварскую кладку» — совсем другое.

В первую очередь необходимо заметить, что из «оригинальной» строительной технологии взято главное — специально подобранный облицовочный кирпич заданных оттенков.

Современные способы кирпичного производства позволяют с достаточно высокой точностью воспроизводить необходимый заданный цвет керамики. Во всяком случае, в рамках одной партии кирпича. В традиционном варианте используются различные оттенки от красного до коричневого цветов.

Смотрите также:

Ошибки фасадной облицовки из кирпича

Популярные виды отделки фасада

Ещё по теме ФАСАД

Классическим и наиболее распространённым для баварской кладки сочетанием можно считать коричневый, красный, чёрно-коричневый и тёмно-красный оттенки. Однако в последнее время приобрели популярность куда более светлые цветовые гаммы, например, в бежево-коричневом исполнении.

Количество используемых оттенков обычно варьируется от трёх до девяти. Общим правилом подобных изделий является преобладание какого-либо «среднего» базового тона, который дополняют более тёмные и светлые оттенки.

Имеет значение и технология исполнения облицовки. То есть далеко не всякая «хаотичная» кладка может называться «баварской». Случайное распределение разноцветных пятен-кирпичей лишь выглядит таковой.

Вся тонкость работы заключается в грамотном подборе мозаичного рисунка. При этом каких-то общепризнанных «классических» схем расположения кирпичей нет, хотя комбинирование оттенков и подчинено целому ряду строгих базовых правил.

Например, порядка половины кладки выполняется кирпичом базового тона, а остальную часть рисунка заполняют вспомогательные цвета. Все оттенки равномерно чередуются, при этом элементы одного цвета не соприкасаются между собой (стыкуются всегда только кирпичи разных оттенков).

Основная задача мастера добиться того, чтобы сочетания оттенков выглядели как произвольные, в облицовке отсутствовали отдельные тёмные и светлые пятна, а фрагменты рисунка не повторялись. Любая очевидно повторяющаяся или симметричная структура сведёт все старания «на нет».

Эффектная баварская кладка получается в том случае, когда в цветовой палитре задействовано как минимум четыре цвета. Возможно и больше, но при меньшем количестве используемых оттенков рисунок выкладывать проще. При большем количестве тонов придётся садиться за компьютер и составлять подробные цветовые схемы расположения кирпичей — паттерны.

Как правило, схему укладки заранее разрабатывают в графическом редакторе, составляя пять-десять основных паттернов и, чередуя, используют их все. Так снижается вероятность повторения фрагментов рисунка.

Из общих рекомендаций можно отметить, что не следует злоупотреблять яркими цветами. В палитре важно соблюдать баланс и умеренность. Хотя яркие вкрапления контрастных сочетаний вид кладки ничуть не портят. Однако использовать их следует с осторожностью, взвешивая все «за и против».

Такие приёмы стоит использовать лишь изначально имея конкретную дизайнерскую задумку. Более того, всё тщательно просчитывается ещё на этапе закупки кирпича. Который затем, перед началом кладочных работ, распределяют группами по разным поддонам.

Так ниже вероятность того, что какой-либо один цвет будет преобладать на одной из стен в виде «заплатки». И всё равно для перестраховки рекомендуется укладывать кирпич на раствор не сразу, а после предварительной оценки результата.

А вот фактура кирпича не обязательно должна быть гладкой. Что бы расставить акценты и подчеркнуть отдельные элементы строения, можно сочетать и чередовать гладкий и рустованный (фактурный) кирпич заданных оттенков. Имитирующий различный текстуры, такие как камень, вельвет или кору. Так же гармонично выглядит сочетание баварской кладки с однотонными поверхностями, будь то штукатурка или классическая кирпичная кладка.

Сегодня мода на кирпичную ретро-эстетику вылилась в то, что характерный для «баварской кладки» мозаичный эффект можно увидеть в исполнении строительных материалов разного типа: от бетонных стеновых блоков до облицовочной плитки.

Окончание: Современная технологичная «баварская кладка»

Кладка с облицовкой стен

Одновременно с возведением стен может вестись и их облицовка из керамических лицевых, отборных стандартных, силикатных, бетонных лицевых кирпичей и других штучных изделий. При облицовке силикатным кирпичом цоколь, пояса, парапеты и карниз выполняются из керамического кирпича. Для наружного слоя могут также использоваться бетонные и керамзитобетонные блоки со штукатуркой.

Кирпичная кладка с лицевым кирпичом.

Облицовка стен лицевым кирпичом производится при одновременном возведении на том же растворе. Для облицовки, как правило, используют одинарный или утолщенный полуторный лицевой кирпич, укладываемый в наружную версту одновременно с кладкой обычных рядовых кирпичей по многорядной системе перевязки (рис. 1).

Облицовка одинарным кирпичом может вестись также при выполнении основной кладки утолщенным полуторным кирпичом (камнем керамическим — 250 х 120 х 88 мм) или модульным полнотелым кирпичом 288 х 138 х 138 мм) (рис. 2).

Затем в уровне лицевых тычковых кирпичей кладку выравнивают рядовым нелицевым кирпичом, также уложенным тычками. После этого выкладывают внутреннюю часть стены из 3 рядов камней по цепной системе перевязки. Перевязывают облицовку через 4 ряда тычковыми кирпичами, защемленными во внутренней части стены.

Рассмотрим раскладку кирпичей при кладке прямого угла с использованием в качестве облицовки одинарного кирпича, а в основной кладке — утолщенного полуторного кирпича (рис. 3). Вначале выкладывают облицовочную версту, 1-й ряд которой состоит из целых кирпичей, уложенных тычком, а 4 следующих — из 3 ложковых рядов. Чтобы обеспечить перевязку вертикальных швов облицовочного слоя в углах кладки кирпича, в смежных тычковых рядах укладывают трехчетвертки.

Облицовку утолщенным кирпичом (керамическим камнем) ведут методом обычной кладки. Сначала выкладывают облицовочную версту из тычкового и 3 ложковых рядов, а внутреннюю часть стены (на высоту ложковых рядов облицовки) возводят из рядового одинарного кирпича. Облицовочную версту выкладывают по многорядной системе перевязки. В углах стен в каждом тычковом ряду укладывают ложком по 2 трехчетвертки. Прокладные тычковые ряды из утолщенного кирпича связывают облицовку с остальной частью стены. Кладка внутренней части стены и облицовки ведется по цепной системе перевязки.

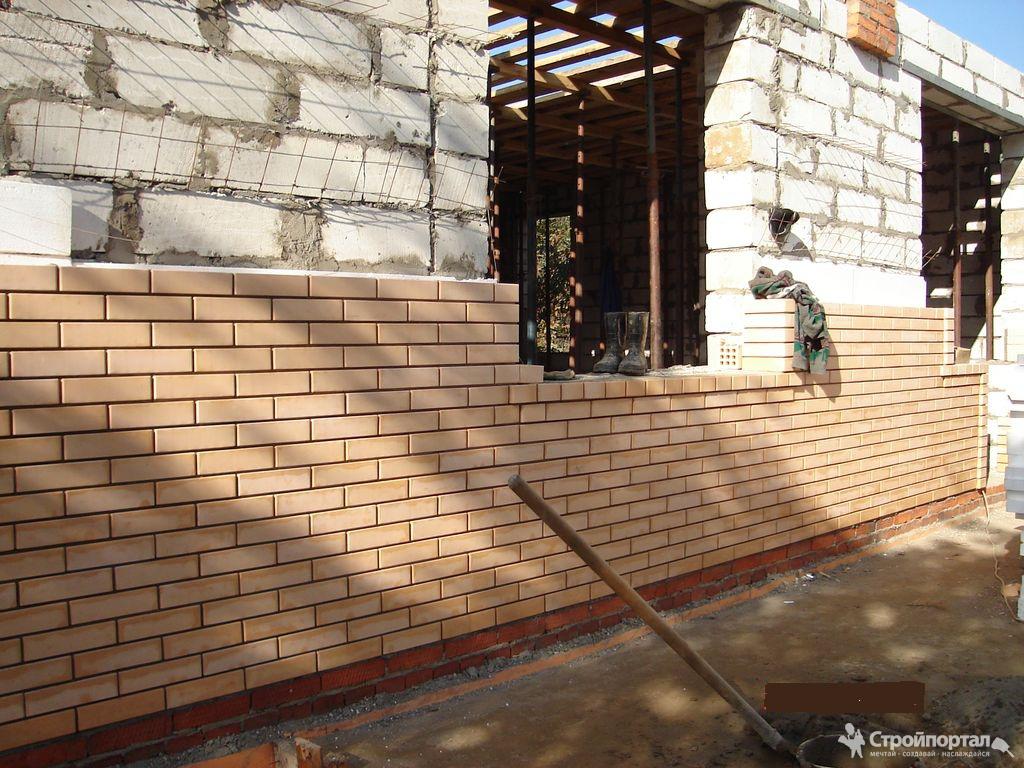

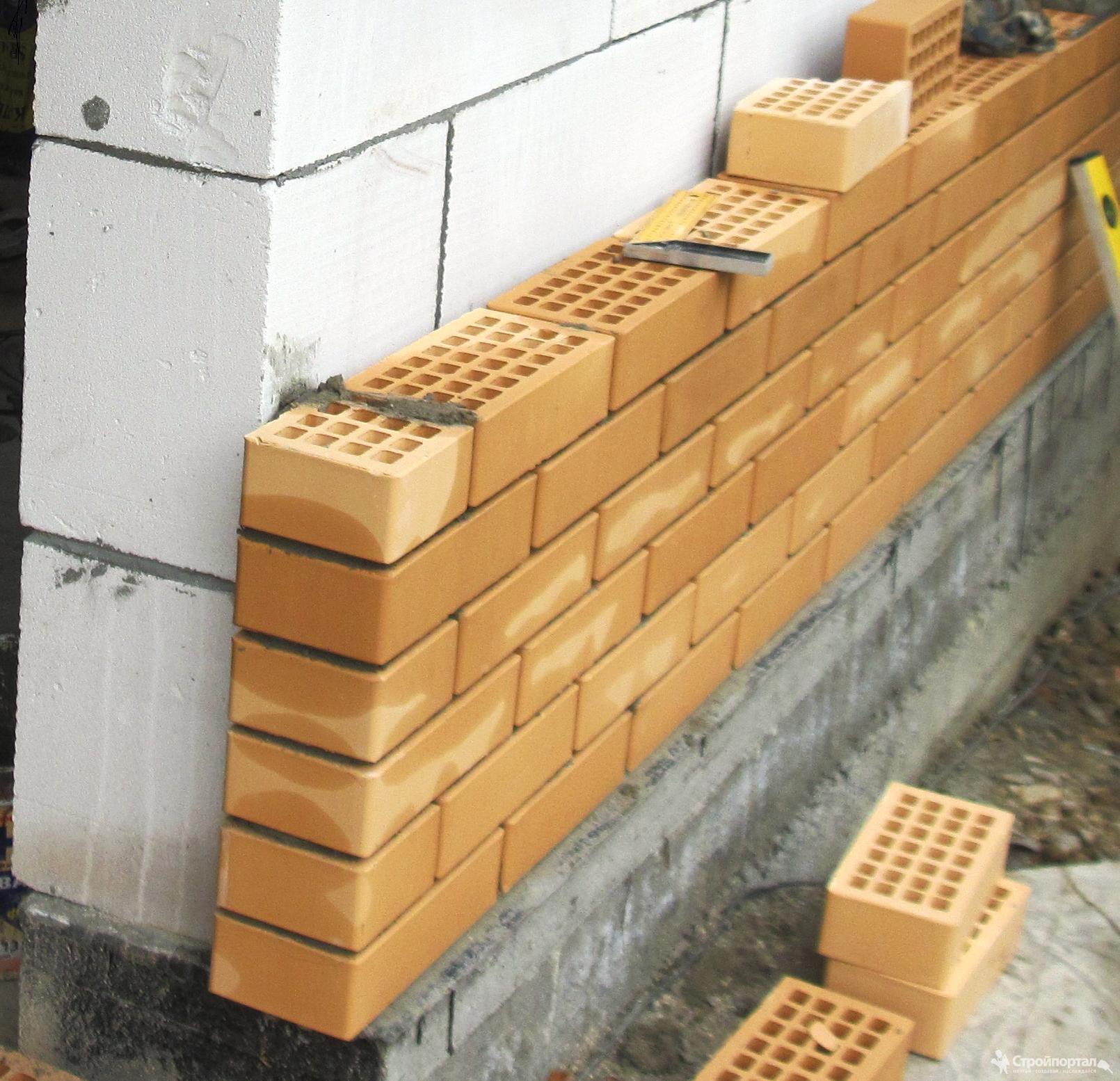

Кладка из легкобетонных камней с облицовкой кирпичом.

Кладка, выполненная из 2 видов каменного материала, называется смешанной, или комбинированной. Как правило, комбинированная кладка состоит из мелкоштучных конструкционных и теплоэффективных материалов, при этом наружная часть выполнена из лицевого кирпича или других защитно-декоративных материалов, изделий и фасадных систем, а внутренняя — из теплоэффективных строительных изделий, например, пенобетонных, газосиликатных или керамзитобетонных блоков. Поскольку между внутренней и наружной частями стены размещают теплоизоляционный материал, такие конструкции обычно называют трехслойными.

Трехслойные стены чаще всего возводятся в 2 этапа: вначале кладут несущую внутреннюю стену с оставленными анкерами, служащими для соединения всех слоев, затем одновременно монтируют термическую изоляцию и кладут фасадный слой из клинкерного или облицовочного кирпича.

Строительство из легкобетонных блоков в принципе аналогично строительству из кирпича. Ряды стеновых блоков перевязывают точно так же, как и ряды кирпича. При этом рисунок швов не играет никакой роли; здесь используется только один тип перевязки — ложковый, когда каждый верхний блок перекрывает нижний на половину длины. Блоки можно легко пилить вручную при помощи ножовки или ленточной электропилы.

Напомним, что кладку стен из легкобетонных блоков следует вести на цоколе из влагостойких материалов по гидроизоляции из рубероида с перехлестом полотнищ не менее 100 мм или гидроизола, гидростеклоизола, бикро-эласта и т. п. Высота цоколя наружных стен должна составлять не менее 400 мм от отмостки.

Кладку ведут от углов здания, отступив от облицовочных рядов на величину воздушного зазора для заполнения эффективным утеплителем. Кладка легкобетонных блоков должна осуществляться на клею, что приводит к значительному сокращению связующего материала. Такая кладка выглядит эстетично, не требует трудоемких отделочных работ и повышает термическое сопротивление ограждающих конструкций. Однако на практике нередко применяется «дешевый» пено- или газобетон, размеры которого имеют существенные отклонения от нормы, и кладка блоков осуществляется на раствор, что сводит все теплотехнические достоинства этого материала на нет. В случае кладки на раствор рекомендуется применять цементно-известковый раствор марки 25 или выше (состав по объему: цемент М400-500, известь, песок — 1 : 0,9 : 8).

Минимальную ширину простенков в несущих стенах определяют расчетом, но не менее 1 030 мм. Для перекрытия оконных и дверных проемов применяют железобетонные перемычки, с заходом на простенки из блоков не менее 250 мм. При этом под опоры перемычек укладывают арматурные сетки с ячейками 70 х 70 мм из стержней диаметром 4 мм.

Утеплитель закрепляется на готовой несущей стене из легкобетонных блоков проволочными анкерами, предварительно заложенными в кладку (роль фиксаторов играют специальные шайбы с антикоррозионным покрытием), или специальными тарельчатыми дюбелями из расчета не менее 5 шт. на 1 м2. Для защиты волокнистых утеплителей от продувания их укрывают со стороны воздушной прослойки ветрозащитным стеклохолстом или иным соответствующим материалом (например, мембраной типа «Тууек»). При этом следует учитывать, что между утеплителем и облицовочным слоем необходимо оставлять еще и дополнительный вентиляционный зазор шириной 20-40 мм.

Наружная стена, которая защищает утеплитель от неблагоприятных внешних воздействий и формирует фасад здания, сооружается из облицовочного кирпича (или легкобетонных блоков со штукатурным слоем). Ее толщина — 1/2 кирпича.

Чтобы обеспечить вентиляцию стен, в нижнем ряду кладки устраивают специальные продухи — зазоры между торцами некоторых кирпичей шириной 10-12 мм из расчета 75 см на каждые 20 м2 поверхности стены (рис. 4). Как правило, каждая готовая стена в итоге должна иметь 4 отверстия в первом ряду кладки и 4 отверстия в верхней, карнизной части дома. Шаг между отверстиями не должен превышать 4 м.

Для нижних продухов можно использовать щелевой кирпич, положенный на ребро таким образом, чтобы наружный воздух через отверстия в кирпиче имел возможность проникать в воздушную прослойку в стене. Вентиляционные отверстия также могут быть выполнены путем частичного заполнения цементным раствором вертикальных швов между кирпичами или блоками нижнего ряда кладки. Ограничительная деревянная рейка, помешенная в середине вертикального шва, позволит оставить его нижнюю часть не заполненной раствором.

Внутренний и наружный слои ограждающей трехслойной конструкции должны быть связаны между собой гибкими связями (рис. 5). С позиции теплотехники последние являются мостиками холода и могут значительно снизить термическое сопротивление всей ограждающей конструкции. При этом самое большое снижение теплосопротивления дает применение жестких кирпичных связей, поэтому они устраиваются реже. Использование связей из нержавеющей стали значительно уменьшает теплопотери.

В этом случае стены связаны друг с другом закладными элементами, выполненными в виде скобы из арматуры диаметром 4-6 мм. Отогнутые в разных плоскостях законцовки каждой скобы располагаются в слоях раствора соединяемых стен — в каждом ряду камня (через 3 ряда кирпича по высоте) на расстоянии не более 750 мм. Анкеры закрепляются в горизонтальных или вертикальных швах кладки при глубине заведения анкера в стену не менее 120 мм. Также можно использовать Т-образные анкеры из полосовой нержавеющей стали толщиной 4 мм. Весьма распространенные в строительстве сварные сетки из арматуры диаметром 4- 6 мм и с ячейками 50 х 50 мм наименее предпочтительны. Арматурные сетки устанавливают через 6 рядов облицовочного кирпича.

Оптимальным можно считать применение гибкой стеклопластиковой или базальтопластиковой арматуры, обладающей очень низкой теплопроводностью: в этом случае теплопотери, как правило, не превышают 2%. Такие связи укладываются в швы кладки на глубину 60-80 мм на расстоянии 600 мм друг от друга по высоте стены и 500-1000 мм вдоль стены (2-5 шт. на 1 м2).

Способы кладки стен из облицовочного кирпича в Воронеже |

Облицовка фасадов кирпичами может вестись одновременно с возведением кладки. При этом могут применяться керамические лицевые, отборные стандартные, силикатные, бетонные лицевые кирпичи и другие штучные изделия.

Способы кладки облицовочного кирпича

Облицовка стен с помощью лицевого кирпича производится сразу же при возведении стены, на том же кладочном растворе. Для облицовки применяется одинарный или утолщенный полуторный кирпич, который укладывается одновременно с кладкой обычных кирпичей, используя многорядную систему перевязки. Кроме декоративного может использоваться любой другой керамический облицовочный материал.

Раскладка кирпичей при кладке прямого угла (одинарный облицовочный кирпич, утолщенный полуторный основной) представлена на рисунке:

Вначале выкладывается облицовочная верста: тычковый ряд целых кирпичей, три-четыре ряда ложковых рядов. Перевязка вертикальных швов облицовки по углам кладки обеспечивается укладкой в смежных тычковых рядах трехчетверток.

Затем на уровне лицевых тычковых кирпичей кладка выравнивается рядовым нелицевым кирпичом (тычковый ряд). После этого выкладывается внутреннюю часть стены, состоящая из трех рядов по цепной системе перевязки. Облицовка перевязывается через каждые четыре ряда тычковыми кирпичами, которые защемляются во внутренней части стены.

Если производится облицовка утолщенным кирпичом или керамическим камнем, то применяется метод обычной кладки. Сначала выкладывается облицовочная верста (один тычковый и три ложковых ряда), а внутренняя часть стены на эту же высоту возводится из рядовых одинарных кирпичей. Облицовочная верста выкладывается по многорядной системе перевязки, в углах каждый тычковый ряд должен содержать по две трехчетвертки. Кладка основной части стены и облицовочной ведется с помощью цепной системы перевязки.

Данный вид кладки получил широкое распространение при строительстве жилых комплексов и строительстве частных домов.

Кладка из легкобетонных камней с кирпичной облицовкой

Кладка из двух видов материала носит название смешанной, или комбинированной. Чаще всего наружная часть — это лицевой кирпич или другие защитно-декоративные материалы, а основная — пенобетонные, газосиликатные или керамзитобетонные блоки. Между этими двумя частями обычно располагают слой теплоизоляционного материала, поэтому еще одно название такой кладки — трехслойная.

Трехслойная кладка возводится обычно в два этапа: сначала кладется несущая внутренняя стена, в которой оставляются анкеры, а затем на них монтируют термоизоляцию и фасадный слой.

Применение легкобетонных блоков мало чем отличается от использования кирпича. Ряды блоков перевязываются так же, как и кирпичные ряды с использованием только одного типа перевязки — ложкового (каждый нижний блок перекрывается верхним на половину своей длины).

Кладка ведется от углов здания, с отступом от облицовочного ряда на величину зазора для размещения в нем утеплителя. Легкобетонные блоки целесообразно крепить не цементным раствором, а клеем, а вот пенно- или газобетон кладется на цементно-известковый раствор марки 25 или выше.

Минимальная ширина простенков в несущих стенах должна быть не менее 1 030 мм. Над оконными и дверными проемами укладываются железобетонные перемычки (заход их на простенки должен быть не менее 250 мм), причем под опоры этих перемычек укладывается арматурная сетка (размер ячеек 70 х 70 мм, диаметр проволоки 4 мм).

Утеплительный слой закрепляют на возведенной основной стене на проволочных анкерах или специальных тарельчатых дюбелях (их должно быть как минимум пять единиц на каждый 1 квадратный метр поверхности). Допустимо использование ветрозащитного стеклохолста или другого подобного материала, однако между утеплителем (утеплителем и ветрозащитой) и облицовочным слоем необходим дополнительный вентиляционный зазор. Достаточна его ширина 20-40 мм.

Затем сооружается наружная стена из облицовочного кирпича. В нижнем ряду ее кладки устраиваются так называемые «продухи» — зазоры шириной 10-12 мм (около 70-75 таких зазоров на каждые 20 «квадратов» стены. Такие же продухи устраиваются и в самом верхнем ряду, под карнизом. Шаг по горизонтали между двумя продухами должен быть не более 4 метров.

Часто нижние продухи выкладываются с использованием щелевого кирпича, положенного на ребро. Второй вариант — неполное заполнение цементным раствором вертикального шва между кирпичами.

Два основных слоя трехслойной кладки (внутренний несущий и внешний облицовочный) связываются между собой гибкими связями.

Последние служат своеобразными мостиками холода, они значительно снижают термическое сопротивление всей конструкции. Самый заметный теплосопротивляющий эффект дают жесткие кирпичные связи, потому их устраивают гораздо реже.

Использование мостиков холода из нержавеющей стали может значительно уменьшить теплопотери. Эти закладные элементы выполняются в виде скобы из проволоки 4-6 мм. Края скобы отгибаются в разных плоскостях и располагаются в растворе соединяемых стен, в каждом третьем ряду по вертикали и на расстоянии не более 750 мм по горизонтали. Нередко применение в этом качестве анкеров, в том числе Т-образных. Часто применяются мостики холода из гибкой стеклопластиковой или базальтопластиковой арматуры. Ее элементы также располагаются в каждом третьем ряду по высоте. Расстояние между ними по горизонтали должно быть не более 600 мм.

Баварская кладка, облицовка дома кирпичом

Из одинакового кирпича можно построить множество совершенно разных домов. Этот строительный материал используется человеком с незапамятных времён, благодаря его отличным качественным, эстетическим и эксплуатационным характеристикам. Кирпичный дом или коттедж – это один из самых популярных видов постройки в загородном строительстве, он долговечен, надёжен и безопасен.

Строительная компания «Западный Дом» профессионально занимается строительством загородных домов и коттеджей из кирпича, а также производит облицовку кирпичом готовых зданий. Мы работаем в Москве и Подмосковье, в Санкт-Петербурге и Ленинградской области. Заявку на строительство Вы можете подать в офис компании, или оставить на нашем сайте, где она будет рассмотрена в день обращения.

Для кирпичной кладки важно не только качество, но и красота. Декоративный кирпич способен придать своеобразный рисунок всей несущей конструкции. Насколько сложным будет возведение стен из кирпича, зависит от вида кладки и мастерства строителей.

Основные виды перевязки швов

Чтобы получить прочную несущую кирпичную стену, необходимо правильно распределить нагрузку. Для этого используются следующие проверенные схемы перевязки швов:

При ложковой перевязке обеспечивается оптимальное закрытие нижних швов на половину длины кирпича.

Цепная перевязка заключается в симметричном перекрытии вертикальных швов в каждом ряду на четверть длины кирпичей. Здесь необходимо чередование тычковых и ложковых рядов.

Крестовая перевязка тоже перекрывает швы на четверть длины кирпича, только носит при этом асимметричный характер.

Многорядная перевязка – это упрощенный вариант, где происходит полная перевязка продольных и поперечных швов через каждые 3-6 рядов. В малоэтажном строительстве популярно чередование одного тычкового ряда на пять ложковых.

Практический смысл любой перевязки швов в том, чтобы связать кирпичи в одну монолитную массу. При отсутствии перевязки стена будет иметь сплошные вертикальные швы, что отрицательно скажется на её прочности.

Виды кирпичной кладки

Кроме рассмотренных выше основных видов перевязки швов, существует ещё несколько видов кирпичной кладки: готическая (польская), фламандская, голландская, английская, декоративная открытая перевязка.

Если кирпичная кладка выполняется «под расшивку», т.е. на неё не будут наноситься сверху отделочные материалы, то поверхность стены должна выглядеть визуально законченной. Кладка «под расшивку» означает, что слою раствора, находящемуся между кирпичами, придаётся выпуклая, вогнутая, треугольная или другая фасонная форма. Это достигается с помощью специального инструмента, который и носит название «расшивка». Если речь идёт о декоративном кирпиче, то расшивка требуется обязательно.

Баварская кладка

Такой кладкой называется уникальная кирпичная кладка, которая ведётся из облицовочного кирпича различных оттенков (от четырёх до восьми), выполненная в одном цветовом решении. С помощью баварской кладки фасад вашего дома всегда будет выполнен в эксклюзивном стиле.

Как можно догадаться по названию, эта кладка появилась в баварских землях, в Германии. Т.к. в прошлом веке производить однотонный облицовочный кирпич было довольно сложно, и новая партия кирпича всё равно отличалась по цвету от предыдущей, то разные оттенки стали намеренно использовать в лицевой кладке при возведении стен.

Со временем баварская кладка, с её изумительной и неповторимой игрой цвета, набрала популярность по всей Европе, как самостоятельное решение облицовки домов и коттеджей. А дополнительные архитектурные элементы делают такие дома поистине неповторимыми.

От других, баварская кладка отличается только порядком укладки. Первый горизонтальный ряд выкладывается из всех имеющихся оттенков кирпича, а далее их чередуют в той же последовательности. Одинаковые по цвету кирпичи желательно укладывать так, чтобы они не шли строго один над другим. И конечно, как любая другая облицовочная технология, баварская кладка требует чёткости и аккуратности.

Облицовка кирпичом

Создание наружного экстерьера дома или коттеджа относится к заключительным этапам строительства коттеджа. Для облицовки фасада в настоящее время используются отделочные навесные панели (вентилируемый фасад), сайдинг, искусственный камень, декоративная штукатурка и облицовочный кирпич.

Как и вентилируемые фасады, декоративный кирпич обладает превосходной тепло- и звукоизоляцией, пожаробезопасностью, а стены, выложенные из такого кирпича, имеют привлекательный внешний вид.

Облицовочный слой выкладывается вдоль несущих стен здания, и выполняется в следующей последовательности:

подготовка строительного материала и раствора;

подготовка поверхности несущей стены;

кладка облицовочного слоя;

косметические работы.

Между несущей и облицовочной стеной, необходимо оставить небольшое расстояние шириной 3-4 см. («воздушную подушку»). Иногда, для утепления, это пространство заполняется теплоизоляционным материалом.

Несущие, и отделочные стены можно возводить одновременно, а можно, — по очереди. Но независимо от того, какой вариант выбран, декоративная стена должна намертво крепиться к основной. Для этого используются спиральные гвозди, базальтопластик или стекловолокно.

В отделочной стене в обязательном порядке создаются вентиляционные отверстия. Для этого, каждый третий-четвёртый ряд кирпича укладывается без раствора. Через эти щели осуществляется циркуляция воздуха, что позволяет избежать парникового эффекта и продлевает срок службы всего здания.

Для получения красивой кирпичной кладки кирпичи должны быть правильной формы, без дефектов и трещин. Количество кирпича рассчитывается исходя из общей площади стен и их толщины. Например, для кладки стены в один кирпич, средний расход будет составлять 50-55 кирпичей на 1 м2. площади. Нашим специалистам не составит труда произвести точный расчёт необходимого количества стройматериалов, а также полный расчёт стоимости строительства коттеджа.

Смотрите также:

Стены загородного дома

Несъемная опалубка Velox

Облицовка дома кирпичом баварской кладки

Строительство собственного дома – не только хлопотное, но и достаточно затратное мероприятие, в котором большое значение имеют как функциональные свойства конструкционных, так и визуальные характеристики отделочных материалов. Эффектно, оригинально и дешево облицовка стен коттеджа или особняка может быть выполнена с использованием лицевого кирпича «баварская кладка».

Первые постройки из баварского кирпича датированы XVII веком, а местом рождения такой кладки принято считать Германию (хотя давние постройки из аналогичного материала встречаются по всей Европе). В России этот вид отделки появился довольно недавно, но популярность его возрастает в геометрической прогрессии.

Облицовка дома кирпичом баварская кладка

Парадоксально, но своим созданием баварский кирпич обязан несовершенству технологии производственных процессов. Ручной труд не позволял с высокой точностью соблюдать пропорции ингредиентов, интенсивность замеса и параметры обжига. В результате изделия в каждой партии имели отличающийся оттенок, что считалось дефектом и в богатых домах маскировалось штукатуркой.

Ныне ситуация кардинально изменилась. Автоматизация всех рабочих процессов позволяет постоянно получать кирпич с определенным оттенком, но устоявшаяся мода требует разнообразия выбора. Сегодня баварской кладкой принято считать:

кирпич с гладкой либо текстурированной лицевой поверхностью во множестве оттенков. Ныне традиционные цвета баварской кладки, в диапазоне от красных до темно-коричневых тонов, дополнены многими светлыми колерами;

выполнение кладки с применением 4-9 цветов с доминированием (около 50%) основного и равномерным, но произвольным и асимметричным чередованием оттенков.

Особенности производства и качественные характеристики

Современное производство кирпича для баварской кладки основано на применении технологии флеш-обжига, при недостатке кислорода в камере печи. При этом контролируемое превращение оксида железа, содержащегося в глине, в закись обуславливает получение определенного оттенка изделия.

Помимо оригинального цвета баварский кирпич отличает:

механическая прочность;

пожаробезопасность;

устойчивость к воздействию низких температур и климатических колебаний;

длительный срок службы при сохранении функциональных свойств и эстетической привлекательности.

Приобрести оптом кирпич баварская кладка для облицовки наружных стен дома предлагает
компания «Строитель»: по выгодной цене, самовывозом либо с организацией
доставки, с гарантией качества продукции.

Может быть интересно

16 Конструктивные детали кирпичной облицовки

Стена облицованная кирпичом. Изображение Cortesía de Endicott ПоделитьсяПоделиться

Facebook
Twitter
Pinterest
Whatsapp
900www.com / 918494/16-brick-cladding-constructive-details
Традиционно кирпичи в архитектуре выполняли двойную функцию: конструктивную и эстетическую.Хотя они действуют как эффективное и прочное модульное решение в строительных конструкциях, их грани могут быть открыты для создания их архитектурного облика, создавая фасады с богатой текстурой и цветом, благодаря железу, присутствующему в глине, из которой они состоят.
В настоящее время существуют продукты, которые позволяют объединить привлекательный внешний вид кирпича с другими структурными системами, разделяя их функции и обеспечивая необходимую свободу дизайна, чтобы фасады могли творчески адаптироваться к условиям каждого проекта и требования своих пользователей.
+ 21
Облицовка из кирпича, также называемая «лицевым кирпичом», может быть представлена в большом количестве цветов и текстур, а при их суммировании и вариациях — благодаря разным формам и размерам — они могут создавать фасады большой сложности и красота.
Ниже приводится обзор серии дидактических деталей и аксонометрической облицовки кирпичей, созданных нашим партнером Endicott.
Cortesía de Endicott
Детали крышки Chimmey
Детали крышки Chimmey. Image Cortesía de Endicott
Типовые детали фундамента
Типовые детали фундамента.Image Cortesía de Endicott Типичные детали фундамента (продолжение). Image Cortesía de Endicott Типичные детали фундамента (продолжение). Image Cortesía de Endicott
Огнестойкость
Огнестойкость. Image Cortesía de Endicott
Детали крышки Chimmey
Детали крышки Chimmey. Image Cortesía de Endicott
Детали крышки Chimmey
Детали крышки Chimmey. Image Cortesía de Endicott
Типичные детали перемычки
Типичные детали перемычки. Image Cortesía de Endicott Типичные детали перемычки.Image Cortesía de Endicott
Типичные детали косяка
Типичные детали косяка. Image Cortesía de Endicott Типичные детали косяка. Image Cortesía de Endicott
Типичные детали подоконника
Типичные детали подоконника. Image Cortesía de Endicott Типичные детали подоконника. Image Cortesía de Endicott
Типичные детали карниза
Типичные детали карниза. Image Cortesía de Endicott Типичные детали карниза. Image Cortesía de Endicott
Кирпичная облицовка
Bruce C.Муниципальное здание Боллинга / Mecanoo + Sasaki Associates
Муниципальное здание Брюса К. Боллинга / Mecanoo + Sasaki Associates. Image Cortesía de Mecanoo
La Géode / ADHOC architectes
La Géode / ADHOC architectes. Изображение © Адриен Уильямс
Four51 Marlborough / Hacin + Associates
Four51 Marlborough / Hacin + Associates. Изображение © Трент Белл Фотография
Центр искусств Муди / Архитектура Майкла Мальтзана
Центр искусств Муди / Архитектура Майкла Мальтзана.Image © Nash Baker
Другие проекты с использованием облицовки кирпичом можно найти здесь.
Помогает удерживать влагу — Masonry Magazine
Октябрь 2014 г.
Каждый год летнее солнцестояние знаменует начало лета в Северном полушарии. Сезон приносит с собой более длинные дни, праздники и время в бассейне, но также влажность сменяется сухостью. Во многих частях страны периоды кратковременных ливневых дождей, сменяемых периодами сильной жары, являются обычным явлением. Тем не менее, эти изменения климата могут привести к увеличению влажности стен и негативно повлиять на безопасность и структурную целостность дома.
По мере развития технологий строительства конструкции стали значительно более энергоэффективными и герметичными. Строительные нормы и правила и потребительский спрос на удобные, энергоэффективные дома увеличились. Хотя эти методы лучше с точки зрения затрат на электроэнергию, они сводят к минимуму перемещение влаги и естественное высыхание ограждающих конструкций здания.Захваченная влага, если ее не устранить, может привести к таким проблемам, как плесень и повреждение компонентов здания.
Поддержание стабильной конструкции сухой стены дает определенные преимущества:
• Более низкая влажность может препятствовать развитию плесени.
• Со временем высокий уровень влажности в полости стен с деревянными каркасами может ухудшить характеристики древесины и изделий из дерева, таких как стойки и обшивка. Пустоты в стенах с деревянными каркасами с неизменно низкой влажностью могут минимизировать повреждение древесины и изделий из дерева и способствовать сохранению структурной целостности.
• Влажная древесина и изделия из дерева являются идеальной средой для роста бактерий и насекомых. Стеновые конструкции, включая номинальное воздушное пространство в один дюйм, могут обеспечить быстрое высыхание, что может препятствовать росту бактерий и заражению насекомыми.
В рамках усилий по лучшему распознаванию характеристик стеновых конструкций в смешанном влажном климате Министерство жилищного строительства и городского развития США сотрудничало с Лабораторией лесных продуктов Министерства сельского хозяйства США и Ассоциацией кирпичной промышленности для проведения годичного исследования. исследование о влиянии влаги.По данным Национальной ассоциации домостроителей, исследование явилось результатом «увеличения количества проблем, связанных с влажностью в новых жилых домах, в сочетании с популярностью поглощающей облицовки во влажном климате».
В ходе полевого исследования было изучено восемь популярных и часто используемых сайдингов, в том числе: виниловая стена, стена, облицованная штукатуркой, с одним слоем войлока, стена, облицованная штукатуркой, с двумя слоями войлока, стена, облицованная штукатуркой, с вентилируемой облицовкой, стена из штукатурки с фанерной оболочкой, стена облицованы искусственным камнем, сайдингом из фиброцемента и облицовкой из кирпича.Направленное на изучение характеристик стеновых конструкций в периоды продолжительного нагрева и влажности, исследование также рассматривало, как факторы конструкции стен повышают долговечность энергоэффективных стен.
В течение 12-месячного периода испытаний 44 датчика, предназначенные для определения и анализа содержания влаги, температуры и относительной влажности, были прикреплены к деревянному каркасу или обшивке в различных контрольных точках на каждом образце. Уровни влажности регистрировались в природных элементах, таких как осадки и ветряные дожди, а также в температуре и влажности на улице и в помещении.Датчики были разбросаны по образцам стен, чтобы учесть различные температуры — повышенную прохладу ближе к земле или избыток тепла возле крыши. Для обеспечения точности каждый датчик передавал новые показания каждые 30 минут в течение периода тестирования.
Исследователи также использовали контролируемые впрыски воды за облицовку, чтобы определить дренажную способность стен. Другие тесты включали компьютерное моделирование, которое предсказывало уровни влажности как по величине, так и по сезонам.
По завершении периода проверки было ясно, что из всех узлов, протестированных ниже признанного в отрасли порогового уровня содержания влаги (16 процентов).
Исследование также показало, что:
• В стенах с воздушным зазором не наблюдалось устойчивого увеличения влажности.
• Когда объемная вода попадает за штукатурку, жизненно необходим второй слой водостойкого барьера (WRB). По словам исследователей, «стены, облицованные штукатуркой с двумя слоями WRB, практически не увеличивали влажность, в то время как стены, облицованные штукатуркой с одним слоем WRB, увеличивали влажность до 3 раз. 5 процентов ».
• Ориентация и воздействие солнечного света оказались ключевыми элементами в характеристиках стен. В каждом случае стены, выходящие на север, имели более высокие показатели влажности и влажности, чем стены той же конструкции, обращенные на юг.
• Два фактора помогли обеспечить более низкое содержание влаги во всей испытательной облицовке: температура стены и циркуляция воздуха. Более высокие температуры стенок приводили к более низкому содержанию влаги. Движение воздуха контролировало сушку облицовки.
• В большинстве случаев последствия проникновения в стену не изменяют влагостойкость стены.
• Облицовка северной стороной искусственного камня и облицованные на север и юг стены с лепниной и фанерной обшивкой показали худшие характеристики с точки зрения самого высокого начального содержания влаги. Полости в стенках этих двух сборок сохли медленнее всего.
Поскольку его типичная конструкция содержит номинальное воздушное пространство в один дюйм за облицовкой, блоки стен из кирпичного шпона были наиболее сухими.Результаты исследования доказали, что при кирпичном строительстве всегда образуется полость стены из деревянных каркасов с более низкой влажностью. Воздушное пространство в один дюйм также позволяло быстро высыхать, подавляя рост бактерий, способствующих развитию влажной древесины. Кроме того, более темные облицовки, такие как кирпич, поддерживали самую высокую температуру полости стен с деревянными каркасами. Поскольку более низкая влажность может препятствовать развитию плесени, блоки стен из кирпичного шпона соответствуют «Условиям, необходимым для минимизации роста плесени» стандарта ASHRAE Standard 160.
Специалисты отрасли признают важность правильной вентиляции как важного элемента контроля влажности. В жарком и влажном климате сезонные проблемы конденсации указывают на то, что стеновые конструкции должны противостоять проникновению объемной воды и водяного пара. Часто из-за повышенного движения воздуха в полость стены попадает больше влаги, что снижает возможности сушки. По мере того как лидеры отрасли призывали к дополнительной вентиляции, были выявлены недостатки существующих и прошлых стратегий контроля влажности.Кроме того, важны такие факторы, как тип облицовки, климат, географическая ориентация и монтаж стены. Количество годовых осадков можно использовать в качестве ориентира для определения необходимого уровня влажности в стене. Независимо от того, где живут домовладельцы, блоки кирпичных стен могут способствовать высыханию, что помогает сохранить структурную целостность красивого дома.
Для получения дополнительной информации посетите www.boralna.com.
Вернуться к содержанию
Облицовка зданий — Designing Buildings Wiki
Термин «облицовка» относится к компонентам, которые прикрепляются к основной конструкции здания для образования неструктурных внешних поверхностей.Это отличается от зданий, в которых внешние поверхности образованы конструктивными элементами, такими как каменные стены, или нанесенными поверхностями, такими как штукатурка.
Фонд безопасности строительства для восстановления систем облицовки, не относящихся к ACM (только для Англии) В проспекте регистрации, опубликованном MHCLG в мае 2020 года, говорится, что: «Система облицовки включает в себя компоненты, которые прикреплены к основной конструкции здания, чтобы сформировать неструктурная внешняя поверхность. Система облицовки включает в себя внешний слой, подверженный атмосферным воздействиям, или «экран», наполнители.Изоляция, мембраны, кронштейны, барьеры для пустот, гидроизоляция, крепления, прокладки и герметики ».
Хотя облицовка обычно прикрепляется к конструкции здания, она обычно не способствует его устойчивости. Однако облицовка действительно играет структурную роль, передавая ветровые нагрузки, ударные нагрузки, снеговые нагрузки и собственный вес обратно на структурный каркас.
В частности, ветер вызывает положительное и отрицательное давление на поверхность зданий, и облицовка должна иметь достаточную прочность и жесткость, чтобы противостоять этой нагрузке, как с точки зрения выбранного типа облицовки, так и ее соединения с конструкцией.
Облицовка необходима для:
Облицовка часто состоит из панелей, которые крепятся к несущему каркасу здания, а некоторые системы облицовки можно купить «с полки».
Системы облицовки могут включать дополнительные компоненты, такие как окна, двери, желоба, потолочные светильники, вентиляционные отверстия и так далее.
Характер облицовки, выбранной для конкретного здания, будет зависеть от таких факторов, как:
Высококачественная, хорошо спроектированная и правильно установленная облицовка может помочь максимизировать тепловые характеристики, минимизировать утечку воздуха и оптимизировать естественное дневное освещение.Это может помочь снизить потребность в механических и электрических услугах здания и, таким образом, повысить энергоэффективность и снизить капитальные и эксплуатационные расходы.
Плохая детализация конструкции или установка могут поставить под угрозу характеристики облицовки и могут привести к проблемам безопасности, таким как обрушение облицовки или отрыв панелей облицовки от конструкции.
При выборе или проектировании подходящей облицовки дизайнеры должны обратить особое внимание на:
Библиотеки зданий NBS разделяют облицовки и покрытия на следующие категории:
Некоторые из наиболее распространенных типов облицовки описаны ниже.
Системы навесных стен — это неструктурная облицовочная система для внешних стен зданий. Обычно они ассоциируются с большими многоэтажными домами. Обычно системы навесных стен состоят из легкого алюминиевого каркаса, на который могут быть закреплены застекленные или непрозрачные панели заполнения. Эти панели заполнения часто называют «остеклением», независимо от того, сделаны они из стекла или нет.
Для получения дополнительной информации см. Системы навесных стен.
Сэндвич-панели (иногда называемые композитными панелями или структурными изоляционными панелями (SIP)) состоят из двух слоев жесткого материала, прикрепленных к любой стороне легкого сердечника, так что три компонента действуют как композит.
Дополнительные сведения см. В разделах «Сэндвич-панели» и «Металлические композитные панели».
Термин «патент остекления» относится к подшипниковой без нагрузки, два ребра системы поддержки оболочки. Патентованные планки остекления обеспечивают непрерывную опору вдоль двух краев панелей заполнения остекления (а не четырехгранной навесной стены) и прикрепляются к основной конструкции здания. Эта система поддерживает собственный вес и обеспечивает сопротивление ветровой и снеговой нагрузке, но не способствует устойчивости основной конструкции здания.
См. Патентное остекление для получения дополнительной информации.
Дождевой экран (иногда называемый «осушаемым и вентилируемым» или «фасадом с уравновешиванием давления») является частью двустенной конструкции. Сама защита от дождя просто предотвращает попадание значительного количества воды в конструкцию стены. Теплоизоляция, герметичность и устойчивость конструкции обеспечивает вторая, внутренняя часть конструкции стены.
См. «Дождевой экран» для получения дополнительной информации.
Один из самых популярных методов облицовки — использование древесины хвойных пород, например, красного кедра.Эта древесина не содержит сучков и обладает естественной устойчивостью к гниению и влаге. Его можно легко окрасить, окрасить и переделать для создания различных профилей.
Также можно использовать твердые породы дерева, включая дуб и сладкий каштан. Оба они содержат высокий уровень танинов, что может привести к вымыванию и образованию полос после воздействия элементов. Также используются термомодифицированные породы древесины, такие как Kebony, Keywood, Platowood и ThermoWood. Эти мягкие породы дерева нагреваются до высоких температур, что приводит к удалению влаги и смол, в результате чего получается стабильный и прочный материал.
Дополнительную информацию см. В разделе «Деревянная облицовка».
Листы изготавливаются с гофрированным и другим профилем, например трапециевидным, синусоидальным или полукруглым. Профили изготавливаются из листов, подаваемых через ряды формовочных валков.
Для получения дополнительной информации см. Облицовка металлического профиля.
Тканевая мембрана «растягивается», образуя трехмерную поверхность, которую можно использовать для создания крыши, затенения или декоративного компонента. Иногда описываемые как «современные палатки», тканевые конструкции используют очень мало материала по сравнению с другими формами конструкции и, как правило, полупрозрачны, но обеспечивают небольшую тепловую массу или изоляцию и могут иметь более короткий срок службы, чем некоторые материалы.
Для получения дополнительной информации см. Структуры ткани.
Кирпичная кладка — это тонкие слои кирпичной кладки, внешне похожие на обычные кирпичи. Они доступны во множестве стилей и цветов.
Дополнительные сведения см. В разделе «Кирпичи».
Традиционный метод облицовки собственности — использование плитки. Добавление которых может добавить характер к более старым свойствам.
Дорожная черепица и черепица изготавливаются из колотых бревен и похожи на деревянную черепицу.Тряска обычно отделяется от бревна с помощью долота и молотка, а черепица отпиливается.
Для получения дополнительной информации см. Черепица.
Одной из самых дешевых форм облицовки является ПВХ, причем белый — самый дешевый вариант. У него меньше требований к детализации, чем у древесины, и он требует меньшего ухода, хотя с возрастом он может обесцветиться.
Для получения дополнительной информации см. Погодные плиты из ПВХ и Пластиковая облицовка.
Облицовка металлическим профилем — Designing Buildings Wiki
Листы металлических профилей могут использоваться как форма внешней облицовки и обычно используются в сельскохозяйственных, промышленных, торговых и развлекательных зданиях.Листы изготавливаются с гофрированным и другим профилем, например трапециевидным, синусоидальным или полукруглым. Профили изготавливаются из листов, подаваемых через ряды формовочных валков. Современные технологии производства позволяют предварительно состаривать металлы, покрывать их консервантами или окрашивать в широкий спектр оттенков и текстур.
Металлические профилированные листы можно устанавливать вертикально, горизонтально или диагонально, их можно применять для криволинейных фасадов и других сложных форм.
Чаще всего используются четыре типа металла:
Сталь: Обычно самая доступная, но не такая прочная. Обычно поставляется оцинкованным горячим способом для обеспечения прочной отделки.
Алюминий: Очень легкий, с твердым защитным слоем, защищающим от коррозии.
Цинк: очень прочный и устойчивый к атмосферным воздействиям до эстетичного свинцового оттенка, если его не обрабатывать.
Медь: обеспечивает долгий срок службы и требует минимального обслуживания.
[править] Профнастил
Монтажная пленка собирается на месте и обычно состоит из четырех компонентов:
Составная пленка может быть уложена по вертикали, горизонтали или диагонали и обычно фиксируется на месте с помощью саморезов, разработанных в соответствии с выбранной отделкой. Хотя изогнутые системы возможны, они требуют осторожной установки.
Две металлические оболочки прикреплены к изолирующей сердцевине, образуя композитную «сэндвич-панель».Металлический компонент может быть из алюминия, цинка, нержавеющей стали, титана и т. Д., Доступен в широком разнообразии цветов, отделок и профилей.
Для получения дополнительной информации см. Металлические композитные панели.
Они похожи на композиты и включают изоляцию и облицовку, но отличаются тем, что они разработаны с простыми в использовании системами блокировок для быстрой установки. Они подходят для горизонтального или вертикального нанесения на малоэтажные и высотные здания.
[править] Постоянный шов
Эта система может поставляться либо в виде предварительно изолированных панелей, либо в виде листов, которые формуются и обжимаются на месте перед нанесением на фанеру или аналогичную основу. В системах со стоячим швом нет открытых механических креплений, но вместо них используется специальный герметичный фиксированный шов, который создает характерный выступающий шов. Преимущество этой системы заключается в том, что она очень гибкая и может использоваться для формирования кривых и обеспечивает непрерывную отделку стен и крыш.
Дождевой экран (иногда называемый «осушаемым и вентилируемым» или «фасадом с уравновешиванием давления») является частью двустенной конструкции. Обычно дождевые завесы состоят из относительно тонких панелей заводского изготовления.Сама защита от дождя просто предотвращает попадание значительного количества воды в конструкцию стены. Теплоизоляция, герметичность и устойчивость конструкции обеспечивает вторая, внутренняя часть конструкции стены.
Для получения дополнительной информации см. Rainscreen.
Системы навесных стен — Designing Buildings Wiki
Системы навесных стен — это неструктурные системы облицовки внешних стен зданий. Обычно они ассоциируются с большими многоэтажными домами.
Навесные стены отделяют внутреннюю часть от внешней, но выдерживают только собственный вес и накладываемые на них нагрузки (такие как ветровые нагрузки, сейсмические нагрузки и т. Д.), Которые они передают обратно на основную конструкцию здания. Это контрастирует со многими формами традиционного строительства, в которых внешние стены являются основной частью основной конструкции здания.
Обычно системы навесных стен содержат легкий алюминиевый каркас, на который могут быть закреплены застекленные или непрозрачные панели заполнения.Эти панели заполнения часто называют «остеклением», независимо от того, сделаны они из стекла или нет.
Системы навесных стен появились в 19 веке с развитием больших стеклянных панелей и стали более распространенными с 1930-х годов, когда алюминий впервые стал доступным в качестве строительного материала.
Сейчас они тесно связаны с модернистским движением и, в частности, с интернациональным стилем, который стал популярным в середине 20 века.Это была резкая форма модернизма без орнаментов, характеризующаяся повторением единиц и широким использованием стекла. Этот стиль до сих пор широко используется для высоких зданий в городах по всему миру.
Системы навесных стен могут быть спроектированы и изготовлены по индивидуальному заказу, но часто являются собственными системами производителя, которые можно купить «с полки». Системы, разработанные по индивидуальному заказу, обычно рентабельны только для больших зданий.
Навесные стены могут иметь «палочную» систему или могут быть объединены:
Существует широкий спектр возможных филенчатых панелей для фасадных систем , в том числе:
Панели часто представляют собой композиты с облицовочными материалами, приклеенными к изолированной сердцевине, такой как полиэтилен (PE) или полиуретан (PUR), профилированной металлической сердцевиной или минеральной сердцевиной, или «прослойкой» между ними.См. Металлические композитные панели для получения дополнительной информации.
Конструкции рам и панелей очень сложны, так как они должны выполнять несколько функций:
В высотных зданиях должны быть предусмотрены системы доступа, позволяющие проводить регулярный осмотр, техническое обслуживание, чистку и замену (в частности, замену внешних уплотнений).
Системы, используемые для предотвращения прохождения воды через стыки (вызванные разницей давления внутри и снаружи), включают: системы с торцевым уплотнением, водоуправлением и уравновешиванием давления (полиэтилен или «дождевой экран»).
Системы с выравниванием давления создают фальц между внутренней и внешней прокладкой, которая вентилируется наружу, чтобы не было разницы давлений между внешней стороной и фальцем. В результате вода не попадает в фальц из-за разницы давлений, которая в противном случае возникла бы на внешней прокладке. Любой дождь, который проникает через внешнее уплотнение, можно слить наружу через вентиляционные или дренажные отверстия. Это считается более надежным, чем системы с торцевым уплотнением, которые пытаются создать «идеальное» уплотнение, которое неизбежно выходит из строя из-за влаги под давлением.
Гидравлические системы аналогичны системам с уравновешиванием давления, но не предпринимаются попытки предотвратить проникновение воды через внешнее уплотнение, и поэтому основная функция дренажных отверстий или дренажных отверстий состоит в том, чтобы отводить воду, а не обеспечивать выравнивание давления.
См. «Дождевой экран» для получения дополнительной информации.
Существует очень хорошая техническая информация о конструкции системы навесных стен на веб-сайте Whole Building Design Guide (Национальный институт строительных наук США), включая типовые детали.
Патентное остекление — Designing Buildings Wiki
Термин « патента остекление » относится к подшипниковой без нагрузки, два ребра системы поддержки оболочки. Его название связано с количеством патентов, полученных в XIX и XX веках на разные версии системы.
Патентное остекление стержней обеспечивают непрерывную поддержку по двум краям панелей заполнения остекления и прикрепляются к основной конструкции здания.Эта система поддерживает собственный вес и обеспечивает сопротивление ветровой и снеговой нагрузке, но не способствует устойчивости основной конструкции здания.
Патентное остекление — это система сухого остекления, в которой остекление по патенту стержней осушается и вентилируется.
Самые ранние системы обычно изготавливались из стального профиля, покрытого свинцом. Однако развитие производства алюминия во время Второй мировой войны и явное преимущество материала с точки зрения веса и стоимости привели к тому, что алюминий стал основным производственным материалом в 1950-х и 60-х годах.
Современные системы остекления по патенту Системы обычно образуются алюминиевыми Т-образными или коробчатыми профилями , остекление по патенту стержней, которые обеспечивают непрерывную поддержку по двум краям панелей заполнения, таких как одинарное или двойное остекление или композитные панели. Решетки остекления крепятся к основной конструкции здания.
Каналы внутри остекления по патенту стержней собирают дождевую воду, которая проникает через внешний борт, или конденсат, который накапливается внутри стержня, и отводят его наружу.
Обычно стержни из запатентованного алюминия доступны длиной до 7 или 8 м, но при длине от 3 до 6 м они обычно нуждаются в промежуточной опоре, в зависимости от размера их сечения, ожидаемых нагрузок и веса заполняющих панелей.
Патентного остекление может предложить более экономичную альтернативу четыре кромкой занавес поддержки ограждающего, особенно в тех ситуациях, когда остекление должны быть установлено под углом, например, в стеклянной крыше.
Руководство по проектированию и установке патентного остекления предоставлено в BS 5516-1: 2004 Патентное остекление и наклонное остекление для зданий.Свод правил проектирования и установки наклонного и вертикального патентного остекления.
При проектировании и установке могут учитываться:
Rainscreen — Проектирование зданий Wiki
Термин «облицовка» относится к компонентам, которые прикрепляются к основной конструкции здания для образования неструктурных внешних поверхностей. Это отличается от зданий, в которых внешние поверхности образованы конструктивными элементами, такими как каменные стены, или нанесенными поверхностями, такими как штукатурка.
Дождевой экран (иногда называемый «осушаемый и вентилируемый» или «фасад с уравновешенным давлением») является частью двустенной конструкции, которая может использоваться для формирования наружных стен зданий.
Системы облицовки дождевых экранов были впервые исследованы в 1940-х годах. Впервые они были применены на практике в 1950-х годах и стали более распространенными в 1960-х годах.
Центр технологий окон и облицовки (CWCT) определяет систему облицовки дождевыми экранами как «…стена, состоящая из наружной обшивки из панелей и герметичной изолированной несущей стены, разделенных вентилируемой полостью. Некоторое количество воды может проникнуть в полость, но дождевик предназначен для защиты от прямого дождя ».
Обычно противодождевых завес состоят из относительно тонких сборных панелей. Дождевой экран сам по себе просто предотвращает попадание значительного количества воды в конструкцию стены. Теплоизоляция, герметичность и устойчивость конструкции обеспечивает вторая, внутренняя часть конструкции стены.
Есть два основных типа дождевых экранов:
Разница между двумя системами заключается в том, сколько воды может проникнуть в стыки, при этом дренажные и вентилируемые системы позволяют проникать большему количеству воды. Однако определения относительно расплывчаты, и различия стали несколько размытыми.
Облицовка дождевика может быть изготовлена из листового металла, такого как алюминий, нержавеющая сталь, цинк, медь и т. Д., Или может быть сформирована из металлических композитных материалов (MCM), которые состоят из двух металлических слоев (например, алюминия или ACM). ), прикрепленный к любой стороне легкого сердечника, такого как полиэтилен (PE) или полиуретан (PUR), профилированного металлического сердечника или минерального сердечника.Также используются другие материалы, такие как терракота, кирпичная кладка, камень, древесина и т. Д.
Дождевики обычно экономичны, легки и просты в установке, обслуживании и замене. Некоторые системы просто «защелкиваются» на опорных направляющих без необходимости в дополнительных креплениях.
