ГОСТ 21.210-2014 Система проектной документации для строительства (СПДС). Условные графические изображения электрооборудования и проводок на планах

ГОСТ 21.210-2014

____________________________________________________________________
Текст Сравнения ГОСТ 21.210-2014 с ГОСТ 21.614-88 см. по ссылке.
— Примечание изготовителя базы данных.
____________________________________________________________________

МКС 01.100.30

Дата введения 2015-07-01

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом «Центр методологии нормирования и стандартизации в строительстве» (ОАО «ЦНС») и Открытым акционерным обществом ордена Трудового Красного Знамени Всесоюзным научно-исследовательским проектно-конструкторским институтом «Тяжпромэлектропроект» им. Ф.Б.Якубовского (ОАО ВНИПИ «Тяжпромэлектропроект»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2014 г. N 72-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1840-ст межгосударственный стандарт ГОСТ 21.210-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.

5 ВЗАМЕН ГОСТ 21.614-88

6 ПЕРЕИЗДАНИЕ. Январь 2019 г.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт устанавливает условные графические изображения электропроводок, прокладок шин, кабельных линий (далее — проводка) и электрического оборудования на планах прокладки электрических сетей и (или) расположения электрооборудования зданий и сооружений различного назначения.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.302-68 Единая система конструкторской документации. Масштабы

ГОСТ 2.303-68 Единая система конструкторской документации. Линии

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте приведены следующие термины с соответствующими определениями:

3.1 электрическое оборудование (электрооборудование): Оборудование, предназначенное для производства, передачи и изменения характеристик электрической энергии, а также для ее преобразования в другой вид энергии.

Примечание — К электрическому оборудованию относят электродвигатели, трансформаторы, коммутационную аппаратуру, аппаратуру управления, защитные устройства, измерительные приборы, кабельные изделия, бытовые электрические приборы и другие электротехнические изделия.

3.2 электротехническое устройство: Совокупность взаимосвязанных электротехнических изделий, находящихся в конструктивном и (или) функциональном единстве, предназначаемая для выполнения определенной функции по производству, преобразованию, передаче, распределению или потреблению электрической энергии.

3.3 электропроводка: Совокупность одного или более изолированных проводов, кабелей или шин и частей для их прокладки, крепления, и, при необходимости, механической защиты.

4 Общие положения

4.1 Условные графические изображения электрического оборудования и проводок на планах, приведенные в таблицах 1, 2, 4-8, должны выполняться сплошной толстой линией по ГОСТ 2.303.

4.2 Размеры изображений приведены для чертежей, выполненных в масштабе 1:100.

4.3 При выполнении изображений в других масштабах, принимаемых по ГОСТ 2.302, размеры изображений следует изменять пропорционально масштабу чертежа, при этом размер (диаметр или сторона) условного изображения электрооборудования должен быть не менее 1,5 мм.

4.4 Размеры изображения шкафов, щитов, пультов, ящиков, электротехнических устройств и электрооборудования открытых распределительных устройств следует принимать по их фактическим размерам в масштабе чертежа.

Размеры изображения шкафов, щитов, ящиков и т.п. допускается увеличивать для возможного изображения всех труб с проводкой, подходящих к ним.

4.5 Приведенные в настоящем стандарте изображения проводок и электрооборудования могут быть заменены общими изображениями. В этом случае на полке линии-выноски либо в разрыве линии, либо в контурах условного графического изображения приводят позиции по спецификации или буквенно-цифровые обозначения.

4.6 Размеры изображений элементов проводок и электрооборудования, не приведенные в таблицах 1-8, следует принимать согласно графе «Изображение» указанных таблиц, где эти изображения приведены, с учетом масштаба согласно 4.2.

4.7 Допускается применять дополнительные условные изображения, не предусмотренные в настоящем стандарте, поясняя их на чертеже или в общих данных по рабочим чертежам.

5 Условные графические изображения электрооборудования открытых распределительных устройств

Условные графические изображения электрооборудования открытых распределительных устройств приведены в таблице 1.

Таблица 1

6 Условные графические изображения электротехнических устройств и электроприемников

6. 1 Условные графические изображения электротехнических устройств и электроприемников приведены в таблице 2.

Таблица 2

6.2 Контуры устройств следует принимать по их фактическим размерам в масштабе чертежа по ГОСТ 2.302 с учетом их сложности и насыщенности информацией.

7 Условные графические изображения линий проводок и токопроводов

Условные графические изображения линий проводок и токопроводов приведены в таблице 3.

Таблица 3

8 Условные графические изображения коробок, щитков, шкафов, щитов и пультов

Условные графические изображения коробок, щитков, ящика с аппаратурой, ящика управления, шкафов, щитов, пультов, понижающего трансформатора малой мощности приведены в таблице 4.

Таблица 4

9 Условные графические изображения выключателей, переключателей и штепсельных розеток

Условные графические изображения выключателей, переключателей и штепсельных розеток приведены в таблице 5.

Таблица 5

Условное обозначение розеток и выключателей на чертежах

Планирование размещения электрической проводки в помещении является серьёзной задачей, от точности и правильности выполнения которой зависят качество последующего её монтажа и уровень безопасности людей, находящихся на этой территории. Для того чтобы электропроводка была размещена качественно и грамотно, требуется предварительно составить подробный план.

Он представляет собой чертёж, выполненный с соблюдением выбранного масштаба, в соответствии с планировкой жилья, отражающий расположение всех узлов электропроводки и основных её элементов, таких, как распределительные группы и однолинейная принципиальная схема. Только лишь после того, как чертёж составлен можно вести речь о подключении электрики.

Однако, важно не только иметь в распоряжении такой чертёж, надо ещё и уметь его читать. Каждый человек, имеющий дело с работами, предполагающими необходимость проведения электромонтажа, должен ориентироваться в условных изображениях на схеме, обозначающих различные элементы электрооборудования. Они имеют вид определённых символов и их содержит практически каждая электрическая схема.

Но сегодня речь пойдет не о том, как начертить план схему, а о том, что на ней отображено. Скажу сразу сложные элементы, такие как резисторы, автоматы, рубильники, переключатели, реле, двигатели и т.п. мы рассматривать не будем, а рассмотрим лишь те элементы которые встречаются любому человеку каждый день т.е. обозначение розеток и выключателей на чертежах. Я думаю, это будет интересно всем.

По каким документам регламентируется обозначение

Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.

Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы. Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах.

Обозначение розеток на схеме

Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка.

Подобные розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.

В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.

Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 — IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.

На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения.

Обозначение выключателей на электрических схемах

Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части. Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 — IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.

Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 — IP23). Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.

Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 — IP55).

Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 — IP55) обозначаются на схемах в виде закрашенной окружности.

Как обозначается блок выключателей с розеткой

Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).

В общем, компоновка блоков может быть любой и все как говорится, зависит от вашей фантазии. Можно установить блок выключателей с розеткой, несколько выключателей или несколько розеток. В данной статье не рассмотреть обозначение розеток и выключателей на чертежах в таких блоках я просто не имею права.

Итак, первый из них блок розетка выключатель. Обозначение для скрытой установки.

Второй более сложный, блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.

Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.

Для наглядности представлен лишь один небольшой пример, собрать (начертить) можно любую комбинацию. Еще раз повторюсь все зависит от вашей фантазии ).

Понравилась статья — поделись с друзьями!

Обозначение розеток и выключателей: инструкция и фото

Все электромонтажные работы, которые проводятся в квартире, должны осуществляться на основе электромонтажных схем. Не только проводка, но и электрооборудование имеет свои схемы. Здесь мы предоставили вашему вниманию обозначение розетки на электрической схеме.

Обозначение розеток и выключателей должен знать каждый человек

Условные обозначения достаточно часто включают в себя изображения, которые общепонятны. Обозначение розеток позволяет значительно облегчить чтение любого чертежа.

Стандарты, которые определяют условное обозначение розеток

На сегодняшний день условные обозначения на схемах стандартизирует новый ГОСТ 21.614.88. Этот стандарт вышел совсем недавно и полностью заменил действующий ГОСТ. Теперь каждое обозначение розеток на схеме должно совпадать с этим документом. При нанесении на схему других приборов вам необходимо руководствоваться ГОСТом 2.721.74. В этом документе размещаются обозначения общего применения.

Как выглядит схема, где отображаются розетки и выключатели в доме

В том случае если вам необходимо прочитать схему о вводно-распределительных устройствах необходимо читать ГОСТ 2.721.74. Фаза и ноль в розетке также может иметь свои обозначения на схеме.

Обозначение розеток на схемах

Вот общее обозначение розеток, которое можно встретить на строительных чертежах:

Вот таким образом обозначается обыкновенная розетка

Электрически розетки на сегодняшний день являются одним из основных элементов электропроводки в доме. Вся продукция, которая выпускается производителями, может отличаться:

1. По степени защиты.
2. По способу установки.
3. По количеству полюсов.

Помните! Именно по этой причине обозначение розеток на чертежах может быть разным.

Обозначение для наружной и открытой установки

На изображении ниже мы представили вашему вниманию розетки:

1. Сдвоенные однополюсные с заземлением.
2. Сдвоенные однополюсные без заземляющего контакта.
3. Одинарные однополюсные с защитным контактом.
4. Силовые трехполюсные с защитным контактом.

Обозначения сложных розеток на схемах

Обозначение розеток для скрытой и внутренней установки

На изображении ниже мы представили вашему вниманию следующие розетки:

• одиночные однополюсные с заземлением;
• сдвоенные однополюсные;
• силовые трехполюсные;
• одиночные однополюсные без защитного контакта.

Обозначения розеток для внутренней и скрытой установки на схеме

Условные обозначения влагозащищенных устройств

Обозначение на чертежах розеток влагозащищенных может быть следующим:

В ванной комнате следует использовать розетки с влагозащитой

1. Одинарные однополюсные устройства.
2. Одинарные однополюсные устройства с заземлением.

Условные обозначения блока розеток и выключателя

На картинке ниже мы представили вашему вниманию:

Одноклавишный выключатель и розетку.

Обозначение розетки и выключателя (пары)

Обозначения выключателей на схемах

Все выключатели на схемах отображаются следующим образом:

У выключателей обозначение простое, но его следует запомнить

Обозначения одноклавишных и двухклавишных выключателей

На изображении вы сможете увидеть следующие выключатели:

Однополюсные двухклавишные и одноклавишные выключатели получили достаточно сложное обозначение

• внешние;
• накладные;
• встраиваемые;
• внутренние.

Вот общепринятая таблица, которая содержит в себе условные обозначения розеток, выключателей и переключателей. Здесь представлены все виды розеток, которые вы можете встретить.

На сегодняшний день выпуск этих устройств достаточно разнообразен. Именно поэтому новые устройства появляются, намного быстрее, чем их обозначения. Если в этом изображении вы найдете неизвестные значки, тогда просто посмотрите сноски.

Видео по теме

Также рекомендуем посмотреть несколько видео, которые откроют для вас полное понимание того, как выглядит обозначение розеток и выключателей на схемах, используемых во время электромонтажа любой сложности.
Посмотрев этот ролик, вы поймете, как читать обозначения розеток и выключателей:

В этом видео подробно рассказывают, как нарисовать розетки и выключатели на электрических схемах.

Рекомендуем прочесть: как правильно подключить розетку.

Обозначение розеток и выключателей на чертежах

Обозначение на схеме розеток и выключателей

Изображают обозначение розеток и выключателей по схеме определенными символами соответствующие каждому типу розетки и выключателя согласно ГОСТ 21. 614-88. Эти символы представляют собой различные геометрические фигуры и линии, по которым легко определить тип розетки или выключателя.

Обозначение розетки на схеме

Графическое отображение розетки выполняется в виде полукруга на выпуклой стороне которого нанесена линия. Различные отображения этой линии указывают различный тип розетки.

Присутствие одной черты показывает розетку двухполюсную, две линии указывают на сдвоенную двухполюсную розетку, а три расходящиеся линии указывают на трехполюсную розетку.

Обозначение розеток открытой установки

Такое обозначение присуще для степени защиты IP20 – IP23. Возможность заземления розетки показывает линия проходящая горизонтально сверху половины окружности. Для скрытого монтажа розетки указывает дополнительная линия в центре полукруга.

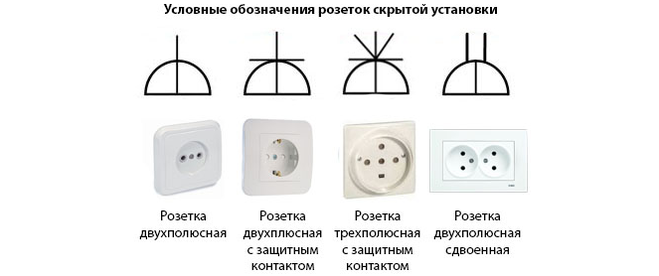

Обозначение розеток скрытой установки

Черный полукруг изображает розетки с повышенной влагостойкостью и имеющих более высокую степень защиты IP44 – IP55. Эти розетки могут быть установлены на внешней стороне зданий и в помещениях с высокой влажностью.

Условные обозначения влагозащищенных розеток

Обозначение выключателей на чертежах

Графическое отображение выключателей выполняется в виде окружности и линией расположенной сверху. Такая же окружность, но с линией в виде крючка говорит о символе одноклавишного выключателя для открытого монтажа с защитой IP20 – IP23. Этот круг, но с линией имеющей два крючка отображает двухполюсный выключатель.

Обозначение однополюсных выключателей

Символ с тремя крючками показывает обозначение трехклавишного выключателя. Рисунок содержащий перпендикулярную черту над линией, показывает что выключатель предназначен для скрытого монтажа и имеет защиту IP20-IP23.

Существующие проходные выключатели обозначаются как линия проходящая через круг с черточкой на концах. Проходные выключатели повышенной защиты имеют IP44 – IP55 отмечается с закрашенным кругом.

Условные обозначения розеток на электрических схемах

Существуют еще и другие виды обозначения розеток и выключателей на чертежах имеющие дополнительные элементы конструкции и которые предназначены для особых условий эксплуатации.

Тоже интересные статьи

Интернет розетка обозначение на схеме

/

/

Интернет розетка обозначение на схеме

Обозначение розеток и другого электрооборудования наносится на электрические схемы, с помощью которых осуществляются монтажные работы. Каждый элемент системы энергообеспечения имеет обозначение, позволяющее его идентифицировать.

Стандарты для обозначений

Порядок указания условных знаков на схемах регламентируется ГОСТ 21.614.88. Данный норматив издан относительно недавно. Новый ГОСТ сменил старый советский стандарт. Согласно новым правилам, указатели на схемах должны совпадать с регламентированными.

Включение в схему другого оборудования должно отвечать требованиям ГОСТ 2.721.74. Этот документ устанавливает нормы для указателей общего использования. Порядок организации схемы вводно-распределительных устройств также регулируется ГОСТ 2.721.74

Обозначения выполняются в виде графических символов, которыми являются простейшие геометрические объекты, в том числе квадраты, прямоугольники, окружности, линии и точки. В определенных сочетаниях эти графические элементы указывают на те или иные составные части электрических приборов, машин и приспособлений, используемых в электротехнике. Кроме того, символы отображают принципы управления системой.

Указатели на схемах

Ниже представлено графическое обозначение, которое принято использовать на рабочих чертежах.

Фурнитуру принято классифицировать по нескольким признакам:

• степень защищенности;
• способ монтажа;
• количество полюсов.

По причине разных способов классификации среди условных знаков для разъемов на чертежах имеются отличия.

Указатели на чертежах для открытого монтажа

Обозначения розеток на чертеже, представленном ниже, указывают на следующие характеристики.

• сдвоенность, однополюсность и заземление;
• сдвоенность, однополюсность и отсутствие заземляющего контакта;
• одинарность, однополюсность и наличие защитного контакта;
• силовая розетка с тремя полюсами и защитой.

Указатели для скрытой установки

На картинке внизу показаны такие розетки:

• одиночные с одним полюсом и заземлением;
• спаренные с одним полюсом;
• силовые с тремя полюсами;
• одиночные с одним полюсом и без защитного контакта.

Как на схеме обозначается розетка и выключатель: расшифровка изображений на чертеже

Для прокладки электропроводки в помещении нужно понимать, как на схеме обозначаются розетки и выключатели. Это очень важный момент, так как от верного их монтажа будет зависеть не только общая эстетика, но и безопасность людей. Схема проводки представляет собой чертеж со всеми узлами электропроводки, а также с учетом масштаба и планировки помещения. К работе можно приступать только после того, как схема будет полностью проработана.

Необходимость схемы

Многие владельцы квартир в новостройках сталкиваются с такой проблемой, как замена электропроводки. Не обходит эта тема и старые квартиры, где такая работа просто необходима в силу устаревания коммуникаций. Поэтому жильцам обязательно нужно продумать, как будут располагаться выключатели и розетки согласно планировке.

Сначала нужно определиться с расположением мебели и техники, набросать от руки примерную схему и условно обозначить все точки. После можно приглашать специалиста, чтобы он перенес набросок с точным обозначением розеток и выключателей на чертежи. Благодаря этому мастер и хозяева смогут определить, сколько необходимо закупить материала, каких это потребует денежных вложений и как будет проходить работа в целом.

Регламент обозначений на чертеже

Обозначение выключателей и розеток на схемах было разработано и утверждено ГОСТом еще в далекие советские времена. Это нужно для ведения всех необходимых инженерных документов при прокладке электропроводки в помещениях. С тех самых пор символы, которыми обозначаются все точки, не претерпели никаких изменений, их используют и сегодня.

Обозначение розетки на электрической схеме, а также выключателя, происходит с использованием элементарных геометрических фигур — линий, окружностей, полуокружностей, точек, квадратов, прямоугольников. Все они по-разному соединяются друг с другом на чертеже, поэтому могут обозначать не только розетку или выключатель, но и разные механизмы и приборы в электрике, а также указывать на принцип их управления.

Розетки и выключатели

В документах, регламентирующих установку всех точек в электропроводке, можно наглядно увидеть, каким образом нужно рисовать розетки. Там же даны и формулировки основных понятий. Например, розетка — это часть штепсельного соединения, коммуникационный аппарат, который нужен для подключения приборов к сети. Она всегда работает в паре с вилкой.

Любая розетка обозначается на схеме в виде полуокружности выпуклой стороной наверх, от которой отходят линии. Количество этих линий всегда указывает на тип самого аппарата. Существует два способа монтажа розеток:

1. Для открытой проводки устанавливаются наружные аппараты, которые прикрепляются прямо к стене и выступают на ней. На чертежах они обозначаются в виде полукруга, от которого вверх отходит одна линия. Внутри него нет никаких дополнительных знаков.
2. Для закрытой проводки используются внутренние аппараты, которые монтируются непосредственно в саму стену. Для этого в ней поделывается круглое отверстие, куда устанавливается специальный подрозетник. Такое обозначение розетки на схеме выглядит как полукруг, внутри которого вверх идет прямая вертикальная линия, выходящая за его пределы и пересекающая его по центру.

Часто в современных квартирах можно встретить двойные розетки. Это удобно и практично для современного человека, так как к ним можно подключить сразу два электроприбора. Их обозначение на схеме производится при помощи всё того же полукруга с учетом проводки (закрытой или открытой):

• двойной аппарат закрытой проводки выглядит как полукруг с двумя вертикальными линиями, отходящими от поверхности окружности;
• двойное устройство открытой проводки — это все тот же полукруг с двумя вертикальными линиями, идущими от его поверхности, и одной вертикальной чертой внутри него по центру.

На сегодняшний день очень часто в быту применяются розетки с заземлением. Они нужны не только для того, чтобы обеспечить долгосрочную эксплуатацию электроприборов, но и для безопасности людей при пользовании электричеством. Такие розетки также имеют свое схематическое обозначение в виде полукруга с вертикальными линиями (в зависимости от типа проводки и количества блоков), а также горизонтальную черту, как бы лежащую на поверхности выпуклой части изображения.

Некоторые современные электроприборы нуждаются не в однофазной, а в трехфазной электросети. К ним можно отнести электроплиты, котлы или водонагреватели, требующие напряжения в 380 В. В таком случае монтажа требуют трехполюсные розетки с пятью контактами: тремя фазами, нулевым контактом и заземлением. На схеме это выглядит следующим образом:

• полукруг с горизонтальной линией на поверхности — заземление;
• выходящие из одной точки по центру поверхности полукруга три линии — это фазы и нулевой контакт.

Существуют также полностью влагостойкие аппараты, оснащенные защитной крышечкой. На чертежах они обозначаются привычным полукругом и линиями (заземление и контакт), но только первый полностью закрашен черным цветом. Также их обозначают двумя английскими буквами IP, указывающими на сам факт влагостойкости, и двумя цифрами, свидетельствующими о степени защиты от пыли и влаги.

Выключатель представляет собой коммуникационный аппарат, с помощью которого можно управлять осветительными приборами в помещении. При его включении и выключении происходит замыкание и размыкание электроцепи. На схеме выключатель обозначается маленьким кружком, от поверхности которого отходит длинная линия. От неё отходит еще одна маленькая черточка, похожая на крючок. Количество этих маленьких крючков указывает на численность клавиш выключателя. Если от длинной линии отходит два крючка, значит, клавиши две и т. д.

Так же, как и розетки, выключатели могут быть внешними и внутренними. Если это аппарат первого типа, то схематично его можно изобразить в виде кружочка с линией и крючками, отходящими только в одну сторону. Внутренний прибор будет обозначаться крючками, которые отходят в обе стороны от черты. Выключатели влагостойкого типа на схеме обозначаются закрашенными кружочками. Их также помечают английскими буквами IP и двумя цифрами.

Часто в схемах встречаются зеркальные изображения переключателей, где от кружочков отходят две линии с крючками (одна сверху, а вторая снизу). Это обозначает, что переключатель дает возможность управлять одним и тем же осветительным прибором из разных мест помещения. Такие аппараты часто устанавливают в длинных коридорах или на лестничных площадках.

Изображение блоков

Для большего удобства в помещениях розетки и выключатели устанавливаются не отдельно друг от друга, а в блоке. Его, например, можно использовать для управления электричеством и освещением в санузлах. Он также нуждается в особом схематическом обозначении. Любой блок в чертеже будет иметь основу в виде полукруга, от основания которого отходят линии и пересекают поверхность окружности:

• одна черта обозначает розетку;
• вторая линия указывает на переключатель, здесь же будут крючки клавиш;
• третья горизонтальная черта — это заземление;
• зеркальное расположение линий с крючками свидетельствует о многофункциональности переключателя.

Все подобные аппараты обязательно имеют одну базу: розетка — это полукруг, переключатель — маленький кружок. Закрашенная основа указывает на влагостойкость. Отходящие линии обозначают контакты, а точка, из которой они идут, показывает тип устройства (внутренний или внешний). Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Остальные же детали можно уточнить у мастера, который будет выполнять все электроработы.

CCNA 3 Scaling Networks v6.0 — ScaN Глава 3 Ответы на экзамен 2019

Как найти: Нажмите «Ctrl + F» в браузере и введите любую формулировку вопроса, чтобы найти этот вопрос / ответ.

ПРИМЕЧАНИЕ. Если у вас есть новый вопрос по этому тесту, прокомментируйте список вопросов и множественный выбор в форме под этой статьей. Мы обновим для вас ответы в кратчайшие сроки. Спасибо! Мы искренне ценим ваш вклад в наш сайт.

1. Какой стандарт связующего дерева поддерживает только один корневой мост, чтобы трафик из всех VLAN проходил по одному и тому же пути?
   • 802.1D *
   • PVST +
   • Rapid
   • ПВСТ
   • MST

   Explain:
   MST — это реализация Cisco MSTP, стандартного протокола IEEE, который обеспечивает до 16 экземпляров RSTP. PVST + предоставляет отдельный экземпляр связующего дерева 802.1D для каждой VLAN, настроенной в сети.802.1D — это исходный стандарт STP, определенный IEEE, который позволяет использовать только один корневой мост для всех VLAN. 802.1w или RSTP обеспечивает более быструю конвергенцию, но по-прежнему использует только один экземпляр STP для всех VLAN.

2. Какие два типа протоколов связующего дерева могут вызывать неоптимальные потоки трафика, поскольку они предполагают только один экземпляр связующего дерева для всей мостовой сети? (Выберите два.)
   • СТП *
   • MSTP
   • РСТП *
   • PVST +
   • Rapid PVST +

   Объяснение:
   STP и RSTP предполагают только один IEEE 802.Экземпляр 1D связующего дерева для всей мостовой сети независимо от количества VLAN. Это может привести к проблемам с неоптимальным потоком трафика. PVST + предоставляет отдельный экземпляр связующего дерева для каждой настроенной VLAN. Rapid PVST + предоставляет отдельный экземпляр 802.1w для каждой VLAN, а MSTP сопоставляет несколько VLAN с одинаковыми требованиями к потоку трафика в один и тот же экземпляр связующего дерева, но допускает использование нескольких экземпляров для разных потоков трафика.

3. В каких двух состояниях порта PVST + изучаются MAC-адреса? (Выберите два.)
   • блокировка прослушивания
   • пересылка *
   • обучение *
   • отключен

   Explain:
   Два состояния порта PVST +, во время которых MAC-адреса изучаются и заполняются в таблице MAC-адресов, — это состояние обучения и состояния пересылки.

4. Какие две конструктивные особенности сети требуют протокола Spanning Tree Protocol (STP) для обеспечения правильной работы сети? (Выберите два.)
   • резервных каналов между коммутаторами уровня 2 *
   • динамическая маршрутизация состояния канала, обеспечивающая избыточные маршруты
   • реализация виртуальных локальных сетей для широковещательных рассылок
   • статические маршруты по умолчанию
   • устранение единых точек отказа с помощью нескольких коммутаторов уровня 2 *

   Объяснение:
   Протокол связующего дерева (STP) необходим для обеспечения правильной работы сети при проектировании сети с несколькими взаимосвязанными коммутаторами уровня 2 или с использованием резервных каналов для устранения единичных точек отказа между коммутаторами уровня 2.Маршрутизация — это функция уровня 3, не имеющая отношения к STP. VLAN действительно сокращают количество широковещательных доменов, но относятся к подсетям уровня 3, а не к STP.

5. Какая конфигурация приоритета STP гарантирует, что коммутатор всегда будет корневым коммутатором?

Кодовое переключение | лингвистика | Britannica

Переключение кода , процесс перехода от одного лингвистического кода (языка или диалекта) к другому, в зависимости от социального контекста или разговорной обстановки.Социолингвистов, социальных психологов и исследователей идентичности интересуют способы, с помощью которых переключение кода, особенно членами этнических меньшинств, используется для формирования и поддержания чувства идентичности и чувства принадлежности к большему сообществу.

В Соединенных Штатах переключение кода первоначально изучалась в контексте освоения второго языка как процесс, посредством которого носители испанского языка переходили с испанского на английский и наоборот. Социолингвисты, такие как Джон Дж.В более общем плане Гумперца интересовали обстоятельства, побуждающие членов речевого сообщества чередовать свой родной язык и язык большинства населения.

Переключение кода также изучалось среди афроамериканцев, которые переключились между стандартным английским языком (диалект английского языка, который признан национальной нормой в Соединенных Штатах и ​​на котором говорят или пишут образованные классы) и афроамериканским английским (AAE). африканизированный диалект, на котором говорят американцы африканского происхождения.Другие термины для афроамериканского английского — это афроамериканский язык, афроамериканский диалект английского языка, черный английский, стандартный черный английский и эбоника.

Переключение кода среди афроамериканских студентов было признано с 1970-х годов и повлияло на различные взгляды этих студентов на домашний диалект (AAE) и различные подходы к преподаванию стандартного английского языка. «Корректирующий» подход к переключению кода предполагает, что домашняя речь учеников равна «ломаному английскому» или «плохой грамматике».«Исправители могут также применять уничижительные ярлыки, такие как« гетто »или« страна ». С точки зрения корректора, если домашняя речь учеников нарушена, ее необходимо исправить, научив их использовать соответствующий язык — стандартный английский. Для корректора домашняя речь учеников — не более чем набор вредных привычек, мешающих им овладеть правильным английским языком.

Получите эксклюзивный доступ к контенту нашего 1768 First Edition с подпиской.
Подпишитесь сегодня

В ответ на коррекционистский подход, контрастивистский подход подчеркивает важность языкового множественности.Те, кто придерживается этой точки зрения, считают, что домашний диалект афроамериканских студентов не менее важен, чем стандартный английский. Кроме того, домашний диалект учащихся может использоваться как «промежуточный язык» для овладения стандартным английским языком. Например, афроамериканские ученики могут прийти в школу и сказать учителю что-то вроде следующего: «Мой брат, он умен». Учитель-контрастивист распознает эту фразу как имеющую западноафриканскую структуру предложения, известную как тема-комментарий: «мой брат» — это тема, а «он умный» — это комментарий.Признавая, что во фразе отсутствует глагол (недостаток только в стандартном английском), преподаватель-контрастивист покажет студентам разницу между фразой «Мой брат, он умный» и ее эквивалентом в стандартном английском языке и, в более общем плане, покажет студентам, как их домашний диалект грамматически отличается от стандартного английского, а также то, как эти два диалекта подходят в разных социальных контекстах. В результате понимания этих различий учащиеся лучше понимают, как переключать код.

По мнению американских лингвистов Бенджамина Ли Уорфа и Эдварда Сепира, язык может формировать мировоззрение и идентичность своих пользователей. И коррекционистская, и контрастивистская идеологии с помощью языка формируют идентичность студентов по-своему уникальным образом. Учащийся, чей язык сформирован идеологией коррекционеров, может принять мейнстримную культурную самобытность, основанную на евроцентрических ценностях, идеалах и обычаях.

Однако ученик, чей язык сформирован идеологией контрастивизма, может принимать различные культурные идентичности в зависимости от социального контекста или разговорной обстановки.Здесь говорящий может переключаться между диалектом доминирующей культуры и домашним диалектом, в зависимости от ситуации. Так, например, афроамериканский руководитель бизнеса, обращающийся к коллегам в профессиональной среде, может выразить неодобрение, сказав: «Я не согласен». Однако тот же человек, обращаясь к друзьям в неформальной обстановке, может сказать: «Это не круто». Можно с уверенностью сказать, что многие афроамериканцы, особенно из среднего класса, говорят на разных языках — от языка люксов до языка улиц.

Всемирно известные центры обработки данных и экосистемы технологических решений

• ГАЛЕРЕЯ
  • Фотографии
  • Ролики
• ПРАЙМ-ЦЕНТРЫ ДАННЫХ
  • Локации
  • Размещение
  • Сборка под костюм
  • Клиенты
• ЦЕНТРЫ ДАННЫХ EDGE
  • Переключить EDGE
• ТЕЛЕКОМ
  • Переключатель CONNECT ^®
  • Кооператив CORE
• МЕСТО ХРАНЕНИЯ
  • Переключатель VAULT
• Робототехника
  • Переключатель SENTRY
• ОКОЛО
  • Около
  • Роб Рой
  • Исполнительная команда
  • Продуманное лидерство
  • Социальная ответственность
  • Устойчивость
  • Отзывы
  • Пресс-релизы
  • Блог
  • Карьера
  • Инвесторам
  • Политика допустимого использования
• КОНТАКТЫ
  • Запланировать тур
  • Запрос цитаты
  • Свяжитесь с нами

• Тур

• ГАЛЕРЕЯ
  • Фотографии
  • Ролики
• ПРАЙМ-ЦЕНТРЫ ДАННЫХ
  • Локации
  • Размещение
  • Сборка под костюм
  • Клиенты
• ЦЕНТРЫ ДАННЫХ EDGE
  • Переключить EDGE
• ТЕЛЕКОМ
  • Переключатель CONNECT ^®
  • Кооператив CORE
• МЕСТО ХРАНЕНИЯ
  • Переключатель VAULT
• Робототехника
  • Переключатель SENTRY
• ОКОЛО
  • Около
  • Роб Рой
  • Исполнительная команда
  • Продуманное лидерство
  • Социальная ответственность

Часть II —

ЗАГЛУШКИ И РОЗЕТКИ

Прочтите следующие тексты и заполните пробелы.Используйте слова, указанные в рамках:

(1)

Штепсельные вилки и (1) __________ — это устройства для (2) __________ электрических устройств, подключенных к источнику питания.

Штекер (3) __________ — это электрический (4) __________ с контактным штырем, который подключен к (5) __________ .Настенные розетки также известны как розетки, розетки или электрические розетки. Это электрические разъемы, в которых есть отверстия, которые принимают и подводят (6) __________ к контактам вставленных вилок. Розетки (7) __________ , чтобы принимать только подходящие вилки и отклонять все остальные. Чтобы уменьшить вероятность травм или смерти от поражения электрическим током для (8) __________ , некоторые вилки и розетки (9) __________ включают различные функции безопасности и конструктивные особенности.

Электрический (10) __________ между дискретными точками допускает прохождение электронов (электрический ток).Для схемы нужна пара соединений. Соединение может быть двух (11) __________ временное (как для переносного оборудования, которое можно снимать) и постоянное (как для электрического соединения между двумя проводами или устройствами).

Разъем (12) __________ — это токопроводящее устройство для соединения электрических цепей вместе. Существуют сотни видов электрических разъемов. Соединители могут соединять два отрезка гибкого провода или кабеля, или могут (13) __________ провод или (14) __________ к электрическому зажиму.

(2)

(1) __________ и розетки обычно состоят из вилки и розетки. Хотя, существуют и гермафродитные соединители . Заглушки обычно имеют один или несколько (2) __________ , которые вставляются в отверстия в (3) __________. (4) __________ между металлическими частями должно быть достаточно (5) __________ , чтобы обеспечить хорошее электрическое соединение и замкнуть цепь. При работе с многополюсными разъемами полезно иметь схему выводов, чтобы идентифицировать провод или узел цепи, подключенный к каждому контакту.

Мощность (6) __________ — это электрический соединитель, предназначенный для передачи значительного количества энергии (7) __________ , обычно как постоянного или низкочастотного переменного тока.Существует (8) __________ основных типов питания переменного тока: вилки сетевого питания (в основном используются для подключения (9) __________ к настенным розеткам) и промышленные вилки питания (используются для оборудования (10) __________ на заводах или изготовителях) которые обычно больше, чем сетевые вилки. Разъемы, передающие небольшую мощность, — это (11) __________ в качестве сигнальных разъемов .

Диаграммы Венна: набор обозначений | Purplemath

Purplemath

Диаграммы

Венна могут использоваться для выражения логических (в математическом смысле) отношений между различными наборами.Следующие ниже примеры должны помочь вам понять обозначения, терминологию и концепции, относящиеся к диаграммам Венна и обозначениям множеств.

Допустим, наша Вселенная содержит числа 1, 2, 3 и 4, поэтому U = {1, 2, 3, 4}. Пусть A будет множеством, содержащим числа 1 и 2; то есть A = {1, 2}.

Примечание. Фигурные скобки — это обычное обозначение множеств. , а не , используйте круглые или квадратные скобки.

MathHelp.com

Пусть B будет набором, содержащим числа 2 и 3; то есть B = {2, 3}. Затем с помощью диаграмм Венна мы сможем найти различные отношения множества. В дальнейшем я использовал розоватую штриховку, чтобы отметить «области» решения на диаграммах Венна.

Для A = {1, 2}, B = {2, 3}, U = {1, 2, 3, 4} найдите следующее, используя диаграмму Венна:

произносится как: A union B

означает: новый набор, который содержит каждый элемент из A и B; если вещь есть в одном из этих наборов, это в новом наборе

в терминах элементов:

{1, 2} & Union; {2, 3}

Диаграмма Венна:

мой ответ:

A & Union; B = {1, 2, 3}

Диаграмма Венна выше иллюстрирует заданные обозначения и логику ответа.Поскольку «объединение» означает «все в любом из наборов», весь каждый кружок закрашен. (Если вы не уверены в логике обозначения набора, просмотрите обозначение набора, прежде чем продолжить.)

Следующие примеры работают таким же образом.

произносится как: «А пересечение В»

означает: новый набор, который содержит все элементы, входящие в и входных наборов; только вещи внутри обоих входных наборов добавляются в новый набор

с точки зрения элементов:

{1, 2} & Пересечение; {2, 3}

Диаграмма Венна:

мой ответ:

A & Intersection; B = {2}

• A ^∁ (иногда обозначается как ~ A или ¬A)

произносится как «Дополнение» (или «не А» для других обозначений)

означает: новый набор получает все, что есть во вселенной, но находится за пределами A; это нормально, если элемент находится в B, только если это , а не также в A

с точки зрения элементов: {1, 2, 3, 4} — {1, 2}

Диаграмма Венна:

мой ответ:

A ^∁ = {3, 4}

Тильда («TILL-duh») — это волнистый символ «~» в начале ~ A; на клавиатуре тильда, вероятно, находится в левом конце ряда чисел или рядом с ним.Тильда в контексте отношения множества говорит, что теперь я хочу найти дополнение (в некотором смысле противоположное) всему, что отрицается или «выбрасывается»; в данном случае это набор A. Тип дополнения, который мы видим в этом упражнении, дополнение «не», означает «выбросить все, что у вас есть сейчас (в данном случае набор A), и вместо этого взять все остальное во вселенной» «.

Практически говоря, дополнение «не» с тильдой говорит об обратном затенении, как я и получил финальное изображение выше.

произносится как «A минус B» или «A дополнение B»

означает: новый набор получает все, что есть в A , за исключением , что-либо в его перекрытии с B; если он находится в A и , а не в B, то он переходит в новый набор; ничего из перекрытия на диаграмме (являющегося пересечением входных наборов) не переходит в новый набор

с точки зрения элементов: {1, 2} — {2, 3}

Диаграмма Венна:

мой ответ: A — B = {1}

произносится как «не (А союз В)» (или «дополнение (А союза В)»)

означает: новый набор получает все, что находится за пределами A и B; если что-то есть в любом из входных наборов, оно не попадает в новый набор

в терминах элементов: {1, 2, 3, 4} — ({1, 2} & Union; {2, 3}) = {1, 2, 3, 4} — {1, 2, 3}

Диаграмма Венна:

мой ответ: ~ (A & Union; B) = {4}

произносится как «не (А пересекает В)» (или «дополнение (А пересекает В)»)

означает: новый набор содержит все, кроме перекрытия A и B; если что-то есть в обоих входных наборов, то этого нет в новом наборе; все за пределами перекрытия входных наборов (включая все во вселенной, но за пределами входных наборов) переходит в новый набор

в терминах элементов: {1, 2, 3, 4} — ({1, 2} & Intersection; {2, 3}) = {1, 2, 3, 4} — {2}

Диаграмма Венна:

мой ответ: ~ (A & Intersection; B) = {1, 3, 4}

Существует множество других возможностей для комбинаций и отношений наборов, но приведенные выше являются одними из самых простых и наиболее распространенных.Некоторые из приведенных выше примеров показывают несколько способов форматирования (и произнесения) одного и того же. В разных текстах используются разные обозначения, поэтому не стоит удивляться, если в вашем тексте используются символы, отличные от использованных выше. Но хотя обозначения могут отличаться, концепции останутся прежними.

Между прочим, как вы, наверное, заметили, ваши «круги» на диаграмме Венна не обязательно должны быть идеально круглыми; эллипсы тоже подойдут.

Иногда вас просят найти пересечения, объединения и т. Д. Наборов, не зная, что это за наборы на самом деле.Это нормально. Диаграммы Венна по-прежнему могут помочь вам выяснить установленные отношения.

• Учитывая следующую диаграмму Венна, заштрихуйте в A & Intersection; С.

Мое мнение: пересечение A и C — это просто перекрытие между этими двумя кругами, поэтому мой ответ:

В упражнении требуется только график результата заданной записи.Они не дали мне никаких элементов для вселенной или каких-либо декораций. Затененное изображение — это ответ, который они хотят.

• Учитывая следующую диаграмму Венна, заштрихуйте в A & Union; (ДО Н.Э).

Мое мнение: как обычно, сталкиваясь со скобками, я работаю изнутри.

Сначала я найду B — C. «B дополнение C» означает, что я беру B, а затем отбрасываю его перекрытие с C, что дает мне это:

Теперь я должен объединить это с A, что означает, что я должен добавить все от A к тому, что я получил на предыдущем шаге. Мой ответ:

Обратите внимание, что объединение с A на последнем шаге выше возвращает часть C (то есть часть того, что я вырезал, когда делал «B — C») обратно в ответ.Это нормально. Тот факт, что мы выбросили C в какой-то момент, не означает, что все это должно остаться навсегда.

• На следующей диаграмме Венна заштрихуйте ~ [(B & Union; C) — A].

Как обычно, при работе с вложенными символами группировки я работаю изнутри.

Объединение B и C полностью закрашивает оба круга:

Теперь я сделаю часть «дополнение A», вырезав перекрытие с A:

Дополнение «не» с тильдой говорит об обратном затенении, поэтому мой окончательный ответ:

URL: https: // www.purplemath.
