Монтаж газового настенного двухконтурного котла не является окончательным действие, полностью обеспечивающим работу отопительной системы и подачу ГВС.

Котел — важнейший элемент отопительного контура, он обеспечивает подачу ГВС, но он лишь источник тепловой энергии.

Для равномерного распределения обогрева по всей площади дома необходима периферийная часть системы, которую монтируют исходя из условий эксплуатации, конфигурации помещений и прочих соображений.

Ошибки, допущенные при ее создании, могут свести на нет все затраты на приобретение котла, уменьшить эффективность отопления до минимальных размеров.

Рассмотрим этот вопрос пристальнее.

Содержание статьи

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Плюсы и минусы

К плюсам следует отнести:

• Появляется возможность подачи тепловой энергии в помещения посредством циркуляции теплоносителя.
• Становится возможной организация ГВС.
• Некоторые модели котлов лишены встроенных циркуляционных насосов. Обвязка позволяет использовать внешние устройства, полностью решающие проблему.
• Повышение эффективности и экономичности работы котла и всей системы в целом.

Недостатками обвязки можно считать:

• Необходимость тщательного проектирования отопительного контура.
• Приходится выполнять комплекс сложных и трудоемких работ.
• Для обвязки приходится привлекать опытных специалистов.

Несмотря на существование некоторых недостатков, работа системы без обвязки невозможна. Поэтому основной задачей становится грамотное проектирование и качественная работа монтажников.

ОБРАТИТЕ ВНИМАНИЕ!

Все попытки минимизировать трудозатраты или финансовые расходы в данном случае опасны — они могут привести к разрушению или непроизводительной работе системы.

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов:

• Циркуляционный насос.
• Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
• Расширительный бак.
• Шаровые краны — сливной, балансировочный и т. п.
• Манометр.
• Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах). Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы.

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Какие материалы используют

Материалами для изготовления трубопроводов в системах отопления служат:

• Сталь. В советские времена стальные трубы были практически единственным вариантом. Они дешевы, способны выдерживать высокое давление. Недостатком является необходимость сварных работ и склонность к коррозии и образованию на внутренних стенках известкового налета, способного полностью перекрыть сечение трубопровода. Позже появились трубы из нержавеющей стали, которые не склонны к возникновению известковых отложений и коррозии.
• Медь. Наиболее распространенный материал для создания обвязки газовых котлов. Соединяется с помощью пайки, выдерживает высокое давление. Не склонна к коррозии или появлению отложений на внутренних стенках трубок.
• Металлопластик. Трубы появились относительно недавно. Их основная ценность состоит в простоте монтажа — для него не требуется сварка, все соединения выполняются с помощью гаечных ключей. Металлопластиковые трубы обладают пластичностью, позволяющей в ряде случаев обходиться без фитингов.
• Полипропилен. Для его монтажа используется специальный паяльник, но он недорогой, как и сами трубопроводы. В последнее время этот материал активно применяется для сборки систем в частных домах, поскольку при замерзании такие трубы не лопаются. Собранная из полипропиленовых труб автономная система останется целой в случае аварии, что высоко ценится пользователями. Стенки трубопроводов довольно толстые, что некоторым кажется недостатком.
• Полиэтилен низкого давления (ПНД). Эти трубы также не разрывает замерзшая вода. Однако, для отопительной системы ПНД трубы не годятся, поскольку имеют низкую рабочую температуру. Они могут быть использованы только для наружной части систем теплого пола.

Выбор наиболее подходящего материала обусловлен возможностями и предпочтениями владельца дома.

Рекомендуется делать систему с некоторым запасом прочности, поскольку переделывать ее в отделанном и благоустроенном доме чрезвычайно дорого и затруднительно.

Схемы обвязки двухконтурного настенного котла

Существует несколько схем обвязки, используемых в зависимости от типа и специфических особенностей системы:

• Гравитационная схема, которая используется в системах с естественной циркуляцией теплоносителя. Трубопроводы и радиаторы устанавливаются с соблюдением уклона, обеспечивающего перемещение горячих слоев жидкости вверх, а более холодных — вниз.
• Схема с циркуляционным насосом. Перемещение теплоносителя принудительное, работа системы более стабильная и эффективная. Такой вариант используется чаще всего.
• Коллекторная схема. Появилась относительно недавно, отличием ее от общепринятых вариантов является подключение котла к коллектору, от которого питаются все линии системы. Подходит для сложных систем, состоящих из радиаторной линии и теплого пола.
• Аварийная схема. Она разработана для использования в случае внезапного отключения электроэнергии. Обычно котлы прекращают свою работу, но, если имеется аварийная схема обвязки, можно пользоваться отоплением на естественной циркуляции теплоносителя.

ВАЖНО!

Как коллекторная, так и аварийная схемы обходятся дороже и требуют более значительных трудозатрат при сборке. В то же время, они позволяют получить более эффективную работу отопления и возможность обогревать дом во время отсутствия электропитания.

От чего зависит схема

Выбор схемы обвязки зависит от конфигурации отопительной системы, ее вида и состава.

Основными факторами влияния являются:

• Тип системы — открытая или закрытая.
• Имеется ли дополнительный водонагреватель (бойлер).
• Есть ли дополнительные контуры или система теплого пола.

В зависимости от сочетания тех или иных элементов, могут быть использованы разные способы подключения:

• Прямое подключение. Используется на обычных системах, не обладающих никакими дополнениями.
• С гидравлическим разделителем. Этот вариант необходим при наличии нескольких контуров с разной температурой — система теплого пола не может иметь выше 30°, а для радиаторного контура требуется значительно большая температура.
• С дополнительным теплообменником. Это способ, когда теплоноситель из котла циркулирует по малому кругу, а снаружи имеется еще один теплообменник, где тепловая энергия передается на другу. жидкость, непосредственно циркулирующую в системе. Такой вариант встречается редко, и применяется там, где нужны разные виды теплоносителя (с разной температурой замерзания).

Выбор нужного варианта зависит от конфигурации и состава системы. Чаще всего используется прямое подключение, которое отличается простотой и надежностью.

От чего не зависит

Схема обвязки не зависит от типа котла и вида используемого топлива. Для всех видов и конструкций котлов используются одинаковые способы обвязки, независимо от способа монтажа (напольный или настенный), от вида топлива (газ, пеллеты, электроэнергия или дизельное топливо) и т. п.

Для сложных систем на стадии проектирования иногда вносятся незначительные поправки, но они не играют решающей роли и не меняют общего принципа.

Единственное отличие, которое возможно — это обвязка для одно- и двухконтурных котлов, когда либо есть, либо не имеется линии ГВС.

Самая популярная схема

Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной.

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы.

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания — подаче холодной воды. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

Отзывы

Рассмотрим отзывы владельцев автономных систем отопления:

Знакомы с технологией? Оставьте свой отзыв!

Если система не имеет дополнительных линий или контуров со своим температурным режимом, сборка обвязки не представляет существенной сложности и выполняется достаточно быстро.

Длительность производства работ зависит от размеров отопительного контура.

Полезное видео

В данном видео вы узнаете как производится обвязка газового котла:

Заключение

Обвязка газового котла — это вся периферийная часть системы отопления, включая узлы распределения и запорную арматуру. Она выполняет функцию равномерной передачи тепловой энергии по всей площади помещения.

Существуют разные варианты, выбор которых зависит от конфигурации помещений и отопительной системы, ее состава и прочих факторов.

Правильно выполненная обвязка обеспечивает эффективную и стабильную работу системы отопления, позволяет снизить расход газа и получить максимальную производительность от двухконтурного газового котла.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Качественная обвязка двухконтурного газового котла — эффективная экономия

Содержание:

1.  Что означает обвязка котла

2. Элементы обвязки нагревательного котла

3. Особенности обвязки газовых котлов

4. Подключение двухконтурных газовых котлов

5. Схемы обвязки газовых котлов

6. Схемы обвязки напольных котлов

7. Схемы обвязки настенных котлов

Назначение любой отопительной системы заключается в создании комфортной обстановки в доме. Благоприятного микроклимата не удастся достичь, если подключение нагревательного котла выполнено неверно. Схемы обвязки газовых котлов отопления помогают соединять этот прибор с системой водоснабжения и распределительными сетями, согласно установленным правилам и техническим требованиям.



Что означает обвязка котла

Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка». Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.

По мнению специалистов, правильно выполненная обвязка газового котла отопления или прибора, функционирующего на другом виде топлива, позволяет отопительной системе работать более экономно и эффективно.


Элементы обвязки нагревательного котла

Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:

1. Нагревательный котел. Является одним из основных комплектующих отопительной конструкции, от его выбора во многом зависит способ подключения и схема обвязки котла отопления. Нельзя размещать нагревательный котел вверху разводки трубопровода. Стержень контура отопления должен содержать возможность выводить воздух. Чтобы избежать наличия воздушных пробок, при отсутствии у котла воздухоотводчика, трубу следует располагать вертикально.
2. Патрубки. Данный элемент имеют газовые настенные и электрические приборы, предназначенные для нагрева жидкого теплоносителя (прочитайте также: «Обвязка электрического котла отопления: важный этап»). Наличие патрубков означает то, что котел оборудован автоматическим воздухоотводчиком.
3. Расширительный бак. Этот мембранный элемент задействуют, когда выполняется обвязка настенного газового котла, а также напольного нагревательного прибора. Благодаря его наличию отопительный генератор надежно защищен от гидроудара. Расширительный бак состоит из двух полостей, которые разделены специальной мембраной. Такая конструкция осуществляет контроль над возможными перепадами давления в нагревательном котле. Функционирует устройство следующим образом: по одной из полостей перемещается теплоноситель, а одновременно другая полость наполняется воздухом.
4. Радиаторы отопления. Данные приборы обеспечивают теплообмен между воздухом в помещении и жидким теплоносителем (прочитайте также: «Теплообмен между несколькими теплоносителями — делаем правильно»).

Особенности обвязки газовых котлов

Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.

Обвязку котлов, включая двухконтурные модели, выполняют посредством пайки. Данный метод позволяет в процессе эксплуатации избежать протечек в отличие от использования фитингов, когда при неточном их креплении возникают места, сквозь которые протекает жидкий теплоноситель (прочитайте также: «Схема обвязки твердотопливного котла: что и как»).

Полипропиленовый трубопровод позволяет создавать контур любой формы. Сварка этого материала производится разными способами, главное при этом не допускать большого числа соединения труб, которые необходимо делать плавными и равномерными. Исключение касается места подвода газа к нагревательному котлу. Подключение делается путем использования жесткого резьбового соединения, получившего название «американка» (сгон).

Прокладкой служит паронит. Запрещено пользоваться паклей, фум-лентой или комплектующими изделиями, сделанными из резины. Дело в том, что резиновые прокладки под действием высоких температур могут сужаться и в результате практически перекрывать проход в трубопроводе, а пакля легко воспламеняется.

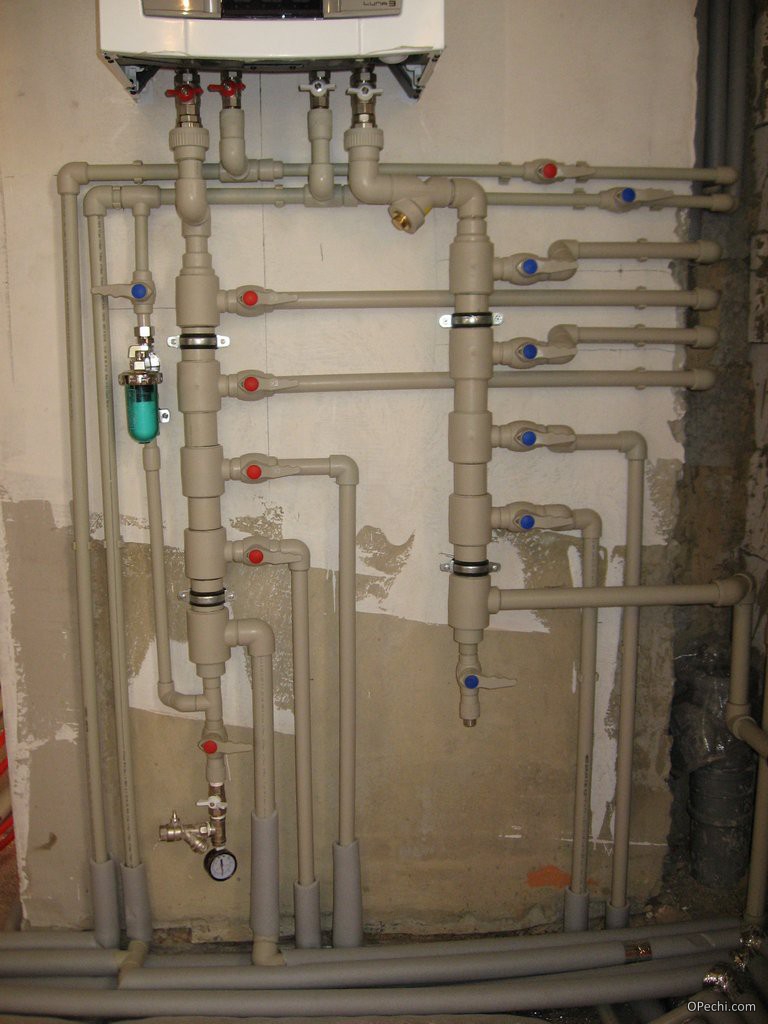

Обвязанный полипропиленовыми трубами трубопровод, такой как на фото, способен выдержать давление до 25 бар, также не опасны ему высокие температуры, достигающие 95 градусов Цельсия.

Подключение двухконтурных газовых котлов

Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.

Особенность двухконтурных котлов в том, что в процессе расходования горячей воды не происходит параллельная работа обеих контуров. Это означает, что обвязка настенного двухконтурного газового котла не зависит от вида обогрева и всегда одинакова. Радиаторы и теплоноситель по причине большого размера труб охлаждаются достаточно долго.

Существует еще одна особенность: если выполняется обвязка двухконтурного газового котла, тогда нельзя использовать естественную циркуляцию воды. Многие модели имеют в комплекте специальный насос, поскольку без него после того, как генератор прекращает нагреваться, останавливается движение теплоносителя и установка приступает к повторному нагреву, что занимает гораздо больше времени и в итоге радиаторы начинают неравномерно обогревать помещение (прочитайте: «Правильная схема подключения двухконтурного газового котла»).

Схемы обвязки газовых котлов

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.

Уровень обогрева регулируется радиаторами, оборудованными дросселем и перемычками (прочитайте также: «Обвязка радиаторов отопления полипропиленом — просто и доступно»). В обязательном порядке на второй линии подводки монтируют отсекающий вентиль, а в верхней части расширительного бака помещают воздухоотводчик. Возвращается теплоноситель в котел по нижней линии подводки.

Когда обвязка двухконтурного газового котла выполняется владельцем дома самостоятельно, нужно подготовить следующие инструменты и комплектующие изделия для проведения работы:

• насос для циркуляции;
• термоголовка или распределительный клапан;
• расширительный бак;
• сливные и шаровые краны;
• проходной фильтр;
• балансировочный кран;
• обратный и воздушный клапаны;
• уголки и тройник.

Схемы обвязки напольных котлов

Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса (прочитайте: «Схема подключения газового котла отопления на примерах»).

Принудительного типа приборы отличаются простотой эксплуатации и считаются в эксплуатации более комфортными.

Управление отопительным агрегатом осуществляется в автоматическом режиме. Среди преимуществ следует отметить, что для отдельных помещений можно устанавливать определенную температуру, благодаря наличию датчиков, контролирующих процесс обогрева.

Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:

• высокая цена на комплектующие изделия;
• сложность реализации обвязки, которую может выполнить только профессионал;
• необходимость в постоянной балансировке деталей;
• дороговизна сервисного обслуживания.

Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей — общий и котловой.

Для гидроизоляции каждого контура устанавливают дополнительный теплообменник. Это потребуется для совмещения систем открытого и закрытого типа. Установки, относящиеся к раздельному типу, обязаны быть обустроены циркулярными насосами, системой безопасности и кранами (сливными и подпитывающими).

Как подключить газовый котел, подробно на видео:

Схемы обвязки настенных котлов

Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.

Схема обвязки двухконтурного прибора отличается сложностью. Разумным решением является обращение в специализированную газовую организацию. Ее сотрудники быстро подключат оборудование к системе газоснабжения.

Схема обвязки газового котла отопления

Монтаж обогревания включает, развоздушки, увеличивающие давление насосы котел, батареи, бак для расширения терморегуляторы, систему соединения, крепежи, коллекторы, трубы. На этой странице ресурса мы сможем определить для нужного особняка нужные компоненты монтажа. Каждый элемент весьма важен. Посему соответствие каждой части монтажа важно планировать обдуманно. Монтаж обогревания дачи имеет некоторые компоненты.

Содержание

Рассматривая принципиальную схему отопления частного дома. необходимо обратить внимание на разнообразие систем и вариантов трубной обвязки. При этом обвязка труб играет огромную роль в эффективной работе отопительной системы. Большое значение имеют также размеры дома, и чем он больше, тем сложнее схема развязки.

Чтобы досконально разобраться во всех этих тонкостях, необходимо рассмотреть, из каких частей состоит основной блок отопительной системы. Речь идет о котле со всеми примыкающими к нему узлами, приборами и оборудованием.

Что такое обвязка

Принципиальные схемы системы отопления

Это все, что расположено между нагревательным котлом и приборами отопления — радиаторами. Вспомните, что котел — это всего лишь нагревательный агрегат, который передает энергию использованного топлива теплоносителю. Теплоноситель, поступая в радиаторы, через них отдает тепловую энергию воздуху внутри помещения. Так что все достаточно просто. Это и есть принципиальная схема системы отопления, которая на первый взгляд проста, но на самом деле довольно сложна.

Почему? Потому что система без дополнительных узлов эффективно работать не будет. А значит, потребует больших затрат на топливо и расходов из семейного бюджета.

Что же необходимо предусмотреть, кроме выработки системой тепла?

Некоторые нюансы

• Обеспечить циркуляцию теплоносителя в определенном режиме. Кто-то может посчитать, что это не нужно. Ведь нагретая вода все равно будет циркулировать в системе по физическим законам. С этим никто и не спорит, но есть ряд схем, в которых теплоноситель распределяется неравномерно. К примеру, однотрубная горизонтальная схема, в которой последние радиаторы всегда имеют меньшую температуру, что влияет на качество отопления в таких помещениях.

Обратите внимание! Сегодня многие котлы имеют в конструкции встроенные циркуляционные насосы. Это облегчает выбор и делает расчет ненужным. Главное — правильно подобрать нагревательный котел по мощности.

• Компенсировать линейное расширение горячей воды в системе. Для этого в схему включают расширительный бак.
• Обеспечить безопасные условия эксплуатации отопительной системы, включая котел, если по каким-то причинам давление теплоносителя станет экстремальным.
• Создать условия, при которых можно будет беспрепятственно удалять воздух из контура.
• Наладить систему, которая будет отвечать за качество теплоносителя. В противном случае это может привести к загрязнению трубопровода шлаками, песком, окалиной и прочим.
• Обеспечить возможность соединения в одной системе нескольких контуров с разными температурными режимами. К примеру, основной контур, соединяющий радиаторы, и контур «теплый пол».

Если учесть все эти показатели, то система отопления частного дома будет экономичной, безопасной и удобной в эксплуатации.

Элементы обвязки и их функции

Мы уже перечислили элементы обвязки, и остается только рассмотреть их в отдельности.

Циркуляционный насос

Для чего нужны насосы в системе отопления, уже было упомянуто. Но это не единственная их функция. Что же еще делает необходимой установку этого прибора?

• Во-первых, сложность и протяженность трубопроводной схемы.
• Во-вторых, перепад температур между ближними к котлу радиаторами и дальними.
• В-третьих, случаи, когда в систему вместо воды в качестве теплоносителя залили, например, антифриз, имеющий более плотную структуру. Пока он нагреется и достигнет батарей, может пройти много времени. Насос этот процесс ускоряет.

Циркуляционные насосы устанавливают на обратной магистрали около котла, где температура теплоносителя понижена. Это делается для того, чтобы сохранить прибор в боеспособном состоянии долгое время. Ведь в конструкции насоса есть резиновые изделия в виде прокладок, манжет и уплотнителей. И под действием высоких температур они быстро выходят из строя.

При этом циркуляционный насос делает систему отопления энергозависимой. Что есть, то есть. И в наших условиях это иногда становится большим минусом, так что насосы устанавливают на байпасы, которые отсекают их от основной магистрали. Это единственный выход из положения. То есть отопительная система может работать в двух режимах — с естественной циркуляцией и с принудительной.

Несколько слов о самом насосе как об отдельном виде оборудования. В настоящее время производители предлагают их широкий модельный ряд, но предпочтение в последнее время отдается насосам с мокрым ротором.

В чем же его преимущества?

• Во-первых, теплоноситель выступает в двух ролях — как смазка и как охладитель. То есть одновременно решаются сразу две проблемы.
• Во-вторых, такие установки изменяют производительность, а значит, и скорость движения теплоносителя. Так можно регулировать температуру в приборах отопления.

Внимание! Устанавливать циркуляционный насос можно только в горизонтальном положении.

Расширительный бак

Котел с атмосферно-открытой системой

Этот резервуар необходим для того, чтобы вместить в себя излишки теплоносителя при его расширении под действием тепловой энергии. Сегодня в системах отопления используют бачки открытого и закрытого типа. В первом случае это негерметичная емкость, внутренний объем которой сопряжен с воздухом в помещении. Во втором случае это емкость закрытая и абсолютно герметичная.

Что необходимо знать, выбирая расширительный бак? Его объем должен составлять 1/10 часть от объема отопительной системы. Это первое. Второе — закрытый тип расширительного бака лучше использовать в схеме, где установлен циркуляционный насос.

Что еще необходимо учесть, говоря об этом элементе обвязки отопительного котла и всей системы?

• Если размеры отопительной системы изменяются в большую сторону, например, при монтаже теплых полов, то не стоит менять расширительный бак на больший. Просто установите рядом с ним еще один, но подсчитайте, чтобы их общий объем составлял 10% от объема отопления.
• Соединять бак с котлом нужно только верхней подводкой. Так можно избежать образования воздушных пробок внутри емкости.
• Расширительный бачок закрытого типа можно устанавливать на любом участке трассы. Здесь важно, чтобы на этом участке не было большого количества завихрений. Обычно для этих целей выбирается прямолинейный отрезок трубопровода перед циркуляционным насосом.
• Сегодня большой популярностью пользуются настенные отопительные котлы. В большинстве их видов и моделей в конструкции уже присутствует расширительный бак. Так что в его приобретении нет нужды.
• Наряду с этим прибором специалисты рекомендуют устанавливать в систему предохранительный клапан. Он отвечает за сброс теплоносителя, если его давление резко повышается. Такой клапан уже в заводских устройствах настроен на показатель 3 атмосферы.

Воздушник

Схема для отопления дома

Его основная задача — удалять воздух, который собирается в системе и мешает движению теплоносителя. Кстати, скопление большого количества воздуха в одном месте может полностью блокировать циркуляцию теплоносителя. Если радиаторы соединяются с магистралью нижней подводкой, то собирающийся в их верхней части воздух сделает все, чтобы отопительные приборы не работали. Этого можно избежать, если установить в схему циркуляционный насос. Но даже в такой системе воздух под давлением будет создавать вибрацию и звуки, что малоприятно.

Какими могут быть воздухоотводчики? Начнем с самого распространенного и популярного — крана Маевского. Это простое приспособление, изготовленное из стали или латуни. Второй вариант лучше. В его корпус встроен шток, который несколькими оборотами открывает боковое отверстие. Именно через него и выпускается воздух. А как только пойдет вода, шток закрывается. Вот так все просто.

Второй вариант — это устаревшая модель. Сбоку на радиаторе отопления в верхнем его торце устанавливается обычный сливной кран или вентиль. Открываете его, спускаете воздух с большим количеством воды и снова закрываете.

Если вы решили установить в качестве воздухоотводчика сливной кран, то учтите два предупреждения:

1. Носик крана должен быть всегда направлен вверх. При таком положении у воздуха практически не остается шансов задержаться в радиаторе.
2. Используйте для таких целей вентили или краны с керамической кран-буксой. Резина под действием высоких температур долго не прослужит. А это чревато разными неприятностями.

Автоматический воздушник — самый современный вариант этого вида приборов. С его помощью воздух стравливается в автоматическом режиме, так что ничего крутить не надо. Он удобнее в эксплуатации, а вот стоит чуть дороже обычных воздухоотводчиков.

Грязевик

Большое значение сегодня уделяется качеству теплоносителя. Некоторые модели отопительных котлов чутко реагируют на свойства используемой воды. И если твердотопливные агрегаты могут работать на любой воде, то электрические и некоторые газовые к ее низкому качеству неравнодушны. Особенно это касается теплообменников, которые постепенно забиваются известковыми отложениями и песком. То же самое можно сказать и о циркуляционных насосах. Их крыльчатка быстро выходит из строя, если вода внутри системы низкого качества.

Грязевик в отопление

Что же собой представляет грязевик в автономной системе отопления? Это обычный фильтр грубой очистки, изготовленный из латуни, внутри которого расположена сетка. Она задерживает шлаки, а внизу устройства есть отстойник. Кстати, такие фильтры имеют разборную конструкцию, так что очистку проводить очень просто.

На какие нюансы необходимо обратить особое внимание? Устанавливать грязевик нужно или перед котлом, или перед циркуляционным насосом. Обычно прибор располагают горизонтально, чтобы бачок находился в вертикальном положении. Это упрощает процесс чистки фильтра и повышает эффективность его работы. Обязательное условие — установить с двух сторон грязевика отсекающие вентили. Это поможет чистить прибор, не сливая теплоноситель из системы.

И последнее. Как правильно выбрать грязевик? Его конструкция одинакова в разных моделях, и важно лишь правильно подобрать размер. Но даже если вы с размером ошиблись в меньшую сторону, фильтр от этого хуже работать не будет. Просто придется сократить период его обслуживания. То есть чаще чистить, но на это, как показывает практика, уходит немного времени.

Заключение по теме

Надеемся, вы поняли, что такое обвязка котлов отопления. и каковы ее элементы. Конечно, все без исключения приборы мы не рассматривали, а разобрали только основные. Но и этого достаточно, чтобы создать эффективно работающую отопительную систему. Главное — правильно все подобрать под мощность котла — его объем, размеры трубопроводов и количество радиаторов. Так что этот процесс не так прост, как кажется на первый взгляд.

Источник: http://gidotopleniya.ru/montazh-otopleniya/sxemy/obvyazka-kotlov-i-principialnaya-sxema-otopleniya-5595

Для систематизирования всего вышесказанного о различных системах децентрализованного отопления приведем основные принципиальные схемы в одной иллюстрации (рис. 75).

рис. 75. Принципиальные схемы децентрализованного отопления

Какая система лучше, с принудительной циркуляцией или с естественной, с классической коллекторной разводкой или на первично-вторичных кольцах?

Система с естественной циркуляцией не поддается автоматическому регулированию, она требует монтажа труб большого диаметра, которые несколько дороже и не очень эстетичны в интерьере. Регулировать такую систему можно только вручную: уменьшить высоту пламени на горелке котла, если в комнатах жарко, а когда станет холодно, снова увеличить огонь. Если в вашем доме очень часто и надолго выключается электричество, система с естественной циркуляцией — для вас. Система не требует никаких автоматических отопительных приборов: воздухоотводчиков, приборов группы безопасности, перепускных клапанов и прочего оборудования, но она требуют большего количества топлива, чем системы с насосной циркуляцией. Иногда приходится слышать от монтажников, что система с естественной циркуляцией — это «отстой» и «прошлый век», лучше при плохом снабжении электроэнергией приобрести резервный электрогенератор и включать его для работы отопления с насосной циркуляцией. При этом они совершенно забывают, что генераторы, как и циркуляционные насосы тоже требуют денег, ухода и топлива для своей работы. Кроме этого, более сложные насосные системы нуждаются в периодическом сервисном обслуживании: замене насосов и автоматики. Это же очевидно, что чем больше в схеме инженерных узлов, тем больше вероятность поломки какого-либо из них. Система с естественной циркуляцией чрезвычайна надежна, правильно смонтированная один раз она может служить до 40 лет без каких-либо ремонтных работ. В ней, кроме котла, попросту нечему ломаться, поскольку вся она состоит из котла, труб и радиаторов.

Если же Вы предпочитаете удобное и комфортное отопление, но требующее сервисного обслуживания, выбирайте систему с принудительной циркуляцией. Система с принудительной циркуляцией более комфортна, теплом в такой системе можно управлять. Вы можете установить нужную вам температуру в каждой комнате, и она будет автоматически поддерживаться. Качество такой системы выше. Но эта система требует наличия бесперебойного электропитания. Системы, сделанные по классическим схемам, более привычны для наших монтажников, но требуют балансировки отопительных контуров и большого количества всевозможных расходомеров, клапанов, воздухоотводчиков. Системы, сделанные по принципу первично-вторичных колец, в таком количестве приборов не нуждаются, но в отличии от классической схемы требуют установки циркуляционных насосов на каждое отопительное кольцо. Системы с гидравлическими «стрелками» (гидровыравнивателями) выполняются, в основном, для отопительных схем с мощными котлами и большим количеством потребителей.

Так случилось, что лично я, вот уже почти 30 лет живу с индивидуальным отоплением гравитационного типа, улучшенным врезкой циркуляционного насоса и не собираюсь переходить на насосные системы отопления. У наших местных энергетиков постоянный, круглогодичный форс-мажор: то на линии рабочий ноль отгорит, то провода оборвет ледяной дождь или сползающий снег, то гроза натворит бед, то просто дождь или снег. Перспектива сидеть зимой без света, да еще и без тепла, меня совсем не устраивает. Вот когда местные энергетики научатся избегать форс-мажоров, тогда можно будет задуматься о чем-то более прогрессивном.

Источник: http://ostroykevse.ru/Otoplenie/Otoplenie_27.html

Содержание

Работа с подключением

Котельная в просторном доме

Как известно, система отопления является одним из наиболее сложных элементов инфраструктуры жилого дома. Она состоит из множества частей, включая различные трубопроводы, радиаторы, бачки, запорную и регулирующую арматуру, а также котлов, которые являются наиболее важной ее составляющей. При этом даже после распределения всех частей по местам окончательная сборка и подключение обогрева потребует большой внимательности. Приоритетной в них является обвязка котла отопления, от которой зависит эффективность перемещения теплоносителя во всей системе.

Обвязка котла представляет собой совокупность всех элементов, с помощью которых производится его подключение к разветвленной системе отопления. В нее входят все дополнительные устройства и части арматуры – насосы, арматура, фитинги, клапаны, измерительные приборы и прочие, на первый взгляд необязательные для нормального функционирования детали. При этом система обвязки зависит от типа используемого котла. К примеру, для газового и угольного агрегата она будет существенно различаться особенностями расположения камеры сгорания, размещения котла и его мощности.

Существуют также различные схемы, по которым может выполняться обвязка. Применение того или иного варианта зависит от принципа организации всей системы отопления. К примеру, д

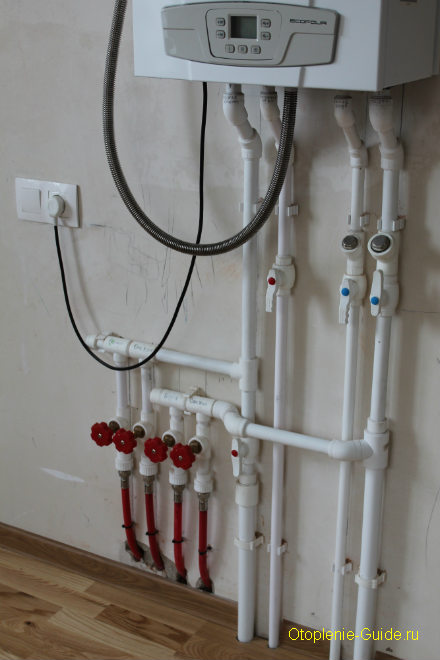

Как установить настенный газовый двухконтурный турбированный котел «Beretta»

Для начала поясним, что такое газовый турбированный котел. Такими котлами народ прозвал теплогенераторы с закрытой камерой сгорания, оснащенными вентиляторами (турбинами) предназначенные для принудительной подачи воздуха к камере сгорания и удаления продуктов сжигания топлива.

Подача воздуха и удаление отработанных газов осуществляется по раздельным трубопроводам, подключенных к соответствующим выпускам котла. Для этих целей, некоторые тепловые приборы позволяют применить так называемый коаксиальный дымоход или, проще говоря, дымоход «труба в трубе». Следует отметить, что турбированные котлы бывают напольного и настенного исполнения.

Разметка и навеска котла

Монтаж настенного газового котла отличается от установки напольного котла, хотя особой сложности здесь нет. Котел подвешивается на штатный стеновой кронштейн, поэтому, работу следует начать с разметки места установки прибора.

Высота установки котла жестко не регламентируется, его можно разместить, исходя из соображений удобства доступа к котлу, но, следует помнить, что между боковыми стенками теплогенератора и боковой стеной помещения или навесного шкафа, не должно быть менее 50 мм. Это нужно для свободной конвекции воздуха, удобства монтажных и профилактических работ.

Пользуясь ватерпасом размечаем горизонтальную линию верхнего края котла на высоте 195 см и размечаем середину отведенного пространства, между стеной и окном.

Прикладываем кронштейн к горизонтальной линии и отмечаем места сверления отверстий под его крепление. Сверлим отверстия буром, диаметром 10 мм, забиваем дюбеля и прикручиваем кронштейн сантехническими болтами.

Навешиваем котел на кронштейн и размечаем место штробления стены под коаксиальный дымоход.

Снимаем котел и пробиваем перфоратором стену, согласно разметки.

Если, в дальнейшем, планируется отделка стены под котлом облицовочной плиткой, то нужно «отодвинуть» его на толщину плитки. Для этого можно использовать обрезки полипропиленовой трубы, толщиной 1 см, которые следует подложить под кронштейн.

Навешиваем котел на кронштейн, подкладываем обрезки труб под нижнюю часть котла и проверяем вертикали стенок котла.

После этого вставляем коаксиальный дымоход в технологическое отверстие и присоединяем к котлу. Следует помнить, что дымоход должен иметь небольшой уклон к улице, для слива конденсата.

Пространство в технологическом окне, между трубой дымохода и стеной, уплотняем минераловатным утеплителем.

Гидравлические подключения

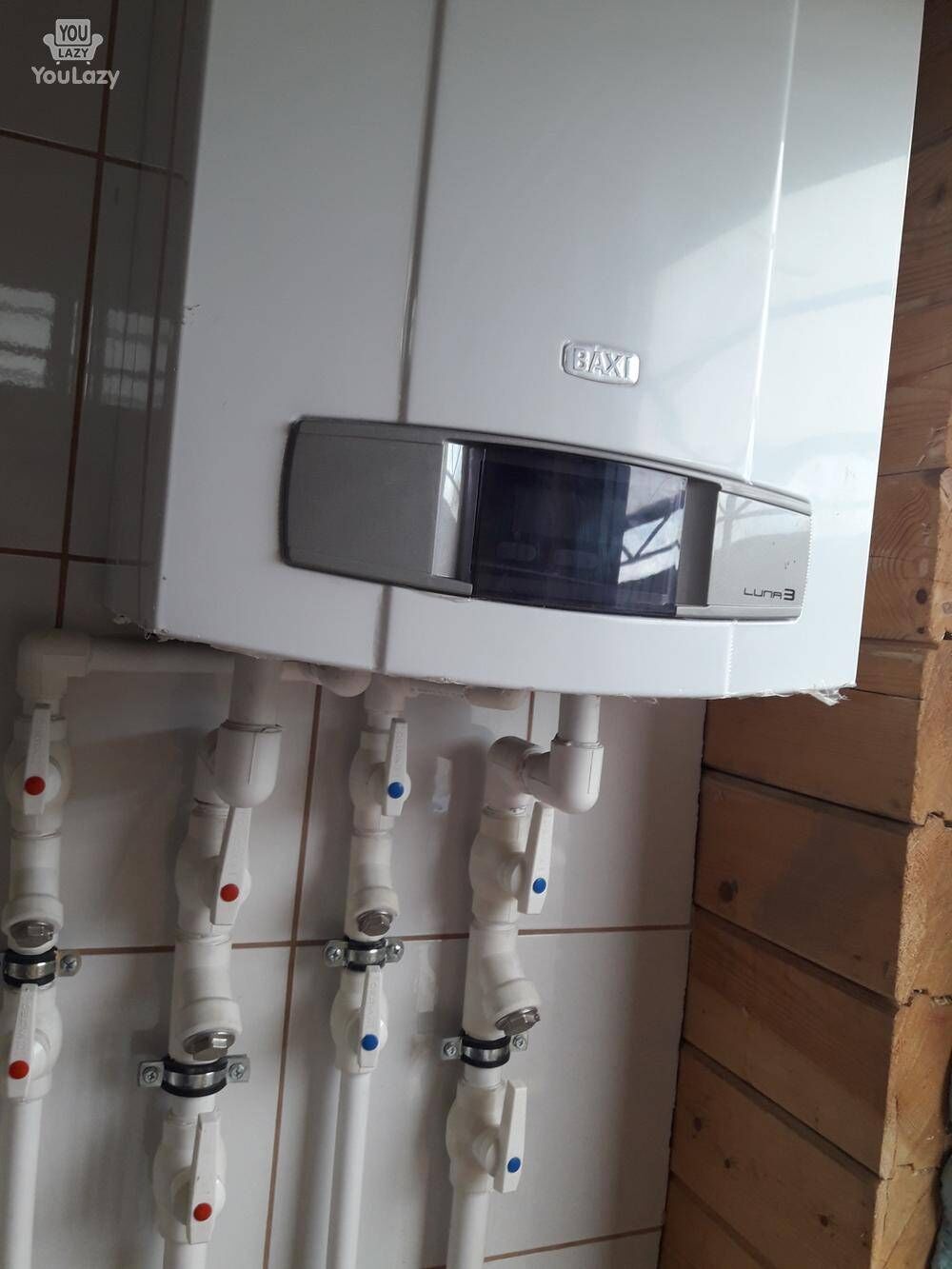

Навесив теплогенератор, нужно подключить его к подводящим трубопроводам. Для быстрого отсоединения котла от труб, необходимо использовать разъемные соединения на гидравлических выпусках котла: диаметром ¾» — на контуры отопления, диаметром ½» — на контуры горячей и холодной воды. Для запаковки резьбовых соединений применим заполнителем льняную паклю и сантехнический силикон, в качестве антисептика.

Для этого нужно нанести силикон на резьбу, намотать небольшую прядь льна и затянуть резьбовые соединения газовыми ключами или сантехническими клещами.

Когда быстроразъемные соединения запакованы, можно распаивать трубы. Для начала соединяем подачу из котла с соответствующим трубопроводом через монтажный кран, диаметром 25 мм. Здесь нужно быть внимательным. У разных производителей теплогенераторов, принадлежность гидравлических выпусков различается. Чтобы правильно подключить котел к системе отопления, нужно уточнить по прилагаемой, в паспорте, схеме котла, назначение каждого резьбового выпуска.

Затем обвязываем «обратку». Здесь будет немножко сложнее. На горизонтальном участке трубопровода «обратки» отопления должен стоять фильтр грубой очистки, служащий для предотвращения попадания мусора из системы отопления в насос и теплообменник котла. Но, если будет стоять фильтр, то его необходимо периодически очищать, а для этих целей следует установить дополнительный кран перед фильтром. Так же, для проведения различных работ в системе отопления, необходимо установить кран на слив воды из системы.

Аналогичным образом распаиваем трубопроводы горячей и холодной воды через монтажные краны, диаметром 20 мм.

Все, котел готов к заполнению системы отопления водой, которая проводится через вентиль подпитки на котле, контролируя давление по штатному манометру котла.

Электрическое подключение

Подключение к электросети 220V сводится к установке электрической вилки к проводу питания. Провод питания находится внутри котла, возле задней стенки, доступ к которому открывается после снятия передней крышки котла.

В заключение следует сказать, что навесные котлы чувствительны к перепадам и форме сетевого напряжения, поэтому, для защиты платы управления теплогенератора, следует подключать котел к электросети через стабилизатор напряжения.

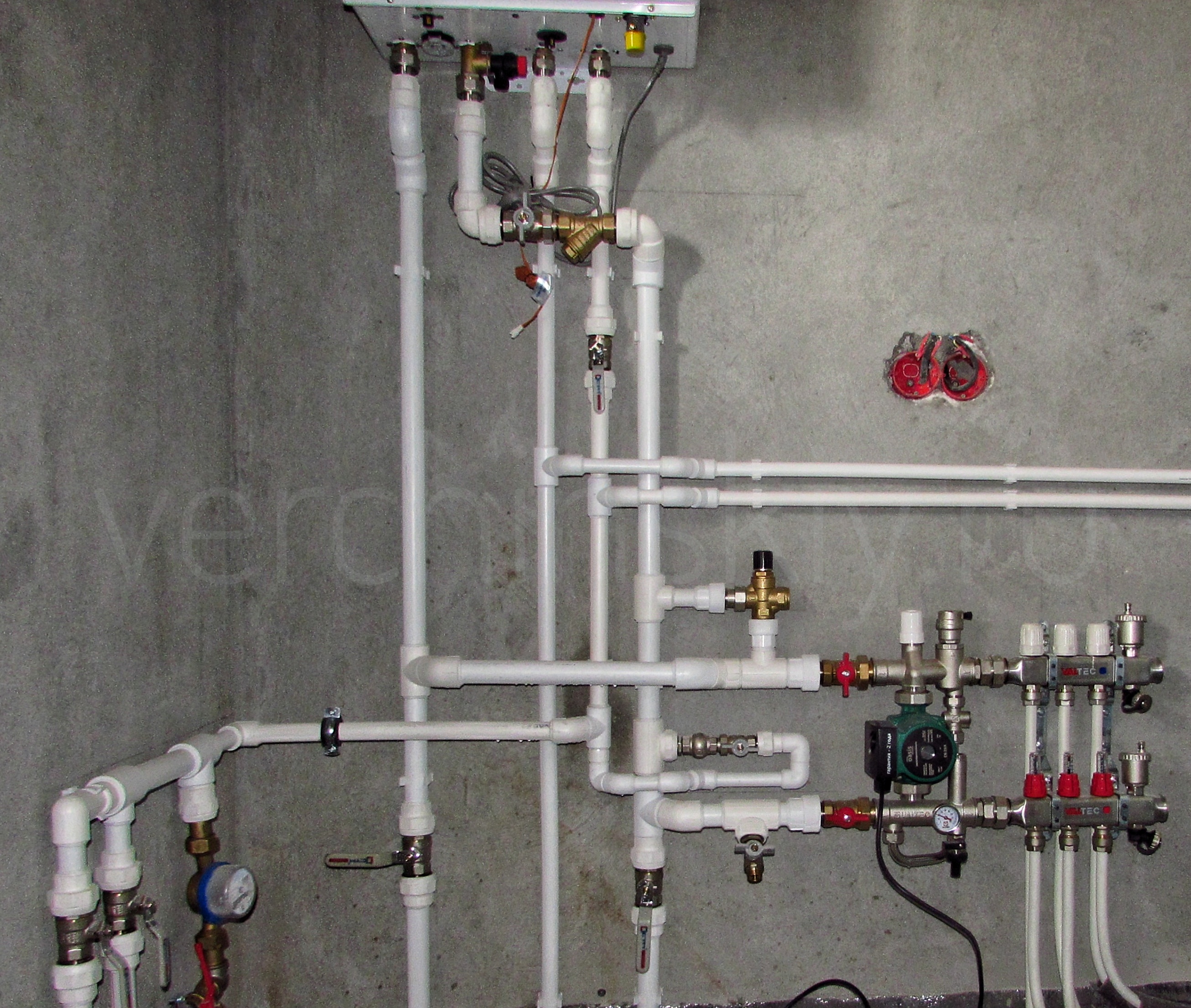

Схема обвязки газового котла отопления и ее элементы

Котел отопления является устройством, в котором сжигается топливо и нагревается жидкий теплоноситель. Тепло еще надо подавать в водяные контуры радиаторов, теплого пола, бойлера и др. Здесь обязательно нужна схема обвязки газового котла отопления — все, что соединяет его с приборами в помещениях.

Назначение обвязки

1. Поддерживание стабильного давления теплоносителя в системе.
2. Удаление из жидкости воздуха, мешающего ее циркуляции. При образовании воздушной пробки прохождение воды через это место прекращается. В правильной схеме устанавливаются воздухоотводчики.
3. Очистка теплоносителя от загрязнений. Механические примеси ухудшают работу оборудования. В связи с этим необходима установка фильтров для очистки.
4. Компенсация температурного расширения жидкости. Чтобы жидкость не разрушила систему избыточным давлением, устанавливается бачок, компенсирующий расширение.
5. Подключение в систему одного или более контуров.
6. Накопление горячей воды при подключенном бойлере.

Простейшая схема с одним контуром

Самая простая схема обвязки газового котла отопления составляется в соответствии с его характеристиками и требованиями.

В обвязку также входит подключение подачи газа к горелке.

Обвязка газового котла отопления: схема, фото

Простейшая система с одним контуром составляется в соответствии с его характеристиками и требованиями. С подающей стороны устанавливают обратный клапан и шаровой кран.

На обратной или нагнетающей трубе устанавливают насос для создания циркуляции жидкости, обеспечивающий равномерное распределение теплоносителя по комнатам. Перед ним подключается сетчатый фильтр, расположенный вниз отстойником. Перед входом жидкости в котел целесообразно установить фильтр тонкой очистки.

Ближе к котлу устанавливают расширительный бак закрытого типа. В нем находится мембрана, позволяющая сбрасывать лишнее давление при температурном расширении жидкости.

После насоса теплоноситель поступает по контуру на радиаторы. Более современной является развязка через коллектор — особый водосборник, от которого производится раздача жидкости по нескольким контурам. Его помещают в отдельный шкаф, из которого теплоноситель распределяется по трубопроводам.

Схема обвязки газового котла отопления содержит предохранительный клапан. При закипании теплоносителя от перегрева расширительный бак может не справиться со скачком давления. Последствия могут быть следующими:

• разрывы трубопроводов и протечки соединений;
• разрушение фитингов и труб;
• взрыв емкости котла.

Предохранительный клапан устанавливают как можно ближе к котлу, потому что в нем начинает расти давление.

На некоторых агрегатах устанавливаются группы безопасности, состоящие из клапана сброса, автоматического воздухоотводчика и манометра. Приборы вмонтированы непосредственно в водяную рубашку котла, но могут устанавливаться также на трубопроводах. На газовых и электрических котлах эти устройства могут быть заменены на другие, где при достижении критической температуры жидкости горелки или электронагреватели отключаются.

Вариантов подключения отопительного оборудования к котлам множество, но основой классификации является разделение на естественную и принудительную циркуляции.

Естественная циркуляция

Принцип действия основан на снижении удельного веса воды при нагревании. Горячая жидкость вытесняется холодной вверх, проходит через отопительные приборы, отдает часть тепла и возвращается на подогрев обратно в котел.

Монтаж подводящих и отводящих труб производится с наклоном как минимум 3⁰, чтобы происходила естественная циркуляция и меньше скапливался воздух в системе.

При естественной циркуляции обвязка газового котла отопления (схема ниже) делается так, чтобы радиаторы располагались выше подающего трубопровода.

Обратка идет сверху также с уклоном. При правильном монтаже и выборе диаметров труб естественная циркуляция по мощности почти не уступает принудительной.

Достоинства способа:

• простота системы;
• легкость монтажа;
• бесшумность работы;
• долговечность.

Система подходит для обогрева небольшого дома с суммарной площадью помещений не более 100 м². К недостаткам относятся длительность прогрева помещений и невозможность температурного регулирования в отдельных помещениях.

Гравитационная схема применяется большей частью в небольших домах и на даче, при наличии всего одного контура отопления. Многочисленные трубы портят интерьер, если их не скрыть в стенах.

Принудительная циркуляция

Способ получил наибольшее распространение, поскольку насос интенсивно перекачивает через систему теплоноситель и эффективность отопления повышается на 30 %.

К достоинствам также относятся возможность регулирования температуры и небольшой расход труб при монтаже. Система все же обойдется значительно дороже, поскольку она сложнее и требует больше приборов. Установленные элементы требуют балансировки, а вся система — регулярного обслуживания. Кроме того, необходим источник электроэнергии.

Если установить комбинированную систему, она будет сочетать преимущества обеих предыдущих. Ее можно переключать в любой режим с помощью байпаса, установленного вместе с насосом. При этом работа отопления не будет зависеть от подачи электричества в дом.

Обвязка полипропиленом

Пластиковые трубы пришли на смену металлическим повсюду, в том числе и для водопроводов. Для отопления используют многослойные армированные изделия, выдерживающие высокое давление. Благодаря соединениям пайкой получается монолитная обвязка газового котла отопления полипропиленом. Схемы создаются любой сложности и за короткое время.

Важно! Чем проще схема системы отопления, тем она надежней, а производительность выше.

В отличие от теплоносителя газ подключается к котлу через металлическую трубу с паронитовой прокладкой. Уплотнение герметично и не горит.

Обвязка напольного газового котла отопления: схема

Габариты обычного напольного котла небольшие, но для его установки вместе с обвязкой требуется много места. Все оборудование, включающее циркуляционный насос, колена, втулки, коллектор, краны и приборы сложно разместить компактно.

Большинство моделей выполняются одноконтурными, а для горячей воды требуется бойлер со всеми подключениями.

Система подачи горячей воды требует наличия отдельного насоса (при отсутствии центрального водоснабжения), расширительного бака и термостатического смесителя.

Газ к котлу необходимо правильно подключить. Для этого заказывается проектная документация, которую составляют специалисты. Ввод в дом газовой трубы производится при наличии устройства отключения при возникновении аварийной ситуации. Газ подключают специальные службы, использующие при этом специальные трубы, шланги и другое оборудование.

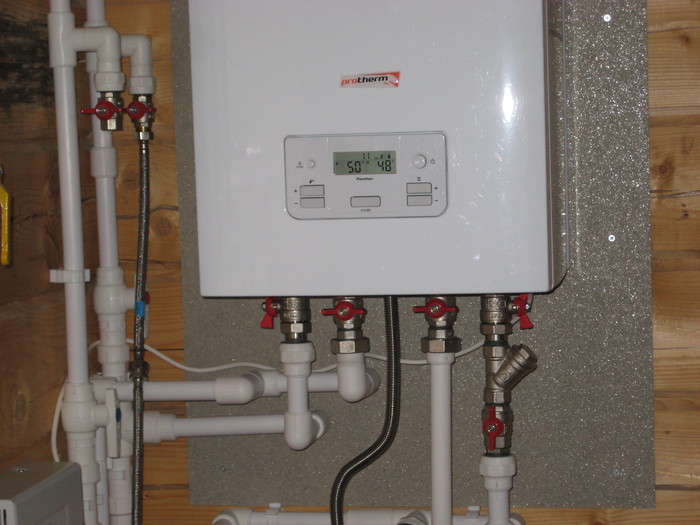

Монтаж настенного котла

Котлы можно вешать на стену даже на кухне. Они занимают мало места. Обвязка настенного газового котла отопления (схема ниже) идет в комплекте и может быть даже встроенной в котел. Компактное расположение оборудование требует меньше места, но подобные модели сложней обслуживать.

Недостатком настенных котлов является небольшая мощность. Кроме того, устройства не работают без электричества, а естественная циркуляция теплоносителя для них применяется редко. С другой стороны, практически все котлы уже оборудуются электроникой и электричество для них необходимо. В местах с его нестабильной подачей можно поставить бесперебойный блок питания.

В большинстве настенных моделей предусмотрена обвязка двухконтурного газового котла отопления, схема которой позволяет снабжать дом горячей водой.

Недостатком двухконтурного варианта является отключение отопления во время потребления горячей воды. Это особенно заметно, когда мощность котла небольшая. Если ее достаточно, температура теплоносителя за пару часов снижается всего на несколько градусов. Это относится к домам с качественной теплоизоляцией и достаточным количеством радиаторов, обладающих тепловой инерцией.

Заключение

Схема обвязки газового котла отопления составляется в соответствии с его характеристиками и требованиями. Для дачи подходит система естественной циркуляции через один контур, а для большого дома — с принудительной и многоконтурной.

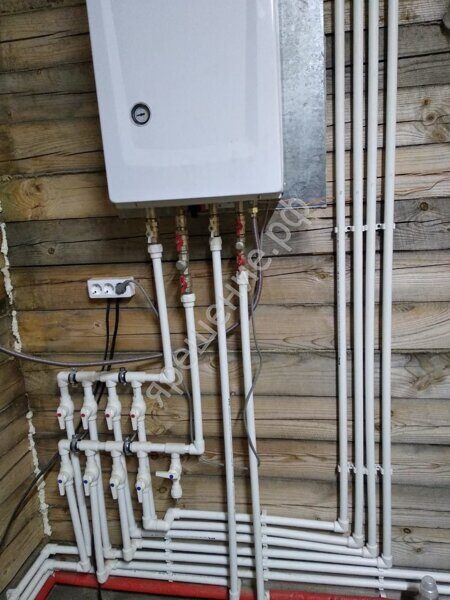

Обвязка двухконтурного котла отопления: схема работ

Обвязка двухконтурного котла отопления: инструкция и схема работ

Устройство системы отопления в загородном доме требует предельного внимания. Сегодня можно использовать разные схемы подключения, простым вариантом является применение одноконтурного котла, но он не совсем подходит для большого дома. Схема обвязки двухконтурного газового котла сложнее, чем у одноконтурного, но качество отопления выше, дом можно одновременно обеспечить и горячей водой.

Следует обратить внимание на аварийную систему которая обеспечить безопасность при сбоях.

При подключении отопительной системы с использованием газового котла отопления следует сначала правильно выбрать схему, после чего рассчитать все элементы, которые должны входить в систему. Особое внимание требуется уделить установке аварийной системы, позволяющей обеспечить безопасность при сбоях.

Обвязка системы с двухконтурным котлом

Схематическая обвязка двухконтурного газового котла.

Обвязка двухконтурного котла отопления не обходится без установки дополнительных элементов, которые увеличивают качество и эффективность работы отопления. Для самой простой схемы двухэтажного загородного дома придется включить следующие узлы:

• циркуляционный насос, обеспечивающий правильное движение теплоносителя по системе, без учета этажности и сложности разводки;
• распределительный клапан, который еще называют термоголовкой;
• специальный расширительный бачок, предназначенный для того, чтобы уберечь настенный котел и всю отопительную систему от гидросбоев. Бачок отличается небольшими размерами, но при скачках давления в системе обеспечивает равномерное его распределение. Состоит бачок из 2-х частей и мембраны между ними. Одна часть наполнена водой, а другая – воздухом. Сама мембрана эластичная, воздух выходит через специальный клапан, которым оборудован бачок;
• манометр. Для обвязки котла необходима установка измерительного оборудования, которое будет показывать уровень давления во всей системе. Инструкцию при выполнении монтажа надо соблюдать в точности;
• балансировочный кран, шаровые и сливные краны;
• обвязку дополняют различные клапаны: проходные, воздушные, обратные. Они позволяют регулировать движение теплоносителя в отопительной системе;
• проходной фильтр, который позволяет увеличить сроки службы всей системы. Он очищает теплоноситель от всевозможных примесей, которые способны отрицательно повлиять на работу системы отопления;
• фитинги для подключения двухконтурного котла отопления. К числу дополнительных элементов можно отнести муфты, хомуты, тройники, различные уголки. Пригодятся и специальные крепежные элементы;
• для обвязки котла отопления используются различные трубы, включая стальные, но лучше всего применять современные пластиковые, которые способны выдерживать высокие температуры и экстремальные условия эксплуатации;
• отопление с использованием газа довольно эффективно, но чтобы увеличить его качество следует пристальное внимание уделить выбо

Схемы трубопроводов, которых следует избегать в гидравлических системах

Безумие, данное Эйнштейном, — это делать одно и то же снова и снова и ожидать разных результатов. Если это правда, то в Северной Америке есть несколько «безумных» проектировщиков гидравлических систем. Они постоянно цепляются за определенные конфигурации трубопроводов системы, даже несмотря на то, что существующие проекты, в которых используются эти конфигурации, создают проблемы.

Одна неправильная компоновка трубопроводов, которую я видел много раз, может быть описана как «преобразование» первичного / вторичного трубопроводов и классической многозонной распределительной системы типа коллектор. Я видел это как установленное оборудование, так и в аккуратно подготовленных чертежах САПР, созданных профессиональными инженерами. Последнее изображение этой проблемной схемы трубопроводов недавно появилось в электронном письме, отправленном мне для ознакомления.

Рисунок 1

Ошибка трубопровода, о которой я говорю, представлена ​​, рис. 1 .

Эта схема трубопроводов не является ни первичной / вторичной, ни многозонной системой типа «коллектор». Это не определено среди проверенных конструкций гидравлических трубопроводов.

Я предполагаю, что эта неправильная компоновка трубопроводов постоянно проявляется в том, что проектировщик начинает думать о первичном / вторичном трубопроводе и, следовательно, думает, что ему нужен первичный контур.Источники тепла нагнетают тепло в этот контур, а контуры нагрузки отбирают тепло из него.

Связано: когда использовать конфигурацию трехтрубного буферного резервуара

Разработчик переходит к наброску контура и вставляет циркулятор первичного контура. Теперь пора добавить несколько схем нагрузки. Здесь память дизайнера возвращается к аккуратно выровненным зональным циркуляционным насосам, выстроенным в линию на стене. Имея это в виду, разработчик подключает сторону питания каждой схемы зоны к верхней части цикла (считая, что это заголовок), а обратную сторону — к нижней части цикла (снова рассматривая ее как заголовок).Тот факт, что «заголовки» соединены на концах, не имеет значения.

ЧТО НЕ ТАКОЕ?

Рисунок 2

Одну проблему с этой конструкцией можно представить, если учесть давления в первичном контуре, когда работает только циркулятор первичного контура. Существует перепад давления между верхней частью контура, где соединяется сторона питания контуров нагрузки, и нижней частью контура, где подсоединяется сторона возврата контуров нагрузки.Это проиллюстрировано на рис. 2 .

Если бы работал только первичный циркуляционный насос, перепад давления был бы самым высоким между точками A и B из-за потери напора на самом длинном пути контура. Оно уменьшится до некоторого минимального значения между точками C и D. Однако перепад давления в любой заданной цепи нагрузки в любой момент времени также будет зависеть от состояния включения / выключения циркуляционных насосов нагрузки и, следовательно, сильно варьируется. Тем не менее, возможно, что перепад давления между точками, где начинается и заканчивается цепь нагрузки, может составлять несколько фунтов на квадратный дюйм (psi).

Если давление в точке A выше, чем давление в точке B, вода «хочет» переместиться из точки A в точку B. Если ничто не преграждает путь, вода потечет из точки A в точку B. в контур, в котором циркуляционный насос отключен и нет необходимости в нагреве. Назовите это миграцией тепла, призрачным потоком или как хотите. Этого не должно происходить, и клиенты имеют полное право пожаловаться, когда это произойдет.

Вполне возможно, что через все контуры зоны может проходить некоторый поток, когда только одна зона фактически требует тепла.Поток возникнет в любой цепи нагрузки, где сопротивление прямого открытия любого обратного клапана (которое обычно составляет 0,3-0,5 фунта на квадратный дюйм) меньше, чем развиваемый перепад давления между сторонами подачи и возврата этого контура.

Скорость нежелательной миграции тепла зависит от разницы давлений между подачей и возвратом каждой зоны контура, а также от количества происходящего рециркуляционного смешения. Последний зависит от расхода в первичном контуре по сравнению с расходами в контурах нагрузки.Если поток движется через первичный контур — потому что кто-то думает, что поток в первичном контуре должен быть, по крайней мере, равен сумме потоков контура нагрузки (что НЕ верно), тогда рециркуляционного смешения не будет. Однако, если расход в первичном контуре меньше суммы расходов контура активной нагрузки, обязательно где-то существует рециркуляция. Думайте как вода. Почему вода должна полностью возвращаться к тому месту, где котел (-ы) подключены к первичному контуру, если он может просто сделать более короткий обход и в конечном итоге вернуться на вход зонального циркуляционного насоса?

Если вы собираетесь построить настоящую первичную / вторичную систему, каждый контур нагрузки и каждый источник тепла должны подключаться к первичному контуру с помощью пары близко расположенных тройников. Эти тройники изолируют динамику давления каждого циркуляционного насоса от других циркуляционных насосов в системе. Это называется гидравлической сепарацией.

БОЛЬШЕ ПРОБЛЕМ

Система, показанная на Рисунке 1, точно представляет полученный мной рисунок. Помимо «измененной» схемы трубопроводов, есть несколько других деталей, которые должны вызывать беспокойство:

1. В цепях нагрузки нет обратных клапанов для предотвращения обратного потока, когда одни нагрузки активны, а другие нет.
2. В цепях нагрузки нет продувочных клапанов.
3. На вертикальной трубе, идущей от котла, установлен обратный клапан. Запрещается монтировать поворотные обратные клапаны на вертикальном трубопроводе. При некоторых условиях заслонка в обратном клапане может «зависать» в открытом положении, когда поток прекращается, и захлопываться, когда развивается достаточный обратный поток. Это может создать сильный эффект гидравлического удара.
4. Тройники, соединяющие котлы с «первичным контуром», должны располагаться как можно ближе друг к другу. Падение давления между более удаленными тройниками, соединяющими котел с «первичным контуром» на Рисунке 1, будет иметь тенденцию вызывать некоторый поток через неактивный котел. Это увеличивает потери тепла из рубашки котла и создает конвективные воздушные потоки, которые нагревают дымоход.

ПОТЕРЯ ПЕТЛИ

Рисунок 3

Правильно спроектированные первичные / вторичные системы работают. Тем не менее, на мой взгляд, есть лучшие варианты, которые обеспечивают преимущества первичного / вторичного трубопроводов, но с более простыми и менее дорогими конфигурациями трубопроводов (как показано на рис. 3 ).

Эта система соединяет котлы с системой коллектора, ведущей к гидравлическому сепаратору. Цепи нагрузки подключаются к коротким / большим коллекторам, выходящим с правой стороны гидравлического сепаратора. Высокоэффективное отделение воздуха и грязи обеспечивается с помощью коалесцирующей среды внутри гидравлического сепаратора. Это устраняет необходимость в сепараторах воздуха и грязи в качестве отдельных компонентов.

Связано: Сделайте правильный выбор: Обзор новой сантехники и гидравлических клапанов

За счет того, что коллекторы короткие и большие, перепад давления вдоль коллектора очень низкий.Это в сочетании с очень низким перепадом давления в гидравлическом сепараторе обеспечивает хорошее гидравлическое разделение всех циркуляционных насосов в системе.

Я предлагаю размер коллекторов так, чтобы скорость потока внутри них не превышала двух футов в секунду при максимальной скорости потока.

Такая компоновка трубопроводов исключает «паразитный поток» и возможные проблемы с рециркуляцией, описанные ранее. Он также обеспечивает одинаковую температуру подачи для каждой цепи нагрузки.Он устраняет необходимость в циркуляционном насосе первичного контура и, что, возможно, наиболее важно, устраняет эксплуатационные расходы на циркуляционный насос первичного контура в течение всего срока службы системы. Экономия, связанная с последним, может легко превысить стоимость гидравлического сепаратора.

Итак, пожалуйста, не доказывайте повторно, что Эйнштейн был прав в отношении безумия. Если вы намереваетесь построить первичную / вторичную систему, убедитесь, что вы построили ее с близко расположенными тройниками и первичным циркуляционным насосом надлежащего размера.Рассмотрите возможность использования гидравлического сепаратора, чтобы получить преимущества первичной / вторичной системы с более простыми трубопроводами и более низкими эксплуатационными расходами в течение жизненного цикла.

Джон Зигенталер, физическое лицо, окончил политехнический институт Ренсселера по специальности машиностроение и имеет лицензию профессионального инженера. Он имеет более 34 лет опыта в проектировании современных систем водяного отопления. Последняя книга Зигенталера, Отопление с использованием возобновляемых источников энергии , была выпущена недавно (см. www.Hydronicpros.com для получения дополнительной информации).

Автономная система отопления состоит из: 1) настенного дымохода котла 2) коллектора медного и его подключения к котлу 3) внутреннего дымохода котла.

Презентация на тему: «Автономная система отопления состоит из: 1) настенного дымохода котла 2) коллектора медного и его подключения к котлу 3) внутреннего дымохода котла» — стенограмма презентации:

1

Автономная система отопления состоит из: 1) настенного дымохода котла 2) коллектора из меди и его подключения к котлу 3) внутреннего дымохода котла и дымохода 4) медных труб для подачи природного газа и стоимости с водонепроницаемыми котлами 23.3 кВт и дымоход длиной 15 метров, общая стоимость каждой жилой единицы составляет 3126 евро.

2

Mini VICTRIX кВт — это проточный настенный котел с герметичной камерой с мощностью: 18,4 кВт при нагреве 23,4 кВт, который, благодаря конденсационной технологии, отличается высоким КПД. Горелка с предварительным смешиванием системы и обеспечивает экологическое функционирование метана и GPL, а также обеспечивают очень низкие выбросы, и этот Mini VICTRIX принадлежит к классу большинства европейских норм — Классу 5.

3

Внутренняя схема стенки котла состоит из: 1) положения дымохода 2) подающей трубы 3) дополнительной горелки и теплообменника 4) горелки с двигателем 5) двигателя 6) корпуса органов управления 7) золотникового клапана 8) возвратной трубы

4

Преимущества 1) Небольшие размеры и красивый дизайн 2) Простота использования и простота установки 3) Снижение расхода топлива и выбросов углерода в воздух.

Карточки с вопросами по газу

Установка газового трубопровода — округ Кинг

Определить подходящий размер

Правильный выбор размера трубы важен для того, чтобы каждый газовый прибор получал достаточно газа для правильной работы.Каждое устройство имеет минимальную потребляемую мощность в БТЕ в час. В таблице ниже приведены некоторые примеры типичных потребностей в БТЕ. Посмотрите на таблицу на обратной стороне этой вставки, чтобы помочь вам определить правильный размер трубы для вашей работы. Чтобы преобразовать БТЕ в кубические футы в час, разделите БТЕ на 1100 (пример: 50 000 БТЕ на 1100 = 45,45 кубических футов газа в час). См. Пример на обратной стороне этой вставки, чтобы лучше проиллюстрировать это. Чтобы получить БТЕ из кубических футов, умножьте кубический на 1100 футов (45,45 кубических футов x 1100 = 50000 БТЕ.)

Разрешенные материалы фитингов для газовых трубопроводов

Черный чугун и гофрированная нержавеющая сталь (CSST) — обычно используемые одобренные материалы. CSST требует сертификации от производителя для всех, кто собирается покупать и устанавливать материал.

Резка трубы

Если вы режете железную трубу, вы должны расширить срез трубы, чтобы сохранить полный внутренний диаметр трубы.

Особые указания

Не используйте шлиф союзы, кроме непосредственно на метр или после запорного клапана на приборе.В каждом месте, где у вас будет газовый прибор, должен быть запорный газовый кран. Только в пределах города Сиэтла любое лицо, устанавливающее газопровод на участке, не находящемся в его собственности, должно иметь лицензию механика газопровода Сиэтла. Все установки газопровода требуют разрешения и проверки.

Тестирование

Тестирование системы — ваша ответственность. Инспектор не проводит испытание и не предоставляет какое-либо оборудование, необходимое для испытания, включая контрольно-измерительные приборы.

Требуется испытание под давлением воздуха. Испытательное давление должно быть не менее 1 ½ рабочего давления, но не менее 3 фунтов на квадратный дюйм (psi). Продолжительность испытания должна быть не менее 10 минут. Система трубопроводов должна выдерживать указанное испытательное давление без каких-либо признаков утечки или других дефектов. Механические манометры, используемые для измерения испытательного давления, должны иметь такой диапазон, чтобы верхний край шкалы не превышал испытательное давление более чем в пять раз. Например, для испытания на 3 фунта на квадратный дюйм потребуется манометр максимум 15 фунтов.Испытание на 10 фунтов на квадратный дюйм может быть выполнено с использованием 50-фунтового манометра, но не 100-фунтового манометра. Система трубопроводов должна быть испытана (находиться под давлением), а контрольный манометр должен быть виден во время проверки. Если манометр не показывает минимальное давление, требуемое для испытания, или любое снижение испытательного давления, показанное манометрами во время проверки, должно считаться указанием на наличие утечки.

При падении давления проверьте герметичность. Проверьте герметичность, наполнив распылитель мыльной водой и распылив раствор на трубу в том месте, где он встречается с фитингами.Пузырьки указывают на утечку, и ее следует устранить соответствующим образом. Продолжайте этот процесс, пока у вас не будет утечек. Не используйте открытое пламя для проверки на утечки.

Инспекция

Во время проверки не забудьте оставить открытыми все газовые трубопроводы, чтобы инспектор мог осмотреть всю систему.

Минимальная потребность типовых газовых приборов в БТЕ в час

Пример

Проблема: Определите требуемый размер трубы для каждой секции и выхода показанной системы трубопроводов.

Решение:

1. Максимальная потребность в газе на выходе A — 35 000 БТЕ в час / 1100 БТЕ на кубический фут = 31,82 кубических футов в час.
   Максимальная потребность в газе на выходе B-3000 БТЕ в час / 1100 БТЕ на кубический фут = 2,73 кубических футов в час.
   Максимальная потребность в газе на выходе C-65 000 БТЕ в час / 1100 БТЕ на кубический фут = 59,09 кубических футов в час.
   Максимальная потребность в газе на выходе D-150 000 БТЕ в час / 1100 БТЕ на кубический фут = 136,36 кубических футов в час.
2. Длина трубы от газового счетчика до самого удаленного выхода (выход A) составляет 60 футов.
3. Использование колонки с отметкой 60 футов на размере заправки газовой трубы:

   Выход A, подающий 31,82 кубических футов в час, требует трубы диаметром полдюйма.

• Секция 1, снабжающая выходы A и B, или 34,55 кубических футов в час, требует полудюймовой трубы.
• Секция 2, подающие выходы A, B и C, или 93,64 кубических фута в час, требует трубы диаметром три четверти дюйма.Секция 3, снабжающая выходы A, B, C и D, или 230 кубических футов в час, требует трубы диаметром один дюйм.

4. Использование колонного рынка 60 футов: для выхода B, поставляющего 2,73 кубических футов в час, требуется полудюймовая труба. Выпуск C, подающий 59,09 кубических футов в час, требует трубы диаметром полдюйма.
5. Использование колонки с пометкой 50 футов: Выпуск D, подающий 136,36 кубических футов в час, требует трубы диаметром три четверти дюйма.

Размер газопровода

• Тип газа — природный газ.
• Давление на входе составляет 0,5 фунта на квадратный дюйм или меньше.
• Допустимое падение давления составляет 0,5 дюйма водяного столба.
• Удельный вес подаваемого газа 0,60.

Азия.ru

.
