один из самых надежных способов соединения

Вопрос, связанный со способом соединения проводов, может коснуться практически каждого владельца дома, дачи, гаража или автомобиля. Важность выбора этого способа напрямую зависит от выбранного способа, ведь от соединения проводов будет зависеть долговечность всей системы и качество ее работы в целом. Наиболее простым и надежным является соединение методом обжима.

Каковы бывают способы соединения и каковы их плюсы и минусы?

Помимо обжима, существуют и другие способы проделать с поводами ту же манипуляцию. У каждого из них есть свой набор положительных и отрицательных черт. Первым методом, который приходит на ум, является пайка – в электронике она до сих пор удерживает лидирующие позиции по частоте применения. Соединение этим способом имеет высокую механическую прочность, но в условиях повышенной влажности и перепадов температур не подойдет. Причина кроется в довольно быстром окислении, которое перерастает в дополнительное сопротивление между элементами схемы и планомерному ухудшению ее работы.

Другой метод – скрутка: его можно применять даже с минимальным набором инструментов. При этом, проводники сохраняются в целости – чтобы скрутить провода, необходимо лишь очистить небольшие их участки от изоляции. Демонтаж соединения также довольно прост, но мириться придется с небольшой площадью контакта и небольшой надежностью соединения.

Как видим, опрессовка проводов или, как ее часто еще называют, соединение методом обжима – способ, совмещающий преимущества аналогичных способов. Для этого понадобятся лишь гильзы и специальные клещи.

В чем преимущества и суть метода?

Важным показателем надежности обжима является его распространение среди крупных производителей: почти все компании, собирающие электрические схемы в готовом виде, используют именно этот способ в качестве основного. Большинство специалистов рекомендуют использовать обжим в качестве основного и единственного способа соединения.

Преимуществ у способа много: для того, чтобы приняться за соединение, нужно иметь при себе лишь клещи (т. н. “кримперы”) и гильзы. Кроме того, обжим довольно прост и не требует высокого уровня мастерства. Если же используются ряд специальных наконечников, то можно осуществить не только соединение, но и герметизацию – это может быть критически важно при работе в условиях перепадов влажности. Помимо клещей, здесь понадобится лишь зажигалка или фен. Сама конструкция при этом получается очень прочной: со временем она не теряет в надежности и будет исправно служить годами.

В чем состоит процесс соединения?

Для всех манипуляций стоит приобрести муфты под диаметр провода – это показатель должен вдвое превышать таковой у провода вместе с изоляцией. Комплектующие со стороны подобны цилиндрам с отсутствующими основами сверху и снизу – именно в эти отверстия устанавливаются провода (их наконечники) – дальше в ход идут клещи. Существует два вида муфт: с простой и усложненной изоляцией. Первые используют в качестве основного и единственного изолятора пластик, а вторые же снаружи имеют слой термоусадки, а внутри – слой клея с опциями герметика. Изначально подобные муфты изготавливались лишь Европе, но не так давно в Поднесесной довольно удачно начали копировать наработки компаний по ценам в несколько раз ниже. Сами же клещи (кримпер) стоит тоже выбирать с умом: оптимальный вариант имеет трещотку для фиксирования, которая значительно упрощает работу с изолированными и неизолированными проводами.

Процесс начинается с разрезания проводов кусачками. Далее провода необходимо очистить от изоляции на длину, которая составляет примерно половину гильзы – обычно достаточно убрать не более 5 мм. Если с одной стороны будет более одного провода, то необходимо выполнить их скрутку. Далее надеваем гильзу и немного зажимаем клещами. Если термоусадка имеется в комплекте, то ее стоит надеть до этого.

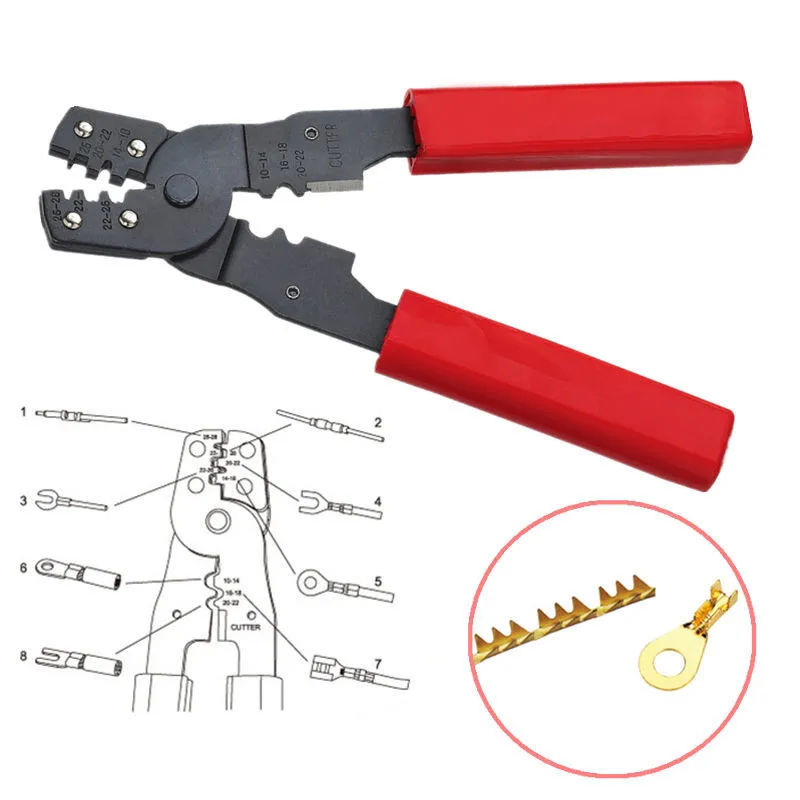

Клещи имеют с одной стороны овальные губки, с другой – такие же, только большего диаметра. Более узкая сторона должна зажимать изоляцию провода в гильзе, а вторая, соответственно – металлическую муфту. После того, как эта процедура выполнена для одного конца – необходимо использовать клещи тем же образом, чтобы обжать муфту с двух сторон. Далее устанавливаем на свое место тремоусадку (если она есть) и проводим от одного края до другого огнем от зажигалки. В случае, если соединение проводов происходит с одной стороны, то термоусадку стоит надеть заранее.

Описанный ниже способ обжима не включает герметизацию и для некоторых сценариев использования электроники не подходит. В случае, если монтаж наконечников происходит в гильзы DuraSeal – он происходит немного по-другому. Первые этапы (зачистка, обрезание с помощью клещей и обжимка) происходят аналогично. Далее необходимо усаживать изоляцию от центра к краям, пока со сторон не проступит клей. Обжим соединения работает как с медными, так и алюминиевыми соединениями любого сечения – важно лишь правильно подобрать диаметр гильзы.

Важно учитывать, что если наконечники алюминиевые, то и кольца на гильзах тоже должны быть из того же материала. Проблема в том, что медь и алюминий имеют свойство окисляться: со временем такое соединения начнет повышать сопротивление – металл будет покрываться слоем оксида, который является изоляторов. Даже если контакт не будет потерян полностью, то в участках соприкосновения в районе наконечников провода начнут нагреваться, а изоляция – плавиться. Ничем хорошим подобный спенарий для вашей электрической схемы не отличится.

Типичные ошибки при монтаже проводом методом обжима

1. Использование гильзы, которая по диаметру не превышает сечение провода. Для этого придется срезать часть проводника, что снизит надежность и долговечность соединения. Это чревато снижением сопротивления и пропускной способности участка цепи.
2. Использование гильз чрезвычайно большого диаметра. Использование гильзы, диаметр которой значительно больше – тоже не такая уж удачная идея. Даже сгибание провода пополам снизит прочность соединения – она также упадет в разы.
3. Разрезание гильзы пополам ради экономии на материалах – еще один способ, которым пользуются новички. В таких случаях стоит ждать повышения сопротивления на участке цепи, изменение геометрии наконечников,а о прочности соединения и говорить не придется.
4. Опрессовка гильзы, в которой используются другие инструменты. Для того, чтоб выполнить соединение должны применяться лишь клещи – другие инструменты не дадут нужного эффекта. Использование молотка или плоскогубцев повредит структуру наконечников и приведет к ухудшению качества работы.

схема цветов и порядок распиновки проводов интернет кабеля для обжимки в домашних условиях

Юрий Санаев

Системный администратор. Менеджер по продажам компьютеров и wi-fi оборудования. Опыт работы – 10 лет. Знает о «железе» и софте все и даже больше.

Если пользователь желает создать дома локальную сеть, чтобы иметь общий доступ к файлам со всех устройств, у него могут возникнуть проблемы с обжимом витой пары на 8 жил или 4 жилы.

Чтобы справиться с задачей, разберемся, какие бывают ее виды, какие нужны провода, штекеры и инструменты. Приведем схемы обжима и расскажем, какая из них подходит в конкретной ситуации.

Виды

Витая пара – это кабель из скрученных проводов из меди или латуни в оплетке. Она создана для передачи сигнала между техникой и подсоединяется через разъемы Ethernet. Может быть с защитой. Последняя выполняется из фольги или проволочной оплетки и бывает общая и попарная. Первая покрывает кабель полностью, вторая – раздельные пары.

Витая пара делится на несколько типов:

Неэкранированный кабель (UTP) не уступит другим по качеству трансляции сигнала, но под воздействием электромагнитных помех связь существенно ухудшается. Его не стоит размещать поблизости от электрической проводки.

В кабеле с индивидуальным экраном (FTP) раздельные пары защищены фольгой, что делает сигнал невосприимчивым к внешним помехам или перекрестным между парами. Может находиться рядом с электропроводкой.

STP (S/UTP)– экранирование происходит за счёт медной оплетки поверх всех пар.

Расшифровка:

• U — экран отсутствует;
• F — применяется фольга;
• S — металлическая оплетка внешнего экрана.

Кабель с общим экраном (F/UTP, S/UTP, SF/UTP) обеспечивает хорошую защиту от наружных электромагнитных воздействий.

Интернет кабель с обоими видами экранов защищает как от внешних воздействий, так и от перекрестных, между парами. Это виды кабеля F/FTP, S/FTP, SF/FTP.

Количество жил

Кабель включает в себя одну жилу (одножильный) или их ряд (многожильный). Первый тип плохо изгибается, но обладает лучшими свойствами, отвечающими за дальность передачи сигнала. Его проще опрессовать, зафиксировать, он практически не гнется. Оптимален для подсоединения интернет-розеток.

Провод с множеством шнуров-жил лучше гнется, но отличается высоким затуханием при трансляции сигнала. Плохо обжимается, потому что есть риск нарушить изоляцию. Трудно помещается в коннектор и применяется там, где требуется гибкость, например, при соединении роутера и ПК или двух компьютеров.

Категория и защитная оболочка

Категория кабеля имеет важное значение при обжиме кабеля для подключения Интернета или настройке локальной сети. Нужно задействовать категорию не ниже CAT 5. Посмотреть номер можно на оболочке. Всего есть 7 категорий:

Форма, оплетка и цвет витой пары имеют значение. Классический кабель получил серую расцветку. Он сделан из ПВХ, обозначается буквами PVC. Применяется в помещениях, дешев, но боится огня и подвержен воздействию жары или холода.

Из полиэтилена (обозначение – PE) делают кабель для прокладки снаружи помещений. Он не боится температурных перепадов и влаги, часто оснащен несущим тросом для натяжения кабеля между опорами, без опасения нарушить целостность жил.

Оранжевый или ярко-красный сообщает, что кабель не горит. Он изготовлен из малодымного безгалогенного компаунда (маркировка – LSZH). Используется в помещениях, где высокие требования к пожарной безопасности. Такой кабель дороже, чем стандартный PVC, но более долговечен и безопасен.

По форме провод бывает круглым или плоским. На технические характеристики это не влияет.

Витая пара состоит из 2 или 4 пар (4 или 8 проводов соответственно). Если скорость Интернета до 100 Мбит/сек, достаточно 2 пар. Если же скорость от 100 Мбит/сек до 1 Гбит/сек, то задействуют все 8 контактов.

Выбор провода

При выборе витой пары для домашней сети или подключения к Интернету рекомендуется использовать кабель категории CAT5E. Подойдут CAT6 и CAT7, но без особой потребности платить за них не требуется.

При планировании локальной сети рекомендуется сразу же закладывать кабель с четырьмя парами жил. Двух пар хватит при скорости до 100 Мбит/сек, но если в дальнейшем скорость будет увеличена, потребуется протягивать провод заново.

Для интернет-розеток подходит одножильный кабель, для соединения ПК, роутеров и ПК – многожильный.

Если кабель размещен вдали от электропровода, то подойдет тип UTP. Иначе нужно посмотреть на типы витой пары с экраном, защищающим от внешних помех.

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил. Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

При покупке коннекторов стоит купить и защитный колпачок. Он стоит дешево, но защитит LAN-кабель от перегиба, защелку – от поломки, а порт и штекер – от попадания пыли.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

• Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.
• Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.
• Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Схемы обжима и выбор нужной

Известны две схемы подключения витой пары (распиновки): прямая (568B) и перекрестная (568A).

Прямая (Straigt) распиновка витой пары соединяет различные устройства. Это схема «роутер-компьютер», «маршрутизатор-телевизор» и т.д. Особенность прямого обжима – идентичное расположение жил в контактах обоих коннекторов.

Перекрестное подключение или кроссовер (Cross – Over) требуется, когда нужно связать однотипную технику. Это схема «роутер – роутер», схема «компьютер – компьютер» и т.д. Особенность в том, что на первом конце кабеля задействован прямой тип, а на втором жилы перекрещиваются.

Вторая схема обжима витой пары на 8 и 4 жилы практически вышла из обращения. Большая часть современной техники автоматически распознает вариант подключения и выбирает подходящий способ коммутации. Скоро обжимать интернет-кабель можно будет только первым способом.

8 жил

Порядок проводов при прямой обжимке сетевого кабеля выглядит так:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый.

Для перекрестного обжима провода используется схема:

1. бело-оранжевый – бело-зеленый;
2. оранжевый – зеленый;
3. бело-зеленый – бело-оранжевый;
4. синий – синий;
5. бело-синий – бело-синий;
6. зеленый – оранжевый;
7. бело-коричневый – бело-коричневый;
8. коричневый – коричневый.

Разница в том, что часть пар здесь перекрещены.

4 жилы

Четырехжильное подключение характерно для прямой схемы обжимки витой пары на 4 жилы. Оно позволяет передавать информацию со скоростью до 100 Мбит/сек. Коннектор остается прежним, с восемью каналами, но для уменьшения стоимости сети задействован провод с четырьмя контактами.

Порядок цветов для прямого обжима:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. пусто;
5. пусто;
6. зеленый;
7. пусто;
8. пусто.

Перекрестная распиновка Ethernet-кабеля или кроссовер с четырехжильным проводом:

1. бело-оранжевый — бело-зеленый;
2. оранжевый — зеленый;
3. бело-зеленый — бело-оранжевый;
4. пусто;
5. пусто;
6. зеленый — оранжевый;
7. пусто;
8. пусто..

Порядок при обжимке

Порядок обжима витой пары на 8 проводов RJ-45:

1. Отмерить требуемую длину провода.
2. Сделать кабель ровным, откусив по несколько миллиметров с каждого края.
3. Бережно надрезать, отступив 1,5 – 2 см от каждого края, чтобы снять изоляцию.
4. Несколько раз согнуть кабель в различные стороны от надреза.
5. Отделить изоляцию, отделившуюся при сгибании, с кабеля.
6. Удалить экранирование, расправить жилы, откусить провода до одной длины.
7. Разложить жилы, руководствуясь одним из видов обжима.
8. Подключить к коннектору витую пару, расположив жилы в верном порядке в каналы вплотную к бортику разъема.
9. Вставить штекер в разъем на обжимнике.
10. Придерживая провод, сжать ручки инструмента, чтобы обжать сетевой кабель, до щелчка.

После монтажа нужно проверить, качественно ли сделана обжимка.

Обжим без инструмента

Если обжимника нет, придется задействовать имеющиеся инструменты, например, отвертку. Оплетка снимается простым острым ножом. Нужно действовать бережно, чтобы не испортить целостность изоляции жил. До подходящей длины контакты подрезаются бокорезами.

Чтобы правильно обжать витую пару, провод помещают в разъем и зажимают планкой, чтобы не вырвать по неосторожности. Далее надо уложить разъем на плоскую поверхность и шлицевой отверткой поочередно вдавить контакты, чтобы они продавили изоляцию и врезались в жилы. Теперь стоит удостовериться, что все контакты вдавлены полностью и находятся на одинаковом уровне.

Использование специальных самообжимающихся коннекторов

Существуют самообжимающиеся коннекторы, не требующие для обжима витой пары из 8 жил других инструментов, кроме используемых для удаления оплетки и изоляции.

Принцип обжима с помощью таких конструкций прост. Нужно открыть коннектор и сверху завести в пазы жилы (разъемы раскрашены в разные цвета, поэтому ошибиться с правильным расположением невозможно). Затем закрыть половинки. Провода будут надвинуты на ножи контактов. Теперь коннектором можно пользоваться.

Проверка

После соединения устройства с другими устройствами или подключения к локальной сети нужно проверить, как работает созданная линия. Простейший способ – подключить коннектор Ethernet к ПК и убедиться, что все функционирует.

Профессионалы пользуются кабельными тестерами или LAN-тестерами. Они включают два блока и позволяют выполнить диагностику кабеля, разведенного по различным помещениям. Оба блока имеют порты для установки коннекторов. После подсоединения прибор запускается и проверяет каждую жилу, о чем сообщают светодиоды с порядковыми номерами. Если есть обрыв, то видно, где находится повреждение или выполнен некачественный обжим.

В домашних условиях вместо тестера используется мультиметр. Его ставят на прозвон или на маленькое сопротивление (200 Ом). После этого диагностируют каждый провод одной расцветки на двух размещенных рядом коннекторах. Нужны тонкие щупы, чтобы точно прикасаться к контактам. Для этого их нужно подточить или поставить проволочные наконечники.

Проверить мультиметром кабель со штекерами в различных помещениях тоже легко. В портах соединяемых устройств есть индукционная катушка, соединяющая жилы одной пары, поэтому между ними есть проводимость. Нужно в порт одного из выключенных устройств вставить коннектор, а на втором разъеме продиагностировать проводимость. Для частных линий (до 100 Мбит/сек) требуется прозвонить только две пары.

Сопротивление у пар, как правило, схожее. Если разница большая или значение очень высокое, если линию не получается прозвонить, это сообщает о неправильно выполненном обжиме проводов.

Секреты из практики по монтажу

Несколько советов по разводке кабеля для интернета и обжимке витой пары:

• Расправлять жилы и размещать удобнее всего карандашом или ручкой. Провода разглаживаются и размещаются тесно друг к другу, что и требуется для их установки внутрь коннектора.
• В коннектор должна входить и быть зажата изоляция кабеля. Она позволит избежать возможного обрыва разъема.
• После обжима коннектора нужно удостовериться, что провода сидят в разъеме плотно, до упора. Это позволит избежать плохого контакта.

Если есть возможность, лучше приобрести кримпер или попросить у кого-нибудь. Им удобнее пользоваться, чем обычным ножом, к тому же он не на

Опрессовка проводов. Инструмент и виды гильз. Обжатие

Самый действенный способ соединения проводов в местах, где сильная вибрация, когда длина проводов для соединения недостаточна для сварки или пайки — опрессовка проводов. Такой процесс может осуществляться двумя способами: гильзами или наконечниками.

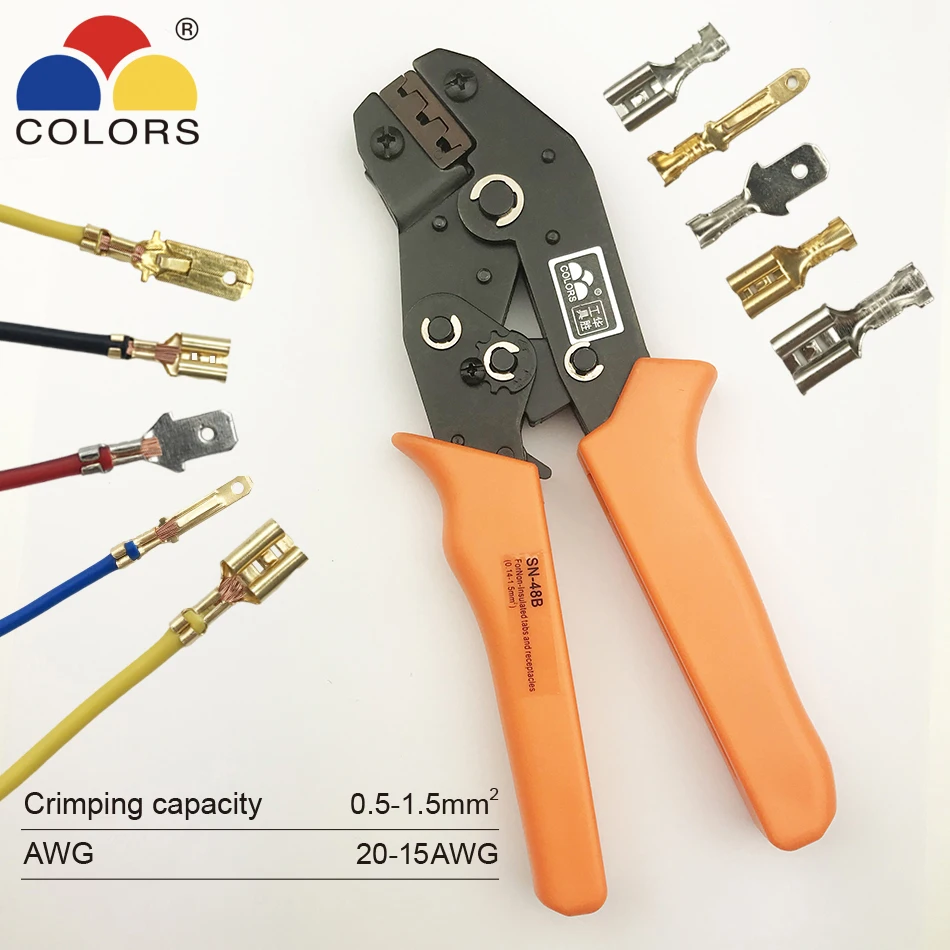

Но для качественного соединения необходим специальный инструмент в виде прессовых клещей, либо оборудования с гидропрессом.

Гильзование проводов

В силовых и распределительных шкафах при использовании гибкого многожильного медного провода положено устанавливать гильзы на оголенные части провода. Этот процесс называется гильзование, иногда обжим или опрессовка проводов. Гильзы выпускаются разных размеров, от 0,75 до 40 мм². Есть гильзы с изолированным фланцем и без него. Кроме цены нет никакой разницы.

Обычно фланцы гильз маркируются по цвету, который соответствует размеру гильзы. Но есть производители, которые не заморачиваются, и выпускают одноцветные гильзы. В любом случае, диаметр гильзы нужно выбрать такой, чтобы гильза заходила на провод как можно плотнее. Это не всегда можно сделать по маркировке, так как некоторые провода могут быть выполнены по ТУ, и иметь меньше размер, чем заявленный.

Часто гильзы на 1,5 мм² с легкостью залетает на провод с маркировкой 2 мм². Еще один важный момент – это материал, из которого изготовлены гильзы. При покупке убедитесь, что это медные и луженые гильзы. Взаимодействуя с воздухом, медь может окисляться, темнеть и терять качество контакта. Лужение меди – это старый способ, которым издревле пользуются электрики, чтобы сделать контакт долговечным и надежным. Сделать как для себя.

Зачем нужна опрессовка проводов

Что плохого в обычном методе крепления провода в зажимах электрических приборов? При зажиме пучок провода раздавливается и распушается. А некоторые проводки разрушаются. Отделенные от основной группы и поврежденные проводки, уже не используются, что приводит к нагреву мест соединения, иногда даже их обгорание.

Также медь остается открытой для доступа влаги и кислорода, что приводит к ее потемнению и окислению. Вследствие чего также теряется качество контакта. Опрессовка проводов гильзами поможет увеличить в разы надежность соединений и устранить все эти перечисленные проблемы.

Во-первых, обжатый гильзой конец, считается воздухонепроницаемым. Гильза не позволит проводкам повредиться или быть незадействованными, а ее луженая поверхность будет надежно защищена от воздействия окружающей среды.

Что нужно для гильзования

Гильзы продаются в огромном количестве, в любом ассортименте, в любом магазине электротоваров и как минимум, нужно обжимное устройство:

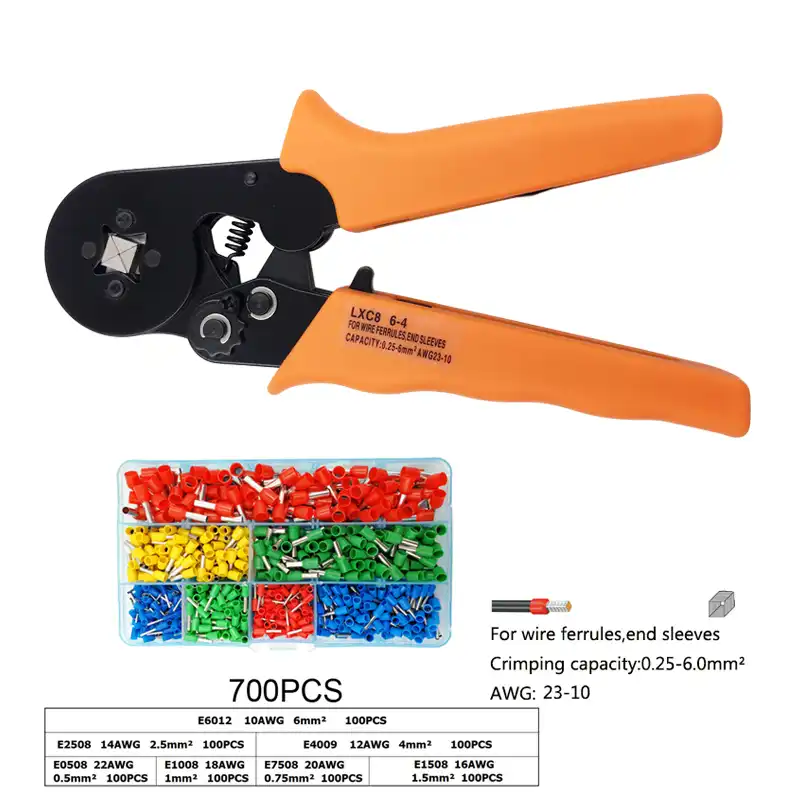

• Двухгубочное устройство. Это устройство выполнено в виде пассатиж, но с системой усиления сжатия, с двумя губками. Существуют разные виды губок для обжатия, как гильз, так и для вилочных или круглых наконечников для проводов.

• Также существую четырехгубочные обжимники. Они служат для обжима только гильз.

• Еще существуют и шестигубочные обжимники.

• В дополнение можно приобрести устройство оголения проводов. Их также существует несколько видов, для разных проводов.

Также хорошо приобрести резак для выполнения точных срезов. Продавцы даже дают кусок провода и резак, предлагают попробовать сделать срез. Провод режется как по маслу. Так что, без сомнений можно приобретать такой резак, так как он хорошего качества. Он очень пригодится для работы.

Порядок обжатия проводов

• Обрезаем провод резаком. Нужен очень точный срез. Чем он точнее, тем легче будет надеть гильзу, не замяв проводков.
• Отмеряем и оголяем часть провода на длину гильзы. Работаем очень осторожно, чтобы не повредить проводки. Смысл гильзования теряется, если мы все равно повредим несколько проводков и ухудшим качество контакта. Никогда не скручивайте провода перед тем, как надевать их на гильзу, даже слегка. У гильзы есть небольшая юбочка. Она поможет надеть гильзу даже на слегка распушенный провод. Эту важную фишку знают даже не все профессионалы. В других средствах информации могут показывать, что все хотя бы слегка скручивают проводки. Этого делать категорически нежелательно, потому что проводки обжимаются под очень высоким давлением так, что даже могут терять свою округлую форму, если лежат параллельно, принимая слегка шестигранную форму. Это приводит к увеличению контакта проводов между собой. Если же их скрутить, то при обжимке в тех местах, где провода пересекаются, проводки могут передавить друг друга и деформироваться.
• Надеваем гильзу на оголенную часть провода. Можно слегка покручивать гильзу, это не страшно.
• Вставляем в зажим соответствующего размера и зажимаем.

Теперь, присоединяя провод к автомату или другому устройству, будет очень надежное и долговечное соединение, которое обеспечила опрессовка проводов.

Способ соединения в металлических гильзах

При ремонте или прокладке проводки необходимо создавать надежные электрические соединения проводов. Есть много различных способов, которые выбираются исходя из условий объекта. Рассмотрим, как проводится соединение и опрессовка проводов, применяемые инструменты.

Использование гильз

Гильзы используются для соединения проводов в электропроводке в случаях:

• Применяется электрооборудование с нагрузкой большими токами. Необходимо обеспечить надежный контакт для исключения нагрева.
• Сечение провода не позволяет сделать соединение проводов другими способами.
• Нет места в распределительной коробке для соединений. Провода соединяются за пределами коробки.
• Пространство для соединения ограничено, большая высота объекта, другие способы сделать проблематично.

Виды гильз

Важно выбрать правильно диаметр гильзы и ее материал, так как качество контакта будет от этого зависеть. Гильзы делятся по материалу изготовления. Бывают гильзы обычные медные, определенного диаметра и длины. Существуют также луженые гильзы. Ее поверхность покрывается смесью висмута и олова для предотвращения окисления металла.

Алюминиевые гильзы имеют такие же параметры, как и медные. Комбинированные варианты гильз служат для соединения проводов, изготовленных из разных металлов, называются алюмомедными, с обозначением ГАМ.

В медную половину вставляется провод из меди, а в другую половину укладывается провод из алюминия. Два элемента гильзы соединяются фрикционной сваркой. Это уменьшает потери тока на контактах.

Гильзы изолированные. На поверхности нанесен слой изоляции из ПВХ. Гильзы опрессовываются вместе с изоляцией. Они применяются только для медных проводов.

Конструктивные особенности

• Обычные гильзы с отверстием, классического вида.
• Комбинированная модель из двух половинок.
• Гильзы луженые и медные, имеющие в центре поперечную перегородку для обеспечения вставления равных частей проводов с обеих сторон гильзы. Это позволяет создать равное распределение тока.
• Гильзы могут иметь одно отверстие с одной стороны, для соединения разветвляющей сети вставляются несколько проводов в одно отверстие.

Инструменты

• Нож для снятия изоляции.
• Бокорезы и пассатижи для отрезания провода.

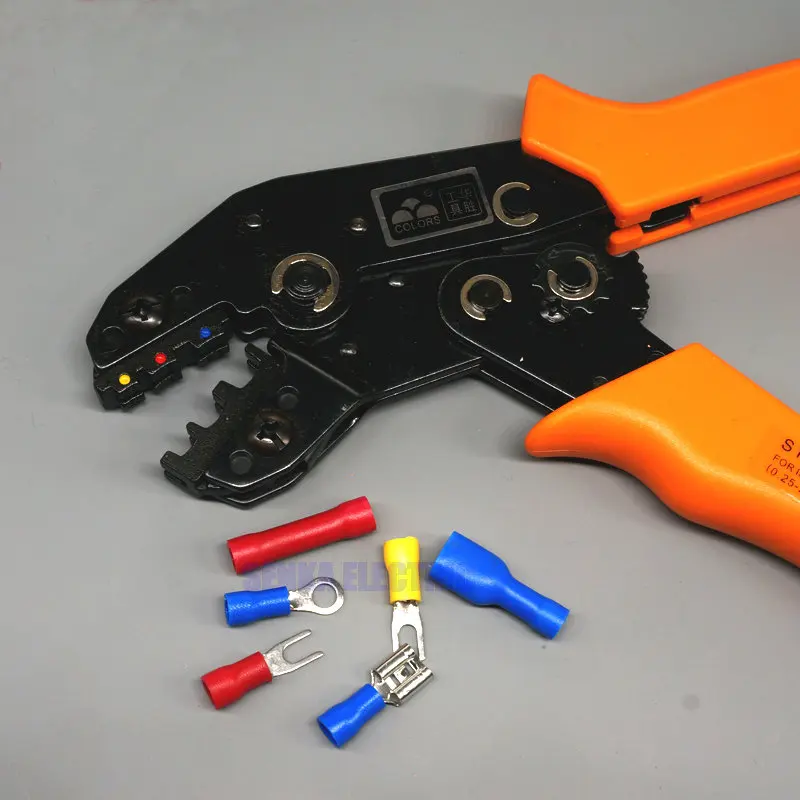

• Опрессовочные клещи классического типа, для ручного использования.
• Мощные клещи с длинными ручками или с гидропрессом. Для соединения жил более 6 мм².
• Расходные материалы, изолента, термоусадка.

Порядок опрессовки проводов

• Определяется способ соединения проводов: стык в стык, или с одной стороны гильзы.
• Выбирается размер, материал гильзы и ее форма. Для медных проводов выбираются медные гильзы, для алюминиевых проводов – алюминиевые гильзы. Для разных проводов – комбинированные. Диаметр гильзы выбирается по сечению проводов.
• Ножом снимается изоляция с обоих концов провода. Длина снятия определяется по глубине вставления в гильзу. Излишнее снятие изоляции не рекомендуется.
• Зачищенные края провода вставляются в гильзу. Гильза устанавливается в опрессовочные клещи в соответствующую ячейку. Сжимаются рукоятки клещей. Обжатие делается по всей длине гильзы.
• Контакты с обжатыми гильзами необходимо заизолировать. Можно воспользоваться термоусадочными материалами, применяя нагрев газовой горелкой. Также применяют изоляционную ленту или пластиковые наконечники.

Ошибки при опрессовке проводов

• Основной ошибкой является неправильный подбор типа гильзы. Если она меньше, чем нужно, то провод может передавиться краем гильзы, что приведет к переламыванию сплющенной жилы. Если гильза оказалась большой, то надежность контакта станет хуже. При этом провода в гильзе будут лежать неплотно. С течением времени соединение нагреется, подгорит. В итоге нарушится контакт соединения проводов.
• Подбор матриц и пуансонов для клещей осуществлен неправильно. Это приводит к подобному эффекту, что обуславливает также плохой контакт с вытекающими последствиями. Надо учитывать, что матрицы постепенно изнашиваются, их размеры нарушаются. Укорачивание гильзы недопустимо. Это снижает площадь контакта.
• Опрессовка проводов гильзами проводится с помощью молотка и зубила. Это недопустимо с точки зрения правил опрессовки. В крайнем случае, когда нет возможности использовать нормальный инструмент, это может быть допущено. Но если имеются хорошие инструменты, то другой альтернативы не может быть.

Похожие темы:

Разъемы Molex и обжатие клеммных штифтов

Разъяснения по разъемам Molex,
, используемые в пинболе.
03.04.05 — [email protected].
Информация собрана с сайта Molex.com во время разговора с
Технические консультанты Molex и [имя удалено по запросу] (восьмилетний опыт работы в сфере автомобильной проводки
Инженер-технолог, проработавший три года супервайзером по монтажу обжимных матриц.
инженерный отдел и четыре года в качестве руководителя программы программы электромонтажа автомобиля
для электромонтажной компании в Детройте).Большинство картинок Molex.

Содержание.

1. Разъяснения по разъемам (Введение)
2. Когда изношены разъемы?
3. Коннектор Необходимые инструменты и детали, и где их взять
4. Как правильно обжать разъем
5. Следует ли паять клеммы разъема?
6. Преобразование концевых выводов IDC с петлей в обжимные выводы
7. Снятие клемм разъема

1. Введение в разъем.

Зачем нужны разъемы?
Для замыкания цепи вам не нужен разъем. Можно было припаять
компоненты вместе. Однако представьте, какой эффект пайка оказала бы на
сборка производитель, ремонт и модернизация.
Использование соединителей дает несколько важных преимуществ по сравнению с постоянными соединениями.

Разъемы улучшают производство:
Разъемы упрощают сборку электронных продуктов. Они также способствуют массовому
производственные процессы.

Разъемы упрощают ремонт:
Если электронный компонент выходит из строя, разъемы позволяют технику быстро
замените его новым.

Разъемы позволяют обновлять:
По мере развития технологий разъемы позволяют нам заменять старые компоненты на
более новые, более сложные.

Разъемы обеспечивают гибкость проектирования: Разъемы
позволяют инженерам гибко разрабатывать и интегрировать новые
продукты и компоненты в существующие системы.

Жилье.
Корпус, как правило, из литого пластика, представляет собой корпус разъема. Его основной
функции — удерживать клеммы и защищать их от короткого замыкания, пыли, грязи, влаги,
и электрические помехи.

Контактные штифты.
Клеммы — это металлические компоненты в соединителе, которые проводят ток. Oни
также известны как контакты, и обычно это мужчины или женщины,
как показано справа. Вы можете услышать упоминание о некоторых типах мужских терминалов
в качестве потенциальных клиентов или сообщений.
Клеммы вставляются в корпуса разъемов. Когда соединители сопрягаются,
клеммы встречаются и замыкают контур цепи.

Методы прекращения действия.
Терминатор — ключевая концепция в конструкции соединителя.Это относится к методу
используется для соединения терминала и проводника. Хорошее завершение гарантирует звук
электрический контакт и максимальная прочность между проводником и выводом
(для газонепроницаемого соединения, чтобы предотвратить коррозию).
Наиболее распространенные методы прерывания перечислены справа и обсуждаются.
на следующих нескольких страницах

• Обжим: то, что должны использовать все сменные разъемы pinball. Также используется
  многими другими, особенно автомобильной промышленностью.
• Смещение изоляции: то, что изначально использовали многие производители пинбола.
• Поверхностный монтаж: высокотехнологичная электроника.
• Обмотка проволоки: для прототипирования.
• Пайка.
• Прессовая посадка.

Прерывание Обжим.
При опрессовке металлическая втулка прикрепляется к проводнику механическим опрессованием.
гильзу с помощью плоскогубцев, прессов или автоматов для обжима.
Учтите, что провод обжат в двух местах на проводе и на его
изолятор. Последнее называется устройством для снятия натяжения.Обеспечивает дополнительное сопротивление
к механическим воздействиям. «Хороший обжим» обеспечивает газонепроницаемое соединение на
контактный штифт, который предотвращает коррозию на проводе к контактному штырю
подключение. Поскольку гофрированное соединение может быть легко выполнено с помощью
недорогой ручной обжимной пресс, обеспечивающий отличное газонепроницаемое соединение,
это то, что следует использовать в большинстве приложений для замены пинбола.

Обжимные соединители также хорошо работают в производственной среде. Молекс
производит автоматические обжимные инструменты и матрицы, которые могут питать клеммы
и провода, делая много-много обжимов автоматически в минуту.После разговора с
Технические консультанты Molex признали это:
«Ручные щипцы — неизбежное зло. Нам не нравится
их, и хотелось бы, чтобы мы не продавали их. Они могут
обеспечить непоследовательные обжимы с возможностью
человеческой ошибки. И они могут сделать наши высокотехнологичные
продукты выходят из строя, когда они не должны выходить из строя, если машина
установлен. «Имейте это в виду при обжиме вручную!
Конечный результат зависит только от вас (ниже приводится руководство по
правильная ручная опрессовка.

Конечная изоляция смещения.
В технологии смещения изоляции (IDT или IDC) изолированный провод вдавливается в
паз для клемм меньше диаметра проводника, смещая изоляцию
установить электрический контакт.
При применении изоляция не требуется
быть удаленным, что является основным преимуществом этого метода прерывания с использованием
Соединители смещения изоляции (IDC). То есть преимущество перед разъемами IDC
в том, что время сборки резко сокращается, снижает стоимость.
Вот почему большинство производителей пинбола
изначально использовал этот (дрянной!) стиль оконечной нагрузки разъема.Коннекторы IDC используются не для обеспечения надежности, а для снижения стоимости сборки.
Следовательно, в качестве замены следует избегать этого разъема.

Разъемы IDT / IDC отлично подходят для производителей. Нет отдельного этапа зачистки
провод для подключения к контакту клеммы, без шага обжима.
В основном единственный шаг подключения
задействуется соединение провода с разъемом IDT и прижимание его на месте.
За короткое время разъем IDT работает нормально. Но со временем из-за дизайна
В IDC, V, который прорезает изоляцию провода, также может в конечном итоге разрезать жилы провода.
тоже (вызывая снижение обработки тока, а значит, сгоревший разъем!)
Кроме того, провода можно вытащить / оторвать от контакта клеммы IDC намного проще, чем обжатый
подключение.И, наконец, инструмент, необходимый для хорошего непроизводственного соединения IDT, стоит дорого,
по сравнению с ручным щипцом (я не говорю об этом маленьком инструменте IDC в ​​форме гриба).

IDT / IDC в ​​сравнении с номинальными токами (мощностью) обжимных соединителей.
Molex и Panduit (Panduit использовался Williams Electronics в своих пинболах WPC) Разъемы IDC
рассчитаны на 7 и 8 ампер соответственно с проводом 18 калибра.
Но это рейтинг для 20 градусов Цельсия (68 градусов по Фаренгейту).
При 25 градусах Цельсия (комнатная температура) они оцениваются в 7.5 ампер.
И текущие возможности быстро падают с ростом температуры.
Большинство электронных пинболов работают, по крайней мере, при комнатной температуре и обычно
намного теплее. При 60 ° C они рассчитаны на 4,5 ампер.
При температуре 75 ° C они рассчитаны на ток менее 4 ампер.
Почему текущие возможности так быстро падают? Контакт для провода
соединение это проблема. Контакт IDC для подключения
четыре позиции с небольшой площадью поверхности, и это не оставляет места для теплового
расширение. (Сравните это с контактом к штыревому соединению, которое
лишь незначительно зависит от теплового расширения.)
Теперь посмотрим на обжимной разъем. Они рассчитаны на 7 ампер, но
они выдерживают 7 ампер при температуре 75 ° C.
Обжимные соединители не имеют контакта с проводом при тепловом расширении
проблема, которая есть у контактов IDC.
Обратите внимание, что обжимные соединители Molex Trifurcon больше не выдерживают тока.
Но у них есть большое преимущество — они намного более устойчивы к вибрации,
и сохраняют свою текущую управляемость намного лучше, чем разъемы одиночного стеклоочистителя.

Шаг.
Шаг — это расстояние от центра до центра между соседними проводниками.Шаг также влияет на искрение, которое может вызвать помехи.
между соседними проводниками в соединителе. Наиболее часто используемый размер шага
в пинболе — 0,100 дюйма (для данных низкого напряжения) и 0,156 дюйма (для силовых соединений).

Уровни соединителей.
Есть много типов разъемов. Однако каждый тип подходит к одному (или нескольким)
пяти категорий. В отрасли эти категории известны как уровни.
Уровни были определены крупными производителями соединителей под эгидой
организация под названием NEDA.

• Уровень провод-плата или сборка-подсборка (обычное использование пинбола).
• Box-to-Box или уровень ввода / вывода (также используется в меньшей степени в пинболе).
• Уровень микросхемы ИС или от чипа к корпусу.
• IC Package или межплатный уровень.
• Межплатный уровень ПК.

Сигнальные и силовые разъемы.
Существует два основных типа разъемов: сигнальный и силовой. Они часто
различаются мощностью, которую они несут.Но главное отличие в том, что
что сигнальные разъемы имеют минимальное сопротивление току. Это сводит к минимуму
нарушение прохождения относительно слабых сигналов.

Дисковод использует как сигнальные, так и силовые разъемы. Мосты разъема питания
схема, которая управляет устройством. Поскольку ток питания настолько силен, небольшой
потеря приемлема. Сигнальный разъем, однако, передает данные в очень слабом
сигналы. Таким образом, разъем предназначен для исключения потери сигнала.

Проводники и изоляторы.
Электрический заряд проходит через одни материалы лучше, чем через другие. Вещества
через которые свободно протекают электроны, называются проводниками. Вещества, которые
сопротивляются потоку электронов и называются изоляторами. В электронике
В промышленности более распространенным термином «изолятор» является диэлектрик.

Медная проволока — отличный проводник, так как имеет большое количество
свободные электроны. Если между выводами
аккумулятор, свободные электроны в проводе переходят от отрицательной клеммы к
положительный терминал.Этот свободный поток электронов представляет собой электрический ток.

Клеммы как проводники.
В разъеме ток через разъем проходит по контактам.
или клеммы, которые сделаны из различных металлов. Металл — один из природных
лучший проводник, потому что в нем много свободных электронов. Когда два металла
клеммы сопрягаются, электроны могут перетекать с одной поверхности на другую, продолжая
схема.

Изоляторы в разъемах.
Пластмассы используются в корпусах разъемов из-за их отличной диэлектрической проницаемости.
свойства.Как и все хорошие изоляторы, пластик препятствует прохождению электрического тока.
текущий. Электроны изолятора прочно связаны со своими атомами и
не может свободно перемещаться, даже если вы примените внешний заряд.
Другие распространенные изоляторы — стекло и резина.

Напряжение.
Напряжение — это сила, проталкивающая электрический ток через цепь. Это приводит
электроны перескакивают с одного атома на другой. Напряжение часто называют
электрическое давление и обозначается символом V. Типичные напряжения разъемов
50 В, 125 В, 250 В и 600 В.

Это изображение реки с плотиной часто используется для объяснения электрических измерений. вольтаж
как давление воды. На самом деле никакая сила не проталкивает электроны через цепь.
Скорее, как и уровень воды, разница между двумя уровнями заставляет
течь. Чем больше разница между уровнями, тем больше расход.

Номинальный ток и сила тока.
Текущий рейтинг указывает скорость потока электроэнергии. Измеряется в амперах
и обозначается буквой А.В спецификации разъема этот показатель указывает максимальные значения в амперах, при которых
соединитель может использоваться непрерывно без электрических или механических повреждений.

Сила тока аналогична галлонам в минуту или галлонам в секунду. Это указывает
сколько электрического тока проходит через определенную точку в данный период времени.
Номинальный ток соединителя обычно находится в диапазоне от 1 А до 50 А на цепь.

Сопротивление и Ом.
Сопротивление — это способность материала препятствовать потоку электронов.Сопротивление
измеряется в омах.
В данной спецификации указано максимальное сопротивление контактной площадки при
разъем сопряжен. Обычно это меньше 25 миллиом.

В примере с водой сопротивление вызывается клапаном. Затяните клапан и
скорость потока уменьшается. В проводнике сопротивление — это свойство материала.
Это происходит, когда электроны сталкиваются с атомами и отдают энергию. Дирижер
как медь имеет низкое сопротивление.

Связь между напряжением, сопротивлением и током.
Важно понимать, что напряжение, сопротивление и ток не являются
независимы друг от друга. У них интимные отношения. Их
взаимосвязь выражается законом Ома.
При выборе соединителя необходимо учесть все три и согласовать их с приложением.

Закон Ома: ток в электрической цепи напрямую
пропорционально напряжению и обратно пропорционально
сопротивление. Напряжение = ток x сопротивление или ток = напряжение / сопротивление.

Важным моментом закона Ома является то, что при выборе разъемов все
необходимо учитывать электрические характеристики. Всем металлам присуще
сопротивление. Чем больше сопротивление, тем большее напряжение требуется для нажатия
ток через разъем. Использование Ohm’s L

JST Connector Crimping Insanity — IoT Expert

[Edit] С тех пор, как я опубликовал эту статью, Том Нарди из Hackaday написал статью под названием «Ненужное? Искусство обжима коннекторов »о моей статье, где он указал, что я не первый, кто пришел к такому выводу.Он сослался на несколько полезных вещей

1. JST не является соединителем
2. БРЭДЛИ ГАУТРОП: ЧТО НЕОБХОДИМО ЗНАТЬ О ПРОВОДКЕ

[править] В статье Википедии о JST есть хорошая таблица.

На прошлой неделе я использовал комплект разработчика CY8CKIT-062-BLE PSoC 6 с Digilent PMOD-HB5, подключенным к порту PMOD. В частности, я использовал PMOD HB5 в качестве твердотельного переключателя для управления более высоким напряжением, более высоким током, чем может управлять GPIO на PSoC 6.Для этого мне нужно было подключиться к «6-контактному разъему JST для прямого подключения», который находится на правой стороне платы на рисунке ниже.

Но что я могу спросить, это JST Connector? И как вы могли бы к этому подключиться. Ну вот тут и начинается безумие. Первое, что вы обнаружите, это то, что «JST» означает Japan Solderless Technology, и что они производят около 50 000 различных типов разъемов. Следующее, что вы обнаружите, — это то, что повсюду в Интернете на сайтах производителей вы найдете людей, называющих соединения «JST» и действующих так, будто существует только один тип JST-коннектора.Затем вы обнаружите, что существует множество видеороликов на YouTube, которые «показывают» вам, как обжимать разъемы JST, и что большинство из них — абсолютная чушь, особенно если вам 50 лет, и они едва видны чертовски обжимные разъемы. Наконец, вы обнаружите, что существует множество обжимных инструментов, цена которых варьируется от 10 долларов (за парочку дерьмовых плоскогубцев) до 500 долларов (за обжимные клещи OEM JST)

В этой статье я иду:

1. Ознакомьтесь с распространенной версией разъемов JST, где они используются.
2. Считать не обжимаем
3. Покажите фотографии правильного обжима
4. Показать некоторые обжимные инструменты JST
5. Проведите вас через мою процедуру обжима — которая, кажется, работает
6. Некоторые другие видео / ресурсы

Честно говоря все это изрядно напрягает. Обжимы сделать немного сложно, и везде существует внутреннее предположение, что вы должны были просто «знать», как это делать.

Я также замечу, что проблема «JST» распространяется на некоторые другие обжимные соединители, включая «Molex» и «Dupont» (у которых безумная история).Об этих двух других типах я напишу позже.

Первое, что я скажу о процессе опрессовки, это то, что вам не следует этого делать. Возможно, приобретите предварительно обжатые провода, которые затем легко проскользнут внутрь корпуса разъема, чтобы создать практически любую комбинацию, которую вы можете пожелать. Вот груда сырых проводов с гофрами на одном конце:

А вот некоторые из них, предварительно сделанные на 6-контактные разъемы.

Итак … вы действительно хотите делать обжимы самостоятельно? ОК.Прежде чем я расскажу вам, КАК сделать хороший обжим, я хочу показать вам, что вы пытаетесь сделать. Когда вы покупаете обжимные соединители, они будут поставляться с металлическими полосками, которые должны проходить через машину, которая автоматически обжимает провода в Китае (очевидно, мы собираемся сделать это вручную).

Каждый обжимной соединитель имеет два набора крыльев, которые вы будете гнуть во время процесса. Один комплект удерживает провод, а другой — изоляцию. Вот увеличенное изображение некоторых разъемов, на которых видны крылья.

На картинке ниже вы можете видеть, что есть два набора крыльев. Набор в середине обжимает необработанный провод. Набор, который находится рядом с полосой, предназначен для изоляции.

Вот изображение того, чего мы пытаемся достичь с помощью обжима. Вы можете видеть, что внутренний обжим захватывает все провода, а внешний обжим захватывает изоляцию на проводе.

После обжима проводов они защелкнутся в пластиковом корпусе, который соединит их вместе.На картинке ниже вы можете увидеть, что на обратной стороне обжимного разъема есть небольшая деталь, которая загнута вверх. Он защелкнется под маленьким пластиковым язычком на корпусе. (это 2-х контактный корпус)

На этом снимке вы можете увидеть еще один вид металлической части, которая согнута, чтобы захватить пластик.

Как только вы вставите обжимной разъем в корпус, он будет выглядеть примерно так. Когда вы вставляете провод в корпус, вы получаете очень приятный легкий щелчок (при условии, что вы не уничтожили гильзу.

Следует ли обжимать или паять при ремонте автомобиля?

Большинство людей не поверит, насколько спорна эта тема до сих пор является. Следует обжать или припаять это соединение? Задайте это на любом форуме, и вы найдете оппонентов, готовых горячо спорить на эту тему до смерти.

С одной стороны, вы найдете тех, кто быстро прервет соединение, не задумываясь, и продолжит свой день. С другой стороны, вы обнаружите, что те, кто более чем счастлив называть первую группу «хакерами» или ленивыми. Они будут настаивать на том, что паяное соединение намного надежнее и имеет лучшие характеристики. Но кто прав? На самом деле не все так просто .Это не решит проблему обжима или пайки, но даст ценную информацию.

Для обжима или пайки, вот в чем вопрос

Если вам интересно, обжимать или паять, спросите себя, когда вы в последний раз видели заводское паяное соединение на своем велосипеде?

Некоторым людям может быть больно это слышать, но в действительности в автомобильной промышленности это уже давно решено. Золотой стандарт — (правильно) обжать провода там, где это возможно. . Это то, чем занимается отрасль, и то, что вы тоже должны делать.Соединяете ли вы терминал или присоединяете его, не имеет значения. Чтобы убедиться в этом, просто загляните под капот, и вы найдете сотни обжимов, но практически без пайки . Если у вас есть подходящие инструменты, опрессовка — лучший вариант.

Лично я обжимал, а затем паял свои соединения, думая, что делаю себе одолжение с точки зрения надежности. Я никогда особо не задумывался, что лучше — обжимать или паять. Затем у меня возникли проблемы с электричеством в некоторых нестандартных системах.Это произошло из-за обрыва проволоки из-за усталости проволоки от нормального изгиба и вибрации в сочетании с коррозией. Просто потянув за соединитель, можно порвать несколько ниток, которые все еще держат его вместе. И это было на тщательно залуженном, обжатом и припаянном соединении качественным проводом. Однако жара и влажность сыграли огромную роль. После весьма значительных исследований быстро стало ясно, что существует множество причин, по которым не следует паять автомобили.

Примечание: Следующее посвящено проводке или клеммным соединениям для автомобильных приложений, а именно автомобилей, мотоциклов, электромобилей, морских судов и т. Д.Приложения, которые подвержены вибрации, нагреву, движению, тепловому удару или аналогичным проблемам. Имейте в виду, что это не относится к печатным платам или другим случаям, когда провода обездвижены.

Почему обжим лучше пайки?

Обжим — это процесс создания постоянного электрического соединения между одним или несколькими проводниками и обжимным зажимом в любой форме . Поскольку обжим был впервые представлен в 1940-х годах, он стал основным продуктом на любом сборочном предприятии.Сделать это быстро и легко, даже больше, чем паять. Это почти кажется слишком легким, поэтому некоторые люди считают, что это ленивый способ делать что-то. Но ведь просто неосторожное зажатие клеммы на проводе не может обеспечить более безопасное соединение, чем клемма, с любовью припаянная вручную осторожным мастером? Вот несколько причин, по которым вам следует подумать, что лучше: обжим или пайка.

Усталость проволоки

Основная проблема — усталость проволоки .С гофрированными соединениями провод может свободно перемещаться. Медь довольно гибкая, когда тонко скручена, что отлично подходит в условиях вибрации, например, рядом с работающим двигателем. Обжим предназначен для того, чтобы надежно удерживать провод, а также позволять ему двигаться.

При пайке провода (до, после или вместо обжима), если не делать это осторожно, провод затвердевает. Это может произойти из-за чрезмерного нагрева, но в основном это происходит из-за попадания припоя под изоляцию из-за капиллярного воздействия.Если вы применяете тепло слишком долго (используя слишком маленький паяльник), этого практически не избежать. Для новичков в пайке дела обстоят еще хуже, поскольку они, как правило, наносят слишком много припоя.

Еще одним фактором при выборе обжима или пайки или транспортных средств является повторяющееся движение проволоки . Когда припой проходит через изоляцию, провод теряет гибкость. Просто попробуйте согнуть сращивание паяного провода и убедитесь в этом сами. Если вы установите его на транспортном средстве, каждая вибрация будет похожа на небольшой изгиб провода.В конце концов, кабели понемногу срезаются, пока не останется ничего, кроме нескольких прядей, удерживающих их вместе. По мере уменьшения эффективного диаметра кабеля начинают возникать проблемы с периодическими отказами. Наконец, выходит из строя армированный припоем провод .

На мотоциклах это еще хуже из-за их меньшего веса и высоких вибраций. Кроме того, его проводка, как правило, подвергается воздействию высоких температур и элементов (считая воду), входящих в состав неизолированной клеммы быстрого отключения с открытым корпусом

. 110 «.

•
  Facebook

•
  Twitter

•
  YouTube

•
  Instagram

• Награды
• Настроить
• Галерея игр
• Справка и советы
• Моя учетная запись
• Войдите или создайте аккаунт

• © 2020 Фокус Атака
  Магазин
  на платформе Bigcommerce

Меню

• Категория
  • FightSticks / колодки
    • Популярные бренды
      • AllFightSticks
        • Корпуса / Корпуса

        • Панели управления

        • Запасные части и инструменты

      • BNB Fightstick
        • Поколение 1

        • Поколение 2

        • Запасные части и инструменты

        • Настроить

        • JxK Designs

      • Хори

    • Аксессуары для кейсов

    • Ремонт и обслуживание

  • Джойстики
    • Популярные бренды
      • Санва
        • Серия JLF

      • Сеймицу
        • LS серии

      • Хори
        • Хаябуса

      • Корона / Самдукса
        • 301 серии

        • 303 серии

        • 309 серии

      • Тэён
        • Запчасти

      • IST
        • Запчасти

      • Индустриас Лоренцо
        • Евро джойстик

      • Сюзо Хапп
        • Конкуренция

        • Супер Джойстик

      • Аркады Палки Индонезия

      • Коваль

      • Phreakmods

    • По типу
      • Battop

      • Balltop

      • Управление печатной платой

      • Крепежный элемент

    • Аксессуары для джойстиков
      • Ручки Balltop

      • Ручки Battop

      • Модификации производительности

      • Вал и посудомоечная машина

    • Обслуживание джойстика
      • Смазка

  • Нажмите на кнопки
    • Популярные бренды
      • Санва
        • Серия OBS

      • Сеймицу
        • Серия PS

      • Корона / Самдукса
        • SDB серии

      • Хори
        • Хаябуса

      • GamerFinger
        • HBFS серии

      • Индустриас Лоренцо
        • Серия PSL

      • Сюзо Хапп
        • Happ Competition

        • Хэпп Лонгстем

    • По типу
      • Выпуклый плунжер

      • Вогнутый плунжер

      • Плунжер отпечатка игрока

    • По размеру разъема
      • .110 »

      • 0,187 »

    • По диаметру отверстия
      • 24мм

      • 28,575 мм (1 1/8 дюйма)

      • 30мм

    • Кнопочные аксессуары
      • Заглушки для отверстий

      • Плунжер Mix & Match
        • Санва

        • Сеймицу

        • GamerFinger

      • Модификации производительности

  • Запасные части и инструменты
    • Популярные бренды
      • Индустриас Лоренцо
        • Евроджойстик

      • Санва
        • Джойстики

        • Нажмите на кнопки

      • Сеймицу
        • Джойстики

        • Нажмите на кнопки

      • Корона
        • Джойстик

    • По частям
      • Ограничительные ворота

      • Монтажные пластины

      • Приводы

      • Плата управления

      • Микровыключатели
        • .110 «Терминал

        • .187 «Терминал

        • .250 «Терминал

        • Механический

      • Замена проводки и жгутов

      • Винты, гайки и болты

      • Спрингс

      • Валы джойстика

      • Повороты джойстика

      • Другие

    • инструменты

  • Оборудование и печатная плата
    • Популярные бренды
      • Bit Bang Gaming

      • Ручей

      • Gonbes

      • Phreakmods

      • Ultimarc

    • По интересам
      • Аркада
        • ДЖАММА

        • Мультиигровые доски

        • видео

      • Консоль и файтинг
        • Dreamcast

        • Мульти-консоль

        • Nintendo Switch

        • Nintendo / Famicom Classic Mini

        • Sega Genesis / Megadrive

        • Sega Saturn

        • Двигатель Turbografx 16 / PC

        • PS3 и PS4

        • Xbox One и Xbox 360

        • Wii U, Wii и Gamecube

      • MAME и эмуляция
        • Кодеры клавиатуры

    • Аксессуары
      • Монтаж оборудования

  • Электрические
    • Популярные бренды
      • Neutrik
        • Аксессуары

        • RJ45

        • USB

      • Филмор

      • Санва

    • Источник питания

    • Прокладка кабеля
      • По типу
        • 20-контактный

        • ДЖАММА

        • RJ-45

        • USB

        • VGA

      • Аксессуары для кабельных разъемов

    • Ремни
      • Проводка
        • По датчику

        • По типу

        • Электроустановочные изделия

      • По типу
        • Адаптеры и преобразователи

        • ДЖАММА

        • Другие

  • Настроить
    • Популярные услуги
      • Пользовательские сменные панели
        • Хори

        • Основы

      • FightStick Plexi и иллюстрации
        • MadCatz

        • Хори

        • Канба / Восьмая дуга

        • Razer

        • Након

        • Веном / Мэйфлэш

        • PDP

        • AllFightSticks

        • BnB Fightstick

        • JxK Designs Espada

        • Лютик

        • Etokki

        • HitBox

        • IST

        • Аркады Junk Food

        • MixBox

        • Другой Fightstick

      • Аксессуары
        • Брелки

        • Посудомоечные машины

        • Светодиодная док-станция

      • Пакеты со скидкой

    • FightStick
      • Произведение искусства

      • Оргстекло
        • Аксессуары Plexi

        • Plexi Обслуживание

      • Скачать шаблоны

    • Индивидуальный трекер вакансий
      • Отправить исправленное произведение искусства

    • Помощь и советы
      • Введение в FA Plexworks

      • Что мы предлагаем

      • Настройка Fightstick

      • Важные заметки

      • Отправка произведений искусства на лазерную гравировку

      • Отправка произведений искусства на печать

      • Художники на прокат

  • Товар
    • Одежда
      • Брелок

      • Галстук

    • Книги и комиксы

    • Игрушки и коллекционирование

  • Предзаказ
    • Санва

• Проценты
  • # 4-40
  • + 12В
  • + 5В
  • -5В
  • .»187
  • .110
  • .110″
  • .187
  • .187 «
  • .250
  • .250″
  • 1 1/8 «
  • 1,5 фута
  • 1/16″
  • 1 / 32 «
  • 10 мм
  • 12
  • 12″
  • 12 дюймов
  • 125g
  • 12 мм
  • 130
  • 130 Вт
  • 15 кГц
  • 17 «
  • 18
  • 18 AWG
  • 18awg
  • 1 фут
  • 1 мм
  • 2-контактный
  • 2-ходовой
  • 2.0
  • 2,54 мм
  • 2,5 мм
  • 2,8 мм
  • 20-контактный
  • 201-C
  • 2017
  • 20awg
  • 20-контактный
  • 20-й
  • 22 AWG
  • 24 дюйма
  • 24 мм
  • 2 фута
  • 2×10
  • 3 фута
  • 3 зубца
  • 3/16 дюйма
  • 303-FK
  • 303-N
  • 303FK
  • 307
  • 30 мм
  • 31 кГц
  • 31 мм
  • 32 зуба
  • 35 мм
  • 36 дюймов
  • 38 мм
  • 3 мм
  • Шестигранный ключ с длинным плечом 3 мм
  • 4-40
  • 4 штуки
  • 4-ходовой
  • 4.8 мм
  • 40
  • 40 мм
  • 45 г
  • 5-контактный
  • 5-вольтовый
  • 55 г
  • 6 футов
  • 6 «
  • 6 ‘
  • 6-кнопочный
  • 6-футовый
  • 6-дюймовый
  • 6-контактный
  • 6,35 мм
  • 60 г
  • 645
  • 72 дюйма
  • 75 г
  • 8-кнопочный
  • 8-контактный
  • 8220
  • 8 мм
  • 8YT
  • 8YTH
  • A-Label
  • абс
  • AC CEE 7/7
  • аксессуар
  • акрил
  • Action
  • срабатывание
  • исполнительный механизм
  • адаптер
  • клей
  • расширенный
  • afs
  • akishop
  • Akuma (Gouki)
  • Alex
  • allfightsticks
  • Alpha
  • алюминий
  • янтарь
  • америка
  • американский
  • Anarksis
  • android
  • аниме
  • Anita
  • анодированный
  • одежда
  • arcade
  • art
  • artist
  • artwork
  • astro
  • atrox
  • audio
  • auto-detect
  • awg
  • Baby Bonnie Hood
  • back
  • balltop
  • balltop
  • Balrog
  • голый
  • ствол
  • барьер
  • база
  • батальон
  • баттоп
  • берет
  • ягода
  • Бишамон
  • черный
  • черный обод
  • черный обод
  • пустой
  • Blanka
  • взрыв
  • blazblue
  • шторка
  • синий
  • bluetooth
  • доска
  • корпус
  • болт
  • кость
  • книга
  • пыльник
  • бордюр
  • нижняя
  • коробка
  • боксер
  • кронштейн
  • часть кронштейна
  • плетеный
  • прорыв
  • блестящий
  • ручей
  • bros
  • коричневый
  • пузырь
  • bubbletop
  • бюджет
  • связка
  • втулка
  • кнопка
  • C-03-021317
  • C-03-07136
  • C-03-111316
  • C -03-21317
  • C-11-030301
  • C-22-01014213
  • шкаф
  • кабель
  • кабели
  • cammy
  • колпачок
  • Capcom
  • карбон
  • карта
  • картридж
  • чехол
  • футляр ножки
  • cat5
  • cat6
  • cc-22-04017
  • CD
  • CE
  • central fiction
  • cerberus
  • chameleon
  • персонаж
  • Charlie
  • cherry
  • chin-li
  • choc
  • хром
  • чун
  • Чун Ли
  • круг
  • город
  • класс
  • классический
  • чистый
  • очиститель
  • c Лич
  • клип
  • ткань
  • clrearance
  • пальто
  • коллекционное
  • коллекционер
  • цвет
  • цвет: черный
  • цвет: прозрачный
  • цвет: серый
  • цвет: фиолетовый
  • цвет: белый
  • цвет : Черный
  • цвет: синий
  • цвет: коричневый
  • цвет: прозрачный
  • цвет: золото
  • цвет: зеленый
  • цвет: серый
  • цвет: оранжевый
  • цвет: розовый
  • цвет: фиолетовый
  • цвет : красный
  • цвет: серебристый
  • цвет: фиолетовый
  • цвет: белый
  • цвет: желтый
  • комикс
  • командир
  • компактный
  • отсек
  • соревнования
  • компонент
  • вогнутый
  • соединить
  • разъем
  • консоль
  • управление
  • контроллер
  • преобразование
  • преобразование
  • преобразователь

  900 12 выпуклый

  • шнур
  • крышка
  • cps1
  • обжим
  • обжим
  • скрещенная кость
  • корона
  • crt
  • cthulhu
  • custom
  • customize
  • custom
  • custom
  • cut
  • cvr13
  • cvr13
  • -c
  • CWJ-303A
  • CWJ-303N
  • CWL
  • CWL-303-FJ-KMS
  • CWL-303FJ-KMS
  • CWL-303N-KMS
  • CWL-307F-JW
  • CW -JMS
  • CWL-307FJ-JMS-ST
  • CWL-307N-KMS-ST
  • CWL-309MJ-JMS-ST25
  • d2rv
  • d2rv-g
  • D2RV-G-SD3
  • d2rvg
  • d2rvg
  • d4xx
  • dab
  • Dan
  • dark
  • темно-синий
  • dark hai
  • темно-красный
  • dark-hai
  • Darkstalkers
  • data
  • dba
  • decal
  • Dee Jay
  • delay
  • Дельта
  • Демитри
  • демон
  • алмаз
  • диск
  • разъединить
  • разъединить.187
  • отключить .250
  • дисплей
  • diy
  • DNK
  • Donovam
  • dreamcast
  • водитель
  • дрон
  • ds
  • двойной
  • двойной мод
  • Dudley
  • пыль
  • пылеуловитель
  • пылезащитный чехол
  • пылесос
  • DVD
  • e-clip
  • e-honda
  • e-switch
  • E. Honda
  • earth
  • ebony
  • edition
  • ega
  • eh
  • EH 45P5E
  • Eightarc
  • электрическая
  • электрическая
  • электроника
  • Елена
  • корпус
  • кодировщик
  • энциклопедия
  • задействовать
  • травление
  • протравливание
  • травление
  • ethernet
  • eu
  • евро
  • европа
  • европейский
  • евростик
  • эксклюзивный
  • удлинитель
  • внешний л
  • fa
  • fa-nippon
  • fa-plexworks
  • fa.dab
  • fade
  • вентилятор
  • fanta
  • застежка
  • fc4
  • перо
  • корма
  • сквозное соединение
  • футов
  • Felicia
  • войлок
  • женский
  • fhcustom
  • бой
  • боевой клюшкой
  • Fighter
  • Fighter
  • FightStick
  • Рисунок
  • фигурка
  • Final Fight
  • fire
  • Фирменный
  • прошивка
  • первый
  • флаг
  • пламя
  • flash
  • flat
  • floppy
  • Fluid
  • флуоресцентный
  • пена
  • focusattack
  • foehammer
  • foot
  • freeing
  • frosted
  • full
  • fun
  • funko
  • fusion
  • futaba
  • g-40
  • g-40M
  • g-501
  • g3
  • галага
  • игра
  • игра epad
  • gashapon
  • gate
  • gbs
  • gbs-8220
  • gen2
  • поколение 2
  • генератор
  • Gill
  • Girls
  • стекло
  • золото
  • gonbes
  • грамм
  • серый
  • смазка
  • зеленый
  • серый
  • рукоятка
  • шлифованный
  • GT-8F
  • gt-c
  • gt-o круг
  • gt-y
  • gty
  • направляющая
  • guile
  • gummowned
  • пистолет
  • hacks
  • Hakan
  • наручники
  • ручка
  • Happy
  • твердый переплет
  • ремни
  • hayabusa
  • hbfs
  • hbfs24
  • hd
  • header
  • наушники
  • гарнитура
  • heatshrinkha
  • Heatshrinkha
  • Heatshrinkha
  • Heatshrinkha
  • шестигранник
  • хобби
  • холдинг
  • отверстие
  • хори

  9 0012 горизонтально

Видеоурок — Как обжать обжимной борт / обжимную трубку

Уведомление о доставке и информация по безопасности COVID-19

800-355-2137

• Авторизоваться

• Регистрация

• Список избранного

• Обслуживание клиентов

Моя
Корзина

0

Проверить
Out

0
Предметы

• Подарочные сертификаты
• Программа оптовых продаж
• БЕСПЛАТНЫЙ каталог

Бусины

• Кристаллы Swarovski®
• Бусины из Камня
• Бусины акриловые
• Бусины из кости и рога
• Небесный кристалл
• Бусины чешские стеклянные
• Чешская огнеупорная полировка
• Дворец драгоценных камней Дипака
• Стеклянные бусины
• Бусины с большими отверстиями
• Металлические бусины
• Жемчуг
• Промо Бусины
• Бисер и стеклярус
• Бусины из ракушек
• Бусины из дерева и ореха

Принадлежности для ювелирных изделий

• Почти мгновенные украшения®
• Искусство и ремесла
• Шапочки для бус
• Кабошоны
• Цепи
• Подвески
• Застежки
• Фурнитура для серег
• Граненые камни
• Выводы и компоненты
• Принадлежности для обработки стекла
• Клеи и адгезивы
• Штифты головные
• Подставки для ювелирных изделий
• Упаковка для ювелирных изделий
• Соединительные кольца
• Металлургия
• Металлическая глина
• Крепления и настройки
• Организаторы
• Кулоны
• Глины полимерные и воздушно-сухие
• Стразы
• TierraCast®
• Инструменты

Натяжной материал

• Проволока для заварки Accu-Flex®
• FireLine®
• Powercord®

Обмоточная проволока

• Проволока с золотым наполнением
• Серебряная проволока
• Wrapit Wire®
• Zebra Wire ™ Цветная медная проволока

Ювелирные изделия и подарки

• Браслеты
• Серьги
• Ожерелья

Библиотека ювелира

• Бисероплетение
• Кольчуга
• Волокно и текстиль
• Галерея дизайнов
• Значение драгоценных камней
• Металлическая глина
• Смешанная техника
• Полимерная глина
• Бисероплетение
• Электропроводка
• Практические видео

Бусины

Бусины

• Кристаллы Swarovski®
• Бусины Сваровски
• Стразы Сваровски
• Жемчуг Сваровски
• Кулоны Сваровски
• Ограниченная серия
• Праздничные цвета
• Драгоценный камень
• Бусины из Камня
• Граненые камни
• Кабошоны
• Бисер
• Миюки Делика
• Toho
• Preciosa
• Dyna-Mites
• Дерево Мин

• Бусины акриловые
• Бусины из кости и рога
• Небесный кристалл
• Бусины чешские стеклянные
• Стеклянные бусины
• Металлические бусины
• Жемчуг
• Фарфоровые бусины
• Промо Бусины
• Бусины из ракушек
• Бусины из дерева и ореха

Сезонный

• Рождество
• 10 лучших подарков

Особые разделы

• Распродажа бисером
• Бестселлеры
• Оптовые закупки
• Юго-западная коллекция

Принадлежности для ювелирных изделий

Принадлежности для ювелирных изделий

• Почти мгновенные украшения
• Искусство и ремесла
• Ассортимент / Смеси
• Кабошоны
• Цепи
• Подвески
• Застежки
• Товары для друзей
• Фурнитура для серег
• Граненые камни

• Выводы и компоненты
• Клеи и адгезивы
• Штифты с головкой и проушины
• Соединительные кольца
• Металлическая глина
• Крепления и настройки
• Кулоны
• Глины полимерные и воздушно-сухие
• Стразы

Натяжной материал

• Проволока для отвода проволоки Accu-Flex®
• Шнур, нить и проволока
• Все провода

Провод

Проволока для обертывания

• Все провода
• Алюминиевая проволока
• Медная проволока
• Проволока с золотым наполнением
• Провод памяти
• Серебряная проволока
• Проволока из серебра с наполнителем

Натяжной материал

• Проволока для заварки Accu-Flex®
• Шнур, нить и проволока

Инструменты

Инструменты, дисплеи и органайзеры

• Инструменты
• Книги и видео
• Подставки для ювелирных изделий
• Упаковка для ювелирных изделий
• Организаторы

Новый

Новые продукты и ресурсы

• Новые продукты
• Новая галерея дизайнов
• Конкурсы новых ювелирных изделий
• Новые стильные струны
• Цвет года по Pantone 2020

Инновации Swarovski

• Осень / Зима 2021-22 гг.
• Весна / Лето 2021
• Осень / Зима 2020-21

Ювелирные изделия

Ювелирные изделия и подарки

• Браслеты
• Серьги
• Подарки
• Ожерелья
• Кулоны
• Кольца
• Добавить систему бисера

Магазин ювелирной коллекции

• Браслеты Boho Star
• Ювелирные изделия из классической коллекции
• Ювелирные изделия Create Compliment®
• Украшения на каждый день
• Ударные браслеты
• Импульсные украшения
• Просто для развлечения
• Уникальное украшение
• Простые и элегантные украшения ™

Учиться

Библиотека ювелира
Посетите библиотеку ювелира

Ювелирные изделия средний

• Бисероплетение
• Кольчуга
• Волокно и текстиль
• Металлическая глина
• Смешанная техника
• Полимерная глина
• Бисероплетение
• Электропроводка

Инструкции

• Видеоуроки
• Инструкции по изготовлению ювелирных изделий
• Swarovski ^® Проекты
• Все инструкции

Вдохновение

• Конкурсы бисероплетения
• Галерея дизайнов
• Истории успеха ювелирных мастеров
• Стильная нить
• Тенденции в ювелирном деле
• Свадебные украшения и декор

Номер ссылки

• Изделия ювелирные
• Графики и справочные данные
• Значение драгоценных камней
• EncycloBEADia ^®
• Спросите экспертов
• Бизнес и маркетинг
• Книги и DVD
• Узоры из бисера
• Благотворительность
• Цветовой прогноз

распродажа

Бусины

• Кристаллы Swarovski®
• Бусины из Камня
• Бусины акриловые
• Бусины из кости и рога
• Небесный кристалл
• Бусины чешские стеклянные
• Чешская огнеупорная полировка
• Дворец драгоценных камней Дипака
• Стеклянные бусины
• Бусины с большими отверстиями
• Металлические бусины
• Жемчуг
• Промо Бусины
• Бисер и стеклярус
• Бусины из ракушек
• Бусины из дерева и ореха

Принадлежности для ювелирных изделий

• Почти мгновенные украшения®
• Искусство и ремесла
• Шапочки для бус
• Кабошоны
• Цепи
• Подвески
• Застежки
• Фурнитура для серег
• Граненые камни
• Выводы и компоненты
• Принадлежности для обработки стекла
• Клеи и адгезивы
• Штифты головки
• Подставки для ювелирных изделий
• Упаковка для ювелирных изделий
• Соединительные кольца
• Металлургия
• Металлическая глина
• Крепления и настройки
• Организаторы
• Кулоны
• Глины полимерные и воздушно-сухие
• Стразы
• TierraCast®
• Инструменты

Натяжной материал

• Проволока для отвода проволоки Accu-Flex®
• FireLine®
• Powercord®

Обмоточная проволока

Кр.11. Автоматическая обжимная машина. Уникальный зажим для проволоки * Предотвращает изгибание проволоки и обеспечивает ровное размещение в клеммах

Системы кормления. Эффективное обращение


Системы подачи Эффективное обращение СПОСОБ СДЕЛАТЬ ОПТИМИЗАЦИЮ Последнее поколение автоматических станков для обработки проволоки работает с высокими показателями ускорения и скорости.Это предъявляет максимальные требования к

Дополнительная информация

Текущие зонды. Руководство пользователя


Текущее руководство пользователя датчиков ETS-Lindgren L.P. оставляет за собой право вносить изменения в любой продукт, описанный в данном документе, для улучшения функций, дизайна или по любой другой причине. Ничто из содержащегося здесь не может

Дополнительная информация

COIL PAC. Subec AB, Sprängarvägen 16, 132 38 Saltsjö-Boo, Швеция, тел.: +46 8 884633, факс: +46 8 977658, электронная почта: [email protected]


COIL PAC Subec AB, Sprängarvägen 16, 132 38 Saltsjö-Boo, Швеция, тел .: +46 8 884633, факс: +46 8 977658, электронная почта: [email protected] Описание машины Coil Pac 240 und Coil Pac 400 — это два типа

Дополнительная информация

Раскройные рамы для резки труб и снятия фасок


Раскройные трубы для резки труб и снятия фасок Кто мы — одна компания, полная поддержка, комплексные решения Уже более века Hydratight предлагает решения мирового класса для болтовых соединений и продолжает устанавливать международный стандарт

Дополнительная информация

SIMRAD SD10 Парусный привод


РУКОВОДСТВО ПО УСТАНОВКЕ SIMRAD SD10 Sailboat Drive 20222683 / A Английский Simrad SD10 Sailboat Drive Об этом документе Ред.Первый выпуск 2007 Navico AS. Все права защищены.

не распространяется на часть этой работы.

Дополнительная информация

Как использовать Corona Mdi 110


CORONA MDI 110 ПРИМЕНЕНИЕ Бытовой водосчетчик ОСОБЕННОСТИ 4 Модульный многоструйный бытовой счетчик с индуктивным сканированием (без магнитного воздействия) 4 Возможности системы со стандартным применимым импульсным выходом

Дополнительная информация

Серво / гидравлический листогибочный пресс.Серия HG HG 5020, HG 8025, HG 1303, HG 1703, HG 1704, HG 2203, HG 2204


Серво / гидравлический листогибочный пресс серии HG HG 5020, HG 8025, HG 1303, HG 1703 HG 1704, HG 2203, HG 2204 Листогибочный пресс серии HG Ультравысокоточный, высокоскоростной компактный гибочный станок с усовершенствованным профилем

Дополнительная информация

DUBOX TM РУЧНОЙ ИНСТРУМЕНТ


DUBOX TM РУЧНОЙ ИНСТРУМЕНТ Ручной инструмент Номер детали HT-2234 22-30 AWG Для заделки клемм Dubox TM 76357-x01LF РУКОВОДСТВО FCI P / N 10123594-9090 Выпущено: Дата (20.12.2012) Стр. 1 из 9 HT- 2234 РУКА

Дополнительная информация

Lean Kitting: пример из практики


Lean Kitting: пример из практики Ранко Вуйошевич, Ph.D. Optimal Electronics Corporation Хосе А. Рамирес, Ларри Хаусман-Коэн и Сринивасан Венкатараман Техасский университет в Остине, факультет механики,

Дополнительная информация

Универсальные соединители MATE-N-LOK


Факты о продукте Штыри и гнезда могут быть совмещены в одном корпусе. Положительная поляризация. Идентификация задней полости, полностью заключенная в корпус. Корпуса с принудительной фиксацией. Изоляционная способность.00

Дополнительная информация

Newland Machine Tool Group Inc.


Newland Machine Tool Group Inc. ОБЗОР ТЯЖЕЛОГО СТАНКОВОГО ИНСТРУМЕНТА Горизонтально-расточные станки серии KB HBM T-типа с выдвижным шпинделем 130 или 165 мм (ось W), колонна, перемещаемая в направлении шпинделя (ось Z),

Дополнительная информация

Системы управления инструментами GUHRING


Системы управления инструментами GUHRING TM 326 TM 426 TM 526 TM 326 Модульная конструкция систем выдачи инструментов Гибкие конфигурации выдвижных ящиков Система распределения инструментов Guhring TM 326 с электронным управлением,

Дополнительная информация

для измерения транспортных средств


2 / 3D ЭЛЕКТРОННЫЙ ИЗМЕРИТЕЛЬНЫЙ ДАТЧИК Электронный 2 / 3D-датчик трамвая для транспортных средств Технология от FINLAND MEASURING SYSTEMS 2 / 3D-ИЗМЕРИТЕЛЬНЫЙ ЭЛЕКТРОННЫЙ ДАТЧИК Электронный 2 / 3D-датчик трамвая для измерения транспортных средств

Дополнительная информация

Технические характеристики 860-10000КН


Технические характеристики 860-00 HAITIAN INTERNATIONAL HOLDINGS LIMITED Блок 1105 Уровень 11 Башня Метроплаза 2223 Hing Fong RD ai Fong N.T [email protected] www.haitian.com Гаитянский партнер: HT 201608-IV NINGBO

Дополнительная информация

DTG Viper2 для прямого подключения к принтеру одежды


www.dtgdigital.com DTG Viper2 для прямого подключения к принтеру одежды Торговая марка DTG широко известна во всем мире как ведущий новатор в области декорирования одежды. Есть более успешные полиграфические компании

Дополнительная информация

ПОЛЛЮКС ТП-703ВЛМ.Поддон


POLLUX TP-703VLM Паллеты Transpak обвязочные машины для поддонов обеспечивают фиксацию грузов на поддонах пластиковой обвязкой. Благодаря удобному для пользователя и ультрасовременному дизайну эти машины обеспечивают отличную производительность,

Дополнительная информация

.
