Вертикальная разводка системы отопления — преимущества, недостатки, необходимые радиаторы и комплектующие

Вертикальная система отопления представляет собой сеть обогрева, у которой подключение радиаторов осуществляется к вертикальным стоякам. В зависимости от особенностей конструкции она может использоваться и в частных домах высотой в 2-3 этажа, и в многоквартирных зданиях. Благодаря расположению магистральных труб вертикальная система отличается минимальными потерями тепла.

Особенности вертикальной системы обогрева

Вертикальная разводка системы отопления применяется как в автономных, так и в централизованных сетях обогрева. По способу транспортировки рабочей среды по трубопроводу она может быть с естественной или принудительной циркуляцией. В первом случае перемещение теплоносителя осуществляется за счет разницы в плотности. В малоэтажных домах с автономной сетью обогрева с принудительной циркуляцией движение рабочей среды происходит благодаря насосу, а при наличии централизованных коммуникаций — из-за перепадов давления.

По варианту подачи теплоносителя различают следующие вертикальные системы отопления:

• с верхней разводкой. Прокладка трубопровода для таких сетей осуществляется на чердаке или под потолком;
• с нижней разводкой. Монтаж магистралей для транспортировки рабочей среды выполняется через подвал или в стяжке пола.

По сравнению с горизонтальной системой отопления вертикальная сеть обогрева не склонна к образованию воздушных пробок и позволяет контролировать температурный режим батарей. ТМ Ogint предлагает большой выбор термостатических клапанов и термостатических элементов, с помощью которых можно установить и поддерживать в помещении комфортный микроклимат.

В зависимости от нюансов конструкции вертикальная сеть обогрева бывает однотрубной или двухтрубной. При выборе определенного типа системы учитывают количество этажей здания и необходимость установки индивидуальных приборов учета тепла.

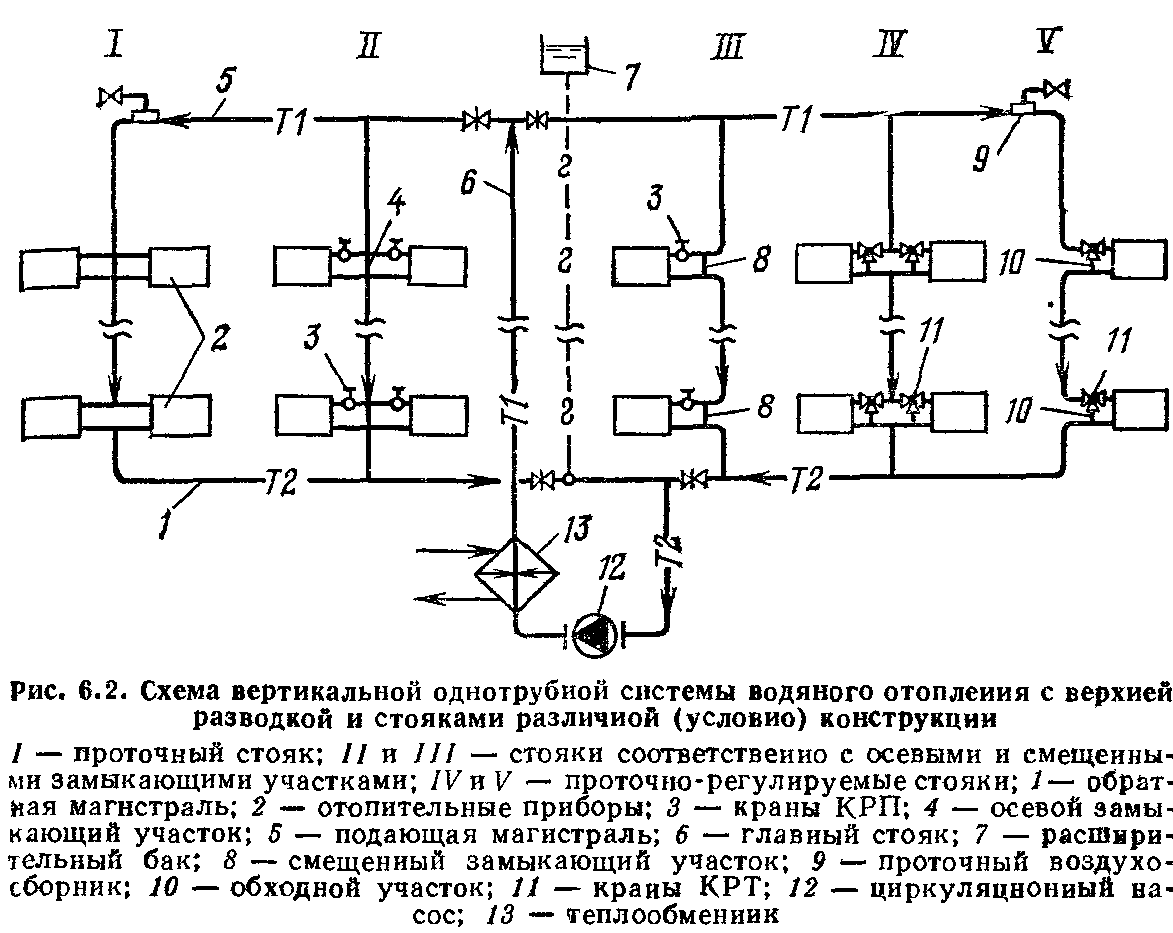

Однотрубная вертикальная система

Для однотрубной вертикальной системы характерна циркуляция теплоносителя по замкнутому контуру. Радиаторы при монтаже такой сети отопления подключаются последовательно, поэтому между степенью нагрева первой и последней батарей наблюдается существенная разница. Однако этот недостаток можно компенсировать за счет небольшой протяженности магистралей.

Для дополнительной регулировки отопительные приборы однотрубных систем комплектуются различными видами трубопроводной арматуры. В ассортименте ТМ Ogint она представлена следующими устройствами:

Чтобы обеспечить эффективное функционирование однотрубной схемы с естественной циркуляцией, целесообразно установить на батареи отопления кран Маевского с колпачком под отвертку или другой тип воздухоотводчика.

К преимуществам вертикальной однотрубной сети относятся:

• минимальный расход материалов;
• оптимальное количество теплоносителя, объем которого можно регулировать за счет подбора диаметра труб;
• возможность монтажа системы без использования циркуляционного насоса.

Однако она эффективна для небольших помещений, а для обогрева комнат площадью от 40 м² и более придется устанавливать несколько стояков, иначе сложно достичь комфортной температуры. Поэтому монтаж однотрубной вертикальной системы целесообразен в многоквартирных домах высотой не менее 5 этажей. Кроме того, необходимо наличие хорошей изоляции и комнат небольшой площади.

Двухтрубная вертикальная система

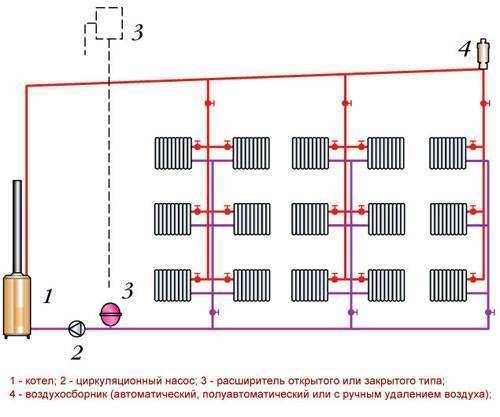

Вертикальная двухтрубная система обогрева предполагает монтаж двух магистралей для транспортировки теплоносителя. По одной из них поступает нагретая рабочая среда, а вторая выполняет функцию отвода после остывания. Поскольку радиаторы подключаются параллельно, то необходимо обеспечить прокладку трубопроводов рядом друг с другом.

Дополнительная магистраль способствует увеличению расходов на материалы и объема теплоносителя, для передвижения которого недостаточно естественной циркуляции, поскольку повышается гидродинамическое сопротивление. Для эффективного функционирования автономные инженерные системы отопления в частных коттеджах комплектуются мощными циркуляционными насосами.

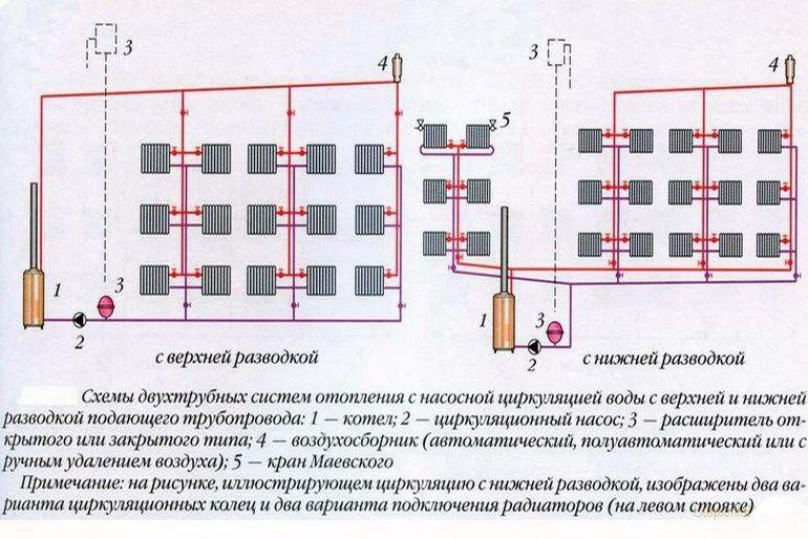

По способу подачи теплоносителя двухтрубные сети обычно бывают с верхней разводкой. Такой вариант организации отопления более эффективен и требует меньше усилий при монтаже. Система с нижней разводкой отличается трудоемкостью монтажа и сложностью эксплуатации оборудования.

Использование вертикальной двухтрубной схемы в многоквартирных зданиях обеспечивает следующие преимущества:

• возможность подачи теплоносителя одинаковой степени нагрева на все отопительные приборы, независимо от этажа;
• простоту промывки и проведения профилактических работ при подготовке трубопровода к эксплуатации.

Сеть отопления такой конструкции почти не склонна к образованию воздушных пробок. Чтобы полностью исключить вероятность их появления, можно установить один из вариантов воздухоотводчиков, предлагаемых ТМ Ogint. Для радиаторов достаточно крана Маевского, а для всей системы потребуется автоматическое устройство.

В условиях роста тарифов на обогрев жилья в многоквартирных зданиях актуальна возможность не только регулировать температуру, но и контролировать расход тепла. Двухтрубная вертикальная система отопления позволяет устанавливать внутридомовые приборы учета потребления тепловой энергии. Использование индивидуальных счетчиков расхода тепла в каждой квартире затруднено особенностями законодательства и необходимостью монтажа устройства на каждом стояке.

Ассортимент отопительного оборудования ТМ Ogint позволяет подобрать комплектующие детали для прокладки вертикальных систем разных типов. Большой выбор термостатических и запорных клапанов, а также других видов трубопроводной арматуры дает возможность создать эффективную сеть обогрева с минимальными затратами. Высокое качество продукции обеспечивает функционирование систем отопления в течение длительного времени.

Системы отопления с нижней разводкой

Нижняя разводка системы отопления — способ организации обогрева помещений, при котором трубы с теплоносителем расположены на уровне пола, скрыты в стяжке или прокладываются в подвальном помещении. Она используется и частных малоэтажных домах, и в многоквартирных зданиях с центральными коммуникациями.

В ассортименте ТМ Ogint — радиаторы и комплектующие, которые могут использоваться при монтаже сети отопления с нижней разводкой. Реализуемая продукция отличается безупречным качеством, длительным сроком эксплуатации и рассчитана на функционирование в российских условиях. Технические характеристики отопительных приборов и комплектующих деталей соответствуют требованиям, регламентируемым европейскими стандартами.

Особенности сетей с нижней разводкой

Принцип работы отопления с нижней разводкой заключается в подаче нагретой рабочей среды с помощью труб, расположенных ниже уровня радиаторов. Теплоноситель поступает в подающую магистраль снизу и перемещается под давлением к батареям.

При использовании такой схемы для монтажа автономного отопления в частных домах котел заглубляют и устанавливают ниже уровня размещения радиаторов.

Система обогрева с нижней разводкой склонна к образованию воздушных пробок, поэтому следует предусмотреть способ их удаления.

В перечне изделий ТМ Ogint представлен большой выбор воздухоотводчиков разной конструкции. Для удаления воздуха из общей сети многоквартирных домов используют автоматические модели, а на радиаторы устанавливают краны Маевского с колпачком или под отвертку.

В зависимости от организации подачи нагретого и отвода остывшего теплоносителя сеть отопления с нижней разводкой может быть однотрубной или двухтрубной. Каждый вариант имеет свои особенности и сферу применения.

Однотрубная схема отопления

Однотрубная система обогрева отличается простотой конструкции и минимальным расходом материалов при монтаже. Однако она предусматривает последовательное подключение радиаторов, что исключает возможность индивидуальной регулировки работы каждого прибора и его отключение для проведения ремонта. Кроме того, при такой схеме наблюдается существенная разница в степени нагрева первого и последующих радиаторов.

Прокладка сети отопления с нижней разводкой позволяет устранить недостатки однотрубной системы с помощью установки байпасов и трубопроводной арматуры на каждый прибор обогрева. Для этого ТМ Ogint предлагает следующие виды изделий:

• запорные клапаны. Они служат для перекрывания потока теплоносителя, что востребовано при ремонте батарей или проведении профилактических работ;
• терморегуляторы. Обеспечивают возможность регулировки нагрева каждого прибора отопления;
• краны Маевского. Служат для удаления излишков воздуха из сети.

При монтаже однотрубной системы в одноэтажных домах или квартирах с автономным обогревом оптимальным вариантом будет горизонтальная схема с нижней разводкой. Для ее подключения можно использовать чугунные или биметаллические радиаторы ТМ Ogint, а при организации контроля состава теплоносителя — и алюминиевые.

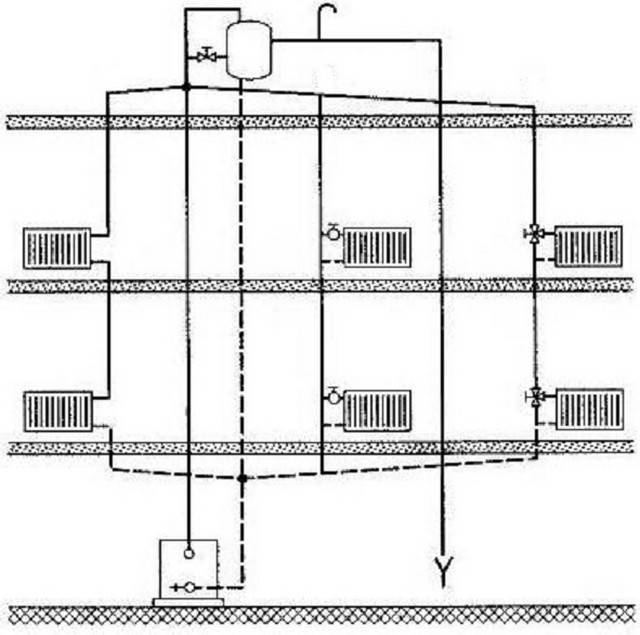

Чтобы наладить отопление в зданиях высотой в 2—4 этажа используют вертикальную схему.

Двухтрубная система обогрева

Для создания комфортного микроклимата в помещениях многоквартирных домов более востребована двухтрубная система обогрева с нижней разводкой. Она применяется при организации теплоснабжения при вертикальном расположении подающих труб и обеспечивает хорошую циркуляцию теплоносителя за счет значительного давления в сети.

К другим преимуществам двухтрубной схемы с нижней разводкой относятся:

• экономный расход энергоносителя и снижение потерь тепла;
• сокращение расходов на обогрев помещений;
• возможность установки терморегуляторов для поддержания нужной температуры.

Основной недостаток такой системы — значительный расход труб и трубопроводной арматуры при монтаже коммуникаций и необходимость регулярного стравливания воздуха с помощью крана Маевского. Кроме того, из-за создания избыточного давления в сети ограничивается выбор радиаторов: можно использовать модели, устойчивые к гидравлическим ударам. Для таких систем подойдут чугунные и биметаллические батареи ТМ Ogint.

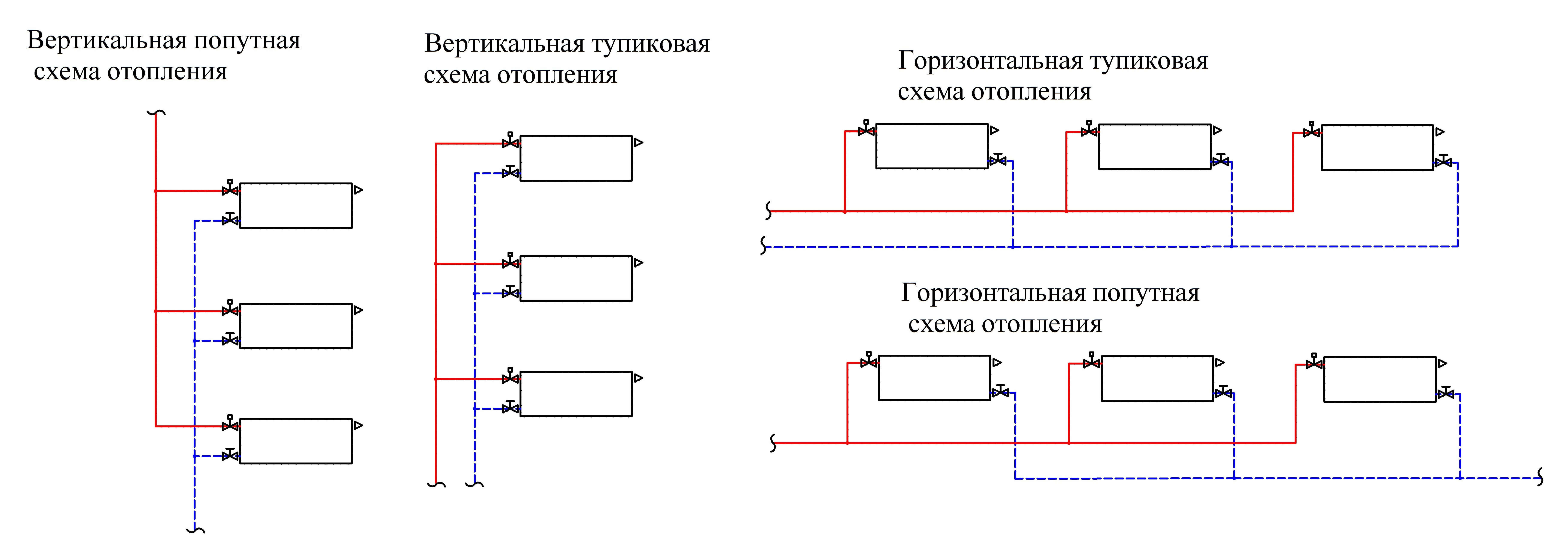

В зависимости от направления движения теплоносителя двухтрубные сети отопления бывают:

• попутные. Такие схемы предполагают перемещение нагретой рабочей среды по подающей магистрали и остывшей воды по обратному трубопроводу в одном направлении;
• тупиковые. В системах такого типа движение нагретого и остывшего теплоносителя происходит в разных направлениях.

Применение двухтрубной схемы с нижней разводкой может быть ограничено архитектурными особенностями помещений, при которых невозможна организация подачи рабочей среды снизу. В этом случае подбирают другой вариант подключения радиаторов.

Схемы и расчеты

Эффективность функционирования сети обогрева определяется правильностью выбора схемы и оборудования, а также соблюдением технологии монтажа. Чтобы водяное отопление обеспечило создание в помещениях комфортного микроклимата с минимальными затратами, проводят предварительные расчеты.

На основе полученных данных подбирают трубы, радиаторы и трубопроводную арматуру с нужными техническими характеристиками и габаритными размерами.

Гидравлический расчет включает следующие этапы:

• определение диаметра и длины трубопроводов, количества отопительных приборов;
• вычисление гидравлических потерь давления на участках сети;
• подсчет расхода теплоносителя;
• увязку всех ветвей системы обогрева с применением регулирующей арматуры для динамической балансировки.

Основой для проведения расчетов является предварительно составленная аксонометрическая схема, на которой графически отображаются трубы, запорная арматура, радиаторы и другие элементы отопительной сети. Способ обозначения используемого оборудования регламентируется положениями ГОСТ 21.602-2003, ГОСТ 21.206-93 и ГОСТ 21.205-93. Аксонометрия предусматривает изображение участков отопительной сети в трехмерной системе, что позволяет более наглядно представить компоновку всех элементов коммуникаций.

Для выполнения гидравлического расчета используют специальные таблицы и формулы. По его результатам на схему наносят параметры отопительного оборудования: диаметр труб, количество секций и длину радиаторов, другую информацию.

Разнообразие изделий, выпускаемых ТМ Ogint, позволяет подобрать батареи и трубопроводную арматуру для монтажа системы с нижней разводкой в соответствии с данными гидравлического расчета.

Наши менеджеры помогут подобрать все необходимое оборудование под любое помещение. При крупном опте (от 1.000 секций радиаторов) предоставляются значительные скидки.

Однотрубная система отопления (схемы) — vodotopim.com

Рассмотрим теперь, что представляет собой однотрубная система отопления, по-другому называемая «ленинградкой» и часто используемая в системах отопления
частных домов с небольшими или средними площадями.

Общая схема однотрубной системы отопления (ленинградка)

На рисунке схема однотрубной системы разводки:

На следующей схеме тоже однотрубная система, но с двумя контурами, каждый из которых обходит по две стороны помещения:

Почему сделаны два контура? По-видимому, помещение большое, и, чтобы не «сажать» много радиаторов на один контур, разделили их на два. Если не совсем понятно, то просто дочитайте статью до конца и обратите внимание на минусы однотрубных систем отопления.

В однотрубной системе отопления нет разделения трубопровода на подающий и обратный. Радиаторы здесь подсоединены последовательно. А теплоноситель перемещается в кольцевом контуре.

Однотрубная система отопления: схема подключения радиаторов и движения теплоносителя по трубопроводу

В больших зданиях чаще всего разводка до квартиры производится по двухтрубной системе, а разводка по этажу – по однотрубной:

Распределение теплоносителя в больших зданиях

В однотрубной системе, как и в двухтрубной, может применяться верхняя и нижняя разводка.

Однотрубная система отопления с нижней разводкой

При такой разводке трубы идут от котла сначала горизонтально, а потом поднимаются к отопительным приборам:

Нижняя разводка системы отопления

Такую систему легко регулировать и перекрывать.

Однотрубная система отопления с верхней разводкой

Теплоноситель сперва поднимается к самой верхней точке системы, затем распределяется с помощью горизонтальной разводки к другим стоякам.

Верхняя разводка системы отопления

При этом возникает усиленная циркуляция теплоносителя. Верхняя разводка применяется обычно в системах отопления с принудительной циркуляцией и в однотрубных системах с естественной циркуляцией. Воздух в такой системе легко удаляется через центральный стояк.

Однотрубная система отопления с вертикальной разводкой

Вертикальная разводка однотрубной системы показана на следующей схеме:

Вертикальная разводка

Горизонтальная разводка однотрубной системы

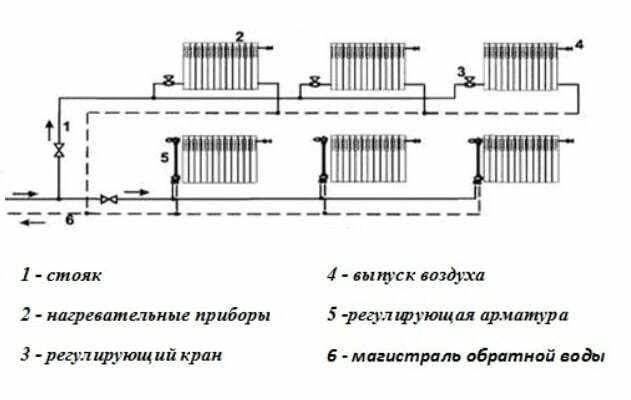

А это схема однотрубной системы отопления с горизонтальной разводкой:

Горизонтальная разводка

Обводные участки в однотрубных системах с горизонтальной и вертикальной разводкой

В отопительных системах с вертикальной и горизонтальной разводкой труб применяют короткие обводные участки.

Обводные участки в однотрубной системе отопления

Не вдаваясь глубоко в теорию, сообщу, что труба обводного участка должна  иметь меньший диаметр в сравнении с остальной подающей трубой. Либо  на обводном участке устанавливается дроссирующее оборудование — специальные вентили (3-ходовые вентили-термостаты, однотрубные вентили-термостаты с регулируемым байпасом).

Байпас

К сожалению, такие вентили можно применять лишь в однотрубных системах отопления.

Правила расположения радиаторов в однотрубной системе отопления

При однотрубной системе отопления распределение тепла происходит иначе, чем в двухтрубной.  Поэтому нужно помнить о следующем правиле соединения радиаторов. Радиаторы для помещения с самой большой потребностью тепла следует располагать в начале контура; перепад температуры в контуре должен быть не слишком большим. Тепловая мощность на один контур не должна быть больше 12 киловатт.

Достоинство однотрубной системы отопления

Ещё раз о плюсах и минусах системы отопления, выполненной по однотрубной схеме.

Итак, преимущество такой схемы — простота монтажа и экономия материала. Всё.

Недостатки однотрубной системы отопления

Наряду с плюсами такая система имеет минусы:

1. Требования к диаметрам основного трубопровода.
2. В первых радиаторах температура теплоносителя самая высокая, а в последующих всё более и более низкая вследствие постоянного подмеса к основному потоку теплоносителя из пройденных радиаторов.
3. Из второго пункта следует, что последние радиаторы нужно делать большей
   площади, чем первые, иначе они будут значитально холодней.
4. Да и вообще, при таком подключении не стоит «сажать» на одну ветку больше 10 радиаторов, т. к. равномерный прогрев не получится.

Вывод: «ленинградке» лучше «живётся» в небольших домах.

Полагаю, однотрубная система отопления освещена достаточно. Есть ещё пара хороших схем монтажа радиаторов, которые относятся к двухтрубным системам. Это лучевая (коллекторная) система отопления и схема Тихельмана. О них читайте в следующих статьях.

однотрубная система отопления

Двухтрубная система отопления: разновидности и схемы

Автор Евгений Апрелев На чтение 5 мин Просмотров 4к.

На сегодняшний день в России, в 75% жилых зданий применяется система водяного обогрева. Данное понятие включает в себя массу разновидностей, вариантов компоновки и разводки, среди которых схема двухтрубной системы отопления (СО) наиболее популярна и востребована как в массовом, так и в частном строительстве. В этой публикации будут рассмотрены: устройство и принцип работы данной системы, ее достоинства и недостатки, схемы разводки и подключения.

[contents]

Конструктивные особенности

Данная СО представляет собой замкнутый контур, состоящий из двух веток, по которым происходит перемещение теплоносителя. Нагрев его производится в котельной установке. Далее, по подающей ветке (подаче) трубопровода, нагретая вода (рассол, антифриз) поступает в отопительные приборы (батареи, регистры), благодаря которым и происходит нагрев воздуха в отапливаемых помещениях. Вывод охлажденной воды из всех радиаторов происходит в обратную магистраль (обратку), которая подключена к входу котлоагрегата. Основные различия показаны на схемах.

В первом примере все батареи включены в СО последовательно. Подключение радиаторов отопления к двухтрубной системе – параллельное. При внимательном рассмотрении рисунка можно определить все плюсы и минусы применения данной СО по сравнению с однотрубными схемами:

• Главное достоинство заключается в том, что при двухтрубном обогреве, температура теплоносителя остается практически неизменна.

Комментарий специалиста: Перепад на первой и последней батарее в контуре есть, но он достаточно незначителен и зависит от теплопроводности трубопровода, из которого изготовлен отопительный контур.

• Главный недостаток (который всегда озвучивают приверженцы однотрубного обогрева) заключается в большем расходе трубопровода, а значит большей сметной стоимости всей СО

Комментарий специалиста: Стоимость однотрубной системы обогрева не так уж и мала. Из-за последовательного подключения, при прохождении через каждый последующий радиатор теплоноситель остывает все сильнее. Для того чтобы получить достаточное количество тепла на конечных радиаторах, приходится увеличивать площадь теплоотдачи, путем наращивания количества секций батарей. Именно это увеличивает стоимость однотрубных СО.

Классификация и основные различия

Все существующие варианты двухтрубного отопления имеют отличия:

• По способу перемещения теплоносителя.
• По герметичности контура.
• По ориентации стояков в пространстве.
• По способу разводки.
• По подключению отопительных приборов.

Далее, коротко будут рассмотрены наиболее популярные типы данной СО, их особенности, плюсы и минусы применения.

Разновидности двухпотоковой системы обогрева

Как уже отмечалось выше, существует два основных типа двухтрубного отопления: гравитационная (перемещающаяся самотеком) и с принудительным перемещением. Особенностью СО с естественной циркуляцией является конструкция трубопровода и отсутствие циркуляционного насоса. Магистрали (подача, обратка) выполняются из труб большого диаметра. От котла теплоноситель поднимается по вертикальному стояку, после чего, для создания давления в системе опускается до подающего трубопровода. Подача монтируется с наклоном 3-5°в сторону движения теплоносителя. Двухтрубные СО с естественной циркуляцией могут различаться по способу разводки: с нижней и с верхней разводкой.

Правильно собранная гравитационная СО надежна, долговечна и работает без дополнительных энергоисточников. Недостатками данной СО является большая инерционность, небольшой радиус контура (до 30 м),

Принцип работы СО с принудительной циркуляцией отличается от гравитационной, наличием в ней насоса, который и отвечает за транспортировку теплоносителя. При использовании насоса в СО отпадает надобность в монтаже трубопровода с уклоном.

Совет: несмотря на то что насос создает достаточное давление для движения теплоносителя, большинство специалистов рекомендуют построение СО с уклоном на случай аварийного отключения электроэнергии.

Существуют закрытые и открытые отопительные контуры в двухтрубный СО. Единственное отличие – в конструкции расширительного бака, который в открытой системе обогрева – атмосферный, а в закрытой – мембранный, не сообщающийся с атмосферой.

Все отопительные системы различаются способом подключения батарей. Вертикальная двухтрубная система отопления предполагает подключение всего отопительного оборудования к вертикальным стоякам; в схемах с горизонтальными – к магистральным веткам. Первые чаще всего используются в многоэтажном строительстве. Двухтрубная горизонтальная система отопления в основном применяется частными застройщиками. Их преимуществом является возможность размещения стояков в нежилых помещениях или лестничных клетках. Недостатком, частое завоздушивание СО.

Разводка двухпотокового отопления

Все способы двухтрубного обогрева различаются по типу разводки. При верхней, разогретый теплоноситель подается в распределительную магистраль, которая монтируется по чердачному помещению или по перекрытию верхнего этажа. Потом, через подающие стояки теплоноситель равномерно распределяется в отопительные устройства (батареи, радиаторы, регистры и пр.) Двухтрубная система отопления с верхней разводкой имеет больше недостатков чем достоинств: Частое образование воздушных пробок; сниженная температура теплоносителя. Решением проблемы завоздушивания стало применение расширительных баков: атмосферные устанавливаются выше уровня подающей магистрали; мембранные – на обратке, ниже уровня батарей.

В схемах двухтрубной системы отопления с нижней разводкой предполагается подача теплоносителя из магистрального трубопровода, который монтируется под полом или в подвальном помещении. Благодаря такой подаче, теплоноситель имеет более высокую температуру, чем в схемах с верхней разводкой. Удаление воздуха из трубопровода и батарей производится с помощью автоматических воздухоотводчиков, или кранов Маевского.

Схемы двухпотокового обогрева

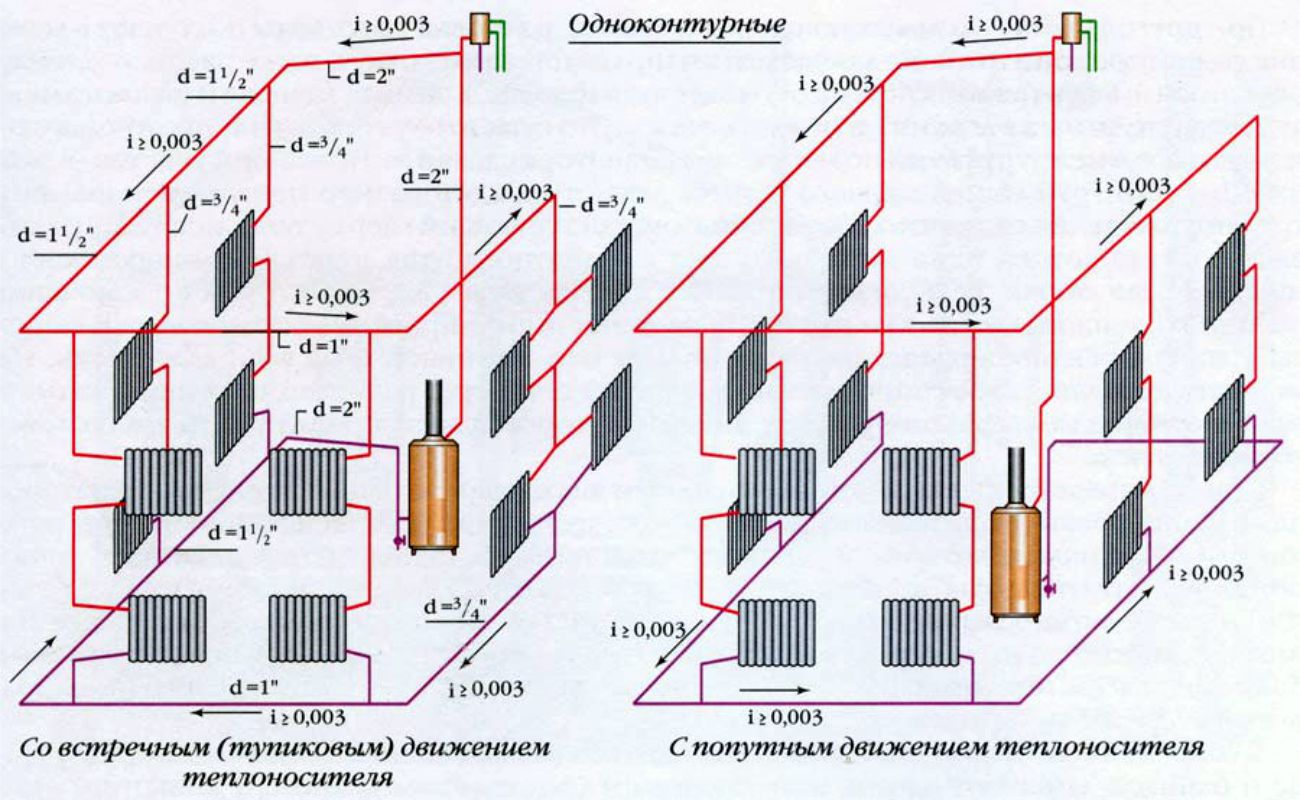

Все, существующие на сегодня варианты данной СО, различаются схемой подключения отопительных устройств. При попутном подключении, теплоноситель движется в подаче и в обратке в одном направлении.

В данной схеме все циркуляционные контуры равны: теплоноситель более равномерно прогревает все точки потребления. Недостатком ее является больший расход материала и увеличение стоимости монтажных работ.

Важно! Данная схема применяется только в горизонтальных типах отопительных систем.

Двухтрубные тупиковые системы отопления являются конструктивно наиболее простыми. Теплоноситель по магистральным трубопроводам подачи и обратки движется во встречном направлении.

Основным ее достоинством является возможность использования трубопровода меньшего диаметра. Тупиковая СО может иметь горизонтальную и вертикальную реализацию.

В коллекторной (лучевой) СО, к каждому радиатору подходит свои две трубы, подача и обратка, которые подключаются к распределительному устройству – коллектору. Другими словами, сколько радиаторов, столько пар трубопровода монтируется. Достоинства: весь трубопровод можно разместить под полом; можно регулировать температуру каждого радиатора непосредственно на коллекторе. Недостаток: использование большого количества материала.

Совет: Для правильного выбора СО, ее грамотного расчета, монтажа и подбора оборудования обратитесь к специалистам.

Двухтрубная система отопления многоквартирного дома

Нереально представить себе жизнедеятельность человека в России без обогрева квартиры. Ни для кого не тайна, что топливо для отопления постоянно увеличивается в цене. Перед любым пользователем дачи поднимается вопрос: каким образом модернизировать систему дома. В любом регионе России есть потребность зимой обогревать дачу. На интернет портале опубликовано много разных систем отопления квартиры, использующих совершенно различные приемы вырабатывания тепла. Указанные схемы отопления рекомендуется использовать самостоятельно или гибридно.

Преимущества и типы отопительной сети дома с двумя магистралями

Основная отличительная особенность этой системы – наличие двух труб:

• Одна из них транспортирует теплоноситель от нагревательного котла к отопительным приборам, регистрам;
• Вторая магистраль нужна для вывода охлажденной жидкости и возврата её в котел.

Принципиальная схема работы двухтрубной системы отопления

Достоинство, которым обладает такая двухтрубная система – равномерная подача теплоносителя с одинаковой температурой во все обогревательные приборы.

Если используется однотрубная магистраль, то теплоносителю приходиться проходить через все трубопроводы и  отопительные устройства последовательно — в результате батареи и радиаторы, находящиеся в конце цепи, плохо прогреваются.

Существует мнение, что двухтрубная система требует фасонных затрат в двойном объеме (в сравнении с однотрубной). Но это не совсем так: однотрубная система требует установки труб большого диаметра, в двухтрубной же магистрали можно обойтись изделиями меньшего диаметра, соответственно и стоить они будут дешевле. То же самое относится и к размерам фитингов — разница в стоимости невелика.

Небольшие размеры отопительных элементов не портят интерьер помещения, но при необходимости трубопровод можно смонтировать (и таким образом замаскировать) в строительных конструкциях. Получится закрытая система трубопровода.

Расположение труб, объединенных в единую сеть отопления, может быть выполнено одним из приведенных ниже способов:

• Горизонтальный. Такая система отопления обычно монтируется в малоэтажных зданиях, имеющих большую протяженность, например, это может быть склад или производственный цех. Горизонтальная сеть также чаще всего устанавливается в панельно-каркасных строениях, т. е. там, где мало или совсем нет простенков и есть возможность монтажа стояков на лестничной клетке, либо в коридоре. Горизонтальная сеть подразумевает постоянную циркуляцию теплоносителя.
• Вертикальный. Этот метод подразумевает подсоединение устройств отопления к основному стояку, установленному в вертикально. Вертикальная система используется в многоэтажных домах, где каждый этаж подсоединяется отдельно. Горизонтальная двухтрубная система домовладельцу обойдётся дешевле, но вертикальная сеть почти не образуется воздушных пробок, что упрощает ее эксплуатацию.

Двухтрубная сеть отопления и виды разводки

И вертикальная и горизонтальная схема расположения труб позволяет использовать два типа разводки — верхний или нижний. Однако двухтрубная отопительная система многоэтажного здания (где используется вертикальная схема расположения трубопровода) чаще всего имеет нижнюю разводку. Это связано с образованием большего давления, вызванного разницей температур теплоносителя и «обратки», что способствует преодолению теплоносителем трубопровода.

В чем же заключаются особенности обоих типов разводки отопления?

Нижняя разводка

В этом случае магистраль с разогретым теплоносителем прокладывается в цокольном этаже, подполе или подвале. «Обратка», возвращающая остывшую воду в нагревательный котел, располагается ещё ниже.

При обустройстве нижней разводки 2-х трубная сеть отопления дома потребует устройства верхней воздушной линии для отвода лишнего воздуха. Чтобы тепло равномерно распределялось по системе, котел нужно располагать как можно ниже по отношению к батареям.

Основное преимущество, которое будет иметь двухтрубная сеть с естественной циркуляцией и нижней разводкой – малые теплопотери.

Источник: http://all-for-teplo.ru/otoplenie/dvuhtrubnaya-sistema.html

Всем доброго времени суток.

Сообщений: 7,959

Если система действительно двухтрубная, то выборочная установка регуляторов приведет только к ухудшению работы. В двухтрубной системе все радиаторы присоединены параллельно вводу (как лампочки в электросети). Любая система работает правильно, если через каждый радиатор протекает требуемое количество воды (да еще и поверхность радиаторов правильно подобрана). Чтобы протекало требуемое количество воды, система должна быть:

а) правильно сконструирована (подобраны диаметры труб)

б) гидравлически устойчива — т.е. расходы должны оставаться расчетными или изменяться пропорционально при изменении перепада на вводе (а он постоянно меняется).

Трубы имеют ступенчатый сортамент, поэтому условие а) заведомо выполняется не точно. Поскольку в двухтрубной системе сопротивление радиаторов, присоединенных параллельно, незначительно, система гидравлически неустойчива. Выражается это в том, что через первые по ходу воды радиаторы протекает воды больше, чем требуется. Но этого не замечают, т.к. при увеличении расхода температура в помещении растет незначительно — примерно на 3 градуса при двукратном увеличении расхода. Разницу между 18 и 21 градусами никто не ощутит.

Зато в нижние этажи поступает воды меньше, чем нужно, и там мерзнут. Потому что при снижении расхода воды температура в помещении падает сильнее — при двукратном снижении уже на 5-6 градусов, что очень заметно.

Чтобы добиться правильной работы необходимо:

а) установить современные балансировочные вентили на каждом стояке. чтобы распределить воду правильно по стоякам.

б) установить регулирующие устройства повышенного сопротивления на всех без исключения радиаторах .

в) все это запроектировать и смонтировать людьми, у которых руки из нужного места растут.

Источник: http://forum.dwg.ru/showthread.php?t=85029

Добрый день!

Опишу свою проблему, а потом вопрос.

Итак, есть многоэтажный (16 этажей) 4-х подъездный жилой дом, причем подъезды разной этажности. Система отопления двухтрубная, вертикальная, с нижней разводкой. ИТП стоит под 1-ым подъездом (с наименьшей этажностью). Температура воды меняется автоматикой от датчика температуры на улице. На стояках никаких регуляторов НЕТ. Есть только на каждом радиаторе в квартирах.

ИТП опечатан и за него отвечает Теплосеть. Держит перепад давления на своем выходе 0.5 атм (само давление около 7 атм).

Штатные радиаторы — труба с гармошкой». Заменил на биметалл в 2002 г. Оставил штатные ручные регуляторы давления около радиаторов, добавив только шаровые краны на подводящих и отводящих трубах радиаторов.

Мой подъезд дальный от ИТП и квартира в торце дома. Проблема в том, что при понижении тепературы на улице часть радиаторов (в самых дальних от ИТП стояках) сначала снижают свою температуру (отводящая труба от радиатора ледяная), а потом совсем отключаются. Т.е. идет обратка, когда нижняя отводящая труба горячее подводящей. Давление около радиатора — 7.1 на подводящей, 7.2 на отводящей трубе.

На все претензии ЖЭК говорит о несанкционированной замене радиаторов, закрытых в гипсокартон стояках и т.д. и т.п. Конечно, это все есть (хотя ЖЭК с «несанкционированной» тут лукавит — у них сварщик болел 1.5 месяца и моя бригада не могла ждать — пошли неофициальным путем), но суть, по-моему, в разбалансированной системе отопления. К тому же отсутствуют автоматические регулировочные (по протоку воды) клапаны в стояках.

Вопросы :

1) Есть ли официальные требования (ГОСТ или еще чего) каков д.б. перепад давления на двухтрубной системе по стоякам и около радиаторов?

2) Можно ли пригласить какую либо независимую экспертизу для составления официальной бумаги о причинах неработоспособности системы отопления (с учетом того, что в подвал ее не пустят)?

3) Какой наиболее простой выход из ситуации? (понимаю, что нужно смотреть, но вдруг есть рецепт. )

Спасибо всем дочитавшим

Источник: http://forum.abok.ru/index.php?showtopic=2127

Двухтрубная система

Коллекторное отопление

Водяная система «Теплый пол»

Для обогрева помещений жилых домов чаще всего используют водяные отопительные системы. Они бывают нескольких типов: радиаторные, коллекторные и системы «Теплый пол». Все отопительные системы имеют свои отличия, преимущества и недостатки. Выбор типа обогрева зависит от факторов – температуры наружного воздуха, материала, из которого выполнены ограждающие конструкции, толщины стен и теплоизоляции, назначения помещений прочее.

Радиаторное водяное отопление часто используют для создания оптимального микроклимата в жилых комнатах (зал, спальня, детская), а также кухни и санузла. Главное преимущество – относительная невысокая стоимость системы. Минус – не все радиаторы имеют привлекательный внешний вид.

Коллекторное отопление используют для обогрева больших помещений или домов. Преимущество – к одному котлу может быть подключено n – количество отопительных приборов. Коллекторы позволяют сделать хорошую разводку радиаторов. Минус коллекторной водяной системы обогрева – длительный, трудоемкий монтаж, требующий привлечения опытных, квалифицированных специалистов.

«Теплый пол» используют для отопления всех помещений квартиры или дома. Преимущество системы – дает возможность сэкономить (в разное время суток она потребляет различное количество энергии). Минус – затруднительный ремонт.

Радиаторное водяное отопление

Данная система обогрева есть самой популярной и относительно недорогой. Ее монтируют не только в жилых домах, но и офисах, производственных помещениях прочее. Монтаж системы довольно простой.

Принцип работы заключается в следующем — нагрев теплоносителя до нужной температуры происходит в котельной или другом тепловом пункте. После вода по трубопроводам поступает в радиаторы отопления. Теплоноситель нагревает приборы. После чего радиаторы отдают свое тепло на обогрев воздуха в помещении. По типу подключения отопительных приборов системы бывают – однотрубные и двухтрубные. Каждая из них также имеет свои преимуществ и недостатки.

Однотрубная система

Принцип работы однотрубной системы отопления с нижней подачей – подъемный стояк (трубопровод) подключается к основной магистрали снизу. По нему горячая вода подается вверх на каждый этаж дома. После чего теплоноситель переходит в обратный стояк. По трубопроводу остывшая вода попадает в обратную магистраль. Воздух, который попадает в систему отопления, выводится из нее с помощью открытия специальных кранов. Они установлены на радиаторах, которые расположены на последних этажах дома.

Плюсы:

• Экономичность. На монтаж данной системы требуется самая меньшая затрата расходных материалов.
• Безопасность. Однотрубная система имеет хорошую гидродинамическую устойчивость.
• Быстрый и легкий монтаж. Проектирование и установка однотрубной системыотопления не занимает много времени. Но все зависит от объемастроительного объекта.

Минусы:

• Сложность в регулировкитепла в отдельном отопительном приборе. Нельзя отключить от системыотдельный радиатор. В некоторых случаях это есть проблемой. Например,когда нужно снизить температуру воздуха в помещении или нарушенанормальная работа контура.

Двухтрубная система

В двухтрубных системах отопления подразумевается подключение к каждому радиатору трубопроводов подачи и обратки. Теплоноситель, который потерял тепло в одном отопительном приборе, не переходит к следующему, а возвращается непосредственно к котлу для нагрева. В итоге температура горячей воды на входе в каждый отдельный радиатор приблизительно одинаковая. Это позволяет использовать в системе отопительные приборы одних размеров ( в отличие от однотрубных систем).

Плюсы:

• Диаметры трубопроводов на подаче и обратке, а также при соединении отдельных элементов, намного меньше, чем в однотрубных системах. Это позволяет сэкономить место в помещении, где монтируется отопление.
• Хорошая эстетичность. Двухтрубные системы выглядят более привлекательно, чем однотрубные. Их можно монтировать как открытым, так и закрытым способами. Двухтрубные системы отопления более удобны для установки под бетонную стяжку. При монтаже однотрубных, это есть проблемой.
• Надежность в эксплуатации. Правильно спроектированная двухтрубная система не боится высоких нагрузок, поэтому имеет длительный срок службы.
• Практичность. Простой уход и не привередливость в эксплуатации позволяют использовать данное радиаторное отопление в различных помещениях (не только жилых).

Минусы:

• Затраты на материалы. В сравнении с однотрубными системами, здесь, конечно, нужно потратиться. Но результат стоит этого. Двухтрубная система отопления надежная в эксплуатации и служит длительное время без сбоев в работе.
• Длительный и трудоемкий монтаж. Срок установки определяется согласно объему работ, которые нужно выполнить. Также длительность монтажа зависит от квалификации специалистов, которые его проводят.

Горизонтальные двухтрубные системы бывают с нижней и верхней разводкой. В первом случае, есть преимущество – участки системы отопления могут вводиться в действие по этапам, то есть по ходу возведения этажей дома. Вертикальные двухтрубные системы могут применяться в домах со сменной этажностью.

Коллекторное отопление

В коллекторном отоплении каждый прибор имеет свою независимую подводку. Это дает возможность регулировать температуру отдельного взятого радиатора или вовсе исключить его из оборота теплоносителя (отключить). Узел системы – именно коллектор, который имеет вид гребенки. В нее входит главные магистрали подачи и обратки, и выходят второстепенные разводки трубопроводов. Коллекторная водяная система отопления может быть как одно-, так и двухконтурной.

Плюсы:

• Возможность настройки оптимальных параметров воздуха в помещении. То есть, каждый отопительный прибор контура управляется независимо и централизовано. Если в помещении стало жарко, по каким – либо причинам (пришло много гостей, появился дополнительный источник тепла прочее), температуру в радиаторе можно снизить, при этом не нарушить микроклимат в других комнатах дома. Вообще в разных помещениях можно создать разные температуры. Это позволяет сэкономить на энергоресурсах.
• Применение в монтаже системы трубопроводов малых диаметров. Каждая ветка, которая выходит из коллектора, живит один отопительный прибор или малую группу. Из этого следует, что напор в трубопроводах не очень высокий (но допустимый). Небольшой диаметр трубопроводов определяет хорошую эстетичность отопительной системы. Ее элементы не выпирают и не загромождают помещение.

Минусы:

• Большая затрата расходного материала при монтаже (в отличие от последовательной схемы подключения отопительных приборов в системе обогрева). Чем сложнее конфигурация подключения отдельных элементов, тем меньше экономия.
• Сам узел коллектора выглядит не эстетично, громоздко. Чтобы он сильно не кидался в глаза, его нужно прятать.
• В коллекторной системе отопления без монтажа циркуляционных насосов (на подаче и обратке) не обойтись. Силы гравитации для нормального обращения теплоносителя в контуре не достаточно. Покупка и установка циркуляционных насосов – это также не малые дополнительные расходы.
• Энергозависимость. Мало того, что циркуляционные насосы ударят по бюджету, так это еще не все. Внеплановое выключение света на поселке может привести к сбою работы отопительной системы, а в зимнее время – замерзанию теплоносителя внутри трубопроводов. Это все из – за того, что насосы питаются от электричества.
• Специалисты не рекомендуют монтировать коллекторные системы отопления в городских квартирах.

Производители предлагают на строительном рынке множество различных моделей коллекторов. Среди них есть приборы с максимальным набором элементов. Часть подачи теплоносителя оснащена расходомерами. С помощью этих приборов можно регулировать поток воды в контуре. Это делают для того, чтобы уравновесить давление в системе. Часть обратки теплоносителя оснащена термодатчиками. С помощью данных приборов регулируется температура в радиаторах отопления. Система позволяет автоматически контролировать нагрев каждого отопительного прибора. Термодатчики для коллекторной системы могут быть также разными. Часто используют латунные элементы с дюймовым проходом. Термодатчики имеют заглушки на обратке. Это позволяет, если возникла такая необходимость, подключить к системе дополнительные элементы.

Есть люди, которые изготавливают гребенки своими руками. Этого делать настоятельно не рекомендовано. Гребенки должны монтировать квалифицированные специалисты, которые имеют достаточно знаний и навыков, и выполнят работу согласно действующим на данный момент строительным нормам и правилам. После установки системы проводят гидравлические испытания. Игнорирование строительных норм и правил при монтаже приводит к негативным последствиям, вплоть до порывов системы и несчастных случаев.

Место для установки коллектора определяется на этапе проектирования отопительной системы. Если в доме несколько этажей, на каждом отводиться место для коллекторного блока. Чаще всего в стене делают для этого специальную нишу на небольшой высоте от уровня пола, но так, чтобы маленькие дети или животные не могли добраться в нее. Гребенка должна устанавливаться в помещении с допустимой влажностью воздуха (кладовая, коридор прочее).

Устройство может быть прикреплено прямо на стену, если оно монтируется в подсобном помещении или размещается в специально отведенном для этого шкафу (имеется ввиду металлический ящик с дверкой).

Водяная система «Теплый пол»

Теплый пол – система обогрева, которая представляет собой комплекс трубопроводов, уложенных под бетон. По ним циркулирует теплоноситель. Система «Теплый пол» может быть как основным источником подачи тепла в помещении, так и дополнительным (плюс к радиаторному обогреву).

Плюсы:

• Достижение оптимального микроклимата в помещении. Если теплый пол установлен в жилом доме, он порадует всех его жителей. Их ноги будут всегда находиться в тепле. Пол прогревается до 22 С. Температура воздуха в помещении на уровне 1,7-1,9 м примерно 18 С.
• Защита от плесени и грибка в углах помещения. Так, как ограждающая конструкция (перекрытие) за счет работы системы остается теплой, сырость полностью пропадает.
• Удержание нормальной влажности воздуха в помещении.
• Простой уход. Радиаторы или другие отопительные приборы постоянно нужно протирать от пыли. Система «Теплый пол» — закрытая, и не требует уборки.
• Безопасность. В сильные морозы отопительная система работает по максимуму, поэтому радиаторы отопления могут иметь высокую температуру. Существует вероятность получить ожог от телесного контакта с отопительным прибором. В системах «Теплый пол» это исключено, что добавляет комфорта пользователям при эксплуатации.
• Есть возможность саморегуляции теплообмена в помещении за счет работы данной системы.
• Эстетичность. Как уже говорилось, теплый пол скрыт, поэтому он не бросается в глаза и не влияет на дизайн, интерьер помещений.
• Большая экономия денежных средств. Система «Теплый пол» может работать в разных режимах. Это позволяет сэкономить на отоплении до 30%, если сравнивать с радиаторным обогревом.
• Универсальность. Данную систему отопления можно устанавливать как в жилых комнатах, так и санузлах, кухнях, балконах и лоджиях прочее.

Минусы:

• Нет возможности монтировать теплый пол в подъездах, на лестничных клетках. Для полноценного обогрева системе не хватает мощности.
• Запрещено подключать теплый пол к центральному отоплению в многоквартирных домах. Причина – значительное увеличение гидравлического сопротивления системы обогрева.
• Комфорт, отсутствие пыли и сквозняков, благоприятный микроклимат в помещениях делают теплый пол достаточно востребованной системой отопления для монтажа в жилых домах и гражданских строениях. Его используют в квартирах, офисах, школах и ВУЗах, больницах и санаториях, промышленных складах, торговых центрах, банках прочее.
• Правила, которых стоит придерживать при монтаже системы:
• Проектирование «теплого пола» лучше доверить профессионалам. Они рассчитают теплопотери каждого помещения дома отдельно и определят необходимые параметры воздуха для комфортного проживания людей.
• Перед монтажом системы, половую поверхность необходимо выровнять. Это делают для того, чтобы теплоноситель по трубам распределялся равномерно и создавал застоев.
• Если площадь помещения большая, систему «Теплый пол» лучше разбить на несколько участков. Таким образом, тепловая нагрузка на бетонную стяжку будет меньше и можно не бояться появления трещин.
• Между участками системы и по периметру помещения нужно проложить депферную ленту. Она компенсирует температурные колебания бетонной стяжки.
• Выбор труб для системы отопления также играет важную роль. Для монтажа теплого пола чаще всего используют металлопластиковые или полипропиленовые трубы. Они имеют хорошие эксплуатационные характеристики. Они прочные и пластичные.
• Заливать систему «Теплый пол» следуют после ее монтажа и проведению гидравлический испытаний (опресовки).

Если в проектировании системы отопления пал выбор на пропиленовые трубы, стоит обратить внимания, что они должны быть армированными стекловолокном. Сам по себе пропилен имеет достаточно высокий коэффициент температурного расширения. Это может негативно сказаться на бетонной стяжке. Армирование труб стекловолокном устраняет эту проблему и продлевает срок службы отопительной системы. Теплый пол может иметь несколько контуров. В данном случае используют монтаж коллекторного узла с дополнительными, комплектующими устройствами.

Установка системы проходит в несколько этапов:

1. Разбивка помещения на оптимальные участки. Минимальная площадь каждой зоны – 40 м2.
2. Теплоизоляция ограждающей конструкции. Покрытие пола специальным защитным материалом.
3. Монтаж арматурной сетки и контуров трубопроводов.
4. Проведение опресовочных работ.
5. Заливка бетонной стяжки.
6. Отделочные работы. Теплый пол может монтироваться под ламинат, керамическую плитку, линолеум и другие покрытия.

Источник: http://xn——6cdcklga3agac0adveeerahel6btn3c.xn--p1ai/staty/radiatornoe_kollektornoe_otoplenie_ili_teplyy_pol__chto_vybrat

Смотрите также:

16 февраля 2022 года

Как сделать отопление в двухстворчатом доме. Оптимальная схема отопления

Система водяного отопления может быть однотрубной и двухтрубной. Двухтрубный называется так потому, что для работы необходимы две трубы – по одной от котла подается горячий теплоноситель к радиаторам, по другой охлаждается от ТЭНов и подается обратно в котел. С такой системой могут работать котлы любого типа на любом топливе. Возможна как принудительная, так и естественная циркуляция.Двухтрубные системы устанавливаются как в одноэтажных, так и в двух- или многоэтажных домах.

Преимущества и недостатки

Основной недостаток этого способа организации отопления вытекает из способа организации циркуляции теплоносителя: двойное количество труб по сравнению с основным конкурентом — однотрубной системой. Несмотря на такое положение, стоимость закупки материалов несколько выше, а все из-за того, что при 2-х трубной системе используются меньшие диаметры обеих труб и, соответственно, фитингов, да и стоят они значительно дешевле.Так что в итоге стоимость материалов выше, но не существенно. Чего действительно больше, так это работы, и соответственно она занимает в два раза больше времени.

Этот недостаток компенсируется тем, что на каждый радиатор можно установить термостатическую головку, с помощью которой система легко балансируется в автоматическом режиме, что невозможно сделать в однотрубной системе. На таком устройстве вы устанавливаете нужную температуру теплоносителя и она постоянно поддерживается с небольшой погрешностью (точное значение погрешности зависит от марки).В однотрубной системе можно реализовать возможность регулирования температуры каждого радиатора в отдельности, но для этого необходим байпас с игольчатым или трехходовым вентилем, что усложняет и удорожает систему, сводя на нет экономию в деньгах на закупку материалов и время монтажа.

Еще одним недостатком двухтрубки является невозможность ремонта радиаторов без остановки системы. Это неудобно и это свойство можно обойти, поставив шаровые краны возле каждого нагревателя на подаче и обратке.Заблокировав их, можно снять и отремонтировать радиатор или полотенцесушитель. Система будет работать бесконечно долго.

Но у такой организации отопления есть важное преимущество: в отличие от однотрубной, в системе с двумя линиями к каждому нагревательному элементу поступает вода одной температуры — сразу из котла. Хотя он имеет тенденцию идти по пути наименьшего сопротивления и не будет распространяться дальше первого радиатора, установка термостатических головок или клапанов управления потоком решает проблему.

Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного нагрева или использование насосов меньшего размера для систем с принудительной циркуляцией.

Классификация двухтрубных систем

Отопительные системы любого типа делятся на открытые и закрытые. В закрытых устанавливается расширительный бак мембранного типа, что дает возможность системе функционировать при повышенном давлении. Такая система позволяет использовать в качестве теплоносителя не только воду, но и соединения на основе этиленгликоля, имеющие более низкую температуру замерзания (до -40°С) и называемые также антифризами.Для нормальной работы оборудования в системах отопления должны применяться специальные составы, предназначенные для этих целей, а не общего назначения и уж тем более не для автомобилей. То же самое касается и используемых присадок и присадок: только специализированных. Особенно жестко придерживаться этого правила при использовании дорогих современных котлов с автоматическим управлением – ремонт в случае неполадок не будет гарантирован, даже если поломка не связана напрямую с теплоносителем.

В открытой системе в верхней точке встраивается расширительный бачок открытого типа.К нему обычно подключают трубу для удаления воздуха из системы, а также организуют трубопровод для отвода лишней воды в системе. Иногда из расширительного бачка можно брать теплую воду для хозяйственных нужд, но в этом случае необходимо сделать подпитку системы автоматической, а также не использовать присадки и присадки.

Вертикальная и горизонтальная двухтрубная система

Существует два типа организации двухтрубной системы – вертикальная и горизонтальная. Вертикальные чаще всего используются в многоэтажных домах.Он требует больше труб, но легко реализуется возможность подключения радиаторов на каждом этаже. Основное преимущество такой системы – автоматический выход воздуха (он стремится вверх и выходит туда либо через расширительный бачок, либо через сливной кран).

Горизонтальная двухтрубная система чаще применяется в одноэтажных или, самое большее, двухэтажных домах. Для стравливания воздуха из системы на радиаторах установлены краны Маевского.

Двухтрубная горизонтальная схема отопления двухэтажного частного дома (нажмите на картинку для увеличения)

Верхняя и нижняя проводка

По способу распределения подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от него вниз к радиаторам идут приточные трубы. Обратная линия проходит по полу. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы для обеспечения хорошей скорости циркуляции, нужно только соблюдать уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если вверху под подвесным или натяжным потолком, то на виду останутся только трубы к приборам, а они, по сути, могут быть замоноличены в стену.Верхняя и нижняя разводка также используется в вертикальных двухтрубных системах. Разница показана на рисунке.

При нижней разводке подающая труба идет ниже, но выше обратки. Подающая труба может располагаться в подвале или полуподвале (обратка еще ниже), между черновым и чистовым полом и т. д. Подача/отвод теплоносителя к радиаторам может осуществляться путем пропуска труб через отверстия в этаж. При таком расположении соединение получается максимально скрытым и эстетичным.Но здесь нужно выбрать месторасположение котла: неважно в его положении относительно радиаторов – насос будет «толкать», но в системах с естественной циркуляцией радиаторы должны быть выше уровня котла, для в котором закопан котел.

Двухтрубная система отопления двухэтажного частного дома проиллюстрирована на видео. Имеет два крыла, температура в каждом из которых регулируется вентилями, нижний тип разводки. Система с принудительной циркуляцией, т.к. котел висит на стене.

Тупиковые и связанные с ними двухтрубные системы

Тупиковая система – это такая система, в которой движение подачи и обратки теплоносителя разнонаправлено. Есть система с пропуском трафика. Ее также называют петлей/схемой Тихельмана. Последний вариант проще сбалансировать и настроить, особенно при длинных сетях. Если в системе с попутным движением теплоносителя установлены радиаторы с одинаковым количеством секций, то она автоматически уравновешивается, а при тупиковой схеме на каждом радиаторе потребуется термостатический вентиль или игольчатый вентиль.

Даже при установке радиаторов разного количества секций и клапанов/клапанов по схеме Тихельмана шанс отбалансировать такую ​​схему намного выше тупиковой, особенно если она достаточно длинная.

Для балансировки двухтрубной системы с разнонаправленным движением теплоносителя вентиль на первом радиаторе должен быть закручен очень туго. И может возникнуть ситуация, при которой его нужно будет настолько закрыть, чтобы туда не поступал теплоноситель.Получается тогда нужно выбирать: первая батарея в сети не будет греть, или последняя, ​​потому что в этом случае не получится уравнять теплоотдачу.

Системы обогрева для двух крыльев

И все же чаще используется система с тупиковой схемой. А все потому, что обратка длиннее и собрать ее сложнее. Если у вас схема отопления не очень большая, вполне можно регулировать теплоотдачу на каждом радиаторе и при тупиковом подключении.Если контур получается большой, а делать петлю Тихельмана не хочется, можно разделить один большой отопительный контур на два крыла меньшего размера. Есть условие — для этого должна быть техническая возможность построения такой сети. При этом в каждом контуре после разделения необходимо установить вентили, которые будут регулировать интенсивность потока теплоносителя в каждом из контуров. Без таких клапанов сбалансировать систему либо очень сложно, либо невозможно.

В видеоролике демонстрируются различные виды циркуляции теплоносителя, а также даны полезные советы по монтажу и подбору оборудования для систем отопления.

Подключение радиаторов отопления при двухтрубной системе

В двухтрубной системе реализован любой из способов подключения радиаторов: диагональный (крест), односторонний и нижний. Оптимальный вариант – диагональное подключение. При этом теплоотдача от нагревателя может быть в районе 95-98% от номинальной тепловой мощности прибора.

Несмотря на разные значения теплопотерь для каждого типа подключения, все они используются, просто в разных ситуациях. Нижнее подключение хоть и самое малопроизводительное, но чаще встречается, если трубы проложены под полом. В этом случае его проще всего реализовать. Подключить радиаторы со скрытой прокладкой можно и по другим схемам, но тогда либо останутся на виду большие участки труб, либо их нужно будет спрятать в стену.

Боковое соединение практикуется при необходимости с количеством секций не более 15.В этом случае теплопотерь почти нет, но если количество секций радиатора больше 15, то уже требуется диагональное подключение, иначе циркуляция и теплоотдача будут недостаточными.

Результаты

Хотя для организации двухтрубных схем используется больше материалов, они становятся все популярнее за счет более надежной схемы. Кроме того, такую ​​систему легче компенсировать.

Очень существенным преимуществом самотечной системы водяного отопления является ее независимость от наличия электричества.Самотечное отопление можно создать и на удаленной даче на базе энергонезависимого твердотопливного котла. Система бесшумная и надежная, она несомненно будет востребована в будущем.

Накоплен большой опыт создания самотечных систем отопления, ведь раньше все водяное отопление создавалось по самотечному принципу. Систему можно создать по «типовой народной схеме» и своими руками.

Недостатками являются ограничения по мощности, отапливаемой площади, возможность подключения дополнительных контуров, повышенная цена за создание.

Гравитационное отопление дороже, примерно в 2 раза дороже систем с принудительной циркуляцией, так как требует большого диаметра трубы и специального размещения котла. Сложность создания в том, что трубы большого диаметра должны иметь общий уклон, а значит, их положение фиксировано и поэтому они часто не вписываются в дизайн помещения, загромождают интерьер.

Как рассчитывается гравитационная система

Вы можете заказать теплогидравлический расчет у специалистов, в лицензированных организациях, но это будет недешево.Вы можете произвести эти расчеты примерно с помощью известных программ или вручную.

В любом случае скорость движения жидкости по системе невелика. Чем больше внутренние диаметры трубопровода и радиаторов, а также котла, тем больше жидкости будет проходить через них, тем больше энергии можно будет передать.

Важно ответить на вопрос — хватит ли энергии для передачи теплоносителя на обогрев конкретного здания? В этом суть расчетов.Но если расчетов нет, то нужно обратиться к опыту создания такого обогрева и утепления зданий.

Потеря энергии и обеспечение движения жидкости

Сначала нужно определить степень утепления здания – соответствует ли оно требованиям нормативных документов. Если нет, то не только самотечной системе может не хватить мощности….. Холодное здание отапливать дороже, надо утеплять, а не увеличивать мощность обогрева.

После утепления здания можно обратиться к опыту создания таких систем, из которого известно, что обычная предельная площадь для самотечного отопления составляет 150 кв. на каждом этаже здания, при этом радиаторы желательно распределить на 2 рукава на каждом этаже, а длина подводящего трубопровода каждого рукава не должна превышать 20 метров.

Обязательным условием создания системы является превышение горячего теплоносителя (обычно берется средняя линия радиаторов) над холодным (средняя линия теплообменника котла).

При большей протяженности трубопроводов желателен расчет, либо придется смириться с тем, что возможно, в пики морозов пропускной способности системы (скорости теплоносителя) может не хватить для прогрева в здании.

Подумайте, что будет определять производительность самотечной системы.

Особенности системы отопления с естественной циркуляцией

Давление в самотечной системе будет напрямую зависеть от высоты водяного столба при разнице плотностей воды (разнице температур) и от самой разницы плотностей воды.Формула силы приведена ниже.

Чем больше разница между температурами подачи и обратки, и чем выше столб воды при этой разнице, тем быстрее будет циркулировать вода, тем больше будет передаваться тепла, тем надежнее система и тем большую площадь можно будет обогреть.

Дело в том, что наиболее значительно вода охлаждается в радиаторах, до них она считается горячей. После радиаторов холодная вода движется по обратке к теплообменнику котла, где нагревается.Следовательно, чем ниже расположен теплообменник относительно радиаторов, тем больше давление в системе.

Кроме того, вода охлаждается еще и в самой трубе, выходящей из котла, а значит, чем выше поднят горячий трубопровод, и чем он длиннее и больше отдает тепла, тем больше будет давление.

Однако этот теплообмен будет малоэффективен для отопления дома, если горячая труба расположена под потолком. Лучше, если он будет расположен вдоль пола отапливаемой массандры и будет для нее обогревательным устройством.

Неправильно просто делать высокий столб горячей воды, выводя расширительный бачок выше крыши. Нужен наибольший перепад высот, при котором возник бы перепад температур, а этого проще добиться занижением котла.

Типичная ошибка при создании самотечной системы на 2 этажа – подключение радиаторов на обоих этажах к одним и тем же стоякам. В результате на 1 этаже будет еще холодно, когда на 2 этаже уже очень жарко. Для чердака правильно предусмотреть отдельный независимый отопительный рукав со своим регулирующим клапаном.

Особенность системы:
— жидкость в самотечной системе обычно значительно остывает, из-за малой скорости ее движения. Разница между температурами подачи и обратки часто находится в пределах 25 – 30 градусов. Температурный режим, например, 75 градусов. выходе из котла и 45 град. обратная линия. Поэтому недопустимо создание схемы с одним трубопроводом с последовательным подключением радиаторов. Подходят только проходные и тупиковые схемы двухтрубной разводки.

Как движется теплоноситель (вода)

Из вышесказанного вытекают и конструктивные особенности самотечной системы отопления.

Котел находится в приямке, в подвале, в любом случае желательно, чтобы его теплообменник был ниже средней линии радиаторов.

Все трубопроводы выполняются с общим уклоном в сторону движения жидкости:

• вода из котла поднимается по вертикальному стояку в высшую точку;
• от вертикального горячего стояка всегда должен спускаться на вход в котел;
• разница по высоте между начальной и конечной точкой трубы не менее одного процента, но наклон может меняться как угодно по длине;
• всегда лучше обеспечить максимальный наклон.

Какие трубы использовать

Диаметр патрубков подачи и обратки на одном крыле трубопровода должен быть не менее 32 мм, при этом радиаторы можно подключать и патрубками с внутренним диаметром 20 мм. А для стояка и подвода к крылу — не менее 50 мм. Однако никто не запрещает увеличить эти диаметры, что сделает систему только мощнее.

Пока что оптимальным вариантом считаются обычные стальные трубы. При больших диаметрах они становятся конкурентоспособными с пластиком.Кроме того, стальная труба большого диаметра сама по себе является отопительным прибором из-за значительной теплопроводности металла.

Котел, радиаторы, трубопровод

Применяется специальный котел (как газовый, так и твердотопливный) с собственным малым гидравлическим сопротивлением, рассчитанный на самотечную систему.

Применяются радиаторы с малым гидравлическим сопротивлением, с большим диаметром внутренних отверстий — обычно либо чугунные, либо алюминиевые.

В самой высокой точке трубопровода установлен клапан стравливания воздуха (напорная система с закрытым расширительным баком (гидроаккумулятором)). В систему встроена группа безопасности на выходе из котла – манометр и аварийный клапан. Либо в самой высокой точке находится расширительный бачок открытого типа.

Кран сливной находится в районе котла в самой нижней точке трубопровода; делается отвод либо в канализацию, либо в бак.

Подбор котла по мощности осуществляется как обычно — в зависимости от теплопотерь здания, а радиаторов — по теплопотерям каждого помещения, где они установлены.

При этом чаще используется правило — радиаторы в сумме немного мощнее котла (учитывается, что паспортная температура жидкости обычно выше реальной, т.е. радиаторы приобретаются еще более мощности на 20 — 35%), после чего общая мощность радиаторов распределяется по помещениям.

Схемы гравитационного обогрева на одно крыло

Типовая схема водяного отопления с самотечным движением жидкости. Здесь только одно крыло.Горячий трубопровод располагается выше, от него стояки спускаются к каждому радиатору или к паре радиаторов. На схеме вместо гидроаккумулятора показан расширительный бачок.

На практике часто реализуются такие схемы, чтобы расширительный бак, верхний трубопровод располагались бы на чердаке, а обратка часто уходила под полом в подвал. При этом трубопроводы меньше загромождают жилое пространство и не портят интерьер. Но тогда все трубопроводы в холодной зоне необходимо хорошо утеплить – слоем минваты не менее 15 см.Пенопласт не подходит, так как его поедают грызуны и его нельзя нагревать до 70 градусов.

Прокладка труб на чердаке

Подвариант этой схемы — обратка поднята вверх, так как не всегда есть возможность ее проложить — мешают дверные проемы, нет подвала и т.д.

В домике

Возможность размещения радиаторов рядом с котлом. Это возможно только в климатических зонах с постоянной положительной температурой и при достаточной теплоизоляции окон (стеклопакеты), и нет особой необходимости создавать тепловые завесы, размещая под окнами радиаторы. Схема используется, когда нет возможности понизить уровень котла – максимально уменьшают трубопроводы.

Трубопровод на двух крыльях

Следующий пример более востребован в жизни. Чаще трубопроводы располагаются таким образом при самотёке жидкости в небольшом частном доме или в загородном доме на уровне радиаторов с общим уклоном.

Трубопровод разделен на два крыла, которые желательно сделать одинаковой длины.Все радиаторы подключены через клапаны для быстрого регулирования расхода воды.

Для двух этажей

Еще один пример «из жизни» трубопровода с самотечным течением жидкости. На этот раз отапливается полноценный этаж и чердак.

Поскольку мансардное крыло маломощное, его соединяют трубопроводом меньшего диаметра — 25 мм. Здесь для каждой пары радиаторов в комнатах первого этажа используются стояки, а горячий трубопровод проложен по полу чердака и является для него нагревательным элементом.

Схема требует создания достаточного давления, поэтому теплообменник котла располагается не менее чем на полметра ниже средней линии радиаторов на первом этаже.

Принципы и выводы

Можно разработать любое количество схем самотечного отопления в зависимости от конкретной планировки дома, но всегда соблюдаются следующие принципы — наибольший столб воды при перепаде температур, максимальные диаметры трубопроводов и специальных котлов и радиаторов, кольцевые трубопроводы — «подача-радиатор-обратка» делают максимально короткими, для чего трубопровод разделяют на несколько рукавов, которые подключаются к котлу параллельно.

Также важно: — если самотечное отопление в доме создавалось самостоятельно, или хозяева принимали активное участие в его создании, то все выявленные недостатки в процессе эксплуатации можно исправить своими руками или систему можно усовершенствовать без специальных расходы, если будут выявлены его недостатки.

Отопление, водоснабжение и канализация – три кита, на которых держится домашний уют. Правильный выбор разводки системы отопления в доме позволит создать экономичное и эффективное теплоснабжение. Проектирование схемы теплоснабжения и возведение здания ведутся одновременно, так как при этом учитываются возможные нюансы.

Типы схем подключения отопления

Бремя обеспечения теплом в индивидуальном жилищном строительстве ложится, за исключением каминов и печей, на отопительные котлы. Они бывают односторонними и двусторонними. Одноконтурные отопительные приборы используются только для отопления дома, а котлы с двумя контурами дополнительно обеспечивают горячее водоснабжение.

При создании системы отопления тип котельного оборудования не имеет значения. Для передачи теплоносителя и передачи тепловой энергии в помещения применяют два варианта: одно- или двухтрубный. Это учитывается даже при продумывании дизайна конструкции.

Однотрубная проводка

Распределение тепла представляет собой контур, состоящий из одной трубы, к которой последовательно подключены отопительные приборы. Подходит горизонтальный или вертикальный.

Горизонтальная разводка простой конструкции. Для создания работоспособной системы требуется организация уклона для движения теплоносителя.

Радиаторы

Для обогрева нескольких этажей этим способом, при подаче теплоносителя на более высокий уровень, перед входом в первую секцию радиатора врезается вентиль. Это необходимо для необходимого давления жидкости при подаче вверх. Это достигается за счет его частичного перекрытия.

При использовании вертикальной разводки при монтаже необходимо соблюдать вертикальность стояков.В этом случае используется труба большего диаметра по сравнению с горизонтальной схемой, и нет необходимости использовать насосное оборудование.

Применение системы отопления с одной трубой позволяет добиться экономии за счет уменьшения потребности в материалах, а также упрощает проектирование и монтажные работы. В то же время основным недостатком этой схемы являются потери тепловой энергии при ее прохождении через последовательно включенные нагреватели. В результате качество обогрева у наружных радиаторов недостаточное.
Для исправления ситуации принимаются следующие меры:

• количество секций отопительных приборов увеличивается по мере их удаления от котла;

монтируются термостатические вентили

• , позволяющие регулировать подачу воды к батареям;
• насос используется для принудительного перемещения теплоносителя по трубам.

Применение однотрубного отопления эффективно для дома, площадь которого не превышает 100 кв.м.

Двухтрубная система распределения тепла

Работа такого отопления предполагает использование двух труб.Первый из них подает теплоноситель в батареи, а другой отводит его после теплоотдачи и возвращает в отопительный прибор. Применение такой схемы позволяет использовать котельное оборудование любого типа независимо от энергоносителя.

Циркуляция жидкости происходит естественно или принудительно, при этом высота дома роли не играет.

Преимущества и недостатки

Способ создания циркуляции теплоносителя обуславливает двойной расход труб на создание трубопровода. Однако нельзя утверждать, что затраты растут пропорционально количеству. Для создания двухтрубной системы отопления требуются трубы меньшего диаметра, а фитинги меньшего размера стоят дешевле.

Установка данной опции усложняется, а трудоемкость работы возрастает.

В системе отопления

важно все Установив терморегулятор на каждый отопительный прибор, добиваются необходимого баланса температурного режима в помещениях, который сложно организовать одной трубой.Это устройство поддерживает заданную температуру автоматически. Однотрубная конструкция является регулируемой при оснащении каждого ряда байпасом или при оснащении трехходовым клапаном, что приводит к дополнительным затратам и усложняет конструкцию.

Двухтрубный вариант неудобен в ремонте, так как требует отключения подачи теплоносителя. Но при установке на каждый радиатор шаровых кранов, которые по отдельности перекрывают подачу и обратку, ремонтируют и обслуживают его, не останавливая отопление.

Преимущество двухтрубной системы в том, что теплоноситель ко всем батареям подается непосредственно от отопительного прибора. Эта схема сопровождается меньшим падением напора. Он упрощает создание естественного движения теплоносителя или требует насосного оборудования с меньшей мощностью для принудительного движения.

Типы двухтрубных систем отопления

Отопительные конструкции изготавливаются в двух вариантах: открытом и закрытом. При закрытом контуре конструкция оборудована мембранным расширительным баком.Наличие этого устройства безотказно работает в случае значительного повышения давления.

Двухтрубная система

Особенностью этой системы является возможность использования антифризов в качестве охлаждающей жидкости, что предотвращает разморозку в случае аварии. Тем более, что состав этих жидкостей разработан специально для отопления. Использование других антифризов не допускается. Добавки или присадки также должны иметь соответствующее назначение. В противном случае современное котельное оборудование выходит из строя по причине, не являющейся гарантийной.

Расширительный бак открытого типа является частью оборудования открытой системы. Есть патрубок, служащий для отвода воздуха, и специальный патрубок для отвода лишней воды. В некоторых случаях он поставляет горячую воду для бытовых нужд. Это обстоятельство требует обязательной автоматической подкормки, а наличие добавок исключается.

Уровень безопасности закрытых конструкций выше, чем открытых, что учитывается при проектировании системы отопления.

Вертикальные и горизонтальные системы

Вертикальный применяется для организации отопления многоэтажных домов.Конструкция материалоемкая, но при этом подключение отопительных приборов несложное. Преимуществом этой схемы является автоматическое удаление воздуха.

Вертикальная система

Применение горизонтальной системы целесообразно при организации отопления малоэтажных домов. Для предотвращения завоздушивания установлены краны Маевского.

Верхняя и нижняя проводка

Конструкция верхней разводки предусматривает расположение трубы на уровне потолка. Подача теплоносителя к батареям осуществляется сверху вниз, а обратка размещается по полу. Такое расположение труб создает благоприятные условия для строительства систем отопления с естественной циркуляцией при соблюдении необходимого угла наклона трубопровода. Установка такой конструкции ухудшает внешний вид помещения.

Для исправления ситуации используются методы сокрытия трубопровода (сооружение подвесных потолков или скрытие труб в стенах).

Характерной чертой нижней разводки является подающий патрубок внизу, но так, чтобы он располагался над обраткой.Подача находится в подвале, а трубы, подающие и отводящие воду к отопительным приборам, проходят через пол. С эстетической точки зрения этот вариант предпочтительнее. Однако при естественной циркуляции теплоносителя важно, чтобы радиаторы были закреплены в точке, которая выше горизонта котла. При наличии помпы это обстоятельство роли не играет.

Тупик и связанная с ним проводка

При организации тупикового отопления теплоноситель в подающем трубопроводе движется навстречу потоку жидкости в обратке. Схема, при которой движение теплоносителя происходит в одном направлении, называется петлей Тихельмана. При его использовании легче настроить и сбалансировать структуру, что важно, если сети длинные.

Проходящая система с радиаторами одинаковой мощности балансируется автоматически. Для регулирования тупика каждый нагреватель должен быть оборудован вентилем или игольчатым вентилем. Если в схеме Тихельмана радиаторы имеют разное количество секций, то их можно лучше регулировать независимо от длины.

Регулирование тупиковой конструкции сопряжено с трудностями. При уменьшении количества подачи теплоносителя на первый прибор возникают ситуации, что его нужно перекрыть, чтобы подача прекратилась. Таким образом, возникает выбор между отключением первой батареи и последней, так как иначе достичь баланса невозможно.

Проводка обогрева

Отопление на две створки

Несмотря на ряд преимуществ схемы Тихельмана, при создании отопления чаще встречается тупиковая система. Трудности в регулировке возникают с увеличением длины.

Когда цепь длинная, и невозможно использовать петлю Тихельмана, целесообразно разделить цепь на две маленькие. Условием проведения такого мероприятия является наличие технических возможностей.

Для регулирования подачи охлаждающей жидкости в контуры встроены клапаны, влияющие на работу каждого из крыльев. Если пренебречь их установкой, то балансировать конструкцию

Соединение радиаторов

Радиатор

Ограничений по подключению отопительных приборов нет.Реализовать все варианты. Считается, что диагональный способ подключения эффективен. Причиной этого является высокий уровень теплоотдачи – 95-98% мощности радиатора.

При этом каждая из схем подключения востребована и применяется. Нижний способ подключения, несмотря на низкую производительность, широко используется при размещении труб под полом, так как это удобный вариант. Скрытая прокладка трубопровода возможна при использовании других способов, но полностью скрыть элементы системы отопления не представляется возможным.

Вариант бокового подключения хорош при условии, что количество секций в батарее не превышает пятнадцати штук. В этом случае потери тепла отсутствуют. При увеличении количества секций подходит диагональное подключение для достижения нужной теплоотдачи.

Двухтрубная система отопления – проверенный и эффективный способ обогрева частного дома. Такая система позволяет регулировать обогрев любого помещения без изменения температуры в остальной части дома.Двухтрубную систему отопления можно использовать в домах любой этажности. Главной особенностью двухтрубной системы является разделение прямого и обратного контуров теплоносителя. По подаче, так называемой трубе, в систему поступает нагретая вода из котла, из которой теплоноситель разбирается на радиаторы, змеевики, систему теплого пола. Пройдя через них, охлажденная жидкость сбрасывается по другой трубе – обратной.

Двухтрубная система имеет ряд преимуществ:

• Простота регулирования подачи теплоносителя на любой из радиаторов;
• Возможность применения в доме любой этажности;
• Возможность установки систем значительной протяженности.

Из недостатков стоит отметить увеличенное вдвое количество труб по сравнению с , что удорожает монтаж системы и снижает ее эстетичность — прямые водопроводные трубы должны располагаться выше уровня радиаторов, их обычно прокладывают под потолком или на уровне подоконника.

Устройство и элементы двухтрубной системы отопления

Двухтрубная система, как и однотрубная, может быть выполнена с естественной и принудительной циркуляцией теплоносителя.На выбор типа циркуляции, как правило, влияет тип разводки трубы постоянного тока: верхняя или нижняя.

Верхняя разводка предполагает прокладку прямой трубы на значительной высоте, что обеспечивает хороший напор при прохождении теплоносителя через радиаторы без установки помпы. Двухтрубная система с верхней разводкой выглядит более эстетично и позволяет провести магистральную трубу постоянного тока через все здание над дверными проемами, кроме того, ее можно закрыть декоративными элементами.Недостатком такой системы является необходимость установки мембранного расширительного бака, что требует дополнительных затрат. Возможна также установка бака открытого типа, но с одним условием – он должен быть установлен в самой высокой точке системы, то есть на чердаке. Это, в свою очередь, приводит к дополнительным расходам на утепление бака.

При нижней разводке подающая труба располагается сразу под подоконником. В этом случае нет проблем с установкой расширительного бака открытого типа в теплом помещении – его можно установить в любом месте выше уровня прямой трубы.Однако возникает необходимость установки циркуляционного насоса, а также невозможность прохождения труб через проем входной двери. Если котел устанавливается в непосредственной близости от входа в дом, контур отопления прокладывается по периметру до двери. В противном случае можно разделить контур на два независимых крыла, которые имеют свои прямые и обратные патрубки.

Циркуляционный насос устанавливается в обратку, так как максимальная температура жидкости агрегата обычно не превышает 60 градусов, и теплоноситель на выходе из котла может повредить его.

Место установки расширительного бака зависит от его типа: бак мембранного типа с закрытой камерой можно установить в любом удобном месте, обычно его ставят рядом с котлом. Открытый расширительный бак необходимо устанавливать выше уровня прямой трубы, это поможет избежать образования воздушных пробок в системе.

Диаметр магистральных труб в двухтрубной системе отопления обычно составляет 25-32 мм, но для протяженной системы может быть более 50 мм. При этом труба имеет значительную теплоотдачу, что необходимо учитывать при .

Радиаторы подключаются по одной из выбранных схем подключения. Наиболее эффективны боковая и диагональная схемы подключения, нижнее подключение используется в редких случаях для радиаторов небольшой высоты, при этом основная прямая труба должна располагаться над радиатором.

К установке котла также предъявляются некоторые требования: для хорошей циркуляции необходимо, чтобы вход теплоносителя из обратки был ниже его уровня. Поэтому котел обычно выбирают в напольном исполнении.

Особенности реализации двухтрубной системы отопления в двухэтажном доме

Если отапливаемые помещения первого и второго этажей дома не разделены постоянно закрытыми дверями, то обогреваемый воздух первого этажа поднимется на второй этаж. В результате микроклимат дома будет неравномерным: внизу будет прохладно, а наверху душно и жарко. Есть два пути решения этой проблемы:

1. Отопление второго этажа должно быть теплым полом, а не радиаторами.
2. Распределите радиаторы так, чтобы 2/3 от общего количества секций всех отопительных приборов находились на первом этаже.

Кроме того, при планировке дома ниже рациональнее размещать помещения, нуждающиеся в меньшем отоплении: кухню, гостиную, библиотеку, а на втором, более теплом этаже расположить спальни и детские комнаты.

Технология реализации двухтрубной системы отопления

На сегодняшний день существует множество способов организации систем, среди которых большую популярность приобрело отопление на два крыла с насосом. Его устройство выполнено по принципу эффективного обслуживания с минимальными потерями тепла. Особенно востребованной в одноэтажных, многоэтажных и частных домах стала двухтрубная система отопления, подключение которой позволяет добиться всех необходимых условий для комфортного проживания.

Что такое двухтрубная система отопления

Двухтрубное отопление в последние годы используется все чаще и чаще, и это несмотря на то, что монтаж однотрубного варианта обычно намного дешевле.В данной модели предусмотрена возможность регулировать температуру в каждой комнате жилого дома по желанию, т.к. для этого предусмотрен специальный регулирующий клапан. Что касается однотрубной схемы, то в отличие от двухтрубной ее теплоноситель при циркуляции последовательно проходит абсолютно все радиаторы.

Что касается модели из двух патрубков, то здесь к каждому радиатору отдельно подведен патрубок, предназначенный для впрыска охлаждающей жидкости. А обратный трубопровод собирается от каждой батареи в отдельный контур, функция которого – подача остывшего носителя обратно в проточный или настенный котел. Эта схема (естественная/принудительная циркуляция) называется обраткой, и она стала особенно популярной в многоквартирных домах, когда возникает необходимость отапливать все этажи одним котлом.

Преимущества

Двухконтурное отопление, несмотря на более высокую стоимость монтажа по сравнению с некоторыми другими аналогами, подходит для объектов любой конфигурации и этажности – это очень важное преимущество. Кроме того, теплоноситель, поступающий во все отопительные приборы, имеет одинаковую температуру, что позволяет равномерно отапливать все помещения.

Остальные преимущества двухтрубной системы отопления – это возможность установки на радиаторы специальных терморегуляторов и то, что поломка одного из приборов никак не повлияет на работу других. К тому же, установив вентили на каждую батарею, можно сократить потребление воды, что является большим плюсом для семейного бюджета.

Недостатки

Вышеупомянутая система имеет один существенный недостаток, заключающийся в том, что все ее компоненты и их монтаж значительно дороже, чем организация однотрубной модели. Оказывается, не все арендаторы могут себе это позволить. Другими недостатками двухтрубной системы отопления являются сложность монтажа и большое количество труб и специальных соединительных элементов.

Схема двухтрубной системы отопления

Как было сказано выше, подобный способ организации системы отопления отличается от других вариантов более сложной архитектурой. Двухконтурная схема отопления представляет собой пару контуров замкнутого типа. Один из них используется для подачи нагретого теплоносителя в батареи, другой – для отправки отработанного, т.е.е., охлаждаемую жидкость возвращают на обогрев. Использование этого метода на конкретном объекте зависит в большей степени от мощности котла.

Тупиковая система отопления

В данном варианте направление подачи нагретой воды и обратки разнонаправленное. Двухтрубная тупиковая система отопления предполагает установку батарей, каждая из которых имеет идентичное количество секций. Чтобы сбалансировать систему при таком движении нагретой воды, вентиль, установленный на первом радиаторе, необходимо закрутить с большим усилием, чтобы он закрылся.

Смежная система отопления

Этот контур также называют контуром Тихельмана. Попутную двухтрубную систему отопления или просто попутку легче отбалансировать и отрегулировать, особенно если магистраль очень длинная. При таком способе организации системы отопления каждая батарея требует установки игольчатого вентиля или такого устройства, как термостатический вентиль.

Горизонтальная система отопления

Существует также такой вид схемы, как двухтрубная горизонтальная система отопления, которая широко применяется в одно- и двухэтажных домах.Его также используют в домах с подвалом, где можно легко разместить необходимые коммуникационные сети и устройства. При использовании данной разводки монтаж подающего трубопровода может производиться под радиаторами или на одном уровне с ними. Но у этой схемы есть недостаток, заключающийся в частом образовании воздушных карманов. Для того чтобы избавиться от них, требуется установка кранов Маевского на каждом устройстве.

Вертикальная система отопления

Схема такого типа чаще применяется в домах с 2-3 и более этажами.Но его организация требует наличия большого количества труб. Следует отметить, что вертикальная двухтрубная система отопления имеет такое существенное преимущество, как возможность автоматического удаления воздуха, выходящего через сливной кран или расширительный бачок. Если последний установлен на чердаке, то это помещение необходимо утеплить. В целом при такой схеме распределение температуры по отопительным приборам осуществляется равномерно.

Двухтрубная система отопления с нижней разводкой

Если вы решили выбрать эту схему, то имейте в виду, что она может быть коллекторной или с параллельно установленными радиаторами.Схема двухтрубной системы отопления с нижней разводкой первого типа: от коллектора к каждой батарее отходит два трубопровода, которые являются подающим и отводящим. Данная модель с разводкой нижнего типа имеет следующие преимущества:

• установка запорной арматуры осуществляется в одном помещении;
• высокий уровень эффективности;
• возможность установки в незавершенном объекте;
• перекрытие и регулировка осуществляется легко и просто;
• возможность отключить верхний этаж если там никто не живет.

Двухтрубная система отопления с верхней разводкой

Закрытая двухтрубная система отопления с верхней разводкой применяется в большей степени благодаря тому, что она лишена воздушных карманов и имеет высокую скорость циркуляции воды. Прежде чем производить расчет, устанавливать фильтр, находить фото с подробным описанием схемы, необходимо соотнести затраты данного варианта с преимуществами и учесть следующие недостатки:

• неэстетичный вид помещения из-за открывать коммуникации;
• большой расход труб и необходимых материалов;
• появление проблем, связанных с размещением бака;
• номера, расположенные на втором этаже, прогреваются несколько лучше;
• невозможность размещения в помещениях с большим метражом;
• Дополнительные расходы, связанные с декоративной отделкой, которая должна скрывать трубы.

Подключение радиаторов отопления при двухтрубной системе

Монтажные работы, связанные с монтажом двухконтурного отопления, включают несколько этапов. Итак, схема подключения радиаторов при двухтрубной системе выглядит следующим образом:

1. На первом этапе устанавливается котел, для которого подготавливается специально отведенное место, например, подвал.
2. Далее установленное оборудование подключается к расширительному баку, смонтированному на чердаке.
3. Затем от коллектора к каждой батарее радиатора протягивается труба для перемещения охлаждающей жидкости.
4. На следующем этапе от каждого радиатора снова выводятся трубы для нагрева воды, которые будут отдавать им свое тепло.
5. Все обратки образуют единый контур, который далее подключается к котлу.

Если в такой контурной системе используется циркуляционный насос, то он устанавливается непосредственно в обратном контуре. Дело в том, что конструкция насосов состоит из различных манжет и прокладок, которые изготовлены из резины, не выдерживающей высоких температур.На этом все монтажные работы закончены.

Видео

Геотермальные тепловые насосы | Министерство энергетики

Геотермальные тепловые насосы (GHP), иногда называемые GeoExchange, геотермальные, геотермальные или водяные тепловые насосы, используются с конца 1940-х годов. В качестве обменной среды они используют относительно постоянную температуру земли вместо температуры наружного воздуха.

Хотя во многих частях страны наблюдаются сезонные экстремальные температуры — от палящего зноя летом до минусовых холодов зимой — в нескольких футах ниже поверхности земли температура земли остается относительно постоянной.В зависимости от широты температура земли колеблется от 45°F (7°C) до 75°F (21°C). Подобно пещере, эта температура земли теплее воздуха над ней зимой и холоднее воздуха летом. GHP использует эти более благоприятные температуры, чтобы стать высокоэффективным за счет обмена теплом с землей через наземный теплообменник.

Как и любой другой тепловой насос, геотермальные и водяные тепловые насосы могут обогревать, охлаждать и, если они оборудованы, снабжать дом горячей водой.Некоторые модели геотермальных систем доступны с двухскоростными компрессорами и регулируемыми вентиляторами для большего комфорта и экономии энергии. По сравнению с воздушными тепловыми насосами они тише, служат дольше, требуют минимального обслуживания и не зависят от температуры наружного воздуха.

Тепловой насос с двумя источниками тепла сочетает в себе воздушный тепловой насос и геотермальный тепловой насос. Эти приборы сочетают в себе лучшее из обеих систем. Тепловые насосы с двойным источником имеют более высокие рейтинги эффективности, чем агрегаты с воздушным источником, но не так эффективны, как геотермальные агрегаты.Основное преимущество систем с двумя источниками заключается в том, что их установка стоит намного дешевле, чем одиночная геотермальная установка, и работают почти так же хорошо.

Несмотря на то, что стоимость установки геотермальной системы может в несколько раз превышать стоимость установки воздушной системы с той же мощностью нагрева и охлаждения, дополнительные затраты могут окупиться за счет экономии энергии через 5–10 лет, в зависимости от стоимости энергии. и доступные стимулы в вашем регионе. Срок службы системы оценивается в 24 года для внутренних компонентов и более 50 лет для контура заземления.Ежегодно в США устанавливается около 50 000 геотермальных тепловых насосов. Для получения дополнительной информации посетите Международную ассоциацию геотермальных тепловых насосов.

Паропроводные системы – обзор

2 ПЕРВОНАЧАЛЬНОЕ ОБНАРУЖЕНИЕ ТРЕЩИН

Сварные швы вдоль этого паропровода ранее подвергались детальной проверке в 1987, 1990 и 1991 годах. (реплика) экзамены.При использовании этих двух методов контроля были обнаружены только неглубокие трещины, и на многих участках в основном были обнаружены несколько полостей ползучести на границах зерен в зонах термического влияния сварного шва (ЗТВ).

В 1994 году было принято решение дополнить контроль ультразвуком. Почти сразу же был обнаружен большой отражатель в сварном шве 8-дюймовой трубы X со стороны переходника. Ответственный инспектор поместил отражатель рядом с ЗТВ со стороны трубы сварного шва и полагал, что на концах отражатель может состоять из нескольких меньших отражателей.Был взят крупный образец лодки, чтобы определить природу отражателя. Образец лодки был отцентрован по ЗТВ со стороны трубы сварного шва. Образец лодки был недостаточно большим, чтобы одновременно взять образец ЗТВ на переходной стороне этого сварного шва.

При металлографическом исследовании разреза по центру образца лодочки обнаружена трещина, простирающаяся от корня шва до наружной поверхности трубы в пределах 2 мм (рис. 3). То есть трещины, незаметные на внешней поверхности, на 90% проходили сквозь стенку.Это растрескивание произошло полностью в пределах ЗТВ. Он лежал во внутренней части ЗТВ, то есть в той части ЗТВ, которая ближе всего к металлу шва. Растрескивание иногда доходило до одного-двух зерен от линии сплавления, но ни разу не было видно, чтобы оно касалось линии сплавления, а также никогда не уходило во внешнюю (межкритическую) часть ЗТВ. Все трещины были межкристаллитными. Зернограничная кавитация различной плотности была связана с растрескиванием на всем протяжении. Обе эти последние особенности типичны для долговременного (низкая скорость деформации) растрескивания при ползучести. Используя классификацию, введенную Schiller et al. [1], это растрескивание во внутренней зоне термического влияния называется растрескиванием при ползучести III типа.

Рис. 3. Разрез трещины, открытие которой послужило поводом для настоящего исследования. Он находится на 8-дюймовой линии на стороне X тройника. Трещина простиралась от отверстия до места, проходившего через стенку на 90%. Трещина прошла по внутренней части ЗТВ. (травление ниталом, светлое поле.)

На большей части своей длины трещина росла вдоль почти вертикальной стенки, образованной линией сплавления.Однако на внешнем 1 или 2 мм последний валик сварного шва нависал над остальной частью линии сплавления, и трещина не успела вырасти вокруг этого нависающего валика (рис. 3). Плотность зернограничной кавитации свидетельствовала о том, что если бы трещина достигла наружной поверхности, то это произошло бы по внешним частям ЗТВ, т.е. по типу трещин IV типа.

Растрескивание не состояло из одиночной трещины от корня до коронки. Было много коротких перекрывающихся трещин в полосе во внутренней ЗТВ, и они соединились вместе.Самые широкие трещины были в средней части стены. По этой причине считалось, что трещина, вероятно, зародилась там и росла внутрь, достигая отверстия трубы, и наружу, к поверхности наружного диаметра трубы. Стороны более крупных участков трещины были покрыты примерно 60 мкм мкм оксида.

Этот участок трещины был одним из тех, где в период с 1987 по 1994 год МТ-исследование не обнаружило каких-либо признаков. Металлографическое исследование реплики показало, что повреждение ползучести здесь более выражено, чем в любом другом месте, отобранном вдоль паропровода. , но и здесь, на внешней поверхности, в максимальном объеме повреждена только стадия наличия выровненных пустот (рис.4). Эти внешние осмотры не показали степень повреждения, лежащего под ним.

Рис. 4. Микрофотография копии, сделанной на внешней поверхности переходника и сварного шва 8-дюймовой трубы на стороне X тройника. Он показывает выровненные пустоты вдоль границ зерен в ЗТВ сварного шва со стороны трубы. Это самая продвинутая стадия повреждения ползучести, которая наблюдалась на внешней поверхности 8-дюймовой трубы. Это стадия, которая непосредственно предшествует микрокрекингу. (Травление ниталом, реплика из ацетата целлюлозы, сканирующая электронная микрофотография.)

Причины отсутствия тепла в отдельных частях дома и где искать решения

Опубликовано: 25 июня 2014 г. — Дэн Холохан

Категории: Steam

Неисправность конденсатоотводчиков в закрытом положении.

Если термостатический сифон радиатора выйдет из строя в закрытом положении, через него не будет проходить воздух, поэтому к радиатору будет поступать мало пара или совсем не будет поступать пар.

Откройте верхнюю часть ловушки и осмотрите мехи.Если он холодный и полностью растянут, ловушка, вероятно, вышла из строя в закрытом положении. Если система работает, когда вы снимаете верхнюю часть ловушки, обратите внимание, выходит ли воздух из радиатора. Это еще один хороший признак того, что ловушка вышла из строя в закрытом положении.

Отремонтировать или заменить ловушку.

Конденсатоотводчики вышли из строя в открытом положении.

Двухтрубная паровая система похожа на лестницу. Одна сторона лестницы — линия снабжения; другая сторона — обратка.Ступени «лестницы» — это радиаторы, а в конце каждой ступени есть конденсатоотводчик.

Работа конденсатоотводчика состоит в том, чтобы подавать воздух на обратную (безнапорную) сторону лестницы, закрываться при поступлении пара и вновь открываться при образовании конденсата. Если ловушка выходит из строя в открытом положении, пар будет проходить в обратную сторону «лестницы», вызывая гидравлический удар при встрече с конденсатом.

Ремонт или замена конденсатоотводчиков.

Перед ресивером конденсатного или питательного насоса имеется водяная ветвь.

В двухтрубных системах на радиаторах вместо вентиляционных отверстий установлены конденсатоотводчики. Пар проталкивает воздух через ловушки в сухой возврат и к ресиверу конденсатного или питательного насоса котла. Поскольку ресивер выходит в атмосферу, туда и направляется воздух. Однако, если ваша обратная линия опустится ниже входа в ресивер, у вас возникнут проблемы. Эта линия не находится под давлением, потому что она находится ниже по потоку от радиатора и концевых ловушек F&T. По мере того, как конденсат стекает с радиаторов и труб, он скапливается в этом водяном отводе и образует уплотнение.Через гидрозатвор воздух не выходит, поэтому здание будет нагреваться целую вечность.

Если ловушки неисправны, они скроют эту проблему, потому что будет достаточно давления, чтобы вытеснить конденсат из водяного патрубка. Эвакуацию воды обычно сопровождает сильный гидравлический удар. Это побуждает владельца здания исправлять свои ловушки. Когда вы почините ловушки, у него не будет тепла, потому что воздух не сможет выйти. На данный момент у вас есть два варианта. Поднимите возвратную линию, чтобы устранить водяной затвор, или установите основные вентиляционные отверстия на выпускной стороне концевых ловушек F&T.

Мертвецы проложили трубопровод для угольной горелки.

Во времена паровых котлов, работающих на угле, угольная куча горела весь день, мягко направляя пар по трубам к радиаторам. Зная, что цикл обжига будет длиться не менее восьми часов и никогда не будет включаться и выключаться, Мертвецы часто использовали длинные трубопроводы по периметру для подачи пара от котла к радиаторам. Магистраль обычно следовала за стеной фундамента и опускалась ниже водовода котла только после того, как заканчивала свой путь вокруг подвала.От основного к радиаторам вели сравнительно короткие взлеты.

По мере роста популярности систем, работающих на нефти и газе, Мертвецы столкнулись с проблемой. В отличие от угольных котлов, эти новые горелки включались и выключались. Термостат часто отключал горелку до того, как пар достигал конца этой длинной магистрали.

Чтобы решить свою проблему, Мертвецы стали по-другому распределять свою работу. Вместо того, чтобы использовать одну длинную магистраль с короткими отводами к радиаторам, они использовали несколько магистральных сетей, каждая из которых шла в своем направлении. При такой более короткой магистрали пути к радиаторам обычно должны были быть длиннее. Но это не представляло большой проблемы, пока «Мертвецы» капали и правильно тянули свои линии.

Если вы столкнулись с одним из этих старых угольных трубопроводов, установите как можно больше вентиляционных отверстий ближе к концу магистрали. Ваша цель — быстро вывести воздух из магистрали, чтобы пар благоприятствовал этому маршруту. Если вы сможете наполнить магистраль паром, как если бы это был длинный нагревательный желоб, вы гораздо лучше сбалансируете тепло по всему зданию.

Неправильная стратегия вентиляции.

Помните, что ваша цель — равномерно нагреть здание. Это означает, что в самый холодный день года вы хотите, чтобы все радиаторы нагревались одновременно. Это проблема, потому что некоторые радиаторы больше других. Большие радиаторы содержат больше воздуха, чем маленькие радиаторы. Если вы хотите, чтобы большой и маленький радиатор нагревались равномерно, вам придется быстрее вентилировать большой радиатор. Вот почему производители выпускают регулируемые воздухоотводчики и воздухоотводчики с фиксированными вентиляционными отверстиями различных размеров.

Но некоторые установщики путаются. Быстрые воздухоотводчики устанавливаются вдали от котла, а медленные – рядом с котлом. При этом они не обращают внимания на размер радиатора. Видите ли, если вы используете основные вентиляционные отверстия, пар будет идти через основной и одновременно поступать на большинство клапанов подачи радиатора. Вот почему вы должны вентилировать однотрубные радиаторы в зависимости от их размера, а не их расположения в здании. Это ключ к балансировке однотрубного парового тепла.

Устройство, управляющее циклом обжига, неисправно или находится не в том месте.

В больших зданиях с паровым отоплением имеются теплосчетчики. Эти устройства будут заполнять трубопроводы и радиацию паром при потребности в тепле. Затем они включают котел на определенное время в зависимости от наружной температуры.

Некоторые производители систем управления используют регулятор давления, чтобы определить, когда пар заполняет трубопровод и излучение. Обмануть регулятор давления легко — достаточно лишь запачкать регулятор давления или пигтейл.Если тепло в здании неравномерное, проверьте регулятор давления.

Другие терморегуляторные устройства используют термистор для измерения температуры, а не давления. Обычно вы размещаете термистор в конце самой длинной паровой магистрали, но жестких правил нет. Она варьируется от здания к зданию. Однако, если термистор подключен к магистрали с забитым вентиляционным отверстием, горелка будет работать постоянно. Это потому, что захваченный воздух будет препятствовать попаданию пара на термистор.

Проверьте также термисторы, которые накручиваются на линии холодной воды, дренажные линии и, да, даже газовые линии.Бывает.

Если у вас самотечная система возврата, убедитесь, что термистор на магистрали установлен достаточно высоко. Он должен быть ниже размера «A» или «B», чтобы поднимающийся конденсат не покрывал и не охлаждал его. (См. «Утраченное искусство парового отопления» для полного обсуждения размеров «A» и «B». )
Это система самотёка, и концы основного трубопровода соединяются вместе над линией котловой воды.

Если пар выходит из котла и движется в двух или более направлениях по отдельным магистралям, эти магистрали снова соединятся в каком-то месте системы.Часто они встречаются на противоположной стороне подвала, где впадают в мокрую обратку и возвращаются в котел единой магистралью.

Пар заполняет каждую магистраль, потому что воздух выходит через главные вентиляционные отверстия. Однако некоторые магистрали короче других, и пар обычно проходит по ним быстрее, чем по более длинным магистралям. Вот почему в самотечной системе важно, чтобы концы всех магистралей соединялись ниже линии котловой воды. Если они соединятся выше ватерлинии, пар будет проходить через более короткую магистраль.Это закроет вентиляционное отверстие более длинной магистрали до того, как пар в этой трубе достигнет вентиляционного отверстия. Это приводит к очень неравномерной системе отопления.

Мертвецы использовали котлы с более высокими линиями подачи воды, чем в современных котлах с низким содержанием воды. Их конечные соединения трубопроводов могли сойтись ниже линии воды их старого котла, но это может быть не то же самое с вашим новым котлом.

Проверьте линию подачи воды на соответствие этим соединениям. Если вы обнаружите, что они сходятся выше ватерлинии, бросьте возвраты на пол и соедините их там.

Мощность котла или горелки не соответствует излучению.

Если горелка слишком мала для системы, она будет работать 24 часа в сутки и не будет обогревать здание. Это как поставить кастрюлю на огонь. Вы подаете достаточно тепла, чтобы вода слегка закипела, но недостаточно, чтобы доставить пар к концам магистрали. Помните, что способность котла производить пар должна соответствовать способности системы конденсировать пар.

Если вы подозреваете, что котел или горелка слишком малы, измерьте радиаторы в здании, добавьте подходящий коэффициент срабатывания для трубопровода и сравните его с тем, что есть.Горелка также должна работать на эту нагрузку.

Размеры радиаторов не соответствуют пространству, которое они обслуживают.

Если размер радиатора меньше площади, которую он обслуживает, в помещении будет холодно, и тепло будет неравномерным. Кроме того, обратите внимание на чрезмерную инфильтрацию. Окно со сквозняком может вызвать много жалоб на комфорт, которые не имеют ничего общего с паровой системой.

Трубы расположены неправильно.

Шаг труб в однотрубной паровой системе имеет решающее значение. Подающая магистраль является также и обратной.Если вы быстро не избавитесь от конденсата, он будет конденсировать пар, поскольку пар пытается пройти дальше по линии. Это приводит к неравномерному нагреву, а очень часто и к гидроударам. Если пар движется в том же направлении, что и конденсат, шаг должен быть не менее одного дюйма на 20 футов. Если пар и конденсат текут в противоположных направлениях, вам нужен минимальный шаг один дюйм на десять футов. В идеале следует капать горизонтальные отводы на стояки. Если вы не можете капать с них, наклоните их по крайней мере на один дюйм на фут назад к основной.

Взлёты с основного аэродрома выходят под углом 90 градусов вместо 45 градусов.

Если вы не капаете со стояка, конденсат, возвращающийся из радиаторов, должен стекать обратно в магистраль. Важно сделать это соединение с магистралью под углом 45 градусов, чтобы конденсат мог охватывать боковую часть горизонтальной магистрали и сразу же стекать в нижнюю часть магистрали. Если горизонтальный отвод к стояку выходит из магистрали под углом 90 градусов, конденсат будет выплескиваться в поток пара и не даст ему добраться до остальных радиаторов.Либо избавляйтесь от 90-градусного соединения, либо капайте основание стояка, чтобы конденсат не мог вернуться в магистраль.

На стояках нет потеков.

Конденсат с радиаторов падает обратно в магистраль. Это приводит к тому, что пар конденсируется до того, как он сможет заполнить остальные радиаторы. Добавьте капельницы на стояки.

Если это система с самотечным возвратом, капайте в мокрый возврат или в петлевое уплотнение, а затем в сухой возврат.

Если на объекте имеется насос для подачи конденсата или котла, используйте конденсатоотводчик в основании стояка и направляйте самотеком из конденсатоотводчика в ресивер насоса.

Если вы используете систему при очень низком давлении, вы можете использовать петлевые уплотнения с сухим возвратом вместо конденсатоотводчиков стояка. Но если вы это сделаете, имейте в виду, что если кто-то поднимет давление в системе, у вас будут проблемы с гидравлическим ударом и паром на ваших конденсатных или питательных насосах.

Плохое качество пара.

Качество пара сильно влияет на распределение пара. Когда пар конденсируется, он перестает двигаться. Грязная вода или вода со слишком высоким pH создает влажный пар.Посмотрите внимательно на мерное стекло котла. Если пар сухой, часть мерного стекла над линией воды также должна быть сухой.

Попробуйте поднять линию подачи воды в пределах дюйма от верхней части мерного стекла. Если вода в бойлере чистая, она не будет подниматься выше уровня мерного стекла.

Проверьте pH воды индикаторной бумагой. Хороший уровень pH для паровой системы составляет от семи до девяти. Если pH достигает 11, вода начинает закипать, пениться и перетекать в систему, вызывая гидравлический удар.Мертвецы часто добавляли уксус в системы парового отопления, чтобы снизить pH и улучшить качество пара.

Если здание нагревается неравномерно, убедитесь, что вода чистая.

Кто-то что-то добавил в воду.

Что это за химикаты и сколько их? Слишком большое количество неподходящего химического вещества может привести к повышению pH воды, что приведет к ее пенообразованию. Проверьте рН и при необходимости уменьшите его.

Кто-нибудь добавлял смазку для труб, чтобы устранить утечку? Если это так, котел, вероятно, производит влажный пар.Влажный пар не уходит далеко. Если пар не сможет добраться до дальних радиаторов, здание будет нагреваться неравномерно.

Термостат не работает, находится не в том месте или не того типа.

Небольшая паровая система обычно работает от комнатного термостата. Как правило, термостат находится где-то в центре здания, но может быть и в самом холодном помещении. Если он находится в самой холодной комнате, другие комнаты могут перегреться. Если термостат находится в центре, некоторые комнаты могут нагреваться неравномерно.

Убедитесь, что термостат правильно откалиброван. И используйте амперметр при проверке; не угадывайте эту настройку антиципатора. Если у термостата есть ртутный выключатель, убедитесь, что он ровно висит на стене. Посмотрите, не подвержен ли термостат холодным сквознякам или он висит на плохо изолированной внешней стене.

Трубопровод около котла не соответствует заявленным производителем.

В настоящее время производители котлов считают околокотловую обвязку частью котла.Они используют его, чтобы высушить пар перед тем, как он попадет в систему. Если трубопровод рядом с котлом не соответствует спецификациям производителя, возможно, вы подбрасываете воду в трубопровод. Это приведет к очень неравномерному нагреву, так как пар конденсируется в переносимой воде.

Получите руководство по установке и эксплуатации котла от производителя и проверьте соответствие трубопровода чертежам в их буклете.

Концевые вентиляционные отверстия отсутствуют.

Ключом к балансировке однотрубных паровых систем является обращение с воздухом в сети иначе, чем с воздухом в радиаторах.Вы должны быстро вентилировать сеть, а радиаторы пропорционально их размеру.

В конце каждой магистрали должен быть большой главный вентиляционный канал, но не прямо в конце тройника. Если главный вентиляционный канал находится в конце основного, гидравлический удар может повредить его. Поместите вентиляционное отверстие на расстоянии не менее 15 дюймов от конца магистрали и на шестидюймовом ниппеле. Это убережет его от любого гидравлического удара.

Если вы правильно вентилируете сеть, пар будет более равномерно проходить по системе трубопроводов, и многие из ваших проблем с неравномерным нагревом исчезнут.Отсутствие основных вентиляционных отверстий также может привести к короткому циклу горелки, что может привести к неравномерному нагреву по всему зданию.

Концевые вентиляционные отверстия забиты ржавчиной и отложениями.

Когда пар поднимается, воздух выходит. Когда эти два газа устремляются к основным вентиляционным отверстиям, они несут с собой кусочки ржавчины и отложения. Со временем эти крошечные частицы могут накапливаться внутри вентиляционного отверстия и забивать его. Снимите вентиляционное отверстие и посмотрите, сможете ли вы дунуть через него. Если не получается, попробуйте прокипятить в уксусе в течение часа.Если это не очищает вентиляционное отверстие, замените его.

Трубы вообще не изолированы.

Неизолированная паровая труба выделяет в пять раз больше тепла, чем изолированная труба. Когда вы снимаете изоляцию, вы увеличиваете тепло в этой комнате. Такое часто бывает в подвалах. Кто-то удаляет асбест, и подвал перегревается. А поскольку от котла поступает очень мало тепла, большая часть этого тепла уходит в подвал. В результате здание может нагреваться неравномерно.
Изолируйте все паровые трубы.

Паропроводы частично изолированы.

Вы должны изолировать подающие трубы в паровой системе, чтобы пар не конденсировался на пути к радиаторам. Если какая-либо изоляция отсутствует, пар может конденсироваться быстро в одних местах и ​​медленно в других. Это может создать карманы вакуума, из-за которых пар будет проходить неравномерно по всей системе.

Изолируйте все паропроводы.

Основные вентиляционные отверстия закрываются, потому что вода возвращается в паропровод.

Если ваша однотрубная паровая система имеет самотечный возврат, вы должны иметь высоту не менее 28 дюймов по вертикали между линией воды котла и дном самого нижнего паропровода. Мы называем это измерением «А», и оно играет большую роль в подаче воды обратно в бойлер. Если в системе недостаточно размера «А», возвращающийся конденсат будет возвращаться обратно в магистраль, перекрывать основные вентиляционные отверстия и создавать гидравлический удар. Если воздух не сможет выйти через основные вентиляционные отверстия, здание будет нагреваться неравномерно.

Тройники с головкой на головке котла или на концах магистрали.

Когда паропровод входит в затылок тройника, мы говорим, что этот трубопровод закруглен. Паровые и вогнутые тройники плохо уживаются друг с другом, потому что переносимый конденсат обычно отскакивает от задней части тройника и попадает в распределительный трубопровод или радиатор.

Избавьтесь от всех тройников с выпуклой головкой, которые вы найдете в паропроводе.

Хотите больше советов по устранению неполадок? Ознакомьтесь с Полный карман проблем Steam (с решениями!) .

%PDF-1.4
%
3963 0 объект
>
эндообъект

внешняя ссылка
3963 72
0000000016 00000 н
0000004428 00000 н
0000004609 00000 н
0000004739 00000 н
0000005821 00000 н
0000006361 00000 н
0000007100 00000 н
0000007690 00000 н
0000008175 00000 н
0000008266 00000 н
0000008355 00000 н
0000009064 00000 н
0000009747 00000 н
0000009844 00000 н
0000009883 00000 н
0000009956 00000 н
0000011123 00000 н
0000011767 00000 н
0000012276 00000 н
0000012881 00000 н
0000013435 00000 н
0000013523 00000 н
0000014145 00000 н
0000014748 00000 н
0000015978 00000 н
0000016374 00000 н
0000016782 00000 н
0000016867 00000 н
0000017202 00000 н
0000017628 00000 н
0000018178 00000 н
0000018583 00000 н
0000019047 00000 н
0000019516 00000 н
0000020716 00000 н
0000022226 00000 н
0000023463 00000 н
0000023965 00000 н
0000024463 00000 н
0000024894 00000 н
0000025057 00000 н
0000026457 00000 н
0000027258 00000 н
0000028295 00000 н
0000032093 00000 н
0000036200 00000 н
0000041976 00000 н
0000050034 00000 н
0000053792 00000 н
0000055988 00000 н
0000547199 00000 н
0000552160 00000 н
0000554411 00000 н
0000554775 00000 н
0000555210 00000 н
0000556863 00000 н
0000557203 00000 н
0000557602 00000 н
0000558558 00000 н
0000558599 00000 н
0000560666 00000 н
0000560707 00000 н
0000562774 00000 н
0000562815 00000 н
0000564882 00000 н
0000564923 00000 н
0000566990 00000 н
0000567031 00000 н
0000569098 00000 н
0000569139 00000 н
0000004186 00000 н
0000001770 00000 н
трейлер
]/Предыдущая 4247185/XRefStm 4186>>
startxref
0
%%EOF

4034 0 объект
>поток
hWk>xa#a3Q6={ͲXʮyu²I4! ГРАММ(.
