Оголовок на вентиляционную трубу: Дефлектор вентиляционный – вытяжное устройство на трубу

Содержание

принцип работы и какой лучше выбрать для вытяжки


На чтение 9 мин.
Обновлено

Фото - дефлектор на вытяжную трубуСистема вентиляции загородного дома должна обеспечивать его нормальную функциональность при любых условиях. Это необходимо по ряду причин для обеспечения жизнедеятельности проживающих, обеспечения нормального горения тепловых агрегатов и удаления воздуха с пониженным содержанием кислорода из помещения. Для этого создается система вентиляционных каналов, венцом которой является дефлектор на вытяжную трубу.

Дефлекторы предназначаются для использования ветровых нагрузок с целью обеспечения режима нормальной вентиляции помещений жилого, хозяйственного или промышленного назначения.

Однако известно, что при определенных направлениях и силе ветра может происходить уменьшение тяги в вентиляционной системе вплоть до ее опрокидывания, то есть – изменения направления движения воздуха.

Принцип работы дефлектора вытяжной вентиляции

Он основан на создании аэродинамического разрешения воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздуха в этом направлении снизу-вверх из зоны повышенного давления.

Фото – устройство простых аэродинамических приборов для усиления тяги

Обратите внимание, что колпаки на дефлекторах  имеют более выпуклую форму вверх. Это означает, что при огибании такого препятствия создается разрежение в нижней его части, чем и образование тяги.

Какой дефлектор лучше для вытяжки

На строительном рынке представлены в широчайшем ассортименте различные конструкции таких изделий. Все они имеют те или иные особенности эксплуатации, которые желательно знать при приобретении. Наиболее популярны следующие виды:

  1. Роторные вентиляционные конструкции.
  2. Вращающиеся вентиляционные дефлекторы.
  3. Дефлекторы Григоровича.
  4. Модели разработки ЦАГИ (центральный аэрогидродинамический институт).
  5. Дефлекторы Вольперта.
  6. Н-образные.

Фото – разновидности дефлекторов для усиления вытяжки

Рассмотрим некоторые из них подробнее.

Роторные турбины для вытяжной системы

Это наиболее популярные устройства такого назначения. В сравнении с другими конструкциями их производительность выше на 20-25%.

Выгодность применения состоит в том, при работе они не применяют какого-либо источника энергии.

Фото – роторные вентиляционные дефлекторыВращаясь всегда в одном направлении под воздействием ветра, головка турбины создает внутри трубы вентиляции разрежение, способствующее активному процессу  циркуляции воздуха.

Кроме того, элегантно выполненная из стали, она выполняет также функцию защиты устья трубы от атмосферных осадков.

Головная часть изготавливается из алюминиевых полос толщиной до 0,5 миллиметра, а основание – из стального листа, окрашенного в цвета RAL.

Роторные турбины могут быть использованы на круглых, квадратных или прямоугольных воздуховодах или дымоходах. Кроме того, их можно использовать для дымоотводных систем.

Дефлектор вращающийся ротационный

Они представлены на рынке роторными дефлекторами с вытяжным вентилятором. Для увеличения производительности здесь использованы насадки с крыльчаткой на конце. Конструктивно эти устройства несколько сложнее. Вращающаяся головка крепится на вертикальной оси и оснащается двумя необслуживаемыми подшипниками закрытого типа.

Фото – дефлектор вентиляционный ротационныйНа этой же оси устанавливается и крыльчатка, которая подает воздух по вытяжному каналу. Этому способствует постоянное направление вращения головки прибора независимо от направления ветра.

Материал изготовления чаще всего представляет собой алюминиевый лист, реже – нержавеющая листовая сталь толщиной от 0,4 миллиметра.

Полная гамма размеров представляет весь стандартный ряд и позволяет использовать на вытяжных трубах или дымоходах всех профилей.

Дефлекторы Григоровича

Простые по конструкции, такие устройства заслуживают внимания как объекты для изготовления своими руками. В то же время они довольно эффективны, усиливая тягу в вытяжном канале не менее, чем на 20%.

Фото – простейшая конструкция дефлектора Григоровича в форме конусаДля изготовления своими руками необходимо вырезать из оцинкованной стали круг и удалить из него сектор. Таким способом получается конический колпак, который и является целью проведенной работы. Закрепить его на конце вытяжной трубы можно на трех стойках, изготовленных из полосок того же металла.

Вместе с основной функцией это изделие является защитой устья вытяжного канала от загрязнения мусором. Для этого боковины устройства обтягиваются металлической сеткой с ячеей не более 5 миллиметров.

Дефлекторы – флюгарки

Фото – флюгаркаВ основе конструкции этого прибора заложен тот же принцип – изменение скорости потока воздуха при огибании им диффузора.  В результате над устьем вытяжной трубы создается разреженная зона, способствующая ускоренному извлечения воздуха из системы.

Но эти устройства являются родоначальником и самым ярким представителем класса дефлекторов – флюгарок. Их особенность состоит в способности ориентироваться по ветру, для чего в конструкции применяется специальный киль.

Все устройство монтируется на вертикальной оси, но требования к ней гораздо ниже, чем для роторных устройств, поскольку ось используется только для ориентирования изделия в пространстве.

Формы флюгарок могут быть самыми разнообразные, при этом принцип действии не изменяется.

Фото – разнообразие конструкций дефлекторов для систем вентиляции частного домаНеобходимо отметить, что разнообразие конструкций устройств для усиления тяги бесконечно. Сочетание действующих факторов и смешение конструкций настолько развито, что в ряде случаев нет возможности отнести устройство к тому или иному виду. Да в этом и нет необходимости – главное, чтобы оно исправно работало. Немаловажным фактором является и внешний вид изделия.

Поэтому подбор дефлектора для вентиляции сводится к чисто эстетической задаче на основании личных предпочтений. И, конечно, имеет значение глубина кармана.

Дефлектор на вытяжную трубу своими руками

Ставя себе такую задачу, нужно, прежде всего, определиться с его размерами. От этого будет зависеть выбор материала и  потребность в нем. Для обеспечения  работоспособности важно соответствие соотношении габаритных размеров, которое можно определить по специальной таблице:

Фото – таблица для подбора размеров дефлектора в зависимости от размера вытяжной трубы

Чтобы изготовить дефлектор на вытяжную трубу своими руками, Вам понадобиться чертеж. Предлагаем воспользоваться чертежем представленным нашим сайтом, но предварительно нужно определиться с конструкцией изделия. Так же чертеж не составит труда изготовить своими руками, руководствуясь указаниями из приведенной таблицы.

Фото – исходные данные для расчета размеров деталей дефлектора Григоровича (вариант исполнения с диффузором)

Инструменты которые нам понадобятся в процессе изготовления приспособления:

  1. Ножницы слесарные для резки металла. Можно использовать ручные, но если имеется возможность, лучше применять механические.

Фото – разделка листового металла электроножницами

  1. Киянка деревянная для выполнения жестяных работ.
  2. Электродрель для сверления отверстий под заклепки при сборке и установке изделия.
  3. Заклепочник для установки вытяжных заклепок.

Фото – приспособление для установки вытяжных заклепок

  1. Кернер – для обозначения места сверления отверстий в металлическом листе.
  2. Молоток слесарный.

Для выполнения жестяных работ понадобится верстак с прибойней, представляющей собой стальной уголок размером 50х50 мм, закрепленный по длине вдоль кромки.

Необходимые материалы для изготовления своими руками дефлектора на вытяжную трубу :

  1. Лист металлический. Можно использовать стальной, стальной оцинкованный, медный, алюминиевый и другие виды по выбору мастера. Толщина материала должна быть в пределах 0,5-1,0 миллиметра.
  2. Заклепки вытяжные алюминиевые толщиной порядка трех миллиметров.
  3. Картон для изготовления выкроек деталей и формирования модели изделия.
  4. Скобочник для скрепления картонных деталей.
  5. Мерительный инструмент: линейка, рулетка, угольник или транспортир (достаточно школьного).
  6. Карандаш или маркер для нанесения разметки.

Предварительная сборка картонной модели позволить избежать ошибок при изготовлении основного изделия и избежать потери основного материала.

Делаем ротационный дефлектор своими руками

Приборы такого вида наиболее сложны для изготовления, поэтому чертежи на них желательно разрабатывать самостоятельно. А для изготовления изделия в натуральном виде нужно владеть навыками выполнения слесарных работ хотя бы на среднем уровне.

Одним из сложных элементов конструкции роторного вытяжного дефлектора являются ламели – пластинчатые детали, на которых и производится воздействие ветрового потока. Их необходимо изготовить совершенно одинаковыми, чтобы избежать разбалансированности всего узла при вращении.

Размеры и форму ламелей необходимо предварительно отработать на макете из картона. Нужное их количество нарезается и, с использованием скобочника и клея собирается в макет. Его рекомендуется установить на вертикальную ось и испытать в рабочем положении, используя вентилятор или пылесос.

При этом нужно контролировать балансировку и работоспособность устройства. Результатом этой работы должна быть отработка формы ламелей и их эффективности.

Но главная задача – сделать расчет истинных размеров основания оголовка в зависимости от размера и формы воздуховода.

Фото – порядок формирования основания для роторного вентилятора

Как известно основанием для установки роторного вентилятора является наружная часть вытяжной трубы.

Но для мастеров есть и хорошие предпосылки. Нет необходимости возиться со сложной шарообразной формой такого прибора. В свое время на флоте, где вентиляция внутренних помещений является одним из важнейших факторов, в массовом порядке использовались такие приборы, но с цилиндрическим ротором. Такая форма позволяет без особого труда изготовить качественную вращающуюся часть.

Порядок изготовления роторного вентилятора может выглядеть следующим образом:

  1. Изготовить опорные диски для ротора цилиндрической формы. Верхний из них выполняется в виде диска с отверстием под ось по центру, нижний – в виде кольца.
  2. Нарезать из металлической полосы прямоугольные ламели определенных размеров.
  3. Закрепить их между двумя деталями. Способ фиксации зависит от материала, использованного для изготовления ротора. Это может быть сварка для стальных деталей и заклепки для элементов конструкции из цветных металлов.
  4. В процессе сборки нужно предусмотреть установку несущей оси. Сложность может представлять изготовление посадочных мест на ней для установки подшипников, поскольку их применение для быстро вращающейся массивной детали (ротора) представляется обязательным.
  5. Изготовить посадочную платформу, соединяющую ротор и трубу воздуховода. Ее форма зависит от формы наружной части и предусматривает крепление для подшипника по оси.

Сложность исполнения  заключается в необходимости изготовления токарных деталей – оси и корпусов подшипников.

В домашнем хозяйстве токарного оборудования, как правило, нет.  Изготовление вручную хлопотно и не дает гарантии качества. Остается один выход – найти исполнителя и заказать детали на стороне.

Монтажные работы

Хорошо, если удалось изготовить качественный прибор для вытяжной системы. Но надо понимать, что впереди предстоит очень ответственная операция – его установка на место применения. А оно всегда находится на высоте, что налагает на монтажника дополнительную ответственность.

Установка оголовков на трубы вентиляции всегда производится на конечном этапе монтажа кровли. Для этого используются кровельные лестницы, устанавливаемы поверх финишного покрытия. Кроме того, перед установкой оголовка вокруг трубы нужно изготовить подмосток, находясь на котором и производят монтаж.

Для установки оголовка на кирпичную трубу используются самонарезающие винты:

  1. Отверстия сверлятся на расстоянии 12-15 сантиметров друг от друга таким образом, чтобы не попадать в стык между кирпичами. В зависимости от размера прибора можно использовать сверло диаметром 5-8 миллиметров.
  2. В отверстия устанавливаются пластмассовые вставки (дюбели).
  3. Корпус дефлектора надевается на трубу и закрепляется саморезами.

Для воздуховодов часто используются металлические трубы с тонкой стенкой. В этом случае установка производится с использованием металлического хомута, который стягивается винтом.

Работа на высоте требует тщательной подготовки и соблюдения определенных правил безопасности, которые вкратце сводятся к следующему:

  1. Перед началом работ на высоте нельзя принимать сильнодействующие лекарства, которые могут вызвать головокружение.
  2. Категорически запрещено принимать алкоголь в любых количествах.
  3. Перед подъемом на высоту необходимо убедиться в надежности крепления кровельной лестницы.
  4. При производстве работ необходимо использовать страховочный фал.
  5. Место на земле непосредственно под трубой должно быть предварительно очищено от строительного мусора, оборудования и других посторонних предметов.
  6. Нельзя выполнять работы на высоте в сильный ветер, дождь или при других осадках.

Нужно помнить, что создавая человека, Господь не озаботился комплектованием его запасными частями. Успехов вам!

виды, установка, сборка и монтаж

Печное дело – одно из самых сложных в строительстве. Ведь важно не только добиться того, чтобы дом или баня были равномерно и качественно согреты, но и обеспечить горению хорошую и безопасную тягу. Вот почему современные дымоходы зачастую заканчиваются зонтиками или специальными приспособлениями, защищающими их от мусора, птиц и осадков. Такие кровельные элементы, завершающие дымоходную трубу, всегда расположены ниже конька примерно на метр.

В холодную пору через любой колпак дым из трубы выходит свободно, за счет естественной тяги, но сильные порывы ветра способны заталкивать клубы назад.

А соорудить более высокий дымоход не всегда технически возможно, поэтому лучше отдельно поработать над самой тягой. Для чего и был в свое время разработан дефлектор на трубу дымохода – специальное устройство, которое задействует силу ветра для создания разницы давлений и буквально высасывает дым из дома. Как это происходит? Это интересно!

Чем плоха обратная тяга? Дело в том, что разница в температуре воздуха в доме и на улице иногда играет негативную роль. При недостаточной тяге не только плохо горят дрова, но и дым вместе с сажей попадают внутрь помещения. Особенно, когда погода переменчива. Кроме неприятного запаха, это чревато опасными соединениями воздухе для живущих внутри дома людей.

Именно для того, чтобы решить проблему с задуванием воздуха, и были созданы специальные дефлекторы для дымоходной трубы. И абсолютно все виды дефлекторов имеют всего один принцип действия: усиливают тягу в дымоходе на канале путем отклонения потоков воздуха.

Весь секрет в том, что воздушные потоки, когда натыкаются на препятствие в виде дефлекторов, образуют зону с низким давлением, и в канале увеличивается разность давления. Благодаря этому воздушная тяга в дымоходе становится эффектнее на 20%.

Сегодня для обеспечения принудительной тяги во всем мире устанавливают вот такие дефлекторы:

Состоит стандартный дефлектор на трубу дымохода из таких основных частей:

  • внешний цилиндр, в качестве которого используется керамическая, металлическая, асбестоцементная труба;
  • верхний стакан или диффузор. Его форма расширяется к низу, как раз для того, чтобы удобно прицепить к нижнему цилиндру при помощи специальных скоб;
  • зонт – специальный конусообразный колпак, который устанавливается сверху диффузора;
  • нижний стакан, на котором как раз все и держится.

К слову, у некоторых дефлекторов в конструкции есть небольшой недочет. Так, если ветер прямо в колпаке создаст вихрь, тот будет мешать выходу дыма из трубы. Вот для этого в зонтике специально устанавливают дополнительный обратный конус, который отражает такие воздушные потоки и рассекает их на этапе выхода наружу.

Устанавливают этот кровельный элемент так, чтобы ветер не смог препятствовать выходу из трубы продуктов сгорания топлива, а, наоборот, как бы вытягивал их из дымохода, одновременно поддерживая качественное горение дров в камине или печи. Дефлекторы, как правило, ставят на дымоходы отопительных котлов, которые работают на твердом топливе.

На газовые котлы их монтировать не нужно, соответственно СНиПам «Устройство дымовых и вентиляционных каналов». Единственное, в качестве исключения на газовые трубы ставят турбодефлектор, если температура выходящих газов не превышает максимум (200-500 градусов по Цельсию). При этом ради безопасности желательно использовать специальные высокотемпературные насадки.

Ошибочно полагать, что все эти понятия, как зонт, дефлектор, дымник, флюгарка или колпак на трубу – это одно и тоже. На самом деле, действительно, подобные наз

изготовить дефлектор и колпак по чертежам своими руками

На крышах частных и многоквартирных домов, предприятий, административных зданий видны трубы дымоходов. Оканчиваются они колпаками разных форм, зачастую красивыми, придающими дополнительную эстетику вытяжной конструкции. Оголовок дымовой трубы – функциональный доборный элемент.

Назначение

Дымники выполняют несколько функций:

  • Защищают дымоход от разрушения под действием дождя, снега, ветра.
  • Предохраняют трубу и отопительные котлы от попадания осадков, что может негативно сказываться на их работе.
  • Закрывают канал от птиц, листьев, мусора.
  • Нормализуют давление, служат для усиления тяги, предохраняют от эффекта обратной тяги.
  • Защищают кровлю от искр, что имеет значение для котлов на твёрдом топливе.

Материалы

Материал, из которого сделан оголовок, влияет на долговечность конструкции. Распространены образцы из стали, меди и цинк-титанового сплава:

  • Стальные козырьки для дымоходов самые дешёвые. Но у них недолгий срок эксплуатации. Через 5 – 10 лет этот доборный элемент нужно будет менять. При эксплуатации ТТ-котлов срок службы стальных колпаков ещё меньше (3 – 5 лет). Оцинкованное железо ещё менее долговечно. Оно быстро прогорает. Использование нержавеющей стали продлит жизнь оголовку до 30 лет. Этот материал устойчив к коррозии и высоким температурам. Но цена его выше.
  • Медные колпаки – лидеры качества и эстетичности. Высокая стоимость медных изделий оправдана их долговечностью (от 50 лет). Единственный нюанс – для их монтажа потребуются медные же крепёжные элементы и метизы. С остальными металлами медь будет вступать в реакцию, окисляться, что приведёт к износу оголовка в местах крепления.
  • Цинк-титановые конструкции также хорошо зарекомендовали себя при аналогично высокой цене.

Не так давно на рынке появились доборные элементы кровли из полимеров. Относительно низкая цена таких козырьков себя не оправдала. Полимер недостаточно термостоек, атмосферостоек, к тому же хрупок. Проверенные временем варианты из меди, цинк-титана и нержавейки стоят потраченных на них денег.

Виды оголовков

Колпаки для дымовых труб отличаются разнообразием форм. Существует два основных вида оголовков: простой козырёк (различных конфигураций) и дефлектор.

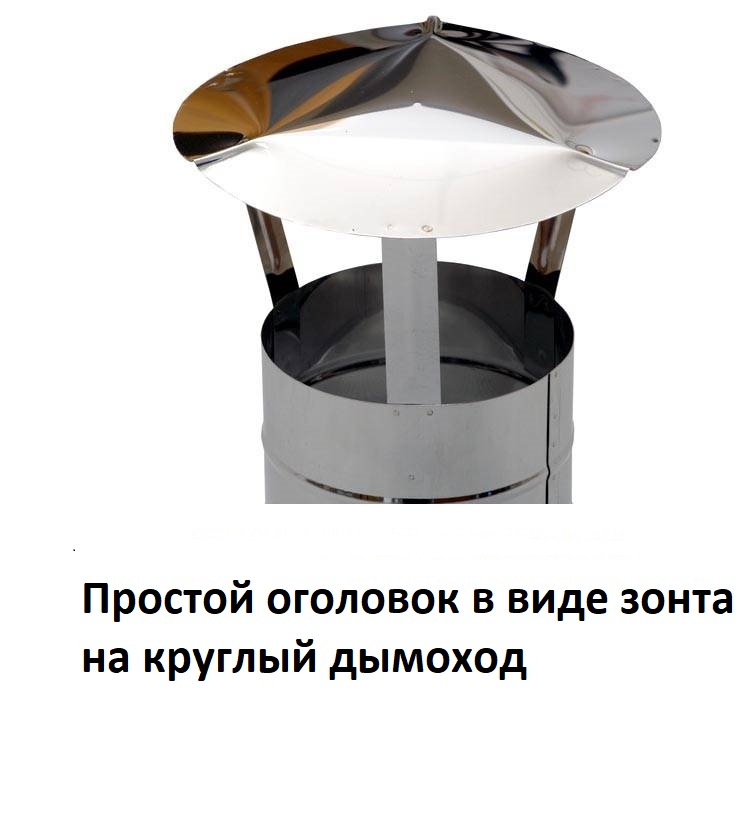

Обычный оголовок, представляющий собой крышку, закрывающую верх дымохода, защищает систему от мусора и влаги. При правильной установке на 15 -20 % увеличивает полезное действие вентиляционной системы. Бывает он нескольких форм:

  • двускатный;
  • четырёхскатный;
  • вальмовый;
  • зонт;
  • плоский;
  • конусный колпак.

Двускатный и четырёхскатный – самые простые виды колпаков на трубу. Напоминают обычную крышу жилого дома. Хорошо справляются с защитой трубы. Их легко сделать собственноручно.

У вальмового колпака также 4 стороны, 2 из которых треугольные, 2 – трапециевидные. Чаще устанавливается на квадратных и прямоугольных трубах. Обеспечивает хорошую защиту дымохода, облегчает схождение снега.

Плоский оголовок смонтировать проще всего, но он наименее эффективен. Слой снега на его поверхности может деформировать изделие, привести к быстрому выходу из строя мест креплений.Колпаки зонтичный и конусный отличаются только углом наклона ската. На конусном меньше задерживается снег, но свои функции по защите и увеличению тяги выполняют оба. Сделать своими руками такой колпак на дымоходную трубу из листа оцинковки не представляет сложности.

Внимание! Для функционирования оголовка нужно соблюдать несколько правил монтажа. Основное: расстояние между верхним краем дымохода и нижним краем козырька должно быть 10 см. Меньшее расстояние затруднит прохождение отработанных газов и дыма, большее будет способствовать задуванию котла. Расстояние в 10 см проверено временем, менять его не рекомендуется.

Плюсы и минусы искрогасителя

Иногда между дымоходом и колпаком устанавливается искрогаситель. Чаще всего эту функцию выполняет металлическая сетка. Это актуально для котлов, работающих на твёрдом топливе. Кроме защиты кровли и окружающей среды от возможных искр, сетка дополнительно оберегает дымоход от мусора, не позволяет птицам садиться на его край.

Но у сетки-искрогасителя есть минусы. Вместе с дымом выходит водяной пар, как один из элементов продуктов сжигания. Имея высокую температуру, зимой он конденсирует на холодном металле оголовка и сетки, тут же превращаясь в лёд. В результате оледенение искрогасителя мешает дальнейшему выходу дыма. Создаётся обратная тяга. Более того, дым и газы попадают в помещение и могут привести к отравлению. Во избежание этого ячейки сетки должны быть крупными. Но иногда этого недостаточно. Для котлов с высоким КПД установка искрогасителя должна быть полностью исключена.

Виды дефлекторов

Хуже всего простые оголовки работают при потоках воздуха снизу-вверх. Ударяясь в колпак, они отталкиваются и движутся навстречу поднимающимся из трубы потокам дыма. Повышается давление наверху дымохода, опрокидывается тяга. Более эффективными в этом случае являются дефлекторы.

Это конструкции с диффузором, призванные улавливать ветер, рассеивать его потоки и выводить. Тем самым создаётся разряжение внутри дефлектора, которое способствует тому, что потоки горячего воздуха из дымохода устремляются вверх. Некоторую стабилизацию давления на вершине дымохода дают обычные оголовки. Но если они повышают тягу на 15 – 20 % по сравнению с открытой трубой, то диффузоры увеличивают этот процент до 30 – 40 %.

Существует несколько видов дефлекторов:

  • ЦАГИ.
  • Вольперта – Григоровича.
  • Н-образный дефлектор.
  • Ротационный: шаровидный, флюгер.

Центральный Аэрогидродинамический Институт разработал универсальную модель дефлектора. Он состоит из закреплённого на дымоходе кольца и соединённого с ним зонта с экраном цилиндрической формы. Попадающие в конструкцию снизу потоки ветра рассеиваются, ударяясь о крышку зонта и стенки цилиндра, затем выходят через зазоры между ними. Дымоход защищён от осадков и сильного направленного ветра.

Имеет минусы:

  • В безветренную погоду тяга ухудшается.
  • При сильных морозах небольшое расстояние между зонтом и цилиндрическим экраном может покрываться льдом, мешая проходу дыма.

Дефлектор Вольперта-Григоровича выглядит как двухъярусная «юбка». Нижняя его часть – усечённый конус или цилиндр, верхняя – 2 конуса, прямой и обратный. Криволинейная поверхность диффузора эффективна при низких ветрах.

Н-образный дефлектор очертаниями похож на букву Н. Дымовой канал соединяется с поперечной трубой того же диаметра, на обоих концах которой два патрубка, параллельных дымоходу. Ветровые потоки могут попадать только в боковые каналы. Большая их часть тут же уходит вверх, не мешая отработанным продуктам горения. Оставшаяся часть, попадая в поперечный канал, не способна создать серьёзного давления и выводится вместе с дымом. Исключено задымление. Козырька в такой конструкции не требуется, поскольку устье защищено поперечной трубой.

Круглая турбина в безветренную погоду стоит на месте, не препятствуя выходу дыма из её отверстий. Под действием ветра же она вращается, создавая внутри пониженное давление и усиливая тягу.Дефлекторы, имеющие аэродинамические свойства, вращаются вокруг своей оси под действием потоков воздуха. Флюгер или флюгарка защищает устье дымового канала со стороны ветровых потоков, которые вынуждены обходить его, создавая разряжение.

Ротационные дефлекторы обычно устанавливают там, где используют газовое отопительное оборудование. Для котлов на ТТ с высокой температурой дымовых отходов монтировать их не рекомендуется.

Из всего сказанного можно сделать выводы:

  • Если оголовок монтируется на дымовую трубу котла на ТТ, то достаточно будет простого колпака, сделанного из меди, цинк-титана или нержавеющей стали. Сетки лучше не устанавливать в районах с очень морозной зимой во избежание обледенения.
  • Для отопительных котлов на газе допустимы дефлекторы, улучшающие тягу. В районах с частыми ветрами, находящимися на возвышенностях, их восприимчивость к потокам воздуха будет как нельзя кстати.
  • Оголовки на кирпичные трубы дымоходов с боковыми воздуховодами, особенно от оборудования с высоким КПД, желательно делать двускатными или вальмовыми, не закрывающими проход отработанным газам.

Технология установки

Существуют правила, регулирующие высоту дымохода с учётом расстояния до конька крыши. Неправильный расчёт высоты приведёт к снижению тяги и даже к обратному движению, то есть к задымлению помещения. Если на пути воздушных потоков будет стоять коньковый скат крыши, то именно такой эффект и получится.

Технология регламентирует:

  • На плоской кровле высота дымохода должна составлять не менее 0,5 м.
  • На двускатных, четырёхскатных и вальмовых крышах дымовая труба, отстоящая от конька на расстояние до 1,5 м, должна быть выше него на 0,5м.
  • Если от трубы до конька 1,5 – 3 м, то устье дымохода может быть вровень с коньком по горизонтали.
  • Если дымоотводный канал отстоит от конька более чем на 3 м, то угол между ними не должен быть больше 10 градусов.

При желании колпак или дефлектор для трубы дымохода можно изготовить своими руками, если имеется хотя бы минимальный опыт работы с металлом, ножницы по металлу, лист нержавейки, измерительные инструменты (линейка, рулетка). Сначала делается схема и чертёж будущего дефлектора. Заготовки вырезаются из картона или плотной бумаги, затем переносятся на лист нержавеющей стали.

Внимание! При расчёте размеров следует помнить, что верхняя часть оголовка должна быть больше трубы на 10 см, расстояние между трубой и колпаком – 10 см.

Изготовление колпака в виде конуса на трубу дымохода

Порядок действий:

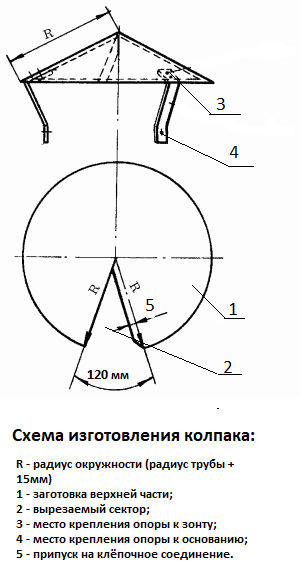

  • Сначала замеряется длина окружности трубы, откладывается на картоне. Чтобы было легко надеть основание на дымоход, добавляется 30 — 40 мм. Полоса такой длины будет служить основанием-хомутом.
  • Радиус трубы замеряется, чертится окружность с припуском 15 мм для выступающих краёв. От центра чертится сектор с дугой около 120 мм. Этот клин вырезается.
  • Края всех отдельных деталей совмещаются, крепятся клёпочным соединением.
  • Ножки для грибка делаются из узких полос стали, сложённых в 2 – 3 слоя для крепости.
  • Опоры крепятся к зонту и хомуту.
  • Места соединений грунтуются, готовое изделие красится антикоррозийной краской.

Изготовление дефлектора Григоровича – Вольперта

Изготавливается по аналогии с конусным колпаком:

  • Делаются два зонтика, соединяются друг с другом краями. В верхнем конусе делаются надрезы по краям для крепления к ним стоек. Диаметр конусов в два раза превышает диаметр трубы дымохода.
  • Дефлектор имеет ширину в 1,5 и высоту в 1,6 диаметра дымового канала. Внешний цилиндр изготавливается аналогично цилиндру диффузора. Свернув заготовки, стыкуют их клёпками.
  • Лапками соединяют зонт с диффузором, всю конструкцию вставляют во внешний цилиндр.

применение, виды, принцип работы, сборка своими руками и монтаж + чертежи

Для эффективной работы дымоотводной трубы предусмотрено специальное устройство, которое монтируется на ее оголовке.

Дефлектор для дымохода предназначается для улучшения создаваемой тяги в конструкции. Также он обеспечивает надежную защиту трубы от проникновения атмосферных осадков и различных загрязнений.

На рынке представлены различные типы дефлекторов, некоторые из них можно изготовить самостоятельно.

Содержание статьи

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

  • Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
  • Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
  • Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.

Принцип работы дефлектора

Дымоходные дефлекторы монтируются в вытяжной канал или на трубу для отвода дыма для улучшения внутренней тяги.

Принцип работы устройства заключается в следующем:

  • Ветер с воздушными массами опоясывают стенки внешнего цилиндра конструкции, создавая нужное сопротивление.
  • Часть воздушного потока закручивается в вихри и устремляется вверх по дефлектору. Далее воздух соединяется с продуктами сгорания, которые выводятся из дымохода.
  • Воздушно-дымовая масса приводит к увеличению внутренней тяги в дымоотводной конструкции.
  • Независимо от направления воздушных потоков, подобный процесс приводит и к улучшению тяги в отопительном оборудовании.

Верхний цилиндр имеет специальные зазоры для засасывания дыма. Иногда воздушные вихри, создаваемые снизу под колпаком, могут препятствовать выводу продуктов сгорания. Это является существенным недостатком конструкций. Проблема решается путем монтажа под зонтом перевернутой конусообразной насадки, которая предназначена для отражения, рассечения и выведения масс из дымоходной конструкции.

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

  • ЦАГИ.
  • Дефлектор Григоровича.
  • Волпер.
  • Н-образный.
  • Флюгер.
  • Тарельчатый.
  • Вращающийся.
  • Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме. В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений.

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Расчеты размеров дефлектора

Прежде чем приступить к изготовлению дефлектора на дымоход, необходимо создать рабочий чертеж, в котором будут указаны все размеры устройства. А для этого необходимо выполнить правильный расчёт высоты дефлектора, диаметра входящего патрубка и колпака.

В специальных таблицах содержится информация о размерах приспособлений для стандартных дымоходов.

Таблица размеров

Диаметр канала (внутренний), мм d Высота дефлектора, мм Н Ширина диффузора, мм D
120 145 241
140 167 280
200 241 400
400 481 800
500 600 1000

Если требуется рассчитать размер приспособления для нестандартной дымоходной конструкции, тогда можно воспользоваться общепринятой формулой:

  • Высота дефлектора = 1,6 (1,7)×d.
  • Ширина колпака = 1,7 (1,8)×d;
  • Ширина диффузора = 1,2 (1,3)×d.

d – внутренний диаметр дымоотводного канала.

Важно! Для получения требуемых значений потребуются предварительные замеры внутреннего диаметра дымоотводной трубы.

Инструкция по сборке дефлектора

Дефлектор Григоровича – самый простой и востребованный вид защитных устройств. Он имеет упрощенную и надежную конструкцию, которую можно сделать самостоятельно.

Для изготовления дымника подходит жесть или оцинкованная сталь толщиной не менее 0,5 мм.

Для сборки потребуется следующий набор рабочих инструментов:

  • Ножницы для резки металла.
  • Молоток.
  • Электродрель и сверла.
  • Сварочный аппарат.
  • Рулетка.
  • Карандаш и фломастер.
  • Плотный картон.
  • Саморезы.
  • Болты и гайки.

В качестве основы для приспособления – лист оцинкованной стали на 0,8 мм и стальные полосы.

Самодельный дефлектор собирается по следующей схеме:

  1. Просчет размеров будущего устройства. Для упрощения можно воспользоваться готовой формулой.
  2. На картоне наносится разметка каждого элемента конструкции. Готовые шаблоны вырезаются и соединяются между собой для проверки соответствия размеров нужным параметрам.
  3. Шаблоны располагаются на стальных листах и обводятся по контурам при помощи фломастера. Заготовки вырезаются ножницами строго по контурам.
  4. Из центральной детали формируется цилиндрический диффузор. На краях проделываются отверстия под саморезы.
  5. Аналогичным образом создается наружный цилиндр. Из двух заготовок собирается конусообразный колпак.
  6. По краям верхнего конуса проделываются 6 надрезов для фиксирующих стоек. Из стальных полос вырезаются стойки длиной 21 см, шириной 5 см. Далее к верхнему конусу кромкой фиксируется нижний конус при помощи стоек.
  7. Готовый колпак соединяется с диффузором и устанавливается в наружный цилиндр.

Важно! Все части соединяются между собой болтами с гайками или сваркой.

Монтаж дефлектора

Чтобы дымоходная труба имела надежную защиту, готовый дефлектор необходимо правильно установить на ней.

Для монтажа устройства на крыше потребуются следующие инструменты и крепежные элементы:

  • Электродрель со сверлами.
  • Набор рожковых ключей.
  • Шпильки резьбовые.
  • Гайки.
  • Соединительные хомуты.
  • Лестницы для подъема и перемещения на крыше.

Помимо этого, необходимо подготовить небольшой отрез трубы большего диаметра, чем диаметр канала.

Монтаж дымника на трубу выполняется в таком порядке:

  1. На готовом отрезе трубы с отступом в 8 см от кромки наносятся отметки под отверстия для крепежей. Аналогичным образом выполняются отметки на широкой части диффузора.
  2. Дрелью проделываются отверстия по отметкам в деталях. Далее проверяется совпадение верхних и нижних отверстий, чтобы предотвратить деформацию готового изделия.
  3. В отверстия на диффузоре и отрезе трубы вставляются шпильки, а с обратной стороны медленно зажимаются гайками.
  4. Готовая конструкция насаживается на дымоотводный канал и фиксируется при помощи хомутов.

Важно! При монтаже дефлектора на дымоотвод большого диаметра для дополнительной фиксации рекомендуется использовать стальные проволочные растяжки.

Следуя пошаговой инструкции, любой владелец бани сможет с легкостью собрать и установить самый простой и доступный дымоходный дефлектор. Подобное приспособление не только улучшит внутреннюю тягу, но и защитит канал от загрязнений и негативного воздействия атмосферных осадков.

Колпак на вентиляционную трубу — Всё о кровле

Выбор и установка колпака на дымоход

Колпак на трубу (дымник, флюгарка) был придуман еще в старину. Такое архитектурное решение имеет не только декоративные свойства, но и практические. Колпак на трубу предназначен в первую очередь для защиты от внешних природных воздействий: дождя, снега и дополнительной вентиляции. В наше время такой элемент защиты активно используется при строительстве частных домов и коттеджей. Фантазия современных дизайнеров не знает границ. И поэтому такая, казалось бы, простая деталь имеет множество форм, придающих дымоходам оригинальный вид.

Виды колпаков дымников.

Выбирая колпак на трубу дымохода, сначала смотрите на его функциональные возможности и только потом на дизайн. Кстати, о дизайне: многие современные флюгарки внешне очень похожи на своих старинных собратьев.

Для чего нужно такое приспособление

Для каких целей служит колпак на трубу дымохода? Он защищает дымоход от осадков и ветра, которые способны повредить ее, разрушить кирпичи. Также колпак на дымоходную трубу защищает от попадания в дом влаги. Да и отсыревшая труба прослужит недолго. От регулярного попадания осадков внутрь дымохода разрушается каменная кладка трубы. Установка такого приспособления укрепляет верхнюю часть трубы и способствует вентиляции. Конструкция флюгарки должна быть оснащена сеткой, которая препятствует попаданию в дымоход посторонних предметов. Сетка должна иметь крупные отверстия, чтобы не препятствовать свободному прохождению дыма из трубы.

Материалы, используемые для флюгарки

Пример медного колпака на дымоход. Помимо эстетических качеств медь долговечна, благодаря процессу окисления.

Для эффективного функционирования защитного приспособления необходимо со всей серьезностью подойти к выбору материала для его изготовления. Медь — самый часто применяемый материал, идеально подходящий для этих целей. Она долговечна, может прослужить не одно десятилетие и обладает эстетическим видом. Если в качестве основного материала вы выбрали что-то другое, в любом случае все крепежные элементы должны быть медными. Лучше не смешивать разные материалы, используемые для таких приспособлений. Например, медь, соприкасаясь с другими материалами, вызывает нежелательные химические реакции, окисление. В результате чего сокращается срок службы дымника для вентиляции. Главный плюс меди в том, что с годами она приобретает более благородный вид.

Эффектно смотрятся дымники на вентиляционную трубу. сделанные из нержавеющей стали либо из оцинкованного железа. Оцинкованное железо обычно покрывают цветными полимерными материалами — так флюгарка становится красивее. Благодаря такому подходу легко оптимизировать цвет дымника под цвет кровли вашего дома. А кровля в наше время может обладать любой цветовой палой. Каждый владелец дома или коттеджа мечтает превратить его в сказочный дворец, и это легко достигается благодаря цветной кровле.

Разновидности колпаков на дымоход

Флюгарки имеют множество разновидностей. Это напрямую зависит от конструкции трубы, ее внешней формы. Итак, давайте рассмотрим основные виды дымников на вентиляционную трубу:

Виды колпаков для трубы.

  1. Стандартная флюгарка. Такой тип выглядит как маленький домик на верхушке трубы. Дымник-домик может иметь разную форму, все зависит от фантазии дизайнера.
  2. Европейские колпаки на дымовые трубы. На данный момент один из самых модных и популярных видов. Внешне европейский колпак похож на стандартный колпак, но имеет закругленную крышу. Такой дизайнерский компонент монтируется на вентиляционные шахты и дымоходы. Способствует предотвращению образованию конденсата и предназначен для вентиляции помещения.
  3. Флюгарка с многоскатной крышей.Обладает двумя скатами. Обладает отличной защитой трубы от попадания в нее снега и прочих осадков, а также для вентиляции.
  4. Колпаки на дымовые трубы с флюгерами. Внешне выглядят весьма эффектно и стильно: сверху на них устанавливаются металлические фигурки животных, кораблей и других фигурок.
  5. С открывающейся крышкой. Крышка предназначена для быстрой профилактики, чистки и прочих операций по обслуживанию дымохода, она способствует общей вентиляции.
  6. Приспособления с дефлектором. Кроме дефлектора, такой дымник на кирпичную трубу может быть оснащен и открывающимися вентиляционными отверстиями. Оказывает влияние на силу тяги в дымоходной трубе .

При выборе подходящего вида такого устройства для дымохода соотнесите его парамы с конструкцией крыши.

Кто должен производить монтаж

Естественно, качественный монтаж сделают только профессиональные специалисты. Им доступны любые качественные материалы. Имея огромный опыт, мастер может осуществить любую вашу идею.

Ремонт кровли и крыши

Колпак на дымоход своими руками – конструкция и чертежи

Через дымоход на улицу выходит смесь газов с продуктами сгорания топлива из каминов, печей и отопительных котлов. Рассматривая частные дома, можно заметить, что оголовок трубы венчает специальный козырек или зонтик. С первого взгляда на эти приспособления, украшенные фигурной ковкой, затейливыми узорами и фигурками, складывается впечатление, что они всего лишь элемент декора. На самом деле колпак на дымоход является важным элементом системы дымоудаления, правильность конструкции и монтажа которого отражается на эффективности ее работы. Эта статья расскажет о принципах работы, видах и способах самостоятельного изготовления дефлекторов своими руками.

Конструкция

Колпак на дымоход – устройство, напоминающее по виду зонт или козырек, устанавливаемое на оголовок трубы с целью защиты от попадания влаги. Существует огромное множество вариаций внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления. Конструкция колпаков всех видов состоит из следующих элементов:

Конструкция колпака для дымохода

  1. Защитный зонтик. Навершие колпака в виде конуса, пирамиды, полукруга или других, более сложные форм. Зонт защищает трубу от попадания в нее атмосферных осадков, мусора, проникновения в дымоход птиц.
  2. Фартук-капельник. Этот элемент колпака защищает оголовок трубы от капель, отскакивающих от зонтика. Он помогает увеличить срок службы дымохода, предотвращает появление коррозии, грибка. Фартук применяют в случае, когда устанавливают колпак на трубу прямоугольной или квадратной формы.
  • Кронштейны. Пластины из листового металла, которые используют, чтобы соединить козырек с фартуком. Количество кронштейнов зависит от размера дымохода и веса зонтика. Крепеж выполняют при помощи сварки.
  • Важно! Для дымохода можно сделать колпак своими руками из листового металла, однако, более сложные модели проще купить или заказать. Наиболее удобный в обслуживании и эксплуатации вид – защитный зонтик с открывающейся крышкой. Благодаря подвижности этого элемента, защитный козырек не снимают во время прочистки или осмотра дымохода .

    Чтобы сделать долговечный колпак для трубы дымохода используют листовой металл, не подверженный коррозии. Распространено изготовление своими руками из оцинкованной стали, меди или алюминия. Зонт на оголовок из меди имеет благородный оттенок, он выглядит респектабельно, однако часто становится «жертвой» сборщиков цветного металла.

    Разновидности

    Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

    • Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
    • Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
    • Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
    • Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
    • Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

    Разновидности колпаков для дымохода

    Разные виды колпаков на трубу

    Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, ведь главное в выборе дефлектора – долговечность и эффективность. Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

    Принципы работы и функции

    Колпак на дымоход не только защищает от попадания мусора и воды в канал дымоудаления, он влияет на силу тяги. Воздушный поток, двигающийся горизонтально или под углом, разделяется и уходит вниз, это вызывает «подсасывающий» эффект. Благодаря этому, создается зона с пониженным давлением, в которую устремляется дым из топки. Защитный дефлектор выполняет следующие функции:

    Оптимизация тяги с помощью дефлектора

    1. Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и создает благоприятные условия для распространения грибка.
    2. Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц. Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
    3. Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

    Важно! Хотя защитный зонт дымохода считают элементом декора, в первую очередь это функциональный элемент дымоудаления. Правильно подобранный дефлектор не должен создавать шум или вибрацию внутри дымоходного канала.

    Изготовление своими руками

    Чтобы сделать козырек для дымохода своими руками, лучше выбрать модель попроще. Для работы потребуется листовая оцинкованная сталь, ножницы по металлу, гибы, маркер, картон, сварочный аппарат. Процесс выполняют в следующем порядке:

    • Изготовление защитного колпака своими руками начинается со снятия мерок с дымохода. Для этого удобнее пользоваться металлической линейкой или мерной лентой. Измерения производятся точно, без спешки.
    • Следующий этап – создание выкройки на картоне. Учтите, что зонт должен надеваться на дымоход легко, без усилия, поэтому к размерам трубы прибавляют зазор 4-5 мм.

    Чертеж будущей флюгарки

  • После окончательного утверждения, чертеж переносится на лист металла с помощью маркера. Используя ножницы по металлу, вырезают заготовку зонтика.
  • Заготовку размещают на удобной поверхности разметкой вверх и листогиба сгибают линии, отмеченные в чертеже пунктиром, до угла 90 градусов. Затем сгибают линии, отмеченные буквой «d». В месте соединения следует сделать 3 отверстия с шагом 15-20 см и зафиксировать козырек клепками.

  • Выкройку фартука-капельника также переносят на лист металла и вырезают. Сгибы обрабатывают с помощью листогиба и соединяют детали клепками.

  • Из металлических пластин делают кронштейны нужной длины и приваривают их к фартуку и зонтику. Места сварки обрабатывают грунтовкой по металлу.

  • На колпак наносят антикоррозийное покрытие и 1-2 слоя краски. Для полного высыхания требуется 1-2 дня. Затем его надевают на оголовок трубы.
  • Важно! Сделать колпак на дымоход своими руками проще всего, если изготовить из выгнутого дугой листа металла. При создании чертежа учитывайте, что в зимний период на кронштейны ложится вес снежной шапки, поэтому выбирайте металл достаточной толщины и прочности.

    Самостоятельно изготавливая зонт для защиты дымохода от проникновения влаги, точно измеряйте размеры трубы. Правильно подобранная модель дефлектора улучшает внешний вид крыши и оптимизирует работу системы дымоудаления.

    Видео-инструкция

    Колпак на трубу дымохода: для чего нужен и как сделать

    На многих дымоходах сверху надеты какие-то колпаки. Форму они имеют разную – прямоугольную, квадратную, плоскую, конусообразную, гнутую и т.п. Эти устройства имеют множество названий:

    • Колпак на дымоход
    • Зонт на дымоход
    • Грибок на дымоход
    • Дымник

    Примерно такая же конструкция называется флюгаркой, но первоначально флюгарка на дымоход была основой для флюгера – устройства, которое поворачивалось в зависимости от направления ветра. Сегодня же некоторые этим термином называют любой колпак, надетый на дымоход.

    Флюгарка на дымоход

    Есть еще одно особое устройство — дефлекторы или аэродинамические колпаки на дымоход. Их разрабатывают специально для усиления тяги с учетом законов аэродинамики. Любой колпак на дымоходе является препятствием для воздушного потока, который разделяется, «обходя» его и создавая вихревые потоки. При этом возле трубы образуется зона с более низким давлением, что увеличивает тягу. Конструкция делекторов разрабатывается специально, потому их эффективность (в смысле улучшения тяги) намного выше.

    Для чего нужен колпак на трубе дымохода

    Традиция устанавливать на дымоходах колпаки пришла к нам из прошлого. Еще в 19 веке они были только коваными, ведь других способов из готовить изделие из железа попросту не было. Так как труд кузнеца был недешев, то и позволить себе такое украшение на крыше могли далеко не все. Зато на богатых домах и замках колпаки на дымоход были украшены целыми композициями из металла. Чаще всего изображали фигурки людей, животных и птиц. Иногда владельцы какого-либо бизнеса заказывали в качестве флюгера изображение предмета, который символизировал занятия хозяина. Такая себе наглядная реклама.

    Флюгарка на дымоход

    В действительности функций у зонта, установленного на дымоход, несколько:

    • Защищает трубу от попадания воды и снега. При обильных осадках в трубе может оказаться достаточное количество влаги, чтобы «запереть» тягу. Надетый сверху, но не мешающий выходу дыма колпак, значительно снижает ее количество. Потому форму колпака стоит подбирать исходя не только из эстетических соображений: если в вашем регионе выпадает много снега, то лучший вариант – колпак в виде маленькой вальцевой крыши с достаточно большим углом. С таких зонтов хорошо сходит снег.
    • Колпак на кирпичной трубе дымохода защищает кирпич от разрушения. Большая часть современных изделий имеют специальные канавки для отведения конденсата, который неизбежно образуется на холодной металлической поверхности, при контакте с разогретым дымом (или воздухом, если это выход вентканала).
    • Предотвращает попадание в дымоход насекомых, животных, птиц, листвы и других предметов, которые может занести ветер.
    • Улучшает тягу. Специально для улучшения тяги разработаны дефлекторы разных модификаций, но любой грибок на трубе тоже неплохо справляется с такой задачей: она повышается примерно на 20%.

    Для чего нужен зонт над трубой дымохода теперь понятно. Осталось понять из чего его делать и какую форму лучше выбрать.

    Какие материалы используют для изготовления колпаков их крепежа

    Изготавливают колпаки на дымоход из материалов, который стойки к коррозии, переносят высокие температуры и имеют длительный срок эксплуатации. Требование по температурному режиму действует, только если устройство закрывать будете дымоход. Для вентканалов вполне подойдет изделие из полиэстера, пурала и т.п. Во всех других случаях используют:

    • Оцинкованную сталь
    • Нержавеющую сталь
    • Медь
    • Сплав цинк-титан

    Флюгарки (дымники) из меди служат долго, от 50 до 100 лет. Это один из самых долговечных материалов, но при его монтаже необходимо использовать метизы из меди. В противном случае начнутся активные коррозионные процессы, которые значительно сократят сроки жизни устройства. Установка цинк-титанового колпака на дымоход предусматривает по тем же причинам использование только оцинкованных метизов. Цинк-титан – новый сплав, который недавно использовался только для изготовления кровельных материалов, но сегодня многие кампании стали производить из него и колпаки на дымоход. Они имеют полувековой срок гарантии и цену гораздо меньше, чем у медных. Устанавливать на трубу колпаки из остальных материалов можно обычными метизами, хотя лучше все-таки брать те, которые не поддаются окислению и разрушению: большая часть флюгарок служить может десятилетиями, а лезть на крышу потому что ее сорвало ветром из-за разрушившегося крепления — не самое приятное времяпровождение. Если говорить о кирпичной трубе, то использовать можно или обычные длинные гвозди или нарезные (но их демонтировать практически невозможно), можно воспользоваться дюбелями. В каждом конкретном случае система крепления подбирается исходя из формы и материала трубы, имеющихся отверстий для крепления и т.п.

    Кованые колпаки на дымоходы

    Самый популярный вид этой продукции – это дымник из нержавейки с полимерным покрытием или без такого. Срок эксплуатации в этом случае составляет 20 лет, но зато и цена намного ниже. Особо популярен вариант с полимерным покрытием – цвет можно подобрать в тон кровли, а если и дизайн будет в стиле кровли, смотрится такой вариант замечательно.

    Что ставить в оголовке дымохода зонт или дефлектор?

    По строительным нормам дефлектор на выход газовых котлов ставить нельзя. Это связано с тем, что в зимнее время из-за низких температур выходного потока на горизонтальных участках трубы образуются сосульки, ухудшающие тягу. Дефлектор же такую картину только усугубляет. Потому на выходы газовых котлов ставят только простые зонты для защиты от попадания мусора и осадков.

    Аэродинамический колпаки на дымоход. Один из вариантов

    Дефлекторы специалисты рекомендуют устанавливать на металлическую трубу котлов, работающих на твердом топливе. Во всех остальных вариантах рекомендованы колпаки на дымоходы. Форма колпака выбирается в соответствии с формой дымохода: на круглые обычно ставят круглые зонты, на квадратные и прямоугольные – в виде небольшой скатной крыши. Нужно учесть, что на дымоходах-сэндвичах дымники должны иметь специальную юбку, которая будет закрывать теплоизоляцию. Для кирпичных дымоходов рекомендуется делать колпак с основанием, которое закроет все кирпичи, выступающие над кровлей.

    Не очень хорошее отношение у специалистов к флюгерам: постоянная вибрация и немалый вес достаточно быстро разрушают даже капитально построенные трубы. Так что если вы хотели иметь флюгер, хорошо над этим подумайте: он не только неблагоприятно влияет на дымоход, но и сам быстро изнашивается из- за постоянного трения.

    Как сделать грибок на трубу своими руками

    Самостоятельное изготовление колпака на дымоход – дело нелегкое. Если у вас нет особого опыта в этой области, можно для начала перенести чертеж на лист картона, вырезать его и продумать способы соединения и крепления. После того, как картина станет более-менее ясной, можно вырезать части из металла и приступать к сборке. Очень важно измерить дымоход точно и строго придерживаться измеренных величин при изготовлении.

    Вот один из чертежей дымника в виде небольшой скатной крыши. Угол определяется по формуле, которая указана на первом листе.

    Чертеж колпака на дымоход

    Чертеж колпака на дымоход

    Порядок действий такой:

    • Заготовку из металла положить на стол лицевой стороной вверх, в указанном на чертеже месте, просверлить отверстие диаметром 3,5мм.
    • Погнуть деталь по всем пунктирным линиям на 90 о. Для этого лучше использовать листогиб. Тогда линии получатся четкие, без вмятин. Если такого устройства нет, придется применять подручные средства: кусок уголка закрепить на верстаке полкой вверх. Чтобы можно было согнуть сразу всю (или почти всю) линию, можно воспользоваться бруском.
    • Погнуть деталь по линиям «d». Угол определяется экспериментально: должен получиться цельный колпак. Конструкция должна быть ровной, без перекосов (поставьте ее на стол, чтобы проверить). Если все «сошлось», наметьте на нижнем ребре жесткости маркером точку через просверленное отверстие, накерните будущее отверстие, затем просверлите.
    • Соедините колпак и зафиксируйте заклепкой 3,2мм.
    • По линиям «а» и «b» подогните все так, чтобы можно было установить ножки.
    • По внешнему периметру трубы изготовьте основание колпака из уголков. Уголки располагайте так, чтобы один край упирался в кладку, а второй был сбоку. Подготовьте «ножки» для колпака. Соединяют все при помощи сварки.
    • Готовое основание нужно зачистить, покрыть антикоррозионным составом, затем покрасить в несколько слоев краской для наружных работ.
    • Соединить колпак с основанием.

    Если изготовление квадратного дымника кажется вам сложным, может такой вариант будет легче. Его реализация будет совсем простой, если у вас есть кусок изогнутого листового металла подходящего размера. Если же имеется обычный лист, можно согнуть его на специальном устройстве (обычно есть у жестянщиков).

    Дымник для изготовления своими руками

    Порядок работы такой: готовите основание колпака из уголка по результатам измерений вашего дымохода. Уголок располагаете так, чтобы конструкция хорошо держалась: одно ребро опирается на край дымохода, другое охватывает его снаружи. Изготовьте ножки, которые будут поддерживать колпак и соединять его с основанием. Делайте их достаточно мощными, чтобы они могли противостоять ветровым нагрузкам и выдерживать снежную массу. Все части обработайте антикоррозионным составом и покрасьте. Соберите конструкцию в единое целое. Метод сбора зависит от материала.

    Вот пример того, как изготовить дефлектор на металлическую трубу. У автора этого видео он установлен на вентиляционной трубе подвала, хотя подобную конструкцию можно использовать на металлической трубе от котла на твердом топливе.

    В этом видео изготовление обычного зонта на трубу.

    Всегда пожалуйста)) А как крепить колпак — зависит от материала трубы. Судя по тому, что развертка есть только на квадратную или прямоугольную — у вас труба кирпичная. Если так — можно флюгарку закрепить на дюбеля, да почаще. И не в шов, а только в кирпич.
    Если ветра сильные, можно сделать нижнюю часть, которая будет надеваться на трубу, широкой и крепеж бить не в один ряд, а в шахматном порядке: сверху-снизу.
    Если не угадали с материалом — отпишитесь.

    Добавить комментарий Отменить ответ

    Источники: http://experttrub.ru/dymovye/kolpak-na-dymoxod.html, http://krovlyakrishi.ru/elementy-kryshi/dymoxod/kolpak-na-dymoxod-svoimi-rukami.html, http://teplowood.ru/kolpak-na-trubu-dymoxoda.html

    какой выбрать или как сделать самому?

    Доброго времени суток, дорогой читатель! Каждый из нас сталкивался с системами дымохода и вентиляции. Порой бывает, что вентиляционная система не справляется с возложенной на неё функцией, тяга бывает недостаточной, что заметно затрудняет проветривание помещения. Важным элементом вентиляционной конструкции является зонтик для вытяжной трубы. В этой статье мы расскажем для чего он предназначен, какие есть разновидности и как правильно выполнить монтаж данного изделия.

    Что такое зонт дымохода и зачем он нужен

    Зонт на трубу – устройство, которое располагается на вершине трубы дома и несет в себе несколько функций. По внешнему виду выделяют такие основные типы: в виде конуса, пирамиды и полукруга, также есть зонты более сложных конструкций. Его устанавливают как на дымоход, так и на вентиляционную трубу.

    Выполняет несколько основных функций:

    1. Препятствует попаданию атмосферных осадков в систему дымохода или вентиляции. При скапливании влаги внутри дымохода на порядок снижаются функции тяги воздушной системы.
    2. Препятствует разрушению дымоходной трубы. Заметно увеличивает срок службы трубы, также при правильном обустройстве есть возможность отводить скапливаемый конденсат по специальным канавкам.
    3. Защита от попадания мусора. Защищает от попадания листьев, насекомых и других посторонних предметов внутрь системы.
    4. Увеличение тяговых свойств. Увеличивает тягу практически на треть.

    Несмотря на простоту в монтаже и низкую стоимость, зонт имеет много преимуществ. При выборе зонта стоит также обратить внимание на то, что его будут видеть ваши друзья и соседи, поэтому при возможности не забудьте и про дизайн.

    В чем отличие зонта от флюгарки, колпака, оголовка и дымника

    Существует несколько видов изделий, которые устанавливают на трубу. Они отличаются своим устройством и принципом работы. Можно выделить основные из них: зонт, флюгарка, колпак, оголовок и дымник. Что такое зонт, мы уже разобрали, теперь давайте дадим определение остальным понятиям.

    Флюгарка на дымоходФлюгарка на дымоход

    Флюгарка – зачастую это декорационный элемент, в виде птицы или дракона. Флюгарка устроена таким образом, что имеет вращающий элемент, то есть крутится от потоков ветра. Основное её предназначение усиление вывода воздуха из дымохода, то есть увеличение тяги.

    Дымник – в простонародье это любое устройство украшающее трубу.

    Колпак – устройство которым принято украшать и защищать именно горловину трубы, то есть является своеобразным продолжением дымохода. Крепится к внешней части трубы с помощью кронштейнеров.

    Оголовок – данное устройство является самым сложным по своей конструкции. Потому что оголовок — это не просто верхушка трубы, это комплекс абсолютно всех элементов, предназначенных для защиты дымохода. Оголовник достаточно сложно изготовить самостоятельно, но можно найти большой выбор конструкций в специализированном магазине.

    Как мы с вами видим каждое устройство имеет свое предназначение и функции. Дополнительно отличается друг от друга внешним видом и стоимостью.

    Оголовок дымоходаОголовок дымохода

    Виды вентиляционных зонтов

    Зонт на трубу предназначен для систем дымохода и вентиляции. Существует несколько разновидностей колпака, в зависимости от его формы, давайте рассмотрим основные.

    Круглые

    Зонтик круглой формы устанавливают на оголовок вентиляционной трубы. Благодаря своей форме они имеют хорошую защиту от осадков, также дополнительно их оснащают сеткой во избежание попадания посторонних предметов в систему вентиляции. Производят такие зонты в основном из стали и меди.

    Прямоугольные

    В отличие от круглого имеет квадратную или прямоугольную форму. Устанавливается такой зонт чаще всего на утепленную вытяжную шахту и крепится ниппельным соединением. Входное отверстие также может быть защищено сеткой.

    Виды вентиляционных зонтовВиды вентиляционных зонтов

    Канализационные

    Такой вид зонта устанавливается на канализационные трубы, и кроме основных функций дополнительно регулирует давление в трубе. Материалом для изготовления выступает ПВХ, благодаря чему он выдерживает до плюс 60 градусов по Цельсию.

    При крепеже используют раструбное соединение, дополнительно уплотненное резиновым кольцом, во избежание протечки.

    Вентиляционные

    Вентиляционный вытяжной зонт устанавливается внутри помещения над плитой или газовым шкафом. Его предназначение – очистка воздуха в помещении. Для эффективности такой зонт дополнительно оснащается вентилятором и фильтром, что помогает более качество очищать воздух и устранять лишние запахи.

    Вентиляционный вытяжной зонтВентиляционный вытяжной зонт

    Есть два основных типа вентиляционного зонта:

    1. Пристенный – устанавливаются и крепятся на стену над источником пара и влаги. Крупногабаритные типы дополнительно крепятся к потолку.
    2. Центральный – устанавливаются в помещениях, где есть несколько источников требующих вентиляцию, зачастую это рестораны и кухни общепита.

    Дефлектор/колпак

    Это специальный вид зонта, устанавливающийся на верхушку дымохода. Основное его предназначение — это увеличение тяги в системе. Дефлектор имеет высокие аэродинамические свойства и работает по закону Бернулли. Наличие такого зонта на вентиляционной системе заметно увеличит эффективность тяги.

    Дефлектор/колпакДефлектор/колпак

    Как выбрать

    При выборе вытяжного колпака вам требуется исходить из функций, для которых он будет предназначен.

    Выбирая вентиляционный зонт стоит обратить внимание на такие характеристики:

    1. Размеры. Для выбора размера исходите из того, чтобы ширина была на 10 сантиметров больше поверхности, для которой он будет установлен.
    2. Температура в помещении. При выборе стоит учитывать температуру поступающих в дымоход паров и газов. По данному пункту лучше воспользоваться консультацией специалиста.
    3. Расход воздуха. Данный показатель высчитывается из показателей объема помещения, мощности и количества установленных плит. Подготовьте эти данные перед покупкой и озвучьте специалисту.
    4. Скорость воздуха и сопротивление. Воздухообмен зонта должна быть от 0,8 до 1,5 метров в секунду. Если показатель скорости будет ниже, это заметно снизит качество работы.

    При выборе обратите внимание в первую очередь на вид зонта, который вам требуется (смотрите выше), и уже при покупке и изготовлении исходите из данного параметра.

    Выбираем вытяжной колпакВыбираем вытяжной колпак

    Как смонтировать

    При монтаже зонтика трубы вам потребуется использование крепежных элементов, их нужно будет подобрать исходя из выбранной конструкции зонта и толщины дымохода. Так же при выборе дымника не забудьте про диаметр трубы, они должны быть идентичны.

    Работы будут проводиться на крыше дома, поэтому если у вас нет хорошей лестницы и длинной переноски для дрели, воспользуйтесь услугами специалиста.

    Как сделать своими руками

    Изготовление вытяжного колпака для трубы, процесс несложный и простой. Перед тем как приступить к работе стоит выбрать схему и снять размеры самой трубы.

    Схемы и размеры

    В просторах интернета вы сможете найти огромный выбор схем для монтажа крышного вентиляционного зонта. Перед тем, как приступить к работе обязательно ознакомьтесь с таблицей размеров, которую используют на схемах.

    Перед тем как приступить к работе рекомендуем выполнить модель из бумаги и проверить соответствие размеров.

    Мы предлагаем вашему вниманию один из самых простых зонтов, который состоит из основания цилиндрической формы, крыши в виде конуса и трех лапок-держателей.

    Дымник своими рукамиДымник своими руками

    Подготовка материала

    Важным элементом любой работы является подготовка. Для изготовления вам потребуется:

    • лист оцинкованной стали;
    • лист картона;
    • карандаш;
    • линейка;
    • циркуль;
    • ножницы для металла;
    • болты с гайками или заклепки.

    Схема зонтика для вытяжной трубы (рис 1)Схема зонтика для вытяжной трубы (рис 1)

    Выбор конструкции

    Мы предлагаем две самые простые конструкции, и приводим их на рисунке (рис. 1). Отличие данных схем, в форме крыши которая будет изготовлена. В зависимости от выбранного рисунка используйте такие размеры:

    Исполнение 1.

    А Б Н Н1
    25 45 24 15
    50 90 40 25
    100 180 81,1 53,8

    Исполнение 2.

    А Б Б1 Б2 Н Н1
    25 45 40 72 40 25
    50 90 80 144 93 63,8
    80 144 100 180 99,5 63,8

    Размер вы подбираете исходя из вашей трубы, мы приводим для вас основные размеры, если вы не смогли найти подходящий, воспользуйтесь другой схемой (найти легко сможете в просторах интернета).

    Порядок действий

    Работы проводите в следующем порядке:

    1. На листе картона произведите чертеж каждой части конструкции.
    2. Вырежьте каждую деталь, это будет своеобразный макет.
    3. Перенесите эти изображения на металл, и изготовьте деталь посредством использования ножниц.
    4. Произведите крепление металла между собой с помощью болтов или заклепок.
    5. Произведите соединение ножки и крыши с помощью изготовленных лапок.

    Готовый дымникГотовый дымник

    Простой и надежный дымник готов! Он сможет прослужить много лет если будет крепко закреплен к дымоходу. Но все же если вы возлагаете на него большой список функций, лучше обратится в специализированный магазин.

    На этой прекрасной ноте мы с вами закончим знакомство с вытяжными зонтами, надеемся, что статья была полезной и смогла ответить на интересующие вас вопросы. Подписывайтесь на наши статьи и делитесь полезной информацией со своими друзьями в социальных сетях!

    Готовый дымникГотовый дымник Загрузка…

    преимущества, общая информация.| Пятый Фасад. !

    Ни одно здание, каким бы старым или новым оно ни было, не обходится без вентиляционных каналов.
    Вентиляционное отверстие — это специальная конструкции, через которую выводится обработанный воздух из любого помещения, будь то жилой дом или фабрика. Каждый замечал у себя дома и на работе небольшие решетки в стене, которые чаще всего устанавливают в санузлах или кухне для того, чтобы пар, угарный газ, и прочие неприятные отходы жизненного процесса улетучивались в атмосферу.

    Практически в каждой комнате помещения должна присутствовать «личная» система вентиляции, куда и будет выводиться «использованный воздух», а каждый вентканал заканчивается оголовком, который прикреплен на конце вентиляционной трубы. Под шапкой, в каждом дымоходе, присутствуют два выпускных просвета для лучшей циркуляции воздуха.

    Для того чтобы ваши вентиляционные трубы сослужили долгую службу, их необходимо облицовывать термостойкими материалами. Облицовочные материалы должны быть не только термостойкими, они так же не должны подвергаться воздействию внешних осадков, таких как дождь, солнце, мороз, а так же всевозможные химические соединения, которые выпадают вместе с осадками. Материалы которые используются при облицовке вентиляционных труб должны так же отвечать всем правилам пожаробезопасности, быть огнестойкими и сделаны из неплавкого сырья. Если ваша вентиляция выполняет функцию дымохода, то внутри таких труб обязательно должно быть антикоррозийное покрытие, которое сможет выдерживать любые температуры.

    В тех местах, где вентиляционные трубы проходят крышу, необходимо сделать прочный воротник из самых стойких к любым воздействиям материалов, такой воротник надежно защитит вентиляцию от всевозможных протечек, и зачастую изготавливается из цинка, меди, алюминия и оцинкованной стали.

    Очень важно чтобы в дымоходы не попадала вода. Проникновение внутрь такого перекрытия атмосферных осадков влечет за собой нарушение процесса воздухоотвода. Во избежание затопления вентиляции, на конец каждого вентканала надеваетсяоголовки на вентканалы. Этот небольшой карниз изготавливается в основном из бетона высоко качества, который не подвержен коррозии.

    Для того чтобыустановитьоголовки на вентканалы, у вас есть замечательная возможность приобрести специальные фабричные формы, которые продаются магазинах со строительными материалами, или же сделать такую шапку своими руками. Какой оголовок устанавливать – решать вам, но помните, что всегда нужно отталкиваться от размера трубы вентканала! Большие и громоздкиеоголовки на вентканалы очень тяжелые, со стороны монтажных работ, их очень сложно поднять на крышу, и тем более установить на вытяжной трубе.

    Не зависимо от того, купили вы шапку, или сделали сами, необходимо проследить, чтобы на ней был уклон. Склон расположен на верхушке пирамиды, а нижняя ее часть оснащена капельником небольшой емкостью для стока воды. Края этой емкости, или капельника, должны выступать за пределы вентиляционной трубки не меньше чем на 10 сантиметров для того, чтобы защитить всю вентиляционную систему от попадания влаги.

    Карниз вентиляционной шахты обязательно должен быть оснащен выпускными отверстиями, их должно быть ровно столько, сколько каналов в соответствующей трубе. Для того чтобы соединить друг с другом выпускные вентиляционные отверстия и каналы, необходимо воспользоваться соответствующими фланцами, которые отвечают всем техническим характеристикам данной среды воздействия.

    Cуществует несколько важных правил при монтаже оголовков к вентиляционным системам – всегда должно быть устройство компенсационного зазора, вне зависимости от того какого типа ваша вентиляция. Все вентиляционные каналы должны быть покрыты шапкой, и на обеих сторонах каждого канала отверстия, через которые выходит загрязненный воздух. Такие пролеты можно закрывать решетками. Выбирать такую решетку нужно очень внимательно, ее ячейки должны быть крупного диаметра, в противном случае будет плохая тяга, что приводит к загрязнению воздуха в помещении. Маленькие ячейки очень быстро забиваются пылью, грязью и паутиной, из-за чего движение воздуха станет практически невозможным, а это, в свою очередь, может привести к различным последствиям негативного характера, которых можно было бы избежать.

    Крышка вентиляционной трубы

    / Крышка трубы из оцинкованной стали / Кожух вентиляционной трубы

    Заглушка вентиляционной трубы / Крышка из оцинкованной стали / Кожух вентиляционной трубы

    1. Материал: оцинкованная сталь. Применяется для кухонных вентиляторов дымоудаления, системы вентиляции

    Использование стенки в виде вентиляционного кольца

    2. Размер 60 мм 80 мм 100 мм, 125 мм, 150 мм, 180 мм, 200 мм 250 мм, 300 мм и т. д.

    3.Сталь оцинкованная, материал

    4. Низкая цена и высокое качество. Профессионал в области вентиляции.

    КОНТАКТЫ

    Soco Peng

    HuiChuang Sino (HCSINO) Group

    Hangzhou Zeyuan High-Tech Co., Ltd

    Адрес: № 98, Shixin North Road, Xiaoshan Dist , 311200, Китай

    Тел .: +86 188 0684 3135 | Факс: +86 8230 8678

    Skype: hcsino-soco

    Viber и WhatsApp: +86 188 0684 3135

    Веб-сайт: http: // www.hzzygk.com http://hzzygk.en.alibaba.com

    .

    Возвратный воздух Нержавеющая сталь 201304 Заглушка вентиляционной трубы

    возвратный воздух из нержавеющей стали 201304 крышка вентиляционной трубы

    Конструкция:

    л Панель, цилиндр и диск: высококачественная нержавеющая сталь.

    Описание: .

    л Диск крепится к раме с помощью стержня с резьбой.

    л Расход воздуха можно регулировать, регулируя конус вверх и вниз (+ A или -A).

    л Уплотнение из пеноматериала вокруг задней части рамы для предотвращения утечки воздуха.

    л Дисковые клапаны лучше всего подходят для систем распределения воздуха, работающих с относительно низкими расходами воздуха в небольших круглых воздуховодах. Рекомендуется для подачи воздуха в небольшие помещения, для удаления жирного и влажного воздуха во влажных помещениях, таких как туалеты, ванные комнаты и кухни.

    л Может монтироваться в стене, потолке или в воздуховодах с помощью монтажных колец.

    Поверхность:

    л Полированная

    Размер:

    Шейка

    Φ A Φ B (мм)

    SR

    Код изделия

    H

    DV-SR-100

    98

    138

    46

    DV-SR-125

    123

    165

    46

    DV-SR-150

    148

    200

    46

    900-160

    DV-

    158

    210

    46

    DV-SR-200

    198

    250

    46

    Технические характеристики

    сопутствующий дисковый воздушный вен

    Информация об упаковке и отгрузке Компания

    Foshan Vairtech Ventilation Co., Ltd является профессиональным производителем полного ассортимента вентиляционной продукции с более чем 15-летним опытом, который находится в родном алюминиевом городе Китая — Foshan City . Нам нравится удобство транспортировки и сырья.

    «Клиент во-первых, качество прежде всего» — Мы искренне приветствуем вас, чтобы связаться с нами по вопросам бизнеса.

    .

    Заглушка с резиной / вентиляционные фитинги / hvac

    Описание продукта

    Серия x — это серия для быстрой сборки круглых вентиляционных каналов. серия, за исключением воздуховодов, основана на
    — двухгубчатом, устанавливаемом на заводе уплотнении из каучука EPDM. Молдинг, выдерживающий грубое обращение,
    и почти нечувствительный к перепадам температуры, обладает большой газонепроницаемостью.

    преимущество серии x
    1. быстрая сборка
    2.заводское уплотнение без незакрепленных фитингов
    3. может быть скручено и отрегулировано, но не влияет на газовую герметичность
    4. установка без герметика и растворителей
    5. может использоваться во всех климатических условиях
    6. газовая герметичность может сохранять хорошее от отрицательного давления 5000 Па до положительного давления 3000 Па
    7. Оба конца фитингов расположены в процессе заворота, что делает оба конца гладкими, армированными
    , а также недеформированными.

    выписка:
    1.что невозможно, чтобы серия x могла сохранять идеальную и полную газонепроницаемость. В общем, соединение
    между воздуховодами и фитингами будет нормально существовать в ситуации утечки воздуха, но мы можем гарантировать
    , что утечка намного ниже, чем международный стандарт. и утечка будет увеличиваться с увеличением на
    разницы между внутренним и внешним давлением.
    2. Серия X включает воздуховоды, отводы, переходники, соединительные патрубки, муфты, соединения, демпферы, глушители и т. Д.
    подробные сведения о толщине и спецификации могут быть произведены по мере необходимости.
    3. Все изделия серии X изготовлены из оцинкованной или нержавеющей стали.

    Информация о компании

    Ningbo East Ventilation Engineering Co., Ltd (Yuyao Dongfang Ventilation Engineering Co., Ltd) является профессиональным предприятием
    специализирующийся на проектировании и полномасштабном монтаже вентиляционных проектов и производстве
    металлических компонентов, профессиональный производитель спиральных вентиляционных труб и запасных частей, а также направляющий блок
    , формулирующий промышленные стандарты, владеет самым превосходным и совершенным производственным процессом в вентиляции
    промышленность как дома, так и за рубежом.
    компания владеет полным набором самых современных металлических спиральных вентиляционных труб и запасных частей к ним.
    производственных линий, предоставленных швейцарской компанией SPIRO, включая автоматические машины для производства и формовки труб JRX, машины плазменной резки R1530
    , CU-30 (линия и кривая) швейно-сварочные машины, машины COMBI для фиксации треугольных секций
    , машины для фиксации Lide, прядильные машины с ЧПУ и т. д., кроме того, компания представляет японские штамповочные машины
    AMD с ЧПУ, а также оборудование для производства металлических листов с ЧПУ.
    в превосходной физической среде, компания также ускоряет модернизацию невидимой среды,
    устанавливает совершенную систему обеспечения качества в соответствии со стандартом ISO9001 International Quality System
    и была успешно удостоена звания известной торговой марки Нинбо в 2009 году.
    продуктов Компания широко используется во всех областях вентиляции, вентиляции, кондиционирования, очистки
    , пылеудаления и транспортировки материалов. компания реализует крупные проекты, такие как аэропорты, спортивные залы,
    выставочных центров, супермаркетов и текстильных фабрик, с всесторонним обслуживанием высшего качества

    Q: Вы можете предоставить нам образец, это бесплатно или нужно платить?

    A: Если вам не нужно печатать свой логотип или другие изображения на продуктах, мы не будем взимать никаких затрат, просто сообщите нам свой счет для сбора фрахта, такой как FedEx Dhl TNT, если у вас его нет Нам нужно взимать плату Экспресс-комиссия правильно.

    Q: Как доставить?

    A: Морским или воздушным путем или курьером, например DHL, UPS, FedEx

    Q: Каковы ваши условия оплаты?

    A: T / T или L / C или Paypal или Western Union

    30% депозита, баланс 70% перед отправкой!

    Q: Где находится ваш завод, удобно ли его посещать?

    A: Наш завод расположен на улице Лангся, город Юяо, провинция Чжэцзян, очень близко к железнодорожной станции и въезду на шоссе, всего в 40 минутах от аэропорта Нинбо Лишэ, мы можем предоставить бизнес-автомобиль, чтобы доставить вас и отъезд.

    .

    Обеспечение вентиляции для газопровода Stock Photo

    Похожие изображения

    Медицинские трубки в операционной для искусственной вентиляции легких

    Вентиляционное отверстие на крыше здания, системы вентиляции, обеспечивающие выход теплого воздуха

    Обеспечение вентиляции пациента

    Скромное окно

    Пасьянс вентиляционная лампа смотрит вниз на зеленую траву.Одиночество, подчинение, преклонение перед жизненными понятиями.

    Световой колодец, обеспечивающий долгожданное освещение и вентиляцию

    Обеспечение искусственной вентиляции легких

    Бесконечный туннель — Скарп в Ft. Барранкас

    Вентиляция вызывает плесень

    Увлажнитель воздуха. Уникальная конструкция быстро и эффективно устраняет сухой воздух, обеспечивая оптимальный уровень влажности в помещении

    .

    Старый дом в саду

    Газоснабжение анестезиологом в операционной

    Саженцы томатов в 5-дюймовых горшках.

    Увлажнитель воздуха бело-голубой.

    .

    0 0 vote
    Article Rating
    Подписаться
    Уведомление о
    guest
    0 Комментарий
    Inline Feedbacks
    View all comments
