Отличие блока питания от драйвера: Отличие блока питания от драйвера и трансформатора: что лучше выбрать

Содержание

В чем отличие блока питания от драйвера для светодиодов: теория и практика, всё что нужно знать | Ваш прораб

Примечание автора: «В сети есть достаточно большое количество информации о питании светодиодной продукции, но когда я готовил материал для этой статьи, нашел большое количество абсурдной информации на сайтах из топа выдачи поисковых систем. При этом наблюдается либо полное отсутствие, либо неправильное восприятие базовых теоретических сведений и понятий».

Светодиоды — самый эффективный на сегодняшний день из всех распространенных источников света. За эффективностью кроются и проблемы, например высокое требование к стабильности тока, который их питает, плохая переносимость сложных тепловых режимов работы (при повышенной температуре). Отсюда выходит задача решения этих проблем. Давайте разберемся, чем отличаются понятия блок питания и драйвер. Для начала углубимся в теорию.

Источник тока и источник напряжения

Блок питания — это обобщенное названия части электронного устройства или другого электрооборудования, которое осуществляют подачу и регулирование электроэнергии для питания этого оборудования. Может находиться как внутри устройства, так и снаружи, в отдельном корпусе.

Драйвер — обобщенное название специализированного источника, коммутатора или регулятора питания для специфичного электрооборудования.

Различают два основных типа источников питания:

Давайте рассмотрим их отличия.

Источник напряжения — это такой и источник питания напряжение на выходе которого не изменяется при изменении выходного тока.

У идеального источника напряжения внутреннее сопротивление равняется нулю, при этом выходной ток может быть бесконечно большим. В реальности же дело обстоит иначе.

У любого источника напряжения есть внутреннее сопротивление. В связи с этим напряжение может несколько отклоняться от номинального при подключении мощной нагрузки (мощная — малое сопротивление, большой ток потребления), а выходной ток обуславливается его внутренним устройством.

Для реального источника напряжения аварийным режимом работы является режим короткого замыкания. В таком режиме ток резко возрастает, его ограничивает только внутреннее сопротивление источника питания. Если источник питания не имеет защиты от КЗ, то он выйдет из строя

Источник тока — это такой источник питания, ток которого остается заданным независимо от сопротивления подключенной нагрузки.

Так как целью источника тока является поддержание заданного уровня тока. Аварийным режимом работы для него является режим холостого хода.

Если объяснить причину простыми словами, то дело обстоит следующим образом: допустим, вы подключили к источнику тока с номинальным в 1 Ампер нагрузку сопротивлением в 1 Ом, то напряжение на его выходе установится в 1 Вольт. Выделится мощность в 1 Вт.

Если увеличить сопротивление нагрузки, скажем, до 10 Ом, то ток так и будет 1А, а напряжение уже установится на уровне 10В. Значит, выделится 10Вт мощности. И наоборот, если снизить сопротивление до 0.1 Ома, ток будет все равно 1А, а напряжение станет 0.1В.

Холостым ходом называется состояние, когда к выводам источника питания ничего не подключено. Тогда можно сказать, что на холостом ходу сопротивление нагрузки очень большое (бесконечное). Напряжение будет расти до тех пор, пока не потечет ток силой в 1А. На практике, для примера такой ситуации можно привести катушку зажигания автомобиля.

Напряжение на электродах свечи зажигания, когда цепь питания первичной обмотки катушки размыкается, растёт до тех пор, пока его величина не достигнет напряжения пробоя искрового промежутка, после чего через образовавшуюся искру протечет ток и рассеется энергия, накопленная в катушке.

Состояние короткого замыкания для источника тока не является аварийным режимом работы. При коротком замыкании сопротивление нагрузки источника питания стремится к нулю, т.е. оно бесконечно маленькое. Тогда напряжение на выходе источника тока будет соответствующим для протекания заданного тока, а выделяемая мощность ничтожно мала.

Перейдем к практике

Если говорить о современной номенклатуре или названиям, которые даются источникам питания в большей степени маркетологами, а не инженерами, то блоком питания принято называть источник напряжения.

К таким относятся:

  • Зарядное устройство для мобильного телефона (в них преобразование величин до достижения необходимого зарядного тока и напряжения осуществляется установленными на плате заряжаемого устройства преобразователями.

  • Блок питания для ноутбука.

  • Блок питания для светодиодной ленты.

Драйвером называют источник тока. Основное его применение в быту — это питание отдельных светодиодов и светодиодных матриц и те и другие обычной высокой мощности от 0.5 Вт.

Питание светодиодов

В начале статьи было упомянуто, что у светодиода весьма высокие требования к питанию. Дело в том, что светодиод питается током. Это связано с вольтамперной характеристикой всех полупроводниковых диодов. Взгляните на неё.

На картинке ВАХ диодов разных цветов:

Такая форма ветви (близка к параболе) обусловлена характеристиками полупроводников и примесей которые в них внесены, а также особенностей pn-перехода. Ток, когда напряжение, приложенное к диоду меньше порогового почти, не растёт, вернее его рост ничтожно мал. Когда напряжение на выводах диода достигает порогового уровня, через диод резко начинает расти ток.

Если ток через резистор растёт линейно и зависит от его сопротивления и приложенного напряжения, то рост тока через диод не подчиняется такому закону. И при увеличении напряжения на 1% ток может возрасти на 100% и больше.

Плюс к этому: у металлов сопротивление увеличивается при росте его температуры, а у полупроводников наоборот — сопротивление падает, а ток начинает расти.

Чтобы узнать причины этого подробнее нужно углубиться в курс “Физические основы электроники” и узнать о типах носителей зарядов, ширине запрещенной зоны и прочих интересных вещах, но делать этого мы не будем, бегло эти вопросы мы рассматривали в статье о биполярных транзисторах.

В технических характеристиках пороговое напряжение обозначается, как падение напряжения в прямом смещении, для светодиодов белого свечения обычно около 3-х вольт.

С первого взгляда может показаться, что достаточно на этапе проектировки и производства светильника достаточно подобать токоограничивающие резисторы и выставить стабильное напряжения на выходе блока питания и всё будет хорошо. На светодиодных лентах так и делают, но их питают от стабилизированных источников питания, к тому же мощность применяемых в лентах светодиодах зачастую* мала, десятые и сотые доли Ватт.

*(если не вести речь о лентах и полосах со светодиодами 5730 подробнее о типах SMD светодиодах смотрите статью — Виды, характеристика и маркировка SMD-светодиодов)

Мощные светодиоды, которые и рекомендуется питать драйверами, греются достаточно сильно. Например, светодиод мощностью 1Вт нагревается до температуры выше 50 градусов за несколько 5-15 секунд работы без радиатора.

Если такой светодиод питается от драйвера, со стабильным выходным током, то при нагреве светодиода ток через него не возрастет, а останется неизменным, а напряжение на его выводах для этого немного снизится.

А если от блока питания (источника напряжения), после нагрева ток увеличится, от чего нагрев будет еще сильнее.

Есть еще один фактор — характеристики всех светодиодов (как и других элементов) всегда отличаются.

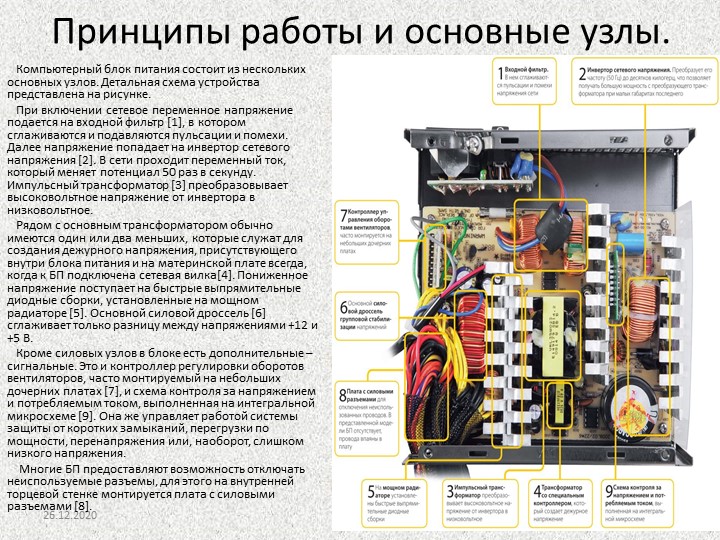

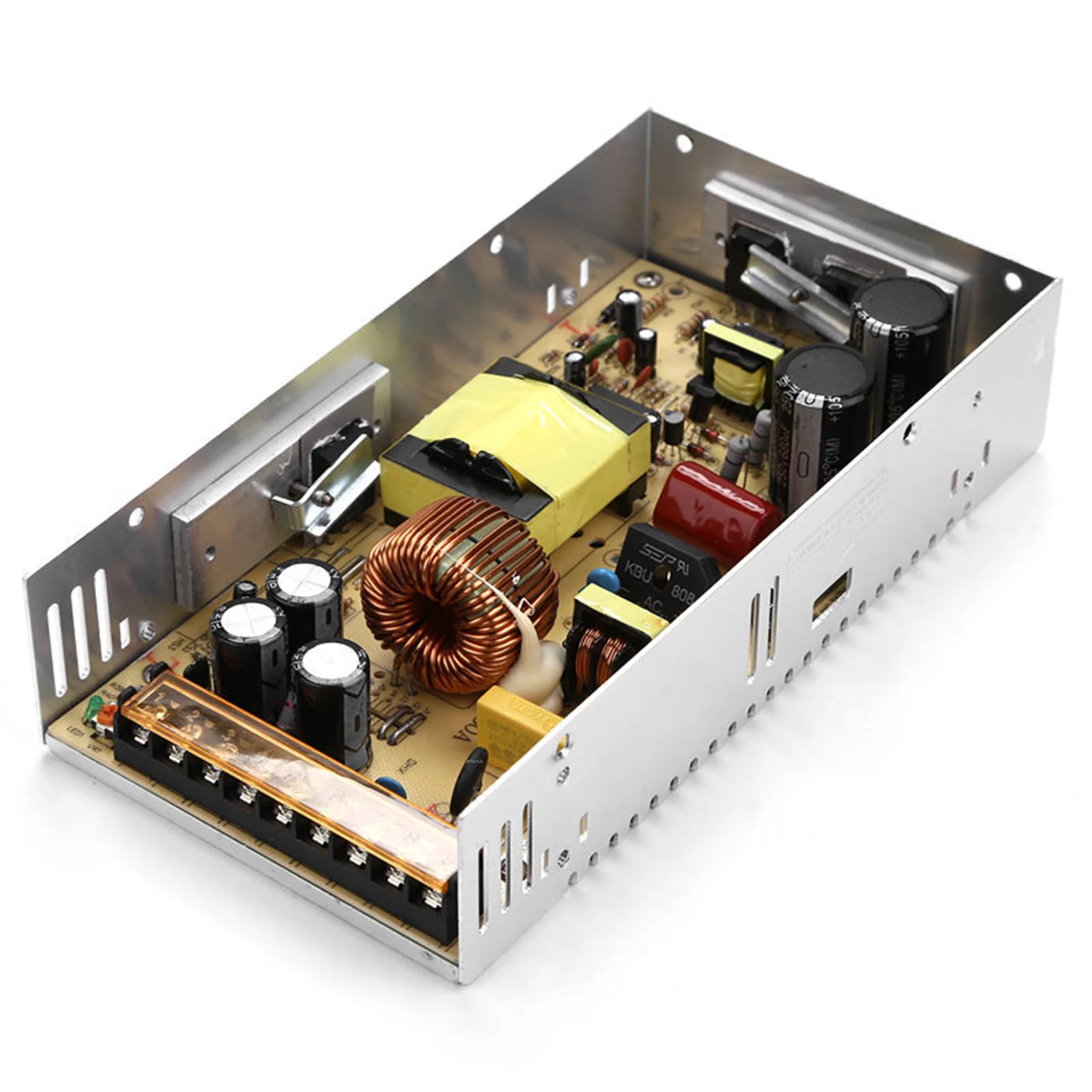

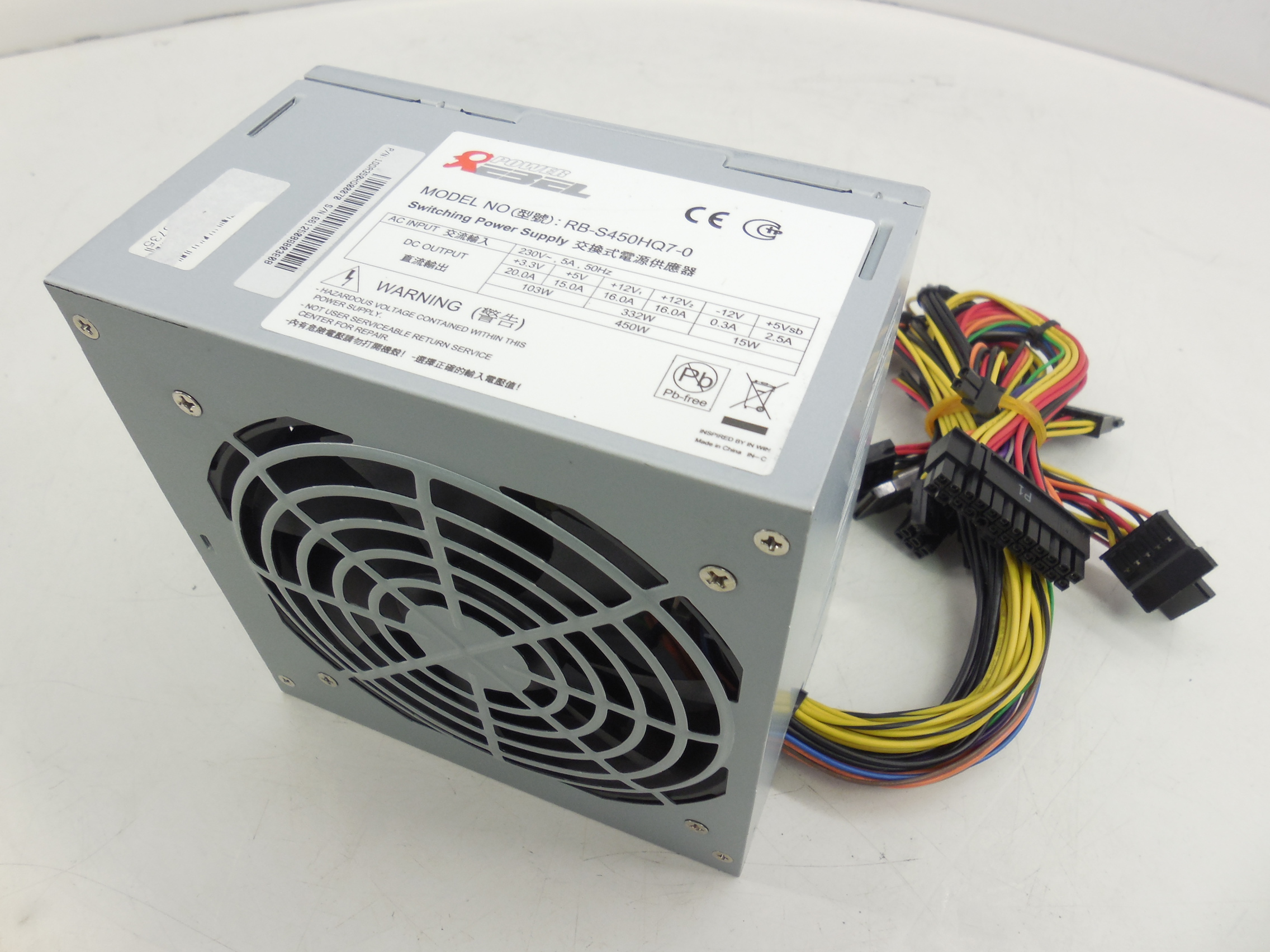

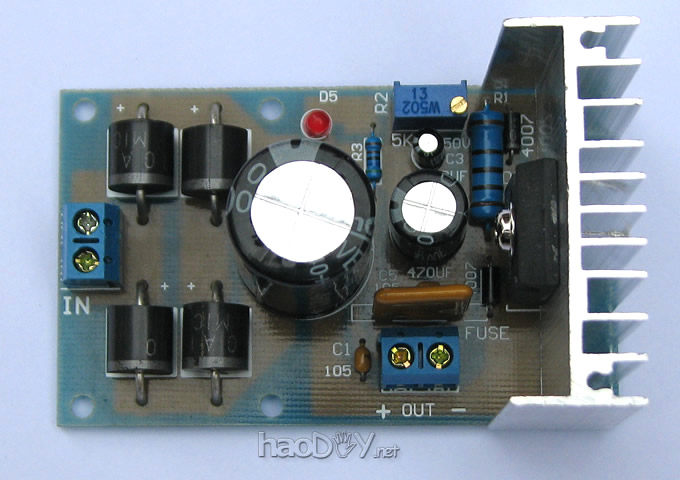

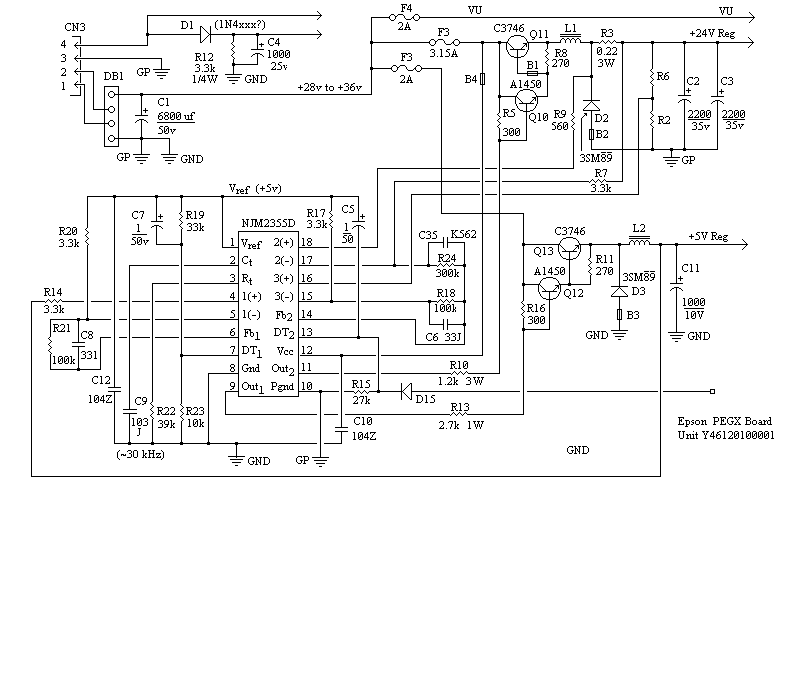

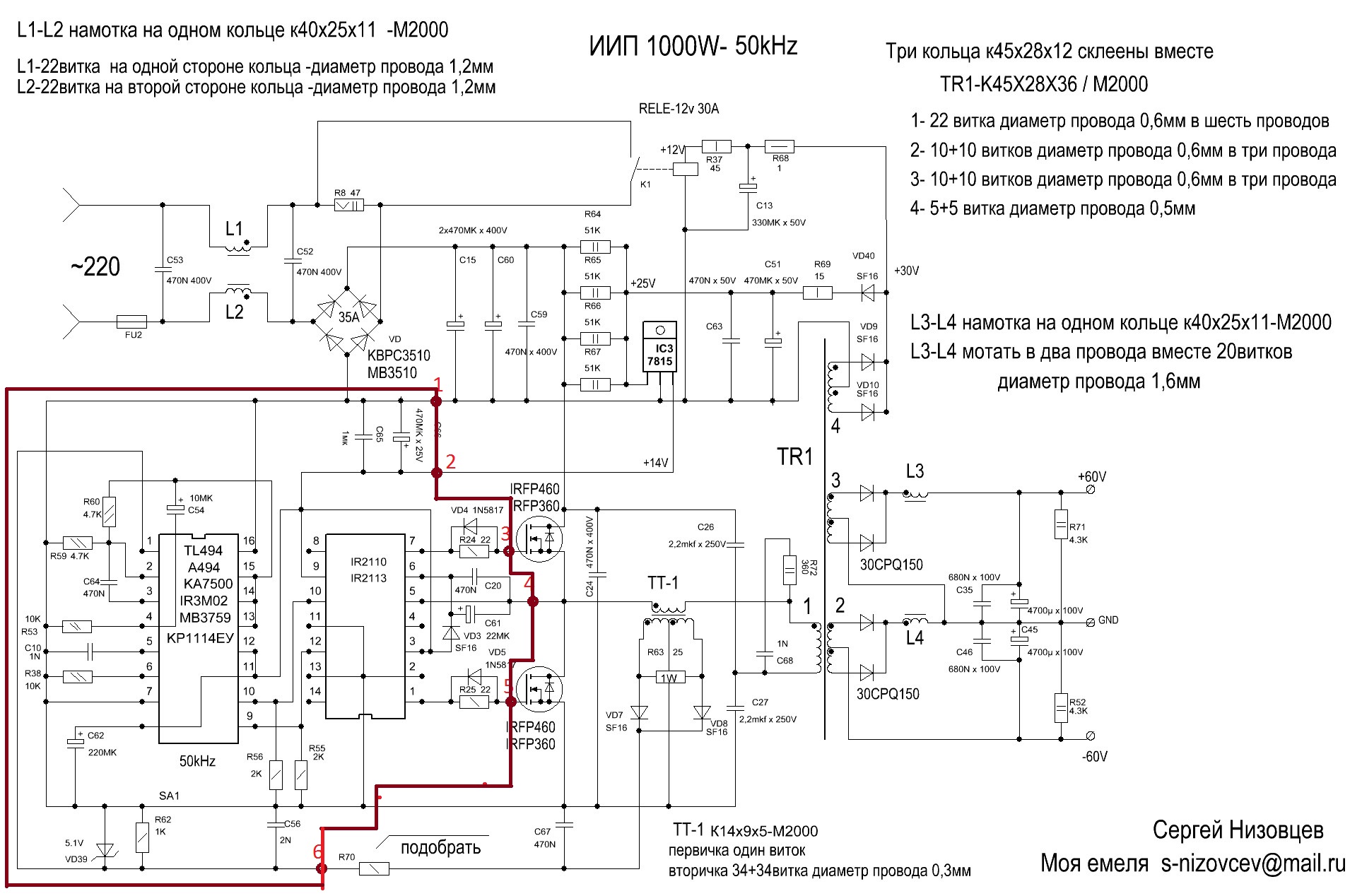

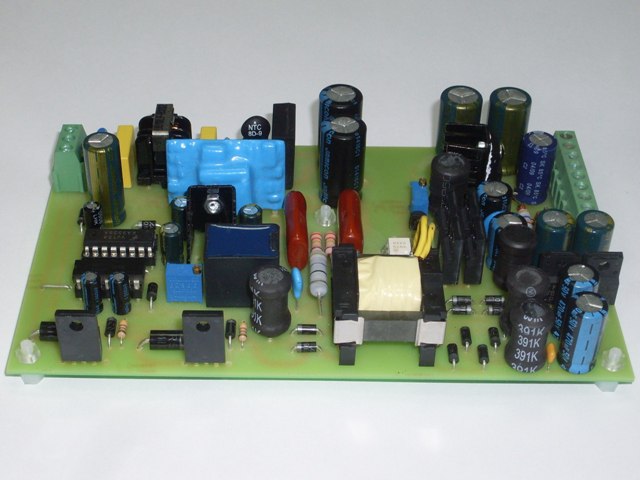

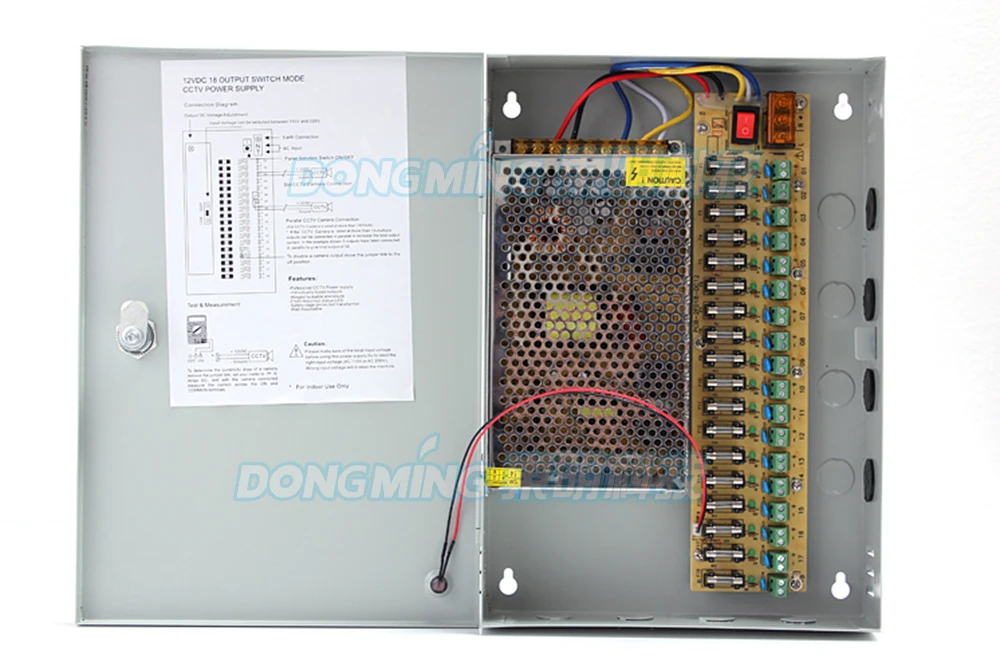

Блок питания в разобранном виде

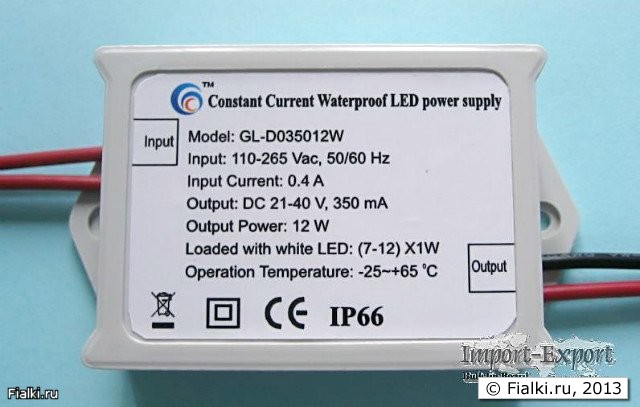

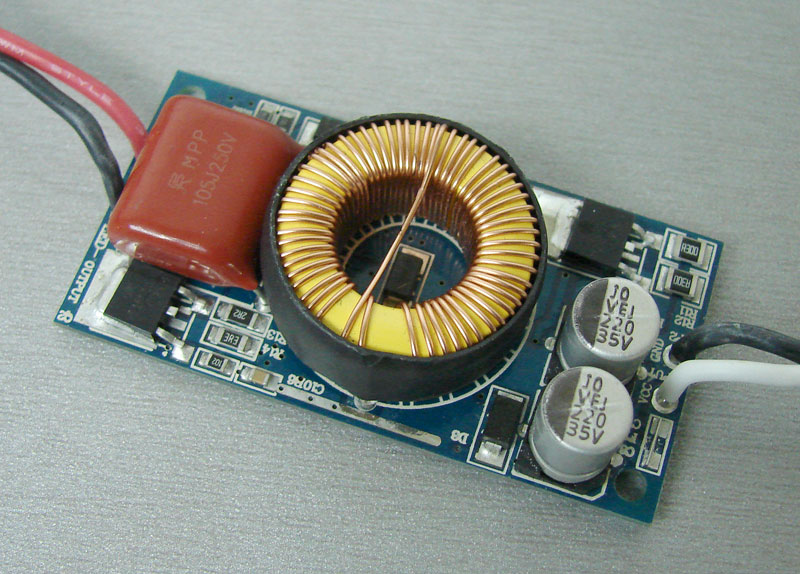

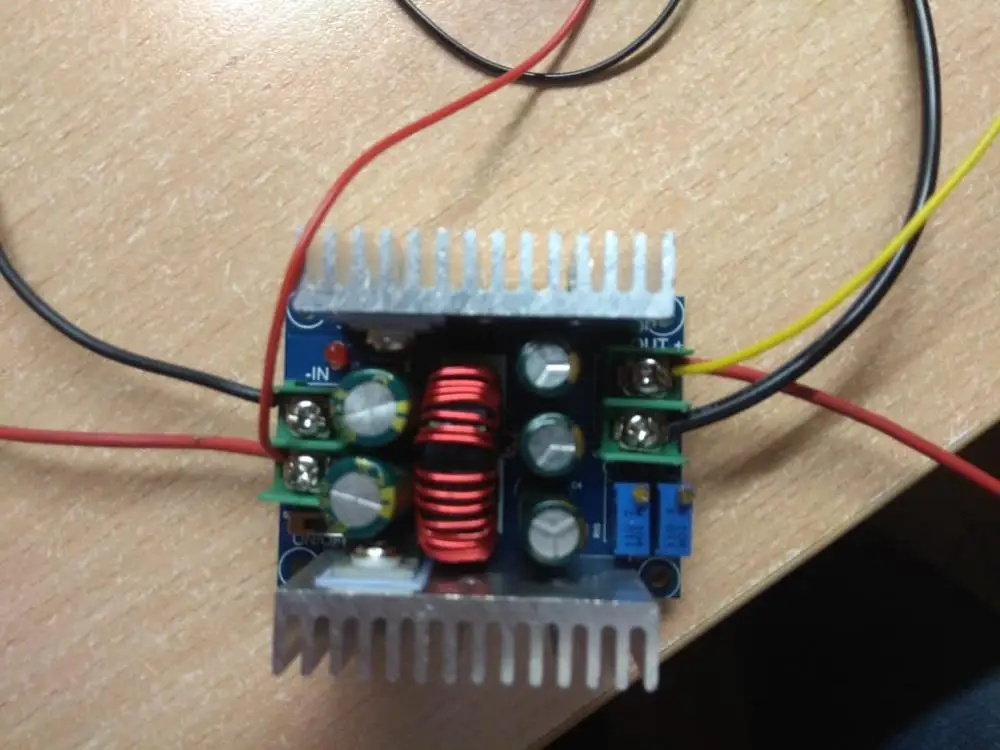

LED-драйвер

Выбор драйвера: характеристики, подключение

Для правильного выбора драйвера нужно ознакомиться с его техническими характеристиками, основные это:

  • Номинальный выходной ток;

  • Максимальная мощность;

  • Минимальная мощность. Не всегда указывается. Дело в том, некоторые драйвера не запустятся если к ним подключена нагрузка меньше определенной мощности.

Часто в магазинах вместо мощности указывают:

  • Номинальный выходной ток;

  • Диапазон выходных напряжений в виде (мин.)В…(макс.)В, например 3-15В.

  • Количество подключаемых светодиодов, зависит от диапазона напряжений, пишется в виде (мин)…(макс), например 1-3 светодиодов.

Так как ток через все элементы одинаков при последовательном подключении, поэтому к драйверу светодиоды подключаются последовательно.

Параллельно светодиоды нежелательно (скорее нельзя) подключать к драйверу, потому что, падения напряжений на светодиодах могут немного различаться и один будет перегружен, а второй наоборот работать в режиме ниже номинального.

Подключать больше светодиодов, чем определено конструкцией драйвера не рекомендуется. Дело в том, что любой источник питания имеет определенную максимально допустимую мощность, которую нельзя превышать. А при каждом подключенном светодиоде к источнику стабилизированного тока напряжение на его выходах будет возрастать примерно на 3В (если светодиод белый), а мощность будет равняться как обычно произведению тока на напряжение.

Исходя из этого, сделаем выводы, чтобы купить правильный драйвер для светодиодов, нужно определиться с током, который потребляют светодиоды и напряжением, которое на них падает, и по параметрам подобрать драйвер.

Например этот драйвер поддерживает подключение до 12 мощных светодиодов на 1Вт, с током потребления в 0.4А.

Вот такой выдаёт ток в 1.5А и напряжение от 20 до 39В, значит к нему можно подключить, например светодиод на 1.5а, 32-36В и мощностью 50Вт.

Заключение

Драйвер – это один из типов блока питания, рассчитанный на обеспечение светодиодов заданным током. В принципе все равно как называют этот источник питания. Блоками питания называются источники питания для светодиодных лент на 12 или 24 Вольта, они могут выдавать любой ток ниже максимального. Зная правильные названия, вы вряд ли ошибетесь при приобретении товара в магазинах, и вам не придётся его менять.

Другие полезные материалы про современное светодиодное освещение:

Схемы LED-драйверов и блоков питания светодиодных лент

Как регулировать яркость светодиодных ламп и лент

Как защитить светодиодные лампы от перегорания и продоить им жизнь

Алексей Бартош

Какая разница между блоком питания для светодиодных ламп и электронным трансформатором для галогенных ламп

Какая разница между блоком питания для светодиодных ламп и электронным трансформатором для галогенных ламп

В этой статье мы разбирёмся какая разница между светодиодными лампами со специальным блоком питания и галогенными лампани. А также нужно ли менять источник питания для галогенных лапм.

Что такое электронный трансформатор?

Электронным трансформатором называют схему импульсного источника питания на основе трансформатора и высокочастотного генератора на полупроводниковых ключах. Они питаются от сети 220В переменного тока, а на их выходе переменное напряжение с действующим значением порядка 12В.

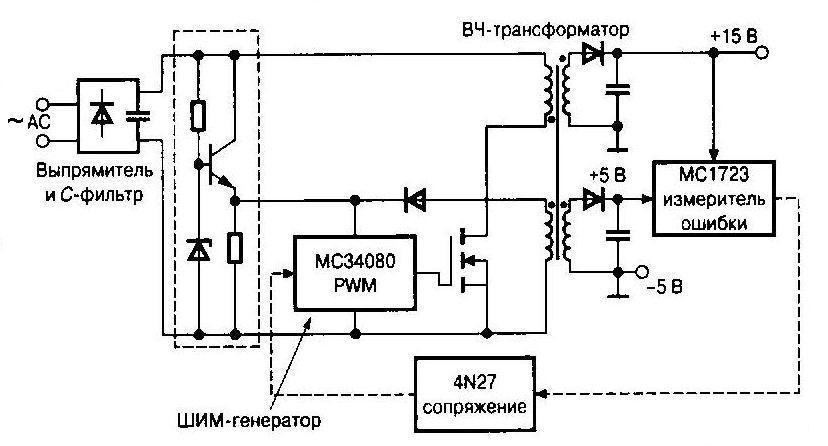

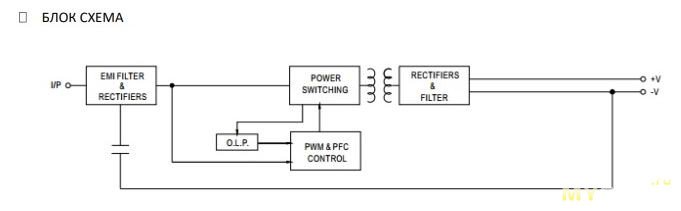

Структурная схема устройства изображена на рисунке ниже.

Здесь мы видим, что питание 220В сначала поступает на выпрямитель, после чего выпрямленное пульсирующее с частотой 100Гц напряжение поступает на узел силовых ключей и генератора, рассмотрим пример типовой принципиальной электрической схемы электронного трансформатора.

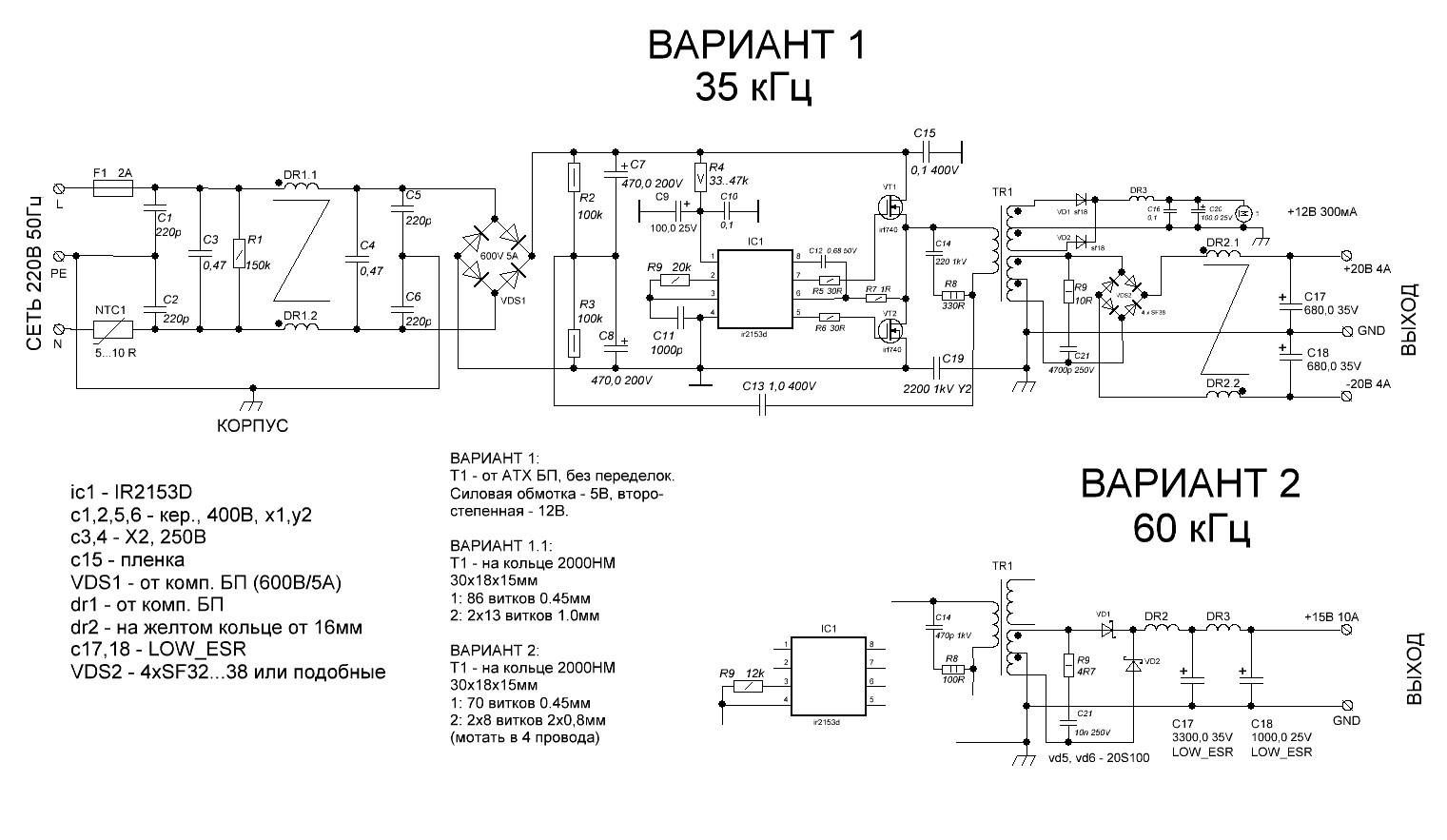

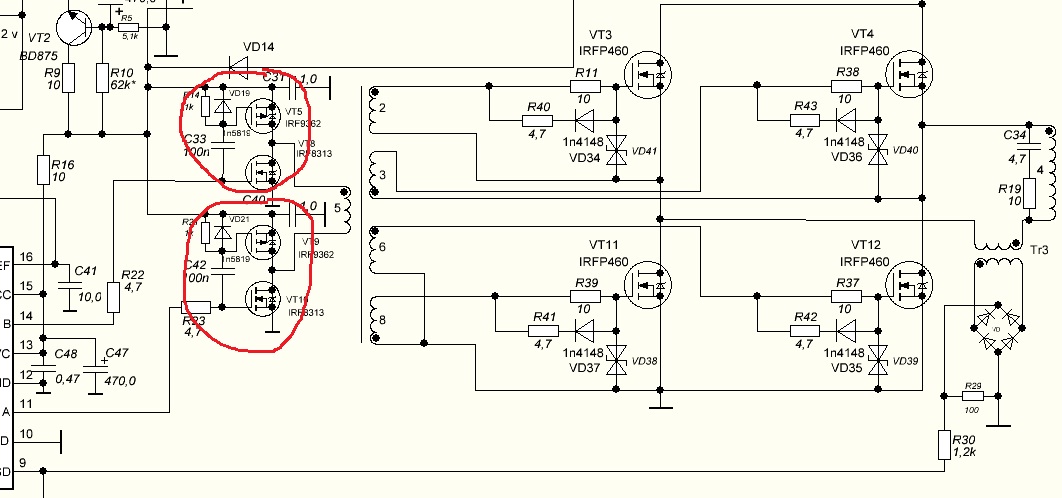

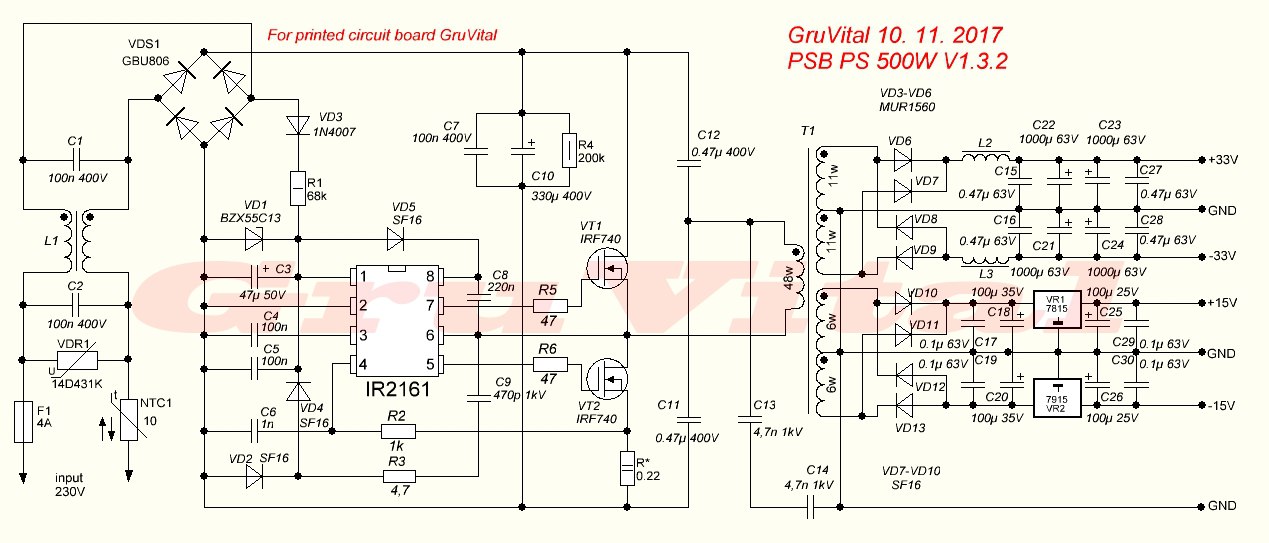

Здесь изображена типичная автогенераторная двухтактная схема. Её особенностью является то, что для работы ключей в режиме коммутации (переключений) на высокой частоте им не требуется ШИМ-контроллеров или других специализированных ИМС. Говоря простыми словами работа автогенератора заключается в переключении транзистора в результате напряжений, наводимых на обмотках импульсного трансформатора и положительной обратной связи.

Что мы видим на схеме? Первое что бросается в глаза – отсутствие диодного моста на выходе, а значит, что выходное напряжение переменное, а также отсутствие цепей, предназначенных для стабилизации выходного напряжения. Вы можете подробнее ознакомится с принципом их работы посмотрев видео:

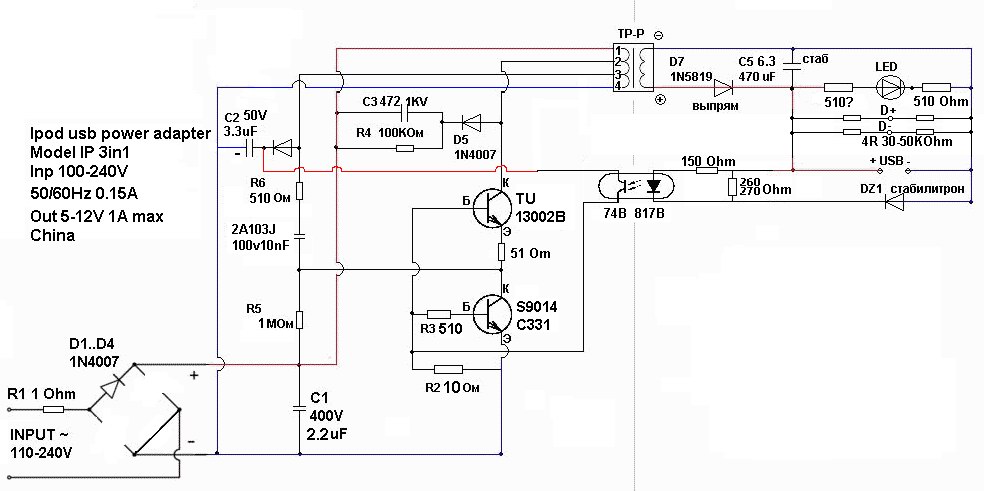

Подобная схема лежит и в основе большинства зарядных устройств для мобильных телефонов, ЭПРА для питания люминесцентных ламп, в том числе в энергосберегающих или компактных люминесцентных лампах в некоторых вариациях и некоторыми доработками.

Рассмотрим выходные осциллограммы.

Здесь видно, что переменное напряжение амплитуда которого пульсирует от нуля до + и – 17Вольт. Такие изменения амплитуды с течением времени – повторяют пульсации выпрямленного сетевого(100Гц). Получается интересная ситуация – есть высокочастотное выходное напряжение, изменяющееся с частотой в десятки тысяч герц, при этом его амплитуда изменяется от 0 до 17 вольт с частотой в 100 Гц или выпрямленные 50 Гц. Если растянуть ось времени и рассмотреть форму на уровне периодов, то картинка примет следующий вид.

Здесь видно, что сигнал по форме далёк от синусоиды, а скорее прямоугольник с небольшим уклоном в сторону заднего фронта.

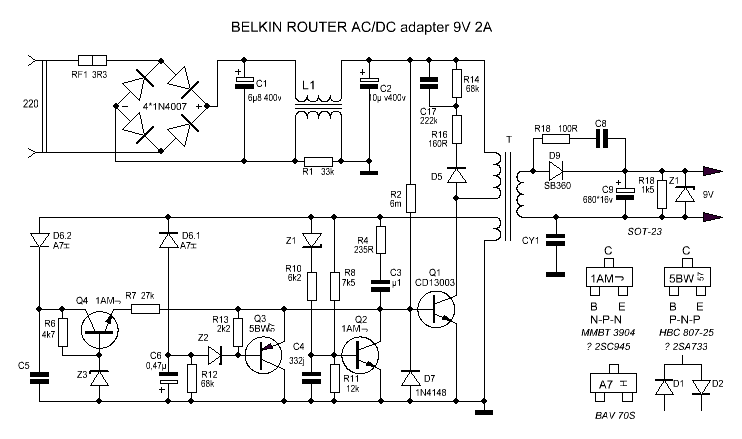

Блоки питания для светодиодных ламп 12В

Их часто называют блоками питания для светодиодных лент, фактически для подключения и лент и ламп нужен любой источник постоянного стабилизированного напряжения 12В с минимальными пульсациями. На практике в современном мире используются импульсные источники питания, рассмотрим типовую схему.

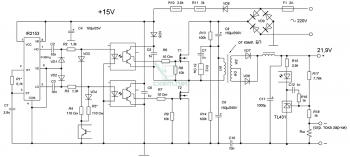

Или другой вариант:

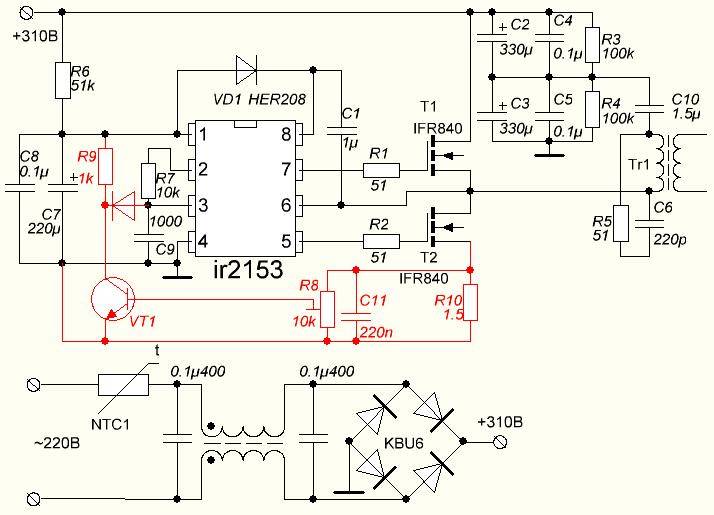

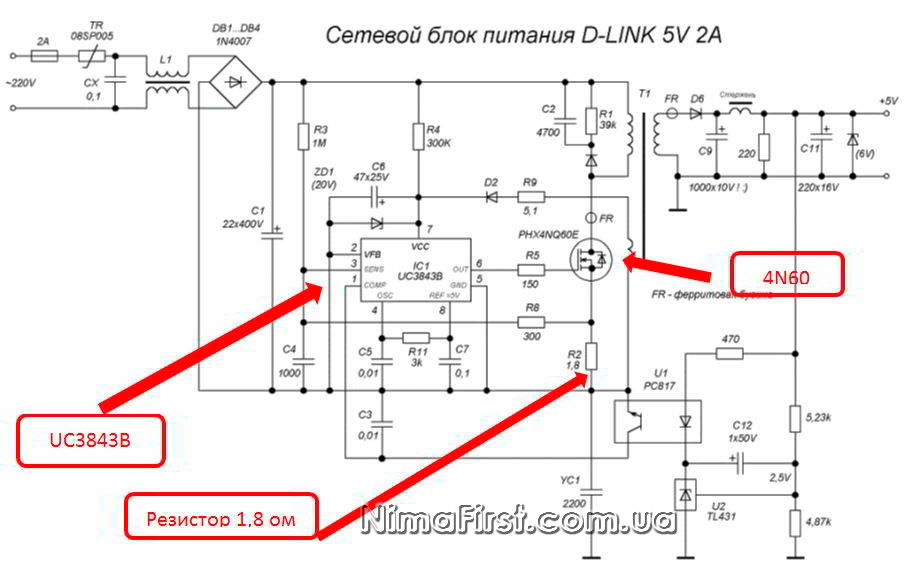

Что общего у этих двух, казалось бы, разных схем? Они построены на интегральном ШИМ-контроллера который управляет силовыми ключами – транзисторами, они могут быть и полевыми, и биполярными. Кроме того, в выходном каскаде схемы вы видите выпрямитель и конденсаторы для сглаживания пульсаций (фильтр). Всё это значит, что на выходе мы получаем стабилизированный DC источник питания. Величина его пульсаций будет зависеть от нагрузки и ёмкости фильтрующих конденсаторов.

Её также можно реализовать на автогенераторной схеме, подобной электронному трансформатору, добавив цепи обратной связи для стабилизации выходного напряжения. В результате получится схема наподобие такой.

Аналогичная конструкция используется в упомянутых выше зарядных для мобильны телефонов здесь за стабилизацию отвечает цепочка обратной связи на 11 вольтовом стабилитроне VD9 и транзисторной оптопаре U1.

Принцип работы подобных ИИП мы рассматривали в статье ранее — Схемотехника блоков питания светодиодных лент.

5 особенностей и отличий БП для LED-лент и ламп от электронных трансформаторов для галогенных ламп

Итак, подведем итоги и ответим на вопрос: «почему нельзя питать светодиодные лампы от электронного трансформатора?». Для этого мы перечислим основные особенности этих источников питания и требования для работы светодиодных изделий.

1. Для включения светодиодных лент и ламп на 12В нужно постоянное напряжение. Так как у светодиодов нелинейная вольтамперная характеристика – они очень чувствительны к отклонениям напряжения питания от номинального, и при его превышении быстро выйдут из строя.

2. Электронные трансформаторы выдают пульсирующее переменное высокочастотное напряжение. Величина всплесков и пиков может достигать и 40 вольт в некоторых случаях. Это может привести к выходу из строя светодиодов или драйверов, встроенных в LED-лампу, а также к их нестабильной работе.

3. У электронных трансформаторов есть такая характеристика как минимальная нагрузка (смотрите рисунок ниже). Это значит, что, если подключить нагрузку меньше указанной на блоке питания он может либо не запуститься, либо выдавать большие пульсации, а также отключаться или другим образом отклоняться от нормального режима работы. Это критично, поскольку галогенные лампы потребляют в разы большую мощность, чем светодиодные, поэтому электронный трансформатор может проявлять себя подобным образом.

Мощность указана от 20 до 105 Вт, что говорит об ограничении по минимальной подключаемой мощности.

4. У блоков питания для ламп на 12В выходное напряжение и постоянное, и стабилизированное при этом.

5. Для питания галогеновых ламп не разницы в роде тока (постоянный или переменный), которым её будут питать. Важно действующее значение напряжения на ней. Поэтому они подойдут под оба варианта источников питания.

Заключение

Нельзя использовать электронный трансформатор для питания светодиодных изделий. Подбирайте блок питания с постоянным стабилизированным выходным напряжением. В противном случае ваши светильники и лампы могут выйти из строя. Также будьте внимательны – сейчас популярны светильники, предназначенные для питания источником постоянного тока – драйвером, это отдельный вид устройств! Об этом читайте здесь — В чем отличие блока питания от драйвера для светодиодов.

Ранее ЭлектроВести писали, почему перегорают светодиодные лампы.

По материалам electrik.info.

Блок питания, трансформатор или драйвер? Не ошибитесь при выборе! | Электрика для всех

Для подключения лампочек или электроники к сети, применяется источник питания — коробочка, которая превращает напряжение сети в напряжение, пригодное для данного устройства.

Этих устройств три видаблок питания, трансформатор и драйвер. Каждое из них работает по-своему и, чтобы понимать, что нужно вам и вашему прибору, в этих отличиях стоит разобраться. Давайте сделаем это вместе!

Трансформатор

Электронный трансформатор

Электронный трансформатор

Первый и самый простой источник питания это трансформатор. Единственное, что он делает — понижает напряжение 220 Вольт до 12 Вольт или ниже. Трансформатор подходит для подключения лампочек на 12 Вольт, которые обычно применяются в подвесных потолках и мебельной подсветке.

На выходе трансформатора образуется переменное напряжение, поэтому для питания электроники, например светодиодных лент, он не годится.

Блок питания

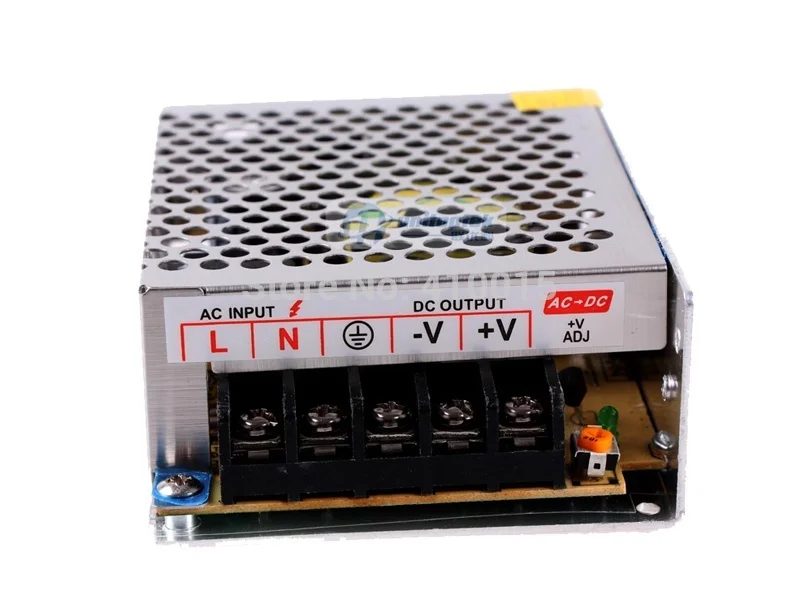

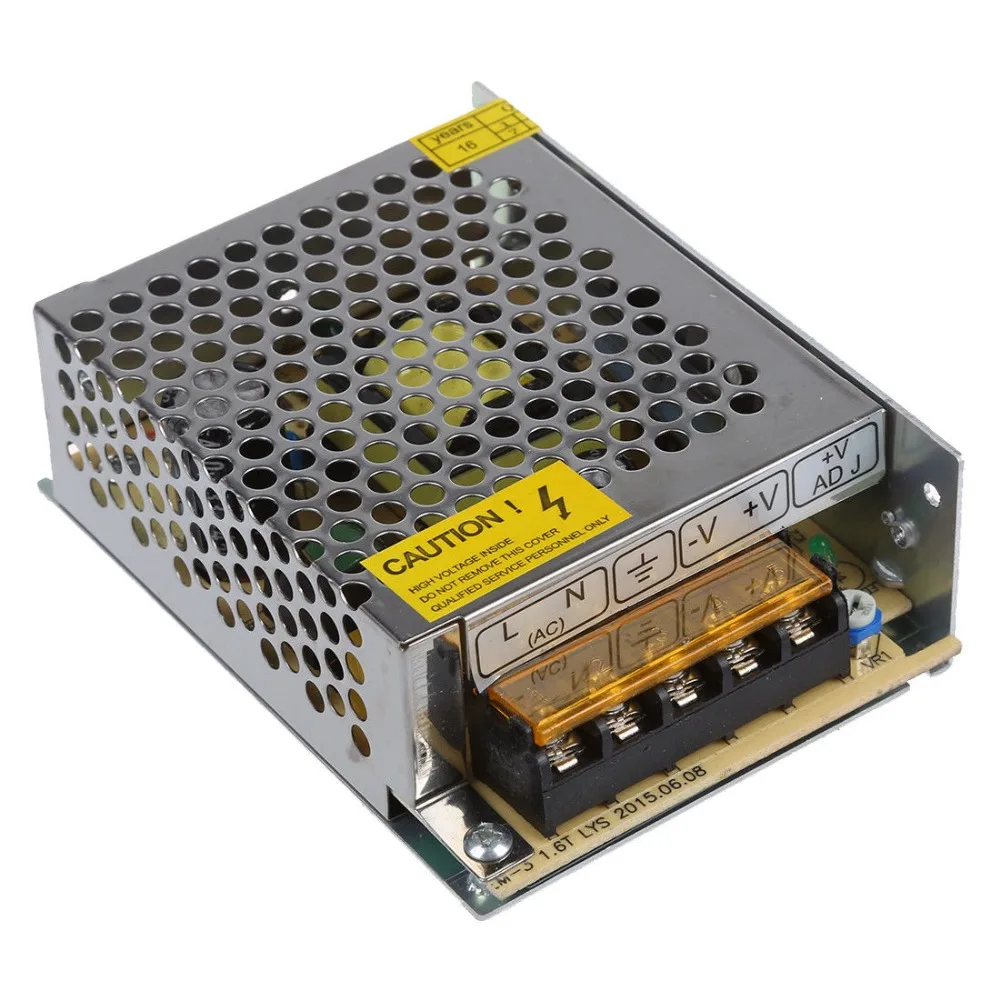

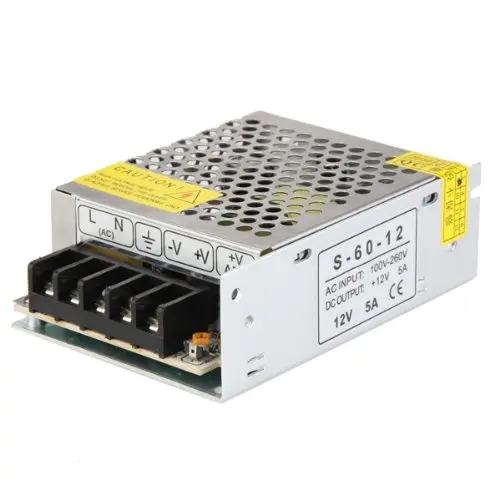

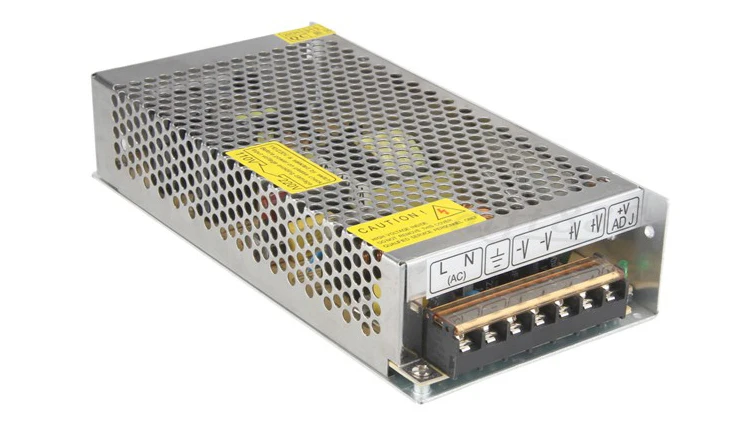

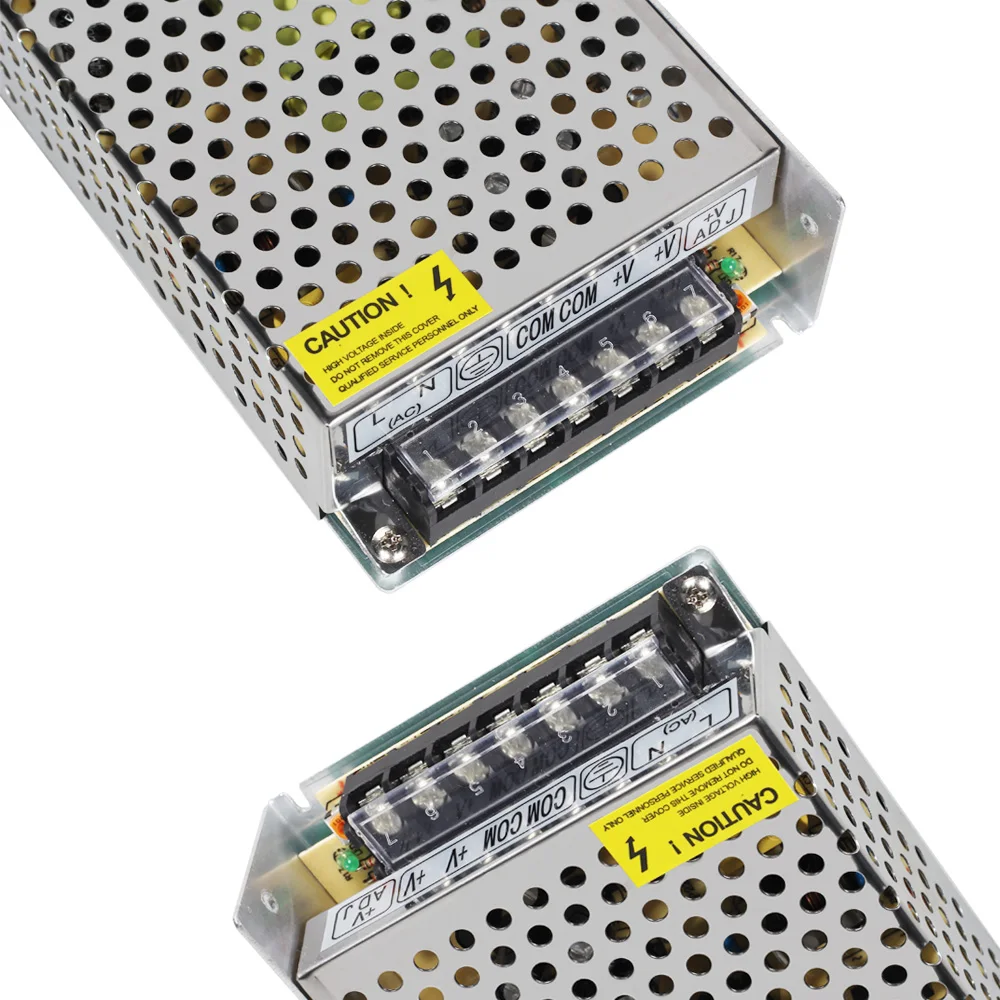

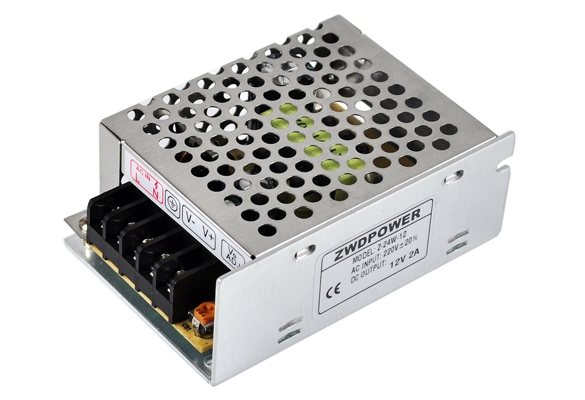

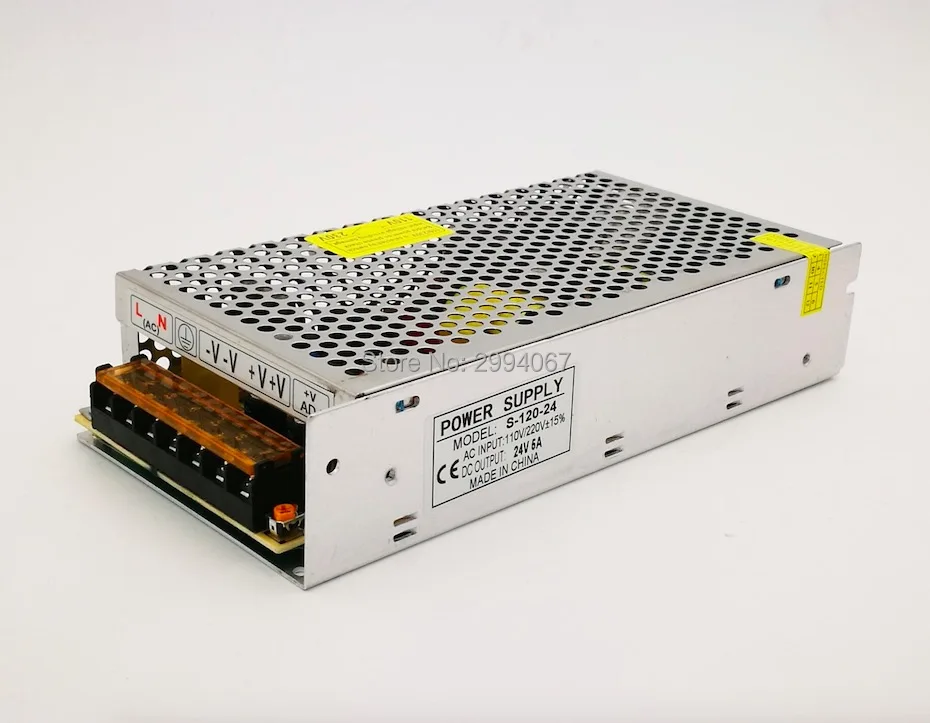

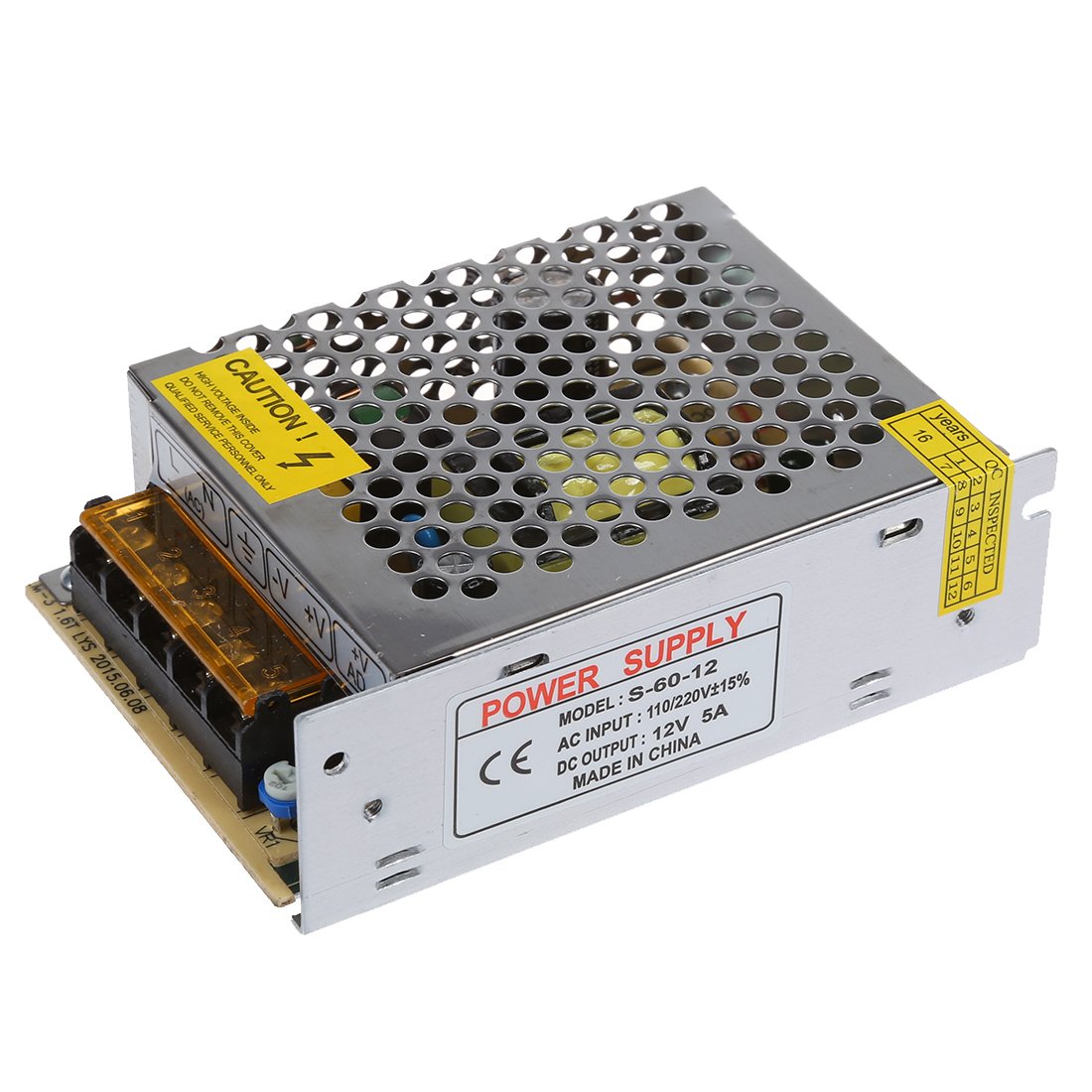

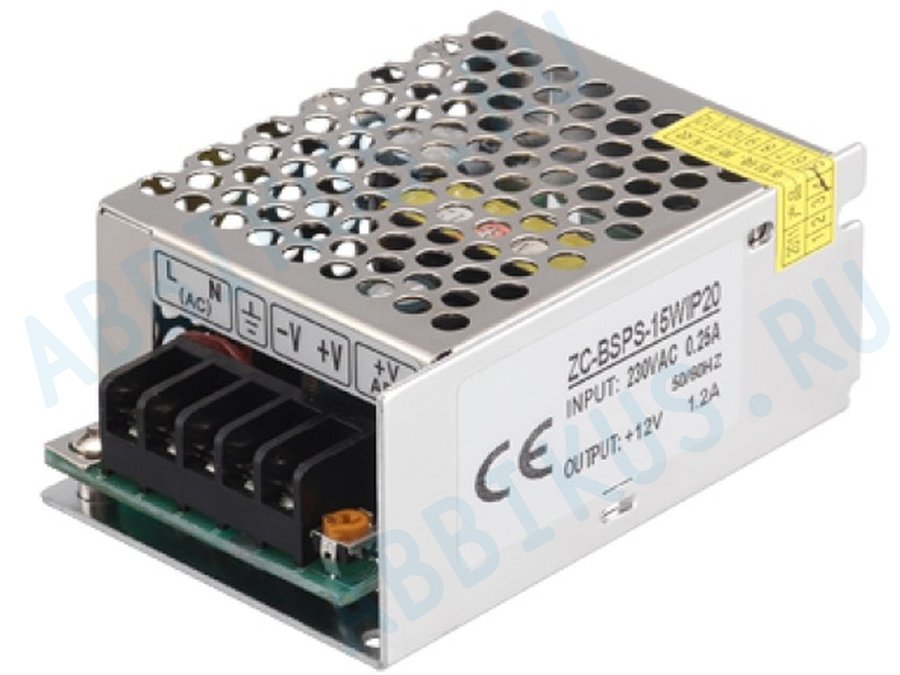

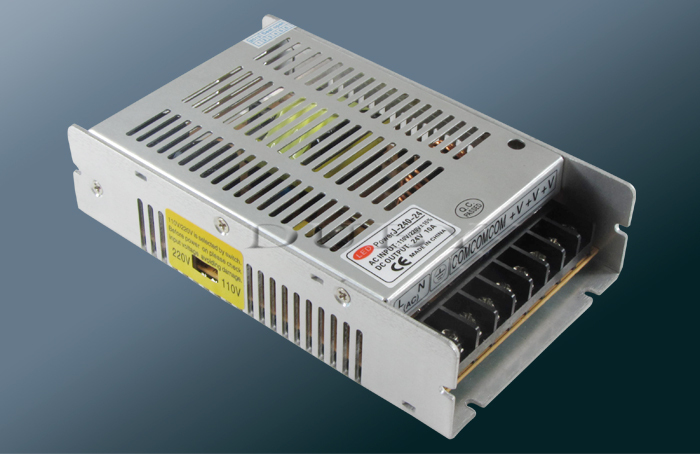

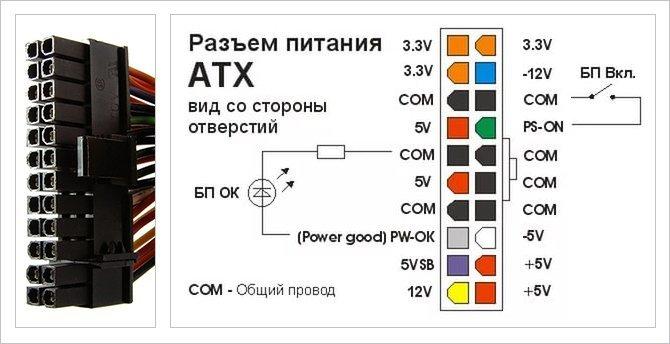

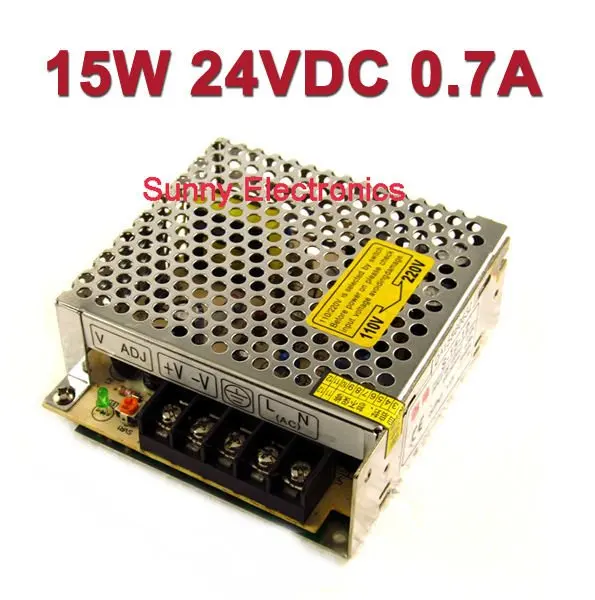

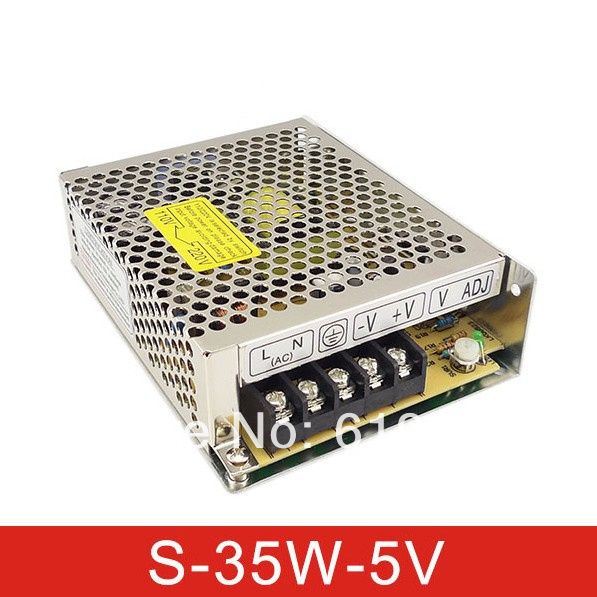

Обычный блок питания на 12 Вольт

Обычный блок питания на 12 Вольт

Блок питания, который иногда называют «адаптером», отличается от трансформатора тем, что не только понижает напряжение, но и выпрямляет его. На выходе блока питания образуется постоянное напряжение, с «плюсом» и «минусом», такое же, как на полюсах батарейки или аккумулятора.

Кстати, зарядка для смартфона, которую вы вставляете в розетку — это тоже блок питания! Единственное отличие этого блока в том, что его выход выполнен в виде usb-гнезда, чтобы вы могли подключить к нему шнур зарядки.

Для светодиодных лент нужен блок питания на 12 или 24 Вольта, а для питания других приборов — указанное на их табличке значение (от 3 до 40 Вольт).

Драйвер

Драйвер для светодиодов — обратите внимание — на корпусе указан выходной ток, а напряжение «плавает» от 36 до 63 Вольт

Драйвер для светодиодов — обратите внимание — на корпусе указан выходной ток, а напряжение «плавает» от 36 до 63 Вольт

И наконец, самый «загадочный» источник питания — драйвер. Его особенность в том, что он выдаёт не постоянное напряжение, а постоянный ток. На языке электротехники это называется «источник тока». Напряжение на его выходе может плавать, например, от 20 до 40 Вольт, но сила тока в Амперах будет строго определённой. Это нужно для питания светодиодов, особенно мощных.

Всё дело в том, что при изменении напряжения сети, окружающей температуры, запылённости воздуха, сопротивление светодиодов меняется в достаточно больших пределах. Если подавать на них постоянное напряжение, ток, а значит и температура их нагрева, будет плавать, в результате чего светодиоды быстро перегорят.

Вы спросите — а как же светодиодные ленты, на них ведь подаётся напряжение с блока питания, а не с драйвера? Верно. В лентах роль «стабилизатора тока» выполняет впаянный резистор — он ограничивает силу тока, но не решает проблему полностью. Поэтому, для мощных источников света: светильников, прожекторов, ярких фонарей, используют не блок питания, а драйвер.

Заключение

Теперь вы знаете, что внутри коробочек источников питания скрываются разные приборы с разным назначением и не перепутаете их, при необходимости замены. Мир электроники не так прост, но первый шаг к его освоению вы уже сделали!

Удачного ремонта и надёжных приборов!

Техподдержка

Какую светодиодную ленту лучше использовать для закарнизной подсветки?

Для подсветки ниш небольших размеров при высоте потолка до 3 м подойдет лента теплого свечения (арт. 024571) со 120 светодиодами на 1 м и мощность 9.6 Вт/м. Если вы хотите разнообразить варианты свечения, то к этой ленте можно добавить ленту RGB (арт. 010367) с 60 светодиодами на 1 м и мощностью 14.4 Вт/м. Если нет места для установки второго ряда ленты, то можно использовать ленту по технологии 4-в-1 (арт. 019151), которая заменяет сразу 2 предыдущие ленты.

При желании к ленте теплого свечения можно добавить ленту дневного белого (арт. 011581) или нейтрального белого свечения (арт. 010347). Тогда при помощи контроллера можно будет менять оттенок цвета в широком диапазоне. Или можно установить ленту MIX, в которой содержатся светодиоды теплого и нейтрального белого свечения, например, арт. 025211.

Если ниша глубокая или находится на большой высоте, то можно рекомендовать более мощные ленты, например, арт. 020393 со 120 светодиодами на 1 м и мощность 14.4 Вт/м или другие.

Также необходимо учитывать, будут ли установлены в комнате другие источники света или закарнизная светодиодная лента будет использоваться как основное освещение.

Если это декоративная подсветка, цель которой подчеркнуть особенности интерьерного оформления, достаточно использовать светодиодную ленту малой мощности, например, арт. 016144 мощностью 4.8 Вт/м и с количеством светодиодов 60 шт/м.

Если это основное освещение, рекомендуем установить более мощную ленту, например, арт. 019094 мощностью 17 Вт/м и с количеством светодиодов 168 шт/м.

Если для вас важно абсолютно точное восприятие цветов при искусственном освещении, используйте ленты с индексом цветопередачи CRI98. Вам подойдет, например, лента арт. 021410.

Советуем обязательно устанавливать ленту на алюминиевый профиль с экраном. Профиль отлично отводит тепло и продлевает срок службы ленты до 10 лет и более. А экран защищает ленту от пыли. Для сведения, всего через 1–2 года подсветка может потерять до 50% яркости всего лишь из-за слоя пыли на светодиодах. При наличии экрана его будет достаточно протереть и яркость восстановится.

Для вышеуказанных лент идеально подходит профиль MIC (арт. 012089) шириной 15.6 мм и высотой всего 6 мм. Прозрачный экран (арт. 012036) надежно защитит ленту от пыли, не снижая яркость ленты.

Если подсвечиваемая ниша находится в зоне с повышенной влажностью, например, в ванной комнате, используйте влагозащищенную ленту со степенью защиты не ниже IP65, например, ленту в силиконовой трубке (арт. 022321, IP67).

Свернуть

Техподдержка

Техподдержка

К сожалению, Ваш браузер не поддерживает скрипты.

Техподдержка

Задать вопрос

Часто задаваемые вопросы

Какая продукция не подлежит сертификации

Выдержка из Технического регламента Таможенного Союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Статья 1 Область применения

1. Настоящий технический регламент Таможенного союза распространяется на низковольтное оборудование, выпускаемое в обращение на единой таможенной территории Таможенного союза.

Подробнее

Выдержка из Технического регламента Таможенного Союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Статья 1 Область применения

1. Настоящий технический регламент Таможенного союза распространяется на низковольтное оборудование, выпускаемое в обращение на единой таможенной территории Таможенного союза.

К низковольтному оборудованию, на которое распространяется действие настоящего технического регламента Таможенного союза, относится электрическое оборудование, предназначенное для использования при номинальном напряжении от 50 до 1000 В (включительно) переменного тока и от 75 до 1500 В (включительно) постоянного тока.

Перечень низковольтного оборудования, подлежащего подтверждению соответствия в форме сертификации в соответствии с техническим регламентом Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011)

1. Электрические аппараты и приборы бытового назначения:

блоки питания, зарядные устройства, стабилизаторы напряжения;

оборудование световое и источники света;

изделия электроустановочные;

9. Аппараты электрические для управления электротехническими установками.

Из данного регламента следует, что

Светодиодные ленты на напряжение 5-50В —  не относится к объектам обязательной сертификации Системы сертификации ГОСТ Р и ТР ТС и ее обязательная сертификация не предусмотрена.

Светодиодные модули на напряжение 5-50В —  не относится к объектам обязательной сертификации Системы сертификации ГОСТ Р и ТР ТС и ее обязательная сертификация не предусмотрена.

Алюминиевый профиль — не относится к объектам обязательной сертификации Системы сертификации ГОСТ Р и ТР ТС и ее обязательная сертификация не предусмотрена.

Свернуть

Нужна подробная инструкция по настройке пульта

Скачать инструкцию можно на нашем сайте, нажав на соответствующую ссылку во вкладке «Файлы» карточки товара … Подробнее

Нужна подробная инструкция по настройке пульта Mini SR-2819 и его привязке к двум контроллерам SR-1009FA. Первый контроллер с пульта управляется (как получилось, но не понял как), а второй нет.

Скачать инструкцию можно по ссылке http://arlight.su/upload/iblock/684/684a0510a8e41f27251d022c7176c8ec.pdf

Инструкции ко всему оборудованию Вы можете скачать на нашем сайте. На странице выбранного товара перейдите на вкладку «Файлы», которая находится под описанием товара, затем нажмите на пиктограмму с надписью «PDF».

Свернуть

Можно ли объединять каналы на управляющих устройствах для усиления мощности?

Описанное подключение возможно, но объединение как выходных, так и входных каналов на управляющих устройствах (димерах, контроллерах, усилителях и т.д.) … Подробнее

Допустимо ли объединение 4 каналов в один у диммеров с четырьмя синхронными каналами и одним адресом управления (например, Диммер DALI VT-1 и т.п., 36V по 5А или 8А на канал)? Чтобы таким образом получить общую мощность со всех 4-х каналов для одного потребляющего устройства.

Такое подключение возможно, но объединение как выходных, так и входных каналов на управляющих устройствах (диммерах, контроллерах, усилителях и т. д.) для увеличения мощности не предусмотрено и не является штатным подключением. При объединении каналов велика вероятность выхода оборудования из строя, поэтому подобное подключение не рекомендовано.

Свернуть

Какая гарантия на светодиодные ленты?

Гарантийный срок на светодиодную ленту RT открытого типа составляет 2 года … Подробнее

Гарантийный срок на светодиодную ленту RT открытого типа составляет 2 года;

Гарантийный срок на герметичную светодиодную ленту RTW — 1 год.

Свернуть

Чем отличаются светодиодные ленты 3528 и 5060?

Главное отличие — светодиоды разных типов. Светодиодные чипы SMD 3528 и SMD 5060 различаются размерами, количеством кристаллов в чипе и величиной светового потока. Подробнее

Главное отличие — светодиоды разных типов. Светодиодные чипы SMD 3528 и SMD 5060 различаются размерами, количеством кристаллов в чипе и величиной светового потока:

  • В чипе SMD 3528 — 1 кристалл, в SMD 5060 — 3 кристалла;
  • Яркость SMD 5060 почти в 3 раза выше, чем SMD 3528.

Размеры чипов светодиодов:

  • Размер SMD 3528 – 3,5х2,8 мм;
  • Размер SMD 5060 (5050) – 5х5,5 мм.

Количество светодиодов на ленте:

  • стандартная плотность у лент со светодиодами 3528 – 60 светодиодов на метр, у лент со светодиодами 5060 – 30 светодиодов на метр;
  • двойная плотность у лент со светодиодами 3528 – 120 светодиодов на метр, у лент со светодиодами 5060 – 60 шт. на метр;
  • двойной плотности двухрядных лент у лент со светодиодами 3528 – 240 светодиодов на метр, у лент со светодиодами 5060 – 120-144 шт. на метр.

Свернуть

Какая яркость у светодиодных лент 3528, 5060?

Два самых распространенных типа светодиодов, устанавливаемых на светодиодные ленты – SMD 3528 и SMD 5060 (5050).
Подробнее

Два самых распространенных типа светодиодов, устанавливаемых на светодиодные ленты – SMD 3528 и SMD 5060 (5050).

SMD 3528 включают в себя один кристалл и бывают только одноцветным, SMD 5060 включают в себя три кристалла и бывают как одноцветными, так и многоцветными (RGB).

Яркость SMD 5060 почти в 3 раза выше, чем SMD 3528.

Средний световой поток светодиода 3528 – 6-7 Лм, светодиода 5060 – 18-20 Лм (для светодиодных лент серии LUX).

Свернуть

Чем отличаются светодиодные ленты с напряжением питания 12, 24 и 36 вольт?

Чем выше напряжение питания светодиодной ленты, тем ниже ее рабочий ток. У лент 24 В ток в два раза меньше, чем у лент 12 В. Подробнее

Чем выше напряжение питания светодиодной ленты, тем ниже ее рабочий ток. У лент 24 В ток в два раза меньше, чем у лент 12 В. Благодаря этому падение напряжения на тонких токопроводящих дорожках светодиодной ленты ниже, снижение яркости светодиодов по длине ленты меньше, чем на лентах с напряжением 12 вольт.

Для достижения большей равномерности свечения и максимальной яркости, рекомендуется подключать питание 5-метровой ленты с двух концов.

Свернуть

В чем отличие герметичных и открытых блоков питания?

Выбор типа корпуса блока питания зависит в первую очередь от места установки. Для установки в жилом помещении подходят блоки питания как в металлическом защитном кожухе, так и герметичные пластиковые и металлические блоки. Подробнее

Существует несколько основных типов корпусов блоков питания для светодиодных лент:

  • Блоки питания в металлическом кожухе
  • Герметичные блоки питания в пластиковом корпусе
  • Герметичные блоки питания в металлическом корпусе

Выбор типа корпуса блока питания зависит в первую очередь от места установки. Для установки в жилом помещении подходят блоки питания как в металлическом защитном кожухе, так и герметичные пластиковые и металлические блоки.

Блоки питания в металлическом кожухе используются в помещениях с нормальным уровнем влажности.

Герметичные блоки питания используются во влажных или пыльных помещениях, а также там, где предполагается управлять свечением светодиодной лентой — яркостью или цветом, т. к. блоки питания в защитном кожухе могут издавать неприятный писк при смене яркости или цвета.

Герметичные блоки питания в пластиковом корпусе имеют малую и среднюю мощность, отличаются небольшими размерами, невысокой стоимостью, они отлично подходят для питания небольших отрезков светодиодных лент.

Герметичные блоки питания в пластиковом корпусе могут иметь большую, чем у пластиковых блоков, мощность, а также имеют более прочный корпус и могут использоваться вне помещений.

Свернуть

Какие светодиодные ленты лучше подходят для использования вне помещений?

Для использования вне помещений можно использовать герметичные светодиодные ленты. Они бывают 3-х типов: покрытые силиконом, в силиконовой трубке, или в трубке, дополнительно залитой герметиком. Подробнее

Для использования вне помещений можно использовать герметичные светодиодные ленты. Они бывают 3-х типов: покрытые силиконом, в силиконовой трубке, или в трубке, дополнительно залитой герметиком. Но следует отметить, что для обеспечения долгой службы такой ленты рекомендуется защищать ее от прямого попадания осадков, солнечных лучей и перегрева, например, устанавливая ее в алюминиевый профиль для светодиодных лент. Свернуть

Можно ли устанавливать обычную светодиодную ленту на улице?

Открытая светодиодная лента предназначена для использования внутри непыльных помещений с нормальной влажностью и герметичных конструкциях. Подробнее

Открытая светодиодная лента предназначена для использования внутри непыльных помещений с нормальной влажностью и герметичных конструкциях.

Для использования в помещениях с повышенной влажностью и на улице предназначена герметичная светодиодная лента со степенью защиты IP67. Влагозащищенная лента также используется и в сухих помещениях, например в местах, куда может попасть влага: низ шкафов, столешница, барная стойка.

Свернуть

Какую степень защиты светодиодной ленты выбрать для ванной комнаты?

Для использования в помещениях с повышенной влажностью предназначены герметичные светодиодные ленты со степенью защиты IP65 и выше. Выбор степени защиты IP зависит от места установки подсветки в ванной. Подробнее

Для использования в помещениях с повышенной влажностью предназначены герметичные светодиодные ленты со степенью защиты IP65 и выше. Выбор степени защиты IP зависит от места установки подсветки в ванной. Чем больше вероятностью попадания воды на светодиодную ленту — тем большая степень защиты необходима. Свернуть

Как можно изменять цвет свечения светодиодной ленты?

Свечение светодиодов регулируется методом широтно-импульсной модуляции (ШИМ). Данный метод заключается в том, что на светодиод поступает не постоянное напряжение, а импульсно-модулированный ток.
Подробнее

Свечение светодиодов регулируется методом широтно-импульсной модуляции (ШИМ). Данный метод заключается в том, что на светодиод поступает не постоянное напряжение, а импульсно-модулированный ток. Он может регулироваться диммерами и контроллерами.

Для управления цветом светодиодной ленты RGB предназначены контроллеры. Они регулируют свечение каждого из 3-х кристаллов, а смешивая разную яркость 3-х цветов, получается множество цветов и оттенков.

Следует помнить, что в характеристиках контроллеров указывается суммарная мощность всех выходных каналов, т.е. если мощность контроллера 180 Вт, то к одному каналу можно подключить светодиодную ленту мощностью 60 Вт. Для подключения более высокой мощности используются усилители.

Свернуть

В чем отличие диммера и контроллера?

Диммер предназначен для регулировки яркости, контроллер — для управления цветом свечения и регулировки яркости. Подробнее

Диммер — устройство для регулировки яркости различных источников света: светодиодных лент, ламп, светильников и других

Контроллер — устройство для управления цветом свечения и регулировки яркости RGB и RGBW светодиодных лент. Большинство контроллеров имеют встроенные программы динамической смены цветов.

Многие контроллеры и диммеры управляются при помощи пультов ДУ и настенных панелей.

Свернуть

Почему обычная светодиодная RGB лента не может менять цвет от начала к концу?

Светодиодные ленты делятся по двум типа управления: аналоговые и цифровые. В аналоговых лентах все светодиоды подключены параллельно … Подробнее

Светодиодные ленты делятся по двум типа управления: аналоговые и цифровые.

В аналоговых лентах все светодиоды подключены параллельно, поэтому управление осуществляется сразу всеми светодиодами синхронно, т.е. цвет меняется сразу по всей длине ленты. Такие ленты легко подключаются и не дороги.

Устройства цифровых светодиодных лент сложнее. С каждым светодиодом или небольшим отрезком (обычно по 3 светодиода) установлена микросхема (драйвер), которая позволяет управлять каждым светодиодом или отрезком. Для управления такими лентами предназначены специализированные контроллеры, и они дороже, чем обычные светодиодные ленты.

Свернуть

Что такое драйвер светильника или светодиодов?

Драйвер светильника или светодиодов — источник стабилизированного постоянного тока для мощного светодиода или нескольких светодиодов. Подробнее

Драйвер светильника или светодиодов — источник стабилизированного постоянного тока для мощного светодиода или нескольких светодиодов.

Драйверы могут не только обеспечивать надежную работу светодиодов, но и регулировать силу тока и таким образом выбирать яркость света.

Драйверы светодиодов могут быть бескорпусными (плата с элементами) или иметь пластиковый или металлический корпус, который может быть герметичным. Надежное питание светодиодов обеспечит им долгую службу и стабильную работу.

Свернуть

В чем отличие светодиодных лент White, Day White, Warm White, Cool White?

Светодиоды белого свечения получили в области освещения наибольшее распространение.
Подробнее

Светодиоды белого свечения получили в области освещения наибольшее распространение: от ламп до прожекторов, от карманных фонариков до автомобильных фар и многое другое. В отличие от RGB-светодиодов, белые светодиоды имеют заданный при производстве оттенок свечения. Цветовая температура зависит от варианта примененного люминофора.

Свернуть

Что такое цветовая температура и как она отличается?

Рассмотрим спектр излучения белого светодиода с люминофором как источника полихроматического света. Белые светодиоды позволяют делать выбор в широком диапазоне цветов от «теплого» белого цвета лампы накаливания

Подробнее


Рассмотрим спектр излучения белого светодиода с люминофором как источника полихроматического света. Белые светодиоды позволяют делать выбор в широком диапазоне цветов от «теплого» белого цвета лампы накаливания до «холодного» люминесцентного белого, в зависимости от задач применения.





Эта диаграмма показывает полный диапазон белого от его более теплой области 2800 K, до холодной синевато-белой области 9000 К.


Многие оттенки белого уже определены различными источниками света, используемыми в окружающем нас пространстве:

  • Warm White – Теплый белый. Домашний, желтовато-белый свет ламп накаливания;
  • Day White – Дневной белый. Желто-белый свет от уличных натриевых ламп высокого давления;
  • White – Белый. Индустриальный, бриллиантовый сине-белый свет ртутных ламп;
  • Cool White – Холодный белый. Офисный, прохладный синевато-белый свет люминесцентных ламп.

Свернуть

Чем отличаются между собой лампы от разных производителей?

В первую очередь, лампы отличаются качеством, а соответственно, сроком службы. Это значительно сказывается на их стоимости, но позволяет на долгие годы забыть о замене ламп. Подробнее

В первую очередь, лампы отличаются качеством, а соответственно, сроком службы. Это значительно сказывается на их стоимости, но позволяет на долгие годы забыть о замене ламп.

Одним из важнейших факторов является качество компонентов лампы. Дешевая лампа может выйти из строя уже через пару месяцев использования, а если корпус лампы сделан из дешевого пластика, то во время работы лампы он может источать неприятный химический запах.

Свернуть

Какую светодиодную ленту лучше использовать для закарнизной подсветки?

Закарнизная светодиодная подсветка сейчас — один из популярнейших способов использования светодиодной ленты в быту. Подробнее

Закарнизная светодиодная подсветка сейчас — один из популярнейших способов использования светодиодной ленты в быту.

Светодиодную ленту устанавливают вдоль карниза, ее свечение визуально увеличивает высоту потолка и служит дополнительным украшением интерьера. Если карниз отсутствует, нередко используется алюминиевый профиль для светодиодной ленты, который устанавливается по периметру потолка. На алюминиевый профиль затем устанавливается экран, рассеивающий свет и делающий его более мягким.

Свернуть

При какой температуре могут работать светодиодные ленты, блоки питания, контроллеры и другое оборудование?

Диапазон рабочих температур светодиодной ленты – -25…+40°С.

Диапазон рабочих температур блоков питания Arlight, Haitaik серий ARPV-xx (герметичные) – -25 до + 40° С и серий HTS-xx (в кожухе) – +5 до + 40° С.

Подробнее

Диапазон рабочих температур светодиодной ленты – -25…+40°С.

Диапазон рабочих температур блоков питания Arlight серий ARPV-xx (герметичные) – -25 до + 40° С и серий HTS-xx (в кожухе) – +5 до + 40° С.

Свернуть

Маркировка светодиодной ленты

Разберем маркировку светодиодных лент на конкретных примерах Подробнее

Разберем маркировку светодиодных лент на конкретных примерах

1

2

3

4

5

6

7

8

9

RT

2-

5000

12V

Blue


(3528,

300 LED,

LUX)

RTW

2-

5000PGS

12V

Day White

2x

(3528,

600 LED,

W)

RT

2-

5000

24V

RGB

2×2

(5060,

720 LED)



1. Серия ленты:

  • RT – открытая лента (фронтального свечения – от плоскости)

  • RTW – герметичная лента (фронтального свечения – от плоскости)

  • RS – открытая лента бокового свечения (вдоль плоскости)

  • RSW – герметичная лента бокового свечения (вдоль плоскости)

2. Номер завода-изготовителя:

Ленты изготавливаются на разных заводах, номер завода указан в маркировке серии:

  • RT 5000

  • RT 2-5000

  • RT 3-5000

Ленты с разных заводов могут отличаться по яркости и оттенку.

3. Длина ленты в метрах:

  • 5000 – 5 м

  • 4000 – 4 м

  • 3000 – 3 м

  • 2500 – 2.5 м

Для герметизированных лент добавляется буква, обозначающая тип герметизации:

  • 5000 P – силиконовая трубка прямоугольного сечения

  • 5000 SЕ – верхняя заливка тонким слоем силиконового герметика

  • 5000 PGS – силиконовая трубка, заполненная герметиком

4. Напряжение питания:

5. Цвет сечения:

  • Warm – Белый теплый (2700-3500 К)

  • Day – Белый дневной (4000-5000 К)

  • White – Белый чистый (6000-8000 К)

  • Cool – Белый холодный (8000-10000 К)

  • Red – Красный 625 нм

  • Yellow – Желтый 590 нм

  • Green – Зеленый 525 нм

  • Blue – Синий 470 нм

  • Orange – Оранжевый

  • Pink – Розовый

  • Violet – Ультрафиолет (видимый 400 нм. Опасен для зрения!)

  • RGB – Красный/ Зеленый/Синий (управление контролером)

  • SPI – RGB лента с адресным управлением, позволяет создавать эффект «Бегущие огни» (с помощью контроллера)

6. Плотность установки светодиодов на ленте:

(нет значения) – стандартная плотность

  • Для лент со светодиодами 3528 – 60 шт. на метр

  • Для лент со светодиодами 5060 – 30 шт. на метр

2Х – двойная плотность

  • Для лент со светодиодами 3528 – 120 шт. на метр

  • Для лент со светодиодами 5060 – 60 шт. на метр

2Х2 – двойная плотность, два ряда

  • Для лент со светодиодами 3528 – 240 шт. на метр

  • Для лент со светодиодами 5060 – 120 шт. на метр или 144 шт. на метр

7. Тип светодиода:

  • 5060 (или 5050) – чип светодиода 5х5 мм (применяется в мощных лентах)

  • 3528 – чип светодиода 3,5×2,8 мм (применяется в стандартных лентах)

  • 2835 – чип светодиода 2,8х3,5 мм (применяется в стандартных лентах)

  • 5630 – чип светодиода 5,6х3 мм (применяется в мощных лентах)

  • 3014 – чип светодиода 3×1,4 мм (применяется в узких лентах)

  • 335 – чип светодиода 335 (применяется в лентах бокового свечения)

8. Количество светодиодов, установленных на ленте

9. Цвет платы:

  • LUX – лента улучшенного качества, белая плата

  • W – белая плата

  • B – черная плата

Свернуть

Отправить вопрос

Добавить получателя

Для продолжения работы необходима авторизация

Для оформления заказа войти в систему

Мы используем файлы «cookie», как собственные, так и третьих сторон, для улучшения пользования сайтом и
нашими услугами, путем анализа навигации по нашему веб-сайту. Если вы продолжите навигацию по нему, мы
сочтем, что вы согласны с их использованием. Дополнительную информацию вы можете найти в нашей Политике в отношении файлов «cookie».

PDFIES3DZIP.
PDF.
XLS.ZIP.1C.
CSV

теория и практика, всё что нужно знать Источники тока для светодиодных светильников

В мастерской/гараже у нас(у меня) освещение традиционное — светильники с двумя лампами дневного света по 36(40) ватт каждая. висят они на потолке, и после последней перестановки мебели света в данном конкретном месте (над рабочими столами) стало меньше чем хотелось бы. а с учетом того что я прикупил по случаю светодиодов — было решено потиху переходить на светодиодное освещение.

Сразу оговорюсь, что светодиоды были куплены в оффлайне, а вот «звезды» к ним — тоже . паяю я их банально — на утюге;) сделал трафарет из медной фольги, через него мажу пасту с припоем, положил диод, весь этот «бутерброд» — на утюг включенный на максимуме — и через пару секунд наблюдаем как флюс вкусно испарился, припой растёкся, а светодиод сел на место.

Но вернёмся к товару. предыдущий светильник я делал по совершенно аналогичному принципу, но на бОльшее число диодов — 14, если не ошибаюсь. эксплуатация показала, что он вполне себе успешно обеспечивает «общее освещение» рабочего места, и в принципе имеет право на жизнь. к сожалению, я не нашел недорогих источников тока на число диодов больше 12 (там как-то сразу резко чуть не в два раза цена скачет), и решил попробовать с меньшей мощностью. тем более, что в данном случае освещение требуется именно что общее, ибо над столами в качестве местного используются те же диоды в количестве 9 штук на стол, но на меньшей мощности.

Но я опять отвлекся.

БП представляет собой источник ТОКА, а не напряжения, то есть предназначен для питания именно светодиодов, соединенных последовательно. можно и параллельно-последовательно, или еще как — главное чтобы светодиодам был нужен обеспечиваемый данным БП ток — заявлено 670мА+-10% — и напряжение, точнее тут задается число диодов (9-12), вероятно предполагая стандартное падение в 3В на диод. исходя из этих данных предполагается мощность 2Вт на диод, что довольно щадящий режим (в моём случае, для макс. 3Вт диодов), что может быть и хорошо и плохо — в зависимости от того чего добиваемся.

Упаковка — антистатический запаяный пакет, и видимо пупырка — распаковывал брательник, я у него не спросил — да и там в заказе было еще что-то, так что не суть — пришел целый, да и ладно. размеры примерно соответствуют заявленным (17.0 cm x 3.0 cm x 2.0 cm), но линейкой не обмерял, ибо не вижу в этом смысла. сверху алюминиевый корпус, снизу залит темносерым довольно мягким на ощупь компаундом. провода сантиметров 10-15. длиной, и не очень тонкие — в данном случае квадратура не имеет особого значения, ибо токи мизерные, плюч концы залужены, но так на вид примерно 0.75 квадрата.

Ток, скажу забегая вперед, замерял. и он меня несколько разочаровал, хотя и вполне в пределах заявленного 670+-10%:

Но я был бы рад, если б там было +10%, а не минус 5.

Возможно, некоторые из вас читают и мой ЖЖ (угадайте какой ник;)), где есть «постоянная рубрика» из «говна и палок». дык вот, собственно, светильник я собрал уже давно. сейчас оставалось только прикрутить к нему электронику и повесить на рабочее место.

берем купленные в моем случае в оффлайне светодиоды и вышеозначенные звездочки с DS и распаиваем это дело. далее берем алюминиевый уголок из строймага и нарезаем, скручиваем. причем я поперечные уголки взял большего размера, чтобы конструкция не переворачивалась. висеть оно будет на цепях, которые в свою очередь надеваются на крючки с резьбой а-ля шуруп, вкрученные в потолок, ну а светильник на цепь вешается посредством S-образного крючка. плюсы — стильно, модно, молодежно просто, доступно, дешево. и легко регулируется расстояние от потолка/до стола.

После скручивания «каркаса» приклеиваем распаянные светодиоды на звездах , даем высокнуть, соединяем проводами. можно закрыть конструйню сверху матовым стеклом/пластиком. я пока не стал, потом посмотрим.

Блок питания я закрепил на «компьютерных» стойках. это, думаю, обеспечит лучшие тепловые условия, а внешний вид меня в данном случае не заботит совершенно.

Так как конструкция будет подключаться вместо старого светильника — хочется дополнительно облегчить себе жизнь , чтобы включать не отрывая жопы от стула и выключать с любого места мастерской и окрестностей. что и реализуем:

Дистанционку я прилепил на самоклейку на БП — не заморачиваясь. ибо во-первых хотелось вынести ее из экранирующих уголков, а во-вторых, повторюсь, меня совершенно не заботит внешний вид сей конструкции.

Итоги. блок питания несомненно работает, и питает заявленные 12 диодов заявленным током (ну, в пределах заявленной погрешности). судя по внешнему виду — ну я б не побоялся использовать его в сырых помещениях. сделан аккуратно, залит компаундом основательно.

Светильник светит. правда, 12 светодиодов — это всего где-то 22.5Вт, что субъективно хуже чем 2*36 ЛДС. но я б не сказал что прям так сильно хуже — для общего освещения вполне годится. для полноценной же замены придется брать где-то наверно 16-18 2Вт диодов. ну или эти 12 раскочегаривать на 3Вт;)

UPD: заявленное выходное напряжение: Output voltage: DC28-45V. не проверял.

Планирую купить

+16

Добавить в избранное

Обзор понравился

+10

+25

Светодиоды в целом, и, в частности, мощные (более 1 Вт) светодиоды очень чувствительны к различным внешним факторам, которые могут негативно сказаться на их сроке службы и качественных показателях. В настоящее время величины максимальных питающих токов для светодиодов имеют весьма ощутимые значения: до 1…1,5 и даже до 2 А по сравнению с 0,35 А, на которые чаще всего нормируются характеристики светодиода. Желание получить максимальный световой поток с одного полупроводникового излучателя ведет к увеличению тока, пропускаемого через него, что отражается на его тепловыделении, и вся конструкция (светодиод + светодиодная арматура) работает на грани перегрева кристалла. При этом к источнику питания предъявляются высокие требования по стабильности выходных характеристик, которые он должен обеспечить. Это является довольно проблематичным при использовании для питания источника напряжения. Во-первых, предварительное выравнивание тока в цепи светодиодов потребует, по крайней мере, дополнительного резистора, который будет ограничивать ток и в то же время рассеивать на себе дополнительную мощность. Во-вторых, любая осветительная установка работает в некотором диапазоне температур, часто довольно широком, а светодиод, обладая отрицательной зависимостью прямого падения напряжения от температуры кристалла — обычно на уровне -2…-4 мВ/°С, будет иметь плавающую рабочую точку. В-третьих, свой вклад будет вносить нестабильность выходных характеристик самого источника. Эти причины изрядно сократят жизнь современному источнику света, особенно в случае его работы на токах, близких к максимальным. Так, повышение напряжения на переходе всего на 0,1 В будет причиной изменения силы тока на 200 мА, что приведет к повышенному тепловыделению и может крайне негативно сказаться на работе светового прибора.

ВАХ на рисунке 1 показывает, насколько важно использование блока питания (БП) с регулированием по току, а не по напряжению. Повышение напряжения питания на светодиоде на 3% (0,1 В) приводит к росту тока в первом приближении на 20% (200 мА). Соответственно, на 40% растет потребляемая мощность и тепловая отдача, что неизбежно приведет к перегреву, деградации структуры кристалла и выходу из строя светодиода. При кратковременном сильном превышении питающего светодиод тока может начаться деградация кристалла диода, за которой также последует выход из строя.

Рис. 1.

Понижение напряжения на диоде также нежелательно, так как при его падении на 3% от номинального, что соответствуют падению тока на 200 мА, мы теряем более 50% светового потока, что видно из зависимости относительного потока светодиода от питающего тока (рис. 2).

Рис. 2.

Самым простым способом обеспечить необходимый ток питания светодиода является применение высокочастотных (десятки кГц) широтно-импульсных преобразователей (ШИМ), способных поддерживать необходимый средний ток в широком диапазоне мощностей подключенного оборудования. В обиходе светотехников и электриков такие БП часто называют светодиодными драйверами. Некоторые модели в выходной цепи преобразуют чистый ШИМ-сигнал (прямоугольные импульсы) в более сглаженную кривую, среднее значение которой находится на уровне желаемого среднего тока.

Высокая частота работы блока питания обусловлена, прежде всего, требованиями к отсутствию видимых пульсаций источников света. Особенностью конструкции ШИМ-схем является также то, что существует запас для понижения сетевого напряжения, при котором световой поток оборудования не снижается, но уменьшается частота пульсаций выходного сигнала, особенно сильно проявляющаяся при работе БП на нагрузках, близких к максимально допустимым. К примеру, блоки питания компании Inventronics могут работать в диапазоне действующих значений напряжения сети питания от 90 до 305 В, при этом частота пульсаций выходного сигнала все еще значительно превышает порог, при котором мигание светодиода может быть заметным, т.е. явление фликера (мигания источника света согласно ГОСТ 13109-97) сводится к нулю. Таким образом, ШИМ-блоки питания могут быть рекомендованы для использования в осветительном оборудовании на расстоянии от региональных центров на территории России, где напряжения в сети может быть ощутимо ниже стандартных (действующее значение напряжения в сети может падать до 150 В и менее в регионах, удаленных от крупных электростанций), а кратковременные перенапряжения, вызванные подключением мощных удаленных потребителей, могут достигать 260 В и более.

Другой особенностью использования БП с ШИМ является простота интеграции с управляемыми диммерами. При этом БП могут получать информацию о степени ослабления светового потока по каналам 1…10 В, DMX, DALI или другим протоколам. Также нельзя не упомянуть малые габаритные размеры ШИМ-блока питания, позволяющие минимизировать размеры корпуса ОП с интегрированным БП или упростить установку внешнего блока питания недалеко от светильника.

Есть и другой подход к исполнению блоков питания: для упрощения адаптации к существующим сетям, минимизации объема БП внутри светильников и организации низковольтной сети по принципам электробезопасности используются отдельный низковольтный источник напряжения (12 или 24 В) за пределами корпуса осветительного прибора (ОП) и малогабаритный ШИМ-преобразователь внутри светильника. Несмотря на кажущуюся простоту, при таком подходе можно столкнуться с рядом серьезных опасностей при монтаже. В частности, при ошибке в полярности подключения ШИМ-преобразователь сразу выходит из строя.

Очень важным параметром любого импульсного блока питания является величина гармонических и нелинейных искажений формы питающего напряжения, которые он создает в сети. Они отрицательно сказываются на проводке электросети и потребителях, подключенных к ней. Это влияние выражается не только в различных помехах, которые сказываются на чувствительных электроприборах, но также и в самой трехфазной сети, в нулевом проводнике которой могут протекать токи, превышающие токи в фазных проводниках. Причина состоит в том, что импульсный БП потребляет из сети мощность лишь на пиках питающего напряжения; потребляемый ток имеет форму небольшого импульса и содержит в себе широкий набор гармонических составляющих. В случае симметричной нагрузки в нулевом проводнике высшие гармоники тока компенсируют друг друга (сдвиг фаз относительно друг друга составляет 120°), но это не относится к высшим гармоникам, кратным трем, которые в нулевом проводнике окажутся сложенными.

Коэффициент мощности l — комплексный показатель искажения потребляемой из сети мощности, который учитывает не только сдвиг фазы, но и искажение формы потребляемого тока (наличие гармонических составляющих). ГОСТ Р 51317.3.2-2006 устанавливает нормы гармонических составляющих тока для ТС класса С (таблица 1).

Таблица 1. Нормы гармонических составляющих тока для ТС класса С

Порядок гармонической
составляющей, n

Максимальное допустимое значение гармонической составляющей тока, % основной гармонической составляющей потребляемого тока

2

2

3

30
l
*

5

10

7

7

9

5

11≤n≤39 (только для нечетных гармонических составляющих)

3

* Коэффициент мощности цепи

При этом данные нормы устанавливаются для световых приборов с активной потребляемой мощностью более 25 Вт, однако следует полагать, что распространение энергоэффективных маломощных светодиодных светильников заставит существенно снизить эту планку или вовсе отменить ограничение.

Для минимизации вносимых в сеть искажений применяют устройства, компенсирующие вышеуказанные помехи и приближающие коэффициент мощности к единице. В то время как для приборов с фиксированной потребляемой мощностью применяют пассивные компенсационные конденсаторы (например, в ПРА для металл-галогенных или люминесцентных ламп), в импульсные БП интегрируют активные компенсационные устройства, максимально приближающие их характеристики к резистивным в широком диапазоне подключенных нагрузок.

Несоблюдение этих норм негативно сказывается как на качестве питающей электроэнергии, так и на работе устройств и состоянии инфраструктуры. Предприятия, превышающие эти нормы, облагаются штрафами и вынуждены устанавливать дополнительные конденсаторные установки. Однако потребление электрической энергии предприятием в большой степени прогнозируемо, что и позволяет обойтись пассивной коррекцией.

Блоки питания на ШИМ с компенсаторами вносят крайне малые искажения в сеть. Например, серия мощных БП EUC (рис. 3) от Inventronics
обеспечивает значение коэффициента мощности в пределах 0,97…0,99.

Рис. 3.

КПД современных блоков питания с широтно-импульсными модуляторами достигает величины 92% и более, что немаловажно, т.к. затрачиваемая ими энергия уходит в нагрев. Соответственно, чем выше КПД, тем меньше требуется эффективная площадь рассеяния радиатора и, соответственно, тем меньше будут габариты и масса БП, за которыми, безусловно, следует снижение стоимости драйвера.

В настоящее время БП производятся с корпусами в различном исполнении: как для установки внутрь СП, встройки в мебель или размещения в помещениях, так и во влагозащищенных корпусах с различными показателями пылевлагозащиты (IP): от IP23, допустимых к установке в сухих помещениях, и IP54 для установки во влажных помещениях и под навесом, до влагозащищенных с корпусами IP67, подходящих для установки снаружи помещений. Малораспространенная группа БП с IP68 предназначена для установки в грунт без дополнительных корпусов.

Цветовые характеристики светодиода также могут отклоняться при изменении тока питания. Например, диаграмма зависимости цветовых координат от рабочего тока мощного светодиода Osram Dragon plus (рис. 4) показывает относительное смещение цветовых координат излучения.

Рис. 4.

В первую очередь это относится к световым приборам с возможностью управления и создания различных цветодинамических сцен. Так при использовании световым прибором большого диапазона рабочих токов цветовые координаты в пространстве могут смещаться на 0,01 единиц по оси x и на 0,015 единиц по оси y. Это смещение в холодном белом диапазоне может достигать несколько сотен Кельвин (до 700К). Но в повседневных применениях этот фактор практически не заметен. Влияние изменения величины питающего тока исчезает в случае питания светодиодов ШИМ-сигналом, а управление можно осуществлять изменением скважности сигнала.

Заключение

На рынке появился большой объем светодиодной продукции, оснащенной качественными БП и самыми различными видами оптики. Большая их часть производится с использованием мощных светодиодов. Ряд приборов ведущих мировых производителей можно уже считать проверенными временем, так как они не первый год успешно и безотказно работают на самых различных объектах в России и за рубежом.

Получение технической информации, заказ образцов, поставка — e-mail:

Светодиоды получили большую популярность. Главную роль в этом сыграл светодиодный драйвер, поддерживающий постоянный выходной ток определенного значения. Можно сказать, что это устройство представляет собой источник тока для LED-приборов. Такой драйвер тока, работая вместе со светодиодом, обеспечивает долголетний срок службы и надежную яркость. Анализ характеристик и видов этих устройств позволяет понять, какие они выполняют функции, и как их правильно выбирать.


Что такое драйвер и каково его назначение?

Драйвер для светодиодов является электронным устройством, на выходе которого образуется постоянный ток после стабилизации. В данном случае образуется не напряжение, а именно ток. Устройства, которые стабилизируют напряжение, называются блоками питания. На их корпусе указывается выходное напряжение. Блоки питания 12 В применяют для питания LED-линеек, светодиодной ленты и модулей.

Основным параметром LED-драйвера, которым он сможет обеспечивать потребителя длительное время при определенной нагрузке, является выходной ток. В качестве нагрузки применяются отдельные светодиоды или сборки из аналогичных элементов.

Драйвер для светодиода обычно питается от сети напряжением 220 В. В большинстве случаев диапазон рабочего выходного напряжения составляет от трех вольт и может достигать нескольких десятков вольт. Для подключения светодиодов 3W в количестве шести штук потребуется драйвер с выходным напряжением от 9 до 21 В, рассчитанный на 780 мА. При своей универсальности он обладает малым КПД, если на него включить минимальную нагрузку.

При освещении в автомобилях, в фарах велосипедов, мотоциклов, мопедов и т. д., в оснащении переносных фонарей используется питание с постоянным напряжением, значение которого варьируется от 9 до 36 В. Можно не применять драйвер для светодиодов с небольшой мощностью, но в таких случаях потребуется внесение соответствующего резистора в питающую сеть напряжением 220 В. Несмотря на то, что в бытовых выключателях используется этот элемент, подключить светодиод к сети 220 В и рассчитывать на надежность достаточно проблематично.

Основные особенности

Мощность, которую эти устройства способны отдавать под нагрузкой, является важным показателем. Не стоит перегружать его, пытаясь добиться максимальных результатов. В результате таких действий могут выйти из строя драйверы для светодиодов или же сами LED-элементы.

На электронную начинку устройства влияет множество причин:

  • класс защиты аппарата;
  • элементная составляющая, которая применяется для сборки;
  • параметры входа и выхода;
  • марка производителя.

Изготовление современных драйверов выполняется при помощи микросхем с использованием технологии широтно-импульсного преобразования, в состав которых входят импульсные преобразователи и схемы, стабилизирующие ток. ШИМ-преобразователи запитываются от 220 В, обладают высоким классом защиты от коротких замыканий, перегрузок, а так же высоким КПД.

Технические характеристики

Перед приобретением преобразователя для светодиодов следует изучить характеристики устройства. К ним относятся следующие параметры:

  • выдаваемая мощность;
  • выходное напряжение;
  • номинальный ток.

Схема подключения LED-драйвера

На выходное напряжение влияет схема подключения к источнику питания, количество в ней светодиодов. Значение тока пропорционально зависит от мощности диодов и яркости их излучения. Светодиодный драйвер должен выдавать столько тока для светодиодов, сколько потребуется для обеспечения постоянной яркости. Стоит помнить, что мощность необходимого устройства должна быть более потребляемой всеми светодиодами. Рассчитать ее можно, используя следующую формулу:

P
(led) – мощность одного LED-элемента;

n
— количество LED-элементов.

Для обеспечения длительной и стабильной работы драйвера следует учитывать запас мощности устройства в 20–30% от номинальной.

Выполняя расчет, следует учитывать цветовой фактор потребителя, так как он влияет на падение напряжения. У разных цветов оно будет иметь отличающиеся значения.

Срок годности

Светодиодные драйверы, как и вся электроника, обладают определенным сроком службы, на который сильно влияют эксплуатационные условия. LED-элементы, изготовленные известными брендами, рассчитаны на работу до 100 тысяч часов, что намного дольше источников питания. По качеству рассчитанный драйвер можно классифицировать на три типа:

  • низкого качества, с работоспособностью до 20 тысяч часов;
  • с усредненными параметрами — до 50 тысяч часов;
  • преобразователь, состоящий из комплектующих известных брендов — до 70 тысяч часов.

Многие даже не знают, зачем обращать внимание на этот параметр. Это понадобится для выбора устройства для длительного использования и дальнейшей окупаемости. Для использования в бытовых помещениях подойдет первая категория (до 20 тысяч часов).

Как подобрать драйвер?

Насчитывается множество разновидностей драйверов, используемых для LED-освещения. Большинство из представленной продукции изготовлено в Китае и не имеет нужного качества, но выделяется при этом низким ценовым диапазоном. Если нужен хороший драйвер, лучше не гнаться за дешевизной китайского производства, так как их характеристики не всегда совпадают с заявленными, и редко когда к ним прилагается гарантия. Может быть брак на микросхеме или быстрый выход из строя устройства, в таком случае не удастся совершить обмен на более качественное изделие или вернуть средства.

Наиболее часто выбираемым вариантом является бескорпусный драйвер, питающийся от 220 В или 12 В. Различные модификации позволяют использовать их для одного или более светодиодов. Эти устройства можно выбрать для организации исследований в лаборатории или же проведения экспериментов. Для фито-ламп и бытового применения выбирают драйверы для светодиодов, находящиеся в корпусе. Бескорпусные устройства выигрывают в ценовом плане, но проигрывают в эстетике, безопасности и надежности.

Виды драйверов

Устройства, осуществляющие питание светодиодов, условно можно разделить на:

  • импульсные;
  • линейные.

Устройства импульсного типа производят на выходе множество токовых импульсов высокой частоты и работают по принципу ШИМ, КПД у них составляет до 95%. Импульсные преобразователи имеют один существенный недостаток — во время работы возникают сильные электромагнитные помехи. Для обеспечения стабильного выходного тока в линейный драйвер установлен генератор тока, который играет роль выхода. Такие устройства имеют небольшой КПД (до 80%), но при этом просты в техническом плане и стоят недорого. Такие устройства не получится использовать для потребителей большой мощности.

Из вышеперечисленного можно сделать вывод, что источник питания для светодиодов следует выбирать очень тщательно. Примером может послужить люминесцентная лампа, на которую подается ток, превышающий норму на 20%. В ее характеристиках практически не произойдет изменений, а вот работоспособность светодиода уменьшится в несколько раз.

Судя по комментариям, многих людей интересуют не только параметры светодиодных ламп, но и теория их внутреннего устройства. Потому я решил немного поговорить об основах схемотехнических решений, чаще всего применяемых в этой области.

Итак, ядром и главным компонентом светодиодной лампочки является светодиод. С точки зрения схемотехники светоизлучающие диоды ничем не отличаются от любых других, разве только тем, что в смысле применения их как собственно диодов они обладают ужасными параметрами – очень маленьким допустимым обратным напряжением, относительно большой емкостью перехода, огромным рабочим падением напряжения (порядка 3.5 В для белых светодиодов – например, для выпрямительного диода это был бы кошмар) и т.д.

Однако мы понимаем, что главная ценность светодиодов для человечества состоит в том, что они светятся, причем порой достаточно ярко. Чтобы светодиод светился долго и счастливо, ему необходимо два условия: стабильный ток через него и хороший теплоотвод от него. Качество теплоотвода обеспечивается различными конструкционными методами, потому сейчас мы не будем останавливаться на этом вопросе. Поговорим о том, зачем и как современное человечество достигает первой цели – стабильного тока.

К слову, о белых светодиодах

Понятное дело, что для освещения более всего интересны белые светодиоды. Делаются они на основе кристалла, излучающего синий свет, залитого люминофором, переизлучающим часть энергии в желто-зеленой области. На заглавной картинке хорошо видно, что токоведущие проволочки уходят в нечто желтое — это и есть люминофор; кристалл расположен под ним. На типичном спектре белого светодиода хорошо виден синий пик:

Спектры светодиодов с разными цветовыми температурами: 5000K (синий), 3700K (зеленый), 2600K (красный). Подробнее .

Мы уже разобрались, что в схемотехническом смысле светодиод отличается от любого другого диода только значениями параметров. Здесь надо сказать, что прибор это принципиально нелинейный; то есть, знакомому со школы закону Ома он совершенно не подчиняется. Зависимость тока от приложенного напряжения на таких устройствах описывается т.н. вольт-амперной характеристикой (ВАХ), причем для диода она носит экспоненциальный характер. Из этого следует, что самое незначительное изменение приложенного напряжения приводит к огромному изменению тока, но и это еще не все – при изменении температуры (а также старении) ВАХ смещается. Кроме этого, положение ВАХ слегка разное для разных диодов. Оговорю отдельно – не только для каждого типа, но для каждого экземпляра, даже из одной партии. По этой причине распределение тока через диоды, включенные параллельно, обязательно будет неравномерным, что не может хорошо сказаться на долговечности конструкции. При изготовлении матриц стараются либо использовать последовательное включение, что решает проблему в корне, либо выбирать диоды с примерно одинаковым прямым падением напряжения. Чтобы облегчить задачу, производители обычно указывают так называемый «бин» — код выборки по параметрам (по напряжению в том числе), в которую попадает конкретный экземпляр.

ВАХ белого светодиода.

Соответственно, чтобы все работало хорошо, светодиод необходимо подключать к устройству, которое вне зависимости от внешних факторов будет с высокой точностью автоматически подбирать такое напряжение, при котором в цепи протекает заданный ток (например, 350 мА для одноваттных светодиодов), причем контролировать процесс непрерывно. Вообще, такое устройство называется источником тока, но в случае светодиодов в наши дни модно употреблять заморское слово «драйвер». В целом, драйвером часто называют решения, главным образом предназначенные для работы в конкретном применении – например, «драйвер MOSFET» — микросхема, предназначенная для управления конкретно мощными полевыми транзисторами, «драйвер семисегментного индикатора» — решение для управления конкретно семисегментниками, и т.д. То есть, называя источник тока драйвером светодиодов, люди намекают, что этот источник тока по задумке предназначен именно для работы со светодиодами. Например, он может иметь специфичные функции – что-нибудь в духе наличия светового интерфейса DMX-512 , определения обрыва и короткого замыкания на выходе (а обычный источник тока, вообще, должен без проблем работать и на короткое замыкание), и т. п. Тем не менее, понятия часто путают, и, например, называют драйвером самый обычный адаптер (источник напряжения!) для светодиодных лент.

Кроме того, устройства, предназначенные для задания режима осветительного прибора, часто называют балластом.

Итак, источники тока. Самым простым источником тока может быть сопротивление, включенное последовательно со светодиодом. Так делают при малых мощностях (где-то до полуватта), например, в тех же светодиодных лентах. С увеличением мощности потери на резисторе становятся слишком велики, а требования к стабильности тока повышаются, и потому возникает необходимость в более продвинутых устройствах, поэтичный образ которых я нарисовал выше. Все они строятся по одинаковой идеологии – в них имеется регулирующий элемент, контролируемый обратной связью по току.

Стабилизаторы тока разделяются на два типа – линейные и импульсные. Линейные схемы – родственники резистора (сам резистор и его аналоги также относятся к этому классу). Особого выигрыша в КПД они обычно не дают, зато повышают качество стабилизации тока. Импульсные схемы являют собой наилучшее решение, однако они сложнее и дороже.

Давайте теперь кратко пробежимся по тому, что в наши дни можно увидеть внутри светодиодных ламп или рядом с ними.

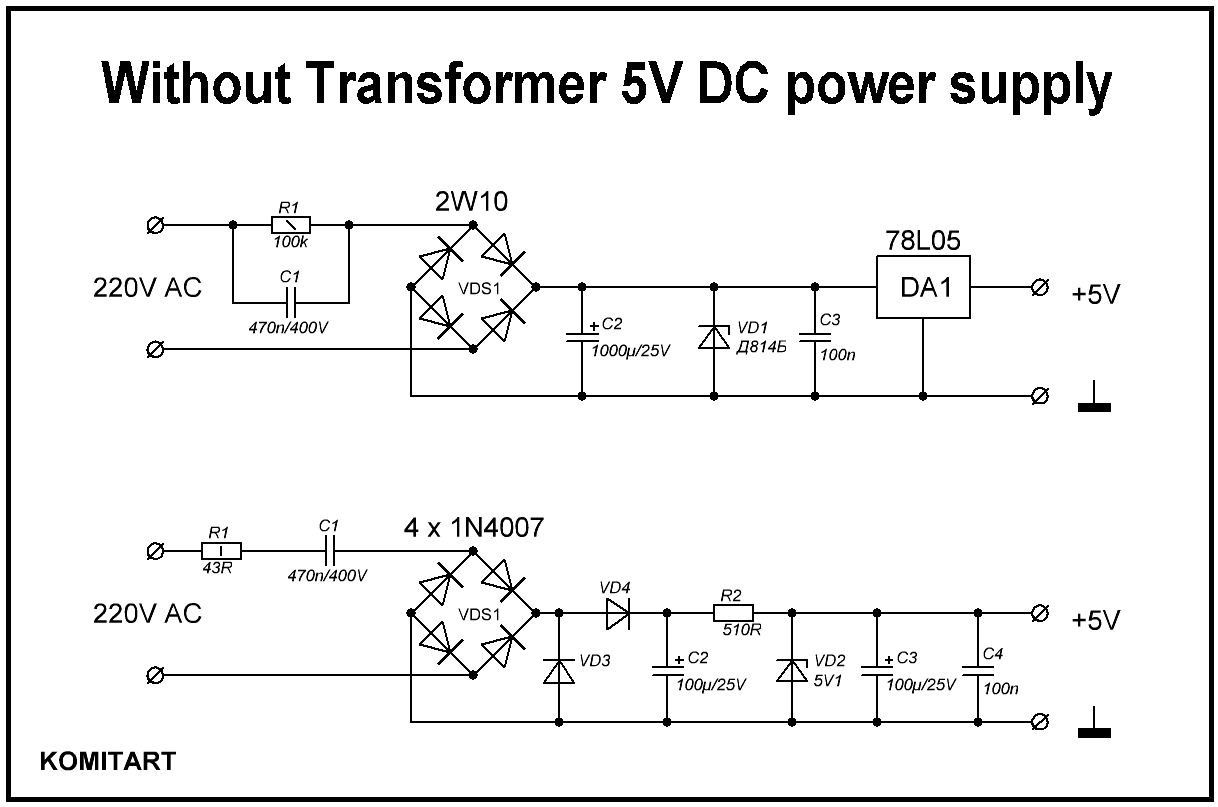

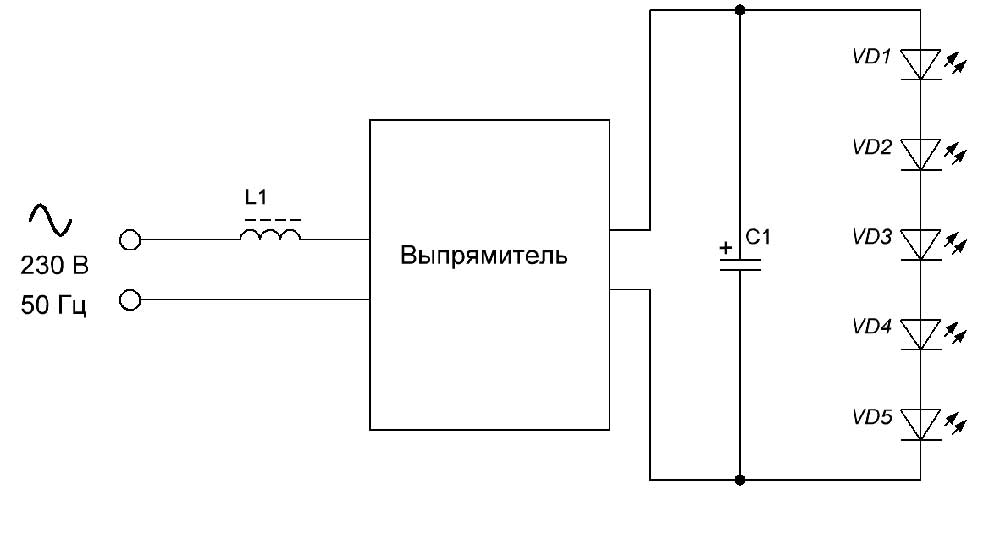

1. Конденсаторный балласт

Конденсаторный балласт являет собой развитие идеи насчет включения сопротивления последовательно со светодиодом. В принципе, светодиод можно подключить в розетку прямо так:

Встречновключенный диод необходим для того, чтобы не допустить пробоя светодиода в момент, когда сетевое напряжение сменит полярность – я уже упоминал, что светодиодов с допустимым обратным напряжением в сотни вольт не встречается. В принципе, вместо обратного диода можно поставить еще один светодиод.

Номинал резистора в схеме выше рассчитан для тока светодиода около 10 – 15 мА. Поскольку напряжение сети гораздо больше падения на диодах, последнее можно не учитывать и считать прямо по закону Ома: 220/20000 ~ 11 мА. Можно подставить пиковое значение (311 В) и убедиться, что даже в предельном случае ток диода не превысит 20 мА. Все выходит замечательно, кроме того, что на резисторе будет рассеиваться мощность около 2.5 Вт, а на светодиоде – около 40 мВт. Таким образом, КПД системы составляет порядка 1.5% (в случае одного светодиода будет еще меньше).

Идея рассматриваемого метода заключается в том, чтобы заменить резистор конденсатором, ведь известно, что в цепях переменного тока реактивные элементы обладают способностью ограничивать ток. Кстати, использовать дроссель тоже можно, более того, так делают в классических электромагнитных балластах для люминесцентных ламп.

Считая по формуле из учебника , легко получить, что в нашем случае требуется конденсатор емкостью 0.2 мкФ, либо катушка индуктивностью около 60 Гн. Здесь становится ясно, почему в подобных балластах светодиодных ламп никогда не встречаются дроссели – катушка такой индуктивности представляет собой серьезное и дорогое сооружение, а вот конденсатор на 0.2 мкФ добыть гораздо проще. Разумеется, он должен быть рассчитан на пиковое сетевое напряжение, причем лучше с запасом. На практике применяются конденсаторы с рабочим напряжением не менее 400 В. Немного дополнив схему, получаем то, что уже видели в предыдущей статье.

Лирическое отступление

«Микрофарад» сокращется именно как «мкФ». Я останавливаюсь на этом потому, что достаточно часто вижу людей, пишущих в этом контексте «мФ», в то время как последнее — сокращение от «миллифарад», то есть 1000 мкФ. По-английски «микрофарад», опять же, пишется отнюдь не как «mkF», но, напротив, «uF». Это потому, что буква «u» напоминает букву «μ» с оторванным хвостиком.

Итак, 1 Ф/F = 1000 мФ/mF = 1000000 мкФ/uF/μF
, и никак иначе!

Кроме того, «Фарад» — мужского рода , так как назван в честь великого физика-мужчины. Так что, «четыре микрофарада», но не «четыре микрофарады»!

Как я уже говорил, преимущество у такого балласта только одно – простота и дешевизна. Подобно балласту с резистором, здесь обеспечивается не слишком хорошая стабилизация тока, и, что еще хуже, присутствует значительная реактивная составляющая, что не особо хорошо для сети (особенно при заметных мощностях). Кроме того, при увеличении желаемого тока будет расти необходимая емкость конденсатора. Например, если мы хотим включить одноваттный светодиод, работающий при токе 350 мА, нам потребуется конденсатор емкостью около 5 мкФ, рассчитанный на напряжение 400 В. Это уже дороже, больше по габаритам и сложнее в конструкционном плане. С подавлением пульсаций здесь тоже все непросто. В целом можно сказать, что конденсаторный балласт простителен только для небольших ламп-маячков, не более того.

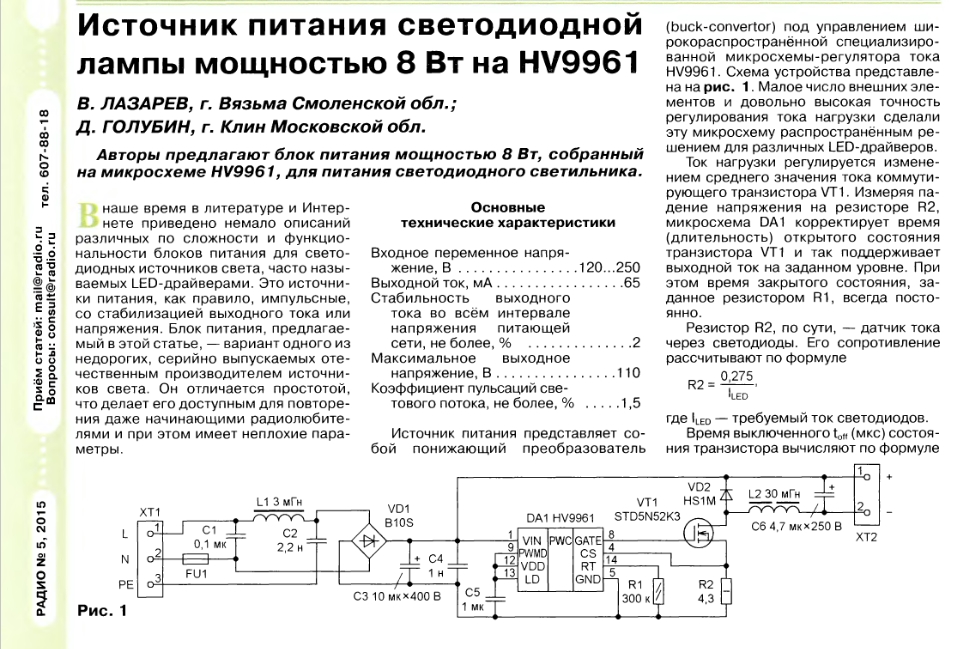

2. Бестрансформаторная понижающая топология

Это схемотехническое решение относится к семейству бестрансформаторных преобразователей, включающему в себя понижающую, повышающую и инвертирующую топологии. Кроме того, к бестрансформаторным преобразователям также относится SEPIC , преобразователь Чука и другая экзотика, вроде переключаемых конденсаторов. В принципе, драйвер светодиодов можно построить на основе любой из них, однако на практике в этом качестве они встречаются гораздо реже (хотя повышающая топология применяется, например, во многих фонариках).

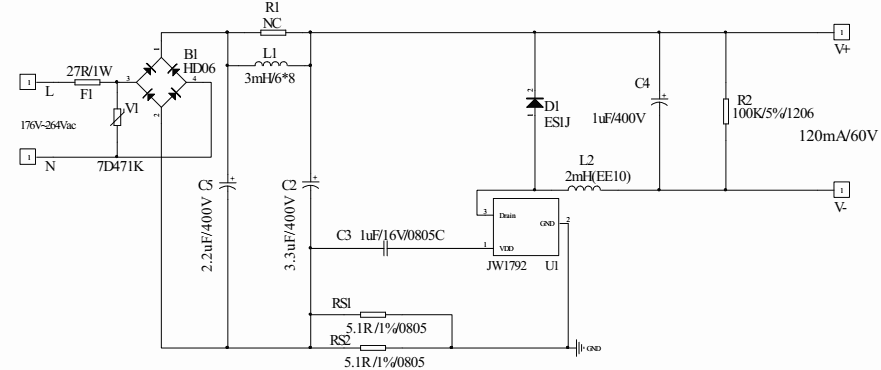

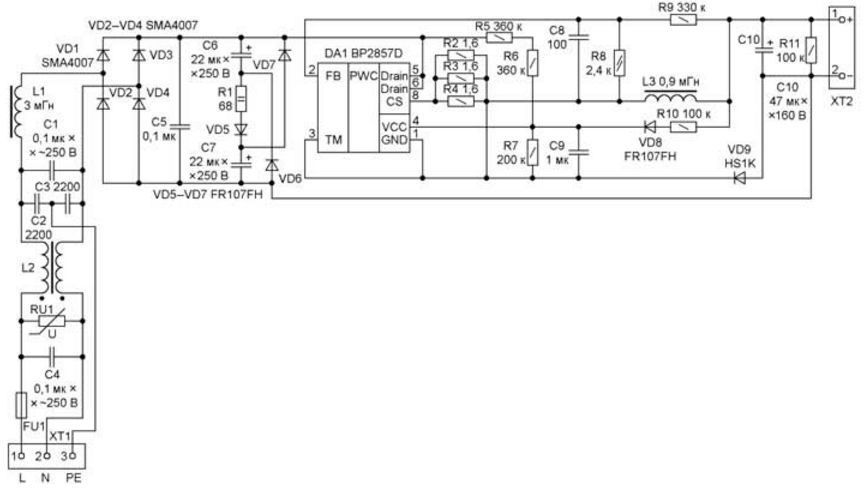

Один из вариантов драйвера на основе бестрансформаторной понижающей топологии приведен на рисунке ниже.

В живой природе такое включение можно наблюдать на примере ZXLD1474 или варианта включения ZXSC310 (которая в исходной схеме включения, кстати, как раз повышающий преобразователь).

Здесь светодиод включается последовательно с катушкой. Схема управления отслеживает ток с помошью измерительного резистора R1 и управляет ключом T1. Если ток через светодиод падает ниже заданного минимума, транзистор открывается, и катушка с включенным последовательно с ней светодиодом оказывается подключенной к источнику питания. Ток в катушке начинает линейно нарастать (красный участок на графике), диод D1 в это время заперт. Как только схема управления регистрирует достижение током заданного максимума, ключ закрывается. В соответствии с первым законом коммутации катушка стремится поддержать ток в цепи за счет энергии, накопленной в магнитном поле. В этот момент ток протекает через диод D1. Энергия поля катушки расходуется, сила тока линейно убывает (зеленый участок на графике). Когда ток падает ниже заданного минимума, схема управления регистрирует это и снова открывает транзистор, подкачивая энергию в систему – процесс повторяется. Таким образом, ток поддерживается в заданных пределах.

Отличительная особенность понижающей топологии – возможность сделать пульсации светового потока сколь угодно малыми, поскольку в таком включении ток через светодиод никогда не прерывается. Путь приближения к идеалу лежит через увеличение индуктивности и повышение частоты коммутации (сегодня существуют преобразователи с рабочими частотами до нескольких мегагерц).

На основе такой топологии был сделан драйвер лампы Gauss, рассмотренной в предыдущей статье.

Недостатком метода является отсутствие гальванической развязки – когда транзистор открыт, схема оказывается напрямую соединенной с источником напряжения, в случае сетевых светодиодных ламп – с сетью, что может быть небезопасно.

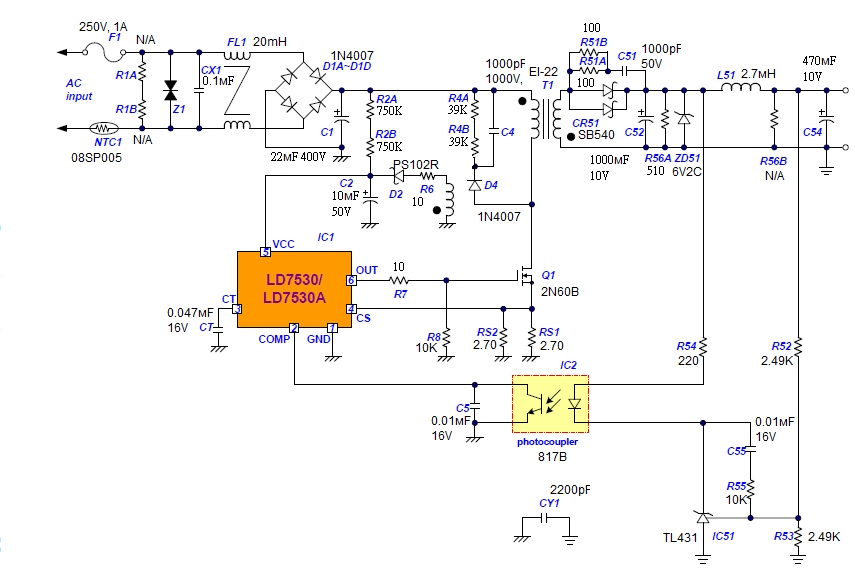

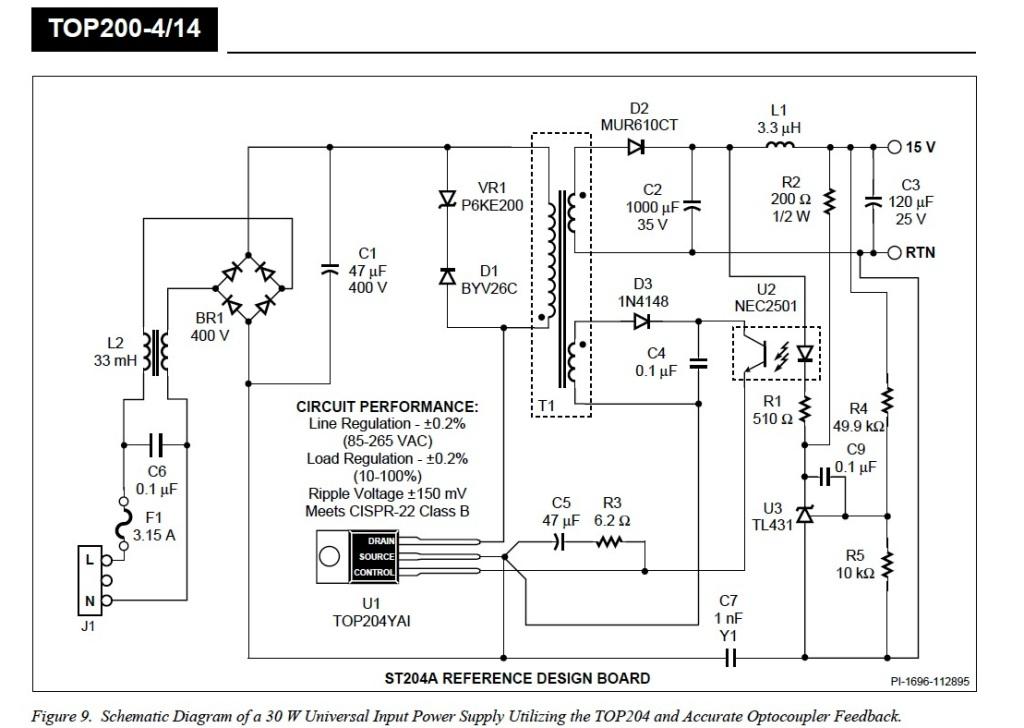

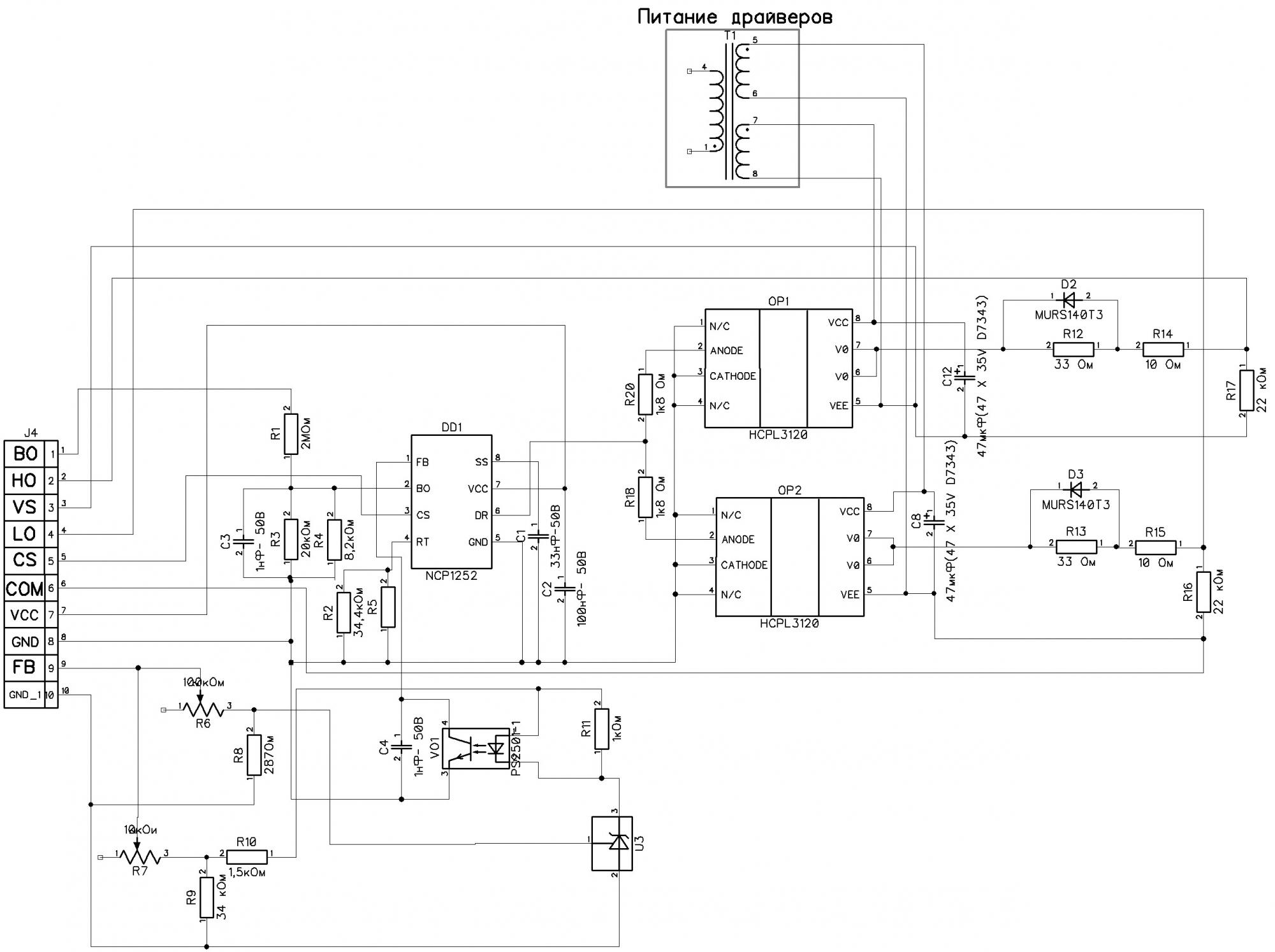

3. Обратноходовый преобразователь

Несмотря на то, что обратноходовый преобразователь содержит нечто, похожее на трансформатор, в данном случае эту деталь правильнее называть двухобмоточным дросселем, поскольку ток никогда не течет через обе обмотки одновременно. В действительности по принципу действия обратноходовый преобразователь похож на бестрансформаторные топологии. Когда T1 открыт, ток в первичной обмотке нарастает, энергия в запасается в магнитном поле; при этом полярность включения вторичной обмотки сознательно подбирается такой, чтобы диод D3 на этом этапе был закрыт и тока на вторичной стороне не текло. Ток нагрузки в этот момент поддерживает конденсатор С1. Когда T1 закрывается, полярность напряжения на вторичной обмотке становится обратной (поскольку производная тока в первичной обмотке меняет знак), D3 открывается и накопленная энергия передается на вторичную сторону. В смысле стабилизации тока все то же самое – схема управления анализирует падение напряжения на резисторе R1 и подстраивает временны
е параметры так, чтобы ток через светодиоды оставался постоянным. Чаще всего обратноходовый преобразователь применяется при мощностях не более 50 Вт; далее он перестает быть целесообразным из-за возрастающих потерь и необходимых габаритов трансформатора-дросселя.

Надо сказать, что существуют варианты обратноходовых драйверов без оптоизолятора (например). Они полагаются на тот факт, что токи первичной и вторичной обмоток связаны, и при определенных оговорках можно ограничиться анализом тока первичной обмотки (или, чаще, отдельной вспомогательной обмотки) – это позволяет сэкономить на деталях и, соответственно, удешевить решение.

Обратноходовый преобразователь хорош тем, что он, во-первых, обеспечивает изоляцию вторичной части от сети (выше безопасность), а, во-вторых, позволяет относительно легко и дешево изготавливать лампы, совместимые со стандартными диммерами для ламп накаливания, а также устраивать коррекцию коэффициента мощности.

Лирическое отступление

Обратноходовый преобразователь называется так потому, что изначально подобный метод применялся для получения высокого напряжения в телевизорах на основе электронно-лучевых трубок. Источник высокого напряжения был схемотехнически объединен со схемой горизонтальной развертки, и импульс высокого напряжения получался во время обратного хода
электронного луча.

Немного о пульсациях

Как уже было упомянуто, импульсные источники работают на достаточно высоких частотах (на практике – от 30 кГц, чаще около 100 кГц). Потому ясно, что сам по себе исправный драйвер не может быть источником большого коэффициента пульсаций – прежде всего потому, что на частотах выше 300 Гц этот параметр просто не нормируется, ну и, кроме того, высокочастотные пульсации в любом случае достаточно легко отфильтровать. Проблема заключается в сетевом напряжении.

Дело в том, что, разумеется, все перечисленные выше схемы (кроме схемы с гасящим конденсатором) работают от постоянного напряжения. Потому на входе любого электронного балласта прежде всего стоит выпрямитель и накопительный конденсатор. Предназначением последнего является питать балласт в те моменты, когда сетевое напряжение уходит ниже порога работы схемы. И здесь, увы, необходим компромисс – высоковольтные электролитические конденсаторы большой емкости, во-первых, стоят денег, а, во-вторых, занимают драгоценное место в корпусе лампы. Здесь же коренится причина проблем с коэффициентом мощности. Описанная схема с выпрямителем имеет неравномерное потребление тока. Это приводит к возникновению высших гармоник оного, что и является причиной ухудшения интересующего нас параметра. Причем чем лучше мы будем пытаться отфильтровать напряжение на входе балласта, тем более низкий коэффициент мощности мы получим, если не предпринимать отдельных усилий. Этим объясняется тот факт, что почти все лампы с низким коэффициентом пульсаций, которые мы видели, показывают очень посредственный коэффициент мощности, и наоборот (разумеется, введение активного корректора коэффициента мощности скажется на цене, потому на нем пока что предпочитают экономить).

Пожалуй это все, что в первом приближении можно сказать на тему электроники светодиодных ламп. Надеюсь, что этой статьей я в какой-то мере ответил на все вопросы схемотехнического толка, которые были заданы мне в комментариях и личных сообщениях.

Главным электрическим параметром светодиодов (LED) является их рабочий ток. Когда в таблице характеристик светодиода мы встречаем рабочее напряжение, то нужно понимать, что речь идет о падении напряжения на светодиоде при протекании рабочего тока. То есть рабочий ток определяет рабочее напряжение LED. Поэтому только стабилизатор тока для светодиодов может обеспечить их надежную работу.

Назначение и принцип работы

Стабилизаторы должны обеспечивать постоянный рабочий ток светодиодов когда в сети питания есть проблемы с отклонением напряжения от нормы (вам будет интересно узнать, ). Стабильный рабочий ток в первую очередь необходим для защиты LED от перегрева. Ведь при превышении максимально допустимого тока, светодиоды выходят из строя. Также стабильность рабочего тока обеспечивает постоянство светового потока прибора, например, при разряде аккумуляторных батарей или колебаниях напряжения в питающей сети.

Стабилизаторы тока для светодиодов имеют разные виды исполнения, а обилие вариантов схем исполнения радует глаз. На рисунке приведены три самые популярные схемы стабилизаторов на полупроводниках.

  1. Схема а) — Параметрический стабилизатор. В этой схеме стабилитрон задает постоянное напряжение на базе транзистора, который включен по схеме эмиттерного повторителя. Благодаря стабильности напряжения на базе транзистора, напряжение на резисторе R тоже постоянно. В силу закона Ома ток на резисторе также не меняется. Так как ток резистора равен току эмиттера, то стабильны токи эмиттера и коллектора транзистора. Включая нагрузку в цепь коллектора, мы получим стабилизированный ток.
  2. Схема б). В схеме, напряжение на резисторе R стабилизируется следующим образом. При увеличении падения напряжения на R, больше открывается первый транзистор. Это приводит к уменьшению тока базы второго транзистора. Второй транзистор немного закрывается и напряжение на R стабилизируется.
  3. Схема в). В третьей схеме ток стабилизации определяется начальным током полевого транзистора. Он не зависит от напряжения, приложенного между стоком и истоком.

В схемах а) и б) ток стабилизации определяется номиналом резистора R. Применяя вместо постоянного резистора подстрочный можно регулировать выходной ток стабилизаторов.

Производители электронных компонентов производят множество микросхем стабилизаторов для светодиодов. Поэтому в настоящее время в промышленных изделиях и в радиолюбительских конструкциях чаще применяются стабилизаторы в интегральном исполнении. Почитать про все возможные способы подключения светодиодов можно .

Обзор известных моделей

Большинство микросхем для питания светодиодов выполнены в виде импульсных преобразователей напряжения. Преобразователи, в которых роль накопителя электрической энергии выполняет катушка индуктивности (дроссель) называются бустерами. В бустерах преобразование напряжения происходит за счет явления самоиндукции. Одна из типичных схем бустера приведена на рисунке.

Схема стабилизатора тока работает следующим образом. Транзисторный ключ находящийся внутри микросхемы периодически замыкает дроссель на общий провод. В момент размыкания ключа в дросселе возникает ЭДС самоиндукции, которая выпрямляется диодом. Характерно то, что ЭДС самоиндукции может значительно превышать напряжение источника питания.

Как видно из схемы для изготовления бустера на TPS61160 производства фирмы Texas Instruments требуется совсем немного компонентов. Главными навесными деталями являются дроссель L1, диод Шоттки D1, выпрямляющий импульсное напряжение на выходе преобразователя, и R set .

Резистор выполняет две функции. Во-первых, резистор ограничивает ток, протекающий через светодиоды, а во-вторых, резистор служит элементом обратной связи (своего рода датчиком). С него снимается измерительное напряжение, и внутренние схемы чипа стабилизируют ток, протекающий через LED, на заданном уровне. Изменяя номинал резистора можно изменять ток светодиодов.

Преобразователь на TPS61160 работает на частоте 1.2 МГц, максимальный выходной ток может составлять 1.2 А. С помощью микросхемы можно питать до десяти светодиодов включенных последовательно. Яркость светодиодов можно изменять путем подачи на вход «контроль яркости» сигнала ШИМ переменной скважности. КПД приведенной схемы составляет около 80%.

Нужно заметить, что бустеры обычно используются, когда напряжение на светодиодах выше напряжения источника питания. В случаях, когда требуется понизить напряжение, чаще применяют линейные стабилизаторы. Целую линейку таких стабилизаторов MAX16xxx предлагает фирма MAXIM. Типовая схема включения и внутренняя структура подобных микросхем представлена на рисунке.

Как видно из структурной схемы, стабилизация тока светодиодов осуществляется Р-канальным полевым транзистором. Напряжение ошибки снимается с резистора R sens и подается на схему управления полевиком. Так как полевой транзистор работает в линейном режиме, КПД подобных схем заметно ниже, чем у схем импульсных преобразователей.

Микросхемы линейки MAX16xxx часто применяются в автомобильных приложениях. Максимальное входное напряжение чипов составляет 40 В, выходной ток – 350 мА. Они, как и импульсные стабилизаторы, допускают ШИМ-диммирование.

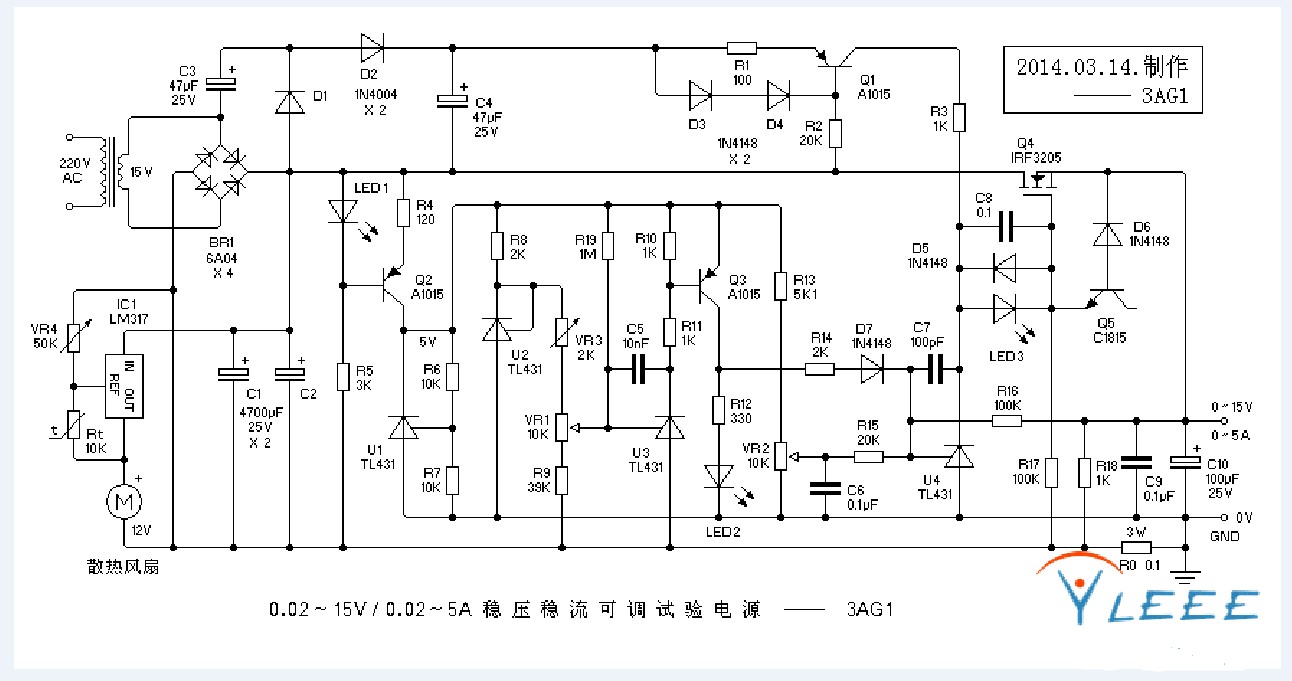

Стабилизатор на LM317

В качестве стабилизатора тока для светодиодов можно использовать не только специализированные микросхемы. Большой популярностью у радиолюбителей пользуется схема LM317.

LM317 представляет собой классический линейный стабилизатор напряжения имеющий множество аналогов. В нашей стране эта микросхема известна как КР142ЕН12А. Типовая схема включения LM317 в качестве стабилизатора напряжения показана на рисунке.

Для превращения этой схемы в стабилизатор тока достаточно исключить из схемы резистор R1. Включение LM317 в качестве линейного стабилизатора тока выглядит следующим образом.

Выполнить расчет этого стабилизатора довольно просто. Достаточно вычислить номинал резистора R1, подставив значение тока в следующую формулу:

Мощность, рассеиваемая на резисторе равна:

Регулируемый стабилизатор

Предыдущую схему легко превратить в регулируемый стабилизатор. Для этого нужно постоянный резистор R1 заменить на потенциометр. Схема будет выглядеть так:

Как сделать стабилизатор для светодиода своими руками

Во всех приведенных схемах стабилизаторов используется минимальное количество деталей. Поэтому самостоятельно собрать подобные конструкции сможет даже начинающий радиолюбитель освоивший навыки работы с паяльником. Особенно просты конструкции на LM317. Для их изготовления даже не нужно разрабатывать печатную плату. Достаточно припаять подходящий резистор между опорным выводом микросхемы и ее выходом.

Также к входу и выходу микросхемы нужно припаять два гибких проводника и конструкция будет готова. В случае, если с помощью стабилизатора тока на LM317 предполагается питать мощный светодиод, микросхему нужно оснастить радиатором который обеспечит отвод тепла. В качестве радиатора можно использовать небольшую алюминиевую пластинку площадью 15-20 квадратных сантиметров.

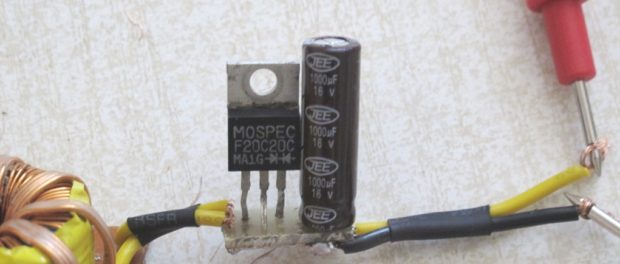

Изготавливая конструкции бустеров, в качестве дросселей можно использовать катушки фильтров различных блоков питания. Например, для этих целей хорошо подойдут ферритовые кольца от блоков питания компьютеров, на которые следует намотать несколько десятков витков эмалированного провода диаметром 0.3 мм.

Какой стабилизатор использовать в авто

Сейчас автолюбители часто занимаются модернизацией светотехники своих машин, применяя для этих целей светодиоды или светодиодные ленты (читайте, ). Известно, что напряжение бортовой сети автомобиля может сильно меняться в зависимости от режима работы двигателя и генератора. Поэтому в случае с авто особенно важно применять не стабилизатор 12 вольт, а рассчитанный на конкретный тип светодиодов.

Для автомобиля можно посоветовать конструкции на основе LM317. Также можно использовать одну из модификаций линейного стабилизатора на двух транзисторах, в которой в качестве силового элемента использован мощный N-канальный полевой транзистор. Ниже приведены варианты подобных схем, в том числе и схема .

Вывод

Подводя итог можно сказать, что для надежной работы светодиодных конструкций их необходимо питать с помощью стабилизаторов тока. Многие схемы стабилизаторов просты и доступны для изготовления своими руками. Мы надеемся, что приведенные в материале сведения будут полезны всем, кто интересуется данной темой.

Главная » Фундамент » Подключение светодиодов через стабилизатор тока. В чем отличие блока питания от драйвера для светодиодов: теория и практика, всё что нужно знать Источники тока для светодиодных светильников

Управление светодиодными источниками света по протоколам SPI и DMX

Управление светодиодными источниками света по протоколам SPI и DMX

Эта статья посвящена особому классу управляемых светодиодных источников света, к которому относятся пиксельные светодиодные ленты «Бегущий огонь», управляемый «гибкий неон» и флеш-модули. В них, как и в обычных многоцветных RGB лентах и модулях, используются трехцветные светодиоды с красным (Red), зеленым (Green) и синим (Blue) цветом свечения.

Принципиальное отличие заключается в том, что помимо светодиодов, непосредственно на ленту или внутрь модулей, устанавливаются микросхемы управления. Благодаря этому, появляется возможность управлять не всеми светодиодами одновременно, а каждым светодиодом или группой из нескольких светодиодов отдельно. Такая группа называется пиксель. Количество светодиодов в пикселе зависит от типа ленты. Светодиодные ленты и модули с напряжением питания 12В обычно имеют по 3 RGB светодиода в одном пикселе, с питанием 24В – по 6 светодиодов на пиксель. В светодиодных лентах и модулях с напряжением питания 5В, управление обычно осуществляется каждым светодиодом отдельно, причем микросхема управления может быть встроена в корпус самого RGB светодиода.

Большинство контроллеров позволяют устанавливать длину подключенной ленты и выбирать последовательность RGB каналов на ленте (RGB, RBG, BGR и т.д.). Это необходимо чтобы цвет, заданный в программе, соответствовал воспроизводимому цвету, красный цвет был красным, зеленый – зеленым и синий — синим.

Цифровой сигнал, сформированный пиксельным контроллером, поступает на микросхему, установленную на ленте или во флеш- модуле, и представляющую собой специализированный микроконтроллер, который принимает цифровой сигнал, декодирует его и управляет яркостью и цветом свечения светодиодов. Часто эти микроконтроллеры называют «чип» или «драйвер». В данной статье, для однозначного понимания, будем называть их «драйвер».

Тип используемых драйверов обязательно указывается в параметрах светодиодных лент или флеш-модулей. Знать этот тип необходимо для того, чтобы подобрать и правильно настроить контроллер, который будет управлять лентой или модулями.

Большинство контроллеров могут работать с несколькими типами драйверов. Перечень драйверов, с которыми работает тот или иной контроллер, приводится в его технических характеристиках, а также в программном обеспечении к контроллеру, если таковое используется для создания собственных световых программ. Поскольку ведется постоянная работа по совершенствованию программного обеспечения и контроллеров, списки совместимых драйверов периодически пополняются.

Применяемые драйверы разделяются на два принципиально разных класса. В соответствии с этим на два класса можно разделить и светодиодных ленты, флеш-модули и «гибкий неон».

  • Первый класс (более обширный и чаще используемый) — это драйверы использующие цифровой интерфейс SPI (Serial Peripheral Interface — последовательный периферийный интерфейс),

  • Второй – драйверы, использующие цифровой протокол управления DMX (Digital Multiplex – цифровое мультикплексирование).

Оба класса драйверов имеют свои преимущества, о которых расскажем далее. Рассмотрим более подробно оба типа используемых протоколов.

Использование протокола SPI.

Особенностью светодиодных лент и модулей, использующих протокол управления SPI, является последовательная передача данных от пикселя к пикселю по всей длине подключенной цепочки. Цифровая управляющая последовательность формируется контроллером и подается на первый пиксель. Драйвер этого пикселя «забирает» первую принятую информации себе, а оставшуюся цифровую последовательность передает на следующий пиксель. Второй драйвер также «отрезает» себе начальную часть информации и передает оставшееся на третью микросхему, и т. д. При таком способе передачи нет необходимости присваивать микросхемам адреса. Адресом, по сути, является место расположения пикселя в общей последовательности.

Управление по протоколу SPI может осуществляться с использованием двух сигнальных проводов (DATA и CLK) или только одного (DATA). Для лент и модулей с двумя сигналами управления характерна более стабильная работа на высоких скоростях обмена и, соответственно меньшая задержка распространения информации и более высокая частота обновления. Сколько проводов управления используется в конкретном случае, зависит от типа драйверов на светодиодной ленте или в модулях. Ниже приведена таблица с основными параметрами SPI драйверов, используемых в оборудовании Neoncolor.

Тип драйвераТМ1804ТМ1812WS2801WS2811WS2812LPD6803UCS1903TLS3001
Использование в оборудовании
Ленты/ модулиЛентыМодулиЛенты/ модулиЛенты/ модулиМодулиМодулиМодули
Напряжение питания лент и модулей
12/24В12В5/12В5/12/24В5/12/24В5/12В
Количество RGB светодиодов в пикселе для лент
1 или 3 шт.1, 2 или 3 шт.3 шт.1 шт.
Сигналы управленияDATADATADATA, CLKDATADATADATA, CLKDATADATA
Исполнение микросхемыВ отдельном корпусеВ отдельном корпусеВ отдельном корпусеВ отдельном корпусеВстроена в светодиодВ отдельном корпусеВ отдельном корпусеВ отдельном корпусе
Количество обслуживаемых драйвером пикселей1 (3 канала)4 (12 каналов)1 (3 канала)1 (3 канала)1 (3 канала)1 (3 канала)1 (3 канала)1 (3 канала)
Количество цветов16 млн16 млн16 млн16 млн16 млн3276816 млн4096

С появление новых драйверов, список используемых микросхем пополняется.

Ниже приведены структурные схемы SPI лент и их подключение к контроллеру.

Рис.1. Структурная схема SPI светодиодной ленты с двумя линиями управления (DATA и CLK)

Рис.2. Структурная схема SPI светодиодной ленты с одной  линией управления (DATA )

Использование протокола DMX.

Отличительные особенности светодиодных лент и флеш-модулей, использующих DMX управление – параллельная подача сигнала управления на все модули. Как видно на структурной схеме, приведенной на рис.3., цифровой сигнал с выхода контроллера подается одновременно на все драйверы.

Рис.3. Структурная схема DMX светодиодной ленты (сигнал ADR используется только при записи адресов DMX каналов)

В такой системе выход из строя одного драйвера не вызывает отказ всех последующих пикселей. Правда, чтобы информация попала именно в тот драйвер, которому она предназначена, драйверы должны иметь свой персональный адрес. Если драйверы в последовательной цепочке поменять местами, поменяются и пикселы в программе, в результате световой эффект будет нарушен.

В оборудовании компании Neoncolor используются современные DMX драйверы WS2821. Справедливости ради, стоит отметить, что эти драйверы используют протокол DMX, но не используют полноценный симметричный интерфейс, характерный для работы систем стандарта DMX. Для передачи сигнала используется сигнал DATA+ и не используется DATA-.

DMX ленты, модули и «гибкий неон» поставляются с записанными при производстве DMX адресами. По умолчанию, адресация пикселей каждой катушки ленты (цепочки модулей или катушки «гибкого неона») начинается с 1-го адреса и нумеруется по порядку до последнего пикселя. Если в одну линию соединяется несколько катушек или отрезков, требуется произвести запись адресов заново. Для этого вначале выполняются все соединения отрезков ленты или модулей, а затем производится запись адресов. При этом адреса автоматически последовательно записываются во все подключенные пиксели, начиная от ближайшего к контроллеру. Такая запись исключает дублирование адресов и обеспечивает правильное выполнение световых эффектов.

Для записи адресов в DMX драйверы используются специализированные редакторы адресов, например, DMX-WS2821. Некоторые пиксельные контроллеры, такие как DMX K-1000D или DMX K-8000D, имеют встроенный редактор адресов.

При записи адресов используется провод, обозначенный ADR (ADI, ADIN). После выполнения записи, при воспроизведении световых программ, вход ADI драйверов не используется. Если Ваш контроллер не имеет встроенного редактора адресов и не имеет выхода для подключения провода ADI, этот провод должен быть соединен с общим проводом GND, что предотвратит воздействие на него внешних помех и наводок.

Подводя итог сравнению цифровых интерфейсов SPI и DMX, используемых при управлении светодиодными пикселями, приведем положительные стороны обоих.

Плюсы светодиодных лент и модулей, использующих интерфейс SPI:

  • нет необходимости записывать адрес и, соответственно, приобретать редактор адресов;

  • нет привязки пиксела к месту установки в общей цепи, т. е. перестановка модулей или отрезков ленты не приводит к нарушению рисунка воспроизводимой программы;

  • возможность подключения на одну линию более 1024 пикселей, при условии поддержки такого количества контроллером и при продуманном и качественно выполненном монтаже.

Плюсы светодиодных лент, модулей и «гибкого неона», использующих интерфейс DMX:

  • совместимость с оборудованием, использующим стандартный протокол управления DMX512, например, DMX пульты или оборудование системы MADRIX.

  • при отказе одного пикселя, все последующие пиксели продолжают работать, картинка не искажается.

При управлении от оборудования, работающего по стандартному протоколу DMX512 , на одну DMX шину может быть подключено максимум 170 пикселей (170 пикселей по 3 адреса, итого 510 адресов). При использовании специализированных пиксельных контроллеров для светодиодных лент и флеш-модулей, это количество зависит от типа самого контроллера и обычно составляет 1024 пикселя на один порт.

В заключении статьи приведем схему подключения нескольких светодиодных лент «Бегущий огонь» (Рис.4.) и дадим несколько рекомендаций, которые помогу правильно спроектировать и смонтировать систему.

Рис.4. Соединение нескольких светодиодных лент.

Приведенные ниже рекомендации относятся ко всем светодиодным лентам, флеш-модулям и гибкому неону, управляемым как по протоколу SPI, так и DMX.

  • При подключении пикселей соблюдайте направление передачи данных, обозначенное стрелками, нанесенными на ленте или флеш-модулях. Стрелки должны указывать в направлении от контроллера. Также, можно ориентироваться на маркировку, нанесенную на ленту или модули. Контакты с маркировкой DI или DIN – вход, подключаются к выходу контроллера, контакты с маркировкой DO или DOUT – выход, подключаются к следующим пикселям.

  • Никогда не подавайте на ленту напряжение, превышающее номинальное напряжение питания, например, подключение ленты с напряжением питания 5В к источнику питания с выходным напряжением 12В неминуемо приводит к выходу ленты из строя.

  • Будьте внимательны при подключении. Подача напряжения питания на вход данных или ошибка с полярностью подключения выводов питания («плюс» и «минус» источника питания) может привести к выходу ленты из строя.

  • Не подключайте последовательно питание двух и более лент (5 или 2.5 м, в зависимости от типа лент). Лента и «гибкий неон» поставляются на катушках и всегда имеют максимально допустимую длину. При соединении последовательно нескольких лент, провода DATA и GND подключаются с выхода одной ленты ко входу другой, а питание подается на каждую ленту отдельно. Если для питания нескольких лент используется один мощный источник питания, от него к каждой ленте необходимо провести отдельный кабель. При этом следует учитывать, что ток потребления ленты может достигать больших значений и это приводит к падению напряжения на питающих проводах. Помимо изменения цвета свечения, такое падение может вызывать сбои в управлении пикселями. Сечение питающего кабеля рассчитывается так же, как и для стандартных светодиодных лент, исходя из потребляемой мощности ленты и длины кабеля. Для расчета можно воспользоваться калькулятором сечения провода на нашем сайте. Часто, вместо одного мощного источника питания, бывает удобнее использовать отдельные блоки небольшой мощности для каждой ленты, разместив их в непосредственной близости к ленте. При таком подключении проблем, вызываемых падением напряжения, не возникает.

  • При использовании лент высокой плотности и с низким напряжением питания (5 вольт), подавайте питание на ленту с обоих концов. На таких лентах, из-за большого потребляемого тока и падения напряжения на дорожках ленты, цвет свечения светодиодов в начале и конце ленты может отличаться. Из-за недостатка напряжения питания на конце ленты могут появиться сбои управления светодиодами. Эти эффект особенно выражены при включении статического белого цвета на всех светодиодах. В таком режиме потребляемый лентой ток максимальный. На некоторых контроллера, для устранения подобного эффекта, автоматически снижается яркость свечения на белом цвете при питании контроллера напряжением 5 вольт.

  • Напряжение на управляющих линиях DATA и CLK не зависит от типа контроллера и его напряжения питания. На всех контроллерах оно может принимать только два значения – 0 или 5 вольт (уровни TTL). Из этого следует, что не обязательно питать контроллер и ленту от источников питания с одинаковым выходным напряжением. Например, можно использовать ленту с питанием 5 вольт и контролер с напряжением питания 12 вольт. Главное, чтобы выходное напряжение блока питания ленты соответствовало подключаемой ленте, а выходное напряжения блока питания контроллера соответствовало подключаемому контроллеру. Если напряжения питания контроллера и ленты одинаковые, можно использовать один общий источник питания.

  • Для передачи сигналов управления от контроллера к ленте используйте экранированный кабель. Возможно применение кабеля для компьютерных сетей UTP (витая пара). Длина кабеля управления между контроллером и лентой не должна превышать 10 м. При необходимости передать сигнал управления на большее расстояние (до 200м), используйте конверторы сигнала TTL в RS485 со стороны контроллера RS485 в TTL со стороны ленты. Для передачи и приема сигнала по кабелю можно использовать конвертер Th3010-485.

  • При количестве пикселей в системе более 1024, используйте контроллеры с несколькими выходными портами. Равномерно распределяйте пиксели между портами контроллера.

Руководствуясь приведенными рекомендациями, можно создавать системы практически любой сложности – от световых дорожек с эффектом «Бегущий огонь» до мультимедийных экранов с выводом графических и видео изображений.

Как выбрать блок питания Mean Well: драйвер светодиода и руководство по блоку питания

При поиске блока питания Mean Well для светодиодного освещения легко потеряться среди множества доступных вариантов. Во-первых, полезно знать конкретные потребности вашего проекта. Часто источники питания неправильно выбираются для светодиодного проекта, что приводит к неудаче. Чтобы исключить любые проблемы, используйте краткий контрольный список ниже при поиске источника питания для светодиодов.

  На что обратить внимание перед выбором блока питания:

  • Как подключить блок питания?
    • Простая вилка или прямое подключение к сети переменного тока?
  • Поместится ли блок питания в нужном месте?
    • Обязательно проверьте размер устройства, чтобы убедиться, что у вас есть место для него.
  • Могу ли я использовать блок питания на открытом воздухе или в сыром помещении?
    • К счастью, существует множество водонепроницаемых блоков питания и драйверов, обратите внимание только на степень защиты IP65!
  • Хочу ли я затемнять светодиодные фонари?
    • Если требуется диммирование, обязательно выберите источник питания с возможностью диммирования.
  • Наконец, требуются ли для моего приложения какие-либо другие функции?
    • Примеры: PFC, защита от перенапряжения, защита от перегрева, одобрено UL и т. д.

Если вы не знакомы с принципами работы блоков питания для светодиодов и их техническими характеристиками, лучше всего начать с нашего первого поста в этой серии — Источники питания для светодиодов 101.

Если вы ищете бренд драйвера светодиодов и блока питания, которому можно доверять, обратите внимание на Mean Well. С частотой отказов менее 0,02% в 2016 году Mean Well продолжает производить одни из самых надежных источников питания в мире. Заполнив приведенный выше контрольный список и зная, что вы ищете, ознакомьтесь с вариантами ниже!

В этом кратком руководстве по выбору представлены многие категории и варианты, предлагаемые Mean Well.Если вы все еще не уверены в свойствах своих светодиодов, вам необходимо проверить потребляемую мощность, которая требуется вашему светодиоду. Если есть какая-то путаница, хорошо вернуться назад и найти свойства ваших светодиодов, а также узнать, нужно ли вам постоянное напряжение или источник постоянного тока.

Блоки питания постоянного напряжения для светодиодов

Для вашего светодиода требуется 12 вольт постоянного тока или альтернативное постоянное напряжение? Вы не знаете, как питать светодиоды, когда обычное домашнее электричество имеет переменное напряжение? Что вам понадобится, так это стандартный импульсный источник питания переменного тока в постоянный, принимающий линейное напряжение переменного тока и выдающий постоянное напряжение постоянного тока.Существуют блоки питания, которые подключаются прямо к настенной розетке, или блоки, которые подключаются непосредственно к основным линиям переменного тока. Mean Well предлагает различные выходные напряжения, поэтому при работе с готовыми светодиодными лампами, которым требуется определенное постоянное напряжение, ищите необходимую номинальную входную мощность, и все готово. Хорошим примером продукта, требующего постоянного напряжения, могут быть наши 12-вольтовые светодиодные гибкие ленты.

Mean Well GST: адаптер питания с разъемом

Это стандартный настольный адаптер питания.Их иногда называют компьютерными блоками питания, потому что они в основном используются для питания компьютеров или другой бытовой электроники. Зеленые адаптеры серии Mean Well GST мощностью от 18 Вт до 90 Вт соответствуют новейшим нормам энергоэффективности (EISA 2007 и DoE Level VI). Это высокоэффективный импульсный источник питания переменного тока в постоянный, который потребляет мощность без нагрузки, что является улучшением по сравнению с предыдущими конструкциями.

Это предпочтительный источник питания, если вы хотите просто подключить его к стандартной настенной розетке.GST использует 3-контактную конструкцию для подключения к обычным бытовым розеткам, а затем подключается к выходному разъему 2,1 мм. Идеальный вставной вариант для гибких светодиодных лент, так же просто, как соединить части вместе.

  • Входная мощность: 90–264 В переменного тока
  • Выходное напряжение: 2, 7, 9, 12, 15, 18, 24, 48 В постоянного тока
  • Мощность: модели 18-90 Вт
  • Эффективность 90%
  • Корпус: огнестойкий корпус 94V-0
  • Соединения: Вход настенной розетки на 2.Штекерный выход 1 мм

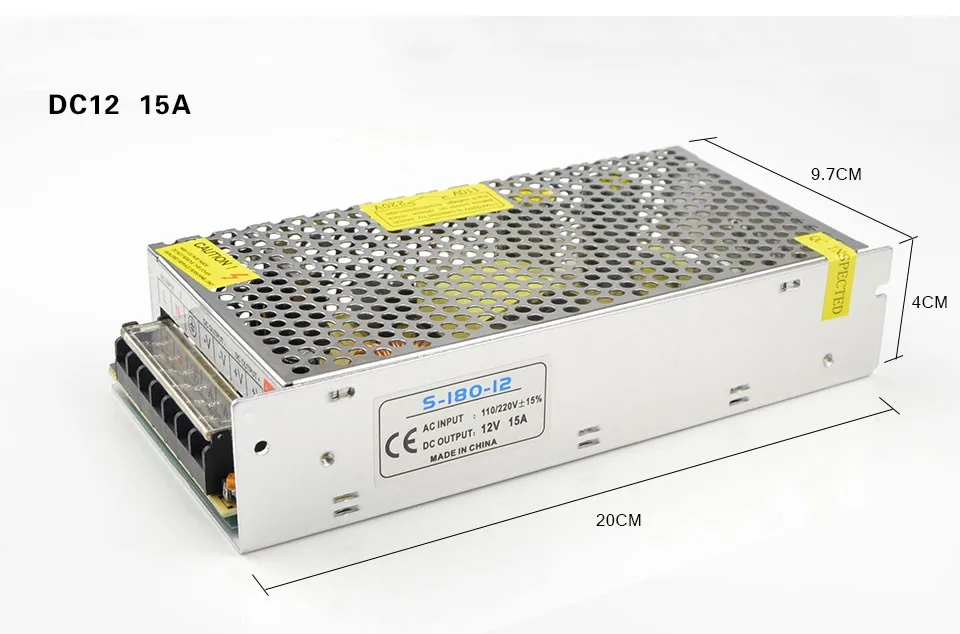

Закрытый блок питания LRS

Серия Mean Well LRS представляет собой блок питания закрытого типа. Это стиль, в котором схема переключения переменного/постоянного тока удерживается внутри металлической сетчатой ​​рамы, где соединения выполняются через винтовые клеммы. Это самый простой для подключения источник питания, не относящийся к серии GST. Эти блоки питания могут быть жестко подключены или могут работать с простым кабелем питания, подключаемым к входным клеммам для подключения к стене.

Импульсные блоки питания переменного/постоянного тока LRS представляют собой трансформаторы с одним выходом, выполненные в низкопрофильном корпусе высотой всего 30 мм (1. 18″). Они обеспечивают очень низкое энергопотребление без нагрузки, что позволяет конечной светодиодной системе легко удовлетворять мировые потребности в энергии. LRS предлагает лучшее решение по соотношению цена-качество на нашем объекте, обладая при этом полным набором защитных функций.

  • ВЫСОКАЯ МОЩНОСТЬ: до 350 Вт!
  • Входная мощность: 90–264 В переменного тока
  • Выходное напряжение: 5, 12, 15, 24, 36, 48 В постоянного тока
  • Высокая эффективность и надежность
  • Соединения: Винтовые клеммы

Проводные источники постоянного напряжения

Mean Well предлагает широкий выбор проводных блоков питания с одним выходом и защитой от короткого замыкания и перенапряжения.Конструкции с жесткой разводкой заключены в полностью изолированные пластиковые корпуса с многожильными проводами 14-20 AWG для входных и выходных соединений. Проводные источники питания класса 2 мощностью от 8 до 600 Вт имеют множество вариантов для удовлетворения растущих требований к светодиодному освещению.

Блок питания Mean Well APV

Самая маленькая и дешевая единица из доступных. Это маленькое устройство находится в полностью изолированном пластиковом корпусе. Он не предназначен для наружного использования, но идеально подходит для освещения небольших помещений.

  • Вход: 90–264 В переменного тока
  • Выходное напряжение: 5, 12, 15, 24, 36
  • Мощность: 8-35
  • Корпус со степенью защиты IP42
  • Соединения: проводные соединения 18-20 AWG

Блок питания Mean Well LPV

Этот проводной блок питания похож на APV, но может выдерживать нагрузки большей мощности. Он также находится в полностью изолированном водонепроницаемом корпусе, поэтому его можно использовать на открытом воздухе для архитектурного и ландшафтного освещения.

  • Вход: 90–264 В переменного тока
  • Выходное напряжение: 5, 12, 15, 24, 36, 48 В постоянного тока
  • Мощность: 20-100 Вт
  • Степень защиты IP67
  • Соединения: Провод 14-18 AWG с рейтингом UL

Блок питания с регулируемой яркостью ШИМ

Компания Mean Well разработала серию PWM как источник питания переменного/постоянного тока класса 2 с регулируемой яркостью. ШИМ имеет режим ШИМ с постоянным выходным напряжением, разработанный для поддержания постоянного цвета и яркости светодиодов и регулировки яркости от 0 до 100%.Устройство предлагает функцию затемнения Mean Well 3-в-1: используйте 0-10 В, ШИМ или сопротивление для изменения рабочего цикла выхода.

Прочная конструкция со степенью защиты IP67 повышает качество этого блока питания. Подкрепленный 5-летней гарантией, он идеально подходит для освещения светодиодной лентой. ШИМ можно использовать в паре с нашим популярным диммером 0-10 В для затемнения светодиодных лент на 2-100%.

  • Входное напряжение: 90–305 В переменного тока
  • Выходное напряжение: 12, 24, 36, 48 В постоянного тока
  • Мощность: 40-120 Вт
  • Функция затемнения 3-в-1 — регулировка выхода ШИМ
  • Водонепроницаемая конструкция IP67
  • Проводные соединения AWG с рейтингом UL

Постоянное напряжение ODLV, выход в режиме ШИМ с дополнительным

Серия ODLV-45 представляет собой драйвер переменного/постоянного тока мощностью 45 Вт с ШИМ-выходом постоянного напряжения. ODLV работает от входного напряжения 90–295 В переменного тока и предлагает модели с различным номинальным выходным напряжением от 12 В до 60 В постоянного тока.

Блок питания предлагает диммирование 2-в-1, которое работает с сигналом 0–10 В постоянного тока и сигналом ШИМ 10 В. Функции затемнения изменяют рабочий цикл выхода в стиле ШИМ, как и в модели ШИМ выше. Другая интересная часть ODLV заключается в том, что он предлагает дополнительный выход (12 В / 50 мА), который может питать небольшой вентилятор, чтобы обеспечить оптимальные рабочие температуры как для источника питания, так и для светодиодных ламп.

Mean Well ODLV — блок питания класса изоляции II, подходящий для светодиодного освещения как во влажных, так и в сухих помещениях (благодаря степени защиты IP67). Mean Well добавила защиту от короткого замыкания и 3-летнюю гарантию, что делает его чрезвычайно надежным источником питания для светодиодных лент и многого другого.

Драйверы постоянного тока для светодиодов

Как вы знаете, для работы светодиодов требуется постоянный ток. При самостоятельном создании светодиодных систем крайне важно помнить о светодиодном драйвере, который управляет светодиодами при этом постоянном токе.Mean Well производит светодиодные драйверы для переменного или постоянного тока. Как и их источники питания, драйверы постоянного тока соответствуют правилам безопасности и рассчитаны на длительный срок службы.

Драйверы для светодиодов переменного/постоянного тока

Драйверы светодиодов

с переключением переменного тока в постоянный имеют все это, поскольку они переключают сетевое напряжение на постоянный постоянный ток, подходящий для мощных светодиодов. Каталог драйверов Mean Well поставляется с различными вариантами (диммирование, мультивыход, PFC и т. д.), так что вы можете найти именно то, что ищете.Блоки подключены к сети. При выборе драйвера светодиодов переменного тока в постоянный убедитесь, что выходной ток безопасен для вашего светодиода и что напряжение нагрузки вашего светодиода (общее Vf системы) находится в пределах рабочего диапазона постоянного напряжения драйвера. Вы можете прочитать здесь, чтобы узнать, как драйверы переменного тока в постоянный могут быть лучше для больших приложений общего освещения.

При проектировании светодиодной системы строитель должен определить характеристики освещения. Одной из ключевых особенностей является возможность затемнения или нет. Драйверы светодиодов всех видов либо сделаны диммируемыми, либо недиммируемыми.Драйверы без затемнения довольно просты, тогда как драйверы затемнения могут иметь различные функции затемнения, которые вам необходимо отслеживать.

Драйверы для светодиодов без диммирования

APC и LPC будут выглядеть очень похоже, поскольку они повторяют свои аналоги с постоянным напряжением (APV и LPV). APC выдерживает меньшие нагрузки, в то время как LPC — это драйвер большего размера, который может обрабатывать больше светодиодов одновременно и работать на открытом воздухе, поскольку он имеет степень водонепроницаемости IP67.

Чтобы выбрать правильный выход:

  1. Определите идеальный/безопасный ток для ваших светодиодов.
  2. Суммируйте общее напряжение светодиодов, которые вы будете включать последовательно.
  3. Выберите драйвер из таблицы с нужным вам диапазоном выходного тока и напряжения постоянного тока!

Драйверы для диммирования светодиодов

Драйверы с регулируемой яркостью выпускаются в нескольких различных моделях, предлагающих различные виды затемнения. Mean Well имеет отличную функцию затемнения 3-в-1 на многих драйверах с регулируемой яркостью, которыми можно управлять с помощью сигнала 0-10 В или ШИМ. Исключением является PCD, который можно регулировать с помощью диммеров переменного тока с отсечкой фазы.

HLG-C — Драйвер постоянного тока премиум-класса в металлическом корпусе

HLG-C — это Святой Грааль светодиодных драйверов Mean Well. Драйверы светодиодов переменного/постоянного тока в алюминиевом корпусе имеют мощность от 60 до 320 Вт! Они выдают строго постоянный ток в диапазоне от 350 мА до 3500 мА! Имея лидирующую 7-летнюю гарантию, полную безопасность и одобрение регулирующих органов, а также класс защиты IP65-67, эти светодиодные драйверы являются наиболее прочным и надежным решением для управления светодиодами высокой интенсивности.

Самым большим преимуществом HLG-C является, во-первых, то, сколько он может выдержать. Модель мощностью 320 Вт, которая может работать с током до 3500 мА, гораздо более надежна, чем все, что мы когда-либо предлагали. Во-вторых, металлический корпус действительно увеличивает долговечность. Модели с пластиковым корпусом Mean Well очень надежны, но металлический корпус помогает улучшить долговечность и контроль температуры, что делает их очень эффективными и надежными источниками питания для светодиодов.

Семейство светильников Mean Well HLG обычно используется для освещения растений, подвесных светильников и встроенных светильников.HLG-C предлагает три различных варианта блока питания. Все три имеют свои особенности и уникальные функции, которые помогают решить проблемы для вашего приложения:

Тип A – регулируемый ток и напряжение

HLG-C A типа имеет класс защиты IP65 и включает два встроенных потенциометра, которые могут регулировать выходное напряжение и ток. Потенциометры находятся под двумя черными крышками на лицевой стороне блока питания. Диапазон напряжения постоянного тока можно регулировать в пределах ±10%, тогда как выходной ток можно регулировать в диапазоне от 50% до 100% от номинального тока.

Тип B – затемнение 3-в-1

Тип B HLG-C предлагает диммирование Mean Well, которым можно управлять с помощью сигнала ШИМ 0-10 В, 10 В или сопротивления.

Тип D – затемнение по таймеру

Mean Well предлагает эту модель D, которую вы можете заказать у нас. Эта модель позволяет программировать драйвер, что позволяет использовать несколько различных световых выходов в зависимости от времени суток.

PCD — Драйвер с регулируемой яркостью переменного тока

Mean Well разработала PCD как проводной драйвер, которым можно было управлять с помощью обычных бытовых настроек диммирования.Этот низкопрофильный драйвер подходит для изготовленного по индивидуальному заказу светильника и любого из совместимых диммеров, перечисленных в спецификации.

  • Входное напряжение: 115–230 В переменного тока
  • Выходной ток: 350–1400 мА
  • Полностью изолированный корпус IP42
  • Мощность: модели 16 и 25 Вт
  • Диммирование: диммирование с отсечкой фазы переменного тока, диммирование по переднему и заднему фронту TRIAC

Драйвер Mean Well IDLC с PFC

IDLC от Mean Well — это 45-ваттный драйвер переменного/постоянного тока для светодиодов с постоянным выходным током и дизайном без мерцания.Высокоэффективный драйвер имеет клеммные соединения и безвентиляторную конструкцию, которую можно легко скрыть. Драйвер предлагает диммирование 2-в-1, работая как с диммерами 0-10 В, так и с ШИМ.

  • Входная мощность: 90–295 В переменного тока
  • Выходной ток: 350–1400 мА
  • Мощность: 45 Вт
  • Изолированный корпус IP20
  • Диммирование: ШИМ 2-в-1 или 0-10 В

LCM-U — драйвер светодиодов с несколькими выходами

Mean Well разработал довольно крутой светодиодный драйвер, который позволяет пользователю переключать выходной ток. Драйвер переменного/постоянного тока имеет ряд переключателей (dip-переключателей), которые можно переключать для вывода различных уровней постоянного тока. Это способ отрегулировать общую яркость вашей светодиодной системы, и он отлично подходит для тестирования светодиодов и яркости. Драйвер также использует функцию затемнения 3-в-1 для использования с ШИМ, 0-10 В или сопротивлением.

  • Входная мощность: 90–132 В переменного тока
  • Выходной ток: 350–1400 мА
  • Корпус: IP20 Изолированный корпус
  • Мощность: 40 и 60 Вт
  • Диммирование: ШИМ, 0–10 В или сопротивление

Двухрежимные источники питания: CC + CV

Мы увидели разницу между источниками питания постоянного тока и постоянного напряжения, а также большое предложение Mean Well для обоих типов.Теперь пришло время сообщить вам, что Mean Well производит несколько моделей, которые обладают характеристиками постоянного напряжения и постоянного тока.

Во время первоначального запуска блоки питания работают в режиме постоянного напряжения, что подходит для ламп с внутренними драйверами или последовательно включенными резисторами (например, светодиодные ленты). Как только требуемый выходной ток превысит номинальный ток источника питания и напряжение достигнет области постоянного тока, устройство будет выдавать постоянный ток и сможет напрямую управлять светодиодами.

Эти блоки питания с двумя выходами в основном используются для постоянного напряжения, так как существуют модели постоянного тока, если это то, что вам нужно. Однако режимы постоянного тока используются во многих светодиодных системах, и это, безусловно, может добавить большую гибкость вашей настройке светодиодов.

HLG: Алюминиевый блок питания IP65-67 CC+CV LED

Блок питания

Mean Well с двойным выходным режимом HLG такой же, как и HLG-C, но обеспечивает выходное постоянное напряжение. HLG размещен в качественном алюминиевом корпусе со степенью защиты IP65/IP67. Это флагманский источник постоянного напряжения от Mean Well. Он потребляет входное напряжение 90–305 В переменного тока и выпускается в моделях мощностью от 40 до 600 Вт с номинальным выходным напряжением 12–54 В постоянного тока.

Каждая модель выпускается с определенной мощностью и напряжением. Выходное напряжение важно, когда у вас есть светодиодная система, требующая определенного напряжения постоянного тока. Выберите необходимое напряжение, и все готово.

На приведенном выше графике видно, что существует «область постоянного тока». Это означает, что если у вас есть светодиоды, работающие в этом диапазоне, источник питания может напрямую управлять этими светодиодами.Просто убедитесь, что вы смотрите на текущий рейтинг источника питания, так как некоторые из них могут быть высокими, слишком высокими для некоторых светодиодов.

Как и HLG-C, Mean Well HLG имеет 3 различных типа, которые мы предлагаем:

Пустой тип —  У этой модели нет особых функций, предлагается только HLG с входными и выходными кабелями.

Тип A — Эта модель имеет два внутренних потенциометра, с помощью которых можно слегка изменять выходное напряжение, а также изменять выходной ток в пределах 50–100 %.

Тип B –  Эта модель предлагает затемнение 3-в-1. Имеются выходные и входные соединения, а также диммирующие провода, которые могут помочь регулировать яркость светодиодных ламп с помощью систем сопротивления, ШИМ или 0-10 В диммирования.

Mean Well NPF: источник питания постоянного напряжения с режимом постоянного тока

Серия Mean Well NPF-D — это еще один импульсный источник питания переменного/постоянного тока для светодиодов, который обеспечивает затемнение, а также функцию двойного выхода. Размещенные в пластиковом прямоугольном корпусе со степенью защиты IP67, эти драйверы построены с PFC и соответствуют требованиям источника питания с классом изоляции II № F.Г.

НПФ работает в режиме постоянного напряжения, выдавая напряжение, указанное на каждой модели. Однако, как и HLG, NPF имеет область постоянного тока (т. е. 7,2–12 В для NPF-40D-12), что позволяет драйверу напрямую управлять светодиодами высокой мощности при указанном постоянном токе.

Для управления выходом NPF имеет диммирование 3-в-1: 0~10 В, ШИМ 10 В и сопротивление. NPF имеет класс защиты IP67 для использования во влажных и мокрых местах. На каждой стороне также есть монтажные отверстия для удобного монтажа в любом месте.Эта гибкость очень помогает при проектировании систем светодиодного освещения, а NPF поставляется с 5-летней гарантией, которая дает конечному пользователю надежный и долговечный драйвер.

Драйверы постоянного/постоянного тока

Mean Well предлагает несколько замечательных низковольтных драйверов светодиодов с несколькими вариантами выхода постоянного тока. Эти преобразователи постоянного тока в постоянный очень компактны, что делает их идеальными для небольших ламп, фонариков или любого другого устройства, ограниченного пространством. Вместо сетевого напряжения переменного тока они потребляют низкое постоянное напряжение, обычно около 9-36 В постоянного тока, и выводят постоянный ток на ваши мощные светодиоды.

Драйверы постоянного тока

идеально подходят, когда вы питаетесь от батареи или хотите создать осветительную арматуру, которая может иметь входную мощность постоянного напряжения. С драйвером постоянного тока, встроенным в световую цепь, свет может работать с 12 вольтами и работать правильно, поскольку драйвер постоянного тока Mean Well регулирует ток.

Понижающие драйверы

Понижающие драйверы светодиодов

, также называемые понижающими драйверами, идеально подходят для приложений, в которых напряжение источника больше, чем напряжение светодиода.Возьмем, к примеру, если вы пытаетесь запустить 3-вольтовый светодиод от стандартного автомобильного аккумулятора, напряжение которого колеблется около 12 вольт. Драйверы Buck LED обеспечивают самую высокую эффективность среди светодиодных драйверов и обычно имеют наименьшие габариты. Mean Well имеет два типа понижающих драйверов постоянного тока: LDD-L и LDD-H.

Оба драйвера предлагают дистанционное ШИМ-управление яркостью и функции ВКЛ/ВЫКЛ. Они бывают трех стилей для любых необходимых подключений: проводные, штифтовые и SMD-стили. Оба они работают практически одинаково с высоким КПД 97%.Небольшое отличие заключается в том, что LDD-H может работать с большим количеством светодиодов одновременно, чем LDD-L. Смотрите их характеристики ниже.

Средняя скважина LDD-L

  • Входное напряжение: 6~36 В постоянного тока
  • Выходной ток: 300–1500 мА
  • Регулировка яркости ШИМ

Средняя скважина LDD-H

  • 9~56 В постоянного тока
  • Выходной ток: 300–1500 мА
  • Регулировка яркости ШИМ

Драйвер для светодиодов Buck-Boost

Mean Well также предлагает низковольтный драйвер светодиодов LDB-L с режимом buck-boost. Это означает, что драйвер может работать внутри схемы независимо от того, будет ли напряжение светодиода немного выше или немного ниже входного напряжения. Это идеально подходит для приложений, использующих литий-ионную батарею, где батарея может разряжаться и потреблять меньшее напряжение, чем при полной зарядке. LDB-L по-прежнему сможет управлять светодиодом до тех пор, пока он не упадет ниже входного порога драйвера.

LDB-L предлагает функцию ШИМ-управления яркостью и дистанционное включение/выключение, как и понижающие драйверы, но поставляется только в виде штырькового и проводного подключения, а не в стиле устройства для поверхностного монтажа.

  • Входное напряжение: 9~36 В постоянного тока
  • Выходной ток: 300–600 мА
  • Эффективность 91%
  • Регулировка яркости ШИМ

Повышающие драйверы

Драйверы

Step-Up LED, также называемые повышающими драйверами, могут работать с высокими напряжениями, необходимыми для последовательного включения нескольких светодиодов. Драйверы повышения напряжения, как вы можете предположить, могут создавать эти напряжения, даже если напряжение источника ниже того, что необходимо для светодиодов.Повышающий драйвер LDH от Mean Well может управлять светодиодами последовательно, сохраняя при этом постоянный ток и яркость.

LDH может работать со светодиодами мощностью до 45 Вт, которыми можно управлять с помощью сигнала ШИМ. LDH можно приобрести в штырьковом или проводном исполнении. Существуют серии A и B, которые изменяют входное и выходное напряжение. Серия A работает с более низким входным напряжением, тогда как серия B работает с немного более высоким напряжением постоянного тока.

  • Вход: Серия A: 9–18 В постоянного тока Серия B: 18–32 В постоянного тока
  • Выходной ток: 350–1050 мА
  • Регулировка яркости ШИМ
  • Эффективность 95%

Устранение неполадок и поддержка Mean Well

Мы ожидаем, что у вас возникнет больше вопросов, связанных с широким ассортиментом новых продуктов и их модификаций. Как я уже говорил ранее, у нас есть целая команда технических специалистов и продавцов, которые хорошо обучены работе с продуктами Mean Well и будут рады помочь вам выбрать тот, который подойдет для вашей системы освещения. Что еще лучше, вы можете позвонить, заказать, и все это будет в пути к вам в течение дня. Позвольте нам быть вашим полезным и быстрым поставщиком решений для питания светодиодов Mean Well.

изолированных и неизолированных драйверов | Источники питания для светодиодов

Часто задаваемый вопрос об изолированных и неизолированных драйверах. Сначала позвольте мне объяснить, какова цель светодиодного драйвера, часто используется термин драйвер, когда на самом деле, говоря простым языком, это источник питания.Как и большинство электронных устройств, он сначала получает входную мощность от сети 120 В, 208 В, 277 В переменного тока или выше. Светоизлучающие диоды (LED) для подавляющего большинства приложений используют мощность постоянного тока (постоянного тока), сеть подает мощность переменного тока (переменного тока), поэтому источник питания должен преобразовывать мощность переменного тока в мощность постоянного тока, во-вторых, входящее напряжение от сети далеко слишком высокое, чтобы напрямую запитать светодиод, поэтому источник питания должен понизить это напряжение до более безопасного уровня, где-то в диапазоне 36–45 вольт.

Изолированные источники питания

Проще говоря, все это означает, что в электрической цепи имеется разрыв, созданный с помощью трансформатора для понижения более высокого входного напряжения до более низкого выходного напряжения. Это делает источник питания (драйвер) очень безопасным из-за отсутствия электропроводности.

Неизолированный источник питания

Неизолированный источник питания использует электронику для понижения напряжения и поэтому имеет электрическую связь между высоким и низким напряжением.Неизолированные источники питания имеют преимущество в эффективности по сравнению с более старой трансформаторной технологией и обычно достигают эффективности 90% по сравнению с 86% для изолированного устройства, использующего трансформатор.

Заключение

С точки зрения безопасности, как изолированные, так и неизолированные драйверы являются типами источников питания, которые должны пройти испытания Лаборатории страховщиков (UL), поэтому опасения по поводу возможного удара и другие связанные с этим проблемы безопасности должны быть сняты при UL. листинг применяется к любому электрическому устройству.Для максимальной эффективности вам нужен неизолированный источник питания, если правила разрешают использование этого типа в требуемом приложении.

Светодиодное освещение экономит энергию и снижает затраты. Знание преимуществ изолированных и неизолированных драйверов — это лишь один из аспектов понимания того, как извлечь максимальную пользу из этой высокоэффективной технологии. Позвоните в Vootu по телефону 727 314 8656, чтобы получить совет о том, как максимально сэкономить при установке светодиодов и как защитить свои инвестиции от преждевременного выхода из строя. Это то, чего вы не знаете, что приводит к растрате энергии и высоким затратам.

Разница между драйверами постоянного напряжения и постоянного тока

С таким количеством доступных опций выбор подходящего драйвера светодиодов иногда может быть ошеломляющим. Но теперь вам не о чем беспокоиться, потому что здесь, в этой статье, мы обсудим все аспекты светодиодных драйверов, которые вам необходимо учитывать, прежде чем сделать выбор. Мы обсудим драйверы светодиодов постоянного тока (CC) и постоянного напряжения (CV), зачем и когда они вам нужны, а также некоторые плюсы и минусы.

Что такое драйвер светодиодов?

Прежде чем перейти к нашей основной теме, вы должны знать, что драйвер светодиодов — это устройство, которое регулирует протекание тока через ваши светодиоды .Все драйверы работают либо с постоянным напряжением (CV), либо с постоянным током (CC), либо с обоими. Возникает вопрос, какой из драйверов вам нужен? Простой ответ заключается в том, что это будет в основном зависеть от светодиодного светильника, вашего потенциального применения и других факторов, которые мы обсудим позже.

Драйвер постоянного напряжения для светодиодов

Каковы характеристики светодиодов?

В настоящее время светодиоды являются самым выдающимся источником света. Светодиоды представляют собой полупроводниковые диоды, образованные путем объединения двух немного разных материалов для создания PN-перехода. Это дырки P-типа с избыточным положительным зарядом и электроны N-типа с дополнительным отрицательным зарядом. Обычно он известен как PN-переход и излучает свет при подаче постоянного тока.

Как и все другие полупроводники, светодиоды пропускают ток вперед, но блокируют ток в обратном порядке. Светодиод излучает свет, когда через него проходит электрический ток от анода (+) к катоду (-).

V-I характеристика светодиода

Подобно традиционным диодам с PN-переходом, светодиоды также зависят от тока с его прямым напряжением.Мы можем сказать, что небольшие изменения в проходящем напряжении приведут к значительным изменениям в проходящем токе. Обычно светодиоды имеют прямое напряжение (V f ) 2-3,5 В с прямым током 10-200 мА. Мы видим, что небольшое изменение напряжения приводит к большому изменению прямого тока.

V-I характеристика светодиода

Температурный коэффициент светодиода

До сих пор многие люди думают, что если напряжение светодиода фиксировано, то ток фиксирован, поэтому использование постоянного напряжения или постоянного тока одинаково. На самом деле вольт-амперные (ВАХ) характеристики светодиодов не фиксированы, а изменяются в зависимости от температуры. Итак, напряжение фиксировано, ток не будет фиксированным, а будет изменяться в зависимости от температуры. Это связано с тем, что светодиод является диодом, а его вольт-амперная характеристика имеет отрицательный температурный коэффициент.

Температурный коэффициент, обычно -2 мВ/градус (-1,5—2,5 мВ/°С), т. е. при повышении температуры его вольт-амперная характеристика сдвигается влево.

Температурный коэффициент светодиода

На изображении выше есть 3 кривые, они представляют разные характеристики светодиода при разных температурах.При одном и том же напряжении 3,3В токи составляют 8мА, 20мА и 37мА при разных температурах.

Таким образом, две приведенные выше характеристики повлияют на то, как мы выбираем светодиодные драйверы для светодиодов, продолжайте читать, и вы найдете ответ.

Что такое драйвер постоянного тока для светодиодов?

Драйвер постоянного тока для светодиодов изменяет напряжение во всей электрической цепи для поддержания постоянного тока. Чтобы упростить задачу, можно сказать, что драйвер светодиода постоянного тока будет иметь фиксированный выходной ток и переменное выходное напряжение.Светодиоды, предназначенные для работы с драйверами постоянного тока, нуждаются в определенной величине тока для правильной работы.

Драйвер постоянного тока для светодиодов

Драйверы этого типа поддерживают постоянный ток во всей светодиодной установке за счет колебания значения напряжения. Свет светодиода будет ярче при более высоком токе, но если ток не регулируется, это приведет к перегоранию светодиода. Этот тепловой разгон уменьшит срок службы светодиода и его качество. По этой причине драйверы постоянного тока так важны для светодиода.

Световой поток против прямого тока светодиода

Из значения температурного коэффициента светодиода мы узнали, что лучше использовать драйвер светодиода с фиксированным током, чтобы решить проблему повышения температуры.

Когда вам нужен светодиодный драйвер постоянного тока?

Драйверы постоянного тока в основном используются со светодиодными светильниками, изготовленными по методу привода «прямой привод». Прямой привод означает, что «выходной ток светодиодного драйвера напрямую питает светодиодную цепь».

Этот метод отличается высокой эффективностью и низкой сложностью.

Драйверы постоянного тока для светодиодов — лучший выбор для вас, если вы строите свой светильник или работаете с мощными светодиодами. Эти драйверы можно использовать с одной лампой или в цепочке светодиодов в серии.

Далее в статье вы увидите подробную таблицу по использованию драйверов CC и CV.

Выбор вашего светодиодного драйвера напрямую зависит от цели, для которой вы собираетесь его использовать.

  • Если вы собираетесь использовать его для освещения, лучше всего подойдут драйверы CC, поскольку они позволяют постоянно контролировать яркость и качество освещения.
  • Система драйверов CC может быть легко настроена для эффективной работы светодиода.
  • Драйверы постоянного тока обычно используются для подсветки, коммерческих светодиодных дисплеев и светодиодных вывесок.
  • Подробное описание приложения см. в следующей таблице.
  • Офисное освещение
  • Уличное освещение
  • 9

    9

    постоянный ток (CC) постоянное напряжение (CV)
    1 Офисное освещение Светодиодные полосы
    2 2 2 Living Signing Signage
    3 Развлечения Освещение
    Уличное освещение Stage Lighting
    5 High Bay Lighting Светодиодный лакс , шайбовые огни, полосовые огни и светодиодные линейные полосы.
    6 6 Наружное освещение Архитектурное освещение
    2
    8 Розничное освещение

    Применение драйвера CC и драйвера CV

    .

    Что такое постоянное напряжение Драйвер светодиода?

    Драйверы светодиодов постоянного напряжения являются источниками питания. Наиболее распространенными источниками питания являются 12 В постоянного тока или 24 В постоянного тока. Эти драйверы рассчитаны на одно выходное напряжение постоянного тока.Светодиодный светильник, изготовленный с использованием концепции постоянного напряжения, требует определенного напряжения для эффективной работы.

    Драйвер постоянного напряжения 24 В для светодиодов

    Для этих светодиодных устройств со встроенным ограничителем или регулятором тока напряжение является фиксированным, в то время как ток, обеспечиваемый драйвером постоянного напряжения, может изменяться, поскольку светодиоды постоянно подключены параллельно. Например, две лампочки потребуют в два раза больше тока, чем одна лампочка и так далее.

    Могу ли я использовать драйвер постоянного напряжения для любого светодиода напрямую?

    Нет, этого делать нельзя.При повышении температуры его вольт-амперная характеристика сдвигается влево. Если приложенное напряжение постоянно, ток, очевидно, будет увеличиваться. КПД самого светодиода очень низкий, а повышение температуры очень велико. После включения питания, если рассеивание тепла плохое, его температура может легко подняться до восьми или девяноста градусов.

    Если предположить, что источник постоянного напряжения 3,3В используется для работы на 20мА при комнатной температуре, то при повышении температуры до 85 градусов ток увеличится до 35-37мА, а его яркость не увеличится.Увеличение тока приведет только к повышению его температуры, что увеличит затухание света и сократит срок службы.

    А если вместо источника постоянного тока использовать источник постоянного напряжения, то при работе на 20мА при комнатной температуре, при достижении -40 градусов ток уменьшится до 8-10мА, и яркость уменьшится.
    Для мощных светодиодных чипов мощностью 1 Вт ситуация такая же, и из-за высокой мощности рассеивание тепла затруднено, а проблема повышения температуры более серьезна. Можно сказать, что в дополнение к проблеме отвода тепла, использование источника питания постоянного напряжения является основной причиной затухания света. Поэтому в принципе использование источника постоянного напряжения для светодиода запрещено.

    Как решить эту проблему?

    Добавить в цепь токоограничивающие резисторы. Поскольку, когда светодиодная установка имеет постоянный источник тока, драйвер CC будет поддерживать постоянный ток в системе, даже если температура повышается с увеличением значения напряжения.Этот драйвер предотвратит перегрузку светодиода и тепловой разгон, тем самым увеличивая срок службы светодиода.

    Когда вам нужен светодиодный драйвер постоянного напряжения?

    Драйверы для светодиодов с постоянным напряжением можно использовать для параллельной работы нескольких светодиодов, например, светодиодных лент. Драйверы постоянного напряжения — лучший вариант установки, когда вам нужна максимальная эффективность и долговечность вашего светодиода.

    Для получения желаемых результатов светодиоды обычно используются вместе в параллельных цепях и последовательно.Дизайнеры и производители освещения представили на рынке множество светодиодных продуктов, которые уже собраны в светодиодный шнур, светодиодную панель, светодиодные ленты. Чтобы обеспечить постоянное напряжение, производители подтвердили, что токоограничивающий резистор соответствует каждой полосе, чтобы светодиодные ленты были менее подвержены колебаниям напряжения светодиодов.

    На приведенном выше рисунке показана схема из светодиодных лент. Мы видим, что в цепи есть токоограничивающий резистор. Этот тип конструкции подходит для драйверов светодиодов CV.Потому что, если мы обрежем некоторые части светодиодной ленты, она все равно будет работать, потому что напряжение на каждой ленте не меняется.

    Итак, вот ответ на поставленный выше вопрос: если мы используем светодиодный драйвер CC для светодиодной ленты. Допустим, мы используем светодиодный драйвер на 700 мА, и тогда каждая цепочка получит 100 мА. А если отрезать одну веревку, то в цепи останется шесть полосок, и ток, протекающий по каждой полоске, возрастет до 116мА. Этот большой ток приведет к повреждению светодиодных ламп, поэтому лучше использовать светодиодный драйвер постоянного напряжения в светодиодных лентах / гирляндах.

    Таким образом, когда строятся светодиодные ленты/гирлянды, как правило, для их работы требуется статическое напряжение. Итак, если вы знаете, что ваша светодиодная лента работает от 12 В постоянного тока, не беспокойтесь, потому что встроенная схема уже регулирует ток. Вам понадобится только светодиодный драйвер CV со значением 12 В постоянного тока.

    Драйвер для светодиодов с постоянным напряжением Применение

    • Их можно использовать для запуска нескольких параллельных источников света, таких как светодиодные цепочки и светодиодные ленты. Но выходное напряжение должно соответствовать напряжению всей светодиодной ленты для ее эффективной работы.
    • Как указано в приведенной выше таблице, светодиодные драйверы постоянного напряжения в основном используются в уличном освещении, движущихся вывесках в продуктовых магазинах, больницах, клиниках и многих других местах.
    • Архитектурное освещение
    • Освещение сцены

    Чтобы продвинуться вперед и подвести итоги этого длинного обсуждения, вот небольшое сравнение драйверов CC и CV.

    Драйвер постоянного тока Драйвер постоянного напряжения
    Ток Текущее значение равно Фиксированный . Текущее значение Переменная .
    Напряжение Значение напряжения Переменная . Значение напряжения Фиксированное .

    Постоянный ток и постоянное напряжение

    Постоянное напряжение Плюсы и минусы:

    Плюсы:

    • Отказоустойчивость. Это означает, что когда один свет перегорел или вышел из строя, это не повлияет на эффективность других огней.
    • Простая установка с несколькими огнями или полосами с большой гибкостью.
    • Кроме того, эта цена может быть ниже в крупномасштабных светодиодных приложениях.
    • CV — это стандартная технология для инженеров-конструкторов и монтажников.
    • Модели намного меньше, чем драйверы постоянного тока, 12 В, 24 В — наиболее типичные модели.

    Минусы:

    • Имеет низкий КПД по сравнению со светильниками постоянного тока.
    • В светильники должен быть встроен ограничитель тока.

    Драйвер постоянного напряжения для светодиодов

    Постоянный ток Плюсы и минусы:

    Плюсы:

    • Эти драйверы позволяют избежать нарушения максимального предела тока, указанного для светодиода.Так, это убережет светодиод от преждевременного перегорания и увеличит срок его службы.
    • Имеют самую низкую цену и высокую эффективность.
    • Дизайнерам и инженерам проще контролировать светоотдачу.
    • Эти драйверы помогают создавать свет с более постоянной яркостью.
    • Подходит для мощных светодиодов.

    Минусы:

    • Неисправность одной лампы приведет к выходу из строя всех ламп, потому что лампы соединены последовательно в драйверах постоянного тока.
    • Неравномерный ток и яркость для параллельных светодиодов.

    Драйвер постоянного тока для светодиодов

    Какой тип драйвера для светодиодов вам нужен?

    Чтобы выбрать наилучший драйвер светодиодов, необходимо учитывать следующие критерии.

    • Применение светодиодного драйвера.
    • Напряжение и ток светодиода.
    • Эффективность или простота установки.
    • Убедитесь, что выбранный драйвер светодиодов соответствует стандартам безопасности и энергоэффективности.

    Например, для небольшого светодиодного приложения достаточно светодиодных драйверов постоянного напряжения.Но когда количество светодиодных цепочек увеличивается, используется для управления текущим потоком с лучшими результатами. На этом этапе вам понадобятся драйверы светодиодов постоянного тока.

    У нас также есть более подробная статья, чтобы показать вам, как выбрать светодиодные драйверы, вы можете посмотреть, если у вас есть интерес.

    Резюме

    Все мы знаем, что светодиоды — это устройства с постоянным током. Но мы НЕ можем решить, что для светодиода ВСЕГДА требуется драйвер постоянного тока, поскольку в некоторых случаях источник постоянного напряжения будет лучшим вариантом, как мы обсуждали выше.Для вашего удобства мы сравнили драйверы светодиодов постоянного тока с драйверами светодиодов постоянного напряжения, чтобы сделать лучший выбор для вас.

    Правильный выбор этих драйверов имеет решающее значение для вашей светодиодной системы, поскольку они обеспечивают и регулируют необходимую мощность светодиода. Они также следят за тем, чтобы система работала безопасно и стабильно.

    Драйверы CC и CV от Upowertek:

    Upowertek также предлагает всемирно сертифицированные, хорошо протестированные и высококачественные драйверы для светодиодов постоянного напряжения и постоянного тока. В феврале 2021 года Upowertek анонсировала новую серию драйверов для светодиодов мощностью 1000 Вт с постоянным током и 800 Вт с постоянным напряжением. Эти продукты производятся с учетом безопасности потребителей, национальной безопасности и управления качеством продукции.

    Возникает вопрос, а почему Upowertek? Являясь членом альянса Digital Illumination Interface Alliance (DiiA), Upowertek всегда считает качество и надежность своим приоритетом, а также продолжает создавать дополнительные преимущества для клиентов, постоянно выпуская новые продукты, такие как программируемые драйверы NFC и мощные драйверы для освещения растений.

    4 причины, по которым правильный источник питания или драйвер для светодиодов может сделать или сломать ваш продукт светодиодного освещения — MX LightForce

    Светодиоды

    универсальны и могут удовлетворить целый ряд потребностей в освещении. В зависимости от производителя и температурных параметров светодиодная лента может либо акцентировать пространство мягким теплым светом, либо создавать футуристическую прохладную атмосферу.

    Часто термины «драйвер светодиода» и «блок питания светодиода» могут привести к путанице. Хотя эти термины теперь используются взаимозаменяемо, использование неправильного типа драйвера может привести к преждевременному выходу из строя полосы и угрозе безопасности.

    1. Источник питания постоянного тока или постоянного напряжения необходим для увеличения срока службы светодиодных ламп

    В настоящее время доступны два типа источников питания для светодиодов: постоянного тока и постоянного напряжения. Источники питания постоянного тока для светодиодов, обеспечивающие установленную текущую мощность. Гибкая светодиодная лента с использованием резисторов внутри устройства. Несмотря на то, что названия звучат похоже, характеристики световой ленты должны соответствовать типу выхода светодиода.

    Например, для гибкой светодиодной ленты, использующей электронные драйверы светодиодов MX LightForce, требуется драйвер светодиодов с постоянным напряжением. Они обеспечивают заданное выходное напряжение 12 или 24 вольта (В).

    2. Полоска необходимой мощности светильников определит необходимый блок питания

    Следующим фактором, который необходимо учитывать, является мощность всей гибкой светодиодной ленты. Гибкая светодиодная лента заданной длины требует Х ватт (Вт) для достижения желаемого индекса цветопередачи (CRI). Для дополнительных светодиодных лент потребуется блок питания большей мощности. Например, светодиодные драйверы MX LightForce имеют выходную мощность от 25 Вт до 200 Вт.Отсутствие надлежащей мощности может привести к недостаточной передаче цветов полосы или к выгоранию внутри полосы. Это также увеличивает пожароопасность.

    3. На выходное напряжение может влиять механизм затемнения

    Частично привлекательность гибких светодиодных лент заключается в возможности их затемнения. Однако различные механизмы затемнения (например, триод для переменного тока (TRIAC) и диммируемые силовые драйверы 1–10 В) могут влиять на общую выходную мощность. Таким образом, для выбора правильного драйвера необходимо заранее знать требуемую мощность.

    4. Класс пылевлагозащиты показывает долговечность блока питания

    Применение гибких светодиодных лент является последним фактором при выборе источника питания для светодиодов. Как и гибкие светодиодные ленты, блоки питания для светодиодов имеют класс защиты от проникновения (IP), который показывает устойчивость драйвера к твердым телам, жидкостям и давлению. Двузначный рейтинг IP указывает на его устойчивость к твердым веществам: первая цифра, а вторая цифра указывает на его устойчивость к брызгам или струям воды и давлению при погружении.Уровень сопротивления увеличивается по мере роста числа.

    Например, драйвер MX LightForce TRIAC Dimmable со степенью защиты IP 66 означает пыленепроницаемый драйвер питания с защитой от водяных струй. Это означает, что он идеально подходит для использования вне помещений, где вероятны брызги и брызги воды. Однако он не защищает от полного и продолжительного погружения на глубину 5 дюймов.

    Знание потребностей ленты поможет защитить ваш продукт светодиодного освещения

    Как видно из приведенных выше причин, крайне важно выбрать подходящий источник питания для светодиодов для вашего проекта.Неучет факторов, влияющих на потребление и выходную мощность светодиодных источников питания, может привести к нежелательным результатам при использовании гибких светодиодных лент. Благодаря пониманию: природы источников питания для светодиодов с постоянным током или постоянным напряжением, их мощности, неработоспособности и степени защиты IP, вы можете подобрать правильный источник питания для своего проекта. Чтобы получить дополнительную помощь в поиске подходящего блока питания для вашего следующего проекта, отправьте свой вопрос на MX LightForce онлайн.

    светодиодных драйверов | Что это такое и зачем они нужны

    Лучший способ представить различные типы драйверов светодиодов — ответить на два вопроса:

    1. Для чего используются светодиодные драйверы?
    2. Как работают светодиодные драйверы?

    Быстрорастущие линейки драйверов светодиодов ThoroLED и программируемых драйверов WorkHorse компании Fulham обеспечивают надежные, энергоэффективные, универсальные и удобные светодиодные решения практически для любой ситуации. Доступны модели драйверов светодиодов с постоянным током и постоянным напряжением — с вариантами протоколов диммирования DALI, 0–10 В и TRIAC.

    Светодиодные решения

    Emergency также доступны в рамках продуктовой программы Fulham под торговыми марками FireHorse или HotSpot LED. Светодиодные решения обеспечивают резервное питание (вместе с модульными батареями) для светодиодных модулей в светильниках во время отключения электроэнергии.

    Перебои в подаче электроэнергии связаны с тем, являются ли светодиодные модули дополнительными к основному источнику света или частью основной системы освещения.

    А серия Lumo — это европейская линейка светодиодных драйверов Fulham, подходящая для светильников, продаваемых европейским OEM-производителям и дистрибьюторам, или для светильников, экспортируемых в Европу.

    Программируемые светодиодные драйверы

    WorkHorse LED компании Fulham предлагают непревзойденную гибкость, простоту использования и сокращение количества единиц складского хранения. «Программируемый» означает, что выходной ток может быть установлен в соответствии с потребностями полевого или заводского применения.

    Эта гибкость является преимуществом при поиске творческих способов замены или замены сложных компонентов в случае нехватки компонентов (поскольку электрические компоненты сейчас гораздо труднее достать, и ожидается, что они станут проблемой до 2023 года).

    Это также может означать более крупные заказы одного типа товара/одной SKU для экономии за счет масштаба при оптовом заказе (и более низкой цене за единицу) по сравнению с покупкой меньшего количества специализированных светодиодных драйверов с относительно более ограниченным, конкретные цели.

    Ассортимент продукции ThoroLED LED компании Fulham чаще всего относится к более универсальным непрограммируемым светодиодным драйверам для общего освещения. Однако некоторые из них также подходят для специальных применений, таких как управление светодиодами в холодильных шкафах, морозильных камерах, бактерицидных УФ-светильниках и т. д.

    Вообще говоря, если вы заранее знаете точные потребности и технические характеристики вашего светильника, то заказ специального светодиодного драйвера Fulham ThoroLED, вероятно, будет более экономичным, чем драйвер с большей встроенной универсальностью, но это компромисс.

    Если ваши потребности со временем изменятся или вы не израсходуете все драйверы, как ожидалось, оставшиеся неиспользуемые драйверы светодиодов подходят только для определенных целей с точно таким же выходным током. Напротив, программируемые могут быть переназначены для многих других целей, других приспособлений, других работ, других приложений и т. д., если у вас есть правильные источники питания.

    Программа продуктов HotSpot Emergency LED также невероятно примечательна для Fulham; инновации в светодиодных ЭМ-решениях стали синонимом Fulham, уступая лишь признанию на рынке, которым Fulham пользуется на протяжении десятилетий благодаря своим балластам WorkHorse.

    Еще одна торговая марка, используемая Fulham в сочетании со своими аварийными системами, — это торговая марка FireHorse, FYI.

    И последнее, но не менее важное: семейство светодиодных драйверов Fulham LumoSeries специально разработано в нашем Европейском центре дизайна для удовлетворения потребностей европейского рынка.Светодиодные драйверы Fulham LumoSeries созданы на основе основных принципов инженерного проектирования, обеспечивающих исключительную производительность и стандарты надежности в системах светодиодного освещения.

    Важнейшие компоненты высочайшего класса в сочетании с конструктивными особенностями управления температурным режимом обеспечивают превосходную надежность. Конструкция с низкой пульсацией обеспечивает светодиодное освещение без мерцания и идеально плавное затемнение.

    Простота спецификации и установки является важной характеристикой всех драйверов светодиодов Fulham LumoSeries, отсюда и широкий диапазон напряжений и токов, а также самый низкий в отрасли низкий пусковой ток.

    Не забываем, что компания Fulham India расширила свой ассортимент драйверов для светодиодов, включив в него несколько вариантов драйверов для наружного применения, влагозащищенных, а также обширный ассортимент драйверов для внутреннего освещения для внутреннего рынка Индии. Они также продаются под торговой маркой ThoroLED. Тем не менее, есть и бренды, ориентированные на Индию, такие как светодиодные драйверы IronHorse для наружного применения, светодиодные драйверы RaceHorse и светодиодные драйверы WorkHorse Plus — исключительно в Индии.

    Что

     – это  драйвер светодиода?

    Теперь давайте сделаем шаг назад, чтобы убедиться, что все отслеживают со всеми терминами и пояснениями на этой странице.Драйвер светодиода сам по себе представляет собой электрический компонент (источник питания), который относится к светодиодным модулям/матрицам так же, как электронный балласт к люминесцентной лампе (или как асинхронный генератор к индукционной лампе, трансформатор к галогенной лампе, и т.д.).

    «Драйвер» — это название, используемое для обозначения компонента источника питания для систем светодиодного освещения, который вместе со светодиодными модулями/массивами включает в себя модуль светодиодного освещения. Драйверы светодиодов «направляют» питание на светодиодные модули для оптимального светового потока в различных приложениях и различной интенсивности, с различными токами и с использованием различных протоколов диммирования. Спецификация каждого драйвера содержит стандартные технические данные, такие как: диапазон входного напряжения, диапазон выходного напряжения, сертификаты, выходной ток, диапазон диммирования, THD, коэффициент мощности, уровень шума, количество выходных каналов и т. д.

    Типы драйверов светодиодов

    Существует два типа драйверов светодиодов: драйверы светодиодов постоянного тока и драйверы светодиодов постоянного напряжения. Факторы, учитываемые при принятии решения об использовании драйверов светодиодов постоянного тока или постоянного напряжения в конструкции светодиодных светильников, включают способ установки системы, ее конфигурацию и общие требования к эффективности системы.

    При постоянном токе драйвер светодиодов подает постоянный ток через все светодиоды модуля. Поскольку каждому отдельному светодиоду требуется определенное напряжение для протекания тока (известное как Vf), драйвер должен обеспечить достаточное напряжение, чтобы равняться сумме всех напряжений светодиодов этого модуля.

    Обратите внимание, что несмотря на то, что светодиодный модуль часто проектируется со всеми светодиодами, соединенными в одну непрерывную последовательную электрическую цепь, также возможно создавать ответвления, разделяющие ток, протекающий через модуль.Поэтому важно понимать конструкцию схемы модуля и электрические характеристики самих светодиодов при подключении драйвера постоянного тока к светодиодным модулям постоянного тока.

    Архитектуры постоянного тока

    обеспечивают более высокую эффективность работы, чем схемы постоянного напряжения, но меньшую гибкость при подключении различных модулей и светодиодов к драйверу. С другой стороны, при постоянном напряжении драйвер светодиодов обеспечивает стабильное напряжение, которое позволяет питанию проходить через все подключенные светодиоды.

    Поскольку для любого заданного протекания тока требуется определенное количество напряжения для каждого отдельного светодиода, необходимо буферизовать или регулировать напряжение с помощью резистора (или эквивалентного компонента) в соответствии с подключенными светодиодами.

    При правильном выборе сопротивления последовательно соединенные светодиоды получают достаточное, а не чрезмерное напряжение для регулирования тока. Подход с постоянным напряжением чаще всего используется, когда светодиодные модули сильно различаются в зависимости от установки или конструкции продукта.

    Программируемые и непрограммируемые драйверы светодиодов

    Как обсуждалось с программируемыми драйверами светодиодов Fulham WorkHorse по сравнению с драйверами светодиодов общего назначения ThoroLED с выделенным током (выше), программируемые драйверы дают пользователям возможность создать правильный драйвер для любой ситуации.

    Программируемые атрибуты включают выходной ток, кривую диммирования и минимальный процент диммирования, что позволяет драйверу согласовать выходную мощность с существующими светильниками или служить гибкой платформой для новых конструкций светильников.Программируемые драйверы, которые легко доступны на складе, также могут заменить специализированные драйверы светодиодов с более ограниченными функциями, когда их труднее найти во время нехватки электронных компонентов.

    Обычные светодиодные драйверы определенных выходов специально и только для этой цели и не могут быть изменены позже. Вообще говоря, они, вероятно, будут стоить меньше, чем программируемые драйверы, но вы также сможете сделать с ними намного меньше.

    Находясь в полевых условиях, программируемые драйверы светодиодов позволяют сократить SKU и сэкономить время, поскольку вы не знаете, с чем столкнетесь на рабочей площадке.Наличие программируемой замены драйвера может иметь значение между необходимостью повторного посещения распределителя электроэнергии с драгоценным временем или использованием этого времени для программирования драйвера. Заканчивай свою работу и уходи!

    Как установить драйвер светодиода

    Инструкции по установке

    доступны с драйверами светодиодов Fulham (и руководство по программированию для программируемых драйверов WorkHorse). В ситуации модернизации драйвер, скорее всего, поместится в ту же полость, из которой была удалена устаревшая технология, например. г. полость флуоресцентного балласта после удаления флуоресцентного балласта).

    Многие драйверы Fulham спроектированы так, чтобы занимать небольшую площадь, чтобы их можно было незаметно использовать в тонких или узких элегантных архитектурных элементах.

    Качество

    Как и все продукты Fulham, наша программа драйверов для светодиодов основана на обещаниях высокого качества и приверженности нашей продукции как 25-летней компании со штаб-квартирой в США и гарантией в США.

    Это может иметь существенное значение по сравнению с покупкой из неизвестных иностранных источников, которые, скорее всего, не были в бизнесе намного дольше, чем их гарантийные расходы.Кроме того, вы не знаете, как долго продлится их бизнес и будут ли они соблюдать свои гарантии в случае возникновения проблем.

    Источники питания переменного/постоянного тока | Статья

    ОБРАЗОВАТЕЛЬНАЯ СТАТЬЯ

    Получайте ценные ресурсы прямо на свой почтовый ящик — рассылается раз в месяц

    Мы ценим вашу конфиденциальность

    Что такое блок питания?

    Источник питания — это электрическое устройство, которое преобразует электрический ток, поступающий от источника питания, такого как сеть электропитания, в значения напряжения и тока, необходимые для питания нагрузки, такой как двигатель или электронное устройство.

    Целью источника питания является питание нагрузки надлежащим напряжением и током. Ток должен подаваться контролируемым образом — и с точным напряжением — на широкий диапазон нагрузок, иногда одновременно, не позволяя изменениям входного напряжения или других подключенных устройств влиять на выход.

    Источник питания может быть внешним, что часто встречается в таких устройствах, как ноутбуки и зарядные устройства для телефонов, или внутренним, например, в более крупных устройствах, таких как настольные компьютеры.

    Блок питания может быть регулируемым и нерегулируемым. В регулируемом источнике питания изменения входного напряжения не влияют на выходное. С другой стороны, в нерегулируемом источнике питания выход зависит от любых изменений на входе.

    Общее у всех блоков питания то, что они берут электроэнергию от источника на входе, каким-то образом преобразуют ее и на выходе отдают в нагрузку.

    Мощность на входе и выходе может быть переменного тока (AC) или постоянного тока (DC):

    • Постоянный ток (DC) возникает, когда ток течет в одном постоянном направлении. Обычно это происходит от батарей, солнечных элементов или преобразователей переменного тока в постоянный. Постоянный ток является предпочтительным типом питания для электронных устройств.
    • Переменный ток (AC) возникает, когда электрический ток периодически меняет свое направление на противоположное. Переменный ток — это метод, используемый для доставки электроэнергии по линиям электропередачи в дома и на предприятия
    • .

    Следовательно, если переменный ток — это тип питания, подаваемого в ваш дом, а постоянный ток — это тип питания, который вам нужен для зарядки телефона, вам понадобится блок питания переменного/постоянного тока, чтобы преобразовать переменное напряжение, поступающее от электросети к напряжению постоянного тока, необходимому для зарядки аккумулятора вашего мобильного телефона.

    Что такое переменный ток (AC)

    Первым шагом при проектировании любого источника питания является определение входного тока. И в большинстве случаев источником входного напряжения электросети является переменный ток.

    Типовой формой волны переменного тока является синусоида (см. рис. 1) .`

    Рисунок 1: Форма волны переменного тока и основные параметры

    Есть несколько показателей, которые необходимо учитывать при работе с блоком питания переменного тока:

    • Пиковое напряжение/ток: максимальное значение амплитуды волны, которое может достигать
    • Частота: количество циклов волны в секунду.Время, необходимое для завершения одного цикла, называется периодом.
    • Среднее напряжение/ток: среднее значение всех точек, которые принимает напряжение в течение одного цикла. В чисто переменном токе без наложенного постоянного напряжения это значение будет равно нулю, потому что положительная и отрицательная половины компенсируют друг друга.
    • Среднеквадратичное значение напряжения/тока: Определяется как квадратный корень из среднего за один цикл квадрата мгновенного напряжения. В чистой синусоидальной волне переменного тока ее значение может быть рассчитано с помощью Уравнение (1) :
    • $$V_{PEAK} \над \sqrt 2 $$

    • Его также можно определить как эквивалентную мощность постоянного тока, необходимую для получения того же эффекта нагрева. Несмотря на сложное определение, он широко используется в электротехнике, поскольку позволяет найти действующее значение переменного напряжения или тока. Из-за этого его иногда обозначают как V AC .
    • Фаза: угловая разница между двумя волнами. Полный цикл синусоиды делится на 360°, начиная с 0°, с пиками на 90° (положительный пик) и 270° (отрицательный пик) и дважды пересекая начальную точку, на 180° и 360°. Если две волны нанесены вместе, и одна волна достигает своего положительного пика в то же время, когда другая достигает своего отрицательного пика, то первая волна будет иметь угол 90°, а вторая волна будет иметь угол 270°; это означает, что разность фаз составляет 180°.Эти волны считаются противофазными, так как их значения всегда будут иметь противоположные знаки. Если разность фаз равна 0°, то мы говорим, что две волны находятся в фазе.

    Переменный ток (AC) – это способ передачи электроэнергии от генерирующих объектов к конечным потребителям. Он используется для транспортировки электроэнергии, потому что электричество необходимо преобразовать несколько раз в процессе транспортировки.

    Электрические генераторы производят напряжение около 40 000 В или 40 кВ.Затем это напряжение повышается до значений от 150 кВ до 800 кВ, чтобы снизить потери мощности при передаче электрического тока на большие расстояния. Как только он достигает места назначения, напряжение снижается до 4–35 кВ. Наконец, прежде чем ток достигнет отдельных пользователей, он снижается до 120 В или 240 В, в зависимости от местоположения.

    Все эти изменения напряжения были бы либо сложными, либо очень неэффективными для постоянного тока (DC), потому что линейные трансформаторы зависят от колебаний напряжения для передачи и преобразования электрической энергии, поэтому они могут работать только с переменным током (AC).

    Линейный и импульсный источник питания переменного/постоянного тока

    Линейный источник питания переменного/постоянного тока

    Линейный блок питания переменного/постоянного тока имеет простую конструкцию.

    При использовании трансформатора входное напряжение переменного тока (AC) снижается до значения, более подходящего для предполагаемого применения. Затем пониженное напряжение переменного тока выпрямляется и превращается в напряжение постоянного тока (DC), которое фильтруется для дальнейшего улучшения качества сигнала (фиг. 2) .

    Рисунок 2: Блок-схема линейного источника питания переменного/постоянного тока

    Традиционная конструкция линейного блока питания переменного/постоянного тока с годами развивалась, улучшаясь с точки зрения эффективности, диапазона мощности и размера, но эта конструкция имеет некоторые существенные недостатки, которые ограничивают ее интеграцию.

    Огромным ограничением линейного источника питания переменного/постоянного тока является размер трансформатора. Поскольку входное напряжение преобразуется на входе, необходимый трансформатор должен быть очень большим и, следовательно, очень тяжелым.

    На низких частотах (например, 50 Гц) необходимы большие значения индуктивности для передачи большого количества энергии от первичной обмотки к вторичной. Это требует больших сердечников трансформатора, что делает миниатюризацию этих источников питания практически невозможной.

    Другим ограничением линейных источников питания переменного/постоянного тока является регулирование напряжения большой мощности.

    В линейном источнике питания переменного/постоянного тока используются линейные стабилизаторы для поддержания постоянного напряжения на выходе. Эти линейные регуляторы рассеивают любую дополнительную энергию в виде тепла.При малой мощности особых проблем не представляет. Однако для высокой мощности тепло, которое регулятор должен рассеивать для поддержания постоянного выходного напряжения, очень велико и требует добавления очень больших радиаторов.

    Импульсный блок питания переменного/постоянного тока

    Новая методология проектирования была разработана для решения многих проблем, связанных с проектированием линейных или традиционных источников питания переменного/постоянного тока, включая размер трансформатора и регулирование напряжения.

    Импульсные источники питания теперь возможны благодаря развитию полупроводниковой технологии, особенно благодаря созданию мощных полевых МОП-транзисторов, которые могут включаться и выключаться очень быстро и эффективно, даже при наличии больших напряжений и токов.

    Импульсный блок питания переменного/постоянного тока позволяет создавать более эффективные преобразователи мощности, которые больше не рассеивают избыточную мощность.

    Источники питания переменного/постоянного тока

    , разработанные с использованием импульсных преобразователей мощности, называются импульсными источниками питания. Импульсные источники питания переменного/постоянного тока имеют несколько более сложный метод преобразования мощности переменного тока в постоянный.

    При переключении блоков питания переменного тока входное напряжение больше не снижается; скорее, он выпрямляется и фильтруется на входе.Затем постоянное напряжение проходит через прерыватель, который преобразует напряжение в последовательность высокочастотных импульсов. Наконец, волна проходит через еще один выпрямитель и фильтр, который преобразует ее обратно в постоянный ток (DC) и устраняет любую оставшуюся составляющую переменного тока (AC), которая может присутствовать до достижения выхода (см. фиг. 3) .

    При работе на высоких частотах индуктор трансформатора способен передавать большую мощность, не достигая насыщения, а это означает, что сердечник может становиться все меньше и меньше.Таким образом, трансформатор, используемый при переключении источников питания переменного/постоянного тока для уменьшения амплитуды напряжения до заданного значения, может быть в несколько раз меньше размера трансформатора, необходимого для линейного источника питания переменного/постоянного тока.

    Рисунок 3: Блок-схема импульсного источника питания переменного/постоянного тока

    Как и следовало ожидать, этот новый метод проектирования имеет некоторые недостатки.

    Импульсные преобразователи мощности переменного/постоянного тока могут генерировать значительный уровень шума в системе, который необходимо устранить, чтобы исключить его присутствие на выходе. Это создает потребность в более сложной схеме управления, что, в свою очередь, усложняет конструкцию. Тем не менее, эти фильтры состоят из компонентов, которые можно легко интегрировать, поэтому это не оказывает существенного влияния на размер блока питания.

    Меньшие трансформаторы и повышенная эффективность регулятора напряжения при переключении источников питания переменного/постоянного тока являются причиной того, что теперь мы можем преобразовывать переменное напряжение 220 В со среднеквадратичным значением в напряжение постоянного тока 5 В с помощью преобразователя мощности, который умещается на ладони.

    В таблице 1 приведены различия между линейными и импульсными источниками питания переменного/постоянного тока.

    Транзисторы

    Нестабилизированные блоки питания

    Линейный источник питания переменного/постоянного тока Импульсный блок питания переменного/постоянного тока
    Размер и вес Необходимы большие трансформаторы, увеличивающие размер и вес Более высокие частоты позволяют при необходимости использовать трансформаторы гораздо меньшего размера.
    Эффективность При отсутствии регулирования потери в трансформаторе являются единственной существенной причиной снижения эффективности.При регулировании приложения высокой мощности окажут критическое влияние на эффективность. имеют небольшие потери при переключении, потому что они ведут себя как малые сопротивления. Это позволяет эффективно использовать мощные приложения .
    Шум могут иметь значительный шум, вызванный пульсациями напряжения, но регулируемые линейные блоки питания переменного тока постоянного тока могут иметь чрезвычайно низкий уровень шума. Вот почему они используются в медицинских сенсорных приложениях. Когда транзисторы переключаются очень быстро, они создают помехи в цепи. Однако это можно либо отфильтровать, либо частоту переключения можно сделать чрезвычайно высокой, выше предела человеческого слуха, для аудиоприложений
    Сложность Линейный источник питания переменного/постоянного тока, как правило, имеет меньше компонентов и более простые схемы, чем импульсный источник питания переменного/постоянного тока. Дополнительный шум, создаваемый трансформаторами, требует добавления больших сложных фильтров, а также схем управления и регулирования для преобразователей.

    Таблица 1: Линейные и импульсные источники питания

    Сравнение однофазных и трехфазных источников питания

    Источник питания переменного тока (AC) может быть однофазным или трехфазным:

    • Трехфазный источник питания состоит из трех проводников, называемых линиями, по каждому из которых протекает переменный ток (АС) той же частоты и амплитуды напряжения, но с относительной разностью фаз 120°, или одной трети цикл (см. рисунок 4) .Эти системы наиболее эффективны при доставке больших объемов энергии и поэтому используются для доставки электроэнергии от генерирующих объектов в дома и на предприятия по всему миру.
    • Однофазный источник питания является предпочтительным методом подачи тока в отдельные дома или офисы, чтобы равномерно распределить нагрузку между линиями. При этом ток течет от питающей линии через нагрузку, затем обратно по нулевому проводу. Этот тип питания используется в большинстве установок, за исключением крупных промышленных или коммерческих зданий.Однофазные системы не могут передавать столько энергии на нагрузки и более подвержены перебоям в подаче электроэнергии, но однофазное питание также позволяет использовать гораздо более простые сети и устройства.

    Рис. 4. Форма кривой переменного тока трехфазного источника питания

    Существует две конфигурации для передачи электроэнергии через трехфазный источник питания: конфигурация треугольника $(\Delta)$ и звезда (Y), также называемые треугольником и звездой соответственно.

    Основное различие между этими двумя конфигурациями заключается в возможности добавления нейтрального провода (см. рис. 5) .

    Соединения треугольником

    обеспечивают большую надежность, но соединения Y могут подавать два разных напряжения: фазное напряжение, которое представляет собой однофазное напряжение, подаваемое в дома, и линейное напряжение для питания больших нагрузок. Связь между фазным напряжением (или фазным током) и линейным напряжением (или линейным током) в конфигурации Y заключается в том, что амплитуда линейного напряжения (или тока) в √3 раза больше, чем амплитуда фазы.

    Поскольку стандартная система распределения электроэнергии должна подавать питание как к трехфазным, так и к однофазным системам, большинство сетей распределения электроэнергии имеют три линии и нейтраль.Таким образом, как дома, так и промышленное оборудование могут быть подключены к одной и той же линии электропередачи. Таким образом, конфигурация Y чаще всего используется для распределения электроэнергии, тогда как конфигурация треугольника обычно используется для питания трехфазных нагрузок, таких как большие электродвигатели.

    Рисунок 5: Трехфазные конфигурации Y и Delta

    Напряжение, при котором электросеть поставляет своим потребителям однофазную электроэнергию, имеет различные значения в зависимости от географического положения.Вот почему очень важно проверить диапазон входного напряжения блока питания перед его покупкой или использованием, чтобы убедиться, что он предназначен для работы в электросети вашей страны. В противном случае вы можете повредить блок питания или подключенное к нему устройство.

    В таблице 2 сравниваются напряжения сети в разных регионах мира.

    Среднеквадратичное (переменное) напряжение Пиковое напряжение Частота Регион
    230 В 310 В 50 Гц Европа, Африка, Азия, Австралия, Новая Зеландия и Южная Америка
    120 В 170 В 60 Гц Северная Америка
    100 В 141В 50 Гц/60 Гц Япония*

    * Япония имеет две частоты в своей национальной сети из-за происхождения ее электрификации в конце 19-го века.В западном городе Осака поставщики электроэнергии закупили генераторы на 60 Гц в США, а в Токио, на востоке Японии, они купили немецкие генераторы на 50 Гц. Обе стороны отказались менять свою частоту, и по сей день в Японии до сих пор есть две частоты: 50 Гц на востоке, 60 Гц на западе.

    Как упоминалось ранее, трехфазное питание используется не только для транспорта, но и для питания больших нагрузок, таких как электродвигатели или зарядка больших аккумуляторов. Это связано с тем, что параллельное приложение мощности в трехфазных системах может передавать гораздо больше энергии в нагрузку и может делать это более равномерно из-за перекрытия трех фаз (см. рисунок 6) .

    Рисунок 6: Передача электроэнергии в однофазной (слева) и трехфазной (справа) системах

    Например, при зарядке электромобиля количество энергии, которое вы можете передать аккумулятору, определяет скорость его зарядки.

    Однофазные зарядные устройства подключаются к сети переменного тока (AC) и преобразуются в постоянный ток (DC) внутренним преобразователем переменного/постоянного тока автомобиля (также называемым бортовым зарядным устройством). Эти зарядные устройства ограничены по мощности сетью и розеткой переменного тока.

    Ограничение варьируется от страны к стране, но обычно составляет менее 7 кВт для розетки на 32 А (в ЕС 220 x 32 А = 7 кВт). С другой стороны, трехфазные источники питания преобразуют мощность переменного тока в постоянный извне и могут передавать более 120 кВт на батарею, обеспечивая сверхбыструю зарядку.

    Резюме

    Блоки питания переменного/постоянного тока

    можно найти повсюду. Основная задача источника питания переменного/постоянного тока заключается в преобразовании переменного тока (AC) в стабильное напряжение постоянного тока (DC), которое затем можно использовать для питания различных электрических устройств.

    Переменный ток используется для передачи электроэнергии по всей электрической сети, от генераторов до конечных потребителей. Цепь переменного тока (AC) может быть сконфигурирована как однофазная или трехфазная система. Однофазные системы проще и могут обеспечить мощность, достаточную для питания всего дома, но трехфазные системы могут обеспечить гораздо большую мощность более стабильным образом, поэтому они часто используются для подачи электроэнергии в промышленных целях.

    Разработка эффективного источника питания переменного/постоянного тока — непростая задача, поскольку современные рынки требуют мощных, чрезвычайно эффективных и миниатюрных источников питания, способных поддерживать эффективность в широком диапазоне нагрузок.

    Методы проектирования источника питания переменного/постоянного тока со временем изменились. Линейные блоки питания переменного/постоянного тока ограничены по размеру и эффективности, поскольку они работают на низких частотах и ​​регулируют выходную температуру, рассеивая избыточную энергию в виде тепла. Напротив, импульсные источники питания стали чрезвычайно популярными, поскольку в них используются импульсные стабилизаторы для преобразования переменного тока в постоянный. Импульсные источники питания работают на более высоких частотах и ​​преобразовывают электроэнергию намного эффективнее, чем в предыдущих конструкциях, что позволило создать мощные блоки питания переменного/постоянного тока размером с ладонь.

    _________________________

    Вы нашли это интересным? Получайте ценные ресурсы прямо на свой почтовый ящик — рассылка раз в месяц!

    Связанные статьи

    Чему о синхронных выпрямителях не учат в школе — избранные темы из реальных разработок

    Драйверы светодиодов

    — объяснение

    Драйвер светодиодов является неотъемлемой частью всех светодиодных цепей. Это автономный источник питания, который регулирует мощность светодиода или массива светодиодов.Без него ваши светодиоды будут повреждены из-за перегрева, что приведет к снижению производительности или выходу из строя схемы.

    Вот краткий обзор того, чем светодиодные драйверы отличаются от обычных блоков питания, какие типы драйверов доступны и как выбрать тот, который подходит именно вам.

    Драйверы для светодиодов и обычные блоки питания

    Разница между драйверами для светодиодов и обычными блоками питания довольно очевидна. Обычный источник питания обеспечит постоянное напряжение через цепь. Однако, когда светодиоды горят, они постепенно начинают нагреваться. Чем горячее становятся лампы, тем меньше прямое напряжение они излучают. В результате светодиоды потребляют больше тока и продолжают нагреваться все больше и больше, пока не сгорят.

    Здесь на помощь приходят драйверы светодиодов. Это оборудование учитывает прямое напряжение и соответствующим образом адаптирует отдаваемый ток. При этом на светодиодах поддерживается низкое напряжение, что предотвращает их перегрев. Это защищает лампы от колебаний тока и напряжения и обеспечивает бесперебойную работу цепи.

    Описание различных типов драйверов светодиодов

    Существует два основных типа драйверов светодиодов — драйверы с входом постоянного тока и драйверы с входом переменного тока. В большинстве случаев, особенно в небольших системах, рекомендуются драйверы постоянного тока. Они полагаются на питание постоянного тока низкого напряжения и, как правило, более надежны. Однако при питании общего освещения в большой системе лучше использовать драйверы переменного тока, поскольку для работы этих систем требуется более высокое напряжение. Эти драйверы могут быть установлены внутри корпуса светодиода или снаружи.

    Как правильно выбрать драйвер светодиода

    Узнать, какой драйвер светодиода вам нужен, может быть проблемой. Первое, на что нужно обратить внимание, это напряжение, необходимое для светодиодов. Драйвер, который вы покупаете, должен иметь более высокое выходное напряжение, чем это. Это обеспечит достаточно высокое напряжение, чтобы светодиоды загорелись, но достаточно низкое, чтобы они не перегревались. Вы также должны учитывать требуемую мощность, которая зависит от длины системы. Чтобы определить мощность светодиодной ленты, вы можете умножить мощность на длину ленты в метрах.Рассчитав это, ищите драйвер, который на 10% выше, чтобы продлить срок его службы.

    Вдобавок к этим особенностям вам нужно подумать о том, какие другие функции искать. Если фонари будут снаружи, необходим водонепроницаемый драйвер. Точно так же, если вы надеетесь приглушить свет, ищите драйвер с регулируемой яркостью.
