Ремонт отмостки в МКД. Текущий или капитальный?
Источник фото: https://www.pexels.com/
В очередной раз приходится с грустью и сожалением отметить появление судебной практики, складывающейся не в пользу управляющих организаций. На этот раз споры связаны с ремонтом отмостки многоквартирного дома. Виноватой во всем, по традиции, является управляющая организация, а борцом за справедливость и за право граждан проживать в отремонтированном доме – органы государственного жилищного надзора (далее также ГЖИ).
Напомним, что отмосткой является водонепроницаемое покрытие вокруг здания, проходящее по периметру здания, с уклоном в направлении от здания, предназначенное для защиты фундамента от дождевых вод и иной влаги.
Как отмечено в Постановлении Арбитражного суда Восточно-Сибирского округа от 01.10.2018 N Ф02-4424/2018 по делу N А19-26486/2017, «отмостка по периметру многоквартирного дома (асфальтированная полоса вдоль периметра наружных стен дома) является неотъемлемой частью конструкции фундамента многоквартирного дома…» и входит в состав общего имущества собственников помещений многоквартирного дома.
Должностные лица органов государственного жилищного надзора, реализуя закрепленные за ними полномочия по осуществлению лицензионного контроля, проводят проверки соблюдения управляющими организациями лицензионных требований и в последнее время достаточно часто выдают предписания об устранении нарушений лицензионных требований, выразившихся в неисправном состоянии отмостки (наличие трещин, разрушений в покрытии отмостки, вспучивание и проседание грунта под отмосткой и т. д.).
При этом инспекторы считают, что работы по устранению неисправного состояния отмостки (работы по устранению просадок, трещин, щелей в отмостке) должны быть осуществлены управляющей организацией в рамках осуществления ею деятельности по управлению многоквартирным домом (т.е. в рамках надлежащего содержания и текущего ремонта общего имущества МКД), но не в рамках капитального ремонта (даже если работы по ремонту отмостки запланированы в рамках проведения капитального ремонта МКД в региональной программе).
По мнению Верховного Суда РФ, изложенному в Определении от 27.08.2019 N 307-ЭС19-14880 по делу N А56-124564/2018, «…работы по ремонту и восстановлению отмосток являются планово-предупредительными, относятся к текущему ремонту и должны производиться управляющей организацией по мере их обнаружения (приложение N 7 к Правилам N 170)».
Подобное мнение приведено и в Определении Верховного Суда РФ от 21.08.2019 N 302-ЭС19-13268 по делу N А33-28265/2018, который поддержал суды нижестоящих инстанций, исходившие из правомерности отнесения работ по устранению просадок и щелей в отмостке к обязанностям, которые должны быть выполнены в рамках проведения текущего ремонта.
В рассматриваемых судами делах управляющие организации оспаривали предписания органов государственного жилищного надзора, по мнению которых устранение выявленных нарушений (просадок, трещин, щелей в отмостке) «является составной частью содержания общего имущества МКД и направлено на поддержание технического состояния дома в соответствии с обязательными требованиями действующего законодательства. Соблюдение указанных лицензионных требований является обязанностью управляющей компании при осуществлении фактической деятельности по управлению МКД».
В обоснование своей позиции одна из управляющих организаций ссылалась на следующие обстоятельства:
-
вывод суда о том, что работы по восстановлению просадки и щелей в отмостке по всему периметру многоквартирного дома относятся к текущему ремонту многоквартирного дома и соответственно данные работы обязана выполнять управляющая организация, является ошибочным; -
вынесенное предписание является неисполнимым
в связи с тем, что работы по восстановлению просадки и щелей в отмостке по всему периметру многоквартирного дома относятся к капитальному ремонту многоквартирного дома, не входят в перечень работ, которые должна оказывать управляющая организация в рамках договора управления многоквартирного дома и соответственно данные работы обязана выполнять не управляющая организация, а собственники многоквартирного дома; -
работы по восстановлению отмостки составляют более 20% общей площади отмостки, следовательно, в силу приложения N 3 и N 8 МДС 13-14. 200, утвержденных Постановлением Госстроя СССР от 29.12.1973 N 279, такой ремонт может быть только капитальным; -
согласно Методическим рекомендациям по формированию состава работ по капитальному ремонту МКД, финансируемых за счет средств, предусмотренных Федеральным законом от 21.07.2007 N 185-ФЗ «О фонде содействия реформировании жилищно-коммунального хозяйства» ремонт отмостки относится к ремонту подвальных помещений, относящихся к общему имуществу в многоквартирных домах, то есть является капитальным; -
в материалы дела управляющей организацией было представлено техническое заключение по результатам обследования строительных конструкций (отмостки) жилого дома, выполненное Строительной компанией, в котором указано, что износ отмостки составляет 69%, для обеспечения безопасной эксплуатации жилого дома в целом необходимо провести капитальный ремонт -устройство отмостки по всему периметру жилого дома.
Однако, суды всех инстанций согласились с мнением органов государственного жилищного надзора и пришли к выводу, что работы по восстановлению просадки и щелей в отмостке по всему периметру многоквартирного дома не относятся к капитальному ремонту многоквартирного дома и соответственно входят в перечень работ, которые должна выполнять управляющая организация в рамках договора управления многоквартирным домом, т.е. в рамках текущего ремонта.
При этом суды основывались на положениях пунктов 4.1.6., 4.1.7 Правил и норм технической эксплуатации жилищного фонда, утвержденных постановлением Госстроя РФ от 27.09.2003 N 170, и указывали на следующее:
«…приложением №4 к Правилам N 170 утвержден рекомендуемый Перечень работ по содержанию жилых домов, в соответствии пункта 6 раздела «Б» которого к работам, выполняемым при подготовке жилых зданий к эксплуатации в весенне-летний период относится ремонт просевших отмосток.
Также, приложением N 7 к Правилам N 170 утвержден Перечень работ, относящихся к текущему ремонту, в соответствии с пунктом 1 которого к работам по текущему ремонту фундамента относится устранение местных деформаций, усиление, восстановление поврежденных участков фундаментов, вентиляционных продухов, отмостки и входов в подвалы.
Таким образом, Правила N 170 имеют прямое указание на то, что организация по обслуживанию жилищного фонда в процессе эксплуатации жилого дома должна регулярно осуществлять мероприятия, направленные на поддержание в исправном состоянии отмосток дома и устранение щелей и трещин в них в целях недопущения ухудшения технического состояния МКД, затопления подвальных помещений и цокольных этажей.
Следовательно, учитывая изложенное, исходя из совокупного анализа приведенных норм Правил N 170, суд первой инстанции пришел к обоснованному выводу о том, что работы по содержанию и ремонту отмосток, своевременному устранению трещин и просадок в них в целях надлежащей технической эксплуатации МКД относятся к текущему ремонту…».
Следует также отметить, что такие доводы управляющих организаций, оспаривающих предписания ГЖИ о необходимости ремонта отмостки МКД в рамках проведения работ по текущему ремонту, как непринятие общим собранием собственников помещений решения о проведении соответствующих работ по текущему ремонту и их финансировании, не принимаются во внимание судами вот с таким обоснованием:
«… Довод заявителя о том, что ООО «ЖК «Возрождение» не имеет возможности по своей инициативе выполнить спорные работы, поскольку принятие решения о текущем и капитальном ремонте общего имущества в многоквартирном доме отнесено к компетенции общего собрания собственников помещений в многоквартирном доме, судом отклоняется. Не имеет правового значения для рассмотрения настоящего спора факт принятия общим собранием собственников помещений в доме решения о проведении спорных работ.
Согласно правовой позиции Высшего Арбитражного Суда Российской Федерации, изложенной в определении Президиума Высшего Арбитражного Суда Российской Федерации от 05. 07.2010 N ВАС-6464/10, все текущие, неотложные, обязательные сезонные работы и услуги считаются предусмотренными в договоре в силу норм содержания дома как объекта и должны осуществляться управляющими компаниями независимо от того, упоминаются ли в договоре соответствующие конкретные действия и имеется ли по вопросу необходимости их выполнения особое решение общего собрания собственников помещений в доме.
Управляющие организации выступают в этих отношениях как специализированные коммерческие организации, осуществляющие управление многоквартирными домами в качестве своей основной предпринимательской деятельности, в связи с чем определение в договоре должного размера оплаты за предвидимое при обычных условиях, нормально необходимое содержание и текущий ремонт жилого дома с учетом его естественного износа является их предпринимательским риском. Если же выполнение неотложных работ и услуг (и текущего, и капитального характера) будет вызвано обстоятельствами, которые управляющая компания не могла разумно предвидеть и предотвратить при обычной степени заботливости и осмотрительности и за возникновение которых она не отвечает, то такие расходы должны быть ей дополнительно компенсированы собственниками помещений в доме.
Следовательно, сам по себе факт выполнения работ (услуг), входящих в обязанность управляющей организацией, не может быть поставлен в зависимость от наличия либо отсутствия решения собственника о проведении и соответствующей оплате таких работ (услуг).
Принимая на себя функции по управлению многоквартирным домом, общество знало о его техническом состоянии и объемах поступающих в его распоряжение денежных средств для выполнения принятых на себя обязательств, в связи с чем доводы ООО «ЖК «Возрождение» о недостаточности финансирования не принимаются апелляционной коллегией во внимание.
Отсутствие достаточного финансирования на проведение всех необходимых работ по ремонту само по себе не освобождает управляющую компанию от обязанности исполнения требований закона и иных подзаконных актов в сфере жилищных правоотношений, а, следовательно, не является основанием для признания предписания в оспариваемой части незаконным и не свидетельствует о его неисполнимости.
… Работы по ремонту отмостки многоквартирного дома N 7 по ул. Губкина г. Салехард, должны быть выполнены Обществом в рамках принятых по договору управления обязательств независимо от наличия волеизъявления жильцов дома в целом или владельца отдельного помещения в частности, для того, чтобы обеспечить содержание и техническое обслуживание дома на таком уровне, который гарантирует безопасность проживающих и сохранность жилого дома.
Нормативными актами не предусмотрено, что устранение выявленных при проверке нарушений должно осуществляться только путем проведения капитального ремонта…»
Вот такого мнения об обязанности управляющей организации проводить работы по ремонту отмостки в рамках текущего ремонта, независимо от волеизъявления собственников помещений, за плату, размер которой указан в договоре управления многоквартирным домом, придерживается 8 ААС (Постановление от 06.05.2019 N 08АП-2982/2019 по делу N А81-11168/2018, оставлено без изменения Постановлением Арбитражного суда Западно-Сибирского округа от 01. 08.2019 N Ф04-3002/2019, Определением ВС РФ от 31.10.2019 N 304-ЭС19-20281).
Следует также учитывать, что органами госжилнадзора и судами не принимается во внимание тот факт, что в определенных случаях, по мнению управляющей организации, подтвержденному актом технического освидетельствования, имеющиеся нарушения отмостки возможно устранить только при проведении капитального ремонта и такой капитальный ремонт дома запланирован в региональной программе и по предложению собственников МКД передвинут на более ранний срок, поэтому управляющая организация не обязана выполнять работы по ремонту отмостки в таком доме в рамках текущего ремонта.
Отклоняя такие доводы управляющей организации, суд указал на следующее:
«… актом освидетельствования установлены дефекты, повреждения цокольных панелей и отмостков, требующие капитального ремонта. При этом при проведении освидетельствования экспертом оценивалось соответствие конструкций здания требованиям нормативно-технических документов в области строительства, однако нормативные акты, регулирующие отношения по содержанию общего имущества в многоквартирном доме, порядок осуществления деятельности по управлению многоквартирным домом, а также правила по эксплуатации, капитальному ремонту и реконструкции объектов жилищно-коммунального хозяйства, обеспечению сохранности и содержанию жилищного фонда экспертом не применялись. Выводы эксперта, изложенные в названном заключении, не исключают возможность устранения выявленных нарушений путем проведения работ текущего характера.
Включение указанных работ в план капитального ремонта не освобождает управляющую организацию от установленной нормативными правовыми актами обязанности поддерживать общее имущество многоквартирных жилых домов в надлежащем, технически исправном состоянии,
обеспечивающим надежность и безопасность многоквартирного дома, для жизни и здоровья граждан, сохранность имущества физических или юридических лиц, государственного, муниципального и иного имущества, посредством проведении текущих ремонтов по мере возникновения тех или иных неисправностей и необходимости их своевременного устранения.
… Учитывая изложенное, суд апелляционной инстанции мотивированно признал, что указанные в предписании работы по ремонту отмостков, цоколя, крылец в целях надлежащей технической эксплуатации многоквартирного дома относятся к текущему ремонту, и их выполнение правомерно возложено на общество…».
Данная позиция приведена в Постановлении Арбитражного суда Восточно-Сибирского округа от 25.12.2019 N Ф02-6578/2019 по делу N А19-7117/2019 и поддержана в Определении ВС РФ № 302-ЭС20-2654 от 06.04.20.
Вот таким образом на сегодняшний день складывается судебная практика. Это необходимо учесть, чтобы не тратить ресурсы на бесперспективное оспаривание предписаний ГЖИ в части возложения на управляющую организацию обязанностей по проведению ремонта отмостки в рамках текущего ремонта МКД, а также для снижения рисков привлечения к административной ответственности за нарушение лицензионных требований и за неисполнение предписания органа государственного жилищного надзора.
Компания «Бурмистр.ру» оказывает юридические услуги управляющим компаниям и ТСЖ. Вся необходимая информация о сервисе по ссылке.
Отмостка дома
Термин «отмостка» происходит от слов «мостить, покрыть поверхность чем-либо» (словарь С. Ожегова) и «отмащиваться со спуском»(словарь В.Даля). Таким образом, отмостка — это «мощёная» полоса шириной 0,6-1,2м, примыкающая к фундаменту или цоколю здания с 10% уклоном (спуском) от него. Ещё не так давно отмостку делали из глины. Выкапывалась неглубокая широкая траншея по внешней стороне фундамента, заполнялась хорошо размятой глиной и очень тщательно утрамбовывалась с добавлением воды. При трамбовке создавался уклон (а глина — очень хороший природный материал), по которому вода уходила от фундамента.

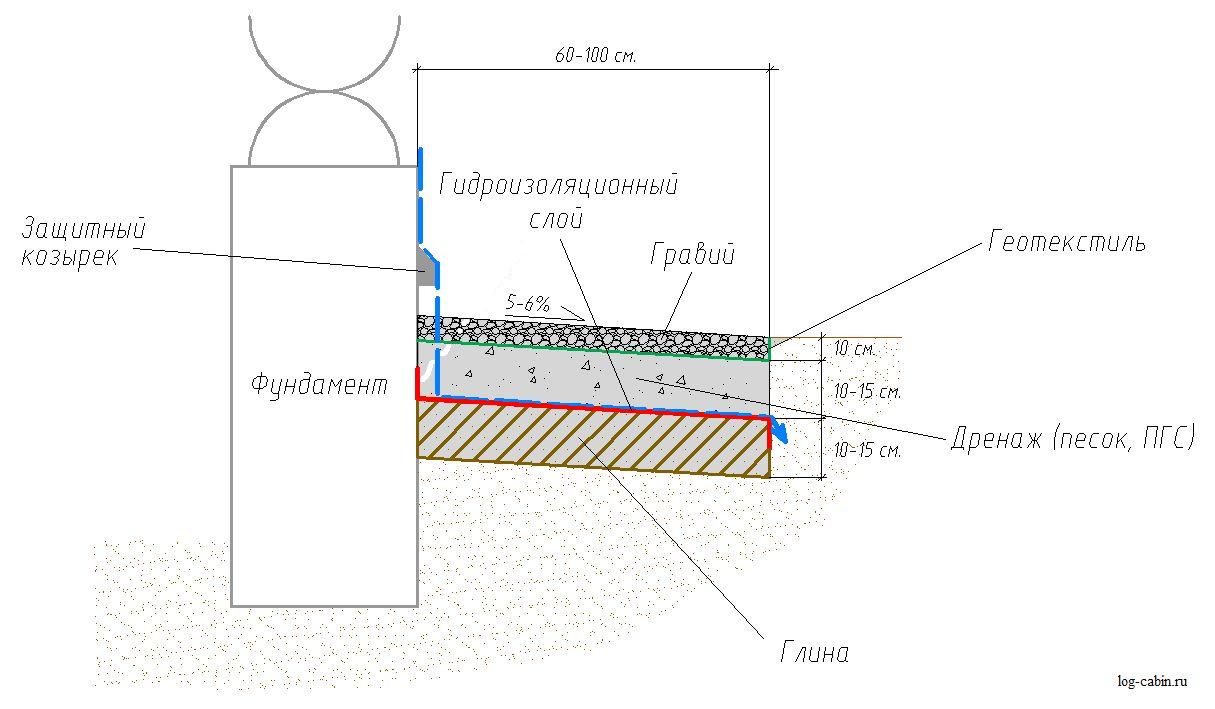

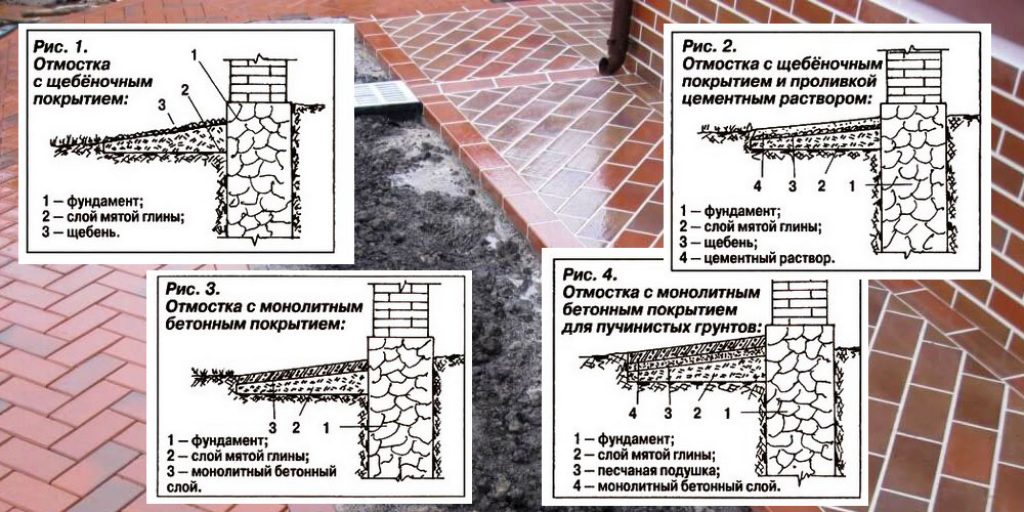

Конструкция отмостки

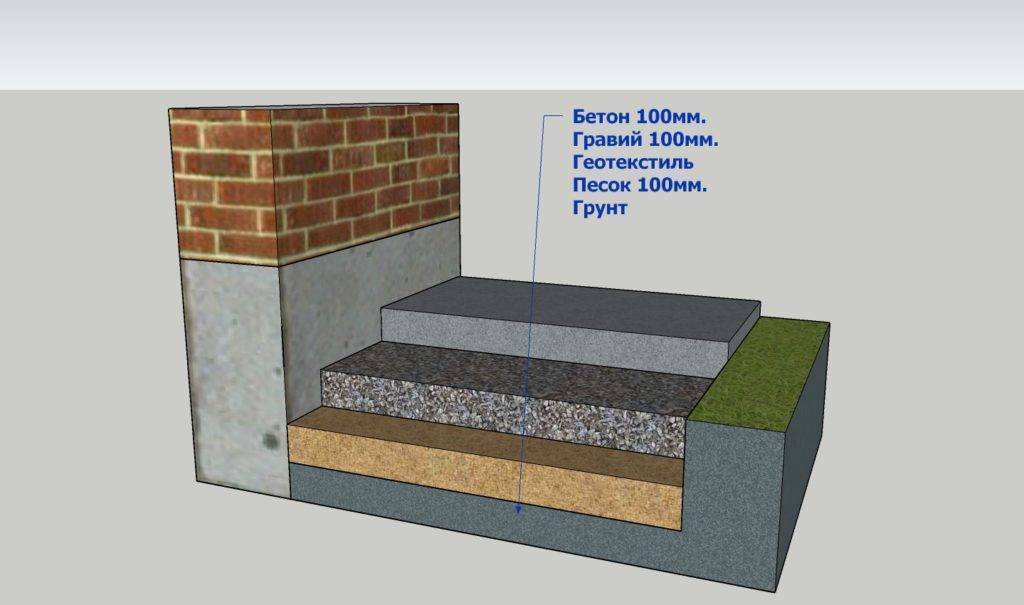

Отмостку сделать своими руками не очень сложно. Отмостка состоит из двух слоёв: подстилающего и верхнего, защитного. В качестве нижнего слоя обычно используют песок или щебень, но материал всегда подбирают в зависимости от вида защитного покрытия. В верхнем слое применяются бетон, асфальт, булыжник, плитка, но в любом случае отмостка должна быть водонепроницаемой.

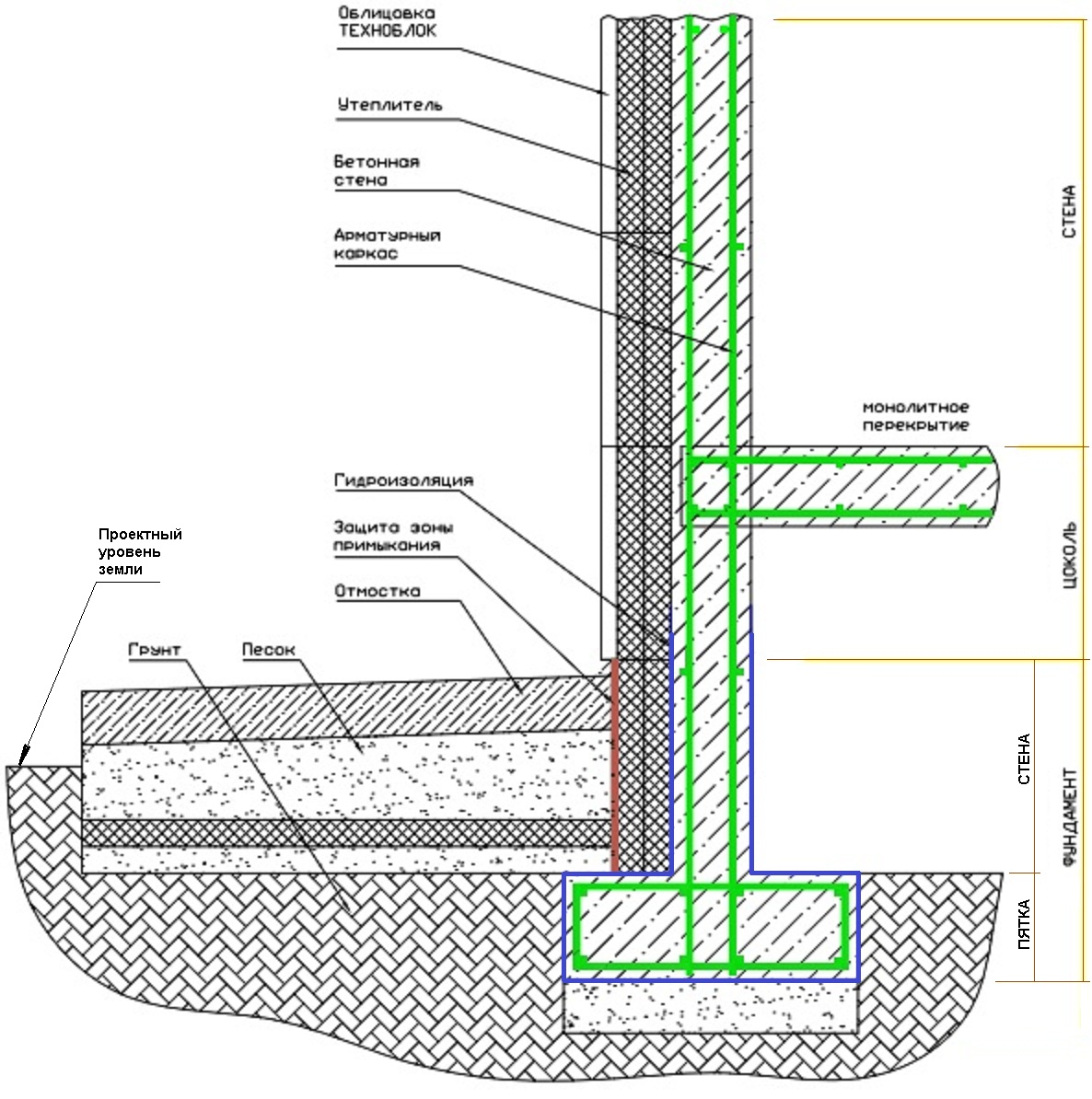

Если в доме есть тёплый цокольный этаж или подвал, отмостку обязательно делают с утеплителем, чтобы уменьшить расчётную глубину промерзания. Утеплённая отмостка защитит цокольное помещение от резких колебаний температур и устранит вспучивание грунта вблизи фундамента.
Строительство отмостки на пучинистых грунтах
Устройство любой отмостки начинается со снятия поверхностного слоя почвы на глубину не менее 15 см и удаления остатков корней (если этого не сделать, прорастающая трава со временем разрушит отмостку). Ширина и глубина траншеи под отмостку зависят от типа грунта и выноса карнизного свеса крыши. На всех пучинистых грунтах отмостка должна быть на 30 см шире карниза, но не менее 90 см, и глубиной не менее 25 см, а также должна примыкать вплотную к цоколю дома и не иметь разрывов по всему его периметру. Поэтому наиболее распространённым и подходящим материалом отмостки для пучинистых грунтов является монолитный бетон.
На дно выкопанной траншеи насылают слой песка толщиной 10-15 см с обязательной трамбовкой, а затем щебень с таким расчётом, чтобы вывести его слой на уровень земли, и делают вдоль края будущей отмостки опалубку высотой 10 см.
Основание отмостки заливают 7-см слоем бетона марки М200-300 и, не дав ему схватиться, укладывают арматурную сетку (арматура в данном случае работает на изгиб). Если отмостку не армировать, то она потрескается под воздействием сил пучения и расширения замерзающей воды в трещинах. После этого заливают верхний слой бетона толщиной 3-5 см, одновременно делая уклон от стен дома около 10%, Ещё мокрую поверхность бетона засыпают цементом, разглаживая его мастерком. Этим самым улучшают гидроизоляцию бетона (железнят бетон).
Отмостку заливают участками по 1,5-2,5 м (размер участка зависит от ширины отмостки), обеспечивая между ними температурные швы толщиной 15-20 мм, которые впоследствии заполняются гудроном или жидким стеклом, В последнее время для этих целей часто применяют гибкие виниловые ленты, которые, изгибаясь под нагрузкой, предупреждают образование трещин.
По наружному периметру отмостки делают жёлоб для стока воды. Чтобы вода с крыши не попадала прямо на отмостку, вдоль крыши устанавливается жёлоб, и через сточную трубу вода отводится в ливневую канализацию или в кюветную канаву.

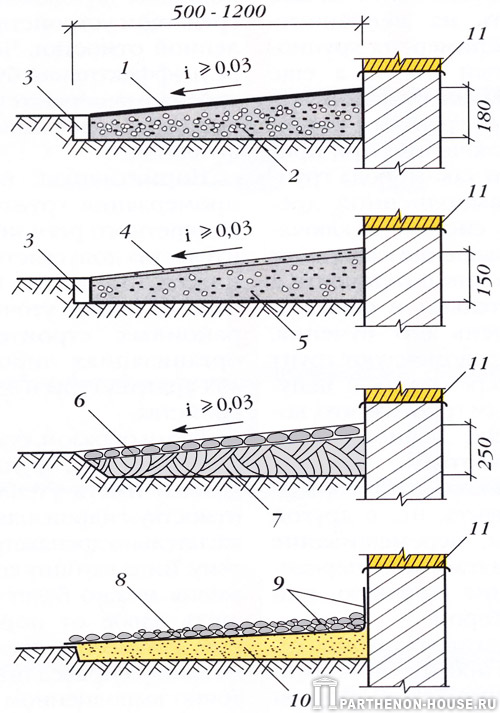

Отмостки на других типах грунта
На менее обводнённых грунтах траншеи под отмостку роют меньших глубины и ширины, а защитные покрытия делают из бетонных плит, асфальта или выкладывают из булыжника. Если позволяет тип грунта, то можно использовать и дёрн.
Основание под покрытие из асфальта необходимо уплотнить щебнем или гравием крупностью 40-60 мм, тщательно утрамбовав их. Покрытие делается из асфальтобетонной смеси заводского приготовления. Температура укладки смеси должна быть не менее 120°С при температуре воздуха не ниже +5°С. Асфальтобетонную отмостку обычно делают сплошной без температурных швов.
Для отмостки из булыжника используют глину, песок и, соответственно, булыжник. Вначале насыпают слой глины толщиной 15 см, а затем — песка толщиной 10 см, в который укладываются булыжные камни.

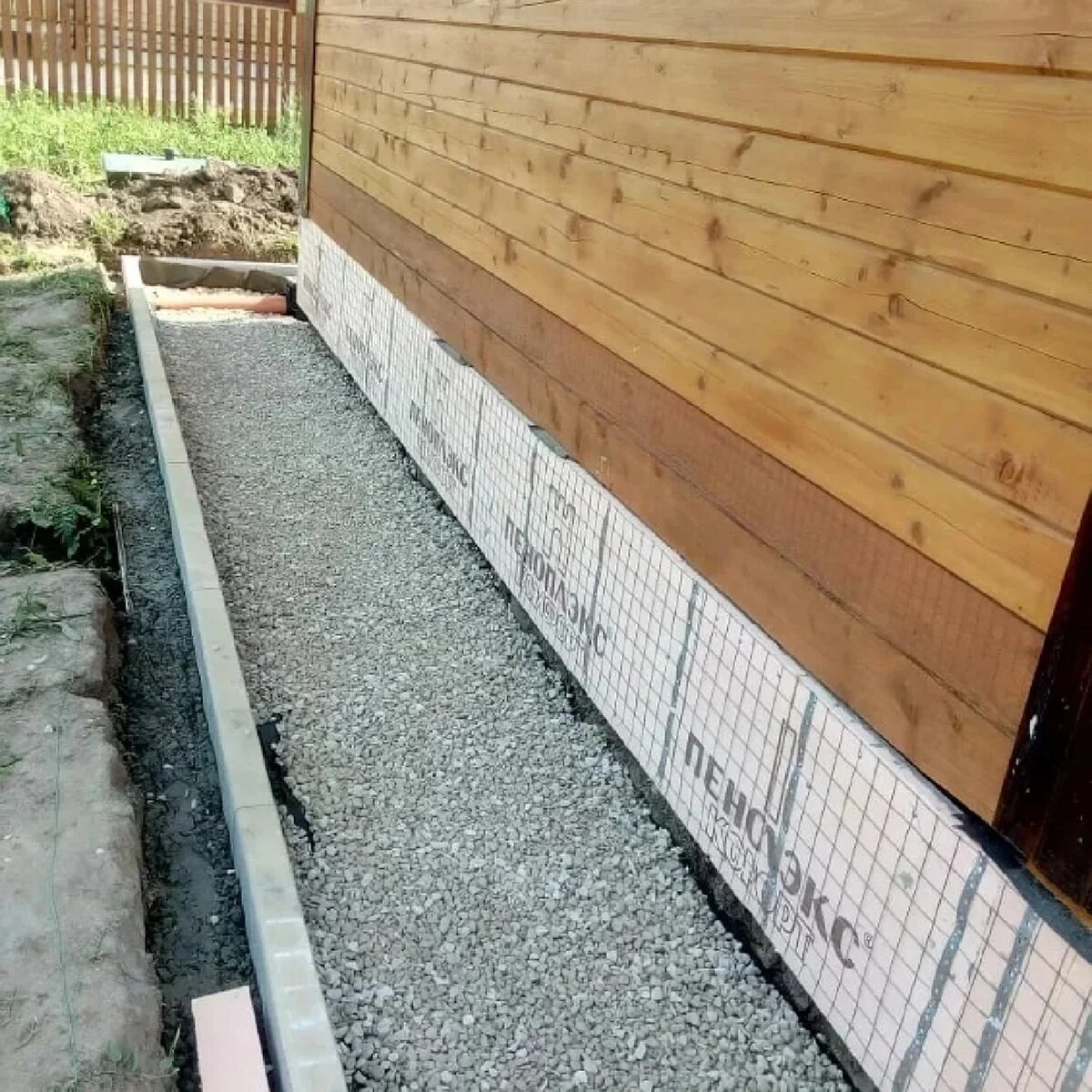

Самое дешёвое по цене покрытие для отмостки — утрамбованный слой щебёнки. Однако при неорганизованном водостоке с крыши такое покрытие придётся регулярно чинить.
На сухих не просадочных грунтах отмостку обычно не делают. Но в местах стока дождевой и талой воды с крыши для предотвращения размыва грунта вблизи фундамента устраивают отводящие желоба.
Отмостка из песка
Идея песчаной отмостки заключается в том, что если песок промочить тёплым раствором жидкого стекла, а затем раствором отвердителя, то в результате песок связывается и превращается в камень-песчаник. Отмостка из такого закреплённого песка не размоется водой и будет препятствовать проникновению воды под фундамент.
Жидкое стекло — силикат натрия (калия) — имеет плотность 1,35 г/см3. В малярных работах применяется калиевое жидкое стекло, в бетонных — натриевое. В продаже имеется так называемая силикат-глыба. Чтобы превратить силикат-глыбу в жидкое стекло, её измельчают и варят с добавкой небольшого количества воды 6-8 ч. При избыточном давлении в котле процесс варки сокращается до 2-3 ч.
Устройство отмостки начинают со снятия дёрна и рытья траншеи глубиной 25 см. Яма поливается гербицидом, а затем засыпается слоем песка толщиной 10 см, который тщательно трамбуется. Утрамбованный слой поливается из обычной лейки тёплым жидким стеклом, а потом сразу же раствором отвердителя. В качестве отвердителя применяют 5-10% раствор хлористого кальция или 3-7% раствор кремнефтористого натрия. Покрывающий верхний слой отмостки выполняют из просеянного мелкого песка в такой же последовательности, а затем вся отмостка прикрывается рубероидом или плёнкой на 3-4 суток.
Устройство отмостки
Такую картину мы часто видим весной на своих участках.
Если не сделать правильную отмостку, то постепенно фундамент разрушится.
Первым делом снимается грунт
Затем траншея засыпается песком, и делается опалубка
Укладывается арматурная сетка

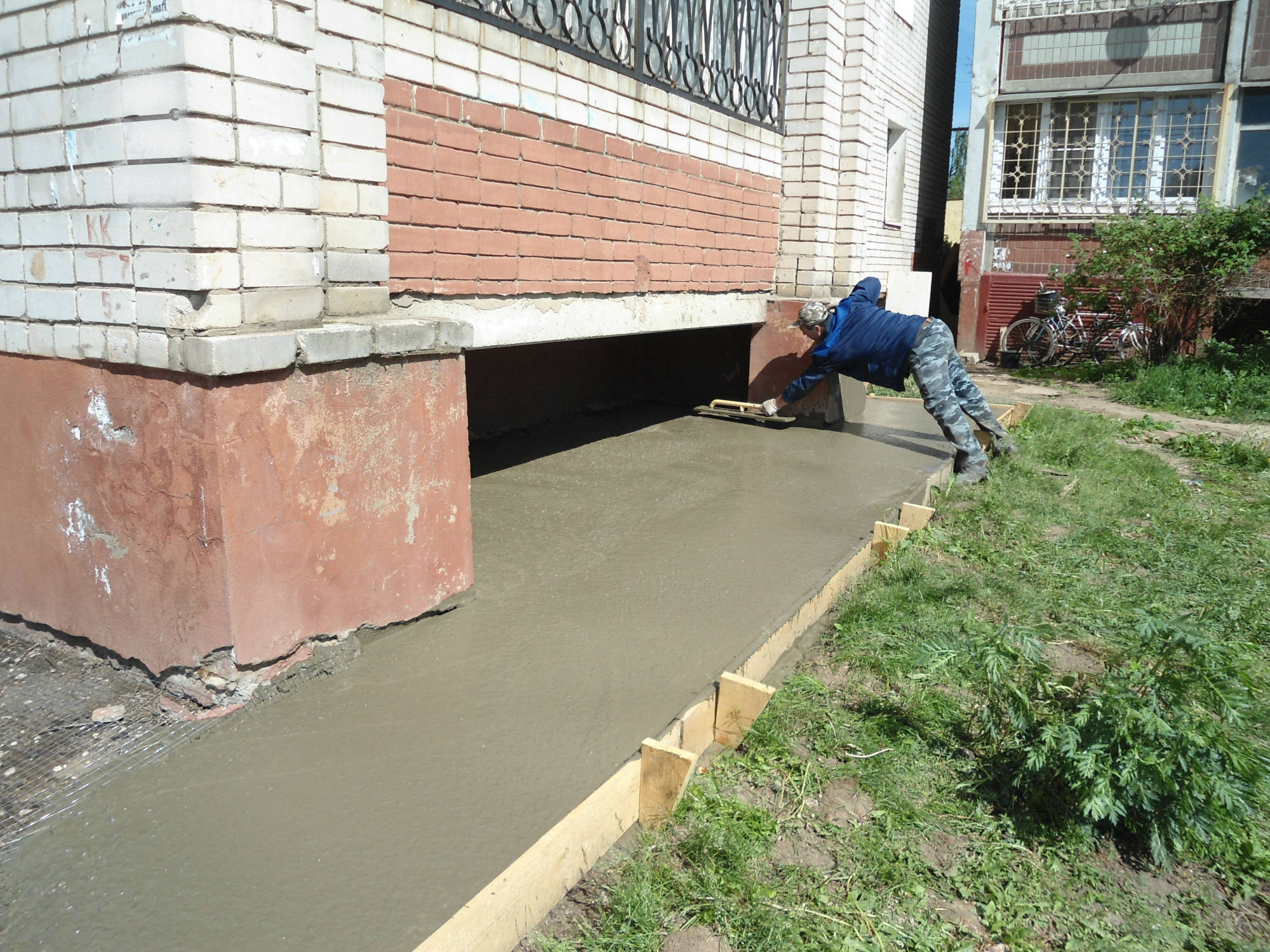

Готовая железобетонная отмостка
В отмостке обязательно нужно предусмотреть слив с крыши в ливневую канализацию.
Устройство отвода воды в кирпичной отмостке
Вдоль отмостки целесообразно сделать лоток
Асфальтовая отмостка в основном используется у многоквартирных домов.

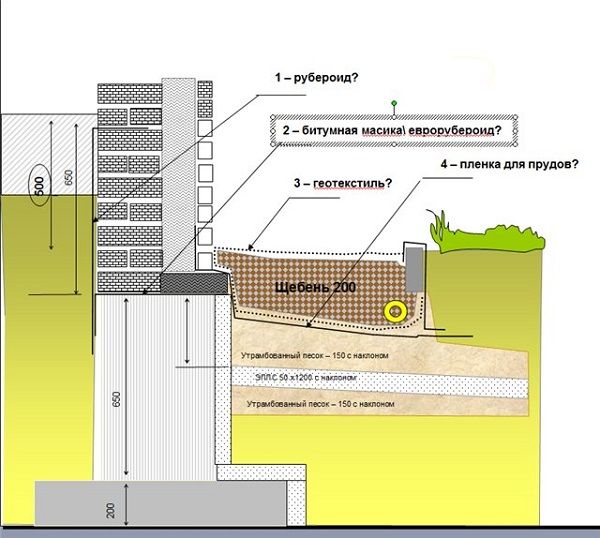

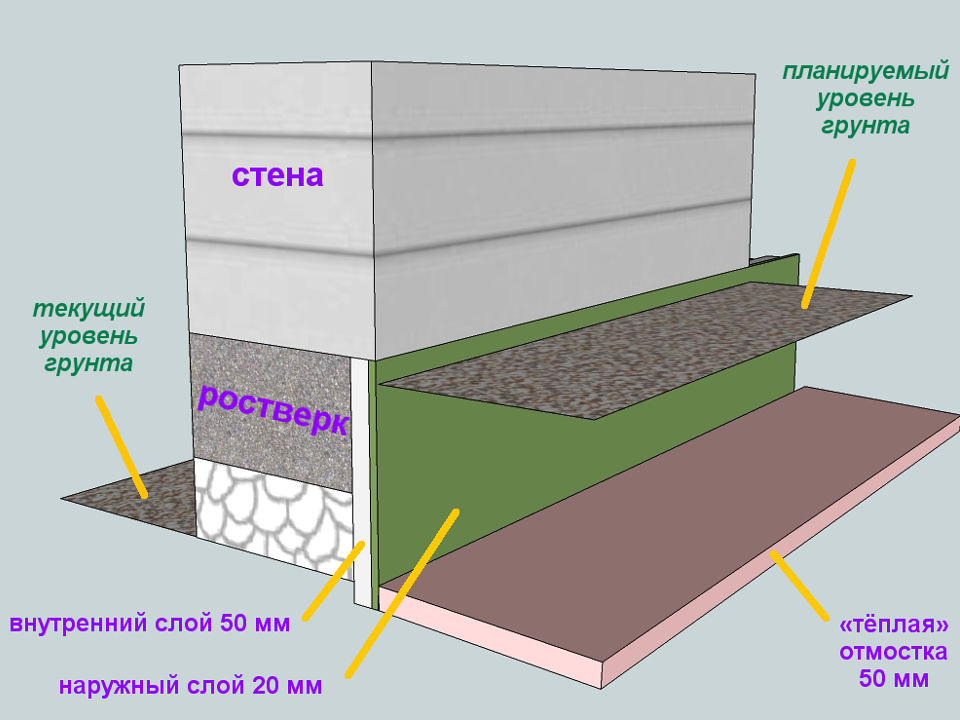

Утепление отмостки и цоколя здания позволяет избежать промерзания грунта под фундаментом и, тем самым, избежать его выпучивания.
Современная отмостка из полимерных материалов прекрасно смотрится
Для изготовления «булыжников» для отмостки можно использовать специальную пластиковую форму
Красивая отмостка нё только выполняет свою основную функцию но и служит дорожкой вокруг дома

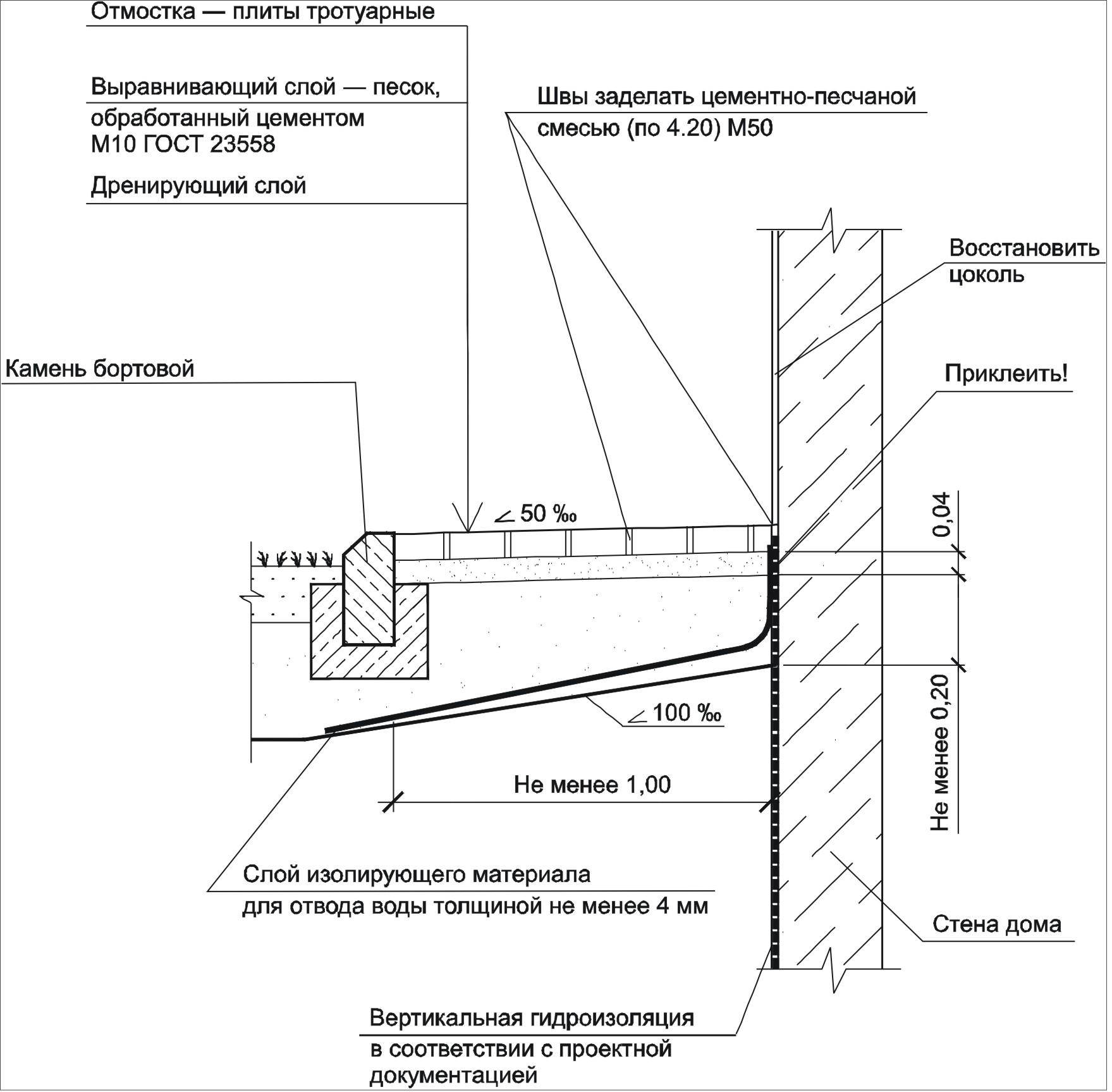

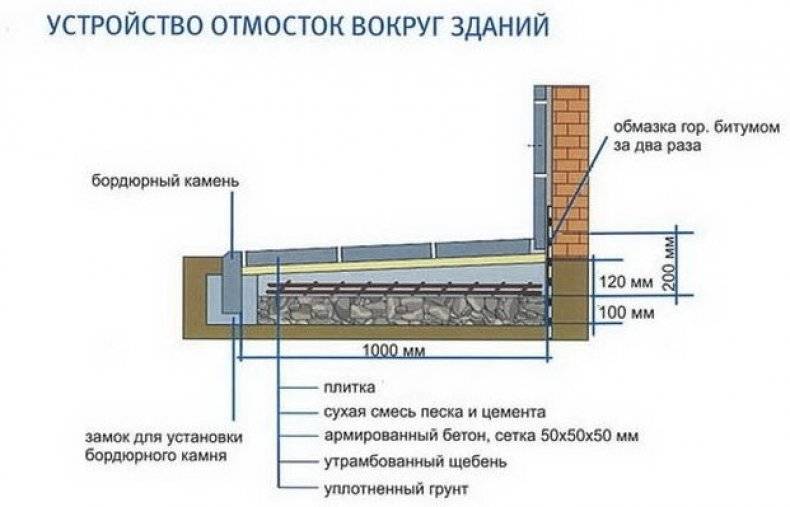

Конструкция железобетонной отмостки
Параметр | Величина |
Шириниа | Не менее 60 см, на просадочных грунтах — 100 — 120 см |
Выступ за свес крыши | 15-30 см |
Поперечный уклон (от стен дома) | 3-5 градуса — для твердых и гладких покрытий, 5-10 градусов — для рельефных и рыхлых |
Глубина траншеи | 15-30 см |
Толщина покрытия | Не менее 5 см, для бетона — не менее 10 см |
Ремонт отмостки
Необходимо постоянно следить за состоянием отмостки и вовремя её ремонтировать. Например, мелкие трещины расшивать и заливать цементным раствором. Самая проблемная зона отмостки — место её стыковки с фундаментом или цоколем здания. Примерно 50% неприятностей случаются при отходе отмостки от фундамента.
Если это ещё небольшая щель, можно использовать герметики или гидроизоляционные порозаполнители. Если же щель достаточно большая, её нужно немедленно ликвидировать, но уже более трудоёмким способом. Специалисты рекомендуют залить полость бетоном, предварительно очистив её от песка, почвы и мусора. Для надёжности в бетон добавляют железную арматуру. Можно воспользоваться цементно-песчаным раствором с включением в него щебня. Через два-три дня после затвердевания раствора поверхность надо покрыть обычной грунтовкой для наружных работ.
После заделки щели необходимо провести профилактические мероприятия. Чтобы отмостка не отъезжала, нужно выкопать с её противоположной стороны ров глубиной 20-30 см и тоже залить его бетоном.
В заключение хочется сказать, что правильно и красиво сделанная отмостка своими руками послужит не только своим прямым целям, но и будет являться дорожкой вокруг дома. И помните, что при сооружении отмостки независимо от того, какой материал был выбран для подстилающего слоя и покрытия, конструктивное решение отмостки всегда должно обеспечивать её водонепроницаемость.
Отмостка вокруг дома: как ее сделать правильно
Представляя собой отличный метод защиты фундаментного материала от паводковых и дождевых вод, отмостка является существенным элементом благоустройства территории. Идеальным решением следует считать совпадение материала покрытия отмостки с материалом оформления тротуара.
Отмостка вокруг дома выполняется на завершающей стадии строительных работ одновременно с возведением крыльца и лестницы к нему. Главной задачей этого мероприятия является отведение излишней влаги от фундаментной и стеновой поверхности. При отсутствии отмостки и примыкании к стенам газона происходит чрезмерное увлажнение конструкции, а также увеличивается риск повреждения фундамента корневой частью растений.
Особенности подготовки грунта при устройстве отмостки
Для получения монолитной поверхности применяется бетон, который рекомендуется при отсутствии качественной гидроизоляции фундамента. А при правильной изоляции фундамента могут использоваться штучные материалы, увеличивающие эстетические качества получаемой отмостки. Это плиты или тротуарная плитка, брусчатка различных видов, щебень.
Устройство отмостки предваряется правильной подготовкой грунта. Данная операция состоит в правильной его утрамбовке по периметру всех стен, что рекомендуется выполнять до того, как начнутся отделочные работы. Изначально требуется снять растительный слой, поскольку он мешает утрамбовке грунта и удерживает воду, которая губительна для стеновых поверхностей ниже отмостки. В освободившееся пространство следует поместить слой дренажного материала (например, щебня).
Отмостка своими руками: несколько важных рекомендаций
Отмостка дома максимально защитит его фундамент от воздействия влаги при соблюдении ряда простых рекомендаций:

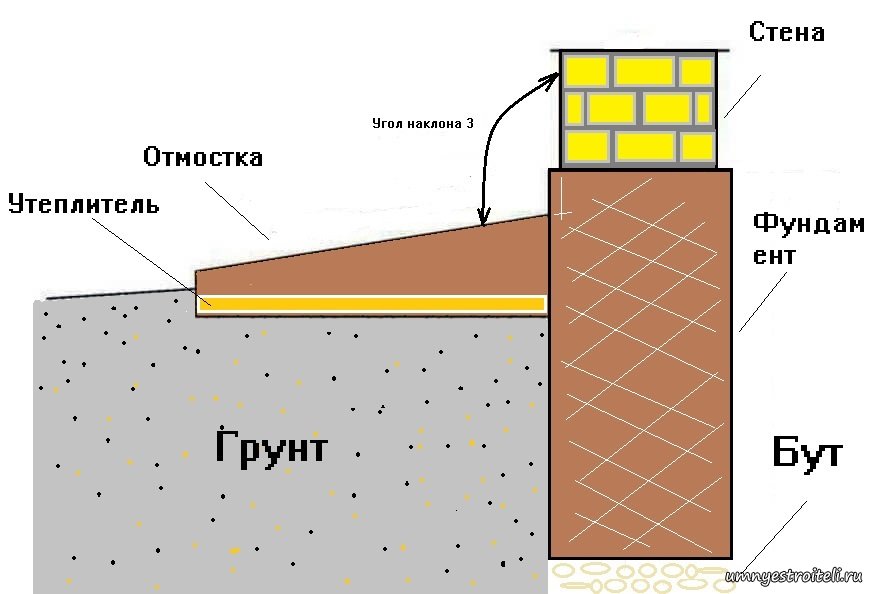

- обязательный уклон от здания (более 1,5-2%) создает нужный уровень для отведения вод. Необходимого угла можно достичь формированием с последующей утрамбовкой земли или планированием вида покрытия отмостки в процессе укладки;
- создание зазора, расположенного между отмосткой и поверхностью стены, позволяет защитить от разрушения и повреждений стену подвала. При отсутствии зазора при наступлении морозов велика вероятность давления отмостки на стены с повреждением изоляции фундаментной стены;
- оптимальная высота цоколя зависит от материала, который применяется при создании отмостки: гравий либо щебень требует поднятия цоколя на 30 см, а твердая плоскость — на 50 см.
Принимая во внимание перечисленные рекомендации по обустройству отмостки, справиться с этой работой вполне можно и своими силами, не привлекая наемных рабочих. Самое главное в этой операции – это исключить вероятность доступа влаги в любом ее виде к фундаменту и стенам, и обеспечить сухость в этой части придомовой территории. В достижении этой цели поможет использование «правильных» материалов, о которых мы расскажем в отдельной статье.
А у вас есть какие-то собственные рецепты обустройства отмостки? Поделитесь ими с нашими читателями в комментариях.
В прилагаемом ниже видео мы предлагаем вам познакомиться с дополнительными подробностями, касающимися обустройства отмостки.
Автор статьи: Сергей Минеев
Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.
Как сделать отмостку с применением профилированной мембраны.
Отмостка – это элемент сопряжения здания с прилегающей территорией. Она отвечает за отведение от здания поверхностных вод (дождь, талый снег) и техногенных (краны в цоколе, поливочные шланги), за защиту от подтопления и локального вымывания грунта вокруг фундамента.
Привычно, что отмостка выполняется монолитной из цементно-песчаного раствора. Такой подход в целом изучен и распространен. Как правило, при создании стандартной отмостки существуют некоторые особенности. Во-первых, это определенная сложность при выполнении монолитных работ. Во-вторых, просадка грунта и появление трещин приводят к снижению функциональности, эстетики и к необходимости ремонта.
Но современные технологии могут предложить альтернативный способ выполнения отмостки с применением профилированной мембраны и полноценным отведением поверхностной влаги от фундамента. Монтаж отмостки дома из профилированных мембран отличается от традиционной монолитной более легким исполнением и стоимостью.
Ниже мы опишем монтаж отмостки с мембраной Плантер Гео. Planter Geo – это двухслойное полотно, состоящее из профилированной ПВП мембраны и термоскрепленного геотекстиля. Срок ее службы составляет более 50 лет.
Основные этапы работы:
- Подготавливаем основание. Для этого вынимаем грунт по периметру здания на глубину 300 мм и на ширину, превышающую ширину карнизного свеса на 350 мм.
- Выполняем песчаную отсыпку толщиной 60-100 мм и задаем уклон не менее 3% от цоколя.
- На подготовленное основание укладываем утеплитель из экструдированного пенополистирола типа ТЕХНОНИКОЛЬ Carbon Eco или ТЕХНОНИКОЛЬ Carbon Prof. Толщина утеплителя должна определяться исходя из теплотехнических расчетов с учетом географии, назначения и способа утепления здания. Важно отметить, что плиты укладываются по ширине таким образом, чтобы оставить место под укладку дренажной трубы.
- Расстилаем профилированную мембрану Planter Geo поверх утеплителя. Укладка производится таким образом, чтобы полотно располагалось по всей ширине отмостки и на 500 мм было заведено на вертикальную часть цоколя. На вертикальной части фиксируем мембрану по краю с помощью прижимной рейки, швы проклеиваем клейкой лентой типа Nicoband.
- Укладываем дренажную трубу в образовавшийся «ров» между плитами утеплителя и прилегающей территорией. Труба должна быть завернута в полотно Planter Geo. Она укладывается между геотекстилем и профилированной мембраной с заданным уклоном 2% в сторону дренажного колодца. После трубу необходимо соединить с дренажной ливневой канализацией.
- В данном случае утепление цоколя следует проводить после монтажа профилированной мембраны.
- Остается решить вопрос с отделкой отмостки. Например, можно выполнить песчаную подушку и уложить на нее тротуарную плитку или выложить плодородный слой с газонной травой.
- Отделка цоколя также может быть выполнена любым способом: это и приклеивание керамогранита, и монтаж сайдинга, и оштукатуривание.
Устройство отмостки с профилированной мембраной имеет свои плюсы:
отсутствие мокрых процессов;
- отсутствие технологических простоев;
- надежное решение с точки зрения отведения воды от фундамента;
- универсальность в доступности вариантов и решений финишного благоустройства;
- легкость конструкции.
Чтобы завершить мероприятия по водоотведению, рекомендуется объединить водосточные системы с дренажными.
Приобрести материалы для устройства отмостки вы можете прямо сейчас.
