Отзывы о котлах отопления индукционных: отзывы пользователей, технические характеристики моделей и цены

Содержание

Индукционные котлы отопления — отзывы

Климат в Восточной Европе достаточно суров и проблема обогрева жилья является очень актуальной. Если жилище расположено в газифицированном районе, то решение данной проблемы очевидно – природный газ отличается высокой конкурентоспособностью на топливно-энергетическом рынке и любому другому способу отопления очень сложно с ним конкурировать. А вот если жилье расположено в стороне от газовых магистралей, то выбор обогревательных приборов существенно расширяется. К числу таких приборов относятся котлы, работающие с использованием принципа электромагнитной индукции. Так как идея использования данного принципа для обогрева достаточно новая, то индукционные котлы отопления отзывы имеют достаточно противоречивые.

Если обратиться за информацией о данном типе отопительных приборов в специализированные магазины, то на индукционные котлы отопления отзывы консультантов обычно самые положительные.

Но необходимо понимать, что продавцы заинтересованы в том, чтобы сбыть товар, поэтому к их утверждениям надо относиться с известной осторожностью. Не всегда объективна и информация, которую можно почерпнуть в сети интернет.

Положительные отзывы могут оказаться рекламной уловкой, а если индукционные котлы отопления отзывы имеют отрицательные, то это вовсе не значит, что данный прибор плох – возможно, он был просто неправильно установлен или эксплуатировался ненадлежащим образом.

Для того чтобы составить мнение об этом типе обогревателей рассмотрим принцип их устройства, а также положительные и отрицательные стороны, более подробно.

Принцип работы и устройство прибора

Данный аппарат в своей работе применяет принцип электромагнитной индукции. Хотя производители и утверждают, что эти приборы используют инновационную технологию, но это не совсем соответствует действительности.



Электромагнитная индукция была открыта еще в позапрошлом столетии Фарадеем и имеет давнюю историю применения в промышленности. Однако в бытовой технике и для отопления этот принцип работы действительно стал применяться достаточно недавно. Так как же устроен индукционный котел для обогрева жилища?

Это устройство является понижающим трансформатором и конструктивно состоит из двух цепей. При этом первая цепь подключена к источнику питания, а в качестве вторичного контура выступает металлическая труба с теплоносителем.

Электрический ток при прохождении через обмотку вырабатывает электромагнитное поле, которое разогревает корпус теплообменника и, как следствие, и сам теплоноситель. Принцип работы данного устройства прост, а его коэффициент полезного действия достаточно высок и достигает значения в 98%.

Достоинства устройства

  • Эти котлы характеризуются стабильной работой, а вероятность его выхода из строя во время сильных морозов низка.
  • В этом типе приборов для обогрева отсутствует нагревательный элемент, который весьма подвержен образованию на нем накипи, существенно понижающей эффективность отопительной установки.
  • В качестве теплоносителя в подобных аппаратах можно использовать любой вид жидкости, ведь нагрев теплоносителя осуществляется через стенку теплообменника.
  • Этот котел практически не имеет каких-либо соединений, что сводит вероятность утечек к минимуму и позволяет эксплуатировать отопительную систему при больших значениях давления.
  • Устройства отопления этого типа отличаются большим сроком эксплуатации. Это возможно из-за отсутствия в конструкции аппарата подвижных частей, что полностью исключает возможность механической поломки. Долговечности способствует и обмотка катушки, выполненная из меди, а также ее конструкция – при повреждении изоляции устройство продолжит работу.

Минусы данного типа котлов

  • По сравнению с традиционными системами отопления приборы, использующие принцип индукции, занимают больше места.
  • Нагрузку этого аппарата можно регулировать только ступенчато.
  • Данный тип котлов имеет существенно более высокую цену по сравнению с обычными котлами или ТЭНами.

Индукционные котлы, как любой прибор, использующий относительно новую технологию, имеет как преимущества, так и недостатки. Возможность его использования во многом зависит от финансовых возможностей потенциального покупателя – покупка и установка индукционного котла отопления удовольствие не из дешевых.

Другим фактором, существенно влияющим на широту применения этого обогревательного прибора, является цена на газ, а также его доступность.

Индукционный электрический котел отопления для отопления дома

Постоянное повышение стоимости традиционных энергоносителей – природного газа, твердого топлива, приводит к тому, что владельцы частных домов и дач пытаются найти новые способы отопить помещения без излишних расходов. И одним из вариантов получения максимума эффекта при минимуме затрат является индукционный котел отопления.

Очень часто такие котлы называют самым экономичным видом отопления. И это утверждение имеет веские основания – ведь такое отопление подходит для любой площади помещений, а создать индукционный котел своими руками – не такая уж сложная задача, особенно для любителей мастерить.

Индукционный котел отопления

Функциональные особенности индукционных котлов

Прежде всего, следует отметить, что индукционный котел отопления не требует переоборудования отопительной системы здания, поэтому он может быть монтирован не только в загородном доме средних размеров, но и применим для отопления помещений большой площади. Это очень удобно, а также – практично, ведь с традиционными системами отопления вам бы пришлось демонтировать старую систему, а при больших площадях – это было бы еще и затратно.

Простейшая конструкция генератора тепла на принципе индукции выглядит следующим образом: это трансформатор, то есть, электрический индуктор, который состоит из первичной и вторичной обмотки.

Первичная обмотка преобразовывает электрическую энергию в вихревые токи, направляет созданное электромагнитное поле на вторичную обмотку. Вторичная обмотка передает полученную энергию носителю тепла, роль которого играет вода, антифриз, масло и т. д.

Принципиальная схема индукционного котла

Корпус индукционного котла включает внешний контур, сердечник, имеющий двойную стенку и слой тепло- и электроизоляции. Вес котла является не очень большим, но при этом повышается его коэффициент полезного действия. Так, носитель тепла получает примерно 98% тепловой энергии, так как в данном случае нет потерь.

В чем эффективность индукционного котла?

Инструкция, которая прилагается к такому устройству, как электрокотел индукционный для отопления, говорит пользователям о том, что такие котлы являются наиболее выгодными, нежели традиционные системы отопления. И благодаря такому оборудованию можно получить отличный эффект. Носитель тепла проходит двойной нагрев, а время на этот процесс сокращается практически в два раза, если провести параллель между такой системой и котлами с ТЭНами. А достигается подобный эффект благодаря более низкому уровню инерции. В ходе нагревания носителя тепла возникает магнитная индукция, а вследствие этого в трубопроводах не будет появляться накипь.

Сравнение денежных затрат на отопление ТЭНовым и индукционным котлами

По сути, данный вид отопительного оборудования является вечным. За ним не требуется ухаживать, обслуживать его и чистить.

Рекомендуем к прочтению:

Самый простой индукционный котел – доступен каждому

Следует отметить, что создавать такие устройства, как индукционные котлы отопления бюджетного типа – это очень просто. Вам не потребуется наличие особого образования или глубоких познаний в отопительной технике. Однако следует заранее подготовить набор материалов и инструментов, которые потребуются вам для работы.

Совет – чтобы сборка вашего индукционного котла производилась быстро и легко, лучше сразу подготовить сварочный инвертор. При помощи этого устройства вы будете варить корпус генератора тепла, а также – подсоединять подающие и отводящие трубопроводы.

Для материала, который будет нагреваться в электромагнитном поле, лучше всего выбрать отрезки стальной проволоки или катанки. Диаметр не должен превышать 7 миллиметров, а длина – 5 сантиметров. Чтобы сделать корпус котла, который также будет служить в качестве участка трубопровода для носителя тепла и основы катушки индукции, можно взять обычную трубу из пластика, которая имеет толстые стенки (диаметр внутри должен быть не больше 5 сантиметров).

Один из этапов изготовления индукционного котла

Индукционный электрический котел отопления будет подключаться к системе отопления с помощью специальных переходников. Через них будет идти холодный носитель тепла, а выходить – уже нагретый с помощью индукции. Стоит заметить, что первый переходник приваривается к основанию корпуса устройства. На дно трубы из пластика, которая подготавливается заранее, укладывается металлическая сетка – именно она будет в качестве барьера для отрезков металлической проволоки. Далее засыпаются кусочки порезанной по 5 сантиметров проволоки, их должно быть столько, чтобы заполнить все пространство трубы внутри. После этого закрывают верхнюю часть прибора.

Основным нагревательным компонентом такого генератора тепла является индукционная катушка.

Делается она из эмалированного медного провода. На корпус из трубы из пластика наматывают 90 витков провода. Но нужно смотреть, чтобы все было сделано аккуратно, — то есть, между участками должно быть одинаковое расстояние. После того, как такой индуктор готов, можно подсоединять его к отопительной системе.

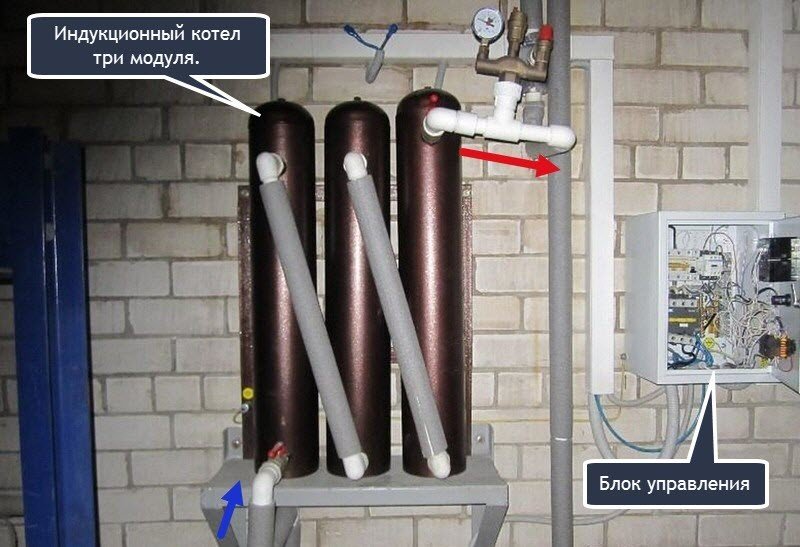

Индукционный котел подключенный к системе отопления

Индукционные котлы отопления электрические являются компактными устройствами, а в плане конструкции они фактически элементарны. Такой аппарат можно сделать в любом участке трубопровода. Нужно будет лишь вырезать часть трубы из отопительной системы, затем переходниками установить индуктор в этот разрез. Касательно электрической сети, катушка индукционного котла подключается к высокочастотному инвертору. Но помните, что включать такое устройство можно только в том случае, если в системе есть носитель тепла, так как корпус может просто расплавиться от высоких температур.

Заметим, что стоимость такого котла – это сущие копейки. Единственный недостаток – это относительно небольшие габариты и внешний вид. Однако, установив такой индуктивный котел отопления, вы почувствуете положительный эффект, увеличите скорость нагревания носителя тепла.

Еще один вариант индукционного котла

Существует еще один вариант создания индукционного котла своими руками. Такие индуктивные котлы отопления, конечно, обойдутся немного дороже, однако эффективность их работы будет выше.

Сделать такой котел будет немного сложнее, чем предыдущий вариант. Вам понадобятся навыки работы со сварочным аппаратом, наличие трехфазного инвертора, который бы желательно крепился стационарно, а также – некоторых инструментов.

Рекомендуем к прочтению:

Самодельный индукционный котел

Отметим, что конструкция данного варианта индукционного котла будет состоять из двух труб, которые будут вварены друг в друга. Если смотреть со стороны торца, то такая конструкция напомнит вам бублик. Одновременно устройство будет и сердечником, который будет создавать электромагнитное поле, и нагревательным элементом.

Медная обмотка наматывается прямо на корпус котла. Благодаря этому будет достигнута повышенная производительность, сохранятся относительно небольшие размеры и вес устройства. Чтобы подводить и отводить носитель тепла, в индуктор ввариваются специальные патрубки.

Когда вы собираете такие индукционные котлы для отопления дома, следует учитывать несколько рекомендаций и требований к монтажу:

  • Такое устройство, как индукционный котел, можно монтировать только в закрытые системы отопления, которые оснащены насосом циркуляции.
  • Прибор может быть монтирован также в такие системы, которые используют пластиковые трубы.
  • Между системой индукционного отопления и стенами (или же предметами мебели, бытовой техники) должно быть не менее, чем 30 сантиметров свободного места. А от потолка и пола такие устройства размещают на расстоянии 80 сантиметров.

Конечно же, над таким вариантом котла вам придется поработать несколько больше и сложнее, однако эффект, который будет достигнут в дальнейшем, вас порадует. Такой индукционный котел, как показывают отзывы, является действительно производительным устройством, которое способно не только обеспечить вам качественное отопление жилья, но и еще прослужит вам не меньше 25-ти лет без обслуживания.

Самодельный индукционный котел, подключенный к системе отопления

Использование индукционных котлов отопления предоставляет пользователям массу преимуществ. Среди них следует отметить несколько:

  • Прежде всего, это возможность работать с переменным и постоянным током.
  • В таком устройстве просто-напросто нет таких нагревательных элементов, которые будут изнашиваться.
  • Конструкция прибора предельно проста.
  • Не требуется для установки брать отдельное помещение. Все индукционные котлы относятся к 2-му классу, согласно пожарной безопасности.
  • Коэффициент полезного действия как самодельных, так и фабричных индукционных котлов, составляет практически 100% (обычно 98-99%). Если сравнивать с традиционными отопительными системами – это просто отличный результат.
  • Можно использовать несколько типов носителей тепла, при этом индукционный котел не потерпит никакого вреда. Так, можно применять не только воду, но и работать с маслом и антифризом.
  • Сделать индукционный котел самостоятельно не составит большого труда для вас, а по стоимости это получится очень дешево.

Таким образом, современные индукционные котлы – это устройства, которые относятся к технике нового поколения. Это не только практичные приборы, но и мощные, экономичные. Они способны обогреть не только обычный дачный дом, но и производственное помещение большой площади. При всем при этом – вы не тратитесь на сложный монтаж и обслуживание таких устройств.

Индукционный котел | Котел индуктивно-кондуктивного типа

Индукционный котел – это электронагревательное устройство, предназначенное для нагрева теплоносителя в системах теплоснабжения (отопления). Само понятие «индукционный котел» является достаточно условным, поскольку большинство электронагревателей индукционного типа, в силу своей конструкции, не подлежит согласованию в органах котлонадзора, поскольку формально не являются котлами. Однако же они применяются в системах отопления и чтобы не путать эти индукционные нагреватели с теми, которые применяются для разогрева и плавки металлов, и появилось такое понятие как индукционный котел.

►См. Индукционные котлы в нашем каталоге

ИНДУКЦИОННЫЙ НАГРЕВ: ВЫСОКИЕ И НИЗКИЕ ЧАСТОТЫ ТОКА

Исторически так сложилось, что индукционные нагреватели получили наиболее широкое распространение в машиностроении и металлургии. В этих сферах индукционный нагрев используется для закалки металлов, плавления, сварки и т.д. Однако в данном случае применяются индукторы, работающие на высоких и сверхвысоких частотах электрического тока (от 1000 Гц до 1000 кГц), соответственно для их работы требуются специальные устройства – преобразователи тока.

В задачах, связанных с отоплением, такие частоты не нужны, поскольку нет необходимости разогревать металл до сотен градусов по Цельсию. Температура теплоносителя в системе отопления редко когда превышает 90 °С. Поэтому для применения в качестве отопительных приборов используются индукционные водонагреватели, работающие на промышленной частоте тока, которая составляет 50 Гц. Такая разновидность индукционных нагревателей и называется индукционными котлами.

ЭЛЕКТРИЧЕСКИЙ КОТЕЛ: ДОСТОИНСТВА И ПРЕИМУЩЕСТВА

Индукционный котел – это разновидность электрического котла. А электричество само по себе обладает рядом преимуществ перед другими видами энергоносителей:

  1. Повсеместность. Действительно, электричество в нашей стране есть практически везде, где живет и работает человек. И хотя электроэнергия – это достаточно дорогой вид топлива, тем не менее, она же является и самой доступной и удобной в плане ее наличия. Другое дело, что существуют сложности с получением лимитов и прочие ограничения, однако факт остается фактом: электричество – самый удобный энергоноситель.
  2. Эффективность и экономичность. При помощи современного электрокотла энергия преобразуется в тепловую практически со 100% эффективностью.
  3. Удобство. Использование электрокотла позволяет полностью автоматизировать процесс теплоснабжения и избежать лишних затрат на обслуживание и контроль.
  4. Более низкая стоимость электрооборудования по сравнению с котлами на углеводородном топливе. Не требуется строительство дымоходов и отдельных помещений для размещения котлов, поскольку электрокотлы, помимо прочего, еще и очень компактны.
  5. Экологичность и практичность. Здесь можно даже не комментировать – все очевидно.

Вместе с тем, у электронагревателей широко распространенных типов на ТЭН и электродах есть и свои собственные недостатки:

  • необходимость обустройства защиты от поражения электрическим током, поскольку ТЭНовые котлы имеют первый класс электробезопасности, а электродные – и вовсе нулевой.
  • наличие сменных нагревательных или электродных элементов, которые имеют относительно ограниченные сроки службы. В целом, с ростом единичной мощности надежность электрокотлов снижается, возрастают риски аварий и остановок работы.
  • вопросы пожарной безопасности.

ИНДУКЦИОННЫЙ КОТЕЛ: ДОСТОИНСТВА И ПРЕИМУЩЕСТВА

Как ответ на наличие слабых мест у ТЭНовых и электродных котлов, появились индукционные котлы, конструкция которых позволяет решить все те проблемы, которые возникают при эксплуатации вышеозначенных котлов.

Что же это за конструкция?  Если коротко, то индукционный котел (нагреватель) состоит из первичной обмотки, которая представляет собой катушку индуктивности, надетую на ферромагнитный сердечник; и вторичной обмотки, которая и является нагреваемым теплообменником.

После подключения индукционного котла к электросети, как мы говорили, с промышленной частотой 50 Гц, в первичном контуре, вследствие движения тока по проводам катушки, возникает электромагнитное поле. Теплообменник, который находится под воздействием этого магнитного поля, разогревается. Его нагрев происходит за счет того, что электромагнитное поле возбуждает в металле вихревые токи, называемые также токами Фуко или просто индукционными токами.

Такой способ нагрева можно назвать косвенным, так как, в отличие от ТЭНов или электродов, в таком нагревателе нет непосредственного контакта токопроводящих частей и нагреваемой среды. Это является причиной того, что индукционный котел является самым безопасным среди всех типов электронагревателей по степени защиты от поражения электрическим током.

Преимущества индукционного котла

  • В конструкции отсутствуют нагревательные элементы сопротивления, что существенно повышает надежность котла и снижает затраты на его эксплуатацию.
  • В нагревателе нет сменных элементов, ТЭН или электродов, которые требовали бы периодической замены.
  • Оборудование безопасно в пожарном отношении, поскольку температура поверхности теплообменника горячее теплоносителя всего на 15-20 °С, и в системе водяного отопления не должен нагреваться свыше 100-120 °С.
  • Индукционный котел обладает высокой электробезопасностью (второй класс электрозащиты). Токопроводящие элементы нигде не контактируют с отопительной системой, поэтому вероятность ухода напряжения в систему равна нулю.
  • Для эффективной работы индукционного котла не требуется химическая подготовка теплоносителя (как для электродного котла). В принципе, такой индукционный котел может нагревать любую жидкую среду, а не только воду, поэтому возможно использование и других жидких теплоносителей, например, смеси воды и этиленгликоля.

ИНДУКЦИОННЫЙ КОТЕЛ: ГДЕ КУПИТЬ?

В России работает несколько заводов-изготовителей нагревателей индукционного типа. Причем конструкции выпускаемых ими изделий, хотя и основаны на одних и тех же принципах (физические законы никто не отменял), однако же различаются, в основном, в части конструкции теплообменных устройств (вторичной обмотки). НПП «Термические Технологии» — один из ведущих в стране производителей индукционных котлов, известных на рынке под маркой ТЕРМАНИК.

►См. Индукционные котлы в нашем каталоге

Специалисты предприятия готовы сделать квалифицированный расчет количества, мощности и стоимости оборудования по задаче заказчика на основании техзадания.

Индукционное отопление частного дома котлом своими руками

На чтение 9 мин. Просмотров 6 Опубликовано Обновлено

Постоянный рост стоимости энергоносителей стал причиной появления новых технологий отопления. Помимо модернизации уже существующих систем производители предлагают принципиально новые методы нагрева воды. Особый интерес представляет индукционное отопление частного дома котлом своими руками.

Особенности индукционного отопления

Схема конструкции индукционного котла

Для повышения температуры теплоносителя необходимо обеспечить передачу тепла от энергоносителя воде. В традиционных электрических котлах за это отвечают ТЭНы. Однако они имеют ряд недостатков, которые в первую очередь связаны с повышенным потреблением электричества. Современная индукционная печь отопления работает по другому принципу.

Для того чтобы сделать индукционное отопление своими руками – необходимо досконально изучить специфику его работы. В основе его функционирования заложен принцип электромагнитного индуктора. Его конструкция состоит из двух обмоток, каждая из которых выполняет определенную функцию:

  • Первичная. Необходима для преобразования подаваемого на нее электричества в вихревой ток. Это один из шагов для создания индукционного явления;
  • Вторичная. Вследствие воздействия электромагнитного поля начинает нагреваться, тем самым передавая полученную тепловую энергию теплоносителю.

На практике для изготовления индукционного отопления частного дома своими руками понадобится внешний контур, который выполняет функцию корпуса. Внутренний сердечник изготавливается из стального стрежня, толщина которого обычно равна 10 мм. Такая конструкция позволяет уменьшить массу, и в то же время повысить эффективность работы. Для заводских моделей показатель КПД может достигать 98%. В то же время даже правильно сделанный индукционный котел отопления своими руками имеет значение этой характеристики порядка 87-90%.

Все индукционные системы отопления не комплектуются циркуляционными насосами, расширительным баком и системой безопасности. Эти компоненты необходимо приобретать отдельно.

Плюсы и минусы индукционных котлов

Индукционный котел заводской сборки

Действительно ли этот тип теплоснабжения насколько эффективен, как его рекламируют производители? Читая отзывы об индукционном отоплении нельзя сделать однозначный вывод. Многие потребители жалуются на большой расход электроэнергии, некоторые самодельные модели котлов явно опасны в эксплуатации.

До того, как делать индукционный котел отопления своими руками, подбирать для него компоненты и комплектующие – рекомендуется детально ознакомиться с плюсами и минусами этого типа теплоснабжения.

Преимущества:

  • Быстрое повышение температуры теплоносителя до требуемого уровня. В отличие от работы ТЭНов индукционный нагрев воды для отопления не требует дополнительных изоляционных материалов. Т.е. тепловая энергия от стержня передается непосредственно теплоносителю;
  • Долгий срок службы. Это обусловлено отсутствием движущихся частей и высокой надежностью материалов изготовления;
  • Небольшие размеры конструкции;
  • Не происходит формирование накипи на внутренних стенках. Это связано с небольшой вибрацией стержня во время его работы. Однако если читать отзывы об индукционных котлах отопления, то никто не жалуется на высокий уровень шума.

Но наряду с этим нужно учитывать и отрицательные моменты эксплуатации отопительных котлов этого типа:

  • Высокая стоимость заводских моделей. По-настоящему качественные электрические индукционные котлы отопления делаются с применением современных материалов, стоимость которых в большей степени и обуславливают высокую цену. Поэтому самодельные модели значительно уступают по качеству и техническим параметрам заводским;
  • Для установки котлов мощностью более 7 кВт потребует обустроить электросеть 380 В. В противном случае нагрузка не позволит работать оборудованию в нормальном режиме;
  • В случае отсутствия воды во время работы индукционной печи отопления произойдет перегрев и выход ее из строя. Поэтому в конструкцию должны входить датчики давления, которые соединяются с автоматическим выключателем. При падении давления будет выполнено автоматическое отключение устройства.

Определившись, что все-таки необходимо делать индукционное отопление самостоятельно – можно приступать к выбору оптимальной схемы котла и расчету его параметров.

Индукционный принцип нагрева уже не один десяток лет применяется в сталелитейной промышленности для нагрева металла. Именно из этой отрасли и пришли индукционные отопительные котлы.

Самодельный индукционный котел

Схема самодельного индукционного котла

Для изготовления индукционного отопление частного дома своими руками сначала необходимо сделать корпус. Для этого следует использовать жаропрочную сталь. В качестве внутреннего стержня обычно применяют стальную трубу, на которую устанавливают обмотку из медной проволоки.

Для уменьшения тепловых потерь наружные стенки утепляют базальтовой ватой. Таким образом возможен монтаж индукционных котлов для отопления частного дома в хозяйственных помещениях.

После установки внутреннего контура необходимо выполнить следующую работу:

  1. Вывести контактные провода через специальные отверстия на внешней конструкции.
  2. Тщательно заизолировать кабели в области их прохождения через наружный кожух.
  3. Подключить котел к системе управления. Лучше всего приобрести заводскую модель этого компонента, так как в ней предусмотрены защитные и регулирующие элементы.

Пример самодельного индукционного котла

Перед первым запуском индукционного котла отопления сделанного своими руками, нужно проверить герметичность всей конструкции. Для этого следует герметизировать один из патрубков, а во второй с помощью насоса подать воду. После заполнения внутреннего пространства следует увеличить давление до максимального расчетного. Обычно этот показатель равен 15-20 атм.

На практике по-настоящему надежные и эффективные котлы для индукционного нагрева воды в отоплении нельзя сделать самостоятельно. Исключения составляют только небольшие конструкции, которые скорее выполняют функцию горячего водоснабжения, чем отопления.

Это связано со сложностью соблюдения всех технологических норм изготовления. Нередко в отзывах о самодельных индукционных котлах отопления можно столкнуться с попытками сделать их самостоятельно. Но после серии испытаний выбор останавливают на заводских моделях этого отопительного оборудования.

В случае неправильно сделанной обмотки возможно возникновение межвиткового электрического пробоя. Это приведет к короткому замыканию и выходу из строя оборудования. Поэтому котлы обязательно должны комплектоваться УЗО.

Правила организации индукционного отопления

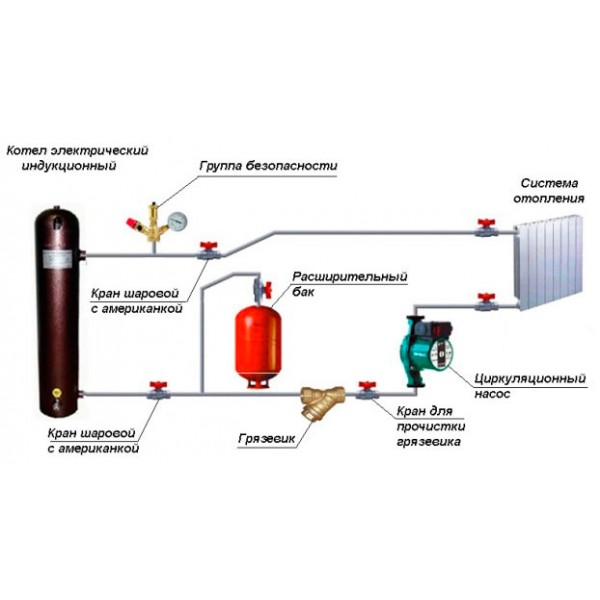

Схема установки индукционного котла

Так как электрокотлы индукционные для отопления отличаются от обычных, то и требования к их эксплуатации также другие. Прежде всего, нужно знать, что установка этого типа оборудования возможна только в закрытых системах теплоснабжения. Для улучшения циркуляции теплоносителя можно установить насос.

Для того чтобы отопление из индукционной плиты было безопасным – необходимо адаптировать существующую проводку. Для этого следует посчитать мощность электрических приборов в доме, включая котел, и к полученной цифре прибавить запас 20%. Технические характеристики электрического кабеля должны быть не меньше полученной цифры.

Подключение индукционной печи теплоснабжения к электросети следует делать через отдельный кабель. Он должен соединяться непосредственно с центральным распределительным щитком. Подсоединение к этой силовой линии других приборов запрещено.

Для повышения эффективности и безопасности индукционного отопления, сделанного своими руками, потребуется установка следующих компонентов:

  • Расширительный бак. Необходим для компенсации давления в случае его превышения из-за перегрева теплоносителя. Температура внутри индукционного котла для отопления дома может достигать +110°С;
  • Датчик давления и температуры. Они подключаются к центральному блоку управления;
  • Циркуляционный насос. Его установка не обязательна, но желательна. Естественного теплового расширения воды может быть недостаточно для создания нормальной скорости движения;
  • Группа безопасности – воздухоотводчик и водной спускной клапан.

Часто в отзывах об индукционном отоплении можно встретить жалобы на деформацию пластиковых труб из-за чрезмерного перегрева воды. Во избежание этого все технические и эксплуатационные характеристики отопительной системы должны соответствовать предварительным расчетным.

Во избежание охлаждения воды при отключении электричества рекомендуется установить аварийный генератор. Это особо актуально для индукционных систем отопления частного дома.

Обзор производителей индукционных котлов

Индукционный котел заводского производства

Но что делать, если требуются индукционные электрокотлы для отопления заводского производства? Увы, но в настоящее время на рынке не так много производителей, продукция которых отвечает мировым стандартам.

При комплектации индукционного отопления, которое делается своими руками, рекомендуется проанализировать текущие предложения на рынке. При этом необходимо не только ознакомиться с отзывами об индукционных отопительных котлах, но и проверить их соответствие текущим нормам. Сделать последнее будет непросто, так как в настоящее время нет ГОСТов и СНиПОв, регламентирующих производственный процесс их изготовления. Максимум, с чем можно свериться – с внутренними техническими условиями производителя.

Но как в таком случае укомплектовать индукционное отопление частного дома надежным оборудованием? Для решения этого вопроса предлагаем обзор производителей котлов для индукционных отопительных систем.

Гейзер

Одна из самых больших и надежных компаний по производству оборудования для электрического теплоснабжения. В настоящее время потребитель может выбрать индукционный котел отопления мощностью от 4,5 до 250 кВт. Примечательно, что конструкция имеет класс электробезопасности «2», что не требует организации дополнительного контура заземления.

В моделях серии «Е» есть накопительная емкость, что позволяет делать индукционный нагрев теплоносителя для отопления более экономичным.

Эдисон

Компания специализируется на выпуске больших отопительных систем, предназначенных для теплоснабжения общественных и производственных здании. В поставляемый комплекс оборудования входят все необходимые компоненты. В ассортименте есть модели, рассчитанные для отопления от индукционной плиты небольшой мощности. Но их количество крайне мало.

Миратрон

Особенностью электрических отопительных котлов индукционного типа от этой компании является модульная компоновка. Это дает возможность в любое время увеличить мощность системы теплоснабжения без полной замены оборудования. В ассортименте есть котлы от 4,5 до 30 кВт.

Перед приобретением электрокотла для индукционного отопления рекомендуется ознакомиться с его техническим паспортом. В нем должны быть указаны условия эксплуатации оборудования.

Отзывы об индукционном теплоснабжении

Для формирования объективной точки зрения об актуальности приобретения этого типа оборудования нужно ознакомиться с отзывами о котлах для индукционного отопления:

  • Для отопления дачи решили установить новый индукционный котел. По заверениям производителя он должен в очень кроткие сроки нагреть воду. Однако фактически для выхода в нормальный режим работы понадобилось около 2-х недель. За это время пришлось по гарантии заменить блок управления;
  • У нас в доме отопление от твердотопливного котла. Зимой очень долго нагревается вода в трубах. Поэтому решили уставить дополнительный индукционный, работающий от электросети. Теперь сначала запускаем его, а затем ждем, пока основной котел наберет нужную температуру. Такая система очень удобна;
  • Захотелось мне самому собрать индукционной котел. Но после нескольких неудачных попыток решил приобрести заводской. Хорошо, что до этого все рассчитал – мощность, параметры насоса. После установки отопление работает как часы. Очень доволен.

Стоит ли устанавливать индукционный котел для автономного отопления? Этот вариант будет приемлем только в том случае, если в доме нет подключения к газовой магистрали. Только тогда можно рассматривать варианты монтажа индукционного отопления.

В видеоматериале можно ознакомиться с особенностями организации индукционного теплоснабжения:

Вихревой индукционный нагреватель вин отзывы

Сегодня поговорим с Вами про индукционное отопление. Многие пытаются преподнести индукционные котлы, как нечто инновационное, которое якобы позволит сэкономить наши деньги и обеспечит существование нашей системы отопления. А что на самом деле?

На самом деле индукционные котлы – агрегаты весьма дорогостоящие, габаритные, неудобные в использовании и не наделённые достаточным количеством свойств и качеств, которые необходимы для нормальной работы современного электрического котла отопления.

Те люди, которые эти котлы изобретают и пытаются вам их продать, об этих сторонах своей продукции потребителю ничего не рассказывают, а выставляют на свет одни только положительные качества. Мы же здесь отобразим все плюсы и недостатки индукционного отопления дома

Что говорят производители индукционного отопления?

Чаще всего производители индукционные котлы отопления сравнивают с традиционными, а традиционные – это 99% всех электрических котлов на рынке.

Сравнивают котлы всегда по такой схеме: выделяются мнимые недоработки котлов тэновых и положительные качества индукционного отопления дома.

Например, такие показатели:

  • Весьма много элементов нагрева;
  • Что якобы может один или даже несколько тэнов выти из строя;
  • Утверждают, что котёл может потерять свою рабочую способность;
  • Особое внимание они уделяют накипи, которая может появится в виде отложения прямо на самой поверхности элементов нагрева;
  • Сложность и громоздкость конструкции обусловлена достаточно большим количеством электрических контактов;
  • Создатели индукционных котлов утверждают, что их котлы служат больший срок за счёт того, что могут умягчать воду;
  • Абсолютно необоснованное и голословное утверждение, что требуется периодическая замена прокладок, тэнов и ристеров.

Критика неправильных котлов отопления

Указывают, что в качественном индукционном котле отопления никаких нагревательных элементов нет. Конечно же это не так, потому что без нагревательного элемента нам не чем было бы нагревать воду, то есть он всегда есть в любом котле!

В подавляющем большинстве устанавливаемых электрических котлов тэн не выходит из строя практически весь срок службы котла.

Если тэн всё-таки выйдет из строя, то мы сможем его легко поменять, так как он под фланцем или на резьбе. Если вдруг ни с того ни с сего поломается агрегат при индукционном отопления , то заменить его практически невозможно.

Теперь о накипи. Она существует в чайнике, а в системах домашнего отопления она не существует, потому что там вода совсем не кипит, отложения же присутствуют всегда и везде, в любых системах: на котлах газовых, дизельных, дровяных, электрических, тэновых, электронных, индукционных. Никакого значения не имеет какой котёл. Отложения всегда будут присутствовать, так как это отложения, которые всегда присутствуют в воде. Это не недостаток и не преимущество, а данность.

Про электрические контакты. Производители пишут, что в индукционном котле отопления нет электрических контактов. Но на самом деле электрические контакты есть всегда и везде. И если говорить о тэновых котлах, то электрические контакты, кам клемные. там много лет отсутствуют. Есть электрические контакты, находящиеся под винтовыми соединениями, которые не требуют подтяжки, и есть пружинные зажимы обслуживать которые тоже не стоит.

По поводу срока службы тэна и цифр, аргументирующих этот срок. Не понятно откуда взяты эти цифры и чем они подтверждаются. Кроме того, здесь авторы путают системы водоснабжения и отопления. В системе отопления нет столько примесей, сколько есть в системе водоснабжения. Умягчения воды носителя системы тепло отопления не требуется.

Надо заметить, что в индукционном котле отопления замена узлов практически вообще не возможна, потому что всё находится в герметичной колбе и её нужно разрезать для того, чтобы что-то оттуда вытащить.

Раскрываем главный миф индукционного отопления

Последнее время уже перестали говорить, что КПД при индукционном отоплении выше, чем КПД тэнового котла 2-3 раза. Но сторонники индукционного котла утверждают, что тэновый котёл быстро теряет свои свойства и выходит из эксплуатации, потому что на нём вырастает накипь!

Утверждают, что в течение года мощность тэнового котла уменьшается на 15-20%. Так ли это на самом деле?

Да, отложения не тэне действительно присутствуют, но никогда нельзя путать систему отопления и систему водоснабжения. Например, в системе водоснабжения действительно образуется накипь, точно также, как она образуется в чайнике, который мы видим на кухне каждое утро. Никогда нам это не мешает в трудовой деятельности, мы знаем, и это не подлежит сомнению, что в чайнике вода закипает в любом случае.

Напротив, в известной для нас системе отопления примеси нечасто поступают в воду. Слой отложения очень тонкий и не является сколько-нибудь значимым препятствием для передачи тепла.

Если энергия куда-то ушла из сети, никуда она полностью не исчезает. Она превращается в абсолютное тепло и нагревается теплоноситель, который, в свою очередь, нагревается точно с одним и тем же КПД, как он нагревался раньше и как он будет нагреваться всегда. Если бы было не так, то тэн разорвало бы излишками энергии.

Как только появляется накипь, теплообмен совершается при более высокой температуре. Ни о каком снижении КПД речи быть не может, какая бы температура ни была в тэне.

Стоимость и содержание индукционных котлов отопления

Стоят индукционные котлы отопления в 2 раза дороже тэновых котлов. Несмотря на то, что они качественно ниже, как мы увидели из критического разбора их так называемых «преимуществ».

Весят тоже в 2 раза больше тэновых котлов, имеют большие громоздкие габариты, и вся электронная начинка находится снаружи. В то время, как в тэновых котлах она спрятана в самом котле. А здесь есть дополнительная коробка, которую иногда негде разместить, особенно, когда речь идёт об очень небольшом помещении для котельной.

В индукционных котлах нет автоматического выбора мощности, то есть только тэновый котёл может сам выбирать на какой мощности ему надо в данный момент работать.

При индукционном отоплении дома постоянно будут скачки напряжения и перенагрузка, а в тэновых котлах очень тихо работает реле. И Вы его сможете заметить лишь, как тихие щелчки, находясь рядом с работающим котлом.

Ещё в индукционных котлах полностью отсутствует термозащита по перегреву и по замерзанию, имеющаяся в тэновых котлах.

В индукционных котлах отопления нет датчиков низкого давления воды. Там нет индикации ошибок, которые позволяют точно установить неисправность, из-за которой он встал (на дисплее тэнового котла будет моргать соответствующий показатель).

Но самое главное, чего нет в индукционных котлах, это возможность подключения бойлера!

Покупать или не покупать индукционный котёл отопления?

Вы, конечно, сами должны принять для себя решение, какой именно котёл вам следует купить: качественный тэновый или же всё-таки более громоздкий, менее эффективный и дорогой индукционный котёл.

Но вы должны учитывать следующее: индукционный котёл – это агрегат не для систем отопления, тем более, если они индивидуальны и не требуют больших мощностей. Разумеется, без индукционного отопления в некоторых индустриальных областях технического производства обойтись невозможно, но это касается производственных задач.

Всё-таки тащить в свой дом сложный тяжёлый и дорогостоящий агрегат не за чем. Можно обойтись более изящным решением – тэновым котлом.

Производители индукционных котлов отопления дают заведомо не полную информацию о своей продукции, что вводит в заблуждение тех, кто делает выбор в сторону того или другого котла. Здесь важно говорить правду и показывать свой продукт со всех сторон, чтобы люди знали, что они покупают.

Отзыв эксперта об индукционном котле отопления

Один из ведущих российских экспертов в сфере установки и обслуживания котлов в России Владимир Сухоруков в одной из своих передач на YouTube «Индукционный котел — большое недоразумение», вышедшей 12 декабря 2017 г. , обстоятельно и подробно доказал, что индукционные котлы отопления проигрывают традиционным тэновым котлам.

Владимир Сухоруков не нашел ни одной причины для использования индукционного котла в котельной. Более того, он настоятельно советует ни при каких обстоятельствах не покупать индукционные котлы, когда есть качественные тэновые котлы, работающие стабильно и слаженно.

Возможно, надо прислушаться к совету эксперта.

Благодарные клиенты, доверившиеся продукции ООО «Альтернативная энергия» расскажут Вам о надежности и эффективности котлов ВИН

г.Ижевск, ул.Марата, 3, офис 10
Директору ООО «Альтернативная энергия»
Кочурову И.А.
(3412) 907-411, 907-412 [email protected],
6.05.13 г.

ОТЗЫВ
О ИНДУКЦИОННОМ КОТЛЕ «ВИН» ПРОИЗВОДСТВА
КОМПАНИИ ООО «АЛЬТЕРНАТИВНАЯ ЭНЕРГИЯ»

Удивило! Вы знаете, на самом деле удивило, когда смонтировали первый индукционный 15-ти киловаттный котёл (ВИН-15) в систему отопления в боксе и нажали «ПУСК», он тихонечко загудел. Так тихонечко примерно, как детская машинка на моторчике.
И сразу почувствовался позыв, какое-то согласие от этой, железной облагороженной штуки — «Я котёл. Я буду долго работать на Ваше благо…»
Скажете, смешно — сказка! Пусть будет! Но это было именно так. Ведь когда Вы общаетесь с оборудованием, и немного присматриваетесь, то видите, как это оборудование работает на самом деле. Что закладывал в него инженер конструктор? Улучшит ли оно какую-то область Вашей жизни? Будет ли выполнять озвученные производителем функции? Если да, то насколько точно? Какова доля соответствия заявлений и фактов?
На самом деле, абсолютно всё сработало, как и было написано в рекламе, затем в произведённых расчётах и технических инструкциях.
Простота исполнения и надёжность – все на поверхности! Собранных узлов, прокладок, двигающихся частей, теплоизоляторов и всевозможных «обвесов» нет. Ничего подобного нет. После первого старта целый день не отходили от котла. Смотрели, трогали, слушали, меняли настройку, от MIN до MAX, догнали температуру до 87 градусов и остановились (запахли краской новые радиаторы). Вернули все на свои места и оставили работать в режиме 60-70 градусов. Также со всех сторон обмерили прибором на электроизлучение. Безрезультатно. Прибор реагировал на проводку в комнате, но только не на включенный индукционный котел.
При дальнейших наблюдениях, в первую голову порадовала быстрота набора, затем чёткость отслеживания и поддержания заданной температуры. А так как котёл греет мягко и не создаёт температурной атаки, теплоноситель в дальнейшем не поменял цвет, не выпал хлопьями накипи и не «угорел», как это бывает в ТЭНовых электроприборах. Расчётная цифра по электрозатратам в отопительный сезон тоже порадовала и действительно оказалась примерно на 28% ниже. Получается, что на следующий год, затраты на котёл окупятся и остальные лет 30 эксплуатации, не требующие глубокого сервиса, будут приятным бонусом. Спасибо производителю за столь простой и полезных прибор!

Индукционный котел отопления: устройство и принцип действия

Современные способы отопления помещений рассчитаны на использование в основном природных видов топлива, куда входят газ, жидкие и твердые виды.

Это достаточно дешевый и в некоторых случаях эффективный вариант, но, как показывает практика, ни во всех регионах эти виды топлива доступны.

Их транспортировка увеличивает стоимость, а непостоянство в плане доставки создает иногда большие проблемы.

Поэтому многие потребители не желая больше зависеть от того, будет ли топливо в наличии или нет, устанавливают в своих собственных домах электрические котлы отопления. Уж электроэнергия доступна сегодня практически всем.

И здесь приходиться выбирать между двумя видами:

  1. Котлы с ТЭНамии
  2. Индукционные электрические котлы отопления.

Отметим, что вторые по эксплуатационным показателям намного превосходят первые. Кому поклониться за такие котлы? Английскому ученому Майклу Фарадею, который открыл электромагнитную индукцию.

Принцип ее работы стали сразу же применять в генераторах, электродвигателях и в трансформаторах. До системы отопления в те времена дело еще не дошло.

Но спустя всего лишь семьдесят лет этот принцип нагрева стал использоваться в сталеплавильных печах, а еще через семьдесят лет в котлах отопления больших заводов и фабрик.

Предприимчивые западные бизнесмены сразу смекнули, что такого типа котлы могут дать хорошие доходы, если использовать индукционные котлы для отопления дома. Сказано – сделано, и в девяностых годах прошлого столетия индукционные электрические котлы впервые появились на рынке котельного оборудования.

Принцип работы и конструкция

Конструкция индукционного котла достаточно сложная, а точнее сказать многослойная:

  1. Первый – это наружный корпус, изготовленный из металла.
  2. Второй слой – это изоляция, где используется сразу два слоя:
    • теплоизоляция
    • электроизоляция.
  3. Третий элемент – это сердечник, состоящий из двух стенок. Изготавливается он из двух ферримагнитных стальных труб, толщина стенок которых равна десяти миллиметрам.

Трубы вставляются друг в друга, то есть они имеют разный диаметр. Вокруг внутренней трубы проложена обмотка, носящая название тороидальная.

Кстати, в промышленных индукционных печах эта обмотка цилиндрическая. Так вот внутренняя труба несет на себе функции сердечника, а внешняя нагревательного элемента.

Вода, как теплоноситель, поступает в патрубок, который приварен к нижней части котла. Проходит по зазорам между внешней трубой и стенками корпуса котла, нагревается и поступает в сердечник, а точнее сказать в его внутренний диаметр, и поднимается вверх по трубе наружу к отопительным приборам.

В чем эффект этого котла?

  • Теплоноситель проходит двойной обогрев. Это первое.
  • Во-вторых, время обогрева сокращается до минимума, если сравнивать котлы с ТЭНами. Все дело в меньшей степени инерции.
  • В-третьих, магнитная индукция создает вибрацию на высоких частотах, а это причина того, что на стенках труб не будет образовываться накипь. Такой котел в принципе вечный.

Более простой вариант: экономичный электрический котел отопления

А ещё есть более архаичный – котел на дровах. Подробности по адресу: https://obogreem.net/otopitel-ny-e-pribory/kotel/drovyanoj-kotel-dlya-doma.html

Достоинства и недостатки

  • Может работать как от сети переменного, так и постоянного тока с низким показателем напряжения.
  • Отсутствуют нагревательные элементы, которые обычно быстро выходят из строя, требуя замены.
  • Общая конструкция котла – это сварное герметичное приспособление, что сокращает вероятность появления утечек.
  • Отсутствие накипи.
  • Такие котлы относятся к высокой категории пожаро- и электробезопасности. Определяются вторым классом. Поэтому нет необходимости устанавливать его в отдельное специальное помещение. К тому же в конструкции отсутствует дымоход, что делает ее компактной.
  • КПД равен 100%. И с годами данный показатель не снижается.
  • Производители дают гарантию на 25 лет, что сердечник не выйдет из строя. Великолепный показатель.
  • В качестве теплоносителя в таких котлах может быть использована не только вода. Здесь часто применяют масла, антифриз и пр. Заметьте, что требования к качеству теплоносителя не жесткие, им не требуется предварительная обработка. И менять теплоноситель можно раз в десять лет, а то и больше.
  • Установленная на котлах автоматика позволяет вести экономный режим расходования электроэнергии, что является одним из важных критериев выбора на сегодняшний день.
  • Произвести монтаж котла можно самостоятельно.

Это были достоинства индукционных котлов. Но есть и несколько недостатков:

  • Первое – это вес. Такой котел все-таки тяжеловат. К примеру, при диаметре в двенадцать сантиметров и высоте сорок пять сантиметров котел весит двадцать три килограмма.
  • Второе – это цена. На сегодняшний день это один из самых дорогих отопительных приборов.
  • Третье, индукционный котел можно устанавливать только в закрытые системы отопления.
  • И четвертая неприятность – котел такой конструкции создает волновые помехи на расстоянии в несколько метров.

Поэтому ставить около него бытовые приборы не рекомендуется.

Как правильно выбрать

Современный рынок отопительного оборудования предлагает два вида индукционных котлов:

  1. Однофазные
  2. Трехфазные.

К тому же многие из них обеспечиваются специальными пультами управления, которыми задаются параметры тепла внутри помещений.

Чтобы точно определить необходимую мощность котла, принимайте за расчет шестьдесят ватт на один квадратный метр площади. Но если котел устанавливается в дом, который посещается периодически, то можно данный показатель сократить.

К примеру, дом площадью 120 квадратных метров может отапливаться котлом мощностью всего шесть киловатт.

Как изготовить индукционный котел своими руками

Есть несколько схем, как можно без больших затрат изготовить индукционный котел самостоятельно. Есть варианты сложные и простые.

Самый простой способ – это использовать толстостенную пластиковую трубу диаметром пять миллиметров.

  1. Ее заполняют кусочками проволоки из нержавейки толщиною в семь миллиметров и длиною в пять миллиметров.
  2. Кусочки нарезаются и засыпаются в трубу до полного ее заполнения.
  3. С двух сторон трубы обязательно устанавливаются сетки, которые создадут барьер, для того чтобы кусочки проволоки не вышли из трубы.
  4. Теперь поверх трубы наматывается медная эмалированная проволока по спирали. Сделать это необходимо равномерно по всей длине.
  5. Остается только установить самодельный индукционный котел отопления в систему отопления. Для чего из прямолинейного участка вырезается труба отопления и на ее место устанавливается приготовленный котел.
  6. Подключаются концы медной проволоки к высокочастотному инвертору, который сегодня можно купить без проблем в любом строительном магазине.

Обязательное условие – включение котла можно проводить только после того, как вся система отопления будет заполнена водой. Все, котел готов и установлен.

Если вам нужна настоящая печь, а не котел, тогда схема печи голландки вам подойдет как нельзя кстати.

А чтобы собрать самостоятельно печь Шведку, вам нужно прочитать вот эту статью

Отзывы об индукционном котле отопления

Индукционные котлы отопления появились на рынке не так давно. Поэтому отзывы о них скромные, но те, кто уже почувствовал все прелести использования их в быту, говорят только о достоинствах:

“…Если перебоев с электричеством нет, то это самый рациональный вид отопительного оборудования. Многие модели снабжены автоматикой, что делает их гораздо безопаснее, плюс простота выставления режима, которая происходит автоматически.”

“…Если сравнивать их с котлами, где установлены тепловые электрические нагреватели, то это высший пилотаж, где быстрота нагрева на самом высоком уровне. К тому же ТЭНовые котлы быстро выходят из строя, нагреватели приходится часто менять, а это проблемы. Особенно в том случае, если приезжаешь на дачу зимой, хочешь включить отопление, а оно не работает. Поэтому индукционный котел куда более надежен.”

“…Используя индукционный котел для отопления загородного дома, можно забыть про все проблемы, связанные с его обслуживанием. Это единственный электрический агрегат, который не требует к себе пристального внимания. Купил, установи, кстати, своими руками, и забыл про ремонт, обслуживание и так далее. Отличная вещь.”

Виды индукционных котлов отопления

Индукционный котел представляет собой устройство для отопления помещений путем индукционного нагревания с аккумуляцией тепла. Котел состоит из двух контуров:

Содержание

  • — первичный контур представлен в виде магнитной системы;
  • -вторичный контур является теплообменным устройством или тепловыделяющим элементом.

Индукционный котел применяется для:

  • — обогрев жилых помещений;
  • — обогрев административных и промышленных корпусов и сооружений;
  • — обогрев конструкций с особыми предписаниями по безопасности и экологии;
  • -резервация источников теплоснабжения;
  • — применение в системе горячего водоснабжения;
  • — коррекция процесса теплообеспечения при эксплуатации нестабильного возобновляемого источника энергии и низкосортного местного топлива;
  • — подключение к системам с комбинированным (бивалентным) отоплением;
  • -подключение к системе отопления с дистанционным управлением;
  • — использование в системах технологического нагрева с применением промежуточного жидкого теплоносителя (до 115°С) как в проточных системах, так и с камерным реактором.



к меню ↑

Принцип работы индукционного котла

Изначально индукционный котел отопления производили трансформаторного типа. В нем на традиционный Ш-образный сердечник из металла с первичной обмоткой помещена короткозамкнутая вторичная обмотка, изготовленная из труб, по которым и циркулирует теплоноситель.

Недостатком такого котла является большой размер и вес, а также проблема с плавным регулированием мощности.

Уменьшить вес и размер аппарата помогло использование преобразователя, работающего на высокочастотных токах. Термоидальная обмотка, которая находится на корпусе котла, позволяет значительно увеличить КПД и сделать минимальным магнитное поле возле индукционного котла.

Индукционный котел отопления защищен металлическим ударопрочным корпусом, внутри которого располагаются:

  • — нагреватель из бесшовных труб, напоминающих по форме металлический лабиринт;
  • — катушка, заключенная в герметичный корпус и защищенная специальным электроизолятором.

Таким образом, такой котел имеет двойные стенки и объединяет в себе сердечник и нагревательный элемент. Между стенками котла вварены патрубки, через которые подается теплоноситель. Он охлаждает конструкцию, нагревающуюся из-за воздействия переменного тока. Благодаря высокочастотному переменному магнитному полю индукционный ток выталкивается на внутреннюю поверхность стенок котла. На стенках ток соприкасается с теплоносителем.

Накипь практически не образуется благодаря соединению электромагнитного поля с высокочастотными вибрациями стенок. При необходимости индукционный котел можно изолировать защитным кожухом с теплоизоляцией.







к меню ↑

Характеристики индукционного котла для отопления дома

Уровень КПД достигается 99% и поддерживается стабильно высоким во время эксплуатации. Имеет рабочую частоту тока в 50 Гц с минимальными помехами в сети. Вся используемая энергия из сети применяется для получения тепла.

Поэтому при переходе на данный способ отопления затраты на эксплуатацию снижаются на 30%.

Котлы выпускаются мощностью 2,5-500 кВт. Котел имеет максимальную защиту от накипи. В конструкции котла полностью отсутствуют разъемные соединения, благодаря чему вероятность течи заметно снижается.

Схема подключения индукционного котла

В конструкции котла отсутствуют элементы, которые могут подвергаться механическому износу, так как в нем не используются движущиеся детали и устройства. Индукционный нагрев совместим с использованием различных жидких теплоносителей: воды, масла и антифриза. Для использования этих жидкостей не требуется технологическая подготовка. Для установки котла не требуется отдельное помещение. Совместим с различными системами отопления.

Полностью автономен. Не нуждается в профилактических работах в неэксплуатируемый период. Для выполнения монтажных работ и обслуживания нет необходимости привлекать высококвалифицированных сотрудников. Термин эксплуатации индукционного нагревателя для отопления сооружений составляет не менее 30 лет.

Данный тип нагревателя обладает высокой степенью электро‐ и пожаробезопасности, так как нагревательный элемент и индуктор не имеют между собой электрическую связь. Если нагреватель работает в системе отопления и горячего водоснабжения, его граничная температура может превышать температуру теплоносителя до 10‐30°С.

В зоне воздействия высокой температуры полностью отсутствуют электрические контакты. Исключение составляют 2 — 6 выводов термостойкого кабеля, которые достаточно удалены от области нагрева и не требуют каких-либо мер для обеспечения качественного электрического контакта. Эксплуатация индукционной технологии обогрева с промышленной частотой тока дает возможность максимально эффективно применять индукционный котел в различных отраслях промышленности.

Индукционный котел бесшумен в работе и экономичен в использовании, о нем положительные отзывы

Экономичность котла обеспечивается:

  • — более малой инерцией нагрева;
  • — применением современной автоматики;
  • — использование современных радиаторов (чугунные повышают расход энергии).
  • — надежность и длительный срок эксплуатации за счет простотой конструкции.

к меню ↑

Мероприятия для поддержания экономичности котла

Индукционный котел

Необходимо обеспечить качественную теплоизоляцию помещений. Отопительная система должна быть правильно спроектирована и установлена высококвалифицированным специалистом. С целью обеспечения качественного обогрева помещения необходимо правильно подобрать комплект автоматики. Автоматика может быть установлена электронная или механическая. Механическая автоматика оснащена надежным устройством управления, но она не способна поддерживать точные показатели мощности. Механическая автоматика более выгодна для использования в производственных, нежилых, складских помещениях, гаражах.

В системе отопления, построенной согласно правилам, индукционный котел запускается с малой мощности, прогревая, постепенно увеличивает мощность до номинального значения. Современная автоматика обеспечивает поддержание оптимальной температуры в помещении с погрешностью ± 0,2 °С.

к меню ↑

Подбор мощности индукционного котла

Если необходимо отапливать здание площадью 150 кв. метров и высотой потолка 3 м, следует рассчитать отапливаемую площадь. Для этого площадь здания ( в нашем случае 150м2) умножаем на высоту потолков – 3 м. Получаем отапливаемую площадь 450 кв.метров.

Одни киловатт индукционного котла рассчитан на 13 м2, значит на просчитанную площадь будет достаточно для обогрева котла мощностью 16кВт.

Данный расчет будет корректным только в случае проведения теплоизоляционных работ перед обогревом сооружения.

Подытожим вышесказанное. Индукционный котел используется для отопления жилых зданий и промышленных объектов. Котел совместим со многими системами отопления. Пригоден для автономного отопления и в комбинации с другими источниками обогрева. Устройство стабильно в работе. Потребляет равное количество энергии не зависимо от срока службы аппарата.

Имеет большой срок эксплуатации и не требует замены комплектующих и межсезонного обслуживания. Практически не образует накипи. К недостаткам можно отнести невозможность полностью очистить котел от накипи и отложений. Так как аппарат не разбирается, его можно только промыть специальными химическими реактивами. Также следует тщательно защищать блок управления от перегрева.

Наличие современной автоматики позволит экономить до 30% ресурсов. В жилых помещениях целесообразно использовать электронную автоматику. Она позволит плавно регулировать мощность прибора, включать и отключать устройство при необходимости, поддерживать заданный температурный режим . Использование дистанционного управления настройками электронной автоматики позволит организовать процесс управления комфортным для пользователя.

к меню ↑

Видео: индукционный котёл ВИН

Индукционный котел — экономичная альтернатива или разочарования? | Отопление

Поиск дополнительных источников тепла долгое время оставался одной из самых актуальных проблем отопления дома. Использование природных ресурсов в качестве источников энергии не только доступно, но и зачастую экономически невыгодно. Однако с созданием энергоэффективных индукционных котлов у потребителей появилась возможность по-новому взглянуть на возможности отопительного оборудования как в функциональном, так и в эксплуатационном смысле.

Что такое индукционный котел

Как следует из названия, работа индукционного котла основана на принципе электромагнитной индукции. Роль генератора выполняет индуктивность катушки, а интенсивность теплообмена усиливается за счет лабиринта труб и многослойной конструкции котла.

Наружная часть индукционного оборудования выполнена в металлическом кожухе, стенки которого изнутри облицованы двумя слоями: теплоизоляционным и электроизоляционным.Внутри корпус выполнен в виде двух сердечников, вставленных друг в друга, из ферромагнитных стальных труб с очень толстыми стенками. Пространство между трубками заполнено водой, протекающей по трубе в нижней части котла.

Внутренняя трубка снабжена тороидальной катушкой, которая генерирует высокочастотное магнитное поле под действием электрического тока. Вихревые токи, возникающие в результате роста сопротивления, способствуют нагреву поверхности обсадной трубы и омываемой ею воды.Таким образом, внешняя труба выполняет роль нагревательного элемента, а вода — теплоносителя.

Особенности метода индукционного нагрева

Первые нагреватели индукционного типа появились на рынке отопительного оборудования в конце прошлого века. Хотя так как времени оставалось еще не так много, популярность индукционных котлов неуклонно набирала обороты, значительно превосходя альтернативный электрический обогреватель.

Эта любовь потребителей к индукционным нагревателям требует, прежде всего, особого эффекта, позволяющего использовать магнитную индукцию.И не только в практически мгновенном нагреве теплоносителя, но и в высокоэффективных индукционных котлах. Ведь благодаря дополнительной мощности, генерируемой в резонансном контуре, количество потребляемой энергии сокращается в несколько раз по сравнению с другими современными методами обогрева помещений.

Поэтому индукционные нагреватели рекомендованы к применению в жилых и строительных, промышленных и административных помещениях на территории объектов с повышенными требованиями к экологической безопасности, а также в технологических системах, в том числе с использованием промежуточного теплоносителя.

Футляр «для»

Учитывая, что современный рынок отопительного оборудования предлагает невероятное количество видов и типов устройств для отопления, будет не лишним проанализировать характеристики индукционных котлов, с практической, то есть с потребительской точки зрения. Рассмотрим сначала аргументы в пользу приобретения и использования индукционных агрегатов. А их, как выяснилось, очень много:

  • Полное отсутствие вкладов и других вкладов.Благодаря магнитному полю, создаваемому высокочастотной вибрацией, энергия индукции перемещается к внутренней поверхности стен котла, где происходит взаимодействие с теплоносителем. Таким образом, скорость теплоотдачи остается стабильной независимо от периода эксплуатации.
  • КПД индукционного котла стабильный на протяжении всего периода эксплуатации и составляет порядка 98-99%.
  • Индукционный котел относится к классу энергосберегающего оборудования. Стоимость обеспечивается высоким коэффициентом мощности, который характеризуется частотой используемого тока.В результате эксплуатационные расходы снижаются на 30%.
  • Нагревательные устройства индукционного типа не чувствительны к показателю напряжения и могут полноценно работать как от сети постоянного, так и переменного тока.
  • Конструкция индукционного котла представляет собой полностью герметичный корпус, что исключает вероятность каких-либо утечек.
  • В устройстве не предусмотрено перемещение котла и нагревательных элементов в контакте с теплоносителем, что исключает необходимость проведения профилактических работ в межсезонье или во время отопительного сезона, которые так дороги для владельцев других типов отопительных приборов. .
  • Степень возгорания и индукции электрического оборудования относят ко второму классу. Это очень высокий показатель, позволяющий установить оборудование в любом помещении.
  • Возможности эксплуатации индукционных котлов сами производители определяют в срок от 25 лет и выше.
  • В качестве теплоносителя для индукционных котлов может использоваться практически любая жидкость, то есть не только вода, но и масло, или антифриз, а значит, работа индукционного оборудования возможна при любых температурных условиях.При этом жидкость не требует предварительной подготовки, а ее замену достаточно проводить каждые десять лет.
  • Подключение с другими системами индукционного нагрева котлов не ограничено.
  • Совершенно бесшумная работа.
  • Высокий уровень экологической безопасности.
  • Установка и эксплуатация индукционного котла проста, не требует специальных навыков или переделки. существующая система отопления и обеспечить абсолютно.автономное получение как тепла, так и горячей воды.

Аргументы «против»

Несмотря на уникальность и универсальность, считать индукционные котлы идеальным оборудованием было бы неправильно, — некоторые недостатки все же есть, и они есть.

Одним из основных недостатков индукционных котлов является их значительный вес и большие размеры. Ведь много разных моделей устройств колеблется от 20 до 80 кг.

С другой стороны, после установки вряд ли кто-то будет волновать потребителей своей массой — работа индукционных котлов не требует их перемещения.Более того, использование современных технологий приведет к выпуску моделей компактных размеров, обеспечивающих возможность крепления на стене, и тем самым способствуя значительной экономии места для установки.

Во-вторых, довольно серьезный недостаток индукционных котлов, — высокая цена. Это факт — среди устройств электрического отопления на переменном токе индукционное оборудование входит в число самых дорогих.

Однако есть и другая сторона медали. Если покупка индукционного котла пусть высока, но единоразовымфинансовым вложением, то приобретение некоторых других видов отопительных приборов требует больших усилий и затрат.Например, получение соответствующих разрешений на установку и прокладку коммуникаций, а также на установку и ежегодное сервисное обслуживание продаж.

Кроме того, в список недостатков индукционных котлов входит их способность создавать волновые помехи. Хотя диапазон таких помех составляет всего несколько метров, но этот фактор может быть важным для сохранения благополучия людей, склонных к восприятию магнитных волн. В таких случаях проблема решается, если индукционное оборудование установлено в отдельном помещении.

Что важнее — выбор индукционного котла или неправильная установка?

Котлы индукционного типа бывают двух типов: однофазные мощностью 2,5-7 кВт и трехфазные мощностью от 7 до 60 кВт. Показатель необходимой мощности определяется по принципу: на каждый квадратный метр отапливаемой площади должен приходиться шестидесяти ваттный котел. Этот вариант необходимо учитывать при выборе индукционного оборудования.

Наряду с этим важно знать некоторые правила его установки:

  • Котлы индукционного типа предназначены для закрытых систем отопления, оснащены насосом принудительной циркуляции.
  • Заземление — обязательная установка индукционной фазы котла.
  • Крепление к стене должно быть строго вертикальным.

Благодаря индукционному нагревателю обогрев любого помещения стал простым, доступным и надежным. А их мелкие недостатки с лихвой компенсируются высокими потребительскими характеристиками: экономичностью, простотой обслуживания, максимальной безопасностью и минимальными материальными затратами.

См. Также:

Отопление частных домов

Газовые котлы отопления настенные.Обзор и сравнение ведущих производителей газовых котлов

Стоимость дизельного топлива как фактор в пользу автономного отопления

Котел индукционный, 7 кВт, для обогрева поверхности от 120 м² — 140 м²

Современный отопительный прибор, не имеющий электрических нагревателей. Котел центрального отопления работает по принципу электромагнитной индукции, который заключается в создании электродвижущего поля в змеевике котла за счет изменения магнитного потока. Электромагнитное поле улавливается нержавеющей сталью. Благодаря электромагнитной индукции создаются вихревые токи, обеспечивающие эффективную и экономичную работу индукционной печи. Покупка однокотлового котла — это долгие инвестиции со многими преимуществами. Не так уж и мощно, но и удобно. Определенно дешевле в эксплуатации по сравнению с другими доступными устройствами, оснащенными традиционными изнашивающимися нагревателями и камнями в системе центрального отопления (центральное отопление).Печи устраняют проблему благодаря отсутствию традиционного нагревателя и могут работать намного дольше без сбоев и без обслуживания.

Заявка:

Чаще всего покупатели нашего магазина выбирают котлы для отопления дома, часто устанавливая теплый пол или воздушные завесы, питающие энергию от котла. Индукционные печи нашей компании чаще всего используются параллельно с подогревом технической воды в котле. Возможностей использования и использования энергии, поступающей от котла, действительно много.

Экономика и производительность:

Время работы котла контролируется. Эффективность и экономичность обеспечивают работу в автоматическом режиме. Одноконтурный индукционный котел сводит к минимуму потери тепла на 98% (установка дымохода не требуется), поскольку он нагревает воду немедленно, а не окружающую среду. Кроме того, он может нагреваться намного быстрее, поэтому вам не нужно включать его на несколько часов раньше, чтобы обогреть дом. Экономия здесь за счет того, что мы греем только тогда, когда нам это нужно. Например, когда мы идем на работу, мы устанавливаем минимальный нагрев, чтобы поддерживать минимальную температуру, необходимую для оптимальной работы домашней установки.Покупая котел в нашем магазине, вы не несете никаких затрат, связанных с использованием, переоборудованием или созданием котельной. Котел, указанный в этой товарной карточке, отапливает здания площадью до 140 кв.м. Другие индукционные котлы для обогрева больших помещений доступны здесь.

Технические параметры:

  • Модель: 7кВт 400В x3.
  • Мощность: 7кВт
  • исправлено

  • Отапливаемая площадь в (м²): 140 м².

Преимущества тройного индукционного котла:

  • Не занимает много места.
  • Безопасен в использовании.
  • Идеально подходит для надворных домов, студий, офисов.
  • Полностью не требует обслуживания.

vitality

Индукционный котел — это долгие инвестиции. Срок службы около 30 лет. Корпус котла из стального проката, покрытого полной антикоррозийной защитой, или из нержавеющей стали, в зависимости от модели. Медная индукционная катушка с высокотемпературной крышкой и металлический держатель для вертикального монтажа обеспечивают удобство при установке.

Экономия:

Индукционные котлы, которые используются в строительстве домов по технологиям:

  • A ++ и A + и A затраты на отопление для индукционного котла ниже, чем на твердом топливе,
  • B затраты сопоставимы с затратами на использование природного газа,
  • C затраты сопоставимы с затратами, понесенными при использовании природного газа.

При правильно завершенной термомодернизации здания (термомодернизация — мероприятия, направленные на снижение улетучивания горячего воздуха, и те, которые будут обеспечены за счет экономичного обогрева здания), одиночный индукционный котел обеспечивает очень низкое энергопотребление. спрос (ЕС).

Универсальные возможности подключения

Наш котел можно подключить к уже существующей системе отопления. Одиночный котел 6.0 работает с системами отопления, такими как: топка, твердотопливный котел, тепловой насос, фотоэлектрическая установка, воздушная завеса и т. Д. Индукционный котел может работать в установках из медных и стальных труб из синтетических материалов.

Установка котла

Наши котлы могут быть установлены в зданиях, где медные, стальные или пластиковые трубы используются для строительства центрального отопления.Также материал, из которого изготовлены радиаторы, не создает препятствий; для установки можно использовать стальные, медные, чугунные или алюминиевые радиаторы.

ВНИМАНИЕ! Возможность дополнительной покупки терморегулятора — 390 злотых брутто и электрического шкафа (т.е. безопасности) — 190 злотых брутто. Почему мы продаем аксессуары отдельно? Некоторые наши клиенты используют контроллер от предыдущей печи (возможно). В свою очередь, предохранитель максимальной токовой защиты и контактор размещаются непосредственно в основной коробке и не хотят устанавливать другой.

Котлы можно разделить на части, что позволяет увеличить отапливаемую площадь.

Примерная схема установки водогрейного котла ГВС

Примерная схема установки индукционного котла.

Примерная схема установки индукционного котла.

1 — индукционный котел; 2 — пульт управления; 3 — группа безопасности; 4 — твердотопливный котел; 5 — аккумулятор тепла; 6 — шаровой кран; 7 — обратный клапан; 8 — циркуляционный насос; 9 — трехходовой клапан; 10 — радиатор; 11 — теплый пол; 12 — расширительный бачок.

Примерная схема подключения индукционного котла к твердотопливному котлу.

1 — котлы индукционные; 2 — пульт управления; 3 — предохранительный клапан; 4 — твердотопливный котел; 5 — емкость для воды; 6 — водопровод; 7 — Шаровой кран; 8 — циркуляционный насос; 9 — обратный клапан; 10 — стрела гидравлическая; 11 — предохранительный клапан; 12 — расширительный сосуд сосудов; 13 — распределитель; 14 — клапан; 15 — душевая кабина; 16 — теплый пол; 17 — радиаторы; 18 — ванна.

Является ли индукция более эффективной, чем электрическая катушка или газ? Сравнение энергоэффективности печей

РАЗВЕРГАЕТ МИФ, ЧТО ИНДУКЦИЯ ЭФФЕКТИВНЕЕ, ЧЕМ ЭЛЕКТРИЧЕСКАЯ КАТУШКА

The U.S. Министерство энергетики (DOE) оценило КПД электрической катушки примерно в 74-77%, а индукцию — в 84%. 1 Коммунальные исследования показали аналогичные результаты эффективности индукции около 80-81%. 2 (Кроме того, плиты на природном газе менее эффективны, чем электрические плиты в момент использования. Когда вы используете газовую плиту с посудой, около 60% энергии пламени расходуется в виде тепла, которое повышает температуру вашей кухни. воздух, если он не вентилируется; однако, если вы рассматриваете всю систему от электростанции до плиты, газ не обязательно менее эффективен, чем электрическая катушка или индукция.) 3

Тем не менее, Министерство энергетики рассмотрело новые протоколы испытаний, согласно которым индукционные печи не более эффективны, чем электрические змеевики. 4 Другое недавнее исследование, проведенное отраслевым научно-исследовательским институтом, показало, что катушка может быть на более энергоэффективной, чем индукционная, при кипячении воды в горшках, которые полностью покрывают диаметр катушки. 5

Для моего собственного теста я кипятил воду на двух переносных горелках (одна электрическая катушка, другая индукционная) с той же мощностью и тем временем, в течение которого кастрюля кипела быстрее.Я измеряю потребление энергии через мониторы энергии. Находясь немного выше уровня моря, я решил, что определяю «кипение» как достижение 211 градусов по Фаренгейту (99,44 градусов по Цельсию).

МЕТОДОЛОГИЯ

Моя испытательная установка состояла из электрической одинарной горелки IMUSA USA GAU-80305 мощностью 1100 Вт, черного цвета, портативной индукционной плиты Vollrath Mirage Pro 59500P 1800 Вт, пары 4-квартальных половинных горшков Sitram Profiserie (здесь я рассматриваю серию Sitram Profiserie), пара мониторов потребления электроэнергии P3 P4400 Kill A Watt, часов, таймера и секундомера Polder 898-95, черного цвета и двойного измерителя температуры Fieldpiece ST4.

Я налил 2,545 кг (около 2,7 литра) воды в каждую кастрюлю, разбрызгивая воду между ними, пока каждая из них не весила 3685 граммов (8,124 фунта) без крышки. (Каждый пустой горшок весил 1140 граммов). Я оставил их накрытыми примерно на 18 часов, чтобы убедиться, что они имеют ту же температуру, что и комнатная в начале моего теста (78 градусов по Фаренгейту). На следующий день оба горшка все еще весили 3685 граммов (мои весы округляются до ближайших 5 граммов). Диаметр нижнего диска каждого резервуара превышал диаметр катушки примерно на дюйм. Я аккуратно поставил каждую кастрюлю по центру каждой горелки.

Змеевиковые горелки IMUSA были рассчитаны на 1100 Вт, но змеевиковые горелки на «высоком» потребляли только около 1000 Вт. В отличие от более дешевых спиральных горелок, IMUSA требует много времени, прежде чем сработает его тепловая защита, чтобы циклически включаться и выключаться; он поддерживал довольно стабильную мощность на протяжении всего теста (в среднем 991 Вт). Чтобы имитировать потребляемую мощность IMUSA, я установил для Vollrath 50-процентную мощность, которая потребляла примерно такую ​​же мощность (в среднем 984 Вт). Оба были подключены к идентичным мониторам энергии Kill-A-Watt, которые подключены к идентичным сверхмощным удлинителям, питающимся от цепей на 120 вольт (15 ампер).

На протяжении всего теста я снимал показания температуры в центре воды в каждом горшке. В данных есть некоторая неровность, которую я приписываю колебаниям, возникающим при возникновении конвекционных токов, и ошибке округления (я округлил до ближайшего градуса по Фаренгейту). Обе кастрюли кипятили без крышки параллельно (в непосредственной близости друг от друга, одновременно), устраняя любые различия в температуре или влажности, которые могли возникнуть, если бы я сравнил их время кипения последовательно.

РЕЗУЛЬТАТЫ ЧАСТЬ 1

Я использовал портативные устройства на 120 вольт каждого типа, а не полноценные варочные панели и диапазоны на 220+ вольт, но мои результаты соответствовали результатам EPRI, DOE и PG & E / Fisher-Nickel. 6

Кастрюля с водой на катушке запускалась медленнее по сравнению с кастрюлей с водой на индукционной катушке. Котел катушки догнал индукционный электролизер через 10 минут (151F против 151F), а электролизер катушки выдвинулся вперед через 15 минут (181F против 180F). Через 23 минуты горшок змеевика достиг 211F, используя 0,38 кВтч энергии. Через 25 минут индукционная емкость достигла 211F, потребляя 0,41 кВтч энергии. Эти числа означают, что спиральная горелка потребляла в среднем 991 Вт мощности в течение 23 минут нагрева, а индукционная горелка потребляла в среднем 984 Вт мощности в течение 25 минут нагрева. 7

Эти результаты испытаний, кажется, указывают на то, что в краткосрочной перспективе индукция более эффективна, чем электрическая катушка. Однако в долгосрочной перспективе электрическая катушка не менее эффективна, чем индукционная.

РЕЗУЛЬТАТЫ ВТОРОГО ИСПЫТАНИЯ

Здравый смысл утверждает, что индукция всегда должна начинаться быстрее, чем катушка. Спиральные печи должны нагревать массу кастрюли и воды и змеевика , тогда как индукционные печи должны нагревать только кастрюлю и воду.

Результаты первого теста показали небольшое влияние на змеевик от необходимости нагревать змеевик в дополнение к горшку и воде. Я рассудил, что это потому, что теплоемкость змеевика была незначительной по сравнению с теплоемкостью воды. Учтите, что для своего первого теста я использовал 2,545 кг воды, которая удерживает столько же тепла, сколько колоссальные 24 кг железа.

Чтобы более четко показать влияние необходимости нагревать змеевик вместе с горшком с водой, я снова провел тест. На этот раз я использовал 0,455 кг (около 2 стаканов) воды вместо 2,545 кг (около 2,7 литра). В то время температура в помещении составляла 74 ° F, и я настроил индукционную плиту, чтобы использовать ту же среднюю мощность катушки. Результаты ниже:

Индукционная кастрюля закипела за пять минут. Кастрюля с электрической спиралью закипела через 8 минут и нагрелась гораздо медленнее. Фактически, температура нагрева змеевика составила всего 4 градуса по Фаренгейту после полной минуты нагревания, потому что столько энергии уходило на нагрев змеевика и емкости вместо воды. 8

Медленная реакция катушки работает в обоих направлениях: даже после того, как я выключил электрическую горелку катушки, горшок катушки продолжал кипеть в течение нескольких секунд. Этот медленный отклик (вверх и вниз) делает использование электрической катушки более раздражающей, чем использование газа и индукции; В плитах такого типа включение или выключение горелки приводит к почти мгновенному отклику в кастрюле.

CAVEAT

Реальный КПД катушки может быть немного ниже, чем протестировано.В моих тестах контакт потенциометра с катушкой был особенно хорош, потому что я использовал относительно новый плоский горшок с совершенно новой плоской катушкой. Возможно, что царапины или скопившиеся остатки приведут к ухудшению контакта электролизера с катушкой и, следовательно, к снижению эффективности. Более того, если змеевик больше диаметра дна горшка, это также снизит эффективность. Поэтому мои результаты представляют собой сценарий, близкий к лучшему для катушки. (Индукционная кастрюля будет иметь аналогичные проблемы с плоскостностью кастрюли, но царапины не будут иметь значения, и вы можете рассчитывать, что стекло будет плоским и без остатков, поскольку эту поверхность легко чистить.) Примечание редактора, сентябрь 2016 г .: С тех пор я тестировал ту же кастрюлю после того, как на ней накопилось еще несколько царапин, и она не медленнее закипела.

ЗАКЛЮЧЕНИЕ

Индукция не должна нагревать катушку в дополнение к кастрюле и еде, поэтому индукция быстрее и эффективнее, чем катушка для задач быстрого приготовления. Однако катушка немного более эффективна, чем индукционная, для длительных задач по приготовлению пищи, таких как кипячение большого количества воды. В этих случаях у катушки есть достаточно времени, чтобы догнать и пройти индукцию, несмотря на медленный запуск катушки.Большинство людей готовят, используя сочетание коротких и длительных задач по приготовлению пищи, поэтому вы можете думать, что катушка и индукция имеют одинаковую эффективность для большинства людей.

Тем не менее, эффективность — это еще не все. Индукция по-прежнему означает более быстрый отклик, более быстрый нагрев для коротких задач, более точное целевое значение температуры и таймер, более простую очистку и лучшую безопасность, поскольку стекло не нагревается так сильно, как змеевик.

С другой стороны, змеевик обычно намного дешевле и работает со всеми типами посуды (не только с магнитным дном).

Что бы вы ни делали, избегайте электрических излучающих печей (катушки электрического сопротивления под стеклом). Эти электрические плиты дают вам худшее из обоих миров: они дороже катушки, нагреваются медленнее и менее эффективно, чем катушка или индукция, а стекло достигает более высоких температур, чем стекло с индукцией, что означает, что еда может гореть больше легко и привести к трудной очистке.

СНОСКИ

Индукционный — электрический котел PEREKO π — PI на электричестве

Котел Π (PI) предназначен для низкотемпературных установок центрального отопления, где температура теплоносителя не превышает 90 ° C.Он может быть установлен в установках из стали, меди, полиэтилена, полипропилена, ХПВХ и т. Д., А также с установленными радиаторами всех типов, а также обогревателями и воздушными завесами.

Описание конструкции котла

Котел Π (PI) — индукционный котел центрального отопления на основе электромагнитного устройства. Тепло генерируется посредством электромагнитного поля непосредственно в камере нагрева, расположенной на стойках трансформатора. Такая конструкция позволяет снизить потери электромагнитного поля.Сама камера изготовлена ​​из высококачественной кислотостойкой стали. Расчетный срок службы котла 50 лет. Основным элементом котла является трехфазный трансформатор с компактной вторичной обмоткой. Вторичная обмотка в этой конструкции образует камеру нагрева. Тепло, генерируемое в камере, полностью передается воде, протекающей через камеру.

ГАРАНТИЯ: На индукционные котлы серии π в день покупки предоставляется стандартная гарантия сроком на 24 месяца для эффективной работы котла, а также 24-месячная гарантия на такие компоненты, как контроллер или датчики (др.). Однако возможно продлить гарантию даже на 20 лет , зарегистрировав котел на сайте производителя и получив письменную 20-летнюю гарантию на котел.

Размеры котла PEREKO

Π

9029 мм 9029 мм

Параметр Агрегат Модель
3,2 10 21
520 587
S [мм] 356 405
H [мм] 666 5356 Номинальная мощность 3,2 10 21
Приблизительная поверхность нагрева [м²] 40–80 60–180 160–350
Частота [Гц]
КПД [%] 98
Максимальное потребление тока [A] 16 28
Номинальный ток автоматического выключателя максимального тока [A] 25 20 40
Минимальное сечение питающего кабеля [мм] 3 x 1,5 5 × 2, 5 5 × 6
Максимальное сечение кабеля питания [мм] 3 x 2,5 5 x 16
Допустимое давление [МПа] 0,3
Минимальное давление [МПа] 0,05
Регулируемая температура на выходе [° C] ≤ ​​85
Допустимая температура на выходе 9029 9029 9029 9029 9029
Рабочее время [ч] неограниченно
Электропитание [В] 1 x 230 В 3L ~ 400 В
Вес 128 178
Степень защиты IP 21
Присоединения котла [кал] 3/4

PEREKO элементы схемы котла (PI) упрощенная схема котла (PI)

  1. Панель управления
  2. Датчик температуры котла
  3. STB
  4. Датчик расхода
  5. Реле ssr
  6. Радиатор реле с вентилятором
  7. Теплообменник
  8. Исполнительный модуль
  9. Предохранитель максимального тока
  10. Подключение кабеля питания
  11. Первичная обмотка
  12. Гнезда подключения циркуляционных насосов
  13. Гнезда подключения датчиков температуры
  14. Ввод силового кабеля

Котел представляет собой электромагнитное устройство, преобразующее трехфазную электрическую энергию (ток) в тепло с помощью электромагнитного поля.

Энергетическая классификация зданий в соответствии с Ассоциацией устойчивого развития Польши

Энергетический класс Тип здания Индикатор ЕС [кВтч / м² / год] Метод отопления Источник
Среда КПД [%]
A ++ Нулевая мощность ≤ 10 Электроэнергия 100 Солнечная энергия, энергия ветра, распределитель электроэнергии
10305 Пассивный — 15
A Маломощный 15-45
B Энергосбережение 45-80 Электроэнергия, природный газ 98-100 Солнечная энергия, энергия ветра, распределитель электроэнергии, распределитель природного газа
C В среднем энергосберегающий 80 — 100
D Законодательный минимум (соответствует действующим законодательным требованиям) 100-150 Электроэнергия, природный газ, уголь, древесина 68-100
E энергоемкий 150-250 Природный газ, уголь, древесина 68 — 98
F Высокоэнергетическая ≥ 250 Уголь, древесина 68
На основе «метода нагрева» был разработан о долгосрочном анализе использования индукционных котлов центрального отопления π.

После определения коэффициента энергопотребления здания [кВт / м 2 / год], мы запоминаем значение и вводим его в калькулятор затрат на отопление с индукционным котлом PI

«Калькулятор затрат на отопление для индукционного π котел

Примерная схема установки индукционного котла с буфером

Для обеспечения наиболее экономичной работы индукционного котла его лучше всего комбинировать с буферным резервуаром, накопительным резервуаром вместе с электрическим подключением, работающим в ночной тариф (G12) время.Если этого не требуют другие источники тепла, рекомендуется использовать буфер без змеевиков. Под буферным резервуаром, накопительным резервуаром мы понимаем изолированный контейнер, который предназначен для аккумулирования тепловой энергии, производимой котлом, и передачи этой энергии установке, когда котел не работает. Во время работы котла циркуляционный насос постоянно перемешивает воду в буфере, забирая холодную воду из его нижней части и подавая теплую воду сверху. Для среднего дома достаточно смонтировать аккумуляторный бак, буфер, емкостью примерно 700-800 литров. Размеры таких буферов настолько малы, что их можно установить в любой котельной.

БЕСПЛАТНОЕ ОТОПЛЕНИЕ

Если вы планируете или уже имеете солнечную установку, вы можете полностью или частично покрыть потребность в электроэнергии. Такую энергию, передаваемую в сеть, можно в любой момент использовать на 80% для отопления дома или горячего водоснабжения.

Применение индукционного нагрева в пищевой и кулинарии

  • 1.

    Рапопорт Э., Плешивцева Ю. (2007) Оптимальное управление процессами индукционного нагрева. Taylor & Francis Group, Нью-Йорк

    Google ученый

  • 2.

    Вайрамохан Б., Бран И., Беллефон Г. М. (2011) Что нового в электротехнологиях для промышленного технологического обогрева ?. Летнее исследование ACEEE по энергоэффективности в промышленности 2011 года. http://aceee.org/files/proceedings/2011/data/papers/0085-000084.pdf. По состоянию на 11 апреля 2016 г.

  • 3.

    Мануэль Г., Хан М. (2016) Проектирование системы домашнего водонагревателя с индукционным нагревом. http://active.cput.ac.za/energy/past_papers/ICUE/2008/PDF/013_GManuel.pdf. Проверено 22 марта 2016 г.

  • 4.

    Руднев В., Лавлесс Д., Кук Р., Блэк М. (2003) Справочник по индукционному нагреву. Марсель Деккер, ИНК., Нью-Йорк

    Google ученый

  • 5.

    Цай В.Т., Ли М.К., Чанг Дж.Х., Су Т.Й., Чанг Ю.М. (2009) Характеристика бионефти в результате пиролиза с индукционным нагревом шламов сточных вод пищевых производств с использованием хроматографического анализа. Биоресур Технол 100: 2650–2654

    CAS
    Статья

    Google ученый

  • 6.

    Цай В.Т., Ли М.К., Чанг Ю.М. (2006) Быстрый пиролиз рисовой соломы, жома сахарного тростника и скорлупы кокосовых орехов в реакторе индукционного нагрева. J Anal Appl Pyrolysis 76: 230–237

    CAS
    Статья

    Google ученый

  • 7.

    Люсия О., Маусион П., Деде Е., Бурдио Дж. М. (2013) Технология индукционного нагрева и ее приложения: прошлые разработки, современные технологии и будущие задачи.IEEE Trans Ind Electron 61 (5): 2509–2520

    Статья

    Google ученый

  • 8.

    Дэвис Э.Дж. (1990) Кондукционный и индукционный нагрев. Peter Peregrinus Ltd., Лондон

    Google ученый

  • 9.

    GH Induction Atmospheres (2016) Инновационный индукционный нагрев http://www.gh-ia.com/induction_heating.html. По состоянию на 23 марта 2016 г.

  • 10.

    Legendre B, Sghaier M (2011) Температура Кюри никеля.J Therm Anal Calorim 105: 141–143

    CAS
    Статья

    Google ученый

  • 11.

    Velasco S, Román FL (2007) Определение температуры Кюри железа и никеля. Phys Teach 45: 387–389

    Статья

    Google ученый

  • 12.

    Рисман П. О. (2009) Продвинутые темы однородности микроволнового нагрева. В: Lorence MW, Pesheck PS (eds) Разработка упаковки и продуктов для использования в микроволновых печах.Woodhead Publishing Limited, Кембридж

    Google ученый

  • 13.

    Frogner K, Andersson M, Cedell T, Siesing L, Jeppsson P, Ståhl J-E (2011) In: Frogner J (ed) Proceedings of the 44th CIRP International Conference on Manufacturing Systems. Промышленное отопление с использованием энергоэффективной индукционной технологии. Мэдисон, Висконсин, США

  • 14.

    Zinn S, Semiatin SL (1988) Конструкция и изготовление катушки: базовая конструкция и модификации.Термическая обработка

  • 15.

    Коллек Р. , Вейт Р., Мерклейн М., Лехлер Дж., Гейгер М. (2009) Исследование индукционного нагрева для горячей штамповки сталей, легированных бором. Технология производства, Анналы CIRP 58: 275–278

    Статья

    Google ученый

  • 16.

    Асеро Дж., Эрнандес П. Дж., Бурдио Дж. М., Алонсо Р., Барраган Л. А. (2005) Простой расчет сопротивления в плоских обмотках из литц-проволоки для индукционных кухонных приборов.IEEE Trans Magn 41 (4): 1280–1288

    Статья

    Google ученый

  • 17.

    Lucian SG (2014) Оптимальный подход к проектированию индукторов для процессов массового нагрева. Международный журнал по применению или инновациям в инженерии и менеджменте (IJAIEM) 3 (11): 423–427

    Google ученый

  • 19.

    Qiu L, Xiao Y, Wang S, Denga C, Lia Z, Haung Y (2015) Разработка и расчет индуктивности катушки для индукционных плит. Russ Electr Eng 86 (2): 106–110 Allerton Press, Inc

    Статья

    Google ученый

  • 20.

    Onsemi (2016) Индукционная готовка, все, что вам нужно знать. http://onsemi.com. По состоянию на 22 марта 2016 г.

  • 21.

    Byun J, Choi K, Roh HS, Hahn S (2000) Оптимальная процедура проектирования для практической плиты с индукционным нагревом. IEEE Transaction on Magnetics 36 (4): 1390–1393

    Статья

    Google ученый

  • 22.

    Ryszard N, Marcin W (2011) Критерии выбора параметров объемного индукционного нагрева. В: Grundas S (ред.) Индукционный и микроволновый нагрев минеральных и органических материалов, том 9. InTech Janeza Trdine, Rijeka, p. 51000

    Google ученый

  • 23.

    Руднев В.И. (2004) Распространенное заблуждение при индукционной закалке. Прогресс термообработки

  • 24.

    Суини М., Долс Дж., Фортенбери Б., Шарп Ф. (2014) Разработка и оценка технологии индукционной варки. Летнее исследование ACEEE по энергоэффективности в зданиях, 2014 г.

  • 26.

    Fechter J (2015) Сахарная промышленность, ферритные растворы.Международный форум по нержавеющей стали. http://www.worldstrobe.org/Files/issf/nonimagefiles/PDF/ISSF_The_sugar_industry_The_Ferritic_Solution.pdf. Доступ 22 марта 2016 г.

  • 27.

    Matsushita K, Ishida H (1986) Кухонная утварь с электромагнитным индукционным нагревом. Патент США 4: 614, 852

  • 28. Павлов Н.

    (1978) Инженерные расчеты индукционных нагревателей, Энергетика, Москва. Цит. По Рудневу и др., 2003

  • 30.

    Levacher L, Hita I, Bethenod C, Hartmann S (2009) Энергоэффективность в промышленности: от существующих технологий к инновационным решениям. ECEEE 2009 SUMMER STUDY, 1092–1100

  • 31.

    Кузьмичев А., Цыбульский Л. (2011) В: Grundas S (ed) Достижения в области индукционного и микроволнового нагрева минеральных и органических материалов. Издатель InTech, Риека

    Google ученый

  • 32.

    Tsuchiya T, Fang JL, Rasmussen G (1980) Метод индукционного нагрева для обработки пищевых продуктов. Патент США №4 265 922

  • 33.

    Чаваназ Дж. П., Лоссеранд Л. (1997) Индукционное нагревательное устройство для еды. Патент США № 5628, 241

  • 34.

    Маупин С.Л., Джонсон Л.П. (2011) Устройство для приготовления пищи против окисления. US8076620 B2, USA

  • 35.

    Венструп М.Дж., Планы М., Родригес-Саона Л.Е. (2014) Влияние нового индукционного устройства для обработки пищевых продуктов на улучшение качества масла для жарки.Int J Food Sci and Tech 49: 2223–2229

    CAS
    Статья

    Google ученый

  • 36.

    О’Киф С., Пайк О. (2003) Характеристика жиров. В: Nielsen SS (ed) Анализ пищевых продуктов. Спрингер, Нью-Йорк

    Google ученый

  • 37.

    Zouambia Y, Youcef Ettoumi K, Krea M, Moulai-Mostefa N (2014) Новый подход к экстракции пектина: нагрев с помощью электромагнитной индукции. Arab J Chem.DOI: 10.1016 / j.arabjc.2014.11.011

    Google ученый

  • 38.

    Sadler PC (2011) Оценка динамики нагрева в прототипе магнитно-индукционного теплообменника. MSc. диссертация Purdue University

  • 39.

    Атыханов А., Сагындикова А. (2013) Энергосбережение при индукционном методе сушки зерна. Прикладные технологии и инновации 9 (1): 17–20

    Статья

    Google ученый

  • 41.

    Аль-Шайхли АКМ, Мека А.Т. (2014) Разработка и реализация практической плиты с индукционным нагревом. Международный журнал мягких вычислений и инженерии (IAOE) 4 (4): 73–76

    Google ученый

  • 42.

    Stuchly MA, Lecuyer DW (1987) Электромагнитные поля вокруг индукционных нагревательных плит.J Microwave Power: 63–69

  • 43.

    Министерство энергетики (2012) Программа энергосбережения: процедуры тестирования для традиционных продуктов для приготовления пищи. Документ № EERE-2012-BT-TP-0013

  • 44.

    Састри С.К., Барач Дж.Т. (2000) Омический и индукционный нагрев. J Food Science 65 (4): 42–46

    Статья

    Google ученый

  • Top 8 Двухконтурная индукционная посуда с отзывами •

    Двухконтурные пароварки — чрезвычайно полезное кухонное оборудование, которое поможет вам быстро приготовить вкусные соусы или кремы.

    На рынке имеется обширное предложение индукционных двухконтурных котлов всех размеров, форм и мощностей. Их можно использовать с нежными ингредиентами, которые могут легко пригореть или перегреться при использовании другой посуды.

    Они просты в использовании, хорошо сконструированы, имеют толстое дно и удобные ручки. Современные пароварки в основном изготовлены из нержавеющей стали и совместимы с индукционным нагревом, а это значит, что вы не только сможете легко приготовить свои любимые соусы, но также сможете невероятно хорошо контролировать температуру.

    Если вы ищете лучшую пароварку для своих нужд, просмотрите 8 самых продаваемых пароварок ниже:

    1. Farberware Classic 2-Qt. Крытый двухконтурный котел

    Если вы ищете доступную по цене пароварку, простую в использовании и стильную, то это именно то, что вам нужно. Его можно купить на Amazon по хорошей цене, и он имеет емкость 2 кварты.

    Включает полную крышку и изготовлен из толстого алюминия и нержавеющей стали.Он прекрасно отполирован и имеет зеркальное сияние, благодаря чему он выглядит потрясающе даже после нескольких раз использования.

    Самое замечательное в этой пароварке — то, что ее можно использовать в духовке при температуре до 350 градусов по Фаренгейту.

    Обладает удобной ручкой, которая не нагревается. Более того, его можно мыть в посудомоечной машине, поэтому его можно мыть вместе с другой посудой.

    Эту пароварку Faberware можно использовать как кастрюлю на плите или как бойлер для приготовления вкусных блюд и десертов. Кроме того, вам будет приятно узнать, что его можно использовать и на индукционных варочных панелях без дополнительной плиты.

    2. Трехкомпонентный котел из нержавеющей стали ExcelSteel 579, 2,5 кварты

    Этот пароварочный котел от ExcelSteel представляет собой элемент на 2,5 литра, который прост и удобен в использовании и имеет отличную цену. По этой невысокой цене покупатели получают пароварку из нержавеющей стали с двумя ручками, которые остаются прохладными, и крышкой из закаленного стекла.

    Идеально подходит для плавления шоколадных соусов или сыра, а благодаря стеклянной крышке пользователи могут легко контролировать температуру своих продуктов, не беспокоясь о их перегреве или сгорании.Он весит всего 2,2 фунта, а на ручках есть петли для подвешивания, которые облегчают хранение горшков, когда они не используются.

    Этот продукт можно мыть в посудомоечной машине, и его легко мыть, даже если в вашем распоряжении нет посудомоечной машины. Горшок наверху идеально подходит к горшку внизу, поэтому бойлер стабилен и безопасен в использовании.

    3. Cook N Home NC-00313 Комплект пароварки и пароварки, нержавеющая сталь

    В отличие от первых двух моделей, этот продукт представляет собой пароварку и пароварку.

    Его можно купить всего за 25 долларов, и его можно использовать для множества задач. Его дизайн великолепен благодаря зеркальной полировке снаружи и внутри, материалу из нержавеющей стали и приклепанным ручкам.

    Каждая сковорода имеет две ручки, за которые удобно брать и которые прочные.

    У первой посуды герметичное дно, обеспечивающее равномерное распределение тепла. Емкость кастрюль составляет от 1 до 4 литров.

    Также диаметры колеблются от 16 до 20 см.Верхняя сковорода поставляется со стеклянной крышкой, которая позволяет пользователям контролировать процесс нагрева и приготовления.

    Все три сковороды можно мыть в посудомоечной машине. Они устойчивы и удобны в использовании, когда требуется пропаривание. Несмотря на то, что этот набор красивый и прочный, он не совместим с индукционной плитой, а это значит, что покупателям потребуется дополнительная индукционная плита, если они захотят использовать ее на индукционной варочной панели.

    4. Принадлежности для столешниц для тортов Двойной котел из нержавеющей стали на 1-1 / 2 кварты

    Этот продукт не является обычной пароваркой, которая выглядит как две сковороды, одна над другой.

    Скорее похоже на кастрюлю-одиночку с термобезопасной ручкой. На самом деле это пароварка со скрытой камерой для воды, которую можно легко заполнить с помощью прилагаемой воронки в верхней части ручки.

    Пользователям достаточно просто налить воду и наполнить дно кастрюли, чтобы использовать ее как обычную пароварку.

    Этот товар немного дороже других аналогичных товаров. Примерно за контрольную цену покупатели получат пароварку, сделанную из нержавеющей стали и алюминиевого слоя.

    Количество воды, необходимое для кастрюли, легко определить благодаря индикатору уровня воды по бокам ручки. Самое замечательное в нем то, что он свистит всякий раз, когда его нужно долить.

    Идеально для соусов, глазури, плавления шоколада и сыра. Его можно использовать на любых плитах, в том числе на индукционных и электрических. Кроме того, этот продукт можно мыть в посудомоечной машине.

    5. Tramontina 18/10 4-х компонентный пароварка / пароварка из нержавеющей стали на 3 кварты

    Этот пароварочный котел из нержавеющей стали от Tramontina можно купить примерно за 50 долларов и отличается высокопрофессиональным дизайном.

    Благодаря емкости в 3 литра его можно использовать для плавления большого количества шоколада, сыра и прочего. Он поставляется с кастрюлей с прямыми стенками и пароваркой, что делает его еще более полезным на личной или профессиональной кухне.

    Пароварка Tramontina имеет трехслойное дно (нержавеющая сталь, алюминий и нержавеющая сталь внизу) и эргономичный дизайн, который позволяет пользователям легко брать и маневрировать.

    Его ручки остаются прохладными во время приготовления в целях безопасности.Крышка пароварки устойчива к ударам.

    Его можно мыть в посудомоечной машине, он совместим со всеми типами источников тепла. Самое замечательное в нем то, что на него действует пожизненная гарантия, а это означает, что это долгосрочное вложение в вашу кухню.

    6. Homichef 9,5 квартовый двойной котел из нержавеющей стали

    Если вы часто готовите большое количество продуктов или десертов, то эта пароварка для вас, так как она имеет огромную емкость — 9,5 кварты.

    Он изготовлен из прочной нержавеющей стали и имеет матовую внешнюю отделку.Внутри он зеркальный, а его нижняя часть совместима с индукционным нагревом.

    К сожалению, у этого продукта нет крышки, что очень жаль, учитывая высокую цену.

    Тот факт, что он изготовлен из сверхпрочной нержавеющей стали, заставляет нас доверять его качеству и рассматривать его как долгосрочное вложение. Он идеально подходит для профессиональной кухни или большой семьи. К счастью, его можно использовать на плитах любого типа, включая индукционные.

    7. Mauviel M’Cook 5-слойная нержавеющая сталь 5204.14 1.6 литровый мармит для вторых блюд с крышкой, ручка из литой нержавеющей стали

    По сравнению с предыдущими продуктами, этот оловянный пароварка подходит для небольших количеств еды или соусов или небольших варочных панелей.

    Он имеет емкость 1,6 кварты, но его цена выше, чем у любого из продуктов, которые мы рассмотрели до сих пор. Его можно купить примерно по этой цене на Amazon, но если вы ориентируетесь на качество шеф-повара, вы обязательно будете готовы за него заплатить.

    Основание 5-слойное, 2-х слойное.6 толщиной. Его можно использовать на всех типах варочных поверхностей, включая индукционные.

    Самое замечательное в нем то, что его можно использовать в духовке при температуре до 680 градусов по Фаренгейту, и на него распространяется пожизненная гарантия, что потрясающе. Он весит всего 2,6 фунта, что позволяет очень легко маневрировать и хранить.

    8.Pinch (DBC-8) 8-квартальный пароварка из нержавеющей стали, готовая к индукции, с крышкой

    Пароварка

    Pinch намного более доступна по цене, чем предыдущий продукт.

    Он стоит около $ и имеет емкость 8 л.Изготовлен из нержавеющей стали, имеет многослойное дно и непрозрачную крышку. Его материал толщиной 0,8 мм отлично подходит для любого типа источника тепла, включая индукционные варочные панели.

    Этот продукт имеет прочную конструкцию и удобный дизайн, что делает его легким и удобным в использовании.

    Он весит 7,5 фунтов и может использоваться для всех типов соусов. Будь вы профессиональный повар или просто любите готовить вкусные закуски и десерты для своей семьи, этот продукт вам подойдет.

    Как пользоваться пароваркой?

    Использовать пароварку настолько просто и удобно, что вы никогда не сможете жить без нее. В пароварках обычно есть 2 кастрюли: первая должна быть наполнена водой, а вторая используется для ингредиентов. Когда вода в первой кастрюле закипит, ингредиенты можно будет переложить во вторую. Единственное, о чем нужно быть осторожным, — это чтобы на дне поддона было достаточно воды.

    Есть еще одна модель пароварки со скрытой камерой для воды, которую необходимо заполнять через отверстие ручки.

    Этот тип еще проще в использовании, поскольку вам не нужно иметь дело с двумя горшками одновременно.

    Одна вещь, которая важна при использовании пароварки для рецептов, требующих техники Bain-Marie, — это как можно больше перемешивать ингредиенты и что у вас есть полный контроль над температурой.
    Удачного приготовления!

    (PDF) ИССЛЕДОВАНИЯ ПО ИНДУКЦИОННОМУ НАГРЕВАНИЮ — ОБЗОР

    International Journal of Science and Engineering Applications

    Volume 2 Issue 6, 2013, ISSN-2319-7560 (Online)

    www.ijsea.com 144

    На поверхности проводника указаны точки пересечения

    точек, измеренных с помощью термопары. Тип 1 имеет

    круглого сечения индукционной катушки, а Тип 2 имеет квадратное сечение

    . Рис. 10 и 11 показаны рассчитанные распределения потока

    и сравнение расчетной температуры

    на поверхности проводника с измеренными. Было

    хорошее согласие между измеренными и расчетными результатами.

    Было очевидно, что поток не прошел внутрь нагревательного проводника

    из-за скин-эффекта.

    Рис. 10 Распределение температуры для Типа-1

    Рис. 11 Распределение температуры для Типа-2

    5. ВЫВОД:

    Результаты, полученные в этой работе, можно резюмировать как

    [10]:

    ( 1) В этой статье был представлен новый упрощенный намагничиватель открытого типа

    для сокращения времени измерения. Измерение

    с использованием нового намагничивающего устройства можно выполнить

    , только заменив образец ленты внутри. Точные измерения

    результатов, аналогичных типу тороидального сердечника, смогли быть получены в условиях высокой частоты

    .

    (2) В ходе измерений магнитная проницаемость материала

    была измерена как функция температуры

    и частоты возбуждения (включая эффект вихревого тока

    ).Эти характеристики были очевидны для образца

    SUS340.

    (3) При проверке метод трехмерных конечных элементов

    был применен к простым моделям индукционного нагрева

    и результаты расчетов сравнивались с измеренными

    . Измеренные данные, упомянутые выше, были использованы в измерениях

    , и мы получили хорошее согласие

    между измеренными и расчетными результатами.

    6. ССЫЛКИ

    [1] С. Мидсон, К. Бриссинг, Полутвердое литье алюминиевых сплавов

    : отчет о состоянии, Мод. Бросать. (1997) 41–43.

    [2] S. Midson, V. Руднев, Р. Галлик, Обработка полутвердых

    алюминиевых сплавов, Инд. (1999) 37–41.

    [3] H.K. Юнг, К. Канг, Процесс индукционного нагрева алюминиевого сплава

    Al – Si для полутвердого литья под давлением и

    его полученной микроструктуры, J. Mater. Процесс.Technol.

    120 (2002) 355–364.

    [4] Y. Ono, C.Q. Чжэн, Ф. Hamel, R. Charron, C.A.

    Лунг, Экспериментальное исследование по мониторингу и

    управления процессом индукционного нагрева для полутвердых сплавов

    с использованием нагревательной катушки в качестве датчика, Измер. Sci. Technol.

    13 (2002) 1359–1365.

    [5] D.-C. Ко, Г.-С. Мин, Б.-М. Ким, Ж.-К. Choi, Finite

    Элементный анализ

    для формовки в полутвердом состоянии алюминиевого сплава

    с учетом индукционного нагрева, J.Mater.

    Процесс. Technol. 100 (2000) 95–104.

    [6] M.C. Флемингс, Поведение металлических сплавов в полупроводниковом твердом состоянии

    , Металлы. Пер. А 22 (1991) 957–981.

    [7] K.T. Нгуен, А. Бендада, Обратный подход для прогноза

    изменения температуры во время индукционного нагрева

    полутвердой литой заготовки, Modell. Simul.

    Матер. Sci. Англ. 8 (2000) 857–870.

    [8] Мидсон С., Руднев В., Р.Галлик, Индукционный нагрев

    полутвердых алюминиевых сплавов, в: Труды пятой международной конференции

    по обработке полутвердых сплавов и композитов

    , Голден, Колорадо, 1998, стр. 497–

    504.

    [9] A. Bendada, KT Нгуен, К.А. Лунг, Применение инфракрасного изображения

    для оптимизации индукционного нагрева полутвердых алюминиевых сплавов

    , в: Proceedinmgs of

    International Symposium on Advanced Sensors for

    Metals Processing, Quebec, 1999, pp.331–342.

    [10] П. Капранос, R.C. Гибсон, Д.Х. Кирквуд, К.М.

    Sellars, Индукционный нагрев и частичное плавление тиксоформируемых сплавов с высокой точкой плавления

    , в: Труды Четвертой Международной конференции по полутвердым веществам

    Обработка сплавов и композитов,

    , Шеффилд, 1996,

    стр.
