Печь кирпичная с духовкой порядовка: порядовка, кладка, схема, фото отопительно-варочной кирпичной печи с камином 3 на 5

Содержание

Варочная печь из кирпича своими руками: пошаговая инструкция кладки + фото | 5domov.ru

К варочным печам относятся кухонные плиты различных конструкций. Они бывают различных размеров и служат только для приготовления пищи. Подключают кухонные печи к коренным или насадным трубам.

Оглавление:

Кухонные плиты из кирпича

Кухонные плиты по своей конструкции можно подразделять на простые, средней сложности и сложные.

Простая кухонная плита имеет топочную и поддувальную дверки, колосниковую решетку и дымовую задвижку. Она является самой простой из всех бытовых печей.

Кухонные плиты средней сложности имеют кроме вышеперечисленных печных приборов духовку, а сложные еще и водогрейную коробку. Духовки изготовляют из черной стали толщиной не менее 1 мм, а водогрейные коробки — из оцинкованной стали. Кожух водогрейной коробки изготовляют из черной стали толщиной не менее 1 мм. Чем толще сталь, тем долговечнее приборы.

Варочная печь из кирпича своими руками

Печь с двухкамфорной плитой и духовкой

В простой кухонной плите горячие дымовые газы из топливника направляются под чугунную плиту, а далее через отверстие под трубой отводятся в дымовую трубу.

В остальных кухонных плитах горячие дымовые газы направляются под чугунную плиту и далее, опускаясь, прогревают стенки духовки или одну стенку водогрейной коробки, а затем отводятся в трубу, прогревая при этом нижнюю стенку духовки, нижнюю и другую стенку водогрейной коробки.

Вышеперечисленные кухонные плиты не имеют варочной камеры, поэтому во время приготовления пищи в помещение выделяются пар и запах, что отрицательно сказывается на микроклимате помещения. В данной статье приводятся чертежи разрезов и порядовки кухонной плиты улучшенной конструкции, в которой предусмотрена варочная камера, соединенная с трубой с помощью вентиляционного канала, перекрываемого вентиляционной задвижкой.

Простая кухонная плита

Простая кухонная плита имеет размеры, мм: 1160x510x630 (без фундамента, т.е. без двух рядов кирпичной кладки на полу).

Для кладки кухонной плиты необходимы следующие материалы:

  • кирпич красный — 120 шт.;
  • глина красная — 50 кг;
  • песок — 40 кг;
  • колосниковая решетка — 28×25 см;
  • дверка топочная — 25×21 см;
  • дверка поддувальная — 25×14 см;
  • плита чугунная на две конфорки — 70×40 см;
  • обвязка плиты (уголок 30x30x4 мм) —3,5 м;
  • предтопочный лист из кровельной стали — 500×700 мм;
  • лист из кровельной стали под плиту — 1160×510 мм;
  • войлок строительный — 1 кг;
  • задвижка дымовая — 130×130 мм;
  • металлический ящик для сбора золы в зольниковой камере — 350x230x100 мм.

Один печник может сложить простую кухонную плиту в течение 3 ч (не считая кладку дымовой трубы), дополнительно для подноски материала и приготовления глинопесчаного раствора требуется 1,5 ч. Для возведе

Самая простоя кухонная кирпичная печь-плита (подробная порядовая схема)

Здраствуйте, в сегодняшней статье мы подробно опишем схему и последовательность кладки самой простой из известных мне печей размером 890х510х770 мм.  Если вы не разу не имели дело с практической стороной кладки печей, но хотите с чего то начать то эта печь подойдет для этих целей наилудшим образом, либо выберете себе один из чертежей 20 готовых печей. При соблюдении требований описаных ниже не реально в чем то ошибиться это-раз, у печи будет 100% хорошая тяга-два, печь не будет дымить-три. Кроме того она настолько мала и лехка в конструкции что при допущении ошибок( например слишком жирный глинянный раствор, или неправильный расчет прочности пола при отсутствии фундамента, что может привести к подвижности печи и дальнейшей деформации) ее всегда можно перебрать по новой за 2-3 часа работы. Вообщем практиковаться на этой печи может любой вооруженый только общей теоретической базой кладки печей не имеющий практического опыта.

схема-чертеж самой простой кухонной кирпичной плиты-печи

osnovaremonta.ru

В целом к особенностям этой плиты можно отнести невысокую кпд ниже 75%, невысокую теплоотдачу в 700ккал\час вызванную малым обьемом печи(всего 118 кирпичей) , малый вес около 540 кг, наличие двухконфорочной чугунной плиты и 1 прочистной дверцы.

Итак для кладки простой куххонной плиты нам понадобиться:

  1. кирпич керамический полнотелый марка>М100 -118 штук;
  2. глинянно-песчанный раствор-около 80 кг
  3. коллосниковая решетка размером 180х250мм-1штука;
  4. дверца топочная-250х1

выбор и правила кладки своими руками

Духовка полностью изолирована от раскаленных газов и сажи. Может использоваться как в начале топки печи, так и по завершении топочного процесса. А температура внутри нее может регулироваться с помощью задвижек, дозирующих поступление раскаленных газов в окружающее духовой шкаф пространство. Благодаря этому готовить в ней проще, а блюда могут быть более разнообразными чем при готовке блюд прямо внутри топки как это реализованно  в тандырах или то же русской печи.

О чем эта статья

Какую духовку выбрать

Практика предоставляет на выбор три варианта духовок в печи:

  1. Из литого чугуна (с толстыми стенками и массивной дверцей;
  2. Из тонкостенного стального листа;
  3. Безоболочечную духовую камеру в которой единственный металлический элемент – дверца.

В чем заключаются преимущества той или иной конструкции.

Чугунная духовка

Самый дорогостоящий и одновременно самый функциональный вид духового шкафа.

Вне зависимости от расположения: над топливником, в месте прохождения раскаленных газов в проеме печной трубы, такая духовка будет разогреваться равномерно благодаря высокой теплопроводности, и оставаться работоспособной длительное время после окончания топки печи за счет высокой теплоемкости чугуна.

Тонкостенный духовой шкаф

Может быть устроен таким образом, что со всех сторон будет овеваться раскаленными газами. В этом случае разогрев и готовность к использованию такой духовки происходят быстро. Буквально через несколько минут после начала горения топлива.

Минусом является очень высокая температура внутри духового шкафа, низкая теплоемкость тонкого стального листа. Через непродолжительное время после окончания горения температура внутри духовки снижается и становится недостаточной для выпечки хлеба.

Неравномерный прогрев стенок духовки – еще один недостаток тонкостенной конструкции.

Избежать этого позволяют конструкции, в которых тонкостенный стальной кожух со всех сторон облицован кирпичом. Зазоры между духовкой и кирпичной кладкой сведены к минимуму или полностью отсутствуют.

Поток раскаленных газов воздействует не на металлический короб, а на наружную поверхность кирпичей, которыми он облицован.

У такой конструкции высокая теплоемкость, меньше риск прогорания металла, более равномерное распределение тепла внутри духовой емкости.

Духовка безоболочечная

По существу, это увеличенный вариант «печурки» — ниши в теле русской печи, которая выполняла функции увеличения теплоотдачи и одновременно служила местом для приготовления термостатных блюд – варенца, простокваши, сушилкой для одежды и обуви.

Безоболочечная ниша должна быть заглублена внутрь печи достаточно глубоко, чтобы обеспечить хороший прогрев стенок в процессе топки.

Стенки ниши в полкирпича позволяют достаточно быстро прогреть внутреннюю полость, а высокая теплоемкость кирпича – поддерживать длительное время высокую температуру внутри духовки.

Прогревается такая безоболочечная духовка гораздо дольше, чем её металлические аналоги, но и остывает так же долго, как и сама печь.

Неоспоримым преимуществом безоболочесчной духовки является воздухопроницаемость стенок. Особенно важное качество при выпечке хлеба. Кирпичный «под» духовки препятствует пригоранию, а стекающий в процессе приготовления мясных блюд жир не пригорает, а впитывается в кирпич. Постепенно он выгорает на наружной поверхности кирпича. Происходит своеобразное «самоочищение» духовки.

Порядовка

Существуют специальные схемы которые призваны упростить процесс кладки своими руками, они называются порядовками. Порядовка небольшой варочной печи с духовкой по чертежам Кузнецова:

небольшая варочная печь с духовкой из кирпича

Правила установки духовки

Если в печь устанавливается духовка из металла, особенно тонкостенного, следует проектировать печь таким образом, чтобы максимально изолировать нижнюю поверхность от потока раскаленных газов. Это достигается укладкой слоя кирпича. Чем больше объем топочной камера – тем толще должен быть кирпичный слой. Если духовка располагается не над топочной камерой, а в просвете дымовой трубы или в канале системы воздуховодов, то под дном устанавливается металлический рассекатель который отводит поток газов к боковым поверхностям духовки. Это позволяет предотвращать перегрев низа и пригорание пищи.

Самым низконагреваемым местом любой печной духовки является верхняя поверхность. Обтекающие духовой шкаф газы создают завихрения над ним. Верх печной духовки недостаточно прогревается. Поэтому, необходимо устраивать в канале дымохода «печной зуб» — конструкцию, подобную каминной, которая отражает раскаленные газы на верх духовки.

Особое внимание при установке уделяют печным заслонкам, регулирующим подачу газов нагревающих духовку. Они значительно облегчают приготовление пищи на любой стадии топки печи.

Большое внимание уделяют местам примыкания металлического корпуса духовки к кирпичной кладке. Зазор между ними должен позволять нагретому металлу свободно расширяться. Иначе давление на кирпичную облицовку приведет к быстрому разрушению печи. Этого добиваются эластичными прослойками из асбеста. Одновременно асбест выполняет роль теплоизолятора. Несколько снижает скорость прогрева духовки, но, с другой стороны – снижает скорость её остывания.

Всех этих недостатков лишена безоболочечная духовка, являющаяся единым целым с «телом» печи. Она равномерно нагревается и остывает вместе с печью. Единственное неудобство – длительность прогрева перед достижением рабочей температуры.

Процесс установки духовки сам по себе несложен. Самым сложным является обеспечение равномерного обдува печными газами, чтобы емкость прогревалась равномерно.



Печи кирпичные отопительно варочные схемы и порядовки

Порядовка отопительно варочных печей

Порядовка для варочной печи: особенности схемы

По своей сути порядовка кирпичной отопительно-варочной печи представляет в первую очередь конкретную схему, следуя которой можно довольно просто построить отопительный аппарат, для чего не требуется наличия специальных навыков и умений. Подобная конструкция, создаваемая квалифицированным печниками. позволяет достаточно быстро и с минимальными затратами обустроить печь. Другим полезным эффектом такого решения является и заметное повышение эффективности работы установки.

Важно и то, что такая процедура, как порядовка кирпичной отопительной печи выполняется в тот момент, когда осуществляется кладка кирпича. Фиксируя каждый шаг, специалисты записывают порядок выполнения укладки и перечень используемых ими материалов. Чаще всего порядовка предусматривает довольно четкий перечень действий. Поэтому эти конструкции обладают достаточно качественным исполнением, благодаря чему можно просто довести до логического завершения строительство печи, что можно осуществить своими силами.

Основные этапы обустройства кирпичной печи по порядовке своими руками

При использовании порядовки для отопительно-варочных печей необходимо выполнить ряд ключевых этапов. Всем им присущи свои нюансы проведения и уникальные характеристики, зная которые можно обеспечить высокий уровень качества и свести к минимуму затраты по обустройству печи своими руками.

Далее будет рассмотрен пример устройства печи на основе порядовки «шведка».

Технология работ

  1. В конструкции подобной отопительной установки. имеющей уже порядовку, предусмотрено поддувало. Об этом особенно необходимо помнить, приступая к работам по обустройству печи своими руками. В то же время важно учесть особенности укладки 1-го ряда кирпича. Дело в том, что здесь необходимо обеспечить соответствие с уровнем и контроль углов, используя для этой цели строительный угольник;
  2. Вместе с тем необходимо обращать внимание на все характеристики первого ряда. Дело в том, что это в значительной степени оказывает влияние не только на срок службы и надежность отопительной установки, но и на эффективность ее работы;
  3. Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;
  4. При возведении 3-го ряда варочной печи необходимо придерживаться в точности указаний порядовки. Для создания поддувала следует стесать кирпич с каждой из сторон. Причем здесь необходимо учесть, что устраиваемый ряд должен иметь ту же высоту, что и дверца;
  5. Для укладки 4-го ряда печной кладки выбирают место с левой стороны. Эту работу начинают с установки двери, обеспечивающей удаление золы. Это не позволит обеспечить нормальную работу аппарата. Что же касается непосредственно кладки, то при ее выполнении придерживаются аналогичного порядка, что и в самой схеме. Причем обязательно необходимо позаботиться о перекрытии дверцы поддувала. Над зольником необходимо изготовить отверстие в виде квадрата. Реализуется этот замысел при помощи укладки кирпича специальным образом;
  6. Начиная укладывать 5-й ряд, необходимо следить за тем. чтобы отверстие зольника начало сужаться. По своему виду этот ряд аналогичен 4-му. Поэтому и технология его укладки будет такой же;
  7. Приступая к устройству 6-го ряда в качестве материала необходимо применять специальный кирпич, обладающий огнеупорными свойствами. Чаще всего схема, разработанная квалифицированными печниками, содержит пометку об этом в виде штриховки. Подобная подсказка позволяет упростить процесс кладки и избежать возможных сложностей при выполнении этих работ;
  8. Кирпич, который будет укладываться перед колосниковой решеткой, должен быть сколот. Подробное решение положительно сказывается на эффективности и качестве размещения топлива на решетке во время пользования печью. В то же время поддержку решетки будет обеспечивать непосредственно 5-й ряд печной кладки;
  9. Кирпичи 6-го ряда и решетка колосника должны создавать между собой достаточное пространство шириной 10–15 см, куда необходимо поместить песок или золу, а наличие подобного зазора необходимо для создания эффекта расширения металла решетки при пользовании отопительным прибором;
  10. После создания на прошлых этапах П-образного канала его необходимо перекрыть. Причем это делается с тем расчетом, чтобы в результате возникла три новых. Этот этап предусматривает установку дверцы топочной печи, поддержку для которой обеспечит непосредственно 6-й ряд кладки печи;
  11. Процесс укладки 8-го и 9-го рядов кладки печи «шведка» выполняется по той же схеме, что и в случае с 7-м. При этом необходимо помнить о том, что он должен иметь ту же высоту размещения, что и дверца топочной камеры. Здесь в обязательном порядке выполняется обработка кирпичей, при помощи которых перекрывается доступ к перегородке топочной камеры и левому каналу: их обтесывают обеих сторон, благодаря чему обеспечивается эффективность и плавный переход продуктов сгорания из топки в канал;
  12. Для создания 10-го ряда печи используют огнеупорные кирпичи. Технология укладки предусматривает обеспечения вертикальности размещения, что должно дополняться регулярной проверкой, осуществляемой посредством строительного уровня. Необходимость этого обусловлена тем, что для подобных печей при порядовке на эти кирпичи должен размещаться специальный варочный настил;
  13. Далее, можно приступать к приклеиванию топочной дверцы. в результате заключительный ряд будет иметь два канала, отличающихся наличием идеально квадратного сечения.

Обустройство дымохода — важный этап создания печи своими руками

При проведении порядовки отопительно-варочных печей необходимо позаботиться об устройстве такого сооружения, как дымоход. Для многих схем предусматривается рекомендация о наиболее желательном типе и методе оборудования конструкции, обеспечивающей удаление топочных газов и продуктов горения. Однако бывает так, что сам владелец строения может определить вариант, который он будет использовать.

Сооружение дымохода является важным этапом. Поэтому при его возведении своими руками необходимо делать все очень аккуратно, выполняя все требования технологии. Дело в том, что правильность ее работы, непосредственным образом влияет на:

  • эффективность обогрева;
  • качество функционирования печи.

Сегодня предлагается немало вариантов устройств, способных обеспечить удаление газов. Чаще всего они имеют стандартную конструкцию. Хотя среди них можно обнаружить и несколько моделей нестандартного исполнения. Подобные изделия находят применение для специальных типов печей. Наличие столь большого выбора дает возможность подобрать такой вариант для дымохода, который обеспечит наиболее эффективную работу печи любой конструкции. Не является здесь исключением и отопительная установка, созданная на основе порядовки «шведка».

Основные особенности порядовки для печей

В современном понимании порядовка отопительно-варочных печей представляет собой схему, главным достоинством которой является упрощение процедуры оснащения отопительного устройства, обеспечивающего наиболее эффективный обогрев любого загородного строения.

Преимущества

В то же время важно упомянуть о том, что применение порядовок позволяет владельцу воспользоваться многими достоинствами этих конструкций:

  • Если владелец будет располагать схемой порядовки. которая была разработана при участии квалифицированных печников, то тем самым у него будет возможность не тратить большие деньги на услуги специалистов. Вне зависимости от наличия специальных знаний и опыта касательно сооружения печей любой человек может довольно быстро, ориентируясь на порядовку, сложить печь, которая обеспечит эффективный обогрев строения;
  • Большое разнообразие вариантов конструкций. Если заглянуть в сеть интернет, а также просмотреть доступные источники специализированной литературы, то там представлены в большом количестве фотографии и видео сооружения классических порядовок для печей, которые способны эффективно отапливать с минимальными затратами дом или дачу. Среди них можно найти такой вариант порядовки, который подойдет для любой печи с учетом ее конструкционных особенностей. Скажем, при желании можно подобрать порядовку для духовой или варочной печи;
  • Экономия времени. Вне зависимости от особенностей конструкции печей, для которых предназначена порядовка, с ее помощью можно с минимальными затратами времени завершить весь комплекс работ по обустройству отопительной установки. В результате это не только обеспечит экономию в деньгах, но и позволит раньше запланированного срока начать обогревать объект, для которого и создавалась печь;
  • Четкость и понятность схемы. При разработке порядовок квалифицированными специалистами делается акцент на том, чтобы уяснить их суть мог даже человек, который далек от этой сферы;
  • Точный порядок выполнения операций. ясность указаний относительно используемых материалов. В случае использования порядовки владелец может быть уверен, что все сделает правильно, а это исключает возникновение проблем при работе такой печи.

Располагая порядовкой, владелец загородного дома может рассчитывать на то, что сумеет построить своими руками довольно качественную печь, невзирая на то, имеются ли сложности в плане реализации ее конструкции. Рассматриваемые схемы, упрощающие процесс кладки печи, отличаются большим разнообразием, доступны для любого человека и требуют небольших расходов времени, за счет чего любому желающему доступна возможность создать такую отопительную установку, которая будет учитывать его пожелания относительно габаритов и функциональности.

Все больше собственников частных и загородных строений останавливают выбор на использовании порядовок, на основе которых возводят печи в жилом строении. Среди главных достоинств этих схем следует отметить простоту реализации и эффективность. за счет чего они востребованы среди профессиональных, а также начинающих печников.

Немаловажным достоинством порядовок является и то, что схема представления отличается очень подробным указанием всех основных этапов: все они расписываются достаточно подробно, что в результате позволяет создать такую печь для обогрева загородного дома, чтобы она не только не создавала проблем в эксплуатации, но и обеспечивала наиболее эффективную работу по обогреву помещений с минимальными затратами со стороны владельца по обеспечению ее беспроблемной работы.

Заключение

Процесс устройства варочной плиты для обогрева дачи или загородного дома своими руками представляется достаточно сложной задачей для всех владельцев, которым еще ни разу не приходилось заниматься этим делом. По этой причине стоит обратить внимание на схему порядовки, которая поможет упростить выполнение этой задачи. В ней все описывается в такой форме, что позволяет уяснить суть процесса возведения печи любому человеку, который впервые решил построить печь своими силами.

Немаловажным моментом является и то, что использование порядовки гарантированно обеспечивает эффективную работу печи, что удачно дополняется ее доступностью для реализации при устройстве печей разных конструкций.

  • Автор: Дмитрий Сергеевич Кириллов

Порядок порядовки отопительно варочной печи

Далеко не все владельцы частных домов или загородных сооружений имеют возможность подвести к ним централизованное отопление или газ, чтобы обустроить полноценную кухню с плитой и при этом эффективно отапливать помещения. С этой целью стал применяться такой популярный вариант, как порядовка отопительно-варочной печи. Что это такое и с какой целью производится?

Особенности

По сути, порядовка представляет собой определенную схему, согласно которой будет возводиться или модифицироваться печь. Сделать это без помощи опытных специалистов возможно даже людям, не имеющим особой практики.

Достаточно не отходить от четких инструкций, а также пошаговых рекомендаций и схем, разработанных профессиональными печниками. В итоге потребитель получит экономию и эффективно работающий отопительно-варочный агрегат.

В процессе порядовки фиксируется каждый шаг печника начиная от последовательности кладки, заканчивая учетом необходимых материалов. Так можно добиться максимально высокой точности и безопасности агрегата.

Опытные мастера по возведению печей помнят подобные схемы наизусть, но если планируется впервые построить печь своими руками. то без качественной схемы-порядовки не обойтись.

В большинстве случаев чертеж не имеет размеров, ведь печь может иметь любые габариты в зависимости от конфигурации дома. На нем только последовательно зарисованы этапы печной кладки. Опытным путем доказано, что именно они несут значимую информационную нагрузку, а также помогают на практике.

Преимущества порядовки:

  1. Позволяет не тратиться на газовое отопление. Если печь сложена по правилам и без явных недочетов, то дом будет полноценно отоплен.
  2. Работа посильна любому, что обеспечивает значительную экономию средств.
  3. Порядовка зарекомендовала себя как проверенный опытом метод обустройства качественно функционирующих печей, сопровождаемых лежанками, каминами и варочными поверхностями.
  4. Схема-порядовка вполне понятна, причем она не требует от начинающего печника знаний строительных нюансов.
  5. Выбор современных порядовок достаточно велик (их можно скачать на специальных сайтах или приобрести у опытных практикующих печников).

Возведение печи

Порядовка печей, самой популярной из которых на российском пространстве считается «шведка», состоит из нескольких шагов.

Каждый этап имеет важное значение и не может игнорироваться мастером.

Этап подготовки

Изначально надо запастись всеми необходимыми материалами: кирпичом (огнеупорным, обычным), его примерное количество вычисляется по схеме; цементом для фундаментного раствора и глиной для раствора, на который будут «сажать» кирпич; а также известью, предназначенной для штукатурки.

Важно не забыть приобрести следующие металлические элементы и фурнитуру: арматурную сетку, заслонки, металл в листах, задвижки, дверцы, шины, уголки.

Из инструментов понадобятся корыто, предназначенное для смешивания в нем раствора, уровень, отвес, сито, молоток, мастерок и лопата.

Все готово? Теперь приступают непосредственно к кладке печи.

Идеально, если отопительно-варочную печь возводят на этапе строительства дома. Это минимизирует усилия печника, а также даст возможность соорудить печь своими руками без особых проблем.

Подготовка основания для отопительно-варочной печи

Полноценный печной фундамент обеспечит нормальное функционирование агрегата в будущем, именно поэтому ему уделяют особое значение и осуществляют в несколько этапов.

Сначала делают стяжку из песка и цемента на уровне полового настила.

Сверху стяжки укладывают слой минерального картона или асбестового листа толщиной около 4 мм с запасами по углам до 30 см, а перед областью варочной поверхности – до 60 см, поверх которого накладывают тонкую оцинковку или фольгу, а затем снова слой минваты или асбеста.

После этого кладется железный лист, вырезанный с учетом тех же боковых выпадов, а сверху него размещают войлок, пропитанный в растворе из глины.

Подготовка основы считается завершенной, когда подсохнет самый верхний войлочный слой. После этого можно начинать непосредственную укладку кирпича.

Этапы непосредственной порядовки отопительно-варочной печи

Важно помнить, что огнеупорный кирпич на схеме-порядовке обозначают штриховкой и его ни в коем случае нельзя заменять на обычный: это может обнулить все старания и не позволит печи справиться со своими принципиальными задачами.

Кирпичная кладка

Этапы кирпичной порядовки выглядят следующим образом:

  • Начальный кирпичный ряд должен укладываться с помощью угольника, а уровни четко контролироваться. От этого зависит долговечность и эффективность будущего отопительно-варочного агрегата.
  • Второй ряд кладут, точно согласовывая каждый шаг с порядовкой.
  • Третий ряд подготавливают, учитывая его соответствие высоте дверцы поддувала.
  • Укладке 4-го ряда стоит уделить особое внимание. Этап кладки осуществляется в направлении вправо, здесь монтируют дверку, необходимую для удаления золы и перекрывают дверцу поддувала, а над зольником делают отверстие в виде квадрата.
  • Укладка 5-го ряда аналогична четвертому, но здесь еще сужают зольное отверстие.
  • На ряде №6 применяют шамотовый огнеупорный кирпич. Затем перед решеткой от колосника скалывают кирпич, что должно обеспечить в итоге эффективность укладки топлива на решетку. Между 6-м рядом и колосником оставляют 15-миллиметровое отверстие, заполненное золой или в крайнем случае песком, обеспечивающими компенсацию при возможном расширении материала.
  • На 7-м ряду делают печной канал в виде буквы П, причем его перекрывают таким образом, чтобы из него в итоге образовалось 3 канала.
  • Затем монтируют топочную дверь, используя в качестве основы шестой огнеупорный пласт.
  • 8 и 9 слои аналогичны 7-му. Единственное, на чем стоит акцентировать внимание – уровни конца 9-го ряда и дверки топки обязаны совпадать. Затем стесывают кирпичи и перекрывают перегородку топки и канал слева.
  • 10-й пласт снова состоит из кирпича, обладающего огнеупорными свойствами, но расположенного в вертикальном положении, что контролируется уровнем.
    Затем укладывают специальный варочный слой.
  • Последний слой должен перекрывать дверки топки и оставлять два канала, которые имеют сечение в виде квадрата.
  • Финальный «аккорд» – укладка варочной поверхности. При этом необходимо перекрыть дверцы камеры для топки, а также вмонтировать заслонку и дверцу.

Затем следуют не менее важные этапы обустройства вентиляционной системы и дымохода. Именно от них зависит безопасность эксплуатации печи.

Особенности устройства дымохода

Для современных печей используют дымоходы из нержавейки, асбестоцементных труб и кирпича. Разница между ними заключается в том, что трубы и нержавейку можно купить готовыми и присоединить к уже существующей печи, а кирпичный дымоход целесообразно возводить вместе с печью.

Нормы и правила

  • Строительство дымоходов регламентируется специальными правилами государственного образца, ведь от того, насколько корректно они сделаны, зависит безопасность жизни людей.
  • Дымоходы строят, учитывая множество нюансов. К примеру, общепринято, что один дымоход может принимать дым не более, чем из 2 печей.
  • Для обустройства дымохода ни в коем случае нельзя использовать каналы под вентиляцию.
  • Размеры дымохода, согласно нормам, напрямую зависят от мощности печи и составляют 14×14 см, 14×27 см или 14×20 см. Регламентируется также и длина дымохода, которая не должна превышать пяти метров, учитывая начало в точке колосников печи и заканчиваясь в устье трубы.
  • Если печи работают от дров или угля, то дымоходы оборудуют заслонками, в которых проделаны дырочки диаметром 1,5 см.
  • Для обустройства дымохода со стенками около 12 см применяют глиняный кирпич. Труба может идти не строго вертикально, а отклоняться до 30 градусов. Устье трубы оснащают специальным гасителем искр в том случае, если поверхность крыши сделана из горючего кровельного материала.
  • Для минимизации атмосферных воздействий на устье трубы надевают защитный колпак, установленный таким образом, чтобы не мешать выходу дыма.

Укладка дымохода своими руками – задача даже более сложная и ответственная, чем монтаж печи, поэтому на этом этапе рекомендуется воспользоваться хотя бы рекомендациями опытного специалиста.

Дымоход может быть уложен в 4, 5 или 6 кирпичей в зависимости от мощности отопительно-варочной печи. Для создания препятствия образованию естественного конденсата, разрушающего кирпич, рекомендуют произвести гильзование дымохода, подразумевающее введение внутрь трубы из металла. Оставшиеся межу кирпичом и трубой зазоры заполняют негорючим материалом с изолирующим свойством, а конденсат собирается в специальную емкость.

Если все этапы возведения отопительно-варочной печи были осуществлены с учетом требований и нюансов, при этом не была нарушена порядовка-схема кладки, то примерно через месяц, после полной обсушки печи, ею можно будет начинать активно пользоваться.

Отопительно-варочные печи для дома и дачи

Если у частного дома не имеется подвода к сети центрального отопления, отличным вариантом становится установка обычной кирпичной печи. Хотя, на самом деле, современная печь – не совсем обычная. В наше время единственным приемлемым вариантом является печь длительного горения, которую можно сделать своими руками как в простом варианте из обычной бочки, так и в более сложном и эстетически приятном – из печного кирпича.

Преимущество данной печи в том, что ее КПД составляет почти 100%, чем не может похвастаться даже русская печь. К тому же, эти печи могут быть разной конструкции, самой модернизированной из которых является варочная печь из кирпича, оборудованная духовкой и плитой для приготовления пищи. Готовка дома на открытом огне вместо газа – такое удовольствие могут позволить себе немногие.

Механизм действия

Принцип работы печи длительного горения основан на пиролизе топлива, при котором сгорает не только сама древесина, но и продукты сгорания. Этот процесс не только существенно увеличивает КПД агрегата, но и позволяет экономить топливо. Кроме того, при таком тщательном сжигании чистить печь приходится значительно реже. Схожими характеристиками обладает традиционная русская печь, но она не идет ни в какое сравнение с данной печью, усовершенствованной «по всем статьям». Уступает она как минимум своими чересчур громоздкими размерами, а также отсутствующей духовкой.

Теплоотдача зависит как от размеров печи, так и от ее конструктивных особенностей, а также от типа используемого топлива. Стоит отметить, что работать печь длительного горения может практически на всем, что горит – дровах, опилках, отработке. Кладка стандартной печи в максимальной комплектации выполняется в полкирпича, она оборудована духовкой, варочной поверхностью с несколькими конфорками, а также приспособлением для нагрева воды, если к печи подключается контур водяного отопления. Топливник накрывается чугунной плитой в целях повышения теплоотдачи, духовка же располагается в стороне.

Если печь устанавливается в доме, в котором планируется круглогодичное проживание, нужно предусмотреть два режима работы печи: зимний, полноценный, а также летний, в котором дровяная печь используется только для приготовления пищи с духовкой и для нагрева воды.

Летний режим выглядит так: в процессе горения топлива раскаленные газы из топки проходят под варочной поверхностью, нагревая ее и духовку, после чего выводятся через дымоход. В зимнем режиме газы после отдачи тепла плите и духовке уходят не в дымоход, а в верхнюю камеру, где отдают остатки энергии корпусу печи и только затем удаляются из агрегата. Более подробно о механизме работы печи длительного горения можно узнать из видео.

Преимущества варочной печи

Печи длительного горения, выполняемые своими руками, имеют определенные достоинства, превозносящие их даже над центральным отоплением. Почему стоит приступить к кладке печи своими руками, а не обращаться к специалистам?

Во-первых, это позволяет очень существенно сэкономить. так как готовые печи имеют значительную долю накрутки цены. Во-вторых, можно не выбирать вариант среди типовых конструкций, а придумать свою конфигурацию. в которой, в отличие от готовой схемы, будут учтены все особенности дома и условий эксплуатации. Единственное, что нужно узнать дополнительно, это порядовку. А в деталях рассмотреть процесс кладки, чтобы правильно все собрать, поможет видео.

Экономия топлива – очень серьезный плюс. Так как печь работает сразу как отопительный прибор и как варочная поверхность, топливо тратится в два раза медленнее. Кроме того, топливо, независимо от его вида – опилки, дрова, отработанное масло или что-либо другое – горит в такой печи от 12 до 20 часов на одной закладке. Это позволяет заправлять топку не чаще одного раза в день, в то время как обычная печь требует постоянного подкидывания горючего.

Дополнительная вытяжка для удаления пара и запахов не нужна, так как все эти вещи будут уходить из дома вместе с продуктами горения в трубу дымохода.

Кладка печи своими руками

Инструмент

Для изготовления качественной печи с духовкой своими руками нужно не только разобраться в процессе монтажа и посмотреть несколько видео, но и обзавестись хорошими инструментами. Кроме того, нужна правильная порядовая схема укладывания.

Необходимо приготовить следующий инструментарий:

  • мастерок для нанесения и удаления лишнего раствора;
  • киянка для правки кирпича;
  • уровень – обычный или водяной;
  • отвес;
  • правило;
  • специальный молоток печника, чтобы раскалывать кирпичи;
  • гибкая рулетка.

Основной материал, используемый для сборки корпуса печи длительного горения – это специальный печной красный кирпич. Он огнеупорен и, при хорошем качестве, ровности и гладкости, обеспечит максимальную долговечность агрегата. Камни, имеющие повреждения любого рода, нужно исключить из использования. Стоит заметить, что из максимально качественного красного кирпича обязательно складывать только основной корпус печи. Дымоход можно сложить и из силикатного камня, так как он подвергается значительно меньшим температурам.

Раствор для скрепления кирпичей не может быть цементным, так как слишком водянистый цемент имеет свойство растрескиваться под действием высокой температуры, которая достигает в печи такого типа сверхвысоких значений. Для связывания элементов кладки необходимо применять раствор из песка и глины. обладающий достаточно густой консистенцией. Качество приготовленного раствора необходимо тщательно проверять и вообще уделить этой части состава конструкции максимум внимания. Проверка осуществляется следующим способом: из емкости с готовой смесью берется несколько проб из случайных мест, затем эти пробы скатываются в шарики. Эти шарики просушиваются, – если не образовались трещины, значит, раствор имеет достаточное качество.

Для полной уверенности в приемлемых характеристиках смеси проводится дополнительная проверка. Шарики роняются на твердую поверхность с высоты в один метр, при этом они не должны расколоться. Это будет означать, что подвергание смеси высоким температурам не приведет к рассыпанию связки в порошок. Если все проверки пройдены успешно, приготовленный раствор можно использовать для сборки печи длительного горения. В качестве, надежности и долговечности конструкции в таком случае можно будет не сомневаться.

Что касается количества кирпича, нужно учесть такой момент: порядовка кладки должна состоять из 14 рядов, чего будет вполне достаточно для качественного и эффективного обогрева, как помещения, так и варочной поверхности.

Часть печи, используемая для приготовления пищи, не нуждается в больших количествах тепловой энергии и слишком большой температуре. Несмотря на свою многофункциональность, конструкция печи требует сравнительно небольшого количества строительных материалов.

Отделать готовую печь можно многими материалами. Нынешний рынок стройматериалов предлагает такие варианты, как керамика, облицовочный кирпич, простая штукатурка, которой подлежит отделке и русская печь. Могут быть использованы современные стеклообои, к которым многие напрасно относятся с недоверием, а также дорогие и элитные материалы – мрамор, гранит и даже полудрагоценные породы камня.

Итак, схема кладки печки состоит из следующих элементов:

  • примерно 230 красных кирпичей;
  • два центнера хорошей глины и столько же мелкого песка;
  • уголок из стали;
  • стальная полоска;
  • дверца для камеры сгорания;
  • дверца для поддувала;
  • чугунная плита с необходимым количеством конфорок;
  • короб для нагрева воды;
  • короб, который станет духовкой.

Размеры элементов подбираются с учетом спроектированной схемы агрегата. При отсутствии навыков кладки по такой схеме, как порядовка, стоит найти готовые чертежи и посмотреть видео, чтобы положить кирпич правильно. Главное – придерживаться основного принципа монтажа, а именно — внимательная сверка каждого ряда, чтобы порядовка неуклонно соблюдалась, потому что от того, как правильно произведена укладка камня, зависит не только КПД печи. но и сама возможность ее функционирования.

Технология кладки

Сложить печку своими руками не так сложно, имея все необходимое и найдя чертежи и схемы. Порядовая процедура монтажа имеет следующий порядок:

  1. Первые два ряда кладутся всплошную. Стоит учесть, что края самого первого ряда нужно класть обязательно из цельных кирпичей. Посередине позволяется использовать и кирпичный щебень, и битые кирпичи, если есть в этом необходимость, но лучше, конечно, избежать этого. При кладке второго ряда бой не допускается, здесь обязательны исключительно целые кирпичи.
  2. Ряды с третьего по пятый будут представлять собой очертания камеры для золы. На этом уровне необходимо установить дверцу для зольника. Пятый ряд формирует перекрытие между зольником и топкой, а также в этом месте предусматривается место под камеру для сушки. Размер делается, исходя из размеров приготовленной стальной сушильной камеры.
  3. Внутрь конструируемая печь увеличивается, начиная с шестого ряда. На седьмом ряду производится установка решетки колосника и дверца камеры сгорания топлива.
  4. Ряды с восьмого по десятый представляют собой топку. Кроме этого, в них обкладывается короб сушилки. Поверх этого короба на одиннадцатом ряду производится монтаж стальных полосок, после чего вся конструкция поливается песочно-глиняным раствором. Обязательно нужно оставить место, чтобы в дальнейшем сложить трубу для выведения дыма.
  5. В двенадцатом ряду кирпич выкладывается на слой смеси, формируя поверхность для установки плиты. Размеры должны быть такими, чтобы подходили заготовленные детали. Чугунная поверхность с конфорками укладывается на тринадцатый ряд рядом с духовкой, затем осуществляется монтаж емкости для нагрева воды. Эта емкость должна частично перекрыть дымоход. Сама труба дымохода монтируется на четырнадцатом ряду.

Как видно, при тщательном изучении процесса кладка печи с духовкой своими руками – не такой сложный процесс, как может показаться на первый взгляд. Главное – не отступать от проверенной мастерами схемы и использовать только самые качественные материалы, и тогда печка прослужит долго.

Похожие статьи:

Отопительно-варочные печи для дачи и дома Отопительно-варочные печи из кирпича Печи на угле для дома и дачи Чугунные варочные плиты для печи

Источники: http://kotel.guru/pechi/dlya-doma/poryadovka-otopitelno-varochnyh-pechey.html, http://x-teplo.ru/otoplenie/pechi-kaminy/poryadovka-varochnoj.html, http://poluchi-teplo.ru/pch/dlya-doma-i-dachi/otopitelno-varochnyie-pechi.html

порядовки и схемы, кладка своими руками

Несмотря на огромное количество современных отопительных приборов, печки в доме не теряют своих позиций. Однако кирпичные сооружения 21 века многим отличаются от предшественников – громоздких классических русских печей с большой лежанкой и весьма ограниченной теплоотдачей.

Одним из наиболее эффективных решений признана русская печь с плитой – более компактная и целесообразная для обогрева как дачного домика, так и здания для постоянного проживания. Предлагаем рассмотреть схемы и порядовки модели с плитой, которые могут понадобиться, если вы решите заняться строительством самостоятельно.

Содержание статьи:

Печь с плитой – многофункциональное сооружение

Плита настолько полезна, удобна и эргономична, что строительство сооружения без нее просто теряет смысл. Возможно, поэтому все современные модификации русской печи имеют чугунные плиты – с одной, двумя и даже тремя конфорками.

По сути, модели с плитой не противоречат одному из главных признаков русской печи – они имеют два топливника. Как раз малый топливник и отвечает за разогрев плиты. При этом у простых печей он имеет отдельный дымоход, вверху соединенный с дымоходом горнила.

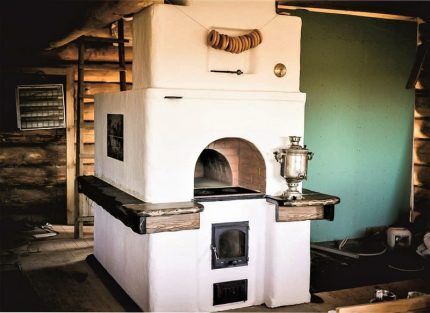

Русская печь с плитойРусская печь с плитой

Один из популярных вариантов расположения плиты – прямо перед устьем горнила. Разогрев производится независимо от большого топливника, через нижний подтопок

У более сложных конструкций существует возможность «летней» и «зимней» топки: в первом случае малая печь (подтопок) работает автономно, а во втором с ее помощью происходит нагрев стенок и большой печи.

Существует и третий вариант расположения подтопка – в основном сооружении, но сбоку или с противоположной стороны. Такое решение не всегда приемлемо – например, если печь необходимо расположить в углу. В этом случае удобнее, если оба топливника находятся с одной стороны и располагаются один над другим.

Печь с плитой сбокуПечь с плитой сбоку

Удачное инженерное решение, при котором малая печь с чугунной плитой вынесена отдельно, но имеет общую стенку с основной конструкцией. Минус – занимает больше площади

Преимущества конструкции с варочной плитой налицо:

  • автономный обогрев с меньшей степенью теплоотдачи;
  • быстрый процесс нагрева чугуна и стенок;
  • приготовление на плите всевозможных блюд;
  • возможность разогрева или хранения продуктов в теплом виде;
  • экономичный расход топлива – дров;
  • несложный уход – очистка зольника.

На плите, когда она уже не раскаленная, а немного остыла, можно сушить предметы домашнего обихода. Для этой же цели используют печурки – небольшие выемки в стенках печи, а также кирпичный периметр вокруг чугунной поверхности.

Для дачников модель с подтопком намного удобнее, так как используется чаще. Большой топливник обычно задействуют или ранней весной, или поздней осенью, когда наступает холодный сезон и требуется разогрев всей печи.

Популярные варианты порядовок

Имея на руках порядовку русской печки с варочной плиткой, можно выложить сооружение своими руками. Конечно, потребуется помощь опытного мастера, так как в кладке важно все: от пропорций компонентов в растворе до выбора строительных и изоляционных материалов.

Предлагаем два варианта, чаще всего востребованных владельцами частных домов.

Вариант #1 – с плитой и лежанкой

Одно из наиболее любимых решений, объединяющих в себе все достоинства настоящей русской печи: большое горнило для выпечки хлеба, удобную плиту для готовки и широкую лежанку, которую холодными зимними ночами можно использовать как дополнительное спальное место.

Русская печь с лежанкойРусская печь с лежанкой

Один из вариантов печи с лежанкой и плитой, которая расположена перед топливно-варочной камерой. Лежанка находится за перетрубьем, в задней части печи. Там же – припечье, небольшая лесенка для подъема

Сооружение начинают, как принято, с обустройства фундамента. Напоминаем, что он не связан с фундаментом дома и сооружается отдельно. Для этого обычно вырывают яму, делают опалубку и с применением армирования производят заливку цементным раствором.

После его созревания основание изолируют базальтовым картоном, сталью или другим материалом, выравнивают и приступают к возведению печной кладки.

Техника кирпичной кладкиТехника кирпичной кладки

Основам техники кладки лучше подучиться заранее. Обычно она производится в полкирпича, на раствор, с подгонкой и подколачиванием. Излишки раствора лучше удалять сразу

Инструменты: кельму, уровень, угольник, отвес, правило – лучше подготовить заранее, чтобы все было под рукой. Также нужно купить все необходимые материалы: чугунную 2-конфорочную плиту, топочные и прочистные дверки, колосник, задвижки, вьюшку.

Чертеж печи с лежанкойЧертеж печи с лежанкой

Кроме порядовки для строительства печи также используют чертежи и схемы, демонстрирующие конструкцию в разрезе с различных ракурсов, с обозначением основных деталей и размеров

Модель печи с лежанкой и плиткой имеет одну особенность – лежанка с двух сторон огорожена стенками. Это хорошо видно на представленной ниже порядовке.

Порядовка печи с лежанкой и плитой

Порядовка рядов 1-16Порядовка рядов 1-16

Ряды с 1-го по 16-й. При устройстве пода кирпичный раствор не используют. Вместо него щели между кирпичами забивают песком или сухой смесью с битым стеклом

При монтаже чугунной плиты нужно учитывать расширение металла при нагреве.

Для это с боков оставляют зазоры в 2-3 мм, а саму плиту не садят на раствор, а оставляют лежать незакрепленной, чтобы при необходимости можно было легко снять.

Порядовка рядов 17-36Порядовка рядов 17-36

Ряды с 17-го по 36-й. При изготовлении арочных сводов обычно используют деревянные заготовки, собранные из узких дощечек. После высыхания раствора и проверки арок на прочность шаблоны удаляют

Если вам кажется, что строительство конечного элемента – печной трубы – легче всего, то вы ошибаетесь.

Схема печной трубыСхема печной трубы

Чертеж печной кирпичной трубы. Особого искусства требует кладка разделки – изоляции из 1,5-2 кирпичей, выдры – перехода через кровлю и оголовка, отвечающего за тягу

Опытные печники, выкладывая трубу, тщательно подходят к отбору кирпичей: берут наиболее ровные и кладут их самой гладкой стороной внутрь. Это необходимо для снижения степени загрязнения внутренней поверхности – на гладких стенках оседает меньше сажи, поэтому их приходится реже чистить.

Вариант #2 – с плитой под казан

Несмотря на то, что представленный образец имеет практически все элементы традиционной русской печи, он занимает мало места, очень удобный и функциональный.

Плита по размеру большая, на ней легко разместить не только кастрюли, но и большой казан для приготовления восточных блюд.

Печь с плитой ВолодинаПечь с плитой Володина

Автор инженерного чуда – Александр Володин. Большинство придуманных им моделей носят название «с нижним подтопком», но не все оборудованы чугунной плитой

При использовании обоих топливников можно обогреть дом площадью до 40-50 м², если же сооружение предназначено для дачного домика, то активнее будет применяться как раз малая печь-подтопок с плитой.

Порядовка печи с плитой

В порядовку можно вносить изменения, но с условием, что они не противоречат безопасности, логике и правилам кладки.

Галерея изображений

Фото из

Размер основания – 6,5*4,5 кирпича. Его выкладывают на заранее подготовленной изолированной площадке, также тщательно выровненной. Материал – полнотелый красный печной кирпич

Начало формирования зольной камеры, канала для выхода в трубу от плиты и пространства под большим топливником, которое будет служить для хранения дров или кухонной утвари

Продолжение строительства элементов, начатых во 2-ом ряду, установка малых прочистных дверец

Перекрытие «на замок» установленных прочистных дверок. Большое отделение под основным топливником возводится без изменений

Подтопочная камера находится непосредственно под плитой. На этом же этапе происходит разделение канала, большая топка – без изменений

Шамотом топка футеруется «под казан», выкладывается кирпичом «на ребро». Она адаптирована под русскую печку, упрощена и сделана не круглой, как полагается, а прямоугольной

Продолжение футеровки. Для перекрытия используются 2 стальных уголка, развернутые внутренней частью к центру

Уголки кладут под основание главного топливника – варочной камеры. Продолжение футеровки «под казан» и строительства дымового канала для подтопки

1 ряд – ровное сплошное основание

2 ряд – зольная камера

3 ряд – прочистные дверцы

4 ряд – установка колосниковой решетки

5 ряд – формирование подтопочной камеры

6 ряд – футеровка топки

7 ряд – сооружение стенок

8 ряд – установка уголков

В 7-ом ряду вместо простого перекрытия можно соорудить и арку, но это по силам только опытному печнику, так как строительство арки требует дополнительного времени и знания особой техники обработки и кладки кирпичей.

Галерея изображений

Фото из

Перекрытие топочной дверки подтопка с плитой, подготовка основания для горнила

Еще один слой кирпичей для пода с целью усиления, срезание уголков верхнего ряда подтопочной камеры и сооружение выхода для дымовых газов, который называется «хайло»

Кладка шамотным кирпичом по всей площади печи, но его можно заменить и красным. Установка чугунной плиты с одной конфоркой, диаметр которой можно уменьшать или увеличивать за счет снятия колец

Топку русской печи кладем из шамота, так как это наиболее нагреваемый участок сооружения. Здесь же – перекрытие хайла. У подтопка остается выход трубу из дымового канала, остальное закладываем шамотом. Формируем устье горнила арочного типа и выкладываем заднюю стенку

Продолжение кладки в области подтопка и по периметру большой топки красным кирпичом. Участок с плитой остается до конца строительства свободным – он готов. Перекрытие канала плиты

Установка свода горнила, который полностью сложен из шамота. Над перекрытым каналом подтопка можно соорудить печурку для сушки или подогрева

Кладка периметра красным кирпичом. Шамотный больше использоваться не будет, кроме как для украшения фасада

Производим выстраивание периметра и внутренних стенок дымохода подтопка. Следим, чтобы раствор не пересыхал перед использованием

9 ряд – выравнивание пода

10 ряд – формирование хайла

11 ряд – установка плиты

12 ряд – возведение топочно-варочной камеры

13 ряд – перекрытие дымового канала

14 ряд – свод большой топки

15 ряд – возведение стенок

16 ряд – продолжение 15-го ряда

На этом этапе кладка становится довольно высокой, поэтому часто возникает необходимость в специальных подмостках.

Обычной табуретки мало, так как кроме печника на определенной высоте необходимо разместить емкость с раствором и кирпичи.

Галерея изображений

Фото из

17 ряд – связка стенок с арками

18 ряд – продолжение 17-го ряда

19 ряд – теплоизоляция горнила

20 ряд – общее перекрытие

В дальнейшем можно также использовать шамотный кирпич, но исключительно в эстетических целях. Характеристики роли не играют, при желании можно производить кладку как прежде – красным полнотелым кирпичом.

Галерея изображений

Фото из

Остаются незакрытыми только дымоход печки с плитой и дымосборник большой русской печи

Кладка красным кирпичом, свободным остается канал у плиты. Над большим дымосборником устанавливаем задвижку

Объединение двух выходов для дымных газов единым каналом, установка двух прочистных дверок

Производим кладку по периметру дымосборного канала, выравниваем углы по отвесу, а стенки – по уровню

Осуществляем перекрытие прочистных дверок, которые можно закрепить на проволоку или специальные, предусмотренные производителем, крепления

Частичное перекрытие дымоотводного канала, подготовка к полному перекрытию. По среднему углу производим врезку кирпича

Полностью перекрываем дымовой канал, делаем его максимально герметичным. Оставляем отверстие в длину одного кирпича для дымохода

Поперек свободного отверстия устанавливаем чугунную задвижку, регулирующую выход дымовых газов из обеих топок

21 ряд – продолжение перекрытия

22 ряд – установка задвижки

23 ряд – монтаж прочистных дверок

24 ряд – продолжение 23-го ряда

25 ряд – продолжение 24-го ряда

26 ряд – перекрытие канала

27 ряд – формирование дымохода

28 ряд – установка задвижки

Далее возводится только труба – на расстояние, оставшееся до потолка.

Проекция готовой печи с плитойПроекция готовой печи с плитой

29-32 ряды – строительство трубы до перекрытия. Размеры кладки – 2х1,5 кирпича. Перекрытие изолируем негорючими материалами – асбестом, стальным листом

Представленная порядовка подойдет тем, кому не нужна большая лежанка. В ином случае придется увеличить длину топочной камеры или соорудить пристройку с дымовыми каналами внутри.

Рекомендации опытных печников

Если вы имеете на руках порядовку и стопку чертежей, это еще не значит, что вам открыты все секреты профессиональной кладки. Существует множество мелочей, которые необходимо учитывать при возведении русской печи.

Чтобы было легче работать, а результаты труда себя оправдали, обратите внимание на простые, но действенные правила:

Галерея изображений

Фото из

Перед началом строительства нужно определить, где лучше расположить печь, чтобы она эффективнее обогревала весь дом, одно или несколько помещений. Лучше, если будет обеспечен подход с разных сторон – для ухода, чистки или ежегодного осмотра и ремонта

Русская печь – это объемная конструкция, которую рекомендуем использовать по максимуму. Если с фасада расположены топки и плита, то с боков или с задней части можно устроить удобный подпечек – лесенку на лежанку, печурки – ниши для сушки, прочистные камеры и подпечи для сушки дров

Современная печь должна не только правильно функционировать, но и достойно выглядеть. Для этого ее украшают чугунными деталями – дверками, задвижками, вьюшками, самоварниками; облицовывают красивой керамической плиткой или изразцами, применяют отделку из камня или дерева

Для оформления горнила принято использовать не обычный полнотелый красный кирпич, как для всей конструкции, а шамотный – наиболее термостойкий кирпич. Им выкладывают или футеруют и топку малой печки, которая обычно оснащается плитой. Также шамот подходит для декорирования конструкции

Свод горнила – наиболее трудоемкий и сложный по кладке элемент печи. Для его устройства заготавливают деревянный шаблон, который помогает «подбить» нужную форму и удержать арочную конструкцию до момента застывания раствора. Опытные печники используют подрезанные по форме кирпичи

Популярный способ оформить входное отверстие в отопительно-варочную камеру – арка. Под стать ей выполняют и устье, непосредственно ведущее в топочное отделение. Для декорирования используют контрастные материалы, которые требуют предварительной обработки – подрезки и шлифовки

Арочный свод горнила покрывают засыпкой – готовят основание для верхних рядов. Песок полностью заполняет пустоши, нагревается вместе с кирпичами и обеспечивает длительное сохранение тепла, которое также передается и верхнему слою кирпичей, то есть лежанке

Если правильно оборудовать топку под плитой, то чугун нагреется до нужной температуры уже через 15 минут после того, как разгорятся поленья. Важное значение имеет правильное расположение дымовых каналов – газы не должны поступать в помещение через дверку или конфорки

Расположение конструкции в доме

Элементы сооружения со всех сторон

Выбор материалов и деталей

Строительство пода и свода горнила

Изготовление и утепление свода

Оформление входа и устья

Засыпка перекрытия над горнилом

Кладка топливника под плитой

Не забывайте и про качество основных материалов – кирпичей и раствора, от которых зависит как эффективность прогрева, так и срок службы конструкции в целом.

Выводы и полезное видео по теме

Порядовка печи с большой лежанкой и плиткой:

Порядок работы при строительстве печи с подтопком:

Уличный вариант барбекю с плитой:

Вариантов строительства печи с варочной поверхностью – плитой – великое множество. Однако без практики приступать самостоятельно к возведению любой выбранной модели не рекомендуем. Обязательно изучите тематическую информацию и заручитесь поддержкой квалифицированного мастера, с чьими результатами труда вы знакомы не понаслышке.

Пишите, пожалуйста, комментарии в блок-форме, находящейся под текстом статьи. Расскажите, как строили печку с плитой для готовки в вашем загородном доме или на любимой даче. Задавайте вопросы по теме, размещайте фотоснимки процесса сооружения или эксплуатации кирпичного агрегата.

кладка 10 печей-каминов (обзор и порядовки)

Выбор лучшей печи с камином

Новый 2013 год предъявил печникам новые требования, сегодня все реже заказывают кладку простых отопительных печей и низкоэфективных каминов с нулевым КПД. Каждый второй владелец дачного дома или пригородного котеджа желает иметь универсальную, многофункциональную кирпичную печь-камин. Причин тому много одна из которых повышение уровня жизни и появившаяся тяга к эстетике открытого очага, способного просушить и освежить воздух в доме за несколько десятков минут. При этом отказываться от конфорта тепла печи и возможности готовки пищи на плите, сушке фруктов и выпечке хлеба в духовке никто и не думал отказываться.

варианты печей-каминов

osnovaremonta.ru

Спорить о приемуществах печи перед камином мы опытные печники можем до бесконечности, заказчику до этого нет дела если он хочет печь-камин, переубедить его врядли получиться. Если первое вполне ясно, то выбор наилучшей модели для конкретного помещения возникает постояно. В связи с этим я принял решение создать раздел в котором будут обьеденены  лучшие чертежи печей-каминов на все случаи жизни, с различными размерами и расположением элементов печи. Здесь есть варианты как от маленьких отопительных в 3х4 кирпича до огромных многофункциональных коллосов с большой чугунной плитой, духовкой и водогрейным котлом. Чертежи печей-каминов расположены в порядке популярности 1-лучший, 10-менее популярный. Читатели с помощью своих коментариев будут иметь возможность влиять на рейтинг представленой печи камина.

Порядовки 10 лучших печей-каминов

Еще раз хочу напомнить, что все чертежи печей этого раздела являються провереными десятками печников, и полностью соответствуют требованиям пожарной безопасности, условиям надежной тяги и

Отопительно варочная печь из кирпича своими руками: порядовка и чертежи

Отопительно-варочные печи начали складывать еще тысячи лет назад, ни один сельский дом не обходился без этого очень важного для человека строения, по другому тогда было просто не выжить. Городские владельцы частных усадеб тоже в последнее время все чаще устанавливают это полезное сооружение, так как благодаря своим функциям печь и сегодня не потеряла свою актуальность. Но если раньше профессия печника была чуть ли не на уровне магии и эзотерики, то сегодня сложить отопительно-варочную печь своими руками может любой желающий, просто посмотрев видео по кладке в интернете и купив нужные смеси и кирпичи в магазине!

Отопительно-варочная печьОтопительно-варочная печь

Отопительно-варочная печь

Даже если в доме устроено газовое или электрическое отопление, в холодные осенние или весенние дни не хочется включать всю его мощность, и печь становится надежным подспорьем. Достаточно забросить несколько поленьев в топку — и в доме станет уютно и тепло.

К постройке этого сооружения нужно подойти со всей ответственностью, так как печь устанавливается на многие десятилетия, и исправить некачественную работу будет чрезвычайно сложно. Если в конструкции будет допущена ошибка, придется разбирать ее всю, до неверно сложенного ряда, а сделать это после застывания раствора будет проблематично.

Существуют печи для одно- и двухэтажных домов. Принципиально они отличаются только своей высотой, и, соответственно, количеством рядов в порядовой схеме. Для примера будет рассмотрена высокая отопительно-варочная печь для двухэтажного строения.

Начинаем строить отопительно-варочную печь своими руками, что нужно подготовить?

Немаловажным является процесс расчёта, выбора и подготовки требуемых для выкладки печи материалов. Рассматриваемая схема относится к сооружению с размерами 90 × 90 см в основании, а высота до потолка первого этажа — 2,10 м.

  • красный кирпич марки М150 — 1085 шт.;
  • силикатный или шамотный кирпич для топки — 150 шт.;
  • песок – 80—100 ведер;
  • глина – порядка 200 кг;
  • металлический уголок 50×50 мм и 4040 мм;
  • стальная проволока Ø 2мм — 25 м;
  • металлический лист ГК— 4 мм 1,5 × 1,5 м;
  • рубероид 1 × 3 м;
  • асбестовый шнур Ø 5 мм — 10 м;
  • изоляционный материал для стен.

Для фундамента:

  • песок;
  • цемент;
  • арматура;
  • щебень;
  • доски для опалубки.

Кроме этого, необходимо приобрести чугунные детали:

  • колосниковую решетку — 1 шт.;
  • варочную панель с двумя конфорками — 1шт.;
  • задвижки — 3 шт.;
  • дверцу топочную и поддувальную по 1 шт.;
  • дверцы для чистки — 5 шт.

После подготовки материалов и инструментов, можно приступать к устройству основания печи.

Фундамент

Учитывая массивность постройки, фундамент заглубляется не менее, чем на 80 см, но при его устройстве нужно учитывать климатические особенности региона, т.е. промерзание почвы в зимнее время, а также ее состав. Справиться об этом можно в региональном отделе архитектуры или просто у местных опытных строителей.

Примерная схема фундаментаПримерная схема фундамента

Примерная схема фундамента

  • Котлован для фундамента под такую печь должен иметь форму квадрата 1,2 × 1,2 м.
  • Дно ямы выравнивается, тщательно утрамбовывается и выстилается подушкой из песка толщиной 10 — 15 см.
  • Следующим идет слой щебня — порядка 15—20 см.
  • После того, как щебень будет уложен и утрамбован, устанавливается опалубка. Выкладывается и обвязывается арматурная сетка, которая должна проходить через всю толщину фундамента.
  • Фундамент обычно заливают в несколько приемов, причем, первые слои могут состоять из раствора, сделанного из цемента и гальки. Верхний слой будет заливаться бетоном из песка и цемента, с пропорцией раствора 3:1 (при марке цемента 400).
  • Учитывая толщину и массивность фундамента, он должен застывать достаточно длительное время, вплоть до трех недель.
  • Когда основание будет полностью готово, с него снимают опалубку и застилают верхнюю поверхность гидроизолятором – 2—3 слоями рубероида. На нем и будет производиться кладка первого ряда.

Пошаговый процесс кладки отопительно-варочной печи + порядовка

Конструкция отопительно-варочной печи намного сложнее каминной, поэтому порядовые схемы должно соблюдаться очень строго.

Так как фундамент больше по площади, чем основание печи, на закрепленной гидроизоляции нужно разметить контуры первого ряда. По этим разметкам и по предоставленной схеме начинают выполнять кладку.

Если печь не будет отделываться декоративным материалом, то расшивка швов делается сразу, по свежему раствору.

Начальный этап выкладки на гидроизолированный фундаментНачальный этап выкладки на гидроизолированный фундамент

Начальный этап выкладки на гидроизолированный фундамент

Показанный на фото фундамент не принадлежит к описываемой печи, но на рисунке хорошо видно, как укладывают первые ряды на гидроизоляционный материал.

Базовая схема с вертикальными разрезамиБазовая схема с вертикальными разрезами

Базовая схема с вертикальными разрезами

На порядовых и вертикальных схемах можно рассмотреть раскладку каждого ряда и установку всех чугунных элементов, которые необходимы для нормального функционирования отопительно-варочной печи.

Нужно помнить, что дымоходные вертикальные каналы не должны быть сильно заужены, и не могут быть меньше, чем 13 × 13 сантиметров.

Порядовая схема выкладки отопительно-варочной печиПорядовая схема выкладки отопительно-варочной печи

Порядовая схема выкладки отопительно-варочной печи

  • В данной модели печи с первого же ряда начинают предусматривать в схеме кладки камеру поддувала.
  • При выкладывании второго ряда, устанавливается поддувальная дверца, которую предварительно обматывают асбестовым шнуром.

Как устанавливают дверцыКак устанавливают дверцы

Как устанавливают дверцы

  • На данном фото хорошо видно, как устанавливаются дверцы. К ним закрепляется стальная проволока и временно для устойчивости прижимается кирпичами. Когда она будет полностью обрамлена кладкой, тогда проволоку можно будет отогнуть в стороны.
  • На четвертом ряду обозначаются отверстия для циркуляции масс прогретого воздуха.
  • На пятом — укладывают колосниковую решетку топки.
  • Стенки топки и его порог выкладывают силикатным кирпичом.

Так выглядит печь на первом этажеТак выглядит печь на первом этаже

Так выглядит печь на первом этаже

  • На шестом ряду устанавливают топочную дверцу, также обернутую асбестовой веревкой, по такому же принципу, как и поддувальную.
  • С шестого по десятый ряд работа идет по схеме — нужно очень внимательно следить за конфигурацией отверстий для внутренней циркуляции воздуха.
  • Хорошо будет, если десятый ряд будет скреплен сваренной из уголка рамой. А на одиннадцатом ряду на асбестовую прокладку укладывается варочная панель.
  • С двенадцатого по шестнадцатый ряд работа идет по схеме.
  • На семнадцатом ряду над варочной плитой укладывается уголок, на котором будет лежать следующий, восемнадцатый ряд кладки.
  • Восемнадцатый ряд замыкает обрамление камеры над плитой.
  • С девятнадцатого по двадцать третий ряд кладка идет по схеме — на этих уровнях формируется сушильная камера. На девятнадцатом устанавливают дверцу для чистки.
  • На двадцать четвертом ряду для укладки потолка сушилки сначала снова укладывают металлический уголок, а на него — следующий почти сплошной ряд. На двадцать пятом устраивают дверцу для чистки.
  • С двадцать шестого по двадцать девятый ряд работают по схеме.
  • На тридцатом ряду укладывают две задвижки.
  • Далее, по тридцать восьмой ряд, кладка выполняется согласно схеме, а следующие ряды — это уже часть печи, которая выходит на второй этаж.
  • Часть печи, выходящая на второй этаж, на порядовке имеет отдельную нумерацию рядов с первого по тридцать второй, и кладка осуществляется по схеме.

Она же - на втором этажеОна же - на втором этаже

Она же — на втором этаже

  • На втором-третьем ряду устанавливается дверца на отверстие для чистки, а на двадцать седьмом устанавливается еще одна дымоходная задвижка.
  • Часть печи, расположенная на втором этаже, имеет форму широкого дымохода с задвижкой и камерой для чистки. Она переходит в форму узкой трубы лишь на тридцатом ряду, под самым потолком второго этажа.
  • Далее труба выходит на чердак, а затем ее оголовок на крышу.
  • Сверху на трубу надевают зонтик, который предохранит от попадания вовнутрь влаги и пыли.

Нужно отметить, что эта модель печи подойдет и для одноэтажной постройки, для этого нужно применить схему первого этажа, переходящую в дымовую трубу.

Мастер-класс по сооружению отопительно-варочной печи от опытного печника станет дополнительным подспорьем в работе (смотри видео)!

Видео: Отопительно-варочная печь 2,5х6 кирпичей



Популярные модели печей

Разработано немало моделей отопительно-варочных печей, предназначенных для разных помещений. Если дом просторный, то можно выбрать конструкцию больших размеров, которые имеют дополнительные функции, например, имеющую водогрейный бак, сушилки для обуви, места для дров и духовку. Если площадь ограничена, то выбирается компактный вариант с самыми необходимыми функциями, которые позволяют обогреть дом и приготовить пищу. Также нужно обратить внимание на внешний вид конструкции, так как это сооружение должно еще и украсить интерьер комнаты, а не делать сделать его неприглядным.

Если рассматривать более трудоемкие модели печей — обязательно посмотрите порядовки печей Кузнецова. Если вы не боитесь грандиозных задач — можете смело выбирать данный вариант, так как в итоге у вас получится просто шикарное сооружение, посмотрите на это фото:

Отопительно варочная печь КузнецоваОтопительно варочная печь Кузнецова

Отопительно варочная печь Кузнецова

Компактное узкое сооружение

Такая печь не займет много места, так как это компактный вариант. Она выполнит все основные задачи в полном объеме: отопит две комнаты и всегда предоставит возможность приготовить пищу или согреть воду. Кирпичная кладка хорошо сочетается с деревянной отделкой стен по цветовой гамме и фактуре. Печь не выделяется и не является в этом конкретном помещении центром притяжения внимания — она построена только для того, чтобы выполнять определенные функции, но никак не для декоративного украшения интерьера.

И хорошо согреет, и еду приготовитИ хорошо согреет, и еду приготовит

И хорошо согреет, и еду приготовит

Данный вариант согреет также две комнаты, поможет в приготовлении обеда и справится с выпечкой. Для этого в печь встроена духовка, которая расположенной рядом с топкой. Очень аккуратно сделанная расшивка швов между кирпичами делает печь элегантной и способной украсить интерьер помещения. Стеклянная дверца, установленная на топке, позволяет использовать печь, как камин, и, пододвинув к ней кресло, наслаждаться теплом в дождливый или пасмурный вечер.

Отличное дополнение к варочной печи - духовкаОтличное дополнение к варочной печи - духовка

Отличное дополнение к варочной печи — духовка

Более массивная конструкция печи подойдет для большого зала. В данном варианте предусмотрена духовка и варочная панель. Идеально устроенная кладка позволяет печи стать центром внимания и украшением просторной комнаты.

Еще один несложный в исполнении вариантЕще один несложный в исполнении вариант

Еще один несложный в исполнении вариант

Можно остановить свой выбор и на этой печке — она как нельзя лучше подойдет для небольшой комнаты и принесет в нее уют и тепло. Немногочисленные, но самые необходимые функции, сделают печь незаменимым помощником. На верхней ее плоскости можно высушить обувь и одежду, а поставив рядом с печью топчан, быстро согреться, придя с мороза.

В данной подборке представлены в основном маленькие или средней величины варианты, но существуют и большие русские печи, которые используют, как лежанку, пекут в ней хлеб, готовят на плите обеды и всегда в зимнее время имеют горячую воду во встроенном металлическом баке. Можно сказать, что это сооружение выполняет все жизненно необходимые для человека и его повседневного комфорта функции.

В любом случае, прежде чем приступать к работе, нужно все просчитать и продумать, определить место для сооружения печи, предусмотреть все меры по ее безопасной установке и эксплуатации.

Как приготовить пиццу в кирпичной печи

Использование различных техник приготовления кирпичной печи делает вашу кирпичную печь способной к почти бесконечному разнообразию стилей приготовления. Давайте начнем с пары общих указаний:

  • Практически в каждом случае вы должны сначала полностью разогреть свою дровяную печь, а затем отодвинуть огонь и угли в сторону. Затем дайте духовке понизиться до нужного диапазона для выбранного вами стиля приготовления.
  • Как приготовить пиццу в кирпичной печи зависит от того, сколько вы будете готовить и как долго вы хотите, чтобы кирпичная печь сохраняла тепло.Это также зависит от того, как долго вы хотите, чтобы кирпичная печь сохраняла тепло. Помните — вы можете отводить тепло только от той духовки, которую вы вставили. Например, если вы собираетесь приготовить много пиццы для большой вечеринки, испечь несколько буханок хлеба или большое жаркое, затем подожгите пиццу. печь дольше. Если вы готовите пиццу для семьи только на обед в середине недели, вы можете разжечь кирпичную печь на более короткое время — обычно только до тех пор, пока купол не станет белым.

НАЖМИТЕ ЗДЕСЬ, чтобы получить расширенное справочное руководство по стилям приготовления с рекомендуемыми температурами, типами продуктов, размерами огня, полезными инструментами и другими советами!

Обзор того, как приготовить пиццу в кирпичных печах:

Приготовление на огне (самые высокие температуры)

convection

convection

reflection

reflection

conduction

conduction

Огонь в печи -приготовление в духовке (650ºF и выше) используется для выпечки пиццы, лепешек, похожих на пиццу, и некоторых видов закусок, которые готовятся всего за пару минут.Цель этого стиля — полностью заполнить пол и купол теплом, создать большой слой углей и поддерживать большой огонь, пламя которого достигает вершины купола. Как видно на диаграмме, тепло передается к пище тремя способами: Конвекция (холодный воздух входит в устье печи, нагревается и выходит через дымоход) отражение (тепло от пламени отражается от купола и на пищу) и с проводимостью (тепло, накопленное на полу для приготовления пищи, выделяется непосредственно в пищу.)

Есть два способа узнать, что печь для пиццы готова приготовить пиццу. Первый — когда сам купол духовки стал прозрачным и черной сажи не видно. На этом этапе вы должны переместить огонь в сторону, продолжая поддерживать большой огонь, чтобы пламя достигло середины кирпичной печи. Во-вторых, если вы используете инфракрасный термометр, пол должен показывать примерно 650–700 градусов по Фаренгейту. Пиццу пекут прямо на полу у огня. Оставьте печь для пиццы полностью открытой и добавляйте дрова каждые 15-20 минут, чтобы поддерживать сильный огонь.

Методы приготовления в кирпичной печи: обжарка (более высокая температура, чем для выпечки)

coals

coals

Температура обжарки (от 600ºF до 450ºF) идеально подходит для обжаривания мяса и подрумянивания овощей или запеканок перед тем, как накрыть их крышкой или с жидкостью. Эти температуры также подходят для тщательного приготовления пищи, но не позволяют внешнему виду подгореть или подрумяниться. Этот температурный диапазон ниже, чем при приготовлении на огне в духовке, но выше, чем при традиционной выпечке.

Для того, чтобы запечь, сначала доведите духовку до температуры пиццы (700ºF), затем дайте температуре упасть и огню догорать, но не погаснуть. Отодвиньте угли в сторону. Полностью разогретая духовка в сочетании с медленным огнем позволяет поджарить и поджарить блюда, а затем продолжать готовить блюдо в течение более длительного периода времени, поскольку температура в духовке медленно падает.

Ваша духовка не должна иметь видимого черного на куполе, среднего размера слой углей и небольшое, 2–4 дюйма, большое пламя.Дверцу можно оставить закрытой на короткое время жарки (менее одного часа) или расположить внутри арочного отверстия, чтобы регулировать нагрев в течение нескольких часов жарки. При необходимости добавьте небольшие кусочки дерева, чтобы поддерживать желаемую температуру. Подробнее о приготовлении с удерживаемым теплом >>

Методы приготовления в кирпичной печи: Выпечка (при обычной температуре духовки)

retained

retained

Выпечка (500ºF и ниже) используется для выпечки хлеба, десертов, мелкого жаркого, бобов и бобовые и макаронные изделия при обычной температуре духовки.После полного разжигания духовки осторожно выгребите горячие угли и почистите духовку. При желании можно протереть колоду влажным, но не мокрым полотенцем. Теперь ваша духовка может готовить щадяще и равномерно за счет тепла, сохраняемого в куполе духовки и в полу при понижении температуры.

Используя этот тип приготовления, вы можете испечь либо одну полностью загруженную партию хлеба, либо несколько партий различных видов хлеба в меньших количествах. Плотно закройте дверцу духовки, чтобы сохранить тепло и пар.

Методы приготовления в кирпичной печи: гриль (на углях)

grill

grill

Из вашей кирпичной печи можно отлично приготовить гриль. Сгребая слой горячих углей на полу перед дровяной печью и вставляя отдельно стоящий чугунный тосканский гриль в духовку, вы можете наслаждаться стилем приготовления на гриле, при котором остаются следы от гриля и уплотнения от влаги. — приготовление пищи, которая будет хрустящей, но не пересохшей. Благодаря теплу, исходящему от самого гриля, от углей и излучаемого сверху куполом печи, кирпичная печь становится отличным барбекю.

Вы также можете попробовать поэкспериментировать с различными кастрюлями и сковородками. Например, предварительно нагретая чугунная сковорода-гриль оставляет хорошие следы от прожарки; терр

.

Мт кирпичная печь с камином под избу

Здравствуйте, Rado,
Я хочу поблагодарить вас за помощь в строительстве кирпичной печи для нашей семьи на нашей ферме.

Джоэл из Илог Мария вдохновила меня и начала с дизайна, а затем создания нашей печи на основе вашего дизайна и его опыта.

Я начал строить нашу печь в июле 2009 года и частично закончил ее через месяц после запуска. Он уже работал даже без теплоизоляции, и у нас была первая вечеринка с пиццей для воссоединения нашей семьи.

Наш отец скончался месяц назад, и мои братья и сестры собрались вместе, включая брата и сестру, которые были за границей.

Wood fired pizza MTo oven built in Philippines.

Я решил назвать нашу печь «Пиццерия Агустини» в честь отца.

MTo design pizza oven built in Philippines.

Для меня это было таким личным удовлетворением и отличным занятием для семейного общения, что мы просто продолжали печь пиццу даже без изоляции и дымохода.

Через несколько месяцев я завершил изоляцию, и духовка смогла лучше удерживать тепло.

First pizzas cooked in the oven.

Теперь, когда закончились летние месяцы и наступили более прохладные месяцы, предшествующие Рождеству, моя жена поставила мне ультиматум: закончить печь и поставить дымоход, иначе мы не будем ездить на ферму.

Мне потребовалось больше времени, чтобы концептуализировать дымоход, потому что я хотел построить небольшой камин под духовкой, чтобы мы могли разжечь небольшой огонь в холодные дни и одновременно наслаждаться выпечкой пиццы в дровяной печи.

Мне пришлось разделить коптильную камеру и поменять их ориентацию слева направо и наоборот, чтобы дымоход располагался по обе стороны от печи.

Затем я отделал обшивку печи строительным кирпичом и, наконец, проткнул дымоход через крышу нашей «хижины для пиццы».

Philippines brick pizza oven.

В результате получилась отличная печь и небольшой камин.

Fireplace under pizza-oven.

Pizza oven hut built in Philippines.

Пиццерия Agustini — все загорелись!

Большое спасибо за ваши бескорыстные обучающие программы и информацию, а также за помощь в создании нашей драгоценной печи.
Желаю счастья и постоянного удовлетворения.
С наилучшими пожеланиями,
Тони — эта печь построена на Филиппинах.

32 комментария — опубликуйте свои мысли

Похожие темы: огонь в духовке, камин, духовка, печь для пиццы, водонагреватель

.

Планы печи для пиццы — Постройте итальянскую кирпичную печь

Знакомство с кирпичной печью Помпеи

Помпеи — это печь для пиццы своими руками в итальянской традиции кирпичной печи. В нашем магазине мы предлагаем бесплатный набор загружаемых схем печей для пиццы.

Скачать электронную книгу «Сделай сам» в Помпеях

Дровяная печь Помпеи построена с использованием огнеупорных кирпичей, высокотемпературного раствора, изоляции и других материалов, которые легко найти в строительных магазинах (Home Depot, Lowe’s, B&Q и т. Д.)). Мы продаем много товаров для сопровождения проектов в нашем интернет-магазине в разделе «Комплектующие для установки». Это отличная кирпичная печь и отличный проект для тех, кто хочет построить итальянскую кирпичную печь.

Как и в случае с программным обеспечением с открытым исходным кодом, планы доступны для вашего использования бесплатно. Если вам интересно, почему планы бесплатные (на самом деле), прочтите нашу страницу «Почему бесплатные». В противном случае присоединяйтесь к нашему форуму, приглашайте друга и получайте удовольствие!

Вы также можете заказать компакт-диск Forno Bravo. Это основная работа по установке и приготовлению дровяной печи, которая включает в себя электронную книгу по печи Помпеи, а также все руководства по установке Forno Bravo, спецификации, электронную книгу по приготовлению пищи на дровах, обучающие видеоролики и другие ресурсы.Это не бесплатно, но содержит огромное количество информации.

Если вы готовы построить итальянскую печь из кирпича у себя дома, обязательно загляните в наш интернет-магазин. Мы предлагаем высокотемпературный раствор, изоляцию купола, изоляцию пола и различные варианты вентиляции. Это может сэкономить вам много времени и лишних хлопот, а также сэкономить немного денег. Для тех, кто хочет сэкономить время и иметь высококачественную печь для пиццы, адаптированную к их дому, без необходимости начинать с нуля, мы предлагаем наши модульные комплекты духовок.

Кирпичные печи на дровах и приготовление пищи с сохранением тепла были с нами с самого начала цивилизации. Оба они были обнаружены при раскопках практически каждой древней цивилизации, при этом кирпичная печь достигла своего современного вида в Древнем Риме. Кирпичные печи, обнаруженные в древних Помпеях и Неаполе, находятся в прекрасной форме, и сегодня они могут начать выпекать домашний хлеб после небольшого ремонта — печь Помпеи названа в их честь. Когда у вас будет минутка, взгляните на наши древние фотографии духовки Помпеи.

В современной Италии базовая конструкция кирпичной печи Помпеи используется для создания печей для пиццы, которые вы видите в пиццериях, частных домах и уличных кухнях. Дровяная печь отлично подходит для приготовления пиццы наполетана, жаркого, фокаччи и хлеба (сотни рецептов см. В нашей поваренной книге). Он быстро нагревается и эффективно поддерживает высокую температуру, необходимую для приготовления идеальной трехминутной пиццы. Кирпичная печь Помпеи также очень эффективна с древесным топливом и удерживает тепло.Если вам интересно узнать больше о теории, лежащей в основе конструкции печи Помпеи, прочтите нашу страницу «Почему круглый».

В Италии буквально миллионы печей на круглых дровах, поэтому вы составите хорошую компанию, если решите построить итальянскую кирпичную печь у себя дома. Кирпичная печь так же распространена в Италии, как и барбекю, и наша цель — сделать эти замечательные печи для пиццы популярными в Америке и за рубежом. Сегодня тысячи печей Помпеи построены в Америке, Великобритании, Мексике, Бельгии, Австралии, Новой Зеландии, Южной Африке, Бразилии, на Филиппинах, во Франции, Швеции, на Виргинских островах и в Таиланде — и каждый год строятся новые печи Помпеи. день.

Мы знаем, что существуют и другие планы печей для пиццы для создания печи для пиццы, но мы уверены, что печь Pompeii — это правильный дизайн практически для каждой летней кухни домовладельца. Черт возьми, 65 миллионов итальянцев не могли ошибаться в своих круглых кирпичных печах. Взгляните на нашу галерею печей для пиццы, чтобы вдохновиться, и увидеть больше фотографий печей Помпеи — как в процессе, так и в готовом виде.

Размер кирпичной печи

Планы печи для пиццы описывают размеры кирпичной печи 36 ″ и 42 ″ (внутренний диаметр).Щелкните, чтобы увидеть основные размеры духового шкафа и подставки для духовок двух размеров. Вы можете либо внимательно следовать этим указаниям, создав духовку тех же размеров, которые мы описываем, либо внести изменения в соответствии с вашими требованиями к размеру или пространству. Мы не описываем маленькую 30-32-дюймовую печь, потому что, хотя вы можете легко построить итальянскую кирпичную печь такого размера, дополнительные затраты и усилия на постройку более крупной 36-дюймовой печи невелики. 42-дюймовая кирпичная печь достаточно велика, чтобы удовлетворить большинство требований домашней кухни, поэтому мы не будем описывать кирпичную печь большего размера.

Начало работы

Мы рекомендуем вам присоединиться к форуму Forno Bravo, прежде чем начинать свой проект. Сообщество может ответить на ваши вопросы и попытаться помочь вам понять, как построить печь для пиццы на открытом воздухе. Также, пожалуйста, свяжитесь с нами по адресу [email protected] с комментариями и рекомендациями по улучшению конструкции печи для пиццы. Одна из величайших возможностей Интернета заключается в том, что он позволяет нам быстро включать ваши рекомендации в планы, чтобы другие могли извлечь пользу из вашего опыта.Мы будем поддерживать этот сайт в актуальном состоянии.

Сделайте много фотографий печи для пиццы, и когда ваша кирпичная печь будет готова, отправьте их нам, чтобы мы разместили их на сайте. Широко поощряется использование печи для пиццы, так что расскажите об этом своим друзьям.

Опять же, вам также следует подумать о присоединении к форуму Forno Bravo и нашему яркому сообществу пиццерий с фантастическим контентом, таким как Pizza Quest с Питером Рейнхартом. Мы покрываем установку, обслуживание, использование, рецепты, питание, огонь и семью.Мы считаем, что это крупнейшее и самое яркое сообщество бесплатной пиццы на планете. А если печь для пиццы еще не входит в ваш бюджет, все равно присоединяйтесь, мечтайте и узнавайте об альтернативных методах, таких как использование камня для пиццы.

Хотя все это бесплатно для нашего сообщества, мы, конечно, хотели бы, чтобы вы поддержали нас, купив некоторые из наших замечательных продуктов в магазине Forno Bravo Store.

ВНИМАНИЕ

Пожалуйста, уделите время, чтобы прочитать все инструкции и просмотреть все фотографии, прежде чем приступить к проекту кирпичной печи в Помпеях.Это не для всех. Проект может быть сложным и требует определенного уровня навыков кладки и силы мышц. Вы можете выбрать модульную печь для пиццы, чтобы сэкономить недели и гарантировать качество вашей печи, или выбрать полностью собранную печь для пиццы из самого широкого ассортимента продукции на рынке. Эти печи будут такими же хорошими или лучше, но мы не можем отрицать удовольствия от создания собственной кирпичной печи с нуля!

Как работают онлайн-планы

Онлайн-планы Pompeii Oven содержат один столбец текста, описывающий процесс строительства, и второй столбец, который содержит графики, диаграммы и фотографии.

Страницы планов связаны двумя способами. Внизу каждой страницы есть интерактивная ссылка на следующую страницу. Вы можете просто пролистать весь набор планов по одной странице за раз.

Кроме того, внизу каждой страницы есть ссылка на страницу с содержанием. Если вы хотите перейти непосредственно к определенной странице, щелкните ссылку «Оглавление», а затем щелкните нужную страницу.

Мы также создали страницу со списком материалов, на которой указано, что вам нужно купить и в каком количестве, где это купить, а также инструменты, которые вам понадобятся для проекта.Мы ссылаемся на Перечень материалов на всех планах.

Удачи в реализации проекта кирпичной печи!

Для дополнительных сведений перейдите к Оглавлению.

.

Хотите настоящую кирпичную печь на заднем дворе Создайте пиццу своими руками

Mattone Barile Grande — это наша уличная печь для пиццы размером с Техас, которая является идеальным вариантом для самодельных дровяных печей для пиццы! Просто поместите огнеупорные кирпичи стандартного размера между выступами на идеально изогнутой пенистой форме, а затем засыпьте строительным раствором. Это так просто! Абсолютно НУЛЕВЫХ навыков кладки не требуется! Как наша самая популярная модель духовки, пенная форма для печи для пиццы Mattone Barile Grande помогла тысячам людей во всем мире быстро и легко построить идеальную кирпичную печь для пиццы!

▶ Отлично подходит для больших собраний (20-30 человек)
▶ Отлично подходит для пиццы, хлеба, барбекю и копчения мяса
▶ Супер-простота сборки с пошаговыми инструкциями
▶ Классическая конструкция ствола использовалась более чем для 4000 лет
▶ Станет центром вашего заднего двора
▶ Постройте основание и печь всего за 3 выходных (или меньше)
▶ Сделайте ОТЛИЧНЫЙ проект для всей семьи

Модель духовки

● Mattone Barile GRANDE
Внутренняя глубина / ширина / Высота ● 41 дюйм / 26 дюймов / 19 дюймов
Внешняя глубина / ширина / высота ● 46 дюймов / 40 дюймов / 31.5 дюймов
Площадь поверхности для готовки ● 1050 кв. Дюймов
Тип духовки ● Firebrick
Температура духовки ● 900 ° +
Среднее количество PPH (пиццы в час) ● 30 — 35
Среднее время создания основы (1 человек) ● 18 часов (вместе)
Среднее время сборки печи (1 человек) ● 22 часа (в сумме)
Средняя стоимость сборки базы ● 450 долларов США
Средняя стоимость сборки готовой печи ● 950 долларов США
долларов США (включая пенопластовую форму для печи из кирпича)

ПАКЕТ ЭТОЙ МАТОВОЙ БАРИЛЬНОЙ ПЕНООБРАЗНОЙ ФОРМЫ ВКЛЮЧАЕТ ПАКЕТ —
▶ Mattone Barile GRANDE Foam Form
▶ Загружаемые инструкции по установке печи и основания для пиццы / Списки материалов
▶ БЕСПЛАТНАЯ наземная доставка FedEx!

Инструкции по установке Mattone Barile GRANDE доступны для немедленной загрузки на Etsy! Www.etsy.com/listing/681473277

Спасибо за внимание! И, пожалуйста, дайте нам знать, если у вас есть ЛЮБЫЕ вопросы относительно наших недорогих комплектов для печи для пиццы DIY!

— Дровяные печи

.

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
