ГОСТ 15588-2014 Плиты пенополистирольные теплоизоляционные. Технические условия (Издание с Поправками)

ГОСТ 15588-2014

МКС 91.100.60

Дата введения 2015-07-01

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Некоммерческой организацией «Ассоциация производителей и поставщиков пенополистирола»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2014 г. N 2034-ст межгосударственный стандарт ГОСТ 15588-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.

5 ВЗАМЕН ГОСТ 15588-86

6 ИЗДАНИЕ (декабрь 2019 г.) с Поправкой* (ИУС 2-2016), (ИУС 5-2016)
_________________________
* См. ярлык «Примечания».

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

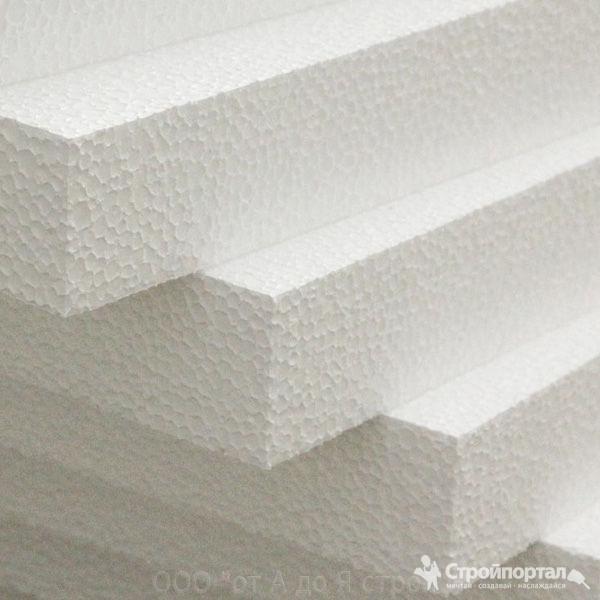

Настоящий стандарт распространяется на пенополистирольные теплоизоляционные плиты (далее — плиты), изготовляемые беспрессовым способом из вспенивающегося полистирола с антипиренами, полученного суспензионным или экструзионным способом, с добавками графита, красителей или без них и устанавливает требования к показателям, методам испытаний, маркировке, транспортированию и хранению плит.

Плиты предназначены для тепловой изоляции наружных ограждающих конструкций вновь строящихся и эксплуатируемых зданий и сооружений, тепловой защиты отдельных элементов строительных конструкций и промышленного оборудования при отсутствии контакта плит с внутренними помещениями, а также в холодильных камерах при температуре изолируемых поверхностей от минус 100°С до плюс 80°С.

Рекомендуемые области применения приведены в приложении А.

Плиты, выпускаемые в соответствии с настоящим стандартом, могут применяться для теплоизоляции в фасадных теплоизоляционных композиционных системах с наружными штукатурными слоями, в других системах утепления ограждающих конструкций, в многослойных панелях. Требования к системам утепления, в которых применяют плиты из пенополистирола, в настоящем стандарте не рассматриваются.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12. 1.044 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения

ГОСТ 162 Штангенглубиномеры. Технические условия

ГОСТ 166 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427 Линейки измерительные металлические. Технические условия

ГОСТ 450 Кальций хлористый безводный. Технические условия

ГОСТ 6709 Вода дистиллированная. Технические условия

ГОСТ 7076 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме

ГОСТ 7502 Рулетки измерительные металлические. Технические условия

ГОСТ 10354 Пленка полиэтиленовая. Технические условия

ГОСТ 14192 Маркировка грузов

ГОСТ 17177 Материалы и изделия строительные теплоизоляционные. Методы испытаний

ГОСТ 21204 Горелки газовые промышленные. Общие технические требования

ГОСТ 25336 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры

ГОСТ 25880 Материалы и изделия строительные теплоизоляционные. Упаковка, маркировка, транспортирование и хранение

ГОСТ 25951 Пленка полиэтиленовая термоусадочная. Технические условия

ГОСТ 26281 Материалы и изделия строительные теплоизоляционные. Правила приемки

ГОСТ 30244 Материалы строительные. Методы испытаний на горючесть

ГОСТ 30402 Материалы строительные. Метод испытания на воспламеняемость

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Марки, основные размеры и условное обозначение

3.1 В зависимости от предельного значения плотности плиты подразделяют на марки: ППС10, ППС12, ППС13, ППС14, ППС15, ППС15Ф, ППС16Ф, ППС17, ППС20, ППС 20Ф, ППС23, ППС25, ППС30, ППС35, ППС40, ППС45.

(Поправка. ИУС N 5-2016).

Примечание — Плиты марок ППС15Ф, ППС16Ф, ППС20Ф предназначены для теплоизоляции в фасадных теплоизоляционных композиционных системах с наружными штукатурными слоями.

3. 2 В зависимости от технологии изготовления плиты подразделяют на типы:

— Р — резаные из крупногабаритных блоков;

— РГ — резаные графитосодержащие из крупногабаритных блоков;

— Т — термоформованные.

3.3 В зависимости от формы плиты изготовляют двух видов (см. приложение Б):

— А — плиты с прямоугольной боковой кромкой;

— Б — плиты с выбранной или формованной в «четверть» боковой кромкой.

3.4 Плиты изготовляют следующих размеров, мм:

— длина от 500 до 6000 с интервалом через 50 мм;

— ширина от 500 до 2000 с интервалом через 50 мм;

— толщина от 10 до 500 с интервалом через 5 мм.

По согласованию с потребителем допускается изготовление плит другой формы и размеров.

3.5 Условное обозначение пенополистирольных плит должно состоять из обозначения марки, типа, вида, размеров по длине, ширине, толщине в миллиметрах и обозначения настоящего стандарта. При необходимости в условное обозначение плит может быть включено обозначение цвета или торговой марки предприятия-изготовителя.

Пример условного обозначения пенополистирольных плит марки ППС10, типа Р, вида А, длиной 1000, шириной 1000 и толщиной 50 мм:

ППС10-Р-А-1000x1000x50 ГОСТ 15588-2014.

То же пенополистирольных плит, предназначенных для теплоизоляции в фасадных теплоизоляционных композиционных системах с наружными штукатурными слоями, марки ППС16Ф, типа Р, вида Б, длиной 1000, шириной 500 и толщиной 120 мм:

ППС16Ф-Р-Б-1000x500x120 ГОСТ 15588-2014.

То же пенополистирольных графитосодержащих плит, предназначенных для теплоизоляции в фасадных теплоизоляционных композиционных системах с наружными штукатурными слоями, марки ППС15Ф, типа РГ, вида А, длиной 1000, шириной 500 и толщиной 100 мм:

ППС15Ф-РГ-А-1000x500x100 ГОСТ 15588-2014.

4 Технические требования

4.1 Плиты должны изготовляться в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.

4.2 Плиты, предназначенные для теплоизоляции в фасадных теплоизоляционных композиционных системах с наружными штукатурными слоями, должны изготовляться из пенополистирольных блоков, выдержанных в условиях хранения по 8.2 не менее 14 сут.

4.3 Характеристики

4.3.1 Предельные отклонения от номинальных размеров плит не должны превышать значений, указанных в таблице 1.

Таблица 1

В миллиметрах

4.3.2 Плиты должны иметь правильную геометрическую форму. Разность длин диагоналей наибольших граней плиты не должна превышать, мм:

Отклонение от плоскостности наибольших граней плиты не должно быть более 3 мм на 500 мм длины грани.

На поверхности плит не допускаются выпуклости или впадины длиной более 50 мм, шириной более 3 мм и высотой (глубиной) более 3 мм. В плитах допускаются притупленности ребер и углов глубиной не более 10 мм от вершины прямого угла и скосы по сторонам притупленных углов длиной не более 80 мм.

4.3.3 Показатели физико-механических свойств плит типа Р должны соответствовать требованиям, указанным в таблице 2, плит типа РГ — в таблице 3, плит типа Т — в таблице 4.

Таблица 2

Таблица З

Таблица 4

ТУ 2244-001-42809359-02 Плиты пенополистирольные экструдированные «STYROFOAM»

ПЛИТЫ ПЕНОПОЛИСТИРОЛЬНЫЕ


ЭКСТРУДИРОВАННЫЕ « STYROFOAM »

ТЕХНИЧЕСКИЕ
УСЛОВИЯ

ТУ
2244-001-42809359-02

2002
г.

Введены впервые

Настоящие
технические условия распространяются на плиты пенополистирольные
экструдированные « STYROFOAM » марок Floormate 200, Floormate 500, Roofmate , Styrofoam IB (далее «плиты» или «изделия»), изготавливаемые DOW EUROPE S . A . путем экструзии из полистирола.

Плиты
предназначаются для применения в качестве тепловой и звуковой изоляции в
строительных ограждающих конструкциях, тепловой изоляции грунтового основания
дорог, а также могут быть использованы в других отраслях народного хозяйства.

Область
применения изделий устанавливает потребитель (заказчик) в зависимости от
условий эксплуатации и нормативов эксплуатационных нагрузок в соответствии с
действующими нормами и правилами, а также требованиями настоящих технических
условий.

Плиты « STYROFOAM » предназначены для эксплуатации при
температуре от минус 160 до плюс 75 ° С.

Данные
технические условия могут быть использованы для целей сертификации продукции в
Системе сертификации ГОСТ Р.

1.1 . Плиты в зависимости от основной части состава
вспенивающего реагента изготавливают двух типов:

HCFC — с основной
частью вспенивающего реагента фреоном;

C O ₂ — с основной
частью вспенивающего реагента углекислым газом.

В наименование
марки изделия, изготовленного с использованием реагента с основной частью
углекислым газом вводится буква А.

1.2 . В зависимости от прочности на сжатие при 10 % линейной
деформации плиты делят на марки:

Floormate 200,

Floormate 500,

Roofmate,

Styrofoam IB

1. 3 . По способу обработки кромки плиты делят на два вида:

— кромка плит
прямоугольная;

— кромка плит
ступенчатая.

В наименование
марки изделия, изготовленного со ступенчатой обработкой кромки, вводится
обозначение SL .

Виды обработки
кромки плиты представлены в Приложении.

1.4 . Номинальные размеры плит должны быть:

— по длине от
1200 до 4000 мм с интервалом 50 мм;

— по ширине 600
мм;

— по толщине от
20 до 160 мм с интервалом 5 мм.

По согласованию
изготовителя с потребителем допускается изготавливать плиты иных размеров.

1.5 . Предельные отклонения от номинальных размеров плит не должны превышать, мм:

— по длине

-
для плит длиной до 1500 мм включительно                ± 2;

-
свыше 1500 мм                                                                ± 4;

-
по ширине                                                                        + 2;- 1;

-
по толщине                                                                      ± 1.

1.6 . Условное обозначение плит должно состоять из слов «Плиты
« STYROFOAM », наименования
марки плиты, буквенного обозначения типа вспенивающего реагента, буквенного
обозначения вида обработки кромки, размеров по длине, ширине и толщине в
миллиметрах, и обозначения настоящих технических условий.

Пример условного
обозначения плит пенополистирольных экструдированных « STYROFOAM » марки Floormate 500 со
вспенивающим реагентом СО₂ , длиной 1200 мм, шириной 600 мм,
толщиной 20 мм, и ступенчатой обработкой кромки:

Плиты «STYROFOAM» -Floormate200SLA-1200 ´ 600 ´ 20- ТУ 2244-001-42809359-02.

То же, со
вспенивающим реагентом фреоном и прямоугольной обработкой кромки:

Плиты «STYROFOAM»-Floormate500-1200 ´ 600 ´ 20-ТУ 2244-001-42809359-02.

2.1 . Плиты пенополистирольные экструдированные « STYROFOAM » должны соответствовать требованиям настоящих технических
условий и изготавливаться по технологической документации, утвержденной в
установленном порядке.

2.2 . Для изготовления плит применяют вспенивающийся полистирол
POLISTYRENE 680Е STYROFOAM * BREND PLASTIC FOAM FEEDSTOCK или аналогичный
по качественным показателям. В качестве вспенивающих агентов применяют составы, в рецептуру которых входят в
качестве основы либо фреоны Forane 142 b /22, либо углекислый газ СО₂ . В качестве вспенивающих
агентов могут также применяться иные вещества. Составы вспенивающих агентов
должны быть приняты и утверждены в установленном порядке.

Все материалы и
сырье, применяемые при производстве плит, должны иметь документы,
подтверждающие их соответствие требованиям нормативно-технической документации
на указанные материалы.

2.3 . Основные параметры и характеристики

2.3.1 . Внешний вид изделий должен соответствовать эталонам,
утвержденным в установленном порядке.

2.3.2 . На поверхности плит не допускаются выпуклости или
впадины, трещины, царапины, иные виды механического повреждения или
загрязнение.

2.3.3 . Плиты должны иметь правильную геометрическую форму.

2.3.4 . Отклонение от плоскостности грани плиты не должно быть
более 2 мм на 500 мм длины грани.

2.3.5 . Изделия должны быть окрашены в массе в голубой цвет.
Допускается окрашивать плиты в другие цвета.

2.3.6 . Показатели физико-механических свойств плит
пенополистирольных экструдированных « STYROFOAM » должны соответствовать нормам, указанным в таблице 1 .

Таблица 1

2. 3.7 .
Пожарно-технические характеристики плит должны соответствовать значениям,
указанным в таблице 2 .

Таблица 2

3.1 . Изделия должны иметь гигиенический сертификат, сертификат
пожарной безопасности, а также другие документы о безопасности изделий,
предусмотренные действующим законодательством, оформленные в установленном
порядке.

3.2 . Применяемость плит в строительных конструкциях с повышенными
(специальными) требованиями к пожароопасности, агрессивности среды и
ударопрочности подтверждается заключением соответствующих органов в
установленном порядке.

3.3 . Требования безопасности и охраны окружающей среды при
производстве изделий, а также порядок их контроля должны быть установлены в
комплекте документации на производство изделий в соответствии с действующей
НТД, строительными нормами и правилами, а также санитарными нормами, методиками
и другими документами, утвержденными органами здравоохранения.

3.4 . Изделия при нормальных условиях эксплуатации и хранения
не должны оказывать вредного влияния на организм человека. Количество вредных
веществ, выделяющихся из плит, не должно превышать величин, установленных
органами санитарного надзора.

3.5 . Концентрация вредных веществ, выделяющихся из плит не
должна превышать среднесуточные ПДК для атмосферного воздуха или ориентировочно
безопасные уровни воздействия (ОБУВ), утвержденные органами здравоохранения.
При совместном присутствии в атмосферном воздухе нескольких вредных веществ
однонаправленного действия (суммарный показатель) сумма отношений фактических
концентраций каждого из них в воздухе к их ПДК не должна превышать единицы.

3.6 . При производстве плит возможно накопление на них
статического электричества. Оборудование, коммуникации и токоприемники должны
быть заземлены, а рабочие места оборудованы резиновыми ковриками.

3.7 . Обслуживающий персонал, занятый на производстве изделий,
должен быть обеспечен спецодеждой и средствами индивидуальной защиты.

3.8 . В производственных цехах должна быть вода и аптечка с
медикаментами для оказания первой помощи.

3.9 . Изделия относятся к группе горючих материалов.

При работах с плитами:

• Запрещается
применение открытого огня.

• При возгорании
изделия следует тушить водой, воздушно-механической пеной, песком,
огнетуш

Пенополистирол для теплого пола, плиты пенопласта

Краткое содержание

Системы водяного теплого пола широко применяются для обогрева частных домов и коттеджей. Обогрев пола может применяться в качестве основного отопления или дополнительного источника тепла, используясь вместе с радиаторным отоплением. Для повышения эффективности обогрева при монтаже системы особое внимание уделяется теплоизоляции основания пола.

Конструкция водяного теплого пола

Если монтировать трубопровод системы без утеплителя, то большая часть тепла будет уходить вниз. Теплый воздух и плохая вентиляция под основанием пола приводят к образованию конденсата, что, в свою очередь, вызывает развитие грибков и болезнетворных бактерий, угрожающих жильцам дома, и разрушающих фундамент.

Пенополистирол для теплого пола

Что предпринять для того, чтобы система водяного теплого пола работала на благо дома, а не во вред, создавая атмосферу тепла и уюта, и экономя средства на оплату энергоресурсов? Добиться нужного результата помогают материалы, обладающие теплоизолирующими свойствами. И самым доступным из этих материалов является пенополистирол для теплого пола.

Пенополистирол: история появления

Пенополистирол или пенопласт в том виде, в котором он существует сейчас, появился в середине прошлого столетия благодаря разработкам германской компании BASF. Основным компонентом этого материала является стирол – химическое соединение, полученное в результате нагревания смолы дерева Стиракс.

Пенополистирол для теплого пола

В 30-х годах прошлого столетия специалистам компании DOW удалось синтезировать стирол, в результате чего миру стал известен такой полимер, как полистирол. Именно с той поры полистирол начали широко применять при производстве корпусов для телевизоров, телефонов и другой техники, а также в качестве теплоизоляционного и упаковочного материала.

Таблица физико-технических характеристик пенополистирола

Пенополистирол – это вспененный полимер. Изготавливается он путем нагревания полимера паром и заполнения образовавшихся пустот газом. Благодаря особой технологии появляется уникальный материал, отличающийся легкостью и способностью сопротивляться сжиманию, что позволяет ему не изменять размеров.

Популярные виды пенополистирола

Пенопласт, как правило, выпускается в виде плит. Наибольшей популярностью среди потребителей пользуется пенополистирольная плита следующих видов:

• беспрессовая;
• экструдированная;
• фольгированная;
• профильная.

  Теплоизоляционный материал для теплых полов

При производстве пенополистирола используются различные технологии, определяющие его характеристики, сферы применения и способы укладки.

Беспрессовый пенополистирол

Процесс изготовления данного вида материала заключается в том, что гранулы полистирола помещают в горячую воду, а после разбухания подсушивают и вспенивают, поместив в специальные формы или экструдер.

Виды беспрессового пенополистирола

Учитывая низкую себестоимость продукции, такой пенопласт отличается весьма демократичной стоимостью, а потому пользуется особой популярностью среди граждан, озадачившихся монтажом теплого водяного пола.

Экструдированный пенополистирол

Пенопласт, относящийся к этой разновидности, получают путем смешивания гранул полистирола со вспенивающим агентом под давлением и при высокой степени нагрева. В результате получается вязкая масса, которую выдавливают с помощью специального инструмента, оснащенного экструзионной головкой.

Укладка экструдированного пенополистирола

Экструдированный пенополистирол для теплого пола пользуется особой популярностью среди монтажников, занимающихся установкой водяных вариантов систем. Плиты из этого материала также широко применяются в других сферах строительства, например, при утеплении крыш, фундаментов и фасадов домов.

Таблица размеров экструдированного пенополистирола

Фольгированный пенополистирол

Такой пенопласт имеет отличительную особенность, заключающуюся в наличии дополнительного металлизированного слоя. Этот материал часто применяется при обустройстве систем теплого пола, так как слой фольги действует как отражатель, повышая эффективность обогрева путем равномерного распределения тепла.

Пошаговая укладка фольгированного пенополистирола на теплый пол

При обустройстве теплого водяного пола под трубопровод всегда необходимо укладывать дополнительный слой фольги, выступающей в роли отражателя. Применение фольгированного пенополистирола избавляет от этой необходимости.

Однако при его укладке необходимо учитывать, что бетонная стяжка, в которую помещается система, за короткий промежуток времени полностью разъедает тонкий слой алюминия, которым покрыты плиты. Поэтому этот материал необходимо защищать дополнительным слоем гидроизоляции.

Следует заметить, что фольгированный полимерный утеплитель можно использовать при обустройстве водяного и кабельного теплого пола. Но его нельзя применять при укладке инфракрасных матов.

Профильный пенополистирол

Использование данного материала облегчает труд при монтаже системы теплого пола, так как избавляет от необходимости укладывать армирующую сетку, к которой крепится трубопровод, наносить разметку и устанавливать направляющие, поскольку все эти функции выполняют бобышки, расположенные по всей поверхности плиты.

Отличительными особенностями такой плиты являются следующие факторы:

Схема теплоизоляции с использованием пенополистирольных плит

• сами бобышки, позволяющие без труда уложить трубопровод водяного или кабель электрического теплого пола вне зависимости от выбранной схемы;
• повышенная механическая прочность, обеспеченная высокой плотностью материала;
• наличие оболочки, выполняющей функции пароизолятора, защищающего от влаги;
• слой ламинированной фольги, невосприимчивой к химическому воздействию;
• наличие замковых соединений, благодаря которым плиты укладываются без зазоров;
• наличие на нижней стороне плиты рельефного рисунка, обеспечивающего вентилирование, и сглаживающего мелкие неровности основания.

Преимущества пенополистирола

Пенополистирольная плита, по сравнению с другими видами теплоизоляционных материалов, обладает рядом преимуществ.

Настильная схема устройства теплого пола

• Легкость доставки и укладки. За счет малого веса плиты утеплитель можно самостоятельно доставить до места назначения. Пенопласт можно разрезать, не прилагая усилий. Между собой плиты легко стыкуются. Однако во избежание проникновения влаги и образования мостиков холода при эксплуатации системы теплого пола, все места стыков необходимо проклеивать монтажным скотчем.
• Полистирольная плита обладает очень низким коэффициентом теплопроводности, поэтому, даже уложив тонкий пенопласт, не оказывающий существенного влияния на высоту пола, можно добиться высоких теплоизолирующих показателей.
• Пенополистирольная плита не горит, поэтому ее без опасений можно использовать в качестве теплоизолирующего материала не только при обустройстве водяного теплого пола, но и при монтаже электрического варианта обогрева.

  Сравнительная таблица различных характеристик утеплителей

• Пенопласт отличается особым составом, который препятствует образованию плесени и других грибков.
• Полистирольная плита не подвержена воздействию химических веществ.
• Данный материал является экологически чистым, поэтому при его использовании исключено развитие аллергических реакций. Даже при сильном нагреве он не выделяет в воздух вредных веществ.

На какое основание можно укладывать пенополистирол

Плиты из вспененного полимера производятся в различной цветовой гамме, которая никоим образом не отражается на технических характеристиках материала. Укладывать их можно на следующие основания:

• на грунт, который предварительно трамбуют, а затем делают подушку из щебня и песка;
• на утрамбованный гравий, защищенный от проникновения влаги;
• на бетонное основание, предварительно покрытое гидроизоляционным материалом;
• на деревянное основание, покрытое слоем гидроизоляции.

  Устройство стяжки пола под пенополистирол

Особенности укладки теплоизоляционного слоя

Плиты пенополистирола укладываются на основание, предварительно очищенное от мусора, и выровненное с помощью соответствующих растворов. Далее на основание пола укладывается гидроизоляция, а поверх нее – плиты пенополистирола. Если используется плита без бобышков, то на теплоизоляцию укладывают металлическую или пластиковую сетку, к которой будет крепиться кабель или трубы водяного теплого пола.

Этапы монтажа водяного теплого пола

Последним этапом обустройства системы обогрева является заливка цементно-песчаной стяжки, способствующей равномерному распределению тепла.

Компании, производящие пенополистирол для теплого пола, утверждают, что этот материал способен прослужить 50 лет. Однако испытания, проведенные учеными, показали, что теплый пол, уложенный на плиты пенополистирола, будет безотказно функционировать больше 60 лет. А если добавить к этим факторам доступную стоимость материалов, можно сказать, что пенопласт – это идеальный утеплитель не только для систем теплого пола, но и для различных видов отделочных работ.

Видео: Пенопласт, экструдированный пенополистирол и PIR

Пенополистирольные плиты ППС | Группа Компаний «Пенопласт»

Ранее пенополистирольные плиты выпускались по ГОСТ 15588−1986 и многие строители хорошо знают марки пенополистирольных плит ПСБ-С-15, ПСБ-С-25, ПСБ-С-35, ПСБ-С-50.

На смену ГОСТ 15588−1986 пришел ГОСТ 15588−2014 и пенопласт с аналогичными характеристиками сегодня выпускается с обозначением ППС

Марки, основные размеры и условное обозначение
В зависимости от предельного значения плотности плиты подразделяют на марки: ППС10, ППС12, ППС13, ППС14, ППС15Ф, ППС16Ф, ППС17, ППС20, ППС 20Ф, ППС23, ППС25, ППС30, ППС35, ППС40, ППС45.

П р и м е ч а н и е – Плиты марок ППС15Ф, ППС16Ф, ППС20Ф предназначены для теплоизоляции в фасадных теплоизоляционных композиционных системах с наружными штукатурными слоями.

В зависимости от технологии изготовления плиты подразделяют на типы:
— Р – резаные из крупногабаритных блоков;
— РГ – резаные графитосодержащие из крупногабаритных блоков;
— Т – термоформованные.

В зависимости от формы плиты изготовляют двух видов (см. приложение Б):
— А – плиты с прямоугольной боковой кромкой;
— Б – плиты с выбранной или формованной в «четверть» боковой кромкой

Плиты изготовляют следующих размеров, мм:
— длина от 500 до 6000 с интервалом через 50 мм;
— ширина от 500 до 2000 с интервалом через 50 мм;
— толщина от 10 до 500 с интервалом через 5 мм.

По согласованию с потребителем допускается изготовление плит другой формы и размеров.

Условное обозначение пенополистирольных плит должно состоять из обозначения марки, типа, вида, размеров по длине, ширине, толщине в миллиметрах и обозначения настоящего стандарта. При необходимости в условное обозначение плит может быть включено обозначение цвета или торговой марки предприятия-изготовителя.

Пример условного обозначения пенополистирольных плит марки ППС 10, типа Р, вида А, длиной 1000, шириной 1000 и толщиной 50 мм: ППС10- Р-А-1000х1000х50 ГОСТ 15588−2014

Область применения плит ППС

Инструкции по применению плит ППС

Утепление пола пенополистиролом, Утепление пола по перекрытию

Утепление пола пенополистиролом актуально и для частных домов, и для квартир многоэтажных домов, расположенных над неотапливаемыми подвалами или техническими помещениями. Технологии устройства утепления по перекрытиям и создание утепленных оснований для бетонных стяжек с замоноличенными трубными контурами водяных теплых полов или с прокладкой нагревательного кабеля будущего электрического пола во многом сходны. Толщины утепления пола всегда расчетные, и при расчете учитываются в первую очередь исходные данные – где находится утепляемый пол, над отапливаемым помещением или на продуваемым подвальным, или же на грунте. При утеплении пола пенополистиролом по перекрытиям над теплыми помещениями толщины утеплителя существенно меньше:

• При температуре помещений нижнего этажа не меньше + 18°С минимальная толщина утепления составит 30 мм;
• При температуре помещений нижнего помещения от + 10°С до + 17°С минимальная толщина утепления составит 50 мм;
• Аналогично: от 0°С до + 10°С минимальная толщина утепления составит 70 мм.

Утепление пола по перекрытию

Конструкция и принцип утепляющего пирога по железобетонному перекрытию практически такая же, как в случае пола по грунту, но и технологически и по материалоемкости данный случай проще. Устойчивость основания уже обеспечена, ни уплотнение, ни бетонная подготовка не требуются. При утеплении пола над междуэтажным перекрытием не нужна даже гидрозащита – воды здесь быть не может. Эмиссия водяного пара сквозь плиту перекрытия предусматривать можно, но при использовании качественного ЭППС такое ничтожное количество влаги угрожать снижением термоизолирующих свойств не может. Исключение – утепление полов в ванных и совмещенных санузлах. В этих случаях качественной и надежной гидроизоляции, выполняемой по особой схеме – «чашей» — придется уделить и время, и средства, причем при любых конструкциях перекрытий, и деревянных, и железобетонных.

Основание для утепляющего слоя из плит ЭППС в данном случае – железобетонные плиты перекрытия. После их подготовки ведется монтаж пенополистирольных плит. Разделение утепления со стеной необходимо, для этого весь контур помещения проклеивают демпферными лентами. Возможна и прокладка полоски утеплителя на толщину примерно 10 мм, с той же целью – обеспечить стяжке плавающую конструкцию. При любых работах на перекрытиях многоэтажных домов вопрос отсечки очень важен, поскольку не менее актуальна и другая задача изоляции – звуко- и шумозащита. Плавающие стяжки наиболее эффективны с точки зрения эффективности барьера от распространяющегося по массиву железобетонного каркаса ударного шума.

Гидроизоляционный слой при утеплении перекрытий служит цели разделения фаз – мембранные пленки, заходящие на стенки «чашкой», предотвращают потерю воды гидратации из бетонной смеси. Швы смонтированных плит, особенно при ламельных пазогребневых стыках, незаметны и не создают мостиков холода, но вода может необратимо нарушить это равновесие. Кроме того, вся вода в бетонной смеси рецептурная и необходима бетону для гидратации и набора прочности, и гидроизоляционная мембрана должна обеспечить это условие. Настил полиэтиленовой пленки выполняют с нахлестом не менее 150 мм. Временное крепление пленочной гидроизоляции можно выполнить обычным скотчем.

После укладки гидроизоляционного слоя устанавливают маячки для контроля высоты стяжки. Армирование стяжке проволочной сеткой необходимо, поскольку неармированный бетон может дать в процессе набора прочности растрескивание с раскрытием трещин. Если запланированы теплые полы, то в бетонную стяжку закладывают нагревательный кабель или трубный водяной контур. Бетонная стяжка по маякам – классический вариант, но в современных домах с успехом применяют и наливные полы. Кроме того, перед тем как планировать и выполнять тяжелые бетонные стяжки, выясняют несущую способность перекрытия и делают уточняющие расчеты, чтобы убедиться в том, что утяжеление перекрытия не повлияет на конструкции здания.

После того, как стяжка наберет прочность, приступают к устройству финишной отделки пола – плитка, линолеум, ламинат и любой другой выбранный материал.

Основное условие успеха для утепления пола по перекрытию – это применить качественный материал и не отступать от технологии. Термоизоляция будет работать эффективно только на качественно подготовленном основании. Под утепляющим слоем из плит ЭППС не должны остаться пустоты, в которых неизбежно будет накапливаться влага. Кроме того, максимально плотное прилегание жестких плит ЭППС обеспечит им нагрузку от вышележащих слоев пирога, не превышающую прочность плитного утеплителя.

Железобетонные плиты перекрытий, если они в свое время были смонтированы качественно – без дефектов по стыкам и разновысотности, послужат надежным основанием под утепление при минимальной подготовке, всего лишь огруновке составами глубокого проникновения. После полной просушки грунтовочного слоя можно приступать сразу к монтажу плит утеплителя. Но если железобетонное основание имеет перепады высот между плитами, придется выравнивать основу под пенополистирольный утеплитель. Ремонтные работы в этом случае могут отнять немало времени и сил, поскольку придется сбить или срезать все выступы, заделать зазоры и стыки, устранить впадины и кривизну. Применяют для этой цели ремонтные растворы, окончательный итог работ – полное выравнивание общей поверхности с проверкой строительным уровнем. В случаях многочисленных дефектов укладки железобетонных плит часто применяют тонкослойные самовыравнивающиеся стяжки, несмотря на их немалую стоимость.

Вполне допустимо и применяется и «бюджетное» выравнивание поверхностей перекрытий под монтаж утеплителя: выполняют засыпку сухим просеянным песком на высоту в 10-20 мм с тщательным выравниванием песка и выверкой горизонтальности. Песок заполняет любое количество трещин и впадин, и послужит надежным основанием для термоизоляции. Конечно, и в случае выполнения самовыравнивающихся стяжек, и с песчаной засыпкой проверяют дополнительную нагрузку на перекрытие чтобы убедиться, что выравнивание не повлияет на его несущую способность.

Очень надежный способ монтажа теплоизолирующих плит выполняют, применяя специальный монтажный клей. Обычные плиточные клеевые составы для этих целей походят плохо, поскольку негативно влияют на общую термоизолирующую способность утепляющей конструкции. Клеи следует приобретать фирменные, преданазначенные именно для монтажа минераловатного и пенополистирольного утеплителя. Такой способ более затратен, но и эффект от утепления пола по железобетонному утеплителю будет высшего качества.

По уложенному утеплителю выполняют бетонную стяжку с прокладкой системы теплого пола по стандартной технологии: проверка горизонтальности, укладка армирующей сетки на фиксаторы, заливка стяжки с последующим устройством напольного покрытия.

Обозначение марок пенополистирольных плит изменилось

Что такое пенопласт? (с иллюстрациями)

Пенопласт, также известный как пенопласт или пенопласт, является материалом основы, широко используемым в каркасном искусстве. Он изготовлен из пенополистирола, покрытого с обеих сторон бумагой или пластиком, так что пена является сердцевиной сэндвича. Этот материал обычно белого цвета, хотя некоторые производители предлагают его и в черном цвете. Его толщина составляет 1/8 или 3/16 дюйма (0,3 или 0,5 сантиметра).

Поверхность пенопласта можно проткнуть канцелярскими кнопками и кнопками.

Этот материал очень легкий, а также прочный, что делает его идеальным для обрамления больших произведений искусства или плакатов, поскольку он очень мало увеличивает вес всей детали. Его жесткость стабилизирует бумажное искусство, но будьте осторожны — это не совсем архивное изображение. Пенополистирол разрушается в течение длительного времени, и побочный продукт этого разложения может быть кислым и может ускорить старение искусства, которым он создан.

Доска из пеноматериала может использоваться как одноразовая доска объявлений. Пенопласт

можно купить в очень больших листах, что привело к его второму по распространенности использованию в качестве рекламных щитов для школьных проектов и научных ярмарок. Три большие доски можно соединить на петлях, приклеив белую художественную ленту к стыкам с одной стороны, чтобы получился тройной фальц или триптих.

Пенопласт часто используется при моделировании.

Поскольку поверхность можно проткнуть кнопками или канцелярскими кнопками, пенопласт может стать отличной одноразовой доской объявлений за небольшую часть стоимости пробковой доски. Когда на поверхности будет слишком много проколов, чтобы ее можно было использовать, выбросьте ее и купите новую доску. Если поверхность достаточно гладкая, можно использовать маркеры сухого стирания для создания импровизированной белой доски. Одна деталь на двери комнаты общежития образует универсальную доску объявлений / белую доску.

Пенопласт легко разрезается на формы с помощью бритвенного ножа. Он принимает краски и фломастеры, на его поверхность можно приклеивать ткань. По этим характеристикам пенопласт заменил бальзовое дерево в качестве строительного материала, выбираемого моделистами.Если вашей коллекции оловянных рыцарей нужна зубчатая стена замка или вашим звездным пилотам-фигуркам нужен космический док, этот материал, нож, краска и клей могут создать фон и реквизит для ваших конкретных нужд.

Ткань можно использовать в творческих проектах на пенопласте.

Сравнение пенопласта (обновлено) | Тест Flite

Введение:

Я хочу, чтобы эта статья была как можно более научной. Мне нужны не мои мнения, а только факты. Желая сохранить чистоту моих методов тестирования, я сначала поделюсь с вами тем, что я сделал.

Вес:

Я купил весы OXO Good Grips у Target. У него есть выдвижной дисплей, который оказался благом.Для меня единственный реальный способ поставить весь лист пенопласта на весы и не касаться чего-либо другого — это центрировать его на весах. Что не оставляло места, чтобы увидеть дисплей. Поэтому я повесил выдвижной дисплей на конце стола, чтобы я мог заглянуть под пенопласт и увидеть показания.

Я не уверен, насколько точна использованная мной шкала. Иногда я получал одно показание, а при повторном измерении я получал на один грамм больше или меньше. Все веса, которые я использую в этих статьях, были наиболее подходящими и, как мне казалось, были наиболее точными. Я измерял все веса несколько раз. Он все еще может отличаться на грамм, но эта небольшая возможная ошибка не является проблемой.

Испытательная сила:

Я вырезал куски пенопласта размером 10 x 20 дюймов. Затем я разместил их на сиденьях двух стульев. Я держал стулья на одинаковом расстоянии друг от друга и в том же направлении положил на стул части пенопласта. Замечу, что я не уверен, есть ли у пенопласта зернистость. (Подробнее о возможном зерне в конце статьи.)

Я добавлял бутылки с водой в центр пенопласта до тех пор, пока пенопласт не смялся в середине, что привело к разрушению пенопласта. Я старался держать вес в центре и не распределять, но это довольно сложно сделать правильно, имея дело с 8 или 9 бутылками воды.

Результаты:

Марка Адамса

Купил в Dollar Tree

Цена: $ 1.00 (без налогов)

Размер листа: 20 дюймов x 30 дюймов x 3/16 дюймов, размеры были дважды проверены и соответствуют действительности.

Общий вес листа: 115 грамм

Вес на квадратный дюйм: 0,191666 грамм

Тест 1: кусок 10 «x 20» и весом 38 граммов сразу же сломался, когда была добавлена ​​третья бутылка воды.

Тест 2: кусок размером 10 дюймов на 20 дюймов и весом 38 граммов сломался через несколько секунд после добавления третьей бутылки воды.

Каждая бутылка воды весит около 525 грамм.

Тест 1: сломался с 1575 граммами веса.

Тест 2: сломался с 1575 граммами веса.

********************************************

Марка Элмера

Купили по цели

Цена: 2 доллара.99 (без налогов)

Размер листа: размеры 20 «x 28» x 3/16 «были дважды проверены и соответствуют действительности. Обратите внимание, что этот лист меньше, чем два других.

Общий вес листа: 224 грамма

Вес на квадратный дюйм: 0,4 г

Тест 1: кусок 10 x 20 дюймов весом 80 грамм разбился, когда была добавлена ​​десятая бутылка воды. Между добавлением бутылок прошло много времени.

Испытание 2: кусок размером 10 дюймов на 20 дюймов и весом 80 грамм сломался до того, как была полностью надета десятая бутылка.

Каждая бутылка воды весит около 525 граммов.

Тест 1: сломался с 5250грамм.

Тест 2: сломался с 5250грамм.

*********************************************

Торговая марка Flip Side

Купил в World of Variety (местная ремесленная мастерская)

Цена: 3,99 $ (без налогов)

Размер листа: 20 дюймов x 30 дюймов x 3/16 дюймов, размеры были дважды проверены и соответствуют действительности.

Общий вес листа: 249 грамм

Вес на квадратный дюйм: 0.415грамм

Тест 1:10 «x 20» и весом 83 грамма сломался через несколько секунд после добавления восьмой бутылки.

Тест 2: кусок 10 «x 20» и весом 83 грамма сломался вскоре после добавления восьмой бутылки.

Каждая бутылка воды весит около 525 грамм.

Тест 1: сломался с 4200грамм.

Тест 2: сломался с 4200грамм.

Примечания:

Я заметил, что бумага марки Adam (Dollar Tree) намного тоньше и ее легко отслаивать.Elmer’s и Flip Side примерно одинаковы, и бумагу трудно оторвать. Это доходит до того, что пена идет с бумагой, когда вы снимаете ее с бумаги Элмера и обратной стороны; Но с Адамом вы можете легко удалить бумагу, не повредив пену.

Пенопласт марки Adam (Долларовое дерево) резать намного легче. Практически отсутствует сопротивление, тогда как у брендов Elmer’s и Flip Side это может быть сложнее, и обычно приходится резать дважды, чтобы на самом деле разрезать бумагу напротив режущей поверхности.Из-за этого у Elmer’s и Flip Side лезвия затупляются быстрее.

Выводы:

Я хочу оставить это на ваше усмотрение. Между Адамом и двумя другими есть явная разница, но два других на самом деле не так уж и отличаются. Это не значит, что кто-то из них лучше других. Более легкий самолет может означать, что вы не так сильно разбиваетесь, поэтому вам не нужна сила. Вы можете знать, что все равно сломаете его, и предпочли бы дешево. Может быть, вы не против дополнительных затрат или лишнего веса, потому что вам нужна сила.Все зависит от вас.

Я действительно хотел разобраться в том, что между пенопластом есть разница.

Теперь у меня осталась куча битого пенопласта.

Важное обновление (пенопласт зернистость):

Сегодня я вырезал кусок пенопласта Адамса (долларовое дерево) размером 20 дюймов на 10 дюймов из нового листа, чтобы любые возможные волокна в пенопласте шли в противоположном направлении. Этот образец весил 39 граммов вместо 38, которые я получил в двух других тестах.Вероятно, это от двух других частей весом около 39, но эта, вероятно, была вырезана немного больше. Эта штука отлично справилась с тремя бутылками с водой. Но он сразу сломался, как только был добавлен четвертый. Я не уверен, означает ли это, что пена сама по себе имеет зернистость. С первыми тестами он мог выдержать три бутылки с водой в течение секунды, затем сломался. С этим тестом он сразу сломался. Очевидно, четвертой бутылки было слишком много. Я думаю, что более темные полосы на пене Adams, когда вы держите ее на свету, связаны с клеем, которым держится бумага.

Опять же, это второе испытание показало, что резка пенопласта Adams таким образом, чтобы любое возможное волокно двигалось в другом направлении, действительно улучшило прочность. Но это была небольшая сумма. Я не думаю, что необходимо проводить такой же тест с другими брендами, потому что они явно сильно отличаются от пенопласта Dollar Tree (Adams).

Я не думаю, что на вспененной части пенопласта есть зерно. Бумага будет, но это не должно сильно повлиять на прочность. И возможно, бумага и / или способ приклеивания бумаги изменили прочность пенопласта (немного).(Мне кажется, что на заводе были нанесены длинные полосы клея, а затем бумага была добавлена ​​к пене. Это могло привести к образованию волокон клея.)

Я также хочу упомянуть, что с брендами Elmer’s и Flip Side вес был распределен из-за количества использованных бутылок с водой. Если бы один и тот же вес был лучше отцентрован, они бы сломались раньше. Это означает, что эти два бренда могут быть не такими сильными, как кажется из моих данных. Я думаю, что Elmer’s и Flip Side примерно в два раза тяжелее Адамса и в 2-3 раза сильнее.В этом есть смысл.

пенопласт — это … Что такое пенокартон?

Пенопласт — определение пенопласта в The Free Dictionary

Полиуретановая пена принесла самый высокий доход в 2016 году, поскольку полиуретановая изоляция более рентабельна, чем установка пенопластов. Пенополиуретан может быть в форме распыляемой жидкости, жесткого пенопласта и панелей с различными покрытиями. В индустрии напольных дисплеев используются различные типы материалов, такие как гофрированный картон, пенопласт, пластиковый лист, стекло. и металл ». Для потолков, в зависимости от конструкции здания, на плоской крыше будет использоваться что-то вроде каменной ваты или пенопласта. Если у вас скатная крыша, наиболее распространенным применением является стекловолокно. Измерения с помощью системы TeraGauge доступны в широком диапазоне ассортимент продукции, включая прозрачные и непрозрачные пленки и листы; изделия из пенопласта, пенопласт, клей для пенопласта, SOFI, пенопласт и стаканчик; тонкостенная упаковка для измерения толщины барьерного слоя, включая толщину отдельных слоев; резина для многослойного EPDM, текстиля и стальной корд покрышек, внутренний слой и толщина резинки, а также изделия с различным содержанием минеральных наполнителей или пигментов.Выпускник-архитектор начал с декоров, сделанных своими руками: распечатал фотографии своих любимых футболистов, наклеил их на пенопласт, вырезал их и повесил на части своей комнаты. Это видно по таким предметам, как «Дорогая любовь». (фотографии, акриловые краски, дерево, картон, пенопласт, светодиодные фонари и акриловый лист), где зритель пытается понять предысторию персонажей и фоны, которые можно увидеть (читай: потрогали). Другой альтернативой, о которой мы читали, является использование пенопласт для герметизации и изоляции.Сборка проектов осуществляется на недорогом пенопласте. Стебли расположены так, чтобы поместиться «в» (под) цветочные горшки. Его выставка, состоящая из 13 экспонатов, «Образец рыцарства», представляет работы в смешанной технике из дерева, бумаги, пенополистирола и пенопласта, а также различных металлов. показ в Галилейской часовне Даремского собора с 25 августа по 20 сентября. Кроме того, Durst может печатать на «самом широком спектре материалов, включая гофрированный картон, пенопласт, металл, акрил, ПВХ, прозрачную пленку и другие материалы с подсветкой, текстиль и винил .«Каждый резервуар был визуально изолирован друг от друга пенопластом и от наблюдателя занавеской.
Обрабатываемая пена высокой плотности

— Монтажная пена

НАША ИНСТРУМЕНТАЛЬНАЯ ДОСКА ДЛЯ ЖЕСТКОЙ ПОЛИУРЕТАНОВОЙ Пены

Скачать руководство по инструментам

Производители инструментов и пресс-форм полагаются на General Plastics в области производства высококачественной обрабатываемой пены LAST-A-FOAM ^® , полиуретановых форм и возможности преобразования модели в инструмент. Наш широкий ассортимент пеноматериалов высокой плотности удовлетворяет разнообразные производственные потребности — от низкотемпературной укладки до высокотемпературных автоклавов (480 ° F).Однородные, беззернистые и легко обрабатываемые инструментальные панели LAST-A-FOAM ^® идеально подходят для мастер-моделей, контрольных приспособлений, быстрых прототипов, литейных и литейных шаблонов, мастер-заглушек и композитной оснастки.

Наши жесткие монтажные пенопласты надежно и легко склеиваются с помощью различных клеевых систем. Их отличная адгезионная способность позволяет создавать монолитные инструменты и формы из пенополиуретана, необходимые для строительства крупномасштабных проектов. Замена металлов LAST-A-FOAM ^® на металлы дает значительную экономию средств на разработку прототипа до изготовления окончательного металлического инструмента.Он также намного более доступен для инструментов с ограниченным тиражом, где металлы являются непомерно дорогими.

Помимо изготовления пресс-форм из вспененного материала для краткосрочных композитных инструментов, очень доступная, высокотемпературная инструментальная плита FR-4800 с низким КТР от General Plastics обеспечивает исключительную стабильность и универсальность. Его более высокая температура стеклования и низкий коэффициент теплового расширения (CTE) делают его пригодным для использования в вакуумных формовочных устройствах, где другие уретановые продукты могут размягчаться или деформироваться.

Легкообрабатываемый материал

Посмотрите на наши изделия из жесткого пенополиуретана и готовые детали, которые подходят для ваших инструментов и форм.Мы можем предоставить вам специальный вспененный материал для инструментов или создать прототипы и пресс-формы на станках с ЧПУ по вашим проектам и спецификациям. Наша квалифицированная служба поддержки клиентов и команда ЧПУ готовы поддержать ваш проект от концепции до реализации. Также доступны листы нестандартного размера и составы жесткого пенопласта для обработки.

Прочтите это приложение, чтобы узнать, как инструментальные платы и услуги по механической обработке General Plastics помогли улучшить функцию пула.

Запросить образец комплекта

Рекомендуемые продукты

• FR-3700 Производительность Core Series
• Инструментальная панель FR-4500, серия
• FR-4700 Инструментальная панель для высоких температур, серия
• FR-4800 Инструментальная панель для высоких температур и низкого КТР
• FR-7100 Серия многоцелевых сердечников и моделей для моделирования

Воспользуйтесь нашим инструментом Product Finder, чтобы узнать, какой продукт подходит для вашего конкретного применения.

Спросите дополнительную информацию

Демонстрация склеивания, препрега и укладки большого инструмента с использованием Hexcel HexTOOL ^® M61

Список компаний по производству пенопласта
