Переключатель схема 6: Выключатели

By alexxlab

Содержание

Выключатели

 Типы выключателей

    В зависимости от метода воздействия на  исполнительный элемент выключателя — часть, на которую нажимают, поворачивают или перемещают каким либо образом с целью изменения положения контактов, выключатели могут быть: клавишные, кнопочные, поворотные, перекидные и шнурковые.

    Клавишные выключатели широко используют для управления освещением в жилых и общественных зданиях. Их контактные группы обычно соответствуют схемам 1, 5, 05, 6 и 7. Они имеют наиболее эстетичный вид. Такие выключатели выпускают различных фасонов и цветовых оттенков. Пример клавишного выключателя показан на Рис. 2.

    Кнопочные выключатели в быту используют гораздо реже – это, прежде всего кнопка звонка. На промышленном оборудовании их используют для управления технологическими установками и станками.

    Поворотные выключатели. Их часто используют для включения светильников в производственных зданиях,  цехах и подвалах. Также широко используют для коммутации цепей управления и силовых цепей. Исполнительный элемент в таких выключателях сопряжен с валом.  Для включения (выключения) нагрузки вал поворачивают на определенный угол. Такой выключатель показан на Рис. 3.

    Перекидные выключатели. Их название произошло от английского слова tumble – опрокидываться. В основном это малогабаритные тумблеры, используемые чаще для коммутации различных цепей управления. Иногда их используют в приборах для включения питания. Одна из разновидностей перекидного выключателя показана на Рис. 4.

    Шнурковые выключатели, как правило, используют для управления освещением. Исполнительный элемент приводится в действие при помощи шнурка. Выключатели устанавливают под потолком, иногда встраивают в настенные светильники. Для включения светильника таким выключателем достаточно один раз дернуть за шнурок.



Клавишный выключатель

Рис. 2 Клавишный выключатель

    Показанный на Рис. 2 выключатель состоит из одноклавишного и двухклавишного выключателей, установленных в общую рамку. Одноклавишный выключатель содержит один контакт по схеме 1, а двухклавишный – два контакта по схеме 5.



Поворотный выключатель

Рис. 3 Поворотный выключатель



    Выключатели с поворотным исполнительным элементом (Рис. 3) обычно имеют контактные группы по схемам 2 и 3. Показанный на рисунке выключатель имеет три контакта по схеме 3 и два положения: включено и выключено. Часто поворотные выключатели имеют более двух положений.

Перекидной выключатель

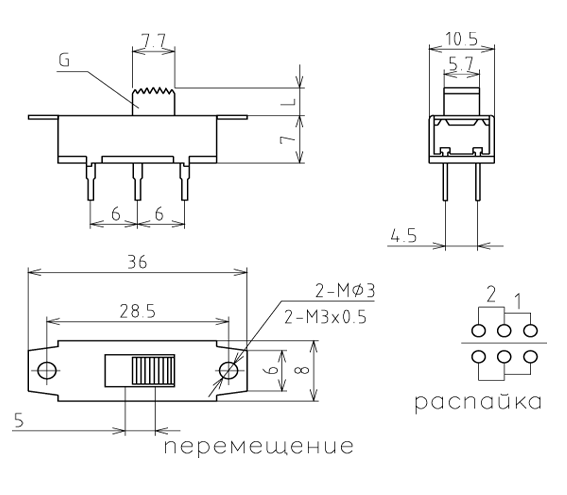

Рис. 4 Перекидной выключатель



    Перекидные выключатели (Рис. 4) имеют самые разнообразные схемы контактов. Часто эти выключатели имеют среднее положение с контактами по схеме 4.  Могут иметь две группы таких контактов.

    Во второй части статьи будут рассмотрены: маркировка выключателей и требования к контактным зажимам для присоединения проводников.



21.06.2014 г.

    К Части 2 статьи

    К ОГЛАВЛЕНИЮ (Все статьи сайта)

Схема переключателя с 2 мест

Схема подключения проходного выключателя с 2х или 3х мест

Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…

Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:

  • Работа лестничных выключателей
  • Способ подключения проходных переключателей

  • Практический пример и реализация схемы включения
  • Возможность создать схему управления лампой из 3х и более мест.

Итак, благодаря лестничным переключателям можно зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любая большая комната, где разумно управлять лампой из двух мест. Вообще такие переключатели могут использоваться для включения / выключения любого устройства из двух мест, не обязательно лишь лампы.

Как работают лестничные переключатели

Упрощенная схема выглядит так (присмотритесь к анимации).

  1. Обеспечиваем электрический потенциал через фазовый провод ( L ).
  2. Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
  3. Лампочка загорается когда электрический ток от L- провода достигает лампы.
  4. Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
  5. С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.

Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.

Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:

  1. Шнур питания подключается к переключателю S1.

  2. Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
  3. Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
  4. Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
  5. Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.

Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.

Принципиальная схема проходного выключателя

Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:

На ней изменились три вещи:

  1. К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
  2. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
  3. Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.

Полезное:  Замена электрической розетки в квартире своими руками

Пошаговая установка

Проходной выключатель S1

Ещё раз напомним — всегда начинаем любую установку с отключением напряжения в сети 220V.  Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба.

Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.

Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.

Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.

Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:

  • Источник питания — 1 шт.
  • Для питания других выключателей — 2 шт.
  • Для лестничного выключателя S2 — 2 шт.

Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.

Последний этап — сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:

Про установку более подробно говорили в статье об одиночных переключателях.

Проходной выключатель S2

Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:

  • кабельный вывод от переключателя S1 (внизу)
  • кабель, который ведет к лампе (вверху)

Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.

Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.

Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.

В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.

Теперь обратная сборка, снова надеть рамку и клавишу.

Проходной выключатель на 3 места

Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.

Подведём итог проделанных работ

Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест. Однако для этого требуется предварительное планирование и прокладку дополнительных кабелей между ними ещё на стадии ремонта / строительства проводки. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

4- 4,50 Загрузка…

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

2shemi.ru

Схема переключателя света с двух мест

Чтобы включать свет из двух мест, недостаточно просто установить переключатели, вместо обычных выключателей, нужно также подготовить соответствующую схему электропроводки.

В этой статье я подробно расскажу об устройстве системы переключателей света с двух мест, простым, понятным языком, с наглядными примерами, схемами.

Обычно управление освещением с двух мест выглядит следующим образом:

Два удаленных друг от друга выхода из помещения, рядом с ними, на стене, 2 проходных переключателя, с каждого из которых можно включать и выключать люстру в центре комнаты. Оба органа управления полноценные, их можно задействовать в любом порядке: зажигать лампу одним, выключая вторым или менять очередность произвольно – работают любые комбинации.

Такая схема переключения состоит из трех компонентов и достигается использованием:

— Переключателей света, вместо выключателей

— Электропроводки, с использованием кабелей с большим количеством жил, чем при монтаже стандартного освещения

— Правильного порядка соединения проводов в распределительной (распаячной) коробке

Чтобы понять, как это работает, рассмотрим отдельно каждый элемент.

Проходной переключатель света

Чтобы управлять светильниками с двух мест, устанавливают не простые выключатели, используются проходные ПЕРЕКЛЮЧАТЕЛИ, названые так по принципу работы. Ниже показано наглядное сравнение их схем.

Выключатель просто разрывает или замыкает фазный проводник, проходящий через него, обесточивая или зажигая светильники.

Переключатель устроен иначе, внутри него, при каждом нажатии клавиши, фазный проводник соединяется то с одним, то с другим внутренним контактом. Фаза при этом не обрывается, а лишь перекидывается на соседний контакт – из-за этого устройство еще называют перекидной выключатель. О том для чего это нужно и как используется читайте далее.

Электропроводка для выключения света с двух мест

Из логики работы видно, что к местам включения света подводится кабели с большеим количеством жил, чем для выключателя. На изображении ниже схематически показана стандартная электрическая проводка для включения света с 2х мест, с использованием распределительной коробки.

Так как всё коммутируется в электротехнической распаячной коробке, поэтому от устройств до неё проложены трехжильные кабели (в квартире или частном доме это ВВГнг-LS 3х1.5мм.кв.):

— До каждого механизма переключателя

— До светильника

— До электрического щита или ближайшей распредкоробки

Всего используется 4 кабеля. Будьте внимательны, если органов управления большем чем два, это правило не работает.

Схема соединения проводов в распределительной коробке

— Голубой НУЛЕВОЙ и желто-зеленый ЗАЗЕМЛЯЮЩИЙ проводники, соединяются с аналогичными проводами, идущими напрямую к светильнику – каждый с каждым.

— Таким же образом связываются (узнай, правила соединения в распредкоробках) голубой и желто-зеленые жилы идущие от проходного выключателя, так же каждый с каждым.

— Оставшийся коричневый (или белый в зависимости от производителя кабеля) провод: от одного выключателя соединяется с фазным от электрического щита, а от другого с аналогичным оставшимся проводом, идущим на люстру.

Общая схема переключателя света с двух мест

Правильное соединение в распред коробке этап, где любая ошибка не позволит схеме переключателей света работать правильно.

Нейтраль и заземление питающего кабеля, согласно принципа работы системы, идут сразу к потребителю (светильник).

Фаза поступает на переключатели, где с помощью перекидного механизма подаётся на один из двух контактов, соединяющих его со вторым устройством управления. А то, в свою очередь, уже связано с люстрой.

Таким образом, если на пути сигнала контакты замкнуты – электрический ток попадает на люстру и свет включается, если же при этом нажать клавишу одного из двух механизмов, цепь разрывается и он гаснет, до следующего нажатия любого из них.

Как видите схема, казавшаяся на первый взгляд запутанной проста и реализовать её может каждый. О том, как подключаются сами механизмы, подробно описано ЗДЕСЬ.

rozetkaonline.ru

Простая схема проходного выключателя с двух и трех мест

В данной статье рассматривается, какой должна быть схема проходного выключателя с двух мест, позволяющая управлять освещением помещения (включать и выключать) из разных точек. Кроме того, что разные группы ламп можно подключать к различным выключателям, иногда нужно в одном месте включить свет, а пройдя помещение, в другом выключить. Это реализуется с помощью перекрестных переключателей.

В квартире или доме можно назвать множество мест, где пригодиться возможность выключать свет из нескольких точек. Самый типичный случай, это длинный коридор или гараж, где пара выключателей избавляет от необходимости сначала выключить свет, а потом в потемках идти к противоположному выходу.

Другой пример — в спальне, было бы удобно разместить один выключатель у входа, а второй у прикроватной тумбочки. Это удобно, включать свет, когда вошли, и когда уже ложитесь спать, выключить освещение, не вставая с кровати.

Маркировка и внешний вид проходного выключателя

Также такой принцип включения/выключения света очень полезен для подъезда многоквартирного дома, когда освещение подъезда и лестницы можно выключать на своем этаже, уже дойдя до квартиры (но надо учитывать, что таким образом будет все освещение включаться или отключаться на всех этажах одновременно).

А если вы хотите каждую отдельную лампочку контролировать из нескольких мест, то это потребует монтажа отдельной схемы управления и выключателей для светильников на каждом этаже.

Управление лампочкой из двух мест (схема проходного выключателя с двух мест)

Правильное название нужного вам типа выключателя — «проходной переключатель». Хотя внешне он выглядит как типичный выключатель на одну клавишу, переключателем он называется не зря. Данный прибор, при обоих положениях клавиши не выполняет разрыв электрической цепи, а производит переключение с одного контакта на другой.

В типовой схеме с двумя переключателями, установленными в разрыве цепи между лампочкой и фазой, между переключателями проложены два провода и нажатие на клавишу любого может включить или выключить освещение, не зависимо от положения второго выключателя.

То есть, если цепь разомкнута, то нажатие на клавишу любого из переключателей, замкнет цепь, а второе переключение на том же или на втором выключателе — разомкнет.

Собрать такую схему никакой сложности не представляет, достаточно найти на каждом переключателе общую клемму, которая не переключается, у одного из переключателей к этой клемме подсоединяют провод фазы, на втором выключателе к общей клемме присоединяют провод от лампочки или светильника.

А оставшиеся на каждом переключатели по две клеммы соедините между переключателями в любом порядке. Нулевой идет прямо к лампочке, как это и должно быть. Так что, в итоге, после сборки данной схемы, у вас в распределительной коробке пройдут пять проводов. Иногда такие переключатели делают двойными, то есть, один корпус с двумя независимыми клавишами и шестью клеммами.

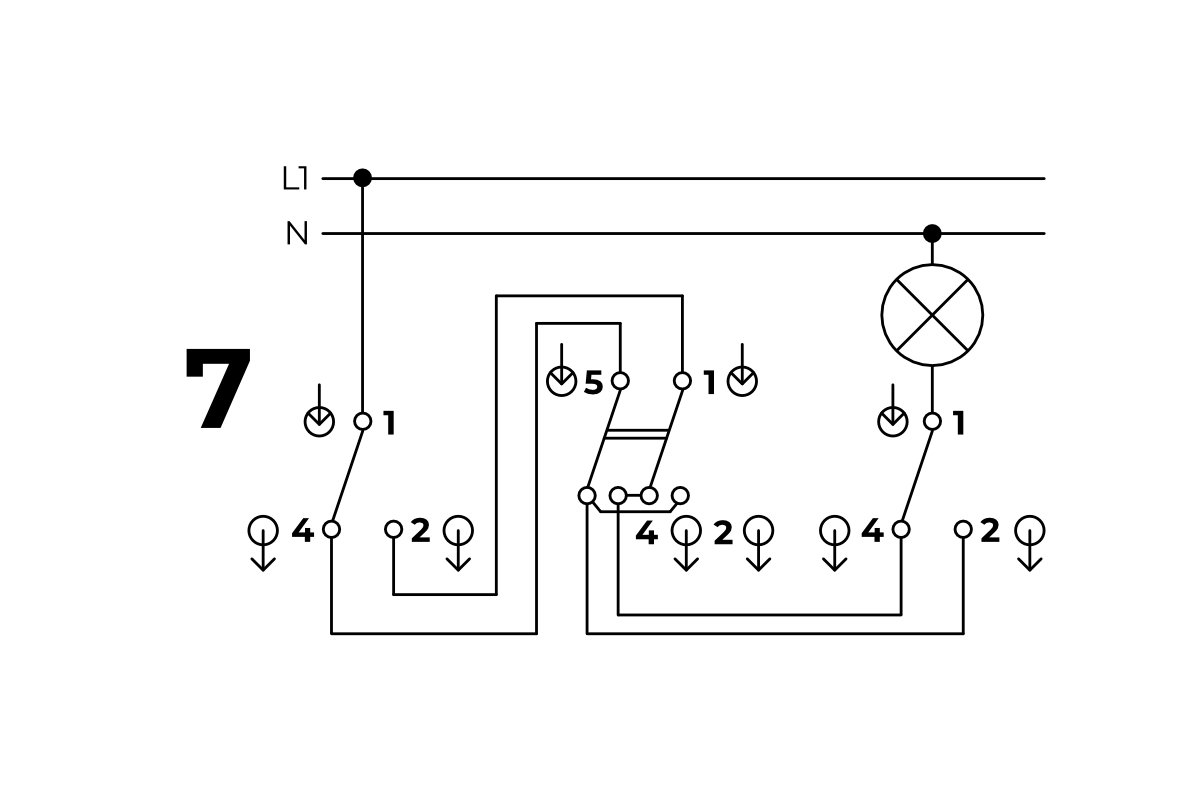

Управление светом из трех и более мест (схема проходного выключателя с двух мест)

Если схема проходного выключателя с двух мест уже более или менее понятна, то для реализации этой же задачи, но с тремя выключателями, вам понадобиться кроме знакомых уже проходных переключателей (2 шт.) еще и один перекрестный переключатель. Внешне его можно отличить только по четырем клеммам для проводов, а так — типичный одноклавишный выключатель. Существуют и двойные перекрестные переключатели на две клавиши и, соответственно, на восемь клемм.

В случае управлением освещением из трех точек, проходные выключатели ставят в начале переключающей цепи и в конце, а перекрестный выключатель — между ними. Это можно посмотреть на стандартной схеме, как подключают перекрестный и проходные переключатели.

Перекрестный переключатель имеет такое название потому, что через него проходят две линии электропитания. И этот прибор каждым нажатием клавиши переключает их накрест. Типичный пример использования цепи из трех выключателей — подъезд и лестничные пролеты трехэтажного дома. Проходные переключатели монтируют на первом и третьем этажах, а перекрестный — на втором.

Теперь можно при входе в подъезд или выйдя из любой квартиры на лестничную клетку включить свет, любой из переключателей замкнет цепь. А при выходе из подъезда или когда подниметесь на нужный этаж, опять-таки, любым из переключателей независимо выключить лампочку.

Надо отметить, что если точек контроля освещением четыре или больше, то в данной схеме просто увеличивается количество перекрестных переключателей в середине цепи.

Итак, поняв отличие специальные переключателей от бытовых выключателей освещения, вы точно знаете, как собирается и коммутируется схема проходного выключателя с двух мест. Как видите сделать управление из множества мест одной лампочкой совершенно не сложно. Вот если вы захотите управлять из нескольких мест каждым светильником отдельно, то тогда вам придется монтировать намного больше схем.

sdelaj-sam.com

Схема проходного выключателя с двух мест на одну лампочку

Схема подключения проводного выключателя с 2 мест. Знаете ли вы все преимущества и недостатки этой электросхемы? 3 важных нюанса подключения

Если вы решили воплотить в жизнь электросхему, описанную в статье, вам будет полезно пройти небольшой тест, чтобы убедиться в том, что вы готовы к работе.

Сколько контактов имеет ПВ?

Пояснение: ПВ содержит три контакта. Один из них — «общий», а два прочих соединяются со следующим ПВ.

В помещении не горит свет. Сперва была нажата кнопка первого ПВ, затем второго, а после этого — вновь первого. Будет ли гореть свет после этих действий?

Пояснение: Да, т.к. после третьего действия фазовое напряжение достигнет лампочки.

Может ли быть реализована электросхема с ПВ для работы с двумя лампами?

Пояснение: Да для этого используются двухкнопочные ПВ.

Электрическое освещение — незаменимый спутник любой современной квартиры. Управление светом осуществляется с помощью переключателей: на один источник освещения (обыкновенную лампочку, или несколько ламп) приходится один переключатель. Но далеко не всегда это устраивает владельцев помещения по некоторым причинам. Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? В данном материале мы дадим подробный ответ на этот вопрос, а также приведем схему подобного включения, и расскажем, как работает ПВ схема.

Для чего может понадобится схема ПВ света на 2 выключателя?

Ситуации, когда в комнате или ином помещении необходима реализация подобной схемы проходного выключателя, бывают самыми разнообразными. К примеру, большая спальная комната. Очень удобно разместить переключатель света у каждой кровати, чтобы управление освещением было у каждого жильца. К тому же, вам не придется добираться в темноте до вашего спального места. Войдя в комнату, вы включаете свет, а уже после того, как заняли свое место в кровати, вы выключаете его.

Также выгодно использовать подобную схему в небольших домах, величиной 3-5 этажей. Если делать выключатель света в парадной для каждого этажа по отдельности, это выльется в необходимости сборки лишних схем управления.

При использовании проходного выключателя с двух мест, жилец дома включит свет, заходя в подъезд, и выключит его, находясь на своем этаже.

Другой пример — большой кабинет на несколько рабочих мест. Наличие возможности выключить/включить свет сразу с двух и более точек делает такой офис гораздо уютнее.

Как выглядит проходной выключатель с 2 и более мест?

Схемы проходных выключателей

Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Это обыкновенный однокнопочный выключатель/включатель. Существует двух- и более кнопочное исполнение, применяющееся тогда, когда освещение более сложное, и каждая кнопка включает конкретную лампу. Вместо кнопочного переключателя используется и сенсорный, но принцип действия остается прежним.

Преимущества и недостатки схемы ПВ с 2 мест

У таковой схемы включения есть преимущества и недостатки. Они вытекают из самой сути работы подобного переключателя. К преимуществам относят:

  1. Повышение уровня комфорта. Из приведенных выше примеров исходит, что использование схемы позволяет избавиться от неудобств, возникающих в быту;
  2. Простота исполнения. Данная электросхема очень проста в исполнении, и не требует применения какого-либо дополнительного специфичного оборудования;

Недостатком подобной реализации управления освещением называют только перерасход электроэнергии. Вспомним вышеупомянутый пример про подъезд. Войдя в него, человек включает свет, а уже поднявшись на свой этаж выключает его. Освещение будет продолжать работать на всех этажах, пока житель дома не нажмет на переключатель. Подобный расход нельзя внушительным, а когда речь идет о небольших помещениях, он и вовсе отсутствует.

Схема проходного выключателя с двух мест

Электросхема ПВ

На рисунке представлена простейшая электросхема управления освещением с двух мест с помощью проходных выключателей. Под цифрами 1 и 2 обозначены сами переключатели. Красным цветом выделен фазный провод — то есть, провод, по которому идет напряжение. На схеме в качестве источника света упрощенно изображена одиночная лампа, но на ее месте допускается более сложное освещение.

На рисунке отображается то, как работает ПВ схема: при нажатии на любой из переключателей будет выключен/включена лампочка. Если первый переключатель передал напряжение на лампу, то нажатие на второй переключатель выключит свет — в этом месте фазный провод «прервется» Справедливо и обратное. На схеме изображена ситуация, когда оба переключателя выключены. Лампочка не будет активна при любых расположениях кнопок. Но что будет в других ситуациях? Рассмотрим каждый из возможных вариантов.

На этой схеме последовательно был нажат сперва первый переключатель, а затем второй. Зеленая стрелка показывает, как действует контакт, после нажатия второй кнопке. Он обрывает течение электрического тока, поэтому лампочка становится неактивной.

Вслед за этим был вновь включен первый переключатель. Лампочка вновь загорится — фазовое напряжение достигнет источника света. После нажатия на первую кнопку, лампочка погаснет.

Так и работает электросхема проходного выключателя с двух мест на одну лампу. Ее механизм достаточно прост и понятен, коротко его описывают так:

  1. Если оба переключателя включены — источник освещения активен;
  2. Если один из переключателей включен — источник освещения активен.
  3. Оба переключателя выключены — источник освещения неактивен.

Как подключить проходной выключатель

Применение схемы включения с 2 мест

Каждый из переключателей имеет две клеммы. Для воплощения вышеописанной схемы в жизнь необходимо найти в каждой из них ту контактную клемму, где контакт закреплен одной стороной. Такую клемму называют «общей». В одном из переключателей к таковой подключается фазное напряжение, а в другом — провод от источника освещения.

Остальные клеммы соединяются между собой. Последовательность соединения любая. Синим цветом на схеме обозначается нулевой провод. Он проводится напрямую к источнику света от распределительной коробки.

В распределительной коробке находится пять соединений проводов.

3 нюанса по технике безопасности

При воплощении электросхемы в жизнь следует помнить о 3 нюансах:

  1. Для того чтобы определить какой провод фазовый — используйте специальный пробник.
  2. Не стоит использовать провода из различных металлов при их соединении «вскрутку». Из-за разности потенциалов провоцируется возгорание;
  3. При работе используйте толстые резиновые перчатки.

Как избежать 2 основные ошибок при подключении

  1. ПВ не устанавливается на «ноль». Он всегда соединяется с фазовым проводом. Иначе при необходимости проведения ремонтных работ, даже при отключении электричества,  ПВ не будет обесточен, что вызовет опасную ситуацию;
  2. ПВ не имеет положений «Выключено» и «Включено». Положение кнопки лишь показывает одно из двух возможных состояний.

Простая схема подключения с четырех мест

Принцип действия остается прежним. Но в схему включается также два дополнительных перекрестных выключателя, необходимые для того, чтобы обеспечить соединения всех контактов.

ПВ схема подключения на 4 точки

Работа перекрестных переключателей независима от других. Они могут передавать напряжение на источник света даже если кнопки проходных переключателей находятся в неактивной позиции. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Верно и обратное.

Данная схема расширяется до любого количества мест управления освещения. Но главный принцип сохраняется: в начале и конце пути (до лампочки) фазового провода находится два проходных выключателя. Между ними располагаются перекрестные. Их количество равняется количеству желаемых точке управления освещением.

Пять самых часто задаваемых вопросов

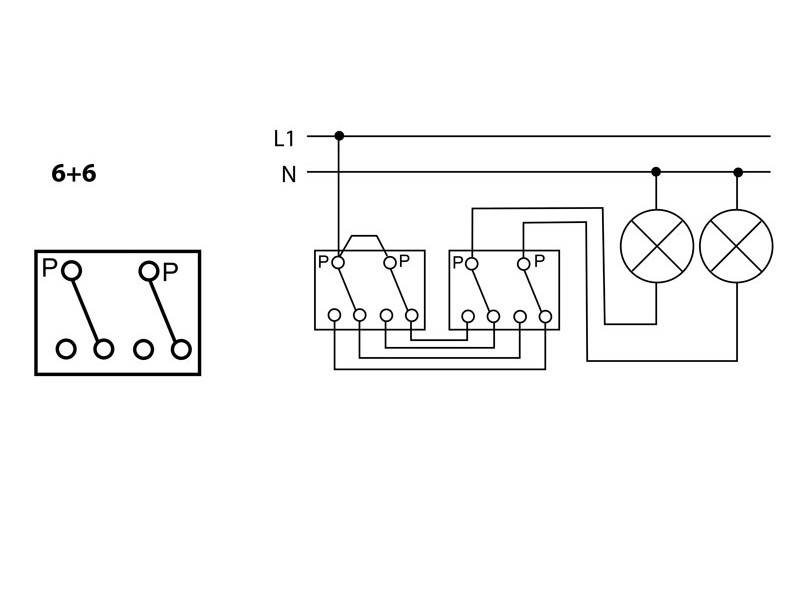

Можно ли сделать управление несколькими источниками освещениям с двух мест с помощью ПВ?

Да, подобная реализация возможна. Схема двойного ПВ на две лампочки будет отличаться лишь тем, что у каждого переключателей будет не одна кнопка, а несколько (по количеству ламп). Каждая кнопка будет регулировать только работу соответствующей ей лампочки и не влиять на работу остальных.

Можно ли сделать управление лампочкой из трех и более мест с помощью ПВ?

Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Для решения этой проблемы дополнительно реализуются параллельные переключатели, которые позволяют увеличить количество мест управления освещением до любого нужного числа.

Чем отличается проходной выключатель от обычного?

Принцип действия обычного выключателя достаточно прост — при нажатии на кнопку от либо прерывает электрическую цепь, либо наоборот передает электрический ток далее. ПВ работает сложнее. При нажатии на кнопку происходит переключение между различными контактами. Конечный результат (будет ли активирована лампочка или нет) зависит от положения других переключателей.

Чем отличается проходной выключатель от параллельного?

Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. В ПВ всего три контакта, один — общий, а два других служат для передачи напряжения или разрыва электрической цепи — это зависит от положения кнопки.

На что нужно обращать внимание при выборе ПВ?

При выборе ПВ следует уделить пристальное внимание на конкретный тип устройства. Они могут различаться своими характеристиками, а также формой. Выделяют ПВ открытого (для соединения с открытой проводкой) и закрытого тип (Для соединения с проводкой, идущей внутри стен). Контакты устройства рассчитаны на конкретный электрический ток, поэтому при выборе модели следует ориентироваться на предполагаемую нагрузку.

Как подключить 4 ПВ?

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше.

Заключение

В статье мы рассмотрели все часто возникающие вопросы на тему подключения проходных выключателей. Воспользовавшись этим материалом и пройдя тест для самопроверки вы без труда сможете воплотить приведенную выше электросхему в жизнь.

elektro220v.ru

Схема переключателя ламп подвесного потолка » Паятель.Ру

Модные сейчас подвесные потолки с точечными источниками света нуждаются в специальном оборудовании для переключения и зонирования освещения. Имеющиеся в широкой продаже двойные механические выключатели для этого мало пригодны, так как могут управлять только двумя группами ламп, а число вариантов освещения не может быть больше четырех (выключено, включена 1-я группа, включена 2-я группа, включены обе группы).


Электронным способом можно достигнуть большего разнообразия и эффективности освещения. Здесь приводится схема электронного переключателя четырех групп светильников, позволяющего выбрать из 16-ти вариантов освещения. Органов управления — два, это обычный сетевой выключатель и кнопка без фиксации. Выключатель S2 служит для отключения светильников, а кнопка S1 для выбора вариантов.

Сразу после подачи питания схема переходит на нулевой вариант, — когда все светильники выключены. Затем нужно нажать кнопку S1. Пока вы её держите нажатой происходит перебор вариантов освещения. Как только увидите, что светильники зажглись в таком порядке как вам нужно, — отпустите кнопку.

Выключателем S2 вы можете выключить светильники, сохранив в памяти схемы последний вариант их включения. При включении выключателя, если не было перерыва в электроснабжении, светильники будут гореть так же как до выключения.

На самом деле никакой памяти, в прямом смысле слова, в этой схеме нет. Просто когда вы выключаете выключатель S2, вы отключаете светильники, а электронная часть схемы остается под напряжением, и сохраняет свое установившееся состояние.

Теперь подробнее о схеме. Светильники питаются пульсирующим напряжением, полученным с мостового выпрямителя VD2. Тип моста нужно выбирать из условия максимальной мощности в сумме всех ламп. Все лампы подвесного потолка сгруппированы в четыре группы, каждая из которых включается ключевым полевым транзистором с низким сопротивлением открытого канала.

Максимальная мощность в сумме всех ламп, входящих в одну группу не должна быть больше 100 Вт. При такой мощности радиаторы полевым транзисторам не нужны.

Логическая часть схемы сделана на одной микросхеме — CD4060B, представляющей собой 14-разрядный двоичный счетчик с элементами мультивибратора. В схеме мультивибратора работают С3, R2, R3. Генерируемая частота около 100 Гц. Кнопка S1 — размыкающая, пока она не нажата, она шунтирует частото-задающую цепь мультивибратора и таким образом не допускает его генерации. При нажатии кнопка размыкается и мультивибратор работает.

Дребезг контактов, который обязательно имеет место, здесь существенного влияния на работу схемы не оказывает, поскольку импульсы с выхода мультивибратора подвергаются делению как минимум на 64, да и сама частото-задающая RC-цепь оказывает на помехи от дребезга подавляющее действие.

Схема собрана на печатной макетной плате размерами 72×59 мм. Такие платы часто бывают в продаже, на них по 546 отверстий с круглыми печатными площадками. Отверстия расположены рядами с шагом в 2,5 мм.

6-контурная панель переключателей DIYAutoTune

Панель управления шестиконтурным гоночным автомобилем с усиленным распределительным устройством. Это включает в себя один мгновенный выключатель для вашего стартера и пять выключателей с подсветкой. Выключатели имеют сбрасываемые автоматические выключатели вместо предохранителей, поэтому, если вам нужно вернуть свой гоночный автомобиль на трассу и прихрамывать в боксы, вы можете дать ему остыть и нажать кнопку вместо того, чтобы искать предохранитель.

Включает в себя три цепи на 10 А для легких нагрузок и два блока на 20 А для тяжелых нагрузок. Сами переключатели рассчитаны на 20 ампер. Клеммы подходят для плоских разъемов 1/4 дюйма, не входят в комплект. Панель из черного алюминия с порошковым покрытием, легкая и устойчивая к коррозии.

Размеры панели 3 дюйма x 7,75 дюйма, а схема отверстий под болты — 2,75 дюйма x 7,5 дюйма.

Выключатели сделаны в Мексике, и мы не знаем, откуда берутся автоматические выключатели, но, вероятно, они импортированы.Автоматические выключатели защищены от брызг, а выключатели рассчитаны на погружение. Металлообработка, порошковая окраска и окончательная сборка производятся здесь, в США.
Особенности:

    • Шесть цепных гонок Автомобильная панель автомобиля Панель с сверхмощным распределительным устройством
    • Болт Узор: 2.75 дюйма x 7,5 дюйма
    • Цвет: черный
    • Отделка: Pireloat
    • Материал: алюминий
    • Продается как: каждый

    Кто такой DIY AutoTune?

    DIYAutoTune — компания, основанная Джерри Хоффманном в 2004 году.То, что начиналось как хобби, превратилось в бурно развивающийся бизнес. Компания специализируется на выпуске новейших товаров и комплектов для тюнинга. Сегодня они стали одной из ведущих компаний в своем сегменте рынка.

    Эксперт скорой помощи

    У них есть все необходимое для установки полностью программируемой системы управления двигателем на любое транспортное средство, будь то грузовик, легковой автомобиль, мотоцикл, грузовой автомобиль или даже лодка. Компания предлагает различные продукты для тюнинга из линейки самодельных программируемых электронных систем впрыска топлива MegaSquirt, жгута проводов MegaSquirt, широкополосных датчиков O2 Innovate Motorsports LC-1 и LM-1 и датчиков, а также компонентов зажигания.

    Широкий ассортимент продукции

    Когда речь заходит о системах управления двигателем, следует выбирать DIY AutoTune. У них также есть готовые к установке комплекты для энтузиастов, которым нужен продукт plug-and-play. Какой бы маршрут вы ни выбрали, они гарантируют полный контроль и настройку вашего двигателя, позволяя вам каждый раз извлекать максимальную мощность.

    Приобрести AutoTune своими руками в Vivid Racing

    Современный современный двигатель требует специального оборудования, чтобы вы могли настроить его по своему вкусу.Если вы ищете продукт, который позволит вам все контролировать, не ищите дальше, так как DIY AutoTune — это бренд для вас. Вся их электроника имеет четкую маркировку и имеет все необходимое для установки.

    Чтобы узнать больше о DIY AutoTune и о том, что они могут предложить, посетите Vivid Racing и ознакомьтесь со списком продуктов, которые соответствуют вашим конкретным требованиям.

    Информация о гарантии — комплекты DIYAutoTune в разобранном виде

    Продукты, приобретенные в виде комплектов, мы гарантируем наличие всех деталей, необходимых для завершения комплекта, и детали будут в новом и рабочем состоянии, когда мы отправим их вам.Если вы обнаружите несоответствие, пожалуйста, сообщите нам. С нами довольно легко работать, и мы сделаем все возможное, чтобы позаботиться о вас быстро. Очевидно, что мы не можем гарантировать сборку комплекта. Если вы застряли, мы предлагаем опубликовать тему на www.msefi.com или www.msextra.com и отправить нам ссылку по электронной почте, чтобы мы могли попытаться присоединиться и работать вместе с другими, мы обычно можем помочь вам добраться до корня вашей проблемы. . При этом у большинства людей нет проблем со сборкой наших наборов, они четко промаркированы и собираются вместе так же легко, как и любой другой набор.

    Гарантийная информация — ЭБУ MegaSquirt в сборе DIYAutoTune и аксессуары

    Этот раздел относится к любому продукту, который доступен в виде комплекта, но который мы также предлагаем в собранном виде. Примерами могут служить стандартные ЭБУ MegaSquirt I и II, стимуляторы и тому подобное. Стандартные готовые блоки MegaSquirt ECU в сборе покрываются годовой ограниченной гарантией от дефектов производителя. Свяжитесь с нами, если вы считаете, что у вас есть проблема, которая должна быть покрыта гарантией.Мы обсудим с вами проблему и предоставим номер RMA и адрес для доставки вашего устройства. Наш технический специалист оценит устройство, и если будет обнаружена проблема, связанная с заводским браком, мы отремонтируем его бесплатно. Мы покроем стоимость доставки из нашего магазина до 25 долларов США; нам нужно, чтобы вы покрыли любые расходы на доставку сверх 25 долларов США и стоимость доставки устройства из вашего местоположения в наш магазин. Если мы определим, что проблема возникла из-за неправильного использования, неправильной установки или неправильной модификации, цена нашей мастерской будет составлять 75 долларов США в час плюс материалы для ремонта вашего устройства (минимум один час).

    Мы не возражаем против модификации устройства, так как это дух проекта MegaSquirt, просто поймите, что если ваш мод окажется вероятным виновником повреждения устройства, мы не сможем поддерживать устройство по гарантии. Обратите внимание, что обширная модификация может усложнить процесс устранения неполадок, а в некоторых случаях может потребоваться отмена модификаций, чтобы вернуть устройство в рабочее состояние. За требуемое время будет взиматься плата, и в этом случае мы не можем нести ответственность за возвращение пользовательских модификаций на место после того, как их пришлось удалить для решения проблемы.

    Информация о гарантии – промышленные товары

    Общее возмещение убытков
    Детали гоночных автомобилей в целом опасны по своей природе и могут привести к травмам или повреждению, если их неправильно модифицировать или изменить перед использованием. Hoffmann Innovations не будет нести ответственности и не будет платить вам за какие-либо травмы или ущерб, вызванные неправильным использованием, модификацией, изменением дизайна или изменением любого из наших продуктов. Hoffmann Innovations никоим образом не несет ответственности за любой случайный или косвенный ущерб, включая прямой или косвенный ущерб, связанный с работой, буксировкой, проживанием,
    гараж, ремонт, медицинские или юридические расходы, связанные с использованием любого предмета из нашего каталога или с задержкой или неудобствами, вызванными необходимостью замены или ремонта любого такого предмета.

    Гарантии производителя являются стандартными для некоторых наших продуктов. Например:
    На все широкополосные продукты Innovate Motorsports распространяется ограниченная гарантия производителя сроком на 1 год, которая распространяется на запасные части и работу по ремонту любых заводских дефектов. С ними приятно работать, и они позаботятся о вас, а мы позаботимся о том, чтобы о вас позаботились.

    На системы AMP EFI, MS3Pro, MS3Pro Plug & Play и MSPNP2 EMS распространяется ограниченная гарантия производителя сроком на 1 год, которая распространяется на запасные части и работу по устранению любого дефекта производителя для первоначального покупателя.Кроме того, первоначальные покупатели моделей AMP EFI MS3Pro ULTIMATE и EVO могут перейти на ограниченную пожизненную гарантию в течение 30 дней с момента покупки путем онлайн-регистрации продукта. Пожалуйста, посетите https://www.ampefi.com/warranty/ для получения подробной информации и регистрации продукта.

    Другие промышленные товары (топливные насосы и т. д.) имеют информацию о гарантии, включенную в список продуктов.

    Коммутатор каналов Mark V

    Напряжение и номинальные характеристики длительной, кратковременной и аварийной защиты

    кВ Ампер, СКЗ
    Ном. Макс. BIL Прод. Кратковременный Закрытие при отказе,
    Рабочий цикл,
    Одноразовый
    Мом. 3-секундный
    34,5 38 200 1200 61 000 40 000 30 000
    46 48,3 250 1200 61 000 40 000 30 000
    69 72. 5 350 1200 61 000 40 000 30 000
    115 121 550 1200 61 000 40 000 30 000
    138 145 650 1200 61 000 40 000 30 000
    1600♥ 70 000 43 750 40 000
    2000♥ 80 000 50 000 40 000
    161 169 750 1200 61 000 40 000 30 000
    230 242 900 1600 70 000 43 750 40 000
    2000 80 000 50 000 40 000
    345 362 1300 1600 70 000 43 750 40 000
    2000 80 000 50 000 40 000

    ♥ 1600 и 2000 ампер непрерывно доступны только в трехполюсном исполнении с центральным разрывом.

    Номинальные токи отключения для коммутации и защиты трансформаторов

    Класс Квалификация Максимальный ток,
    Прерывание RMS
    Симметричный
    Параллельное переключение Макс. восстанавливающееся напряжение 60 Гц: 90 кВ (среднеквадратичное значение) и 150 кВ (среднеквадратичное значение) 1200/1600/2000♥
    Переключение тока сброса нагрузки и намагничивания Трансформаторы, подключенные к глухозаземленной звезде на первичной стороне (коммутатор цепи) и треугольнику на вторичной стороне 1200/1600/2000♥♣
    Все остальные соединения трансформаторов 1200/1600/2000♥♣
    Ошибка Прерывание Первичные неисправности с общей длиной соединения всех линий на стороне источника коммутатора каналов не  менее ♠. 7000 или 8000
    Первичные неисправности с общей длиной соединения всех линий на стороне источника коммутатора цепи менее ♠. 4000 (3000 А для одноразрядных коммутаторов 115 кВ)
    Вторичные неисправности — все остальные соединения трансформаторов 4000 (3000 А для одноразрядных коммутаторов 115 кВ)
    Внутренние неисправности — см. первичные и вторичные неисправности выше

    ♥ В зависимости от непрерывного рейтинга Circuit-Switcher.
    ♣ Будет переключать токи намагничивания, связанные с такими нагрузками.
    ♠ Общая присоединенная длина всех воздушных линий (во всех направлениях), включая любое количество фидеров, подключенных к подстанциям со стороны источника, как указано в таблице ниже:

    Напряжение в системе, кВ 34,5 — 69 115 и 138 161 230 345
    Общая длина, мили 7 15 20 25 40


    Номинальный ток отключения для коммутации и защиты линии

    Класс Квалификация Максимальный ток,
    Разрыв RMS
    Симметричный
    Разделение нагрузки (параллельное или циклическое переключение) Макс. восстанавливающееся напряжение 60 Гц: 90 кВ (среднеквадратичное значение) и 150 кВ (среднеквадратичное значение) 1200/1600/2000♥
    Падение нагрузки Цепи со всеми трансформаторами на стороне нагрузки, соединенными глухозаземленной звездой на первичной стороне (коммутатор цепи) и треугольником на вторичной стороне 1200/1600/2000♥
    Цепи со всеми трансформаторами на стороне нагрузки, подключенными иначе, чем описано выше. 1200/1600/2000♥
    Отключение линии Максимальная длина линии: 300 миль.
    Неисправность Прерывание Неисправности линии или шины с общей длиной соединения всех линий на стороне источника коммутатора каналов не  менее ♠. 7000 или 8000
    Неисправности линии или шины с общей присоединенной длиной всех линий на стороне источника коммутатора цепи менее ♠. 4000 (3000 А для одноразрядных коммутаторов 115 кВ)

    ♥ В зависимости от непрерывного рейтинга Circuit-Switcher.
    ♠ Общая присоединенная длина всех воздушных линий (во всех направлениях), включая любое количество фидеров, подключенных к подстанциям со стороны источника, как указано в таблице ниже:

    Напряжение в системе, кВ 34,5 — 69 115 и 138 161 230 345
    Общая длина, мили 7 15 20 25 40


    Номинальные токи отключения для коммутации и защиты кабелей

    Класс Квалификация Максимальный ток,
    RMS прерывания
    Симметричный
    Разделение нагрузки (параллельное или циклическое переключение) Макс. восстанавливающееся напряжение 60 Гц: 90 кВ (среднеквадратичное значение) и 150 кВ (среднеквадратичное значение) 1200/1600/2000♥
    Падение нагрузки Цепи со всеми трансформаторами на стороне нагрузки, соединенными глухозаземленной звездой на первичной стороне (коммутатор цепи) и треугольником на вторичной стороне 1200/1600/2000♥
    Цепи со всеми трансформаторами на стороне нагрузки, подключенными иначе, чем описано выше. 1200/1600/2000♥
    Обрыв кабеля (зарядный ток) Экранированный и неэкранированный кабель 550
    Неисправность Прерывание Неисправности кабеля или шины с общей присоединенной длиной всех линий на стороне источника коммутатора каналов не  менее ♠. 7000 или 8000
    Неисправности кабеля или шины с общей присоединенной длиной всех линий на стороне источника коммутатора цепи менее ♠. 4000 (3000 А для одноразрядных коммутаторов 115 кВ)

    ♥ В зависимости от непрерывного рейтинга Circuit-Switcher.
    ♠ Общая присоединенная длина всех воздушных линий (во всех направлениях), включая любое количество фидеров, подключенных к подстанциям со стороны источника, как указано в таблице ниже:

    Напряжение в системе, кВ 34,5 — 69 115 и 138 161 230 345
    Общая длина, мили 7 15 20 25 40


    Номинальные токи отключения для коммутации и защиты группы шунтирующих конденсаторов

    Класс Квалификация Максимальный ток,
    Разрыв RMS
    Симметричный
    Блок переключения тока Заземленная батарея конденсаторов Применение в системах с глухим заземлением до 69 кВ 1000
    Все остальные приложения 550
    Незаземленная батарея конденсаторов 550
    Неисправность Прерывание Первичные неисправности с общей длиной соединения всех линий на стороне источника коммутатора каналов не  менее ♠. 7000 или 8000
    Первичные неисправности с общей длиной соединения всех линий на стороне источника коммутатора цепи менее ♠. 4000 (3000 А для одноразрядных коммутаторов 115 кВ)

    ♠ Общая присоединенная длина всех воздушных линий (во всех направлениях), включая любое количество фидеров, подключенных к подстанциям со стороны источника, как указано в таблице ниже:

    Напряжение в системе, кВ 34.с 5 по 69 115 и 138 161 230 345
    Общая длина, мили 7 15 20 25 40

    Номинальные токи отключения для коммутации и защиты реактора

    Класс Квалификация Максимальный ток,
    Разрыв RMS
    Симметричный
    Серия Reactor Switching Обратитесь в ближайший офис продаж S&C.
    Переключение и защита шунтирующих реакторов (подключенные к сети или третичные реакторы) Переключение тока реактора Дроссель, соединенный звездой с глухозаземленной нейтралью 1000
    Реактор с соединением треугольником или звездой с незаземленной нейтралью 1000
    Ошибка Прерывание Реакторы с масляной изоляцией 2800
    Реакторы с воздушной изоляцией 2000

    Сделай сам — TC Helicon Switch-6 — обновление схемы 5/5/2019 – Cast From The Past

    Я усовершенствовал эту самодельную схему для использования с педалями TC Helicon и буду делать комплекты для самостоятельной сборки доступными для покупки.Эта схема имитирует работу коммутатора TC Helicon 6. В комплект схемы входит печатная плата, провод переключателя длиной 12–12 дюймов (достаточно для панели переключателей с гнездом, расположенным в центре, и переключателями, расположенными на три дюйма по центру). ), 3 – восьмидюймовый провод от гнезда, 1 – двухдюймовая перемычка, 1 – двухдюймовый шинный провод и 10 10 кОм 1 % резисторов (семь используются в конструкции, запасные под рукой).

    Полный комплект также будет включать 6 педальных переключателей с мгновенным контактом и 1 гнездо TRS стерео.Вот схема, показывающая расположение резистора и проводки вдоль условных обозначений сетки (вверху). и соединения под пайку (снизу)

    «R» обозначает вертикальное расположение резистора. Другие буквы обозначают цвет проводов в буквенно-цифровой сетке печатной платы. Более близкий вид. Щелкните ссылку ниже, чтобы просмотреть инструкции по сборке PDF

    .

    6 Инструкции по сборке комплекта переключателей PDF

    Инструкции по сборке…

    Необходимые инструменты и расходные материалы:

    Я использовал инструмент для зачистки проводов, ножницы для проводов, острогубцы, двухдиапазонный паяльник, припой со смоляным сердечником 40/60 и тиски для вязания мушек, чтобы удерживать печатную плату. Другие инструменты (нож, ножницы, кусачки для ногтей) могут быть заменены.

    Подготовка:

    При подготовке провода зачищаются на одном конце примерно до 1/4–3/8 дюйма (6–8 мм). Цвета сочетаются друг с другом и скручиваются или соединяются вместе. Это рекомендуется для облегчения распознавания положения переключателя. Провода также могут быть сначала припаяны, а затем скручены/вставлены в гильзу или соединены попарно по отдельности.

    Пары следующие:
    Переключатель №1 — Синий — Синий/Белый
    Переключатель №2 — Синий — Оранжевый/Белый
    Переключатель №3 — Синий — Оранжевый
    Переключатель №4 — Оранжевый — Синий/Белый
    Переключатель №5 — Оранжевый – Оранжевый/белый
    Переключатель №6 – Оранжевый/белый – Синий/белый

    Ориентация:

    Печатная плата должна располагаться так, чтобы монтажные отверстия были слева, условные обозначения алфавита, начинающиеся с буквы A, располагались вверху слева, а обозначения чисел с цифры 01 — внизу слева.

    Применение:

    Вставьте провод соответствующего цвета в указанное место на печатной плате в соответствии со схемой и припаяйте к сквозному отверстию на противоположной стороне вставки.

    Короткий (2 дюйма) желтый провод используется в качестве перемычки для размещения желтого «кольца» с правой стороны цепи. Перемычка расположена между A-2 и L-2.

    Вставьте резисторы вертикально в предусмотренные места, оберните выводы вокруг соответствующих проводов.Обратите внимание, что большинство проводов подключены к двум выводам резистора, чтобы создать цепочку умноженных сопротивлений. Пропаяйте места соединения и проведите через отверстия.

    Обрежьте места пайки над стыками по желанию. Не забудьте оставить значительную часть соединения нетронутым. Слишком короткая обрезка может нарушить соединение.

    Неизолированный провод используется для перемыкания проводов цепи «Наконечник» между позициями от E-1 до K-1. Неизолированный провод располагается на внешнем краю платы и припаивается ко всем семи позициям, образуя шину.

    Любая трубчатая термоусадка, изоляция или оболочка должны быть нанесены перед фиксацией выключателей и домкрата.

    Пары проводов на концах переключателя зачищены примерно до 1/2 дюйма (13 мм). Проденьте провода через отверстия наконечника переключателя и припаяйте.

    Припаяйте провода к разъему следующим образом…
    Черный к втулке – Желтый к кольцу – Белый к наконечнику.

    Меры предосторожности:

    Поскольку в конструкции цепи используется одножильный провод, при установке готовой цепи следует соблюдать осторожность, чтобы не подвергать соединения повторным нагрузкам во избежание поломки.

    Я добавлю ссылку на свои продажи на ebay, когда наборы станут доступны.

    Нажмите здесь. Доступен в ограниченном количестве.

    Я также предоставлю законченные схемы, готовые к установке, с выключателями и разъемом. Полные схемы с выключателями и разъемом доступны уже сейчас. Кликните сюда.

    У меня тоже только схемы, без выключателей и джека в наличии.

    Также доступна версия с 3 переключателями. См. мой блог об этой схеме здесь.

    Если вы хотите что-то более компактное, я работаю над схемой «Mini 6».

    См. «Mini 6» здесь.

    Основная цепь:

    Ставьте лайки, делитесь и комментируйте по своему усмотрению.

    Нравится:

    Нравится Загрузка…

    Родственные

    Опубликовано

    Схемы управления двигателем | Лестничная логика

    Блокировочные контакты, установленные в цепи управления двигателем в предыдущем разделе, работают нормально, но двигатель будет работать только до тех пор, пока удерживается нажатым каждый кнопочный переключатель.

    Если бы мы хотели, чтобы двигатель работал даже после того, как оператор убрал руку с переключателя(ей) управления, мы могли бы изменить схему несколькими способами: мы могли бы заменить кнопочные выключатели тумблером или мы могли бы добавить еще немного релейной логики, чтобы «зафиксировать» схему управления одним мгновенным срабатыванием любого переключателя.

    Давайте посмотрим, как реализуется второй подход, так как он широко используется в промышленности:





    При нажатии кнопки «Вперед» на M 1 подается напряжение, замыкая нормально разомкнутый вспомогательный контакт параллельно этому выключателю.

    Когда кнопка отпущена, замкнутый вспомогательный контакт M 1 будет подавать ток на катушку M 1 , таким образом фиксируя цепь «Вперед» во включенном состоянии.

    То же самое происходит при нажатии кнопки «Реверс». Эти параллельные вспомогательные контакты иногда называют пломбируемыми контактами , причем слово «пломба» означает по существу то же самое, что и слово защелка .

    Однако это создает новую проблему: как остановить двигатель! Поскольку схема существует прямо сейчас, двигатель будет вращаться вперед или назад после нажатия соответствующего кнопочного переключателя и будет продолжать работать до тех пор, пока есть питание.

    Чтобы остановить любую цепь (вперед или назад), нам требуются некоторые средства, чтобы оператор отключил питание контакторов двигателя. Мы назовем этот новый переключатель Стоп :

    .





    Теперь, если прямая или обратная цепи заблокированы, их можно «разблокировать», кратковременно нажав кнопку «Стоп», которая разомкнет прямую или обратную цепь, обесточив контактор под напряжением и вернув пломбируемый контакт. в нормальное (открытое) состояние.

    Выключатель «Стоп», имеющий нормально замкнутые контакты, при отпускании подает питание либо на прямую, либо на обратную цепь.

    Пока все хорошо. Давайте рассмотрим еще один практический аспект нашей схемы управления двигателем, прежде чем мы перестанем ее добавлять.

    Если бы наш гипотетический двигатель вращал механическую нагрузку с большим импульсом, например, большой вентилятор, двигатель мог бы продолжать работать выбегом в течение значительного времени после нажатия кнопки останова.

    Это может быть проблематично, если оператор попытается изменить направление вращения двигателя, не дожидаясь остановки вращения вентилятора.

    Если бы вентилятор все еще вращался вперед и была нажата кнопка «Реверс», двигатель с трудом преодолевал бы инерцию большого вентилятора, пытаясь начать вращаться в обратном направлении, потребляя чрезмерный ток и потенциально сокращая срок службы двигателя. приводные механизмы и вентилятор.

    Что нам хотелось бы иметь, так это какую-то функцию задержки времени в этой системе управления двигателем, чтобы предотвратить такой преждевременный запуск.

    Давайте начнем с добавления пары катушек реле с выдержкой времени, по одной параллельно каждой катушке контактора двигателя.

    Если мы используем контакты, которые задерживают возвращение в нормальное состояние, эти реле предоставят нам «память» о том, в каком направлении двигатель в последний раз вращался.

    Мы хотим, чтобы каждый контакт с временной задержкой размыкал ветвь пускового переключателя противоположной цепи вращения на несколько секунд, в то время как вентилятор останавливался выбегом.





    Если двигатель работал в прямом направлении, оба M 1 и TD 1 будут запитаны.

    В этом случае нормально-замкнутый контакт TD 1 между проводами 8 и 5 немедленно размыкается в момент подачи питания на TD 1 .

    При нажатии кнопки останова контакт TD 1 ожидает определенное время, прежде чем вернуться в нормально замкнутое состояние, тем самым удерживая цепь кнопки реверса разомкнутой на это время, поэтому M 2 не может быть запитан.

    Когда TD 1 истечет, контакт замкнется, и цепь позволит подать питание на M 2 , если нажать кнопку реверса.

    Аналогичным образом, TD 2 предотвратит подачу питания на кнопку «Вперед» M 1 до истечения установленной временной задержки после обесточивания M 2 (и TD 2 ).

    Внимательный наблюдатель заметит, что функции временной блокировки TD 1 и TD 2 делают блокирующие контакты M 1 и M 2 излишними. Мы можем избавиться от вспомогательных контактов M 1 и M 2 для блокировок и просто использовать контакты TD 1 и TD 2 , так как они немедленно размыкаются при подаче питания на соответствующие катушки реле, таким образом, «блокируя ” один контактор, если другой находится под напряжением.

    Каждое реле задержки времени выполняет двойную функцию: предотвращает подачу питания на другой контактор во время работы двигателя и предотвращает подачу питания на тот же контактор в течение заданного времени после отключения двигателя.

    Преимущество полученной схемы в том, что она проще, чем в предыдущем примере:





    ОБЗОР:

    • Катушки контактора двигателя (или «пускателя») обычно обозначаются буквой «M» на схемах релейной логики.
    • Непрерывная работа двигателя с мгновенным «пусковым» выключателем возможна, если нормально разомкнутый «пломбируемый» контакт контактора подключен параллельно пусковому выключателю, так что после подачи питания на контактор он сохраняет питание для себя и сам «зацепился».
    • Реле задержки времени обычно используются в цепях управления большими двигателями для предотвращения запуска двигателя (или реверса) до тех пор, пока не пройдет определенное время с момента события.



    РОДСТВЕННЫЕ РАБОЧИЕ ЛИСТЫ:

    Комбинация тумблера и репрессилятора в цепи переменного/постоянного тока создает различное динамическое поведение

    .2018 25 апреля; 6(4):521-530.e3.

    doi: 10.1016/j.cels.2018.02.008.

    Epub 2018 21 марта.

    Принадлежности

    Расширять

    Принадлежности

    • 1 Факультет математики, Университетский колледж Лондона, Гауэр-стрит, WC1E 6BT Лондон, Великобритания. Электронный адрес: [email protected].
    • 2 Кафедра клеточной биологии и биологии развития, Университетский колледж Лондона, Gower Street, WC1E 6BT, Лондон, Великобритания; Кафедра генетики, эволюции и окружающей среды, Университетский колледж Лондона, Гауэр-стрит, WC1E 6BT, Лондон, Великобритания.
    • 3 Кафедра фундаментальной микробиологии Лозаннского университета, здание Biophore, 1015 Лозанна, Швейцария.
    • 4 Факультет наук о жизни Имперского колледжа Лондона, SW7 2AZ Лондон, Великобритания.
    • 5 Институт Фрэнсиса Крика, 1 Midland Road, NW1 1AT Лондон, Великобритания.
    • 6 Факультет математики, Университетский колледж Лондона, Гауэр-стрит, WC1E 6BT Лондон, Великобритания.

    Бесплатная статья ЧВК

    Элемент в буфере обмена

    Рубен Перес-Карраско и др.Сотовая система

    .

    Бесплатная статья ЧВК

    Показать детали

    Показать варианты

    Показать варианты

    Формат

    АннотацияPubMedPMID

    .2018 25 апреля; 6(4):521-530.e3.

    doi: 10.1016/j.cels.2018.02.008.

    Epub 2018 21 марта.

    Принадлежности

    • 1 Факультет математики, Университетский колледж Лондона, Гауэр-стрит, WC1E 6BT Лондон, Великобритания. Электронный адрес: [email protected].
    • 2 Кафедра клеточной биологии и биологии развития, Университетский колледж Лондона, Gower Street, WC1E 6BT, Лондон, Великобритания; Кафедра генетики, эволюции и окружающей среды, Университетский колледж Лондона, Гауэр-стрит, WC1E 6BT, Лондон, Великобритания.
    • 3 Кафедра фундаментальной микробиологии Лозаннского университета, здание Biophore, 1015 Лозанна, Швейцария.
    • 4 Факультет наук о жизни Имперского колледжа Лондона, SW7 2AZ Лондон, Великобритания.
    • 5 Институт Фрэнсиса Крика, 1 Midland Road, NW1 1AT Лондон, Великобритания.
    • 6 Факультет математики, Университетский колледж Лондона, Гауэр-стрит, WC1E 6BT Лондон, Великобритания.

    Элемент в буфере обмена

    Полнотекстовые ссылки
    Параметры отображения цитирования

    Показать варианты

    Формат
    АннотацияPubMedPMID

    Абстрактный

    Хотя структура генетически закодированного регуляторного контура является важной детерминантой его функции, взаимосвязь между топологией контура и динамическим поведением, которое он может демонстрировать, изучена недостаточно.Здесь мы исследуем диапазон вариантов поведения, доступных для схемы переменного/постоянного тока. Эта схема состоит из трех генов, соединенных как комбинация тумблера и репрессилятора. Используя теорию динамических систем, мы показываем, что цепь переменного тока в постоянном токе проявляет как колебания, так и бистабильность в одной и той же области пространства параметров; это порождает эмерджентное поведение, недоступное ни тумблеру, ни репрессилатору в одиночку. Цепь AC-DC может включать колебания с помощью двух различных механизмов, один из которых вызывает когерентность в ансамблях генераторов.Кроме того, мы показываем, что в присутствии шума цепь переменного и постоянного тока может вести себя как возбудимая система, способная к пространственному распространению сигнала или когерентному резонансу. Вместе эти результаты демонстрируют, как комбинации простых мотивов могут демонстрировать несколько сложных моделей поведения.


    Ключевые слова:

    согласованность; когерентный резонанс; динамические системы; возбудимые системы; генные регуляторные сети; многофункциональные схемы; мультистабильность; колебания; синтетическая биология.

    Copyright © 2018 Автор(ы). Опубликовано Elsevier Inc. Все права защищены.

    Цифры


    графическая абстракция

    Рисунок 1

    Цепь AC-DC — это…

    Рисунок 1

    Цепь переменного-постоянного тока представляет собой комбинацию бистабильного переключателя и репрессилятора…


    Фигура 1

    Цепь переменного-постоянного тока представляет собой комбинацию бистабильного переключателя и репрессилятора (А) цепи регулирования переменного-постоянного тока. (B) Диаграмма бифуркации и схема сети для бистабильного переключателя, управляемого сигналом S . Две бифуркации седловых узлов определяют область устойчивости двух устойчивых решений (черные сплошные линии). Для промежуточных сигналов существует бистабильность, когда оба устойчивых решения разделены неустойчивым устойчивым состоянием (штриховая линия). Переходные траектории (розовые стрелки) нарисованы, показывая динамический эффект установившихся состояний. (C) Диаграмма бифуркации и схема сети для репрессилятора при изменении параметров, управляемых внешним сигналом S .Изменение поведения представляет собой бифуркацию Хопфа, при которой устойчивая спираль (затухающие колебания) (толстая черная сплошная линия) становится неустойчивой (пунктирная линия), вызывая устойчивые колебания (заштрихованная зона). После бифуркации амплитуда устойчивых колебаний (выделенных тонкими сплошными линиями) растет вместе с сигналом. Нарисованы два возможных колебательных переходных процесса (розовые стрелки).

    Рисунок 2

    Динамические режимы AC-DC…

    Рисунок 2

    Динамические режимы цепи переменного/постоянного тока (A) Диаграмма устойчивости, показывающая доступный устойчивый…


    Фигура 2

    Динамические режимы цепи переменного тока (A) Диаграмма стабильности, показывающая доступные устойчивые состояния каждого гена для различных значений сигнала S с использованием параметров таблицы S1.Толстые сплошные линии показывают устойчивые стационарные состояния, пунктирные линии показывают неустойчивые состояния. Заштрихованные области показывают диапазон выраженности колебательных состояний, которые ограничены тонкими сплошными линиями. Бифуркационная диаграмма была получена с использованием методов интегрирования и продолжения (Clewley, 2012). См. также рисунок S1. (B) Экспрессия гена X во времени для разных уровней сигнала, демонстрирующая три разные динамические области. Начальное условие: X  = 0, Y  = 0, Z  = 0.

    Рисунок 3

    Цепь переменного/постоянного тока позволяет управлять…

    Рисунок 3

    Цепь AC-DC позволяет контролировать когерентность колебаний между различными ячейками (A) Схема…


    Рисунок 3

    Цепь

    AC-DC позволяет контролировать когерентность колебаний между различными ячейками (A) Схема, показывающая два возможных перехода к предельному циклу. (B) Колебания, возникающие через бифуркацию Хопфа (Δ S 1 ), некогерентны. На диаграммах показаны устойчивые состояния и переходные процессы в плоскости генетической экспрессии. Изначально существует только одно стабильное состояние (сплошной черный кружок) постоянной экспрессии, этим стабильным состоянием определяется генетическая экспрессия разных клеток (цветные кружки). После увеличения сигнала до t  = t с стационарное состояние становится неустойчивым, уступая место нестабильному центру спирали (сплошной белый кружок) и устойчивому предельному циклу (черная окружность).Результирующее динамическое поведение для различных ячеек (цветные стрелки) следует спирали переходного процесса к предельному циклу. (C) Моделирование Δ S 1 показывает появление колебаний, которые теряют свою когерентность при увеличении сигнала от S  = 0,1 до S  = 100 при t  = 919105 t 90 t  = 2 (серая заштрихованная область), Ω=106. (D) Колебания через бифуркацию седло-узла (Δ S 2 ) когерентны.На диаграммах показаны устойчивые состояния и переходные процессы в плоскости генетической экспрессии. Первоначально экспрессия клеток (цветные кружки) находится в стабильном состоянии (сплошной черный кружок) постоянной экспрессии. После увеличения сигнала на t  = t с стационарное состояние исчезает с плоскости (сплошной белый кружок), и единственным доступным аттрактором является предельный цикл (черная окружность), который накладывает быстрое выражение, переходное к устойчивые колебания (цветные линии).(E) Симуляции Δ S 2 Показать внешний вид когерентных колебаний, уменьшая сигнал от S = 105- S = 100 на T = T S для δ T = 2 (серая заштрихованная область), Ω=106. (F) Сравнение уменьшения когерентности во времени для обеих историй сигнала Δ S 1 и Δ S 2 , измеренное как (σmax−σ(t))/σmax, где σ — стандартное отклонение фаза колебаний для 20 симуляций каждого механизма, а σ max — СКО, соответствующее полностью некогерентным колебаниям.

    Рисунок 4

    Цепь AC-DC демонстрирует резонанс когерентности…

    Рисунок 4

    Цепь AC-DC демонстрирует резонанс когерентности (A) Импульсы экспрессии генов для трех разных…


    Рисунок 4

    Цепь AC-DC демонстрирует резонанс когерентности (A) Импульсы экспрессии генов для трех разных уровней шума.Наиболее регулярно пульсирует промежуточный шум (Ом≃250). Моделирование выполнено с S  = 700. (B) Неравномерность времени между импульсами в зависимости от интенсивности шума. Неравномерность для каждого значения Ω измеряется как коэффициент вариации времени между пиками экспрессии гена Z для траекторий в течение Δ t  = 50 000. Это иллюстрирует минимальную неравномерность для промежуточного Ω. Вставка: уровни экспрессии генов X и Z во время активации, которая длится два импульса.Стохастические флуктуации уводят систему далеко от устойчивого состояния (черный кружок) за неустойчивое устойчивое состояние (белый кружок), приводя систему к предельному циклу (черная орбита). Стрелки показывают направление предельного цикла. Ом = 1000, S = 700,

    Рисунок 5

    Импульс переменного/постоянного тока можно использовать…

    Рисунок 5

    Импульс AC-DC можно использовать для пространственного распространения сигнала в массиве…


    Рисунок 5

    Импульс AC-DC

    может использоваться в качестве пространственного распространения сигнала в массиве клеток, содержащих цепь AC-DC Белки X , Y и Z могут диффундировать межклеточно. Ячейки находятся под сигналом S  = 1000 (бистабильный режим) и изначально установлены в устойчивое состояние постоянной экспрессии, за исключением одной клетки, которая отклонена от устойчивого состояния. Это возмущение инициирует волну, которая распространяется через поле. Ω = 10 5 , D  = 0,1 (подробнее см. в дополнительной информации).

    Похожие статьи

    • Управление формированием пространственно-временного паттерна в градиенте концентрации с помощью синтетического тумблера.

      Барбье И., Перес-Карраско Р., Шарли Ю.
      Барбье I и др.
      Мол Сист Биол. 2020 июнь;16(6):e9361. doi: 10.15252/msb.20199361.
      Мол Сист Биол. 2020.

      PMID: 32529808
      Бесплатная статья ЧВК.

    • Разработка генетической схемы с регулируемой мультистабильностью.

      Ли Т, Донг И, Чжан С, Цзи С, Луо С, Лу С, Чжан ХМ, Оуян К.
      Ли Т и др.Интегр Биол (Кэмб). 2018 1 августа; 10 (8): 474-482. дои: 10.1039/c8ib00030a. Epub 2018 24 июля.
      Интегр Биол (Кэмб). 2018.

      PMID: 30039143

    • Связывающие колебания и переключатели в генетических сетях.

      Гонз Д.
      Гонз Д.
      Биосистемы. 2010 Январь; 99 (1): 60-9. doi: 10.1016/j.biosystems.2009.08.009. Epub 2009 6 сентября.
      Биосистемы. 2010.

      PMID: 19735694

    • [Прогресс в исследовании генетических цепей].

      Wang W, Chen Z.
      Wang W, et al.
      Sheng Wu Yi Xue Gong Cheng Xue Za Zhi. 2007 Apr;24(2):460-2.
      Sheng Wu Yi Xue Gong Cheng Xue Za Zhi. 2007.

      PMID: 175

      • Review.
      Chinese.

    • Toggles and oscillators: new genetic circuit designs.

      Judd EM, Laub MT, McAdams HH.
      Judd EM, et al.
      Bioessays. 2000 Jun;22(6):507-9. doi: 10.1002/(SICI)1521-1878(200006)22:63.0.CO;2-0.
      Биоэссе. 2000.

      PMID: 10842304

      Рассмотрение.

    Цитируется

    23
    статьи

    • Независимая регулировка амплитуды и периода в схеме синтетического генератора с модифицированным репрессилятором.

      Чжан Ф., Сунь Ю., Чжан Ю., Шен В., Ван С., Оуян Ц., Луо К.Чжан Ф. и др.
      коммун биол. 2022 11 января; 5 (1): 23. doi: 10.1038/s42003-021-02987-1.
      коммун биол. 2022.

      PMID: 35017621
      Бесплатная статья ЧВК.

    • Принципы проектирования шаблонов Тьюринга и их надежность.

      Виттаделло С. Т., Лейшон Т., Шноерр Д., Штумпф М.П.Х.
      Виттаделло С.Т. и др.
      Philos Trans A Math Phys Eng Sci. 27 декабря 2021 г .;379(2213):20200272. дои: 10.1098/рста.2020.0272. Epub 2021 8 ноября.
      Philos Trans A Math Phys Eng Sci. 2021.

      PMID: 34743598
      Бесплатная статья ЧВК.

      Рассмотрение.

    • Стохастическая модель гомеостаза: роль шума и позиционирования ядер в решении клеточной судьбы.

      Джангид А., Селвараджан С., Рамасвами Р.
      Джангид А. и др.
      iНаука. 2021 2 октября; 24 (10): 103199. doi: 10.1016/j.isci.2021.103199. Электронная коллекция 2021 22 октября.iНаука. 2021.

      PMID: 34703995
      Бесплатная статья ЧВК.

    • Новые универсальные модели дифференциации стволовых клеток раскрывают колебательные механизмы.

      Фарджами С., Камарго Соса К. , Дауэс Дж.Х.П., Келш Р.Н., Рокко А.
      Фарджами С. и др.
      Интерфейс JR Soc. 2021 Окт;18(183):20210442. doi: 10.1098/rsif.2021.0442. Epub 2021 6 октября.
      Интерфейс JR Soc. 2021.

      PMID: 34610261
      Бесплатная статья ЧВК.

    • Идентификация, визуализация, статистический анализ и математическое моделирование петель с высокой обратной связью в сетях регуляции генов.

      Нордик Б., Хонг Т.
      Нордик Б. и соавт.
      Биоинформатика BMC. 2021 4 октября; 22 (1): 481. doi: 10.1186/s12859-021-04405-z.
      Биоинформатика BMC. 2021.

      PMID: 34607562
      Бесплатная статья ЧВК.

    использованная литература

      1. Айо-Франклин С.М., Друбин Д.А., Эскин Ю.А., Джи Е.П., Ландграф Д., Филлипс И. , Сильвер П.А. Рациональный дизайн памяти в эукариотических клетках служит рациональному дизайну памяти в эукариотических клетках. Гены Дев. 2007; 21: 2271–2276.

        —

        ЧВК

        —

        пабмед

      1. Баласкас Н., Рибейро А., Пановска Дж., Дессо Э., Сасаи Н., Пейдж К.М., Бриско Дж., Рибес В. Генная регуляторная логика для чтения градиента передачи сигналов Sonic Hedgehog в нервной трубке позвоночных. Клетка. 2012; 148: 273–284.

        —

        ЧВК

        —

        пабмед

      1. Басу С. , Герчман Ю., Коллинз Ч.Х., Арнольд Ф.Х., Вайс Р. Синтетическая многоклеточная система для запрограммированного формирования паттернов. Природа. 2005; 434:1130–1134.

        —

        пабмед

      1. Бейтс Р., Блюсс О., Заикин А. Стохастический резонанс во внутриклеточном генетическом персептроне.физ. Преп. E Стат. Нонлин. Физика мягких веществ. 2014;89:032716.

        —

        пабмед

      1. Борковски О., Серони Ф., Стэн Г.Б., Эллис Т. Перегрузка и стресс: соображения цельных клеток для бактериальной синтетической биологии. Курс. мнение микробиол. 2016; 33:123–130.-

        пабмед

    Показать все 76 ссылок

    термины MeSH

    • Генетические регуляторные сети*

    LinkOut — больше ресурсов

    • Полнотекстовые источники

    • Прочие литературные источники

    • Разное

    [Икс]

    Укажите

    Копировать

    Формат:

    ААД

    АПА

    МДА

    НЛМ

    %PDF-1.5
    %
    1538 0 объект >
    эндообъект

    внешняя ссылка
    1538 175
    0000000016 00000 н
    0000009404 00000 н
    0000003796 00000 н
    0000009484 00000 н
    0000010099 00000 н
    0000010406 ​​00000 н
    0000010530 00000 н
    0000010655 00000 н
    0000010780 00000 н
    0000010905 00000 н
    0000011030 00000 н
    0000011155 00000 н
    0000011280 00000 н
    0000011404 00000 н
    0000011529 00000 н
    0000011654 00000 н
    0000011779 00000 н
    0000011904 00000 н
    0000012029 00000 н
    0000012154 00000 н
    0000012279 00000 н
    0000012404 00000 н
    0000012529 00000 н
    0000012648 00000 н
    0000012773 00000 н
    0000012898 00000 н
    0000013023 00000 н
    0000013148 00000 н
    0000013273 00000 н
    0000013398 00000 н
    0000013523 00000 н
    0000013647 00000 н
    0000013771 00000 н
    0000013896 00000 н
    0000014021 00000 н
    0000014146 00000 н
    0000014269 00000 н
    0000014393 00000 н
    0000014505 00000 н
    0000015169 00000 н
    0000015575 00000 н
    0000015675 00000 н
    0000016339 00000 н
    0000016745 00000 н
    0000016940 00000 н
    0000036373 00000 н
    0000036551 00000 н
    0000036604 00000 н
    0000036776 00000 н
    0000036834 00000 н
    0000037588 00000 н
    0000037935 00000 н
    0000038855 00000 н
    0000039661 00000 н
    0000040067 00000 н
    0000040180 00000 н
    0000040844 00000 н
    0000041250 00000 н
    0000041510 00000 н
    0000042174 00000 н
    0000042285 00000 н
    0000042455 00000 н
    0000042735 00000 н
    0000042924 00000 н
    0000063666 00000 н
    0000063866 00000 н
    0000082900 00000 н
    0000083095 00000 н
    0000103399 00000 н
    0000104401 00000 н
    0000104943 00000 н
    0000105542 00000 н
    0000105995 00000 н
    0000106283 00000 н
    0000106405 00000 н
    0000107161 00000 н
    0000107391 00000 н
    0000108270 00000 н
    0000108669 00000 н
    0000109682 00000 н
    0000110859 00000 н
    0000111048 00000 н
    0000111130 00000 н
    0000112633 00000 н
    0000293641 00000 н
    0000294217 00000 н
    0000294897 00000 н
    0000295094 00000 н
    0000295676 00000 н
    0000295785 00000 н
    0000296230 00000 н
    0000296291 00000 н
    0000296584 00000 н
    0000296754 00000 н
    0000297210 00000 н
    0000297297 00000 н
    0000297678 00000 н
    0000298956 00000 н
    0000299206 00000 н
    0000301446 00000 н
    0000301569 00000 н
    0000301811 00000 н
    0000302057 00000 н
    0000302145 00000 н
    0000302443 00000 н
    0000302729 00000 н
    0000305060 00000 н
    0000305183 00000 н
    0000305425 00000 н
    0000305665 00000 н
    0000305753 00000 н
    0000306051 00000 н
    0000306342 00000 н
    0000308382 00000 н
    0000308505 00000 н
    0000308749 00000 н
    0000309222 00000 н
    0000309310 00000 н
    0000309612 00000 н
    0000310196 00000 н
    0000312681 00000 н
    0000312804 00000 н
    0000313049 00000 н
    0000313311 00000 н
    0000313399 00000 н
    0000313700 00000 н
    0000313990 00000 н
    0000316385 00000 н
    0000316508 00000 н
    0000316755 00000 н
    0000317179 00000 н
    0000317268 00000 н
    0000317573 00000 н
    0000318114 00000 н
    0000319975 00000 н
    0000320098 00000 н
    0000320340 00000 н
    0000320602 00000 н
    0000320690 00000 н
    0000320988 00000 н
    0000321276 00000 н
    0000321387 00000 н
    0000321498 00000 н
    0000321545 00000 н
    0000321593 00000 н
    0000321641 00000 н
    0000321689 00000 н
    0000321738 00000 н
    0000321787 00000 н
    0000321836 00000 н
    0000321885 00000 н
    0000321934 00000 н
    0000321983 00000 н
    0000322032 00000 н
    0000322081 00000 н
    0000322130 00000 н
    0000322179 00000 н
    0000322228 00000 н
    0000322277 00000 н
    0000322326 00000 н
    0000322385 00000 н
    0000322434 00000 н
    0000322483 00000 н
    0000322532 00000 н
    0000322581 00000 н
    0000322630 00000 н
    0000322679 00000 н
    0000322728 00000 н
    0000322777 00000 н
    0000322826 00000 н
    0000322876 00000 н
    0000322926 00000 н
    0000322976 00000 н
    0000323026 00000 н
    0000323081 00000 н
    трейлер
    ]>>
    startxref
    0
    %%EOF

    1540 0 объект > поток
    xYiXSspoke SQ

    712-30-цифр.

    инд

    %PDF-1.3
    %
    1 0 объект
    >]/Pages 3 0 R/Type/Catalog/ViewerPreferences>>>
    эндообъект
    2 0 объект
    >поток
    2021-03-12T13:10:52-06:002021-03-12T13:10:58-06:002021-03-12T13:10:58-06:00Adobe InDesign 16.1 (Macintosh)1uuid:088d854c-dcdf-b945- 824c-0ac609b1e9d0adobe: DocId: INDD: 63198ab9-51db-11de-987b-846ccb42ca5fxmp.id: 0bdb3127-4657-4830-9dc2-c546c4955e1dproof: pdfxmp.iid: be6577c5-5b1d-42D4-a7c9-4e8bf62e5307xmp.did: 028011740720681195FE91D076228163adobe: DocId: indd:63198ab9-51db-11de-987b-846ccb42ca5f1по умолчанию

  • преобразовано из application/x-indesign в application/pdfAdobe InDesign 16.1 (Макинтош)/2021-03-12T13:10:52-06:00

    • приложение/pdf

  • 712-30-digital.indd

    • Библиотека Adobe PDF 15.0FalsePDF/X-1:2001PDF/X-1:2001PDF/X-1a:2001
    конечный поток
    эндообъект
    3 0 объект
    >
    эндообъект
    5 0 объект
    /LastModified/NumberOfPageItemsInPage 1/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/XObject>>>/TrimBox[0,0 0,0 612. 0 792.0]/Тип/Страница>>
    эндообъект
    6 0 объект
    /LastModified/NumberOfPageItemsInPage 2/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/XObject>>>/TrimBox[0.0 0.0 612,0 792,0]/Тип/Страница>>
    эндообъект
    7 0 объект
    /LastModified/NumberOfPageItemsInPage 2/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/TrimBox [0.0 0,0 612,0 792,0]/Тип/Страница>>
    эндообъект
    8 0 объект
    /LastModified/NumberOfPageItemsInPage 2/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/XObject>>> /TrimBox[0,0 0,0 612,0 792,0]/Тип/Страница>>
    эндообъект
    9 0 объект
    /LastModified/NumberOfPageItemsInPage 2/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/XObject>>> /Обрезка[0.
