Стандартные ошибки при строительстве домов из газобетонных блоков

В этом разделе мы рассмотрим ошибки при строительстве малоэтажных домов из мелких блоков автоклавного газобетона, как наиболее распространенного стенового материала из ячеистых бетонов на украинском рынке.
Все ошибки при строительстве домов из газобетонных блоков можно разделить на следующие группы:

1. Ошибки, приводящие к нарушению целостности конструкций здания.
2. Ошибки, ухудшающие эксплуатационные характеристики здания.
3. Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.

1. Ошибки, приводящие к нарушению целостности конструкций

Эта наиболее опасная группа ошибок при строительстве домов из газобетонных блоков, так как в результате неверного проектирования здания, пренебрежения технологиями строительства целостность несущих конструкций дома может быть нарушена. Диапазон негативных последствий этой группы ошибок может простираться от образования относительно стабильных трещин в стенах здания из газобетона до обрушения конструкций.

А. Ошибки при проектировании и строительстве фундаментов домов из газобетона

Прочность блоков из автоклавного газобетона на излом стремиться к нулю. Неармированная кладка из газобетонных блоков обладает несколько лучшими свойствами, но в целом деформация основания 2 мм на метр, крен фундамента 5 мм на метр способны вызвать образование трещин в газобетонной кладке.

Движения фундаментов и изменения их формы возможны под воздействием движений грунта (при замерзании, оттаивании, изменении влагонасыщения), при осадке под нагрузкой, на просадочных грунтах. Также возможны деформации фундаментов из-за неправильно выбранной конструкции под приложенной нагрузкой. Поэтому к фундаментам для зданий из газобетонных блоков предъявляются повышенные требования к стабильности положения и сохранения геометрической формы. Конструкция фундамента должна обеспечивать совместность деформаций расположенных на нем стен здания при линейных и угловых перемещениях.

Оптимальным фундаментом для дома из газобетонных блоков является монолитный железобетонный фундамент, конструкции наиболее соответствующей грунтовым условиям (свайно-ростверковый фундамент, заглубленный или малозаглубленный ленточный фундамент, заглубленная или поверхностная плита). Грунтовое основание под таким фундаментом должно быть правильно подготовлено для снижения возможных движений: фундамент должен опираться на утрамбованные или неразрыхленные слои слежавшегося грунта, грунт должен быть дренирован до постройки фундамента, в непосредственной близости с фундаментом не должны расти крупные лиственные деревья, вокруг фундамента должен быть утеплен на достаточную для снижения морозного пучения величину.

Непонимание механики движения грунтов и основных свойств газобетонных блоков приводит к тому, что для домов из газобетона применяют сборные фундаменты из фундаментных блоков (с устройством армированного пояса или без него). Такие фундаменты допустимы лишь на непучинистых и условно допустимы на слабопучинистых грунтах. На грунтах подверженных пучению, сборные фундаменты для домов из газобетонных блоков не рекомендуются.

Иногда встречаются попытки построить здания из газобетона на свайных фундаментах с обвязкой (высоким ростверком) из стальных конструкций (швеллер, уголок, двутавр) вместо монолитного железобетонного ростверка. Ростверк из металла не в состоянии обеспечить стабильность положения стен из мелких блоков газобетона и обладает значительными температурными колебаниями геометрических размеров.

При устройстве ростверков, некоторые самостоятельные строители, руководствуясь популярной строительной литературой раннего постсоветского периода, экономят на армировании верхнего ряда железобетонного ростверка свайно-ростверкового фундамента, не выполняют требуемую анкеровку арматурных стержней в углах ростверков и уменьшают допустимую высоту сечения ростверка (она должна быть не менее 40 см). В результате, такой «экономичный» ростверк не способен противостоять всем возникающим нагрузкам, что приводит к деформациям и раскрытию трещин в самом ростверке, и к образованию трещин в стенах.

Недопустимо сочетание различных видов фундаментов под единой постройкой из газобетонных блоков из-за возможной неравномерности возникающих нагрузок при движениях грунтов. Любое сочетание разнородных фундаментов, выполнение пристроек возможно только при устройстве деформационных швов в газобетонных стенах по месту сочленения разнородных конструкций.

Б. Ошибки при кладке газобетонных блоков

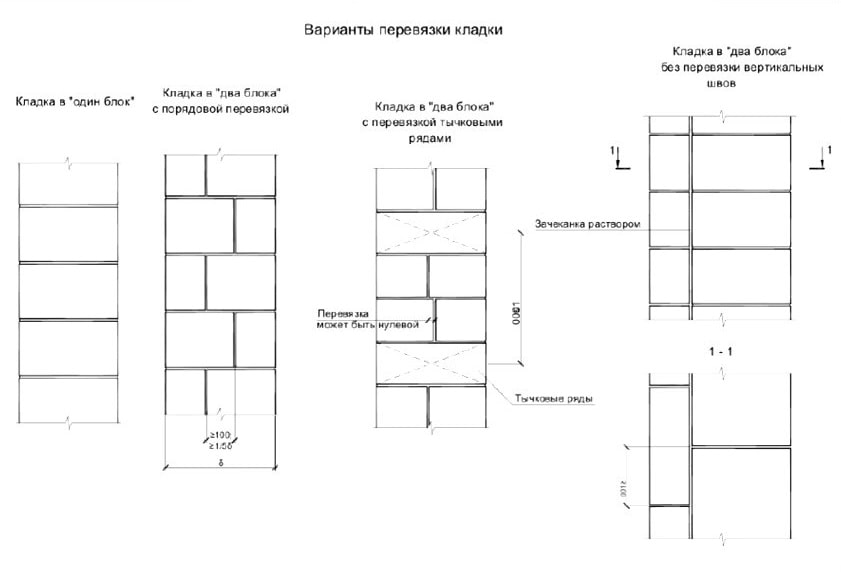

Нарушение правильной перевязки блоков в порядовой кладке, неправильное выполнение проемов, неправильное сопряжение наружных и внутренних стен, отсутствие или недостаточное армирование стен, отсутствие армированных железобетонных поясов могут привести к образованию трещин в стенах газобетонных домов.

Цепная перевязка блоков при кладке обеспечивает восприятие изгибающих и срезающих усилий, действующих на кладку. При кладке блоков высотой 25 см и более в один ряд минимальная перевязка должна быть 40% от высоты блока, но не менее 10 см.

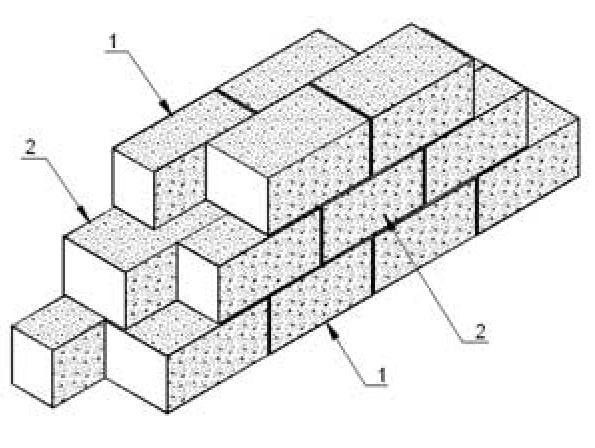

Основные правила цепной перевязки газобетонных блоков при кладке стен

Распространенной ошибкой является отсутствие перевязки или гибких связей при сопряжении стен из газобетонных блоков. Соединение стен из газобетонных блоков может быть жестким или с помощью гибких связей.

Жесткое сопряжение возможно, если разница нагрузок на стены не превышает 30% (то есть сопрягаются стены одного вида – несущие с несущими, самонесущие с самонесущими или ненесущие с ненесущими). Если сопрягаются стены разного назначения (несущие с ненесущими или самонесущими), с разницей нагрузок, превышающие 30%, то сопряжение выполняется исключительно гибкими связями, допускающими деформации.  Распространенными ошибками является отсутствие связей между сопрягаемыми стенами, либо использование жестких связей, таких как забитый в стену обрезок арматуры, в разнонагруженных стенах.

Првильные варианты соединения наружных и внутренних стен из газобетона

В местах возможной концентрации температурных и усадочных деформаций газобетонных блоков, которые могут вызвать недопустимые по условиям эксплуатации разрывы кладки из блоков в стенах должны устраиваться температурно-усадочные швы. Практически такие швы должны устраиваться каждые 35 метров кладки, что, пожалуй, может встретиться только при строительстве ограждений (заборов) из газобетона. Осадочные швы должны предусматриваться в местах изменения высоты здания более чем на 6 м, а также между секциями здания с углом поворота более 30°, либо при сочленении частей здания на отдельных фундаментах.

При строительстве из газобетонных блоков часто забывают выполнять конструкционное армирования стен и особенно армирование проемов в стенах из газобетонных блоков. Такое армирование не повышает несущую способность газобетонной кладки, а лишь снижают риск возникновения температурно-усадочных трещин, и снижает раскрытие трещин при подвижках и деформациях основания постройки, превышающих допустимые пределы. Конструкционное армирование кладки из газобетона применяется для предупреждения усадочных трещин при строительстве из «свежего», только что выпущенного газобетона, который заведомо будет подвержен усадке, которая длится до двух лет и составляет до 0,3 мм/м при уменьшении влажности газобетона от 35% до 5% по массе.

Схема конструкционного армирования стен из газобетона.

Для горизонтального армирования кладки из газобетонных блоков используется стальная арматура переменного профиля диаметром минимум 6 мм (по требованию некоторых производителей газобентона – 8 мм), заглубляемая в штробы и закрепляемая клеем для газобетона или пластичным цементным раствором. Нельзя использовать для конструкционного армирования гладкую проволоку («катанку»), так как она не обладает свойствами стержневой арматуры.

Проволока не может выполнять функции арматуры: она не предупредит возникновение

 усадочных трещин в углах под и над проемами в газобетонных стенах.

Для всех построек из газобетонных блоков без несущего железобетонного каркаса необходимо выполнять конструкционное горизонтальное армирование для предупреждения образования трещин вокруг оконных, дверных и иных проемов в стенах из газобетонных блоков. При этом армируются ряды не только ряды кладки над проемом (при отсутствии надпроемной перемычки в проемах до 120 см), но и ряды кладки рядом с проемом и под  проемом (см. схемы армирования).

Армирование проемов в газобетонных стенах

             При определенных условиях  ряде условий строительства домов из газобетонных блоков необходимо выполнять и вертикальное армирование  стен:
1. Вертикально армируются стены, подверженные или потенциально подверженные боковым (латеральным) нагрузкам (заборы, отдельностоящие стены, подземные этажи зданий, подвалы, стены зданий на крутых склонах, стены зданий в зоне схода селей, лавин, в регионах с сильными ветрами, ураганами и торнадо, в сейсмоопасных районах).
2. Увеличение несущей способности стен здания из газобетона. Например, использование вертикального армирования позволяет применять при кладке стен газобетон минимальной плотности, отличающийся меньшей теплопроводностью.
3. Вертикальное армирование позволяет организовать восприятие и передачу нагрузки от значительной сосредоточенной нагрузки (например, от длиннопролетной балки).
4. Усиление перевязки кладки сопрягаемых стен и углов вертикальным армированием.
5. Усиление проемов в стенах.
6. Усиление небольших простенков.
7. Вертикальное армирование колонн из газобетона.

Схема вертикального армирования стен из газобетона

Вертикальное армирование может устраиваться в специальных О-блоках, поставляемых многими зарубежными производителями изделий из газобетона. Также О-блоки можно изготовить самостоятельно, используя бур с коронкой диаметром 12-15 см. Вертикальное армирование выполняется арматурой d14. Арматура должна быть размещена не далее 61 см от проемов, свободных концов стен из газобетона.

2. Ошибки, ухудшающие эксплуатационные характеристики здания.

В основном, к этой группе относятся ошибки наружной отделки, наружного утепления стен из газобетона, приводящие к увеличению теплопроводности стен, ухудшению микроклимата в доме и  росту затрат на отопление.

Самой распространенной ошибкой в строительстве, проистекающей из игнорирования особенностей открытой ячеистой структуры газобетона и ее свойств проницаемости для газов и водяного пара, является создание с внешней стороны стены из газобетона паронепроницаемых слоев или слоев с паропроницаемостью ниже, чему у газобетонной кладки. Такие конструкции противоречат требованиям к паропроницаемости многослойных  стен, изложенным в ДБН В.2.6-31:2016 «Теплова ізоляція будівель» которые предусматривают, что каждый слой такой стены, расположенный кнаружи от предыдущего, должен иметь более высокую паропроницаемость. При несоблюдении этого правила внутренние слои стен, обладающие гигроскопичной  проницаемой структурой могут постепенно отсыревать, так как не весь водяной пар будет выводиться наружу, что приведет к повышению теплопроводности стен (утеплителя). Это правило применимо к отапливаемым зданиям для постоянного проживания. В неотапливаемых зданиях такая проблема не возникает, а в зданиях, отапливаемых время от времени (дачные дома, отапливаемые только во время приездов в отпуск или на выходные) актуальность проблемы зависит от индивидуальных условий. Смотрите пример разрушения стены из газобетона от промерзания во влажном состоянии.

Из газобетона были построены многие «сталинские» дома, первые «хрущевки». Наружные панели многоквартирных «брежневок», «кораблей» (серия ЛГ-600, усовершенствованная серия 600.11),  домов 137-й «ГБ» серии также представляют собой газобетонные панели.   Хорошая идея утепления внешних стен газобетонным панелями споткнуласть о традиционное для СССР низкое качество производства: наружные стены газобетонных многоэтажек трескаются и требуют регулярной реставрации. Кроме того никто не догадался защитить газобетонные панели изнутри от проникновения влагонасыщенных паров, а снаружи окрашивать их паропроницаемой краской. Из-за этого газобетнные панели отсыревают и увеличивают свою теплопроводность. Традиционно «корабли» считаются одними из самых холодных и потому дешевых домов. В настоящее время в США активно развивиается технология наружной обшивки каркасных домов тонкими армированными газобетонными панелями.

Чем же строители любят «запечатывать» снаружи проницаемые для газов и паров газобетонные блоки? На этом поприще есть два абсолютных лидера: кирпичная кладка и экструдированный пенополистрол (ЭППС). Обычно строители совершают эти ошибки под самыми благовидными предлогами: «защитить» нежный газобетон от атмосферных воздействий «крепким» кирпичом и как следует «утеплить» газобетон с помощью ЭППС и заодно защитить его от наружной влаги и промерзания.

Хотя основное условие долговечности для дома из газобетонных блоков точно такое же как и для деревнного дома: пористый материал стен должен иметь возможность высыхать, отдавая влагу в атмосферу.

Подобное наружное «утепление» с помощью ЭППС за дестяок лет эксплуатации приведет

к обратному эффекту: дом станет «холоднее», чем был бы без утепления.

А на рубеже 5-7 дестяков лет такие стены начнут расслаиваться внаружной трети блоков.

Встречаются и комбинированное использование ЭППС с обкладкой его кирпичом. Близки по эффекту блокирования паропереноса и облицовка фасадов из газобетона термопанелями из пенополиуретана и клинкерной плитки «под кирпич». Кирпичная кладка, как и ЭППС обладают практически нулевой паропроницаемостью. К конструктивным решениям, значительно ухудшающим паропроницаемость многослойных стен с использованием газобетона, относятся наружное утепление со слабо паропроницаемым пенополистролом, и устройство кирпичных фасадов с невентилируемым воздушным зазором между  газобетоном и кладкой.

Если домовладелец хочет непременно видеть свой газобетонный дом с кирпичными фасадами, то ему нужно не идти на поводу у строителей, которым кончено же проще обложить газобетонные стены кирпичом без всяких вентиляционных зазоров.  Для устройства кирпичного фасада газобетонного дома придется выполнить требования пункта 8. 14 СП 23-101-2004: для стен с вентилируемой воздушной прослойкой (стены с вентилируемым фасадом) воздушная прослойка должна быть толщиной не менее 60 мм и не более 150 мм. Кирпичная кладка должна быть соединена с газобетонной стеной связями из нержавеющей стали или стеклопластика. Кирпичная облицовка должна иметь вентиляционные отверстия, суммарная площадь которых определяется из расчета 75 см² на 20 м² площади стен, включая площадь окон. Нижние вентиляционные отверстия нужно делать с уклоном ниже поверхности дна воздушного зазора, чтобы отводить скапливающуюся в воздушном зазоре влагу (конденсат).

Облицовка газобетона кирпичом без вентилируемого зазора придает дому «богатый» вид, но через 7-10 лет заставит домовладельца платить за отопление такого дома значительно больше, чем в первые годы эксплуатации здания. А детям или внукам такого домовладельца вполне возможно придется реставрировать дом и фасад из-за разрушения наружных слоев кладки газобетонных блоков  [Кнатько М. В., Горшков А.С., Рымкевич П.П. Лабораторные и натурные исследования долговечности (эксплуатационного срока службы) стеновой конструкции из автоклавного газобетона облицованного силикатным кирпичом.// Инженерно-строительный журнал.-2009,- №8,- С.20].

При строительстве из газобетонных блоков встречаются ошибки, приводящая к избыточным расходам на отопление: образование мостиков холода. Чаще всего, это отсутствие или недостаточное утепление надпроемных железобетонных перемычек, железобетонных поясов, неоправданное применение железобетонных каркасов при строительстве малоэтажных домов из конструкционно-теплоизоляционных газобетонных блоков из-за недоверия к прочности материала.

Надпроемные перемычки в доме из газобетонных блоков: прежде всего, следует знать, что проемы шириной до 120 см над которыми высота кладки составляет не мене 2/3 ширины проема не нуждаются в перемычках, а лишь в горизонтальном армировании ряда над проемом. Проемы до 3 метров могут быть перекрыты монолитными железобетонными балками в несъемной опалубке из специальных U-образных газобетонных блоков, которые не нуждаются в дополнительном утеплении. Также не нуждаются в утеплении специальные газобетонные армированные балки, которыми можно перекрыть проемы до 174 см.

Однако в реальном строительстве чаще всего проемы перекрывают монолитными железобетонными балками, отливаемыми по месту. Такие балки требуют наружного утепления, которое иногда забывают утеплить.

Кроме утепления надоконных перемычек в доме из газобетонных блоков, также требуется утеплить

и торцы плит межэтажных перекрытий или обвязочный железобетонный пояс.

Самые распространеннее на рынке марки газобетонных блоков имеют класс прочности на сжатие B2,5 и могут иметь плотность от D350 до D600. Из таких газобетонных блоков можно возводить несущие стены суммарной высотой до 20 м. Однако некоторые  строители не доверяют прочности «легкого и пористого» материала и сооружают массивные хорошо проводящие холод железобетонные каркасы даже для двухэтажных конструкций.

Избыточно усложненная конструкция пострйоки из газобетона: при возведении двухэтажных зданий вне сейсмоопасных зон и не требуется усиление конструкции железобетонным каркасом. Для укладки плит перекрытий достаточно устройство железобетонного разгрузочного пояса между этажами.

Еще одна странная привычка строителей увеличивает теплопроводность кладки из газобетона: во многих случаях, строители не наносят клей на торцевые поверхности газобетонных блоков.

В газобетонной кладке не должно быть сквозных щелей: должен наноситься на все грани газобетонного блока.

Между тем, во всех случаях исполнение вертикального шва должно предотвращать сквозное продувание стен. Вертикальные растворные швы при кладке блоков с плоскими гранями должны заполняться раствором полностью. При использовании блоков с профилированной поверхностью торцевых граней в кладке, к которой предъявляются требования к прочности на сдвиг в плоскости стены вертикальные швы должны заполняться по всей высоте и не менее чем на 40 % по ширине блока, а в иных случаях шов должен быть заполнен снаружи и изнутри полосами клея или раствора.

Кстати, недопустимо размазывать избыток клея или раствора по шву и поверхности блока: в этом случае неоднородное основание в дальнейшем чревато проявлением микротрещин в наружном штукатурном покрытии. Избыток клея необходимо оставлять для подсыхания, и обрезать шпателем.

Избыток клея или раствора аккуратно подрезается

и удаляется со швов после подсыхания, а не размазывается

по стенам, чтобы уменьшить паропроницаемость газобетона.

Кладка газобетонных блоков на цементный раствор формально не является строительной ошибкой. Однако следует знать, что кладка газобетонных блоков на цементном растворе на 25-30% лучше проводит тепло (толстые швы являются «мостиками холода»), и, следовательно, для достижения нормативного сопротивления теплопередачи такой стены, толщину кладки придется делать существенно больше, что сведет на нет «экономию» на клее для газобетона.

3. Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.

К этой группе относятся всевозможные самодеятельные «усовершенствования» технологии строительства домов из газобетонных блоков. Одной из самых распространенных, равно как и безобидных ошибок является желание «усилить» газобетонную кладку исполнением первых рядов из «более прочного» керамического кирпича. На самом же деле предельные деформации на излом и сдвиг у керамического кирпича и газобетонных блоков близкие, и таким образом невозможно уберечь стену от образования трещин при неправильно выполненном фундаменте или при отсутствии горизонтального конструктивного армирования.

Конструктивно избыточный пояс кладки из керамического кирпича. Изначально рекомендация по испрльзованию кирпичной кладки содержалась в каталоге советского времени ЛЕНЗНИИЭП «Малоэтажные дома из ячеистых бетонов» (Л.-1989 С. 176) и была аргументирована «защитой газобетона от отраженных от земли брызг от осадков». На заднем плане критическая ошибка: дом из газобетонных блоков, утепленный ЭППС.

Мы надеемся, что наш краткий обзор убережет вас от совершения основных критических ошибок и поможет сэкономить силы и средства как при строительстве дома из мелких блоков ячеистого бетона, так и при его эксплуатации.

Стандартные ошибки при строительстве домов из газобетонных блоков

В этом разделе мы рассмотрим ошибки при строительстве малоэтажных домов из мелких блоков автоклавного газобетона, как наиболее распространенного стенового материала из ячеистых бетонов на украинском рынке.
Все ошибки при строительстве домов из газобетонных блоков можно разделить на следующие группы:

1. Ошибки, приводящие к нарушению целостности конструкций здания.
2. Ошибки, ухудшающие эксплуатационные характеристики здания.
3. Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.

1. Ошибки, приводящие к нарушению целостности конструкций

Эта наиболее опасная группа ошибок при строительстве домов из газобетонных блоков, так как в результате неверного проектирования здания, пренебрежения технологиями строительства целостность несущих конструкций дома может быть нарушена. Диапазон негативных последствий этой группы ошибок может простираться от образования относительно стабильных трещин в стенах здания из газобетона до обрушения конструкций.

А. Ошибки при проектировании и строительстве фундаментов домов из газобетона

Прочность блоков из автоклавного газобетона на излом стремиться к нулю. Неармированная кладка из газобетонных блоков обладает несколько лучшими свойствами, но в целом деформация основания 2 мм на метр, крен фундамента 5 мм на метр способны вызвать образование трещин в газобетонной кладке.

Движения фундаментов и изменения их формы возможны под воздействием движений грунта (при замерзании, оттаивании, изменении влагонасыщения), при осадке под нагрузкой, на просадочных грунтах. Также возможны деформации фундаментов из-за неправильно выбранной конструкции под приложенной нагрузкой. Поэтому к фундаментам для зданий из газобетонных блоков предъявляются повышенные требования к стабильности положения и сохранения геометрической формы. Конструкция фундамента должна обеспечивать совместность деформаций расположенных на нем стен здания при линейных и угловых перемещениях.

Оптимальным фундаментом для дома из газобетонных блоков является монолитный железобетонный фундамент, конструкции наиболее соответствующей грунтовым условиям (свайно-ростверковый фундамент, заглубленный или малозаглубленный ленточный фундамент, заглубленная или поверхностная плита). Грунтовое основание под таким фундаментом должно быть правильно подготовлено для снижения возможных движений: фундамент должен опираться на утрамбованные или неразрыхленные слои слежавшегося грунта, грунт должен быть дренирован до постройки фундамента, в непосредственной близости с фундаментом не должны расти крупные лиственные деревья, вокруг фундамента должен быть утеплен на достаточную для снижения морозного пучения величину.

Непонимание механики движения грунтов и основных свойств газобетонных блоков приводит к тому, что для домов из газобетона применяют сборные фундаменты из фундаментных блоков (с устройством армированного пояса или без него). Такие фундаменты допустимы лишь на непучинистых и условно допустимы на слабопучинистых грунтах. На грунтах подверженных пучению, сборные фундаменты для домов из газобетонных блоков не рекомендуются.

Иногда встречаются попытки построить здания из газобетона на свайных фундаментах с обвязкой (высоким ростверком) из стальных конструкций (швеллер, уголок, двутавр) вместо монолитного железобетонного ростверка. Ростверк из металла не в состоянии обеспечить стабильность положения стен из мелких блоков газобетона и обладает значительными температурными колебаниями геометрических размеров.

При устройстве ростверков, некоторые самостоятельные строители, руководствуясь популярной строительной литературой раннего постсоветского периода, экономят на армировании верхнего ряда железобетонного ростверка свайно-ростверкового фундамента, не выполняют требуемую анкеровку арматурных стержней в углах ростверков и уменьшают допустимую высоту сечения ростверка (она должна быть не менее 40 см). В результате, такой «экономичный» ростверк не способен противостоять всем возникающим нагрузкам, что приводит к деформациям и раскрытию трещин в самом ростверке, и к образованию трещин в стенах.

Недопустимо сочетание различных видов фундаментов под единой постройкой из газобетонных блоков из-за возможной неравномерности возникающих нагрузок при движениях грунтов. Любое сочетание разнородных фундаментов, выполнение пристроек возможно только при устройстве деформационных швов в газобетонных стенах по месту сочленения разнородных конструкций.

Б. Ошибки при кладке газобетонных блоков

Нарушение правильной перевязки блоков в порядовой кладке, неправильное выполнение проемов, неправильное сопряжение наружных и внутренних стен, отсутствие или недостаточное армирование стен, отсутствие армированных железобетонных поясов могут привести к образованию трещин в стенах газобетонных домов.

Цепная перевязка блоков при кладке обеспечивает восприятие изгибающих и срезающих усилий, действующих на кладку. При кладке блоков высотой 25 см и более в один ряд минимальная перевязка должна быть 40% от высоты блока, но не менее 10 см.

Основные правила цепной перевязки газобетонных блоков при кладке стен

Распространенной ошибкой является отсутствие перевязки или гибких связей при сопряжении стен из газобетонных блоков. Соединение стен из газобетонных блоков может быть жестким или с помощью гибких связей.

Жесткое сопряжение возможно, если разница нагрузок на стены не превышает 30% (то есть сопрягаются стены одного вида – несущие с несущими, самонесущие с самонесущими или ненесущие с ненесущими). Если сопрягаются стены разного назначения (несущие с ненесущими или самонесущими), с разницей нагрузок, превышающие 30%, то сопряжение выполняется исключительно гибкими связями, допускающими деформации.  Распространенными ошибками является отсутствие связей между сопрягаемыми стенами, либо использование жестких связей, таких как забитый в стену обрезок арматуры, в разнонагруженных стенах.

Првильные варианты соединения наружных и внутренних стен из газобетона

В местах возможной концентрации температурных и усадочных деформаций газобетонных блоков, которые могут вызвать недопустимые по условиям эксплуатации разрывы кладки из блоков в стенах должны устраиваться температурно-усадочные швы. Практически такие швы должны устраиваться каждые 35 метров кладки, что, пожалуй, может встретиться только при строительстве ограждений (заборов) из газобетона. Осадочные швы должны предусматриваться в местах изменения высоты здания более чем на 6 м, а также между секциями здания с углом поворота более 30°, либо при сочленении частей здания на отдельных фундаментах.

При строительстве из газобетонных блоков часто забывают выполнять конструкционное армирования стен и особенно армирование проемов в стенах из газобетонных блоков. Такое армирование не повышает несущую способность газобетонной кладки, а лишь снижают риск возникновения температурно-усадочных трещин, и снижает раскрытие трещин при подвижках и деформациях основания постройки, превышающих допустимые пределы. Конструкционное армирование кладки из газобетона применяется для предупреждения усадочных трещин при строительстве из «свежего», только что выпущенного газобетона, который заведомо будет подвержен усадке, которая длится до двух лет и составляет до 0,3 мм/м при уменьшении влажности газобетона от 35% до 5% по массе.

Схема конструкционного армирования стен из газобетона.

Для горизонтального армирования кладки из газобетонных блоков используется стальная арматура переменного профиля диаметром минимум 6 мм (по требованию некоторых производителей газобентона – 8 мм), заглубляемая в штробы и закрепляемая клеем для газобетона или пластичным цементным раствором. Нельзя использовать для конструкционного армирования гладкую проволоку («катанку»), так как она не обладает свойствами стержневой арматуры.

Проволока не может выполнять функции арматуры: она не предупредит возникновение

 усадочных трещин в углах под и над проемами в газобетонных стенах.

Для всех построек из газобетонных блоков без несущего железобетонного каркаса необходимо выполнять конструкционное горизонтальное армирование для предупреждения образования трещин вокруг оконных, дверных и иных проемов в стенах из газобетонных блоков. При этом армируются ряды не только ряды кладки над проемом (при отсутствии надпроемной перемычки в проемах до 120 см), но и ряды кладки рядом с проемом и под  проемом (см. схемы армирования).

Армирование проемов в газобетонных стенах

             При определенных условиях  ряде условий строительства домов из газобетонных блоков необходимо выполнять и вертикальное армирование  стен:
1. Вертикально армируются стены, подверженные или потенциально подверженные боковым (латеральным) нагрузкам (заборы, отдельностоящие стены, подземные этажи зданий, подвалы, стены зданий на крутых склонах, стены зданий в зоне схода селей, лавин, в регионах с сильными ветрами, ураганами и торнадо, в сейсмоопасных районах).
2. Увеличение несущей способности стен здания из газобетона. Например, использование вертикального армирования позволяет применять при кладке стен газобетон минимальной плотности, отличающийся меньшей теплопроводностью.
3. Вертикальное армирование позволяет организовать восприятие и передачу нагрузки от значительной сосредоточенной нагрузки (например, от длиннопролетной балки).
4. Усиление перевязки кладки сопрягаемых стен и углов вертикальным армированием.
5. Усиление проемов в стенах.
6. Усиление небольших простенков.
7. Вертикальное армирование колонн из газобетона.

Схема вертикального армирования стен из газобетона

Вертикальное армирование может устраиваться в специальных О-блоках, поставляемых многими зарубежными производителями изделий из газобетона. Также О-блоки можно изготовить самостоятельно, используя бур с коронкой диаметром 12-15 см. Вертикальное армирование выполняется арматурой d14. Арматура должна быть размещена не далее 61 см от проемов, свободных концов стен из газобетона.

2. Ошибки, ухудшающие эксплуатационные характеристики здания.

В основном, к этой группе относятся ошибки наружной отделки, наружного утепления стен из газобетона, приводящие к увеличению теплопроводности стен, ухудшению микроклимата в доме и  росту затрат на отопление.

Самой распространенной ошибкой в строительстве, проистекающей из игнорирования особенностей открытой ячеистой структуры газобетона и ее свойств проницаемости для газов и водяного пара, является создание с внешней стороны стены из газобетона паронепроницаемых слоев или слоев с паропроницаемостью ниже, чему у газобетонной кладки. Такие конструкции противоречат требованиям к паропроницаемости многослойных  стен, изложенным в ДБН В.2.6-31:2016 «Теплова ізоляція будівель» которые предусматривают, что каждый слой такой стены, расположенный кнаружи от предыдущего, должен иметь более высокую паропроницаемость. При несоблюдении этого правила внутренние слои стен, обладающие гигроскопичной  проницаемой структурой могут постепенно отсыревать, так как не весь водяной пар будет выводиться наружу, что приведет к повышению теплопроводности стен (утеплителя). Это правило применимо к отапливаемым зданиям для постоянного проживания. В неотапливаемых зданиях такая проблема не возникает, а в зданиях, отапливаемых время от времени (дачные дома, отапливаемые только во время приездов в отпуск или на выходные) актуальность проблемы зависит от индивидуальных условий. Смотрите пример разрушения стены из газобетона от промерзания во влажном состоянии.

Из газобетона были построены многие «сталинские» дома, первые «хрущевки». Наружные панели многоквартирных «брежневок», «кораблей» (серия ЛГ-600, усовершенствованная серия 600.11),  домов 137-й «ГБ» серии также представляют собой газобетонные панели.   Хорошая идея утепления внешних стен газобетонным панелями споткнуласть о традиционное для СССР низкое качество производства: наружные стены газобетонных многоэтажек трескаются и требуют регулярной реставрации. Кроме того никто не догадался защитить газобетонные панели изнутри от проникновения влагонасыщенных паров, а снаружи окрашивать их паропроницаемой краской. Из-за этого газобетнные панели отсыревают и увеличивают свою теплопроводность. Традиционно «корабли» считаются одними из самых холодных и потому дешевых домов. В настоящее время в США активно развивиается технология наружной обшивки каркасных домов тонкими армированными газобетонными панелями.

Чем же строители любят «запечатывать» снаружи проницаемые для газов и паров газобетонные блоки? На этом поприще есть два абсолютных лидера: кирпичная кладка и экструдированный пенополистрол (ЭППС). Обычно строители совершают эти ошибки под самыми благовидными предлогами: «защитить» нежный газобетон от атмосферных воздействий «крепким» кирпичом и как следует «утеплить» газобетон с помощью ЭППС и заодно защитить его от наружной влаги и промерзания.

Хотя основное условие долговечности для дома из газобетонных блоков точно такое же как и для деревнного дома: пористый материал стен должен иметь возможность высыхать, отдавая влагу в атмосферу.

Подобное наружное «утепление» с помощью ЭППС за дестяок лет эксплуатации приведет

к обратному эффекту: дом станет «холоднее», чем был бы без утепления.

А на рубеже 5-7 дестяков лет такие стены начнут расслаиваться внаружной трети блоков.

Встречаются и комбинированное использование ЭППС с обкладкой его кирпичом. Близки по эффекту блокирования паропереноса и облицовка фасадов из газобетона термопанелями из пенополиуретана и клинкерной плитки «под кирпич». Кирпичная кладка, как и ЭППС обладают практически нулевой паропроницаемостью. К конструктивным решениям, значительно ухудшающим паропроницаемость многослойных стен с использованием газобетона, относятся наружное утепление со слабо паропроницаемым пенополистролом, и устройство кирпичных фасадов с невентилируемым воздушным зазором между  газобетоном и кладкой.

Если домовладелец хочет непременно видеть свой газобетонный дом с кирпичными фасадами, то ему нужно не идти на поводу у строителей, которым кончено же проще обложить газобетонные стены кирпичом без всяких вентиляционных зазоров.  Для устройства кирпичного фасада газобетонного дома придется выполнить требования пункта 8.14 СП 23-101-2004: для стен с вентилируемой воздушной прослойкой (стены с вентилируемым фасадом) воздушная прослойка должна быть толщиной не менее 60 мм и не более 150 мм. Кирпичная кладка должна быть соединена с газобетонной стеной связями из нержавеющей стали или стеклопластика. Кирпичная облицовка должна иметь вентиляционные отверстия, суммарная площадь которых определяется из расчета 75 см² на 20 м² площади стен, включая площадь окон. Нижние вентиляционные отверстия нужно делать с уклоном ниже поверхности дна воздушного зазора, чтобы отводить скапливающуюся в воздушном зазоре влагу (конденсат).

Облицовка газобетона кирпичом без вентилируемого зазора придает дому «богатый» вид, но через 7-10 лет заставит домовладельца платить за отопление такого дома значительно больше, чем в первые годы эксплуатации здания. А детям или внукам такого домовладельца вполне возможно придется реставрировать дом и фасад из-за разрушения наружных слоев кладки газобетонных блоков  [Кнатько М.В., Горшков А.С., Рымкевич П.П. Лабораторные и натурные исследования долговечности (эксплуатационного срока службы) стеновой конструкции из автоклавного газобетона облицованного силикатным кирпичом.// Инженерно-строительный журнал.-2009,- №8,- С.20].

При строительстве из газобетонных блоков встречаются ошибки, приводящая к избыточным расходам на отопление: образование мостиков холода. Чаще всего, это отсутствие или недостаточное утепление надпроемных железобетонных перемычек, железобетонных поясов, неоправданное применение железобетонных каркасов при строительстве малоэтажных домов из конструкционно-теплоизоляционных газобетонных блоков из-за недоверия к прочности материала.

Надпроемные перемычки в доме из газобетонных блоков: прежде всего, следует знать, что проемы шириной до 120 см над которыми высота кладки составляет не мене 2/3 ширины проема не нуждаются в перемычках, а лишь в горизонтальном армировании ряда над проемом. Проемы до 3 метров могут быть перекрыты монолитными железобетонными балками в несъемной опалубке из специальных U-образных газобетонных блоков, которые не нуждаются в дополнительном утеплении. Также не нуждаются в утеплении специальные газобетонные армированные балки, которыми можно перекрыть проемы до 174 см.

Однако в реальном строительстве чаще всего проемы перекрывают монолитными железобетонными балками, отливаемыми по месту. Такие балки требуют наружного утепления, которое иногда забывают утеплить.

Кроме утепления надоконных перемычек в доме из газобетонных блоков, также требуется утеплить

и торцы плит межэтажных перекрытий или обвязочный железобетонный пояс.

Самые распространеннее на рынке марки газобетонных блоков имеют класс прочности на сжатие B2,5 и могут иметь плотность от D350 до D600. Из таких газобетонных блоков можно возводить несущие стены суммарной высотой до 20 м. Однако некоторые  строители не доверяют прочности «легкого и пористого» материала и сооружают массивные хорошо проводящие холод железобетонные каркасы даже для двухэтажных конструкций.

Избыточно усложненная конструкция пострйоки из газобетона: при возведении двухэтажных зданий вне сейсмоопасных зон и не требуется усиление конструкции железобетонным каркасом. Для укладки плит перекрытий достаточно устройство железобетонного разгрузочного пояса между этажами.

Еще одна странная привычка строителей увеличивает теплопроводность кладки из газобетона: во многих случаях, строители не наносят клей на торцевые поверхности газобетонных блоков.

В газобетонной кладке не должно быть сквозных щелей: должен наноситься на все грани газобетонного блока.

Между тем, во всех случаях исполнение вертикального шва должно предотвращать сквозное продувание стен. Вертикальные растворные швы при кладке блоков с плоскими гранями должны заполняться раствором полностью. При использовании блоков с профилированной поверхностью торцевых граней в кладке, к которой предъявляются требования к прочности на сдвиг в плоскости стены вертикальные швы должны заполняться по всей высоте и не менее чем на 40 % по ширине блока, а в иных случаях шов должен быть заполнен снаружи и изнутри полосами клея или раствора.

Кстати, недопустимо размазывать избыток клея или раствора по шву и поверхности блока: в этом случае неоднородное основание в дальнейшем чревато проявлением микротрещин в наружном штукатурном покрытии. Избыток клея необходимо оставлять для подсыхания, и обрезать шпателем.

Избыток клея или раствора аккуратно подрезается

и удаляется со швов после подсыхания, а не размазывается

по стенам, чтобы уменьшить паропроницаемость газобетона.

Кладка газобетонных блоков на цементный раствор формально не является строительной ошибкой. Однако следует знать, что кладка газобетонных блоков на цементном растворе на 25-30% лучше проводит тепло (толстые швы являются «мостиками холода»), и, следовательно, для достижения нормативного сопротивления теплопередачи такой стены, толщину кладки придется делать существенно больше, что сведет на нет «экономию» на клее для газобетона.

3. Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.

К этой группе относятся всевозможные самодеятельные «усовершенствования» технологии строительства домов из газобетонных блоков. Одной из самых распространенных, равно как и безобидных ошибок является желание «усилить» газобетонную кладку исполнением первых рядов из «более прочного» керамического кирпича. На самом же деле предельные деформации на излом и сдвиг у керамического кирпича и газобетонных блоков близкие, и таким образом невозможно уберечь стену от образования трещин при неправильно выполненном фундаменте или при отсутствии горизонтального конструктивного армирования.

Конструктивно избыточный пояс кладки из керамического кирпича. Изначально рекомендация по испрльзованию кирпичной кладки содержалась в каталоге советского времени ЛЕНЗНИИЭП «Малоэтажные дома из ячеистых бетонов» (Л.-1989 С. 176) и была аргументирована «защитой газобетона от отраженных от земли брызг от осадков». На заднем плане критическая ошибка: дом из газобетонных блоков, утепленный ЭППС.

Мы надеемся, что наш краткий обзор убережет вас от совершения основных критических ошибок и поможет сэкономить силы и средства как при строительстве дома из мелких блоков ячеистого бетона, так и при его эксплуатации.

Армирование и перевязка газобетонных перегородок

Армирование газобетонных перегородок аналогично армированию несущих стен, отличие только в количестве армирования на ряд. Далее мы рассмотрим некоторые этапы возведения и армирования перегородок.

Этапы строительства перегородок:

1. Разметка по проекту.
2. Установка направляющего профиля.
3. Гидроизоляция на пол.
4. Укладка первого ряда на раствор.
5. Армирование.
6. Перевязка со стенами.
7. Заделка демпферных швов.

Для строительства перегородок внутри помещения, часто используют тонкий газоблок. Его толщина минимальна, как правило, она достигает всего лишь 100-150 мм. Если очень постараться, то можно найти и блок, толщина которого будет достигать 75 мм или 175 мм. По ширине и высоте данные блоки идентичны и имеют стандартные размеры, а именно:

• ширина 600 мм и 625 мм;
• высота может быть 200 мм, 250 мм, 300 мм.

Плотность газоблоков для перегородки

При выборе газобетонных блоков стоит обратить особое внимание на маркировку, она не должна быть ниже D 400. Данная плотность является минимальной, которая может быть использована при возведении внутренних перегородок, высота которых будет достигать 3 метров.

Самым оптимальным станет вариант блоков с плотностью D500. Помимо этого можно использовать блоки с большей плотностью, например, марки D 600. Они обладают более высокой несущей способностью, в связи с чем, можно повесить на стену габаритные вещи, используя при этом специальные анкера. Также имейте в виду, что газобетонные перегородки плохо изолируют звук. Чем стена толще, тем лучше звукоизоляция, также, чем плотность стены больше тем лучше звукоизоляция.

Гидроизоляция по полу производится на битумный праймер, в качестве гидроизоляции применяют рубероид. Листы рубероиды укладываются внахлест по 10см.

Далее, на раствор укладываются крайние блоки, выравниваются по всем плоскостям, и натягивается шнурка. По шнурке выравнивается весь ряд.

Схема армирования газобетонной перегородки

Обычно армирование перегородок делают через каждые 3-4 ряда. Но в зонах высокой сейсмической активности армируют каждый второй ряд (1-3-5-7-9-11).

Само армирование ряда представляет из себя пруток диаметром 8 мм. При помощи штробореза нужно сделать штробы. Штробы нужно очистить от пыли, смочить водой и заполнить клеем. Далее укладывается арматура, и выравнивается плоскость блока. Помните, что арматура на углах всегда загибается.

Зазор между перегородкой

Для исключения трещин в газобетонной стене, необходимо оставить между потолком и перегородкой компенсационный зазор, размером до 20 мм. Его нужно заполнить минеральной ватой, монтажной пеной или пенополистиролом низкой плотности. Это защитит в полной мере от механических воздействий при прогибе перекрытия.

Чтобы в будущем не появлялись трещины в углах, между стеной и перегородкой проделывают специальный демпферный шов. Для его изготовления используют различного рода материалы, наиболее популярными являются минеральная вата, тонкий пенопласт, демпферная лента, используемая при укладке теплого пола. Чтобы избежать попадания влаги в этот шов, необходимо по завершению кладки блоков, шов обработать паронепроницаемым герметиком.

Примыкание перегородки к стенам

Очень важно правильно соединить стены и будущую перегородку. Лучше всего закрепить ее при помощи анкеров, которые сделаны из нержавеющей стали. На каждый метр необходимо ставить один анкер. Если нет анкеров, их можно заменить на оцинкованную перфоленту.

Вариант крепления перегородок

Высверливается толстым сверлом отверстие в несущей стене и в перегородке. Глубина отверстия в стене около 100мм., в перегородке – 200мм. Отверстия плотно заполняются клеем и вставляется пруток 10 мм арматуры.

Возведение перегородок (видео)

Кладка и армирование стен из газобетона

При условии соответствия газобетонных блоков принятым стандартам допускается возведение из них несущих стен строений высотой до 20-ти м (5 этажей). Клей или цементный раствор? Использование для кладки цементного раствора уменьшает одно из главных достоинств газобетона – его низкую теплопроводность.

Использование для кладки цементного раствора в значительной степени уменьшает одно из главных достоинств газобетона – его низкую теплопроводность.

Швы раствора являются «мостиками» холода, по которым из дома уходит тепло. Поэтому для того чтобы построить дом в Иркутске, компания bgazobeton, рекомендует использовать специальный тонколистовой клей фабричного производства.

К слову сказать, его чрезмерная дороговизна – не что иное, как миф, поскольку расход клея получается в несколько раз ниже, чем цементно-песчаного раствора.

Требования к основанию

Главное требование – ровность горизонтальной поверхности. Разность уровней нижней и верхней точек основания в идеале не должна превышать максимального значения толщины клеевого шва – 3 мм.

Если она достигает 5-ти и более мм, первый слой нужно уложить на цементный раствор, толщина которого при необходимости может достигать 20 мм. Это позволит компенсировать неровность.

Поверх фундамента или цоколя должна быть выполнена отсечная гидроизоляция – в любом виде из возможных вариантов. С помощью мастики, рулонных изоляционных материалов или гидроизоляционных растворов из сухих смесей.

Способы кладки и схемы перевязки

Перевязка блоков осуществляется порядно, путем смещения блоков верхнего ряда относительно камней нижнего ряда. Кладка газосиликатных блоков выполняется в трех вариантах.

«В один блок» с цепной порядковой перевязкой. Если толщина стен не превышает 30 см, то этот способ является единственно возможным. При высоте H блоков до 250-ти мм величина перевязки обеспечивается не меньше 0,4H. При H больше 250 мм ее минимальное значение ограничивается 0,2H, при этом она не должна быть меньше 100 мм.

«В два блока» с перевязкой. Применяется плашковая вертикальная порядковая перевязка со значением не меньше 1/5 толщины стены (используются блоки различной толщины). Или, что проще, перевязка тычковым рядом, укладываемым через 2 ложковых ряда.

«В два блока» без вертикальной перевязки. Схема применяется в том случае, если между слоями блоков укладывается паропроницаемый утеплитель.

Чтобы обеспечить связь между слоями, используются т.н. гибкие связи из стальных пластин, стержневой арматуры А400 с цинковым покрытием, сетчатой арматуры из базальтопластика или стеклопластика, которые укладывается в швы кладки.

Если последние не совпадают по высоте, допускается изгиб арматуры не более 30°.

Основные правила кладки

Вы определились с вопросом из чего построить дом, и остановились на блоках из газобетона, теперь самое время узнать правила кладки из блоков. Каждый ряд начинается с углов здания и ведется к центру.

На углах здания желательно установить стойки-шаблоны, между которыми натягивается шнур-причалка. По нему контролируется ровность рядов в горизонтальной и вертикальной плоскостях.

Вертикальность стены проверяют отвесом, закрепленным на стойке. После завершения каждого ряда поверхность нужно выровнять рубанком или теркой – чтобы не было перепадов между соседними блоками. Выровненная поверхность после обеспыливания смачивается водой.

Рекомендуемая толщина швов:

• ✔ клеевых – 0,5-3 мм;
• ✔ цементно-песчаных – 10-15 мм
• ✔ горизонтального и 8-12 мм – вертикального.

Клей наносится на торец уложенного блока и нижележащий камень зубчатым шпателем сплошным слоем. Камень опускается на слой клея вертикально без горизонтальных смещений и корректируется резиновой киянкой. Избыток клея, выдавливаемого из швов, не затирается, а подрезается после схватывания.

Армирование стен

Нужно понимать, что армирование газобетонных стен не увеличивает их несущую способность. Его задача – противодействовать возникновению и расширению усадочных трещин, которые могут появляться при деформациях и подвижках фундамента, превышающих нормальные значения.

Если есть основания предполагать деформацию фундамента свыше 2-х см, осадку выше 10 см или крен больше 5 см, то армирование считается необходимым. Но в любом случае вреда от него не будет, поэтому при наличии сомнений его лучше использовать.

Армирование производится арматурой А400-А500. При этом общая площадь сечения арматуры обеспечивается не менее 1/50 площади сечения кладки.

Есть три способа конструкционного армирования:

✔ Армирование мест возле оконных, дверных и других проемов, которые ослабляют кладку. Выполнение этого армирования не требуется при наличии монолитного каркаса из железобетона.

✔ Армирование по всему периметру стен. Рекомендуется выполнять при кладке из «свежих», только что произведенных блоков, при строительстве в местах с большими сезонными колебаниями температур и сильными ветровыми нагрузками, а также при прогнозируемых деформациях и усадке фундамента, о которых говорилось выше.

✔ Вертикальное армирование, связывающее верхний обвязочный монолитный пояс, выполненный по верху стен, с фундаментом. Способ рекомендуется для сейсмо- и ураганоопасных районов или при наличии прочих неблагоприятных условий или особенностей, к которым относят: опасность схода лавин, расположение дома на склоне, случаи отдельно стоящих ограждений или стен, использование крупноформатных панелей из газобетона.

Видео: Кладка и армирование стен из газобетона

Перевязка газобетона – это просто! — АлтайСтройМаш

Строительство здания из газобетона невозможно без строительных навыков, но ими всегда можно овладеть. Начать можно с изучения теории. Что важно знать? Правила возведения стен, армирования кладки, нормы строительства. Перевязка газобетона – еще один важный этап, который влияет на долговечность будущей конструкции.

Перевязка стен из газобетона

Перевязка газобетона влияет на прочность дома так же, как и кладка первого ряда.  Для строительных работ потребуется минимальный набор инструментов, всё можно выполнить своими руками, без помощи специальной строительной бригады. Именно поэтому газобетон все чаще выбирают частные строители, если нужно построить малоэтажное здание, жилой дом или хозяйственную постройку.

Первый ряд – это основа дома, поэтому нужно соблюдать нюансы и определенные правила, о них можно прочитать в другой нашей статье. Далее идет армированный пояс, который выполняет функцию каркаса строения. Со второго ряда для повышения прочности начинают делать перевязку газоблока.

Тип перевязки зависит от вида кладки. Чаще для строительства применяют следующие конструкции кладки стен:

• однослойную (1 ряд газобетонных блоков),
• двухслойную (кладка в 2 блока).

В основном применяют однослойную кладку, так как газобетон при правильном выборе марки и расчёте толщины стены отлично сохраняет температуру внутри строения даже при сильных морозах.

При такой кладке применяют цепной тип перевязки несущих стен из газобетона. Начиная со 2-го ряда, все следующие ряды кладутся со смещением поперечного клеевого шва на 80-110 мм. Для этого в каждом ряду вставляется подрезанный газобетонный блок. Все торцы укороченного блока промазываются клеевым раствором. На углах дома длина укороченного элемента должна быть не меньше, чем 11,5 см.

Для повышения прочности лучше всего сопрягать между собой стены с одинаковой нагрузкой. Поэтому цепная перевязка газобетона подходит только для несущих стен.

Перевязка кладки газобетона с кирпичной облицовкой

Для равномерного распределения нагрузки стены из облицовочного кирпича и несущей части из газоблоков, необходима дополнительная связка между материалами. Особенно актуален вопрос устойчивости для регионов с повышенной сейсмической активностью.

Перевязка газобетона с кирпичем выполняется по типу гибких связей, крепежные материалы должны быть стальные или стекловолоконные. Для перевязки используют:

• скобки,
• планки,
• нагели,
• саморезы,
• спиралевидные гвозди (от 12 см),
• гвозди из нержавейки,
• перфополосы с оцинковкой (толщина от 1,5 до 2 мм).

Крепежное изделие вставляют в шов кирпичной кладки и вкручивают/забивают в газобетон. Крепление идет на одном уровне перевязанных стен. Гвозди в газобетонные блоки забивают под углом 45 градусов. На 1 м² кирпичной кладки должно быть 3 соединения.

Если необходимо перевязать кирпичную перегородку с несущей конструкцией из газобетона, связь можно выполнить с помощью арматуры. Один конец помещают в стене, другой закрепляют в кирпичной перегородке. Такую связь нужно выполнять через каждые 4-5 рядов кирпичной стены.

Минимальная перевязка газобетона для перегородок

 Несущие стены внутри здания важно строить и перевязывать одновременно с наружными. Перевязку осуществляют через каждые 2 ряда. Блоки большей плотности для перегородок необходимо заглублять внутрь основной стены на глубину до 15 см. Строительный материал газобетон по своей пористой структуре легко поддается любым деформациям. Поэтому отверстия можно делать обычной ножовкой.

Если требуется связать несущую стену с не несущей, то для соединения подойдет обычная перфолента, которая кладется прямо на клеевую смесь.

Популярность газобетона в малоэтажном строительстве открывает широкие возможности для бизнеса. Компания «АлтайСтройМаш» предлагает оборудование для производства газобетонных блоков, чтобы закрывать собственные потребности в строительном материале или для построения прибыльного бизнеса.

Оборудование уже успешно работает на территории России, Казахстана, Узбекистана, Кипра и др. Оптимальный вариант газобетонного завода можно подобрать в каталоге на официальном сайте.

Кладка газобетона — как правильно выложить стены из газобетона

Устройство однослойной кладки имеет ряд преимуществ по сравнению с двухслойной или трехслойной. В результате вы получаете однородную стену без дополнительных слоев, а за счет этого процесс кладки обойдется вам дешевле. При работе рекомендуем обязательно использовать специальные инструменты для кладки газобетона, так как это существенно ускорит процесс работы и повысит качество кладки.

Например, инструмент кельма имеет специальные зубья, с помощью которых клей равномерно распределяется по плоскости блока. Вы получаете необходимое и достаточное количество для склеивания блоков, без перерасхода.

В итоге, у вас будет тонкошовная кладка с толщиной 1-3 мм, что, кстати, приведет к отсутствию мостиков холода.

Ознакомиться с основными инструментами для кладки газобетона Вы можете в данном видеоролике.

Обязательно нужно перевязывать блоки в шахматном порядке.

По нормам разрешается блок свешивать на 1/3 на наружную сторону. В этом случае отделку цоколя можно делать вровень с блоком и таким образом избежать дополнительных расходов, связанных с устройством карниза для цоколя.

Процесс кладки газоблока

Первый ряд блоков

Устройство первого ряда блоков начинается с углов. Мы определяем с помощью нивелира наивысшую точку фундамента и в этом месте закладываем первый блок. Затем задаем отметку первого ряда относительно самой верхней точки.

Первый ряд блоков укладываем на горизонтальную гидроизоляцию, роль которой выполняет сложенный вдвое рубероид. Он защищает стену от капиллярного подсоса, то есть не дает влаге из грунта, поднимающейся вверх по фундаменту, доходить до газоблоков. По норме у газобетона каппилярный подсос – 30 мм, что значительно меньше, чем у кирпича, однако, чтобы исключить даже эти 30 мм, нужно делать горизонтальную гидроизоляцию. В результате влага отсекается на нулевой отметке и не доходит до газобетона.

Первый ряд блоков нужно укладывать на цементно-песчаный раствор для того, чтобы можно было выровнять уровень кладки с погрешностью не более 3 мм. Далее шабровкой стачиваем все неровности и выравниваем первый ряд. После этого избавляемся от пыли.

Первый ряд блоков рекомендуем армировать. Благодаря этому мы снимем внутреннее напряжение в кладке, тем самым, предотвращая появление микротрещин. Подробнее о процессе армирования можете узнать здесь.

Первый ряд укладки газобетонных блоков — самый тяжелый и к нему стоит подходить наиболее серьезно.

Последующие ряды блоков

Последующие ряды газобетонных блоков укладываем на клей, делая перевязку в шахматном порядке. Рекомендуем промазывать внутренний и наружный края вертикального шва до пазов, чтобы исключить выдувание тепла. В противном случае, если оставлять дом без фасада на долгое время, через вертикальные швы будет гулять ветер с улицы.

Продолжаем кладку из газобетонных блоков. Когда перегородка уже подходит к перекрытию, допустим к плите, важно оставлять последние 1,5 — 2 см, так как плита имеет свойство прогибаться под собственным весом. Обратите внимание, что этот промежуток нельзя закидывать раствором или подкладывать камушки, нужно просто пропенить его и все. Это очень важно, потому что если этого не сделать, плита свою нагрузку может передать перегородке, в результате чего она треснет.

Внутренние перегородки и увязка с несущими стенами

Внутренние перегородки бывают двух типов – внутренние несущие стены, которые воспринимают нагрузку от перекрытий, и внутренние не несущие стены шириной 100 – 150 мм.

Для не несущих перегородок при типе пола по грунту, который в настоящее время весьма распространен, делаем отдельный незначительный фундамент глубиной 300-400 мм и шириной под перегородку.

На отдельный фундамент укладываем первый ряд блоков также на цементно-песчаный раствор.

Привязку к несущей стене осуществляем при помощи гибких связей, которые называют также перфолентой и продают в строительных магазинах в рулоне шириной 2-2,5 см. Она состоит из оцинкованной стали толщиной 1 мм.

Закрепляем перфоленту на несущей стене, можно даже при помощи дюбелей, и в кладку перегородки, а именно в шов между блоками. Допустим, пол метра выложили, в шов заложили 300-400 мм – этого будет более чем достаточно. Если нужно придать дополнительную устойчивость перегородке, то можно проармировать ее на всю длину.

Перевязка газоблоков с облицовкой

Если планируется облицовка наружной стены кирпичом, то между кирпичом и блоком в обязательном порядке нужно делать вент. зазор шириной 25-30 мм для вентиляции этого пространства. Эта необходимость обусловлена тем, что кирпич и блок обладают разной паропроницаемостью.

Далее облицовочный кирпич нужно перевязать с основной стеной оцинкованными гибкими связями. Обратите внимание – НЕ сеткой. Перфолента загоняется в шов блоков, гибкие связи прогибаются. Здесь очень удобно использовать именно гибкие связи, так как кирпичная кладка не совпадает с прорядовкой блоков, поэтому вы можете отгибать их в любом необходимом направлении.

Важно запомнить: чтобы от ветровой нагрузки облицовочную кладку не завалило от дома или к дому, необходимо использовать гибкие связи. Перевязку с несущей стеной рекомендуем делать через каждые полметра, то есть через каждые 2 ряда блоков. В итоге получается где-то 5 связей на 1 кв. м. Разрешается использование оцинкованных или нержавеющих гибких связей.

Облицовочный кирпич опирается на тот же фундамент, что и стена из газоблоков. За счет их увязки гибкими связями обеспечивается одинаковая усадка здания.

Узнайте больше о газобетоне и о строительстве из него в учебном центре «Газобетон63.ру»

Как создать газобетонные блоки?

В середине 20-х годов ХХ века популярный шведский архитектор изобрел блоки AAC. Эти блоки теперь считаются одними из лучших изобретений, поднявших стандарты строительства и архитектуры на большую высоту. Большая безопасность и функциональная ценность могут быть добавлены к построенным конструкциям с использованием блоков AAC.

Газобетонные блоки дорого покупать, но с их помощью можно значительно сократить будущие затраты.Эти блоки можно накапливать вместе для создания бетонных конструкций, которые не только прочные, но и достаточно устойчивые. Расходы на техническое обслуживание и ремонт можно свести к минимуму, и вы можете получить страхование вашего здания с низкими взносами.

Как создаются блоки AAC?

Хотя блоки AAC были созданы из самых обычных строительных материалов, они все же сильно отличаются от других. Вы когда-нибудь пытались узнать почему? Причина в том, что использовались только отборные материалы и тоже в правильных пропорциях.Вот почему блоки AAC имеют огромную мощность для развития зеленых зданий. Некоторые популярные материалы, которые были объединены вместе для разработки этих блоков, — это вода, цемент, песок и известь.

Эти материалы необходимо тщательно перемешать, и после завершения процедуры перемешивания смесь следует оставить для нагревания. Необходимо соответствующее давление для создания уникальных свойств газобетонных блоков

. Эти блоки можно создавать быстро, и, таким образом, вы можете получить их в достаточном количестве для удовлетворения требований строительных проектов без каких-либо несоответствий.

У этих блоков также развиваются различные акустические и теплоизоляционные свойства, поэтому они рассматриваются как лучший вариант для сохранения конфиденциальности наряду с острой защитой. Если вы задумываетесь о мгновенном ремонте, то можете выбрать именно эти блоки. Основание конструкции получит достаточную прочность, и поэтому конструкции будут стоять прямо, не подвергаясь воздействию каких-либо природных проблем, особенно землетрясений.

В смесь могут быть добавлены повышающие агенты для повышения прочности блока.Если вы хотите добавить прочности, то перед затяжкой форм следует ставить конструкции из нержавеющей стали. Формы будут созданы вместе со стальными конструкциями внутри них. Стальные конструкции никогда не будут повреждены, так как эти блоки не впитают влагу, а с другой стороны, блоки также не пострадают от сильной жары. Таким образом, могут быть разработаны усиленные панели, которые могут создавать мощные здания.

Можно разработать идеальный арматурный каркас, который поднимается вверх из пенопласта.Блоки AAC могут быть эффективно интегрированы без каких-либо внешних усилий, и что самое впечатляющее, это то, что эта интеграция продолжается долгое время. Процесс подъема в основном приводит к образованию бетонного каркаса. Интегрированные блоки помещаются над автоклавом, что может ускорить процесс отверждения.

Подробную процедуру формирования AAC Вы можете получить на самой производственной площадке. Тяжелость цемента, в результате чего блоки AAC становятся более легкими и управляемыми. Теплые свойства помогают снизить вес цемента.Еще одно отличное сочетание, которое можно успешно использовать в этом плане, — это смесь из гипса, цемента, негашеной извести, воды и песка.

Основной причиной сохранения пористых свойств блоков AAC является интенсивная химическая реакция алюминиевой пасты. Эта реакция может сделать блоки легче, чем любые другие строительные блоки. Другие легкие материалы не так устойчивы, но они легче. Но блоки AAC обладают одновременно качествами легкости и устойчивости. Хотя эти блоки твердые по своей природе, на ощупь они совершенно мягкие.

Блоки AAC должны храниться в камере автоклава в течение как минимум часов, иначе идеальная структура не будет сформирована. 190 градусов достаточно для формирования блоков AAC, а давление должно быть в пределах 8-12 бар. В этом случае гидроксид кальция вступает в реакцию с кварцевым песком с образованием гидрата силиката кальция. Таким образом блоки AAC могут стать сильнее. Эти каменные блоки действительно удивительны и могут принести большую пользу в процессе строительства.

Низкая плотность очень важна для поддержания прочности конструкции при низком сжатии.Эти блоки быстро заменяют обычный бетон, и это является причиной добавления инновационных функций. Время строительства может быть сэкономлено, в результате чего проекты могут быть легко завершены. Эти проекты приведут к созданию улучшенных экологичных зданий.

Об авторе

Автор пытается осветить реальные характеристики легких восьми кирпичей в Гургаоне. Общая производительность и качество любой конструкции во многом зависят от этих видов органических кирпичей.

Бетонные блоки для штаб-квартиры Aerocon — общие положения, производственный процесс, свойства, патенты, профили компаний, консультанты, отчеты, поставщики «под ключ»

A Кратковременные автоклавные газобетонные блоки — белые кирпичи Krrish

AAC или Блоки из автоклавного пенобетона — это легкий, сборный железобетон, с высокими изоляционными свойствами, несущий нагрузку, прочный строительный продукт, который доступен на рынке в широком диапазоне размеров и прочности.
Автоклавный газобетон или материал AAC был впервые разработан в Швеции в 1924 году. Это очень популярный строительный материал такого рода в Европе и быстро принимается во всем мире. Материал, используемый для производства блоков AAC, — это известь, песок, цемент и вода, небольшое количество поднимающего агента.
Преимущества автоклавного газобетона следующие: —

• Огнестойкость: По толщине блоков AAC они обладают огнестойкостью от 2 часов до 6 часов.
• Устойчивость к вредителям: Материалы, используемые для изготовления блоков AAC, неорганические, что помогает предотвратить появление вредителей, таких как термиты.
• Звукоизоляция: Пористость блоков AAC способствует звукопоглощению. Класс передачи звука (STC) составляет до 45 дБ, что делает его идеальным материалом для строительства стен в аудиториях, отелях, студиях, больницах и т. Д.
• Сейсмостойкость: Легкость блоков AAC делает их идеальным строительным материалом.
• Быстрая конструкция: Поскольку блоки AAC очень удобны в обращении, для блоков AAC можно легко использовать обычные инструменты, которые используются для резки дерева, такие как дрель, ленточные пилы и т. Д. Кроме того, блоки AAC бывают больших размеров, поэтому в них меньше стыков, что в конечном итоге приводит к более быстрому строительству.
• Долговечность: Блоки AAC очень прочные и долговечные. Он изготовлен из материалов, не поддающихся биологическому разложению, которые не гниют и не плесневеют.
• Экономия затрат: Блоки AAC не только легче красных кирпичей, но и дешевле красных кирпичей.
• Нетоксично: Блоки AAC не содержат токсичных газообразных веществ.
• Высокая прочность на сжатие: Блок имеет среднюю прочность на сжатие (3–4,5) Н / мм3, что выше, чем у большинства других легких блоков, и на 25% прочнее, чем другие изделия такой же плотности.
• Теплоизоляция: Блоки AAC обладают исключительными теплоизоляционными качествами, которые помогают поддерживать внутреннюю температуру для тепла зимой и прохлады летом, что приводит к экономии нагрузки на систему кондиционирования и, следовательно, к повышению энергоэффективности.
• Влагостойкость: Блоки AAC избегают как внешних, так и внутренних источников влаги, которые могут вызвать повреждение зданий.
• Экологичность: Блоки AAC — это нетоксичный продукт, который не загрязняет воздух, землю или воду ни при производстве, ни во время строительства.
• Легкий вес: Одной из уникальных особенностей блока AAC является его легкий вес. Он в 3 раза легче красного кирпича.
• Высокая устойчивость к проникновению воды: Ячеистая и прерывистая микроструктура блоков AAC делает его лучше, чем обычные глиняные кирпичи, по сопротивляемости водопроницаемости и, таким образом, обеспечивает лучшую устойчивость к проникновению влаги.

Что такое легкий бетон? -Типы, использование и преимущества

Имя пользователя *

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна

Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГайтиОстров Херд и острова МакдональдГондурасХо нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности.*

Армирование газобетонных блоков. Газобетонные блоки: размеры и цена

Многие частные застройщики недоумевают, зачем нужно армирование газобетонных блоков.

Необходимость в армировании

В первую очередь это необходимо сделать для того, чтобы стены оказались более прочными, при таких манипуляциях не появляются трещины, к тому же постройка прослужит дольше жизнь. Если условия армирования кладки в строительной документации не указаны, то место расположения арматурного пояса следует определять самостоятельно.

В каких случаях это железобетонная кладка

Армирование газобетонных блоков, как правило, производится при кладке глухих стен, перекрытий, опорных зон перемычек. Армирование стен нужно производить и тогда, когда расстояние между этажами должно быть больше 3 метров. Кроме того, необходимо усилить секции подоконников. В этом случае арматура должна располагаться в пазах, которые необходимо подготовить заранее, при этом элементы фиксируются специальным клеем.Для лучшей герметизации и фиксации арматуры необходимо использовать цементно-песчаный раствор. При строительстве зданий из газоблоков арматура выполняется хорошо подготовленными швами.

Особенности армирования

Армирование газобетонных блоков обязательно должно производиться штробами. Для того, чтобы их приготовить, нужно использовать технологию, предполагающую отступление от края блока на 60 миллиметров. По периметру прутков арматуру необходимо приварить контактной или газовой сваркой.

Наиболее подходящим температурным режимом, при котором следует усилить, считается температурный предел от 5 до 25 градусов. Если температура выше, блоки нужно предварительно смочить водой.

Подготовка газобетонной кладки перед армированием

Армирование газобетонных блоков невозможно, если не подготовить некоторые материалы и инструменты, среди которых можно выделить: гон, штроборез, ручную пилу, строительный уровень, миксер, строительный фен, клеевой состав или раствор.Если есть желание, то вместо арматуры можно использовать арматурный каркас, который изготавливается из полос оцинковки.

Особенности армирования

Блоки газобетонные, размер и цена которых указаны ниже, должны быть армированы по определенной технологии. Для начала нужно подготовить стержни арматуры, сам материал, который необходимо хранить под пленкой. Распаковывать поддоны не рекомендуется, так как при длительном контакте газобетона с водой он может прийти в негодность.Если в процессе работы предполагается использовать стандартные изделия из газобетона, габариты которых составляют 600 х 300 х 200 мм, то расход на 1 кубометр составит 28 штук.

На раствор необходимо уложить первый ряд газовых агрегатов. В процессе работ необходимо проверять выравнивание кладки с помощью строительного уровня, поскольку от этого будет зависеть постоянство всех последующих рядов. Основание и кладка должны быть разделены слоем утеплителя.

Армирование стен из газоблоков сопровождается укладкой рельсов по углам, которые определяют высоту кладки.Для этого потяните за веревку, которая будет контролировать равномерность расположения блоков. Кладка должна быть не только армирована, но и заделана, для этого необходимо правильно приготовить клеевой состав, который должен быть однородным. Перед применением его необходимо тщательно перемешать. Расход клеевого состава составит порядка 5-10 килограммов на 1 кубический метр. При использовании раствора его расход будет примерно вдвое больше. Подправить укладку необходимо, используя резиновую киджанку.Если блок не соответствует размеру, то его можно распилить с помощью ручной пилы. Чтобы обеспечить прямой угол, нужно использовать угольник.

Рекомендации специалиста

Армирование кладки из газоблоков Производится методом закладной арматуры в каждом четвертом ряду. Для того чтобы сделать штробы, нужно использовать электрический штоборез, который иногда заменяют ручным инструментом. Если толщина стен превышает 400 мм, то необходимо сделать две штробы, расположенные параллельно друг другу.Перед тем, как поставить вентиль, нужно с помощью строительного электрического фена удалить всю пыль с образовавшегося штроба. После поверхность необходимо хорошо смочить и залить клеем на половину глубины. Стержни необходимо хорошо смочить, а затем уложить. После того, как арматура уложена, необходимо добавить клей и промазать поверхность блока раствором. Основание необходимо разровнять шпателем. Остальные ряды следует армировать по той же технологии. Во время укладки блоков появятся вертикальные швы, от которых необходимо будет избавиться путем заливки раствора.Особое внимание следует уделить участку распила, который образуется после сборки отрезаемого блока.

Отделочные работы

После того, как армирование газобетонных блоков будет завершено, стены можно облагородить кирпичом, штукатуркой, облицовкой или сайдингом, можно использовать керамические или стальные листы. Если вы хотите использовать в качестве облицовки кирпич, то между ним и газобетоном нужно оставить небольшой зазор. Стоит помнить, что дом, построенный из газобетонных блоков, будет подвергаться нагрузкам, которые могут вызвать деформацию здания.Такие факторы, как отложение почвы, изменение погодных условий, могут вызвать появление трещин на стенах. При сравнении газоблока и арматурного проката первый имеет незначительную стойкость к деформационным явлениям и изгибам, тогда как арматура этому не подвержена, что следует учитывать при возведении объектов из газобетона. Газобетон, в котором есть арматура, не влияет на несущую способность стены, что выгодно для строительства. Чтобы защитить стены из газобетона от возникновения трещин, можно использовать не только арматуру, но и сетку, а также стеклопластик.Если при строительстве предполагается возвести длинную стену, то армирование нужно производить при помощи прутьев, а не сетки.

Размеры и цены блоков

Производство блоков из газобетона — ГОСТ, перед покупкой необходимо обязательно изучить габариты изделий, это позволит производить строительные работы с большей экономией. Таким образом, блоки без гребня могут иметь длину 600 мм, а их ширина

AAC Concrete Blocks | Экологичные строительные материалы
