Подключение эл плиты: пошаговая инструкция по монтажу и подключению своими руками

Содержание

пошаговая инструкция по монтажу и подключению своими руками

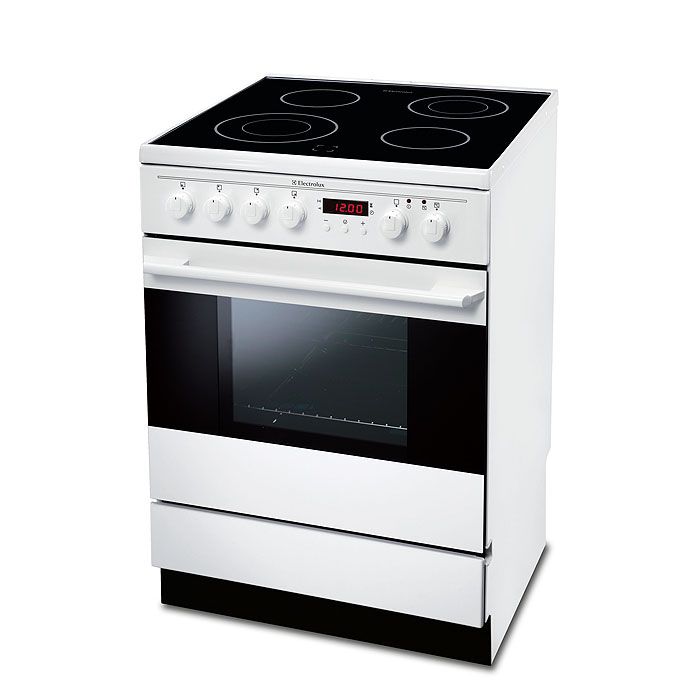

Отдельно стоящие электрические плиты, несмотря на популярность встраиваемой кухонной техники, все еще остаются востребованными. Они дешевле, но при этом не уступают интегрированным агрегатам по техническим характеристикам и дизайну. А установка занимает немного времени и не требует особой подготовки.

Правильный монтаж и соблюдение требований по эксплуатации – условия длительной исправной службы, поэтому собственники жилья нередко вызывают мастера из обслуживающей организации или просто знакомого электрика. Но можно неплохо сэкономить, сделав все самостоятельно. Согласны?

Но что для этого нужно и как правильно это сделать? Мы поможем разобраться с поставленной задачей – в нашей статье подробно опишем, как выполнить подключение электроплиты своими силами. Также разберем нюансы выбора проводки и защитного оборудования, рассмотрим способы заземления, схемы подключения. Эта информация может пригодиться вам и не только при монтаже плиты, но и в дальнейшем, во время ремонта или замены техники.

Содержание статьи:

Схемы подключения электроплиты

Сначала разберем общие правила. Электрическая плита относится к мощному бытовому оборудованию, потребляющему 40-50 А тока, поэтому для нее выделяют отдельный электрический контур. Он соединяет две точки: защитный автомат в квартирном/домовом электрощите и розетку/клеммник прибора.

На практике применяют 3 вида подсоединения к сети:

  • традиционный способ розетка/вилка;
  • присоединение проводов в клеммной коробке в стене;
  • прямое клеммное соединение на задней стенке плиты.

Если на кухне уже есть предустановленная , запитанная на отдельный автомат, обычно используют ее. Это более привычно, а при необходимости ремонта прибор можно быстро отключить, не выходя из кухни.

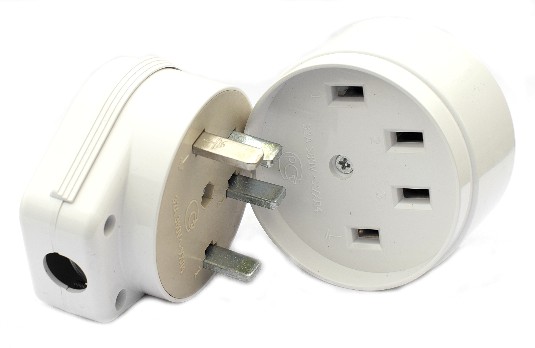

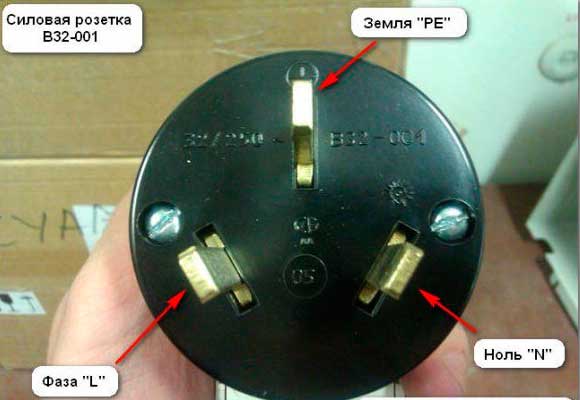

Силовая розетка с вилкой для электроплитыСиловая розетка с вилкой для электроплиты

Обычная розетка для подключения электроплиты не подойдет, так как может не выдержать нагрузки. Необходимо купить специальную модель, подходящую по показателям номинального тока, выдерживающую от 7 кВт и более

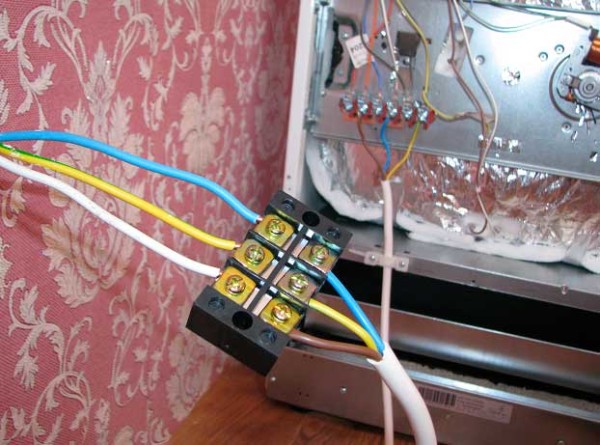

Но нередко применяют прямое клеммное соединение. Его считают более безопасным и надежным. Минус безрозеточного соединения в том, что каждый раз отключать плиту от сети придется на электрощите.

Схема подключения зависит от количества задействованных фаз. Отечественное оборудование рассчитано на 1- или 3-фазное подключение, но мы предлагаем разобрать все три возможные варианта, включая и 2-фазное.

Схемы подключения электроплитыСхемы подключения электроплиты

Все три способа подключения отличаются количеством активных проводников: у 1-фазного их 3, у 2-фазного – 4, а у 3-фазного – 5. Первый вариант актуален для многоэтажек и применяется практически во всех городских квартирах, трехфазный характерен для энергообеспечения частных домов

Для соединения клемм плиты с проводниками используют перемычки из медного провода. Современная техника обычно комплектуется необходимыми деталями для подключения.

При однофазном способе фазу заводят на 1,2 или 3 клемму, все они соединены между собой перемычками. Ноль идет на 4 или 5, которые тоже соединены, а земля – на 6 клемму.

По схеме легко понять, как производят и другие виды подключения. Проблем с поиском схем не возникнет – их можно найти в технической документации к электроплите или на табличке, прикрепленной около клеммника на задней стенке.

Требования к защитному автомату и проводке

Прежде чем приступать к подключению, следует выяснить, соответствует ли проводка потенциальной нагрузке и установлен ли в электрощите отдельный автомат защиты. Если каких-то элементов для монтажа нет или они не подходят по номиналу, рекомендуем купить их заранее вместе с плитой.

На мощные электроприборы не только выделяют отдельную линию, но и ставят индивидуальную двойную защиту: в идеале это комплект .

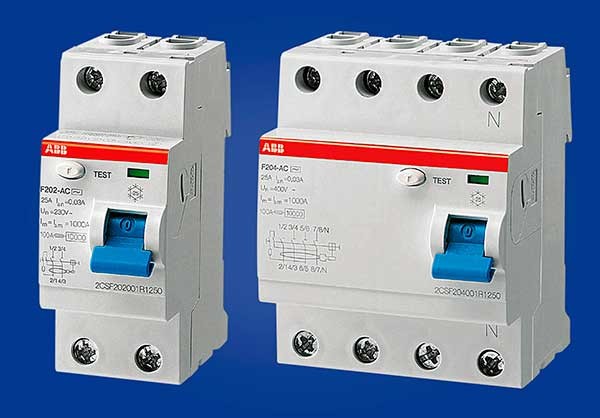

Вместо этой пары для экономии места в щитке нередко применяют .

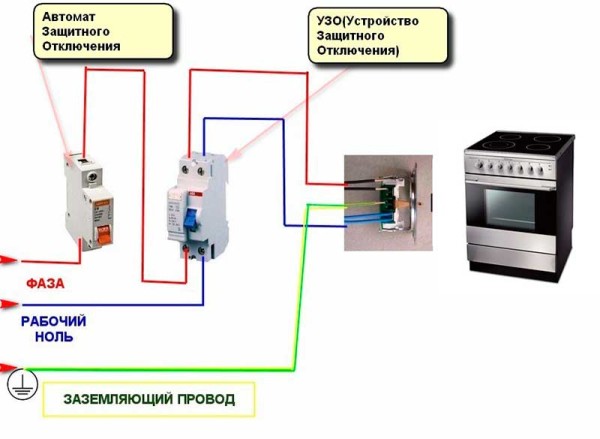

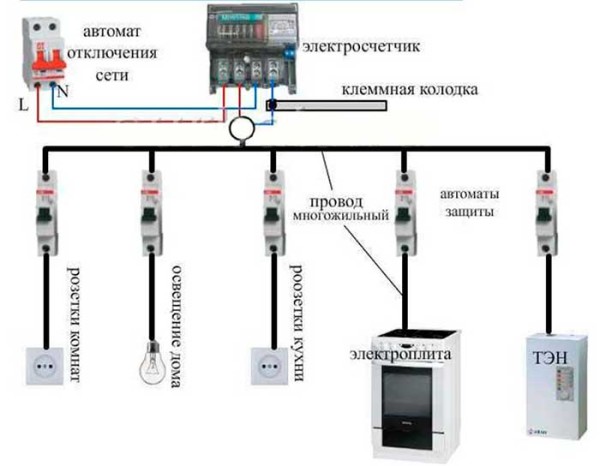

Схема подключения защитных устройствСхема подключения защитных устройств

Схема установки защитного оборудования в электрощите. Через автоматику на розетку подают фазу, нулевой провод через УЗО протягивают к нулевой шине, а землю – к общей заземляющей шине

При покупке автомата решающий критерий – номинал, который выбирают по максимальному значению потребляемого тока. Обычно это 40-50 А, но уточнить технические данные лучше в паспорте плиты. Рекомендуем подробнее ознакомиться с .

Для гарантии безопасности номинал подбирают в сторону увеличения – так при работе на максимальных нагрузках защита не будет постоянно срабатывать. Предположим, что максимальное токовое потребление – около 45 А, следовательно, необходим автомат на 50 А.

Для  принцип тот же – в сторону увеличения, то есть в пару с автоматом на 50 А ставят УЗО на 63 А.

С  тоже особых сложностей нет. Алюминиевый кабель не подходит – лучше его вообще не применять для устройства домашней электропроводки. Это небезопасно, да и по характеристикам он уступает медному аналогу. Поэтому останавливаемся на медном проводе с сечением, соответствующим мощности и потребляемому току.

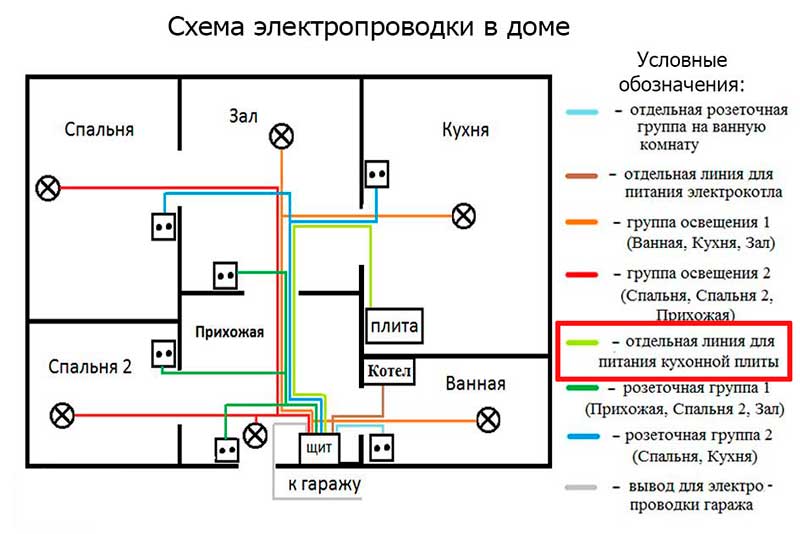

Внутренняя проводка в кухнеВнутренняя проводка в кухне

При выборе провода также учитывают характеристики сети и способ прокладки проводов. По современным требованиям, новые городские квартиры изначально оснащают проводкой, соответствующей всем нормам. А в старом жилье, возможно, проводку придется менять

Если в процессе подготовительных работ провода придется все же покупать, ориентироваться нужно на параметры мощности плиты:

  • 3-5 кВт – сечение провода 2,5 мм²;
  • 5-7,5 кВт – 4 мм²;
  • 7,5-10 кВт – 6 мм².

Для трехфазной сети применяют 5-жильный провод 2,5 мм².

Если вы еще не решили, какую модель плиты купите, но уже затеяли замену проводки, можно смело покупать провод ВВГнг 4 мм² – если расстояние от плиты до щитка не более 12 м, и ВВГнг 6 мм² – если электрощит находится дальше. Современные плиты с духовками достаточно мощные, так что не прогадаете.

А сейчас разберем, в каком порядке лучше выполнять все действия.

Пошаговое руководство по подключению

Проще всего производить установку, когда все готово: силовой контур выведен на отдельный автомат, а на кухне, в удобном месте, установлена розетка или подготовлены провода для прямого подключения. Все соответствует нормам и требованиям, остается только соединить провода по схеме.

Но на практике мы сталкиваемся с другими ситуациями: в старой квартире при установке нового мощного оборудования зачастую нужно менять всю проводку, в новом жилье – неудобно расположены розетки. Поэтому рассмотрим возможные варианты.

Шаг #1 — выбор места установки

Для плиты необходимо выбрать участок для «постоянного пребывания», так как вряд ли вы будете переставлять ее на другое место. Обычно это решается в процессе заказа или покупки кухонного гарнитура.

Электрическая плита в рабочей зонеЭлектрическая плита в рабочей зоне

Место для плиты выбирают с учетом правила «рабочего треугольника»: когда она, холодильник и мойка находятся в общей зоне, на сравнительно небольшом расстоянии друг от друга

С учетом требований безопасности основание под плитой должно быть прочным и стабильным. Каких-то отдельных мероприятий по теплоизоляции или защите стен производить не надо – современные приборы максимально защищены от различных рисков.

Если в новой квартире уже установлена силовая розетка, постарайтесь, чтобы плита находилась как можно ближе к ней. Короткие провода и отсутствие удлинителей – это тоже одно из условий безопасности.

Шаг #2 — расчеты и планирование работ

Лучше заранее распланируйте все этапы работы, чтобы понять, сколько времени потребуется на подготовку. Возможно, придется полностью менять проводку, а заодно и сделать косметический ремонт – стоит только начать.

Список комплектующих для подключения плитыСписок комплектующих для подключения плиты

Для удобства составьте список, что необходимо купить – провода, защитный автомат, вилку, розетку, гибкий провод. Не исключено, что вам потребуется что-то одно или вообще ничего, так как все уже есть

В многоквартирных домах запрещено самостоятельно формировать или дополнять электрические щиты, поэтому для установки отдельного автомата заранее договоритесь с электриком из обслуживающей компании. Он же подскажет, какое устройство лучше приобрести.

Учтите, что внутренний – процесс длительный и трудоемкий. Приходится искать специальный инструмент или нанимать рабочих, чтобы проштробить стены. Все эти нюансы нужно учесть перед началом работ.

Дальнейшие шаги предполагают, что с проводкой все в порядке.

Шаг #3 — установка защитного автомата

Купив автомат, сначала подыщите для него наиболее удачное место на дин-рейке. Это удобнее сделать, если у вас отдельный электрощит, не совмещенный со щитами соседей, что характерно для домов старой постройки.

Квартирный электрический щитКвартирный электрический щит

Автомат для плиты обычно входит в так называемую «кухонную» группу, которая состоит из защитных устройств и для других мощных агрегатов – например, бойлера. Маломощные приборы обычно подключают к одной линии и запитывают на общий автомат

Если вам все же пришлось самостоятельно производить установку, в первую очередь обезопасьте себя – отключите подачу питания.

Закрепив устройство на дин-рейке, поочередно закрепите провода. Сначала  питающую фазную жилу, подведите ее к верхней зажимной клемме и прижмите винтом. Старайтесь, чтобы изоляция не попала в зажим. Затем зафиксируйте нулевой проводник и землю на соответствующих шинах.

Шаг #4 — если нужен гибкий провод

Более простое подключение – скрытое, когда провод питания напрямую соединяется с клеммами на плите. Но мы разберем способ посложнее, с монтажом гибкого провода с вилкой, чтобы можно было пользоваться розеткой и при необходимости отключать плиту прямо на кухне.

Провод и вилка для электроплитыПровод и вилка для электроплиты

Гибкий провод в комплекте не идет, так как предполагается прямое, более безопасное подключение. Но и сам электрошнур, и вилку можно приобрести в магазине за небольшую сумму

Некоторые производители заботятся о своих покупателях, поэтому комплектуют приборы вилками и схемами их подключения.

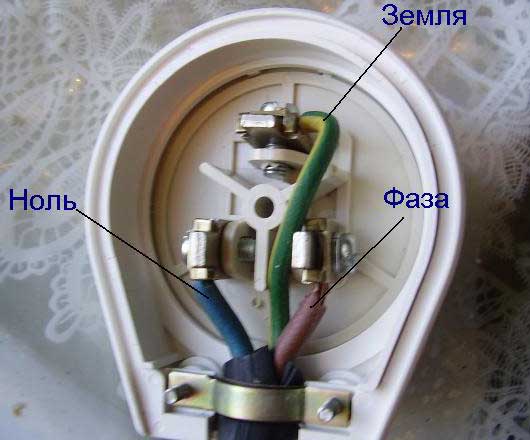

Силовые вилки имеют разборную и понятную конструкцию. Для подключения проводов сначала откручиваете фиксирующие винты, снимаете крышку со штырьками-контактами, убираете фиксирующую планку.

Находите три клеммы: заземление обычно расположено сверху или снизу, а по бокам – нуль и земля. Чтобы понять, как распределить жилы, протестируйте розетку, в которую будете вставлять вилку.

Индикаторная отвертка для тестированияИндикаторная отвертка для тестирования

Тестирование легче всего провести индикаторной отверткой. Если ее поместить в отверстие с нулевым проводником, она не отреагирует, а при соединении с фазой индикатор загорится

При соединении проводов к клеммам нужно соотнести фазу розетки с фазой вилки, чтобы при включении они совпадали. Когда это выясните, можете присоединять проводники. Удалите изоляцию с кабеля примерно на 5 см, заведите его в корпус вилки.

Проводники тоже зачистите на пару сантиметров. Концы многожильных проводов лучше обжать наконечниками. Если нет такой возможности, можно скрутить и обмотать вокруг контактов.

Осталось закрепить провода в соответствующих клеммах, а затем установить на место крышку вилки со штырьками. Провод для плиты готов, осталось его зафиксировать на корпусе.

Шаг #5 — подключение проводов по схеме

Для правильного подключения выбираем нужную схему. Если вы владеете городской квартирой, потребуется схема для 1-фазной сети.

Где расположено место подключения проводов? На задней стенке плиты есть небольшая ниша, закрытая крышкой. Металлическая крышка прямоугольной формы держится на нескольких винтах или защелке. Снимаем крышку, находим клеммники.

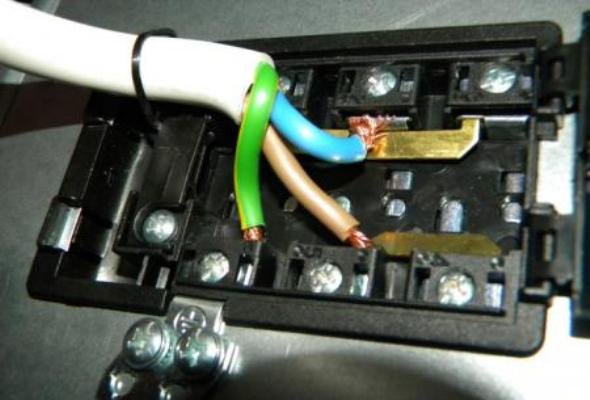

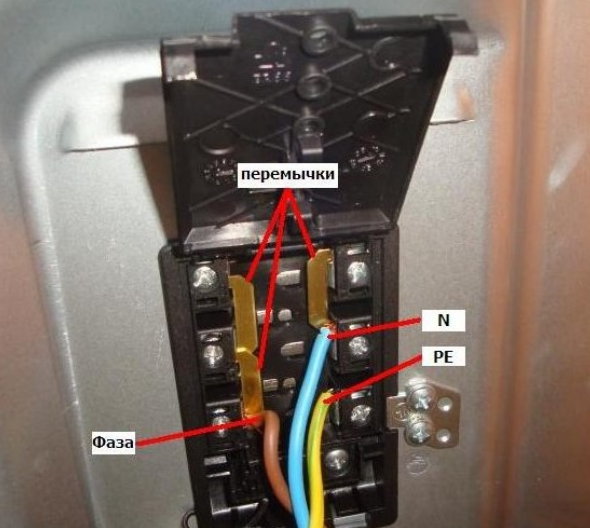

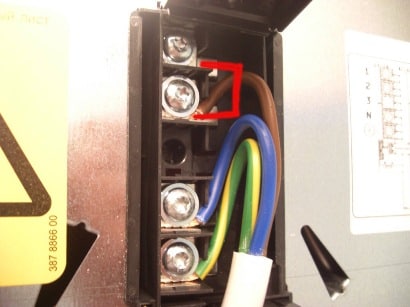

Клеммы для подключения электрической плитыКлеммы для подключения электрической плиты

Место подключения можно найти и по табличке со схемами соединения проводников к клеммам. Она обычно расположена над клеммами или сбоку от них. У некоторых моделей все схемы – только в монтажной инструкции

Соединяем клеммы перемычками согласно выбранной схеме, распределяем проводники гибкого шнура по клеммам, вставляем их в зажимы и закручиваем. Если провода многожильные, рекомендуем предварительно обжать их специальными клеммными наконечниками. Простая скрутка и обмотка не защищены и опасны.

Болты нужно подтянуть потуже, чтобы контакт был максимально плотным. Это защитит провода от случайных искр и обгорания.

Провода с цветовой маркировкойПровода с цветовой маркировкой

Старайтесь соблюдать цветовую маркировку при подключении вилки и клемм плиты. Так вы уменьшите вероятность путаницы, при которой, в лучшем случае, плита просто не заработает, в худшем – замкнет

После подключения всех проводников к клеммам прикрутите на место крышку, а провод, чтобы он не болтался, закрепите специальным фиксатором – пластиковым приспособлением, расположенным рядом.

Шаг #6 — тестирование на работоспособность

Перед тем, как включить автомат, убедитесь, что все соединения надежно закреплены. Затем поочередно включите автомат и вилку в розетку. Попробуйте воспользоваться авторозжигом. Если пламя загорелось – все подключения выполнены правильно.

Если плита не работает – где-то нет контакта. Придется перепроверить все места соединений, включая электрощиток, вилку и клеммы на электроплите. Возможно, провода перепутаны или подключены не все.

Рекомендуем по окончании работ, если они выполнены в полном объеме самостоятельно, все же пригласить электрика. Приступать к использованию плиты можно только после его профессионального одобрения – тогда и вы будете на 100% уверены, что все сделано правильно.

Выводы и полезное видео по теме

Подробный инструктаж с пояснениями + пайка проводов:

Как правильно соединить вилку с проводом – наглядно и исчерпывающе:

Как видите, подключение электрической плиты имеет свои сложности, но при знании необходимой информации его можно выполнить самостоятельно. Конечно, главным подспорьем является техническая документация – схемы подключения и рекомендации производителя по выбору устройств.

Сейчас вы обладаете знаниями, которые могут пригодиться во время ремонта или замены оборудования. Не забывайте, что для подключения обязательно нужно проверить характеристики проводки и установить автоматическую защиту.

Если вам известны интересные и полезные нюансы установки электроплиты – присоединяйтесь к обсуждению ниже в комментариях. Напишите, с какими сложностями вы столкнулись при подключении своей модели, каких ошибок вам удалось избежать.

Подключение электроплиты своими руками — пошаговая инструкция!

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

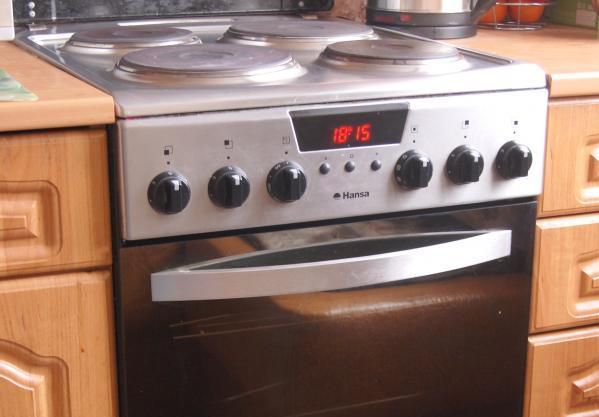

Подключение электроплиты своими рукамиПодключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими рукамиПодключение электроплиты своими руками

Требования к электропроводке

Квартирный щитокКвартирный щитокВводной автоматВводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеляВыбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплитыВарианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

  • для подключения прибора используется трехжильный медный кабель сечением от 4 ммлибо от 6 мм2 в зависимости от длины шнура;
  • в электрощите устанавливается отдельный автомат для плиты;
  • выполняется монтаж устройства защитного отключения;
  • плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Цены на популярные электрические кухонные плиты

Электрические кухонные плиты

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

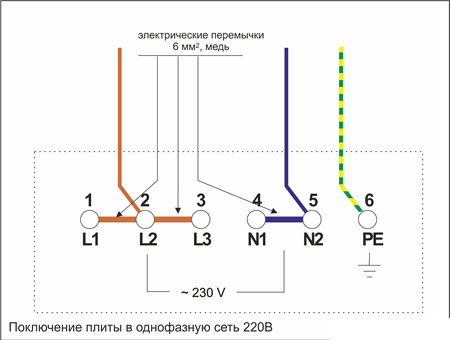

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

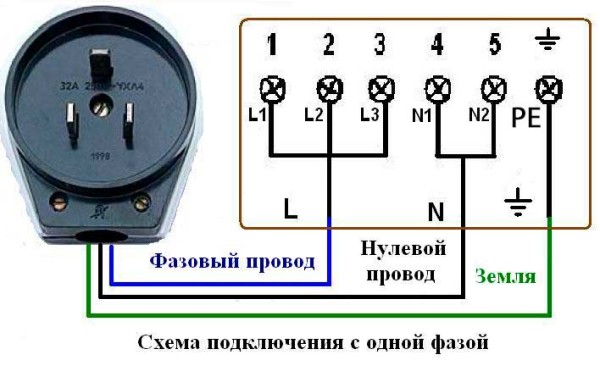

Однофазное подключениеОднофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

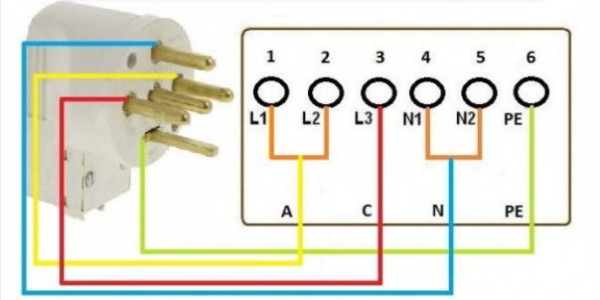

Двухфазная схемаДвухфазная схема

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

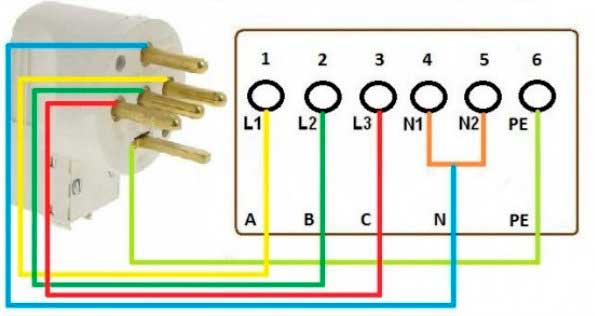

Трехфазная схемаТрехфазная схема

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Подключаем электроплиту

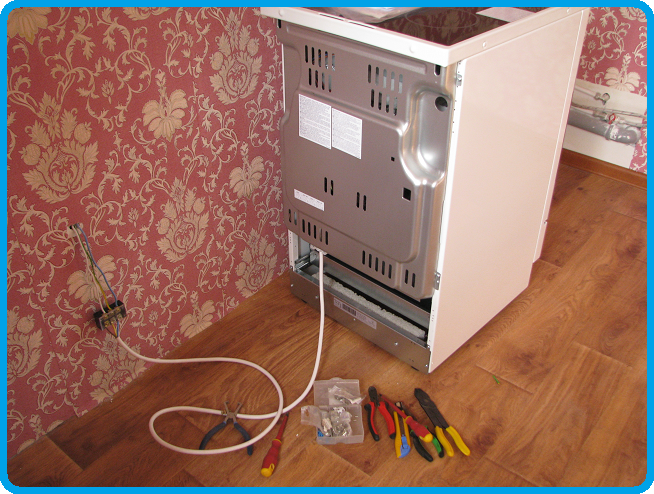

Подключаем электроплитуПодключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

РозеткаРозетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

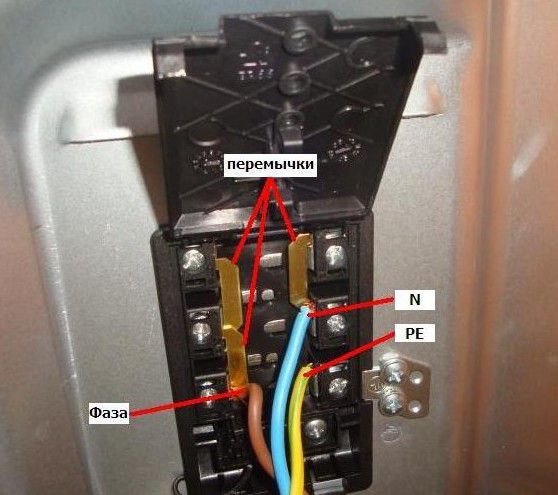

Однофазное подключение электроплиты (наиболее распространенное)Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

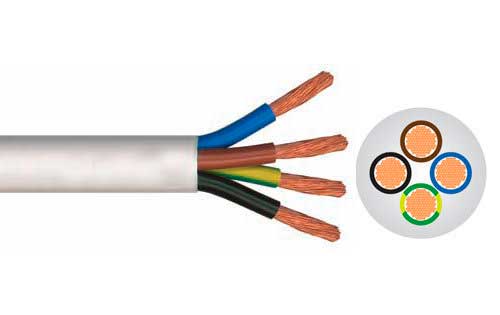

Кабель силовой ВВГнг 5х2,5 Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

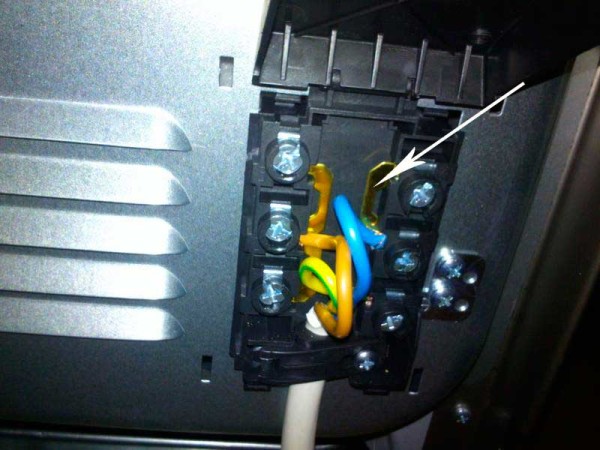

Расстановка перемычек в электроплите ХансаРасстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартирыУзнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземленияСхема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал Профиль сечения Диаметр, мм Площадь поперечного сечения, мм Толщина стенки, мм
Сталь черная Круглый для вертикальных заземлителей 16
Сталь черная Круглый для горизонтальных заземлителей 10
Сталь черная Прямоугольный 100 4
Сталь черная Угловой 100 4
Сталь черная Трубный 32 3,5
Сталь оцинкованная Круглый для вертикальных заземлителей 12
Сталь оцинкованная Круглый для горизонтальных заземлителей 10
Сталь оцинкованная Прямоугольный 75 3
Сталь оцинкованная Трубный 25 2
Медь Круглый 12
Медь Прямоугольный 50 2
Медь Трубный 20 2
Медь Канат многопроволочный 1,8 50

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплитыПроверка работы электроплиты

Удачной работы!

Видео – Подключение электроплиты своими руками

схемы подключения к однофазной, трехфазной сети

Главная » Электрика » Самостоятельное подключение электроплиты к сети 220 В, 380 В

Электричество — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть сделаны самостоятельно без привлечения специалистов. Например, подключить электроплиту можно имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Все что остается — установить на шнур вилку и правильно его подключить к разъемам плиты. Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Только помните, что все работы производят при отключенном электропитании.

Схема и способы подключения

Содержание статьи

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку.  Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Схема подключения электроплиты

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и  защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электролпиты

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Подключение варочной панели расписано тут.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается.  Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см.  Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль».  Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность — это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Подбор сечения кабеляТаблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты:

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

Шаг 3 — Откройте заднюю панель плиты

Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.

задняя стенка бытовой плитыЗадняя стенка бытовой плиты

Шаг 4 – Крепление кабеля

После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.

отверстие под проводку кабеля ЗВИОтверстие под проводку кабеля ЗВИ

Шаг 5 – Установка медных перемычек

В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

подключение проводов к бытовой плитеПодключение проводов к бытовой плите

Шаг 6 — Подключите провода

Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети. Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам. Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных. Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.

перемычкой соединияем изолированную нейтраль и заземлениеПеремычкой соединияем изолированную нейтраль и заземление

Шаг 7 – Закрытие панели

После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

итоговое подключение проводов к бытовой электроплитеИтоговое подключение проводов к бытовой электроплите

Шаг 8 – подключение к сети

Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

Видео: видео-инструкция по подключению электроплиты
https://www.youtube.com/watch?v=EQkmo6NzIGY

Подключение плиты в однофазной сети

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.

Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:

  • поставить перемычку между клеммами L1 и L2, L2 и L3,
  • подключить к L2 фазный провод — коричневого цвета;
  • оставить перемычку между клеммами N1 и N2;
  • подключить к N2 нейтральный провод — синего цвета;
  • к заземляющему контакту, отмеченному специальным значком, подключить провод заземления — желто-зеленого цвета.

Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.

однофазная схема подключения электрической плитыОднофазная схема подключения электрической плиты
однофазная схема подключения электрической плитыОднофазная схема подключения электрической плитыТрехфазная схема подключения электроплитыТрехфазная схема подключения электроплиты
Подборка видео-руководств по теме:
https://www.youtube.com/watch?v=EQkmo6NzIGY

Как самостоятельно подключить электроплиту дома

Из данной статьи вы узнаете сложно или подключить электроплитку самому, схемы и способы подключения (без розетки и с розеткой), какие существуют требование к электропроводке, меры безопасности и много другое.

В чем удобство электрических плит

Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.

Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.

Приобретая новую электрическую плиту, многие магазины предоставляют услуги электрика, который выполняет подключение.

Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.

И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.

Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.

Особенности и условия процесса подключения

Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

В доме или квартире должна быть проложена медная многожильная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.

Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

Обязательно к распределительному щитку должно быть подведено заземление.

Также посредством вилки и розетки можно подключать не особо мощные электроплиты.

Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.

Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.

Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.

Меры безопасности

При подключении важно серьезно подходить к мерам безопасности. Проводка, розетка с вилкой или клеммник должны быть рассчитаны на значительные нагрузки.

Самое главное нужно правильно подобрать сечение кабеля.

Обязательно использование защитных средств, причем значение силы тока того же устройства защитного отключения (УЗО) должно быть на номинал ниже, чем автомата.

Все соединения должны быть хорошо закрученными, слабые незатянутые болты или винты при подключении проводки не допускаются.

Важно также не перепутать проводку при подключении к плите, розетке, вилке УЗО и автомату.

Подведем небольшой итог.

Чтобы электроплита работала с максимальной безопасностью, следует обеспечить подвод электроэнергии к ней с соответствующими параметрами – проводка, розетка и автомат должны выдерживать нагрузку больше, чем создает электроплита, а вот УЗО по силе тока должен максимально быть приближенным к данному параметру электроприбора. И лучше, если для запитки электроплиты используется отдельная линия и автомат.

Но соблюдения условий недостаточно, еще необходимо правильно подключить проводку. Ведь плиты могут работать от однофазной сети или трехфазной, встречаются также и двухфазные плиты, и важно правильно все соединить.

Схемы подключения

Хорошо, если производитель укомплектовал свою продукцию силовым кабелем. Подключить ее не составит труда, поскольку останется только правильно распределить провода в вилке или на клеммнике, но часто такой кабель отсутствует, и его приходится приобретать отдельно и самостоятельно подключать.

Далее рассмотрим, как выполняется подключение кабеля к плите, работающей от однофазной, двухфазной и трехфазной сети.

Подключение к однофазной сети

В электрической плите под защитной крышкой располагаются контакты, к которым и подключается провод.

Для однофазной сети этот кабель должен быть трехжильным.

Одна жила – фаза, вторая – ноль, третья – заземление. В кабеле каждая жила имеет свою окраску. Важно запомнить, что жила для ноля всегда имеет синий или голубой окрас, а заземление – желто-зеленый.

В плите же контактов для соединения обычно больше, но каждый из них имеет свое обозначение.

Все выводы, маркированные буквой «L» являются фазными, сколько бы их ни было, ноль маркируется буквой «N», их может быть тоже несколько, заземление же обозначается буквами «РЕ», обычно это один вывод.

Зная это, можно легко подключить кабель. Если, к примеру, выводов «L» несколько, а фаза в однофазной сети только одна, то необходимо воспользоваться перемычками, которые идут в комплекте с плитой.

Вначале подключаем провод заземления к выводу «РЕ», затем – ноль к выводу «N».

Если таких выводов несколько, используем перемычку, соединяя их между собой, а затем к одному из выводов подсоединяем синий провод.

Последней подключается фаза. Соединяем перемычкой все выводы, обозначенные буквой «L» (если их три, то они обозначаются как «L1» «L2» «L3»).

После соединения подключаем провод фазы. В трехжильном кабеле он может иметь коричневый, серый или черный цвет.

Подключение к двухфазной сети

Редкий, но все же встречающийся метод подключения.

Схема подключения к электроплите, работающей от двухфазной сети, несколько иная, поскольку для этого необходим кабель с 4 жилами, два из которых будут фазами, другие два – ноль и заземление.

Подключение производится так: подсоединяем провод заземления, затем используем перемычку для выводов ноля и подключает нулевой провод.

Если в плите имеется три фазных вывода, то два из них соединяем перемычкой и подсоединяем к одному из выводов один фазный провод, а на оставшийся третий вывод – второй провод фазы.

Подключение к трехфазной сети

Для подключения плиты, работающей от трехфазной сети, необходим кабель с 5 жилами, 3 из которых будут фазами, другие два – земля и ноль.

Снова вначале подключаем заземление и ноль, предварительно замкнув перемычкой выводы ноля, если их несколько.

К трем фазным выводам подключаем по одному проводу фазы.

Расцветка фазных проводов может быть разной, но важно запомнить, что нулевой провод – всегда синий или голубой, а провод заземления – желто-зеленый.

Помня это, можно легко подключить кабель к плите, и неважно, от какой сети она работает.

Полная схема подключения через розетку

Теперь же рассмотрим полную схему подключения электроплиты, для примера возьмем модель, работающую от сети 220 В (однофазную), причем для нее проложим отдельную линию.

Вначале подключим ее при помощи розетки. Перед началом работ распределительный щиток в обязательном порядке обесточивается.

Итак, первым делом подключаем провод к автомату на распределительном щитке.

К нему подключаем фазный и нулевой провода, земля должна подсоединяется к заземлению дома или квартиры.

По поводу заземления – чуть ниже. Сразу за автоматом последовательно подключаем УЗО и закрепляем его.

Затем провод протягивается к месту установки розетки. Сделать это можно открытым способом (при помощи гофрированной трубки или пластикового короба).

Читайте тут подробнее: Как правильно проводить монтаж электропроводки.

Розетка и вилка для однофазной сети должны быть силовые – трехконтактные.

При подключении проводов к розетке, следует не попутать провода. Земля должна подсоединятся к контакту заземления, ноль – к нулевому контакту, а фаза – к фазному.

И обязательно нужно проследить, чтобы к вилке кабель от плиты подключался соответствующим образом. Очень важно не попутать проводку.

Розетку закрепляем на стене, важно чтобы она находилась на удалении от металлических конструкций (трубы или батареи отопления), на нее не воздействовали источники тепла, и не попадала вода.

Затем подключаем силовой кабель вместе с вилкой к плите. После этого внимательно проверяем все соединения, они должны быть хорошо затянуты, все элементы схемы – надежно закреплены.

Далее проводится пробное включение. Сначала включается автомат, затем УЗО, и сама плита.

После включения плиты на полную мощность, все отключается и проверяются все элементы на нагрев.

Подключение без розетки

Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.

Подсоединяется провод к автомату, затее врезается УЗО, и провод тянется к месту установки плиты.

В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.

К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.

В клеммнике они закрепляются, важно не перепутать где какой провод.

После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.

Примечательно, что схема подключения электрических плит практически одинакова.

Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.

Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.

Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.

Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта». Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки.

Популярное у читателей: Способы замены электрики в квартире.

Пару слов о заземлении

Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.

Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.

При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.

Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.

Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.

Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.

К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.

Более подробно об изготовлении заземления для дома можно узнать здесь.

Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов.
К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не засчитана.

Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно.
Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.

как самостоятельно подсоединить электрическую плиту в квартире по схеме?

Плита представляет собой один из неотъемлемых элементов нашей жизни, без которой ни одна семья и ни одна хозяйка не может представить свою жизнь. Она дает возможность приготовления пищи в короткий срок, что существенно экономит время и позволяет хозяйке воплотить в жизнь свои кулинарные фантазии и идеи. Но плита может быть не только газовой. Электроплита тоже довольно-таки распространенный вариант, особенно в многоэтажных домах, где нет возможности провести газ на верхние этажи. И в этой статье речь пойдет о том, как можно подключить такое устройство к питанию самостоятельно, какой для этого нужен провод и как правильно осуществляется установка.

Требования к электропроводке

Первое, что следует помнить до начала проведения вообще каких-либо работ – необходимо отключить подачу электропитания в помещение, где будет устанавливаться плита. Современные варианты электрических плит чаще всего реализуются без проводов. Объяснить это можно не жадностью производителей, а тем, что в соответствии с правилами техники безопасности подключение электроплиты в квартире должно осуществляться при помощи такой вещи, как хорошая клеммная колодка, розетка применяться не должна. То есть здесь должен использоваться безрозеточный метод подключения. Такое решение дает возможность увеличить длину кабеля питания, а кроме автомата для решений помощнее можно установить плавкую вставку.

Для осуществления подключения самому к электросети, можно применить кабель с сечением от 4 квадратных миллиметров, если протяженность будет не больше 12 метров. Если провод имеет большую длину, то сечение может быть увеличено до 6 квадратных миллиметров. Не следует забывать, что в этом случае необходимо отдельно установить автомат именно для устройства.

Можно, конечно, применять и подключение с применением розетки. Но тогда следует позаботиться о том, чтобы устройство было рассчитано на 32-амперный ток. Потребление у электроплит довольно большое, по причине чего обычная бытовая розетка на 220 Вольт просто не справится с такой нагрузкой. В общем, если подытожить вышесказанное, то мы получаем перечень требований, которым должна соответствовать электропроводка:

  • для подключения устройства следует использовать 3-жильный провод из меди с сечением 4-6 квадратных миллиметров в зависимости от кабельной длины;
  • должен быть осуществлен монтаж УЗО;
  • саму плиту следует заземлить доступным методом;
  • в электрическом щитке должен быть установлен отдельный автомат.

Схемы подключения

Представим план подключения рассматриваемого устройства к электросети для однокомнатной квартиры. Заметим, что стандартные идеи не будут зависеть от избранного потребителем метода присоединения устройства к домовой сети. Они обычно бывают трех категорий:

  • 1-фазные;
  • 2-фазные;
  • 3-фазные.

Если устройство рассчитано на 220 Вольт, то следует избирать 1-ое решение, а если на 380 – то 2-е или 3-е, в зависимости от особенностей. Теперь о схемах немного подробнее.

Однофазное

Данный вариант реализуется в городских многоэтажках, где проводка обычно сделана с использованием 3-жильных проводов. Дабы безошибочно подсоединить приобретенную бытовую технику, следует применять спецперемычки, выполненные из меди и сечением не меньше 6 миллиметров. Они и так есть в распредкоробках, как правило. Если их там все же нет, то несложно будет их купить в магазинах, где продают различные электрические товары. Соединение должно выполняться по следующему алгоритму:

  • сначала следует осуществить соединение винтов 1-3 с буквой L;
  • 2-я шина должна соединять болты 4,5, которые отмечены литерой N;
  • винт, что остался свободным, с обозначением PE будет применяться для подсоединения заземления.

Сами провода следует распределить так:

  • черный либо коричневый представляет собой фазу. Именно он нужен для подключения к клеммам с маркировкой L1,2,3;
  • синий, представляющий собой ноль, крепится на цифрах 1, 2;
  • зеленый, что представляет собой заземление, прикрепляется к такой же клемме.

Данный алгоритм не может никак варьироваться, и ставить провода нужно только так, чтобы сделать это правильно. Данные нормы закреплены именно правилами эксплуатации электрических сетей.

Двухфазное

Этот вариант обычно используется в частных постройках, но его можно применить и для квартиры, если проводка выполнена из 4-жильного провода. Тогда перемычка будет ставиться между болтом номер 1 и L1, вторая между болтами №4-5, а болт L2 для заземления должен оставаться свободным. Тогда присоединение проводов будет осуществляться по следующей инструкции:

  • красный кабель – к клемме с номером L3, фаза C;
  • зеленый провод представляет собой обычное стандартное заземление;
  • желтый кабель должен подключаться к клеммной перемычке L1 и L2, он представляет собой фазу А;
  • синяя обмотка будет представлять собой перемычку нулевых клемм №4 и №5.

Тут важно напомнить, что штекер при подобном типе подключения должен применяться с 4-мя штырями.

Трехфазное

Данный вид подключения используется исключительно в частных домах либо постройках, которые были возведены очень давно. В современном жилье он используется очень и очень редко. Внешне данный метод, на первый взгляд, сложен, но на самом деле это совершенно не так, если осуществлять все необходимые рекомендации. В монтируемом варианте применяется провод с необычным сечением, где есть 4 или 5 жил. Поэтому используется лишь одна жила для нулевых клемм с номерами 1 и 2. Подключение жил должно осуществляться по следующему алгоритму:

  • фаза А представляет собой желтый провод, который должен подключаться к контакту L1;
  • фаза B представляет собой зеленый кабель, который следует подключить к L2;
  • фаза C является проводом красного цвета и подключается к L3;
  • фаза N является синим проводом и идет на шину нулевых контактов;
  • провод заземления идет на аналогичную клемму.

В целом следует отметить, что перед выбором своего варианта подключения лучше всего будет получить консультацию у электрика-специалиста, чтобы вы не совершить ошибку. И перед непосредственным включением электроплиты и монтажа коробки духового шкафа, следует проверить подключение всех конфорок, чтобы случайно не произошло где-то короткое замыкание. Когда плита установлена, ее остается включить, а о ее правильной работе должен известить специндикатор, который на ней есть. Также будет подключаться и обычная варочная поверхность.

Подготовительный этап

Теперь перейдем именно к подготовке и последующему подключению рассматриваемой техники. До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты. Существуют следующие правила, как это делать необходимо:

  • место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали;
  • длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки;
  • устройство нельзя ни в коем случае размещать близко к холодильнику, по причине того, что горячая конфорка может иметь температуру до сотни градусов;
  • если плита будет встроена в кухонную стенку или гарнитур, то следует защитить панели, выполненные из пластика, от перегрева во время работы электрического прибора;
  • рядом с плитой индукционного типа лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.

Также при подборе места для монтажа важным фактором может оказаться наличие вытяжки, который должна быть над плитой либо за ней, в зависимости от модели вытяжки.

Для осуществления работ понадобится иметь под рукой следующие материалы:

  • 3-жильный кабель, сечение которого будет составлять 4-6 миллиметров. Это будет зависеть от длины;
  • отдельный автомат для щитка, чтобы правильно осуществить подключение техники. Должен быть либо 32-амперный вариант либо 40-амперный аналог, в зависимости от проводного сечения;
  • УЗО, что должно уберечь технику от перегрузок.

Последние два момента считаются обязательными компонентами процесса подключения рассматриваемого устройства, вне зависимости от производителя. Именно они спасут технику от сгорания из-за перепадов напряжения, которые могут наблюдаться в электросети города. Это своего рода переключатель. Если строители осуществили выведение только 3-жильного провода, то для монтажа спецрозетки либо клеммного ящика потребуется проделать каналы в стене, чтобы углубить кабель. Данные работы будут требовать кое-каких навыков и займут немало времени, но в итоге интерьер комнаты не пострадает, а кабель будет находиться внутри стены. Правда, сначала потребуется решить, что будет лучше сделать:

  • подключить все напрямую;
  • смонтировать розетку;
  • смонтировать раздаточную коробку.

Если вы не знаете, что выбрать, то следует посоветоваться с профессионалом. Подключение напрямую считается наиболее безопасным, ведь отсутствие лишних кабелей существенно снижает риск перегрева устройства. В новых высотках ситуация самая простая – строители просто оставляют кабель, имеющей изоляцию, а жильцы уже сами решают, что делать. Решение через клеммный ящик, если отсутствует на кабеле вилка, также реально в новых домах.

Ящик обычно ставится на кухонной стенке не ниже 0,6 метров от пола, а плита устанавливается на расстоянии не далее пары метров от нее. Как правило, он делается из металла либо очень прочного пластика, а сверху накрывается крышкой.

Следует отметить, что внутри уже есть подключение к домашней электросети. Следует лишь узнать, каким образом можно выполнить подключение электроплиты. Схема является очень простой: черный кабель представляет собой фазу, голубой – ноль, а желтый – заземление. Все 3 жилы подключаются к коробке, с ориентировкой по цвету. Потом остается проверить затяжку винтов соединения и закрыть крышку.

Еще один способ подключения – через розетку. Сейчас на рынке есть три категории розеток:

У российского варианта провод заземления располагается сверху, его вход повернут на 90 градусов к 2 другим отверстиям. При работе с белорусской розеткой контакты повернуты на 120 градусов. Особенностью европейской розетки является наличие двух контактов с круглым сечением, а заземление будет иметь плоское сечение и располагаться снизу. Но этот вариант считается устаревшим. Если создавать проводку смысла нет, то смонтированную розетку просто надо проверить спецприбором, чтобы узнать фазу.

Как установить своими руками?

Все вышеупомянутые варианты приводятся для сети на 220 Вольт, имеющей одну фазу. Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер. Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем. Теперь перейдем непосредственно к процессу монтажа рассматриваемой техники. Сначала подобранный провод для подключения нужно присоединить к устройству. Сзади, в нижней части, присутствует клеммный ящик, куда обычно выведены проводники. Рядом должны быть планы для подключения разнообразных сетей.

Если речь идет о решении на 220 Вольт, то потребуется самая крайняя с правой стороны схема. Согласно этой схеме, на технике должны быть присоединены друг к другу перемычкой контакты с цифрами 1-3 – это фаза. Обычно это проводник коричневого либо красного цвета. Второй – контакты 4-5, будет нейтраль либо ноль. Обычно это синий либо голубой провод. Шестым контактом будет «земля» – желто-зеленый либо зеленый кабель. Электроплиты попадают в магазин со смонтированными перемычками, но лишний раз перепроверить не помешает.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение. Такое решение надежнее, но чаще всего их просто прикручивают вокруг прижимного болта, после чего затягивают. Следует и соблюдать цветомаркировку, ведь тогда вероятность ошибки будет меньше. Теперь необходимо подключить к проводу вилку. Все силовые штекеры являются разборными. Чтобы их разобрать, следует открутить пару болтов крепежа и демонтировать крышку с контактами.

Теперь демонтируем пленку фиксации, что придерживает провод. С кончика гибкого кабеля, где-то на 5-6 сантиметров, снимаем изоляцию, которая служит для защиты, после чего расправляем проводники и зачищаем их кончики от изоляционного материала где-то на 1,5-2 сантиметра. Кончик кабеля, что был разделан, заводим в вилочный корпус.

Прижимные болты на контактах необходимо ослабить, а проводники, состоящие из множества жил, следует скрутить в жгут. Данные жгуты следует закрутить вокруг контактов и затянуть болтами.

Распределение проводников будет важно, поэтому к вопросу их подключения необходимо отнестись с максимальным вниманием. Верхний вилочный контакт, как правило, подписан – сюда следует подключить зеленый провод – «землю». А во время подключения розетки «земля» подается на подобный разъем. Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что. Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено.

До начала процесса следует еще раз все проверить, верно ли сделаны ноль с фазой.

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке. Легче определить все это с использованием индикатора напряжения, который присутствует в индикаторной отвертке. Пользоваться ею очень легко – достаточно поставить индикатор к предполагаемой фазе, посмотреть на диод, расположенный в устройстве. Если он активен, то напряжение присутствует и тогда – это фаза. Если он не горит, то, соответственно, напряжение отсутствует и перед нами ноль. А «земля» находится легче. Это контакт либо снизу, либо сверху.

Теперь немного следует сказать о подключении к 3-фазной сети в 380 Вольт. Если необходимо такое подключение, то обязательно надо приобрести автомат и специальное УЗО для 3-фазной сети. Провод тоже должен быть иным, а именно 5-жильным. То есть, розетка с вилкой должны иметь по 5 контактов. Сам же алгоритм подключения не отличается от описанного выше, за исключением количества кабелей. Разница будет лишь при подсоединении провода к выходным электроплиточным клеммам. Ставиться лишь 1 перемычка – на контакты с номерами 5-6, а иные будут подключаться различными проводниками.

Следует отслеживать и «землю» и «ноль». Соответствие проводниковых цветов на фазах тоже лишним не будет, так как это просто удобно при ремонте. В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного. Хотя в ряде случаев не будет лишним проконсультироваться со специалистом по подключению такой техники.

О том, как правильно подключить электроплиту своими руками, смотрите в следующем видео.

самостоятельно, схема подключения, требования к кабелю и автомату

Правильное подключение электроплиты с учетом необходимых норм требуется для эффективной работы и увеличения эксплуатационного срока. Для подсоединения питания приглашают специалиста, но можно потрудиться самостоятельно и сэкономить деньги. Изучение инструкции, приложенной к агрегату, поможет избежать ошибок и неприятных последствий. При подключении электроплиты своими руками учитываются нормативные характеристики приборов, проводов, розеток и вилок.

elektroplita

Требования к параметрам и номиналам автоматов защиты

Бытовые электрические печки относятся к мощному типу оборудования, использующего для работы ток от 40 до 50 А. Их подключают к отдельному кабелю, напрямую питающемуся от общедомового щитка. Электроэнергия подается через защитный автомат и УЗО. Сам агрегат подсоединяется через вилку и розетку, а также клеммную коробку. Ветвь от автомата заводится напрямую на зажимы, расположенные на стенке сзади печки.

Устройство защитного отключения (УЗО) — это прибор для питания и прекращения подачи энергии в некоторых условиях при достижении дифференциального тока заданных параметров. Датчик защищает людей и животных от поражения электричеством при небольших повреждениях изоляции и токоведущих фазных проводников.

В распределительном щитке набирается комплект из защитного автомата УЗО, отсюда идет напряжение на розетку. Продаются конструкции, совмещающие функции 2 устройств в одном приборе. Минус подключается к общей шине, а заземление идет на соответствующий контакт.

Номинал автомата выбирается по току потребления. Показатель есть в паспорте печки и составляет 40 — 50 А. Для работы в таком диапазоне защитные устройства представлены в 3 номиналах:

  1. 63 А;
  2. 50 А;
  3. 40 А.

Рекомендуется брать силовой прибор с большим показателем. Это поможет избежать регулярных отключений при работе с полной загрузкой. Если в паспорте максимальное заявленное потребление указывается 42-44 ампера, то защиту берут 50 А. Оборудование может не всегда работать на полную мощность, для этого должны функционировать все конфорки и духовка, но лучше перестраховаться.

Оптимальным показателем для выбора УЗО является предельный ток выше на 1 ступень от характеристики автомата. Если установлен прибор 50 А, то необходимо устройство защиты на 63 А, при этом ток утечки рассчитывается на 30 мА.

Для повышения надежности плиту подсоединяют напрямую на входные зажимы, при этом задействуется минимальное количество контактных точек. Прекращение работы осуществляется только автоматом, что неудобно. Часто духовка подключается с помощью вилки и розетки, что более привычно. Для этого применяют силовые пары, бытовые не подходят.

Провод и его параметры

Современные варочные панели для установки в квартире продаются без шнура. Комплектация служит гарантией, что приборы стыкуются посредством зажимных колодок. В этом случае длина питающего кабеля увеличивается, автомат меняется на плавкую вставку. Сечение выбирают в зависимости от длины:

  • если протяженность провода не превышает 12 м, то достаточно взять кабель сечением всего 4 мм²;
  • при удлинении питающего шнура требуется показатель 6 мм².

Это обобщенные значения, т. к. характеристика меняется в большую или меньшую сторону при изменении мощности. Для духовок на 7 кВт используют кабель 3х4, линия оснащается автоматом 25 А. Выбор количества жил зависит от варианта фазного подключения:

  • однофазная схема выполняется с применением трехжильного электрического провода;
  • двухфазное и трехфазное подсоединения делаются с использованием пятижильного кабеля, который имеет сечение не меньше 2,5 мм² и питает оборудование до 16,4 кВт.

Пятижильный кабель с такими показателями подходит для всех бытовых электрических печек. При прокладке питания к розетке применяют одножильную проволоку с заводской изоляцией, так как она надежная, несмотря на жесткость. Из-за последней характеристики ее не используют для подсоединения к зажимам на задней стенке, т. к. это делать неудобно.

provoda

Для прокладки от распределительной коробки к плите берут марки кабеля:

  1. ВВГ;
  2. ПВС;
  3. ВВГ-нг;
  4. ШВп.

Для подключения к розетке применяют гибкий провод КГ, характеризующийся стойкостью к появлению трещин при повороте.

Схема и способы подключения

Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.

Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.

shema podkluchenia elektroplit

Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:

  • желтая жила идет к клеммам L1 и L2, связанным перемычкой — фаза А;
  • красная проволока крепится к зажиму L3 — рабочий контур С;
  • синяя оплетка стыкуется с нулевым контактом — нулевая цепь;
  • зеленый цвет — заземление.

На вилке в таком варианте присутствует 4 рожка.

Варочная панель и духовка подключаются трехфазной схемой, способ применяется как вариант подключения электроплиты в частных домовладениях или многоэтажках старого типа. Берется 4- или 5-жильный провод, при этом между фазой и нулем напряжение 220 В, а посередине рабочих фаз показатель 380 В. Подключение происходит в следующем порядке:

  • жилы под напряжением С, В, А крепят к зажимам с цифрами 3, 2 и 1, соответственно;
  • клеммы 5, 4 и 6 соединяются как в однофазном варианте.

Как подключить к сети 220 в?

Чтобы подключить электроплиту, сначала определяют место установки в картире. Недалеко от печки на ближайшей перегородке или стене монтируют штепсельную розетку, ее подсоединяют к заземлению. Номинал тока в устройстве находится в промежутке от 25 до 40 А. Розетка трехфазной сети имеет 5 выводов. В распределительном щитке для плиты отдельно предусматривается автомат, требуется трехполосный выключатель, рассчитанный на 16 А.

Для подключения берут провод, розетку и вилку. Разные модели бытовых плит стыкуются аналогично, различается только форма защитных крышек на задней стенке. При подсоединении плит к однофазной сети нужно провести кабель к розетке в соответствии с выбранной схемой и закрыть верхнюю крышку.

Подключение кабеля к электроплите

При использовании трехжильного провода коричневая оплетка идет на фазный разъем розетки, синяя жила стыкуется к контакту нуля, зелено-желтая проволока крепится к выводу заземления. Фазы пятижильного провода имеют белый, коричневый и красный колер.

Кабель соединяют с плиткой посредством клеммной панели на задней поверхности оборудования. Рядом нанесены стандартные схемы подключения для различных видов сети. Для линии 220 В используется крайний чертеж справа. На первые 3 контакта ставится перемычка, получается фаза (коричневый и красный провода). Разъемы 5 и 4 обозначают нейтральный провод или нулевой (жилы синего или голубого колера). Заземляющий ток идет по оплетке зеленого цвета.

Перемычки часто ставят в заводских условиях, но при подсоединении варочные панели проверяют при помощи отвертки с индикатором. Концы проводов лудят перед стыковкой для обеспечения надежного контакта.

Установка вилки

Штепсельную вилку стыкуют с мягким проводом варочной плиты, учитывая маркировочные знаки на ней. Подключение проводов по цвету делается аналогично тому, как это выполнялось в розетке. Силовая вилка всегда разбирается, для этого снимаются 2 винта, крышка и фиксирующая планка. Края проводных жил зачищаются от изоляции и крепятся болтами. Нужно установить розетку и подсоединить вилку, чтобы совпадал верхний контакт зеленого цвета — заземление.

Необходимо добиться совпадения ноля и фазы на розетке и вилке, иначе произойдет короткое замыкание. Перед включением питания еще раз проверяют правильность крепления проводов. Если подключение печки делается в уже готовую розетку, то определяются провод с нагрузкой, ноль и заземление, а в оборудовании подсоединение идет с учетом существующего руководства.

Номинальный ток розетки 7 кВт, это в некоторых случаях является недостатком, т. к. суммарная мощность при включении всех конфорок и духового шкафа превышает показатель. Это выводит пару розетка — вилка из строя после непродолжительной эксплуатации. Чтобы предупредить это, берут приборы белорусских производителей, выдерживающих одновременно до 10 кВт мощности.

Подключение к трехфазной сети 380 в

Такой вариант выгоден, т. к. уменьшает расход металла на подводящих жилах. Большинство варочных агрегатов с большой мощностью плиты включаются в однофазную проводку без доработок. Допускается подсоединение на 2 рабочих провода, но рекомендуется задействовать 3 контакта трехфазной сети 380. Так снижается нагрузка на приборы электрического щитка.

Мощные плиты, требующие такой схемы, ставятся в учреждениях или частных строениях с вводом по 3 фазам, рассчитанным на 360 В. Используется пятижильный кабель с сечением не меньше 2,5 мм². Перед тем как подключить электроплиту к трехфазной розетке, берут вилку с 5 жилами. На клеммной панели снимают перемычку с зажимов L2, L3, L1 и рабочие провода крепят к этим контактам.

В случае присоединения духовки своими руками оставляют нетронутой перемычку между клеммами 5 и 4, а на зажим 6 крепят заземление. Автоматический выключатель и прибор УЗО приобретают для трехфазной сети, кабель берут пятижильный. Розетку и вилку покупают с 5 контактными выводами.

Подключение делается двухфазным или трехфазным методом, процесс подсоединения отличается только числом фазных проводов, которые по-другому подключаются к выходным клеммам на колодке плиты. Соединяющий провод кидается только на зажимы 6 и 5, остальные подсоединяются отдельными проводами. Совпадение по цветам фазных жил необязательно, т. к. это не расстраивает функциональность.

Для двухфазного соединения можно брать розетку с 4 выводами. На иностранной технике есть схема подключения без применения ноля. Этот вариант предусмотрен только для Америки и в нашей сети не используется, так как напряжение в линии должно быть 110 В.

Схема подключения

на вилку печки

Схема подключения

к вилке для плиты

Учтите, это для 4-х проводного шнура и розетки для плиты / духовки.

Это очень легко сделать, но да, это может показаться очень устрашающим. Вы только что пришли домой с новой печью, которую так ждала жена. Вы идете и вытаскиваете старую печь, и, к своему удивлению, обнаруживаете, что она была подключена жестко. Первое, что нужно сделать.

1) Не трогайте плиту.Старые провода могут оборваться при включенном питании.

2) Теперь выключите питание на панели выключателя, если вы этого еще не сделали. Проверьте и убедитесь, что вы действительно выключили правый прерыватель.

3) Теперь, когда питание отключено, отсоедините провод от плиты / духовки.

4) Итак, теперь вы хотите приступить к креплению вашей новой розетки на 50 ампер к стене. Убедитесь, что вы будете устанавливать его достаточно низко, чтобы плиту / духовку можно было прижать к стене.

Вам нужно перерезать провод, чтобы не болталась тонна проволоки.Теперь вы будете использовать либо поверхностный монтаж, либо утопленную коробку с розеткой. См. Изображения ниже.

Краткое руководство. Красная линия (120 вольт), а черная также линия (120 вольт), белая — нейтраль, а зеленая — земля. G Земля. Линия L1. Линия L2. Белый N

Хорошо, теперь, когда у вас есть розетка, вам нужно подключить шнур питания к новой плите. Эта картинка сама по себе должна рассказать вам все.

Помните зеленый провод, ЗЕМЛЯ — самый важный провод.Почему, потому что это защищает вашу жизнь.

Как установить вилку электрической плиты

4 wire stove plug Для большинства новых печей с духовками требуется ток 50 А. Так что вам действительно нужно убедиться, требует ли ваша плита / духовка 50 ампер или нет. И сделайте так, чтобы у вас был провод на 50 А и прерыватель на 50 А. Я не говорю, что это не сработает, если вы этого не сделаете, но как только вы приготовите эту индейку на День Благодарения и все хорошие вещи на плите, и все ваши поиски будут выполнены через час или около того, вот тогда и начнутся проблемы.

Провода для печи

Oven connections

Подключение к электрической духовке

3-х проводная розетка для плиты

https://amzn.to/35kfeWN

3 wire stove receptacle

3-проводная розетка для печки

.

Как подключить плиту

Первый шаг в том, как подключить печь, — это сделать
убедитесь, что у вас есть надлежащее электрическое обслуживание. Обычно для печей требуется специальный
Автоматический выключатель на 50 А, 240 В. Провод питания от
Панель выключателя к вашей розетке, как правило, будет 6/3 Romex
кабель (черный провод — горячий, красный провод — горячий, белый провод — нейтральный, неизолированный
медный провод — земля).

Новые печи не комплектуются шнуром питания.
Это потому, что до недавнего времени дома были подключены двумя разными
Типы розеток: 3-контактные и 4-контактные.Знаю это
в домах были разные типы розеток, это не имело смысла для
производители бытовой техники предварительно соединяют плиту с тем или другим.
4-контактная вилка добавляет провод защитного заземления в дополнение к двум
горячая и нейтраль на 3-контактной вилке. Ниже представлены фотографии
вилки с 3 и 4 контактами с соответствующей маркировкой.
С помощью вольтметра вы можете проверить правильность напряжения в розетке.
прежде чем решить, как подключить плиту. Если существующие
розетка с 3 контактами, вы можете приобрести шнур с 3 контактами для своего нового
плита.Переход на новую 4-контактную розетку неплохо
идея, особенно если заземляющий провод уже подключен к
розетка. Это потребует немного больше работы, и если вы
не знакомы с электропроводкой, возможно, вы не захотите пытаться
Это. Вы должны измерить
220-240 В переменного тока между точками, и половина этого напряжения, если вы измеряете
между горячими и нейтральными.

Инструкции по подключению новой плиты:

Оборотная сторона ассортимента.

Удалите винт 1/4 «, чтобы открыть крышку.
панель.
За панелью крышки находилась
ряд из трех винтов электрического разъема, плюс
зеленый заземление винт.

Среднее соединение — нейтраль , левое
а правые соединения горячие . Эта
расположение является обычным для устройств на 240 вольт.

Как и многие приборы, эта плита имеет металлический
корпус для электрических подключений. Это
как встроенная «распределительная коробка».

К настоящему времени у вас должно быть
определил как подключить печку
(3 или 4 контакта) и вы приобрели
вилка / шнур.Вы можете повторно использовать шнур от вашего
предыдущая печка, если хотите.
4-проводной шнур диапазона можно
куплено дома
Депо за 15-20 долларов.
Это называется «снятие напряжения».
Назначение этого устройства — захватить внешний
оболочка шнура для предотвращения отдельных проводов
быть освобожденным, если кто-то потянет
шнур питания.
Без одного винта, поместите
разгрузка от натяжения в отверстие для питания
шнур.
Проденьте 4-проводный шнур питания вверх.
в «коробку» подключения.

Обратите внимание, что красный и черный провода — это «горячие» провода.Есть 240
вольт электрического потенциала между двумя горячими проводами и 120
напряжение между горячим проводом и белым нейтральным проводом. Зеленый
земля.

Только для
4-проводные шнуры:

Следуя инструкциям на обратной стороне
печка, я снял эту медную склеивающую полосу
который соединяет нейтральный провод с винтом заземления.

Это похоже на то, как вы подключаете плиту с
3-проводные шнуры, за исключением того, что вы оставляете соединение
полоса на месте.Склеивающая полоса связывает
шасси печи на нейтраль, что вам нужно для
безопасность, если у вас нет отдельного заземления
который идет с 4-проводным шнуром.

История 3-проводного и 4-проводного подключения
диапазон проводки:

Во всех домах нейтральный провод и земля
провода соединены между собой… но только при
основная панель.

Не так давно дома строились с
Розетка с 3 контактами, в то время как мобильные дома были
требуется розетка с 4 контактами. 4-контактный
розетка имеет отдельный вывод для заземляющего провода,
3-контактная розетка либо не использовала землю,
или земля была связана с нейтралью.

С пересмотром Национального электротехнического кодекса 1996 г.
они перестали допускать эту лазейку в
разумная проводка.Теперь все диапазоны (и электрические
сушилки) должны быть подключены к 4-контактной розетке.

Домашние мастера могут легко разместить свои инструменты в
сверхмощный
металл
верстак с ящиками или шкафами.

Это может быть сложно удалить
клейкую ленту, но оставайтесь с ней.
Подключите один из горячих
провода (чтобы удерживать на месте), затем подключите заземление
провод к винту заземления.
Подключите нейтраль (белый)
провод и другой горячий провод (черный).

Эти винты разъема необходимо затянуть.
твердо. Ослабленный винт создаст высокий
точка сопротивления в цепи и может вызвать искрение
и другие проблемы с вашим устройством.

Установите другой винт в
устройство для снятия натяжения и затягивайте, пока кабель не будет
надежно удерживается, но не раздавливается.
Установите крышку.
Завершенный монтаж шнура.

Обратите внимание на углубленную область внизу
задняя часть плиты. В этом углублении есть место
чтобы шнур диапазона лежал при толкании печки
плотно прижат к стене.

Подключите линейку. Это должно занять довольно
нажмите, чтобы вставить вилку в розетку.
При включении диапазона шнур
должен идти боком и входить в выемку на
задняя часть плиты.
После того, как плита отодвинута назад
к стене включите выключатель и
проверить плиту. На этом завершается задача о том, как
подключить плиту.
Встраиваемые духовки, варочные панели и
Диапазоны:

Эти устройства не могут использовать вилку и
емкость.Они должны быть зашиты с использованием
гибкий кабелепровод между соединительной коробкой и прибором.
Соединительная коробка должна быть доступна , например, в
в соседнем шкафу или за ящиком.

Вернуться на главную страницу «Электросхемы»

.

Электрические характеристики для установки бесконтактных мини-разветвителей и блоков HVAC

LG LS120HEV2 Однозонная система серии Mega 12000 БТЕ с тепловым насосом

Бесконтактные мини-блоки

— один из самых популярных вариантов кондиционирования как для домовладельцев, так и для предприятий. Мы продаем тонны мини-сплит-кондиционеров каждый день на нашем веб-сайте и в нашем блоге ранее писали обо всех преимуществах и особенностях, которые следует учитывать при покупке собственного мини-сплит-кондиционера.

Установка бесканальных мини-секций требует высокого уровня знаний в области электротехники, чтобы работа выполнялась безопасно и без вреда для вас или устройства. По этой причине мы не рекомендуем домовладельцам пытаться установить устройство самостоятельно. Если вы не являетесь опытным домашним мастером с большим опытом электромонтажных работ, мы настоятельно рекомендуем вам нанять профессионала для выполнения этой работы.

Но даже профессионалы должны изучить канаты, и поэтому, если вы электрик, который раньше просто не занимался мини-сплит-установкой, этот пост для вас.Здесь мы предлагаем пошаговое руководство по всему, что вам нужно знать об электрических характеристиках для установки бесканальных мини-разделителей.

ПРИМЕЧАНИЕ: Эти инструкции относятся только к электрическим характеристикам и не включают установку линейного набора или настройку хладагента.

Как подключить мини-сплит-систему

Выполните следующие действия, чтобы подключить бесканальную мини-сплит-систему

Шаг 1 — Мини-разделительная запорная коробка:

Проложите выделенную линию 230/208 В или 115 В * от главного выключателя до места, где будет установлена ​​запорная коробка рядом с блоком.

* Напряжение зависит от системы. Подавляющее большинство мини-сплит-блоков имеют напряжение 230/208 В, но есть и 115 В.

Шаг 2 — Мини-сплит-проводка:

Установите запорную коробку на наружную стену и подсоедините провода от отсечной коробки.

Чтобы соответствовать нормам, у вас должна быть запорная коробка на месте установки. Это делает ремонт системы более безопасным и простым. Подключите два горячих вывода к предохранителям в коробке и заземление к предусмотренному соединению.Затем снова прикрепите лицевую панель и вставьте переключатель включения / выключения. Пока вы продолжаете работать с устройством, его следует держать в выключенном положении.

Шаг 3 — Плетение электрического провода:

Присоединить электрический кнут запорным коробки и запустить его на устройстве.

Электрический хлыст —

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
