Подключение газовой плиты гибким шлангом: основные правила монтажа

Самой удобной кухонной техникой для приготовления пищи считается газовая плита. Но в то же время она является и самым опасным кухонным оборудованием, так как в процессе эксплуатации она потребляет газ.

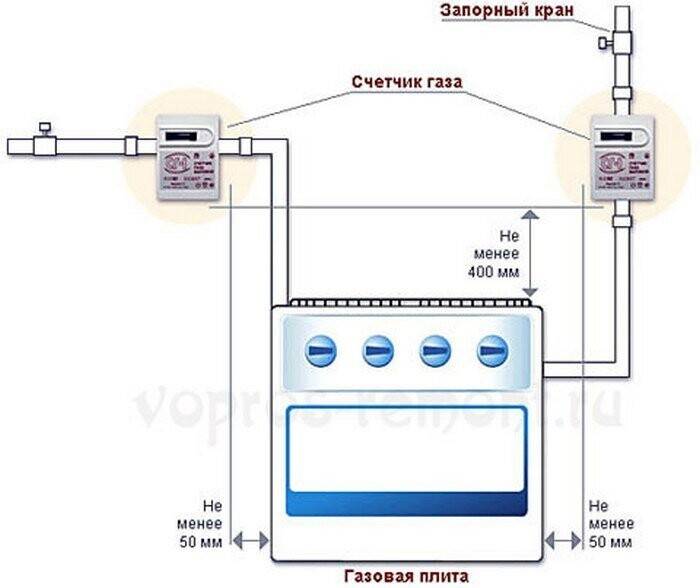

Устанавливать газовую плиту следует на расстоянии от газопровода до 4 метров, не более.

Монтаж данного оборудования нужно проводить строго по правилам техники безопасности и с инструкцией по эксплуатации. Если вы хотя бы раз держали в руках гаечный ключ и знаете все нюансы работы с газовым оборудованием, то при подключении у вас не должно возникнуть никаких проблем.

Основные правила монтажа

После выбора и приобретения плиты можно переходить к ее установке. При выборе места установки необходимо придерживаться некоторых правил:

Структура гибкого газового шланга.

Монтаж данного оборудования должен осуществляться на расстоянии не более 4 м от жесткого газопровода.
Между гибким шлангом и газовым краном используют диэлектрическую вставку во избежание возникновения статического разряда.
Современные плиты оснащены электрическим розжигом и подсветкой духовки. Для их использования необходимо наличие питающего напряжения. Если на кухне возле места установки плиты нет в наличии розетки с надежным заземлением, нужно провести электропроводку самому трехжильным кабелем с сечением жилы не менее 1,5 мм.

Подключение кухонных грелок осуществляется с помощью гибких шлангов. Такой способ монтажа на сегодняшний день является самым оптимальным. В этом случае плита не будет жестко прикреплена к одному месту, потому что гибкий шланг позволит ей передвигаться в пределах нескольких метров. Эта намного облегчит процесс уборки в кухне. К тому же такое подключение газовой плиты более безопасно, чем жесткое. Если вы нечаянно сдвинете плиту, то шланг послужит своеобразным амортизатором, который не нарушит существующих креплений.

Резиновые шланги для подключения газа изготавливаются длиной до 5 м. Нужно приобретать рукава в белой металлической оплетке с желтыми метками, так как наличие красных и синих меток свидетельствует о том, что такие шланги используются для подвода воды.

Выбор шлангов достаточно широк. Основными видами являются следующие:

Резинотканевый рукав, который является мягче и гибче других видов, но уступает им в жесткости. Стоит отметить, что такой рукав является диэлектриком, что позволит при подключении обойтись без диэлектрической вставки.
Резиновый шланг в металлической оплетке имеет среднюю жесткость и большую защиту от механических повреждений.
Металлический сильфонный шланг, который является оптимальным вариантом при подсоединении газового оборудования, так как он рекомендован нормативными документами и является самым прочным и устойчивым к давлению газа. Единственным его недостатком выступает сравнительно высокая цена.

Приобретать газовый рукав нужно только сертифицированный. При этом особое внимание стоит обратить на его выход, который должен соответствовать выходу на плите. Если плита с прямым выходом, тогда следует выбирать рукав с угольником. Также не стоит забывать про резьбовое соединение. Стандартный размер резьбы составляет 1/2′, поэтому если резьбовое соединение равно 3/8′, то нужно покупать специальный переходник на 1/2′. Такой переходник может идти в комплекте.

Вернуться к оглавлению

Подключение газовой плиты

Чтобы подключить данное оборудование к газу, необходимо приготовить такие инструменты и материалы:

Схема расположения газового шланга и сетевого шнура.

разводной ключ;
отвертку;
уровень;
рукав;
шаровой кран;
кисточку;
уплотнитель;
мыльную эмульсию.

После покупки газовой плиты занесите ее на место монтажа. Снимите картонную упаковку и достаньте все комплектующие данного устройства. До окончания монтажа снимать защитную пленку не рекомендуется, чтобы ненароком не нанести поверхности агрегата царапин или других механических повреждений.

После этого прикрутите регулировочные ножки, которые должны идти в комплекте. Данную операцию легче выполнять вдвоем: один приподнимает плиту, а другой прикручивает ножки.

После этого её размещают на предполагаемом месте установки, оставив небольшой зазор от стены, достаточный для удобного подключения к газовой системе.

Схема подключения с помощью гибкого шланга.

В узел соединения плиты и газового стояка между плитой и шлангом монтируется металлическая сеточка, которая должна входить в стандартную комплектацию. С помощью этого элемента осуществляется защита горелки от возможных загрязнений, что увеличивает ее срок службы. Соединение затягивается разводным ключом. После этого шланг подключается к отключающему крану и тоже производится его надежная фиксация.

Далее нужно проверить герметичность соединений с помощью мыльного раствора. После его нанесения кисточкой на соединительные участки открывается газовый кран. Если при этом образуются мыльные пузыри, следует подтянуть гайку тем же ключом. После выполнения подключения плита с помощью уровня выставляется по горизонтали строго в ровном положении.

Вернуться к оглавлению

Правила техники безопасности при работе

При осуществлении монтажных работ необходимо неуклонно выполнять все требования и рекомендации специалистов:

Гибкий шланг должен быть на виду. Запрещено его закрывать чем-либо. Он должен размещаться в легкодоступном для внешнего осмотра месте.
Запрещено делать газовый рукав больше, чем разрешено соответствующими нормативными документами.
Не нужно окрашивать рукав, потому что краска может привести к преждевременному растрескиванию шланга. Для придания более эстетического вида поверхность рукава можно обработать самоклеящейся бумагой.
Резиновый рукав напрямую должен быть соединен только с краном на отпуске и газовой плитой. Допускается применение переходника в случае нестандартного резьбового соединения.

https://kuhnyamoya.ru/youtu.be/hC5F_9xr1tw

Подключение своими руками газовой плиты гибким шлангом на этом закончено. Если все монтажные работы были проведены правильно, с учетом всех требований, то газовое оборудование будет безопасно работать не один год, а процесс приготовления пищи принесет вам массу приятных эмоций.

Каковы требования к газовой разводке на кухне? Можно ли применять газовый шланг? Какой он может быть максимальной длины? — Газ — Новости

18.11.2015

Газ / Газификация и газоснабжение

Публикуем разъяснения МОСГАЗа на запрос о требованиях к газовой разводке на кухне. Можно ли применять газовый шланг? Какой он может быть максимальной длины?

Газовая подводка на кухне. Каковы требования к использованию гибкого шланга?

Вопрос: Какой длины может быть гибкая подводка? В продаже есть сертифицированные шланги, длиной 5 метров. Можно ли использовать такие шланги на кухне? Спасибо.

Ответ: Уважаемый Александр Павлович! На Ваше обращение от 02.11.2015. ОАО «МОСГАЗ» сообщает следующее.

В соответствии с пп. 3.19, 3,21 норматива Москвы по эксплуатации жилищного фонда ЖНМ-2004/03 «Газопроводы и газовое оборудование жилых зданий», утвержденного и введённого в действие постановлением Правительства Москвы от 02.11.2004 № 758-1111 при обустройстве внутридомового газопровода используются трубы, специально предназначенные для прокладки газопровода, имеющие металлическое исполнение и сертификат соответствия.

Соединение труб следует предусматривать на сварке. Резьбовые соединения допускаются только в местах установки запорной арматуры, газовых приборов. Газопровод к плите допускается прокладывать на уровне присоединительного штуцера (75 — 80 см от уровня пола). При этом отключающий кран устанавливается на горизонтальном участке газопровода, на расстоянии не менее 20 см сбоку от плиты. При верхней разводке отключающий кран должен быть установлен на опуске к плите на высоте 1,5 — 1,6 м от пола.

Применение гибкой подводки допускается, только для подключения газовых приборов после крана на опуске. Гибкая подводка, не имеющая стыковых соединений и обладающая термостойкостью не ниже 120 градусов, должна иметь сертификат соответствия и документ, указывающий дату изготовления, срок службы и замены.

Для подключения газовых приборов достаточно гибкой подводки длиной L-1.0 -2.0m.

Перенести газовую плиту возможно с переделкой внутриквартирной газовой разводки. Для этого Вы можете обратиться в территориальное управление по эксплуатации и ремонту газового хозяйства, адрес которого можно узнать на официальном сайте ОАО «МОСГАЗ» (www.mos-gaz.ru). Сотрудники данного управления с выездом на место составят эскиз на переделку газопровода, выпишут счет и заключат договор на производство работ. После оплаты счета работы будут выполнены.

Расчет стоимости переделки внутриквартирной газовой разводки осуществляется на основании Территориальных сметных нормативов для Москвы (ТСН-2001), введенных в действие постановлением Правительства Москвы от 14.11.2006 № 900-ПП. Льготы не предусмотрены.

В дополнение сообщаем: ответственность за безопасное пользование бытовыми газовыми приборами, за их содержание в надлежащем состоянии возлагается на собственников и нанимателей жилых помещений (ст. 210 Гражданского кодекса РФ, ст. 30,67 Жилищного кодекса РФ).

Источники:

МОСГАЗ

Подключение газовой плиты гибким шлангом

До недавнего времени нормативами, касающимися подключения газовых плит, допускалось использование исключительно жесткой подводки (как в случае с газовыми плитами Ханса), в связи с чем газ в большинстве квартир подводился с помощью железных труб, уголков и колен.

Несмотря на свою надежность, эта схема имеет и свои недостатки. Например, во время ремонта или при уборке кухни отодвинуть плиту не получится. Подсоединение газовой плиты гибким шлангом станет в этом случае лучшим решением.

Газовый шланг для плиты: назначение и предъявляемые требования

Каким шлангом подключить газовую плиту? Ответ на этот вопрос кроется в его видах. Резинотканевый шланг, например, хотя и уступает в жесткости, зато не является проводником электричества, что особенно важно в работе с газовыми печами.

Резиновый шланг для подключения газовой плиты обычно маркируется желтой меткой, отличающей его от шлангов, предназначенных для иных нужд (для плиты Аристон, например).

В связи с тем, что газовой печью потребляется большое количество газа, шланг должен иметь в диаметре не менее 10 мм. Также на нем должны иметься диэлектрические вставки из пластмассы.
к меню ↑

Виды шлангов, их стоимость

Гибкий газовый шланг для плиты (особенно для газовых плит для дачи) сегодня представлен в виде гофрированного стального рукава, который способен длительно выдерживать воздействие высоких температур без изменения своих технических свойств.

Конечно, высокие температуры на практике встречаются редко, особенно при правильном подключении плиты, соответствующем всем нормам. Но, если бы не существовал сильфонный шланг для газовой плиты, то проблем, связанных с подключением газовых печей, возникало бы намного больше. Почему?

Учитывая близкое расположение прибора к кухонной мебели (особенно при установке плиты Занусси), необходимо помнить о том, что температура в процессе его работы может накаляться до 100 градусов.

Кислородный шланг для газовой плиты способен работать в условиях давления среды в 20 атмосфер.
Его широкое распространение объяснено тем, что он легок в присоединении, а стоимость его гораздо дешевле, чем у шланга металлооплеточного. Внутренний диаметр кислородного рукава должен быть не менее 16 мм (что особенно актуально для газовых плит с электрической духовкой).

Используя такой рукав по прямому назначению, необходимо следить, чтобы поверхность, контактирующая с кислородом, не имела и капли масла. В противном случае это место будет нагреваться, став причиной разрыва кислородного шланга. Цена на газовый шланг для плиты в зависимости от его длины составляет 18 – 30 долларов. Столько же стоит ремонт газовых плит Gefest.
к меню ↑

Газовый шланг — видео

к меню ↑

Самостоятельное подключение газовой плиты гибким шлангом

Подключение газовой встраиваемой плиты начинается с намотки уплотнителя на штуцер шланга, который затем вкручивается в кран на опуске.

Далее необходимо проверить резьбу и подобрать к ней переходник, к которому будет прикручиваться гибкий шланг. Следующий этап – открытие крана на опуске и проверка всех соединений на предмет утечки газа.

Делается это при помощи мыльной эмульсии. Проверка работы недорогой газовой плиты является последним шагом.

Замена шланга газовой плиты сходна с процессом его подключения. Однако если вы не уверены в своих силах, лучше довериться специалистам газовой службы, особенно при подключении газовой плиты Гефест 1500.

Мастер привезет все необходимые материалы и выполнит свою работу безупречно, ведь от правильной установки и замены деталей газового прибора зависит безопасность не только одного пользователя – весь дом может пострадать от неумелых действий «Самоделкина».

А купить газовый шланг для плиты можно и самостоятельно, как и провести установку газовых и электрических плит.

Требования к гибкой подводке газа. F.A.Q. о котлах и отоплении

До недавнего времени нормативами, касающимися подключения газовых плит, допускалось использование исключительно жесткой подводки (как в случае с ), в связи с чем газ в большинстве квартир подводился с помощью железных труб, уголков и колен.

2
Виды шлангов, их стоимость

Гибкий газовый шланг для плиты (особенно для ) сегодня представлен в виде гофрированного стального рукава, который способен длительно выдерживать воздействие высоких температур без изменения своих технических свойств.

Учитывая близкое расположение прибора к кухонной мебели (особенно при установке ), необходимо помнить о том, что температура в процессе его работы может накаляться до 100 градусов.

Кислородный шланг для газовой плиты способен работать в условиях давления среды в 20 атмосфер.
Его широкое распространение объяснено тем, что он легок в присоединении, а стоимость его гораздо дешевле, чем у шланга металлооплеточного. Внутренний диаметр кислородного рукава должен быть не менее 16 мм (что особенно актуально для ).

2.1
Газовый шланг — видео

2.2
Самостоятельное подключение газовой плиты гибким шлангом

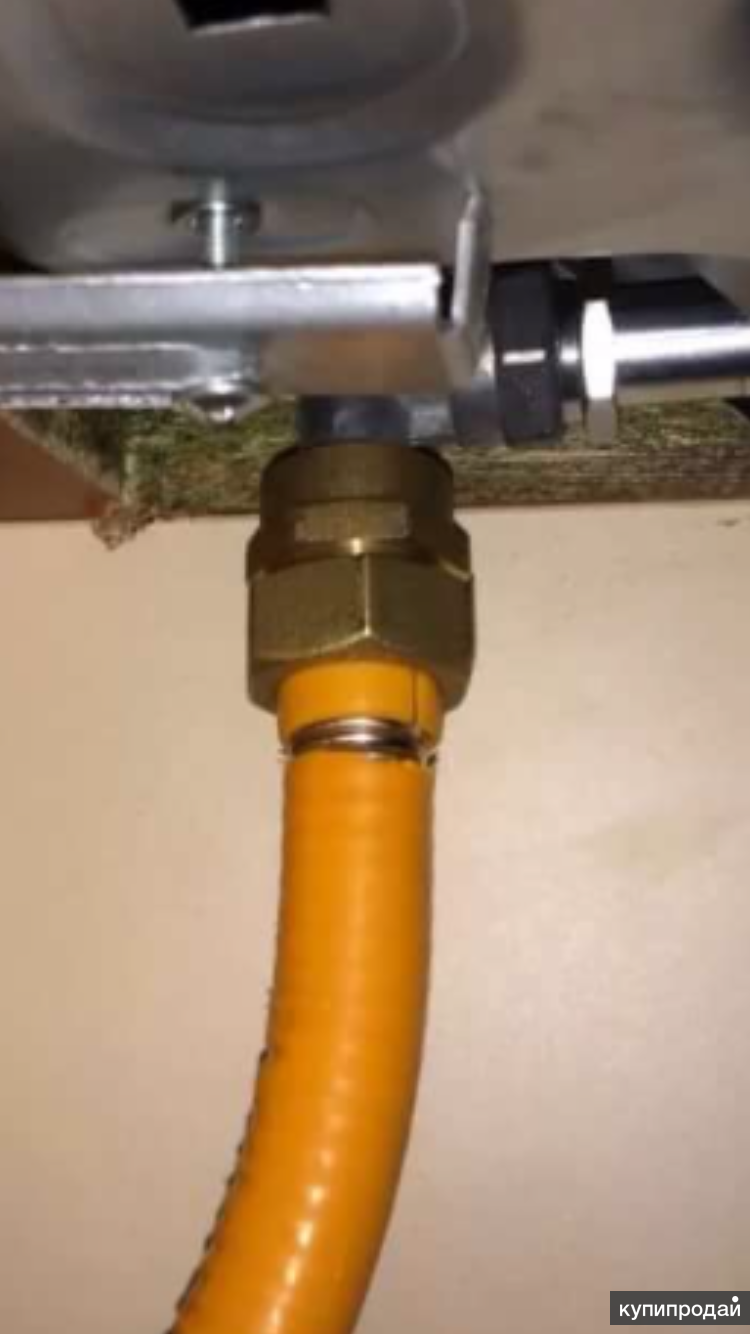

Подключение начинается с намотки уплотнителя на штуцер шланга, который затем вкручивается в кран на опуске.

Современные шланги для подвода газа отличаются тем, что их подсоединение к магистрали не вызывает особых затруднений. Однако подобная «простота» может повлечь за собой утечки газа, а то и аварии, вплоть до взрыва. И решающую роль здесь играет не только профессиональный уровень подготовки человека, осуществляющего подключение; многое зависит от разновидности самого шланга и его соответствия конкретным условиям.

Виды газовых шлангов (рукавов)

Наиболее дешевый вариант – резиновые шланги. Эти изделия несколько толще подводок для воды, однако защиты от механических воздействий, резких перепадов температуры практически не имеют, при этом срок службы таких рукавов обычно не превышает 5-ти лет. Основные достоинства – мягкость, эластичность и цена. Газовый шланг в оплетке отличает наличие особой сердцевины, изготовленной из полимерных материалов. Для изготовления оплетки используют сталь. Подобное изделие, предназначенное для транспортировки газа, можно отличить по желтым полоскам на оплетке (иногда окраска сплошная) или вплетенным нитям такого же цвета (на «водяных» рукавах полоски синие, красные).

Несмотря на то что шланги в оплетке считаются надежными изделиями, в ряде стран Европы они запрещены; предпочтение отдано другой модификации – сильфонным металлорукавам. Подобные шланги защищены оплеткой из нержавеющей стали или покрытием из полимеров. Некоторые модели имеют даже встроенный клапан, препятствующий вхождению потока газа при повышении температуры выше заданного уровня.

Как выбрать газовый шланг

Обратите внимание на диаметр: обычно он стандартный и составляет 10 мм, в противном случае просто не хватит газа для духовки и всех 4-х конфорок. Помимо типа шланга, стоит присмотреться к диэлектрической вставке. Это важная деталь, защищающая газовую плиту от возможного проникновения т.н. блуждающих токов, которые могут появиться в результате плохого заземления или его поломки, а также, например, при неисправности изолятора на входе газопровода в многоквартирный дом.

Накапливание электрического потенциала может привести к нагреванию металлической оплетки и, как следствие, расплавлению резиновой части шланга. Вставка, изготовленная из диэлектрического материала и подключенная между шлангом и газопроводом, препятствует прохождению блуждающих токов. Еще одна опасность, подстерегающая покупателя газового рукава, — возможность приобретения подделки. Поэтому стоит требовать у продавца соответствующий сертификат.

Подключение газового оборудования — очень ответственная задача. Если топливо будет подаваться по некачественному шлангу или он будет подключен неправильно, существует серьёзная опасность утечки газа. Для предотвращения возможных проблем были изобретены специальные газовые шланги.

Главная задача любого шланга — безопасное соединение газового оборудования с источником топлива. Чаще всего с помощью этих изделий подключаются газовые плиты, колонки, баллоны, счётчики
и иное оборудование, работающее с газом. Несмотря на общую цель, существует несколько вариантов газовых шлангов, различающихся по материалу изготовления:

Наибольшей популярностью обладают резиновые рукава, имеющие металлическую оплётку. Именно эти изделия чаще всего встречаются на кухне или в ванной. Дело в том, что благодаря низкой стоимости и надёжности конструкции, их также используют для подачи воды.

Менее известны резинотканевые разновидности. Как понятно из названия, основные материалы для производства подобных изделий — резина и ткань. Главное преимущество таких шлангов заключается в устойчивости к проводимости электрического тока
. Однако из-за мягких материалов в составе, подобные изделия получаются не слишком жёсткими.

Наиболее надёжные — это сильфонные разновидности, о которых будет сказано отдельно.

Сильфонные газовые шланги

Множество производителей газового оборудования рекомендует использовать именно сильфонные шланги. Основное преимущество подобных изделий заключается в превосходной устойчивости к высокому давлению, которое создаётся интенсивным потоком газа.

Однако за хорошие характеристики приходится расплачиваться высокой стоимостью. Тем не менее многих людей совершенно не отталкивает высокая цена, ибо безопасность — превыше всего.

Вкратце об устройстве

Конструкция сильфонного устройства довольно проста:

Высококачественный гофрированный шланг.
Два штуцера на концах газового изделия, предназначенных для соединения с оборудованием и подводкой.

Все компоненты изготовлены из нержавеющей стали (AISI 303, 304 и 316
), что позволяет рукаву служить максимально долго. Для более качественного соединения используется специальная прокладка из пластики или мягкого металла.

Как было сказано выше, сильфонные разновидности — самые дорогие и высококачественные изделия. Несмотря на это при выборе устройства нелишним будет обратить внимание на определённые моменты:

Преимущества сильфонного устройства

Как было сказано выше, главный плюс такого изделия заключается в долговечном использовании. Это достигается за счёт ряда параметров:

Использование сильфонных разновидностей

Как было сказано выше, самыми популярными газовыми шлангами являются резиновые изделия с металлической облицовкой. Тем не менее в домашних условиях всё чаще начинают встречаться сильфонные разновидности. Также они набирают популярность и на производстве. Действительно, долгий срок службы (до 15 лет), а также высокая устойчивость к перепадам температуры и сильному давлению, говорят о том, что покупка не будет бессмысленной.

Перед монтажом специалисты рекомендуют устанавливать на изделие специальную прокладку — диэлектрическую вставку. Как понятно из названия, они препятствуют проникновению электрического тока. Кроме того, подобные компоненты также защищают рукав от различных повреждений, например, пробоев.

Все оборудование, которое работает на сжиженном газе, естественно, должно быть подключено к трубопроводу, то есть к системе подачи газа. Подключение, как правило, осуществляется через специальные гибкие подводки, которые сегодня выпускаются промышленностью в трех разных исполнениях.

Шланги газовые отличаются между собой не только материалом изготовления, но и характеристиками, а также стоимостью.

Разновидности и краткое описание

Как уже было сказано, сегодня можно видеть три вида подводок для газового оборудования. Классификация делается на основе материала, из которого изготовлены эти элементы:

Шланг резиновый, который сделан из прочной резины с армированием его нитками. Такое изделие часто называют резинотканевым. Обладает неплохими эксплуатационными характеристиками. Из всех трех видов этот самый мягкий, то есть имеет наименьшую жесткость, поэтому стоит меньше остальных;
Трубка из нержавеющей стали – армированный шланг. По внешнему виду напоминает водопроводные трубки. Изготавливается из проволоки, которая в свою очередь, сделана из нержавеющей стали. Сама оплетка имеет желтую полосу, что указывает на предназначение — подводка для газового оборудования;
Сильфонная подводка. Данный тип имеет самую высокую стоимость, так как изготовлен из металлической гофры, которая способна растягиваться и сжиматься. Имеет самый высокий запас прочности. Именно этот вид подводок рекомендован всеми нормативными документами.

На сегодняшний день данные три вида остаются актуальными. Хотя про резиновые шланги уже можно забыть, так как используются они сегодня крайне редко. Связано это со многими техническими моментами, а также ограничениями по эксплуатации, о которых речь будет идти немного ниже.

Резиновые трубки

Резиновый шланг очень прост в монтаже, но довольно требователен к условиям эксплуатации. Рабочим диапазоном температур считается промежуток от -10 до 50 градусов. В области этого диапазона резинотканевый элемент полностью сохраняет свои положительные свойства и не работает «на износ».

Резинотканевый элемент способен обеспечивать нормальную подачу газа и при очень низких температурах, вплоть до -70. Но при столь низких значениях, материал становится грубым и легко растрескивается, что в дальнейшем может привести к утечке топлива.

Большим преимуществом резиновых материалов является то, что они не проводят электрический ток, поэтому при монтаже газового оборудования в систему подачи топлива не нужно включать специальных изолирующих вставок, речь о которых пойдет немного ниже.

Одним из недостатков, кроме низких эксплуатационных характеристик, можно назвать способ монтажа данного вида подводок. Он не имеет каких-либо специальных крепежных приспособлений, поэтому просто надевается на выходной штуцер системы подачи с одной стороны, и на входной штуцер оборудования с другой стороны. При этом дополнительное крепление осуществляется по средствам обычных металлических хомутов.

Все резиновые изделия имеют следующие ограничения по эксплуатации:

Подводка не должна быть расположена в горячем потоке воздуха, чтобы не нагреваться. Рекомендуется так же монтировать ее подальше от духовки. Кроме того, не допускается контакт, кроме места присоединения с самим оборудованием, особенно, если речь идет о газовых плитах, по тем же причинам;
Не должно быть резких изгибов и заломов, а также мест натяжения. Это требование связано с относительно низкой прочностью;
Если рукав все же имеет на своих концах специальные крепежные приспособления (надо сказать, что современные изделия все имеют таковые), то монтаж осуществляется с обязательным использованием паронитовых прокладок.

Из положительных сторон надо отметить высокий срок службы при нормальных условиях – от 7 до 10 лет, а также большое выдерживаемое давление вплоть до 10 атмосфер.

Выпускается такой шланг с разной длиной. Самыми ходовыми считаются от 1,2 до 2 метров. Но есть и по 30 см, а также по 4 метра.

Армированные изделия

Гибкий армированный шланг, как уже было сказано, очень похож на водопроводные трубки. Они все имеют оплетку из тонкой проволоки, которая сделана из нержавеющей стали. В обязательном порядке такой элемент будет иметь два штуцера на концах и накидные гайки, по средствам которых осуществляется закрепление шланга с бытовым прибором и системой подачи топлива.

Совет! Сегодня промышленность выпускает шланги, которые имеют фитинги из углеродистой стали и латуни. Свой выбор лучше сделать в пользу именно этих двух материалов, а не самой нержавеющей стали, так как латунь гораздо прочнее.

Основными преимуществами такого типа являются безопасность и надежность. Однако поскольку сталь проводит электрический ток, то подключение должно выполняться с обязательным использованием диэлектрических вставок. Они вкручиваются между бытовым прибором и самой подводкой.

Армированный трубопровод может выпускаться со следующими диаметрами: 12 мм, 15 мм, 16 мм, 20 мм, 25 мм. Для больших промышленных комплексов изготавливаются материалы с большими показателями.

Длина стандартная от 30 см до 200 см.

Совет! По возможности стремиться нужно к наименьшей длине этого элемента, поэтому лучше сделать перестановку, чем устанавливать более длинный шланг.

Монтируется армированный шланг с обязательным использованием прокладок из более мягких металлов, например, меди или алюминия.

Каких-либо особых ограничений по эксплуатации нет. Температурный диапазон очень широкий. При этом даже при -50 гибкий армированный шланг сохраняет все свои положительные свойства.

Третий тип подводки считается самым надежным и самым долговечным. Кроме того, его цена также значительно выше своих конкурентов.

Гибкость шланга осуществляется за счет гибкости гофры, которая может быть выполнена из той же нержавеющей стали. Поскольку армированный шланг выполнен все же из стали, то он имеет довольно большой запас жесткости.

Армированный элемент этого типа легко гнется, при этом его внутреннее сечение не изменяется. Легко удлиняется – вплоть до 4-х кратного увеличения. Однако такое удлинение существенно снижает и жесткость и прочность. Рекомендуется к использованию на открытых площадках, где гибкие трубки постоянно подвержены циклическим изменениям температур. При этом линейное расширение и линейное сжатие металла в процессе нагревания и остужения соответственно компенсируется самой конструкцией гофры.

Армированный элемент этого типа защищен от блуждающих токов, а также от пробоя, так как конструкцией непосредственного контакта между самой трубой и фитингом не предусмотрено.

Если все же такой защиты изначально нет, то армированный элемент монтируется при помощи уже упомянутой диэлектрической вставки.

Технические характеристики следующие:

Выпускаемые диаметры от 12 до 25 мм. Под заказ выпускаются изделия с большими диаметрами;
Максимально выдерживаемое давление равно 6 атмосферам;
Длина от 30 см до 2 метров. Существуют изделия с длиной до 5 метров, что изготавливается тоже под заказ;
Удлинение до 4-кратного размера;
Рабочая область температур от -50 до +250 градусов, что позволяет устанавливать такой шланг в любом удобном месте;
Имеет ярко желтый окрас или характерный цвет нержавеющей стали с желтыми полосками.

И в конце следует отметить, что монтаж осуществляется с обязательным применением прокладок, которые, как и в прошлом случае, изготавливаются из таких мягких металлов, как медь или алюминий.

Подключение газовой плиты в квартире согласно правил. Правила размещения

В газовых плитах используется горючий природный или сжиженный газ. Это оборудование повышенной опасности. Поэтому СП 402.1325800.2018 определяет требования не только к помещениям, но и к месту установки:

деревянные неоштукатуренные стены или конструкции из других горючих материалов изолируют негорючими материалами;
изоляция должна выступать за габариты прибора: с каждой стороны — не менее 100 мм, выше — не менее 800 мм;
минимальное расстояние между прибором и противоположной стеной — 1 м;
установка в нише не допускается.

К негорючим отделочным материалам относятся керамическая и керамогранитная плитка, экраны из закаленного многослойного стекла (ГОСТ 30698-2014), некоторые виды стеновых панелей с группой горючести НГ.

Важно! Минимальное расстояние от газовой плиты до соседней стены, изолированной негорючим отделочным материалом, принимают в соответствии с инструкцией по установке и эксплуатации прибора от завода-изготовителя. В большинстве случаев оно составляет не менее 100 мм.

Существуют требования к размещению отдельно стоящей газовой плиты по соседству с модулями кухонного гарнитура. Их указывают в инструкции по установке и эксплуатации техники:

минимальное расстояние между плитой и соседним модулем — 20 мм;
только с одной стороны от плиты может находиться модуль, высота которого превышает ее высоту;
расстояние от боковой грани плиты до выступающего выше нее кухонного модуля — не менее 100 мм;
вертикальное расстояние от рабочей поверхности прибора до навесного шкафчика — не менее 650 мм.

Термоустойчивость стен, пола и покрытия кухонных модулей должна быть не менее +90°С.

К монтажу встраиваемой газовой панели предъявляются такие требования:

Расстояние от панели до соседней стены или высокого кухонного модуля — не менее 100 мм.
Врезку панели производят так, чтобы от нее до задней стены оставалось не менее 70 мм.
Если расстояние между верхними навесными модулями, располагаемыми по обе стороны от газовой панели, составляет 600–730 мм, их вешают на высоте не менее 530 мм от столешницы. Если оно превышает ширину панели — на высоте не менее 400 мм.

Минимальное расстояние между рабочей поверхностью газовой плиты и вытяжкой определяют по инструкции, но оставляют не менее 750 мм.

Газовая плита в частном доме. Подключение газовой плиты — правила безопасности

Природный газ, используемый для приготовления пищи в коммунальных домах, обладает высокой взрывоопасностью, поэтому соблюдение правил безопасности при работе с газом является основным условием при проведении работ с газопотребляющим оборудованием. Подсоединение плиты к системе газоснабжения проводят с учетом следующих требований:

Для подводки газа в бытовом хозяйстве применяют специальные гибкие шланги из различных материалов, имеющие бирку производителя с указанием даты изготовления.

Рис. 2 Газовые плиты с подводкой к газовой трубе

Правила подключения газовой плиты в квартире регламентируют длину шланга, которая не должна превышать 4 метров, если необходимо отнести плиту на большее расстояние от газоподающего трубопровода, перекрывают подачу газа и приваривают к магистрали отрезок металлической трубы нужной длины.
Гибкий подводной шланг монтируют в легкодоступном месте, стараясь не перекрывать его неразборными строительными конструкциями, требования к подключению не допускают использование двух отрезков с любым видом соединений.
Если находящийся в зоне видимости шланг имеет не слишком эстетичный внешний вид, его оклеивают самоклеящейся пленкой или бумагой, запрещается использование любой краски, способной повредить полимерную поверхность подводки.

Установка газовой плиты. Правила подключения

Перед установкой газовой плиты (новой), ее необходимо извлечь из упаковки. Вначале снимите картонную защитную коробку и вытащите из-под печки деревянную подставку, на которой она транспортировалась. Далее выполните следующее.

Уберите все элементы, идущие вместе с агрегатом: противень, решетку, жаровню, поддон и другие.
Прикрутите к агрегату ножки, идущие в комплектации к устройству.
Расположите устройство в подготовленном для этого месте. Требования к установке предписывают оставлять небольшой зазор от стены , чтобы правильно подключить газовую плиту.
Устанавливая агрегат, требуется использовать строительный уровень для точного позиционирования аппарата по горизонтали. Регулировка производится с помощью выкручивающихся ножек, которые позволяют точно расположить установленный агрегат в горизонтальном положении.
Для подключения газовой плиты с электроподжигом, рядом с местом установки агрегата должна располагаться розетка с заземлением .

Для наглядности на рисунках ниже показана схема подключения газовой плиты.

Пользуясь данными рекомендациями и схемой, можно своими руками произвести подключение не только газовой плиты Гефест, Лада, Зануси, Мора и Дарина, но и другой модели. Следует помнить, что только при правильном подключении этого устройства к газопроводу в квартире, с соблюдением всех требований, возможна безопасная эксплуатация.

Если замена газовой модели плиты на кухне производится одновременно с ремонтом помещения, то может возникнуть необходимость ее передвижения в другое место. При этом важно соблюдать следующие правила установки плиты:

Максимально допустимое расстояние от прибора до трубы газоснабжения – 4 метра, в идеале – не больше 2.
В помещении должна быть качественно работающая вытяжная вентиляция.
Современные агрегаты содержат функции электроподжига и подсветки духового шкафа, поэтому рядом нужно предусмотреть розетку с заземлением. Если выбрана модель с электрической духовкой, то придется от распределительного щита (с установкой дополнительного УЗО на 16 А) провести отдельную силовую линию, используя кабель 3 × 5.

Для соединения плиты с газопроводом применяется гибкий шланг (отличается от водопроводного желтыми метками на оплетке), максимальная длина которого – 5 м, а внутренний диаметр – более 10 мм.

Такие шланги бывают нескольких видов:

Резинотканевый. Мягкий и гибкий, не проводит ток, но является недостаточно жестким.

Резиновый с металлической оплеткой, самая распространенная ранее разновидность.

Нормы установки современной газовой плиты в квартире рекомендуют при подключении использовать сильфонный шланг, представляющий собой растягивающийся металлический рукав в защитной оболочке.

Перед тем как применять шланги, их надо протестировать и осмотреть визуально. Также следует проверять удостоверение качества и гарантийные талоны прибора. Само подключение не должно иметь дополнительных фитингов, это строжайше запрещено. Иногда подключение делается с использованием труб из металла, но происходит это только в крайних случаях.

Шланг не должен соприкасаться с какими-либо пожароопасными поверхностями или заостренными углами. Иногда возможно подключение с использованием трубы, но это редкость в наше время.

При трубном соединении используются специальные коммуникации, сделанные из стали или меди. Такое соединение является надежным и прочным, но плита становится стационарной, ее нельзя будет передвинуть.

Кто должен подключать газовую плиту 2019.

Как правильно подключить газовую плиту в квартире?

Современные газовые плиты необходимо подключать не только к газоснабжению, но и к электросети. Электричество необходимо для работы электророзжига, подсветки духовки, для работы электрогриля, которым часто бывают оснащены газовые плиты, также бывают комбинированные модели газовых плит с газовой рабочей поверхностью и электрической духовкой.

Когда вы выбираете место, куда и как подключить газовою плиту, нужно учитывать обязательные правила технической безопасности.

Некоторые люди спешат усовершенствовать кухню, забывая, что правила подключения существуют не только, чтобы плиты работали дольше, но и для того чтобы они были безопаснее.

Во-первых, при работе нужно очень строго следовать инструкции, прилагаемой к каждой плите, соблюдать правила безопасности.

Некоторых людей самостоятельный монтаж плиты на собственной кухне устраивает больше, чем вызов мастера.

В соответствии с действующим законодательством (Постановление Правительства РФ от 14.05.2013 N 410) первичное подключение плиты к газоснабжению, перенос газовой трубы, установка счетчика газа и замена оборудования должны производиться сотрудниками организации Горгаз или сертифицированными специалистами, работающими, например, в магазине бытовой техники.

Газовая плита — это, безусловно, самое удобное устройство на кухне для приготовления всевозможных блюд из разнообразной пищи.

Особенно нужно быть аккуратными с кухнями, в которых есть наклонный потолок. На высоту расположения техники влияет и материал потолка.

После подключения плиты мастер выполняет ряд настроек для обеспечения ее нормальной работы. Так, производится регулировка минимального пламени каждой горелки и выставляется положение контактов термопар, входящих в состав запирающего клапана системы газ-контроля.

Обычно такие работы проводят высококвалифицированные специалисты государственных газовых служб за доступную для всех слоев населения цену – это позволяет уменьшить количество неправильных самовольных подключений, которые могут вызвать аварии с тяжелыми последствиями.

Источник: https://doma-na-veka.ru/novosti/kak-pomenyat-gazovuyu-plitu-pomenyat-gazovuyu-plitu-cherez-zhek-v-moskve

Расстояние от газовой плиты до окна. Обустраиваем маленькую кухню

Площадь вашей кухни не превышает восемь квадратных метров? Как обустроить такое маленькое помещение, чтобы оно стало уютным и комфортным? Эту проблему можно успешно разрешить, если придерживаться определенных правил при планировке и покупке соответствующей мебели.

Для начала необходимо обмерить кухню и создать ее миниатюрный план на бумаге с учетом всех выступов, углов и розеток. Таким образом, вы сможете легко представить себе расположение мебели (вырезав ее в соответствии с размерами плана) и прикинуть, что поместится в вашей маленькой кухоньке, а от чего придется отказаться. Кстати, покупая кухонный гарнитур, можно регулировать расположение мойки по отношению к канализационному сливу и водопроводным трубам с помощью гибких подводок. То же самое касается и установки кухонной плиты — эластичный газовый шланг или электропровод позволят установить ее в нужном месте.

Если вы используете духовку не часто, то можно освободить место на кухне за счет покупки отдельной варочной панели и отдельного духового шкафа. Только не стоит устанавливать варочную плиту и мойку рядом, в исключительных случаях на мойке придется сооружать специальную дополнительную поверхность («крыло») со стороны плиты. Соседство стиральной машины с плитой также крайне нежелательно — жар от плиты быстро сделает поверхность машинки желтой и покореженной. Нежелательно также использовать рядом с плитой пластиковые стеновые панели . Расстояние от газовой плиты до окна не должно быть меньше 30 см, а при наличии длинных штор — не менее 60 см (чтобы ветер из окна не мог задуть огонь или вызвать пожар вследствие воспламенения штор). Дверца духовки должна свободно открываться, а для этого духовой шкаф обязан находиться от ближайшей мебели на расстоянии не менее 120 см. Над плитой должна быть вытяжка или не должно быть ничего (нельзя использовать это место для навесных шкафчиков). При отсутствии вытяжки боковые шкафчики рекомендуется располагать на расстоянии хотя бы 30 см от края плиты.

Подключение газовой плиты гибким шлангом. Подключение газовой плиты

Чтобы подключить данное оборудование к газу, необходимо приготовить такие инструменты и материалы:

Схема расположения газового шланга и сетевого шнура.

разводной ключ;
отвертку;
уровень;
рукав;
шаровой кран;
кисточку;
уплотнитель;
мыльную эмульсию.

После этого её размещают на предполагаемом месте установки, оставив небольшой зазор от стены, достаточный для удобного подключения к газовой системе.

Схема подключения с помощью гибкого шланга.

Замена газового шланга

В настоящее время все современные газовые плиты используемые в бытовом хозяйстве подключаются к внутридомовой газовой магистрали
при помощи гибких газовых шлангов.
Соответственно особенно актуальным в настоящее время в Санкт-петербурге является вопрос: замена газового шланга необходима в настоящее время,
то есть сейчас, или резиновый газовый шланг может прослужить еще несколько лет?

В последнее время, начиная с 1995 года для подключения газовых плит в Петербурге использовались резиновые газовые шланги.
Резиновый газовый шланг имеет много преимуществ: резиновый газовый шланг гибкий, резиновый газовый шланг дешевый, резиновый газовой шланг
большой длины выпускается промыщленностью Санкт-Петербурга. В хозяйственных магазинах, магазинах — товары для дачи (Леруа-Мерлен, Метрика, Петрович
и других) можно приобрести резиновый шланг длиной до 10 метров.

Но вместе с преимуществами резиновый шланг для газа имеет и недостатки. Основным существенным недостатком газового шланга из резины
является ограниченный срок службы. В техническом паспорте на резиновый газовый шланг петербургского производства указан срок службы
газового шланга 12 лет.

Китайские газовый шланги использовавшиеся для подключения газовых плит в петербурге 10 — 15 лет назад имеют еще меньший срок эксплуатации.
Соответственно: замена газового шланга газовой плиты требуется чаще.

Также на газовый шланг изготовленный из резины отрицательно сказывается повышенная температура окружающей среды, в случае если газовый
шланг расположен за газовой плитой, так что он нагревается при работе газовой плиты то его срок службы резко сокращается до 3 — 5 лет.

Исходя из вышеизложенного следует что резиновый газовый шланг это временный расходный материал обеспечивающий безопасную эксплуатацию
газовой плиты в квартире на протяжении ограниченного промежутка времени 8 — 12 лет. По истечении срока эксплуатации газовый шланг подлежит
замене. Исходя из здравого смысла и требований техники безопасности не следует дожидаться того времени когда газовый шланг в квартире
окончательно придет в негодность и в кухне квартиры появится запах газа.

Газовый шланг подводящий бытовой газ метан к газовой плите квартиры необходимо заменить по прошествии 8 лет со дня его монтажа.

Возникает вопрос какой газовый шланг выбрать для замены старого. В настоящее время в Санкт-Петербурге возможно приобрести газовые шланги
следующих типов: резиновые газовые шланги черного цвета произведенные в Петербурге, белые резиновые газовые шланги производства Ужгород,
желтые шланги из ПВХ, гофрированные трубы, внешне похожие на шланг, изготовленные из нержавеющей стали, ошибочно называемые сильфонными
газовыми шлангами.
Каждый их указанных вариантов подводки газа к газовой плите имеет свои преимущества и недостатки.
В случае если важной является стоимость газового шланга то однозначно следует выбирать черный резиновый газовый шланг петербургского
производства. Такой шланг гарантированно прослужит 8 — 10 лет, у него низкая цена, этот шлаго доступен, продается в многих магазинах
Петербурга. Также резиновый шланг для газа имеет существенное преимущество перед другими типами газовых шлангов — он гибкий.
Многие граждане переодически отодвигают газовую плиту, в случае если плита подключена газовым шлангом из резины проблем не возникает,
но если подключение газовой плиты выполнено к примеру газовой подводкой сильфонного типа то при перемещении газовой плиты часто нарушается
герметичность соединения между фланцом газовой подводки и патрубком ввода газа в газовую плиту.
Из вышесказанного следует: газовой подводкой сильфонного типа следует подключать газовые бытовый приборы которые не будут передвигаться,
к примеру целесообразно подключать при помощи сильфонной газовой подводки газовые варочные панели и газовые духовые шкафы.
Также сильфонный газовый шланг целесообразно использовать для подключения к газовой магистрали квартиры дешевых газовых плит российского
производства, эти плиты изготовлены без применения теплоизоляционных материалов и при эксплуатации сильно нагреваются, в ряде случаев
российские газовые плиты нагреваются так сильно что можно обжечь руки прикоснувшись к боковой или задней части газовой плиты.
Соответственно подключеть такие плиты при помощи резинового газового шланга — нежелательно.
Шланг и ПВХ (пластифицированного поливинилхлорида) был придуман его производителями как имеющий больший срок службы по сравнению с резиновым
газовым шлангом но ПВХ пластик имеет меньшую термостойкость по сревнению с резиной, при нагреве он размягчается и сплющивается.

Отдельным является вопрос подключения варочной панели газовым шлангом.
Однозначно можно сказать следующее, в случае если под варочной панелью будут распологаться мебельный ящики то оптимальным вариантом является
подключение варочной панели газовым щлангом из резины, так как он наиболее гибкий и не будет создавать проблемы при открывании верхнего
ящика.
В случае если под варочной панелью будет распологаться духовой шкаф, электрический духовой шкаф или газовый духовой шкаф то однозначно,
наиболее предпочтительным вариантом подключения варочной панели будет гофрированная металлическая труба — так называемая сильфонная газовая
подводка.

Также в разных квартирах, исходя из конфигурации внутридомовой газовой магистрали, типа кухонной мебели и используемого в быту газового
оборудования — возможны разные, наиболее оптимальные варианты при подключении.
Всегда лучше позвонить нам по телефону, расказать свой вариант и посоветоваться как лучше, проще, дещевле и безопасней
подключить газовую плиту в вашей квартире.

вызов газовщика

Мы ждем Ваших звонков ежедневно, без выходных, с 10 до 22 часов.

Подключение газовой плиты — порядок монтажа

Подключение и установка газовой плиты – это работа, требующая строгого соблюдения норм безопасности. Этот процесс с технической стороны не сложный и требует от мастера базовой квалификации и опыта, но выполнять эту работу необходимо с соблюдением нормативов ЖК РФ.

Основные условия

Требования к безопасной установке газовых плит указаны в СНиП 42-101. Они регламентируют не только установку, но и характеристики оборудования:

максимальное количество газовых горелок – одна на 4 м³ помещения
инструкция к плите обязательно должна храниться весь срок ее эксплуатации, так как в ней указаны необходимые отступы от соседних поверхностей, которых следует строго придерживаться
минимальная допустимая высота потолков – 2,2 м

Поэтому еще на этапе покупки оборудования нужно учитывать требования к нему, так как в дальнейшая установка может быть недопустима.

Кто допускается к монтажу

ЖК РФ не указывает, кому допустимо устанавливать газовую плиту. Но перед ее первым запуском качество подключения должно быть проверено сотрудником газовой службы. Если он обнаружит нарушения, то ее эксплуатация может быть запрещена, а подключение запломбировано.

Присутствие сотрудника ГорГаза требуется и в других случаях:

ремонт точек подачи газа
повторное подключение
установка учетного оборудования
монтаж новых запчастей

Подключение новой газовой плиты на месте старой может быть выполнена своими руками или мастером из частной компании, но газовую службу придется поставить в известность об изменении используемого оборудования. При нарушении любого из этих правил можно получить штраф.

Выбор места под установку

Основное руководство – это следовать рекомендациям производителя. Она должна располагаться максимально удаленно от любых горючих материалов. Поверхность пола должна быть абсолютно ровной, а точка подключения удалена от основного газопровода в квартире не более, чем на 4 м. Минимальное расстояние от стены – 65 мм. Поверхность не должна быть ниже соседней мебели.

Используемый инвентарь

Для работы потребуется:

Гибкий шланг длиной не более 4 метров с армированной поверхностью.
Шаровой кран, изготовленный из латуни. Эта деталь обязательно должна быть совместимой с устанавливаемым оборудованием.
Разводной ключ.
Резиновая прокладка. Она будет установлена в месте соединения.
Лента из герметизирующего материала для уплотнения соединений.
Розетка и отвертка. Они необходимы, если в плите есть электрические элементы.

Для проверки утечки необходимо использовать мыльный раствор, образующий много пены. Его наносят на соединение кисточкой, а затем смотрят, образуются ли пузырьки из-за выхода газа.

Порядок монтажа

Прежде всего нужно выполнить демонтаж старых элементов оборудования. Если на элементах газопровода, к которым эти детали были подключены, образовалась окись, то лучше обратиться в газовую службу, чтобы ее представители выполнили очищение или замену. Нельзя устанавливать новый шаровой кран на старый.

Далее выполняется монтаж отведенной под газовую плиту розетки, если она необходима для обеспечения подачи электроэнергии к подсветке, автоматическому розжигу или другим элементам газовой плиты.

Порядок работ такой:

перекрытие подачи газа в стояке
демонтаж старых элементов подключения – шарового крана и гибкого шланга
очищение соединений от следов окисления с использованием обычной щетки по металлу
наложить герметизирующий материал на резьбу вводной трубы
установить кран на трубу
герметизировать резьбу крана
присоединить шланг к крану, наложив на резьбу муфты шланга уплотнитель из комплекта этого элемента бытового газового оборудования
присоединить вторую муфту к газовой плите, так же используя уплотнитель
выровнять плиту с помощью строительного уровня
смазать мыльным раствором все соединения
открыть подачу газа
после проверки на протечки газ снова перекрывают

Запуск инвентаря в эксплуатацию допустим уже после проверки установки газовой службой. Закрывать любые детали газовой плиты запрещено.

Советы профессионалов

Для оптимизации работы можно воспользоваться следующими рекомендациями:

выбирать шланг соответствующей длины – с запасом, но не более 30 см
не покрывать шланг краской
выполнять работы в не проветриваемом помещении, чтобы сразу ощущался запах метана в случае утечки
перед установкой проверить наличие вводного газового крана и потребовать его установку у газовой службы в случае отсутствия

Установка газовой плиты в спб может быть выполнена мастерами нашей компании, которые будут строго следовать нормативам и правилам, выполнят работу быстро и точно, чтобы вы могли уже в ближайшее время пригласить представителя ГорГаза для запуска оборудования и составления акта о начале его эксплуатации.

Выбор размера газового гибкого соединителя

При замене газового прибора вы можете подумать, что можно повторно использовать гибкий гофрированный соединитель (также известный как линия подачи), который соединял старый прибор с системой подачи газа в дом. Это не так — многие правила по сантехнике и большинство инструкций производителей запрещают их повторное использование. Как вы могли догадаться, все это связано с безопасностью, а именно с предотвращением утечек. Раздавленная резьба, перегибы или повреждения, возникшие при снятии устройства, могут привести к опасной ситуации, когда газ снова начнет течь.Что еще хуже, утечки не всегда возникают сразу же после такого рода повреждений, поэтому безопасное повторное использование — это больше, чем простой тест с мыльной водой после установки.

Новые приборы могут поставляться с газовым разъемом, но это не так уж часто. Скорее всего, вам придется приобрести его самостоятельно. И ясно, что если ваш существующий разъем поврежден или сильно изогнут / перегибается, вам необходимо заменить его как можно скорее. Если вам повезет, на старом разъеме все еще может быть тег, дающий вам информацию, необходимую для правильного выбора.Если это не так, мы здесь, чтобы помочь!

Примечание: Если газопровод этого помещения не имеет службы (или отсечной) клапан, один должен быть установлен. Клапан на приборе обеспечивает простоту обслуживания (вам не придется обращаться к счетчику или резервуару, чтобы отключить подачу) и более безопасную работу.

Определение размеров разъема

Первое, что нужно сделать, это измерить расстояние между газовой трубкой и прибором. Добавьте как минимум 3 дюйма к этому расстоянию, чтобы учесть перемещение и смещение устройства: это длина разъема, которую вам нужно искать.Не берите что-то слишком длинное или слишком короткое, так как это приведет только к изгибам и изгибам.
Затем вам необходимо проконсультироваться с устройством или его документацией, чтобы узнать, сколько газа будет использоваться. Газовые приборы (пропан или природный газ) имеют максимальную потребляемую мощность в британских тепловых единицах (BTU), которой должен соответствовать разъем. Для газовой плиты, например, требуется соединитель, который может подавать то количество газа, которое используется, когда все горелки работают на высокой мощности и духовка.

Пропускная способность соединителя в БТЕ изменяется по мере увеличения диаметра и длины линии.Чем больше внутренний диаметр, тем больший объем газа может пройти через него. Однако по мере увеличения длины разъема максимальная громкость уменьшается. Таким образом, соединитель с внутренним диаметром 1/2 дюйма и длиной 12 дюймов может обеспечить максимум 180 000 БТЕ природного газа, в то время как 24-дюймовый соединитель того же диаметра обеспечивает только 150 000 БТЕ. На нашем сайте вы найдете емкость БТЕ для каждого из наши списки; если вы находитесь в магазине, их можно найти на упаковке продукта. Обязательно округлите входные данные BTU устройства.

Осторожно! Connector Пропускная способность BTU также зависит от типа используемого газа: производительность по природному газу (NG) всегда ниже, чем по жидкому пропану (LP). Это означает, что один и тот же шланг обеспечивает больше БТЕ при использовании сжиженного газа, чем природного газа, поэтому убедитесь, что вы смотрите на правильное число!

Наконец, вам необходимо определить правильный тип и размер подключения — как концы разъема присоединяются к прибору и источнику газа. Это должно быть указано на приборе, в документации, или вы можете просто сопоставить старый разъем, если он еще имеется.

Определение размера соединения

Если вы не можете найти нужный размер или тип подключения, не волнуйтесь! Разобраться довольно просто. Газовые соединения выполняются с использованием либо резьбы NPT (F / M / IPS), либо конусного соединения. Расширения легко определить по их уникальному полуконическому концу, в то время как резьбовые соединения NPT — это те же самые резьбы, которые вы видите в большинстве водопроводных сетей.

Используйте штангенциркуль или рулетку / линейку для измерения внешнего диаметра резьбовых соединений в соответствии с этой справочной страницей (и рисунком ниже).Наружная резьба измеряется, как показано в A, внутренняя резьба — как показано на B. Однако измерение является только первой частью: полученное число должно быть указано в столбце 1 или 2 справочной таблицы, и найден соответствующий ему размер NPT. в столбце 3. Например, наружная резьба размером 27/32 дюйма соответствует размеру 1/2 дюйма NPT — если внутренняя резьба, мы обычно называем это соединение как 1/2 дюйма FIPS; если внешняя — 1/2 дюйма MIPS. NPT и IPS (размер железной трубы) взаимозаменяемы.

Используя глаз и стандартную рулетку, то, что вы действительно наблюдаете, вероятно, будет ближе к 13/16 «, поэтому вам, возможно, придется округлить в большую или меньшую сторону до ближайшей эталонной дроби в нашей таблице.Наш размер глазного яблока 13/16 дюйма можно увеличить до 26/32, умножив обе части дроби на 2; аналогичные вычисления могут потребоваться, чтобы найти правильный размер соединения. Все это, конечно, быстро исправляется с помощью штангенциркуля — особенно цифровые!

Если вам необходимо сделать раструб, просто измерьте внешний диаметр резьбы в соответствии с рис. A или B — преобразование не требуется.

Pro Tip — Следите за наборами разъемов для газовых приборов, которые включают все необходимое для подключения того, что вы устанавливаете.Мы предлагаем несколько коммерческих комплектов, в которые входят соединители, фитинги, переходники, клапаны и ограничительное оборудование. Если вам нужен только клапан с разъемом, вы можете приобрести их в комплекте.

Функции безопасности

После того, как вы выяснили, что вам нужно, вам не составит труда найти базовый разъем. Как и в большинстве других продуктов, есть дополнительные функции, которые стоит учесть. Многие функции в основном присутствуют в коммерческих разъемах, но имейте в виду, что их все еще можно использовать в доме — при условии, что разъем подходит. Базовые разъемы совершенно безопасны для использования в жилых помещениях, но те, кто ищет дополнительного спокойствия, оценят некоторые из доступных функций безопасности и мобильности.

Достаточно распространенное, чтобы быть стандартом в наши дни, пластиковое покрытие из ПВХ помогает защитить разъемы от возможных угроз коррозии. Некоторые покрытия даже обладают антимикробным действием, подавляя рост бактерий, грибка и плесени.
Термобезопасные отсечные устройства — это типичный коммерческий соединитель, который перекрывает поток газа при высоких (350 ° F и выше) внутренних температурах.
Адаптер SwivelMAX для позволяет значительно увеличить перемещение и расположение разъема и устройства — особенно полезно на тесных кухнях и для неудобной техники.

Адаптеры

SnapFast используют технологию push-to-connect для быстрого и безопасного подключения и удаления одной рукой. Они также включают функцию теплового отключения.
Предохранительные клапаны, такие как Safety Quik, нельзя открыть, пока не будет подсоединен разъем, а разъемы нельзя отсоединить, пока клапан не отключен, что предотвращает случайное отсоединение и повреждение.Безопасность Quiks также имеет соединения SnapFast и тепловую изоляцию.

Не забудьте добавить газовую ленту из ПТФЭ (обычно желтого цвета) и герметик для резьбовых соединений для установки соединителя (если вы не имеете дело с конусным соединением, где это может фактически нарушить соединение). Если вы не совсем уверены, как и где отключить подачу газа, узнайте здесь.

Начните делать покупки для своей новой газовой магистрали прямо сейчас!

Fix-It Chick: Установите гибкий газовый соединитель | Новости, Спорт, Работа

Если вы устанавливаете новый газовый прибор или у вас старый прибор, который не обслуживался годами, замена гибкого газового разъема поможет избежать опасной утечки газа.

Шаг 1: Гибкие газовые соединители из нержавеющей стали являются стандартом при установке устройств с 2006 года. Чтобы определить, соответствует ли существующая гибкая линия требованиям кодов, обратите внимание на отметку «ANSI Z 21.24» на соединительном конце линии. Наиболее подходящие гибкие газовые соединители изготовлены из желтой нержавеющей стали или из нержавеющей стали без покрытия. Серые гибкие латунные соединители или латунные гибкие соединители без покрытия следует немедленно заменять.

Шаг 2: Не используйте повторно гибкие трубопроводы, фитинги или клапаны, даже если они новые.Арматура газопровода предназначена только для одноразового использования. Отсоединение ранее затянутого фитинга может повредить разъем и сделать уплотнение небезопасным. Приобретите гибкий газовый соединитель, достаточно длинный, чтобы при необходимости можно было отодвинуть прибор от стены, и достаточно большой, чтобы соответствовать требованиям BTU для прибора.

Многие новые гибкие соединители теперь включают клапаны избыточного потока. В случае разрыва газопровода или нарушения соединения эти клапаны снижают поток газа до безопасного уровня.Выбирайте гибкий газовый патрубок с предохранительным клапаном.

Шаг 3: Используйте ближайший запорный вентиль, чтобы перекрыть подачу газа. Если не отсечной клапан в непосредственной близости от прибора, основной клапан необходимо будет выключен, и должен быть установлен надлежащий запорный клапан.

Шаг 4: Снимите старый гибкий соединитель и все дополнительные фитинги, чтобы обнажить стандартную трубную резьбу как на входящей газовой линии, так и на стороне устройства соединения.

Шаг 5: Очистите только что обнаженную резьбу трубы проволочной щеткой и тряпкой.

Шаг 6: Нанесите одобренный для газопроводов желтый герметик для резьбы на резьбу трубопровода. Не наносите герметик на фитинги раструбного типа.

Шаг 7: Снимите фитинги с обоих концов гибкого газового соединителя и навинтите их на резьбу трубы, покрытой герметиком. Используйте разводной ключ, чтобы затянуть фитинги на место.

Шаг 8: Наверните накидные гайки газового патрубка на только что установленную арматуру.Затяните гайки на место разводным ключом.

Шаг 9: Снова включите подачу газа и проверьте все соединения на герметичность с помощью жидкости для обнаружения утечек, прежде чем зажигать какие-либо сигнальные лампы или включать какой-либо газовый прибор.

Теперь вы готовите на газе: как установить газовую плиту

При наличии нескольких основных инструментов и подходящих расходных материалов установка газовой плиты — это относительно простая работа, которую можно выполнить самостоятельно. Следуя хорошему практическому руководству с подходящими материалами, вы сможете эффективно и безопасно выполнять работу в короткие сроки и без необходимости нанимать профессионала.Мы покажем вам, как установить газовую плиту с помощью гибкого гофрированного разъема.

Примечание: Прежде чем приступить к установке газовой плиты или газовой плиты, проверьте местные нормы и правила, чтобы убедиться, что установка домовладельца разрешена. В противном случае вам, вероятно, придется кого-нибудь нанять.

Также, если вам некомфортно заниматься этим проектом самостоятельно, наймите профессионала. Газ может быть очень опасным, и лучше перестраховаться.

Все еще интересуетесь? Тогда читайте дальше!

Требуется припасов:

Гаечный ключ
Гибкий гофрированный газовый патрубок
Тефлоновая лента для соединения труб
Детектор утечки газа или жидкое мыло

1.Купите правильный газовый разъем

Первый шаг при установке газовой плиты (или газовой плиты) — это покупка нового, правильного газового разъема. Вы никогда не захотите повторно использовать соединитель. При покупке нового разъема проверьте следующее:

Это четко обозначено «диапазон».
Имеет фитинги разъема правого конца. Как правило, газовая линия представляет собой полудюймовую трубу с черной резьбой, подсоединяемую к плите как охватывающую или внутреннюю резьбу с полудюймовым фитингом. Если вы не можете найти соединитель с подходящими фитингами, вы можете использовать черный газовый трубопровод на линии для установки концевых фитингов.
Достаточно длинно, чтобы работать между плитой и стеной.

2. Расширьте свой диапазон

Купив правильный газовый разъем, теперь вы можете отправиться домой, чтобы вытащить диапазон, чтобы перекрыть газовый кран. Вы можете разместить запорную арматуру за плитой или иногда в подвале. Вы знаете, что он выключен, когда рычаг находится под прямым углом к трубе. Если вы обнаружите, что у вас нет выключателя, воспользуйтесь этой возможностью, чтобы добавить его по вопросам безопасности.

3. Намотайте трубную резьбу

Возьмите тефлоновую ленту для стыков труб и дважды оберните ее вокруг резьбы по часовой стрелке.

Примечание: Муфта на полдюйма или 3/4 дюйма будет работать с фитингом концевого соединителя 3/4 дюйма.

4. Присоедините штуцер к газовой магистрали

Чтобы прикрепить соединитель к газовой линии, необходимо сначала снять концевой фитинг соединителя. Оберните нескошенный конец тефлоновой лентой и затем прикрутите ее к газовой магистрали.

Наконечник безопасности: Никогда навинчивайте гайки соединителя на черную газовую трубу или фитинг, а всегда используйте оба концевых фитинга, в противном случае у вас обязательно возникнет утечка.Кроме того, никогда не перекручивайте и не заставляйте разъем изгибаться под острым углом.

5. Установить колено уличное

Следующим в нашем руководстве по установке газовой плиты является установка уличного локтя. Для этого ввинтите уличное колено размером полдюйма на полдюйма в газовый порт диапазона. Затем вверните другой концевой фитинг соединителя в колено. Вы можете использовать тефлоновую ленту на каждом фитинге, но будьте осторожны, чтобы не перетянуть.

6. Затяните гайки

Теперь вы можете затянуть гайки соединителя на двух фитингах концевого соединителя.При затягивании держите трубку прямо напротив фитинга.

Наконечник безопасности: Никогда не используйте тефлоновую ленту для этих резьб, так как она может повлиять на уплотнение и вызвать утечку.

7. Проверить герметичность

Перед тем, как вернуть плиту на место, всегда рекомендуется проверять ее на предмет утечек. Для этого снова включите газовый кран и зажгите горелку примерно на минуту, чтобы выпустить воздух из газопровода.Затем опрыскайте каждый стык детектором утечки газа (его можно найти в любом домашнем центре). Если вы не хотите покупать это, вы можете легко использовать теплую воду с небольшим количеством жидкого мыла. Если вы заметили пузырьки вокруг стыка, это означает, что есть утечка. Если вы хотите пройти лишнюю милю, вы можете позвонить в местную газовую компанию, чтобы проверить свою работу.

8. Установите новую печь на место

После проверки на утечки и устранения любых всплывающих окон можно теперь вставить новую плиту на место.Убедитесь, что плита установлена ровно, и при необходимости отрегулируйте. Если все выглядит отлично, пора приступать к приготовлению!

В заключение, утечки газа могут быть чрезвычайно опасными и разрушительными, и вы должны быть уверены, что вы четко следуете этим рекомендациям. Если у вас возникнут какие-либо сомнения, наймите профессионала.

% PDF-1.6
%
577 0 obj>
эндобдж

xref
577 95
0000000016 00000 н.
0000003471 00000 н.
0000003607 00000 н.
0000003720 00000 н.
0000004722 00000 н.
0000005429 00000 н.
0000005714 00000 н.
0000005750 00000 н.
0000010938 00000 п.
0000011535 00000 п.
0000011648 00000 п.
0000011759 00000 п.
0000013562 00000 п.
0000013892 00000 п.
0000014320 00000 п.
0000014471 00000 п.
0000015157 00000 п.
0000015575 00000 п.
0000015690 00000 н.
0000015805 00000 п.
0000016399 00000 п.
0000016899 00000 н.
0000017351 00000 п.
0000017464 00000 п.
0000017908 00000 п.
0000018451 00000 п.
0000018922 00000 п.
0000019584 00000 п.
0000024014 00000 п.
0000024480 00000 п.
0000025093 00000 п.
0000025387 00000 п.
0000025878 00000 п.
0000026329 00000 п.
0000028978 00000 п.
0000029052 00000 н.
0000029148 00000 п.
0000029296 00000 н.
0000029408 00000 п.
0000033080 00000 п.
0000066182 00000 п.
0000068548 00000 п.
0000070300 00000 п.
0000072723 00000 п.
0000076586 00000 п.
0000078522 00000 п.
0000080458 00000 п.
0000084488 00000 н.
0000088332 00000 п.
00000
00000 п.
0000092680 00000 п.
0000097078 00000 п.
0000113076 00000 н.
0000148636 00000 н.
0000148674 00000 н.
0000186222 00000 н.
0000186260 00000 н.
0000192688 00000 н.
0000192762 00000 н.
0000192836 00000 н.
0000193146 00000 н.
0000193220 00000 н.
0000193543 00000 н.
0000193597 00000 н.
0000193712 00000 н.
0000193994 00000 н.
0000194068 00000 н.
0000194142 00000 н.
0000194450 00000 н.
0000194524 00000 н.
0000194847 00000 н.
0000194901 00000 н.
0000195016 00000 н.
0000195298 00000 н.
0000195372 00000 н.
0000195446 00000 н.
0000197812 00000 н.
0000198987 00000 н.
0000199526 00000 н.
0000199600 00000 н.
0000199914 00000 н.
0000199968 00000 н.
0000200083 00000 н.
0000200365 00000 н.
0000200439 00000 н.
0000200513 00000 н.
0000202936 00000 н.
0000204899 00000 н.
0000205689 00000 н.
0000205763 00000 н.
0000206075 00000 н.
0000206129 00000 н.
0000206244 00000 н.
0000206526 00000 н.
0000002245 00000 н.
трейлер
] >>
startxref
0
%% EOF

671 0 obj> поток
$ oGm ޫ ix_ {kv7»51h> r \ @ + 5 כ d {} 3P = ܋ f
Rgul% CN 3T4r / @ d / XeHIBuKjPxy (E & —s # y (4
3W `; к.1пд
d * b *] OȐfhMU5Fk o! V B’5ut * B} l + Sdh & / aPy & Ճ «(Z» (dal} δ

Инструкции по установке — Справка по продукту Fisher & Paykel

Пожалуйста, прочтите и соблюдайте ‘Безопасность и Перед использованием варочной панели внимательно прочтите разделы с предупреждениями и инструкциями по установке!

Размеры и зазоры

Эта варочная панель спроектирована и изготовлена в соответствии со следующими нормами и спецификациями:

AGA101 (AS 4551)	Требования к одобрению бытовых газовых приборов для приготовления пищи
AS / NZS 60335-1	Общие требования к бытовым электроприборам
AS / NZS 60335-2-6	Частные требования к бытовым электроприборам для приготовления пищи
AS / NZS 1044	Требования к электромагнитной совместимости.

Установка должна соответствовать размерам, указанным на рис. 1 и 2, учитывая следующие требования:

Необходимо соблюдать минимальный зазор 20 мм между основанием варочной панели и верхней частью кухонного прибора или полки. Чтобы обеспечить этот зазор, установите проставки, поставляемые с прибором, как показано на рис. 3.
Зазоры над головой — Зазор между верхней частью варочной панели и вытяжкой ни в коем случае не должен быть менее 600 мм, а для вытяжного вентилятора — 750 мм.Любая другая обращенная вниз горючая поверхность на высоте менее 600 мм над самой высокой частью варочной панели должна быть защищена на всю ширину и глубину зоны варочной поверхности в соответствии с действующими местными нормативами. Однако ни в коем случае это расстояние до любой поверхности не должно быть меньше 450 мм.
Боковые зазоры — Если расстояние от периферии ближайшей горелки до любой вертикальной горючей поверхности составляет менее 200 мм, поверхность должна быть защищена в соответствии с действующими местными нормативами на высоте не менее 150 мм над поверхностью варочная панель на всю площадь (ширину или глубину) рабочей поверхности.
Если расстояние от периферии ближайшей горелки до любой горизонтальной горючей поверхности составляет менее 200 мм, горизонтальная поверхность должна быть более чем на 10 мм ниже поверхности варочной панели или горизонтальная поверхность должна быть выше подставок (см. Требование для вертикальных горючих поверхностей выше).
Защита горючих поверхностей — Действующие местные правила определяют, что при необходимости защита должна обеспечивать, чтобы температура поверхности горючих поверхностей не превышала 65 ° C выше температуры окружающей среды.Для удовлетворительного выполнения этого требования прикрепите к поверхности керамическую плитку толщиной 5 мм или прикрепите к поверхности огнестойкий материал и накройте листовым металлом (минимальная толщина 0,4 мм).

Рис.1 Изделие и размеры выреза

Рис.2 Зазоры

Рис.3 Установка проставок зазора основания

Крепление монтажных скоб (рис.4)

Каждая варочная панель снабжена установочным комплектом, включающим кронштейны и винты для крепления варочной панели к столам толщиной от 20 до 40 мм.

Переверните варочную панель вверх дном, поместите ее на мягкую поверхность и закрепите скобы « F и R » в соответствующих отверстиях под торцевой ключ, пока не затягивайте винты « B » (см. Рис. 4) .

Крепление варочной панели (рис.4)

Распределите герметизирующий материал «C» вдоль края выреза, убедившись, что стыки перекрываются по углам.
Вставьте варочную панель в вырез и установите ее правильно.
Отрегулируйте положение кронштейнов «F и R» и затяните винты «B», чтобы надежно зафиксировать варочную панель.
Острым резаком или ножом для триммера обрежьте излишки уплотнительного материала по краю варочной панели. Будьте осторожны, чтобы не повредить верстак.

Рис.4 Крепление монтажных кронштейнов и варочной панели

Подключение варочной панели к газу

Подключение газа должно выполняться уполномоченным лицом в соответствии с действующими стандартами.
Перед подключением прибора к газовой магистрали установите латунный конический переходник на впускной газопровод, на который была установлена шайба (рис. 5 и 6). Конический переходник и шайба поставляются с прибором (в комплекте с комплектом для переоборудования для работы с природным или сжиженным газом).
Этот прибор подходит для использования с природным газом или сжиженным нефтяным газом. (Проверьте наклейку с указанием типа газа, прикрепленную к прибору).
Для природного газа: подключите подачу газа к регулятору давления газа, который входит в комплект поставки прибора (рис.5). Отрегулируйте регулятор так, чтобы давление в контрольной точке составляло 1 кПа, когда две полубыстрые горелки работают на максимуме.
Для сжиженного нефтяного газа: подключите источник газа к адаптеру контрольной точки, который входит в комплект поставки прибора (рис. 6). Убедитесь, что давление подачи установлено на 2,75 кПа.
НЕ заставляйте «колено» вращаться до ослабления плавающей гайки.
ЗАПРЕЩАЕТСЯ перетягивать плавающую гайку на «колене».

Подключение газа для ПРИРОДНОГО ГАЗА

Подключение газа для сжиженного газа

Фиг.5 Подключение природного газа

Рис.6 Подключение для сжиженного газа

Проверка на герметичность и пламя варочной панели

После подключения подачи газа проверьте трубопровод и соединения на герметичность с помощью мыльного раствора. Наличие пузырьков свидетельствует об утечке. При необходимости подтяните или замените соединения.

Не используйте открытый огонь для проверки герметичности.

Перед отъездом НЕОБХОДИМО проверить работоспособность прибора.
Отрегулируйте давление в контрольной точке или давление подачи на значение, соответствующее типу газа.
Включите газовые регуляторы прибора и зажгите каждую горелку. Проверьте наличие четко выраженного синего пламени без желтых выступов. Если есть какие-либо отклонения от нормы, убедитесь, что крышка горелки установлена правильно и ниппель форсунки выровнен правильно.
Проверьте минимальную настройку горелки, быстро повернув ручку регулировки газа из максимального в минимальное положение. Пламя не должно погаснуть. Если требуется регулировка, см. Следующий раздел «Регулировка минимальной настройки горелки».
Если удовлетворительная работа не может быть достигнута, установщик должен проверить установку и уведомить местный орган по газоснабжению о проблеме с подачей газа, или, если это проблема устройства, следует позвонить в наш центр обслуживания клиентов, чтобы получить ближайшего авторизованного сервисного агента.
Если табличка с техническими данными не читается при установленном приборе, дублирующая табличка с техническими данными должна быть прикреплена к соседней поверхности, а также должна быть приложена дублирующая табличка с данными о преобразовании природного газа или сжиженного нефтяного газа, если преобразование природного газа или сжиженного нефтяного газа было завершено.

Установка с гибким шлангом в сборе

Если это устройство должно быть установлено со шлангом в сборе, установщик должен обратиться к оператору сети или поставщику газа для подтверждения типа газа в случае сомнений.
При использовании гибкого шланга соединитель на стене должен находиться на высоте от 800 до 850 мм над полом и в области за пределами ширины устройства на расстоянии 250 мм. Точка подключения источника питания должна быть доступна при установленном приборе.
Гибкие шланги в сборе должны быть сертифицированы AS / NZS 1869 класса B или класса D. Резьбовое соединение должно иметь внешнюю резьбу Rp 1/2 дюйма (ISO 7-1).
Шланг в сборе должен быть как можно короче и соответствовать соответствующим требованиям AS 5601 / NZS 5261.

После подключения установщик должен убедиться, что шланг не перегибается, не истирается и не деформируется. Установщик должен также убедиться, что шланг не находится рядом (и не соприкасается) с горячими поверхностями, например. основание металлической конфорки, подпольной духовки и т. д.
Установщик должен обеспечить защиту шланга от случайного контакта с выходным отверстием дымохода печи, расположенной под рабочим столом.

Таблица выбора форсунок

	Природный газ		СНГ
Контрольная точка Давление [кПа]	1,0		2.75
Горелка	Инжектор Диаметр диафрагмы. [мм]	Газ Расход [МДж / ч]	Инжектор Диаметр диафрагмы. [мм]	Газ Расход [МДж / ч]
Вспомогательный	0.85	3,60	0,53	3,60
Полу-рапид	1. 12	6,30	0,70	6,30
Rapid	1,45	10.30	0.91	10,80
Вок с тремя кольцами	1,60	12,70	0,95	11.90

Переход на другой вид газа

Процедура конвертации должна выполняться только уполномоченным лицом.

Этот прибор подходит для использования с природным газом или сжиженным нефтяным газом (проверьте наклейку с указанием типа газа, прикрепленную к прибору). Чтобы перейти с одного типа газа на другой, вам необходимо заменить форсунки, а затем отрегулировать минимальную настройку горелки.

Замена форсунок

Снимите подставки и конфорки с варочной панели.
С помощью гаечного ключа снимите форсунку (рис. 7 и 8) и замените ее на форсунку, соответствующую типу газа (см. «Таблицу выбора форсунок»).
Закрепите предупреждающую этикетку, поставляемую с прибором. На этой этикетке указано, что газовая варочная панель была переоборудована для работы с сжиженным / природным газом.
Если табличку с техническими данными невозможно легко прочитать при установленном приборе, необходимо также прикрепить вторую этикетку с данными о замене на соседнюю поверхность вместе с дубликатом таблички с техническими данными.

Регулировка минимальной мощности горелки

Следуйте инструкциям в разделе «Регулировка минимальной настройки горелки».

Если вы переводите варочную панель с природного газа на сжиженный газ, снимите регулятор давления газа перед подключением варочной панели к источнику газа и замените его адаптером контрольной точки, входящим в комплект для переоборудования.
Если вы переводите варочную панель со сжиженного нефтяного газа на природный газ, снимите адаптер контрольной точки перед подключением варочной панели к источнику газа и замените регулятором давления газа, входящим в комплект для переоборудования.

Горелки сконструированы таким образом, что регулировка первичного воздуха не требуется.


Фиг.7 Вспомогательные, быстрые и полубыстрые горелки	Рис.8 Конфорка вок с тремя кольцами

Регулировка минимальной мощности горелки

При переходе с одного типа газа на другой минимальная мощность клапана также должна быть правильной, учитывая, что в этом положении пламя должно иметь длину около 4 мм и должно гореть даже при быстром повороте ручки с максимума на минимум. позиция. Регулировка выполняется при горящей горелке следующим образом:

Поверните ручку в минимальное положение.
Снимите ручку.

На газовых клапанах с регулировочным винтом в центре вала (рис.9)

На газовых клапанах с регулировочным винтом на корпусе клапана (рис.10)

С помощью отвертки поверните винт «A» до правильного положения.

Для сжиженного нефтяного газа: полностью затяните регулировочный винт.


Фиг.9 Минимальная настройка горелки — клапаны с регулировочным винтом в центре вала.	Рис. 10 Минимальная настройка горелки — клапаны с регулировочным винтом на корпусе клапана.

Установка должна выполняться в соответствии с инструкциями производителя.
Неправильная установка может причинить вред людям, животным или имуществу и причинить им ущерб, за что производитель не несет ответственности.
Если установка требует внесения изменений в бытовую электрическую систему, вызовите квалифицированного электрика. Электрик также должен проверить, подходит ли сечение кабеля розетки для мощности, потребляемой устройством.
Перед проведением любых работ с электрической частью прибора необходимо отключить его от электросети.
Подключение к хорошей системе заземления абсолютно необходимо и обязательно.
Производитель не несет ответственности за неудобства, вызванные несоблюдением этого правила.

Требования к электрооборудованию

Прибор необходимо подключить к сети электропитания, убедившись, что напряжение соответствует значению, указанному на заводской табличке, и что участки электрического кабеля могут выдерживать нагрузку, указанную на табличке.
Вилка должна быть подключена к заземленной розетке в соответствии со стандартами безопасности.
Если прибор поставляется без вилки, установите стандартную вилку, которая соответствует мощности, потребляемой прибором.
Провода кабеля питания окрашены в соответствии со следующим кодом: зеленый / желтый = земля, синий = нейтраль, коричневый = активный. Если цвета проводов в кабеле питания, идущем к прибору, не соответствуют цветной маркировке, обозначающей клеммы в соединительной клемме, действуйте следующим образом:

Провод зеленого и желтого цветов должен быть подключен к клемме, обозначенной E (Земля) или окрашенной в зеленый цвет.
Провод синего цвета должен быть подключен к клемме, обозначенной N (нейтраль) или окрашенной в черный цвет.
Провод коричневого цвета должен быть подключен к клемме с маркировкой L (под напряжением) или A (активный) или окрашенной в красный цвет.

Соответствующий выключатель должен быть встроен в постоянную проводку, установлен и размещен в соответствии с местными правилами и положениями по электромонтажу. Выключатель должен быть одобренного типа, установленного в стационарную проводку, и обеспечивать разделение контактов с воздушным зазором 3 мм на всех полюсах в соответствии с местными правилами электромонтажа.В Австралии и Новой Зеландии переключатель утвержденного типа с воздушным зазором 3 мм должен быть установлен в активном (фазном) проводе стационарной проводки.
Кабель питания не должен касаться горячих частей и должен располагаться так, чтобы температура не превышала на 50 ° C температуру окружающей среды.
После установки прибора выключатель или розетка должны быть всегда доступны.
Если шнур питания поврежден, он должен быть заменен производителем, его сервисным агентом или лицом аналогичной квалификации, чтобы избежать опасности.

Электросхема

PA	Замок зажигания
А	Катушка зажигания
M	Клеммная колодка
CA	Электрод искровой

Фиг. 11

Взрыв газа из гибкого газопровода CSST — опасность

Гибкая газовая линия | Вот гибкая газовая магистраль.Это два коротких отрезка гибких газопроводов из нержавеющей стали или CSST. Вы можете практически завязать его узлом, он такой гибкий. Если вам нужно запустить много труб, это может быть подходящим вариантом. Но прежде чем вы решите, поймите, что из-за молнии существует опасность пожара и взрыва! Продолжай читать! © 2021 Тим Картер

«Гибкая газовая магистраль изготовлена из тонкостенной нержавеющей стали. Она не долговечна, чем традиционные трубы из черного чугуна. Молния вызвала много пожаров в домах, в которых были гибкие газовые магистрали.»

Пересмотрено в январе 2021 г.

Гибкая газовая линия TIPS

УВАЖАЕМЫЙ ТИМ! Линии природного газа, которые устанавливаются в нашем новом доме, не являются тяжелыми черными железными трубами. Это новая гибкая система трубопроводов из нержавеющей стали, которая проложена как электрический провод.

Что это за материал? Насколько безопасно использовать? Есть ли преимущества в использовании этой трубы?

Можете ли вы в будущем разрезать трубу, чтобы установить дополнительный газовый прибор? Есть ли другой альтернативный материал для газовых трубопроводов? Бетси Ф., Огаста, GA

Ссылки по теме

Видео о простом нарезании резьбы на черной железной трубе

Состав для нарезания трубной резьбы для постоянной герметизации черного чугуна — Отличное видео

Определение размеров газопроводов — Тим Картер может нарисовать ваш план газопровода

Бесплатные и быстрые ставки

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые устанавливают газовые линии.

ДОРОГАЯ БЕТСИ: Поздравляю! Теперь вы являетесь счастливым обладателем замечательной гофрированной трубки из нержавеющей стали (CSST). Этот материал был одобрен для использования в жилых помещениях в 1988 году Национальным кодексом по топливному газу.

Безопасны ли гибкие газопроводы?

Гибкий газопровод — это оригинальный метод подачи природного газа в камины, печи, варочные панели, сушилки для одежды и любые другие газовые приборы. Практически все государственные и местные законодательные органы разрешают его использование, и многие подрядчики наконец принимают его.

У меня есть эта гибкая газовая линия в моем собственном доме в центре Нью-Гэмпшира, и я никогда не беспокоюсь об этом.Некоторые сантехники скажут вам, что установить этот новый трубопровод CSST быстрее и дешевле. Однако здесь, в центре Нью-Гэмпшира, не бывает частых гроз.

Я был мастером-сантехником и, если у меня был выбор, я бы установил черную железную трубу с традиционной резьбой. Подробнее об этом чуть позже.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников на установку гибких газовых линий в вашем доме.

CSST видео

Посмотрите это видео, чтобы узнать, как устанавливается труба CSST.

Когда была представлена гибкая газовая линия CSST?

Я помню, когда этот материал был впервые представлен в 1989 году. Многие из моих коллег-подрядчиков, которые устанавливали газовые линии, считали это небезопасным. Некоторые из их аргументов никогда не имели для меня смысла.

Пока я занимался домостроением, мы всегда использовали аналогичные латунные соединительные трубки для бытовых приборов, когда газ подавался в сушилку для одежды, варочную панель или газовую плиту.

Сотни тысяч домов уже эксплуатируют эти гофрированные разъемы для бытовой техники.Они хорошо зарекомендовали себя много лет.

Почему вы боялись CSST?

Я боялся CSST из-за тонкости трубы. Есть много случаев, когда дома были разрушены в результате газовых пожаров из-за разрыва трубы CSST в результате удара молнии.

Труба в стенах действует как внутренний громоотвод. Крайне важно следовать всем инструкциям, предоставленным производителями CSST, и ЗАКЛЮЧАТЬ трубки электрически.

Неправильные винты или гвозди, используемые для крепления шкафов, отделки, картин и т. Д.может проткнуть эту трубу. Этого никогда не случится с куском традиционной черной железной трубы.

Только прямое попадание горячей молнии пробьет дыру в традиционной черной железной трубе.

Опасности видео CSST

Посмотрите это видео, чтобы узнать, что вы думаете об опасности материала.

У вас дома есть CSST, Тим?

В нынешнем доме, в котором я живу здесь, в центре Нью-Гэмпшира, эти гибкие газовые линии были проложены в 2001 году. У меня не было с ними никаких проблем, и мне даже пришлось провести реконструкцию кухни там, где я расширил существующую линию.

Каковы преимущества CSST?

CSST имеет много преимуществ. Возможно, самый большой из них — это экономия рабочей силы. На нарезку традиционной трубы из черного железа и нарезку резьбы уходит много времени.

Я знаю, что установил тысячи погонных футов тяжелого материала. Как вы сказали, новый CSST устанавливается как электрический провод.

Вы просто протягиваете материал между двумя точками и разрезаете его до нужной длины с помощью простых ножниц для труб.

Насколько интенсивны трудозатраты на газопровод из черного железа?

Труба из черного чугуна очень трудозатратна. Типичная установка черной железной трубы требует, чтобы профессионал точно измерил, отрезал и нарезал резьбу на отдельных кусках трубы. Все эти шаги отнимают очень много времени.

Важно понимать, что нужно думать об общей безопасности. Потратить сотни долларов на черную железную трубу в конечном итоге может окупиться, если у вас в доме пожар.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ ПРЕДЛОЖЕНИЯ от сантехников на установку гибких газовых линий.

Создает ли CSST меньше мест утечки?

Используя CSST, вы можете минимизировать потенциальные утечки газа. Типичная установка труб из черного чугуна состоит из множества 90-градусных тройников и соединительных фитингов.

Эти фитинги используются каждый раз, когда вы меняете направление или соединяете два отрезка прямой трубы вместе. Каждая из литых арматуры может быть источником утечки.

Более того, резьбовые соединения с обеих сторон фитинга также могут быть потенциальными точками утечки. Поскольку CSST движется по изгибам и препятствиям как одна сплошная трубка, у вас есть фитинги только на каждом конце линии.Если у вас есть утечка, эти фитинги почти всегда легко доступны для регулировки.

Подходит ли CSST DIY?

CSST не очень удобен для установщика DIY. На самом деле это не предложение «сделай сам». Многие производители этого материала требуют от профессиональных установщиков прохождения короткого курса обучения, который знакомит их с небольшими нюансами этой уникальной системы газопровода.

Какие существуют варианты установки двух газовых линий?

Это традиционные трубы из черного чугуна, которые я установил в 1987 году.Каждый конец отрезка трубы должен иметь резьбу. Это грязная и тяжелая работа, но я должен признать, что мне это нравится. Труба чрезвычайно прочная, и удары молнии редко вызывают пожар в доме с черной железной трубой. © 20187 Тим Картер

Легко ли установить дополнительные газовые линии?

Добавление дополнительных газовых линий в будущем не проблема, если вы планируете такую возможность во время первоначальной установки. Системы CSST могут быть установлены одним из двух способов:

Последовательная установка напоминает традиционные трубы из черного чугуна.Магистральная труба CSST большего диаметра подает газ в меньшие ответвления, которые питают каждое устройство. Часто это самая простая система для адаптации в будущем.

Что такое метод манифольда CSST?

Параллельная система коллектора CSST имитирует электрическую панель. Все газовые линии, которые питают каждый прибор, начинаются от центральной распределительной точки или коллектора . Чтобы добавить линию в будущем, вам понадобится дополнительный газовый порт на коллекторе внутри панели.

Могу ли я использовать мягкую медь для газопроводов?

Да, вы можете использовать одобренную мягкую медь для работы на газопроводах.

Если у вас нет трубки CSST и вы не можете работать с черной железной трубой, подумайте об использовании мягкой меди. Он предлагает все те же преимущества систем CSST.

Мягкая медь одобрена для внутренней прокладки газопровода во многих городах. Вы не припаяете его, как водопровод.

Как сделать соединения из мягкой меди?

Соединения выполняются с помощью обычных фитингов с развальцовкой, которые затягиваются стандартными ключами. Единственный специализированный инструмент, который вам нужен, — это развальцовка, подходящая к размеру трубы, с которой вы работаете.

Если вы используете медь для газопроводов в своем доме, обязательно покрасьте их в желтый цвет и пометьте их красной надписью «GAS LINE», чтобы будущий воин выходного дня не принял их за водопровод!

Примечания автора:

Если у вас есть КАКИЕ-ЛИБО СОМНЕНИЯ по поводу гибких газовых линий или CSST, посетите местную пожарную часть и поговорите с дежурным руководителем группы. Посетите НЕСКОЛЬКО пожарных частей, чтобы узнать разные мнения.

По поводу вашей статьи о системах CSST, устанавливаемых в новых домах. Если хотите, прочтите статью, опубликованную в апреле 2003 года в газете Dallas News , о запрете этой установки в городе Фриско, округ Коллин, штат Техас. Удары молнии вызвали многочисленные пожары в жилых домах в результате отказа CSST. Хотя производитель заявляет, что он полностью безопасен, на самом деле безопаснее, чем черная трубка с ребрами, у нее есть некоторые серьезные проблемы. Я видел три пожара в нашем собственном сообществе в результате сбоя CSST. Изготовитель не несет ответственности за неправильную установку и не предоставляет подробных сведений о серьезном или катастрофическом отказе, если это произойдет. Я только что увидел вашу статью и подумал, что оставлю отзыв. Если у вас есть вопросы по упомянутой мной статье, вы можете связаться с Dallas News. Спасибо за уделенное время.
Максвелл Дж. Бруннер
Лейтенант
Пожарная служба Меномони Фолс
Электронная почта — [электронная почта защищена]

Я ответил на это очень интересное письмо и высказал несколько собственных мыслей.Мое первое подозрение могло заключаться в том, что трубка действует как своего рода громоотвод. Тонкие стенки CSST могут показаться не такими сильными, как черное железо. Черное железо настолько толще, что может лучше переносить удар молнии.

Я предлагаю вам поискать статью в Dallas News , если вам нужны более подробные сведения.

Колонка 296

Затраты на эксплуатацию газопровода, установку труб или ремонт утечек газа на 2021 год

Стоимость установки газопровода

Ожидайте, что новые линии будут в среднем содержать $ 20 за погонный фут , хотя эта стоимость может резко возрасти в зависимости от сложности установки.

Например, рытье траншеи и укладывать трубы по прямой линии намного дешевле, чем горизонтально-направленное бурение (ГНБ), необходимое для прокладки новых линий под существующей подъездной дорогой, дорогой или другим сооружением. Есть два аспекта установки и ремонта труб: труд и материалы.

Расходы на рабочую силу на газопроводе

Мастер-сантехник стоит от до 150 долларов в час , в среднем от от 75 до 100 долларов в час . Они лучше всех подходят для установки труб любого типа. Стоимость рабочей силы для установки или ремонта линий может варьироваться в пределах стандартной цены подрядчика, иногда доходя до высоких почасовых ставок.

Установка и ремонт труб — опасная работа, требующая больших знаний и опыта, и это отражается в смете подрядчика. Эта стоимость также может варьироваться в зависимости от местоположения. Водопроводчики-мастера на все руки могут не брать столько за труд и могут взять на себя мелкий ремонт трубопроводов. Однако для масштабных проектов, вероятно, потребуется более специализированный персонал с более высокой ценой.

Материальные затраты на установку газопровода

Стоимость материалов для установки или ремонта газовых линий составляет от $ 1 до $ 10 за фут , хотя оборудование для горизонтально-направленного бурения и рытья траншей может увеличить эту цену.

Окончательная цена будет зависеть от:

Типа трубы. Это главный фактор.
Размер трубы.
Расположение труб в вашем доме.
Количество витков. Это увеличивает количество необходимых фитингов и других рабочих материалов, таких как герметик для резьбовых соединений.Это также увеличивает время, необходимое для установки, поскольку перед установкой каждую трубу необходимо измерить, отрезать и нарезать резьбу.

$ 4

дом от жесткой трубы до техники.

**Типы газовых трубок**
Тип материала	На опору	Используется
Гибкие гофрированные трубки из нержавеющей стали (CCST)	Только 2–10 долларов США
Поливинилхлорид (ПВХ) и полиэтилен высокой плотности (HDPE) **	0 руб.50- $ 1,50	Только для подземного, наружного использования. В некоторых местах не допускается использование ПВХ. Дешевая Используется для транспортировки газа с улицы в дом.
Оцинкованная сталь и черный чугун	3-8 долл. США	Используется для наружных и внутренних работ Дорого Трудоемко
Медь	1–3 долл. США 900	Требования к коду * строго ограничить его использование.

* Единый сантехнический кодекс гласит : «Медные и латунные трубы не должны использоваться, если газ содержит в среднем более 0,3 гран сероводорода на 100 (сто) стандартных кубических футов ( scf) газа (0,7 мг / 100 л) «.

** Не подвержен коррозии, как металлические трубки.

Цены на подземные трубы для природного газа за фут

Подземные линии для природного газа проходят от от 0,50 до 8 долларов за фут .

ПВХ и ПНД

0,50–1,50 долл. США за погонный фут.
Только наружная, подземная установка.
Считается более прочным, чем металлические трубы для линий низкого давления.

Черный чугун и оцинкованная сталь

3–8 долларов за погонный фут
Широко используется для труб высокого давления, давление которых превышает 500 фунтов на квадратный дюйм, поскольку ПВХ в этих условиях плохо себя чувствует.
Чаще всего встречается внутри домов.
Более трудоемкий.

Найдите квалифицированных монтажников газопровода рядом с вами

Добавление линии от улицы к дому

Как правило, вы потратите от $ 0 до $ 2,500 , чтобы добавить линию от главной улицы к вашему дому. Некоторые компании и муниципалитеты предлагают бесплатную или дешевую установку на короткие расстояния для развития вашего бизнеса.

Хотя большинство установок не превышает $ 2 500 , сообщалось о оценках до $ 50 000 . Хотя такие высокие цены редки, можно потратить более 2500 долларов в зависимости от нескольких факторов:

Поставщик газа — частная компания, муниципалитет или кооператив.
Расстояние от дома до главной линии.
Препятствия, такие как шоссе или здание.
Местные строительные нормы и правила.

Часто линия до газового счетчика, включая газовый счетчик, устанавливается, принадлежит и обслуживается газовой компанией. Всегда уточняйте в местной газовой компании информацию о линиях и счетчиках за пределами вашего дома.

Бесплатная или дешевая установка магистрального газопровода

Хотя большинство домовладельцев платят за собственную установку, существуют несколько менее распространенных сценариев с более низкой или бесплатной установкой. За подробностями в вашем регионе обращайтесь в местную газовую компанию:

Бесплатная установка на короткие расстояния . В некоторых районах расстояние менее 100 футов с подтвержденным подключением к газовой системе отопления может означать бесплатную установку. Сюда входят как линия, так и счетчик. Частные компании часто готовы инвестировать несколько сотен долларов в линию для регулярного ежемесячного возврата ваших счетов за коммунальные услуги.
Линии иногда свободны до края вашего участка . Все остальное вы несете ответственность. Чаще встречается в сельской местности.
Единая плата за несколько домов . Это эффективно разделяет расходы на прокладку магистральной линии между небольшими группами удаленных домов. Распространен в сельской местности.

Подсоединение баллона с пропаном к газовой линии

Подсоединение газовой магистрали, называемой ярдовой линией, к баллону с пропаном стоит от до 75 долларов , в зависимости от вариантов аренды вашей местной газовой компании.Часто подключение осуществляется бесплатно или за минимальную плату при аренде или покупке баллона у поставщика газа. Для использования пропана разрешены только медные или полиэтиленовые трубки. Сантехнику или специалисту по баллонам с пропаном требуется всего несколько минут, чтобы подключить линию. Эти цифры часто включают в договоры аренды.

Лизинг против покупки резервуара — Если вы соглашаетесь купить пропан у одного поставщика, они сдают вам резервуар в аренду за $ 0–150 $ в год . Покупка баллона позволяет вам делать покупки по лучшим ценам на пропан.Нужен пример стоимости баллона с пропаном? Покупка и установка бака емкостью от 500 до 1000 галлонов стоит от 800 долларов США до 3 000 долларов США.

Установка нового газового счетчика

Установка нового газового счетчика для вашего дома редко будет превышать $ 500 . Поскольку многие компании владеют, устанавливают и обслуживают линии и счетчики, они ограничивают установку типами и подрядчиками, которых они назначают. Это в основном предназначено для обеспечения согласованности типов счетчиков для беспроводного считывания. Если все-таки придется платить, это относительно недорого.

Жилые метры: 100-300 долларов . Производительность 250 кубических футов в час (CFH) *.
Коммерческие счетчики: 400–1 200 долларов США + . Производительность более 250 CFH *.
Монтажные работы: 150-400 долларов .

* Кубические футы в час — это мера расхода газа в вашем доме. 1 CFH = 1000 BTU природного газа и 2500 BTU пропана (LP).

запорный газовый клапан Монтаж

запорный газовый клапан установки работает $ 300 до $ 500 .Клапаны стоят от $ 100 до $ в зависимости от размера трубы и возможностей давления. Стоимость рабочей силы составит дополнительно от долларов США до долларов США, и вы также заплатите за разные расходные материалы и трубы.

Запорные клапаны обычно встречаются по всей газовой системе, обычно это главный клапан около счетчика и отдельные клапаны перед всеми приборами. Они используются при работе с устройством или системой в целом.

Сейсмические запорные клапаны распространены в сейсмоопасных районах, где они требуются по нормам.

Установите газопровод. Найдите квалифицированных профессионалов рядом с вами.

Причины установки новой газовой трубы

Если вы добавляете в собственность новое устройство, такое как печь, водонагреватель или плита, вам потребуются новые или расширенные линии. Газовые электроприборы, как правило, более эффективны и более качественны, но если в домашней инфраструктуре нет трубок нужного размера для поддержки установки, вам необходимо модернизировать их.

Одна из причин, по которой многие люди устанавливают новые трубы, заключается в том, что они покупают новый прибор.Они могут захотеть заменить существующие электрические приборы, такие как плиты или водонагреватели, на газовые.

Стоимость установки газопровода для кухонной плиты

Линия для кухонной плиты стоит в среднем 20 долларов за погонный фут , хотя часто сантехник приходит домой за минимальную плату. Ожидайте, что заплатите не менее 120 долларов за весь проект.

Кухонные приборы получают газ через гибкий стальной шланг, подключенный к массивной черной железной трубе, которая торчит из стены.
Планировка вашей кухни и сложность монтажа могут более чем вдвое дороже.

Проведение линии для уличного гриля или кострищ

Обычно они проходят под землей или под палубой по цене от 20 до 25 долларов за погонный фут . На открытой кухне или в местах с местом для костра используются черные железные трубы и гибкие трубки. Может быть дешевле включить эти расходы в затраты на строительство очага пожара, составляющие в среднем 700 долларов или цену установки наружного камина в размере около долларов США 3 000 .

Если есть затраты на озеленение, связанные с реконструкцией вашего патио или нестандартной открытой территории, вы в среднем потратите дополнительно от $ 1500 до $ 5000 . Установка барбекю на природном газе стоит дополнительно долларов, 240 долларов.

Расходы на подключение осушителя газа, водонагревателя и дренажной опоры

Стоимость установки линии составляет от $ 200 до $ 5000 и более . Это зависит от того, какой сценарий подходит вашему проекту. Расчетная цена основана на $ 20 за погонный фут , расстояние имеет значение:

20 погонных футов: $ 200 .Газопровод к дому уже существует, и его достаточно — новая линия не требуется. Линия в доме требует ответвления или удлинения, что является самым коротким из необходимых трубопроводов.
от 20 до 100 погонных футов: от 200 до 2000 долларов . По установленным трубам не хватает газа для расширения. В этом сценарии вам понадобится новая линия от коллектора, что увеличивает сложность установки и увеличивает расстояние.
Новая линия на улицу: 2 000 $ + . Если линия, ведущая к вашему дому, уже загружена на максимальную мощность, вам понадобится новая линия от главной на улице.Это в дополнение к любым новым внутренним линиям и расширениям коллектора.

Если вы переходите с электрического на газовый, стоимость установки водонагревателя колеблется от 750 долларов до 1400 долларов.

Добавление труб для газового камина

Установка газового камина стоит в среднем $ 2100 , что часто включает линейную цену. В противном случае значение по умолчанию составляет от до 15–25 долларов за погонный фут для внутренней линии.

Газовая печь, обогреватели бассейна и линия к гаражу

Стоимость печи, обогревателя бассейна и гаражных линий такая же, как и у любой другой трассы, или около долларов США за погонный фут , включая рабочую силу и материалы.Помимо линейной загрузки, установка печи стоит в среднем долларов США 4 200 долларов США. Вам также необходимо скорректировать свой бюджет с учетом других факторов, влияющих на установку.

Сколько нужно перевести электричество на газ

Затраты зависят от нескольких факторов. Вы перестраиваете только один прибор, например, сушилку или целый дом? У вас уже есть газовая магистраль к вашему дому с установленным счетчиком? Поговорите с мастером-сантехником для получения конкретной цены.

Ремонт газопровода. Найдите лучших профессионалов рядом с вами.

Затраты на ремонт утечки в газопроводе

Стоимость ремонта газовой трубы будет сильно отличаться по разным причинам.

Место утечки . Вот несколько примеров:

Утечка в соединении за плитой — это простое удаление и замена, которое может стоить от 120 до 250 долларов .
Утечки, скрытые в стенах и подползинах, требуют больше времени для поиска и могут повлечь дополнительные расходы на гипсокартон от долларов США до 760 долларов в среднем .
Заглубленные линии требуют раскопок и озеленения.Добавьте дополнительно 1500 долларов к 5000 долларов .

Стоимость материалов . Тип используемой трубы и длина заменяемой трубы добавляют материальные затраты к вашему общему счету.

В случае утечки необходимо произвести ремонт. Запах тухлых яиц, вызванный добавками серы, предупредит вас о любых утечках. Если почувствуете запах серы, немедленно обратитесь к квалифицированному специалисту.

Трубки со временем часто подвержены коррозии, особенно в местах стыков, где происходит переход от одного типа материала к другому.

Расходы на испытание давления в газовой линии

Обычно это вызов в службу сантехники, стоимость которого колеблется от 75 до 150 долларов . В некоторых областях требования кода более жесткие и требуют 12- или 24-часового тестирования. Будьте готовы заплатить до долларов, 500 за эти более длительные тесты. Новое строительство или пристройки обычно включают это в стоимость установки.

Испытание давлением занимает около от 20 до 30 минут . Сантехник перекрывает все клапаны на приборах и обогревателях, снимает заглушку основной линии, чтобы прикрепить манометр, и снимает показания.Это проверяет на утечки — если давление падает, есть утечка. Отсутствие капли указывает на правильно установленную линию.

Стоимость закрытия газовой линии

Закрытие линии — это просто плата за вызов службы в размере от $ 75 до $ 150 , хотя в некоторых городских районах плата будет выше. Это должно занять не более 30 минут.

Закупорка линии необходима при снятии устройства или переключении на электрическое питание и включает только закрытие конца открытой линии во избежание утечек.

Установка или замена поврежденной газовой трубы

В случае коррозии старых труб или землетрясения необходимо заменить всю систему. Помимо затрат на новую установку, вы заплатите за удаление старой линии от 6 до 7 долларов за фут .

В случае простой утечки ее можно исправить заменой одного участка трубы. Когда трубка повреждена, единственный выход — замена. Стоимость сильно варьируется в зависимости от типа линии, степени повреждения, продолжительности замены и доступности.

Поговорите со специалистом о своем проекте газопровода

Стоимость перемещения или перенаправления газопровода

Как и при любой другой установке, вы ожидаете заплатить от долларов США до 25 долларов за погонный фут . Перемещение или изменение маршрута линии необходимо при установке таких вещей, как подземный бассейн, пристройки дома или для выполнения требований обновленных кодексов при ремонте дома.

Стоимость продления линии

Стоимость продления линии будет варьироваться в зависимости от типа линии и ее длины, а также любых барьеров, через которые линия должна проходить.

Еще одним важным фактором является решение расширить существующую линию или запустить новую обратно к коллектору. Расширение существующей линии обойдется дешевле, поскольку для этого потребуется меньше труб, но в некоторых случаях это может быть не так безопасно или эффективно. Выбор оптимального курса действий остается на усмотрение профессионала.

Запланировать консультацию с газопроводом Pro

Факторы, влияющие на стоимость установки или ремонта

Другие соображения для более крупных работ включают рытье траншей для наружной прокладки газопроводов и получение подрядчиком всех необходимых разрешений от города или округа органы власти.

Проходка траншей стоит от 4 до 12 долларов за фут.
Бюджет бетонных работ 75 долларов за кубический ярд
Цены на ландшафтный дизайн от 300 до 10 000 долларов, в среднем 3400 долларов. Это сильно зависит от типа ландшафта, который у вас есть. Прокладка линии под каменным двориком стоит гораздо дороже, чем просто установка дерна.
Разрешения варьируются от $ 100 до $ 300 и более.
Комплексные установки увеличивают время, необходимое для резки, нарезки и установки черного чугуна.Дополнительное время означает больше рабочих часов по счету.

Сделай сам или нанять сантехника

Установка и ремонт труб — это трудозатратный проект по благоустройству дома. В то время как другие задачи могут стоить самостоятельного выполнения, наймите профессионала по установке газопровода для ремонта или установки труб. Он работает с легковоспламеняющимися, потенциально смертельными газами и требует правильных материалов и надлежащих процедур.

Газовые системы должны быть откалиброваны для правильных значений БТЕ и уровней расхода. Ошибки могут привести к утечкам или нарушить целостность трубопровода и привести к серьезному разрушению имущества.Для безопасной установки найдите ближайшего к вам сантехника.

Что следует учитывать при найме человека для установки или ремонта газопроводов

Установка и ремонт труб — это не просто то, что каждый может сделать с легкостью. Это сложный процесс, требующий помощи профессионала. Вы можете установить линии по доступной цене с профессионалом. Наем профессионала снижает вероятность утечек, взрывов, скопления токсичных газов и коррозионных или пожарных повреждений дома.

Ежегодный осмотр газовой системы

Осмотр водопровода стоит в среднем $ 150 .В дополнение к относительно небольшим аварийным работам, всегда полезно проводить профессиональную проверку всей системы каждый год, чтобы убедиться, что нет слабых мест или потенциальных участков для утечек. Найдите местного сантехника сегодня.

Вопросы и исследования перед приемом на работу

В зависимости от характера работы установка или ремонт газовых труб может потребовать должной осмотрительности со стороны домовладельца. Задайте следующие вопросы, прежде чем выбрать местного подрядчика для установки:

Могу я увидеть ваши рекомендации?
Вы застрахованы?
Могу я увидеть вашу лицензию?
Вы сантехник или специалист по газопроводам?
Каковы требования кодекса?
Вы позаботитесь обо всех местных разрешениях?

Помимо этих вопросов, дополнительно исследуйте:

Обзоры и рейтинги.
Местный код.
Параметры энергии.

Газовая установка не должна быть опасной, дорогой или головной болью. Задавая своему подрядчику правильные вопросы, вы сможете сэкономить при найме сантехника.

Подключение газовой плиты гибким шлангом требования: Страница не найдена — Монтаж труб

Подключение газовой плиты гибким шлангом: основные правила монтажа

Основные правила монтажа

Подключение газовой плиты

Правила техники безопасности при работе

Каковы требования к газовой разводке на кухне? Можно ли применять газовый шланг? Какой он может быть максимальной длины? — Газ — Новости

Газовая подводка на кухне. Каковы требования к использованию гибкого шланга?

Подключение газовой плиты гибким шлангом

Газовый шланг для плиты: назначение и предъявляемые требования

Виды шлангов, их стоимость

Газовый шланг — видео

Самостоятельное подключение газовой плиты гибким шлангом

Требования к гибкой подводке газа. F.A.Q. о котлах и отоплении

2 Виды шлангов, их стоимость

2.1 Газовый шланг — видео

2.2 Самостоятельное подключение газовой плиты гибким шлангом

Виды газовых шлангов (рукавов)

Как выбрать газовый шланг

Сильфонные газовые шланги

Вкратце об устройстве

Преимущества сильфонного устройства

Использование сильфонных разновидностей

Разновидности и краткое описание

Резиновые трубки

Армированные изделия

Подключение газовой плиты в квартире согласно правил. Правила размещения

Подключение газовой плиты в квартире согласно правил. Правила размещения

Газовая плита в частном доме. Подключение газовой плиты — правила безопасности

Установка газовой плиты. Правила подключения

Кто должен подключать газовую плиту 2019.

Расстояние от газовой плиты до окна. Обустраиваем маленькую кухню

Подключение газовой плиты гибким шлангом. Подключение газовой плиты

Замена газового шланга

Замена газового шланга

Подключение газовой плиты — порядок монтажа

Основные условия

Кто допускается к монтажу

Выбор места под установку

Порядок монтажа

Советы профессионалов

Выбор размера газового гибкого соединителя

Определение размеров разъема

Определение размера соединения

Функции безопасности

Начните делать покупки для своей новой газовой магистрали прямо сейчас!

Fix-It Chick: Установите гибкий газовый соединитель | Новости, Спорт, Работа

Теперь вы готовите на газе: как установить газовую плиту

Требуется припасов:

1.Купите правильный газовый разъем

2. Расширьте свой диапазон

3. Намотайте трубную резьбу

4. Присоедините штуцер к газовой магистрали

5. Установить колено уличное

6. Затяните гайки

7. Проверить герметичность

8. Установите новую печь на место

Инструкции по установке — Справка по продукту Fisher & Paykel

Размеры и зазоры

Крепление монтажных скоб (рис.4)

Крепление варочной панели (рис.4)

Подключение варочной панели к газу

Подключение газа для ПРИРОДНОГО ГАЗА

Подключение газа для сжиженного газа

Проверка на герметичность и пламя варочной панели

Установка с гибким шлангом в сборе

Таблица выбора форсунок

Переход на другой вид газа

Замена форсунок

Регулировка минимальной мощности горелки

Регулировка минимальной мощности горелки

На газовых клапанах с регулировочным винтом в центре вала (рис.9)

На газовых клапанах с регулировочным винтом на корпусе клапана (рис.10)

Для сжиженного нефтяного газа: полностью затяните регулировочный винт.

Требования к электрооборудованию

Электросхема

Взрыв газа из гибкого газопровода CSST — опасность

Гибкая газовая линия TIPS

Безопасны ли гибкие газопроводы?

Когда была представлена ​​гибкая газовая линия CSST?

Почему вы боялись CSST?

2
Виды шлангов, их стоимость

2.1
Газовый шланг — видео

2.2
Самостоятельное подключение газовой плиты гибким шлангом

Когда была представлена гибкая газовая линия CSST?

Leave A Reply
Отменить ответ
