Как подключить выключатель от розетки

Главные элементы электрической проводки, которыми оборудована бытовая домашняя сеть, знает даже ребёнок – выключатель, люстра, розетка и провода. Все они созданы для того, чтобы обеспечить человеку комфортное проживание – управление освещением, подключение приборов бытовой техники. Чаще всего коммутация всех этих устройств производится в общей распределительной коробке. Но иногда бывают случаи, когда в целях экономии материалов, времени и сил, можно миновать распределительную коробку и подсоединить один коммутационный аппарат от другого. В этой статье поговорим о том, как подключить выключатель от розетки.

Где применяют?

Рассмотрим ситуацию, когда от розетки через выключатель необходимо подсоединить какой-нибудь новый светильник, ила бра. Бывают такие случаи, когда ремонт уже полностью сделан, а появилось необходимость в дополнительном освещении. Чтобы не тянуть провода от распределительной коробки и не штробить все стены, подключение дополнительного выключателя и осветительного прибора выполняют от розетки, которая расположена поблизости.

Розетка представляет собой два потенциала, один из которых возьмём для выключателя (фазу), второй протянем к лампочке (ноль).

Этот вариант широко применяется на кухнях. На рабочей стенке (её ещё называют фартуком) располагается несколько розеток для подключения множества бытовых кухонных приборов. В одной рамке ними целесообразно расположить и выключатель, с помощью которого будет включаться-отключаться подсветка рабочего кухонного стола.

Имейте в виду! Схема такой коммутации будет рациональной только в том случае, когда светильник расположен в непосредственной близости с розеткой. Если осветительный прибор находится далеко, выполняйте все соединения через распределительную коробку.

Пошаговый процесс

Алгоритм такой работы будет выглядеть следующим образом:

1. Обесточьте своё рабочее место путём отключения автомата, питающего непосредственно это помещение. Если нет щитка с таким групповым разделением комнат, то отключите общий вводной автомат на квартиру. Индикаторной отвёрткой проверьте отсутствие напряжения на рабочем месте.
2. Поблизости с розеткой сделайте отверстие для выключателя и зафиксируйте в нём подрозетник. Также потребуется проделать небольшую штробу между розеткой и выключателем, где будет уложен провод перемычки.
3. В нужном месте установите осветительный прибор. Здесь уже смотрите сами, как вам удобнее сделать. Можно до светильника тоже аккуратно пробить штробу, уложить в неё двухжильный провод, а потом заклеить обоями. А можно проложить провод в пластиковом коробе, он тоже смотрится симпатично и аккуратно.
4. Снимите крышку с розетки и вытяните из подрозетника её контактную часть. Если вы сами в прошлом устанавливали этот коммутационный аппарат и соблюдали цветовое обозначение проводов, то клемма, к которой подсоединена голубая жила, будет нулевой, а клемма с подсоединённой белой (красной или коричневой) жилой, это – фаза. В розетках с защитным заземлением есть ещё посередине дополнительная клемма, куда подсоединяется заземляющая жила, обычно она исполняется в жёлто-зелёном цвете. Если вы точно не знаете, где фаза и ноль, это надо определить путём подачи напряжения на разобранную розетку и прикосновения к клеммам индикаторной отвёрткой. Светящееся окошко на отвёртке означает, что вы прикасаетесь к фазному проводу, соответственно второй провод будет нулевой.
5. К фазной клемме розетки подсоедините жилу провода, второй конец которой должен подключаться к входному контакту выключателя. Уложите этот провод в штробе между отверстиями и зафиксируйте раствором.
6. К нулевой клемме розетки подсоедините жилу провода, который пойдёт на нулевой контакт патрона светильника. Если у осветительного прибора должен заземляться корпус, то заземляющую жилу также можно протянуть от соответствующей клеммы розетки, только в этом случае на светильник надо будет прокладывать трёхжильный провод.
7. К выходному контакту выключателя подсоединяется жила провода, которая будет фазой светильника.
8. На этом коммутационные действия окончены. Остаётся только зафиксировать в подрозетниках рабочие части коммутационных аппаратов и надеть сверху защитные рамки. Последней закрепляется клавиша на выключателе и опробуется в действии собранная схема.
9. Подайте напряжение, включив вводной автомат. Вставьте в розетку штепсельную вилку любого бытового прибора, он должен работать. Теперь нажмите клавишу выключателя, лампа в светильнике должна загореться.

В этом варианте подробно рассмотрено, как ставить выключатель с одной клавишей. Точно также можете поставить аппарат и с двумя, и с тремя клавишами, только от каждого выходящего контакта выключателя на определённую группу светильников должен идти отдельный провод.

Мы рассмотрели, как можно подключить выключатель от уже установленной розетки. Помните, что такой вариант в бытовой электрической сети скорее является исключением, а не нормой и применяется в случае крайней необходимости.

Как сделать розетку от выключателя

Жизнедеятельность человека в доме или квартире непременно связана с эксплуатаций бытовой электрической сети. Иногда возникают такие ситуации, когда необходимо перенести элементы электропроводки (выключателя света либо розетки) в другое, более удобное место. В данной публикации пойдёт речь о том, как сделать розетку от выключателя, и можно ли осуществить такие работы не теоретически, а на практике?

Для того чтобы разобраться в этом вопросе, рассмотрим конструктивное исполнение и назначение коммутационных аппаратов.

Выключатель

Выключатель состоит из двух контактных групп (вход и выход). Главная его задача замкнуть либо разомкнуть уже готовую электрическую цепь для подачи напряжения на осветительный прибор. Запомните, этот коммутационный аппарат всегда работает только на разрыв фазы, ноль ему не нужен. К выключателю должны подключаться только фазные провода: один от питающей сети (к входящему контакту), второй от светильника (к выходящему контакту).

Розетка

Основной функцией этого аппарата является подача напряжения к потребителям (электроинструмент, бытовая техника). От бытового прибора шнур с вилкой вставляется в розетку, на него поступает напряжение и техника начинает работать. Для подключения розетки обязательно нужны фаза и ноль. Если корпус у техники токопроводящий, то понадобится ещё защитное заземление.

Последствия

Мало-мальски разбирающемуся в электротехнике человеку станет ясно, что вывести розетку от выключателя, не меняя электрического монтажа этих коммутационных аппаратов, нельзя. Любые бытовые приборы будут полноценно работать только на двух потенциалах – фазном и нулевом. А в выключателях имеется только фаза, они никак не могут обеспечить подачу нуля на розетку.

Параллельная схема подключения розетки и выключателя даст нам в итоге такую картину. Каждый раз, как только вы включите в сеть бытовой прибор, ток будет протекать через осветительный прибор и лампочка загорится. Такая схема нежелательна по следующим причинам:

• Одновременно будут работать два потребителя (светильник и бытовой прибор), это может привести к перегреву проводов. А вы знаете, что любой дополнительный нагрев электрической сети – это уже причина для аварийной ситуации.
• Мощные приборы (более 500 ватт) подключать по такой схеме нельзя, так как через лампу в светильнике будет протекать повышенный ток, что повлечёт выход её из работы (перегорит).
• В момент подключения потребителей в сети возможна посадка напряжения. В этом случае могут отключиться другие бытовые приборы, например, холодильник.

Попробуем всё-таки разобраться, какие есть выходы из этой ситуации.

Вместо выключателя

Этот вариант подразумевает установку розетки вместо уже существующего выключателя. Это делается в случае крайней необходимости. Учтите, что при этом полностью не будет освещения в помещении. Такой вариант можно применять в качестве временного. Например, вы делаете ремонт в нежилом ещё помещении и вам необходимо периодически подключать электроинструмент. Если работы производятся исключительно в дневное время, когда достаточно будет естественного освещения, то можно подключить розетку вместо действующего выключателя.

Для этого нужно будет произвести следующие коммутационные действия:

1. Обесточьте помещение (отключите автомат), в котором будете работать, и проверьте отсутствие напряжения.
2. Из подрозетника демонтируйте выключатель и отсоедините провода, которые к нему подходили.
3. В подрозетник установите розетку и теперь к её клеммам надо подсоединить провода от выключателя.
4. Следующий этап работ будет в распределительной коробке, где произведена вся коммутация электропроводки данного помещения. Один провод, отходящий от вновь смонтированной розетки, подключите к фазной жиле питающей сети, второй надо подсоединить к нулевой жиле питающей сети. Два провода, которые из распределительной коробки шли на светильник, необходимо отсоединить и заизолировать.
5. После проведения всех перечисленных работ подайте напряжение на помещение от источника питания (включите автомат) и проверьте правильность запитки розетки. Для этого включите в неё какой-то бытовой прибор, он должен нормально функционировать.

От двойного выключателя

Если в помещении имеется двухклавишный выключатель, можно его не убирать и запитать розетку. Только после такой коммутации выключатель уже будет работать в одноклавишном режиме.

В чём заключается этот способ?

Выведенный на выключатель трёхжильный провод, распределялся по его клеммам следующим образом:

• одна жила на входной контакт;
• две жилы на выходящие контакты.

После коммутации две жилы останутся работать по своему назначению (вход и один выход), а от третьей жилы будет запитанный ноль розетки.

Алгоритм этих переподсоединений будет такой:

1. Обесточьте рабочее место (отключите вводной автомат).
2. Вытяните из подрозетника двухклавишный выключатель.
3. Перед тем как подключить розетку сделайте для неё штробу от места, где смонтирован выключатель, а также подготовьте отверстие под установку.
4. Между двумя отверстиями проложите в штробе двухжильный провод.
5. Подсоедините соответственно две жилы к фазному и нулевому контакту розетки.
6. Следующие действия будут в распределительной коробке. Необходимо от нулевого провода питающей сети отсоединить нулевую жилу, идущую на один из осветительных приборов, заизолировать его, а вместо него подсоединить третью жилу выключателя, от которой теперь будет запитан ноль розетки.
7. Осталось произвести коммутацию в коробке выключателя. Фаза от розетки подсоединяется на входящий контакт, а ноль на выходящий для того светильника, который теперь будет не задействован.

Теперь проверьте работу всей схемы. Подайте напряжение на помещение включением вводного автомата. Нажмите клавишу выключателя, которая осталась рабочей для освещения, светильник должен загореться. Вставьте в розетку штепсельную вилку какого-то бытового прибора, он должен работать. И обязательно запомните, вторую клавишу никогда не трогайте, потому что если вы её нажмёте, то замкнёте между собой ноль и фазу, а это – короткое замыкание.

Важно помнить! Такая коммутация – это временный, по каким-то причинам необходимый вариант. Постарайтесь как можно быстрее перейти на нормальную электрическую схему.

Мы рассмотрели возможные варианты того, как можно попытаться сделать розетку от выключателя. Учтите, что за подобные работы следует браться человеку с определённым опытом в области электротехники. Перед выполнением работ, сто раз подумайте, нужно ли вам это? Может быть лучше, чтобы каждый коммутационный аппарат работал самостоятельно?

Схема Подключения Выключателя В Коробке

На лампочку приходит нулевой провод. Три варианта монтажа одноклавишных выключателей Рассмотрим три схемы подключения выключателей, которые похожи конструкцией имеют одну клавишу , но отличаются типом монтажа.

Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Если проводов используется только два в домах старой постройки нет зазмления , все точно также, только соединений два: фаза и нейтраль.

Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Два наиболее распространенных типа современных выключателей — одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.
Подключение выключателей и розеток в распределительной коробке

Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят.

Видео: подключение одноклавишного выключателя и розетки Как подключить одноклавишный переключатель на две лампочки Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения. Сварка происходит за доли секунды.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Отключите вводной автомат на квартиру.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко.

Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова.

Сборка распределительной коробки.

Пошаговая инструкция подключения одноклавишного выключателя

Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю.

Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой — синий. Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство.

Это может быть чайник или, к примеру, пылесос.

Особенно они актуальны для люстр с несколькими лампами.

Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Вставляя проводник только одножильный , лепесток отгибается, зажимая провод.

Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Схема подключения выключателя в распределительной коробке Подключить провод непосредственно к светильнику или выключателю достаточно просто — это не требует объяснения. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Как подключить одноклавишный выключатель? Как установить в подрозетник?

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Некоторые из них имеют два светодиода, один — красный светится при выключенном приборе, а зеленый при включенном. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

Подключение одноклавишного выключателя в распредкоробке Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в или на стене. Процесс сварки проводов в распределительной коробке смотрите в видео.

Вместо ответвительной коробки все провода сводятся в первый подрозетник. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Сначала рукой достаем клавишу — делается это довольно легко. В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Особенности разводки проводов

Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.

Схема подключения выключателя в распределительной коробке

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip

Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.

Читайте дополнительно: Прокладка кабелей связи в земле

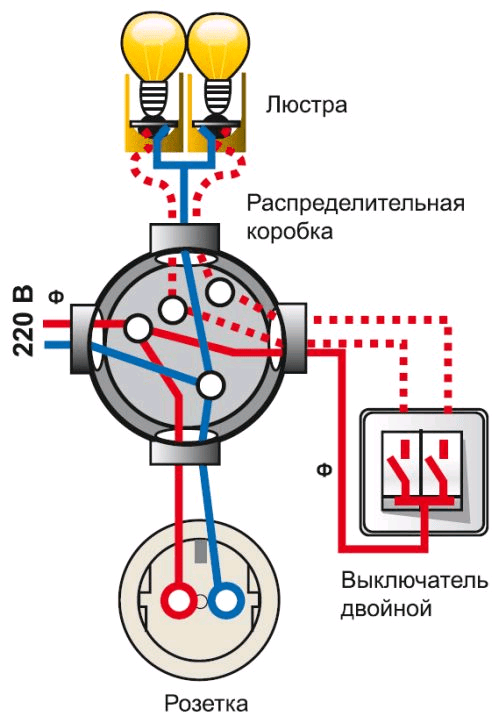

После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.

Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.

Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.

Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл

Схема подключения выключателя одноклавишного с розеткой или на две лампочки

Установка выключателей и их подключение к освещению вызывают трудности для рядового пользователя. Поэтому сначала следует разобраться, как работает самая простая схема подключения выключателя одноклавишного одинарного, а затем — более сложные.

Принцип работы освещения

Для освещения помещения применяются лампы разных типов. Для их включения применяются устройства, замыкающие электрическую цепь через фазу. Присоединение нулевого провода производится к каждой лампе напрямую.

Простейшая схема подключения выключателя одноклавишного обеспечивает подачу напряжения на одну лампу или одновременно на целую группу.

Основные особенности

1. Провода в распределительной коробке соединяются пайкой или с помощью клемм Wago. Скрутку проводов рекомендуется применять временно, поскольку места контактов окисляются, после чего их проводимость снижается, а также появляется дополнительное сопротивление, приводящее к выделению тепла.
2. Монтажные работы с проводкой и фурнитурой производятся при отключенной электроэнергии в сети. Отсутствие напряжения проверяется индикаторной отверткой.
3. Выключатель света всегда разделяет фазу, а не нейтраль. За счет этого эксплуатация электрооборудования и замена ламп становятся безопасней, поскольку проводку всегда можно обесточить.
4. Для создания правильных соединений необходимо придерживаться цветовой маркировки проводов, где фаза обозначается чаще всего белым, коричневым или черным цветом, нейтраль — синим или голубым, а заземление — желтым, зеленым или желто-зеленым.

Инструменты и материалы

Вот что понадобится в работе:

• пассатижи;
• отвертки;
• бокорезы;
• нож;
• паяльник с припоем и флюсом;
• выключатель;
• кабель или провод;
• распределительная коробка.

Подключение одной лампочки

Схема подключения одноклавишного выключателя к лампочке обеспечивает включение и отключение только ее одной. Большая часть соединений проводов от электрощита, светильника и выключателя делается в распределительной коробке. У нее два входных провода — фаза и нейтраль.

Ноль ввода сразу идет к контакту лампочки. Фаза сначала присоединяется ко входу выключателя, затем — обратно в коробку, а в последнюю очередь — на контакт светильника. Его металлический корпус заземляется. Присоединения не такие уж сложные, хотя жилы можно легко перепутать.

Подключение группы из двух и более ламп

Схема подключения одноклавишного выключателя на две лампочки обеспечивает их одновременное зажигание.

Лампы соединяются параллельно: между собой два черных и два коричневых провода. Отводы от мест контакта идут в распределительную коробку, где один из них соединяется с нулевым проводом, а другой — с фазным через выключатель. Соединение контактов ламп производится непосредственно на светильнике. При выборе выключателя важно, чтобы его номинал не был ниже суммарной мощности ламп.

Подключение выключателя с розеткой

Когда собирается схема подключения одноклавишного выключателя с розеткой, основные соединения делаются в распределительной коробке.

Сечение питающего провода составляет 2,5 мм², как положено для розеток. Его запас составляет 10-15 см. Розетка подключается параллельно питанию, с тем же сечением жил.

На вход выключателя идет фаза, а с выхода она соединяется с одной из двух клемм светильника. Нулевой провод напрямую проходит через коробку и подключается к другому контакту питания лампы. Здесь сечение проводки берется 1,5 мм².

Схема подключения выключателя одноклавишного проходного

Включение света с 2 и более мест позволяет легко отключать одну или одновременно несколько ламп, когда требуется. Наиболее распространена схема подключения проходного выключателя одноклавишного. Снаружи он отличается от простого наличием стрелки на клавише вверх и вниз. С тыльной стороны у него одна входная и две выходные клеммы. Между собой такие выключатели связаны в последовательную цепь.

Монтаж проходных выключателей представляет трудности для людей, не особо разбирающихся в электротехнике. Прежде всего, следует учесть отличие конструкции устройства, которое является переключателем подачи тока то на одну клемму, то на другую. Сборка производится следующим образом.

1. Фаза подводится к клемме 1 выключателя ПВ1 через коробку, а его выходы 2 и 3 соединяются с соответствующими выходами 2 и 3 ПВ2.
2. Вход ПВ2 соединяется с фазной клеммой лампы. Нейтраль питания проходит напрямую через коробку к другому контакту светильника.

Правильность проверяется путем ее включения в сеть и произвольного переключения ПВ 1 и ПВ 2. При этом лампа должна последовательно зажигаться и гаснуть.

Перекрестный выключатель

Для включения освещения из более чем 2 мест требуются дополнительно перекрестные выключатели. Когда совмещаются проходные устройства с перекрестными, подключение одноклавишного выключателя света (схема ниже) позволяет управлять светильником из 3 мест.

Перекрестный выключатель имеет 2 входных и 2 выходных контакта. Одним переключением клавиши замыкаются или размыкаются сразу две питающие линии. В связи с этим, его называют переключателем.

Важно! Перекрестный переключатель отдельно применяется только для смены полярности цепи. Для регулирования освещения он используется вместе с двумя проходными. Сборка делается следующим образом.

1. Стандартным способом собираются 2 ПВ.
2. Между их контактами A и C включается перекрестный переключатель так, чтобы при произвольном переключении любого устройства поочередно замыкалась и размыкалась цепь нагрузки. Для этого следует выходы A и C ПВ 1 подключить к входам X и W перекрестного, а его выходы Y и Z — к выходам D и F ПВ 2.

Если последовательно с перекрестным переключателем включать аналогичные, количество мест регулирования освещения будет увеличиваться.

Особенности подключения перекрестного переключателя

Поскольку схема с перекрестным переключателем усложняется, при его установке необходимо учитывать следующее.

1. Разводка производится четырехжильным кабелем.
2. Сложные проекты требуют увеличения количества жил кабеля. Электрики предпочитают вместо сложной схемы собирать несколько простых, более надежных.

Монтаж системы включения светильника с 3 мест

1. Составление схемы.
2. Штробление канавок для проводки и лунок для фурнитуры.
3. Монтаж фурнитуры на стену. Коробка выбирается с расчетом размещения в ней 12 соединений и проводов от других систем.
4. Установка автомата в щите управления и прокладка кабеля от него к распределительной коробке.
5. Присоединение нулевой жилы к контакту лампы.
6. Подключение фазной жилы ко входу первого ПВ и дальше. Контакты выключателей соединяются через распределительную коробку.
7. Соединение выхода фазы от последнего выключателя с контактом лампы.

Заключение

Простыми выключателями можно управлять освещением с одной точки, а проходными — с двух и более. Схема подключения выключателя одноклавишного к освещению является основой для всех остальных типов моделей. Внешне все выключатели похожи. Различие между ними определяется количеством клемм с тыльной стороны.

Как подключить розетку лампочку и выключатель одновременно

/

/

Как подключить розетку лампочку и выключатель одновременно

Электрическая проводка любого помещения, будь то огромный загородный дом или небольшая хозяйственная постройка (подвал, гараж, дачный домик), включает в себя основные три элемента – выключатель, розетку и лампочку. Пока они остаются актуальными всегда и везде. При ремонтах, стройках или перепланировках вы обязательно с ними столкнётесь. Поэтому не лишними будут элементарные знания электротехники – что собою представляет схема подключения выключателя и розетки, как она работает и какие для её монтажа потребуются материалы и инструменты?

Ниже представлены подробные пошаговые инструкции, при руководстве которыми монтаж розеток и выключателей своими руками будет под силу даже не слишком опытному электрику.

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Подготовка стен

Перед тем, как подключить в комнате розетку и выключатель, нужно подготовить в стене отверстия для их установки и штробы, в которых будут прокладываться провода. Всего должно быть три отверстия – для распределительной коробки и для подключаемых коммутационных аппаратов.

Лучше заранее нарисуйте ориентировочный чертёж на листке бумаги, где именно вы планируете сделать подключение выключателя и розетки, и по какому маршруту к этим местам будут прокладываться провода.

Отверстие для распределительной коробки делают, как правило, под потолком, ниже на10-15 см. Отверстия для коммутационных аппаратов делают на месте их планируемой установки. Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы. Выключатель желательно устанавливать на входе в комн

3 схемы подключения бра — выбирай любую. С выключателем на цепочке, шнурке, с одной и двумя лампами.

Расположение розеток, выключателей и светильников в квартире всегда планируется еще на стадии ремонта.

Вы заранее в проекте намечаете наиболее оптимальные места установки, штробите стены и получаете готовый результат, который остается с вами практически до конца жизни.

А что
делать, если ремонт уже закончен, а вы забыли просверлить подрозетник под
отдельный одноклавишник для настенного бра?

Здесь к нам на помощь приходят светильники с внутренним выключателем на шнурке или навесной цепочке.

Также такую цепочку-переключатель можно купить отдельно и самостоятельно установить на готовое изделие. При этом собрать схему можно тремя разными способами:

Схема №1

Подключение бра с цепочкой и одной лампочкой.

Схема №2

Подключение бра с цепочкой и двумя лампочками (двухрожковые).

Схема №3

Подключение бра от ближайшей розетки с выключателем на проводе.

Если же при ремонте вы ничего не забыли, и вам нужно подключить бра через распредкоробку и настенный выключатель, то такая схема ничем не отличается от схемы питания светильника на потолке.

Читайте об
этом в отдельной статье.

Мы же
подробнее рассмотрим три вышеприведенные схемы со встроенными
микровыключателями.

Установка выключателя-цепочки в бра

Итак, что мы
имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку
(первый вариант), из корпуса которого выходят два провода.

Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.

Сама цепочка
устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с
обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не
видно.

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.

При этом не забудьте снять плафон, чтобы случайно не повредить светильник.

Отверстие
лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя
его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее
кольцо-гайка может просто проскочить сквозь него.

Далее в
отверстие вставляется резьбовая часть выключателя и снаружи затягивается
гайкой.

А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.

Для жесткой
фиксации используйте клей жидкие гвозди (только не тот, что для потолочных
плинтусов) или эпоксидку.

При этом обратите внимание, в ободке недостаточно просто просверлить отверстие и просунуть через него цепочку!

Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.

Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.

Поэтому
ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с
конусом вклеить с внутренней стороны.

Как правильно подключить провода

После
крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6
штук:

• 2 – с выключателя

• 2 – выходят из самого бра

• 2 – торчат из стены

Как их
соединить между собой? Понятно, что один из проводников фазный, другой нулевой.

Самое
главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы
дергаете за цепочку, разрывается только один проводник. И это должна быть
именно фаза.

В противном
случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет
присутствовать потенциал, и вы попадете под напряжение.

При этом
также играет роль куда на патрон должна приходить эта фаза – на центральный
контактный “пятачок” или на резьбовую часть.

Чтобы ничего здесь не напутать, читайте подробный ликбез в отдельной статье.

Соединение проводов можно сделать при помощи скрутки с последующей пайкой.

Если вы не большой специалист в этом деле, воспользуйтесь контактными зажимами Wago или обычными болтовыми клеммниками.

Чтобы совсем не париться, можно все скрутить на колпачки СИЗ.

Итак, первым делом нужно выяснить и запомнить, какой провод торчащий из стены, у вас фазный, а какой нулевой. Определяется это при помощи индикаторной отвертки.

Далее, как и перед любой работой с электропроводкой, отключаете автомат питания в электрощитке, отвечающий за данную группу освещения. Если вы не знаете какой именно выключатель это делает, лучше всего отключить вводной автомат.

После чего, индикатором убедитесь в отсутствии напряжения на кабеле.

Переходим к сборке схемы. Схема подключения здесь следующая:

Ноль из
стены идет напрямую на нулевой провод бра. Фазу из стены соединяем с одним из
проводов минивыключателя и далее пускаем на эл.проводку самого бра.

Вот в
принципе и все. Как видите, ничего сложного.

Подключение бра на две лампочки

С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.

Схема
подключения здесь будет следующая:

При наличии
в домашней эл.проводке третьего заземляющего проводника (обычно он
желто-зеленого цвета), его подсоединяют к металлическому корпусу светильника на
специально предназначенное место.

Ищите
соответствующий значок на корпусе изделия.

Внимание!

Если вы точно не знаете, есть ли в вашей квартире заземление или нет, в этом случае на корпус лучше ничего не цеплять и оставить этот проводник свободным.

Схема подключения через выключатель на проводе

А что
делать, когда конструкция бра не позволяет разместить внутри корпуса
дополнительный выключатель на цепочке или просто такового нигде нет в наличии?

В этом случае данный выключатель, но уже немного другой конструкции, можно установить непосредственно на шнуре питания.

Перед монтажом разберите такой проходной переключатель, выкрутив шурупы с тыльной стороны. Под крышечкой вы увидите два контакта.

По аналогии
с подключением через цепочку сюда нужно завести фазу. Берете двухжильный гибкий
провод ШВВП 2*0,75мм2 необходимой длины и зачищаете изоляцию с обоих концов.

При этом
жилы на конце, где будет устанавливаться переключатель, необходимо зачистить на
разной длине. Один из проводников подключаем к одному контакту, а другой – ко
второму.

Сам шнур заводим внутрь корпуса бра и здесь же производим коммутацию всех проводников между собой. Подключение можно сделать опять же через клеммники.

Ноль по
старинке идет напрямую. Фаза по одной жиле шнура сначала спускается вниз к
переключателю, а затем через вторую жилу возвращается обратно в бра.

А что
делать, если вы хотите установить светильник в новом месте, где вообще ранее не
закладывалась под это дело проводка, но зато недалеко присутствует розетка?

Дабы не
срывать обои и не штробить заново стены, можно просто смонтировать бра над
розеткой и подключиться к ней через вилку. С одной стороны шнура подключаете
вилку, другой конец заводите в бра, а посередине устанавливаете проходной
переключатель.

Получается
вот такая схемка:

Со стороны
это выглядит не очень красиво, но если розетка будет где-нибудь спрятана, а на
виду останется только шнурок с выключателем, то картинка немного меняется.

Самое
главное на вилке и розетке не забудьте отметить с какой стороны находится фаза.
Потому что выключатель должен разрывать именно ее.

Перевернете
вилку и это может закончиться весьма печально. В этом случае на шнуре
рекомендуется монтировать переключатель, который одновременно разрывает сразу
два проводника, как фазный, так и нулевой.

Тогда не придется каждый раз запоминать в каком положении было все подключено изначально, и опасаться, что напряжение после отключения все еще присутствует на патроне лампочки.

Набор из 9 различных лампочек Эдисона с розетками и

Вот набор из 9 лампочек Edison и предлагает разнообразные лампочки разного размера и стиля. Лампы Эдисона, покрытый тканью провод и медная розетка будут включены.

I. 9 лампочек Эдисона:
1) Лампа накаливания Edison E27 с беличьей клеткой: 65 мм x 140 мм
2) Трубчатая спиральная нить накаливания Edison E27 Vintage: 45 мм x 110 мм
3) Лампа Globe Edison E27: 30 мм x 128 мм
4 ) Edison E27 Трубчатая спиральная нить накаливания: 30 мм x 128 мм
5) Длинная трубчатая лампа Edison E27: 30 мм x 180 мм
6) Цилиндрическая трубчатая лампа Edison E27: 30 мм x 225 мм
7) Большая лампа накаливания Edison E27 Globe с беличьей клеткой : 95 мм x 130 мм
8) Маленькая лампа накаливания Edison E27 Globe с беличьей клеткой: 80 мм x 120 мм
9) Лампа накаливания Globe Edison E27 с белковой клеткой: 60 мм x 120 мм

— 40 Вт
— Прозрачное стекло
— Средняя база E27
— 110 В и 220 В

II.тканевый провод — цвет черный — 900см
III. медная розетка золотого цвета ИЛИ алюминиевая розетка золотого цвета
IV. пластина шнура (без выключателя) черного цвета (другой цвет можно выбрать здесь: https://www.etsy.com/hk-en/listing/172497161/cord-base-plate-withwithout-switch-onoff? ref = shop_home_active_1)

Лампочки и патроны сертифицированы CE и UL.
Электрический шнур и патрон лампы будут работать в любой точке мира.
Если вы не знаете, как правильно и безопасно подключать кабели, обратитесь к профессиональному электрику.
Если у вас есть особые пожелания по поводу этого продукта, свяжитесь с нами.

Элементы будут представлены отдельно в коробке без установки. Это будет весело и легко, если у вас есть базовые электрические навыки. Не стесняйтесь обращаться к нам, если у вас возникнут вопросы по установке или электрические проблемы. Надеюсь, вам понравится самодельная лампа!

********************************************** *************************************************
Предлагаю доставку по всему миру.Обычно это занимает 10-14 дней из Гонконга в США, страны Европы и Австралию. Для азиатских стран срок доставки составляет 7 дней. Если вам срочно нужны товары, пожалуйста, свяжитесь со мной как можно скорее, чтобы я мог предоставить скоростную почту.

В 2014 году это такой замечательный опыт работы с ресторанами, ювелирными выставками, дизайнерскими бюро и дизайнерами ламп в США и Европе. Любое сотрудничество или оптовый заказ приветствуются. Не стесняйтесь задавать мне любые вопросы и наслаждайтесь покупками в нашем портфолио работ ETSY

: https: // www.etsy.com/hk-en/shop/LightwithShade/about?ref=announce
Подробнее об услугах по индивидуальному заказу: https://www.etsy.com/hk-en/listing/1442/custom-made-for-any -lamp-designs-diy? ref = shop_home_feat_1

************************************ ************************************************* ********
Вы можете увидеть фотографии / вдохновение наших клиентов и другие наши работы здесь:

Instagram:
lightwithshade

Наша страница в Facebook:
https://www.facebook.com/pages/Light -with-Shade / 344014915804692

Или прикрепите его:
https: // www.pinterest.com/lightwithshade

Если у вас есть какие-либо идеи по конкретному дизайну ламп, не стесняйтесь обращаться к нам или присылайте любые рекомендации / проекты дизайна, и мы сделаем это для вас.

10 причин, по которым ваш свет не работает

Благодаря их удивительной надежности, все мы воспринимаем светильники как должное и бездумно полагаемся на их комфортное сияние, когда оно нам нужно, днем ​​или ночью. Но что происходит, когда надежное устройство внезапно перестает освещать нам путь? Это плохая лампочка? Это проблема с проводкой? Это назло?

Вероятно, ваше устройство не пытается отомстить вам или получить негативное внимание (чтобы вы могли исключить злость), а скорее всего, это то, что вы можете исправить, не вызывая электрика.Проверьте следующие элементы в указанном здесь порядке. (Совет: вероятность того, что вам не придется переходить к пункту 4, выше 90%)

1. Вилка или настенный выключатель

Не говорить, что вы тусклая лампочка (каламбур предполагалось), но удостоверились ли вы, что прибор подключен и / или включен ли переключатель?

2. Автоматический выключатель

Что-нибудь еще в комнате не включается? Если да, проверьте свою сервисную панель (автоматический выключатель / блок предохранителей) на предмет срабатывания прерывателя или перегоревшего предохранителя.

3. Лампочка

Перед тем, как заменить имеющуюся лампочку, покачните ее — иногда это помогает. В противном случае попробуйте новый. А если старый — КЛЛ (компактный флуоресцентный), не тратьте много времени на размышления: «Это не может быть лампочка; они должны прослужить 10 лет». Некоторые из них не длятся 10 месяцев.

4. Язычок патрона

Если новая лампочка не работает, выключите выключатель или вытащите вилку (то есть выключите питание) и попробуйте загнуть небольшой металлический язычок внутри патрона лампы.Они могут вдавиться настолько, что больше не будут касаться электрического контакта лампы. [ Примечание редактора: действительно, не забудьте выключить розетку, прежде чем сунуть в нее палец. Мы не можем уделять достаточно внимания электробезопасности. ]

5. Переключатель лампы или осветительного прибора

Теперь, когда самые простые тесты не дали результатов, пора сосредоточиться на проводке. Если прибор представляет собой лампу со встроенным выключателем (типа с колесиком или переключателем внутри небольшого пластикового корпуса, который зажимается на шнур), поиграйте с выключателем и прислушайтесь к любому жужжанию или другому ненормальному звуку, когда вы включаете рулевое колесо.Они все время портятся. Если вы чувствуете, что что-то не так, замените переключатель на подходящую деталь (просто следуйте инструкциям производителя). Возможно, вам также придется заменить шнур, если медная проводка повреждена.

Тягово-цепные переключатели на смонтированных приспособлениях выходят из строя раньше других частей. Если в последнее время выключатель казался странным или иногда не мог включить или выключить свет, вероятно, это неисправный выключатель. Отключите питание цепи прибора на сервисной панели, снимите приспособление и замените переключатель подходящей деталью (при условии, что вы знакомы с базовой проводкой).

6. Шнур

И шнуры подключаемых ламп, и шнуры, которые крепят подвесные приспособления, могут отсоединиться от клемм розетки, внутренней проводки осветительных приборов или клемм вилки. Переместите шнур и / или приспособление в ряд изгибов (проявите изобретательность!), Чтобы увидеть, загорится ли свет хотя бы на мгновение. Если да, проверьте подключение шнура. Если все в порядке, замените шнур.

7. Розетка

Вы можете проверить розетку на наличие питания с помощью тестера цепей стоимостью 3 доллара: при включенном питании прибора прикоснитесь одним щупом тестера к металлическому язычку гнезда, а другим к металлической гильзе с резьбой винты в.Если тестер загорелся, розетка исправна; в противном случае это может быть неисправная розетка, ослабленный (или перегоревший) провод на пути к розетке или неисправный настенный выключатель. Если элементы 8 и 9 проходят проверку, замените розетку.

8. Настенный выключатель и кабель крепления

Перед тем, как разбирать прибор, вы также можете проверить настенный выключатель и соединения проводов между выключателем и кабелем прибора. Вы можете сделать это с помощью тестера цепей, но только если вы знакомы с переключателями и базовой домашней электропроводкой.

9. Электропроводка прибора

Если коммутатор получает питание и передает его на прибор, пора разобрать прибор, если необходимо, чтобы проверить клеммы розетки и другие соединения проводки. Скорее всего, это просто неисправная розетка или один из проводов светильника перегорел из-за того, что «кто-то» игнорирует номинальную мощность на приспособлении и снова и снова вставляет слишком яркие лампы (именно поэтому, мистер Эдисон, в таблице указан номинал мощности. первое место).

10.Цепной кабель

Если элемент 8 доказывает, что коммутатор не получает питание (и вы уверены, что это не из-за сработавшего или неисправного выключателя или сгоревшего предохранителя), возможно, где-то на пути цепи произошло прерывание. Пора, наверное, вызвать электрика. По крайней мере, вы не можете винить в этом свое старое надежное приспособление.

Превратите любой выключатель света в умный выключатель, не касаясь ни единого провода — BGR

Если вы покупаете продукт или услугу, прошедшие независимую проверку, по ссылке на
наш веб-сайт, мы можем получать партнерскую комиссию.

Интеллектуальные выключатели света, подключенные к Wi-Fi, очень круты, но многие люди отказываются от необходимости отключать питание и возиться с проводкой, чтобы установить их. Если вы попадаете в эту категорию, но по-прежнему хотите пользоваться всеми преимуществами интеллектуальных переключателей, определенно не платите электрику 100 долларов или больше за установку переключателей. Вместо этого просто приобретите крышку Smart Lighting для установки на одну секунду Switchmate TSM001WCAN. Он устанавливается в считанные секунды поверх уже установленного переключателя и позволяет управлять освещением прямо на телефоне!

Switchmate для тумблерных выключателей света от SimplySmart Home Цена: 34 доллара США.99 ($ ​​34,99 / счетчик) Доступно на Amazon, BGR может получить комиссию. Купить

Вот основные моменты со страницы продукта:

• Мгновенно переключает существующие выключатели света: без инструментов или проводки
• Встроенные голосовые команды: включение и выключение света с помощью голоса — готово из коробки, голосовой концентратор не требуется
• Оставить существующие выключатели и лампочки
• Добро пожаловать домой: свет включается по прибытии домой и выключается через заданное время
• Множественные таймеры: планируйте свет вокруг ежедневных распорядков и создавайте впечатление, будто кто-то всегда дома
• Восход / закат: свет включается на закате и выключается на рассвете
• Управление с телефона или вручную с помощью настенного переключателя

Switchmate для тумблерных выключателей света от SimplySmart Home Цена: 34 доллара США.99 ($ ​​34,99 / счетчик) Доступно на Amazon, BGR может получить комиссию. Купить

Лучшие предложения сегодня

1. 1

   Маска для лица AccuMed (повязка на голову), черная (10 штук)

2. 2

   Sonos Move — умная колонка с батарейным питанием, Wi-Fi и Bluetooth со встроенным Alexa — черный…

3. 3

   AccuMed Face Mask, Защитная маска для лица (10 штук)

4. 4

   Apple AirPods Pro

Подпишитесь на @BGRDeals в Твиттере, чтобы быть в курсе последних и лучших предложений, которые мы находим в Интернете.Цены могут быть изменены без предварительного уведомления, и любые упомянутые выше купоны могут быть доступны в ограниченном количестве.

Теги: BGR Deals

доля
Твитнуть

Как включить или выключить свет с помощью телефона на дешевом

На протяжении десятилетий большинство домовладельцев использовали недорогие лампы накаливания для освещения своих домов. В последние годы популярность светодиодного освещения возросла.Более энергоэффективные и долговечные, чем предыдущие лампы, светодиодные решения, тем не менее, намного дороже, по крайней мере, на начальном этапе. Когда это умные фонари, эти затраты возрастают еще больше.

В этой статье вы узнаете о многих способах управления освещением в доме с помощью телефона.Вы также увидите, как каждое решение сравнивается с точки зрения цены.

Что такое интеллектуальное освещение?

Решения интеллектуального освещения обеспечивают энергоэффективность за счет использования автоматизированных средств управления.Эти продукты обычно регулируют освещение в зависимости от загруженности, наличия дневного света или других условий.

Philips Hue

Когда вы думаете об интеллектуальном освещении, на ум может прийти Philips Hue.Philips Hue, впервые представленный в 2012 году, представляет собой линейку светодиодных продуктов, изменяющих цвет и создающих белый свет, созданных Philips, включая лампы накаливания, световые ленты, лампы и настенные контроллеры.

Освещение Philips Hue работает по беспроводной сети через устройства iOS, такие как iPhone и iPad, и использует протокол освещения Zigbee для связи.Эта спецификация дешевле, чем другие беспроводные персональные сети (WPAN), такие как Bluetooth или Wi-Fi.

Чтобы начать работу с Philips Hue, вы должны приобрести стартовый пакет (Великобритания), в который входят несколько лампочек и необходимый мостик.К каждому мосту Philips Hue можно подключить до 50 устройств. Если вы хотите добавить более 50 устройств, вам необходимо приобрести еще один мост по цене около 60 долларов.

Факторы затрат

Стоимость стартовых пакетов Philips Hue варьируется от 70 до 200 долларов в зависимости от типа светильников, включенных в комплект.Цена отдельных лампочек составляет от 15 до 50 долларов за штуку. Такие аксессуары, как световые ленты и лампы, стоят дополнительно, иногда до 100 долларов за штуку.

• Плюсы : Простая установка, свет работает долго.
• Минусы : Дорого, в зависимости от количества ламп, которые вам нужны.

Philips Альтернативные оттенки

В 2017 году Philips Hue — не единственное решение для умного освещения в городе.Такие компании, как LIFX и ilumi, также предлагают интеллектуальные световые решения. Некоторым из них даже не требуется мост. В зависимости от вашего бюджета, возможно, будет разумно рассмотреть эти альтернативы, прежде чем принимать решение.

Например, с умными лампочками LIFX вы можете выбирать между миллионами цветов или тысячами оттенков белого.Лучше всего то, что для настройки LIFX не требуется концентратор, мост или дополнительное оборудование. Просто замените существующие лампы и загрузите бесплатное приложение LIFX, чтобы начать работу.

Эти лампы значительно различаются по цене: от 30 долларов за лампу LIFX White Range (CA) до 60 долларов за лампу «все в одном» LIFX (Великобритания).За 80 долларов вы можете приобрести лампу LIFX + (CA), которая поможет осветлить ваше пространство даже в темноте с помощью инфракрасного излучения.

Интеллектуальные переключатели

С точки зрения установки нет ничего проще, чем заменить стандартные лампочки на умные у себя дома.Однако, если вы готовы достать свой ящик с инструментами и поработать с домашней электропроводкой, вы можете поменять существующие выключатели света на интеллектуальные и оставить имеющиеся у вас лампочки. Добавив интеллектуальный переключатель, вы автоматизируете сам переключатель включения / выключения и запрограммируете, когда он должен включаться или выключаться.

Умные переключатели, как и умные лампочки, для работы полагаются на WPAN.Типичные решения полагаются на Wi-Fi или ZigBee. Первый будет работать с текущей домашней сетью вашего дома, а второй требует концентратора или устройства управления.

Выключатель света Belkin WeMo — один из самых популярных на рынке.Устройство с поддержкой Wi-Fi позволяет включать и выключать свет из любой точки мира с помощью мобильного устройства (Android и iOS). Коммутатор Belkin WeMo Insight Switch за 50 долларов также является хорошим выбором и работает с Amazon Alexa.

Факторы затрат

При принятии решения об использовании интеллектуальных переключателей для создания интеллектуального решения освещения в вашем доме необходимо учитывать множество факторов.Стоимость, конечно, пожалуй, самый важный фактор. Однако определение начальных затрат может оказаться трудным в зависимости от вашей ситуации. Вам нужно будет решить, сколько источников света нужно контролировать с помощью каждого переключателя и оттуда.

• Плюсы : Можно сохранить существующие светильники и светильники.
• Минусы : Требуется установка, отнимает много времени.

Умные вилки и розетки

Еще одно отличное решение для умного освещения своими руками — это установить вокруг вашего дома умные вилки или умные розетки.Они позволяют автоматизировать что угодно с помощью розетки или удаленно включать / выключать с помощью мобильного устройства. Вилки и розетки бывают разных форм, некоторые из них оснащены встроенными регуляторами яркости.

Конечно, лампы хорошо работают с умными розетками.Вы также можете получить выгоду, используя умные розетки с неосвещающими продуктами, такими как мелкая бытовая техника, обогреватели или развлекательные центры.

Умная розетка WeMo Switch Smart Plug (CA) за 40 долларов — хороший выбор, который работает с Amazon Alexa.То же самое и с умной розеткой iDevices Wi-Fi за 50 долларов, которая работает с Apple HomeKit, Android и Amazon Alexa.

Факторы затрат

Умные розетки обеспечивают простоту подключения к сети, что делает их идеальным выбором.Они также обеспечивают максимальную гибкость, поскольку работают с продуктами, которые не светятся. Самая большая проблема снова сводится к цене. Вы можете обнаружить, что покупка умных лампочек остается наименее дорогим решением в зависимости от вашей ситуации.

Вы любите умную вилку или умную розетку? Отличный способ сэкономить — использовать разветвитель для подключения устройства к нескольким лампам.

• Плюсы : Простая настройка, гибкость.
• Минусы : Возможно отсутствие экономии.

Лучшее решение

Решая установить умное освещение в своем доме, нужно о многом подумать.Стоимость, конечно, большой фактор. Однако это не единственный определяющий фактор.

Если в вашем доме много светильников нестандартного размера, подумайте о умной розетке.Вы живете в старом доме и беспокоитесь о его электропроводке? Установка умных лампочек по всему дому может быть самым разумным шагом. Как настенные блоки? Добавьте умные переключатели.

Все еще не можете решить? Использование в доме комбинации умного освещения, умных выключателей и умных розеток — не обязательно плохая идея.Просто убедитесь, что все ваши решения будут работать на одном мобильном устройстве. Таким образом, вы можете управлять всеми своими источниками света с одного и того же устройства.

Кредит изображения: Svet_Feo через Shutterstock

Надеемся, вам понравятся товары, которые мы рекомендуем! MakeUseOf имеет филиал
партнерские отношения, поэтому мы получаем долю дохода от вашей покупки.Это не повлияет на
цена, которую вы платите, и помогает нам предлагать лучшие рекомендации по продуктам.

Как сделать анонимный профиль в Facebook (и почему вам это нужно)

Об авторе

Брайан Вулф
(126 опубликованных статей)

Брайан Вулф любит новые технологии.Он специализируется на продуктах Apple и Windows, а также на гаджетах для умного дома. Когда он не играет с новейшим смартфоном или планшетом, вы обнаружите, что он смотрит Netflix, HBO или AMC. Или тест-драйв новой машины.

Ещё от Bryan Wolfe

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Пожалуйста, подтвердите свой адрес электронной почты в письме, которое мы вам только что отправили.

.
