Установка напольного газового котла и его подключение

Газовое отопление обладает широким спектром преимуществ, поэтому большинство домовладельцев, мечтающих об автономной отопительной системе, выбирают именно это топливо.

Но у такой системы отопления есть существенный недостаток – хотя, устанавливать газовый котёл можно своими силами, монтировать приборы должны специалисты.

Документация

Чтобы провести в жилище газовое отопление, нужно оформить ряд документов.

Важно! Прежде всего обратитесь в газовую службу, чтобы выяснить, возможна ли в ваших условиях установка такого оборудования. Напишите соответствующее заявление. Сроки рассмотрения варьируются от 1 до 14 недель.

Результатом рассмотрения заявления станут либо отказ с обоснованием причин, либо разрешение на установку. Вместе с разрешением вы получите технические условия. При получении разрешения закажите проект установки.

В проекте будут представлены схемы прокладки газовой магистрали внутри здания, а также схемы подключения оборудования.

Занимаются всеми вышеописанными вопросами газовые службы, прикреплённые к району вашего проживания. Горгаз или иная контролирующая служба также проверяет техническую документацию оборудования.

Внимание! Перед подачей документов для разработки проекта, присмотрите котёл и другие приборы, ознакомьтесь с их техническими требованиями, но не покупайте.

Особенности установки напольного газового котла

Напольные аппараты помещаются на специально оборудованное основание таким образом, чтобы промежуток между агрегатом и стенами помещения был достаточным для обслуживания и ремонта.

Важно! Трубу дымохода необходимо размещать как можно дальше от окна.

Напольный газовый котёл монтируется в отдельном помещении с большим окном. Стены комнаты отделывают негорючими материалами. Наличие в помещении фальшпола или потолка неприемлемы. От мощности котла зависит объем помещения.

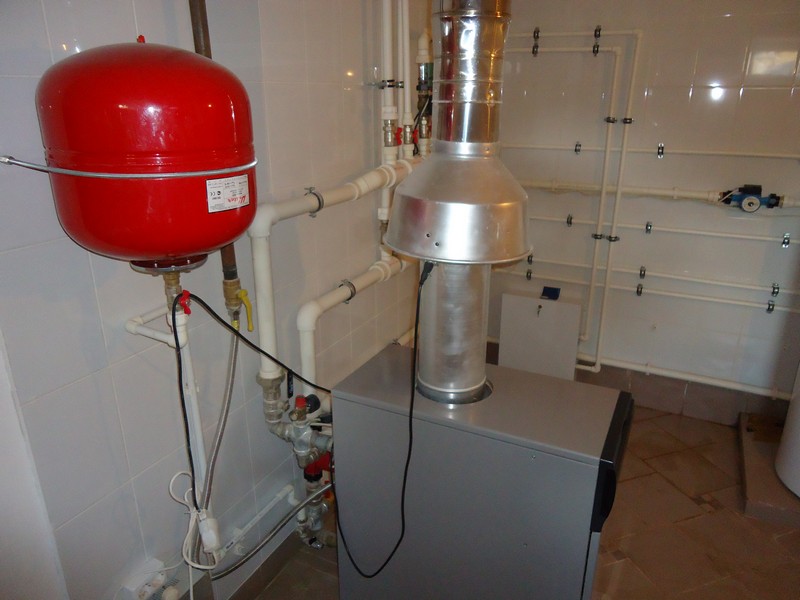

Фото 1. Газовый напольный котел Viessmann Vitogas 100-F, установленный в отдельном помещении с негорючими стенами.

Напольный котёл устанавливается так, чтобы его можно было легко отключить и демонтировать. С этой целью в контурах подачи и обратки монтируются специальные запирающие краны. После их закрытия аппарат свободно отключается от системы отопления. Теплоноситель при этом остаётся в системе.

Порядок работ

Установка котла на газу осуществляется в следующем порядке:

• зачистите участок стены, рядом с которым будет располагаться оборудование. Между слоем огнеупорного материала и непосредственно стеной должен быть зазор не менее 4,5 см;
• подготовьте оборудование к монтажу. Под большим напором воды очистите все входные трубки от мелкого сора;
• установите на трубке для подачи теплоносителя фильтр и запорные устройства;
• смонтируйте дымоход в соответствии с техническими требованиями оборудования;
• проверьте тягу и работу автоматики;
• с помощью стальной трубы в присутствии специалистов произведите врезку в газовую магистраль и подключите прибор к системе газоснабжения;
• при необходимости подключите аппарат к электросети.

Материалы и инструменты

Перед тем, как начинать работы по установке напольного газового котла, запаситесь необходимыми инструментами и материалами. Для работы вам потребуются:

• инструкция по эксплуатации оборудования;
• цемент и песок для создания бетонной стяжки;
• деревянная окантовка;
• тара для цементного раствора;
• лопата для нанесения цемента;
• трубы для газохода и дымохода;
• дрель для проделывания отверстий;
• болты, молоток и гвозди;
• сам котёл.

После подготовки всех необходимых инструментов и материалов можно приступать к подготовке места для установки напольного газового котла.

Важно! Перед установкой тщательно ознакомьтесь с инструкцией и сверьте соответствие заявленных технических характеристик оборудования данным самого прибора.

Вам также будет интересно:

Подготовка места

Перед установкой газового оборудования тщательно подготовьте комнату для топочной и место непосредственно для установки котла. Основными требованиями к помещению являются:

• площадь топочной составляет не менее 4 кубических метров;
• стены комнаты покрыты огнеупорными материалами;
• наличие широкого дверного проёма и окна;
• присутствие дымохода.

Само помещение должно быть свободным. В комнате должны отсутствовать ниши и другие полости, где могла бы со временем накапливаться взрывоопасная газовая смесь.

При установке котла в квартире под аппаратом необходимо постелить несгораемый лист из металла. Асбоцементный лист не подойдёт, так как его пожаростойкие качества оставляют желать лучшего, а СЭС не допустит наличия в жилом помещении асбестосодержащих материалов.

При установке котла в частном доме для него также оборудуют специальное помещение. Кроме того, котёл устанавливают в поддон, находящийся ниже уровня пола не менее, чем на 30 см. Поддон обшивают металлическими листами либо делают бетонную стяжку.

Монтаж дымохода

Установка газового оборудования невозможна без монтажа дымохода. От наличия устройства отведения продуктов сгорания во многом зависит безопасность работы всей системы отопления.

Современное оборудования снабжено автоматикой, которая обеспечивает контроль за тягой в дымоходе. При этом автоматически регулируется подача газа. При отсутствии необходимой тяги подача газа немедленно прекращается.

К дымоходу предъявляют обязательные требования:

• диаметр дымохода должен соответствовать размерам, указанным в эксплуатационной документации оборудования;
• дымоход должен выходить за пределы крыши минимум на 50 см;
• желателен дымоход круглого диаметра;
• оптимальным материалом для дымохода является сталь.

Сборка дымохода осуществляется в вертикальном положении. При сборке должны отсутствовать щели и зазоры. После сборки все детали тщательно крепятся к стене.

Подключение к системе отопления

В нижней части котла имеются трубки для присоединения горячего и холодного водоснабжения. Обратку и подачу горячей воды к радиаторам следует подключать, тщательно соблюдая все требования и правила. При обвязке используются герметики, изолирующие систему и исключающие течи воды при пуске системы.

При подключении системы отопления в трубе подачи воды используется фильтр, который поможет избежать попадания загрязнений в котёл. Обязательно позаботьтесь о запирающих вентилях. Это поможет облегчить ремонт и демонтаж оборудования.

Как подключить к газопроводу

Сначала подключается патрубок к ответвлению газовой трубы. На ней обязательно должен быть установлен запирающий кран. Газ подводится к котлу посредством гибкого стального шланга.

Особое внимание уделите герметизации всех соединений газопровода. Для этих целей используются специальные силиконовые прокладки, пакля и краска.

Важно! При присоединении оборудования к газопроводу запрещено применять шланги из резины.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается про установку и запуск газового котла.

Заключительные работы

После присоединения оборудования ко всем системам, не запускайте его сразу в работу. Спешка может привести к весьма плачевным последствиям.

Проверьте ещё раз правильность подключения систем водо- и газоснабжения к оборудованию. Вода и газ не должны нигде просачиваться. Для проверки герметизации газопровода намочите места соединений мыльным раствором.

В месте протечки образуются пузырьки. Если все присоединено правильно с соблюдением требований и правил, никаких неприятностей возникнуть не должно.

Первый пуск оборудования все же лучше проводить со специалистами Горгаза, даже если вы самостоятельно устанавливали отопительное оборудование.

Установка напольного газового котла — нормативы, требования и порядок монтажа

Здесь вы узнаете:

Установка напольного газового котла имеет массу обязательных нормативных требований. Предварительно необходимо получить согласование и техусловия для установки. Затем оборудовать помещение, где планируется монтаж. Затем установить сам котел, подключить его к системе отопления и газовой магистрали.

Правила обустройства топочной комнаты

Согласно действующим СНиПам, газовый котел устанавливается только в специально оборудованном помещении, которое называется топочная.

Пренебрегать этим правилом нельзя, поскольку газовый котел относится к категории потенциально опасного оборудования, и обращаться с ним следует крайне аккуратно. Иначе неизбежно последуют штрафные санкции и возможно возникновение аварийных ситуаций.

Оптимальный вариант установки напольного газового котла – организация котельной, изолированной от жилых помещений, оборудованной системой приточно-вытяжной вентиляции

Для начала нужно рассчитать мощность газового котла, затем определить место для установки котла. Инструкции допускают размещение одноконтурных отопительных приборов мощностью не выше 60 кВт в любой комнате здания. Большинство напольных газовых агрегатов относится к одноконтурным, т. к. предназначены для обслуживания только систем отопления.

Двухконтурные модели любой мощности не могут быть установлены на кухне. Это котельные в миниатюре с вмонтированной группой безопасности и собственным расширительным баком. Для них обустраивается топочная. Если суммарная мощность оборудования не превышает 150 кВт, его можно монтировать на любом этаже.

Более мощные установки или группы приборов могут быть установлены только на первом этаже либо в цоколе. В любом случае газовые отопительные котлы запрещено устанавливать в жилых комнатах, ванных и в санузлах.

Помещение, предназначенное под топочную, должно иметь определенные размеры. Его минимальный объем можно рассчитать по формуле: 0,2 м³ умножить на 1 кВт мощности устройства, но не менее 15 м³.

Если стены топочной комнаты выполнены из горючих материалов их закрывают специальными огнеупорными накладками

Помимо этого к помещению предъявляется ряд требований:

• минимальная ширина дверного проема должна составлять 80 см;
• минимальная высота потолка – 2,5 м;
• степень огнестойкости не меньше 0,75 часа;
• наличие естественного освещения, которое рассчитывается так: 0,03 кв. м площади окна на каждый 1 кубометр объема топочной;
• наличие газоанализатора, связанного с автоматическим клапаном, который перекроет подачу газа при утечке;
• обустройство эффективной вентиляции;
• дверь или стена, ведущие в соседнюю комнату, должны быть оборудованы вентиляционной решеткой, площадь которой определяют по формуле: на каждый киловатт мощности отопительного прибора приходится 8 кв. см конструкции;
• обеспечение свободного доступа к отопительному устройству и вспомогательному оборудованию для осуществления ремонтных и обслуживающих работ.

Эти требования строго обязательны для выполнения в случае обустройства топочной комнаты для котла с открытой камерой сгорания. Для агрегатов с закрытой камерой площадь комнаты не важна и требования к вентиляции менее строгие, поскольку для своей работы они не используют воздух из помещения, а забирают его с улицы.

В топочной оборудуется газоход. Его горизонтальный участок в пределах помещения не должен превышать 3 м.

Процесс установки газового котла во многом зависит от его устройства. На рисунке представлена общая схема устройства такого оборудования (+)

При этом количество поворотов не может быть больше трех. Вертикальный выход дымоотвода поднимают над уровнем плоской крыши или коньком скатной не меньше чем на метр. Материалы, из которых выполняется конструкция, должны проявлять устойчивость к агрессивным термическим и химическим воздействиям.

Многослойные материалы, к примеру, асбестоцементные трубы можно использовать только на участках, удаленных от выхлопного патрубка на расстояние больше 5 м.

В топочной комнате не должно быть полостей или ниш, образованных горизонтальными поверхностями. Здесь могут скапливаться продукты сгорания, что очень опасно для человека.

Пространство перед отопительным прибором должно быть свободным. Пол перед ним застилается металлическим листом, минимальный размер которого 1х1 м. Использовать для этих целей асбоцемент запрещено, поскольку он быстро истирается и вреден для здоровья человека.

Преобладающее количество напольных газовых агрегатов предназначено для нагрева теплоносителя в системах отопления с естественным и искусственным типом циркуляции

Установка газового котла в объединенных кухнях

В современном строительстве активно практикуется обустройство квартир-студий или планировок, при которых гостиная и кухня объединяются в одно большое пространство. Конечно, у такого решения есть масса достоинств – например, появляется большая часть свободного пространства, отлично подходящего для реализации всевозможных дизайнерских идей.

Проблема в том, что газовыми службами подобные планировки расцениваются как жилые, поэтому установка любого газового оборудования в них запрещена. В студиях эту проблему решить не получится, а вот при объединении гостиной с кухней возможны варианты.

Так, вполне можно в процессе оформления документов назвать помещение «кухня-столовая». Благодаря такому названию объединенное помещение не будет считаться жилым, поэтому в нем смело можно будет устанавливать газовый котел. Другой вариант – монтаж раздвижной перегородки между комнатами или же полное переоформление всех заверяющих бумаг.

Расположение газового котла

Газовый котел в квартире обычно размещают на кухне, что обуславливается наличием всех необходимых коммуникаций, да и расстояние от газовой трубы до котла выдерживается без проблем. Как правило, для квартир используются настенные котлы, которые крепятся к стенам при помощи специальных кронштейнов, идущих в комплекте с оборудованием.

Если в доме есть лестница, ведущая на верхний этаж, у хозяев возникает желание установить котел под ней. Как правило, объема пространства под лестницей достаточно для котла, а вот с вентиляцией есть проблемы, поэтому ее приходится обустраивать отдельно, используя трубы большого диаметра.

Решать, где установить котел в частном доме, нужно в зависимости от формата оборудования и указанных в приложенной документации требований. В паспорте на котел всегда указываются необходимые расстояния от стен, потолка и противоположной стены, и на эти показатели обязательно стоит ориентироваться.

Правила установки оборудования

Чётко следуйте всем правилам и нормам СНиП «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

• Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
• Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
• Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы.  Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.

Подготовка к установке напольного котла

До того, как подключить напольный газовый котел, нужно подготовить инструменты, материалы. Также потребуется изучить инструкцию по установке агрегата и руководство по эксплуатации.

Из материалов и инструментов нужно иметь под рукой:

• цемент и песок;
• лопату;
• емкость для приготовления раствора;
• дрель;
• молоток;
• болты и гвозди;
• деревянную окантовку;
• трубы для газохода.

Начинать монтаж газового прибора можно только после подготовки места для его расположения. Напольный теплоагрегат необходимо устанавливать на бетонное основание. Стяжку можно заменить ровным металлическим листом. Его подкладывают под ножки котла так, чтобы он выступал на края агрегата минимум на 30 сантиметров. Напольный агрегат должен стоять абсолютно ровно.

В квартирах, расположенных в многоэтажных домах или в объектах индивидуальной застройки, устанавливают котлы с закрытой камерой сгорания, коаксиальный дымоход к ним выводят на улицу через стену помещения. Отверстие для газохода в зависимости от модели котла располагается либо на его задней стенке, либо на верхней панели. Как правило, оно находится сзади и таким образом дымоход можно легко вывести через стену.

Установка дымохода

Перед тем, как осуществить монтаж напольного газового котла, следует провести систему дымоудаления. На готовое основание ставят агрегат, после чего намечают место нахождения дымохода. Однако эти расчеты можно осуществить и без установки котла. Важно учесть, что диаметр дымовыводящей трубы должен соответствовать мощности напольного газового агрегата:

• для моделей с открытой камерой сгорания используется раздельный дымоотвод соответствующей мощности;
• для устройств мощностью менее 31 кВт подойдет труба сечением более 14 см;
• для агрегатов мощнее 39 кВт выбирают систему диаметром от 16 см;
• отопительные устройства с закрытой камерой сгорания оборудуют дымоходами коаксиального типа.

Обратите внимание! Требования к дымоотводящей системе производитель указывает в технической документации, прилагаемой к газовому котлу.

Согласно требованиям СНиП, дымоотвод не может быть сооружен рядом с окном. Минимальное расстояние от него до трубы должно составлять 600 мм, иначе продукты сгорания будут поступать прямо в форточку.

Выход дымохода над поверхностью крыши в высоту делают от 50 см и выше.

Монтаж котлов в домах индивидуальной застройки

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

• расширительного бака;
• нагревателя горячей воды для бытовых нужд;
• емкостного или скоростного разделителя;
• распределительной гребенки;
• не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

Подключение к системе отопления

В нижней части котла имеются трубки для присоединения горячего и холодного водоснабжения. Обратку и подачу горячей воды к радиаторам следует подключать, тщательно соблюдая все требования и правила. При обвязке используются герметики, изолирующие систему и исключающие течи воды при пуске системы.

При подключении системы отопления в трубе подачи воды используется фильтр, который поможет избежать попадания загрязнений в котёл. Обязательно позаботьтесь о запирающих вентилях. Это поможет облегчить ремонт и демонтаж оборудования.

Подключение к газовой магистрали

Нужно знать, что по нормам установки газовых напольных котлов выполнять эту операцию может только специалист с допуском. Можно выполнить работу самостоятельно, но проводить проверку сборки и делать первый пуск будет, все-таки, приглашенный профессионал.

Работы по подключению выполняются предельно тщательно и аккуратно. Начинают с подсоединения газовой трубы с соответствующим ей элементом отопительного котла.

В качестве уплотнителя можно использовать только паклю. Никакой другой материал не даст требуемой герметичности соединения. Обязательна установка отсекающего крана, который дополнительно оснащается фильтром.

При этом газовики настоятельно рекомендуют монтировать здесь качественную систему. Недостаточно эффективный фильтр может спровоцировать поломку котла.

Для подключения рекомендуется использовать медные трубы, диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги. В любом случае особое внимание следует уделить качеству герметизации соединений. Поскольку газ имеет свойство просачиваться из неплотных соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации.

За фильтром должно располагаться гибкое соединение, которое выполняется только при помощи гофрированного шланга. Резиновые детали строго запрещены, поскольку со временем на них появляются трещины, создающие каналы для утечки газа.

Гофрированные детали закрепляются на патрубке котла с помощью накидной гайки. Обязательный элемент такого соединения – паронитовая прокладка.

После установки и подключения газового нагревательного агрегата необходимо проверить качество соединений и узлов. Простейший способ контроля – нанесение на соединение мыльного раствора. Если он пузыриться, значит есть утечка

Проведение пробного запуска

На этом основные работы по подключению газового котла завершены. Исключение – приборы с закрытой топкой. Для них необходимо провести подключение к электрической сети. Лучше сделать это через стабилизатор.

После чего систему можно заполнять теплоносителем. Делается это максимально медленно, чтобы вытеснить большую часть присутствующего в ней воздуха. Жидкость закачивается до достижения давления в 2 атм.

Внимательно проверяются все соединения на предмет возможных течей. После того, как представитель газовой службы осмотрит выполненное подключение и разрешит подачу газа, следует так же внимательно осмотреть все соединения и на этом трубопроводе. Их нужно обмазать мыльным раствором и убедиться в отсутствии пузырей. Теперь можно проводить первый запуск оборудования.

С представителем газовой компании, осуществившей установку оборудования, следует заключить договор на обслуживание, согласно которому организация обязуется проводить регулярные осмотры для изучения технического состояния и ремонт агрегата по мере необходимости.

Установка напольного газового котла. — ГГС-Сервис

Сегодня мы расскажем вам, как правильно подойти к вопросу установки напольного газового котла.

Ввод в эксплуатацию газовой системы отопления целесообразно доверить специалистам.

Правила устройства котельной

Перед установкой газового оборудования необходимо пройти ряд согласований и получить разрешительную документацию. Прежде всего, оформляют договор на поставки газа в домостроение и проект, регламентирующий подвод бытового газа и монтаж газового котла. Приобретённый отопительный прибор должен быть сертифицирован, иначе он может не пройти регистрацию в контролирующей организации.

Газ – горючее, взрывоопасное вещество, поэтому к помещению, где планируется монтаж отопительного оборудования, предъявляется ряд требований:

• Эксплуатация устройств отопления в жилых комнатах, ванных и санузлах запрещена.
• Оборудование, суммарная мощность которого не превышает 150 кВт, может монтироваться на любом этаже здания.
• Установка газовых котлов, мощность которых находится в пределах 150-350 кВт, должна производиться на цокольном этаже.
• Высота комнаты, где планируется монтаж агрегата, должна быть не менее 2,5 м, объём – не менее 15 м³. Предел огнестойкости стеновых конструкций – не менее 0,75 часа.
• Схема подключения должна быть спроектирована таким образом, чтобы сам агрегат, все его приборы и вспомогательное оборудование располагались с обеспечением удобного доступа к ним.
• Нормативы установки предусматривают наличие естественного освещения в котельной: помещение должно быть таким, что на 1 м³ приходится 0,03 м² остекления.
• В нижней части двери или стены в смежное помещение монтируют вентиляционную решётку. На 1 кВт мощности котла должно приходится 8 см² решётки.
• Ширина двери должна быть не менее 80 см.
• Монтаж газовых котлов предусматривает наличие газоанализатора или клапана, который способен автоматически перекрывать подачу газа при его утечке.
•


  Правила устройства дымохода для газовых агрегатов с открытой камерой сгорания


  Если планируется подключение газового котла дымоходного типа, то большую роль в обеспечении его безопасной работы играет правильно устроенный дымоход.

Требования, которые необходимо выполнять при сооружении дымохода:

• Диаметр дымоходной трубы не должен быть меньше величины, указанной в инструкции к агрегату и меньше сечения отверстия для дымовых газов отопительного оборудования.
• Дымоход должен быть выше конька на кровле хотя бы на 0,5 метра.
• Для газового отопительного оборудования оптимальными являются цилиндрические дымоходы из чёрной или нержавеющей стали с предусмотренным отверстием для чистки.
• Установка газового котла в квартире или частном домостроении должна производиться таким образом, чтобы на пути дымовых газов не было более трёх поворотов и изгибов дымоотводящих каналов. Отрезок трубы, расположенный между выходом от агрегата и вертикальным участком, должен иметь длину не менее двух диаметров трубы.

Особенности монтажа настенных и напольных газовых агрегатов

Монтаж газовых котлов в квартире или доме начинается следующими мероприятиями:

• Для промывки внутренних трубок агрегата, в которые могли попасть мелкие частицы, снимают заглушки для транспортировки и под невысоким давлением пропускают по ним воду.
• Если стена, на которую планируется повесить прибор, выполнена из горючих материалов, то на неё крепят жаропрочное покрытие толщиной не менее 3 мм. Сам агрегат располагают на расстоянии 45 мм от стены.
• Гидравлическая обвязка газового котла отопления должна предусматривать установку фильтра, предотвращающего выход из строя теплообменника. С двух сторон фильтра фиксируют запорную арматуру для возможности прочистки фильтра без слива воды из всей системы.

Напольные модели, как правило, имеют достаточно большой вес, поэтому для их установки предусматривается прочное основание. Напольный котёл должен устанавливаться строго горизонтально, по уровню. Для этого под ножки установки можно подкладывать негорючий твёрдый материал. Подключение газа к агрегатам всех типов осуществляется персоналом специализированных фирм. Последним шагом в установке энергозависимых отопительных агрегатов является их подключение к электросети.

Установка газового котла: требования, правила, этапы работ | Статьи

Несоблюдение правил по монтажу газового котла грозит множеством серьезных последствий. При неправильном подключении оборудования домовладелец имеет все шансы столкнуться с взрывом, возгоранием, отравлением угарным газом или менее опасными проблемами, связанными с некорректной работой аппарата. Чтобы избежать таких неприятностей, следует заблаговременно изучить все особенности монтирования устройства, а еще лучше – доверить эту работу опытным и знающим специалистам.

Самостоятельный монтаж

При проектировании домашней системы отопления своими руками следует учитывать требования, предъявляемые к месту размещения агрегата и процессу его подключения. Если установка газового котла проводится с соблюдением предусмотренных норм, то такая работа вполне может быть сделана самостоятельно.

Однако нужно иметь в виду, что домовладельцу разрешается только монтировать оборудование согласно проекту. Подключение к основной магистрали и последующая пуско-наладка должны обязательно осуществляться специалистами службы газа, имеющими необходимые разрешения и допуски к проведению подобных мероприятий.

Прежде чем подключить аппарат, сотрудники службы проведут проверку соответствия выполненных вами работ правилам СНиП. Если они будут нарушены, то устройство пометят как подключенное произвольно и откажут в его регистрации. В случае, если вы ознакомлены со СНиПами по монтажу газового котла и уверены в собственных силах, то почему бы не попробовать сэкономить на услугах мастера?

Виды газовых котлов

Современные производители предлагают обширный ассортимент отопительного оборудования для частного дома, различающегося по количеству контуров, мощности, виду тяги, способу размещения. Одноконтурные аппараты используются для отопления, двухконтурные могут работать на обогрев и приготовление горячей воды. Устройства с закрытой камерой функционируют на вентиляционной тяге, а с открытой забирают воздух для поддержки горения напрямую из помещения.

По способу установки газовых котлов различают следующие типы агрегатов:

• Напольные – устанавливаются на пол или специально оборудованную платформу. Они долговечны, надежны в эксплуатации и имеют более высокую мощность, поэтому чаще используются для зданий большой площади. Единственный недостаток состоит в необходимости оборудовать отдельное помещение – топочную.
• Настенные – монтируются на стене при помощи крепежей. Их отличительными характеристиками являются компактные габариты, небольшая мощность и простота в управлении. Они не требуют обособленной котельной, благодаря чему могут размещаться в ванной или на кухне. Немаловажно, что установка газового котла подобного типа не предъявляет высоких требований к несущим способностям стен – для размещения агрегата нужна только прослойка на основании, выполненная из негорючих материалов.

Требования к месту размещения аппарата

Отопительное оборудование, работающее на газе, является пожаро- и взрывоопасным, поэтому помещения под его размещение нужно готовить с учетом установленных норм. В комнате важно предусмотреть естественное освещение. На каждый кубический метр площади должно приходиться не меньше 0,03 м2 остекления, причем в оконном проеме должна размещаться форточка для проветривания. Нормативная ширина двери в топочную составляет от 80 см.

Обязательным условием является выделение определенной площади под котельную, которая соответствует мощности выбранного устройства. Так, монтаж газового котла с параметрами до 30 кВт производится в помещениях размерами не менее 7,5 м2 , до 60 кВт – не меньше 15 м2 При его расположении на кухне площадь устанавливается из расчета 0,2 м2 на один киловатт. Потолки в топочной должны иметь высоту не ниже 2 м.

Дымоотвод и вентиляция

При монтировании аппарата с приточной или естественной тягой важно позаботиться об обустройстве дымохода для отведения продуктов горения. Диаметр его труб зависит от мощности, но он не должен быть меньше 130 мм. Кроме того, во внимание принимаются такие требования:

• диаметр патрубков для присоединения не должен превышать поперечное сечение дымоотвода;
• дымоотводящие каналы могут присоединяться или размещаться в капитальных стенах;
• при изготовлении дымохода для установки газового котла допустимо использовать только несгораемые материалы, с повышенной устойчивостью к коррозионным процессам;
• высота дымоходной трубы над коньком кровли должна составлять от полуметра.

Дополнительно потребуется организовать приточную вентиляцию, которая на протяжении одного часа будет обеспечивать трехкратный воздухообмен в истопочной комнате. Размеры вентиляционного окна не могут быть меньше 8 см2 на каждый киловатт. Так, при подключении оборудования на 30 кВт площадь канала для вентилирования составит 240 см2, что примерно соответствует квадрату со сторонами 15,5 см.

Поэтапная установка

Подготовка к монтажу газового котла предусматривает проектирование и согласование установочных работ в соответствующих госструктурах. На этом этапе необходимо подобрать подходящее помещение, приобрести аппарат, а также ознакомиться с разметочным листом от производителя, где указаны все подключения и точки расположения крепежей. Перед началом работ не помешает очистить трубы устройства от мусора, который мог оказаться внутри при производстве или транспортировке.

Этап 1: Подготовка основания

Правила подготовки основания под размещение агрегата могут варьироваться исходя из его типа – навесного или напольного. Для установки навесных газовых котлов применяются кронштейны, которые обычно входят в общую комплектацию оборудования. Их основная задача состоит в том, чтобы выдерживать вес прибора и обеспечивать его ровное расположение без перекоса. Выбор крепежей для подвешивания зависит от материала стены (обычно применяют анкерные крюки).

Прежде чем установить агрегат, необходимо защитить участок стены при помощи огнеупорного листа, имеющего толщину порядка 3 мм. Расстояние от защитного материала до задней части нагревателя должно составить не меньше 2 см, при этом сам аппарат следует размещать на высоте от 90 до 120 см от пола. Подвешивание оборудования выполняется не ближе чем на 10 см от негорючих боковых стен или 25 см от горючих.

Если производится монтаж напольного газового котла, надо заранее подготовить негорючее и прочное основание. В этих целях можно использовать бетонную стяжку, кирпичную кладку или керамическую плитку. Как вариант, под устройство подстилают металлический лист, который должен выступать примерно на 100 мм за пределы агрегата. Монтировать оборудование нужно строго параллельно по отношению к полу.

Этап 2: Устройство дымохода

Требования к дымоотводу для настенных и напольных приборов являются идентичными. Разница может состоять только в том, какая камера сгорания используется в устройстве. Обычный дымоход для естественной тяги размещается в стене либо подвешивается снаружи дома. Его горизонтальный участок, соединяющий оборудование с дымоходной трубой, должен иметь длину не более 2 метров, в идеале – 1 м. В процессе установки газового котла ниже места врезки нужно предусмотреть дверцу для проверки и очистки дымоотвода.

Что касается принудительной тяги, то для таких аппаратов обустраивается коаксиальный дымоход. Для его размещения в стене проделывают отверстие, вставляют в него гильзу из металла, а затем устанавливают дымоотвод в форме двухстенной горизонтальной трубы. Важно, чтобы она располагалась с небольшим наклоном по отношению к выводу дыма – это воспрепятствует попаданию в агрегат конденсата.

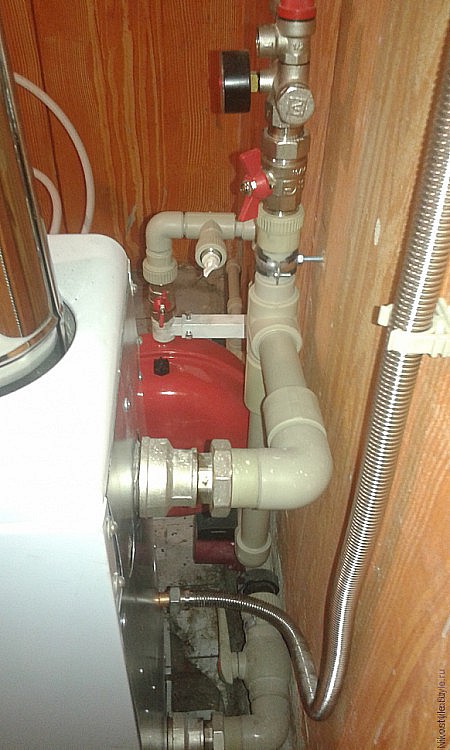

Этап 3: Присоединение отопительных труб

Для подключения труб отопления необходимо придерживаться таких правил:

• С патрубков прибора удаляют заглушки.
• В рамках монтажа газового котла на вход обратки устанавливают сетчатый фильтр, который защитит оборудование от попадания грязи из отопительной системы.
• Подключение выполняется с обязательной герметизацией посредством резьбовых уплотнителей или пакли.
• Чтобы предупредить завоздушивание батарей, на обратку и подачу агрегата ставят отсекающие краны.

Этап 4: Подключение к водопроводу

Если в доме монтируется двухконтурный аппарат, его присоединение к водопроводной системе осуществляется по аналогии с отопительными трубами. Разница состоит только в сечении труб и типе применяемых кранов. При проведении работ нужно учитывать, что патрубки, которые подводят холодную воду, располагаются на корпусе прибора слева по отношению к центру, для подведения горячей воды – справа. Желательно, чтобы краны имели разъемное соединение, которое впоследствии позволит быстро произвести их замену в случае выхода из строя.

Этап 5: Подсоединение к газопроводу

Эти работы при установке газового котла допускается проводить только сотрудникам службы газа. Процесс предусматривает присоединение патрубка устройства к ответвлению газопровода с последующей герметизацией. Кран, отсекающий подачу топлива от газопроводной магистрали, оснащается фильтром, который позволит продлить срок эксплуатации оборудования.

В завершение могут быть проведены некоторые дополнительные мероприятия, например, подключение агрегата к электроэнергии – если это необходимо. Далее отопительную систему заполняют водой и проверяют ее на герметичность. Выявленные неисправности сразу же устраняют. На завершающем этапе выполняют пробный пуск установленного устройства. Запуск допустимо производить только в присутствии специалистов службы газа.

Рекомендации и правила эксплуатации

Эксплуатация техники после завершения монтажа газового котла должна осуществляться в сухом помещении, поскольку высокая влажность приводит к рассеиванию паров газа в воздухе. Для повышения производительности теплообменника рекомендуется предохранять его от загрязнений посредством фильтрующей сетки грубой очистки. Фильтрации также следует подвергать воду, поступающую в отопительную систему.

В процессе использования устройства потребуется периодически проводить его техническое обслуживание. Такие мероприятия предусматривают:

• проверку состояния дымоотвода и исправности вентиляционной системы;
• очищение горелки и фильтров;
• контроль работы управляющего блока.

Не реже 2-х раз в год необходимо осматривать теплообменник на наличие сажи и проверять герметичность соединений газопроводной системы посредством обмыливания.

Установка газовых котлов компанией Мособлгаз

Если вы не уверены, что сможете самостоятельно выполнить установку газового котла, предлагаем воспользоваться услугами специалистов компании «Мособлгаз». Мы занимаемся продажами качественного отопительного оборудования для частных домов и профессионально устанавливаем реализуемые устройства по запросу покупателей.

Наши мастера проходят обучение в сертифицированных центрах фирм-производителей, в том числе за границей, и обладают необходимыми навыками для монтирования аппаратов любого типа, будь то настенного или напольного. При необходимости вы можете заказать услугу «Тепло под ключ», предусматривающую комплексные работы по устройству отопительной системы.

Заключение

При монтаже газового котла важно понимать, что это ответственный и серьезный процесс. Его неправильное выполнение может повлечь за собой аварии или сбои в работе прибора, поэтому устанавливать оборудование нужно с четким соблюдением требований и инструкций. Даже при наличии опыта домашним мастерам рекомендуется обращаться за помощью к профессионалам, которые смогут гарантировать безопасную и продолжительную эксплуатацию аппарата.

Установка газовых котлов в частном доме

Основным элементом отопительной системы частного дома является котел. В последние годы, все более востребованы котлы, работающие на природном газе. В них происходит нагревание теплоносителя и от его производительности зависит, тепло ли будет в доме. Поэтому выбор и правильная установка газовых котлов в частном доме имеют большое значение. И отнестись к этой задаче надо серьезно.

Краткая видео инструкция по установке

Виды газовых котлов

Классификация следующая:

1. По назначению: только для отопления (одноконтурные) и для отопления с подогревом воды в бойлерах (двухконтурные).
2. По производимой мощности:
   1. маломощные — с одноступенчатой регулировкой мощности,
   2. средней производительности — с двухступенчатой регулировкой мощности,
   3. высокопроизводительные — с модулированным регулированием мощности.
3. По типу тяги: на вентиляционные (закрытого типа) и с естественной тягой (атмосферные, открытого типа).
4. По типу установки:
   1. настенные, с теплообменниками, выполненными из меди,
   2. напольные – с теплообменником, изготовленным из чугуна или стали.

Преимущества их использования заключаются в следующем:

• Они экологичны;
• Компактны и бесшумны в работе;
• Просты в эксплуатации;
• Их можно установить в жилом помещении.

Но они обладают существенным недостатком – взрывоопасны.

Требования, предъявляемые к помещению для газовых котлов

Газовые котлы могут быть установлены в чулане, кухонном или подвальном помещении, специальной пристройке. К помещению, в котором выполняется установка газовых котлов в частном доме, предъявляются определенные требования. Они одинаковы для любого помещения и заключаются в следующем:

1. Помещение должно быть хорошо вентилируемым, с обязательным оснащением вытяжкой.
2. В окнах должны быть предусмотрены форточки, в нижней части двери – небольшой зазор.
3. Высота потолка – от 250 см, объем помещения – от 15 м2. Каждая единица мощности газового котла требует дополнительного объема (0,2 м2), чтобы можно было свободно подойти к котлу для обслуживания.
4. Стены, отделяющие помещение с установленным котлом от других, необходимо выполнить из огнестойких материалов, не поддерживающих горения.
5. В подвальном или цокольном помещении должен быть предусмотрен отдельный выход на улицу.
6. Пристройка должна размещаться только у глухой стены жилого дома. Минимальное расстояние до ближайшего окна – 4 м, высота от перекрытия до окна – 8 м.

Процесс монтажа настенного котла

1. Участок стены под котел необходимо защитить слоем любого материала, не поддерживающего горения. Между ним и стеной оставляют зазор (4,5 см).
2. Перед началом установки настенных газовых котлов, рекомендуется под напором пропустить через котел воду. Это очистит входные трубки от мелкого сора, который неизменно остается на стенках после сборки.
3. На трубке, по которой подается вода, устанавливают фильтр и запорную арматуру (перед фильтром и после него).
4. Монтируют дымоход. При необходимости выполняют проверку тяги.
5. Самый ответственный момент – подключение к газопроводу. Его должны выполнить специалисты газовой службы. Для этого потребуется металлическая труба и специальный сгон, через который она устанавливается.
6. В завершение установки настенного газового котла, необходимо подсоединить его к электросети, обеспечив автоматическим устройством для защиты от перегрузок.

Монтаж напольного котла

1. Напольные котлы, особенно чугунные, имеют значительный вес, поэтому для его установки необходимо соорудить постамент (прочное основание). В пристройке для этого заливают бетонную стяжку. В прочих помещениях, с достаточно прочными деревянными полами, под котлом размещают кусок листового оцинкованного железа.
2. Установку производят контролируя его положение с помощью уровня.
3. После непосредственной установки, происходит подключение к дымоходу и проверка тяги.
4. Котел соединяют с системой отопления внутри дома. Выполняя это, для защиты теплообменника от засорения, перед входом обратной линии в котел, сразу после отводной линии, заполняющей систему водой, устанавливают фильтр грубой очистки.
5. Для двухконтурных котлов необходимо присоединение к водопроводу. При этом врезку лучше всего выполнить до начала ответвления, ближе к дому.
6. Осуществляют присоединение к газовой магистрали.

Правила эксплуатации газовых котлов

1. Первое и одно из самых важных правил: помещение для установки газовых котлов в частном доме должно быть сухим.
2. Необходимо обеспечить защиту теплообменника от попадания пыли и грязи, снижающих его производительность.
3. Для повышения качества воды использовать фильтры.
4. Регулярно выполнять техническое обслуживание. Делать это желательно перед началом отопительного сезона или, когда он закончится.

Техническое обслуживание

Во время технического обслуживания выполняется следующее:

1. Проверка системы вентиляции и состояние дымохода.
2. Чистка и промывка фильтров.
3. Промывание всей системы специальными моющими средствами, эффективно удаляющими различные отложения.
4. Проверка герметичности всех соединений и замена изношенных деталей.
5. Чистка горелки.

Соблюдение правил эксплуатации и регулярное выполнение технического обслуживания котлов, позволит снизить расход топлива, и значительно повысить срок службы агрегата.

Видео по установке газового котла своими руками

[Всего:    Средний:  /5]

Установка напольного котла — газ отопление вода электричество

    Основа системы отопления частного дома – напольный котел. От того, насколько правильно и тщательно выполнен его монтаж, зависит безопасность и комфорт жильцов. Новичку работаУстановка напольного котла по подключению этого устройства может показаться достаточно простой. На самом же деле действия монтажников подчинены требованиям множества нормативов. Любая забытая или проигнорированная «мелочь» создает серьезные проблемы в период эксплуатации.

О том, как должна выполняться установка напольного котла и какие этапы этого процесса требуют особого внимания, мы расскажем более подробно.

Готовимся к монтажу

    До начала монтажа в доме нужно установить радиаторы и выполнить разводку труб водоснабжения. Электрическая сеть, канализация и теплые полы также должны быть в работоспособном состоянии.

    Большой вес и высокая пожарная опасность агрегата требуют наличия прочного фундамента, качественной термоизоляции стен и пола. Стандартный вариант защиты – стальной оцинкованный лист, прибитый к несгораемому асбестовому картону. Облицовывая им стены, учтите, что противопожарный экран должен выступать за габариты котла не менее, чем на 10 см с каждой стороны.

    Нормы устанавливают минимально допустимый 10-ти сантиметровый зазор между отопительной установкой и несгораемой стеной. Для удобства осмотра и обслуживания рекомендуем увеличить это расстояние, чтобы к котлу можно было свободно подойти со всех сторон.

    Если пол достаточно прочный, но сделан из горючего материала, то его необходимо защитить от высокой температуры. Проще всего это можно сделать, выложив площадку из бетонных блоков общей высотой не меньше 10 см. Сверху ее накрывают стальным листом толщиной 0,8-1,2 мм.

    Опытные специалисты всегда тщательно проверяют новый аппарат. Начинают они со сверки его паспортных данных с информацией о технических характеристиках, нанесенной на корпусе. При выявлении несоответствий владельцу нужно обратиться к продавцу оборудования. После этого с котельной установки снимают заглушки и промывают трубы. Случайный мусор, попавший в них при сборке, может доставить неприятности на этапе пробного пуска.

Обустраиваем дымоход

    Сечение труб дымоходаМесто под дымоход должно быть определено заранее, до установки напольного котла. При этом следует учесть, что тип газоотводного канала должен соответствовать его конструкции. Для моделей с открытой камерой сгорания будет достаточно одинарной металлической трубы. Ее сечение подбирают исходя из номинальной мощности:

• до 30 кВт – не менее 14 см;
• 40 кВт и более – не менее 16 см.

    Турбированные котлы оснащают совмещенными дымоходами (коаксиального типа).

    Максимальная длина трубы, соединяющей агрегат с дымоотводным каналом, не должна превышать 25 см. От оконного проема ее должно отделять не менее 60 сантиметров. Это требование обусловлено тем, что при близком расположении к окнам часть дымовых газов может вернуться в помещение.

Последовательность установки

1. Безопасная и эффективная работа котельного агрегата зависит от целого ряда «мелочей». Одна из них – точность установки. Корпус устройства снабжается ножками, которые можно регулировать по высоте. Если таковых не имеется, то котел выравнивают, подкладывая под него кусочки стального листа. Качество выполнения этой операции проверяется строительным уровнем.
2. Отверстие в стене, в потолке или крыше здания, устраиваемое для пропуска дымовой трубы, должно быть немого больше ее диаметра. Воздушного зазора должно быть достаточно для заполнения герметизирующим материалом.
3. Подготовив отверстие, на выходной патрубок агрегата надевают адаптер-переходник и соединяют его с дымоходом. Использовать тонкий гофрированный алюминий в этом случае запрещено. Адаптер изготавливают только из листовой стали. После его установки на газоотвод ставят тройник и ревизию.
4. Монтируют прямые сегменты трубы. Для прохода через потолочную конструкцию и кровлю применяют специальные фасонные детали, снабженные противопожарными разделками. Горизонтальный участок газохода должен иметь уклон, позволяющий отводить конденсат. Его величину, как правило, указывают в техдокументации к котельному агрегату.
5. Оголовок дымохода снабжают металлической насадкой, защищающей его от попадания мусора и атмосферных осадков.
6. По мере наращивания трубы ее крепят к стене или к потолочному перекрытию. Для этого используют кронштейны, ставя их через 4 метра и хомуты (шаг установки 2 метра).

Подключение отопительного контура

    Одноконтурный агрегат подключается достаточно просто. Для этого к нему на резьбовых соединениях присоединяют две ветки магистрали: подающую и сливную (обратку). На этом этапе монтажа основное внимание следует уделить герметичности стыков. Для этого можно использовать льняное волокно (паклю), устанавливаемую на масляную краску, или современные герметизирующие составы.

    К двухконтурному агрегату кроме подключения к системе отопления нужно подвести воду из внутридомовой сети.

    Для защиты теплообменника котла от попадания накипи и грязи на обратную ветку ставят фильтр механической очистки. Если вода в вашей местности жесткая, то производители котловЗащита теплообменника котла рекомендуют ставить в контур отопления полифосфатный дозатор или ионообменный картридж. Альтернативный вариант – заполнение системы подготовленной (умягченной) водой.

    В обе магистрали (подающую и обратную) необходимо врезать запорные краны с быстроразъемными соединениями (американки). Их наличие позволяет отключить котел для проведения ремонта, не сливая теплоноситель из системы.

Подключение газовой трубы

    Нормативы разрешают выполнение данной операции специалистам, имеющим соответствующий допуск. Сначала на газовую магистраль ставится отсекающий кран, снабженный фильтром. Затем выполняется ее соединение с топливным патрубком котельной установки. Для этого используют медную трубу диаметром от 15 до 32 мм или гофрированный шланг.

    Герметизацию жесткого трубного стыка следует делать только на пакле. Монтажники утверждают, что другие материалы не обеспечивают необходимой степени герметичности. Для варианта с гибким подключением в накидной гайке обязательно должна быть прокладка из паронита.

    Завершается монтаж контролем качества всех соединений. Для этого используется мыльный раствор. О неплотности контакта свидетельствует появление пузырей.

    Работы по установке напольного котла завершает его подключение к однофазной силовой сети. Электроэнергия нужна циркуляционному насосу, управляющей автоматике и вентилятору (для турбированной модели). Напрямую включать агрегат в розетку не следует. Скачки напряжения следует гасить с помощью стабилизатора, установленного в линию электропитания.

Пробный пуск

    Ему предшествует заполнение магистрали отопления теплоносителем. Эту операцию следует выполнять медленно. В противном случае не удастся полностью вытеснить из контура воздух. Закачку жидкости завершают, когда давление в нем достигнет 2 атмосфер. Проверив все стыки на предмет отсутствия протечек, вызывают мастера газовщика. Он должен убедиться в том, что подключение котла выполнено правильно, проверить наличие тяги в трубе и разрешить подачу газа.

    Запустив агрегат в рабочий режим, нужно еще раз осмотреть все трубы, чтобы выявить возможные неплотности в газовых соединениях и места протекания теплоносителя.

Установка газового котла своими руками: технология работ и нормы

Дом по определению должен быть теплым. Способов сделать его таким множество. Однако каждый владелец стремиться сделать это наиболее экономичным и практичным методом. Один из таких вариантов – установка газового котла. Отопление газом выгодно и достаточно просто в монтаже и эксплуатации. Подключение приборов должны проводить только специалисты, но обустройство котельной, установку котла и т.п. можно провести и самостоятельно, сэкономив при этом приличную сумму.

Установку газового оборудования следует начинать с получения разрешительных документов и необходимых согласований. Нужно заказать проект газификации помещений, установки газового оборудования. Документ разрабатывается и утверждается специалистами из компании-поставщика газа. Познакомившись с проектом можно приступать к покупке необходимого оборудования, основные характеристики которого должны присутствовать в документе. Кроме того следует заключить договор о подаче природного газа. После этого можно заниматься непосредственно монтажом системы.

Оборудуем подходящее помещение для котла

Газовый котел – главный элемент отопительной системы. Для его установки потребуется грамотно оборудовать помещение. Оно должно соответствовать целому ряду строгих требований, нарушение которых влечет за собой значительные штрафные санкции и провоцирует несчастные случаи с самыми тяжелыми последствиями. Газ – взрывоопасная и горючая субстанция. Нужно быть с ним крайне осторожным.

Помещение, в котором устанавливается газовое оборудование, должно отвечать целому ряду требований. Основные характеристики комнаты-котельной представлены в виде схемы

Выбирая место для установки отопительного газового котла нужно учитывать следующие требования к помещению:

• в одной из стен должен быть оборудован канал для вывода продуктов сгорания;
• обязательное наличие естественного освещения. Минимальная площадь окна рассчитывается по формуле: на кубический метр объема комнаты – 0,03 кв. метра оконной поверхности;
• высота потолка минимум 2,5 м;
• планировка, обеспечивающая беспрепятственный доступ к котлу и вспомогательному оборудованию;
• наличие вентиляционной решетки, расположенной в нижней половине стены или двери. Площадь конструкции рассчитывается исходя из соотношения 8 кв. см решетки на каждый 1 кВт котла;
• объем – минимум 15 кв. м;
• огнестойкость стеновых конструкций – не менее 0,75 часа;
• наличие газоанализатора и реагирующего на его сигналы автоматического клапана, который перекроет подачу топлива в случае утечки газа;
• грамотно организованный дымоход, сечение которого должно соответствовать мощности оборудования;
• ширина двери не должна составлять меньше 80 см.

Нужно помнить, что установка газовых котлов мощностью менее 60 кВт разрешена в любом помещении, кроме тех, которые предназначены для проживания. Так же не рекомендуется устанавливать газовое оборудование в ванной комнате или санузле.  Двухконтурные приборы запрещено монтировать в кухнях. Если суммарная мощность оборудования не выше 150 кВт, его можно поставить на любом этаже здания. Приборы большей мощности могут располагаться только на первом этаже или в цоколе.

Многие предпочитают размещать газовое оборудование на кухне. В этом случае нормы, регламентирующие установку газовых котлов, требуют рассчитывать необходимую минимальную площадь исходя из того, чтобы на 1 кВт мощности приходилось как минимум 0,2 м² помещения. Если кухня совмещена с гостиной, обязательным становится и наличие газоанализатора, который сможет вовремя заметить возможную утечку газа.

Если позволяет мощность котла, газовое оборудование часто устанавливают на кухне, даже если это совмещенное с гостиной помещение. В этом случае наличие газового анализатора становится обязательной мерой предосторожности

Технология монтажа газового оборудования

Чтобы установка котла прошла без осложнений следует еще во время покупки оборудования обратить внимание на способ его крепления. Следует проверить комплектацию прибора и выяснить наличие крепежей. Если их нет, необходимо сразу купить подходящие. Кроме того при покупке оборудования обязательно проверяют наличие у него сертификата. При отсутствии документа возможны серьезные проблемы с регистрацией. Характеристики устройства и серийный номер, нанесенные на внутреннюю дверцу прибора, должны совпадать со сведениями, указанными в паспорте.

Вариант #1 — установка напольного котла

Прежде, чем установить напольный прибор следует подготовить для него место. Начнем с пола. Поскольку оборудование имеет большой вес, основание должно быть прочным. Возможно, понадобится залить стяжку. Пол, на который будет устанавливаться котел, должен быть выполнен из материала с несгораемым покрытием. Если это не так, поверх пола укладываются полые бетонные блоки высотой 100 мм и накрываются сверху листом металла толщиной 0,8 мм. Как вариант можно рассмотреть использование огнеупорных плит, разрешенных к использованию в таких целях.

Относительно стены прибор должен быть выставлен на расстоянии минимум 0,1 м, при условии, что покрытие выполнено из негорючих материалов. Если необходимо придвинуть прибор вплотную, стена должна быть огнеупорной. В этом случае выполняется изоляция основания кровельной сталью, которая накладывается на лист асбеста толщиной не менее 0,3 см. Изоляция должна перекрывать по периметру габариты корпуса прибора как минимум на 0,1 м. Все выступающие части арматуры котла или газовых горелок должны быть удалены от стен минимум на 1 м.

Оборудование устанавливается на подготовленную основу максимально ровно. Для проверки используется строительный уровень. При необходимости под ножки прибора подкладывается твердый негорючий материал. Котел подключается к дымоходу и внутридомовой отопительной системе. Чтобы предотвратить быстрое засорение теплообменника перед входом обратки устанавливается фильтр жесткой очистки. Если котел двухконтурный, производится подключение к трубопроводу с холодной водой.

Напольный газовый котел должен быть установлен на подготовленное основание. Пол при необходимости усиливается и устанавливается основа из негорючих материалов. Чаще всего это полые бетонные блоки высотой 100 мм, накрытые листом металла

Специалисты рекомендуют проводить установку котла так, чтобы его легко можно было демонтировать. На всех трубах, подведенных к прибору, устанавливаются запорные вентили. Они дадут возможность при необходимости демонтировать оборудование без нежелательного сброса воды из работающей системы.

Нужно помнить, что своими руками полный монтаж газовых котлов производиться не может. Обязательно должен быть приглашен сертифицированный специалист, который проверит правильность проведенной установки, выполнит оставшиеся необходимые мероприятия и произведет пуск системы.

Вариант #2 — подключение навесного оборудования

Грамотная установка газовых настенных котлов начинается с промывки внутренних трубок. В них во время сборки вполне мог попасть различный мелкий мусор, который необходимо удалить. Для этого с прибора снимают необходимые при транспортировке заглушки и под небольшим давлением пропускают через него воду. После промывки оборудование готово к установке.

Стена, где планируется закрепление прибора, должна быть очень ровной и достаточно прочной, чтобы выдержать котел и сопутствующие приборы. Если основание выполнено из горючих материалов, к нему крепится негорючая прокладка шириной не меньше 3 мм. В этом случае котел закрепляется на расстоянии как минимум 4,5 см от стены. Установленный прибор должен находиться на расстоянии не меньшем, чем 20 см от другого оборудования или легковоспламеняющихся материалов. Не рекомендуется размещать котел вблизи от окна или в небольшом стеновом проеме. Источник электроэнергии должен находиться вблизи от устройства.

Прибор закрепляется на планках, которые крепятся на стену на желаемой высоте. Обычно она находится в пределах от 0,8 до 1,6 метрах от пола. После закрепления устройства при помощи уровня проверяется горизонталь установки. Все выявленные несоответствия корректируются, иначе это может негативно отразиться на эксплуатации оборудования. Производится подключение к водопроводу. Перед этим обязательно снимаются заглушки с патрубков. На водяных входах желательно поставить фильтры, так теплообменник будет меньше засоряться.

Настенный газовый котел должен быть установлен ровно по горизонтали, точность монтажа обязательно проверяется уровнем. Иначе возможны проблемы с эксплуатацией оборудования, вплоть до возникновения аварийных ситуаций

Газовый трубопровод подключается к котлу только с помощью металлической трубы жестким соединением или через специальный сгон. Паронитовая прокладка используется обязательно. Непосредственное подключение системы производится только сертифицированными специалистами, которые проверят, насколько правильно установлен котел, и произведут запуск оборудования.

Отопление газом эффективно и экономично. Однако не стоит забывать, что газ потенциально опасен. Не нужно пытаться произвести самостоятельный монтаж газовых приборов без специальных знаний и навыков. Цена ошибки может быть слишком дорогой. Вне зависимости от того, кто установил оборудование, подключение проводят только специалисты газовой компании. Они же проверяют правильность произведенного монтажа. Не стоит экономить средства на услугах профессионалов. Даже если может показаться, что стоимость их работ слишком высока, поверьте, что жизнь и безопасность всех, кто проживает в доме, стоят намного дороже.

Оцените статью:

Поделитесь с друзьями!

Лучшие бытовые котлы для теплого пола 2021

Вот список лучших бытовых котлов для систем лучистого теплого пола. Список начинается с моделей с более низким коэффициентом полезного действия и простирается до высокоэффективных бойлеров излучающего теплого пола.

• Газовый котел Weil-McLain CGi серии 3
• Бесподобный котел серии MI
• Газовый котел New Yorker CGS-C
• Газовый котел Buderus G234X
• Peerless WB-90 Масляный котел
• Котел Utica Газовые котлы серии UB90-100 IV
• Navien NHB Газовый котел безрезервуарный
• Лаарс Талисман FT
• Газовые котлы CHS с наклонной планкой

Технические характеристики, особенности и стоимость каждой модели обсуждаются по каждой.

Если вы новичок в котельных системах, возможно, вам понравится наше подробное руководство по покупке котлов, в котором обсуждаются типы котлов, их производительность, стоимость и выбор котла, подходящего для ваших нужд.

Лучшие котлы с подогревом полов

Мы включили советы по выбору котла, который лучше всего подходит для ваших целей.

Примечание: В литературе по котлам термин MBH используется для обозначения 1000 БТЕ / час. Котел мощностью 100 Мб / ч потребляет 100 000 БТЕ / час.

Вот лучшие котлы для лучистого теплого пола от наименее эффективных до самых высоких.Как правило, чем ниже КПД, тем ниже стоимость котла, но тем выше будут эксплуатационные расходы. Наоборот. Это компромисс, как если бы вы сравнивали 80% -ные печи с 90-97% -ными печами.

Газовый котел Weil-McLain CGi серии 3

Это традиционный напольный котел типа «рабочая лошадка» в виде резервуара, построенный из чугуна там, где он больше всего необходим. Его КПД находится в среднем диапазоне, но это один из самых надежных и долговечных котлов на рынке.Они предназначены для домашнего и легкого коммерческого использования. Котлы CGi Series 3 производятся в США.

Характеристики: Котлы серии CGi, также называемые котлами Weil McClain Gold Series, представляют собой водогрейные котлы. Он выпускается в 7 моделях с диапазоном производительности от 50 до 233 МБ / ч на входе. Они идеально подходят для систем отопления любого размера, от обслуживания одной или двух комнат до целого большого дома.

КПД составляет от 82,7% AFUE до 85,1%. Котлы, работающие на природном газе (NG) и пропане (LP), доступны во всех типоразмерах.Требуется термостат на 24 В.

Внутренняя конструкция из чугуна со стальным основанием для исключительной прочности. Котлы Weil McClain CGi могут быть установлены с естественной или прямой вытяжкой.

Цена: Цена котла Weil McLain CGi Series 3 составляет от 1700 до 3100 долларов за единицу. Расходные материалы для установки и рабочая сила оплачиваются отдельно.

Weil McLain производит 10 серий котлов, включая безбакклерные и комбинированные котлы, которые могут использоваться в системах водяного / водяного теплого пола.Просмотрите их все в нашем Руководстве по покупке котла Weil McLain с характеристиками, функциями и ценами.

Лучше всего подходит: Этот котел вам понравится, если вы предпочитаете более низкую первоначальную стоимость агрегата без конденсации и хотите надежный традиционный котел вместо котла без резервуара.

Разница между конденсационными и неконденсирующими котлами объясняется в нашем Руководстве по покупке котлов.

Peerless Boiler Газовый котел MI серии

Бесподобный котел серии MI сопоставим с серией Weil McLain CGi.Внутренняя конструкция выполнена из чугуна, а КПД очень хорош для газового котла без конденсации. Это котел 35 лет в обслуживании.

Характеристики: КПД этой серии AFUE составляет 82% для самых крупных котлов и 85% для моделей меньшего размера. Производится в газовых котлах, работающих на сжиженном и природном газе. Пропановые котлы стоят на 200-300 долларов дороже, чем варианты, работающие на природном газе.

Система производит горячую воду, а не пар. Установки укомплектованы — дополнительное оборудование не требуется — и готовы к подключению к вашей системе водяного теплого пола.

Семь (7) моделей котлов серии PB / Peerless Boiler MI, от MI-03 до MI-09, в диапазоне от 70 до 260 МБ / ч с шагом 35 МБ / ч. На любой размер системы водонагревательного отопления подойдет один котел.

Наш Обзор бесподобных котлов включает подробную информацию обо всех сериях, включая безрезервуарные и традиционные котлы, их мощности, эффективности, гарантиях и стоимости.

Цена: Стоимость котлоагрегата от 1875 до 4300 долларов. Установка и необходимые принадлежности оплачиваются отдельно.

Лучшее соответствие: Бесподобные котлы серий MI-03 — MI-09 имеют хорошую конструкцию и долговечны. Мы впечатлены чугунной конструкцией и прочными сварными швами. Гарантии выше среднего.

Поскольку эффективность снижается по мере увеличения размеров блоков, мы рекомендуем серию Peerless MI, если площадь системы теплого пола менее 2 000 квадратных футов. Он по-прежнему надежен, но менее эффективен для больших домов.

Стоимость котла ниже, чем у сопоставимой высокоэффективной конденсационной установки, а затраты на долгосрочное обслуживание и ремонт обычно ниже.Вот почему мы рекомендуем агрегаты без конденсации. Обратной стороной является то, что эксплуатационные расходы выше, так как эффективность ниже.

Газовый котел New Yorker CGS-C

Если вы предпочитаете мощность пара горячей воде, серия New Yorker CGS-C — очень хороший выбор. Доступен в широком диапазоне размеров для приложений от малых до крупных.

Мы рассмотрели всю линейку котлов New Yorker, поэтому вы можете сравнить модели, характеристики и цены.

Характеристики: Серия CGS построена с чугунным теплообменником и горелками из нержавеющей стали, которые не подвержены коррозии в кислых дымовых газах. На теплообменник предоставляется ограниченная пожизненная гарантия. Общая гарантия на детали составляет 10 лет.

Это одноступенчатый котел, поэтому конструкция проста. Это означает меньше механических поломок и меньших затрат на ремонт, если он необходим. Он оснащен электронным зажиганием для надежного запуска и работает на природном газе или жидком пропане.

КПД этой линейки котлов составляет всего 82%, но компенсируется более низкой стоимостью и более длительным сроком службы, чем у большинства конденсационных котлов с КПД 95%.

Производимые модели имеют диапазон от 70 до 240 МБ / ч входной мощности. Производительность — это MBH, умноженная на эффективность.

Цена: В зависимости от ассортимента моделей, доступных у дилера или продавца по вашему выбору, стоимость будет составлять от 1650 до 3050 долларов.

Лучше всего подходит: Из-за более низкой эффективности мы рекомендуем этот котел для умеренного и теплого климата, а не для холодных северных регионов.Он отлично подходит для излучающего тепла пола и может использоваться для других целей, например для обогрева плинтусов или нагрева воды для бассейна или спа.

Кроме того, это не установка со сверхнизким выбросом NOx, поэтому ее нельзя использовать там, где действуют строгие стандарты выбросов.

Газовый котел Buderus G234X

Buderus G234X также называется Logano G234X. Мы включили его, потому что это один из лучших котлов большой мощности на рынке. Емкость на входе составляет от 160 до 266 МБ / ч, а на выходе — до 85% от этой емкости.

G334X — это котел, предназначенный для еще более крупных жилых и коммерческих помещений с моделями мощностью до 399 МБ / ч.

Характеристики: G234X — водогрейный котел, приспособленный для сжигания природного газа, но при установке его можно легко переоборудовать на пропан. КПД хороший при 85% AFUE.

Конструкция из чугуна для увеличения срока службы, а горелки — из нержавеющей стали. Изоляция более 3 дюймов защищает от потерь тепла в режиме ожидания, а технология горелки с предварительным смешиванием снижает выбросы.

Цена: 2950-4000 долларов. В серии G234X четыре модели.

Best fit: Этот котел предназначен для использования в больших домах и небольших коммерческих офисах. Эффективность хорошая, но невысокая, подходит для большинства климатических условий.

Если вы хотите узнать, что еще делает Buderus, ознакомьтесь с нашим обзором котлов Buderus. Он покрывает все серии и стоимость.

Peerless WB-90 Масляный котел

Это масляный котел среднего класса, который предлагает отличное соотношение цены и качества.Мы считаем, что это один из лучших масляных котлов для лучистого теплого пола. Эффективность отличная для продукта сжигания масла. Конструкция тяжелая для долгой жизни. Он подходит для множества приложений.

Характеристики: Серия WB-90 сжигает топочный мазут и имеет КПД до 90%. Это котлы с рейтингом Energy Star. Две модели имеют производительность 111 и 160 МБ / ч.

Горелки Carlin с удержанием пламени считаются одними из лучших в отрасли.

Цена: 4875-5500 долларов.Стоимость обусловлена ​​отличным КПД, большой вместимостью и конструкцией, работающей на жидком топливе.

Best fit: Как видно по цене, масляные котлы — самый дорогой тип. Это одна из причин того, что они используются только на северо-востоке, где сжиженного и природного газа не так много, как в большинстве регионов.

Эти котлы имеют среднюю и большую мощность для средних и больших домов, а также для небольшого коммерческого использования. Другие модели бесподобных котлов можно найти в нашем Руководстве по покупке бесподобных котлов.

Котел Utica Газовые котлы серии UB90-100 IV

Это качественный котел среднего КПД, хорошее сочетание более низкой стоимости, чем конденсационные котлы, но при этом разумных эксплуатационных расходов. Серия известна безотказной прочностью.

Характеристики: Существуют три модели малых и средних размеров: 50, 75 и 100 MBH. Максимальный КПД AFUE составляет 90%. Уровень эффективности соответствует требованиям Energy Star. Устройство работает на природном газе или жидком пропане, если установлен соответствующий порт для газа.

Конструкция теплообменника изготовлена ​​из литого алюминия, поэтому устойчивость к коррозии превосходит сталь. Он на одном уровне с нержавеющей сталью. Горелка с предварительным смешиванием изготовлена ​​из нержавеющей стали.

Зажигание горячей поверхности (HSI) надежно. Регуляторы как верхнего предела нагрева, так и отключения по низкому уровню воды защищают устройство от повреждений из-за перегрева. Utica Boilers предоставляет на агрегаты 15-летнюю гарантию, что выше среднего для отрасли.

Цена: 3300-3800 долларов.Между тремя моделями нет большой разницы в цене. По-прежнему рекомендуется правильно подобрать котел под размер вашей напольной гидравлической системы. Если вы собираетесь добавить в свою систему, имеет смысл скупить.

Лучше всего подходит: Это очень универсальный котел, подходящий для большинства домов площадью менее 3000 квадратных футов. Это также надежный котел, подходящий для небольших коммерческих помещений, таких как офисные помещения или небольшой магазин.

Navien NHB Газовый котел без резервуара

Это безбаковый котел с огромной эффективностью, работающий за счет конденсационной технологии.Конденсационный котел использует горячие выхлопные газы для предварительного нагрева поступающей воды, поэтому горелки расходуют меньше топлива, чтобы довести ее до нужной температуры.

Navien известна своими водонагревателями без резервуаров, и эта технология очень хорошо подходит для рынка водяного напольного отопления.

Характеристики: Серия Navien NHB имеет КПД 95% и соответствует требованиям Energy Star. Четыре модели: 55, 80, 110 и 150 MBH. Этот блок имеет регулируемую теплоемкость, поэтому вы не будете тратить энергию на перегрев воды в своей системе.У серии NHB есть диапазон регулирования 15: 1. Агрегат оборудован для работы с природным газом, но легко переводится на сжиженный газ. Теплообменник из нержавеющей стали.

Несмотря на то, что этот агрегат не имеет резервуара, он может подавать достаточно горячей воды для теплых полов и горячего водоснабжения, если он соответствует вашим требованиям. Защита от замерзания означает, что вы можете установить устройство в неотапливаемом помещении в помещении или на улице. Для более крупных приложений несколько устройств могут быть объединены вместе — всего до 16, что не типично для использования в жилых помещениях.

Navien предоставляет на котлы 5-летнюю часть и 15-летнюю гарантию на теплообменник.

Цена: от 1785 до 2050 долларов за единицу.

Лучше всего подходит: Если вы добились успеха с водонагревателями Navien без резервуара, и вам нравится их простота использования, NHB очень похож. Это также имеет смысл, если у вас ограниченное пространство для котла или вы должны установить его на открытом воздухе.

Лаарс Талисман FT

Это высокоэффективные комбинированные котлы, которые могут обогревать вашу систему пола и обеспечивать горячую воду для всех ваших кранов.Ваш выбор — настенные безбакклерные котлы и напольные водонагревательные котлы.

Характеристики : Комбинированный (комбинированный) котел, который производит горячую воду для теплого пола и горячего водоснабжения (ГВС).

Можно купить как настенные, так и напольные модели, работающие на природном газе или пропане. Оба стиля оснащены небольшим дополнительным резервуаром для воды, в которой поддерживается горячая вода для немедленного использования в системах обогрева полов или горячего водоснабжения. Это особенность, которая отличает эту серию от конкурентов.

Есть две модели: 140 и 199 MBH. Эффективность составляет 95% при использовании конденсационной технологии, которая максимально использует горячие выхлопные газы. Высокая эффективность означает, что возможны несколько стилей вентиляции, в том числе боковая вентиляция из ПВХ и полипропилена.

Агрегаты построены с нагревательными трубками с алюминиевым сердечником и гильзами из нержавеющей стали. Комбинация обеспечивает отличную теплопередачу и устойчивость к коррозии. Модуляция, или понижающая, на этих устройствах составляет 10: 1, поэтому вы создадите только необходимое тепло.

Серия Laars Mascot FT отличается низким уровнем выбросов NOx, поэтому может быть установлена ​​там, где действуют ограничения на выбросы.

Цена: 1725–2200 долларов за навесные шкафы. Напольные устройства, которые являются новыми для этой серии, стоят примерно на 1000 долларов дороже за модель.

Лучше всего подходит: Серия Laars Mascot FT разработана для средних и больших домов и небольших коммерческих объектов. Модели для настенного и напольного монтажа, а также выбор безбаккового котла или резервуарного типа дают вам возможность выбора.Обсудите их с опытным подрядчиком по котельным, чтобы выбрать лучший котел для ваших целей.

Газовые котлы CHS с наклонным ребром

Slant Fin входит в пятерку ведущих производителей котлов, а серия CHS — одна из лучших моделей этой марки.

https://www.pickhvac.com/boiler/slant-fin/

Характеристики: Эти до 95% AFUE. Серии CHS являются конденсационными котлами, поэтому достигаемые по КПД котлы производятся в широком диапазоне: 85, 110, 154, 175, 200, 250, 340 и 399MBH.

Серия CHS отличается низким уровнем выбросов NOx для регионов со строгими стандартами выбросов. В нем используется конструкция с дымогарными трубами, как и в других конденсационных сериях из этого списка. Модулирующая система сгорания — самый эффективный тип из имеющихся на рынке.

Slant Fin обеспечивает линейку Slant Fin CHS 15-летней гарантией.

Цена: 2625–8600 долларов за устройства в этом широком диапазоне моделей.

Лучше всего подходит: Серия CHS с наклонным ребром идеально подходит для всех, кто хочет иметь самые низкие эксплуатационные расходы по сравнению с любым бойлером.Широкий модельный ряд подходит для домов от маленьких до очень больших. Эти устройства подходят и для легких коммерческих помещений.

Комбинированный котел

для радиантного проекта | 2018-02-08

Вы помните, что в прошлом году в июльском выпуске мы обсуждали установку радиационных труб в бетонную плиту. Если вы помните, с коллекторами была проделана некоторая тщательная подготовительная работа, чтобы поставить их в нужное место и избежать повторной установки.

Итак, бетон залит, давайте установим котел.Но прежде чем мы это сделаем, давайте немного поговорим о бетоне.

Я встретился с подрядчиком по бетону и генеральным подрядчиком после установки труб и перед заливкой бетона. Бетонный подрядчик был тихим парнем; Я не верю, что он сказал хоть слово от себя. Единственный способ получить что-нибудь от него — это задать ему прямой вопрос и пять минут смотреть ему в глаза, пока он нехотя пробормотал трехсложный ответ. У меня нет проблем с людьми, которые не любят светскую беседу, но этот парень взял торт! Я искал каких-то заверений в том, что моя лучистая трубка не будет повреждена, а я ничего не получал.Тем не менее, с моей точки зрения, я объяснил необходимые процедуры. Я сказал им, что в трубке было давление, и если где-то возникла утечка, они должны были остановиться и позволить моему парню, стоявшему рядом, произвести ремонт.

Я покинул собрание, чувствуя себя немного обеспокоенным происходящим, но я ничего не мог с этим поделать. Конкретный парень был независимой птицей и собирался делать все, что ему хотелось. И только он один знал, что это было.

Результаты заливки были далеко не идеальными.Судя по всему, подрядчик по бетону решил сделать все 8624 SF за одну заливку, и у него не было рабочих рук, чтобы сделать это правильно. В некоторых местах бетон был высотой в дюйм, а в других — слишком низким. У некоторых водостоков нужно было отрезать дюйма бетона сверху и оставить без наклона, чтобы вода направлялась к ним. Но это еще не самое худшее. Через пару месяцев после заливки заметил довольно большой зазор в компенсаторах. Зазор возникает из-за усадки бетона по мере его высыхания, и это говорит мне о том, что они заливали бетон, чтобы намочить.Если бы мы не установили 6-дюймовые изоляционные рукава поверх трубок в местах компенсационных швов, трубки наверняка получили бы непоправимые повреждения, в результате чего вся излучающая система стала бесполезной до первого отопительного сезона.

Этот рукав над трубкой спас положение! Это говорит о том, что вы не можете позволить себе ничего оставлять на волю случая, когда дело доходит до излучающих трубок в бетонной плите.

Но перейдем к более интересным вещам. Я выбрал котел NTI VMAX153P. Комбинированный котел с дымовым теплообменником.В бойлер встроен небольшой водонагреватель на 16 галлонов. Он также поставляется с насосом котла и первичным вторичным трубопроводом, уже установленным в котле. Эти функции экономят время на установку, а также сокращают пространство на стене и полу, необходимое для установки. Это хорошо, потому что пространство было дорого. Мне предоставили комнату размером 10 на 8 футов для котельной, ГВС, водопровода и, о, эй, мы также ставим там ванную комнату!

Почему люди продолжают поступать с нами так?

Думаю, это потому, что мы им позволили.Нагревательное оборудование становится все более компактным, а наши методы прокладки трубопроводов совершенствуются, занимая все меньше и меньше места. Каждый раз, когда мы поднимаем планку с более аккуратной и плотной установкой, отнимается больше места.

Входящая вода для бытового потребления поднимается снизу слева. Он обеспечивает питание встроенного водонагревателя косвенного нагрева, а также PRV в систему котла. Затем ГВС выходит из нижней части непрямого трубопровода и направляется влево вверх к потолку.

На рисунке ниже показаны излучающие коллекторы и трубопроводы котла.Коллекторы были прикреплены к импровизированному забору и герметизированы перед заливкой бетона. После того, как здание было возведено и установлена ​​стеновая плита, мне оставалось только прикрепить кронштейны коллектора к стене. Немного дополнительного времени, потраченного на измерения и выравнивание, избавили меня от необходимости ослаблять и повторно присоединять все эти трубки, чтобы правильно расположить коллекторы.

Система имеет четыре зоны излучения; два из них очевидны. Каждый из этих лучистых коллекторов представляет собой зону.Большой коллектор имеет 5/8-дюймовые трубки, расположенные на расстоянии 18 дюймов, и покрывает наибольшую площадь в квадратных футах. Меньший коллектор также имеет трубки диаметром 5/8 дюйма, но эти петли расположены на расстоянии 15 дюймов. В нижней части рисунка B вы видите две полудюймовые петли черного PEX, входящие в пол. Эти петли обслуживают две ванные комнаты. Каждая ванная — это, так сказать, своя зона. Управление этими зонами осуществляется не с помощью термостата и зонного клапана, как в случае с большими зонами, а с помощью TRV, установленных непосредственно на каждом контуре.В одном контуре есть оператор прямого монтажа, а в другом — привод с оператором удаленного монтажа. Оператор удаленного монтажа находится в соседней ванной комнате и подключен к приводу через капиллярную трубку.

Использование TRV таким образом — отличный метод для достижения микрозонирования без коротких циклов работы котла. Вот как это работает. Две большие зоны имеют термостаты и могут посылать сигнал на нагрев котла. Котел работает по кривой ODR, что означает, что он будет пытаться соответствовать требованиям к тепловой нагрузке здания, регулируя температуру подаваемой воды пропорционально температуре наружного воздуха.В свою очередь, это означает, что котел и системный насос будут работать большую часть отопительного сезона, предоставляя микрозонам, управляемым TRV, доступ к потоку и теплу. ТРВ измеряют температуру в помещении и регулируют поток, проходящий через контур, открывая и закрывая клапан, на котором они установлены. ТРВ не могут посылать сигнал котлу на тепло, но, как объяснялось ранее, котел и системный насос в любом случае работают большую часть отопительного сезона.

TRV можно рассматривать как интеллектуальные устройства динамической балансировки, которые автоматически синхронизируют зону, которую они контролируют, с любой другой зоной, требующей тепла.

Это отличный вариант управления для дома. Особенно для тех небольших ванных комнат, которые действительно нуждаются в собственном контроле температуры, но имеют слишком маленькую зону, чтобы можно было включить котел и работать независимо.

Единственное предостережение: нужно соблюдать осторожность, чтобы поддерживать минимально возможную, разумно достижимую величину Delta-T в контурах излучающего теплого пола. Это проблема комфорта. Чем плотнее дельта-Т по контуру, тем более стабильной будет температура пола.Использование более широкого Delta-T может вызвать неравномерность температуры пола, которую можно почувствовать при ходьбе по полу босиком или даже в тапочках или носках. Вот почему так важно, чтобы температура подаваемой воды контролировалась с помощью внешнего регулятора сброса. Это позволяет TRV оставаться открытым и дальше, увеличивая поток и сужая Delta-T, тем самым нагревая пол с более постоянной температурой поверхности.

Такие методы, как использование TRV для микрозон, помогут продлить срок службы и эффективность нагревательного оборудования, а также убрать некоторые беспорядки в трубопроводах.Это сэкономит клиенту много денег по сравнению с альтернативными методами, такими как установка буферного резервуара для работы с микрозонами. Это не универсальный инструмент, который работает не во всех сценариях, но это бесценный инструмент, который нужно держать в своем арсенале гидравлических знаний.

Пока мы обсуждаем советы и рекомендации, вот еще несколько, которые помогут вам ускорить установку и сделать работу более аккуратной при загрузке. Аккуратная и профессиональная установка имеет большое значение для клиента. Если это механически надежная установка, но выглядит хаотично, клиент не будет выписывать вам чек с той же доброжелательностью, как когда вы дадите ему аккуратно распределенную установку

без лишних помех.

Взгляните на картинку ниже.Горизонтальная красная линия, которую вы видите, на самом деле является линией лазерного мела. Есть несколько производителей, которые производят самонивелирующиеся лазеры, которые наносят на стену как горизонтальные, так и вертикальные линии мелом. Это невероятно полезный инструмент для выравнивания труб и поддержания их ровно и прямо.

Если у вас его еще нет в грузовике, отправляйтесь в Home Depot или Lowes и купите его! Вы будете благодарить себя за это.

Переходим к следующему совету.

Я вижу много изображений установки котла, и я также вижу много установок в полевых условиях.Единственное, чего, на мой взгляд, часто не хватает, — это углов трубы. Подавляющее большинство имеет почти все, если не все, углы 90 градусов. Теперь я абсолютно ничего не имею против углов 90 градусов, но есть так много мест, где использование угла 45 градусов позволит сэкономить на трубопроводах и фитингах, а также улучшить внешний вид проекта.

Признаюсь, если вы не знаете формул или не имеете подходящих инструментов, выполнение некоторых из этих углов может быть обременительным. Первое, что следует помнить, это то, что все размеры трубопровода следует снимать от средней линии трубы.

Итак, вот что нужно сделать, чтобы найти длину трубы, когда вы делаете угол в 45 градусов. Во-первых, представьте себе квадрат. Затем проведите диагональную линию от одного угла квадрата к другому углу. Это разделит квадрат на два одинаковых равнобедренных прямоугольных треугольника. Прямоугольный равнобедренный треугольник — это тот, у которого один угол равен 90 градусам, а два других угла — четырем градусам. Этот треугольник — одна из самых простых геометрических фигур для математической обработки.

Чтобы найти отрезок треугольника, который будет вашей диагональной линией (длиной вашей 45-градусной трубы), все, что вам нужно сделать, это умножить длину одного из отрезков треугольника на 1.414. Возьмите результат этого упражнения и вычтите взлеты для фитингов на каждом конце. Затем у вас остается идеальная длина для отрезания трубы, и все, что вам нужно сделать, это сделать одно простое измерение. Отводы для фитингов — это расстояние от пересекающихся осевых линий фитинга до посадочного места, где конец трубы будет заходить внутрь фитинга.

Большинство производителей публикуют свои установочные размеры, в которых будут указаны все взлеты. Я использую Microsoft OneDrive, облачную систему хранения файлов.Среди множества других технических документов, которые я храню там, у меня также есть несколько каталогов размеров фитингов от различных производителей. Charlotte Pipe и Viega — одни из основных, которые я использую. Поскольку они находятся в облачной файловой системе, я могу получить к ним доступ со своего смартфона во время работы. Вы также можете скачать их, распечатать каталоги, вложить их в папку и хранить копию в своем грузовике. У всех нас есть свой способ справляться с этими вещами.

Давайте еще раз посмотрим на рис. B и рассчитаем длину трубы 1-1 / 4 дюйма под углом 45 градусов на обратной линии котла, которая соединяет вертикальную обратную линию, идущую вверх в котел, с горизонтальной обратной магистралью, возвращающейся из системы. .

Допустим, расстояние между осевой линией горизонтальной и вертикальной труб составляет 12 дюймов.

12 x 1,414 = 16,968

Теперь нужно вычесть взлеты. На одном конце у нас есть фитинг под углом 90 градусов; а на другом конце у нас есть фитинг под 45 градусов.

Вылет для фитинга под углом 90 градусов составляет 1,28 дюйма.

Вылет для фитинга под углом 45 градусов составляет 0,58 дюйма.

12 x 1,414 = 16,968

16.968 — (1,28 + 0,58) = 15,108

Таким образом, наша точная длина этой трубы — 15,108.

Поскольку наша рулетка показывает дроби, теперь мы должны преобразовать результаты во что-то, что мы можем использовать. Обычно я конвертирую в фракции 1/16 дюйма.

Итак, 15,108 дюйма.

. 108 x 16 = 1,728

Округлить до ближайшего целого числа в большую или меньшую сторону.

1,728 = 2

Что составляет 2/16 дюйма или 1/8 дюйма.

Что в итоге дает нам точную длину 15-1 / 8 дюйма, чтобы отрезать трубу.

Если вы привыкнете к этому, это самый быстрый и точный способ прокладки трубопроводов с углами. Есть также некоторые приложения, которые вы можете использовать на своем смартфоне, чтобы сделать расчеты быстрыми и безболезненными. Я использую один под названием Quick-Plumber.

Bosch Greenstar Напольный напольный газовый комбинированный котел FS 151 (природный газ / пропан) Конденсационный котел для жилых помещений

Bosch Greenstar Напольный (FS) Combi 151

Газовый напольный конденсационный котел Bosch Greenstar (FS) Combi 151 обеспечивает обогрев помещения и обрабатывает до 98 единиц горячего водоснабжения (ГВС).КПД 7% и входы от 36 до 151,6 МБ / ч! Новая линия конденсационных котлов Bosch Greenstar Floor-Standing (FS) разработана таким образом, чтобы предложить идеальное решение для отопления жилых помещений и горячего водоснабжения по доступной цене без ущерба для качества или экономии топлива. Серия 95% AFUE Greenstar FS разработана для модернизации напольных котлов из чугуна до сверхвысокопроизводительных конденсационных котлов при более низких затратах на установку за счет упрощения установки.

Напольные конденсационные котлы серии Greenstar FS занимают ту же площадь, что и существующие напольные котлы, без дополнительных затрат на строительство стены или перемещение котла на внешнюю стену.Коллектор с низкими потерями предварительно проложен под капотом без необходимости в первичном / вторичном трубопроводе, и они работают так же, как существующий котел. Электрические соединительные коробки (как высокого, так и низкого напряжения) удобно расположены на задней стороне котла для быстрого и легкого подключения. Варианты вентиляции включают 2-дюймовый полипропилен (ПП), гибкую трубку из полипропилена, концентрический комплект из полипропилена, ПВХ или ХПВХ. Эти котлы имеют упрощенное управление и не требуют программирования (регулятор FW200 продается отдельно).

В серии напольных конденсационных котлов Bosch Greenstar используется процесс сгорания, достигающий 98.КПД 7% и сокращение выбросов NOx, опережая нормативные требования SCAQMD 2012 г. (14 нг / дж), обеспечивая большую экономию энергии, внося вклад в более чистый воздух и лучшее качество жизни.

Напольные котлы Greenstar являются сертифицированной продукцией ENERGY STAR, и с рейтингом AFUE 95% они имеют право на получение федерального налогового кредита в размере 150 долларов США для газовых, пропановых или масляных печей или водогрейных котлов. На эти котлы также распространяются скидки на многие государственные, местные и коммунальные предприятия, такие как Gas Networks в Массачусетсе и Philadelphia Gas Works.Посетите веб-сайт DSIRE, чтобы найти скидки в вашем регионе.

Этот комбинированный котел может использоваться как для природного газа, так и для установок сжиженного пропана, в комплект входит комплект для переоборудования газа. Просмотрите этот комбинированный котел в каталоге Института кондиционирования, отопления и охлаждения (AHRI) с сертифицированным справочным номером 4444836.

Напольные напольные котлы Bosch Greenstar (FS) оснащены лучшими в отрасли конструктивными и технологическими компонентами, рассчитанными на долгие годы надежной работы. & оптимальная энергоэффективность.

Теплообменник Al-Si
Каждый блок оснащен теплообменником Al-Si, одобренным ASME, изготовленным из усовершенствованного сплава магний-алюминий-кремний, обеспечивающего повышенную гибкость по сравнению с традиционной нержавеющей сталью. Этот высокопрочный нагревательный блок устойчив к коррозии и спроектирован так, чтобы оптимизировать чистое горение на очень большой площади поверхности. Теплообменник имеет покрытие, которое предотвращает образование накипи, снижает потребность в обслуживании, поддерживает высокий КПД и продлевает срок службы котла.

Теплообменник из нержавеющей стали с покрытием
Все котлы Greenstar Combi оснащены высокопрочным пластинчатым теплообменником из нержавеющей стали с двойным проходом, обеспечивающим постоянную выходную температуру ГВС в зависимости от потребности. Этот теплообменник с большой площадью поверхности и передовыми технологиями позволяет котлу использовать более низкую температуру воды и конденсировать даже при производстве ГВС для большей эффективности и помогает уменьшить образование накипи в теплообменнике.

Узел полностью модулирующего вентилятора
Полномодулирующий вентилятор автоматически увеличивает или уменьшает свою скорость в зависимости от потребности в тепле, контролируя количество газа, поступающего в котел. Этот процесс, называемый модуляцией, препятствует тому, чтобы в котле было слишком мало или слишком много воздуха в агрегате для оптимального сгорания, обеспечивая высокую эффективность.

Heatronic III Управление котлом
Bosch Heatronic III, устройство, встроенное в котел, обеспечивает мгновенный доступ к кнопкам управления горячей водой и отоплением.Кроме того, он позволяет легко настраивать и тестировать множество индивидуальных функций и приложений устройства. Эксклюзивная функция блокировки клавиатуры предотвращает нежелательное вмешательство в управление.

CRC200 Комфортное управление комнатами
CRC200 действует как нервный центр системы отопления дома. CRC200 — это программируемый контроллер со встроенным датчиком температуры, который может использоваться в качестве регулятора котла или вместе с CZM100 Comfort Zone Manager в качестве комнатного контроллера.Он поставляется с подсветкой и имеет временную программу для нагрева и косвенного нагрева воды. Комнатный пульт управления Bosch Greenstar CRC200 (7738111034) входит в комплект всех настенных котлов Bosch Greenstar.

FW200 Управление котлом с компенсацией погодных условий
Цифровой термостат FW200 и управление сбросом котла наружной установки могут обрабатывать одну зону и могут быть запрограммированы на шесть периодов переключения в течение дня. FW200 можно установить внутри прибора или закрепить на стене в любом месте дома.Мгновенная обратная связь с конечным пользователем и встроенная диагностика позволяют без труда выявить рабочие проблемы. Система управления котлом с компенсацией погодных условий Bosch Greenstar FW200 (87182262150) является дополнительным аксессуаром как для настенных, так и для напольных котлов Greenstar. Обратите внимание, что контроллер котла с компенсацией погодных условий FW200 несовместим с диспетчером зон CZM100, комнатными контроллерами CRC100 и CRC200.

Трехскоростной встроенный насос Grundfos
Все напольные (FS) котлы Bosch Greenstar включают трехскоростной встроенный насос Grundfos.

Номер детали 7733600084, описание KWB42-3.

Bosch Greenstar напольный FS 57 (природный газ / пропан) для жилых помещений 57 200 БТЕ Газовый напольный конденсационный котел для обогрева помещений

Bosch Greenstar Напольный (FS) 57

Газовый напольный котел Bosch Greenstar (FS) 57 Конденсационный котел обеспечивает обогрев помещения с КПД до 98,7% и потребляемой мощностью от 12,9 до 57,2 МБ / ч! Новая линия конденсационных котлов Bosch Greenstar Floor-Standing (FS) разработана таким образом, чтобы предложить идеальное решение для отопления жилых помещений и горячего водоснабжения по доступной цене без ущерба для качества или экономии топлива.Серия 95% AFUE Greenstar FS разработана для модернизации напольных котлов из чугуна до сверхвысокопроизводительных конденсационных котлов при более низких затратах на установку за счет упрощения установки.

Напольные конденсационные котлы серии Greenstar FS занимают ту же площадь, что и существующие напольные котлы, без дополнительных затрат на строительство стены или перемещение котла на внешнюю стену. Коллектор с низкими потерями предварительно проложен под капотом без необходимости в первичном / вторичном трубопроводе, и они работают так же, как существующий котел.Электрические соединительные коробки (как высокого, так и низкого напряжения) удобно расположены на задней стороне котла для быстрого и легкого подключения. Варианты вентиляции включают 2-дюймовый полипропилен (ПП), гибкую трубку из полипропилена, концентрический комплект из полипропилена, ПВХ или ХПВХ. Эти котлы имеют упрощенное управление и не требуют программирования (регулятор FW200 продается отдельно).

В серии напольных конденсационных котлов Bosch Greenstar используется процесс сгорания, который обеспечивает КПД до 98,7% и снижает выбросы NOx по сравнению с нормативными требованиями SCAQMD (14 нг / дж) 2012 года, обеспечивая большую экономию энергии, обеспечивая более чистый воздух и лучшее качество жизни .

Напольные котлы Greenstar являются сертифицированной продукцией ENERGY STAR, и с рейтингом AFUE 95% они имеют право на получение федерального налогового кредита в размере 150 долларов США для газовых, пропановых или масляных печей или водогрейных котлов. На эти котлы также распространяются скидки на многие государственные, местные и коммунальные предприятия, такие как Gas Networks в Массачусетсе и Philadelphia Gas Works. Посетите веб-сайт DSIRE, чтобы найти скидки в вашем регионе.

Этот напольный конденсационный котел для отопления помещений Greenstar может использоваться как для природного газа, так и для установок сжиженного пропана. В комплект входит комплект для переоборудования газа.См. Этот конденсационный котел для отопления помещений в каталоге Института кондиционирования, отопления и охлаждения (AHRI) с номером сертификата 4444461.

Напольные напольные котлы Bosch Greenstar (FS) оснащены лучшими в отрасли конструктивными и технологическими компонентами, созданными на протяжении многих лет. надежная работа и оптимальная энергоэффективность.

Теплообменник Al-Si
Каждый блок оснащен теплообменником Al-Si, одобренным ASME, изготовленным из усовершенствованного сплава магний-алюминий-кремний, обеспечивающего повышенную гибкость по сравнению с традиционной нержавеющей сталью.Этот высокопрочный нагревательный блок устойчив к коррозии и спроектирован так, чтобы оптимизировать чистое горение на очень большой площади поверхности. Теплообменник имеет покрытие, которое предотвращает образование накипи, снижает потребность в обслуживании, поддерживает высокий КПД и продлевает срок службы котла.

Теплообменник из нержавеющей стали с покрытием
Все котлы Greenstar Combi оснащены высокопрочным пластинчатым теплообменником из нержавеющей стали с двойным проходом, обеспечивающим постоянную выходную температуру ГВС в зависимости от потребности.Этот теплообменник с большой площадью поверхности и передовыми технологиями позволяет котлу использовать более низкую температуру воды и конденсировать даже при производстве ГВС для большей эффективности и помогает уменьшить образование накипи в теплообменнике.

Узел полностью модулирующего вентилятора
Полномодулирующий вентилятор автоматически увеличивает или уменьшает свою скорость в зависимости от потребности в тепле, контролируя количество газа, поступающего в котел. Этот процесс, называемый модуляцией, препятствует тому, чтобы в котле было слишком мало или слишком много воздуха в агрегате для оптимального сгорания, обеспечивая высокую эффективность.

Heatronic III Управление котлом
Bosch Heatronic III, устройство, встроенное в котел, обеспечивает мгновенный доступ к кнопкам управления горячей водой и отоплением. Кроме того, он позволяет легко настраивать и тестировать множество индивидуальных функций и приложений устройства. Эксклюзивная функция блокировки клавиатуры предотвращает нежелательное вмешательство в управление.

CRC200 Комфортное управление комнатами
CRC200 действует как нервный центр системы отопления дома.CRC200 — это программируемый контроллер со встроенным датчиком температуры, который может использоваться в качестве регулятора котла или вместе с CZM100 Comfort Zone Manager в качестве комнатного контроллера. Он поставляется с подсветкой и имеет временную программу для нагрева и косвенного нагрева воды. Комнатный пульт управления Bosch Greenstar CRC200 (7738111034) входит в комплект всех настенных котлов Bosch Greenstar.

FW200 Управление котлом с компенсацией погодных условий
Цифровой термостат FW200 и управление сбросом котла наружной установки могут обрабатывать одну зону и могут быть запрограммированы на шесть периодов переключения в течение дня.FW200 можно установить внутри прибора или закрепить на стене в любом месте дома. Мгновенная обратная связь с конечным пользователем и встроенная диагностика позволяют без труда выявить рабочие проблемы. Система управления котлом с компенсацией погодных условий Bosch Greenstar FW200 (87182262150) является дополнительным аксессуаром как для настенных, так и для напольных котлов Greenstar. Обратите внимание, что контроллер котла с компенсацией погодных условий FW200 несовместим с диспетчером зон CZM100, комнатными контроллерами CRC100 и CRC200.

Трехскоростной встроенный насос Grundfos
Все напольные (FS) котлы Bosch Greenstar включают трехскоростной встроенный насос Grundfos.

Номер детали 7733600077, Описание KBR16-3.

Напольные котлы — Ассортимент — Продукция

Энергетические напольные котлы De Dietrich

Напольные котлы De Dietrich устанавливаются в жилых помещениях (кухня, гараж, подвал). Они удовлетворяют потребности в отоплении и ГВС мощностью до 100 кВт.Напольный котел сочетает в себе производительность и повышенный комфорт и одинаково подходит для небольших и больших домов, как новостроек, так и реконструируемых.

В ассортимент напольных котлов De Dietrich входят котлы, работающие на жидком топливе, газе или твердом топливе (древесине или древесных гранулах). Напольные котлы также могут использоваться с возобновляемыми источниками энергии, тепловыми насосами или солнечными установками. Они прочные, изготовлены из чугуна или стали и используют два типа рабочих технологий: конденсационный или низкотемпературный.Напольные котлы De Dietrich отвечают требованиям энергосбережения, бесшумной работы, оптимального комфорта и полной надежности системы.

Преимущества напольных котлов De Dietrich

• Эвтектический чугун De Dietrich: всемирно известен своей устойчивостью к коррозии и термическим ударам
• Диапазон системы управления
• Долговечность и надежность: срок службы от 15 до 30 лет
• Адаптируется к любой ситуации для оптимального комфорта
• Гарантированная эффективность: высокая производительность, дополнительно повышенная для напольных конденсационных котлов

Напольный конденсационный котел: экономия энергии и защита окружающей среды

Напольный конденсационный котел работает за счет рекуперации тепла из водяного пара, содержащегося в образующихся дымовых газах, и обеспечивает большую теплопроизводительность при меньших затратах энергии.Утилизация скрытого тепла обеспечивает производительность до 109% напольных конденсационных котлов De Dietrich. Эти котлы позволяют лучше управлять потреблением энергии, сводя к минимуму выбросы загрязняющих веществ.

В сочетании с солнечной установкой, тепловым насосом или возобновляемой энергией на древесине конденсационный котел является одним из наиболее экономичных и экологически безопасных доступных вариантов.

Ознакомьтесь с ассортиментом напольных котлов De Dietrich

Модульная система панелей HydroShark® для теплого пола

Излучающие панели для пола HydroShark — это профессиональная модульная система, предназначенная для простой, надежной и легкой установки излучающего пола.Все, что вам нужно для установки, уже смонтировано на панели HydroShark.

Компоненты качества

В системах теплого пола

HydroShark используются только высококачественные компоненты и качественная сборка. В них используются только лучшие насосы, элементы управления и компоненты. Все сантехнические соединения спаяны с высокой точностью и испытаны под давлением. Стальная монтажная пластина имеет порошковое покрытие, а трубопроводы отполированы и имеют прозрачное покрытие.

Качественный дизайн и гидравлическое разделение

Панельные системы

HydroShark имеют близко расположенный тройник для создания гидравлического разделения между контуром котла и контуром нагрева эмиттера.Петли независимы, и каждая использует свой собственный насос. Это позволяет отдельно регулировать расход для каждого контура для достижения оптимальной производительности. Это намного лучше, чем в системах, в которых используется один контур как для котла, так и для тепловых трубок.

Модульность для максимальной универсальности системы

Панели

HydroShark обеспечивают максимальную совместимость с системами лучистого теплого пола. Панели доступны с котлом, встроенным в панель, или без него, что позволяет устанавливать котлы отдельно от отопительной панели.Это увеличивает как выбор котла, так и место установки котла. Компоненты HydroShark могут быть адаптированы для нескольких систем и при этом обеспечивать простую и профессиональную установку независимо от системы или места ее установки.

В основе системы HydroShark лежат панели Master и Pro. Pro Panels включает в себя электрический бойлер на панели для простой и невероятно легкой установки. Мастер-панели подключаются к отдельно установленному котлу, электрическому или газу, для максимальной гибкости установки котла.

Одно- и многозонные системы

Для однозонных систем достаточно Pro Panel или Master Panel (с отдельным бойлером). Для многозонных систем Pro Panel или Master Panel комбинируются с Zoning Panel. Панели зонирования HydroShark могут содержать до 4 зон. HydroShark имеет панели для многозонных систем, в которых используется зонирование насосов, клапанов или зонирование с приводами. Зонирующие панели доступны с одной температурой подачи жидкости и до четырех зон термостата.

Энергоэффективные насосы

В дополнение к стандартным моделям большинство панелей HydroShark также доступны с насосами с электронно-коммутируемым двигателем (ECM) для еще большей энергоэффективности.

Панели ECM, оснащенные насосом, снижают потребление энергии минимум на 50%. Если установлен автоматический режим, они будут автоматически анализировать систему отопления, находить оптимальную настройку насоса и постоянно корректировать работу в соответствии с изменениями спроса. Это снизит энергопотребление до 85%, обеспечивая минимально возможное потребление энергии без ущерба для комфорта.

Интегратор ГВС

Панель интегратора ГВС может быть добавлена ​​к главной панели для создания системы, которая будет подавать горячую воду по запросу без накопительного бака в дополнение к подаче тепла в излучающую систему.

Обычные системы контура котла, которые также обеспечивают горячее водоснабжение с помощью резервуаров, запускают котел на полную мощность, даже если лучистое отопление не требуется или потребность в горячей воде низкая. Все системы HydroShark модулируют, адаптируя мощность к нагрузке.Поскольку панель интегратора ГВС обеспечивает по запросу горячую воду без бака, система работает с максимальной эффективностью, даже если потребность в горячей воде невысока.

В панели интегратора ГВС используется пластинчатый теплообменник из нержавеющей стали, чтобы изолировать питьевую воду от остальной системы, чтобы предотвратить любую возможность перекрестного загрязнения.

Качественные котлы

Электрокотлы HydroShark

доступны в моделях от 7 до 36 кВт. Они являются неотъемлемой частью Pro Panels, предлагая простую и невероятно легкую установку.Их также можно установить отдельно и использовать в системе вместе с главной панелью.

Газовые котлы

HydroShark монтируются отдельно и соединяются с мастер-панелями. Существует 3 модели газовых котлов HydroShark: конденсационные 199 000 британских тепловых единиц, конденсационные 120 000 британских тепловых единиц и 115 000 британских тепловых единиц без конденсации. Газовые котлы доступны как в моделях LP, так и в моделях, работающих на природном газе.

Стоимость замены котла на 2021 год — Калькулятор затрат на реконструкцию

Если вы строите новый дом или делаете капитальный ремонт, установка бойлера вместо центральной печи обеспечит гораздо большую эффективность и улучшенный контроль температуры во всем доме.

Установка котла — один из самых эффективных и функциональных вариантов отопления всего дома. Средняя стоимость установки составляет от 6500 до 11000 долларов.

Мы рассмотрим цены на бытовые котлы и затраты на установку, а также энергоэффективность.

Что такое котел отопления?

Котел (газовый или масляный) в качестве теплоносителя использует воду. Вода нагревается внутри котла, а затем насос направляет ее по трубам, которые могут быть подключены к обогревателям плинтуса, трубам излучающего пола или радиаторам.

Котлы составляют около 1,5% всех систем отопления, установленных в США. На самом деле котлы и радиаторы устанавливаются в основном в северных штатах, где очень низкие температуры сохраняются в течение многих месяцев.

В большинстве случаев дома уже оборудованы радиаторами горячей воды и бойлерами, и домовладельцы их придерживаются. Следовательно, они ремонтируют или заменяют старые котлы, насосы, радиаторы, трубы и другие компоненты системы, которые повреждены или старые не подлежат ремонту.

Стоимость нового котла

Котел принудительный горячей воды стоит

В США домовладельцы потратили около $ 6 500–10 000 на установку отопительного котла.По сравнению со стоимостью топочной системы с принудительной подачей воздуха установка котла с радиаторами примерно в 3 раза дороже. Тем не менее, это превосходная система отопления в районах с продолжительной холодной погодой.

Ваша общая стоимость будет зависеть от:

— размер дома
— трудоемкость
— количество циркуляционных клапанов
— количество радиаторов
— другие части системы, такие как воздуховоды, трубы и т. Д.

Новые радиаторы стоят $ 100-500 каждый, в зависимости от их размера.Установка радиаторов плинтуса стоит $ 400–1300 в зависимости от количества радиаторов и сложности работы.

Если вы хотите установить теплый пол, рассчитывайте заплатить $ 3-7 за квадратный фут , в дополнение к затратам на установку котла.

Имейте в виду, что вам может потребоваться отремонтировать или полностью заменить старые водопроводные трубы, чтобы котел заработал. Средняя стоимость ремонта трубопроводов $ 550-1200 . Однако замена всей основной линии может стоить от 1575 долларов до 4900 , в зависимости от размера трубы и сложности труда.

Средняя цена котла

Установка или замена газового котла стоит от $ 3,000-7,000 или больше (включая оплату труда).

Полная стоимость замены будет зависеть от типа котла и сложности работы. Имейте в виду, что высокоэффективный газовый котел стоит как минимум на $, на 1000–2000 долларов больше, чем стандартный газовый котел.

В целом цена котла (масляного или газового) зависит от двух факторов: марки и эффективности (AFU).Этот рейтинг эффективности описывает, какая часть энергии котла фактически преобразуется в тепло, а не тратится впустую в реальных условиях.

Котлы стандартного КПД имеют AFU 80-85%.

Котлы с высоким КПД имеют AFU не менее 90%. Хотя они стоят на несколько тысяч долларов больше, чем стандартный бойлер, они также могут сэкономить до 30% на ваших расходах на отопление.

Масляный котел на стоит на 20-35% больше, чем на газовый.

Котел принудительный горячей воды стоит

Как определить правильный КПД котла для вашего дома

Если вы хотите точно определить мощность котла в БТЕ, которая приведет к максимальной экономии, лучше всего попросить специалиста по HVC провести ручной расчет J.Часто профессионалы делают это бесплатно в рамках предоставления вам сметы на установку котла.

Однако вот как вы можете сделать эту оценку самостоятельно:

— Если ваш дом расположен в холодном климате, ваш котел должен иметь выходную мощность не менее 50-60 БТЕ на квадратный фут

— Если в вашем доме много окон и дверей, а погода часто бывает холодной, 60 БТЕ могут быть более подходящими

— Плохая изоляция стен и крыши потребует более высокого выхода BTU.Если ваш дом плохо изолирован, подумайте о том, чтобы сначала провести эту модернизацию, прежде чем вкладывать средства в более мощный котел

.

— Если ваш дом находится в тени (вокруг много деревьев), вам потребуется более высокая мощность для обогрева вашего дома по сравнению с домом, который полностью открыт для солнечного света.

— Если вы живете в теплом климате, для вашего котла может быть достаточно 30-35 БТЕ.

— Для старого дома потребуется более мощный котел, чем для дома новой постройки.

Чтобы получить точную оценку, вы также можете использовать наш калькулятор нагрузки HVAC

Стоимость перехода с газового на масляный котел

Поскольку газовый котел значительно более эффективен, чем котел, работающий на жидком топливе, многие домовладельцы рассматривают возможность замены одного котла другим.

Если вы хотите перейти с масляного котла на газовый, вам следует выделить не менее $ 2 000 дополнительных на эту замену. Однако часто затраты на рабочую силу даже выше, особенно если речь идет о очистке окружающей среды.

Однако вы должны иметь в виду, что может возникнуть ряд дополнительных скрытых затрат:

При замене масляного бойлера необходимо проверить бак на возможные утечки, так как они представляют опасность для окружающей среды. Один только тест стоит около $ 500-650 .Кроме того, необходимо было проверить грунт вокруг резервуара, а это стоит $ 300-500 .

Если масляный бак расположен над землей, его демонтаж будет стоить $ 1,200-2,000 . Однако, если он расположен под землей, плата за удаление может достигать 3000 долларов.

В случае незначительного загрязнения почвы в результате разлива нефти его очистка обычно стоит долл. США 3 000–4,5 000 . Однако, если это более крупная работа, цена может достигать $ 10 000 .

В случае сильного загрязнения почвы очистка окружающей среды обойдется в десятки тысяч долларов. Нередко домовладельцы тратят до $ 90 000–1 000 000 на ликвидацию крупного разлива нефти.

Также помните, что когда вы переходите с масляного котла на газовый, вам нужно будет установить новый газовый кран и счетчик. Это стоит 1000-1700 долларов и выполняется вашей местной газовой компанией.

Подключение газопровода между счетчиком и вашим домом добавит еще $ 500–1100 к общей стоимости установки.

Хотя переход с нефти на газ может показаться очень дорогостоящим обновлением, следует помнить о нескольких вещах:

— газовое котельное оборудование значительно дешевле масляных котлов. Для качественных устройств разница в цене может достигать 4000 долларов

— цена на газ значительно ниже цены на нефть как источник тепла. Хотя в настоящее время нефть стоит недорого, ее цена может сильно колебаться и может вырасти, когда вы меньше всего этого ожидаете.

— установив газовый котел, вы избежите ржавчины масляного котла и образования разливов, что очень дорого обходится.

— если что-то сломается, масляный котел в ремонте дороже, чем газовый. Разница в цене может быть 250-500 $

Лучшие варианты газового котла

Котел принудительный горячей воды стоит

Вот лучшие газовые котлы, которые специалисты HVAC рекомендуют домовладельцам.

1. Отопительный котел Elite FT: настенный газовый котел с высоким КПД и мощностью до 97% AFUE. Он доступен в 6 моделях различных размеров, от 55 000 до 399 000 БТЕ. Теплообменник из жаротрубной стали из нержавеющей стали обеспечивает оптимальную теплопередачу. За последние 3 года Energy Star оценила Elite FT как самый эффективный котел. 3000–5200 долларов США

3. Котел Lennox GWM-IE: газовый модулирующий конденсационный водогрейный котел с возможностью настенного монтажа.Обеспечивает высокий КПД 95% AFUE. Этот агрегат имеет электронный регулятор розжига, который контролирует температуру воды. При необходимости он автоматически включает горелку. Также имеется горелка из коррозионно-стойкой сетки из нержавеющей стали. Обратите внимание: если вас интересует этот котел, вам необходимо найти местного дилера через веб-сайт Lennox, так как эти устройства не доступны у сторонних продавцов. 3000–4 500 долл. США.

3. Bosch Greenstar: газовый конденсационный котел с КПД 96.1% AFUE и помогает снизить выбросы закиси азота. Может быть установлен как отопительный или комбинированный котел. Доступен как напольный, так и настенный. 2400–3000 долл. США

4. Комбинированный котел Westinghouse: модулирующий конденсационный газовый котел со встроенной опцией нагрева воды. Настенный блок обеспечивает эффективность AFUE до 95%, а напольный блок обеспечивает эффективность AFUE до 93,2%. Имеет горелку из керамического волокна с высокой эффективностью сгорания и низким уровнем выбросов NOx. 2100–2300 долл. США

5. Наклонный сторожевой котел: газовый котел с КПД 84,4% AFUE. Он доступен в 5 размерах, от 34 до 150 MBH. Предлагает передовую технологию теплового наведения, которая отслеживает потребность в тепле, экономя ваши деньги на топливе. 1500–1800 долларов США

Топовые марки масляных котлов

Вот лучшие масляные котлы, которым доверяют профессионалы HVAC.

1. Конденсационный масляный котел Firebird — FB P90 HYDRO: уникальный агрегат, потому что это один из немногих действительно конденсационных котлов на рынке.Он имеет сверхпрочную изоляцию, обеспечивает 95 000 БТЕ и эффективность 91,5% AFUE. Такой высокий рейтинг сопоставим с рейтингом настенного высокоэффективного газового котла. 3 300 долл. США

2. Burnham PV8h5WT-TBWF Водяной / паромазутный котел: этот котел без конденсации имеет секционную чугунную конструкцию, несколько вариантов жидкотопливных горелок и интеллектуальную систему управления. Он обеспечивает эффективность AFUE 85,3% и выходную мощность 141 000 БТЕ. 3 700 долл. США

3.Buderus G125BE / 21 Logano 63 MBH: — это топовая конденсационная модель с КПД 90,7% и мощностью 63 000 БТЕ. Этот котел оснащен горелкой новаторской конструкции, которая горит при более низкой температуре и рециркулирует дымовые газы. В результате получается более полное сгорание с очень низкими выбросами оксидов азота и почти без сажи.

4. Жидкотопливный паровой котел с наклонным ребром TR-30-PZ: котел без конденсации чугунной конструкции, 84.Рейтинг КПД AFUE 15% и выходная мощность 101 000 БТЕ. Этот агрегат имеет больше БТЕ на секцию, чем обычные котлы. 2 300 долл. США

5. Паровой масляный котел Weil-McLain P-SGO-3: — это котел без конденсации, обеспечивающий 83,8% AFUE и выходную мощность 85 000 БТЕ. Простая чугунная конструкция и легкодоступная панель делают это устройство простым и быстрым в обслуживании. 2100 долл. США .

Преимущества котла перед топкой

Самым большим преимуществом котельной системы для отопления является ее эффективность, простота и универсальность.

Обычно для нагрева жидкости используется бойлер (газовый или масляный), который затем распределяется по системе труб в подпольные, настенные или плинтусные радиаторы.

Охлажденная вода возвращается в котел, нагревается и снова рециркулирует. Насос постоянно перекачивает воду из котла в трубы и обратно.

Причина, по которой котел более эффективен, чем печь, заключается в том, что жидкость является лучшим проводником тепла по сравнению с воздухом. Фактически, воздух считается очень плохим проводником тепла.

Теплопроводность воздуха составляет 0,024 Вт на метр по Кельвину. Для сравнения, проводимость воды составляет 0,58 Вт на метр по Кельвину. Это означает, что вода может поглощать и передавать выделяемое тепло намного лучше, чем воздух, поэтому вы будете терять намного меньше тепла и тратите меньше своих счетов за электроэнергию.

Может ли котельная охладить дом?

Стоимость печи с принудительным нагревом воздуха (дома площадью 1800 кв. Футов)

Оказывается, современные котельные системы отопления предназначены также для охлаждения.Они работают так же, как и при необходимости тепла, за исключением того, что в качестве теплоносителя используется холодная вода. Есть некоторые системы, которые только нагревают, поэтому, если вам также нужен кондиционер, убедитесь, что вы устанавливаете соответствующую систему.

Интересно, что многие домовладельцы понятия не имеют, что котельная может охладить их дом, и делает это более эффективно, чем система принудительной подачи воздуха. Это связано с тем, что большинство людей устанавливают котел из-за его преимуществ в отоплении, потому что другие системы не обеспечивают почти такой же уровень комфорта и эффективности.

Является ли отопление котлом более эффективным, чем приточный воздух?

Если вы хотите повысить энергоэффективность своего дома и снизить ежемесячные расходы на отопление, система водяного отопления дает наибольшее преимущество.

Министерство энергетики США рекомендует лучистое водяное тепло по сравнению с другими традиционными системами по ряду причин:

— более эффективен, чем отопление плинтусом, а также принудительное отопление горячим воздухом
— нет потерь энергии через воздуховоды
— может работать от различных источников энергии
— создает равномерное распределение тепла по полу, что является намного более удобный
— предлагает максимальную эффективность в домах с меньшими размерами комнат и более низкими потолками.
