Одноконтурный настенный газовый котёл: устройство и подключение

Если вы выбрали одноконтурный настенный газовый котёл, то будет вовсе не лишним знать и понимать принцип его работы, для чего, соответственно, представлять себе устройство котла. «Для чего? — возможно, спросит кто-то. — Ведь в случае поломки нужно обращаться в сервисный центр или газовую службу». Не обязательно. Кое-что можно отремонтировать и самостоятельно: то, что не связано с газовой частью котла, а относится только к системам отопления и/или водоснабжения.

Итак, если вы со мной согласны, поехали.

Как устроен одноконтурный настенный газовый котёл?

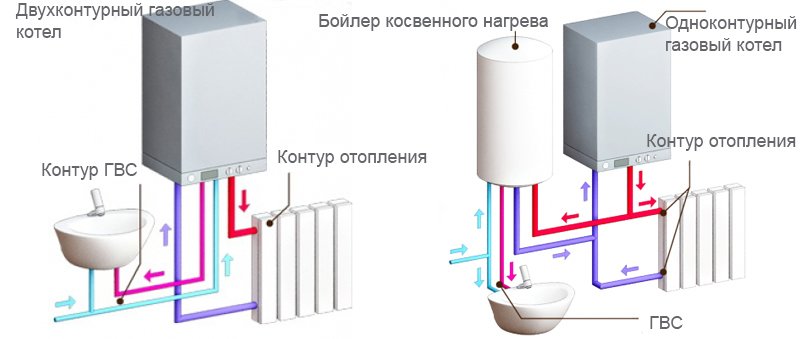

На следующей схеме показано устройство одноконтурного настенного газового котла:

1 – циркуляционный насос; 2 – расширительный бачок; 3 – теплообменник; 4 – газовая горелка; 5 – переключающий (трёхходовой) клапан

Внутри котла есть циркуляционный насос (1), который «гонит» теплоноситель в теплообменник (3). Под теплообменником находится газовая горелка (4), назначение которой объяснять не нужно. Нагретый в теплообменнике теплоноситель направляется в систему отопления (СО).

Очень важная часть котла – переключающий клапан (5). Он может быть в положении «на систему отопления» или «на бойлер» (Б).

Если к газовому котлу не подключен датчик температуры бойлера, то котёл работает только на систему отопления: включается-выключается либо по сигналу датчика в самом котле, либо по сигналу комнатного термостата.

Как только к котлу подключается датчик температуры бойлера, характер работы котла сразу меняется: главным и приоритетным для котла теперь становится бойлер, и пока вода в бойлере не будет нагрета до установленной температуры, трёхходовой клапан (5) не переключится на отопление. Но поскольку нагрев бойлера не очень длительный, мы этого не заметим.

Как подключить одноконтурный настенный газовый котёл к системе отопления?

Рассмотрим, как котёл работает, когда подключен только на систему отопления:

По рисунку это видно вполне наглядно, так что комментариев, полагаю, не требуется. Если котёл работает только на систему отопления, входы (1), предназначенные для бойлера, нужно заглушить (заглушками или кранами, которые, разумеется, должны быть закрыты).

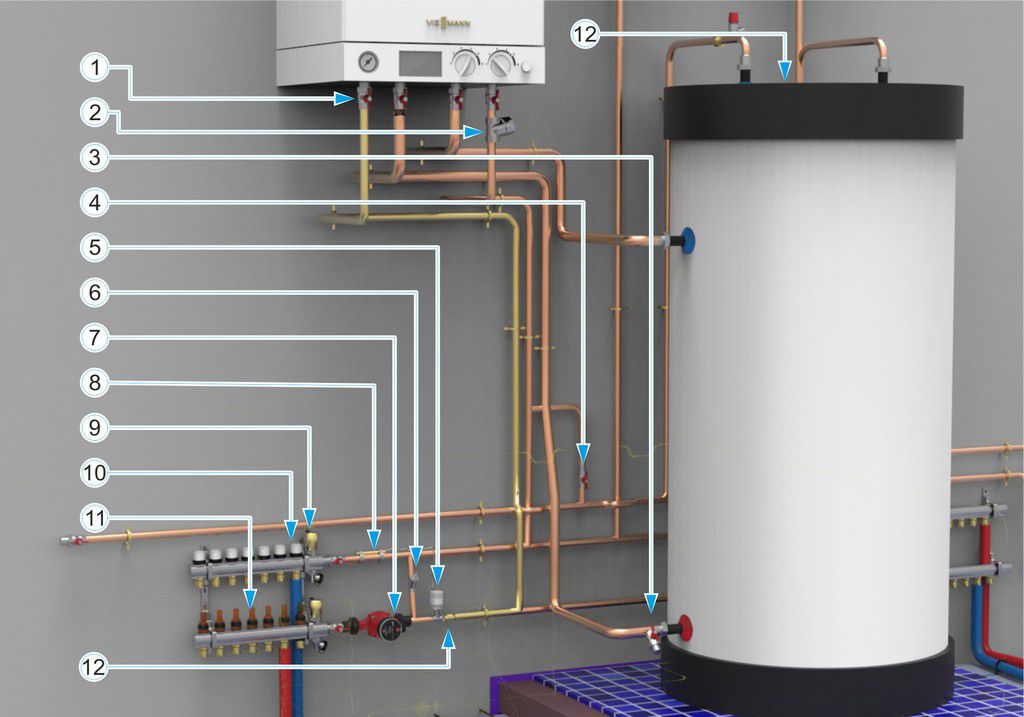

Как подключить одноконтурный настенный газовый котёл к бойлеру?

Возможно, не котёл подключают к бойлеру, а бойлер к котлу… ну да ладно, думаю, о чём речь всё равно понятно.

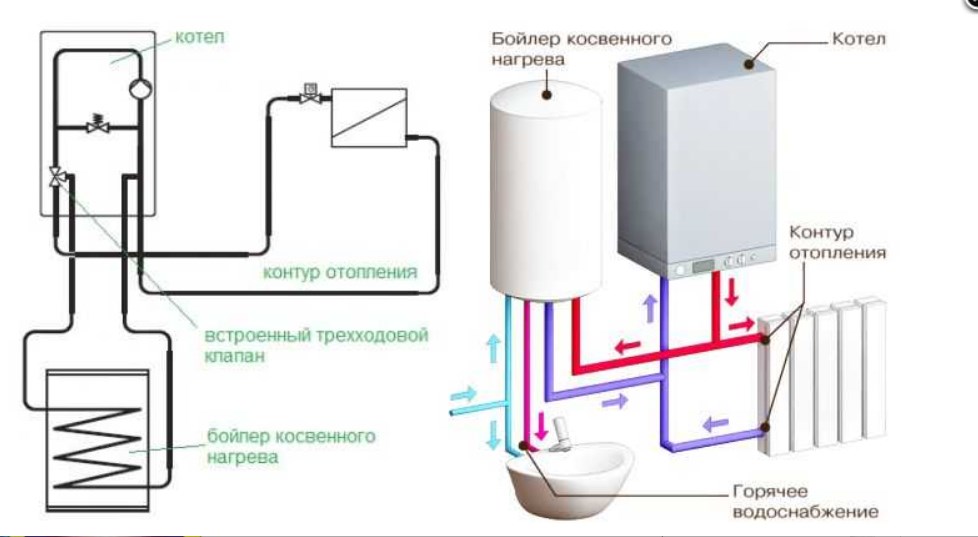

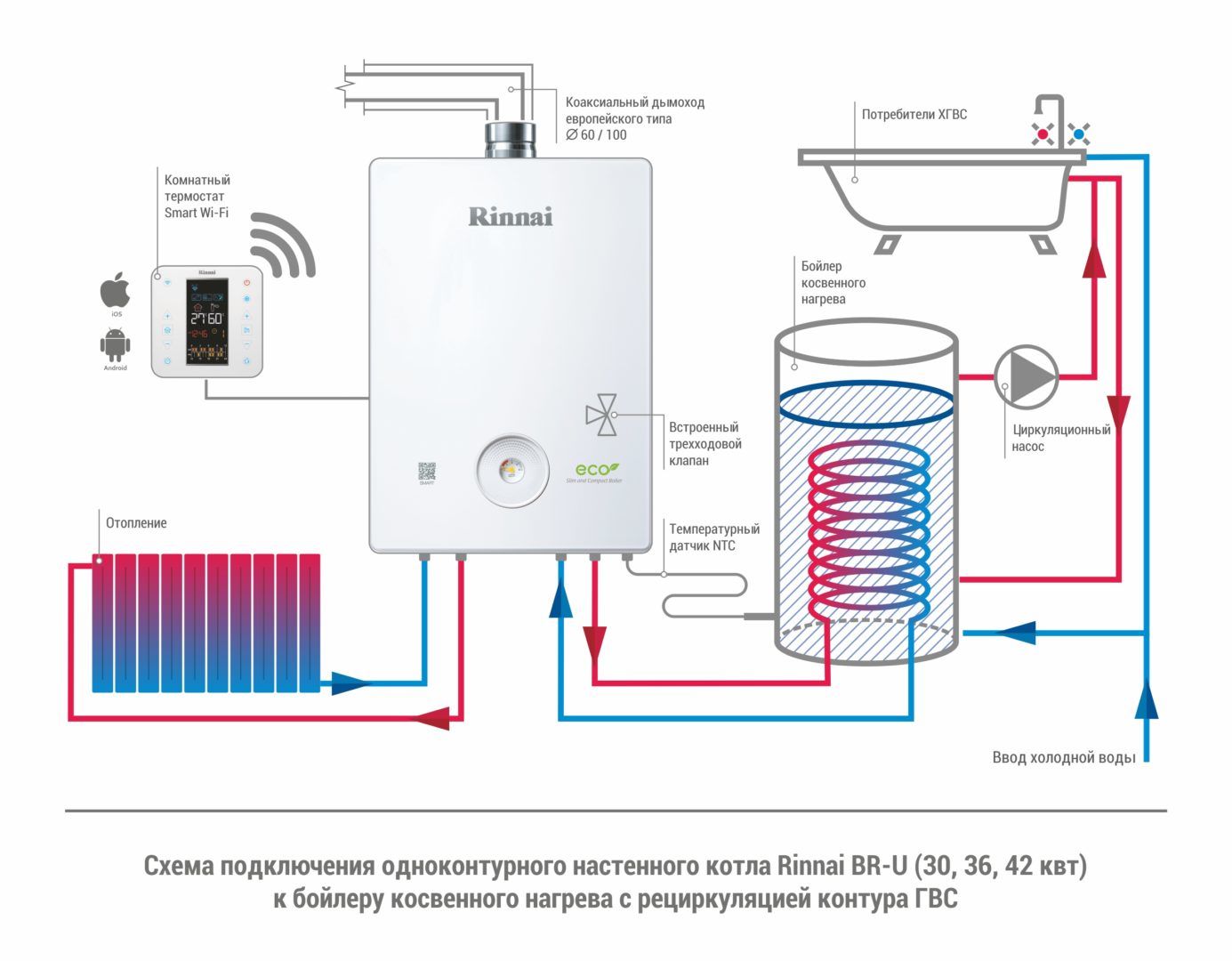

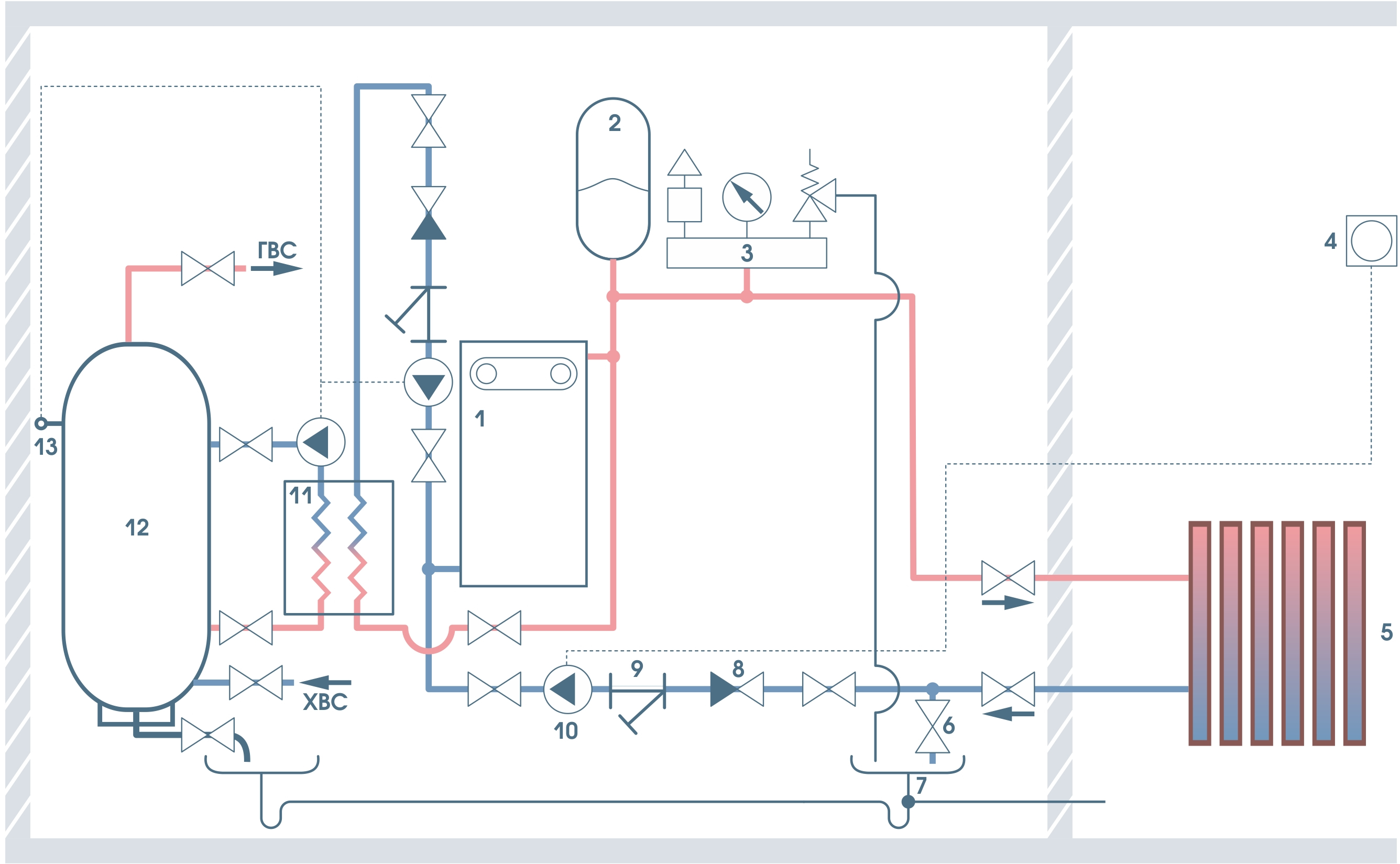

Итак, настенный котёл работает и на отопление и на бойлер, что иллюстрирует следующая схема:

Зелёная стрелка указывает на датчик температуры бойлера. Этот датчик устанавливается на бойлер, а подключается внутри котла. Как было сказано выше, в таком случае бойлер имеет приоритет при нагреве. Нужная температура воды в бойлере задаётся на пульте управления котла; как только вода в бойлере нагрелась до установленного значения, трёхходовой клапан переключается на систему отопления и в неё начинает поступать горячий теплоноситель.

Если есть комнатный термостат, то управлять котлом будет он, и котёл остановится при достижении в комнате заданной температуры воздуха. При отсутствии комнатного термостата котёл отключится, когда нагреет теплоноситель до нужной ему температуры. Поэтому для более экономичной работы котла лучше использовать комнатный термостат – чтобы котёл включался не когда теплоноситель подостынет, а когда прохладно станет именно в помещениях. Это продлит и ресурс самого котла.

Бойлер не должен быть установлен чересчур далеко от котла, чтобы не пришлось тянуть длинный трубопровод, чрезмерно увеличивающий гидравлическое сопротивление. Ну и провод датчика температуры бойлера обычно не длиннее 2 м.

Возможно, кому-то представленного здесь материала про одноконтурный настенный газовый котёл покажется не достаточно. Тогда другие статьи нашего сайта помогут заполнить оставшиеся пробелы — опробуйте поиск. Успехов.

одноконтурный настенный газовый котёл

Правильная схема правильного подключения газового котла к системе отопления: инструкция, этапы и фото

К подключению газового котла следует отнестись с серьезностью. Однако подобные работы обычно не сопровождаются сложностями, главное — соблюдать правила безопасности, чтобы работа отопительного оборудования не сопровождалась риском. Обусловлена простота проведения работ тем, что некоторая часть основных узлов обвязки входит в устройство на газу, среди них следует выделить:

  • расширительный бак;
  • насос;
  • группу безопасности.

Если проводить сравнение газового котла с твердотопливным, то для последнего вам необходимо будет приобрести перечисленные узлы, привести их в дом и осуществить подключение.

Алгоритм проведения работ

Перед обвязкой котла помещение необходимо подготовить. Далее осуществляется подключение дымохода. Если он коаксиальный, то его устанавливают перед монтажом отопительного оборудования на свое место. На следующем этапе нужно будет подготовить обвязку и подключить устройство, только после можно приступать к соединению газопровода.

Особенности установки и основные требования

Перед началом работы вы должны выбрать схему подключения газового котла. Если предстоит установить напольное оборудование, то перед началом необходимо проверить основание на прочность, при необходимости его укрепляют. Когда производится подключение настенного аппарата, его монтаж должен происходить после создания дымохода, фиксации кронштейна и навешивания самого устройства.

Дымоход может быть классическим или коаксиальным. В первом случае речь идет об устройствах, которые подходят для котлов с естественной тягой. Второй тип дымоходов предназначен для оборудования с принудительной тягой. Классические дымоходы изготавливаются из металлических стальных труб, которые дополнительно утепляются. Коаксиальные дымоходы собираются из труб, являющихся частью комплекта котла. Такие устройства сразу же присоединяются к отопительному агрегату.

Независимо от схемы подключения газового котла, вы должны соблюсти некоторые требования. Среди прочих следует выделить:

  • наличие датчика загазованности;
  • соблюдение расстояния между котлом и стенами;
  • наличие котельной при наличии напольного оборудования;
  • наличие прослойки из материала между стеной/полом, а также отопительным агрегатом.

Требования по безопасности

Если вы приобрели напольный котел, то его следует расположить в котельной, объемом больше 15 м3. В помещение должен быть отдельный вход, внутри должно быть окно, площадь которого составляет 0,45 м2. Важно обеспечить наличие вентиляции. В помещении должен быть датчик загазованности.

Прослойка из материала между полом и стеной, а также котлом, должна быть негорючей. Ближайшие газовые приборы располагаются в 20 см. Между соседними стенами и котлом следует выдержать расстояние от 30 см и больше.

Особенности традиционных схем

Схема подключения газового котла в частном доме может не предусматривать соблюдение некоторых правил, которые будут перечислены ниже. Их выполнение не обязательно, но может продлить срок эксплуатации котла и облегчить обслуживание системы. На водяные патрубки оборудования следует установить запорные шаровые краны. Фильтр очистки воды можно установить на трубу, по которой идет охлажденная вода. Это позволяет уберечь теплообменник от загрязнения. Ведь вещества, которые этому могут способствовать, идут из отопительной системы. Подобный фильтр устанавливается еще и на трубе холодной воды на 2-м контуре.

Иногда схема подключения газового котла в доме предполагает установку запорных шаровых кранов с обеих сторон фильтров, что облегчает их очистку. Обвязка может предусматривать наличие химического смягчителя воды, который снижает жесткость и исключает образование накипи в теплообменнике. Его можно расположить на трубе обратки.

При подключении оборудования к отопительной магистрали можно использовать разъемные резьбовые муфты и такие же трубы, которые ложатся в основу теплосети. Первые необходимы, если возникнет потребность в демонтаже котла. Благодаря этому целостность труб не придется нарушать. В отопительной системе есть нижний контур, на который устанавливается кран слива воды из отопительного оборудования. Благодаря этому из сети не придется сливать всю воду.

Любая схема подключения газового котла к отоплению предполагает наличие вентиля для слива воды. Его располагают на нижнем контуре сети. К линии подачи воды в систему следует подсоединить трубу подпитки. Это не позволит холодному теплоносителю поступать в раскаленный теплообменник. Правило должно быть соблюдено в отношении классических газовых котлов.

При наличии конденсационного устройство подводку лучше подсоединить к линии обработки. Запорный вентиль между группой безопасности и котлом не следует устанавливать. Это требование целесообразно в том случае, если узел входит в состав устройства.

Правильные схемы подключения

Наиболее простой схемой подключения газового котла отопления является прямое подсоединение устройства к отопительной системе. К патрубкам агрегата подключается подающая и обратная линия теплосети. Вышеописанные нюансы при этом следует соблюсти. Такая схема подходит для простых отопительных систем. Обычно они есть в квартирах и небольших частных домах. Такая схема подходит только тогда, когда используется котел с группой безопасности, расширительным бачком и циркуляционным насосом.

Если отопительная система довольно сложная и предполагает наличие высоко- и низкотемпературных элементов, для согласованности движения воды в доме схему следует дополнить гидравлическим разделителем. Среди упомянутых элементов следует выделить полотенцесушители, теплый пол, радиаторы.

Разделитель необходим для сглаживания влияния одних контуров на другие. Такая схема подключения газового котла подходит для того случая, если в доме есть отдельный циркуляционный насос на контурах отопительной системы. В теплый пол при этом включается насос, а в разводку радиаторов и труб — дополнительный насос.

Схема с дополнительным теплообменником

Если вы хотите гидроизолировать некоторые контуры системы, то можно использовать упомянутую в подзаголовке схему. Такая потребность возникает при использовании разных теплоносителей в контурах. Это указывает на то, что в одном контуре может двигаться вода, а в другом — антифриз. Схема подключения газового котла при этом будет выглядеть следующим образом:

  • теплообменник;
  • котел;
  • контуры теплосети;
  • элементы безопасности;
  • сливной кран;
  • кран подпитки на каждом контуре.

Теплообменник — это тепловой аккумулятор с тремя и более змеевиками. По одному будет идти нагретая в отопительном оборудовании вода, по другим — разные теплоносители. Из первого змеевика тепло будет передаваться через воду, в которой располагаются другие змеевики.

Наличие дополнительного теплообменника имеет пользу, которая заключается в возможности совместить закрытую и открытую системы. Последняя является наиболее безопасной для работы отопительного оборудования, тогда как первая — щадящей для радиаторов.

Схема с бойлером

Схема подключения одноконтурного газового котла может предполагать наличие бойлера косвенного нагрева. Реализовать эту затею можно, используя разные правила. Одна из технологий предполагает подключение бойлера параллельно. Для этого потребуется трехходовой клапан. Он должен располагаться на гибкой трубе, соединяющей патрубок подачи котла и батареи. Благодаря этому вода будет циркулировать по бойлеру и двигаться в обход. Такая схема сопровождается присоединением гибкой трубы к обратной линии. Первая будет отходить от бойлера.

Бойлер косвенного нагрева может включаться в схемы, где есть гидрострелка. Этот вариант подходит для систем, где количество контуров довольно велико. Для реализации необходимо выполнить одно правило, которое заключается в установке группы безопасности на контур с бойлером, куда подсоединяется еще и циркуляционный насос. Некоторые схемы могут предполагать последовательное подключение бойлера.

Если вы выбираете схему подключения двухконтурного газового котла отопления, описываемая тоже может подойти. Но ситуация с двухконтурным агрегатом имеет одно исключение. Систему горячего водоснабжения необходимо будет подключить ко второму контуру. Использовать бойлер косвенного нагрева благодаря этому не нужно, но здесь есть нюанс. Двухконтурное оборудование подходит для домов, жители которых потребляют малое количество горячей воды. Но когда объем потребления жидкости велик, второй контур не будет успевать нагревать ее. Смягчить ситуацию могут устройства с бойлером послойного нагрева или накопительным бачком.

Инструкция по подключению двухконтурного настенного оборудования

Схема подключения двухконтурного газового котла предполагает наличие отсекающего вентиля и фильтра на трубопроводе. Последний прибор будет обеспечивать чистоту воды в системе. Самостоятельной установкой вы тоже можете заняться. Для этого с помощью резьбового соединения прибор накручивается на патрубок трубы. Важно обратить внимание на стрелку на приборе, которая должна указывать на направление воды.

Схема подключения двухконтурного газового котла должна предусматривать отсекающий вентиль, который понадобится, если нужно будет перекрыть подачу воды для ремонта котла, замены или чистки фильтра. Далее следует подключить патрубки трубы и отопительной системы. Нужно будет осуществить установку отсекающих кранов, подсоединить их к котлу. Отсекающий кран должен быть шаровым.

Изучая схему подключения настенного двухконтурного газового котла, вы должны обратить внимание на то, что оборудование имеет в составе внутренний циркуляционный насос. Он будет отвечать за распределение тепла по радиаторам. Этот прибор требует особой обвязки. Настенный агрегат зависит от электроэнергии, поэтому отключение электричества будет снижать эффективность работы системы, что будет сопровождаться потерей тепловой энергии.

На последнем этапе подключения необходимо заняться трубопроводом газа. Для котла следует найти такое место, чтобы к газовой трубе он располагался ближе всего. Схема подключения настенного газового котла, однако, может предполагать использование специальных газовых шлангов. Но они не должны иметь большую длину. Лучше подвести трубу к месту монтажа отопительного прибора.

Описание схемы подключения и особенности установки напольного оборудования

Для начала котел устанавливается на свое место. Это может быть подиум из огнеупорной плиты или бетонное основание. Если в помещении деревянный пол, его накрывать металлическим листом, который выступает за корпус котла на 30 см по периметру. Для частных домов можно использовать другой вариант. Для отопительного прибора подготавливают углубление на 0, 30 м ниже уровня пола. Дно кармана заливается бетоном, а стенки отделываются негорючим материалом.

Для котла понадобится дымоход, для которого, в свою очередь, необходимо отверстие. Диаметр намеченных деталей необходимо проверить еще раз. Он должен быть несколько больше, чем сечение трубы. На выходной патрубок котла надевается переходной адаптер, который соединяется с дымоходом. Гофру при монтаже настенного оборудования использовать запрещено. Конструкцию закрепляют к стене или потолку хомутами и кронштейнами.

Схема подключения газового напольного котла на этапе подсоединения к системе отопления сопровождается подведением к отопительному оборудованию сливного и подающего трубопровода. Для одноконтурных устройств на этом работы заканчиваются, тогда как для двухконтурных агрегатов необходимо будет провести подключение к водопроводу.

Сначала следует заняться трубами отопления. Для защиты котла от накипи и грязи необходимо установить сетчатый фильтр. На обратку и на подачу устанавливаются отсекающие краны, что предотвращает завоздушивание батарей и делает ремонт отопительного прибора проще. Для уплотнения при соединении элементов важно позаботиться о герметизации. Например, в случае с резьбой можно использовать паклю или краску.

Процедура подключения котла к водопроводной магистрали практически такая же. Важно установить фильтр, чтобы в устройство не попали загрязнения. На водопроводные трубы устанавливаются отсекающие краны. Лучше использовать американки с разъемными соединениями, которые позволяют заменять изношенный узел довольно быстро. Кроме того, это облегчает монтаж.

В заключение

На этапе благоустройства здания требуется подключить отопительное оборудование. Если это газовый прибор, работы являются одними из самых ответственных. От качества монтажных работ и выбранных материалов будет зависеть комфорт в доме. Правильно выбранная схема обвязки способна защитить систему от перегрузок и обеспечить обогрев всех помещений.

Подключение котла к системе отопления – особенности технологии



От того, будет ли зимой нормально функционировать система отопления, зависит не только комфортность нахождения в помещении, но и, в буквальном смысле слова, выживание, поскольку при наших температурных условиях в не отапливаемом помещении зимой бывает отрицательная температура.

Для того, чтобы коммуникации работали нормально, нужно не только иметь топливо, но и правильно смонтировать сам контур. И очень важным этапом является подключение котла к системе отопления.

Рассмотрим нюансы подключения, в зависимости от типа оборудования.

Газовый котел

Газовые котлы сегодня являются наиболее популярными в связи с удобством использования, высокой экономичностью и другими преимуществами. Однако подключение такого котла как раз является процессом достаточно сложным и трудоемким.

Об особенностях их выбора и монтажа читайте здесь.

Впрочем, его вполне можно сделать собственноручно.

В процессе установки можно выделить такие этапы:

  • монтаж самого устройства;
  • подключение к водопроводу;
  • соединение с контуром;
  • подключение к газопроводу.

Схема монтажа настенного котла

Если нагреватель напольный, его необходимо просто установить согласно инструкции, составленной производителем. Если он настенный – его вешают на кронштейны, которые идут в комплекте с купленным вами котлом.

Для того, чтобы оборудование работало максимально эффективно, и в целях соблюдения безопасности его работы, необходимо соблюдать некоторые правила. Помещение, в котором устанавливается агрегат, должно проветриваться. Никаких приборов рядом с ним устанавливать нельзя. В том числе — и газовый счетчик!

Расстояние от пола до настенного котла должно быть не менее 80 см, от соседней стены до котла – не менее полуметра. Под потолок его также нельзя подвешивать.

Одноконтурный котел

В одноконтурном котле имеется только один теплообменник. Соответственно, его можно использовать либо для системы отопления, либо для подачи горячей воды.

К такому устройству подключают только две трубы:

  1. по одной вода будет поступать в него для нагревания;
  2.  по другой – выходить.

Для стравливания из системы лишнего давления подключают предохранительный клапан и расширительный бак. В открытой системе его подключают в самой верхней точке контура; в закрытой — на обратке, как можно ближе к котлу. Есть котлы со встроенным расширительным баком.

Материал в тему – как стравить воздух.

Если вы будете монтировать систему принудительной циркуляции, то насос ставят на обратке, чтобы горячая вода не испортила его механизмы.

Подробнее об одноконтурных котлах, их применении и особенностях смотрите в видео ролике ниже.

Двухконтурный газовый котел

Если вы хотите получить не только отопление, но  и горячую воду, вам понадобится двуконтурный котел (читайте о том, как правильно выбрать это оборудование). Два его контура никаким образом друг от друга не зависят. Первый будет поставлять нагретую воду в отопительную систему, второй – снабжать ею водопровод.

Двухконтурный прибор подключают к:

  • подаче газа;
  • подаче и обратке отопления;
  • подаче и обратке водопровода.

Процесс установки двухконтурного котла

После установки устройства его подключают в начале к отопительному контуру и водоснабжению, а только потом – к газопроводу. Схема подключения одинакова для всех двухконтурных газовых обогревателей. Расположение всех патрубков сходно.

Не забудьте установить на патрубок водопровода фильтр грубой очистки, который необходим для предотвращения забивания котла накипью и другим «мусором», который попадет в него током воды от батарей. Фильтр накручивают на патрубок обратки. Стрелочка, нарисованная на фильтре, должна иметь направление в сторону котла.

Следует также установить отекающий кран, позволяющий в случае необходимости (при поломке устройства или при необходимости выполнения работ по его техническому обслуживанию) отсоединить котел от коммуникаций.

Электрический  вариант

Особенности электрического нагревателя:

  1. меньше газового по размерам и по весу;
  2. меньше стоит;
  3. безопасный;
  4. не требует отвода продуктов горения;
  5. не нуждается в присмотре;
  6. легко устанавливается;
  7. не требует прокладки дополнительных коммуникаций.

Однако система отопления с электрическим котлом обойдется дороже в эксплуатации, и, к тому же, могут возникнуть проблемы с нехваткой выделенных мощностей. Говоря проще, провод питания, подведенный к вашему дому или квартире не способен необходимую для питания и нагревателя, и других электроприборов, мощность.

Еще одним существенным недостатком является то, что в случаях перебоев с электроэнергией ваша система окажется под угрозой замерзания.

Подключение электрокотла к системе отопления может быть однофазным либо трехфазным.  Обычно для приборов с мощностью до 6 кВт применяют однофазное подключение, для более мощных – трехфазное. Подключение входного патрубка всегда бывает нижним, выходного – как нижним, так и верхним.

Вначале подключают устройство к водоснабжению и отоплению, а только по завершении этих действий – к электросети.

Следует обязательно выполнить заземление. Для этого используют медный провод с сечением 4 мм и больше. Его подключают к нулевой клемме, находящейся внизу корпуса, установить УЗО и автоматы нужных номиналов, оборудовать выключатель.

После того, как устройство полостью включено в систему, можно набирать воду и проверять функционирование всего контура. Если ваша система является открытой, то необходимо после расширительного бака установить запорную арматуру.

Твердотопливный котел

Твердотопливный котел не имеет встроенных расширительного бака, группы безопасности, насоса. Поэтому необходимо их смонтировать со стороны отопительного контура.

Система отопления с твердотопливным котлом требует более квалифицированного подхода и к монтажу, и к эксплуатации.

При обвязке производители выдвигают некоторые требования к системам отопления:

  • В документации обязательно указывается допустимое значение давления и температуры. Нужно следить за тем, чтобы эти значения не были превышены.
  • Температура воды в обратке не должна быть выше 45°-50°С. В противном случае будет конденсироваться влага.
  • При создании системы с принудительной циркуляцией нужно подключить группу безопасности во избежание перегрева. Этот клапан открывает подачу холодной воды, и одновременно – сбрасывает лишнее тепло: таким образом не допускается превышение давления, тепло сбрасывается пропорционально доливке холодной воды. Баланс в системе не нарушается.

Чаще при использовании твердотопливных нагревателей делают принудительную систему, поскольку она позволяет с меньшими затратами поддерживать указанные в инструкции условия работы устройства, чем самотечная система.

Твердотопливный котел должен стоять на жестком основании, для которого делают стяжку толщиной 5 см и более, а под стяжкой должна находиться такая же по толщине подушка. Котел должен быть установлен абсолютно вертикально.

Открытый расширительный бак, как обычно, устанавливают в наивысшей точке контура. Дымоход должен иметь сборник конденсата (устанавливается снизу) и клапан. Следует также предусмотреть наличие люков для очистки канала.

Вам также понадобится бак аккумуляции энергии, поскольку твердотопливный котел – устройство инертное. Бак нужно тщательно совместить с котлом. В случае самотечной системы тщательно соблюдайте уклоны трубопровода.

На видео ниже мы рекомендуем вам ознакомиться с технологией, как подключить твердотопливный и газовый котлы в одну систему.

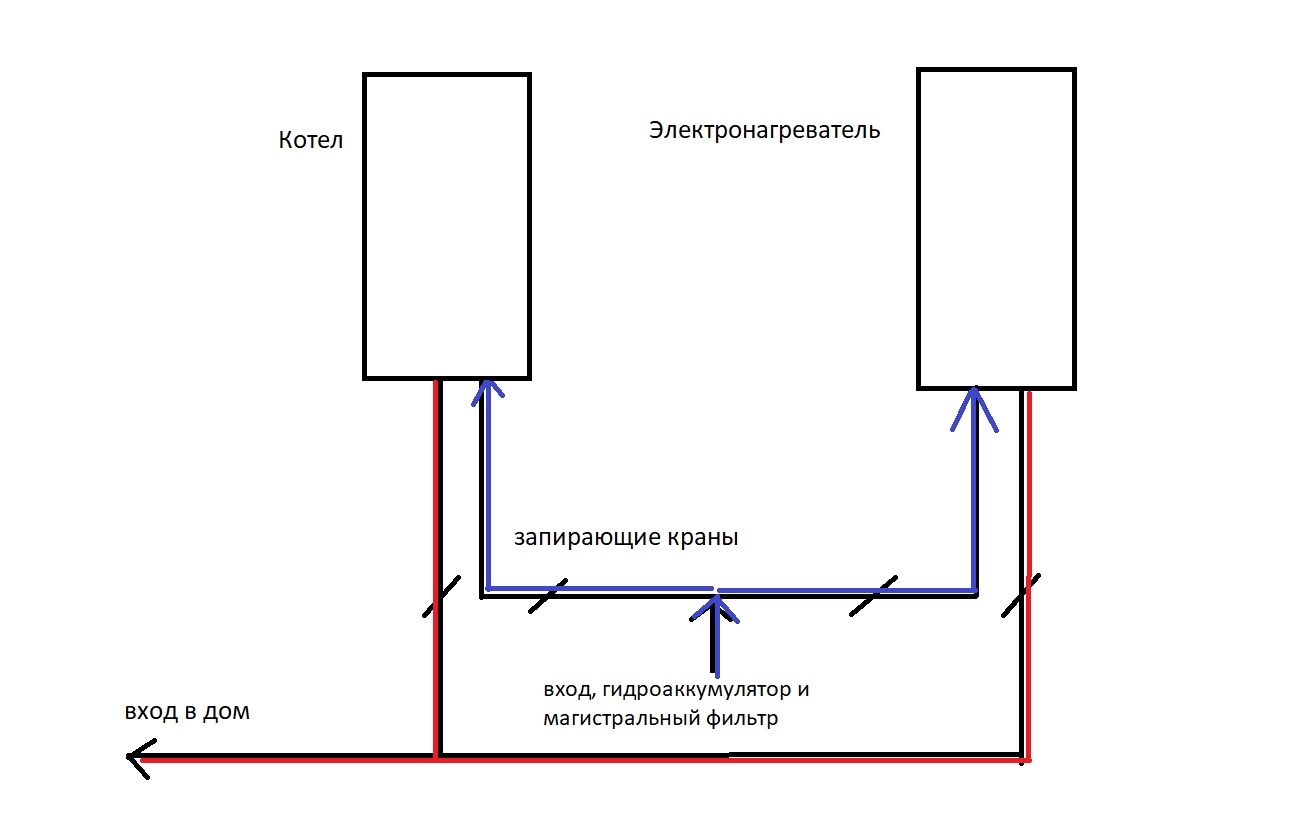

Два котла в системе

Иногда для «подстраховки» используют два котла в системе отопления.

В таком случае может возникнуть проблема: твердотопливные нагреватели работают только в открытой системе (по соображениям безопасности). Можно для объединения устройств в один контур использовать промежуточный теплообменник: вода, циркулирующая в контуре, подключенном к другому котлу, отделена от воды, нагревающейся при помощи твердотопливного нагревателя. Последняя протекает через теплообменник и отдает тепло той воде, которая циркулирует в другом (закрытом) контуре.

При использовании в качестве нагревательного элемента твердотопливного котла нужно следить за приращением объема воды. При неконтролируемом повышении температуры бак может наполниться полностью, а система не рассчитана на то, что объем воды в ней увеличится существенно. Поэтому дополнительно устанавливают специальный предохранительный клапан, который «стравливающий» излишки. Лишняя вода спускается в канализацию.

Надеемся, что материал был вам полезен. И у вас не возникнет вопросов по монтажу котлов различных типов. Будем сильно благодарны, если нажмете на кнопки социальных сетей, расположенных ниже. Также приглашаем вступить в группу Вконтакте.

выбор и монтаж, пошаговая инструкция,установка напольного двухконтурного газового котла.

Одним из основных условий комфортного нахождения в помещении является поддержание правильного температурного режима. Важно грамотно спроектировать систему отопления, выбрать оборудование и выполнить подключение двухконтурного газового котла.

Кто может производить подключение?

Для того чтобы газовый котел мог нормально функционировать, к нему необходимо подключить электричество (требуется не для всех котлов), газ и подвести воду. Часть вышеперечисленных работ вполне возможно сделать самостоятельно, не обращаясь за сторонней помощью. Как правило, подводка электроэнергии и подсоединение труб для воды не вызывает больших сложностей. Эти работы хозяева, в целях экономии, берут на себя.

А вот что касается подключения газа, здесь не должно быть никакой самодеятельности. Согласно действующему законодательству, подключение газовых котлов к газовой магистрали могут выполнять только организации, имеющие соответствующие разрешения и лицензии. Конечно, не за бесплатно. Берут они за свои услуги суммы вполне приличные. Однако без их «штампа», что все сделано правильно, Вас ждут неприятности. Поэтому, не советуем обходить данный пункт закона.

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

К каким котлам можно подключать

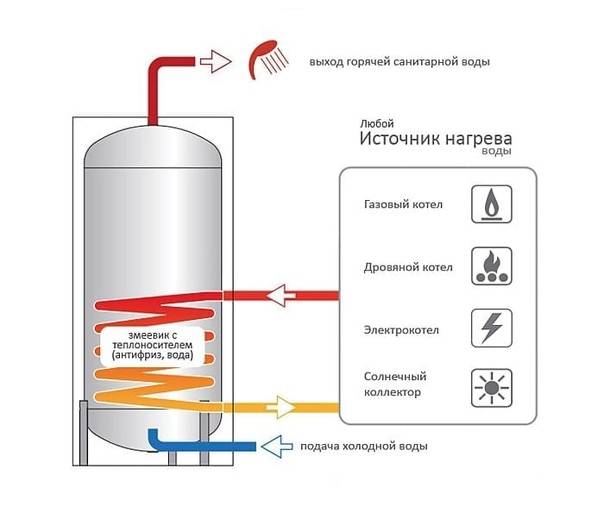

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Требования и правила установки газового котла

Простой отопительный газовый котел можно смонтировать своими руками. Подключением сложного оборудования должны заниматься только специалисты. К тому же существуют определенные правила установки, применимые как к простейшим приборам, так и к газовым системам с ГВС.

В частности, выхлоп должен быть направлен в отдельный вертикальный газоход (не путать с дымоходом!) а продукты горения могут проходить не более трех изгибов или поворотов трубы. Норматив длины горизонтальной части дымохода составляет не более 3 м, а отрезка трубы, соединяющего дымоход с котлом — не более 25 см.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

Нормы и требования

Далее вы узнаете о рекомендациях и правилах, прописанных в некоторых специальных документах, например, СНиП 42-01-2002 «Газораспределительные системы», а также СниП II-35-76 «Котельные установки», Правила проектирования автономных систем теплоснабжения СП-41-104-2000.

Здесь находится докладная информация о том, что разрешается и что запрещено делать во время инсталляции газовых систем. Главными условиями по монтажу котлов являются:

  • Размеры помещения предназначенного для монтажа должны превышать 4 м2, а высота потолков более 2,5 м;
  • Ширина дверей более 80 см;
  • Требуется наличие окна, с параметрами 0,15 м2 на каждые 5 м2 помещения;
  • Также должна быть хорошая вентиляционная система для непрерывного обеспечения горючести. Требуется разъем величиной с расчетом 8 см2 на 1 кВт мощности системы;
  • Радиус дымопровода выбирают в соотношении к мощности установки. В основном для обогрева зданий пользуются газовыми котлами с мощностью 30-40 кВт, с дымоходами 13 см и 17 см в диаметре;
  • Верх дымохода необходимо установить так, чтобы он возвышался над коньком на 0,5 м. Выводящий край коаксиального дымохода, нужно размещать с выступом от воздухозаборного более чем на 0,2 м;
  • Магистраль газопровода требуется только с труб, сделанных из метала. Другие трубы можно брать для соединения магистрали и самого котла;
  • Также на котел требуется поставить специальное устройство, которое обеспечит температурную и токовую безопасность;
  • В помещении, которое предназначено для монтажа, устанавливается газоанализатор;
  • Категорически запрещается монтаж котлов в подвальных помещениях, исключение становят только частные постройки. В многоэтажках монтаж выполняется только на кухне, а также в помещениях, оборудованных под котельную;
  • На всех котлах требуется установить газовые счетчики;
  • К комнате с котлом требуется подвести трубу с водой;
  • Перед проведением монтажных работ, в комнате обязательно выравнивается и штукатурятся все поверхности;
  • Запрещается устанавливать газовые котлы на легковоспламеняющиеся поверхности, а также в зданиях общежитий, на балконах и там, где отсутствуют оконные рамы;
  • Устанавливать котел требуется более чем на 15 см от стены и 20 см от потолка, с обязательным наличием панели теплоизоляции. Котел должен находиться на высоте более 90 см от пола.

Необходимые согласования для разрешения на установку

Следуя таким несложным требованиям можно без труда получить необходимые разрешения на монтаж газового котла. Хотя, желательно поподробнее изучить СНиП, поскольку это общие требования, и они могут меняться в зависимости от определенных случаев.

  1. Конечно же, кроме следования СНиПам, часто возникают и другие заботы, связанные с монтажом котлов двухконтурного типа. Часто приходится тратить много времени на различные разрешения по установке. Чтобы получить их, требуется:
  2. Для присоединения дома к общему газоснабжению, требуется получить техусловия на присоединение. С этой целью требуется составить заявление, в котором требуется отметить предположительное количество используемого газа. Обработка заявления займет до двух недель, и в результате вы получите необходимые техусловия по установке.
  3. Следующим этапом становится создание проекта по снабжению помещения газом. Он включает в себя схему монтажа котла, проведение газового провода и точки соединения. В зданиях частного типа, также требуется план размещения газовых коммуникаций на территории. Этой работой занимаются специалисты с инженерным образованием с лицензия на создание проектов такого типа. Связаться с организациями, занимающимися проектированием, можно без проблем через городское управление газоснабжения.
  4. Уже разработанный проект отправляют в управление Горгаза. На длительность утверждения проекта влияет сложность, и на это может уйти около трех месяцев. Также, кроме самого проекта, требуется наличие и других данных:
  • Технический паспорт котла;
  • Инструкция пользователя;
  • Документ, подтверждающий соответствие всем требованиям;
  • Заключение эксперта на соответствие газового котла нужным требованиям.

Перечисленные документы вам должны предоставить во время приобретения котла.

Бывает, что проект не принимают. Если это случилось, то вам предоставят соответственные документы, в которых будут указаны причины отклонения и перечень требуемых исправлений в проекте. Выполнив все указания, можно снова подавать заявление.

Схема обвязки настенного двухконтурного газового котла

Содержание

  1. Обвязка газового котла в системе отопления
  2. Подключение настенного котла к электросети
  3. Выбор дымохода для газового котла
  4. Подключение к газовой магистрали

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд.

Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников.

Важно

Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

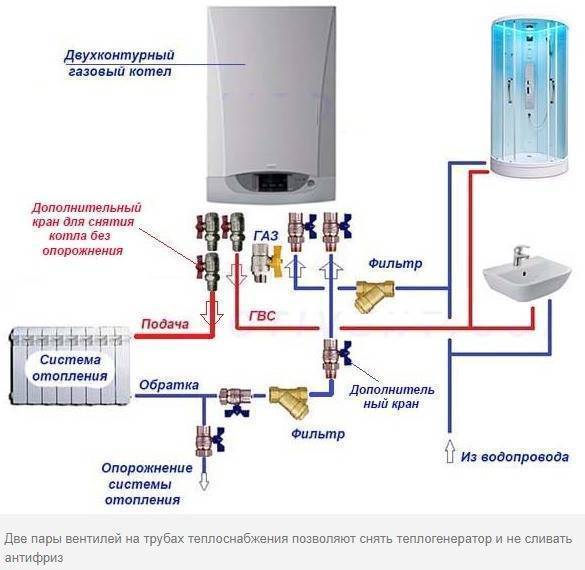

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ.

Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла.

Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно.

Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости.

Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Как подключить газовый котел к системе отопления?

Существует два больших вида и схемы отопления:

  1. Открытая однотрубная.
  2. Закрытая однотрубная/двухтрубная.

Рассмотрим их более подробно для лучшего понимания.

Открытая однотрубная схема

При такой схеме расширительный бак фактически открыт – он напрямую контактирует с окружающей атмосферой. В классической схеме обвязки котел находится внизу, а бак как можно выше. И чем больше разница высоты между баком и верхним радиатором отопления, тем лучше.

Большое преимущество (и одновременно недостаток) такой схемы – естественное движение теплоносителя. Он движется за счет силы земного притяжения. Когда он охлаждается, то опускается вниз, а при нагреве в котле вновь поднимается вверх.

У открытой однотрубной схемы есть два неоспоримых плюса:

  • она наиболее простая в реализации – ее можно сделать даже своими руками;
  • для работы отопительной системы не требуется электричество – теплоноситель движется самостоятельно.

Плюс это самый дешевый вариант, что для многих остается решающим фактором. Есть у нее и недостатки: довольно быстрое охлаждение теплоносителя в мороз, недостаточно быстрая его циркуляция, разница температур радиаторов, прочее. Кроме того, теплоноситель в открытой схеме постоянно контактирует с кислородом. Это провоцирует возникновение коррозийных процессов в трубопроводах.

Закрытая 1-трубная схема

В данном случае циркуляция теплоносителя происходит принудительно, что гарантирует более высокую скорость и равномерный нагрев радиаторов. Кроме того, здесь неважно, как бак расположен относительно котла. Но обычно их ставят рядом – чтобы не занимать лишнего места в двух разных помещениях.

Преимущества закрытой системы очевидны:

  • более чистый теплоноситель;
  • быстрая циркуляция;
  • удобство размещения элементов системы;
  • долговечность.

Но цена закрытых систем выше. А еще в них постоянно присутствует повышенное давление.

При такой схеме от котла отходит главная магистраль с большим диаметром. Она транспортирует горячий теплоноситель, а также собирает его после остывания. К двум меньшим трубам подсоединяются радиаторы. При такой схеме теплоноситель проходит каждый из радиаторов, отдавая часть тепла.

Существует два вида однотрубных систем:

  1. Проточная – без подающего стояка. В ней батареи с верхнего этажа соединяются с нижними.
  2. С байпасами – с радиаторами, соединенными стоянками. Здесь теплоноситель одновременно поступает в каждый радиаторов, дольше сохраняет тепло и в целом лучше обогревает помещения.

Закрытая 2-трубная схема

В данном случае первая магистраль подает нагретый теплоноситель, а вторая принимает его уже остывшим. Главный плюс такой схемы – равномерный нагрев всех радиаторов. Но можно выделить и другие:

  • гидродинамическая устойчивость;
  • возможность скрыть трубопроводы в полах, стенах;
  • отличная эффективность и возможность точно регулировать подачу теплоносителя.

Для таких систем существует несколько видов разводок. Теплоноситель в них может двигаться самостоятельно или принудительно – как и в открытой однотрубной системе.

Как подключить полотенцесушитель?

От того, насколько правильно будет установлен полотенцесушитель, зависит и его корректная работа, комфортный микроклимат и дизайн ванной комнаты.

В зависимости от состояния подводящей трубы и наличия навыков, все это может продлиться несколько часов или же затянуться, как минимум на день.

Как подключить полотенцесушитель лесенка

Любителям классики и того что попроще, не стоит заморачиваться и приобрести хромированный змеевик или П-образный полотенцесушитель, однако уникальности с таким решением ждать не стоит. Самый модный тренд, в котором одновременно сочетаются функциональность и изысканность, модель лесенка.

Здесь также очень много вариантов исполнения, от простых односекционных, до имеющих несколько секций, с возможностью поворота, монтируемых не только на стену, но и на пол и множество других.

Наиболее простые модели могут не потребовать вносить изменения в трубную разводку, но большинство лесенок, и особенно дизайнерские изделия, подразумевают нестандартную подводку и расстояние между входным и выходным фланцами.

Патрубки подведенные от стояка к месту подключения полотенцесушителя, должны размещаться точно напротив входящего и выходящего фланцев, при этом допускается лишь незначительная погрешность на высоту гребня резьбы.

Увеличение этого допуска возможно в том случае, если трубопровод выполнен из современных пластиковых труб, обладающих значительной гибкостью, без ущерба прочности. Подключение выполняется через шаровые краны, на входе и выходе полотенцесушителя.

Как подключить полотенцесушитель к стояку

Подключение полотенцесушителя осуществляется только после отключения подачи воды. Далее, в трубу выполняют врезку тройников. Если стояк выполнен из черного металла, то заодно меняют и его, предпочтительнее всего на пластиковую трубу, из-за удобства эксплуатации.

Не придется менять стояки из нержавейки, однако врезку в металл осуществлять значительно сложнее, из-за его жесткости.

Оптимальнее всего, с помощью обычной сварки установить металлические отводы, а к месту подключения полотенцесушителя уже вести пластиковый трубопровод, что позволяет избежать необходимости точно замерять соответствие между фланцами прибора и водопровода.

Очень важно, чтобы полотенцесушитель работал параллельно стояку, то есть при необходимости, можно было перекрыть подачу воды на него, без остановки стояка.

Игнорирование этого условия, а иногда хозяева при ремонте, специально вырезают участок на стояке между тройниками, может привести к прорыву, из-за значительно возросшего давления и гидравлических ударов.

Такой вариант подключения может выполняться только в том случае, если это предусмотрено схемой водо-, или теплоснабжения здания.

Если до этого полотенцесушитель питался от трубы ГВС, то к ней же должно быть выполнено и новое подключение, при этом допускается переход с питания от отопительной системы к ГВС, но не наоборот, ввиду разницы нормативных условий эксплуатации.

Как подключить полотенцесушитель к котлу

Когда в доме или квартире оборудована автономная система отопления, то возникает вопрос: «Каким же образом подключить полотенцесушитель?»

В настоящее время, все большее количество, не только владельцев частных домов, но и квартир выбирают именно этот вид отопления, из-за его гибкости и удобства.

Как правило, используются двухконтурные котлы, выполняющие отдельно подогрев для системы горячего водоснабжения и отопления, и здесь, подключение полотенцесушителя может быть выполнено по трем схемам:

  • к системе горячего водоснабжения;
  • к системе отопления;
  • смешанное подключение.

Дело в том, что контур подогрева воды работает исключительно, когда идет ее отбор из системы, то есть, по принципу газовой колонки. Котел автоматически перестает подогревать воду в отопительном контуре и переходит в режим подачи горячей воды.

Подключенный только к горячему водоснабжению прибор, быстро остынет, после окончания отбора, а питаясь от отопительного контура, он постоянно будет излучать тепло.

В то же время, не следует забывать, что отопление на лето отключается, поэтому наибольшее распространение получила именно последняя схема.

При помощи системы вентилей, организуют подвод одновременно от двух контуров. Летом, когда отопление отключено, полотенцесушитель питается от системы ГВС, в зимнее время, подача из контура подогрева воды перекрывается, а прибор работает не только на просушку, но и обогревает помещение.

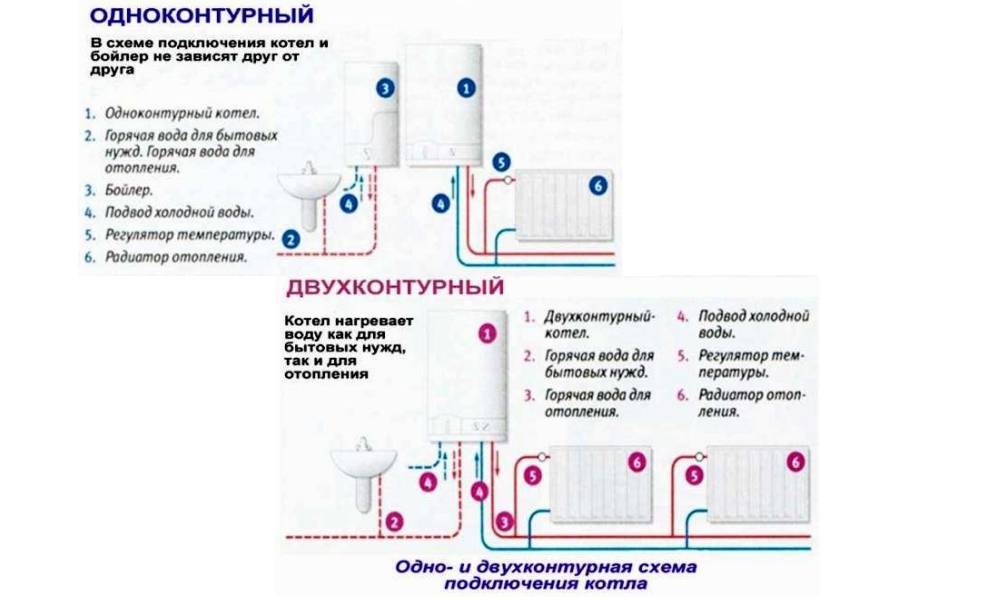

Подключение одноконтурного котла к системе отопления

Котел подключается к системе при помощи нескольких принципиальных схем. Какая из них будет использована зависит непосредственно от типа самой системы – открытая или закрытая, естественная или принудительная, наличие теплых полов и так далее. Немало важную роль играет и тип одноконтурного котла.

Особенностью подключения данного типа котла к системе состоит в том, что подключить к нему можно только две трубы. Одна будет служить для подачи в котел теплоносителя, другая – для выхода уже нагретой жидкости.

Сходство с другими конструкциями

Хотя конструкция двухконтурного настенного газового котла далека от простоты, но при более пристальном изучении работы входящих в ее состав узлов все оказывается не так страшно. Оборудование этого типа напоминает газовый проточный водонагреватель (особенно это касается наличия горелки и теплообменника). Все другие детали позаимствованы у одноконтурного котла настенного типа. Значительную позитивную роль играет встроенная обвязка, состоящая из расширительной емкости, циркуляционного насоса и группы безопасности.

Изучая принцип работы газового двухконтурного котла, важно иметь в виду, что смешивание воды из системы ГВС с теплоносителем не должно допускаться ни в коем случае. Для заливания жидкости внутрь отопительной системы имеется отдельная труба, являющаяся частью контура. Чтобы подготовить горячую воду, используется определенный объем теплоносителя, который двигается внутри вторичного теплообменника.

Монтаж котла

Этот процесс довольно простой. В случае если схема подключения отопления к газовому котлу подразумевает установку напольного отопительного прибора, устройство надежно закрепляется на полу согласно инструкции. Если корпус котла выполнен в настенном формате, то необходимо разметить на стене места для засверливания кронштейнов, на которых будет закрепляться отопительный прибор.

Чтобы монтаж прошел слажено, необходимо тщательно выверить все детали, правильно закрепить кронштейны и убедиться в соразмерности габаритов котла и подобранной поверхности.

Не стоит забывать про требования безопасности:

  • газовый котел должен быть монтирован в комнате с форточкой для проветривания;
  • вблизи него не должны находиться другие приборы;
  • при монтаже должно быть выбрано правильное место для установки;
  • обязательно наличие дымохода и вентиляции.

Подсоединение котла к контуру

Следующим этапом работ, которые предусматривает схема подключения котла отопления на два этажа или на квартиру, является обвязка прибора трубопроводом отопительного контура. Современные котлы оборудованы специальными патрубками, к которым подводится подача и обратка. Патрубки расположены близко к торцу котла и подключение к ним труб должно производиться в соответствии с рекомендациями из инструкции к прибору.

На данном этапе работ обязательно стоит использовать изолирующие материалы – герметики, которые надежно защитят места подключения трубопроводов к котлу от протечек. Еще одним рекомендуемым условием является установка на обратный клапан специального фильтра. Он призван защитить внутренние элементы котла от разрушительных примесей, которые находятся в составе теплоносителя.

Также подсоединение котла к системе отопления подразумевает монтаж запорной арматуры, а именно, отсекающих кранов, которые устанавливаются на трубопровод обратки и подачи теплоносителя. Такие краны пресекают попадание воздуха в систему и выливание теплоносителя из контура. В случае поломки котла они помогут провести ремонтные работы максимально просто. Если необходимо выбрать газовый котел для квартиры, тогда наша статья «Выбираем газовый котел в квартиру: обзор оборудования и правила установки» будет полезной.

Подсоединение котла к водоснабжению

Принцип работ на данном этапе аналогичен работам, рассмотренным в предыдущем разделе. Единственное отличие состоит в выборе другого патрубка, предназначенного для соединения с контуром центрального водоснабжения. Выбрав трубы, подходящие по диаметру, а также подготовив фильтры и запорные краны, можно приступать к работе.

Например, подсоединяя к магистральному трубопроводу котел Купер ОК 15 схема подключения отопления которого подразумевает использование разъемных соединений, для простоты монтажа, мастер может начать с поиска патрубков. Подведя трубопроводы водоснабжения к патрубкам котла, их необходимо подсоединить и изолировать. Если вода в водопроводе отличается жесткостью и наличием тяжелых примесей, рекомендуется использовать фильтры, которые должны периодически меняться.

Нормы и правила для котельной

Исходя из выбранного типа котла, важно обращать внимание на некоторые особенности, а именно :

  • Высота потолков. Если установка котла проходит в котельной, необходимо тщательно измерить расстояния от верха котла до потолка. Следуя государственному стандарту, предъявляемому к установке котлов в котельных, высота должна составлять не менее кухни эта цифра немного увеличена – 2. 5.м.
  • Электричество. Разумеется, подвод электричества необходим, так как по стандартам, в помещении, где проходит установка обязательно должна быть вода, а также подведен газ. Без учета этих требования, установка будет невозможна. Напряжение сети – не менее 220 Вольт.
  • Площадь. На любой тип котла – настенный или напольный необходима минимальная норма площади – 4 кв.м.
  • Пол. Напольное покрытие должно состоять из пожаробезопасных материалов ,которые устойчивы к любым воспламенениям и возгораниям. Желательно установить небольшой подиум или порожек .При установке настенных котлов необходимо убедиться в огнестойкости стен.
  • Окна, двери. Немаловажно учесть параметры окон, площадь которых рассчитывается на Ширина дверного проема должна быть не менее 80 см.

Котлы, зависимые и независимые от электричества

Напольные котлы могут быть как зависимые от электросети, так и работающие автономно от нее. К первому типу относятся почти все современные установки, особенно те, что имеют камеры сгорания закрытого типа. Запуск горелки происходит в результате воздействия электричества. Котлы, работа которых не зависит от наличия электричества, запускаются вручную и имеют пьезорозжиговую систему.

Второй вариант экономически выгоднее, да и в местностях, где наблюдаются перебои с электропитанием, лучше устанавливать энергонезависимый котел.

Напольные котлы желательно устанавливать на небольшой постамент

Поэтапное подключение газового котла

Монтаж колонки включает в себя следующие этапы:

1. Выбор места и крепление устройства на стену . При этом необходимо руководствоваться понятиями безопасности. Колонка должны быть расположена достаточно высоко, чтобы до нее не могли добраться дети или домашние животные.

Для ее установки в стену монтируются при помощи перфораторы дюбеля, на которых крепятся крючки. На крючки навешивается газовый котел.

2. Соединение газового котла и системы отопления. Большинство колонок имеет стандартное расположение выходов, каждый из которых должен использоваться по своему назначению. Всего их 5. Слева направо располагаются: подача воды к батареям или радиаторам, подача горячей воды для личных нужд, газопровод, подача холодной воды от центрального водоснабжения, «возвратка» от отопительных приборов.

Таким образом, для подключения котла к батарее необходимо использовать 2 крайних выхода. Само соединение можно осуществить при помощи ПВХ труб или шлангов. Для исключения засорения на входе и выходе можно установить фильтры. Дополнительный монтаж кранов и патрубков облегчит слитие воды из батареи при необходимости.

3. Подключение водопровода . Осуществляется при помощи специальных гофрированных шлангов. Они могут быть изготовлены из стали или алюминия. Лучше всего использовать конструкцию из нержавеющего металла, поскольку постоянное взаимодействие с водой способствует развитию процесса коррозии. Также хорошо себя проявляют трубы из полипропилена. Они легче, проще в установке и дешевле.

Установка фильтра, как и на предыдущем этапе, поможет продлить срок службы изделия и избежать поломок. В настоящее время используются солевые или магниевые фильтры в зависимости от состава воды. Возможна также установка двух этих вариантов.

4. Подключение газопровода . При проведении данной процедуры крайне важно соблюсти полную герметичность, оплошность может привести к возгоранию или взрыву. Здесь также оптимальным способом соединения будет гофрированный металлический шланг.

В качестве уплотнителя можно использовать паклю или краску. Проверить герметичность можно, смазав место соединения раствором мыльной воды, появление пузырьков при открытом кране газопровода свидетельствует о наличии нежелательных щелей и отверстий.

Если у газопровода нет специального отведения под подсоединения котла (когда его установка происходит впервые) необходимо использовать тройник. Врезать его можно при помощи сварки или при наличии резьбы путем навинчивания.

5. Соединение колонки с дымоходом при использовании оборудования с естественной тягой. Для этого используется широкая гофрированная трубка, которая одним концом крепится к раструбу котла, а другим входит в вентиляционную шахту.

Подключение котла

Выполнив все требования, касающиеся помещения, можно приступать к установке. Если в работе задействован напольный котел, необходимо выполнить подключение к дымоходу, водопроводу, сетевому отоплению, газопроводу.

Подробный алгоритм действий можно найти в схеме, составленной компанией-установщиком, занимающейся процессом ввода в эксплуатацию котла.

Для того чтобы закрепить котел ,необходимо обозначить границы установки котла. После этого нужно обозначить место дымохода. Вывод можно производить в стену или потолок, за исключением турбированных котлов, дымоход которых всегда устанавливают в стене.

Настенные котлы закрепляются с помощью кронштейна, который всегда есть в необходимом комплекте это можно самостоятельно, главное, учитывать требования стену необходимо выровнять. Это важный параметр установки.

Особенности одно-, двухтрубной схем

Перечисленные ниже особенности не являются обязательными, однако их выполнение продлевает срок годности котла и облегчает обслуживание всей отопительной системы в целом. Они такие:

Согласно требованиям, описанным в разных видео, обязательно при подключении:

  • предусмотреть вентиль, который сливает воду. Его устанавливают своими руками на нижнем контуре сети;
  • подсоединить трубу подпитки к линии подачи теплоносителя в систему. Такой подход не позволить холодной воде поступать в раскаленный теплообменник. Это правило актуально для классических газовых котлов. Если используются конденсационные устройства, то такую подводку лучше подсоединять к линии обратки;
  • не устанавливать запорный вентиль между котлом и группой безопасности (это требование является целесообразным для ситуаций, связанных с дополнительным монтажом такой группы; обычно она не нужна, поскольку входит в состав устройства).

Разница

Однотрубная

Однотрубная схема: система удаляет охлажденную воду по той же трубе, по которой подается. Основной принцип подключения – минимализация длины труб (экономия стройматериала).

Преимущества:

  • Дешевле двухтрубной в установке, обслуживании.
  • Монтаж легче, быстрее.
  • Аварии при использовании одной трубы регистрируются редко.

Минусы:

  • Невозможность перекрытия конкретного прибора отопления. Перекрывают систему полностью, используя общий стояк.
  • Продвижение теплоносителя по трубопроводу схемы чревато постепенным охлаждением. Обогрев неэффективен, поддержание температуры требует большего количества радиаторов.

Однотрубная

Двухтрубная

Здесь труба подачи, стока остывшего носителя представлены двумя разными элементами. Расположены близко друг к другу.

Положительные стороны:

  • Возможность перекрытия конкретной части отопления (радиатор), не нарушая общую циркуляцию.
  • Одинаковая температура в каждой батарее (из-за отсутствия смешения воды).

Минус – стоимость материалов, увеличение суммарной длины магистралей. Двухтрубное отопление используется в квартирах, жилых многоэтажках, многоэтажных частных коттеджах.

Двухтрубная

Подготовка приспособлений

Для установки и последующего запуска таких отопительных приборов необходимы следующие инструменты и материалы:

  1. Разъемные соединения по типу «американка», шаровые краны. Эти элементы применяются для подключения труб с холодной и горячей водой.
  2. Саморезы, кронштейны, дюбеля.
  3. Трубы для отопительного контура и дымохода.
  4. Фильтр с глубокой системой очистки на магнитной основе. Это продлевает срок службы котла, так как во внутренний отсек системы не будут поступать частицы мусора и грязи.
  5. Трехжильный кабель, розетки, выключатель автоматического типа 2А.
  6. Ножовка по металлу, отвертки, набор ключей, дрель, напильник.

Классическая схема подключения газового котла позволяет даже новичку выполнить монтаж всего необходимого оборудования.

Если устанавливаются пластиковые, медные или металлопластиковые трубы, то перечень деталей и инструментов может меняться.

Подключение всех труб

Требования к помещению и воздухообмену

Для обеспечения нормального воздухообмена в помещении при работе котла, потребуется оборудовать эффективную систему естественной вентиляции, обеспечивающей 3-х кратный часовой воздухообмен комнаты.

При расчете приточной вентиляции к данному показателю добавляют объем воздуха, нужный для процесса горения, величину которого берут из паспортных данных.

Важно позаботиться о вентиляции в помещении с котлом

Основные требования к помещению, где будет установлен котел:

  1. Наименьшая высота помещения – 2.0 м, кубатура – 7.5 м3. В случае, когда котлов устанавливаются два и больше, то габариты изменяются соответственно на 2.5 м и 13.5 м3.
  2. Не допускается установка отопителей в подвалах, санузлах, ванных комнатах, и коридорах, а также в комнатах без форточек.
  3. Стенки котельной обязаны быть защищены огнестойкими материалами либо особыми жаростойкими панелями.
  4. Остекление выполняется из соотношения на 10 м3 комнаты – 0.3 м2 окон.
  5. В помещении оборудуется контур защитного заземления.
  6. Сечение дымохода должно соответствовать мощности котлоагрегата, а по диаметру соответствовать дымовому патрубку, на выходе из котла.
  7. Для обслуживания агрегата должны быть свободные проходы: фронт котла – от м, по бокам от 0.7 м.
  8. При размещении газохода выдерживают максимальное расстояние от вертикального газохода до котла – не более 3.0 м.

Выводы и полезное видео по теме

Предлагаем несколько видеоуроков, которые помогут решить задачу обвязки газового котла.

Видео #1. Советы мастера по обвязке котла полипропиленом (простая схема):

Видео #2. Инструкция по монтажу сложной обвязки настенной модели котла:

Видео #3. Нюансы подключения напольной модели:

Желательно выбрать такую схему газовой обвязки, которую можно смонтировать без посторонней помощи. Однако если есть сомнения, совет профессионала никак не помешает.

Особое внимание обратите на выбор материала трубопроводов, позаботьтесь об установке фильтра для очистки теплоносителя. Гладкие внутренние стенки труб и чистая вода в них – залог длительной и стабильной работы отопительной системы.

Одноконтурный газовый котел подключение бойлера. Схема подключения бойлера косвенного нагрева – какую легче сделать самому

Схема подключения газового котла к системе отопления в первую очередь включает в себя узел для подачи горючего (). Это металлическая труба, которая подводит топливо к горелке либо от магистрали, либо от баллонов.

Соединение трубы с котлом осуществляется посредством металлического сгона, при этом используются прокладки из паронита.

Использовать для подвода газа пластик и металлопластик нельзя.

Запрещается также использовать в качестве дымоходов обычные вентиляционные шахты. Есть две схемы устройства дымохода: при открытой топке с атмосферной горелкой – стандартный отвод дыма (через вертикальный дымоход и крышу).

При закрытой – коаксиальный, труба в трубе. Внутренняя трубка выводит продукты сгорания, наружная обеспечивает подачу воздуха на горелку. Конструкция полностью выводится на улицу через отверстие в стене, расположенное как можно ближе к котлу.

И еще одна вещь запрещена: подключаться к магистрали самостоятельно. Это можно выполнить только с разрешения местной газовой службы и только силами ее сотрудников.

Они осуществляют подключение в соответствии с нормами безопасности и ставят нового пользователя на учет.

Автоматика и арматура

Автоматика котла может быть автономной и энергозависимой ). Во втором случае потребуется подвести к приборам электрический кабель.

Группа безопасности агрегата включает в себя:

  • манометр;
  • термометр;
  • аварийный термостат, предохранитель;
  • переключатель мощности.

Необходимый элемент отопительного трубопровода – воздушный клапан. Его устанавливают на каждый радиатор, а в системе теплого пола – на подающую гребенку распределительного коллектора ( .

Подключение к трубопроводу

Схема обвязки напольного газового котла отопления с одним контуром простая. Есть входной и отводящий патрубок. Обе трубы (подача и обратка) подсоединяются к соответствующим патрубкам с помощью «американок». На подачу ставят обратный клапан и запирающий шаровой кран.

На одной из труб (чаще на обратной) установлен циркуляционный насос. Перед насосом устанавливают фильтр, обычно отстойником вниз. На корпусе есть стрелка, указывающая направление потока теплоносителя.

Кроме фильтра грубой очистки непосредственно перед котлом рекомендуется установить магнитный фильтр тонкой очистки.

На подающей трубе сразу после котла устанавливают расширительный бачок для сброса избытков давления и слива лишнего теплоносителя. В современных системах чаще всего используются закрытые баки мембранного типа.

После расширительного бака теплоноситель поступает либо сразу в контур (в простых системах вроде «ленинградки»), либо в коллектор, откуда распределяется по контурам/приборам ().

С обеих сторон котла (на подаче и обратке) рекомендуется устанавливать отсекающее оборудование типа «американка». Оно позволит полностью перекрыть воду в системе при необходимости демонтажа отопительного агрегата или ремонта трубопровода.

Схема подключения напольного газового котла к системе отопления подразумевает наличие отдельного помещения для установки агрегата. Это объясняется тем, что напольные модели крупногабаритные и часто оборудованы открытыми топками.

Т.е. в жилых комнатах и кухнях недостаточно места для монтажа и сложнее обеспечить полноценный отвод продуктов сгорания, чтобы воздух в жилой зоне оставался чистым.

Преимущество напольных котлов – большая мощность при относительно невысокой цене. Для домов с большой площадью это предпочтительный вариант.

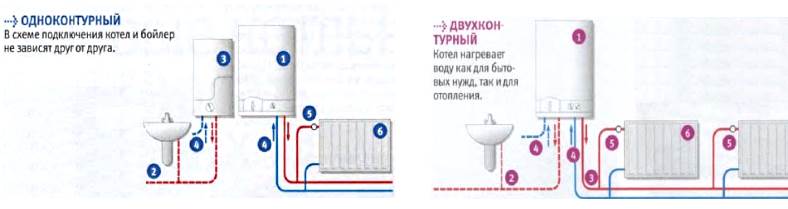

Одноконтурный котел

В системе с одноконтурным котлом нагрев определяется только работой горелки. Если контуров два, значение температуры зависит также от смесителя.

Напольные модели, как правило, бойлерные. Настенный может быть и бойлерным, и проточным. Схема обвязки настенного газового котла отопления может включать в себя бойлер косвенного нагрева – емкость с теплообменником-змеевиком.

Одноконтурный котел соединяется с бойлерной емкостью трехходовым клапаном. Когда теплоноситель в баке остывает, датчик подает на кран соответствующий сигнал.

Вся горячая вода поступает в бойлер до тех пор, пока его содержимое не нагреется до нужной температуры. После нагрева кран автоматически переключается на подачу в контур.

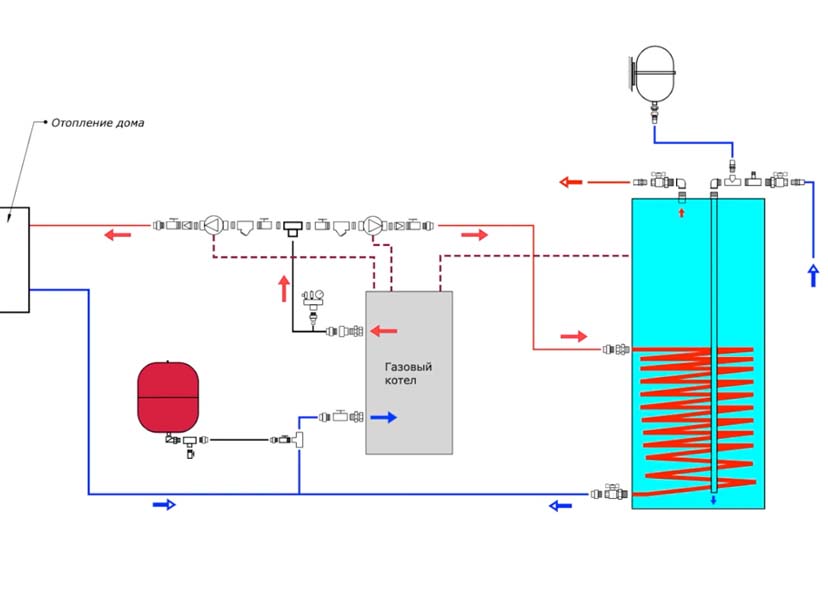

Схема обвязки газового котла отопления с бойлером – альтернатива двухконтурному котлу. В системе есть и отопление, и горячая вода, но нет подверженного быстрому износу вторичного теплообменника, срок службы которого сильно зависит от качества воды.

Описанная система может работать с двумя насосами: один предназначен для отопительного контура, второй для ГВС. Переключение с одного на другой происходит по сигналу термодатчика, встроенного в бойлер.

Двухконтурный котел

Схема обвязки напольного газового котла отопления с двумя контурами состоит из пяти труб: одна газовая, четыре водяные. Газовая подключается к горелке шаровым краном.

Водяные соединяют:

  • патрубок основного теплообменника с подающей трубой отопления;
  • второй патрубок основного теплообменника с обратной трубой;
  • водопроводную трубу с патрубком теплообменника ГВС;
  • подачу горячей воды со вторым патрубком для ГВС.

Распределением воды автоматически управляет кран-трехходовка. Он переводит поток из основного теплообменника во вторичный, когда открыт горячий кран. При закрытии крана – обратно.

Двухконтурные котлы тоже часто требуют подключения бойлера. Котел обеспечивает горячей водой только одну точку потребления.

Одновременно использовать горячую воду в ванной и кухне без дополнительного теплообменника не получится.

Иногда система с дополнительным бойлером включает в себя ТЭН. Газовая грелка работает на нагрев воды, поддержание нужной температуры в косвенном накопителе обеспечивает электрический элемент.

Число контуров системы

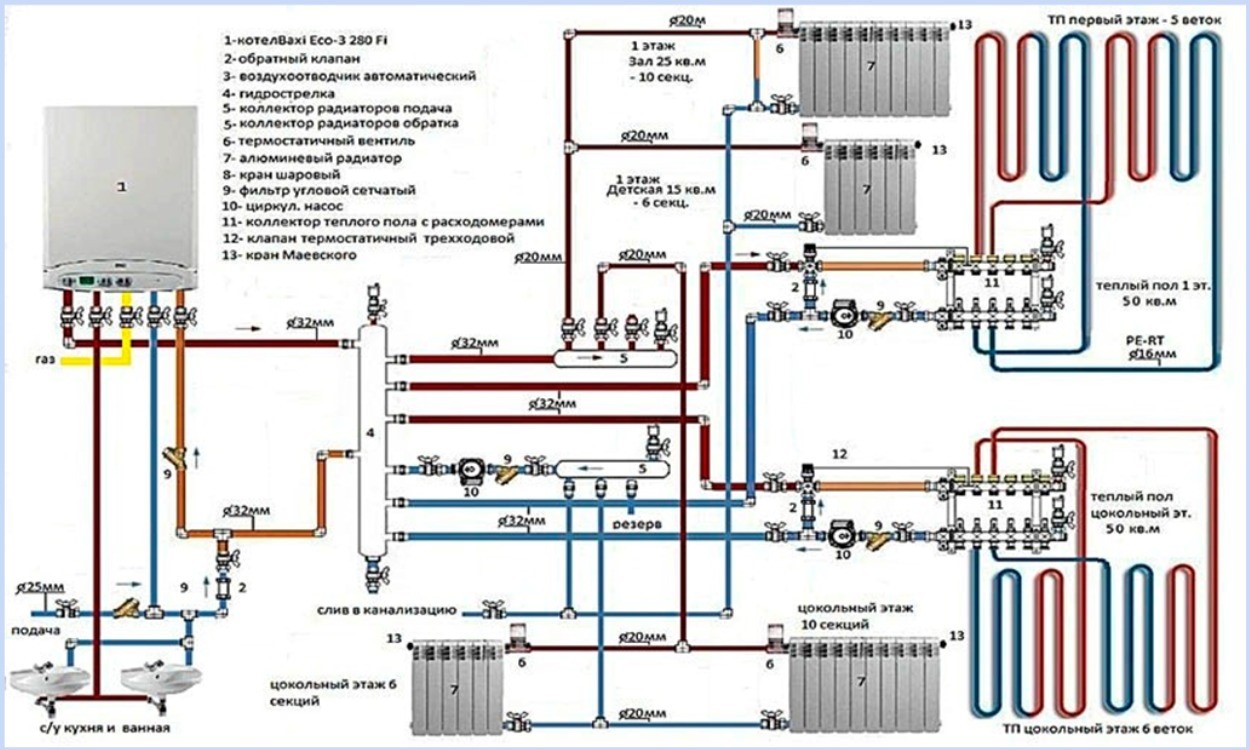

Если котел обогревает большой дом, контуров, как правило, несколько. Управление – с распределительного коллектора.

Распределение теплоносителя по контурам осуществляется гидравлической стрелкой/гидроколлектором либо с помощью балансировочных кранов.

Если в системе есть и радиаторы, и теплый пол – контуров минимум два, даже если обогревается только одна комната, поскольку рабочая температура этих приборов разная.

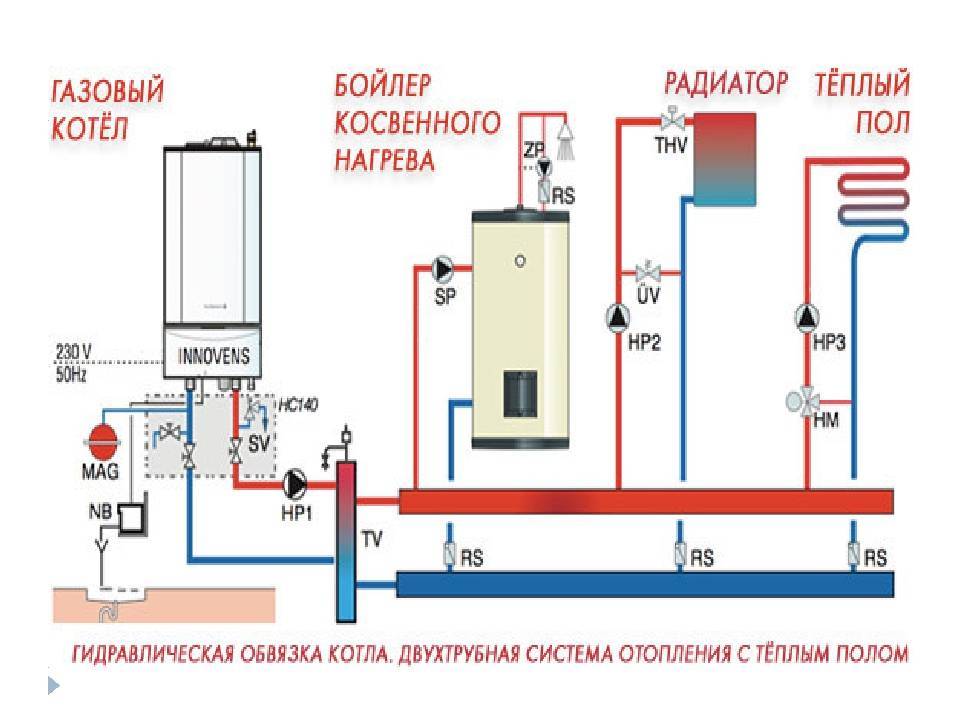

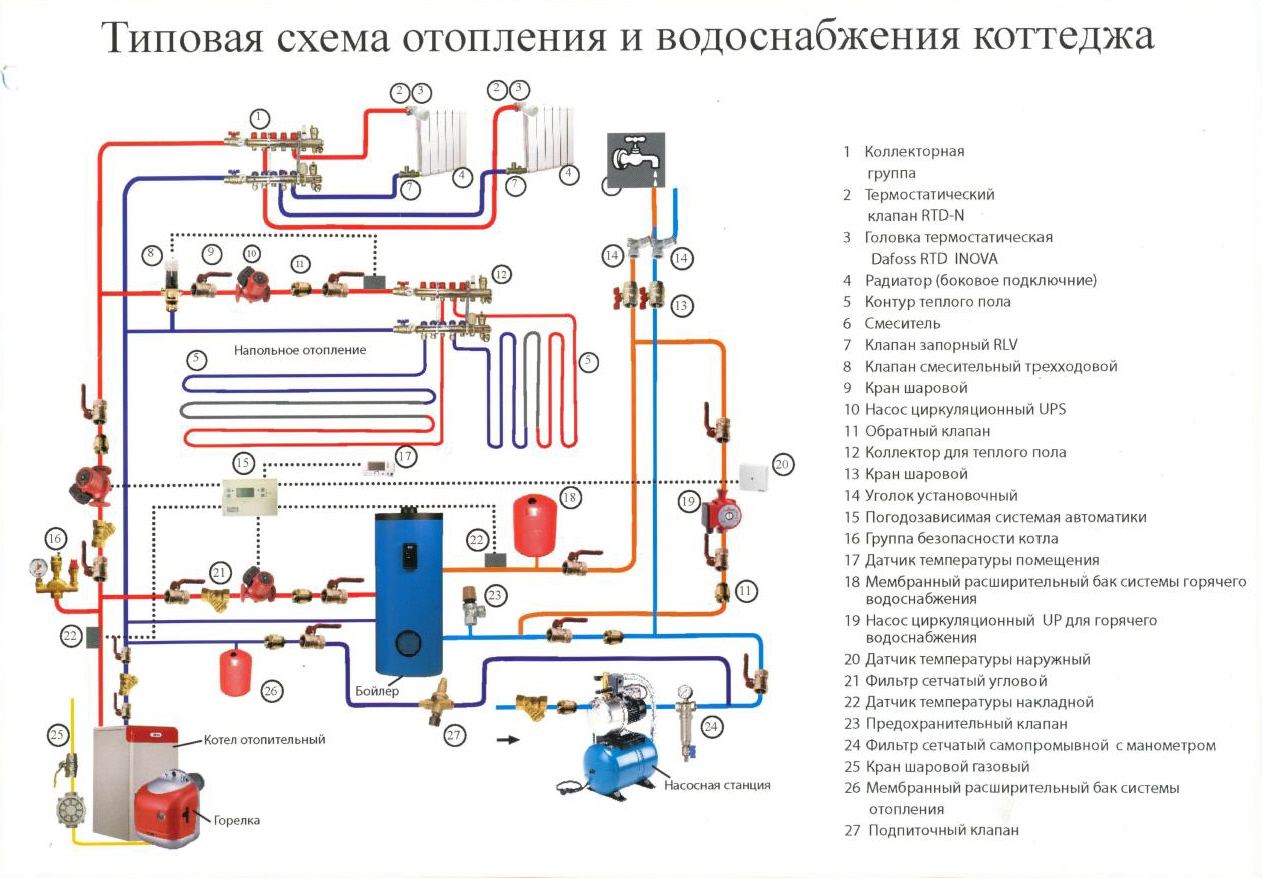

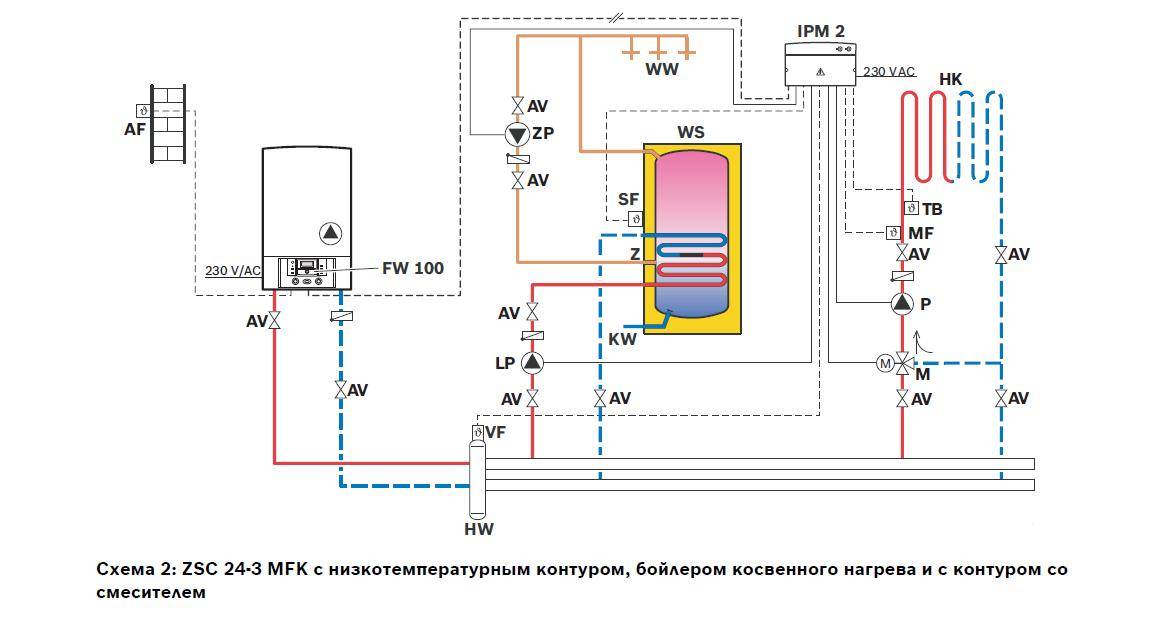

Но чаще схема обвязки газового котла отопления с теплыми полами включает в себя больше одного контура и без радиаторов: для каждой комнаты свой. При большой площади в одном помещении может быть два контура.

Для разветвленных трубопроводов с большой протяженностью, совмещающих в себе радиаторное отопление и теплые полы, лучше устанавливать два коллектора, каждый со своим насосом
: низкотемпературный (до 50 градусов) для теплого пола, высокотемпературный (до 90) – для радиаторов.

Коллектор теплого пола оснащается смесителем. Можно использовать для регулировки температуры трехходовой кран, расположенный между подающей и обратной гребенкой, или установить на подающие трубы контуров краны с термоголовками.

В целях автоматизации краны оборудуют сервоприводами.

Возможно Вас так — же заинтересует информация, которая предоставлена в следующих статьях:

Видео об обвязке газового котла.


Частный дом, загородная дача или любое другое жилое помещение можно сделать комфортным и уютным. В первую очередь для этого нужно провести коммуникации – отопление и горячую воду. Причем сейчас для этого не нужно покупать дорогостоящие мощные агрегаты и оборудовать целую котельную. С поставленной задачей справится компактный газовый котел отопления, обвязанный с бойлером косвенного нагрева. Обвязку можно выполнить как в момент установки котла, так и после, когда возникнет необходимость.

Бойлер косвенного нагрева и его выбор

Бойлер – это емкость для теплоносителя
– воды, со встроенным в него нагревательным элементом. Водогрейное устройство работает по принципу накопителя: вода в нем находится постоянно, и с помощью датчиков отслеживается ее температура. отличается от бойлеров прямого нагрева в первую очередь тем, что он не может работать автономно. Бойлер не подключен к электроэнергии и не имеет горелок или топок. Для нагрева воды ему необходим котел. Выбор котла отопления и бойлера косвенного нагрева должен быть продуман до мелочей.

Должны сочетаться и быть правильно подобраны по мощности. Если мощность котла будет меньше мощности бойлера, получится значительный перерасход электроэнергии, так как времени на прогрев воды уйдет много. Также важно учитывать, что котел будет работать и на поддержание температуры, что тоже будет влиять на износ котла и потребление электроэнергии. Самый оптимальный вариант, когда на подогрев воды затрачивается не более 50 процентов энергии, расходуемой котлом на отопление
.

При выборе важно проверить, подходят ли размеры и типы разъемов для выполнения обвязки. Обычно делают стандартные разъемы, но если производители разные, нужно быть предельно внимательным, иначе термодатчик, который подключается 2-мя способами к котлу или к модулю, может работать неправильно или не подключиться совсем.

Газовый котел с бойлером лучше выбрать одной фирмы производителя
, это убережет от множества скрытых проблем, о которых можно узнать только в момент подключения. Если работа будет выполняться своими руками, важно на каждом этапе руководствоваться схемой обвязки. Одним из вариантов можно рассмотреть газовый котел со встроенным бойлером: такие агрегаты чуть больше по размерам, но проще в установке.

Также важно помнить о вспомогательном оборудовании, самый важный — это циркулярный насос
. Насос будет «гонять» теплоноситель по системе отопления принудительно, поэтому температура будет ровной и в трубах будет меньше вероятности возникновения воздушных пробок. Электрический насос также удобен для быстрого прогрева помещений.

Конструкции котлов отопления позволяют выбрать два варианта исполнения – напольный и настенный
. По мощности они могут не уступать друг другу, поэтому выбор зависит только от предпочтений владельца. Настенные агрегаты смотрятся компактнее, они не занимают полезного пространства. По комплектации настенный котел чуть «богаче», в нем уже есть насос и расширительный бак. также могут иметь проточный или накопительный тип нагрева теплоносителя.

Монтаж

Устройство бойлера косвенного нагрева простое, он состоит из нагревательного элемента в виде змеевика, защитного электрода, изоляции
, и все это заключено в металлическом корпусе. Для обвязки нужно, четко следуя схеме, подключить бойлер к циркуляционному насосу. Последовательность подключения: выход горячей воды, циркуляционный контур, циркуляционный насос, обратный клапан, сброс в канализацию, предохранительный клапан, вентиль, клапан-регулятор расхода, бобышка для манометраобратного клапана, опорожнение системы, подключение к водопроводной сети, расширительный бак контура.

При подключении важно помнить:

  • подключение холодной воды должно быть с нижней части бойлера;
  • вывод горячей воды производится с верхней части емкости;
  • точка рециркуляции должна всегда быть в центре бойлера.

Подключить котел к бойлеру можно с использованием нескольких схем: использовать трехходовой клапан, гидравлическую стрелку или использовать сразу два насоса.

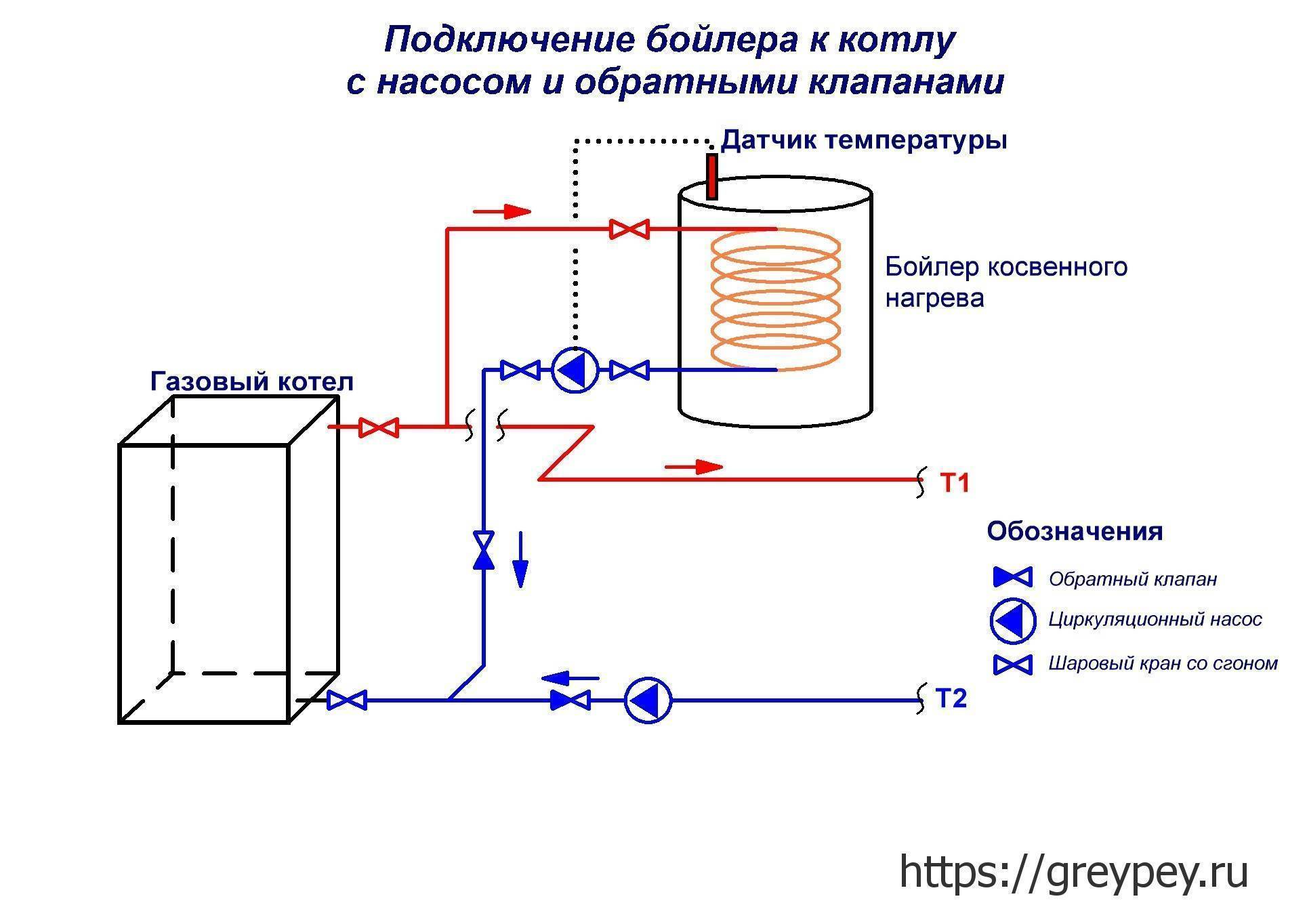

Как подключить бойлер к котлу с помощью сразу двух насосов и выгодно ли это? Все три схемы подключения имеют место быть, и особенности подключения у всех разные. Схема, в которой задействованы сразу два насоса, отличается лишь тем, что она удобна, когда все контуры расположены параллельно; в схеме также идет использование обратного клапана. Клапан предотвращает смешивание потоков теплоносителя
. Таким образом, получается, что на каждый контур бойлера косвенного нагрева и котла работает свой насос, циркуляция воды происходит быстрее и качественнее. Управление насосами осуществляется через термодатчик, находящийся на накопительном устройстве. Важно помнить, что контур отопления не является основным!

При правильном выборе и установке напольного или настенного теплогенерирующего агрегата, в дом обязательно должны прийти тепло и уют.

Для подогрева воды в бойлере косвенного нагрева можно использовать газовый или твердотопливный котел, солнечный водонагреватель или тепловой насос. При этом возможна работа проточного водонагревателя такого типа как в связке с одноконтурным, так и с двухконтурным отопительным агрегатом. Схема подключения бойлера косвенного нагрева

различается в зависимости от типа котла и выбранного метода горячего водоснабжения.

Особенности подключения бойлера

Обвязка водонагревателя требует его подключения к отопительной системе, а также магистралям холодного и горячего водоснабжения. При этом холодная вода поступает снизу, отвод горячей воды осуществляется сверху ёмкости, а точка рециркуляции находится примерно посередине бойлера.

Нагретый теплоноситель должен двигаться наоборот – сверху вниз.

Теплоноситель от котла поступает в верхний патрубок водонагревателя, а возвращается в отопительную магистраль с нижнего патрубка бойлера.

Таким образом повышают КПД устройства, передавая тепло сначала самым нагретым слоям воды.

Для правильного подключения бойлера необходимо знать основные способы его подсоединения.

Подключение бойлера настенного типа к отопительному агрегату

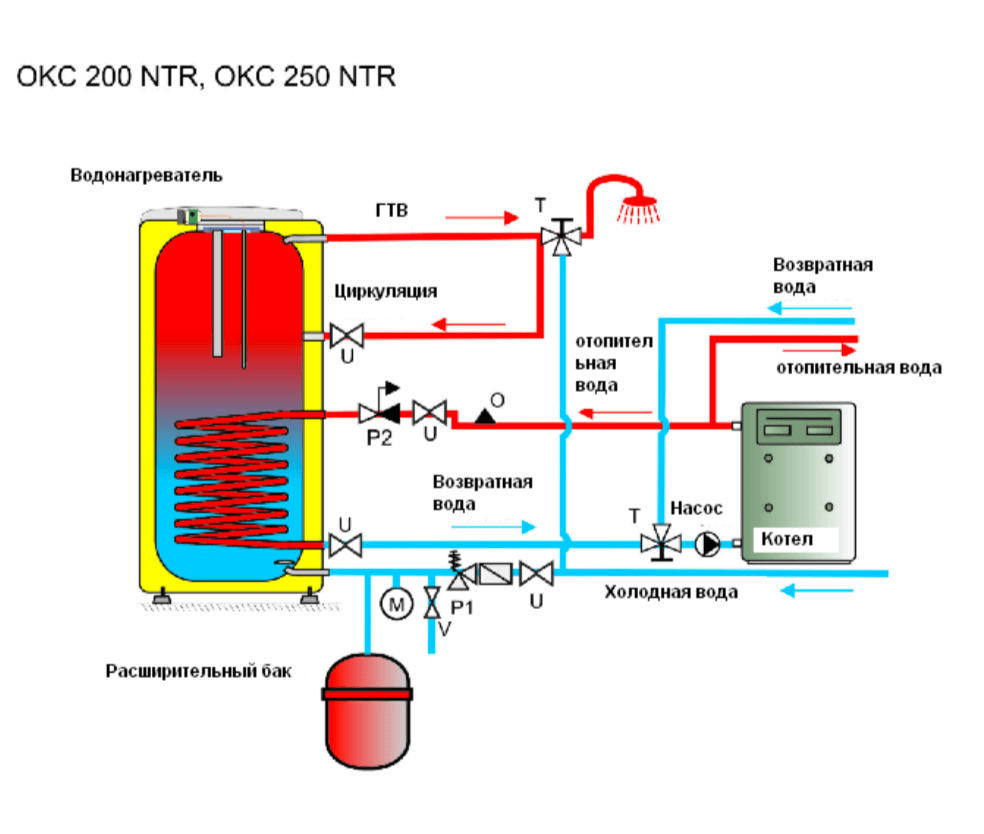

Подключение бойлера к газовому котлу

Для подключения бойлера косвенного нагрева к газовому отопительному котлу его конструкцией предусматривается температурный датчик, установленный в баке.

Подсоединение к двухконтурному котлу

Для работы бойлера в тандеме с отопительным агрегатом, который имеет контур горячего водоснабжения, используется трёхходовой клапан. С его помощью распределяются поток нагретого теплоносителя между основным контуром обогрева и дополнительным контуром горячего водоснабжения.

Управление трёхходовым клапаном происходит по сигналам, которые поступают от термостата, установленного в водонагревателе. Когда вода в бойлере охлаждается ниже установленной величины, термостат включает клапан, который направляет поток теплоносителя из отопительного трубопровода в контур горячего водоснабжения. Термостат переключает клапан в исходное состояние при достижении температуры воды в баке выше выставленного значения. При этом поток теплоносителя направляется в отопительную магистраль. В теплое время года происходит не перенаправление потока, а управление режимом горения котла. При понижении температуры воды в бойлере термостат посредством трёхходового клапана «зажигает» основную горелку агрегата, а при её повышении подача газа на горелку прекращается.

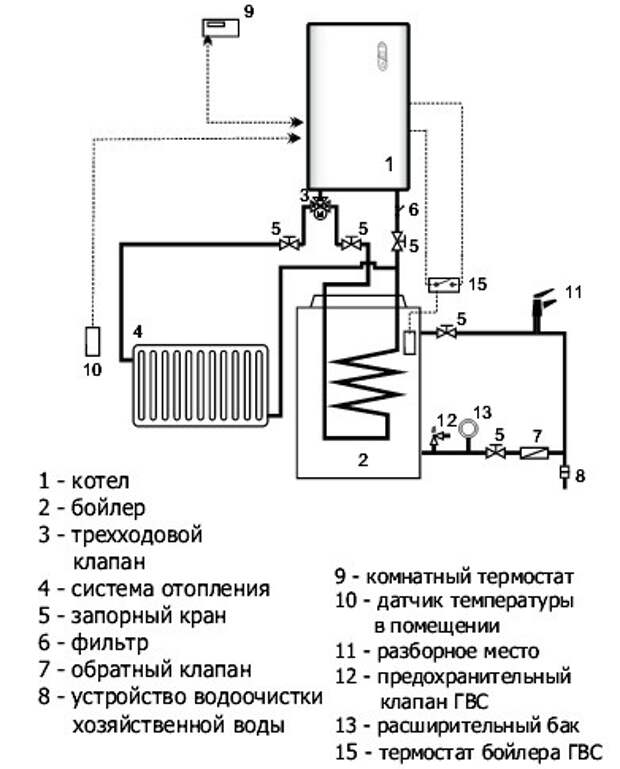

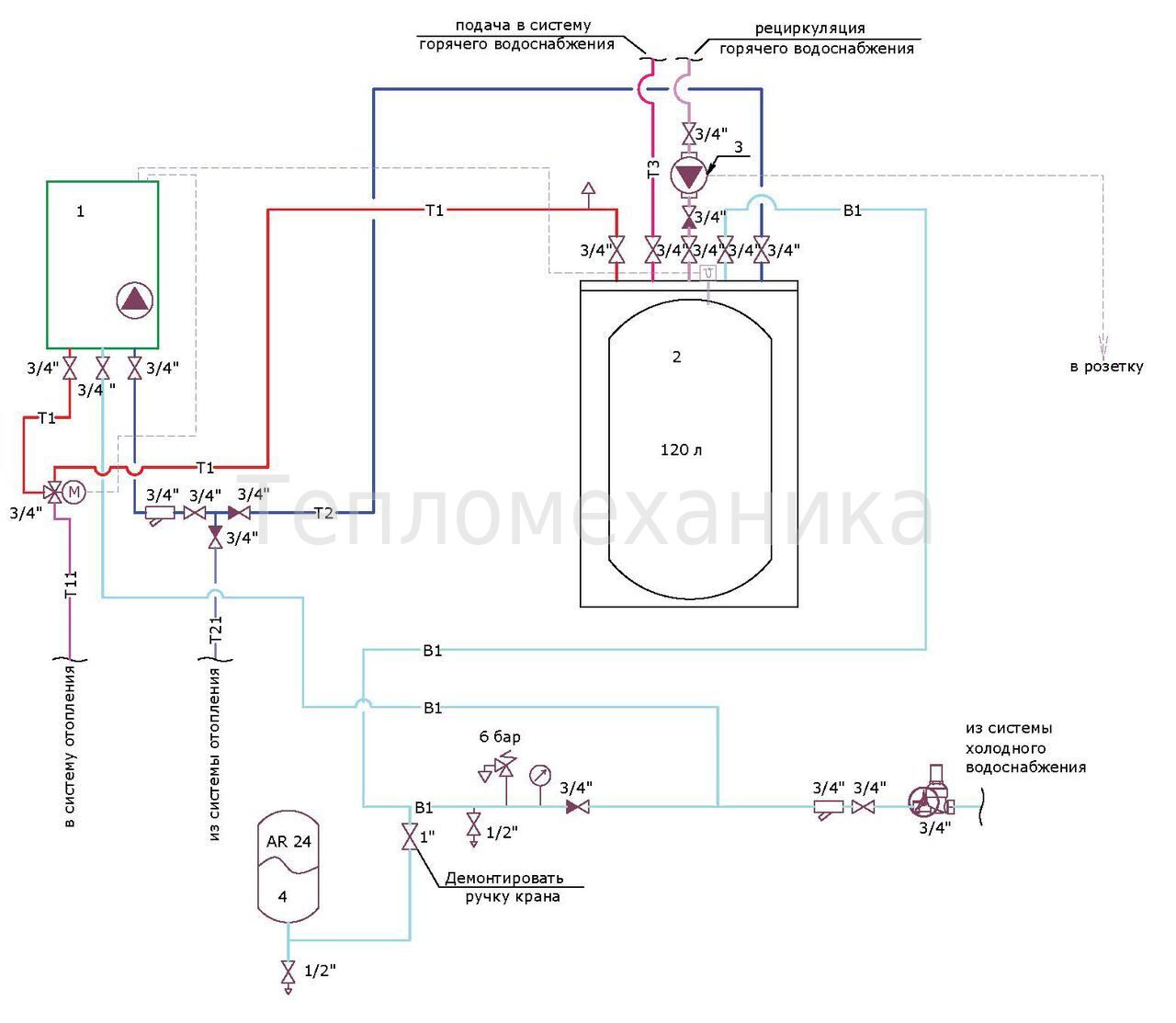

Подключение бойлера к котлу с применением трёхходового клапана

Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. В таком случае клапаном может управлять сам котёл по команде, полученной от термостата водонагревателя.

В схеме подключения с трехходовым клапаном контур водонагревателя имеет приоритет над контуром обогрева. Использование такого способа подсоединения бойлера оправдано для баков большого объема или при высокой жёсткости воды, которая не даст нормально работать контуру ГВС.

Устанавливая максимальную температуру воды в бойлере (температура срабатывания термостата), следует иметь в виду, что она должна быть меньше температуры, выставленной для автоматики котла.

Подключение к одноконтурному отопительному агрегату

Подключая водонагреватель к одноконтурному котлу, применяют схему с двумя циркуляционными насосами. Такой тип подсоединения фактически может заменить и схему с трехходовым датчиком. Особенностью данного подключения является разделение потоков теплоносителя по разным трубопроводам с применением насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Поэтому правильнее говорить о параллельной работе обеих контуров.

Попеременное включение центробежных насосов также осуществляется по сигналам термостата, установленного в баке.

Чтобы исключить смешивание потоков теплоносителя, перед каждым насосом обязательна установка обратного клапана.

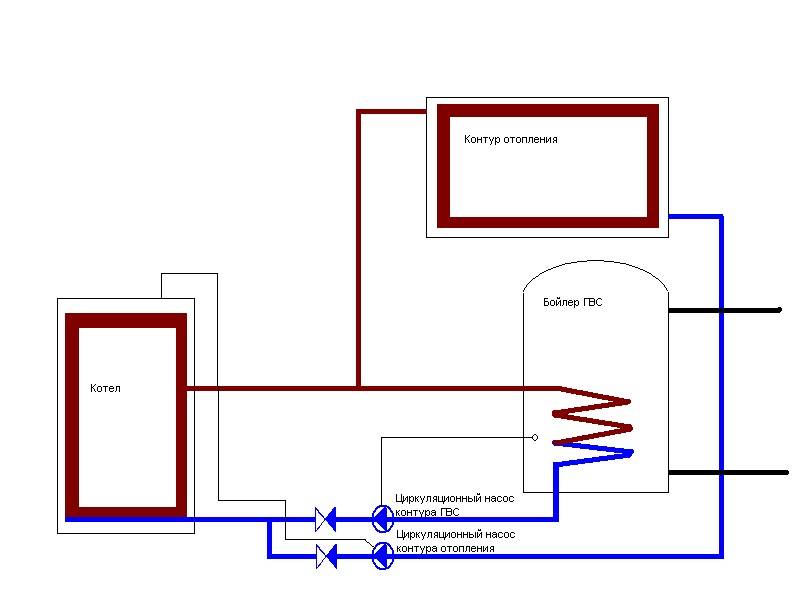

Схема установки бойлера в системе с двумя циркуляционными насосами

Работа по такой схеме похожа на предыдущий случай, с той лишь разницей, что термостат управляет попеременной работой двух насосов. При включении насоса ГВС отключается насос отопления, следовательно, система обогрева начинает остывать. Однако короткое время подогрева воды в бойлере не приводит к заметному уменьшению внутридомовой температуры и может почувствоваться лишь во время первоначального пуска.

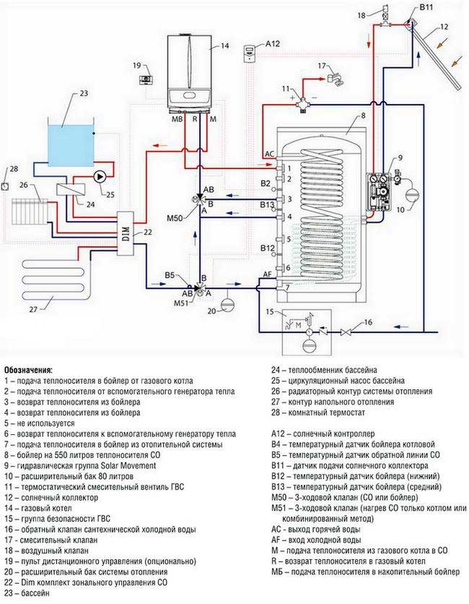

Иногда для отопления домов большой площади применяют несколько отопительных агрегатов. В таком случае устанавливают дополнительный насос для обеспечения работы водонагревателя.

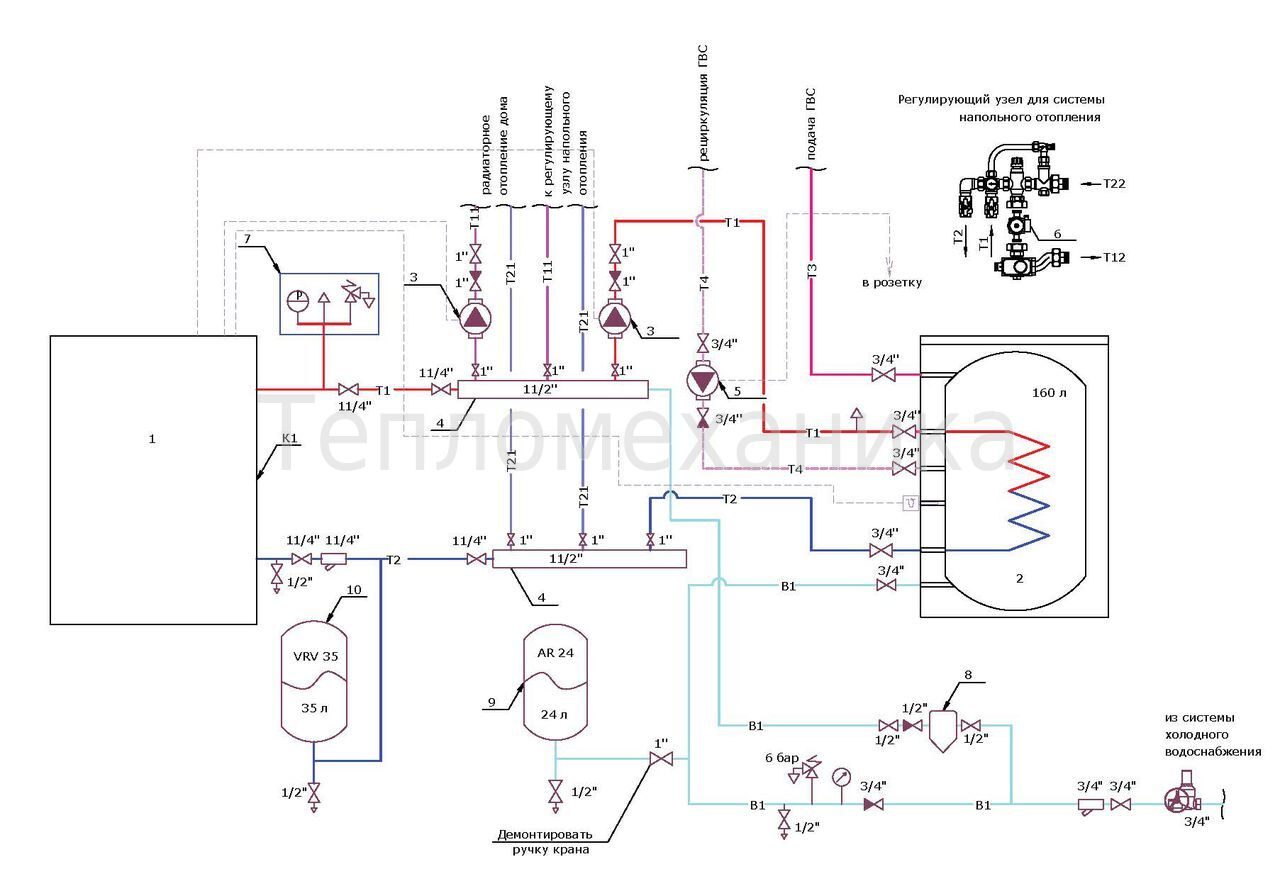

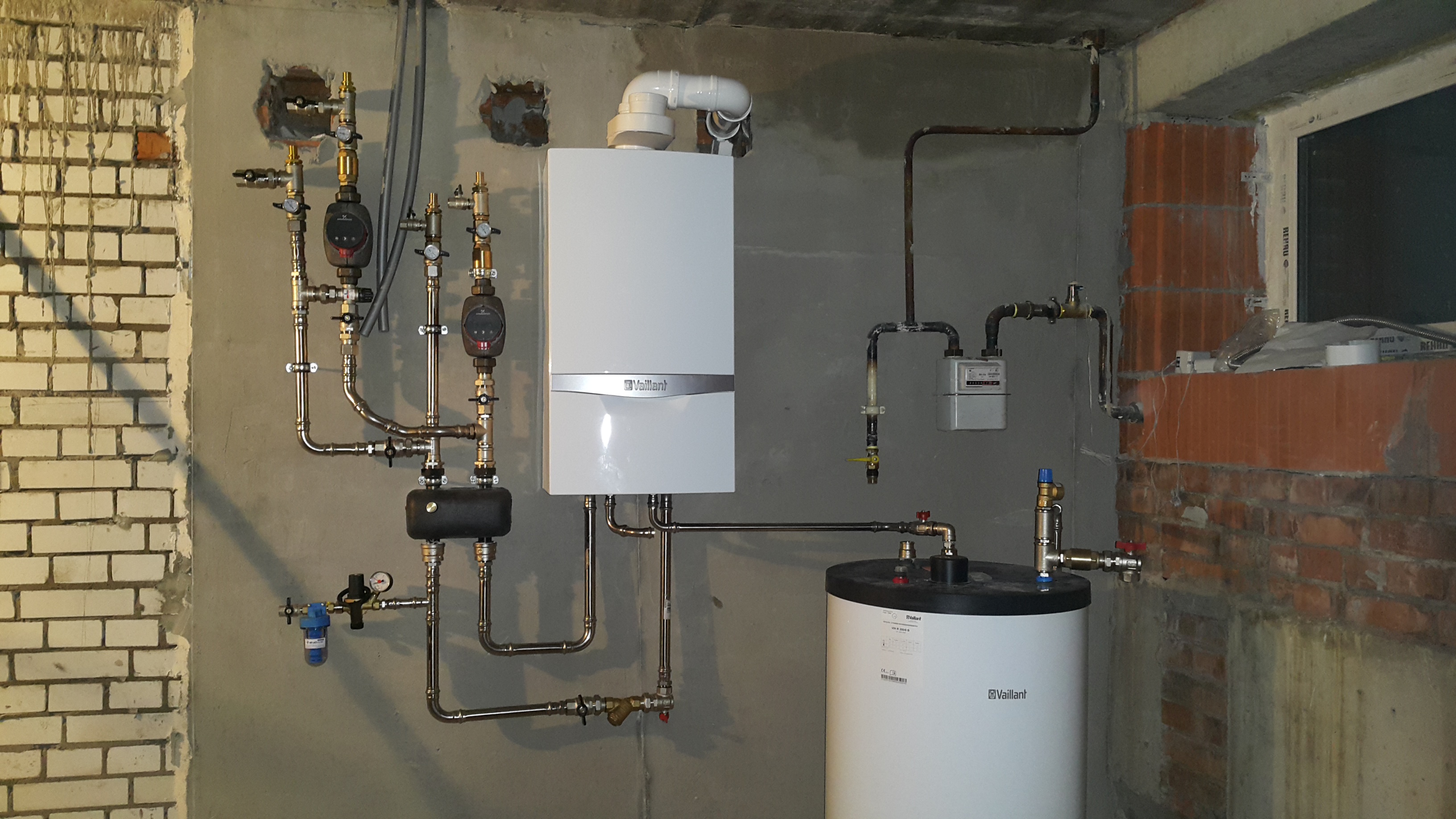

Схема с применением гидроколлектора

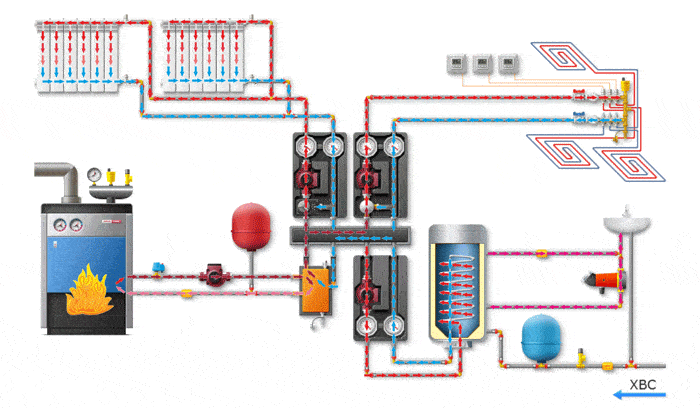

Применение гидроколлектора в отопительных системах с несколькими контурами

В сложных многоконтурных отопительных системах присутствуют несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров. Для того чтобы уравновешивать потоки теплоносителя от разных насосов используют гидравлический распределитель или коллектор. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях отопительной системы. Без гидроколлектора пришлось бы использовать балансировочные вентили, что значительно усложняет настройку и работу отопительной системы и обустройство горячего водоснабжения.

Применяя бойлер косвенного нагрева в такой системе, дополнительно проконсультируйтесь у специалистов-практиков.

Подключением накопительного водонагревателя к твердотопливному котлу добиваются сразу двух целей – подключают горячее водоснабжение и получают систему для аварийного сброса теплоносителя. Дело в том, что в системах с твердотопливными котлами часто, в целях повышения комфортности, на радиаторах устанавливают термостатические вентили. Однако в таком случае возможно перегревание котла. Такая же угроза реальна и при нестабильном электроснабжении для систем с принудительной циркуляцией теплоносителя.

В случае установки бойлера повышенной ёмкости, этот процесс не страшен, так как излишек тепла используется для нагревания воды в баке водонагревателя. Разумеется, для функционирования такой системы необходима установка бойлера с естественной циркуляцией.

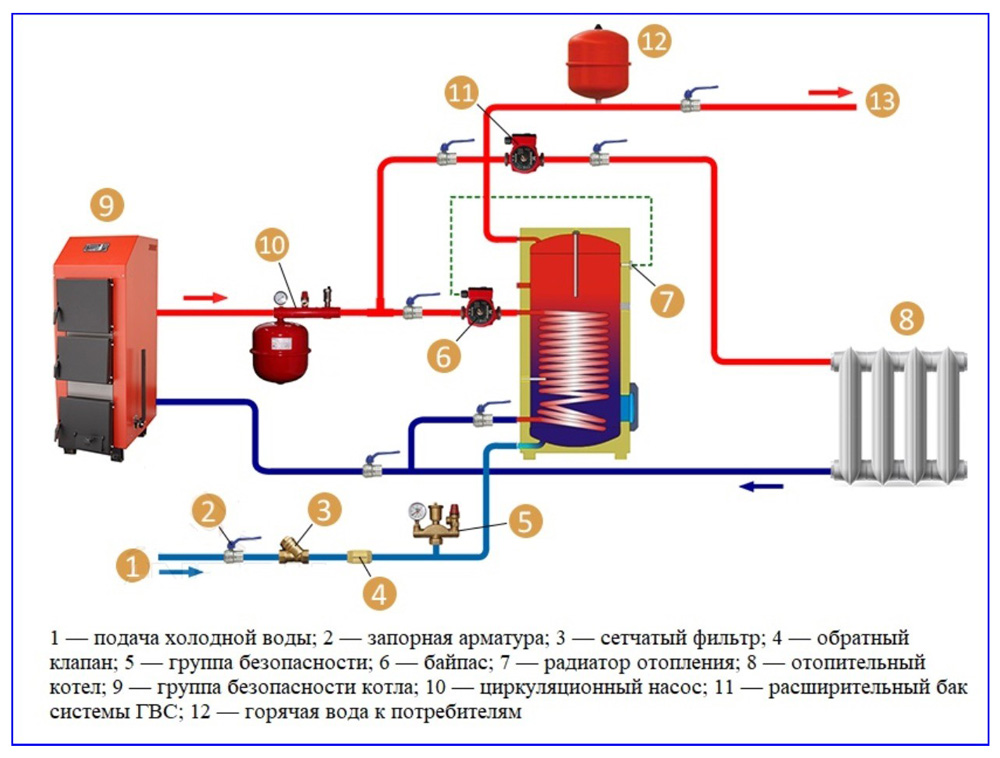

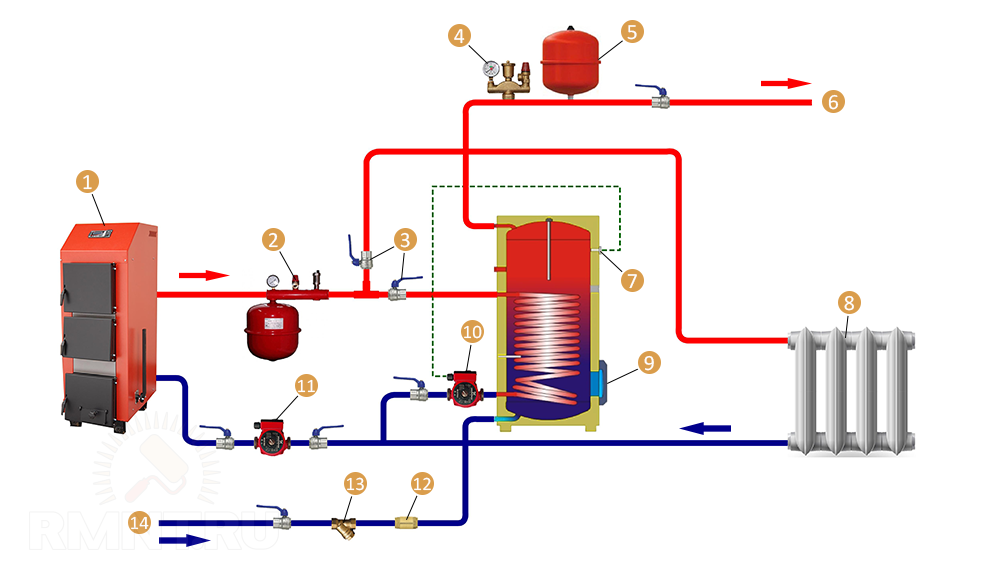

Схема подключения бойлера косвенного нагрева к твердотопливному котлу

Группа безопасности твердотопливного котла.

  1. Бак расширительный.
  2. Группа безопасности бойлера.
  3. Трубопровод горячего водоснабжения.
  4. Запорный вентиль на подающей магистрали.
  5. Насос системы отопления.
  6. Насос водонагревателя.
  7. Клапан обратный.
  8. Клапан отсечки.
  9. Кран сливной.
  10. Котёл твердотопливный.
  11. Кран котла отсечной.

Для запирания ветки естественной циркуляции при работе насоса, на выходном патрубке водонагревателя устанавливают обратный клапан. При отключении насоса клапан открывается, что позволяет осуществлять сброс тепла в бойлер.

Обратный клапан является важным элементом системы

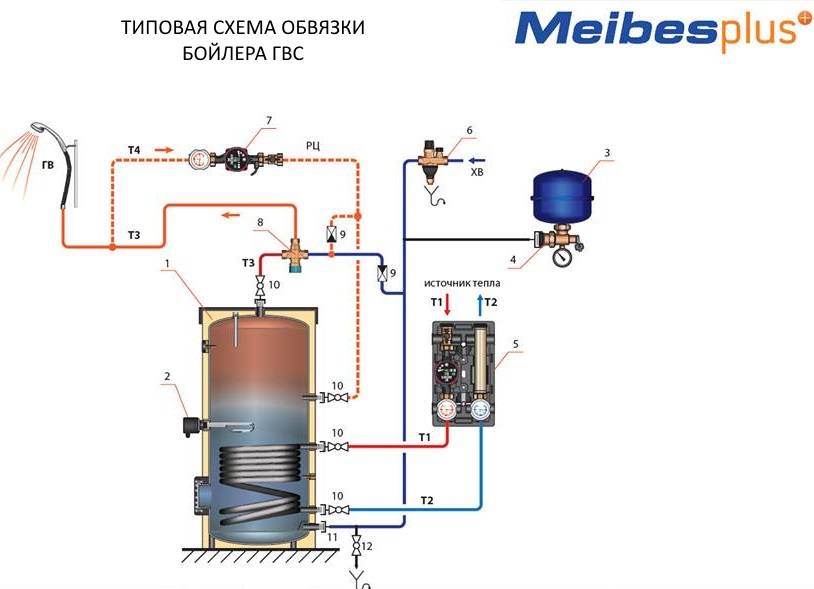

Бойлер, который имеет вход линии рециркуляции позволяет осуществлять моментальную подачу горячей воды. При этом, открыв кран не нужно сливать холодную воду из «горячего» трубопровода.

Это возможно благодаря использованию отдельного зацикленного контура со своим циркуляционным насосом. Такой контур называют рециркуляционной системой. В данной магистрали может быть дополнительно установлен полотенцесушитель.

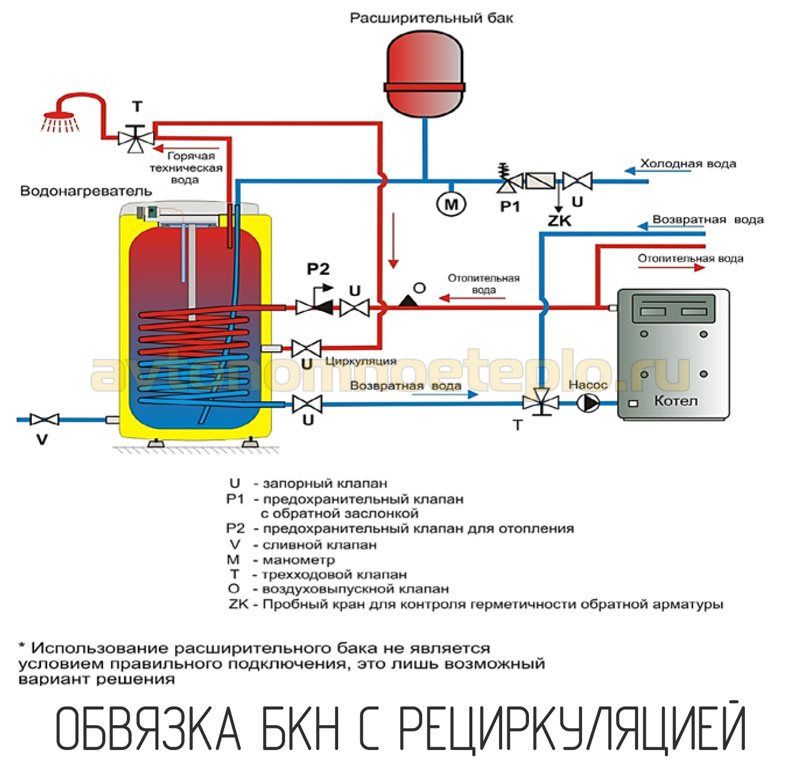

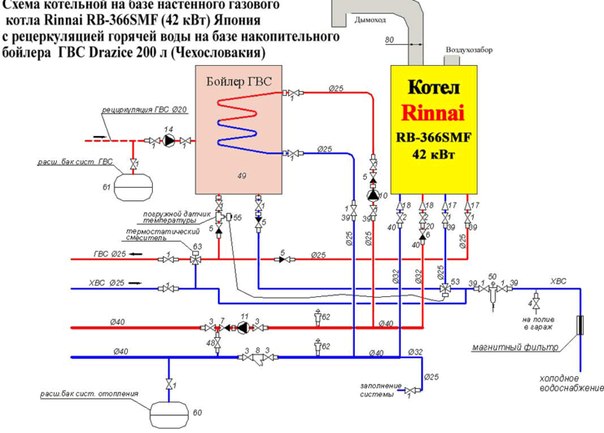

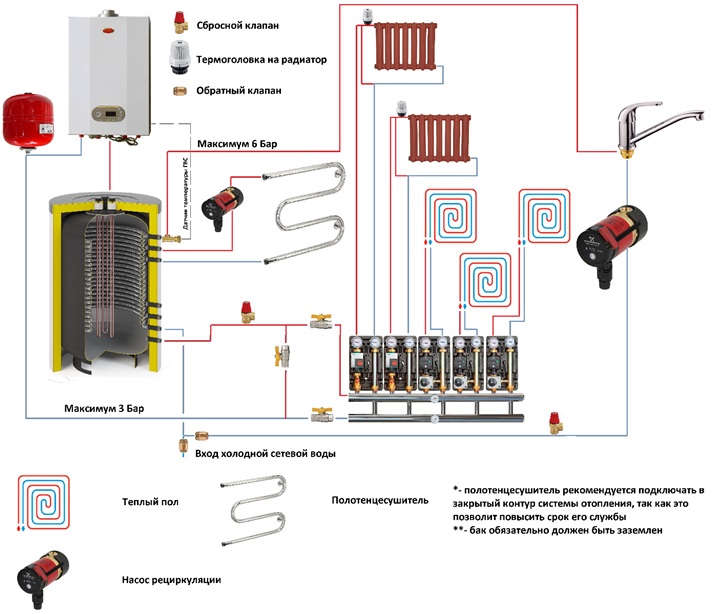

Схема бойлера, включенного в систему рециркуляции

В обвязке бойлера, включенного в систему рециркуляции применяются:

  • Обратный клапан – для предотвращения смешивания потока горячей и холодной воды.
  • Воздухоотвод – для исключения попадания воздуха в систему при включении насоса.
  • Предохранительный клапан – служит для аварийного сброса давления.
  • Расширительный бак – компенсирует тепловое расширение теплоносителя при перекрытых кранах.

Давление в расширительном баке не должно превышать давление срабатывания предохранительного клапана.

Ошибки, допускаемые при монтаже

При выполнении монтажа или в процессе эксплуатации бойлера необходимо избегать типичных ошибок:

  • Установка бойлера на значительном удалении от котла. Необходимо не только устанавливать водонагреватель как можно ближе к отопительному агрегату, но и правильно ориентировать его патрубки относительно трубопроводов для облегчения монтажа.
  • Неправильное подключение входа теплоносителя и напорного трубопровода. Теплоноситель всегда подается в верхнюю часть бойлера, а холодная вода – в нижний патрубок.
  • Неверная установка циркуляционного насоса. Насос следует ориентировать согласно инструкции изготовителя.

Монтаж, выполненный по всем правилам, не только обеспечит надёжное горячее водоснабжение в любое время года, но и даст котлу возможность работать в более щадящем, экономичном режиме.

Видео. Подключение бойлера косвенного нагрева к газовому котлу


Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в , и в краны, поэтому к котлу отопления обязательно подключение бойлера.

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

Двухконтурный котёл в системе отопления

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.

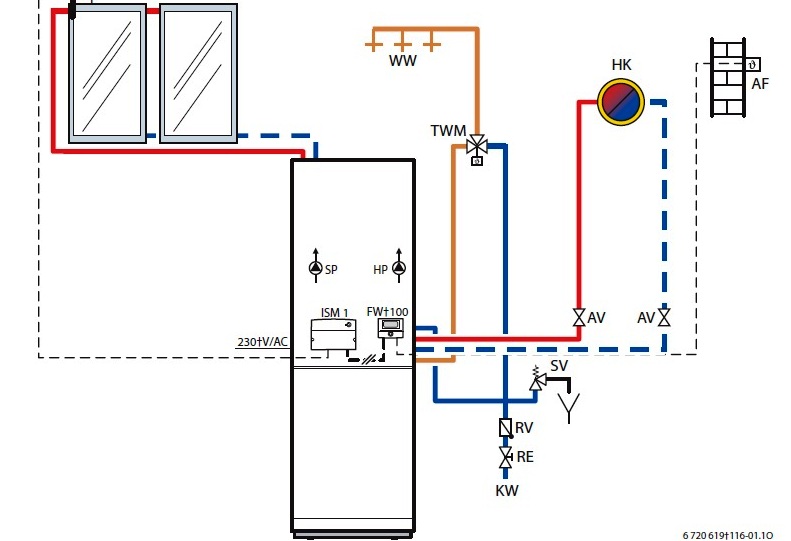

Двухконтурный газовый котёл с встроенным бойлером

В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.

В таких комплектациях система отопления является вторичной функцией, первоначальное место занимает горячая вода и это относится к недостаткам этой схемы. Когда будет использоваться горячая вода по назначению, то она не будет поступать в трубы отопления в качестве теплоносителя. За это время температура в помещениях может понизиться на несколько градусов, хотя это не критично.

Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.

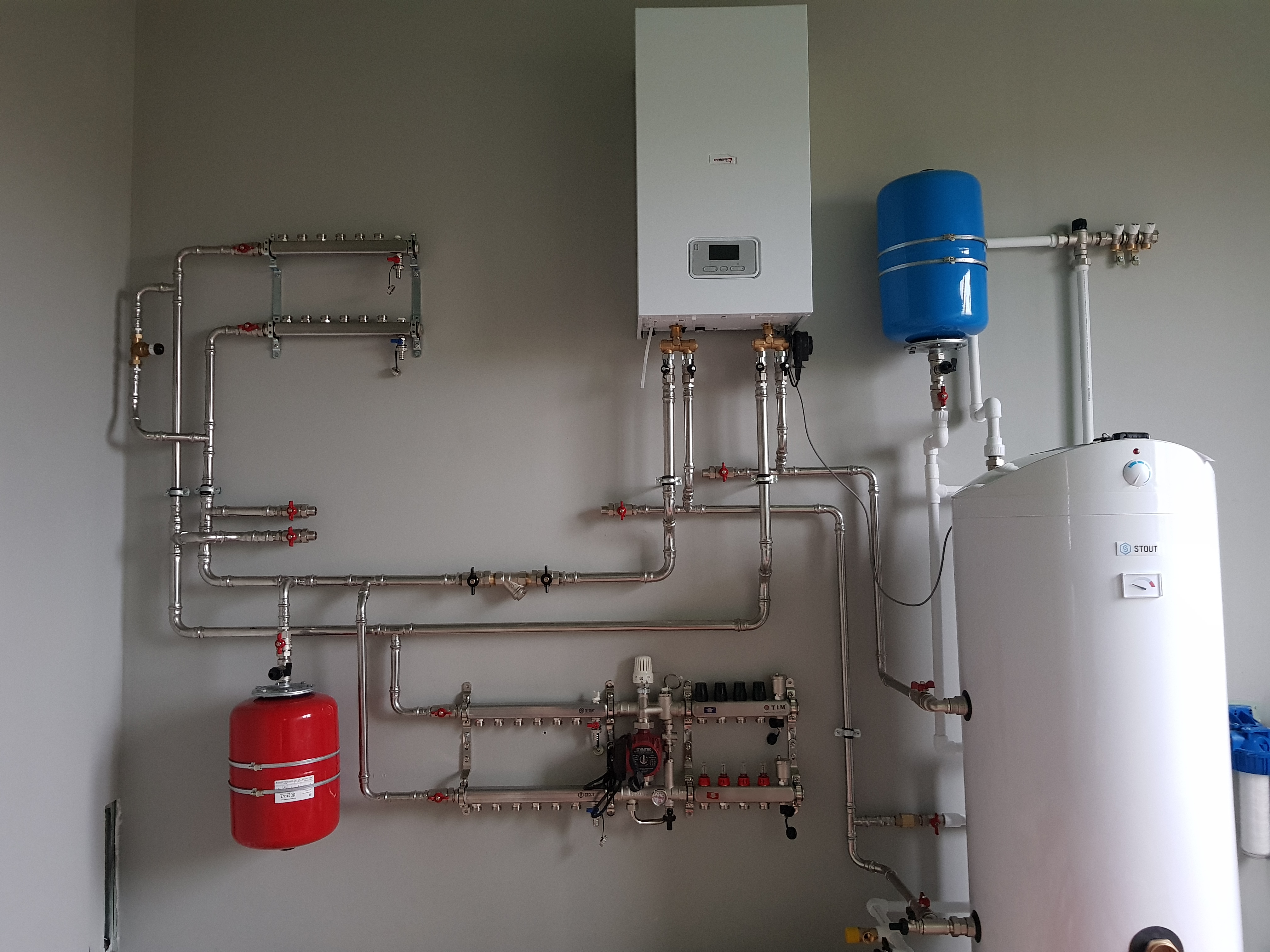

Дополнительное подключение бойлера косвенного нагрева

Подключение дополнительного бойлера

В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей , ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов

Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода. А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно.

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.

Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.

В случае если подключаете бойлер, то котёл должен быть или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.

Удачи в решении проблем!


Подключение бойлера косвенного нагрева дает много преимуществ, в первую очередь это, конечно, неограниченные объемы горячей воды. Немаловажно и то, что работает он сразу на несколько точек разбора. Поэтому, чтобы наладить бесперебойную подачу воды, необходимо выполнить несложную обвязку бойлера косвенного нагрева, для этого понадобится минимум средств и усилий, а также рабочая схема подключения.

Общие принципы работы бойлера косвенного нагрева

Использование бойлера косвенного нагрева и обвязка котла позволит значительно сэкономить на финансовых затратах
и обеспечить подачу горячего теплоносителя сразу нескольким узлам. Для того чтобы вода равномерно и быстро прогревалась, важно правильно рассчитать мощность водонагревателя косвенного нагрева. Для обеспечения потребности в горячей воде примерным объемом 500 литров в час потребуется бак, рассчитанный на объем не меньше 100 литров. Объем бака должен напрямую зависеть от .

Точек, выступающих в качестве теплопередатчика, в обвязке может быть несколько, например, для нагрева воды лучше всего подходит твердотопливный котел. Также могут быть использованы агрегаты, работающие на солнечной энергии, тепловые насосы и геотермальные системы.

Схема с использованием двух насосов

Принцип работы данной схемы зависит от термостата, который при понижении температуры в бойлере косвенного нагрева дает команду насосу водонагревателя, в это время насос котла автоматически отключается
, после достижения нужной температуры отключается насос бойлера, и снова работает насос котла. При такой схеме удобнее использовать агрегат, оснащенный автоматикой, тогда процесс переключения и работа с датчиками термостата будет четкой и отлаженной.

В этом случае бойлер пропускает весь объем теплоносителя через себя. Чтобы исключить попадание в питьевую воду грязи или технической воды, необходимо после насосов установить обратные клапаны.

Схема с трехходовым клапаном

Схема с трехходовым клапаном может быть применена для агрегата с напольным и настенным размещением
. Принцип схемы предполагает наличие двух контуров: одного основного контура отопления и контура бойлера косвенного нагрева, последний имеет приоритет над основным. При этом группа безопасности может быть встроена в котел, к этой группе относят: расширительный бак и насос
.

Принцип работы будет заключаться в следующем: при понижении температуры термостат бойлера переключается и переключает трехходовой клапан, после чего вода движется по контуру бойлера. После достижения необходимой температуры клапан снова переключается, и теплоноситель циркулирует по контуру отопления.

Такая схема оптимальна с настенным котлом, оснащенным автоматикой, в этом случае за работу трехходового клапана будет отвечать термостат бойлера или котел
, по сигналу от термостата бойлера. При этом использование одноконтурного котла с бойлером будет давать отличный запас горячей воды, также эта схема удобна для тех агрегатов, у которых поступающая холодная вода «жесткая». При использовании второй контур (горячей воды) будет быстро ломаться.

Резюме по схемам

Такие системы подключения водонагревателя к котлу исключают одновременную работу нагрева воды и отопления дома. Но неудобство это вызовет только один раз, при запуске системы, так как теплоноситель будет холодным, весь процесс по времени займет от часа, в зависимости от количества теплоносителя. При постоянной работе на поддержание температуры будет тратиться гораздо меньшее время, поэтому перепадов температуры ощущаться не будет.

Если горячее водоснабжение будет стоять в приоритете в обоих случаях, эти схемы можно применить и в более сложных системах нагрева. Для них разделяют котлы нагрева: один будет работать только на нагрев воды, другой — на отопление.

Подключение котлов с большим числом контуров

В сложных системах зачастую задействованы три и более контуров отопления. Для таких систем самым оптимальным является использование гидравлических стрелок и распределительных коллекторов. Самая выглядит следующим образом:

  • контур нагрева воды в нагревателе;
  • контур системы «Теплый пол»;
  • контур системы отопления (батареи).

Для подключения используется гидравлическая стрелка или гидроколлектор
. Также можно использовать отдельно гидравлическую стрелку и коллекторы распределения. В другом варианте, без использования гидравлических стрелок, необходима установка балансировочных вентилей. Если пренебречь данными устройствами, то получатся сильные перепады между контурами, и некоторые из них будут работать неэффективно, теплоотдача может снизиться в несколько раз.

При такой системе нужно отключать насосы других контуров при работе приоритетного контура, иначе время нагрева может прилично вырасти.

Котел с бойлером косвенного нагрева


Автономные системы отопления и подогрева воды пользуются заслуженным высоким спросом. Одноконтурный газовый котел с бойлером косвенного нагрева прекрасно справляется с поставленной задачей, являясь при этом простым и безопасным устройством.

Ключевые преимущества


Современный одноконтурный газовый котел включает оборудование, с помощью которого можно обеспечить полную надёжность и безопасность работы. Использование автоматической системы защиты позволяет решить задачи по управлению и безопасности.


Говоря о ключевых преимуществах, которыми обладает водонагреватель косвенного нагрева, необходимо выделить:


Простоту установки, гарантирующую оперативность при решении поставленной задачи;


Экономичность, которая достигается наладочными работами и автоматизацией;


Доступность подключение котлов к системе отопления каскадного типа в рамках одного населенного пункта;


Экологичность по сравнению с котельными, работающими на твердом и жидком топливе.

Принцип действия


Вода в бойлере этого типа нагревается с помощью собственного водонагревателя топочной камеры, который обогревается под воздействием газа, который сгорает, поступая через горелку. Непосредственно от сети отопления установлен обратный трубопровод, который отводит остывший теплоноситель. В свою очередь, прямой трубопровод отводит от теплообменника подогретую воду. Запуск теплоносителя по кругу осуществляется циркуляционным насосом. Как видно, схема максимально проста, однако от этого не менее эффективна.


Если рассматривать одноконтурный котел с бойлером косвенного нагрева с двухконтурным, то его функциональная ограниченность выражается в возможности использовать только для отопления. Также есть возможность подключения к бойлеру. При подборе оборудования для решения конкретной задачи необходимо учитывать ряд особенностей для обеспечения эффективного решения поставленной задачи.


Газовый котел с бойлером косвенного нагрева подразумевает, что система отопления отключается с того момента, как как включен бойлер и до нагрева воды. Поэтому рекомендовано подбирать теплообменник с максимально быстрым нагреванием, что будет служить в качестве защиты труб от перемерзания.



1 — подача холодной воды; 2 — гребенка теплого пола и смесительный узел; 3 — котел одноконтурный; 4 — расширительный бак на отопительный контур; 5 — гидроаккумулятор для бойлера косвенного нагрева; 6 — сбросной клапан на 6 бар; 7 — бойлер косвенного нагрева; 8 — гребенка для отопления; 9 — гребенка водоснабжения; 10 — термостатический клапан.


Выбирая отопительный агрегат по мощности, необходимо принимать в расчёт обогреваемую площадь помещения. И только после определения мощности можно понять, сможет ли котел потянуть систему подогрева.


По мнению специалистов, нормальное функционирование бойлерной установки возможно только при использовании котла с мощностью минимум 24 кВт. При этом нельзя допускать ситуацию, при которой произойдёт образование дефицита мощности котла.

Типы котлов


На сегодняшний день котел с бойлером косвенного нагрева может быть двух типов:


  • напольный;

  • настенный.


Более мощными считаются напольные модели, однако под их установку не всегда возможно найти подходящий размер помещения, так как они занимают немало места. Что касается настенных моделей, то они максимально компактны и малогабаритны. Напольный нагреватель обычно выбирают для установки в домах загородного типа, тогда как настенные вполне подойдут для установки в городских условиях.


Устройство обоих вариантов максимально простое и понятное. Современные производители делают все возможное для создания не только функциональных, но и стильных моделей.


На современном рынке представлены производители, каждый год выпускающие новые модели одноконтурных котлов. Большинство из них являются удобными, долговечными и надежными, позволяя с легкостью решать все поставленные перед ними задачи.

Особенности установки


Для правильной установки и подключения бойлера необходимо обратиться к специалистам, которые смогу учесть все нюансы поставленной задачи. Такой подход позволит в дальнейшем избежать проблем с отоплением. У каждого агрегата есть свои нюансы, с которыми сложно разобраться неподготовленному человеку. Профессиональная установка — гарантия полноценной работы оборудования и безопасности проживающих в доме.

Одноконтурный настенный газовый котел | Отопление дома и квартиры



Вступление

Выбор типа отопления для своего дома, а вернее выбор котла отопления дома начинается с принципиального выбора котла отопления по типу, планируемого топлива, необходимого для работы котла. В России по себестоимости, самое дешевое топливо это магистральный газ. Если вам повезло и в вашем поселке есть возможность подключения дома к магистральному газопроводу, это нужно сделать.

Для подключения к газопроводу нужно пройти все этапы, так называемой процедуры газификации дома, от сбора документов, до монтажа системы отопления дома. Обо всех этапах этого непростого процесса можно почитать в разделе: Газификация дома.

Как вы уже поняли, выбирать и монтировать газовый котел придется на этапе подготовительных работ перед подключением к газопроводу. Если, конечно, вы не меняете котел отопления и уже подключены к магистральному газу.

Если у вас небольшой дом, можно рассмотреть покупку одноконтурного газового котла настенной установки. Для ГСВ можно подключить бойлер косвенного нагрева.

Что такое одноконтурный настенный газовый котел

Давайте расшифруем само, название котла. Что значит одноконтурный, настенный и какой может быть газовый котел такого исполнения.

Что такое одноконтурный котел

Одноконтурный котел может использоваться только в одном отопительном контуре, то есть только для нагрева теплоносителя системы отопления или для ГСВ.

Примечание: И здесь есть маленькая хитрость. Можно использовать одноконтурный котел отопления с косвенным нагревом горячего водопровода, через бойлер.

Мощность одноконтурного настенного газового котла

Как было упомянуто, одноконтурные газовые котлы относительно небольшой мощности. Как правило, средняя мощность таких котлов 10-15-20 кВт, максимальная не превышает 35 кВт. Что это значит?

Вспомним упрощенный расчет котла отопления:

Вариант расчета 1: На 10 кв. метров обогреваемого помещения нужно 1 кВт мощности котла;

Вариант расчета2: Мощность необходимого котла равняется площади помещения умноженной на 1/10 удельной мощности отопительного котла, для вашего региона (юг:0,8 кВт; средняя полоса:1,1 кВт; Подмосковье: 1,2-1,5; север:1,5-2,0)

Даже самый простой расчет, показывает, что одноконтурный газовый котел мощностью 35 кВт, сможет отопить дом площадью 250 кв. метров. В этом расчете несколько упущений. Во-первых, 35 кВт это максимальная мощность котла, во-вторых, расчет не учитывает теплопотери дома.

Одноконтурный газовый котел может отпить дом площадью 150-300 метров, реже 350 метров.

Точный расчет мощности котла отопления можно сделать на онлайн сервисе: www.teplodvor.ru/raschet_kotla.php.

Примечание: Стоит отметить, что распространено использование одноконтурного газового котла не для отопления, а для горячего водоснабжения.

Схема монтажа одноконтурного газового котла

Монтаж одноконтурного газового котла

Основные достоинства настенного газового котла это небольшое место для установки и возможность установить котел на кухне, а не в отдельной топочной комнате.

Однако, при монтаже настенного газового котла, нужно соблюсти все правила монтажа:

  • Кухня должна иметь размеры, окна, двери и форточки соответствующие нормативным размерам для топочной комнаты;
  • Высота подвески не менее 80 см. При монтаже над мойкой, нижний патрубок котла должен быть выше «носика» кухонного смесителя;
  • При установке на деревянную стену, котел нужно изолировать от дерева слоем негорючего материала, например, лист плоского шифера вместе с листом стали 3 мм.

Выбор горелки и типа настенного газового котла

При выборе котла нужно обратить внимание на тип его горелки:

  • Открытого или скрытого горения;

А для экономичности котла рассмотреть выбор типа газового котла:

©Obotoplenii.ru

Другие статьи раздела: Газовый котел т газификация дома





Похожие статьи

Объединение 2-х котлов в один контур

R2 — спасибо за ответ

Вариант 1. Термонакопитель. Недостатки (Нет)

Я предполагаю, что это будет установлено для сброса тепла от дровяной горелки в контур ЦО/ГВ, обычно питаемый от газового котла. Как это будет точно настроено?

Вариант 2. Цилиндр с двойной катушкой. (без утечки тепла)
Используйте обычный котел для нагрева цилиндра
по утрам и дровяная горелка может превысить
напиши по вечерам.Недостатки ( Все
имеющаяся энергия дровяной печи не используется
p и разрядка может происходить через
вентиляция)

Это то, что было до недавнего времени. Кроме того, ряд рад на всех этажах также отапливался дровяной печью. Сантехника была на самом деле неправильной по инструкции котла, плюс мы хотели упростить системы и решили, что будет выгодно, чтобы дровяная горелка отапливала только первые два этажа дома (GF и LGF).Я мог бы заменить бак ГВ с двумя змеевиками и подключить дровяную печь к радиаторам на этих этажах, чтобы они работали вместе с радами от контура газового котла.

Вариант 3. То же, что и 2, но с утечкой тепла
радиатор.
Недостатки (Главный котел не сможет
нагрейте этот радиатор)

Я думаю, что наличие отдельных радов, как указано выше, как вы описываете здесь — я прав?

Вариант 4. Двойной змеевик и Т-образный цилиндр
печка в контур радиатора. Недостатки —
— (Перетоки в каждый котел произойдут
что приводит к тепловым потерям и возможным проблемам
s с существующими трубопроводными системами.)

Это было одной из моих проблем. Я беспокоился о воздействии на любой из котлов, если обратка будет на самом деле горячее, чем подача.

Вариант 5. Отдельные петли для каждого котла
ввод, соединенный с отдельным контуром радиатора
p через близко расположенные T,s. Необходимо 3 насоса
и 2 реле для питания цепи радиатора
т насос . Недостатки (Существующий трубопровод имеет
переставить )

Должно быть уже поздно, потому что я не совсем понимаю, что вы здесь предлагаете

Вариант 6.Создайте свой собственный тепловой склад.
Недостатки (Не многие знают, как это сделать)

Я думаю, вы знаете

Еще раз спасибо, что не поленились. Вы явно очень хорошо разбираетесь в своем предмете. Дальнейший ответ на мои вопросы был бы очень полезен — пожалуйста

Cheers

CC



%PDF-1.4
%
4101 0 объект
>
эндообъект

внешняя ссылка
4101 131
0000000016 00000 н
0000004903 00000 н
0000005066 00000 н
0000013668 00000 н
0000013979 00000 н
0000014177 00000 н
0000014629 00000 н
0000014977 00000 н
0000015632 00000 н
0000016128 00000 н
0000016243 00000 н
0000016368 00000 н
0000016666 00000 н
0000016923 00000 н
0000017436 00000 н
0000017741 00000 н
0000018000 00000 н
0000018633 00000 н
0000018979 00000 н
0000019236 00000 н
0000019830 00000 н
0000020145 00000 н
0000020402 00000 н
0000020820 00000 н
0000020945 00000 н
0000021070 00000 н
0000021195 00000 н
0000023460 00000 н
0000025746 00000 н
0000027510 00000 н
0000029214 00000 н
0000030865 00000 н
0000032732 00000 н
0000033070 00000 н
0000034856 00000 н
0000047513 00000 н
0000047833 00000 н
0000049808 00000 н
0000063453 00000 н
0000064624 00000 н
0000065393 00000 н
0000068603 00000 н
0000134847 00000 н
0000141538 00000 н
0000156566 00000 н
0000163257 00000 н
0000169948 00000 н
0000184976 00000 н
0001025764 00000 н
0001025840 00000 н
0001025939 00000 н
0001026090 00000 н
0001026204 00000 н
0001026283 00000 н
0001026713 00000 н
0001026792 00000 н
0001026828 00000 н
0001026907 00000 н
0001027246 00000 н
0001027315 00000 н
0001027434 00000 н
0001027882 00000 н
0001027961 00000 н
0001028040 00000 н
0001028361 00000 н
0001028418 00000 н
0001028536 00000 н
0001028615 00000 н
0001028966 00000 н
0001029255 00000 н
0001037969 00000 н
0001056344 00000 н
0001073802 00000 н
0001078132 00000 н
0001084823 00000 н
00010

00000 н
00010

00000 н
0001091232 00000 н
0001091268 00000 н
0001091347 00000 н
0001091681 00000 н
0001091750 00000 н
0001091868 00000 н
0001091904 00000 н
0001091983 00000 н
0001096285 00000 н
0001096620 00000 н
0001096689 00000 н
0001096807 00000 н
0001109404 00000 н
0001109683 00000 н
0001110062 00000 н
0001110141 00000 н
0001113351 00000 н
0001264878 00000 н
0001265239 00000 н
0001265318 00000 н
0001265354 00000 н
0001265433 00000 н
0001265767 00000 н
0001265836 00000 н
0001265955 00000 н
0001272646 00000 н
0001279337 00000 н
0001285495 00000 н
0001614372 00000 н
0001614733 00000 н
0001614812 00000 н
0001615088 00000 н
0001615167 00000 н
0001615438 00000 н
0001615517 00000 н
0001615836 00000 н
0001615915 00000 н
0001615994 00000 н
0001616315 00000 н
0001616372 00000 н
0001616490 00000 н
0001616569 00000 н
0001616909 00000 н
0001617198 00000 н
0001617277 00000 н
0001617545 00000 н
0001617624 00000 н
0001617895 00000 н
0001628065 00000 н
0001638235 00000 н
0001641741 00000 н
0001667443 00000 н
0000004654 00000 н
0000002980 00000 н
трейлер
]/Предыдущая 3280171/XRefStm 4654>>
startxref
0
%%EOF

4231 0 объект
>поток
hXkLSg~så=y)@-mE3%eӰfl?8DH9W)2w3dl[,DԙlnwNA=N3e’}

Схема параллельного включения котлов отопления.

Подключение двух котлов к одной системе отопления

В целях экономии часто используется подключение двух котлов к одной системе отопления. Приобретая несколько тепловых приборов, следует заранее узнать, какие существуют способы их соединения друг с другом.

Так как дровяной котел работает в открытой системе, то совместить его с газовой колонкой, имеющей закрытую систему, непросто. При трубопроводе открытого типа вода нагревается до температуры сто градусов и выше при самом высоком высоком давлении.Для защиты от перегрева жидкости устанавливается расширительный бачок.

Часть горячей воды сбрасывается через открытые баки, что способствует снижению давления в системе. Но использование таких выпускных бачков иногда становится причиной попадания частиц кислорода в теплоноситель.

Существует два способа подключения двух котлов в одну систему:

  • параллельное подключение газового и твердотопливного котла вместе с предохранительными устройствами;
  • последовательное подключение двух котлов разных типов с использованием теплоаккумулятора.

При параллельной системе отопления в больших домах каждый котел обогревает свою половину дома. Последовательное совмещение газового и дровяного агрегата образует два отдельных контура, которые объединены тепловым аккумулятором.

Аккумулятор тепла

Система отопления с двумя котлами имеет следующую структуру:

  • тепловой аккумулятор и газовый котел объединены с отопительными приборами по замкнутому контуру;
  • В замкнутую систему передается

  • потоков энергии от дровяного обогревателя к аккумулятору тепла.

С помощью теплоаккумулятора можно осуществлять работу системы одновременно от двух котлов или только от газового и дровяного отопительного агрегата.

Параллельная замкнутая цепь

Для объединения систем дровяного и газового котла применяются следующие устройства:

  • предохранительный клапан;
  • мембранный бак;
  • манометр

  • ;
  • клапан сброса воздуха.

В первую очередь на патрубки двух котлов монтируется запорная арматура. Возле дровяного агрегата установлены предохранительный клапан, устройство для выпуска воздуха, манометр.

На ответвление от твердотопливного котла ставится выключатель для работы оборота малого круга. Закрепите его на расстоянии одного метра от дровяной каменки. К перемычке добавлен обратный клапан, перекрывающий доступ воды к части контура откачиваемого твердотопливного агрегата.

Обратка подключена к радиаторам. Обратный поток теплоносителя делится двумя трубами.Один подключается через трехходовой клапан к перемычке. Перед разветвлением этих труб монтируют бак и насос.

В параллельной системе отопления можно использовать аккумулятор тепла. Схема установки прибора при таком подключении заключается в подключении к нему обратки и подачи, подающего и обратного трубопровода в систему отопления. Для совместной или раздельной работы котлов на всех узлах системы устанавливаются краны, перекрывающие подачу теплоносителя.

Возможно объединение двух обогревателей с ручным и автоматическим управлением.

Ручное подключение

Котлы включаются и выключаются вручную при помощи двух кранов на теплоносителе. Обвязка осуществляется с помощью запорной арматуры.

Расширительные баки устанавливаются в оба котла, которые используются одновременно. Специалисты рекомендуют не отключать бойлеры от системы полностью, а просто подключить их одновременно к расширительному баку, перекрыв движение воды.

Автоматическое соединение

Установлен обратный клапан для автоматического регулирования двух котлов.Защищает места отключения теплового узла от вредных потоков. В остальном способ циркуляции теплоносителя в системе ничем не отличается от ручного управления.

В автоматической системе не должны блокироваться все основные линии. Насос рабочего котла прогоняет теплоноситель через нерабочий агрегат. Вода течет по малому кругу от места подключения котлов к системе отопления через неработающий котел.

Чтобы не расходовать большую часть теплоносителя для неиспользуемого котла, устанавливаются обратные клапаны. Их работа должна быть направлена ​​навстречу друг другу, чтобы вода от двух отопительных приборов направлялась в систему отопления. Клапаны могут поставляться с обратным потоком. Также при автоматическом управлении необходим термостат для регулирования насоса.

Автоматическое и ручное управление используется при комбинировании разных типов отопительных приборов:

  • газ и твердое топливо;
  • электрические и дровяные;
  • газ и электричество.

Также возможно подключение двух газовых или электрических котлов к одной системе отопления.Установка более двух связанных нагревательных элементов снизит эффективность системы. Поэтому подключается не более трех котлов.

Преимущества двухкотловой установки

Основным положительным моментом установки двух котлов в одну систему отопления является непрерывное поддержание тепла в помещении. Газовый котел удобен тем, что его не нужно постоянно обслуживать. Но на случай аварийного отключения или в целях экономии дровяной котел станет незаменимым дополнением к отоплению.

Система отопления с двумя котлами позволяет значительно повысить уровень комфорта. К преимуществам двойного теплового устройства относятся:

  • выбор основного вида топлива;
  • возможность управления всей системой отопления;
  • увеличение времени работы оборудования.

Подключение двух котлов к одной системе отопления – оптимальное решение для отопления зданий любых размеров. Такое решение позволит вам непрерывно сохранять тепло в доме на протяжении многих лет.

Отопление и вентиляция

От автора: здравствуйте дорогие друзья! Система отопления дома с двумя котлами – одна из самых распространенных ситуаций. Газовые и электрические котлы обеспечивают домочадцам комфорт и не требуют частого обслуживания, а котлы на твердом топливе помогают сократить расходы и уберечь семейный бюджет от лишних затрат.

Как правильно подключить два котла к одной системе отопления, последовательно или параллельно, есть ли аналоги для подключения других типов котлов и по какому принципу будет происходить работа? На все эти вопросы мы постараемся ответить в сегодняшней статье.

Как сделать отопление двумя котлами

Создание схемы на два котла отопления связано с очевидным решением максимально использовать функциональные возможности различных типов систем отопления частного дома. На сегодняшний день предлагается несколько вариантов подключения:

  • и электрическое;
  • твердотопливный и электрический котел;
  • Котел твердотопливный и газовый.

Перед тем, как приступить к выбору и монтажу новой системы отопления, рекомендуем ознакомиться с краткими характеристиками работы совместных котлов.

Подключение электрического и газового котлов

Одна из самых простых в эксплуатации систем отопления связана с совмещением газового котла с электрическим. Возможны два варианта подключения: параллельное и последовательное, но параллельное считается предпочтительным, так как один из котлов можно отремонтировать, заменить и отключить, а оставить работать в минимальном режиме можно только один.

Такое подключение можно полностью закрыть, а в качестве теплоносителя использовать обычную воду или этиленгликоль для систем отопления.

Подключение газовых и твердотопливных котлов

Наиболее технически сложный вариант, так как требует тщательной подготовки вентиляционной системы и помещения под масштабные и пожароопасные установки. Перед установкой ознакомьтесь с правилами установки отдельно для газовых и твердотопливных котлов, выбрав оптимальный вариант. Кроме того, в твердотопливном котле сложно контролировать нагрев теплоносителя, и для компенсации перегрева требуется открытая система, при которой в расширительном баке снижается избыточное давление.

Важно: закрытая система при подключении газовых и твердотопливных котлов запрещена и считается серьезным нарушением пожарной безопасности.

Оптимальная производительность двух котлов может быть достигнута при использовании многоконтурной системы отопления, представляющей собой два независимых контура.

Подключение твердотопливного и электрического котлов

Перед подключением оцените технические характеристики выбранного и ознакомьтесь с инструкцией. Производители выпускают модели для открытых и закрытых систем отопления.В первом случае оптимальным вариантом будет ориентироваться на работу двух котлов на общий теплообменник; во втором его можно легко подключить к уже работающей разомкнутой цепи.

Двухтопливные котлы отопления

Стремясь получить высокую производительность системы отопления, избежать перебоев в подаче электроэнергии и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на свои большие размеры и солидный вес, пароконвектоматы хорошо функционируют за счет использования разных видов топлива и минимальных затрат на обслуживание.

Схема, при которой для нагрева теплоносителя используются газ и дрова, считается наиболее популярной и удобной, так как работает с открытой системой отопления. Если вы хотите установить закрытую систему, то рекомендуется поставить дополнительный контур для системы отопления в баке универсального котла.

Производители отопительных котлов выпускают несколько видов двухтопливных комбинированных котлов:

  • газовые с жидким топливом;
  • газ твердый топливный;
  • твердое топливо с электричеством.

Твердотопливный котел и электричество

Одним из финансово оправданных и функционально удобных комбинированных котлов считается твердотопливный котел с электронагревателем, позволяющим контролировать и регулировать температуру в доме. Благодаря использованию ТЭНов такие котлы имеют ряд преимуществ и положительных характеристик. Рассмотрим подробнее принцип работы системы отопления комбинированного котла.

Комбинированный котел работает только на одном виде твердого топлива.Вода в контуре начинает нагреваться, когда загружаемое сырье сгорает. Как только топливо выгорает, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и охлаждения цикличен, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы схем производители предлагают использовать тепло в аккумуляторах.Внешне они представляют собой емкость объемом от 1,5 до 2 кубометров. Принцип работы: трубы контура проходят через бак-аккумулятор и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию в систему отопления. Благодаря батареям температурный режим поддерживается стабильно длительное время.

Подводя итоги, можно отметить, что для удешевления отопления частного дома, обеспечения бесперебойной и стабильной работы системы отопления установка двухтопливного котла является оптимальным и проверенным вариантом.

Параллельное и последовательное подключение котлов

При планировании системы отопления из двух и трех котлов важно учитывать положение основных и соединительных элементов. И дело не только в простоте эксплуатации и экономии места, но и в возможности ремонта придомовых территорий, профилактических работ и получения технически безопасной работы системы отопления. Выбор параллельного или последовательного соединения, создание технических схем позволяют тщательно продумать все нюансы монтажа оборудования и доборных элементов, длину и количество труб, их укладку и места штробления.

Параллельное соединение

Параллельное соединение применяется для соединения газовых и твердотопливных котлов объемом более 50 литров. Такой выбор оправдан, в первую очередь, экономией теплоносителя и снижением нагрузки на систему.

Совет: перед подсчетом сэкономленных финансов необходимо учитывать дороговизну таких систем и установку в комплексе с электрокотлом дополнительного оборудования для контура: запорной арматуры, расширительный бачок — группа безопасности.

Обратите внимание, что система параллельного типа может работать в двух режимах: ручном и автоматическом, в отличие от последовательного. Чтобы система работала только в ручном режиме, необходимо установить запорную арматуру/шаровые краны или перепускную врезную систему.

Для организации автоматической работы электрического с газовым или твердотопливным котлом потребуется вставить сервопривод и дополнительный термостат, трехходовой зонный вентиль для возможности переключения контура отопления с одного котла на Другая. Такой вариант подключения уместен при соотношении общего рабочего объема теплоносителя системы на 1 кВт мощности котла.

Последовательное подключение

Целесообразность последовательного подключения оправдана при использовании встроенного в газовый котел расширительного бака и группы безопасности. В этой ситуации подключить систему отопления можно с наименьшими трудностями.

В целях экономии на комплектующих и повышения функциональности при подключении электронного котла в паре с твердотопливным или газовым котлом необходимо учитывать объем литража бака.Подключение рекомендуется для размеров до 50 литров.

Электрокотел можно подключить до и после газового котла, в зависимости от удобства и физической возможности подключения системы. Врезку рекомендуется делать с учетом того, что циркуляционный насос будет располагаться на «обратке» как одного, так и второго котла. Если в газовом котле используется циркуляционный насос, то оптимальным вариантом будет вставить сначала электрический котел, а потом уже газовый.

Важно: использование группы безопасности и расширительного бака при подключении системы отопления газового и электрического котла является ключевым моментом при подключении к существующей схеме.

Подводя итоги, можно сказать, что каждая из схем имеет право на существование и доказала свою эффективность. И все же, на чем остановиться и как правильно организовать соединение котлов в пару: последовательно или параллельно? Ответ будет варьироваться в зависимости от ваших индивидуальных требований:

  • физические возможности помещения для установки двух котлов;
  • продуманная система вентиляции и канализации;
  • соотношение тепловых и энергетических параметров;
  • выбор вида топлива;
  • возможность контроля и предотвращения перегрева системы отопления;
  • финансовая составляющая при покупке котлов и доборных элементов.

Требования к помещениям с твердотопливным котлом

К помещениям с установленными котлами предъявляется ряд требований, указанных в нормативных документах.

Требования котельной:

  • объем котельной зависит от мощности котла: для котла мощностью до 30 кВт требуется площадь помещения 7,5 м 2 , при мощности 60 кВт — 13,5 м 2 , мощностью до 200 кВт — 15 м 2 ;
  • котел мощностью более 30 кВт должен располагаться в центре подготовленного помещения для лучшей циркуляции воздуха и максимальной эффективности работы;
  • пол, стены, перегородки и перекрытия в котельной должны быть выполнены из негорючих и огнестойких материалов, с применением гидроизоляционных покрытий;
  • корпус котла устанавливается на фундамент или специальный постамент из негорючих материалов;
  • для котлов мощностью менее 30 кВт возможно применение тумбы из горючих материалов, но с применением на ней стального листа;
  • основной запас топлива должен храниться в соседнем помещении;
  • суточный запас топлива можно хранить на расстоянии 1 метра и более от котла;
  • обеспечение вентиляции.

Требования к помещениям с газовыми котлами

Требования к газовым котельным сосредоточены на продуманной вентиляции и мощности котла. При мощности менее 30 кВт можно установить систему отопления в любом нежилом помещении, где оборудована система циркуляции воздуха. Если вы используете сжиженный газ, то котел можно разместить в подвале или подвальном помещении.

Сложнее всего с котлами мощностью более 30 кВт, для них требуется отдельное помещение с высотой потолков не менее 2.5 м и площадью 7,5 м 2 . Для кухни с работающей газовой плитой требуется площадь 15 м 2 .

Решив объединить два котла в единую систему отопления, вы однозначно выиграете. В результате затраченных усилий и финансовых составляющих можно сократить расходы, уберечь семейный бюджет от лишних затрат и обеспечить бесперебойную работу системы отопления. Надеемся, что внесли ясность в вопрос подключения двух котлов и помогли принять верное решение.До новых встреч на страницах нашего сайта!

Наиболее рациональной системой отопления является та, в которой теплоноситель нагревается за счет работы двух-трёх котлов. Причем они могут быть одинаковыми по мощности и типу. Эта рациональность объясняется тем, что один теплогенератор работает на полную мощность всего несколько недель в году. В других случаях вам нужно уменьшить его производительность. А это приводит к падению его КПД и увеличению затрат на отопление.

Несколько котлов, объединенных в одну систему отопления, позволяют более гибко управлять работой трубопроводов без потери эффективности, так как достаточно отключить один или два устройства.Кроме того, при выходе из строя одного из них система продолжает повышать температуру в доме.

Типы подключения двух и более котлов

Использование большего количества одинаковых котлов требует специальной схемы подключения. Вы можете объединить их в одну систему:

  1. Параллельная.
  2. Каскадное или последовательное.
  3. По схеме первично-вторичные кольца.
Параллельные функции

Имеются следующие функции:

  1. Контуры горячего водоснабжения обоих котлов подключены к одной линии. Эти контуры должны иметь группы безопасности и клапаны. Последние могут перекрываться вручную или автоматически. Второй случай возможен только при использовании автоматики и сервоприводов.
  2. Обратные контуры двух отопительных котлов подключены к другой линии. Эти контуры также имеют клапаны, которыми можно управлять с помощью вышеупомянутой автоматики.
  3. Циркуляционный насос находится на обратке перед местом соединения обратки двух котлов.
  4. Обе линии всегда подключены к гидравлическим коллекторам.На одном из коллекторов есть расширительный бачок. В этом случае к концу трубы, к которой подсоединяется бак, подсоединяется подпиточная труба. Разумеется, на стыке есть обратный клапан и запорный вентиль. Первый не допускает попадания горячего теплоносителя в трубу подпитки.
  5. От коллекторов идут ответвления к радиаторам, теплым полам, бойлеру косвенного нагрева. Каждая из них оснащена собственным циркуляционным насосом и краном слива охлаждающей жидкости.

Использование такой схемы обвязки без автоматики весьма проблематично, так как приходится вручную закрывать вентили, расположенные на подающей и обратной трубах одного котла. Если этого не сделать, то теплоноситель будет двигаться через теплообменник выключенного котла. А это оказывается:

  1. добавочное гидравлическое сопротивление в водогрейном контуре аппарата;
  2. повышение «аппетита» циркуляционных насосов (им тоже приходится преодолевать это сопротивление). Соответственно растут затраты на электроэнергию;
  3. Потери тепла на нагрев теплообменника выключенного котла.

Поэтому необходимо правильно установить автоматику, которая будет отключать выключенный прибор от системы отопления.

Каскадное подключение котлов

Концепция каскадного подключения котлов предусматривает распределение тепловой нагрузки между несколькими агрегатами, которые могут работать независимо и нагревать теплоноситель столько, сколько требует ситуация.

Можно каскадировать как котлы со ступенчатыми газовыми горелками, так и модулирующие. Последние, в отличие от первых, позволяют плавно изменять мощность нагрева. Следует добавить, что если котлы имеют более двух ступеней регулирования газоснабжения, то третья и другие ступени снижают их производительность. Поэтому лучше использовать агрегаты с модулирующей горелкой.

При каскадном подключении основная нагрузка приходится на один из двух или трех котлов. Дополнительные два-три устройства включаются только при необходимости.

Особенности этого соединения следующие:

  1. Трубопроводы и регуляторы спроектированы таким образом, чтобы можно было контролировать циркуляцию теплоносителя в каждом блоке. Это позволяет перекрыть подачу воды в выключенные котлы и избежать потерь тепла через их теплообменники или кожухи.
  2. Подсоединение линий подачи воды всех котлов к одной трубе, а обратки теплоносителя ко второй. Фактически котлы подключаются к сети параллельно. Благодаря такому подходу теплоноситель на входе каждого агрегата имеет одинаковую температуру. Это также позволяет избежать движения нагретой жидкости между отключенными контурами.

Преимуществом параллельного подключения является предварительный нагрев теплообменника перед запуском горелки. Однако это преимущество возникает при использовании горелок, воспламеняющих газ с задержкой после включения насоса. Такой подогрев минимизирует падение температуры в котле и позволяет избежать образования конденсата на стенках теплообменника. Это касается ситуации, когда один или два котла давно выключены и успели остыть. Если они недавно отключились, то движение теплоносителя перед включением горелки позволяет ему поглотить остаточное тепло, оставшееся в топке.

Обвязка котла с каскадным подключением

Схема его следующая:

  1. 2-3 ​​пары труб от 2-3 котлов.
  2. Циркуляционные насосы, обратные и запорные клапаны. Они расположены на тех патрубках, которые предназначены для возврата теплоносителя в котел. Насосы нельзя использовать, если они предусмотрены конструкцией агрегата.
  3. Запорная арматура на трубопроводах горячей воды.
  4. 2 толстые трубы. Один предназначен для подачи теплоносителя в сеть, другой – для возврата. Они подключаются к соответствующим трубам, отходящим от котловых устройств.
  5. Группа безопасности на линии подачи охлаждающей жидкости. Он состоит из термометра, контрольной гильзы термометра, термостата с ручной разблокировкой, манометра, реле давления с ручной разблокировкой и резервной заглушки.
  6. Коллектор низкого давления низкого давления. Благодаря ему насосы могут создать правильную циркуляцию теплоносителя через теплообменники своих котлов вне зависимости от того, какой расход системы отопления.
  7. Контуры тепловых сетей с запорной арматурой и насосом на каждом из них.
  8. Многоступенчатый каскадный контроллер.В его задачу входит измерение показателей теплоносителя на выходе из каскада (датчики температуры часто располагаются в зоне предохранительной группы). На основании полученной информации контроллер определяет, нужно ли включать/выключать и как должны работать котлы, объединенные в одну каскадную схему.

Без подключения такого контроллера к обвязке работа котлов в каскаде невозможна, т.к. они должны работать как единое целое.

Особенности схемы первично-вторичных колец

Такая схема предусматривает организацию первичного кольца, по которому должен постоянно циркулировать теплоноситель. К этому кольцу подключаются отопительные котлы и отопительные контуры. Каждый контур и каждый котел представляет собой вторичное кольцо.

Еще одной особенностью этой схемы является наличие циркуляционного насоса в каждом кольце. Работа отдельного насоса создает определенное давление в кольце, в котором он установлен.Также узел оказывает определенное влияние на давление в первичном кольце. Так, при его включении из водопроводной трубы выходит вода, попадая в первичный круг и изменяя в нем гидравлическое сопротивление. В результате на пути движения теплоносителя возникает своеобразная преграда.

Так как сначала к кругу подключается обратка, а после нее подающая, то теплоноситель, получив значительное сопротивление от подающей трубы, начинает поступать в обратку.Если насос отключается, гидравлическое сопротивление в первичном кольце становится очень маленьким и теплоноситель не может поступать в теплообменник котла. Трубопровод продолжает работать, как будто блок вообще не выключался.

По этой причине нет необходимости использовать одну сложную автоматику для отключения котла. Единственное, что необходимо, это установить обратный клапан между насосом и трубой возврата воды. Аналогичная ситуация с контурами отопления. Только подающая и обратная линии подключаются к первичному контуру в обратном порядке: сначала первая, затем вторая.

В такую ​​схему целесообразно включать не более 4-х котлов. Использование дополнительных устройств нецелесообразно.

Универсальный комбинированный контур

Данная система имеет следующую обвязку:

  1. Два общих коллектора или гидроколлектора. Первый подключается к питательным линиям котла. Вторая линия – обратная линия. Все линии имеют запорную арматуру. Циркуляционные насосы расположены на обратных трубах теплоносителя.
  2. Мембранный бак соединен с большим возвратным коллектором.
  3. Бойлер косвенного нагрева является связующим звеном между двумя коллекторами. На трубе, соединяющей котел с подающим коллектором, находится циркуляционный насос и запорная арматура. Также имеется вентиль на трубе, соединяющей котел с коллектором обратки.
  4. Группа безопасности устанавливается на коллектор подачи охлаждающей жидкости.
  5. Подпиточная труба подсоединяется к коллектору на линии подачи горячей воды. Во избежание утечки горячего теплоносителя через эту трубу на ней ставится обратный клапан.
  6. Некоторое количество малых гидроколлекторов (их может быть два, три и более). Каждый из них подключен к вышеупомянутым общим коллекторам. Эти резервуары и крупные резервуары образуют первичные кольца. Количество таких колец равно количеству малых гидроколлекторов.
  7. Отопительные контуры отходят от малых гидроколлекторов. В каждом контуре есть миниатюрный смеситель и циркуляционный насос.

(6 голосов, рейтинг: 4.33 из 5) Идет загрузка…

получи-тепло.ru

Как правильно подключить два котла в одну систему параллельно

Модернизация системы отопления в частном доме может потребовать установки сразу двух котлов, подключив их в общую сеть. Какой последовательности следует придерживаться в этом случае? Как подключить два котла в одну систему, что необходимо учитывать, если есть необходимость совместного использования газового котла с твердотопливным, электрическим котлом или отопительным оборудованием, работающим на жидком топливе.

Как соединить два котла вместе?

Сразу хотелось бы уточнить, что простое подключение двух котлов, работающих на разных видах топлива в одну систему, является одним из возможных решений проблемы нехватки мощности установленного оборудования.Также возможно подключение более двух моделей в одну сеть. Для каких целей может понадобиться подключение двух котлов в одну систему? Для этого есть несколько веских причин.

  1. Отсутствие питания. Неверный расчет оборудования или дополнительно встроенная жилая площадь могут привести к тому, что мощности котла может просто не хватить для поддержания нормальной температуры теплоносителя.
  2. Расширенная функциональность. Возможно, потребуется подключить два котла в одну систему, чтобы, например, увеличить время автономной работы оборудования.Например, если основным источником тепла является твердотопливный котел, то для его работы необходимо постоянно подкладывать дрова, что не всегда удобно, а тем более практично. Установив электрический котел или газовую колонку после него, решить эту ситуацию можно следующим образом. Как только дрова или уголь прогорели и теплоноситель начал остывать, в процессе работы включается дополнительное отопительное оборудование, которое продолжает обогревать помещение, пока утром хозяин не подкинет новую партию дров.

Как видите, подключение двух котлов отопления на разных видах топлива целесообразно, кроме того, это может быть связано с острой необходимостью, связанной с недостаточной производительностью оборудования.

Как подключить два газовых котла параллельно

Существует две схемы подключения газового и любого другого водогрейного оборудования. К одной системе отопления можно подключить два котла:

  • Последовательно – в этом случае один агрегат будет устанавливаться за другим.В этом случае нагрузка будет распределяться неравномерно, так как основной котел будет постоянно работать на полную мощность, что может привести к его быстрому выходу из строя.
  • Параллельно. В этом случае отапливаемая площадь будет условно разделена на две части. Отопление будет осуществляться сразу двумя установленными котлами. Параллельное подключение двух газовых котлов обычно используется в коттеджах и зданиях с большой отапливаемой площадью.

При параллельном подключении обязательна установка контроллера, а также разработка схемы каскадного управления.Только грамотный специалист может ответить на вопрос, как подключить два газовых котла в каждом конкретном случае.

Как подключить два котла — газовый и твердотопливный?

Объединение газовых и твердотопливных котлов в одну систему – более простая задача, для решения которой необходимо учитывать основные особенности, отличающие работу этих двух видов оборудования. Модели газового и твердотопливного оборудования можно устанавливать в одну сеть последовательно. В этом случае котлы ТТ будут играть роль основного источника теплоснабжения.Принцип их действия будет заключаться в том, что газовое оборудование будет включаться на обогрев только в том случае, если работа основного блока по каким-то причинам станет невозможной. Также на газовый котел обычно возлагается задача нагрева воды, конечно, если такая функция предусмотрена. При проектировании такой системы необходимо учитывать эти особенности. Также необходимо будет согласовать выбранную схему в газовой отрасли и получить там все необходимые разрешительные документы, включая технические условия и проект подключения.

Как совместить газовые и жидкотопливные котлы

В целях безопасности для такого подключения необходимо создать условия, при которых возможна безопасная работа сразу двух видов оборудования. Для этого необходимо сделать следующее:

  • Выполнить монтаж общей системы контроля за работой водонагревательного оборудования. Совместное использование жидкотопливного и газового котла подразумевает установку общей автоматики. Он, в свою очередь, подключен к датчикам контроля, которые подают сигнал на включение в случае нарушения работы основного источника тепла.
  • Установить регулирующие клапаны. Также может использоваться запорная арматура, работающая в автоматическом режиме.

Соединение производится последовательным или параллельным способом, в зависимости от потребностей заказчика. План и принципиальная схема составляются в конструкторском отделе, после чего согласовываются с газовой службой.

Преимущества установки нескольких котлов в одну сеть

Подключение двух котлов одновременно: напольные и настенные котлы могут понадобиться, если площадь помещения резко увеличилась в результате строительных работ.Даже если оборудование изначально приобреталось с запасом мощности, его может не хватить для обогрева дополнительных помещений большей площади. В этом случае устанавливается дополнительный котел, подключаемый к общей системе отопления. Преимуществом данного решения является:

  1. Возможность одновременно контролировать работу всего оборудования.
  2. Экономия за счет выбора основного вида топлива.
  3. Возможность более длительной эксплуатации оборудования.

Практика показывает, что возможна одновременная установка двух и более котлов в одной сети.С каждым дополнительным элементом общая производительность и эффективность значительно падает. Поэтому целесообразность одновременной установки четырех и более единиц водонагревательного оборудования полностью отсутствует.

avtonomnoeteplo.ru

Как устроены два котла в системе отопления?

Создание схемы отопления, при которой два котла в системе отопления работают либо по одному, либо вместе, связано с желанием обеспечить резервирование или снизить затраты на отопление.Совместная работа котлов в комплексной системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты — два котла в одной системе отопления:

  • газ и электричество;
  • твердое топливо и электричество;
  • твердое топливо и газ.

Совместная работа газового и электрического котлов

Объединение газового котла с электрическим котлом в один контур, в результате чего создается система отопления с двумя котлами, может быть реализовано достаточно просто.Возможно как последовательное, так и параллельное подключение. В этом случае предпочтительнее параллельное подключение, так как можно оставить один котел работающим, а другой полностью остановить, отключить или заменить. Такая система может быть полностью закрытой, а в качестве теплоносителя использовать этиленгликоль для систем отопления или обычную воду.

Совместная работа газового и твердотопливного котла

Самый сложный для технической реализации вариант. В твердотопливном котле крайне сложно контролировать нагрев теплоносителя.Обычно такие котлы работают в открытых системах, а избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключать твердотопливный котел в замкнутый контур нельзя.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, представляющая собой два независимых контура.

Контур газового котла работает на радиаторе и общем теплообменнике с твердотопливным котлом и открытым расширительным баком.Для помещения, в котором установлены оба котла, необходимо выполнение требований как к газовому, так и к твердотопливному котлу

Совместная работа твердотопливного и электрического котла

Для такой системы отопления принцип работы зависит от типа электрического котла. Если он предназначен для открытых систем отопления, то его можно легко подключить к существующей открытой схеме. Если электрокотел предназначен только для закрытых систем, то оптимальным вариантом будет работа вдвоем на общем теплообменнике.

Двухтопливные отопительные котлы

Для повышения надежности отопления и во избежание перебоев в работе системы отопления применяются двухтопливные отопительные котлы, работающие на разных видах топлива. Комбинированные котлы изготавливаются только в напольном исполнении из-за достаточно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Самая популярная схема – использование газа и дров для обогрева теплоносителя.Следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в баке универсального котла иногда устанавливают дополнительный контур для системы отопления.

Существует несколько видов двухтопливных комбинированных котлов:

  1. газ + жидкое топливо;
  2. газ + твердое топливо;
  3. твердое топливо + электричество.

Твердотопливный котел и электричество

Одним из популярных комбинированных котлов является твердотопливный котел с установленным электронагревателем.Этот блок позволяет стабилизировать температуру в помещении. Благодаря использованию ТЭНов такой комбинированный котел приобрел массу положительных качеств. Рассмотрим, как работает система отопления в этом сочетании.

При воспламенении топлива в котле и подключении котла к электрической сети сразу начинают работать ТЭНы, которые нагревают воду. Как только воспламеняется твердое топливо, теплоноситель быстро нагревается и достигает температуры термостата, который отключает ТЭНы.

Комбинированный котел работает только на твердом топливе. После выгорания топлива вода в контуре отопления начинает остывать. Как только его температура достигнет порога для термостата, он снова включит ТЭНы для нагрева воды. Этот циклический процесс поможет поддерживать равномерную температуру в помещении.

Для оптимизации отопительных контуров были изобретены тепловые аккумуляторы в системах отопления, которые представляют собой большой объем емкости от 1,5 до 2.0 м3. При работе котла от труб контура, проходящих через накопительный бак, нагревается большой объем воды, и после прекращения работы котла нагретая вода медленно отдает тепловую энергию в систему отопления.

Аккумуляторы тепла позволяют поддерживать комфортную температуру в течение длительного времени.

Во избежание критических ситуаций в зимнее время, снижения затрат на отопление и обеспечения его надежности многие собственники предпочитают либо устанавливать систему с двумя котлами на разном топливе, либо устанавливать универсальный двухтопливный котел.Эти варианты отопления имеют определенные преимущества и недостатки, но полностью обеспечивают свою основную задачу – стабильный и комфортный обогрев.

spetsotoplenie.ru

Что такое подключение твердотопливного и газового котла в одну систему

Подключение твердотопливного и газового котла в одну систему решает вопрос топлива для хозяина. Однотопливный котел неудобен тем, что если своевременно не пополнять запасы, можно остаться без отопления. Комбинированные котлы стоят дорого, и если такой агрегат серьезно сломается, все предусмотренные в нем варианты отопления станут невыполнимыми.

Возможно, у вас уже есть твердотопливный котел, но вы хотите перейти на другой, более удобный в эксплуатации. Или существующему котлу не хватает мощности, нужен еще один. В любом из этих случаев потребуется подключение твердотопливного и газового котла в одну систему.

Особенности подключения двух котлов

Подключение двух котлов в одну систему отопления создает трудности при их объединении: газовые агрегаты эксплуатируются в закрытой системе, твердотопливные — в открытой.Открытая обвязка котла ТД позволяет нагревать воду до температуры свыше 100 градусов, при критически высоком значении давления (что такое обвязка твердотопливного котла).

Для сброса давления такой котел оснащают расширительным баком открытого типа, а с повышенными температурами справляются за счет спуска части горячего теплоносителя из этого бака в канализацию. При использовании открытого бака неизбежно завоздушивание системы; свободный кислород в охлаждающей жидкости приводит к коррозии металлических деталей.

Два котла в одной системе — как их правильно подключить?

Возможны два варианта:

  • последовательная схема подключения двух котлов к одной системе отопления: сочетание открытого (котел ТД) и закрытого (газового) сектора системы с использованием теплоаккумулятора;
  • установка твердотопливного котла параллельно с газовым котлом, с предохранительными устройствами.

Параллельная система отопления с двумя котлами, газовым и дровяным, оптимальна, например, для коттеджа большой площади: каждый блок отвечает за свою половину дома.

В этом случае требуется контроллер и возможность каскадного управления. При последовательной схеме подключения газовых и твердотопливных котлов в одну систему получается как бы два независимых контура, связанных тепловым аккумулятором (что такое тепловой аккумулятор для котлов отопления).

Нужно просто добавить гидравлическую стрелу. После этого можно подключать в одну систему любое количество котлов (тоже любых) с любым количеством контуров с любыми потребителями.

Однако оговорюсь: помимо гидрострелки добавились еще два насоса — по одному на каждый котел.

Как работает схема с гидрострелкой и двумя котлами?

Котловые насосы подают теплоноситель из гидрострелки в котлы, где он нагревается и снова поступает в гидрострелку. От гидравлической стрелки теплоноситель разбирается насосами контуров — каждый берет столько, сколько ему нужно, без препятствий.Если расходы по котлам и по контурам будут различаться, то часть теплоносителя будет просто опускаться или подниматься внутри гидрострелки, добавляя туда, где его не хватает. И вся система будет работать стабильно.

Подключение двух котлов: подробная схема

И как всегда даю подробную схему такого подключения:

Напоминание. Я говорил об этом несколько раз, но повторюсь: циркуляционные насосы и обратные клапаны, которые на каждый контур потребителя, можно устанавливать не только, как на схеме, после подающего коллектора.Но и перед обраткой — все три, или частично так, частично так, главное соблюдать направление потока.

На схеме выше коллектор насоса собран из отдельно приобретаемых деталей. И гидрострелка, соответственно, тоже отдельная. Но упростить и ускорить сборку системы отопления можно, используя агрегат, сочетающий коллектор с гидрострелкой.

Создание схемы отопления, при которой два котла в системе отопления работают либо по одному, либо вместе, связано с желанием обеспечить резервирование или снизить затраты на отопление.Совместная работа котлов в комплексной системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты — два котла в одной системе отопления:

  • газ и электричество;
  • твердое топливо и электричество;
  • твердое топливо и газ.

Объединение газового котла с электрическим котлом в один контур, в результате чего создается система отопления с двумя котлами, реализуется достаточно просто. Возможно как последовательное, так и параллельное подключение.В этом случае предпочтительнее параллельное подключение, так как можно оставить один котел работающим, а другой полностью остановить, отключить или заменить. Такая система может быть полностью закрытой, а этиленгликоль использоваться в качестве теплоносителя для систем отопления или .

Совместная работа газового и твердотопливного котла

Это самый сложный для технической реализации вариант. В твердотопливном котле крайне сложно контролировать нагрев теплоносителя.Обычно такие котлы работают в открытых системах, а избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключать твердотопливный котел в замкнутый контур нельзя.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, представляющая собой два независимых контура.

Контур газового котла работает на радиаторе и общем теплообменнике с твердотопливным котлом и открытым расширительным баком.Для помещения, в котором установлены оба котла, необходимо выполнение требований как к газовым, так и к твердотопливным котлам

Совместная работа твердотопливных и электрических котлов

Для такой системы отопления принцип работы зависит от типа. Если он предназначен для открытых систем отопления, то его можно легко подключить к существующей открытой схеме. Если электрокотел предназначен только для закрытых систем, то оптимальным вариантом будет работа вдвоем на общем теплообменнике.

Двухтопливные отопительные котлы

Для повышения надежности отопления и во избежание перебоев в работе системы отопления применяются двухтопливные котлы отопления, работающие на разных видах топлива. Комбинированные котлы изготавливаются только в напольном исполнении из-за достаточно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Самая популярная схема – использование газа и дров для обогрева теплоносителя.Следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в баке универсального котла иногда устанавливают дополнительный контур для системы отопления.


Существует несколько типов двухтопливных комбинированных котлов:

  1. газ + жидкое топливо;
  2. газ + твердое топливо;
  3. твердое топливо + электричество.

Котел на твердом топливе и электричество

Одним из популярных комбинированных котлов является твердотопливный котел с установленным электронагревателем.Этот блок позволяет стабилизировать температуру в помещении. Благодаря использованию ТЭНов такой комбинированный котел приобрел массу положительных качеств. Рассмотрим, как работает система отопления в этом сочетании.

При воспламенении топлива в котле и подключении котла к электрической сети сразу начинают работать ТЭНы, которые нагревают воду. Как только воспламеняется твердое топливо, теплоноситель быстро нагревается и достигает температуры термостата, который отключает ТЭНы.

Комбинированный котел работает только на твердом топливе. После выгорания топлива вода в контуре отопления начинает остывать. Как только его температура достигнет порога для термостата, он снова включит ТЭНы для нагрева воды. Этот циклический процесс поможет поддерживать равномерную температуру в помещении.

Для оптимизации отопительных контуров были изобретены тепловые аккумуляторы в системах отопления, которые представляют собой большой объем емкости от 1.от 5 до 2,0 м3. При работе котла от труб контура, проходящих через накопительный бак, нагревается большой объем воды, и после прекращения работы котла нагретая вода медленно отдает тепловую энергию в систему отопления.

Аккумуляторы тепла

позволяют поддерживать комфортную температуру в течение длительного времени.

Во избежание критических ситуаций в зимнее время, снижения затрат на отопление и обеспечения его надежности многие владельцы предпочитают либо устанавливать систему с двумя котлами на разном топливе, либо устанавливать их.Эти варианты отопления имеют определенные преимущества и недостатки, но полностью обеспечивают свою основную задачу – стабильный и комфортный обогрев.

Поделись статьей с друзьями:

Похожие статьи

Открытая система | | Теплый пол своими руками

Введение

Открытая система использует один источник тепла, водонагреватель для бытовых нужд, для обогрева пола и горячего водоснабжения.Эти две системы в основном связаны друг с другом. Та же самая вода, которая попадает, например, в ваш горячий душ или посудомоечную машину, сначала проходит через пол. Это очень эффективная система, поскольку всю работу выполняет один источник тепла. Пока водонагреватель имеет соответствующие размеры и соответствует вашим потребностям в отоплении и бытовым потребностям, необходимость в «отдельной» системе отопления отпадает.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И РАСШИРЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, поэтому не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип источника топлива, который вам требуется, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!

Многозональная открытая система с электрическим блоком по требованию и расширительным баком для городского водоснабжения
Схема потока воды открытой системы с водонагревателем бакового типа
Еще один пример многозонной открытой системы с муниципальным резервуаром.

Почему в излучающую систему поступает холодная вода из бытового водопровода?

Вы заметите, что холодная вода из бытового водопровода поступает в водонагреватель через напольную трубу.Мы монтируем излучающую систему таким образом, чтобы застойная вода никогда не попала в вашу домашнюю систему. Свежая вода поступает в трубку каждый раз, когда вы используете горячую воду.

И хотя на первый взгляд кажется, что холодная вода будет охлаждать ваш пол, на самом деле этого не произойдет. Единственная холодная вода, которая может попасть в трубку, будет «добавочной» водой для вашего водонагревателя. Если в вашей бытовой системе не открыты клапаны горячей воды, система отопления по существу «закрыта».Другими словами, холодная вода не может попасть в систему, если ей некуда течь… открытый кран горячей воды где-то в доме. Без открытого клапана горячей воды только циркуляционный насос, питающий излучающую трубку, может нагнетать воду из водонагревателя в трубку и обратно, когда ваша зона требует тепла.

Итак, при использовании горячей воды холодная вода поступает в водонагреватель через пол. Это гарантирует, что свежая вода всегда течет через систему, даже летом. Имейте в виду, что любая горячая вода, вытесняемая холодной подпиточной водой, в конечном итоге попадает в водонагреватель, поэтому нет чистых потерь энергии.И из-за большой тепловой массы в полу небольшое количество холодной подпиточной воды, поступающей в трубы, не имеет шансов охладить пол… если, конечно, вы не принимаете четырехчасовой душ. Это маловероятно. Также помните, что если термостат в зоне требует нагрева в то же время, когда вы используете горячую воду, то циркуляционный насос все равно будет качать горячую воду по контурам, и в результате в трубку будет поступать теплая вода, а не холодно.

Кстати, одним из самых простых и недорогих способов защиты компонентов открытых систем, не говоря уже о бытовой сантехнике, является использование общедомового фильтра.Обычные корпуса канистрового типа можно приобрести в любом хозяйственном магазине, а 20-микронный фильтр эффективно удалит ил и другие частицы из поступающей в дом воды.

И пока мы говорим о воде, важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Содержание минералов в воде («жесткая» или «мягкая» вода), рН (кислая или щелочная) и добавки, такие как хлор, могут влиять на медные, оцинкованные или пластиковые компоненты в системах водоснабжения бытовых нужд, включая трубы из сшитого полиэтилена.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора, в незначительной части случаев и характерные для муниципального водоснабжения, могли повредить трубы PEX. Это потенциально может повлиять на «открытые» радиационные системы, снабжаемые муниципальными отделами водоснабжения.

Таким образом, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высоким, чем обычно, уровнем содержания хлора (4 части на миллион), вы можете рассмотреть возможность использования «замкнутой» или «теплообменной» системы отопления.Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой по своему выбору (дистиллированной, родниковой или водой из какого-либо другого источника с низким содержанием минералов или без хлора).

Но если работают излучающие циркуляторы, не будет ли пол воровать горячую воду из моего душа?

Нет. Это потому, что наши циркуляционные насосы представляют собой несамовсасывающие насосы очень низкой мощности. Они могут перемешивать воду в излучающей системе, но не могут конкурировать с обычным давлением воды для бытовых нужд.В результате использование горячей воды для бытовых нужд всегда имеет приоритет.

Примеры и схемы открытой системы

Четырехзонная открытая система с использованием водонагревателя по требованию.
Четырехзонная открытая система с использованием высокоэффективного водонагревателя Polaris.
Открытый первичный контур, установленный в многозонной излучающей системе

Открытая двухзонная система с первичным контуром И циркуляционным контуром для ГВС.

Даже в больших лучистых системах с большим объемом можно использовать водонагреватель подходящего размера по запросу. На приведенной ниже схеме показана наша конфигурация водопровода «Первичный/Вторичный» в открытой системе (т. е. отопление и горячее водоснабжение от одного агрегата).

Схема первичного контура

Электричество по запросу, многозональная открытая система
Газ по требованию многозонная система
Многозональная открытая система с использованием масляного нагревателя.

Примеры многозонных систем с первичным контуром.

Открытая система для одной зоны «Radiant Ready»

Open Radiant Ready для водонагревателя резервуарного типа

На изображении выше показаны несколько примеров наших открытых систем с одной зоной «Radiant Ready». Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно подключенный контроллер, различные клапаны и манометры. Вся система проходит испытания под давлением на отсутствие утечек, и всего пять соединений под пайку могут соединить ее с вашей системой.

Использование водонагревателя по требованию для открытой системы

За последние несколько лет водонагреватели по запросу превратились в необыкновенные источники тепла. Они намного более эффективны (95%), чем баковые водонагреватели (75% и менее для большинства моделей), они меньше по размеру, мощнее, вентилируются трубой из ПВХ и, что немаловажно, не страдают от «дежурного режима». потеря».

В отличие от водонагревателей резервуарного типа, водонагреватели по требованию управляются компьютером и могут модулировать свои горелки в зависимости от температуры поступающей воды, чтобы максимизировать эффективность.Они также оснащены встроенными цифровыми дисплеями, которые показывают галлоны в минуту, протекающие через устройство (полезно для диагностики), температуру поступающей и выходящей воды и даже мигают коды ошибок, когда что-то не так. Повышение или понижение температуры на выходе так же просто, как нажатие кнопки.

Открытая система со схемой On Demand
Многозональная открытая система

На приведенной выше схеме подробно показаны все компоненты «Открытой системы», за которой следует фотография, показывающая, как система связана с зональным коллектором.Горячая вода из блока по требованию поступает в смесительный клапан №1 (клапан слева), где она нагревается до температуры, необходимой для пола. Горячая вода от нагревателя по требованию также подается к смесительному клапану № 2 (верхний клапан), поэтому горячая вода для бытовых нужд может быть холоднее (или, в некоторых случаях, горячее), чем вода на полу. Такая конфигурация сантехники дает домовладельцу полный контроль над теплопроизводительностью как для отопления помещений, так и для горячего водоснабжения.

На фото ниже показан другой тип водонагревателя по требованию, но вместо газа в качестве топлива он использует электричество.Этот электрический блок специально разработан для обогрева полов и в регионах страны (например, на северо-востоке Тихого океана), где тарифы на электроэнергию низкие (0,07 за кВтч или ниже), электрический нагреватель по запросу был бы отличным источником тепла. .

Компания Radiant Floor также производит предварительно собранные однозонные системы «Radiant Ready» в 38 конфигурациях. На фото ниже — Radiant Ready, специально разработанный для водонагревателя по запросу.

Radiant Ready разработан для системы по запросу

«Radiant Ready» для нагревателя по требованию

Radiant Ready, однозонная «открытая» система, использующая нагреватель по требованию

Насос ALPHA, «умный» циркуляционный насос

Стоимость насосов серии ALPHA резко снизилась, и теперь их цена находится на уровне многих обычных радиационных циркуляционных насосов.Компания Radiant Floor будет встраивать циркуляционные насосы ALPHA в нашу излучающую систему, когда это возможно, чтобы наши клиенты могли сэкономить 50-75% на стоимости эксплуатации своих насосов.

Для получения дополнительной информации об удивительной серии ALPHA перейдите по этой ссылке: Насос Alpha

 Заполнение открытой системы

ЗАПОЛНЕНИЕ И ПРОДУВКА ОТКРЫТОЙ СИСТЕМЫ:
В недавно установленной открытой системе лучистого отопления первый запуск является наиболее важным, удаление воздуха из вашей системы является обязательным. Воздух в вашей системе – это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления.Перейдите по этой ссылке, https://www.radiantcompany.com/system/opensystem/#Filling_the_Open_System, чтобы получить подробную информацию о регистрации и продувке открытой системы, а также об очистке / удалении фильтра водонагревателя по требованию. Выключите или отключите питание от водонагревателя, чтобы не тратить горячую воду во время этого процесса .

Помните, что просто открывая кран с горячей водой в любом месте дома, вода будет проходить через зону. Тем не менее, открытие сливного клапана котла справа/над смесительным клапаном/термометром наиболее удобно и обеспечивает наилучший поток.

Если ваша зона Radiant имеет несколько контуров трубок, каждый контур будет иметь шаровой кран на стороне подачи контурного коллектора, перекрыть все контуры зоны №1, кроме первого, и направить воду в этот первый контур. После продувки контура №1 закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждого контура всей зоны.

Примеры контурного коллектора: (настенное крепление и версия в штучной упаковке):

Одно важное замечание: Насос никогда не должен быть горячее, чем жидкость, циркулирующая через него.Это указывает на нагрузку на насос. Превышение оборотов двигателя насоса либо из-за недостатка жидкости (воздуха), либо из-за ограниченной циркуляции (или задержки) якоря электродвигателя. Этого можно избежать, удалив любые частицы, которые могут застрять в крыльчатке внутри корпуса насоса и т. д.   Шумный насос обычно означает наличие воздуха в системе, которую необходимо продуть.

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе.Это может потребоваться выполнить несколько раз, особенно при запуске! Пожалуйста, нажмите на эту ссылку https://www.radiantcompany.com/system/opensystem/ и прокрутите вниз более половины страницы, чтобы увидеть короткое видео о том, как это делается.

Расположение/удаление фильтра водонагревателя On Demand:

При заборе горячей воды из водонагревателя для бытовых нужд (по требованию или резервуарного типа) вместо него поступает холодная вода. Но вместо того, чтобы поступать непосредственно в водонагреватель в открытой радиационной системе, эта свежая подпиточная вода сначала проходит через радиационную трубку.Это устраняет любую возможность застоя в системе, но при этом не оказывает пагубного влияния на систему отопления. Таким образом, в результате такой конфигурации водопровода только горячая сторона вашей бытовой системы может удалять воздух из недавно установленной излучающей трубы.

Это делает заполнение открытой системы проще, чем заполнение закрытой системы, поскольку нет необходимости в шлангах, вспомогательных насосах или ведрах с предварительно смешанным антифризом.

Но вы по-прежнему хотите следовать той же процедуре, что и для закрытой системы, то есть заполнять открытую систему по одной зоне за раз, по одному контуру за раз.

Любой посторонний воздух, оставшийся в системе, со временем будет выдуваться естественным образом за счет обычного ежедневного использования домохозяйством горячей воды.

Также имейте в виду, что если вы используете новый водонагреватель резервуарного типа, этот нагреватель будет заполнен воздухом. Ожидайте, что процесс очистки продлится несколько минут, потому что вы заполняете как пустую трубку, так и очень большой резервуар.

Открытые системы являются частью бытовой водопроводной системы. Они работают при том же давлении, что и домашняя подача, обычно от 40 до 60 фунтов на квадратный дюйм.

Запорные клапаны

Запорные клапаны

Мы называем различные клапаны на фотографии выше «запорными клапанами». Два вентиля, похожие на нагрудники для шлангов, — это сливы котла. Один слив котла расположен на верхней (горячей «выходной») трубе сразу под штатным запорным вентилем. Слив котла на нижней трубе (холодная/обратка «вход») находится чуть выше второго запорного клапана.

Эти запорные клапаны позволяют домовладельцу выполнять «обратную промывку» водонагревателя Takagi чистым белым уксусом в рамках программы периодического обслуживания, особенно в регионах с очень жесткой водой.Уксус слегка кислый и разрушит минеральные отложения, которые могли образоваться в теплообменниках Takagi.

Процедура, которую следует выполнять один раз в год или, в случае очень жесткой воды, каждые 6 месяцев, выглядит следующим образом:

1. Закройте оба запорных клапана.
2. Подсоедините короткий шланг стиральной машины к каждому сливу бойлера.
3. Налейте 2–3 галлона чистого белого уксуса в чистое 5-галлонное ведро.
4.Подсоедините шланг от «горячей» (из Такаги) линии к погружному дренажному насосу или насосу коммунального хозяйства.
5. Протяните шланг от «холодной» (входящей к Takagi) линии в 5-галлонное ведро.

Когда насос работает, он подает уксус В порт ВЫХОД водонагревателя и ВЫХОД из порта ВХОД, эффективно промывая теплообменники. Позвольте уксусу циркулировать таким образом в течение нескольких минут. В качестве альтернативы вы можете закачать уксус в нагреватель, закрыть оба запорных клапана и оставить уксус в теплообменниках на час или два.

Наконец, замените уксус свежей водой и промойте нагреватель в течение 60 секунд.

Не забудьте открыть запорные вентили в конце этой процедуры.

Циркуляционная петля

Циркуляционная петля

В домах с разбросанными планировками источник тепла часто находится на большом расстоянии от приборов горячего водоснабжения. Пятьдесят, восемьдесят, даже сто футов медной трубы диаметром 1/2 дюйма или 3/4 дюйма или трубы PEX могут отделить пользователя от водонагревателя. В крайних случаях несколько галлонов воды улетучиваются в канализацию до того, как поступит горячая вода, не говоря уже о долгом ожидании.

Циркуляционный контур решает эту проблему, обеспечивая циркуляцию горячей воды в непрерывном контуре между пользователем и источником тепла. Затем от основного контура ответвляется один или несколько водонагревателей, и горячая вода, по сути, становится мгновенно доступной.

Краткое руководство для многозональной системы (с расширительным баком ~ нестандартное размещение)
Многозональная система с циркуляционным контуром

Но конечно это чудо потребляет энергию.Для циркуляции требуется небольшой насос (около 80 Вт), а сама петля может излучать значительное количество тепловой энергии в окружающий воздух, если она не будет хорошо изолирована. В идеале таймер включает контур (насос) только в периоды значительного использования горячей воды, скажем, несколько часов утром и несколько часов ночью.

Наружные дровяные котлы с открытой системой

Многие клиенты, особенно в сельской местности, устанавливают наружные дровяные котлы и используют их в сочетании с теплым полом.Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда уставший от зимы домовладелец улетает на Карибы и становится не в состоянии бросить дрова в котел.

Если у вас есть стандартный открытый дровяной котел, следующая схема может быть очень полезной.

«Открытая» конфигурация, используемая со стандартным уличным дровяным котлом

Теплообменник необходим в этой системе, потому что вода в дровяном котле химически обработана антикоррозийным средством.Поэтому котловая вода никогда не должна соприкасаться с питьевой водой в накопительном/резервном баке. Также имейте в виду, что, если дровяной котел не является многотопливной системой (т. е. горелка на пропане или жидком топливе загорается, когда дрова сгорают), резервный бак должен быть источником тепла, достаточно мощным, чтобы удовлетворить общую потребность дома. потребности в горячей воде и отоплении.

На этом фото показана сторона теплообменника открытой системы с дровяным котлом

Изолированные подающая и обратная линии от дровяного котла (черная труба Ecoflex) входят в помещение через отверстие в плите.Чугунный циркуляционный насос (внизу слева) направляет горячую жидкость в верхний левый вход теплообменника. Встроенный термометр показывает точную температуру на входе в теплообменник. Из нижнего левого выхода теплообменника вода возвращается в котел.

Обратите внимание на «комплект для заполнения существующей системы», установленный в возвратной линии. Эти клапаны облегчают заполнение или опорожнение бойлера при необходимости.

Второй циркуляционный насос из нержавеющей стали установлен на теплообменнике со стороны бытового потребления/отопления (вверху справа на фото).Датчик на накопительном баке обратная линия контролирует температуру в баке. Когда температура резервуара падает ниже 140 градусов, включается насос из нержавеющей стали, и тепло отводится от теплообменника.

Другая вариация на тему дровяного котла — это «змеевик для горячей воды для бытовых нужд» внутри самого котла. Некоторые марки котлов предлагают эту функцию, и, поскольку в котел постоянно подается древесина, отдельный накопительный бак для ГВС не требуется.

Открытая система с солнечной связью

Рост цен на ископаемое топливо вдохновил многих домовладельцев инвестировать в технологии возобновляемых источников энергии, такие как солнечная энергия. На приведенной ниже схеме показано, как солнечная тепловая батарея может взаимодействовать с открытой излучающей системой.

В этом баке используются два внутренних теплообменника для нагрева воды для «открытой» излучающей системы.

В резервуарах с двойным змеевиком две закрытые системы окружены питьевой водой. В идеале нижний (солнечный) змеевик нагревает бак до полезной температуры, а горячая вода забирается по мере необходимости для бытовых нужд и отопления.Пресная вода поступает в бак прямо пропорционально количеству, забираемому для ГВС . Очевидно, что когда горячая вода забирается из бака для целей лучистого отопления , она просто возвращается в бак для повторного нагрева.

Так как солнечная энергия, особенно весной, летом и осенью, может нагреть резервуар практически до кипения, смесительный клапан охлаждает воду до безопасного уровня.

С другой стороны, если период облачной погоды или отсутствие доступного солнца (также называемое зимой) не позволяет солнечному нагреву бака до желаемой температуры, блок Takagi по запросу (резервный) нагревает верхний змеевик. с использованием стандартного ископаемого топлива.В любом случае, горячая вода всегда доступна для бытового или лучистого отопления.

Кроме того, поскольку эта конфигурация в основном представляет собой две закрытые (не питьевые и/или незамерзающие) системы, соединенные с чистой питьевой водой, в этот комплект включены компоненты, необходимые для любой закрытой системы, т. е. расширительный бак, отделитель воздуха, наполнитель. /сливные клапаны и т.д.

Добавление закрытой зоны защиты от замерзания или зоны снеготаяния к коллектору открытой системы

Использование зонального коллектора для питания теплообменника

Говоря о закрытых системах, подключенных к «открытым» системам, некоторые излучающие приложения требуют использования антифриза.Примерами могут служить таяние снега с проезжих частей, пешеходных дорожек и лестниц; обогрев удаленных зданий, таких как мастерские и теплицы, по подземным изолированным линиям…..или, в основном, любая задача по отоплению , требующая защиты от замерзания . Очевидно, что эти зоны не могут смешиваться с питьевой водой открытой системы.

Как правило, в целях эффективности (обогрев антифризом на 15% менее эффективен, чем обогрев чистой водой) вы не хотите, чтобы вся ваша система обогрева использовала антифриз только потому, что он может понадобиться одной или двум зонам.Решением является теплообменник, обогреваемый одной ветвью открытой системы Zone Manifold ( см. выше схему ). Теплообменник передает тепло от питьевой воды к антифризу, не смешивая две жидкости.

Система снеготаяния для въезда и парковки

На изображенной системе снеготаяния обратите внимание на изоляционную пену XPS (экструдированный полистирол) под трубкой и, что не менее важно, на вертикальные куски пенопласта по краям будущей плиты.Во всех применениях лучистого отопления, и особенно в энергоемких применениях, таких как таяние снега и льда, крайне важно сдерживать тепло и направлять его на его основную задачу. В этом случае растапливать снег с бетонного проезда и не тратить драгоценное тепло на грунт ниже и по краям плиты стоит больших затрат на обильное утепление.

Несколько источников тепла, объединенных в открытую систему

Удивительно, насколько многоуровневыми могут быть некоторые системы отопления.В своем стремлении к максимальной эффективности, результативности и универсальности некоторые заказчики объединяют до трех различных источников тепла (в данном случае — солнечную энергию, дрова и газ) в единую систему. На следующей схеме показано, как это можно сделать.

Обратите также внимание на то, как «высокотемпературный» источник тепла (фанкойл или плинтусный радиатор) может взаимодействовать с «низкотемпературным» источником тепла (теплый пол) за счет стратегического размещения смесительного клапана. А так как это открытая система, то и горячее водоснабжение тоже есть.

Открытая система с тройными источниками тепла

Обвязка котла »Страница 8 из 10» Топка %

Сегодня мы рассмотрим вопрос, как делается обвязка домашних котельных. И чем процесс подключения дорогого котла отличается от котельного оборудования меньшей стоимости или реализующего часть функционала. В каждом случае после выполнения работ можно получить экономичную систему отопления с комфортным климат-контролем в духе современных систем отопления.

Чем отличается обвязка котельных от котла

Профессиональный гидравлический трубопровод для бытовых котельных отличается от трубопровода для котлов. Это связано с тем, что современные котлы зачастую представляют собой полноценные устройства, требующие только подключения к отопительному контуру. Например, газовое оборудование оснащено насосом, двумя контурами нагрева воды для системы отопления и горячего водоснабжения, компенсационным баком и группой безопасности. По сути, такие котлы представляют собой мини-котельные, которые практически не требуют от пользователя знаний по установке и эксплуатации.Тем не менее, даже такие решения требуют профессионального вмешательства и установки дополнительного оборудования.

Подключение газового одноконтурного котла на радиаторное отопление и горячее водоснабжение Подключение двухконтурного газового котла на горячее водоснабжение

Наряду с перечисленными особенностями, многие современные бытовые котлы имеют возможность регулировки параметров в зависимости от климатических условий, пользовательских настроек, устанавливается вручную и с помощью программатора. Другими словами, у них «на борту» датчики безопасности и климат-контроля.Также они могут помимо установки температуры отопления переключать режим работы между высокотемпературным и низкотемпературным контурами, обеспечивая тем самым теплоснабжение радиаторов и теплого пола в разное время года.

Но на практике одноконтурный котел достаточно большой мощности без дополнительного газового или электрического котельного оборудования может обеспечить все перечисленные и имеющиеся функции отопления одновременно. Более того, при настройке домашней автоматики динамическая настройка параметров отопления.В этом случае необходимо будет произвести обвязку котельной путем добавления отсутствующего в системе оборудования и подключения контуров теплоснабжения к потребителям тепла.

Основное отличие обвязки полнофункционального газового котла от обвязки котельной заключается в другом наборе оборудования. В первом случае требуется только подключение потребителей тепла, во втором случае – в случае с котельной – необходимо обеспечить безопасную функциональность с помощью отдельных функциональных и конструктивных элементов обвязки.Оба варианта имеют свои особенности и преимущества, даже если стоимость работ одинакова.

Обвязка твердотопливных котлов

Нормальный твердотопливный котел представляет собой отопительный прибор, в котором тепловая энергия, образующаяся при сгорании, передается теплоносителю. С его помощью обогреваются потребители тепла. К ним относятся радиаторы, контур горячего водоснабжения, теплые полы и другие устройства. Количество потребителей можно увеличивать до бесконечности при наличии необходимой мощности котла для теплоснабжения.

Твердотопливные котлы

отличаются тем, что в классических моделях обеспечивают только передачу тепловой энергии с минимальными регулирующими функциями. Это стало возможным благодаря поддержанию интенсивности пламени за счет подачи воздуха через дверцу. С этой же целью используется «поддувало». Это также может быть реализовано с помощью специальной системы переменного вентилятора. При этом для улучшения процесса горения воздух может подаваться через форсунки точечно, сверху и снизу топливной камеры. Однако такая регулировка не обеспечивает высокой точности установки параметров.

Как регулируется температура в контурах с помощью насоса

Мощность котла определяется полезной площадью теплообменного контура. Вода как теплоноситель может подаваться к радиаторам с помощью сил гравитации, обеспечивая тем самым постепенное перемешивание холодной и горячей воды и их равномерное распределение по потребителям. При необходимости самотечную схему можно дополнить принудительной циркуляцией с помощью байпаса с насосом.



Схема обвязки твердотопливного котла самотечным контуром с ГВС через бойлер косвенного нагрева, который может быть резервным

Минимальная обвязка твердотопливного котла предполагает:

  • компенсационный (расширительный) бак для создания давления в системе отопления;
  • группа безопасности котла для контроля температуры в контуре;
  • целесообразно установить насос на котельную группу.

В таких системах регулировка температуры обычно не применяется, так как в контур отопления подключаются чугунные радиаторы. Установка температуры возможна в системах с современными алюминиевыми и биметаллическими батареями, но ограничением использования является максимальная рабочая температура. Обычно это 90С, в редких случаях до 120С.

Схема простейшей обвязки твердотопливного котла с контурами принудительной циркуляции

Общие технические решения

Во избежание повреждения оборудования и для тонкой настройки системы в качестве буферной емкости введен контур теплообмена.Безопасная обвязка бытовых котельных может быть реализована различными способами, с использованием:

  • гидравлическая стрела;
  • бойлер косвенного нагрева;
  • аккумулятор тепла.

Это решение уже лучше поддается настройке. Он позволяет подключать датчики климат-контроля, а также несколько контуров отопления. Такой формат обвязки предполагает развертывание мини-котельной любой сложности.

Пример инженерного решения организации котельной в частном доме с многоконтурной системой теплоснабжения.

Трубопровод бытовой котельной: бывшая в употреблении арматура

Отопительные контуры в таких системах могут управляться аналогично. Использование фитингов и готовых узлов:

Пример использования трубной арматуры в обвязке регулируемых контуров отопления.



Автономная циркуляционная группа для бесконфликтного подключения теплого пола к радиаторным контурам

Обвязка твердотопливного котла ФОКУС с микроконтроллерным управлением — отличия от классического корпуса

Твердотопливный котел ФОКУС отличается от другого оборудования этого класса прошивкой управления.Устройство подключается к системе отопления через теплообменник. Либо при наличии четырехкодового клапана, которым управляет автоматика котла вместе с интенсивностью горения. Обвязка бытовых котельных в этом случае также обеспечивается при помощи сварных виталитических соединений. Это значительно увеличивает срок службы системы.

Обвязка пеллетного котла FOCUS

Наличие гидравлического переключателя позволяет каскадное подключение нескольких котлов. Например, резервный электродный электрокотел, который будет автоматически поддерживать температуру в помещении в отсутствие хозяев дома.

Примеры схем гидрообвязки специализированных пеллетных котлов ФОКУС



Контур с тепловым буфером и 5 смесительными отопительными контурами3:

A Бойлер и бойлер косвенного нагрева с первичным контуром

Вот как можно установить газовый котел с косвенным накопительным баком. Это дает вам много горячей воды для бытовых нужд, а также зону замкнутого контура отопления для одной температурной системы — лучистой или радиаторной. Если вам требуется многотемпературная система, то вы устанавливаете котел на максимальную температуру, а затем используете смесительные клапаны, чтобы уменьшить нагревательные ветви, которым требуется вода с более низкой температурой.

Это только пример. Фактические макеты варьируются от работы к работе.



Список материалов, необходимых для подобного проекта (нажмите ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Сторона отопления и горячего водоснабжения

Количество 1 — Газовые котлы

Количество 10+ — Шаровые краны для систем отопления

Количество от 3 до 4 — насадки для слива котла и шланга

Количество 6+/-  Чугунные насосы для систем отопления  (размер зависит от системы с обратным клапаном)

Количество 6+/- фланцев насоса (скорее всего от 3/4 до 1 1/2 дюйма)

Количество 1 — Webstone ProPal Series 5865 Тройник для первичной и вторичной продувки контура

Количество 1 — Резервуары косвенного хранения

Количество 1 — регуляторы температуры Johnson Controls

Количество 1 — Клапаны сброса давления

Количество 1 — Смесительные клапаны отопления ГВС

Количество 1 — Проверки расхода горячей воды для бытовых нужд

Количество X – Смесительные клапаны нагрева (зависит от при использовании высокотемпературного и низкотемпературного нагрева)

Количество 1 — Расширительные баки водяного отопления

Количество 1 — Реле переключения гидронного циркулятора

Количество 1 — Термостаты водяного отопления и напольные датчики

Количество 1 — гидравлические превенторы противотока и комбинированные клапаны автонаполнения

Количество X — Медные фитинги и латунные фитинги



Сторона водяного обогрева (распределительная)

Количество X — трубка Hydronic Radiant Heat Pex (зависит от системы)

Количество X — водяные радиаторы и конвекторы (зависит от системы)

Количество X — Гидравлические плинтусные нагреватели Smith Heating Edge Environmental



X = Требуется различное количество продукта — зависит от фактической системы





.
