Подключение сантехники в ванной и туалете: лучшие схемы и частые ошибки

Содержание

130 фото монтажных и проектировочных работ

Современная сантехника плохо уживается со старыми водопроводными трубами и их разводкой. Новые габариты выпускаемых моделей, варианты крепления и установки требуют замену старых коммуникаций. Неизбежность и необходимость заставляет рассматривать новые схемы разводки, так как старые никуда не годятся, и подключить к ним стиральную машину, раковину или унитаз становится проблематично.

Краткое содержимое статьи:

Проектирование

Делать разводку сантехники в ванной «на глаз» — неудачное решение,последствие которого – лишние проблемы. Наилучший вариант – с самого начала определиться, что где будет стоять, какие элементы трубопровода понадобятся для сборки схемы, какой их будет расход и стоимость.

Составляем список необходимой сантехники. Раздельные ванная комната и туалет нуждаются в детальной, проработанной единой схеме разводки водопровода и канализации. Не нужно их рассматривать раздельно.

Список необходимого обычно такой:

Стиральная машина.
Душевая кабинка, бокс, джакузи или ванна.
Унитаз.
Раковина.
Гигиенический душ или биде.

Помечаем, какого рода трубопровод (горячая, холодная вода, канализация) тянем к сантехническому устройству. Выполняем точные замеры помещения и всего что будет в нем находиться, составляем рабочий чертеж. Важно просчитать всё точно, чтобы стиральная машина или ванна вписалась в отведенное ей место.

Все сантехнические устройства подключаются к водопроводной сети последовательно одно за другим.

В первую очередь отмечаем на схеме место подключения унитаза к канализационному стояку. Они будут соединяться фитингом.

Исключаем всевозможные изгибы и повороты канализационных труб, чтобы не провоцировать их засорение и забитие. Сливы остальных сантехнических устройств подключаем так, чтобы они проходили через разводку унитаза.

Важная задача – достичь комфортного размещения, избегать нагромождения.

Следует отметить, что сливы у такой сантехники как унитазы, ванны, поддоны душевых кабин могут быть типичного (одноуровневого) и нетипичного (наклонного, прямого) подключения.

Учитываем все возможные нюансы на стадии проектирования, изучаем техническую документацию, рассматриваем фотосхемы различных вариантов разводки сантехники и труб в ванной комнате.

Проектируем все так, чтобы помещением, мебелью и сантехникой было удобно пользоваться – ничто не мешало открытию-закрытию дверей, был свободный, незагроможденный доступ к унитазу, ванной, раковине.

Классификация

Когда составление наглядного плана завершено, переходим к воплощению его в жизнь. Сложностей с разводкой труб в ванной своими руками не должно возникнуть, если понять как правильно это сделать.

Подбираем подходящую схему подключения:

С использованием проходных розеток.
Открытая (все коммуникации видны)
Коллекторная (параллельное подключение к общей магистральной трубе всех сантехнических устройств).
Закрытая (все трубы «замуровываются» штукатуркой или скрываются под обшивкой стен)
Последовательная, с использованием тройников.

Коллекторный вид разводки самый сложный и дорогостоящий. Но его громадное преимущество над последовательным – равномерное распределение воды между работающими приборами, не нужно полностью перекрывать воду в ванной комнате, чтобы провести ремонтные работы.

Что касается эстетики, то открытые водопроводные и канализационные трубы не смотрятся презентабельно в дизайне интерьера. Их можно скрыть под декоративной отделкой или заштукатурить, предварительно уложив в пробитые на поверхности канавки.

Когда они замуровываются в стены или «зашиваются» – возникают сложности с ремонтом (придется разрушать слой штукатурки или снимать панели, чтобы до них добраться), когда они начинают подтекать.

Важно, с самого начала стремиться к герметичности, жестко и прочно соединять все детали трубопровода, использовать гидроизоляцию в местах соединений.

Мелочи, на которые стоит обратить внимание

Собирая схему водопровода, обращаем внимание на следующие нюансы:

Стремимся к минимальному количеству соединений труб между собой. Чем меньше – тем лучше, надежнее вся конструкция.
Подбираем трубы и муфты для соединения из однородного материала.
Все коммуникации теплоизолируем.
Обеспечиваем легкий доступ к важным элементам водопроводной сети – фильтрам, кранам, счетчикам. Чтобы когда нужен ремонт, устранение неполадок не затопило пол-ванной комнаты и соседей снизу, пока не перекроете воду!

Важно также правильно подобрать материал, с помощью которого будет выполняться разводка. Современные элементы трубопровода изготовляются из:

Металлопластика
Полихлорвинила.
Нержавеющей стали.
Полипропилена.
Меди (бронзы).
Сшитого полиэтилена.

Наиболее широко применяются трубы из металлопластика и полипропилена. Стальные, полиэтиленовые и медные трубы – дорого стоят, менее распространены, требуют спецоборудования для монтажа. Самостоятельно, без посторонней помощи такими материалами схему разводки не собрать.

Канализационные трубы изготавливаются из пластика с разным диаметром и толщиной стенок. Собираются очень быстро, как детский конструктор, надежны, долговечны.

От того, как качественно и правильно сделается разводка труб в ванной комнате, будет зависеть дальнейшая эксплуатация всей сантехники. Важно с самого начала всё делать качественно, чтоб потом ни переделывать, ни устранять течи и прорывы.

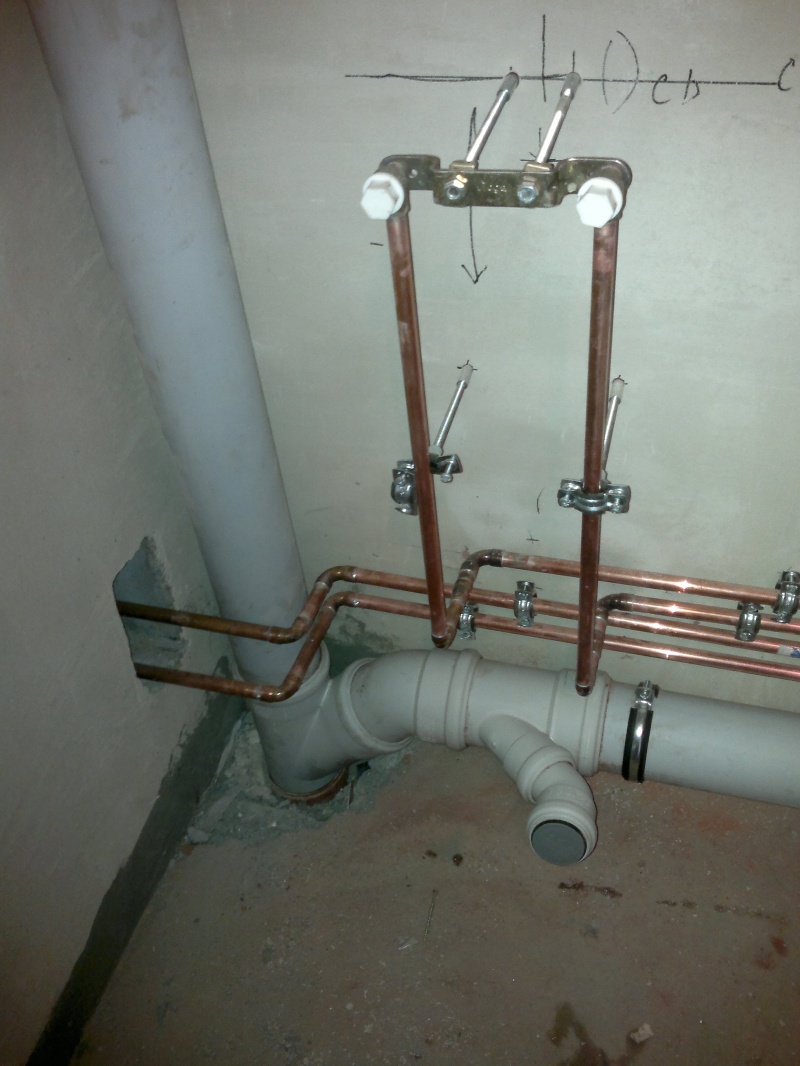

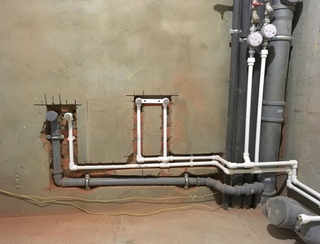

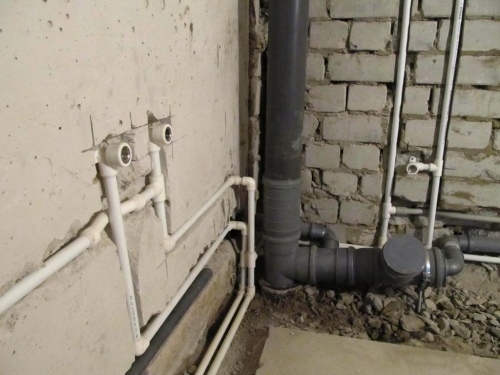

Фото разводки в ванной

Также рекомендуем посетить:

Разводка труб водоснабжения в ванной и туалете своими руками

Работы по замене или перепланировке разводки труб водоснабжения в ванных и туалетных комнатах в основном вызывают множество вопросов. Для прокладки коммуникации потребуется вложить немало сил, времени и, что немаловажно – финансовых средств.

Если же вы не хотите тратить лишние средства на дорогостоящих специалистов, то вполне можно сделать всю работу своими руками. Для этого вам потребуется подробно изучить тему, составить план, выбрать систему прокладки труб и многое другое. В решении всех этих вопросов поможет разобраться наша статья.

Как правильно начать

На самом деле сложно начать любое дело, а уж особенно ремонт. Тут важно определиться, что нужно для проведения правильной разводки труб в ванной и туалете. Прежде всего следует составить схематический план разводки в санузле, далее переносят его на поверхности пола и стен, нарисовав для наглядности места прокладки будущей коммуникации.

Следует учитывать, что если ванна и туалет расположены отдельно, то план стоит составить отдельно для каждой из комнат.

Правильно составленный проект должен учитывать наличие сантехники, запорной арматуры, счетчика и многих других комплектующих системы. Основной список точек подвода труб более-менее стандартный и включает в себя такие составляющие:

ванная или душевая кабинка;
раковина;
биде, унитаз;
стиральная машина.

Разводка инженерных коммуникаций: типы

Начиная работу, важно быть осведомленным о том, какие типы разводки труб в ванной комнате существуют.

Пользуясь такой информацией, проще подобрать подходящий способ разводки к конкретной планировке квартиры.

Существует три способа разводки инженерных коммуникаций. Однако система, включающая в себя проходные розетки, пользуется небольшим спросом и является далеко не самой практичной и популярной. Поэтому данный вид разводки в этой статье рассматриваться не будет, а мы детально изучим два самых оптимальных способа.

Последовательный тип разводки

Выполняется разводка труб последовательным типом так: от стояков, по которым течет холодная и горячая вода, делаются отводы, которые будут вести к первой точке потребления, от нее ко второй и так далее – по схеме.

Данная разводка труб рекомендуется в тех случаях, когда одновременно воду потребляет небольшое количество пользователей, ведь при большом количестве напор может ослабевать.

Однако в квартирах с одной ванной комнатой это является лучшим выбором способа разводки. Последовательный вид разводки имеет простой проект и установку, ведь тут нет сложных схем, а сделать такую разводку труб в туалете можно без особых усилий и специальных навыков своими руками.

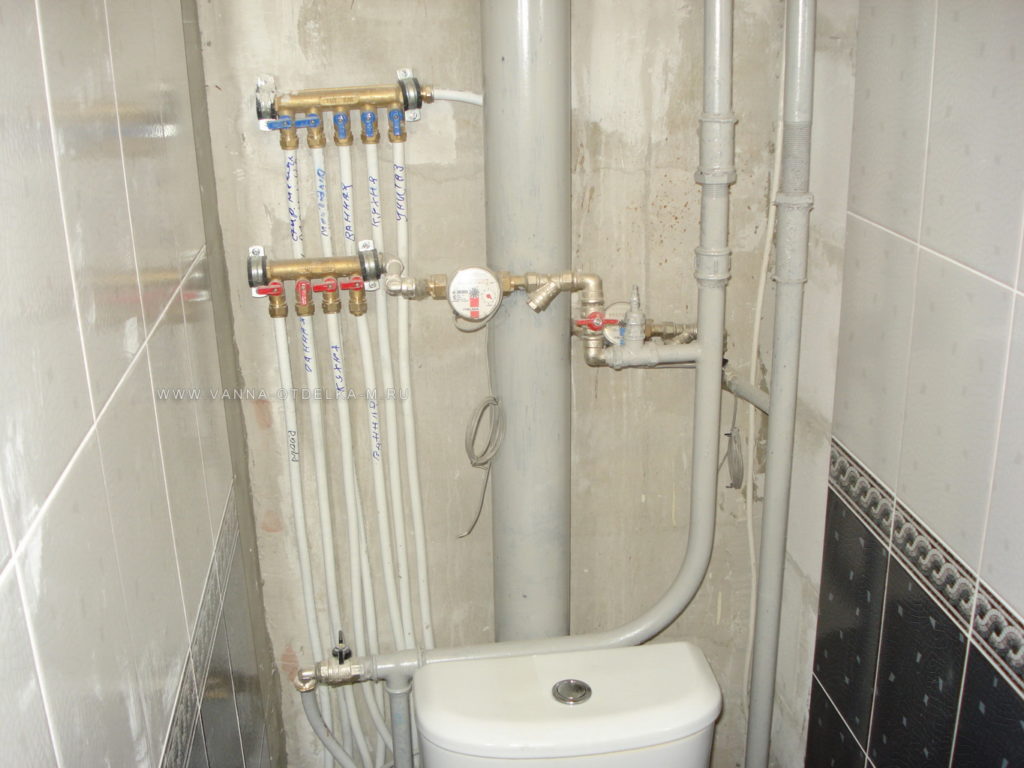

Коллекторный тип разводки

Данная разводка осуществляется посредством включения каждой точки потребления воды к главной магистральной линии с использованием особого элемента – коллектора.

Неоспоримыми преимуществами использования такой разводки является постоянное давление системы с отсутствием его перепадов, и этим она выгодно отличается от последовательного типа.

Недостатком являются более сложные проектирование и установка этой системы, но так будет более надежно. Основной загвоздкой коллекторной разводки является ее немалая стоимость, ведь потребуется прокладывать трубы к каждой отдельной потребительской системе, нужна установка коллектора и запорных кранов.

Сравнение последовательной и коллекторной систем разводки водопровода:

Основные способы монтажа водопроводных труб

Чтобы реализовать разводку полипропиленовых труб в ванной и туалете, потребуется монтаж, который бывает трех видов – скрытый, открытый и комбинированный.
Больше информации о нюансах монтажа разводки водопровода найдете в нашем специальном материале.

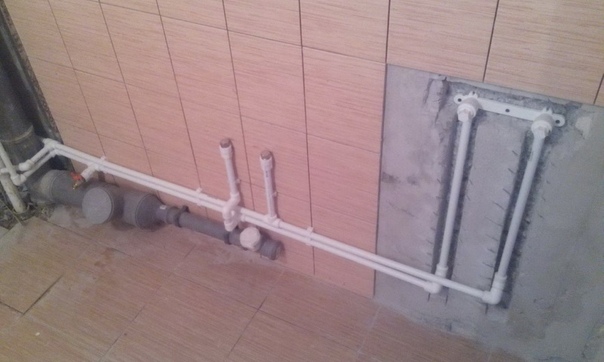

Открытый метод прокладки труб

Суть открытой прокладки заключается в том, что трубы устанавливают возле стен или на некотором расстоянии от пола. Вся система будет постоянно находится на виду, что является и плюсом, и минусом одновременно.

Всегда можно визуально контролировать функциональность и работоспособность системы, однако это может стать и косметическим дефектом, который может навредить дизайну интерьера.

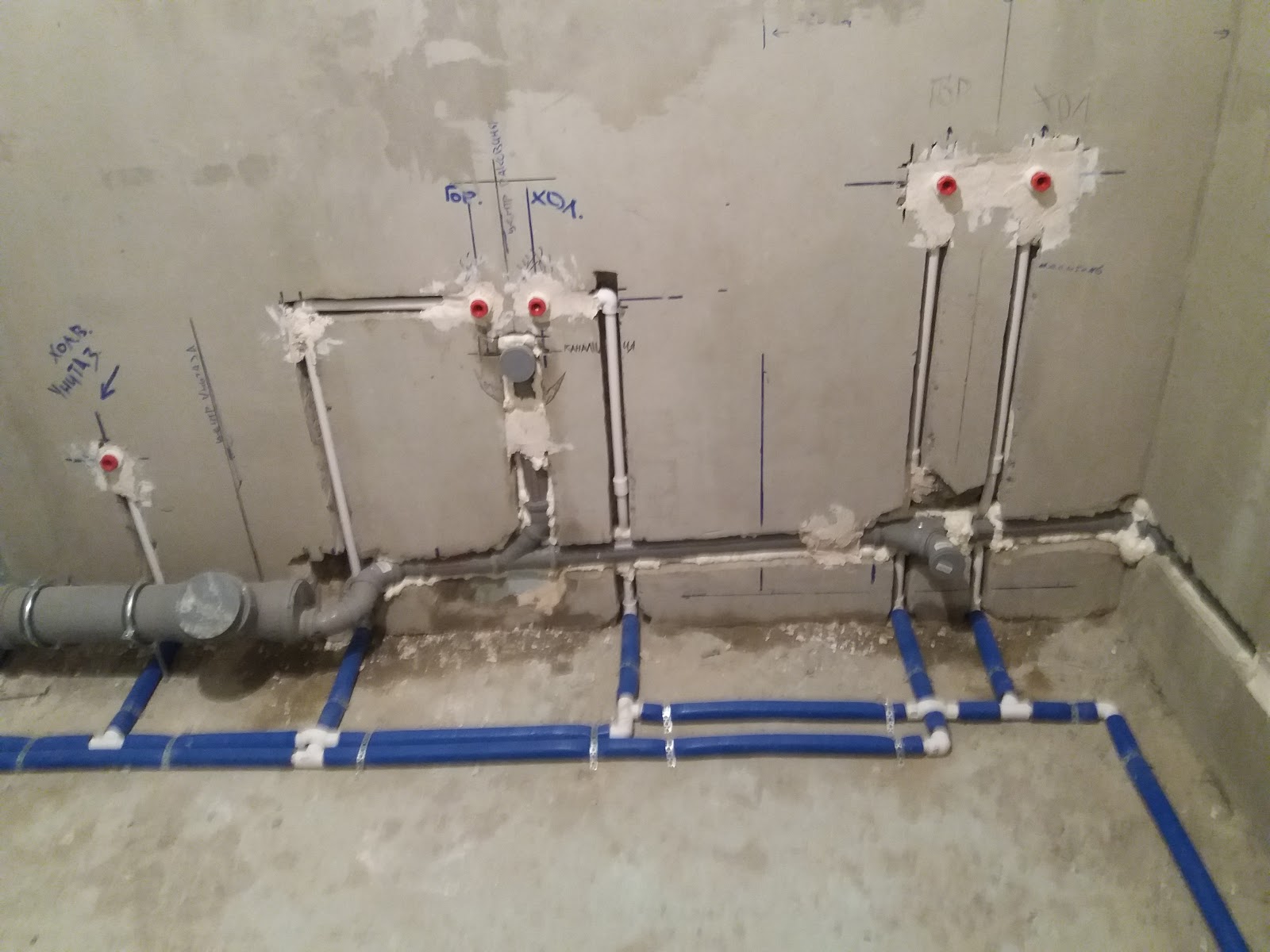

Скрытый метод укладки инженерных коммуникаций

Скрытая разводка труб предполагает, что установка всех деталей будет выполнена непосредственно в стенах. Но это может вызвать нарушения в них, а нарушать можно не все стены.

Перед началом работ следует выяснить, можно ли сделать штробы в нужных вам стенах и не повредит ли это зданию.

Скрытая прокладка является намного более эстетичной с точки зрения дизайна, однако намного более трудоемкой и затратной, чем открытая. Также, следует предусмотреть появления конденсата, ведь если это происходит, то внутри конструкции будет высокая влажность, что может вести к постепенному разрушению конструкции. Для избежания такой ситуации трубы с горячей водой следует располагать над трубами с холодной, а также нужно обернуть все трубы изоляционным материалом.

Комбинированный метод

Комбинированный метод подразумевает проводку труб возле стен, которые ничем не отделаны. Над ними устанавливают укрытие – короба или фальш-панели.

Используя такой способ, нужно учитывать дизайн комнаты и подбирать декор, который станет идеальным дополнением к интерьеру. Для такой цели также могут использоваться плитка, гипсокартон или иные материалы.

Как на практике применяется скрытый метод укладки коммуникаций:

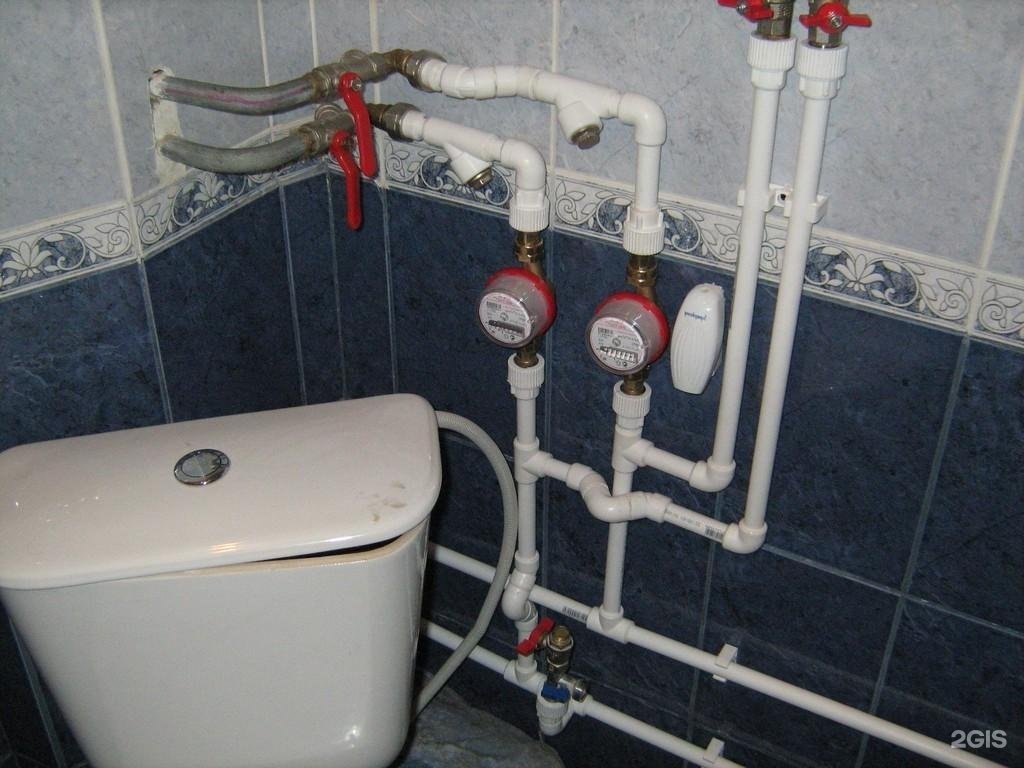

Особенности ввода коммуникаций в квартиру

Когда начальный этап – разводка труб – закончен, пришло время приступать к самой работе. Для ее проведения важна правильность расположения коммуникаций по квартире.

Первым делом проводят установку запорного крана для возможности прекращения тока воды при необходимости. Если такой кран у вас уже установлен, то следует проверить его работоспособность и функционирование. Если запорный кран старый или есть подозрение, что он может работать плохо – лучше его сразу заменить, чтобы избежать возникновения проблем в дальнейшем.

Рекомендуется на вводе устанавливать кран шаровой модели. При необходимости открытия или закрытия крана все действия стоит делать плавно, ведь резкое открытие или закрытие способно вызвать гидроудар, предшествующий поломке ваших сантехнических устройств.

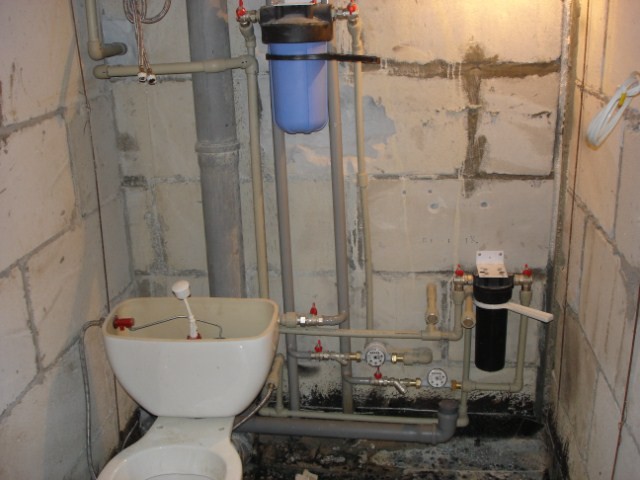

После установки шарового крана можно поставить особую систему с наличием запорного клапана, который будет защищать от протечек. Затем следует установка самопромывного магистрального фильтра, удаляющего крупные частицы из поставляемой воды.

Такой фильтр поможет значительно продлить жизнь сантехустройств в доме.

После этого устанавливают приборы для замера воды, если такие требуются. Потом производят монтаж регуляторов потока воды, однако это является необязательным, ведь потребность в нем возникает только там, где напор может быть неравномерным. Следующим этапом уже можно начинать делать последовательную или коллекторную разводку нужного вам открытого, скрытого или комбинированного типа.

Примеры схем

Для каждой отдельно взятой квартиры виды разводки будут отличаться, потому, даже при типичной планировке жилого помещения. Ведь расстановка сантехустройств проводится индивидуально, даже в разном количестве.

Однако не стоит пугаться, ведь нужно просто ознакомиться с основными параметрами схемы – выбрать способ разводки, места подвода воды. Для наглядного примера предлагаем вам несколько схем:

Пример последовательного типа разводки трубПример коллекторной разводки труб

Монтаж сантехники в частном доме

Монтаж сантехники в частном доме. Делаем сами

Частный дом имеет некоторые преимущества перед городской квартирой. Если при этом дом снабжён канализацией, в нём есть горячая и холодная вода и сантехнические удобства, то это преимущество возрастёт в несколько раз. В этой статье освещены два аспекта — как провести водоснабжение и канализацию без посторонней помощи.

Если частный дом ещё только строится, нужно сразу заниматься монтажом сантехнических удобств и канализации. Если же дом построен изначально без удобств, то это не помешает нам также заняться сантехническими работами.

План-чертёж монтажа разводки

Начать следует с составления плана по монтажу. Всё не так просто как кажется: нужно определить из какого материала вы будете делать разводку, где и как будут находиться сантехнические удобства. Главное, чтобы вы не запутались в чертеже при проведении работ.

Демонтаж старых труб

Различают в монтаже два вида — открытого типа и закрытого, на них мы остановимся подробнее ниже. Перед демонтажем старых труб перекрываем воду. Когда монтаж производился закрытым вариантом, то с заменой труб придётся повозиться, особенно если дом кирпичный.

Стены придётся штробить, а фрагменты труб резать болгаркой. Не забывайте про меры предосторожности при работе с этим инструментом. Одевайте респиратор, чтобы не наглотаться пыли и очки из оргстекла во избежание попадания мелких деталей.

После того как у вас всё будет готово для проведения внутренних работ, можно приступать к внешним.

Монтаж канализации

Трубы, которые используют для прокладки канализации, как правило, изготавливаются из пластика. Они прочны и просты в использовании. Для стояка в канализации используется ДУ 100, труба для разводки ДУ 50, самый большой диаметр будет у унитаза – 110 мм.

Вся система внешней канализационной разводки состоит из таких элементов:

Колодца для сточных вод
Вентиляционного стояка
Канализационного стояка
Коллектора
Отвесных линий
Системы прочистки
Труб
Циркуляционных насосов

Внутренняя канализационная разводка состоит из следующих элементов:

Стояков канализации
Фановой трубы
Сантехнических приборов – унитазов, раковин, сливных бачков, ванной, душевых кабин и т. д.

Вся задача внешней разводки состоит в том что она будет соединять частный дом и колодец для стоков.

Порядок монтажа:

Выкапываем траншею глубиной примерно около двух метров, по которой мы пустим трубы. Чтобы трубы в морозы не промёрзли, утепляйте их тепло волокном или стекловатой.
Создаём уклон. Трубы в обязательном порядке должны идти под уклоном в сторону слива. Уклон должен быть последовательным, около 3,5 см на метр длины. Следует избегать резких изгибов или «колен», так как эти места будут наиболее подвержены заторам.
Заливаем дно траншеи бетоном.
Соединяем трубопровод внешней системы канализации с колодцем для сточных вод.

Канализационная система в частных домах в основном самотёчная, но всё же будет лучше, если она будет у вас принудительной. Не поленитесь и поставьте циркуляционный насос. Этим вы обезопасите себя от заторов в трубах.

Об устройстве канализации в доме читайте тут.

Лучше, если отходы будут попадать не в сам колодец, а перерабатываться изначально в накопительном септике. Это специальная ёмкость, где все отходы делятся на твёрдую и жидкую массу и затем выкачиваются ассенизаторами. Колодцы и септики должны далеко располагаться от колодцев с чистой водой и скважин. Они должны располагаться удобно для подъезда ассенизаторских служб.

После того как вы закончили внешние работы по монтажу, приступаем к внутренним работам. Прокладку канализационной разводки внутри дома начинаем с самой нижней точки. Чтобы избежать скопления газов обязательно устанавливаем вентиляционные стояки. При установке фитингов-тройников оставляйте доступ к ремонтным работам на аварийные случаи. Фитинги легко снимаются и трубы можно прочистить. Как правило, заторы накапливаются в начале стояков и поворотах.

Клапана вентиляции должны находиться в самых высоких точках, в низких точках располагайте места ревизии. Фановую трубу располагайте в вертикальном положении, как и в квартирах, труба, должна иметь выход на крышу. Можно вывести её на чердак.

Разводка холодной и горячей воды

Как уже говорилось выше, есть два вида монтажа – открытого типа, когда трубы прокладываются поверху и скрытого типа, если трубы проходят сквозь стены и скрыты полом или керамической плиткой.

У каждого типа есть свои достоинства и недостатки. Преимущество открытого монтажа труб заключается в том что всегда открыт доступ к ремонтным работам. Но этот вид монтажа выглядит не очень эстетично. При закрытом монтаже трубопровод скрыт, однако, доступ для ремонта зачастую трудноосуществим.

Монтаж подводки

Остановимся подробнее на закрытом монтаже подводки холодной и горячей воды

Для начала нужно приготовить каналы для монтажа трубопровода. Это достигается путём штробления стен, если дом кирпичный. Ни в коем случае нельзя касаться несущих стен. Помните об этом.

Затем нужно выбрать материал труб, которые вы будете прокладывать:

Полипропиленовые трубы PN 16 и PN 10 цифры обозначают давление в атмосферах. Эти трубы идут для подачи холодного водоснабжения.
PN 20, PN 25. Эти трубы предназначены для подачи горячей воды.

Соединительные фитинги нагреваются специальным паяльником, сантехники его называют «утюг», продаётся он в специализированных магазинах. В эксплуатации очень удобен, только нужно помнить о мерах предосторожности.

Полиэтиленовые трубы – используются для прокладки под тёплым полом или в земле, при открытой или наружной разводке. PE-PT- молекулярное уплотнение.
ПНД — изготовляется из полиэтилена низкого давления.
Для скрепления труб между собой используется специальный пресс, скажу сразу – оборудование и трубы очень дорого стоят и ударят по вашему бюджету.

Знаю людей, кто ещё использует для монтажа металлические трубы. Но они неудобны в обслуживании, а для их монтажа нужен профессиональный сварщик.

Остановимся на полипропиленовых трубах, так как их удобно монтировать, соединять между собой, эти трубы долговечны и стоят недорого.

О монтаже металлопластиковых можно прочитать тут.

Требования к сборке конструкции:

1. Запастись фильтрами.
2. Трубы в стене ни в коем случае нельзя стыковать резьбовым соединением.
3. После монтажа напор воды должен оставаться под контролем.

Различают два вида разводки:

— коллекторный
— тройниковый

Первый вид самый надёжный и самый сложный в исполнении. При выполнении монтажных работ каждый стояк с холодной и горячей водой подключается к отдельному прибору. Это делается для равномерного распределения напора воды на каждый установленный прибор.

При тройниковом варианте разводки водопроводных труб на каждом отводе устанавливается запорный кран. Какой вариант выбрать, решайте сами.

Внутренняя разводка:

Устанавливаем стояки. Монтаж начинаем вести из нижней точки, последовательно поднимаясь наверх. Раструбы кладём всегда верхней стороной.
При монтаже сразу устанавливаем фитинги – тройники. Места, где будут находиться фитинги, находятся под угрозой засора, обеспечьте к ним беспрепятственный доступ.
Ставим отводные линии, их подключают к установленным стоякам от сантехнических удобств: унитаз, раковины, ванны.
Не забываем об уклонах – трубы окружностью 50 мм — 3 см на один погонный метр, 110 мм – 2 см на погонный метр.

Чем меньше диаметр сантехнических удобств, тем дальше мы должны располагать их от стояка. И наоборот. Самым большим диаметром обладает унитаз – 110 мм, его всегда устанавливают максимально близко к точкам водоотдачи. Сливной бачок располагается вертикально.

Порядок монтажа

Лучше всего начинать монтаж от системы общего водоснабжения. Желательно сразу установить вентили. Ещё лучше шаровые краны.
Независимо откуда будет подаваться вода – из общего стояка или скважины, устанавливайте фильтры. Вода может поступать с примесями извести или песка.
После установки шаровых кранов или вентилей монтируйте счётчики воды и редукторы давления. Затем припаиваем трубы и ведём их к основным источникам сантехнических удобств.
Водопроводные трубы заканчиваем резьбовым соединением для присоединения гибких шлангов.

Советы мастера

Правильная пайка пропиленовых труб, ошибки начинающих, восстановление.

Заключение

Перед составлением плана по монтажу сантехники рекомендую обратиться к специалисту. Взгляд профессионала никогда не помешает. Он учтёт недоработки в вашем плане и подскажет выход из создавшейся ситуации. И если вы учли все сложности проведения сантехнических работ, дерзайте. У вас всё получится!

Разводка труб сантехники в ванной: рекомендации экспертов

Что нужно сделать для успешной прокладки коммуникаций и как правильно подключить сантехнические приборы

Как только на рынке появились современные материалы и технологии, домашние мастера, даже начинающие, смело стали браться за самостоятельную внутреннюю разводку коммуникаций. Эта статья рассказывает, как выполнить своими руками разводку канализации в санузлах частного дома, какие существуют требования, возможности и ограничения при подключении сантехнических приборов.

Содержание

Разводка сантехники в ванной своими руками: что нужно знать.
Как сделать разводку сантехники в ванной.
Схема разводки сантехники в ванной.
Примеры подключения сантехнических приборов.

Разводка сантехники в ванной своими руками: особенности

До прокладки коммуникаций в санузлах частного дома необходимо точно И окончательно определиться с выбором моделей всех сантехнических приборов: ванны, душевой кабины, унитаза, умывальника, полотенцесушителя и т.п.

Найти заводскую техническую карту с установочными размерами в интернете, либо взять у продавца, а только затем приступать к прокладке трасс и водоснабжения, и канализации.

Вот яркий пример: на этой картинке показано, что у одной и той же модели унитаза может быть четыре вида подключения воды (снизу, слева, справа или посередине) – все зависит от того, каким сливным механизмом будет укомплектован бачок.

Вот несколько стандартных схем подключений для установки унитазов:

И фотографии их реализации от Technik-san:

Для успешной установки угловых ванн с несущим каркасом нужно взять у продавца схему каркаса – не всегда получается «развязать» слив ванной по привычной схеме.

И только если вы на 100% уверены, что точно купите совершенно обычную, заурядную сантехнику, можно следовать стандартным размерам из нашей таблицы.

Сантехнический прибор	Уровень ввода 50мм трубы канализации из стены (от уровня чистого пола)
Ванна или душевая кабина с поддоном	60 мм (от уровня напольной плитки до оси этой трубы). Если вывод канальи будет выше этого значения, придется делать подиум.
Умывальник	530-550 мм.
Приставной унитаз	180-190 мм.
Подвесной унитаз	220-240 мм.
Стиральная машина	600 – 700 мм.

Последовательность размещения сантехнических приборов

Унитаз устанавливается первым от стояка. Большое расстояние унитаза от стояка (тем более, когда в трубопроводе есть повороты) провоцирует засоры. Душ, умывальник и т.п. желательно планировать так, чтобы вода из них сливалась через унитаз.

Ванну и душевую кабину с низким сливом тоже лучше делать поближе к канализации; это поможет избежать многих проблем с уклоном.

И, как уже говорилось, техническую документацию на сантехнические приборы нужно изучать до начала монтажа коммуникаций. Хорошо, если предусмотрено одноуровневое расположение трубопровода и оси канализационного выпуска; но можно столкнуться и с нетиповым подключением, и это нужно предусмотреть.

Выбрав модели и точно определив, где они будут стоять, можно приступать к монтажу трубопроводов.

Как сделать разводку сантехники в ванной

Инженерные системы в санузле монтируются в таком порядке:

канализация;
вентиляция;
подключение воды.

Затем можно приступать к гидроизоляции – как ее сделать, подробно рассказано в статье по ссылке, установить сантехнику и выполнить окончательную отделку пола, потока и стен.

Схема разводки сантехники в ванной

Главная особенность прокладки инженерных коммуникаций в санузлах – повышенное внимание к вентиляции, которая должна регулировать уровень влажности в этом помещении.

Современные материалы позволяют подключить сантехнику к канализации из PVC труб без специальных дорогих инструментов. Схема подключения сантехнических приборов всегда последовательная: от дальнего сантехнического прибора к сливу унитаза идет главная горизонтальная магистраль с соответствующим углом наклона (так, для трубы диаметром 50 мм рекомендуется угол наклона 3 см на метр), к которой подключаются остальные приборы (сифон в тройник).

При расчете угла наклона труб необходимо знать точные данные о наполненности труб и скорость движения потока жидкости по ним. Для частных домов сделать это практически невозможно, поэтому применяется безрасчетный способ.

Уклон для внутренней канализации на 1 метр по СНИП

Правила монтажа запрещают углы около 90 градусов на горизонтальных участках; их следует собирать из двух отводов по 45 градусов. Это и уменьшит шум воды при стоках, и снизит гидравлическое сопротивление на поворотах.

Какие трубы выбрать для канализации

Тип труб	Особенности
Бухтами	Раструбов нет, поэтому соединения выполняются муфтами. Но обрезков и отходов не остается.
Кусками	Кусок трубы вставляется в раструб предыдущего, фитинги применяют только когда нужно изменить направление стоков, при объединении горизонтальных линий и т.п.

Горизонтальные линии монтируют из труб 50 мм, стояки – из 100 мм.

Для стабильной работы системы после каждой ванны, раковины, стиралки и т. п. (кроме унитаза и душевой кабины) нужно установить сифон гирозатвора. В унитазах и душевых кабинах сифоны установлены по умолчанию.

На криволинейных участках используются стандартные фитинги без резьбы. Рекомендуется монтировать узлы из труб фитингов, а не использовать готовые.

Сантехника и приспособление для ванной

ФУРНИТУРА ДЛЯ ВАННОЙ

Почвенная техника
Приборы для очистки сточных вод
Принадлежности

ТРУБОПРОВОД

туалеты
УРИНАЛЫ
ПРЕДЛОЖЕНИЯ

УМЫВАЛЬНИКИ
ВАННЫ — ванны и джакузи
ДУШИ

- Принадлежности

GYSER
ПОЛОТЕНЦА / КОЛЬЦО ДЛЯ ПОЛОТЕНЦЕВ / ДВОЙНОЙ КРЮЧОК
ДОЗАТОР ДЛЯ ЖИДКОГО МЫЛА / КОНТЕЙНЕР ДЛЯ ОДОНИЛА
ГРАБИНА
ДЕРЖАТЕЛЬ ДЛЯ ТУАЛЕТНОЙ БУМАГИ / ДЕРЖАТЕЛЬ ДЛЯ ЗУБНОЙ МАСКИ

Санузлы

PANS

СИДЕНЬЯ

сиденье с чехлом, комбинированный шкаф с подставкой для ног, без подставки для ног

ПРОМЫВКА ЦИСТЕРН

ВЫПУСК

Классификация на основе посуды

Западный

Сифон
Скрытый трубопровод
Экономия места

S- и P-ловушки
Трубопровод не скрытый

Индийская

Классификация по сиденьям

Сиденье с крышкой

Без подставки для ног

Комбинированный шкаф

С подставкой для ног

Классификация на основе промывочной цистерны

Ручная система промывки

Простота обслуживания
Позволяет регулировать воду до идеального уровня для экономии воды
Тяга цепи
Кнопка
Ручка

Автоматическая система промывки

Инфракрасная технология блокировки объектов.
Отвечает требованиям промывки с оптимальным расходом воды,
Обеспечивает постоянный смыв писсуаров и туалетов

Автоматическая промывка

Регулируемые параметры воды, позволяющие снизить потребление воды на 50%
Антивандальное верхнее крепление и прочная металлическая конструкция
Инфракрасная технология
Регулируемые настройки расстояния
Дополнительная предварительная промывка

Эта инновационная система сокращает количество основных точек перекрестного загрязнения и гарантирует, что писсуары и туалеты всегда промыты, чисты и без запаха.

Туалеты со сливом под давлением

Турботуалеты

впрыскивает воду под давлением в чашу, и промывка занимает всего несколько секунд.
с двумя ручками для выбора умеренного смыва на 1 галлон или более сильного слива 1,6 галлона.

Устройства для промывки под давлением имеют большую мощность

Недостатки

Шумный
Некоторым требуется электричество для работы

В некоторых случаях на

брызг больше, что в среднем на 50% больше, чем у сравнимого самотечного унитаза.

Настройка санузлов

Шкаф фланец

Фитинг, который соединяет унитаз со сливной трубой, представляет собой фланец туалета
Чтобы установить фланец для туалета, вставьте его в сливную трубу так, чтобы он ровно прилегал к полу. Приклейте его на место так, чтобы прорези совпали с отверстиями для болтов унитаза.

Большинство туалетов состоит из двух частей: чаши и резервуара.

Сначала устанавливается чаша, затем резервуар.

ПРИМЕЧАНИЕ:

Фланец шкафа следует закрыть ветошью. Или же в центре фланца может быть пластиковая «пломба». Чтобы канализационные газы были заблокированы, пока не будет установлен унитаз.

Удаление туалетов

Если унитаз состоит из двух частей, отверните две гайки под баком и снимите его. Отвинтите две гайки / болты фланца туалета, крепящие унитаз к полу.
Снимите унитаз с фланца и вставьте тряпку в слив, чтобы предотвратить попадание канализационных газов.

Писсуары

Чаша

Писсуар
Писсуар для чаши
на корточках

Промывка

Hands Free — электронный датчик на базе
Интегрированные блоки
Бачок ручной

Разделы

Писсуар — чаша

Писсуар

Писсуар для чаши

На корточках

Преимущества

Экономичный
Защита от вандализма

Недостатки

Трудно чистить
Отсутствие конфиденциальности
Частая уборка
Неудобно

Биде

Биде приспособления для мытья выделительных органов

Компоненты

Чаша на пьедестале из глазурованной керамики
Промывочный обод
Перелив подключен к стоку
Вход для распылителя — поднимается из чаши или ручного распылителя

Раковины

Пьедестал и
Подвесной

Сравнение по материалам

Раковины

Mansfield Plumbing — офис по ремонту туалетов

# 202-1012 Промывочный клапан — 1. 6 гпф Подходит для танков: 392 и 395 Использует 2-дюймовую заслонку Заменен клапаном № 87 «Подойдет» Запасной клапан — 10 дюймов от бака до верхней части перелива (может потребоваться обрезка для соответствия — измененные клапаны не подлежат возврату) Запасной клапан производства США	$ 9,44	Введите количество и
# 203A Промывочный клапан — 1,6 gpf Подходит для танков: 172, 173 и 174 Использует 2-дюймовую заслонку 11 общая высота, 9-1 / 4 дюйма от бака до верха перелива Включает заслонку, цепь, зажим из нержавеющей стали, прокладку и гайку	$ 9.94	Введите количество и
# 204 Промывочный клапан — 1,6 gpf Подходит для баков: 705NS, 708, 722 и WC 6003 Использует 3-дюймовую заслонку Общая высота 7-3 / 4 дюйма, 6-3 / 4 дюйма от бака до верха перелива Включает заслонку, цепь, зажим из нержавеющей стали, прокладку и проушины	$ 13,73	Введите количество и
# 206-1112 Промывочный клапан — 1. 28 галлонов на фут или 1,6 галлона на фут Подходит для резервуаров: 102, 106, 108, 109, 112, 185, 187, 188, 195, 3106, 3108, 3147, 3185 и 3195 Использует 3-дюймовую заслонку 8-3 / 4 дюйма от бака до верха перелива Включает заслонку, цепь, зажим из нержавеющей стали, прокладку и гайку	$ 13,75	Введите количество и
# 206-1212 Промывочный клапан — 1,28 галлона на фут или 1,6 галлона на фут Подходит для танков: 386 и 387 Использует 3-дюймовую заслонку Общая высота 12-3 / 16 дюймов, 10-1 / 2 дюйма от бака до верха перелива Включает заслонку, цепь, пластмассовый переливной зажим, прокладку и гайку	Снято с производства Заменено на 2036-1212 1.28 гпф 2037-1212 1,6 гпф
# 216 Промывочный клапан — 1,28 галлонов в фут Подходит для цистерн: 3816 Использует 3-дюймовую заслонку 7-3 / 4 дюйма от бака до верха перелива Включает заслонку, цепь, зажим из нержавеющей стали, прокладку бака и чаши, прокладку штуцера и гайку	$ 16,34	Введите количество и
# 2036-1212 Промывочный клапан — 1,28 галлона в фут Подходит для танков Summit: 387, 387LT, 387RH Использует 3-дюймовую жесткую заслонку 10-3 / 8 «от бака до верха перелива Включает твердую пластиковую заслонку, уплотнение заслонки, зеленый рычаг поплавка, цепь, прокладку клапана промывки и гайку Сменное уплотнение заслонки. Нет необходимости заменять заслонку в сборе	$ 16.97	Введите количество и
# 2037-1212 Промывочный клапан — 1,6 gpf Подходит для танков Summit: 386, 386LT, 386FM, 386RH Использует 3-дюймовую жесткую заслонку 10-3 / 8 «от бака до верха перелива Включает твердую пластиковую заслонку, уплотнение заслонки, синий рычаг поплавка, цепь, прокладку клапана промывки и гайку Сменное уплотнение заслонки. Нет необходимости заменять заслонку в сборе	16 долларов США.98	Введите количество и
# 3987-1112 Промывочный клапан — 1,6 gpf Подходит для Vanquish 1.6 gpf Использует 3-дюймовую жесткую заслонку Регулируемый цепной поплавок 8-3 / 4 дюйма от бака до верха перелива Включает жесткую пластиковую заслонку, уплотнение заслонки, цепь с регулируемым поплавком, прокладку клапана промывки и гайку Сменное уплотнение заслонки. Нет необходимости заменять заслонку в сборе	16 долларов США.99	Введите количество и

ванная и туалет — Перевод на итальянском языке — esempi inglese

В базе al termine ricercato questi esempi potrebbero context parole volgari.

В base al termine ricercato questi esempi potrebbero context parole colloquiali.

Коридор гранитный, санузел раздельный , туалет . Квартира предлагается частично с мебелью.

C’è corridoio granito, bagno e toilette separati. L’appartamento предлагает parzialmente arredato.

Второй этаж — кухня с просторной гостиной, санузел , терраса.

Собственное парковочное место. Все номера с ванной и туалетом.

В стоимость входит бойлер, мойка со шкафами под ней, санузел , сантехника .

В Residence Bene 14 номеров, все с удобствами ( ванных комнат и туалетов).

Residence Bene dispone di 14 Camere, все частные услуги ( bagno e WC ).

Наслаждайтесь изысканным комфортом наших номеров (гостиная, мини-кухня, отдельная ванная и туалет , лифт).

Saprete apprezzare il confort raffinato delle camere (soggiorno, cucina, bagno e wc separato, ascensore).

Есть две просторные комнаты с кухней, ванная и туалет.

Все это было перенесено в ванную комнату , а туалет символически смыт в канализацию.

Все, что вам нужно, это статуя в строфе из , и туалет , simbolicamente lavato nelle fognature.

В этом номере общих ванных комнат и туалетов.

К дому примыкает зеленый зал , санузел .

Имеется санузел — 5 кв.м.

Наши три комнаты от 17 до 26 м² имеют ванных комнат и туалетов.

В доме санузлов и туалетов. Площадь двора составляет 2000 кв.м, что позволяет построить много дополнительных построек.

Ci sono bagno e toilette all’esterno dell’edificio. Собственный корпус с площадью 2000 кв. М и допускает множество дополнительных элементов конструкции.

Помещение прошлое, оборудовано телевизором, санузел совмещенный, туалет.

Номера оборудованы собственной ванной и туалетом, спутниковым телевидением, кондиционированием воздуха трехзвездочной категории.

Le Camere sono dotate di proprio bagno e Toilette , TV satellitare, aria condizionata category con tre stelle.

Первый этаж состоит из двух комнат, служебных помещений для локального отопления, ванной комнаты и туалета.

Il primo piano è composto da due camere, locali di servizio per il riscaldamento locale, bagno e toilette .

Первый этаж включает большую гостиную с камином, кухоньку, ванную и туалета, сауну и кладовую.

Al primo piano troviamo ampio soggiorno con camino, angolo cottura, bagno e toilette , сауна и депозит.

В каждой квартире есть кухня, ванная и туалет, столовая и балкон с видом на море.

Ogni appartamento dispone di cucina propria, bagno e WC , sala da pranzo e balcone con vista sul mare.

Снаружи в саду колодец, ванная и туалет.

К тому же в доме построен очень удобный гараж.На 2 этаже две террасы, коридор, кухня, три комнаты, ванная и туалет.

Inoltre vi — это большой гараж, построенный в доме. Двухуровневое пианино с двумя террасами, корридой, куцина, трекамера, ванная и туалет .

Устройство	Диаметр
Умывальник	От 40 мм
Трап душевой кабины	50-75 мм (зависит от пропускной способности)
Ванна и душевая кабина	От 50 мм
Стиральная машина	Отдельная
