Как подключить лампочку через выключатель: схемы и инструкции

Вы решили собственноручно проложить в новой даче электропроводку или модернизировать существующую сеть в квартире? Согласитесь, в этой сфере есть нюансы, с которыми следует досконально разобраться ради собственной безопасности. К тому же созданная своими руками электрика обязана обеспечить безупречную работу приборов.

Мы готовы в тончайших подробностях рассказать вам, как подключить лампочку через выключатель. В реализации подобного решения применяется ряд проверенных на практике методик, с которыми вы ознакомитесь во время чтения статьи.

У нас вы найдете массу полезных сведений. Владение информацией придаст и уверенности, и сил. Досконально разобраться в вопросе помогут графические материалы и видео.

Содержание статьи:

Меры по обеспечению электробезопасности

Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание 220В той части домашней разводки, где предполагается производство электромонтажных работ.

Это делается на входном отключением общего или соответствующего группового коммутатора.

Во избежание домашнего травматизма производите работы на высоте не со стремянки, а стола или другой просторной устойчивой поверхности

Если в процессе монтажа к щитку возможен доступ посторонних лиц (например, расположенному на лестничной клетке многоквартирного дома), надлежит разместить «Не включать!».

Убедиться, что напряжение на оголенных контактах действующих электроприборов и проводки отсутствует, нужно непосредственно перед работой. Проще всего в домашних условиях это реализуется с помощью , исправность которой незадолго до испытаний проверяется от рабочей сети.

Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Сухая неповрежденная кожа тыльной стороны кисти обладает повышенной сопротивляемостью воздействию электрического тока.

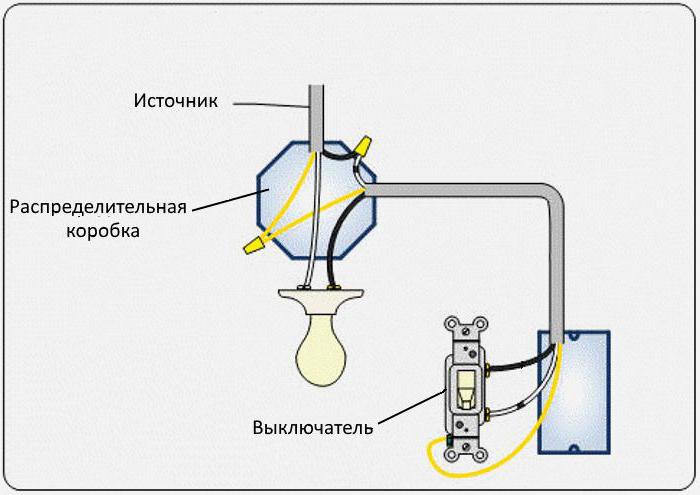

Суть подключения лампы через выключатель можно наглядно представить на демонстрационном стенде:

Галерея изображений

Фото из

Наглядная схема подключения на стенде

Соединение с силовой линией

Подключение лампы к силовой линии

Принцип работы лампы через выключатель

Инструмент для выполнения работ

В процессе выполняемых электроработ домашнему мастеру понадобится набор следующего монтажного инструмента:

Острый нож.
Пассатижи (плоскогубцы).
Кусачки-бокорезы.
Отвертки шлицевые тонкая и средняя, возможно, крестовая средняя.

Для изоляции внутри разветвительной коробки или корпуса светильника соединений проводов может потребоваться изолента. В данных случаях использовать рекомендуется ленту ХБ. Она со временем не расплавляется и не прикипает к изолированным ею постоянно нагревающимся контактам, а только засыхает. При необходимости, хорошо крошится пассатижами.

Прежде, чем приступать к самому несложному монтажу, нарисуйте схему подключения электроприборов так, как будет понятно вам, и продумайте порядок действий

Отлично, если есть специальный или кусачки с прорезами для снятия изоляции. При отсутствии таких приспособлений и большого объема работ можно обойтись народным средством, доработав бокорезы.

Для этого надфилем в режущих кромках ближе к шарниру делаются противоположные пропилы, которые вместе должны образовать отверстие размером немного большим диаметра оголенной жилы провода.

Применение разветвительной коробки

Кабели, провода не идут напрямую от щитка к электроприборам, от выключателей к лампочкам. Все отходящие, приходящие линии электрооборудования встречаются в специфических монтажных узлах, называемых разветвительными коробками. Там они связываются определенным образом.

С правилами , называемых также распаечными, ответвительными, на сленге электриков распаячными, ознакомит следующая статья. Рекомендуем ознакомиться с полезным материалом.

Чаще всего коробки имеют внутри пустое пространство. Провода разных линий между собой тогда соединяются при помощи скруток. Чтобы обеспечить надежность, рекомендуется хвостики соединений обрабатывать особой сваркой. Медные жилы возможно просто пропаивать.

Перед укладыванием вовнутрь открытые контакты изолируются друг от друга ХБ изолентой. Можно на скрутки проводов навинчивать специальные изолирующие зажимы. Здесь лента-изолятор уже не понадобится.

Не применяйте для изоляции скруток изоленту типа ПВХ – со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать

Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них. Такие устройства позволяют соединять алюминиевые проводники и медные. Клеммы могут использоваться зажимные, но это при наличии места, достаточного для укладки соединенных ими концов проводов.

Удаление изоляции с проводки

Для снятия части внешней изоляции кабеля ВВГнг требуется нож. Он должен быть таким острым, что даже неопытный домашний мастер смог бы совершать уверенные надрезы.

Первый разрез делается от конца вдоль оболочки на 3-4 см. После этого одной рукой берутся за пучок высвободившихся оконечностей проводов, а второй – тянут за надрезанную рубашку. Далее она надрывается сама.

Глубина надрыва выполняется таковой, чтобы освобожденные хвостики проводов были максимальной длины, которую позволяют уложить разветвительная коробка, подрозетник или корпус осветительного прибора. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов.

Надорванная рубашка кабеля выворачивается наизнанку и аккуратно, дабы не повредить изоляцию проводов, обрезается вкруговую.

Жилы легче всего зачищаются, конечно, – стриппером или хотя бы кусачками-бокорезами с прорезями. При отсутствии оных так же, как и ранее используется нож. Допускается применение простых бокорезов. На крайний случай, употребляются кусающие кромки пассатижей.

Снимая с кабеля участок внешней оболочки. важно не порезать изоляцию проводов, а зачищая изоляцию проводов – не повредить металлическую поверхность жил

Легкими движениями инструмента по кругу неглубоко врезаются в изоляцию и стягивают ее. Главное, не прорезать металл проводника, иначе там, где повреждение, он обязательно обломится. Хорошо, ежели сразу, а не после монтажа.

Размер оголяемого участка определяется способом подключения. Когда это винтовые зажимы клемм коробки, выключателя, люстры или бра, может быть достаточно 0,5-1 см. Для скручивания с проводками светильника потребуется 2-3 см.

Если скрутки располагаются в разветвительной коробке, действует правило, чем больше, тем лучше, особенно без пайки или сварки. Обычно 3-5 см.

При использовании навинчивающихся изолирующих зажимов, зажимных клемм к длине зачистки подходят индивидуально.

Нюансы формирования скрутки

При скручивании двух проводов, их обнаженные концы складываются буквой «Х» так, чтобы пересечение находилось у начала изоляции. Затем кончики жил зажимаются пальцами и перекручиваются, сколько возможно. Далее процессу помогают плоскогубцами.

Таким же образом соединяются три провода и более. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами. Укороченной скрутке требуется меньше изоленты.

Чем больше длина очищенных хвостиков проводов, тем легче будет делать скрутки, и надежней получится контакт – а лишнее всегда можно подрезать

Изолента начинает накладываться с заводской изоляции проводов скрутки на ширину ленты. После прохода одним слоем до окончания оголенных хвостиков, делается еще пара оборотов, как бы заматывающих воздух. Эта «пустота» загибается обратно на скрутку – получается защищенный торец, и доматывается второй ряд с обязательным заходом на основную изоляцию жил.

Правильная установка выключателя

По исполнению выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для крепления на любые поверхности без дополнительных изолирующих подставок. Выключатели внутренние прячутся в круглые гнезда в стене, оборудованные специальными стаканчиками, называемыми подрозетниками.

О том, как установить эту монтажную коробку в бетонную стену или в конструкцию из гипсокартона, подробно . Советуем почитать предложенную статью перед началом работ.

Подрозетники – стандартный электромонтажный узел. Они используются также для оборудования розеток, потому так называются. «Подвыключательники» звучало бы не очень.

Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение – нижней. Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз.

Располагайте выключатели на стенах так, чтобы их не нужно было «искать, шаря рукой в потемках», и ими легко могли пользоваться все члены семьи

При грамотном подключении на выключатель от разветвительной коробки приходит фазный провод. Прерывать цепь фазного провода, чтобы в отключенном состоянии светильник находился без напряжения – основная задача выключателя.

Следующая фото-подборка представляет процесс подключения наглядно:

Галерея изображений

Фото из

Шаг 1: Схема с выключателем на 2 клавиши

Шаг 2: Распаечная коробка для подключения ламп

Шаг 3: Группы проводов в распаечной коробке

Шаг 4: Соединение нолей в распаечной коробке

Шаг 5: Соединение фазной жилы с выключателем

Шаг 6: Установка крышки распаечной коробки

Шаг 7: Проверка подключения лампочек

Шаг 8: Включение двух ламп двумя клавишами

Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.

Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.

Разновидности бытовых выключателей

Применяемых в современном домашнем интерьере выключателей разнообразное множество. Подробно с классификацией устройств управления светом знакомит , размещенных на нашем сайте.

При выборе домашнего выключателя уделяйте больше внимания не его дизайну, а функциональности, прочности креплений и надежности электрических контактов

По различию их функциональных возможностей выделяются следующие наиболее распространенные разновидности:

Выключатель одноклавишный – его миссия проста: «вкл/выкл».
Выключатель двухклавишный позволяет руководить одномоментно двумя независимыми цепями освещения.
Выключатель трехклавишный, соответственно, координирует работу в трех направлениях.
Выключатель-регулятор (диммер) не только включает-выключает, но и нажатием клавиши или поворотом круглой ручки, ее заменяющей, регулирует плавно яркость света ламп.
Выключатель с регулятором – двух-, трехклавишный выключатель, который ступенчато, переключением клавиш, управляет накалом всех лампочек одновременно.
Одинарный проходной выключатель. Единственной клавишей перекидывает фазу меж двух проводов. Если на один напряжение подается, то от другого отключается, и наоборот.
Перекрестный одинарный выключатель. Изменением положения клавиши синхронно меняет прямое подключение двух линий на перекрестное.
Сенсорный выключатель. Не имеет рычажков – он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.

Выключатель с датчиком движения зажигает светильник автоматически, реагируя на прохождение мимо человека.

Виды ламп для использования дома

Ламповый прогресс не отстает от выключателей. Их многообразие также впечатляет.

Приобретая энергосберегающую лампочку, стоит ориентироваться на известные бренды – ведь она должна быть не только эффективной, но и служить как можно дольше

Но и здесь определяются некоторые более ходовые виды:

Лампы накаливания – укоренившиеся домашние источники света в округлой стеклянной колбе с вакуумом и вольфрамовой спиралью внутри.
Лампы галогенные – те же лампы накаливания, наполненные специальным газом. Он повышает сроки службы, минимизирует размеры их колб. Недостаток – при установке нельзя трогать стекло колбы руками.
Лампы люминесцентные дневного света – распространенные в домашних условиях не очень, но тоже традиционные световые устройства (далее просто «лампы дневного света»).
Лампы энергосберегающие светодиодные, исходя из названия, используют свечение групп светодиодов. Могут закрепляться в обычные вкручивающиеся патроны (далее просто «светодиодные лампы»).

Энергосберегающие люминесцентные лампочки все больше подменяют привычные. Принцип работы подобен действию ламп дневного света. Вкручиваются, как лампы накаливания (далее просто «энергосберегающие лампы»).

Способы запитать лампочку через выключатель

Возможно, какая-то рассматриваемая схема взаимного подключения бытового выключателя к настенной или потолочной лампочке будет опускать подробности подвода нулевого защитного (заземляющего) провода. Думается, что его подсоединение не вызовет затруднений.

В стандартном электрическом кабеле – это жила с изоляцией желтого цвета и зеленой полосой вдоль. Место ее присоединения к электроприбору обозначается знаком

#1: Простейшее подключение светильника

Самым элементарным является подключение «вкл/выкл» осветительного прибора к одноклавишному выключателю двумя проводами. Более всего оно подходит для одиночного однолампового светильника.

Разрабатывая новые выключатели, производители придерживаются стандартов – замена обычного «одноклавишника» электронным прибором пройдет без проблем

Когда у старой проводки всего два выходящих из потолка или стены питающих световой электроприбор провода, а переделка сложна, можно подключить светильник большего количества ламп. Но при таком подсоединении все лампочки осветительного прибора будут включаться одновременно.

Классический одноклавишный выключатель без модернизации проводки легко заменить выключателем-регулятором яркости света (диммером), выполненным единым блоком. Возможно приобрести прибор с регулятором наподобие клавиши, а можно – в виде круглой ручки.

Характеристики диммера должны соответствовать мощности подключаемого светильника. Единственно, его не получится использовать совместно с осветительными приборами, оснащенными энергосберегающими, светодиодными или лампами дневного света.

Для стандартной установки в обычные подрозетники промышленностью освоен выпуск сенсорных выключателей, имеющих функции только «вкл/выкл». Они также подключаются двумя проводами и могут подменять собой простые одноклавишные.

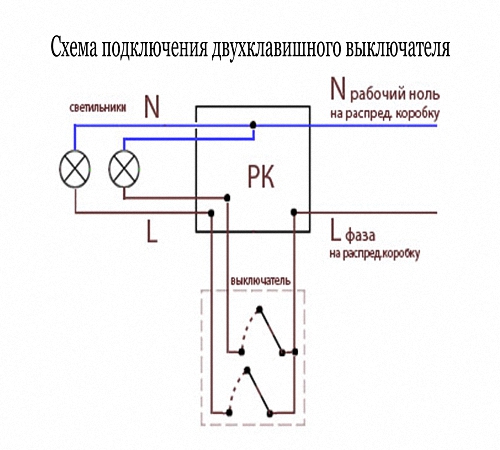

#2: Раздельное включение ламп люстры

Обычно трех- и пятирожковые люстры устроены так, что лампы можно подключать отдельно или совместно группами (1+2/2+1; 2+3/3+2). Это позволяет регулировать освещенность пространства количеством одновременно работающих лампочек.

Если есть возможность, заземляющий провод лучше крепить к люстре напрямую, а не через клеммную колодку – это повысит безопасность светильника

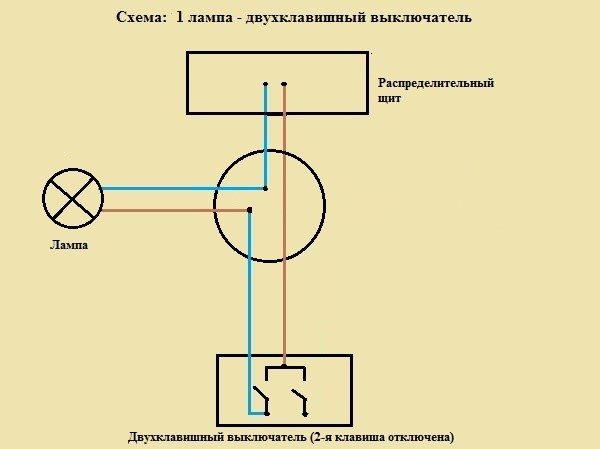

В этом случае понадобится двухклавишный выключатель и электроразводка, как минимум с тремя проводами. Включением одной из двух или сразу обеих клавиш будет регулироваться яркость горения осветительного прибора.

Еще применяется для управления из одной точки освещением двух, чаще всего смежных, помещений независимо, например, туалета и ванной комнаты, прихожей и кладовой.

Если вместо привычного двухклавишного выключателя использовать для люстры двух- или даже трехклавишный со встроенными в клавиши раздельными регуляторами, то все ее лампы будут гореть одномоментно, а управлять их накалом получится ступенчато, переключением клавиш.

#3: Управление пятирожковой люстрой

Там, где необходимо раздельное и одновременное управление тремя независимыми осветительными приборами, устанавливается трехклавишный выключатель.

Подключая выключатель в цепь, убедитесь, что от коробки приходит именно фазный провод – всегда старайтесь посадить его на верхнюю клемму

Чтобы удивить гостей, можно через выключатель с тремя клавишами подключить пятирожковую люстру. Правда, потребуется небольшая переделка на клеммах самого светильника. От группы из трех линейных проводков один нужно отсоединить и использовать самостоятельно.

Тогда различными комбинациями нажатия клавиш трехклавишного выключателя будет возможно включение одномоментно от одной до пяти ламп (1+2+2/2+2+1/2+1+2).

#4: Светильник – один, выключателя – два

Как быть, когда коридор длинный и темный? Такую ситуацию поможет разрешить установка светильника сразу с двумя в разных концах перехода. Неудобство этого способа – неопределенное положение клавиш «вкл/выкл».

Еще такой прием управления освещением применим при движении по лестнице, в пристроенном гараже (вход из дома, выход через ворота и наоборот). Дополнительный выключатель около спальной зоны не станет излишеством, если комната достаточно протяженная.

Применяя на практике нестандартные схемы подключения светильников, следует убедиться в их целесообразности, так как это увеличивает длину проводов и сложность монтажа (+)

Можно ли независимо друг от друга освещать пролеты лестницы, поднимаясь или спускаясь по ступенькам? Дополнительно понадобится еще одинарный проходной выключатель на межэтажной площадке. Нажатием всего одной клавиши он одновременно будет включать следующий светильник и выключать предыдущий.

#5: Включение лампочки из разных мест

Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели. Всякой новой точке – по одному.

Множество выключателей удобно, если в домашний обширный холл выходят жилые комнаты. Обитатели любой комнаты смогут независимо ни от кого включать свет у своих дверей, а выключать во всех других оборудованных вспомогательными выключателями местах.

При правильной организации мест установки дополнительных выключателей, кроме удобства пользования освещением может быть достигнута и значительная экономия электроэнергии

Этот способ целесообразен и в помещениях с планировкой гостиничного типа – много дверей, открывающихся в длинный коридор.

#6: Подключение люстры с вентилятором

Дергать за висюльку на люстре, оборудованной вентилятором, чтобы его включить неудобно. Это еще и проблематично, когда потолок высокий.

Проще использовать изученные способы раздельного подсоединения ламп люстры. Подключение вентилятора производится через одну из клавиш двух- или трехклавишного выключателя.

В первом варианте светильник гореть сможет только полностью. Во втором – лампочки будут зажигаться двумя группами.

#7: Встроенные датчики движения

Сам по себе уже является прибором-выключателем. Но нам он интересен, именно когда имеет стандартный корпус и может быть вмонтирован в подрозетник.

Оказывается, его подсоединяют в разрыв идущей к светильнику фазной жилы как обычный выключатель. Но проблема, что для внутренней электронной схемы такого прибора требуется полноценное питание 220В, а значит, еще один провод, синий, нулевой.

В соответствии с принципами подсоединения светильника через выключатель подключают датчики движения (1). Если есть потребность в периодической постоянной работе лампы, в схему включают выключатель (2). Если один датчик не может охватить большое помещение, то к лампе подключают несколько штук. При этом именно датчики играют роль выключателя (3)

При желании установить выключатель со встроенным датчиком движения вместо одноклавишного, без замены тянущегося к нему от разветвительной коробки двухжильного провода на трехжильный не обойтись.

Выводы и полезное видео по теме

Видео представят практические приемы работы.

ВИДЕО №1 покажет пример простого подключения выключателя и лампочки:

ВИДЕО №2 поможет освоить навыки соединения и изоляции проводов:

ВИДЕО №3 расскажет, как подключать люстры и не только:

Производители на одном месте не топчутся. Все новые, более хитроумные осветительные приборы придумывают они. Но каким бы космическим ни казался светильник, всегда найдется простой способ его подключить. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.

Хотите поделиться опытом самостоятельного электромонтажника, интересными и полезными нюансами подключения, нашли недочеты в представленном материале? Ждем ваших комментариев. Пишите, пожалуйста, в расположенном ниже блоке, размещайте фото по теме, задавайте вопросы.

схемы для устройства с подсветкой

Для выполнения элементарных электротехнических работ совершенно необязательно вызывать мастера. Зная, как подключить светодиодный выключатель, можно самостоятельно провести его монтаж. Согласитесь, такой навык особенно пригодится, если предстоит капитальный ремонт и обновление электропроводки.

Мы расскажем о схеме подключения, способе установки и о трудностях, которые могут возникнуть во время монтажа. Вы также сможете своими руками усовершенствовать обычный выключатель, сделав в нем подсветку.

Содержание статьи:

Как устроен и работает выключатель с подсветкой

Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.

Механизм состоит из следующих элементов:

одной входной, двух выходных клемм;
токоограничивающего резистора;
подвижных контактов.

Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.

Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки. Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль.

Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

По такой схеме работает светодиодный выключатель. Если осветительная лампа перегорит или ее выкрутят, то цепь будет разомкнута, и подсветка в устройстве работать не будет (+)

После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.

Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства (+)

Применение светодиодного выключателя

Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.

Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш

Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд.

Для управления освещением из нескольких мест приобретают специальный с подсветкой.

Как выбрать светодиодный выключатель

Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая.

В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.

По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на — он указывает на возможность применения оборудования в тех или иных условиях.

Например:

Класс IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

все работы должны проводиться в обесточенной сети;
недопустимо перегружать электросеть;
на соответствие к подключаемой сети;
поврежденный участок сети лучше заменить, а не ремонтировать;
нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.

Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник.

Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.

Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом.

Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод (+)

Почему мигают энергосберегающие лампы

Светодиодный выключатель несовместим с работой . Конфликт устройств проявляется в кратковременном вспыхивании лампы в отключенном состоянии или в так называемом тлеющем режиме, когда лампа не выключается полностью, а еле-еле светится.

Время службы светодиодной или энергосберегающей лампы в неправильном режиме существенно сокращается и составляет от одного до двух месяцев

Происходит это потому, что внутри люминесцентной лампы есть электронный преобразователь (конденсатор), который постепенно подзаряжаясь от тока, проходящего через лампу подсветки, вспыхивает.

Аналогичное явление происходит и с блоками питания светодиодных лент, в которых также есть конденсатор, и который подпитывается от небольшого тока, поступающего от выключателя с подсветкой.

Производители энергосберегающих ламп указывают, что использование их продукции не совместимо с применением светодиодных выключателей и светорегуляторов.

Обойти это ограничение можно, если управлять работой осветительного прибора с помощью реле. От выключателя команда поступает сначала к реле, которое уже непосредственно руководит освещением.

Реле выпускается многими производителями электротоваров: Schneider Electric, ABB, Siemens. Поместить его можно под колпачком люстры, за карнизом, в котором установлена светодиодная линейка.

Можно применить еще один вариант решения проблемы — отключить неоновую лампу или светодиод от питания. Сделать это можно путем отсоединения проводов подсветки от клемм. Но тогда светодиодный выключатель утратит свои преимущества.

Рассмотрим решения, которые все же позволяют совместить подсветку и использование энергосберегающих ламп.

Как совместить лампы и выключатель

Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив параллельно точке освещения дополнительное сопротивление (резистор или конденсатор).

Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.

Размещают резистор в распаечной коробке в плафоне или патроне люстры, предварительно подсоединив к двум проводам и заизолировав оголенные участки. Для изоляции можно использовать термоусадочную трубку (+)

Такой способ устранения причины мигания энергосберегающих ламп считается довольно опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.

Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его подключение обязательно, если используется выключатель с подсветкой.

Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт

Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии. Устанавливают его в корпус светильника или в стакан люстры.

При использовании осветительных приборов с двумя и более группами освещения на каждую из групп устанавливают отдельный блок (+)

Решения популярных проблем и неисправностей светодиодных ламп подробно изложены в этих статьях:

Выключатель с подсветкой своими руками

В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя. Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое.

Что для этого понадобится:

обычный выключатель;
светодиод с любыми характеристиками;
резистор на 470 кОм;
диод 0,25 Вт;
провод;
паяльник;
дрель.

С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) подсоединяют к аноду светодиода (у анода ножка длиннее). Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем. Второй провод подсоединяется к катоду светодиода.

Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности выполнив их последовательное подключение (+)

Далее подсоединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду. Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети.

Нужно тщательно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический.

Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно устанавливать приспособление в корпус.

Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса. Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.

Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм с мощностью более 0,25 Вт (+)

Выключатель с индикатором включения

Выключатели с индикаторами отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение. Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице.

Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.

Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются. Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.

Индикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну клавишу или для каждой клавиши по одной лампе (+)

Выводы и полезное видео по теме

Инструкция по подключению светодиодного выключателя:

Как установить подсветку своими руками:

Что делать, если энергосберегающие лампы светятся или мигают после выключения:

Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения. Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, возникающие при взаимодействии с другим электротехническим оборудованием.

Поделитесь с читателями вашим опытом подключения светодиодного выключателя. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

соединение проводов и правила установки

Содержание статьи:

При замене переключателя или установке нового следует разобраться, как соединить выключатель света с лампочкой. Схема подключения выключателя к лампочке имеет разные варианты исполнения, из которых можно выбрать наиболее удобный. Важна также правильная подготовка к монтажным работам.

Меры по обеспечению электробезопасности

Процесс подключения светильника

Перед тем как начать подключать устройства друг к другу и к электросети квартиры, нужно позаботиться о предотвращении травматических ситуаций и повреждения проводки.

Пошаговая последовательность:

Обесточить ветку сети, где будут проводиться работы. Сделать это можно, выключив во входном щитке коммутатор нужной группы либо основной.
Подготовить устойчивый стол, на котором будут проводиться манипуляции на большой высоте. Ввиду меньшей травмоопасности он больше подходит для этого, чем стремянная лестница.
Возле щитка на время выполнения работ нужно поместить табличку-предупреждение «Не включать». Это особенно важно в случаях, когда местоположение щита располагает к высокой вероятности вторжения посторонних.
Проверить отсутствие напряжения на обнаженных контактах электропроводки и приборов. Это легко сделать отверткой с индикатором. Перед обесточиванием следует проверить ее работоспособность от включенной сети. Можно использовать мультиметр.

Также можно проверить отсутствие напряжения наружной стороной кисти – кожа обязательно должна быть абсолютно сухой, не иметь ран и иных нарушений целостности. Это место отличается высокой сопротивляемостью электротоку по сравнению с другими участками руки.

Инструмент для выполнения работ

Кусачки, плоскогубцы

Потребуется подготовить инструментарий:

плоскогубцы,
хорошо заточенный нож,
тонкую и обычную отвертки шлицевого типа,
кусачки.

Хорошо, если удастся найти инструмент со специальными прорезями для удаления изоляционного материала с проводов. Также стоит иметь под рукой нарисованную схему подключения лампочки и продумать последовательность работ.

Применение разветвительной коробки

Коробки распаячные для открытой проводки

Провода не идут от щита непосредственно к электрическому прибору или от переключателя к лампе. Отходящие и направляющиеся на прибор линии коммутируются в специальных распределительных коробках. Внутри такой конструкции обычно имеется свободное пространство, где предполагается формировать и размещать конструкцию из кабелей, принадлежащих нескольким линиям и соединенных друг с другом посредством скручивания. Для более надежного сцепления хвостовые участки целесообразно обваривать. Провода из меди допускается только пропаивать.

Прежде чем укладывать оголенные контакты внутрь распредкоробки, надо покрыть их изоляционной лентой – это предотвратит соприкосновение металлических частей.

Вместо летны можно воспользоваться особыми зажимами для изоляции. Если у коробки есть винтообразные клеммы, они используются и в контактах. Традиционные зажимы можно использовать в том случае, если коробочное пространство достаточно велико для размещения объединенных ими кабельных окончаний.

Удаление изоляции с проводки

Техника удаления изоляции с проводки

Наружный слой изоляционного материала на оконечниках кабелей удаляют максимально острым ножом. Сначала нужно сделать продольный надрез на 3 см длины. Затем берут в руку кучку освободившихся кончиков проводков, а другой потягивают надрезанную рубаху, которая в процессе треснет самопроизвольно. Длина снятия должна быть максимальной, какую смогут вместить подстаканник для розетки, распредкоробка или корпус светильника. Некоторый запас не является проблемой – он может быть полезен в будущем, если контакты подгорят. Рубаху аккуратно выворачивают внутренней стороной наружу и осторожно обрезают по кругу.

Жилы лучше всего зачищать специальным стрипперным устройством. При его отсутствии подойдут острый нож или кусающие поверхности пассатижей. Производить процедуру нужно максимально аккуратно, неглубоко вонзая рабочую поверхность инструмента в изоляционный материал. Необходимо следить, чтобы она не затрагивала проводниковый металл: в этом случае произойдет облом провода. Это может случиться как до начала монтажных работ, так и после.

Длина, на которую зачищают проводки, зависит от метода включения. Минимальна для винтовых клемм: зачастую в этом случае достаточно 7-10 мм. Скручивание с проводами осветительного устройства требует длины 20-30 мм. При расположении скруток в распредкоробке (особенно если их не планируют спаивать или делать сварку) нужна большая длина – 30-50 мм.

Нюансы формирования скрутки

Варианты соединения проводов способом скрутки

Делая конфигурацию из пары проводков, их оголенные окончания укладываются крест-накрест. Точка пересечения при этом должна располагаться возле места, где начинается изоляция. После этого концы сжимают пальцами и скручивают. В конце сжимают плоскогубцами.

Если число соединяемых проводов больше двух, с ними работают по такому же принципу. Если конфигурация получилась длинной, ее можно сложить вдвое и поджать инструментом, чтобы на обработку ушло меньше изоляционной ленты. Последнюю начинают класть от нижней кромки изоляции и спускаются вниз. Дойдя до концов голых хвостов, делают 2 добавочных оборота «про запас», загибают ее на скрутку для ее защиты и мотают второй ряд снизу вверх. Несколько оборотов обязательно должны покрывать заводскую изоляцию.

Установка выключателя

Накладной клавишный выключатель

Устройства бывают двух типов – предназначенные для наружной установки и для внутренней. Модели первого вида могут крепиться на разные типы поверхностей без добавочных приспособлений для изоляции. Вторые нуждаются в установке подрозетников в предварительно подготовленные округлые углубления.

Принято считать корректной такую посадку выключателя, когда свет включают, нажимая на верхнюю область клавиши, а выключают, используя нижнюю. В таком случае даже жилец маленького роста сможет быстро отключить светильник движением руки, направленным вниз.

На выключатель от распредкоробки должен идти проводок, служащий фазой. Главная задача устройства – прерывание цепи фазы, чтобы в выключенном состоянии на осветительном приборе не было напряжения. Если устройство переключателя позволяет, внутри него фазовый кабель соединяют с верхними контактами, а отходящие провода – с нижними.

Разновидности бытовых выключателей

Поворотный диммер для светодиодных ламп

Приспособления бывают с одной и двумя кнопками. Первый работает бинарно «включить-выключить» и предназначен для управления единственным светильником. Второй позволяет управлять парой самостоятельных осветительных цепей. Бывают выключатели, заточенные под три цепи.

По внутреннему устройству выделяются несколько разновидностей:

диммеры – выполняют функции включения и отключения и контролируют степень яркости освещения посредством кнопки или рукоятки;
устройства с парой или тройкой клавиш и ступенчатой регуляцией горения ламп;
проходные приборы с единственной кнопкой, перекидывающие фазу между двумя кабелями – когда на один из них идет напряжение, от другого оно отрубается;
перекрестные однокнопочные, в которых изменение положения кнопки позволяет подсоединить линии перекрестным способом вместо прямого;
сенсорные – не снабжены рычажными механизмами, электричество подается и выключается при касании корпуса пальцами.

Есть устройства с датчиком, реагирующие на проходящего мимо жильца.

Виды ламп для использования дома

Внешний вид галогенных ламп

Традиционными являются круглые лампочки накаливания с вмонтированной внутрь спиралью из вольфрама. Галогенные устройства отличаются от них тем, что в колбу вместо создания вакуума закачивается соответствующий газ. Это позволяет уменьшить габариты лампы и продлевает срок ее эксплуатации. Но устанавливать ее надо очень аккуратно, ни в коем случае не касаясь стекла руками.

Еще одна категория ламп – энергосберегающие. Они бывают люминесцентными и использующими в качестве осветительных элементов сгруппированные светодиоды. Второй тип может крепиться в стандартные закручивающиеся патрончики.

Способы запитывания лампочки через выключатель

Существует несколько вариантов схемы соединения лампы с переключателем: традиционная одноклавишная, с двумя кнопками, двумя выключателями и иные. Мастеру нужно подобрать наиболее подходящую для целей жильца и устройства домашней электросети.

Простейшее подключение светильника

Простейшая схема подключения

Простейшая электросхема – подсоединение светильника к устройству с одной кнопкой, выполняющему исключительно операции включения и вырубания света. Она подойдет для осветительного прибора с одной лампой. Для исполнения такой конфигурации понадобится пара проводов. Если прежняя проводка имеет только два торчащих наружу питающих кабеля, а обустраивать домашнюю сеть заново затруднительно, допустимо подсоединять и прибор с несколькими лампами. Но тогда при включении света будут загораться все лампочки сразу.

Можно для такой структуры использовать диммер с контролем яркости освещения, но его не получится использовать в комбинации с рядом типов лампочек (энергосберегающие, дневного света, устройства на светодиодах). Переключатель должен подходить для эксплуатации с осветительным прибором по критерию мощности.

Допустимо установить сенсорное устройство с бинарным функционированием, ограниченным включением и блокировкой освещения. Такой выключатель тоже запитывается через пару проводов. Монтировать его нужно в подрозетник.

Светильник один, выключателя два

Схема подключения двух проходных переключателей

Владельцам протяженных коридоров часто требуется подключить два выключателя на одну лампочку, чтобы управлять осветительным прибором с двух концов прохода. Еще данная конфигурация применяется при движении по лестничному пролету или в просторных комнатах для управления светильником, не вставая с постели. Минус этого варианта – неопределенность положения кнопок включения-выключения.

Если установить третий однокнопочный выключатель на пространстве между этажами, реализуется независимое освещение лестничных пролетов. Тогда по нажатию кнопки предыдущий прибор будет выключаться, а следующий – включаться.

Ошибки и неисправности

Иногда после окончания монтажа обнаруживается, что лампа не загорается при включении света. В этом случае берут мультиметр (либо индикаторную отвертку) и проверяют, поступает ли сетевое напряжение к переключателю, прикладывая щупы либо последовательно касаясь отверткой концов, связанных с устройством. Если питания нет, монтаж проводов в распредкоробке выполнен некорректно. Вероятно, они недостаточно хорошо скручены. Если реакция возникает только на одном из контактов выключателя – последний неисправен, на его место нужно установить новый.

При подозрении на проблемы в распредкоробке обесточивают линию и производят повторную скрутку проводков, соединяющих фазы переключателя и главной сети, с соблюдением требований безопасности. По окончании работ снова подают ток и проверяют функционирование.

Подключение лампы к выключателю – несложная процедура с точки зрения монтажных работ, к тому же имеющая несколько вариантов конфигурации. Пользователь может выбрать вариант, подходящий своим задачам.

Подключение люстры к двойному выключателю: схемы + правила монтажа

Соблюдение правил соединения проводников

Это важный момент в вопросе, как подключить пятирожковую люстру

Очень важно при электромонтажных работах не пренебрегать правилами соединения проводов, так как от этого будет зависеть работоспособность электрического прибора. Опытные мастера дают следующие советы:

При соединении нескольких жил светильника в общую скрутку необходимо соединение пропаять, используя паяльник и олово, что позволит исключить окисление контактов, и они не будут нагреваться.
Соединение проводников осуществлять с применением соединительного клеммника. Его можно приобрести в торговых точках.
Если группа скрученных проводов не проходит в отверстие клеммника, то можно использовать метод спайки. Для этого потребуется медный провод сечения минимум 0,5 мм2. Его длина максимум 10 см. Припаять его к соединенным проводам и провести изолирование места соединения. Установить конец припаянной жилы в клеммник.
До установки изделия вставляем группы его проводов в плоскость клеммной колодки и затягиваем маленькие винты. Провод выключателя нулевой должен устанавливаться в клемме напротив установленной группы нулевых проводов люстры. Соответственно, фазные провода напротив фазы.

Подключить пятирожковую люстру, как к одинарному выключателю, так и к двойному можно самостоятельно

Важно четко следовать рекомендациям производителя осветительного прибора и выше указанным инструкциям. Главное в работе с электричеством – полное обесточивание помещения на время проведения установочных работ

Определение фаз на потолке

Если в кабеле нового типа поиск жилы заземления не вызывает никаких сложностей, то со старыми проводами дело обстоит иначе. Если эта линия была установлена изначально, в большинстве случаев владельцы недвижимости ей не пользовались. Люстры с заземлением в то время просто отсутствовали. Признаком наличия контакта заземления является отогнутая в сторону заизолированная жила. В некоторых случаях хозяева ее просто отрезал

Как подключить лампочку через выключатель: схемы и инструкции

Автор Петр Андреевич На чтение 6 мин. Просмотров 592 Обновлено 18.04.2020

Схема подключения выключателя к лампочке может отличаться не только способом, но и типом монтажа. Каждый случай имеет свои особенности, и выбор зависит от ряда факторов. При выполнении работ меры безопасности предполагают полное обесточивание проводки. А ошибки, допущенные при этом, становятся причинно выхода из строй бытовых электроприборов, в случае замыкания. Но это не значить, что подключение выключателя собственными руками – слишком сложная задача.

Примеры подключения

Выключатели бывают разными: сенсорными, с регулятором, многоклавишные, однокнопочные. Последний вариант пользуется наибольшей популярностью благодаря низкой себестоимости. Простейший способ запитки не предполагает использования распредкоробки, но придется вести отдельную ветвь проводки. Поэтому чаще используют схему, описанную далее.

Для этого потребуется:

Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту. При этом важно определить «фазу».

Механический разрыв «нулевой» жилы приведет к травме. Если одновременно прикоснуться к ней и кабелю под нагрузкой, тело становится проводником. Результат – поражение электротоком.

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Соединение выключателя с электролампочками включенными параллельно

Такое подключение лампочки отличается тем, что вместе с ней при нажатии кнопки включается еще один источник света. Однозначным плюсом является то, что если одна из ламп перегорает, другая остается работоспособной. Последовательная схема подключения лампочек к выключателю не позволяет определить при визуальном осмотре, какую из них нужно заменить. Поэтому этот вариант с параллельным соединением считается лучшим. Имеет смысл использовать разноцветные провода. Выберите красный, если желаете протянуть «фазу».

Чтобы безопасно подключить лампочку используйте сертифицированные патроны со специальными разъемами, оснащенными винтовыми зажимами. Суть схемы – подсоединение силовой жилы к размыкаемому контакту выключателя, которая затем протягивается к двум лампам, а после (уже, скажем, белый) кабель возвращается в распредкоробку через «нулевое» соединение выключателя. Таким образом, в положении «ВЫКЛ» размыкается фаза.

Коммутирование розетки и выключателя в электрораспределительной коробке

Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.

Для этого после ввода в распредкоробке одну жилу направляют к ней, а другую, независимую тянут к включателю. «0-й» шнур также для каждого потребителя свой. Получается два независимых ответвления.

Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.

Меры безопасности при работе с электро проводкой

Подключение лампы производится только после установки выключателя. Его нормальное положение – «Выключено». Перед началом работ комнату обесточивают. При необходимости отключают все здание. После отключения на рубильник надевают табличку «Не включать!». Но и даже после этого перед тем, как взяться рукой за оголенный провод, проверьте наличие тока щупом или на крайний случай тыльной стороной ладони. В противном случае мышечный спазм не позволит разжать пальцы и выпустить шнур.

Имеет смысл использовать токоизоляционные перчатки, пассатижи и отвертки с изолированными ручками. Если требуется нарастить провод из двух кусков, оголенные части плотно скручивают, а затем место сочленения тщательно обматывают изоляционной лентой. Можно пользоваться специальными разъемами, когда оголенные участки заводятся в отверстия, а затем зажимаются винтами. Перед тем, как подключить выключатель света, скачайте схему с проверенного сайта, которому доверяете. Если сомневаетесь в собственной компетенции, вызовите электрика.

Установка выключателя

Процесс простой, и не занимает много времени. Главное придерживаться последовательности в своих действиях. А пошаговая инструкция подключения выключателя выглядит так:

Прервите электроснабжение помещения.
При помощи отвертки снимите крышку-клавишу.
Открутите винты, откиньте декоративную рамку.
Зафиксируйте устройство в стакане распорными болтами.
Расслабьте шурупы, удерживающие контакты.
Заведите оголенные концы проводов в гнезда.
Затяните контактные зажимы, установите рамку.
Поставьте на место кнопку-крышку.

Важно проверить правильность всего сделанного. Для этого дайте напряжение и воспользуйтесь включателем по назначению.

Подключение выключателя к сети

Когда нужно подключить лампочку через выключатель, схема – это не просто рекомендация. Это руководство к действию. Менять ее нельзя. Место установки последнего – разрыв «Нолевого» кабеля. А пошаговый алгоритм выглядит следующим образом:

Жила перед укладкой в контактный разъем зачищается от изоляции примерно на 1 см.
Оголенную часть вставляют в отверстие до упора, заблаговременно послабив болты.
Винты затягивают, пока не будет обеспечено надежное соединение. Провод обездвиживается.
Те же действия выполняют со вторым кабелем. Последовательность мероприятий идентична.
Внутренности выключателя укладывается в подстаканник, распорный механизм приводится в действие.

Перед постановкой рамки с кнопкой имеет смысл подать напряжение и проверить щупом его наличие, чтобы ток был в одном из соединений. Затем проверяют, загорается ли свет при положении «ВКЛ».

Пользуясь пассатижами и отвертками, не прикладывайте чрезмерные усилия. Металл мягкий, пластик хрупкий. В противном случае можно повредить узлы, что приведет к необходимости тратить деньги за приобретение нового устройства.

Однако, и слишком слабо зажимать контакты нельзя. Важно, чтобы шнур не двигался вдоль оси контактного отверстия, не выпадал, не заламывался, не перекручивался. Тогда включатель прослужит долго, и не будет требовать ремонта и замены.

ПолезноБесполезно

Схема Подключения Лампочки Через Выключатель

Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке.

Поместить провода в клеммы рис. Разъяснение схемы подключения для упрощения понимания Опишем схему подключения выключателя, работающего с одним осветительным прибором, в нашем случае с лампочкой.

Он повышает сроки службы, минимизирует размеры их колб.
✅Подключение одноклавишного выключателя

Затем нужно проверить работоспособность еще. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами.

Соединенные провода аккуратно укладываются внутри монтажной коробки.

Схема подключения Подключение к распределительной коробке Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке.

Нет, проверяем соединения.

Электропровод к лампочке, размещенной на потолке, идет по одному из таких желобов.

Подключение розетки и выключателя

Инструменты

Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего — проверяется уровнем. Двойной выключатель проходной Проходной выключатель нужен для того, чтобы иметь возможность управлять освещением из разных мест двух линий освещения, как, например, это показано на рис. Они также подключаются двумя проводами и могут подменять собой простые одноклавишные. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии.

Зачистка изоляции выполняется на расстояние мм от края жилы. Еще раз скрутим провода, соединяющие рабочие фазы выключателя и общей сети, предварительно, отключив электроэнергию.

Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей.

Одна из жил служит для создания непрерывной сети.

В нашем случае не важно, какой электропровод будет использован, медный или алюминиевый.

Крепёжные элементы для прокладки проводки в строениях из дерева. Монтируется распределительный короб.

Схема подключения показана на рисунке ниже.
Подключение одноклавишного выключателя и розетки. Простой способ.

Еще по теме: Какие технические требования для сопротивления изоляции

Особенности разводки проводов

Отрезок провода, предназначенный для потолка, заводим в гофру и ведем к стене с выключателем.

В первом варианте светильник гореть сможет только полностью. Не применяйте для изоляции скруток изоленту типа ПВХ — со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них.

Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.

Правда, потребуется небольшая переделка на клеммах самого светильника. После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Соединенные провода нужно запаять и заизолировать.

Одну только скрутку использовать нельзя, она должна выполняться вместе с другим методом пайка, зажимы. Хочется отметить, что разбирать, как подключать каждое устройство по отдельности не имеет особого смысла, так как все они имеют общую схему, используемую при монтаже одноклавишного выключателя к лампочке от розетки. Схема подключения выключателя от розетки Практически все выключатели можно подключать по обобщённой схеме к источнику света — электрической лампочке.

Выполняем монтаж выключателя своими руками Монтаж начинается с установки выключателя. Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше. Для этого нет нужды проверять каждое. При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения.
На ввод идет фазный провод из распределительной коробки или от розетки. Оставив хороший запас, провод можно отрезать. Горит, можно пользоваться. Если на стене нет установленной распределительной коробки и проложенного провода, то придется тянуть его от общей распределительной коробки. Включение лампочки из разных мест Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели.
При включении выключателя нагрузка подается на лампочку, при выключении прерывается. Потребуются инструменты и расходные материалы: отвертки — крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.
Как подключить выключатель света и подключить розетку

Подготовка к подключению электроприборов

Подключение двух лампочек к одному переключателю. Перед монтажом нужно обесточить ремонтируемое помещение, для чего перевести автомат в распределительном щитке в нижнее положение.

Изоляционная лента для изолирования скруток. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

То есть выключатель разрывает рабочую жилу электропроводки.

Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Устройство разрыва электрической цепи. Основные этапы работы: установить проходные выключатели, где они необходимы к каждому светильнику подсоединить один 3-х жильный кабель: ноль N , фаза L , защитный земля ведем провода необходимой длины от выключателей и светильников до распредкоробки учитываем то, что к выключателям подводят шесть контактов, то есть, два трехжильных кабеля в распредкоробке соединить их, руководствуясь схемами рис.

Укороченной скрутке требуется меньше изоленты. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Спасибо за внимание!
Рекомендуемые кабели и провода Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв. Дистанционный выключатель работает похожим образом, только вместо кнопки выключателя используется любой пульт ДУ который есть у вас дома. Нулевой кабель соединяется в жилкой, идущей от лампочки. На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему.

Концы провода выключателя соединяются с рабочей жилой общей сети и с рабочей жилой лампочки. В строениях из камня или бетона электрические провода прячут в штробах под слоем штукатурки. Итак, от распределительного щита к коробке подходит два провода — красный фаза и ноль синий. Уложить их в разъём цокольного углубления и гнезда выключателя и прижать отвёрткой.
На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему. Поэтому я написал несколько статей, в которых и рассказал о всех ньюансах их подключения. Их многообразие также впечатляет. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.
Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.

История лампочки | Основы освещения

Краткая история лампочки

Электрический свет, один из предметов повседневного обихода, который больше всего влияет на нашу жизнь, был изобретен не в
в традиционном понимании в 1879 году Томаса Альвы Эдисона, хотя можно сказать, что он создал первую коммерчески практичную лампу накаливания.
легкий. Он был не первым и не единственным, кто пытался изобрести лампочку накаливания. Фактически, некоторые
историки утверждают, что до версии Эдисона было более 20 изобретателей ламп накаливания.Однако Эдисон
часто приписывают изобретение, потому что его версия смогла превзойти более ранние версии из-за
сочетание трех факторов: эффективный материал накаливания, более высокий вакуум, чем могли достичь другие
и высокое сопротивление, делающее распределение энергии из централизованного источника экономически целесообразным.

Ранние лампочки

В 1802 году Хэмфри Дэви изобрел первый электрический свет. Он экспериментировал с электричеством и изобрел
электрическая батарея.Когда он подключил провода к своей батарее и куску углерода, углерод засветился, производя
легкий. Его изобретение было известно как лампа Electric Arc. И хотя он производил свет, он не производил его для
длинный и был слишком ярким для практического использования.

В течение следующих семи десятилетий другие изобретатели также создали «лампочки», но не появилось никаких конструкций для коммерческого использования.
применение. В частности, в 1840 году британский ученый Уоррен де ла Рю заключил свернутую в спираль платиновую нить в
вакуумную трубку и пропускали через нее электрический ток.В основе конструкции лежала идея о том, что высокоплавкая
точка платины позволит ему работать при высоких температурах и что откачанная камера будет содержать
меньшее количество молекул газа вступает в реакцию с платиной, что увеличивает ее долговечность. Несмотря на эффективный дизайн, стоимость
платины сделали его непрактичным для коммерческого производства.

В 1850 году английский физик Джозеф Уилсон Свон создал «лампочку», вложив туда карбонизированную бумагу.
нити в вакуумированной стеклянной колбе.И к 1860 году у него был рабочий прототип, но отсутствие хорошего вакуума и
адекватное снабжение электричеством привело к лампе, срок службы которой был слишком коротким, чтобы считаться эффективным
источник света. Однако в 1870-х годах стали доступны лучшие вакуумные насосы, и Свон продолжил эксперименты со светом.
луковицы. В 1878 году Свон разработал лампочку с более длительным сроком службы, используя обработанную хлопковую нить, которая также устранила проблему.
раннего почернения луковиц.

24 июля 1874 г. канадский патент.
был подан Торонто
медицинский электрик по имени Генри Вудворд
и коллега Мэтью Эванс.Они построили свои лампы из карбона разных размеров и форм.
стержни между электродами
в стеклянных баллонах, заполненных азотом.
Вудворд и Эванс попытались продать свою лампу, но безуспешно. В конце концов они продали свой патент Эдисону в 1879 году.

Томас Эдисон и «первая» лампочка

В 1878 году Томас Эдисон начал серьезные исследования по разработке практической лампы накаливания, а 14 октября 1878 года
Эдисон подал свою первую патентную заявку на «Улучшение электрического освещения».Однако он продолжал испытывать несколько
типы материалов для металлических нитей, чтобы улучшить его первоначальный дизайн, и к 4 ноября 1879 года он подал еще одну заявку на патент США.
патент на электрическую лампу с использованием «углеродной нити или ленты, намотанной и соединенной … с платиновыми контактными проводами».

Хотя в патенте описано несколько способов создания углеродной нити, включая использование «хлопковой и льняной нити,
деревянные лубки, бумага, свернутая по-разному «, только через несколько месяцев после выдачи патента Эдисон
и его команда обнаружили, что карбонизированная бамбуковая нить может прослужить более 1200 часов.

Это открытие положило начало
лампочек промышленного производства, а в 1880 году компания Томаса Эдисона, Edison Electric Light Company, начала
продвигает свой новый продукт.

Оригинальная лампа с углеродной нитью от Томаса Эдисона.

Другие примечательные даты

1906 — Компания General Electric первой запатентовала метод изготовления вольфрамовых нитей для использования в лампах накаливания. Сам Эдисон знал, что вольфрам в конечном итоге окажется лучшим выбором для нитей накаливания в лампах накаливания, но в его время не было оборудования, необходимого для производства проволоки в такой прекрасной форме.
1910 — Уильям Дэвид Кулидж из General Electric усовершенствовал процесс производства, чтобы производить самые долговечные вольфрамовые нити.
1920-е гг. — Производство первой матовой лампочки, регулируемых ламп для автомобильных фар и неонового освещения.
1930-е годы — в тридцатые годы были изобретены небольшие одноразовые лампы-вспышки для фотографии и люминесцентные лампы для загара.
1940-е годы — первые лампы накаливания с мягким светом.
1950-е годы — Производство кварцевого стекла и галогенных ламп
1980-е — Созданы новые галогениды маломощных металлов
1990-е — дебютируют лампы с длительным сроком службы и компактные люминесцентные лампы.

Будущее «первой» лампочки?

Современные лампы накаливания не энергоэффективны — менее 10% электроэнергии, подаваемой в лампу, преобразуется в видимый свет. Оставшаяся энергия теряется в виде тепла.Однако эти неэффективные лампочки все еще широко используются сегодня благодаря множеству преимуществ, таких как:

широкий, недорогая доступность
легко встраивается в электрические системы
адаптируется для небольших систем
работа при низком напряжении, например, в устройствах с батарейным питанием
широкая форма и размер

К сожалению, в отношении лампы накаливания законодательство многих стран, включая США, требует постепенного отказа от нее для использования в более энергоэффективных вариантах, таких как компактные люминесцентные лампы и светодиодные лампы.Однако эта политика вызвала большое сопротивление из-за низкой стоимости ламп накаливания, мгновенной доступности света и опасений по поводу загрязнения КЛЛ ртутью.

Но в связи со значительным падением цен на светодиоды будущее, похоже, принадлежит светодиодам. Здесь, на Bulbs.com, мы храним постоянно растущий каталог светодиодных ламп и светильников. В этом видео резюмируются многие преимущества светодиодной технологии.

Другие полезные ресурсы

Три одинаковых лампочки Три одинаковых лампочки соединены в показанной цепи.Когда питание включено, а выключатель находится рядом с лампочкой C.

Презентация на тему: «Три одинаковые лампочки. Три одинаковые лампочки подключены в показанную цепь. При включении питания и при левом переключателе рядом с лампочкой C» — стенограмма презентации:

Три одинаковых лампочки Три одинаковых лампочки подключены в показанную схему.Когда питание включено и выключатель рядом с лампой C оставлен открытым, как будет сравниваться яркость лампочек? 1. A = B = C 2. A> B> C 3. A> B = C 4. A = B> C 5. B> A> C

Три одинаковые лампочки, II Когда переключатель замкнут, загорится лампочка C, поэтому она определенно станет ярче. А как насчет лампочек A и B? 1. Оба A и B становятся ярче 2. Оба A и B становятся более тусклыми 3. Оба A и B остаются такими же 4.A становится ярче, а B становится тусклее 5. A становится ярче, а B остается прежним 6. A становится тусклее, а B становится ярче 7. A становится тусклее, а B остается прежним 8. A остается неизменным, а B становится ярче 9. A остается то же самое, пока B становится тусклее

Три одинаковые лампочки, II. При замыкании переключателя в цепь включается C — это снижает общее сопротивление цепи, поэтому ток в цепи увеличивается.

Три одинаковые лампочки, II. При замыкании переключателя в цепь включается C — это снижает общее сопротивление цепи, поэтому ток в цепи увеличивается.Увеличение тока делает A ярче. Поскольку ΔV = IR, разность потенциалов на лампе A увеличивается.

Три одинаковые лампочки, II. При замыкании переключателя в цепь включается C — это снижает общее сопротивление цепи, поэтому ток в цепи увеличивается. Увеличение тока делает A ярче. Поскольку ΔV = IR, разность потенциалов на лампе A увеличивается. Это уменьшает разность потенциалов на B, поэтому его ток падает, и B становится тусклее.

Правило соединения Соединение — это место, где встречаются три или более текущих пути. Правило соединения: полный ток, поступающий в соединение, равен полному току, выходящему из соединения. На рисунке резистор 2 Ом подключен параллельно резистору 3 Ом. Ток I проходит в переход перед резисторами, разделяясь на два тока I 2 через резистор 2 Ом и I 3 через резистор 3 Ом.Правило соединения говорит нам, что I = I 2 + I 3

Насколько ток? Какая часть тока I проходит через резистор 2 Ом? 1. 1/3 2. 2/5 3. 1/2 4. 3/5 5. 2/3

Правило соединения. Правильный ответ — 3/5, что мы можем доказать. Давайте сделаем наш метод более общим, назвав два резистора R 2 и R 3. Параллельно подключенные резисторы имеют одинаковую разность потенциалов, поэтому: Объедините это с уравнением соединения: I = I 2 + I 3.Следовательно: I 3 = I — I 2. Подставьте это в первое выражение:

Сохранение? Правило соединения — это фактически замаскированный закон сохранения. Он представляет собой сохранение _________ 1. Энергии 2. Импульса 3. Масса 4. Заряд 5. Ток.

Сохранение? Правило соединения — это фактически замаскированный закон сохранения.Он представляет собой сохранение заряда. 1. Энергия 2. Импульс 3. Масса 4. Заряд 5. Ток

Правило цикла Второе правило, которое мы можем применить к цепи, — это правило цикла: сумма всех разностей потенциалов вокруг замкнутого цикла равна нулю. Когда заряд проходит полный цикл, возвращаясь в исходную точку, его потенциальная энергия должна быть такой же. Положительные заряды получают энергию, когда проходят через батареи от клеммы — к клемме +, и отдают эту энергию резисторам, проходя через них.Аналогия с горками: кресельный подъемник = аккумулятор, лыжники = заряды, лыжные трассы = резисторы.

Класс 6, Электричество и цепи

Вопрос 1 Что подразумевается под электрической цепью?
Вопрос 2 Нарисуйте схему, состоящую из элемента, лампы фонарика и соединительных проводов?
Вопрос 3 Что подразумевается под полной схемой?
Вопрос 4 Что подразумевается под обрывом цепи?
Вопрос 5 Нарисуйте помеченную схему фонаря?
Вопрос 6 Откуда у фонарика электричество?
Вопрос 7 Зачем нужен выключатель в резаке?
Вопрос 8 Чем лампа с предохранителем отличается от обычной лампы?
Вопрос 9 Что происходит с цепью, когда в ней перегорает лампочка?
Вопрос 10 Для чего нужен электрический выключатель?
Вопрос 11 Назовите некоторые электрические устройства, в которые встроены переключатели?
Вопрос 12 Какова функция переключателя?
Вопрос 13 Что такое открытый переключатель?
Вопрос 14 Что такое замкнутый переключатель?
Вопрос 15 Что такое фонарик?

Электросхема

Электрическая цепь — это путь, по которому может течь электричество.

Простая электрическая цепь состоит из элемента, лампы факела и двух отрезков провода (называемых соединительными проводами).

1) Подсоедините лампу резака к положительной и отрицательной клеммам ячейки с помощью двух отрезков провода.

2) Один конец провода подсоединяется к положительной клемме (металлической крышке) ячейки, а другой конец этого провода подсоединяется к металлическому наконечнику в основании лампы горелки.

3) Один конец второго провода подключается к отрицательной клемме (металлическому диску) ячейки, а другой конец этого провода подключается к металлическому корпусу лампы фонарика.

4) При подключении лампы факела между двумя выводами ячейки, лампа загорается или светится. Лампа загорается, потому что через ее нить проходит электричество.

5) Электричество или электрический ток от одного конца ячейки течет по проводу через лампочку, а затем обратно в ячейку по другому проводу.

6) Провода и лампочка образуют непрерывный путь между двумя выводами элемента, через который проходит электричество. Этот путь называется электрической цепью.

Электрическая цепь обеспечивает полный путь прохождения электричества (или прохождения тока)

между двумя выводами электрического элемента. Лампочка светится только тогда, когда электричество (или электрический ток) проходит через цепь.

Полная или закрытая цепь

Электрическая цепь, в которой отсутствуют зазоры в соединениях между выводами ячейки, проводами и лампочкой и т. Д., Называется замкнутой или замкнутой цепью.Лампочка загорается, когда цепь замкнута (или замкнута).

В замкнутой цепи электрический ток проходит от одного вывода ячейки к

другое через соединительные провода и лампочку. В электрической цепи направление потока электричества (или электрического тока) принимается от положительного вывода элемента к отрицательному полюсу элемента.

Электрическая цепь, в которой есть разрыв в соединениях между выводами ячейки, проводами и лампой и т. Д., Называется разомкнутой цепью (или неполной цепью).Электричество не проходит через разомкнутую цепь, потому что на его пути есть разрыв. Лампочка не загорится, если в цепи есть разрыв. Лампочка не загорится, если цепь разомкнута (или сломана).

Лампа с предохранителем

Иногда электрическая лампочка не горит, даже если она подключена к элементу проводами без разрыва цепи. Это может произойти, если лампочка перегорела. Когда нить накаливания (тонкая проволока) лампочки разрывается, говорят, что лампочка перегорела.

Лампа может перегореть из-за нормального износа нити накала или когда через нее внезапно пропускается слишком много электричества. Обрыв нити лампы накаливания означает разрыв электрического пути между выводами элемента.

Когда в цепи присутствует перегоревшая лампочка, цепь размыкается (или разрывается), и электричество не может проходить через нее. Поскольку через сломанную нить накала перегоревшей лампы не проходит электричество, перегоревшая лампа не загорается, даже если она правильно подключена к элементу.

Мы должны сделать электрическую цепь, используя металлические провода (например, медные), потому что

медных провода являются проводниками электричества. То есть медные провода могут проводить (или переносить) электричество через них. Делаем схему из хлопковых ниток или джутовых ниток, тогда лампочка не будет светиться. Это потому, что хлопковые нити или джутовые нити не проводят электричество (они изоляторы). То есть хлопковые нити или джутовые нити не могут проводить (или переносить) электричество через них.Таким образом, электричество может течь только в том случае, если есть полная цепь из проводников (например, электрические провода, лампочка и т. Д.)

Переключатель

Если мы хотим легко «включить» или «выключить» лампочку (или любой другой электрический прибор), мы должны подключить выключатель в электрическую цепь. Переключатель — это простое устройство, которое используется для «размыкания» или замыкания цепи.

Обрыв цепи

Разрыв цепи означает, что в цепи есть разрыв (или разрыв), тогда как замкнутая цепь означает, что это полная цепь (без промежутка).

Переключатель

Переключатель — это простое устройство, которое размыкает цепь или замыкает цепь по нашему желанию. Переключатель работает, открывая и закрывая разрыв в электрической цепи.

Когда переключатель находится в положении «выключено», в цепи открывается разрыв, из-за чего электричество перестает течь в цепи, и, следовательно, электрический прибор перестает работать.

Когда переключатель включен ’, разрыв в цепи закрывается и замыкается полная цепь. Из-за замкнутой цепи в цепи начинает течь электричество, и теперь электрический прибор начинает работать.Цель использования переключателя — «включить» или «выключить» электроприбор, замкнув или размыв цепь соответственно.

Некоторые из электроприборов со встроенными выключателями: настольный вентилятор, обогреватель, комнатный холодильник, миксер и кофемолка, настольная лампа, стиральная машина, фен, сверлильный станок, фонарик, телевизор, радиоприемник и микроволновая печь, духовка. Как правило, очень сложно и неудобно поддерживать контакт двух проводов (выходящих из ячейки) с двумя выводами лампы фонарика, просто держа лампу в руке или закрепляя липкой лентой.Итак, для удобства лампочка фонарика закреплена в патроне. Две клеммы лампы подключены к двум клеммам держателя лампы для выполнения соединений в цепи.

Точно так же ячейку можно поместить в небольшую картонную коробку, чтобы два провода находились в контакте с двумя ее выводами, вместо использования для этой цели резиновых лент или липкой ленты.

Добавление переключателя в электрическую цепь

Электрическая цепь состоит из элемента, лампы накаливания и двух проводов, обеспечивающих зажигание лампы.Если мы хотим легко включать и выключать лампочку, мы должны добавить в схему выключатель.

У нас есть ячейка с положительной клеммой (+) и отрицательной клеммой (-). Положительный вывод ячейки соединяется с одним концом переключателя проводом. Другой провод соединяет другой конец переключателя с одной стороной патрона лампы.

Отрицательная клемма элемента подключается к другому концу патрона лампы напрямую с помощью провода. Таким образом, положительная клемма ячейки подключена к держателю лампы через переключатель, а отрицательная клемма ячейки подключена к держателю лампы напрямую.

(a) В цепи предохранительный штифт не касается другого канцелярского штифта, поэтому переключатель находится в выключенном положении. Между концом английской булавки и второй булавкой имеется зазор.

Цепь неполная (или разомкнутая), из-за чего электричество в этом случае не течет. Значит лампочка не загорается.

(b) Переместите английскую булавку так, чтобы ее свободный конец касался другой булавки. Мы увидим, что лампочка загорится. Фактически, когда мы заставляем свободный конец английской булавки соприкасаться с другой булавкой для рисования, английская булавка закрывает весь зазор между двумя булавками.

Поскольку английская булавка сделана из металла, она замыкает цепь и позволяет электричеству проходить через нее. Благодаря этому загорается лампочка.

Теперь переключатель находится в положении «включено». Пока переключатель находится в положении «включено», электричество продолжает течь в цепи, а лампочка продолжает светиться.

(c) Теперь отодвиньте свободный конец английской булавки от второй булавки. Это снова создаст разрыв в цепи.Электричество перестанет течь в цепи, и, следовательно, лампочка перестанет светиться.

Таким образом, мы можем выключить зажженную лампочку, вернув выключатель в выключенное положение.

Переключатель можно использовать для «включения» или «выключения» лампы снова и снова, по нашему желанию.

Горелка

Фонарь — это переносная электрическая лампа, в которой для зажигания маленькой лампочки используются две (или более) ячейки. Фонарь используется для освещения при выходе из дома темной ночью или при отключении электричества в доме.В фонаре есть лампочка, которая загорается при включении.

Горелка содержит простую электрическую схему. В горелке две (или более) ячейки подключены к лампе горелки через ползунковый переключатель.

Когда фонарь необходим для освещения, мы закрываем ползунковый переключатель, толкая его вперед, так что цепь замыкается и лампочка загорается.

Когда фонарь не нужен, ползунковый переключатель открывается, толкая его назад, так что цепь размыкается и лампочка выключается.Факел получает электричество от содержащихся в нем элементов.

Резак имеет две или более ячеек. Ячейки в резаке должны быть правильно соединены. Две ячейки в резаке соединяются следующим образом: положительный вывод одного элемента всегда находится в контакте с отрицательным выводом другого элемента. . Положительная клемма первой ячейки контактирует с основанием лампы, а положительная клемма второй ячейки контактирует с отрицательной клеммой первой ячейки.

Подключить лампочку через выключатель: Как подключить лампочку к выключателю, схемы на 1,2,3,4,5 лампочек

Как подключить лампочку через выключатель: схемы и инструкции

Меры по обеспечению электробезопасности

Инструмент для выполнения работ

Рекомендуемые кабели и провода

Применение разветвительной коробки

Удаление изоляции с проводки

Нюансы формирования скрутки

Правильная установка выключателя

Разновидности бытовых выключателей

Виды ламп для использования дома

Способы запитать лампочку через выключатель

#1: Простейшее подключение светильника

#2: Раздельное включение ламп люстры

#3: Управление пятирожковой люстрой

#4: Светильник – один, выключателя – два

#5: Включение лампочки из разных мест

#6: Подключение люстры с вентилятором

#7: Встроенные датчики движения

Выводы и полезное видео по теме

схемы для устройства с подсветкой

Как устроен и работает выключатель с подсветкой

Применение светодиодного выключателя

Как выбрать светодиодный выключатель

Как правильно провести монтаж

Подготовка к установке и обязательные меры безопасности

Пример монтажа 2-клавишного выключателя с подсветкой

Почему мигают энергосберегающие лампы

Как совместить лампы и выключатель

Выключатель с подсветкой своими руками

Выключатель с индикатором включения

Выводы и полезное видео по теме

соединение проводов и правила установки

Меры по обеспечению электробезопасности

Инструмент для выполнения работ

Рекомендуемые кабели и провода

Применение разветвительной коробки

Удаление изоляции с проводки

Нюансы формирования скрутки

Установка выключателя

Разновидности бытовых выключателей

Виды ламп для использования дома

Способы запитывания лампочки через выключатель

Простейшее подключение светильника

Светильник один, выключателя два

Ошибки и неисправности

Подключение люстры к двойному выключателю: схемы + правила монтажа

Соблюдение правил соединения проводников

Определение фаз на потолке

Как подключить лампочку через выключатель: схемы и инструкции

Примеры подключения

Соединение с использованием электрической распредкоробки

Соединение выключателя с электролампочками включенными параллельно

Коммутирование розетки и выключателя в электрораспределительной коробке

Меры безопасности при работе с электро проводкой

Установка выключателя

Подключение выключателя к сети

Схема Подключения Лампочки Через Выключатель

Инструменты

Особенности разводки проводов

Подготовка к подключению электроприборов

История лампочки | Основы освещения

Краткая история лампочки

Ранние лампочки

Томас Эдисон и «первая» лампочка

Другие примечательные даты

Будущее «первой» лампочки?

Другие полезные ресурсы

Три одинаковых лампочки Три одинаковых лампочки соединены в показанной цепи.Когда питание включено, а выключатель находится рядом с лампочкой C.

Класс 6, Электричество и цепи

Электросхема

Полная или закрытая цепь

Лампа с предохранителем

Обрыв цепи

Переключатель

Добавление переключателя в электрическую цепь

Горелка

Leave A Reply Отменить ответ

Leave A Reply

Leave A Reply
Отменить ответ
