Как подключить греющий кабель — 3 способа при обогреве водопровода.

Обогрев водопроводных и канализационных труб осуществляется специальным греющим кабелем. В основном для этого дела применяются саморегулирующиеся модели.

Чем они отличаются от резистивных, их преимущества и недостатки, а также все моменты по выбору и укладки такого кабеля НА трубах и В трубах, читайте в отдельной статье.

Здесь же мы подробно рассмотрим все способы и нюансы подключения греющего кабеля к питающим проводам 220в.

Такой кабель нельзя просто скрутить, замотать сверху изолентой и включить в розетку.

Может быть такая конструкция и будет работать, но совсем не долго. Кроме всего прочего, клеевой слой на изоленте имеет свойство постепенно высыхать, а это значит, что место соединения перестанет быть герметичным.

Для кратковременной проверки работоспособности кто-то вообще использует клеммники Wago. В качестве временного соединения ничего “криминального” в этом нет.

Но если вы хотите, чтобы кабель проработал весь свой заявленный срок службы, то подключение необходимо делать более надежными электротехническими способами.

Существуют три варианта:

• с установкой соединительной муфты

• без установки муфты

Модульный способ подключения

Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem.

Именно у этого производителя имеется специальная система, которая называется FlexiClic.

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы.

Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.

Только имейте в виду, при наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы.

Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения:

• с установкой муфты через прессуемые гильзы

• без монтажа соединительной муфты с прямым подключением греющего кабеля в сеть 220В

Какие материалы вам понадобятся?

• саморегулирующийся экранированный кабель

• вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1

При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

• инструмент для зачистки проводов

• кримпер для обжима гильз

• муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него.

Ошибка №2

Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

• строительный фен

• канцелярский нож

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.

Удобнее всего это проделать тонкой отверткой или шилом.

После расплетения волокна скручиваются в одну косичку.

Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.

Делая надрез, не повредите сами жилки. Они довольно тонкие.

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.

После чего удаляете матрицу и остатки изоляции с меди.

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.

Ошибка №3

Не обжимайте гильзы обычными пассатижами.

Они никогда не создадут нормальный контакт в таком ответственном месте соединения.

Ошибка №4

Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.

В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.

В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.

После обжима вставляете на каждую жилку маленькие термоусадочные трубки.

Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.

Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.

Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.

У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.

Ошибка №5

При этом нельзя оставлять все три жилы одинаковой длины.

Заземляющий проводник обязательно должен быть длиньше всех остальных.

Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

Ошибка №6

При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.

Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.

Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.

Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).

Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.

В итоге у вас получится соединение, в котором каждая рабочая жила:

• герметична друг от друга

• герметична от оплетки

Даете соединению время остыть и переходите к заземлению.

Заземляющая оплетка

Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.

С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.

Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.

Ошибка №7

Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.

Как мы уже говорили ранее, заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне.

В этом случае муфта получится через чур толстой. Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу.

С обратной стороны в нее запускаете скрученную в косичку оплетку.

Ошибка №8

При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.

Обжимаете место стыка кримпером. Термоусадка сверху выполняет роль механической защиты.

Герметизация соединения здесь не столь важна. В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение.

Ошибка №9

Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.

Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея.

Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля.

Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами.

Но это при условии, что кабель у вас не круглого сечения.

Прямое подключение греющего кабеля без муфт

Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?

Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.

А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.

Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.

Подобные комплекты выпускает компания Eltherm.

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

Освобождаем оплетку и скручиваем ее в жгут.

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.

Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.

Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.

После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.

На заземление также натягивается трубка.

После этого все жилки и оплетка прессуются втулочными наконечниками.

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.

Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

А еще лучше сразу монтировать дифф.автомат.

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.

Ошибка №10

Очень многие забывают про пусковой ток.

Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.

Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.

Изоляция проверяется между:

• оплеткой и трубой

• оплеткой и рабочими жилами

Заделка конца греющего кабеля

Предыдущими тремя способами мы разобрались с подключением одного конца кабеля, но у нас еще остается второй. На нем нужно установить концевую муфту.

Порядок работ здесь намного проще. Снимаете с кабеля внешнюю изоляцию.

Далее удаляете оплетку. Сделать это можно двумя способами.

Ошибка №11

Кто-то советует ее полностью выкусить «заподлицо».

Но в этом случае, оставшиеся острые кончики, торчащие перпендикулярно кабелю, могут запросто повредить изоляционный слой трубки.

Поэтому лучше отрезать небольшой кусочек и оплетку отогнуть назад.

Саму матрицу и жилы зачищать не нужно.

Ошибка №12

Но и оставлять конец в заводском виде при этом не рекомендуется.

Что же с ним делать? Посередине матрицы бокорезами выкусите небольшой треугольник, либо отрежьте одну жилу, сделав своеобразную ступеньку.

Что это в итоге дает?

• конец кабеля при эксплуатации не будет участвовать в работе и греть насаженную на него термотрубку

• вы исключите случайное замыкание жил между собой

А они должны быть именно изолированы друг от друга. Не путайте саморегулирующийся кабель с резистивным.

После проделанных манипуляций, одеваете короткий отрезок муфты на внутреннюю изоляцию и обсаживаете его. Кончик муфты обязательно должен выходить за пределы кабеля на 10-15мм.

Пока он горячий, его нужно прижать пассатижами.

Поверх внутренней, натягиваете большую внешнюю муфту. Она должна полностью перекрывать участок с оплеткой и выступать в свою очередь за пределы внутренней муфты на 10-15мм.

Нагреваете все это дело феном и обжимаете концы пассатижами. Если у вас кабель будет работать внутри водопроводной трубы, то после концевой заделки обязательно опустите его в ведро с водой и проверьте сопротивление изоляции.

При неудовлетворительных результатах муфту придется переделать.

Статьи по теме

Как подключить греющий кабель для водопровода

Водопровод может пострадать при промерзании, что приведёт к лишним затратам по ремонту или замене. Для того чтобы этого избежать, необходимо подключить греющий кабель для водопровода.

Для чего необходим электрический подогрев водопровода

Не всегда при строительстве частного дома прокладка водопровода проводится с соблюдением основного правила — трубы должны быть расположены ниже, чем при самых сильных морозах промерзает почва. Иногда существуют причины, по которым невозможно выкопать траншею необходимой глубины — каменная гряда или препятствие в виде железобетонной конструкции.

При размещении труб водопровода на участках промерзания почвы даже утепление трубопровода может не спасти его от промерзания. Особенно часто риск промерзания труб существует в местах, где водопровод проходит через цоколь здания, на подъёме труб перед их входом в дом, а также в неотапливаемых подвальных помещениях.

Во избежании появления аварийной ситуации, чреватой не только отсутствием в доме воды, но и возможностью повреждения труб образовавшимся в них льдом, можно использованием на опасных участках электрического подогрева. Существуют технологии, позволяющие каждому домовладельцу, имеющему навыки электротехнических работ, подключить греющий кабель к своему водопроводу.

Материалы и инструменты для монтажа греющего кабеля

Кабель, предназначенный для обогрева трубопроводов, преобразует электроэнергию в тепловую энергию при прохождении через него тока. Он выделяет достаточно тепла для поддержания температуры, необходимой для исключения кристаллизации воды и последующего её перехода в лёд.

Используемый провод имеет хороший запас прочности, исключающий его повреждение, а также отличные изоляционные характеристики. Сегодня в продаже имеются несколько вариантов специализированного кабеля, используемого для обогрева трубопровода. По своей конструкции они делятся на следующие виды:

• Резистивные обогревательные кабели изготавливаются из сплава, обладающего высоким сопротивлением. При подключении его к электросети начинает выделяться тепло. Существует одножильный и двужильный вариант кабеля. При использовании одножильного кабеля возникают трудности его монтажа, поскольку для подключения к источнику питания должны быть использованы оба его конца. У двужильного к электросети подключается лишь один конец, а на второй устанавливается контактная муфта, замыкающая электрическую цепь.
• Саморегулирующиеся полупроводниковые греющие кабели были разработаны для экономного использования электроэнергии. Его конструкция состоит из двух металлических полупроводников, разделённых специально разработанной полупроводниковой матрицей. При прохождении по проводникам тока она начинает выделять тепло. Её особым свойством является максимальное выделение тепла при понижении наружной температуры. При её повышении уровень потребления электроэнергии снижается.

Каждый вид греющего кабеля может использоваться как для наружной установки, так и для размещения его во внутреннем пространстве трубы. При самостоятельном монтаже греющей системы обычно монтируют её снаружи трубопровода, а после монтажа утепляют. Крепление выполняется термостойкой клейкой лентой или пластиковыми бандажами.

Как и при любой электромонтажной работе, потребуются бокорезы и пассатижи, а для утепления труб лучше использовать специальные термоизоляционные материалы, изготавливаемые в виде полуцилиндров различного размера.

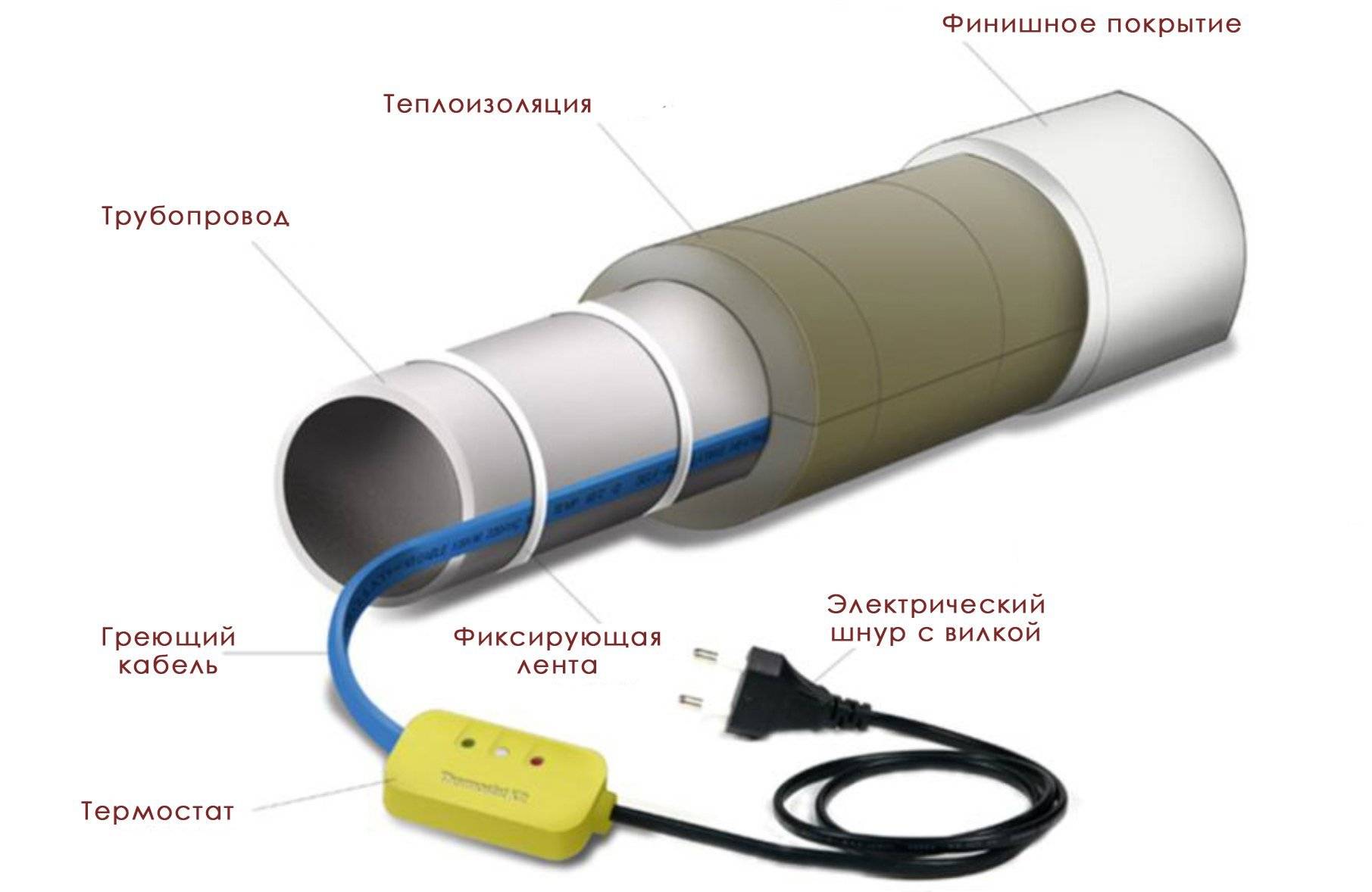

Порядок наружного крепления греющей системы

Крепление греющего кабеля должно выполняться таким образом, чтобы он всей площадью прилегал к наружной поверхности трубопровода. Производители облегчили эту задачу, изготовляя греющие кабеля с плоскими сторонами. Монтаж греющей системы снаружи водопровода выполняется в следующем порядке:

1. Обеспечивается свободный доступ к нижней части трубопровода;
2. Трубы тщательно очищаются от грязи и пыли. На их поверхности не должно быть следов сварки и ржавчины;
3. Греющая проводка укладывается в нижней части трубы и фиксируется пластиковыми хомутами через 30 см. Может также использоваться металлизированная клейкая лента;
4. При обогреве пластиковой трубы под проводом первоначально клеится металлизированный скотч;
5. При монтаже в районе фитингов необходимо сделать несколько петель, тем самым улучшая качество обогрева;
6. Трубопровод оснащается утеплителем.

Оснащение водопровода системой обогрева позволит обеспечить нормальную работу водопроводной системы загородного дома даже в самые сильные морозы.

Подключение греющего кабеля к вашему водопроводу поможет быть уверенным в сохранности жидкого состояния воды в трубах, и сохранит ваши нервы.
