Как подключить люстру своими руками без ошибок

Прочитав название статьи, наверняка кто-нибудь обязательно скажет – «зачем про это-то писать, с такой работой любой хозяин квартиры сам сможет справиться». Да, конечно, установка и подключение люстры не относится к работам высшей категории сложности, однако, и эти процессы имеют специфические нюансы, от которых, кстати, зависит и безопасность проживания в квартире.

Как подключить люстру своими руками

Люстра подключается к электричеству, а все электроприборы при их неправильной установке становятся источником опасности  — поражения электротоком или даже возникновения пожара. Кроме того, этот осветительный прибор зачастую достаточно массивен, и может причинить немало неприятностей при ненадёжном его закреплении на потолке. Таким образом, весь комплекс проблем, связанных с тем, как подключить люстру своими руками, условно разбивается на два направления – обеспечение правильного подключения ее к электросети и надёжное и максимально красивое ее размещение на плоскости потолка.

Узнайте полезную информацию, как не платить за электроэнергию лишнего, из нашей новой статьи.

Что учесть при выборе люстры

Понятно, что подавляющее большинство владельцев квартир выбирают этот осветительный прибор, опираясь, прежде всего, на его внешнее дизайнерское исполнение, так, чтобы оно соответствовало общему интерьерному оформлению помещения. Однако, при этом никак нельзя забывать и о некоторых других аспектах выбора.

• Общая световая мощность люстры должна соответствовать размерам и виду помещения, для которого она предназначается. Существуют определенные нормы освещенности, которые вкратце можно представить следующим образом:

— Для помещений, где требуется мягкий рассеянный, приглушенный свет (типичный пример – спальная) следует исходить из 10 ÷ 12 Вт/м² площади.

— Для помещений со средним уровнем общей освещённости (кухня, ванна, санузел) или там, где предполагается установка дополнительного освещения конкретных рабочих мест (кабинет или детская) норма составит от 15 до 20 Вт/м².

— Для комнат с яркой освещённостью (гостиная) это показатель принимают равным 20 Вт/м².

В соответствии с вычисленной мощностью следует подбирать осветительный прибор с требуемым числом рожков. Важный нюанс – ни в коем случае нельзя поднимать общую освещенность, используя более мощные лампы, чем разрешено производителем. Материал плафонов, патронов, сечение внутренней проводки могут быть не рассчитаны на повышенные нагрузки, и это приведет к порче прибора или даже к пожароопасной ситуации.

Люстра должна гармонировать с интерьером и размерами, и декоративным исполнением

• Размеры осветительного прибора должны гармонировать с общими размерами помещения. Нелепо будет смотреться огромная люстра в достаточно тесной комнате, или же, наоборот, слишком маленькая просто потеряется на плоскости потолка обширного зала.  Дизайнеры рекомендуют исходить из следующих соображений:

— Оптимальный диаметр люстры можно ориентировочно определить по формуле:

D = (L + S) × 10

D – диаметр люстры в сантиметрах

LиS – длина и ширина комнаты соответственно, в метрах.

Так, к примеру, для помещения размерами 5 × 3 м оптимальным вариантом будет люстра диаметром 80 см.

• От высоты помещения зависит тип выбираемой люстры. Если потолки в комнате невысокие, порядка 2,5 м, то лучше отдать предпочтение потолочному варианту осветительного прибора, так чтобы от пола до него было не менее 2,0 ÷ 2,2 м. Подвесной вариант будет уместен в помещении с высокими потолками, и здесь длина подвеса будет определяться только соображениями эстетичности.
• Обязательно следует сопоставить тип и материал потолка с весом люстры и способом ее подвешивания – об этом будет рассказано ниже.
• Люстры чаще всего продаются в разобранном виде, поэтому особое внимание комплектности, соответствию резьбы на всех разборных деталях, целостности декоративных элементов. Обязательно проверить наличие четкой и понятной инструкции по монтажу изделия.
• К сожалению, рынок осветительных приборов буквально перенасыщен дешевым и низкокачественным товаром и откровенными подделками под известные бренды. На таких изделиях могут устанавливаться патроны из низкосортного пластика, который не рассчитан на высокие температуры. Выдадут контрафакт некачественный монтаж электрической части, скрутки проводов, отсутствие клеммных соединений и т.п. Часто приходится самостоятельно проводить перекоммутацию проводов, их распайку и изоляцию по всем правилам. В особенности это касается «навороченных» люстр со светодиодными дополнительными контурами, блоками питания или трансформации тока, устройствами дистанционного управления и т.п. Чтобы не брать на себя эти лишние хлопоты, лучше подобрать изделие с действительно качественной кабельной и электротехнической «начинкой», потребовать в магазине сборки и проверки работоспособности изделия.

Видео: несколько советов по выбору люстры

Цены на люстры и потолочные светильники

Люстры и потолочные светильники

Разбираемся с проводами на люстре и на потолке

Не будем в данной статье рассматривать особо сложные варианты с люстрами, напичканными электроникой – их установка в большинстве случаев однозначно потребует услуг соответствующего квалифицированного специалиста. А вот обычную люстру самостоятельно подключить должен суметь каждый.

Прежде всего, несколько теоретических вопросов их области домашней электропроводки. Как известно, электропитание в наших краях организовано переменным током со стандартным напряжением 220 В и частотой 50 Гц. Бытовая разводка осуществляется по двум проводам – фазовому и нулевому. Если в доме предусмотрен контур заземления (в современном жилье это становится необходимостью и чаще всего, в новостройках этот вопрос заранее предусмотрен), то в проводку включается третий провод, подключенный к заземляющей шине.

Существует общепринятая цветовая маркировка проводов однофазной электрической сети:

Стандартная цветовая маркировка проводов

Характерный нюанс— если нулевой провод всегда имеет голубую или синюю окраску, а заземляющий контакт – желто-зелёную, то расцветка фазного провода может варьироваться:

Общая таблица цветовой маркировки силовых проводов

Нередко в одном кабеле может быть собрано несколько фазных проводов одного или нескольких цветов – это используется, в том числе, и при подключении осветительных приборов, для переключения различных режимов их работы:

Кабель может иметь несколько фазных проводов

В идеале, и на люстре, и на домовой проводке должна использоваться такая цветовая маркировка. Однако, практика показывает, что и в том, и в другом случае это правило не всегда соблюдается. Например, в домах старой постройки для проводки использовались алюминиевые или медные провода в одноцветной изоляции. В этом случае придется разбираться с ними самостоятельно.

Особое внимание при работе с электропроводкой следует уделить мерам безопасности. Категорически запрещено касаться оголенных проводов незащищенными руками, если не выключена общее питание сети. Необходимо надеть обувь на резиновой подошве. Для работы под потолком нужно предусмотреть надежную основу – неустойчивая табуретка или тумбочка могут привести к потере равновесия, падению и травме. Для этих целей лучшим вариантом будет стремянка, установленная на резиновый коврик.

1. Итак, самый простой вариант – из отверстия на потолке выходит кабель с двумя проводами. Понятно, что один из них фазовый, а другой нулевой. По существующим правилам нулевой должен идти непосредственно на распределительную коробку, а фазовый – прерываться на выключателе. Тем не менее проверить не мешает – очень часто электрики этим вопросам «не заморачивались».

Индикаторы различного типа для проверки фазы

• Для проверки необходимо иметь специальный прибор – индикатор фазы. Чаще всего он исполняется в виде отвертки с прозрачным корпусом, хотя современные модели могут иметь и другое исполнение, в том числе даже с индикацией величины фазного напряжения.
• Прежде всего, необходимо полностью обесточить комнату или всю квартиру на распределительном щитке. Это необходимо для того, чтобы тщательно зачистить провода от изоляции и окислов на длину 5 ÷ 8 мм. После зачистки провода разводятся максимально в стороны, чтобы исключить их замыкание. После этого включают автомат на щитке.
• Затем, при выключенном положении выключателя последовательно проверяются оба провода. Ни один не должен показать наличия фазы. Если же на одном проводе фаза есть – значит проводка в доме выполнена неправильно – на выключателе, судя по всему, прерывается «ноль». Изменить в данном случае что-либо весьма сложно – просто это следует иметь в виду, проявляя особую осторожность при дальнейшей работе.

Проверка фаз на кабеле, выходящем из потолка

• Аналогичным образом проверяется фаза при включенном положении выключателя. В результате буде выявлен фазный провод, который можно пометить определенным образом (маркером или цветной изолентой).

2. В случае если в комнате установлен выключатель с двумя и более клавишами, то из потолочного отверстия должно походить соответствующее количество фазных проводов. Проверка проводится так же, как описано выше, с маркировкой каждой фазы отдельно, в соответствии с расположением клавиш выключателя.

Подобную проверку следует провести даже, в том случае, если установлена проводка с цветовой маркировкой – просто, чтобы исключить ошибки электрика, когда-то ее монтировавшего.

3. Теперь — о кабельной части самой люстры.

Типовая электрическая схема подключения люстры с одной группой ламп

• Проще всего, когда люстра одно- или двух-трех рожковая, без разделения их на группы. Все провода от патронов собраны в две контактных группы – нулевую и фазовую. Если есть провод заземления, то он обычно присоединен к металлическому корпусу светильника.

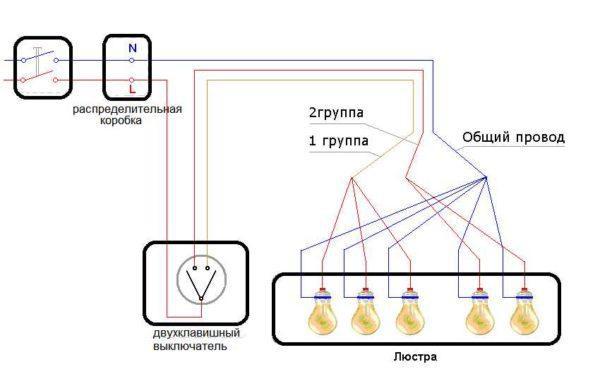

Схема подключения с двухконтактным выключателем и двумя группами ламп

• В случае когда потребуется разделение рожков с патронами на две или более групп, то все синие «нулевые» провода соединяются в одну связку, а фазовые делятся на несколько, по количеству клавиш на выключателе.

Очень часто на люстрах это видно достаточно наглядно, и особого труда подобная коммутация не составит.

Самый простой случай: все провода — как на ладони

• И в том, и в другом случае связки скрутки проводов следует хорошенько пропаять и разместить в клеммной винтовой колодке или отдельных пружинных клеммах.

Проводка люстры разделена по группам и закреплена в клеммной колодке

• Несколько сложнее разобраться, когда устройство люстры не дает возможности визуально понять ее внутреннюю разводку. Однако и здесь можно разобраться, прозвонив все выходящие провода с помощью мультитестера. Для этого в патроны можно последовательно вкручивать лампу накаливания (энергосберегающая люминесцентная в данном случае не поможет), и опытным путем выяснить, какой рожок от какого провода запитывается. После этого уже будет несложно распределить рожки по группам.

Для «прозвона» скрытых проводов понадобится мультитестер

Существуют и другие методы определения внутренней проводки люстры, основанные на вычислении сопротивления цепи с вкрученными во все патроны лампами одного номинала, но на практике все же, наверное, легче просто прозвонить каждый рожок.

Итак, результатом проверки цепей люстры и стационарной проводки в комнате должны стать четкое понимание схемы, подготовленные к коммутации и промаркированные провода на потолке и группы контактов на самом осветительном приборе.

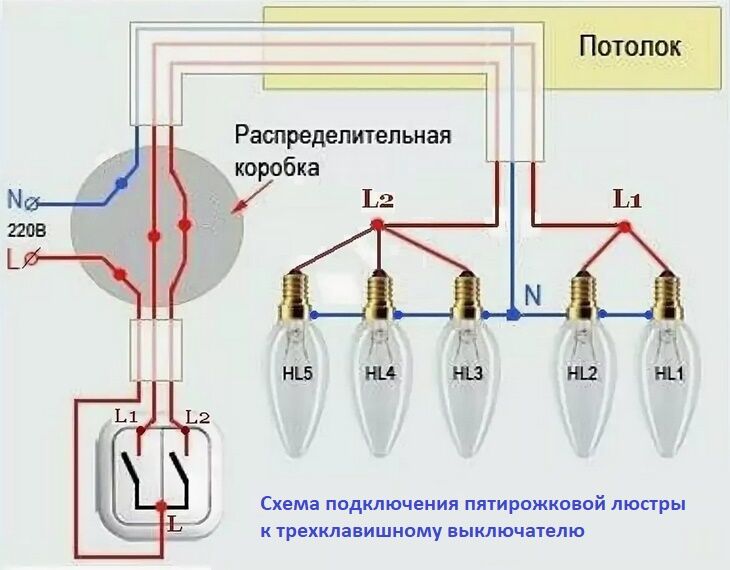

Видео: схема подключения пятирожковой люстры к двухклавишному выключателю



Крепление люстры на потолке комнаты

Если с электрической часть все стало понятно, необходимо обеспечить надежное крепление люстры на потолке. Технология работы зависит и от конструкции люстры, и от вида потолочного покрытия.

Подвешивание люстры на крюке

Это – старый и проверенный способ монтажа люстр, у которых для этих целей предусмотрена специальная петля, кольцо или крючок.

В старых многоэтажных домах подвесные крюки устанавливались в потолочные отверстия еще на стадии строительства. Если он стоит, то проблемой меньше, правда, не помешает все же проверить его на прочность. Для этого необходимо подвесить груз с общей массой, вдвое превышающей вес планируемой к установке люстры. Если такая нагрузка с легкостью выдерживается, то особых опасений возникать не должно.

А что делать, если старый крюк ненадежный или его состояние не внушает уверенности в том, что он выдержит нагрузку? Ничего страшного, можно установить его и самостоятельно.

С деревянным потолком проблем быть не должно в принципе – туда легко ввертывается крюк-шуруп.

Крюк-шуруп хорошо подойдет для деревянного потолка

С бетонной плитой перекрытия могут быть различные решения:

— Можно подвесить крюк на поперечном стальном стержне, который вводится к кабель-канал плиты. При этом следует соблюдать осторожность, чтобы не повредить стержнем проходящей там проводки.

Крюк, подвешенный на металлическом стержне

— Другой вариант со старым отверстием в потолке – вставить в него крюк с фиксатором-«бабочкой». Пройдя в кабель-канал, «крылья» этого крепления распрямятся и создадут необходимую опору, и останется лишь зафиксировать весь подвес шайбой и гайкой.

Крюк с пружинным фиксатором-«бабочкой»

— Если это вариант невозможен, например, в случае, когда «штатный» проем для крюка отсутствует, необходимо будет высверлить в бетонном перекрытии отверстие под пластиковый дюбель, но лучше все же – под металлический анкер с кольцом или крюком.

Перед сверлением нелишним будет оценить направление проводки от распределительной коробки к выходу на потолке, чтобы случайно буром не перебить кабель или не нарушить его изоляцию.

Если при сверлении попалась внутренняя полость плиты, применяют специальный металлический дюбель для пустотных конструкций – при его вкручивании образуется «юбка», надежно удерживающая крепежный элемент в перекрытии.

Металлический дюбель с крюком для пустотелых конструкций

После установки любого вида крюка следует его протестировать на нагрузку – так, как было описано выше. Рекомендуют после этого выступающую металлическую часть заизолировать, обмотав ее изолентой или надев на нее термоусадочную трубку соответствующего диаметра с последующим прогревом.

Если крюк надежен, можно подвешивать люстру за штатное крепление. Обязательно следует выключить общее электропитание помещения, для того чтобы соединить контактную часть. Провода соединяются клеммными разъемами – скрутки не допускаются, так как на них могут возникнуть искрения с плавлением изоляции. Подключение осуществляется в полном соответствии со схемой разводки, про которую было написано выше.

Люстра подвешивается на крюк, провода соединяются в клеммах

Место контактного соединения проводов и подвеса на крюке обычно закрывается декоративным стаканом (колпаком).

После окончания монтажа следует включить электропитание на щитке, затем – на выключателе, чтобы сразу убедиться в отсутствии коротких замыканий. Не помешает проверить индикатором отсутствие фазы на металлическом корпусе люстры. Если все нормально, то при выключенных клавишах выключателя вкручиваются или вставляются в патрон необходимые лампы и проверяется практическая функциональность всех рожков люстры во всех режимах включения.

После проверки можно приступить к окончательному монтажу люстры – установке плафонов, подвеске всех съёмных декоративных деталей и т.п., согласно приложенной к изделию инструкции по сборке.

Установка люстры на монтажную планку

Многие выпускаемые люстры, особенно предназначенные для невысоких помещений, не подвешиваются на крюках, а устанавливаются с помощью винтовых крепёжных элементов на специальную монтажную планку, закрепленную на потолке. Это значительно улучшает надежность общей установки, так как нагрузка равномерно распределяется по нескольким точкам крепления.

Схема подвеса люстры на монтажную планку

Конструкция монтажной планки может быть различной – все зависит от конкретной модели люстры и ее массы. Планка может быть прямой или изогнутой, с кронштейнами для крепления корпуса осветительного прибора либо с выступающими шпильками или винтами.

Крестообразная монтажная планка

В комплект с особо увесистыми люстрами могут входить планки крестообразной формы или в виде усиленного двутаврового профиля.

В планке может быть отверстие с покрытыми изоляционной втулкой краями для пропуска проводов, выходящих из потолка. Можно расположить планку и в непосредственной близости от места выхода кабеля – корпус установленной люстры скроет и отверстие в потолке, и коммутацию проводов.

Планка может крепиться около места выхода проводов

Крепление монтажной планки к плоскости потолка производится различными способами, зависящими от конкретных условий. По сути, об этом рассказано выше, с той лишь разницей, что вместо дюбелей с кольцом или крюком используются обычные, с прижимной головкой «под потай».

Так же, как и при использовании крюка, обязательно проверяется надежность крепления под нагрузкой.

Крепление обязательно проверяется под нагрузкой — чтобы не допустить вот таких ситуаций

Довольно часто случается ситуация, когда чрезмерно близкое расположение дюбелей от старого отверстия в потолке не обеспечивает надежности монтажа – край бетона может растрескаться или раскрошиться. Так что оптимальный выбор крепежа и места установки все же остается за непосредственным исполнителем работы.

Крепление самой люстры к монтажной планке также может иметь свои особенности. Возможно, в данном случае потребуется помощь – светильник придется удерживать на весу, пока проводится коммутация кабельной части. После того как провода присоединены, корпус люстры крепится на планке декоративными гайками или винтами.

Дальнейшая же работа по контролю работоспособности и окончательному монтажу ничем не отличается от того, что было изложено выше.

Особенности крепления люстры к потолку из гипсокартона

По большому счету, планировать размещение люстры на гипсокартонном потолке следует еще до его монтажа. В этом случае никаких проблем не предвидится – заранее предусматриваются один или и несколько дополнительных металлических профилей для крепления монтажной планки либо устанавливается крюк, который несложно затем будет нарастить с помощью цепи или штанги. В гипсокартонном листе сразу размечается и высверливается в нужном месте отверстие для выхода проводов и крюка.

Но что делать, если этот вопрос подвески люстры возник уже позднее?

• В случае когда осветительный прибор — подвесного типа, устанавливать крюк непосредственно в ГВЛ нельзя – его прочности вряд ли хватит для точечной нагрузки. Поступить же можно следующим образом:

В потолке высверливается отверстие диаметром меньшим, чем декоративный колпак светильника.

Ровно по центу этого проема длинным буром, установленным в перфоратор, сверлится отверстие в плите перекрытия по анкерное крепление.

Анкерные крепления со шпильками

Вставляется анкер с длинной резьбовой шпилькой и до предела фиксируется в проделанном отверстии, так, чтобы шпилька выходила наружу, за плоскость гипсокартона.

На выступающую резьбовую часть шпильки можно прикрутить рым-гайку

На выступающий конец шпильки накручивается рым-гайка, к которой и будет подвешиваться позднее сама люстра. Излишек шпильки аккуратно срезается ножовкой.

Пружинная «бабочка» со шпилькой

Если в перекрытии пустота или старое отверстие – все так же, как и при работе на обычном потолке, только крепежные элементы имеют не кольцо, а длинную резьбовую часть, так, чтобы она выходила наружу.

• Если люстра консольного типа, то есть устанавливается на монтажную планку, то многое зависит от ее массы.

— В случае когда общий вес светильника не превышает 3 – 5 кг, можно планку закрепить непосредственно к листу ГВЛ. Для этого применяются специальные дюбеля для гипсокартона – «бабочки» или улитки.

Дюбеля «бабочка» и «улитка» для крепления деталей на гипсокартоне

Первые удерживаются в результате распора пластиковой конструкции под листом гипсокартона при вворачивании самореза. У вторых принцип действия иной – очень высокая и резкая резьба с большой плоскостью соприкосновения с материалом листа создает надежное соединение при вкручивании. «Улитка» вворачивается полностью, вровень с поверхностью ГВЛ, в нужном месте, а по ее центру остается отверстие, в которое легко заходит обычный саморез.

— Если люстра более тяжелая, то для крепления монтажной планки придется прибегнуть к методу с анкерами со шпильками. – — так, как описывалось выше. Выступающие резьбовые части двух или более шпилек станут креплениями для реечной или крестовидной консоли.

Все дальнейшие действия ничем не отличаются от монтажа люстры на обычном потолке.

Видео: вариант крепления люстры к гипсокартонному потолку

Цены на различные виды анкерных креплений

Анкерные крепления

Крепление люстры на натяжном потолке

Никаких практических советов по самостоятельному монтажу люстры на натяжной потолок даваться не будет – это должно делаться только мастерами и исключительно перед подвеской потолочного полотна.

Читайте подробную информацию, о расположении светильников на натяжном потолке, что важно знать, в нашей новой статье.

Для установки люстры заранее готовится и подвешивается к плите перекрытия монтажная платформа, нижний срез которой должен приходиться на планируемую высоту натягиваемого полотна. Исходя из расположения этой закладной платформы мастера должны сами вырезать и должным образом обработать отверстия, укрепив их края, через которые и будут проходить провода и крепежные детали.

Примерная схема монтажа люстры на натяжном потолке

Попытки самостоятельно прорезать отверстия для того, чтобы подвесить люстру на уже установленном натяжном потолке, с использованием приемов работы по типу гипсокартонного потолка, ни к чему хорошему не приведут. С вероятностью, близкой к 100%, они обречены на неудачу. Плачевным, но закономерным итогом такой самодеятельности станет необходимость полной замены полотна.

После того как мастера-«потолочники» закончат работу, оставив для люстры и крепежа необходимые укрепленные специальными люверсами отверстия, монтаж светильника проводится с максимальной аккуратностью, чтобы ни в коем случае не допустить разрыва или прокола поверхности.

На натяжном потолке предпочтительней использовать подвесной вариант люстры, чтобы лампы не были в непосредственной близости от полотна. Кроме того, обычные лампы накаливания, «галогенки» или люминесцентные «экономки» для этих целей не подойдут – они быстро испортят декоративность потолочного покрытия. Стало быть, чтобы потолок максимально долго сохранял свою привлекательность, необходимы исключительно светодиодные модели.

Видео: пример монтажа люстры на натяжном потолке

Схемы Подключения Люстры С Двухклавишным Выключателем

Если на потолочном полотне выведено три проводника, а у выключателя 2 клавиши, то там представлены два фазных провода на каждую из клавиш, и одна общая нулевая жила. Рассмотрим основные моменты, которые помогут при выборе люстры.

Например, возьмем трехрожковый светильник, одна клавиша выключателя будет включать одну лампу, а другая остальные две или наоборот, все будет зависеть от технической возможности и времени суток. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

К одинарной жиле, маркированной N, подсоединяются нулевые провода.
Как подключить люстру своими руками. Схема подключения.

Тогда четвертого кабеля не будет и вышеописанные действия вам не понадобятся. Это самый молодой и быстрый вариант монтажа.

Произвести это несложно, так как все концы подсоединяются на определённые места: фаза к автоматическому выключателю, ноль к нулевой клемме, а PE-проводник к заземляющей шине. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы.

Давайте рассмотрим, какие основные варианты решения этой задачи у нас есть.

Чтобы скрутка из нескольких контактов могла пройти через отверстие коробочки, нужно к ней припаять проводник, который представляет собой одножильный или многожильный проводок из медного материала с сечением 0, 5 кв. Потребуется также распаечная коробка, которую крепят чуть ниже потолка на стене.

Ориентироваться на заводские отметки и цвет провода не стоит, лучше самостоятельно все перепроверить.

Как подключить люстру на три провода. Установка и подключение люстры на натяжной потолок

Принцип подключения люстры

Монтаж двухклавишного выключателя света и подключение проводов Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. Иногда, особенно в новостройках , есть четвертый контакт в виде заземления, который используется, если в осветительном приборе имеется такой же. Смело разбирайте выключатель и проверяйте общий контакт. Для прозвонки с использованием прибора нужно разобрать выключатель и распаечную коробку.

Разбираемся с проводами и схемами люстр Варианты количества выводов под конкретный выключатель При выборе люстры с собранной схемой под конкретный выключатель обращайте внимание на количество выводов. Почему косвенным?

Как правильно соединять провода При подключении люстры на двойной выключатель следует быть очень осторожным, так как работы с электричеством не прощает ошибок. Необходимо проверить кабеля, ведущие к выключателю и люстре, на предмет разрыва.

Скрепляем их по цвету и все, не перепутайте.

Желто-зеленые провода заземления можно сразу же соединять между собой.

После того, как в клеммный короб будут продеты все контакты, отходящие от люстры, его поднимают к потолку и закрепляют. В магазине Когда разобрались со схемой освещения идем в магазин и покупаем люстру.

Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.
Как подключить двухклавишный выключатель? Как установить в подрозетник?

Необходимые инструменты

Для этого придётся люстру разобрать.

Как действовать: из люстры нужно выкрутить лампу и визуально определить фазный пружина в центре и нулевой расположен сбоку контакты. В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. При одновременном нажатии трех клавиш горят все лампы.

Монтаж и подключение люстры Для начала мы снимаем все плафоны и проверяем патроны на наличие дефектов. В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление. В итоге должно получиться две скрутки.

Для подключения к двухклавишному выключателю лампы соединяют группами. Шесть нулевых жил следует объединить в одной клемме. Фаза, подаваемая из коробки, крепится к общему контакту разъединительного устройства.

Довольно распространенная ситуация — вы решили подключить к двухклавишному выключателю, однорежимную люстру. После всех подготовок на каждую клавишу выключателя подсоединяются контакты с люстры. Следующие действия выполняются строго по пунктам и с полной осторожностью. Фаза L подключается на входной контакт выключателя и, разветвляясь на его выходных контактах L1 и L2, поступает на соответствующие выводы люстры.

Подключение люстры к двухклавишному выключателю

Электрическая часть сборки люстры Внутри плафона находится электропатрон, в него вкручивается лампа и отходят два контакта, один — фаза, другой — ноль. Если проводка имеет одинаковый цвет лучше разметить ее маркерами. Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов.

Если фаза исчезла, то также отмечаем или запоминаем, что это второй фазный вывод. Для примера мы будем монтировать вот такую советскую люстру: Так люстра будет выглядеть в конце работы. Подключается он к точно такому же проводнику на люстре. Одинарная жила, к которой подсоединяются нулевые контакты от всех ламп. Теперь вам необходимо собрать воедино, обеспечив надежный контакт, фазные кабели и кабели нейтрали каждой группы лампочек на люстре.

Если у вас установлен многожильный кабель, запрессовываем кончики проводов с помощью наконечников, но если вы используете монолитный кабель, дополнительная изоляция не потребуется. Аналогично нулевой жиле идет желто-зеленая, отвечающая за землю. Все права на видео принадлежат: Школа Ремонтника Поделиться с друзьями:. Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на мм. Но прежде всего, необходимо полностью обесточить квартиру с помощью отключения вводного автомата.
Подключение двухклавишного выключателя.Схема подключения двухклавишного выключателя света

Электрическая проводка без заземления

Здесь обычная скрутка: Мы на неё поставим клеммы.

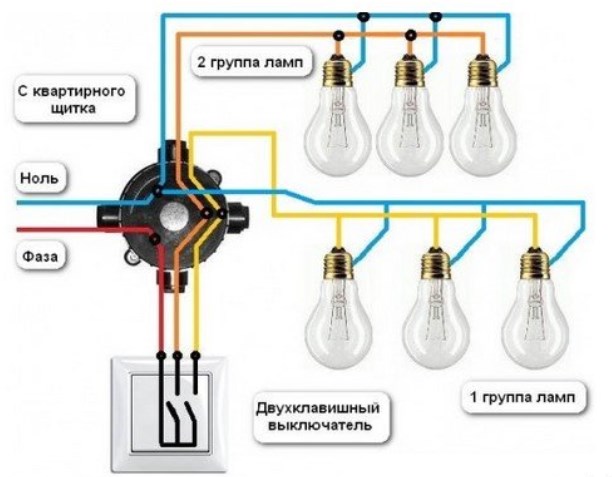

Подключение люстры к двойному выключателю на 2 лампы С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода.

Нож, изолента, маркер имеются практически в каждом доме. У вас должно остаться 4 свободные не подключенные жилы. Произвести это несложно, так как все концы подсоединяются на определённые места: фаза к автоматическому выключателю, ноль к нулевой клемме, а PE-проводник к заземляющей шине.

Расшифровка обозначений: L — фаза общего питания выключателя, L1 и L2 — фазные провода серии лампочек красный цвет , нулевой кабель N — синий Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Вот и всё! Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки.

Назначение проводов в люстре

Количество загорающихся ламп при нажатии одной клавиши зависит от схемы разводки в люстре. Выключатель лучше располагать около дверей, чтобы было удобно пользоваться им, покидая комнату. С потолка обычно выходит два или три провода.

На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы. Применяйте соединительные экспресс-клеммы, это быстро и надежно.

Поочерёдное зажигание рожков. Люстра работает совместно с двухклавишным выключателем и от каждой клавиши включается и выключается своя группа ламп. После визуального обследования правильности собранной схемы её необходимо проверить с помощью мультиметра при включённом и нерабочем положении выключателя. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Снимаем лампочки, чтобы закрепить плафоны. Три провода имеют светильники с одной рабочей лампочкой.
Схема двухклавишного выключателя. Как правильно подключить двухклавишный выключатель

схемы и полная пошаговая инструкция.

Обустройство современного жилища, требующего создания высокого уровня уюта и комфорта сегодня невозможно без установки современных осветительных приборов. Новое поколение люстр, отличающееся не только более интересным, выразительным дизайном, но и весьма требовательно к установке оборудования, способного полностью обеспечить все режимы работы. Одной из особенностей выступает возможность выбора режима освещенности при работе люстры, проще говоря, возможности включения, как всех ламп сразу, так и определенного их количества, что позволяет более рационально использовать режим освещения, при этом существенно экономя на электроэнергии. Одним из таких простых и доступных решений выступает подключение люстры к двойному выключателю, распределяя, таким образом, количество включенных ламп.

Устройство двойного выключателя света

Рассматривая возможности включения в схему электросети дома или квартиры многоламповой люстры или распределения освещения путем зонирования точечных светильников, наиболее простым и функциональным выступает применение в качестве выключателя двухклавишного выключателя.

Среди множества видов и моделей выключателей света именно двухклавишный прибор сегодня является наиболее популярным видом бытовых выключателей света. Свою популярность этот вид получил сравнительно недавно, когда в моду стали входить люстры и светильники с несколькими лампами, что дало возможность включать разное количество ламп.

Вместе с тем такой двухклавишный выключатель по своей конструкции не является чем-то особенным просто в его корпусе соединены два устройства позволяющих независимо друг от друга, проводить соединение и разъединение электрической цепи.

Корпус двойного выключателя, так же как и у остальных приборов электрической фурнитуры имеет стандартные размеры и без проблем устанавливается в зависимости от версии изготовления в наружное или внутреннее положение. Для внутренних видов держатели корпуса регулируемые – при помощи винта можно отрегулировать и зафиксировать его положение.

Фиксация проводов в современных версиях приборов осуществляется с помощью пластинчатых зажимов или фиксацией прижимной планки с помощью винта.

Устройство люстры

Современные светильники, если речь идет об обычных светильниках имеющих рассчитанных на обычные лампы накаливания, энергосберегающие лампы и светодиодные типы ламп имеют сходную электрическую схему подключения. Принципиально ничего сложного в их устройстве нет, несмотря на различия в дизайнерском решении или форме самих светильников, схема представляет из себя несколько электрических ламп с проводами, соединенными в определенной последовательности. Сложность подключения здесь состоит в том, чтобы правильно соединить эти провода сначала на клеммной планке, а потом подключить к выключателю с двумя клавишами.

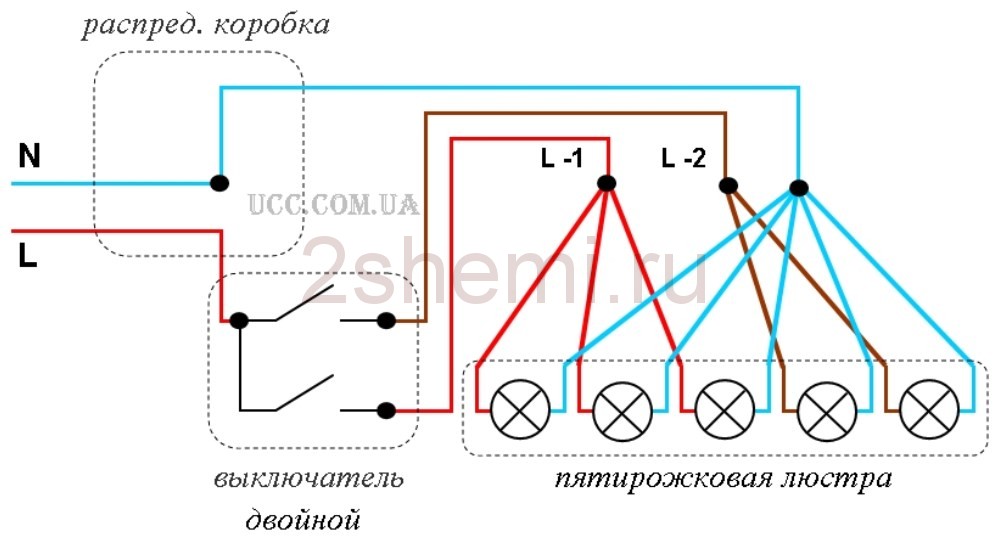

Для наглядности можно представить схему установки люстры с пятью лампами. На выходе люстры имеется три провода – один общий для всех пяти ламп, и два, подключенные к 2 и 3 лампам. Если эти два провода имеющих подключения к 2 и 3 лампам соединить подключить как светильник с двумя проводами, то при включении будут гореть все пять ламп. Это, получается, из-за того, что все патроны имеют общий выход на нулевую фазу, а остальные провода при соединении включаются в сеть как токопроводящий проводник. Замыкание или размыкание этого проводника и приводит к включению или выключению света одновременно во всех лампах.

Включение только соединения проводников от двух ламп подаст напряжение на эти лампы, в то время как остальные 3, хотя и будут подключены к общему «нулю» включены не будут, поскольку напряжение на них подаваться не будет. Таким образом, разъединяя линию из 2 или 3 ламп можно включить все, только 2 или только 3 лампы. На этом принципе и основывается схема подключения пятирожковой люстры.



Для правильного подключения пятирожкового светильника в клеммную колодку зажимаются все провода в отдельные гнезда – отдельно общий «ноль» и отдельно каждый из токопроводящих проводников.

Правила техники безопасности

При работе с электричеством, а уж тем более, когда необходимо выдерживать четкую последовательность работ необходимо максимально придерживаться правил соблюдения техники безопасности. Основным моментом, на который следует обратить особое внимание при установке люстры должно быть работа с оголенными проводами. Такие работы проводятся только при отключенном общем рубильнике дома или квартиры. Убедится в отсутствии напряжения нужно с помощью индикатора напряжения.

Подгонка проводов, установка выключателя, соединение проводов светильника и проводов электропроводки в клеммной коробке должны проводиться при выключенном напряжении в сети.

Вместе с тем для выбора необходимого провода необходимо проверить наличие напряжения на проводниках, делать это необходимо с максимальной осторожностью и только исправным инструментом с изолированными металлическими частями и рукоятками.

При испытании собранной схемы допускается включение и выключение приборов только после их окончательной фиксации и изололяции скруток проводов.

Порядок работ

На начальном этапе для удобства дальнейшей работы рисуется схема подключения и прорабатывается детальный план. Подготавливаются все необходимые элементы и материалы. Проводится сборка люстры и установка элементов ее крепления.

Практическая работа проводится в следующем порядке:

• Согласно схеме подключения, проверяется наличие нуля и фазы в проводах на месте подключения выключателя и установки люстры;
• Отключается напряжение сети;
• Провод с нулевой фазой маркируется и подсоединяется к общему проводу светильников;
• На клеммной планке проводится подключение проводов, идущих к 2 и 3 лампам в отдельные выводы;
• Светильник временно фиксируется на элементах крепления;
• Выводы проводов от люстры закрепляются на выключателе в разъемах имеющих два выхода – каждый провод к отдельному разъему;
• Провод с напряжением закрепляется к одинарному разъему с противоположной стороны корпуса двухклавишного выключателя;
• Проверяется правильность подключения;
• Включается напряжение и проверяется работоспособность схемы в целом.

Проверка работоспособности подключения люстры к двухклавишному выключателю проводится во всех положениях прибора – включении одной клавиши, включении второй клавиши, одновременном включении двух клавиш. Такие манипуляции позволяют убедиться в работоспособности всех подключений.

Ошибки при подключении и методы их устранения

В последнее время довольно часто при установке электрических проводов внутренней проводки в новостройках проводится прокладка кабеля с использованием дополнительного кабеля защитного заземления. Для этого используется дополнительный кабель с желто-зеленой маркировкой по изоляции металлической жилы (Вариант 2). Включение этого провода вместо нуля или фазы при включении схемы подключения двухклавишного выключателя в сеть не позволяет замкнуть цепь и зажечь люстру.

Отсутствие напряжения при включении люстры на одном или на всех линиях цепей говорит о неправильном подключении нуля или отсутствии напряжения на выключателе. Проверка наличия напряжения проводится с помощью индикатора на входном разъеме, при включении переключателя наличие напряжения проверяется и на выходном контакте выключателя.
Неполадки работы установленного светильника в виде отсутствия включения ламп одной или обеих ветвей для пятирожковой люстры требуют отключения схемы снятия всех подключенных приборов и проверки работоспособности выключателя, люстры и целостности проводов и только после этого проведения подключения заново.

Практические советы и рекомендации

Практическая работа по установке как светильников, так и переключателей, розеток и прочей электрической фурнитуры правильно может быть проведена только с использованием инструмента, предназначенного для электромонтажных работ.

Попрактиковаться в сборке схемы включения прибора с 2 и более лампами для двухклавишного выключателя можно с использование нескольких отрезков провода, и подключения собранной схемы к обычной розетке.

Зачистка алюминиевых проводов при использовании обычной клеммной колодки должна быть около 4-5 мм, этого вполне достаточно для зажима винтом переходника. Скрутка медных проводов дополнительно прижимается пассатижами, а в идеале должна пропаиваться.

Внимание! При подсоединении светильника с медными проводами к проводам из алюминия в обязательном порядке необходимо использование клеммной колодки. Прямое соединение скруткой медного и алюминиевого провода запрещено!

схемы подключения люстры к одиночному и двойному выключателю

Совсем не обязательно вызывать на дом профессионального электрика, чтобы подключить новую люстру к выключателю. Одно- или двухклавишному – не имеет значения. Это достаточно несложная работа, которую можно качественно выполнить и самостоятельно, сэкономив при этом средства. Главное, придерживаться пошаговой инструкции, прислушиваться к советам и четко выполнять рекомендации, данные специалистами в области электромонтажа.

Подключение люстры

Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост. Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно.

Итак, любая лампочка горит, если к ней подведены два обязательных провода:

• фазный;
• и нулевой.

А люстра — та же лампочка, и чтобы ее подключить, один проводник из распределительной коробки надо присоединить к люстре напрямую, а второй тоже к ней, но уже с разрывом, роль которого исполняет выключатель. И ни в коем случае через этот выключатель нельзя пускать проводник нулевой. Техникой безопасности строго предписывается вести его исключительно напрямую — из распределительной коробки к лампе (люстре). Безо всяких разрывов!

Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:

• рабочий ноль-проводник должен быть синим или голубым;
• защитный ноль-проводник — желто-зеленым.

Чтобы проверить, правильно ли были обозначены проводники мастерами, надо, вооружившись индикаторной отверткой, взглянуть, где из распределительной коробки (или прямо из потолка) выходит ноль, а где — фаза.

Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.



От потолка провода могут идти по-разному:

1. Два проводника — нулевой и фазный. Значит, включать или выключать можно будет только все лампы на люстре одновременно.
2. Три проводника — один нулевой плюс два фазных. Если схема такова, то есть возможность (при наличии двухклавишного выключателя) распределить ламповое включение ступенчато, когда загораться и гаснуть будут лишь несколько ламп осветительного прибора (по желанию пользователя) или же все лампы сразу.
3. Пара двужильных проводов. Тогда на люстре ламповое включение тоже можно распределять.
4. Три двужильных провода — возможностей для лампового распределения не будет. Третий, желто-зеленый провод — просто защитный ноль-проводник, отвечающий за заземление.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

• одноклавишным;
• и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Многих сегодня интересует вариативность регулирования степени освещенности разных помещений в квартире или загородном доме. Поэтому вопрос, как подключить люстру к двойному выключателю, позволяющему включать лампы люстры не только разом, но и поэтапно, может быть особенно актуален.

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

• подключен к выключателю через отдельную распределительную коробку;
• или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Подключение одной люстры сразу на два выключателя

Чтобы реализовать на практике электросхему подключения люстры или же группы галогенных (с установкой дополнительно понижающего трансформатора)/светодиодных ламп с 2 различных выключателей, потребуются особые «проходные» выключатели, которые конструкционно отличны от обычных. Кроме того, в их монтажной схеме есть три контакта:

• общий вывод к фазовому проводу или напрямую к люстре;
• пара вспомогательных контактов для соединения выключателей между собой.

Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

Техника безопасности при монтаже люстр с подключением к выключателям

Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

1. Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
2. Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
3. Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
4. Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
5. Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
6. На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
7. Соединение проводов надо проводить с использованием специальных клеммных зажимов или методом скрутки с обязательной последующей изоляцией кончиков проводов защитными колпачками.

В принципе, самостоятельно подключить любую люстру несложно и недолго. А главное – недорого! Надо только четко следовать инструкции и не торопиться. Тогда все непременно получится, и люстра будет освещать помещение так, как этого хочется людям, там живущим или работающим.

Загрузка…

схема соединения двойного провода, порядок действий

Замена осветительного оборудования в жилых помещениях может быть вызвана как неисправностью старых приборов, так и желанием обновить интерьер. В просторных помещениях устанавливаются приборы с большим числом ламп, что требует распределения их по группам. Для этого стоит подключить люстру к двухклавишному выключателю.

Инструменты для работы

Перед началом монтажа нужно подобрать необходимые инструменты. К ним относятся:

• Индикатор напряжения для определения фазы.
• Отвёртки крестовая и шлицевая.
• Мультиметр для прозвонки цепей.
• Соединения проводов между собой лучше выполнять при помощи клеммных колодок. Подойдут изделия Wago, которыми удобно сращивать жилы из разных металлов (в большинстве старых зданий электропроводка выполнена алюминиевой «лапшой», а контакты люстр медные).
• Распаечная коробка.
• Нож, изолента, маркер имеются практически в каждом доме. Пригодится небольшая стремянка или стул, в зависимости от высоты потолка.

Провода в люстре

Прибор, купленный в магазине, снабжается инструкцией. Правила требуют, чтобы она была на русском языке. Однако если памятка отсутствует или отечественного перевода нет, стоит знать такие правила:

• Соединённые в одной группе или клеммнике провода с выходящим наружу контактом — это фаза, которая обозначается буквой L. В многорожковых люстрах такая схема позволяет применять выключатель с двумя и более клавишами, обеспечивая групповое, экономичное использование ламп.
• Если в жилом помещении имеется центральная заземляющая жила, то к ней подсоединяется провод, окрашенный в жёлто-зелёный цвет, PE. В постройках ранее 2000 г. встречается нечасто.
• К одинарной жиле, маркированной N, подсоединяются нулевые провода.

При отсутствии маркировки прозвонить схему можно с помощью прибора. В любом случае дополнительная проверка качества и правильности сборки не помешает.

Общее описание

Когда светильник оснащён несколькими лампами, а проводка позволяет использовать схему подключения двухклавишного выключателя к люстре, имеется много вариантов распределения светового потока. Можно выбрать любой из следующих:

• Загорание всех плафонов одновременно (для этого подойдёт электроарматура с одним действующим контактом). Если в схеме использовано только два провода, то это единственно возможный вариант без проведения дополнительных монтажных работ.
• Поочерёдное зажигание рожков. Нужен многокнопочный выключатель и трёхжильная проводка (не считая заземления). Количество загорающихся ламп при нажатии одной клавиши зависит от схемы разводки в люстре.
• Наиболее сложным будет способ поочерёдного, группового или одновременного запуска освещения в светильнике с большим количеством ламп.

Монтажные мероприятия

Если в комнате уже имеется устраивающая хозяина и подходящая к осветительному прибору электрическая сеть, то это сократит временные и материальные издержки на установку. Однако подсоединение с нуля также встречается нередко.

Для этого необходимо выбрать место будущего нахождения люстры. Как правило, это середина потолка, хотя современные дизайнерские решения могут предложить её установку практически в любом месте. Крепление осуществляется на специальные кронштейны.

Прокладка кабеля

Выбрав точку для размещения осветительного прибора, нужно определить, где будет установлен двойной выключатель для подключения люстры. Потребуется также распаечная коробка, которую крепят чуть ниже потолка на стене. Форма её может быть любой.

Разметив установочные места, необходимо подготовить трассу для укладки провода. Это трёхжильный (для сетей с заземлением число жил будет 4) кабель соответствующего сечения, которое зависит от мощности и количества ламп. Рассчитать его можно по специальной таблице. Канал штробится от предполагаемого места установки светильника до разветвителя и далее до коробки, где будет стоять выключатель.

Если в комнату не заведено напряжение, то от центрального щита прокладывается канал с размещением кабеля, аналогичного комнатному — до соединительного бокса. От него общий ноль и земля (если есть) отходят напрямик до люстры, а фазный провод подаётся к месту предполагаемого выключателя. От него же необходимо проложить двухжильный кабель, по которому будет подаваться фаза сперва до распредкоробки, а затем к светильнику.

После того как проброска проводов завершена, нужно их скоммутировать. Фаза, подаваемая из коробки, крепится к общему контакту разъединительного устройства. Концы, идущие к люстре, — к отходящим клеммам. Подобная арматура выполняет функцию разрыва фазы. В целях безопасности прокладывать через неё нулевой провод нельзя.

Распайка светильника

Прежде чем подключить двойной выключатель на люстру, необходимо все имеющиеся в приборе лампы разбить на требуемые группы. Это дробление выполняется в зависимости от нужных условий освещённости. Вариантов может быть несколько, выбор делается произвольно. При подключении патронов следует учитывать правило: фаза подходит к центральному контакту, ноль — к боковому. Все нулевые провода совмещаются с соответствующей жилой, идущей от соединительной коробки.

После распределения такие концы замыкаются между собой отдельно: первая и вторая группы подсоединяются к двойному кабелю, идущему от выключателя через соединительный бокс. При предусмотренной заземляющей жиле её следует совместить с контактом, помеченным PE или специальным значком.

Распределительный бокс

Соединив провода в осветительном приборе и в выключателе, нужно собрать схему в распаечном коробе. Это можно совершить несколькими способами:

• Самым простым и распространённым методом является обычная скрутка. Нужно лишь зачистить кончики, скрутить их и заизолировать. Подобный вариант подходит для проводников, изготовленных из одинакового металла.
• Более надёжный контакт обеспечит пайка. Она применяется в помещениях, где предъявляются повышенные требования к безопасности (школы, детсады, больницы). Употребляется исключительно в сетях освещения. При больших нагрузках использование такого варианта запрещено.
• Для создания идеального контакта употребляется сварка. Этот тип соединения будет самым безопасным, но потребует определённых навыков работы с оборудованием.
• Проверенный десятилетиями применения, служащий свыше 20 лет способ гильзовой опрессовки.
• Использование клеммных зажимов также надёжно. Это самый молодой и быстрый вариант монтажа.

Определившись с методикой совмещения проводов, следует соединить их между собой. Порядок таков:

• Общая нулевая жила от главного щитка подключается к подобному проводу люстры.
• Фаза от источника питания — с соответствующим концом, идущим к выключателю.
• Групповые шнуры со светильника — с отходящими от коммутационного устройства.
• Контакт PE — с землёй от прибора освещения.

Последним этапом будет включение схемы в распределительном щитке. Произвести это несложно, так как все концы подсоединяются на определённые места: фаза к автоматическому выключателю, ноль к нулевой клемме, а PE-проводник к заземляющей шине. После визуального обследования правильности собранной схемы её необходимо проверить с помощью мультиметра при включённом и нерабочем положении выключателя. Убедившись в том, что схема рабочая, можно подавать напряжение.

В случае установки новой люстры на старое место вся электроарматура уже установлена, имеется кронштейн и провода. Необходимо определить их фазировку. Это можно сделать так:

• Развести концы в стороны и включить клавиши выключателя. Индикатором определить наличие напряжения. Где оно отсутствует, будет ноль или общий провод. Два прочих контакта — фазные.
• Для прозвонки с использованием прибора нужно разобрать выключатель и распаечную коробку.

При проведении подобных мероприятий стоит помнить, что работа с электрическим током является опасной. Поэтому перед монтажом следует отключить напряжение и проверить его отсутствие исправным приспособлением. Если навыки производства электротехнических работ отсутствуют, рекомендуется обратиться к специалистам.

Как подключить люстру к выключателю

К вашему вниманию подробная пошаговая фото инструкция — как подключить люстру к выключателю.

В статье мы рассмотрим:

  — Варианты подключения люстры (к одноклавишному и двухклавишному выключателю)
  — Схемы электропроводки при подключении люстр
  — Варианты крепления люстры к потолку
  — Подробный процесс подключения люстры к выключателю



Зачастую, место установки люстры представляет собой торчащие из потолка несколько разноцветных проводов, обычно три или четыре, а так же установленный где-то неподалеку на стене одно- или двухклавишный выключатель.

Чтобы не ошибиться в подключении проводов к люстре, давайте разберемся в возможных схемах работы связки люстра-выключатель.



Варианты подключения люстры



В основном, все современные люстры имеют одно или двух режимную схему работы. В первом случае люстра управляется одноклавишным выключателем, и соответственно либо вся включается, либо выключается. При двухрежимной люстре, управление идет с двухклавишного выключателя, и люстра имеет два варианта работы. Обычно при включенной одной клавише выключателя загорается какая-то часть люстры, чаще всего половина плафонов, а при включении второй клавиши загорается вторая половина. Это более удобная схема, она позволяет, при необходимости, регулировать степень освещенности помещения. Схема работы этих систем представлена на изображении ниже.

Как видно из схемы, при использовании одноклавишного выключателя и соответственно однорежимной люстры, для подключении задействованы три провода. Чаще всего это ЧЕРНЫЙ (или БЕЛЫЙ) – фазный провод, СИНИЙ – нулевой рабочий, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль). Схема разводки проводов внутри люстры, при этой системе подключения, показана на изображении ниже. Все плафоны люстры подключены последовательно к фазному проводу.

Для подключения двухрежимной люстры, требуется уже 4 провода: это ЧЕРНЫЙ И БЕЛЫЙ (Либо другие цветные провода кроме СИНЕГО и ЖЕЛТО-ЗЕЛЕНОГО) – фазные провода, СИНИЙ – нулевой рабочий провод, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль). Схема разводки проводов внутри люстры, при управлении двухклавишным выключателем, показана ниже. Как видно на ней, 1, 2 и 4 плафоны подключены к одному фазному проводу, соответственно управляются одной из клавиш двухклавишного выключателя, а 3 и 5 плафоны к другому фазному провода и управляются второй клавишей.



Схема электропроводки при подключении люстры к одно и двухклавишному выключателю.



Схема электропроводки с коммутацией в распределительной коробке при подключении одноклавишного выключателя к люстре показана ниже. Как можно видеть, при этой схеме, выключатель ставится в разрыв фазного провода. Т.е. входящие в коробку ноль и земля соединяются с нулевым и проводом заземления люстры напрямую, а фаза уходит на выключатель, а уже из него возвращается и соединяется с фазным проводом люстры.

При управлении люстрой двухклавишным выключателем, схема несколько меняется, разница лишь в том, что из выключателя возвращается не один, а два фазных провода, которые попарно соединяются с фазными проводами люстры.



Зная это, теперь легко различить какая система управления используется в данном случае и соответственно, какие провода, в какие клеммы люстры подключать. Если из потолка выходит три провода, то скорее всего это ФАЗА, НОЛЬ и ЗЕМЛЯ, использующиеся при управлении с одноклавишного выключателя, а если четыре – то данная проводка идет от двухклавишного выключателя.





Варианты крепления люстр к потолку



Коротко поговорим о вариантах крепления различного рода люстр к потолку. Существует всего два основных метода фиксации которые необходимо знать.

Первый — Подвешивание. При этом варианте у люстры имеется петля, которая цепляется за крюк в потолке и после это соединение закрывается декоративной чашей, в которой так же обычно прячется клеммная колодка для подключения проводов.

Второй – Закрепляемая база. При этом варианте, на потолке фиксируется база, к которой в последствии прикрепляется люстра.



«ПОДКЛЮЧЕНИЕ ЛЮСТРЫ»  ЧИТАТЬ ДАЛЕЕ…

Как подключить люстру к двойному выключателю: подробная инструкция

Люстра — это набор одноламповых ламп, собранных в единой оригинальной конструкции. Это не только украшение комнаты, но и мощный источник освещения. Максимальный режим работы люстры используется не так часто (чаще всего — на семейных торжествах и т. Д.). Большую часть времени лампа работает в экономичном режиме (когда включены не все лампы, а только их часть), при этом уровень освещенности не вызывает у человека чувства дискомфорта.Режимы работы регулируются двойным переключателем.

Схема подключения с установленным выключателем

Далее рассмотрим, как подключить люстру к двойному выключателю. Как собирается схема лампы? Знание основных принципов даст вам более полное представление о том, как подключить люстру к двойному выключателю. Итак, схема. Как правило, из люстры выходит три провода. Один из них черного цвета — это нулевой рабочий провод. Он крепится к резьбовым частям (боковым лепесткам) всех патронов.Два других провода — это фазовые жилы, которые подключаются к центральным контактам (язычкам) картриджей, каждый к своей группе. Иногда четвертый провод, окрашенный в желтый цвет с зелеными полосами, также является защитным проводником. Он крепится к металлическим частям светильника. Как подключить люстру к двойному выключателю, если он уже установлен? В этой ситуации остается соединить провода, выходящие из люстры, с проводниками, выходящими из потолка. В этом случае необходимо определить фазный и нулевой рабочий проводники, к которым будет подключаться светильник.Фазные жилы можно определить с помощью индикатора напряжения. Для этого необходимо включить оба переключателя и проверить напряжение на проводах, выходящих из потолка. На двух проводах индикатор покажет наличие напряжения, на третьем — отсутствие. Этот третий — нулевой рабочий. Подключается к нулевому проводу люстры (черный). К фазным проводам люстры подключаются два фазных провода в любой последовательности. Подключение должно выполняться с помощью клеммной колодки или клеммной колодки на клеммах.

Установка переключателя

Как подключить люстру к двойному переключателю, если он еще не установлен? Обычно к месту его установки подключаются три провода. На один провод подается напряжение, а два других подключаются к люстре. Сам переключатель имеет три клеммных соединения. Один из них общий, а два других отключаются или подключаются к общему с помощью ключей. Провод, по которому напряжение подается на выключатель (фазу), подключается к общему контакту (определяется с помощью индикатора напряжения).Два других провода подключаются к остальным клеммам переключателя в любой последовательности.

Что делать, если нужен лишний провод

Часто бывает так, что на люстре и на выключателе годится только два провода (обычно такая проводка есть в старых домах). В этом случае возникает резонный вопрос, как подключить люстру к двойному переключателю в сложившейся ситуации. Для этого просто протяните дополнительный провод между выключателем и люстрой. Он должен иметь сечение не меньше существующих проводов.

При необходимости подключите люстру к двухкнопочным переключателям. Как подключить люстру к двум выключателям, легко понять, изучив вышеупомянутый материал. В этом случае входящий фазный провод соединяется со вторым переключающим контактом петлей.

Для подключения люстры к двойному выключателю или просто выключателю необходимо соблюдение мер безопасности. Для этого отключите напряжение на рабочем месте.

p >>

Цепь светодиода кнопки

— узнайте, как кнопка работает в цепи

В этом руководстве мы собираемся показать вам, что , как работает кнопка, и как использовать кнопку в вашей цепи .Здесь мы управляем светодиодом с помощью кнопки. Кнопка — это тип переключателя, который замыкает или замыкает цепь при нажатии. Он используется во многих цепях для запуска систем. Внутри него помещается пружина, чтобы вернуть его в исходное или выключенное положение, как только кнопка будет отпущена. Обычно он состоит из твердого материала, такого как пластик или металл.

Необходимый материал

• Резистор (500 Ом)
• LED- зеленый
• Кнопка
• Соединительный провод
• Напряжение питания — 5В

Кнопка

Кнопка — это тип переключателя, работающего на простом механизме, называемом «нажми и сделай».Первоначально он остается в выключенном состоянии или нормально открытом состоянии , но при нажатии он позволяет току проходить через него, или мы можем сказать , он замыкает цепь при нажатии . Обычно их корпус состоит из пластика или металла в некоторых типах.

Конструкция с кнопкой имеет четыре ножки, две с одной стороны и две другие с другой. Таким образом, мы можем управлять двумя линиями схемы с помощью одной кнопки. Две ножки с обеих сторон имеют внутреннее соединение, как показано на рисунке выше.

Принцип работы кнопки приведен выше, пока кнопка не нажата, она пропускает ток через нее или замыкает цепь. Когда кнопка отпущена, цепь снова разрывается.

Работа светодиодной цепи кнопки

Схема светодиода с кнопкой показана ниже. Здесь мы только что добавили кнопку к простой схеме светодиодов, описанной здесь.

Одна ножка кнопки подключена к источнику питания 5 В, а другая подключена к светодиоду через резистор, как показано на принципиальной схеме. Первоначально кнопка не позволяет току течь через нее, но при ее нажатии замыкает цепь и светодиод начинает светиться. Ток будет проходить, пока кнопка не будет нажата, как только мы ее отпустим, светодиод погаснет, так как кнопка разомкнет цепь и прекратит подачу питания. Это ясно видно из приведенной выше анимированной принципиальной схемы.

Как подключить люстру к двойному выключателю: подробная инструкция

Люстра — это набор одноламповых ламп, собранных в единой оригинальной конструкции. Это не только украшение комнаты, но и мощный источник освещения. Максимальный режим работы люстры используется не так часто (чаще всего — на семейных торжествах и т. Д.). Большую часть времени лампа работает в экономичном режиме (когда включены не все лампы, а только их часть), при этом уровень освещенности не вызывает у человека чувства дискомфорта.Режимы работы регулируются двойным переключателем.

Схема подключения с установленным выключателем

Далее рассмотрим, как подключить люстру к двойному выключателю. Как собирается схема лампы? Знание основных принципов даст вам более полное представление о том, как подключить люстру к двойному выключателю. Итак, схема. Как правило, из люстры выходит три провода. Один из них черного цвета — это нулевой рабочий провод. Он крепится к резьбовым частям (боковым лепесткам) всех патронов.Два других провода — это фазовые жилы, которые подключаются к центральным контактам (язычкам) картриджей, каждый к своей группе. Иногда четвертый провод, окрашенный в желтый цвет с зелеными полосами, также является защитным проводником. Он крепится к металлическим частям светильника. Как подключить люстру к двойному выключателю, если он уже установлен? В этой ситуации остается соединить провода, выходящие из люстры, с проводниками, выходящими из потолка. В этом случае необходимо определить фазный и нулевой рабочий проводники, к которым будет подключаться светильник.Фазные жилы можно определить с помощью индикатора напряжения. Для этого необходимо включить оба переключателя и проверить напряжение на проводах, выходящих из потолка. На двух проводах индикатор покажет наличие напряжения, на третьем — отсутствие. Этот третий — нулевой рабочий. Подключается к нулевому проводу люстры (черный). К фазным проводам люстры подключаются два фазных провода в любой последовательности. Подключение должно выполняться с помощью клеммной колодки или клеммной колодки на клеммах.

Установка переключателя

Как подключить люстру к двойному переключателю, если он еще не установлен? Обычно к месту его установки подключаются три провода. На один провод подается напряжение, а два других подключаются к люстре. Сам переключатель имеет три клеммных соединения. Один из них общий, а два других отключаются или подключаются к общему с помощью ключей. Провод, по которому напряжение подается на выключатель (фазу), подключается к общему контакту (определяется с помощью индикатора напряжения).Два других провода подключаются к остальным клеммам переключателя в любой последовательности.

Что делать, если нужен лишний провод

Часто бывает так, что на люстре и на выключателе годится только два провода (обычно такая проводка есть в старых домах). В этом случае возникает резонный вопрос, как подключить люстру к двойному переключателю в сложившейся ситуации.
