ГОСТ 25809-96

ГОСТ 25809-96

Группа Ж21

СМЕСИТЕЛИ И КРАНЫ ВОДОРАЗБОРНЫЕ

Типы и основные размеры

Water supply mixing valves and taps.
Types and principal dimensions

ОКП 49 5110

Дата введения на территории
Российской Федерации 1998-01-01

1 РАЗРАБОТАН Научно-исследовательским институтом санитарной техники (НИИсантехники) Российской Федерации

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной Научно-технической Комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 15 мая 1996 г.

За принятие проголосовали

3 ВВЕДЕН В ДЕЙСТВИЕ Постановлением Минстроя России от 25 декабря 1997 г. № 18-73 непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.

4 ВЗАМЕН ГОСТ 25809-83

1 Область применения

Настоящий стандарт распространяется на водоразборные смесители и краны для умывальников, рукомойников, моек, раковин, ванн, душа, бидэ, предназначенные для подачи и смешения холодной и горячей (температурой до 75°С) воды, поступающей из централизованных или местных систем холодного и горячего водоснабжения при рабочем давлении от 0,05 до 0,63 МПа или от 0,05 до 1,0 МПа.

Обязательные требования изложены в пунктах 3.2, 3.4 — 3.16.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8870-79 Колонки водогрейные для ванн. Технические условия

ГОСТ 19681-94 Арматура санитарно-техническая водоразборная. Общие технические условия

3 Типы и основные размеры

3. 1 Обозначения, определяющие тип смесителя или крана: См — смеситель, Кр — кран, Ум — для умывальника, М — для мойки, В — для ванны, ВУ — общий для ванны и умывальника, Дш — для душа, Бд — для бидэ, К — для водогрейной колонки, Д — двухрукояточный, О — однорукояточный, Л — локтевой, Р — с подводками в раздельных отверстиях, Ц — центральный (с подводками, размещенными в одном отверстии), Б — набортный, Н — настенный, 3 — застенный, Шл — с душевой сеткой на гибком шланге, Шт — с душевой сеткой на штанге, Тр — с душевой сеткой на стационарной трубке, Щб — со щеткой с набортным креплением, Щн — со щеткой с настенным креплением, А — излив с аэратором, Ив — излив выдвижной, Ст — излив со струевыпрямителем, р — излив с развальцованным носиком.

3.2 Условное обозначение типа смесителя или крана в технической документации или при заказе должно состоять из букв: См — для смесителя или Кр — для крана, типа смесителя или крана, указанного последовательным набором буквенных обозначений, приведенных в 3. 1, и обозначения настоящего стандарта.

В условное обозначение настенного смесителя перед обозначением настоящего стандарта добавляют цифры 10 или 15 в зависимости от межцентрового расстояния штуцеров 100 или 150 мм.

Пример условного обозначения типа смесителя для умывальника, однорукояточного, центрального, набортного, с аэратором:

См-УмОЦБА ГОСТ 25809-96

То же, для мойки двухрукояточного, центрального, набортного с аэратором:

См-МДЦБА ГОСТ 25809-96

То же, для ванны, однорукояточного, раздельного, настенного, с душевой сеткой на гибком шланге и штанге, со струевыпрямителем и межцентровым расстоянием 150 мм:

См-ВОРНШлШтСт-15 ГОСТ 25809-96

То же, общего для ванны и умывальника, двухрукояточного, раздельного, настенного, с душевой сеткой на гибком шланге, с аэратором и межцентровым расстоянием 150 мм:

См-ВУДРНШлА-15 ГОСТ 25809-96

То же, для душа, двухрукояточного, раздельного, настенного, с душевой сеткой на стационарной трубке и межцентровым расстоянием 150 мм:

См-ДшДРНТр-15 ГОСТ 25809-96

3. 3 Форма и конструкция корпусов смесителей и кранов, переключателей воды, изливов, аэраторов, душевых трубок, шлангов, душевых сеток, щеток, маховичков вентильных головок или рукояток, деталей присоединения смесителей и кранов к сетям холодной и горячей воды, крепления душевых сеток к стене или на корпусе смесителя настоящим стандартом не регламентируются, а определяются рабочими чертежами.

3.4 Настенные смесители изготовляют с расстоянием между центрами штуцеров для присоединения патрубков подвода воды, равным 100 и 150 мм, в соответствии с заказами потребителей.

3.5 Изливы смесителей и кранов изготавливают с аэратором, струевыпрямителем или развальцованным носиком.

3.6 Основные и присоединительные размеры смесителей и кранов и предельные отклонения от размеров должны соответствовать указанным на рисунках 1-29 и в таблицах 1-11.

3.7 Центральные смесители для умывальников, моек изготовляют с литым тройником или с гибкими трубками, предназначенными для присоединения смесителя к сетям холодной и горячей воды, основные размеры которых указаны на рисунке 22.

3.8 Основные размеры седла клапана и резьбы седла для присоединения вентильных головок должны соответствовать указанным на рисунке 24.

3.9 Размер резьбы накидных гаек и штуцеров для присоединения душевых трубок и шлангов должен быть G =1/2-В, а поворотных изливов — G 3/4-В.

3.10 Размер резьбы узла присоединения душевой сетки к душевой трубке и трубке рукоятки гибкого шланга должен быть G 1/2-B.

3.11 Размеры резьбы узла присоединения аэратора к изливам должны соответствовать указанным на рисунке 25.

3.12 Смесители и краны центральные набортные должны иметь размер корпуса, обеспечивающий их монтаж на отверстии мойки, раковины, умывальника или рукомойника диаметром 34 мм.

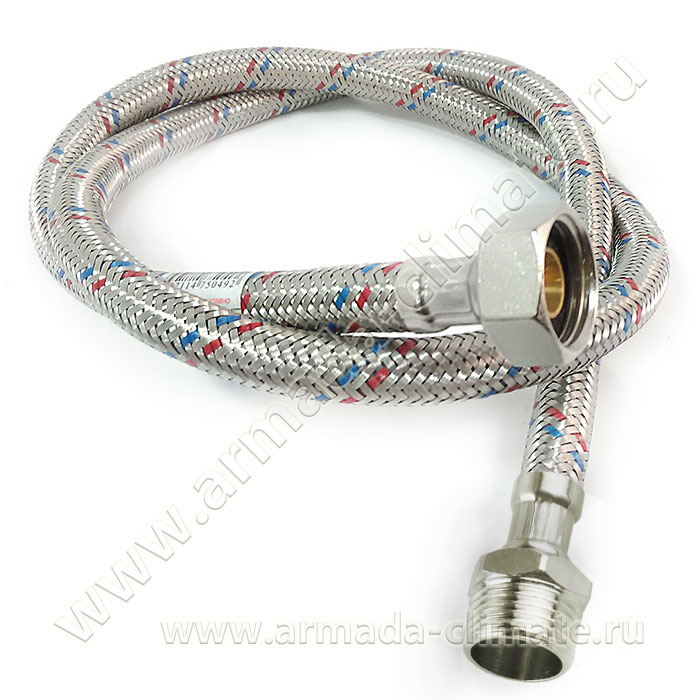

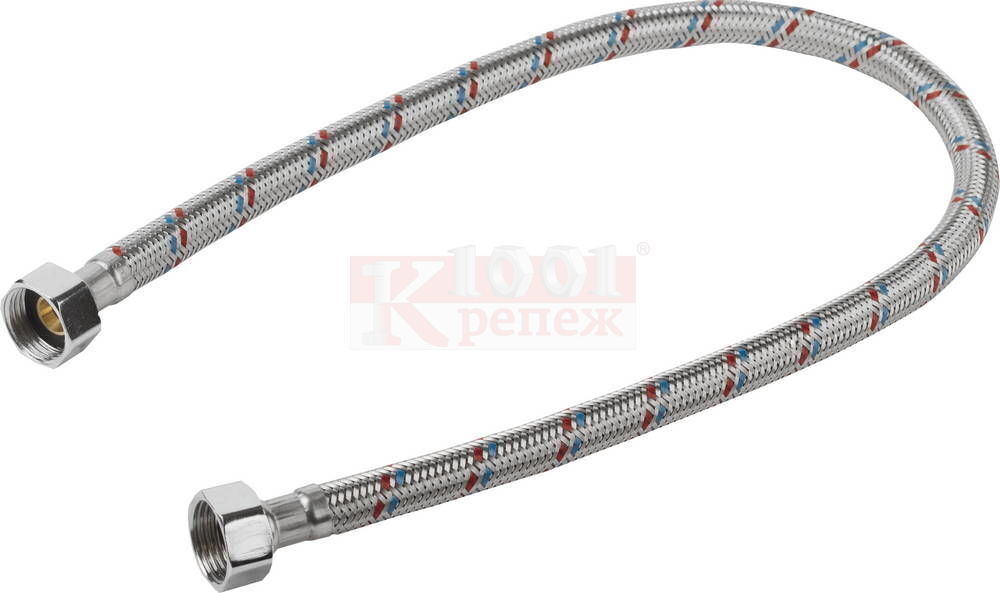

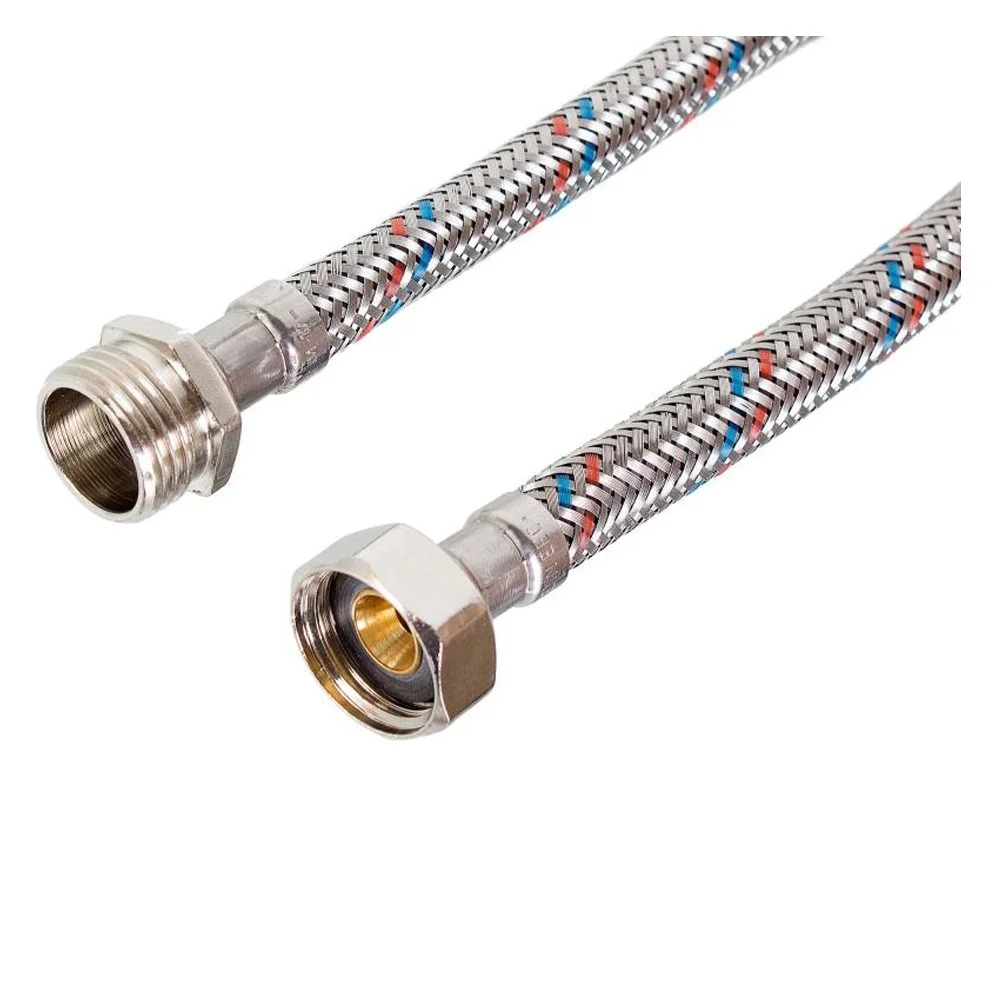

3.13 Гибкие подводки центральных и набортных смесителей (рисунок 22) должны обеспечивать удобство монтажа (гибку без применения дополнительного инструмента).

3. 14 Патрубки для присоединения настенных смесителей к сетям холодной и горячей воды должны иметь эксцентриситет не менее 3 мм и внутренние реборды или наружные лыски для завинчивания их в муфту или угольник.

3.15 Конструкция смесителей к водогрейным колонкам должна исключать возможность повышения давления в водяном баке колонки выше 0,1 МПа.

3.16 Предприятия-изготовители должны поставлять смесители и краны комплектно. В комплект входит смеситель или кран со всеми деталями (облицовочные шайбы, патрубки или узлы присоединения к сетям холодной или горячей воды, детали крепления, прокладки и т.д.), предусмотренными технической документацией.

3.17 Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование, хранение, указания по монтажу и эксплуатации смесителей и кранов и гарантии изготовителя — по ГОСТ 19681.

3.18 Время действия порционных полуавтоматических смесителей и кранов не должно превышать 60 с.

Рисунок 1 — Смеситель для умывальника и мойки двухрукояточный центральный набортный, излив с аэратором.Типы См — УмДЦБА, См-МДЦБА

Таблица 1

Рисунок 1 — Смеситель для умывальника и мойки двухрукояточный центральный набортный,
излив с аэратором. Типы См-УмДЦБА, См-МДЦБА

Рисунок 2 — Смеситель для умывальника и мойки двухрукояточный центральный на бортный, излив с аэратором. Типы См-УмДЦБА, См-МДЦБА

Таблица 2

Рисунок 2 — Смеситель для умывальника и мойки двухрукояточный центральный
набортный, излив с аэратором. Типы См-УмДЦБА, См-МДЦБА

Рисунок 3 — Смеситель для умывальника однорукояточный локтевой с подводкамив раздельных отверстиях настенный. Тип См-УмОЛРН

Рисунок 3 — Смеситель для умывальника однорукояточный локтевой
с подводками в раздельных отверстиях настенный. Тип См-УмОЛРН

Рисунок 4 — Смеситель для умывальника двухрукояточный с подводками в раздельных отверстиях застенный, излив с аэратором. Тип См-УмДРЗА

Рисунок 4 — Смеситель для умывальника двухрукояточный с подводками
в раздельных отверстиях застенный, излив с аэратором. Тип См-УмДРЗА

Рисунок 5 — Смеситель для умывальника двухрукояточный с подводками в раздельных отверстиях настенный, излив с аэратором. Тип См-УмДРНА

Рисунок 5 — Смеситель для умывальника двухрукояточный с подводками
в раздельных отверстиях настенный, излив с аэратором. Тип См-УмДРНА

Рисунок 6 — Смеситель для умывальника и мойки двухрукояточный с подводками в раздельных отверстиях набортный, излив с аэратором. Типы См-УмДРБА, См-МДРБА

Таблица 3

Рисунок 6 — Смеситель для умывальника и мойки двухрукояточный с подводками
в раздельных отверстиях набортный, излив с аэратором. Типы См-УмДРБА, См-МДРБА

Рисунок 7 — Смеситель для умывальника и мойки однорукояточный центральный набортный, излив с аэратором. Типы См-УмОЦБА, См-МОЦБА

Таблица 4

Рисунок 7 — Смеситель для умывальника и мойки однорукояточный центральный
набортный, излив с аэратором. Типы См-УмОЦБА, См-МОЦБА

Рисунок 8 — Смеситель для мойки двухрукояточный центральный набортный со щеткой с набортным креплением, излив с аэратором. Тип См-МДЦБЩбА

Таблица 5

Рисунок 8 — Смеситель для мойки двухрукояточный центральный набортный
со щеткой с набортным креплением, излив с аэратором. Тип См-МДЦБЩбА

Рисунок 9 — Смеситель для мойки двухрукояточный центральный набортный со щеткой с настенным креплением, излив с аэратором. Тип См-МДЦБЩнА

Таблица 6

Рисунок 9 — Смеситель для мойки двухрукояточный центральный набортный
со щеткой с настенным креплением, излив с аэратором. Тип См-МДЦБЩнА

Рисунок 10 — Смеситель для умывальника и мойки двухрукояточный с подводками в раздельных отверстиях настенный, излив с аэратором. Типы См-УмДРНА, См-МДРНА

Таблица 7

Рисунок 10 — Смеситель для умывальника и мойки двухрукояточный
с подводками в раздельных отверстиях настенный, излив с аэратором. Типы См-УмДРНА, См-МДРНА

Рисунок 11 — Смеситель для мойки двухрукояточный с подводками в раздельных отверстиях настенный со щеткой с настенным креплением, излив с развальцованным носиком. Тип См-МДРНЩнр

Таблица 8

Рисунок 11 — Смеситель для мойки двухрукояточный с подводками в раздельных отверстиях
настенный со щеткой с настенным креплением, излив с развальцованным носиком. Тип См-МДРНЩнр

Рисунок 12 — Смеситель общий для ванны и умывальника двухрукояточный с подводками в раздельных отверстиях настенный с душевой сеткой на гибком шланге, излив с развальцованным носиком. Тип См-ВУДРНШлр

____________
*Справочный размер.

Рисунок 12 — Смеситель общий для ванны и умывальника двухрукояточный с подводками в раздельных отверстиях настенный с душевой сеткой на гибком шланге, излив с развальцованным носиком. Тип См-ВУДРНШлр

Рисунок 13 — Смеситель общий для ванны и умывальника двухрукояточный с подводками в раздельных отверстиях настенный с душевой сеткой на штанге, излив с развальцованным носиком. Тип См-ВУДРНШтр

Рисунок 13 — Смеситель общий для ванны и умывальника двухрукояточный
с подводками в раздельных отверстиях настенный с душевой сеткой на штанге,
излив с развальцованным носиком. Тип См-ВУДРНШтр

Рисунок 14 — Смеситель для ванны двухрукояточный с подводками в раздельных отверстиях настенный с душевой сеткой на гибком шланге. Тип См-ВДРНШл

_____________
*Справочный размер.

Рисунок 14 — Смеситель для ванны двухрукояточный с подводками в раздельных отверстиях
настенный с душевой сеткой на гибком шланге. Тип См-ВДРНШл

Рисунок 15 — Смеситель для ванны однорукояточный с подводками в раздельных отверстиях настенный с душевой сеткой на гибком шланге, излив с аэратором. Тип См-ВОРНШлА

Рисунок 15 — Смеситель для ванны однорукояточный с подводками в раздельных
отверстиях настенный с душевой сеткой на гибком шланге, излив с аэратором. Тип См-ВОРНШлА

Рисунок 16 — Смеситель для ванны двухрукояточный с подводками в раздельных отверстиях застенный. Тип См-ВДРЗ

Рисунок 16 — Смеситель для ванны двухрукояточный с подводками в раздельных
отверстиях застенный. Тип См-ВДРЗ

Рисунок 17 — Смеситель для душа двухрукояточный с подводками в раздельных отверстиях застенный с душевой сеткой на штанге. Тип См-ДшДРЗШт

_________
*Справочный размер.

Рисунок 17 — Смеситель для душа двухрукояточный с подводками в раздельных
отверстиях застенный с душевой сеткой на штанге. Тип См-ДшДРЗШт

Рисунок 18 — Смеситель для душа двухрукояточный с подводками в раздельных отверстиях настенный с душевой сеткой на гибком шланге. Тип См-ДшДРНШл

______________
*Справочный размер.

Рисунок 18 — Смеситель для душа двухрукояточный с подводками в раздельных
отверстиях настенный с душевой сеткой на гибком шланге. Тип См-ДшДРНШл

Рисунок 19 — Смеситель для душа двухрукояточный с подводками в раздельных отверстиях настенный с душевой сеткой на стационарной трубке. Тип См-ДшДРНТр

_______
*Справочный размер.

Рисунок 19 — Смеситель для душа двухрукояточный с подводками
в раздельных отверстиях настенный с душевой сеткой на стационарной трубке. Тип См-ДшДРНТр

Рисунок 20 — Смеситель для водогрейной колонки двухрукояточный настенный с душевой сеткой на стационарной трубке. Тип См-КДНТр

__________
*Справочный размер.

Таблица 9

В миллиметрах

= (160±5) мм — в смесителях к колонке только для ванн;

= (310±6) мм — в смесителях к колонке, общих для ванны и умывальника

Рисунок 20 — Смеситель для водогрейной колонки двухрукояточный настенный
с душевой сеткой на стационарной трубке. Тип См-КДНТр

Рисунок 21 — Смеситель для бидэ двухрукояточный центральный набортный. Тип См-БдДЦБ

Рисунок 21 — Смеситель для бидэ двухрукояточный центральный
набортный. Тип См-БдДЦБ

Рисунок 22 — Основные размеры гибких медных подводок для присоединения центральных набортных смесителей к сетям холодной и горячей воды

Рисунок 22 — Основные размеры гибких медных подводок для присоединения
центральных набортных смесителей к сетям холодной и горячей воды

Рисунок 23 — Присоединительные размеры корпусов вентильных головок водоразборной и смесительной санитарно-технической арматуры

Таблица 10

Рисунок 23 — Присоединительные размеры корпусов вентильных головок водоразборной
и смесительной санитарно-технической арматуры

Рисунок 24 — Основные размеры седла клапана и резьб для присоединения вентильных головок

Для вентильных головок с вращательным и возвратно-поступательным движением клапана

Для вентильных головок с керамическими запорными элементами

Рисунок 24 — Основные размеры седла клапана и резьб для присоединения вентильных головок

Рисунок 25 — Размеры резьбы узла присоединения аэратора к изливам

С внешней резьбой

С внутренней резьбой

Рисунок 25 — Размеры резьбы узла присоединения аэратора к изливам

Рисунок 26 — Размеры конца шпинделя вентильных головок водоразборной санитарно-технической арматуры

Рисунок 26 — Размеры конца шпинделя вентильных головок
водоразборной санитарно-технической арматуры

Рисунок 27 -Кран водоразборный настенный. Тип КрН

Таблица 11

Размеры в миллиметрах

Рисунок 27 -Кран водоразборный настенный. Тип КрН

Рисунок 28 — Кран водоразборный набортный. Типы КрЦБр, КрЦБА

___________
*Справочные размеры

Рисунок 28 — Кран водоразборный набортный. Типы КрЦБр, КрЦБА

Рисунок 29 — Кран туалетный настенный. Тип КрНр

___________
*Справочные размеры

Рисунок 29 — Кран туалетный настенный. Тип КрНр

Текст документа сверен по:
официальное издание
МНТКС — М.: ИПК Издательство
стандартов, 1998
