Диаметры полипропиленовых труб для отопления: таблица и расчет

В современных строительных технологиях всё реже наблюдаем применение для монтажа магистралей труб из ставших привычными металлов. Сегодня всё чаще переходят на использование полимерных материалов. Например, для прокладки канализации их используют из ПВХ, а для систем отопления – пропиленовые. Они гораздо качественнее, долговечнее и эффективнее, чем металлические изделия.

Пропиленовые трубы применяют в следующих областях:

1. Системы центрального отопления;
2. Холодное водоснабжение;
3. Горячее водоснабжение;
4. Котельные;
5. Водяной пол с обогревом;
6. Стояки;
7. Системы орошения в сельском хозяйстве;
8. Транспортировка сжатого кислорода и химрастворов.

Классификация труб из полипропилена

Классификация полипропиленовых труб выделяет следующие разновидности:

• армированные алюминием. Алюминий может быть в виде сплошного листа, несплошного, может быть гофрированным. Армирование может выполняться как по внешнему краю, так и по середине изделия. Соединение с алюминием существенно повышает их стабильность работы и прочность;
• армированные стекловолокном. Армирование выполняется по серединному слою;
• армированные композитом. Армирование выполняется композитом, включающим в себя пропиленовые составляющие и стекловолокно. Это помогает сделать лучше свойства этих изделий для использования в системах отопления.

Данная классификация уже сама по себе даёт представление о том, чем пропиленовые изделия лучше стальных.

Основные характеристики полипропиленовых труб

Пропиленовые изделия стали так популярны и востребованы в монтаже систем отопления в современном строительстве, благодаря совокупности своих эксплуатационных характеристик. Рассмотрим подробнее эти характеристики:

1. Отличная износостойкость изделий, благодаря их многослойной структуре;
2. Они не поддаются коррозии, что даёт возможность не тратить ресурсы на их окрашивание;
3. Высокая стойкость к гниению и разрушению;
4. Маленькая масса, что упрощает их транспортировку;
5. Отсутствие вибрации при движении жидкости в них и маленькое гидравлическое сопротивление;
6. Герметичность;
7. Защищённость от блуждающих токов;
8. Стойкость к высоким и низким температурам;
9. Устойчивость против химичского и механического разрушения;
10. Нетоксичность и экологичность;
11. Отсутствие благоприятных условий для возникновения бактерий, микроорганизмов, а также накипей и минеральных отложений;
12. Простота и удобство в монтаже и эксплуатации;
13. Доступная цена;
14. Универсальность;
15. Долговечность и гарантия не менее 50 лет службы.

Благодаря всем вышеперечисленным свойствам пропиленовыетрубы широко используются в современных строительных технологияхдля прокладки магистралей и систем подачи воды. Ввиду заявленной долговечности и гарантированного длительного срока службы, их можно проводить в виде как открытой, так и закрытой прокладки, а также прокладки по стенам.

Следует учесть, что заявленный производителями длительный срок службы этих изделий может существенно сократиться, если температура и давление жидкости не соответствуют нормам. Они могут выдерживать большое давление, но при низкой температуре. Либо наоборот – высокую температуру при низком давлении. Высокая температура при высоком давлении приведут к значительному снижению срока службы изделия.

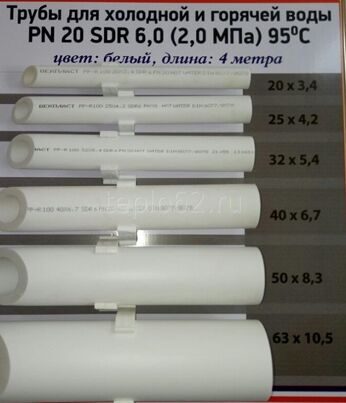

Размеры полипропиленовых труб для отопления

Пропиленовые трубы имеют разные размеры в зависимости от тех участков, где их применяют. Основной характеристикой является диаметр.  Различают внутренний диаметр и внешний. Внешний диаметр зависит от гидродинамических расчётов участка, где планируется использование данного изделия.

Рассмотрим, какие диаметры применяются для решения различных задач в строительстве:

1. Большие диаметры свыше 200 мм применяются при строительстве больших объектов – магазинов, гостиниц, торговых центров, больниц, где планируется большое количество людей;
2. Диаметры в диапазоне от 20 до 32 мм используют для строительства небольшого здания или частногодома. Их удобно прокладывать, придавая необходимую форму;
3. Для горячего водоснабжения применяется диаметр 20 мм, а для монтажа стояков – 25 мм;
4. Для монтажа водяного пола с подогревом используют изделия, диаметр которых составляет 16-18 мм. Они легко гнутся, принимая необходимую форму укладки системы;

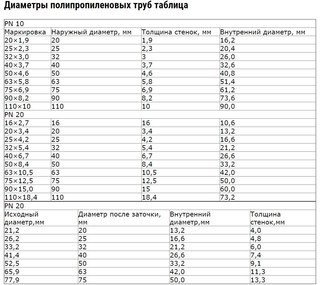

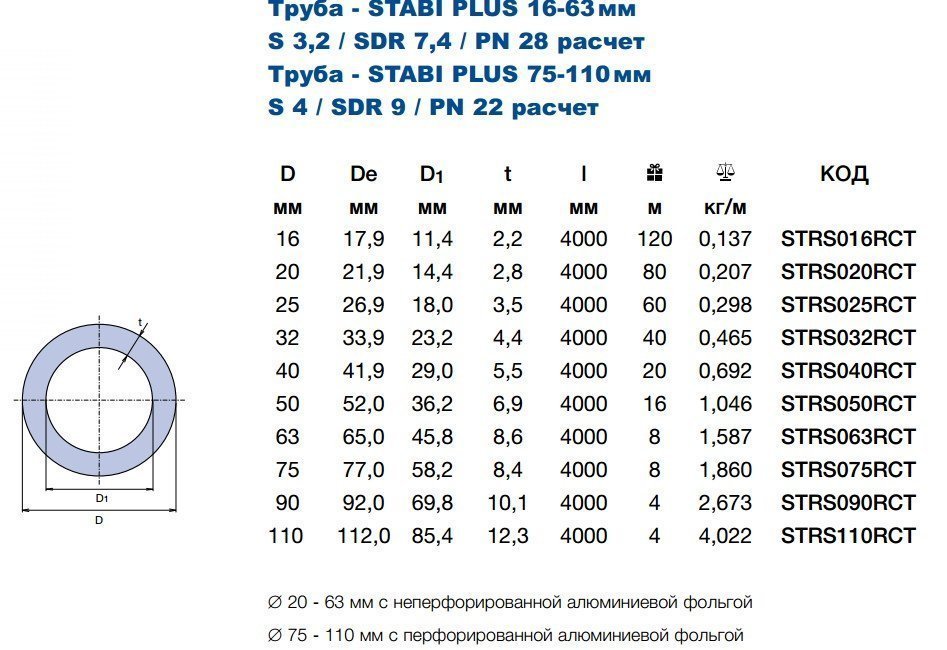

Ниже приведённая таблица покажет взаимозависимость различных параметров у таких изделий:

Размеры полипропиленовых труб для отопления частного дома

Рассчитать размеры полипропиленовой трубы для любого дома поможет специальная таблица. Учитывая перепады давлений и температур, используя массу различных сложных формул, вникать в которые не хочется да и нет никакой надобности, таблица даст возможность в зависимости от расхода воды за единицу времени определить какой нужен диаметр изделия для отопления данного конкретного дома.

Мы видим, чтов зависимости от расхода воды, теплового потока и скорости водыможем определить,какой диаметр подойдёт для отоплениядома.

Однако, как показала практика, для частногодома расчёты проводить не нужно – в этом случае просто рекомендуется использовать пропиленовые трубы диаметром 20 мм.Это избавляет нас от необходимости сверяться с таблицами размеров, погружаться в сложные технические формулы и даёт возможность без особых усилий определиться с тем, какой размер трубы для отопления лучше всего подойдёт для нашего дома.

Таблица диаметров труб полипропиленовых и цены: виды диаметров, правила выбора

При устройстве систем отопления горячего и холодного водоснабжения приходится уделять большое внимание различным элементам, среди которых не последнюю роль играют и используемые пропиленовые трубы. И среди ключевых характеристик, на которые следует обращать внимание при выборе этих конструкций, большое значение имеет диаметр изделия.

Примечательно, что диаметр определяет надежность работы системы, а также продолжительность эксплуатации. А в отношении систем горячего водоснабжения и отопления это актуально ввиду того, что это непосредственно влияет на их эффективность работы. Поэтому только при условии, что подбор полипропиленовых труб был осуществлен с учетом всех особенностей, можно рассчитывать на то, что тепловая энергия будет доставляться до потребителя с минимальными затратами, а это позволит поддерживать в помещениях наиболее комфортный тепловой режим.

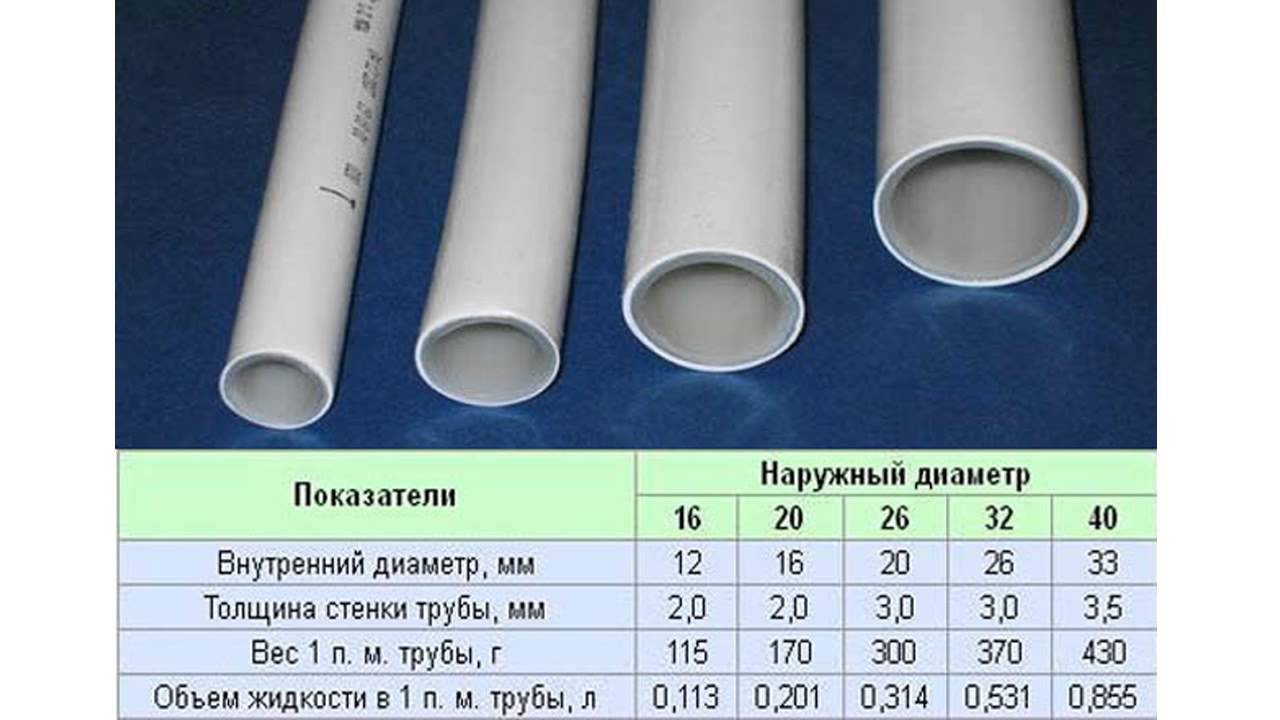

Внешние и внутренние диаметры

Первое, на чем хотелось бы остановиться — у используемых в системах коммуникации труб можно выделить два типа диаметров:

• внутренний;
• внешний.

Очень важно иметь представление о том, какой внутренний диаметр имеет полипропиленовая труба. Дело в том, что именно внутреннее сечение дает информацию о там, какую нагрузку может выдержать конкретная труба. Причем здесь можно выделить следующую достаточно простую зависимость. Если номинальный диаметр полипропиленовой трубы составляет 20 мм, то ее внутреннее сечение достигает порядка 16 мм. В ситуации, когда конструкция отличается большим диаметром, значение которого составляет 110 мм, ее внутреннее сечение будет равно 90 мм.

Имея представление об этих характеристиках, достаточно просто определить внутренний диаметр сечения для элементов промежуточных размеров.

Скажем, если у изделия номинальный диаметр имеет значение 63 мм, то величина его внутреннего сечения составит порядка 50 мм. Причем здесь важно учитывать, что приводимые значения не должны отличаться в большую сторону, чем указанные.

Если подумать, то становится ясно, с чем это связано. Скажем, при внешнем диаметре, равном 110 мм, а внутреннем — 95-100 мм, можно сделать вывод о достаточно тонких стенках конструкции, из-за чего она не будет подходить для эксплуатации по ряду параметров. Трубопровод, собранный на основе подобной полипропиленовой трубы, не сможет обеспечить необходимую прочность и длительный срок службы, так как ему не под силу будет выдержать создаваемое давление теплоносителя, а также температуру.

Вдобавок к этому по наличию тонких стенок можно прийти к заключению, что, скорее всего, сквозь такую трубу будут легко проходить ультрафиолетовые лучи. Из этого можно сделать вывод, что такое изделие будет подвержено со стороны биологических организмов по той причине, что проникающий свет обеспечит хорошие условия для их размножения.

О слишком маленьких и больших диаметрах

Также во время выбора полипропиленовых труб для систем отопления необходимо иметь в виду, что полипропиленовые конструкции обладают и оптимальными показателями диаметра. Рассматриваемый материал является не лучшим решением, чтобы на его основе создавать трубы с чересчур маленьким диаметром.

Однако у ряда производителей можно обнаружить в ассортименте такие изделия, которые в диаметре могут достигать менее 20 мм. Но если речь идет о серьезных компаниях, специализирующихся на подобных изделиях, то они не станут предлагать такие полипропиленовые трубы даже по доступным ценам.

Это связано с тем, что при изготовлении полипропиленовых трубных изделий, обладающих столь небольшим диаметром, возникают сложности, касающиеся выдерживания необходимых параметров, чтобы их можно было спокойно применять в системах отопления и водоснабжения. Поэтому вопрос даже не в цене.

Если говорить о полипропиленовых трубах больших диаметров от 120 мм, то как вариант они могут быть рассмотрены компании для выпуска, однако прибегать к ним как к элементам для устройства трубопровода систем отопления и водоснабжения приходится нечасто. Обычно компании и рядовые владельцы останавливают выбор на изделиях, диаметр которых не превышает 110 мм. А что касается изделий, имеющих более значительный диаметр, а, значит, и более высокую цену, то они находят применение в системах центрального отопления и водоснабжения, которые используются для доставки воды или тепла в кварталы или районы крупного города.

Выбираем правильный диаметр

Если исходить из позиций рядового потребителя, который обладает минимальным представлением о работе сантехнических изделий, то наибольшее внимание во время выполнения установки водопровода и отопительной системы следует уделить грамотной герметизации стыков между полипропиленовыми трубами.

Также следует подготовить фитинги, обладающие необходимыми характеристиками. А вот что касается диаметра полипропиленовых труб, то этот фактор уже становится менее значительным для такой категории граждан.

Но в действительности они заблуждаются. При выборе водопроводных труб необходимо не допускать ни малейших отклонений в плане диаметра. Этот параметр определяют на основании запланированного объема жидкости, которую планируется доставлять по трубам. В дополнение к этому ошибки с выбором труб для систем водоснабжения способны привести к тому, что теплоноситель будет циркулировать со слабым напором.

Критерии подбора

Чтобы свести к минимуму наиболее частые ошибки, которые совершают большинство владельцев, полезно будет учитывать следующие характеристики:

• Напор воды в трубопроводной системе, обеспечивающий эффективную ее работу. Здесь необходимо помнить о следующем: для создания более высокого напора необходимо использовать трубы, имеющие большую величину диаметра. Если ошибиться с диаметром труб, то напор будет ниже необходимого. Если совершить подобный просчет, то владелец будет вынужден установить насосное оборудование, чтобы с его помощью поддерживать оптимальное давление в системе. Если же сам процесс подбора диаметра был осуществлён правильно, то вполне можно будет ограничиться и основным насосом.
• Расчетная длина трубопровода. При выборе этого параметра также необходимо исходить из напора, который вам требуется обеспечить. Это связано с тем что, минуя протяженные участки водопроводной системы, происходит падение уровня давления среды. Стоит заметить, что с увеличением количества стыков и поворотов, которые приходится воде проходить на своем пути, это увеличивает скорость понижения давления. Решением здесь может быть применение труб большого диаметра. При этом нужно учитывать следующее правило: по мере увеличения расстояния труб от входной части системы диаметр элементов трубопровода должен увеличиваться. Иными словами, для труб небольшого диаметра при приближении системы к выходу можно наращивать его.

Использование формул для расчета диаметра

Для определения диаметр труб, предназначенных для систем горячего и холодного водоснабжения, используют специальные формулы. Эффективность подобной схемы расчета высока по той причине, что здесь принимается во внимание ряд важных параметров:

• средняя скорость движения жидкости в сечении трубы;
• ускорение свободного падения;
• значение гидравлического уклона;
• коэффициент шероховатости труб;
• уровень нагрузки на различные участки системы;
• различия температур потока, поступающего и выходящего из системы.

Подобные формулы имеют довольно сложное представление, однако от пользователя не требуется четко знать обо всех нюансах логарифмического исчисления. Все, что требуется сделать – установить любую из доступных программ, при помощи которых можно с высокой точностью подобрать необходимый диаметр труб для необходимой системы. Аналогичным образом может быть решен и вопрос с выбором подходящего насосного оборудования.

Выбираем фитинги для водопровода системы

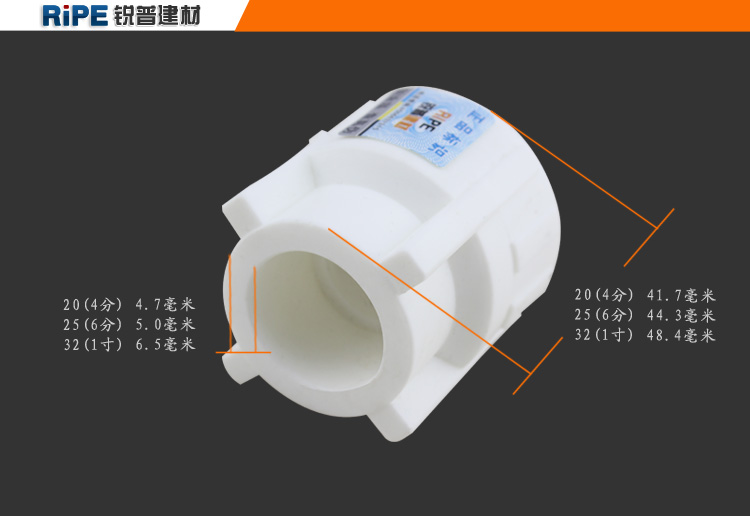

Основное назначение фитингов заключается в корректировке формы трубопровода, за счет чего появляется возможность для создания поворотов, переходов между трубами, которые отличаются диаметром. Вдобавок к этому при работе с металлической трубопроводной арматурой прибегают к специальному виду фитингов — комбинированным. Их основная задача сводится к созданию переходов между элементами системы, выполненными из полимера и металла.

Вопрос правильного выбора фитингов очень важен. Здесь необходимо обращать внимание на следующие параметры:

• материал трубы;
• диаметр трубы;
• качество изготовления.

Последний параметр очень важен по той причине, что лишь при условии отсутствия у элементов системы даже небольших дефектов можно гарантировать герметичность создаваемых соединений.

Заключение

Среди основных характеристик полипропиленовых труб, которые должны быть учтены при выборе для систем водоснабжения и отопления, достаточно важной является диаметр. Этот параметр оказывает влияние не только на особенности работ при сборке трубопровода, но и может сказаться на эффективности работы системы.

Однако ориентироваться только на эту характеристику неправильно. Существуют и другие критерии, с учетом которых должен совершаться выбор изделия из полипропилена для монтажа инженерных коммуникаций. Если все они будут приняты во внимание при выборе для установленных коммуникаций, то можно рассчитывать на то, что система отопления или водоснабжения сможет эффективно выполнять свою задачу.

Оцените статью: Поделитесь с друзьями!

рассчет внутреннего по таблице, большие размеры для водоснабжения

Давайте постараемся проанализировать:

• По каким принципам подбирается внутренний диаметр полипропиленовых труб при выборе материала для водопровода;
• Где используются полипропиленовые трубы больших диаметров;
•  И какого все-таки диаметра трубу из полипропилена стоит купить человеку, который собирается смонтировать новый домашний водопровод.

Встретить полипропиленовые трубы сейчас можно везде

Начнем, однако, с нескольких замечаний общего характера.

Сфера применения

Полипропиленовые трубы появились на рынке совсем недавно, однако уже завоевали популярность.

Причина — их несомненные достоинства на фоне конкурентов:

• Они не подвержены коррозии;
• Не боятся сырости и агрессивных сред;
• Дешевы;
• Неэлектропроводны и, значит, гарантируют, что в водопроводе или системе отопления электрохимические процессы не будут разрушать алюминиевый радиатор, а владельца не ударит током при неисправности стиральной машинки;
• Легко монтируются;
• Имеют эстетичный внешний вид.

Однако внутренние водопроводы — не единственный ареал обитания полипропилена.

Его применяют и для:

• Вентиляции. Полипропиленовые трубы большого диаметра легки и не создают значительной нагрузки даже на перегородки, сделанные на основе деревянного каркаса с обшивкой из стеновых панелей или гипсокартоном.

Еще недавно в вентиляционных системах можно было видеть только жестяные короба. Все меняется…

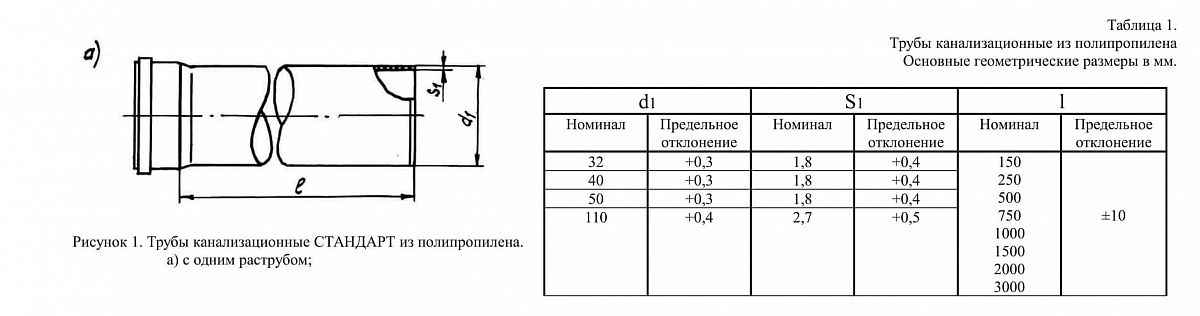

• Канализации. Стойкость материала к агрессивным средам здесь очень кстати.

Легко перенести, легко смонтировать

• Наружные водопроводы холодного водоснабжения на несколько домов. С одной стороны, полипропилен менее механически прочен, чем его основной конкурент в этой области — чугун.
  Полипропиленовые водопроводы, проложенные под дорогами, нуждаются в дополнительной защите — железобетонном коробе.
  Зато они не зарастают отложениями. Кроме того, эластичность материала сохранит трубу целой даже при перемерзании: она просто растянется, а после оттаивания вернется к старому диаметру.

Классификация

Таблица самых распространенных видов полипропиленовых труб выглядит так:

РРВ

Так маркируются трубы с повышенной ударной прочностью. Традиционно применяются при монтаже напольных систем отопления (немудрено запнуться о трубу, но если она при этом треснет — грош цена такому трубопроводу) и в системах холодного водоснабжения.

PPH

Как правило, это трубы полипропиленовые большого диаметра, предназначенные для вентиляционных систем и водопроводов с холодной водой. Температуры они боятся.

PPR

Самые распространенные и популярные трубы. Ценятся своей универсальностью. Они хорошо переносят высокие температуры и годятся для холодного, горячего водоснабжения и отопительных систем.

Как нетрудно догадаться, все вышеперечисленные трубы различаются прежде всего видом используемого пластика. Незначительные добавки могут сделать полипропилен более эластичным  или термостойким.

Армирование

Однако есть и другой способ изменить механические свойства труб — армирование.

Армирование труб выполняется:

Здесь слой алюминия прячется между слоями пластика

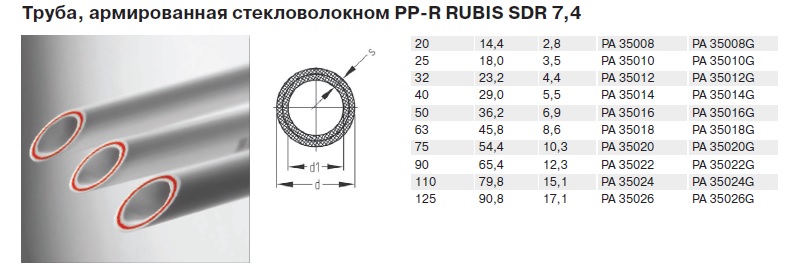

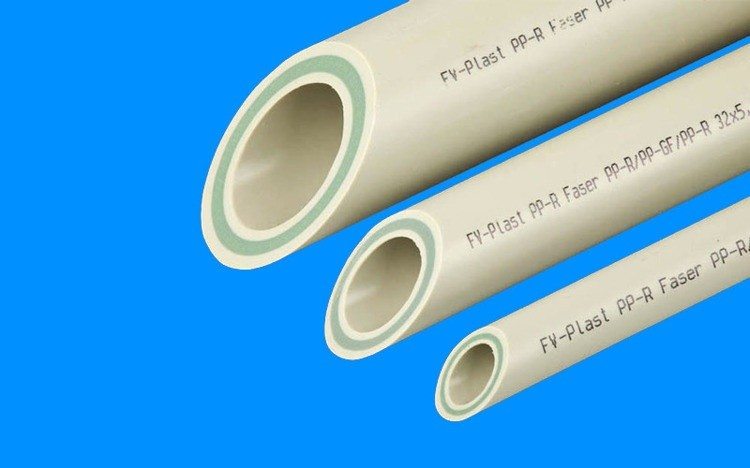

• Стекловолокном. В этом случае средний слой трехслойной трубы представляет собой смесь полипропилена с волоконцами стеклоткани.

Армирование обычно выделяется цветом

Армирование делает трубу более прочной и уменьшает коэффициент ее теплового расширения.

Совет: если вы решаете, какой вид армирования стоит предпочесть — лучше остановите свой выбор на стекловолокне.

Такие трубы ни при каких обстоятельствах не расслаиваются, теряя механическую прочность. Кроме того, при монтаже они не требуют зачистки для полипропиленовых труб.

Диаметр

Наконец, трубы классифицируются по проходимости. Внутренний диаметр полипропиленовой трубы определяет то, сколько воды она может пропустить за единицу времени. Внешний диаметр для расчета проходимости не важен, однако им, а значит, и толщиной стенок трубы определяется ее прочность и способность выдержать давление воды.

Расчет проходимости

В общем случае для грубого расчета необходимого внутреннего диаметра трубы существует несложная формула:

Формула расчета внутреннего диаметра полипропиленовой трубы

В ней Qобщ — суммарный пиковый расход воды, число Pi принимается равным 3,14, а V — скорость движения воды по трубам. Значение последнего параметра берется для толстых труб в 1,5-2 метра в секунду, для тонких 0,7-1,2. Разница связана с тем, что тем меньше диаметр трубы — тем больше у этой трубы соотношение поверхность/просвет. Попросту говоря, в тоненькой трубе большая часть проходящего через нее объема воды будет тормозиться о стенки.

Полипропиленовые трубы диаметры 10-25 миллиметров подбираются исходя из меньшего значения скорости, трубы полипропиленовые диаметры 32 миллиметра и выше — по большему значению V.

В каждой группе стоит ориентироваться на максимальное значение скорости, поскольку у полипропилена очень гладкая поверхность. Применительно к водопроводу это означает минимальные потери на трение воды о стенки.

Точный расчет проходимости и диаметра трубы важны в том случае, если проектируется прежде всего система водоснабжения многоквартирного дома. Если использовать трубу диаметром меньше необходимого — то в вечерние часы, в пик потребления воды верхние этажи просто останутся без нее.

Как видите, из полипропиленовой трубы делают и стояки водоснабжения

Разумеется, всегда есть соблазн перестраховаться и взять трубу диаметром значительно больше расчетного. Но здесь не стоит забывать про экономическую составляющую проекта: тем больше диаметр полипропиленовых труб для водоснабжения, тем больше и их стоимость. Добавьте к этому более дорогие фитинги для полипропиленовых труб — и получим в результате весьма значительные расходы, которых легко можно избежать.

Трубы полипропиленовые большого диаметра не используются там, где можно обойтись меньшими, в силу еще одной причины, опять-таки связанной с экономией. Вспомните, как вы умываетесь утром. Зачастую приходится долго сливать воду из крана, прежде чем она станет горячей, верно? И это количество тем больше, чем больше диаметр трубы. В отсутствие водоразбора все тепло горячей воды, заполняющей трубу, бесполезно рассеивается в атмосфере.

Совет: сделав систему горячего водоснабжения циркуляционной, вы избежите необходимости долго сливать воду прежде, чем она нагреется.

В частном доме для этого достаточно простенького циркуляционного насоса и второй трубы для возврата воды к котлу.

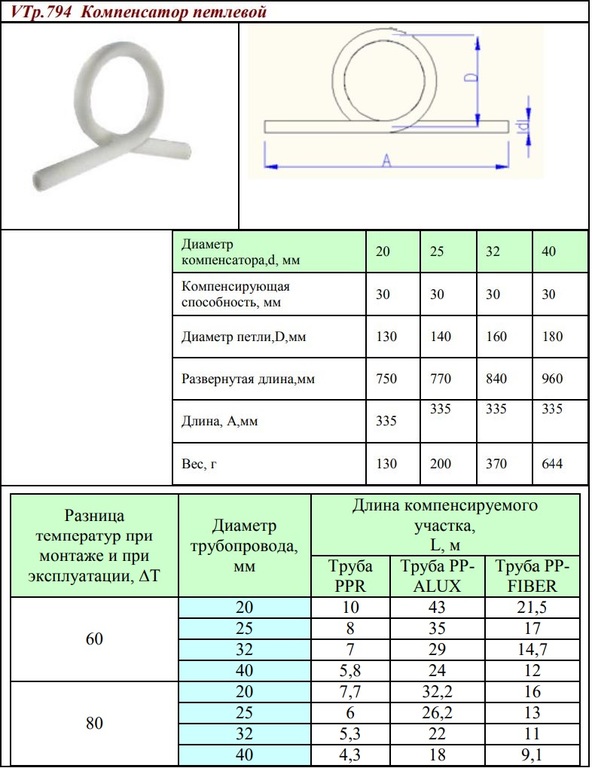

Если при монтаже стояка водоснабжения используются полипропиленовые трубы — внутренний диаметр их, как правило, берется около 25 миллиметров для пятиэтажных домов и 32-х — для девяти — шестнадцатиэтажек. Впрочем, при выборе диаметра используется обычно точный подсчет количества сантехнических приборов.

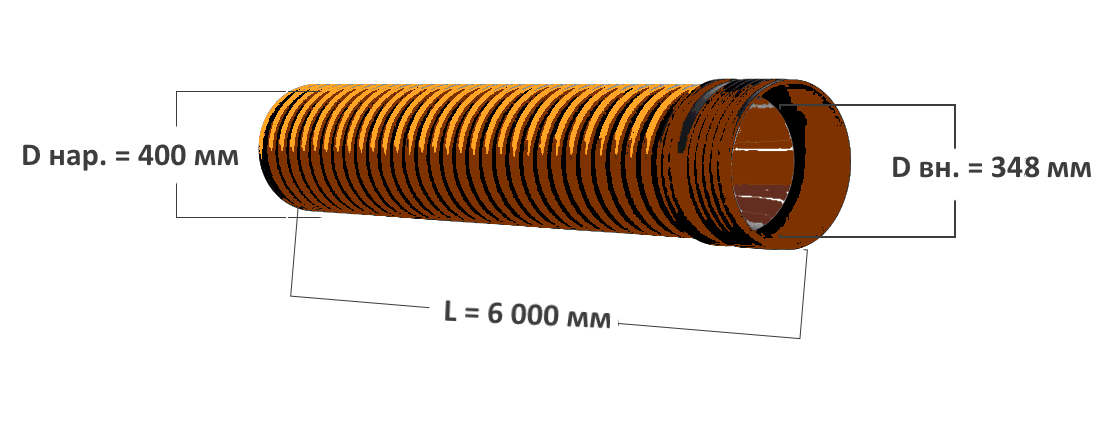

Трубы полипропиленовые больших диаметров обычно используются для подвода холодной воды к одному или нескольким домам. На теплотрассы полипропилен не ставят никогда: слишком высока температура воды на подающем трубопроводе. Да и при испытаниях трасс на плотность подвергать сравнительно мягкий полипропилен огромному давлению — значит искать приключений на свою пятую точку.

С холодной водой таких опасностей нет: температура постоянно низкая, давление сравнительно невелико, поэтому последнее время коммунальники постепенно отказываются от магистралей из чугуна и стали в пользу нового материала. Трубы полипропиленовые диаметром 500  миллиметров и даже больше уже часто можно встретить в трубопроводах, снабжающих водой целые микрорайоны.

Полипропиленовые трубы бываю и такими

Частный дом или квартира

Однако если вы проектируете водопровод для небольшого частного дома или своей квартиры — сложный расчет вам  ни к чему. Количество точек водоразбора невелико, а разница в цене между трубами разных диаметров при небольшом объеме закупки не подорвет даже скромный бюджет.

Посмотрите в корпус смесителя. Видите, через какие тонкие отверстия вода попадает в раковину? Трубы полипропиленовые внутренний диаметр должны иметь всего-то достаточный, чтобы узким местом водопровода были те самые дырочки в смесителе. Вспомните: проходимость трубы равна проходимости самого узкого ее места.

Именно поэтому владельцы домов и квартир, не тратя времени на сложные расчеты, просто покупают и ставят себе полипропиленовые трубы диаметр 20 мм. При любом разумном количестве умывальников, раковин, ванн и биде этого хватит за глаза.

Владельцы квартир редко ломают голову над выбором нужного диаметра трубы

Заключение

Как видите, диаметры труб полипропиленовых подбираются без особой сложности. В большинстве случаев достаточно просто взять самую дешевую трубу — и вперед, творить и созидать

Удачи в ремонте!

Внутренний диаметр полипропиленовых труб

Изделия из полипропилена уже давно завоевали лидирующие позиции в сегменте материалов для создания трубопроводов под разные потребности. Их задействуют при монтаже систем отопления, канализации, водоснабжения, мелиорации и т.п. При выборе изделий такого типа необходимо учитывать определенные факторы. Огромную роль при создании проекта того или иного трубопровода играет внутренний диаметр полипропиленовых труб. По сути, диаметр является важнейшей характеристикой трубы, он учитывается как при составлении схемы, так и при монтаже.

Внутренний диаметр полипропиленовых труб

Особенности

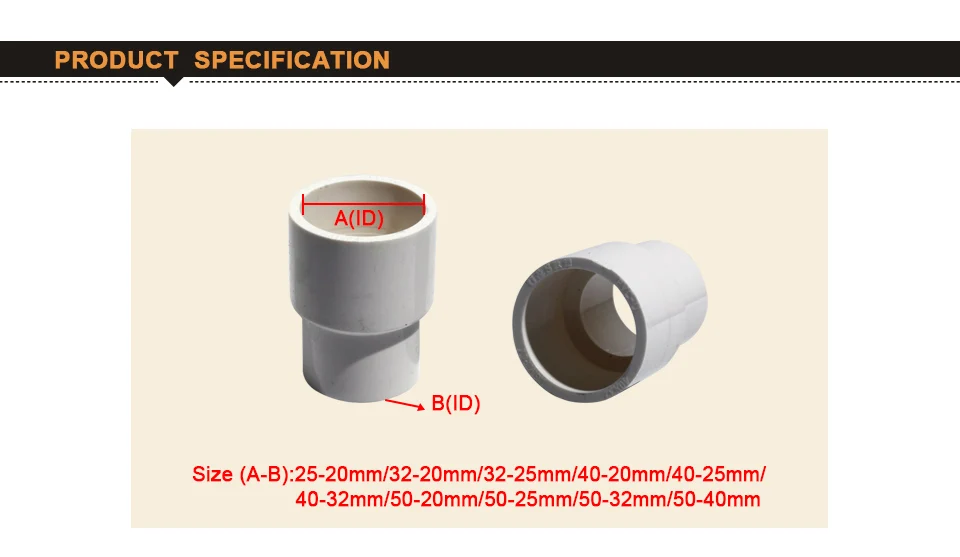

От данного параметра зависит выбор фитингов (соединительных элементов), пропускная способность жидкости, давление и т.п. В зависимости от диаметра наружного, все трубы из полипропилена можно поделить на 3 типа – большие, средние и малые. Малый диаметр характеризуется размерами 5-102 миллиметра, средний – 102-406, большой – все, что идет за пределами 406 миллиметров. Профессионал должен быстро определять, к какой категории относится то или иное изделие и какие фитинги необходимо подобрать к таким трубам.

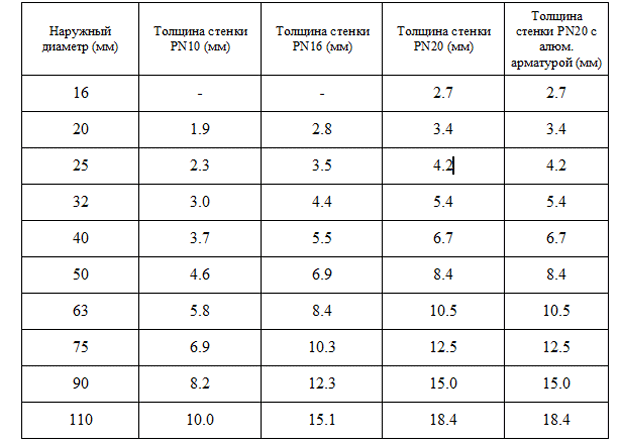

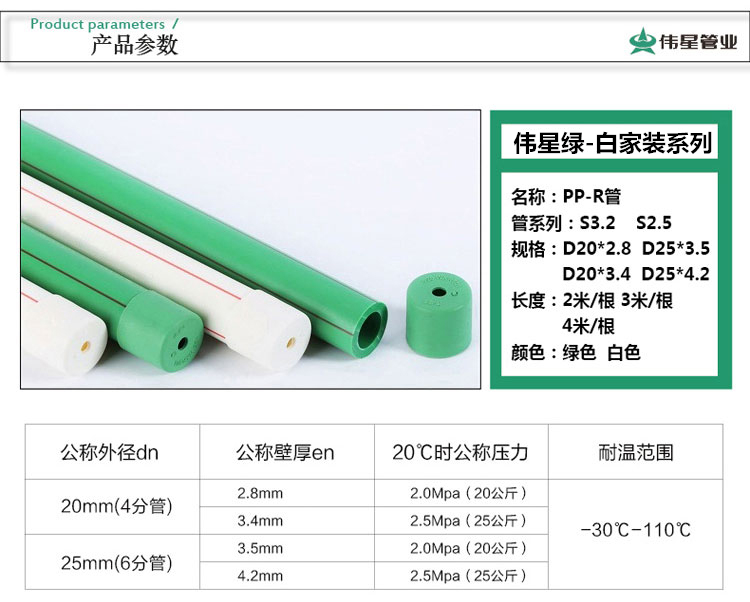

Внутренний диаметр полипропиленовых труб зависит от толщины стенки. Часто бывает так, что при одинаковом наружном диаметре (20, 25, 40 мм) внутренний различается. Потому советуем внимательно подбирать материалы, не забыв получить консультацию профессионалов.

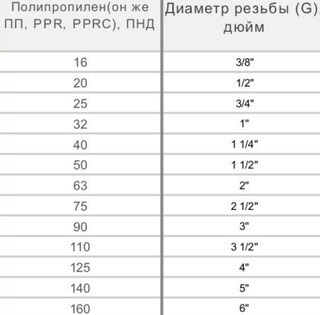

Как видим, чаще всего номинальный размер высчитывают в миллиметрах, но иногда встречается округление в дюймах. Чтобы без труда разобраться со всеми цифрами, которые предлагает производитель, необходимо научиться вычислять внутренний диаметр, читать маркировку и четко знать, какая продукция используется для конкретного трубопровода. Запомните, что умение читать маркировку является обязательным требованием для создания комфортной системы в будущем, которая будет радовать вас бесперебойной и качественной работой долгие годы. В общем случае создание систем (отопительных, водопроводных и канализационных) оперирует множеством формул, которые выводят нужный диаметр из перепада температур, давления, протяженности, степени износа, коэффициента шероховатости и прочих параметров.

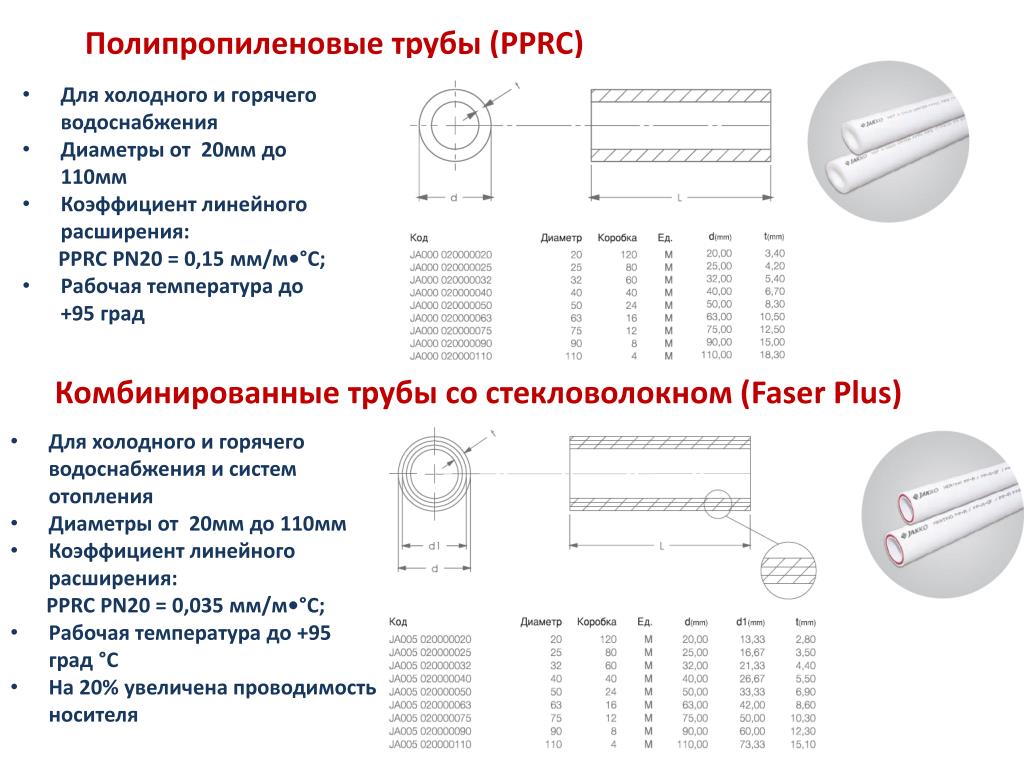

Полипропиленовые трубы PPRC PN20 для горячей воды

Полипропиленовые трубы PPRC PN 20 — это разновидность труб, для производства которых используется прочный современный материал — высокотемпературный полипропилен PPRC. Они характеризуются превосходными эксплуатационными свойствами, которые доказаны многолетним  опытом применения, как в Российской Федерации, так и за ее пределами. Полипропиленовые трубы PPRC PN 20 для горячей воды соответствуют мировым требованиям качества, отечественным СанПинам и ГОСТам.

Технические характеристики полипропиленовых труб PPRC PN 20

Сегодня ведущими производителями полипропиленовых труб PPRC PN 20 для водоснабжения являются Турция и Россия. Как уже говорилось, основным материалом при изготовлении является полипропилен. Температура рабочей среды может доходить до +80 градусов по Цельсию. Давление рабочей среды может составлять до 20 атмосфер, или до 2 МПа. Диаметр — 20 мм. Купить изделие можно как в упакованном виде, так и отрезками. Монтаж осуществляется раструбным способом, пайкой с применением сварочного аппарата.

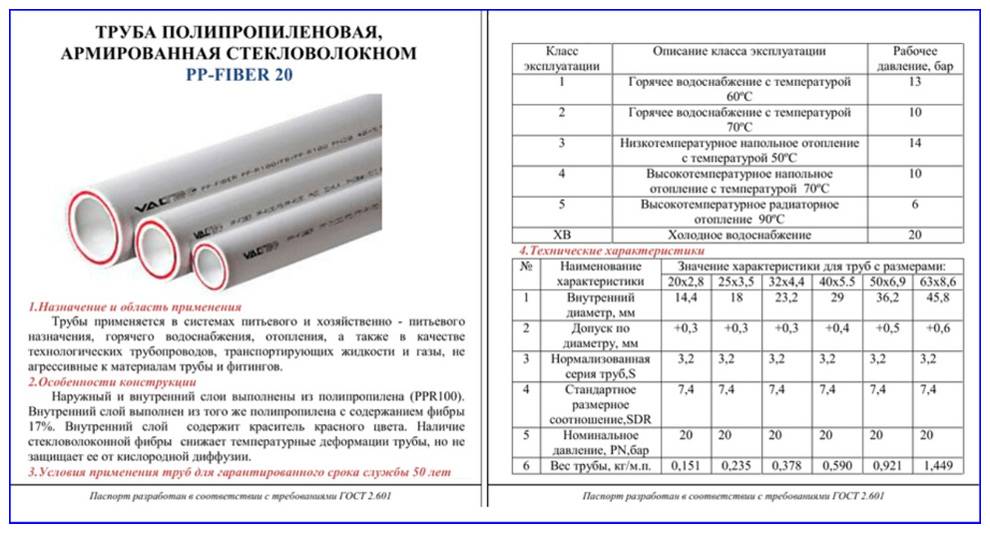

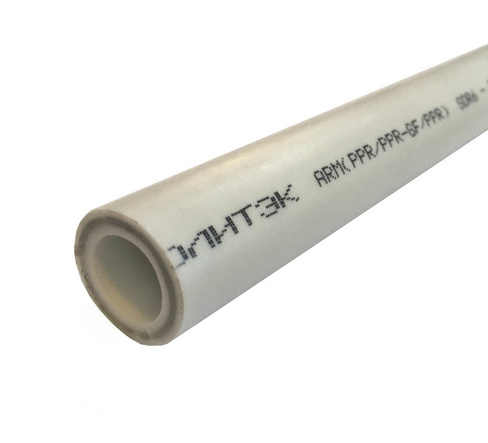

Возможно армирование стекловолокном, что увеличивает температуру рабочей среды до +95 градусов по Цельсию.

Применение полипропиленовых труб PPRC PN 20

Полипропиленовые трубы PPRC PN 20 для горячей воды обладают широкой сферой применения. Они используются не только для обеспечения водоснабжения, но также и в системах отопления, системах очистки и подготовки воды. Также их выбирают при прокладке трубопроводов технического назначения, пневмопроводов для транспортировки составов и веществ, которые не оказывают агрессивного воздействия на материал изделий.

Полипропиленовые трубы PPRC PN 20 устанавливаются на промышленных объектах, в жилых многоэтажных и частных домах, административных объектах, общественных заведениях и так далее. Можно сказать, что они являются универсальными.

Описываемые изделия на протяжении многих лет используются в инженерных системах, отвечают требованиям нормативно-правовых актов.

диаметры и таблица с технической информацией

Полипропиленовые трубы VALTEC

Современный рынок трубного проката радует многообразием не только длин, диаметров, типоразмеров, но еще и материалов изготовления. Пример тому — трубы из полипропилена (PP). Практичность и качества этого материала определили немалый спрос на изделия из него. Для решения многочисленных строительных задач требуются типы полипропиленовых труб разного диаметра, а таблица с характеристиками изделий позволяет быстро найти подходящий вариант.

Характеристики

Полипропиленовые трубы отличает:

• Высокая жесткость по сравнению с металлопластиковыми аналогами.
• Простота сборки трубопровода диффузной сваркой и фитингами.
• Продолжительный срок службы.
• Устойчивость к высоким температурам и агрессивным средам.
• Разнообразие диаметров, длин и размеров. Стандартные диаметры трубного проката составляют 20, 32, 40, 50, 63, 90, 110 и 160 мм. Для химической и металлургической промышленности производятся трубы диаметром более 630 мм.

Применение труб PP

Свойства материала и характеристики трубного проката обеспечили широкий спектр его использования:

• Горячее и холодное водоснабжение. Здесь применяются трубы диаметром 20 и 32 мм.

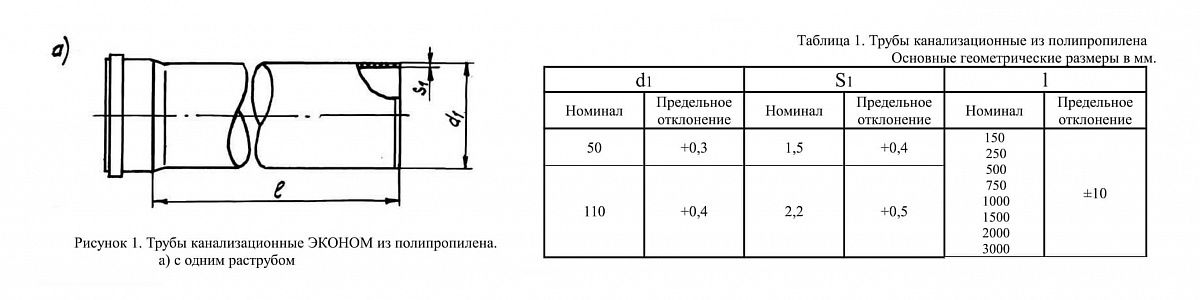

• Канализационные сети — трубы диаметром 50 и 110 мм.
• Отопительные системы. Как правило, в этой области востребованы армированные стекловолокном трубы.
• В инженерных коммуникациях жилых домов применение полипропиленового трубного проката регламентируется СНиП. Подобное требование объясняется устойчивостью к коррозии, а также несклонностью к заиливанию и обрастанию.

Классификация труб

Полипропиленовые трубы отличаются не только по своему диаметру и длине. По техпараметрам и устойчивости к давлению рабочей среды выделяют несколько категорий изделий:

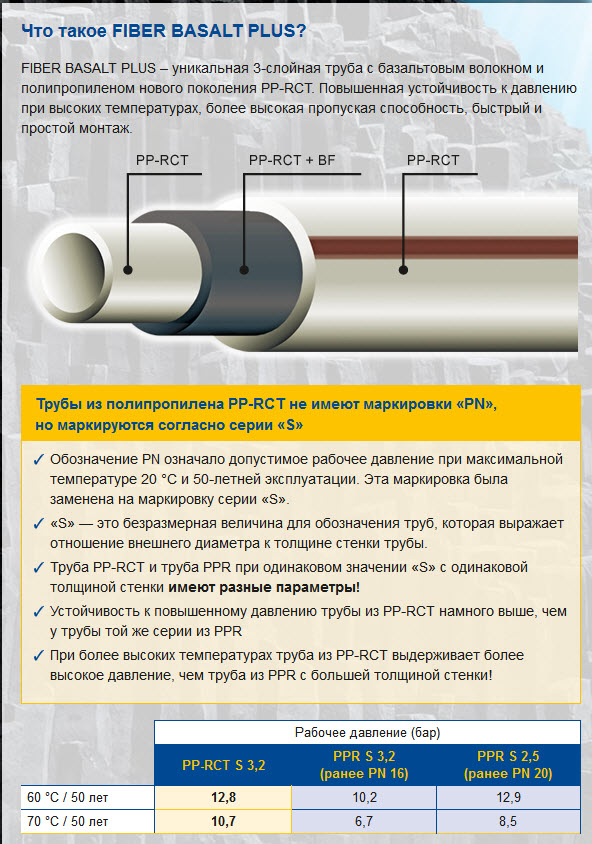

• PN 10. Это тонкостенные трубы, которые используются для систем с номинальным давлением 1 МПа. Могут применяться для подачи холодной воды в дом, а также в отопительных системах «теплый пол».
• PN 16. Редко используемые трубы. Подходят для систем с температурой теплоносителя не более 60 градусов и рабочим давлением 1,6 МПа.
• PN 20. Универсальные изделия. Подходят для систем с температурой теплоносителя до 80 градусов и номинальным давлением 2 МПа.
• PN 25. Трубы для систем с температурой теплоносителя до 95 градусов и номинальным давлением 2,5 МПа. Их отличительная особенность — армирование алюминиевой фольгой. Это позволяет использовать их в трубопроводах узкоспециального назначения.

Все виды изделий производятся в разных типоразмерах, поэтому отличаются диаметром, площадью сечения и длиной. Эти данные можно найти в специальных таблицах.

По свойствам материала выделяют следующие виды:

• РРВ. Изделия с высокими показателями ударопрочности. Подходят для сетей водоснабжения. Еще один спектр их применения — отопительные сети типа «теплый пол».
• РРН. Основная область использования — водоснабжение. Помимо этого, трубы могут применяться для монтажа вентиляционных коммуникаций.
• Универсальные изделия. Они практически не имеют ограничений на использование и хорошо выдерживают даже экстремально высокие температуры. Единственный их недостаток — изделия плохо гнутся.

Почему трубы PP популярны?

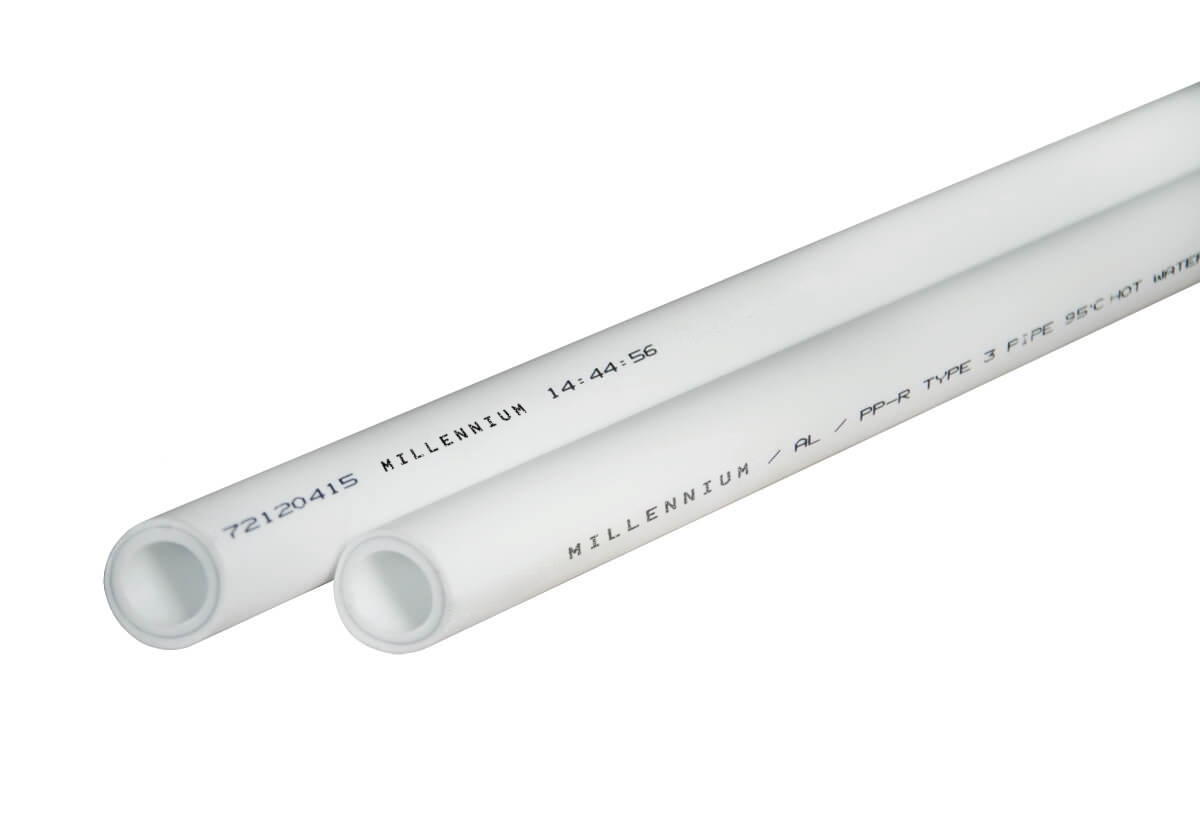

Немецкие полипропиленовые трубы

Популярность труб PP определяется достоинствами этих изделий:

• Продолжительность службы. Здесь стоит оговориться, что заявленный производителем срок эксплуатации в 50 лет касается только систем с нормальными параметрами давления и температуры.

Важно! При повышении этих показателей срок службы трубопровода может существенно сократиться. Для определения продолжительности службы при проектировании инженерных коммуникаций применяются специальные расчеты.

• Устойчивость к коррозии, зарастанию и заиливанию. Полипропилен — полимерный материал, поэтому внутренние стенки труб идеально гладкие, и на них не задерживаются загрязняющие частицы. В результате трубопровод почти не засоряется. Как любой пластик, полипропилен не боится воздействия воды и воздуха, а также не подвергается коррозии.
• Химическая устойчивость. Трубы из PP пригодны не только для инженерных коммуникаций, но и для использования в узкоспециальных условиях при воздействии агрессивной среды. Они широко применяются для строительства трубопроводов на химических и металлургических производствах.
• Практически бесшумная работа инженерных коммуникаций. А монолитное и герметичное соединение отдельных отрезков между собой позволяет использовать трубы в системе «теплый пол», где они прокладываются в стяжке.
• Простота монтажа. Соединение отдельных участков осуществляется сваркой и фитингами. Сварочный аппарат, применяемый для монтажа труб ПП, отличается простотой в использовании. В народе он получил меткое название «паяльник для труб». Соединение двух участков с помощью пайки позволяет создать герметичный ровный стык буквально за несколько секунд.
• Устойчивость к размораживанию системы. Полипропилен в отличие от других материалов способен расширяться. При замерзании в системе воды труба расширится и не потеряет своей целостности. После оттаивания льда она полностью возвращает первоначальную форму.
• Экологическая безопасность. Полипропилен пригоден для использования в системах, подающих питьевую воду.

Применяем с осторожностью

Замена труб сантехнических на армированный полипропилен

Несмотря на все достоинства применение труб имеет некоторые нюансы и ограничения:

• Для систем с высокой степенью нагрузки и высокими температурами теплоносителя лучше подходят армированные стекловолокном трубы.
• Нельзя использовать ПП в пожароопасных зданиях.
• Кратковременный подъем температуры до 110 градусов вреда системе не нанесет, но постоянное существенное тепловое воздействие может сказаться на целостности системы.

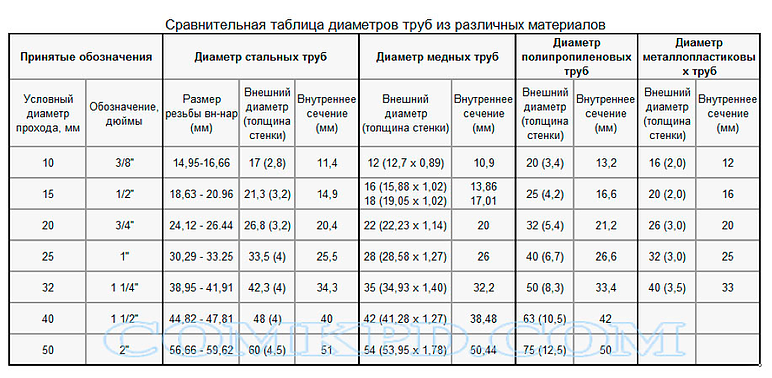

Диаметр и проходимость

Для обеспечения нормальной работоспособности системы необходимо правильно рассчитать проходимость и диаметр трубопровода. Важным показателем пропускной способности является внутренний диаметр. Внешний диаметр значения в данном случае не имеет и будет определять только толщину стенок изделия.

Расчет проходимости выполняется по формуле:

Здесь за Q принята расчетная нагрузка на участок трубопровода. V — это скорость теплоносителя в системе. Δt — разница температур на подающей трубе и обратке.

Можно воспользоваться еще одной формулой:

Здесь за основу расчетов берется суммарный пиковый расход воды Q_общ и скорость теплоносителя V. Последний параметр принято считать 1,5–2 м/сек для толстостенных труб и 0,7–1,2 м/сек для тонкостенных. Так как полипропилен имеет гладкую внутреннюю поверхность, специалисты советуют брать максимальные показатели скорости движения потока. Такой подход позволяет рассчитать систему с минимальными потерями на трение.

Заключение

Полипропиленовые трубы — современный трубный прокат, имеющий широкую область использования. Уникальные качества этого материала позволяют применять изделия из него практически без ограничений. Важное условие — правильный расчет всех параметров системы, а именно, диаметра труб, возможных изгибов и пр.

Schedule 40/80 Размеры и размеры труб из ПВХ

Технические характеристики труб из ПВХ, Schedule 40 и Schedule 80

ЗАЯВКА

Коррозионно-стойкая напорная труба, IPS размером от 1/4 до 24 дюймов, для использования при температурах до 140 ° F включительно. Номинальное давление (от 120 фунтов на квадратный дюйм до 1230 фунтов на квадратный дюйм) зависит от модели, размера трубы и температуры.
Обычно устойчив к большинству кислот, оснований, солей, алифатических растворов, окислителей и галогенов. Данные по химической стойкости доступны
и на него следует ссылаться для правильного выбора материала. Труба демонстрирует отличные физические свойства и характеристики горючести. Типичные применения: химическая обработка, гальваника, высокая чистота.
Применения, системы питьевой воды, водоочистка и очистка сточных вод, дренаж, орошение, сельское хозяйство и другие применения, связанные с переносом агрессивных жидкостей.

ОБЛАСТЬ ПРИМЕНЕНИЯ

В данной спецификации изложены минимальные производственные требования для напорных труб с размерами железных труб (IPS) из поливинилхлорида (ПВХ) Графика 40 и Графика 80.Эта труба предназначена для использования там, где перекачиваемая жидкость
не превышайте 140 ° F. Эта труба соответствует или превосходит отраслевые стандарты и требования, установленные Американским обществом испытаний и материалов (ASTM) и Национальной службой санитарии.
Фонд (NSF International).

МАТЕРИАЛЫ ПВХ

Материал, используемый при производстве трубы, должен представлять собой жесткий поливинилхлорид (ПВХ), тип 1, класс 1, с классификацией ячеек 12454, как определено в ASTM D1784, обозначение торгового наименования.
H707 ПВХ.Этот состав должен иметь белый или серый цвет, как указано, и должен быть одобрен NSF International для использования с питьевой водой (NSF Std 61).

РАЗМЕРЫ

Трубы PVC Schedule 40 и Schedule 80 всех размеров должны изготавливаться в строгом соответствии с требованиями ASTM D1785 в отношении физических размеров и допусков. Каждый производственный цикл трубы, изготовленной в соответствии с настоящим стандартом,
также должны соответствовать или превосходить требования к испытаниям в отношении материалов, качества изготовления, давления разрыва, сплющивания и качества экструзии, определенных в ASTM D1785.Все трубы с раструбным концом должны иметь конические муфты для создания посадки с натягом, которые соответствуют или превышают
требования к размерам и минимальная длина патрубков для патрубков под давлением, как определено в ASTM D2672. Все трубы PVC Schedule 80 должны также соответствовать требованиям стандартов NSF Standard 14 и CSA Standard B137. 3 для жестких труб из ПВХ для работы под давлением.
и должен иметь знак этих листинговых агентств. Эта труба должна иметь рейтинг распространения пламени от 0 до 25 при испытании на характеристики горения поверхности в соответствии с CAN / ULC-S102-2-M88 или аналогичным.

Таблица 40 Размеры трубы из ПВХ
1/4 «	. 540	. 344	.088	.086	780
3/8 «	.675	. 473	.091	.115	620
1/2 «	. 840	.602	.109	.170	590
3/4 «	1. 050	.804	.113	. 226	480
1 «	1,315	1.029	.133	.333	450
* 1-1 / 4 «	1,660	1,360	.140	.450	370
* 1-1 / 2 «	1.900	1,590	.145	. 537	330
* 2 «	2,375	2,047	. 154	.720	280
2-1 / 2 «	2,875	2,445	.203	1,136	300
* 3 «	3,500	3,042	,216	1. 488	260
3-1 / 2 «	4.000	3,521	. 226	1,789	240
* 4 «	4.500	3,998	. 237	2,118	220
5 «	5,563	5,016	0,258	2,874	190
* 6 дюймов	6,625	6.031	.280	3,733	180
* 8 «	8,625	7,942	.322	5,619	160
* 10 «	10,750	9,976	. 365	7,966	140
* 12 дюймов	12.750	11,889	.406	10,534	130
* 14 дюймов	14,000	13,073	.437	12,462	130
* 16 дюймов	16,000	14,940	.500	16,286	130
* 18 «	18,000	16.809	. 562	20,587	130
* 20 дюймов	20.000	18,743	.593	24,183	120
* 24 «	24. 000	22,544	.687	33,652	120

График 80 Размеры трубы ПВХ
1/4 «	. 540	. 282	.119	.105	1130
3/8 «	.675	.403	.126	.146	920
1/2 «	. 840	. 526	. 147	. 213	850
3/4 «	1.050	.722	. 154	. 289	690
1 «	1,315	. 936	. 179	.424	630
1-1 / 4 «	1,660	1,255	.191	. 586	520
1-1 / 2 «	1.900	1.476	.200	.711	470
2 «	2,375	1,913	,218	. 984	400
2-1 / 2 «	2.875	2,290	0,276	1,500	420
3 «	3,500	2,864	. 300	2,010	370
3-1 / 2 «	4. 000	3,326	.318	2.452	350
4 «	4.500	3,786	.337	2,938	320
5 «	5,563	4,768	.375	4,078	290
6 «	6.625	5,709	.432	5,610	280
8 «	8,625	7,565	. 500	8,522	250
10 «	10,750	9,493	.593	12,635	230
12 «	12,750	11,294	. 687	17,384	230
14 дюймов	14,000	12.410	0,750	20,852	220
16 «	16.000	14,213	. 843	26,810	220
18 «	18,000	16.014	.937	33,544	220
20 дюймов	20.000	17,814	1.031	41,047	220
24 «	24,000	21,418	1,218	58,233	210

* Размеры отмечены как соответствующие ASTM D1785 (напорная труба) и ASTM D2665 (сливная, сточная и вентиляционная труба — DWV).

Номинальное давление дано для воды без ударов при 73 ° F.Должны применяться следующие температурные коэффициенты снижения номинальных значений.
до номинального рабочего давления (WP), указанного при работе при повышенных температурах.

Умножьте номинальное рабочее давление выбранной трубы при 73 ° F на соответствующий коэффициент снижения, чтобы определить максимальное номинальное рабочее давление трубы при выбранной повышенной температуре.

ПРИМЕР: ГРАФИК ПВХ для 10 «80 @ 120 ° F =?
230 psi x 0,40 = 92 psi макс. @ 120 ° F

МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА РАБОТЫ ДЛЯ ПВХ СОСТАВЛЯЕТ 140 ° F.

Соединения, зацементированные растворителем, следует использовать при работе при максимальных температурах или около них.

Нарезание резьбы на трубах из ПВХ Schedule 40 не рекомендуется из-за недостаточной толщины стенок. Только резьба Schedule 80 или более тяжелые стены. Для нарезания резьбы необходимо на 50% снизить номинальное давление, указанное для трубы с гладким концом при 73 ° F.

Для правильного выбора материала и возможного снижения характеристик при работе с жидкостями, отличными от воды, следует обращаться к данным по химической стойкости

.

СТАНДАРТ ASTM D1784 МАТЕРИАЛЫ: Классификация ячеек 12454 = ПВХ, тип 1, сорт 1 = ПВХ 1120

Указанные размеры труб производятся в строгом соответствии с ASTM D1785

.

Общие технические условия для стандартных дренажных фитингов из ПВХ стандарта Schedule 40 и Schedule 80

Область применения

Данная спецификация применима к сборным фитингам, поставляемым Harrison Machine & Plastic Corporation, поскольку они относятся к (ПВХ) поливинил
Конфигурации фитингов по расписанию 40 и 80 по хлоридам.

Конструкционные материалы

(ПВХ) Поливинилхлорид

Фитинги должны быть изготовлены из ПВХ, который соответствует или превышает требования ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1.

Напорная труба, используемая при изготовлении, должна соответствовать ASTM D-1785 (Приложение 40 и Приложение 80) или ASTM D-2241 (SDR-26 и SDR-41) и внесена в список Национального
Фонд санитарии (NSF) для питьевой воды.

Листовой материал (если он используется) должен соответствовать ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1, нормальный удар и производиться без
использование пластификаторов или наполнителей.

Растворитель для цемента и сварочного стержня (ПВХ)

Все используемые цементы на основе растворителей в соответствии с ASTM D-2564, внесенные в список NSF для применения в питьевых целях

Сварочный пруток, используемый при производстве вышеуказанных фитингов, должен соответствовать ASTM D-1784, класс ячеек 12454B для ПВХ

Порядок сборки и строительства

Фитинги должны быть сварены стыковой сваркой (машинная сварка), если это возможно, или сварены вручную (угловая сварка) квалифицированным и опытным мастером, обученным в данной области техники.
сварки и изготовления термопластов.

Фитинги PVC Schedule 40 будут белого или серого цвета (этот цветовой код применяется как для напорных, так и для дренажных моделей)

Фитинги диаметром 18 дюймов, 20 дюймов и 24 дюйма, по желанию заказчика, также могут быть изготовлены из трубы SDR-26 или SDR-41 в зависимости от требуемого номинального давления (т. Е. 160 фунтов на квадратный дюйм или 100 фунтов на квадратный дюйм).

Габаритные характеристики

Вся указанная в каталоге фурнитура должна быть сконструирована в соответствии с опубликованными чертежами Harrison Machine and Plastic Corporation.Не каталогизированная фурнитура будет поставляться в соответствии с или в соответствии с
согласованы по техническим условиям заказчика.

Все гнезда с внутренней резьбой должны иметь посадку с натягом на трубу соответствующего размера. См. Таблицу 2

Допуски на длину разрезаемого компонента ± 0,500 дюйма

Угол (изменение отклонения направления ± 2 °

Качество продукции

Все сварные швы фитингов (ручные и машинные) должны пройти 100% искровые испытания.

Арматура, армированная стекловолокном, не должна иметь видимых дефектов, таких как инородные включения, пузырьки воздуха или расслоение.

Выборочная проверка, проводимая ежедневно начальником цеха

ТАБЛИЦА 1
Относится к трубному материалу, используемому в производстве (фитинги не рассчитаны на давление)
Максимальное рабочее давление (фунт / кв. Дюйм) при 73 ° F
100	100	100	100	100	100	100	100	100	100
160	160	160	160	160	160	160	160	160	160
220	180	160	140	130	130	130	130	130	130
320	280	250	230	230	220	220	220	220	220

ТАБЛИЦА 2
Размеры конической рамы / гнезда для фитингов из ПВХ и ХПВХ Графика 40 и Графика 80
	Входная розетка		Гнездо снизу		Глубина гнезда
Номинал Размер трубы	И. Д. Минимум	I.D. Максимум	I.D. Минимум	I.D. Максимум	График 40	График 80
4 «	4,509 «	4.527 «	4,482 «	4.500 «	1.875 «	1,875 «
6 «	6,636 «	6,658 «	6.603 «	6,625 «	3.000 «	3.000 «
8 «	8,640 «	8,670 «	8,595 «	8,625 «	4.000 «	4.000 «
10 «	10,761 «	10,791 «	10,722 «	10,752 дюйма	5. 000 «	5.000 «
12 «	12,763 «	12,793 «	12,721 «	12,751 «	6.000 «	6.000 «
14 дюймов	14.030 «	14.045 «	13,985 «	14,000 «	7.000 «	7.000 «
16 «	16.037 «	16.052 «	15,985 «	16,000 «	8.000 «	8.000 «
18 «	18.041 «	18,056 «	17,985 дюйма	18,000 «	9.000 «	9.000 «
20 дюймов	20.045 «	20.060 «	19,985 «	20. 000 «	10.000 «	10.000 «
24 «	24,060 «	24,075 «	24,000 «	24,015 «	12.000 «	12.000 «

Общие технические условия для фитингов давления, изготовленных из ПВХ стандартных приложений 40 и 80

Область применения

Эта спецификация применима к сборным фитингам, поставляемым Harrison Machine & Plastic Corporation,
поскольку они относятся к конфигурациям фитингов (ПВХ) поливинилхлорида Графика 40 и Графика 80.

Материалы конструкции

(ПВХ) Поливинилхлорид

Фитинги должны быть изготовлены из ПВХ, который соответствует требованиям ASTM D-1784, классификация ячеек, или превышает их.
12454B, тип 1, сорт 1.

Напорная труба, используемая при изготовлении, должна соответствовать ASTM D-1785 (Приложение 40/80) или ASTM D-2241 (SDR-26/41) и внесена в список
Национальным фондом санитарии (NSF) для питьевой воды.

Листовой материал (если используется) должен соответствовать ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1, нормальный удар,
изготовлены без использования пластификаторов и наполнителей.

Растворитель для цемента и сварочного стержня (ПВХ)

Все используемые цементы на основе растворителей соответствуют стандарту ASTM D-2564, внесенному в список NSF для применения в питьевых целях.

Сварочный пруток, используемый при изготовлении вышеуказанных фитингов, должен соответствовать ASTM D-1784, класс ячеек 12454B для ПВХ и иметь
материал, совместимый с соответствующей трубой / листом.

Порядок сборки / строительства

Фитинги должны быть сварены стыковой сваркой (машинной сваркой), если это возможно, или ручной сваркой (угловой сваркой) квалифицированным и опытным мастером, обученным
искусство сварки и изготовления термопластов.

Все фитинги, работающие под давлением, за исключением фасонных колен, муфт, муфт редукторов и втулок редукторов, будут на 100% армированы стекловолокном с несколькими
слои или мат и смола для увеличения номинального базового давления фитинга для достижения или превышения требуемого номинального рабочего давления
соответствующего диаметра и стены График трубы. См. Таблицу 1.

Фитинги

PVC Schedule 40 будут белого цвета, а фитинги PVC Schedule 80 — темно-серого цвета.
Этот цветовой код применим как к напорным, так и к дренажным схемам.

Фитинги диаметром 18 дюймов, 20 дюймов и 24 дюйма по желанию заказчика также могут быть изготовлены из трубы SDR-26 или SDR-41 в зависимости от требуемого номинального давления.
(т.е. 160 фунтов на квадратный дюйм или 100 фунтов на квадратный дюйм).

Габаритные характеристики

Вся указанная в каталоге фурнитура должна быть меблирована в соответствии с опубликованными чертежами Harrison Machine and Plastic Corporation.Не каталогизированная фурнитура
будут поставляться в соответствии со спецификациями заказчика или по согласованию с ними.

Все гнезда с внутренней резьбой должны иметь посадку с натягом на трубу соответствующего размера. См. Таблицу 2

Допуски на длину разрезаемого компонента ± 0,500 дюйма.

Допуски на угол (изменение направления) ± 2 °.

Качество продукции

Все сварные швы фитингов (ручные и машинные) должны пройти 100% искровые испытания.

Арматура, армированная стекловолокном, не должна иметь видимых дефектов, таких как инородные включения, пузырьки воздуха или расслоение.

Выборочная проверка, проводимая ежедневно начальником цеха

ТАБЛИЦА 2
Размеры конической рамы / гнезда для фитингов из ПВХ и ХПВХ Графика 40 и Графика 80
	Входная розетка		Гнездо снизу		Глубина гнезда
Номинал Размер трубы	И. Д. Минимум	I.D. Максимум	I.D. Минимум	I.D. Максимум	График 40	График 80
4 «	4,509 «	4.527 «	4,482 «	4.500 «	1.875 «	1,875 «
6 «	6,636 «	6,658 «	6.603 «	6,625 «	3.000 «	3.000 «
8 «	8,640 «	8,670 «	8,595 «	8,625 «	4.000 «	4.000 «
10 «	10,761 «	10,791 «	10,722 «	10,752 дюйма	5. 000 «	5.000 «
12 «	12,763 «	12,793 «	12,721 «	12,751 «	6.000 «	6.000 «
14 дюймов	14.030 «	14.045 «	13,985 «	14,000 «	7.000 «	7.000 «
16 «	16.037 «	16.052 «	15,985 «	16,000 «	8.000 «	8.000 «
18 «	18.041 «	18,056 «	17,985 дюйма	18,000 «	9.000 «	9.000 «
4 «	20.045 «	20.060 «	19,985 «	20. 000 «	10.000 «	10.000 «
24 «	24,060 «	24,075 «	24,000 «	24,015 «	12.000 «	12.000 «

Рекомендации по соединению цемента с растворителем (соединения ПВХ большого диаметра)

В этих правилах конкретно рассматриваются рекомендуемые процедуры, необходимые для успешного производства растворителей.
сварные соединения для систем большого диаметра (т.е.е. От 8 дюймов до 24 дюймов). Соединения, склеенные растворителем, представляют
важные шаги, чтобы сделать систему успешной или неудачной. Важно, чтобы эти инструкции
тщательно соблюдаются.

Важно для всех успешных сварных швов растворителем есть «ЧЕТЫРЕ» важных компонента:

1. Важно, чтобы склеиваемые поверхности были чистыми и не содержали посторонних материалов. Если разрешено оставаться, смажьте,
   масло, тушь и др.может помешать процессу склеивания растворителем и снизить прочность склеивания.
2. Соединительные поверхности (труба и фитинг) должны быть растворены и сделаны мягкими.
3. Необходимо нанести достаточное количество цемента для заполнения зазоров между трубой и фитингом.
4. Сборка труб и фитингов должна производиться на влажных и жидких поверхностях

Соединения большого диаметра очень похожи на соединения меньшего диаметра, поскольку оба имеют конические муфты.Конические розетки
иметь возможность обеспечить плавкое соединение в нижней части гнезда и клеевое соединение в верхней части гнезда, что приводит к качественному уплотнению
особенно в приложениях давления. Однако конические муфты также могут привести к тому, что труба будет сразу же «выталкиваться».
после того, как труба вставлена ​​в штуцер. Необходимо соблюдать осторожность, чтобы удерживать трубу на месте, пока цемент не начнет схватываться.

Как и любые соединения, склеенные растворителем, трубу необходимо разрезать под прямым углом и очистить.Трубу из ПВХ большого диаметра можно разрезать с помощью специальной пилы и лезвия с твердосплавным наконечником.
Дисковое лезвие с 20 или менее зубьями предпочтительнее более тонкого лезвия, поскольку оно имеет тенденцию нагревать ПВХ-материал при резке, что приводит к расплавленному ПВХ.
остаток, производящий грубый разрез. Рекомендуется использовать «пояс для труб» для обеспечения прямого реза.

После того, как труба будет отрезана по длине, необходимо удалить заусенцы с внешней и внутренней кромок. Этого легко добиться, соскоблив эти края острым краем.
кусок стали (т.е. файл). Это относительно простой шаг, который занимает всего несколько минут, но является важным шагом.

Два или более монтажника настоятельно рекомендуются при выполнении соединений большого диаметра из-за большого объема и веса системы, а также из-за необходимости нанесения цемента и грунтовки.
как можно быстрее.

Выровняйте трубу и фитинг как можно ближе к их окончательному положению. Поднимите трубу и фитинг так, чтобы была доступна вся окружность.

Для втягивания трубы в патрубок фитинга настоятельно рекомендуется использовать механические устройства, такие как комплектующие. Возможно использование цепей для «захвата» трубы, но они также могут соскользнуть.
Перед сборкой необходимо проложить достаточный кабель или цепь, достаточную для прохождения 20-футового стыка (ов) трубы по обе стороны от стыка. Необходимо добавить дополнительный кабель, чтобы закрепить его на блоке 4×4,
выступая примерно на 1 фут за трубу сбоку.Каким бы громоздким он ни казался, этот метод предлагает более положительные
тянуть, чем другие методы.

(Примечание: на фитингах можно использовать цепную стропу, если она обеспечивает «прямое» натяжение.)

На этом этапе доступная рабочая сила, работающая в унисон, используется для удержания всех компонентов на месте. Убедитесь, что труба и фитинг свободны для прохождения необходимого
расстояние до посадочного места в нижней части штуцера. Отметьте глубину раструба на трубе плюс шесть дюймов, чтобы указать глубину погружения трубы.В
два комплекта кабеля немедленно подключаются в 3:00 и 9:00, чтобы после нанесения грунтовки и растворителя соединение можно было растянуть вместе.

Когда цепи (тросы) на месте, выполняется подготовка стыков.

PC-64 Primer-Cleaner, очистите трубы и поверхности фитингов ватной тряпкой, чтобы удалить влагу и излишки грязи.

После тщательной очистки поверхностей труб с помощью очистителя грунтовки PC-64 и кисти шириной от 3 до 4 дюймов обильно нанесите грунтовку, чтобы она растеклась и впиталась.
в пластик, что приводит к размягчению поверхностей для максимальной свариваемости.Грунтовку следует нанести на концы труб и на площадь равную
соответствующая посадочная глубина гнезда плюс приблизительно 4 дюйма. Грунтовка удалит глянцевую поверхность, загрязнения и отпечатки с поверхности. Правильно загрунтованная поверхность будет
иметь однородную матовую поверхность, которая будет постепенно размягчаться.

Заправьте штуцер фитинга так же, как описано выше. Затем может потребоваться второй слой грунтовки на трубе для обеспечения влажных поверхностей

Используя серый цемент средней плотности, обильно нанесите растворитель, снова используя кисть от 3 до 4 дюймов, как на муфту фитинга, так и на поверхность трубы.Не смывайте растворитель слишком сильно. При правильном выполнении должна быть видна очень небольшая часть соединяемых поверхностей. Требуется толстый ровный слой, чтобы заполнить промежуток между
труба и фитинги.

Примечание. Рекомендуется наливать грунтовку и растворитель в большие емкости с «широким горлышком» перед использованием для размещения кистей от 3 до 4 дюймов.

Важно: рекомендуется использовать двух или более монтажников. Один нанесет грунтовку / растворитель на муфту фитинга, а другой — на поверхность трубы одновременно.
и быстро.При выполнении соединения стыковые поверхности должны быть плавными.

Используя переходник, стяните соединение вместе, втягивая трубу в муфту фитинга, пока труба не достигнет упора фитинга (дна муфты). Наблюдать
предварительно измеренную маркировку трубы, чтобы гарантировать, что труба сидит на трубе. В этот момент цемент потечет к дну трубы и заполнит небольшой
раздел внутри фитинга. Удалите как можно больше видимого излишка цемента.Одна система очень большого диаметра, дюймов. Не входите внутрь системы для проверки.
стык или очистить растворителем. Пары могут быть опасными ».

Любой излишек растворителя на внешней стороне стыка также следует удалить, чтобы избежать образования луж и для внешнего вида.

Продолжайте подавать давление, удерживая трубу в муфте фитинга примерно на 15 минут (или пока растворитель не начнет схватываться), чтобы предотвратить «выталкивание» трубы.

Испытайте систему под давлением только после отверждения стыков. См. Графики отверждения, определенные производителем растворителя, которые в первую очередь зависят от температуры.

Выше приведены только рекомендации. Условия сайта сильно различаются. Harrison Machine & Plastic Corporation не несет ответственности за результаты.

Найдите дешевые полипропиленовые трубы нестандартного размера для различных областей применения

Приобретите высококачественные и прочные полипропиленовые трубы размера в Alibaba. com, который можно использовать для множества различных целей. Эти полипропиленовые трубы размером изготовлены из прочных, жестких материалов, которые могут использоваться для различных целей упаковки и транспортировки. Имеющиеся здесь товары считаются лучшей отечественной тарой и широко используются. Полипропиленовые трубы размером доступны в различных формах, дизайне, цветах и ​​качестве материала.

Полипропиленовые трубы размеров , представленные на сайте, доступны с различными способами обработки поверхности, такими как трафаретная печать, офсетная печать и т. Д., Чтобы они выглядели эстетично, но при этом были надежными по своей природе.Длина полипропиленовых труб размера обычно зависит от формы и модели изделий. Эти уникальные и оптимальные по качеству полипропиленовые трубы размером также доступны в больших размерах, которые идеально подходят для водоснабжения и, как правило, сделаны из прочного ПВХ, что позволяет им служить в течение длительного времени.

Alibaba.com предлагает двойные или многослойные полипропиленовые трубы размером , которые идеально подходят для упаковки косметики, такой как блеск для губ, губная помада и кремы, и поставляются с плотно откидывающейся крышкой, винтовой и откручивающейся крышкой для предотвращения утечки.Эти полипропиленовые трубы размером также могут быть изготовлены в соответствии с вашими ожиданиями с нанесением на них нестандартных цветов и логотипов. Полипропиленовые трубы размером экологически безопасны и подлежат вторичной переработке. Эти изделия герметичны и изготовлены из пластиков ПЭТГ, ПВХ и ПК.

Alibaba.com — лучшая альтернатива, позволяющая сэкономить много денег, предлагая массивные полипропиленовые трубы размера , соответствующие вашему бюджету и требованиям. Вы можете размещать OEM-заказы на эти продукты при оптовых закупках.Продукция сертифицирована по стандартам ISO, CE, SGS, ROSE и безопасна в использовании.

Ассоциация пластиковых труб и фитингов

О PE

Полиэтилен (PE) — это термопластичный материал, получаемый в результате полимеризации этилена. Пластмассовые трубы из полиэтилена производятся методом экструзии в размерах от ½ «до 63». Полиэтилен доступен в рулонах различной длины или в прямолинейных длинах до 40 футов. Обычно малые диаметры свертываются в бухты, а большие диаметры (> 6 дюймов) — прямые.Полиэтиленовые трубы доступны во многих вариантах толщины стенок на основе трех различных систем размеров:

• Размер трубы на основе контролируемого наружного диаметра (DR)
• Внутренний диаметр железной трубы, IPS-ID (SIDR)
• Размер медной трубки Внешний диаметр (CTS)

Труба PE доступна во многих формах и цветах, например:

• Одинарная экструзионная цветная или черная труба
• Черная трубка с цветными полосами, полученными соэкструдированием
• Черная или натуральная труба с соэкструдированным цветным слоем

Устойчивое развитие (Зеленое строительство)

Значительным преимуществом пластиковых труб является их небольшое воздействие на окружающую среду по сравнению с другими материалами. Узнать больше

Использование и приложения

Полиэтиленовая труба имеет явные преимущества в качестве материала трубопровода:

• Легкий
• Гибкость
• Химическая стойкость
• Общая прочность
• Долговечность

Эти преимущества делают его идеальным трубопроводным материалом для широкого спектра применений , таких как линии подачи или распределения питьевой воды, распределение природного газа, разбрызгиватели газонов, канализация, утилизация отходов и дренажные линии.Полиэтилен устойчив к большинству обычных химикатов.

Полиэтилен можно использовать при низких температурах без риска хрупкого разрушения. Таким образом, основное применение для определенных составов полиэтиленовых трубопроводов — это низкотемпературные системы теплопередачи, такие как лучистые полы с подогревом, таяние снега, ледовые катки и трубопроводы геотермальных грунтовых тепловых насосов.

Код Статус

Полиэтиленовая труба

признана приемлемой водопроводной трубой для систем водоснабжения, канализации и канализации в большинстве моделей водопроводных сетей.Подтвердите приемку и установку систем трубопроводов из полиэтилена с местными правоохранительными органами, имеющими юрисдикцию.

Наличие

Трубы и фитинги из полиэтилена

можно приобрести в сантехнических компаниях и у различных розничных продавцов оборудования в США и Канаде. Труба из полиэтилена обычно на дешевле, чем металлические трубы.

Артикул

ПЭ труба должна иметь следующую маркировку:

1. Название или торговая марка производителя
2. Стандарт, которому он соответствует
3. Размер трубы
4. Код обозначения материала (PE 2406 или PE 3408)
5. DWV для дренажного трубопровода
6. Номинальное давление, если применимо

Номер

7. DR или номер графика
8. Если труба предназначена для питьевой воды, лабораторная пломба или отметка, подтверждающая пригодность

Члены ЧП

Центр CE — Трубопроводы из полипропиленового ряда (PP-R) для различных областей применения

Прочные, устойчивые к коррозии, универсальные и экологически чистые трубопроводы из полипропилена также могут сократить время установки

Стандартное соотношение размеров

Стандартное соотношение размеров (SDR) — это отношение внешнего диаметра трубы к толщине ее стенки, которое используется в качестве метода оценки устойчивости трубы к давлению. Высокое отношение SDR указывает на то, что стенка трубы тоньше по сравнению с диаметром трубы, что приводит к более низкому номинальному давлению. Более низкий SDR указывает на то, что стенка трубы тяжелее, что приводит к более высокому номинальному давлению.

В Северной Америке плавкие пластмассы, используемые для напорных трубопроводов, включая PP-R, обычно производятся в соответствии с размерами SDR, указанными в международных стандартах ASTM. Все размеры труб в данном SDR имеют одинаковые номинальные значения давления. Рейтинги не снижаются с трубами SDR большего размера, как с трубами из спецификации или типа, обычно используемыми в Северной Америке, такими как стальные и медные.

В некоторых случаях PP-R и другие плавкие пластмассы изготавливаются по заданным размерам. Обычно это либо дренажные изделия без давления, либо трубопроводы для специальных химических процессов. В большинстве этих случаев существуют разные обозначения ASTM для дифференциации продуктов, такие как ASTM F1412 для коррозионных (кислотных) отходов трубопроводов. Стандарт для напорных трубопроводов PP-R, используемых в механических и водопроводных системах, — ASTM F2389. Кроме того, для систем питьевой воды трубопровод должен соответствовать требованиям NSF 61 и испытаниям на стойкость к окислению ASTM F2389.В Северной Америке есть несколько производителей, перечисленных в соответствии с ASTM F2389 для механических применений, и один производитель имеет список для NSF 61 и стойкости к окислению для питьевой воды.

SDR — один из основных факторов, используемых в инженерных системах трубопроводов для конкретного применения, где каждый SDR имеет свои преимущества. Например, толстостенная труба с SDR 7,4 может быть указана для приложений с высокими напряжениями, таких как рециркуляция горячей воды, которая требует повышенных значений давления и температуры, а труба с более тонкими стенками с SDR 17.6 обеспечит максимальную скорость потока при минимальном весе материала, стоимости и времени плавления. Производители труб PP-R перечисляют SDR и их соответствующее применение.

Изображения любезно предоставлены Aquatherm

Примеры SDR для труб.
Слева: более толстая стенка обеспечивает повышенные номинальные значения давления и температуры для приложений с высокими нагрузками, таких как рециркуляция горячей воды.
Средний: средняя толщина стенки обеспечивает более высокий расход при поддержании высокого давления и подходит для большинства механических и промышленных применений.
Справа: более тонкая стенка обеспечивает максимальную скорость потока при минимальном весе материала, стоимости и времени плавления и используется для охлаждения, охлаждения и конденсатора.

AGRU производит экструзию самой большой в мире трубы из полиэтилена высокой плотности

Полвека опыта в переработке пластмасс — это то, что нужно для производства самой большой в мире трубы из полиэтилена высокого давления (HDPE) под давлением. AGRU пришлось преодолеть серьезные технические проблемы, чтобы добиться идеальной округлости, однородной толщины стенок и полностью гладких поверхностей в самых больших масштабах. Сегодня специалисты по пластмассам могут производить экструзию сплошных трубных колонн из полиэтилена высокой плотности непрерывной длины от 5 м (16 футов) до 610 м (2000 футов) с диапазоном внешнего диаметра от 630 мм (24 дюйма) до 3500 мм (138 мм). дюймы). Эти колонны труб XXL предназначены для установки вблизи или на море, но также могут использоваться для наземной установки технологических трубопроводов или переходных трубопроводов.

Новаторское производство

ПРЕДПРИЯТИЕ ПО ПРОИЗВОДСТВУ XXL ТРУБ AGRU в Чарлстоне, Южная Каролина, расширяет границы производства пластиковых труб.На этом новаторском предприятии по заказу производятся крупнейшие в мире системы напорных трубопроводов из ПНД со сплошными стенками. С максимальным внешним диаметром 3500 мм AGRU устанавливает новые промышленные стандарты. Современное производство полностью соответствует самым строгим критериям качества согласно стандартам ISO 9000 и ISO 14001. В результате трубы и фитинги AGRU XXL соответствуют требованиям EN 12201 и ISO 4427 и превосходят их. AGRU использует только высококачественные смолы PE 100 или PE 100-RC для производства труб и фитингов XXL.
Завод расположен прямо на берегу, что обеспечивает идеальные условия для производства, хранения и буксировки колонн труб XXL. Экструзия в устье реки Купер и морское хранилище перед зданием уникальны для Северной Америки. Кроме того, близость предприятия к гавани Чарльстона позволяет легко буксировать струны XXL по всему миру. Компания AGRU приобрела эту бывшую промышленную площадку и устранила ущерб от загрязнения, причиненный столетней переработкой угля.Футуристическая установка была спроектирована так, чтобы выдерживать ураганный ветер скоростью до 150 миль в час. Новая производственная площадка оказывает минимальное воздействие на окружающую среду и работает круглосуточно и без выходных.

Таблица размеров пластиковых труб | eeziflo

Пластиковые трубы, дюймовые и метрические стандарты

В течение многих поколений наиболее часто используемой системой определения размеров трубопроводов в Великобритании была британская (дюймовая) система .

Британские размеры трубы обозначаются для трубопровода номинальным внутренним диаметром (nb) .Внедрение метрической системы калибровки должно было привести Великобританию в соответствие с остальной Европой, и, хотя она была принята во многих отраслях промышленности, имела более медленное распространение, в результате чего и британские, и метрические системы оставались доступными в Великобритании. Однако это оказалось запутанным, поскольку метрическая система имеет размер в миллиметрах и относится к внешнему диаметру (od) трубы, в отличие от британской, которая измеряется в дюймах и относится к номинальному отверстию (nb) (или внутреннему диаметру). (я бы)).

Поскольку размеры труб из разных групп нельзя смешивать, необходимо использовать специальный переходной фитинг , чтобы при необходимости менять один на другой.

Например, дюймовая труба диаметром 1½ дюйма (nb) эквивалентна метрической трубе диаметром 50 мм (OD). Точно так же трубка диаметром 2 дюйма (nb) имеет наружный диаметр 60,3 мм и также известна как 50 мм nb, но в метрических эквивалентах на самом деле составляет 63 мм.

Пожалуйста, смотрите сравнительную таблицу для полного преобразования британских / метрических единиц из ¼ ”в 10” nb и с 8 мм на 280 мм.

Мы продаем трубы как британских, так и метрических размеров (длиной 3 или 6 метров). У нас также есть различные компрессионные фитинги, если вы хотите преобразовать метрическую систему в британскую или наоборот.

ИМПЕРИАЛ		МЕТРИЧЕСКИЙ
дюйм Номинальный диаметр отверстия	Внешний диаметр	Пластиковый эквивалент Внешний диаметр Размер
1/4 «	НЕТ	8 мм
3/8 «	17,1 мм	16 мм
1/2 «	21,3 мм	20 мм
3/4 «	26. 7 мм	25 мм
1 «	33,4 мм	32 мм
1 1/4 «	42,4 мм	40 мм
1 1/2 «	48,3 мм	50 мм
2 «	60,3 мм	63 мм
2 1/2 «	75 мм	75 мм
3 «	88,9 мм	90 мм
4 «	114.3 мм	110 мм
5 «	140 мм	125 мм или 140 мм
6 «	168,3 мм	160 мм или 180 мм (наружный диаметр)
8 «	219,1 мм	200 мм или 225 мм (наружный диаметр)
10 «	273 мм	250 мм или 280 мм (наружный диаметр)

Загрузите наш каталог 2020

Diamond Plastics Corporation — Трубы из ПВХ для повышения производительности и ценности для водоснабжения

01. 07.2015

Вернуться к новостям

Трубы из ПВХ, отработавшие более миллиона миль, доказали свою эффективность на протяжении почти пятидесяти лет.ПВХ используется более чем в 85% новых установок, что делает его предпочтительным материалом для канализации. Канализационная труба из ПВХ с массивными стенками — это стандарт, по которому измеряются другие типы труб. По этой причине информация о трубах с массивными стенками из ПВХ включена вместе с профильными трубами из ПВХ и ПП.

Труба из ПВХ — долговременные характеристики: Почти пятьдесят лет непревзойденной надежности в системах бытовой канализации подкреплены стандартами канализационных труб из ПВХ, которые включают: ASTM D3034, ASTM F679, ASTM F794, ASTM F949 и ASTM F1803.

Исключительная целостность стыков: Соединения канализационных труб из ПВХ соответствуют самым строгим требованиям к герметичности стыков: герметичность при испытании на высоте 25 футов в соответствии с ASTM D3212. Герметичность труб ПВХ:

• Снижает инфильтрацию грунтовых вод, сохраняя мощность дорогостоящих очистных сооружений
• Снижает вынос сточных вод, защищая окружающую среду
• Предотвращает вторжение корня, снижая затраты на обслуживание

Строгие приемочные испытания

Испытание оправки — труба из ПВХ обеспечивает высокий коэффициент безопасности: В трубной промышленности из ПВХ и ASTM давно рекомендуются оправки, допускающие отклонение не более 71⁄2% диаметра трубы из ПВХ, что обеспечивает коэффициент безопасности при установке 4: 1 .Некоторые стандарты канализационных труб из ПВХ, такие как ASTM D3034, ASTM F679 и ASTM F949, включают диаметры испытательной оправки. Трубы с профилем стенок из полипропилена имеют меньшую прогибающую способность, поэтому пользователям следует указывать более низкие уровни прогиба, чтобы обеспечить такую ​​же степень безопасности.

Испытание воздухом: Испытание воздухом низкого давления должно выполняться на всех установках канализационных сетей. В результате испытаний и исследований, проводимых с 1950-х годов, Рекомендуемая практика Uni-Bell UNI-B-06 для воздухоприемных испытаний канализационных труб стала отраслевым эталоном.ASTM также предоставляет стандарты для конкретных материалов для испытаний канализационных систем воздухом низкого давления — в то время как ни один из них не соответствует стандарту UNI-B-06 для обеспечения герметичности системы, ASTM F1417 является наиболее широко используемым из стандартов ASTM для испытаний воздуха. Полипропилен имеет на 60% меньший модуль упругости и менее устойчив к ползучести, поэтому стандартные испытания воздухом при низком давлении могут не дать адекватной гарантии долговременной герметичности соединения.

Окончательная приемка: Коммунальные предприятия часто устанавливают минимальные периоды ожидания в 30 дней перед окончательной приемкой вновь установленных канализационных труб из ПВХ.Это испытание на прогиб в зависимости от времени — проверенный метод обеспечения надлежащего проектирования и монтажа систем труб из ПВХ, подтвержденный более чем 40-летним опытом исследований и полевого опыта. До тех пор, пока не будут завершены сопоставимые испытания и полевые испытания полипропиленовых труб, пользователи не должны предполагать, что испытания на оправке и воздухом низкого давления для полипропилена обеспечивают такую ​​же гарантию качества монтажа, как и для ПВХ.

Прочие соображения

Обеспечение целостности системы с помощью фитингов из ПВХ: В отличие от систем из полипропилена, канализационные трубы из ПВХ поставляются с широким ассортиментом фитингов от многих производителей.Соединения с использованием фитингов из ПВХ отвечают тем же высоким требованиям к характеристикам, поскольку соединения труб и системы могут быть легко спроектированы без необходимости использования фитингов, требующих вырезания отверстий в трубе. Герметичность санитарной канализации достигается за счет исключения врезания арматуры.

ПВХ для сложных конструкций: Для сложных установок, где присутствуют такие факторы, как глубокое заглубление, бедные почвы и высокий уровень грунтовых вод, трубы из ПВХ предлагают толстостенные (более жесткие) трубы, а также более жесткие и фитинги с глубокими раструбами, чего нельзя сказать о PP.

Полипропиленовая труба — внимание: Недавнее появление полипропилена на рынке канализационных систем должно вызывать беспокойство у предприятий канализации по следующим причинам:

• Неподтвержденные утверждения о производительности o Отсутствие тщательных исследований и испытаний
• Вопросы о целостности суставов
• Пониженные факторы безопасности
• Ограниченный выбор фитингов для соединений

Канализационным компаниям требуются трубопроводные изделия с подтвержденной репутацией.Поскольку муниципалитеты и инженеры пытаются снизить затраты, следует учитывать некоторые существенные различия между материалами труб из ПВХ и ПП.

Чтобы узнать больше о ПВХ и полипропилене; кликните сюда.

.
