Как выбрать полипропиленовые трубы

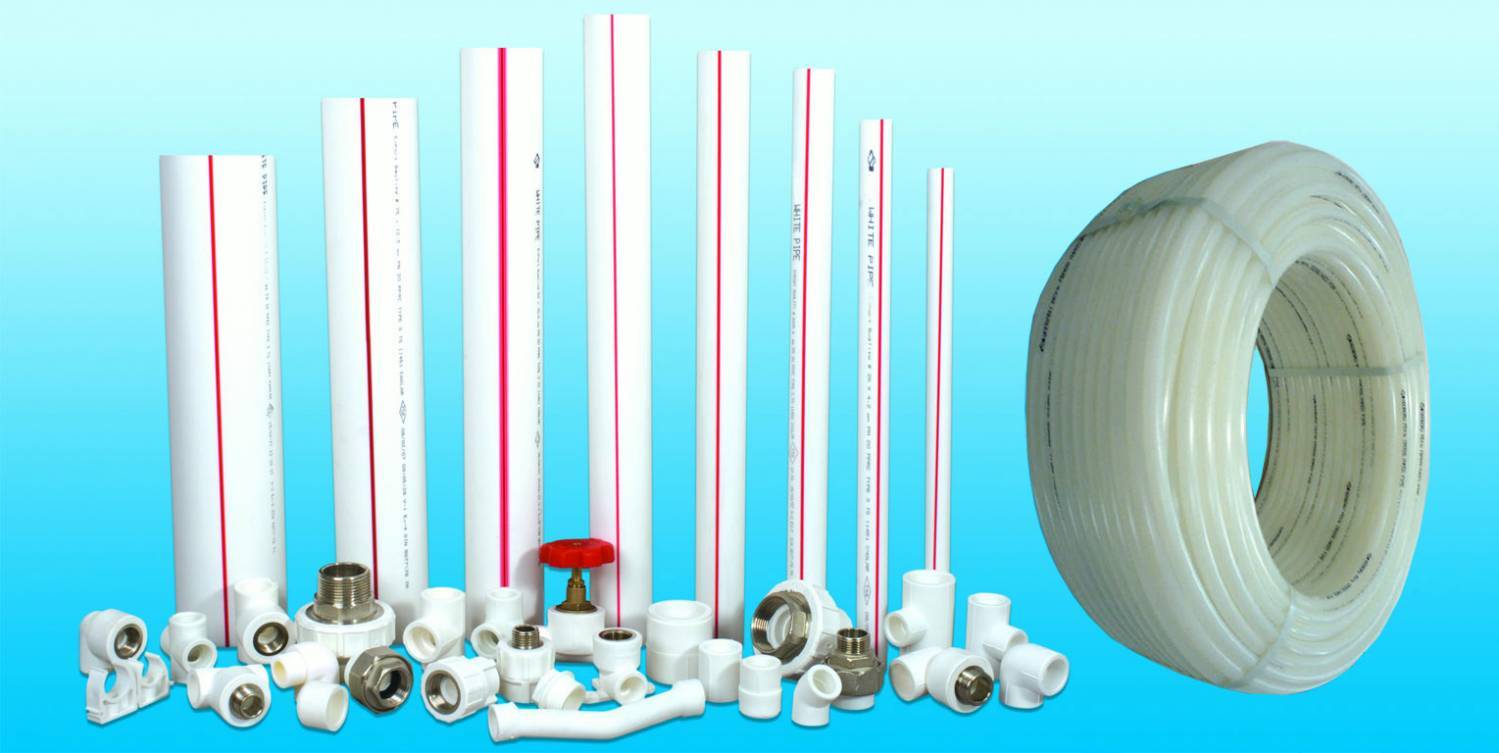

Надежность, практичность, универсальность полипропиленовых труб высоко оценены строителями. Важными параметрами правильного выбора продукции выступают отмеченные в маркировке изделий технические характеристики, диаметры и возможность использования в конкретных условиях.

Разновидности труб

Назначение для горячей или холодной водоподачи обозначено на трубах продольной полосой красного или синего цвета соответственно. Применение изделий для холодного водоснабжения в системах отопления чревато их преждевременным выходом из строя.

Полипропиленовые трубы PN отличаются толщиной стенок, рассчитаны на давление воды 10-20 атм. Трубы PN10 применяют только для подачи холодной воды. При нагревании им свойственно изменять линейные размеры. Гораздо лучшими характеристиками обладают трубы PN 16, используемые для водопроводов с более высоким давлением. Трубы PN20 и PN 25 с большей толщиной стенок более устойчивы к температурным воздействиям, могут быть использованы в организации горячего водообеспечения, а армированная труба PN25 — отопления. Однако им также характерно линейное расширение, но в меньших показателях.

Гораздо лучшими характеристиками выделяются:

• PPH полипропиленовые трубы. Обладая достаточной стойкостью к механическим нагрузкам, химическим воздействиям, они могут быть использованы для холодной водоподачи, в вентиляционных системах, различных производственных инженерных сооружениях. Главным недостатком выступает чувствительность к низким и слишком высоким температурам, при которых полимер — материал из которого сделаны трубы, разрушается;
• PPB трубы, изготовленные из блоксополимеров полипропилена, не уступают PPH по прочности, но обладают гораздо большей термоустойчивостью, гибкостью. Трубы применяют в горячем водообеспечении, для подачи теплоносителя;
• PPR из рандом сополимера по прочности превосходят металлопластик, отличаются высочайшей устойчивостью к щелочным, кислотным соединениям, морозостойкостью, устойчивостью к постоянным температурам до +90С и кратковременным до +140С. Могут применяться при сооружении любых инженерных коммуникаций;
• PPS относятся к категории жаропрочных, сохраняют свою целостность и прочность при максимальной температуре +95С.

Труба полипропиленовая армированная

Труба полипропиленовая армированная отличается гораздо большей устойчивостью к температурным нагрузками, наименьшими линейными изменениями при нагревании. Широко используется для транспортировки теплоносителей, не расслаивается, сохраняет целостность, может быть проложена внутри стен. Полипропиленовая трубная продукция армируется:

• перфорированным или сплошным алюминием, повышающим прочность трубы, но сохраняющим ее легкость;
• стекловолокном, нанесенным на внутреннюю поверхность изделия. Трубы со стекловолоконным армированием подвержены линейному расширению на 6% больше, чем с алюминиевым. Поэтому их чаще применяют при обустройстве водоподачи, сооружения канализационных систем;
• алюминием с внутренней облицовкой поверхности трубы сшитым полиэтиленом.

 Однако с данным видом труб связаны некоторые сложности при монтаже систем:

• необходимость тщательной зачистки армированной трубы на глубину вхождения в фитинг с удалением оболочки алюминия и внешнего слоя полимера в случае раструбной сварки;
• потребность в насадках сварочного аппарата;
• торцевание армированных алюминием труб перед сваркой;
• приваривание к фитингу только половины толщины стенок армированной трубы;

Параметры выбора полиэтиленовых труб

При выборе полиэтиленовых труб учитывают технические характеристики, отмеченные производителем в инструкции по эксплуатации:

• диаметр;
• температурные нагрузки;
• рабочее давление среды;
• линейное расширение.

Предельно внимательный подход к выбору, оригинальности, наличию сертификата изделий, условиям хранения и транспортировки обеспечит продолжительность срока их службы. Полипропиленовые трубы хранят только на ровных поверхностях, защищенных от ультрафиолета, атмосферных и острых механических воздействий.

Лидирующими по производству полипропиленовых труб выступают Германия, Чехия, Россия и Турция.

Какой полипропилен лучше? Секреты выбора трубы для дома

Когда вы приходите в магазин за полипропиленовой трубой то глаза разбегаются не только от ассортимента и цвета, но и возникает один из главных вопросов: «Какой полипропилен  дучще выбрать? С армированием или без?». Разбираемся ниже

Что из себя представляет полипропилен?

Полипропилен — это такой материал, который по своей природе подвержен значительному удлинению и расширению во время нагрева.

Пример:

Система горячего водоснабжения, длинной 10 м, смонтирована при температуре 20⁰С, а по трубе пройдет вода с температурой 100⁰С. При такой разнице температур каждый метр трубы может удлиниться на 12 мм, соответственно при длине трубы в 10 м, труба растянется на 12 см.

Именно поэтому во время проектирования и установки систем отопления или горячего водоснабжения данное свойство полипропилена нельзя оставить без внимания по ряду причин:

• прямая труба пойдет некрасивыми волнами. Особенно если будет длинный участок;
• Если трубы спрятали в стену, то велика вероятность нарушения декоративных покрытий на стене.

Армирование полипропиленовых труб сделано как раз для того, чтобы сократить линейное расширение при нагреве. При этом образуется что-то вроде жесткого каркаса, который не дает трубе удлиняться. При этом армированная труба не становится крепче, каркас служит лишь для того, что б сократить линейное удлинение. Стоит ли выбирать такой вид полипропилена? Читаем дальше про виды армировки.

Алюминий с внешней стороны трубы

Труба с алюминиевой армировкой

Алюминиевый слой не придает прочности трубе, так как в отличии от металлопластиковых труб для армирования полипропилена используется алюминиевая фольга толщиной от 0,1 до 0,5 мм. Но в тоже время прекрасно решает проблему линейного удлинения. Как говорилось выше, если без армирования 1 м полипропиленовой трубы при нагреве удлиниться почти на 12 мм, то в тех же условия при армировании алюминием с внешней стороны труба изменит свою длину лишь на 2 мм.

Алюминиевая фольга с полипропиленом соединяется с помощью специального клея. Армирование алюминием с внешней стороны происходит в такой последовательности:

Полипропиленовая труба – слой клея – алюминиевая фольга – слой клея – слой полипропилена.

Качество клеевого соединения и самого полипропилена влияют на долговечность и срок службы такой трубы.

Достоинства армирования алюминием с внешней стороны:

• Значительно сокращается линейное удлинение полипропиленовой трубы.

Недостатки армирования алюминием с внешней стороны:

• Со временем на некоторых участка трубы могут образовываться вздутия.

Внешне кажется, что трубу в скором времени прорвет, но на самом деле это не так. Вздувается лишь внешний тонкий слой полипропилена, которым покрывается алюминиевая фольга.

Производители полипропиленовых труб допускают такие вздутия, так как это не влияет на прочность самой трубы. Основной толстый слой полипропилена остается не поврежденным. Вздутия могут образовываться из-за остаточной влаги во время производства. Этого недостатка бояться не стоит, система продолжит исправную работу и дальше не смотря на непрезентабельный вид.

• Внешний слой необходимо зачищать перед сваркой так как внешний диаметр полипропиленовой трубы с алюминиевым армированием больше обычного.

Алюминий с внутренней стороны трубы

Такой метод армирования полипропиленовой трубы является одним из решений по устранению внешних вздутий. Хотя при таком методе все равно есть потенциальный риск возникновения вздутия слоев, с разницей только в том, что этого не будет видно пользователю. С такими небольшими вздутиями система продолжит работать и дальше.

Достоинства армирования алюминием с внутренней стороны:

• Слой полипропилена между армировками довольно большой и ему гораздо тяжелее вздуться.

Недостатки армирования алюминием с внутренней стороны:

• Возможное схлопывание слабых участков полипропиленовой трубы внутрь если допустить ошибку во время проектирования или эксплуатации системы. что повлечет за собой нарушение работы и возможно целостности системы.

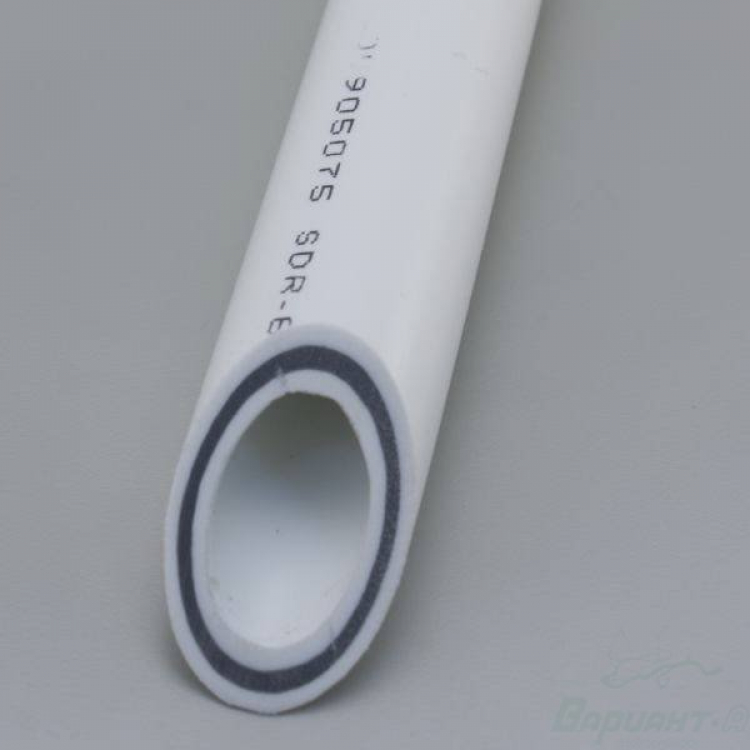

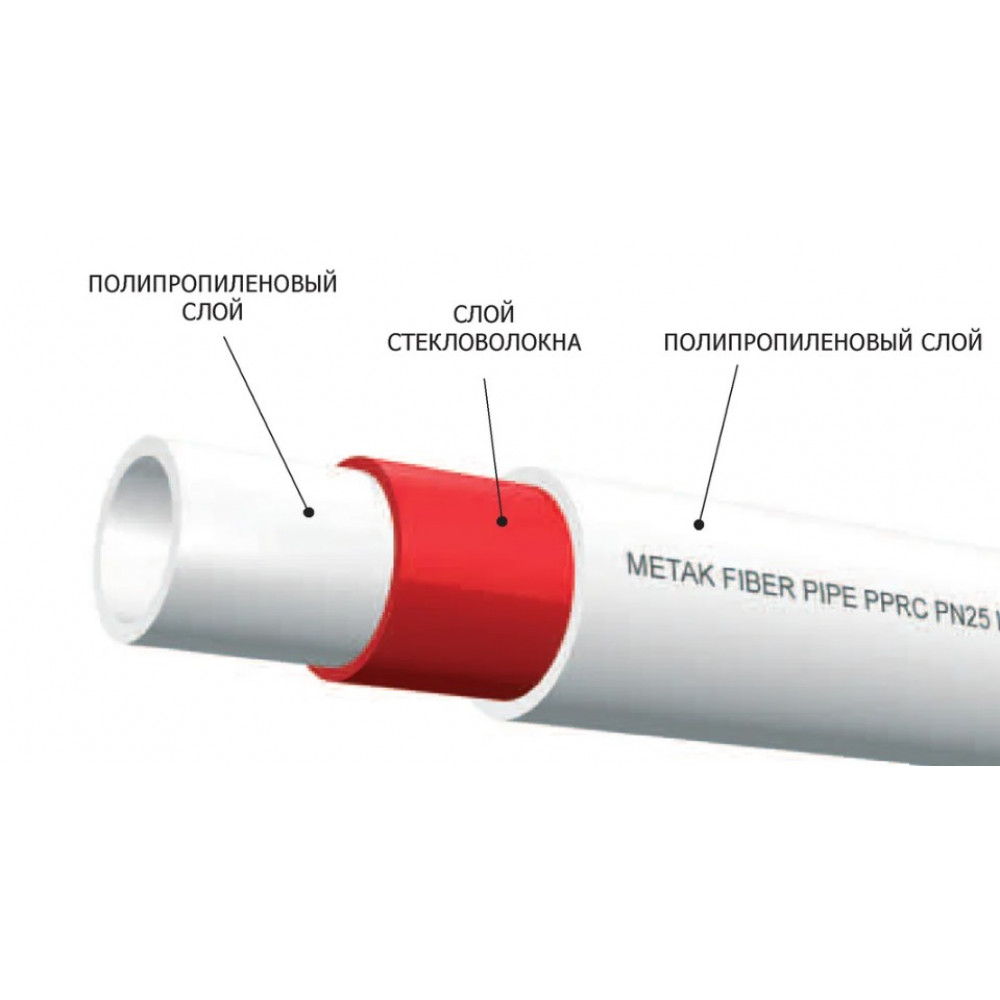

Полипропилен со стекловолокном

Наиболее популярными армирующим слоем на данный момент является стекловолокно. Выбирая полипропилен со стекловолокном вы увидите, что внутри и снаружи такой трубы полипропилен, а центральным слоем является стекловолокно. Однако все три слоя представляют собой единое целое, так как центральный слой стекловолокна изготавливается на основе полипропилена замешанного с волокнами стекла. Линейное удлинение таких труб немного больше чем при армировании алюминиевой фольгой и составляет около 2,5 мм при длине трубы в 1 м.

Полипропилен с базальтовым стекловолокном

Полипропиленовые трубы с армированием из базальтового волокна — это новейший тип труб четвертого поколения. Выбирая такой полипропилен, имейте в виду, что линейное удлинение таких труб такое же, как и при армировании стекловолокном. Однако данный тип армирования имеет ряд существенных преимуществ:

• Высокая термостойкость и устойчивость к перепадам давлений.
• Высокая прочность трубы.
• Такая труба имеет большее внутренне-проходное сечение и соответственно меньшую толщину стенки.

Нет особой разницы какую полипропиленовую трубу вы выберете, армированную стекловолокном или базальтом, на характеристики это никак не влияет. Разница только в технологии изготовления. Существует много компаний, которые производят полипропиленовые трубы с одинаковыми рабочими характеристиками, но разной армировкой.

Так все-таки какой полипропилен лучше?

Трубы без армирования алюминиевой фольгой гораздо проще монтируются. Такие трубы не нуждаются в предварительной обработке перед сваркой, не вдуваются и не схлопываются. Тогда возникает вопрос, почему имея ряд существенных недостатков данный вид армирования до сих пор используется? На самом деле существует такое понятие как «кислородопроницаемость». Воздух, который проникает через стенки трубы, попадает в теплоноситель. Воздух в системе отопления может ей навредить, так как возрастает шанс появления корозии. Полипропиленовые трубы, армированные сплошным слоем алюминиевой фольги полностью не проницаемые для кислорода. Труба, армированная перфорированным алюминием, пропускает кислород, однако не в таких объемах как труба без армировки вовсе.

Сейчас в качестве кислородного барьера стали применять трубы со слоем из этиленвинилового спирта с внешней стороны трубы, что препятствует проникновению кислорода в теплоноситель. Можно сделать вывод, что в скором времени трубы с армированием алюминиевой фольгой просто перестанут производить. Потому как существуют другие виды армирования, которые не имеют таких же недостатков как этот.

Выводы:

1. Армировка нужна для компенсации линейного удлинения при нагреве.
2. Армировка существует из алюминия в виде сплошной фольги снаружи трубы и внутри. Перфорированный алюминий – снаружи.
3. Армированная труба стекловолокном или базальтом заменяет алюминиевую армировку в системах водоснабжения. Дополнительны антидиффузионный слой делает ее пригодной для монтажа в системах отопления.

Какой полипропилен лучше использовать?

Опираясь на полученную информацию, вы можете четко представить для чего и какое армирование необходимо. В каждом конкретном случае определить наиболее выгодный для себя вариант. Где-то можно приобрести полипропиленовые трубы с алюминиевым армированием для компенсации проникновения кислорода. Для быстрого монтажа системы выбрать полипропилен базальтовый или армировкой из стекловолокна, если речь идет не об системах отопления.

Читайте так же:

Как выбирать полипропиленовые трубы для отопления

Опубликовано вт, 04/05/2016 — 18:02 пользователем Olga

Вопрос из заголовка каких-то полтора десятка лет назад не пришел бы в голову никому. Если трубы для отопительных систем, то только стальные. Но сегодня строительный рынок заполнен таким количеством новых материалов, что вопрос оптимального выбора стал, как никогда, актуален. Хотя технические характеристики материалов нового поколения по некоторым параметрам ненамного превосходят металлические трубы, ряд значимых преимуществ, о которых будет рассказано ниже, практически вытеснил традиционные в недалеком прошлом стальные трубы из сферы услуг по строительству отопительных систем. Как подобрать для отопления трубы, полипропиленовые или металлические выбрать и почему — на эти вопросы мы постараемся ответить ниже.

Важна ли марка при выборе труб?

Начать выбор стоит с производителей. Рынок предлагает европейскую продукцию (здесь лидерами являются Германия и Чехия), турецкие и китайские бренды, и, наконец, изделия российских, украинских и белорусских компаний. Цена и качество продуктов из Европы значительно выше полипропиленовых труб, выпускаемых представителями двух других групп из нашего списка. В последней хочется выделить украинский бренд rozma – при создании материалов на этом заводе используются европейские технологии. Результат – качество выше всяких похвал.

Основные преимущества полипропилена, как материала для труб

Какие же достоинства позволили изделиям из полипропилена занять доминирующие позиции в перечне материалов, требуемых для строительства отопительных систем?

Плюсы полипропиленовых труб:

• Невысокая стоимость;
• Легкость материала;
• Простота монтажа;
• Экологическая чистота;
• Устойчивость к процессам коррозии;
• Долговечность;
• Устойчивость к механическим и химическим нагрузкам;
• Низкая теплопроводность полипропилена;
• Богатый ассортимент фитингов – конструкция любой сложности.

К сожалению, полипропилен в чистом виде имеет большой коэффициент линейного расширения и при длительном воздействии высоких температур трубы могут сильно вытягиваться по длине, ломать штукатурку, упираться в стенки, изгибаться. Поэтому, если для систем холодного водоснабжения или канализации вполне подойдет однослойный полипропилен, то в нашем случае требуется что-то иное.

Армированные полипропиленовые трубы и их разновидности

Чтобы избежать негативных последствий линейного температурного расширения в отопительных системах рекомендуется применять трубы полипропиленовые с армирующим слоем. В зависимости от способа армирования различают три вида:

1. Армированные алюминием;
2. Армированные стекловолокном;
3. Армированные базальтовым волокном.

Какой из них лучше? Давайте попробуем разобраться.

Армирование алюминием бывает трех типов: алюминиевой фольгой, листом и перфорированным алюминием. Такие трубы по своим качествам вполне подходят для использования в отоплении. Однако при монтаже потребуется лишняя операция – зачистка торца трубы. И еще о трубах с фольгой. Так как алюминий в изделии выполнен в качестве отдельного слоя, при неблагоприятных условиях эксплуатации возможно расслоение материала. На пригодность к использованию это не повлияет, но эстетка трубы будет испорчена.

Стекловолокно органично распределено в структуре полипропилена. Недостатков при эксплуатации не замечено. Этот вид материалов является идеальным для отопления, хоть и чуть дороже аналогов с алюминиевой фольгой.

Армирование базальтовым волокном – самая последняя разработка ученых. Однако цена на такие трубы достаточно высока и не всегда оправдана. Свойства у них практически совпадают с материалами, где армирующий слой выполнен при помощи стекловолоконной сетки.

Исходя из вышесказанного, большинство потребителей в своем выборе останавливаются на полипропиленовых трубах, армированных стекловолокном.

Будет нелишним отметить, что трубы полипропиленовые от ООО «Розма» соответствуют техническому регламенту 2009/013/BY и всем ГОСТам, действующим на территории Республики Беларусь.

Особенности прокладки трубопроводов отопления из ПП труб

Если планируется выполнить монтаж отопительной системы своими руками, необходимо позаботиться о специализированном инструменте. Для работы нам понадобится паяльник с набором насадок различного диаметра, специальные ножницы, чтобы резать трубы в размер. При использовании полипропиленов, армированных алюминием, для зачистки торцовых поверхностей сочленяемых изделий, потребуется приспособление под названием «шейвер» или, по-другому, «торцеватель». Под руками всегда должны находиться рулетка, маркер и матерчатые перчатки.

Соблюдение нескольких нехитрых рекомендаций позволит достичь высокого качества соединений, гарантирует надежность при длительной эксплуатации отопительной системы:

• Прежде чем приступить к процессу пайки, потренируйтесь на ненужных обрезках трубы;
• Соблюдайте чистоту при работе, обезжиривайте спиртом каждый элемент соединения и насадки паяльника;
• Никогда не вращайте детали во время пайки;
• При монтаже длинных прямых участков отопительной сети предусматривайте П или Z-образные компенсаторы.

Полипропиленовые трубы: какой диаметр выбрать

Разновидности полипропиленовых труб

ППР трубы классифицируют по исходному сырью:

• PPR – Изготавливают из статического сополимера пенопропилена. Готовое изделие устойчиво к перепадам температуры, а также механическим воздействиям, поэтому они более пригодны для водопроводных, отопительных и канализационных систем. Диаметр колеблется от 20 до 110 мм;
• PPH – Для повышения прочности изделий к полипропилену добавляют антистатики, антипирены и нуклеаторы. Трубы с большим диаметром используют при монтаже наружной водопроводной, дренажной и вентиляционной системы. Для систем отопления данная разновидность не подходит;
• PPB (блок-сополимер) – Сырье состоит из блоков микромолекул полимера различного состава, которые выстроены в нужном порядке. Изделия получаются стойкими к механическим воздействиям, в связи с этим их широко используют для теплых полов или систем ХВС;
• PPs (полифенилсульфид) – Полимер высокого качества, который имеет особое строение молекул. Материал долговечный, прочный, стойкий к высоким температурам и нагрузкам. Область применения – Холодное водоснабжение и ГВС, вентиляционные и отопительные системы. Диаметр колеблется от 20 до 1200 мм.

Разные диаметры и что к ним подключать

Полипропиленовые трубы имеют следующие наружные диаметры:

• 20 – Допускается подключать один радиатор или до 5 штук радиаторов с максимальной мощностью до 7 кВт;
• 25  – Возможно подключение нескольких радиаторов, но не более 8 штук с тепловой мощностью до 11 кВт;
• 32 – В зависимости от мощности, при таком параметре можно подключить один этаж или весь жилой дом, но, как правило, не более 12 радиаторов отопления с мощностью до 19 кВт в сумме;
• 40 – Подключение всего дома, 20 радиаторов с мощностью до 30 кВт.

Выбор трубы по давлению

• PN10 – допустимое рабочее давление 10 бар. Используют при монтаже холодного водоснабжения
• PN20 – Предельно допустимое рабочее давление 20 бар. Подходящий вариант, чтобы подвести холодное и горячее водоснабжение с нагреванием до температуры 80 С.
• PN25 – Допустимое рабочее давление не более 25 бар. Используется армированный полипропилен. Оптимально подойдет для устройства ГВС, отопительной системы с температурой теплоносителя до 95 С. Изделие выполнено в несколько слоев, что повышает стойкость к высоким температурам.

От чего еще зависит выбор диаметра

Диаметр выбирается исходя из тепловой нагрузки в системе отопления или от количества подключенных точек водоразбора в системах ХВС и ГВС, давления.

Обычно для основной трубы используют величину сечения в 32 мм. Для подводов к приборам берут изделия с D 20-25 мм. Исходя из толщины стенок трубы, определяется внутренний диаметр.

Для систем ХВС и ГВС обычно используют трубопроводы с D 20-25 мм. Для стояков оптимально использовать D 32-40 мм.

Внутренний диаметр определяется исходя из потребностей конкретной системы. На это влияет ряд факторов:

• Давление во всей системе;
• Наличие и количество отводов и стыковочных мест;
• Какое использовалось сырье при производстве полипропиленовых трубок;
• Длина трубопровода

При выборе нужно учитывать множество моментов – в какой системе будут использоваться трубы и какое в ней рабочее давление. Например, трубы для системы отопления и для ХВС будут отличаться.

Как правильно выбрать диаметр для магистрали

С особой ответственностью нужно подбирать сечение ППР трубам, которые будут устанавливаться в многоквартирных домах. Каким будет диаметр, зависит от потребления воды и рассчитывается на этапе проектирования дома.

Обычно в зданиях с большим количеством квартир используют:

• В домах с 5 этажами для стояков оптимальный d 32 мм;
• Для разводки внутри квартир подходит d 20 мм;
• Для стояков в зданиях с 9 и более этажностью используют d 40 или 50 мм.

В квартирах или частных домах точно рассчитывать величину сечения не требуется. Она рассчитывается исходя из длины трубопровода:

• Если длина трубопровода до 10 м, следует брать величину 20 мм;
• При длине, колеблющейся между 10 и 20 м, оптимально 25 мм;
• Если длина более 30 метров, то 32 мм.

Трубы диаметром более 32 миллиметров принято использовать в монтаже стояков.

Какое количество тепла должен раздавать трубопровод

Например, стоит многоквартирный дом площадью 250 кв метров, который постоянно отапливается и зимой теряет тепло по 1 кВт мощности с каждой площади в 10 кв метров. Чтобы обогреть дом, используют максимальную мощность 25 кВт.

В этом доме применяется двухтрубная система отопления. По одной трубе транспортируется горячий теплоноситель, по другой охлажденный теплоноситель подается в котельную. К трубам подключены радиаторы.

От котла до межэтажного коллектора подается тепловая мощность 25 кВт. Магистральные трубы в данном случае нужно использовать с внутренним размером сечения от 26,6 миллиметров. Это нужно для того чтобы скорость теплоносителя составляла не более 0,6 м/c. Таким образом, подойдет полипропиленовая трубка с наружным диаметром 40 мм.

От коллектора к первому этажу поступает тепловая мощность 15 кВт. Скорость передвижения теплоносителя будет меньше 0,6 м/с. Поэтому внутренний диаметр будет составлять 21,2 мм. Таким образом, оптимальный наружный диаметр в конкретном случае будет ровняться 32 мм.

Как правило, для любых радиаторов с мощностью не более 2 кВт монтируют трубы с наружным d 20 мм.

Из всего сказанного можно сделать вывод, что выбор диаметра не такое уж сложное занятие. Выбирать приходится из стандартных размеров. В системах, где насчитывается около 10 радиаторов, обычно устанавливают полипропиленовые трубки с наружным диаметром 25 на площадь одного крыла, 20 на радиатор и 32 на магистральные трубы.

Чтобы купить полипропиленовые трубы подходящего диаметра, перейдите в каталог продукции, разделы канализации и водоснабжения.

Полипропилен или металлопластик для отопления – какие трубы лучше

На различных строительных форумах не прекращаются споры на тему, что лучше использовать для систем отопления — полипропилен или металлопластик. Ситуация на руку мастерам-сантехникам, получающим значительную скидку при покупке материалов у поставщиков. Нужно лишь уговорить застройщика купить «правильные» трубы. Предлагаем объективно разобраться, какие трубы стоит применять для монтажа отопительных сетей частного дома – металлопластиковые или полипропиленовые.

Чем хорош полипропилен

На различных интернет-ресурсах опубликовано множество материалов, восхваляющих полипропилен (PP-R) и приписывающих ему мифические свойства. Чтобы разобраться, какие трубы лучше применять для монтажа отопления (в том числе – своими руками), надо выявить реальные плюсы и минусы ППР. Если изучить советы экспертов и отзывы домовладельцев на форумах, то вырисовывается слежующая картина:

1. Цена полипропиленовых труб и фитингов – самая низкая среди прочих пластиковых трубопроводов, применяющихся для отопления.
2. ППР тверже и прочнее любого полимера, из каких сейчас монтируют отопительные системы частных домов.
3. Качественно смонтированное отопление из полипропилена смотрится не хуже, а то и лучше стальных либо металлопластиковых трубопроводов.

Примечание. Мы не учитываем достоинства, присущие всем пластиковым трубам. Например, отсутствие шероховатостей на внутренней поверхности, малое гидравлическое сопротивление, не подверженность коррозии.

Низкая цена полипропиленовых деталей по сравнению с металлопластом – самый привлекательный фактор. Секрет дешевизны кроется в конструкции фитингов, которые представляют собой обычное литье из пластика, не имеющее армирующего слоя. Да и стоимость ППР–труб с армирующей алюминиевой вставкой, применяющихся для отопления, не заставит вас упасть в обморок.

В качестве армирующего слоя ППР-труб может выступать перфорированная алюминиевая фольга, базальтовое и стекловолокно

Большую роль играет и прочность пропилена, сломать его довольно сложно. Это благоприятствует прокладке магистралей открытым способом в любых местах. Эстетичность красиво собранной системы из полипропилена – тоже не последний фактор, хотя добиться этого непросто, о чем будет сказано далее. На этом позитивные стороны материала заканчиваются. Но чтобы понять, что лучше — металлопластик или полипропилен, надо рассмотреть и негативные.

Недостатки труб из ППР

К сожалению, минусов у полипропилена больше, нежели плюсов. Практический опыт экспертов и отзывы о материале говорят следующее:

• делать сварку и монтаж пропилена сложно, от исполнителя требуется строгое соблюдение технологии;
• трубопроводы, даже армированные алюминием, обладают свойством значительно удлиняться при нагреве;
• проконтролировать качество выполнения стыков невозможно;
• из-за того, что трубы не гнутся и поставляются отрезками длиной 4 м, стыки на магистралях могут возникнуть в самых неожиданных и неудобных местах;
• не рекомендуется производить сборку системы при низких температурах, а при морозе – запрещается;
• большая толщина стенки делает полипропиленовую трубу больше, чем металлопластиковая того же диаметра;
• утолщенные тройники, колена и другие фитинги занимают много места.

Существенное отличие полипропилена от других полимерных труб – большая толщина стенок

Примечание. Специально не упомянут такой недостаток, как горючесть пропилена, поскольку он присущ и металлопласту. Неразъемные соединения тоже не относятся к минусам PP-R, ведь металлопластиковые трубы лучше стыковать путем прессового обжима. Эти стыки нельзя разобрать впоследствии.

Наиболее спорное утверждение, вызывающее массу недовольства у приверженцев пропилена, – сложность монтажа. На всех интернет–площадках они пытаются доказать, что научиться паять полипропиленовые детали очень легко, для освоения технологии новичку хватит 15-минутной тренировки.

Это демонстрируется на видео, где работник лихо стыкует ППР фитинги с трубами, установив паяльник на столе. В реальной жизни все гораздо сложнее, соединения придется паять на весу, в труднодоступных местах, одновременно удерживая руками сварочный аппарат и участок трубы.

Как возникают дефекты при сварке полипропилена

По технологии полипропиленовую трубу нужно отрезать, отметить карандашом глубину погружения в фитинг, обезжирить и спаять, нагревая оба элемента в течении определенного времени. Длительность нагрева зависит от диаметра трубопровода. Стоит замешкаться на пару секунд либо проигнорировать обезжиривание – и соединение выйдет ненадежным. Визуально это не определяется, стык пройдет гидравлические испытания, а протечка появится через 2 недели или спустя год.

Пример правильной пайки – пластик не растекся и не перекрыл сечение трубопровода

Перегрев полипропилена выявить проще, чем недогрев. Снаружи около тройника или муфты образуется бортик расплавленного пластика. Такой же дефект появится внутри стыка, он частично или целиком перекроет проход теплоносителю.

Но увидеть эту неприятность можно на отрезанной трубе, то есть, случаи недогрева и перегрева нельзя четко проконтролировать после окончания монтажных работ. А возникают эти дефекты вследствие неудобных условий пайки и неумения «мастеров» качественно состыковать полипропилен в любом труднодоступном месте.

«Заваренный» стык – сечение наполовину перекрыто вследствие перегрева

При работе на сильном холоде или морозе вероятность недогрева соединяемых деталей очень высока, поэтому монтаж ППР всегда лучше проводить при температуре не ниже +10 °С.

Из-за невозможности контроля соединений специалисты не рекомендуют делать отопление из полипропилена скрытым, муровать его в стены или закладывать под цементную стяжку для устройства теплых полов. Если уж возникла необходимость проложить магистраль из ППР в стене, то это нужно делать с применением теплоизоляции.

Причина – тепловое удлинение материала, влияющее на способ монтажа трубопровода. Он должен скользить внутри креплений, причем концами не упираться в стены. Самые лучшие полипропиленовые трубы для отопления гарантированно изогнутся, если им некуда расширяться во время прогрева.

Плюсы и минусы металлопластика

Оговоримся, что металлопластиковые трубы для отопления стоит сравнивать с полипропиленовыми в равных условиях. Поэтому разъемные стыки на разборных фитингах не рассматриваются – это дорого и ненадежно, хотя и удобно для мастеров без опыта. Хорошую герметичность обеспечит только стык с прессовым фитингом.

Условие касается и способа усиления трубы, для сравнения возьмем металлопластик и ППР, армированные алюминием. Теперь о преимуществах металлопласта:

1. Имея специальные клещи, произвести монтаж отопления из металлопластиковых деталей достаточно просто.
2. Труба гнется и поставляется в бухтах, а потому режется на участки необходимой длины, никаких лишних стыков.
3. Тепловое удлинение материала незначительно и не требует скрупулезного подхода при закреплении длинных участков.
4. Возможен монтаж в любую погоду.
5. Допускается укладка любым скрытым способом, в том числе под стяжку вместе со стыками.

Армирующим слоем металлопластикового трубопровода выступает только алюминий

Что лучше в системах из металлопластика, так это технология соединения элементов. Торец отрезанного участка калибруется, натягивается на фитинг и обжимается клещами, на этом все. Места нужно минимум, поскольку нет нужды просовывать между соединяемыми деталями здоровый паяльник, клещи накладываются уже после стыковки. С помощью пружины металлопластик хорошо гнется под безопасным радиусом, что значительно упрощает прокладку.

Отдельно стоит сказать про теплый пол, куда принято закладывать металлопластик или сшитый полиэтилен, но никак не ППР. Эти материалы не нуждаются в компенсации и хорошо себя чувствуют внутри монолита, обеспечивая эффективный нагрев всей поверхности. Стоит представить на их месте полипропилен с его толстыми стенками, удлинением и стыками под 90°, и сразу становится понятно, какие трубы лучше использовать в теплых полах.

Клещи для прессового соединения – инструмент недешевый, на 1–2 монтажа их лучше взять напрокат

Справка. В продаже нередко встречается дешевый металлопластик низкого качества, на практике он часто расслаивается на изгибах. Устранить течь под стяжкой нелегко, без вскрытия не обойтись. Тем, кто любит экономить на материалах, стоит задуматься о применении дешевых металлопластиковых труб для теплого пола.

Теперь о недостатках металлопластика, коих реально два:

• высокая стоимость всех элементов;
• сортамент труб ограничивается максимальным диаметром 63 мм (DN50).

Сторонники отопления из полипропилена постоянно обращают внимание на еще один минус металлопластика – уменьшение проходного сечения на соединениях, где стоят латунные фитинги. Мол, это приводит к увеличению гидравлического сопротивления сети и быстрому «зарастанию» проходов при работе в системе центрального отопления, где теплоноситель бывает грязным. Утверждение верно касательно разборных фитингов, в них действительно наблюдается сужение диаметра относительно прохода в металлопластике.

Высококачественные фитинги для прессовой стыковки металлопластиковых труб тоже имеют сужение, но оно не настолько велико, чтобы существенно влиять на гидравлику системы. Именно их лучше ставить на отопление, особенно при скрытой прокладке магистралей. Такого же мнения придерживается наш эксперт Владимир Сухоруков, чье видео мы рекомендуем посмотреть:

Полипропилен или металлопластик – тонкости выбора

Домовладельцы, занимающиеся устройством отопления, при выборе ориентируются на цену материалов и стоимость монтажных работ, что в сумме дает величину общих затрат. Данный фактор играет важную роль, что при нынешних доходах граждан вполне закономерно. В этом отношении ППР лучше металлопластика, поскольку обойдется как минимум вдвое дешевле. Если же брать высококачественные материалы производства известных брендов, то металлопластик выйдет дороже втрое.

Совет. Если у вас довольно ограниченный бюджет, то выбор один – использовать на отопление трубопроводы и фитинги из PP-R. Но помните, что сварку надо выполнять очень скрупулезно и качественно. Исправления и переделки приведут к удорожанию либо отнимут много времени, если вы паяете ППР-трубы своими руками.

Нельзя не затронуть технические характеристики металлопластика и полипропилена. Наиболее важные – рабочее максимально допустимое давление и температура воды в трубопроводе. Эти параметры взаимосвязаны, например, труба PP-R выдержит давление 10 Бар при температуре теплоносителя 60 °С, а при 95 °С показатель давления снижается до 5.6 Бар. Чем выше эксплуатационная температура, тем меньше срок службы полипропилена, что и показано в таблице:

Примечание. Технические данные взяты на сайте известного чешского производителя изделий из PP-R, продающихся под брендом WAVIN Ekoplastik.

Для сравнения возьмем не менее именитый бельгийский бренд Henco, предлагающий трубопроводный металлопластик высшего качества, армированный цельным слоем алюминия. Его рабочие характеристики следующие: при температуре 95 °С максимальное рабочее давление составляет 10 Бар, а у некоторых модификаций труб – 16 Бар. Приведенные показатели технических характеристик следует учитывать при выборе материала. Также важно понимать, где будет происходить его эксплуатация:

• отопление частного дома;
• система централизованного теплоснабжения квартиры;
• котельная;
• теплые полы.

Для водяных теплых полов полипропилен не применяется, только металлопластик либо сшитый полиэтилен

Хотя некоторые производители (Valtec, Ekoplastik) начали выпускать полипропиленовые трубы для теплых полов, лидером в этой сфере остается металлопластик. Он лучше по всем показателям, включая теплоотдачу. Греющие контуры из ППР хуже передают тепло «благодаря» большой толщине стенок трубопроводов.

Что лучше для частного дома

Для радиаторного отопления небольших загородных домов подойдет тот и другой пластик, хотя по цене предпочтительнее полипропилен. В небольшом здании система несложная, число стыков небольшое. Если планируется открытая прокладка магистралей, ППР будет хорошим решением. Но повторим предостережение: нужен качественный монтаж.

Совет. Если вы решили нанять бригаду исполнителей, последуйте совету эксперта и расспросите бригадира, как они станут паять соединения в труднодоступных местах и выдерживать время нагрева, сверяясь с таблицей:

Владельцам коттеджей в несколько этажей рекомендуется обратить свой взор на металлопластик. Как правило, такие дома возводятся застройщиками с высокими требованиями к интерьеру и надежности всех инженерных систем. Полипропиленовые коллекторы и разводка точно не смогут удовлетворить эти требования из-за сложностей со скрытой прокладкой. Металлопластик можно спокойно провести под полом и в других проблемных местах.

Полимеры и центральное отопление

Особенность централизованного теплоснабжения заключается в том, что параметры теплоносителя неизвестны и зачастую могут достигать максимальных значений. Несмотря на это, многие сантехники предлагают хозяевам квартир ставить полипропилен на центральное отопление, прокладывают его в бороздах стен. Подобные решения – рискованные, материал может не выдержать перепада давления или скачка температуры и потечь на стыке.

 Оптимальным решением для квартиры является металлопластик с прессовыми соединениями, PP-R лучше ставить на водопровод. Судите сами: квартирную разводку нельзя назвать сложной или слишком протяженной, так что большую разницу в цене вы не почувствуете. Зато металлопластик даст вам надежность и долговечность, плюс его можно упрятать в стену или пол, сделав интерьер комнат привлекательнее.

Разводка по котельной

Обвязку котлов и прочего теплосилового оборудования можно делать как полипропиленом, так и металлопластиком. Но здесь есть своя особенность – наличие большого количества поворотов и соединений. Выполнить разводку своими руками затруднительно из любых полимерных труб, разве что в котельной расположен 1 настенный теплогенератор, работающий только на отопление. Но и тут надо сделать все красиво, чтобы трубы не проходили вкривь и вкось.

Пример красивой разводки из PP-R, коллектор тоже сварен из полипропиленовых тройников

Если для обогрева частного дома задействован твердотопливный котел, то использовать полимеры для его обвязки можно, но осторожно. Это значит, что некоторые участки придется сделать из металла, например:

• кусок трубы от теплогенератора до группы безопасности, когда она установлена отдельно;
• участок, где к обратке крепится накладной датчик температуры, работающий с трехходовым клапаном.

Есть мнение, что полипропиленом можно обвязывать лишь пеллетные котлы, а дровяные — только металлом.  Это неверно, в случае аварийного перегрева кипяток все равно успеет попасть в систему отопления и расплавить пластиковые трубы. Несколько метров стальных трубопроводов, проложенных в котельной, от этого не спасут.

Заключительные выводы

Не существует однозначного ответа на вопрос, что лучше ставить на отопление – полипропилен или металлопластик. Многое зависит от обстоятельств и возможностей домовладельца. Выводы напрашиваются следующие:

1. Выбрав пропилен, вы значительно экономите средства, но обязаны всеми способами добиться качественного монтажа. При большом количестве соединений незримые дефекты все равно могут иметь место.
2. За металлопластик придется выложить приличные деньги – это главный минус. Если он преодолим, то в остальном проблем у вас не предвидится.

Напоследок важное замечание: помните, что «криворукие» мастера в состоянии испортить любой материал, даже самый дорогой и качественный. Уделяйте особое внимание исполнителям, которых выбираете для устройства отопления в вашем доме. Иначе впоследствии получите протечки, описанные на видео:

стекловолокно и фольга, основные отличия, достоинства и недостатки обоих видов

Чтобы при разводке системы отопления не испортить все некачественными трубами, необходимо выбрать «правильного» производителя и трубы соответствующей категории. Производителей полипропиленовых труб в мире достаточно много, но пока еще не разработана единая система маркировки и часто изделия из одного и того же материала, с аналогичными характеристиками имеют разное обозначение. Тем не менее, некоторые обозначения стандартны, и их знание облегчит выбор материала с требуемыми техническими характеристиками.

Характеристики  и маркировка полипропиленовых труб

Чтобы ориентироваться в названиях и понимать разницу, немного поговорим о марках полипропиленов. Любой из них обозначается двумя латинскими буквами: «PP» или в русскоязычном варианте «ПП».   Далее могут стоять цифры или другие буквы, которыми «маскируются» типы материалов:

• Гомополимеры — это первый тип, потому и обозначаться может как PPH, PP-1, PP-тип 1.
• Блоксополимер – полимер второго типа. Обозначается PPB, PP-2, PP-тип 2.
• Самый современный, с лучшими характеристиками – рандом сополимер. Его обозначают: PPR, PP-random, PPRC. Они длительное время выносят температуру среды до 70^оС и кратковременные ее превышения. Так что Для отопления ищите именно рандом-сополимерные полипропиленовые трубы, хотя по сравнению с другими типами они имеют более высокую стоимость.

  ПП трубы выпускаются из разных полимеров с разными характеристиками , которые влияют на область эксплуатации

Именно трубы PPR (ППР в русскоязычном варианте) на данном этапе считаются самыми лучшими, безопасными и надежными. Изделия PPR, PP-random могут использоваться в системах централизованного отопления, а также индивидуального, если стоит газовый или жидкотопливный котел. Если установлен твердотопливный котел с автоматической защитой от перегрева (срабатывает при температуре теплоносителя 95^оС), для разводки системы отопления можно использовать специальный полимер, который имеет повышенную стойкость к температурам: PPs. Он нормально переносит внутреннюю среду в 95^оС и краткие перегревы до 110^оС.

Если в системе будет стоять твердотопливный агрегат без автоматики, никакой полипропилен не выдержит. Тогда для разводки вам понадобятся или медные или стальные трубы. Использовать полипропилен можно в сетях с таким котлом только при наличии жидкостных теплоаккумуляроров, которые сглаживают перепады температур, повышают безопасность системы и снижают себестоимость отопления, одновременно повышая его комфортность.

PPR трубы используются в системах отопления, горячего и холодного водоснабжения

Следующее, на что нужно обратить внимание, это на давление. Маркируется этот параметр латинскими буквами PN, а цифры, стоящие за ними, обозначают номинальное давление воды, которое может выдерживать эта труба на протяжении 50 лет при температуре среды 20^оС. Выпускают трубы PN 10, PN 16, PN 20 и PN 25. Соответственно эти изделия прослужат 50 лет при давлении 10, 16, 20 и 25 бар/см² и температуре среды 20^оС.

При изменении температуры и/или давления срок эксплуатации значительно сокращается. Например, срок эксплуатации изделий PN 16 при  50^оС уже не 50 лет, а всего 7-8. Нужно также знать, что чем больше давление, тем толще стенка трубы, хотя PN 20 и PN 25 имеют слой армирования, из-за чего их стенки и наружный диаметр меньше, чем у аналогов PN 16.

В принципе, для индивидуального отопления можно использовать и марки PN 10, PN 16. Они пригодны для  температур теплоносителя не выше 70^оС. Пиково и кратковременно могут выносить нагрев до 95^оС. Срок службы у них при таких условиях, конечно, не 50 лет, но  десяток лет они работать будут. Как положительный момент таких труб можно отметить меньшую стоимость (по сравнению с PN 20 и PN 25). Но есть очень существенный недостаток: большой коэффициент расширения. Каждый метр трубы при нагреве до 70^оС увеличивается практически на 1 см. Если такие трубы спрятать в стене или в стяжке пола без компенсационного контура или петли, то через некоторое время они разрушат близлежащие материалы. Если же они проложены поверху (зафиксированы к стене клипсами/держателями), то ощутимо провиснут. Если в «холодном» виде такой трубопровод выглядит нормально и взгляд на нем не задерживается, то висящие трубы ощутимо портят внешний вид. Потому такие трубы используют чаще для разводки холодной или горячей воды (температура ГВС редко превышает 45-50^оС и температурное расширение имеет не такие масштабы).

Труба из полипропилена (ППР) армированная

Для отопления обычно используют армированные полипропиленовые трубы (маркировка PN 20 и PN 25). Оба типа подходят как для централизованного, так и для индивидуального отопления. Отличаются эти марки типом армирующего материала: в PN 20 используют стекловолокно, в PN 25 – алюминий (цельный лист или перфорированный зависит от производителя). Несмотря на разные материалы укрепляющей прослойки, оба типа имеют коэффициент расширения значительно ниже, чем у чисто полимерных труб – на ¾ меньше.  Но при использовании стекловолокна он на 5-7% выше, чем в фольгированных изделиях.

Самые лучшие марки (Wain Ecoplastik, Valtec, Banninger и др.) имеют большое количество подделок. Кроме невысокой цены (по сравнению с оригинальными) подделки можно определить на глаз. У качественной трубы слои ровные. Это основной показатель качества. Если армировка располагается посередине, то оба слоя полипропилена имеют абсолютно одинаковую толщину в любом месте, хотя все указанные выше производители располагают слой алюминия ближе к наружному краю.

Тут четко видно, что слои полипропилена совсем не одинаковой толщины

Еще один признак, по которому можно определить подделку: практически все лидеры рынка используют сварку алюминия встык. Такие трубы более надежны, хоть для их производства требуется дорогое оборудование. На фото выше виден шов «внахлест». Это явный признак дешевых труб, причем невысокого, мягко говоря, качества.

Наружная и внутренняя поверхности оригинальных изделий гладкая. Надпись нанесена четко, ровно по линейке, не смазана. Кроме того, чтобы избежать претензий в поделках часто название незначительно искажают: пропускают или добавляют лишнюю букву, заменяют другой.

Одна из подделок EcoPlastik. Если присмотритесь, увидите ошибку в написании (нажмите чтобы увеличить)

Так что, просто внимательно присмотревшись к таким «мелочам», вы сможете определить подделку. А вообще, если вы точно определились с маркой, не поленитесь зайти на официальный сайт и поинтересоваться как должны выглядеть трубы выбранной марки, какой должна быть поверхность:матовой или гладкой, какого цвета, как выглядит логотип, который наносят, изучить ассортимент изделий, которые производит данная фирма.

Трубы армированные стекловолокном

В трубах PN 20 в качестве армирующего материала используют стекловолокно. Вообще, первоначально, этот тип предназначался для подачи горячей воды.   Безусловно, неплохо чувствовать себя они будут и в большинстве отопительных систем. И работать будут неплохо. Не 50лет, но и не год-два. При условии, что это действительно качественные трубы, а не подделка. А теперь подходим к важному моменту: как определить качество. Как ни прискорбно, ориентироваться нужно на цену: европейцы выпускают самые лучшие трубы. Тут не поспоришь: опыт. Но цены у них высокие.

Теперь о самих трубах и их применении в отоплении. В этом типе изделий ни цвет армирующей прокладки, ни материал, из которого она изготовлена, практически никакой роли не играют. Стекловолокно может быть оранжевого, красного, синего или зеленого цвета. Это просто красящий пигмент и ни на что он не влияет. Если и можно ориентироваться на цвет, то только на продольную полосу, которая нанесена на поверхности трубы: красная говорит о пригодности для горячих сред, синяя – для холодных, обе вместе – об универсальности.

Цвет стекловолокна не на что не влияет

Теперь об особенностях применения армированных стекловолокном труб именно для отопления.   Их можно ставить, но с некоторыми оговорками. Это связано со вторым недостатком полипропилена (кроме большого температурного расширения) – высокой кислородопроницаемостью. В условиях высоких температур большое количество кислорода в системе ведет к достаточно активному разрушению металлосодержащих элементов. Если в системе использованы действительно надежные и качественные, соответствующие сертификатам алюминиевые радиаторы (обязательное условие — из первичного алюминия), то больших проблем быть не должно. Но если их качество вызывает сомнения, или установлены чугунные радиаторы, то использовать нужно только трубы с фольгой, которая в разы снижает количество кислорода, проходящее через стенки труб PPR. И еще один момент: от толщины стенок проницаемость зависит, но не сильно, а зависит  от качества материала. Вот и снова вернулись к тому, что для того чтобы отопление из полипропиленовых труб работало долго, требуются качество.

Полипропиленовые труб армированные стекловолокном и фитинги для них

Но большая часть монтажников, советует ставить для отопления именно трубы со стекловолокном. Почему? Их монтировать быстрее. Примерно в два раза. А все потому, что для получения качественного сварного шва в фольгированных трубах требуется снять слой фольги и часть материала, который находится над ней.  Для этого необходимо  специальное устройство (на каждый диаметр  — свое). Как водится, хороший инструмент дешевым не бывает, а деньги на него тратить совсем не хочется.  К тому же сама процедура зачистки в общей сложности удлиняет процедуру монтажа системы почти в два раза. И сноровка в этом деле тоже нужна. Собственно, их резоны ясны.  Но если вы делаете отопление для себя, то вряд ли для вас они решают что-то. Потому внимательно читайте про армирование фольгой. Тут тоже все непросто.

Трубы армированные фольгой

Обозначают армированные алюминием полипропиленовые трубы так: РЕХ/Аl/РЕХ. Есть два вида расположения фольги: ближе к наружному краю и посередине. Есть один нюанс монтажа армированных полипропиленовых труб: нельзя допускать контакта фольги с теплоносителем. Потому что даже если в качестве теплоносителя используется вода, она не является химически нейтральной (соли всегда присутствуют даже в мягкой воде). Вступая в реакцию окисления с фольгой, вода разрушает ее, просачиваясь все дальше в трубу. Рано или поздно (скорее рано) такую трубу разорвет. Потомку практически все европейские производители выпускают трубы с фольгой, расположенной ближе к краю. Именно они требуют зачистки: снятия наружного слоя полипропилена и фольги. Зато в результате, при сварке,  получается, что металлизированный слой защищен от взаимодействия с водой толстым слоем материала.

Слой фольги может располагаться ближе к наружному краю трубы или в глубине материала

При использовании труб, в которых слой фольги находится в середине, требуется не зачистка, а торцовка. Для этого используется тоже специально приспособление, но другого плана – оно срезает на несколько миллиметров фольгу внутри трубы, не разрушая слоев полипропилена. Эта процедура проще и выполняется быстрее (продавцы такие трубы называют «ленивками» понятно, почему?). В принципе, если шов выполнен грамотно и правильно, полипропилен сваривается друг с другом, то такой шов более-менее надежен. Но вот если имеется микропора, то вода в нее проникнет и вызовет расслоение трубы. А наличие микропор гарантировано при недостаточно вертикальном срезе, недостаточном опыте (неправильная выдержка при сварке) и неполном удалении фольги, а проконтролировать насколько тщательно удалена фольга между слоями полимера нереально… Все это чревато разрывами, протечками и нарушением целостности системы. Как они образуются продемонстрировано на рисунке ниже.

При центральном расположении фольги два слоя полипропилена свариваются далеко не всегда. Вот что получится через несколько лет

Особенно много неприятностей приносит такое явление, когда трубы у вас спрятаны в стене или в полу. Ремонт будет долгим и нелегким. В некоторых случаях (зимой) быстрее сделать новую разводку «поверху», оставив старую в стене (но слив воду). А микропоры в швах случаются очень часто: контролировать качество удаления фольги между слоями полипропилена практически невозможно, а значит, и гарантировать герметичность шва нереально. И это в случае качественной трубы, а если попадется подделка, типа той, что на фото выше? Как заторцевать такое изделие? О качестве шва тут вообще речи быть не может.

Разница сварного шва после нескольких лет эксплуатации (нажмите чтобы увеличить)

Есть у такого расположения еще один недостаток: к фитингу приваривается только верхняя часть материала трубы, а не оба слоя. И это, даже при условии сварки без микрощели, значительно снижает надежность трубопровода. С другой стороны такие изделия (ленивки) значительно дешевле своих европейских аналогов. Тут все объясняется просто: их выпускают фирмы, которые стараются выиграть в цене (турецкие производители и азиатские). Но как эта экономия скажется в дальнейшем? Скорее всего – потребуется срочная замена или ремонт части трубопровода, или системы целиком.

Вот как в натуральную величину выглядит труба с центральным расположением фольги после 2-х лет эксплуатации

Все сказанное выше справедливо для сплошного листа фольги в качестве армирующего слоя. Но есть еще перфорированная фольга. Производится она турецкой кампанией Kalde. Производитель заявляет, что из-за наличия перфорации слой фольги удалять необязательно: при сваривании через поры происходит адгезия материалов, которая обеспечивает прочность соединения.  Насчет прочности, наверное, все так и обстоит. Но как насчет реакции с фольги с водой и кислородопроницаемости? Наверняка эти показатели хуже, чем у труб с цельной фольгой. Хотя тут та же ситуация, что и в ППР трубах, армированных стеклопластиком: при использовании качественных алюминиевых радиаторов система будет служить достаточно долго.

Полипропиленовый трубы турецкой фирмы Kalde с перфорированным алюминием

Итоги

Не знаю как вы, но для себя я могу сделать следующие выводы. Если проводка будет скрытая,  однозначно необходимы полипропиленовые трубы армированные сплошной фольгой. Причем фольга должна располагаться ближе к наружному краю, а не посередине. Если трубы располагают «поверху», вполне можно использовать качественные трубы для отопления со стекловолокном (только не в тех системах, где стоит твердотопливный котел).

О том, как правильно сваривать трубы из полипропилена, какие фитинги для этого нужны и порядок действия при сварке читайте в статье «Полипропиленовые трубы и фитинги: виды и порядок сварки«

Как выбрать полипропиленовые трубы для отопления

Трубы из полипропилена

Рано или поздно встает проблема замены труб отопления, и возникают определенные трудности в подборе материала. Давайте поговорим о том, как выбрать для отопления полипропиленовые трубы, обсудим, почему именно их лучше использовать при ремонте, и рассмотрим советы специалистов, позволяющие избежать самых распространенных ошибок.

Преимущества полимеров

При монтаже системы отопления все чаще стали использовать полимерные изделия. По сравнению со стальными аналогами у описываемой продукции есть масса весомых преимуществ:

• Во-первых, они имеют цельную конструкцию тела и лишены продольного шва.
• Во-вторых, полимеры не подвержены коррозии.
• В-третьих, их можно эксплуатировать при высоком давлении.
• В-четвертых, при помощи полимерных материалов можно создавать магистрали любой конфигурации. Их собирают легко, быстро, а отдельные детали соединяют между собой методом пайки, которая исключает возможность образования протечек.
• В-пятых, устанавливать трубопроводы теперь можно и самостоятельно, экономя на привлечении профессиональной рабочей силы.
• В-шестых, значительно увеличились эксплуатационные сроки — полимерная продукция способна прослужить 40-50 лет. И это самое весомое преимущество, переместившее описываемую продукцию на «верхние строчки хит-парада» аналогичных изделий.

Выбор полипропиленовых труб для отопления более чем оправдан. И специалисты, и покупатели обращают внимание на стоимость изделий, на привлекательный внешний вид, прочность и особенности монтажа. Полипропиленовые трубы обходятся дешевле аналоговой продукции и отвечают всем требованиям современного декора. Даже в случае открытой сборки они выглядят довольно эстетично, чего не скажешь, например, о металлопластиковых аналогах.

Последние не отличаются прямотой. Их обязательно нужно либо утапливать в стене, либо сооружать короба для маскировки. Конечно, по своим техническим характеристикам металлопластиковые изделия выигрывают у полипропиленовых, но только в том случае, если они соединяются между собой пресс-фитингами. В противном случае сохраняется вероятность протечек в этих местах. Поэтому, учитывая, что у обеих модификаций надежность одинаково высока, многие предпочитают выбирать полипропиленовые трубы, представленные в большом ассортименте.

Классификация существующих видов

Полипропиленовые трубы прекрасно себя зарекомендовали, поэтому сегодня их активно используют для горячего и холодного водоснабжения, а также для монтажа систем отопления. В продаже можно найти два вида труб — белые и серые. Какие выбрать? Ответить на этот вопрос можно только после того, как будут учтены особенности условий эксплуатации продукции. На долговечность материала влияет рабочее давление внутри системы, а также температура проходящей воды.

Виды труб распознают по четкой маркировке, определяющей предназначение каждого изделия. В бытовой сфере чаще всего используют пропиленовые трубы типа РРН, РРВ и РРR.

• Маркировкой РРН обозначают изделия, которые можно использовать для холодного водоснабжения и сборки вентиляционных систем.
• Трубы с обозначением РРВ используют при монтаже напольного отопления, а также для транспортировки холодной воды. Отличительная особенность данного вида — наличие высокой ударопрочности.
• РРR — универсальные трубы, которые можно применять для любых отопительных систем и для монтажа холодного водоснабжения. Они имеют устойчивую форму и высокий уровень сопротивления температурным воздействиям. Также у них наблюдается равномерное распределение нагрузки по внутренним стенкам.

Обратите внимание! Описываемые трубы отличаются стойкостью к воздействию агрессивных средств. Со временем данная продукция не исчерпывает лимит своих преимущественных характеристик и сохраняет гладкую внутреннюю поверхность. А все потому, что полимерам не страшна коррозия. Именно гладкие стенки обеспечивают быструю и легкую циркуляцию теплоносителя.

Труба армированная стекловолокном

И еще! Опыт показал, что серые трубы лучше переносят тепловые нагрузки и не боятся высокого давления, а белые немного уступают им по этим показателям. Поэтому первый вариант больше подойдет именно для отопления.

Отличить трубы для горячей и холодной воды можно и визуально. У последних толщина стенок гораздо тоньше. Собирая отопление из полипропиленовых труб — фото поможет в этом убедиться – каждый должен выбрать правильную модель. Есть трубы, армированные алюминием или стекловолокном. Эти добавки увеличивают прочность материала, поэтому такие модели способны выдержать 5-6 паровых ударов. Благодаря этому их можно использовать в паре с газовой колонкой. Но срок службы труб при этом сильно сокращается, так как нарушаются условиях их эксплуатации.

Обратите внимание! Нормально функционировать изделия из полипропилена могут лишь в том случае, если температура теплоносителя не превышает +95 градусов. Специалисты рекомендуют перед сборкой уточнять, вода какой температуры подается в систему отопления, и под каким давлением она в ней циркулирует.

Обобщение по теме

Полипропилен стал материалом для труб последнего поколения. По сравнению с другими аналогами, пропиленовые изделия обладают весомым количеством преимуществ. Они могут похвастаться более низкой теплопроводностью, а значит, потери тепла минимизированы. Используя данный вариант, можно смело отказываться от теплоизоляции.

На стенках таких изделий никогда не образуется конденсат, а экономия тепла при транспортировке составляет около 20%. Не удивительно, что полипропиленовые трубы сегодня пользуются такой популярностью.

Какой трубопровод следует использовать для системы водяного отопления

A. Трубы из АБС-пластика

Трубы из акрилонитрилбутадиенстирола (АБС) долговечны и устойчивы к разложению водой и химическим веществам. Они обычно используются в канализационных системах и системах канализационных стоков (DWV). Они также распространены в электроизоляции. Несмотря на то, что эти трубы прочные, их не рекомендуется использовать при слишком сильном солнечном воздействии, поскольку они могут деформироваться при воздействии на них. Они также не устойчивы к хлорированным и ароматическим углеводородам.

Б. Трубы ПВХ

Как и трубы из АБС-пластика, трубы из поливинилхлорида (ПВХ) устойчивы к большинству солей, кислот и щелочей. Однако он менее прочен, так как должен быть более мягким и гибким, чем большинство пластиковых материалов. Они также устойчивы к разложению водой и могут использоваться как над, так и под землей.

C. Трубы PEX

Трубы

PEX производятся из сшитого полиэтилена в основном для того, чтобы сделать материал более прочным. Затем этот материал проходит экструзию, которую вы можете использовать для различных целей.Сюда входят системы водяного охлаждения и обогрева, системы трубопроводов зданий и водопроводы в жилых домах. PEX — это гибкий пластиковый материал, который идеально подходит как для холодного, так и для горячего водоснабжения.

D. Медные трубы

Медные трубы долгое время остаются предпочтительным выбором по ряду причин. Некоторые из них включают долговечность, меньшую подверженность утечкам, пригодность для вторичной переработки и устойчивость к колебаниям температуры. Огромные недостатки меди — это дороговизна и сложность установки.

E. Свинцовые трубы

Свинцовые трубы широко используются в промышленности благодаря своей гибкости, пластичности и коррозионной стойкости. Эти отрасли включают атомные электростанции, химические заводы, гидро- и гальваническую промышленность, а также производство бумаги. Из-за ряда проблем со здоровьем свинцовые трубы запрещены к использованию в жилых помещениях. Однако вы все равно можете использовать их для дренажных и вентиляционных систем.

F. Трубы из высокопрочного чугуна

Ковкий чугун также является одним из наиболее предпочтительных материалов для труб по ряду причин. Среди них — пластичность, долговечность и коррозионная стойкость. Трубы из высокопрочного чугуна широко используются в производстве химикатов, сточных вод и шламов.

г. Трубы стальные

Сталь

, вероятно, является наиболее известным материалом для промышленного применения, включая системы трубопроводов. Он известен своей прочностью, универсальностью, надежностью, простотой установки и обслуживания. Отрасли, в которых используются стальные трубы, включают электростанции, нефтегазовую промышленность, судостроение, строительство и многие другие. Главный недостаток стали — она ​​склонна к ржавчине, что означает, что обслуживание может быть дорогостоящим.

Трубы медные или полипропиленовые — что выбрать?

Водопровод и система отопления требуют повышенного внимания, потому что комфорт дома во многом обеспечивается их правильным функционированием. Качество обеих систем установки зависит от качества изготовления, выбора подходящих материалов и качества этих материалов.

Трубы для водоснабжения и отопления могут быть медными или полипропиленовыми.Выбор материала производится с учетом нескольких аспектов: цены, прочности, текучести, а также эстетического фактора.

Ниже мы покажем вам свойства, использование, преимущества и недостатки каждого типа труб, чтобы вы могли сделать лучший выбор для своего дома.

Недвижимость

Трубы медные или полипропиленовые

Полипропилен , или PPR, относится к категории термопластичных материалов. Прочный, жесткий полипропилен обладает высокой устойчивостью к высоким температурам, отличной химической и коррозионной стойкостью, а также средней ударопрочностью.Полипропилен экологически чистый, нетоксичный и экологически чистый. Он имеет небольшой вес, поэтому его легко транспортировать и перемещать.

Полипропиленовые трубы (PPR) все чаще используются в санитарных и отопительных установках благодаря их качеству, маневренности и невысокой цене. Трубы PPR могут быть простыми (без вставок) со вставками из композитного волокна или алюминиевыми вставками.

Медь — природный материал, один из первых металлов, извлеченных и использованных людьми. Есть свидетельства того, что медь использовалась для труб водоснабжения с 2750 г. до н.э.Высокая производительность, медь устойчива к экстремальным температурам, давлению и условиям, никогда не стареет и не меняет своих свойств.

Медные трубы — классический выбор для санитарных и тепловых систем. Высокая устойчивость к износу, перепадам температур и давлений в установке, а также внешнему механическому воздействию. Они обладают антибактериальным действием, являются здоровым и безопасным выбором.

Как водопровод, так и система отопления могут быть построены с использованием обоих типов труб: медных или полипропиленовых.

Однако бывают ситуации, когда один тип трубы предпочтительнее другого типа.

Полипропиленовые трубы рекомендуются для теплого пола в полу или в стене, потому что полипропилен толще и имеет более высокое сопротивление давлению шва или стены, и его не следует изолировать, как это делается в меди. Вместо этого в случае кажущейся установки медные трубы выглядят намного лучше эстетически, полипропиленовые трубы имеют массивный вид, особенно в местах соединения.

Наш совет: Если система отопления подключена к системе централизованного теплоснабжения, рекомендуется использовать трубы PPR из-за гораздо более высокой стойкости к химической коррозии.

Преимущества и недостатки

Выбираете ли вы медные или полипропиленовые трубы, вы должны знать, что обработка обоих материалов выполняется так же легко и быстро, как и время работы.

Однако существуют различия, и оба типа труб могут иметь преимущества и недостатки.

По стоимости медные трубы могут стоить даже на 20% дороже полипропиленовых. Вместо этого медь имеет неограниченный срок службы и 30-летнюю гарантию. Средний срок службы полипропилена составляет 50 лет, а гарантия варьируется от производителя к производителю.

По КПД полипропиленовые трубы эффективнее, не теряют тепло, коэффициент теплопередачи очень низкий. Медные трубы обладают высокой теплопередачей с внешней стороны, но могут достигать той же эффективности, что и трубы PPR, но только благодаря хорошей изоляции, которая требует дополнительных затрат.

Еще одно преимущество полипропилена по сравнению с медными или полипропиленовыми трубами — это его стойкость к химической коррозии намного выше, чем у меди. Именно поэтому я посоветовал вам выбрать этот тип труб, если система отопления подключена к централизованной системе, системе, в которой трубы очищаются химическими веществами, которые не выдерживают медные трубы.

Вместо этого с точки зрения эстетики он указывает на медные трубы. Полипропиленовые трубы массивные и неприглядные, фитинги даже больше и громоздче, чем сама труба, а медные трубы тонкие и приятные на вид.Медные трубы также можно покрасить в разные цвета, чтобы они соответствовали декору каждой комнаты. И трубы PPR можно красить, но в их случае краска не держится.

Что касается ППР, то медные трубы обладают повышенной устойчивостью к механическим ударам и более долговечны за счет того, что соединения выполняются сваркой. Вместо этого установка медных труб более шумная, чем одна из полипропиленовых труб, которая лучше изолирует звук.

Надеемся, что наша статья помогла вам сделать выбор между медными трубами или полипропиленом для систем инсталляции в вашем доме.Если у вас возникнут дополнительные вопросы по медным или полипропиленовым трубам, не стесняйтесь оставлять комментарии к этой статье, наши специалисты с радостью ответят!

Трубы ГВС для ГВС

В настоящее время в мире существует множество труб, но не все они предназначены для надлежащего обеспечения горячего водоснабжения. В доме или на производстве потребность в горячей воде так или иначе выходит на поверхность. Чтобы удовлетворить такую ​​потребность, необходимо тщательно выбирать трубы, потому что, как указывалось ранее; не все виды труб могут служить для приема жидкостей с высокой температурой как при низких, так и при высоких температурах;

Благодаря тщательным исследованиям и наблюдениям, PEX стал лучшим выбором для систем горячего водоснабжения в вашем доме; его способность сохранять энергию и противостоять вредным воздействиям горячей воды, а также его дополнительные преимущества, заключающиеся в том, что он дешев и прост в установке, делают его сильным кандидатом при рассмотрении труб для использования в системе горячего водоснабжения. Труба pex 3/4 sharkbite U870W500 — это труба PEX, которая обладает всеми этими качествами, она довольно дешевая для своего размера от Amazon. Он покрывает изогнутую длину 500 футов, и, поскольку он не был лично рассмотрен, он все еще является отличным предложением для своей цены на Amazon. Существует также популярное мнение, что трубки из полиэтилена безопаснее для здоровья.

Трубы из ПВХ

более эффективны при использовании в обычных и умеренных водах, когда они подвергаются чрезмерному нагреванию; Трубы из ПВХ имеют тенденцию к короблению или молекулярному искажению.Стандарт ASTM рекомендует использовать ПВХ в приложениях, температура которых не превышает 140 градусов по Фаренгейту (60 градусов по Цельсию). Однако при постоянном воздействии чрезмерного тепла сжиженного газа ПВХ-материал будет постепенно размягчаться, а его соединения ослабнут, если он подвергнется воздействию температур, превышающих предписанные стандарты.

Теперь вы знаете, что для вашего горячего водоснабжения труба из ПВХ — абсолютно, не лучший выбор, особенно если учесть материал и преувеличение его негативного воздействия на здоровье и все такое.

Однако, если вы все еще заинтересованы или хотите сохранить или использовать трубы из ПВХ для вашей системы горячего водоснабжения, есть небольшая хитрость; приобретите трубы из ПВХ толщиной от 5 до 6 мм с внешним диаметром (они могут быть из ПВХ или других материалов) и использовать вместе резьбовые соединения, тефлоновую ленту и клей. Этого должно быть достаточно даже при использовании системы горячего водоснабжения, поскольку толщина ПВХ, скорее всего, сведет на нет эффект чрезмерного нагрева, а резьбовые соединения лучше удерживают соединения, чем при использовании только клея.При правильном обслуживании… она может прослужить вашей системе горячего водоснабжения довольно долгое время; Вообще говоря, вам может понадобиться водонагреватель с хорошей регулировкой.

Согласно стандартным меркам, в жилых или коммерческих помещениях система горячего водоснабжения строго зависит от количества / объема необходимой горячей воды. Трубы, которые будут использоваться для горячего водоснабжения, должны соответствовать трем конкретным пунктам или факторам, а именно:

• Отсутствие электролитической коррозии
• Подходит для предполагаемого давления и расхода воды
• Подходит для температуры воды, которой он будет подвергаться.

Таким образом, следует иметь в виду, что трубы для горячей воды должны быть подходящими и устойчивыми к температуре и давлению воды, проходящей через них. Ниже представлены типы труб, идеально подходящих для горячего водоснабжения

.

1. Медные трубы
2. Трубы ХПВХ
3. Трубы из полибутилена (ПБ)
4. Трубы из случайного полипропилена (PP-R)
5. Трубы из сшитого полиэтилена (PEX).

Трубы из сшитого полиэтилена (PEX);
Трубы PEX — преимущественно одни из лучших труб, используемых в современном мире.Неудивительно, что он разработан для многоцелевого использования. Трубы PEX подходят не только для холодного водоснабжения, но и для горячего водоснабжения. PEX представляет собой разновидность полиэтилена с поперечными связями, который в основном используется в системах трубопроводов зданий, системах водяного отопления и охлаждения, трубопроводах бытового водоснабжения и изоляции для электрических кабелей высокого напряжения. PEX представляет собой замену ПВХ (поливинилхлориду), ХПВХ (хлорированный поливинилхлорид) и медным трубам для использования в качестве бытовых водопроводных труб.

NB: Желательно, чтобы самый первый метр длины для горячего водоснабжения был медной трубой независимо от выбранного материала трубы.

Трубы медные ;
Медные трубы в основном используются для горячего, холодного водоснабжения и для линий хладагента в системах отопления, вентиляции и кондиционирования воздуха. Медные трубы могут применяться как для подземного, так и для наземного водопровода, но на них могут влиять определенные типы почвы. При использовании под землей рекомендуется направлять медную трубу.
Медные трубы бывают разных типов и толщин, которые известны как Тип M, L и K. Тип M — самый тонкий сорт меди.

Трубы ХПВХ;
Хлорированный поливинилхлорид (ХПВХ) — это гомополимерный ПВХ, который подвергался реакции хлорирования. Его применение обычно предназначено для использования в самых разных областях — от химических заводов и предприятий по переработке полезных ископаемых до жилых домов.
Этот тип трубы, в отличие от ПВХ, может использоваться как для холодного, так и для горячего водоснабжения, а его стойкость делает его пригодным для коммерческого и промышленного применения.ХПВХ рекомендован стандартами ASTM с максимальной температурой, превышающей 140 ° F, но остается ниже максимального рейтинга ХПВХ 200 ° F. ХПВХ имеет отличную изоляцию, которая помогает ему меньше образовывать конденсат и лучше поддерживать температуру как в горячем, так и в холодном состоянии. Приложения.

Трубы полибутиленовые (ПБ);
Трубы ПБ изготавливаются из полиолефина или насыщенного полимера с химической формулой (однако не следует путать с полибутеном).В конце 90-х годов трубы PB были стандартным типом сантехнических труб, устанавливаемых во многих домах. Благодаря своим особым свойствам трубы из ПБ в основном используются в напорных трубопроводах, водонагревателях, компаундировании и термоплавком клее. Эти трубы обладают хорошей стойкостью к гидростатическому давлению, демонстрируя очень низкую ползучесть даже при воздействии повышенной температуры. Сантехнические и отопительные системы из труб PB используются в западном мире более 30 лет.

Трубы из произвольного полипропилена (PP-R);
Трубы PP-R изготовлены из сополимеров полипропилена Random, которые предназначены для распределения холодного и горячего водоснабжения.PP-R можно также использовать для отопления труб в жилых и коммерческих зданиях, систем отопления, вентиляции и кондиционирования воздуха и сжатой изоляции. Согласно исследованиям, трубы PPR являются самым последним дополнением к рынку, заявив, что они имеют длительный срок службы около 50 лет и более даже в условиях низких и высоких температур, а также в условиях стрессового давления. Трубы
PPR являются хорошими термостойкими, даже если они подвергаются правилам длительного непрерывного рабочего давления; температура воды все еще может достигать 95 градусов по Цельсию (95 ° C).

ПРЕИМУЩЕСТВА ХПВХ ПЕРЕД ТРУБАМИ PP-R

Установка

Цементы на основе растворителей используются в фитингах трубопроводов из ХПВХ. Соединения, которые могут быть выполнены и завершены на месте сантехниками или любым человеком, имеющим базовые представления о сантехнике, с помощью обычных недорогих инструментов.В то время как трубопроводная арматура из PP-R ограничена использованием специального сварочного оборудования и тепла, что создает высокий риск поражения электрическим током и создает угрозу для рабочей среды. Процессы сварки не могут выполняться обычным водопроводчиком, для обеспечения надлежащего выравнивания стыков трубопроводов необходимо, чтобы все работали под рукой высококвалифицированных рабочих.

Устойчивость к хлору

Когда упоминается вода, хлор — следующая вещь, на которую обращают внимание. Зачем? потому что воду необходимо обрабатывать для обеспечения безопасности использования. Процессы обработки основаны на хлорировании с использованием хлора и оксидов хлора, которые являются едкими химическими веществами, которые могут разъедать внутреннюю часть труб.
ХПВХ имеет большее преимущество, поскольку это хлорированный материал, который позволяет ему выдерживать и удерживать воздействие хлора в течение длительного периода времени. PP-R, с другой стороны, недостаточно устойчив к хлору, а это означает, что очень часто следы поступающего в него хлора будут разъедать стенки трубы. Это явление может привести к потере прочности на разрыв трубы PP-R или, скорее, к выходу из строя системы труб со временем.

Срок службы

Трубы

из ХПВХ существуют уже более 50 лет, и многие из их начальных установок все еще работают без каких-либо прослеживаемых проблем. PP-R, который, как известно, появился недавно на рынке, он утверждает, что его ожидаемый срок службы составляет около 50 лет без каких-либо прослеживаемых установок, датируемых достаточно далекой историей, чтобы подтвердить это заявление.

ПРЕИМУЩЕСТВА PEX НАД ТРУБАМИ PB

За счет ряда преимуществ, таких как гибкость и коррозионная стойкость.Пластиковые трубы широко заменили медь, когда дело доходит до трубопроводной системы дома. Тем не менее, все пластиковые трубы по-прежнему отличаются друг от друга из-за своих характеристик.
Принимая во внимание две пластиковые трубы: трубы из полибутилена (PB) и трубы из полиэтилена (PEX). Самое первое преимущество;

• Труба PEX имеет большую устойчивость к высоким давлениям и температурам. Следует учитывать устойчивость к высоким температурам; PEX — гораздо лучший вариант, чем PB, потому что температура воды в системах горячего водоснабжения может варьироваться.
• Вода, поступающая в наши дома, содержит определенное количество хлора, который используется для ее очистки по всему миру. Всегда стоит беспокоиться о коррозии, вызванной использованием хлора. Когда труба из полибутилена подвергается воздействию хлора в течение длительного периода времени, соединения, которые ее образуют, постепенно разрываются, в результате чего труба становится слабой и хрупкой, которая со временем разрывается из-за давления. Трубы PEX обладают большей устойчивостью к коррозии, что позволяет им служить намного дольше даже при воздействии высокой концентрации хлора.

Трубы из ПБ больше неприемлемы в некоторых частях мира из-за присущих им недостатков. Трубы PEX по-прежнему приемлемы во всем мире как для дома, так и для использования в других зданиях.

ПРЕИМУЩЕСТВА PEX ПЕРЕД ДРУГИМИ ТРУБАМИ

• Трубы PEX не требуют пайки или использования адгезивов для фитингов, это устраняет риск опасности для здоровья, связанный с использованием сложных химикатов и припоев на основе свинца.

Трубка

• PEX экономит энергию лучше, чем медь, она не передает тепло так легко, как медь.
• Трубы PEX более устойчивы к давлению и температуре
• Высокая устойчивость к утечкам из отверстий или поломок благодаря своей гибкости и пластичности
• Более низкая стоимость установки, включая меньшее использование трубопроводной арматуры благодаря гибкости
• Может стыковаться с трубами из других материалов

Просмотрите это видео для получения дополнительной информации о трубах pex

Типы пластиковых трубопроводов: выбор правильного материала

Можно легко подумать, что все типы пластика одинаковы, но реальность не может быть дальше от истины, особенно когда речь идет о пластиковых водопроводных системах.

Существуют тысячи различных типов пластмасс, каждый со своими физическими и химическими свойствами. Когда дело доходит до водопроводных систем горячего и холодного водоснабжения, используются пять различных пластиков, каждый со своими свойствами.

5 различных типов пластиковых трубопроводов для жилищного водопровода:

• PEX
• PE-RT
• Полипропилен
• полибутилен
• ХПВХ

Четыре материала — PEX, PE-RT, полипропилен и полибутилен — происходят из семейства полиолефиновых пластиков и имеют некоторые ключевые сходства. ХПВХ стоит особняком в семействе виниловых пластиков и обладает уникальным набором свойств, отличающих его от полиолефинов.

Краткая история полибутиленовых труб

В 1970-х годах полибутилен был представлен на рынке сантехники Северной Америки в качестве первого полиолефинового материала, используемого для распределения горячей и холодной воды. Однако к началу 1990-х годов продукт был вовлечен в два крупных коллективных иска, в результате которых было урегулировано более 1 миллиарда долларов. В результате полибутилен больше не разрешен в новом строительстве в Северной Америке.

Молекула полибутилена

Было обнаружено, что полибутиленовая труба вступает в реакцию с низким содержанием хлора в питьевой воде, что приводит к ее разрушению и преждевременному выходу из строя. Сегодня наличие полибутиленовых труб в доме обычно является обязательным раскрытием в процессе продажи дома. Сантехники и инспекторы обычно рекомендуют полностью удалить полибутиленовые трубы из домов. Согласно условиям коллективного иска, по меньшей мере 350 000 домов были перенаправлены из-за выхода из строя полибутилена.

Сантехнические трубы PEX

Вскоре после того, как полибутилен ушел с рынка, был представлен новый полиолефин — сшитый полиэтилен, обычно называемый PEX. Как и все полиолефиновые материалы, PEX — пластичный, гибкий пластик; но у него также есть самая большая слабость полиолефиновых водопроводных систем: хлор.

Молекула PEX

Подобно полибутилену, хлор разрушает молекулярные связи в трубопроводах из полиэтилена PEX, что приводит к образованию микротрещин, которые постепенно расширяются, пока труба не выходит из строя.Хотя процесс сшивания действительно обеспечивает немного более высокую устойчивость PEX к хлору, чем полибутилен, из-за уменьшения количества уязвимых химических связей, за последнее десятилетие в Соединенных Штатах был задокументирован широкий спектр вызванных хлором отказов трубопроводов PEX.

В трубопроводах из PEX для горячей воды наблюдается разложение хлора уже через два года после установки.

Помимо проблем с разложением, вызванным хлором, полимерная структура PEX делает его уязвимым для других проблем, включая качество воды, проницаемость и потенциал роста биопленки.

Полипропиленовые сантехнические трубы

Другой полиолефиновый пластиковый материал, который используется в домашних водопроводных системах, — это полипропилен. Он имеет многие из тех же проблем, которые присущи полиолефиновым материалам, но при этом создает некоторые новые проблемы.

Молекула полипропилена

Подобно PEX и полибутилену, он не устойчив к разложению хлора. Фактически, он может разрушаться в системах с горячей хлорированной водой, вызывая отслаивание кусков материала и засорение приспособлений и приборов.

Полипропилен не такой пластичный, как другие полиолефиновые пластмассы, а это означает, что он не может легко расширяться или гофрироваться, как другие полиолефиновые материалы. Из-за этого ограничения для соединения полипропиленовых труб необходима технология термического плавления. Этот метод может быть особенно трудным в ограниченном пространстве и требует сварки, что создает опасность ожога и увеличивает время процесса установки.

Полипропилен также гораздо менее надежен в системах горячего водоснабжения; чтобы компенсировать это, производители используют комбинацию армирования стекловолокном и значительно более толстую стенку трубы, уменьшая расход и уменьшая количество доступных крепежных элементов.

Трубы PE-RT

PE-RT (полиэтилен повышенной термостойкости), хотя и широко распространен в Европе, является относительно новым для рынка сантехники Северной Америки. У него ограниченный послужной список в Северной Америке, но его химический состав предполагает, что он может столкнуться с теми же проблемами, что и другие европейские полиолефиновые трубопроводные материалы, которые были плохо приспособлены для обработки североамериканских процедур дезинфекции воды, включая отказы, вызванные хлором.

Молекула PE-RT

PE-RT состоит из того же основного материала, что и PEX — полиэтилен, но в отличие от PEX, он не обладает преимуществом сшивания для повышения его устойчивости к хлору. В недавней статье, посвященной внедрению PE-RT в Канаду, один производитель PE-RT заметил: «Причина, по которой PE-RT так долго добирался до Канады, в первую очередь связана со стандартами хлора … То, как они производили полиэтилен. -RT в Европе и других местах не соответствовал требованиям ».

Без преимущества сшивания, PE-RT все больше зависит от временных антиоксидантов, которые замедляют скорость разложения, чтобы достичь даже результатов, аналогичных PEX.

Сантехнические трубы из ХПВХ

Хлорированный поливинилхлорид (ХПВХ) имеет химический состав, отличный от полиолефиновых пластиков.Как хлорированный виниловый материал, ХПВХ по своей природе невосприимчив к разложению, вызванному хлором. Помимо устойчивости к хлору, химическая структура виниловых материалов делает их практически непроницаемыми для внешних загрязнений в соответствии с EPA.

Молекула ХПВХ

Трубы из ХПВХ, используемые в Северной Америке более 60 лет, доказали свою надежность и безопасность на этом рынке. Они соответствуют всем соответствующим требованиям ASTM, NSF и государственных требований к водопроводным системам и регулярно проходят независимые проверки сторонними испытательными организациями.

Пластиковые трубы — привлекательная альтернатива медным трубам из-за их более низкой стоимости и простоты монтажа. Но не думайте, что все пластиковые трубы одинаковы. Эти преимущества имеют смысл только в том случае, если выбранная система трубопроводов работает надежно и не ухудшает качество воды.

Даже в мире ХПВХ существуют различия в характеристиках различных брендов. По этой причине важно выбрать не только материал, но и марку труб, которым вы можете доверять.

FlowGuard Gold® CPVC обеспечивает бескомпромиссные преимущества пластиковых трубопроводов. Экономичный, простой в установке и совместимый с дезинфекцией воды хлором, есть множество веских причин для перехода на трубопроводные системы FlowGuard Gold.

Какой материал для трубопроводов лучший для сантехнических установок

Трубы, используемые для водопровода в домах и на предприятиях, могут быть изготовлены из самых разных материалов. Как и в любых инженерных решениях, лучший вариант меняется в зависимости от приложения и условий проекта. Также у каждого материала есть свои преимущества и недостатки.

Наиболее распространенными материалами трубопроводов, используемыми для водопровода, являются медь, ПВХ, ХПВХ и PEX. В этой статье будет представлен обзор этих четырех материалов, а также других материалов, которые можно найти в строительной отрасли.

Получите профессиональный дизайн сантехники для вашего следующего строительного проекта.

Независимо от используемого материала трубопровода, вы можете сократить расходы по проекту за счет оптимизации компоновки системы водопровода.Это уменьшит общую требуемую длину трубопроводов, а также затраты на фитинги и рабочую силу. Информационное моделирование здания может помочь вам оптимизировать сантехнические установки и другие системы MEP.

Медные трубы

Медь очень долговечна и является традиционным материалом для сантехники с 1960-х годов. С тех пор были введены и другие материалы, но медь по-прежнему остается одним из лучших вариантов. Главный недостаток медных трубопроводов — высокая цена, необходимость пайки и дополнительной арматуры.Учитывая свою ценность, медные трубы соблазняют воров, когда их обнажают.

Некоторые распространенные области применения медных трубопроводов включают снабжение горячей и холодной питьевой водой, а также линии хладагента для систем отопления, вентиляции и кондиционирования воздуха. Медная труба типа K имеет самые толстые стенки и обычно используется в подземных коммуникациях. Тип L имеет промежуточные стенки, а тип M — самые тонкие стенки, и они обычно используются для настенных линий электропитания.

Трубопровод из поливинилхлорида (ПВХ)

PVC — это пластик, который обычно используется в сантехнике, и бывает двух размеров: Schedule 40 и Schedule 80.

• ПВХ Schedule 40 является наиболее часто используемым, имеющим более тонкие стенки и более низкую цену.
• Schedule 80 PVC имеет более толстые стенки, что делает его более прочным, но и более дорогим.

Американский национальный институт стандартов (ANSI) предоставляет таблицы, которые стандартизируют внешний диаметр труб из ПВХ. В следующей таблице приведены плюсы и минусы ПВХ как материала для трубопроводов.

ПВХ обычно используется в сливных линиях раковин, унитазов и ванн. К другим распространенным применениям относятся водопровод внутри помещений, подземная водопроводная система, вентиляционные трубы, магистральные водопроводные сети, трубопроводы высокого давления и системы ливневой канализации.

Трубопроводы из хлорированного поливинилхлорида (ХПВХ)

Как следует из названия, ХПВХ — это трубы из ПВХ с повышенным содержанием хлора.ХПВХ подходит для горячей воды, и питьевой воды, в отличие от обычного ПВХ. По сравнению с медью трубы из ХПВХ более гладкие и производят меньше шума при протекании воды. Трубопроводы из ХПВХ также изолированы для предотвращения потерь энергии, более гибкие, чем металлические трубопроводы, и огнестойкие.

Трубопроводы из ХПВХ обычно применяются в системах горячего и холодного водоснабжения, отводах горячей воды и канализационных трубах (сточных и водопроводных).

Трубопровод из сшитого полиэтилена (PEX)

Трубы

PEX считаются одними из самых больших инноваций в сантехнике. PEX — чрезвычайно гибкая труба, похожая на шланг, которая может огибать края и препятствовать прохождению. Кроме того, он использует компрессионные фитинги и не требует клея.

PEX можно легко использовать с существующими трубопроводами, в том числе медными, что делает их идеальными для ремонта и модернизации. Хотя PEX имеет более высокую стоимость, чем PVC, затраты на установку ниже, а обслуживание минимально.Трубы и фитинги из PEX используются более 30 лет, но приобрели популярность после 2010 года.

Благодаря своей универсальности трубопроводы PEX обычно используются при модернизации и ремонте. PEX также используется в помещениях с низкой вентиляцией, где соединение труб с помощью клея может быть опасным. Материал подходит для горячего и холодного водоснабжения.

Другие материалы для трубопроводов

Четыре материала для трубопроводов, описанные выше, являются наиболее широко используемыми в водопроводных системах, но это не единственные варианты.Ниже приведены некоторые примеры материалов, которые менее популярны или больше не используются.

Трубы из оцинкованной стали

Эти материалы были популярны в прошлом, но больше не использовались из-за своих отрицательных эффектов:

• Внутренняя ржавчина в трубах малого диаметра из-за цинкового покрытия
• Со временем может засориться
• Свинец может выделяться из ржавых труб
• Изменение цвета воды

Оцинкованная сталь также является тяжелым материалом, что ограничивает ее применение в сантехнике.Эти трубы обычно использовались в канализации для «серой» и непитьевой воды.

Трубопровод из нержавеющей стали

Трубы из нержавеющей стали долговечны, но очень дороги, даже дороже, чем медные трубы. Они используются в областях, подверженных коррозии, например, в прибрежной среде. Этот материал имеет следующие преимущества:

• Прочный и устойчивый к коррозии
• Трубы могут быть гибкими или жесткими
• Доступен в нескольких размерах и длинах

Трубы чугунные

Чугунные трубы обычно изготавливаются в виде раструба и патрубка, и они являются самыми тяжелыми из всех водопроводных труб.Они очень прочные и позволяют использовать ПВХ для замены частей чугунной системы трубопроводов. Однако чугунные трубы очень тяжелые и требуют дополнительных опор при установке.

Чугунные трубы обычно применяются в системах водоснабжения и подземных сооружениях, например, в магистральных трубах дренажных и канализационных систем.

Серый пластиковый полибутиленовый трубопровод (PB)

Этот сантехнический материал недорогой и простой в установке, но подвержен утечкам.

Трубопровод из полиэтилена высокой плотности (HDPE)

HDPE — это гибкий материал, который обеспечивает коррозионную стойкость и длительный срок службы. Однако за это приходится платить, а ПНД дороже, чем ПВХ.

Трубопровод из латуни

Латунь использовалась в сантехнических установках долгое время, даже раньше, чем медь. При использовании этого материала критически важным требованием является обеспечение того, чтобы сплав не содержал свинца. Лучшим вариантом считается труба из красной латуни, так как в ней содержится большое количество меди.

Латунные трубопроводы обычно используются в линиях водоснабжения, канализации для удаления воды, насосной арматуре, резервуарах для воды и колодцах.

Полипропиленовые трубы (ПП)

Полипропиленовые трубы — это жесткие пластиковые трубы, аналогичные ХПВХ. Однако они не соединяются с химическими веществами, а вместо этого используется тепло для приклеивания сопрягаемых концов.

• ПП широко используется в Европе и не получил особого внимания в США.
• ПП прочен, безопасен для человека и считается экологически чистым материалом.
• Главный недостаток — сложный процесс установки, требующий специализированных инструментов.

Трубопроводы из полипропилена обычно используются в системах горячего и холодного водоснабжения и канализации.

Заключение

При большом разнообразии материалов для трубопроводов выбор правильной водопроводной трубы для проекта может оказаться непростым решением. Лучшая рекомендация — связаться с профессиональными сантехниками и узнать о каждом доступном материале и его характеристиках. Таким образом, вы можете быть уверены, что в вашей сантехнической установке используется материал, наиболее подходящий для условий вашего проекта и бюджета.

Консультации — Инженер по подбору | Выбор труб и материалов для трубопроводов

Джефф Болдт, ЧП, LEED AP, FASHRAE, FPE, HBDP; Кейт Стоун, ЧП

17 сентября 2018 г.

Цели обучения

• Разберитесь в плюсах и минусах различных материалов трубопроводов.
• Ознакомьтесь с некоторыми проблемами, связанными с совместимостью материалов.
• Узнайте о проблемах коррозии в гидравлических и бытовых системах трубопроводов.

Так же, как свойства различных материалов труб сильно различаются (см. Таблицу 1), важность этих свойств сильно различается в зависимости от проекта. Выбор материала трубопровода зависит от области применения и качества воды. Например, в системах отопления часто используются стальные трубы из-за их низкой стоимости, прочности и устойчивости к теплу, тогда как в системах с чистой водой, вероятно, будут использоваться трубы из чистого полипропилена (PP) или поливинилиденфторида (PVDF).

Основные свойства материала

Сталь прочная, жесткая и имеет низкий коэффициент теплового расширения.Он также тяжелый (для его транспортировки может потребоваться несколько рабочих) и подвержен коррозии. Иногда ее называют углеродистой или черной сталью, чтобы отличить ее от нержавеющей и оцинкованной стали. Вся сталь по определению содержит углерод.

Сталь

часто используется для закрытых гидравлических систем, потому что она недорогая, особенно по сравнению с другими материалами в системах с высоким давлением, а коррозия в этих системах относительно легко контролируется. Он также является хорошим выбором для паровых и пароконденсатных систем, поскольку хорошо выдерживает высокие температуры и давления, а коррозия обычно не является проблемой для паропроводов.Тем не менее, коррозия является проблемой в пароконденсатных трубах, и многие инженеры указывают стальную трубу сортамента 80 просто потому, что на нее требуется примерно в два раза больше времени для прорастания ржавчины, чем у трубы сортамента 40.

Если амины (обычно циклогексиламин, морфолин или диэтилэтаноламин (DEAE) подаются правильно для нейтрализации pH конденсатной трубы, конденсатные трубы могут прослужить весь срок службы здания. Некоторые владельцы зданий не хотят, чтобы эти химические вещества содержались в паре, который можно использовать для увлажнения, потому что проблем со здоровьем, однако отказ от использования этих аминов может потребовать замены трубопровода из нержавеющей стали (SS) или добавления отдельной системы «чистого пара» для увлажнения и стерилизации медицинских инструментов.

Жесткость важна, потому что она определяет расстояние между подвесами. Стальные трубы изготавливаются длиной 21 фут, и подвески могут быть разнесены на такое большое расстояние для труб большого диаметра. Однако для более гибких материалов могут потребоваться подвесы на расстоянии не менее 4 футов от центра или даже непрерывно. Обратитесь к ANSI / MSS SP-58: Подвески и опоры для труб — материалы, конструкция, изготовление, выбор, применение и установка для получения подробной информации о подвесках и расстоянии между подвесками.

Низкий коэффициент теплового расширения сводит к минимуму необходимость в расширительных петлях и компенсаторах.Однако высокая жесткость стали означает, что, хотя она меньше расширяется, она оказывает очень большие усилия на анкеры.

Труба из оцинкованной стали — это стальная труба, погруженная в ванну с цинком (см. Рисунок 1). Цинкование имеет два метода уменьшения коррозии:

• Он покрывает поверхность, как краска, и в большинстве случаев образует прочный оксидный слой, такой как алюминий и нержавеющая сталь.
• Обеспечивает протекторный анод (цинк) для защиты от коррозии вместо коррозии стали.

Труба из оцинкованной стали обладает всеми преимуществами стальной трубы, а также имеет улучшенную коррозионную стойкость в большинстве сред, хотя и стоит немного дороже. Цинкование почти идеально подходит для областей применения, где его периодически смачивают и сушат (например, дорожные знаки и ограждения). Он может выйти из строя в средах с высоким содержанием натрия (например, умягченная вода, которая вначале была очень жесткой), потому что натрий заставляет прилипшую оксидную пленку отделяться и реагировать больше как стальная труба, где оксид отслаивается.Если сваривается оцинкованная труба, сварщик должен быть осторожен и стачивать необработанную сталь. Ремонт цинкования с внутренней стороны трубы затруднен или невозможен. Если в интерьере требуется сплошной оцинкованный слой, подумайте о механических соединениях. (Более подробную информацию можно получить через Американскую ассоциацию гальванизаторов.)

Медная труба часто используется как в гидравлических, так и в бытовых системах, особенно для 2-дюймовых. и трубы меньшего диаметра. Однако некоторые подрядчики предлагают заменить оцинкованные стальные трубы для бытового водоснабжения медными до 6 дюймов.по размеру, особенно на Среднем Западе. Медь — дорогой материал, но имеет то преимущество, что весит меньше стали, и для ее установки может потребоваться меньшее количество сотрудников, в зависимости от веса и ограничений профсоюзов. Кроме того, медь обычно более благородна и устойчива к коррозии, чем сталь или оцинкованная сталь.

В HVAC-промышленности большая часть меди — это твердая (закаленная) медь типа L (средней толщины), хотя подземная мягкая (отожженная) медь часто относится к типу K (толстая). Дренажный, сливной и вентиляционный трубопровод (DWV) тоньше (тип M).

Нержавеющая сталь широко считается устойчивой ко всем видам коррозии. Это верно во многих случаях, но не во всех. Анаэробная и хлоридная коррозия могут повлиять на SS. Самый распространенный сплав — нержавеющая сталь 304, который добавляет в сталь 18% хрома и 8% никеля. 304L имеет пониженное содержание углерода, чтобы свести к минимуму склонность SS к коррозии сварных швов. SS с обозначением L рекомендуется для всех SS, которые будут свариваться и могут иметь проблемы с коррозией, такие как выхлопные газы и некоторые системы трубопроводов.316 и 316L добавляют молибден, чтобы снизить восприимчивость к хлоридам.

В последнее десятилетие мы видели, что более тонкая нержавеющая сталь предлагается в качестве альтернативы стальным оцинкованным трубам и медным трубам большего диаметра, в первую очередь для бытовых трубопроводов для питьевой воды. Если это сделать неправильно, есть одна потенциальная проблема (см. «Смешивание материалов может вызвать проблемы»).

SS требует некоторого количества кислорода для образования приставшего оксидного слоя, как у алюминиевых автомобильных колес. Обычно это не проблема в жидкостных системах отопления / охлаждения или системах бытового водоснабжения, но в большой системе хранения охлажденной воды уровень кислорода может стать достаточно низким, чтобы возникли проблемы с коррозией, вызванной микробами (известной как MIC).

Есть много марок СС. В целом сплавы серии 300 наиболее устойчивы к коррозии и немагнитны. Серия 400 тверже, устойчивее к истиранию, выдерживает более высокие температуры и обладает магнитными свойствами. Сплавы серии 200 используются в мойках и в тех местах, где допустима меньшая коррозионная стойкость.

Чугун (CI) используется в основном в канализационных и ливневых системах. В этих применениях он имеет очень хорошую коррозионную стойкость. Недостаток в том, что самые обычные суставы не зажаты.Большинство соединений из чугуна являются вставными или без ступицы. Вставные соединения очень хорошо работают под землей, где давление почвы помогает остановить движение трубы. Однако над землей существует риск того, что труба может отделиться, если произойдет закупорка и давление станет слишком высоким. Оцинкованная сталь, в первую очередь для ливневых систем, с механическими муфтами или трубопроводами с пластиковыми связями, может быть указана, когда кажется возможным риск затопления из-за давления.

Ковкий чугун (DI) похож на чугун, за исключением того, что он имеет более низкий процент углерода и содержит отжиг и / или добавки, такие как магний, для образования иной (шаровидной) матрицы.Это делает его более прочным и пластичным, чем чугун. По коррозионной стойкости он очень похож на чугун. DI обычно используется для городских водопроводов. Для ливневой или канализационной канализации можно указать одну длину трубы прямого ввода, проходящей под опорами, чтобы в случае оседания конструкции труба изгибалась и не ломалась.

Duriron практически отсутствует на рынке, но его можно увидеть в проектах модернизации. Это чугун с добавлением кремния для защиты от коррозии. Ранее он использовался для лабораторных систем удаления отходов.Чугунные форточки, которые «сверкают» на крыше, — это Duriron. Сегодня его обычно заменяют полипропиленом (PP), поливинилиденфторидом (PVDF) или иногда боросиликатным стеклом.

Трубопровод из поливинилхлорида (ПВХ) часто используется в жилых домах и становится все более популярным в коммерческих / промышленных приложениях. Его преимущество состоит в том, что он очень устойчив к большей части коррозии, но не к растворителям или некоторым маслам. Некоторые производители используют полиэфирное масло (POE) для очистки змеевиков HVAC и, в некоторых случаях, вызывают растрескивание труб для отвода конденсата из ПВХ.Хлорированный поливинилхлорид (ХПВХ) и акрилонитрил-бутадиенстирол (АБС) также крайне несовместимы с маслами POE.

Одна из проблем, связанных с ПВХ и ХПВХ, заключается в том, что они содержат хлор. Когда горит хлор, образуется горчичный газ. Хотя смертельные случаи не были вызваны горящей трубой в зданиях, выделяющей газообразный хлор, они прочитали по крайней мере одну статью о горящей копировальной машине из ПВХ, которая привела к гибели пожарных. Наибольшее беспокойство по поводу ПВХ вызывает близкое расположение подвесок и несоответствие установленному рейтингу распространения пламени / дыма 25/50 согласно NFPA 255: Стандартный метод испытания характеристик горения поверхности строительных материалов и ASTM E84: Стандартный метод испытания характеристик горения поверхности строительных материалов. Строительные материалы, требуемые строительными нормами для материалов, размещаемых в приточных коллекторах.Это также верно для полипропилена и большинства составов ХПВХ.

CPVC — это в основном ПВХ с добавлением сшитой молекулы хлора для повышения термостойкости. Обычно используется в системах горячего водоснабжения. Одним из недостатков систем трубопроводов из ПВХ, ХПВХ и большинства пластиковых и некоторых армированных волокном пластиков (FRP) систем является то, что они имеют фитинги с очень коротким радиусом, поэтому они имеют более высокие коэффициенты падения давления.

Полипропилен известен как олефин в ковровой промышленности, где он используется для изготовления ковров внутри и снаружи помещений.Преимущество полипропилена в том, что он работает с жидкостями при температуре до 210 ° F, и он очень устойчив к коррозии. Некоторые фирмы используют его для очистки кислотных отходов и (в форме без добавок) для систем чистой воды. Он также используется в некоторых трубопроводах для отходов молочной промышленности, где вода при температуре 210 ° F может стекать в канализацию, чтобы очистить затвердевший сыр. В целом, полипропилен является наиболее устойчивым к коррозии из всех материалов, кроме ПВДФ и других производных тефлона.

Поливинилиденфторид (PVDF) — это фторполимер, родственный тефлону.Дорого, но с прекрасными свойствами. Он может выдерживать 212 ° F жидкостей, соответствует норме распространения пламени / дыма 25/50 для вытяжных коллекторов (и используется для внутренней обшивки городских автобусов, потому что он не горит, как другие пластмассы), и очень инертен ( т. е. его можно использовать для лабораторных или микрочиповых систем с водой высочайшей чистоты).

Трубы PEX (сшитый полиэтилен) стали очень популярными, особенно в системах водоснабжения жилых домов. Это прозрачный гибкий материал для труб, и некоторые его составы соответствуют требованиям 25/50 для пламени / дыма при размещении в камерах вытяжного воздуха.Он очень гибкий, требует частой или постоянной поддержки.

Боросиликатное стекло когда-то было популярным материалом для лабораторных отходов. Он обладает высокой устойчивостью к коррозии, но стоит дорого и может вызвать проблемы, если в канализацию слить очень горячую воду. В современных лабораториях он обычно не используется.

FRP полезен для применений, где желательны коррозионная стойкость, стойкость к ультрафиолету (УФ) и большая жесткость, чем у пластмасс. Он имеет различные свойства коррозионной стойкости и прочности в зависимости от используемого пластика и волокна, а также от того, как оно ориентировано.Многие продукты позволяют выбирать различные внутренние покрытия, устойчивые к определенным химическим веществам. Трубопровод градирни — хорошее применение в системах отопления, вентиляции и кондиционирования воздуха при условии, что изделие имеет фитинги с низким коэффициентом потерь.

Способы соединения

Сварка — старая и надежная технология. Это в основном включает в себя плавление труб вместе. Сталь и полипропилен используют этот метод. Сварку можно использовать для оцинкованной стали, но отремонтировать цинковое покрытие на внутренней стороне труб практически невозможно, поэтому предпочтительнее механическое соединение.

Нарезание резьбы включает в себя свинчивание труб вместе, обычно с помощью ниппеля с внутренней резьбой между двумя участками трубы с наружной резьбой. Нарезка резьбы обычна для стальных и оцинкованных стальных труб. Это также характерно для некоторых материалов пластиковых труб. Он используется для нержавеющей стали, но требует свежих штампов и анаэробного соединения для труб для создания герметичных соединений. Резьбовые соединения выдерживают нагрузки во всех направлениях.

Фланец стоит дорого, но практически надежен. Фланцевые соединения могут выдерживать любое желаемое давление и могут быть диэлектрическими для минимизации коррозии (см. Рисунок 2).

Механические муфты (см. Рисунок 3) выдерживают силы во всех направлениях, а также могут выдерживать любое желаемое давление. Сегодня мы наблюдаем движение к сборкам, сваренным в заводских условиях, которые соединяются в полевых условиях механическими муфтами, или к системам, которые полностью механически связаны, в основном в размерах более 2 дюймов. Доступны как жесткие, так и гибкие муфты. Некоторые проекты также включают вертикальные стояки, которые выигрывают от линейной гибкости «гибких» муфт, чтобы избежать деформационных швов или смещений, которые увеличивают размеры вала, чтобы предотвратить разрыв труб из-за сил сдвига на негибких стенках вала.Гибкие механические муфты также могут заменять гибкие соединения, в зависимости от геометрии и виброизоляции насоса или оборудования.

Коррозия

Коррозия очень важна для трубопроводных систем. Обычно в системах водяного отопления или охлаждения используются ингибиторы коррозии и, возможно, биоциды. Нитриты и молибдаты являются наиболее распространенными ингибиторами коррозии. Некоторые проектные фирмы устанавливают только молибдаты для систем с охлажденной водой, но допускают использование молибдатов или нитритов для систем водяного отопления, которые зимой поднимают температуру воды выше 140 ° F.Это связано с тем, что в прохладной воде нитриты могут быть пищей для микроорганизмов; микробиологическое «цветение» может происходить в системах с охлажденной водой.

Отдельные ингибиторы добавляются для защиты «желтых металлов», таких как медь. В гликолевых системах большинство поставщиков используют ингибитор фосфатной коррозии, потому что он также соответствует правилам Управления по санитарному надзору за качеством пищевых продуктов и медикаментов для пищевых продуктов, поэтому им нужно сделать только один продукт для пищевого и непищевого гликоля.

Однако, по крайней мере, один поставщик использует нитраты, поэтому каждый владелец должен вести учет того, что находится в их здании.Данных об эффективности лечения полунитратами и полуфосфатами нет; смешивание гликолей с ингибиторами различного химического состава не рекомендуется. Системы, содержащие гликоль, должны поддерживать концентрацию гликоля от 18% до 25%. Источники различаются по точному пределу, но ни один производитель не продает предварительно приготовленный гликоль с концентрацией ниже 20%; не рекомендуется использовать ничего ниже 25%.

Если этого не сделать, микроорганизмы могут быстро размножаться, потому что гликоль — это пища. Гликоль — это спирт, и, как и при производстве вина, до тех пор, пока его концентрация не станет токсичной, микроорганизмы будут размножаться.Никогда не допускайте подключения подпитки бытовой воды в гликолевой системе, иначе концентрация будет медленно снижаться, пока не возникнет серьезная проблема. Рекомендуется подающий бак, заполненный предварительно смешанным промышленным (не автомобильным) гликолем, реле давления и насос.

Сталь относительно невосприимчива к коррозии, если она находится в среде с высоким pH (например, стальная арматура в бетоне). Шкала pH является логарифмической и обычно находится в диапазоне от 0 до 14. Она показывает, насколько кислотным или основным является раствор, где 0 — самый кислый, а 14 — самый основной.PH 7 указывает на нейтральность. Диапазон pH от 8 до 10,5 обычно используется для трубопроводных систем, содержащих сталь. Однако сталь подвержена коррозии при низком pH или при воздействии на нее отдельных химикатов. Многие схемы защиты от коррозии полагаются на высокий pH, но это проблема для систем, которые включают котлы с алюминиевыми теплообменниками, потому что алюминий несовместим с высоким pH. Комбинация стальных труб и алюминиевых теплообменников требует очень узкого диапазона pH в гидравлических системах, обычно от 8 до 8.5.

Поверхностная конденсация — еще одна проблема. На Среднем Западе в некоторых системах принято не изолировать трубы PEX или другие пластиковые трубы, потому что не образуется конденсат. Но с точки зрения энергии PEX теряет тепло быстрее, чем медная труба. Это связано с тем, что больший внешний диаметр PEX обеспечивает большую площадь поверхности для передачи тепла.

Диэлектрическая арматура сегодня вызывает споры. Диэлектрические фланцы часто являются предпочтительным диэлектрическим фитингом, потому что, если диэлектрические фланцы указаны и подрядчик устанавливает не диэлектрические фланцы, единственное исправление — установка пластиковых изолирующих вставок для болтов — замена фланцев не требуется.Однако сегодня NFPA 70: Национальный электротехнический кодекс (NEC) требует соединения металлических трубопроводов бытового водоснабжения, что препятствует диэлектрическому разделению, обеспечиваемому диэлектрическими фланцами, штуцерами и, возможно, ниппелями.

Тщательно подумайте о материалах, которые вы указываете для трубопроводных систем. Каждый материал имеет отличное применение на рынке, но у каждого есть приложения, для которых он не очень хорошо подходит. Здесь были представлены плюсы и минусы нескольких широко используемых материалов, но эта статья лишь коснулась поверхности этой области инженерии.

Смешивание материалов может стать проблемой: знайте, какие материалы трубопроводов вы используете для минимизации коррозии

За последнее десятилетие труба с более тонкими стенками с механическим соединением (нержавеющая сталь марки 10 304 или SS) стала более распространенной для труб диаметром 2,5 дюйма. и более крупные системы бытового водоснабжения. Он обеспечивает высокую коррозионную стойкость и более низкую стоимость монтажа по сравнению с оцинкованной сталью сортамента 40 или медной трубой типа L.

Стоимость материалов из нержавеющей стали марки 10 304 почти такая же, как и у оцинкованной стали сортамента 40, но она вдвое меньше по весу, что снижает затраты на установку.Стоимость медного материала почти вдвое выше, чем у медного сплава 10 304 SS в этих размерах, но при аналогичных затратах на установку, поэтому он также имеет более высокую стоимость установки. Одна проблема, которая вызвала проблемы, заключается в том, что фитинги из нержавеющей стали марки 10 304 примерно на треть дороже, чем фитинги из оцинкованной стали категории 40, поэтому оцинкованные фитинги смешивают с прямыми трубами из нержавеющей стали с добрыми намерениями.

Считается, что и нержавеющая сталь, и оцинкованная сталь устойчивы к коррозии, а механическое соединение обеспечивает диэлектрическое разделение, что неверно.Диэлектрическая коррозия, которая возникает между цинкованием (цинком) и SS, очень велика, потому что материалы находятся почти на противоположных концах диаграммы благородства металлов. Коррозия цинка быстрая и серьезная (см. Рисунок 4).

Джефф Болдт является руководителем IMEG Corp., где он является директором по инновациям и качеству. Он также является членом ASHRAE TC 3.6 Обработка воды.

Кейт Стоун — младший директор и старший специалист по машиностроению в IMEG Corp., где он отвечает за техническую экспертизу и качество.

Труба PEX 101: все, что вам нужно знать

Фото: istockphoto.com

Сшитый полиэтилен (PEX), разновидность гибкого пластика, в настоящее время заменяет традиционную медь и оцинкованную сталь в качестве линий водоснабжения как в новых постройках, так и реконструкция проектов. Вы, наверное, видели рулоны синих и красных труб из PEX в водопроводном проходе вашего местного магазина товаров для дома, но могли не знать, что эта красочная трубка теперь позволяет энтузиастам-домашним мастерам заменять свои протекающие водопроводы вместо того, чтобы звонить профессионалу. .Читайте дальше, чтобы узнать больше о PEX — что это такое, где его можно использовать, а также обо всех плюсах и минусах этого популярного сантехнического материала.

PEX, прошлое и настоящее

В 1968 году немецкий ученый Томас Энгл открыл способ сшивания обычного пластика (полиэтилена) с помощью излучения для получения материала в гораздо более эластичной форме. Новый пластик, превращенный в гибкую трубу PEX (также известную как труба PEX), прибыл в США в 1980-х годах, первоначально для систем лучистого напольного отопления: гибкая труба встраивается в бетонную плиту, и горячая вода подается через нее для нагрева плиты и излучать тепло в остальную часть комнаты.Труба PEX остается популярной для теплого пола.

Фото: homedepot.com

Хотя использование PEX для систем водоснабжения было широко распространено в Европе с 1980-х годов, здесь он появился поздно, потому что некоторые ранние версии немного испортились под воздействием высоких уровней хлора, характерных для систем водоснабжения США. Добавление антиоксидантов во время производства сделало PEX пригодным для транспортировки питьевой воды, и за последние два десятилетия он стал популярным, поскольку соответствовал нашим стандартам питьевой воды.

Жалобы на ранние системы водоснабжения PEX возникли, когда фитинги, используемые для соединения труб, вышли из строя и протекли. Улучшенная арматура решила эту проблему, и популярность PEX резко возросла. Сегодня полиэтиленгликоль используется более чем в 60% новых систем водоснабжения жилых домов.

Детали PEX

PEX доступен различной длины, от коротких 10-футовых частей (для небольшого ремонта) до рулонов длиной более 500 футов, которые используются для установки всей системы водоснабжения дома.Диаметр труб PEX составляет от 3/8 до 1 дюйма, а их цветовая кодировка позволяет легко определить, для чего используется конкретная труба. Хотя существует три типа PEX (см. Label Lingo ниже), разные цвета не означают различий; они просто позволяют установщику легко определить, по каким линиям идет горячая вода, а по каким — холодная.

• Красная труба PEX для подачи горячей воды.
• Синяя труба PEX предназначена для подачи холодной воды.
• Белая труба PEX может использоваться как для горячей, так и для холодной воды.
• Серая труба PEX , как и белая, может использоваться как для горячей, так и для холодной воды (хотя не все центры DIY используют серую воду).

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Фантастическая гибкость

Традиционные водопроводные системы из меди и оцинкованной стали включают в себя главные линии и серию небольших ответвлений, ведущих к каждому приспособлению. Каждая ветвь, которая присоединяется к основной линии, требует отдельного подключения.PEX имеет явное преимущество перед этими материалами благодаря своей гибкости, которая позволяет одному концу трубы PEX подключаться к коллектору PEX (основная система контроля воды), а затем беспрепятственно проходить через стены и полы к отдельному приспособлению. . Это так называемая «домашняя сантехника», благодаря использованию полиэтиленовой пленки одной длины для каждого устройства подачи горячей и холодной воды в вашем доме, это устраняет риск утечек в нескольких местах подключения.

Фото: istockphoto.com

Преимущества и недостатки

Помимо гибкости, PEX имеет другие преимущества — и два основных момента.

PROS

• Установка PEX не требует пайки, как медь и оцинкованная сталь.
• PEX расширяется, что делает его более устойчивым к растрескиванию при замерзании, чем медь или сталь.
• PEX не подвержен коррозии, которая может происходить как с медными, так и с стальными трубами, что приводит к утечкам и загрязнению водопровода.
• Вода бесшумно протекает через полиэтилен PEX, устраняя «гидравлический удар», связанный с металлическими трубопроводами.
• Цветовая кодировка (красный и синий) позволяет легко различать линии горячего и холодного питания.
• PEX можно подключать к существующим металлическим линиям подачи с помощью соответствующих фитингов.

CONS

• PEX не подходит для использования вне помещений. Ультрафиолетовые лучи вызывают быстрое разрушение PEX — трубки, оставленные на открытом воздухе, могут затвердеть и потрескаться в течение нескольких месяцев.
• PEX в настоящее время не может быть переработан, потому что он не плавится, как другие перерабатываемые пластмассы. Однако с ростом популярности PEX, вероятно, возрастет и спрос на способ его переработки.
• Хотя установка удобна для самостоятельного выполнения, для работы с PEX требуются специальные разъемы и инструменты.

Фото: istockphoto.com

Этикетка Lingo

Различные типы PEX различаются производственным процессом, используемым для изготовления трубки. При покупке PEX вы можете заметить рулоны с маркировкой A, B или C. Выберите трубку, наиболее подходящую для ваших нужд:

• PEX-A производится с использованием пероксида. Этот тип PEX является наиболее гибким из трех типов и подходит для использования во всех домашних водопроводных сетях. Он в наибольшей степени расширяется при воздействии ледяной воды, поэтому он наиболее устойчив к растрескиванию при низких температурах. С ним легко работать, но он дороже, чем B или C. 10-футовый кусок PEX-A стоит от 3,50 до 7,50 долларов, в зависимости от марки и диаметра. Помимо гибкости, PEX-A не имеет значительных преимуществ перед PEX-B.
• PEX-B производится методом отверждения во влажной среде. PEX-B немного жестче, чем PEX-A, и имеет отчетливую «память» катушки, которая заставляет трубку возвращаться в исходное свернутое состояние. Однако память катушки не является препятствием для установки, и PEX-B часто является предпочтительным выбором для жилищного водопровода, потому что он также расширяется, чтобы противостоять растрескиванию при замерзании воды, но дешевле, чем PEX-A: 10-футовая секция PEX-B стоит от 2,50 до 5,50 долларов в зависимости от марки и диаметра. PEX-B также отличается повышенной устойчивостью к хлору, что делает его хорошим выбором в областях, где вода сильно хлорирована.
• PEX-C изготавливается методом облучения. Поскольку это самая жесткая версия, работать с PEX-C труднее всего; эта жесткость также делает его наиболее склонным к перегибам, а также к растрескиванию при замерзании воды. Эти нежелательные свойства делают PEX-C наиболее подходящим для краткосрочного ремонта, когда нет необходимости огибать острые углы. PEX-C — самый экономичный выбор, 10-футовая секция стоит от 1,75 до 3,50 долларов в зависимости от марки и диаметра.

Фото: homedepot.com

Выполнение соединений PEX

Для создания водонепроницаемых соединений с трубами PEX вам потребуются подходящие инструменты и расходные материалы. Для каждого из следующих способов соединения фитинги и соединители должны точно соответствовать размеру трубы PEX. Сотни типов фитингов, обычно из латуни, доступны для соединения PEX с существующими медными или стальными трубами, а также для соединения с арматурой. Также доступны фитинги для соединения труб разных размеров.Следующие пять методов используются для обеспечения водонепроницаемости соединений.

Фото: amazon.com

• Медный обжим: Один из наиболее распространенных способов соединения PEX — это медные обжимные кольца (см. На Amazon), для чего требуется специальный инструмент для обжима PEX (см. На Amazon) . Медное кольцо надевается на конец трубки PEX, и затем в трубку PEX вставляется фитинг. Затем медное кольцо проталкивается до конца трубки — поверх фитинга — и используется инструмент для обжима PEX, чтобы плотно обжать медное кольцо (и трубку) на месте.
• Соединения для расширения: Метод расширения для соединения PEX включает использование специального расширительного инструмента PEX (см. Amazon) для увеличения диаметра трубки PEX перед тем, как вставить конец фитинга. Затем трубка PEX сжимается до исходного размера, чтобы создать водонепроницаемое уплотнение вокруг фитинга.
• Хомуты из нержавеющей стали (SSC): Метод SSC для соединения PEX включает использование зажимного инструмента с храповым механизмом для затягивания колец из нержавеющей стали вокруг соединений PEX (вид на Amazon).Подобно методу обжима меди, стальное кольцо надевается на трубку PEX перед тем, как вставить фитинг. Затем зажимной инструмент с храповым механизмом используется для сжатия язычка на кольце, который надежно затягивает кольцо вокруг трубки и фитинга.
• Компрессионные фитинги: Фитинги этого типа включают в себя надевание латунной гайки с резьбой на конец трубки PEX, за которой следует коническое пластиковое компрессионное кольцо (вид на SupplyHouse). Затем в конец трубки PEX вставляется полая латунная трубка.Затем все это вставляется в конец фитинга с резьбой, а затем на конец фитинга навинчивается латунная гайка с резьбой. Когда гайка затягивается, она прижимает пластиковое компрессионное кольцо к концу латунного фитинга, создавая уплотнение.
• Вставные соединения: Самый быстрый способ соединения PEX — это метод вставной посадки, который включает в себя покупку специальных вставных фитингов, которые «захватывают» конец трубы PEX, когда вставляют ее через конец (см. На Amazon ).Для использования нажимных фитингов не требуются специальные инструменты, но требуется специальное съемное кольцо, чтобы снять их с конца трубы после того, как вы ее подсоедините. В детстве, если вы когда-нибудь играли с одной из тех «ловушек» из бумажных трубок, которые хватали ваш палец при вставке в трубку, вы получите представление о том, как работает соединение с защелкой.

Советы по использованию PEX

• Для достижения наилучших результатов используйте только рекомендованные инструменты для выполнения соединений PEX. Например, вы не получите такую ​​тугую посадку, если попытаетесь использовать плоскогубцы для обжима соединительного кольца, как при использовании обжимного инструмента PEX.
