Принцип действия дифференциального автомата: Дифавтомат устройство и принцип работы.

By alexxlab

Содержание

Дифавтомат устройство и принцип работы.

Приветствую Вас уважаемые гости и постоянные читатели сайта elektrik-sam.info!

Начинаем очередную серию публикаций в рамках курса «Автоматические выключатели, УЗО и дифавтоматы — подробное руководство», на этот раз посвященную дифференциальным автоматам. Начнем с рассмотрения устройства и принципа работы дифавтоматов.

Автоматический выключатель дифференциального тока или дифавтомат — это устройство, объединяющее в одном корпусе функции автоматического выключателя и УЗО. Т.е. он позволяет защитить контролируемую цепь от токов перегрузки и токов короткого замыкания (функции автоматического выключателя) и от токов утечки (функции УЗО), позволяя защитить человека от возможного поражения электрическим током и предотвратить возможность возгорания в результате нарушения изоляции токоведущих частей электроустановки.

Конструктивно дифавтоматы изготавливаются из диэлектрического материала и имеют защелку для установки на DIN-рейку. Установка производится так же, как и установка УЗО.

Для однофазной сети 220В выпускаются двухполюсные дифавтоматы. К клеммам верхних полюсов подключается фазный и нулевой проводник питающей сети, а к зажимам нижних полюсов – фазный и нулевой проводник от нагрузки. При этом, в зависимости от марки производителя и серии они для своей установки на DIN-рейку могут занимать как два, так и более модулей.

Для трехфазной сети 380В выпускаются четырехполюсные дифавтоматы. К верхним клеммам подключаются три фазных провода и ноль со стороны питания. К нижним клеммам три фазных провода и ноль от нагрузки.

При установке на DIN-рейку четырехполюсные дифавтоматы занимают место больше четырех модулей, в зависимости от марки производителя. Т.е. полюсов для подключения проводов четыре, а занимаемое место в электрощите более четырех модулей, за счет блока дифференциальной защиты.

Применение двухполюсных дифавтоматов, которые при установке занимают два модуля, позволяет сэкономить место в электрощите и упростить монтаж, вместо отдельно установленных автоматического выключателя и УЗО (которые вместе занимают три модуля).

Мы помним из раздела, посвященного устройствам защитного отключения, что УЗО не защищает от сверхтоков и требует установки последовательно с ним автоматического выключателя.

При разветвленной проводке с большим количеством групп, экономия места в электрощите может быть довольно существенной. Однако, зачастую стоимость дифавтомата больше, чем стоимость отдельно установленных автомата и УЗО.

Конструктивно дифавтомат состоит из двух- или четырехполюсного автоматического выключателя и включенного последовательно с ним модуля дифференциальной защиты. Подробно конструкцию и принцип работы автоматических выключателей и УЗО мы рассматривали в предыдущих разделах, ссылки на них внизу этой статьи.

Повторим вкратце основные моменты.

Модуль автоматического выключателя обычно устанавливается в фазные проводники и содержит тепловой расцепитель для защиты от токов перегрузки и электромагнитный расцепитель (катушку соленоида с подвижным сердечником) для защиты от токов короткого замыкания.
Принцип действия такой же, как и у обычного автоматического выключателя.

При возникновении тока перегрузки биметаллическая пластина нагревается проходящим через нее электрическим током, изгибается, и, если ток в цепи не уменьшается, приводит в действие механизм расцепления, размыкая защищаемую цепь.

При коротком замыкании ток в цепи мгновенно возрастает, наводимое в катушке соленоида магнитное поле перемещает сердечник, который приводит в действие механизм расцепителя и размыкает силовые контакты.

Для защиты силовых контактов дифавтомата от разрушающего действия электрической дуги, применяется дугогасительная камера.

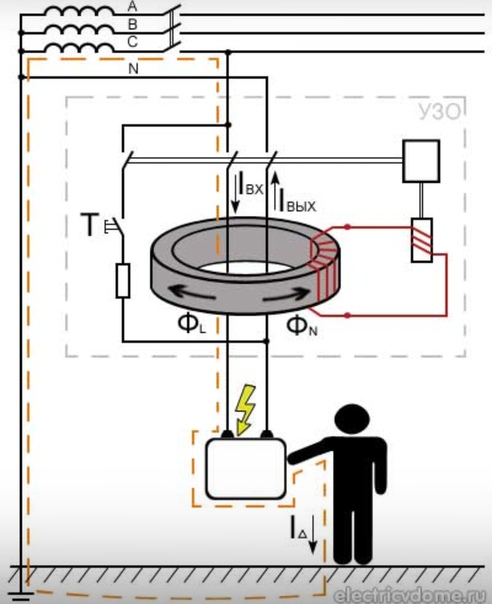

Модуль дифференциальной защиты представляет собой дифференциальный трансформатор тока, через который проходит фазный и нулевой проводник (первичная обмотка) и обмотка управления (вторичная обмотка). В четырехполюсных дифавтоматах через дифференциальный трансформатор тока проходит три фазных проводника и нулевой.

В обычном режиме работы через фазный провод проходит ток к нагрузке, а через нулевой проводник от нагрузки, т.е. токи равны и направлены встречно. Геометрическая сумма токов равна нулю, наводимые ими магнитные потоки в обмотке трансформатора тока взаимно компенсируют друг друга, и результирующий магнитный поток равен нулю.

При возникновении тока утечки баланс токов нарушается, поскольку в фазном проводе вместе с током нагрузки протекает и ток утечки. Токи в фазном и нулевом проводниках наводят разные по величине магнитные потоки, их баланс нарушается и в тороидальном сердечнике трансформатора тока возникает разностный магнитный поток. Под действием разностного магнитного потока во вторичной обмотке управления возникает ток. Когда величина этого тока превысит пороговое значение, срабатывает механизм расцепления и силовые контакты дифавтомата отключаются от питающей сети.

Как и УЗО, модуль дифференциальной защиты дифавтоматов может быть электромеханическим или электронным. В электронных при возникновении утечки, ток в обмотке управления подается на плату электронного усилителя с катушкой электромагнитного сброса и через механизм расцепителя отключает силовые контакты дифавтомата от питающей сети.

Дифавтоматы с электронным модулем дифференциальной защиты, в отличие от электромеханических, могут потерять работоспособность при обрыве фазного или нулевого проводника со стороны питающей сети (подробно об этом смотрите видео работа УЗО при обрыве нуля), поскольку отсутствует питание, необходимое для работы платы усилителя.

Дифавтоматы некоторых производителей имеют встроенные индикаторы, которые позволяют определить причину срабатывания:

— дифавтомат сработал от перегрузки по току: тепловая защита или электромагнитный расцепитель от токов короткого замыкания;
— или сработал модуль дифференциальной защиты дифавтомата в результате утечка тока.

Если таких индикаторов нет, тогда в случае отключения дифавтомата, неясно что вызывало срабатывание – перегрузка по току, или дифавтомат сработал в результате возникновения тока утечки.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и если дифавтомат отключился, значит он исправен.

Более наглядно принцип работы смотрите в видео Дифавтомат устройство и принцип работы:

Интересные материалы по теме:

Автоматические выключатели УЗО дифавтоматы — руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Конструкция (устройство) УЗО.

Устройство УЗО и принцип действия.

Принцип работы трехфазного УЗО.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

УЗО основные характеристики. Часть 1.

УЗО основные характеристики. Часть 2.

Автоматические выключатели — конструкция и принцип работы.

Дифференциальный автомат — что это такое?

Прибор, предназначенный для отключения электропитания в сети при появлении в ней нарушений, способных привести к выходу из строя проводки и подключенной к ней аппаратуры, в электрике называется автоматическим выключателем (АВ). Это устройство обычно называют проще – автоматом. Одной из его разновидностей является устройство защитного отключения, которое обесточивает линию при обнаружении утечки тока, тем самым предотвращая поражение людей электричеством при касании кабеля. Особенность УЗО такова, что его нельзя ставить без АВ, защищающего линию от КЗ и перенапряжения. Чтобы не подключать к линии два защитных прибора, был создан дифференциальный автомат – прибор, сочетающий в себе функции УЗО и автоматического выключателя.

Особенности и назначение дифавтомата

Если об обычных электрических автоматах известно практически всем, то, услышав слово «дифавтомат», многие спросят: «А это что такое?» Если говорить упрощенно, дифференциальный автоматический выключатель – это устройство защиты цепи, отключающее питание при любых неполадках, способных привести к повреждению лини или поражению людей током.

Аппарат состоит из нескольких основных частей:

  • Пластиковый корпус, устойчивый к плавлению и возгоранию.
  • Один или два рычага подачи и отключения питания.
  • Маркированные клеммы, к которым подключаются входящие и выходящие кабели.
  • Кнопка «Тест», предназначенная для проверки исправности прибора.

В последних моделях этих автоматов устанавливается также сигнальный индикатор, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, из-за чего отключился прибор – из-за утечки тока или по причине перегрузки линии. Такая функция облегчает поиск неисправности.

Наглядно про устройство дифавтомата на видео:

Автоматические защитные выключатели дифференциального тока могут устанавливаться и в однофазных, и в трёхфазных линиях. Они предназначены для:

  • Защиты электросети от сверхтоков КЗ и чрезмерного напряжения.
  • Предотвращения утечки электротока, которая может привести к пожару или поражению электричеством людей и домашних животных.

Выключатель дифференциального тока для бытовых линий с одной фазой и рабочим напряжением 220В имеет два полюса. В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают в распределительном щитке больше места, поскольку вместе с ними устанавливается блок дифференциальной защиты.

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструктивному исполнению и размерам. Даже кнопка «Тест» имеется на обоих аппаратах. Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным прибором и не должно, как было сказано выше, монтироваться в цепь без защитного автоматического выключателя. Дифавтомат же объединяет в себе УЗО и АВ, поэтому в установке дополнительных аппаратов не нуждается.

Чтобы не путать УЗО и дифференциальный защитный выключатель, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой – УЗО или АВДТ. Импортные приборы можно различить по другим признакам. Например, номинал тока устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее – например, 16А. Токовый номинал дифавтомата пишется по другому: впереди ставится латинский литер, соответствующий характеристике встроенных расцепителей. После него идет цифра, означающая величину номинального тока – к примеру, С16.

Работа дифференцированного АВ при утечках электротока

Защита от утечек обеспечивается реле, входящим в состав дифавтомата. Когда параметры линии в норме, на него воздействуют равномерные магнитные потоки, и элемент не препятствует подаче тока к потребителям. При пробое изоляционного слоя возникает утечка, в результате которой нарушается равномерность потоков, и реле вызывает срабатывание автомата.

Защита от перегрузок и короткого замыкания

Теперь поговорим о том, как работает дифференциальный защитный автомат при возникновении в цепи короткого замыкания и при значительном росте напряжения. В этих случаях его принцип действия аналогичен тому, по которому функционирует обычный автоматический выключатель.

В составе АВДТ имеется два расцепителя, работающих независимо друг от друга. Каждый из них предназначен для обесточивания сети при появлении разных нарушений.

На видео внутреннее устройство дифавтомата:

Защиту от перегрузок линии обеспечивает тепловой расцепитель, роль которого выполняет пластина из двух металлов с разным коэффициентом расширения (биметаллическая).

Когда напряжение в цепи превышает величину номинального, пластинка начинает нагреваться, что приводит к ее изгибанию в сторону отключающего элемента. Касаясь его, она вызывает срабатывание АВ.

От сверхтоков короткого замыкания сеть защищена электромагнитным расцепителем, который представляет собой соленоид с сердечником. При резком росте силы тока, свойственной КЗ, возникает электромагнитный импульс. Под его воздействием в течение долей секунды расцепитель вызывает срабатывание выключателя и прекращение подачи электроэнергии в линию.

Когда неисправность будет устранена, прибор можно снова включить вручную. Следует, однако, помнить, что если параметры сети после отключения АВ нормализовались очень быстро, устройству нужно дать немного времени на полное остывание. Если включать нагретый аппарат, это отрицательно повлияет на срок его службы.

Порядок установки

Монтаж АВДТ осуществляется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подсоединения кабелей. В бытовых однофазных линиях входной проводник подключается к клемме под номером 1, а выходной вставляется в зажим под номером 2. Подключение нулевого провода производится к клемме, обозначенной буквой N. Входные кабели подсоединяются к верхней части прибора, а выходные – к нижней.

Подключать выходы к линии можно напрямую. Если же параметры сети не отличаются стабильностью, или вы хотите обеспечить максимально высокий уровень защиты, следует установить дополнительные АВ.

Нулевые провода от автоматов должны подсоединяться к изолированной нулевой шине. Во избежание выхода устройства из строя или его некорректной работы нужно проследить, чтобы выходной нулевой кабель не контактировал с другими проводниками или с корпусной частью электрического щита.

Наглядно про подключение дифавтомата на видео:

Заземление АВДТ

Заземлять нулевой кабель следует только перед прибором дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при подаче незначительной нагрузки.

Если несколько дифференциальных автоматов подключены параллельно, то менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине нельзя. Это также приведет к сбою в работе устройств.

Ноль АВДТ следует подсоединять в паре со своей фазой. Использовать его в качестве нулевого проводника для аппаратов с другим источником фазы нельзя.

Чтобы не перепутать нули, рекомендуется пользоваться промаркированными кабелями.

Для перемычек и соединений необходимо использовать проводник, сечение которого соответствует сетевой нагрузке.

Если автомат оборудован индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии «маячка» причину сбоя придется искать методом «научного тыка». Если АВДТ начал срабатывать после подключения в сеть дополнительной нагрузки, то, скорее всего, прибор неисправен или при его подсоединении была допущена ошибка.

Заключение

В этом материале мы рассказали о том, что такое дифавтомат, для чего он нужен и по какому принципу работает, а также разобрались с важными нюансами его подключения. Если вы собираетесь устанавливать АВДТ самостоятельно, перед этим тщательно изучите порядок монтажа, а во время работы строго соблюдайте технику безопасности.

Что такое дифавтомат Назначение устройство характеристики отличие от УЗО

В этой статье мы подробно разберем:

  • Что такое дифавтомат?
  • Его назначение, применение и характеристики.
  • Узнаем, чем отличается УЗО от дифавтомата?
  • Поговорим о существующий стандартах и типах АВДТ

Что такое дифавтомат?

Дифференциальные автоматы (их так же называют дифавтоматами или АВДТ) в технической литературе определяются, как автоматические выключатели, срабатывающие при появлении в сети дифференциальных токов. Кроме этого, в дифференциальном автомате обязательно имеется защита от сверхтоков в виде теплового и электромагнитного расцепителя. При этом дифференциальный модуль должен одновременно выполнять три функции: обнаруживать дифференциальный ток, сравнивать его со значением уставки, и отключать защищаемую сеть, если дифф. ток превысил ее значение.

Такое определение создает условия для некоторой путаницы в названиях и не дает ответа на вопрос – чем дифференциальный автомат отличается от УЗО со встроенной защитой от сверхтоков? Т.е. привычный критерий – компоновка явно недостаточен, поскольку УЗО со встроенной защитой имеет в своем составе и автоматический выключатель, обеспечивающий защиту от сверхтоков. Так в чем же отличие дифавтомата от УЗО?

Для того чтобы получить все ответы достаточно обратиться к официальным документам по техническому регулированию и внимательно прочитать несколько страниц из стандартов ГОСТ Р 51326.1-99, ГОСТ Р 51327.1-99 и ГОСТ Р 50807-95 (2001). В них содержится исчерпывающая информация, исключающая разногласия. Основываясь на этих данных можно ответить на еще один очень известный вопрос обывателей, узо или дифавтомат, что выбрать?

Для более быстрого изучения и понимания информации она систематизирована и сведена в таблицу представленную ниже. Обратите внимание на графу «назначение».

Таблица 1. Отличия УЗО, дифференциальных автоматов и выключателей дифференциального тока

УЗО или дифавтомат, что выбрать? – ответ на этот вопрос будет завесить от поставленной перед устройством задачей. Давайте разъясним.

Из данных, представленных выше, следует, что главное отличие дифавтомата от УЗО будет не столько компоновка, сколько возможности и назначение. Дифференциальный модуль АВДТ предназначен для защиты людей при КОСВЕННЫХ касаниях, а УЗО – при  КОСВЕННЫХ и НЕПОСРЕДСТВЕННЫХ** касаниях. Иными словами дифференциальный автомат не рассчитан на спасение человека, коснувшегося оголенного провода под напряжением, в то время как УЗО может справиться с такой задачей.

В остальном – защите от сверхтоков и последствий появления токов утечки возможности АВДТ и УЗО со встроенной защитой от сверхтоков идентичны. Соответственно ознакомиться с принципом работы АВДТ можно на страницах, описывающих работу дифференциального модуля (принцип работы УЗО) и автоматического выключателя.

Стандарты

Общие требования, основные характеристики и методики проверки бытовых и аналогичных АВДТ изложены в ГОСТ Р 51327.1-99, дополнения в ГОСТ Р 51327.2-99. Оба стандарта являются аналогами соответствующих нормативов МЭК. Их действие охватывает АВДТ на напряжение не более 440 В переменного тока с частотой 50 или 60 Гц, зависимые и независимые от напряжения сети, с номинальными токами, не превышающими 125 А и с наибольшими коммутационными способностями, не превышающими 25000 А по номиналу.

Различные типы АВДТ

В ГОСТ Р 51327.1-99 принята классификация дифференциальных автоматов по ключевым показателям. Для более удобного применения все типы сведены в таблицу 2.

Таблица 2. Классификация дифференциальных автоматов

Конструкция дифференциальных автоматов (диф автоматов)

В начале этой страницы уже приводилась информация о компоновке дифференциальных автоматов (АВДТ), из которой очевидно, что их конструкция  не содержит каких-то особых элементов. Здесь в едином корпусе собраны: механический узел коммутации со свободным расцеплением, электромагнитный и тепловой расцепители, плюс – дифференциальный модуль. Срабатывание любого из них приводит к отключению автомата.  По отдельности эти узлы рассматривались в разделах посвященных автоматическим выключателям и УЗО. Зачастую производители используют унифицированные корпуса и основные узлы с небольшими вариациями.

Характеристики дифференциальных автоматов (дифавтоматов) бытового применения

В предыдущем списке описана классификация дифференциальных автоматов по их важнейшим конструкционным признакам и техническим показателям. Практически все из них входят также и в число важнейших характеристик, сообщаемых заводами изготовителями,  а стандартом ГОСТ Р 51327.1-99 даются их  предпочтительные значения. Они показаны в следующей таблице.

Таблица 3. Характеристики дифференциальных автоматов бытового применения

Применение дифференциальных автоматов (диф автоматов) ГОСТ Р 51327.1–99

Российские и зарубежные АВДТ (дифавтоматы) бытового и аналогичного назначения используются главным образом в жилом секторе. Также они находят применение в электроснабжении небольших производственных и коммерческих объектов с напряжением до 400 В. Они позволяют защитить электрооборудование от сверхтоков, снизить риск возникновения пожаров за счет отключения при утечках. Также дифференциальные автоматы обеспечивают защиту персонала от поражения током при прикосновении к корпусам и частям электроустановок при выходе из строя изоляции.

Трехфазный дифференциальный автомат — советы электрика

Установка трехфазного дифавтомата

Для того чтобы сгладить последствия ошибочных действий со стороны пользователей электросетей, и сделать более безопасным и комфортным процесс использования электроэнергии, применяют устройства защиты. Одним из видов таких устройств является трехфазный дифференциальный автомат.

Назначение и применение

Дифавтомат обязательно применяется в условиях, когда возможно непроизвольное механическое повреждение изоляции проводников или пробой из-за высокой влажности, то есть когда возникает риск поражения человека или животных электрическим током.

На практике это могут быть места пребывания большого количества людей (концертные залы, торговые комплексы), помещения для разведения и содержания животных, бассейны, бани, ванны с джакузи, производственные цеха.

Правилами устройства электроустановок рекомендуется применение дифференциального автомата и в иных случаях, когда требуются повышенные требования к безопасности.

Обратите внимание

Очевидно, что на объектах электрохозяйства, питающихся от трехфазной сети переменного тока, необходимо применение трехфазного дифавтомата.

Дифавтомат является прибором, объединяющим в своей конструкции два других – автоматический выключатель и дифференциальное реле или устройство защитного отключения (УЗО).

Два этих устройства совершенно разные и по конструкции и по принципу действия. Заменять одно другим недопустимо. Иногда по стоимости трехфазный дифавтомат выходит дороже, чем УЗО и автоматический выключатель вместе взятые. В этом случае собственник решает, что лучше устанавливать на трехфазную сеть.

Необходимость в установке

Чтобы понять, насколько важно применение одного и второго устройства, надо рассмотреть такую ситуацию. Допустим, в помещении установлен небольшой электронагреватель мощностью до 1 кВт. Заземляющий контакт в питающем шнуре может отсутствовать.

В случае пробоя и замыкания фазного провода на корпус нагревателя, между корпусом и «землей» возникает разница потенциалов. Автоматический выключатель при этом останется включенным, так как значение тока в цепи не повысилось. При касании нагревателя может последовать поражение током.

Установка УЗО обеспечит отключение раньше, чем значение тока вырастет до опасных величин.

В случае короткого замыкания УЗО определит его, как нагрузку, и продолжит работать до тех пор, пока внутри не сгорят обмотки трансформатора. В этом случае поможет автомат. Отключение произойдет сразу после контакта фазного и нулевого проводников.

Если повреждена изоляция питающего шнура, лежащего на сыром деревянном полу, возможно возникновение тока в месте контакта между фазным проводником и полом. При некоторых условиях возможен нагрев и возгорание древесины. В этом случае раньше сработает УЗО, в то время как автоматический выключатель может не среагировать.

Наиболее целесообразным в рассмотренных ситуациях будет подключение дифавтомата, так как в распределительном щите монтаж его намного компактнее.

Внешний вид

Внешне трехфазный дифавтомат представляет собой корпус из термостойкой пластмассы с восемью винтовыми клеммами, к которым подключаются питающие провода (сверху корпуса), и провода, к которым подключается нагрузка (снизу). На корпус нанесена схема внутреннего устройства.

Конструктивно трехфазный дифавтомат является прибором, объединяющим в одном корпусе трехфазное дифференциальное реле и трехфазный автоматический выключатель. Монтируется он, как правило, на стандартную DIN-рейку 35 миллиметров и может занимать 6-7 модулей.

Принцип работы

Внутри трехфазного дифавтомата расположен трансформатор, катушки которого намотаны на тороидальный сердечник. При намотке катушек используются четыре отрезка провода – 3 фазы и ноль.

При подключении нагрузки в трансформаторе возникают магнитные потоки от фазных и нулевого проводов. При отсутствии утечки суммарный ток в фазных проводниках равен току в нулевом проводнике, но противоположен по значению.

Ia+Ib+Ic-In=0

В результате суммарный магнитный поток трансформатора равен нулю. В случае возникновения в цепи хотя бы в одном из проводов тока утечки, появляется магнитный поток и, воздействуя на обмотку электромагнитного реле, вызывает его срабатывание. В результате трехфазный дифавтомат отключается.

Важно

Тепловой расцепитель содержит в конструкции биметаллическую пластину, которая нагревается при возникновении тока заданной величины и, изменяя геометрию, воздействует на механизм.

Электромагнитный расцепитель состоит из соленоидной катушки, сердечник которой втягивается в корпус при повышении значения силы тока в любом из фазных проводов, и в определенный момент происходит срабатывание механизма.

Монтаж

Правила монтажа дифавтомата в трехфазной сети, такие же, как в однофазной, только количество фазных проводов увеличено.

Трехфазный дифавтомат устанавливается непосредственно перед нагрузкой, потребляющей трехфазный ток, либо на входе в электроустановку, в которой нагрузка распределяется по фазам после дифавтомата.

Главным условием для правильной работы трехфазного дифавтомата является недопустимость установки его в схемы, в которых нулевой проводник соединяется с заземляющим.

Перед установкой корпус устройства надо осмотреть, чтобы не было трещин и других явных дефектов. Монтаж проводят, предварительно отключив напряжение в сети.

Дифавтомат закрепляют на рейке, зачищают изоляцию соединительных проводов и подключают их в разъемы согласно схеме. Входные провода должны идти сверху.

После этого подают напряжение и проверяют, как работает электросеть. На этом установка закончена.

Источник: https://EvoSnab.ru/oborudovanie/avtomatika/trehfaznyj-difavtomat

Схемы подключения УЗО и дифференциальных автоматов » Электрика в квартире и доме своими руками | Сайт для электриков и сочувствующих | Cтатьи, советы и обзоры

Среди

Базовый принцип работы дифавтомата отечественной марки

Многие защитные устройства, заботящиеся о безопасности человека, чрезвычайно важны в его жизни, поэтому что и как использовать зависит строго от того, как вы понимаете суть определенного варианта аппаратуры, установленной к электрической сети.

Предлагаем повторить, что же это за прибор- дифференциальный автомат. Прежде всего это система, которая представляется в виде комплекса и аналогична одновременной работе устройства защитного отключения и обычного автомата. Приобретая, дифавтомат, вы получаете возможность подсоединить его напрямую к электрической сети, не выдумывая различных схем.

Данный прибор максимально защищает систему электричества, проведенного в жилом помещении от характерных перегрузок напряжения и коротких замыканий, случившихся из-за выхода прибора из строя или естественной утечки тока. Поэтому прежде, чем приобрести автомат дифференциального тока, предлагаем рассмотреть принцип работы дифавтомата и дополнительные возможности наряду с функциями. Основными задачами подобного прибора считается предотвращение поражения электрическим током человека и возникновение возможного возгорания.

Общие представления об устройстве

Если взглянуть на прибор с конструктивной стороны, можно отметить, что сырьем, использующимся для устройства, считается диэлектрический материал. Также на внешней части корпуса дифавтомата присутствует специальная защелка, позволяющая крепить автомат на рейку. Установка этого автоматического средства производится аналогично УЗО и автоматам.

Общая схема работы дифавтомата

Стоит выделить несколько вариантов защитных средств для разных типов сетей, например:

  • Для однофазной сети с постоянной мощностью в 220 В, выпускаются автоматы двухполюсного типа. При этом, основываясь на марку изготовителя и модель под которой выпущен защитный прибор, для установки на рейку могут занимать один и более модулей.
  • Если планируется установка на трехфазную сеть с силой тока в проводке 380 В, используются четырехполюсные дифференциальные автоматы. На рейке этот вариант, в зависимости от марки будет занимать не менее четырех модулей.

Используя двухполюсные автоматы в домашних условиях, вы сэкономите место в щитовом отделе, а также упростите монтаж прибора. Этот аппарат считается альтернативой обычным автоматам, не только по особым внутренним комбинированным функциям, но еще в области экономии места.

Внимание! Монтаж дифференциального автоматического выключателя не требует дополнительных приборов для безопасности в электрической сети.

В завершении обсуждения общих сведений следует выделить факт, что цена дифференциального устройства существенно превышает общую стоимость раздельно установленных УЗО и автомата обычного.

Рабочий механизм дифавтомата

Прибор составлен из двух или четырех полюсного автономного регулятора и включенного последовательно модульного дифференциала для защиты. Модульный выключатель принято устанавливать в фазные провода также расположен тепловой расцепитель, работающий в качестве защитного механизма при перегрузке электрической проводки. Кроме того, имеется и электромагнитная деталь, которая представляет собой катушку с проводником и подвижным сердечником.

Принципиальнся схема подключения реле дифференциальной защиты

Принцип работы дифференциального автомата подобный обычному автоматическому выключателю, при возникновении перегрузки сети, пластина, выполненная из специального материала хорошо нагревается и отпускает пружинный механизм, таким образом происходит расцепление замкнутой сети. При резком повышении напряжения в квартирной проводке срабатывает катушка с проводником, таким образом прекращая подачу электричества. Также в таком устройстве имеется дифференциальная трансформаторная деталь тока, выполняющая дополнительную защиту.

При обычной работе, с отсутствием превышающего нужный показатель напряжения, через проводку «фаза» подходит ток к нагрузке, в это же время нулевой кабель переводит ток от нагрузки. В этом случае токи остаются равными и направлены на встречу друг другу.

Некоторые автоматические устройства позволяют уточнить причину по которой произошло обесточивание помещения или определенной системы бытовых приборов.

Четырехфазный дифференциальный автомат

  1. Причина первая: перегрузка по току (тепловая защита, от тока, побудившего короткое замыкание.
  2. Причина вторая: утечка тока (сработал дифференциальный прибор, установленный внутри прибора)

Важно! Не забывайте о проверке устройства на рабочую пригодность. Для этого нажмите на кнопку «тест», если автомат через некоторое время выключился, следовательно, он находится в исправном состоянии.

Нужно заметить, что мы исчерпывающе ответили на вопрос, как работает дифференциальный автомат, остается только учесть некоторые факторы по правильному монтажу устройства в электрическом щитке.

Вас могут заинтересовать:

устройство и принцип работы дифавтомата

Когда-то защитой от перегрузки в электрической сети служили одноразовые предохранители — пробки, выключение которых часто игнорировалось потребителями, затем в домах стали устанавливать автоматические выключатели. Но проблема комплексной защиты не была решена. Выключатель автоматический дифференциального тока одновременно защищает сеть от перегрузки и от поражения электрическим током.

Устройство и принцип действия

Дифференциальный автомат, или диф, — это модульное устройство, сочетающее функции нескольких оборудований: автоматов, которые защищают сеть от перегрузки и короткого замыкания, устройства защитного отключения (УЗО), защищающее людей от соприкосновения с открытым или поврежденным проводом.

Все рабочие части дифа собраны в диэлектрическом корпусе, предназначенном для установки в электрическом щитке. Вот эти части:

  1. Механизм расцепления.
  2. Расцепитель. Прибор, состоящий из катушки индуктивности и металлического сердечника. Сердечник соединен с механизмом, который обеспечивает замыкание в нормальном режиме работы.
  3. Тепловой расцепитель, который размыкает электрическую цепь при прохождении по ней незначительно превышающего тока.
  4. Рейка сброса.

Защитная часть представляет и модуль дифференциальной защиты, который срабатывает тогда, когда в проводах заземления есть ток. В случае превышения нормы он подает сигнал о причине срабатывания автомата. Конструкция модуля представлена следующими частями:

  • дифференциальный трансформатор;
  • усилитель;
  • катушка сброса;
  • контроль исправности автомата.

Сверху корпуса имеется кнопка для проверки устройства. Чтобы проверить готовность дифа к защите, нужно нажать на кнопку, этим самым провоцируя срабатывание. Происходит замыкание цепи, и защита реагирует на утечку тока.

Утечка тока может произойти при повреждении изоляции электроприбора. При использовании заземления на корпусе автомата нет повышенного по отношению к земле напряжения. При прохождении тока через заземляющий провод сопротивление увеличивается вплоть до обрыва. Если же устройство не заземлено, то существует опасность поражения током.

Недостатком заземления является то, что оно не может контролировать целостность изоляционного провода. Принцип действия дифавтомата как раз заключается в том, что такой контроль осуществляется. Его защитная часть работает по принципу электромагнитной индукции. Измерительный трансформатор, который используется в качестве датчика, реагирует на разность электротоков на входе и выходе.

Частями этого устройства являются также две обмотки, включенные навстречу друг другу. Когда в сердечнике возникает магнитный поток, он провоцирует появление тока на вторичной обмотке — это и дает сигнал защитному механизму, который размыкает контакты дифа.

Виды дифференциальных автоматов

Сегодня различными предприятиями выпускается большое количество дифавтоматов. Для того чтобы подобрать нужный вариант, необходимо знать их классификацию по их действующим характеристикам. Это даст возможность сравнить их между собой и сэкономить свое время.

По току утечки все выключатели дифференциального тока делятся на такие группы:

  1. Тип АС. Автомат данной группы способен реагировать на переменную утечку тока. Он появляется в один миг или постепенно. Когда пороговое значение будет превышено, дифавтомат должен сработать, а защищаемая линия разорваться. В Европе этот тип почти не используется. В России применяются любые устройства.
  2. Тип А. Эти выключатели дороже первых, так как снабжены дополнительным контролем пульсирующих токов. Получили наибольшее распространение и рекомендуются специалистами.
  3. Тип В. Дифференциальные выключатели, относящиеся к этому виду, срабатывают при утечке постоянного, переменного или выпрямленного тока, несмотря на пороговое значение. В большинстве случаев применяются на объектах промышленности.

По времени токового расцепления дифавтоматические выключатели относятся к одному из трех классов. Каждый из них показывает, во сколько раз ток расцепления превышает номинальный при выключении прибора. По российским нормам таких классов три:

  1. В. Устройства класса В выключаются при повышении напряжения в 4−6 раз в сравнении с номинальным.
  2. С. Приборы с таким обозначением срабатывают при превышении нормы в 4−9 раз.
  3. Д. Выключатель дифференциального тока этой группы реагирует при повышении номинального тока в 10−20 раз.

Но как бы скоро ни реагировали расцепители, это длится в течение какого-то времени. При механическом размыкании контактов возникает электрическая дуга на то время, пока контактное расстояние увеличится настолько, что дуга уже не образуется.

Эти данные очень важны для нормальной работы электрической проводки. Диф срабатывает здесь, как автоматический выключатель, чем защищает изоляцию от высокого нагрева проводов. В данной категории выделяется три класса:

  • 1 класс приборов гасит дугу более 10 мс;
  • 2 класс устройств имеет время гашения дуги 4−9 мс;
  • 3 класс дифов производит гашение за 3−7 мс.

Дифференциальные выключатели подразделяются по климатическим данным, по номинальной частоте и по другим признакам. Они также бывают электронные и электромеханические. Электронные гораздо компактнее, но если нет питающего напряжения на плате, они бездействуют. Это происходит, когда обрывается нулевой провод.

В этом случае нужно выключить питание электросети, но помочь здесь может только электромеханический тип прибора. Внешне устройства почти не отличаются. Узнать можно с помощью батарейки «Крона»: если ее подключить без дифференциального трансформатора, то сработает электромеханический автомат, а электронный — нет.

Установка выключателя и сфера применения

Установка выключателя дифференциального тока несложная. Прежде всего надо осмотреть купленный прибор, нет ли царапин и повреждений корпуса. При наличии трещин и других неисправностей полная защита обеспечена не будет.

Затем он крепится на Din-рейке электрощита с помощью защелки, расположенной сзади корпуса. Нужно обязательно сделать заземление. После этого необходимо проверить, работает ли установленный прибор. Под нагрузкой нажимается кнопка «Тест», и выключатель должен сработать.

Главное, следует подобрать необходимое количество ампер и произвести правильный расчет нагрузки на сеть во избежание перегрузки. Подключение возможно по следующим схемам:

  1. Дифавтомат подключается на вводе. Такое подключение поможет обеспечить защиту всех групп электрической цепи. Кроме того, такая схема не требует много места и поэтому обходится недорого. Но здесь есть один минус: при отключении автомата ток пропадает во всей сети.
  2. На каждую цепь монтируется отдельный диф, который сможет защитить все подключенные к ней элементы. В отличие от первой схемы, отключится лишь одна группа, что гораздо удобнее.

Применение дифференциальных выключателей связано с их назначением. Правильно установленный электриком дифавтомат дает возможность:

  1. Обеспечить безопасность, когда нарушена изоляция провода или случилось короткое замыкание.
  2. Дать надежную защиту от поражения током, если человек случайно прикоснулся к открытым или поврежденным проводам.
  3. Предупредить перегрев и возгорание поврежденной в отдельных местах изоляции.
  4. Дать гарантированную защиту системе электроснабжения против выхода из строя ее отдельных элементов при перегрузках и коротких замыканиях.

Один из надежных и завоевавших популярность на рынке брендов дифавтомат АВВ применяется для защиты низковольтных бытовых сетей от перегрузок из-за перепадов напряжения и при коротких замыканиях, которые возникают из-за большого количества подключения мощных электроприборов. Автомат АВВ дает защиту даже при длительном воздействии тока утечки.

Принцип работы

  • Ресурс исследования

  • Исследовать

    • Искусство и гуманитарные науки
    • Бизнес
    • Инженерная технология
    • Иностранный язык
    • История
    • Математика
    • Наука
    • Социальная наука
    Лучшие подкатегории
    • Продвинутая математика
    • Алгебра
    • Базовая математика
    • Исчисление
    • Геометрия
    • Линейная алгебра
    • Предалгебра
    • Предварительный расчет
    • Статистика и вероятность
    • Тригонометрия
    • другое →
    Лучшие подкатегории
    • Астрономия
    • Астрофизика
    • Биология
    • Химия
    • Науки о Земле
    • Наука об окружающей среде
    • Науки о здоровье
    • Физика
    • другое →

    Лучшие подкатегории

Приводы постоянного тока — Принципы работы

перейти к содержанию

  • Home
  • Запрос предложения
  • Продукты
