Принцип работы термостатическая головка: виды, принцип работы + правила установки

Содержание

виды, принцип работы + правила установки

Такое устройство, как термоголовка для радиатора отопления, предназначено для регулировки температуры обогрева. С ее помощью можно более рационально расходовать теплоноситель и экономить средства.

Гарантированный эффект от использования — правильный выбор. Для этого необходимо владеть максимумом информации об этих устройствах.

Из этой статьи вы узнаете о существующих видах термоголовок, устройстве, принципе работы и правилах их монтажа на радиаторы. Также мы приведем основные критерии, влияющие на выбор, и кратко рассмотрим лучших производителей подобного оборудования.

Содержание статьи:

Особенности строения термоголовки

Самая популярная термоголовка состоит из корпуса, сильфона, стопорного элемента, толкателя, штока (запорного конуса), возвратной пружины, уплотнительных и крепежных элементов.

Количество пропускаемого в радиатор теплоносителя, регулирует клапанное устройство. Этим элементом комплектуют большинство изделий.

Корпус из пластика изготавливают способом горячей штамповки. Он может быть как прозрачным, так и цветным — от белого до черного. Сильфон выполнен из латуни или стали оцинкованной. В большинстве моделей корпус термоголовки для установки на батареи отопления и совместимы.

Самой большой скоростью реакции на колебания температуры обладает такой наполнитель сильфона, как газоконденсат.

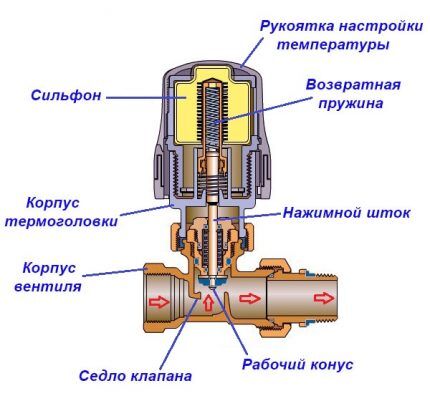

Конструкция термоголовкиКонструкция термоголовки

Открывать и закрывать шток помогают две пружины из нержавейки. Одна из них возвращает шток в исходное положение после того, как клапан закроется, а вторая — после открытия его

На корпусе в самом верху находится стопорный элемент. Он необходим для фиксации настроек. Если настройки длительный период не менялись или же подвижные элементы устройства бездействовали, они могут прикипеть.

Для борьбы с этим явлением специалисты рекомендуют демонтировать термоголовки из клапанов, как только закончится отопительный сезон. Когда терморегулирующая арматура рассчитана на давление от 4 атм, вероятность прикипания значительно уменьшается.

Существует такое понятие, как «гестезис» головки. Чем он меньше, тем более быстрая реакция прибора на изменение температуры.

Виды термоголовок и принцип их работы

Термоголовки относятся к запорно-регулирующей арматуре.

Существует три вида термостатических головок:

  • ручные;
  • механические;
  • электронные.

Функции во всех одинаковые, но способы реализации отличаются. В зависимости от последнего параметра они обладают разными возможностями.

Что представляют собой ручные термоголовки?

По конструктивному исполнению термостатические головки дублируют стандартный кран. Путем поворота регулятора, можно регулировать объем теплоносителя, транспортируемого по трубопроводной магистрали.

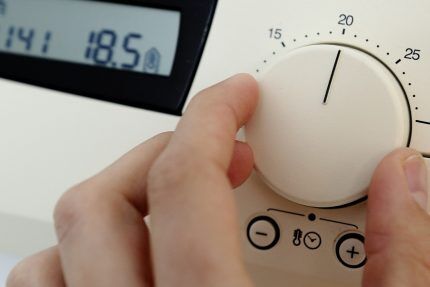

Настройка термоголовкиНастройка термоголовки

Настроив термостат всего на 1° ниже, за год вы сможете сэкономить 6% от суммы, которую вам приходится платить за электроэнергию за год

Монтируют их вместо по противоположным сторонам от радиатора. Они надежные и недорогие, но управлять ими придется вручную, а крутить каждый раз вентиль, полагаясь исключительно на свои ощущения, не очень комфортно. В основном такие термоголовки устанавливают на чугунные батареи.

Если переключать шток клапана несколько раз в день, маховик вентиля ослабнет. В результате термоголовка быстро выйдет из строя.

Особенности механических термоголовок

Термоголовки механического типа имеют более сложную конструкцию и установленную температуру они поддерживают в автоматическом режиме.

В основе устройства — сильфон в виде небольшого гибкого цилиндра. Внутри него температурный агент в жидком либо газообразном виде. Как правило, он обладает высоким значением коэффициента теплового расширения.

Как только заданный температурный показатель превышает норму, под влиянием внутренней среды, сильно увеличившейся в объеме, шток начинает двигаться.

В результате сечение проходного канала термоголовки сужается. При этом происходит уменьшение пропускной способности батареи, а, следовательно, и температуры теплоносителя до установленных параметров.

По мере остывания жидкости или газа в сильфоне, цилиндр теряет свой объем. Шток поднимается, увеличивая дозу теплоносителя, проходящего через радиатор. Последний понемногу разогревается, равновесие системы восстанавливается и все начинается сначала.

Положительный результат будет только тогда, когда терморегуляторы имеются во всех комнатах и на каждом радиаторе.

Более популярны устройства с сильфонами, наполненными жидкостью. Хотя у газов реакция и более быстрая, но технология их производства довольно сложная, а разница в точности измерения составляет всего 0,5%.

Механический регуляторМеханический регулятор

Механический регулятор в использовании более удобен, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует много моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала

Термостатическую головку монтируют так, чтобы она была ориентирована в сторону помещения. Это повысит точность измерения температуры.

Если для такой установки нет условий, монтируют терморегулятор с выносным датчиком. С термоголовкой его соединяет капиллярная трубка длиной от 2 до 3 м.

Целесообразность применения выносного датчика обусловлена следующими обстоятельствами:

  1. Отопительный прибор помещен в нишу.
  2. Радиатор имеет размер в глубину 160 мм.
  3. Термоголовка скрыта за жалюзи.
  4. Большая ширина подоконника над радиатором, при том что дистанция между ним и верхом батареи меньше 100 мм.
  5. Устройство балансировки расположено вертикально.

Все манипуляции с радиатором будут выполняться с ориентацией на температуру в комнате.

Чем отличаются электронные термоголовки?

Так как, кроме электроники, в таком терморегуляторе имеются батарейки (2 шт.), по размерам он превосходит предыдущие. Шток здесь движется под влиянием микропроцессора.

У этих приборов большой комплект дополнительных функций. Так, они могут выставлять температуру по часам — ночью в комнате будет прохладней, а к утру температура повысится.

Есть возможность программировать температурные показатели по отдельным дням недели. Не снижая уровень комфорта, можно значительно экономить на обогреве дома.

Хотя заряда батарей достаточно для эксплуатации на протяжении нескольких лет, за ними все же нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

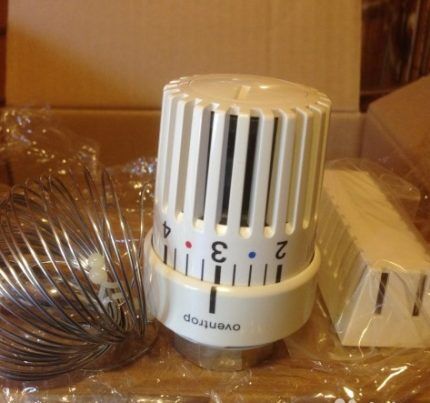

Головка с выносным датчикомГоловка с выносным датчиком

На фото термоголовка с выносным вариантом датчика. Он ограничивает температуру до установленного значения. Регулировка возможна в пределах от 60 до 90°

Если на радиатор установлен , термоголовка будет бесполезной. В этом случае потребуется регулятор с датчиком, фиксирующим внешнюю температуру.

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по поводу подключения термоголовки.

Несмотря на это, существуют и общие условия монтажа:

  1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
  2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
  3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
  4. Если устройство практически изолировано, нужно устроить или поставить перепускной клапан в районе подающей трубы и обратки.
  5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого в контуре нужно перекрыть, затем слить.

Расположение термоголовки относительно полаРасположение термоголовки относительно пола

Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

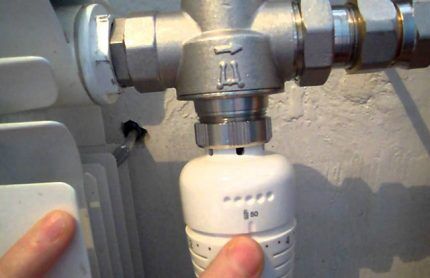

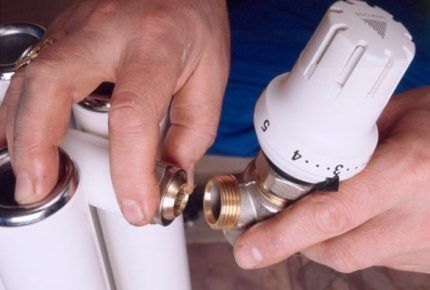

Крепление термоголовкиКрепление термоголовки

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет. Устанавливать термоголовку можно как на входе, так и на выходе.

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

  1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
  2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
  3. Поворачивают головку до упора вправо.
  4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

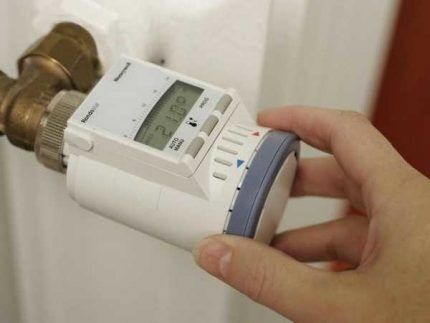

Конструкция электронной термоголовкиКонструкция электронной термоголовки

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

По каким критериям выбирать термоголовку?

Терморегулирующие приспособления выпускают многие производители.

Чтобы сделать правильный выбор, нужно руководствоваться следующими критериями:

  1. Термоклапан, к которому головка будет крепиться. Поскольку соединение может быть клипсовое либо резьбовое, нужно обратить внимание на этот момент. Если производитель один и тот же, проблем не будет.
  2. Вид резьбового соединения на самой головке. Оно может быть в виде гайки со шторками или просто круглое. В первом случае при монтаже нужен дополнительный инструмент для обжатия соединения. Во втором — все намного проще.
  3. Наличие «юбки». С ней головка смотрится лучше, т.к. она закрывает рабочую область.
  4. Материал изготовления. Наиболее дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
  5. Качество пластика. Некоторые производители с целью удешевления своих изделий, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет свой эстетический вид.
  6. Тип рабочего элемента. Выбор придется делать между жидким, газовым, электронным и парафиновым.
  7. Плавность вращения. Рукоятка должна вращаться плавно. Это является признаком хорошего качества. Всякие потрескивания, скрипы и заедания указывают на не совсем качественный продукт.
  8. Градуировка и длина шкалы. У большинства моделей она находится в диапазоне +5 – +30 °C. Если шкала делений расположена по всему периметру головки, она может быстро стереться.
  9. Наличие антивандального кожуха. Он защищает от несанкционированного доступа к настройкам.
  10. Дизайн. Так как термоголовки в основном располагаются на виду, важен их внешний вид и цветовое решение.

Готовый комплект, состоящий из термоклапана и термоголовки приобретать не обязательно. Эти устройства можно купить по отдельности.

Газонаполненный сильфонГазонаполненный сильфон

Газонаполненный сильфон не слишком чувствительный к сторонним источникам тепла. Это несомненный плюс, но стоимость у него намного выше, чем у жидкостного сильфона

Термоголовка, оснащенная автоматикой, во много выигрывает, но она не всегда эффективна. Нет смысла монтировать ее на . Материал этот очень теплоемкий, а так как масса батареи большая, она обладает большой инертностью. Корректно работать здесь сможет работать только ручной тип головки.

Краткий обзор популярных брендов

Верным решением при покупке термоголовки будет ориентация на авторитетных производителей. Незнакомый товарный знак с неизвестной историей — это большой риск потратить деньги попусту.

Смело можно приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных фирм.

Место #1 – компания Danfoss

Более 60 лет выпускает термоголовки концерн Danfoss. Это датский производитель, по его лицензии изделия производят и в России.

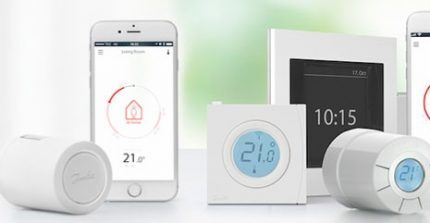

Термоголовки компании DanfossТермоголовки компании Danfoss

Ассортимент оборудования для автоматизации систем отопления у концерна Данфос богат и отвечает передовым технологиям. Управлять работой и настраивать термоголовки можно дистанционно, используя смартфон для этого

Наиболее часто спрашивают термоголовку RTS Everis. Это сильфонное изделие с наполнителем в виде жидкости. Путем прямой фиксации сопрягается с фирменными термоклапанами. Для других необходим адаптер.

Тест существующих видов термоголовок бренда в следующем видеоролике:

Место #2 – бренд Oventrop

Большим спросом у потребителей пользуются термоголовки Oventrop линейки Uni. Они укомплектованы жидкостным сильфоном. С термоклапаном соединяются при помощи накидной гайки. Температуру можно установить в пределах +7 – +28 °C.

Существует возможность полного закрытия. Рассчитаны головки на предельную температуру в системе +100 – +120 °C – именно такие характеристики указывает производитель в сопроводительной документации.

Термоголовка Oventrop Uni Термоголовка Oventrop Uni

Головки Oventrop Uni совместимы с другими сантехническими изделиями этой фирмы. Их можно присоединять без адаптера к другим приборам со встроенным клапаном и соответствующей резьбой

Устанавливают их на термостатических вентилях с подходящим соединением. На головках многих серий есть специальная отметка для людей со слабым зрением, антивандальный кожух.

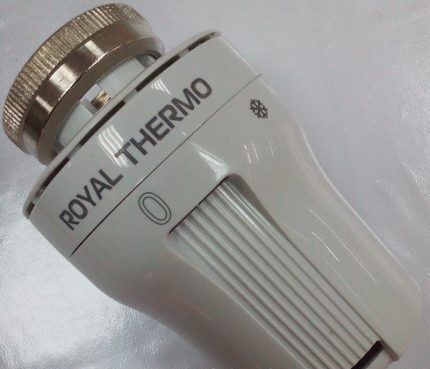

Место #3 – компания Thermo

Высокую оценку дали потребители продукции швейцарской компании Thermo, в частности, модели Royal Thermo RTE 50,30. Она отличается широким регулировочным диапазоном — от +6 до +28 °C, низким значением гистерезиса — 0,55 градусов. Есть и нулевая позиция.

Для корректной работы теплоноситель должен иметь температуру не выше 100 °C. Сопряжение с клапаном — гайка накидная.

Оборудование компании ThermoОборудование компании Thermo

Термоголовки компании Thermo отличаются надежностью, качеством сборки. Среди предложений есть модели с выносным датчиком

Место #4 – производитель Caleffi

Итальянский производитель Caleffi поставляет широкий ассортимент радиаторных термоголовок. Модель Caleffi 210000 — программируемая. Она оснащена цифровым жидкокристаллическим индикатором температуры. Кроме значения температуры, он показывает время, дату, установленную дневную программу.

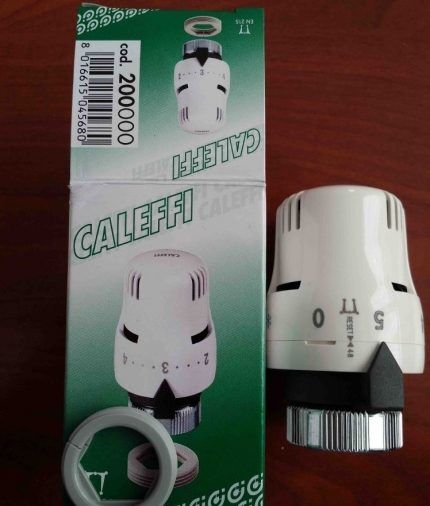

Термоголовка бренда CaleffiТермоголовка бренда Caleffi

При покупке оборудования для отопительных систем обязательно спрашивайте у продовца сопроводительные документы, гарантию от производителя и инструкцию у продукту

При программировании на неделю можно выставить 3 температурных уровня: «Комфорт», «Экономия», «Антизамерзание». Устанавливают эту головку в тандеме с вентилями Келеффи.

Место #5 – компания Salus

Немецкая фирма Salus также пользуется заслуженной репутацией. К примеру, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью задавать температурный режим на неделю. Диапазон температур — +5 – +40 °C.

Электропитание осуществляется от 2 элементов АА. Дисплей имеет функцию подсветки и вывода на экран температурных параметров, а также уровня заряда элементов.

Беспроводная мини-термоголовкаБеспроводная мини-термоголовка

Новая разработка — мини-термоголовка беспроводная, питающаяся от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

Технические новинки не перестают радовать пользователей – беспроводные термоголовки позволяют владельцу создавать комфортный микроклимат в помещении, находясь при этом в другом конце города или другой стране. И все это становится возможным, если интегрировать устройство в систему или скачать фирменное приложение.

Выводы и полезное видео по теме

Устройство и назначение термоголовки детально рассмотрено в следующем видеоролике:

Стоит ли устанавливать термоголовку на батареи? Об этом детально рассказывает один из пользователей в своем в видеообзоре:

Термостатический клапан и головка в действии:

Отопительный контур с термоголовкой более удобен в использовании. Этот прибор увеличивает срок эксплуатации оборудования, входящего в систему отопления, повышает уровень его пожаробезопасности.

Если исходить из пользы этих сравнительно простых приборов и их 20-летнего срока службы, стоимость у них небольшая. Чтобы купить изделие действительно качественное, узнайте, есть ли сертификат на выбранный прибор.

А вы используете термоголовки для своего отопительного оборудования? Если да, то поделитесь личным опытом установки и эксплуатации, добавляйте фото, расскажите, довольны ли вы этими устройствами и насколько комфортнее стал микроклимат в вашем доме после монтажа термоголовок.

Если у вас остались вопросы, то не стесняйтесь задавать их в блоке комментариев – наши эксперты и компетентные пользователи постараются максимально доступно осветить сложные моменты.

Как работает термоголовка на радиаторе отопления

В статье подробно рассказано как работает термоголовка на радиаторе отопления, принцип работы и установка термоголовки на радиатор отопления. Перед началом работ, внимательно ознакомьтесь с имеющимися инструкциями. Статья содержит полную информацию для выполнения работы от начала и до конца. Выбирайте только проверенных производителей, не экономьте на приборах, качество того стоит!

Термостатическая головка принцип работы

  • В качестве основного датчика выступает сильфон, жидкость или газ в котором находятся под определенным давлением. За балансировку устройства отвечает настроечная пружина, которая сжимает сильфон, когда мы устанавливаем нужную нам температуру путем вращения поворотной рукоятки.

Термостатическая головка принцип работы

Обратите внимание!
Чем качественнее калибровка устройства, тем точнее оно будет реагировать на изменение температуры.
В то же время и цена у подобных термоголовок высокой точности будет соответствующей.

  • При повышении температуры объем сильфона увеличивается (в основном за счет расширения газа или частичного испарения рабочей жидкости).
  • Увеличение объема сильфона приводит к тому, что пружина, фиксирующая шток, освобождается, и клапан постепенно перекрывает просвет в трубе.
  • Это продолжается до тех пор, пока внутри устройства не установится равновесие, или пока радиаторный клапан под термоголовку не будет полностью перекрыт, т.е. шток не перейдет в крайнее нижнее положение.


Модели с выносными элементами работают по аналогичной схеме. Разница заключается лишь в том, что на изменение температуры реагируют либо специальные программируемые устройства (системы климат-контроля), либо дистанционные датчики (жидкостные, газовые или электронные). Только после этого информация поступает к механизму термоклапана и приводит в действие шток.

Читайте также:

Установка термоголовки на радиатор отопления

Перед началом работ, важно знать, как правильно установить термоголовку на радиатор, от этого будет зависеть дальнейшая функциональность прибора.

Что понадобиться:

  • Термоголовка
  • Плашка для нарезания резьбы
  • Фумлента
  • Два разводных ключа
  • Контргайки

Подготовительные работы

Обычно установку термоголовки на батарею проводят вместе с монтажом новых радиаторов. Для этого нужно перекрыть стояк и слить в ведро оставшийся в трубах теплоноситель. Лучше всего осуществлять работы не в период отопительного сезона.

Выбор места установки термоголовки

Учитывая ошибки в монтаже термостатической головки, о которых мы говорили выше, можно сделать выводы о том, где точно не стоит устанавливать термоголовку. Какими же будут оптимальные варианты? Важно, чтобы на нее не попадали тепловые потоки от радиатора и не воздействовали факторы, которые могут стать причиной ложного восприятия температуры.

На фотографиях ниже представлены распространенные варианты правильной установки термостатической головки на батареи. Если она монтируется в верхней части радиатора, то должна располагаться только горизонтально. В нижней части она может крепиться горизонтально и вертикально, так как там нет сильных тепловых потоков нагретого воздуха – он поднимается наверх.

Выполнение резьбы на трубах

Чтобы закрепить головку на радиаторе, необходимо нарезать резьбу в местах присоединения. Для этого на сгонах, идущих от стояка и радиатора, нарезают резьбу с помощью плашки.

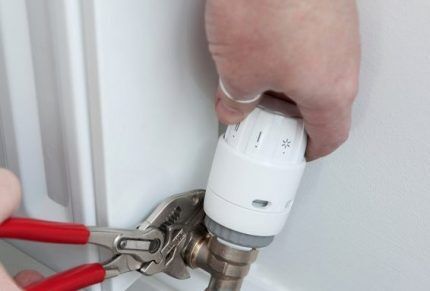

Монтаж головки

К сгону, идущему от стояка, прикручивается контргайка. Ее обматывают фумлентой, и на нее накручивают терморегулятор, но не затягивают крепеж. Далее проделывают то же самое со сгоном, идущим от радиатора. Установленную термоголовку нужно закрепить – одновременно двумя разводными ключами затягивают обе гайки.

 Виды термоголовок

Все выпускаемые термоголовки можно условно разделить на два вида:

• механический, регулировка которого осуществляется вручную;

• электронный, контролирующий процесс регулировки в автоматическом режиме.

Механические модели представляют собой головку небольших размеров с поворотной ручкой. Температурный диапазон, который можно контролировать, начинается с показателя +7° и доходит до +28°. Прибор предусматривает несколько режимов работы. Каждое деление температурной шкалы приравнивается к 2-5 градусам.

В электронных моделях весь процесс регулировки автоматизирован. Точность настройки соответствует 1-2 градусом. Гибкая система контроля позволяет устанавливать максимально подходящий режим обогрева.

Настройка термоголовки

После того, как пользователь ознакомился с конструкцией прибора, узнал, как работает термоголовка на радиаторе отопления, настройки оптимального микроклимата в каждом помещении не представляют сложностей. Вращением рукоятки относительно шкалы с метками можно регулировать температуру в пределах +5 – +28 градусов.

В первом случае система гарантированно не замерзнет в отсутствие хозяев внутри здания периодической эксплуатации. Максимальное значение считается комфортным для пользователей. Вещество, которым заполнена сильфонная камера, реагирует на повышение/снижение температуры в пределах 1 градуса. Поэтому циклы включения/отключения клапана будут происходить регулярно.

Таким образом, выбрать и смонтировать термоголовку вместе с клапаном сможет любой домашний мастер. Для этого достаточно учесть указанные выше факторы, избежать основных ошибок установки.

Термоголовка в 90% случаев используется для понижения температуры воздуха. Однако в загородном коттедже путем установки головок с клапанами на все регистры можно температуру поднять. В дальних от котла комнатах теплопотери в контуре обогрева максимальные. Поэтому при перекрытии подачи в ближних регистрах горячая вода лучше нагревает дальние от бойлерной комнаты.



Особая благодарность авторам статей с сайтов: homemyhome.ru, vseinstrumenti.ru,o-trubah.ru,nastroike.com

принцип работы, стоит ли ставить, монтаж, отзывы

Принцип работы термоголовки для радиатора отопления позволяет сделать обогрев помещения автономным. Устройство избавляет от необходимости вручную контролировать режим работы отопительного прибора, уменьшает затраты энергоресурсов и поддерживает комфортную температуру в помещении. Возможность установки термостата предусмотрена у всех моделей радиаторов последних лет.

Стоит ли ставить термоголовки на радиаторы отопления

Покупка и установка прибора оправдывает себя в условиях обогрева небольших помещений. В квартире или гараже при правильной эксплуатации устройство дает лучшую экономию. Для помещений большей площади, где работают несколько радиаторов, покупка отдельных термоголовок нецелесообразна. Выгоднее собрать их в единый контур, установив общий настенный термостат.

Также не оправдывает себя установка на чугунные радиаторы отопления старого образца. В отличие от биметаллических или алюминиевых аналогов, такие батареи дольше нагреваются и остывают, лучше аккумулируют тепло. Из-за увеличенной инерционности термоголовка становится менее эффективной.

Принцип работы термоголовки для радиатора отопления

Задача термостата — контроль нагрева батареи при изменениях температуры воздуха в помещении. Порядок работы у всех автономных термоголовок основан на внутреннем устройстве. Внутри корпуса прибора расположен сильфон — гофрированная емкость с теплочувствительным веществом.

Принцип работы термоголовки:

  1. Нагретый воздух действует на состав, начинается расширение сильфона.
  2. За счет гофрированной структуры сама емкость тоже увеличивается в объеме.
  3. Расширение приводит в движение шток, который постепенно ограничивает проход теплоносителя в радиатор.
  4. Пропускная способность уменьшается, температура радиатора отопления падает.
  5. Обогрев ослабляется, воздух остывает.
  6. Охлаждение заставляет сильфон сжиматься, возвращая шток в исходное положение.
  7. Подача теплоносителя возобновляется с прежней силой.

Контроль работы устройства у разных типов моделей отличается. У каждого вида своя точность регулировки термоголовки радиатора, удобство использования и стоимость.

Установка термоголовки на радиатор отопления: принцип работы, монтаж, рейтингДеления определяют границу движения штока

Типы термоголовок радиаторов

Термостаты для батареи классифицируют по двум факторам. Первый — теплочувствительный состав в сильфоне. Заполнение бывает жидкостным и газонаполненным. Последние за счет меньшей инерционности быстрее в работе. Второй принцип разделения основан на настройке и контроле – ручном, механическом или электронном.

Ручные термоголовки

Характеризуются простой конструкцией и доступностью. Представляют собой модификацию обычного крана. На регуляторе изображена шкала с делениями, соответствующими температуре. Позволяет вместо абстрактного значения, как это происходит со стандартным краном, изменить температуру радиатора отопления на точное.

У приборов этого типа есть несколько недостатков. Приходится регулировать обогрев вручную, опираясь на собственные ощущения. Изменить температуру во время сна и вне помещения невозможно. Также при активной эксплуатации движущиеся части клапана быстрее выходят из строя и могут потребовать замены всей конструкции.

Совет! После окончания отопительного сезона устройство снимают, чтобы избежать прикипания подвижных элементов.

Механические

Обеспечивают контроль температуры помещения в автономном режиме. Момент начала работы термоголовки осуществляется выбором градусов на шкале. Каждое деление позволяет штоку перекрывать клапан теплоносителя лишь до определенного уровня.

По сравнению с ручными термоголовками, механические предоставляют возможность экономить теплоэнергию круглосуточно. Разница в стоимости быстро окупается, совместимость с разными типами радиаторов отопления высокая.

Электронные

Обладают расширенным набором функций. Принцип остается тем же, но процесс перекрывания клапана контролируется микропроцессором. Есть возможность тонкой настройки:

  • программирование по дням недели;
  • регулировка по часам — прохладнее в течение рабочего дня, нагрев перед возвращением;
  • наглядная индикация работы устройства.

Недостаток — высокая стоимость по сравнению с механическими аналогами. Также многие модели больше других типов по размеру — это может стать проблемой при монтаже в ограниченном пространстве.

Установка термоголовки на радиатор отопления: принцип работы, монтаж, рейтингНедостаток электронных моделей – ограниченный доступ к блоку управления, удобное размещение не всегда возможно

Какие термоголовки лучше для радиаторов

При покупке прибора нужно обратить внимание на несколько параметров.

  1. Метод соединения с клапаном — резьбовой или клипсовый.
  2. Корпус. Большинство моделей оборудовано защитным колпаком, скрывающим рабочую поверхность. С ним термоголовка служит дольше и выглядит опрятнее.
  3. Материал. Для экономии некоторые производители выпускают устройства в дешевом пластике. Под воздействием температуры он постепенно покрывается желтизной. Также он менее прочен, чем металлический корпус.
  4. Теплочувствительный элемент. Если чуть большая скорость работы не критична, покупка термоголовки газоконденсатного типа себя не оправдывает. Некоторые производители пользуются фактором для накручивания стоимости.
  5. Точность регулировки. Чем больше температурный диапазон на шкале — тем тоньше настройка. Лучше, если деления расположены близко — уменьшается износ подвижных деталей.

Если клапан и термоголовка подбираются отдельно, обращают внимание на тип резьбового соединения. Готовый комплект избавит от лишней работы и возможных ошибок. Также перед покупкой устройства учитывают особенности подключения модели.

Как правильно установить термоголовку на радиатор отопления

Перед монтажом термоголовки на радиатор выбирают место для ее размещения. Принцип работы подразумевает реагирование на колебания температуры. Если этот показатель отличается от общего во всем помещении, термостат будет неправильно работать. Особенно часто встречается несколько ошибок:

  1. Размещение параллельно ребрам радиатора отопления в целях экономии места. Тепло от клапана, на который монтируется термоголовка, поднимается. Устройство реагирует на воздушный поток, происходит охлаждение — независимо от температуры в помещении. Правильная установка — горизонтальная.
  2. Установка за плотными шторами или вблизи подоконника. Тепло от радиатора вместо помещения циркулирует в ограниченном пространстве, зона которого и становится подконтрольным микроклиматом.
  3. Расположение на пути воздушных потоков из окна. Вызывает срабатывание термоголовки при малейшей попытке проветрить помещение.

Если такая установка обусловлена отсутствием альтернатив, оправдывает себя покупка выносного термодатчика. Он крепится на любой удобной поверхности на расстоянии в 1-2 м от радиатора отопления, считывает реальную температуру в помещении и передает данные на регулирующий клапан.

Установка термоголовки на радиатор отопления: принцип работы, монтаж, рейтингПравильная установка термоголовки — перпендикулярно радиатору

Внимание! Стрелка на корпусе должна смотреть по направлению потока теплоносителя, иначе система работать не будет.

Как настроить термоголовку на радиаторе отопления

После установки термоголовки на батарею выполняют первичную настройку. Для этого включают отопление, закрывают помещение, готовят термометр. После этого:

  • регулятор поворачивают до полной проходимости;
  • ждут нагрева комнаты на несколько градусов — от 5 и выше;
  • закрывают клапан подачи до восстановления изначального значения;
  • постепенно открывают вентиль, до нагревания радиатора отопления.

У некоторых устройств предусмотрены свои алгоритмы настройки от производителя.

Рейтинг термоголовок для радиаторов отопления

Лучше при покупке ориентироваться на производителей, давно себя зарекомендовавших. В каждой категории есть лидирующие позиции, собравшие лучшие отзывы о работе и качестве исполнения.

Danfoss

Датская компания, использующая передовые разработки. Новые модели позволяют контролировать работу приложением на смартфоне. Бюджетная модель RTS Everis — термоэлемент с регулировкой от 8 до 28 градусов. Для стабильности и максимального срока службы устанавливается на клапан той же фирмы.

Установка термоголовки на радиатор отопления: принцип работы, монтаж, рейтингЭргономика, наглядность, лаконичный дизайн — 60-летний опыт на рынке терморегуляторов

Thermo

Швейцарский бренд, лидер по надежности и долговечности устройств. Среди особенностей — широкий температурный диапазон. Требовательны к температуре теплоносителя — превышение планки в 100 градусов сказывается негативно. Чаще всего выбирают модели линейки Royal Thermo.

Установка термоголовки на радиатор отопления: принцип работы, монтаж, рейтингМногие модели Royal Thermo комплектуются выносным датчиком

Caleffi

Специализируются на электронных термоголовках. Отличаются наглядной индикацией на дисплее и программируемыми режимами работы. Есть механические и ручные представители — как Caleffi 210000.

Установка термоголовки на радиатор отопления: принцип работы, монтаж, рейтингВсе головки Caleffi поставляются с крепежом для монтажа

Oventrop

Немецкий производитель устройств и систем для жилых помещений. Несмотря на отсутствие специализации в производстве термостатов, выпускают качественные приборы. Характеризуются высокими предельными нагрузками и универсальностью монтажа. Лучшая модель — Uni LH, с встроенным либо выносным термодатчиком.

Установка термоголовки на радиатор отопления: принцип работы, монтаж, рейтингТермоголовки Oventrop имеют эргономичный дизайн и высокое качество

Honeywell

Бюджетные немецкие приборы. Отличаются приятным дизайном, совместимостью с большинством клапанов, защитой от замерзания и механических повреждений. Высоким спросом пользуются модели Thera-100 и Thera-4 Classic.

Установка термоголовки на радиатор отопления: принцип работы, монтаж, рейтингЕсть и дорогие электронные модели HONEYWELL, однако на рынке их пока мало

Важно! Перед покупкой импортных устройств лучше лишний раз проверить возможность монтажа клапана на радиаторы старого образца.

Заключение

Принцип работы термоголовки для радиатора отопления позволяет поддерживать в помещении комфортный микроклимат, экономя при этом средства. При понимании особенностей монтажа и внутреннего устройства выбрать подходящую модель несложно, а затраты быстро оправдают себя уже в первые месяцы работы.

Отзывы о термоголовке на радиаторе отопления

Артур,26 лет, г. Екатеринбург.

Решил установить в спальне, так как в зимнее время сильно греют батареи. Теперь выбираем фиксированную температуру, пропала проблема постоянной духоты и замерзания из-за сквозняков.

Ожидаев Владимир, 34 года, г. Ульяновск.

Купил в загородный дом после подключения к магистрали. Взяли бюджетную механическую модель, хотя консультант советовал электронику. Ответа на вопрос, зачем переплачивать такие деньги, если суть не меняется, не получил.

Вадим, 30 лет, г. Орел.

Поставил danfoss с термодатчиком, чтобы вручную колпак на батарее не крутить – стало удобнее. Однако 26 градусов иногда не хватает, но выше не выставишь – в февральские морозы несколько раз жалел.

Термоголовка для радиатора отопления принцип работы

Термоголовка для радиатора отопления: принцип работы

Принцип работы термоголовки для радиатора отопления позволяет сделать обогрев помещения автономным.

Устройство избавляет от необходимости вручную контролировать режим работы отопительного прибора, уменьшает затраты энергоресурсов и поддерживает комфортную температуру в помещении.

Принцип работы термоголовки для радиатора отопления

Задача термостата — контроль нагрева батареи при изменениях температуры воздуха в помещении.

Принцип работы термоголовки:

  1. Нагретый воздух действует на состав, начинается расширение сильфона.
  2. За счет гофрированной структуры сама емкость тоже увеличивается в объеме.
  3. Расширение приводит в движение шток, который постепенно ограничивает проход теплоносителя в радиатор.
  4. Пропускная способность уменьшается, температура радиатора отопления падает.
  5. Обогрев ослабляется, воздух остывает.
  6. Охлаждение заставляет сильфон сжиматься, возвращая шток в исходное положение.
  7. Подача теплоносителя возобновляется с прежней силой.

Типы термоголовок радиаторов

Термостаты для батареи классифицируют по двум факторам.

Первый — теплочувствительный состав в сильфоне. Заполнение бывает жидкостным и газонаполненным. Последние за счет меньшей инерционности быстрее в работе.

Второй принцип разделения основан на настройке и контроле – ручном, механическом или электронном.

Ручные термоголовки

Характеризуются простой конструкцией и доступностью. Представляют собой модификацию обычного крана. На регуляторе изображена шкала с делениями, соответствующими температуре. Позволяет вместо абстрактного значения, как это происходит со стандартным краном, изменить температуру радиатора отопления на точное.

У приборов этого типа есть несколько недостатков. Приходится регулировать обогрев вручную, опираясь на собственные ощущения. Изменить температуру во время сна и вне помещения невозможно. Также при активной эксплуатации движущиеся части клапана быстрее выходят из строя и могут потребовать замены всей конструкции.

Совет! После окончания отопительного сезона устройство снимают, чтобы избежать прикипания подвижных элементов.

Механические

Обеспечивают контроль температуры помещения в автономном режиме. Момент начала работы термоголовки осуществляется выбором градусов на шкале. Каждое деление позволяет штоку перекрывать клапан теплоносителя лишь до определенного уровня.

По сравнению с ручными термоголовками, механические предоставляют возможность экономить теплоэнергию круглосуточно. Разница в стоимости быстро окупается, совместимость с разными типами радиаторов отопления высокая.

Электронные

Обладают расширенным набором функций.

Принцип остается тем же, но процесс перекрывания клапана контролируется микропроцессором.

Есть возможность тонкой настройки:

  • программирование по дням недели;
  • регулировка по часам — прохладнее в течение рабочего дня, нагрев перед возвращением;
  • наглядная индикация работы устройства.

Конструкция регулятора

Конструкция регулятора отопления на батарею включает следующие элементы:

  • клапан или вентиль;
  • термостатический механизм.

Устройство регулирующего прибора

Термостат или термоклапан представляет собой стандартный вентиль в корпусе с регулирующим механизмом.

Конус считается запорным элементом, который при перемещении меняет количество теплоносителя.

Передвижению конуса способствует термоголовка, состоящая из цилиндра с тепловым компонентом.

Цилиндр называется сильфон, а в качестве тепловых  составляющих применяется специальная жидкость или газ.

При подогреве данный компонент расширяется в объеме и подтягивает цилиндр, который перемещает конусную деталь.

Конус перекрывает движение потока теплоносителя и состав остывает.

При этом сильфон становится меньше.

Затем конус поднимается, а жидкость перемещается в батарею и способствует нагреванию термоголовки оборудования.

Такая техника позволяет поддерживать нужную температуру.

Строение термостатической головки для радиаторов. Стрелками указаны составные части прибора.

При понижении температуры ниже заданного значения, наполнитель сильфона уменьшается в объёме и происходит процесс, обратный вышеописанному. Циркуляция теплоносителя усиливается и температура в помещении повышается до желаемого значения.

Преимущества использования терморегулятора

Современные термостаты имеют множество преимуществ. Одним из них является предельная простота использования. Такие приборы просты в установке и дальнейшем обращении, разобраться совершенно несложно. Приборы современного образца способствуют созданию максимально благоприятной и комфортной обстановки в помещениях. Они позволяют существенно экономить на отоплении и расходовать ресурсы максимально рационально.

Принцип функционирования прибора основывается на изменении клапанного сечения.

Термоклапан соединяется с головкой штоком и накидной гайкой. Шток перемещается под воздействием нагрузки от газа или воды, которые в процессе нагревания расширяются. Внутри головки увеличивается давление, шток постепенно спускается вниз, полностью либо частично закрывает просвет клапана.

Особенности настройки терморегулятора для труб отопления зависят от системы управления:

  • автоматический прибор с сильфоном отличается способностью штока возвращаться в исходное состояние при изменении характеристик среды;
  • электронный тип регулятора оснащается термостатом. Датчик уровня температуры встраивается в него или монтируется на радиатор;
  • механические устройства, в конструкцию которых входит вентиль и кран, выпускаются без сильфона, имеют ручной режим работы – пользователь должен повернуть рукоятку вентиля.

В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

Дистанционное управление

Некоторые модели термоголовок поддерживают функцию дистанционного управления. В большинстве случаев эта опция лишь повышает удобство использования терморегулятора, однако при затруднении доступа к корпусу устройства, дистанционное управление становится насущной необходимостью.

Размещение, монтаж и настройка

Выбор места для размещения самого устройства не зависит от его разновидности и комплектации — механические и электронные терморегулятора устанавливаются на трубу прямой подачи теплоносителя к радиатору. При этом основное условие эффективной работы термостатической головки — постоянная циркуляция воздуха вокруг устройства.

Важно! Установка термоголовки в вертикальном положении недопустима. Монтаж в горизонтальном положении (параллельно плоскости пола) позволяет исключить воздействия тёплого воздуха и значительно повысить точность работы устройства.

Выносной датчик

Большинство термоголовок оснащены встроенными температурными датчиками, однако в некоторых случаях эксплуатация подобных моделей малоэффективна.

Использование выносного датчика, закрепляемого на отдалении от батарей, оконных проёмов и иных очагов температурных перепадов, требуется в случае, если:

  • отсутствует возможность обеспечения постоянного притока воздуха к корпусу устройства: радиатор установлен в стенной нише, закрыт шторой или фальш-стеной, расстояние от верхней грани радиатора до подоконника составляет менее 100 мм;
  • конвекционные потоки оказывают влияние на точность показаний встроенного датчика;
  • на корпус устройства попадают прямые солнечные лучи;
  • нет возможности устранить сквозняки, также пагубно влияющие на точность показаний встроенного датчика;
  • горизонтальный монтаж термоголовки невозможен.

В большинстве случаев использование выносных датчиков необязательно, эксперты сходятся во мнении, что оптимальные показатели работы термостатических головок достигаются лишь при использовании подобных периферийных устройств.

Монтаж

Залог правильного подключения — чёткое следование инструкциям и рекомендациям производителя устанавливаемой термостатической головки, приведённым в руководстве по эксплуатации.

Установка терморегулятора на радиатор отопления производится в следующем порядке:

  1. Отключение подачи теплоносителя, сливание жидкости из радиатора.
  2. Обрезка труб на необходимую длину, демонтаж старой запорной арматуры.
  3. Установка хвостовика клапана в радиатор.
  4. Сборка и установка обвязки.
  5. Подключение обвязки к контуру, установка терморегулятора на переходник установленного клапана.

Внимание! При установке положение регулятора термоголовки должно быть на максимальном значении. В противном случае устройство будет работать неправильно.

Настройка

Настройка установленного устройства производится в зависимости от его типа и характеристик. Для механических терморегуляторов достаточно повернуть рукоятку до совмещения одной из указанных на ней цифр с контрольной насечкой на корпусе, после чего, при условии правильно выполненного монтажа, температура в комнате изменится до заданного значения. Настройка электронной термостатической головки зависит от особенностей конкретной модели и списка поддерживаемых функций.

Полезное видео

Посмотрите видео, в котором рассказывается об особенностях термоголовок для отопительных радиаторов, объясняется, для чего нужны эти устройства.

//www.youtube-nocookie.com/embed/leSJC0GJCU0?rel=0

Возможность самостоятельной установки

Выбор подходящей модели термостатической головки и её правильная установка не отличаются высокой сложностью и под силу домашнему мастеру, обладающему соответствующими теоретическими знаниями и практическими навыками.

Термоголовка для радиатора отопления

Ранее в отопительных системах количество поступающего теплоносителя не регулировалось. Если температура в помещении становилась слишком высокой, открывались форточки или окна для проветривания. С приходом новых технологий, и изобретением различных автоматических приборов и устройств, ситуация в корне изменилась. Комфортную комнатную температуру можно получить, благодаря специальным термоголовкам для радиаторов отопления, при этом улучшая энергоэффективность помещений, и существенно уменьшая затраты на их обогрев.

Что это такое

Ее предназначение состоит в регулировании прохождения теплоносителя через радиатор, производя открывание/закрывание термостатического клапана, который совместно с ней работает.

Современный рынок предлагает два основных вида, которые принципиально отличаются друг от друга по принципу действия:

  • жидкостные – регулирование осуществляется за счет расширения жидкости или газоконденсатной смеси;
  • электронные – шток приводится в действие механическим путем, от элементов питания.

Электронные термоголовки стоят дороже, однако по эффективности своего действия, предпочтительнее жидкостных головок.

Процесс работы термоголовки

Термоголовка, подсоединенная к специальному радиаторному термостатическому клапану, реагирует на температуру окружающей среды. Как только температура в помещении повышается, происходит расширение сильфона жидкостной термоголовки, в результате чего, шток клапана своим перемещением, уменьшает подачу теплоносителя через радиатор. Снижение температуры в помещении приводит к обратному действию, при котором поток носителя становится больше. Подобные процессы происходят и при установке электронной термоголовки. Только в этом случае клапан управляется встроенным или внешним термостатом, дистанционным контролером.

Особенности монтажа

При установке термоголовки на радиатор отопления следует учитывать основное требование: она должна свободно «обтекаться» воздухом. Нежелательна ее установка:

  • за шторами;
  • под подоконником;
  • на сквозняке;
  • там где будут попадать солнечные лучи.

Если не учитывать эти требования, замеры температуры не будут соответствовать истинным значениям всего помещения. В результате работа будет неэффективной. Если все же термоголовка установлена в одном из таких мест или доступ к ней ограничен, можно оснастить ее дополнительным выносным датчиком и регулятором.

Преимущества электронной головки:

  1. Скорость реагирования на изменение температуры в помещении. Ежеминутное измерение температуры.
  2. Использование встроенных программ.
  3. Способность экономии энергоносителя до 23% затрат.

Схема терморегулятора



ВНИМАНИЕ! Если в доме проживают маленькие дети, в этом случае лучшим приобретением будет устройство антивандального типа со специальным кожухом, который сделает доступ к регулированию температуры, для них невозможным.

Рекомендации и советы

Термоголовки на радиаторах отопления лучше размещать вне зоны видимости и выполнять регулирование тех радиаторов, чья общая мощность составляет 50% и выше от всех, находящихся в одном помещении. К примеру, если в комнате 2 отопителя, термостатом нужно оснащать тот радиатор, мощность которого больше.

При использовании чугунных радиаторов применение термостатических клапанов неэффективно, так как работа таких батарей инерционна: у них очень длительное нагревание.

Выбрать под свою действующую систему терморегулятор не сложно, главное определить место установки и приобрести программируемое устройство, так как они самые экономичные, и позволяют для разного времени суток настраивать различную температуру. Они также удобны в тех случаях, когда хозяева покидают свое жилье на несколько дней и температурный режим в помещении может быть совершенно другим.

Терморегулятор на батареи отопления

Иногда возникает необходимость подстроить температуру в каждом конкретном помещении. Сделать это можно установив терморегулятор для радиатора отопления. Это небольшое устройство, которое регулирует теплоотдачу батареи отопления. Использоваться может со всеми типами радиаторов, кроме чугунных. Один важный момент — прибор может понизить исходную температуру, но если не хватает мощности отопления, повысить он ее не может.



Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет.  Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Принцип работы термостатического клапана

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:



Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

  • жидкостная;
  • газовая.

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Термоголовка для радиатора отопления | Гид по отоплению

Термостат Herz.

Термоголовка для радиатора отопления – устройство, позволяющие с высокой точностью (±1°С) поддерживать необходимую температуру в помещении.

Использование терморегулирующей арматуры позволяет более экономично использовать тепловую энергию. В зависимости от настроек и температуры окружающего воздуха, термостатическая головка увеличивает или уменьшает поступление теплоносителя в отдельно взятый радиатор. В результате этого, создаются не только комфортные условия в помещении, но и благодаря тому, что комната не перегревается, происходит экономия тепловой энергии (в зависимости от модели экономия может составлять 10-20%).

Устройство термоголовки

Термостатическая головка представляет собой изготовленный методом горячего штампования белый (черный, серый, золотистый или прозрачный) пластиковый корпус, в котором расположена сильфонная емкость (сильфон, термобаллон) из оцинкованной стали или латуни. Емкость наполнена этилацетатом или толуолом – веществами с высоким коэффициентом температурного расширения. Некоторые производители в качестве наполнителя сильфонной емкости используют газоконденсат (к примеру, в моделях Danfoss RTD), который имеет самую высокую скорость реакции на изменение температуры в помещении.

Термостатическая арматура на распределительном коллекторе теплого пола.


Примечание! Существуют модели, в которых в качестве термоэлемента используется воск, также обладающий высоким коэффициентом расширения.

Термоголовка используется совместно с термостатическим радиаторным клапаном (вентилем).

Полипропиленовый или нержавеющий стальной шток, под воздействием вещества в сильфоне, сужает или увеличивает сечение проходного канала клапана, тем самым регулируя объем поступающего в радиатор теплоносителя.

В верхней части корпуса расположен стопорный элемент, который позволяет зафиксировать настройки.

Устройство термостатической головки. Модель Danfoss RTD-N.

Некоторые производители для подсоединения клапана к трубопроводу используют конусообразное соединение по принципу «металл к металлу» без уплотнительных прокладок. Такое решение позволяет увеличить срок службы и надежность соединения, особенно при высоких температурах и химически агрессивном, загрязненном теплоносителе. Однако для предотвращения появления на металле вмятин и царапин, перед монтажом рекомендуется смазать соприкасающиеся поверхности техническим жиром. Уплотнительные кольца и прокладки относительно быстро приходят в негодность, что увеличивает вероятность появления течи. К тому же, отсутствие уплотнительных материалов позволяет осуществлять частый демонтаж/монтаж соединения.

Термоголовка для радиатора отопления оборудована системой безопасности, которая защищает прибор отопления от замораживания. Так например, если температура в помещении опускается до +5°С — +8°С (у различных моделей свой минимальный уровень температуры), термоголовка автоматически поднимает шток, тем самым запуская теплоноситель в радиатор.

Принцип работы термоголовки

Температура воздуха рядом с термоголовкой влияет на состояние вещества в сильфонной емкости. Увеличиваясь или уменьшаясь в объеме, вещество воздействует на положение штока, тем самым регулируя объем поступающего в радиатор теплоносителя.

Терморегулятор Danfoss на панельном радиаторе.

Если температура воздуха в помещении повышается, вещество в сильфоне начинает расширяться, выдавливая шток, который в свою очередь уменьшает сечение канала, и объем поступающего в радиатор теплоносителя сокращается. При понижении температуры происходит обратный процесс: вещество в сильфоне сжимается, благодаря чему шток поднимается, увеличивая сечение канала, и объем поступающего теплоносителя повышается.

Открытию и закрытию штока способствуют две нержавеющие стальные пружины: одна возвращает шток после закрытия клапана, другая после открытия.

Valtec VT.5000.0. Жидкостная, наполнитель сильфона – толуол.

Примечание! Одной из наиболее распространенных проблем терморегуляторов является прикипание подвижных элементов при их длительном бездействии (либо если настройки были зафиксированы в течении продолжительного периода времени). Особенно это касается терморегулирующей арматуры с силой давления на шток до 2 кг. Для решения этой проблемы следует устанавливать устройства с силой давления от 4 кг. Помимо этого, после окончания отопительного сезона рекомендуется снимать термоголовки с клапанов, что позволит продлить срок их службы.

Для правильного функционирования термоголовки, периодически ее необходимо очищать от пыли и грязи. При этом следует помнить, что для очистки не следует использовать чистящие средства и абразивные материалы.

Термостатический элемент RTR 7091 для радиаторного клапана «Данфосс».

Установка термоголовки на радиатор

Подключение каждой конкретной модели термоголовки должна осуществляться согласно рекомендациям производителя, которые указаны в инструкциях по эксплуатации. Однако можно выделить общие требования к монтажу, характерные для большинства моделей:

Правильная установка термоголовки.

  • Прямые солнечные лучи не должны попадать на корпус, т.к. это приведет к некорректной работе устройства;
  • Различные предметы интерьера (мебель, защитные коробы, шторы, декоративные радиаторные решетки, подоконники и т.д.) не должны «скрывать» термоголовку радиатора отопления от остального пространства помещения. Помимо этого, она не должна находиться над восходящими потоками нагретого воздуха (например над трубами отопления). В противном случае, температура воздуха рядом с головкой будет выше, чем температура в остальной части помещения;

Термостатическая головка Danfoss на стальном панельном радиаторе.


Совет! Если все же терморегулирующая арматура закрыта каким-либо предметом интерьера, то рекомендуется использовать термоголовку с выносным датчиком. Датчик крепится на стену, в месте, где на него не оказывается тепловое воздействие от элементов системы отопления, прямых солнечных лучей, сквозняков и т.д. Датчик соединяется с головкой при помощи капиллярной трубки длиной 2-3 м (максимум 8 м).

  • Если термостатическая головка находится в практически закрытом положении, то для правильной циркуляции теплоносителя по отопительной системе, рекомендуется поставить перепускной клапан, либо байпасную линию между подачей и обраткой;
  • Корпус термостатического клапана не должен испытывать какие-либо давления от подсоединенного трубопровода.

Видео



принцип работы, выбор и установка

Ярким представителем управляющей арматуры отопительных систем является терморегулятор для батареи, иначе – радиаторный клапан или термостатический вентиль. Как и прочие новинки в сфере отопления, он пришел к нам из Европы, причем почти сразу был внесен в государственные строительные нормы как обязательный элемент любой водяной системы обогрева. Соответственно, цель данной статьи – раскрыть принцип работы терморегулятора и подсказать пользователям, как его подобрать, установить и настроить в домашней системе отопления.

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Устройство и принцип работы термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

  1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
  2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Схема термостата в разрезеСхема термостата в разрезе

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

  • прямые;
  • угловые;
  • в составе гарнитуры подключения отопительных приборов.

угловой и прямой вентильугловой и прямой вентиль

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Комплект подключения батареиКомплект подключения батареиГарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Термоклапан в разрезеТермоклапан в разрезе

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

Программируемый регуляторПрограммируемый регулятор

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Разновидности головокРазновидности головок

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

  • DANFOSS;
  • HERZ ARMATUREN;
  • OVENTROP.

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Установка и настройка

Перед тем как купить и установить терморегулятор на батарею, надо убедиться, что ваш отопительный прибор не укомплектован клапаном с завода. Это касается стальных панельных радиаторов некоторых производителей, например, KERMI или HEIMEIER. Для них нужно приобрести только саму термостатическую головку с подходящей резьбой и вкрутить ее в соответствующее гнездо.

термостатическая головка, принцип работы термокрана, установка крана, как работает, как установить вентиль


Содержание:


Проблема энергосбережения является актуальной во многих странах, Россия в этом плане – не исключение. В нашей стране большое количество вырабатываемых энергоресурсов тратится на отопление и вентиляцию зданий. К сожалению, этот показатель намного выше, чем во многих развитых странах, несмотря на постоянно растущую стоимость энергоносителей.



В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

Принцип работы термоклапана


Регулировать температуру можно с помощью термоголовки для радиатора отопления.


Первые термостаты для установки на радиаторы отопления были выпущены компанией DANFOSS в середине 20-го века, а уже в конце того же столетия устройства претерпели модернизацию и стали более точными.



Устройство состоит из клапана и термоголовки, соединенных посредством специального фиксирующего механизма. Принцип работы термоголовки для радиатора отопления заключается в измерении и анализе температуры в батарее и регулировки ее с помощью клапана, который перекрывает поток теплоносителя.

Варианты регулировки радиатора отопления термоголовкой


Регулировка может быть двух видов: количественной и качественной.


Принцип первого  метода заключается в изменении температуры за счет изменения количества теплоносителя, проходящего через радиатор.


Второй метод подразумевает изменение температуры воды непосредственно в системе. Для этого в котельной устанавливают смесительный узел с сифоном, заполненным термочувствительной средой. Эта среда может быть жидкостной или газонаполненной.



Вариант с жидкостной средой отличается простотой изготовления, но действует медленнее газового. Суть обоих вариантов заключается в следующем: при нагревании происходит расширение рабочей среды, что приводит к растяжению сифона. В результате специальный конус внутри него перемещается и уменьшает размер сечения клапана. Это приводит к снижению расхода теплоносителя. При охлаждении воздуха в помещении процесс протекает в обратном порядке.

Правила выбора термостатической головки


Выбирать устройство нужно с учетом особенностей отопительной системы и ее монтажа. На основании этого для управления температурой используется клапан и термостатическая головка для радиаторов. При этом сочетаться они могут в разных вариантах.


Например, для однотрубных систем лучше использовать клапаны с высокой пропускной способностью. Аналогичные элементы подходят для двухтрубных систем с естественной циркуляцией рабочей среды. Для двухтрубных систем с принудительным перемещением теплоносителя лучшим вариантом будет установка термоголовки на радиаторы, позволяющей регулировать пропускную способность.



К выбору термоголовки для радиатора также следует подходить ответственно. Самыми распространенными можно назвать следующие варианты:

  • С установленным внутри термоэлементом.
  • Программируемые.
  • С внешним датчиком температуры.
  • Антивандальные.
  • С внешним регулятором.


Классическим вариантом можно назвать терморегулятор, имеющий внутренний датчик, и расположенный по горизонтали. Не рекомендуется выполнять подключение термоголовки к радиатору в вертикальном положении. В этом случае поднимающееся тепло может стать причиной некорректной работы терморегулятора.


Если нет возможности выполнить горизонтальную установку термоголовки на радиатор отопления, то дополнительно монтируют выносной датчик со специальной капиллярной трубкой.

Выносной датчик температуры


Использование выносного датчика необходимо еще в нескольких случаях:

  • Радиаторы отопления с терморегулятором закрыты плотными шторами.
  • В непосредственной близости расположен дополнительный источник тепловой энергии.
  • Батарея располагается под большим подоконником.


Иногда радиаторы отопления закрывают декоративными экранами. Такая ситуация наблюдается в помещения с повышенными требованиями к интерьеру. В этом случае расположенный внутри терморегулятор регистрирует только температуру за декоративной обшивкой. Кроме того затрудняется доступ к термоголовке. Для решения проблемы устанавливают термоголовку для радиатора отопления с выносным датчиком.



Что касается программируемых устройств, то они оснащены дисплеями для визуального контроля и также делятся на два вида. Одни их них оснащены встроенным блоком управления, у других этот элемент съемный. Второй вариант имеет некоторое преимущество: отсоединенный блок управления продолжает работать в прежнем режиме. При этом важно контролировать, как работает термоголовка на радиаторе отопления.


Такие модели позволяют регулировать температуру индивидуально для определенной ситуации. Например, днем можно уменьшить температурные значения, а ночью – увеличить. В результате экономия получается довольно серьезная.


Антивандальные устройства идеально подходят для домов, где есть маленькие дети, которые все трогают и крутят. Поэтому важно знать и понимать, как установить термостатическую головку на радиатор. Терморегуляторы такого вида не позволяют сбить настройки при неосторожном обращении. Также этот вариант используется в зданиях общественного назначения, включая детские сады и больницы.

Правила установки регулировочного крана


Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.


Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.


Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.



Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.


Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

  • На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
  • Для фиксации термоголовки нужно слегка нажать на устройство.
  • О правильном положении и установке на место подскажет глухой щелчок.


Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.



Работа протекает в следующем порядке:

  • С помощью дюбелей к стене крепят пластину.
  • На пластине закрепляют корпус устройства.
  • Посредством хомутов на стене фиксируют капиллярную трубку.
  • Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
  • Закручивают фиксирующий болт с помощью шестигранного ключа.


С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке устройства позволяют устанавливать наименьшее и наибольшее значение. При этом за установленные пределы колесико уже не повернется.


Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.


Страница не найдена | Кафедра материаловедения и металлургии

перейти к содержанию

  • Учеба в Кембридже
  • Об университете
  • Исследования в Кембридже

Поиск по сайту

Главная

  • Учеба в Кембридже
  • Бакалавриат

    • Курсы
    • Применение
    • События и дни открытых дверей
    • Сборы и финансы
    • Студенческие блоги и видео
  • Выпускник

    • Почему Кембридж
    • Квалификация
      каталог
    • Как подать заявку
    • Сборы и финансирование
    • Часто задаваемые вопросы
      вопросы
  • Международный
    ученики
  • Продолжая образование
  • Исполнительное и профессиональное образование
  • Курсы в образовании
  • Об университете
  • Как
    Работа университетов и колледжей
  • История
  • Посещение университета
  • Срок действия и календари
  • карта
  • Для СМИ
  • Видео и аудио
  • Найдите эксперта
  • Публикации
  • Международный Кембридж
  • Новости
  • События
  • Общественное участие
  • Вакансии
  • Пожертвовать Кембриджу
  • Исследования в Кембридже
  • Для персонала
  • Для нынешних студентов
  • Для выпускников
  • Для бизнеса
  • Колледжи и факультеты
  • Библиотеки и объекты
  • Музеи и коллекции
  • Электронная почта и поиск по телефону
  • О компании
    • Об обзоре
    • Равенство, разнообразие и вовлечение
      • Обзор равенства, разнообразия и инклюзивности
      • Форум EDI
      • Веб-ссылки EDI
      • Прошедшие мероприятия в области исследований и разработок

.

Руководство по пониманию TXV

Learn how thermostatic expansion valves work in HVAC systems.

Общие сведения о TXV

С тех пор, как в январе 2006 года минимальная эффективность была изменена на 13 SEER, большинство OEM-систем теперь включают измерительное устройство типа термостатического расширительного клапана (TXV) в качестве стандарта для систем кондиционирования воздуха. Сейчас для специалиста по ОВКВ чрезвычайно важно понимать конструкцию и принцип действия клапана этого типа.

Термостатический расширительный клапан (ТРВ) — это прецизионное устройство, предназначенное для регулирования скорости, с которой жидкий хладагент поступает в испаритель.Этот контролируемый поток необходим для максимизации эффективности испарителя при предотвращении возврата избыточного жидкого хладагента в компрессор (обратный поток).

Одной из конструктивных особенностей TXV является разделение сторон высокого и низкого давления в системе кондиционирования воздуха. Жидкий хладагент входит в клапан под высоким давлением через жидкостную линию системы, но его давление снижается, когда TXV ограничивает количество этого жидкого хладагента, поступающего в испаритель.

Описание функции TXV

Термостатический расширительный клапан регулирует только одно: скорость потока жидкого хладагента в испаритель. Вопреки тому, что вы, возможно, слышали, TXV — это , а не , предназначенный для управления:

  • Температура воздуха
  • Давление напора
  • Вместимость
  • Давление всасывания
  • Влажность

Попытка использовать TXV для управления любой из этих системных переменных приведет к снижению производительности системы и возможному отказу компрессора.

Общие сведения о том, как TXV управляет системой

Поскольку термостатический расширительный клапан регулирует скорость, с которой жидкий хладагент течет в испаритель, он поддерживает надлежащую подачу хладагента, согласовывая этот расход с тем, как быстро хладагент испаряется (выкипает) в змеевике испарителя. Для этого TXV реагирует на две переменные: температуру пара хладагента на выходе из испарителя (P1) и давление в самом испарителе (P2).Для этого используется подвижный штифт клапана против давления пружины (P3) для точного управления потоком жидкого хладагента в испаритель (P4):

TXV Уравнение баланса давления TXV
P1 + P4 = P2 + P3
P1 = Давление в баллоне (сила открытия)
P2 = Давление испарителя (сила закрытия)
P3 = Давление пружины перегрева (сила закрытия)
P4 = Давление жидкости ( Открывающая сила)

Понимание того, как TXV передает энергию

Вот подробный вид TXV в действии.Штифт клапана ограничивает поток жидкого хладагента. Поскольку поток ограничен, происходит несколько вещей:

  • Давление жидкого хладагента падает
  • Небольшое количество жидкого хладагента превращается в газ в ответ на падение давления
  • Этот «мгновенный газ» представляет собой высокую степень передачи энергии, так как явное тепло хладагента преобразуется в скрытую теплоту
  • Комбинация жидкости и пара низкого давления перемещается в испаритель, где остальная часть жидкого хладагента «выкипает» в газообразное состояние, поскольку он поглощает тепло из окружающей среды.

Падение давления в термостатическом расширительном клапане критично для работы холодильной системы. При движении через испаритель комбинация жидкости и газа низкого давления продолжает испаряться, поглощая тепло от нагрузки системы. Чтобы система работала должным образом, ТРК должен точно контролировать поток жидкого хладагента в соответствии с условиями системы.

.

Пошаговое руководство по работе с ODME и принципу его работы

How to Operate ODME

Некоторое время назад я написал небольшой пост об ODME, но он будет более подробным. Все больше и больше компаний уделяют внимание сохранению окружающей среды. Нефтяная компания не стремится сотрудничать с компаниями, которые не принимают во внимание экологические аспекты в своей повседневной работе.

Пока что в настоящее время недостаточно просто выполнять требования закона. Все хотят, чтобы мы выходили за рамки требований законодательства.

ODME — одно из устройств, обеспечивающих соблюдение экологических требований на борту судов.

Но по-прежнему задерживаются из-за несоблюдения ODME. Иногда это несоблюдение является преднамеренным, но во многих случаях непреднамеренным. Компания должна сосредоточиться на развитии культуры безопасности, которая поможет предотвратить умышленное несоблюдение требований.

Но доскональное знание оборудования, такого как ODME, — единственный способ избежать непреднамеренного несоблюдения требований. Это руководство может помочь нам лучше узнать ODME, узнав о нем больше.

Для чего нужен ODME?

Что ж, если вы это читаете, то, скорее всего, знаете, для чего нужен ODME. Но давайте все же спросим об этом. Зачем нам ODME? Разве мы не можем просто запретить выбрасывать масляную смесь за борт и высаживать ее баржей.

Мы заботимся об окружающей среде, но есть предприятия, которые нужно поддерживать. Судовладельцы будут утверждать, что им следует разрешить сбрасывать водную часть нефтесодержащей смеси в море?

ODME обеспечивает баланс между «не выбрасывать нефть в море» и «снижением эксплуатационных расходов» для судовладельцев.

Но иногда мы забываем, что цель ODME — удалить воду из помоев, а не столько нефти, сколько разрешено.

Как это делает ODME?

В общих чертах ODME управляет работой этих двух клапанов, показанных на диаграмме ниже.

ODME controls these two valves

Эти два клапана никогда не будут открываться или закрываться вместе. Если один открыт, другой будет в закрытом положении.

Нам известно, что правило 34 Приложения I к Marpol перечисляет условия, при которых нефтесодержащие смеси могут сбрасываться в море.

Marpol Dischrage Criteria

Когда условия номер 4 и 5 удовлетворены, ODME откроет забортный клапан, чтобы разрешить сброс нефтяной воды. Когда мы превышаем любое из этих двух условий, ODME закроет забортный клапан и откроет отстойный клапан.

Теперь для выполнения этой задачи ODME необходимо измерить

  • Мгновенная скорость сброса для обеспечения того, чтобы она не превышала 30 л / нм
  • Общее количество выгружено, чтобы гарантировать, что оно не превышает требуемого

Итак, давайте посмотрим, какие компоненты помогают ODME измерять эти вещи.

Какие все компоненты делают ODME

Если вы помните, формула для мгновенной скорости разряда равна

.

Instantaneous rate of dischrage IRD formula

Теперь, если ODME необходимо измерить IRD, ему обязательно потребуются значения содержания масла в PPM и скорости потока. Скорость соединения обычно указывается либо из журнала, либо из GPS.

Все эти значения передаются в вычислительный блок ODME. Вычислительный блок выполняет все математические вычисления для получения требуемых значений. В большинстве случаев вы найдете вычислительный блок в диспетчерской.Теперь посмотрим, как и откуда вычислительный блок получает эти значения

Расход

Вычислительный блок

ODME получает расход от расходомера. Небольшая пробоотборная линия идет от основной линии, проходит через расходомер и возвращается к основной линии. Расходомер рассчитывает расход в м3 / час и передает это значение в вычислительный блок через сигнальный кабель.

ODME with flow meter

Измерение PPM

Измерительная ячейка — это компонент, который измеряет количество масла (в миллионных долях) в воде.Измерительная ячейка находится в шкафу под названием «Блок анализа». В большинстве случаев вы найдете «Блок анализа» в бювете.

Принцип измерения основан на том факте, что разные жидкости имеют разные характеристики светорассеяния. Основываясь на диаграмме светорассеяния масла, измерительная ячейка определяет содержание масла.

Проба воды пропускается через трубку из кварцевого стекла. А содержание масла определяется путем последовательного пропускания этой пробы воды в разные детекторы.

Но для измерения PPM в пробе воды проба сбросной воды должна пройти через измерительную ячейку. Эту работу выполняет пробоотборный насос.

Насос для отбора проб отбирает пробу из нагнетательной линии перед выпускными клапанами. Этот образец отправляется в измерительную ячейку (в блоке анализа) для измерения содержания масла, а затем отправляется обратно в ту же линию нагнетания.

Важно, чтобы насос для отбора проб не работал всухую или с избыточным давлением нагнетания. Чтобы избежать этой ситуации, внутри анализатора установлен датчик давления.Этот датчик давления измеряет давление на входе и выходе насоса для отбора проб.

Измерительная ячейка всегда должна получать непрерывный поток пробы, чтобы анализировать самую свежую пробу. Датчик давления также исключает возможность работы ODME при закрытых пробоотборных клапанах.

Измерительную ячейку необходимо регулярно чистить во время работы. Это сделано во избежание отложения масляных следов вокруг измерительной ячейки, которые могут давать неверные показания. Для очистки измерительной ячейки ODME выполняет цикл очистки с заранее заданным интервалом во время работы.Цикл очистки включает промывание ячейки пресной водой.

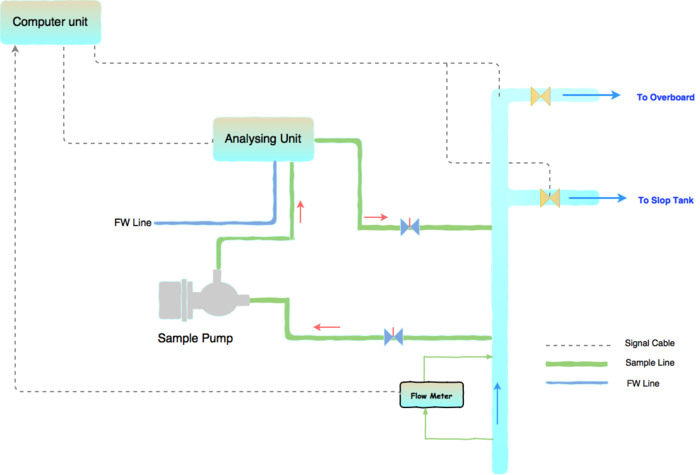

odme with analysing unit

Линия очистки и линии отбора проб в измерительные ячейки разделены пневматическими клапанами. Таким образом, при запуске цикла очистки происходит следующее:

  • Пневматический клапан линии пресной воды в измерительную ячейку открывается
  • Пневматический клапан линии отбора пробы в измерительную ячейку закрывается
  • Если ODME имеет приспособление для впрыска моющего средства, необходимое количество моющего средства будет впрыснуто во время цикла очистки

Нам необходимо убедиться, что резервуары для моющего средства не пустые, и мы используем только моющее средство, рекомендованное производителем.

Итак, есть три дополнительные строки, которые вы найдете в блоке анализа для цикла очистки.

  • Линия пресной воды для очистки измерительной ячейки
  • Воздуховод для работы пневмоклапанов
  • Линия чистящего раствора для лучшей очистки измерительной ячейки

Блок анализа отправляет значения данных, такие как давление и содержание масла, в вычислительный блок в CCR. В зависимости от марки блок анализа отправляет эти значения либо непосредственно в вычислительный блок, либо через блок преобразования.

Если установлен преобразователь, он может выполнять дополнительные задачи, например, контролировать цикл очистки.

Вычислительный блок вычисляет IRD на основе всех этих значений, введенных в него. Если IRD меньше 30 л / миля, он дает команду блоку электромагнитного клапана открыть забортный клапан и закрыть обратный клапан рециркуляции. Когда IRD становится больше 30 л / миля, он закрывает забортный клапан.

odme line diagram

Вычислительный блок также вычисляет количество фактической нефти, сброшенной в море.Требование состоит в том, что мы не можем выгружать более 1/30000 от общего количества перевозимого груза. Прежде чем мы запустим ODME, нам нужно вычислить и передать это максимально допустимое значение в ODME. Об этом мы поговорим позже в этом посте.

Но, как видите, постепенно мы создали базовую линейную диаграмму ODME. Теперь, если вы можете извлечь линейную диаграмму ODME на своем судне, проверьте, можете ли вы относиться к ней. Я наугад взял линейную диаграмму одного из производителей, чтобы посмотреть, сможем ли мы идентифицировать части и линию ODME? Я мог бы, вы также можете идентифицировать себя на изображении ниже?

odme basic line diagram

Если бы вы могли, очень хорошо.Но если вам все еще нужны ответы, вот они на изображении ниже

odme elements

Теперь, когда мы ясно понимаем, из чего состоит ODME и какие компоненты ODME, давайте посмотрим, как старший офицер должен управлять ODME.

Работа ODME

Как мы знаем, ODME требуется согласно Приложению I Marpol, которое касается аспектов загрязнения, связанных с нефтяными грузами. Теперь за 10 шагов давайте посмотрим, как нам следует использовать ODME.

Предположим, мы находимся на танкере-продукте дедвейтом 45000 тонн, который только что выгружал нефтеналивной груз объемом 29000 тонн (30000 м3 при 15 ° C).Этот танкер должен очистить эти танки, в которых находился общий нефтяной груз в 29000 тонн. Как продолжить очистку и слив помои с помощью ODME?

Шаг 1: Установите общее количество масла в ODME

Marpol установила предел общего количества масла, которое мы можем слить в промывочную воду. Этот лимит составляет 1/30000 от общего количества перевозимого груза. Итак, в нашем примере с танкером-продуктовозом рассчитаем

Всего грузов, перевезенных в очищаемых танках: 30000 м3 при 15 ° C

Общее количество сливаемого масла из мойки = 1 м3 (1000 литров)

Установите общий предел масла в 1000 литров в ODME.Продемонстрируем это в ODME make Rivertrace engineering.

Чтобы установить общий предел масла, перейдите к разделу «Распределение масла» в разделе «Выбор режима», нажав кнопку ввода (центральная).

Oil discharge mode in ODME

В разделе «Настройка сброса масла» перейдите к «пределу срабатывания сигнализации» и нажмите «Ввод».

Oil Discharge set up in ODME

Установите новое значение с помощью стрелок вверх и вниз и нажмите ввод.

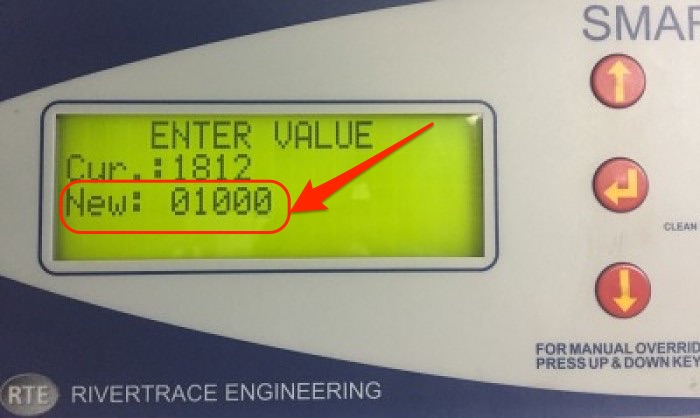

Entering oil discharge limit in ODME

Он попросит подтвердить, что мы и сделаем, и теперь мы установили максимальный предел слива масла.

Confirm oil limit set up in odme

2. Разрешить не менее 36 часов для осаждения

Мы будем мыть цистерны и собирать отстой в отстойную цистерну. Но прежде чем мы сможем откачивать нефтесодержащую воду через ODME, нам нужно дать время отстоя как минимум 36 часов. Это время отстаивания обеспечивает полное отделение масла от воды.

Мы можем возразить, что если наш расход ограничен 30 л / мор. Мили, то какая разница со временем установления? Но факт в том, что даже когда мы можем использовать ODME для сброса нефтесодержащей воды, мы должны обеспечить минимальное содержание масла в воде.

3) Проверьте все остальные условия в Приложении I Marpol, Reg 34

Мы должны убедиться, что другие условия, связанные с движением судна, минимальной скоростью и удаленностью от ближайшего берега, соответствуют требованиям.

4) Подготовить ODME к работе

После того, как мы будем удовлетворены всеми условиями, мы можем подготовиться к началу сброса шламов за борт.

Мы уже обсуждали, какие компоненты присутствуют в ODME и каковы их функции. Итак, мы знаем, что нам нужно сделать, чтобы настроить ODME для работы.Конечно, на разных судах все может немного отличаться, но большинство вещей будет общим. Мы должны проверить и найти каждый элемент, упомянутый в руководстве. Вот краткое изложение некоторых общих элементов, которые необходимо проверить перед работой ODME

.

  • Проверить, открыты ли впускной и выпускной клапаны расходомера
  • Проверить, есть ли подача пресной воды и все ли клапаны открыты
  • Проверить, открыты ли впускной и выпускной клапаны пробоотборной линии
  • Проверить, есть ли подача воздуха для пневматических клапанов.
  • Проверить наличие чистящего раствора в емкости
  • Проверить, есть ли питание для преобразователя
  • Проверьте и проверните рукой вал пробоотборного насоса, чтобы убедиться, что он движется свободно

Также проверьте и убедитесь, что все значения указаны в автоматическом, а не в ручном режиме. Эти значения для проверки относятся к расходу, скорости и частям в минуту.

5) Запустить грузовой насос в режиме рециркуляции

После того, как мы настроили ODME, мы можем запустить насос отстойного резервуара, содержащего нефтесодержащую воду, в режиме рециркуляции.Теперь, даже когда он работает в режиме рециркуляции и забортный клапан закрыт, на некоторых устройствах вы можете проверить IRD на экране CCR ODME. Если вы видите какие-то странные клапаны, например высокое содержание PPM масла в пробе, остановите насос и

  • либо запустить цикл очистки вручную, если эта функция присутствует в ODME
  • или Очистите измерительную ячейку вручную с помощью инструмента производителя, как описано в руководстве ODME

6) Пуск за борт

После того, как все вышеперечисленные шаги выполнены и проверены, мы можем запустить ODME, чтобы начать сброс за борт.

7) Монитор во время всей операции сброса за борт

Теперь, если все в порядке, внимательно следите за

Сбрасываемая вода не оставляет видимого блеска на поверхности моря. Помните, что вам не нужен фонарик, чтобы увидеть это. Выполнять сброс за борт необходимо только в светлое время суток.

Проверяйте и отслеживайте значения масла в воде (PPM) и IRD. Если IRD близок к 30 л / миля, вы не хотите, чтобы он пересек 30 л / миля и остановил операцию.В этом случае вы можете уменьшить скорость насоса, чтобы уменьшить расход. При уменьшении расхода уменьшается и IRD.

Контролируйте уровень поверхности раздела масло-вода с помощью ленты MMC или UTI. Это важно, потому что мы серьезно относимся к окружающей среде. Мы хотим остановить выброс за борт за несколько сантиметров до того, как мы достигнем поверхности масла. Это показывает нашу серьезность к сохранению окружающей среды. Также видно, что наша цель заключалась не в том, чтобы слить столько нефти, сколько мы можем, а в том, чтобы слить как можно больше чистой воды.

Purpose of ODME

Более того, мы не хотим портить нашу систему ODME, позволяя маслу проникать в систему.

8) Остановить сброс за борт

ODME остановится автоматически, когда IRD превысит 30 л / м.миль или если мы превысим предел общего сброса масла. Но мы должны быть готовы остановить ODME и вручную. Мы должны остановить сброс за борт вручную, если произойдет одно из следующих событий

  • Мы достигли уровня интерфейса
  • Быстрое увеличение PPM.Мы можем продолжить, если уверены, что граница раздела нефть-вода еще очень далеко.
  • Мы видим масляный блеск на поверхности моря

9) Не запускайте ODME несколько раз

Если ODME останавливается автоматически из-за того, что IRD превышает 30L / NM, мы не должны запускать ODME снова. Некоторые люди снова запускают ODME, чтобы проверить, могут ли они по-прежнему уменьшить количество на борту. Даже когда вы можете утверждать, что делаете это через ODME, вы на самом деле ненамеренно осуждаете МАРПОЛ.Многие суда были задержаны Парижским меморандумом о взаимопонимании за неоднократные попытки запустить ODME. Задержание имеет логику и следующие причины

  • При нескольких запусках оператор пытается выбросить за борт как можно больше масла
  • После автоматической остановки ODME оператору необходимо подождать еще 24 часа для стабилизации, чтобы снова запустить ODME. Это связано с тем, что, если уровень смеси масло / вода будет очень низким, при рециркуляции она будет взбалтываться. Теперь, чтобы вода отделилась от масла, нам нужно подождать 24 часа.

Но если ODME остановился из-за какой-либо ошибки, когда уровень воды все еще был высоким, нет необходимости ждать еще 24 часа для установления времени.

9) Выполните цикл очистки

Каждый раз, когда ODME останавливается, запускается цикл очистки. Но если он не запускается автоматически, мы можем запустить цикл очистки вручную.

10) Закройте все клапаны и систему

После завершения операции ODME мы можем закрыть все клапаны и подачу электроэнергии.Затем мы можем сделать запись в журнале нефтяных операций по этой операции.

Заключение

Было зафиксировано множество задержаний и сотни наблюдений за неправильным использованием ODME. Эти задержания также включают умышленное неправильное функционирование ODME.

Было немного случаев, когда моряки обходили ODME, даже когда ODME находился в идеальной форме и работал. Причина в том, что моряки иногда считают, что такое оборудование, как ODME, сложно в эксплуатации.

Но если мы хорошо знаем наше оборудование, оно не только будет казаться простым в эксплуатации, но и будет работать безупречно.

.

Статья о термостате по The Free Dictionary

(камера постоянной температуры), устройство для поддержания постоянной температуры. Термостат — это сосуд из металла, стекла или другого материала, который тщательно защищен теплоизоляцией от воздействия окружающей среды.

Постоянство температуры в термостате обеспечивается терморегуляторами или фазовым переходом, таким как таяние льда, кипение воды или затвердевание эвтектики, которое происходит при определенной температуре.Когда разница между температурой окружающей среды и температурой в термостате небольшая, температура рабочего агента (газа или жидкости), заполняющего термостат, остается постоянной. Объект, свойства которого исследуются при данной температуре, находится в тепловом контакте с рабочим агентом, температуру которого он приобретает.

Термостаты, заполненные рабочим агентом, обычно оснащены быстродействующим нагревателем или охладителем, автоматическим терморегулятором необходимой точности и механизмом, который энергично перемешивает рабочий агент для обеспечения быстрого выравнивания температуры в термостате.Термостаты с жидкостным наполнением могут содержать спирт (для температур от –60 ° до 10 ° C), воду (10–95 ° C), масло (100–300 ° C) и соль или селитру (300–500 ° C). C). Газонаполненные термостаты с таким же диапазоном температур применяют реже из-за сложности обеспечения теплового контакта с исследуемым объектом.

Низкий теплообмен с окружающей средой обеспечивается в высокотемпературных и низкотемпературных термостатах. Исследуемый объект поддерживается при постоянной температуре в адиабатических условиях, т. Е. Отсутствует рабочий агент.В низкотемпературных термостатах подвод или отвод тепла осуществляется с помощью специального «теплового ключа» — теплопроводящего стержня. Электропечь с терморегулятором и блоком из тяжелого металла, в который помещается объект исследования, часто используется в качестве термостата при высоких температурах (300–1200 ° С). Термостат для поддержания низких температур называется криостатом.

В термодинамике систему, теплоемкость которой настолько велика, что количество тепла, подводимого к ней, не меняет ее температуру, часто называют термостатом.

ССЫЛКИ

См. Каталожные номера в КАЛОРИМЕТР.

Большая Советская Энциклопедия, 3-е издание (1970-1979). © 2010 The Gale Group, Inc. Все права защищены.

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
