Принципиальная схема светодиодной лампы на 220 вольт: Устройство светодиодной лампы 220 В

Содержание

Устройство светодиодной лампы 220 В

В отличие от прозрачных ламп накаливания, основное устройство светодиодной лампы скрыто под непрозрачным корпусом. Чтобы узнать, что скрывается внутри экономичного осветительного прибора, его потребуется разобрать, приложив небольшие усилия.

Эксперименты показали, что устройства светодиодных лампочек на 220 В от разных производителей имеют незначительные отличия. Поэтому весь ассортимент LED-ламп с цоколем Е14 и Е27 можно разделить на три группы: фирменные, низкокачественные китайские и филаментные.

Фирменные изделия

Конструкция LED-лампы на 220 В от производителей светодиодной продукции с мировым именем аналогична ниже представленному фото.

Среди огромной массы лампочек на российском рынке внешне такой образец имеет одно явное отличие – объемный радиатор. Он может быть с ребристой или гладкой поверхностью; металлического цвета или покрыт белым полимером. Но в любом случае такая лампа имеет больший вес в сравнении с дешёвым, некачественным аналогом.

Верхняя часть изделия (рассеиватель) выполняется из стекла или матового пластика в форме полусферы. Как правило, он закреплен на радиатор при помощи специальных защелок или герметика. Под рассеивателем находится печатная плата с SMD-светодиодами, которая надёжно закреплена на радиаторе. Ниже размещается ещё одна плата с радиоэлементами драйвера. Надёжный драйвер – это блок с гальванической развязкой и функцией стабилизации выходного тока. Вся схема драйвера имеет высокую плотность монтажа и состоит из импульсного трансформатор, микросхем, нескольких полярных конденсаторов и множества планарных элементов.

Блок драйвера расположен внутри корпуса, который, в свою очередь, соединяет цоколь и радиатор. Электрический контакт между блоком драйвера и платой со светодиодами может быть обеспечен с помощью пайки или коннектора.

Низкокачественные китайские лампочки

Ниже представлена светодиодная лампа в разобранном виде от неизвестного китайского изготовителя.

В отличие от предыдущего образца, в данном устройстве отсутствует радиатор и драйвер. Вместо драйвера установлен простой блок питания на основе неполярного конденсатора, который не способен надежно стабилизировать выходной ток. Размещается блок питания в центре платы со светодиодами. С одной стороны – это диодный мост с резисторами. С другой – два конденсатора. В результате простоты такой конструкции стоимость изделия имеет гораздо меньшую стоимость.

Функцию охлаждения в таких лампочках выполняют небольшие отверстия в корпусе. Их эффективность крайне мала, что подтверждено перегоранием кристаллов светоизлучающих диодов. Плата крепится к пластиковому корпусу при помощи защелок. Электрически плата соединяется с цоколем двумя запаянными проводами. Простота такой конструкции не надежна и не способна обеспечить долгосрочную работоспособность устройства.

Filament лампы

Разнообразие лампочек на светодиодах с цоколем Е14 и Е27 не перестаёт расширяться. Очередным ноу-хау стали, так светодиодные лампы филамент (от англ. filament – нить), которые внешне очень схожи с лампами накаливания. Ученым удалось на практике реализовать светодиодный конструктив, визуально напоминающий нить накала и не требующий дополнительного теплоотвода. Использование филамент лампы (ФЛ) в быту, как правило, основывается на эстетических соображениях.

В устройстве светодиодной лампы filament основным элементом являются светодиодные нити, от количества которых зависит суммарная мощность изделия. Каждый отдельный филамент – это тонкий стеклянный стержень, поверхность которого равномерно покрыта электрически связанными SMD-светодиодами. Сверху по всей длине нанесён слой люминофора, что придаёт нити жёлтый оттенок. Отвод тепла в ФЛ происходит через тонкую стеклянную колбу, внутренний объём которой заполнен газовой смесью.

Зачастую нехватка места для драйвера вынуждает производителей устанавливать модуль питания низкого качества непосредственно в цоколе осветительного прибора. Результат такого подхода – чрезмерно высокий коэффициент пульсаций, негативно воздействующий на зрение. Чтобы избавиться от вредного мерцания и составить конкуренцию обычным LED лампам, фирмы-изготовители модернизировали конструкцию ФЛ. Между цоколем и колбой стали делать вставку в виде пластикового кольца, за которым скрывается высококачественный драйвер.

Каждый из рассмотренных образцов пользуется спросом на потребительском рынке, а значит, будет развиваться дальше. Возможно, вскоре в устройстве светодиодной лампы на 220В появятся новые функциональные блоки, о назначении которых мы обязательно расскажем в своих статьях.

Как сделать светодиодную лампу на 220В (схема)

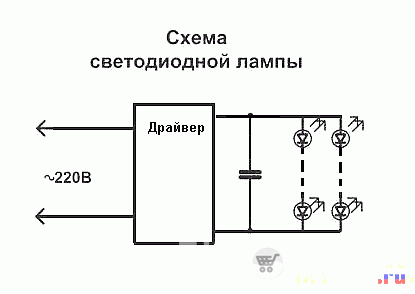

Схема светодиодной лампы на 220 В позволяет не только понять принцип работы данного устройства, но и изготовить его своими руками. Попытки сделать лампочки типа е27 самостоятельно обусловлены тем, что далеко не всегда удается приобрести осветительный прибор с необходимыми характеристиками. Да и просто те, кто любит возиться с электроникой, не прочь попробовать что-то новое.

Важные нюансы

Существует множество систем, согласно которым светодиодное освещение функционирует от переменного тока номиналом 220 Вольт. Причем все они, вместе со схемой балласта, призваны решать три основные задачи.

  • Преобразовать переменный ток сети 220в в пульсирующий ток,
  • Выровнять пульсирующий ток, сделав его постоянным,
  • Добиться показателей силы тока в 12 Вольт.

Если вы хотите собрать устройство, питающееся от обычной сети, для подключения придется разобраться с некоторыми основными проблемами.

  1. Где расположить схемы и непосредственно само устройство на основе светодиодов. Ведь для диодов потребуется свое место.
  2. Как можно изолировать устройство осветительного светодиодного прибора.
  3. Как обеспечить необходимый теплообмен для подключения лампы.

Конечно, можно спокойно приобрести популярную лампу е27. Это диодное устройство является одним из наиболее востребованных на рынке, отлично работает от обычной бытовой сети.

Схемы

Чтобы собрать схему и получить на ее основе светодиодное устройство для освещения дома от питания 220 Вольт, вам потребуется:

  • Выровнять переменный ток,
  • Добиться требуемых параметров мощности,
  • Обеспечить необходимое сопротивление.

Все это можно сделать двумя способами. Существует две основные вариации:

  1. Схема на основе диодного моста.
  2. Резисторная схема, где используется четкое количество светодиодов.

Они достаточно простые, потому устройство собирается без особых проблем.

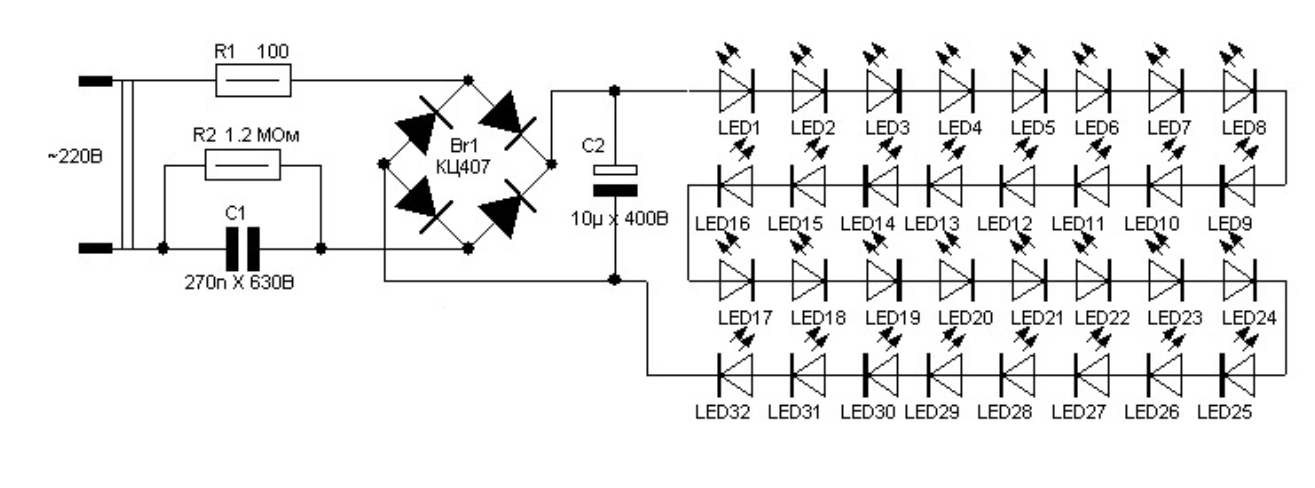

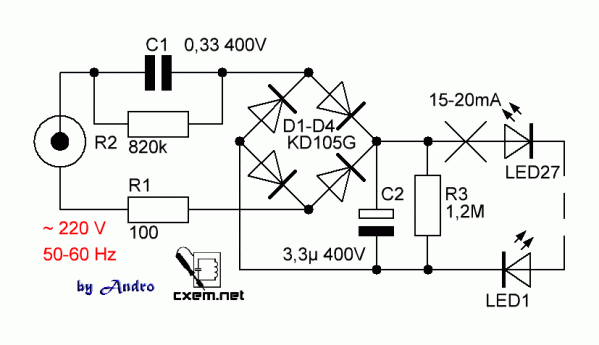

С диодным мостом

  • Конструкция диодного моста включает 4 разнонаправленных светодиода,
  • Задача моста сделать пульсирующий ток из синусоидального переменного,
  • Полуволны проводят через 2 диода, за счет чего минус теряет полярность,
  • В схеме необходимо подсоединить на плюс конденсатор со стороны источника переменного тока перед диодным мостом,
  • Перед минусом устанавливается сопротивление с номиналом 100 Ом,
  • Параллельному мосту, сзади него, потребуется закрепить еще один конденсатор. Он будет сглаживать перепады напряжения,
  • При элементарных навыках работы с паяльником, собрать подобную схему не будет сложно для начинающего мастера.
Светодиоды
  • Светодиодную плату можно использовать стандартную, позаимствованную у нефункционирующего светильника,
  • Перед сборкой обязательно проверьте каждый элемент на предмет работоспособности. Чтобы сделать это, воспользуйтесь 12 Вольтным аккумулятором,
  • Если есть нерабочие компоненты, их контакты нужно отпаять и установить новые,
  • Особое внимание уделяйте ножкам катода и анода. Их следует соединять последовательно,
  • Если вы просто меняете несколько деталей старого светильника, достаточно нерабочие элементы заменить функционирующими, установив их на старые места,
  • Если вы решили собрать устройство самостоятельно, запомните важное правило лампы светодиодов соединяются последовательно по 10 единиц, после чего цепи следует подключить параллельно.

Читайте также:

Хотите спаять светодиодную ленту самостоятельно?

В результате схема у вас должна выглядеть следующим образом.

  1. 10 светодиодов идут в один ряд. Затем ножки анода и катода спаиваются так, чтобы получилось 9 соединений и по 1 хвостику по краям, которые находятся в свободном положении.
  2. Все полученные цепи соединяют с проводами. К одному идут концы катода, а к другому концы анода.
  3. Не забывайте, что катод является положительным и соединяется с минусом. Анод отрицательный, и его необходимо соединять с плюсом.
  4. Следите за тем, чтобы на схеме спаянные между собой концы не прикасались к другим концам. Если подобная ситуация случится, схема сгорит, возникнет короткое замыкание.

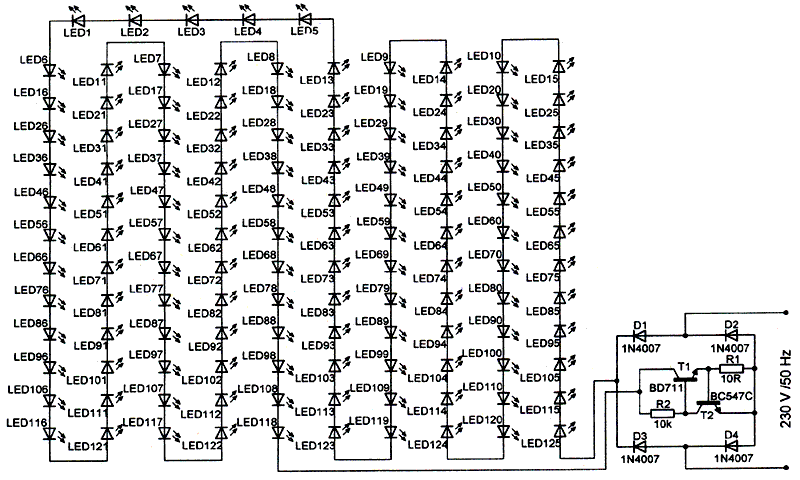

Резисторная

Схема электронного балласта может обеспечивать требуемую мощность работы светодиодных светильников, питающихся от 220в.

Схемы драйверов светодиодных ламп

Создание балласта и подключения здесь не сложное, потому с подобной задачей способен справиться относительно новичок в сфере электроники.

  • Резисторная схема для светодиодов состоит из пару резисторов 12 К и пары цепочек,
  • Цепочки состоят из одинакового количества светодиодных элементов,
  • Светодиодные элементы припаиваются последовательно и имеют разную направленность,
  • Со стороны R1 выполняется припаивание одной полосы светодиодных элементов катодом, а вторая полоса анодом,
  • Второй отвод, идущий к R2, выполняется наоборот,
  • За счет такой схемы свечение светодиодных ламп получается мягким. Это обусловлено тем, что светодиодные элементы начинают гореть по очереди, потому пульсирующие вспышки человеческому глазу практически не видны,
  • Подобное светодиодное устройство, питающееся от 220 Вольт, может применяться для освещения рабочего стола, подсветки определенных зон. Потому им можно заменить традиционные светильники, получив аналогичный по эффективности свет или даже свечение более высокого качества,
  • Практика показывает, что резисторная схема светодиодного устройства эффективнее всего себя показывает при использовании минимум 20 светодиодов. А еще предпочтительнее задействовать 40 элементов,
  • За счет такого количества светодиодов и особенностей схемы, вы получаете высококачественное освещение. Проблем со сборкой схемы совершенно нет, все очень просто,
  • Единственными нюансами схемы с 20-40 светодиодами является то, что пайку осуществлять требуется очень аккуратно, дабы не повредить соседние контакты. Плюс собрать все это в единый компактный корпус еще одна задача.

Читайте также:

Схемы подключения светодиодной ленты на 220В

Алгоритм поиска неисправности в драйвере LED лампы или Эркюль Пуаро отдыхает / Хабр

Недавно один знакомый попросил меня помочь с проблемой. Он занимается разработкой LED ламп, попутно ими приторговывая. У него скопилось некоторое количество ламп, работающих неправильно. Внешне это выражается так – при включении лампа вспыхивает на короткое время (менее секунды) на секунду гаснет и так повторяется бесконечно. Он дал мне на исследование три таких лампы, я проблему решил, неисправность оказалась очень интересной (прямо в стиле Эркюля Пуаро) и я хочу рассказать о пути поиска неисправности.

LED лампа выглядит вот так:


Рис 1. Внешний вид разобранной LED лампы

Разработчик применил любопытное решение – тепло от работающих светодиодов забирается тепловой трубкой и передается на классический алюминиевый радиатор. По словам автора, такое решение позволяет обеспечить правильный тепловой режим для светодиодов, минимизируя тепловую деградацию и обеспечивая максимально возможный срок службы диодов. Попутно увеличивается срок службы драйвера питания диодов, так как плата драйвера оказывается вынесенной из теплового контура и температура платы не превышает 50 градусов Цельсия.

Такое решение – разделить функциональные зоны излучения света, отвода тепла и генерации питающего тока – позволило получить высокие эксплуатационные характеристики лампы по надежности, долговечности и ремонтопригодности.

Минус таких ламп, как ни странно, прямо вытекает из ее плюсов – долговечная лампа не нужна производителям :). Историю о сговоре производителей ламп накаливания о максимальном сроке службы в 1000 часов все помнят?

Ну и не могу не отметить характерный внешний вид изделия. Мой «госконтроль» (жена) не разрешил мне ставить эти лампы в люстру, где они видны.

Вернемся к проблемам драйвера.

Вот так выглядит плата драйвера:


Рис 2. Внешний вид платы LED драйвера со стороны поверхностного монтажа

И с обратной стороны:


Рис 3. Внешний вид платы LED драйвера со стороны силовых деталей

Изучение ее под микроскопом позволило определить тип управляющей микросхемы – это MT7930. Это микросхема контроля обратноходового преобразователя (Fly Back), обвешанная разнообразными защитами, как новогодняя елка – игрушками.

В МТ7930 встроены защиты:

• от превышения тока ключевого элемента

• понижения напряжения питания

• повышения напряжения питания

• короткого замыкания в нагрузке и обрыва нагрузки.

• от превышения температуры кристалла

Декларирование защиты от короткого замыкания в нагрузке для источника тока носит скорее маркетинговый характер 🙂

Принципиальной схемы на именно такой драйвер добыть не удалось, однако поиск в сети дал несколько очень похожих схем. Наиболее близкая приведена на рисунке:

Рис 4. LED Driver MT7930. Схема электрическая принципиальная

Анализ этой схемы и вдумчивое чтение мануала к микросхеме привело меня к выводу, что источник проблемы мигания – это срабатывание защиты после старта. Т.е. процедура начального запуска проходит (вспыхивание лампы – это оно и есть), но далее преобразователь выключается по какой-то из защит, конденсаторы питания разряжаются и цикл начинается заново.

Внимание! В схеме присутствуют опасные для жизни напряжения! Не повторять без должного понимания что вы делаете!

Для исследования сигналов осциллографом надо развязать схему от сети, чтобы не было гальванического контакта. Для этого я применил разделительный трансформатор. На балконе в запасах были найдены два трансформатора ТН36 еще советского производства, датированные 1975 годом. Ну, это вечные устройства, массивные, залитые полностью зеленым лаком. Подключил по схеме 220 – 24 – 24 -220. Т.е. сначала понизил напряжение до 24 вольт (4 вторичных обмотки по 6.3 вольта), а потом повысил. Наличие нескольких первичных обмоток с отводами дало мне возможность поиграть с разными напряжениями питания – от 110 вольт до 238 вольт. Такое решение конечно несколько избыточно, но вполне пригодно для одноразовых измерений.


Рис 5. Фото разделительного трансформатора

Из описания старта в мануале следует, что при подаче питания начинает заряжаться конденсатор С8 через резисторы R1 и R2 суммарным сопротивлением около 600 ком. Два резистора применены из требований безопасности, чтобы при пробое одного ток через эту цепь не превысил безопасного значения.

Итак, конденсатор по питанию медленно заряжается (это время порядка 300-400 мс) и когда напряжение на нем достигает уровня 18,5 вольт – запускается процедура старта преобразователя. Микросхема начинает генерировать последовательность импульсов на ключевой полевой транзистор, что приводит к возникновению напряжения на обмотке Na. Это напряжение используется двояко – для формирования импульсов обратной связи для контроля выходного тока (цепь R5 R6 C5) и для формирования напряжения рабочего питания микросхемы (цепь D2 R9). Одновременно в выходной цепи возникает ток, который и приводит к зажиганию лампы.

Почему же срабатывает защита и по какому именно параметру?

Первое предположение

Срабатывание защиты по превышению выходного напряжения?

Для проверки этого предположения я выпаял и проверил резисторы в цепи делителя (R5 10 ком и R6 39 ком). Не выпаивая их не проверить, поскольку через обмотку трансформатора они запараллелены. Элементы оказались исправны, но в какой-то момент схема заработала!

Я проверил осциллографом формы и напряжения сигналов во всех точках преобразователя и с удивлением убедился, что все они – полностью паспортные. Никаких отклонений от нормы…

Дал схеме поработать часок – все ОК.

А если дать ей остыть? После 20 минут в выключенном состоянии не работает.

Очень хорошо, видимо дело в нагреве какого-то элемента?

Но какого? И какие же параметры элемента могут уплывать?

В этой точке я сделал вывод, что на плате преобразователя имеется какой-то элемент, чувствительный к температуре. Нагрев этого элемента полностью нормализует работу схемы.

Что же это за элемент?

Второе предположение

Подозрение пало на трансформатор. Проблема мыслилась так – трансформатор из-за неточностей изготовления (скажем на пару витков недомотана обмотка) работает в области насыщения и из-за резкого падения индуктивности и резкого нарастания тока срабатывает защита по току полевого ключа. Это резистор R4 R8 R19 в цепи стока, сигнал с которого подается на вывод 8 (CS, видимо Current Sense) микросхемы и используется для цепи ОС по току и при превышении уставки в 2.4 вольта отключает генерацию для защиты полевого транзистора и трансформатора от повреждений. На исследуемой плате стоит параллельно два резистора R15 R16 с эквивалентным сопротивлением 2,3 ома.

Но насколько я знаю, параметры трансформатора при нагреве ухудшаются, т.е. поведение системы должно быть другим – включение, работа минут 5-10 и выключение. Трансформатор на плате весьма массивный и тепловая постоянная у него ну никак не менее единиц минут.

Может, конечно в нем есть короткозамкнутый виток, который исчезает при нагреве?

Перепайка трансформатора на гарантированно исправный была в тот момент невозможна (не привезли еще гарантированно рабочую плату), поэтому оставил этот вариант на потом, когда совсем версий не останется :). Плюс интуитивное ощущение – не оно. Я доверяю своей инженерной интуиции.

К этому моменту я проверил гипотезу о срабатывании защиты по току, уменьшив резистор ОС по току вдвое припайкой параллельно ему такого же – это никак не повлияло на моргание лампы.

Значит, с током полевого транзистора все нормально и превышения по току нет. Это было хорошо видно и по форме сигнала на экране осциллографа. Пик пилообразного сигнала составлял 1,8 вольта и явно не достигал значения в 2,4 вольта, при котором микросхема выключает генерацию.

К изменению нагрузки схема также оказалась нечувствительна – ни подсоединение второй головки параллельно, ни переключение прогретой головы на холодную и обратно ничего не меняло.

Третье предположение

Я исследовал напряжение питания микросхемы. При работе в штатном режиме все напряжения были абсолютно нормальными. В мигающем режиме тоже, насколько можно было судить по формам сигналов на экране осциллографа.

По прежнему, система мигала в холодном состоянии и начинала нормально работать при прогреве ножки трансформатора паяльником. Секунд 15 погреть – и все нормально заводится.

Прогрев микросхемы паяльником ничего не давал.

И очень смущало малое время нагрева… что там может за 15 секунд измениться?

В какой-то момент сел и методично, логически отсек все гарантированно работающее. Раз лампа загорается — значит цепи запуска исправны.

Раз нагревом платы удается запустить систему и она часами работает — значит и силовые системы исправны.

Остывает и перестает работать — что-то зависит от температуры…

Трещина на плате в цепи обратной связи? Остывает и сжимается, контакт нарушается, нагревается, расширяется и контакт восстанавливается?

Пролазил тестером холодную плату — нет обрывов.

Что же еще может мешать переходу от режима запуска в рабочий режим?!!!

От полной безнадеги интуитивно припаял параллельно электролитическому конденсатору 10 мкф на 35 вольт по питанию микросхемы такой же.

И тут наступило счастье. Заработало!

Замена конденсатора 10 мкф на 22 мкф полностью решило проблему.

Вот он, виновник проблемы:


Рис 6. Конденсатор с неправильной емкостью

Теперь стал понятен механизм неисправности. Схема имеет две цепи питания микросхемы. Первая, запускающая, медленно заряжает конденсатор С8 при подаче 220 вольт через резистор в 600 ком. После его заряда микросхема начинает генерировать импульсы для полевика, запуская силовую часть схемы. Это приводит к генерации питания для микросхемы в рабочем режиме на отдельной обмотке, которое поступает на конденсатор через диод с резистором. Сигнал с этой обмотки также используется для стабилизации выходного тока.

Пока система не вышла в рабочий режим — микросхема питается запасенной энергией в конденсаторе. И ее не хватало чуть-чуть — буквально пары-тройки процентов.

Падения напряжения оказалось достаточно, чтобы система защиты микросхемы срабатывала по пониженному питанию и отключала все. И цикл начинался заново.

Отловить эту просадку напряжения питания осциллографом не получалось — слишком грубая оценка. Мне казалось, что все нормально.

Прогрев же платы увеличивал емкость конденсатора на недостающие проценты — и энергии уже хватало на нормальный запуск.

Понятно, почему только некоторая часть драйверов отказала при полностью исправных элементах. Сыграло роль причудливое сочетание следующих факторов:

• Малая емкость конденсатора по питанию. Положительную роль сыграл допуск на емкость электролитических конденсаторов (-20% +80%), т.е. емкости номиналом 10 мкф в 80% случаев имеют реальную емкость около 18 мкф. Со временем емкость уменьшается из-за высыхания электролита.

• Положительная температурная зависимость емкости электролитических конденсаторов от температуры. Повышенная температура на месте выходного контроля — достаточно буквально пары-тройки градусов и емкости хватает для нормального запуска. Если предположить, что на месте выходного контроля было не 20 градусов, а 25-27, то этого оказалось достаточно для практически 100% прохождения выходного контроля.

Производитель драйверов сэкономил конечно, применив емкости меньшего номинала по сравнению с референс дизайн из мануала (там указано 22 мкф) но свежие емкости при повышенной температуре и с учетом разброса +80% позволили партию драйверов сдать заказчику. Заказчик получил вроде бы работающие драйверы, которые со временем стали отказывать по непонятной причине. Интересно было бы узнать – инженеры производителя учли особенности поведения электролитических конденсаторов при повышении температуры и естественный разброс или это получилось случайно?

Схема светодиодной лампы на 220 в, как сделать лампочку своими руками

Прежде чем продолжить читать, обязательно ознакомьтесь с этой информацией. Любой источник электроэнергии опасен для жизни, если не соблюдать правила безопасности. Описанные здесь схемы создания LED не имеют трансформаторов и, следовательно, представляют опасность. Сборку таких схем можно выполнять людям, которые имеют элементарные знания основ электротехники.

Светоизлучающий диод — это электронное устройство, излучающее свет, когда через него проходит ток. Светодиоды при своих небольших размерах чрезвычайно эффективны, очень яркие, при этом состоят из дешёвых и доступных электронных компонентов. Многие думают, что светодиоды — просто обычные светоизлучающие лампочки, но это совсем не так.

История светодиодов

Капитан Генри Джозеф Раунд, один из пионеров радио, во время эксперимента заметил необычное свечение, испускаемое карбидом кремния. Свои наблюдения он опубликовал в General World, но объяснить природу явления он не мог.

Русский учёный Олег Лосев наблюдал излучение света кристаллами — диодами. В 1927 году он опубликовал подробности своей работы в российском журнале и оформил патент на «Световое реле».

В 1961 году инфракрасный диод создали Б. Биард и Г. Питмен. Однако отцом-основателем светодиода по праву считывается Ник Холоняк. Его ученик Дж. Крэфорд в 1972 г. создал светодиод жёлтого цвета. В конце 80-х годов благодаря исследованиям русского учёного Ж. И. Алферова были открыты новые светодиодные материалы, которые дали толчок дальнейшему развитию светодиодов.

В начале 70-х впервые были изобретены светодиоды зелёного цвета, в 1971 году появился синий светодиод, который был очень неэффективным. Прорыв сделали японские учёные только в 1996 году, которые изобрели дешёвый светодиод синего цвета.

Принцип работы LED

Наиболее распространённые светодиоды состоят из галлия (Ga), мышьяка (As) и фосфора (P). Светодиод представляет собой диодный PN-переход, который излучает свет вместо тепла, генерируемого обычным диодом. Когда PN- переход находится в прямом смещении, некоторые из дырок объединяются с электронами N-области, а некоторые из электронов N объединяются с дыркой из P-области. Каждая комбинация излучает свет или фотоны.

Как устроена светодиодная лампа на 220 вольт? Светодиоды имеют полярность и, следовательно, не работают, если они подключены в обратном направлении. Самый простой способ проверить полярность общего светодиода — это определить на глаз толщину электродов. Более толстым является катод (-). Свет излучается от катода. Более тонкий электрод представляет собой анод (+). Некоторые производители выпускают светодиоды таким образом, что длина проводов катода и анода различна, анод (+) длиннее катода (-). Это также облегчает определение полярности. Некоторые изготовители изготавливают оба провода электродов одинаковой длины, в этом случае можно определить полярность, воспользовавшись мультиметром.

Преимущества и недостатки светодиодных ламп

Достоинства LED:

  • Энергоэффективный источник света;
  • небольшой размер, прочность и устойчивость к ударам и вибрации;
  • очень быстро включаются без прогрева;
  • хорошее разрешение цвета;
  • могут интегрироваться в систему управления;
  • могут работать от портативной батареи;
  • нет вредных веществ, таких как свинец или ртуть;
  • производят холодный свет, могут быть идеальными для роста растений;
  • не имеют мощных разрядов, которые могут оказать пагубное воздействие на глаза;
  • в качестве датчика температуры различают горячую и холодную воду;
  • не имеют ультрафиолетового излучения, устраняя возможность повреждения кожи;
  • они не обжигают;
  • залиты толстой эпоксидной смолой, невероятно прочные;
  • не ржавеют;
  • не привлекают насекомых;
  • работают до 50 000 часов;
  • подлежат вторичной переработке;
  • не излучают радиочастотные помехи.

Недостатки светодиодов LED:

  • Могут быть ненадёжным для наружных применений с большими температурными перепадами.
  • Необходимость дополнительно использовать радиаторы для защиты полупроводников от теплового воздействия.

Светодиод используется в самых разных областях применения:

  • Уличное освещение и светофоры;
  • индикаторные огни на устройствах, игрушках, одежде;
  • медицина;
  • освещение;
  • автомобиль;
  • сигнализаторы;
  • компьютерная техника;
  • телерадиотехника.

Светодиодное освещение с питанием от сети

Но для построения светодиодной схемы освещения необходимо построить специальные источники питания с регуляторами, трансформаторами или без них. В качестве решения нижеприведенная схема демонстрирует конструкцию светодиодного контура с питанием от сети без использования трансформаторов.

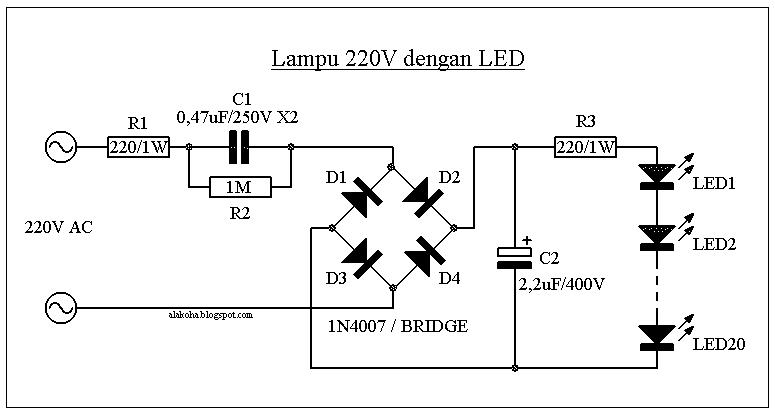

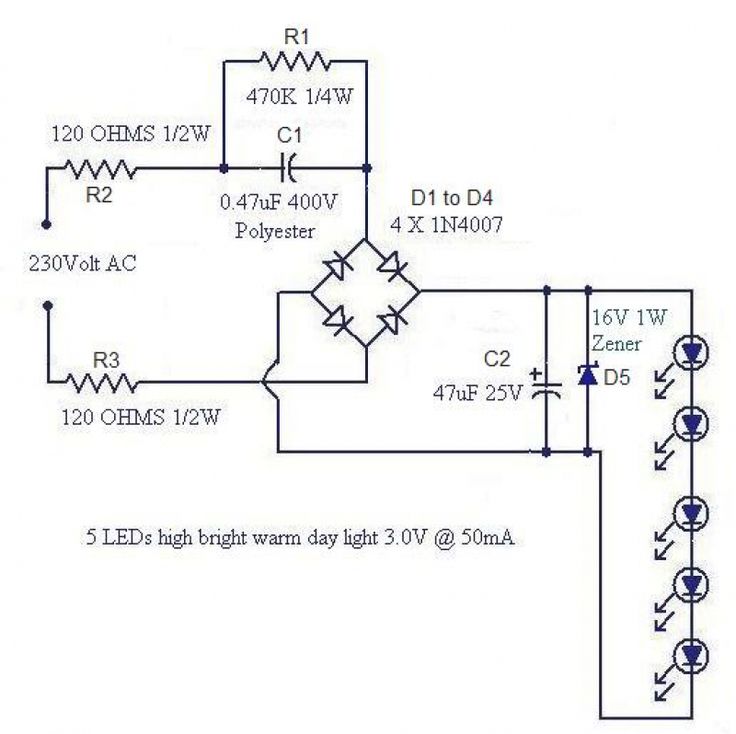

Схема светодиодной лампы на 220 В

Для питания этой цепи используется переменный ток 220 В, который подаётся в качестве входного сигнала. Ёмкостное реактивное сопротивление понижает напряжение переменного тока. Переменный ток поступает на конденсатор, пластины которого непрерывно заряжаются и разряжаются, а связанные токи всегда поступают в пластинки и выходят из них, что вызывает реактивное сопротивление, направленное против потока.

Реакция, создаваемая конденсатором, зависит от частоты входного сигнала. R2 сбрасывает накопленный ток из конденсатора, когда вся цепь выключена. Он способен хранить до 400 В, а резистор R1 ограничивает этот поток. Следующий этап схемы светодиодной лампы своими руками — это мостовой выпрямитель, который предназначен для преобразования сигнала переменного тока в постоянный ток. Конденсатор C2 служит для устранения пульсации в выпрямленном сигнале постоянного тока.

Резистор R3 служит в качестве ограничителя тока для всех светодиодов. В схеме использованы белые светодиоды, которые имеют падение напряжения около 3,5 В и потребляют 30 мА тока. Поскольку светодиоды подключены последовательно, потребление тока очень мало. Поэтому эта схема становится энергоэффективной и имеет бюджетный вариант изготовления.

Светодиодная лампа из отходов

LED 220 В может быть легко выполнена из неработающих ламп, ремонт или восстановление которых нецелесообразны. Лента из пяти светодиодов приводится в действие с использованием трансформатора. В цепи 0,7 uF / 400V полиэфирный конденсатор C1 снижает напряжение сети. R1 — это резистор для разрядки, который поглощает накопленный заряд от C1, когда вход переменного тока выключен.

Резисторы R2 и R3 ограничивают подачу тока при включении схемы. Диоды D1 — D4 образуют мост-выпрямитель, который выпрямляет пониженное напряжение переменного тока, а C2 действует как конденсатор фильтра. Наконец, стабилитрон D1 обеспечивает управление светодиодами.

Порядок изготовления настольной лампы своими руками:

  • Разберите и осторожно удалите разбитые стекла.
  • Аккуратно откройте сборку.
  • Снимите электронику и удалите её.
  • Соберите схему на 1 мм ламинатном листе.
  • Отрежьте круглый лист ламината (ножницами).
  • Отметьте положение шести круглых отверстий на листе.
  • Просверлите отверстия в соответствии со светодиодами заподлицо в шести отверстиях.
  • Используйте наконечник клея, чтобы удерживать светодиодную сборку в нужном положении.
  • Закройте сборку.
  • Убедитесь, что внутренняя проводка не касается друг друга.
  • Теперь осторожно протестируйте на 220 В.

LED для автомобиля

Используя ленту LED, можно легко изготовить самодельную красивую наружную подсветку автомобиля. Нужно использовать 4 светодиодных полосыы по одному метру для чёткого и яркого свечения. Для обеспечения водонепроницаемости и прочности соединения тщательно обрабатывают термоклеем. Правильное выполнение электрических соединений проверяется мультиметром. Реле IGN получает питание, когда двигатель работает и выключается после отключения двигателя. Чтобы понизить автомобильное напряжение, которое может достигать 14,8 V, в схему включается диод, обеспечивающий долговечность светодиодов.

Светодиодная лампа своими руками на 220в

Цилиндрическая лампа LED обеспечивает правильное и равномерное распределение генерируемой освещённости на всех 360 градусах, так что все помещение равномерно освещено.

Лампа оснащена интерактивной функцией защиты от перенапряжений, обеспечивающей идеальную защиту устройства от всех импульсов переменного тока.

40 светодиодов объединены в одну длинную цепь светодиодов, соединённых последовательно одна за другой. Для входного напряжения 220 В можно подключить около 90 светодиодов в ряд, для напряжения 120 В — 45 светодиодов.

Расчёт получен путём деления выпрямленного напряжения 310 В постоянного тока (от 220 В переменного тока) на прямое напряжение светодиода. 310/3,3 = 93 единиц, а для входов 120 В — 150/3,3 = 45 единиц. Если уменьшить количество светодиодов ниже этих цифр, возникнет риск перенапряжения и выход со строя собранной схемы.

Как сделать лампочку своими руками

Схема состоит из высоковольтного конденсатора, низкореактивного сопротивления для понижения тока, двух резисторов и конденсатора на положительном источнике для снижения входного напряжения и колебаний сети. Фактически коррекция всплеска производится C2, установленным после моста (между R2 и R3). Все мгновенные скачки напряжения эффективно поглощаются этим конденсатором, обеспечивая чистое и безопасное напряжение для встроенных светодиодов на следующем этапе схемы.

Список деталей:

  • R1 = 1M ¼ Вт;
  • R2, R3 = 100 Ом, 1 ватт;
  • C1 = 474/400 В или 0,5 мкФ/400 В PPC;
  • C2, C3 = 4,7 мкФ/250 В;
  • D1-D4 = 1N4007;
  • рассеиватель.

Самодельные LED имеют защиту, а их срок службы увеличен путём добавления стабилитрона по линиям питания. Показанное значение zener составляет 310 В/2 Вт, и подходит, если LED включает в себя светодиоды от 93 до 96 В. Для другого, меньшего количества светодиодных строк необходимо уменьшить значение zener в соответствии с общим вычислением прямого напряжения светодиодной строки.

Например, если используется 50 светодиодная строка, а светодиод имеет 3,3 В, то рассчитываем 50×3,3 = 165 В, поэтому стабилизатора на 170 В будет достаточно, чтоб защитить светодиод.

Автоматическая цепь ночного освещения LED

Схема автоматически включит ночью лампу и отключит через заданное время, используя несколько транзисторов и таймер NE555. Схема недорогая и простая в установке. В качестве датчика здесь используется LDR. В дневное время сопротивление LDR будет низким, напряжение на нем упадет, а транзистор Q1 будет находиться в режиме проводки. Когда освещённость в помещении падает, сопротивление LDR увеличивается, как и напряжение на нем. Транзистор Q1 выключается. База Q2 подключена к эмиттеру Q1 и поэтому Q2 смещается и, в свою очередь, включает IC1.

NE555 автоматически включается при включении питания. Автоматический запуск происходит с помощью конденсатора C2. Выход IC1 остаётся высоким в течение времени, определяемого резистором R5 и конденсатором C4. Когда на выходе IC1 поступает транзистор Q3, он включается, запускает триггер T1 и лампа светится. В цепь входит 9-вольтная батарея для питания таймера во время сбоёв питания. Резистор R1, диод D1, конденсатор C1 и Zener D3 образуют секцию питания схемы. R7 и R8 являются токоограничивающими резисторами .

Схема светодиодного освещения своими руками

Примечания:

  1. Предустановка R2 может использоваться для настройки чувствительности схемы.
  2. Предустановку R5 можно использовать для настройки времени включения лампы.
  3. При R5 @ 4,7M время включения будет около трёх часов.
  4. Мощность L1 не должна превышать 200 Вт.
  5. Для BT136 рекомендуется использовать радиатор.
  6. IC1 должен быть установлен на держателе.

Мероприятия по борьбе с мерцанием светодиодов

Светодиодная лампа из энергосберегающей своими руками имеет огромное преимущество, но нужно потрудиться, чтобы при работе самоделки пользователей не беспокоило излишнее мерцание LED:

  1. Управляйте светодиодными продуктами с использованием источника питания светодиода, который предназначен для их расчётной нагрузки.
  2. Убедитесь, что все используемые продукты LED совместимы с цепями управления и источником питания.
  3. Проверьте отсутствие проводов и других неисправностей светильника и убедитесь, что диммеры не перегружены.
  4. Рассмотрите возможность использования постоянного тока светодиодного драйвера.
  5. При установке системы поэкспериментируйте, чтобы узнать, есть ли минимальный уровень затемнения, который вам мешает.

Чтобы избежать влияния мерцания светодиодов, нужно всегда помнить о вышеуказанных моментах.

Ремонт светодиодных LED ламп, электрические схемы

Светодиодные лампы, благодаря малому энергопотреблению, теоретической долговечности и снижению цены стремительно вытесняют лампы накаливания и энергосберегающие. Но, несмотря на заявленный ресурс работы до 25 лет, зачастую перегорают, даже не отслужив гарантийный срок.

В отличие от ламп накаливания, 90% перегоревших светодиодных ламп можно успешно отремонтировать своими руками, даже не имея специальной подготовки. Представленные примеры помогут Вам отремонтировать отказавшие светодиодные лампы.

Устройство светодиодной лампочки на 220 Вольт

Самостоятельный ремонт светодиодной лампочки возможен, только если вы представляете себе из каких деталей она состоит и как все это работает. Это позволит самому искать неисправности. Устройство LED лампочки не слишком сложное. Если смотреть снаружи, можно выделить три части:

  • пластиковый или стеклянный светорассеиватель,
  • металлический, пластиковый или керамический радиатор для отвода тепла,
  • цоколь одного из стандартов.

Чтобы отремонтировать светодиодную лампочку своими руками, надо будет добраться до внутренностей — все проблемы сконцентрированы тут.

Составные части светодиодной лампы

Если разобрать LED лампу, внутри обнаружим электрическую часть, где и будем искать повреждения. Это:

  • Преобразователь/стабилизатор напряжения или драйвер. Находится наполовину в цоколе, наполовину в радиаторе теплоотвода.
  • Плата со светодиодами.

Как видите, не слишком сложно, хотя вариаций море. Например, в некоторых моделях драйвер распаян на той же плате, где крепятся светодиоды. Это «эконом» решение и встречается обычно в дешевых лампочках. В других светодиод один. Это, наоборот, дорогие модели, так как один большой и мощный светодиод стоит значительно больше, чем куча маленьких с той же (или большей) мощностью свечения.

Схемы LED лампочек

Светодиоды питаются от низкого напряжения — порядка 3 В, потребляют очень мало тока — от 20 до 50 мкА, подключать их к сети 220 В можно только через преобразователь. Его можно увидеть в нижней части лампы. Схема светодиодной лампочки на 220 В тоже несложная, зато по ней легко определить возможные проблемы.

Схема светодиодной лампы на 220 V

На рисунке выше представлена схема с диодным мостом. Он преобразует и стабилизирует напряжение. Это один из самых распространенных вариантов, так как такие лампы стоят не очень дорого. Как видите, в данном варианте диоды подключены параллельно, но это редкий вариант. Чаще они подключаются последовательно — один за другим.

С микросхемой

Есть и другие светодиодные лампочки. В них присутствует микросхема. Такие лампы более дорогие, но обычно и более долговечные, так как параметрами работы управляет микроконтроллер, который выдает более стабильное питание. А некачественное питание равно быстрому снижению яркости свечения. Резкие скачки напряжения вообще приводят к пробою светодиода. Так как подключены они последовательно — один за другим — выход из строя одного светодиода означает поломку всей лампы. Она просто не зажигается. Хотя не работает, скажем, один светодиод из 80.

Как разобрать

Ремонт светодиодной лампочки начинается с того, что ее надо разобрать. Вакуума в ней нет, так что это возможно. Светорассеиватель и цоколь обычно без проблем отделяются. Они соединяются при помощи насечек на различных частях.

В большинстве своем части светодиодной лампы держатся на защелках

Есть два варианта. Более простой при разборке и более сложный. В простом детали лампы соединены только за счет механических защелок. В более сложном кроме защелок есть еще и силикон, который обеспечивает водонепроницаемость лампы. Такие экземпляры можно эксплуатировать при повышенной влажности. Разбирать светодиодную лампу нужно так:

  • Зажать в руках цоколь и повернуть против часовой стрелки радиатор. Светорассеиватель снимается точно также.
  • В некоторых ЛЭД лампочках соединения залиты силиконом. В этом случае поворачивай, не поворачивай, ничего не двигается. Присмотревшись, можно увидеть герметик. В этом случае нужен растворитель. Его набираете в шприц (без иголки или с толстой иглой), аккуратно вводите жидкость по периметру. Выдержать его надо 5-10 минут, после чего снова повторить попытку. С первого раза обычно не получается разобрать светодиодную лампочку, но три-четыре захода помогают.

Платы внутри лампы или вставляются в пазы, или также держатся на защелках. Их проще отодвинуть плоской отверткой, одновременно выдавливая плату вверх. Усилия не должны быть чрезмерными, так как защелки пластиковые и могут сломаться.

Характерные поломки

Так как вы решили ремонтировать LED лампочку своими руками, предполагается, что у вас есть тестер или мультиметр и вы умете проводить элементарные измерения. Еще необходим будет паяльник, но с тонким жалом и маломощный. Без него можно обойтись, но надо будет искать замену. Паять паяльником тоже надо хоть немного уметь. А еще надо бы иметь пинцет, кусачки и утики. Утики или утконосы — это ручной инструмент, похожий на миниатюрные пассатижи с длинными захватами — ими удобно держать мелкие детали, но можно обойтись и пинцетом. А еще запчасти. Их придется приобретать по мере выявления неисправности. Хорошо, если есть вторая нерабочая лампа. Ее можно использовать как донор — забирать оттуда нужные детали.

Заявленный срок службы светодиодных ламп чуть ли не полвека,
а через полгода накапливается несколько штук нерабочих

Пробой светодиода

Как уже говорили, в светодиодной лампочке кристаллы подключены последовательно. С выхода одного провод идет на вход другого и так оббегает все элементы. Схема очень простая. Но если хоть один кристалл не рабочий, лампочка не будет гореть. А выходят из строя кристаллы часто, поэтому первым делом проверяем их. Тем более, их легко найти в любой модели. Схема для проверки не нужна.

Для начала внимательно осмотрите все кристаллы. Те, которые нормально себя «чувствуют» имеют светлую ровную окраску. Вас должны насторожить темные пятна. Если на кристаллах есть темные, почти черные точки, эти светодиоды, скорее всего, пробиты. Их меняем однозначно. Если поверхность немного темнее, кристаллы еще светят, но уже «на последнем дыхании» и скоро перегорят, то их тоже лучше заменить сейчас.

Выгоревший светодиод имеет на поверхности темное пятно

Чтобы убедиться в исправности или неисправности светодиодов, можно использовать мультиметр. Его переключают в режим прозвонки, щупы прикладывают к контактам светодиода. Если ток для работы светодиода нужен небольшой, исправные светодиоды загораются. Второй вариант проверки — батарейка на 3-4 Вольта, к контактам которой припаяны провода. Эти провода (с соблюдением полярности) прикладываем к кристаллам. Исправные загораются, а неисправные остаются темными.

Как выпаять поврежденные светодиоды

До этого момента все просто и понятно, ремонт светодиодной лампочки трудностей, пока, не представляет. Теперь надо решить, как паять мелкие светодиоды. Вся штука в том, что они припаяны на подложку, хорошо проводящую тепло. То есть, прогревая контакт одного светодиода вы, одновременно, греете всю плату. Если действовать маломощным паяльником понадобится слишком много времени. Мощный — тоже не вариант, так как перегреть очень легко. Максимальная температура, которую кристаллы выносят без последствий — 80°C. При дальнейшем нагреве быстро идет разрушение, поэтому при ремонте светодиодной лампочки основная задача — как можно меньше нанести вреда остальным элементам.

Точечного нагрева все равно не выйдет, но можно попытаться нанести минимальный урон соседним кристаллам. Для этого сначала выкусываем/выламываем пластину кристалла, а оставшиеся металлические ножки прогреваем маломощным (на 20 Вт) паяльником и удаляем.

Выпаиваем поврежденные светодиоды

Если маломощного паяльника нет, можно использовать утюг. Его надо жестко закрепить (например, при помощи струбцины) и выставить на средний режим. Для минимизации «поля нагрева» лучше использовать носик утюга. Греть в этом случае будем всю плату. Вернее, греть будем тот край, на котором находится поврежденный светодиод, но прогреваться будет вся плата. И в этом минус этого способа — от перегрева кристаллы мутнеют и быстро выходят из строя. Поэтому весь фокус в том, чтобы, как только будет возможно, быстро удалить поврежденный кристалл.

Перед началом работы все неисправные кристаллы окрашиваем маркером. Поворачиваем плату так, чтобы место с прогоревшими элементами было на платформе утюга. Постоянно тянем поврежденный элемент вверх, зажав его щипцами. Как только он оторвался, пробуем расположенные рядом поврежденные. Если они оторвались — отлично. Нет — поворачиваем плату так, чтобы больше нагревался поврежденный элемент. Потом сразу снимаем плату и оставляем остывать. Никаких специальных средств для быстрого остывания! Просто положите, пусть сама охлаждается.

Как припаять новые светодиоды

На месте выпаянных светодиодов остаются контактные площадки. На них наносим каплю флюса для пайки, сверху выкладываем исправные (с соблюдением полярности) и снова прогреваем, но на этот раз на кристалл надавливаем. Когда его ножки «войдут» в припой, плату снимаем или переворачиваем. Если светодиода нет, можно вместо него впаять отрезок проволоки. Светить лампа будет чуть тусклее, но работать будет. Да! Этот фокус работает, только если на плате десять и больше кристаллов.

В некоторых случаях вместо сгоревших светодиодов можно использовать проволочные перемычки

В видео представлен другой способ замены. Нужно найти похожий светодиод на ленте, вырезать его и вместе с подложкой припаять на место удаленного.

Еще один способ пайки мелких светодиодов. Он, кажется, наиболее реальным без применения спецтехники. Можно выпаять диоды при помощи небольшой газовой горелки.

Повреждения в драйвере

Если визуально все светодиоды нормальные или их уже поменяли, ремонт светодиодной лампочки продолжаем, рассматривая драйвер. Некоторые повреждения легко установить визуально. Почерневшие или треснувшие резисторы, вздутые емкости. Если присмотреться, то это все заметно. Если визуально ничего не определяется, берем тестер, проверяем целостность компонентов.

Могут быть сгоревшие сопротивления и вздутые конденсаторы

Еще бывает так, что все элементы абсолютно нормальны, а светодиодная лампочка все равно не горит. Скорее всего, это плохая сборка. Надо проверять все места пайки. Если недостаточно прогреть место пайки, через время от постоянных температурных изменений контакт ухудшится или пропадет совсем. В первом случае лампочка то горит, то нет. Во втором, просто перестает работать. Подносим все места пайки к свету и внимательно смотрим. Если обнаруживаем трещину в пайке — это оно. Холодная пайка. Далее просто хорошо прогреваем это место паяльником.

Холодная пайка — одна из причин поломки светодиодных ламп

Очень редко выходят из строя диодные мосты, поэтому их проверяем в последнюю очередь. Если диод таки пробит, его выпаиваем, повторно проверяем (по идее, их проверять надо только выпаяв), если повреждение подтвердилось, ставим аналогичный. Не перепутайте подключение, иначе работать ничего не будет. В общем, ремонт светодиодной лампочки не слишком сложная задача. Обойдется он значительно меньше, чем новая лампочка. А вы, по пути, можете усовершенствовать конструкцию. В результате перегорать ЛЭД лампочки будут реже. В любом случае вы ничего (почти) не теряете.

Схема драйвера светодиодов 220В

Преимущества светодиодных лап рассматривались неоднократно. Обилие положительных отзывов пользователей светодиодного освещения волей-неволей заставляет задуматься о собственных лампочках Ильича. Все было бы неплохо, но когда дело доходит до калькуляции переоснащения квартиры на светодиодное освещения, цифры немного «напрягают».

Для замены обыкновенной лампы на 75Вт идёт светодиодная лампочка на 15Вт, а таких ламп надо поменять десяток. При средней стоимости около 10 долларов за лампу бюджет выходит приличный, да и еще нельзя исключить риск приобретения китайского «клона» с жизненным циклом 2-3 года. В свете этого многие рассматривают возможность самостоятельного изготовления этих девайсов.

Теория питания светодиодных ламп от 220В

Самый бюджетный вариант можно собирать своими руками из вот таких светодиодов. Десяток таких малюток стоит меньше доллара, а по яркости соответствует лампе накаливания на 75Вт. Собрать всё воедино не проблема, вот только напрямую в сеть их не подключишь – сгорят. Сердцем любой светодиодной лампы является драйвер питания. От него зависит, насколько долго и хорошо будет светить лампочка.

Что бы собрать светодиодную лампу своими руками на 220 вольт, разберёмся в схеме драйвера питания.

Параметры сети значительно превышают потребности светодиода. Что бы светодиод смог работать от сети требуется уменьшить амплитуду напряжения, силу тока и преобразовать переменное напряжение сети в постоянное.

Для этих целей используют делитель напряжения с резисторной либо ёмкостной нагрузкой и стабилизаторы.

Компоненты диодного светильника

Схема светодиодной лампы на 220 вольт потребует минимальное количество доступных компонентов.

  • Светодиоды 3,3В 1Вт – 12 шт.;
  • керамический конденсатор 0,27мкФ 400-500В – 1 шт.;
  • резистор 500кОм — 1Мом 0,5 — 1Вт – 1 ш.т;
  • диод на 100В – 4 шт.;
  • электролитические конденсаторы на 330мкФ и 100мкФ 16В по 1 шт.;
  • стабилизатор напряжения на 12В L7812 или аналогичный – 1шт.

Изготовление драйвера светодиодов на 220В своими руками

Схема лед драйвера на 220 вольт представляет собой не что иное, как импульсный блок питания.

В качестве самодельного светодиодного драйвера от сети 220В рассмотрим простейший импульсный блок питания без гальванической развязки. Основное преимущество таких схем – простота и надёжность. Но будьте осторожны при сборке, поскольку у такой схемы нет ограничения по отдаваемому току. Светодиоды будут отбирать свои положенные полтора ампера, но если вы коснётесь оголённых проводов рукой, ток достигнет десятка ампер, а такой удар тока очень ощутимый.

Схема простейшего драйвера для светодиодов на 220В состоит их трёх основных каскадов:

  • Делитель напряжения на ёмкостном сопротивлении;
  • диодный мост;
  • каскад стабилизации напряжения.

Первый каскад – ёмкостное сопротивление на конденсаторе С1 с резистором. Резистор необходим для саморазрядки конденсатора и на работу самой схемы не влияет. Его номинал не особо критичен и может быть от 100кОм до 1Мом с мощностью 0,5-1 Вт. Конденсатор обязательно не электролитический на 400-500В (эффективное амплитудное напряжение сети).

При прохождении полуволны напряжения через конденсатор, он пропускает ток, пока не произойдет заряд обкладок. Чем меньше его ёмкость, тем быстрее происходит полная зарядка. При ёмкости 0,3-0,4мкФ время зарядки составляет 1/10 периода полуволны сетевого напряжения. Говоря простым языком, через конденсатор пройдет лишь десятая часть поступающего напряжения.

Второй каскад – диодный мост. Он преобразует переменное напряжение в постоянное. После отсечения большей части полуволны напряжения конденсатором, на выходе диодного моста получаем около 20-24В постоянного тока.

Третий каскад – сглаживающий стабилизирующий фильтр.

Конденсатор с диодным мостом выполняют функцию делителя напряжения. При изменении вольтажа в сети, на выходе диодного моста амплитуда так же будет меняться.


Что бы сгладить пульсацию напряжения параллельно цепи подключаем электролитический конденсатор. Его ёмкость зависит от мощности нашей нагрузки.

В схеме драйвера питающее напряжение для светодиодов не должно превышать 12В. В качестве стабилизатора можно использовать распространённый элемент L7812.

Собранная схема светодиодной лампы на 220 вольт начинает работать сразу, но перед включением в сеть тщательно изолируйте все оголённые провода и места пайки элементов схемы.

Вариант драйвера без стабилизатора тока

В сети существует огромное количество схем драйверов для светодиодов от сети 220В, которые не имеют стабилизаторов тока.

Проблема любого безтрансформаторного драйвера – пульсация выходного напряжения, следовательно, и яркости светодиодов. Конденсатор, установленный после диодного моста, частично справляется с этой проблемой, но решает её не полностью.

Список электрических схем светодиодов и световых приборов

Взаимодействие с другими людьми

Ночник на батарейках

Эта схема может использоваться в качестве ночника, когда розетка электросети недоступна для подключения когда-либо работающего небольшого устройства с неоновой лампой. Чтобы обеспечить минимальное потребление заряда батареи, используется одна ячейка 1,5 В и простые удвоители напряжения приводят в действие пульсирующий сверхяркий светодиод: потребляемый ток составляет менее 500 мкА. Дополнительный фоторезистор отключает цепь при дневном свете или при включении комнатных ламп, что позволяет дополнительно экономить ток.Это устройство будет непрерывно работать около 3 месяцев на обычном элементе размера AA или около 6 месяцев на элементе щелочного типа, но при добавлении схемы фоторезистора время работы будет удвоено или, что весьма вероятно, втрое. IC1 генерирует прямоугольную волну с частотой около 4 Гц. C2 и D2 образуют удвоители напряжения, необходимые для повышения напряжения батареи до пикового значения, способного управлять светодиодом ….
[подробнее]

Схема танцующих светодиодов

Базовая схема включает до десяти светодиодов последовательно, следуя ритму музыки или речи, улавливаемому маленьким микрофоном.Расширенная версия может управлять до десяти полос, состоящих из пяти светодиодов каждая, при напряжении питания 9 В. IC1A усиливает примерно в 100 раз аудиосигнал, улавливаемый микрофоном, и управляет IC1B, действующим как детектор пикового напряжения. Его выходные пики синхронны с пиками входного сигнала и часов IC2, кольцевого декадного счетчика, способного последовательно управлять до десяти светодиодов ….
[подробнее]

Свет любезности

Эта схема предназначена для того, чтобы позволить пользователю выключить лампу с помощью выключателя, расположенного далеко от кровати, что дает ему достаточно времени, чтобы лечь, прежде чем лампа действительно выключится….
[подробнее]

Схема регулятора яркости для небольших ламп и светодиодов

Это устройство было разработано по запросу; для управления силой света четырех ламп накаливания (т. е. кольцевого осветителя) с питанием от двух батареек AA или AAA, для съемки крупным планом с помощью цифровой камеры. Очевидно, что его можно использовать по-другому, по желанию. IC1 генерирует прямоугольный сигнал частотой 150 Гц с переменной скважностью. Когда курсор P1 полностью повернут к D1, выходные положительные импульсы, появляющиеся на выводе 3 IC1, очень узкие….
[подробнее]

Темный активированный светодиод или мигалка лампы

В этой схеме используется довольно необычный мультивибратор Bowes / White с эмиттерной связью. Частота колебаний составляет около 1 Гц и задается значением C1. Светодиод начинает мигать, когда фоторезистор почти не горит. Начало мигания можно установить путем подстройки R2 ….
[подробнее]

Аварийный свет, управляемый ИС, с цепью зарядного устройства

Вот принципиальная схема управляемой ИС аварийной световой сигнализации с зарядным устройством или просто инвертора переменного тока от 12 В до 220 В.Показанная здесь схема является схемой аварийного освещения, управляемой ИС. Его основные особенности: автоматическое включение света при сбое электросети и зарядное устройство с защитой от перезарядки. Когда сеть отсутствует, реле RL2 находится в обесточенном состоянии, питая аккумуляторную батарею от секции инвертора через свои замыкающие контакты и переключатель S1 ….
[подробнее]

Принципиальная схема двух мигающих светодиодов

Вот принципиальная схема двух мигающих светодиодов для различных приложений (например, для создания моделей) и для отдыха.Регулируемая скорость мигания с помощью двух потенциометров. Это совокупность нескольких активных и пассивных компонентов. Эта схема очень проста в сборке (хорошая идея для новичков) и может быть построена на печатной плате общего назначения или на плате Veroboard. Полное изображение и схема этого проекта показаны ниже …
[подробнее]

Игра в кости со светодиодами

Каждый уважающий себя домашний мастер делает свои электронные кубики со светодиодами в виде точек. Тогда вам больше не нужно бросать кости — просто нажмите кнопку.Электроника также гарантирует, что никто не сможет попытаться улучшить свою удачу, играя в кости. Жаль для неудачников! Эта схема доказывает, что электронный кристалл, построенный с использованием стандартных компонентов, можно сделать довольно компактным. Ключевым компонентом здесь является цифровой счетчик типа 4060 (IC1) ….
[подробнее]

Схема цепи заднего фонаря безопасности велосипеда

Эта схема была разработана для обеспечения четко видимого света, образованного 13 высокоэффективными мигающими светодиодами, расположенными в псевдовращающемся порядке.Благодаря низкому напряжению, низкому разряду батареи и небольшому размеру устройство подходит для установки на велосипедах в качестве фонаря или для ношения на бегунах / ходунках. IC1 — это CMos-версия микросхемы 555 IC, подключенная как нестабильный мультивибратор, генерирующий прямоугольную волну с коэффициентом заполнения 50% на частоте около 4 Гц ….
[подробнее]

12 В диммер

Диммер довольно необычен в караване или на лодке. Здесь мы расскажем, как это сделать. Поэтому, если вы хотите иметь возможность регулировать настроение, когда развлекаете друзей и знакомых, эта схема позволяет вам это сделать.Спроектировать диммер на 12 В — непростое дело. Диммеры, которые вы найдете у себя дома, предназначены для работы от переменного напряжения и используют это переменное напряжение в качестве основной характеристики для своей работы. Поскольку теперь нам нужно начать с 12 В постоянного тока, мы должны сами генерировать переменное напряжение …
[подробнее]

Цепь мигающих ламп переменного тока 220 В

Эта схема предназначена как надежная замена термически активируемым выключателям, используемым для мигания елочных ламп.Устройство, состоящее из Q1, Q2 и соответствующих резисторов, запускает SCR. Сроки обеспечивают R1, R2 и C1. Чтобы изменить частоту мигания, не изменяйте значения R1 и R2: вместо этого установите значение C1 от 100 до 2200 мкФ ….
[подробнее]

Ультраяркая светодиодная лампа

Эта сверхяркая светодиодная лампа белого цвета работает от сети переменного тока 230 В с минимальным энергопотреблением. Его можно использовать для освещения VU-метров, SWR-метров и т.д. Сверхъяркие светодиоды, доступные на рынке, стоят от 8 до 15 рупий.Эти светодиоды излучают яркий белый свет 1000-6000 мКд, как сварочная дуга, и работают от напряжения 3 В, 10 мА. Их максимальное напряжение составляет 3,6 вольт, а сила тока — 25 мА. При обращении со светодиодами следует соблюдать антистатические меры …
[подробнее]

Двухпроводной пилотный фонарь

Эта схема разрабатывается по запросу и может быть полезна тем, кто хочет, например, чтобы красный светодиод загорался, когда прибор включен, и зеленый светодиод, когда тот же прибор выключен.Любой прибор, работающий от сети, может контролироваться этой схемой при условии, что для SW1 используется подходящий сетевой выключатель, способный выдерживать полный ток нагрузки. Когда SW1 замкнут, нагрузка и D4 находятся под напряжением, Q1 насыщается и замыкает D3, таким образом предотвращая его освещение ….
[подробнее]

Солнечная лампа с использованием PR4403

PR4403 является усовершенствованным родственником драйвера светодиода PR4402 40 мА. У него есть дополнительный вход под названием LS, который может быть понижен для включения светодиода.Это позволяет очень легко построить автоматическую светодиодную лампу с использованием аккумуляторной батареи и солнечного модуля. Вход LS подключен непосредственно к солнечному элементу, что позволяет использовать модуль в качестве светового датчика, одновременно заряжая батарею через диод. С наступлением темноты падает и напряжение на солнечном модуле: когда оно ниже порогового значения, PR4403 включается. В течение дня аккумулятор заряжается, и при включенном светодиоде драйвер потребляет всего 100 мкА ….
[подробнее]

Принципиальная схема плавного мигания

Обычные светодиодные мигалки внезапно включают и выключают светодиод, что через некоторое время может немного раздражать.Схема, показанная здесь, более щадящая для глаз: интенсивность света меняется очень медленно и синусоидально, помогая создать расслабленное настроение. На схеме изображен фазосдвигающий генератор с регулируемым источником тока на выходе. Схема способна последовательно управлять двумя светодиодами, не влияя на ток ….
[подробнее]

Переносной проблесковый маячок

Перед вами портативный мощный проблесковый маячок для электрических ламп накаливания.По сути, это двойной мигающий индикатор (чередующийся мигатель), который может обрабатывать две отдельные нагрузки 230 В переменного тока (лампы L1 и L2). Схема полностью транзисторная и работает от батарей. Схема автономного генератора реализована на двух маломощных и малошумящих транзисторах Т1 и Т2. Один из двух транзисторов всегда в проводящем состоянии, а другой блокируется ….
[подробнее]

Один из девяти секвенсоров

Эта новая схема использует мигающий светодиод как вход часов для декадного счетчика 4017.Типичные светодиоды (например, DSE cat Z-4044) мигают с частотой около 2 Гц, поэтому выходы Q0-Q9 будут циклически повторяться с этой частотой. Например, Q0 включится на полсекунды, затем Q1, затем Q2 и т. Д. До Q8, затем он снова начнется с Q0. Можно использовать до девяти выходов. Если вам нужно меньше выходов, подключите более ранний выход к MR, контакт 15. Если MR не используется, подключите его к 0V ….
[подробнее]

Многоцветный светодиод HD

Большинство корпусов ПК имеют только один светодиод для индикации доступа к жесткому диску, при этом светодиод подключается к материнской плате через двухконтактный разъем.Однако этот индикатор работает только с дисками IDE, и если установлен контроллер диска SCSI, его активность не будет заметно заметна. Эта небольшая схема решает эту проблему с помощью многоцветного светодиода. Светодиод активности интерфейса IDE обычно управляется подключенным устройством через один или несколько каскадов с открытым коллектором ….
[подробнее]

Схема светодиода, работающего от сети

Вот простая и мощная светодиодная схема, которая может работать напрямую от сети переменного тока с напряжением 100 В и 230 В переменного тока.Схема может использоваться как локатор сетевого питания, ночник и т. Д. Резистор R1, R2 и конденсатор C1 обеспечивают необходимое ограничение тока. Схема достаточно защищена от скачков и скачков напряжения ….
[подробнее]

Цепь светодиода или лампы мигания

Эта схема была разработана для обеспечения того, чтобы лампы постоянного света, уже подключенные к цепи, стали мигать. Просто вставьте цепь между существующей лампой и отрицательным питанием.Это устройство особенно подходит для автомобильных или панельных контрольных ламп, оно может управлять лампами мощностью до 10 Вт ….
[подробнее]

Светодиод или лампа Pulsar Circuit

Эта схема управляет светодиодом в импульсном режиме, то есть светодиод выходит из выключенного состояния, постепенно загорается, затем постепенно гаснет и т. Д. Этот режим работы обеспечивается генератором треугольной волны, образованным двумя операционными усилителями, содержащимися в очень дешевом 8-контактном разъеме. Корпус DIL IC. Q1 обеспечивает текущую буферизацию, чтобы получить лучшую нагрузку на привод.R4 и C1 — это компоненты синхронизации: с использованием значений, указанных в списке деталей, общий период составляет около 4 секунд ….
[подробнее]

Светодиодный сигнализатор высокой интенсивности

Эта схема была разработана как сигнальная лампа для предупреждения участников дорожного движения об опасных ситуациях в темноте. В качестве альтернативы он может действовать как велосипедный фонарь (в соответствии с правилами дорожного движения и законодательством). Белые светодиоды рекомендуется использовать только в том случае, если цепь используется в качестве переднего велосипедного фонаря (т.е.е. для освещения дороги) и красные светодиоды только при использовании в качестве заднего фонаря. В течение дня две солнечные батареи на 1,6 В заряжают две батареи AA. В темноте напряжение солнечных элементов исчезает, и батареи автоматически питают цепь. Частота мигания составляет примерно одну в секунду, а время работы светодиода составляет примерно 330 мс ….
[подробнее]

Мигающие глаза

Эта схема была специально разработана как забавный гаджет на Хэллоуин. Его следует разместить сзади значка или булавки с типичным изображением персонажа Хэллоуина, например.грамм. тыква, череп, черная кошка, ведьма, привидение и т. д. Два светодиода закреплены на месте глаз персонажа и будут более или менее ярко светиться, следуя ритму музыки или речи, улавливаемой из окружения маленьким микрофоном. Два транзистора обеспечивают необходимое усиление и приводят в действие светодиоды ….
[подробнее]

Принципиальная схема затухающих светодиодов

Эта схема управляет двумя светодиодными полосами в импульсном режиме, то есть одна светодиодная лента выходит из выключенного состояния, постепенно загорается, затем постепенно гаснет и т. Д.в то время как другая светодиодная лента делает наоборот. На каждую полосу можно собрать от 2 до 5 светодиодов при питании 9 В. Два операционных усилителя, входящие в состав IC1, образуют генератор треугольных волн …
[подробнее]

Автоматический аварийный свет малой мощности

Вот аварийный свет на основе белых светодиодов, который имеет следующие преимущества. 1-Он очень яркий из-за использования белых светодиодов. 2-Свет включается автоматически при сбое питания и выключается при возобновлении подачи питания.3-Он имеет собственное зарядное устройство. Когда аккумулятор полностью заряжен, зарядка автоматически прекращается. Блок питания зарядного устройства построен на трехконтактном регулируемом стабилизаторе IC LM317 (IC1), а секция драйвера светодиода построена на транзисторе BD140 (Q2) ….
[подробнее]

12-ступенчатый неоновый секвенсор (NE-2 / NE-51)

Эта схема аналогична светодиодным часам с 12 неоновыми индикаторными лампами вместо светодиодов. Он работает от 2 ячеек Ni-CAD большой емкости (2.5 вольт), которые сохранят его на пару недель. Высокое напряжение (70 В) для неоновых ламп получается от небольшого импульсного источника питания с использованием прямоугольного генератора Шмитта 74HC14, переключающего транзистора высокого напряжения и индуктора высокой добротности 10 мГн ….
[подробнее]

Двухпроводной проблесковый маячок

Эта схема была разработана для обеспечения того, чтобы лампы постоянного света, уже подключенные к цепи, стали мигать. Просто вставьте цепь между существующей лампой и отрицательным питанием.Это устройство особенно подходит для автомобильных или панельных контрольных ламп, оно может управлять лампами мощностью до 10 Вт ….
[подробнее]

Тройной стробоскоп

Эта схема позволяет наблюдать за перемещением между другими стробоскопами. Генерация прямоугольного сигнала основана на NE555. Эта схема требует маломощного источника питания, состоящего из простого трансформатора TR1, традиционного выпрямительного моста и стабилитрона ….
[подробнее]

Диммер света TRIAC

Эта небольшая схема может использоваться для приглушенного света мощностью до 350 Вт.Он использует простую стандартную схему TRIAC, которая, по моему опыту, генерирует очень мало тепла. Обратите внимание, что эту схему нельзя использовать с люминесцентными лампами ….
[подробнее]

мы собираемся объяснить, как подключить светодиодный светильник к 220 в переменного тока

В этой статье мы собираемся объяснить , как подключить светодиодный светильник к 220В переменного тока . В сегодняшней жизни это становится интереснее и важнее, потому что людям нужны короткие методы и короткие замыкания.Таким образом, преодолевая вызовы современной эпохи, мы показываем простой способ яркого светодиодного светильника на 220 вольт переменного тока . Светодиодный свет, показанный на следующем рисунке, настолько прост в изготовлении.

Принципиальная схема светодиодной лампы на 220В переменного тока

В этой принципиальной схеме мы использовали один диод, резистор 56 кОм / 1 Вт и светодиод. Анимированный проект светодиодного светильника на 220В переменного тока

как подключить светодиод к 220 ac (компоненты)

1.Светодиод — 5 мм или 10 мм любого цвета любого типа
2. Диод, желательно 1 Н 4007
3. Резистор мощностью 1 Вт или выше номиналом 47к .
4. Двухконтактная вилка

Примечание. Более низкие значения резистора дают большую яркость, а более высокие значения продлевают срок службы светодиода.
Резисторы меньшей мощности, такие как 1 / 4,1 / 2 Вт или ниже, не подойдут и могут сгореть, поскольку они предназначены для цепей 6 В постоянного тока, а не для сети 220 В переменного тока.

Как собрать

1. Подключите черный анод диода к минусу светодиода 0r как хотите.
2. Подключите резистор к плюсу светодиода или как хотите, но схемы должны по правилам.
3. Подключите свободные концы диода и резистора к штырям, как показано на рис.
Готово. См. Прилагаемый рисунок для ясности.
Еще одна схема с диодом, подключенным «поперек» светодиода, также прилагается. Адаптер цоколя лампы используется вместо штыря.
Он должен работать от сети переменного тока 110 В / 220 В переменного тока.

DC Характеристика:

Так же будет работать от любой батареи !!
После agai n проверьте, правильно ли подключены все компоненты.
После пайки резистора и диода со светодиодом теперь вставьте его в разъем с двумя рис.
Для увеличения эффективности этой схемы подключите конденсатор 10 мкФ

Подробности смотрите в видео

Теперь наша светодиодная лампа готова к использованию. Протестируйте ее. Работает отлично.

Просмотры сообщений:
22 484

LED и световые схемы | CircuitDiagram.Org

Это простая схема двухтранзисторного проблескового маячка, которая может использоваться для вспышки 6-вольтовой лампы.В схеме используются два транзистора ….

Это очень простая схема светодиодного мигалки, использующая микросхему LM3909. LM3909 — это отличная ИС для светодиодных мигалок, работающая только от 1,5 В постоянного тока и выдающая яркие светодиоды с высоким током ….

Схема обнаружения темноты, которая активирует реле в цепи, когда нет света на поверхности фоторезистора. Эту схему детектора темноты очень просто …

Это схема датчика освещенности, которая обнаруживает свет и включает реле.Эта схема выключателя света очень проста и состоит всего из нескольких компонентов. Работа ….

Это очень простая и легкая в изготовлении схема ИК-приемника. Эта схема инфракрасного приемника использует всего несколько компонентов и способна принимать сигнал несущей 38 кГц ….

Это схема ИК-передатчика, использующего микросхему. В этой схеме используется знаменитая микросхема таймера NE555, работающая как нестабильный мульти ….

Это простая схема светодиода 555, использующая микросхему NE555 и несколько внешних компонентов.Схема работает как стабильный мультивибратор и частота колебаний ….

Вот схема мигающего светодиода с одним транзистором, которая будет мигать сверхярким светодиодом. Схема использует один транзистор в качестве драйвера, который принимает частоту вспышки от …

Схема, показанная ниже, представляет собой простейшую схему светодиодного мигающего сигнала. В схеме используются три светодиода, которые начнут мигать или мигать, когда мы подадим на схему 9 Вольт …

Очень интересная схема, на ней будет проехать 3.6 Вольт от одиночного элемента на 1,5 В. Эта схема будет работать от батареи 1,5 В, на которой другое ваше устройство не работает и показывает индикацию низкого заряда батареи …

Вы будете поражены этой мигающей схемой светодиода, потому что она будет мигать светодиодом 3,6 вольт от 1,5 вольт. Вы можете использовать любой тип ячейки, например AAA, AA или кнопочную ячейку. Вы также можете использовать в этой схеме белый светодиод, эта схема будет давать очень яркую вспышку …

Еще одна удачно разработанная схема светодиодного мигалки. Эта схема будет мигать белым светодиодом.Он будет работать от 3 вольт, но потребляет всего 1,8 мА для выполнения своей задачи, поэтому батарея прослужит дольше …

Знаете ли вы, что белые светодиоды можно использовать для создания красивой лампы для вашей комнаты? В этом разделе мы обсудим отличную идею создания схемы светодиодной лампы с белыми светодиодами для использования в качестве комнатной лампы …

Это схема мигающего светодиода, работающая от 230 В переменного тока. После подачи на цепь 230 В конденсатор заряжается через резистор R1 и диод, и напряжение на конденсаторе становится равным…

Простая схема активированного темного светодиода, эта схема обнаружения темноты светодиода будет мигать, когда на фоторезисторе нет света …

5 простых схем драйвера светодиодов мощностью 1 Вт

1) Маленький драйвер светодиодов SMPS мощностью 1 Вт

В первом наиболее рекомендуемом проекте мы изучаем схему драйвера светодиодов SMPS, которую можно использовать для управления светодиодами высокой мощности с номинальной мощностью Светодиод мощностью 1 Вт до 12 Вт. Его можно подключать напрямую к любой домашней розетке переменного тока 220 В или 120 В переменного тока.

Введение

Первая конструкция объясняет конструкцию небольшого неизолированного понижающего преобразователя SMPS (неизолированная точка нагрузки), который является очень точной, безопасной и простой в сборке схемой. Узнаем подробности.

Основные характеристики

Предлагаемая схема драйвера светодиода smps чрезвычайно универсальна и особенно подходит для управления светодиодами высокой мощности.

Однако, поскольку топология неизолирована, не обеспечивает защиту от поражения электрическим током на стороне светодиодов схемы.

Помимо вышеуказанного недостатка, схема безупречна и практически защищена от всех возможных опасностей, связанных с перенапряжением в сети.

Хотя неизолированная конфигурация может выглядеть немного нежелательной, она избавляет конструктора от необходимости наматывать сложные первичные / вторичные секции на сердечниках E, поскольку трансформатор здесь заменен парой простых ферритовых дросселей барабанного типа.

Основным компонентом, отвечающим за выполнение всех функций, является микросхема VIPer22A от ST microelectronics, которая была специально разработана для таких небольших бестрансформаторных компактных 1-ваттных драйверов светодиодов.

Принципиальная схема

Изображение предоставлено: © STMicroelectronics — Все права защищены

Работа схемы

Функционирование схемы этого драйвера светодиода мощностью от 1 до 12 Вт можно понять, как указано ниже:

Входная сеть 220 В или 120 В переменного тока полуволна выпрямляется D1 и C1.

C1 вместе с катушкой индуктивности L0 и C2 составляют сеть круговых фильтров для подавления электромагнитных помех.

D1 желательно заменить двумя последовательно включенными диодами для выдерживания всплесков напряжения 2 кВ, генерируемых C1 и C2.

R10 обеспечивает определенный уровень защиты от перенапряжения и действует как предохранитель во время катастрофических ситуаций.

Как видно на приведенной выше принципиальной схеме, напряжение на C2 подается на внутренний сток МОП-транзистора IC на контактах 5–8.

Встроенный источник постоянного тока микросхемы VIPer подает ток 1 мА на вывод 4 микросхемы, который также является выводом Vdd микросхемы.

При напряжении около 14,5 В при напряжении Vdd источники тока выключаются и переводят схему ИС в колебательный режим или инициируют импульсную генерацию ИС.

Компоненты Dz, C4 и D8 становятся схемой регулирования цепи, где D8 заряжает C4 до пикового напряжения в период свободного вращения и когда D5 смещен в прямом направлении.

Во время вышеуказанных действий источник или опорный сигнал ИС устанавливается примерно на 1 В под землей.

Для получения исчерпывающей информации о схемах драйвера светодиода мощностью от 1 до 12 Вт, пожалуйста, просмотрите следующий технический паспорт в формате pdf от ST microelectronics.

DA TASHEET

2) Использование бестрансформаторного емкостного источника питания

Следующий 1-ваттный светодиодный драйвер, описанный ниже, показывает, как создать несколько простых схем 1-ваттного светодиодного драйвера с питанием от 220 В или 110 В, которые вам не будут стоить больше 1/2 доллара, не считая светодиода конечно.

Я уже обсуждал емкостный тип источника питания в паре столбов, например, в цепи освещения светодиодной трубки и в цепи бестрансформаторного источника питания, настоящая схема также использует ту же концепцию для управления предлагаемым светодиодом мощностью 1 Вт.

Работа схемы

На принципиальной схеме мы видим очень простую схему емкостного источника питания для возбуждения светодиода мощностью 1 Вт, что можно понять по следующим пунктам.

Конденсатор 1 мкФ / 400 В на входе образует сердце схемы и функционирует как основной ограничитель тока схемы.Функция ограничения тока гарантирует, что напряжение, подаваемое на светодиод, никогда не превышает требуемый безопасный уровень.

Однако у высоковольтных конденсаторов есть одна серьезная проблема: они не ограничивают и не могут препятствовать первоначальному включению сетевого питания в быстром темпе, что может быть фатальным для любых электронных схем. Светодиоды не являются исключением.
Добавление резистора на 56 Ом на входе помогает принять некоторые меры по предотвращению повреждений, но все же оно само по себе не может обеспечить полную защиту задействованной электроники.

MOV, конечно, подойдет, а как насчет термистора? Да, термистор тоже был бы желанным предложением.
Но они относительно более дорогие, и мы обсуждаем дешевую версию предлагаемой конструкции, поэтому мы хотели бы исключить все, что пересекало бы отметку доллара в отношении общей стоимости.

Итак, я подумал об инновационном способе замены MOV обычной дешевой альтернативой.

Какова функция MOV

Это отводить начальный всплеск высокого напряжения / тока на землю так, чтобы он был заземлен, прежде чем достигнет светодиода в этом случае.

Не будет ли высоковольтный конденсатор выполнять ту же функцию, если он подключен к самому светодиоду. Да, он наверняка будет работать так же, как MOV.

На рисунке показана установка еще одного высоковольтного конденсатора непосредственно через светодиод, который поглощает мгновенный приток скачка напряжения при включении питания, он делает это во время зарядки и, таким образом, быстро опускает почти все начальное напряжение, вызывая все сомнения Связь с емкостным типом питания отчетливо понятна.

Конечный результат, показанный на рисунке, представляет собой чистую, безопасную, простую и недорогую схему драйвера светодиода мощностью 1 Вт, которую любой любитель электроники может собрать прямо дома и использовать для личных удовольствий и полезности.

ВНИМАНИЕ: ПОКАЗАННАЯ НИЖЕ ЦЕПЬ НЕ ИЗОЛИРОВАНА ОТ СЕТИ ПЕРЕМЕННОГО ТОКА, ПОЭТОМУ ЧРЕЗВЫЧАЙНО ОПАСНО ПРИКАСАТЬСЯ В ПОЛОЖЕНИИ ПИТАНИЯ.

Принципиальная схема

ПРИМЕЧАНИЕ: Светодиод на приведенной выше схеме представляет собой светодиод 12 В 1 Вт , как показано ниже:

На показанной выше простой схеме драйвера светодиода мощностью 1 Вт два 4.Конденсаторы емкостью 7 мкФ / 250 вместе с резисторами на 10 Ом образуют в цепи своего рода «выключатель скорости», этот подход помогает остановить первоначальный броск напряжения при включении, что, в свою очередь, помогает защитить светодиод от повреждения.

Эту функцию можно заменить NTC, которые популярны благодаря своим функциям подавления скачков напряжения.

Этот усовершенствованный способ решения проблемы начального скачка напряжения может заключаться в последовательном подключении термистора NTC к цепи или нагрузке.

Пожалуйста, посетите следующую ссылку, чтобы узнать, как включить термистор NTC в предлагаемую схему драйвера светодиода мощностью 1 Вт.

Вышеупомянутая схема может быть изменена следующим образом, однако свет может быть немного скомпрометирован.

Хороший способ решить проблему начального броска скачка напряжения — это подключить термистор NTC последовательно к цепи или нагрузке.

Перейдите по следующей ссылке, чтобы узнать, как включить термистор NTC в предлагаемую схему драйвера светодиода мощностью 1 Вт.

https://homemade-circuits.com/2013/02/using-ntc-resistor-as-surge- suppressor.html

3) Стабилизированный драйвер светодиода мощностью 1 Вт с емкостным источником питания

Как можно видеть, на выходе в их прямом смещенном режиме используются 6 шт. диодов 1N4007.Поскольку каждый диод будет производить падение на 0,6 В на самом себе, 6 диодов будут создавать общее падение 3,6 В, что является как раз правильным значением напряжения для светодиода.

Это также означает, что диоды будут шунтировать остальную мощность от источника на землю, и, таким образом, поддерживать питание светодиода идеально стабилизированным и безопасным.

Другая схема стабилизированного емкостного драйвера мощностью 1 Вт

Следующая конструкция, управляемая полевым МОП-транзистором, вероятно, является лучшей универсальной схемой драйвера светодиода, которая гарантирует 100% защиту светодиода от всех типов опасных ситуаций, таких как внезапное перенапряжение и перегрузка по току или импульсный ток.

Светодиод мощностью 1 Вт, подключенный к указанной выше схеме, будет способен производить световой поток около 60 люмен, что эквивалентно лампе накаливания мощностью 5 Вт.

Изображения прототипа

Вышеупомянутая схема может быть изменена следующим образом, однако свет может быть немного скомпрометирован.

4) Схема драйвера светодиода мощностью 1 Вт с использованием батареи 6 В

Как видно на четвертой диаграмме, в этой концепции практически не используется какая-либо схема или, скорее, она не включает в себя какой-либо высокопроизводительный активный компонент для требуемой реализации управления мощностью 1 Вт. СВЕТОДИОД.

Единственными активными устройствами, которые использовались в предлагаемой простейшей схеме драйвера светодиода мощностью 1 Вт, являются несколько диодов и механический переключатель.

Начальные 6 вольт от заряженной батареи понижаются до необходимого предела 3,5 вольт, если все диоды включены последовательно или на пути напряжения питания светодиода.

Поскольку на каждый диод падает 0,6 вольт, все четыре вместе позволяют только 3,5 вольт достигать светодиода, зажигая его безопасно, но ярко.

По мере того, как свечение светодиода падает, каждый диод впоследствии отключается с помощью переключателя, чтобы восстановить яркость светодиода.

Использование диодов для снижения уровня напряжения на светодиодах гарантирует, что процедура не рассеивает тепло и, следовательно, становится очень эффективной по сравнению с резистором, который в противном случае рассеивал бы много тепла в процессе.

Аварийные светодиодные фонари. Мощный и дешевый LED-716 Circuit

Аварийные светодиодные фонари. Схема Powerful & Cheep Схема аварийного освещения LED-716

LED-716 — одна из самых мощных и очень дешевых схем.Вы можете попробовать сделать его дома.

Рекомендуется для начинающих:

Щелкните изображение, чтобы увеличить.

Аварийный светодиодный светильник. Схема аварийного освещения Powerful & Cheep LED-716

ДАННЫЕ для аварийных светодиодных фонарей:

  • D1 — D5 = IN4007
  • Q1 = C945 NPN
  • Q2 = D965 NPN
  • C1 = CL-155J, 250 В .
  • C2 = 100 мкФ, 16 В.
  • C3 = 1 мкФ, 50 В.
  • R1 = 1 Ом
  • R2 = 3 Ом
  • R4 = 5.1 Ом
  • R3 и R5 = 1 кОм
  • R6 = 390 кОм.
  • Аккумулятор = 1300-1600мАч.
  • Светодиод = 30 цифр, цвет = белый.

ВХОД для аварийных светодиодных индикаторов:

Зарядка аккумулятора

  • 90–240 В переменного тока.
  • 50-60 Гц
  • Кабель = 3А, 250В.

ВЫХОД аварийных светодиодных индикаторов:

  • Ток = 0,1 А.
  • Мощность = 1 Вт.

Переключатель с 3 вариантами или изменение схемы

  • Вариант 1 = полный свет
  • Вариант 2 = ВЫКЛ
  • Вариант 3 = нормальный свет

Время автономной работы лампы аварийного освещения.

Время автономной работы цепи аварийного светодиода

При варианте 1 (полный свет) = 4-6 часов
При варианте 2 (нормальный свет) 10 часов

Вот полная история того, как я это сделал публиковать и делиться с вами, ребята.

Вообще-то кто-то принес мне аварийную светодиодную лампу DP-716. Вот и взял лампу (на проверку / ремонт).

Здесь вы можете увидеть всю историю в картинках.

Вот открыли в ремонт. (Вы также можете примерить такую ​​бытовую технику, но помните, что безопасность важнее….)

(щелкните изображения, чтобы увеличить)

Внутренние аварийные светодиодные фонари. Аварийный свет LED-716.

Теперь ясно, в чем настоящая проблема на рис. (Два резистора вышли из строя), так что теперь мы хотим исправить это.

Рекомендуется: Как найти номинал сгоревшего резистора. Три способа

другой вид. проверьте схему, в чем проблема.

Здесь вы можете увидеть, что я сделал в этой схеме.потому что резистор на задней стороне (который я припаял) перегорел. Итак, корень проблемы был в том конкретном резисторе. Мы сделали свою работу. Теперь переключатель смены шаблона находится в положении 1, то есть на полном освещении. время поддержки составит 4-6 часов, и в этом случае переключатель смены рисунка находится в положении 3, т.е. на полный свет. время поддержки составит 8-10 часов. также обратите внимание, что вариант 2 предназначен для выключения лампы накаливания.

  • Автор: Electric Technology
  • Обновлено: Уважаемый Жан ДЭВИД

Поиск цепей — все электронные схемы в одном месте

16-ступенчатый двунаправленный светодиодный секвенсор

18 января 2011 г.

Двунаправленный секвенсор использует 4-битный двоичный счетчик вверх / вниз (CD4516) и два декодера «1 из 8 строк» ​​(74HC138 или 74HCT138) для генерации популярного дисплея «Night Rider».Генератор триггера Шмитта обеспечивает синхронизацию … [подробнее]

18-ступенчатый светодиодный секвенсор

18 января 2011 г.

При подаче питания резистор 15 кОм и конденсатор 10 мкФ на выводе 15 сбрасывают счетчики до нулевого значения, где вывод 3 находится на +12, а все другие выходы равны нулю. The … [подробнее]

Светодиодные мигалки 1,5 В

18 января 2011 г.

Цепи светодиодных мигалок ниже работают от одной 1.Аккумулятор на 5 вольт. Схема в правом верхнем углу использует популярную микросхему светодиодного мигалки LM3909 и требует только синхронизирующего конденсатора и светодиода. [подробнее]

Светодиодный датчик фото.

16 января 2011 г.

Вот схема, которая использует фотоэлектрическое напряжение обычного светодиода. Напряжение светодиода буферизуется переходным полевым транзистором, а затем подается на инвертирующий вход операционного усилителя с … [подробнее]

Исчезающие красные глаза

16 января 2011 г.

Эта схема используется для медленного освещения и исчезновения пары красных
Светодиоды (светодиоды).Затухающие светодиоды могут быть установлены
как «глаза» в маленькой тыкве или черепе как аттракцион Хэллоуина, … [подробнее]

Автоматический 12-вольтный фейдер лампы

16 января 2011 г.

Эта схема аналогична схеме «исчезающих красных глаз» (в секции светодиодов), используемой для затухания пары красных светодиодов. В этой версии лампы затемняются за счет изменения рабочего цикла, поэтому … [подробнее]

Светодиодный индикатор свинцово-кислотных аккумуляторов на 12 В

16 января 2011 г.

В схеме счетверенный компаратор напряжения (LM339) используется в качестве простого гистограммного измерителя для индикации состояния заряда 12-вольтовой свинцово-кислотной батареи.Опорное напряжение 5 вольт подключается … [ещё]

.
