Приточная вентиляция квартиры: Приточная вентиляция в квартире: краткий обзор вариантов и их характеристик

Содержание

виды приточек и особенности их обустройства

Грамотно организованная приточная вентиляция в квартире – основа комфортного микроклимата в жилом помещении. Очень часто естественный воздухообмен не обеспечивает достаточное поступление свежего воздуха и приходится искать альтернативные способы улучшения приточной вентиляции.

Мы расскажем все о существующих вариантах организации воздухообмена, поможем выбрать оптимальный метод. В представленной статье подробно описаны простейшие варианты устройств для улучшения вентилирования и сложные технические системы. С учетом наших рекомендаций вы значительно улучшите условия проживания.

Содержание статьи:

Воздухообмен – залог здорового микроклимата

Для нормальной эксплуатации квартиры достаточно однократного воздухообмена в час. Выполнение этой нормы обеспечивается прокладкой вентканалов естественной вытяжки.

Поступление свежего воздуха при неорганизованном воздухообмене осуществляется через неплотности оконных рам, щелевые отверстия в дверных конструкциях, форточки и паропроницаемый стеновой материал.

После установки герметичных стеклопакетов схема вентилирования дает сбой – перекрывается канал приточки воздуха в квартиру, разница давлений сокращается и отработанные пары застаиваются в помещении.

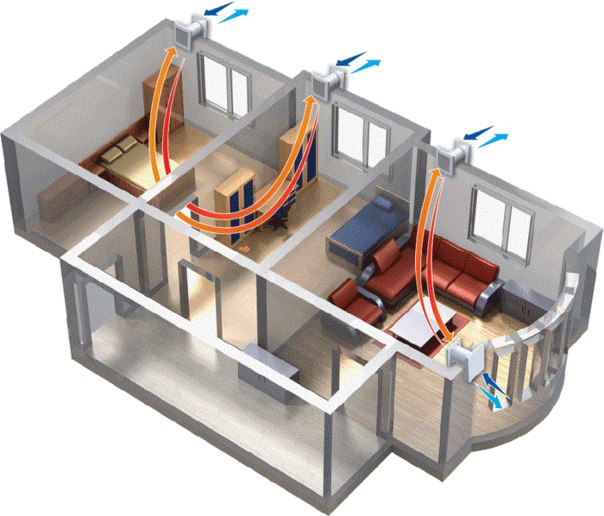

Схема естественной циркуляции: 1 – приток воздуха сквозь щели оконных рам, 2 – перемещение воздушного потока через зазоры порога, 3 – удаление отработанного воздуха посредством вентканалов. Естественная циркуляция основана на разнице температурных режимов и давлений внутри и снаружи здания

Многие жильцы квартир сталкиваются с негативными факторами, свидетельствующими о проблемах вентиляционной системы:

  1. Ухудшение качественного состава воздуха. Дома испытывается нехватка кислорода, из-за переизбытка углекислого газа воздух становится спертым. «Тяжелая» атмосфера вызывает дискомфорт, головные боли и быструю утомляемость.
  2. Застой неприятных запахов. В «законсервированной» квартире долго удерживаются ароматы, сопровождающие жизнь человека. Вытяжные приборы на кухне или в санузле перестают полноценно функционировать.
  3. Высокая влажность. Явный признак проблемы – конденсат на окнах и мокрые углы на стенах. Впоследствии на поверхностях можно обнаружить черные точки – первые проявления плесени. В таких условиях отделка помещения напитывается влагой и постепенно разрушается.

Если вовремя не позаботиться о беспрепятственной и регулярной подаче уличного воздуха, то повышается вероятность аллергических и вирусных заболеваний.

Необновляемая затхлая атмосфера стимулирует развитие болезнетворных грибков, клещей-паразитов и бактерий. На ухудшение воздуха очень быстро реагируют люди пожилого возраста и маленькие дети

Восстановление интенсивности движения воздушных потоков решает перечисленные проблемы.

Независимо от выбранного способа , необходимо обеспечить следующие стандарты воздухообмена из расчета на одного проживающего:

  • спальня, детская комната и гостиная – 30 куб. м/ч;
  • кухня – 60-90 куб.м/ч;
  • санузел – 25-50 куб.м/ч.

Требования к приточке воздуха для кухни зависят от вида установленной плиты. Точные нормы по санузлу определяются исходя из совместного или раздельного использования туалетной и ванной комнаты.

Параметры актуальны, если максимальная концентрация вредных компонентов в атмосфере не превышает установленные нормативные показатели для населенных пунктов

Если помещение не эксплуатируется для постоянного жилья, то кратность минимального воздухообмена для жилых и нежилых комнат снижается на 0,2 ч-1 и 0,5 ч-1 соответственно.

Галерея изображений

Фото из

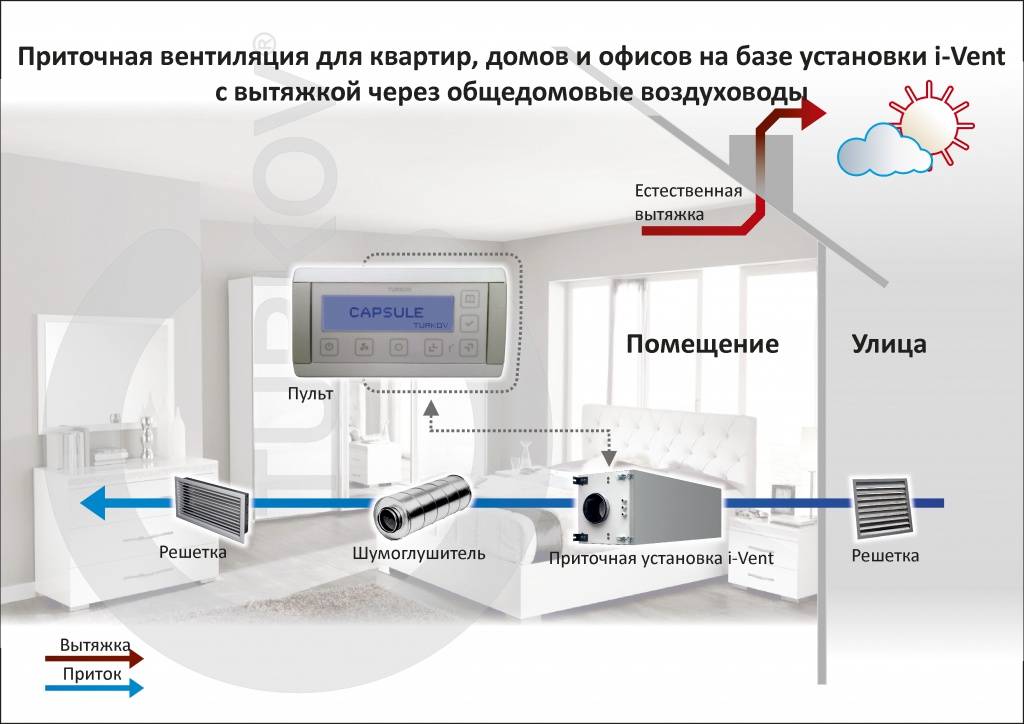

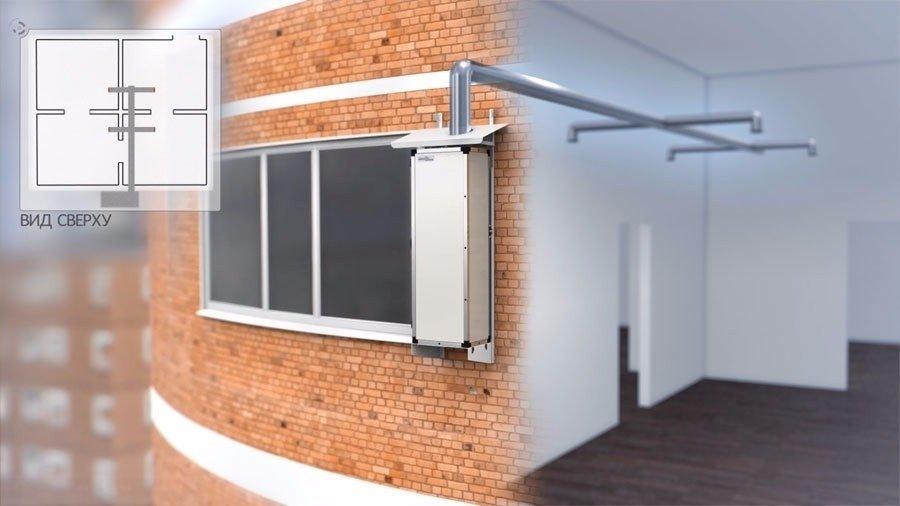

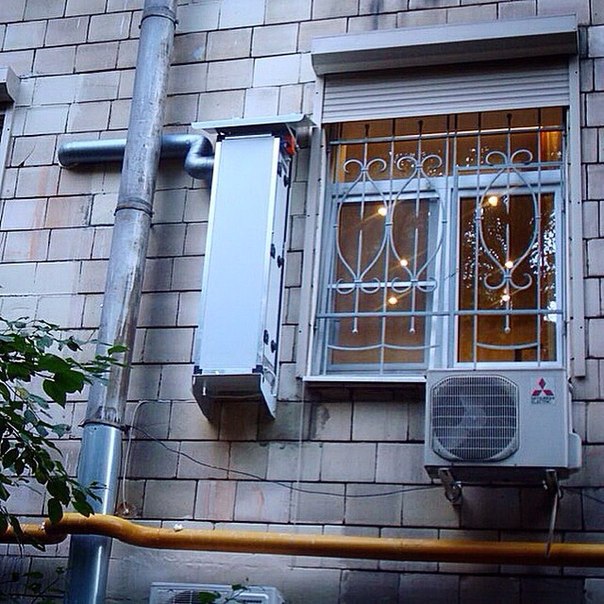

Приточная вентиляция в апартаментах

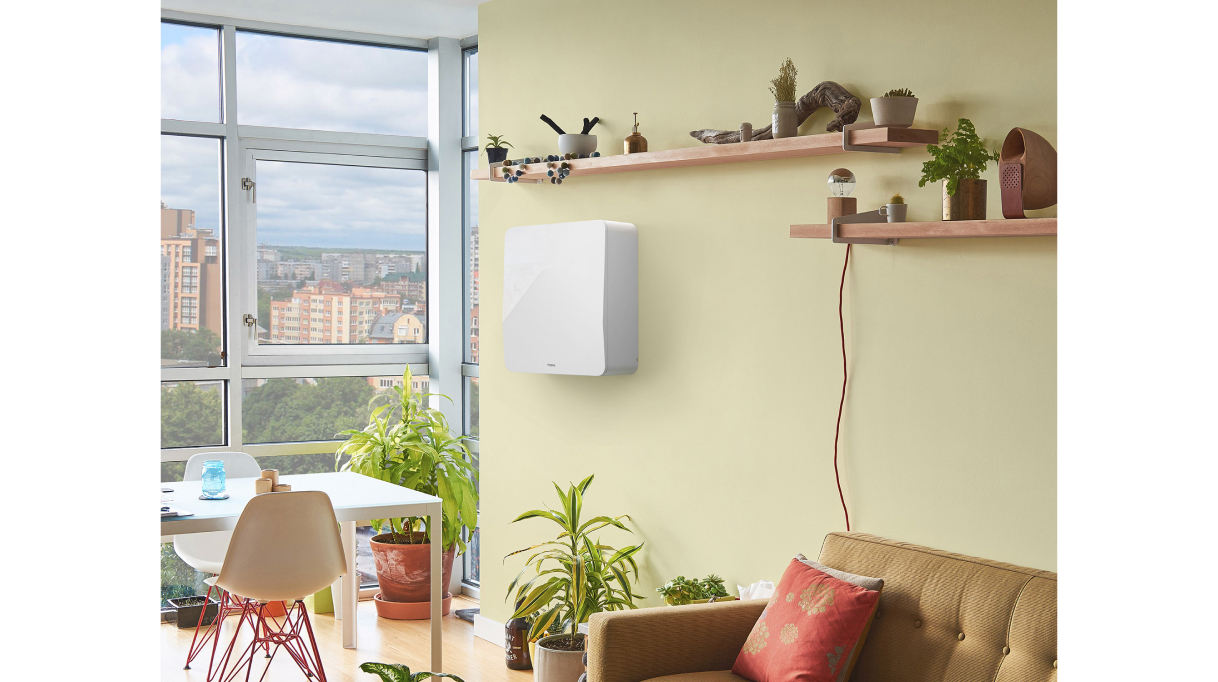

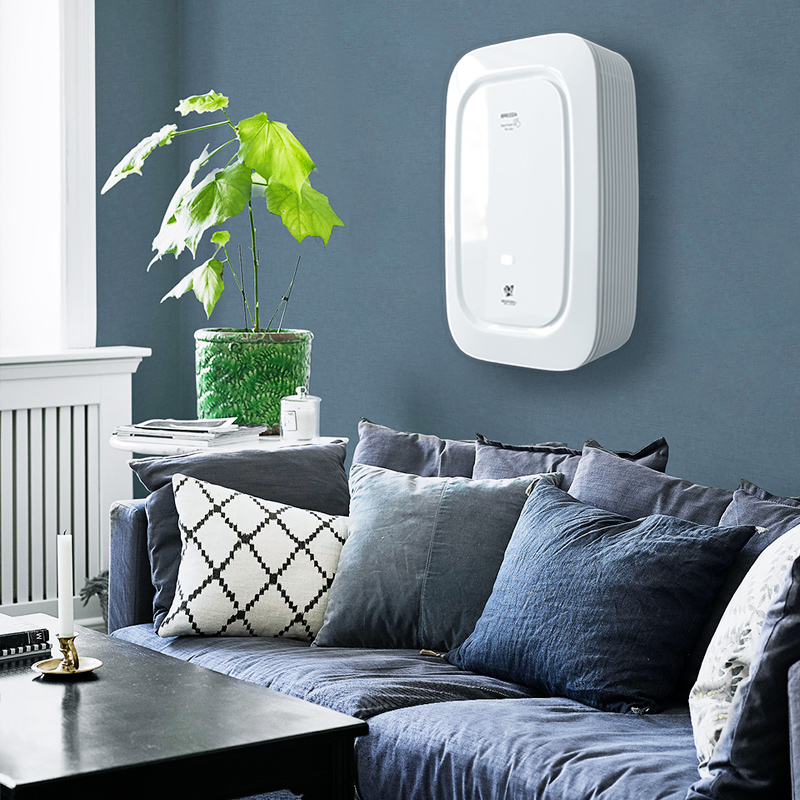

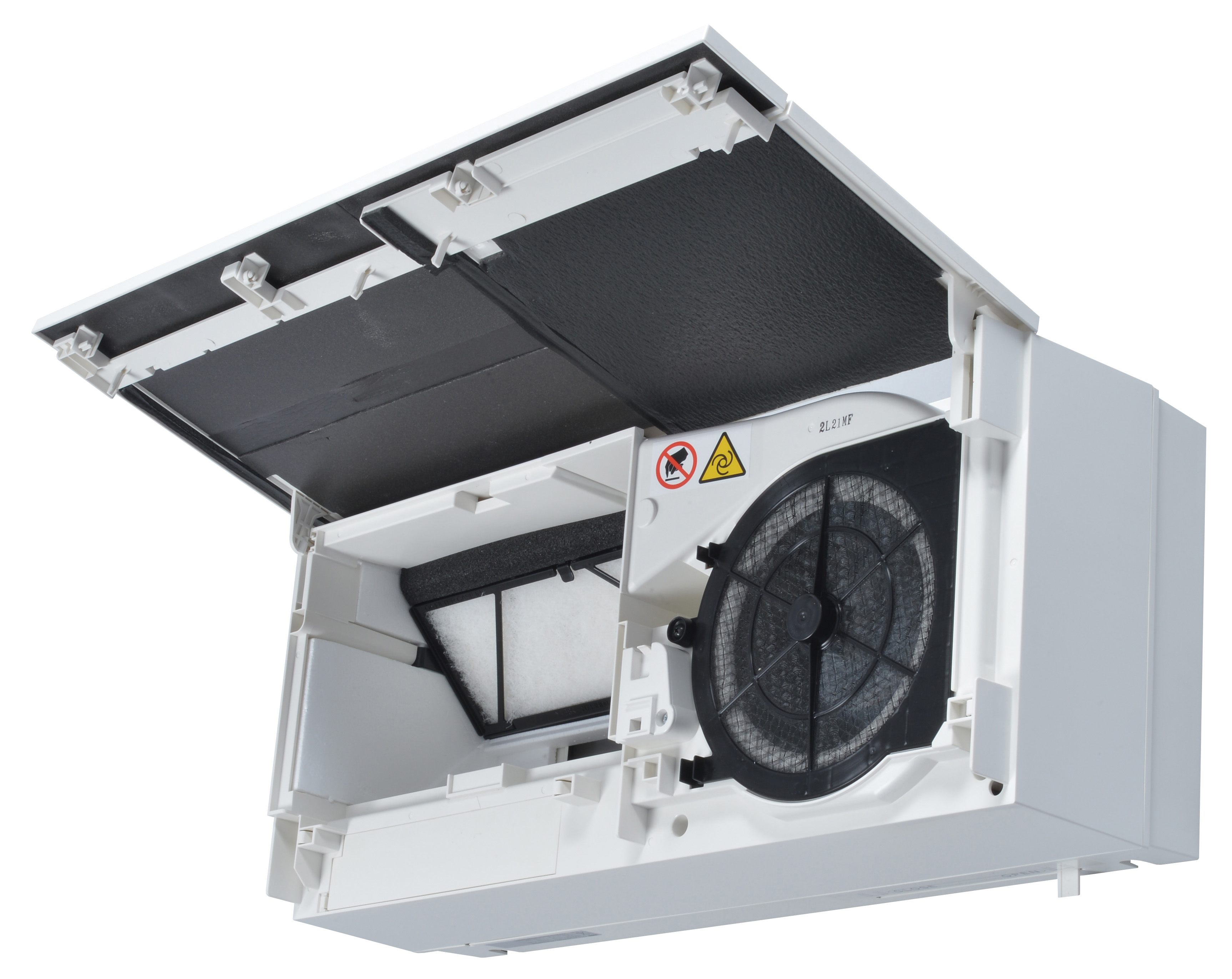

Миниатюрное стеновое устройство

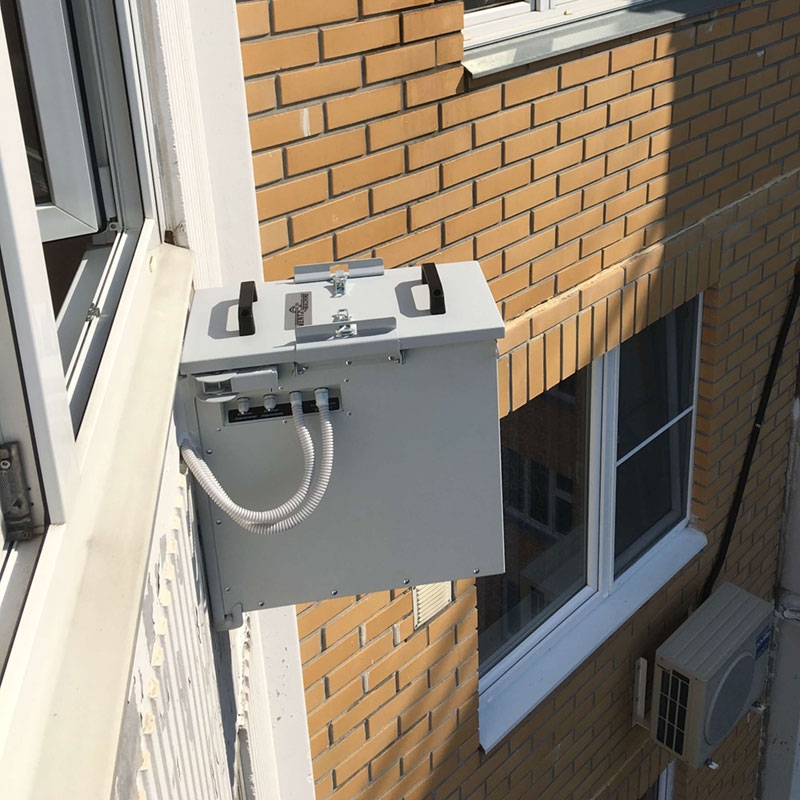

Кондиционер с забором воздуха на улице

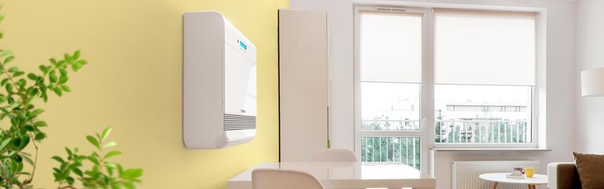

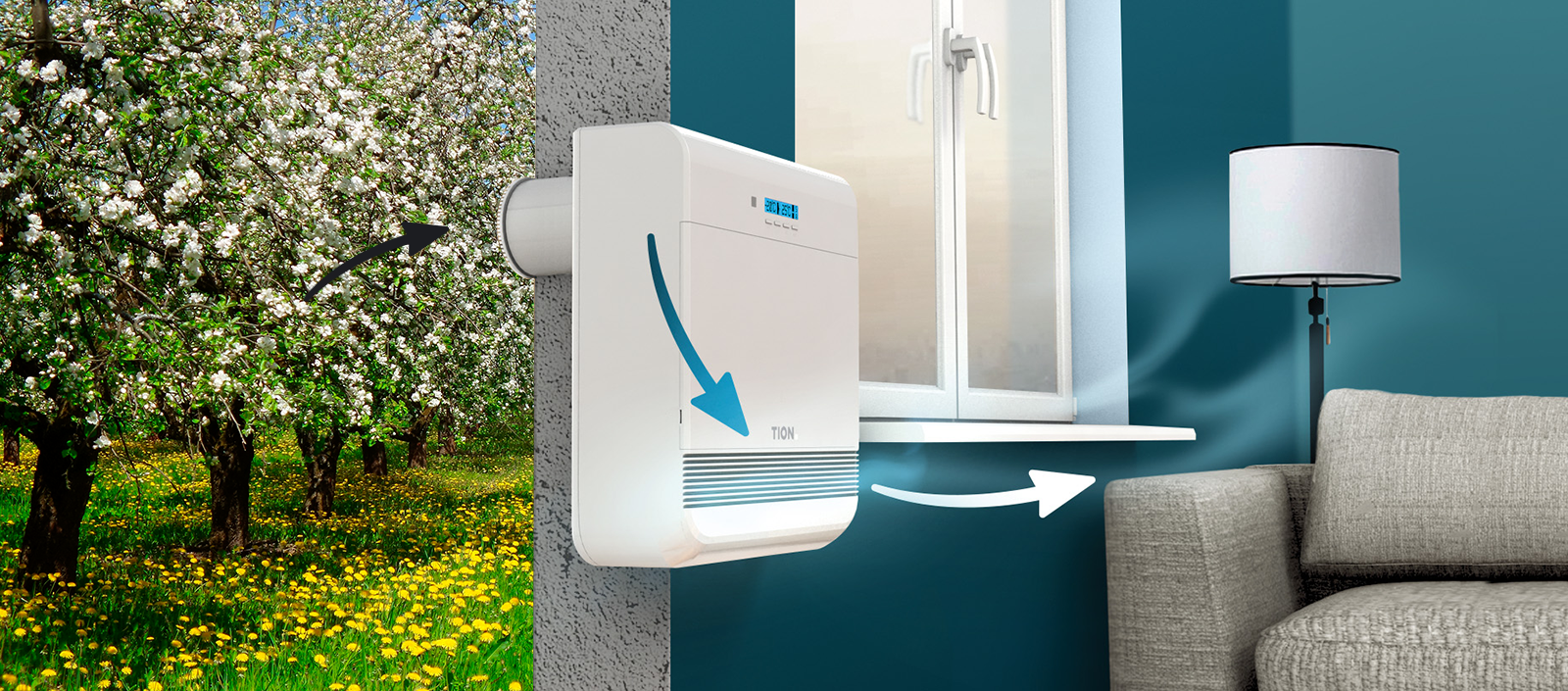

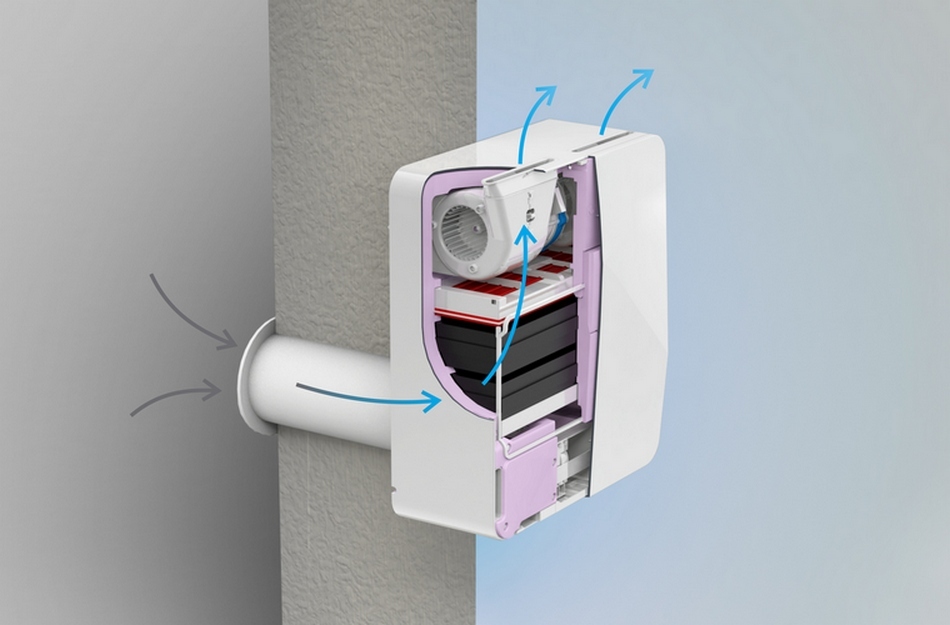

Устройство для бесканальной вентиляции

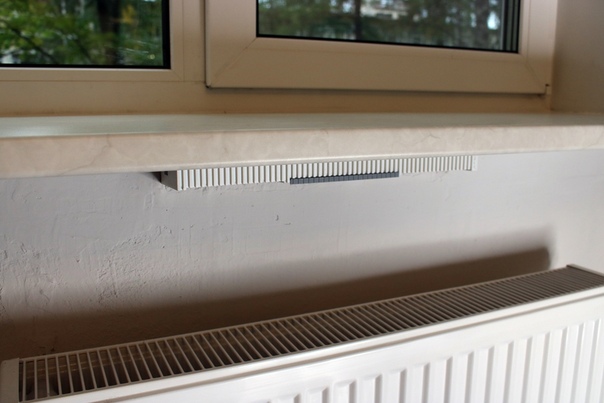

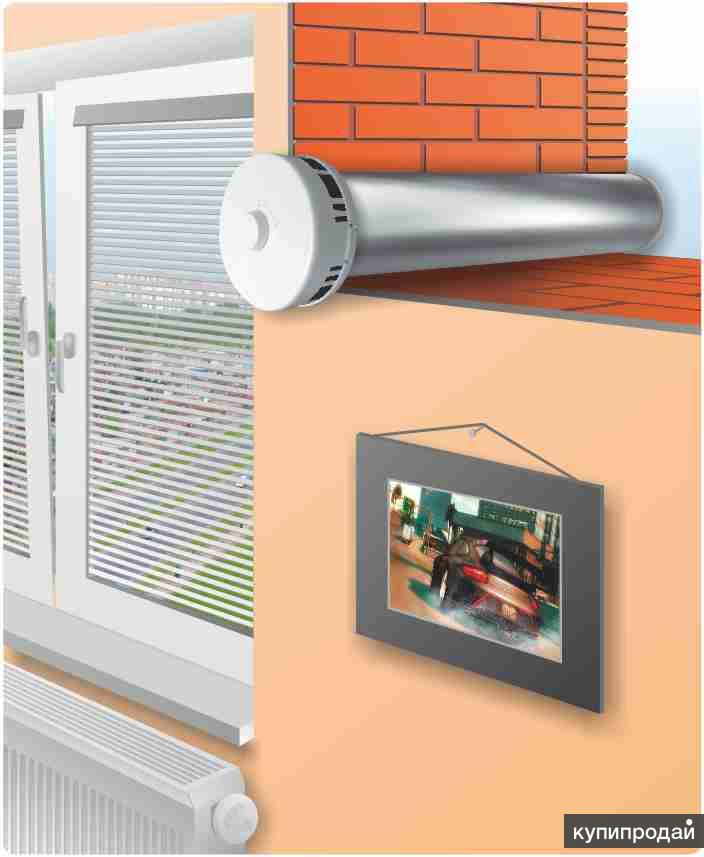

Простейший стеновой приточный клапан

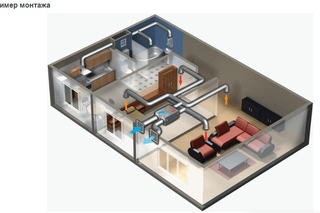

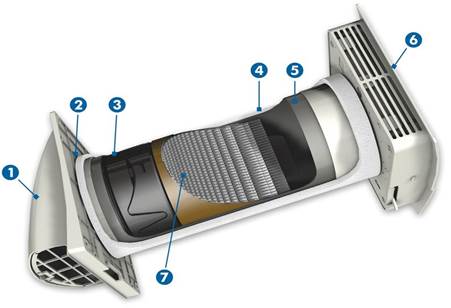

Рециркуляционный канальный вариант

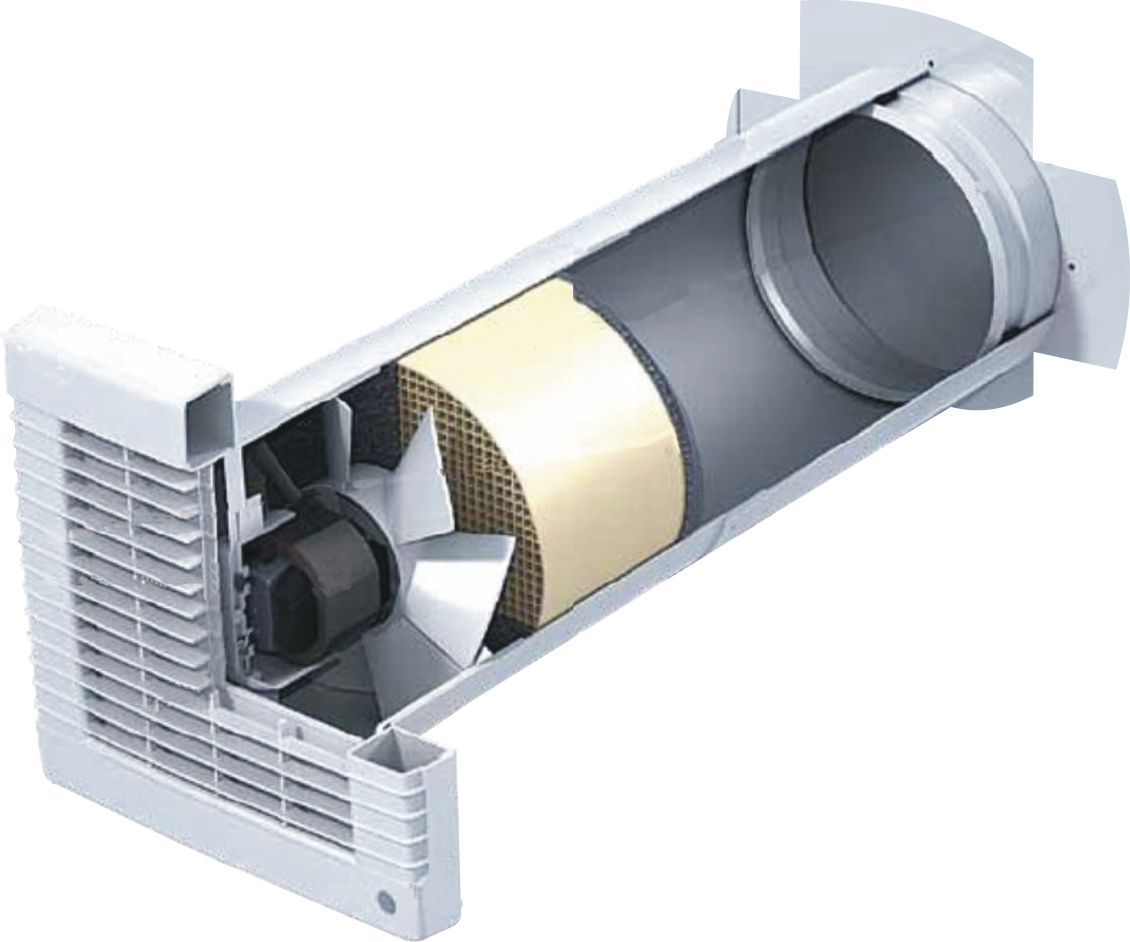

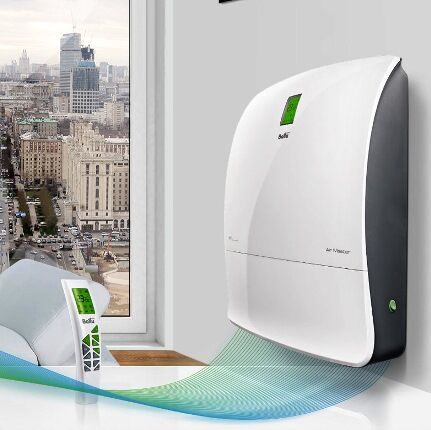

Энергозависимый приточный прибор

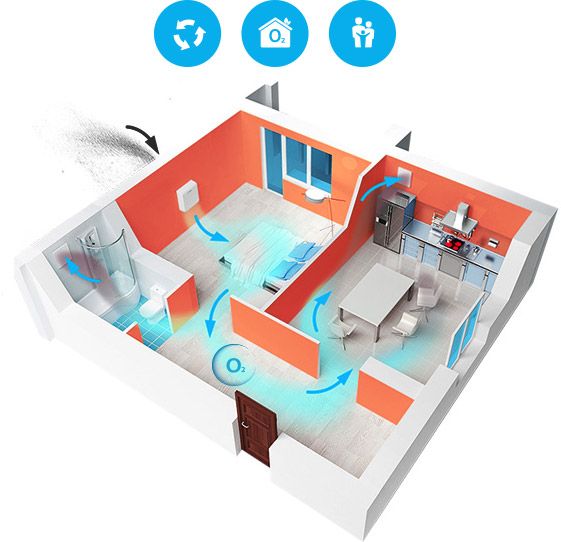

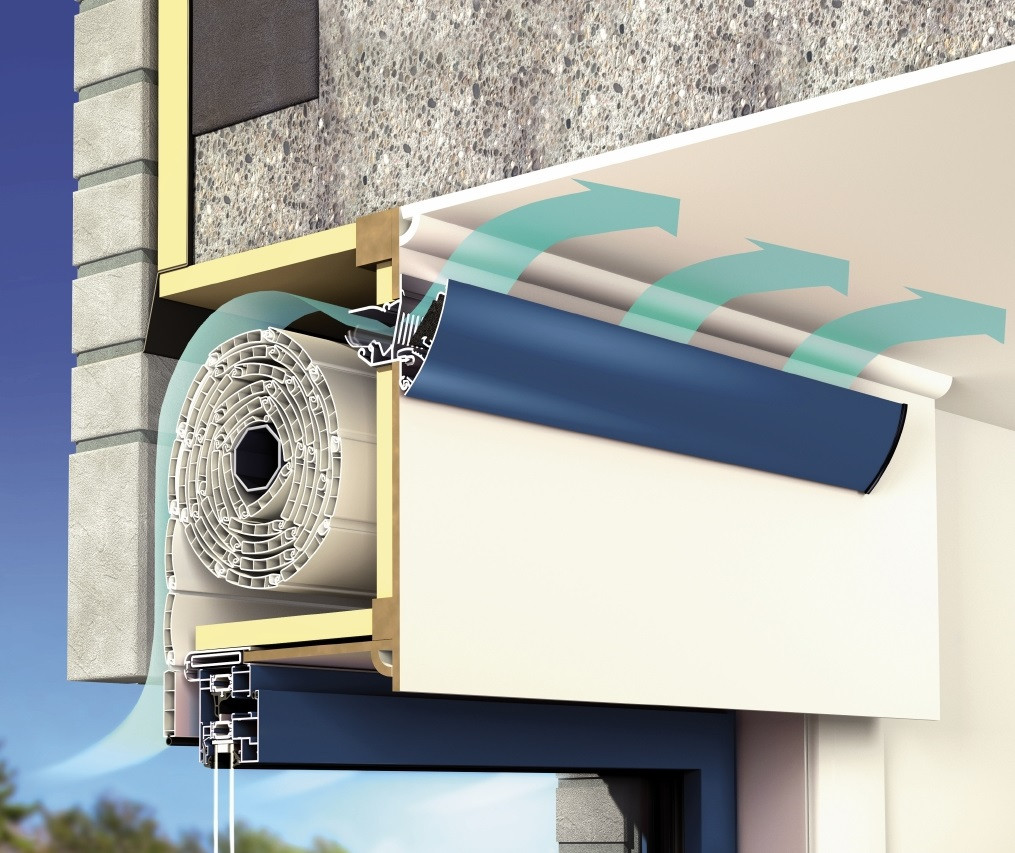

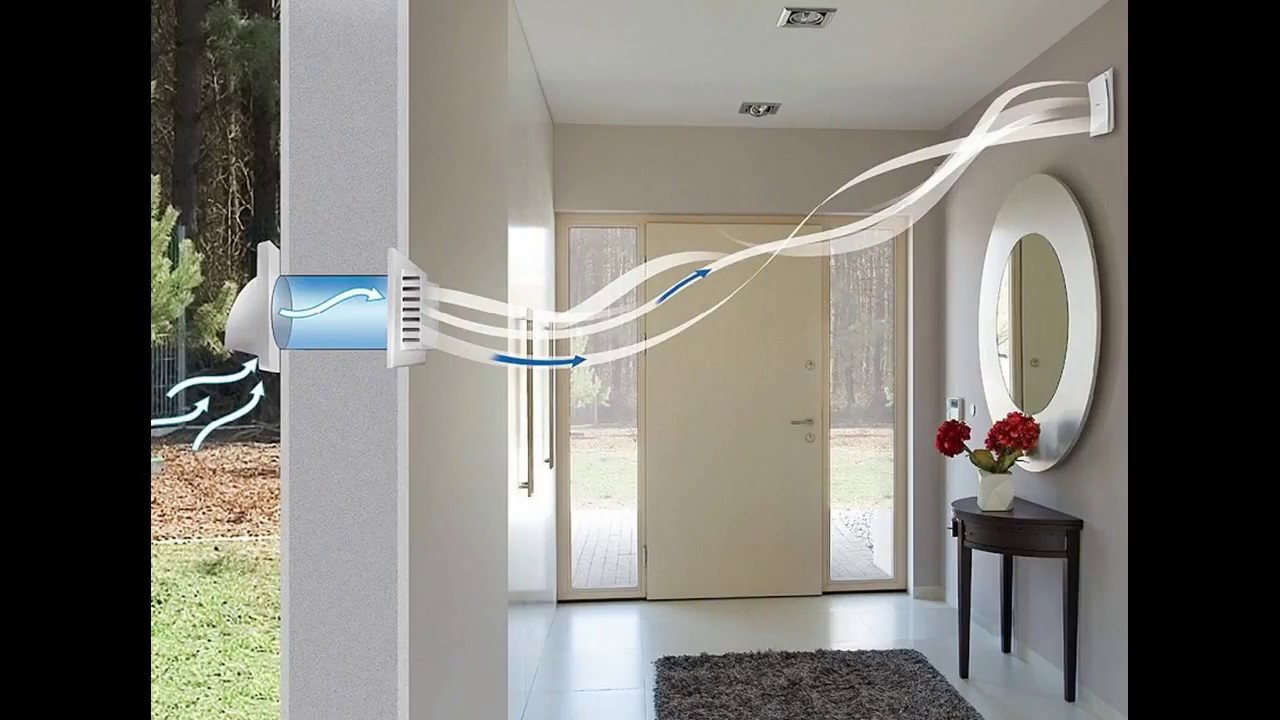

Самопроизводьный отток воздуха через проемы

Полноценная информация для устройства и модернизации вентиляции приведена в этой статье. Рекомендуем ознакомиться с полезными сведениями.

Способы повышения эффективности приточки

Различные методики, направленные на улучшение работоспособности приточной вентиляции, подразделяются на две основные категории:

  • мероприятия, повышающие поступление воздуха без нагнетающих устройств;
  • использование установок с принудительной подачей воздуха.

К первой группе относятся: ручное или автоматическое проветривание, монтаж оконного или стенового клапана.

Ручное проветривание. Открывание окна на 15 минут с периодичностью в 3 часа. Реализовать метод на практике практически нереально – постоянно открывать и закрывать окно некогда или некому. Альтернативный вариант – открытие створки окна в режиме микропроветривания.

Недостаток способа – через щель в квартиру проникает пыль с улицы и шум. В зимнее время при микропроветривании комната постепенно охлаждается

Автоматическое проветривание. На откидную створку окна устанавливается сервопривод. Устройство программируется на открытие фрамуги через заданные промежутки времени или комплектуется погодным датчиком.

«Интеллектуальный» механизм реагирует на перепады влажности и изменения в атмосфере – во время дождя, сильного ветра или снега сработает датчик, и окно самостоятельно закроется.

Возможно подключение электропривода автоматики к общей системе пожарной безопасности. В случае задымления помещения сработает привод и оконная створка откроется

Автоматическому способу проветривания присущи те же недостатки, что и ручному методу.

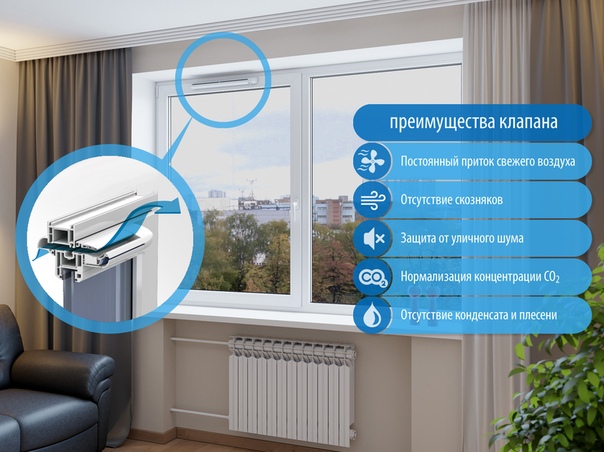

Оконный и стеновой клапан. Накладные и встраиваемые приточники выполняют одинаковую функцию – открывают доступ свежим воздушным потокам в помещение. Разновидности клапанов отличаются между собой характеристиками и технологией монтажа.

Стеновые модели клапанов более продуктивны, их целесообразно использовать в просторных помещениях. Оконные приточники подойдут для компактных комнат

Монтаж сложнее, чем установка приточника на оконную створку, так как требует сверления сквозного отверстия через несущий конструктивный элемент здания. Изделия для окон дешевле стеновых аналогов.

Бесканальные устройства для притока воздушных струй в принудительном порядке:

  1. Проветриватели. По сути, это тот же стенной клапан только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температуры, давления), а определяется исключительно производительностью вентилятора.
  2. Бризеры. В отличие от проветривателей установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительный плюс – наличие климат-контроля. Пользователь выставляет комфортную температуру, а «умный» прибор автоматически нагревает воздух.
  3. Кондиционеры с опцией подачи воздуха. Многофункциональные двухблочные сплит-комплексы с подмесом воздуха извне оснащены воздуховодом, соединяющим оба корпуса, а также системой фильтрации воздушных масс.

Перечисленные устройства монтируются без прокладки воздуховода и работаю на подачу воздуха в одну комнату. Для комплексного восстановления приточной функции вентиляции сразу в нескольких комнатах используют канальные системы.

О проведении воздуховодов необходимо позаботиться еще на стадии ремонта. В противном случае придется демонтировать отделку или создавать фальш-короб для прокладки вентканалов

Особенности канальных приточных систем:

  • высокая производительность;
  • возможность подогрева воздуха;
  • автоматизация управления;
  • достаточная шумоизоляция;
  • дороговизна комплектующих элементов;
  • сложность монтажа.

Канальная вентиляция редко устанавливается в квартирах. Приоритетные сферы применения: офисы, коттеджи  и помещения общественного назначения.

О том, как проверить эффективность работы стеновых и оконных вентиляционных клапанов, вы узнаете, прочитав .

Бюджетные варианты восстановления воздухообмена

В стеновых и оконных клапанах нет вентилятора. Приток воздуха происходит благодаря разности уличного и «домашнего» давления. Обязательное условие работоспособности накладных приточников – исправная вытяжная вентиляция.

Особенности разных видов оконных клапанов

Конструкция всех оконных климатических устройств очень проста. состоит из воздухозаборника, телескопического канала и внутреннего блока.

Воздухозаборник устанавливается снаружи рамы. Внешний блок оснащен козырьком и решеткой, предупреждающей попадание насекомых вовнутрь. Телескопический канал врезается в раму, образуя сквозную щель для беспрепятственного поступления воздушной струи.

Внутренний блок монтируется со стороны комнаты. Некоторые модели приточников комплектуется фильтром и клапаном, регулирующим пропускную способность устройства

Исходя из особенностей конструкции и способа установки, различают следующие климатические устройства:

  • щелевые;
  • фальцевые;
  • накладные.

Щелевые модели. Пропускная способность агрегата достигает 20-ти куб.м/ч – приток воздушных масс осуществляется через микро-отверстие высотой до 1,6 см и шириной до 4-х см. Прибор состоит из двух блоков, что усложняет его монтаж – требуется фрезеровка оконной рамы.

Фальцевые клапаны. Это самый доступный и простой способ проветривания комнаты. Приток воздуха осуществляется через прорези в притворе. Основной плюс моделей – возможность установки на эксплуатируемое окно без фрезеровки паза.

К числу дополнительных плюсов фальцевых моделей относятся: невысокая стоимость, сохранение звукопоглощающих и теплоудерживающих свойств ПВХ-стеклопакета и возможность автоматизации.

Пропускная способность клапана не превышает 5 куб.м/ч. Для обеспечения подачи воздуха в большем объеме допустима установка нескольких клапанов на одно окно

Накладные климат-изделия. Этот вариант редко реализуется в бытовых условиях из-за сложности монтажа – врезка клапана происходит на этапе сборки стеклопакета. Кроме того, изделие ухудшают тепло- и шумоизоляцию окна.

Накладные модификации нашли свое применение в производственных и складских помещениях. Производительность климатических устройств около 100 куб.м/ч.

В простейших моделях оконных приточников размер щели, а, следовательно, и интенсивность воздухопотока, выбирается вручную – регулируется положение задвижки. Высокотехничные приборы оснащаются датчиками влажности и атмосферных колебаний.

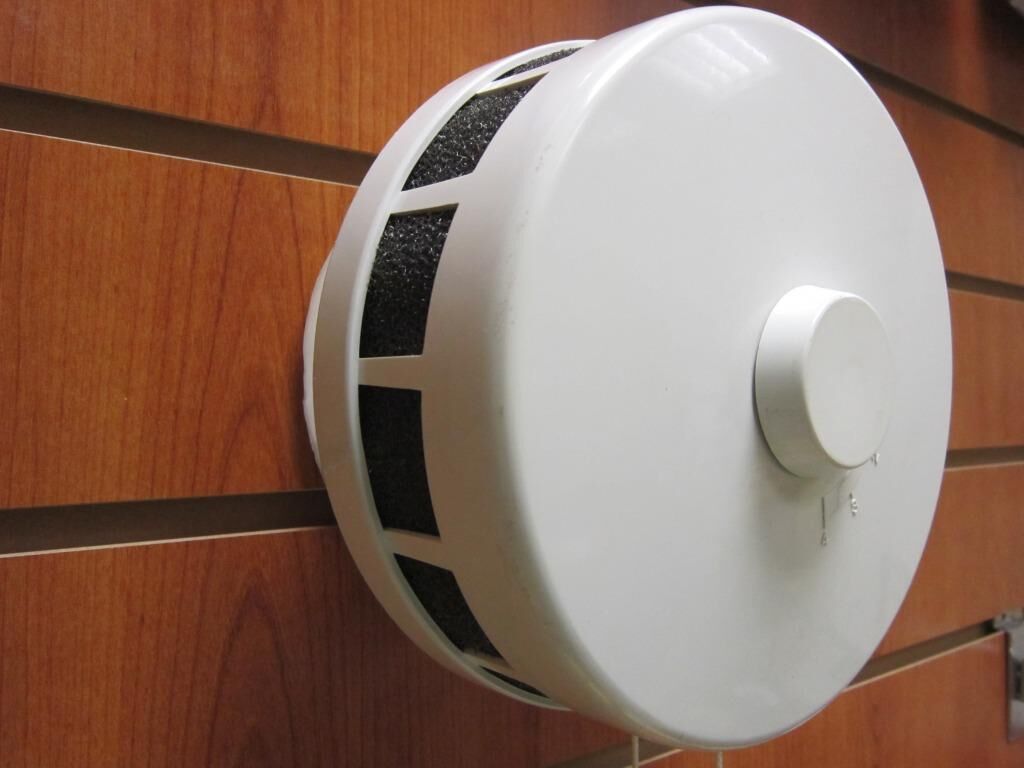

Стеновая модель: устройство и монтаж

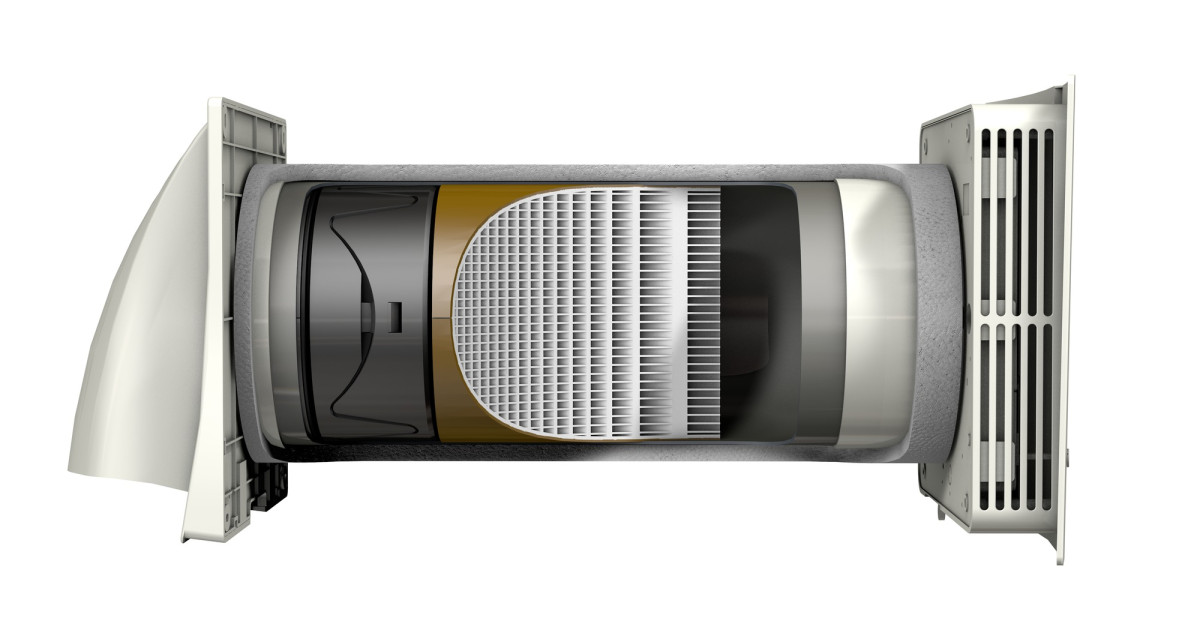

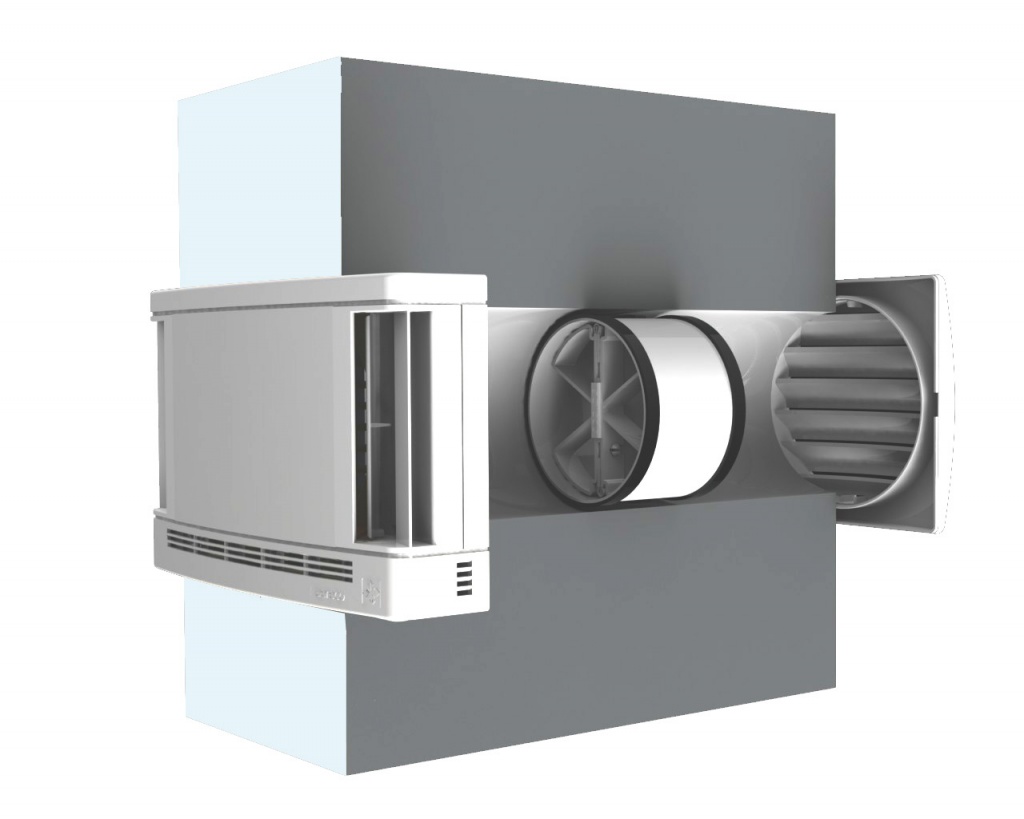

Внешне стеновой клапан напоминает цилиндрическую колбу или широкую трубу, диаметром около 10-16 см.

Пластиковый воздуховод укомплектован следующими элементами:

  • теплоизоляционная прослойка – «рукав» проходит через всю колбу, предупреждая промерзание стены и снижая шумовой эффект с улицы;
  • фильтр – располагается на выходе воздуховода, реализует грубую чистку воздуха.

В некоторых моделях перед фильтром размещается уплотнительное (силиконовое) кольцо с заслонками. Предназначение детали – выравнивание воздушного потока в ветряную погоду.

Со стороны улицы стеновой воздуховод закрывается металлической решеткой и антимоскитной вставкой, а с внутренней стороны – декоративной крышкой с регулирующей ручкой

При выборе прежде всего оценивается мощность и «рабочая» температура агрегата. В среднем, производительность стенового климат-изделия составляет 40 куб.м/ч. Этой величины достаточно для проветривания комнаты площадью 13 кв.м.

Диапазон значений температуры эксплуатации указывается производителем на упаковке или в инструкции к прибору. Для суровых климатических условий разработаны специальные модели, предупреждающие образование конденсата и появление ледяной пробки в канале.

С технологией монтажа стенового клапана наглядно ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Шаг 1: Бурение отверстия для установки клапана

Шаг 2: Доработка отверстия сверлом

Шаг 3: Обустройство пробуренного отверстия

Шаг 4: Разметка для крепления корпуса клапана

Шаг 5: Установка фильтра в закрепленный корпус

Шаг 7: Установка крышки приточного клапана

Шаг 7: Проверка работоспособности системы

Шаг 8: Установка решетки со стороны фасада

Этап 1. Определение места. При выборе стены следует учесть некоторые нюансы:

  • установку лучше осуществлять на несущей конструкции;
  • оптимально – «выход» клапана на утепленную лоджию;
  • лучше избегать монтажа со стороны проезжей части.

Производители клапанов обозначили рекомендуемые и нежелательные участки монтажа прибора. При установке важно учитывать вектор воздушного потока.

В первом варианте свежий воздух, попадая в квартиру, прогревается вверху и опускается вниз. Второй вариант – воздушные массы нагреваются от радиатора отопления

Этап 2. Подготовка и бурение стены. На внутренней стене разметить место под сквозное отверстие и начертить диаметр клапана.

Порядок бурения канала:

  1. Выполнить стартовое сверление алмазной коронкой на глубину до 10 см.
  2. Удалить мусор и зубилом выбить небольшую насечку для устойчивого размещения бура.
  3. При бурении придерживаться уклона наружу – такое положение воздуховода предотвратит попадание дождевой воды вовнутрь устройства.

Работу лучше выполнять с помощником, который периодически будет смачивать участок бурения. Увлажнение снизит уровень пыли и убережет инструмент от перегрева.

Этап 3. Установка комплектующих клапана. Паз очистить от пыли и разместить в канал теплоизоляционный «рукав». Ввинчивающими движениями установить цилиндрический корпус прибора, а на нем закрепить мелкоячеистую решетку.

Изнутри стены фиксируется панель, кольцо с заслонками и фильтр. Финишный этап сборки – монтаж крышки с регулирующей ручкой

Бесканальная принудительная вентиляция

Приточники данной категории считаются оптимальным решением проблем с подачей свежего воздуха в квартиру многоэтажки и частный дом. Они достаточно мощные, независимы от изменений погоды, а их монтаж не вызывает особых трудностей.

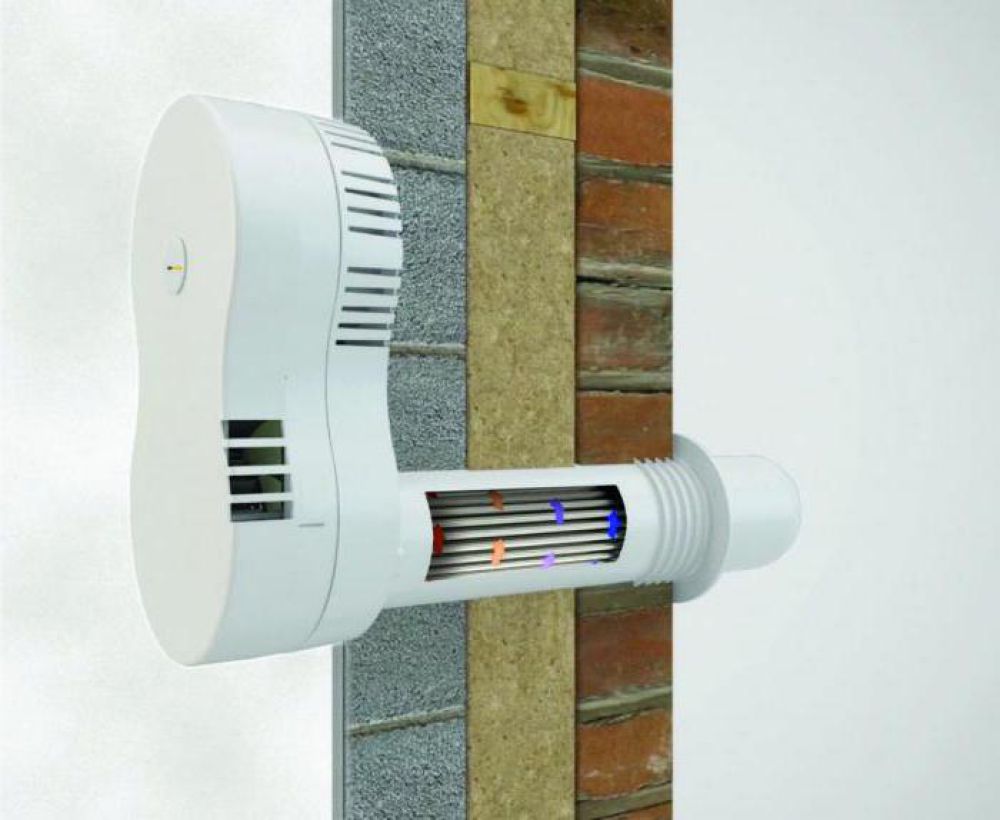

Усовершенствованный стенной клапан

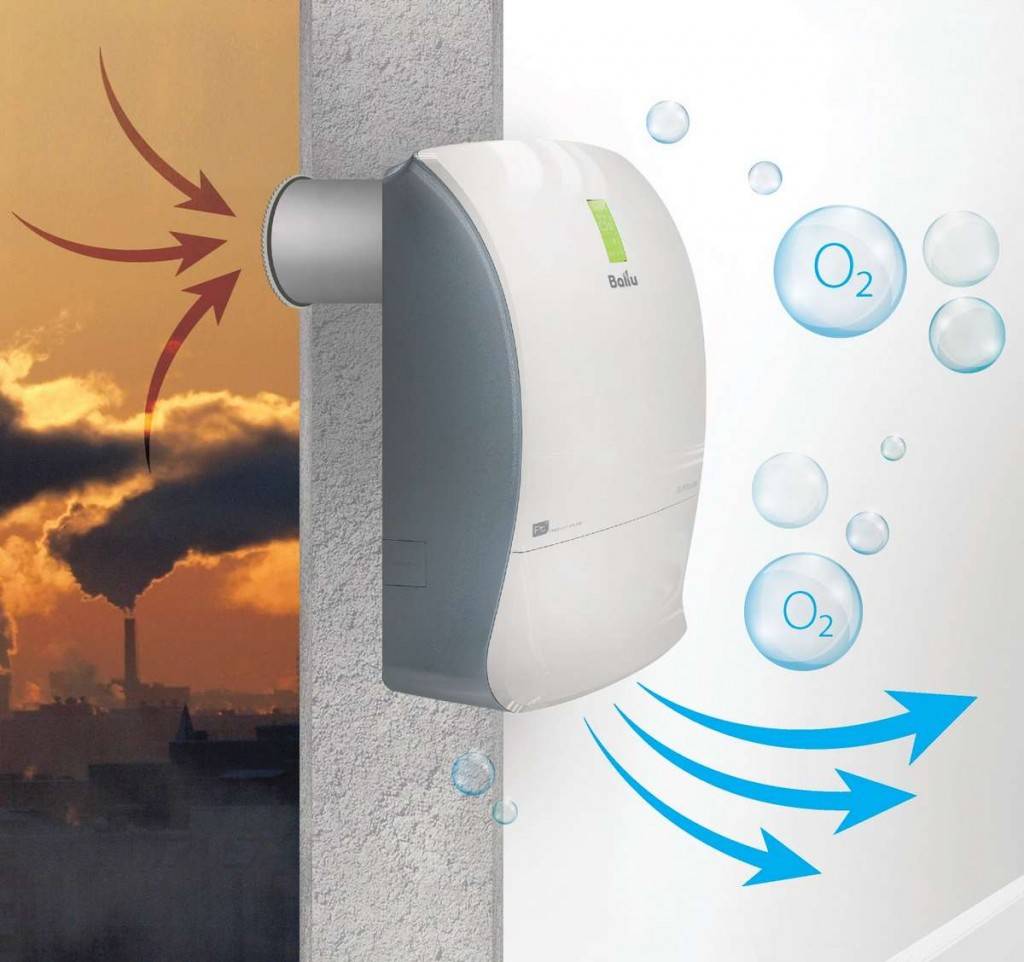

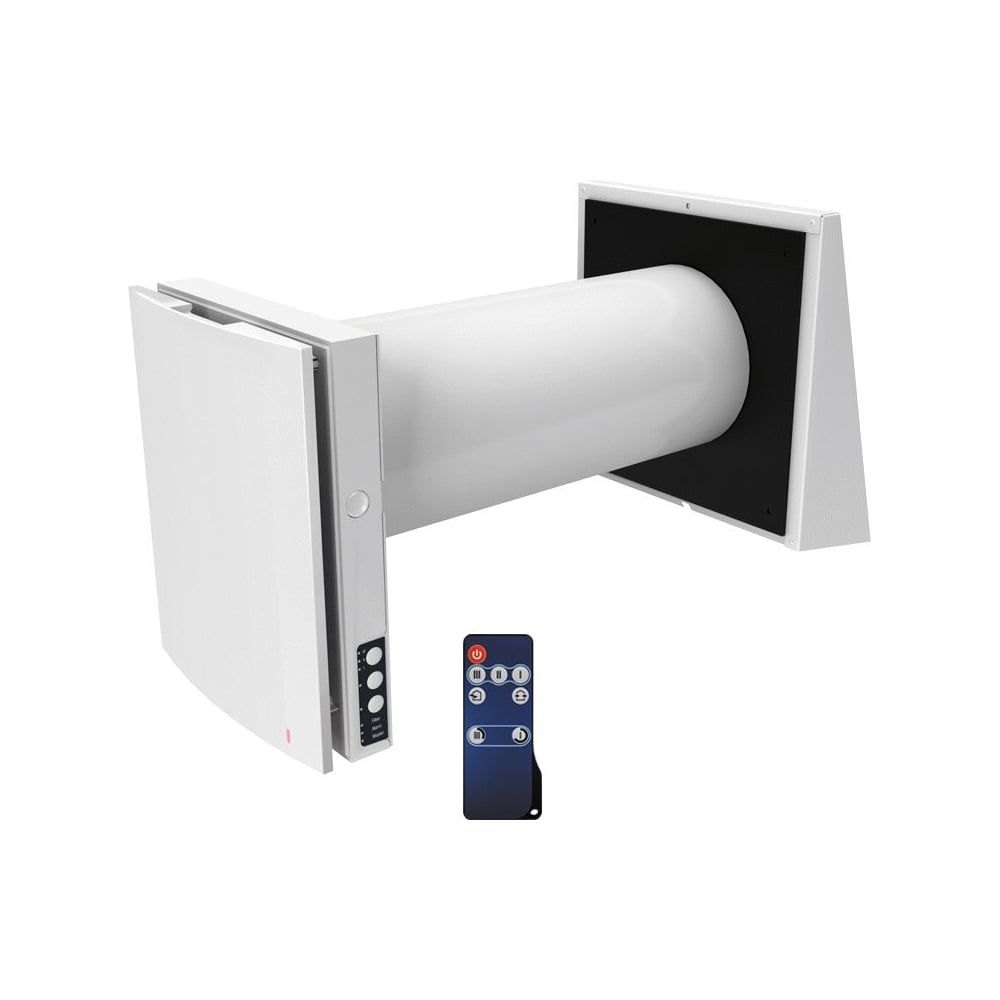

Настенный проветриватель с побуждением воздушной струи – модернизированный аналог стенового приточного клапана. Принципиальное отличие конструкции – наличие вентилятора, осуществляемого нагнетание воздушной струи.

Производительность механического притока определяется скоростью работы вентилятора. От выбранного режима зависит количество потребляемой энергии и шумовые характеристики

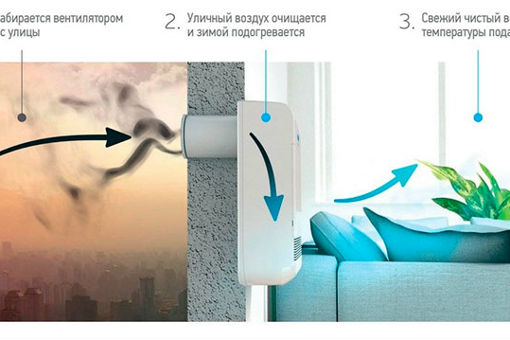

Принцип работы проветривателя:

  1. Вращающие лопасти вентилятора нагнетают подачу уличного воздуха.
  2. Проходя по воздуховоду, воздушные массы подвергаются очистке и поступают в квартиру.
  3. Отработанный воздух продвигается в сторону вытяжных воздуховодов и выводится через вентиляционное отверстие.

Степень очистки подаваемого воздушного потока зависит от встроенной системы фильтрации. Оптимально, если проветриватель оснащен разными типами фильтров.

Проветриватель с вентилятором работает даже при слабоэффективной вытяжной системе. Принудительная подача увеличивает давление воздуха, что позитивно сказывается на производительности вытяжки.

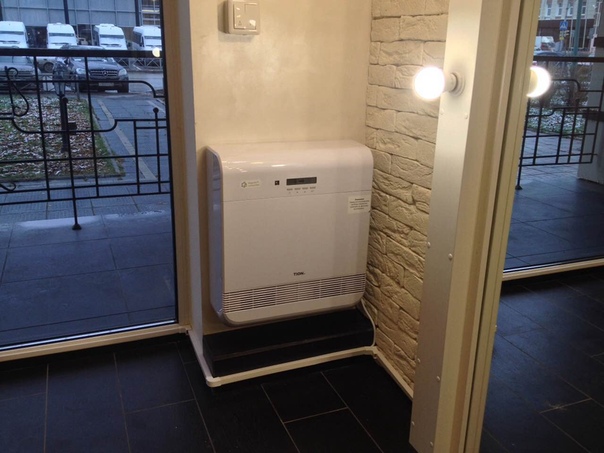

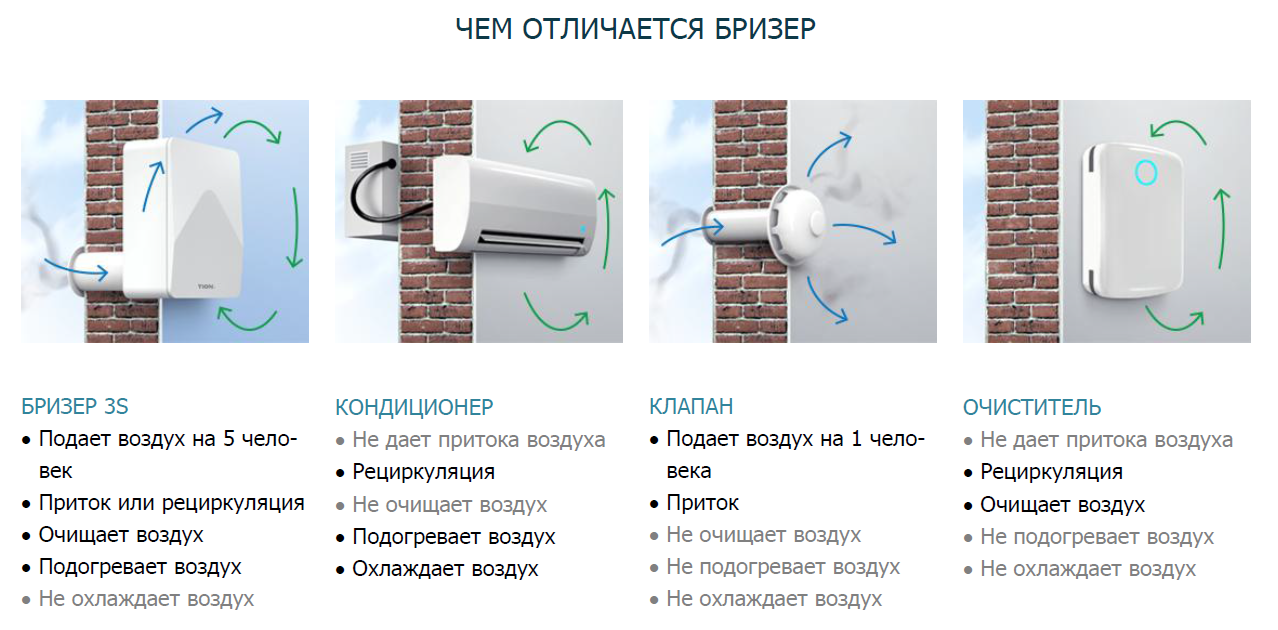

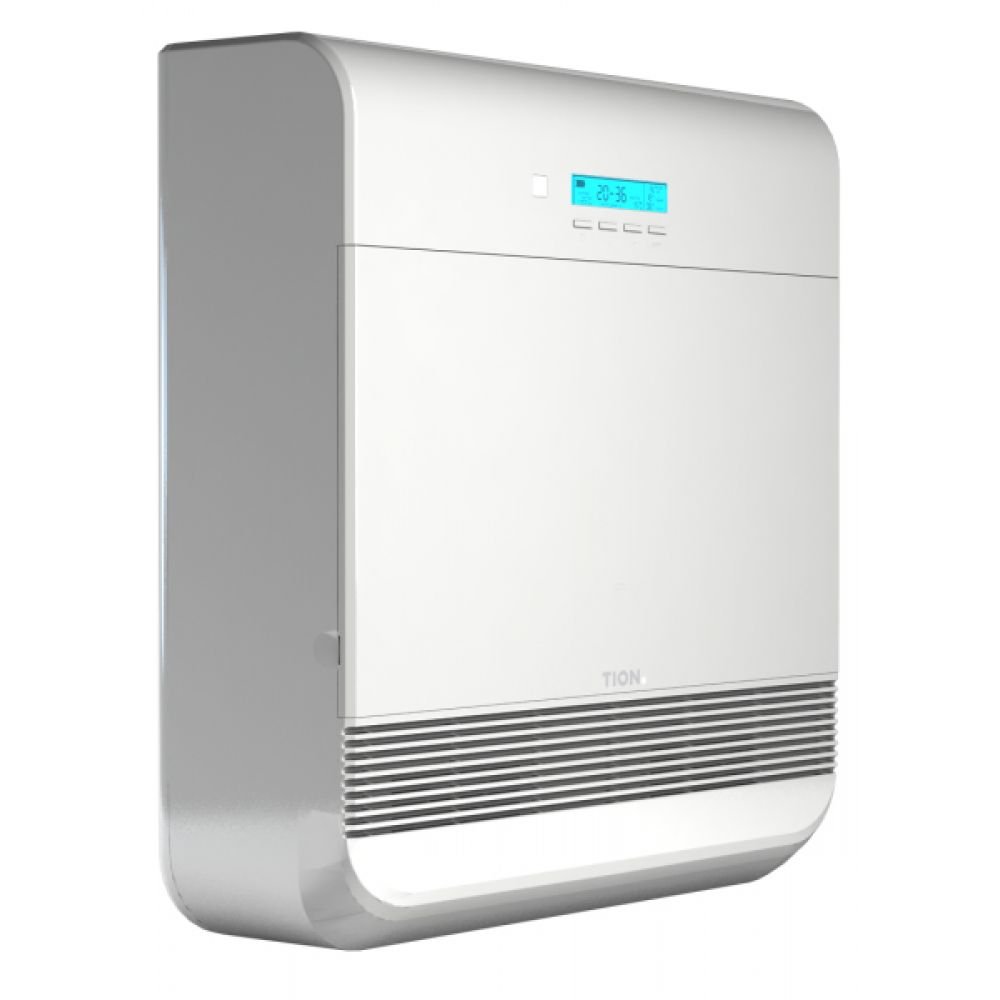

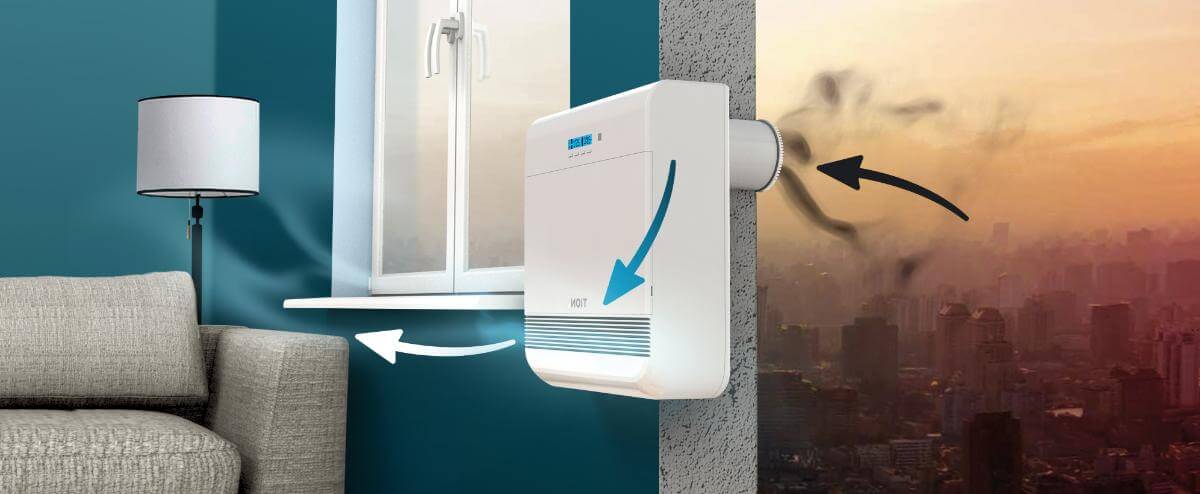

Бризер – компактная вентустановка с климат-контролем

Бризер предназначен для поддержания циркуляции воздуха внутри помещений площадью 10-50 кв.м. Прибор решает одновременно несколько задач: подача чистого воздуха и его нагрев до заданных температурных значений.

Основная область применения бризеров – жилые помещения, то есть коттеджи, дома частного типа и квартиры. Востребован прибор и в небольших офисах

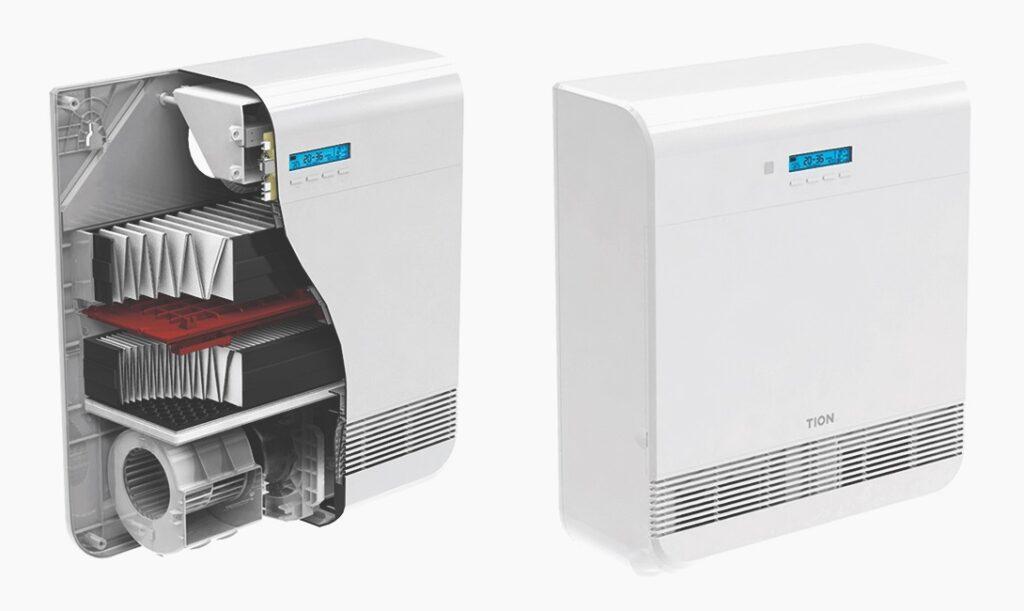

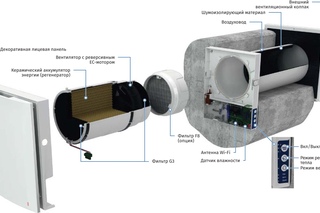

Бризер – технически сложный прибор с опцией климат-контроля и системой управления. Составляющие элементы приточной установки:

  1. Воздухозаборник с решеткой – защищает устройство от попадания насекомых и дождевой воды вовнутрь.
  2. Утепленный воздуховод – герметичный канал, обеспечивающий приток воздуха. Теплоизоляционный вкладыш препятствует промерзанию стены и снижает уровень шума.
  3. Автоматическая заслонка – открывает канал притока уличного воздуха после включения прибора и перекрывает после выключения. Элемент препятствует просачиванию холодного воздуха в квартиру.
  4. Вентилятор отвечает за объем всасываемого воздуха с улицы.
  5. Блок связи и система управления – «мозги» бризера, отвечающая за все рабочие процессы устройства.

Компактная установка оснащена полноценной система фильтрации. Каскад фильтров реализует три степени очистки.

Грубый фильтр – удаление средних и крупных частиц (шерсть, пыль, пыльца растений). НЕРА-фильтр – задержание частиц размером 0,01-0,1 микрон, в том числе спор плесневых грибков и бактерий. АК-фильтр – угольная фильтрация дыма, запахов и промышленных выбросов

Бризер – оптимальное решения создания вентиляции в квартире с фильтрацией, обеспечивающее до 80-90% очистки воздушных масс от атмосферной пыли. Процесс установки прибора достаточно прост:

Галерея изображений

Фото из

Шаг 1: Разметка отверстия для приточной вентиляции

Шаг 2: Установка направляющих буровой машины

Шаг 3: Крепление бура с алмазной коронкой

Шаг 4: Удаление пыли промышленным пылесосом

Шаг 5: Установка кожуха с пробуренное отверстие

Шаг 6: Монтаж корпуса с рабочей частью

Шаг 7: Подключение оборудования к электропитанию

Шаг 8: Крепление внешней решетки на отверстие

Кондиционеры с подачей свежего воздуха

95 % сплит-систем, представленных в продаже, работают со статическим воздухом.  В них непрерывно рециркулирует атмосфера замкнутого помещения. Типовые кондиционеры выполняют свою главную задачу и в комнате становиться прохладней. Однако свежего воздуха от их работы не прибавляется.

Производители предложили свой вариант решения вопроса нехватки свежего воздуха и разработали кондиционеры с подмесом воздуха извне.

Особенности конструкции сплит-системы с приточкой:

  • поступление воздуха осуществляется по трубкам-воздуховодам, идущими от внешнего блока к внутреннему;
  • на уличном корпусе предусмотрена турбина с системой фильтрации, отвечающая за подачу и чистку воздуха.

Некоторые модели вентустановок оборудованы кислородным концентратором, а уровень кислорода в помещении контролируется специальными датчиками.

Кислородный концентратор пропускает уличный воздух сквозь мембранную перегородку, отделяющую кислородные молекулы от прочих газообразных веществ. В результате концентрация кислорода увеличивается

Принцип действия «сплит-системы с подмесом»:

  1. Свежий воздух посредством всасывающего вентилятора поступает по воздуховоду к испарительному (внутреннему) блоку.
  2. Уличные воздушные потоки смешиваются с комнатным воздухом.
  3. Пройдя фильтрацию и дополнительную обработку (охлаждение, нагрев) воздушные потоки поступают вовнутрь квартиры.

Несмотря на неплохую задумку технологов, такие модели климатических систем мало востребованы. Кондиционеры с приточкой громко работают и не в состоянии обеспечить полноценную вентиляцию квартиры. Кроме того, стоимость усовершенствованного оборудования на 20% превышает цену обычного кондиционера.

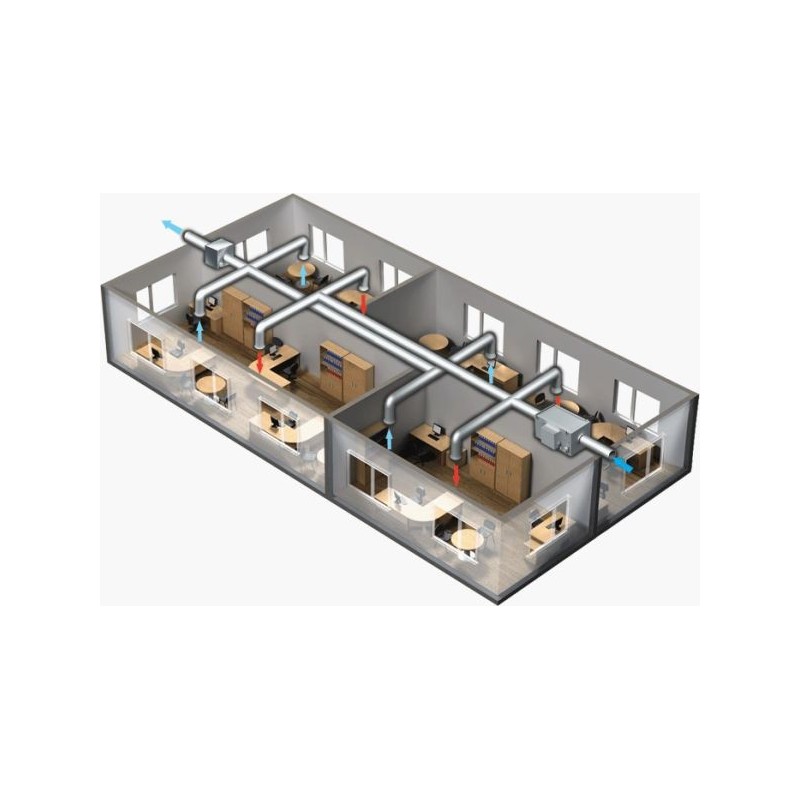

Приточные канальные мульти-системы

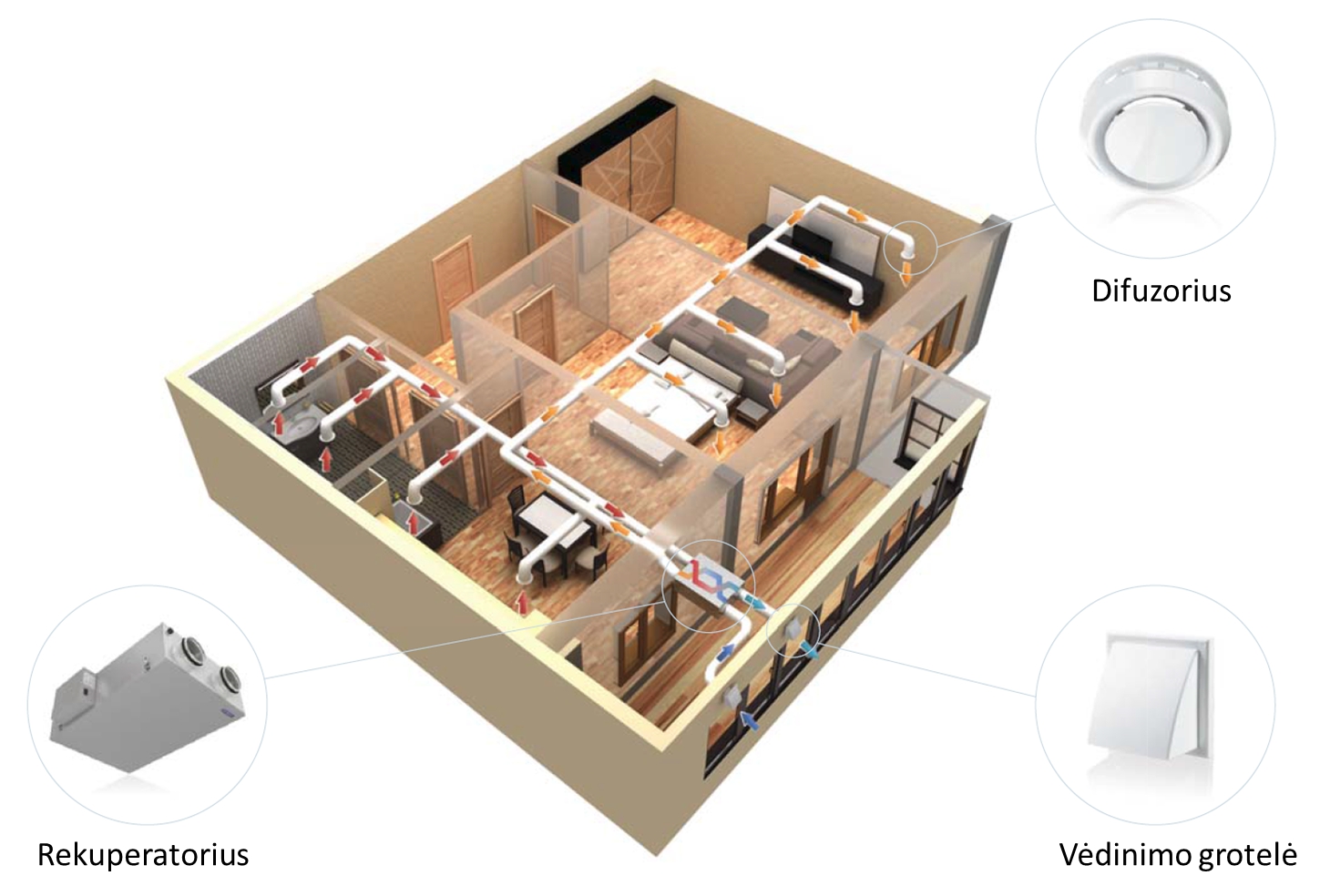

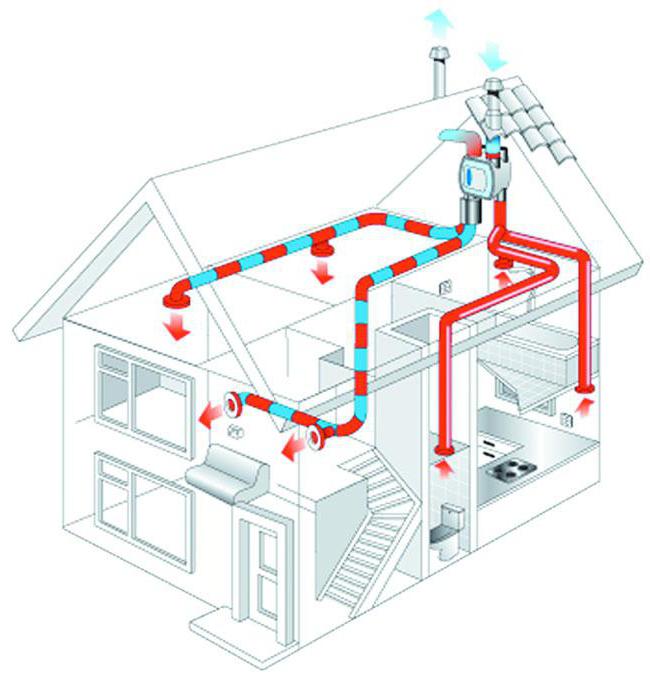

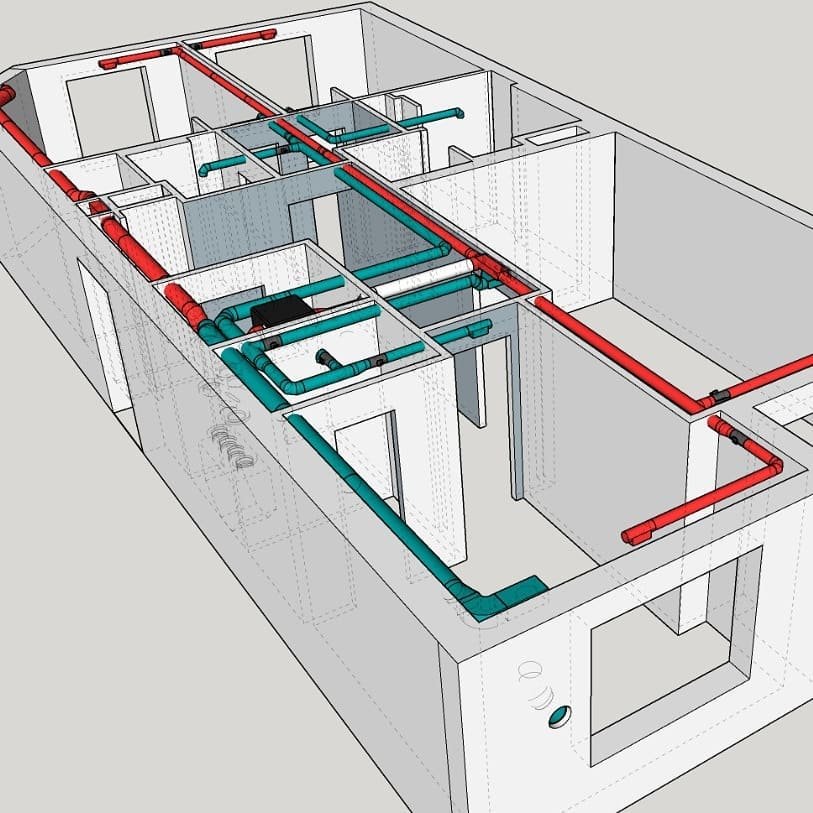

Канальная вентиляция – это комплекс воздуховодов, проложенных во всех комнатах. Сердце системы – приточное оборудование, размещенное на входе.

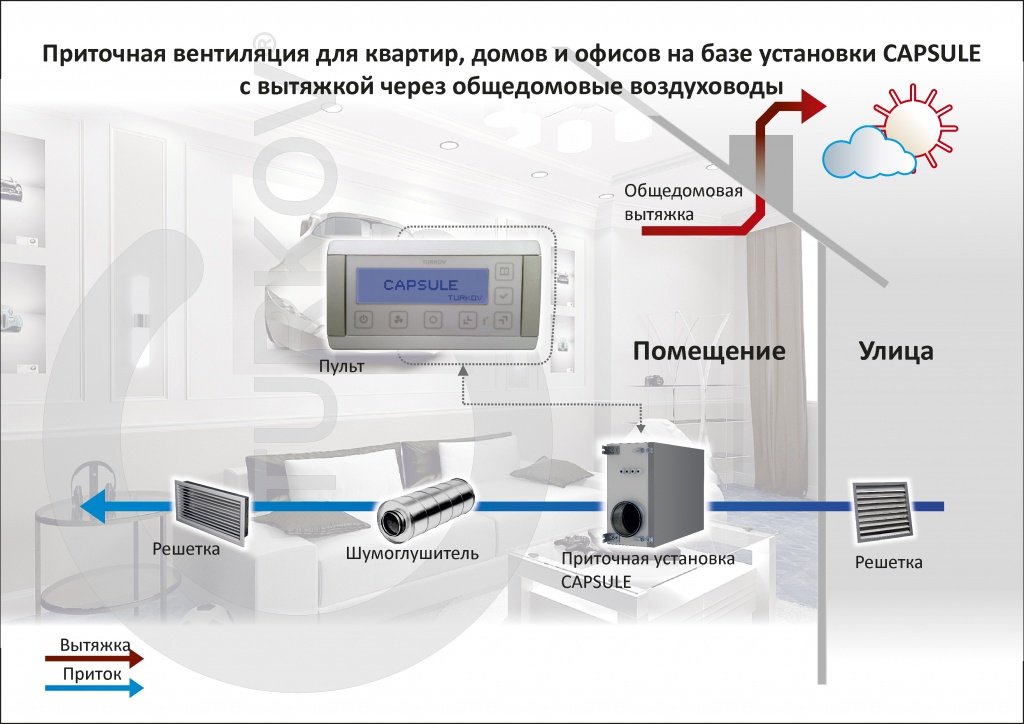

Схема построения и работы вентиляции определяется типом вентустановки. Обозначим особенности двух наиболее экономичных и эффективных способов организации подачи воздуха: вентиляции с рекуперацией и применения VAV-агрегатов.

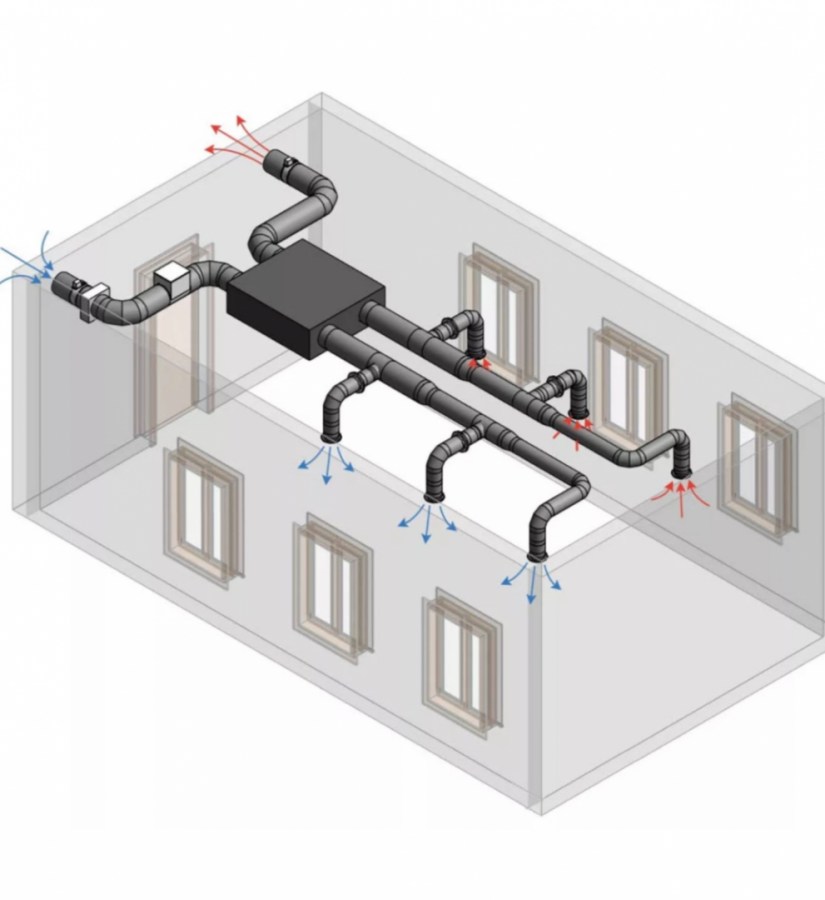

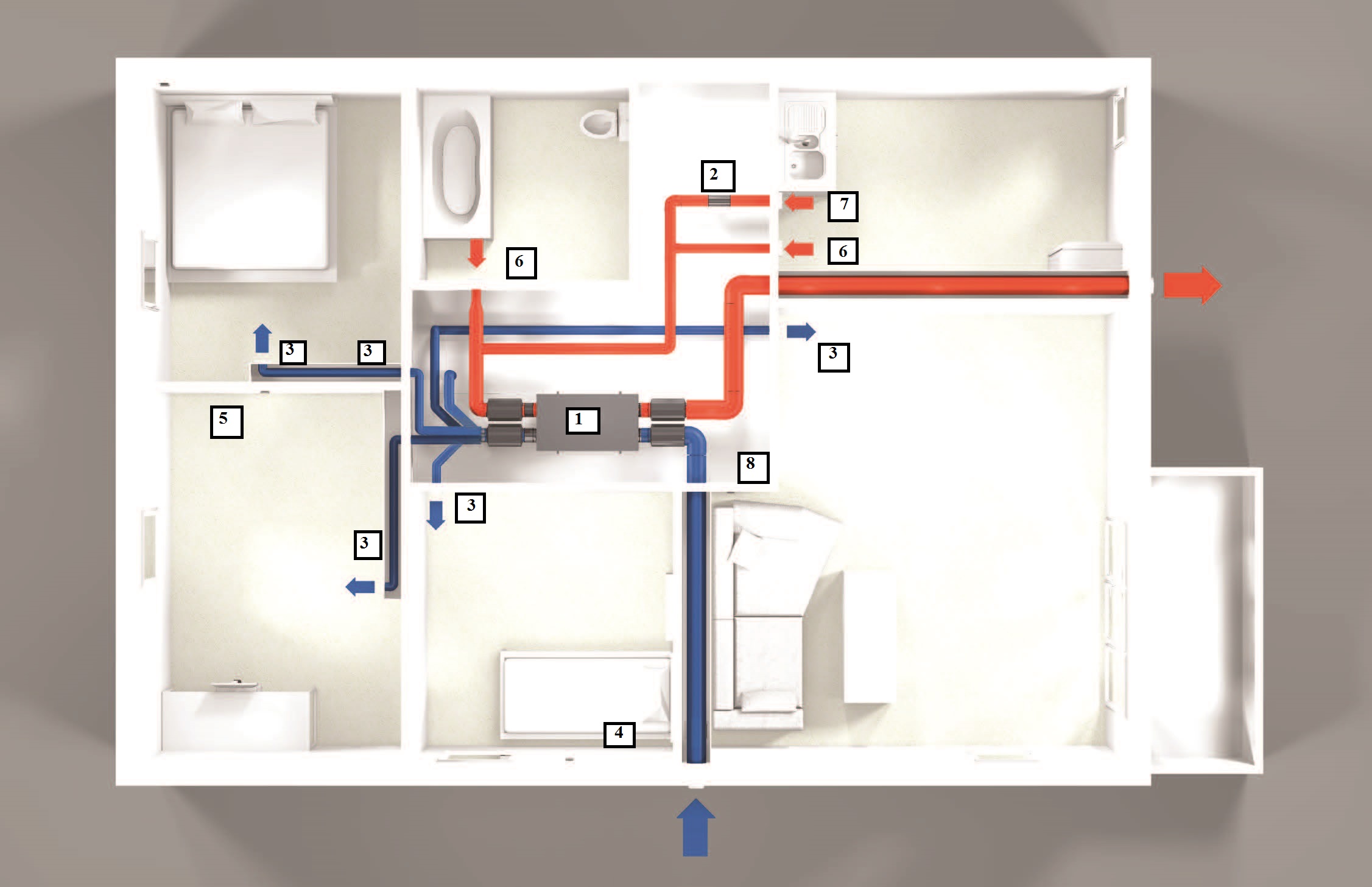

Принцип работы комплекса с рекуперацией

Рекуператор является составляющим элементом . Теплообменник позволяет значительно снизить потребление энергоресурсов, обеспечивая передачу тепла от разогретого вытяжного воздуха холодным поступающим потокам.

Для функционирования рекуператора помимо приточного воздуховода требуется монтаж вытяжных каналов, что сказывается на стоимости системы. Эффективность работы некоторых теплообменников достигает 95%

В вентиляционных системах устанавливаются теплообменники двух типов: пластинчатые и роторные.

Пластинчатые рекуператоры. Конструктивно представляют собой кассету, установленную в воздуховод. Воздушные потоки «разрезаются» блоком из пластин. Теплый воздух проходит с одной стороны пластины, а холодный с другой. Вследствие теплообмена образуется конденсат, подлежащий удалению.

Особенности работы пластинчатых рекуператоров:

  • свежий приточный и отработанный воздух не перемешиваются;
  • вероятность обмерзания зимой;
  • в рекуператорах, изготовленных из паропроницаемых тонких пленок, не скапливается конденсат.

Однако срок службы такого оборудования ограничен десятью годами.

Роторные рекуператоры. Принцип перераспределения тепла базируется на вращении барабана, через который двигаются разносторонние воздушные струи. Постепенно, вращаясь в барабанной установке, отработанный воздух «делится» теплом с сектором ротора. Когда разогретый участок ротора попадает в холодный приточный поток, воздух нагревается, а ротор охлаждается.

Роторные рекуператоры отличаются компактными размерами и высокой энергоэффективностью. Недостаток устройства – частичное смешивание грязного и свежего воздуха. В холодное время выключение роторных моделей нежелательно

Подробно об устройстве и принципе действия климатических установок с рекуперацией тепла написано , с которой мы советуем ознакомиться.

VAV-система – вентиляция по потребностям

Variable Air Volume (VAV) установка –эффективная вентиляционная система, обеспечивающая приток и подогрев воздуха с минимальным расходом энергии. Комплекс позволяет регулировать параметры и режим вентиляции для каждой комнаты отдельно.

Стандартная вентсистема подает воздух без учета времени суток, назначения помещения и количества проживающих. Производительность VAV-системы выбирается пользователем исходя из конкретных условий эксплуатации.

Пример работы VAV-вентиляции. Допустим, что комплекс с максимальной производительностью в 300 куб.м/ч обслуживает два помещения: спальню и гостиную. Если бы зимой для подогрева воздушного потока до комфортной температуры мощности калорифера не хватило, то в случае с обычной вентиляцией пришлось бы снизить суммарную производительность. Как результат, в обеих комнатах стало бы душно.

Работу VAV-системы можно скорректировать: в течение дня подавать воздух в гостиную, а в ночное время – в спальню. К каждой комнате подведен отдельный выключатель вентиляции

Регулировка производительности позволяет сэкономить до 25-50% энергии по сравнению с традиционной вентиляцией.

Помимо снижения счетов за электроэнергию VAV-система имеет и другие преимущества:

  • отсутствие обмерзания оборудования;
  • «отработка» выводится через имеющиеся вентканалы, поэтому не надо обустраивать сеть вытяжных воздуховодов;
  • низкая стоимость эксплуатации.

Недостаток VAV-вентиляции – высокая цена оборудования и трудности при сборке и наладке работоспособности комплекса. Проектирование и монтаж должны выполнять специалисты.

Выводы и полезное видео по теме

Видео #1. Технология установки приточника Aereco на эксплуатируемую оконную конструкцию:

Видео #2. Принцип функционирования приточной вентиляции с фильтрацией на примере бризера Тион:

Видео #3. Схема работы VAV-системы вентиляции в разных режимах:

При выборе способа организации воздухообмена в учет берутся многие параметры: ценовая политика оборудования, эффективность установки, особенности работы при разных погодных условиях, наличие опций фильтрации и нагрева воздушных масс.

Среди множества агрегатов оптимальный баланс стоимости и качества демонстрируют бризеры, специально разработанные для бытового применения в квартире.

Хотите рассказать о том, насколько эффективно работает вентиляция в вашем доме/квартире? Может быть, вы собственноручно улучшали вентилирование путем установки бризера или приточного клапана на створку окна? Пишите, пожалуйста, комментарии в находящемся ниже блоке, делитесь впечатлениями, мнением и фото по теме статьи.

Приточная вентиляция в квартире с фильтрацией

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Приточная вентиляция в квартире с фильтрацией — это залог здорового микроклимата. Кроме вытяжки воздуха необходима и его обратная тяга. Система вентиляции в квартире — это правильная циркуляция воздуха.

Приточная вентиляция в квартире с фильтрацией — это система, с помощью которой происходит принудительная вентиляция в квартире, то есть идет поступление свежего воздуха с помощью вентиляционных систем. Воздух не только проходит фильтрацию, а также может зимой подогреваться, а летом охлаждаться.

Залог здорового микроклимата в квартире — грамотное обустройство вентиляционной системы

Как проверить вентиляцию в помещении и определить застой воздуха?

Признаки плохой вентиляции в квартире:

  • тяжелый, душный воздух;
  • ароматы кухни перемещаются по всей квартире;
  • духота и влажность в ванной комнате;
  • в туалете надолго задерживаются неприятные запахи;
  • плесень возле окон.

Жители квартир, помимо душного микроклимата, испытывают кислородное голодание в зимнее время года. В воздухе скапливается пыль, ворс, шерсть домашних животных и другие посторонние частицы, что особенно тяжело переносится людьми с аллергией и маленькими детьми.

Правильная циркуляция холодного и теплого воздуха внутри помещения

Когда необходима приточная вентиляция для квартиры?

Прежде всего, необходима вентиляция в квартире с пластиковыми окнами. Люди отгораживаются от внешнего мира разными способами. Один из них — металлопластиковые конструкции. Герметичность, как главный критерий качества окон, словно консервирует людей в своих жилищах. Нет пыли, шума, выхлопных газов, однако нет и свежего воздуха.

Сделать микроклимат чистым поможет установленная вентиляция в квартире, сделанная своими руками. Она избавит от необходимости проветривания путем открывания форточек, что, в свою очередь, оградит комнаты от сквозняков и звуков шума с улицы. Дома не будет плесени, духоты и запахов жизнедеятельности домашних обитателей. Будет только свежий воздух.

Принцип работы рекуператора с функцией теплообмена

Виды вытяжной вентиляции для жилых помещений

Существует два вида приточных систем вентиляции для квартир:

  • с естественной циркуляцией – одна их самых распространенных систем вентиляции в квартире с фильтрацией. В этом случае воздух насыщенный кислородом дует в квартиру с улицы, а застойный углекислый газ обратной тягой вытягивается вытяжной системой;
  • с принудительной циркуляцией – монтаж такой системы можно сделать с помощью установки вентилятора, который поможет создать необходимое давление. Эта система нужна в частных домах, особенно летом.

Естественная вентиляция квартиры происходит с помощью обычного проветривания при открытых окнах

Полезный совет! Следует отказаться от установки вентиляции в квартире, для которой невозможно купить оригинальную деталь или её аналог.

Принцип работы домашней вентиляции

Вентиляция в квартире происходит по следующей схеме:

  • вентиляционными трубами воздух из комнат вытягивается. Затем по воздуховодам дует в центральный канал, после чего поступает из помещения обратно на улицу;
  • система вентиляции в квартире не работает, если объем оттока воздуха из помещения будет больше обратной тяги притока. Чтобы этого избежать следует наладить систему поступления кислорода извне. При оснащении квартиры пластиковыми окнами, следует установить воздушные клапаны на стенах или открываемых частях окон. Когда дует из открытых окон, клапаны – надежный помощник от сквозняков. Сейчас на рынке пластиковых конструкций есть окна с уже встроенными воздушными клапанами, вследствие чего их цены существенно выше.

Металлопластиковое окно с установленным воздушным клапаном

Плюсы установки вентиляции в квартирах:

  1. Доступная стоимость.
  2. В помещение поступает достаточный объем воздуха.
  3. Компактность.
  4. Индивидуальная разработка для каждой квартиры.
  5. Система с автоматическим контролем.

Схема движения воздушных потоков внутри квартиры в условиях принудительной вентиляции

Из чего состоит приточно-вытяжная вентиляция для квартиры?

В приточные системы вентиляции для квартиры входят следующие детали:

  • воздуховсасывающая решетка — она не допускает попадание мусора;
  • фильтры – сделают втягиваемый воздух в квартиру чистым;
  • воздушные клапаны – следят за тягой и объемом притока;
  • вентилятор – дует воздух по каналам;
  • шумоизоляторы – изолируют или снижают шум;
  • элементы нагрева – калориферы, которые нагревают воздух до нужной температуры;
  • система автоматического контроля – контролирует работу всех составляющих элементов;
  • воздуховоды;
  • вентиляционные моноблоки – соединяют детали системы.

При потолочной вентиляции холодный воздух опускается вниз, прогревается и поднимается обратно

Полезный совет! Самые доступные, низкие по цене, и в тоже время эффективные – это европейские матерчатые фильтры с разной степенью фильтрации. Как правило, замену фильтра делают один раз в год. Если вблизи расположены производственные комбинаты, то фильтры придется менять чаще. Следите за автоматикой контроля приточной вентиляции в квартире с фильтрацией, она даст сигнал о необходимости замены фильтра.

Внутреннее строение рекуператора: 1 — внешний кожух; 2 — вентилятор; 3 — фильтр; 4 — утепленный кожух; 5 — регулируемый корпус; 6 — декоративная панель с выключателем; 7 — керамический элемент

Типы приточных систем вентиляции для квартиры

Можно выделить два типа приточных систем вентиляции:

Компактные приточные системы вентиляции для квартиры. Это система, которая работает на приток чистого воздуха. Плюсы — имеет маленький размер, низкую цену, легкость в монтаже. Их можно монтировать внутри помещения, под окном или на балконе. Они имеют низкий порог шума, а также отлично вписываются в любой интерьер. Минусы – это неравномерная циркуляция воздуха и маленький охват площади. Мощность таких систем может охватить до 45 квадратных метров. Некоторые модели компактных приточных систем вентиляции для квартиры оснащены подогревом воздуха.

Схема разводки приточно-вытяжных вентиляционных каналов в квартире

Полноценные приточные системы вентиляции для квартиры. Это усовершенствованные устройства, которые имеют большие размеры и дорого стоят. Такая система не подойдет для маленькой квартиры, а вот для установки в помещениях с большой площадью — оптимальный вариант.

Статья по теме:

К плюсам такой системы можно отнести:

  1. Приток и обратная тяга вентиляции в квартире.
  2. Распределение воздуха по всей площади.
  3. Улучшение качества воздуха (фильтрация, увлажнение, подогрев или охлаждение).
  4. Автоматический климат-контроль.

Строение компактной приточной вентиляционной установки на примере бризера фирмы Тион

Полноценная приточно-вытяжная вентиляция для квартиры может быть настенной, напольной и навесной (в зависимости от размера системы).

Полезный совет! Диапазон потребления электроэнергии вентиляции в квартире составляет от 1,6 до 5,0 кВт. Чтобы снизить затраты на оплату электроэнергии рекомендуется применять энергосберегающие технологии.

Настенное расположение приточно-вытяжной вентиляции

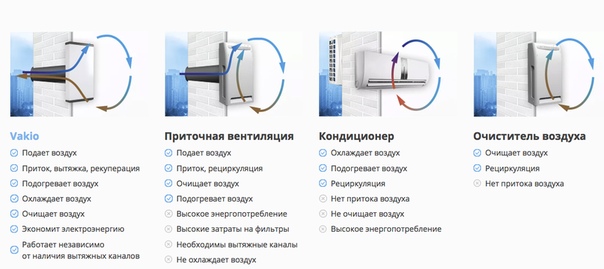

Кондиционер или приточная вентиляция в квартире с фильтрацией?

Основные отличия приточной системы от кондиционера:

  • почти все кондиционеры работают с тем воздухом, который находится в помещении и не пропускают воздух с улицы. Кондиционер дует только отработанный воздух. Есть современные кондиционеры с системой вентиляции, однако стоят они дорого;
  • кондиционер, очищающий воздух, не может препятствовать попаданию в квартиру пыли и прочих вредных частиц;
  • для установки кондиционера, возможно, будет необходим частичный демонтаж стены. Система приточной вентиляции в квартире может быть смонтирована в любой части жилища;
  • кондиционер нельзя использовать при низкой температуре на улице. Приточная система вентиляции для квартиры оснащена системой климат-контроля.

План вентиляции квартиры и ее установку целесообразно производить до начала ремонтных работ

Вентиляция в жилище своими руками

Простой монтаж вентиляции в квартире занимает до 3-х дней. При сложном монтаже вентиляционной системы для квартиры может понадобится до 15 дней.

Элементы схемы вентиляции в квартире – вентилятор, фильтры, клапан, воздуховоды, нагревательный элемент, датчик для определения давления, температурный регулятор и хомуты. Стальная рама, которая крепится на стену винтами – это главный крепежный элемент. Работа по монтажу приточной вентиляции для квартиры похожа на сбор деталей конструктора.

Пример расположения вентиляционного клапана под подоконником

Полезный совет! Диаметр воздуховодов, которые используются для вентиляции квартиры, колеблется в диапазоне 125-160 мм, поэтому высота потолка будет снижена примерно на 20 см. Это следует учесть при монтаже.

Ранее, до массового использования пластиковых окон, свежий воздух поступал в помещения через щели в окнах, благодаря чему работала естественная и простейшая вентиляционная система. Открытые окна увеличивали циркуляцию воздуха, однако, эта мера была кратковременной. Если дует из вентиляции в квартиру, это не означает, что улучшается микроклимат в квартире. Пыль, грязь, микроэлементы, которые попадают в квартиру с улицы, несут прямую угрозу здоровью человека. Вентиляция в квартире в туалете и на кухне, установленная при сдаче жилого комплекса в эксплуатацию зачастую и вовсе не работает.

Установка принудительной вентиляции в комнате своими руками

Оптимальный выход на сегодня – установка приточной вентиляции в квартире с фильтрацией. Это поможет решить вопрос с наличием чистого воздуха у вас дома раз и навсегда.

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

7 советов по организации системы вентиляции в квартире и доме: виды и варианты

Содержание статьи

Стараясь максимально сохранить драгоценное тепло в квартире, мы планомерно избавляемся от всех щелей. Не прошло и десятка лет, как практически все сменили старые деревянные окна на современные герметичные стеклопакеты, поставили двери, плотно прилегающие к коробке, заделали все щели в стенах. К нам пришло долгожданное тепло, но пришло оно не одно, а с непрошеными гостями – духотой, сыростью и плесенью. Виноваты мы сами, ведь до такой степени загерметизировали жилище, что избавили его от притока свежего воздуха. Пытаясь решить проблему, мы открываем форточки и окна, делая еще хуже, чем было раньше, а ведь решить подобную проблему несложно – нужна продуманная система вентиляции в квартире. Разбираемся с основными видами вентиляции и решаем, какой же вариант наиболее применим в каждом конкретном случае.

№1. Основные виды вентиляции в квартире

Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

Главное отличие всех систем вентиляции – это способ перемещения воздуха. По этому параметру вентиляция может быть:

  • естественная;
  • искусственная.

Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух.

Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

По назначению, как уже понятно, вентиляция бывает:

  • приточная, которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
  • вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать.

По зоне обслуживания вентиляция бывает:

  • местная. Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
  • общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

По конструкции вентиляция бывает:

  • наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;
  • моноблочная система, или вентустановка, совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше.

№2. Сколько свежего воздуха необходимо?

Обустройству вентиляции или модернизации существующей системы предшествует аналитический этап, который заключается в определении норм воздухообмена. Для разных зон в квартире этот параметр отличается. В сети есть масса удобных калькуляторов и программ для максимально точного расчета с учетом всех особенностей, но можно пользоваться усредненными значениями, согласно которым:

  • для жилых зон воздухообмен должен составлять не менее 30 м3/час на каждого человека. Если площадь жилой зоны менее 20 м2 на человека, то необходимо обеспечить воздухообмен на уровне 3 м3 на каждый квадратный метр помещения;
  • для кухни воздухообмен должен составлять 90 м3/час, если используется газовая плита на 4 конфорки, и 60 м3/час при использовании электрической плиты;
  • для ванной комнаты воздухообмен 50 м3/час при совмещенном санузле и по 25 м3/час для ванной и туалета при раздельном.

При наличии в квартире камина или печи нормы воздухообмена возрастают.

№3. Проверка естественной вентиляции в квартире

Что в частных домах, что в многоквартирных естественная вентиляция работает одинаковым образом. Это самый простой вариант, дающий при определенных условиях неплохие результаты. Принцип работы естественной вентиляции был описан выше. При всей надежности такая система не всегда справляется со своей задачей. На вентиляционные каналы приходится около 40% теплопотерь квартиры в зимнее время,  при установке современных окон пропадает источник свежего воздуха, поэтому приходится обустраивать клапаны или прочие системы, превращающие естественную вентиляцию в принудительную. К тому же, естественная система нередко становится причиной сквозняков и попадания шума в квартиру.

Эффективность работы естественной системы вентиляции зависит не только от возможности притока свежего воздуха, но и от вентиляционного канала – он должен быть чистым, чтобы пропускать отработанный воздух.

Проверить работу естественной вентиляции в квартире несложно:

  • необходимо поднести к вентиляционной решетке зажженную спичку или свечку. Пламя должно наклоняться в сторону канала – это признак, что воздух спокойно покидает квартиру. Также используется небольшой кусочек тонкой бумаги, он должен прилипнуть к решетке;
  • если пламя остается неподвижным, то можно попробовать снять решетку и убрать из канала скопившуюся грязь и пыль;
  • после очистки проверка повторяется, и если результаты неутешительны, то придется совершенствовать не только приточную вентиляцию, но и вытяжную. Если же с вентканалом все нормально, а в доме все равно душно и влажно, то модернизации потребует только приточная вентиляция.

Для повышения эффективности естественной циркуляции на кухне рекомендуют устанавливать вытяжку.

№4. Виды систем принудительной вентиляции квартиры

В зависимости от поставленных целей принудительная вентиляция может быть:

  • принудительно приточной с естественной вытяжной;
  • принудительно вытяжной;
  • принудительно приточно-вытяжной с рекуперацией тепла или без нее.

№5. Принудительная приточная вентиляция в квартире

Задача принудительной приточной вентиляции – обеспечить квартиру свежим воздухом, при этом отработанный воздух выходит через существующие вентиляционные каналы, т.е. через отверстия в кухне и ванной. Вариантов приточки масса, а выбор зависит от требований к комфорту и бюджета.

Система приточной вентиляции может быть организована с помощью таких устройств:

  • клапаны, которые устанавливаются в стену или на окно. Это самый простой вариант, который является аналогом тех самых заложенных в проект щелей, только клапаны – это уже более симпатичный и немного более функциональный способ вентиляции. Поток воздуха через клапан регулируется вручную, фильтрация либо не предусмотрена, либо минимальна и позволяет отсеивать насекомых и крупный мусор. Как правило, подогрев воздуха в подобных системах не предусмотрен (поэтому располагать их лучше в районе радиатора отопления, чтобы воздух зимой хоть чуть-чуть нагревался), а от шума в оконных клапанах спасает звукоотражающий козырек. Такие клапаны лучше всего работают в зимний период. Для обустройства стенового клапана придется делать сквозное отверстие в стене;
  • механические проветриватели – это уже более современные устройства, они могут обладать разной мощностью и функциональностью, а процесс подачи свежего воздуха становится управляемым. Даже если условия неблагоприятны для естественного поступления воздуха с улицы, его можно нагнать принудительно. Фильтрация представлена фильтром крупной пыли или угольным фильтром, что уже неплохо. В самых продвинутых устройствах присутствует даже подогрев воздуха. Как правило, подобные проветриватели оснащаются панелью управления или пультом. При всех преимуществах таких систем не забывайте, что на их установку уйдет больше времени, а функционирование потребует использования электричества;
  • бризер – еще более совершенная установка, позволяющая не только снабжать помещение свежим воздухом, но и очищать этот самый воздух с помощью HEPA-фильтров, типа тех, что используются в современных пылесосах. Такие фильтры задерживают не только частицы пыли, но и аллергены, микробы, пыльцу, споры плесени, поэтому бризеры идеальны для квартир, где живут дети, астматики или аллергики. Система фильтрации включает и другие типы фильтров. Устройство может подогревать воздух, а вентилятор, как правило, работает в нескольких режимах, позволяя обеспечить необходимое количество воздуха. Бризеры снабжаются дисплеем и пультом управления, блок занимает места чуть больше, чем внутренний блок кондиционера. Единственный минус таких устройств – цена;
  • приточная система с механическим побуждением наиболее сложная и дорогая. Она состоит из системы воздуховодов, которые прячутся за подвесными потолками, и массивного вентиляционного оборудования, которое ставят на балконе. Оно состоит из вентиляторов, фильтров, увлажнителей, нагревателей, охладителей и даже ароматизаторов. Воздух проникает в комнаты по воздуховодам с диффузорами. Система имеет свои плюсы, но уж слишком дорога и сложна в установке.

№6. Принудительная вытяжная вентиляция в квартире

В каждой квартире вытяжные отверстия находятся в ванной и кухне – помещениях, где повышена концентрация влажности и запахов. Если естественная вытяжная вентиляция работает недостаточно хорошо (по результатам проведенного эксперимента, описанного выше), то необходимо ее усовершенствовать, для чего используют:

  • настенные вентиляторы, которые монтируются вместо обычной вентиляционной решетки;
  • кухонные втяжки.

Установить вентилятор несложно, а эффект от него должен быть очень неплохим – устройство будет проталкивать отработанный воздух по вентиляционному каналу. При выборе обращайте внимание на такие факторы:

  • производительность вентилятора, которая должна соответствовать выдвигаемым к помещению требованиям;
  • наличие влагозащиты обязательно;
  • распространенная система – вентиляция включается одновременно с включением света в ванной. Подобное решение не особо эффективно, поэтому лучше чуть переплатить и выбрать вентилятор с таймером;
  • обратный клапан на вентиляторе в некоторых случаях будет незаменим. Пригодится он, если ваш сосед уже успел поставить вентилятор на вентиляционное отверстие, и он более мощный, чем у вас. В противном случае соседский и ваш собственный отработанный воздух могут возвращаться обратно в квартиру.

Вентилятором, как правило, оборудуют санузел. Его можно установить и на кухне, но в этом помещении более эффективно работает вытяжка, которая отводит все запахи и влагу непосредственно от очага их образования.

№7. Приточно-вытяжная вентиляция в квартире

Приточно-вытяжная вентиляция – это способ взять все движения воздуха в квартире под контроль. Такая система незаменима для квартир и домов, где естественная вытяжка не справляется со своими задачами, а вентилятор не сильно эффективен.

Приточно-вытяжная система вентиляции – это сложная система, состоящая из блока и вохдуховодов. В блоке расположены вентиляторы, фильтры, приточные и втяжные каналы с системой рекуперации. Так как последние располагаются рядом, появляется возможность отнимать тепло от выходящего воздуха и с его помощью нагревать воздух, поступающий внутрь квартиры. Экономия на подогрев воздуха при этом значительная. Есть возможность дополнительного нагрева или охлаждения воздуха. Воздуховоды прокладываются за подвесными потолками. Подобные системы могут тонко настраиваться, и с их помощью можно точно регулировать все параметры воздуха в помещении. Подобную систему можно дополнить датчиками по квартире, таймерами и прочими элементами для максимально экономной эксплуатации. Минус системы – стоимость и необходимость прокладки воздуховодов.

Чтобы воздух лучше циркулировал по квартире, рекомендуют оставлять небольшой зазор между полом и межкомнатными дверьми. Кроме того, сплит-системы с подачей свежего воздуха и обычное проветривание также вносят свой вклад в поддержание оптимального микроклимата в помещении.

Статья написана для сайта remstroiblog.ru.

Рекуператор воздуха VAKIO для вентиляции в квартире

Ощущаете иногда, что воздух в квартире стал тяжёлым? В комнате жарко и душно, по полу летают клубки тополиного пуха, а зимой запотевают стёкла. Ощущение уюта и комфорта постепенно теряется.

Возможно, в квартире, помимо стандартной вытяжной вентиляции, дополнительно установлен кондиционер или приточный клапан. Воздух должен обновляться. Должны уходить запахи, влажность или, наоборот, сухость. Но вам некомфортно и, скорее всего, вы открываете окна.

Проветривание окном – это сквозняки, шум с улицы, ощутимая прохлада в комнате. Вы не понимаете как так получилось: сделано столько всего, но вентиляция в квартире не работает. Вы ощущаете усталость, сонливость и пониженную концентрацию внимания.

Качество воздуха и температура в квартире напрямую влияют на то, проснёмся мы отдохнувшими, замёрзнем ночью из-за приоткрытого окна, позволим играть детям на полу или нет.

Свежий воздух 24/7 не равно открытые окна – как?

Окно приносит временный эффект проветривания: порция свежего воздуха вместе с пылью и шумом с улицы попадает в комнату. Проветривание длится в среднем 10-15 минут, дальше вы закроете окно, потому что воздух стал свежее. Ненадолго.

Снова дышать тяжёлым воздухом, перенасыщенным углекислым газом? Включаем кондиционер и он создаёт комфортную температуру в комнате. Правда, у него есть один минус – кондиционер охлаждает один и тот же воздух, гоняя его по кругу. То есть в комнате с включенным кондиционером легко дышать, но качественный ли это воздух?

А теперь представьте: вы постоянно дышите очищенным от уличной пыли, пыльцы и пуха, свежим, обновлённым воздухом комфортной температуры.

Пластиковые или деревянные окна, первый или двадцатый этаж, любая толщина стен и температура за окном – рекуператор VAKIO работает независимо от этих факторов.

Приточно-вытяжная вентиляция VAKIO – это чистый, свежий воздух при закрытых окнах.

Никаких секретов: только рекуперация и теплообмен

В основе приточно-вытяжной вентиляции VAKIO лежит принцип рекуперации тепла. Вспомните как работает аккумулятор: он накапливает энергию для дальнейшего использования.

Теплообменник в конструкции VAKIO – это аналогичный аккумулятор, который накапливает тепловую энергию. Вы практически не ощущаете разницу температур между уличным и комнатным воздухом. VAKIO – это комфортный микроклимат и постоянный воздухообмен.

Посмотрите .

Летом забудьте про пыль, пух, уличный шум, духоту и сквозняки. В холодное время года, когда за окном -20°С, а в квартире +25, душно и жарко, наслаждайтесь комфортными +16-18°С.

Установите рекуператор VAKIO и закройте все окна. Качественный воздух с VAKIO – это другой уровень заботы о себе и своих близких.

Приточная вентиляция в квартире с фильтрацией


Приточная вентиляция в квартире с фильтрацией от компании TURKOV, Москва, где бы Вы не находились в атмосферном воздухе всегда содержатся какие либо загрязнения: пыль, автомобильные выхлопы, заводские трубы, насекомые, пух, дым, загазованность и т. д.

В статье рассматриваются основные типы загрязнений воздуха и методы борьбы с ними с помощью приточных установок с фильтрацией TURKOV.


Если разделить загрязнения воздуха по мере уменьшения размера частиц, то получится следующая картина:

  1. Листья, пух, насекомые.
  2. Синтетическая пыль
  3. Атмосферная пыль, пыльца растений.
  4. Мелкодисперсные аэрозольные, а также молекулярные (газообразные) загрязнения.


Рассмотрим данные типы загрязнений подробнее, а так же подберём способы борьбы с ними.

1- Листья, пух, насекомые.


Данные загрязнения, как правило, носят локальный или периодический характер.


Листья — одна из самых распространенных причин осенних обращений в техническую службу по причине «вентиляция не дует». Чаще всего это октябрь, порывами октябрьского ветра листья разносятся везде где только можно и достаточно быстро забивают или защитную сетку на решётке,  или сам фильтр. Если где то под окнами есть деревья — Вы в зоне риска.

К счастью избавится от такого загрязнителя можно с помощью обычной щетки или пылесоса.


Пух — «тополиный пух, жара, июль…» В отличии от осенней листвы тополиный пух легкий и разносится значительно дальше, благодаря своей летучести может попасть в вашу систему вентиляции, даже если тополя растут где то в неподалеку. Если же тополя растут под окнами, то будьте готовы жаркими июльскими выходными почистить или приточную решётку с помощью щетки, или фильтр от набившегося туда «ковра».


Насекомые. Вездесущи, массово застревают в фильтрах, постепенно приводя его в негодность.

Щетка и пылесос, как правило, плохо помогают, мелкие частицы всё равно остаются в фильтре.


Главная же опасность данного типа загрязнений — что это троянский конь для различных микроорганизмов, бактерий, и прочих микроскопических вредителей. Оказавшись в фильтре грубой очистки бактерии активно размножаются и постепенно проникают по системе вентиляции в жилые помещения. Единственный метод борьбы- менять фильтры вовремя, не превращая их в рассадник бактерий.


Решение:
Защитная сетка и фильтр грубой очистки.

  • G3 ( задерживает 80-90% синтетической пыли )
  • G4 или F5 ( задерживает не менее 90% синтетической пыли )
2- Синтетическая пыль


Пыль техногенного характера появившееся в результате жизнедеятельности человека, спутник городов и заводов, наиболее распространенная и массовая- эта та самая видимая пыль, которая кружится на улицах, оседает на подоконниках, на полу и мебели.


Решение:
Для борьбы с данным типом загрязнения применяют фильтры грубой очистки:

  • G3 ( задерживает 80-90% синтетической пыли )
  • G4 или F5 ( задерживает не менее 90% синтетической пыли )
3- Атмосферная пыль, пыльца растений.


Пыль в основном природного происхождения, пыль, появившееся в результате эрозии почвы, вулканической активности. Мелкодисперсная, распространенная абсолютно везде, способная проникать даже через закрытые окна и крайне опасная. Именно она в высоких концентрациях является причиной аллергии и ухудшения здоровья у больных астмой.


Решение: Для борьбы с данным типом загрязнения применяют фильтры тонкой очистки:

  • F5 ( задерживает 50-60% атмосферной пыли )
  • F7 ( задерживает 80-90% атмосферной пыли )
  • F9 Угольный фильтр ( задерживает более 95% атмосферной пыли, дым, запахи, фенол, сероводород, аммиак, и другие вредные газы )
4- Мелкодисперсные, аэрозольные, а также молекулярные (газообразные) загрязнения.


Наиболее вредный тип загрязнений, является постоянным спутником мегаполисов и крупных заводов.

Автомобильные выхлопы, заводы, тэц являются источниками огромного количества дыма, мелкодисперсной пыли и вредных газов.

О списке загрязнений и газов, их локализации и вреде можно писать отдельную статью.


Решение: С такими загрязнениями можно бороться только применением специализированных фильтров высокой очистки:

  • h20 ( задерживает более 85% всех типов загрязнений )
  • h23 ( задерживает более 99,95% всех типов загрязнений )

Штатная фильтрация воздуха


В оборудовании TURKOV мы применяем фильтры класса F5.

Данное решение оптимально, так как позволяет качественно фильтровать воздух избавляя его от самых распространенных загрязнений при этом сохраняя приемлемые сроки эксплуатации фильтра.


Штатная фильтрация класса F5:

  • Фильтр F5 ( задерживает не менее 90% синтетической пыли )
  • Фильтр F5 ( задерживает 50-60% атмосферной пыли )
  • Периодичность замены: 1-2 раза в год




Что получает пользователь с классом фильтрации F5:

  • Уменьшается количество пыли в помещениях.
  • Отсутствие комаров, мошек, и прочей летучей живности.
  • Отсутствие тополиного пуха.
  • Уменьшение аллергических реакций.
  • Улучшение самочувствия у больных астмой.

Улучшенная фильтрация воздуха


В линейке оборудования ZENIT HECO в корпусе из вспененного полипропилена, мы опционально предлагаем оснастить агрегаты двойной фильтрацией приточного воздуха.

Классы фильтрации воздуха G4 + F7.

Двойная фильтрация позволяет улучшить класс фильтрации приточного воздуха, при этом сохранить сроки эксплуатации фильтров.


Улучшенная фильтрация класса F7:

  • Фильтр G4 ( задерживает не менее 90% синтетической пыли )
  • Фильтр F7 ( задерживает 80-90% атмосферной пыли )
  • Периодичность замены: 1-2 раза в год




Что получает пользователь с классом фильтрации F7 (По сравнению с F5):

  • Существенно уменьшается количество пыли в помещениях.
  • Уменьшение аллергических реакций.
  • Улучшение самочувствия у больных астмой.


Системы с высокой фильтрацией воздуха i-Vent и Block является компактной приточной установкой с фильтрацией воздуха.


Специально для крупных городов и мест со сложной экологической обстановкой компания Turkov разработала системы с высоким уровнем фильтрации воздуха.


Данные системы оснащены 4х — ступенчатой фильтрацией воздуха!




Размеры, количество и класс фильтрации каждой ступени подбирались для максимальной эффективной совместной работы фильтров.

4 ступени фильтрации:


Ступень №1
Панельный фильтр G4

Периодичность замены: 1-2 раза в год

Применяется для первичной очистки воздуха от крупных загрязнений: пуха, насекомых, синтетической пыли.


Ступень №2
Карманный фильтр F5

Периодичность замены: 1-2 раза в год

Применяется для доочистки воздуха от мелких загрязнений: мелкой синтетической пыли, крупной и средней атмосферной пыли.


Ступень №3
Панельный фильтр F9

Применяется для тонкой очистки воздуха от мелкой атмосферной пыли, дыма,бензола, паров кислот, фенола, сероводорода, аммиака, формальдегида и других вредных газов.


Ступень №4
HEPA фильтр h23

Применяется для абсолютной очистки воздуха, для чистых зон и чистых помещений. В фармацевтической и электронной промышленности, для решения проблем санитарии, гигиены и микроклимата в лечебных учреждениях, на АЭС, при производстве продуктов питания (бродильные отделения), лекарств и т.п.


Так же данный класс фильтрации применяется для операционных помещений.


Применение такой последовательности фильтров позволяет качественно очистить воздух от максимального числа наиболее распространенных загрязнений, дыма, микроорганизмов, газов на 99,95%.


Что получает пользователь с классом фильтрации h23 (По сравнению с F7):

  • Полностью пропадет пыль, источники пыли отныне только люди и уличная одежда.
  • Практически полностью исключается влияние внешней среды на организм людей с аллергиями и больных астмой.
  • Даже если под окнами оживленное шоссе воздух в квартире всегда будет абсолютно чистый, ни запахов, ни вредных выбросов, ни загазованности.

Применение систем с высокой фильтрацией воздуха Block


это агрегат не имеющий автоматики и нагревателя, пользователь круговым регулятором управляет мощностью вентилятора. В основном агрегат применяемый для фильтрации воздуха посредством рециркуляции воздуха внутри помещения или ставится как доводчик на существующую вентиляцию по очистки приточного воздуха.


i-Vent это самодостаточная приточная вентиляционная установка, со встроенными автоматикой и нагревателем. Агрегат можно оснастить VAV-системой и CO2-системой, что существенно уменьшит затраты на эксплуатацию. Оптимальное решение для организации приточной вентиляции с фильтрацией и с минимальным числом вентиляционных каналов.


Применяется приточная установка в квартирах и домах с высокими требованиями к качеству воздуха, фармацевтических компаниях, производстве электроники, больницах. Особенно актуальны данные системы в мегаполисах, и рядом с заводами, где уровень загрязнённости воздуха крайне высокий.


Важно:


Применение приточной вентиляции в квартире с фильтрацией с толщиной корпуса 60мм позволяет разместить агрегат на улице под окном, или сбоку от окна, что исключает шумовое воздействие агрегата на пользователя, система вентиляции при этом занимает минимальный объем под потолком.

Применение i-Vent и Block в составе с ZENIT и ZENIT HECO.


Данные системы предназначены для организации энергоэффективных систем вентиляции с высокой очисткой воздуха.

Компоновка:

Из агрегатов ZENIT и ZENIT HECO убираются приточные вентиляторы и фильтры.

Из агрегата i-Vent убирается автоматика и нагреватель.

Из агрегата Block убирается регулятор мощности вентилятора.

В агрегатах ZENIT или ZENIT HECO добавляется клеммная колодка для подключения к i-Vent или Block

В агрегатах i-Vent или Block добавляется клеммная колодка для подключения к ZENIT или ZENIT HECO.

Электросхема для подключения можно посмотреть по ссылке: Электросхемы

*Таблица совместимости систем

Преимущества данных систем вентиляции:
  • Сохраняется высокая фильтрация воздуха.
  • Сохраняется экономичность приточно-вытяжной системы вентиляции.
  • Сохраняется возможность вынести i-Vent на фасад здания.
  • Уменьшается уровень шума приточно-вытяжной установки.

Приточная вентиляция в квартире – Библиотека

Нет времени разбираться?

Позвоните по телефону, мы с радостью подскажем какое оборудование подойдет именно Вам.

+7 (495) 517-33-71

Мы перезвоним в удобное для Вас время!

Отправьте запрос на расчет стоимости решения на почту — [email protected]

Приточная вентиляция в квартире является неотъемлемым компонентом системы воздухообмена жилища. Она обеспечивает постоянное поступление свежего воздуха в комнаты, без чего невозможно поддержание санитарных норм и создание комфортных условий для проживания без риска для здоровья обитателей.

Рост эксплуатационных нагрузок в виде увеличения количества работающих бытовых приборов спровоцировал снижение эффективности типовых системы вентиляции, в которых недостаток свежего воздуха предполагалось компенсировать за счет щелей в окнах и дверях помещения. С внедрением новых стройматериалов с минимальной паропроницаемостью классическая схема потребовала дополнительной доработки и обустройства приточной вентиляции квартире, функционирующей по другим технологиям.

Принцип работы квартирной вентиляции

Воздухообмен в помещении любого типа проходит три основных этапа:

  • Подмес со стороны технологичных отверстий (щелей, форточек, специализированных устройств)
  • Прогон воздушных масс от источника к утилизатору (от жилых комнат к санузлу или кухне)
  • Удаление отработанных потоков через вентканалы

Установка пластиковых окон, утепление стен и облицовка фасадов нарушает естественный воздухообмен, что приводит к образованию конденсата ,плесневению стен, порче мебели и ухудшению состояния здоровья людей, находящихся в таком помещении. Решить подобные проблемы поможет модернизация приточной вентиляции квартиры за счет установки соответствующих приборов.

  • Вентиляция квартиры, а также установка кондиционеров, Москва, ЖК «Скайфорт»

    Проведённые работы:

    Монтаж мульти сплит-системы с внутренними блоками настенного типа. Монтаж приточно-вытяжной системы вентиляции.

    Используемое оборудование:

  • Кондиционирование и вентиляция квартиры, Москва, ЖК «Аэробус»

    Проведённые работы:

    Монтаж приточно-вытяжной системы вентиляции с рекупирацией тепла. Монтаж мульти сплит-системы настенного типа.

    Используемое оборудование:

  • Вентиляция квартиры, а также установка кондиционеров, Москва, ЖК «Новые Ватутинки»

    Проведённые работы:

    Монтаж приточно-вытяжной системы вентиляции с рекупирацией тепла. Монтаж настенных раздельных сплит-систем.

    Используемое оборудование:

  • Вентиляция, кондиционирование и увлажнение в квартире, Москва, ЖК «Воробьевы Горы»

    Проведённые работы:

    Монтаж комплескной климатической системы , включающей приточно-вытяжную вентиляцию с рекупирацией тепла, увлажнение (установка увлажнителя HygroMatik) и охлаждение (установка наружного блока кондиционера Midea).

    Используемое оборудование:

  • Вентиляция квартиры, а также установка кондиционеров, Москва, жилой дом, ул. Екатерины Будановой

    Проведённые работы:

    Монтаж мульти-сплит системы кондиционирования с внутренними блоками канального (скрытого) типа.
    Монтаж приточно-вытяжной системы вентиляции.

    Используемое оборудование:

  • Кондиционирование и вентиляция в квартире, Москва, ЖК «Седьмое Небо»

    Проведённые работы:

    Монтаж канальной системы кондиционирования и приточно-вытяжной системы вентиляции.

    Используемое оборудование:

  • Варианты обустройства приточной вентиляции

    В зависимости от особенностей объекта и пожеланий заказчика в квартирах применяют следующие виды воздухоприточных конструкций:

    • Вентилятор. Предназначен для местного обновления воздушных масс. Монтаж вентиляторов в жилых комнатах позволяет обойтись без прокладки сложной системы вентканалов.
    • Оконные клапана. Механизм встраивается между герметичными профилями стеклопакета. Такие створки обеспечивают поступление воздуха в объеме от 25 до 50 м3 без сквозняков или снижения звукоизоляционных свойств окон.
    • Приточно-вытяжное оборудование с рекуперацией тепла. Комбинированное устройство для приточной вентиляции квартир, обеспечивающее отток отработанных газов, а также одновременную очистку и подогрев заходящих воздушных масс. При этом модуль позволяет регулировать объемы циркулирующего воздуха без ущерба для качества и температуры атмосферы в помещении. Рекуператор помогает решить проблему духоты, холода, шумности и скоплений аллергенов в помещении с минимальными изменениями интерьера комнат.
    • Приточная камера. Моноблочный прибор с предустановленными фильтрами, калорифером, вентилятором и автоматикой для запуска / отключения механизма вентиляции. Устройство компактно, что позволяет без особых трудностей размещать его на балконах или не жилых помещениях, ведущем сразу к нескольким комнатам.

    Для минимизации теплопотерь и повышения общих показателей эффективности работы систем приточной вентиляции квартир, стандартные устройства дооборудуют охладителями и фильтрами различного типа.

    Критерии подбора элементов для системы вентиляции и составления ее проекта для квартир

    Для расчета характеристик воздухообменных комплексов используют две методики:

    • Расход на человека. Подразумевает ежечасную отработку 20 м3 воздуха каждым жильцом квартиры.
    • Кратность воздухообмена. Объем помещения берется в качестве производительности приточного устройства.

    К примеру, в типовых апартаментах площадью до 100 м2 чаще всего применяют осевые (радиальные) вентиляторы производительность 100—500 м3. Такая приточная вентиляция в квартире устанавливается в комплексе с маломощными калориферами производительностью 2—5 кВт, в металлическое коробке с фильтром и пультом управления. В коттеджах целесообразнее устанавливать более мощные комплексы (с рекупирацией тепла, а также системой воздуховодов, клапанов и так далее).

    Специфика монтажа приточной вентиляции в квартире

    В зависимости от выбранной технологии организации поступления воздуха монтаж системы занимает от нескольких часов до 2—3 суток. Наиболее простой считается установка оконных клапанов. Интеграция приточных камер или вентиляторов потребует бурения технологичных отверстий в стенах и обустройства специальных коробов вентканалов. Для этого потребуется подготовка проекта, а также применение профессиональной техники.

    Без наличия соответствующих знаний и опыта выполнения аналогичных работ не получиться оборудовать систему для качественного воздухообмена в квартире. Компания «Айрвек» готова предложить комплексные решения по разработке проекта вентиляции, подбору и монтажу подходящего оборудования. С нами вы получаете качественный сервис по приемлемым ценам и с гарантией на все виды оснастки вне зависимости от площади и конфигурации объекта. Свяжитесь с нашими консультантами и решите все волнующие вопросы по приточной вентиляции любых помещений в квартире.

    Вентиляция в квартире — проектирование и монтаж приточной вентиляции для квартиры в Москве

    Вентиляция в квартире, которая была построена несколько десятилетий назад, представляла собой естественный процесс движения воздуха по заранее обустроенным каналам. Принудительное поступление в то время практически не использовалось. Дверные проемы и окна выполнялись из древесины и пропускали достаточно воздуха для инфильтрации. Экологическая обстановка в городах была лучше, поэтому весной и осенью можно было проветрить комнаты простым открытием фрамуги.

    Сейчас условия строительства изменились. На окнах устанавливаются пластиковые стеклопакеты с прокладками, которые полностью перекрывают воздушный поток. Экология больших городов не позволяет проводить привычное проветривание, поскольку с проникающим воздухом в помещение попадает грязь, пыль, выбросы предприятий и автотранспорта. Принудительное проветривание в помещении должно обеспечить приток свежего очищенного потока и отвод отработанного в определенном объеме с заданной скоростью.

    Особенности вентиляции в квартире

    В элитных новостройках жильцам предлагают общеобменное централизованное вентилирование для всего дома. Оно реализуется применением силовых устройств, которые побуждают движение воздушных масс. В этом случае все заботы о чистой здоровой атмосфере застройщики берут на себя, но это исключение, поскольку 90% объектов оснащаются естественным канальным воздухообменом, поэтому качественная, эффективная принудительная вентиляция в квартире становится заботой жильцов.

    Вытяжка на кухне

    Это необходимая система, которая обеспечивает локализацию пара, копоти, смешанных запахов, образующихся во время приготовления еды. Эффективные агрегаты обеспечивают воздухообмен на уровне 110 — 150 м³/ч. При строительстве обязательно организуются каналы естественного вентилирования, минимальное сечение которых 130 х 130 мм, они пропускают до 150 — 180 м³/ч воздуха. Но природные явления (изменение направления ветра, колебание давления и температуры) не позволяют организовать эффективный поток. При определенных условиях вытяжка начинает работать на приток, распространяя загрязненный поток по комнатам.

    Для эффективного удаления загрязненных масс применяются купольные вытяжки, которые локализуют загрязнители непосредственно в месте их образования. Если на кухне работают дополнительные агрегаты, следует установить отдельный вытяжной канальный или безканальный вентилятор под потолком.

    Для обеспечения притока используют форточки или фрамуги. Если это невозможно из-за низких температур, применяют дополнительное оборудование:

    • невозвратный приточный клапан – оборудование не требует энергопитания и при диаметре 100 — 125 мм обеспечивает поступление воздуха до 40 м³/ч;
    • бризеры (проветриватели) с подогревателем и фильтром способны пропускать воздух в объеме 35 — 120 м³/ч.

    Для больших кухонь с набором производительной техники монтируют приточно-вытяжную установку.

    Удаление избытков влаги

    Стандартная система обеспечивает только естественную вытяжку. Поскольку оптимальные параметры воздухообмена установлены на уровне 54 — 72 м³/ч, естественная вытяжка не справляется с заданными объемами. В ванной увеличивается влажность, оседает конденсат, развивается плесень, от которой сложно избавиться.

    Установка мощного вытяжного вентилятора в стандартный канал решит проблему, но для циркуляции необходим дополнительный приток, поэтому закрытая дверь должна оборудоваться направляющим воздушным клапаном. Подогретый поток движется из «чистых комнат» и эффективно понижает влажность до оптимального уровня. Обратный клапан, устанавливаемый на лопасти, препятствует проникновению запахов из общей сети.

    Осевой вентилятор с производительностью 50 — 220 м³/ч справляется с воздухообменом в стандартной ванной. Если по техническим или дизайнерским причинам невозможно установить декоративную вытяжную решетку вблизи вентканала, используют центробежный канальный. Он монтируется в особый воздуховод, производительность техники достигает 350 м3/ч.

    Принудительная вентиляция должна обеспечивать эффективное удаление запахов из квартиры. Естественный процесс не может обеспечить необходимое перемещение потока, поскольку для стандартного туалета нормой является воздухообмен 90 – 100 м3/ч. Целесообразно применять дополнительные вытяжные устройства различных моделей.

    • Осевая модель с производительностью до 220 м3/ч применяется в стандартных санузлах.
    • Центробежные вентиляторы с производительностью до 350 м3/ч предназначены для больших помещений. Они успешно справляются с разницей давлений в централизованном воздуховоде многоэтажного дома, поэтому рекомендованы для установки на нижних этажах.
    • Если размещение встроенных систем технически невозможно, применяют канальную технику. Для реализации проекта следует проложить воздуховод из санитарной зоны к централизованной системе. Работа канальных устройств эффективней, но для его установки следует пригласить специализированную бригаду.

    Вентилятор с требуемыми характеристиками поддержит оптимальную кратность воздухообмена на уровне 8 – 10.

    В больших квартирах под хранение одежды отводятся целые комнаты. Если в них не только хранят, но и сушат, гладят, чистят вещи, требуется 1,5-кратный воздухообмен. Процесс хранения одежды подразумевает превышение показателей влажности, которая может скапливаться в гардеробной. Такие комнаты плохо вентилируются, поэтому образуется «затхлый» запах.

    Приток можно обеспечить из соседних помещений через направляющий дверной клапан, установкой бризера или приточного клапана, а вот вытяжка должна быть принудительная. Ее можно обеспечить различными способами:

    • прокладка воздуховодов от приточно-вытяжной установки, если она смонтирована в квартире;
    • осевым или центробежным вентилятором с подведением специального рукава;
    • канальным устройством.

    Оборудование следует устанавливать до начала декорирования.

    Организация притока свежего воздуха в спальне

    Проветривание спальни открыванием окон нерационально. Зимой это приводит к большим потерям тепла, а летом при включенном кондиционере невозможно добиться оптимальной температуры.

    Рекомендованный воздухообмен для спальни составляет 30 м3/ч на одного человека – это минимальный показатель, который увеличивается с ростом площади помещения. Недостаточный воздухообмен приводит к недостатку кислорода, избыточной влажности, образованию плесени, особенно на «холодных» стенах.

    В спальне необходим только приток, его можно организовать установкой бризеров или невозвратных клапанов (их производительность составляет 5 — 50 м³/ч). Но, если их мощности не хватает, применяют приточную вентиляцию с подогревом.

    Кондиционирование работает по схеме рециркуляции. Сплит-система служит дополнением к вентилированию, поддерживая оптимальную температуру.

    Установка моноблока решит проблему перемещения потока во всей квартире. Агрегат включает в себя рекуператор, который снижает затраты на отопление до 90%. Затраты на обогрев квартиры зимой снизятся, а установка быстро окупится.

    В гостиной обедают, принимают гостей. Здесь запахи еды смешиваются, из кухни проникают ненужные «ароматы», гости и хозяева чувствуют себя неуютно.

    Основное внимание при вентилировании этого помещения уделяется притоку, а отвод воздуха можно организовать через вытяжку на кухне. Для этого применяют моноблочную приточно-вытяжную установку. Если такой способ затруднен, используют менее дорогое и эффективное оборудование.

    • Бризеры устанавливаются в сквозные отверстия в районе радиаторов отопления. Поступающий приток фильтруется и в некоторой степени подогревается. Рекомендованный воздухообмен для гостиных составляет 70 — 150 м³/ч, а производительность проветривателя – 40 м³/ч.
    • Оконные проветриватели более эффективны зимой, для их полноценной работы разница давлений должна составлять 10 Па.

    Моноблочная установка создает направленный воздушный поток определенной скорости и объема. Нагнетательный и вытяжной каналы размещаются в разных концах комнаты, обеспечивая эффективное проветривание, рекуператор экономно расходует тепло в квартире.

    Типы вентиляции

    Принудительная вентиляция с фильтрацией должна обеспечивать постоянное перемещение воздушных масс в квартире, отвод отработанного воздуха и замену его чистым и свежим в объемах, рекомендованных Роспотребнадзором. При осуществлении процесса применяют несколько схем вентилирования для квартир различной площади.

    Все схемы можно разделить на естественные и принудительные. Они различны по функционалу, производительности, эффективности.

    Естественная

    Естественные процессы происходят благодаря разнице температур и давлений внутри и за пределами квартиры. Но удаление запаха и отработанного воздуха из проблемных зон не проводится достаточно эффективно. Такая схема воздухообмена имеет свои положительные и отрицательные стороны.

    Преимущества

    • Кратность воздухообмена составляет 0,5 — 0,7, ее достаточно для проветривания небольшой квартиры.
    • Отсутствие затрат на организацию вентилирования – каналы обустраиваются на этапе строительства, а их очисткой занимаются специализированные организации.

    Недостатки

    • Полная зависимость от внешних погодных условий. При смене ветра вытяжной канал может работать на приток, нарушая схему воздухообмена.
    • Нестабильность работы летом. Невысокая разница температур минимизирует слабый поток.
    • Невозможно провести воздухоподготовку. Поток попадает в помещение непосредственно с улицы. Установка фильтров тонкой очистки в канале минимизирует скорость движения воздуха.

    Естественное вентилирование используется как часть более сложных систем и позволяет эксплуатировать организованные строителями каналы.

    Принудительная вентиляция в квартире

    В этом случае побуждающим фактором движения воздушных масс служит работа силовых устройств и применение дополнительных элементов, не требующих подключения к электросети. Использование этой схемы обеспечивает стабильный контролируемый поток во всех помещениях. Инновационные устройства экономят не только электроэнергию, но и тепло.

    Вытяжная

    Вытяжная – это важная часть инженерной сети. Агрегаты устанавливаются в проблемных зонах с повышенными требованиями к кратности воздухообмена (ванные комнаты, кухня, туалет). Они служат для локализации неприятных запахов. В кухне привычным приемным устройством служит купол или панель, размещенная над плитой.

    Все запахи, копоть от сгорания газа, пар от приготовляемой пищи оказываются в зоне действия вытяжного агрегата. Устройство включается от клавиши на корпусе в момент начала кухонных работ и отключается после их окончания.

    Приток проводится по естественным централизованным каналам через оконные проветриватели, клапаны и бризеры. При установке важно рассчитать мощность вытяжного агрегата для обеспечения сбалансированного воздухообмена.

    Приточная

    Приточная система вентиляция в квартире обеспечивается специализированной установкой. Засасывая приток с улицы, подогревая и фильтруя его, установка создает поток с определенным избыточным давлением. Он вытесняет отработанные массы и создает подпор для «грязных» зон. Обычно для притока используются «чистые» комнаты (спальня, гостиная, столовая и др.). Организованное движение подготовленного воздуха обеспечивает эффективное удаление загрязнителей.

    Отвод отработанных воздушных масс осуществляется по естественным каналам или через фрамуги, открытые на проветривание. Избыточное давление не позволяет уличному воздуху проникать в квартиру, организуя вполне действенный барьер.

    Для правильного воздухообмена желательно проложить несколько воздуховодов в разные комнаты – так проветривание станет комплексным. Наиболее эффективным способом для достижения оптимального климата является приточная вентиляция с подогревом в квартиру.

    Приточно-вытяжная вентиляция

    Самый эффективный способ создания оптимального климата в квартире. Процесс осуществляется при помощи моноблочной установки, которая размещается на балконе или лоджии, в хозяйственных помещениях или в промежутке между основным и декоративным потолком. Оборудование очень компактно, не требует много места, подключается к обычной электросети.

    При помощи моноблочной установки можно решить три важные задачи: провести эффективную воздухоподготовку, отвести использованный воздух из помещения, сэкономить на обогреве зимой.

    • Подготовка воздуха осуществляется набором оборудования, которое размещено в корпусе. Воздух проходит через фильтры, обеззараживается (ионизируется), увлажняется/осушается, подогревается. Такая обработка создает в квартире чистую и здоровую атмосферу.
    • Для отведения воздушных масс в корпусе моноблока предусмотрен вытяжной вентилятор
    • Экономия энергоресурсов осуществляется рекуператором. Теплый отводимый поток омывает теплообменник, по которому проходит холодный приточный поток с улицы, максимально его нагревая. В результате работы рекуператора сохраняется 70% — 90% ресурсов.
    Система с фильтрацией

    Отдельно рассмотрим фильтрацию. Очистка поступающего воздуха с улицы является основным критерием при выборе вентиляционной сети. Особенно это актуально для города, где скопление грязи и различных выбросов превышает норму. С какими же загрязнениями мы сталкиваемся ежедневно: пух, листья, пыль, пыльца и другие загрязнения могут стать причиной аллергии. Приточная вентиляция с фильтрацией исключает попадание микроорганизмов в квартиру. Различают несколько фильтров очистки в зависимости от типа загрязнений.

    Проектирование вентиляции в квартире

    Для выбора оптимального набора агрегатов выполняется технический расчет, который обеспечит точный воздухообмен. Расчет включает в себя:

    • выбор оптимальной схемы вентилирования;
    • построение схемы потоков во всех помещениях с определением скорости и объема воздушных масс;
    • определение комплектации, мощности, производительности силовых агрегатов, выбор вспомогательного оборудования;
    • вычисление степени сопротивления системы движению потока, расчет сечения каналов;
    • протяженность воздуховодов рассчитывается, исходя из геометрии квартиры и расположения всех помещений.

    После получения расчетных данных выполняется графическая часть. Выполняется схема и детализирующие чертежи, готовится спецификация использованных деталей и узлов. На этом проектирование вентиляции в квартире завершается.

    Пакет документов отправляется заказчику для согласования и утверждения, вносятся необходимые правки, проект заверяется контролирующими органами.

    Монтаж систем кондиционирования

    Монтаж производится согласно разработанному и согласованному с другими подрядчиками графику.

    • Заказанное оборудование, материалы, детали поставляются на склад компании. Поскольку размер квартиры ограничен, доставка всех элементов на объект производится постепенно.
    • На объект выезжает бригада замерщиков, которая размечает место под установку систем и вспомогательного оборудования, привязывая проект к определенным поверхностям. Места монтажа оборудования, крепления воздуховодов маркируются.
    • Собираются воздуховоды и крепятся на потолок согласно разметке.
    • Выполняются сквозные технологические проемы при помощи специализированного инструмента. Мы производим монтаж только в рабочее время, не мешая соседям. Работы с повышенным уровнем шума выполняются максимально быстро.
    • Устанавливаются вспомогательные вытяжные вентиляторы, приточные клапаны, бризеры.
    • Силовые установки (моноблочная установка, вытяжные/приточные вентиляторы) подключаются к воздуховодам и источникам питания.
    • Монтируется система управления, если автоматика предусмотрена проектной документацией.
    • Все оборудование запускается и тестируется на утечку воздуха, неплотности соединений устраняются.
    • Оборудование работает на проектной мощности определенное время. На этом этапе производятся замеры скорости и направления воздушных потоков – балансирование.

    Готовая в эксплуатации установка передается заказчику для дальнейшего использования.

    Все работы наши ремонтные бригады проводят четко и быстро, не оставляя после себя мусор. Под наблюдением инженеров установленная один раз вентиляционная система будет безотказно работать в течение всего времени эксплуатации здания. Ее производительность и экономическая эффективность будут отвечать заявленным параметрам.

    приточно-вытяжная вентиляция с рекуперацией тепла.

    ЧТО ТАКОЕ КОНЦЕПЦИЯ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ В КВАРТИРЕ?

    ЧТО ТАКОЕ КОНЦЕПЦИЯ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ В КВАРТИРЕ?

    Перед тем, как будет разработана и озвучена окончательная концепция конкретного объекта, мы обсуждаем все исходные данные с заказчиком. Как правило, этот процесс занимает около 1 часа.

    Во время консультации мы затрагиваем такие моменты как: основные аспекты и тенденции в сфере вентиляции на украинском рынке; процесс проектирования инженерной системы; подбор оборудования; правильная разводка воздуховодов и т. д.Вместе с клиентом мы анализируем проект от корки до корки.
    В качестве примеров мы показываем некоторые уже реализованные проекты и объясняем, как они были на самом деле спроектированы и собраны, а также демонстрируем, как они выглядят в реальной жизни.

    Когда клиенты приходят в нашу компанию, их знания об этой инженерной системе обычно находятся на уровне пользователя. После консультации человек оставляет нас с глубоким пониманием того, зачем нужна система вентиляции, как она будет размещена и какую пользу принесет.Наша задача показать и рассказать все до мелочей, приводя практические примеры.
    Следующим этапом после обсуждения концепции станет разработка коммерческого предложения.

    Какие аспекты включены в разработку коммерческих предложений?

    1. Количество воздуха, которое должно подаваться в эту квартиру, согласно:

    • общая площадь;
    • количество жителей;
    • помещение специального назначения.

    2. Подробное представление всей системы вентиляции, начиная с вентиляционной установки и заканчивая щелевыми диффузорами.

    Зачем это нужно? Система вентиляции выполнена в виде LEGO. В каждом наборе есть разные части, которые соответствуют своему назначению и стоимости, и наш заказчик должен четко понимать, почему здесь находится этот элемент системы, состоящий из твердых частиц, и его техническое объяснение.

    Неиспользование какой-либо конкретной детали влечет за собой такие последствия, как:

    • шумовые характеристики;
    • некачественная работа всей системы вентиляции;
    • вибрации на установке, так как нет виброизоляторов;
    • могут появиться дополнительные шумовые характеристики в канале вентиляции, если не используются шумоглушители;
    • Клапаны

    • — для чего в них должна быть контрпружина, которая при отсутствии электричества принудительно закрывает систему.

    Мы стараемся все объяснить и показать клиенту, указать на целесообразность каждого элемента и оборудования в системе вентиляции.
    При коммерческом предложении заказчик имеет право искать другую компанию, которая может предложить хотя бы такое же индивидуальное инженерное решение, а не просто навязывать шаблон спецификации на 5-6 позиций без учета каких-либо специфических характеристик жилого объекта и объекта размещения. пожелания клиента.

    ВАЖНОСТЬ СПЕЦИФИКАЦИИ

    Поговорим о назначении спецификации для каждой из сторон сотрудничества.

    Главное, что клиент получает из документа, — это понимание следующих пунктов:

    • какое оборудование будет использоваться в квартире;
    • Концепция ценообразования

    • ;
    • какие детали присутствуют в системе и почему;
    • Бюджет системы

    • и перечень преимуществ, которые она принесет в будущем.

    Для моей команды это поэтапный алгоритм реализации вентиляции в квартире, все этапы в котором выполняются неукоснительно.
    Техническое задание бесплатно не разрабатывается — в зависимости от области и задач стоимость варьируется от 400 до 1000 грн.

    ПОЧЕМУ ОБСУЖДЕНИЕ ВСЕГДА НАЧИНАЕТСЯ, И ТОЛЬКО ТОЛЬКО — РАЗРАБОТКА КОММЕРЧЕСКОГО ПРЕДЛОЖЕНИЯ?

    Мы можем спроектировать систему, но тогда клиент поймет, что на самом деле он не в состоянии за нее платить. Или может возникнуть ситуация, когда нет физической возможности смонтировать выбранную клиентом систему. Ведь для воздуховодов нужны заниженные потолки.Или нет возможности поставить вентиляционную систему в квартире из-за конструкции самого дома. Существует множество факторов, которые могут помешать внедрению инженерной системы на конкретном объекте.

    Важно! На первом месте всегда консультация с клиентом, а уже после — разработка коммерческого предложения.

    Шаг 4. Тип вентиляции всего здания

    Выберите тип вентиляционной системы всего здания, чтобы обеспечить хотя бы воздушный поток, рассчитанный на шаге 3

    Вентиляция всего здания обеспечивает постоянную или прерывистую вентиляцию с низким потоком в доме для удаления общих переносимых по воздуху загрязняющих веществ из различных источников, включая отделку, мебель, людей, домашних животных, бытовую химию и домашнюю деятельность.Стратегии вентиляции всего здания можно разделить на три типа:

    Рекомендации по передовой практике

    При работе вентиляционного оборудования используется энергия, поэтому выбирайте оборудование с минимально возможной мощностью, чтобы снизить эксплуатационные расходы. Вентиляцию всего здания для дома площадью 1500 кв. Футов можно обеспечить с помощью вентилятора мощностью 5 Вт или воздухообрабатывающего устройства мощностью 500 Вт. Годовые эксплуатационные расходы будут существенно различаться в зависимости от выбранного оборудования.


    Желательно иметь возможность регулировать интенсивность вентиляции всего здания во время ввода в эксплуатацию, чтобы обеспечить минимальный воздушный поток, определенный на шаге 3.Регулировку можно выполнить несколькими способами, включая использование многоскоростного вентилятора, балансировочного демпфера или регулируемого программируемого таймера.


    Герметизируйте все воздуховоды для оборудования HVAC, независимо от того, где оно находится.

    Системы вытяжной вентиляции

    В системах вытяжной вентиляции используется одноточечный, двухточечный или многоточечный вытяжной вентилятор для вентиляции всего дома или квартиры. Вытяжной вентилятор (ы) удаляет загрязненный воздух в помещении. Наружный воздух проникает через множество мелких непреднамеренных утечек в оболочку здания. Если вентилятор расположен в жилом помещении, он должен иметь звуковой рейтинг не более 1,0 Сон.

    Характеристики одноточечной вытяжной системы вентиляции

    / Иллюстрация

    Вытяжной вентилятор (обычно вентилятор для ванны) обеспечивает как местную вытяжную вентиляцию, так и вентиляцию всего здания, а также средства управления вентилятором в соответствии с ASHRAE 62.2. В простейшем варианте этой системы используется усовершенствованный вентилятор для ванны, отвечающий требованиям к уровню шума для вентиляции всего здания.

    • Вентилятор ванной или прачечной настроен на непрерывную работу с низкой скоростью или с перерывами на более высокую скорость
    • Кухонная вытяжка с постоянной низкой скоростью и бесшумной работой (1.0 сон или меньше на низкой скорости)
    • Вытяжной вентилятор для вентиляции всего здания
    • Канальный вентилятор для вентиляции всего здания

    Характеристики двухточечной вытяжной системы вентиляции / Иллюстрация

    • Два вытяжных вентилятора
    • Одиночный вытяжной вентилятор с двумя воздухозаборниками

    Характеристики многоточечной вытяжной системы вентиляции / Иллюстрация

    • Три или более вытяжных вентилятора
    • Один вытяжной вентилятор с несколькими воздухозаборниками

    Узнайте о плюсах и минусах использования только вытяжной системы вентиляции.

    Раздел 24 Требование

    ASHRAE 62.2-2007

    Когда воздухообрабатывающий агрегат или возвратный канал находится в гараже , воздуховоды для системы отопления, вентиляции и кондиционирования воздуха должны быть герметичными, чтобы утечка воздуха составляла не более 6% от воздушного потока воздухообрабатывающего агрегата при измерении на 0,1 дюйма водяного столба. (25 Па) независимо от того, используется ли кондиционер для вентиляции .

    ASHRAE 62.2-2010

    Если воздухоочиститель или возвратный канал расположены на за пределами границы давления , воздуховоды для системы HVAC должны быть герметизированы, чтобы утечка воздуха составляла не более 6% от воздушного потока воздухообрабатывающего устройства при измерении при 0.1 дюйм вод. Ст. (25 Па), независимо от того, используется ли кондиционер для вентиляции .

    Системы вентиляции только для приточного питания

    В системах приточной вентиляции используется специальный вентилятор или кондиционер для печи или кондиционера, а также соответствующие элементы управления для обеспечения вентиляции всего здания. Приточный воздуховод приносит в дом наружный воздух. Отработанный воздух выходит из здания через множество мелких утечек в оболочке здания. Если вентилятор расположен в жилом помещении, он должен иметь уровень шума 1.0 сонов или меньше.

    Характеристики специального приточного вентилятора

    / Иллюстрация

    Специальный приточный вентилятор может быть установлен в механическом пространстве или через внешнюю стену и может обеспечивать фильтрацию и некоторое смягчение поступающего воздуха путем смешивания с комнатным воздухом либо на решетке, либо внутри шкафа приточного вентилятора. В зависимости от местного климата для поддержания комфорта необходимо соотношение смеси три к одному или четыре к одному (домашний воздух и наружный воздух).

    Узнайте о плюсах и минусах использования специального приточного вентилятора.

    Интегрированные системы с центральным вентилятором (CFI) — характеристики / иллюстрация

    При использовании существующего воздухообрабатывающего агрегата воздух должен поступать снаружи в обратную сторону печи, теплового насоса или центрального кондиционера, чтобы обеспечить поток воздуха, необходимый по стандарту ASHRAE 62. 2 для вентиляции всего здания. Чтобы снизить эксплуатационные расходы, воздухообрабатывающий агрегат может работать в течение одной трети времени, если он обеспечивает в три раза больший воздушный поток, чем система непрерывного действия.Кондиционер должен работать не реже одного раза в три-четыре часа, круглосуточно и без выходных в течение всего года, а не только тогда, когда требуется обогрев или охлаждение.

    Узнайте о плюсах и минусах использования воздухообрабатывающего агрегата.

    Модернизация до энергоэффективного электродвигателя вентилятора

    Когда печь или кондиционер переменного тока используются для системы вентиляции всего здания, стоимость обеспечения вентиляции намного выше, чем при использовании вентилятора малой мощности. Электродвигатели воздуходувок обычно рассчитаны на мощность от 300 до 500 Вт, а более старые устройства обработки воздуха потребляют от 800 до 900 Вт.В последние годы были внедрены энергоэффективные модифицированные двигатели, которые могут снизить потребление энергии воздухообрабатывающими установками на 75-80%. Для системы, работающей непрерывно, окупаемость замены электродвигателя нагнетателя может составить всего 3 года. Ищите модифицированный двигатель ECM (двигатель с электронной коммутацией) или модифицированный двигатель BPM (бесщеточный двигатель с постоянными магнитами). В двигателях ECM и BPM используется аналогичная технология, но ECM — это торговая марка.

    Имейте в виду, что использование воздуходувки для вентиляции всего здания означает, что она будет работать чаще и что она будет работать только для вентиляции, когда нет потребности в обогреве или охлаждении.Это может быть от 10 до 30% в год. Таким образом, если двигатель обработчика воздуха мощностью 500 Вт работает 20% времени только для вентиляции, он будет использовать около 876 кВтч и обойдется домовладельцу в 175 долларов в год по цене 0,20 доллара за кВтч. Сравните это с одним модернизированным вытяжным вентилятором для ванной комнаты с двигателем постоянного тока, который будет обеспечивать требуемый воздушный поток, непрерывно потребляя 35 кВтч по цене 7 долларов в год по цене 0,20 доллара за кВтч.

    Характеристики нескольких специализированных вентиляторов / иллюстрация

    Несколько специализированных приточных вентиляторов с низким расходом и фильтрами можно установить в спальнях или коридорах.Каждый вентилятор подает определенную порцию наружного воздуха в каждую комнату. Одна стратегия состоит в том, чтобы подавать 10 куб. Футов в минуту в каждую спальню и, возможно, 20 куб. Футов в минуту в подсобное помещение, при условии, что сумма потоков равна или превышает общий требуемый воздушный поток. Необходимо следить за тем, чтобы эти небольшие приточные вентиляторы смешивались с воздухом в помещении, чтобы избежать проблем с комфортом.

    Характеристики специального многопортового приточного вентилятора / иллюстрация

    Многопортовый приточный вентилятор можно установить в механическом помещении или на чердаке для подачи отфильтрованного наружного воздуха в несколько мест.Этот наружный воздух может быть смешан с домашним воздухом для охлаждения, но одно из преимуществ многопортового приточного вентилятора заключается в том, что он может подавать небольшое количество воздуха в несколько мест, что снижает вероятность возникновения проблем с комфортом из-за сквозняков.

    Сбалансированные системы вентиляции

    Сбалансированные системы вентиляции обеспечивают номинально равные объемы приточной и вытяжной вентиляции, поэтому, если требуется вентиляция 60 куб. Футов в минуту, эта система предназначена для удаления 60 кубических футов в минуту застоявшегося воздуха в помещении и подачи 60 кубических футов в минуту наружного воздуха.

    Сбалансированная система без функций рекуперации тепла / Иллюстрация

    Система приточной вентиляции, совмещенная с вытяжной системой с одинаковой пропускной способностью, называется «сбалансированной» системой. Сторона подачи может быть встроенным или встроенным в стену приточным вентилятором или устройством обработки воздуха системы центрального отопления или охлаждения. Сторона выпуска представляет собой вытяжной вентилятор такой же мощности, который работает одновременно с приточным вентилятором. Ключевым моментом является согласование потоков приточной и вытяжной вентиляции, чтобы в жилом доме не было давления или сброса давления.

    Ознакомьтесь с преимуществами и недостатками сбалансированных систем без рекуперации тепла.

    Вентилятор с рекуперацией тепла (HRV) — характеристики / иллюстрация

    HRV перемещает тепло между входящим и выходящим воздушными потоками без прямого контакта между входящим и выходящим воздухом. Приточный воздух, приточный для вентиляции, проходит через пластиковую или металлическую сердцевину теплообменника.

    • В отопительный сезон HRV предварительно нагревает приточный вентиляционный воздух.Тепло передается от теплого выходящего воздуха входящему более прохладному воздуху.
    • В сезон охлаждения HRV предварительно охлаждает поступающий воздух. Тепло передается от теплого поступающего воздуха к охлажденному отработанному воздуху, выходящему из здания.

    HRV может быть выделенным центральным блоком, который полностью подключен к большинству комнат в доме или из них, или может быть интегрирован с центральным устройством обработки воздуха для использования воздуховодов отопления или охлаждения для распределения умеренного воздуха по всему дому. HRV может подаваться во все комнаты, а может и не быть, но цель состоит в том, чтобы иметь два воздушных потока с примерно равным воздушным потоком для поддержания нейтрального давления в доме или квартире.Для HRV требуется специальный слив для конденсата.

    Вентилятор с рекуперацией энергии (ERV) — характеристики / иллюстрация

    ERV похож на HRV, но перемещает тепло и влагу между потоками приточного и вытяжного воздуха. Сердцевина ERV сделана из обработанной бумаги или пластика для передачи влаги.

    • В отопительный сезон ERV предварительно нагревает приточный вентиляционный воздух. Тепло и влага передаются от теплого выходящего воздуха входящему более прохладному.
    • В сезон охлаждения ERV предварительно охлаждает поступающий воздух.Тепло и влага передаются от теплого поступающего воздуха охлажденному отработанному воздуху, выходящему из здания.

    Как и HRV, ERV могут быть централизованными системами с полным воздуховодом или интегрированными с центральным устройством обработки воздуха. Они могут устанавливаться дистанционно или вставляться в потолок или стену. ERV не требует отвода конденсата, поскольку влага передается между входящим и выходящим воздушными потоками.

    Поскольку в большинстве климатических зон Калифорнии отсутствуют жаркие / влажные или чрезвычайно холодные условия, блоки HRV и ERV работают с очень схожей энергоэффективностью.

    Просмотрите плюсы и минусы использования HRV и ERV.

    Многосемейная вентиляция: помогает зданиям дышать

    В сообществе, занимающемся многоквартирными домами, ведутся споры о том, как лучше вентилировать жилые дома. Есть три конкурирующих варианта дизайна, которые могут быть реализованы в жилом дизайне: естественная вентиляция, механическая вентиляция и гибридный подход.

    Какой набор «легких» лучше всего разместить в вашем здании? Вам необходимо учитывать требования LEED EAp1, требования местных норм, климат в здании, конфигурацию квартиры, особые требования проекта к вытяжке и многое другое. Вот некоторые вещи, о которых стоит подумать.

    Естественная вентиляция

    Начнем с естественной вентиляции. Благодаря более низким первоначальным затратам и меньшим эксплуатационным расходам (благодаря необходимости меньше кондиционировать наружный воздух), не говоря уже о растущем спросе на оздоровление, естественная вентиляция возвращается. Однако естественная вентиляция не всегда является идеальным решением. С преобладанием тенденций в области оздоровления и отраслевой направленности, USGBC и несколько местных юрисдикций используют более строгую интерпретацию требований к вентиляции и вытяжке, связанных с путями соответствия ASHRAE 62 как для естественно вентилируемых, так и для механически вентилируемых помещений.

    Естественная вентиляция основана на окнах, управляемых пользователем, для подачи необходимого наружного воздуха в помещение. В здании с полной естественной вентиляцией используются преимущества преобладающих ветров, а также ясный свет и другие элементы дизайна, которые перемещают воздух по зданию. Естественная вентиляция использует охлаждающий эффект движущегося воздуха. Однако при отсутствии должного изучения, проектирования и эксплуатации в жилом помещении с естественной вентиляцией могут возникнуть проблемы с комфортом, влажностью и качеством воздуха в помещении.

    О чем следует помнить при естественной вентиляции.

    • При проектировании планировки здания следует учитывать, что здание с естественной вентиляцией ограничивает эффективность работы окон до 25 футов. Следовательно, все помещения должны быть постоянно открыты для работающих окон. Чтобы удовлетворить эти требования без чрезмерно сложной конструкции перемычек и каналов для перемещения воздуха из одного помещения в другое, квартира должна быть ограничена глубиной 25 футов и обеспечивать доступ каждого помещения к работающему окну.

    • Общая площадь эксплуатируемых окон должна быть более 4% от общей площади квартиры. Тип окна также имеет решающее значение, поскольку общая открытая площадь окна зависит от типа используемых окон (створки, одинарные / двойные навесные, слайдер, маркиза и т. Если проемы закрыты жалюзи или другими препятствиями, следует использовать общую свободную площадь для расчета общей рабочей площади окна.

    • В соответствии со стандартом ASHRAE Standard 62.1, кухонная вытяжка не должна выводиться наружу, если пространство вентилируется естественным образом, поэтому выделенная кухонная вытяжка не требуется; простой рециркуляционный вентилятор над плитой выполняет свою работу.Однако вытяжка необходима для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту на ванную комнату, если она непрерывная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

    • Одним из ограничений здания с естественной вентиляцией является отсутствие вентиляции, когда окна закрыты. Эта очевидная проблема редко ограничивает попытки создания конструкции с естественной вентиляцией. Например, в климатической зоне Вашингтона, округ Колумбия, холодная зима и жаркое и влажное лето ограничивают количество дней, в которые можно комфортно разместить открытые окна. Следовательно, в течение длительного периода времени, когда окна закрыты, отсутствие надлежащей вентиляции может привести к проблемам с комфортом и качеством воздуха в помещении.

    Варианты механической вентиляции

    Механическая вентиляция — это более традиционный подход к проектированию, при котором наружный воздух подается в отдельные квартиры через механическую систему воздуховодов.Наружный воздух подается непосредственно в приточно-вытяжную установку через отдельные воздухозаборники в каждой квартире и кондиционируется вместе с остальным возвратным воздухом; или предварительно кондиционированный воздух подается в отдельные квартиры через установленный на крыше блок наружного воздуха. Вот несколько вещей, о которых следует подумать при рассмотрении вопроса о механической вентиляции:

    • Требуемые объемы наружного воздуха определяются стандартом ASHRAE 62. 1 и Международным механическим кодексом. Согласно этим требованиям необходимо обеспечить подачу наружного воздуха из расчета 5 кубических футов в минуту на человека + 0.06cfm / ft2. Заполняемость определяется количеством спален в каждой квартире. Студии и апартаменты с одной спальней рассчитаны на размещение двух человек. Каждая дополнительная спальня добавляет в проектные расчеты еще одного человека.

    • В соответствии с требованиями Международного механического кодекса наружный воздух должен подаваться непосредственно в установку, а не через коридоры через проемы и / или открытые входные двери.

    • В отличие от помещения с естественной вентиляцией, кухонная вытяжка необходима и должна выводиться за пределы квартиры через стек, который объединяет несколько квартир вместе, или специальный канал, который выводится за пределы каждой квартиры.Вытяжные шкафы с микроволнами и рециркуляцией недопустимы.

    Кухонная вытяжка делится на две категории: Общая выхлопная и вытяжная. Общая вытяжка может быть просто вытяжной решеткой на кухне, которая направляется в общий вытяжной канал квартиры или ванной комнаты. Но из-за жира и тепла, связанных с выхлопом вытяжки, он классифицируется как другой уровень воздушного потока, чем общий выхлоп, и не может быть объединен с общим выхлопом, выхлопом ванной или сушилкой.Нормы, которые требуются для жилых кухонь, составляют 50 кубических футов в минуту, если непрерывно, и 100 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

    Выхлоп для ванных комнат по-прежнему необходим для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту на ванную комнату, если она непрерывная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

    • Из-за того, что механически вентилируемый блок разделен на отсеки, создание давления имеет решающее значение для надлежащей работы. При проектировании следует проверять требуемую скорость вытяжки и обеспечивать соответствующее количество наружного воздуха для создания положительного давления в установке. Небольшое положительное давление поможет устранить проникновение снаружи и предотвратить дискомфорт, возможные проблемы с плесенью и миграцию запаха из соседних квартир или коридоров.

    Гибридная вентиляция: лучшее из обоих миров

    Как следует из названия, естественная / механическая гибридная вентиляция включает в себя как естественную, так и механическую вентиляцию.Наружный воздух — неочищенный или предварительно кондиционированный — подается в квартирные блоки как через открывающиеся окна, так и через механическую вентиляцию. Хотя этот подход может обеспечить лучшее из обоих миров, есть несколько общих камней преткновения:

    • Пространства с естественной вентиляцией определяются как первые 25 футов квартиры, аналогично подходу с естественной вентиляцией. Но в отличие от подхода с естественной вентиляцией, установка может быть спроектирована глубже 25 футов. Любые области, которые расширяются за предел 25 футов, требуют механической вентиляции.

    • Площадь пола, выходящая за пределы 25 футов, должна вентилироваться механически в соответствии с требованиями стандарта ASHRAE 62.1, как описано в предыдущем разделе.

    • В зависимости от расположения кухни может потребоваться вытяжка, а может и не потребоваться. Если вся кухня находится в пределах 25 футов от рабочего окна, считается, что кухня имеет естественную вентиляцию и не требует специальной вытяжки. Однако, если вся кухня или ее часть выходит за пределы 25 футов, она считается вентилируемой механически и, следовательно, требует кухонной вытяжки.Типы вытяжки и разводка соответствуют тем же правилам, что и полностью вентилируемая кухня.

    Выхлоп для ванных комнат по-прежнему необходим для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту на ванную комнату, если она непрерывная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

    • Гибридный подход к вентиляции уменьшает размер механического оборудования из-за меньшего объема наружного воздуха, необходимого в каждой квартире.Он также обеспечивает естественную вентиляцию и позволяет пассажирам использовать время, когда подходят внешние условия. А механическая вентиляция будет обеспечивать минимальное количество свежего воздуха в течение всего года, даже если внешние условия не позволяют пассажирам открывать окна. Правильная координация между командой дизайнеров является обязательной для обеспечения того, чтобы области пола и окон соответствовали естественной вентиляции, а механическая вентиляция была рассчитана на оставшееся пространство.

    В зависимости от географического положения и общего дизайна и стиля многоквартирного дома, каждый из этих вариантов вентиляции может создать идеальную жилую среду для жителей. Очень важно, чтобы проектная группа определила подход к проектированию на ранней стадии схематического проектирования, чтобы предотвратить возникновение проблем на поздних этапах проектирования или даже во время процесса представления LEED.

    Система вентиляции вашего многоквартирного дома

    Системы вентиляции многоквартирных домов должны обеспечивать ваших жителей свежим чистым воздухом, одновременно контролируя потери воздуха и влажности с контролируемым климатом.Этого можно добиться с помощью различных систем вентиляции, включая естественные, механические и гибридные. Как управляющий недвижимостью в Чикаго, вы должны найти время, чтобы узнать, какой тип системы вентиляции установлен в вашем здании и соответствует ли эта система потребностям ваших жителей.

    Признаки того, что система вентиляции многоквартирного дома не отвечает потребностям жителей

    Самая большая проблема с плохой вентиляцией — это плохое качество воздуха в помещении и низкий уровень комфорта в многоквартирном доме в Чикаго.Это также может привести к увеличению нагрузки на ваше отопительное и охлаждающее оборудование, что приведет к увеличению ваших счетов за электричество и / или газ.

    5 знаков:

    • Душные помещения или несвежий воздух
    • Высокий уровень влажности в помещении
    • Видимая влага на окнах
    • Увеличение количества внутренних систем аллергии
    • Жители жалуются на плохое самочувствие, находясь в здании

    Основы системы вентиляции

    Система вентиляции многоквартирного дома обеспечивает циркуляцию воздуха в доме и добавление определенного количества свежего воздуха. Он также фильтрует твердые частицы из вашего воздуха, удаляет запахи и помогает контролировать влажность в вашем здании. Существует три основных типа систем вентиляции: естественные, механические и гибридные.

    1. Естественная вентиляция

    Естественная вентиляция возникает, когда вы открываете окна и двери в своем здании и отдельных квартирах арендаторов. Это позволяет внутреннему воздуху выходить из здания, а воздух снаружи — внутрь здания. Естественная вентиляция также возникает, если у вас есть двери и окна, которые не закрыты должным образом или не являются энергоэффективными.

    Плюсы естественной вентиляции

    • Без механических систем
    • Доступен свежий воздух
    • Низкие эксплуатационные расходы

    Минусы естественной вентиляции

    • Позволяет выпускать воздух с контролируемым климатом из здания
    • Влажность не регулируется
    • Многие современные здания не рассчитаны на 100-процентную естественную вентиляцию

    2.

    Механическая вентиляция

    Механическая вентиляция включает использование вентиляторов и воздуховодов для контроля количества наружного воздуха, допустимого внутри здания, при одновременном ограничении потерь воздуха с регулируемым климатом.Многие системы механической вентиляции поставляются вместе с системами HVAC или добавляются к ним.

    Плюсы механической вентиляции

    • Улучшение качества воздуха в помещении
      Точный контроль над системой вентиляции
      Повышение уровня влажности и комфорта жителей

    Минусы механической вентиляции

    • Может вызвать обратную тягу в некоторых приборах
    • Может быть энергоэффективным, если количество наружного воздуха, поступающего в здание, не контролируется
    • Может вызвать проблемы с влажностью зимой

    3.Гибридные системы вентиляции

    Гибридные системы вентиляции, которые иногда называют сбалансированными системами или системами смешанного режима, включают в себя функции как естественных, так и механических систем вентиляции. Как правило, они имеют одно или несколько отверстий для притока свежего воздуха, через которые воздух поступает в здание. Затем этот воздух направляется через систему воздуховодов к приточному вентилятору, который повышает давление воздуха. Вытяжные вентиляторы в потолке помогают выводить старый несвежий воздух наружу.

    Плюсы гибридной вентиляции

    • Лучшая герметизация здания
    • Сниженный риск вытяжки из топливных приборов
    • Повышенный комфорт в помещении
    • Меньше аллергенов в воздухе помещений

    Минусы гибридной вентиляции

    • Неправильная конструкция или неправильная установка могут привести к неэффективности
    • Позволяет воздуху с климат-контролем выходить через вытяжные вентиляторы
    • Недостаточные элементы противопожарной безопасности в конструкции могут привести к проникновению дыма и огня в здание

    Варианты ремонта и замены вентиляции

    Здесь, в компании Althoff, мы обеспечиваем ремонт, замену и модернизацию систем вентиляции многоквартирных домов. Наши профессиональные специалисты могут проверить качество воздуха в вашем здании, чтобы определить, есть ли у вас высокие уровни загрязнителей воздуха в помещении, а мы можем проверить влажность и измерить температуру воздуха в помещении во всем здании. Эти тесты помогают нам определить, соответствует ли ваша система вентиляции вашим потребностям. Если это не соответствует вашим потребностям, мы можем порекомендовать энергоэффективные решения для вентиляции, которые помогут улучшить качество воздуха в помещении и комфорт ваших жильцов. Некоторые решения, которые мы использовали в прошлом, включают установку систем вентиляции с рекуперацией энергии, изменение размеров или количества вентиляторов в вашем здании и установку увлажнителей и осушителей.

    Чтобы узнать больше о том, как мы можем повысить эффективность и действенность системы вентиляции вашего здания, позвоните нам по телефону 800-225-2443.

    Преимущества системы и нюансы функционирования.

    «Необходимое, как воздух» — мы говорим о важном, желая подчеркнуть особый статус как очевидную ценность жизненного. Чтобы сказать что-то, мы говорим, что только для повседневных забот важность свежего воздуха как-то незаметно отходит на второй план.Стремление улучшить интерьер своего дома находит выход в установке новеньких стеклопакетов. Стремление к рациональному расходованию средств движет нами, когда среди множества вариантов входных дверей мы выбираем те, которые наименее подвержены перепадам температуры и влажности и плотно прилегают к стальному коробу. Также мы обычно не торопимся открывать окно на проветривание в холодное время года, стараясь сохранить ценное тепло. На первый взгляд, в этом нет ничего предосудительного или необычного.Вот только самая обычная вентиляция в квартире работает только при свободном поступлении воздуха из всех жилых помещений с обязательным притоком свежего. Сегодня мы подробно рассмотрим особенности устройства вентиляции современной квартиры, узнаем, как добиться соблюдения норм воздухообмена, чтобы найти ответ на главный вопрос о том, можно ли организовать эффективную вентиляцию в квартире своими руками. Руки.

    Вы также можете использовать светоотражающую пленку, чтобы закрыть прожекторы, и прикрепить алюминиевый блеск на отверстиях вокруг ваших плит и водонагревателей.Подвалы и горки. Проект герметизации подвала может включать использование аэрозольной пены или уплотнений для заделки трещин и отверстий в стенах, потолке или полу подвала. Вы также можете заделать зазор между подоконником и основанием, а также внизу и вверху каждого зажима для обода на каждом конце дома. Не забудьте также закрыть отверстия для газовых, водяных и электрических линий, каналов и проводки, выходящие снаружи.


    Невозможно рассматривать описанную выше среднюю квартиру как единый объем воздуха (каждая комната имеет свою степень загрязнения, плотно закрытые окна и двери затрудняют воздухообмен).В результате получается крайне нездоровая атмосфера, при таком положении вещей приточно-вытяжная вентиляция для квартиры (чаще всего применяется в городских многоэтажках) малоэффективна, если не опасна. Избыточная жара и даже в сочетании с повышенной влажностью и низкой подвижностью воздуха способствуют росту болезнетворных грибов и плесени. Рассмотрим сегодня, как должна быть организована система вентиляции в квартире.

    Для более крупных отверстий может потребоваться изоляция. Двери, окна и стены.Но, поскольку эти области легко доступны, а решения обычно простые, они предоставляют возможность для простой самостоятельной работы, которая может привести к минимизации очевидных неудобных сквозняков. Проект герметизации двери или окна может включать в себя наматывание самоклеящейся атмосферной изоляции по сторонам окна или установку дверного проема для герметизации зазора между нижней частью двери и порогом.

    Приток воздуха в офисные помещения

    Также можно оклеить окна пластиком и установить недорогие прокладки из пенопласта за электрическими розетками по периметру стен.Независимо от того, выполняете ли вы эти проекты на проектной основе или нанимаете профессионала, как только вы закончите, не забудьте сесть и насладиться этим дополнительным теплым чувством, которое возникает только благодаря экономии денег на счетах за электроэнергию.

    Знакомство с работой нормальной вентиляции

    Жители городских многоэтажек раньше даже не задумывались, как сделать вентиляцию в квартире. Естественно, понимание того, что в любом помещении должен быть постоянный воздухообмен (приток свежего воздуха и удаление загрязненного) присутствовало, но у всех нас было достаточно понимания, что вентиляция в квартире на кухне и в ванной хорошо продумана. : отработанный воздух удаляется через вытяжные каналы.Вход осуществляется путем просачивания наружного воздуха через открытое окно или протекающих окон и дверей. Ведь в то время система естественной приточно-вытяжной вентиляции была полностью оправдана. Сегодня при недостаточной эффективности этого метода (причины, о которых мы говорили выше), требуется установка дополнительных устройств. Принудительная вентиляция в квартире будет эффективной только в том случае, если оборудование правильно подобрано (выбор делается на основании расчетов воздухообмена).

    Вот несколько советов по поиску и устранению утечек воздуха, которые помогут избавиться от счетов за электричество. Начните с проверки чердака, подвала и скрытых участков на предмет трещин, щелей и проемов, в которые может попасть холодный воздух.

    Вы также можете попробовать дымовой тест. В ветреный день закройте все окна и двери и выключите всю бытовую технику. Затем поднесите свежую ладонь к потенциальным местам утечки воздуха. Дым выходит из комнаты или взрывается? Или он неуверенно движется вперед и назад? Это могут быть признаки утечки воздуха.

    Определяем нормы воздухообмена

    Определить необходимое количество приточного воздуха несложно: достаточно сравнить известные нормы вентиляции в квартире с площадью помещения и количеством жильцов. .Так на каждый квадратный метр площади требуется воздухообмен 3 м3 / час, а на каждого взрослого 30 м3 / час. Исходя из этих норм, несложно рассчитать воздухообмен для каждого конкретного случая и разработать проект вентиляции квартиры, выбрав наиболее выгодный способ и необходимое оборудование.

    Воздушные дороги

    Для более полного обзора вы можете нанять профессионала для проведения энергоаудита дома. Изоляция протечек на чердаке может иметь самое большое влияние на ваш счет за электроэнергию.Спросите профессионала, на чем можно сосредоточить свое время. Рассмотрите возможность заполнения открытых чердаков на чердаке изоляцией из стекловолокна.

    Зафиксируйте трещины и дыры в стенах. Затем осмотрите свои окна и двери. Имейте в виду: воздухонепроницаемая изоляция может случайно вызвать улавливание радона или окиси углерода в вашем доме. Обратитесь к профессионалу для проверки потенциально опасных газов до и после проекта.

    Устройство вентиляции в квартире может осуществляться тягой, возникающей из-за разницы температур внутреннего и наружного воздуха (этот способ называется естественной вентиляцией), или тягой, осуществляемой механически.Принудительная вентиляция может быть приточной, вытяжной и приточно-вытяжной.

    Наслаждайтесь домашним уютом, как только работа будет завершена! На работе, в местном ресторане, в школе вашего ребенка и даже в местном парке не курят. Вы просите курильщиков не курить в вашем доме. Тем не менее, ваш ребенок все еще подвергается воздействию вторичного табачного дыма. Для миллионов детей, живущих в квартирах и квартирах, воздействие вторичного табачного дыма из других мест в здании является повседневной реальностью.

    Основные элементы и принцип вентиляции в квартире

    Дебора Шуб была беременна, когда запах дыма в квартире, которым она делится с мужем, действительно стал ее беспокоить.«Это разбудило меня по ночам», — говорит она. Мы связались с управляющим недвижимостью и кондоминиумом. Решили, что это проблема вентиляции.

    Принцип естественной циркуляции воздуха

    Самый простой способ проветрить помещение, в котором воздух удаляется естественной тягой через вентиляционные каналы, а приток через открытые форточки, протечки в окнах или специальные воздухозаборники — это называемая «система естественной вентиляции», которая раньше была очень распространена, а сегодня она часто оказывается неэффективной из-за отсутствия столь необходимых утечек. Однако приток воздуха может осуществляться с помощью приточных устройств, встроенных в стены или окна. Примером такого устройства является регулируемый клапан приточного воздуха, установленный на оконной створке.

    Система вентиляции в квартире

    Несколько непростых переговоров с соседями и обширная реконструкция, после чего квартира все еще пахнет дымом. Они также ищут дом для покупки. Каждый раз, когда дым становится хуже, поиски усиливаются. Влияние вторичного табачного дыма на здоровье детей хорошо известно.К ним относятся более высокий риск синдрома внезапной детской смерти; меньшая емкость легких и больше проблем с дыханием, таких как астма, кашель, бронхит, круп и пневмония; обострение симптомов астмы; и другие инфекции уха. Последствия не только физические: дети, подвергшиеся воздействию вторичного табачного дыма, имеют более низкие результаты тестов по математике, чтению и логике, а также могут иметь больше проблем с поведением.

    Установка приточного клапана не снижает звукоизоляционные качества и не портит внешний вид окна.

    Благодаря звукоотражающему козырьку устройство практически не снижает звукоизоляционные качества окон.Установка клапана занимает не более 15 минут. Подобные устройства можно установить на стенах возле радиаторов отопления. Для этого нужно проделать в стене отверстие диаметром от 50 до 100 мм (в зависимости от модели клапана). Несомненное достоинство таких моделей — простота устройства и дальнейшего обслуживания. Эффективность приточных клапанов напрямую зависит от исправности вытяжных вентиляционных каналов. Естественная вентиляция наиболее эффективна зимой, когда перепад температур большой, обеспечивая естественную тягу.Летом при перепаде температур менее 15 ° C сквозняк практически незаметен.

    Дети более подвержены вторичному курению, чем взрослые, по разным причинам. Они дышат быстрее, и их иммунная система менее развита. У них также меньше шансов на побег. Детям сложно жаловаться на дым или самостоятельно покидать дымовую зону, особенно если это их собственный дом.

    Шуб, как и многие родители, обеспокоена тем, что дым влияет на здоровье дочери.За последний месяц у девушки был хриплый голос. Недавнее исследование в области педиатрии показало, что 73% детей, живущих в домах для некурящих, имеют в крови маркер под названием котинин, который указывает на то, что они подвергаются воздействию табачного дыма. У детей, живущих в квартирах, котинина на 45% больше, чем у детей, живущих в частных домах, даже с учетом возраста, пола, этнической принадлежности и бедности.

    Устройство принудительной вентиляции

    Устройство принудительной вытяжной вентиляции обеспечивает отвод отработанного воздуха механическим способом.Для этого используются вентиляторы, встроенные в вентиляционную шахту в ванной, и кухонные электрические вытяжки. Когда в квартире работают вентиляторы, создается вакуум, в результате чего он всасывается извне через приточные клапаны или открытые окна. В холодное время года желательно предусмотреть обогрев приточного воздуха; для этого можно установить приточные устройства со встроенными электронагревателями. При использовании таких устройств без обогрева их необходимо размещать над приборами обогрева.

    Хранение дыма — проблема

    Уровни воздействия у детей, которые жили в соседнем жилом доме, таком как полуквартирные дома или обычные дома, были промежуточными. Дети, которые жили в доме, где кто-то курил или курил, были исключены из исследования. Трудно удержать дым, когда вы разделяете стену или, что еще хуже, вентиляционную систему с курильщиком. Недавнее исследование квартир для малоимущих в Бостоне показало, что 89% квартир для некурящих имеют уровень никотина в воздухе.Конечно, дым может попасть в дом через открытые окна и двери, но он также может пробиться через трещины и щели в стенах, полу или потолке, а также через электрические розетки, кабельные или телефонные розетки, трубы или лампы.

    Принудительный способ воздухообмена

    Основной особенностью работы приточной вентиляции является принудительная подача наружного воздуха (через установленные приточные устройства) и удаление загрязненной естественной тяги через вентиляционные шахты в ванной и кухне. Приточно-вытяжные установки бывают разных моделей и конфигураций, но принципиальная схема устройства, как правило, у всех одинакова (вентилятор, воздушный фильтр, запорная арматура, нагреватель, заслонка).

    Совместные или смежные системы вентиляции могут передавать дым от одного устройства к другому. Может помочь заделка трещин, но это не всегда работает. Шуб и ее муж установили вытяжку на кухне с вытяжным вентилятором и их соседом, а затем закрыли электрические розетки и другие щели во время капитального ремонта кухни.На какое-то время запах дыма как бы утих, но потом дым начал проникать из коридора. «Особенно недавно было ужасно», — говорит Шуб. «Мы все еще пытаемся понять, почему».

    Хотя получение соседей за задницу решило бы проблему, это область, в которой здоровье одного соседа связано с конфликтом с правом другого курить в собственном доме. Некоторые города, такие как Белмонт в Калифорнии, зашли так далеко, что запретили курение в высотных зданиях. Но в большинстве юрисдикций это трогательно. Правительства не хотят регулировать, что курильщики могут и не могут делать в своих домах. Арендодатели и кондоминиумы могут не захотеть участвовать. В Онтарио Закон о жилых квартирах дает жителям право «наслаждаться спокойствием» своего дома, но не упоминает вторичное курение.

    Подогрев свежего воздуха зимой предотвращает образование конденсата и плесени в приточной

    В этом случае установка вентиляции в квартире требует устройства проемов в основной стене (диаметр зависит от модели устройства ) и подключение блока питания к блоку питания.Такая установка практически бесшумна в эксплуатации, дает возможность обеспечить помещение чистым нагретым воздухом вне зависимости от времени года и погодных условий. Для облегчения работы системы в межкомнатных дверях должен быть подрез снизу 1,5-2 см или встроенные решетки.

    «Тихая радость», — говорит Шуб, — «в буквальном смысле, кажется, означает, что вы не можете взорвать свою музыку в любое время ночи». Некоторые кооперативы и кондоминиумы вносят поправки в запрет на курение, что вызвано тем, что общественность все больше обеспокоена вторичным курением. В Онтарио и во многих других местах домовладельцы и органы управления не могут изменять существующие соглашения, а это означает, что нынешних курильщиков нельзя заставить отказаться от табачного дыма в своих помещениях.

    Что семьи могут сделать с пассивным курением в многоквартирном доме?

    Однако, как только курятник выходит, блок можно сделать бездымным. Если поблизости дым попадет в вашу квартиру или квартиру, у вас есть несколько вариантов. Они могут не знать, что их дым вызывает проблему, и могут быть готовы внести некоторые изменения.Задокументируйте проблемы, включая дату и время, когда дым был проблемой, любые последствия для здоровья вашей семьи и ваши усилия по решению проблемы. Свяжитесь со своим арендодателем, ассоциацией арендаторов, кооперативом или кондоминиумом, чтобы сообщить им об этой проблеме. Арендодатели в арендуемой собственности должны реагировать на все разумные жалобы арендаторов. Если вы являетесь владельцем домовладельца или кондоминиума, ремонт или внесение изменений в здание, например, заделка трещин, водонепроницаемые двери и модернизация систем вентиляции, могут помочь с проблемами задымления. Размножайте часть дома или весь дом без дыма. Различные ассоциации имеют информацию о ваших правах, а также о преимуществах и последствиях курения.

    • Постарайтесь выяснить, откуда идет дым и как он попадает в вашу установку.
    • Поговорите с соседом, который курит.
    • Поговорите с другими соседями и узнайте, есть ли у них проблемы с дымом.

    Это означает, что запах почти постоянно проникает в пол.

    Приточно-вытяжная вентиляция — преимущества

    С такой системой весь процесс вентиляции квартиры полностью механизирован: приток и отвод воздуха принудительный.Механическая приточно-вытяжная вентиляция в квартире — самый удобный и современный способ. Ведь помимо возможности нагревать и очищать поток приточного воздуха можно также использовать устройства с рекуперацией тепла, что снизит тепловые потери на 70-80%. Возможна установка такого оборудования в натяжных потолках или подсобных помещениях.

    Дорогой сад с дымом, Мы чувствуем вашу боль. Это очень раздражает, когда вы не курильщик и не заядлый курильщик, а ваш сосед внизу в старом или вытяжном многоквартирном доме не стесняется сжигать по несколько пакетов каждый день.Возможно, вы закрыли его при чистке сверху вниз, но от ковра может исходить сильный запах. Это не повлияло на то, что дым, падающий в квартиру соседей, находится внизу, но если это направление, с которого вы идете, вы удивитесь, насколько вероятно, что он окажется в ловушке. Посыпьте ковер небольшим количеством соды и немного измельчите.

    Почему вам следует выбрать принудительную вентиляцию

    Оставляйте ее там, переходя из комнаты в комнату, делая то же самое для каждой комнаты.Дайте пищевой соде несколько минут, а затем выньте пылесос. Начните с первой комнаты, в которую вы положили пищевую соду, и просто протрите пол как обычно. Если вам повезет, вы подберете не только выпечку, которую посыпаете на пол, но и неприятный запах дыма, который тоже может задерживаться на ковре.

    Приточно-вытяжное устройство с рекуператором позволяет вернуть в помещение тепловую энергию удаляемого воздуха

    Применение приточно-вытяжных устройств с рекуперацией в летний период значительно снизит нагрузку на воздух кондиционер, а зимой позволит сохранить тепло в доме при проветривании. Таким образом, отопление, вентиляция и кондиционирование квартиры, подобранные с учетом особенностей каждой системы, работают слаженно, обеспечивая комфортные условия при небольших затратах энергии. Монтаж вентиляции в квартире вполне можно выполнить своими руками, потребуется лишь некое старание при детальной проработке вопроса.

    Вентиляция в многоквартирных домах часто работает плохо. Из-за этого заболевают дети и взрослые, портится мебель, строительные конструкции покрываются грибком.Ни очистители воздуха, ни бытовые кондиционеры не решают проблему. Для гигиены воздуха в помещениях необходима организация воздухообмена. Не каждая семья может позволить себе установку дорогостоящей системы вентиляции. Однако в битве за свежесть часто можно обойтись малой кровью, взяв на вооружение самые простые и доступные технологии.

    Воздушные дороги

    В большинстве жилых многоквартирных домов современной постройки предусмотрена естественная (гравитационная) вытяжная вентиляция. Свежий воздух попадает в помещения в основном через протечки в окнах (между створкой и рамой), а оттуда через поднутрения межкомнатных дверей попадает в коридор, а затем на вентиляционные решетки в ванной и на кухне. Попутно воздух поглощает разного рода загрязнения.

    Из квартир загрязненный воздух попадает в вытяжные каналы естественной вентиляции, которые в многоэтажных домах (6 и более этажей), как правило, вывозят его на теплый чердак, откуда воздух выводится в атмосферу через шахты бытовых отходов. .В домах высотой до 5 этажей «вытяжка» обычно идет прямо в атмосферу (вентиляционные каналы в этом случае выводятся на крышу, их головы закрываются дефлекторами).

    Каналы естественной вентиляции монтируются в домах еще на стадии строительства: из унифицированных перекрытий бетонных блоков. Каждую вертикаль квартир могут обслуживать два вентиляционных канала, а если рядом санузел и кухня, то достаточно и одного.

    Для обеспечения противопожарной защиты и оптимальной аэродинамики в большинстве современных домов загрязненный воздух поступает в вентиляционные каналы не сразу, а через вспомогательные каналы. Источник спутника находится за настенными вентиляционными решетками на кухне (в туалете, ванной), а выход, стыкованный с общим домовым каналом, этажом выше.

    К сожалению, гравитационная вентиляция не всегда работает достаточно эффективно. Кроме того, арендаторы, желая втиснуть в свои малогабаритные кухни и ванные комнаты больше оборудования, которое им действительно необходимо, часто нарушают целостность вентиляционных каналов, хотя это делать категорически запрещено.В результате нарушается работа системы естественной вентиляции, восстановление которой становится очень трудным и дорогостоящим делом.

    Способы организации эффективной вентиляции во всем доме подробно рассмотрены в современной технической литературе, например, в рекомендациях ТР АВОК-4-2004. Мы ограничимся обзором типичных проблем вентиляции квартиры и простых технических решений , которые легко реализовать для улучшения воздухообмена.

    Только вентиляторы …

    Эффективность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры в помещении и на улице и других. Например, зимой при большом перепаде температур в квартире и на улице хорошо может работать система естественной вентиляции, летом ее эффективность резко падает.

    Если в квартире обычные деревянные окна (те, что устанавливались во всех жилых домах в СССР), эффективность вентиляции жильцов зимой, осенью и весной вполне удовлетворительна, то проблема решается с помощью одного-двух вентиляторов. устанавливается в вытяжные отверстия в ванных комнатах и ​​на кухне.

    Наибольшее распространение получили вентиляторы, работающие от 220 В (в помещениях с повышенной влажностью используются вентиляторы, рассчитанные на 12 В). Такие устройства закрепляют в выходных отверстиях нагнетательных шахт или на конце воздуховода. Такое устройство можно включать и выключать с помощью тросового выключателя или, чаще, от выключателя света при входе на кухню или в ванную комнату.

    Однако возможны и другие методы контроля, в зависимости от типа вентилируемого помещения.

    Например, ванная комната — главный источник повышенной влажности в квартире. Здесь часто используются влагонепроницаемые модели с датчиком влажности. Такое устройство включается само, когда уровень относительной влажности в ванной превышает заданный предел (можно настроить включение на 60–90%), и выключается, когда исчезает пар, высыхают влажные поверхности, замедляется испарение и воздух в помещении становится суше.

    Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler & Palau, CB-100 PLUS H от Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

    В туалетах очень часто используются вентиляторы с датчиком движения и таймером задержки сна. При появлении человека такой вентилятор автоматически включается, а после того, как комната опустеет, таймер контролирует работу вентилятора на заданное время (2–20 минут). По истечении периода задержки отключает вентилятор. Примером может служить TP 100/125 MA от Vents.

    На кухне применяются вентиляторы, включение которых происходит по сигналу внешнего датчика качества воздуха.

    Датчик обычно представляет собой устройство размером с пачку сигарет, его датчики постоянно контролируют качество воздуха в помещении. Как только он ухудшится (появляется запах сигаретного дыма, а также неприятные запахи), включается вентилятор. После нормализации качества воздуха датчик автоматически отключает устройство с небольшой задержкой по времени (3–20 минут).

    Примером является модель осевого настенного вентилятора Vario (Vortice) с датчиком дыма C.

    Недорогие модели вентиляторов относятся к расходным материалам; будьте готовы заменить их через 3–6 месяцев непрерывного использования. Только приборы самого высокого качества могут работать до 30 000–40 000 часов на ряд (примерно 4.5 лет). Если вы хотите, чтобы квартира проветривалась более интенсивно, купите вентилятор с мощным двигателем, имеющим турбо-функцию. Однако нужно знать меру. Чтобы не причинять вред окружающим, производительность вентилятора не должна превышать 90–120 м 3 / ч.

    Помимо фанатов этих компаний, стоит отметить устройства марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine, а также Arktos и Smart.

    Окна +

    Если эффективность вентиляции в квартире до установки герметичных пластиковых окон со стеклопакетами вас вполне устраивала, а после их установки вы почувствовали недостаток свежего воздуха, решить проблему подачи воздуха в ваш дом может оказаться неожиданно просто. .Переведите защелки окон в режим зимнего проветривания (ручка защелки вверх и немного вправо) или летнего проветривания (ручка вверху). Через щели, образованные в подъезде окон, в комнаты будет поступать свежий воздух, необходимый для дыхания. Никаких дополнительных инструментов и приспособлений не требуется.

    Увы, даже через приоткрытые окна в дом будет проникать уличный шум, возникнут сквозняки, особенно опасные для стариков и детей. Если эти явления недопустимы, для разгерметизации квартиры лучше использовать клапаны приточной вентиляции, обеспечивающие спокойный доступ свежего воздуха в жилище и нормализацию естественной вентиляции.

    Клапаны приточной вентиляции можно устанавливать в различных местах квартиры. Это может быть внешняя стена — сбоку от окна, на высоте человеческого роста (например, клапаны КИВ-125), вспененный стык окна и стены (клапаны Климбокс от КБЕ), профиль створки или импоста. пластиковое или деревянное окно (клапаны EMM от «Aereko»). Siegenia — Aubi предлагает очень интересные модели клапанов приточной вентиляции, устанавливаемые в зазоре между торцом стекла и оконным профилем («Аэромат-80») или под подоконником («Аэрофлет»).

    Клапаны приточной вентиляции не потребляют электроэнергию, их пропускная способность в зависимости от модели может составлять от 2 до 50 м 3 / ч (для некоторых моделей скорость потока может регулироваться вручную или автоматически).

    Количество и расположение клапанов определяется расчетом. Обычно их ставят в каждой жилой комнате, не менее двух вентилей на квартиру. Например, для нормализации работы системы естественной вентиляции, удаляющей из дома 90 м 3 / час вытяжного воздуха, достаточно установить в жилых комнатах 3-4 клапана производительностью 30 м 3 / час каждая. с перепадом давления между квартирой и ул. 10 Па.

    Сразу скажу, что чем лучше тяга в вентиляционных каналах и чем выше ветровое давление на фасады, тем больше воздуха будет поступать через приточные вентиляционные клапаны в дом. Иногда может быть даже слишком много приточного воздуха, поэтому клапаны необходимо закрыть. Не рекомендуется ставить изголовье кровати, особенно детскую, рядом с клапанами, так как зимой заметно тянет.

    Но летом в безветренную погоду свежий воздух может вообще не попадать в дом, даже если вентили полностью открыты.Поэтому для обеспечения квартиры свежим воздухом (особенно, если она находится на последнем или предпоследнем этаже дома), помимо вентилей, лучше оборудовать вытяжные отверстия на кухне и в ванной хорошими вытяжными вентиляторами. .

    Капитальный ремонт или замена?

    Перепланировка, выполненная соседом сверху, или банальное засорение канала-спутника (после длительной эксплуатации из него удаляются килограммы сажи, куски бетона) часто приводит к тому, что вытяжной воздух из квартиры вообще не удаляется . Пламя свечи перед вентиляционными решетками даже не качается. Для реанимации системы вентиляции достаточно обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Однако помощь не терпит …

    Если вы не переносите в доме застоявшийся воздух, есть вариант организовать для квартиры индивидуальную вытяжную систему вентиляции, которая отводит отработанный воздух из кухни и ванной прямо на улицу. улице, и просто заглушите имеющиеся в этих комнатах отверстия вытяжной вентиляции.

    Такая система может работать в непрерывном режиме или «по запросу» (например, включаться по сигналу датчиков влажности или датчиков качества воздуха в квартире). Узкое место таких установок — промерзание вытяжных отверстий на улице в сильный мороз. Однако большую часть года они функционируют без проблем — в доме было бы электричество.

    Первым шагом для нормальной работы системы является доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную.Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если установлены пластиковые окна с герметичным тамбуром, то приток воздуха в жилые комнаты, скорее всего, придется устраивать. Например, с помощью упомянутых выше приточных клапанов, установленных в сквозные отверстия в наружных стенах.

    Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, вырезанное во внешней стене дома.Со стороны фасада дома отверстие закрывается вытяжной вентиляционной решеткой.

    Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан для предотвращения попадания холодного воздуха в помещение с улицы при его выключении. Пример: вентиляторы серии CF (Вентс). В южных регионах также применяются осевые вытяжные вентиляторы с автоматическими заслонками, устанавливаемые в сквозное отверстие диаметром 100-150 мм в оконном остеклении. Такие устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O.ERRE, Xpelair, Ductex и другие.

    Для вытяжки воздуха из ванной и туалета — комнат, которые обычно не соприкасаются с внешними стенами дома, потребуется влагозащищенный канальный вентилятор производительностью около 80-150 м 3 / ч: его обычно ставят внутрь. ванная, за подвесным потолком. Влажный воздух из ванной и туалета перекачивается вместе с ним на улицу по воздуховоду — влагонепроницаемому и звукоизолированному. Прокладывать такой воздуховод необходимо через жилые комнаты, по кратчайшему пути к ближайшей внешней стене, в пространстве за подшивающим потоком или в пустотах декоративного понижения потолка по периметру комнаты.Забор воздуха в ванную и выход воздуховода на улице закрывают вентиляционными решетками.

    Для санузлов в квартире логично купить центробежный вентилятор с низким уровнем шума (32–36 дБ (А)), адаптированный для длительной работы (ресурс — не менее 30 000–40 000 часов).

    Можно порекомендовать ВКП-мини (Вентс) производительностью от 80 до 176 м 3 / час. К входным патрубкам этого устройства можно подключить до 4 коротких воздуховодов, только одно выходное патрубок. Долговечные модели канальных вентиляторов из полимерных материалов, не имеющие длительного контакта с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие. .

    Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Trox, Systemair, Halton, Swegon, IMP Klima, Arktos предлагают широкий ассортимент качественных приточно-вытяжных вентиляционных решеток в широком ассортименте.

    Без смога и запаха

    В современных мегаполисах пластиковые окна часто устанавливают только для того, чтобы отгородить квартиру от улицы. Воздух за окнами из-за близости к трассе загрязнен массой опасных химических соединений.И его отравление со временем обязательно сказывается на здоровье домочадцев …

    Увы, опломбирование жилища как единственная мера борьбы со смогом не сулит ничего хорошего жильцам квартиры. В доме, где издеваются, воздух быстро становится еще более токсичным, чем на улице. Поэтому, помимо установки герметичных окон, необходимо оборудовать жилище системой механической вентиляции.

    Самым простым решением является приточная установка, которая тщательно очищает уличный воздух от загрязнений и при необходимости нагревает его до комфортных +17 ºС перед подачей в квартиру.Отвод отработанного воздуха из жилища организуется через каналы естественной вытяжной вентиляции (если они находятся в рабочем состоянии), в противном случае — с помощью индивидуальной вытяжной системы вентиляции квартиры.

    Такие системы, если, конечно, правильно спроектированы и установлены, поддерживают высочайший уровень климатического комфорта в помещении и не создают сквозняков. Проблем с подогревом приточного воздуха не возникает даже в сильный мороз.

    Для организации притока свежего очищенного воздуха в помещение площадью 10-30 м 2 очень удобны приточные устройства на одно помещение типа Марта или другие подобные устройства.Такая установка монтируется под окном или в любом другом месте комнаты, но обязательно на стене, граничащей с улицей. Он забирает воздух из атмосферы (обычно в объеме от 40 до 120 м 3 / ч) через просверленный в стене канал диаметром 100-150 мм, обрабатывает поток до необходимого состояния, а затем запускает его в помещение.

    Примечательно, что приточные блоки на одно помещение можно установить в уже готовых помещениях, не нарушая интерьер, не испортив отделку, и всего за несколько часов.В режиме рециркуляции установка работает как высокоэффективный очиститель воздуха в помещении.

    Если в нескольких помещениях требуется очистка уличного воздуха от загрязнений, логично рассмотреть возможность установки системы вентиляции на базе моноблочного приточного устройства. Она заберет воздух с улицы, подготовит его соответствующим образом, а затем по сети приточных воздуховодов подаст во все нуждающиеся в нем помещения. Если в доме, в котором вы живете, есть внутренний дворик и качество воздуха там лучше, чем у фасада, выходящего на проезжую часть, то логично «подпитывать» квартиру свежим воздухом из этого более экологически чистого воздушного бассейна.

    Конструктивно моноблочная приточная установка для квартиры представляет собой воздуховод, собранный из утепленных панелей, внутри установки находится канальный или центробежный вентилятор, электрический воздухонагреватель (чаще всего однофазный, 220 В, а в некоторых случаях и трех -фазные модели на 380 В), фильтры, а также систему автоматики и другие элементы.

    Центральные приточно-вытяжные установки монтируются на лоджии, но иногда и прямо в квартире — например, на антресоли, в кладовой, в гардеробной или коридоре.В зависимости от конструктивных особенностей их размещают за подвесным потолком, устанавливают на полу или на стене, в горизонтальном или вертикальном положении.

    Модели с атмосферостойкой крышкой корпуса и достаточно эффективной теплоизоляцией могут располагаться вне отапливаемой зоны — на лоджии или стене здания — а также внешние блоки сплит-систем. Необходимо только предусмотреть возможность их регулярного обслуживания (замена фильтров, ремонт двигателя и другие работы).

    Для подачи воздуха в помещения часто предусматривается коллекторный воздуховод (основная секция), от которого более мелкие воздуховоды разделяются на разные помещения. Сеть вентиляционных каналов находится за подвесным потолком. В устье приточных воздуховодов устанавливают воздухораспределительные устройства, гармонирующие с интерьером.

    После подключения к сети и запуска блок питания работает в автоматическом режиме круглый год. Важно только вовремя оплачивать счета за электричество и проводить техническое обслуживание.

    Среди моноблочных приточно-вытяжных установок для больших помещений можно отметить TLP и TA-MINI от Systemair, SAU125 A от Ostberg, CAU от SHUFT, Compact от Arktos, Elf от Engineering Equipment, Fresh Air от Electrolux, GLP 125. от General Climate, ККП от VEZA, Alfa Vent от 2VV и другие. Ну, мы уже упоминали производителей качественных воздуховодов, вытяжных вентиляторов и вентиляционных решеток.

    5 Эффективные решения по вентиляции для кондоминиумов и квартир

    Общие стены, балансировка воздуха, энергоэффективность, эффект стека, изменения местного законодательства… инженеры сталкиваются с этими и другими проблемами при проектировании централизованных систем вентиляции для многоквартирных домов.Соблюдать нормы и правила, а также удовлетворять потребности владельцев зданий и застройщиков — непростая задача. Компания American Aldes и наши партнеры-производственники работали вместе с инженерами на протяжении почти 35 лет, создавая экономичные решения, которые легко интегрировать в конструкции, устанавливать и обслуживать. Вот пять популярных решений от Aldes, которые помогут без головной боли проектировать системы вентиляции для квартир и кондоминиумов.

    1. Самая конфигурируемая линейка сплит-систем вентиляции с рекуперацией тепла и энергии с размерами до 10 000 кубических футов в минуту.Каждый блок построен в соответствии с вашими спецификациями, с несколькими вариантами сердечника, конфигурациями воздуховодов, дополнительным обогревом и охлаждением, элементами управления экономайзером, и они имеют сертификат AHRI. HRV и ERV удаляют несвежий воздух и влажность из зданий и подают свежий воздух, обеспечивая максимальную энергоэффективность и снижая нагрузку на системы отопления и охлаждения.
    2. Регуляторы постоянного воздушного потока

    3. (CAR-II) корректируют эффект стека, автоматически подстраиваясь под изменения статического давления, поэтому энергия не расходуется зря и поддерживается оптимальное качество воздуха. Для автомобилей CAR не требуются электрические или пневматические датчики или элементы управления, и они представляют собой недорогое решение для балансировки систем вентиляции, устраняющее необходимость в балансировке на месте и повторном техническом обслуживании, обеспечивая работу системы с оптимальной производительностью круглый год. Они идеально подходят для нового строительства или модернизации.
    4. Терминалы регистрации зон

    5. (ZRT) обеспечивают управление энергосбережением, самобалансирующуюся вентиляцию без необходимости использования индивидуальных вентиляторов в ванных комнатах или других помещениях с высокой влажностью.Они обеспечивают до четырех различных схем управления без необходимости использования пневматических, электронных или DDC систем управления. Клеммы регистрации параллельных заслонок в линию (ZRT-PDIL) также заменяют отдельные вентиляторы или клеммы VAV и обеспечивают комбинацию вентиляции с низким расходом воздуха в помещении и точечной вентиляции с высоким потоком по запросу с использованием одной и той же системы центрального вытяжного или приточного вентилятора. ZRT-PDIL — это ваше простое решение для подачи воздуха для подпитки для такого оборудования, как кухонные вытяжки, или для вентиляции по потребности для приложений с большим объемом.
    6. Регистры постоянной вытяжки и регистры постоянной подачи

    7. (CER и CSR) объединяют регуляторы постоянного воздушного потока (объясненные в пункте 2 выше) с вытяжной или приточной решеткой, изготовленной из экструдированного алюминия большой толщины. Скорость воздушного потока устанавливается на заводе в соответствии с заданными характеристиками и устанавливается быстро, как и любая решетка, поэтому не требуется дополнительных работ. Нужен один из них с противопожарным клапаном? У нас есть это. Регистры постоянной вытяжки или подачи с противопожарными заслонками (CER-FEA или CSR-FEA) регулируют воздушный поток и включают решетку и двухчасовой противопожарный клапан.
    8. Решетка постоянного вытяжного воздуха (CEG-II) автоматически регулирует воздушный поток и может быть отрегулирована для получения определенных предварительно откалиброванных настроек воздушного потока, что позволяет подрядчику легко вносить корректировки на месте при изменении требований к вентиляции.

    Если вы думаете, что выглядит интересно, но как я узнаю, что он хорошо работает ? Не верьте нам на слово. Посетите карту нашего проекта, чтобы увидеть небольшую выборку (и под этим мы подразумеваем сотни!) Многоквартирных домов по всей стране, в которых недавно были установлены эти и другие продукты.

    Aldes предлагает полную линейку продуктов для централизованных систем, но если вы проектируете их в виде блоков / секций, у нас есть экономичные и энергоэффективные системы и для этого. Фактически, у нас есть компактные вентиляторы с рекуперацией тепла и энергии, идеально подходящие для квартир и кондоминиумов, а также вентилятор с рейтингом ENERGY STAR, достаточно маленький, чтобы поместиться в ограниченном пространстве. Взгляните на эти варианты на www.aldes.us/multifamily.

    BSI-012: Закон о балансировке — только вытяжная вентиляция не работает

    Там. Я сказал это. Это просто не работает. Хорошо, иногда работает 1 . Но он не работает в тесных ограждениях и, конечно, в новых домах, квартирах, таунхаусах и рядных домах. В основном ничего нового мы не строим. Потому что это отстой — в буквальном смысле. Я знаю, что мы были здесь раньше («BSI-069: Непреднамеренные последствия — отстой», июнь 2013 г.), но мы должны вернуться и разобраться с этим снова. Почему? Каким бы удивительным это ни казалось, все стало еще хуже и будет еще хуже. Но хорошая новость заключается в том, что поскольку они становятся невыносимо плохими, мы, наконец, с ними разберемся.Еще не совсем так, но почти.

    Следующая часть должна быть очевидной, но очевидно не для одних и вполне приемлемой для других. Только вытяжная вентиляция приводит к разгерметизации домов, таунхаусов и рядных домов, построенных в соответствии с Международным жилищным кодексом 2015 года, и значительной разгерметизации многоквартирных домов, построенных в соответствии с Международными строительными нормами 2015 года. В частных домах на одну семью это приводит к попаданию загрязняющих веществ из пристроенных гаражей — особенно домов со спальнями над гаражами.Загрязняющие вещества также извлекаются из-под плит — если бы радон был ценным, мы бы добывали его таким образом — и какой лучший способ принести почвенный газ, гербициды и пестициды в дом?

    В многоквартирных домах и городских домах только вытяжная вентиляция приводит к тому, что воздух забирается из соседних домов, а также из пристроенных гаражей и из-под плит. В квартирах только вытяжная вентиляция приводит к вытяжке воздуха из соседних помещений и коридоров.

    В многоквартирном строительстве проблема коридора — это проблема дыма и огня.Вы думаете, это может быть то, о чем нам следует позаботиться? Хорошо, мы делаем. Серьезно. Но с точки зрения «герметичности», а не с точки зрения давления. Мы достигаем хороших результатов в части разделения — особенно потому, что сейчас мы проверяем ее. Но разделение на отсеки усугубляет проблему давления, когда мы используем только вытяжную вентиляцию.

    Почему не приточная вентиляция? Приточная вентиляция работает в отдельных домах на одну семью, но не в квартирах, таунхаусах и рядных домах, поскольку она направляет воздух в соседние дома, и у нас возникает проблема переноса запаха и загрязнений.Вы никогда не сможете сделать их «достаточно плотными», чтобы предотвратить это — существуют практические пределы разделения.

    Kinda оставляет нам только один вариант, который работает везде и везде — сбалансированная вентиляция. Обратите внимание на слова «все» и «везде»…. Но Кодексы моделей не поощряют это, а стандарт ASHRAE 62.2 и RESNET активно дискриминируют его 2 . Это безумие. Мы наказываем более совершенные системы, когда поощряем плохие системы и не поощряем хорошие системы.Вот что я имею в виду, говоря, что ситуация ухудшается. Стимулируем хуже. Мы дискриминируем добро. Обратите внимание на слово «безумный».

    Мы уже закончили? Неа. Что делать с кухонными вытяжками с вытяжкой? Как насчет вентилируемых сушилок для одежды? Единственными жизнеспособными вариантами являются блокировка подачи воздуха для подпитки 3 для обоих или без использования вентилируемой сушилки для одежды и подачи в конденсационные сушилки. Или вентиляция квартирного блока или дома через кухонную вытяжку и подачу приточного воздуха напрямую в многоквартирный дом или дом.Хорошая идея для многоэтажных и малоэтажных зданий, но не для высоких зданий с центральными системами.

    Не в многоквартирных домах? Хм? Да, мы делаем это годами в многоэтажных многоквартирных домах. Но есть две фундаментальные проблемы, связанные с большими вытяжными системами на крыше, тянущимися от каждого блока, связанными с большими системами подачи воздуха на крыше, подсоединенными к каждому блоку.

    Во-первых, этот подход имеет тенденцию к чрезмерной вентиляции всего здания, потому что системы работают все время, а блоки вентилируются независимо от того, заняты они или нет.Во-вторых, борьба с эффектом стека — нетривиальное дело. Большинство агрегатов с центральной вытяжкой и приточным воздухом на крыше в конечном итоге вентилируются слишком или плохо — с большим отрывом. И все это усугубляется тем, что блоки, коридоры, лифты, хозяйственные шахты и лестничные клетки не разбиты на отсеки. Да, да, мы были там раньше («BSI-075: Как складываются здания», февраль 2014 г.).

    Нам необходимо разделить на части (Рис. 1 и Рис. 2), и нам нужны отдельные распределенные сбалансированные системы вентиляции в многоквартирных и рядных домах и таунхаусах (Рис. 3).И, как я уже упоминал, мы выясняем разделение. И мы, безусловно, набираем новые дома, таунхаусы и рядные дома. Почему? Еще раз подчеркну, что мы их тестируем. Это требования кода, и мы тестируем их и выполняем.

    Рисунок 1: Разделение — вот что это означает. Нет воздуха сверху «куба», низа «куба» или сторон «куба». И мы изо всех сил стараемся сделать переднюю часть куба «тугой».Когда вы «сосете», откуда берется воздух?

    Рисунок 2: Рядный дом или городской дом — это то, что коды моделей запрашивают и получают. Нет воздуха из соседних блоков и «плотной» конструкции. Когда вы «сосете», откуда берется воздух?

    Рисунок 3: Сбалансированная вентиляция в многоквартирном доме — Отказ от плохого и добавление к хорошему при сбалансированной управляемой мощности. Индивидуальные распределенные сбалансированные системы вентиляции.

    Итак, распределенные сбалансированные системы вентиляции работают везде и везде. Но, и большое но, в маленьких домах и домах нам понадобится дополнительное осушение. Ой … да, почти везде к югу от линии Мейсон-Диксон и к востоку от межштатной автомагистрали 35 в Техасе. В жарком влажном климате и смешанном влажном климате влажность при частичной нагрузке невозможно контролировать без дополнительного осушения. Расслабиться. Все расслабьтесь. Этого можно достичь с помощью автономных осушителей воздуха.У нас есть технологии. И да, мы были здесь раньше. Что изменилось, так это то, что теперь у нас есть лучшие и доступные варианты. У нас есть технология (рисунок 4). Небольшие настенные осушители воздуха, устанавливаемые на стойке. Хорошее улучшение по сравнению со старой технологией (Рисунок 5 и Фотография 1).

    Рис. 4: Дополнительное осушение — Relax. Все расслабьтесь. Этого можно достичь с помощью автономных осушителей воздуха. Небольшие настенные встраиваемые осушители воздуха.Хорошее улучшение по сравнению со старой технологией.

    Рисунок 5: Старая технология осушения — Дешевый осушитель в шкафу для возврата. Работает, но мы можем лучше.

    Фотография 1: Осушитель в шкафу возврата — Работает, но мы можем сделать лучше.

    Не забудьте про сушилки для одежды с вентиляцией. Они извлекают 200 кубических футов в минуту или более из единиц, домов, рядных домов и городских домов. Лучшее решение, не используйте их. Используйте конденсационные сушилки для одежды.Большое изменение конденсационных сушилок для одежды за последние несколько лет состоит в том, что производители поняли, что для них действительно есть рынок. Да, у нас довольно давно есть конденсационные сушилки для одежды, но не большие, которые сушат одежду еще до того, как вы прочитаете «Войну и мир» 4 . У нас есть большие «внедорожники» с турбонаддувом, как и положено нам, не европейцам.

    А как насчет кухонных вытяжек? Да, я знаю, что мы были здесь раньше («BSI-070: Deal with Inure & Then Don’t Suck», июнь 2014 г.).Но все становится легче. Мы получаем лучшую эффективность улавливания с улучшенной конструкцией кожуха, а это означает, что мы можем обойтись меньшим потоком выхлопных газов (фото 2 и фото 3). И мы находимся на пороге получения предварительно изготовленных систем подпитки, предназначенных для использования в жилых помещениях. Прямо сейчас вы должны быть настоящим инженером и разработать свой собственный. Вы должны направить свежий воздух под варочную панель и решить, как подготовить его или нет. 5

    Фотография 2: Кухонные вытяжки — Мы получаем лучшую эффективность улавливания с улучшенной конструкцией вытяжки, а это означает, что мы можем избежать проблем с более низким потоком выхлопных газов.

    Фотография 3: Здесь нужно немного места — Нужен больший капюшон, более глубокий капюшон и блокировка подпиточного воздуха.

    Можете ли вы обойтись без действительно маленькой вытяжки кухонной вытяжки, которая имеет высокую эффективность улавливания в тесном корпусе? Да, может, думаю, не уверен. Менее 100 кубических футов в минуту выхлопа периодически? Не сделали работы. На самом деле ни у кого нет. Кто-то должен. Обратите внимание, что периодически означает не все время.

    Так как же должны выглядеть эти сбалансированные системы вентиляции? Я играл с парочкой из них.

    Каждая система сбалансирована и имеет блокировку подачи свежего воздуха для вентилируемых кухонных вытяжек. Каждая система предназначена для работы в отдельных домах на одну семью, таунхаусах, рядных домах или многоквартирных многоквартирных домах и с распределенными системами отопления и охлаждения или центральными системами, в которых распределяется только горячая вода или охлажденная вода или хладагент, а не воздух.

    В первой системе (рис. 6) используется наружный воздуховод, подключенный к обратной стороне воздухообрабатывающего агрегата, и он работает непрерывно. Воздухоочиститель связан с вытяжным вентилятором в ванной. Скорость, с которой наружный воздух поступает через наружный воздуховод, соответствует скорости вытяжки из ванной комнаты. Например, если 45 кубических футов в минуту подается через внешний воздуховод, тогда вентилятор для ванной комнаты непрерывно вытягивает воздух со скоростью 45 кубических футов в минуту. В многоквартирных домах с одной ванной это довольно просто. Используется один вытяжной вентилятор. Если в блоке две или три ванные комнаты, или мы имеем дело с одним отдельно стоящим домом, таунхаусом или рядным домом, то скорость вытяжки распределяется между ванными комнатами.Один вытяжной вентилятор используется с вытяжной решеткой в ​​каждой ванной комнате. Существуют элементы управления, позволяющие заставить все это работать. Индивидуальные вентиляторы работают на низкой скорости для общей вентиляции и с перерывами на более высокой скорости, когда используется ванная комната. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором подпиточного воздуха.

    Рис. 6: Первая система — Воздуховод наружного воздуха подсоединен к обратной стороне воздухообрабатывающего агрегата, и он работает непрерывно.Воздухоочиститель связан с вытяжным вентилятором в ванной. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором подпиточного воздуха.

    Вторая система добавляет дополнительное осушение, обеспечиваемое осушителем (рис. 7).

    Рис. 7: Вторая система — Дополнительное осушение с помощью осушителя.

    Третья система (рис. 8) использует полностью канальный вентилятор с рекуперацией тепла (HRV) или полностью канальный вентилятор с рекуперацией энергии (ERV), обеспечивающий сбалансированную вентиляцию независимо от системы принудительного кондиционирования воздуха.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Ставки модулируются в зависимости от переключателей в каждой ванной комнате, которые периодически повышают скорость, когда ванные комнаты используются. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором подпиточного воздуха. Удалять воздух из кухонной вытяжки через HRV или ERV — плохая идея. Я уже говорил, что это плохая идея?

    Рис. 8: Третья система — полностью канальный вентилятор с рекуперацией тепла (HRV) или полностью канальный вентилятор с рекуперацией энергии (ERV), обеспечивающий сбалансированную вентиляцию независимо от системы принудительного кондиционирования воздуха.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Ставки модулируются в зависимости от переключателей в каждой ванной комнате, которые периодически повышают скорость, когда ванные комнаты используются. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором подпиточного воздуха. Удалять воздух из кухонной вытяжки через HRV или ERV — плохая идея. Я уже говорил, что это плохая идея?

    Четвертая система также добавляет дополнительное осушение с помощью осушителя (рис. 9).

    Рисунок 9 — Четвертая система — Дополнительное осушение добавлено к третьей системе.

    Пятая система (Рисунок 10) работает в многоквартирных домах или в исключительно эффективных домах. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) с полностью канальным воздуховодом обеспечивает сбалансированную вентиляцию независимо от системы кондиционирования помещения. Таким кондиционированием помещения может быть комплектный оконечный тепловой насос (PTHP), как показано, или, в случае исключительно эффективных домов, головки с мини-сплит или мульти-сплит.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Как и в предыдущих случаях, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором наддува. Обратите внимание, что в исключительно эффективных домах даже при использовании более чем одной головки необходимо некоторое перемешивание для обеспечения теплового комфорта.

    Рисунок 10: Пятая система — система для квартирных единиц или исключительно эффективных домов. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) обеспечивает сбалансированную вентиляцию независимо от системы кондиционирования с комбинированным тепловым насосом (PTHP) или, в случае исключительно эффективных домов, независимо от напоров нескольких сплит-системы.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Как и в предыдущих случаях, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором наддува. Обратите внимание, что в исключительно эффективных домах даже при использовании более чем одной головки необходимо некоторое перемешивание для обеспечения теплового комфорта.

    Шестая система добавляет дополнительное осушение обычным способом (Рисунок 11).

    Рисунок 11 — Шестая система — Добавление дополнительного осушения обычным способом.

    Седьмая система (рис. 12) используется в местах, где кондиционирование воздуха не используется, например, на северо-западе Тихого океана. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) обеспечивает сбалансированную вентиляцию. Отопление обеспечивается системой лучистого отопления. HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Опять же, как и во всех предыдущих системах, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором подпиточного воздуха.

    Рисунок 12 — Седьмая система — используется в местах, где кондиционирование воздуха не используется, например, на северо-западе Тихого океана. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) обеспечивает сбалансированную вентиляцию. Отопление обеспечивается системой лучистого отопления. HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Опять же, как и во всех предыдущих системах, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором подпиточного воздуха.

    Да, архитекторы, знаю, знаю. Множество пробоев в стенах (фото 4). Преодолей это. Вам нужна энергоэффективность? Вы хотите контролируемую среду в помещении? Вы хотите плотно строить и вентилировать, верно? Тебе лучше привыкнуть к жизни с дырами. Положить вещи на крышу или внизу здания не получится. Может работать в домах, рядных и таунхаусах, но не в квартирах.

    Фотография 4: Множество проникновений — Вам нужна энергоэффективность? Вам нужна контролируемая среда в помещении? Вы хотите плотно строить и вентилировать, верно? Тебе лучше привыкнуть к жизни с дырами.Положить вещи на крышу или внизу здания не получится. Может работать в домах, рядных и таунхаусах, но не в квартирах.

    Мы уже закончили? Неа. Позвольте мне поговорить о безумном и оскорбительном для интеллекта. В настоящее время в каких-либо кодексах или стандартах США нет положений, признающих преимущества сбалансированных систем со смешением и распределением. Сбалансированные системы со смешиванием и распределением делают гораздо больше с меньшим количеством воздуха, чем вытяжные системы без смешивания и распределения.Здесь должна быть какая-то награда и наказание.

    Вообще-то есть. Мы награждаем выхлопные системы без смешивания и распределения и наказываем сбалансированные системы смешиванием и распределением, потому что мы относимся к ним одинаково. Совершенно очевидно, что ASHRAE не может исправить это, основываясь на текущих выходках Комитета по стандарту 62.2 ASHRAE. Но я надеюсь и на RESNET, и на IRC, и на IBC. Будьте на связи. Будет только хуже, прежде чем станет лучше. Но будет лучше.Просто нелегко и не без боли.

    Сноски:

    1. Дырявые отдельные дома на одну семью с небольшими вытяжными потоками, малоразмерными кондиционерами и плохим контролем солнечной энергии с черной черепицей и плохо изолированными воздуховодами, расположенными на вентилируемых чердаках — типы домов, которые мы поощряем строить … … Только вытяжная вентиляция больше не работает в новых отдельно стоящих домах, потому что теперь мы кодифицируем слово «герметичный» и проверяем его.

    2. В соответствии со стандартом ASHRAE 62.2 приводит к более высокому воздухообмену, когда сбалансированная система вентиляции сравнивается с системой вентиляции только с вытяжкой. Становится хуже. Процедуры RESNET приводят к получению рейтинговых баллов при использовании сбалансированных систем по сравнению с системами только с вытяжкой, поскольку RESNET ссылается на стандарт ASHRAE 62.2. Строители и оценщики не глупы… оба «играют в рейтинговую систему», и вытяжная вентиляция становится очевидным выбором. RESNET означает «Сеть бытовых энергетических услуг» и отвечает за индекс Home Energy Rating System (HERS).

    3. Не говорите мне о вытяжках с рециркуляцией … они похожи на унитазы, которые никогда не смывают водоворот …

    4. Автор: Лев Толстой, впервые опубликовано в 1869 году, в мягкой обложке 1440 страниц.

    5. Просто проделать отверстие в стене не получится — особенно на жарком и влажном юге — каждая решетка кондиционера между отверстием и вытяжным колпаком будет потеть, когда подпиточный воздух попадет в капот. И вы должны придумать, что такое контроль… Большую часть времени я не делаю предварительных условий — или, если да, я просто смешиваю его с воздухом, уже находящимся в помещении, чтобы смягчить его.

    Ссылка:

    CMHC (2005). «Оценка разделения и разгерметизации жилых домов в новых многоэтажных жилых домах», Обзор исследований, Техническая серия 05-112, октябрь 2005 г.

    Финч, Г., Дж. Штраубе и К. Гендж (2009). «Утечка воздуха в многоквартирных жилых зданиях: испытания и их влияние на эксплуатационные характеристики здания», 12 th Canadian Conference on Building Science and Technology, Montreal, PQ, October 2009.

    Хандегорд, Г.О., (2001). «Новый подход к вентиляции многоэтажных квартир» Труды восьмой конференции по строительной науке и технологиям, Совет по ограждающим конструкциям Онтарио, Торонто, Онтарио, февраль 2001 г.

    Лстибурек, Дж. (Сентябрь 2015 г.). «BA-1507: Руководство по вентиляции для жилых зданий с высокими эксплуатационными характеристиками — многоквартирные дома» Building Science Corporation, http: //buildingscience.
