Проходной выключатель на 2 точки: Что такое проходной выключатель: описание и разновидности

Содержание

Что такое проходной выключатель: описание и разновидности

Что такое проходной выключатель – это распространенный вопрос среди пользователей, ведь не все знакомы с этим функциональным устройством. На самом деле используют его при наличии узких помещений, потому что в таких условиях не всегда бывает удобно установить стандартный коммутатор. Ведь для того, чтобы выключить светильник, приходится возвращаться к переключателю.

Здесь целесообразна установка проходного выключателя, управлять которым получится с обеих частей комнаты. Конечно, монтаж подобного устройства осложняется, но зато оно удобно при дальнейшем использовании.

Что такое проходной выключатель

Содержание статьи

Выключатели или переключатели: что выбрать?

Перед тем, как оправиться в магазин за приспособлениями для монтажа светильников, следует разобраться в разновидностях приборов, которые используют для электропроводки.

Большинство новичков не разбираются в отличиях между выключателями и переключателями, им может показаться, что это одно и то же устройство. Тем не менее, эти приборы имеют только внешнее сходство, но внутреннее устройство отличается. Такие коммутаторы имеют различный принцип функционирования.

Выключатели и переключатели для бытовых электросетей не отличаются по внешнему строению, но они предназначаются для разных схем

Стандартный выключатель – это простое устройство, которое требуется для размыкания и замыкания электрической цепочки. У него имеется по одному входящему и выходящему проводнику. Конечно, имеются многоклавишные устройства, но это сложная система, которая представляет собой несколько выключателей в одном.

Переключателем называют прибор коммутации, в котором имеется одна входящая цепочка и еще несколько таких же выходящих. Получается, что это устройство как бы перекидывает контакт в разные положения, поэтому его еще называют перекидным.

Если это простой прибор с одной кнопкой, то у него имеется три зажима – входящий и два выходящих. Соответственно, если будет две кнопки, то и зажимов шесть.

Под словом проходной выключатель подразумевается система, которая состоит из переключателей объединенных общей схемой. Такое устройство коммутации монтируется на один и тот же светильник, благодаря чему позволяет его включать и выключать с разных частей помещения.

Сделать проходной выключатель из стандартного устройства невозможно, ведь для этого требуется именно переключатель

Важно. В результате, устройство с двумя контактами предназначается для размыкания общей цепочки с фазным проводником, от которого получает питание осветительный прибор. Переключатель с тремя контактами применяется для организации дополнительных контуров питания. Получается, что первая разновидность требуется для остановки подачи тока по цепочке, а вторая, для того чтобы выполнить переключение по цепочкам.

Тем не менее, при внешнем осмотре, человек без соответствующего опыта не сможет отличить эти коммутаторы. Ведь это стандартный пластиковый прибор – одноклавишный или многоклавишный. При этом, получится использовать переключатель в качестве стандартного выключателя, но не наоборот. Ведь сделать прибор с двумя контактами трехконтактным уже не получится. В то же время не использовать одну цепочку вполне возможно. Тем не менее, для того чтобы получить управление светильником из разных мест, необходимо приобрести переключатель.

Разновидности приборов коммутации

Коммутаторы отличаются между собой по нескольким принципам. Для того, чтобы выбрать походящий вариант, необходимо ознакомиться с ними подробнее – мы представим нужную информацию в виде таблицы.

Таблица №1. Разновидности переключателей.

Вид Описание
Кнопочные Как правило, такое устройство подходит для управления звонком, поэтому устанавливается около входа. Тем не менее, не используется для управления светильниками.
Клавишные Это стандартны

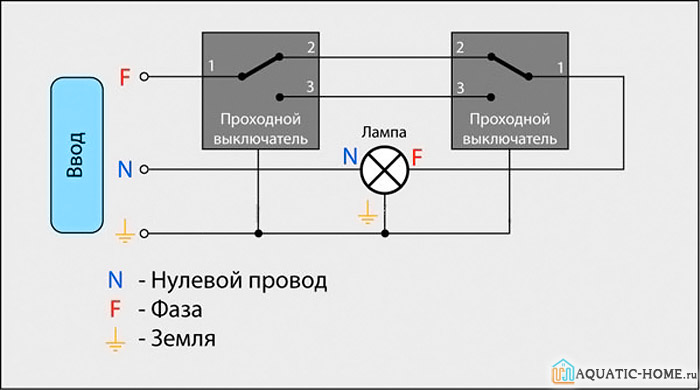

Схема подключения проходного выключателя с 2х мест

Если вас заинтересовал такой вопрос, как схема подключения проходного выключателя, то, скорее всего, вы уже знаете, что это за устройство и как оно действует. Для тех, кто впервые сталкивается с таким понятием, мы вкратце расскажем, для чего нужны проходные выключатели и в чём их отличие от обыкновенных аппаратов, а потом подробно рассмотрим, как подключить проходной выключатель самостоятельно. Если с электричеством вы хоть мало-мальски дружите и в жизни вам доводилось ставить самим розетки с выключателями, то и с проходным устройством проблем возникнуть не должно. Главное, внимательно во всём разобраться.

Где применяются?

Проходные выключатели – это коммутационные аппараты, при помощи которых можно управлять одним осветительным прибором из двух мест, благодаря чему они имеют довольно широкую область применения.

Такое управление освещением очень удобно в больших по площади помещениях, например, концертные и спортивные залы, либо длинные коридоры и туннели. Два выключателя устанавливают в разных концах помещения и из обеих этих точек можно включать и отключать светильники. То есть зашли в коридор, нажали клавишу выключателя при входе и загорелись лампочки в помещении, затем прошли через всю комнату, а на выходе уже второй выключатель отключает приборы освещения.

Особенно удобна и практична схема подключения проходного выключателя с 2-х мест в больших загородных домах, где имеются большие по площади гостиные и столовые комнаты, лестничные площадки и марши, освещение двора и садовых дорожек. Например, через такой выключатель можно подключить внешний фонарь, который освещает вход в дом. Вы включили фонарь с улицы, а когда зашли в дом, отключили его уже изнутри. И, наоборот, при выходе из дома на улицу, вы заранее включили уличный фонарь из помещения, а потом уже на улице выключили его.

Использование подобных коммутационных аппаратов помимо практичности, ещё приносит и экономический эффект, за счёт того, что уменьшается расход электроэнергии. Например, поднимаясь по лестнице, вы на первом этаже включите освещение одним переключателем, а на втором отключите другим. В случае если выключатель света при входе на лестницу стоит обыкновенный, то пока вы не спуститесь обратно, лампа будет гореть, а счётчик наматывать киловатты.

В обычных квартирах подключение проходного выключателя актуально в спальных комнатах, когда включив освещение на входе в помещение, отключаете его уже лёжа в кровати при помощи второго аппарата, установленного где-то рядом у изголовья.

Особенно удобно применение подобных переключателей в жилых помещениях, где имеются проходные комнаты.

Так что если вы планируете в доме ремонт или монтаж новой электропроводки, то обязательно обратите внимание на возможность использования проходного выключателя. Схема такого управления освещением действительно сделает вашу жизнь намного комфортней.

Конструктивные особенности

Прежде чем рассматривать возможные варианты подключения проходных выключателей, необходимо хорошенько разобраться в его конструктивном исполнении и принципе действия, тогда всё станет понятным и схема включения его в общую электрическую сеть не покажется такой уж сложной.

Внешне такой аппарат ничем не отличается от обыкновенного выключателя. Тем не менее, они выполняют абсолютно разные функции. Обычный аппарат имеет два состояния:

  • «включено», в этом случае происходит замыкание электрической цепи, по которой протекает ток и напряжение поступает на осветительный прибор, в результате чего лампы загораются;
  • «отключено», электрическая цепь при этом разомкнута, ток доходит лишь до места разрыва цепи, напряжение на светильник не поступает, лампочки соответственно не горят.

Даже если вы поставите два обычных выключателя на одну лампочку в разных концах помещения, получится просто цепь последовательного соединения элементов, управлять освещением из 2 мест не получится.

Основное отличие проходного выключателя от обычного заключается в контактной системе.

обычный выключатель имеет 2 контакта

Обыкновенный аппарат имеет два места для подсоединения проводов, то есть по одному контакту на входе и на выходе. А внутри контактной системы расположен подвижный элемент, который при воздействии на него с помощью привода с клавишей, замыкает либо размыкает входной и отходящий контакты.

проходной выключатель имеет 3 контакта

Конструкция проходного выключателя отличается тремя контактами – одним на входе и двумя на выходе. Когда вы будете нажимать клавишу и с её помощью воздействовать на внутренний подвижный элемент (в данном устройстве он перекидного типа), он в любом случае будет замыкать одну либо вторую цепочку, посередине он стоять не может. То есть всегда есть цепь между входом и одним из выходов, внутренний подвижный элемент как бы перекидывается на один выход либо на другой.

Так выглядит и работает контактная система проходного выключателя. Ну а сверху, он, как и обычное устройство, имеет пластиковую защитную рамку и клавишу, с помощью которой происходит переключение. Единственное отличие — на клавише имеются небольшие треугольники, как будто направленные в разные стороны стрел

виды, принцип, схема, устройство, отличия

Где разместить выключатель? Это непростой вопрос, если нужно включать-выключать свет в большом зале, имеющем несколько входов, или в длинном коридоре. Если выключатель один, а места много, это неудобно.

А можно ли сделать лучше — чтобы включать-выключать свет с разных концов коридора или лестницы в подъезде, на придомовой территории из дома, гаража, от калитки и так далее? В наш цифровой век сразу приходят в голову радиоуправляемые пульты, датчики движения и прочее. Это прекрасно, но можно сделать проще, дешевле и удобнее. Нужно лишь использовать проходной выключатель.

Многим из нас встречалась схема проходного выключателя в школьном задачнике. В задаче для седьмого класса предлагается так составить схему, при которой можно включить и выключить лампочку в любом конце коридора. Чтобы понять принцип работы проходного выключателя, разберем решение этой несложной задачи.

Вначале — простая схема «одна лампочка и один выключатель»:

Ключ К1 замкнут, лампочка светится. Если разомкнуть контакты — лампа погаснет. Используя такие устройства, задачу по включению-выключению с разных концов коридора не решить: даже если мы сможем включать свет разными выключателями, нам не удастся так же просто выключить его.

Пара проходных выключателей

Для решения задачи нужны не выключатели, а переключатели, и еще нужен дополнительный провод. Переключатель передает напряжение на один из двух проводов:

Здесь фаза передается с контакта 1 на 2. Если щелкнуть переключателем, то напряжение с контакта 1 будет поступать на 3.

При любом положении переключателя только один из проводов будет под напряжением: 2 или 3.

Это и есть электрическая схема проходного выключателя: простой переключатель.

Но для работы нужен еще хотя бы один выключатель света проходной. К нему от первого переключателя нужно протянуть два провода.

Что произойдет, если мы щелкнем переключателем 1? Цепь разомкнется. А если переключателем 2? То же самое.

Значит, свет можно выключить с любого конца коридора. А после этого его можно включить, щелкнув любым из переключателей. Например, первым:

Выключатель проходной одноклавишный не имеет положений Вкл,  Откл. Любая коммутация одного из пары переключателей меняет состояние системы: если лампочка горела, то она погаснет, а если была выключена — то засветится.

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.  На рынке электротоваров популярны изделия нескольких фирм, например  проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн,  некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой.  Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не  обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек.

Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик.

Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах.

Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Включаем и выключаем свет из десяти мест

Мы подробно рассмотрели схему коммутации светильников из двух разных  мест.

Но нельзя ли сделать так, чтобы свет включался-выключался из трех, четырех мест и так далее? Например, при выходе из квартиры, на любом этаже, включить свет на лестнице, а при выходе из подъезда выключить его. И так же поступать в обратном порядке: включить свет при входе в подъезд, а выключить у своей двери.   Или поздно вечером выходя из офиса в коридор, где рачительный завхоз уже выключил свет, не брести в темноте, а щелкнуть выключателем у своей двери, да будет свет! И выключить потом на выходе.  И чтобы таких выключателей в коридоре было несколько — у разных дверей.

Для организации такого освещения  нужно использовать более сложные проходные переключатели, они называются перекрестными. Рассмотрим их функционирование.

Перекрестный выключатель — это такая штука, у которой есть две входных клеммы и два выхода. На один вход приходит фаза, на другой — пустой провод, в произвольном порядке.

Соответственно, на выходах мы имеем: на одном — фазу, на другом — ничего. Щелкнув клавишей перекрестного выключателя, мы поменяем местами фазу и «пусто» на выходных клеммах.

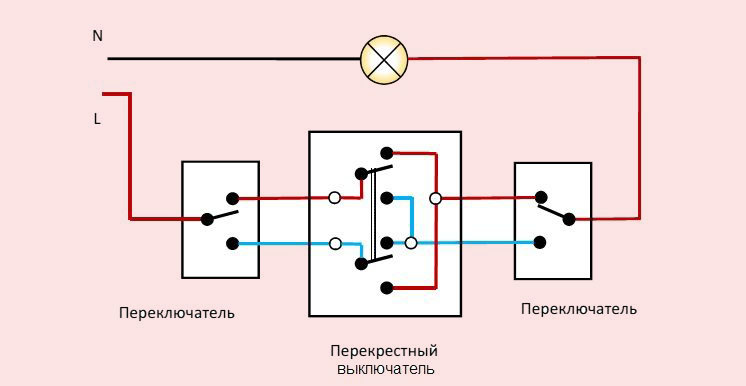

Если поместить перекрестный переключатель между двумя проходными, то получится три точки коммутации. Каждый переключатель, если изменить его состояние,  меняет освещение: если свет горел, то он погаснет, а если был выключен — включится.

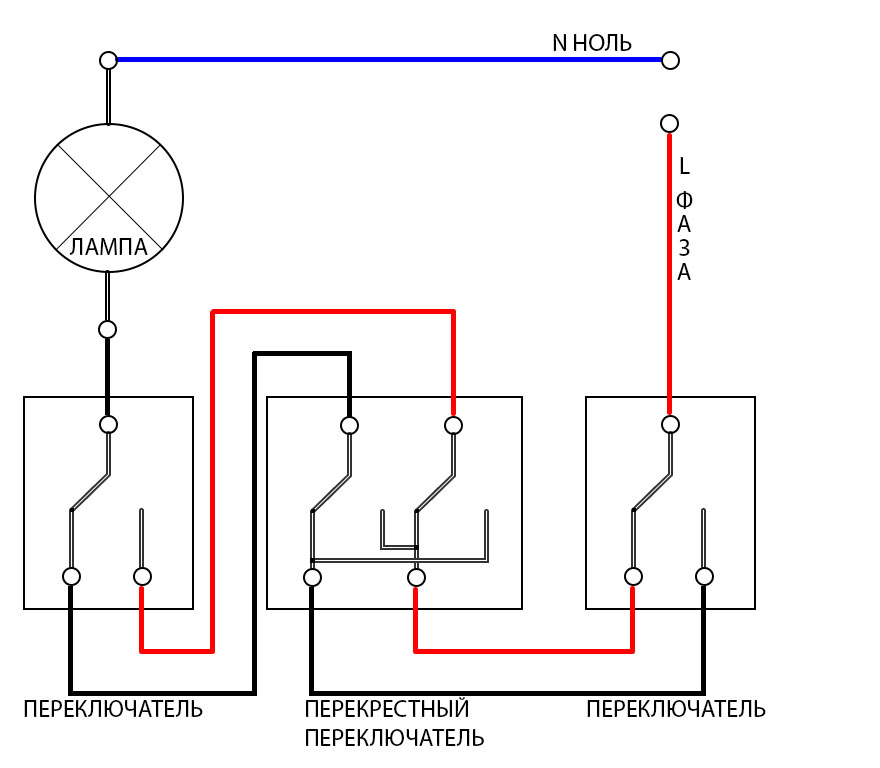

Посмотрите на рисунок. В настоящий момент цепь замкнута, но что будет, если щелкнуть любым из трех устройств? Цепь между входом и выходом разомкнется, и свет погаснет.

Интересно, что после выключения мы можем включить свет, опять-таки щелкнув ЛЮБЫМ переключателем.

Можно поставить в средину схемы два перекрестных выключателя, три, четыре…. сколько не жалко. И любой переключатель будет изменять состояние системы.

Это может показаться удивительным, тем более что в длинной цепочке переключателей бывает непросто разобраться. Но тем не менее схема работает! Ведь ни при каком положении коммутирующих устройств фаза не «теряется» — она приходит на один из двух выходов каждого перекрестного переключателя, и лишь последний проходной «выбирает» фазу или ее отсутствие.

Накладные перекрестные переключатели пользуются спросом

Проходные выключатели выпускаются в тех же корпусах, что и обычные. Есть накладные модели и встраиваемые, в исполнениях для внутренней и наружной проводки. Накладные модели проходных и перекрестных переключателей пользуются спросом, потому что их в большом количестве  используют при усовершенствовании систем освещения, в том числе при устройстве наружного освещения.

При строительстве своего дома удобную систему коммутации с проходными выключателями можно занести в проект электропроводки.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры».

Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

На фото — сенсорный выключатель.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Проходная розетка — это очень просто

Познакомившись с замечательными свойствами проходных выключателей, мы ждем чудес и от такого объекта, как проходная розетка. Но ничего особенного здесь нет. Просто есть розетка концевая  (к ней подходят электрические провода, которые больше никуда не идут),  и проходная — она подключена к проводке, к которой подсоединены еще несколько розеток.

Проходные розетки не имеют ни конструктивных, ни схемных особенностей. Название просто отражает их место в системе электроснабжения.

Что ограничивает число проходных выключателей

Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой.  Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно. При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

Использование этих устройств делает жизнь удобнее и позволяет экономить электроэнергию.

Виды проходных выключателей

Итак, мы рассмотрели разные варианты этого класса устройств. В завершение перечислим их виды.

По технологии:

  • механические;
  • полупроводниковые (сенсорные, с дистанционным управлением).

По количеству независимых нагрузок:

  • однолинейные;
  • многолинейные (на 2, 3 группы ламп).

Кроме того, механические переключатели бывают двух видов:

  • простые проходные;
  • перекрестные.

Подключить проходные выключатели очень просто. Удачи!

Видео по теме

Подключение проходных и перекрестных выключателей

Содержание:

1. Введение

В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей (подробнее см. статью: Подключение выключателя), однако у таких выключателей имеется один серьезный недостаток — управление освещением, т.е. его включение и отключение может выполняться только с одного места. Представим себе ситуацию с которой сталкивался каждый, например: Вы заходите домой, включаете в прихожей свет, снимаете верхнюю одежду и проходите в комнату, но стоп, свет в прихожей нужно выключить, а сделав это выходить из прихожей придется в темноте, то же касается длинных коридоров или лестничных пролетов. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест.

ПРИМЕЧАНИЕ: Перед тем как выполнять подключение проходного выключателя необходимо сверится со схемой приведенной в его паспорте и/или схемой нанесенной на обратной стороне самого выключателя (при наличии).

2. Управление освещением с двух мест:

Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Ниже приведены схемы подключения двух одноклавишных (одиночных) и двух двухклавишных (двойных) проходных выключателей.

2.1 Подключение двух проходных одноклавишных выключателей.

Для начала разберемся, что представляет из себя одноклавишный проходной выключатель, внешне он практически неотличим от обычного одноклавишного выключателя, однако в отличии от последнего имеет не 2, а 3 клеммы для подключения проводов, кроме того на клавише проходного выключателя может присутствовать два треугольника расположенных вертикально один над другим и указывающих своими вершинами вверх и вниз соответственно:

Схема подключения проходного выключателя на 2 точки, на 3 точки

Технические научно-достижения с каждым днем движутся вперед. Человек стремится улучшить свой быт. Так появляется и проходной выключатель. Теперь Вы можете управлять одним источником света одновременно из нескольких мест. И самое главное, что это доступно сделать самостоятельно.

Легче, конечно же, обратиться к специалистам, и огни сделают это подключение без проблем. Но иногда так хочется испробовать свои силы, понять, что Вы реально это можете сделать.

В этой статье Вы более подробно познакомитесь с принципами работы проходного выключателя, узнаете, как работает схема подключения проходного выключателя, внимательно изучите инструкцию – как это сделать самостоятельно. И сможете пошагово применять на практике в домашних условиях.

Подключение проходного выключателя – описание

Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя. Как это часто выглядит? Человек, придя домой с работы, очень устал, у него нет сил.

А тут ещё и комната, которая заполнена различной мебелью. Проход по ней может стать настоящим испытанием, особенно если там нет порядка. Поэтому чтобы безопасно пройти, ему нужно, к примеру, выходя из гостиной в коридор и оттуда в спальню, включить свет в коридоре, затем выключить его в гостиной.

Потом процедура повторяется, когда происходит переход в спальню. При этом по темному коридору нужно идти, ориентируясь на слабый луч света, который пробивается где-то из-за угла.

Если есть хоть самые скудные сведения про установку, а также известна схема подключения двухклавишного проходного выключателя, то можно провести весь монтаж самому, без чьей-либо помощи. Теперь, прочитав это, не стоит стремглав бежать всё переделывать.

Хотя на первый взгляд не всё так и сложно, однако, не помешало бы ознакомиться с простейшим подключением такого выключателя. Можно сделать это на примере одноклавишного проходного выключателя.

Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.

К примеру, в помещении имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Что лучше использовать: проходные выключатели или бистабильные реле? Как правильно подключить проходные выключатели для независимого управления освещением из двух и более мест.

Это – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации.

В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений.

Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.

Схема подключения проходного выключателя

Виды проходных выключателей

Проходные выключатели классифицируются так же, как и обычные.

    По количеству клавиш:

  • одноклавишные;
  • двухклавишные;
  • трёхклавишные;
  • одно- или двухклавишные перекрёстные
  • (используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).

    По типу управления:

  • клавишные;
  • сенсорные;
  • с ПДУ

Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения. Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.

Принцип действия

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности. Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер – что это такое и как его использовать?

Данное устройство используется для настройки яркости осветительных приборов. Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут. Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи.

Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.

Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко. При смене положений переключателя ток перенаправляется на соответствующую клемму.

В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование. Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей.

Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция. Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.

    Исключения следующие:

  • проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
  • когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Схема подключения проходного выключателя

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система.

Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений.

При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

    Схема проходного выключателя выглядит следующим образом:

  • проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
  • другой проводок (он называется фазный) соединяет общий контакт выключателей
  • контакты выключателей соединяют между собой (тут используется коробка)
  • фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки).

В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки. Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш.

    Их может быть:

  • одна;
  • две;
  • три.

Выбирают их в зависимости от мест расположения. Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии.

Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов.

    Время установки проходных выключателей зависит от:

  • модели и типа устройства;
  • опыта мастера, который устанавливает проходной выключатель;
  • особенности мест, где будет расположено устройство;
  • сложную ли создали для выключателя схему подключения.

Схема управления освещением из трех и более мест

Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем.

Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной.

Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей. При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели. Проходные выключатели существенно упрощают управление освещением и делают его более удобным.

Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей. Конечно, можно замкнуть обе линии на выходную клемму.

Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта. Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки.

После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта), но принцип подключения концевых устройств остается тем же. На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю.

Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону. Направление не имеет принципиального значения, но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру, знакомому с плоскогубцами и отверткой.

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных.

    Изменение конструкции совершается в два этапа:

  1. Выходные полюса замыкаются перекрестно.
  2. Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей, различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу.

В последнем случае перемычки будут визуально перекрещиваться. Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши. В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими, включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же.

Это существенно осложняет монтажные работы. Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше, чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

Проходные выключатели схема без ответвительной коробки

Как подключить проходные выключатели без ответвительной коробки?

Да, можно обойтись без ответвительной коробки. Здесь возможны два основных варианта:

На импульсных реле

Если электрический щит установлен в квартире и в нем есть дополнительное место под один модуль, то можно использовать импульсное реле для установки на DIN-рейку.

Выключатели соединяются двумя проводами параллельно, и эти два провода заводятся напрямую в щиток, провод от светильника также заводится напрямую в щиток. В этой схеме выключатель включен в цепь управления, ток нагрузки через него не протекает, поэтому можно использовать провод меньшего сечения. Нагрузкой же непосредственно управляет импульсное реле.

Если места в щите нет, то выпускаются реле для местной установки в подрозетники, ответвительные коробки, за потолком; схемы соединений зависят от конкретной модели и обычно указываются в инструкции к ним.

На проходных выключателях

Вначале давайте вспомним схему проходных выключателей из двух мест.

Проходные выключатели замыкают и размыкают цепь фазного провода, подключая и отключая его от патрона светильника. При этом, через контакты выключателей протекает ток нагрузки. Поэтому необходимо использовать кабель соответствующего сечения.

Итак, схема расключения проходных выключателей из двух мест без ответвительной коробки. Вместо ответвительной коробки все провода сводятся в первый подрозетник. Т.е. питание от электрощита (ноль, фаза, заземление) в подрозетник, провод от светильника в подрозетник, ну и провод от второго проходного выключателя тоже в этот же подрозетник.

Только в этом случае нужен более глубокий подрозетник, либо отверстие под него делается глубже, а в стандартном подрозетнике вырезается дно (чтобы было где расключить провода).

Нулевой и заземляющий провода и из электрощита соединяются в первом подрозетнике, соответственно, с нулевым и заземляющим проводом от светильника. Изолируются и прячутся в подрозетнике.

Красный провод от светильника соединяется с красным проводом от второго подрозетника, изолируется и также оставляется в подрозетнике. По этому проводу будет поступать фаза к светильнику. Оставшиеся провода подключаются к клеммам проходных выключателей. В схеме из трех мест используется перекрестный выключатель. Он устанавливается между двумя проходными выключателями.

Схема подключения двухклавишного проходного выключателя

Место, где будет находиться данный проходной выключатель, может быть самым разным. Однако необязательно ставить его там, где площадь должна быть освещена совсем непродолжительное время. Для этой цели подойдет датчик движения для освещения.

Что понадобится для установки? Здесь необходимо иметь отвертки (шлицевую и крестовую), отвертку с индикатором, перфоратор, нож для снятия изоляции с проводов или другое приспособление, плоскогубцы, кусачки, небольшой уровень, нужное количество провода, пластмассовые подрозетники и алебастр для их закрепления в стене.

Ставить подрозетники просто. На перфоратор одевается корона нужного размера, которая в стене сверлит отверстие. Если таковая отсутствует, тогда подойдут зубило и молоток. Такие коробки ставятся в стену на алебастр, при этом подрозетник не должен выпирать из стены.

Для прокладки провода нужны штробы, которые делаются специальным инструментом – штроборезом. К преимуществам его использования можно отнести минимальное выделение пыли при работе.

Обратите внимание! Для двойного выключателя, устанавливаемого при входе, потребуется пятижильный кабель (можно 5 одножильных, или двух и трехжильный). А ко второму выключателю нужно подвести шестижильный провод (протяните 2 трехжильных), затянуть его в гофру и закрепить в стене.

Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения выключателя. Снимите с него немного изоляции (сколько нужно для подсоединения к выключателю).

Посередине отверстия, проверив уровнем, прочертите горизонтальную линию и, сделав небольшой замес алебастра, установите подрозетники так, чтобы боковые дырочки под шурупы совпадали с прочерченной линией – это поможет ровно установить выключатели.

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу.

Через них должна пропускаться одна и та же фаза – это обязательное условие. Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель.

Это упрощает монтажные работы. Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения.

Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Где может в доме понадобиться включать свет из трех мест?

Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери.

Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах.

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т.п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Необходимые инструменты

Сбор чемодана электрика очень напоминает сбор рюкзака в поход. Нужно предусмотреть все мелочи и взять как можно больше инструмента, чтобы не попасть в просак на вызове у клиента. Однако здесь так же, как и в туристическом походе важно не переборщить, иначе можно просто не донести чемодан.

    Итак, что еще лежит у электрика в сумке, кроме пассатижей и набора отверток?

  • Круглогубцы – чтобы кончики получались круглыми.
  • Кусачки – возьмите маленькие для мелкой работы и большие для грубой.
  • Пинцет – удобно держать что-то мелкое, доставать из труднодоступных мест.
  • Набор шестигранных ключей – множество Евро-техники содержит винты с шестигранным шлицом.
  • Набор рожковых ключей от 6-го до 19. начиная с 10-го номера ключи должны повторяться – иногда приходится раскручивать прикипевшие гайки в два ключа.
  • Набор торцевых ключей с 10 по 17.
  • Какой же электрик без изоленты? Возьмите с собой изоленту Х/Б черную и несколько мотков разных цветов поливиниловой изоленты.
  • Очень часто пригождается мини-пила. А когда приходится что-то срезать, то нужна болгарка с диском по металлу диаметром 150-180 мм. Будет не лишним иметь с собой и диск по бетону на 150 мм.
  • Электрику часто приходится что-то вешать, то светильники, то наружные розетки, то щит навесной – и тут нужен перфоратор. К перфоратору чаще всего берут буры по бетону 6, 8,10 мм небольшой длины и бур на 16-20 мм длиной 500-700 мм для прохода стен.
  • Перфоратор патроном для сверл – таким образом легким движением руки мы можем превратить наш перфоратор в дрель. Сверла по металлу 3-10 должны быть в каждом комплекте электрика, комплект перьевых сверл 10-20 мм не помешает.
  • Шкурка поможет вам очистить нагар и сажу, а набор маленьких напильников поможет восстановить контакты.
  • Еще положим нож монтерский, молоточек и зубильце.

Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

Схема подключения проходного выключателя с 2-х мест на 1 или 2 лампочки

Содержание статьи:

Чтобы сделать регулировку освещения в доме более удобной, используются проходные выключатели, которые в профессиональных кругах принято также называть перекидными или дублирующими. Главным отличием такого варианта исполнения от классического является наличие массы контактов, из-за чего несколько усложняется процедура подключения. Чтобы сделать все своими руками, для начала нужна схема подключения проходного выключателя с 2-х мест.

Как работает проходной выключатель

В больших помещениях целесообразно устанавливать проходной выключатель с управлением из двух мест

В проходном выключателе есть одна клавиша, на которой нарисованы две стрелочки. Схема переключателя света с двух мест несколько сложнее в сравнении с классической, так как в последней предусмотрено использование всего лишь двух контактов, в то время как в проходной их уже три, два из которых считаются общими. Схема включения света предусматривает использование таких устройств в количестве от двух штук.

Когда клавиша нажимается, вход подключается к одному из выходов – к первому или второму. Это два основных рабочих состояния такого оборудования. Каких-либо промежуточных положений не предусматривается, благодаря чему схема постоянно работает исправно.

Чтобы не ошибиться в том, какой именно выключатель используется в конкретном помещении, следует подробнее изучить схему проходного выключателя с двух мест на 1 лампочку или на несколько светильников, которая в большинстве случаев располагается на корпусе устанавливаемого прибора. Она размещается в основном на изделиях от известных производителей. При использовании недорогих моделей остается единственное решение – «вызванивать» концы с помощью специального оборудования.

Вызваниваются контакты при различных положениях клавиши. Также процедура проводится, чтобы в конечном итоге не допустить путаницы с концами, так как нередко безответственные производители допускают ошибку в расположении клемм при производстве выключателей, из-за чего устройство просто не может нормально работать.

Для прозванивания нужно воспользоваться стрелочным или цифровым оборудованием. Последний переводится в нужный режим специальным переключателем и определяет наличие короткозамкнутых участков в проверяемой проводке или каких-нибудь радиодеталях. Если замкнуть концы щупов, устройство издаст характерный звуковой сигнал, что является достаточно удобным принципом работы, так как исключает необходимость в постоянном отслеживании показаний на дисплее. Если же есть только стрелочный прибор, при попытке замкнуть щупы у него должна будет отклониться стрелка до упора в правую сторону.

При проведении этой процедуры нужно отыскать общий провод. Опытным специалистам это не составит труда. Если навыков нет, рекомендуется посмотреть в интернете видео, в котором будет подробное описание схемы подключения проходных выключателей из 2-х мест.

Схема подключения проходных выключателей

Схема подключения проходных выключателей

Необходимость подключить две лампочки к одному выключателю нередко возникает в спальне, когда возле входа оставляется один переключатель, а второй ставится где-то возле кровати, чтобы можно было удобно дойти до нее по свету, а потом перед сном его выключить.

Схема подключения довольно простая: на вход переключателя подается фаза, вход другого подключается к проводу люстры. Второй конец люстры объединяется с нулевым проводом, и выходы N1 обоих выключателей объединяются между собой точно так же, как и N2.

Схема работает предельно просто: в случае переключения любого из выключателей в произвольном порядке свет будет включаться и выключаться.

Отдельное внимание стоит уделить разводке проводов. Современные требования предусматривают возможность ее прокладки на расстоянии минимум 15 см от потолка. Принято укладывать кабели в специальные коробки или лотки, а концы объединять в распределительной коробке. Подобный вариант исполнения отличается массой преимуществ, главное из которых – простота замены поврежденных проводов.

В монтажных коробках провода соединяются специальными зажимами. Возможны также скрутки, которые нужно в обязательном порядке пропаять и обеспечить надежной изоляцией.

Как подключить проходные выключатели с трех точек

Если нужно обеспечить дистанционное управление освещением сразу с трех мест, нужно дополнить схему перекрестным выключателем. Главной его особенностью является то, что он переключает сразу по два контакта, в связи с чем оборудуется двумя выходами и входами. Подключение трех выключателей несколько сложнее в сравнении с предыдущим случаем, но в целом, можно без трудностей разобраться в принципе работы этого оборудования.

Чтобы подключить освещение по такой схеме, нужно выполнить несколько ключевых процедур:

  1. Подключить к одному из кабелей светильника нулевой провод.
  2. Подключить к входному контакту одного из проходных переключателей провод фазы.
  3. Подключить к входному контакту второго переключателя свободный кабель светильника.
  4. Подключить к двум входным контактам перекрестного переключателя выходные контакты проходного.
  5. Подключить к выходным контактам перекрестного выключателя выходные контакты второго проходного.

Используя такую схему в работе, можно оборудовать помещение четырьмя или пятью точками регулировки освещения. При этом нужно будет увеличить число дополнительных перекрестных выключателей, так как они всегда должны располагаться между проходными.

Подключение двухклавишного проходного выключателя

Если есть необходимость в управлении работой нескольких ламп из разных точек, можно воспользоваться двухклавишными проходными переключателями, но их подключение осложнено наличием шести контактов. Главное в работе с таким оборудованием – вычислить общие контакты.

Провод фазы подается на входы каждого выключателя, в то время как другие их входы будут подключены к одному из концов каждого светильника. Свободные концы светильников будут соединяться с нулевым проводом. Два выхода одного переключателя объединяются с выходами второго, точно так же объединяются остальные пары выходов.

Если появится желание регулировать работу двух светильников одновременно из трех или четырех точек, нужно воспользоваться двумя перекрестными выключателями. Каждая пара выходов проходных в данном случае соединяется с парой перекрестного, и дальше устройства объединяются так между собой пара за парой.

Если подробно разобраться во всех особенностях подключения проходных выключателей, процедуру очень легко повторить, особенно если речь идет о подключении одноклавишных устройств. При использовании двухклавишных работа на порядок сложнее, так используется большее количество выключателей и больше проводов. При этом сама по себе такая схема является не столь практичной, зато стоимость ее значительно выше.

Специалисты рекомендуют использовать схему с двухклавишными переключателями только в том случае, если это действительно необходимо. На практике их сложнее подключить и обеспечить стабильную работу в течение долгого времени.

Как найти наклон прямой, проходящей через две точки

Если прямая линия проходит через две точки (x 1 , y 1 ) и (x 2 , y 2 ), то формула для определения наклона прямой будет

м. = (Y 2 — y 1 ) / (x 2 — x 1 )

Давайте рассмотрим несколько примеров, чтобы понять, как найти наклон прямой, проходящей через две точки.

Пример 1:

Найдите наклон прямой, проходящей через точки (3, — 2) и (-1, 4).

Решение:

Формула для определения наклона прямой, проходящей через две точки:

m = (y 2 — y 1 ) / (x 2 — x 1 )

Заменитель (x 1 , y 1 ) = (3, -2) и (x 2 , y 2 ) = (-1, 4).

м = [4 — (-2)] / (-1 — 3)

= (4 + 2) / (-4)

= 6 / (-4)

= -3/2

Итак, наклон данной линии равен -3/2.

Пример 2:

Найдите наклон прямой, проходящей через точки (5, — 2) и (4, -1).

Решение:

Формула для определения наклона прямой, проходящей через две точки:

m = (y 2 — y 1 ) / (x 2 — x 1 )

Заменитель (x 1 , y 1 ) = (5, -2) и (x 2 , y 2 ) = (4, -1).

m = [-1 — (-2)] / (4-5)

= (-1 + 2) / (-1)

= 1 / (-1)

= -1

Итак , наклон данной прямой равен -1.

Пример 3:

Найдите наклон прямой, проходящей через точки (-2, — 1) и (4, 0).

Решение:

Формула для определения наклона прямой, проходящей через две точки:

m = (y 2 — y 1 ) / (x 2 — x 1 )

Заменитель (x 1 , y 1 ) = (-2, -1) и (x 2 , y 2 ) = (4, 0).

m = (0 — 1) / [4 — (-2)]

= -1 / (4 + 2)

= -1/6

Итак, наклон данной прямой равен -1 / 6.

Пример 4:

Найдите наклон прямой, проходящей через точки (1, 2) и (-4, 5).

Решение:

Формула для определения наклона прямой, проходящей через две точки:

m = (y 2 — y 1 ) / (x 2 — x 1 )

Заменитель (x 1 , y 1 ) = (1, 2) и (x 2 , y 2 ) = (-4, 5).

м = (5-2) / (-4-1)

= 3 / (-5)

= -3/5

Итак, наклон данной прямой равен -3/5.

Помимо вышеперечисленного, если вам нужны еще какие-либо сведения по математике, воспользуйтесь нашим пользовательским поиском Google здесь.

Если у вас есть отзывы о наших математических материалах, напишите нам:

[email protected]

Мы всегда ценим ваши отзывы.

Вы также можете посетить следующие веб-страницы, посвященные различным вопросам математики.

ЗАДАЧИ СО СЛОВАМИ

Задачи со словами на HCF и LCM

Проблемы со словами на простых уравнениях

Проблемы со словами на линейных уравнениях

Задачи на слова на квадратные уравнения

Проблемы со словами на алгебру

Проблемы со словами в поездах

Проблемы со словами по площади и периметру

Проблемы со словами по прямой и обратной вариации

Проблемы со словами по цене за единицу

Проблемы со словами по цене за единицу

Word Задачи по сравнению ставок

Преобразование обычных единиц в текстовые задачи

Преобразование в метрические единицы в словесных задачах

Проблемы со словами по простым процентам

Проблемы со словами по сложным процентам

ngles

Проблемы со словами с дополнительными и дополнительными углами

Проблемы со словами с двойными фактами

Проблемы со словами тригонометрии

Проблемы со словами в процентах

Проблемы со словами о прибылях и убытках

Слово разметки и уценки Задачи

Задачи с десятичными словами

Задачи со словами о дробях

Задачи со словами о смешанных фракциях

Одношаговые задачи с уравнениями со словами

Проблемы со словами о линейных неравенствах

Слово о соотношении и пропорциях задачи

Проблемы со временем и рабочими словами

Задачи со словами на множествах и диаграммах Венна

Проблемы со словами по возрастам

Проблемы со словами по теореме Пифагора

Процент числового слова pr проблемы

Проблемы со словами при постоянной скорости

Проблемы со словами при средней скорости

Проблемы со словами при сумме углов треугольника 180 градусов

ДРУГИЕ ТЕМЫ

Сокращения прибылей и убытков

Сокращения в процентах

Сокращения в таблице времени

Сокращения времени, скорости и расстояния

Сокращения соотношения и пропорции

Область и диапазон рациональных функций

Область и диапазон рациональных функции с отверстиями

График рациональных функций

График рациональных функций с отверстиями

Преобразование повторяющихся десятичных знаков в дроби

Десятичное представление рациональных чисел

Нахождение квадратного корня с использованием long di видение

L.Метод CM для решения временных и рабочих задач

Преобразование словесных задач в алгебраические выражения

Остаток при делении 2 в степени 256 на 17

Остаток при делении 17 в степени 23 на 16

Сумма всех трехзначных чисел, делимых на 6

Сумма всех трехзначных чисел, делимых на 7

Сумма всех трехзначных чисел, делимых на 8

Сумма всех трехзначных чисел, образованных с использованием 1, 3 , 4

Сумма всех трех четырехзначных чисел, образованных ненулевыми цифрами

Сумма всех трех четырехзначных чисел, образованных с использованием 0, 1, 2, 3

Сумма всех трех четырехзначных чисел числа, образованные с использованием 1, 2, 5, 6

Введение

При проектировании общественной беспроводной сети это помогает отделить сетевые маршрутизаторы на крыше от точек доступа (AP), к которым люди подключаются.На схеме выше у роутеров на крыше есть антенны, которые предназначены для подключения на большие расстояния, от крыши до крыши. Точки доступа расположены ближе к земле и имеют антенны, которые подключаются только к устройствам Wi-Fi людей на меньшей территории. Это лучше соответствует ассортименту мобильных телефонов и ноутбуков, которыми люди пользуются чаще всего.

Подробнее об этом типе дизайна сети можно прочитать в Руководстве по созданию ячеистых сетей в разделе «Каждый маршрутизатор должен делать только одно».

Если вы хотите сразу перейти к настройкам, выберите здесь:

  1. Маршрутизатор с использованием NAT — с прошивкой по умолчанию
  2. Маршрутизатор с использованием NAT — с Commotion
  3. Маршрутизатор как сквозной — с прошивкой по умолчанию
  4. Маршрутизатор как проходной — с Commotion

Примечание. Это руководство написано для сетей, в которых используются однодиапазонные или однодиапазонные устройства Wi-Fi для маршрутизаторов на крыше. Если вы используете двухдиапазонный или двухдиапазонный маршрутизатор Wi-Fi, вы можете перейти к концу документа и прочитать раздел Двухдиапазонный или двухдиапазонный маршрутизатор.

Опции точки доступа

После того, как ваши роутеры на крыше для дальней связи настроены и работают нормально, вы можете добавить точки доступа в помещении или на улице, где люди хотят использовать сеть. Перед настройкой точек доступа вам нужно будет принять решение: должны ли пользователи точек доступа использовать брандмауэр или все, кто подключается, должны быть полноправными членами сети?

точек доступа с NAT

Если вам нужна дополнительная защита для пользователей вашей сети, вам следует настроить точки доступа в качестве базовых маршрутизаторов.Это позволит людям в сети подключаться к вашим локальным серверам или к Интернету. Это также помешало бы другим пользователям в сети напрямую связываться со своими устройствами.

В некоторых случаях может потребоваться, чтобы пользователи могли обмениваться файлами по сети или настроить временный чат или веб-сервер. В такой настройке это намного сложнее.

Когда маршрутизатор настроен таким образом, он имеет следующую конфигурацию:

  1. Предоставляет IP-адреса — Используя DHCP, точка доступа будет предоставлять IP-адрес устройствам, которые подключаются, в частном диапазоне.Обычно он выглядит как 192.168.1.x и не будет доступен для остальной части ячеистой сети.
  2. Преобразование сетевых адресов (NAT) — Поскольку IP-адреса являются частными, точка доступа должна будет «преобразовать» между IP-адресом, который используют все подключающиеся пользователи, и IP-адресом, предоставленным ему ячеистым маршрутизатором.
  3. Межсетевой экран — Точка доступа не позволит любым соединениям из остальной сети подключаться к пользователям, находящимся за NAT.Если человек подключается к чему-то в сети или Интернете, эти данные будут разрешены, но все остальное будет заблокировано.

Точки доступа как проходные

Если вы хотите, чтобы у всех, подключающихся к сети, был полный доступ без брандмауэров, вам следует настроить точки доступа на сквозную передачу от ячеистого маршрутизатора. Это позволит людям в сети подключаться к любым локальным серверам, к Интернету или самим предоставлять локальные серверы.

Когда маршрутизатор настроен таким образом, он имеет следующую конфигурацию:

  1. Не предоставляет IP-адреса — DHCP должен быть отключен.Любой, кто подключается к AP, получит IP-адреса от ячеистого маршрутизатора. При использовании Commotion на ячеистом маршрутизаторе пользовательские устройства получают IP-адрес в диапазоне 10.x.y.z.
  2. Нет трансляции сетевых адресов (NAT) — Каждый, кто подключается к AP, имеет IP-адрес от ячеистого маршрутизатора, поэтому дополнительная трансляция не требуется.
  3. Межсетевой экран — Сетевой маршрутизатор будет иметь межсетевой экран, контролирующий соединения в сети. Он по-прежнему будет обеспечивать защиту от любых нежелательных подключений в Интернете и доступа к устройствам людей в сети.Это позволит всем пользователям сети напрямую обращаться друг к другу.

Сочетание и сопоставление

Обратите внимание, что вам не обязательно использовать одну и ту же настройку для всей сети. Некоторые люди или организации в сети могут захотеть, чтобы их пользователи были напрямую подключены к сети, или им может потребоваться дополнительный брандмауэр. Вы можете использовать любую конфигурацию в любом месте сети.

Конфигурации точки доступа

Ниже представлены четыре варианта настройки точек доступа.Первые два варианта используют NAT и позволяют использовать прошивку по умолчанию или Commotion на маршрутизаторе. Второй вариант использует маршрутизатор в качестве сквозного и может использовать либо прошивку по умолчанию, либо Commotion.

Маршрутизатор с использованием NAT

Обе конфигурации, описанные ниже, используют установку оборудования, показанную здесь:

  • Маршрутизатор Commotion настроен на постоянное предоставление DHCP для порта WAN, а точка доступа отключена или удалена.
  • Маршрутизатор точки доступа настроен с настройками по умолчанию, и кабель от маршрутизатора Commotion подключен к синему порту WAN.
Маршрутизатор с использованием NAT с прошивкой по умолчанию

Существует множество вариантов точек доступа. Это руководство не может охватить их все, поэтому вместо этого оно просто покажет варианты настройки маршрутизаторов TP-Link и точек доступа. Меню других производителей маршрутизатора будет выглядеть аналогичным образом.

Чтобы настроить маршрутизатор с NAT, используя встроенное ПО по умолчанию, просто подключите кабель от маршрутизатора Commotion к синему порту WAN . Если есть только один порт (независимо от того, как он называется), вставьте его туда.Порт WAN может быть другого цвета, например, желтого или красного.

Во-первых, Установите пароль администратора — Пароли по умолчанию легко угадать, и это может привести к проблемам с безопасностью. Установите пароль администратора на что-нибудь надежное, но легкое для запоминания обслуживающим персоналом.

Во-вторых, Назовите точку доступа SSID — это то, что люди видят на своих устройствах Wi-Fi, когда хотят подключиться. Сделайте это чем-то узнаваемым, чтобы все знали, что это точка доступа для сети сообщества.

Остальные настройки на AP вы можете оставить по умолчанию. Теперь он должен быть готов к использованию в качестве точки доступа.

Маршрутизатор с использованием NAT с прошивкой Commotion

Если у вас есть какой-либо маршрутизатор с установленной прошивкой Commotion, вы можете настроить его как простую точку доступа. Это требует ряда изменений конфигурации, поскольку Commotion по умолчанию настроен на выполнение множества различных действий. Подключите кабель от маршрутизатора Commotion к синему WAN-порту . Если есть только один порт (независимо от того, как он называется), вставьте его туда.Порт WAN может быть другого цвета, например, желтого или красного.

Во-первых, Настройте Commotion с помощью мастера установки — Вы должны сначала запустить мастер настройки Commotion, как если бы вы использовали маршрутизатор в качестве соседа сети. Назовите точку доступа узнаваемым словом, чтобы все знали, что это точка доступа для сети сообщества.

Во-вторых, Удалите соединение Wireless Mesh — Перейдите к базовой конфигурации -> Настройки сети -> Mesh Network .Нажмите кнопку «Удалить» в правой части экрана, затем «Сохранить и применить». Подтвердите изменения.

В-третьих, Удалите сценарий тестирования шлюза — Перейдите в Advanced -> System -> Scheduled Tasks .

Удалите строку в текстовом поле, которая выглядит так:

  * * * * * /usr/sbin/ff_olsr_test_gw.sh


Нажмите «Отправить». Теперь страница должна выглядеть так:

Перезагрузите маршрутизатор Commotion. Теперь он должен быть готов к использованию в качестве точки доступа.

Маршрутизатор как проходной

Обе конфигурации, описанные ниже, используют установку оборудования, показанную здесь:

  • Маршрутизатор Commotion настроен на постоянное предоставление DHCP для порта WAN, а точка доступа отключена или удалена.
  • Маршрутизатор точки доступа настроен на отключение DHCP, а кабель от маршрутизатора Commotion подключен к желтому порту локальной сети . Синий порт WAN не используется.
Маршрутизатор как сквозной с микропрограммой по умолчанию

Чтобы настроить маршрутизатор в качестве сквозного (также известного как мост AP), используя встроенное ПО по умолчанию, просто подключите кабель от маршрутизатора Commotion к желтому LAN-порту .Если есть только один порт (независимо от того, как он называется), вставьте его туда. Порты LAN могут быть другого цвета, например белого или черного.

Во-первых, Установите статический IP-адрес на порт LAN. — Поскольку маршрутизатор точки доступа не будет выдавать IP-адреса после отключения DHCP, установите этот IP-адрес, чтобы интерфейс администратора маршрутизатора был доступен в будущем. Рекомендуется присвоить точке доступа этот статический IP-адрес, чтобы не забыть его.

Во-вторых, Отключить DHCP в локальной сети — Поскольку маршрутизатор Commotion будет раздавать IP-адреса с помощью DHCP, вам не нужен второй DHCP-сервер на маршрутизаторе.Наличие двух DHCP-серверов может привести к неожиданным результатам, и часто что-то работает некорректно.

В-третьих, Установите пароль администратора — Пароли по умолчанию легко угадать, и это может привести к проблемам с безопасностью. Установите пароль администратора на что-нибудь надежное, но легкое для запоминания обслуживающим персоналом.

В-четвертых, Назовите точку доступа SSID — это то, что люди видят на своих устройствах Wi-Fi, когда хотят подключиться. Сделайте это чем-то узнаваемым, чтобы все знали, что это точка доступа для сети сообщества.

Остальные настройки на AP вы можете оставить по умолчанию. Теперь он должен быть готов к использованию в качестве точки доступа.

Маршрутизатор как сквозной с прошивкой Commotion

Если у вас есть маршрутизатор с установленной прошивкой Commotion, вы можете настроить его как простую точку доступа без NAT. Это требует ряда изменений конфигурации, поскольку Commotion по умолчанию настроен на выполнение множества различных действий. Подключите кабель от маршрутизатора Commotion к желтому LAN-порту .Если есть только один порт (независимо от того, как он называется), вставьте его туда. Порт LAN может быть другого цвета, например черного или белого.

Во-первых, Настройте Commotion с помощью мастера установки — Вы должны сначала запустить мастер настройки Commotion, как если бы вы использовали маршрутизатор в качестве соседа сети. Назовите точку доступа узнаваемым словом, чтобы все знали, что это точка доступа для сети сообщества.

Во-вторых, Удалите соединение Wireless Mesh — Перейдите к базовой конфигурации -> Настройки сети -> Mesh Network .Нажмите кнопку «Удалить» в правой части экрана, затем «Сохранить и применить». Подтвердите изменения.

В-третьих, Установите статический IP-адрес на порт LAN. — Поскольку маршрутизатор Commotion с сеткой будет раздавать IP-адреса с помощью DHCP, вам не нужен второй DHCP-сервер на маршрутизаторе. Наличие двух DHCP-серверов может привести к неожиданным результатам, и часто что-то работает некорректно. Перейдите в Advanced -> Network -> Interfaces и нажмите «Edit» в строке рядом с «LAN».

В разделе «Протокол» выберите «Статический адрес» в раскрывающемся меню, затем нажмите «Переключить протокол». Подтвердите, что вы действительно хотите переключить протокол.

Введите статический IP-адрес, который вы хотите использовать в будущем для доступа к локальной сети на точке доступа.

Это будет важно, если вам потребуется выполнить какое-либо обслуживание или изменить настройки точки доступа. Рекомендуется пометить точку доступа статическим IP-адресом, чтобы не забыть его в будущем.

Далее, Отключите DHCP на порте (ах) LAN — Перейдите в Advanced -> System -> Startup .

Прокрутите вниз, пока не увидите «dnsmasq», затем нажмите кнопку «Включено». Это переключит его на «Отключено».

Наконец, перезагрузите роутер. Теперь он должен быть готов к использованию в качестве точки доступа.

Двухдиапазонный или двухдиапазонный маршрутизатор

Некоторые маршрутизаторы и точки доступа Wi-Fi являются двухдиапазонными или двухдиапазонными. Это дает этим устройствам дополнительные возможности и опции для подключения к сетке и AP.

двухдиапазонный

Двухдиапазонные устройства Wi-Fi могут использовать оба распространенных диапазона частот Wi-Fi — 2.4 ГГц и 5 ГГц. Большинство старых смартфонов и ноутбуков поддерживают только 2,4 ГГц, и почти каждая доступная сегодня точка доступа и маршрутизатор обеспечивает доступ на частоте 2,4 ГГц. Новые смартфоны и ноутбуки также могут подключаться к маршрутизаторам Wi-Fi на каналах 5 ГГц.
Двухдиапазонный маршрутизатор Wi-Fi, использующий диапазон 5 ГГц для Mesh-подключений и диапазон 2,4 ГГц для подключений к пользователям

Двойное радио

Даже двухдиапазонное устройство Wi-Fi может передавать и принимать сигналы только по одному каналу в диапазоне, например канал 11 по каналу 2.Диапазон 4 ГГц или канал 40 в диапазоне 5 ГГц. Устройства с двумя радиомодулями имеют второй набор передатчиков и приемников, которые позволяют работать на двух каналах Wi-Fi в одном и том же диапазоне — например, каналы 1 и 11 в диапазоне 2,4 ГГц или каналы 40 и 148 в диапазоне 5 ГГц. Эти два радио часто также можно настроить на разные диапазоны, что позволяет маршрутизатору работать как двухдиапазонное устройство.
Маршрутизатор Wi-Fi с двумя радиомодулями, использующий канал 1 в диапазоне 2,4 ГГц для Mesh-подключений и канал 6 в диапазоне 2,4 ГГц для подключений к пользователям

Использование двухдиапазонных или двухдиапазонных устройств

Если вы используете двухдиапазонный или двухдиапазонный маршрутизатор Wi-Fi для создания беспроводной сети сообщества, у вас есть возможность объединить функции двух маршрутизаторов в один.Поскольку две функции могут выполняться одновременно, потери производительности значительно меньше или вообще отсутствуют.

Единственная проблема, связанная с использованием одного устройства как для подключения к сетке соседства, так и для точки доступа, заключается в размещении: маршрутизаторы, используемые для соединений сетки, должны быть размещены высоко, чтобы достичь большего, маршрутизаторы, используемые для точек доступа, должны быть размещены ниже, чтобы добраться до людей. Отчасти это можно преодолеть, если творчески использовать направленные антенны.

На приведенной выше схеме у вас есть двухдиапазонный или двухдиапазонный маршрутизатор, который обеспечивает всенаправленный (всесторонний) беспроводной сигнал для ячеистых соединений.Также имеется внешняя направленная антенна, обеспечивающая точку доступа Wi-Fi на землю вокруг здания. Направленная антенна обеспечивает более сфокусированный сигнал, а также позволяет точке доступа лучше улавливать сигналы с ноутбуков и смартфонов на земле.

Эта концепция более подробно рассматривается в блоге «Сделай сам» антенны для сетей сообщества.

Переход с аутентификации AD FS на сквозную аутентификацию с бесшовным SSO — недокументированные функции

Обновление: теперь у нас также есть некоторая общедоступная документация по этому поводу, так что не забудьте проверить и там! https: // docs.microsoft.com/en-us/azure/active-directory/fundamentals/active-directory-deployment-plans

Представьте себе такой сценарий: вы используете службы федерации Active Directory (AD FS) еще до того, как это было круто, и вы устали поддерживать эту высокодоступную инфраструктуру (как минимум 4 сервера), а также всю федерацию и ее несметное количество причуды, недостатки и головные боли (такие как alt-id (который все еще поддерживается в сквозной аутентификации с некоторыми оговорками, перечисленными ниже), правила утверждений, сертификаты и удовольствие от попытки изменить суффиксы UPN с одного федеративного UPN на другой) .

Есть еще несколько сценариев, в которых AD FS по-прежнему необходимы или полезны, например, гибридный поиск SharePoint, федерация и единый вход со сторонними приложениями, а также некоторые сценарии входа на основе сертификатов.

И есть несколько сценариев, в которых сквозная аутентификация или синхронизация хэшей паролей с бесшовным sso еще не работают (спасибо Лу за их идентификацию):

  • автоматический вход в систему с альтернативным идентификатором для приложений Office ProPlus (честно говоря, AD FS также не работает в этих случаях)
  • Вход в систему с альтернативным идентификатором Outlook 2016 (определяет правильный почтовый ящик на основе SMTP-адреса, но в диалоговом окне проверки подлинности отображается UPN)

Да, и если вы заказчик из государственного сектора, у которого есть явные требования STIG для использования AD FS (это невозможно обойти, поскольку сквозная проверка подлинности с бесшовным SSO имеет целый набор букв, отличных от служб федерации Active Directory ).

Но, если эти сценарии на самом деле неприменимы, то… Добро пожаловать в мир простого единого входа. Это новое (иш). Блестящий. И это здесь, чтобы помочь.

Если вы не знакомы с AD FS или не уверены, используете ли вы его, простой тест с внешнего компьютера или веб-браузера, перейдите на https://portal.office.com и попытайтесь войти с помощью ваш адрес Office 365. Если вас перенаправят в окно, которое выглядит так:

Поздравляем, вы используете AD FS.Есть еще несколько способов проверить это, но, скорее всего, если вы читаете этот блог, то знаете, как это сделать.

Во-первых, я бы порекомендовал <предупреждение: приближается бесстыдная розетка> проверить инструмент тестирования сети и разрешения имен AAD Connect. В нем есть множество отличных вещей, которые помогут убедиться, что ваш сервер AAD Connect может взаимодействовать со всем, что ему нужно. Если вы уже успешно используете AAD Connect, вы можете просто запустить его с параметром переключателя -OnlineEndpoints , чтобы проверить исходящее подключение.

Во-вторых, вам нужно убедиться, что у вас есть все учетные данные. Вам потребуются учетные данные локального администратора домена для каждого домена Active Directory, настроенного в AAD Connect, а также учетные данные для глобальной учетной записи администратора в вашем клиенте Office 365.

Когда у вас есть утки в ряд, самое время запустить мастер настройки, чтобы изменить настройки.

    1. Войдите на сервер, на котором выполняется Azure AD Connect.
    2. Дважды щелкните и откройте значок Azure AD Connect на рабочем столе.
    3. Подтвердите запрос контроля учетных записей пользователей (если отображается).
    4. Выберите зеленую кнопку Настроить .
    5. Выберите Изменить вход пользователя и нажмите зеленую кнопку Далее .
    6. На странице Connect to Azure AD введите свои учетные данные глобального администратора и нажмите зеленую кнопку Next . Я предпочитаю использовать учетные данные облачной идентификации для изменений конфигурации AAD Connect.

      Если вы ранее настроили федерацию с помощью мастера AAD Connect, когда вам будет представлена ​​страница входа пользователя , страница , , федерация с AD FS с переключателем уже будет выбрана (как есть на скриншоте). Если вы ранее настраивали AD FS вне AAD Connect, будет выбран предыдущий метод ( Синхронизация паролей , Сквозная проверка подлинности или Не настраивать ).Если вы настроили федерацию AD FS за пределами AAD Connect (как у большинства из нас), вам нужно прекратить то, что вы делаете, и перейти к преобразованию федеративных доменов в управляемые (Set-MsolDomainAuthentication или Convert-MsolDomainToStandard — просто краткое предупреждение: как только вы это сделаете, пользователи не смогут войти в систему, пока вы не завершите настройку сквозной аутентификации).
    7. Установите переключатель для сквозной аутентификации , а затем выберите Включить единую регистрацию , чтобы включить процесс настройки бесшовной единой регистрации.Нажмите зеленую кнопку Next , чтобы продолжить.
    8. Нажмите зеленую кнопку Введите учетные данные , чтобы ввести учетные данные администратора домена для каждого из подключенных доменов. AAD Connect не сохранит эти учетные данные (они используются только для задач настройки). Когда вы закончите ввод учетных данных, нажмите зеленую кнопку Далее .
    9. Подтвердите свой выбор и нажмите зеленую кнопку Настроить .
    10. Подождите, пока установка завершится.Если вы переходите с федеративного, тип домена изменится с федеративного на управляемый.
    11. Закройте мастер. Да, вероятно, он вернет ошибки.

      Вы можете просмотреть файл журнала по адресу C: \ ProgramData \ AADConnect \ trace- <дата>. Посмотрите в конце на контент, который выглядит так:

       AzureADConnect.exe Информация: 0: 03.04.2018 19:58:44: 5eb59608-f2e8-48bd-adbc-f506042b36ab - AcquireTokenHandlerBase: === Начато получение токена: Полномочия: https://login.windows.net / aaronoffice365lab.onmicrosoft.com / Ресурс: https://proxy.cloudwebappproxy.net/registerapp ClientId: cb1056e2-e479-49de-ae31-7812af012ed8 CacheType: Microsoft.IdentityModel.Clients.ActiveDirectory (Target.Token) Пользователь
      Информация об AzureADConnect.exe: 0: 04/03/2018 19:58:44: 5eb59608-f2e8-48bd-adbc-f506042b36ab - TokenCache: поиск в кэше для токена ...
      Информация об AzureADConnect.exe: 0: 04/03/2018 19:58:44: 5eb59608-f2e8-48bd-adbc-f506042b36ab - TokenCache: в кеше обнаружен элемент, соответствующий запрошенному ресурсу
      AzureADConnect.exe Информация: 0: 03.04.2018 19:58:44: 5eb59608-f2e8-48bd-adbc-f506042b36ab - TokenCache: 45.708348125 минут до истечения срока действия токена в кеше
      Информация об AzureADConnect.exe: 0: 04/03/2018 19:58:44: 5eb59608-f2e8-48bd-adbc-f506042b36ab - TokenCache: в кеше найден соответствующий элемент (токен доступа, токен обновления или оба)
      Информация об AzureADConnect.exe: 0: 03.04.2018 19:58:44: 5eb59608-f2e8-48bd-adbc-f506042b36ab - AcquireTokenHandlerBase: === Получение токена успешно завершено.Маркер доступа была перенастроена: Маркер доступа Hash: X6aumeoyaYrqRlFECdG + 86V8 / 9QSfJqpX4pYWOhHFeM = Refresh Токен Hash: kvfHZVrbK0xojK / FH5IaIRDoCxHDswuvy6mkFXw4zTI = Истечение Время: 04/03/2018 20:44:27 +00: 00 Hash Пользователь: 4YKOw7hBlXlBGxeHn8UL3EDZcYimAu5yJnGGYFubIgc =
      Информация об AzureADConnect.exe: 0: изменение состояния включения функции сквозной проверки подлинности для включения.
      AzureADConnect.exe Информация: 0: канал «IPassthroughAuthenticationService» недоступен для связи. Запрос блокировки на воссоздание.Информация об AzureADConnect.exe: 0: канал «IPassthroughAuthenticationService» по-прежнему недоступен. Воссоздание.
      Информация об AzureADConnect.exe: 0: «ChannelFactory`1» недоступен. Рекреационная фабрика.
      Информация об AzureADConnect.exe: 0: «ChannelFactory`1» успешно воссоздан.
      Информация об AzureADConnect.exe: 0: соединение WCF cient: https://a6716add-e182-4ee2-9acb-db34d4cc84f1.registration.msappproxy.net/register - 0 активных соединений в точке обслуживания перед открытием нового канала
      AzureADConnect.exe Информация: 0: Создание нового канала «IPassthroughAuthenticationService».
      Сведения об AzureADConnect.exe: 0: открытие нового канала «IPassthroughAuthenticationService».
      Информация об AzureADConnect.exe: 0: канал «IPassthroughAuthenticationService» успешно воссоздан.
      AzureADConnect.exe Информация: 0: сквозная проверка подлинности включена - успешно
      [19: 58: 47.400] [20] [INFO] включить сквозную аутентификацию успешно
      [19: 58: 47.400] [20] [INFO] Задача «Настроить сквозную аутентификацию» завершена.
      [19:58:47.400] [10] [INFO] Задача "Настройка сквозной аутентификации" успешно завершена.
      [19: 58: 47.400] [10] [VERB] Выполнение задачи Настройка включения DesktopSso
      [19: 58: 47.401] [24] [ИНФОРМАЦИЯ] EnableDesktopSsoTask: desktopsso в настоящее время имеет значение False.
      [19: 58: 47.401] [24] [ИНФОРМАЦИЯ] EnableDesktopSsoTask: desktopsso enablement устанавливается с False на True.
      [19: 58: 47.403] [24] [ИНФОРМАЦИЯ] EnableDesktopSsoTask: установка для политики DesktopSSO значения: True
      [19: 58: 47.466] [24] [ИНФОРМАЦИЯ] DiscoverAzureEndpoints [PassthruAuthentication]: ServiceEndpoint = https: // {0}.registration.msappproxy.net/register, AdalAuthority = https: //login.windows.net/aaronoffice365lab.onmicrosoft.com, AdalResource = https: //proxy.cloudwebappproxy.net/registerapp.
      [19: 58: 47.466] [24] [INFO] AcquireServiceToken [PassthruAuthentication]: получение дополнительного токена службы.
      Информация об AzureADConnect.exe: 0: 03.04.2018 19:58:47: a161212a-debc-428e-a169-d1a50763d7fa - AcquireTokenHandlerBase: === Получение токена начато: Полномочия: https://login.windows.net/aaronoffice365lab .onmicrosoft.com/ Ресурс: https://proxy.cloudwebappproxy.net/registerapp ClientId: cb1056e2-e479-49de-ae31-7812af012ed8 CacheType: Microsoft.IdentityModel.Clients.ActiveDirectory.TokenCache (2 элемента) Цель аутентификации: UserId.
      Информация об AzureADConnect.exe: 0: 04/03/2018 19:58:47: a161212a-debc-428e-a169-d1a50763d7fa - TokenCache: поиск в кэше для токена ...
      Информация об AzureADConnect.exe: 0: 04/03/2018 19:58:47: a161212a-debc-428e-a169-d1a50763d7fa - TokenCache: в кэше обнаружен элемент, соответствующий запрошенному ресурсу
      AzureADConnect.Информация об exe: 0: 03.04.2018 19:58:47: a161212a-debc-428e-a169-d1a50763d7fa - TokenCache: 45,66185952 минут осталось до истечения срока действия токена в кеше
      Информация об AzureADConnect.exe: 0: 04/03/2018 19:58:47: a161212a-debc-428e-a169-d1a50763d7fa - TokenCache: в кеше найден соответствующий элемент (токен доступа, токен обновления или оба)
      Информация об AzureADConnect.exe: 0: 04/03/2018 19:58:47: a161212a-debc-428e-a169-d1a50763d7fa - AcquireTokenHandlerBase: === Получение токена успешно завершено.Маркер доступа была перенастроена: Маркер доступа Hash: X6aumeoyaYrqRlFECdG + 86V8 / 9QSfJqpX4pYWOhHFeM = Refresh Токен Hash: kvfHZVrbK0xojK / FH5IaIRDoCxHDswuvy6mkFXw4zTI = Истечение Время: 04/03/2018 20:44:27 +00: 00 Hash Пользователь: 4YKOw7hBlXlBGxeHn8UL3EDZcYimAu5yJnGGYFubIgc =
      [19: 58: 49.752] [24] [ИНФОРМАЦИЯ] EnableDesktopSsoTask: для политики DesktopSSO успешно установлено значение: True
      [19: 58: 49.754] [24] [ИНФОРМАЦИЯ] EnableDesktopSsoTask: обновление рабочего столаo secret для forestc.com
      [19: 58: 49.837] [24] [ИНФОРМАЦИЯ] DiscoverAzureEndpoints [PassthruAuthentication]: ServiceEndpoint = https: // {0}.registration.msappproxy.net/register, AdalAuthority = https: //login.windows.net/aaronoffice365lab.onmicrosoft.com, AdalResource = https: //proxy.cloudwebappproxy.net/registerapp.
      [19: 58: 49.837] [24] [INFO] AcquireServiceToken [PassthruAuthentication]: получение дополнительного токена службы.
      AzureADConnect.exe Информация: 0: 04/03/2018 19:58:49: 717a981b-ee81-4d32-91dc-a2c241c717b5 - AcquireTokenHandlerBase: === Получение токена начато: Полномочия: https://login.windows.net/aaronoffice365lab .onmicrosoft.com/ Ресурс: https://proxy.cloudwebappproxy.net/registerapp ClientId: cb1056e2-e479-49de-ae31-7812af012ed8 CacheType: Microsoft.IdentityModel.Clients.ActiveDirectory.TokenCache (2 элемента) Цель аутентификации: UserId.
      Информация об AzureADConnect.exe: 0: 04/03/2018 19:58:49: 717a981b-ee81-4d32-91dc-a2c241c717b5 - TokenCache: поиск в кэше для токена ...
      Информация об AzureADConnect.exe: 0: 04/03/2018 19:58:49: 717a981b-ee81-4d32-91dc-a2c241c717b5 - TokenCache: в кеше был найден элемент, соответствующий запрошенному ресурсу
      AzureADConnect.Информация exe: 0: 03.04.2018 19:58:49: 717a981b-ee81-4d32-91dc-a2c241c717b5 - TokenCache: 45.6223529983333 минут осталось до истечения срока действия токена в кеше
      Информация об AzureADConnect.exe: 0: 04/03/2018 19:58:49: 717a981b-ee81-4d32-91dc-a2c241c717b5 - TokenCache: в кеше обнаружен соответствующий элемент (токен доступа, токен обновления или оба)
      Информация об AzureADConnect.exe: 0: 04/03/2018 19:58:49: 717a981b-ee81-4d32-91dc-a2c241c717b5 - AcquireTokenHandlerBase: === Получение токена успешно завершено.Маркер доступа была перенастроена: Маркер доступа Hash: X6aumeoyaYrqRlFECdG + 86V8 / 9QSfJqpX4pYWOhHFeM = Refresh Токен Hash: kvfHZVrbK0xojK / FH5IaIRDoCxHDswuvy6mkFXw4zTI = Истечение Время: 04/03/2018 20:44:27 +00: 00 Hash Пользователь: 4YKOw7hBlXlBGxeHn8UL3EDZcYimAu5yJnGGYFubIgc =
      [19: 58: 51.784] [24] [INFO] Задача «Настройка включения DesktopSso» завершена.
      [19: 58: 51.784] [10] [INFO] Задача «Настройка включения DesktopSso» успешно завершена
      [19: 58: 51.784] [10] [INFO] Задача «Изменить метод входа» завершена.
      [19:58:51.795] [7] [INFO] Установка Azure AD Connect была успешно завершена.
      [19: 58: 51.798] [7] [INFO] MicrosoftOnlinePersistedStateProvider.Save: сохранение сохраненного файла состояния
      [19: 58: 51.798] [7] [ИНФОРМАЦИЯ] ConfigureSyncEngineStage.StartADSyncConfiguration: AADConnectResult.Status = Предупреждение
      [19: 58: 51.814] [1] [VERB] ReleaseSyncConfigurationMutex (): освобождение конфигурации синхронизации изменяет мьютекс.
      [19: 58: 51.816] [7] [INFO] MicrosoftOnlinePersistedStateProvider.Save: сохранение сохраненного файла состояния


      Пока вы видите вещи с надписью «завершено успешно», вы можете игнорировать любые предупреждения.Я разговаривал с командой AAD Connect, и они собираются изучить возможность подавления любых некритических предупреждений, чтобы мы не вызывали повышенного уровня беспокойства.

    12. Тестовая сквозная аутентификация с бесшовным SSO. Первый тест — открыть браузер на https://portal.office.com из внешней сети и убедиться, что вы не перенаправляетесь на запрос федерации. Это вместе с файлом журнала сообщит вам, что программа установки обновила конфигурацию домена в клиенте.

Теперь, когда вы настроили его с точки зрения AAD Connect, вам нужно подготовить пользователей к его использованию.

Обзор

В одном из наших бесчисленных хранилищ документов похоронен этот маленький самородок:

Чтобы развернуть эту функцию для ваших пользователей, вам необходимо добавить следующий URL-адрес Azure AD в настройки зоны интрасети пользователей с помощью групповой политики в Active Directory:

Кроме того, необходимо включить параметр политики зоны интрасети под названием Разрешить обновления строки состояния с помощью сценария через групповую политику.

Зачем нужно изменять настройки зоны интрасети пользователей?

По умолчанию браузер автоматически вычисляет правильную зону, Интернет или Интранет, по определенному URL-адресу. Например, «http: // contoso /» соответствует зоне интрасети, а «http://intranet.contoso.com/» — зоне Интернета (поскольку URL-адрес содержит точку). Браузеры не будут отправлять билеты Kerberos в конечную точку облака, например URL-адрес Azure AD, если вы явно не добавите URL-адрес в зону интрасети браузера.

Итак, чтобы сделать это беспрепятственно для ваших внутренних пользователей, вам необходимо добавить https://autologon.microsoftazuread-sso.com в зону вашей локальной интрасети. Я также рекомендую добавить https://aadg.windows.net.nsatc.net в зону вашей локальной интрасети, поскольку autologon.microsoftazuread-sso.com является его CNAME. Как только вы это сделаете, ваш браузер увидит этот веб-сайт как «внутренний» и отправит ему ваш билет Kerberos.

Примечание: На основании некоторых отзывов, полученных от читателя, и открытого обращения в службу поддержки, если вы используете Office ProPlus с активацией общего компьютера и сквозной аутентификацией с бесшовной системой единого входа, вам необходимо развернуть следующий ключ реестра, чтобы также предотвратить всплывающие окна аутентификации.Вы можете развернуть предпочтение групповой политики для этого параметра.

[HKCU \ SOFTWARE \ Microsoft \ Office \ 16.0 \ Common \ Identity \ DisableADALatopWAMOverride] — REG_DWORD «1»

Вперед, шоу!

Развертывание групповой политики для Internet Explorer (и Edge)

  1. Откройте консоль управления групповой политикой (gpmc.msc).
  2. Измените групповую политику, которая применяется к некоторым или всем вашим пользователям, или создайте новую. В этом примере используется политика домена по умолчанию .
  3. Перейдите к конфигурации пользователя | Административные шаблоны | Компоненты Windows | Internet Explorer | Панель управления Интернетом | Страница безопасности . Затем выберите Site to Zone Assignment List .
  4. Включите политику, а затем введите следующие значения в диалоговом окне:
    • Имя значения : URL-адрес Azure AD, по которому перенаправляются билеты Kerberos.
    • Значение (Данные): 1 указывает зону интрасети.Результат выглядит так:
      Значение: https://autologon.microsoftazuread-sso.com
      Данные: 1

    Примечание: Если вы хотите запретить некоторым пользователям использовать простой единый вход (например, если эти пользователи входят в общие киоски), установите для данных в столбце значений значение 4 в отдельной групповой политике, которая применяется к этим пользователей. Это действие добавляет URL-адреса Azure AD в зону с ограничениями и приводит к постоянному сбою простого единого входа.

  5. Повторите процесс для второго URL-адреса.Значение: https://aadg.windows.net.nsatc.net
    Данные: 1
  6. Выберите OK , а затем снова выберите OK .
  7. Перейдите к конфигурации пользователя | Административные шаблоны | Компоненты Windows | Internet Explorer | Панель управления Интернетом | Безопасность Страница | Зона интрасети . Затем выберите Разрешить обновления строки состояния с помощью сценария .
  8. Включите параметр политики, а затем выберите ОК .

Firefox

Firefox по умолчанию не использует аутентификацию Kerberos. Чтобы обновить конфигурацию Firefox, выполните следующие действия.

  1. Запустите Firefox.
  2. В строке URL введите about: config и нажмите Enter.
  3. Нажмите Я принимаю на себя риск! Кнопка .
  4. В строке поиска введите network.negotiate-auth.доверенный-uris , чтобы найти объект настроек, который нужно изменить. Дважды щелкните его, чтобы открыть.
  5. В диалоговом окне введите https: //autologon.microsoftaz

Уравнение линии, проходящей через две точки Рабочие листы

Этот набор рабочих листов для печати поможет учащимся 8-х и старших классов усвоить основы нахождения уравнения прямой, проходящей через две точки. Ряд упражнений включает в себя написание уравнения линии в стандартной форме, форму пересечения наклона и серию рабочих листов MCQ, которые образуют отличный ресурс для проверки вашего применения соответствующих формул, чтобы найти уравнение линии для различных геометрических цифры.Для практики доступен ряд бесплатных рабочих листов.

Справка по печати. ​​Не печатайте таблицы с сетками прямо из браузера. Пожалуйста, скачайте их и распечатайте.

Уравнение линии: стандартная форма — уровень 1

Найдите уклон по заданным точкам. Примените формулу наклона точки, чтобы найти уравнение прямой, проходящей через две точки. Выразите уравнение в стандартной форме. На этом уровне рабочих листов PDF координаты x и y представлены в виде целых чисел.

Уравнение линии: стандартная форма — уровень 2

Используйте две заданные точки (x 1 , y 1 ) и (x 2 , y 2 ), чтобы найти наклон, и примените формулу точечного наклона, чтобы написать уравнение прямой. Выразите уравнение в стандартной форме. Координаты в этом пакете рабочих листов для 8 класса и средней школы даны в виде дробей.

Уравнение прямой: форма уклона-пересечения — уровень 1

Найдите уравнение прямой, подставив две заданные точки в двухточечную формулу, и выразите их в форме пересечения наклона (y = mx + b).Координаты в этом наборе листов представлены в виде целых чисел.

Уравнение прямой: форма уклона-пересечения — уровень 2

Напишите уравнение прямой в форме пересечения наклона (y = mx + b) на основе двух заданных точек (x 1 , y 1 ) и (x 2 , y 2 ).
